Создание контура и заземление в частном доме своими руками 220 В

Практически в каждом частном доме или квартире проводится заземление системы электроснабжения. Эта мера гарантирует безопасность применения электрических приборов и защиту от возникновения короткого замыкания, которое может стать причиной возгорания или неисправности системы электроснабжения.

При рассмотрении того, как сделать заземление в частном доме правильно, следует учитывать, что бывает две сети: 220 В и 380 В. Многие частные дома не имеют заземления или оно находится в плохом состоянии. Подобная ситуация — нарушение правил электробезопасности. При необходимости можно провести заземление в частном доме своими руками 220 В с учетом всех правил и рекомендаций.

Предназначение отводящего контура

Многие проживающие в частных домах или квартирах в ветхом состоянии пользуются бытовой техникой на протяжении длительного периода без заземления

системы энергоснабжения. Оно требуется по следующим причинам:

При появлении тока утечки будет срабатывать автоматика, что позволяет исключить вероятность использования сети электроснабжения с поврежденной изоляцией. Другими словами, защита сработает при возникновении незначительного повреждения проводки. Небольшие порезы изоляции и другие дефекты при длительной эксплуатации проводки неизбежно приведут к короткому замыканию.
В некоторых случаях проводится прямое подключение бытовых приборов к шине. Примером можно назвать духовую печь, электрическую плиту, микроволновку или стиральную машину. Защитного провода розетки недостаточно по причине того, что мощность некоторого оборудования может быть весьма большой. Для того, чтобы избежать легкого пощипывания при прикосновении мокрыми руками к металлическому корпусу, проводят прямое заземление
некоторых бытовых приборов.

Заземление системного блока персонального компьютера позволяет поднять скорость работы интернета или снизить количество зависаний операционной системы. Что касается короткого замыкания, защита от него представлена возможностью провести замену поврежденного провода практически сразу после появления утечки.

Заземление на дачных участках

На дачных участках должно проводиться качественное заземление. Особенно это касается случая, когда при возведении сооружения в качестве строительного материала использовали дерево. В дачные дома довольно часто бьет молния из-за большого количества притягивающих ее элементов.

Повреждение изоляции приводит к нагреву проводки. При высокой нагрузке ее поверхность нагревается до высокой температуры, и близко распложенные горючие материалы могут воспламениться.

Элементы создаваемого контура

Схема заземления частного дома представлена такими элементами:

Заземлители вертикального типа, которые погружаются в грунт. Применяются, как правило, три уголка из металла с высокой проводимостью тока.
Стальные полосы в количестве трех штук. Они применяются для соединения между собой вертикальных уголков (подобным образом создается треугольник).
Одна стальная полоса, предназначенная для подвода электричества от распределительного щита.

Специалисты не рекомендуют при создании отводящего контура использовать арматуру. Это связано с тем, что при ее изготовлении применяется легкоокисляющаяся сталь. При окислении металла его проводящие способности существенно снижаются.

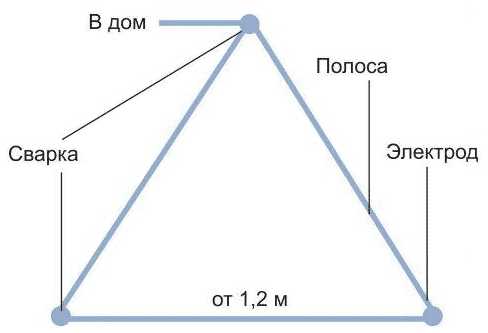

Зачастую контур изготавливается в виде равнобедренного треугольника. Подобная форма позволяет равномерно распределить электричество. Уделяется внимание и тому, что располагаться конструкция должна на расстоянии не менее одного метра от фундамента дома.

Проводка в частном доме

Владельцы ветхих частных домов хорошо знакомы с тем, сколько возникает проблем с созданием отводящего контура при плохом состоянии проводки. В большинстве случаев единственным выходом из сложившейся ситуации становится полная замена всей системы электроснабжения.

При выполнении работ в ветхом сооружении нужно учитывать следующие моменты:

Если провести полную замену электрической проводки не получится, можно установить только новые розетки и выключатели. Это позволит избежать проблем с подключением бытовой техники и электроники. При замене розеток уделяется внимание положению провода заземления. Он должен быть расположен в заземлительной коробке и выходить на контур через распределительный щит.
Для того чтобы уменьшить количество предстоящих работ, можно провести отключение старой проводки от распределительного щита, после чего просто проложить новую. Проводка может прокладываться как внутри кирпичных или бетонных стен, так и в специальном кожухе по поверхности несущей конструкции.

При плохой проводке заземление может быть малоэффективным или вовсе не выполнять свою функцию.

Предъявляемые требования

Заземление предназначается для отвода от корпуса приборов электричества к контуру. Характеризуется оно сопротивлением растекания. Этот показатель определяет то, насколько легко электрический ток преодолевает расстояние от потребителя к земле. При увеличении показателя сопротивления эффективность отводящего контура существенно снижается.

Рекомендуется размещать контур с северной стороны дома. Это связано с большим показателем влажности грунта: при его повышении степень проводимости увеличивается, за счет чего сопротивление снижается.

Основные требования:

При изготовлении вертикальных прутков применяют металл длиной не менее 16 мм.

Минимальная толщина применяемой стали должна составлять 4 мм.
При применении стальных труб их диаметр должен быть не менее 32 мм.

Все соединения должны быть очищены от загрязняющих веществ. За счет этого также можно снизить степень сопротивления контура.

Распространенные ошибки

Принцип действия создаваемого отводящего контура основан на простейших законах физики. Во всех случаях при увеличении площади контакта металла с грунтом увеличивается и эффективность заземления. Важно учитывать распространенные ошибки, допускаемые при его создании:

Нельзя использовать металлические изделия, которые были дополнительно обработаны для повышения их прочности и других эксплуатационных качеств. Примером можно назвать рельсы или арматуру. Некоторые изделия проходят дополнительную термическую обработку, что снижает степень проводимости тока верхнего слоя.

Просто вбитого в землю штыря в качестве контура будет недостаточно. Это связано с небольшой площадью контакта металла с грунтом. По-настоящему эффективной системой принято считать сочетание двух треугольных контуров, изготовленных из проводников.

При создании отводящей конструкции следует учитывать, что площадь поверхности должна увеличиваться от распределительного щитка к контуру.

tokar.guru

Заземление в частном доме своими руками 220в

Частный дом — это возможность каждую неделю отдыхать с друзьями или семьёй на природе. Даже машину иметь необязательно. Электрички, маршрутки и автобусы курсируют от мегаполисов к близлежащим городам и деревням постоянно.

Но иметь частный домик где-то загородом — это ещё не всё. Необходимо позаботиться о безопасности каждого человека, находящегося там. Чтобы исключить возможность удара электрическим током стоит сделать заземление.

Заземление гарантирует безопасную эксплуатацию бытовых приборов. Мало того, если у вас установлена электрическая плита или стиральная машина, то без него просто не обойтись. В последнем случае выход из строя бытового прибора может привести к крайне плачевным последствиям.

Важно! Если вы живёте в частном доме без заземления — то этим создаёте опасную ситуацию внутри помещения для своих близких и родных.

Сделать заземление в частном доме своими руками не так-то уж и сложно. Главное, следовать нормам и применять качественные комплектующие и материалы. Многие пытаются сэкономить и сделать зануление, мотивируя такой поступок тем, что в сети на 220 В заземление необязательно.

Тем не менее это не совсем так. Действительно, делать заземление в сети на 220 в не является обязательным стандартом безопасности в частном доме. Но подобный шаг позволяет в значительной мере обезопасить каждого жильца от удара током.

Важно! Если электроснабжение осуществляется от сети на 380 В, то заземление сделать придётся. Это позволит каждому человеку, проживающему в частном доме, чувствовать себя безопасно.

Зачем нужен контур заземления

Начнём со школьного курса биологии. Человек из 70% состоит из воды. Именно поэтому удар током способен нанести нам существенный вред. Огромный урон получают внутренние органы. Тело начинается корчиться в судорогах. Поэтому крайне важно быстро убрать пострадавшего от источника тока. При наихудшем раскладе после электрического удара останавливается сердце.

Безусловно, никто не будет лезть к оголённым проводам, чтобы испытать новые ощущения. Но при выходе из строя корпусы некоторых приборов становятся полноценными электропроводниками. Одного касания достаточно, чтобы схватить разряд. Чтобы такого не произошло достаточно сделать заземление. В таком случае каждый человек, живущий в частном доме, будет под надёжной защитой.

Рассмотрим реальную ситуацию. От долгой эксплуатации нагревательный элемент внутри бойлера разрушился. В результате электричество стало передаваться через спираль нихрома в воду. Теперь каждое прикосновение к корпусу бойлера является смертельно опасным.

Чтобы исключить риск удара током все части прибора, способные передавать ток заземляются. В таком случае напряжение, возникающие при поломке, будет уходить именно в землю, не неся в себе какой-либо угрозы.

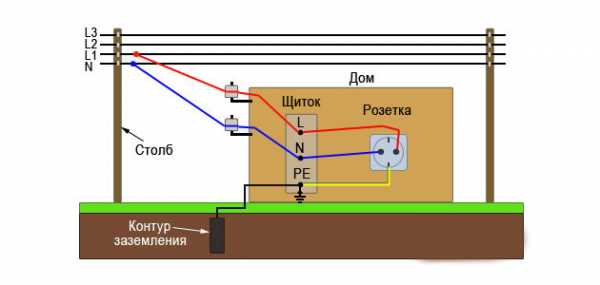

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример подобной защиты от электрического удара на промышленных объектах. Заземляющий проводник подсоединяется к корпусу каждого станка и щиткам управления. Подобная мера позволяет застраховать каждого рабочего от возможного поражения электричеством.

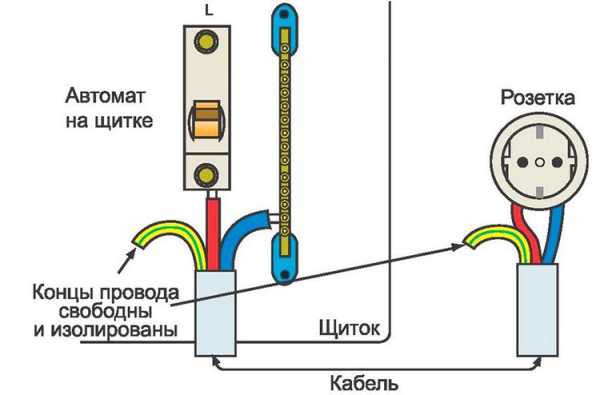

Чтобы сделать заземление для бытовых приборов в частном доме дополнительно понадобится подключить защитный проводник. Он подключается к розетке, в которую вставляется штекер определённого прибора.

При обрыве нулевого проводника исчезает не только электроэнергия, обрывается цепь защиты. Если подобное произойдёт, то заземление будет нулевым проводником. При этом работоспособность каждого прибора сохранится, как и защита.

Внимание! Главная роль заземления в частном доме — обеспечение безопасности при прикосновении к корпусам бытовых приборов.

Делаем заземление на даче

Каким должно быть качественное заземление

Перед тем как сделать качественное и надёжное заземление в частном доме, необходимо знать основные технические требования к конструкциям такого типа. Для начала рассмотрим значение самого понятия. По факту это электрическая цепь, обеспечивающая безопасный выход электричества при поломках бытового оборудования.

Конструктивно заземление можно поделить на три составляющие:

Заземлитель. Данная часть представляет собой совокупность проводников. Каждый из них при этом находится в постоянном контакте с землёй.
Заземляющий проводник. Этот элемент конструкции соединяет прибор, который нужно заземлить с заземлителем.
Заземляющее устройство или заземление — заземлитель + заземляющие проводники.

Если смотреть предметно, то заземлитель в частном доме представляет собой набор металлических проводников, которые уходят в землю. Любое качественное заземление должно иметь соответствующий показатель сопротивления растеканию. Данный параметр показывает, как легко ток входит в землю.

Важно! Сопротивление это что-то вроде вентиля. Он перекрывает поток тока. Чем оно меньше, тем лучше и надёжнее заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет множество параметров. Поэтому перед тем как сделать данную систему безопасности от электрического удара в своём доме, о них нужно узнать.

Первое на что необходимо обратить внимание — на какой глубине залегает заземлитель. Также на сопротивление влияет влажность грунта и количество проводников. Лучше всего сделать контур по всему периметру дома. Если же такой возможности нет — остановите свой выбор на северной стороне. Именно там влажность грунта максимальная.

Особые требования имеются к заземлителям. Недостаточно, чтобы они были сделаны из качественной стали. Толщина проводника должна быть не меньше чем четыре миллиметра. При этом минимальный диаметр трубы 32 мм; вертикальные прутки 16 мм и больше, горизонтальные 10.

Монтаж

Чтобы сделать систему защиты от электрических ударов при порче бытовых приборов необходимо выбрать место, куда будут входить проводники. Именно сюда нужно будет забить вертикальные стержни.

Важно! Перед тем как сделать монтаж устройства своими руками в частном доме убедитесь, что в месте, где вы будете закладывать контур заземления, нет никаких коммуникаций.

В идеале предварительно нужно согласовать работы с соответствующими службами, такими как тепло- и газоснабжающие организации. Учтите, что восстановление поврежденной тепловой или газовой сети обходится крайне недёшево.

Проще всего сделать линейный контур, и расположить его параллельно отмостке. Некоторые строители идут на разнообразные ухищрения, делая заземление в виде треугольника или многогранника. В идеале стоит опоясать дом по всему периметру. Правда, для этого понадобится немало материалов и времени.

Совет! Главный плюс линейного монтажа заключается в том, что при необходимости конструкцию всегда можно нарастить.

Начать монтаж защитной системы в частном доме нужно с отрезания уголка или прута. Его длина должна составлять два метра. Конец должен быть заостренным. Для сверления отверстий можно использовать ручной бур. Если же подобного аксессуара в домашнем хозяйстве нет, воспользуйтесь обычной лопатой.

После того как яма неподалёку от частного дома выкопана, нужно забить заземлитель. Если первый стержень вошёл в землю легко. Второй можно сделать на полметра длиннее. Главное, не переусердствовать. Три метра — это предельная длина.

Пяти заземлителей достаточно, чтобы сделать надёжную защиту для частного дома. Обрезка стрежней делается не ниже уровня земли. Ориентировочно, это где-то 20—30 см. Между заземлителями нужно прокопать канавку, которая будет их соединять.

Элементы заземления в частном доме можно соединить при помощи сварки. Если в наличии нет сварочного аппарата, можно сделать то же самое, но при помощи обычных болтов. Сварка всё же предпочтительнее, так как обеспечивает более высокий уровень надёжности. Также увеличивается срок эксплуатации всей конструкции.

Важно! Болтовое соединение нужно периодически подтягивать.

Делаем замеры

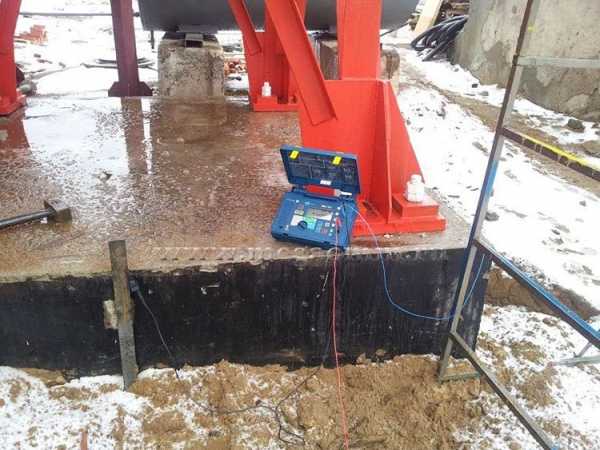

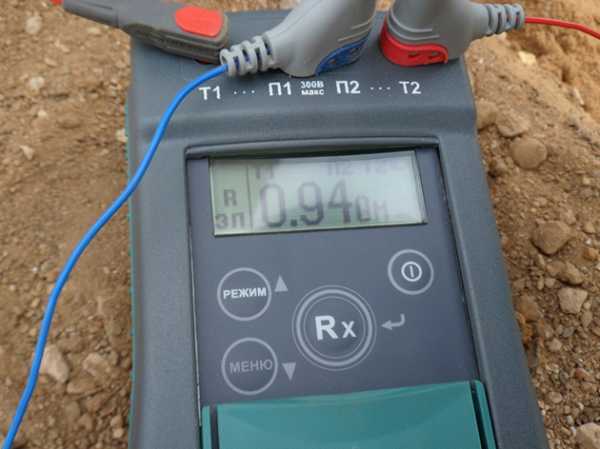

После того как вы сделаете монтаж контура заземления в частном доме своими руками нужно будет осуществить соответствующие замеры. Первое, что вам необходимо протестировать — это сопротивление. Нормативные показатели следующие:

Сеть 220 В — сопротивление в пределах 30 Ом.
Сеть 380 В — сопротивление 5—10 Ом.
Редкие породы грунта, к примеру, скалистые — 100 Ом.

Наиболее качественный контур заземления должен быть у сети на 380 В. К тому же для трёхфазной проводки наличие заземления в частном доме обязательно. К счастью, вы можете сделать его своими руками.

Прокладываем заземлитель

После того как тестирование выполнено и показатели соответствуют норме, необходимо заземляющий проводник проложить от контура к щитку. Диаметр проводника не может быть меньше 8 мм.

Стальной проводник заводится внутрь через стену дома. Место можете выбрать сами, главное, чтобы вам было удобно работать. Тогда заземление в частном доме будет сделано качественно и надёжно.

На окончании стального проводника, являющегося частью замедления, нужно сформировать болтовое соединение. Можно нарезать резьбу или приварить болт. Наконечник необходимо запрессовать в медный провод. Диаметр последнего 4 мм. Его лучше всего спрятать в плинтус.

Внимание! Разрывать проводники заземления коммутационными аппаратами запрещено.

Итоги

Как видите, сделать контур заземления своими руками не так-то уж и сложно. Мало того, справиться с такой работой можно, не используя какое-либо специальное оборудование. Эффект же от подобной системы защиты будет более чем полезный и сможет уберечь жильцов дома от бытовой травмы.

bouw.ru

Как сделать заземление в частном доме своими руками

В старых частных домах заземление есть не всегда, поэтому обитатели такого жилья иногда испытывают неприятные ощущения при соприкосновении с электроприборами. Может слегка «дергануть» холодильник, стиральная машина или другой электроприбор с поврежденной изоляцией. Удар током может стоить жизни, если, например, на бойлере разрушается нагревательный элемент и напряжение расходится по системе водоснабжения. Я уже писал как сделать электропроводку в деревянном доме своими руками, теперь расскажу как сделать своими руками заземление 220В в частном доме.

Зачем используют заземление

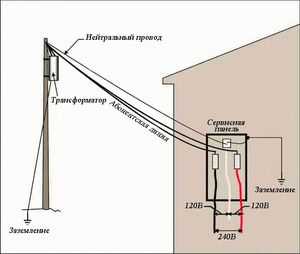

Напряжение опасно, и во избежание чувствительных ударов током к розеткам, кроме проводов «фаза» и «ноль», подводят третий — провод защиты РЕ. Защитный провод нужен, чтобы не исполнять функцию заземлителя, а именно это происходит, когда вы прикасаетесь влажной рукой к корпусу электроприбора и пропускаете сквозь себя небольшой разряд тока. Провод РЕ возьмет на себя электрический разряд и уведет его в землю через контур заземления.

Заземление защищает и электроприборы от человека — мы с вами носим статический заряд, он небольшой, но достаточный, чтобы вывести из строя электронику. При заземлении статическое электричество не накапливается и равномерно убегает в землю.

Каким должно быть заземление

Заземление соединяет части электросистемы с контуром через металлические проводники. Основным параметром заземления является минимальное сопротивление растекания потока электричества по контуру. На этот показатель влияет влажность земли, глубина закладки и количество заземлителей.

Оптимальное расположение контура заземления в частном доме своими руками — по периметру здания или у северной стены, где наибольшая влажность грунта.

Требования к контуру заземления 220В

Стальные заземлители не меньше 4 мм в сечении.
Трубы диаметром от 32мм.
Вертикальный пруток — от 16 мм и более.
Горизонтальный пруток — от 10 мм.

Устройство заземления своими руками

Сначала нужно вбить в грунт вертикальные стержни. Чтобы не повредить телефонные, электрические, газовые и водопроводные коммуникации, согласуйте маршрут с соответствующими организациями. Сделайте это, потому что ликвидация нечаянных поломок будет стоить дорого.
Самый простой контур — линейный, расположенный вдоль отмостки. Если позволяет время и материалы, сделайте контур по периметру дома. Еще один вариант — в форме геометрических фигур (треугольника, прямоугольника и т.д.).
Отрежьте 2 метра прута или уголка с заостренным концом.
Ручным сверлом пробурите максимально возможное углубление и забейте заземлитель. Можете выкопать ямку шанцевым инструментом. Если заземлитель проходит без преград, углубите отверстие на полметра. Проделайте эту операцию несколько раз. Глубже 3 метров продвигаться не стоит, чтобы не застрять.
Забейте кувалдой несколько заземлителей (3-4 штуки) строго вертикально и обрежьте на 20-30 см ниже поверхности грунта.
Выкопайте канавки, соединяющие заземлители, на такую же глубину.
Соедините заземлители электросваркой или болтами.
Чтобы проверить правильность устройства заземления в частном доме своими руками, необходимо замерить сопротивление растекания контура. В норме сопротивление в сети 220 В не должно быть больше 30 Ом, исключение допустимо для некоторых видов грунтов, например, скалистых. В идеале сопротивление должно быть нулевым, но так практически не бывает. Тестировать систему вы можете сами с помощью омметра, но лучше пригласить сотрудников электролаборатории.
Соедините контур заземления с распределительным щитом стальным проводником (D 8 мм). Для этого нужно завести проводник через стену здания. К концу проводника приварите болт или нарежьте резьбу и наденьте на нее наконечник с запрессованным медным проводом. Этот провод вы сможете спрятать в доме под плинтусом.

Характерные ошибки при проведении работ по заземлению

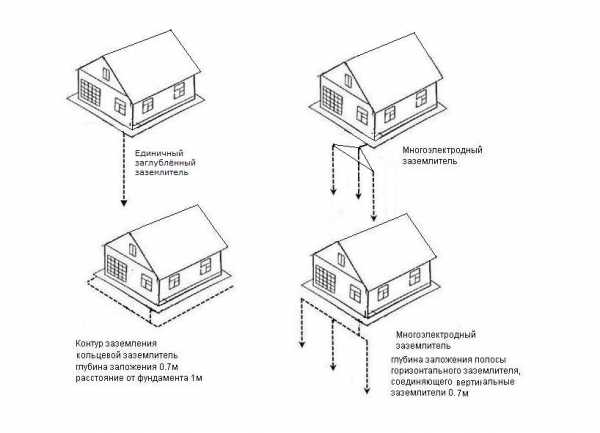

Единственный заземлитель. Сопротивление грунта напрямую зависит от напряжения и площади соприкосновения с заземлителем. Поверхность одного заземлителя недостаточна для надежной защиты. Между 2-3 заземлителями, расположенными на расстоянии не более двух метров, формируется эффективная контактная площадь.
Нельзя разносить заземлители слишком далеко, чтобы не разрывать эффективную поверхность.
Запрещено проводить заземление с использованием трубопроводов любого вида.
Не выводите заземляющие проводники наружу и не подключайте их к шине на неподготовленных площадках. Под воздействием влажности начнется коррозия металла и проводник отгорит.
Нельзя проводить последовательное заземление электроустановок и подключать несколько проводников на одну площадку.
Не экономьте, используя проводники с невысокой проводимостью и отказываясь от контура. Защита в этих случаях будет неэффективной.
Не пытайтесь отнести контур подальше от дома. Контур не опасен для человека, поэтому при его расположении учитывайте эстетику участка и выбирайте место с самой высокой влажностью.
Подключая контур заземления к молниезащите, вы создаете ситуацию, при которой может перегореть проводник, соединяющий пластины. В этом случае цепь разомкнется, и во время грозы перегорят электроприборы или щитовая.

otlad.ru

Заземление в частном доме своими руками 220В, требования к контуру

Наверное, каждый человек, хоть несколько раз в жизни слышал термин «заземление». Однако мало кто представляет, что это такое и зачем оно служит. В данной статье мы постараемся полностью раскрыть суть заземления, его функциональное назначение и способ выполнения своими руками.

Что такое заземление в частном доме?

Заземление — это соединение металлических элементов сети, оборудования или механизмов с заземляющим устройством (контуром заземления), благодаря которому при возникновении токов утечки (пробой изоляции) весь потенциал полностью переходит в землю.

Если рассмотреть этот вопрос на уровне «пользователя», то заземление защищает Вас от поражения электрическим током при повреждении изоляции в электропроводке.

Нужно ли делать заземление частного дома или дачи?

Очень часто люди задаются вопросом: «нужно ли заземление на даче»? Согласно требованиям ПУЭ (Глава 1.7. Заземление и защитные меры электробезопасности) все современное оборудование и электросети в обязательном порядке должны быть заземлены.

Заземленные системы имеют обозначение TN-S и закладывается еще на этапе проектирования при реконструкции или капительном строительстве.

Если же у Вас дача или частный дом были построены очень давно, то крайне рекомендуется выполнить заземление своими руками, поскольку электроснабжающая организация может прекратить подачу электроэнергии, аргументируя свое решение нарушением правил ПУЭ, ГОСТ, ПТБ и ПТЭЭП.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

Контура заземления.
Полосового металла.
Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

Замкнутый в виде равностороннего треугольника.
Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

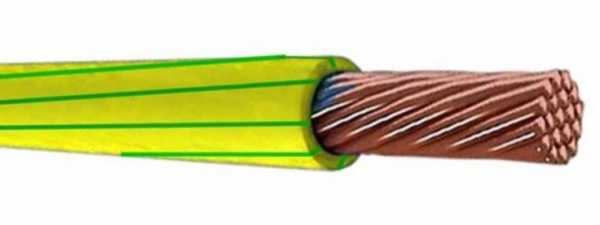

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Важно! После сваривание заземлителей между собой с помощью полосы категорически запрещается окрашивать металлические конструкции, поскольку это приведет к ухудшению токопроводящей способности контура заземления.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
гаечные глючи для болтов с гайками М12 или М14;
штыковая и подборная лопаты для рытья и закапывания траншей;
кувалда для вбивания электродов в землю;
перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
Болт М12 (М14) с 2 шайбами и 2-я гайками.
Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

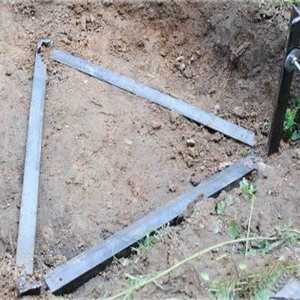

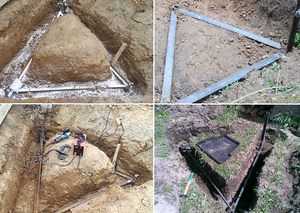

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м. Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу.

Сварные работы

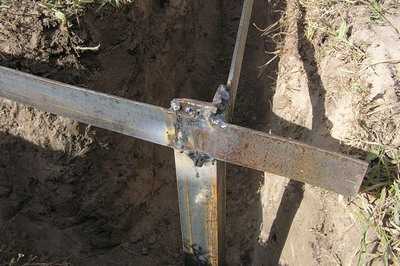

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Основные требования к сопротивлению контура заземления

Если Вы не знаете, как правильно сделать заземление в частном доме и какие технические характеристики его должны быть, рекомендуем ознакомится с ПУЭ в котором Глава 1.7. под названием «Заземление и защитные меры электробезопасности» регламентирует основные технические характеристики контура заземления для оборудования до 1000 В.

Согласно данному нормативному документы сопротивление контура заземления должно быть:

Не более 4 Ом для электроустановок до 1000 В (к данному классу электроустановок как раз и относится электрооборудование дачи, дома или коттеджа).
Не более 10 Ом в случае если суммарная мощность генераторов или трансформаторов менее 100 кВА.
Не более 0.5 Ом для электроустановок выше 1000 В с большими токами замыкания на землю (свыше 500 А).
Не более 10 Ом для электроустановок свыше 1000 В с маленьким током замыкания на землю.

В каких случаях необходимо проверять контур заземления?

Если Вы выполняете устройство заземления в частном доме или на даче, то проверку можно выполнить и обычной контрольной лампочкой (как было описано выше), если же Вас необходимо вводить объект в эксплуатацию, легализировать изменение в схеме электроснабжения или же заключать договор на электроснабжения со специализированной организацией, тогда вам будет необходим протокол испытания контура заземления.

Данный документ имеет право выдать только сертифицированная лаборатория, которая выполнит замеры. При этом подрядная организация, которая выполняла монтаж контура заземления обязана предоставить Вам паспорт на контур заземления с актами на скрытые работы.

Выводы

Заземление в частном доме своими руками 220 В позволит Вам защитить себя и членов своей семьи от поражения электрического тока. Помимо этого, заземление частного дома необходимо для заключения договоров с электроснабжающей организацией или при вводе объекта в эксплуатацию при новом строительстве, реконструкции или капительном ремонте.

Чтоб выполнить заземление своими руками будет достаточно ознакомится с данной информационной статьей и иметь небольшие навыки в электротехнике.

Видео по теме

profazu.ru
