Заземление на даче своими руками

Обезопасить себя и своих близких от удара током на даче лучше всего с помощью заземления. Чаще всего здесь мы пользуемся приборами, которые уже «списали» со службы в квартире или жилом частном доме. В связи с этим вероятность поломок увеличивается, следовательно, увеличивается и риск удара током. Это может быть следствием повреждения изоляции или поломки другого характера. В любом случае электричество в доме необходимо сделать максимально безопасным для людей. Для этого и производится заземление дачного дома.

В физиологии человека заложено сопротивление тела воздействию электричества (около 1 000 Ом), но в случае использования неисправных электроприборов этого недостаточно и рука человека при соприкосновении с поверхностью прибора может стать проводником опасного разряда. Именно поэтому при строительстве дома устанавливается специальная конструкция с низким сопротивлением (10-30 Ом), которая объединяет все электроприборы между собой контуром, берет на себя разряд при коротком замыкании и уводит его под землю.

Заземление дачного дома представляет собой металлическую конструкцию из специальных стержней, расположенных под землей, на участке дома, объединенных единым контуром со всеми бытовыми приборами и другими токопроводящими поверхностями в помещениях (каркас здания, системы коммуникации и вентиляции). Минимальное количество стержней – три штуки, но можно установить и больше. По форме конструкция под землей может быть расположена в форме прямоугольника или треугольника. Здесь важно, чтобы расстояние между стержнями было от 1,2 м и больше.

На первом этапе место под конструкцию по периметру выкапывается траншея глубиной до 0,5 м. и шириной до 0,7 м. У вершин запланированной фигуры (прямоугольник или треугольник) вставляются стержни, которые забиваются вглубь, как минимум, на 2 м. При этом в траншее, над поверхностью земли должно остаться около 20 см основания для последующего соединения всей конструкции. Заострение нижнего края стержня ускоряет этот процесс. При заземлении дачного дома не рекомендуется использовать в качестве стержней арматуру, так как она достаточно быстро ржавеет, а каленый наружный слой не обеспечивает равномерного распределения тока по сечению.

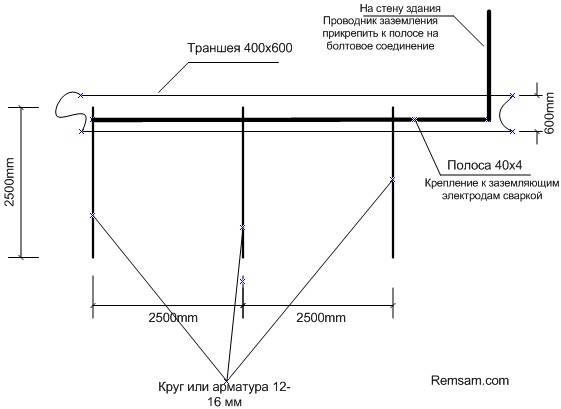

Рис.1. Схема заземления на даче своими руками

Следующий этап заземления дачного дома – объединение стержней металлической полосой размером 40х4 мм. Для лучшего контакта соединение происходит путем сварки частей между собой. В крайнем случае можно использовать болтовое соединение, но крепить части нужно очень плотно, чтобы цепочка была замкнутая. Этой же полосой или металлической проволокой необходимо провести заземление дачного дома к жилому помещению для соединения с электрощитом. За счет большей площади полоса — более выгодный вариант, но она менее гибкая, чем проволока. При этом необходимо соблюдать следующие правила: площадь сечения проводника должна быть не менее 50-150 кв. мм, в зависимости от того, сталь это или медь. После того, как вопрос с установкой конструкции решен, необходимо сделать замер сопротивления контура заземления дачного дома. Для получения наиболее точных данных рекомендуется приглашать для этого специалистов со специальными приборами. Если в результате измерения выяснится, что уровень сопротивления выше положенного, то можно добавить еще один стержень и присоединить его контуром к остальным частям конструкции.

Существует еще один вариант конструкции, наиболее подходящий для каменистой почвы. В этом случае заземление на даче делается без вертикального вкапывания стержней. Заземлители укладываются горизонтально, желательно по периметру всего дома, и обладают тем же эффектом, что и первый вариант конструкции. Это происходит за счет большей площади конструкции, которая располагается под землей.

Рис 2. Пример горизонтального заземления

После завершения работ по заземлению дачного дома, перед засыпкой конструкции, необходимо покрыть конструкцию антикоррозионным составом, после чего сфотографировать все части контура. То же самое можно сделать и внутри дома для проводки, вентиляции, коммуникаций. Дополнить конструкцию можно системой уравнивания потенциалов. Она исключает возможность удара током человека при одновременном прикосновении к двум разным токопроводящим поверхностям. Для этого между собой соединяются абсолютно все металлические части дома. Это и каркас стеновых панелей, и все коммуникационные трубы, и контур заземления, и вентиляция, и нулевой проводник системы электроснабжения.

Чтобы сделать качественное заземление на даче своими руками важно в точности следовать правилам его установки и выполнять все работы на совесть, ведь именно от этого может зависеть здоровье и безопасность окружающих вас людей.

Добавить комментарий

Как сделать заземление на даче: инструкция

Оглавление:
Как сделать заземление на даче: наружный контур
Схема подключения заземления на даче: внутренняя часть
Изготовление простейшего заземления на даче: особенности

Как только человек сталкивается с легким пощипыванием электрическим током при прикосновении к бытовой технике, так сразу же задумывается над устройством заземления. Мысль движется в верном направлении, так как в один прекрасный момент эти легкие щипки могут превратиться в конкретный удар током, которого нужно опасаться. Безопасность – вот основное правило эксплуатации электрической проводки, о котором большинство людей почему-то забывают. Всегда следует помнить, что любое электрооборудование – это потенциально опасная вещь. В общем, заземление необходимо, и именно о нем мы поговорим этой статье, в которой вместе с сайтом moyadacha.org разберемся с вопросом, как сделать заземление на даче своими руками?

Как сделать заземление на даче фото

Как сделать заземление на даче: наружный контур

Понятие «контур заземления на даче» является неразделимым, но для более глубокого понимания сути вопроса мы разделим его на две части, так будет проще понять принцип его изготовления. Начнем с самой главной его части – наружного контура, который изготавливается непосредственно в грунте, в любом удобном месте дачного участка. Единственное условие, которое противоречит выражению «любое место», это близость к дому – нужно воздержаться от обустройства заземляющего контура ближе чем в паре метров от постройки. Все остальное делается как по инструкции, несмотря даже на то, что заземляющий контур должен рассчитываться. Но мы не инженеры, и строение у нас не отличается особыми требованиями, так что подойдет усредненный вариант, изготовление которого можно представить в виде следующей последовательности работ.

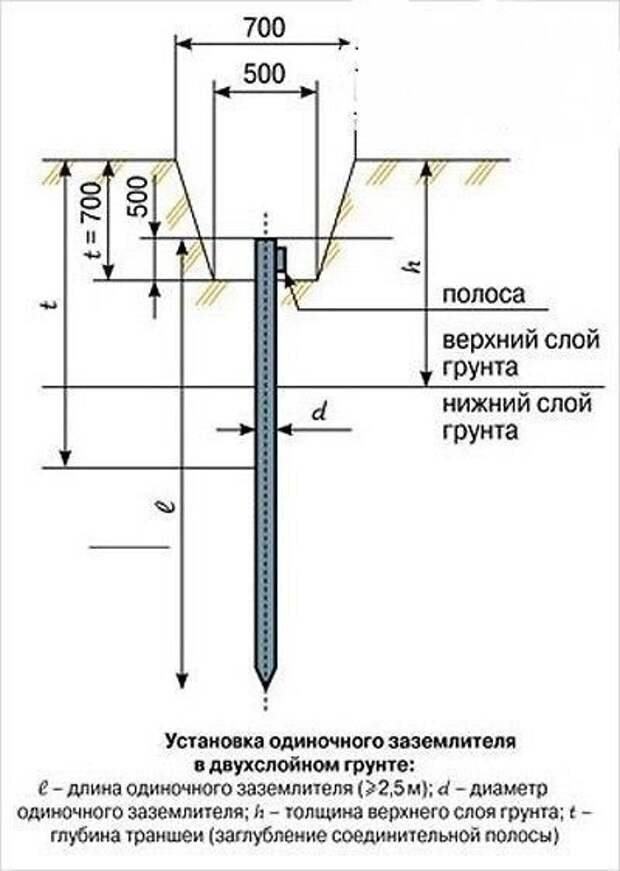

Земляные работы. Выкапываем траншею треугольной формы – глубиной в полметра и шириной в штык лопаты. Здесь важно соблюсти расстояние между углами треугольника – хороший треугольный контур имеет стороны в 1200мм или чуть больше. После того как треугольник будет готов, точно такую же траншею копаем от одной из его вершин к дому, а точнее будет сказать, к точке ввода заземления в дом – как правило, она находится в непосредственной близости от электрического щитка. В принципе, можно прокопать и к любому другому месту, расположенному возле стены – это не важно, так как контур можно дотянуть до нужного места по стене дома.

Второй этап работ, связанный с решением вопроса, как правильно сделать заземление на даче, это установка заземляющих электродов. В качестве таковых отлично подойдет прут диаметром 25 или 30мм и более, или же аналогичного сечения арматура. Отрезки этого материала длиной 2500, а лучше 3000мм нужно загнать в грунт по углам треугольника – да, кувалдой придется помахать изрядно, но что делать, безопасность этого требует. Загнать их нужно так, чтобы на поверхности дна траншеи оставалось максимум 100мм прута. Чтобы он легче заходил в грунт, конец прута или арматуры нужно срезать наискосок.
Как правильно сделать заземление на даче фото
Для следующего этапа работ, который предусматривает устройство заземления на даче своими руками, понадобится металлическая полоса толщиной 5мм и шириной не менее 50мм. С ее помощью придется соединить три заземляющих электрода в единый контур заземления – делается это с помощью сварки, причем очень качественной сварки. Проваривать места соединения полосы с электродом и друг с другом нужно во всех местах – в совокупности провариваемый шов не должен быть меньше чем 100мм в длину. Следует понимать, что от качества сварки зависит не только эффективность заземления, но и его долговечность.

Тянем заземляющую шину к дому. В общем-то, здесь практически то же самое, что и в предыдущем пункте, только без установки электродов. Привариваем пластину металла к контуру заземления и тянем ее к самому дому, где переходим на стены и доводим то точки, максимально приближенной к электрическому щитку на даче. Шина крепится к стене дома металлическими дюбелями через заранее просверленные отверстия.
Контур заземления на даче фото

В принципе, контур заземления можно собрать по другой схеме – к примеру, ничего страшного не будет, если вы выберете не треугольное расположение электродов, а прямолинейное, или в виде буквы «П», «Х» и так далее. Самое главное, чтобы электроды было удобно соединять в единый контур. После того как все будет надежно сварено, и шина выведена в нужное место, траншеи просто закапываются назад, а почва используется стандартно – для выращивания культурных растений и всего прочего.

О том, как сделать дачное заземление своими руками, смотрите в этом видео.

Схема подключения заземления на даче: внутренняя часть

По большому счету, внутренняя часть контура заземления – это не что иное, как разводка электрической проводки, сделанная особым образом. В системе кабелей просто используются трехжильные провода вместо двухжильных, а также розетки, предусматривающие третий контакт. Сами понимаете, что если проводка на даче уже смонтирована, то обеспечить ее заземлением будет достаточно сложно. Сделать это можно исключительно выборочно, подведя заземляющий провод и подключив его к корпусу особо мощных потребителей электричества.

Как подключить заземление на даче фото

Заземление нужно предусматривать на стадии изготовления электрической проводки – в таком случае вы сможете позаботиться о персональной защите без особых проблем. Просто тянете вместо двойного провода тройной, и все. Еще понадобится их правильно расключить, не перепутав каждую отдельно взятую жилу друг с другом – именно для этого они маркируются на заводе разным цветом. Под заземление стандартно отводится желтый или зеленый проводок, под фазу черный, а под ноль синий – могут быть, конечно, вариации, но лучше их не создавать, так как это в значительной мере облегчит работу по ремонту проводки в будущем.

Единственная разница в проводке без заземления и с аналогичной цепью с участием заземляющего кабеля заключается в наличии дополнительной клеммной колодки, располагающейся в электрическом щитке. В ее задачи входит объединить отдельные заземляющие жилки друг с другом и подготовить их к подключению к наружному контуру. Как это делается, мы рассмотрим дальше.

Изготовление простейшего заземления на даче: особенности

Несмотря на то, что этот момент отнюдь не является сложным, все же расслабляться не стоит – от качества соединения двух частей заземляющего контура зависит многое, в том числе и адекватность работы заземления в целом. Говоря, что соединение частей не является сложным, имеется в виду то, что произвести его можно в три этапа.

Готовим мощную клемму на шине наружного контура. В принципе, о ней можно позаботиться заранее, на стадии прокладки шины. По сути, к ней нужно приварить болт диаметром 10-12мм и, как говорится, дело с концом. Как вариант, если место оконечной точки шины четко рассчитано и совпадает по уровню с установленным электрическим щитком, можно воспользоваться длинной шпилькой. Она продевается сквозь стену, по предварительно просверленному отверстию и приваривается к шине. С ответного конца шпильки накручиваются две гайки, между которыми надеваются две широкие шайбы.

Клеммная колодка. Здесь все намного проще – она продается в готовом виде и устанавливается на планку щитка как обыкновенный автоматический выключатель. По сути, это брусок с отверстиями, в которых провод зажимается небольшим винтом. В эти отверстия подключаются как отдельные жилы заземления, так и общая жила, соединяющая клемму с шиной наружного контура.
Схема подключения заземления на даче фото
Установка соединяющей жилы. С клеммной коробкой все более или менее понятно – жила вставляется в самое широкое отверстие и крепко-накрепко зажимается винтом. С ответной частью дела обстоят не намного сложнее – кабель наматывается на болт и зажимается на шпильке двумя гайками с шайбами. По-хорошему, здесь лучше использовать специальный концевик с петлей.

Это все. Как видите, несмотря на то, что тонкости все же имеются, соединить две части заземления не очень сложно, то же самое можно сказать и о решении вопроса, как подключить заземление на даче?

В заключение скажу несколько слов об особо важном моменте – в частности, о контактах, которые должны быть крайне надежными. Это касается и сварных, и обжимных соединений. Хорошо бы каждое соединение пропаять, даже если конец провода будет зажат винтом. По-другому качественно решить вопрос, как сделать заземление на даче, не получится. Все должно быть надежно по высшему разряду – кстати, в профессиональном строительстве изготовленный контур заземления проходит проверку.

Измеряют его сопротивление, но для этого нужно специальное оборудование.
