Установка встраиваемой вытяжки в шкаф с фото и видео

На чтение 7 мин. Просмотров 358 Опубликовано Обновлено

Современная встраиваемая техника — идеальное решение для тех, кто хочет одновременно сохранить облик интерьера и получить дополнительный функционал и удобства. К очень популярной категории таких приборов относятся встраиваемые кухонные вытяжки, которые монтируются непосредственно в шкаф, расположенный над газовой или электрической плитой. Чтобы установить такой прибор правильно, в отдельных случаях потребуется достаточно много квалифицированной работы. В остальных случаях монтаж относительно несложен.

Размеры и связанные с ними проблемы

Вытяжка, предусматривающая крепление к средней полке

Современный рынок предлагает множество вариантов встроенной кухонной вытяжки, разной ширины и глубины (зоны, занимаемой по поверхности нижней части шкафа). В зависимости от существующей мебели, может возникнуть несколько ситуаций:

  • габариты встроенной вытяжки по ширине больше, чем размерность шкафа. В этом случае потребуется помощь квалифицированных мебельщиков, чтобы модифицировать стенки соседних шкафов, сохранить механику движения дверей;
  • размеры встроенной вытяжки меньше габаритов шкафа. В таком случае можно провести монтаж своими руками, если правильно выбрать тип электроприбора.

Еще одна тонкость выбора встраиваемой вытяжки заключается в форме ее корпуса. Все современные модели имеют прямоугольную конфигурацию, поэтому относительно легко монтируются в шкаф.

Более старые варианты могут иметь значительный выступ в зоне воздуховода или даже жесткий воздуховод, который планируется располагать вплотную стене. Однако монтаж всех моделей может быть произведен при соблюдении некоторых правил.

Какие инструменты и материалы понадобятся для установки

Рассмотрим почти идеальный вариант, когда монтаж вытяжки производится в шкаф, расстояние между стенками которого больше или равно посадочному габариту встраиваемой техники, которая предназначена для крепления к внутренней полке.

В таком случае для проведения работ понадобится:

  • средство разметки — карандаш, однако практика работы с ДСП показывает, что маркер 0.5 мм — лучше;
  • рулетка и столярный уголок;
  • сверло по дереву диаметром 10 мм;
  • электролобзик и пила по дереву типа CleanWood с разверткой зубьев внутрь полотна;
  • в случае наличия круглого воздуховода не лишней будет пила для электролобзика, специально предназначенная для криволинейных резов, с прямым зубом и малой шириной полотна;
  • отвертка и работ бит для работы с конфирматами;
  • четыре пластиковых одинарных уголка;
  • шило;
  • шурупы типоразмера 3.5×16, по ДСП, белые;
  • любой водостойкий полимерный клей (дракон, примус, контактол).

Будет рассматриваться конструкция шкафа с распашными дверками.

Сразу стоит отметить, что монтаж встроенной вытяжки в шкаф с распашными дверками может потребовать переноса петель. Такую работу можно проделать и самостоятельно, однако в статье не будет даваться советов по проведению данного этапа, так как от конструкции двери может зависеть тип петли, размеры посадочных углублений, а также конкретные расстояния, на которых производится монтаж лап фурнитуры.


Пила типа CleanWood Пила для фигурных резов

Этапы проведения работ

Чтобы провести монтаж встроенной вытяжки в шкафу, потребуется:

  • удалить всю нижнюю поверхность или вырезать в ней отверстие требуемых геометрических размеров, где будет произведена установка электроприбора;
  • демонтировать среднюю полку и просверлить отверстия для завода внутрь кабеля электроподключения;
  • прорезать необходимые отверстия в деталях из ДСП для прохода воздуховода, разметить крепление встроенной вытяжки;
  • закрепить все элементы в шкаф: встраиваемую вытяжку, полку, двери.

Будем рассматривать все операции последовательно.

Работа с нижней поверхностью шкафа

Чтобы удалить деталь, достаточно открутить боковые конфирматы. Предварительно потребуется расшить заднюю стенку, которая прикреплена к детали из ДСП. Обычно это делается с помощью скоб, однако в кустарных изделиях могут применяться гвозди или шурупы. После расшивки задней стенки удаляются боковые крепежные элементы и снимается нижняя деталь шкафа, которую ничего не сдерживает.

Если нужно прорезать отверстие нужного размера, которое занимает не всю площадь дна шкафа, стоит следовать нескольким требованиям:

  • следует вырезать отверстие так, чтобы корпус встроенной вытяжки подходил вплотную к передней стенке шкафа, а не задней. Это позволит не разбирать конструкцию;
  • габарит вырезаемой части размечается с помощью маркера и столярного уголка;
  • сверлятся отверстия диаметром 10 мм так, чтобы их центры находились четко в углах.

После этого отверстие прорезается. На практике достаточно не разбирать шкаф, просто снять его со стены, демонтировать дверки (для дальнейшего удобства работы с полкой), перевернуть и производить все работы на полу. На следующем видео наглядно показан процесс работы.

Небольшая хитрость. Электролобзик с крупнозубой пилой по дереву и ламинированная ДСП — неблагодарное сочетание. Когда используется пила с прямым направлением зуба (скос вверх, подрыв материала снизу, рез при движении пилы вверх) образуются сколы на верхней стороне плиты сбоку от линии реза.

Это — отличное место для попадания влаги и разрушения ДСП. Можно поступить тремя способами. В первом случае торцевая поверхность и зоны сколов промазываются водостойким клеем. Дефекты поверхности будут скрыты, если конструкция встроенной вытяжки имеет бортик. Во втором случае можно взять пилу с обратным зубом (рез производится при движении режущего инструмента вниз). В этом варианте сколы будут внутри шкафа. Однако лучший способ — углубиться в материал по линии реза крепким ножом на глубину в 2-3 мм. После чего, аккуратно ведя пилу с прямым зубом вплотную к сформированной линии, можно избежать появления сколов. Режущий инструмент при этом должен располагаться со стороны части, которая будет удалена.

Демонтаж средней полки

В зависимости от того, как производится установка, для удаления средней полки может быть достаточно просто снять ее с опор или же — открутить боковые конфирматы. В самых запущенных случаях, когда речь идет о изделиях кустарного производства — может быть необходимо расшить заднюю стенку, которую «доморощенные» мастера «для гарантии» прибивают к средней полке скобами или гвоздями.

После демонтажа средней полки сверлятся отверстия для прохода кабеля. Для этого используется сверло по дереву диаметром 10 мм. Вариант с отверстием намного аккуратнее и привлекательнее вырубки углубления по задней части полки, поскольку позволяет лучше защитить зону прохода кабеля от влаги с помощью накладок.

Прорезка отверстий для прохода воздуховода

Частично смонтированный шкаф

Средняя полка и верхняя должны быть модифицированы, чтобы была возможна установка воздуховода. Отверстия для прохода воздуха делаются следующим методом:

  • размечается прямоугольник или круг, в зависимости от типа воздуховода;
  • если требуется проход прямоугольной формы, сверлятся отверстия в каждом из углов по правилам, описанным выше для удаления части нижней полки шкафа;
  • для круглой зоны воздуховода достаточно одного отверстия 10 мм для входа пилы.

Отверстия прорезаются электролобзиком с соблюдением одного из вариантов хитростей, описанных выше.

После этого торец ДСП в месте реза тщательно промазывается полимерным клеем для защиты от проникновения влаги.

Следующий шаг — разметка крепления встраиваемой вытяжки. В простейшем случае снятая средняя полка с уже прорезанным отверстием для воздуховода прикладывается к корпусу, после чего с помощью шила делаются наколы в месте будущего расположения саморезов.

Установка всех элементов в шкаф

Шкаф в сборе с навешенной дверью

Установка встроенной вытяжки в шкаф всегда подразумевает смещение средней полки. Чтобы расположить ее там, где нужно, потребуются одинарные пластиковые уголки. Работа с таким крепежом проста и доступна даже начинающим. Чтобы минимизировать уровень ошибок при размещении, нужно следовать простой методике:

  • уголки прикручиваются сначала к полке, все четыре;
  • полка устанавливается на место, удобно это делать, положив шкаф плашмя задней стенкой на пол;
  • с помощью шила накалывается место для саморезов на боковой стенке;
  • уголки фиксируются с нулевым смещением полки.

После этого можно монтировать вытяжку с помощью саморезов, которые ввинчиваются по заранее наколотым углублениям. На следующем видео наглядно показан процесс работы.

Завершение работы

Последний этап — финальная сборка шкафа и установка дверей. На практике чаще всего конструкция, где собраны воедино корпус шкафа, средняя полка со встроенной вытяжкой — вешается на свое штатное место. После этого монтируется воздуховод, а самым последним шагом — навешиваются двери.

Несколько слов о том, как установить встраиваемую вытяжку – Сделаем мебель сами

Здравствуйте дорогие друзья.

В этой статье мы с вами рассмотрим монтаж встраиваемой вытяжки (на 600 мм) в верхний кухонный короб, специально для этого предназначенный.

И сразу несколько слов об этом оборудовании…

В нашем случае – это устройство, которое в процессе работы, производит меньше шума, чем остальные, так как оно немного по-другому устроено.

Если посмотреть в его вентиляционный выход, то можно увидеть специальную турбину (в более дешевых моделях такой нет), которая и обеспечивает относительно тихую работу.

Но и стоит оно, естественно, дороже обычного.

Итак, как было сказано выше, вытяжка предназначена для врезки в короб, ширина которого должна быть равна 600 мм.

Процесс установки можно разделить на следующие пункты:

  • Вырезка отверстия в нижнем горизонте (под крепление для гофры)
  • Определение положения нижнего горизонта короба относительно его боков, и его крепление
  • Разметка и установка держателей под газовые (либо другие) подъемные лифты (если таковые проектируются).
  • Крепление
  • Врезка петель в фасад короба, установка держателей для подъемников
  • Навеска фасада на модуль

Приводим «в порядок» само устройств

Одеваем на вентиляционное отверстие специальную насадку «под гофру» (ее диаметр, обычно, равен 120мм – это и есть диаметр гофры).

После этого, определяем центр вентиляционного отверстия по глубине и по ширине (оно всегда находится по центру), и переносим координаты его центра на нижний горизонт.

При этом нужно учесть разницу по глубине самой вытяжки (она равна 280 мм), и нижнего горизонта (который может иметь большие размеры). В данном случае, глубина короба (а, значит, и нижнего горизонта) равна 300 миллиметров.

Отметив цент, рисуем циркулем окружность, которая немного больше 120 миллиметров (например, 150 мм).

После этого, нужно вырезать лобзиком само отверстие

Для этого, засверливаемся сверлом 10мм возле самой окружности (с внутренней ее стороны). После этого, в просверленное отверстие легко вставляется пилочка лобзика, и можно работать дальше.

После того, как отверстие для насадки под гофру вырезано, нужно определить местоположение (относительно боковых деталей) нижнего горизонта короба.

До этого момента, верхний горизонт и бока короба должны быть собраны.

Ложем нижний горизонт на вытяжку, и устанавливаем короб так, чтобы он, своими боками “стал” на нижнее основание вытяжки.

Теперь, «на живую» можно рулеткой определить ось на боках, на которой нужно будет просверлить отверстия для крепления нижнего горизонта.

Когда модуль собран –  крепим к нему нашу технику.

Да, если на модуль предусмотрены подъемники – можно сразу закрепить их крепеж на бока короба.

Как правило, вместе с ними (на обратной стороне упаковки или в инструкции) показана схема их установки.

Кстати, здесь есть нюанс (в случае с газовыми подъемниками).

Для их установки, необходимо наличие определенного свободного пространства между нижним и верхним горизонтами (между ними должно быть, как минимум, 280 миллиметров).

Если это расстояние меньше – то их можно просто не установить (не хватит размера по высоте). Этот момент нужно учитывать уже на этапе проектировки, рассчитывая общую высоту рассматриваемого нами модуля.

Хотя, если даже так получилось (с кем не бывает), вместо газовых подъемников, всегда можно установить механические откидные подъемники, для которых проем между горизонтами может быть в разы меньше.

Крепление

В наборе с вытяжкой, всегда идут специальные крепежные болты, которыми она должна крепиться к горизонту. Под эти болты (по углам устройства) есть отверстия.

Но, по личному опыту скажу, что это дело – утомительное, занимающее много времени.

Плюс к всему, может быть проблема, которая заключается в том, что строго симметрично, отверстия вымереть и точно просверлить довольно сложно.

А небольшое их смещение сразу же приводит к тому, что передняя грань нижнего горизонта будет смещена относительно фронтальной плоскости самого устройства. Короче, будет не красиво, а отверстия под кпереж уже не переделаешь…

Есть, конечно, вытяжки, с которыми идут в комплекте специальные листы бумаги с готовой разметкой (шаблоны), которые нужно просто положить на горизонт, и перенести на него положение этих отверстий.

В нашем случае, устанавливаемая техника к таковым не относится.

Лично я закрепляю вытяжки в подобном случае очень просто: делаю отверстия рабочим сверлом (4,5 мм) в нижнем горизонте, потом, выставив короб относительно самой вытяжки, стягиваю их обычными саморезами 4х30 миллиметров.

Дальше, устанавливаем петли в фасад, крепим держатели для подъемников, и, собственно, устанавливаем его на короб.

Вот, в целом и вся несложная наука.

На этом все, до встречи.

Как установить встраиваемую вытяжку в шкаф своими руками

Вопрос как установить встраиваемую вытяжку волнует, наверное, каждого владельца дома. В первую очередь следует знать, что установка происходит не просто на стену, а в специальный навесной шкафчик, который помогает скрыть воздуховод и оставить видимой лишь рабочую панель. А это, конечно же, отлично поможет сохранить красивый интерьер, не нарушая гармонию на кухне.

Установка встроенной вытяжки своими руками вовсе не является таким уж сложным делом, для начала следует взять во внимание размеры помещения и интерьер. Преимуществом такой техники является то, что она малошумная, но первый минус, который можно отметить – это довольно немаленькая цена, которая объясняется особенностями ее конструкции. Но, конечно же, стоимость будет зависеть от размеров. Она включает в себя турбину, которая и позволяет работать ей почти бесшумно, и главное – эффективно.

Выбираем встраиваемую вытяжку

Исходя из размеров своей кухни, вам придется выбирать нужный размер встроенной вытяжки, а благодаря тому, что размеров их существует много, вы обязательно сделаете правильный выбор. Они могут быть от 45 до 90 см и наиболее распространенным типом являются именно горизонтальные модели, установка которых проводится к навесному шкафу. Но самые популярные вытяжки – это те, которые монтируются в навесной шкаф.

Стоит отметить, что все модели таких вытяжек имеют в своей конструкции фильтр, который улавливает жир и находится в выдвижной части устройства. Свою работу она начинает в тот момент, когда подвижная ее часть расположена именно над плитой, а для этого конструкция оснащается подвижными элементами. Также есть модели, которые работают в рециркуляционном (для него нужен фильтр на угольной основе) и отводящем режиме.

Если вы хотите правильно установить встраиваемую кухонную вытяжку, то для начала, конечно же, следует учесть размеры плиты и шкафчика, которые должны соответствовать. Если это не будет соблюдено, то эффективность вытяжки будет вовсе не большой. Но если же вы вдруг приобрели вытяжку, которая не совсем подходит к размерам плиты, то можно дополнительно смастерить короб, который и будет скрывать внутри технику.

Еще одним важным моментом при выборе вытяжки будет расстояние между дном шкафа и поверхностью плиты. А именно для газовой плиты оно составляет не более 80 см, а для электрической – не более 70 см. А если, к примеру, у вас будет вытяжка 60 см, то в этом случае надо чтобы шкаф располагался не слишком низко, чтобы эффективность удаления отработанного воздуха была как можно выше.

Не такими популярными являются компактные вытяжки, но все равно их часто используют, так как установка их возможна в любой навесной шкаф. Но стоит отметить, что чем компактнее устройство, тем меньше производительность.

Установка встроенной вытяжки своими руками

Сперва следует определиться, нужен ли вам новый специальный короб для  того чтобы вытяжка смотрелась как можно лучше. Или же если у вас уже есть навесной шкаф, то вам лишь придется переоборудовать его под вытяжку или же подобрать ее под этот шкаф.

Итак, после того как вы решили первый вопрос надо приступать к проделке отверстия в днище, при этом важно учитывать размеры корпуса. Верх шкафчика тоже нужно видоизменять, сделав вырез для воздуховода, который станет соединением выходного отверстия и окна для вентиляции в стене. Также довольно часто используют пластиковый прямоугольный вентиляционный канал, и, соответственно для установки встраиваемой вытяжки в шкаф необходимо сделать прямоугольный вырез в корпусе мебели.

Сразу же при монтаже нужно закрепить между собой все элементы вытяжки внутри шкафа. Как правило, установка делается креплением к стене задней части вытяжки, здесь важно, чтобы там был вырез, посредством которого она и будет закреплена. Также здесь есть один нюанс – это возможность передвижения панели, после того как корпус будет закреплен, подвижная часть должна свободна ездить.

Установка встраиваемой вытяжки в шкаф обязательно должно быть закреплено хомутом. Делать это надо с усилием, чтобы была герметичность. Это нужно для того, чтобы в случае надобности можно было отсоединить элементы. Это бывает нужно, когда требуется очистка системы.

Как выбрать воздуховод

Для начала надо определиться с выбором материла и с вентиляционным каналом. Лучше всего для этого дела подойдут  — пластиковый прямоугольный или с круглым сечением воздуховод или же гофрированный.

Обычно, встраиваемую вытяжку на кухне делают для того, чтобы сэкономить пространство, поэтому лучшим вариантом будет приобретение пластикового прямоугольного канала, он же имеет гораздо лучшую пропускную способность благодаря гладким стенкам.

Если же говорить о гофрированной вытяжке, то здесь при установке вовсе не нужно использовать колена, что и даст возможность исключить завихрения в вытяжке. Но есть и свой минус – это довольно шумная работа устройства. Устанавливая гофрированный канал надо знать, что располагать его лучше в растянутом виде, это поможет задерживать загрязнения в различных щелях воздуховода.

Следует отметить и плюс гофры – это ее хорошая деформация, так из круглого сечения вполне реально с определенными усилиями сделать прямоугольную форму. Делая это, вам не придется заморачиваться с покупкой дополнительных переходников.

Полезные рекомендации по монтажу встраиваемой вытяжки

  • Великолепным вариантом будет заказ шкафчика без дна. Его монтаж делается посередине при помощи шурупов. На потолке и средней полке проделывается отверстие, через которое и будет проходить гофрированный шланг. С одного конца он подсоединяется к вытяжке, а с другого его надо поместить в отверстия на потолке и средней полке. Когда вытяжка работает в режиме “вывод в вентиляцию”, то шланг нужно подводить к вентиляционному отверстию. Если она работает при “рециркуляции”, то шланг надо обрезать в том месте, где он выходит из отверстия в потолке шкафа;
  • В данном варианте крепиться она будет к днищу шкафа, в нем же, как и в потолочной полке проделывается отверстие  под шланг из гофры. В этом случае все будет проводиться аналогично первому варианту, только здесь нужно будет постараться спрятать корпус под декоративной панелью, чтобы все выглядело максимально аккуратно;
  • В третьем варианте для присоединения используется инструкция, в которой все расписано по эксплуатации. Замечательным вариантом это будет в случае установки под декоративный короб, выполненный в классическом виде, или же который предусматривает встраивание в подвесной шкаф;
  • Установка встроенной вытяжки в шкаф в этом случае проводиться с применением плоского ПВХ канала. Здесь на днище шкафа следует сделать пропил соответствующего размера. Вытяжной корпус скрыт в шкафчике, а при помощи отверстий, проделанных в нижней кромке, происходит присоединение ко дну. В потолке шкафа и в средней полке делаем отверстия для вывода гофрированного шланга. После этого крепим шланг к вытяжке, а другой его конец продеваем в отверстия средней и потолочной полки.

Несколько полезных советов

  1. Вытяжные трубы устанавливать желательно так, чтобы был прямой выход наружу. Если это для вас невозможно, то сделайте так, чтобы пар и загрязненный воздух проходил через специальный фильтр, который оснащается активированным углем;
  2. Устанавливая воздуховоды, оптимальными будут размеры 120 мм. Чтобы воздух хорошо проходил, ему не должно ничего препятствовать, поэтому старайтесь не делать никаких изгибов;
  3. Установка встроенной вытяжки на кухне должна проводиться не ниже чем 70 см от кухонной плиты и всегда должна быть вовремя прочищена специальными средствами.
  4. Обязательно установите противовозвратный клапан, он же вам поможет устранить неприятные запахи и грязный воздух.

Установка встраиваемой вытяжки

Встраиваемая вытяжка не просто крепится на стену или потолок, а устанавливается внутри специального навесного шкафчика. В результате воздуховод полностью скрывается за мебельным фасадом, видимой остается лишь рабочая панель. Такая модель отлично впишется в интерьер кухни и не нарушит гармоничность общей концепции. Установку встраиваемой вытяжки можно осуществить самостоятельно. Для качественного монтажа необходимо внимательно отнестись к расчетам и следовать четкому алгоритму выполнения работ.

- сборка каркаса подвесного шкафчика;

- вырез специального отверстия для крепления гофры;

- крепление корпуса вытяжки;

- монтаж гофры.

Перед тем, как рассмотреть каждый из перечисленных пунктов подробнее, хочу отметить, что правильная установка вытяжки подразумевает соблюдение важного правила. Ее нельзя монтировать на произвольную высоту. Расстояние от вытяжки до варочной поверхности должно соответствовать диапазону 70-80 см. Прибор, установленный на такой высоте, будет демонстрировать высокие показатели функциональности и продуктивности.

Итак, теперь подробнее о процессе установки встраиваемой вытяжки. Сначала необходимо собрать каркас навесного шкафчика, в который она будет монтироваться. На этом этапе важно учесть один нюанс. Посмотрите на вытяжку:


Рис. 1 Вытяжка

Шкафчик для нее нужен не совсем стандартный. В его нижней части будет располагаться панель вытяжки. Поэтому дно придется приподнять. К нему в последствие нужно монтировать корпус прибора. Поэтому при сборке шкафчика боковые стенки надежно крепятся к «крыше» с помощью шкантов, а дно фиксируется только евровинтами.

Когда шкафчик собран, можно приступать к вырезанию отверстия для прокладки гофры. Причем, его можно обустроить и сверху, и сбоку. Но наиболее распространен первый вариант. Для выпиливания отверстия очень удобно использовать электролобзик. С его помощью можно быстро вырезать ровную окружность с гладкими краями. В результате всех манипуляций должен получиться такой шкафчик:


Рис. 2 Шкафчик для вытяжки с вырезанным отверстием для гофры

Теперь необходимо его модифицировать, чтобы он стал пригоден для монтирования вытяжки. Для этого следует отсоединить дно. Эта процедура не займет много времени. Ведь шканты для фиксации дна не использовались, а евровинты откручиваются достаточно быстро.


Рис. 3 Шкафчик со снятым дном

Теперь можно приступать к разметке дна. На этом этапе необходимо снять замеры с корпуса вытяжки. А затем перенести их на снятую поверхность шкафчика. Для этого рассчитываем расстояние от края дна: делим на два разницу между значением ширины дна и значением расстояния между отверстиями для крепежа. Обычно этот параметр равняется 52-53 мм. расстояние от лицевой части 253-254 мм и 30-31 мм. Отверстие для гофры располагается в 205 мм от фасада и в центре по ширине. Для разных моделей вытяжек показатель может существенно отличаться.


  Рис. 4 Измеряем размеры вытяжки

После того, как замеры сняты и перенесены на плоскость дна, можно приступать к сверлению отверстий для крепежных винтов и вырезанию выемки для гофры. После подготовительного этапа вновь наступает черед монтажных работ. Теперь требуется соединить корпус вытяжки с поверхностью дна.


Рис. 5 Соединяем корпус вытяжки с дном шкафчика

Теперь можно зафиксировать переходное кольцо под гофру, которое обычно идет в комплекте с вытяжкой, и уложить электрокабель. Специалисты не рекомендуют свешивать провод с вилкой вниз. Намного безопаснее обустроить специальную розетку в каркасе самой вытяжки.


Рис. 5 Фиксируем переходное кольцо для гофры

Теперь можно приступать к сборке шкафчика. Для этого необходимо провести дополнительные замеры, чтобы правильно рассчитать высоту крепления дна. Измеряем толщину вытяжки и получаем значение – 143 мм.


Рис. 6 Делаем дополнительные замеры высоты вытяжки

Полученные значения нужно отметить на боковых стенках каркаса шкафчика. Именно на эту высоту требуется перенести евровинты.


Рис. 7 Отмечаем полученные размеры

Для фиксации евровинтов необходимо просверлить новые отверстия. Отлично подойдет для этого сверло диаметром в 6,5 мм.


Рис. 8 Высверливаем отверстия под евровинты

Теперь каркас шкафчика нужно аккуратно установить на корпус вытяжки. На этом этапе важно следить за целостностью конструкции и отсутствием перекосов.


Рис. 9 Монтируем вытяжку в фкафчик

Когда каркас будет ровно выставлен, можно приступать к закручиванию евровинтов в просверленные отверстия.


Рис. 10 Закручиваем винты

Все, подвесной шкафчик с вмонтированной вытяжкой готов к креплению на стенку.


Рис. 11 Закрепляем шкафчик на стене

Последний этап – монтаж гофры и вывод ее в вентиляционную шахту.


Рис. 12 Монтируем гофру

Вот и все этапы самостоятельной установки встраиваемой вытяжки. После того, как сверху на шкафчик будут монтированы декоративные фасады и бордюры, прибор практически полностью скроется за красивой поверхностью элемента кухонной мебели. Удачи!

монтаж и установка своими руками

Встраиваемая вытяжка является спасительным вариантом для тех кухонных помещений, где ощущается явный дефицит пространства. При этом техника такого рода располагается над плитой, но компактные её размеры позволяют использовать навесной шкаф в качестве многофункционального предмета интерьера. А это очень важно, если кухня являет собой помещение, размеры которого не превышают нескольких метров. Яркий тому пример так называемые квартиры-«хрущевки».

Особенности конструкции и выбора встраиваемого вытяжного устройства

Эффективная циркуляция во всем доме и на кухне в частности невозможна без установки специальной вытяжной техники. При этом следует учитывать размеры помещения, интерьер и определиться с приоритетами: важно ли получить производительную или малошумную технику. Встраиваемая вытяжка объединяет в себе оба требования, в этом и заключается ее основное достоинство. Однако существенным минусом является завышенная цена, которая обусловлена конструктивными особенностями. Так, вытяжное устройство данной разновидности оснащено турбиной, которая практически не производит шум, но при этом позволяет технике эффективно работать.

Встраиваемые вытяжки для кухни могут иметь различные габаритные размеры, что дает возможность подобрать практически любую модель для варочных поверхностей шириной 45, 50, 60, 80, 90 см. Наиболее распространенный тип таких вытяжных устройств – горизонтальные модели, которые крепятся к навесному шкафу или коробу. Но существуют также и встроенные вытяжки кухонные вертикальные, которые монтируются непосредственно в стене. Однако для этого потребуется создать нишу, что являет собой трудоемкий и порой дорогостоящий процесс.

Все модели встраиваемой вытяжной техники содержат в качестве одного из элементов жировой (или жироулавливающий) фильтр. Вытяжка встраиваемая в шкаф над плитой начинает работу в момент, когда выдвижная ее часть располагается непосредственно над плитой. Для этого конструкция оснащена подвижными элементами. Жировой фильтр встроен в выдвижную часть устройства. Существуют модели, которые функционируют в двух режимах работы: рециркуляционный и отводящий. Для первого из названных необходим фильтр на угольной основе.

Наиболее распространенным вариантом является вытяжка встраиваемая в шкаф 60 см, при этом следует учесть, что плита не должна иметь большие размеры, нежели ширина корпуса данной модели. Несоблюдение этого правила приведет к тому, что вентиляция будет неэффективной.

Дополнительно ко всему не менее важной особенностью является соответствие настенного шкафчика размерам, которыми обладает встроенная вытяжка для кухни 60 см. Иначе придется мастерить специальный короб, чтобы скрыть встраиваемую технику внутри.

Решая вопрос выбора вытяжного устройства, следует также произвести замеры между дном настенного шкафа и варочной поверхностью плиты. Допустимое расстояние для газовой плиты составляет 80 см, для электрической плитки это значение равно 70 см. Следовательно, если вытяжки для кухни 60 см встраиваемые в шкаф при установке будут располагаться несколько ниже, то это опять же приведет к неэффективному удалению продуктов горения и отработанной воздушной среды. Перечисленные правила монтажа вытяжной техники относятся к любым типам изделий, включая и такие модели, как встраиваемая вытяжка для кухни 50 см, ширина корпуса которой рассчитана на установку в совокупности с плитой, шириной до 50 см и не более.

Как произвести монтаж своими силами

На первом этапе следует решить, демонтировать ли старый шкаф с целью его замены на специально для вытяжной техники созданный короб или же обойтись наименьшими потерями и попросту несколько видоизменить имеющуюся в наличии настенную мебель. Здесь помогут измерения корпуса купленного устройства. Если его размеры превышают по ширине навесной шкаф, значит, придется оборудовать короб. В случае, когда устанавливается вытяжка встраиваемая в шкаф 50 см, то чаще всего такие габариты подходят для большинства кухонных «стенок».

Менее распространенные, но все же довольно часто встречающиеся компактные вытяжные устройства не составит труда установить в любой начесной шкаф, например, если была куплена встраиваемая вытяжка 45 см. Ее преимуществом является компактность, однако производительность такой техники несколько скромнее, нежели у крупногабаритных собратьев. Итак, после того, как было определено местоположение устройства, следует приступить к подготовке отверстия в днище шкафчика с учетом размеров корпуса.

Например, встраиваемая вытяжка для кухни 50 см предусматривает, что в мебели будет вырезано соответствующее этому значению по ширине отверстие. Верх шкафчика также должен быть видоизменен, при этом нужно сделать вырез под воздуховод, который будет соединять выходное отверстие вытяжного устройства и вентиляционного окна в стене. Но нередко используется не круглый гофрированный воздуховод, а пластиковый прямоугольной формы вентиляционный канал. В этом случае установка встраиваемой вытяжки в шкаф подразумевает прямоугольный вырез в верхней части корпуса мебели.

Первым шагом на этапе крепления всех элементов между собой является монтаж непосредственно вытяжного устройства внутри шкафчика. Обычно установка встраиваемой вытяжки происходит посредством крепления задней части корпуса к стене. Для этого необходимо предусмотреть дополнительный вырез на соответствующей стороне шкафа.

Главным нюансом, который должен быть учтен, является возможность двигать панель, то есть после закрепления корпуса подвижная часть вытяжного устройства должна свободно выезжать.

Монтаж встраиваемой вытяжки в шкаф со стороны крепления воздуховода не должен производиться «намертво». Имеется ввиду, что данное соединение достаточно закрепить хомутом. Делается это с достаточным усилием, чтобы обеспечить максимальную герметичность, но важно сохранить возможность демонтажа конструкции, так как периодически придется эти элементы отсоединять друг от друга с целью очистки системы от наслоений частиц загрязнений.

Особенности выбора воздуховода

Решая, как встроить вытяжку в шкаф своими руками, необходимо сделать выбор типа и материала вентиляционного канала. Наиболее подходящими для кухни являются следующие разновидности:

  • гофрированный воздуховод;
  • пластиковый воздуховод прямоугольного или круглого сечения.

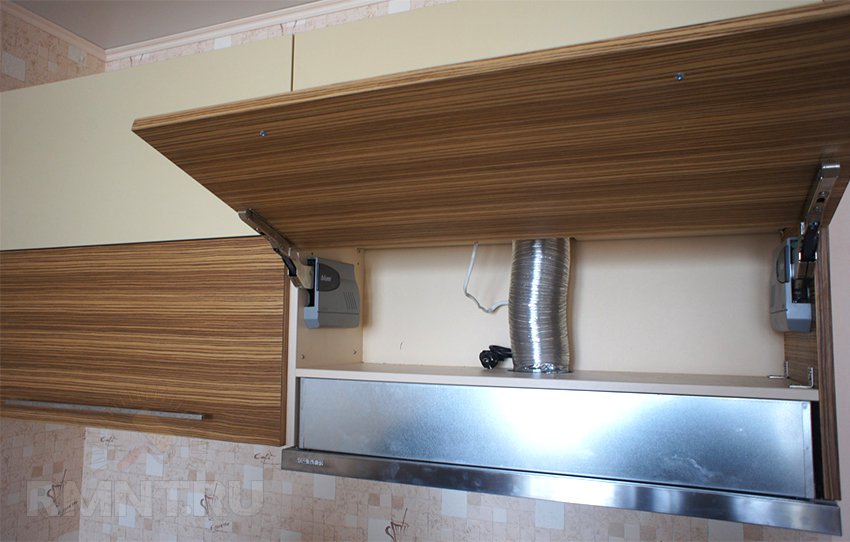

Установка встраиваемой вытяжки на кухне чаще всего является следствием необходимости экономии пространства. Следовательно, круглый вентиляционный канал приобретать нецелесообразно, так как короб прямоугольного сечения займет намного меньше места. Далее, преимуществом пластикового канала является лучшая пропускная способность, что обеспечивается гладкими стенками. Однако установка встроенной вытяжки своими руками с применением гофры, несмотря на усиленный шумовой эффект во время работы из-за гофрированной структуры стенок, не требует наличия колен, что в свою очередь исключит вероятность появления завихрений воздушных потоков в вытяжной системе.

При установке гофрированного канала следует помнить, что располагать его необходимо в растянутом виде, так как загрязнения будут задерживаться в щелях и впадинах на всей протяженности такого воздуховода. Явным плюсом данной разновидности материала является отсутствие необходимости приобретать дополнительно еще и переходники, так как гофра хорошо поддается деформации и из круглого сечения при небольшом приложении усилия пальцев можно получить прямоугольную форму. Таким образом, у каждого из видов вентиляционных каналов есть преимущества и недостатки, соответственно, определенных рекомендаций, какой из них выбрать, предоставить нельзя, так как решение должен принять владелец жилья, исходя из учета всех параметров помещения и техники.

Монтаж кухонной вытяжки своими руками: технология установки и крепления

Ни одна современная кухня не обходится без вытяжки. Они актуальны на отдельных кухнях, но особенно важны, когда квартира студия, где кухонное пространство объединено с жилой комнатой и все запахи сразу же распространяются по всему помещению. В статье будет рассказано о том, как правильно выбрать и как выполнить сборку вытяжки на кухне своими руками.

Содержание:

  1. Виды кухонных вытяжек
  2. Какую вытяжку выбрать
  3. На какой высоте правильно установить вытяжку
  4. Установка купольной вытяжки своими руками
  5. Как установить встроенную вытяжку своими руками
  6. Как установить плоскую рециркуляционную вытяжку
  7. Полезные советы

Способ монтажа вытяжки напрямую зависит от ее модели. Поэтому вначале надо рассмотреть, какие виды вытяжек бывают.

Виды кухонных вытяжек

Вытяжка – это устройство, которое фильтрует воздух над плитой или варочной поверхностью. Классифицируют их по нескольким параметрам.

Различие по способу очистки воздуха
  • Вытяжки с проточной системой очистки. Они прекрасно справляются с очищением воздуха от маслянистых испарений и копоти. Подключаются напрямую к вентиляционной шахте. Для ее максимальной эффективности, размер вытяжки должен совпадать или быть больше, чем варочная поверхность. Чтобы проточная система справилась, на нее устанавливают мощные и довольно шумные моторы.

  • Вытяжки рециркуляционные. Они имеют угольные фильтры. Проходя через них, воздух очищается и попадает обратно в помещение. Фильтрующие картриджи требуется часто заменять, мыть их невозможно. Чаще всего такой системой оборудованы плоские модели вытяжек.

Совет: фильтр есть в любом типе вытяжке. Но где-то он состоит из нескольких металлических решеток в сборе, которые можно мыть, а где-то он одноразовый угольный. Если в рециркуляционных моделях его функция ясна, то в проточных вытяжках он защищает вентиляционную шахту от крупных жировых частиц.

Важно. Современные модели вытяжек оборудованы специальной системой ARS. Как только на плите что-то пригорает, она автоматически включается. Кроме этого, она имеет датчик движения, стоит к ней приблизиться, подсветка загорается ярче.

Различие по способу крепления
  • Купольные или каминные. Это высокомощные устройства. Нередко дополняются большими функциональными возможностями. Крепятся к стене над плитой, занимая все пространство над собой. Не нуждаются в смене фильтров.
  • Встраиваемые. Эти компактные модели практически незаметны на кухонном гарнитуре, так как встраиваются в специальную нишу. Требуют прямого подключения к вентиляции, что позволяет им отлично справляться с жиром и неприятным запахом. Решетки металлические и требуется их регулярная чистка. Допускается мытье в посудомоечной машине.

  • Островные. Требуют много места, так как крепятся к потолку над плитой. Они оборудованы мощным мотором, который максимально быстро может справиться с задачей очистки. Это связано с тем, что нередко их устанавливают посреди кухни, над рабочим островком. Вытяжки из этой категории имеют красивые дизайны и высокую цену.
  • Плоские. Монтируют в том случае, когда нет доступа к вентиляционной шахте. Это самодостаточное устройство работает от сети. Имеет средний по мощности вентилятор, который прогоняет грязный воздух через сменные картриджи. Стоимость самих вытяжек невысокая, в отличие от фильтров, которые придется периодически покупать.
  • Угловые. Актуальны, если плита расположена в углу кухонного гарнитура. Благодаря популярности формы, ее выпускают с проточной и рециркуляционной системами.

Важно. Выбирая модель надо обратить внимание на ее высоту. При установке она должна располагаться над газовой поверхностью на расстоянии 75-80 см, а над электрической – от 65 до 80 см.

Какую вытяжку выбрать

Вытяжку выбирают на этапе проектирования кухонного гарнитура. Нужно заранее знать ее точные размеры и способ крепления. Помимо этих параметров, стоит учитывать уровень шума (особенно важно для квартир-студий), способ управления и режимы работы.

Совет: мощность вытяжки должна быть рассчитана исходя из общих размеров помещения кухни.

Мощность

  • Как правило, бытовые вытяжки все имеют практически одинаковую мощность. Но есть интерьерные модели, которые обладая красивым дизайном, являются маломощными и для очистки воздуха им потребуется работать в течение очень длительного времени.

  • Если система очистки выбирается для мест общественного питания, тогда показатель мощности очень важен. Чем он выше – тем лучше.
  • Чтобы точно рассчитать мощность, стоит прибегнуть к формуле, которая складывается из соотношения кубического объема кухни и производительностью вытяжки. Например, длина кухни 6 м, ширина 3 м, высота потолка 3 м. Кубический объем получается 54 м³. Получившееся значение умножают на 10 и получают 540 м³/ч. Именно в таком виде и указана мощность изготовителем в характеристиках. Полученное значение является нижним допустимым при выборе вытяжки, иначе модель не справится с очисткой воздуха.

Режимы работы

  • Почти все современные вытяжки имеют несколько режимов работы. В некоторых случаях – это кнопочный переключатель, которым можно выбирать один из двух режимов. Но чаще – несколько кнопок (4 и более). Более дорогие вытяжки имеют сенсорное управление.

Уровень шума

  • На степень шума влияет воздухопроизводительность (параметр, который высчитывается при объеме кухни) и мощность вентилятора. Чем они выше, тем и шум будет выше.
  • Но, как правило, недорогие варианты шумят сильнее из-за более низкого качества используемых материалов. Поэтому, стоит проверить ее работу еще при покупке в магазине.

На какой высоте правильно установить вытяжку

Есть усредненные рекомендации по выбору высоты для кухонной вытяжки. Но к каждой модели производитель дает информацию, на какой именно высоте ее нужно закреплять и зависит это от ее мощности.

  • В среднем ее нижний край должен быть выше плиты на 65-90 см. Чем ниже, тем эффективнее ее работа. Но если закрепить вытяжку ниже 65 см, могут испортиться ее отдельные элементы из-за высокой температуры, слишком сильного пара или жировых брызг. Да и готовить будет неудобно. Ставить выше 90 см можно только в том случае, если рост владелица высокий и мощность устройства достаточная.

Совет: если плита электрическая, то высота монтажа вытяжки 65-70 см, а если газовая, то 75-90 см.

Установка купольной вытяжки своими руками

  • Купольные вытяжки имеют проточную систему фильтрации и требуют прямого подключения к вентиляционной шахте. Для работы вентилятора рядом с ней должна располагаться розетка.
  • Перед тем, как собрать вытяжку, кухонный гарнитур уже должен быть установлен. Учитывая высоту и ширину изделия, под нее делают разметку.
  • Вытяжка должна прочно прикрепляться к стене. Поэтому под крепления для вытяжки на кухне вначале высверливают отверстия (если стена деревянная) или выдалбливают перфоратором (если бетонная или кирпичная). В них вставляют дюбеля и к ним с помощью болтов прикручиваются крепления для вытяжки (которые идет в комплекте).

  • Когда каркас зафиксирован на стене, настает этап подключения вытяжки своими руками. Для этого на верхнюю часть купола одевают гофру до воздуховода и герметично закрепляют хомутом. Второй конец подводят к решетке вентиляции и фиксируют. Чтобы  он встал герметично, продают пластиковые обводы.
  • При помощи зажженной спички проверяют работоспособность вытяжки и если все хорошо, гофру закрывают декоративной накладкой, которая предоставлена в комплекте с вытяжкой.

Как установить встроенную вытяжку своими руками

В отличие от купольной вытяжки, встраиваемая практически незаметна на кухонном гарнитуре. Ее устанавливают либо в навесной ящик, либо в выдвижную панель. Рассмотрим более простой способ установки в шкафчик.

  • Навесной шкаф, в который встраивается вытяжка, заказывается строго по ее размерам. Эти характеристики должны прилагаться в инструкции к вытяжке.

Совет: если кухня уже готовая, то придется производить подгон по размерам. И если сам шкаф можно уменьшить самостоятельно, то его фасад придется заказывать заново.

  • Так как вытяжка встраиваемая, ее нижний край должен быть по уровню шкафа. Поэтому дно поднимают на высоту устройства и прикручивают к нему. Вес конструкции довольно большой, надо выполнить сбор шкафа особенно тщательно. Дно рекомендуется фиксировать на евровинты.

  • Шкаф будет маскировать воздуховод. В нем прорезают электролобзиком отверстие для гофротрубы. Если вентиляционная шахта расположена в стене за шкафом (так зачастую делают в загородных домах специально для вытяжки), то выпиливают и заднюю стенку. Если как в квартире у потолка, то верхнюю.
  • Шкаф кладут на пол, на бок и к нему, на саморезы, прикручивают корпус вытяжки. Затем все водворяют на место и прочно закрепляют. Из-за высокого веса шкафа с вытяжкой, крепить его к стене на болты недостаточно. Для усиления, к стене сначала прикручивают металлический профиль для навесных шкафов, и уже на него навешивают конструкцию в сборе.
  • Далее к вытяжке и вентиляции закрепляют гофротрубу. Вытяжку подключают к розетке и испытывают ее на работоспособность. Осталось прикрепить фасад шкафа, и работа на этом закончена.

Как установить плоскую рециркуляционную вытяжку

  • Это подвесная конструкция, которая навешивается над варочной поверхностью. Так как система очистки в ней рециркуляционная, следовательно, она не имеет воздуховода и ее форма плоская.

Совет: для правильной работы, фильтры рекомендуется менять 2-3 раза в год.

  • На корпусе вытяжки имеются отверстия за ее крепления на стене. Под них в стене перфоратором делаются отверстия и вставляются дюбель-гвозди.
  • К ним крепятся навесы (если они есть в комплекте) и на них закрепляется вытяжка.
  • Остается только подключить ее к сети и вытяжка готова к эксплуатации.

Полезные советы

Принцип установки вытяжки прост, но есть нюансы, от которых будет зависеть качество ее работы и удобство использования.

Как правильно присоединить воздуховод к вытяжке
  • Только при самостоятельном строительстве дома можно спроектировать вентиляционное отверстие на кухне под вытяжку таким образом, что оно будет располагаться рядом, и для соединения нужен лишь небольшой переходник. Во всех остальных случаях используется либо гибкая гофротруба, либо пластиковая жесткая труба для воздуховода.
  • Если выбор пал на пластиковую гладкую трубу, то нужны фитинги в виде поворотных углов.  Также потребуется не менее 2 переходников, которые соединяет воздуховод с вытяжкой и вентиляцией.

  • Все места соединения плотно прилегают друг к другу, но чтобы добиться полной герметичности их сажают на герметик.
  • Главное преимущество такой трубу – красивый внешний вид, который не нуждается в дополнительном декорировании экранами и коробами.
  • Намного проще работать с пластичной гофротрубой, но из-за низкой эстетичности, ее желательно замаскировать.
  • Если для прокладки к вентиляции придется огибать трубы или углы, то гофротруба просто незаменима. Она легко обходит все препятствия без дополнительных соединительных элементов.
  • Гофру продают разного диаметра, выбирать нужно по размеру отверстия на вытяжке.

Совет: чтобы снизить уровень шума, ее рекомендуется максимально растянуть перед установкой.

  • Один конец гофры прикрепляют к вытяжке и затягивают хомутом. Фиксация получается прочная и дополнительной изоляции не потребуется. К вентиляции она крепится при помощи решетки.

Совет: если есть подозрение на ухудшение работы вытяжки, надо заменить гофру. При эксплуатации в ней оседает жир и гарь, которые препятствуют эффективной работе.

Как правильно присоединить воздуховод к вентиляции
  • Вентиляция есть в каждой квартире, расположена в кухне и ванной комнате и представляет собой решетку и проем за ней, который уходит в вентиляционную систему шахт дома.
  • Чтобы присоединить к ней вытяжку, в магазине хозтоваров покупается специальный щиток. Он такого же размера, как и решетка на вентиляции.
  • Решетку удаляют и на ее место закрепляют щиток, который сделан из литого пластика с круглым отверстием под трубу воздуховода.

К сожалению, прямое подключение хоть и простое, но имеет важный недостаток. При проектировании старых домов, вентиляция не была предусмотрена на использование ее для вытяжек в каждой квартире. Поэтому через общий канал запах через вытяжку может затягиваться в соседние квартиры. К тому же, изменится давление воздушного потока в шахте, и вытянуть воздух в нее смогут только самые мощные вытяжки.

  • Чтобы этого избежать, можно пригласить специалиста вентиляционщика, который после осмотра на месте даст рекомендации по выбору модели вытяжки, ее мощности. Возможно, и проведет необходимую чистку вентиляции.
  • Также можно сделать вентиляцию самостоятельно, подключив воздуховод напрямую к улице через окно.
  • Последний вариант – установка рециркуляционной вытяжки, которой не требуется воздуховод.

Совет: в современных домах предусмотрены индивидуальные вентиляционные каналы и таких проблем не возникнет.

Монтаж кухонной вытяжки своими руками видео

Где лучше расположить розетку для вытяжки?
  • Очень часто, вытяжки имеют слишком короткий провод, чтобы дотянуться до обычной розетки. А в большинстве домов не предусмотрена специальная розетка для нее. Поэтому либо придется делать проводку и штробить стены, либо использовать удлинитель.
  • Если делается ремонт в кухне, то целесообразно сделать под вытяжку отдельную розетку.
  • Она не должна располагаться в непосредственной близости от плиты и мойки. Лучше всего сделать ее наверху, справа или слева от вытяжки.
  • Для защиты от скачков напряжения и перегорания мотора, розетку заземляют.

Сборка и установка вытяжки это довольно простой процесс, с которым можно справиться самостоятельно. Но важно следовать инструкциям, которые даны к конкретной модели. И тогда кухня, и вся квартира, будут под надежной защитой от гари и сильных запахов.

Монтаж вытяжки своими руками: как крепить?


Ежедневное приготовление пищи не лучшим образом сказывается на обстановке кухни. Гарь, пар и неприятные запахи разносятся по всему помещению, приводя в ненадлежащий вид мебель и оборудование. Страдают от влажных паров стены и потолок – в результате комната приобретает совершенно неприглядный вид. Избавить от таких неприятностей поможет простой монтаж вытяжки. Чтобы подключить устройство, не нужно быть высококлассным специалистом, достаточно вооружиться необходимыми инструментами для установки, изучить основы монтажа и проблема будет решена в короткие сроки. Чтобы максимально обезопасить работу, важно знать особенности заземления и то, как крепить устройство к стене.

Разные виды вытяжек

Чтобы грамотно монтировать вытяжное устройство, следует ознакомиться с типовыми особенностями выбранного агрегата:

  • Подвесные плоские модели, устанавливаемые над плитой. Прикрепить их к стене можно с помощью массивных дюбель-гвоздей. Рециркуляционное устройство у многих моделей позволяет пользоваться прибором без соединения с вентиляционным выходом.
  • Встраиваемые модели прекрасно впишутся в маленькую кухню благодаря креплению на шкаф и уютно расположатся над плитой. Жироулавливающий фильтр позволяет ему нормально работать без воздуховода.
  • Купольные приборы считаются самыми стильными и удобными, высокая мощность всасывания заметно повышает их цену.

Внимание! Покупая вытяжку для кухни, нужно убедиться в наличии рециркуляции. Отсутствие вентиляционного канала над плитой не позволит вытяжке работать в полноценном режиме.

Кроме того, жироулавливающие фильтры требуют постоянной замены. Избежать таких затрат позволит периодическая чистка изделия. Для их полного просыхания требуется 1 или 2 дня.

Особенности работы

В зависимости от режима вентилирования вытяжки бывают следующих видов:

  • Проточные механизмы, установленные над плитой, выталкивают облако загрязненного пара в отверстие вентиляции, что обеспечивает высокую производительность.
  • Циркуляционные устройства очищают воздух за счет установленных в корпус фильтров. Подключение к вентиляции в этом случае не требуется. Такой монтаж вытяжки на кухне отличается простотой, однако, результат очистки будет заметно снижен.

В процессе покупки вытяжки нужно обязательно проверять продуктивность ее очистки. Согласно нормативам, через каждые 12 часов воздух должен быть обновлен. По этим показателям рассчитывают мощность вытяжки.

Важно, что шумовой уровень работы включенных приборов существенно отличается, этот показатель нужно хорошо изучить. Величина в 50 ДБ будет излишне высокой, лучше всего выбирать беззвучные вытяжки, а также модели со звукопоглощающими вставками.

Безопасность не помешает

Чтобы монтировать вытяжку своими руками, важно помнить о личной безопасности при работе с электричеством. Вероятность удара током повышается при увеличении влажности над плитой или неграмотном подключении к сети. Обезопасить прибор поможет правильное заземление и четкое подключение трехжильного провода. Розетки евро уже предусматривают своим строением безопасное соединение. Специальная клемма заземления позволяет закрепить соответствующий провод с устройством, обозначаемым цветными полосками или надписью Ground.



Если такое устройство для электрического соединения не предусмотрено в квартире, его можно смастерить своими руками, подключив к нейтральному проводу. Найти его можно в электрическом щитке, обычно он имеет вид готового штыря, замурованного в стену. Тогда он протягивается в кухню и крепится к вытяжке посредством автомата-разделителя.

Внимание! Если все-таки в квартире имеется подключение к зануленным проводам, не стоит их трогать: опасность ударом тока слишком высока.

Крепление вытяжек

Монтаж кухонной вытяжки определяется ее конструктивными особенностями. Самым простым и верным способом будет установка на стену.

  1. Обозначить точку крепления между вытяжкой и плитой. Оптимальная высота 50–80 см. В противном случае эффективность поглощения переработанного воздуха сведется к нулю.
  2. С помощью приложенной вытяжки отмерить 4 метки.
  3. Проделать дрелью отверстие над плитой в 8 мм.
  4. Вкрутить саморезы для дальнейшего навешивания на них вытяжки.
  5. Закрепить устройство и вкрутить дополнительное крепление над плитой.

К сведению: практически все изделия имеют подробную инструкцию подключения, если она отсутствует, можно обратиться за помощью к интернету.

Особенности установки воздуховода

Процесс установки воздуховода требует наличия гофры нужного диаметра и длины (от 60 см до 3 м), хомутика, вентиляционного отверстия. Закрепленный на стену выход должен быть такого же диаметра, что труба и сам проем для вывода отработанного воздуха. Чтобы соединения получились максимально герметичными, следует запастись герметиком и малярным скотчем.

Виды воздуховодов:

  • Пластиковые – самые крепкие, легкие, практически не издают шумов благодаря гладкости их внутренней поверхности.
  • Гофра из алюминия – наиболее простой материал, который легко принимает любую конфигурацию. Главным преимуществом наклонной трубы является беззвучный режим ее работы.

Чтобы воздуховод правильно выполнял свои обязанности, его не рекомендуется сужать, в противном случае может нарушиться его целостность. Особенно опасны для хрупкого материала острые загибы. Если труба сломалась, ее можно заклеить обычным скотчем, однако, после такого ремонта работа вытяжки изменяется. Наклонное устройство вряд ли сможет полноценно выполнять свои обязанности.

Справимся с монтажом каминных вытяжек сами

Чтобы своими руками поставить вытяжку над камином, следует воспользоваться вентиляционным каналом. Для этого дроссельный клапан следует поставить на воздушный канал и обеспечить его надежную герметизацию. Во время простаивания устройства вентиль перекрывают, чтобы тепло из дома не уходило на улицу. Воздушный клапан каминной установки не должен выходить в подвальное помещение. Так удастся избежать скопления неприятного воздуха в помещении.

Совет! Крепить воздуховод целесообразно с ветреной стороны: разрежение воздуха поможет наилучшим образом вытянуть неприятные запахи из дома.

Установив правильно вытяжку своими руками, вентиляция будет обеспечена безупречной работой. Она тщательно контролирует температуру выходящих потоков, которая должна быть в пределах 80 градусов. Повышение этих показателей вызывает перегрев корпуса, что очень опасно для жильцов дома. Чтобы каминная вытяжка отвечала всем требованиям безопасности, следует максимально точно рассчитать показатели площади сечения имеющихся вентиляционных выходов.

Достоинства:

  • высокая скорость и упрощенная схема монтажа;
  • обширная область использования;
  • прекрасная замена традиционного дымохода;
  • быстрое выведение пыли и грязи за пределы помещения;
  • установка в любой точке;
  • выведение любых неприятных запахов;
  • дешевизна устройства.

Наличие нескольких режимов работы присуще практически всем современным каминам.

Необходимые приспособления для работы:

  • перфоратор;
  • шуруповерт;
  • измерительные инструменты;
  • молотки разного размера;
  • дюбели, шурупы.

Порядок установки каминной вытяжки:

  1. Точно определить размеры будущего устройства.
  2. Точки крепления вытяжки отметить горизонтальной линией.
  3. Отметить место крепежа.
  4. Просверлить отверстия глубиной более 50 мм.
  5. Зафиксировать дюбеля в готовых проемах.
  6. Повесить вытяжку на крепежные элементы.
  7. Проконтролировать прочность фиксации устройства.
  8. Оставшиеся 2 шурупа ввернуть через заднюю стенку панели.

Итак, смонтировать вытяжку своими руками совсем несложно, нужно лишь проявить терпение, аккуратность и старание. Дальнейшая эксплуатация устройства будет связана с периодической чисткой гари и копоти, двух раз в год будет достаточно. Таким простым способом удастся избежать случайного возгорания.

Как установить вставку вытяжки (полное руководство)

Вот четыре шага по установке вставки вытяжки:

  1. Установите переходник на заднюю часть вытяжки.
  2. Вставьте вставку вытяжки в заднюю часть индивидуальных шкафов или вытяжек.
  3. Закрепите воздуховод вокруг адаптера.
  4. Вкрутите вставку на место.

Вентиляционная вытяжка или вставка для вытяжки - отличный вариант для вашей индивидуальной вытяжки. Вы можете спроектировать индивидуальную вытяжку, как вам нравится, и сдвинуть вставку вытяжки внутрь всего за пару минут.

Если у вас возникнут какие-либо проблемы во время установки вытяжки Proline, позвоните нам по телефону (877) 901 - 5530.

Не пропустите эти советы профессионалов

Наше видео носит общий характер - его можно применить к всем, кто хочет установить в доме вытяжку. Но если вы хотите увидеть процесс установки вставки в действии, мы подумали, что собрали бы несколько видеороликов о вставке вытяжки и индивидуальной установке вытяжки и дадим вам наши два цента на них. Мы также рассмотрим процесс их установки.

В видео ниже установщики включают в конце отличное предложение: вырезать панель сбоку вытяжки, чтобы можно было получить к ней доступ для заклеивания воздуховодов и проведения любых дополнительных работ по техническому обслуживанию в будущем.

Если это сработает для вас, мы рекомендуем это сделать. Это избавит вас от необходимости удалять все это, если вам когда-либо понадобится работать с самой вставкой или воздуховодом. Спустя годы это также упростит замену.

Затем вы должны убедиться, что весь воздух правильно выпущен, чтобы выходить за пределы вашего дома, и что ни один не выходит на вашу кухню.

Кроме того, при установке вытяжки установите ее на расстоянии 28–36 дюймов от варочной панели. Это максимизирует эффективность вытяжки, фильтруя нужное количество воздуха из вашего дома… не слишком много и не слишком мало.

Как установить вставку вытяжки

В приведенном выше видео пара устанавливает прокладку вытяжки от GE Appliances на своей кухне.

Примечание. В этом видео воздуховод включает колено, выходящее непосредственно за верхнюю часть вытяжки.Это не рекомендуется. Вместо этого оставьте не менее 18 дюймов перед первым локтем и между локтями в воздуховоде. Это гарантирует, что вы не перегрузите капюшон и не столкнетесь с проблемами с эффективной циркуляцией воздуха.

Вот краткий обзор процесса их установки.

  1. Постройте деревянный каркас.
  2. Вырежьте канавку на две части 2 × 4, равных высоте рамы, и прикрепите их к раме. Они будут удерживать внешний материал вашего индивидуального капюшона на месте.
  3. Прикрепите дерево или другой материал к индивидуальной раме вытяжки.
  4. Покрасьте свой капюшон. Это необязательно.

После того, как эти шаги будут выполнены, вы закончите свой собственный капюшон. Пришло время установить лайнер или вставку вытяжки.

Примечание. Вкладыши и вкладыши одинаковы, хотя профессионалы иногда называют их по-разному.

Вставки для вытяжек предлагают лучшее по форме и функциям

При установке вставок для вытяжек у вас есть практически неограниченные возможности для дизайна. Стены могут быть из плитки, гипсокартона или готового дерева.И вы можете сочетать этот дизайн с вашим индивидуальным капюшоном или использовать контрастные стили. В Proline мы видели несколько фантастических и уникальных капюшонов, изготовленных по индивидуальному заказу, например, массивную металлическую вытяжку внизу.

Клиенты также использовали вставки для создания красивых индивидуальных вытяжек, которые легко интегрируются с их шкафами или стенами, как пара на видео выше. Вместо того, чтобы делать сильное заявление, вставка может быть изящной и гладкой.

Нам нравится рекомендация заклеивать воздуховоды алюминиевой лентой.Важно, чтобы воздуховоды были герметичными, чтобы максимизировать эффективность вставки вытяжки. Отличный совет!

Чтобы установить вставку в индивидуальную вытяжку, вам нужно сначала сделать несколько вещей.

Снаружи дома вырежьте в стене отверстие для воздуховодов. Это можно сделать с помощью пилы, как показано на видео.

При вырезании отверстия для воздуховода обязательно сделайте отверстие примерно на полдюйма больше, чем воздуховод. Например, если у вас 8-дюймовый воздуховод, вырежьте отверстие примерно на 8 дюймов.5 дюймов в диаметре.

Если вы прорежете отверстие до 8 дюймов, будет сложно установить воздуховод. С другой стороны, вам тоже не захочется урезать его намного больше.

Во-вторых, вырежьте последний кусок из материала вашего индивидуального капюшона, который будет находиться на нижней стороне вашего индивидуального капюшона. Затем вырежьте в этой нижней части отверстие достаточно большого размера, чтобы вы могли поднять вставку вентиляционного колпака в индивидуальный колпак. Закрепите деревянную плиту с помощью пистолета для гвоздей.

В-третьих, вставьте вставку в кастомный колпак.

И, наконец, используйте клей для уплотнения, чтобы прикрепить настенную заглушку к внешней стороне вашего дома.

Всего за пару дней эта пара смогла завершить установку вставки вытяжки и кастомной вытяжки. Им понравился результат. Подробное пошаговое руководство по установке можно найти в их блоге.

Как установить индивидуальную вытяжку

В следующих двух видеороликах основное внимание уделяется раме, которая удерживает вставку вытяжки. Вы можете создать свой собственный вытяжной колпак либо с помощью специального комплекта вытяжки, либо с нуля.

С индивидуальным комплектом вытяжки

В этом коротком видео от Lowe’s дается краткое описание процесса установки индивидуальной вытяжки. Мы рассмотрим это ниже.

Ступеньки
  1. Создайте основу вашей индивидуальной вытяжки.
  2. Вырежьте две одинаковые боковые панели - стороны вашего индивидуального капюшона.
  3. Вставьте кусок дерева горизонтально между двумя боковыми панелями в верхней части индивидуальной вытяжки.
  4. Постройте ящик для воздуходувки вытяжки. Это должно поместиться внутри вашего индивидуального каркаса капюшона.
  5. Создайте панель доступа, используя планки и планки из специального комплекта вытяжки.
  6. Создайте монтажную раму, которая будет крепиться к вашим шкафам.
  7. Вставьте индивидуальную вытяжку между шкафами и закрепите ее винтами. Вверните как в монтажную раму, так и в стену для максимальной поддержки.
  8. Установите вставку вытяжки. Этот процесс будет зависеть от производителя. Обратитесь к их руководству для получения конкретных инструкций.
  9. Прикрепите панель доступа к передней части вентиляционного колпака.

Подробнее о вышеуказанном процессе см. В видео выше. Или, чтобы получить более подробное руководство по установке индивидуальной вытяжки, подобной показанной в видео, щелкните здесь.

Изготовленная на заказ вытяжка в этом видео заменяет верхние шкафы, которые являются наиболее популярным местом для вставок вытяжек. Создавая вытяжку по индивидуальному заказу, не забудьте оставить расстояние от 28 до 36 дюймов от варочной панели.

С нуля

В этом видео подробно рассказывается, как собрать и установить индивидуальную вытяжку с нуля.Как и выше, ниже мы опишем шаги.

Ступеньки
  1. Соберите раму вставки вытяжки.
    1. Человек в этом видео использовал 2х4 и скрепил их винтами. Его вставка вытяжки будет свисать с рамы. Чтобы повесить вставку капота, он просверлил два винта в раме и оставил их торчать. Мы рекомендуем оставить около четверти дюйма пространства, чтобы вытяжка могла надежно закрепиться на этих винтах.
  2. Создайте заднюю часть своего капюшона.
    1. С помощью этой установки он просверлил два отверстия 2х4 в задней части рамы. На всякий случай он отрезал часть 2х4 сверху, чтобы убедиться, что она не соприкасается с его воздуховодом.
  3. Прикрепите индивидуальную раму вытяжки к стене в гараже.
  4. Установите передние 2x4 для вашего индивидуального капота. То же, что и шаг 2, но спереди.
  5. Установить опорные кронштейны; подробности смотрите в видео.
    1. В этом видео он устанавливает пять опорных кронштейнов, но даже с двумя он может выдержать весь вес своего тела.Вряд ли вам понадобится пять скобок. Вам понадобится всего два или три. Самое важное, что вы можете сделать, - это убедиться, что у вас есть место для прохождения воздуховодов между установленными кронштейнами.
  6. Установите небольшую раму, используя три 2x4 в верхней части вашего индивидуального кожуха. Вы прикрепите молдинг вашей индивидуальной вытяжки к этой раме, когда установите ее на кухне.

4 Советы от профессионалов - перед установкой

1 - Как и в видео, распакуйте вставку вентиляционного колпака и соберите ее как можно больше, чтобы использовать ее в качестве справочной информации при создании индивидуальной вытяжки. Меньше всего вам нужно, чтобы вставка вытяжки не помещалась в новую кастомную вытяжку!

Кроме того, его капюшон имеет воздуховоды, поэтому ему нужно будет убедиться, что в раме есть соответствующие воздуховоды.

2 - Подумайте о том, чтобы найти место в гараже или сарае для установки вставки вытяжки, как если бы она была установлена ​​в вашем доме. Таким образом, если вы сделаете какие-либо ошибки с первого раза, вы сможете их изучить и применить к реальной постоянной установке. Таким образом, вам не нужно будет беспокоиться об исправлении этих ошибок на кухне.

3 - В-третьих, вы можете найти в своем гараже пару деревянных брусков, которые вы не будете использовать для установки, просто для использования в качестве ориентира или линейки при проведении измерений.

4 - Подумайте о материале фартука для использования на кухне. Каждый материал фартука имеет разную толщину, что необходимо учитывать в процессе установки. Его кухня облицована плиткой метро, ​​поэтому он учитывает ее толщину, чтобы делать более точные измерения.

Взгляните на полностью собранную раму здесь.

Как установить вытяжку через потолок

Для вытяжек типа «остров» воздуховоды проходят через потолок и выходят за пределы дома. Вот полезное видео о том, как установить вентиляционное отверстие через потолок.

Для получения подробного пошагового руководства щелкните здесь.

Как установить вытяжку через стену

Средний домовладелец может установить вытяжку через стену за один-два часа. Мы разобрали этот процесс прямо здесь, в видео ниже.

Чтобы узнать больше об установке настенной вытяжки, щелкните здесь.

Резюме

Вот и все; два видеоролика о том, как установить вставку вентиляционного кожуха, и два видеоролика о том, как установить индивидуальный вытяжной колпак. Если у вас нет времени или инструментов для самодельного метода, показанного в последнем видео, изготовление нестандартного комплекта вытяжки от Lowes займет меньше времени. Или позвоните своему местному поставщику вытяжек, чтобы обсудить индивидуальные варианты вытяжек.

Дополнительные советы по установке вытяжки см. В статьях ниже.

Статьи по теме

Как установить вытяжку - полное руководство

Советы по установке вытяжки на открытом воздухе

Как установить вытяжку с рециркуляцией

Как установить вытяжку скрытого монтажа на кухне

Этот пост спонсируется пользователя Lowe's. Все мысли и мнения - наши собственные.

Помните этот рендеринг дизайна кухни # pearlround2, который мы поделили? (Если вы этого не сделали, вы можете наверстать упущенное здесь и получить DL по всему проекту здесь).

Ну друзья, шкафы и полы поставили, и мы их очень любим! Шкафы марки Diamond, и они ПРОЧНЫЕ. Мы действительно впечатлены качеством и очень рады, что выбрали этот бренд.

Выбранные нами паркетные полы также установлены и выглядят даже лучше, чем мы ожидали. Они очищены вручную и в то же время кажутся простоватыми и изысканными, а также по разумной цене (чуть менее 5 долларов за квадратный фут).Мы впервые зажигаем свет на полу, и мы так счастливы, что приняли решение попробовать что-то новое.


На нашем рендере вы могли заметить, что вытяжки нет. Не волнуйтесь, он там, но спрятан в шкафу над плитой! Сегодня мы собираемся показать вам, как мы спланировали и установили нашу вставку, чтобы она выглядела так, будто ее даже нет.

1. Выберите правую пластину

Планирование очень важно, когда вы скрываете вытяжку или собираете ее по индивидуальному заказу… возможно, это самый важный шаг во всем процессе.На рынке представлено множество различных вставок разных размеров, поэтому при поиске мы знали, что нам нужно найти ту, которая поместится в нашем конкретном шкафу. Мы остановились на вставке для вытяжки под шкафом GE 30 дюймов от Lowe’s.

Вставка вытяжки GE

Мало того, что у этого есть 10/10 5-звездочных обзоров, но мы увидели, что размеры, перечисленные в разделе «Технические характеристики» в списке продуктов, соответствуют тому, что нам нужно. Размер вставки 11,125 ″ x 9.625 дюймов в высоту и 20,44 дюйма в ширину, что идеально подходит для нашего шкафа 12 дюймов в глубину, 15 дюймов в высоту и 30 дюймов в ширину.

После того, как мы нашли нашу вставку для вытяжки, мы отправили ее команде кухонь Lowe, с которой мы работаем, чтобы убедиться, что она будет работать, прежде чем завершить наш заказ шкафа.

PS - На сайте Lowe’s есть действительно информативное руководство по покупке вытяжек, которое стоит проверить, если вы ищете новую вытяжку или вставку для вытяжки.

2.шкаф установить

Команда Lowe’s установила наши шкафы на этой кухне, что стало приятной сменой темпа для Брайана, который обычно делает это сам. (Примечание: знаете ли вы, что Lowe's предоставляет услуги по установке и действительно может выполнять полную реконструкцию и обрабатывать разрешения? Мы этого не делали до этого проекта!) Все рамы были установлены и закреплены до того, как мы начали установку вставки вытяжки, но команда оставил двери на шкафах нижнего яруса закрытыми для облегчения доступа.

3.Измерьте отверстие вставки

Мы ссылались на инструкцию по эксплуатации, чтобы узнать, какого размера сделать проем в шкафу.

Мы поместили вставку в нужное место (по центру шкафа) и обвели карандашом линию вокруг нее.

После того, как мы нарисовали наши линии, мы могли начать вырезать отверстие.

5. разрез

Для вырезания отверстия можно использовать несколько различных инструментов. Брайан использовал циркулярную пилу для прямых линий и колеблющийся многофункциональный инструмент для углов.Вы также можете использовать лобзик. Ниже мы связали фаворитов Брайана с Dewalt (он любит беспроводные!)

Перед резкой он использовал угольник, чтобы убедиться, что вытяжка перпендикулярна краю шкафа.

1 // 2 // 3 // 4

6. БЕЗОПАСНОСТЬ

После того, как проем был вырезан, мы закрепили вытяжку прилагаемыми винтами.

7. Вентиляционное отверстие

Эта вставка представляет собой вентилируемую вставку, поэтому мы будем выпускать ее над шкафами и к внешней стене справа.Вот рисунок того, как это будет работать.

Мы знаем, что это займет часть синего пространства шкафа над вставкой, но поскольку все синие верхние шкафы имеют глубину 24 дюйма, у нас все равно будет много полезного места для хранения перед воздуховодом. После того, как у нас будет вентиляция, мы добавим немного отделки, чтобы скрыть воздуховод над шкафами, и вы никогда не узнаете, что он там.

Вы когда-нибудь устанавливали вытяжку скрытого монтажа? Тебе нравится внешний вид? Делитесь в комментариях ниже!

Как сделать индивидуальную кухонную вытяжку

Используйте рулетку, чтобы определить желаемую высоту, ширину и глубину вытяжки - обязательно примите во внимание размер вытяжного вентилятора, расположение вентиляционного отверстия на крыше или внешней стене и размер лайнера, если он используется.Следуя плану вытяжки (Изображение 1), составьте список вырезов фанеры и кусков тополя. Чтобы не было видно кромок фанеры, арка, нижняя часть боковых панелей и боковые стороны передней панели будут сделаны из тополя, так как эти края будут видны; остальные куски - фанера. Совет: Вместо фанеры можно использовать МДФ 3/4 дюйма. Поскольку МДФ гладкий, нет необходимости использовать тополь для краев.
Отрежьте дерево по размеру с помощью настольной пилы или циркулярной пилы с торцовочной пилой. Если этих инструментов нет в наличии, их обычно можно бесплатно обрезать до нужного размера в хозяйственных магазинах.Нижняя часть будет удерживать вытяжной вентилятор, поэтому необходимо вырезать отверстие по размеру. Измерьте вытяжной вентилятор и перенесите измерения на вырезанный снизу кусок, отметив его карандашом (Изображение 2). Просверлите внутреннюю область, отмеченную для вырезания, с помощью сверла 1/4 дюйма (Изображение 3). Вставьте лобзик в отверстие и вырежьте по отмеченной линии (Изображение 4). Слегка отшлифуйте края, чтобы сгладить. Перед сборкой установите вытяжной вентилятор в вырез вытяжка на следующем этапе.

Используя приспособление для отверстий и сверло, снабженное сверлом для отверстий, просверлите отверстия в кусках тополя, которые соединяются с передней и боковыми панелями (Изображение 1).Соберите переднюю и боковые панели согласно плану (изображения 2 и 3). Стрелки указывают примерное расположение винтов с отверстиями для карманов; отверстия должны быть просверлены в стороне, которая не будет видна, когда вытяжка будет завершена. Если есть видимые зазоры, нанесите пальцем небольшое количество шпатлевки для дерева. Отшлифовать панели по швам до получения гладкости. Затем просверлите отверстия кармана в нижней части и прикрепите к боковым панелям винтами в соответствии с планом (Изображение 4). Убедитесь, что высота установки правильная для правильной установки вытяжного вентилятора.Добавьте две передние скобы и две задние скобы с винтами с отверстиями для карманов, следуя плану (Изображение 5). Размещение распорок не должно быть точным, поскольку они не будут видны, но убедитесь, что задние распорки не мешают работе вытяжного вентилятора или воздуховода. При сборке используйте стержневые зажимы, чтобы удерживать детали на месте. Совет: Используйте обрезки дерева в качестве распорки, чтобы скобки оставались квадратными при сборке.

Поместите вытяжку на заднюю сторону и установите переднюю панель на место сверху, чтобы стороны выровнялись.Панель должна идеально ложиться, если замеры и разрезы были выполнены правильно. При необходимости обрежьте переднюю панель по размеру. Примечание: Не устанавливайте переднюю панель на этом этапе. Удерживайте вытяжку на месте для «сухой посадки» (Изображение 1). Внесите необходимые корректировки. Помните, что герметик может закрыть небольшие швы и щели. Совет: Измерьте каждую деталь несколько раз перед резкой, чтобы снизить риск ошибок.

Используя комбинированный квадрат, разметьте верх и стороны арки на МДФ 1/4 дюйма или луане, чтобы сделать шаблон.Оставьте примерно 2 дюйма с каждой стороны арки и 2 дюйма от верхней части тополевой доски, чтобы оставались отверстия для карманов. Используйте овальный лоток или блюдо в качестве шаблона для кривой (Изображение 1). Прикрепите МДФ к рабочей поверхности или доске с помощью пружинных зажимов для стабилизации и разрежьте по линии дуги лобзиком (Изображение 2). Зашлифуйте края гладкими. Разместите шаблон над нижней частью передней панели и зафиксируйте его зажимами. Используйте фрезер, оснащенный битой для выравнивания заподлицо с подшипником со стороны хвостовика, и дайте ему пройти вдоль шаблона, чтобы вырезать арку (Изображение 3). Совет: Если фрезер недоступен, можно использовать лобзик, но рез будет не таким гладким.

Установите вытяжку сверху и сдвиньте вытяжной вентилятор на место. Если вы используете лайнер, также установите лайнер в этот момент (Изображение 1). Закрепите шурупами по дереву размером 1-1 / 4 дюйма или крепежом, предоставленным производителем. Найдите положение шпилек в задней стене кухни с помощью гвоздя или молотка и небольшого гвоздя. Вы также можете "услышать" шпильки, постучав по гипсокартону и прислушиваясь к твердому -звучный глухой удар.Отметьте шпильки карандашом чуть выше того места, где будут крепиться подтяжки. Поднимите вытяжку на место и вставьте шурупы 1-1 / 4 дюйма через задние распорки в стойки. Вставьте винты через обе задние распорки во все места стоек, чтобы закрепить их на стене (Изображение 2). При установке на кухне, где шкафы примыкают к вытяжке , вставьте пару шурупов в соседние рамы шкафа через боковые панели. Наконец, подсоедините вытяжной вентилятор к воздуховоду в соответствии с инструкциями производителя.

Отрежьте две части тополя 1 "x 4" до желаемой ширины полки с помощью торцовочной пилы.Измерьте высоту молдинга, выбранного для обрезки полки (лучше всего молдинг от 4 до 6 дюймов). Сложите отрезанные куски тополя для полки и измерьте общую толщину обеих досок. Вычтите это число из высоты обрезки. Разорвите (разрежьте по длине) доску до заданного размера, чтобы она действовала как распорка и как анкер для полки. Например, если обрезка составляет 4 дюйма, а толщина двух досок тополя составляет 1 1/2 дюйма, то доску следует разрезать до 2 1/2 дюйма. Отрежьте рваную доску по длине полки. Вырежьте два небольших кусочка из отходов, чтобы они поместились в стороны.Скрепите детали и прибейте вместе гвоздями, чтобы собрать коробку с открытой лицевой стороной (Изображение 1). Используйте комбинированный квадрат, чтобы определить правильное размещение на передней панели (Изображение 2). Закрепите прихваткой с помощью чистового гвоздя. Прикрепите заднюю часть коробки к передней панели вытяжки с помощью шурупов для дерева 1-1 / 4 дюйма (Изображение 3). Совет: Продольные надрезы выполняются с помощью стола или циркулярной пилы. Если эти инструменты недоступны, разрежьте куски размер в строительном магазине.

Обрежьте концы отделки под углом 45 градусов до такой же ширины, как полка (Изображение 1).Измерение следует проводить от самой короткой точки обвязки, чтобы она соответствовала правильной посадке. Отрежьте боковые части полки одним скошенным углом 45 градусов и одним прямым. Насухо установите переднюю и боковые стороны на полку (Изображение 2) перед тем, как прибить гвоздями, когда вы выровнены (Изображение 3).

Установите переднюю панель на вытяжку и закрепите гвоздем с помощью гвоздя (Изображение 1). Измерьте ширину и глубину вытяжки и обрежьте молдинги по размеру. (Подробности см. В Руководстве по вырезу коронки для торцовочной пилы).Прибейте молдинг коронки на место с помощью финишного гвоздя (Изображение 2). Совет: Соедините две детали вместе под углом, прежде чем забивать гвоздями, чтобы обеспечить постоянный угол.

Направляющая для торцовочной пилы:
* Фаска торцовочной пилы должна быть повернута влево под углом 33,9 градуса для всех разрезов
ВНУТРЕННИЙ угол, ЛЕВАЯ сторона - Расположите верхнюю часть профиля напротив упора торцовочной пилы, угол, установленный вправо на 31,6 градуса, левая сторона закончена кусок.
ВНУТРЕННИЙ угол, ПРАВАЯ сторона - Расположите нижнюю часть молдинга напротив упора торцовочной пилы, угол установите слева 31.6 градусов, левая сторона - готовая деталь.
НАРУЖНЫЙ угол, ЛЕВАЯ сторона - Расположите нижнюю часть молдинга напротив упора торцовочной пилы, угол установите слева на 31,6 градуса, правая сторона - готовая деталь.
НАРУЖНЫЙ угол, ПРАВАЯ сторона - Расположите верхнюю часть молдинга напротив упора торцовочной пилы, угол, установленный прямо на 31,6 градуса, правая сторона - готовая деталь.

( Примечание: Левая и правая стороны, упомянутые выше, относятся к левой или правой стороне угла, а не к левой или правой стороне вытяжки.)

Заполнить отверстия от гвоздей и небольшие швы шпатлевкой для дерева. Нанесите небольшое количество на кончик пальца и протрите отверстие или шов. С помощью пистолета для герметика нанесите герметик для окраски на швы вокруг полки, короны и кромки (Изображение 1). Проведите небольшую бусинку по шву и разгладьте влажным пальцем или хлопчатобумажной тканью. Дайте герметику и шпатлевке высохнуть. Отшлифуйте все шероховатые участки наждачной бумагой с более тяжелым зерном (с меньшим номером) до мелкой зернистости. Вытрите пыль слегка влажной тканью.Загрунтуйте всю вытяжку, нанеся качественную грунтовку с помощью двухдюймовой кисти и 6-дюймового валика из поролона. Дайте грунтовке высохнуть и затем нанесите один-два слоя краски так же, как грунтовку (Изображение 2).

Основное руководство по установке новой вытяжки

Выбери свою вытяжку

Вытяжки

доступны в различных размерах и дизайнах, поэтому вам нужно будет выбрать правильную вытяжку для своей кухни. Вам нужно будет принять решение в зависимости от того, как устроена ваша кухня и сколько вы готовите.Если у вас есть свободное пространство над варочной панелью, вы можете установить настенную вытяжку, остров или дымоход сложной конструкции. В то время как, если ваша варочная панель установлена ​​непосредственно под шкафом, вам понадобится вытяжка под шкафом. Этот тип вытяжки, как правило, легче установить, поскольку для них обычно не требуется трубопроводов, ведущих за пределы вашего дома. Важно отметить, что многие вытяжки под шкафами рециркулируют, а не выпускают воздух, поэтому это может быть столь же эффективным.

Учитывайте безопасность

Перед началом любых работ необходимо принять соответствующие меры безопасности.Выключите электропитание на кухне и заблокируйте блок панели, чтобы случайно не включить питание до того, как вы закончите. Вы также должны носить перчатки, маску и очки во время работы.

Проверьте свои вентиляционные отверстия

Если вы планируете установить вытяжку с вентиляцией, вам необходимо проверить вентиляционные отверстия, чтобы убедиться, что у вас есть надлежащие воздуховоды и соответствует ли выбранная вами вытяжка. Вытяжка под шкафом, вероятно, будет иметь воздуховоды в задней части стены или проходить через шкаф наверху.Если вам нужна новая вентиляция для вытяжки, убедитесь, что она выходит из дома и не упирается в стену или чердак, иначе существует риск перегрева, который может создать опасность пожара.

Снимите старую вытяжку

Если у вас есть текущая вытяжка, вам необходимо ее снять. Скорее всего, это связано с отключением проводов за панелью. Вам также нужно будет ослабить винты, которыми крышка под шкафом крепится к шкафу наверху. Только не снимайте его полностью, так как вы сможете сдвинуть колпак перед тем, как полностью открутить винты.

Проверьте свой новый капот

Теперь вам нужно проверить, поместится ли ваша новая вытяжка в этом помещении. В зависимости от вашей плиты и вытяжки убедитесь, что она находится на высоте от 20 до 30 дюймов над плитой. Для электроплиты вытяжка должна свисать немного ниже. Вытяжка должна покрывать всю зону приготовления пищи с выступом примерно 3 дюйма со всех сторон, где это возможно.

Подключите новую вытяжку

Удерживая вытяжку на месте, проденьте провода от стены через заднюю часть небольшого отверстия в вытяжке.Скорее всего, вы увидите черный и белый провод от стены и два черных и два белых, идущих от новой вытяжки. Используя соединители проводов, подключите черные провода от новой вытяжки к стене, а белые провода вытяжки к белому проводу от стены. Заправьте лишний провод и установите крышку панели на место. Используйте винты, рекомендованные производителем, чтобы закрепить вытяжку на месте. Перед повторным включением питания убедитесь, что он надежно закреплен. Проверьте диапазон, чтобы убедиться, что новая вытяжка работает должным образом.

Если вы не уверены, сможете ли вы самостоятельно заняться установкой новой вытяжки, вы можете рассчитывать на помощь профессионального специалиста по установке бытовой техники.Чтобы решить все вопросы, связанные с установкой бытовой техники, обязательно обратитесь к профессиональным специалистам по установке и ремонту бытовой техники.

Установка вытяжки

- Extreme How To

Ларри Уолтон

Под вытяжкой - Установите вытяжку духовки, чтобы модернизировать вытяжную систему вашей кухни.

Когда Vendettis решили модернизировать свою кухню, они выбрали одно из ключевых усовершенствований - это установка вытяжки коммерческого типа.Вытяжка из нержавеющей стали не только добавила бы блеска изысканной кухне, но и открыла бы комнату для лучшего обзора окон и прилегающих жилых помещений. В качестве дополнительного бонуса новая конструкция вытяжки будет предлагать лучший воздушный поток для удаления пара и запахов из дома.

Если вы строите новую кухню или планируете реконструкцию с использованием вытяжки такого типа, убедитесь, что поверхность стены и источник питания уже установлены. Однако, если вы снимаете существующую вытяжку и навесные шкафы, на которых она установлена, у вас впереди еще немного работы.

Большая часть складского пространства над существующей вытяжкой Vendettis была занята воздуховодами. Они посчитали, что могут компенсировать потерю места для хранения из-за удаления соседних навесных шкафов, установив несколько полок из нержавеющей стали, которые обеспечили бы функциональное хранение, добавляя коммерческое ощущение кухни.

Как к:

Step 1: Подготовьтесь к установке этой вытяжки в индустриальном стиле, удалив все навесные шкафы, расположенные над плитой.Некоторые домовладельцы компенсируют потерю шкафов для хранения, устанавливая открытые полки и стеллажи возле вытяжки.

Шаг 2: Извлеките детали вытяжки из упаковки и установите монтажный кронштейн, чтобы измерить расстояние от нижней части прибора до кронштейна.

Шаг 3: Совместите направляющие для измерения, чтобы убедиться, что они достигают потолка на высоте, выбранной вами для установки вытяжки.

Шаг 4: Измерьте и отметьте высоту монтажной пластины вытяжки. Обратите внимание на предложения по высоте в инструкции, потому что это повлияет на работу вытяжки и на то, насколько хорошо она удаляет пар и не дай бог, дым из зоны варочной поверхности.

Шаг 5: С помощью уровня отметьте отвесные линии, где будут расположены труба воздуховода и желобок. Для нашей установки это также определило расположение необходимой розетки.

Шаг 6: С помощью компаса разметьте место, где воздуховод должен быть разрезан, чтобы пройти через потолок. Внутри вытяжки не так много места, поэтому держите воздуховод близко к стене.

Шаг 7: Вырежьте отверстие для воздуховода вытяжки с помощью небольшой пилы для стен.

Шаг 8: Установите монтажный кронштейн и отметьте места для винтов монтажного кронштейна.

Шаг 9: Если вы можете попасть в стойку с помощью только одного винта, используйте стеновой анкер с другой стороны кронштейна.Примечание. Если вы не можете закрепить кронштейн в стойке хотя бы одним винтом, НЕ устанавливайте вытяжку, используя только стенные анкеры. Вам нужно будет открыть стену и установить подкладку.

Шаг 10: Прикрепите кронштейн к стене.

Шаг 11: Повесьте вытяжку на кронштейн.

Шаг 12: Используйте уровень, чтобы убедиться, что вытяжка установлена ​​правильно.

Шаг 13: Отметив места для монтажа и добавив все необходимые анкеры, снова повесьте вытяжку и закрепите ее через заднюю часть в прилагаемых отверстиях для винтов. Примечание. Возможно, вам придется просверлить отверстие или два в местах расположения шпилек, чтобы убедиться, что вы крепитесь к прочной основе.

Шаг 14: При необходимости соберите монтажные кронштейны загонки капота. Проверьте эти кронштейны, чтобы увидеть, насколько они подходят.

Шаг 15: Установите монтажные кронштейны направляющих вытяжки между отметками разметки направляющих и на правом возвышении до потолка.

Шаг 16: Вытяните секцию воздуховода в отверстие в потолке и вниз на фланец воздуховода вытяжки.

Шаг 17: Войдите в чердак и завершите установку вытяжного канала. Вытяжка должна выходить через вентиляционное отверстие на крыше. Основная задача вытяжки - отвод пара из кухни, и этот пар должен отводиться с чердака. Избегайте низких мест в воздуховоде, где пар может конденсироваться в воду и накапливаться в воздуховоде.

Шаг 18: Оберните все соединения воздуховодов термостойкой лентой, а не стандартной изолентой.

Шаг 19: Закройте воздуховод вытяжки термостойкой изолентой.

Шаг 20: Снимите защитную пленку с заглушки капота в местах перекрытия деталей. Рекомендуется оставить пленку как можно дольше, чтобы защитить отделку во время установки.

Шаг 21: Соберите секции заглушки вытяжки так, чтобы длина соответствовала расстоянию от вытяжки до потолка.

Шаг 22: Поместите желоб вытяжки над воздуховодом.

Шаг 23: Прикрепите заглушку капота к скобам.

Шаг 24: Снимите защитную пленку с установленной вытяжки.

Шаг 25: Установите фильтры в соответствии с инструкциями.

Step 26: Готовая кухня с большими открытыми пространствами над плитой.

БОКОВОЕ ПРИМЕЧАНИЕ 1

Переделка вытяжки

Чтобы подготовить существующую кухню, где необходимо снять шкафы, вам необходимо отключить питание старой вытяжки, а также варочной панели, прежде чем накрывать варочную панель и прилавок защитным картоном или тканью.

Отсоедините и снимите существующую вытяжку. Разрезание герметика и удаление любых карнизов шкафа поможет свести к минимуму повреждение стен.

Убедитесь, что вы удалили все винты, которыми навесные шкафы крепятся к прилегающим лицевым каркасам шкафа или коробкам. Получите некоторую помощь, прежде чем откручивать винты, которыми шкафы крепятся к стене.

Узнайте из инструкций к вытяжке, где должен быть источник питания. Если новая вытяжка поставляется со шнуром, для которого требуется розетка, вам также необходимо будет предоставить ее.

Отремонтируйте все стены и покрасьте поверхность перед тем, как приступить к установке вытяжки.

БОКОВОЕ ПРИМЕЧАНИЕ 2

Установка розетки вытяжки

Некоторым приборам для установки требуется розетка. Если ваша старая вытяжка была «зашитой», возможно, вам придется установить переделанную соединительную коробку для розетки.

Разложите эту коробку в зоне погони, но в сторону, чтобы канал очистился, когда все будет собрано.

Используйте небольшую пилу для стеновых панелей, чтобы вырезать выходную распределительную коробку.

Проденьте провод из исходного положения через новое отверстие в гипсокартоне через одно из отверстий в задней части соединительной коробки.

Установите соединительную коробку в стене и закрепите ее с помощью прилагаемой системы крепления.

Обрежьте и зачистите концы проводов.

Подсоедините провода к розетке - черный провод к золотому винту, белый провод к серебристому винту.

Загните провод на место, когда вы размещаете розетку в коробке. Прикрепите розетку к коробке шурупами, которые еще должны быть прикреплены к розетке.

Установите крышку. Включите выключатель. Сделанный.


Рекомендуемые статьи

Установка вытяжки

- Боб Вила

Фото: istockphoto.com

Независимо от того, встроена ли она под шкафами или подвешена в качестве фокусной точки над кухонным островом, вытяжка - незамеченный герой на кухне, которую редко ценят за ее решающую роль. действует, удаляя находящийся в воздухе жир, запахи и тепло, возникающие во время приготовления еды.Если вы собираетесь обновить старую бытовую технику, такую ​​как посудомоечные машины и холодильники, в рамках ремонта кухни, не забывайте о вытяжке - она ​​тоже заслуживает внимания. У вас может быть общее представление о том, что вы хотите от новой вытяжки, но вы, вероятно, по-прежнему будете ошеломлены широким спектром цен и опций, доступных сегодня. Выбор и установка вытяжки включает в себя больше, чем просто выбор стиля, который дополняет ваш существующий ассортимент. Чтобы подобрать модель, которая соответствует вашему кухонному пространству и стилю приготовления, помните о следующих особенностях.

Фото: istockphoto.com

Вытяжки с воздуховодом и с воздуховодом

В вытяжных шкафах используются вентиляторы для всасывания жира и пара, а также запахов пищи и избыточного тепла, но не все вытяжки выполняют эту задачу одинаково хорошо. Разница между средней и эффективной во многом зависит от типа вентиляции: бесканальная или канальная.

  • Бесконтактные модели не выходят наружу из вашего дома. Вентилятор вытяжки без воздуховодов втягивает воздух и направляет его через угольный фильтр, который задерживает жир и некоторые запахи, но обычно он не так эффективен, как модели с наружной вентиляцией.Менее дорогие из двух стилей, вытяжки без воздуховодов могут стоить всего 50 долларов, а затем подняться до нескольких сотен долларов.
  • Вытяжные вытяжки более эффективны, чем их бесканальные аналоги, и они также имеют широкий ценовой диапазон. Вытяжные вытяжки втягивают воздух для приготовления пищи, а затем выбрасывают его за пределы дома через вентиляционное отверстие в стене или вверх через балки потолка и крышу. Более доступные варианты начинаются от 100 долларов, но домовладельцы, которым нужна высокоэффективная или дизайнерская вытяжка, могут заплатить более 1000 долларов.

Вариант использования без воздуховода или с воздуховодом также применим к популярным и компактным комбинациям микроволновых вытяжек. Домовладельцы, покупающие новый комбинированный блок, часто (ошибочно) сосредотачиваются в первую очередь на функциях, предлагаемых микроволновой печью. Но также важно взвесить вентиляционные возможности устройства, чтобы убедиться, что вы выбираете тот, который достаточно эффективен и эффективен для ваших нужд.

Размещение двигателя вентилятора

Некоторые вытяжки звучат как самолет, готовящийся к взлету, в то время как другие практически бесшумны - это во многом зависит от расположения двигателя вентилятора.Внимательно прочтите упаковку или изучите информацию в Интернете перед покупкой, чтобы определить, где находится воздуходувка устройства.

Когда воздуходувка встроена прямо в вытяжку, вы можете отчетливо слышать, как он работает. Как правило, чем сильнее вентилятор, тем громче шум, хотя некоторые модели более высокого уровня предназначены для минимизации шума.

Если вы хотите, чтобы при приготовлении пищи на плите было тише, поищите вытяжку с выносным вентилятором. Вы по-прежнему будете включать вентилятор таким же образом с помощью переключателя на вытяжке, но вентилятор будет дальше от вашего диапазона - часто либо на полпути в воздуховоде, либо на вершине крыши, тем самым подавляя шум.Выносной вентилятор - лишь один из множества наворотов, которые увеличивают стоимость вытяжки. Но если ваша кухня открыта для гостиной или столовой, или если кажется, что гости всегда собираются на вашей кухне, желание готовить и разговаривать, не крича вентилятор, может стоить дополнительных долларов.

Нужна помощь с установкой?

Найдите лицензированных технических специалистов в вашем районе и получите бесплатную бесплатную оценку вашего проекта.

+

Фото: istockphoto.com

Рекомендации по установке вытяжки

Если вы умеете делать все своими руками, заменить имеющуюся вытяжку на новую модель относительно просто. Однако перемещение вытяжки во время ремонта кухни или ее установка в первый раз потребуют некоторых приспособлений.

Размер:

Стандартная ширина вытяжки составляет 30 дюймов (соответствует ширине стандартной серии), хотя для нестандартного дизайна кухни также доступны более широкие настенные и подвесные островные модели.

Размещение:

Для комбинаций микроволн и вытяжек нижняя часть шкафа над плитой должна быть не менее 30 дюймов над варочной поверхностью, чтобы оставалось место для установки. К счастью, многие подрядчики устанавливают эту конфигурацию шкафов в новых домах именно по этой причине. Расстояние 30 дюймов также является предпочтительной высотой верхнего шкафа для вытяжки без микроволновой печи, хотя для отдельных моделей могут быть разные требования; После того, как вы выбрали вратаря, прочтите и соблюдайте рекомендуемые производителем характеристики роста.

Источник питания:

Если вы выбрали комбинированную модель, у вас должна быть электрическая розетка в шкафу над устройством для питания двигателя вентилятора и микроволновой печи. Хотя это не требуется по строительным нормам, многие подрядчики по строительству новых домов идут дальше и устанавливают указанную розетку в отдельной цепи на 15 или 20 ампер с достаточным током для работы микроволновой печи. Если вы устанавливаете вытяжку впервые и поблизости нет розетки, электрик должен установить ее рядом с местом, прежде чем вы сможете продолжить.В спецификациях вашего устройства будет указана его потребляемая мощность. Не все простые вытяжки потребляют достаточно энергии, чтобы потребовалась выделенная розетка, но комбинации микроволновых вытяжек должны иметь свою собственную цепь.

Сборка.

Как одинарные вытяжки, так и комбинированные блоки СВЧ-вытяжки поставляются с шаблонами, которые точно отмечают, где предварительно просверлить или вырезать отверстия для винтов, источника питания и вентиляции. Шаблон также покажет вам, где прикрепить кронштейн, поддерживающий комбинированную вытяжку, на внешней стене.Если вы устанавливаете вытяжку с наружной вентиляцией, но не устанавливаете ее на наружной стене, в выбранной вами модели должна быть предусмотрена возможность отвода воздуха вверх, так как вам придется провести воздуховод через потолок.

Фото: istockphoto.com

Техническое обслуживание вытяжки

После того, как вы установили вытяжку, поддерживайте ее работоспособность в течение ожидаемого срока службы, уделяя ей регулярное внимание и используя обезжиривающие очистители. Поскольку вентиляторы вытяжки втягивают жир и пар, предотвращайте образование липких отложений, распыляя на нижнюю часть вытяжки средство для чистки кухни и протирая ее так же часто, как и любую другую поверхность в помещении для приготовления пищи.

Если вы много готовите, рекомендуется также промывать фильтр вытяжного вентилятора не реже одного раза в месяц, иначе его отверстия могут настолько забиться жиром, что он перестанет работать эффективно. Просто сдвиньте или вытащите фильтр из нержавеющей стали, поместите его в раковину и протрите горячей водой, пищевой содой и обезжиривающим средством для посуды. Некоторые фильтры (ознакомьтесь с инструкциями производителя) можно мыть прямо в посудомоечной машине, чтобы их было еще легче мыть.

Нужна помощь с установкой?

Найдите лицензированных технических специалистов в вашем районе и получите бесплатную бесплатную оценку вашего проекта.

+

Вытяжки KOBE INX2930SQBF-500-1 Встраиваемая / вставная вытяжка, 30 дюймов

Лучшие положительные отзывы

5.0 из 5 звезд Great Hood, High-End внешний вид

Проверено в США Штаты 7 марта 2019 г.

Мы купили эту вытяжку, чтобы заменить микроволновую печь, которую мы установили около нашей варочной панели и используем ее около 1 месяца. У нас уже была электрическая розетка от предыдущей микроволновой печи, поэтому подключить ее не было проблемой. Мы протестировали его перед установкой, и все работало нормально.Мы создаем индивидуальную вытяжку, чтобы окружать вытяжку. Одна вещь, которую мы не могли представить до нашей покупки, это то, как будет выглядеть низ капота, когда мы будем стоять на стрельбище. Отделка вытяжки Kobe выглядит как профессиональная вытяжка, сменные решетки и обработанные края выглядят великолепно. Однако сама вытяжка меньше шкафа, который мы построили вокруг нее. Для большей ясности, когда вы готовите, по краям вытяжки видно дерево. Я не хотел красить дерево и не хотел беспокоиться о скоплении жира на дереве и т. Д.Чтобы справиться с этим, мы создали вставку из нержавеющей стали (чтобы закрыть любую часть дерева, которая видна снизу) из одного листа, а затем с помощью ножниц по олову прорезали отверстие, чтобы через него можно было протянуть вытяжку. Вытяжка поставляется с готовой крышкой для размещения светильников и решетки в сборе, поэтому любые неровности нержавеющей стали хорошо скрыты. Мы установили аналогичную вытяжку в нашем предыдущем доме с помощью подрядчика, чтобы просверлить отверстие снаружи для вентиляции. Эту установку мы сделали сами, купив 6-дюймовое сверло для просверливания отверстия для выхлопа наружу, колено для соединения вытяжки с внешней стороной и сборку крышки для завершения внешней стороны сайдинга.По поводу сквозняков снаружи дома через вытяжку. В комплект поставки входит демпфер, который устанавливается в верхней части капюшона.

Вытяжка встраиваемая как крепится: правила установки в шкаф и особенности выбора

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
