Вытяжка в ванную комнату и туалет с обратным клапаном – бытовые накладные устройства с диаметром 100 мм для ванны, как установить на стену в санузел, принцип работы приборов с датчиком влажности

Содержание

принудительная вытяжка с обратным клапаном, какая нужна, как сделать самостоятельно

Санузел является помещением с высокой влажностью, а в ванной комнате зачастую образовывается конденсат ввиду высокой температуры воды во время купания. Чтобы в комнате оставались сухие стены, пол и потолок, важно хорошо проветривать помещение, иначе начнет развиваться плесень, и находиться в санузле будет не только неприятно, но и опасно. Правильно обустроив вентиляционную систему, можно избавить себя от неприятных последствий ее отсутствия.

Особенности

Любое помещение в квартире или доме должно быть не только пригодным для жилья, но и использоваться с комфортом. Так, если в жилой комнате нет окон, то воздух там будет спертым и несвежим, что поспособствует развитию болезнетворных микроорганизмов, и человек, который там живет, будет постоянно болеть.

Не менее важно позаботиться о том, чтобы пребывание в туалете и душе было таким же комфортным. Санузел может быть как совмещенным, так и раздельным, что, в свою очередь, предполагает разное устройство вентиляции. Вытяжка для ванной и туалета должна эффективно справляться со своей задачей, обеспечивая интенсивный воздухообмен и постоянство температуры в помещении. Вентиляция особенно важна в тех условиях, где высокий уровень влажности, потому как постоянный контакт с водой портит любое покрытие стен, пола или потолка и вызывает появление на нем нежелательных микроорганизмов, которые пагубно сказываются на здоровье человека.

В туалете вытяжка нужна для эффективного удаления неприятного запаха, что очень актуально для данного помещения, особенно в условиях квартиры. О какой бы комнате не шла речь, необходимо создать оптимальные условия для существования человека любого возраста.

Позаботиться о системе вентилирования можно самостоятельно или с помощью профессионалов.

Виды

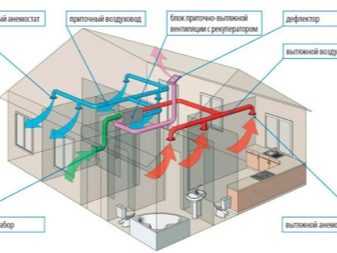

Исходя из различных конфигураций помещений в квартире или доме, их габаритов, есть несколько вариантов вентиляции, которая может быть в них установлена. Самой простой будет естественная вентиляция, которая закладывается в процессе строительства жилья, но при желании можно ее сделать или модернизировать позже. Такая система помогает продвигать воздушные массы, эффективно обновляя их внутри помещения, при этом не требуя установки какого-либо электрооборудования.

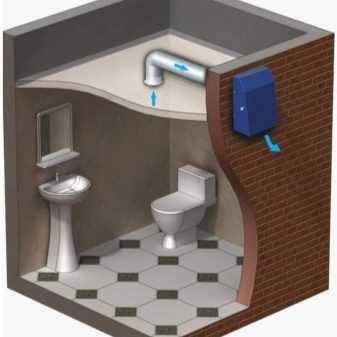

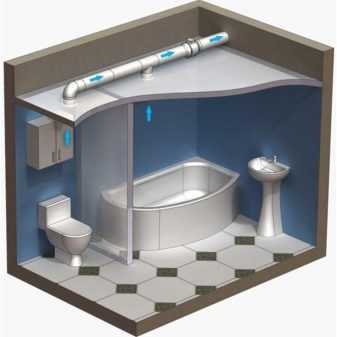

Принцип ее работы состоит в том, что сверху комнаты устанавливаются воздуховоды, ведущие к крыше, горячий воздух в помещении поднимается и попадает в эти потайные пути благодаря разнице температур. Такой принцип имеет название конвекция и работает достаточно эффективно, если в комнате и на улице разная температура.

Когда создается такая вытяжка, необходимо предусмотреть некоторые нюансы.

  • Воздуховод необходимо располагать вертикально. Каждая комната в помещении должна располагать собственной шахтой.

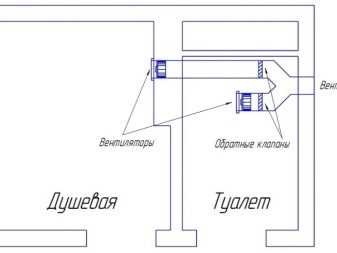

  • Если помещения расположены рядом и имеют похожую специфику в виде повышенной влажности, большой разницы температур и сильного запаха, то их можно объединить одной вентиляционной шахтой.
  • Естественный тип вентиляции при нейтральной температуре располагает небольшой тягой, потому воздуховоды желательно делать с гладкими стенками.
  • Занимаясь установкой вентиляции самостоятельно, лучше позаботиться о том, чтобы не было острых углов, которые затрудняют проход воздуха и вывод его наружу.

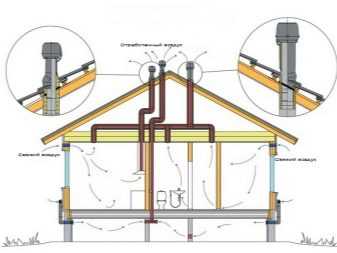

  • Одноэтажные дома должны иметь разводку возле потолка, которая идет к чердаку и выводится на крышу.

Воздух, который выводится из помещения, имеет определенное напряжение и циркуляцию, которая называется силой тяги.

Проверить работоспособность вентиляции можно несколькими способами.

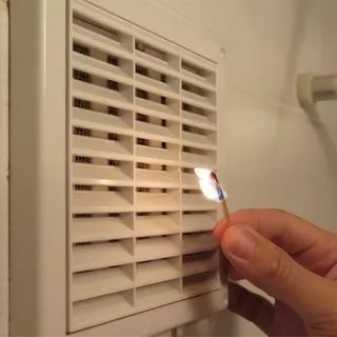

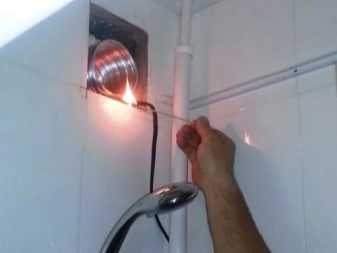

  • Поднести спичку к вентиляции. Если есть движение пламени, значит, вентилирование работает полноценно.

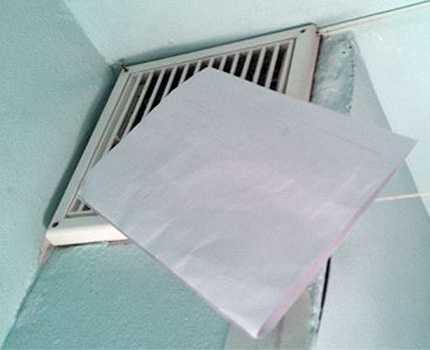

  • Взять лист бумаги и поднести к вентиляции. Если он будет на ней держаться, то тяга хорошая, если он падает, то воздух выводится плохо. Показатели будут неточными, если температура воздуха в помещении и на улице примерно равная.

Если естественная вентиляция работает неэффективно, целесообразно использовать усиленный вариант. Принудительная вентиляция предполагает наличие электрического прибора в виде вентилятора. Потолочная вентиляция такого типа должна быть оборудована подходящим аппаратом, который сможет справиться с заданным количеством воздушных масс. Для такого устройства достаточно иметь в помещении один канал, по которому будет выводиться весь загрязненный воздух из помещения. Чтобы вычислить оптимальную мощность устройства, нужно умножить объем комнаты, где длина умножается на ширину и высоту помещения, на частоту использования, которая варьируется от 5 до 10, что диктуется количеством людей, живущих в помещении и использующих ванну, туалет или кухню.

При минимальном количестве проживающих коэффициент равен пяти, далее увеличивается относительно жильцов квартиры или дома.

Использование принудительных вентиляторов в ванной может быть опасным, потому как контакт электроприборов с влагой может вызвать короткое замыкание. Чтобы не рисковать работоспособностью устройства и безопасностью жильцов, необходимо устанавливать влагостойкие вентиляторы.

Выбирая вентилятор, важно обращать внимание на различные показатели.

  • Наличие датчика влажности, который сам высчитывает момент для включения, когда порог влажности был преодолен. Такой тип включения помогает существенно сэкономить на электроэнергии.
  • Вентиляторы с таймером позволяют выставить время включения вентиляции, чтобы не тратить на это время, а активно использовать помещение при оптимальных и комфортных условиях.
  • С наличием датчика движения, который активирует вентилятор, если в комнате кто-то есть.
  • Устройство с обратным клапаном, позволяющее предотвратить попадание загрязненного воздуха из окружающей среды в помещение.

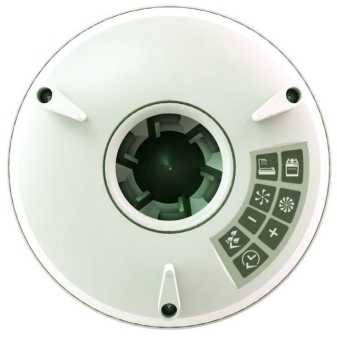

Современные аппараты могут быть оснащены смарт-технологиями, которые имеют множество функций и легки в управлении. Умная вентиляция позволяет добиться желаемого результата даже людям с ограниченными возможностями. Вытяжная вентиляция может иметь автономный вариант и располагаться в вентиляционной шахте ванной, в форточке кухни или любом другом месте, где сможет вывести воздух из помещения на улицу. Работа такого устройства осуществляется на батарейках, а значит, нет риска короткого замыкания и угрозы для человека.

Очень удобным вариантом такая портативная вытяжка будет для тех, кто курит, потому как поможет эффективно избавиться от табачного дыма и быстро очистить воздух в помещении.

Как это работает?

Задумавшись об установке вентилятора в воздуховод, нужно определиться с надобностью данного устройства. Если вытяжка справляется со своей работой, то нет смысла монтировать дополнительные приборы.

Чтобы понять, насколько эффективно работает вентиляция, можно посмотреть на следующие показатели:

  • насколько потеют окна и зеркала в ванной комнате в период принятия душа;
  • влажный фон помещения, медленный процесс просыхания полотенец;
  • начало развития грибка в швах плитки, в углу комнату и на потолке.

Плесень и грибок не только разрушают отделку помещения, но и негативно воздействуют на здоровье жителей квартиры или дома.

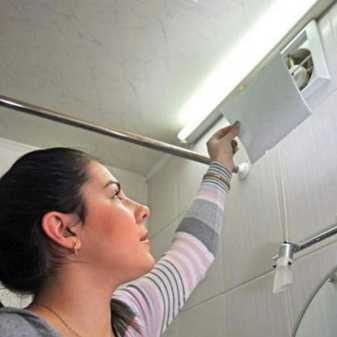

Проверить, вытягивает ли вентиляция воздух из помещения просто – для этого можно взять спичку и понаблюдать за движением пламени. Если оно не двигается, значит, воздуховод забит и его нужно чистить. При слабом движении можно наблюдать слабую тягу, которая указывает на необходимость установки вентилятора. Важно проводить такую проверку в оптимальных условиях, когда на улице дует холодный воздух, а дома тепло. Именно в этих условиях идет тяга и можно судить о состоянии вентиляционных шахт. Вентиляция должна справляться с заданным количеством воздуха в помещении, потому важно выбирать достаточно мощные аппараты.

При установке принудительного вентилятора во время его включения можно четко услышать его шум. Он гудит достаточно шумно в случае неверного монтажа, но если сделать все правильно, то звука будет почти неслышно. Порогом шума для ванной считается 25 дБ. Шум может возникать и вследствие сильной мощности устройства и большой скорости движения лопастей. Делая выбор в пользу того или иного товара, важно обращать внимание на показатели мощности, потому как именно они будут влиять на скорость воздухообмена, и, что немаловажно, работоспособность дополнительных функций, таких как таймер или датчик движения.

Какая лучше?

Для того чтобы сделать правильный выбор и установить подходящий вентилятор, важно знать, на что именно нужно обращать внимание:

  • Наличие сертификатов и гарантии качества. Устройство должно быть безопасным и хорошо выполнять свою работу.
  • Электрические детали вытяжки должны размещаться в пластиковом корпусе, который защищает их от влаги и пара.
  • Оптимальный уровень мощности, чтобы быстро вывести весь воздух в помещении, обновив его. Если санузел общий, то и вытяжка должна быть более мощной, чтобы обслуживать сразу два помещения.
  • Любителям современных технологий приглянутся вентиляторы с разнообразными датчиками, таймером.
  • Важно соотнести размер вытяжного отверстия с габаритами самого вентилятора, чтобы он в него вошел, но при этом и не болтался.
  • Выбор вентиляционных устройств лучше производить среди ассортимента известных брендов, которые зарекомендовали себя на рынке.
  • Подбор вентилятора осуществляется и с учетом шума устройства, который не должен быть выше 25 децибел.
  • Подбор хорошего устройства за оптимальную цену.

Наиболее благоприятным вариантом вентилятора будет устройство, которое работает на шарикоподшипниках, что делает их тихими и максимально продлевает срок его службы. Удобнее всего в использовании вентилятор с датчиком движения и уровня влажности, который сам включается в нужный момент, что не требует никакого участия человека и обеспечивает последнему комфортное использование помещения.

Наличие обратного клапана существенно облегчает уход за помещением, потому как в него извне не попадает никакой мусор, пыль и любые мелкие частицы, притом что постоянно выводится все ненужное, вредное, дурно пахнущее.

Самостоятельное изготовление

Если нужно установить вентилятор в ванной комнате своими руками, то проще всего приобрести для этого подходящее устройство, поместить его в вентиляционную шахту, подключить к электричеству и закрепить к стене. Если есть возможность, лучше покупать вентилятор, который оснащен датчиком влажности, что обеспечивает его включение в нужный момент. В квартире обычно предусматриваются специальные воздуховоды, в которые монтируется сетка для естественной вентиляции или вентилятор для принудительной. Если такой конструкции нет, то ее нужно делать самостоятельно, проделывая его в стенном проеме или в потолке. Это актуально для частного дома, который строился как дачное помещение и не предполагал круглогодичного пребывания.

Если в ванной комнате есть окно, это уже возможность для вентилирования пространства, но гораздо эффективнее к нему добавить электроприбор для быстрой откачки воздуха и насыщения помещения свежестью. В тех случаях, когда вентиляции нет и не предусмотрено даже окно, вывод шахты будет через стену дома по верху, в направлении крыши. Смонтировав все конструкции нужно проверить, насколько хорошо по ним идет воздух, и только после этого монтировать сам вентилятор. В процессе работы что-то может забить канал или частично его засорить, потому важно проверить проходимость как самодельных воздуховодных путей, так и тех, что были предусмотрены во время строительства.

Подбор вентилятора делается по имеющемуся отверстию в стене. Если они не совпадают, то придется либо расширять его, либо уплотнять. Установка производится путем снятия решетки и крепления всех необходимых проводов. Крепить оборудование можно саморезами или жидкими гвоздями. Когда все готово, необходимо установить решетку на место и замазать стык между вентилятором и стеной при помощи герметика.

Правильно установив вентилятор, можно сделать пребывание в санузле комфортным и приятным, обеспечив безопасность всех покрытий для человека и продлив срок их эксплуатации.

Материалы и комплектующие

Вентиляция для ванной и туалета может быть уже готовой и находиться в стене, а может отсутствовать, тогда нужно самостоятельно ее монтировать. Выбор материалов в этом случае играет большую роль. Воздушные каналы могут иметь различный внешний вид, быть круглыми или прямолинейными. Основной материал для их изготовления – сталь, она может иметь разную толщину в зависимости от того, какую температуру будет иметь воздух и как много его будет перемещаться.

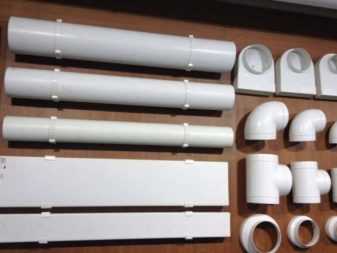

Основными деталями являются трубопроводы для прохождения воздуха, но кроме них, важно использовать еще и фасонные детали, благодаря которым формируются повороты и изгибы конструкций. Для участков, где вентиляционная шахта проходит с внешней стороны, можно использовать медные, текстильные и пластиковые детали, что будет иметь не только высокий коэффициент качества, но и декоративный эффект.

Для крепления воздушных каналов можно использовать фланец, бандаж, раструб или муфту. Составив план будущей вентиляции и определившись с типом крепления и будущими материалами, можно приступать к работе. Следующим важным этапом будет подбор самого вентилятора и комплектующих к нему.

Каждая вентиляционная система, призванная очищать воздух, должна обладать фильтром, который может иметь несколько видов:

  • сухой пористый;
  • пористый смоченный;
  • электрический.

Выбор того или иного варианта продиктован количеством пыли, которое должны поймать и удерживать вентиляционные системы.

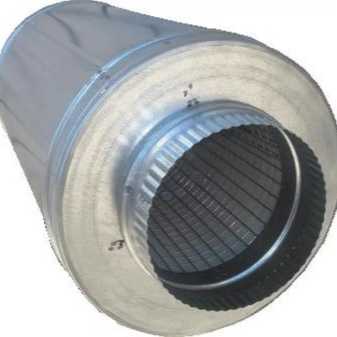

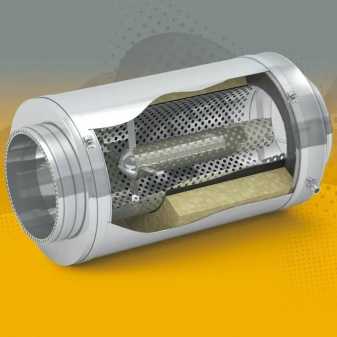

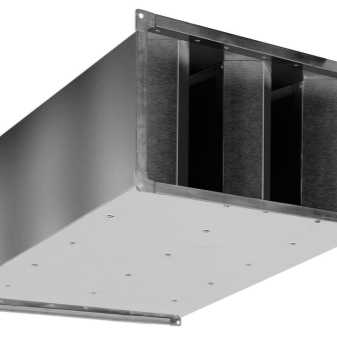

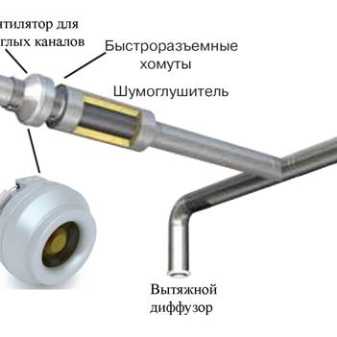

Еще одна комплектующая – это шумоглушитель, который позволяет сделать работу вентилятора менее заметной и громкой. Обычно их делают из жести в форме двух цилиндров, которые разделяет адсорбирующий материал. В некоторых случаях целесообразно устанавливать заслонки, которые пускают воздух при открытии и останавливают при своем закрытии.

Сам по себе вентилятор для ванной или туалета может быть четырех типов.

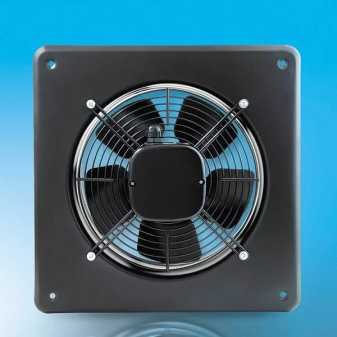

  • Осевой. Используется в квартирах и домах, имеет высокую эффективность при относительно простой установке.
  • Центробежный. Применяют на крупных промышленных объектах, потому как вентиляционная способность этого устройства очень мощная и может переработать огромный поток воздуха, используя при этом тот же энергетический ресурс.
  • Канальный. Устанавливаются в сам воздуховод. В этих устройствах есть датчик влажности и отключения. Чаще всего аппарат помещается в пластиковый корпус, что дает возможность использовать его в сауне или бассейне.
  • Бытовой. Служит для обслуживания кухни или санузла в квартирах. Для таких помещений рекомендуется выбрать устройство, оснащенное обратным клапаном, что не позволит воздуху из туалета или кухни попасть в другие комнаты.

Исходя из помещения, его габаритов и подготовки вентиляционной шахты, можно правильно подобрать вентилятор, а при надобности сделать и воздуховод.

Процесс установки

Чтобы установить вентилятор, необходимо следовать определенным инструкциям. Зачастую на самой упаковке с вентилятором уже есть некоторые рекомендации, как правильно осуществлять его монтаж. Однако до того, как можно будет что-то монтировать, нужно проверить работоспособность вентиляционной шахты, хорошо ли она справляется с забором воздуха и выводит ли в полной мере его с помещения. Если обнаруживаются какие-либо проблемы с потоком воздуха, необходимо тщательно проверить каналы и почистить их.

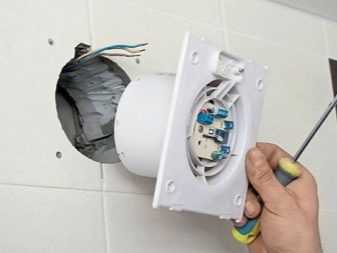

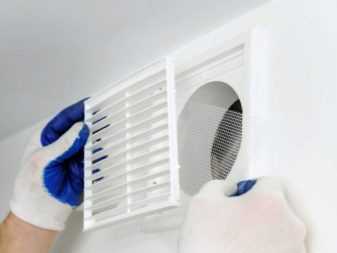

Для установки вентилятора первым делом нужно снять декоративную решетку, после чего примерить вентилятор к конкретному воздуховоду. Важно зафиксировать прибор в отверстии герметиком или специальным клеем, но самым надежным вариантом будет использование саморезов. Как только основное крепление было сделано, важно позаботиться о том, чтобы не осталось мелких недостатков. Как только все закончено, можно поставить на место решетку и проверить работоспособность аппарата.

Если в помещении нет вентиляционной шахты, то организовывать ее нужно не менее чем на двухметровой высоте. Желательно расположить выходное отверстие напротив дверей или по диагонали от них. Это поможет создать необходимый приток воздуха для активного вентилирования пространства. Работоспособность вентилятора можно выбрать по желанию. Он может включаться автоматически, если в нем есть соответствующие устройства, а можно активизировать его путем включения выключателя самого вентилятора или совмещенного со светом в ванной.

Выбор вентилятора должен быть оправданным, чтобы его мощности хватало для санузла, а дизайн решетки подбирается из расчета внешнего вида пространства, чтобы подчеркнуть его стиль и дополнить при необходимости. Установив такой аппарат, можно продлить сохранность всех покрытий в санузле и обеспечить комфортное и безопасное использование как ванны, так и туалета.

Рекомендации по эксплуатации

Если вентилятор установлен правильно, то проблем с его работой возникнуть не должно, и он будет эффективно справляться с предназначенным ему количеством воздуха в помещении. Однако если в процессе монтажа были допущены ошибки или работа производилась неквалифицированным мастером без должного внимания, то очень скоро могут появиться первые проблемы.

Перед тем, как устанавливать вентилятор в шахту, важно проверить тягу в ней. Если ее нет или она слабая, желательно прочистить всю систему, иначе проблема со временем только усугубится, а для чистки ходов нужно уже будет демонтировать вентилятор. Проверяя тягу, важно сделать сразу два теста – один при открытых дверях и окнах, второй – при закрытых, чтобы отрезать доступ к источнику свежего воздуха.

Совмещенная ванная с туалетом требует более мощного аппарата, потому важно правильно рассчитывать мощность прибора, выбирая его. Зная площадь всего санузла, можно определиться с типом вентилятора. Зачастую более мощные агрегаты имеют и больший размер, потому как им нужно перекачивать в разы больший объем воздуха. Выбирая размер вентилятора, важно заранее знать величину отверстия вентиляционной шахты, чтобы не пришлось его расширять или подкладывать что-то для фиксации.

Если со временем при включении вентилятора начали появляться проблемы и аппарат не работает, нужно проверить провода и выключатель, если он является запускающим элементом. Устанавливая вентилятор, желательно надежно крепить все кабели, чтобы они со временем не раскручивались, потому как во время работы есть небольшое колебание поверхности, которое может воздействовать на них, потому со временем контакты ослабнут и отойдут.

Монтировать вентилятор лучше подальше от смесителей и воды, потому как ее попадание на устройство крайне нежелательно.

Правильная высота и месторасположение может гарантировать оптимальную работу вентилятора, а очищенные воздушные пути дадут свободный проход воздуха из помещения за его пределы и замену его свежим и чистым.

Полезные советы от профи

При выборе вентилятора важно обращать внимание на многие детали. Если местом установки избран санузел, то уровень влажности в нем будет достаточно высок, потому необходимо искать маркировку с буквами IP, которые и говорят о дополнительной защите корпуса от влаги и готовы к влажным воздушным массам, которые будут через него проходить.

Что касается мощности, то рекомендуется не брать устройства, имеющие параметры менее 100 м3/ч. Для экономии электроэнергии наиболее актуальными будут модели, оснащенные датчиком движения, который включает устройство в момент появления кого-то в ванной или туалете и выключает по исчезновению объекта. Если есть желание использовать вентилятор только в случае необходимости, то лучше выбрать аппарат с датчиком влажности в помещении, тогда вентилятор начнет свою работу в тот момент, как только уровень нормы будет превышен, и остановится, когда воздух будет свежим и чистым.

Если есть желание принимать душ в хорошо проветренном помещении, можно установить таймер автоматического включения вентилятора, который сам отключится в заранее заданное время самим хозяином. Выбирая вентилятор для многоэтажек, очень важно проверить наличие обратного клапана, который будет блокировать чужой мусор и грязный воздух, не пуская его в квартиру.

Только тщательный подбор устройства сможет обеспечить комфорт проживания в квартире или доме и использование ванной и туалета с соблюдением всех норм влажности, чистоты воздуха и полном отсутствии вредных факторов, которые появляются при несоблюдении таких норм.

О секретах монтажа вытяжки в ванной комнате и туалете смотрите далее.

stroy-podskazka.ru

Вытяжка для ванной комнаты с обратным клапаном: плюсы и минусы

Санузел – это комната с повышенной влажностью. Естественной вентиляции для данного помещения, в большинстве случаев, недостаточно. Улучшить воздухообмен поможет вытяжка с обратным клапаном в ванную комнату. В качестве принудительного вытяжного устройства чаще всего используется осевой или канальный (радиальный) вентилятор.

Осевой вентилятор представляет собой самую обычную крыльчатку, насаженную на вал. Плюсами подобного устройства являются его простота, надежность и стоимость. К минусам можно отнести шумность и небольшую мощность.

Обычно подобные агрегаты устанавливают в небольших санузлах, общей кубатурой до 15 м3. Также подобные устройства требуют наличия прямого горизонтального участка воздуховода протяженностью не менее 3 метров для того, чтобы обеспечить минимальное аэродинамическое сопротивление.

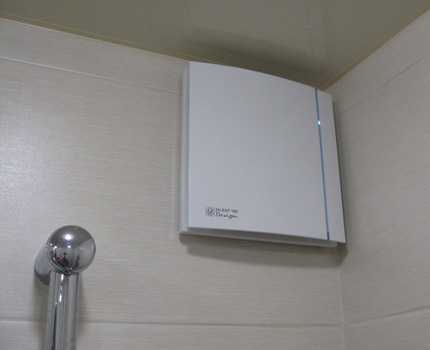

Так выглядит вентилятор для ванны с обратным клапаном

Канальный вентилятор устанавливается непосредственно в воздуховод. Он более тихий и продуктивный, но и цена его несколько выше, чем у осевых аналогов.

Помимо этого в зависимости от выбранной модели, любой из типов вентилятора может быть оснащен рядом дополнительных функций:

  • Режим постоянного проветривания. Такие модели работают постоянно. Они оснащены датчиком влажности воздуха (подробнее о них читайте здесь). В зависимости от показаний меняется скорость вращения лопастей. Несмотря на непрерывную работу, такие вытяжные устройства довольно экономные.
  • Таймер отключения. Экономит время и электроэнергию. Такие приборы не требуют выключения. Через заданный промежуток времени вентилятор самостоятельно прекращает работу.
  • Датчик движения. Аналог таймера. Только при наличии этой функции не требуется даже включать вытяжку. Она включается автоматически, и выключается через заданный промежуток времени, после последнего движения в помещении.
  • Защита от попадания брызг. Полезная функция для ванной комнаты. Особенно, если вентиляционное отверстие расположено над ванной или душем. Минимальный уровень защиты прибора должен быть не ниже IP5.

Отдельно стоит остановиться на обратном клапане.

Наличие этой детали поможет решить сразу несколько проблем:

  1. Попадание в помещение отработанных воздушных масс из вентиляционной шахты.
  2. При сложной системе вентиляционных каналов клапан поможет регулировать направление и скорость воздухопотока.
  3. В частных домах наличие клапана поможет сократить теплопотери, не давая холодному уличному воздуху проникать в помещение.

Пример канального вентилятора с обратным клапаном для ванной комнаты

Все большее распространение получают вытяжки для ванной комнаты с обратным клапаном, сделанные единой конструкцией. Это очень удобно, так как установленный на вытяжку клапан идеально подходит по размеру, материалу и способу открытия к конкретной модели вытяжного агрегата.

Можно, конечно, приобрести клапан отдельно, но перед подобной покупкой стоит посоветоваться со специалистом.

При неправильном выборе этот девайс может наглухо перекрывать вентиляционный канал при выключенной вытяжке, лишая санузел естественного вентилирования.

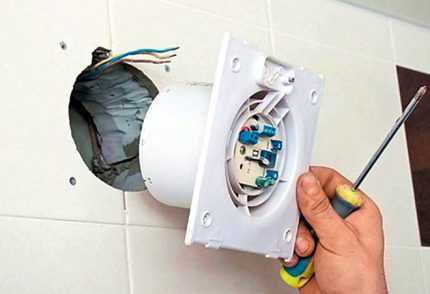

Монтаж вентилятора в ванной достаточно прост: следует закрутить лишь несколько саморезов/шурупов

Установка

Монтаж вытяжки с клапаном проходит по стандартной схеме.

  1. Проверяется работоспособность вентиляционных каналов. Для этого к отверстию следует поднести зажженную спичку или зажигалку и посмотреть на пламя. Если оно отклоняется в сторону отверстия, то воздуховод работает исправно. Если пламя неподвижно – воздуховод забит и нуждается в чистке.
  2. Размер отверстия в стене подгоняется к размеру выбранной модели вентилятора с помощью перфоратора.

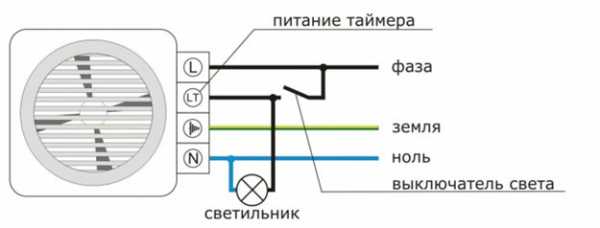

  3. Электропроводка прокладывается в кабельный канал или трубу. Под нее желательно заранее сделать штробу (изучите в тему: как правильно и быстро штробить стены?).

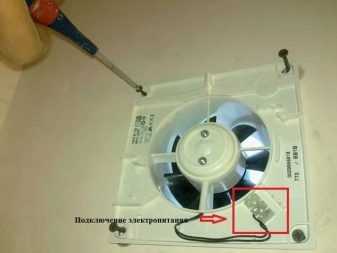

  4. Декоративная накладка аккуратно снимается с лицевой стороны корпуса.
  5. Корпус крепится с помощью жидких гвоздей (силиконового клея) или с помощью саморезов. В первом случае на обратную сторону устройства в местах соприкосновения со стеной наносится клей. Во втором, устройство крепится с помощью шуруповерта через специальные отверстия в корпусе. Все пустоты между стенками воздуховода и вытяжкой нужно тщательно промазать герметиком. При правильной установке корпус полностью скрывается в проделанном отверстии, с лицевой части остается только декоративная вентиляционная решетка.
  6. Прибор подсоединяется к электросети. После проверки крепится декоративная накладка.

Если же клапан идет отдельной деталью, то в первую очередь в воздуховод устанавливают его.

Показано устройство вытяжного вентилятора для ванных комнат

Он может быть установлен вертикально или горизонтально. Выбор способа установки зависит от его первоочередных задач. Если он устанавливается вертикально, то следует учитывать, что в данном случае воздух должен двигаться вверх.

Дополнительная информация в этом видео.

stroylab.su

Вентилятор для ванной с обратным клапаном

Трудно переоценить значение вентиляторов в работе вентиляционного комплекса ванной комнаты. Вентилятор для ванной с обратным клапаном – одна из разновидностей устройств, предназначенных улучшить продуктивность естественного проветривания, а также наладить гармоничный микроклимат в жилом помещении.

Не может быть никаких сомнений в том, что ванная комната должна постоянно и интенсивно проветриваться. Образование грибка, плесени, разрушение отделочно-строительного материала, порча сантехнического оборудования, проблема со здоровьем – все это последствия неудовлетворительного воздушного обмена во влажном помещении. Ну а что такое неприятный запах из вентиляционного канала, многие из нас знают не понаслышке. И для всех этих проблем есть прекрасное решение – вентилятор, оснащенный обратным клапаном.

Обратный клапан вентилятора

Нормативные показатели вентиляции

Оптимальной работы естественного или искусственного проветривания ванного помещения можно добиться благодаря четкому следованию установленных норм:

  1. 25м³/час – такова интенсивность перемещения воздушных потоков
  2. Для совмещенного санузла показатель в два раза выше – 50м³/час.

Теперь, когда мы понимаем и степень важности вентиляции в ванной комнате, и нормативные требования к интенсивности проветривания, стоит поближе рассмотреть известные нам разновидности вентиляционных систем:

  1. Естественная приточно-вытяжная схема
  2. Искусственный воздушный обмен.

Естественное перемещение воздуха в ванной

Виды вентиляционных систем

Типовым решением вентиляционного вопроса в большинстве современных домов, как многоквартирных, так и частных, является естественный приток и удаление воздушных потоков. Для функционирования такой схемы требуются приточные отверстия (ими могут быть форточки, щели между полом и дверью, специальные двери с вентиляционными выемками в нижней части и пр.) Вытяжные шлюзы для отработанного воздуха предусматриваются еще при строительстве жилья – всем нам известные «отдушины» на стенах под самым потолком.

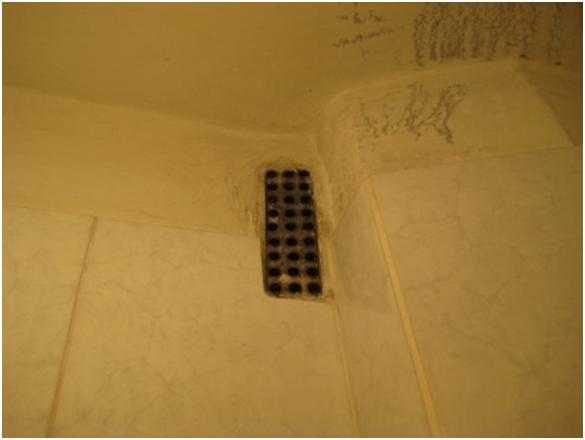

Вариант вентиляционных отдушин

Принцип осуществления проветривания чрезвычайно прост, и зависит исключительно от контраста давлений снаружи и внутри:

  1. Проникновение воздушного потока через приточные каналы
  2. Перемешивание воздушных масс в помещении
  3. Выведение их посредством тяги в вытяжной шахте.

К сожалению, в большинстве случаях, особенно если речь идет о влажных помещениях (таких, как ванная комната), естественный способ воздухообмена является недостаточно действенным. Решить проблему поможет комбинация естественного метода и искусственной тяги – так называемый способ принудительной вентиляции.

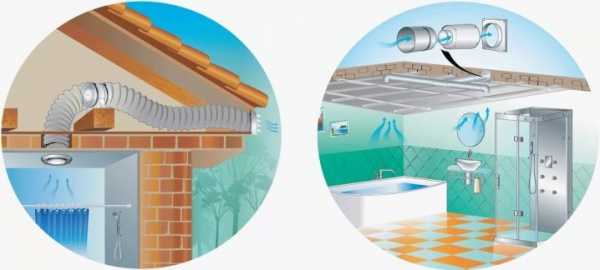

Вытяжка в ванной комнате

Принудительный приточно-вытяжной способ

Это более сложный составной метод организации правильного перемещения воздуха в ванной. Принудительная (механическая) вентиляция подразумевает целую сеть воздуховодов, удаляющих переработанные потоки воздуха из помещения. Что характерно, в одну сеть могут быть «завязаны» воздуховоды ванной, санузла, кухни и пр. Оснащающий такую систему проветривания вентилятор с обратным клапаном помогает добиться высоких показателей воздухообмена.

Искусственная вентиляция имеет свои разновидности:

  1. Приточный комплекс – сочетание естественного притока и механического вытягивания воздуха
  2. Вытяжная схема – искусственная подача воздуха при естественном (за счет нагнетания давления) выведении из помещения.

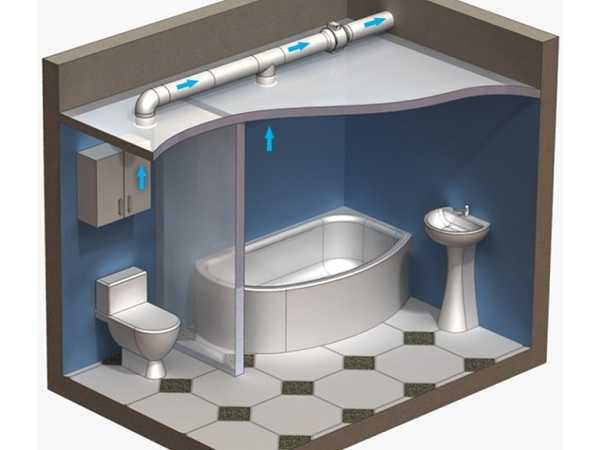

Искусственное распределение воздуха

Воздуховоды

Вентиляторы с обратным клапаном лучше всего устанавливать на входе в вытяжной шлюз, либо же в воздуховодный канал. Известно несколько разновидностей воздуховодов для ванной комнаты:

  1. Гибкие
  2. Жесткие
  3. Полужесткие.

Эксперты рекомендуют именно третий вид искусственного канала вентиляции, поскольку полужесткие трубы можно протягивать под углом на значительное (до 10 м.) расстояние.

Образец полужесткого воздуховода

Вентиляторы – эффективное климатическое оборудование

А теперь – что касается именно «сердца» всей принудительной системы проветривания. Вентиляторы помогают добиться поразительных результатов перемещения и фильтрации воздуха в ванной комнате.

  1. Радиальные устройства размещают, как правило, в совмещенном санузле
  2. Канальные изделия используются в основном в раздельной ванной комнате.

Помимо этого, радиальные нагнетатели воздуха монтируются непосредственно к входу вытяжного воздуховода. Канальные приборы находят свое применение в качестве ключевого сегмента воздуховодной сети.

Пример монтажа канального нагнетателя

Основные разновидности климатического оборудования

Очень важно грамотно подобрать вентилятор для помещения ванной комнаты. Разнообразие марок, моделей, конструктивных особенностей может сбить с толку даже искушенного обывателя.

  1. Вентилятор осевой. Это устройство распределяет воздушный поток вдоль своей рабочей оси.
  2. Диаметральный нагнетатель. В этом приборе распределением воздуха занимается рабочее колесо.
  3. Центробежное устройство вентилирования. Наиболее мощный, однако, и самый шумный агрегат.
  4. Центробежно-осевой нагнетатель. При небольших габаритах демонстрирует довольно высокие показатели производительности при минимальном шуме.

Вентилятор смешанного типа

Уникальные свойства вентиляторов

Следует отметить и полезный функционал современного климатического оборудования для ванной комнаты.

  1. Вентилятор с таймером задержки позволит распределять производительность устройства по заданным временным интервалам
  2. Нагнетатель, укомплектованный гиростатом, активируется при превышении выставленного коэффициента влажности воздуха
  3. Особой популярностью пользуются вентиляторы, интегрированные в систему централизованного электропитания; такой прибор начинает работать при включении света (очень удобно для совмещенного санузла), и перестает вытягивать воздух через какое-то время после использования душа или туалета.

Вентилятор для совмещенного санузла

Устройство с функцией обратного клапана

Неприятные запахи, которые проникают из вентиляционных шлюзов, довольно распространенное явление в многоквартирных домах. Нагнетатель воздуха с обратным клапаном – идеальное решение этого вопроса. Суть его работы состоит в том, чтобы не допустить обратного реверса переработанного воздуха. «Возврат» отработанной воздушной массы (вкупе с неприятными запахами, мелким мусором) – достаточно типичен для вертикально расположенной общей вентиляционной схемы многоэтажки.

Структура вентилятора с обратным клапаном

Если вы все еще сомневаетесь в полезном функционале такого оборудования, обратите внимание на то, что даже в выключенном состоянии этот прибор не позволяет проникнуть в ваше жилище посторонним запахам.

По форме сечения, такие устройства делятся на:
  1. Устройство круглого сечения
  2. Прибор прямоугольного сечения.

Эксперты рекомендуют именно первый вариант. На разделенной надвое оси такого прибора закреплены два «лепестка». Во время их вращения воздушный поток проходит лишь в какую-то одну сторону. А при обратном потоке эти «лепестки» просто закрываются.

Устанавливаем климатическое оборудование в ванной

provozdyx.ru

Вытяжной вентилятор в ванную комнату: виды, как выбрать, установка

Обеспечить комфортный микроклимат ванной и душевой комнаты бывает проблематично. Повышенный уровень влажности пагубно сказывается на шкафах, зеркалах и тумбах, способствуя размножению плесени.

Если естественная вентиляция не справляется, то можно поставить вентилятор для вытяжки в ванной – агрегат принудительно удаляет из помещения отработанный влажный воздух.

Мы расскажем, как выбрать подходящую модель, а также опишем пошагово процесс установки оборудования. Технология монтажа достаточно простая, главное – учесть некоторые нюансы подключения и следовать приведенной ниже инструкции.

Содержание статьи:

Нужен ли в ванной вентилятор?

Мнение о том, что вентилятор для ванной придумали производители, чтобы наживаться на потребителях, не соответствует действительности. Ведь условия проживания в разных домах кардинально отличаются. А не всегда удовлетворяет потребности.

Запросы жильцов дома/квартиры разнятся – кто-то стирает белье в ванной, любит париться по 1-1,5 часа, а кто-то лишь принимает 5-минутный контрастный душ.

Все это в условиях неработающей вентиляции чревато появлением затхлости и других неприятных сюрпризов в обители чистоты, например, появлению .

Образование плесени и ее активное размножение приведет к неприятному запаху. Причем черные пятна появятся на зеркалах в ванной, а деревянная мебель начнет постепенно подгнивать (+)

Установка вентилятора станет спасением для многих ванных комнат в многоэтажках и частных домах современной постройки с герметичными окнами и утепленными стенами.

Хорошим станет решение об установке вентилятора, если унитаз и ванна находятся в одном помещении. Вытяжка добавит комфорта в жизнь всех жильцов квартиры, вынужденных пользоваться совмещенным санузлом.

Особенно актуальны вентиляторы для 2-3-х санузлов новенького деревянного коттеджа – они помогут избежать появления плесени и постепенного гниения древесины

Если же общедомовая вентиляция хорошо работает и в ванной наблюдается отличная тяга, а стены комнаты после проведения банных процедур быстро просыхают, то о вентиляторе смело можно забыть.

Если есть необходимость в монтаже вентилятора, нужно правильно располагать прибор и приточные отверстия или клапаны, чтобы обеспечить хорошую циркуляцию воздуха в ванной

Естественный приток и удаление отработанного воздуха в состоянии полностью удовлетворить запросы потребителей.

Галерея изображений

Фото из

Вытяжной вентилятор в санузле

Потолочный вариант установки

Принцип работы вытяжного вентилятора

Расположение вентиляционного устройства

Как не прогадать с выбором?

Если требуется купить вентилятор, неискушенный владелец дома/квартиры может легко потеряться среди разнообразия этих приборов.

Они все отличаются визуально и своей стоимостью. Самая большая ошибка – выбирать оборудование исходя из цены, которая кажется наиболее приемлемой.

Виды вентиляторов и их особенности

Вопрос надобности вентилятора всегда решается индивидуально. Если прибор нужен, то предстоит подобрать оптимальную модель, способную выполнять свои функции по удалению отработанного воздуха из ванной/душевой.

Все вентиляторы различаются по внешнему виду, способу крепления, принципу действия и месту расположения

По способу крепления бывают:

  • накладные, монтируемые на входе в вентканал;
  • канальные, устанавливаемые внутри воздуховодов.

Для частного использования применяются накладные – они просты в монтаже и вполне способны удовлетворить запросы всех жителей загородного дома/коттеджа. Если в доме разветвленная сеть воздуховодов, то оправданной будет установка .

В комнатах с высокими потолками и помещениях производственного назначения ставят канальные модели вентиляторов

В зависимости от места расположения выделяют такие приборы:

  • Настенные. Они крепятся горизонтально – на стену;
  • Потолочные, устанавливаемые в вертикальной плоскости.

В частных домах устанавливают преимущественно потолочные вентиляционные устройства, которые выводят отработанный воздух сначала на нежилой чердак, затем на улицу.

Также, бывают лопастные и , осевые и центробежные модели. Первые чаще всего покупают для организации принудительной вентиляции ванной и душевой комнат.

Эти приборы отличаются не только внешним видом, но и своими возможностями. В зависимости от умений вентилятора существенно отличается цена.

Ассортимент представлен вентиляторами от европейских и отечественных производителей – испанские SILENT, итальянские Elicent, болгарские Mmotors JSC, российские «Эра», украинские Vents.

Наиболее популярны модели SILENT, позволяющие подобрать вариант с массой дополнительных функций и невероятно низким уровнем шума, создаваемого при работе оборудования

Среди возможностей вентиляторов для ванной наиболее популярны модели, имеющие датчик температуры и влажности, таймер, отдельную кнопку включения, защитные шторки и обратный клапан.

Еще одна находка – дополнительная декоративная панель, позволяющая создать неповторимый облик прибора, подчеркивающего изысканный дизайн помещения.

Декоративные накладки для вентиляторов могут выполняться из стекла, хромированного материала, иметь цветную подсветку и другие особенности, позволяющие подобрать прибор под любой интерьер

Правила выбора хорошей вытяжки

Чтобы прибор справлялся со своими обязанностями по удалению отработанного воздуха и радовал своих пользователей, нужно правильно подобрать модель. Для этого важно учесть важные параметры будущего вентилятора, которые оказывают решающее значение на выбор конечного варианта.

Мощность вентилятора. Показатель подбирают исходя из объема ванной/душевой комнаты и диаметр отверстия, на который будет ставиться вентилятор. Это 100, 125 мм и другие.

Для определения мощности можно воспользоваться нормативными требованиями, согласно которым в помещениях такого типа следует обеспечить обновление воздуха на уровне 3-8 раз в час.

Практически получается, что нужно длину комнаты * на ширину * на высоту потолков * на кратность (от 3-х до 8-ми). К полученному числу нужно добавить 20% – это небольшой запас, обеспечивающий свободную работу прибора.

Если вентилятор будет постоянно работать на пределе, во всю мощность, его срок службы значительно сократиться. Лучше перед покупкой предусмотреть небольшой запас по мощности в размере 15-20%

Безопасность оборудования. Это важный критерий, ведь оно будет устанавливаться в помещении с высоким уровнем влажности. Да и случайное попадание брызг исключать нельзя. Обращают внимание на .

Поэтому важно подобрать модель, имеющую соответствующий класс защиты от влаги

Шумность вентилятора. Наиболее приемлемый вариант – до 35 дБ. Чем ниже этот показатель, тем комфортнее будут ощущать себя все члены семьи, пользующиеся ванной или душевой с установленным прибором для вентилирования.

Если шумность вентилятора 40 дБ и выше, это способно нарушить спокойный сон особо чувствительных домочадцев и вызвать головную боль при длительном нахождении в вентилируемом помещении.

Шум оказывает негативное воздействие на здоровье и нервную систему взрослого человека. Нужно перед покупкой проверять уровень шумности, указанный в инструкции

Простота установки и обслуживания прибора. Хорошо, если подходящий вариант можно установить своими руками, не вызывая опытных мастеров. Да и простота обслуживания имеет значение – чем проще и реже, тем предпочтительнее.

Дополнительный функционал. Удобно, если вентилятор оснащен таймером, декоративной подсветкой, защитными шторками или датчиком влажности. Высокотехнологичными моделями можно управлять по смс.

Для ванной и душевой чаще всего берут модели или предельно простые или с массой дополнительных наворотов, чтобы не ощущать дискомфорт

Стоимость. Как бы ни хотелось приобрести самую лучшую модель, всегда останавливает его цена. Именно от этого параметра зависит конечный выбор потребителя – кто-то остановится на испанских SILENT, а кто-то предпочтет более доступные приборы отечественного производства.

Внешний вид. Именно дизайн оборудования ценится многими потребителями, тщательно прорабатывающими интерьер своего дома. Прибор должен органично вписываться или привносить изюминку в созданное стилевое решение конкретного помещения.

Дополнительные рекомендации по выбору, и обзор лучших моделей вытяжных вентиляторов приведены в .

Спорные вопросы в выборе оборудования

При выборе вентилятора для ванной/душевой можно наблюдать много споров по поводу дополнительных функций между владельцами прибора.

Обратный клапан. Можно услышать категорически противоположные мнения о надобности/ненадобности этого элемента. Он нужен, чтобы воздух обратно не заходил.

Роль обратного клапана сложно переоценить. Единственная неприятность – его нужно периодически обслуживать

Например, если соседи жарят рыбу/картофель, то при выключенном вентиляторе клапан закрывается и не дает воздуху с ароматами соседского ужина попасть в квартиру. Если же дверь в ванную герметична, то можно отказаться от покупки .

Это очень индивидуально, ведь многие мастера, устанавливая двери в ванную комнату, учитывают нормативные требования и оставляют зазор от нижнего края до пола в 1-2 см.

Еще одно неприятное явление – эти клапана засоряются и могут прилипать к вентилятору. Они требуют чистки и ухода. Каждые 6 месяцев нужно доставать вентилятор и прочищать щеточкой лепестки обратного клапана.

Жалюзи/защитные решетки. Часто можно услышать мнение, что желательно брать модель без них. Жалюзи нужны, чтобы при необходимости закрыть отверстие одним легким движением. Это оправданно при использовании людьми, любящими попариться и склонными к простудам.

Когда же особой потребности в такой функции нет, то постоянно закрытая решетка повлечет за собой появление спертого воздуха в комнате, когда свежему никак не попасть, а отработанному сложно удалиться.

Защитная сетка. Она нужна, чтобы предотвратить попадание из вентканала тараканов, бабочек и прочих нежеланных гостей.

С другой стороны, сетка электризуется, на ней оседает пыль и скапливается паутина. Поэтому требуется частенько ее чистить – каждую неделю-две. Ставить защитную сеточку или нет – полностью зависит от конкретных условий расположения ванной комнаты.

Если в частном доме не наблюдается насекомых и на выходах вентканалов уже предусмотрены решетки, от такой сетки можно отказаться

Декоративная панель, полностью закрывающая прямое попадание воздуха к вентилятору. Она действительно влияет на работоспособность оборудования. Этот момент следует учитывать при подборе модели для своей ванной.

Когда понравилось 2 варианта, отличающихся мощностью, шумностью и ценой, то можно услышать совет, что брать нужно более мощный. Это неправильно – мощность должна четко соответствовать потребностям комнаты в обновлении воздуха.

Очень мощный прибор будет сильно шуметь в маленькой комнате и доставит массу других неприятностей своему пользователю в виде быстрого понижения температуры, когда, напарившись, можно схватить простуду

Особенности монтажа вытяжного вентилятора

Улучшить микроклимат ванной комнаты с помощью вытяжного вентилятора можно своими силами или с привлечением мастеров. Вариант установки вентиляционного прибора зависит от сложности приобретенной модели и навыков владельца квартиры/дома.

Если вентилятор прост в установке и есть желание все сделать своими руками, то все работы займут около 2-х часов со сверлением стен.

Процесс установки и подключения вентилятора к вытяжному отверстию в ванной включает ряд традиционных этапов:

Галерея изображений

Фото из

В вытяжное отверстие ванной комнаты устанавливают осевые вентиляторы. Их подбирают в соответствии с кубатурой помещения и нормированными данными по воздухообмену

Вытяжной вентилятор — энергозависимое устройство, для работы которого требуется питание. Для подключения вентилятора к питанию подводим к отверстию кабель

Через нижнюю часть корпуса вентилятора, к которой имеются отверстия под крепеж, отмечаем точки на стене

В отмеченных точках бурим отверстия, диаметр которых соответствует размеру дюбелей

Забиваем в отверстия дюбеля, прикладываем к стене нижнюю часть корпуса и фиксируем ее, закручивая в дюбеля саморезы

Подключаем устройство к проводке и аккуратно укладываем провода в предназначенный для них паз в корпусе

Проверив работоспособность устройства, устанавливаем на него лицевую панель с решеткой, через которую будет двигаться воздух

В установке потолочного вентилятора нет особых отличий, кроме того, что со стороны чердака к вытяжному отверстию следует подключить гофру и вывести ее на улицу

Шаг 1: Подбор и покупка вентилятора для вытяжки

Шаг 2: Вывод электропроводки в вытяжное отверстие

Шаг 3: Разметка точек крепления вентилятора

Шаг 4: Бурение отверстий под дюбеля

Шаг 5: Крепление нижней части корпуса

Шаг 6: Подключение устройства к питанию

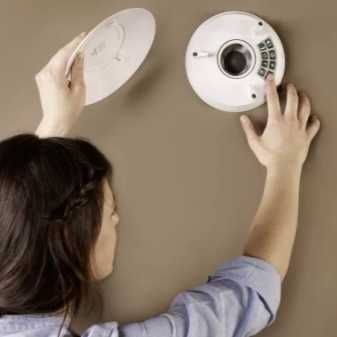

Шаг 7: Крепление крышки вентилятора

Потолочный вентилятор в ванной частного дома

С чего начать установку?

Устанавливать вытяжной прибор желательно в отверстие, заранее подготовленное для него. Это делается еще на этапе строительства/ремонта.

Условия и технические характеристики вентканала конкретной ванной/душевой зависят от типа дома, года его постройки и проекта. Если речь идет о многоквартирном, то здесь имеются вентканалы, находящиеся в рабочем или совершенно нерабочем состоянии.

Для вентиляции ванной загородного коттеджа владелец сам предусматривает размеры каналов вентиляции, их расположение и другие нюансы. Или же это делают специалисты, привлекаемые домовладельцем

Начинать установку нужно с правильной подготовки канала. Для этого проводятся работы, которые нужны в каждом конкретном случае – это может быть проделывание отверстия в плитке для доступа в вентканал или, наоборот, подгонка квадратного сечения входа под диаметр раструба вытяжного вентилятора.

Вентиляционный канал может быть значительно большего размера, чем вентилятор. Но это не беда – в комплекте с прибором часто идет специальная труба для монтажа или можно использовать более жесткую канализационную. Она ставится в вентканал, а отверстие вокруг задувается монтажной пеной.

Вариант с приклеиванием вентилятора непрактичный – если понадобится снять прибор для прочистки или ремонта, то это будет чрезвычайно сложно сделать из-за клея

Если же мастера уложили плитку, то предстоит разметить диаметр отверстия под вентилятор. Можно смотреть в документации или просто прислонить прибор задней стороной и карандашом обвести контур его раструба. Теперь предстоит проделать отверстие в плитке.

Также, должен быть выведен питающий кабель для подключения вентилятора. В идеале он лежит под плиткой в том месте, где изначально планировалась установка прибора. Если это не сделано было заранее, то предстоит отдельно его прокладывать поверх плитки, используя специальный короб для защиты от попадания брызг.

Особенности и нюансы монтажа

В зависимости от формы вентилятора, исходных параметров вентиляционного канала и варианта поступления свежего воздуха в помещение, могут быть свои нюансы установки.

Так, когда отверстие под вентилятор небольшое и есть обратная тяга при неработающем приборе, можно сделать для вентилятора ножки – 1-2 см

Воздух будет плавно обходить вентилятор и получается хороший поток воздуха. Ножки для вентилятора можно вырезать из пенопласта, который сможет параллельно выполнять функцию амортизации.

Если размер входа в вентканал подгонялся под раструб вентилятора, то, когда монтажная пена высохнет, на раструб вентилятора можно надеть пару самых обычных резинок, как используют в кассах для денег.

Некоторые модели оснащены резинками на раструбе, позволяющими надежно зафиксировать прибор в подготовленном вентканале

Такой метод закрепления позволит достать при необходимости вентилятор и снять без усилий, чтобы все почистить. Сама же резинка выполняет роль прокладки, и способна гасить вибрации при работе прибора. Еще один плюс – сверлить дырочки в стене для крепления не придется.

Для вентиляционных отверстий большого диаметра можно использовать сдвоенную вентиляционную решетку. Это актуально, когда в вентканал при работающем вентиляторе через верхнюю часть уходит отработанный воздух, а сквозь нижнюю происходит свободный приток.

Сдвоенная вентиляционная решетка возможна лишь в некоторых многоэтажках старой постройки

Непосредственно установка оборудования

Когда подготовка к установке вытяжного прибора в ванной/душевой комнате завершена и место под вентилятор предусмотрено и размечено, можно начинать установку. Сначала нужно снять верхнюю часть вентилятора – декоративную панель или решетку.

В зависимости от выбранного варианта крепления предстоит надежно зафиксировать вентилятор.

Наиболее распространенные варианты:

  • просверлить отверстия в стене;
  • посадить вентилятор на жидкие гвозди/клей;
  • использовать 2 резинки.

Самый правильный вариант – просверлить отверстия для крепления, примерив вентилятор. Здесь перед сверлением нужно аккуратно выровнять прибор по уровню. Сначала просверлить плитку, используя специальное перышко с дрелью или перфоратор с буром. Затем перфоратором проделать соответствующее отверстие под дюбель.

Под провод нужно сделать паз или специальное отверстие. В самом вентиляторе есть отверстие под провода. Нужно установить вентилятор на место и вытянуть провод на поверхность.

В подготовленном отверстии под установку вентилятора провод должен быть на поверхности

Остается закрепить саморезами или другими шурупами. Для этого удобно использовать шурупуверт или отвертку.

Теперь нужно подсоединить питающий кабель к контактам вентилятора. Для этого пригодится инструкция производителя. Теперь нужно установить на место сеточку и защитную решетку.

Клеммы и провода желательно изолировать, чтобы избежать попадания на контакты излишней влаги

Осталось включить вентилятор и проверить работу. Причем, удобнее всего предусмотреть расположение выключателя в ванной/душевой, а не за ее пределами. Да и подключать вытяжной вентилятор на выключатель света нецелесообразно – если предстоит умыться и почистить зубы, то включение прибора не требуется.

Практичным будет подобрать такой вариант включения, чтобы это было удобно пользователю – например, запрограммировав работу по таймеру

Методика подключения вытяжки к выключателю или модели с таймером описана .

Выводы и полезное видео по теме

Видео ролик об организации вентиляции ванной комнаты и тонкостях установки вентилятора:

В видео подробно рассказывается, как правильно установить вытяжной вентилятор в ванной, если предстоит сверлить недавно уложенную плитку на стенах:

Установить вентилятор можно более простым способом. Как это сделать, показано пошагово в видео ролике:

О том, как выбрать вентилятор для ванной, если в ванной комнате установлена герметичная дверь, подробно рассказывается в видео:

Ознакомившись с особенностями выбора вентилятора для ванной, можно подобрать наиболее приемлемый вариант, подходящий по характеристикам и стоимости.

Установку прибора можно осуществить самостоятельно. Для этого нужно подробнее ознакомиться с процессом монтажа и подключения прибора. Если же такая работа вызывает сомнения в собственных силах, то лучше пригласить профессионала.

Если у вас есть опыт установки и использования вытяжного вентилятора в ванной, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии и задавайте вопросы в форме, размещенной ниже.

sovet-ingenera.com

Вытяжка для ванной комнаты и туалета: электрическая, с обратным клапаном

Не в каждой ванной комнате есть окно. Значит, в этом помещении будет наблюдаться повышенная влажность, которая может привести к образованию плесени. Снизить влажность поможет вытяжка для ванной комнаты – её устанавливают в специальное проектное окно.

Виды вентиляции для ванной и туалета

Циркуляция воздуха в таких помещениях осуществляется следующим образом:

  • идет естественное вентилирование комнаты;
  • устанавливается принудительная вытяжка в ванной.

В первом случае подразумевается наличие окна или правильное проектирование воздуховодных каналов. Последние должны продумываться еще до строительства здания. Очень важно соблюдать такие правила их обустройства (например, при закладывании в проект в частном доме):

  1. В каждом из помещений (имеются в виду ванная или туалет) должен быть свой строго вертикально расположенный наверху воздуховод. Соединять между собой можно только комнаты ванной и туалета или кухни и сауны, и то, расположенных на одном этаже.
  2. Воздуховоды следует изнутри выложить кирпичом или пластиковой трубой – это поможет упрочнить конструкцию. Лучше избегать неровностей при установке.
  3. В случае поворота такого канала его обязательно надо делать плавным с радиусом не меньше 10 см.
  4. Идеально устанавливать систему вытяжки на стене напротив двери.

Принудительную вытяжку, устанавливаемую в ванной комнате и туалете, применяют при таких условиях:

  • застой воздуха в комнате или его затруднениях;
  • поломка в системе естественной вентиляции;
  • планирование установки электросауны или парогенератора;
  • в деревянных коттеджах.

Проверить, нужна ли вам такая вытяжка, очень просто. Для этого достаточно просто зажечь свечу и поднести её к отверстию для вентиляции. Если пламя отклонилось примерно на 45 градусов, значит, ванная комната проветривается должным образом. А вот если пламя вообще не шевелится (или отклоняется, но намного меньше), то в этом случае срочно нужна вытяжка в ванную комнату.

Не всегда плохая циркуляция воздуха вызвана забитыми каналами: иногда она возникает при замене деревянных окон на пластиковые. Поэтому последние лучше всего выбирать со специально встроенными в них проветривателями.

Разновидности вытяжных вентиляторов

Принудительная циркуляция воздуха осуществляется механическими устройствами. Чаще всего они представлены именно вентиляторами, которые остается только правильно подобрать. Преимущество такого устройства в том, что его работа не зависит от погодных условий и всегда обеспечит выбранный режим проветривания. Есть и недостатки – такая техника все-таки является электрической, и к ней нужно подводить провода.

Бывают данные приборы двух типов: простые и автоматические. Разница между ними в том, что автоматические требуют минимального участия пользователя в процессе своей работы.

  1. Простая вытяжка представляет собой стандартный осевой механизм в трубчатом корпусе. Оснащена она обратным клапаном, блокирующим возвратный поток отработанного воздуха. Система зачастую включается и выключается посредством выключателя в ванной комнате, иногда для нее устанавливают дополнительную кнопку включения. В борьбе с большими объемами пара такой вентилятор малоэффективен.
  2. Автоматический вытяжной вентилятор стоит дороже, но зато выполняет свою работу на «отлично». В нем имеется специальный таймер выключения, а также гидростат, самостоятельно определяющий уровень влажности в ванной комнате. Как только влажность превышает норму, прибор включается, а завершив работу, также самостоятельно отключается. То есть человеческое участие в его работе сведено к минимуму, что очень удобно.

Какой вытяжной вентилятор выбрать

Представленный ассортимент таких устройств на рынке довольно многообразен, но суть у всех них одинаковая: вытяжка представляет собой конструкцию, внутри которой расположен электровентилятор. Именно он и будет гнать воздух по трубопроводной системе. Важны и технические параметры такого устройства:

  1. Производительность в границах 60–250 воздушных кубометров. Эта единица измерения должна быть не меньше шестикратного объема помещения. Например, если в ванной 10 м3, то и показатель должен быть равен 60 м3/час.
  2. Вычислить, какая именно нужна вытяжка для ванной и туалета можно по формуле M=V*(5…10), где М – требуемая производительность, V – объем помещения в кубометрах и (5…10) – это коэффициент посещаемости комнат (если человек проживает в доме один, то он равен 5, в случае, когда людей несколько – ставят цифру 10).
  3. Еще один важный момент: под дверью должна оставаться небольшая щель, только так будет идти приток воздуха. Иначе вся работа по циркуляции окажется без результата.

К общим требованиям для приборов можно отнести следующие:

  1. При установке в уже существующий канал, важно подобрать такие модели, которые будут соответствовать форме и размеру отверстия. Если устройство подобрано правильно, то оно зайдет туда полностью, а снаружи останется только решетка.
  2. Некоторую помощь может оказать применяемая на изделии маркировка – эти обозначения покажут защиту от влаги (чем выше цифра, тем она будет лучше). Для ванной комнаты лучше идти от моделей с IP 45. В этом случае техника будет защищена от водяных струй.
  3. Актуальна и проблема шума, который производит вентилятор (например, если он больше 35 децибел, то это уже будет раздражать). Малошумные модели представлены вентиляторами с большим диаметром лопастей и небольшой скоростью их работы (шуметь он будет меньше, чем такой маленький с такой же производительностью). Для снижения дискомфорта некоторые производители устанавливают в технике шумоглушитель.
  4. В современных моделях установлены датчики движения, которые включают прибор, только если кто-то зашел. Одновременно с аппаратом включается и освещение.
  5. Есть варианты с таймерами — они ограничат время работы устройства. В то же время они могут позволить работать вытяжке определенное время после выключения.
  6. Встречаются предложения с датчиками влажности, которые определят, сколько в воздухе избыточного пара и включат устройство только при необходимости.
  7. Вытяжка для ванной с обратным клапаном предотвратит попадание внутрь помещения воздуха с улицы или других комнат. Происходить это будет даже при выключенном вентиляторе. Если канал идет на несколько комнат, то подобный прибор будет просто незаменим.

Есть еще отдельная подгруппа потолочных вытяжек. Уже по названию понятно, куда они монтируются, но интересен способ их работы: такие устройства втягивают воздух и просто охлаждают температуру в помещении. Такое действие способно практически мгновенно устранить конденсат.

Схема потолочной вытяжки

Как правильно установить вытяжку

Монтаж вытяжки в туалете или ванной комнате можно осуществить и самостоятельно. Для этого необходимо соблюдать следующие правила:

  1. В стенах заранее прокладываются пути под проводку. В открытом виде её делать запрещается!
  2. У прибора может быть отдельный выключатель или совмещенный с освещением. Схема его подключения должна быть продумана заранее: именно по ней и стоит согласовывать проводку.
  3. Подключать фазу необходимо тоже по правилам: выключатель ставится на фазу (но не ноль). Если нет специальных знаний, работу лучше всего доверить электрику-профессионалу.
  4. Остальной монтаж будет заключаться в том, чтобы вставить устройство в уже имеющееся вентиляционное отверстие. Прикрепить к стене его лучше всего при помощи саморезов. Если отверстие недостаточно широкое, то его нужно расширить при помощи болгарки.
  5. В том случае, когда надобность установить вытяжку возникла после ремонта, то сверлить необязательно – достаточно приклеить технику «жидкими гвоздями» или силиконовым герметиком. Клей капается на место отверстий, предназначенных для саморезов. Излишки можно просто срезать ножом после того, как они застыли. Кстати, именно слой герметика может стать прекрасным шумопоглотителем.
  6. Подключать вытяжку следует согласно прилагаемой в инструкции схеме.

После установки необходимо будет время от времени снимать и промывать решетку. Делать это нужно: она будет забиваться пылью.

Итак, проблема проветривания помещения решается простой установкой вытяжки. Эта мера защитит помещение от возникновения грибков и других зловредных микроорганизмов.

tehnika.expert

Вентиляция в ванной комнате и туалете

Вентиляция в ванной комнате и туалете является непременным условием, так как именно в этих помещениях повышена общая влажность воздуха и обычно присутствуют неприятные запахи. Если вентиляционная система не установлена или работает недостаточно эффективно, то в комнатах санузла не только будет сохраняться стойкий запах, но и быстро создастся благоприятный микроклимат для развития плесени и грибка, с которыми бороться очень сложно.

Вентиляция в ванной комнате и туалетеВентиляция в ванной комнате и туалете

Всем известно, что пар и нагретый воздух поднимаются вверх, и если они не будут находить выхода, то большая часть испарений сядет на поверхности потолка и верхней части стен, где чаще всего и можно увидеть черные пятна колоний микрофлоры. Нельзя забывать о том, что любой грибок размножается спорами, которые выбрасываются в воздух. Вместе с воздухом потом они вдыхаются домочадцами, и это может привести к появлению аллергических реакций, болезням дыхательной системы, астме и другим серьезным недугам.

Поэтому рекомендовано, не дожидаясь образования первых проявлений сырости и упомянутых ее последствий, установить вентиляционную систему, а затем поддерживать ее в чистоте.

Эффективная вентиляция в ванной поможет не допустить подобной картиныЭффективная вентиляция в ванной поможет не допустить подобной картины

В основном, вопрос о проведении эффективной вентиляционной системы встает перед владельцами частных домов, так как в многоэтажках это заранее закладывается в проект здания, и вентканалы разведены в помещения санузла и кухни. Впрочем, и для хозяев квартир информация может быть полезной – не всегда «штатная» система вентиляции в полной мере справляется со своими обязанностями, и в ее работу требуется внести определенные коррективы.

Типы систем вентиляции

Прежде всего, следует ознакомиться с существующими системами вентиляции помещений.

 Вентиляционные системы подразделяют на два основных типа — естественную и принудительную.

  • Естественная вентиляция работает только за счет свободного перемещения воздуха из области повышенного давления к более низкому, то есть без применения специальных приборов и устройств. Именно подобный тип вентиляции запроектирован в квартирах большинства многоэтажных домов. Размер вентиляционных окон (отдушин) в ванной и туалете (отдельных или совмещенных) и на кухне, конфигурация и пропускающая способность вентиляционных стояков рассчитаны таким образом, чтобы создавалось естественное перемещение воздуха от жилых помещений с нужным объемом воздухообмена.
Упрощенная схема принципа действия естественной вентиляции квартиры или домаУпрощенная схема принципа действия естественной вентиляции квартиры или дома
  • Принудительная вентиляция подразумевает установку вентиляторов. Очень часто именно такая система устанавливается в санузлах и на кухнях частных домов. Однако, некоторые владельцы жилья в многоэтажках, желая улучшить проветривание помещений, устанавливают вентилятор и в условиях квартиры.

Кроме этого, принудительные вентиляционные системы подразделяют, в зависимости от их основных функций, на следующие типы:

  • Вытяжная вентиляция. В этой системе поднимающийся под потолок воздух с помощью вентилятора втягивается и выводится по специальным каналам на улицу. Обычно такую схему применяют в комплексе с естественной вентиляционной системой. Это – самый распространенный вариант для условий частного строительства.
Вентиляция с естественным притоком и принудительной вытяжкойВентиляция с естественным притоком и принудительной вытяжкой

Например, на данной иллюстрации представлен вариант естественной вентиляции, осуществляющийся посредством поступления воздуха с улицы, с дальнейшим его принудительным отводом через кухню и помещения санитарного назначения.

  • Приточная вентиляция – в этой системе вентилятор работает на подачу воздуха, а его выход для полного цикла проветривание производится естественным путем через вентиляционные каналы. На практике в жилом строительстве подобная схема применяется нечасто – здесь важнее создать условия для эффективного выхода воздуха наружу в необходимом объеме.
  • Приточно-вытяжная система подразумевает и нагнетание воздуха в помещения, и его принудительный отвод из них. Характерна для объемных сооружений, для домов большой площади, в которых возможностей естественного притока и оттока воздуха явно недостаточно.

Типы вентиляторов

Так как самой эффективной для жилого дома является именно вытяжная система вентиляции, с естественным притоком воздуха через «чистые» жилые помещения и принудительным его отводимо через кухню и санузел, стоит несколько слов сказать о вытяжных вентиляторах. Они подразделяются на типы в соответствии с местами их установки — это осевые, канальные, крышные и радиальные.

  • Осевые настенные (накладные) вентиляторы.

Осевой вентилятор состоит из корпуса, имеющего вид цилиндра, внутри которого расположено колесо с консольными лопастями, установленное на оси электродвигателя. При вращении лопасти захватывают воздух и активизируют его отведение из помещения.

Обычный осевой вентилятор настенного (накладного) типаОбычный осевой вентилятор настенного (накладного) типа

 Этот тип прибора закрепляется в окне вентиляционного канала на стене (или потолке) ванной или туалета. Он очень просто монтируется за счет продуманной конструкции, и достаточно эстетично выглядит, поэтому его можно назвать самым популярным для установки как в частном доме, так и в квартирных условиях.

  • Канальные вентиляторы

Канальные осевые вентиляторы используют в бытовой практике не так давно и не столь широко, как накладные осевые, так как их самостоятельный монтаж достаточно сложен. Однако, иногда без них нельзя обойтись, например, в тех случаях, когда площадь вентилируемого помещения составляет более 15 м².

Осевой вентилятор канального типаОсевой вентилятор канального типа

Канальные вентиляторы устанавливают и в тех случаях, когда хотят снизить уровень шума от работы прибора в помещении санузла или других помещениях частного дома.

Этот тип вентилятора может быть установлен на различных участках вентиляционного канала. Его располагают в специальном коробчатом корпусе, или же он может сам являться соединительным элементом для двух частей трубы вентиляции. Очень важно, чтобы к прибору был обеспечен свободный доступ, так как его периодически необходимо чистить и смазывать.

Варианты установки канального вентилятора в системеВарианты установки канального вентилятора в системе

Воздуховоды, в которые устанавливаются канальные вентиляторы, бывают трех типов — это гибкие, полужесткие и жесткие.

Гибкие каналы монтируются достаточно легко, поэтому их выбирают чаще всего. Однако, они менее надежны, и их срок службы гораздо меньше, чем у жестких или полужестких воздуховодов. Рачительный хозяин, безусловно, сделает выбор в пользу надежности.

  • Радиальные вентиляторы

Радиальный вентилятор состоит из двигателя, расположенного на оси вращения колеса с лопастями, которое помещено в закрытый металлический короб, имеющий характерную спиралевидную форму.

Высокими эксплуатационными характеристиками обладают радиальные вентиляторыВысокими эксплуатационными характеристиками обладают радиальные вентиляторы

Во время работы лопасти вентилятора начинают вращаться, захватывая воздух из помещения, который от вентилятора попадает через выходное отверстие кожуха в воздуховод.

Для установки в жилых домах рекомендуется выбирать радиальные вентиляторы с лопастями-лопатками загнутыми назад. Хотя у них и несколько ниже показатели создаваемого напора, такие приборы отличаются лучшей «линейностью» в регулировках, большим рабочим диапазоном и, что самое главное, не настолько шумны по сравнению с вентиляторами с лопатками, загнутыми вперед.

Более тихими и легко управляемыми будут радиальные вентиляторы с лопатками, загнутыми против направления вращенияБолее тихими и легко управляемыми будут радиальные вентиляторы с лопатками, загнутыми против направления вращения

Радиальные вентиляторы хорошо переносят повышенные нагрузки и достаточно экономичны в эксплуатации.

  • Крышные вентиляторы

Как можно понять уже из названия этих приборов, они устанавливаются на крышах многоквартирных и частных жилых домов.

В конструкцию крышного вентилятора входят такие элементы, как двигатель, колесо с лопастями на оси вращения, виброизолирующие (демпферные) прокладки, устройство для авторегулирования.

В частном домостроении часто используются крышные вентиляторыВ частном домостроении часто используются крышные вентиляторы

Крышный вентилятор может иметь осевую, многолопастную или радиальную конструкцию. Последняя наиболее востребована, так как наименее прихотлива и обеспечивает высокую производительность при минимальных затратах на электроэнергию.

Одного крышного радиального вентилятора часто бывает достаточно, чтобы обеспечить вытяжку со всех помещенийОдного крышного радиального вентилятора часто бывает достаточно, чтобы обеспечить вытяжку со всех помещений

Вентиляционные принудительные системы могут работать как в автоматическом, так и в ручном режиме, иметь один уровень прокачки или несколько скоростей.

  • Нерегулируемая вентиляция имеет только два режимных положения: «включено» и «выключено».
  • Более гибкой станет система, имеющая несколько скоростей, которые выбираются переключателем.
  • Наиболее экономичны в эксплуатации вентиляторы с регулируемым числом оборотов, в которых лопастному колесу придается скорость вращения, соответствующая требуемой текущей нагрузке на систему. Изменение скорости происходит достаточно плавно, с помощью специальных автоматических блоков контроля и управления.

Основные нормативы и требования к организации вентиляции

Самое время перейти к вопросу выбора необходимого вентилятора для ванной и туалета. Но сразу же встанет главный вопрос о его важнейшей характеристике – производительности, то есть возможности прокачать определенный объем воздуха в единицу времени.

В этом аспекте разобраться будет сложно, если для начала не ознакомиться с основными нормативами по организации вентиляции в жилом доме или квартире.

Опираться в этом вопросе необходимо на основной руководящие документы — соответствующих разделах и приложениях СНиП 41-01-2003 («Отопление, вентиляция и кондиционирование») и СНиП 2.08.01-89* («Жилые здания»).

Согласно требованиям этого документа, принудительная искусственная вентиляционная система должна быть установлена в тех помещениях, где она необходима по санитарным нормам, но естественная вентиляция, то есть окно или форточка, в них отсутствует или обычного проветривания недостаточно.

Чтобы не отсылать читателя к таблицам СНиП, ниже приведена обобщенная информация, которая потребуется для расчета вентиляции.

Тип помещенияНормы вентиляцииПримечания
Приток воздуха извнеВытяжка воздуха наружу
Помещения жилой зоныКратность воздухообмена – не ниже 0,35 раз/час, но при этом поступление не менее 30 м³ на человека.Расчет ведется от общего объема всей квартиры (дома) или от количества реально проживающих людей
3 м³ на каждый 1 м² площади жилых помещенийРасчет ведется от площади жилых помещений дома
КухняПриток из помещений жилой зоны
·         с электроплитойНе менее 60 м³/час
·         с 2-х конфорочной газовой плитойНе менее 60 м³/час
·         с 3-х конфорочной газовой плитойНе менее 75 м³/час
·         с 4-х конфорочной газовой плитойНе менее 90 м³/час
ВаннаяПриток из помещений жилой зоныНе менее 25 м³/час
Уборная отдельнаяПриток из помещений жилой зоныНе менее 25 м³/час
Санузел совмещенный (ванная + уборная) индивидуальныеПриток из помещений жилой зоныНе менее 50 м³/час

Есть в СНиП, безусловно, нормы и для более специфических посещений: сушилок, гладильных, выделенных прачечных и других. Но в контексте настоящей статьи они нас не особо интересуют – будем говорить о среднестатистических квартирах или домах. Можно вполне ограничиться приведенными выше значениями.

Но для чего нам необходимо знать показатели приточной естественной вентиляции в помещениях жилой зоны? А дело в том, что квартиру или дом следует рассматривать как единый сбалансированный «организм». Чтобы вентиляция была эффективной, и помещения ванной, туалета и кухни постоянно проветривались поступающим из жилой зоны воздухом, вытяжные устройства, установленные в них, должны суметь справиться с этой задачей. Проще говоря, объем вытягиваемого воздуха никак не может быть меньше, чем поступающего.  Есть такое понятие, как уравнение воздушного баланса, и при подборе вентиляционных установок необходимо стремиться к его максимальному соблюдению.

∑Qприт. = ∑Qвыт.

∑Qприт.– необходимый суммарный объем воздуха, поступающий с приточной вентиляцией.

∑Qвыт.– требуемая производительность вытяжной вентиляции.

Несоблюдение этого равенства в ту или иную сторону может вызвать нежелательные последствия – застой воздуха, проникновения запахов из кухни, а еще хуже — из уборной, в жилые комнаты, накопление сырости по углам или на оконных откосах, неприятные сквозняки и другие негативные явления.

окноПостоянно запотевающие окна – признак плохой вентиляции помещений

Вечно влажная поверхность стекол на окнах – это пол беды, только лишь внешний признак достаточно серьезной проблемы. Отчего запотевают окна, и что необходимо предпринять в этом случае – читайте в специальной публикации нашего портала.

Чтобы определиться с правой частью нашего уравнения, придется провести расчеты для необходимого притока воздуха.

Самым правильным подходом станет расчет по трем параметрам – по санитарным нормам на каждого проживающего, по кратности воздухообмена по объему всего дома или квартиры, и по нормативам на каждый метр площади жилых помещений. Затем останется сравнить полученные результаты и выбрать максимальный показатель – он и станет требуемым значение притока воздуха для качественной вентиляции.

Ну а затем, исходя из полученного значения, можно будет перейти к распределению объемов принудительной вытяжной вентиляции, чтобы добиться нужного равенства.

Например, расчет для дома общей площадью 120 квадратных метров.

пощаЕсть проблемы с подсчётом площади помещений?

Обычно площадь проще всего взять из имеющегося плана дома. Если его по каким-то причинам нет, но придется вычислить ее самостоятельно. В специальной публикации портала рассмотрены различные примеры подсчета площади – от самых простых прямоугольных помещений до комнат необычной сложной конфигурации, и размешены удобные онлайн-калькуляторы для быстрого и точного расчета.

Для удобства подсчетов можно составить небольшую таблицу:

Помещения домаПриток воздуха извнеВытяжка на улицу
Другие данные и ход расчетовПо санитарным нормам на проживающих людейПо кратности воздухообмена от общего объёма помещенийПо нормам на 1 м² полезной площадиУстановленный минимумНеобходимо в реальный условиях
Количество проживающих5 чел.
Гостиная21 м²21 м²
Спальная 116 м²16 м²
Спальная 214 м²14 м²
Детская17 м²17 м²
Столовая15 м²15 м²
Кухня (газовая плита 4 конфорки)12 м²90 м³ /час150 м³ /час
Прихожая5 м²
Холл9 м²
Коридор3 м²
Ванная6 м²25 м³/час50 м³ /час
Санузел2 м²25 м³/час50 м³ /час
Площадь в сумме120 м²83 м²
Высота потолков3,1 м
Объем в сумме120 × 3,1 = 372 м³
Установленная норма30 м³/час0,35 раз/час3 м³/1 м²
Расчет5 × 30 = 150372 × 0,35 = 130,283 × 3 = 24990 + 25 + 25 = 140150 + 50 + 50 = 250
Потребность по нормам150 м³/час130,2 м³/час
249 м³/час140 м³/час250 м³/час

Итак, из трех рассчитанных значений принимаем максимальное – 249 м³/час, так как оно в полной мере отвечает всем условиям. Округляем его до 250 м³/час, и приводим к этому значению суммарную производительность вытяжной вентиляции на кухне, в ванной и в санузле.

Кухне следует отдать побольше – у нее более значительная площадь и нормы вентиляции в этом помещении жестче. В нашем случае ей можно отвести 150 м³/час. Это может быть суммарно вентиляция + кухонная вытяжка, но только в том случае, если вытяжка работает с выводом воздуха наружу, а не по принципу рециркуляции.

Оставшиеся 100 м³/час можно равномерно распределить между ванной и туалетом (если планируется установка индивидуальных для каждого помещения осевых вентиляторов). Или же, в том случае, когда эти помещения объединены одной вытяжной системой, можно установить общий канальный или радиальный вентилятор соответствующей производительности. Очевидно, что таких объемов вытяжной вентиляции вполне достаточно в сравнении с минимальными нормами, даже с неплохим запасом.

Итак, все условия в полной мере выполнены, и требуемая производительность вентиляционной установки тоже уже определена.

Другие критерии выбора вентилятора для ванной и туалета

Очень важно знать, на что еще нужно обратить внимание при выборе вытяжного вентилятора для комнат санузла, помимо его производительности. К таким критериям относятся следующие технические и эксплуатационные параметры:

  • Уровень создаваемого при работе шума. Функционирование любого вентилирующего прибора сопровождается механическим и аэродинамическим шумом. Эти звуковые колебания распространяются по воздушной среде, по воздуховодам и поверхностям стен внутри которых они проложены.

Механический шум возникает от вибрации колеса с лопастями, электродвигателя и кожуха, в который установлена вся конструкция.

Аэродинамический шум появляется как следствие вихреобразования внутри кожуха у лопастного колеса, на входе и выходе воздуха, при его движении по воздуховодам, а также во время случающихся пульсаций.

Повышенная вибрация и шумность вентиляционной установки способны отрицательно влиять на самочувствие жильцов квартиры или дома.

Поэтому для вентиляторов, устанавливаемых в жилых помещениях, существуют определенные ограничения создаваемого шумового давления, а сам этот параметр обязательно указывается в паспорте изделия (часто – даже в определенном диапазоне удаления от прибора).

Если приобретается вентилятор с возможностью регулировки частоты вращения двигателя и, соответственно, производительности, то следует отдать предпочтение прибору, который справится с необходимой задачей вытяжки требуемого объема воздуха не на своем максимуме, а примерно на 0,5 ÷ 0,7 от своих заложенных возможностей. Так и техника прослужит дольше, и уровень шума значительно снизится – высокие обороты чаще всего и являются основной причиной шумов.

Канальный вентилятор с системой глушения шумов и вибрацийКанальный вентилятор с системой глушения шумов и вибраций

Следует заметить, что на многие вентиляторы производители устанавливает специальные шумоглушители той или иной конструкции – обязательно учтите это при выборе.

Еще одним важным моментом снижения уровня шумов является монтаж вентилятора с предусмотренными прямолинейными участками для стабилизации потока воздуха, снижающими турбулентные явления. Для канального или радиального вентилятора подобные участки желательно оставлять с обеих сторон (для осевого, понятно, это соблюсти в полной мере невозможно). Длина каждого такого участка должна составлять не менее 1,5 внешнего диаметра рабочего колеса (турбины).

  • Функциональность вентилятора. Вытяжные вентиляционные системы могут быть автоматическими или стандартными.

Осевые обычные вентиляторы могут работать от ручного включения, или же их встраивают в общую систему освещения помещения, то есть при включении света, включается и вытяжной вентилятор.

Современные вентиляторы могут иметь систему регулировки частоты вращения Современные вентиляторы могут иметь систему регулировки частоты вращения

Последний вариант более удобен и экономичен, но здесь требуется некоторая осмотрительность, чтобы при выключенном приборе не страдала вся вентиляционная система дома в целом. Отток воздуха из жилой зоны в минимально необходимом объеме должен обеспечиваться постоянно.

Существуют и полностью автоматизированные системы управления вентиляциейСуществуют и полностью автоматизированные системы управления вентиляцией

Автоматическая конструкция прибора предполагает наличие электронного блока с таймером, на котором устанавливаются время включения, режимы работы и срок выключения вентилятора.

  • Безопасность прибора. Так как вентилятор работает от электричества, то для ванных комнат выбираются защищенные от влаги приборы, на упаковке которых должна стоять соответствующая метка.

Выбирая вентилятор, стоит проверить наличие сертификата качества на изделие. Необходимо приобретать подобные приборы обязательно в специализированных магазинах, желательно – модели известных производителей, марка которых сама по себе дает определенную гарантию на продукцию. Не стесняйтесь потребовать проставления в паспорте изделия необходимых отметок о продаже – для обеспечения дальнейшего гарантийного и сервисного обслуживания.

Самостоятельная установка вентиляции

Установить вентилятор в ванной или туалете квартиры совсем просто, так как вентиляционная система в многоэтажных домах уже устроена, а прибор только усилит вытяжку отработанного воздуха вместе с неприятными запахами и влажностью.

Обычный настенный осевой вентилятор не составляет труда поставить самостоятельноОбычный настенный осевой вентилятор не составляет труда поставить самостоятельно

Сложнее произвести монтаж вентиляционной системы в частном доме. Но сделать это самостоятельно также вполне возможно. Конечно, лучше всего производить установку всех элементов системы еще на стадии строительства, но нередко приходится проводить эти монтажные работы и в уже готовом строении.

Элементы вентиляционной системы

Если вид вентиляционной системы определен, то нужно подготовить все необходимые для нее элементы по заранее снятым размерам.

Перед монтажом необходимо составить схему разводки воздуховодов и приобрести все необходимые элементы системыПеред монтажом необходимо составить схему разводки воздуховодов и приобрести все необходимые элементы системы
  • Вентилятор является основным составляющим системы и может быть встроен в стену или потолок, а также в короб воздуховода. В воздуховод прибор встраивается обычно в случае планируемого монтажа сложной вентиляционной системы. Например, если ванная и туалет разделены (или даже разнесены) между собой, то в каждом из помещений можно будет устроить собственное вентиляционное отверстие, от которого отводятся короба или трубы, подключенные затем к единому воздуховоду, оснащенному канальным или радиальным крышным вентилятором.
  • Короба воздуховодов могут быть изготовлены из пластика или металла, иметь круглое или прямоугольное сечение. Каждый из них имеет свои преимущества, например, прямоугольный вариант удобнее крепить к потолку или стене, он может идеально расположиться над подвесным или натяжным потолком. Круглое же сечение обеспечивает более эффективный отвод воздуха, так как не имеет внутренних углов, задерживающих его плавное движение или вызывающих завихрения.
Воздуховоды прямоугольного сечения проще крепить к стенам и потоку, но круглые - менее "шумные"Воздуховоды прямоугольного сечения проще крепить к стенам и потоку, но круглые — менее «шумные»
  • Поворотные колена используют при использовании жестких коробов. Их устанавливают в сложных конструкциях, при изменении направлении воздуховодов, при выводе через стену или потолок и в других случаях, в соответствии с монтажным планом.
  • Соединительные муфты используются для сопряжений отдельных участков воздуховода.
  • Обратный клапан устанавливается для того, чтобы избежать обратного тока воздуха при выключенном вентиляторе, или, например, при сильном ветре на улице.
  • Элементы для закрепления воздуховодов. Для этого можно использовать самодельные или готовые кронштейны (хомуты), которые устанавливаются обычно через каждые 500÷700 мм, в зависимости от места размещения.
  • Вентиляционные решетки, устанавливаемые на входное и выходное отверстия системы, потребуются в тех случаях, если выбран канальный вентилятор, установленный между двух частей воздуховода. Одна вентиляционная решетка будет нужна для монтажа ее на выходное отверстие системы, при установке накладного осевого вентилятора.
Монтаж вентиляционной системы

Монтаж вентиляционной системы проводится по-разному, в зависимости от выбранной конструкции, и от того, обновляется она или же устанавливается заново. Поэтому прежде чем приступать к монтажу, следует составить подробную схему, по которой проще будет работать.

  • Если решено обновить уже установленную вентиляционную систему, то лучше всего, по возможности, заменить воздуховод на новый. В том случае, когда этого выполнить не удается, будет необходимо тщательно очистить старый воздуховод от мусора и наслоений на стеках.
  • Перед прокладкой вентиляционного короба нужно заранее определить место установки вентилятора. Оптимальным местом установки прибора будет стена, противоположная дверному проему. В этом случае вентиляционная система будет работать более эффективно за счет естественного поступления воздуха в виде сквозняка.
  • Следующим шагом в стене прорубается новое или, если это необходимо, расширяется до нужных размеров уже существующее вентиляционное окно.
  • Вентиляционный воздуховод выводится в устроенное отверстие, затем постепенно монтируется, прокладывается в соответствии со схемой и закрепляется на чердаке строения, или же проводится через чердачное перекрытие и кровлю.
  • Если канал выводится на улицу через наружную стену, то рекомендовано в вентиляционное отверстие со стороны улицы вмонтировать трубу, которую поднимают вертикально не менее чем на 500÷1000 мм. Если же на сквозное отверстие установить только защитную решетку, то помещение не будет успевать нагреваться при работе системы отопления —  все тепло сквозняком будет быстро уходить через вентиляцию.
Гидроизоляция прохода вентиляционной трубы через кровлюГидроизоляция прохода вентиляционной трубы через кровлю
  • Вентиляционная труба, выводимая через крышу здания, требует устройства надежной гидроизоляции. Для этой цели можно использовать специальные гидроизолирующие манжеты, которые надеваются на трубу и закрепляются на кровле.
Вывод вентиляционного канала под софит крышиВывод вентиляционного канала под софит крыши
  • Другим вариантом установки системы может стать монтаж вентилятора в потолок и подключение его к гибкому вентиляционному воздуховоду (гофротрубе), который соединяется с выходным отверстием, закрытым защитной решеткой, устанавливаемой под софитом крыши. Этот способ монтажа возможен как в комплексе с подвесным потолком, так и без него, так как короб вполне может проходить и по чердаку.
Вариант размещения вентиляционных окон на подвесной конструкции потолка, с подключением к общему воздуховодуВариант размещения вентиляционных окон на подвесной конструкции потолка, с подключением к общему воздуховоду
  • В случае установки сложной системы вентиляции, когда помещения санузла разделены, а вентиляцию нужно подключить к одному общему воздуховоду, можно поступить так, как показано на данной схеме. В общий канал вентиляции устанавливаются вставки с патрубками, которые будут выходить в комнаты через подвесной потолок, а сам воздуховод может быть выведен на улицу через стену. В этом случае может быть установлено два вентилятора, по одному на каждую комнату или один, канальный либо устанавливаемый со стороны улицы и закрытый специальным кожухом.
Вытяжной вентилятор размещен на улице в специальном кожухеВытяжной вентилятор размещен на улице в специальном кожухе
  • После проведения и закрепления воздуховодов, нужно аккуратно установить сам осевой накладной вентилятор, который вставляют в короб и закрепляют на стене удобным в каждом конкретном случае и, конечно, надежным способом. Следует учесть наличие вибрационных нагрузок, так, чтобы крепежные элементы со временем не разболтались.
  • Прежде чем окончательно закреплять накладной осевой вентилятор в окне, нужно подключить прибор к электропитанию. Провод, соединяющий вентилятор с выключателем, рекомендовано заключить в специальный пластиковый кабель-канал, закрепленный на стене, который можно расположить вдоль потолка или скрыть над подвесной конструкцией.

Вентилятор подключается к электропитанию через соединительные клеммы, которые должны быть спрятаны под специальной крышкой или кожухом, чтобы исключалось активное воздействие на них повышенной влажности.

Коммутация проводов на клемме-колодкеКоммутация проводов на клемме-колодке

В зависимости от конструкции, клеммная колодка бывает расположена по-разному, но к вентилятору всегда прилагается схема подключения, которая поможет сориентироваться в этом вопросе.

Если принято решение произвести соединить вентилятор с выключателем света, то следует осуществлять эту коммутацию примерно так, как показано на этой схеме:

Простейшая схема общей цепи вентилятора и освещенияПростейшая схема общей цепи вентилятора и освещения

Подключение подобным способом осуществляется в специально установленной для этого распределительной коробке, где с помощью клеммы соединяются соответственно «нулевые» и «фазные» провода вентилятора и освещения. На выключателе прерывается «фаза», а от него уже идет соединение к обоим приборам.

Кстати, если хорошенько вдуматься, то такая схема весьма нерациональна. Моделируем ситуацию – человек принял ванну или душ, вытерся, оделся, вышел из ванной и погасил за собой свет. За это время избыток влаги вряд ли сможет быть полностью вытянут вентилятором, и в помещении остается «пар столбом».  Схожая ситуация и с пользованием уборной. Разумнее будет при таком подключении предусмотреть временную задержку, хотя бы на 5 ÷ 10 минут, установив в цепи вентилятора несложное реле времени.

Кстати, при желании можно в продаже отыскать электронные таймерные устройства управления светом и вентиляцией, разработанные именно для этих целей.

Специальный комплект для согласованной работы вентиляции и освещения в ванной и туалетеСпециальный комплект для согласованной работы вентиляции и освещения в ванной и туалете
  • При установке канального вентилятора, необходимо максимально тщательно продумать подключение его к электропитанию, особенно в том случае, если вентиляционный канал планируется провести через чердачное помещение. Через потолок нужно будет проложить электрический кабель, и он сам по всей своей длине, все его возможные соединения, равно, как и проход через перекрытие, должны быть надежно заизолированы.
Последовательность установки канального вентилятораПоследовательность установки канального вентилятора
  • Если система монтируется под потолком помещений, то воздуховод вместе с вентилятором можно спрятать над подвесным потолком. В этом случае вентиляционное отверстие можно организовать в потолке, куда выводится и закрепляется воздуховод, а затем прикрыть это окошко декоративно-функциональной решеткой.
Видео: как самостоятельно установить вытяжной вентилятор в ванной или в туалете

Проверка установленной системы

После завершения монтажа вентиляционной системы, необходимо провести ее проверку. Для того чтобы провести такой контроль, не потребуется никаких инструментов — достаточно поднести к решетке включенного вентилятора листок бумаги или зажженную свечу. Если бумажный лист притянет к решетке, а пламя свечи наклонится к ней, то можно сказать, что вентилятор работает достаточно эффективно.

Простейшая проверка эффективности вентиляцииПростейшая проверка эффективности вентиляции

Если необходимо увеличить тягу, то можно стимулировать небольшой искусственный сквозняк. Для этого в нижней части двери ванной комнаты вырезается узкое щелевидное окно или высверливается ряд отверстий. Эти вырезы затем закрываются с обеих сторон специально предназначенной вентиляционной решеткой. Она, в зависимости от конструкции и типа проделанных отверстий, вставляется в сквозной проем, может быть приклеена к двери или прикручена саморезами.

Зарешеченное "окно" в нижней части двери ванной или туалетаЗарешеченное «окно» в нижней части двери ванной или туалета
Характерные причины некачественной работы вентиляционной системы

Остается несколько слов сказать и о возможных случаях малоэффективной работы смонтированной вентиляции.

Существует несколько причин, которые могут существенно снизить тягу в системе, и на них следует обратить внимание в первую очередь, прежде, чем бросаться закупать все необходимые элементы для проведения ремонтно-восстановительных мероприятий:

  • Некачественный первоначальный монтаж вентиляционной системы или неверный ее расчет.
  • Возникшие за время эксплуатации загрязнения или засорения канала – это нередко случается в том ситуации, если со стороны улицы отсутствует или повреждена защитная решетка. Характерная причина – в такой неприкрытой трубе могут свить гнездо птицы или скопиться палая листва.
  • Повреждение вентиляционной системы в результате неосторожного проведения каких-либо строительных работ.

Если после проверки всех указанных возможных причин оптимальный воздухообмен не нормализовался, только тогда можно задуматься о замене самого вентилятора или даже реконструкции всей системы.

stroyday.ru

Вытяжка в ванную комнату и туалет с обратным клапаном – бытовые накладные устройства с диаметром 100 мм для ванны, как установить на стену в санузел, принцип работы приборов с датчиком влажности

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
