все, что нужно знать хозяевам

В загородном доме, как и в любом другом здании, предназначенном для длительного пребывания людей, имеются помещения с повышенной влажностью. На них следует обратить особое внимание при обустройстве системы воздухообмена. Для вентиляции в туалете в частном доме характерны свои особенности, которые необходимо учитывать для организации эффективного воздухообмена, защиты от неприятных запахов и переизбытка влаги.

Вентиляция в туалете частного дома: нормативные требования

Основной показатель, на который опираются при расчете вентиляции – количество воздуха, проходящее через сечение трубы за 1 час. Это, так называемая, кратность воздухообмена.

Для санузла требуемое значение зависит от типа и числа сантехнических приборов:

для унитаза принимается равным 50 м3/час;
при размещении душевой кабины, ванной или джакузи – 75 м3/час;
при наличии биде или раковин требует 25 м3/час;

Приведенные значения необходимы для определения общего воздухообмена. Но нужно учесть, что, как правило, сантехнические приборы не используются одновременно все. Поэтому при обустройстве принудительной вытяжки, мощность вентилятора редко превышает 110 м3/час.

Ориентировочно для совмещенного санузла можно принять усредненное значение кратности воздухообмена 50 м3/час.

Особенности устройства вентиляции в санузле частного дома

Тип вентиляционной системы определяется еще на стадии создания проекта дома. Существует два вида систем, применяющиеся в санузлах:

естественная;
принудительная.

При естественном воздухообмене движение воздуха происходит под влиянием разницы температур. Работу принудительной вентиляции в туалете частного дома обеспечивает специальное вытяжное устройство – вентилятор, установленный в воздуховод.

Естественная вентиляция

В качестве приточного отверстия служит 2-3 см щель между полом и дверным полотном, которая предусматривается при установке двери. Иногда для этой цели применяются специальные двери, имеющие в нижней части вентиляционные отверстия или решетки.

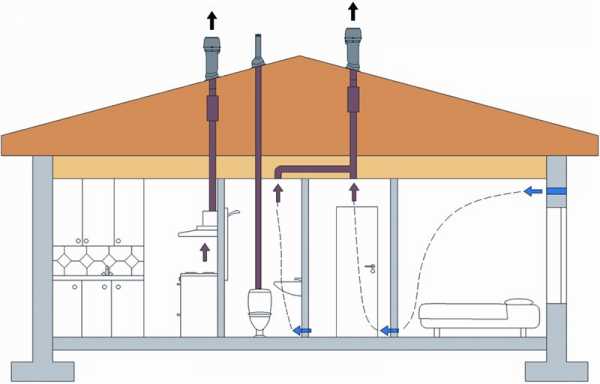

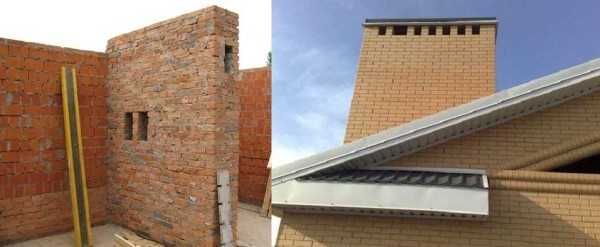

Вытяжными каналами служат вертикальные вентиляционные шахты, к которым подводится вентиляция в туалете частного дома через стену – в верхней ее части или через отверстия в потолке санузла.

При устройстве естественной системы воздухообмена следует соблюдать следующие рекомендации:

Для санузла необходимо устройство вертикального воздуховода, который нельзя объединять с воздуховодами других помещений.
Можно совместить вентиляционные каналы ванной и туалета, но только если они размещены на одном этаже. Кроме того, объединять можно вытяжки из различных помещений на чердаке, если они располагаются на одной стороне коттеджа.
При монтаже вентиляционной решетки необходимо предусмотреть обратный клапан, предназначенный для защиты от проникновения в помещение холодного наружного воздуха.

Принудительная вентиляция

Нередко владельцы коттеджей сталкиваются с проблемой переизбытка влажности в санузлах из-за недостаточности работы естественной вентиляции.

Особенно это касается помещений, в которых установлена душевая кабинка, так как при этом должна быть обеспечена кратность воздухообмена более 75 м3/час. Кроме того, летом разница внутренней и наружной температуры не велика, и могут быть проблемы с тягой.

Поэтому наиболее часто для вентиляции санузла в частном доме применяется принудительная система.

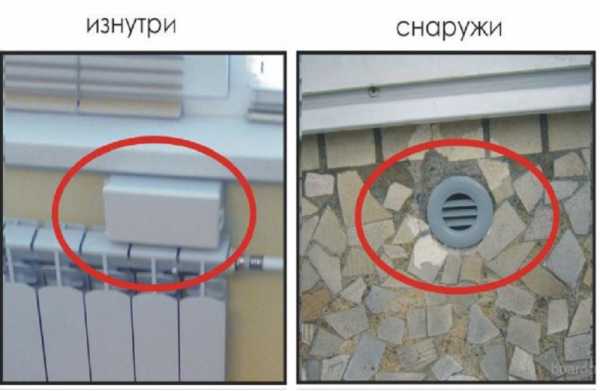

Приток свежего воздуха можно организовать также как при естественной вентиляции — через щель между дверью и полом. Циркуляцию воздуха усиливает использование вытяжного вентилятора.

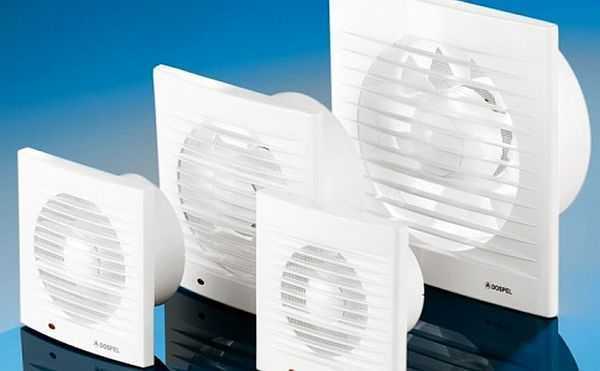

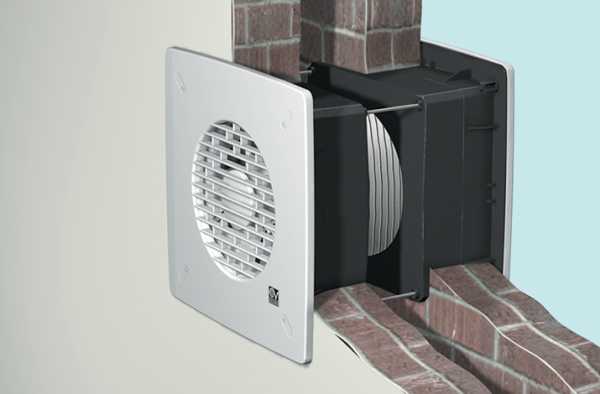

Существует множество вентиляторов различной формы и мощности, но все они имеют одинаковый принцип работы.

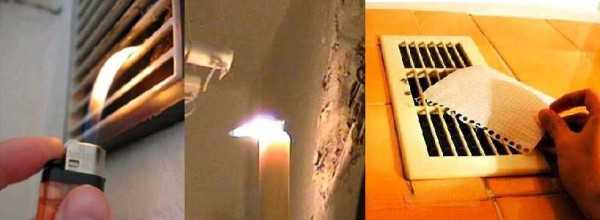

Когда работы по монтажу системы вентиляции окончены, можно проверить эффективность ее работы. Это можно сделать при помощи горящей свечи или спички: поднести ее к вентиляционному отверстию и пронаблюдать, если пламя наклоняется, то система исправна.

ventilaciya.info

Вытяжка для туалета в частном доме

Принудительная вентиляция в ванной комнате и туалете: устройство и установка; вентиляция санузла в частном доме и квартире

Вентиляция квартиры или загородного дома – обязательная составляющая создания нормального микроклимата. Помимо поддержания комфортной температуры и влажности необходим качественный и регулярный воздухообмен. И особенно важна правильно рассчитанная вентиляция в ванной и туалете.

Несмотря на общие моменты, имеется и некоторое различие между вентилированием этих помещений. Если основной упор при вентиляции в туалете делается на быстрый воздухообмен, то для ванной комнаты важнее быстрее избавиться от повышенной влажности. С учетом требований к скорости воздухообмена оптимальным типом вентиляции можно считать приточно-вытяжную с принудительным действием.

Вытяжная вентиляция для ванной комнаты и туалета: как рассчитать устройство системы?

Особенность воздухообмена в санузле накладывает отпечаток и на проведение расчетов. Продумывая, как сделать вентиляцию в ванной или туалете при выполнении расчетов необходимо производить определенные коррективы. Так при выборе вентилятора его производительность подбирают таким образом, чтобы он 2 раза за час обеспечивал полную смену всего объема воздуха в помещении. Для санузлов этот показатель выбирается с коэффициентами от 3 до 5.

Это приводит к увеличению затрат на электроэнергию. При непрерывной работе вентилятора даже небольшой мощности за год это может составить немалую сумму. Имеется возможность несколько сократить эти расходы.

Вытяжка в туалете своими руками

Простейшим способом при устройстве вентиляции в ванной своими руками является совмещение включения вентилятора с выключателем освещения. При включении света в ванной и туалете одновременно начинает работать и вентилятор, а после того, как в этих помещениях погасят свет, вентилятор выключается.

Но если для туалета подобная схема еще подходит, то в ванной еще некоторое время держится достаточно высокий уровень влажности. Имеется более сложная схема, как сделать вентиляцию в туалете и ванной. Включение вентилятора происходит не напрямую, а через специальный блок с реле временной задержки. После выключения света вентилятор продолжает работать некоторое время. Причем хозяева имеют возможность регулировать это промежуток с учетом своих пожеланий. Регулируемый диапазон автономной работы вентилятора может составлять от нескольких десятков секунд до нескольких минут.

Вентиляция в дачном туалете: как сделать вытяжку в деревянном отдельно стоящем санузле?

Во многих загородных домах созданы такие же комфортные условия, как и в городских квартирах. Но если раньше простенький совмещенный санузел с душем и туалетом был пределом мечтаний, то в современных коттеджах обустраивают полноценные санузлы, душевыми кабинами и ваннами с гидромассажем. Вентиляция ванной в частном доме выполняется почти по той же схеме, как и в квартире с небольшой поправкой.

В многоквартирном доме вентиляция из всех квартир выводится в общий канал, который имеет выход на крышу дома. При таком расположении выходящий из вентиляции воздух не попадает в нижерасположенные квартиры. В частном доме такой вентиляционный канал надо устанавливать самостоятельно, а если в доме имеется 2 или более этажей и на каждом свой санузел, то приходится рассчитывать и создавать объединенную систему вытяжки. В некоторых случаях допускается упрощенная схема вентиляции в туалете частного дома. Если выше нет окон комнат или иных помещений, то допускается вывод вытяжки непосредственно во внешней стене. Но лучше немного потратиться, чтобы потом не перестраивать вентиляционную систему в уже построенном и отделанном доме.

Однако на многих дачных участках можно встретить отдельно стоящий туалет, построенный по классической схеме. И в этом случае необходима вентиляции в туалете на даче. Конечно, она делается по упрощенной схеме и в подавляющем большинстве случаев бывает естественного типа. Но будет ошибкой считать эту задачу излишне простой.

Большинство хозяев ограничивается тем, что устанавливает это сооружение в углу участка в зоне хозпостроек, а устройство вентиляции сводится к вырезанию сердечка или ромбика на двери.

Но при этом не принимают в расчет интересы соседей, которые могут поставить неподалеку свою летнюю кухню или гостевой дом. Иногда это приводит к серьезным конфликтам. Для того чтобы не испортить отношений с соседями достаточно установить металлическую или пластиковую трубу с оголовком. Труба может иметь высоту 1,5-2,5 метра относительно крыши, и этого вполне достаточно для нормального отвода воздуха.

Схемы подключения и вывод вентиляции

Как правильно подобрать вытяжной агрегат для туалета?

В туалете каждой квартиры предусмотрено вентиляционное отверстие. Но, из-за старых шахт, уменьшается сопротивления воздушного столба и могут возникать проблемы с выводом отработанного воздуха. Для обеспечения качественной вентиляции в туалете применятся вентиляторы:

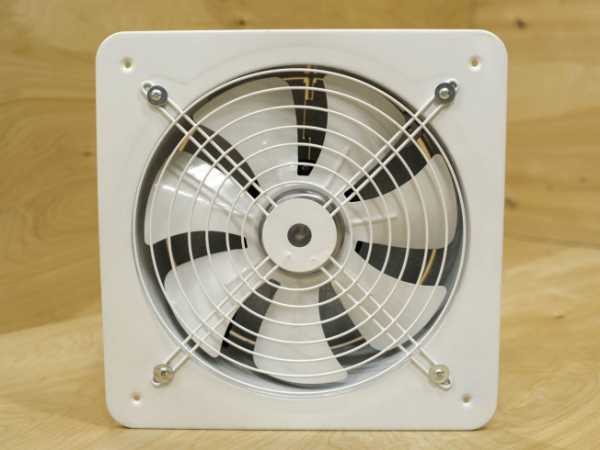

осевые — способствуют удалению больших объемов воздуха при отсутствии сопротивления;
канальные — более сложные в монтаже, но эффективнее осевых;
центробежные — обеспечивают хорошую тягу, но обладают большими габаритами, цена их выше.

Какая вытяжка для туалета будет эффективной?

При наличие стандартного вертикального канала лучше купить центробежный вентилятор. Канальная модель будет целесообразной при объединении нескольких вентиляционных каналов. Экономичный осевой агрегат эффективен только при наличии коротких горизонтальных каналов, он подходит для установки на последних этажах здания.

Что нужно знать перед прокладыванием вентиляции в санузле?

Перед тем как провести вентиляцию в ванной комнате и туалете, необходимо исследовать канал подачи воздуха. В частных домах он присоединяется к вытяжке, либо выводится непосредственно на крышу.

В квартирах многоэтажных домов все вытяжные системы подключены к единому каналу. Он располагается вертикально, рядом с санузлом и кухней. Вентиляционное отверстие соединяется с разгонным каналом-спутником, который через 1-2 этажа входит в общую вентиляционную шахту дома.

За счет перепада температуры воздуха снаружи и внутри квартиры, в вентиляционном канале образуется тяга, поднимающая воздух из квартиры вверх по шахте. Давление воздуха в помещении понижается и из улицы подается свежий воздух, который и восполняет разницу давлений.

Но со временем воздуховоды засоряются, возникают проблемы с вентиляцией квартир на нижних этажах. Поэтому в квартире лучше установить принудительный вентилятор для ванной.

Какое устройство вентиляции подойдет для частного дома?

Для эффективного воздухообмена естественной вентиляции в частном доме недостаточно, потребуется организовать принудительную систему. Для подачи и очистки свежего воздуха в ней применяются приточные устройства с вмонтированными вентиляторами, фильтрами и механизмом шумопоглощения. Вывод отработанного воздуха может осуществляться естественным путем, или при помощи вытяжных устройств. Более эффективной является приточно-вытяжная система. Она может быть дополнительно оснащена обогревательным блоком, что позволит поступающий снаружи воздух обогреть до комфортной температуры.

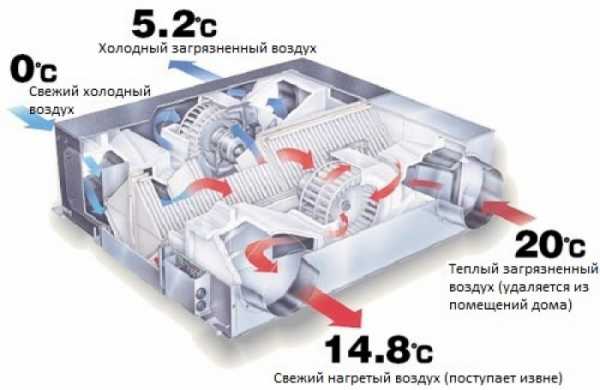

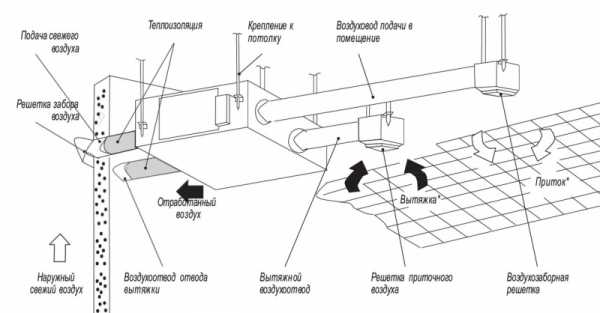

Приточно-вытяжная система принадлежит к энергосберегающим технологиям, поскольку воздухообмен в ней может производиться одновременно с рекуперацией тепла (когда часть энергии возвращается для повторного использования).

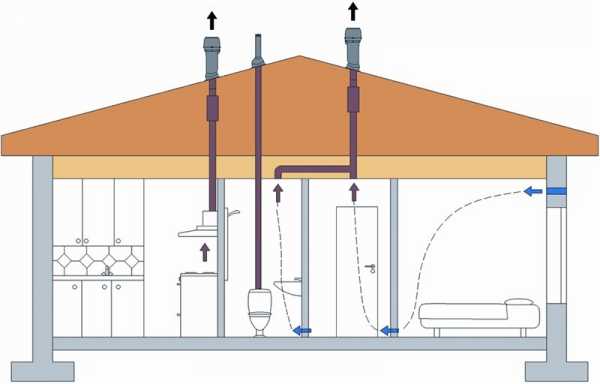

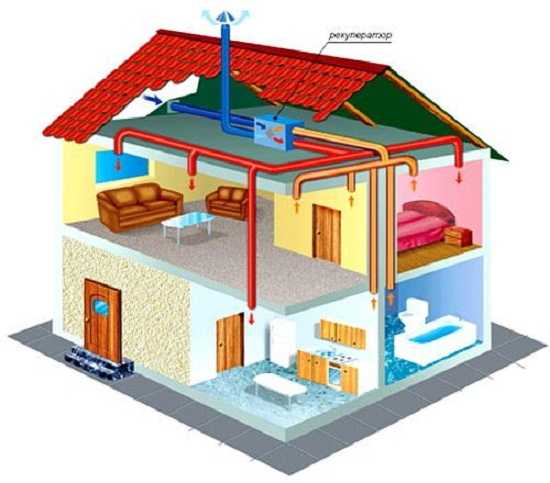

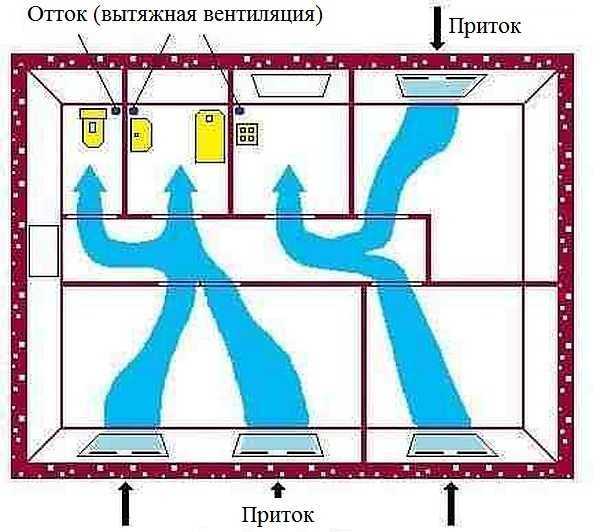

На рисунке ниже представлена схема вентиляции в частном доме своими руками.

Как сделать вентиляцию в уже построенном доме с мансардой?

Вентиляционная система закладывается на стадии проектирования дома, но ее можно проложить и в домах старой постройки. В данном случае будет предпочтительной естественная вентиляция. Она позволит обеспечить постоянный воздухообмен, без потерь тепла и образования сквозняков. Для устройства вытяжки в частном доме необходимо в стене мансарды пробить отверстие на улицу, проложить вдоль фасада вентиляционный канал, и вывести его на крышу (не менее чем на 50 см). Чтобы стенки трубы по теплопроводности соответствовали стенам дома, их необходимо утеплить. Для усиления естественной тяги на верхушке вентиляционного канала можно установить дефлектор.

Все двери в комнатах дома должны иметь внизу просветы для забора воздуха. А в вытяжку для туалета и ванной лучше оснастить вентилятором, облегчающим вывод отработанного воздуха.

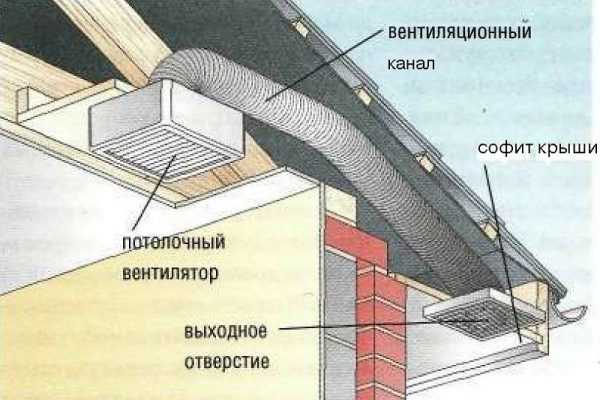

На рисунке представлен вариант прокладки вытяжных труб в небольшом доме на даче.

Какие профилактические меры помогут избежать образования плесени в санузле?

В ходе эксплуатации ванной комнаты часто возникают проблемы с накоплением влаги, вследствие чего образуется плесень, приходят в негодность элементы отделки, ржавеют краны. Избежать этого поможет вентиляция в санузле, которая позволит поддерживать оптимальный влагостно-температурный режим, обеспечит правильную циркуляцию воздуха в помещении. Она может быть:

естественной;
механической (принудительной).

Естественная система предполагает наличие вентиляционных шахт, которые включают в проект здания. Их выходы в санузле закрываются декоративными решетками. Свежий воздух в помещение попадает через открытое окно, вентиляционные отверстия внизу двери.

Однако естественная система не всегда работает эффективно, в этом случае ее следует комплектовать вытяжным вентилятором. Он монтируется в шахту и включается, когда это необходимо.

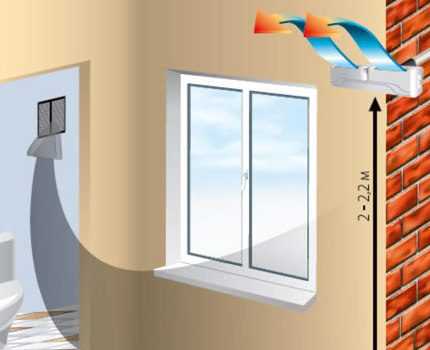

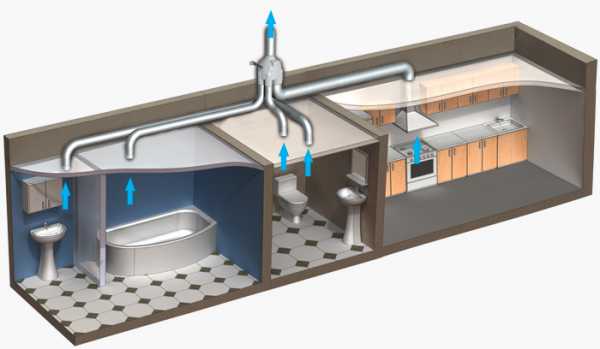

Ниже представлены разные схемы организации вытяжки для санузла.

В чем различие между естественной и принудительной вытяжными системами?

Воздухообмен в доме/квартире может быть обустроен двумя способами:

на основе движения естественных воздушных потоков — предусматривает наличие в окнах и дверях щелей для свежего воздуха. Недостаток системы — зависимость от факторов окружающей среди (ветра, перепада температур, давления). Преимущества — возможность сделать дополнительную разводку от центральной магистрали;
путем прокладывания механической вытяжной системы. Принудительная вентиляция может быть приточной (воздух подается при помощи нагнетающих устройств, а выводится естественным путем) и приточно-вытяжной (воздух подается при помощи приточных устройств, а выводится при помощи вытяжных).

Естественная вентиляция в домах с металлопластиковыми окнами малоэффективна, поскольку циркуляция воздуха блокируется. Для домов площадью до 300 м² подойдет приточная система, а если загородный дом большей площади ? приточно-вытяжная.

Как подключить вентилятор в ванной?

Вентиляторы для ванной комнаты могут подключаться по-разному. Это зависит от выбранной модели и типа помещения. Их подключения можно выполнить своими руками.

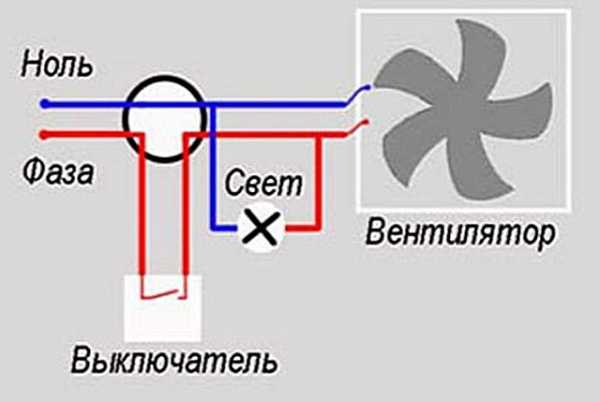

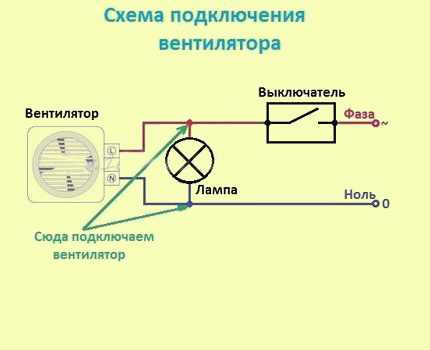

Чтобы вентилятор включался вместе со светом, ноль и земля подключаются напрямую от распределительной коробки, а фаза ? после выключателя, от которого идет фазный провод для светильника в туалет.

Очень удобно использовать двухклавишный выключатель, когда одна клавиша включает свет, а другая ? вентилятор. Схема подключения будет выглядеть следующим образом.

Для подключения вентилятора с таймером необходимо 4 провода. Контакт L соединяется с прямой фазой из раздаточной коробки и выключателем света, Lt ? со светильником, на N ? приходится ноль, а последний проводник заземляется.

Чтобы вентилятор на вытяжку срабатывал от датчика влажности/движения, необходимо подключать фазу, ноль и заземление ? напрямую от раздаточной коробки, минуя выключатели.

Еще вопросы по вашей теме:

Перегородки в комнате фото, зонирование однокомнатной квартиры перегородками, дизайн декоративных перегородок
Деревянная лестница, изготовление лестницы из дерева на второй этаж для дачи и загородного дома, расчет межэтажных лестниц, выбор конструкции, устройство, установка и монтаж
Перегородки из гипсокартона фото, как сделать межкомнатные гипсокартонные перегородки, устройство, монтаж и установка
Лестницы чердачные, выдвижные и складные лестницы на чердак, как сделать чердачную лестницу

Оставить комментарий

Словарь строителя :: Вопросы по ремонту :: Калькуляторы :: Спецтехника :: Разное

2006 — 2017 © пользовательское соглашение :: связь с администрацией сайта [email protected]

stroyvolga.ru

Вентиляция в ванной комнате и туалете в частном доме

Проектирование частного дома без учета системы вентиляции считается неправильным. Для туалета, ванной комнаты смена воздуха улучшает его состав, препятствует появлению на стенных поверхностях и потолке плесени, гибка. Воздухообмен оздоровляет микроклимат в помещениях, предохраняет конструкции от разрушения.

Варианты воздухообмена для ванны и туалета

Приточно-вытяжная вентиляция в совмещенном санузле

Вентиляция в ванной комнате и туалете в частном доме выполняется, в основном, естественной и принудительной. Первый вариант более экономичный и простой в исполнении. Не требует затрат на электроэнергию. Достаточно щели между дверью и полом, чтобы через нее проникал свежий воздух. Иногда для этих целей в нижней части двери обустраивается вентиляционная решетка. Но эффективность такого метода низкая. Не выполняется нужный воздухообмен, поэтому устанавливаются механические устройства.

Принудительная смена воздуха не зависит от внешних условий. Поток подается и удаляется в заданном режиме. Энергозависимость – основной недостаток, т.к. вентилятор работает от электросети.

Особенности вентиляции санузла и ванной комнаты

Вентиляция в ванной комнате и туалете в частном доме может быть установлена своими руками. При этом существенных различий, как между устройствами, так и технологиями монтажа нет. Сложность может вызвать то, что главный вентканал располагается в некотором удалении от ванной. Для обеспечения требуемого и качественного воздухообмена следует организовать приток свежего воздуха. Для этого компонуется отдельный вентиляционный рукав конкретно для ванной комнаты. Он должен быть ориентирован на общий (стационарный) воздуховод.

При расположении основного канала в ванной через стену с туалетом допускается устанавливать в обоих помещениях вентиляционные решетки. При этом вытяжная шахта должна находиться прямо за стеной туалетной комнаты, но не за дверью.

Внимание! Механический воздухообмен универсальный. Он подходит для совмещенных и не совмещенных систем вентиляции санузла и ванной комнаты.

При небольших размерах комнаты и близко проходящем основном канале монтируется накладная модель вентилятора. Он достаточно мощный, не создает шума в работе (до 40дБ), потребляет незначительное количество электроэнергии, вписывается в любой дизайн комнаты.

Выбор производительности вентилятора

От правильно выбранной мощности оборудования зависит эффективность воздухообмена. Ориентировочно ее расчет проводится по схеме.

Приточно-вытяжной вентилятор

Вычисляется площадь санузла (ванной комнаты).
Полученный результат умножается на коэффициент 6 (при пользовании помещением до трех человек) или на 8 (с посещением 3 и более человек).
Полученное произведение чисел – требуемая производительность вентилятора.

На примере это выглядит так. Ванной комнатой площадью 15 м.кв. пользуются 4 человека. Для расчетов принимается поправочный коэффициент 8. Тогда требуемая производительность вентилятора будет: 15*8 = 120 м.куб./ч.

Внимание! В случае если нужно обеспечить воздухообмен помещения площадью более 15 м.кв., накладная модель вентилятора будет малоэффективной. Здесь лучше подойдут центробежные канальные нагнетательные установки.

Порядок монтажных работ

Схема монтажа вентканала

При самостоятельном монтаже вентиляции предварительно проводится чистка вентиляционного канала. Для этого используется ершик или подвешенный на веревке груз. Он опускается несколько раз в канал во вращательном движении. Канал чистится в том случае, если индикатор – поднесенный к вентиляционной шахте лист бумаги – отклоняется в сторону комнаты или не удерживается силой притяжения на решетке.
Все работы проводятся при отключенном электросчетчике на высоте. Для этого нужно предусмотреть стремянку.

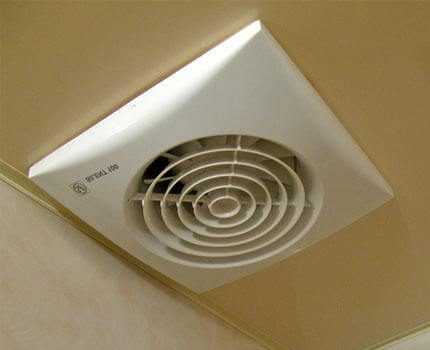

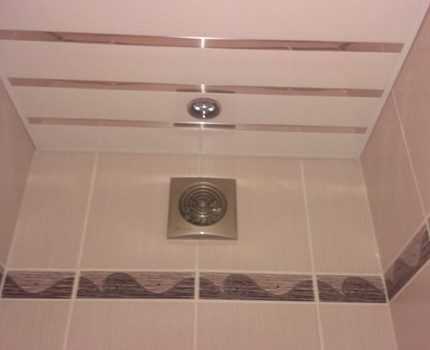

Монтаж установки выполняется под самой потолочиной в зоне максимальной влажности, напротив источника поступления воздуха.
Учитывая размеры вентилятора и расположение источника электропитания, проводится разметка положения проводки и самой установки.
Установочные работы выполняются при наличии решетки, клея для ее фиксации, отвертки, дюбелей. Может понадобиться и отрезок шланга для воздуховода, а также гипсокартонный короб для маскировки трубы и агрегата.
Вентилятор устанавливается в воздуховод. Если модель накладного типа, вначале укрепляется коробка.

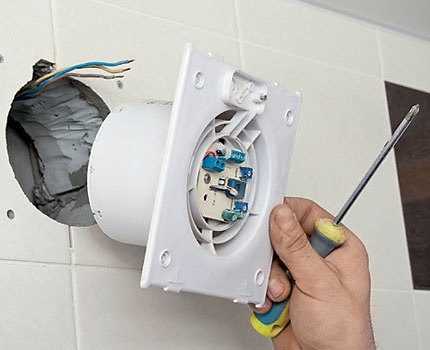

Находящиеся на ней клеммы соединяются с двужильной кабельной линией сечением 0,2 см.
Монтируется непосредственно корпус вентилятора. Для этого в большинстве моделей предусмотрены защелки. В противном случае для этих целей используются дюбели.
Если прямо подключить установку нельзя, наращивается воздуховод. Он маскируется в коробе или декорируется. В этом качестве применяют гибкий, полужесткий или жесткий шланг.
Для экономного расходования электроэнергии и рационального использования оборудования удобно запускать вентилятор в работу вместе с включением света: нужно провести кабель от вентилятора к выключателю.
После выполнения монтажа и подключения в сеть подается напряжение, проверяется работа принудительной системы вентиляции.

Перед компоновкой вентилятора в канал также отключается электропитание, но порядок работ несколько иной.

Движению воздушных масс ничто не должно препятствовать

Агрегат в канале размещается строго вертикально, как можно глубже. Это положение надежно фиксируется, чтобы во время работы он не упал от создаваемых вибраций.
Питающий кабель должен быть новым, без перегибов и нарушения изоляционной обмотки, рассчитанный на «ноль» и фазу. Он соединяется с вентилятором.
В удобном месте устанавливается выключатель для пуска оборудования в работу.
Подается напряжение в сеть и проверяется правильность подключения, а также работа оборудования.

Внимание! Основное звено принудительного воздухообмена – вентустановка. Покупать ее нужно по расчетным параметрам с наличием паспорта и гарантии производителя.

Обратный клапан в системе вентиляции

При неправильно выбранном оборудовании или неточных расчетах вентиляционная система работает недостаточно эффективно. Как следствие, наблюдается эффект обратной вентиляции. Предназначенный для вытяжки воздух задувается обратно в ванную или туалет. Установка обратного клапана решает эту проблему, перекрывая обратный поток.

Выбор устройства зависит от типа системы вентиляции. При вертикальном расположении канала потоки воздуха движутся вдоль его. Чтобы их перекрыть устанавливается горизонтальный клапан. При продольном монтаже воздуховода отсекающая деталь монтируется в вертикальном исполнении.

Некоторые замечания по обустройству вентиляции в санузле и ванной комнате

Вентилятор покупается по расчетной производительности. Повышенная его мощность «съедает» дорогостоящую электроэнергию без повышения эффективности процесса.
Автоматизировать воздухообмен в санузле или ванной можно, используя таймер. Независимо от нахождения или отсутствия в доме хозяев, он будет поддерживать заданный режим, периодически включая-отключая систему.

Таким образом, в частном доме вентиляция в помещениях с повышенной влажностью воздуха, выделением неприятных запахов нужна однозначно. Другое дело, как она будет организована. Часто вместе с принудительным воздухообменом используется естественная аэрация (открытое окно, дверь, пр.). Из существующих методов всегда можно подобрать оптимальный вариант и выполнить его собственными руками для создания комфортных условий проживания.

ventkam.ru

Правильная вентиляция в туалете частного дома

Продолжая серию статей о вентиляции санузлов разных типов и в разных помещениях, мы добрались и до организации вентиляции в туалете и ванной частных домов. В данном тексте мы рассмотрим ключевые моменты и нюансы, что касаются строящихся, уже построенных, деревянных или каких либо других домов коттеджного типа, а также вентиляции для воздухообмена и фановой вентиляции.

Содержание статьи:

Фановая вентиляция в частном доме

В отличии от вентиляционной системы, предназначение которой — обеспечить нужный воздухообмен, фановая вентиляция относится к канализации и представляет собой фановую трубу, которая подключена к системе слива и предназначена для отвода газов, что образовываются в канализационных трубах, тем самым поддерживая атмосферное давление в трубах.

Это нужно потому, что образовавшиеся газовые пробки в системе создают разрежение (вакуум), что негативно влияет на работу сливной канализации. Последствиями этого является проникновение неприятных запахов в помещение туалета.

Такие меры просто необходимы для частных домов. Почему? Подобное явление (газовые или воздушные пробки) наблюдается, когда площадь сечение сливной трубы полностью перекрывается потоком во время слива. Дело в том, что диаметр сливной трубы от умывальника, ванны или туалета делают всегда меньше, нежели диаметр основной сливной трубы (как раз для того, чтобы поток не перекрывал полностью ее сечение). Если говорить о квартирах или одноэтажных домах, то такие ситуации, скорее всего, не возникнут. В частных домах, обычно, предпочитают делать более одного санузла, либо они находятся на разных этажах, либо ванная с туалетом или душевой разделены, при этом могут использоваться одновременно, поэтому в основную трубу поступает значительно больше объема сливных вод, что способствует ее полному перекрыванию.

Правильный монтаж фановой трубы

В наши дни предпочитают к установке пластиковые трубы, которые более дешевые нежели стальные или чугунные. При этом, нужно придерживаться основных правил при установке фановых труб:

при прохождении через перекрытия, трубу помещают в стальной футляр;
фановую вентиляцию нельзя подключать к любой другой вентиляции или к дымоходу;

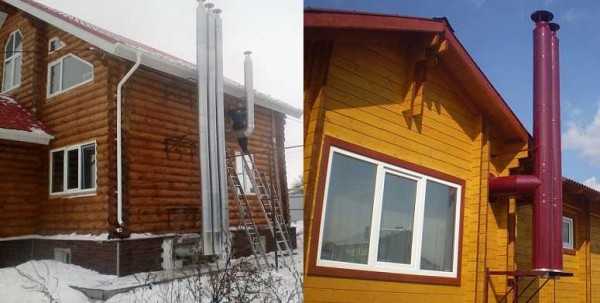

выход трубопровода должен быть отдален минимум как на 4 метра от дымохода, забора воздуха;
не рекомендуется устанавливать выход трубы над окнами, балконами и т. д.;
точка вывода фекальных газов должна находится минимум на 70 см выше кровли;
нельзя делать выход трубы на чердаке — только на кровле дома.

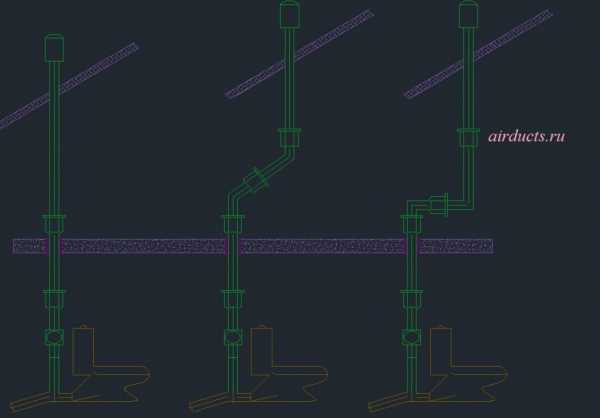

Есть несколько видов присоединения фановых труб:

При этом можно объединять пару стояков слива одной фановой трубой. Присоединять фановую вентиляцию следует врезкой из тройника и ревизии. Также нужно устанавливать обратный клапан. Обычным вопросом в такой ситуации будет: «а какой же диаметр фанового трубопровода выбрать?» Необходимо присоединять трубу такого же диаметра как и основной стояк (например 110 мм).

Естественная вентиляция санузлов в частном доме

Теперь перейдем уже к вентиляции, задача которой устранить неприятные запахи с помощью многократного воздухообмена — к вытяжной системе вентиляции ванной комнаты, либо туалета. Говоря о частном доме, в первую очередь, необходимо сделать выбор — какую вентиляцию сделать: естественную или принудительную?

Если речь идет об одноэтажном доме, ответ очевиден — только принудительного типа система сможет гарантировано обеспечить наличия чистого воздуха в помещении туалета. В частных домиках с большей этажностью представляется возможность соорудить естественную систему, которая будет работать с помощью тяги от перепада высот (давлений). Но стоит помнить о том, что при этажности в два этажа, такого рода вентиляция не даст слишком быстрого ухода «ароматов» из санузла, но, иногда, и этого достаточно для создания комфортных условий. Помимо этого отпадает вопрос об трате электроэнергии на работу вентилятора, денег на его покупку и другие принадлежности, исключается наличие шума и вибрации, упрощается установки и так далее.

Но, как показывает практика в данный момент у многих владельцев частных жилых домов возникает проблема с наличием повышенного уровня влажности в ванной комнате или туалете из-за несвоевременного ее удаления наружу.

Особенно остро данная проблема обстоит з душевыми кабинками, так как в таких случаях необходимый воздухообмен должен быть не менее 75 кубов в час. С такой продуктивностью естественной вентиляции будет трудно справится.

Все же, если вы все-таки приняли решение монтировать именно естественную вытяжную систему, тогда не забывайте ключевые моменты, касающиеся ее установки:

для обеспечения достаточной тяги, нужно соблюдать необходимую разницу высот входа и выхода канала, которую можно определить по таблице:

высота канала, м	температура воздуха в помещении, °С
высота канала, м	расход при 32°С	расход при 25°С	расход при 20°С	расход при 16°С
2	54,03	43,56	34,17	24,16
4	72,67	58,59	45,96	32,5
6	85,09	68,56	53,79	38,03
8	94,18	75,93	59,57	42,12
10	101,32	81,69	64,08	45,31
* расход указан в м3/час

после вентиляционной решетки желательно устанавливать легкий обратный клапан (о котором уже шла речь), чтобы предотвратить попадание холодного воздуха и насекомых в помещение;
вентилируемое помещение должно иметь небольшие зазоры или щели для притока воздушных масс.

О других моментах, связанных с деревянными домами, мы поговорим далее.

Вентиляция туалета и ванной в деревянном доме

Мы уже успели поговорить о естественной вентиляции частных домов. Помимо этого, владельцы деревянных домов часто задаются вопросами об организации вытяжной системы в санитарно-технических помещениях именно в таких условиях. Особого смысла рассматривать естественную систему нет, поэтому перейдем сразу к рассмотрению принудительной вентиляции.

Наиболее интересующие вопросы и ответы на них:

Каким лаком вскрывать ванную комнату?
В доме с деревянной отделкой рекомендовано использовать специальные защитные лаки, пропитки, эмали. Причем это касается не только стен, потолка, пола… После того как было проделано отверстие по вытяжной канал, необходимо покрыть его внутренние торцы и после установки воздуховода — плотно загерметизировать это место. Подходящий герметик можно выбрать, прочтя соответствующую статью.
Каким должен быть диаметр отверстия под трубу и диаметр вентиляционной трубы?
Диаметр отверстия под трубу делают немного больше размера трубы. При этом, диаметр воздуховода подбирают в соответствии с размерами присоединения к вентилятору.
Нужно ли выводить вентиляционные каналы выше крыши?
В случае с принудительной вентиляцией возможно использование ряда вариантов: горизонтальное расположение; вывод на крышу; вывод на чердак. Но, если вентиляция естественная, то как мы уже говорили, необходимым условием будет наличие тяги, поэтому выброс воздуха должен происходить выше кровли для соблюдения минимального перепада высот.
Что делать, если в вытяжном канале образовался конденсат?
Чтобы избежать появления излишней влаги внутри канала, необходимо утеплить трубу и/или разместить ее под уклоном в сторону выброса воздуха (в случае горизонтального размещения воздуховода).

Хотелось бы подробнее остановиться на выборе вентилятора.

Подбор вентилятора

Все знают о недостаточной звукоизоляции деревянных жилых домов. При этом, если использовать принудительную вытяжку из туалета или ванны, шум от канального вентилятора может значительно влиять на комфорт проживающих.

Выбирайте шарикоподшипниковый (наименее шумный) вентагрегат малой мощности, который будет обеспечивать минимально необходимый воздухообмен. Лучшим решением будет подключение питания вентилятора к выключателю света или к отдельному выключателю. К стати, всегда есть возможность поставить реостат, посредством которого в дальнейшем можно регулировать обороты, а значить и шумность вентилятора.

Вытяжной вентилятор лучше монтировать на монтажную пену, так как у нее хорошие звукопоглощающие свойства.

Одним из способов монтажа вентиляции является размещение вентагрегата на чердаке деревянного дома. Это значительно снижает шум от системы, но не забывайте оборудовать для него виброизоляцию, в роли которой могут выступать металлические подставки (не ставьте вентилятор на деревянный пол или лаги, это значительно увеличит вибрацию).

Еще одним моментом есть установка вытяжной решетки большего размера, нежели вентилятор. Это позволит совершать удаление воздуха даже при выключенном вентиляторе, в то время как при одинаковых размерах, лопасти будут почти полностью перекрывать площадь канала.

Не забывайте оставлять щели для притока свежего воздуха в санузел, который заменит удаляемый. Для этого можно проделать небольшие отверстия или, к примеру, убрать порог, чтобы оставить зазор между дверью и полом.

организация воздухообмена, схемы, установка вентилятора, фото, видео

Для обеспечения нормального воздухообмена в доме или квартире необходимы два компонента: приток свежего воздуха через жилые комнаты и отток его из технических. Вентиляция в ванной комнате и туалете — одна из составляющих оттока. Потому необходимо сделать ее правильно.

По принципу действия вентиляция может быть естественной или механической, еще говорят — принудительной. Естественное передвижение воздуха происходит за счет движения ветра, разницы температур и, возникающих из за этого, перепадов давления. При использовании механической вентиляции движение воздуха вызывается вентиляторами.

Как сделать вытяжку в туалете: обеспечить нормальный приток воздуха в других помещениях

Сточки зрения городского человека принудительное движение предпочтительнее: все давно привыкли к тому, что жизнеобеспечение зависит от наличия электричества. И оно в городах пропадает редко. А вот в сельской местности зимой отключение электроэнергии — скорее норма. Потому, наверное, стремятся в основном делать системы энергонезависимыми или, по крайней мере, резервированными.

Но естественная вентиляция в санузле и ванной комнате должна иметь слишком большие размеры. Ведь чем меньше скорость движения воздуха по каналу, тем больше необходимо сечение воздуховода, чтобы обеспечить передачу требуемых объемов. Никто не станет спорить, что при включенном вентиляторе воздух движется быстрее. Это даже отражено в СНиП: норма скорости движения для вентсистем с естественной циркуляцией — до 1 м³/ч , для механических — от 3 до 5 м³/ч. Потому для одного и того же помещения и условий размеры каналов будут разными. Например, чтобы передать поток 300 м³/ч понадобится:

при принудительной канал размерами 160*200 мм или диаметром 200 мм;
при естественной циркуляции канал размерами 250*400 мм или труба диаметром 350 мм.
Одна из схем организации вентиляции в ванной и туалете в частном доме

Потому мало кто сегодня обходится естественной вентиляцией. Разве что в небольших домах (до 100 кв. м.). Даже в квартирах, с выведенными на крышу каналами, вентиляцию ванных и туалетов делают с использованием вентиляторов.

Правила организации

Содержание статьи

При устройстве системы движения воздуха вам нужно помнить основной принцип: для того, чтобы работало все эффективно, необходимо обеспечить приток воздуха через жилые комнаты и его переток в технические. Оттуда уже он уходит через вентканалы.

Сегодня приток воздуха стал проблемой: снижая затраты на отопление мы отсекли практически все источники его поступления. Окна ставим герметичные, стены, через которые воздух хоть немного поступал, утепляем воздухонепроницаемыми материалами. Третий источник — входные двери — сегодня уже тоже почти у всех железные, с резиновым уплотнителем. Остался, по сути, единственный способ — проветривание. Но им мы совсем не злоупотребляем: выдувает тепло. В результате к проблемам нехватки кислорода в помещении добавляется проблема сырости: нет притока, и отток неэффективный. Даже принудительный.

Один из вариантов организации вентиляции в частном доме

Если хотите чтобы вентиляция была нормальной, а стены в помещениях не «мокли», делайте вентиляционные отверстия. Есть такая опция на металло-пластиковых окнах, а есть отдельные устройства, которые монтируются в любом месте на стене. Они есть с регулируемыми заслонками, разных форм и размеров, снаружи забраны решетками. Устанавливать лучше всего под окнами, над или за батареями. Тогда их и не видно в комнате, а зимой поступающий с улицы воздух подогревается.

Обеспечив приток, необходимо позаботиться о том, чтобы через двери он попал в технические помещения. Потому под всеми дверями должны быть щели: через них воздух будет перетекать в другие помещения. В дверях ванной желательно установить вентиляционную решетку и/или также сделать щель не менее 2 см от пола. Те же правила относятся и к другим техническим помещениям: кухне и туалету. Только при наличии движения воздушных масс вентиляция будет работать.

В дверях технических помещений — кухни, ванной, туалета — должны быть вентиляционные решетки или клапана. Клапана есть даже с шумопоглощением, а запах при правильной организации не попадет в другие помещения никогда

Возможно, вам будет интересно почитать, о том, как построить деревянный туалет на даче.

Расчет производительности вентилятора для ванной и туалета

Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен. Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам.

Норма воздухообмена для разных помещений. С их помощью рассчитывается вентиляция в ванной комнате и туалете

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее 25 м³/ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50 м³/ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м³/ч лучше не брать.

Как собрать и установить душевую кабину написано тут.

Выбор

В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу. Для бесканальной установки используют обычно вентиляторы осевого типа — они не могут создать давление более 50 Па, в каналы по этой причине не ставятся.

Канальные вентиляторы устанавливаются внутри короба или трубы. Есть она, соответственно круглого или квадратного сечения

Кроме производительности, которую вы рассчитали, важна еще такая характеристика, как уровень шумов. Чем он меньше, тем лучше. Хорошо, если уровень шумов будет не более 35 дБ.

Еще на что обратить внимание — на уровень электробезопасности. Для использования в помещениях с повышенной влажностью требуется уровень защиты не ниже IP 44 (указывается на корпусе вентилятора).

Это вентиляторы для установки на стену

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Как сделать душевую кабину с поддоном из плитки прочесть можно в этой статье.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

Насколько работоспособна вентиляция в ванной комнате и туалете проверяется при помощи пламени или листка бумаги

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
В плитке делаем надрез, куда пропустим провод электропитания.
Вставляем дюбеля.
Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
Устанавливаем на место, закручиваем болты.
Подключаем провода.
Проверяем работоспособность и устанавливаем решетку.
Про выбор вентилятора и расчет его производительности читаем тут.Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том, как избавиться от запахов уличном туалете тут.
Вентиляция в ванной в частном доме
Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.

При планировании частного дома можно все вентканалы собрать в одном месте и вывести их на кровлю
Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх . По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

Вытяжная вентиляция в ванной и туалете частного дома может быть организована таким способом
Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.

Варианты механической вентиляции ванны в частном доме
В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.
Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

stroychik.ru

Установка вентиляции в ванной комнате и туалете частного дома

Вентиляция в ванной комнате и туалете, в которых всегда присутствует повышенный уровень влажности, провоцирующий появление плесневого грибка, должна обладать достаточной эффективностью. Если в современных и более старых многоэтажных домах, таких как хрущевки, ее наличие предусмотрено типовым проектом, то в частном доме об этом приходится задумываться самому владельцу еще на начале строительства. Не обладая определенными знаниями и не разбираясь в тонкостях монтажных работ, установить ее самостоятельно без ошибок сложно, но взяв на вооружение существующие правила, это станет возможно.

1
Принцип действия систем воздухообмена

Еще на стадии проектирования частного дома следует придерживаться норм установки и эксплуатации вентиляционных каналов, по которым:

Приток воздуха должен располагаться внизу, а вытяжка сверху, как можно ближе к потолку. Чтобы обеспечить проветривание всей комнаты, их помещают в противоположных углах.
Их внутренняя поверхность делается максимально гладкой, а направление движения воздуха осуществляется по прямой.
На устраиваемых поворотах избегают крутых изгибов.
Вентилятор нельзя располагать вблизи воды, рядом с ванной, раковиной, унитазом.
Для разных этажей прокладывают отдельные воздуховоды.

Все системы вентиляции разделяют по принципу действия – с естественной тягой и механическим побуждением. Если ванная комната имеет скромные размеры и ее услугами пользуется небольшое количество жильцов, то обустраивают первый тип вентиляции, в остальных случаях – второй.

Естественная система работает за счет разницы плотности воздушных масс и температуры, когда прогретый и более легкий воздух, стремясь вверх, проходит по вытяжным каналам и оказывается на улице. При этом его замещает более плотный холодный воздух, попадающий в помещение через приточную систему воздуховодов. Чем больше разница величин, тем выше потенциал и лучше тяга.

Такая схема хорошо работает зимой, но с наступлением теплых дней разница температур становится минимальной и ее эффективность падает. Принудительная вентиляция лишена этих недостатков, поскольку в систему устанавливается вентилятор, который и отвечает за перемещение воздушных масс.

2
Устройство вентиляции в частном доме

Раньше нормальный воздухообмен в квартире обеспечивали естественные щели в деревянных окнах, по проему двери, а если частный дом был из бруса, то еще и межвенцовые пустоты. Но сегодня при возведении жилья широко используются современные энергосберегающие технологии, снижающие затраты на отопление и одновременно препятствующие свободной циркуляции воздуха.

Поэтому многие хозяева оставляют дверь приоткрытой, а в пластиковых окнах используют функцию микропроветривания, что предполагает наличие небольшой щели. Попадая внутрь, свежий уличный воздух прогревается и отводится через трубу камина, печного отопления или существующие вентиляционные каналы. Но данная схема не лишена недостатков – в дом попадают пыль, мошки, проникает шум, а в зимний период морозный воздух, который провоцирует появление сквозняков.

В качестве современного и доступного решения многие домовладельцы предпочитают устанавливать вентиляционный клапан. Преимущества его использования очевидны:

обеспечение необходимого воздухообмена;
монтаж легко осуществить своими руками;
врезается непосредственно в стену в удобном для этого месте.

В зависимости от типа и оснащения водяной, электрической системой подогрева воздуха устройство обеспечивает комфортные условия проживания в любое время года.

Но полноценная система будет состоять из нескольких элементов, таких как:

1. Вентиляционный канал. Представляет собой шахту круглого или квадратного сечения, ведущую на крышу дома. Чтобы продвижению воздушного потока ничего не мешало, его делают максимально прямым. Допускается наличие горизонтальной вставки, но длиной, не превышающей 1–2 м.
2. Вентиляционный выход – отверстие в стене, соединенное с каналом. Для приема больших объемов воздуха его делают достаточного размера, не меньшего, чем у центрального воздуховода.
3. Вентиляционная решетка. Изготовленная из пластика, металла, она служит украшением и, закрывая собой выход, предупреждает проникновение в него воды, мусора.

3
Назначение и типы конструкции

Учитывая характеристики системы, выделяют несколько типов:

Вытяжная. Воздух удаляется через специальный отводной канал.
Приточная. Подача воздуха в помещение осуществляется под избыточным давлением, в результате чего отработанные потоки удаляются наружу через шахту.
Смешанная. Данная система совмещает в себе перечисленные выше виды вентиляции и является самой эффективной.

Кроме этого, учитывая особенности конструктивных элементов, их разделяют на канальные и бесканальные. В первом случае подача воздуха осуществляется по специальным коробам. Данный тип вентиляции используется, если воздушный поток необходимо направить к отдаленным участкам и попутно очистить его от конденсата, пыли, других загрязняющих веществ.

Бесканальные. В этом случае воздушный поток движется по встроенным внутри стен воздуховодам и в санузел подается (отводится) через отверстие, обычно закрытое декоративной решеткой. Такое устройство характерно для типовых многоэтажных домов, в которых между ванной и туалетом находится вентилируемое окно, а в одной из комнат расположен выход к центральному вентканалу.

Установив вентилятор, можно совместить принудительную и естественную системы и получить оптимальный вариант – смешанный тип вентиляции. Если канал располагается далеко, то к нему прокидывают прямоугольные, круглые или гофрированные короба. Стенки изготовленных из пластика изделий абсолютно гладкие и не препятствуют движению воздуха, к тому же они гасят шумовые волны, вызванные работой вентилятора. Мягкие гофрированные секции хорошо подходят для обхода сложных препятствий.

Чтобы вытяжка эффективно справлялась со своим назначением, монтаж проводят, придерживаясь следующих правил:

местом ее установки выбирается противоположная от входной двери стена;
вентилятор утапливается в шахту, надежно закрепляется, и все щели заполняются герметиком;
электропроводка в целях безопасности делается закрытой.

Управление вентилятором в санузле подключают напрямую к выключателю света, тогда запахи будут удаляться сразу, но в ванной предпочтительнее иметь отдельный выключатель.

Часто в санузле на потолок монтируются подвесные, натяжные конструкции. Если шахта располагается ниже их уровня, то для вентиляции пространства между потолками недалеко от вентиляционного отверстия устанавливают решетку. Если же шахта выше подвесного потолка, то в последнем делают несколько вентотверстий и устанавливают вентилятор в одном из них, а остальные закрывают решетками.

4
Естественное вентилирование

Устройство данного типа необходимо планировать еще на стадии подготовки к строительству дома или коттеджа, при составлении проекта, который оговаривает расположение всех комнат и служебных помещений. Основная причина состоит в правильном монтаже, когда еще в процессе возведения стен через их внутреннюю конструкцию необходимо проложить специальные вентиляционные каналы. Обычно начинают с первого этажа по направлению на чердак. Вентканалы можно сделать из кирпича, пластикового материала особой формы.

Планируя прокладку естественной системы вентилирования, следует придерживаться нескольких рекомендаций:

каждая комната должна быть оборудована воздуховодами, установка которых выполняется по вертикали;
если ванная с туалетом находится на одном этаже, более того рядом, то допускается использование совмещенных вытяжек;
когда несколько служебных помещений расположены близко друг к другу, можно объединить их воздуховоды в один общий, не занижая его выходной диаметр;
стенки короба должны быть гладкими, а на пути движения воздушного потока отсутствовать любые препятствия.

Наличие вентиляции естественного типа, которая обеспечивает комфортные условия проживания, обязательно для каждого частного дома, других строений. В дальнейшем систему можно модернизировать, дополнительно установив вентилятор, и повысить тем самым ее эффективность.

5
Принудительное вентилирование

Современная система принудительной вентиляции состоит из теплообменника, фильтров, вентиляторов. Поэтому поступающий с улицы воздух сначала очищается, а в холодное время предварительно нагревается, и только потом распределяется по комнатам, вытесняя отработанный воздух наружу.

В систему входят следующие комплектующие:

Вентилятор, обеспечивающий движение воздушных масс.
Воздуховоды. Они выполняются из патрубков 0,5, 1 и 2 метра длиной и используются для передвижения воздушных потоков.
Соединительные муфты. С их помощью отдельные участки собирают в единое целое.
Поворотные отводы. Перенаправляют движение потока в нужную сторону.
Обратный клапан. Препятствует возврату отработанного воздуха.
Кронштейны, крепежи. Установленные на стены и потолок, они удерживают всю конструкцию.

Для организации эффективной вытяжки в ванной, туалете достаточно вентиляторов, к которым предъявляется главное требование – уровень шумности не выше 35 ДБ. Устройства на подшипниках обладают большим ресурсом, а на втулках – тише в работе и доступнее в цене.

Вентиляторы осевого типа имеют средний уровень шума и хорошо подходят для монтажа в бесканальную систему. Центробежное устройство громче остальных, но обладает высокой производительностью. Обращая внимание на перечисленные характеристики, более привлекательно выглядят изделия центробежно-осевого типа, отличающиеся малым весом, бесшумностью и высокой эффективностью.

Распространено несколько видов подключения – к выключателю света, отдельному выключателю, который располагают вблизи устройства на стене (или на его корпусе), при помощи датчика движения. Последний срабатывает, когда кто-либо заходит в комнату.

Использование системы фильтрации улучшает качество поступающего воздуха, но она нуждается в постоянном уходе и повышает эксплуатационные расходы. Фильтр необходимо периодически проверять на наличие загрязнений и менять, поскольку скопившиеся вещества могут спровоцировать размножение опасных бактерий и организмов.

По этой причине на принудительную вентиляцию рекомендуется устанавливать датчики влажности воздуха, особенно в ванной комнате. Тогда срабатывание механизма произойдет при достижении указанного параметра.

Если монтаж принудительной вентиляции планируется только в санузле, а остальные комнаты просто подлежат проветриванию, то для этих целей целесообразно установить бесканальную систему с врезкой в нее вентилятора. Его фиксируют на специальные крепежные клеммы и подключают к сети электропитания при помощи двужильного провода.

Обустройство вентиляции принудительного типа во всем доме требует приобретения специального оборудования – особого агрегата, ответственного за подачу, отвод, очистку, фильтрацию и нагрев воздуха. Местом установки выбирают чердак или техническое помещение. Мощность рассчитывают по количеству жильцов исходя из размеров дома и материала стен, но в среднем этот показатель составляет 200-600 м3/ч.

Воздуховоды собирают методом конструктора, используя уже готовые секции, переходники. По мере возможности их прячут от глаз за подвесными, натяжными потолками, выводят на чердак. Если все собрано правильно, то нормально работающая вентиляция обеспечит хороший воздухообмен не только в ванной комнате, туалете, но и во всем доме, и, поддерживая необходимый уровень влажности, снизит вероятность появления на стенах плесени и грибка.

remontodelo.com

Вентиляция в ванной комнате и туалете: принцип работы, монтаж

Ванная и туалет — это комнаты, в процессе обустройства которых в первую очередь нужно подумать об организации интенсивного воздухообмена. Это обусловлено спецификой эксплуатации гигиенических помещений. Загрязненный и переувлажненный воздух должен беспрепятственно отводиться, а на смену ему поступать свежая порция.

Мы расскажем, как должна быть устроена вентиляция в ванной комнате и туалете по строительным нормативам и правилам. В представленной нами статье детально разобраны проверенные на практике варианты организации вентилирования. Самостоятельные домашние мастера у нас найдут подробные монтажные руководства.

Содержание статьи:

Для чего нужна вентиляция?

Мнение о том, что отсутствие вентиляционной шахты в ванной и туалете приведет только к запотеванию зеркал, в корне ошибочно. Основная проблема заключается в появлении грибка (чаще всего его можно заметить на швах между плиткой) и ржавчины на поверхности техники и мебели.

Нередко именно из-за неправильно спроектированной вентсистемы коррозия поражает рабочие детали стиральной машины, что и является причиной ее поломки. Этим список проблем, к которым приводит отсутствие интенсивного воздухообмена, не заканчивается. В итоге плохая вентиляция окажет губительное влияние на здоровье жильцов.

Санитарные требования и нормы

Существуют специальные нормы, которых нужно придерживаться при организации принудительного воздухообмена в комнатах с повышенными показателями влажности. Как минимум нужно обеспечить приток свежего воздуха в размере 6-7 м³/час на каждый кубометр ванной комнаты и порядка 8-10 м³/час — для туалета или совмещенного санузла.

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м³/час

Отличие естественной вентиляции от принудительной

Существует естественная и принудительная вентиляция. В первом случае воздухообмен обеспечивается за счет циркуляции воздушных масс через дверные и оконные проемы. Около века назад естественная вентиляция считалась наиболее эффективным способом.

Сегодня же она неспособна обеспечить достаточный уровень воздухообмена, поэтому используется лишь для притока. Чтобы полноценно проветрить помещение, выбирают вариант с принуждением. Ведь никому не захочется надолго открывать окно зимой и выпускать тепло.

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора. Благодаря этому можно сохранить драгоценное тепло, вывести лишнюю влагу и наполнить помещение свежим и чистым воздухом в считанные минуты.

Основной причиной, почему стоит устанавливать принудительную вентиляцию, является точно подогнанные по размеру дверные проемы и герметичность современных стеклопакетов. Такой перфекционизм, сохраняя тепло, делает невозможным какой-либо естественный воздухообмен

Расчет оптимальной производительности

Перед походом в магазин и покупкой оборудования для установки принудительной вентиляции в туалете и ванной комнате необходимо провести некоторые расчеты. Для выбора оптимального по производительности оборудования нужно знать точный объем и тип помещения.

Каждая комната имеет свою кратность воздухообмена. Эта характеристика показывает, сколько раз должен полностью обновиться воздух в комнате за единицу времени (обычно берется один час). Так как ванная и туалет считаются одними из самых влажных мест в любой квартире или доме, то рекомендуется максимальное значение кратности воздухообмена, равное 10.

Чтобы рассчитать оптимальную производительность , необходимо подсчитать объем помещения. Для этого нужно площадь комнаты умножить на высоту потолков.

Далее полученное значение умножается на показатель кратности воздухообмена. Результатом вычисления является минимальная мощность вытяжной системы для ванной и туалета (м³/час).

Если вентилятор невозможно разместить в оптимальном для организации интенсивного воздухообмена месте, то его мощность необходимо умножить в 2-3 раза

А также следует сразу же предусмотреть отверстия для притока воздуха. Для этого можно оставить зазор до 2 см между полом и дверью, установить специальные решетки в нижней части дверей в ванную и туалет или просверлить отверстия самостоятельно. Но последний вариант выглядит не самым привлекательным образом.

Классификация вытяжных вентиляторов

Планируя обустройство вентсистемы, особое внимание стоит уделить принципу ее работы и отдельным составляющим. Ведь от этого зависит производительность, уровень шума оборудования, стоимость монтажа и долговечность.

Для принудительной эвакуации отработанного воздуха из комнаты используется три типа вентиляторов:

диаметральные;
осевые;
радиальные.

Первая разновидность приборов предназначена для работы в тепловых пушках и системах кондиционирования. Поэтому для организации вентиляции в ванной и туалете она не подходит. Остается выбирать из двух других типов.

Основное отличие осевых моделей от радиальных заключается в их невысокой стоимости и большой мощности. Но при этом устройство будет достаточно сильно шуметь. Осевой вентилятор представляет собой рабочее колесо, к которому крепятся лопасти. Система приводится в действие электродвигателем.

Что касается радиальных агрегатов, то их функционирование основано на действии центробежной силы. Благодаря вращению рабочего колеса вместе с лопастями осуществляется перемещение воздушных масс.

При этом можно изменять наклон лопастей, за счет чего уменьшается количество потребляемой прибором энергии и снижается уровень издаваемого им шума. С популярными моделями , предназначенных для установки в ванных комнатах, ознакомит рекомендованная нами статья.

Чтобы воздух из вентиляционной шахты не возвращался обратно в помещение, рекомендуется покупать устройства с обратным клапаном. Такие приборы незаменимы в современных квартирах

Основные критерии выбора оборудования

Производители предлагают просто огромный ассортимент . Поэтому не удивительно, что каждый неподготовленный покупатель впадает в ступор и даже не подозревает, что ему лучше заказать.

Покупая вытяжной прибор для ванной и туалета, нужно обращать внимание на следующие моменты:

Диаметр воздуховода. В зависимости от этой характеристики выбирается патрубок вентилятора. Как правило, у стандартных моделей диаметр равен 150, 125 или 100 мм.
Наличие/отсутствие воздуховодов, а также их месторасположение в комнате. Эти критерии влияют на то, где будет установлен вентилятор.
Мощность. Характеристика важна при выборе, чтобы в будущем вытяжное оборудование справлялось с возложенными на него функциями.
Наличие защиты от влаги. Маркируется этот показатель латинскими буквами IP. Минимально необходимым значением для сантехнического узла является IP30, но лучше немного потратиться и заказать прибор с IP44. В последнем случае он будет расположен в специальном герметичном кожухе, защищенном от влаги и брызг.
Уровень шума. Этой важной характеристике мало кто уделяет должное внимание, а зря. Ведь бесшумная вытяжная система сделает нахождение в ванной и туалете более комфортным.

Учитывая эти тонкости можно выбрать модель, которая будет стоить недорого и удовлетворит все пожелания.

Обычно комплектация вентилятора включает в себя сам прибор и четыре дюбеля, которые понадобятся для его монтажа. Для упаковки устройства в большинстве случаев используется картонная коробка

Дополнительные функции оборудования

Отличным решением будет заказать вентилятор с дополнительными функциями. Чаще всего покупатели отдают предпочтение моделям со встроенным таймером.

В этом случае пользователь может оставить заводские настройки или программировать функционирование прибора самостоятельно, изменяя время работы, задержку включения и т. д. Благодаря этому можно автоматизировать процесс вентиляции туалета и ванной.

Устройства со встроенным таймером стоят достаточно дорого. Поэтому к их выбору следует относиться со всей ответственностью. Лучше всего себя зарекомендовала продукция от компании Maico. Этот производитель предлагает целый ряд моделей, которые оснащены не только таймером, но и другими дополнительными функциями.

Сэкономить электроэнергию помогут вентиляторы, позволяющие переключать базовую нагрузку. То есть агрегат умеет работать в двух режимах: наполовину своей мощности и на полную, когда нужно за кратчайшее время обновить воздух в комнате. Благодаря такой функции значительно уменьшается шумность вентиляционной системы и экономится электроэнергия.

Неплохим решением будет покупка устройства с часами или подсветкой. Такие дополнительные функции сделают прием душа или ванны более удобным и комфортным

Любой специалист отдаст предпочтение прибору со встроенным датчиком влажности. Его особенность в том, что он включается только по сигналу встроенного гигрометра. Благодаря такой функции экономится электроэнергия и отпадает необходимость в выводе для вентилятора отдельной электроточки или подключении прибора к выключателю света.

Составляющие и материалы системы

На сегодняшний день вентиляция собирается из круглого или прямоугольного сечения. Как правило, они изготавливаются из металла или пластика. Монтируются эти элементы за подвесным потолком.

Если речь идет о ванных комнатах и туалете в небольшой квартире, то в таком жилье вентиляционный канал представляет собой отверстие в стене, куда вставляется вентилятор. В этом случае проектировать сложную, разветвленную систему нет никакого смысла и нужды.

Что касается частных домов, то для них вентиляция сооружается из следующих элементов:

Воздуховодов. Намного удобнее устанавливать прямоугольные воздуховоды. Они компактно помещаются под потолком и не занимают лишнего пространства. Это трубы, длина которых может составлять 2, 1 и 0,5 м.
Вентилятора. Применяется накладной или встраиваемый прибор. Последнюю разновидность лучше использовать в разветвленных и сложных системах. Накладные модели рекомендуется применять для вентилирования одного помещения.
Поворотных колен. В случае с прямоугольными трубами поворотные колена могут быть вертикальными и горизонтальными.
Соединительных муфт. Эти элементы используются для соединения прямых участков вентиляционной системы.
Обратных клапанов. Они предназначены для предотвращения попадания воздуха и насекомых из шахты.

В процессе монтажа также понадобятся крепления. Намного удобнее использовать уже готовые элементы. Они значительно упростят процесс монтажа и ускорят работу.

Но если нужно сэкономить, то элементы крепления можно сделать и самостоятельно

В случае ошибки в проектировании или недостаточно эффективной работы системы вентилирования в ванной и туалете частного дома устранить проблему можно установкой в стену. Особенности выбора указанного прибора и монтажные правила приведены в статье, с содержанием которой мы советуем ознакомиться.

Монтаж вентиляции в ванной и туалете

Перед началом монтажных работ необходимо провести подготовительные. Прежде всего, нужно сравнить диаметр вытяжного прибора с размером шахты.

Если вентиляционное отверстие оказалось большим, то в него вставляется пластиковая труба или гофра. При этом пустоты следует заделать при помощи монтажной пены. Если вход в вентиляционную шахту меньше, то его можно расширить при помощи перфоратора.

Определение места для установки

Чтобы принудительная вентиляция была максимально эффективной, недостаточно только приобрести мощное оборудование. Не менее важно выбрать правильное место для установки.

Так как предназначена для удаления горячего влажного воздуха, то оптимальным решением будет его монтаж в верхней части стены, которая расположена напротив двери.

Немаловажным является организация притока в помещение – предстоит встроить специальную решетку в нижнюю часть двери или оставить обычную щель под дверью (более экономный способ). Такие варианты позволят свежему воздуху поступать из жилого помещения в ванную.

Диагностика состояния вентиляционного канала

Если задумывается переделка ванной или туалета, то перед началом каких-либо работ следует провести доступными для хозяев способами.

Прежде всего, проверяется тяга, для чего к шахте прислоняется лист обычной бумаги, зажженная спичка или зажигалка. Если бумага прилипает к решетке вентиляции, а пламя накреняется в сторону канала, то это хороший знак.

Чтобы улучшить тягу, рекомендуется проверить, загроможден ли вентиляционный канал мусором, оставшимся после неумелых ремонтных работ или по каким-либо другим причинам. После прочистки следует проверить тягу при открытой и закрытой двери

Выбор схемы подключения прибора

Если рассматривать стандартную квартиру в новостройке, то в подавляющем большинстве случаев естественной вентиляции недостаточно, чтобы вывести всю лишнюю влагу из ванной. Единственным исключением является частный дом, в туалете которого есть окно.

Но при обустройстве принудительной вентиляции интересует вопрос: как долго должен работать вытяжной прибор? Зачастую владельцы квартир . Это значит, что устройство сможет работать ровно столько, сколько человек будет находиться в ванной. Этого может оказаться недостаточно.

Второй способ основан на подключении вентилятора к отдельному выключателю. Но в этом случае пользователь будет забывать включать/выключатель прибор. Поэтому подходящим решением станет установка вентилятора с датчиком влажности. Такие приборы работают автономно и без участия человека удаляют лишнюю влагу из ванной комнаты.

Благодаря удобству и экономии электроэнергии наибольшим спросом пользуется способ, когда вентилятор подключается к выключателю света. Но этот способ не отличается высокой эффективностью

Тонкости установки вентилятора

Прежде чем приступать к обустройству вентиляционной системы, в обязательном порядке нужно ознакомиться с инструкциями, идущими в комплекте с приборами. В подавляющем большинстве случаев во вкладыше подробно описан весь процесс монтажа. Это значительно упростит и ускорит работу.

Самый трудоемкий этап – установка и подключение вентилятора.

Если рекомендаций производителя нет или отсутствует перевод на родной язык, то следует совершать действия в приведенной ниже последовательности:

Снять лицевую крышку.
На те области, где вентилятор примыкает к стенке, необходимо нанести полимерный клей, силикон или жидкие гвозди. Все перечисленные способы крепления прекрасно подойдут, так как вытяжные приборы чаще всего изготавливаются из пластика и, соответственно, имеют небольшой вес. Поэтому жидких гвоздей будет достаточно.
Вставить вентилятор таким образом, чтобы его рабочая часть (электрический двигатель и колесо с лопастями) были полностью “утоплены” в стене.
Плотно прижать корпус агрегата, чтобы клеящий состав успел схватиться.
Установить противомоскитную сетку. Этот элемент убережет от проникновения из вентиляционного канала в помещение разнообразных насекомых и мусора.
Закрепить лицевую крышку при помощи саморезов или дюбелей, которые идут в комплекте.

Заключительный этап — это прокладка кабеля и подключение вентиляционной системы к электрической сети.

Весь процесс монтажа достаточно простой, но если возникли какие-либо проблемы или сложности, то лучше доверить эту работу профессионалам

Принудительная вентиляция значительно увеличивает объем выводимого из помещения воздуха. Но так как лицевая крышка перекрывает немалую часть канала, когда устройство выключено, скорость потока уменьшается в несколько раз. Из-за этого значительно падает его производительность.

Решается вышеуказанная проблема путем установки воздухозаборной решетки. Это поможет восстановить нормальную работоспособность. Второй способ заключается в том, чтобы оставить между лицевой крышкой и стеной небольшой зазор (1-3 см). В получившуюся щель будет засасываться воздух и вентиляция будет работать в нормальном режиме.

При подключении вентиляционной системы к электрической сети необходимо придерживаться правил безопасности. Прежде всего, нужно убедиться, что провода обесточены. К тому же, для их соединения лучше использовать не «скрутки», а клеммные колодки

Распространенные ошибки при монтаже

Если обустройством вентиляционной системы занимается неопытный мастер, то нередко возникают ситуации, когда после окончания работы ее производительность не удовлетворяет пожелания жильцов или она не отличается эффективностью.

Причина этого заключается в допущении ошибок при монтаже. Чтобы избежать появления элементарных проблем, необходимо знать некоторые нюансы.

Чаще всего встречаются такие ошибки при устройстве вентиляционной системы:

канал спроектирован некорректно, что значительно затрудняет движение воздуха;
вентиляторы сильно шумят при работе;
герметичность соединения шахты нарушена;
вентиляционная система проходит через жилое помещение и ее шум мешает нормальной жизни семьи.

Если проектирование было выполнено неправильно, то перечисленные выше проблемы обязательно появятся. При этом нередко для их исправления нужно полностью переделывать систему вентиляции.

В некоторых случаях сильный гул при работе вентилятора является ярким признаком его неправильной установки и допущения ошибки, которая называется “соосность”. Решается данная проблема путем демонтажа устройства и его повторного монтажа, но уже с точным соблюдением технологии

Можно пойти легким путем. Например, для уменьшения шума рекомендуется использовать шумопоглотители. Что касается повышения производительности вентиляции, то для этого придется установить новый, более мощный вытяжной прибор и проверить качество обустройства притока воздуха в ванную и туалет.

Правила эксплуатации вытяжной системы

Чтобы оборудование служило как можно дольше нужно регулярно проводить профилактические работы. Ведь на лопастях вентилятора со временем скапливается пыль и грязь. Это не позволяет прибору работать на максимуме своих возможностей и обеспечивать достойный воздухообмен. Более того, если своевременно не проводить очистку, то устройство может выйти из строя.

Профилактические работы включают в себя регулярный осмотр вентиляционной системы на предмет засора и мытье лопастей вентилятора. Такой подход позволит даже в современном доме, отличающемся высокой герметичностью, всегда дышать свежим и чистым воздухом.

Выводы и полезное видео по теме

Видео #1: Секреты монтажа вытяжки в ванной и туалете:

Видео #2: Создание раздельной вентиляции в ванной и туалете:

Установка принудительной системы вентиляции позволяет решить актуальную для современных домов и квартир проблему проветривания помещений. В ванных комнатах и туалетах окно ставится редко, поэтому единственным правильным и разумным решением будет обеспечить интенсивный воздухообмен искусственно, путем монтажа вентилятора в систему.

Хотите поделиться личным опытом в обустройстве вентиляции в смежном санузле или отдельной ванной комнате? Располагаете интересной информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме в расположенном ниже блоке.

sovet-ingenera.com

Вытяжка в санузле частного дома – все, что нужно знать хозяевам
