Большинство автомобилистов относится к средству передвижения очень щепетильно. Они своевременно проводят техническое обслуживание, устанавливают дополнительные элементы, декорируют своего железного коня, стараются обеспечить ему надежную и комфортабельную стоянку. При этом, всем известно, что во влажном гараже сохранить автомобиль в надлежащем состоянии, уберечь его от коррозийных явлений практически невозможно. Особенно «страдает» железный конь от неправильного хранения в весенне-осенний и зимний периоды, когда влажность существенно повышается. Уберечь его от пагубного воздействия окружающей среды поможет вентиляция в металлическом гараже.

Задачи вентиляционной системы

Металлический гараж должен обязательно вентилироваться

Вентиляционная система металлического гаража выполняет функции:

• устранение паров, которые образуются внутри помещения, удаление конденсата и влажности;
• обеспечение воздухообмена, с помощью которого в помещение поступает свежий поток и выводиться отработанные воздушные массы;
• очистка воздуха от газа и иных химических веществ, губительных для человека;
• предохранение от возникновения плесени и грибка, коррозии металла.

Внимание! Требования к воздухообмену в металлическом гараже регулируются СНиП 21.02.99. Согласно нормативному документу оптимальной температурой для стоянки автомобиля в закрытом помещении является температура +5 градусов при влажности 60%. Также указано обязательное требование к воздухообмену: обязательное обеспечение приточно-вытяжной вентиляционной системы с производительностью более 180 м3/час.

Естественная вентиляция в металлическом гараже своими руками

Естественная система для циркуляции воздуха в гаражном помещении монтируется очень просто. Это самый доступный и дешевый способ создания воздухообмена в металлическом гараже.

Принцип установки естественной вентиляции

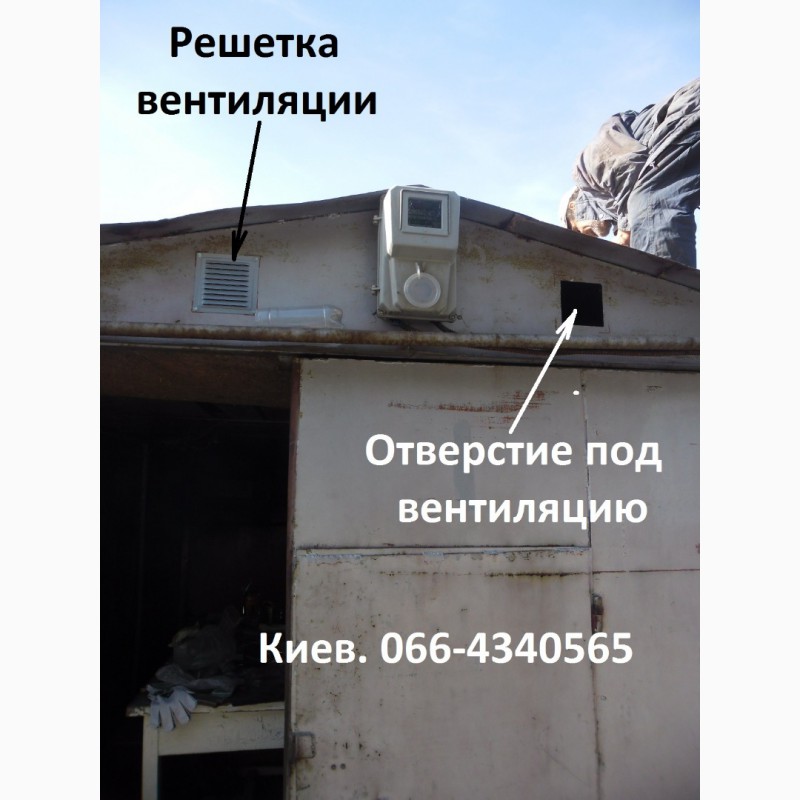

Естественная вентиляция — снаружи канал защищается решеткой

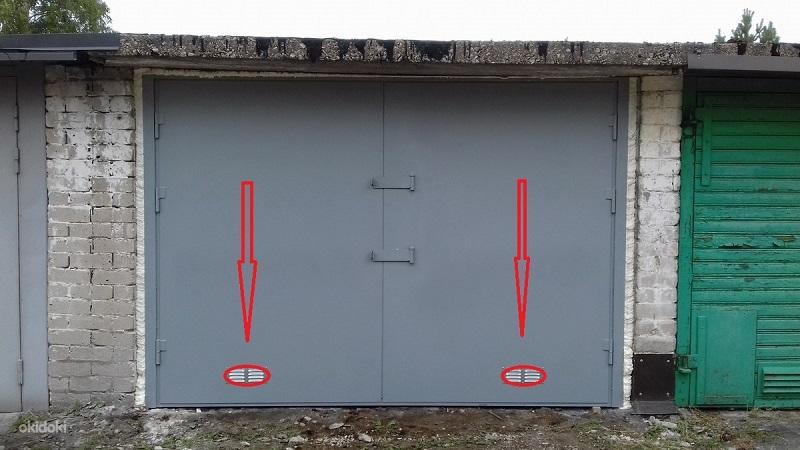

• С внешней стороны ворот устанавливаются переточные решетки, благодаря которым свежий воздух и попадает в помещение. Их устанавливают, как можно ближе к земле и утепляют для предотвращения скопления конденсата.
• Устанавливается дефлектор, который размещается с противоположной к воротам стене. Его монтируют как можно выше к потолку.

Важно! Чем существенней разница между забором и выбросом воздуха, тем эффективней работает природная вентиляция. Увеличить разницу можно, установив трубу, высота которой над уровнем крыши должна составлять более 50 см.

Для повышения интенсивности воздухообмена площадь приточных решеток может быть увеличена. Оптимальной считаются показатели, когда площадь решетки в 2 раза больше площади вытяжного отверстия. Естественная вентиляция в железном гараже создается регулированной: в теплое время года вентиляция должна открываться на максимум, на то месть в холодное время следует жалюзи решеток держать полузакрытыми. Не стоит полностью закрывать вентиляционные шахты, так как это поспособствует образованию конденсата в помещении.

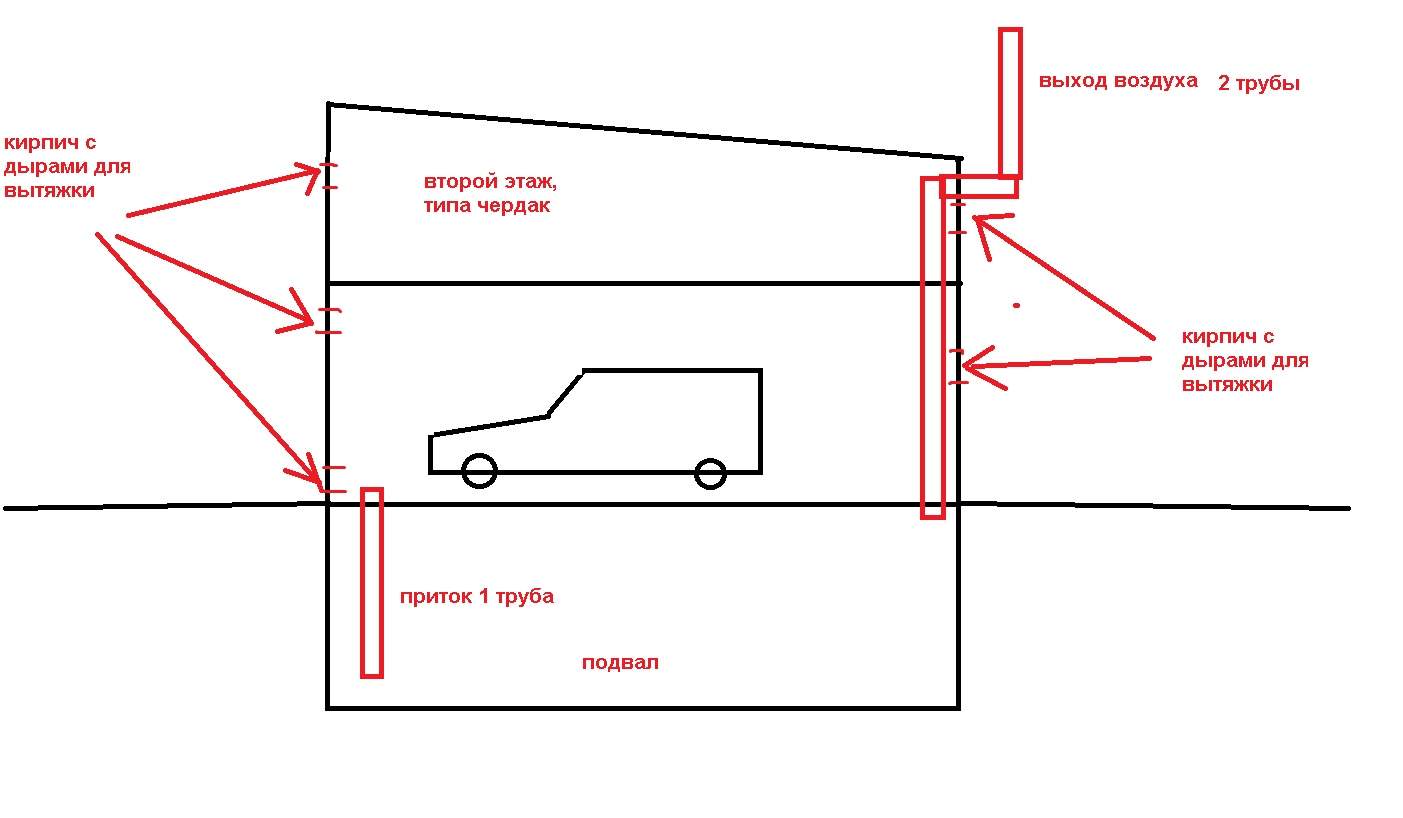

Схема вытяжной вентиляции в железном гараже создается в соответствии с предварительными расчетами: на 1 м2 площади гаража отвечает 1,5 см диаметра воздуховода. К примеру, при площади гаражного помещения в 13 м2 диаметр вентиляционного канала составляет 195 мм: 13*1,5=195 мм. При установке двух вентиляционных труб этот показатель делится пополам, то есть диаметр одной трубы составляет 97,5 мм;

Механическая вентиляционная система

В том случае, когда естественная вентиляция не справляется со своими функциями устанавливается механическая система. Механизация воздухообменных процессов предусматривает монтаж приточно-вытяжных конструкций, с помощью которых воздушные массы принудительно подаются в металлический гараж и принудительно выводятся из него. Трубы механической вентиляционной системы устанавливаются так же, как и при монтаже естественной вентиляции. Установка вентиляторов осуществляется в оба канала, как в притяжной, так и вытяжной.

Кроме вентилятора для создания механической вентиляции используются:

• флюгер-диффузор, который монтируется на приточной трубе;
• дефлектор, устанавливаемый на вытяжной трубе.

Комбинированная вентиляция металлического гаража

В металлическом гараже без подвала, площадь которого незначительна, достаточно будет смонтировать комбинированную вентиляционную систему. Способ действия конструкции заключается в подаче воздуха естественным путем, при этом вывод воздушного потока обеспечивается по средствам осевого вентилятора.

Комбинированная система вентиляции предполагает установку вытяжного вентилятора

Совет! При комбинированной системе вентиляции гаража без погреба идеально подойдет бытовой вентилятор, мощность которого составляет 100 Вт. К примеру, модель СК-125С – установка которая обеспечит 10 кратный воздухообмен, что соответствует установленным нормам.

Что делать: в металлическом гараже появляется конденсат

Появление конденсата в виде капелек воды на стенах, потолке, а соответственно, и на автомобиле – явление опасное. Но с ним необходимо бороться, так как повышенная влажность приведет к быстрой коррозии металла, а соответственно к сокращению эксплуатационного периода самого автомобиля.

Конденсат в гараже может образовываться по двум причина причинам:

• отсутствие отопления в гаражном помещении или некачественном его утеплении;
• отсутствии вентиляционной системы или неверном ее монтаже.

Устранить образование конденсата самостоятельно не сложно, стоит лишь выполнить работы по утеплению гаража и смонтировать правильно вентиляцию. Если вентиляция в гаражном помещении есть и смонтирована она в соответствии с требованиями и нормами, тогда стоит задуматься о ее чистке. Возможно, в вентиляционную трубу попал мусор, который снижает эффективность всей системы. Вентиляционная система со временем способна загрязнятся пылью, маслянистыми отложениями, которые небезопасны для здоровья человека.

Совет! Отопление в металлическом гараже лучше всего размещать у стен ближе к полу. Тут все ясно – теплый воздух способен подыматься вверх, тем самым прогревая помещение и вытесняя холодные воздушные массы. А они в свою очередь будут выводиться с помощью вытяжных труб, размещенных в углах гаража.

Обслуживание вентиляции

Вентиляция любой конструкции периодически должна прочищаться

Выполнив монтаж приточно-вытяжной вентиляционной системы в гараже можно надолго забыть об воздухообмене, но, к сожалению, не навсегда. Рано или поздно вентиляционные каналы загрязняться и потребуется их чистка:

• проведение наглядного осмотра внешних элементов вентиляции. Выполнить осмотр можно с помощью обычного зеркала: сняв решетку, заглянуть в воздуховодный канал, используя зеркало;
• выполнение процедуры очищения с помощью механических действий и специальных химических средств, направленных на устранение пыли и маслянистых отложений.

Только свободный поток воздуха, поступающего в закрытое помещение, способен обеспечить полноценный воздухообмен. Чистить систему вентиляции необходимо один раз в год. Такой простой процесс позволит всегда иметь свежий воздух в гараже.

Установка приточно-вытяжной системы вентиляции в металлическом гараже должна проводиться в обязательном порядке, так как она является важным правилом хранения автомобиля в гаражном помещении.

Похожее

Вы пропустили

Adblock
detector

Как сделать вентиляцию в металлическом гараже

Содержание:

Очень многие считают, что вентиляция в металлическом гараже совсем не нужна. Однако не обращать на это внимание — большая ошибка. Это может привести к печальным последствиям. Почти все автолюбители пользуются гаражом как помещением для ремонта и стоянки автомобиля. Такому «автодомику» просто жизненно необходим свежий воздух. Чтобы провести вентиляцию в металлическом гараже, необходимо выполнить ряд обязательных процедур.

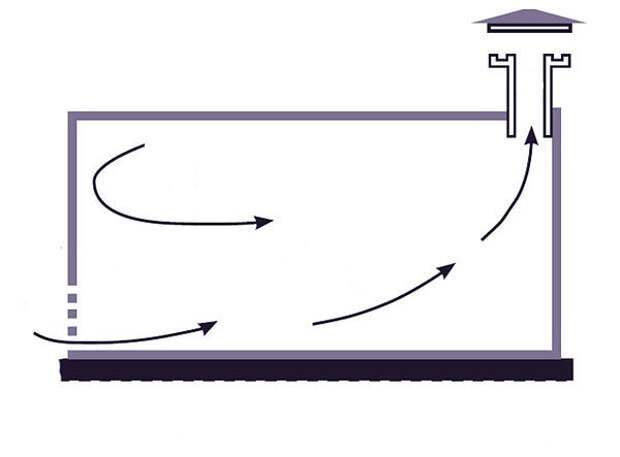

Схема естественной вентиляции гаража.

Типы вентиляции гаража

1. Естественная вентиляция. Практически все автолюбители предпочитают иметь естественную вентиляцию. Это самый легкий метод, которым может воспользоваться любой владелец гаража. Основой этого способа является реальная циркуляция воздуха, возникающая из-за отличия температуры помещения от уличной.
2. Комбинированная вентиляция. Установленный воздушный вентилятор механическим путем удаляет тяжелый воздух. Сквозь особые приточные отверстия в помещение естественным путем подается чистый воздушный поток.
3. Механическая вентиляция. Монтируются специальные установки, проводящие воздухообмен искусственным путем. Удаление старого и подача чистого воздуха выполняется через смонтированную двухканальную систему.

Обустроить воздухообмен можно самыми разными способами. Все держится на финансовом состоянии хозяина машины, конструкции «автодомика». Наличие погреба и смотровой ямы также нуждается в поступлении свежего воздуха. Монтаж вентиляции в погребе поможет сохранить консервированные продукты.

Схема комбинированной вентиляции гаража.

Когда разрабатывается конструкция будущего «автодомика», проектируется принципиальная система монтажа и устройство вентиляции. В соответствии с такой системой, в стене и крыше помещения делаются отверстия.

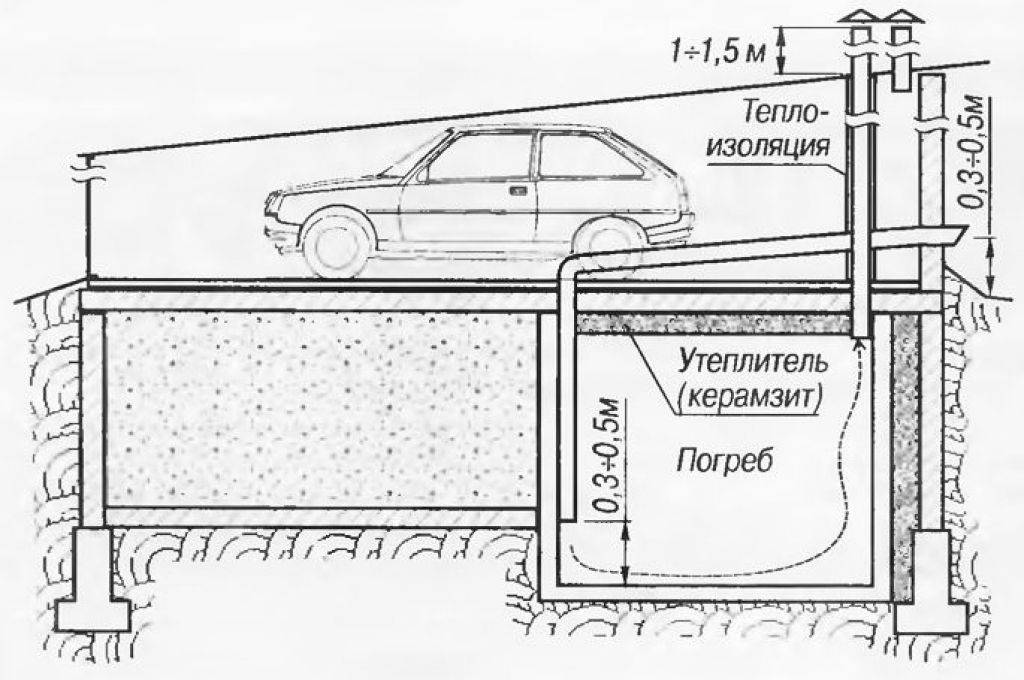

Прокладка вентиляции касается погреба и смотровой ямы. При разработке учитываются габариты гаража, сколько в нем помещается автомобилей. Проводится планировка подводки труб с учетом эффективности подачи воздушного потока.

Для естественной вентиляции можно применять двухканальную схему, а для искусственной вполне достаточно одноканальной системы.

Вернуться к оглавлению

Как смонтировать вентиляцию: нюансы

Прежде чем дать ответ на подобный вопрос, необходимо точно рассчитать свои финансовые возможности. Наилучшая вентиляционная система, смонтированная в гараже, обойдется приблизительно в 1200 долларов. Не все могут себе такое позволить. Поэтому лучше всего применить естественную вентиляцию, можно смонтировать и комбинированную систему. Эту работу можно провести самостоятельно, без приглашения бригады мастеров.

Естественная вентиляция, пожалуй, самый менее затратный способ, при котором будет происходить воздухообмен помещения. Чтобы применить такой способ, нужно во время строительства гаража предусмотреть в стене пару отверстий.

Первое, приточное, должно находиться около пола, другое, вытяжное, рядом с потолком. Чтобы такая система правильно работала, необходимо расположить эти отверстия диагонально на разных стенах. Их диаметр определяется из конкретного расчета. Каждые 15 мм воздухоотводящей трубы равны 1 кв. м гаража.

Схема приточной вентиляции.

Отрицательной стороной естественного вентилирования считается невысокая эффективность. Это связано с тем, что такая система находится в большой зависимости от самых разных факторов, а этого недостаточно, чтобы бороться с выхлопами и всевозможными испарениями.

Комбинированная вентиляция напоминает естественную. Но разница между ними все-таки имеет место. В гараже тоже должны быть отверстия, через которые будет поступать чистый воздух и удаляться отработанный.

Однако в данном случае совершенно не важно, где будут находиться отверстия. Их можно располагать на одной и той же стене, выдерживая один и тот же уровень. Единственным условием, которого нужно придерживаться, является положение отверстий. Они не должны смотреть в лицо друг другу. В противном случае свежий воздух не сможет попасть внутрь, воздушный поток закольцуется.

Положительный эффект комбинированной вентиляции связан с принудительным вентилированием за счет встроенных в выходные трубы специальных вентиляторов. Работа системы в этом случае основана на создании давления. Загрязненный воздух удаляется из помещения, его меняет чистый воздушный поток. Заметим, что установленная комбинированная вентиляция способна работать круглогодично, причем смонтированные вытяжные вентиляторы не нуждаются в большом количестве электроэнергии.

Вернуться к оглавлению

Некоторые особенности

Схема работы механической вентиляции.

Чаще всего принудительная вентиляция будет оптимальным и единственным вариантом, наилучшим по стоимости и качеству. Данный способ рассчитывается так же, как естественная вентиляция.

Функционирование механической вентиляции базируется на работе нескольких механизмов, имеющих автоматический режим. В состав приточной вентиляции входит:

1. Фильтр.
2. Электрокалорифер.
3. Сам вентилятор.

Система вытяжки имеет канальный вентилятор, совмещенный с воздухопроводом. Такая система позволяет получить наибольшую эффективность. Однако ее отрицательной стороной является подача холодного воздуха, не прошедшего очистку от загрязняющих частиц, отсутствует подогрев.

Вернуться к оглавлению

Основная задача вентиляции

Она обязана удалять водяные пары, проветривать гараж и очищать воздух от вредных для человека газов и ядовитых испарений.

Должна не допускать образование конденсата на потолке и стенах помещения. Она должна способствовать сушке кузова автомобиля, заехавшего в гараж после движения по лужам.

Схемы дефлекторов.

Система вентиляции обязательно должна быть в гараже, независимо от того, из чего он был построен. Любое помещение обязано получать приток чистого воздуха.

Отсутствие вентиляции становится причиной возникновения на стенках гаража конденсата. Такое явление связано с отсутствием особых вентиляционных каналов, которые не были запланированы при проектировании гаража. Казалось бы, гараж закрыт со всех сторон, откуда же появляется влага? Обычно таких источников несколько:

1. Влага, поступающая из почвы. Причиной является отсутствие гидроизоляции пола гаража.
2. Влага, которую занес сам автомобиль.

Температура стенок гаража соответствует температуре наружного воздуха. При похолодании теплый воздух превращается в конденсат, начинающий оседать на стенках гаража.

Чтобы бороться с таким явлением, необходимо свести к минимуму возникновение конденсата. С этой целью требуется создать в гараже систему вентиляции. Сначала необходимо просверлить отверстия, чтобы проложить трубы для вытяжки и подачи свежего воздуха. Отверстия приточных каналов должны находиться над полом, а вытяжные должны быть под потолком. Отверстия должны находиться диагонально друг относительно друга. Другими словами, одна пара отверстий должна находиться в правой стороне, а другая в левой.

http://1poclimaty.ru/www.youtube.com/watch?v=rX7pfCQxqmw

При этом площадь отверстий должна равняться 0,3% из расчета площади гаража. Для того чтобы оградить гараж от проникновения ненужных предметов, требуется закрыть вентиляционные отверстия особыми стальными решетками. Каждое отверстие просверливается непосредственно в стенках гаража.

Вернуться к оглавлению

Практические рекомендации

Когда проводится расчет планировки вентиляции, нужно обязательно учитывать местонахождение гаража. От него зависит, где должны проходить вентиляционные каналы. Возможно, их придется сделать в задней стенке гаража, возможно, оптимальным вариантом будет передняя стенка. Иногда приходится монтировать вентиляционные трубы на крыше. В этом случае расположение приточной трубы должно быть таким, чтобы она находилась на некотором расстоянии от пола, вытяжная при этом не достигала 15 см до потолка.

Чтобы увеличить тягу трубы, необходимо установить дефлектор. Для этого подойдет обыкновенное оцинкованное ведро. Чтобы трубы были защищены от дождя и снега, монтируется козырек. Будет неплохо установить в трубах вытяжной вентилятор, похожий на кухонный.

http://1poclimaty.ru/www.youtube.com/watch?v=tb37btzJbwA

Подводя итог всему вышесказанному, можно смело утверждать, что вентиляция в металлическом гараже выполняет не дополнительные функции, это обязательная система. Именно она является важнейшим условием правильного хранения автомобиля. Хозяева гаражей часто просто забывают о вентиляции. Они стараются всеми силами удержать тепло.

В основном, когда проектируется гараж, обязательно предусматривается вентиляционная система.

Однако обычно все вентиляционные щели закрываются для того, чтобы добиться лучшей герметизации помещения. В результате из-за нарушения строительных стандартов возникают побочные эффекты, которые оказывают отрицательное влияние на здоровье хозяина и его автомобиль.

Вентиляция для металлических строительных комплектов / Metal Building Kings

Установите вентиляционные отверстия в вашем стальном здании, чтобы создать поток ветра и вентиляцию. Выберите один из этих 4 типов вентиляционных систем.

При планировании, проектировании и определении стоимости комплекта сборного металлического гаража вам следует рассмотреть несколько вариантов и аксессуаров, которые вы можете встроить в любую модель стального здания, чтобы при его изготовлении все они были встроены в конструкцию. Основными особенностями здания являются проходные и верхние двери, добавленные к торцевым стенам, окна по бокам здания, световые люки на крыше арочного гаражного комплекта и системы вентиляции. Вы также можете добавить климат-контроль, например, стальную изоляцию здания, системы отопления и кондиционирования воздуха с потолочными вентиляционными отверстиями.

Одним из важных преимуществ вентиляционной системы является снижение образования конденсата на стенах металлических зданий. Он также подает свежий воздух снаружи здания и циркулирует во внутреннем пространстве. Циркуляция воздуха также охлаждает салон летом. Когда вы стратегически устанавливаете систему вентиляции, она создает перекрестную вентиляцию, которая перемещает воздух по всему зданию.



ТУРБИНА АЛЮМИНИЕВАЯ ВЕНТС

Турбинные вентиляционные отверстия отлично подходят для удаления воздуха из здания, создавая восходящую тягу. Они хорошо работают в мастерских или мастерских по ремонту кузовов автомобилей для удаления загрязняющих веществ в салоне. Они также хорошо работают в летние месяцы для удаления теплого воздуха внутри здания. Правильное расстояние важно, и наши специалисты могут помочь вам решить, сколько вам понадобится, исходя из угла наклона крыши и размера металлического здания. Вообще говоря, ветер снаружи крутит турбины и создает вакуум, высасывающий воздух из здания.

КОНЬКОВЫЕ ВЕНТИЛЯТОРЫ

Коньковые вентиляционные отверстия работают аналогично турбинным вентиляционным отверстиям, но без движущихся частей. Вероятно, не так эффективно, но это также позволяет воздуху выходить из внутренней части здания и создает хорошую перекрестную вентиляцию. Коньковые вентиляционные отверстия представляют собой плоские вентиляционные отверстия, обычно расположенные на расстоянии около 10–15 футов друг от друга по обе стороны от пика крыши. Если вы находитесь в географической зоне, где дуют сильные ветры, лучшим вариантом будет коньковая вентиляция.

ПРИТЯЖНЫЕ ВЕНТИЛЯТОРЫ

Гравитационные вентиляционные отверстия работают очень хорошо, удаляя воздух и загрязняющие вещества из конструкции здания с чистыми пролетами, а также не требуют энергии для работы, как другие вентиляционные системы. С отверстиями в торцевых стенах и стратегически расположенными гравитационными вентиляционными отверстиями вы можете создать очень хороший поток воздуха от преобладающих ветров и тепловой плавучести. Поток ветра, проходящий через ваше здание, создает области высокого и низкого давления. Наветренный конец здания является зоной высокого давления. Подветренный конец и вершина арок представляют собой области низкого давления. Наличие отверстий в концах здания с высоким и низким давлением заставляет воздух проходить через металлическое здание.

При размещении отверстий как на верхнем, так и на нижнем уровнях здания горячий воздух поднимается из верхней части здания и втягивает холодный воздух на нижний уровень здания.

НАСТЕННЫЕ ЖАЛЮЗИ

Настенные жалюзи бывают нескольких конструкций для предотвращения проникновения в здание дождя, переносимого ветром, называемые дренажными лопастями, часто размером от 2 до 5 дюймов. Размещенные по бокам вашего металлического здания, ветрозащитные жалюзи создают поток воздуха через здание с боков.

Поговорите с нашими опытными инженерами и консультантами, чтобы обсудить лучшую систему вентиляции, которая подходит для металлического гаража вашего типа и размера и для целей, для которых используется ваше здание.





ВЫБЕРИТЕ ВАШУ МОДЕЛЬ СТАЛЬНАЯ АРКА

S МОДЕЛЬ Р МОДЕЛЬ МОДЕЛЬ МОДЕЛЬ Q

Изучите различные варианты использования металлических арочных конструкций

гаражных комплектов от Metal Building Kings®

и выберите подходящее здание!

МЕТАЛЛИЧЕСКИЕ ГАРАЖИ ЖИЛЫЕ
ГАРАЖНЫЕ КОМПЛЕКТЫ ДЛЯ МАСТЕРСКИХ
СЕЛЬСКОХОЗЯЙСТВЕННЫЕ АРОЧНЫЕ ЗДАНИЯ
КОММЕРЧЕСКИЕ АРОЧНЫЕ ЗДАНИЯ
КОМПЛЕКТЫ ДЛЯ СТРОИТЕЛЬСТВА КОНЮЧКОВ
ГРУЗОВЫЕ МЕТАЛЛИЧЕСКИЕ ЗДАНИЯ
МЕТАЛЛИЧЕСКИЕ ГАРАЖНЫЕ КОМПЛЕКТЫ ДЛЯ ХРАНЕНИЯ
ЗДАНИЯ АВИАЦИОННЫХ АНГАРОВ
АРОЧНЫЕ ЗДАНИЯ ДЛЯ ОТДЫХА
ВОЕННЫЕ ХИЖИНЫ QUONSET
СКЛАДСКИЕ МЕТАЛЛИЧЕСКИЕ ЗДАНИЯ
ЗДАНИЯ ИЗ ПРОМЫШЛЕННОЙ СТАЛИ

Прямые поставки с завода Низкие цены — высочайшее качество

100% гарантия.

Сборные и сборные металлические арочные строительные комплекты для гаражей Сделано в США.

Варианты вентиляции металлических зданий | Вентиляция стальных зданий

Вентиляционное отверстие конька металлического здания Металлические коньковые вентиляционные отверстия аэродинамически спроектированы для защиты от непогоды. Прочный корпус толщиной 26 мм в сочетании с внутренними компонентами из листового металла калибра 24, 20 и 18 и деталями машин обеспечивает длительный срок службы. Полностью защищен от птиц и грызунов оцинкованной сеткой 4х4. Легко подвижная заслонка открывается на любую степень от полностью открытой до полностью закрытой. Доступны длины 9 футов или 10 футов белого цвета или цвета Galvalume®.

Металлические строительные жалюзи Металлические строительные жалюзи самозаливные и самообрамляющиеся (другая отделка не требуется) и могут состоять из одинарных или двойных секций. Лопасти жалюзи имеют валковую форму и могут быть фиксированными или регулируемыми, а также оснащены сеткой от насекомых. Жалюзи проходят очистку паром и обрабатываются перед покраской стандартной полиэфирной краской, наносимой электростатически до толщины 2 мил, а затем запекаемой в печи — также доступно покрытие Galvalume®.

Круглая вентиляция для металлических зданий Круглые вентиляционные отверстия для металлических зданий представляют собой гравитационные вентиляторы с диаметром горловины 20 дюймов, внутренними и внешними лентами 26 калибра и защитой от дождя. Конструкция обеспечивает свободный беспрепятственный поток вентилируемого воздуха, а добавление вертикального демпфера обеспечивает герметичность устройства. Заслонка поддерживается в открытом положении натяжной цепью длиной 5 футов. Птичья сетка 4×4 в проеме между внутренней лентой и защитой от дождя препятствует проникновению птиц в вентиляционное отверстие.

Металлический домкрат для крыши здания Домкраты для металлических зданий разработаны специально для применения в металлических зданиях и обеспечивают наилучший способ герметизации проникновения труб через стальную панель крыши. Основание изготовлено из коррозионностойкого алюминия и товарной резины, имеет диапазон рабочих температур от -65°F до +250°F (EPDM) и от -40° до +350°F (силикон). : ¼”-2”, 4”-7”, 6”-11” и 7”-13”

Металлический вытяжной вентилятор Вытяжные вентиляторы для металлических зданий становятся все более распространенными в металлических зданиях, потому что они могут легко перемещать большие объемы воздуха, не требуют проникновения через крышу, легко устанавливаются и легко приобретаются на месте у WW Grainger®, Tractor Supply® или аналогичных компаний. . Вытяжные вентиляторы похожи на металлические строительные жалюзи, но за жалюзи имеется вентилятор с приводом. Вытяжные вентиляторы бывают самых разных размеров, а для меньших вытяжных вентиляторов требуется только простое отверстие в металлическом корпусе.

Вентиляционная труба металлического здания Вентиляционные отверстия используются во многих типах строительства и иногда требуются местными нормами для прибрежных проектов или в подверженных наводнениям и / или низменных районах.
