Вентиляция для газового котла в частном доме: правила обустройства

Необходимость в монтаже вентиляционной системы распространяется не только на комнаты, в которых жильцы проводят основное время – спальни, гостиные, кухни – но и на нежилые помещения. Вентилирование особенно нужно, если в подсобках и котельных установлено отопительное оборудование.

И для безопасной жизни людей, и для беспроблемной эксплуатации дающего тепло агрегата требуется грамотно организованная система воздухообмена. Все о том, как должна быть устроена вентиляция для газового котла в частном доме, вы узнаете из представленной нами статьи.

Мы подскажем, что нужно учесть на предварительном этапе. Объясним, что следует сделать перед монтажом вентиляционных каналов, какие правила соблюдать в процессе установки системы. Эта информация может пригодиться, если часть работ вы захотите выполнить самостоятельно, без привлечения специалистов.

Содержание статьи:

Для чего нужна вентиляция?

Некоторые собственники коттеджей и дачных домов сомневаются в необходимости вентиляции или утверждают, что для обеспечения воздухообмена достаточно открытой форточки в котельной.

Однако форточку держать открытой все время невозможно. Нередко для полноценного отвода отработанного воздуха необходима бывает механизированная вытяжка, поэтому кроме естественной вентиляции приходится устанавливать и принудительную.

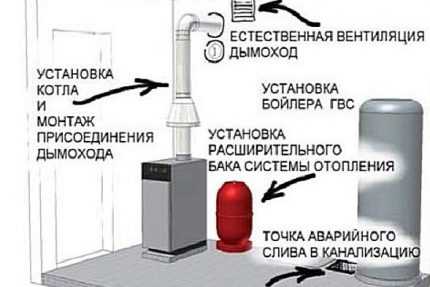

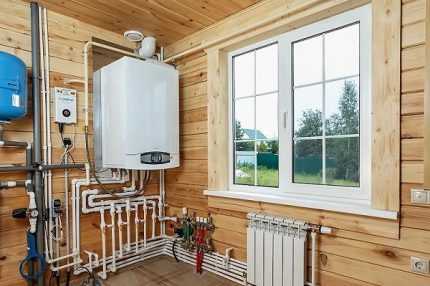

Для установки газового котла подходит коридор, прихожая, кухня (по новым правилам в ванной – нельзя), но лучшим и наиболее безопасным местом считается отдельная котельная с налаженной системой вентиляции

Система отведения газов выполняет очень важные функции:

  • Поставляет кислород в объеме, необходимом для обеспечения процесса горения топлива. Как известно, дефицит кислорода чреват такими последствиями, как уменьшение теплоотдачи, неполное сгорание или увеличение количества требуемого топлива, преждевременный износ оборудования, засорение дымохода гарью и копотью.
  • Удаляет продукты горения. Часть угарного газа может проникать в помещение даже при правильной установке и эксплуатации дымохода, а критическая концентрация его в воздухе – прямая угроза здоровью проживающих в доме людей.
  • Выводит газ
    при случайном попадании его в воздух. Возможность нарушения герметичности газовых линий также не нужно упускать из виду – редко, но утечка пропана происходит. Результатом может стать или отравление жильцов, или мощный взрыв.

Защитить от негативных последствий может только продуманная, спроектированная согласно требованиям СНиП система вентиляции при установке газового котла. Благодаря вы защитите семью от взрыва, пожара и отравления, снизите нагрузку на котел, уменьшите расход топлива и увеличите теплоотдачу обогревательного оборудования.

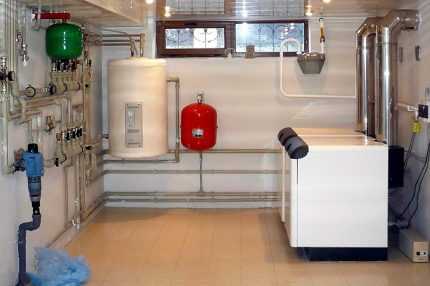

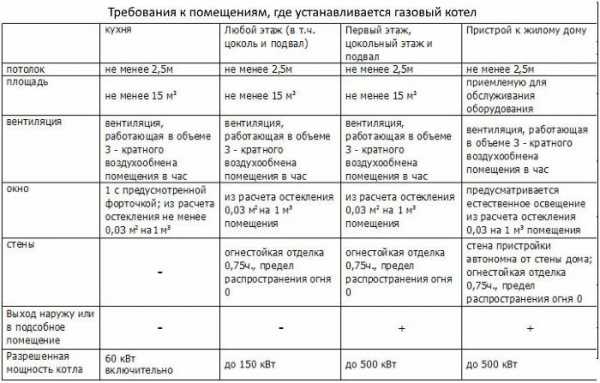

Требования к установке: все по закону

При , которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.

Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами

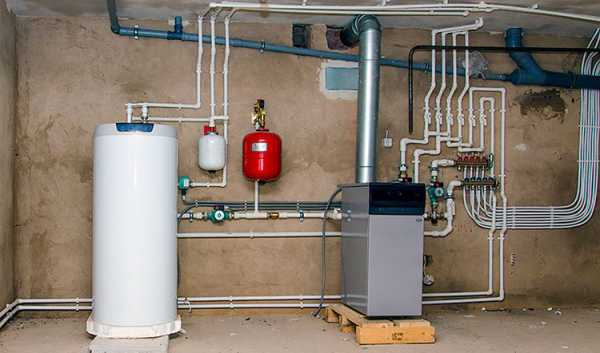

Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.

Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

  • наличие прочного фундамента и бетонированного пола;
  • проложенные коммуникации – водопровод, канализацию, трубы отопления;
  • утепление стен и газоотвода для предотвращения замерзания в холодный период;
  • площадь – не менее 15 м³;
  • высоту потолков – 2,2 м и выше;
  • обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.

Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.

Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.

Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом

Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

Требования, касающиеся дымоходов и вентиляции:

  • вывод газов и подача воздуха осуществляются через отдельные каналы;
  • размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;
  • котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;
  • если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.

Установленные в частном доме вентканалы для напольного или должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

О видах вентиляции в частном доме

Побуждение воздухообмена происходит двумя способами: или естественным путем, или принуждением.

Естественную схему используют, если пользуются котлом мощностью до 30 кВт при выполнении всех требований установки, предъявленных производителем. Обеспечение вентиляции для работы более мощных агрегатов осуществляется принудительно, с помощью вентиляторов. Рассмотрим оба способа вентиляции.

Вариант #1 – естественная система

Менее продуктивная, но более простая естественная вентиляция уместна в небольших домах с маломощным отопительным оборудованием. Часто ее хватает для воздухообменных процессов, происходящих в подвалах, на чердаках, в сараях и гаражах.

Приток воздуха происходит через форточки, приоткрытые окна, отверстия под дверями, а вытяжка – через воздуховоды, установленные в верхней части стен или в потолке и выведенные над кровлей

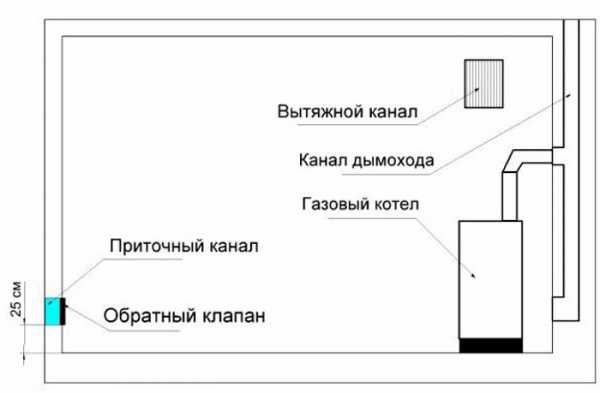

Правильно организованная вентиляция «захватывает» весь воздушный объем котельной. Для этого отверстия для притока и выхода воздуха устраивают в противоположных точках помещения.

Например, устанавливают котел прямо напротив двери, а вытяжное отверстие – над газовым оборудованием. Воздух движется снизу, перемещается через всю комнату и поднимается вверх к вытяжке. Окно в таком случае может находиться на любой стене.

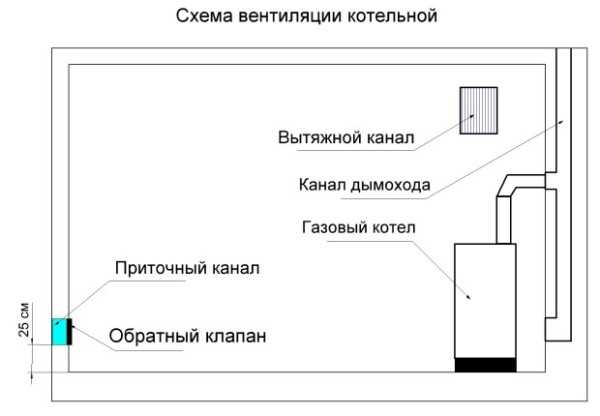

Для устройства приточно-вытяжной вентиляции нужно выполнить ряд действий:

  1. В нижней части дверного полотна проделать несколько отверстий сверлом или маленькой коронкой. Если между дверью и полом/порогом есть щель 2,5 см и более, перфорация не нужна.
  2. Проверить, достаточно ли естественного освещения для обслуживания котла и хорошо ли открывается форточка.
  3. Для обеспечения постоянного притока воздуха с улицы можно проделать в стене отверстие диаметром 150-200 мм. Для этого используют перфоратор или дрель с насадкой-коронкой нужного размера.
  4. Если в стене предусмотрена вентиляционная шахта, установить на стене декоративную решетку и проконтролировать, что выведенная на кровлю труба защищена от дождя и ветра колпаком.

Отверстие в стене также нельзя оставлять без защиты – через него в помещение может попасть мусор или проникнуть грызуны.

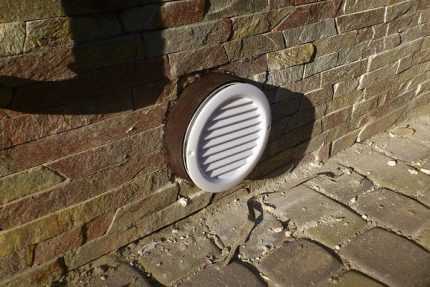

Обычно с наружной стороны отверстие или гильзу, вставленную в стену, оснащают решеткой из металла. Пластиковые детали считаются ненадежными и быстро ломаются

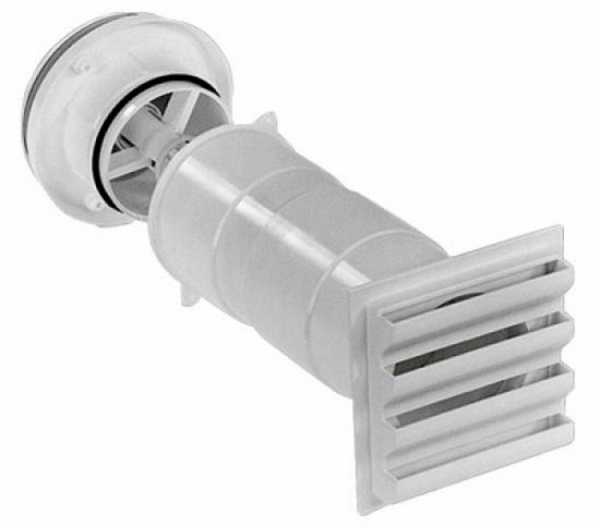

Приточные клапаны, которые имеются в продаже, изначально оснащены дополнительными средствами защиты – решеткой, сеткой или лючком, который обычно держат в открытом состоянии.

Выходное отверстие не рекомендуется устраивать рядом с котлом. В холодный сезон резкое снижение температуры может повлиять на работу котла, поэтому сверлить стену лучше на расстоянии не менее 1-1,5 м от места установки агрегата.

Преимущество естественной вентиляции, как и естественного освещения – полная независимость от исправности электросети. Если по каким-то причинам электричество в доме пропадет, воздухообмен в котельной не нарушится, а света будет достаточно для регулировки оборудования

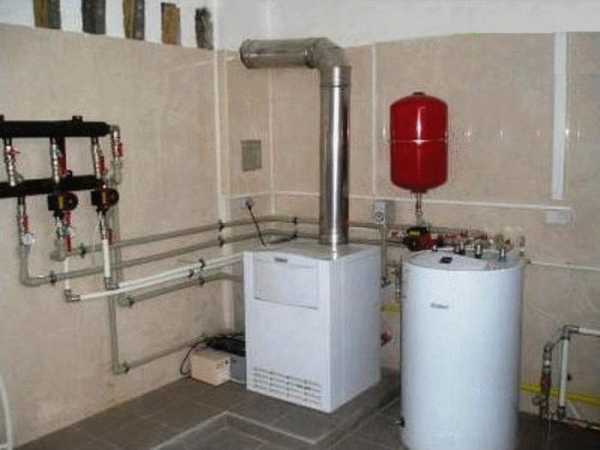

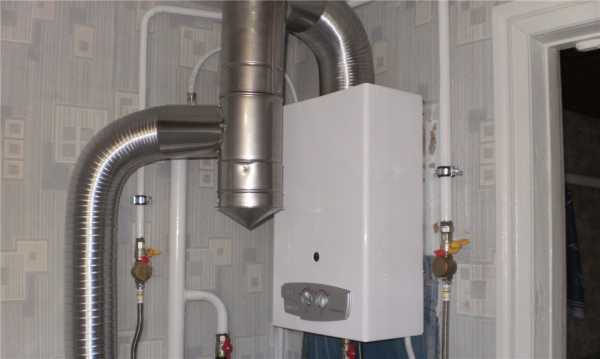

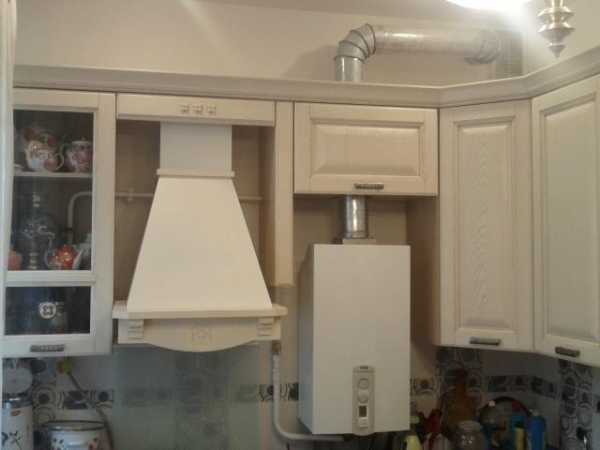

Если котел установлен на кухне, вытяжной воздуховод выводится в вентиляционную шахту традиционным способом – через отверстие, расположенное под потолком. Иногда это просто труба, ведущая на чердак, а оттуда – на крышу.

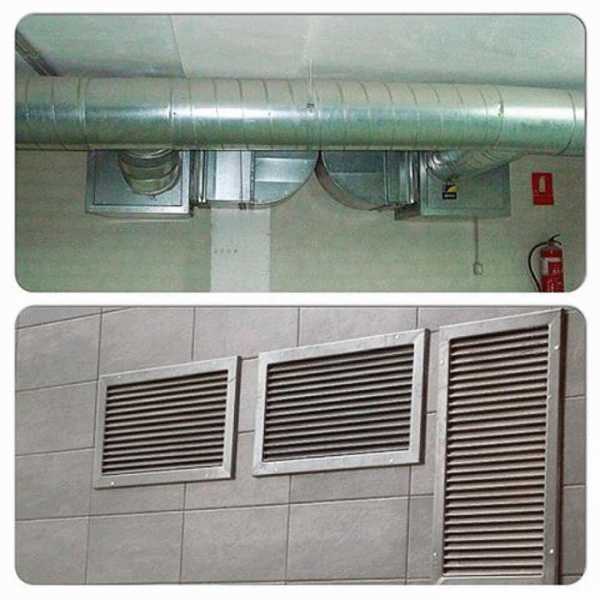

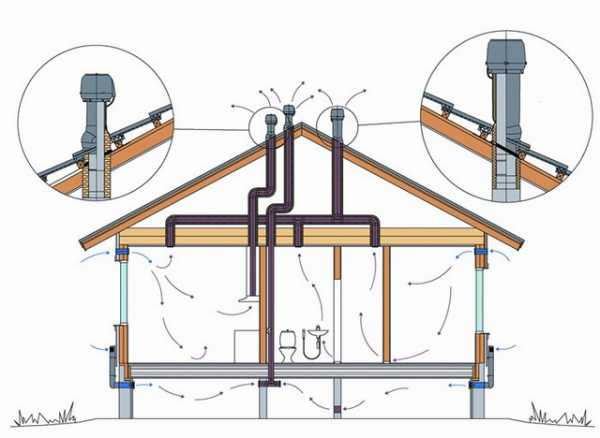

Система – это пример канальной системы. Каналы могут проходить под подвесным потолком, в нишах и шахтах.

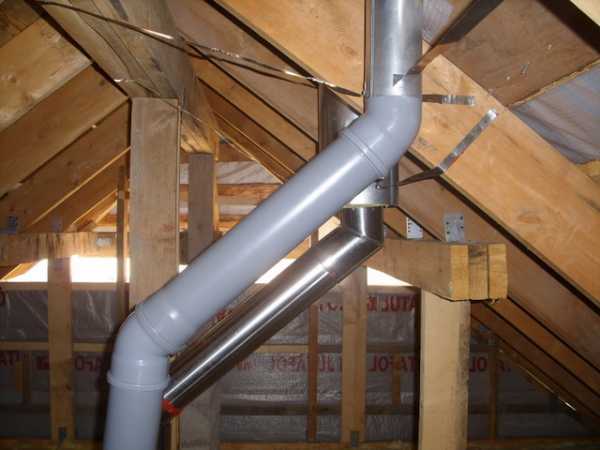

Если нет шахты, трубу проводят вдоль стен помещений и чердака, а затем выводят наружу через кровлю, проделав отверстие по диаметру

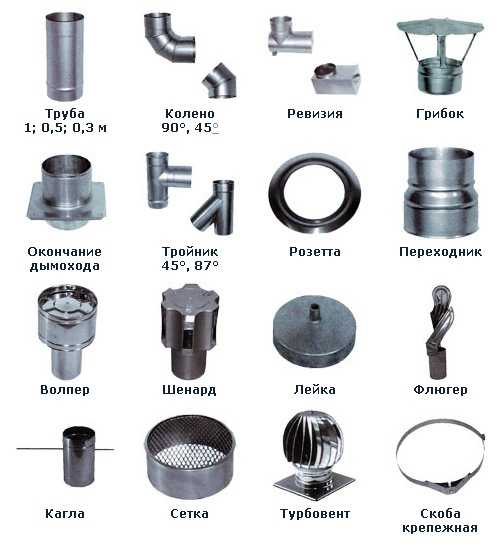

Кроме труб используют шиберы, заслонки, соединительные элементы, декоративные решетки, воздухозаборники, аэраторы.

Несколько советов по монтажу воздуховода:

Галерея изображений

Фото из

Пластиковая труба для воздуховода

Циркулярка для резки труб

Силиконовый герметик в качестве клея

Напыляемый утеплитель для теплоизоляции вентканала

Преимущество напыляемого утеплителя – в возможности его нанесения на уже установленные трубы. Процесс происходит быстро и легко, причем можно теплоизолировать криволинейно установленные воздуховоды и трубы, расположенные в труднодоступных местах.

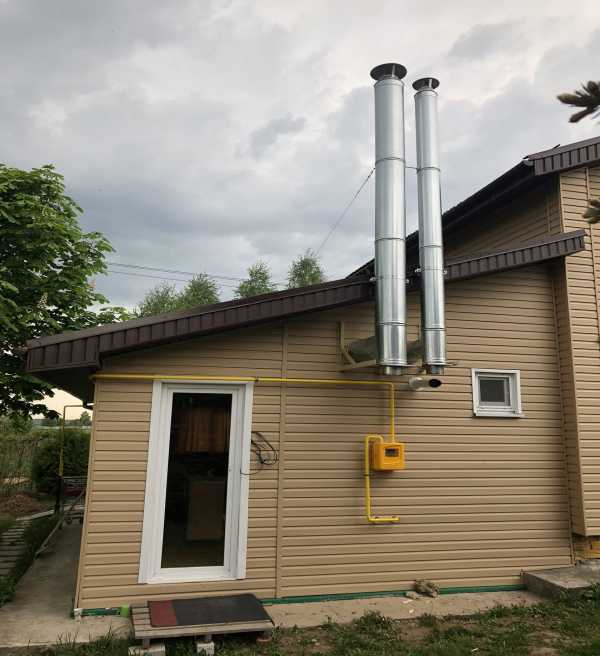

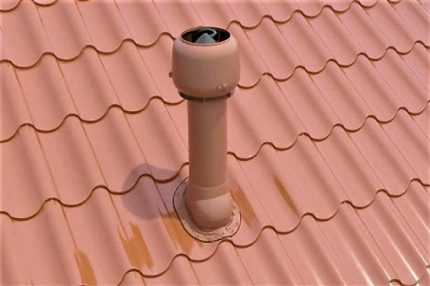

На кровле трубу выводят на высоту 0,5-1 м над кровельным покрытием и накрывают оголовком – специальным защитным колпаком.

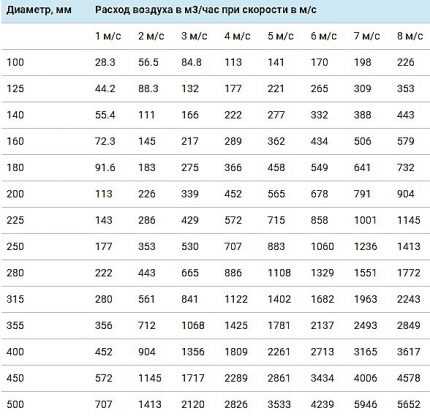

Нужно помнить, что диаметр каналов вентиляции для газового котла зависит от скорости воздухообмена, объема помещения и других факторов. Чтобы избежать сложных вычислений, можно воспользоваться готовыми таблицами

Ответственные производители котельного оборудования предоставляют информативные инструкции по установке и эксплуатации агрегатов. В технической документации можно найти рекомендации и по выбору систем вентиляции с указанием технических характеристик вентканалов.

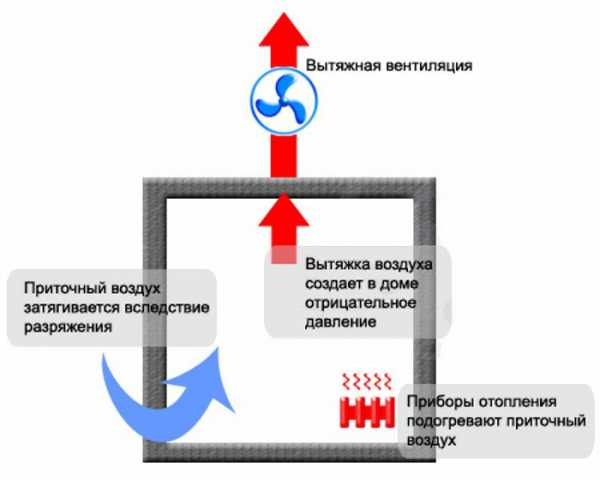

Вариант #2 – принудительная система

Если естественного воздухообмена недостаточно для выполнения рекомендаций производителя по эксплуатации котла, то требуется установить канальный вентилятор. Однако лучшее решение – это комбинированная система с использованием фильтров, и вентиляторов.

В результате работы системы вентиляции воздух нагнетается в камеру сгорания, а продукты сгорания выводятся с нужной для воздухообмена скоростью.

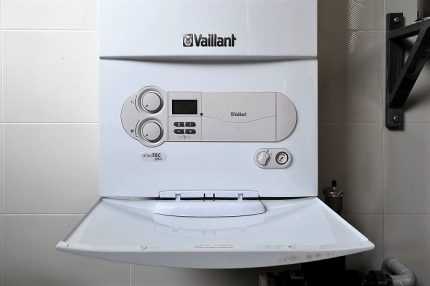

Современные газовые котлы для бытового использования укомплектованы автоматикой, которая регулирует подачу топлива в зависимости от окружающей температуры и других показателей

Хорошо настроенная вентиляция вкупе с отрегулированным оборудованием создают микроклимат, при котором экономится топливо и возрастает эффективность всей

Чтобы правильно подобрать вентилятор, нужно учитывать его производительность. Предположим, что объем котельной – 10 м³. По требованиям, за 1 час в помещении воздух должен меняться 3 раза, то есть 10 х 3 = 30 м³/ч – минимальная производительность вентилятора.

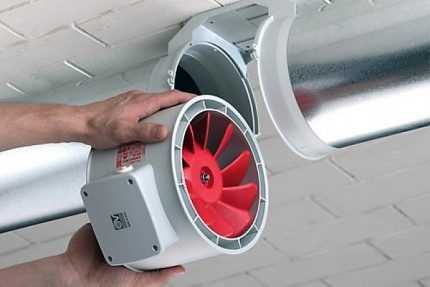

В вентканалы для газовых котлов рекомендуем устанавливать надежные вентиляторы в металлических или пластиковых корпусах. Они отличаются тем, что не деформируются со временем и выдерживают высокие температуры

Можно использовать автоматическую регулировку, которая включает вентиляционное оборудование вместе с запуском котла.

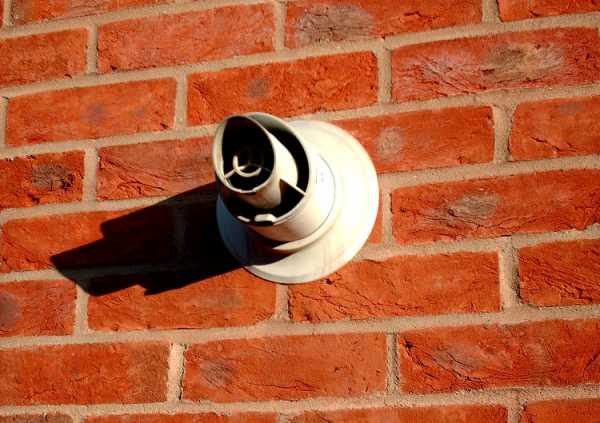

Коаксиальный дымоход как элемент вентиляции

Благодаря своей конструкции пользуются вполне обоснованной популярностью. Их собирают по схеме «труба в трубе», что позволяет выполнять сразу две необходимые для газового оборудования функции: вывод продуктов горения наружу и подачу воздуха для обеспечения процесса горения.

Коаксиальные дымоходы делятся на два вида: горизонтально и вертикально расположенные. Первые устанавливают в стену, вторые выводят через перекрытие на чердак, затем на кровлю. Вертикальная система отвода газов длиннее, дороже, сложнее в монтаже и требует установки конденсатосборника.

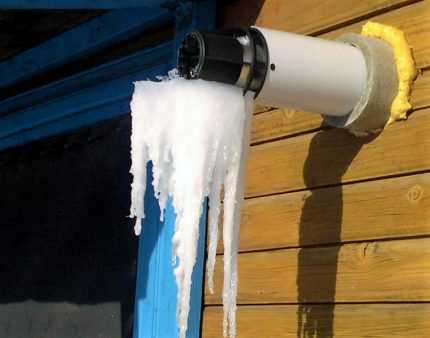

Единственный минус оборудования – риск замерзания конденсата на наружной части, выведенной наружу. Проблема решается утеплением трубы минватой или другим теплоизоляционным материалом, хотя в морозы и это не спасет

Для борьбы с наледью конец трубы оснащают решетчатым оголовком.

Несколько правил правильной :

  • Вывод трубы рекомендуют оборудовать на высоте 2 м над землей.
  • Расстояние от трубы до расположенного сверху окна – не менее 1 м.
  • Сборник конденсата не обязателен, если трубу установить под наклоном 3-12° по направлению к улице.
  • Выводить магистраль в соседнее помещение запрещено.

Если рядом с выходом дымохода расположена газовая труба, расстояние между ними должно быть 0,2 м или более.

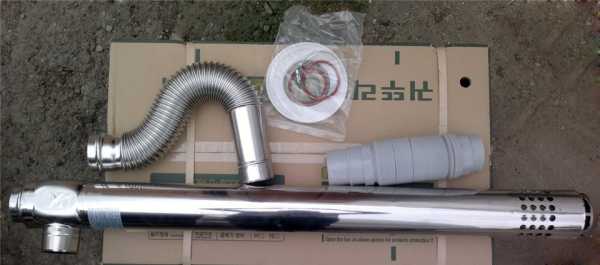

Стандартная комплектация горизонтального оборудования состоит из трубы, колена для подключения к котлу, переходников, декоративных накладок, обжимных колец, крепежных болтов.

Пример монтажа горизонтального коаксиального дымохода, выходящего наружу через стену:

Галерея изображений

Фото из

Шаг 1 – гильза в стене

Шаг 2 – монтаж дымохода в гильзу

Шаг 3 – соединительное металлическое кольцо

Шаг 4 – манжета на угол

Шаг 5 – пластиковый элемент на дымоход

Шаг 6 – подключение угла к дымоходу

Шаг 7 – стяжка на манжету

Шаг 8 – декоративный элемент на внешнюю стену

Мероприятия по монтажу горизонтального коаксиального дымохода признаны наиболее легкими в плане исполнения, поэтому рекомендуются для самостоятельной установки. В конце работ проводится ввод котла в эксплуатацию и проверка герметичности подключенной трубы.

Выводы и полезное видео по теме

Видео #1. Как предусмотреть все нюансы при устройстве котельной:

Видео #2. Подробнее об установке естественной вентиляции:

Видео #3. Обзор коаксиального дымохода:

Принципы устройства вентиляции котельной для газового оборудования похожи на оснащение воздуховодами других помещений, поэтому для опытных мастеров большая часть работ вполне доступна и осуществима.

Наиболее сложный этап касается проектирования и расчетов – чтобы не наделать ошибок, рекомендуем обратиться к инженерам-теплотехникам или квалифицированным монтажникам-газовикам.

Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы по заинтересовавшим моментам, размещайте фото по теме статьи. Расскажите о том, как устраивали вентиляционную систему в собственной котельной. Делитесь полезными сведениями, которые пригодятся посетителям сайта.

sovet-ingenera.com

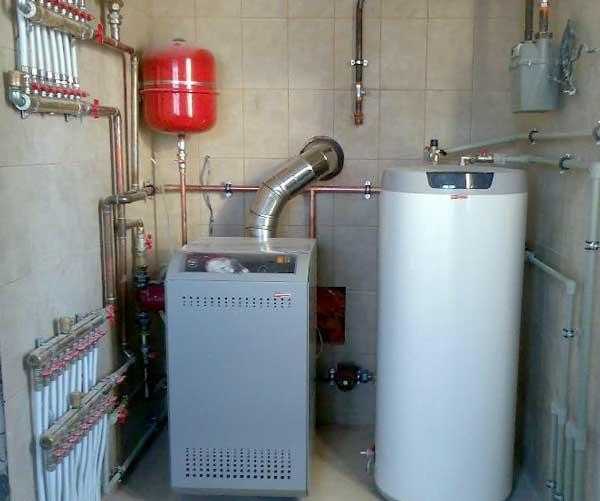

Какая система вентиляции должна быть в котельной частного дома: виды, требования

Применяя газовый котел в виде основного источника отопления и нагревания воды в частном доме нужно обязательно выполнять условия эксплуатации оборудования. Немаловажное условие при работе агрегата – вытяжка для котла, которая всегда требуется, несмотря на вид отопительного прибора.

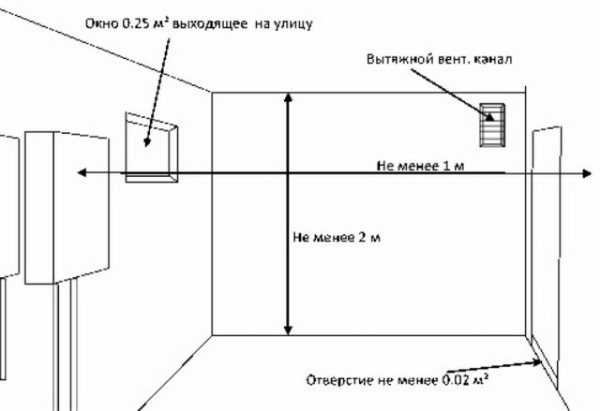

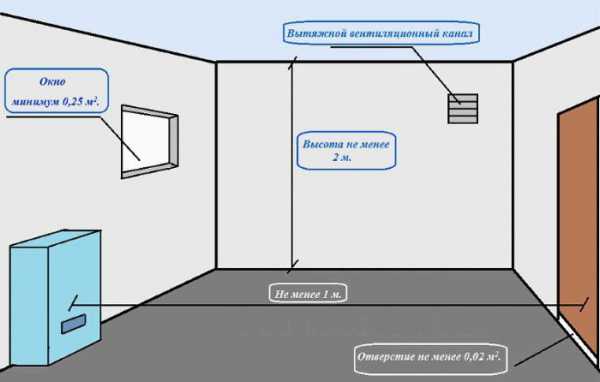

Требования к вентилированию газовой котельной

Котлы небольшой производительности (до 60 кВт) располагаются на кухне при условии, когда она отвечает определенным требованиям:

  • размеры помещения не менее 7,5 м3 при установке одного отопительного прибора, и не менее 13.5 при установке двух;
  • потолок не менее 2 м при установке одного отопительного прибора, и не менее 2.5 при установке двух;
  • площадь стекол в окнах не менее 3 см2 на 1 м³ помещения;
  • обязательное наличие в окнах рам и форточек;

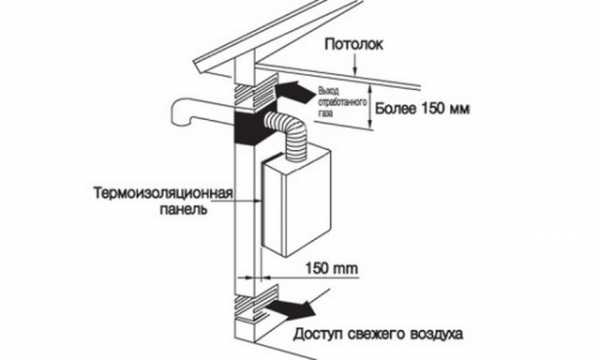

  • расстояние между отопительным прибором и стеновой конструкцией не менее 100 мм;
  • стена покрыта огнестойким материалом;
  • поступление свежего воздуха естественным путем (через нижние зазоры в дверях или специальные отверстия в стене).

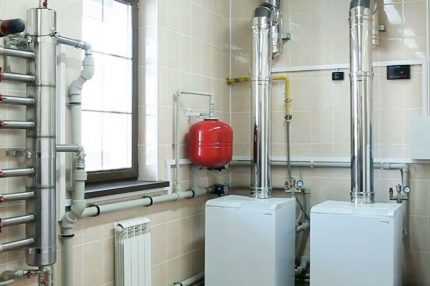

Для более производительных котлов свыше 30 кВт нужно отдельное помещение с площадью более 15 м2.

Требования к вентиляции твердотопливного котла и помещения

Основные условия к проведению вентиляции в котельной в частном доме – это соответствие определенной площади и объема. Это вызвано необходимой частотой воздухообмена за единицу времени, противопожарной безопасностью и регулярными осмотрами оборудования. Следовательно, для нормальной вентиляции котельной расстояние котла от стен и свободный доступ к нему должен быть обеспечен в зависимости от производительности агрегата:

  1. Для котла производительностью до 30 кВт не менее 3,5 м2.
  2. Для теплового устройства от 30 до 60 кВт – 5 м2.
  3. Если у агрегата мощность больше 60 кВт, то площадь котельной – свыше 6м2.

Кроме того, высота до потолка должна быть 2,2 м.

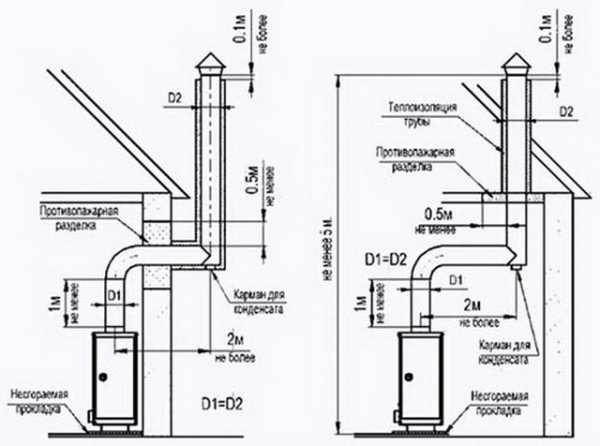

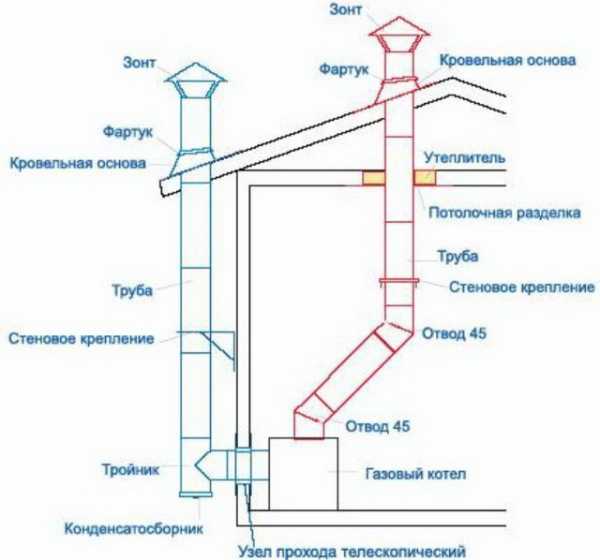

Дымоотвод отопительного прибора в частном доме

Дымоходы и их монтаж нуждаются в специализированном подходе и соблюдении определенных требований. Стенки дымоотвода обычно изготавливаются устойчивыми к перепадам температуры, к коррозии и воздействию химических соединений.

Вытяжка для котлов в частном доме должна отвечать строительным нормативам:

  1. СНиП 41-01-2003 «Вентиляция и отопление жилых помещений».
  2. СНиП 42-01-2002, 42-101-2003 «Рекомендации и требования к газораспределительным комплексам»

Таким образом, поддерживаясь этих законодательных актов, нужно соблюдать, чтобы дымоудаление соответствовало необходимому воздухообмену и ППБ. А для этого нужно вычислить высоту и сечение дымоотвода и воздуховода. При установке обходимо соблюдать следующие условия:

  • труба должна быть выставлена строго вертикально;
  • возвышаться над коньком крыши не более 0,5 м;
  • общая высота венканала – не более 5 м;
  • стыки в канале изолируются термостойким герметиком.

При соблюдении выше перечисленных требований, вентиляционную трубу для отопительного прибора можно смонтировать своими руками.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

  1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
  2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
  3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

  1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
  2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
  3. Экологичность системы.
  4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

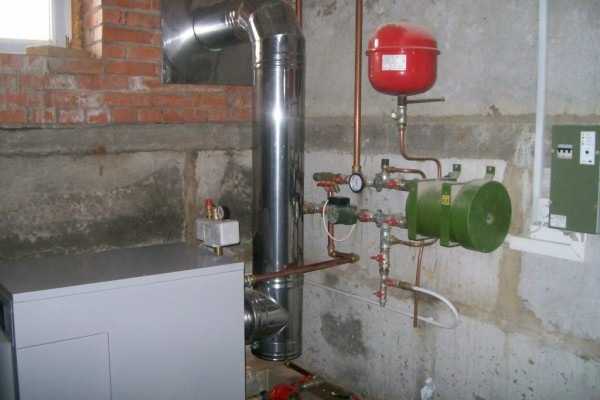

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

  1. Размещение в специально выложенном колодце из кирпича;
  2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Керамическая вытяжка

Следует дать оценку, что керамический канал – идеальное решение для всех видов котлов в частном доме. Этот материал устойчив к высоким температурам. А также нейтрально относится к ядовитым химическим соединениям, которые могут образовываться при сгорании разного топлива. Каналы керамической вытяжки в основном располагаются вертикально из модулей с одной или двумя выемками.

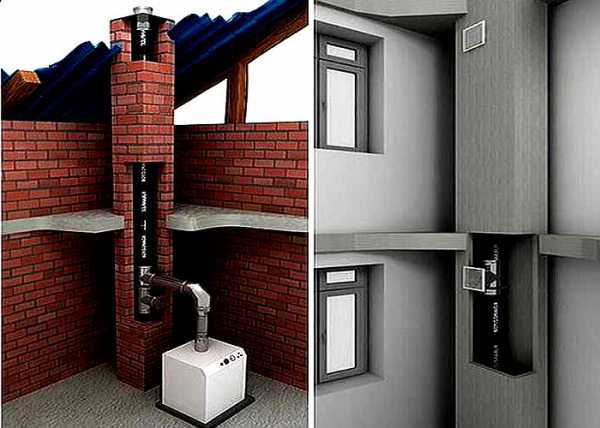

В последнем варианте второй канал применяется для вентилирования котельной или для поступления воздуха к горелке котла. Обычно такие сэндвичи утепляют минеральной ватой, чтобы защитить их от охлаждения и возникновения конденсата. К тому же в утепленной трубе увеличивается естественная тяга. При устройстве такой керамической вытяжки должен остаться зазор для свободного прохождения воздуха между утеплителем и поверхностью колодца.

На рынке стройматериалов можно встретить комплекты керамических вытяжек в металлическом кожухе. Такая модель не нуждается в устройстве вентиляционных зазоров и монтируется на отопительный прибор как внутри, так и снаружи дома. Они могут эксплуатироваться с температурой выходящих газов до 450 градусов.

В то же время керамика хорошо впитывает влагу, поэтому у них обычно предусматривается лоток для сбора конденсирующейся влаги. А сам канал обеспечивается свободным доступом для обдува воздухом. Благодаря сглаженной поверхности в трубе, в ней обеспечена устойчивость против загрязнения и удобное очищение при обслуживании.

Для работы котлов на твердом топливе в частном доме применяются трубы, выдерживающие температуру 650 градусов. Кроме того они должны быть нейтральными к сгоранию сажи и эксплуатироваться в сухом состоянии.

Расчет системы вентиляции

Вычисление вентиляции в помещении с газовым котлом рекомендуется делать, учитывая следующие параметры:

  • объем котельной;
  • скорость воздушной массы;
  • кратность воздухообмена;
  • количество членов семьи.

Учитывая данные параметры, рассчитывается нужное сечение вытяжки для газового котла, при этом диаметр приточного отверстия вычислять нет необходимости, поскольку эти размеры должны быть равны. Если же котельная уже существует, но диаметр вытяжного канала меньше расчетной, нужно дополнительно делать принудительную вентиляцию. Для расчета можно использовать разные способы, ниже приведены два из них.

Вычисление вентиляции по количеству воздухообмена:

L = N × S × Н, где:

L — мощность котла кВт/ч;

N — кратность обновления воздуха;

S — площадь котельной;

Н — высота до потолка в м.

Вычисление вентиляции по числу членов семьи:

L = N × Lн, где:

L — мощность котла кВт/ч;

N — число членов семьи в доме;

Lн — минимальная норма потребления воздуха на одного человека:

во время отдыха — 20 м³/ч;

при пассивной деятельности — 40 м³/ч;

при физических нагрузках — 60 м³/ч

Подбор и монтаж оборудования

Воздухообмен естественным путем в котельном помещении достигается за счет приточного и вытяжного каналов.

При монтаже приточного канала необходимо:

  1. Подготовить кусок пластмассовой трубы, фильтрующую сетку и обратный клапан. Сечение трубы подбирается в зависимости от мощности котла. В случае, когда производительность менее 30 кВт, то хватит 150 мм. Чем больше мощность, тем больше сечение.
  2. Для создания правильного процесса горения и соответствующей вытяжки в частном доме, подачу воздуха нужно создать как можно ближе к топке котла. Поэтому отверстие в стене нужно пробить напротив горелки, но не выше его рабочей зоны. В отверстие вставляется отрезок трубы, и щели заделываются монтажной пеной.
  3. Снаружи патрубок закрывается сеткой для предохранения от насекомых и мелких животных. Внутри трубы нужно установить обратный клапан для защиты от обратной тяги на улицу.
  4. Трубы для вытяжки в котельном помещении при естественном вентилировании устанавливаются только вертикально, при этом высота их не должна быть меньше 3,5 м.

Сейчас многие пользователи не задаются вопросом перед выбором той или иной приточной вентиляции, так как оптимальным решением будет установка комбинированной системы воздухообмена.

aeroclima.ru

Вентиляция для газового котла в частном доме

На сегодняшний день всё более популярным становится использование газовых котлов в обогреве частных домов. Понять это можно, ведь современные отопительные агрегаты удобны в эксплуатации, экономны, а самое главное — создают комфорт и тепло в жилище. Однако для максимального комфорта важно предусмотреть вентиляцию для газового котла в частном доме. Как лучше всего обустроить систему вытяжки под газовый котел? Поговорим об этом подробнее.

Система вентиляции помещения с газовым котлом в частном доме является важным и жизненно необходимым решением. К данному вопросу следует подойти со всей ответственностью. Автономное отопление газом частного дома не может обойтись без вентиляции.

Виды вентиляционных систем

Имеются разные типы вентканалов для газового котла.

  1. В зависимости от принципа воздухообмена вентиляция делится на искусственную и естественную.
  2. По назначению системы бывают приточного, вытяжного и смешанного типа.
  3. По виду конструкции системы различают бесканальные и канальные.

Принцип воздухообмена

Система искусственного воздухообмена основана на работе вентилятора, который находится в том же помещении, что и котёл, и встроен в вентиляционную решётку. Что касается естественной вентиляции, она достигается за счёт попадания свежего воздуха через входные двери и окна благодаря разнице давлений, имеющейся между пространством помещения и улицей. Тем не менее, лучше такие системы оборудовать совсем небольшим вентилятором, который будет следить за тем, чтобы не нарушился процесс циркуляции воздуха.

Коснёмся теперь приточной вентиляции для газового котла. Благодаря искусственному побуждению дополнительный воздух поступает внутрь котельной или кухни, где находится котёл благодаря создаваемому избыточному давлению. Поэтому застоявшийся воздух будет удаляться через вентиляционный канал.

В вытяжной системе вентиляции воздухообмен достигается с помощью вывода воздушных ма

good-com.ru

Вентиляция в котельной с газовым котлом: требования и правила монтажа

СНиП обязывают соблюдать определенные нормы при монтаже вентиляции в котельной с газовым котлом. Относится со всей серьезностью к действующих техническим стандартам должен каждый домовладелец, поскольку, как известно, правила техники безопасности написаны кровью.

Зачем нужна система циркуляции воздуха

В такой маленькой и герметичной котельной нужно очень эффективная вентиляция, здесь скорее всего есть нарушения по габаритам

Несмотря на развитие высокотехнологичного газового котельного оборудования количество отравлений и смертей от угарного газа велико. Общая слабость и головная боль – это меньшее, что может почувствовать человек. Игнорирование общепринятых норм понижает работу отопительного оборудования. Только при непрерывной подаче воздуха обеспечивается нормальная работа котла, а при недостатке кислорода топливо полностью не сгорает. Это значит, что выработка тепла будет минимальной.

Внимание! Если вытяжка для котельной слабая, напольный котел работает плохо, внутри него скапливается гарь. Вследствие этого в воздуховоде уменьшается просвет, тяга и продукты горения попадают в котельную, а оттуда могут проникнуть и в другие части частного дома.

Необходимо понимать, что если еще на начальных этапах проектирования постройки в схеме, котельная находится отдельно от дома, воздух, который циркулирует в помещении, будет использоваться котлом. При установке не пластиковых дверей, окон в котельной будет достаточно воздуха. При установке современных пластиковых окон, дверей свежий воздух циркулировать с улицы не будет. Котел работая, разряжает воздух, значит, мощность оборудования будет снижаться. Высокая вероятность, что угарный газ попадет в котельную. Данный пример подтверждает важность вентиляционной системы в любом помещении.

Стандартные требования к циркуляции воздуха в котельной

Котельная может быть устроена с использование помещений, выделенных в виде:

  • специальной технической пристройки;
  • чердачного помещения;
  • индивидуального помещение, отделенного от основной постройки;
  • в отдельно отведенной комнате коттеджа.

В принципе газовые котлы, могут работать на сжиженном газе, значит, цокольный пол не подойдет. В подвале также размещать нельзя. Такой вид топлива имеет тяжелый удельный вес по сравнению с воздухом. При его утечке газ опускается в нижние части помещения, где может взорваться. Этот факт стоит учесть при проектировании вентиляции.

Простая схема вентиляции — правильное направление воздуха

Отопительное оборудование до 30 киловатт считаются маломощным, поэтому для его установки не требуется индивидуальное помещение. Чаще всего котел монтируют на кухне, но соблюдая такие требования:

  • квадратура кухни 15 м2;
  • высота потолков 220 см и более;
  • размеры оконных проемов от 3 см2 на 1 кубометр объема помещения;
  • в окне должна быть форточка;
  • двери на кухне оборудуются специальной решеткой, сквозь которую будет циркулировать воздух с соседних комнат;
  • котел монтируется у стены со всеми правилами противопожарной безопасности, минимальное расстояние от стены 10 см.

Внимание! Воздухообмен в помещениях с отопительным оборудованием обязательное требование. При покупке котла с мощностью большей, чем 30 киловатт необходимо проектировать отдельное от дома помещение.

Нормативная база при устройстве вентсистемы

Стандартные требования к помещению с котлом прописаны в СНиП II-35-76 «Котельные установки». В частности, в них указано:

  • в котельной оборудованной газовым котлом необходимо установить вентиляцию, причем выход воздуховодной трубы монтируется на потолке;
  • рядом с каналом для дымохода пробивают еще один, для чистки дымохода от сажи. Его расстояние должно быть ниже на 30 см от основного;
  • ветровые массы поступают в котельную через вентканал, если котел находится на кухне, то через вентиляционную решетку в дверях;
  • чтобы рассчитать необходимый приток воздуха, нужно знать мощность газового оборудования;
  • если приток ветровых масс с улицы, то на каждый 1 кВт мощности котлоагрегата – от 8 см2 продухов;
  • если воздух поступает из соседних комнат, то на каждый 1 кВт мощности котлоагрегата от 30 см2 продухов.

Не стоит пренебрегать этими правилами, особенно если монтируется вентиляция в котельной частного дома своими руками. С остальными требованиями также стоит ознакомиться с помощью нормативов СНиП.

Особенности устройства дымохода в газовой котельной

Устройство вентиляции котельной с газовым котлом

Основной частью вентиляции любого помещения является дымоход. Поэтому в соответствии с нормативами СНиП к нему предъявляются определенные требования, к примеру:

  • дымоход должен быть герметичным и не пропускать продуктов сгорания в котельную.
  • внутрь вентшахты устанавливается труба, геометрические параметры которой зависят от производительности котельного оборудования;
  • дымоходная труба, выведенная на крышу, должна быть выше крышного конька минимум 2 м – это улучшает тягу.

В паспорте отопительного котла указываются размеры сечения труб, которые должны быть использованы для устройств вентиляции в это помещении. А дымоход делают из нержавеющей стали или оцинковки. Диаметр труб должен быть одинаковым, а сечение круглым. Чтобы осуществлять чистку, необходимо дополнительное окошко на вентканале. Желательно, чтобы в трубе было не более трех изгибов.

Принудительный тип вентиляции в котельной

Устройство вентиляции в подвальном помещении котельной

С помощью вентилятора создается искусственная тяга. В практике чаще встречаются канальные приборы, выбирая их нужно учитывать сечение вентиляционных каналов, длину, количество изгибов. Лучше установить вентилятор и на приток и на отток воздушных масс. Причем рекомендовано покупать прибор с запасом мощности до 30%.

С помощью автоматики можно запустить вентилятор одновременно с включением газового оборудования. Эффективность вентиляции будет лучше. В практике автоматику устанавливают с кондиционером. Удобно, что при его работе воздух прогревается.

Естественная циркуляция в помещении с газовым котлом

Необходимо полипропиленовый патрубок установить в продух. Если отопительное оборудование, мощность которого 30 кВт, то патрубок подойдет диметром Ø15 см. Металлической сеткой защищается вход снаружи. Чтобы посторонние запахи и мусор не попадали в помещение, внутри трубы устанавливается клапан.

Продукты сгорания попадают прямо в вытяжную трубу, установленную над отопительным оборудованием. Труба для приточного воздуха предназначена для попадания свежего воздуха в камеру сгорания, поэтому этот воздуховод монтируют сразу за топкой. Эффективность работы естественной вентиляции в котельной напрямую зависит от погодных условий. А согласно нормативам, воздух в таком помещении должен обновляться 3 раза в 1 час.

Нормы воздухообмена при данной системе вентилирования просчитать нельзя. В практике часто встречается, когда для естественной вентиляции делают дыру через стену, диаметр которой 150 мм, в отверстие вставляют вентиляционную трубу, снаружи защищают ее сеткой, с другой стороны монтируют обратный клапан. С финансовой стороны такой вариант достаточно не дорогой, а эффективность работы очень хорошая.

Плюсы и минусы двух систем вентиляции

  • принудительная вентиляция дороже в монтаже;
  • при неисправности вентиляторов или при отсутствии электроэнергии вентиляция не работает;
  • естественная вентиляция не требует больших финансовых затрат;
  • легкая в монтаже;
  • не требует особого ухода;
  • естественный воздухообмен зависит от погодных условий;
  • принудительная вентиляция может справляться с большими площадями.

Установка вентиляции в котельной должна соответствовать общепринятым нормам. Приступать к работе без предварительно составленного проекта нельзя. Перед монтажом котла, необходимо внимательно изучить рекомендации по эксплуатации от производителя.

ventkam.ru

Вытяжка для газового котла в частном доме,своими руками,установка

Для работы любого газового оборудования требуется постоянный приток воздуха, обогащенного кислородом. В особенности это касается отопительных систем. Для реализации этого монтируется вытяжка на газовый котел в частном доме, к конструкции которой предъявляются особые требования.

Нужна ли вытяжка над газовым котлом

Вытяжка, в ее классическом понимании, является частью системы принудительной вентиляции, предназначенной для циркуляции воздушных потоков. Она состоит из воздухозаборника, который сужается к раструбу. Последний подключается к трубопроводу. Подобная конструкция устанавливается в частном доме над плитой, чтобы удалять запахи во время приготовления пищи и остатки продуктов горения, если прибор работает на газе.

Для работы отопления используется аналогичное по функции устройство, но другой конфигурации. Вытяжка для газового котла, по сути, является дымоходом, который подключается к раструбу конструкции. Она необходима для следующего:

  • своевременно удалять продукты горения, чтобы они не попали в жилое помещение;
  • обеспечивать тягу для притока воздушных масс в область горелки;
  • эффективно использовать энергию горящего газа.

Эти результаты достигаются только при профессиональном подходе к выбору конструкции и соблюдения правил ее установки. Процесс ввода в эксплуатацию происходит только при контроле службы газа, с ними же согласуются проекты вытяжки для котлов в частном доме. Исключение – организация теплоснабжения в коттедже с помощью баллонного газа. Но и в этом случае любая проверка может выявить нарушения и запретит использовать приборы отопления.

Виды дымоходов для газовых котлов и требования к их конструкции

Не каждая вытяжка для котла отопления подойдет для определенной модели оборудования. Для выбора оптимальной модели следует изучить конструкцию — способ подключения, требования к характеристикам воздухообмена. Это обязательно при самостоятельном изготовлении вытяжной системы.

Виды дымоходов для газовых котлов:

  • Простая труба. Она устанавливается для котлов с открытой камерой сгорания, где приток воздуха осуществляется из помещения. Для этого комната, чаще всего — кухня, должна быть оборудована системой естественной вентиляции.
  • Коаксиальная труба. Применяется для газовых котлов с закрытой горелкой. Состоит из внешнего корпуса и внутренней трубы, которая предназначена для удаления продуктов сгорания. В плоскости между ними поступает воздух со стороны улицы для поддержания пламени.

При постройке вытяжки для газового котла учитывается наличие вентилятора. Если он отсутствует – тяга обеспечивается разностью температуры между улицей и помещением. Для этого длина магистрали должна быть не менее 4 м. Турбо вытяжка для газового котла коаксиального типа не имеет таких требований, а ее длина обычно не превышает 2 м.

Правила организации вытяжной системы

Установка коаксиального дымохода не представляет сложностей. Для этого достаточно с помощью подкладок обеспечить герметичность соединений. Важно, чтобы выходная труба на улице была расположена минимум в 2-х метра от ближайших окон или входной двери. Установка вытяжки газового котла без вентилятора намного сложнее.

Правила организации отопления в частном доме:

  • Обеспечить вентиляцию в помещении, где установлен котел. Частота полной замены воздуха должна быть не менее 3-х объемов комнаты в 1 час.
  • Общая длина дымохода — от 4 м и более.
  • Свободный доступ к элементам трубопровода для проверки их целостности и обслуживания. Последнее подразумевает периодическую чистку.
  • Материал изготовления не должен изменять своих свойств под воздействием высоких температур или их перепада.

Чаще всего трубы располагают у несущей стены. Так дополнительно используется тепловая энергия для поддержания комфортной температуры в доме. Важно, чтобы они не находились впритык кладке. Минимальное расстояние между ними — 3 см.

Выбор схемы

Конфигурация дымохода зависит от месторасположения котла и возможностью делать проход для труб в межэтажном перекрытии. Магистраль не должна присутствовать в жилых комнатах. Если это невозможно физически – обеспечивается максимальная изоляция.

Рекомендации по самостоятельному изготовлению системы:

  • Оптимально использовать трубы с круглым сечением. Они обладают минимальным сопротивлением для воздушных потоков, что хорошо отразится на параметрах тяги.
  • Чем меньше изгибов в магистрали – тем быстрее будут удаляться угарные газы из системы. Но все зависит от плана дома.
  • Внешнюю часть трубы необходимо утеплить, чтобы минимизировать появление конденсата на ее внутренней поверхности.
  • Подключение котла к дымоходу делается с помощью горизонтального отрезка, чтобы избежать попадание влаги в камеру сгорания.
  • Нижняя вертикальная часть магистрали должна иметь устройство для удаления конденсата.

После выбора схемы делается вытяжка для газового котла своими руками.
Материалы для самостоятельного изготовления трубопровода
Так как дымоход будет постоянно подвергаться воздействию перепада температур и влаги – для его изготовления лучше всего использовать жаропрочную нержавеющую сталь. Рекомендуемые марки — AISI 316 L, AISI 310 S, AISI 304 и AISI 321. Толщина стенок должна быть не менее 0,5 мм.

Применение обычной стали или жести не рекомендуется – они быстро проржавеют и потеряют герметичность. Трубы для вытяжки для газового котла из нержавейки можно приобрести в любом специализированном магазине. Там же покупаются дополнительные комплектующие. Нужно учитывать следующие факторы:

  • Диаметр труб равен размеру раструба котла – от 80 до 200 мм. В противном случае в магистрали будут возникать разряженные участки, влияющие на тягу.
  • Для крепления труб нужно использовать специальные хомуты с резиновыми жаростойкими прокладками. Они необходимы для компенсации ветровых нагрузок.
  • Изготовить дымоход-сэндвич можно самостоятельно. Для участка магистрали, расположенной на улице, приобретается труба большего диаметра – на 50 мм, и базальтовый утеплитель. Он укладывается в пространство между трубами.

Установку системы рекомендуется выполнять в летний период. Пробный запуск теплоснабжения осуществляется только в присутствии представителей Службы газа. Они проконтролируют правильность работы и дадут официальное разрешение на эксплуатацию.

Возможные проблемы с газовой службой

Нередко бытовые модели газовых котлов устанавливаются в кухне. Но при проверке помещения газовой службой предписывается указание демонтировать вытяжное устройство. Специалисты руководствуют нормами СНиП 41-01-2003 (п. 6.6.7), в котором указывается, что в одном помещении с отопительными приборами недопустимо устанавливать систему принудительной вентиляции. Но так ли это на самом деле?

Нарушения этого правила может привести к низкому содержанию кислорода в воздухе. Но оно не действует, если будут выполнены следующие условия:

  • котел имеет закрытую камеру сгорания, а забор воздуха происходит со стороны улицы через коаксиальную трубу;
  • прибор отопления не подключен к каналам в доме;
  • выполнены все условия по герметизации магистрали, есть официальный допуск эксплуатации котла.

Это является основанием для установки в одном помещении вытяжки и газового оборудования.

В видеоматериале показан пример профессионального монтажа дымоходной системы:

prokotlyi.ru

виды и требования. Как сделать вентиляцию в котельной частного дома

Сжигание в котле топлива сопровождается выделением в воздух помещения котельной продуктов сгорания. Вентиляция в котельной в частном доме необходима для защиты жильцов от пожара, взрыва, отравления угарным газом и другими продуктами горения.

К ней предъявляются особые требования.

Вентиляция котельной частного дома: требования

Наличие вентиляции не допускает появления обратной тяги, приводящей к распространению продуктов сгорания в индивидуальном доме. Схема циркуляции воздуха в котельной определяется типом отопительного оборудования.

Требования к вентиляции котельной в частном доме.

  1. Воздух подается в котельную через специальные каналы или отверстия.
  2. Котельная является частью общей системы вентиляции индивидуального дома. Выход для воздуха производится через потолок или верхнюю часть стены помещения, где расположен котел.
  3. На 1 кВт мощности агрегата отопления требуется приток свежего воздуха через отверстия сечением 30 см2 при его подаче изнутри и не менее 8 см2, если тяга производится снаружи.
  4. Горизонтальных каналов на вытяжке должно быть два: один для дымохода вентиляции, а другой (ниже на 0,25-0,35 м) - для его очистки.
  5. Расстояние котельного оборудования от стен не должно быть меньше 0,1 м.
  6. Вытяжка и приток воздуха располагаются на противоположных сторонах помещения.
В соответствии со СНиП, вентиляция газовой котельной в частном доме должна выполнять трехкратный обмен воздуха в час. Его количество для поддержки горения при этом в расчет не берется.

В соответствии с принятыми требованиями и нормами, котельная создается в нескольких вариантах.

  1. Отдельное строение.
  2. Пристройка к дому.
  3. Встроенное внутри дома помещение.
  4. В помещениях дома, например, на кухне.
  5. Система на чердаке.
  6. Блочно-модульная система - контейнер с оборудованием.

Выбор помещения определяется производительностью и габаритами оборудования.

Газовые котлы до 30 кВт можно устанавливать на кухне. Для сжиженного газа цокольный этаж или подвал не подходят. Топливо имеет удельный вес больше, чем воздух. Газ может скопиться при утечке в нижних помещениях, что недопустимо.

Требования к помещению котельной:

  • площадь пола не ниже 15 м2;
  • высота помещения от 2,2 м;
  • наличие окна площадью 3 см2 на 1 м3 объема котельной;
  • окно должно открываться или иметь форточку.

Естественная вентиляция

Вентиляция в котельной в частном доме преимущественно делается на естественной тяге. Воздух может поступать под дверями или сквозь каналы в стенах. Приточный продух при мощности котла до 30 кВт делается диаметром не более 15 см и располагается не выше рабочей зоны котла. В нем располагается патрубок из пластика, который снаружи закрывается сеткой, а внутри оборудуется обратным клапаном, препятствующим попаданию воздуха наружу.

Вытяжное отверстие находится над котлом, наверху помещения и может снабжаться обратным клапаном. Тогда воздух не будет попадать в помещение снаружи. Трубу легко установить своими руками. Сверху на нее крепится металлический зонтик от осадков.

Большим недостатком является отсутствие контроля за воздухообменом, который также зависит от температуры среды, силы ветра и атмосферного давления.

Принудительная вентиляция

Для мощных котельных монтируются вентсистемы с принудительной тягой. В каналы устанавливают вентиляторы с характеристиками, соответствующим проходным сечениям. Мощность вытяжки берут с запасом 25-30 % в отношении к максимальной нагрузке. Учитывается также длина воздуховода, поперечное сечение и количество изгибов.

Корпус, в котором устанавливается вентилятор, должен быть надежно защищен от коррозии и возгорания. Для этого применяют надежные покрытия, сплавы алюминия или меди.

Принудительная тяга обходится дорого по оборудованию и энергозатратам. Можно уменьшить расход электроэнергии, если применять только нагнетание или вытяжку. Но по-настоящему вентиляционная система эффективна только при нагнетании и вытягивании воздуха вентиляторами.

В котельной необходима система автоматики. Она не только обеспечивает безопасный режим эксплуатации оборудования, но также снижает расход газа, сокращая его расход, когда в этом нет необходимости.

Вентиляция котельной в частном доме: нормы и правила

Основные правила, относящиеся к вентиляции котельной следующие.

  1. Расположение входа вытяжного воздуховода наверху.
  2. Наличие дополнительного канала для чистки вытяжной трубы.
  3. Обеспечение поступления свежего воздуха через вентиляционный канал или под дверями.
  4. Если подача воздуха производится с улицы, размер продуха на 1 кВт мощности составляет не менее 8 см2, а для притока из других помещений - от 30 см2.

Дымоход для вентиляции котельной

Вентиляция в котельной в частном доме оборудуется отдельным дымоходом, не связанным с вытяжкой системы отопления. Для него разработаны отдельные правила и нормы.

  1. Не допускается попадание продуктов горения из топки в помещение. Диаметр и длина вытяжной трубы определяются мощностью котла.
  2. Для создания необходимой тяги выходная часть дымохода должен возвышаться над коньком крыши не менее чем на 2 м.

Расчет системы вентиляции

3-кратный обмен воздуха в час достигается в котельной с оптимальной высотой 6 м. В связи с тем, что в частном доме ее обеспечить сложно, воздухообмен увеличивают на 25 % на каждый метр снижения высоты.

Упрощенный расчет вентиляции котельной включает параметры:

  • объем v = b * l * h, где b - ширина, l - длина, h - высота помещения;
  • скорость воздушного потока w = 1 м/с;
  • коэффициент увеличения кратности воздухообмена k = (6-h)*0,25+3.

Пример расчета

Размеры помещения котельной составляют 3х4х3,5 м.

Определяем v = 3 * 4 * 3,5 = 42 м3; k = (6 - 3,5) * 0,25 + 3 = 3,6.

За 1 час естественная вентиляция обеспечивает прохождение воздуха в количестве V = 3,6 * 42 = 151 м3.

Площадь поперечного сечения канала вытяжной трубы составит S = V / (v * t) = 151 / (1 * 3600) = 0,042 м2.

По этому показателю можно подобрать ближайший внутренний диаметр вытяжки из стандартного ряда d = 200 мм. Такое же сечение должно иметь приточное отверстие.

При установленной вентиляционной шахте, когда ее проходное сечение меньше расчетного, делается принудительная вентиляция для компенсации недостающей производительности.

Особенности монтажа вентиляционной системы

При естественной вентиляции воздушные каналы располагают только вертикально, не ниже 3 м. Для принудительной можно устанавливать горизонтальные участки, но без поворотов.

Любого домовладельца интересует вопрос, как сделать вентиляцию в котельной частного дома лучше? Оптимальный вариант включает оба способа вентиляции. Когда один из них откажет, можно применять другой. В обоих вариантах необходимо, чтобы приходящий объем воздуха был равен уходящему, что обеспечивается работой вентиляторов и заслонок. Но здесь важно, чтобы обеспечивалась требуемая производительность системы.

Расположение оборудования должно выполняться согласно СНиП. При использовании твердотопливных котлов следует устанавливать дополнительные вентиляторы на месте появления сажи.

Монтаж естественной вентиляции

Приточная вентиляция в котельной частного дома делается следующим образом.

  1. К стене прикладывается труба и отмечаются ее габариты.
  2. Перфоратором штробится канал с уклоном 60 наружу для стока конденсата.
  3. В отверстие вставляется труба с прокладкой утеплителя и решеткой снаружи.
  4. На стену дюбелями крепится корпус с обратным клапаном.

Вытяжную вентиляцию делают аналогично, только труба устанавливается вертикально.

Монтаж принудительной вентиляции

Наличие вентилятора существенно повышает производительность системы. Приточная вентиляция устанавливается просто.

  1. Алмазной коронкой или перфоратором делается отверстие в стене с уклоном в сторону улицы.
  2. В отверстие устанавливается труба. Щели запениваются.
  3. Производится установка канального вентилятора.
  4. Прокладывается и подключается электропроводка для питания двигателя вентилятора.
  5. Устанавливаются датчики, шумопоглотитель и фильтр.
  6. С обеих концов трубы крепятся решетки.
Вытяжная вентиляция устанавливается аналогично, только воздух должен вытягиваться, а не нагнетаться.

Заключение

Вентиляция в котельной в частном доме должна полностью соответствовать требованиям и нормам. Все они направлены на обеспечение безопасности в доме. Лучшим вариантом является комбинированная система, которая может работать по схеме естественной и принудительной вентиляции.

fb.ru

Вентиляция в частном доме своими руками

Если вас интересует, как может быть сделана в котельной вентиляция в частном доме своими руками, схема для газового котла, представленная на этой странице поможет вам разобраться в этом вопросе.

Чтобы сделать все как надо, внимательно изучите схемы и перепишите все узлы. По каждому отдельному узлу вы можете найти справку в категории «Газовое оборудование» на нашем сайте.

Простые схемы для обустройства вентиляции своими руками

Вот так может быть обустроена вентиляция в частном доме своими руками — схема для газового котла приводится при питании котлового оборудования как магистральным, так и сжиженным газом.


kotlobzor.ru

Вытяжка в частном доме своими руками для газового котла – Вытяжки для газового котла в частном доме: виды, схемы и монтаж

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
