Вытяжка в гараже для покраски авто своими руками

Вытяжка в гараже является очень важным элементом, которым ни в коем образе нельзя пренебрегать. Особенно, если гараж используется для покраски автомобилей. Применение химических средств губительно сказывается на человеке и окружающей среды. Правильная вентиляция помогает решить такую проблему лучшим способом, а смонтировать ее можно самостоятельно.

Виды вентиляции в гараже для покраски

Качественная покраска авто возможна только при правильной вентиляции

  • Естественная, благодаря которой происходит природное поступление воздуха;
  • Комбинированная, с помощью которой выводятся отработанные потоки воздуха с гаража и происходит природный приток свежего воздуха;
  • Механическая, которая осуществляется за счет специального оборудования – модуля или моноблока.

Нормативы

Гараж – это закрытая стоянка автомобиля. Именно поэтому монтаж вентиляции в таком месте обязателен, что регулируется действующим СНиПом 21-02-99. Согласно этому нормативному акту к гаражу предъявляются требования:

  • минимальные показатели температуры составляют не ниже +5 градусов;
  • обязательный монтаж вентиляции, которая будет поставлять воздух не менее 180 м3/час.

Важно! Соблюдение этих норм – это не просто бюрократические требования, а залог безопасности владельца авто, ведь скопление испарений химических веществ губительно для людей. А еще отсутствие надлежащей вентиляционной системы приводит к повышению влажности в гараже, что ведет к коррозии и быстрому разрушению металлических элементов транспортного средства.

Вытяжка в гараже своими руками для покраски способна улучшить качество нанесения краски, позволяет сэкономить электричество, ускоряет высыхание химических составов.

Функции вентиляции в гараже с покрасочной камерой

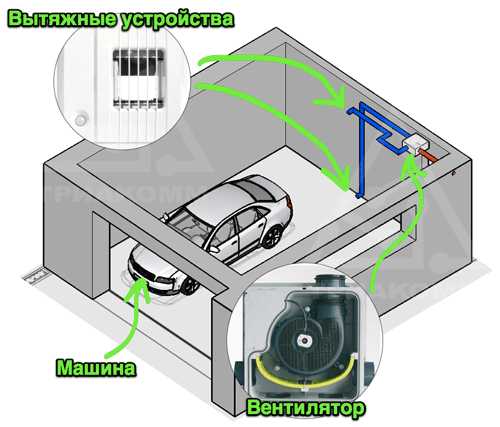

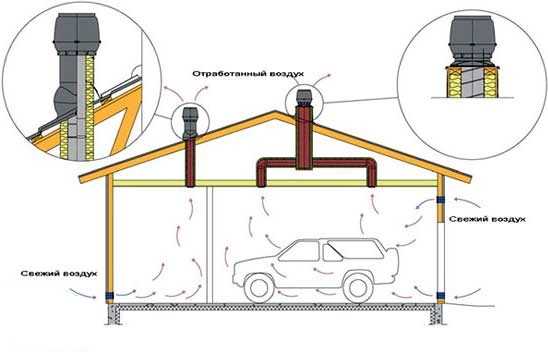

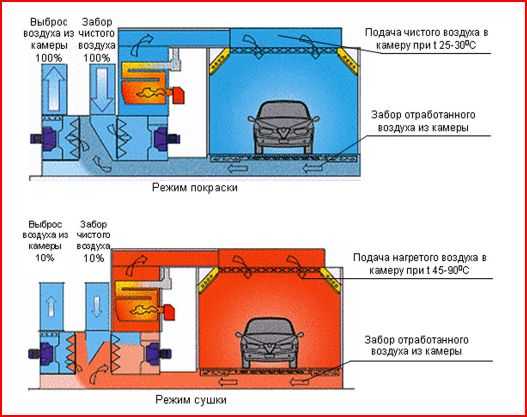

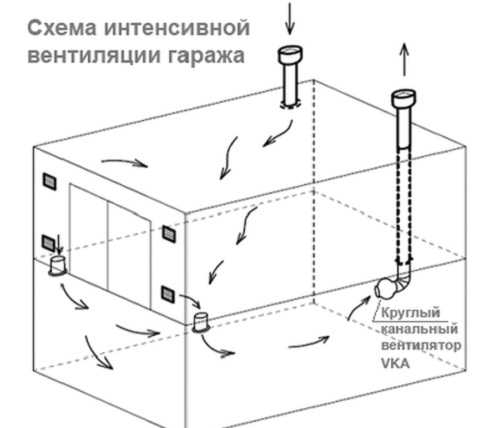

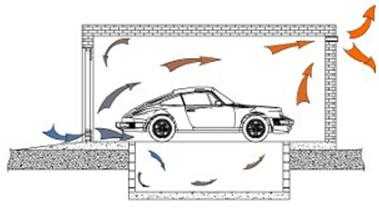

Схема организации воздухообмена

Очистка воздуха в помещении и фильтрация

Краска и иные химические составы выделяют вредные пары, которые необходимо выводить из гаражного помещения. Поступление чистого воздуха способствует их вытеснению и направлению на специальную фильтрацию.

Обеспечение безопасности

Летучие компоненты красочных материалов поднимаются вверх. Вентиляционная система выводит 2/3 легких ядовитых веществ, размещенных вверху и 1/3 тех, которые находятся внизу. Снижается риск возникновения пожара и снижается взрывоопасность. Кроме того, установленные фильтры существенно очищают воздух в помещении, делая его безопасным для человека.

Быстрая сушка

Благодаря вентиляционной системы и наличию горячего обдува происходит лучшее скрепление слоев красочного вещества и ускорение его высыхания.

Совет! Вытяжные системы стоит размещать на разной высоте для равномерного распределения воздушных масс в гаражном помещении. Вместе с ними необходимо установить дополнительные фильтры и обогревательные приборы. Вентиляция в гараже для покраски, которая выполняется с использованием вентилятора, монтируется на одной из стен помещения для обеспечения искусственной тяги и принудительного воздухообмена.

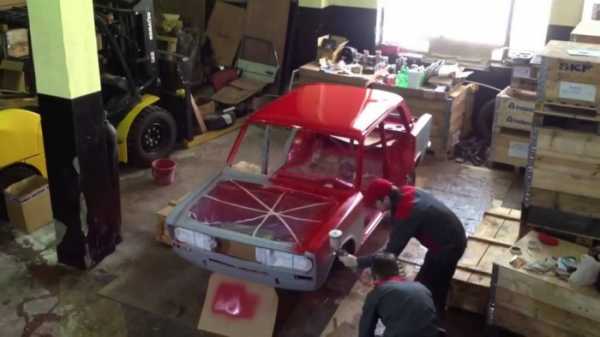

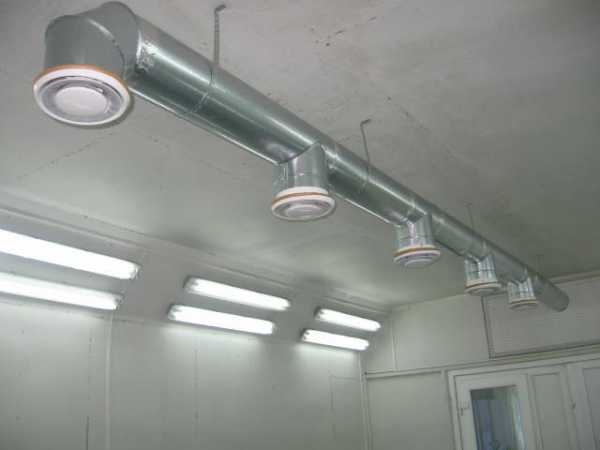

Обустройство покрасочной камеры в гараже

Механическая вентсистема своими руками

Для реализации проекта понадобятся:

  • Гараж, в котором будет размещена камера для покраски авто.
  • Тепловой генератор для обеспечения быстрого высыхания красочных материалов.
  • Система вентиляции для воздухообмена.

Совет! При обустройстве гаража под камеру стоит использовать моющие огнеупорные материалы, которые обеспечивают помещению герметичность. Стальные изолированные стены, решетчатый пол, металлические двери подходят для такого помещения лучше всего.

Вытяжка для гаража для покраски относится к ключевым элементам, которые позволяют заниматься таким видом деятельности. Вентиляционная система с дополнительными фильтрами обеспечивает очищение воздуха и выведения красочного тумана внутри гаражного помещения.

Вариантов тут может быть два:

  • Одномоторные вентиляции, с помощью которых свежий воздух нагнетается сверху установленным агрегатом. При таком процессе красочный туман и вредные летучие вещества под давлением осаждаются вниз и устраняются с помощью отверстий;
  • Двухмоторные вентиляции при которых используются два агрегата: нагнетательный мотор подает свежий воздух в помещение, отсасывающий –устраняет грязный воздух на улицу.

Самодельная вытяжка для гаража должна быть дополнена высокопроизводительным воздушным фильтром. Он защитит от пылевых частиц, химических летучих компонентов.

Совет! Для гаража для покраски автомобилей применяют двухфазовые фильтры, которые на первой фазе связывают крупные частицы, а на второй – мелкие.

При монтаже вентиляции учитывают ее производительность, которая составляет не менее 20 см3/с. Установленные фильтры должны очищать воздух, который подается и выводится. С такими задачами справляются только элементы с многоуровневыми фазами очистки. При их установке учитывается давление воздуха. Именно поэтому фильтры стоит устанавливать на полу и потолке по всей длине помещения.

Вытяжка в гараже для покраски авто: схемы монтажа

Способ #1

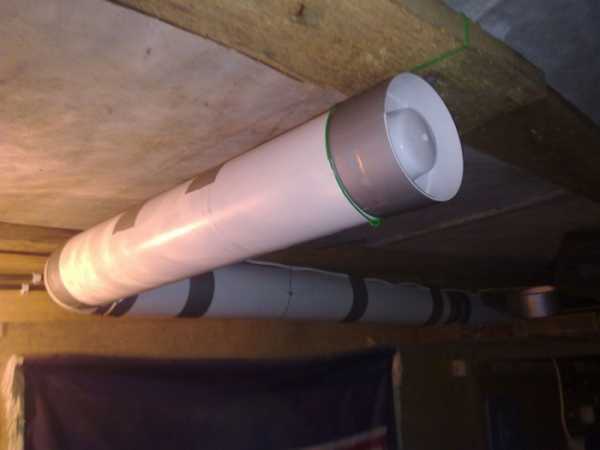

Для реализации проекта используется вентилятор канального типа, диаметр которого составляет от 150 мм до 250 мм. С помощью такой вентиляционной системы выводятся все газы и красочные пары. Не более чем через 15 минут воздух в гаражном помещении полностью заменяется. Наличие дополнительного вентилятора способствует выравниванию влажности и быстрому высыханию автомобиля. Вентилятор монтируется вверху под потолком, на то месть приточное отверстие устанавливается на высоте не менее 5 см от пола. Для создания внутренней циркуляции устанавливается дополнительный вентилятор.

Совет! Во избежание возникновения застойных зон вход и выход воздуха стоит размещать по диагонали помещения.

Способ #2

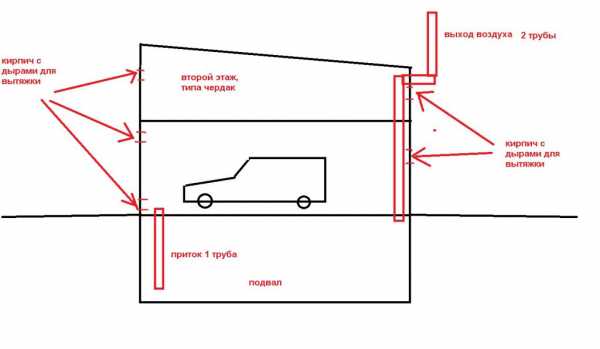

Система со специальным каналом

Такой вариант монтажа используется для гаражных помещений с наличием смотровой ямой или подвала. При реализации такого проекта вентиляция выводится в отдельную шахту. Для обустройства вентиляционной системы используются трубы диаметром в 100 мм и длиной не более 1,5 м, которые утепляются с помощью минеральной ваты толщиной 5 см. Это позволит избежать образования конденсата в системе и станет надежным защитником от образования ржавчины.

Воздуховод устанавливается в верхней части смотровой ямы, а на противоположной стене монтируется приточное отверстие. Канал закрывается колпаком, который должен возвышаться над почвой не боле чем на 50 см. Колпак можно изготовить из листовой стали. Чистый воздух, попадая в гараж через приточное отверстие, распространяется по помещению и выводиться через вентиляцию.

Важно! Работы в смотровой яме с использованием химических компонентов небезопасны. Во избежание губительного воздействия краски необходимо установить вытяжной реверсный вентилятор для притока свежего воздуха. Согласно физическим явлениям свежий воздух подается снизу, так как он более холодный, нежели воздух в помещении. Нагреваясь, он перемещается, смешиваясь с воздухом в помещении, вверх к вентилятору и выводится наружу. Именно поэтому вентиляторы и монтируются под потолком.

Для больших или интенсивно использующихся помещений понадобится размещение двух вентиляторов, которые монтируются на расстоянии не менее 50 см друг от друга.

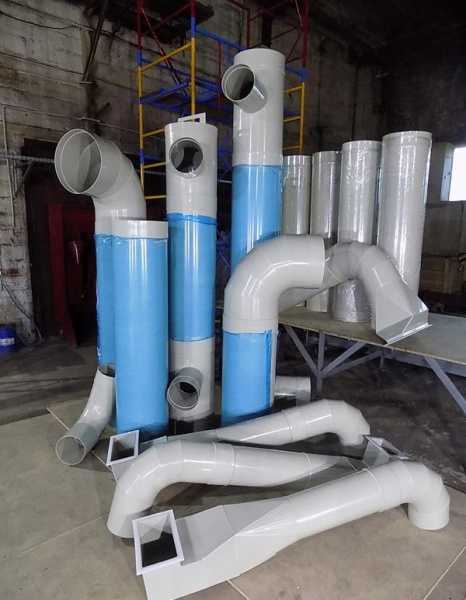

Расчеты габаритов вентканала

Прежде чем приступить к монтажу необходимо провести расчеты. На 1 кв. м площади необходимо обеспечить 1,5 см вентиляционного канала. То есть, для гаража в 15 м2 необходимо использовать вентиляционный канал диаметром 22, 5 см. Но существуют и дополнительные условия:

  • В гаражах с интенсивным использованием необходимо установить принудительный вентилятор.
  • Вентиляционные каналы могут использоваться меньшего диаметра, но их должно быть несколько. К примеру, можно смонтировать два канала диаметр каждого который составляет 11,5 см.
  • Места притока и вывода воздуха должны быть открытыми. Необходимо раз в год осматривать их на наличие грязи и мусора, по необходимости чистить.

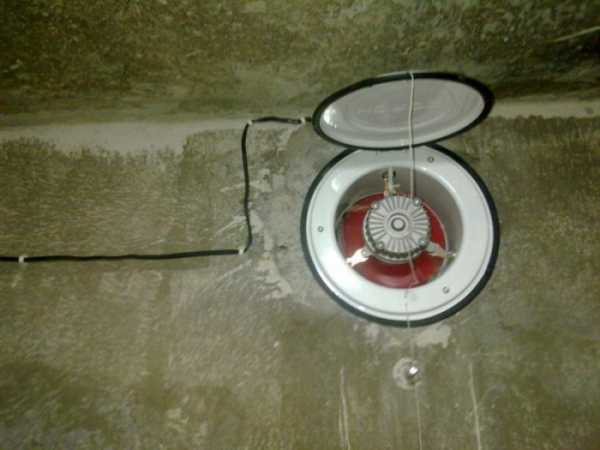

Монтаж вентилятора

Установка вентилятора происходит на вентиляционный канал. Необходимо обустроить два канала:

  • для притока свежего воздуха с улицы, который монтируется внизу;
  • для устранения грязного, который создается у потолка.

Совет! Отверстия лучше спроектировать при строительстве гаража. Если используется готовое помещение отверстия проделывают с помощью перфоратора на высоте более 5 см от нулевой точки пола.

Вытяжка монтируется на противоположной от приточки стене как можно выше. Вентилятор должен обеспечивать скорость движения потока воздуха на уровне 25 см/с. Так, к примеру, для покрасочной камеры площадью 28 м2 необходимо оборудование 2500 м3/час.

ventkam.ru

Как сделать вытяжку в гараже

Наличие правильно организованной вентиляции в ванной комнате позволяет обеспечить в помещении гаража нормальный микроклимат для хранения в нем автомобиля и всех принадлежностей. Неправильно обустроенная вентиляция способствует повышению или снижению влажности в помещении, вследствие чего возникает коррозия или появляется неприятный запах. О том, как правильно сделать вытяжку в гараже рассмотрим далее.

Оглавление:

  1. Самодельная вытяжка для гаража: рекомендации по обустройству вентиляции
  2. Как сделать вытяжку в гараже: особенности обустройства естественной вентиляции
  3. Комбинированная вентиляция: установка вытяжки в гараже
  4. Особенности и принцип работы принудительной системы вентиляции
  5. Вытяжка для гаража своими руками: технология обустройства вентиляции
  6. Вытяжка в гараже, схема обустройства комбинированной вентиляции
  7. Вытяжка для гаража для покраски автомобилей

Самодельная вытяжка для гаража: рекомендации по обустройству вентиляции

Перед началом работы над вытяжкой в гараже, следует изучить требования, которые представлены в определенных нормах по обустройству гаражных помещений. На протяжении одного часа в помещение должно поступать около сто восемьдесят литров воздуха.

Различают три основных вида вентиляционных систем в гаражном помещении:

  • вентиляция естественного типа — принцип ее работы состоит в наличии разницы между температурой в помещении и на улице, таким образом, под воздействием давления, теплый воздух выходит наружу, а холодный прибывает в гараж;
  • механический или принудительный тип вентиляции устанавливается в том случае, если для воздухообмена гаража недостаточно естественной вентиляции, принцип его работы состоит в установке специальных вытяжных или вентиляционных приборов, которые способствуют воздухообмену;
  • комбинированный тип вентиляции предполагает объединение двух предыдущих вариантов и использование как естественной, так и принудительной вентиляции.

Естественная и принудительная вентиляция подразумевает использование одного или двух каналов, которые Для того, чтобы сформировать отверстие, требуется наличие трубы, чаще всего, выполненной из цемента или асбеста. Ее диаметр зависит от общей площади помещения и расхода воздуха в нем.

Необходимость обустройства вентиляционной системы в гаражном помещении объясняется также тем, что в нем находится большое количество легко возгораемых веществ, поэтому скопление воздуха может привести к их воспламенению. Каждый гараж должен иметь вентиляцию, которая соответствует данным требованиям:

1. Предотвращение скопления разного рода газов, выхлопного назначения, бензина или автомобильной химии. Таким образом, удастся обезопасить как помещение, так и людей, которые в нем находятся.

2. Кроме того, вентиляция в гараже, должна обеспечивать здоровый микроклимат и регулировать показатели влажности. Наличие излишней влаги провоцирует развитие коррозии и дальнейшей порчи автомобиля.

3. Наличие нормальной вентиляционной системы избавляет помещение от возникновения на его стенах конденсатных масс, провоцирующих коррозию инструмента.

Кроме того, вентиляция в гараже избавляет его стены от плесени и грибка, которые провоцируют их порчу, а также являются опасными для здоровья человека.

Как сделать вытяжку в гараже: особенности обустройства естественной вентиляции

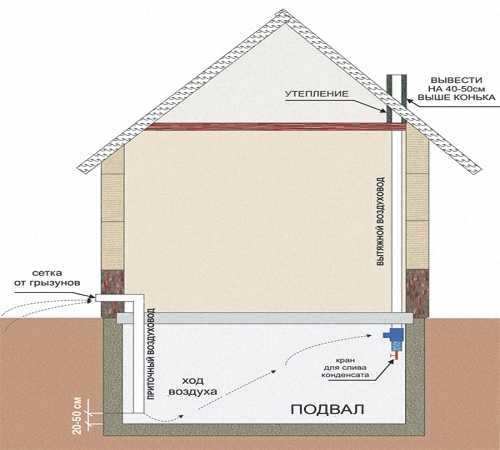

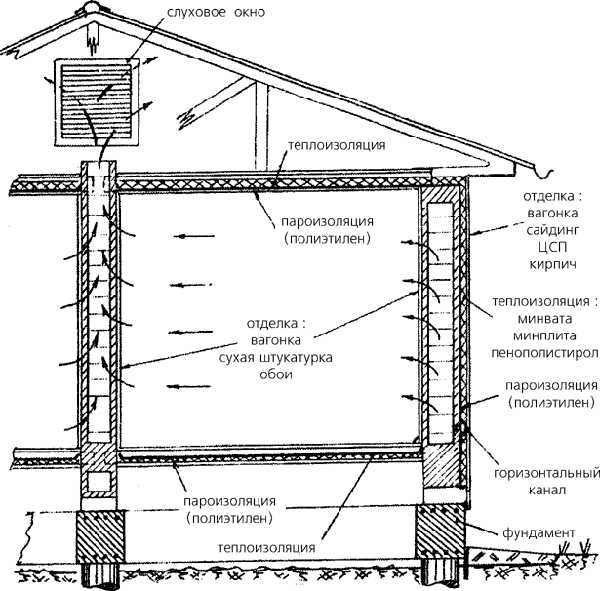

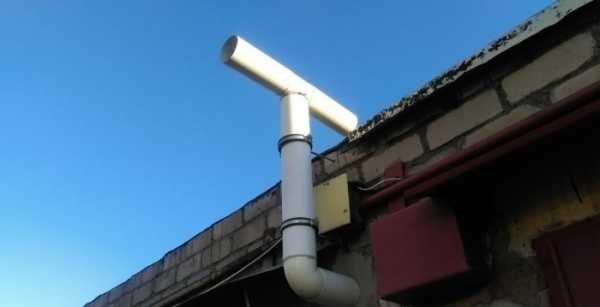

Естественная циркуляция воздуха основывается на транспортировке воздушных потоков из помещения, на улицу за счет того, что между теплым и холодным воздухом присутствует разное давление. Чтобы обеспечить самопроизвольную циркуляцию воздуха, необходимо установить не один, а два вентиляционных канала.

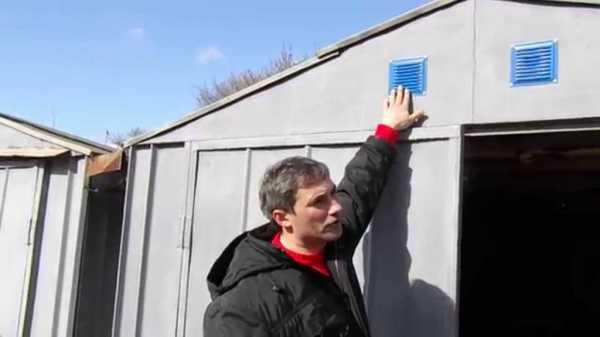

Обустройство естественной вентиляции производится, чаще всего в процессе сооружения самого здания, хотя возможен вариант его изготовления и в уже эксплуатируемом гараже. Чтобы воздухообмен производился правильно, выполните ряд действий:

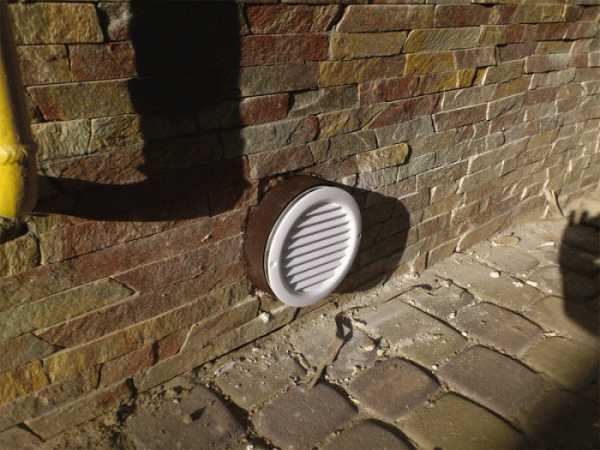

  • отверстие, через которое свежий воздух попадает в помещение, должно располагаться на 100 мм от нижней части пола, а сам воздуховод поднимается над полом на 300 мм, чтобы с системе не находились насекомые, насекомые, грызуны, рекомендуется устанавливать специальные сетки на отверстия;
  • на расстоянии в 100 мм от потолка находится второе отверстие, через которое производится отвод воздуха.

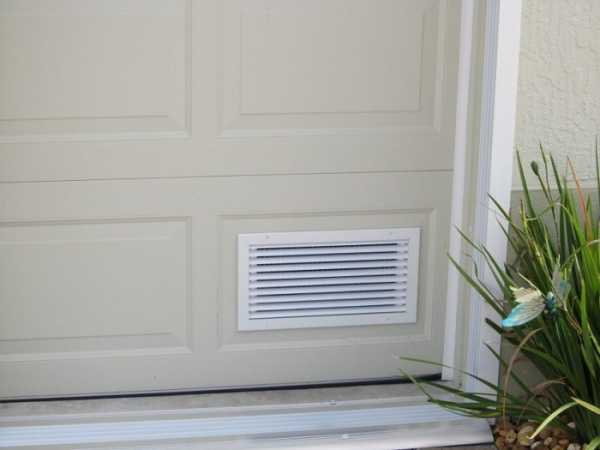

Возможен вариант замены приточных воздуховодов специальными отверстиями, которые располагаются непосредственно на гаражных воротах. Учтите, что в таком случае, следует увеличить площадь воздуховода в два раза.

Для того, чтобы загрязненный воздух удалялся с мгновенной скорость, рекомендуется произвести монтаж дефлектора. Он монтируется непосредственно на поверхность воздуховода и выполняет функцию понижения давления. Таким образом, не покупая дорогостоящее оборудование, удается оборудовать естественную вентиляцию. Чтобы на дефлекторе не скапливались конденсатные массы, рекомендуется его теплоизолировать.

Принцип работы данной системы и воздухообмен основывается на данных утверждениях:

  • воздух поступает в помещение благодаря тому, что существует разница между плотностью воздуха, находящегося снаружи и внутри;
  • интенсивность работы системы зависит от силы ветра, который способствует замене воздуха в гараже.

Данный метод обустройства вентиляции в гараже отличается прежде всего дешевизной, поэтому достаточно часто используется среди владельцев данных помещений, однако, у него имеется ряд недостатков, среди которых следует отметить:

  • в летние жаркие дни вентиляционная система такого типа практически не функционирует, так как воздух в гараже холоднее, нежели на улице;
  • если в гараже постоянно присутствуют люди, то им будет не комфортно, из-за сквозняка, образующегося между двумя отверстиями, кроме того, существует риск заболеть;
  • данная система требует постоянного ухода и чистки от пыли, паутины и мусора.



Комбинированная вентиляция: установка вытяжки в гараже

Монтаж комбинированной вентиляционной системы сразу же сглаживает все недостатки естественной вентиляции. Обустройство вентиляции практически не отличается от предыдущего варианта, однако, на вытяжную шахту монтируется специальное устройство — вытяжной электровентилятор. Существует несколько их вариантов:

  • осевые — устанавливаемые на стенах;
  • кровельные — монтируемые на крыше.

Данный вариант содержит в себе как экономию денежных средств так и получение оптимального результата за небольшие деньги. Вентилятор такого типа отличается низким потреблением электроэнергии, да и его стоимость невысокая. Кроме того, возможен вариант изготовления вентилятора для вытяжки в гараже своими руками.

Установленный на конструкции небольшой ветряк, поможет снизить расходы на энергопотребление вентилятора. Таким образом, вентилятор, при наличии ветра, будет работать без электричества.

Среди недостатков данного типа вентиляции следует отметить необходимость в периодическом контроле системы, а, именно в выключении и включении вентилятора. Поэтому, специалисты рекомендуют приобрести также таймер, который будет автоматически регулировать работоспособность системы. Кроме того, в зимнее время, воздух, который попадает в гараж, не очищается от грязи, поэтому система нуждается в постоянном контроле.

Особенности и принцип работы принудительной системы вентиляции

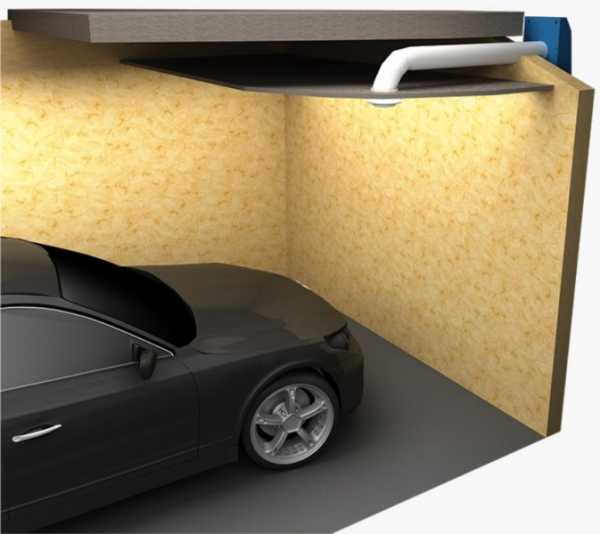

Механическая или принудительная система вентиляции, практически не имеет недостатков, кроме высокой стоимости ее обустройства. В любое время года, при любой температуре воздуха в помещении с такой вентиляцией будет комфортная атмосфера.

Особенно, если гараж находится в подвальном помещении, то для его вентилирования подойдет только данный тип вентиляции.

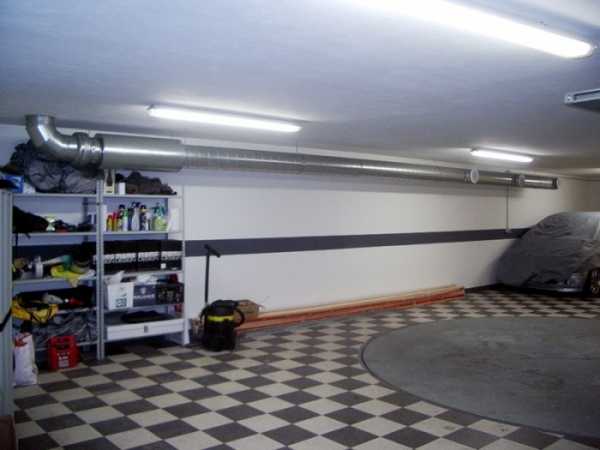

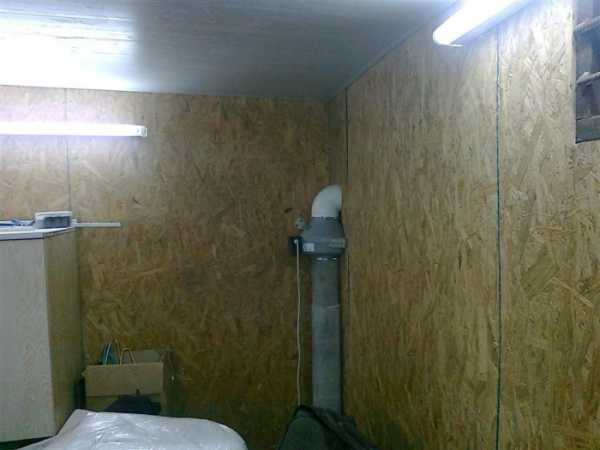

Вытяжка в гараже фото:

Для обеспечения работоспособности данной системы требуется наличие двух модулей:

  • приточного механизма, в его составе есть наличие фильтра, калорифера и вентилятора;
  • оборудования вытяжного назначения — отличается оборудованием в виде одного канального механизма или двух вентиляционных.

Воздух, находящийся в приточном механизме, нагревается, а затем производится его очистка системой фильтрации. Далее он попадает на механизм распределения воздуха по системе. Осевой вентилятор выводит грязный воздух на улицу, а очищенный — попадает в помещение. Возможен вариант монтажа канальных воздуховодов, которые способствуют равномерному распределению воздуха в гараже.

Кроме того, принудительная вентиляция обеспечивается монтажом системы моноблочного типа, которая состоит из двух блоков, функционирующих в роли вытяжки, которая обрабатывает и поставляет воздух в помещение. При наличии на моноблоке рекупетарота в форме пластин, он работает более экономично.

Вытяжка для гаража своими руками: технология обустройства вентиляции

Для выполнения работ потребуется наличие:

  • перфоратора;
  • болгарки;
  • герметика;
  • стальных или пластиковых труб;
  • стальных решеток;
  • вентилятора.

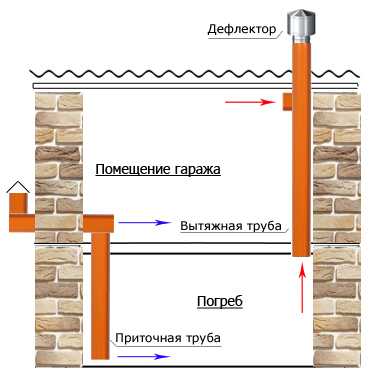

Если в гараже имеется погреб, то более дешевым и простым вариантом обустройстве вентиляции является оборудование вентиляционной системы естественного типа. Для этого, следует выполнить ряд действий:

1. Определите площадь помещения, в котором будут проводиться работы. Это нужно для того, чтобы определить диаметр вытяжных отверстий. На двадцать квадратных метров, необходимо установить воздуховод диаметром 30 см. В таком случае, рекомендуется монтировать две трубы, диаметр каждой из которых составляет 15 см.

2. Трубы следует установить в ранее проделанные в стенах отверстия, расстояние между полом и трубой 100-120 мм. При проведении работ в кирпичном или бетонном гараже, потребуется применение перфоратора.

3. После изготовления приточных отверстий следует черед установки вытяжки в гараже. Место ее расположения чаще всего находится в стене в подпотолочном пространстве на расстоянии от потолка в 100-120 мм. Для проделывания отверстия следует использовать тот же перфоратор. Труба, устанавливаемая в отверстие должна выходить за пределы крыши минимум на пол метра, таким образом, улучшается воздухообмен в гараже.

4. На следующем этапе работы следует заполнить все пустоты, образовавшиеся после установки труб, с помощью герметика. Учтите, что герметик должен быть высокого качества, так как с его помощью нужно соединить материалы разного состава.

5. Кроме того, на воздуховоды монтируют специальные решетки, защищающие их от грязи и насекомых. Во избежание попадания атмосферных осадков в вытяжную систему, над ней сооружается конструкция в виде купола.

6. Учтите, что эффективность работы данной вентиляции обеспечивается только в то время, когда температура воздуха извне не превышает 15 градусов. В противном случае, потребуется монтаж специальных устройств, обеспечивающих принудительную циркуляцию воздуха.

Вытяжка в гараже, схема обустройства комбинированной вентиляции

Начальный этап проведения обустройства вентиляционной системы комбинированного типа, такой же как и при обустройстве естественной вентиляции. В составе системы присутствует наличие разного рода вытяжек, приточных воздуховодов, труб и двух или более отверстий. Однако, отверстие для подачи и забора воздуха располагаются в любом, удобном для этого месте.

Учтите, что данный тип вентиляции позволяет обеспечить циркуляцию воздуха в гараже не только в летнее, но и в зимнее время года. При выборе вентилятора для системы, лучше остановить свой выбор на устройствах с низкой шумопроизводительностью, хорошей мощностью, высокими показателями энергоэффективности.

Вытяжка для гаража для покраски автомобилей

В процессе постоянной работы в гаражном помещении в воздухе присутствуют разного рода вещества, так как гараж является замкнутым пространством в нем необходимо обустроить хорошую вентиляцию.

Если гаражное помещение используется для покраски автомобилей, но требуется также система обогрева воздуха, поступающего в него из улицы зимой.

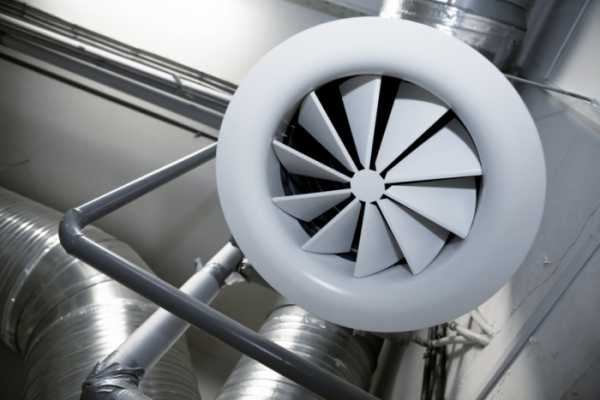

Предлагаем ознакомиться с основными вентиляторами, устанавливаемыми в гараже для покраски:

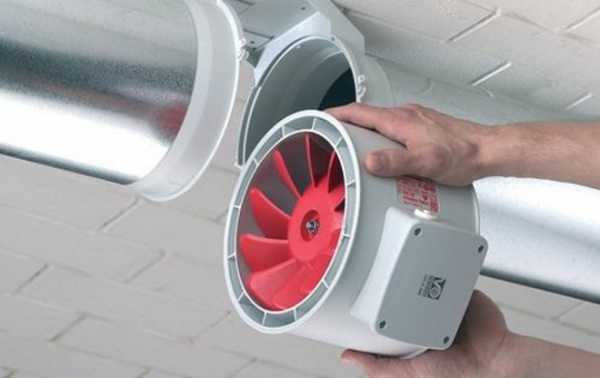

1. Вентиляторы канального типа — способны создать большое давление для циркуляции воздуха в системе. При этом, при установке такого вентилятора, необязательно проделывать под него большое отверстие.

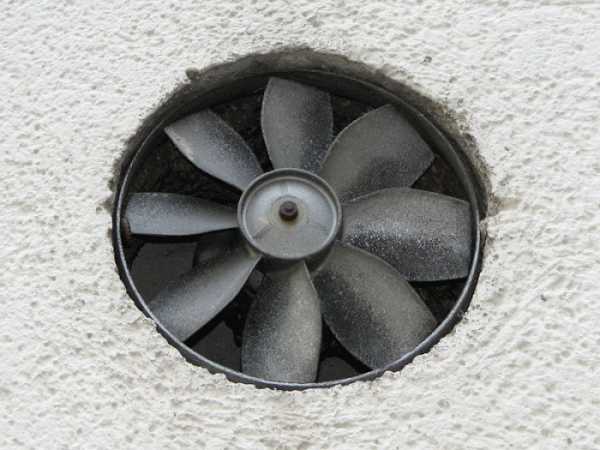

2. Осевой вентилятор — нуждается в проделывании под него большого отверстия, которое немного портит внешний вид стен. Данные типы вентиляторов отличаются хорошими качествами производительности.

3. Вентиляторы радиального типа — наименее популярный из-за высокой их стоимости. Но, в то же время, такие типы вентиляторов достаточно эффективны в гаражах, в которых производится покраска автомобилей.

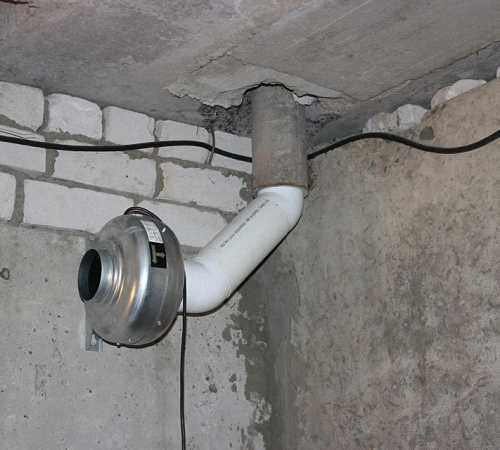

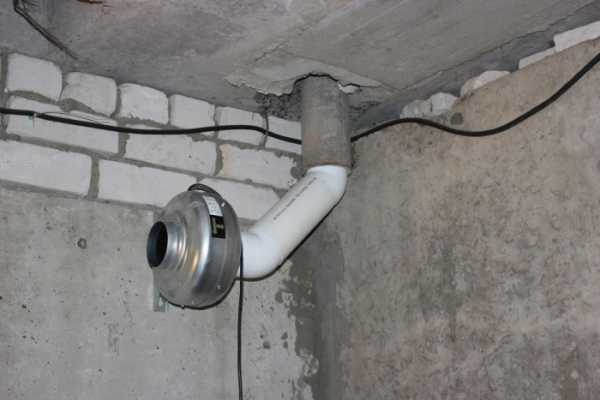

Предлагаем рассмотреть инструкцию по монтажу канального вентилятора:

  • данный тип вентилятора отличается наличием двух отверстий, каждое из которых имеет разный диаметр;
  • в процессе монтажа потребуется наличие хомутов, воздуховодов, предпочтительно гофрированных, пластиковых крепежей;

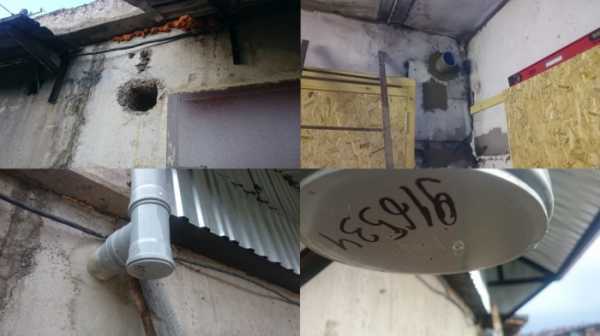

  • сначала следует проделать отверстие в стене, в него монтируется воздуховод;
  • для работы потребуется наличие перфоратора, молотка и зубила;
  • установите пластиковую насадку крепеж на отверстие воздуховода, установите вентилятор на него;

  • соедините вентилятор и гофру при помощи хомутов;
  • сделайте еще одно отверстие, для компенсации вытяжки, с противоположной стороны.

Вытяжка в гараже видео:

strport.ru

КАК СДЕЛАТЬ ПРАВИЛЬНО ВЫТЯЖКУ В ГАРАЖЕ ИЛИ ПОДВАЛЕ

Наличие правильно организованной вентиляции в ванной комнате позволяет обеспечить в помещении гаража нормальный микроклимат для хранения в нем автомобиля и всех принадлежностей. Неправильно обустроенная вентиляция способствует повышению или снижению влажности в помещении, вследствие чего возникает коррозия или появляется неприятный запах. О том, как сделать правильно вытяжку в гараже или подвале своими руками рассмотрим далее.

 Оглавление:
  1. Самодельная вытяжка для гаража или подвала: рекомендации по обустройству вентиляции
  2. Как сделать правильно вытяжку в гараже или подвале: особенности обустройства естественной вентиляции
  3. Комбинированная вентиляция: установка вытяжки в гараже
  4. Особенности и принцип работы принудительной системы вентиляции
  5. Как сделать вытяжку для гаража или подвала своими руками: технология обустройства вентиляции
  6. Вытяжка в гараже, схема обустройства комбинированной вентиляции
  7. Вытяжка для гаража для покраски и сушки автомобилей
Самодельная вытяжка для гаража или подвала: рекомендации по обустройству вентиляции

Перед началом работы над вытяжкой в гараже, следует изучить требования, которые представлены в определенных нормах по обустройству гаражных помещений.

На протяжении одного часа в помещение должно поступать около сто восемьдесят литров воздуха.

Различают три основных вида вентиляционных систем в гаражном помещении:

  • вентиляция естественного типа — принцип ее работы состоит в наличии разницы между температурой в помещении и на улице, таким образом, под воздействием давления, теплый воздух выходит наружу, а холодный прибывает в гараж;
  • механический или принудительный тип вентиляции устанавливается в том случае, если для воздухообмена гаража недостаточно естественной вентиляции, принцип его работы состоит в установке специальных вытяжных или вентиляционных приборов, которые способствуют воздухообмену;
  • комбинированный тип вентиляции предполагает объединение двух предыдущих вариантов и использование как естественной, так и принудительной вентиляции.

Естественная и принудительная вентиляция подразумевает использование одного или двух каналов, которые Для того, чтобы сформировать отверстие, требуется наличие трубы, чаще всего, выполненной из цемента или асбеста. Ее диаметр зависит от общей площади помещения и расхода воздуха в нем.

Необходимость обустройства вентиляционной системы в гаражном помещении объясняется также тем, что в нем находится большое количество легко возгораемых веществ, поэтому скопление воздуха может привести к их воспламенению.

Каждый гараж должен иметь вентиляцию, которая соответствует данным требованиям:

1. Предотвращение скопления разного рода газов, выхлопного назначения, бензина или автомобильной химии. Таким образом, удастся обезопасить как помещение, так и людей, которые в нем находятся.
2. Кроме того, вентиляция в гараже, должна обеспечивать здоровый микроклимат и регулировать показатели влажности. Наличие излишней влаги провоцирует развитие коррозии и дальнейшей порчи автомобиля.
3. Наличие нормальной вентиляционной системы избавляет помещение от возникновения на его стенах конденсатных масс, провоцирующих коррозию инструмента.

Кроме того, вентиляция в гараже избавляет его стены от плесени и грибка, которые провоцируют их порчу, а также являются опасными для здоровья человека.

Как сделать правильно вытяжку в гараже или подвале: особенности обустройства естественной вентиляции

Естественная циркуляция воздуха основывается на транспортировке воздушных потоков из помещения, на улицу за счет того, что между теплым и холодным воздухом присутствует разное давление. Чтобы обеспечить самопроизвольную циркуляцию воздуха, необходимо установить не один, а два вентиляционных канала.

Обустройство естественной вентиляции производится, чаще всего в процессе сооружения самого здания, хотя возможен вариант его изготовления и в уже эксплуатируемом гараже. Чтобы воздухообмен производился правильно, выполните ряд действий:

  • отверстие, через которое свежий воздух попадает в помещение, должно располагаться на 100 мм от нижней части пола, а сам воздуховод поднимается над полом на 300 мм, чтобы с системе не находились насекомые, насекомые, грызуны, рекомендуется устанавливать специальные сетки на отверстия;
  • на расстоянии в 100 мм от потолка находится второе отверстие, через которое производится отвод воздуха.


Возможен вариант замены приточных воздуховодов специальными отверстиями, которые располагаются непосредственно на гаражных воротах. Учтите, что в таком случае, следует увеличить площадь воздуховода в два раза.

Для того, чтобы загрязненный воздух удалялся с мгновенной скорость, рекомендуется произвести монтаж дефлектора. Он монтируется непосредственно на поверхность воздуховода и выполняет функцию понижения давления. Таким образом, не покупая дорогостоящее оборудование, удается оборудовать естественную вентиляцию. Чтобы на дефлекторе не скапливались конденсатные массы, рекомендуется его теплоизолировать.

Принцип работы данной системы и воздухообмен основывается на данных утверждениях:

  • воздух поступает в помещение благодаря тому, что существует разница между плотностью воздуха, находящегося снаружи и внутри;
  • интенсивность работы системы зависит от силы ветра, который способствует замене воздуха в гараже.

Данный метод обустройства вентиляции в гараже отличается прежде всего дешевизной, поэтому достаточно часто используется среди владельцев данных помещений, однако, у него имеется ряд недостатков, среди которых следует отметить:

  • в летние жаркие дни вентиляционная система такого типа практически не функционирует, так как воздух в гараже холоднее, нежели на улице;
  • если в гараже постоянно присутствуют люди, то им будет не комфортно, из-за сквозняка, образующегося между двумя отверстиями, кроме того, существует риск заболеть;
  • данная система требует постоянного ухода и чистки от пыли, паутины и мусора.



Комбинированная вентиляция: установка вытяжки в гараже

Монтаж комбинированной вентиляционной системы сразу же сглаживает все недостатки естественной вентиляции. Обустройство вентиляции практически не отличается от предыдущего варианта, однако, на вытяжную шахту монтируется специальное устройство — вытяжной электровентилятор. Существует несколько их вариантов:

  • осевые — устанавливаемые на стенах;
  • кровельные — монтируемые на крыше.


Данный вариант содержит в себе как экономию денежных средств так и получение оптимального результата за небольшие деньги. Вентилятор такого типа отличается низким потреблением электроэнергии, да и его стоимость невысокая. Кроме того, возможен вариант изготовления вентилятора для вытяжки в гараже и подвале своими руками.

Установленный на конструкции небольшой ветряк, поможет снизить расходы на энергопотребление вентилятора. Таким образом, вентилятор, при наличии ветра, будет работать без электричества.

Среди недостатков данного типа вентиляции следует отметить необходимость в периодическом контроле системы, а, именно в выключении и включении вентилятора. Поэтому, специалисты рекомендуют приобрести также таймер, который будет автоматически регулировать работоспособность системы. Кроме того, в зимнее время, воздух, который попадает в гараж, не очищается от грязи, поэтому система нуждается в постоянном контроле.

Особенности и принцип работы принудительной системы вентиляции

Механическая или принудительная система вентиляции, практически не имеет недостатков, кроме высокой стоимости ее обустройства. В любое время года, при любой температуре воздуха в помещении с такой вентиляцией будет комфортная атмосфера.

Особенно, если гараж находится в подвальном помещении, то для его вентилирования подойдет только данный тип вентиляции.

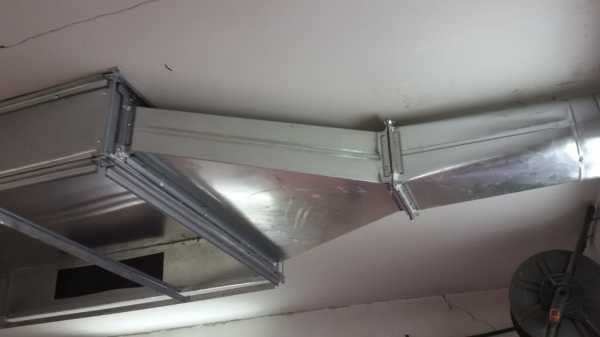

Вытяжка в гараже фото:


Для обеспечения работоспособности данной системы требуется наличие двух модулей:

  • приточного механизма, в его составе есть наличие фильтра, калорифера и вентилятора;
  • оборудования вытяжного назначения — отличается оборудованием в виде одного канального механизма или двух вентиляционных.

Воздух, находящийся в приточном механизме, нагревается, а затем производится его очистка системой фильтрации. Далее он попадает на механизм распределения воздуха по системе. Осевой вентилятор выводит грязный воздух на улицу, а очищенный — попадает в помещение. Возможен вариант монтажа канальных воздуховодов, которые способствуют равномерному распределению воздуха в гараже.

Кроме того, принудительная вентиляция в гараже или подвале своими руками обеспечивается монтажом системы моноблочного типа, которая состоит из двух блоков, функционирующих в роли вытяжки, которая обрабатывает и поставляет воздух в помещение. При наличии на моноблоке рекуператора в форме пластин, он работает более экономично.

Как сделать правильно вытяжку для гаража или подвала своими руками: технология обустройства вентиляции

Для выполнения работ потребуется наличие:

  • перфоратора;
  • болгарки;
  • герметика;
  • стальных или пластиковых труб;
  • стальных решеток;
  • вентилятора.

Если в гараже имеется погреб, то более дешевым и простым вариантом обустройстве вентиляции является оборудование вентиляционной системы естественного типа. Для этого, следует выполнить ряд действий:

  1. Определите площадь помещения, в котором будут проводиться работы. Это нужно для того, чтобы определить диаметр вытяжных отверстий. На двадцать квадратных метров, необходимо установить воздуховод диаметром 30 см. В таком случае, рекомендуется монтировать две трубы, диаметр каждой из которых составляет 15 см.
  2. Трубы следует установить в ранее проделанные в стенах отверстия, расстояние между полом и трубой 100-120 мм. При проведении работ в кирпичном или бетонном гараже, потребуется применение перфоратора.
  3. После изготовления приточных отверстий следует черед установки вытяжки в гараже. Место ее расположения чаще всего находится в стене в подпотолочном пространстве на расстоянии от потолка в 100-120 мм. Для проделывания отверстия следует использовать тот же перфоратор. Труба, устанавливаемая в отверстие должна выходить за пределы крыши минимум на пол метра, таким образом, улучшается воздухообмен в гараже.
  4. На следующем этапе работы следует заполнить все пустоты, образовавшиеся после установки труб, с помощью герметика. Учтите, что герметик должен быть высокого качества, так как с его помощью нужно соединить материалы разного состава.

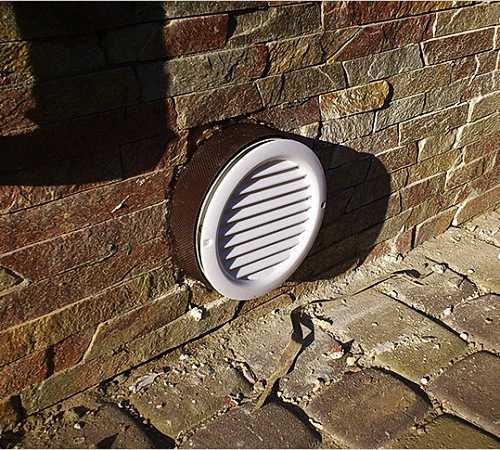

  5. Кроме того, на воздуховоды монтируют специальные решетки, защищающие их от грязи и насекомых. Во избежание попадания атмосферных осадков в вытяжную систему, над ней сооружается конструкция в виде купола.
  6. Учтите, что эффективность работы данной вентиляции обеспечивается только в то время, когда температура воздуха извне не превышает 15 градусов. В противном случае, потребуется монтаж специальных устройств, обеспечивающих принудительную циркуляцию воздуха.



Вытяжка в гараже, схема обустройства комбинированной вентиляции

Начальный этап проведения обустройства вентиляционной системы комбинированного типа, такой же как и при обустройстве естественной вентиляции. В составе системы присутствует наличие разного рода вытяжек, приточных воздуховодов, труб и двух или более отверстий. Однако, отверстие для подачи и забора воздуха располагаются в любом, удобном для этого месте.

Учтите, что данный тип вентиляции позволяет обеспечить циркуляцию воздуха в гараже не только в летнее, но и в зимнее время года. При выборе вентилятора для системы, лучше остановить свой выбор на устройствах с низкой шумопроизводительностью, хорошей мощностью, высокими показателями энергоэффективности.

Вытяжка в гараже для покраски и сушки автомобилей своими руками

В процессе постоянной работы в гаражном помещении в воздухе присутствуют разного рода вещества, так как гараж является замкнутым пространством в нем необходимо обустроить хорошую вентиляцию.

Если гаражное помещение используется для покраски автомобилей, но требуется также система обогрева воздуха, поступающего в него из улицы зимой.

Основными вентиляторы, устанавливаемые в гараже для покраски:

1. Вентиляторы канального типа — способны создать большое давление для циркуляции воздуха в системе. При этом, при установке такого вентилятора, необязательно проделывать под него большое отверстие.

2. Осевой вентилятор — нуждается в проделывании под него большого отверстия, которое немного портит внешний вид стен. Данные типы вентиляторов отличаются хорошими качествами производительности.

3. Вентиляторы радиального типа — наименее популярный из-за высокой их стоимости. Но, в то же время, такие типы вентиляторов достаточно эффективны в гаражах, в которых производится покраска автомобилей.

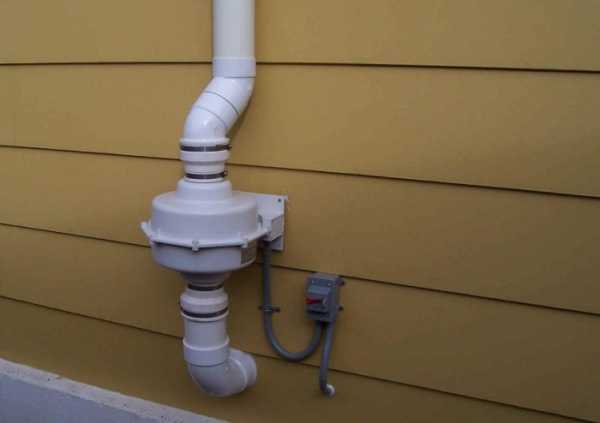

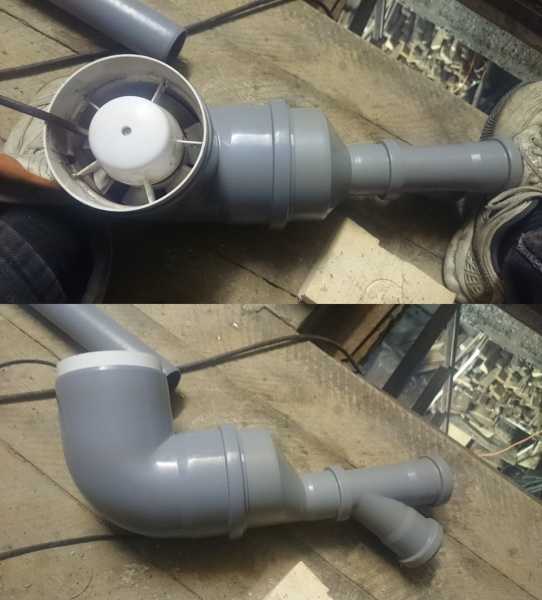

Инструкцию по монтажу канального вентилятора:

  • данный тип вентилятора отличается наличием двух отверстий, каждое из которых имеет разный диаметр;
  • в процессе монтажа потребуется наличие хомутов, воздуховодов, предпочтительно гофрированных, пластиковых крепежей;
  • сначала следует проделать отверстие в стене, в него монтируется воздуховод;
  • для работы потребуется наличие перфоратора, молотка и зубила;
  • установите пластиковую насадку крепеж на отверстие воздуховода, установите вентилятор на него;
  • соедините вентилятор и гофру при помощи хомутов;
  • сделайте еще одно отверстие, для компенсации вытяжки, с противоположной стороны.

по материалам сайта:STRYPORTAL

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

E-mail

zollotye-ruki.ru

Как сделать вытяжку в гараже

Большинство гаражей, которыми пользуются автовладельцы, являются совсем не новыми. Именно поэтому встретить хорошо проветриваемый сухой гараж является большой редкостью. Несмотря на это каждый автовладелец желает сохранить свой автомобиль в хорошем как внешнем, так и техническом состоянии. А если учесть что в погребе гаража зачастую хранится выращенный вами урожай, то потребность в хорошем микроклимате увеличивается в два раза.

Из-за неправильно установленной вентиляции или без ее отсутствия в помещении может быть сниженный или повышенный уровень влажности, в результате чего в гараже может быть неприятный запах, возникновение коррозии и другие неприятные моменты. В этой статье пойдет речь о том, как правильно сделать вытяжку в гараже. А также мы расскажем, как сделать вытяжку для подвального помещения.

Вытяжка в гараже своими руками

Перед тем как вы приступите к изготовлению собственной вытяжки хорошо ознакомьтесь с основными требованиями по ее обустройству в помещении гаража. Вы должны знать, что вовнутрь данного помещения должно поступать не меньше, чем 180 литров свежего воздуха.

В помещении гаража различают три основных вида вентиляционных систем:

  1. Принудительная или механическая вентиляционная система. Такая вентиляция устанавливается в том случае, если помещению не хватает естественного воздухообмена. Принцип работы такого приспособления заключается в предварительно установленных приборах, которые способствуют хорошему воздухообмену.
  2. Вентиляция естественного типа. Принцип работы данного приспособления заключается в обмене воздуха внутреннего помещения гаража с холодным воздухом с улицы. Из-за того, что в гараже намного больше теплого воздуха, чем снаружи, под давлением выполняется обмен, в результате которого в помещении гаража будет такой же свежий воздух, как и на улице.
  3. Комбинированный тип вентиляции. Вентиляция такого типа подразумевает применение двух предыдущих вариантов вместе как принудительную, так и естественную вентиляцию.

При использовании естественной или принудительной вентиляции изготовляется один или два канала, как правило, в форме трубы, их можно сделать из асбеста или обычного цемента. Диаметр трубы зависит от площади гаража и расхода воздуха. Например, если в маленьком помещении постоянно ведутся ремонтные работы, которые выполняют несколько человек, то диаметр гофры должен быть намного больше, чем в большом гараже, который служит исключительно в целях хранения автомобиля.

Данное помещение нуждается в качественной вентиляции, потому что в нем хранится большое количество легковозгораемых составов, таких как бензин, химические очистительные вещества для деталей машины, масла и многое другое. Из-за большого наличия таких веществ, а также при скоплении тяжелого теплого воздуха может возникнуть возгорание. Независимо от возраста вашего гаража он должен соответствовать таким требованиям:

  • вентиляция внутреннего помещения гаража должна иметь свойство регулировки влажности и обеспечения нормального микроклимата. Из-за переизбытка влажности может развиваться коррозия и появление ржавчины на уязвимых местах автомобиля, таких как пороги, двери, днище и так далее;
  • в помещение не должно скапливаться много вредных газов с выхлопной трубы автомобиля, химических веществ, бензина и так далее. Благодаря этому вы позаботитесь о безопасности своего здоровья и здоровья тех, кто будет находиться в гараже.

При использовании качественной вентиляции, вы обезопасите как свой автомобиль, а также инструменты и железные материалы от возникновения коррозии, благодаря чему вы продлите время их эксплуатации. А что еще важнее, вы защитите свои стены от возникновения на них грибка и плесени, которые являются опасными для вашего здоровья.

Принудительная вентиляция

Если вы хорошо обдумали какой вариант вентиляции вам подойдет больше всего и остановились на выборе механической вентиляции, то вы никогда не пожалеете о том что приняли это решение. Такое приспособление практически не имеет недостатков, при любой погоде, температуре воздуха, в любое время года, внутри помещения с такой вентиляцией вы будете комфортно себя чувствовать. Конечно же, при условии, что стены, потолок и пол хорошо теплоизолированы. Единственным недостатком является высокая цена на закупку всех необходимых материалов. Однако стоит учесть, что такая вентиляция может служить не только для самого гаража, но и в качестве вытяжки в подвале гаража.

Для работоспособности данного механизма требуется два незаменимых компонента:

  1. Оборудование вытяжного механизма. Сюда входит одноканальный механизм или механизм с двумя вентиляторами.
  2. Приточный механизм. Он имеет целый ряд приспособлений, таких как вентилятор, калорифер и специальные фильтры.

Как выполняется фильтрация данного механизма? Механизм принудительной вентиляции является довольно сложным, вся работа выполняется достаточно четко и последовательно. Фильтрация происходит в следующем порядке:

  • воздух, который находится в проточном механизме нагревается после чего он очищается через систему фильтрации:
  • после фильтрации чистый воздух попадает в систему распределения, благодаря чему он равномерно распределяется по всему помещению;
  • излишки грязного воздуха выбрасываются наружу, а чистый распределяется по системе, эту работу выполняет осевой вентилятор.

Как вы заметили, этот сложный механизм способен обеспечить помещение чистым воздухом, что позволит вам сделать пребывание в гараже более комфортным. Кроме того, гараж – это место где регулярно на поверхности стен, потолка, пола и даже на инструментах постоянно оседает много пыли. Именно поэтому данное помещение нуждается в хорошей вентиляции.

Естественная вентиляция

Естественная вентиляция является одной из самых распространенных, как правило, многие применяют данный ее, потому что это просто и экономно. Вентиляция воздуха при установке естественным способом такова: потоки воздуха попадают и выводятся через приточные отверстия.

Для выполнения вентиляционных работ нужно запастись следующими инструментами и материалами:

  • болгарка;
  • перфоратор;
  • защитные решетки;
  • пластиковые трубы.

Для того чтобы сделать качественный монтаж данного приспособления, вам необходимо четко придерживаться инструкции, изложенной ниже.

Первое что необходимо сделать – это рассчитать площадь отверстий под вентиляцию. Как делать такие расчеты? Например, если размеры гаража 6 на 3 м, то подходящим диаметром для отверстия будет 27 см, в том случае, когда нужно сделать два отверстия, то диаметр каждого из них должен составлять половину предыдущего результата.

Далее, в стенах нужно изготовить вентиляционные отверстия, в которые будут закладываться воздуховоды. Высота отверстия от пола должна быть от 10 до 15 см. На противоположной стене на 10 см от потолка делается отверстие для выводной трубы. Минимальная высота над уровнем крыши должна быть не меньше 50 см. Выполнять данную работу удобнее всего перфоратором.

После установки труб в изготовленные вами каналы, стыки труб нужно замазать герметиком, таким образом, вы избавитесь от возможных зазоров и сквозных дыр. Для защиты вентиляции от проникновения в нее грызунов необходимо установить специальные решетки, которые смогут обезопасить дорогостоящие материалы.

Естественная схема вентиляции в гараже выполняется достаточно просто, однако, перед ее установкой стоит учесть, что в жаркую погоду вытяжка в гараже не сможет обеспечить помещение свежим воздухом.

Комбинированная вентиляция

Монтаж комбинированной системы вентиляции практически ничем не отличается от установки вентиляции естественного типа. При установке вытяжки данного типа нужно прокладывать те же трубы и в том же порядке, что при естественном типе вентиляции. Единственным отличием между ними является то, что на вытяжную шахту данного вентилятора дополнительно крепится вытяжной электровентилятор. Таких вентиляторов есть несколько:

  1. Осевые. Приспособление, которое крепится к стене.
  2. Кровельные. Устройства, которые устанавливаются непосредственно на крышу.

Данный материал является довольно качественным, несмотря на его невысокую цену, однако, небольшая цена этого приспособления является большим плюсом. Еще одним плюсом такой вытяжки является низкое потребление электроэнергии. Кроме того, для большей экономии можно изготовить ветряк, который снизит расходы на электроэнергию. Его устанавливают на выходе трубы из помещения.

Недостатком данной системы есть то, что вам придется периодически включать и выключать вентиляторы, тем самым обезопасив его от перегрева. Для более удобного применения рекомендуется установить специальный таймер, который будет регулировать работу вытяжки. Более того, в зимний период вытяжка не очищает воздух, поэтому она нуждается в постоянном уходе.

Заключение

Теперь вы знаете, как сделать вытяжку в гараже. А также вы узнали, что вытяжка в подвале гаража имеет достаточно большое влияние на микроклимат в помещении. Мы уверены в том, что руководствуясь советами, прочитанными в этой статье, вы сделаете работу качественно. Не бойтесь выполнить эту на первый взгляд, сложную работу и таким образом, вы сможете сэкономить немало денег и приобрести опыт, который пригодится вам в будущем.

bouw.ru

рекомендации по обустройству вентиляции — ddom47.ru

Самодельная вытяжка для гаража: рекомендации по обустройству вентиляции
Перед началом работы над вытяжкой в гараже, следует изучить требования, которые представлены в определенных нормах по обустройству гаражных помещений. На протяжении одного часа в помещение должно поступать около сто восемьдесят литров воздуха.
Различают три основных вида вентиляционных систем в гаражном помещении:

вентиляция естественного типа — принцип ее работы состоит в наличии разницы между температурой в помещении и на улице, таким образом, под воздействием давления, теплый воздух выходит наружу, а холодный прибывает в гараж;
механический или принудительный тип вентиляции устанавливается в том случае, если для воздухообмена гаража недостаточно естественной вентиляции, принцип его работы состоит в установке специальных вытяжных или вентиляционных приборов, которые способствуют воздухообмену;
комбинированный тип вентиляции предполагает объединение двух предыдущих вариантов и использование как естественной, так и принудительной вентиляции.
Естественная и принудительная вентиляция подразумевает использование одного или двух каналов, которые Для того, чтобы сформировать отверстие, требуется наличие трубы, чаще всего, выполненной из цемента или асбеста. Ее диаметр зависит от общей площади помещения и расхода воздуха в нем.
Необходимость обустройства вентиляционной системы в гаражном помещении объясняется также тем, что в нем находится большое количество легко возгораемых веществ, поэтому скопление воздуха может привести к их воспламенению. Каждый гараж должен иметь вентиляцию, которая соответствует данным требованиям:
1. Предотвращение скопления разного рода газов, выхлопного назначения, бензина или автомобильной химии. Таким образом, удастся обезопасить как помещение, так и людей, которые в нем находятся.
2. Кроме того, вентиляция в гараже, должна обеспечивать здоровый микроклимат и регулировать показатели влажности. Наличие излишней влаги провоцирует развитие коррозии и дальнейшей порчи автомобиля.
3. Наличие нормальной вентиляционной системы избавляет помещение от возникновения на его стенах конденсатных масс, провоцирующих коррозию инструмента.
Кроме того, вентиляция в гараже избавляет его стены от плесени и грибка, которые провоцируют их порчу, а также являются опасными для здоровья человека.
Как сделать вытяжку в гараже: особенности обустройства естественной вентиляции
Естественная циркуляция воздуха основывается на транспортировке воздушных потоков из помещения, на улицу за счет того, что между теплым и холодным воздухом присутствует разное давление. Чтобы обеспечить самопроизвольную циркуляцию воздуха, необходимо установить не один, а два вентиляционных канала.
Обустройство естественной вентиляции производится, чаще всего в процессе сооружения самого здания, хотя возможен вариант его изготовления и в уже эксплуатируемом гараже. Чтобы воздухообмен производился правильно, выполните ряд действий:
отверстие, через которое свежий воздух попадает в помещение, должно располагаться на 100 мм от нижней части пола, а сам воздуховод поднимается над полом на 300 мм, чтобы с системе не находились насекомые, насекомые, грызуны, рекомендуется устанавливать специальные сетки на отверстия;

на расстоянии в 100 мм от потолка находится второе отверстие, через которое производится отвод воздуха.
Возможен вариант замены приточных воздуховодов специальными отверстиями, которые располагаются непосредственно на гаражных воротах. Учтите, что в таком случае, следует увеличить площадь воздуховода в два раза.
Для того, чтобы загрязненный воздух удалялся с мгновенной скорость, рекомендуется произвести монтаж дефлектора. Он монтируется непосредственно на поверхность воздуховода и выполняет функцию понижения давления. Таким образом, не покупая дорогостоящее оборудование, удается оборудовать естественную вентиляцию. Чтобы на дефлекторе не скапливались конденсатные массы, рекомендуется его теплоизолировать.
Принцип работы данной системы и воздухообмен основывается на данных утверждениях:
воздух поступает в помещение благодаря тому, что существует разница между плотностью воздуха, находящегося снаружи и внутри;
интенсивность работы системы зависит от силы ветра, который способствует замене воздуха в гараже.
Данный метод обустройства вентиляции в гараже отличается прежде всего дешевизной, поэтому достаточно часто используется среди владельцев данных помещений, однако, у него имеется ряд недостатков, среди которых следует отметить:
в летние жаркие дни вентиляционная система такого типа практически не функционирует, так как воздух в гараже холоднее, нежели на улице;
если в гараже постоянно присутствуют люди, то им будет не комфортно, из-за сквозняка, образующегося между двумя отверстиями, кроме того, существует риск заболеть;
данная система требует постоянного ухода и чистки от пыли, паутины и мусора.
Комбинированная вентиляция: установка вытяжки в гараже
Монтаж комбинированной вентиляционной системы сразу же сглаживает все недостатки естественной вентиляции. Обустройство вентиляции практически не отличается от предыдущего варианта, однако, на вытяжную шахту монтируется специальное устройство — вытяжной электровентилятор. Существует несколько их вариантов:
осевые — устанавливаемые на стенах;
кровельные — монтируемые на крыше.
Данный вариант содержит в себе как экономию денежных средств так и получение оптимального результата за небольшие деньги. Вентилятор такого типа отличается низким потреблением электроэнергии, да и его стоимость невысокая. Кроме того, возможен вариант изготовления вентилятора для вытяжки в гараже своими руками.
Установленный на конструкции небольшой ветряк, поможет снизить расходы на энергопотребление вентилятора. Таким образом, вентилятор, при наличии ветра, будет работать без электричества.
Среди недостатков данного типа вентиляции следует отметить необходимость в периодическом контроле системы, а, именно в выключении и включении вентилятора. Поэтому, специалисты рекомендуют приобрести также таймер, который будет автоматически регулировать работоспособность системы. Кроме того, в зимнее время, воздух, который попадает в гараж, не очищается от грязи, поэтому система нуждается в постоянном контроле.

ddom47.ru

Как сделать вытяжку в гараже своими руками

Большинство гаражей, которыми пользуются автовладельцы, являются совсем не новыми. Именно поэтому встретить хорошо проветриваемый сухой гараж является большой редкостью. Несмотря на это каждый автовладелец желает сохранить свой автомобиль в хорошем как внешнем, так и техническом состоянии. А если учесть что в погребе гаража зачастую хранится выращенный вами урожай, то потребность в хорошем микроклимате увеличивается в два раза.

Из-за неправильно установленной вентиляции или без ее отсутствия в помещении может быть сниженный или повышенный уровень влажности, в результате чего в гараже может быть неприятный запах, возникновение коррозии и другие неприятные моменты. В этой статье пойдет речь о том, как правильно сделать вытяжку в гараже. А также мы расскажем, как сделать вытяжку для подвального помещения.

Вытяжка в гараже своими руками

Перед тем как вы приступите к изготовлению собственной вытяжки хорошо ознакомьтесь с основными требованиями по ее обустройству в помещении гаража. Вы должны знать, что вовнутрь данного помещения должно поступать не меньше, чем 180 литров свежего воздуха.

В помещении гаража различают три основных вида вентиляционных систем:

  • Принудительная или механическая вентиляционная система. Такая вентиляция устанавливается в том случае, если помещению не хватает естественного воздухообмена. Принцип работы такого приспособления заключается в предварительно установленных приборах, которые способствуют хорошему воздухообмену.
  • Вентиляция естественного типа. Принцип работы данного приспособления заключается в обмене воздуха внутреннего помещения гаража с холодным воздухом с улицы. Из-за того, что в гараже намного больше теплого воздуха, чем снаружи, под давлением выполняется обмен, в результате которого в помещении гаража будет такой же свежий воздух, как и на улице.
  • Комбинированный тип вентиляции. Вентиляция такого типа подразумевает применение двух предыдущих вариантов вместе как принудительную, так и естественную вентиляцию.
  • При использовании естественной или принудительной вентиляции изготовляется один или два канала, как правило, в форме трубы, их можно сделать из асбеста или обычного цемента. Диаметр трубы зависит от площади гаража и расхода воздуха. Например, если в маленьком помещении постоянно ведутся ремонтные работы, которые выполняют несколько человек, то диаметр гофры должен быть намного больше, чем в большом гараже, который служит исключительно в целях хранения автомобиля.

    Данное помещение нуждается в качественной вентиляции, потому что в нем хранится большое количество легковозгораемых составов, таких как бензин, химические очистительные вещества для деталей машины, масла и многое другое. Из-за большого наличия таких веществ, а также при скоплении тяжелого теплого воздуха может возникнуть возгорание. Независимо от возраста вашего гаража он должен соответствовать таким требованиям:

    • вентиляция внутреннего помещения гаража должна иметь свойство регулировки влажности и обеспечения нормального микроклимата. Из-за переизбытка влажности может развиваться коррозия и появление ржавчины на уязвимых местах автомобиля, таких как пороги, двери, днище и так далее;
    • в помещение не должно скапливаться много вредных газов с выхлопной трубы автомобиля, химических веществ, бензина и так далее. Благодаря этому вы позаботитесь о безопасности своего здоровья и здоровья тех, кто будет находиться в гараже.

    При использовании качественной вентиляции, вы обезопасите как свой автомобиль, а также инструменты и железные материалы от возникновения коррозии, благодаря чему вы продлите время их эксплуатации. А что еще важнее, вы защитите свои стены от возникновения на них грибка и плесени, которые являются опасными для вашего здоровья.

    Принудительная вентиляция

    Если вы хорошо обдумали какой вариант вентиляции вам подойдет больше всего и остановились на выборе механической вентиляции, то вы никогда не пожалеете о том что приняли это решение. Такое приспособление практически не имеет недостатков, при любой погоде, температуре воздуха, в любое время года, внутри помещения с такой вентиляцией вы будете комфортно себя чувствовать. Конечно же, при условии, что стены, потолок и пол хорошо теплоизолированы. Единственным недостатком является высокая цена на закупку всех необходимых материалов. Однако стоит учесть, что такая вентиляция может служить не только для самого гаража, но и в качестве вытяжки в подвале гаража.

    Для работоспособности данного механизма требуется два незаменимых компонента:

  • Оборудование вытяжного механизма. Сюда входит одноканальный механизм или механизм с двумя вентиляторами.
  • Приточный механизм. Он имеет целый ряд приспособлений, таких как вентилятор, калорифер и специальные фильтры.
  • Как выполняется фильтрация данного механизма? Механизм принудительной вентиляции является довольно сложным, вся работа выполняется достаточно четко и последовательно. Фильтрация происходит в следующем порядке:

    • воздух, который находится в проточном механизме нагревается после чего он очищается через систему фильтрации:
    • после фильтрации чистый воздух попадает в систему распределения, благодаря чему он равномерно распределяется по всему помещению;
    • излишки грязного воздуха выбрасываются наружу, а чистый распределяется по системе, эту работу выполняет осевой вентилятор.

    Как вы заметили, этот сложный механизм способен обеспечить помещение чистым воздухом, что позволит вам сделать пребывание в гараже более комфортным. Кроме того, гараж – это место где регулярно на поверхности стен, потолка, пола и даже на инструментах постоянно оседает много пыли. Именно поэтому данное помещение нуждается в хорошей вентиляции.

    Естественная вентиляция

    Естественная вентиляция является одной из самых распространенных, как правило, многие применяют данный ее, потому что это просто и экономно. Вентиляция воздуха при установке естественным способом такова: потоки воздуха попадают и выводятся через приточные отверстия.

    Для выполнения вентиляционных работ нужно запастись следующими инструментами и материалами:

    • болгарка;
    • перфоратор;
    • защитные решетки;
    • пластиковые трубы.

    Для того чтобы сделать качественный монтаж данного приспособления, вам необходимо четко придерживаться инструкции, изложенной ниже.

    Первое что необходимо сделать – это рассчитать площадь отверстий под вентиляцию. Как делать такие расчеты? Например, если размеры гаража 6 на 3 м, то подходящим диаметром для отверстия будет 27 см, в том случае, когда нужно сделать два отверстия, то диаметр каждого из них должен составлять половину предыдущего результата.

    Далее, в стенах нужно изготовить вентиляционные отверстия, в которые будут закладываться воздуховоды. Высота отверстия от пола должна быть от 10 до 15 см. На противоположной стене на 10 см от потолка делается отверстие для выводной трубы. Минимальная высота над уровнем крыши должна быть не меньше 50 см. Выполнять данную работу удобнее всего перфоратором.

    После установки труб в изготовленные вами каналы, стыки труб нужно замазать герметиком, таким образом, вы избавитесь от возможных зазоров и сквозных дыр. Для защиты вентиляции от проникновения в нее грызунов необходимо установить специальные решетки, которые смогут обезопасить дорогостоящие материалы.

    Естественная схема вентиляции в гараже выполняется достаточно просто, однако, перед ее установкой стоит учесть, что в жаркую погоду вытяжка в гараже не сможет обеспечить помещение свежим воздухом.

    Комбинированная вентиляция

    Монтаж комбинированной системы вентиляции практически ничем не отличается от установки вентиляции естественного типа. При установке вытяжки данного типа нужно прокладывать те же трубы и в том же порядке, что при естественном типе вентиляции. Единственным отличием между ними является то, что на вытяжную шахту данного вентилятора дополнительно крепится вытяжной электровентилятор. Таких вентиляторов есть несколько:

  • Осевые. Приспособление, которое крепится к стене.
  • Кровельные. Устройства, которые устанавливаются непосредственно на крышу.
  • Данный материал является довольно качественным, несмотря на его невысокую цену, однако, небольшая цена этого приспособления является большим плюсом. Еще одним плюсом такой вытяжки является низкое потребление электроэнергии. Кроме того, для большей экономии можно изготовить ветряк, который снизит расходы на электроэнергию. Его устанавливают на выходе трубы из помещения.

    Недостатком данной системы есть то, что вам придется периодически включать и выключать вентиляторы, тем самым обезопасив его от перегрева. Для более удобного применения рекомендуется установить специальный таймер, который будет регулировать работу вытяжки. Более того, в зимний период вытяжка не очищает воздух, поэтому она нуждается в постоянном уходе.

    Заключение

    Теперь вы знаете, как сделать вытяжку в гараже. А также вы узнали, что вытяжка в подвале гаража имеет достаточно большое влияние на микроклимат в помещении. Мы уверены в том, что руководствуясь советами, прочитанными в этой статье, вы сделаете работу качественно. Не бойтесь выполнить эту на первый взгляд, сложную работу и таким образом, вы сможете сэкономить немало денег и приобрести опыт, который пригодится вам в будущем.

    • Простая вентиляция гаража

    • Принудительная вентиляция в гараже

    • Тепловые насосы

    • Как выбрать обогреватель для гаража

    xn--b1aafeqcbxpcbxdjdebh.xn--p1ai

    Вентиляция/вытяжка в гараже своими руками – для покраски, схема, фото, видео

    Вентиляционная система в гаражах является значимой частью коммуникаций, однако, не все владельцы автомобилей и гаражей считают нужным первым делом уделить должное внимание вентиляции. Нормальная циркуляция воздуха в помещении играет важную роль. При хороших вентиляционных условиях в гараже автомобиль и все его запчасти будут храниться должным образом. Хозяину недвижимости и его транспортному средству не будут приносить неудобства излишняя влажность в помещении и различные токсические испарения.

    От каких вредных воздействий окружающей среды избавит вентиляция?

    Многие люди считают, что если помещение является нежилым, то и вентиляционная система большого значения не имеет. Но это далеко не так. Ниже мы рассмотрим основные негативные воздействия окружающей среды, от которых поможет избавиться установка вентиляционного оборудования.

    1. Избыток влаги. Данное воздействие разрушает металлический кузов автомобиля, также негативно сказывается на электрику и различные электронные приборы автомашины в целом. Сырость в помещении является основным виновником гниения и порчи пищевых запасов, которые могут храниться в гараже с подвалом. Основная конструкция гаража состоит из деревянных или металлических опор, которые при избытке влаги могут стать жертвами грибка. Грибок также может распространяться и на стены гаража.
    2. Разного рода токсические испарения. Ни для кого не секрет, что токсические пары крайне неблагоприятно сказываются на организме человека. Если помещение будет плохо вентилироваться, то человек находясь в нём, будет чувствовать головные боли, тошноту, слабость — вплоть до отравления. Владелец гаража не сразу сможет почувствовать вредное воздействие выхлопных газов автомобиля, но впоследствии это может негативно сказаться на его здоровье и работоспособности.

    Вентиляционная система в гараже избавит его владельца от всех выше перечисленных негативных воздействий и факторов. Согласно требованиям, изложенным в СНиПе 21-02-99, такая хозяйственная постройка, как гараж должна быть оснащена вентиляционной системой наравне с жилыми домами и постройками.

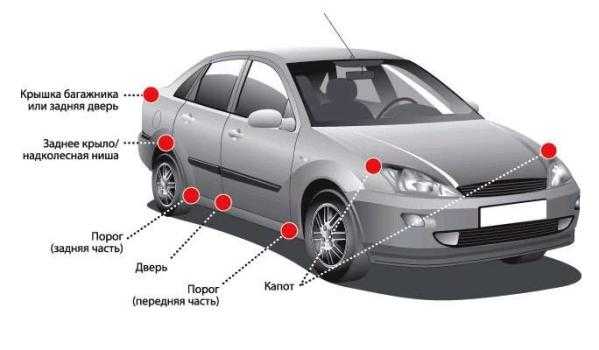

    Без вентиляции страдают такие части авто

    Независимо от того, есть ли в гараже отопительные коммуникации или нет, вентиляция должна быть установлена в обязательном порядке. Учитывая все нормы регламента, следует рассчитывать на то, что объём свежего воздуха, который прибывает через вентиляционную трубу, должен составлять 180 м2/час. Температура воздуха внутри помещения должна составлять 5 градусов по Цельсию.

    Основываясь на стандарты Европы полная циркуляция воздуха должна проходить от 6 до 10 раз в сутки.

    Стандартные одноуровневые гаражи и гаражи с двумя этажами необходимо обязательно оснащать вентиляционной системой, которая будет обеспечивать необходимое проветривание помещения и обдув воздухом автомобиля. В двухэтажных гаражах все этажи и отдельные комнаты, а также смотровую яму необходимо обеспечить вентиляцией в равных объёмах. Очень часто в гаражах имеется погреб, который изолирован в подвале и который плохо проветривается. В погреб также обязательно следует внедрить отдельную вентиляционную систему, чтобы в дальнейшем не столкнуться с неприятным запахом и сыростью.

    Основные виды вентиляционных систем и схемы их устройства

    Схему вентиляции необходимо хорошо обдумать в период проектирования гаража. Так как при постройке помещения именно в несущих стенах требуется сделать отверстия для труб вентиляционных систем. При реконструкции вентиляции в гараже своими руками нужно брать во внимание высоту и длину помещений, количество этажей в гараже, сколько единиц автомашин будет в нём находиться. Именно на этом этапе постройки автовладелец определяет какой тип системы вентиляции подойдёт именно для его гаража, которая будет справляться со всеми задачами и функциями, для которых она предусмотрена.

    Существует несколько видов вентиляционных систем. Рассмотрим некоторые из них:

    • Естественная вентиляция. Данный вид вентиляции разработан таким образом, что воздух движется сам по себе, без какого-либо воздействия, при помощи законов аэродинамики.
    • Комбинированные вентиляционные системы. Они основаны на сочетании естественной вентиляции и вентиляции с применением механических средств, которые помогают быстрому движению воздуха.
    • Механическая вентиляция в гараже подразумевает установление специальных механизмов, которые осуществляют циркуляцию воздуха принудительно, а не естественно.

    При конструкции вентиляции в гараже своими руками независимо какую схему вентиляционной системы из вышеперечисленных вы примените, можно использовать один или несколько отверстий в стене. При выборе механической схемы вентиляции, при которой воздух циркулирует искусственно, будет достаточно одного вентиляционного канала.

    Диаметр вентиляционных труб, которые вставляются в отверстия стен гаража, необходимо выбирать исходя из того, какой объём воздушных масс будет вентилироваться в помещении. Если учитывать нормативы, то на квадратный метр площади гаража следует применять 15 мм диаметра трубы. Следовательно, при общей площади помещения 10 квадратных метров при монтаже вентиляции нужно использовать две трубы диаметром 150 миллиметров. А также существует ещё одна формула расчёта диаметра отверстий для вентиляции. Если придерживаться её, то суммарная величина всех труб равна 1/3 всей площади помещения. Эту формулу чаще всего используют при конструкции вентиляции механического вида с одним каналом циркуляции воздуха.

    Основные принципы естественной вентиляции гаража

    Естественная вентиляция воздуха осуществляется при помощи разницы температур воздуха в самом гараже и на улице. Чтобы произвести самостоятельную циркуляцию воздуха, устанавливают две вентиляционные трубы — вытяжную и приточную. По первой трубе происходит вытяжка ненужного загрязнённого воздуха, а по приточной поступают свежие воздушные массы. При постройке несущих стен используются вентиляционные трубы диаметр которых рассчитывается заранее. Ниже приведена вентиляция в гараже своими руками схема фото.

    Чтобы происходила правильная циркуляция воздуха в гараже следует знать некоторые нюансы:

    1. Трубу вентиляции, через которую воздух поступает в помещение, располагают примерно на 10 сантиметров от пола. Труба по выводу воздуха необходимо установить на уровне 30 сантиметров от поверхности грунта. Последнее отверстие закрывают сеткой и конструируют специальный навес для защиты от дождя, насекомых и других внешних воздействий.
    2. Трубу для вытяжки воздуха крепят в верхнем противоположном углу на уровне 10 см от потолка гаража. Данная вентиляционная труба должна выходить над крышей гаража. Расстояние между кровлей гаража и вытяжного отверстия должно быть 50 сантиметров.

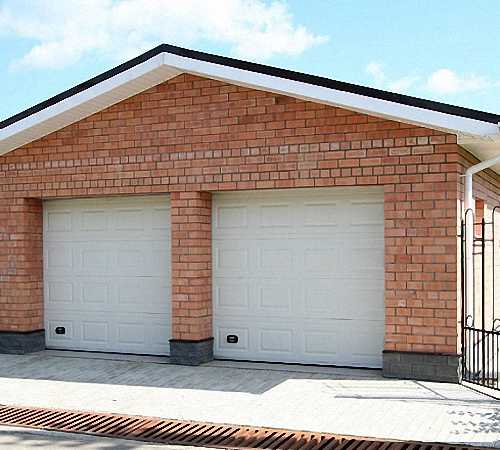

    Вместо приточной трубы, можно использовать различные решётки, которые внедряют непосредственно в ворота гаража. Эти решётки внешне напоминают обычные жалюзи. Чтобы добиться необходимой вентиляции помещения нужно применять такие решётки, сечения которых больше в несколько раз диаметра трубы, по которой воздух вытягивается из гаража.

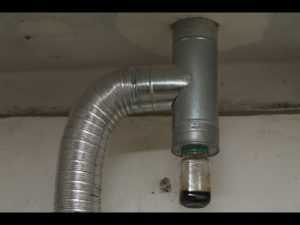

    Чтобы загрязнённый воздух лучше выходил с помещения используют специальное устройство — дефлектор. Дефлектор устанавливается непосредственно в вытяжную трубу вентиляционной системы. Его главная функция — понижать давление в вентиляционной трубе, при этом воздух лучше вытягивается наружу и происходит качественная вентиляция. Чтобы не образовывался конденсат, в данное устройство внедряют теплоизоляцию.

    Чтобы сформировать качественную вентиляцию воздуха в гараже, необходимо знать простые законы физики и грамотно их применять на практике. Вот базовые и основные, на которые нужно опираться при конструировании вентиляционной системы гаража своими руками:

    • циркуляция воздуха происходит благодаря разницы плотности выходящей тёплой воздушной массы и холодного воздуха, который поступает внутрь помещения;
    • скорость циркуляции воздуха зависит от силы ветра, который стремится вытолкнуть тёплые воздушные массы из помещения;
    • направление тёплых воздушных масс следует вверх, где находится область с низким давлением.

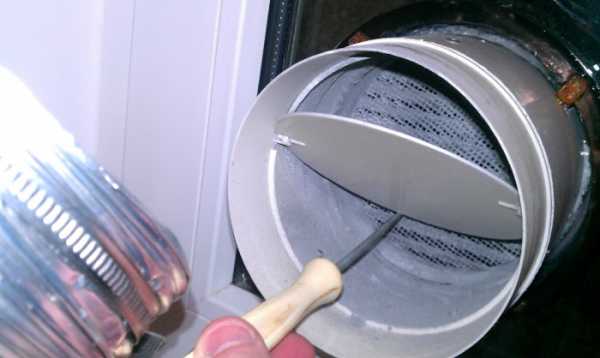

    Для тех, кто хочет знать, как сделать вентиляцию в гараже своими руками должен ознакомиться с некоторыми подводными камнями. Чтобы в осенне-весенний сезон не пропала тяга воздуха, необходимо уровнять площади приточной и вытяжной системы. Если погодные условия будут меняться владельцу помещения следует самому контролировать циркуляцию воздуха, используя при этом специальные шиберы. При низких температурах на улице следует сначала прикрыть трубу по притоку воздуха, затем только трубу по вытяжке.

    Основным плюсом естественной вентиляции помещения является низкая стоимость установки. А также в этой схеме вентиляционных систем есть различные минусы, которые приведены ниже:

    • вентиляция по естественной схеме не будет функционировать летом, так как температура воздуха на улице намного выше температуры воздуха в гараже;
    • иногда могут наблюдаться перепады давления, которые образуют сквозняк в гараже, который может негативно сказаться на состоянии автомобиля;
    • при небольшой площади постройки разница в температурах и давлении не всегда бывает достаточной для качественной вентиляции;
    • при естественной схеме вентиляции не всегда потоки ветра будут направлены во входную трубу, что тоже негативно отразиться на качестве вентиляции гаража;
    • необходимо регулярно проверять состояние вентиляционных труб, очищать их от грязи, пыли и различных других загрязнений, мешающих свободному поступлению воздуха в помещение.

    Если вы не планируете вкладывать много средств в вентиляцию и хотите обойтись бюджетным вариантом постройки, то естественная вентиляционная система будет вам кстати. Вентиляция в гараже своими руками на видео, размещённого в нашей статье поможет вам в этом деле. Но те, кто не желает зависеть от погоды и других непредвиденных ситуаций, придётся не экономить на вентиляции и сделать более дорогое и качественное устройство вентилирования помещения.

    Схема комбинированной вентиляционной системы гаража

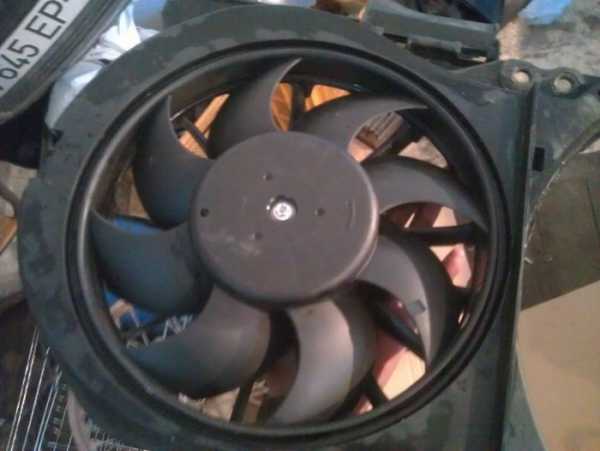

    Если вы внедрите в естественную вентиляцию гаража различные механические устройства, то это обеспечит вашему гаражу защиту от непредвиденных капризов природы и сбоёв в законах аэродинамики, которые стимулируют поставку воздуха. Особых отличий от естественной, комбинированная схема вентиляции не имеет. Единственным отличием является внедрение специального вентилятора, работающего от электричества, в вентиляционное отверстие. А также данный вентилятор может быть расположен в стене, при таком условии он будет иметь название осевой. Если данное устройство расположено над кровлей гаража, то оно называется крышным.

    Если владелец помещения остановил свой выбор на комбинированной системе вентиляции, то ему не потребуется слишком много средств. Вентилятор является недорогостоящим устройством, и не очень энергозатратен. Слишком высокой эффективностью вентиляционное устройство не отличается, но всё же немного стимулировать поток воздушных масс с помощью него у хозяина гаража получится. Выполнять свои задачи вентилятор может даже при отключении от сети электричества.

    Люди, которые разбираются в сферах энергосбережения, устанавливают в своих гаражах маленькие ветряки. При наличии ветра на улице лопасти вентилятора будут вращаться самостоятельно, без использования электричества. Но в тихую погоду с этого устройства пользы будет мало.

    Неудобство в использовании комбинированной вентиляционной системы состоит в том, что владельцу гаража необходимо регулярно включать и выключать механическое устройство. С такой проблемой вполне справится обычное реле или бюджетный таймер.

    А также неблагоприятным является тот факт, что воздух, проникающий в гараж не очищается и не прогревается в холодную погоду, что может привести к скоплению грязи внутри трубы и значительную потерю тепла внутри самого гаража.

    Строение механической вентиляционной системы

    В системе принудительной вентиляции воздуха нет таких минусов, которые представлены в естественной и комбинированной схеме. Оснастив свой гараж данной вентиляцией, владелец гаража может не беспокоиться о состоянии своего автомобиля, так как будут соблюдены все температурные требования. Только принудительная вентиляция может создать хорошую циркуляцию воздуха в подвале гаража и труднодоступной смотровой яме. Этот вид вентиляционных систем единственным используется в гаражах, находящихся под землёй.

    К основным составляющим механической системы циркуляции относятся приточная установка и оборудование по вытяжке воздуха. Установка по притоку воздуха состоит из фильтра, вентилятора и калорифера, который питается от электричества. Вытяжка имеет один или несколько вентиляционных устройств.

    Свежий воздух при поступлении в приточную трубу вентиляции предварительно проходит очистку и подогрев. Далее, он движется к вентиляторам, которые распределяют чистый и подогретый воздух по гаражу. Отработанный и грязный воздух выталкивается наружу при помощи вентилятора или специального воздушного оборудования. Данное устройство займёт большую площадь под кровлей гаража и более сложно в установке, однако, это обеспечит качественное и равномерное распределение воздуха.

    Отлично работающая механическая система вентиляции иногда конструируется при помощи системы моноблоков. Два блока выполняют все основные функции вентиляционной системы — поставку и вытяжку воздушных масс. Наименьшее количество энергии используют моноблоки с пластинчатыми регуляторами тепла. То тепло, которое выделяется при работе осуществляет нагрев воздуха, который постоянно поступает извне.

    Основные выводы и итоги

    Владельцам гаражей следует в обязательном порядке устанавливать вентиляционные системы. От этого зависит хорошая сохранность и поддержание отличных технических характеристик автомобиля. В наше прогрессирующее время автовладелец сам выбирает установить ему дешёвую вентиляционную систему естественного типа или более эффективную и качественную — принудительную. А также свой выбор можно остановить на комбинированной вентиляции, которая является чем-то средним между бюджетным естественным вариантом и дорогим механическим. Какой вид вентиляционной системы вы выберете для гаража решать вам, основываясь на своих личных предпочтениях и толщине вашего кошелька.

    Загрузка…

    pochtidoma.ru

    Вытяжка самодельная для гаража – как правильно сделать вентиляцию, принудительную или естественную

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
