Вытяжка для кухни своими руками: фото, схемы, монтаж, подключение

В процессе приготовления пищи газовой варочной плитой выделяются вредные, нежелательные продукты горения, отрицательно влияющие на организм человека. При длительном нахождении в помещении с повышенным содержанием канцерогенов резко снижается работоспособность, ухудшается самочувствие, повышается риск развития опасных заболеваний. Кухонная вытяжка является решением такой проблемы.

Для крупногабаритных квартир, ресторанов, столовых покупают стандартную заводскую технику и устанавливают ее. В маленьком помещении после ремонта или при смене дизайна можно смастерить вытяжку для кухни своими руками. При соблюдении описанных рекомендаций процесс самостоятельного изготовления не займет много времени, труда и средств.

Похожие статьи:

Функции кухонной вытяжки

Каждый час в помещениях, используемых для приготовления пищи, должен происходить 10-кратный обмен воздуха, для осуществления которого выполняют следующее:

  1. Помещение необходимо очищать от вредных примесей, образующихся в результате тепловой обработки продуктов.
  2. Поверхность плиты тщательно обрабатывают моющими средствами.
  3. Хозяин квартиры должен обязательно сделать вытяжку на кухне.

Кухонная конструкция выполняет следующие функции:

  • защита потолка, стен и мебели от попадания копоти и жирной пыли;
  • очистка и фильтрация воздуха;
  • улавливание дыма, запаха, возникающих в результате горения;
  • удаление испарений, исходящих от плиты;
  • предотвращение распространения вредных канцерогенов в смежные комнаты.

Такое оборудование на кухне часто является элементом дизайна. Каркасы выполняют из дерева, стекла, гипсокартонных листов или фанеры в разных формах и с декором, что напрямую влияет на устройство кухонной вытяжки.

Схема кухонной вытяжки

Вытяжной механизм для кухни состоит из таких деталей:

  1. Корпус.
  2. Вентиляционный механизм.
  3. Редуктор.
  4. Прямоугольный воздуховод.
  5. Орган управления.
  6. Фильтры.
  7. Соединители.
  8. Колено прямоугольное.
  9. Настенная пластина.

Электрическая схема состоит из следующих компонентов:

Вытяжной вентилятор с электромотором.Главный элемент вытяжки обеспечивает движение потока воздуха через фильтрующие детали. Электромотор представляет собой асинхронный многоскоростной двигатель, в котором его частота вращения меняется за счет разного подключения статорных обмоток. Конструкция вентилятора может быть осевой или тангенциальной.
Переключатель скоростей.Простым и удобным способом переключения являются кнопки и ползунковый переключатель. Они мгновенно изменяют параметры электрической сети, подавая напряжение на обмотки двигателя. Сенсоры с подсветкой и оригинальным дизайном используют в дорогих моделях.
Осветительные лампы.Освещение поверхности плиты осуществляется с помощью ламп накаливания, галогенами или светодиодами. Светодиодные приборы экономичнее.
Фильтры.Применяют жироулавливающие фильтры, предназначенные для защиты от грязи и очистки воздуха, и фильтры тонкой очистки, или угольные, используемые для обеззараживания.



Кухонная вытяжка своими руками подразделяется на 2 типа:

  1. Проточная. Устройство работает с отводом загрязненного воздуха. Воздуховод выводит его через вентиляционную систему из помещения на улицу. Такая установка характеризуется высокой производительностью и максимальной эффективностью.
  2. Циркуляционная. Оборудование работает в режиме рециркуляции без подключения к вентиляционной системе. Процесс очистки осуществляется угольными фильтрами, находящимися в корпусе устройства, в котором уже очищенный воздух станет поступать обратно. Такой тип вытяжки менее производителен, но отличается быстрой и удобной установкой.

Стандартный размер короба для вытяжки купольного типа имеет такой вид:

  • ширина – 50-90 см;
  • длина – 50, 70, 90, 120 см;
  • глубина – 50 см.

При определении параметров оборудования необходимо учитывать размеры плиты. Варочная поверхность не должна быть больше, чем поверхность вытяжного устройства.

Виды креплений

По способу установки самодельная вытяжка для кухни подразделяется на 4 вида:

  1. Настенная. Крепят к стене над плитой.
  2. Угловая. Устанавливают в углу кухни.
  3. Встраиваемая. Встраивают в навесной шкафчик над варочной поверхностью или в стол, расположенный возле нее, также выполняют монтаж изделия в декоративный каминный купол.
  4. Островная. Крепится к потолку.

При креплении изделия учитывают следующее: расстояние между оборудованием и электрической плитой должно быть не менее 70 см, газовой – 80 см.

Выполняем расчет мощности

Для грамотного подхода к вопросу, как самому сделать вытяжку на кухне, необходимо особое внимание уделить расчетам производительности.

Мощность оборудования показывает объем воздушного потока, который пропускает механизм за 1 час работы. Ее рассчитывают по следующей формуле:

[SхHхK1хK2]/t, где

  • S – площадь кухни, в м²;
  • H – высота потолка, в м;
  • K1 – коэффициент минимального запаса, K1=1,3;
  • K2 – коэффициент воздухообмена для кухни, K2=12;
  • t – время, при котором происходит воздухообмен, t=1 час.

Мощность измеряется в м³/час.

Электробезопасность

Вытяжное устройство относится к разряду электрических приборов, которые создают опасность поражения электрическим током. В результате оседания жира и влаги в механизме возможен пробой электричества с двигателя вентилятора на металлический каркас. Кроме этого, само помещение также является опасным из-за повышенной температуры среды и высокой влажности.

Разберемся, как правильно сделать вытяжку, выполняя все требования по электробезопасности.

Важно: изделие подключают к сети 3 проводами: фаза-0-земля. Перед монтажом выполняют надежное заземление. Для этого подключаются к глухой нейтрали. Нельзя заземлять вытяжку к водосточной или газовой трубе.

Процесс защитного заземления выполняют так:

  1. Открывают вводный щиток в доме, подъезде. Здесь потребуется осторожность и внимание, ведь напряжение составляет 220 В.
  2. Провода выходят из встроенной в стене трубы.
  3. Найдите резьбовой штырь с подключенными к нему заземлениями. Это глухая нейтраль, которая уже заземлена в специальном месте. Не отключайте другие заземления – это опасно для жизни.
  4. Накиньте клемму наверх и затяните гайкой.
  5. Подведите к месту установки устройства провод 2,5 мм².
  6. Вытяжку соедините с электрической сетью через автомат-разъединитель на 6,3 А.

Проводку для оборудования прокладывают в зависимости от оформления кухни. Если подключение осуществляется автоматом, ее монтируют за обшивку стены, в ПВХ-коробе, под плинтусом, при включении вилкой в розетку – за мебелью.

Если возникают проблемы с проведением электричества к вытяжке, лучше воспользоваться услугами электрика.

Изготовление вытяжки на кухне своими руками

Перед тем как сделать вытяжку на кухне, проверяют исправность вентиляционных каналов в доме. Если вентиляция забита или частично загрязнена, уменьшается тяговая сила, вытяжка не работает на полную мощность. Поэтому сначала чистят систему и обеспечивают приток воздуха на кухню.

Устройства выполняют из термостойких, коррозионно-устойчивых и долговечных материалов. Для изготовления корпуса часто используют нержавеющую сталь, затем покрывают ее эмалью.

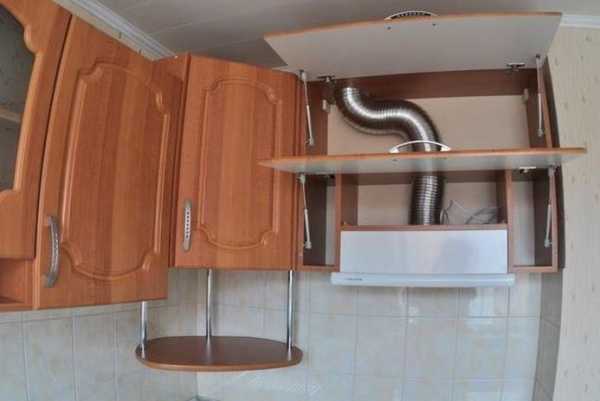

Простым и недорогим способом является монтаж оборудования в шкафчике над варочной поверхностью. Для этого внутрь устанавливают гофрированную трубу и электрический вентилятор. Если такой шкафчик отсутствует, а сам вытяжной агрегат не выглядит эстетично, вытяжку делают из гипсокартона. Процесс изготовления трудоемкий, затратный, но результат впечатляет.

Из гипсокартона

Чтобы сделать вытяжку на кухне своими руками, необходимо подготовить следующие инструменты и материалы:

  1. Гипсокартон.
  2. Профиль из оцинкованного металла.
  3. Уголки.
  4. Гофротруба.
  5. Крепежные элементы.
  6. Краска, шпатлевка.
  7. Изоляционный материал.
  8. Перфорат.
  9. Шуруповерт.
  10. Ножницы для резки металла.
  11. Лазерный уровень или рулетка.
  12. Кисти, шпатель.

Процесс изготовления вытяжки выполняется в несколько этапов:

Разметка.Для этого необходимо определить участок, на котором будет располагаться вентиляционное отверстие. Если оно находится в стороне от плиты, гофрированную трубу размещают в коробе из гипсокартона.
Создание каркаса.Каркас для вытяжки имеет особенности. Самый простой способ размещения воздухоотвода – по прямой, без углов и отклонений. Металлические оцинкованные профили монтируют к стене, используя анкеры, по всему периметру. Если труба проходит с изгибами, сначала выполняют разметку на потолке, первый профиль укладывают частями вниз и крепят с помощью саморезов. Затем устанавливают вторую часть и поперечные планки. Элементы каркаса следует обшить гипсокартоном.
Изготовление корпуса.Из профиля делают нижнюю раму, закрепляют ее. После этого вырезают части каркаса и соединяют с основой. Для усиления жесткости боковые стороны оснащаются дополнительными перемычками.
Соединение с вентиляционной системой.В воздуховоде делают отверстие для вывода гофры и проверяют наличие тяги. Для бесшумной работы обшивают изоляционным материалом.
Декоративная отделка.На углы прикрепляют уголки, после этого гипсокартон нужно наложить на все элементы устройства, обработать шпатлевкой и окрасить.

На входе в вентиляционную систему внутри корпуса можно установить электрический вентилятор и подключить его к электросети.

Из фанеры

Вытяжку на кухню своими руками можно изготовить из недорогих и доступных материалов, например фанеры. Работа выполняется по принципу обустройства гипсокартонной конструкции.

Чтобы сделать короб для вытяжки на кухне, ножницами из тонких фанерных листов вырезают стенки купола и каркаса, склеивают, шлифуют, обрабатывают. Последним этапом является окрашивание или нанесение лака.

Что вы делайте со старой мебелью?Poll Options are limited because JavaScript is disabled in your browser.
  • Увозим на дачу, в деревню, в гараж 36%, 281 голос

    281 голос 36%

    281 голос - 36% из всех голосов

  • Ремонтируем, обновляем 23%, 176 голосов

    176 голосов 23%

    176 голосов - 23% из всех голосов

  • Выкидываем 20%, 152 голоса

    152 голоса 20%

    152 голоса - 20% из всех голосов

  • Отдаём, дарим 13%, 99 голосов

    99 голосов 13%

    99 голосов - 13% из всех голосов

  • Продаём 8%, 64 голоса

    64 голоса 8%

    64 голоса - 8% из всех голосов

Всего голосов: 772

05.04.2018

×

Вы или с вашего IP уже голосовали.

Чистка и уход

Из-за быстрого загрязнения механизма оборудование 1 раз в 2 месяца очищают от гари, иначе возможно возгорание. Этот процесс заключается в чистке фильтра для кухонной вытяжки и обработке внешней поверхности оборудования чистящими средствами или мыльными растворами.

Смена жироулавливающих фильтров происходит 1 раз в 3 месяца. Угольные элементы являются 1-разовыми, поэтому 1 раз в 4 месяца подвергаются полной замене.

Несмотря на то что вытяжка не имеет сложного устройства, иногда возникают проблемы с ее работоспособностью. В этих случаях нужно будет произвести мелкий ремонт кухонной техники.

vseme.ru

Как сделать вытяжку в частном доме? Как правильно сделать систему вентиляции частного дома своими руками

Монтаж системы вентиляции в частном доме позволяет значительно улучшить микроклимат в помещениях. В сборке подобные конструкции не слишком сложны и при желании могут быть смонтированы и своими руками. Об особенностях технологии выполнения подобной работы, а также о том, как сделать вытяжку в частном доме, и поговорим далее в статье.

Разновидности систем вентиляции

На данный момент в загородных домах используется всего две основные разновидности подобных конструкций:

  • Естественная вентиляция. В этом случае устанавливается лишь выводной стояк. Приток же воздуха при этом осуществляется через форточки, щели в окнах либо специально проделанные за радиаторами отопления отверстия. Недостатком подобных систем считается прежде всего очень невысокий КПД. К тому же летом такая конструкция вообще практически не работает из-за отсутствия разницы температур на улице и внутри дома.
  • Принудительная вентиляция. В этом случае вывод загрязненного воздуха осуществляется при помощи специальных вентиляторов. Также устанавливается приточный воздуховод, подающий воздух с улицы.

Кухонные вытяжки обычно присоединяются к уже имеющейся системе принудительной вентиляции. При ее отсутствии вывод делается либо на шахту естественной вытяжки, либо непосредственно на улицу.

Монтаж естественной вентиляции

Сборка подобной системы сводится в основном к установке вытяжного стояка. Верхняя его часть должна выступать за пределы крыши. Обычно, как и в городских квартирах, отводы от него делаются на кухню и в туалет. Для того чтобы обеспечить приток в квартиру свежего воздуха, под радиаторами отопления в этом случае просверливают отверстия диаметром в 8-10 см. В них вставляются специальные приточные клапаны.

Вентиляция в частном доме, и как правильно сделать систему вентиляции

В загородном строении может быть установлена как обычная конструкция с воздуховодами и вентиляторами, так и более современная, дорогая и удобная – с рекуператором. Что касается сложности монтажа, то для обеих систем она примерно одинакова. Только в первом случае воздух выводится непосредственно на улицу и отсюда же забирается. Во втором оба потока проходят через рекуператор. Последний представляет собой устройство, предназначенное для забора тепла от отработанного воздуха и передачи его приточному. Таким образом вентиляционные системы с рекуператором позволяют экономить на отоплении.

Разновидности кухонных вытяжек по принципу действия

Прежде чем начать разбираться с тем, как сделать вытяжку в частном доме, давайте посмотрим, какие разновидности подобных устройств выпускаются на данный момент. Подразделить конструкции, предназначенные для отвода воздуха от плиты, можно на три основные группы:

  • Вытяжные. Это классическая разновидность, предназначенная для отвода загрязненного воздуха от плиты в вентиляционную шахту или на улицу.
  • Рециркуляционные. Сделать вытяжку в частном доме этого типа – значит, получить достаточно эффективное и при этом надежное устройство. Подобные конструкции, по сути, представляют собой большие очистители воздуха, оснащенные системой фильтров. Их основные достоинства - простота и дешевизна монтажа. Недостаток – необходимость периодической (обычно раз в полгода) замены фильтров.
  • Комбинированные. Эти вытяжки могут как отводить воздух на улицу, так и очищать его.

Как выбрать вентиляционные трубы

Чуть ниже разберемся с тем, как сделать вытяжку в доме. Вытяжка в частном доме обычно присоединяется к основной системе вентиляции. Поэтому сначала выясним, как монтируются подобные конструкции. Трубы для таких систем могут иметь круглое или квадратное сечение. Помимо этого, различаться может и их диаметр. Выпускаются как металлические, так и пластиковые разновидности воздуховодов. Первые отличаются максимальной долговечностью, вторые – легким весом и простотой в установке. Особо следует выделить появившиеся недавно гибкие гофрированные воздуховоды.

Какой рекуператор лучше?

Многих владельцев дачных домов интересует вопрос о том, можно ли сделать вентиляцию частного дома своими руками. Разумеется, можно, в том числе и с рекуператором. Главное – правильно выбрать, собственно, само это устройство. На настоящий момент самой популярной разновидностью являются пластинчатые конструкции. Выбрасываемый и приточный воздух в них непосредственно друг с другом не пересекаются. Контакт происходит через пластины, изготовленные из пластика или алюминиевой фольги. К достоинствам подобных устройств можно отнести прежде всего простоту конструкции, надежность и ремонтопригодность. К недостаткам – возможность обледенения пластин в зимний период времени.

Составление проекта

Итак, давайте начнем разбираться с тем, как правильно сделать систему вентиляции частного дома своими руками принудительного типа. Разумеется, перед началом ее монтажа следует начертить схему разводки. Разработку проекта лучше всего доверить специалистам. Дело это очень ответственное и достаточно сложное. При его выполнении нужно учесть массу нюансов. При неправильном составлении проекта эффективно вентиляция работать не будет. К тому же возможна такая неприятность, как появление запаха туалета или кухни в жилых комнатах.

Установка рекуператора

Устройство для обмена тепла между потоками воздуха устанавливается обычно на чердаке или в подвале. Главное правило, которое нужно соблюсти, – это ровность и абсолютная горизонтальность подставки.

Ставить рекуператор следует в легкодоступном месте. Дело в том, что хозяевам дома в любом случае придется хотя бы два раза в год очищать его пластины от грязи.

Монтаж основных воздуховодов

Предварительно в стенах сверлятся отверстия для отвода и забора воздуха. Далее в них вставляются специальные патрубки, оборудованные клапанами. Затем приступают к установке основных (приточного и вытяжного) воздуховодов. Крепить их можно к стенам за гипсокартонной или фанерной отделкой либо за натяжными потолками. Иногда их проводят и в межэтажных перекрытиях. Однако неудобство этого способа заключается в труднодоступности элементов в случае необходимости ремонта.

Крепление труб производится на специальные хомуты. Для пластиковых легких достаточно будет одного на цельный отрезок. Шаг между хомутами металлических обычно составляет около 1,5 метра. Одним концом основные трубы присоединяются к патрубкам в стенах, вторым – к соответствующим патрубкам рекуператора. В инструкции, прилагаемой к этому устройству, производитель указывает, как именно следует подключать воздуховоды.

Разводка труб по помещениям

Правильная разводка труб по помещениям – также важный ответ на вопрос о том, как сделать вытяжку в частном доме. Доме установка вытяжки производится с подключением ее воздуховода к одной из ветвей, направляющихся на кухню. К основным магистралям нужно будет присоединить отрезки, ведущие в помещения, нуждающиеся в вентиляции. Подключение их производится через специальные патрубки и тройники. В каждую комнату должен быть выведен как вытяжной канал, так и приточный. Первый лучше установить у потолка, второй - на полу или внизу стены, поближе к радиатору отопления. В отверстия, проделанные в конструкциях дома, вставляются патрубки с переходниками, на которые и крепятся трубы воздуховодов. Сверху их закрывают декоративными решетками.

Кухонная вытяжка в частном доме: инструкция по монтажу

Крепят это устройство на стену или мебель, в зависимости от конструкции. Согласно нормативам, расстояние от нее до плиты должно составлять не менее 65 см для газовой и не менее 45 см для электрической. Воздуховод от вытяжки крепится на место решетки вытяжной трубы или шахты. Если вентиляции в доме нет, в стене под воздуховод проделывается отверстие. В последнем случае нужно будет обеспечить приток в кухню свежего воздуха. Для этого, как и при устройстве естественной вентиляции, под окнами или за радиаторами отопления следует высверлить отверстия и вставить в них приточные клапаны, купить которые можно в строительном супермаркете.

Как выбрать воздуховод для вытяжки

Таким образом, мы вкратце рассмотрели вопрос о том, как сделать вытяжку в доме. Вытяжка в частном доме будет работать эффективно только при правильном подборе воздуховодов. На настоящий момент выпускаются всего две основные разновидности гофр для подобных кухонных устройств – пластиковые и металлические. Первые уже в процессе производства нарезаются на куски. В том случае, если вытяжное отверстие находится в противоположной от плиты стене, одного такого отрезка может не хватить. Стыки же в воздуховодах кухонных вытяжек крайне нежелательны. Поэтому в данном случае лучше приобрести металлическую гофру. В том случае, если стыков по какой-либо причине избежать не удастся, их обязательно нужно проклеить герметиком. Прячут гофру под декоративным коробом, который может иметь круглую, прямоугольную или квадратную форму. Стыки в нем также следует загерметизировать.

Как правильно прикрепить рециркуляционную вытяжку

Сделать вытяжку в частном доме – это еще и правильно смонтировать сам корпус устройства. Устанавливать его на стену следует строго по разметке. Для этого предварительно карандашом проводится горизонтальная линия. Далее на ней просверливаются два отверстия, совпадающие с кронштейнами на корпусе вытяжки. Потом в отверстия вбиваются дюбеля. К ним прикладываются и прикручиваются шурупами навесы. На них вешается устройство.

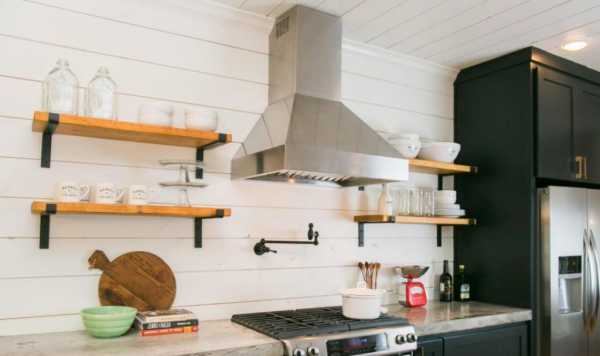

Монтаж купольных устройств

Как сделать вытяжку в частном доме с использованием купольной конструкции – вопрос также не слишком сложный. Как и в первом случае, под эту разновидность предварительно делается разметка. Устройства этого типа крепятся к стене прямо на корпус. В качестве фиксирующих элементов при этом используются дюбеля и шурупы. Под них по разметке в стене сверлятся отверстия.

Какие правила нужно соблюдать при установке

Итак, как сделать вытяжку в частном доме, мы с вами выяснили. При ее монтаже следует учитывать следующие моменты:

  • Планировать расположение устройства нужно так, чтобы воздуховод получился как можно более коротким.
  • Число колен следует свести к минимуму.
  • Если поворотов воздуховода избежать не удастся, нужно постараться сделать их не слишком крутыми.
  • Приобретать следует воздуховод с гладкой внутренней поверхностью, для того чтобы снизить сопротивление потока до минимума.

Итак, мы с вами разобрались с тем, как сделать вытяжку и вентиляцию в частном доме. Как видите, дело это не особенно сложное. Самое главное – разработать правильный проект. Это позволит сделать проживание в доме максимально комфортным как летом, так и зимой.

fb.ru

Как сделать вытяжку в доме своими руками

Если в вашем доме установлен кондиционер, не думайте, что этого достаточно для полноценной циркуляции воздуха, в любом случае потребуется установка вытяжки, поскольку только она способна обеспечить забор воздуха, в то время как кондиционер только охлаждает его.

Вытяжки разделяются по функциональному назначению, конструкторскому решению и комплектации. Именно из-за сложности данных коммуникаций их стоит предусматривать еще на этапах проектирования жилого дома. Однако даже если вытяжка отсутствует, вы можете узнать о том, как сделать вытяжку в доме своими руками, изучив тематическую литературу.

Обустроив приточную вентиляцию, можно избавиться от проблем, связанных с образованием конденсата на стенах в помещениях с затрудненной естественной вентиляцией (подвалы). Даже наличие оконных проемов не может гарантировать доступ необходимого количества кислорода. При проектировании дома вытяжка предусматривается согласно санитарным нормам, поэтому при ее отсутствии дом или здание не будет принято к эксплуатации. Могут возникнуть и ситуации, когда требуется устройство дополнительной вытяжки.

Типы вытяжек

Каминная вентиляция

Бывают следующие типы вытяжек:

  • плоские;
  • каминные;
  • встраиваемые.
Обратите внимание! Каминные конструкции обладают максимальной мощностью среди всех существующих вытяжек. Именно они способны вентилировать и обеспечивать кислородом помещения с большой площадью.

Монтаж приточной вентиляции

Приточная установка

Этапы работ:

  1. Сначала необходимо рассчитать площадь комнаты, в которой будет установлена вытяжка, для определения оптимальной мощности и размеров оборудования;
  2. Далее отмерьте высоту, на которой будет подвешен короб вытяжки, поскольку именно это определит ход дальнейших работ;
  3. Выполните непосредственный монтаж конструкции.
Приточная вентиляция

Инструменты и материалы, необходимые в процессе работы:

  • какой-либо материал на ваш вкус: фанерные листы, влагостойкий гипсокартон или плиты из древесной стружки;
  • профиль из металла или алюминия;
  • ватин в качестве уплотнителя;
  • гофра в качестве воздуховода;
  • крепежные элементы: саморезы, шурупы, болты и тому подобное;
  • шпаклевка и краска для финишной отделки;
  • инструмент для работы с выбранным материалом.

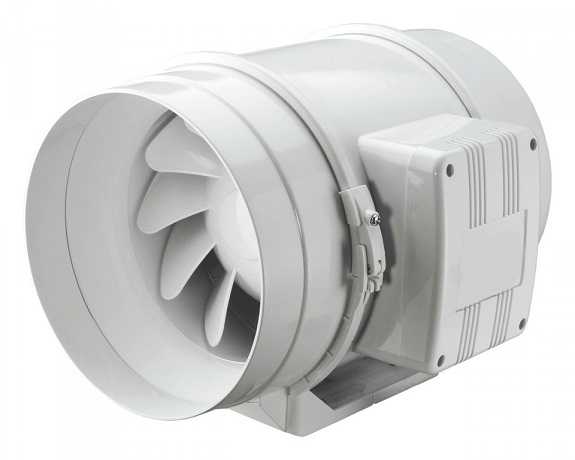

Монтаж вытяжного вентилятора

Вытяжка может использоваться для любой комнаты в помещении, с тем лишь отличием, что она будет иметь разный внешний вид и длину воздуховода.

Первоначально подготовьте все необходимые материалы и место будущих работ. Таким образом вы значительно сократите время монтажа. Также определите место установки основного вытяжного отверстия. Зачастую для этих целей используется уже готовое отверстие в ванной комнате или кухне. Если таковое отсутствует, можно воспользоваться форточкой.

В исключительных случаях устройство вытяжки может сопровождаться пробиванием основного отверстия в поверхности стены. Для изготовления отверстия в капитальной стене стоит запастись перфоратором с длинным жалом и буром, который придется применять поочередно. Также может понадобиться маленький лом.

Видео

Видеоматериал о способе установки приточного клапана:

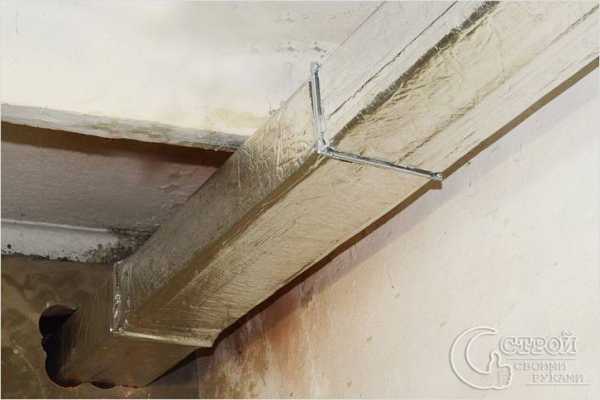

Монтаж воздуховода

После изготовления отверстия его необходимо отделать с помощью раствора цемента и шпаклевки с последующей установкой декоративной решетки.

Обратите внимание! Если установленный воздуховод имеет слишком большую длину, вам необходимо вставить в основное отверстие дополнительный вентилятор для разряжения воздуха. Также учитывайте, что течение воздуха по гофрированным трубам затруднительно, а альтернативы в данном случае нет. Изготовив необходимое отверстие можно приступать к встраиванию вентилятора.

Видео

Устройство вытяжки

Следующим этапом работ станет установка вытяжной коробки. Эта конструкция может быть как стационарной, так и мобильной. Исходные материалы могут быть различными: ДСП, гипсокартонные листы или оргстекло, если речь идет о небольшой переносной вытяжке.

Монтаж короба осуществляется согласно проекту и собственным предпочтениям, нужно выбрать подходящую форму: квадрат, трапецию, конус или другую. Как только установочные работы будут завершены, вам останется лишь осуществить встраивание основного вентилятора в соответствующее отверстие и присоединить с помощью воздуховода отверстие короба с ранее подготовленным основным.

У вас не должно возникнуть сложностей при прокладке электрических проводов и выключателей, а при наличии определенных навыков можно оборудовать конструкцию попеременным включением, обеспечив, таким образом, регулирование мощности вентилятора. Немаловажным является и внешний вид оборудования, его удобство, особенно при его установке на видном месте и активном использовании. В этом вопросе все полностью зависит от вашей фантазии, творческого мышления и вкусовых предпочтений. Проявив немного терпения и трудолюбия, вы получите оригинальную конструкцию, которая станет предметом вашей гордости на длительное время.

stroysvoimirukami.ru

Как сделать вытяжку в доме своими руками

Многие люди думают, что установка кондиционера в доме решит проблему вентиляции. На самом деле это не так, поскольку кондиционер не отвечает за циркуляцию воздуха, а только охлаждает его. Для забора воздуха из помещений существуют вытяжки, установка которых необходима для нормальной вентиляции.

Данные устройства классифицируются по конструктивным особенностям, функционалу и внешнему виду. В идеале вентиляционная система, включая вытяжки, должна быть предусмотрена еще во время строительства здания. Но, если она все-таки отсутствует, в этой статье мы расскажем, как сделать вытяжку в частном доме.

Установка вытяжной вентиляции позволяет избавиться от неудобств, которые связаны с появлением конденсата на стеновых поверхностях в комнатах с отсутствием нормальной циркуляции воздушных масс, например, в подвалах. Даже при наличии окон с открывающимися створками нет гарантии, что воздух внутри помещения будет в достаточной мере насыщен кислородом.

Современные санитарные нормы требуют наличия вытяжек в жилом доме. В случае их отсутствия, здание не может считаться пригодным к проживанию, а потому просто не будет сдано в эксплуатацию. В некоторых случаях может потребоваться монтаж дополнительных устройств для забора воздуха.

Монтаж приточной вентиляции своими руками

Вернуться к содержанию

Типы вытяжек

Современный рынок предлагает три вида вытяжек:

  • встраиваемые;
  • каминные;
  • плоские.

Важно знать! Наиболее мощными являются устройства забора воздуха каминного вида. Именно такие устройства необходимо устанавливать в том случае, когда нужно обустроить циркуляция воздуха в комнатах со значительной площадью.

Каминная вентиляция

Вернуться к содержанию

Монтаж приточной вентиляции

Данная процедура происходит в несколько этапов:

Первым делом требуется узнать площадь помещения, для которого будет обустраиваться вентиляция. Это нужно сделать для выбора оборудования подходящей мощности и габаритов.

Приточная установка

После этого необходимо замерить высоту, на которой планируется корпус вытяжки, поскольку данный параметр является определяющим для всех последующих работ.

Теперь можно приступить к установке самой вытяжки.

Перед тем, как сделать самому вытяжку в деревянном доме, лучше запастись необходимыми материалами:

Приточная вентиляция

  • любой пиломатериал, который вам больше нравится – ламинированный гипсокартон, изделия из стружки или фанера;
  • профиль из легкого металлического сплава;
  • теплоизоляционный материал – ватин;
  • труба для воздуховода должна быть гофрированной;
  • крепежные детали;
  • шпаклевка и лакокрасочный состав для отделки готового изделия;
  • также потребуются инструменты для обработки выбранного пиломатериала.

Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/plumbing-sewerage/7981_ustrojstvo-fanovogo-stoyaka-kak-pravilno-provesti-montazh-i-izbezhat-oshibok/, вы узнаете о правилах обустройства фановой вентиляции. О том, как установить приточный клапан Аэрэко, читайте здесь. Возможно вам также интересно, как правильно выбирать напольные вентиляторы.

В принципе, устройства забора воздуха могут устанавливаться в любых комнатах, только они будут выглядеть по-разному и оснащаться различной длины воздуховодами.

Чтобы ускорить процесс установки лучше заранее приготовить все требуемые для проведения данной операции инструменты и материалы, а также подготовить место для проведения работ. На подготовительном этапе необходимо также определиться с местом обустройства вытяжного отверстия. В большинстве случаев, новое отверстие никто не делает, а используют уже готовые. Если отверстия нет, то можно воспользоваться оконным проемом.

Установка вытяжного вентилятора

Вернуться к содержанию

Монтаж воздуховода

Лучше сделать вытяжку в частном доме, используя новое отверстие в стеновой конструкции. Данный вентиляционный люк необходимо еще обработать отделочными материалами, после чего монтировать декоративную решетку.

Установленные воздуховоды

Важно знать! Если монтированная труба для отвода воздуха довольно длинная, то требуется установка дополнительного вентилятора в вентиляционное отверстие. Необходимо также учесть тот факт, что воздушные массы очень плохо перемещаются по воздуховодам с гофрированной поверхностью. К сожалению, пока не существует подобных изделий.

Вернуться к содержанию

Устройство вытяжки

На данном этапе необходимо заняться установкой корпуса вытяжки. Данное изделие может устанавливаться стационарно и мобильно. Если мы говорим о переносной вытяжке, то материалы могут быть разными.

Установка корпуса происходит по созданному заранее проекту и с учетом предпочтения владельца дома. После установки корпуса требуется только монтировать основной вентилятор, после чего соединить отверстие вытяжки с вентиляционным люком посредством гофрированной трубы.

Устройство вытяжки

Теперь вы знаете, как правильно сделать вытяжку в доме. Осталось только подключить ее к электросети. Установка выключателей и укладка кабеля не должна отнять у вас много времени и сил особенно, если у вас имеется опыт в работе с электроприборами. Отличным решением станет установка регулятора мощности основного вентилятора. Что касается места расположения и внешнего вида, то здесь все зависит только от вашей фантазии и вкуса.

Вернуться к содержанию

Видео


Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

подбор модели и установка своими руками

Современное оборудование ускоряет и облегчает процесс готовки, и делает его намного комфортнее. Вытяжка в частном доме и городской квартире уже давно стала важным элементом технического оснащения кухни: она обеспечивает защиту всего жилья от запахов еды, а саму кухню — от жира и копоти, оседающих на стенах, потолке и мебели. Установка этого прибора не отличается особой сложностью даже для новичка, а уж опытному хозяину, привыкшему обустраивать частный дом своими руками, она и вовсе по плечу.

Чтобы вытяжка на кухне в частном доме справлялась с нагрузкой и работала эффективно, важно учитывать не только размеры и внешний вид девайса, а и его технические возможности. Поэтому внимательно ознакомьтесь с теми параметрами, которые пригодятся при выборе конкретной модели.

Вытяжка в современной кухне может стать изюминкой интерьера

  1. Производительность вытяжки — объем воздуха, очищаемого за час. Рассчитывается просто: объем кухни (площадь на высоту) умножаем на 12 (норма воздухообмена), полученное число еще раз умножаем на 1,3 (коэффициент минимального запаса).

Формула расчета минимальной производительности вытяжки

  1. Габариты. Площадь воздухоприемника должна быть не меньше (а в идеале – на несколько сантиметров больше) рабочей поверхности плиты.
  2. Уровень шума. Обычно этот параметр указывается для каждой модели отдельно, остается только соотнести единицы измерения с собственными ощущениями.

На заметку! 20 децибел издают шелестящие страницы, 25-35 сравнимы с громким шепотом или тиканьем настенного маятника, 50 дБ мы принимаем при обычном разговоре, 80-90 – шум от проезжающего мотоцикла или включенного фена, 110 – работа перфоратора или дрели, а вот при 130 дБ и выше наступает болевой предел.

  1. Режимы работы. В современных вытяжках комбинируются два принципа — отвод загрязненного воздуха в систему вентиляции и фильтрация (рециркуляция) его с последующим возвращением в помещение.

Принцип работы проточных и циркуляционных кухонных вытяжек

  1. Освещение и управление прибором. Выбирают на собственный вкус и кошелек – существуют модели с выступающими кнопками, с сенсорной панелью, с автоматическим включением/выключением (разумеется, чем больше технической «начинки», тем дороже девайс). Но с основным предназначением вытяжки – удалением дыма и гари – справляется даже самый простой прибор.
  2. Дизайн вытяжки. Кроме качественной очистки воздуха, важно, чтобы девайс вписался в интерьер кухни и гармонировал с другими приборами.

Сенсорная модель наклонной вытяжки с дизайном в стиле хай-тек

Помимо перечисленных характеристик следует учитывать еще один важный момент: если в доме нередки перебои с электроэнергией и скачки напряжения, покупайте прибор со встроенным или отдельно подключаемым предохранителем.

Важно! При покупке рециркуляционной модели учтите, что мощность прибора должна быть на 30% выше, чем у стандартной вытяжки, ведь девайс не только вытягивает, а и перерабатывает воздух. Также придется позаботиться о своевременной (не реже двух раз в год) замене фильтров. Но у такой вытяжки есть глобальное преимущество: ее можно установить в доме, где доступ к вентиляционному каналу затруднен.

Современная модель, работающая на фильтре

Сегодняшний рынок бытовой техники предлагает нам три основные модели вытяжек. После изучения информации о них, можно будет определиться с тем, какая вытяжка в кухне в частном доме будет наиболее эффективной.

Плоская (классическая) подвесная вытяжка ↑

Подвесную вытяжку можно спрятать в навесной шкафчик

Основной режим работы — рециркуляционный. Рекомендуется для небольших кухонь, так как является самой маломощной и с большими объемами воздуха попросту не справится. Дополнительным минусом считается постоянная (и недешевая к тому же) замена фильтров — угольных или акриловых. Зато такая конструкция не нуждается в монтаже дополнительного воздуховода и может крепиться прямо к кухонному шкафчику.

Встраиваемая вытяжка ↑

Встроенные модели легко спрятать

Прибор свободно помещается в подвесной шкафчик, снизу остается только воздухоприемник, чаще всего оснащенный дополнительной выдвигаемой панелью. За счет этого он идеально маскируется и может вписаться в любой интерьер, но требуется дополнительная установка воздуховода, который можно вывести в готовую вентиляцию, через стену или крышу. Сам прибор не намного мощнее предыдущего варианта, но лучше справляется с удалением дыма и запахов за счет принудительного выброса загрязненного воздуха наружу.

Купольная или каминная вытяжка ↑

Купольные приборы смотрятся стильно и современно

Самые мощные и современные модели. Не нуждаются в маскировке, наоборот, их дизайн может стать настоящим украшением кухни. Используются при любом расположении плиты — в углу, у стены или посередине (островной вариант). Классический вывод воздуховода — вверх, на крышу, хотя можно устроить вытяжку в частном доме и через стену.

Важно! При значительных размерах кухни и наличии дополнительных приборов для отопления или готовки, необходимо использовать действительно мощную вытяжку. Это особенно актуально для частных домов, где, кроме плиты и духового шкафа, в комнате находится еще и газовый/твердотопливный котел.

Рассмотрим детально установку встраиваемого прибора – наиболее распространенной модели, которая подходит практически к любому типу помещения. Для обустройства вытяжки в частном доме своими руками схема монтажа предполагает несколько этапов.

Подготовительные работы ↑

Правильная подготовка к установке вытяжки – самый ответственный этап, который занимает больше всего времени.

  • Выбираем место для вытяжки, ориентируясь на расположение плиты и размеры корпуса прибора.
  • Делаем на стене разметку под крепеж, обязательно используя уровень. При установке над газовой плитой панель воздухозабора располагаем на высоте 75-85 см, для электрической варочной поверхности расстояние можно уменьшить до 65-75 см.
  • Ориентируясь на разметку, пробиваем отверстия и загоняем в них дюбели.
  • Для встраивания вытяжки в кухонный шкафчик необходимо вырезать в нем отверстие под корпус (обычно убирается дно или его часть) и для трубы отвода воздуха на задней стороне или крыше.
  • Рассчитываем маршрут воздуховода от корпуса вытяжки до выходного отверстия вентиляции. Учитываем, что протяженность трубы не должна превышать 3 м, а количество ее изгибов стараемся сделать минимальным.

Важно! Каждый поворот трубы на 90 градусов снижает производительность вентиляции как минимум на 10%.

  • Закупаем необходимое для отвода воздуха оборудование, так как продается вытяжка без него. Самыми доступными сейчас считаются пластиковые трубы (круглые или плоские) или металлизированный гибкий рукав — гофра. Не слишком опытному монтажнику удобней будет последний вариант – в нем меньше поворотных соединений. Правда, в открытом виде гофра не очень эстетична, поэтому стоит подумать о покупке декоративного короба, которым ее можно закрыть.

Воздуховод встроенной модели легко помещается внутри обычного шкафчика

  • Подготавливаем вентиляционный выход. Подключаясь в уже существующую вентсистему, просто снимаем защитную решетку и заводим внутрь гофру или трубу. Если в деревянном доме вытяжка на кухню устанавливается с выводом на улицу через стену или потолок, нужно просверлить под воздуховод отверстие нужного диаметра (не меньше 120 мм). В здании из кирпича или газоблоков такой отвод будет сделать сложней, так как высок риск повредить кладку, поэтому лучше остановиться на варианте с вентканалом.

Вытяжка с выводом через стену

Схема вывода наружного вентотверстия

  • Устанавливаем антивозвратный клапан, который не позволит отработанному воздуху вернуться обратно в помещение. Снаружи отверстие закрываем вентиляционной решеткой.

Антивозвратный клапан

  • Оборудуем подключение к источнику электропитания. Розетку лучше располагать за корпусом вытяжки или трубой воздуховода, причем она обязательно должна быть с заземлением.

Самый трудный этап завершен, следующий — монтаж корпуса вытяжки.

Установка корпуса вытяжки ↑

Для встраиваемой вытяжки нужно всего лишь закрепить корпус (или шкафчик с установленной в нем коробкой прибора) на стену кухни. Для этого используем пару саморезов, закрученных в подготовленные дюбели. Чтобы корпус вытяжки не резонировал при работе, можно приклеить ее к шкафу на жидкие гвозди. Если внутри мебели есть полочки, нужно сделать отверстия под воздуховод на каждой из них. А теперь можно переходить к прокладыванию отвода для загрязненного воздуха.

Чтобы правильно сделать отверстия в шкафу, главное – знать диаметр трубы воздуховода

Монтаж воздуховода ↑

Проводим трубу воздуховода к месту установки корпуса вытяжки над газовой плитой. В зависимости от выбранных материалов, этот процесс может происходить по-разному.

  • В случае обустройства отвода из пластиковых труб, нужно тщательно подбирать все элементы — сами трубы, поворотные уголки и переходники для подсоединения к вентиляционному отверстию и выходу вытяжки. Помним, что диаметр воздуховода должен быть одинаковым по всей длине, так как сужения и расширения могут нарушить сбалансированность работы всей системы. Кстати, если протяженность трубы больше метра, стоит озаботиться и дополнительными креплениями. После полной сборки все стыки обязательно обрабатываем герметиком.

Воздуховод из пластика легко маскируется

  • При выборе в качестве трубы воздуховода гофры работы не в пример меньше. Необходимо всего лишь закрепить концы рукава на вентвыход и вытяжку армированным скотчем, обеспечив достаточное натяжение для снижения сопротивления. Однако при желании сохранить интерьер кухни в едином дизайнерском решении гофру нужно еще и замаскировать. Например, можно проложить ее за шкафами кухонного гарнитура, что очень неудобно. Проще обшить декоративными панелями или купить готовый короб для коммуникаций.

Воздуховод из гофры – монтировать легко, спрятать — труднее

Остается только провести проверку работоспособности полностью собранной системы, для этого включаем прибор в розетку и нажимаем на кнопку «пуск».

Если вентиляционное отверстие находится в значительном отдалении от плиты, гофра, проложенная через полкухни, нарушит весь дизайн помещения. А плоский пластиковый воздуховод, который так легко декорировать под цвет стен или шкафчиков, может не справиться в большом помещении, где требуется мощная вытяжка.

Исключения, конечно, есть – это кухни, оформленные в стиле лофтили хай-тек, где гофры, трубы, провода и другие коммуникации становятся тематическим дополнением интерьера. Если комната оформлена не в урбанистическом духе, такие украшения ей ни к чему. И самым простым и эффектным способом декора станет обшивка пространства между верхними шкафчиками и потолком гипсокартоном.

Важно! Для кухни лучше всего подойдет влагостойкий гипсокартон, а в идеале – и с огнезащитной пропиткой.

Алгоритм работ:

  1. По потолку выполняется разметка под каркас из металлопрофиля. Линии отбиваются с помощью уровня, ориентиром служит край шкафчиков — будущий короб должен полностью повторять все изгибы рабочей стенки. А сама конструкция может располагаться либо на одном уровне со шкафчиками (получается идеальная маскировка, если подобрать цвет отделки гипсокартона в тон с мебелью), либо выступать над их поверхностью для достижения эффекта двухуровневого потолка.

Короб, сделанный под двухуровневый потолок

  1. Профиль нарезается на нужные фрагменты, крепится к потолку и полочкам с помощью дюбелей/саморезов.
  2. Конструкция укрепляется вертикальными стойками через каждые 80-100 см.
  3. Затем раскраиваются листы гипсокартона, и каркас обшивается по периметру саморезами с шагом 30 мм (причем вкручивать их нужно так, чтобы шляпки были утоплены внутрь материала на 0,5-1 мм). Напротив вентиляционного отверстия нужно сделать смотровой люк, чтобы в случае необходимости не разбирать всю конструкцию. Для этого участка гипсокартон выпиливается точно по размеру, но не крепится на саморезы (можно точечно зафиксировать панель герметиком, а затем снимать с помощью строительной присоски либо установить небольшие дверцы).
  1. Теперь осталось обработать следы от крепежей и места стыков листов шпатлевкой, чтобы выровнять поверхность, и декорировать отделкой, подходящей к интерьеру. Это могут быть обои, кафель, ПВХ-пленка или другой подходящий материал.

Гипсокартонный каркас для вытяжки

На заметку! В выступающем коробе можно дополнительно встроить точечную подсветку – это и смотрится красиво, и станет удобным подспорьем для хозяйки, ведь на кухне много света не бывает.

Короб под воздуховод с подсветкой – эффектно и функционально

Правила установки вытяжки:

https://www.youtube.com/watch?v=MsDV9Sicjwg

http://www.youtube.com/watch?v=MsDV9Sicjwg

Теперь вы знаете, как правильно сделать вытяжку в частном доме и решить вопрос с ее декорированием. Как видите, основные моменты монтажа не отличаются особенной сложностью и не занимают много времени. А вот с подготовкой далеко не всегда удается справиться своими силами, особенно если речь идет о вытяжке в стене в частном доме.  Поэтому для сверления наружного отверстия придется арендовать специальное оборудование или приглашать профессионалов, которые сделают все быстро, чисто и качественно.

kitchenguide.su

схема, фото, видео » Интер-ер.ру

Сложно представить себе комфортную атмосферу в частном доме без грамотного обустройства в нем системы вентиляции, которая сможет обеспечить приток свежего воздуха и выход отработанного. Особенно это актуально при полной герметизации помещений за счет пластиковых окон и металлических дверей. Вытяжка на кухне является важным звеном во всей вентиляционной системе. Ведь именно она может спасти от различных неприятных запахов на кухне, помочь очистить воздух от частиц пищи, пыли, гари и различных вредных веществ. Поэтому-то к выбору таких необходимых устройств на кухне и работам по монтажу нужно подойти со всей ответственностью.

Какие виды кухонных вытяжек бывают?

Все вытяжки для кухни можно разделить на выводящие и фильтрующие, которые больше всего подходят для тех частных домов, где вентиляция по каким-то причинам отсутствует. Если же вентиляция в доме уже есть, наиболее удобным вариантом будет вытяжка выводящего типа. В них фильтр отсутствует. Вместо него устанавливается улавливатель жира, который не требует периодической замены, как в случае с фильтром. Для очистки от грязи его достаточно помыть.

Кухонные вытяжки бывают:

  • встраиваемыми – обеспечивают проточную вентиляцию, могут быть скрыты от глаз шкафами;
  • подвесными – подходят для размещения над кухонными шкафами, недорогие по стоимости и достаточно простые в монтаже;
  • каминными – бывают разными по форме, выполняются из различных материалов, могут превратить пространство над кухонной плитой в эксклюзивный элемент интерьера, их также называют и «купольными».

Каминная (купольная) вытяжка

Вытяжки для кухни также отличаются между собой по типу их крепления. По данному признаку все их можно разделить на 3 группы:

  1. Пристенные. Наиболее распространены пристенные конструкции. Их достаточно легко устанавливать своими руками. Одной стороной такие вытяжки крепятся к стене, бывают самой разнообразной формы, могут быть с подсветкой, которая вносит в дизайн кухни некоторую оригинальность, или без нее.
  2. Угловые. Угловые конструкции наиболее уместны в случаях углового расположения кухонной плиты в помещении.
  3. Островные. Вытяжка, которая относится к островному типу, может устанавливаться в любой наиболее удобной для хозяйки части кухни. Такая система используется по большей части там, где рабочая зона вынесена в центр помещения.

В частных домах в достаточной мере востребованы все виды кухонных вытяжек. Но в больших загородных резиденциях отдают больше предпочтений островному варианту, а на дачах и в обычных деревянных домах – пристенному.

Совет. При выборе вытяжки на кухню есть смысл рассмотреть модели большей мощности и с 2-мя вентиляторами, ведь работают они значительно эффективнее и издают меньше шума.

Установка кухонной вытяжки

Перед установкой вытяжки на кухню нужно приобрести необходимые материалы, запастись соответствующим для этой работы инструментом и составить небольшой проект или хотя бы простую схему размещения системы. По правилам саму вытяжку располагают не ближе 65-70 см к поверхности плиты. Для газовой плиты требуется чуть большее расстояние – примерно от 80-ти см. Иначе от жара, исходящего от плиты, вытяжное устройство может деформироваться. В месте соприкосновения со стенами либо потолком потребуется уложить слой изоляции, что имеет особую актуальность в случаях, если частный дом является деревянным. А такой материал как дерево все-таки довольно легко воспламеняется.

Вытяжка по мощности должна соответствовать габаритам помещения

Чтобы работа вытяжки была достаточно эффективной, она должна соответствовать размерам кухонной плиты либо быть немного больше. Если в частном доме уже имеется установленная вентиляционная система, трубу от вытяжки для выхода отработанного воздуха присоединяют к существующему каналу. Если же встроенная вентиляция отсутствует, в стене, выходящей на сторону улицы, для вытяжной трубы проделывают отверстие.

Внимание! Отверстие в стене для вентиляции по размерам должно соответствовать диаметру трубы. Если они не соответствуют по размерам, скорость выхода воздуха будет снижаться, а шум во время работы устройства – увеличиваться.

Работа вытяжки на кухне будет эффективной при правильном подборе воздуховодов. Они бывают 2-х видов:

  • металлическими;
  • пластиковыми.

Пластиковые продают уже нарезанными в процессе производства на части определенного размера. Одной такой части может не хватить, чтобы сделать вытяжную трубу без стыков, поэтому довольно удобно использовать металлическую гофру. Пластиковый короб или гофрированную трубу воздуховода соединяют с отверстием в стене с помощью фланца с обратным клапаном, который нужен, чтобы при сильных ветрах воздух не попадал обратно в кухонную вытяжку. При использовании в качестве воздуховода металлической гофры такие вытяжные трубы для большей эстетики внешнего вида можно спрятать в декоративные короба, которые бывают разнообразными по форме.

Схема подключения кухонной вытяжки

При установке вытяжки своими руками важно правильно произвести монтаж корпуса этого устройства. Выполняют его строго по предварительной разметке. По ней просверливают отверстия, соответствующие местам креплений, расположенным на корпусе самой вытяжки. В эти отверстия вбивают дюбеля, на которые прикручивают навесы для устройства. На них уже затем можно повесить вытяжку. Для соединения воздуховода с вытяжкой используют переходную муфту. Одним концом ее надевают на гофрированную трубу, а другим – на выступающую часть выхода кухонной вытяжки, укрепляя при необходимости монтажной лентой. Места соединения закрепляют с помощью хомутов.

При монтаже кухонной вытяжки нужно учесть и такие моменты:

  • воздуховод должен быть максимально коротким;
  • желательно минимальное число колен вытяжной трубы;
  • лучше, если все повороты воздуховода будут не очень крутыми.

Будет лучше, если внутренняя поверхность воздуховода будет гладкой. Это позволит сделать сопротивление потока минимальным.

Подключение кухонной вытяжки

Чтобы кухонная вытяжка смогла начать работать, ее необходимо подключить к электросети. Можно соединить провода от данного устройства с электрической коробкой с использованием клемм. Либо от этой коробки подвести электропровод к самой вытяжке и для ее включения установить розетку.

Очень внимательно нужно отнестись к подключению вытяжки к электросети

Часто при установке кухонной вытяжки электропровода пускают снаружи по поверхности стены. В данном случае их можно уложить в кабель-каналы для придания всей конструкции более эстетичного внешнего вида. При подключении устройства к электросети нельзя забывать о необходимости заземления, используя для этих целей глухую нейтраль, а не трубы, батареи или другие предметы. Проведение электромонтажных работ требует определенных знаний и навыков. Если же их не имеется или нет уверенности в своей компетенции, стоит доверить этот участок работ специалистам, которые занимаются этим профессионально.

Самостоятельная установка кухонной вытяжки в частном доме не является слишком сложным делом для тех, кто умеет пользоваться инструментом и имеет хотя бы небольшой опыт подобных работ. Важно при этом правильно оценить свои силы и умения, а также соблюдать правила безопасности. Тот же участок работы, который требуют профессиональных знаний, лучше поручить специалисту. Это касается, в первую очередь, непосредственно электромонтажных работ при подключении кухонной вытяжки к сети.

Подключаем кухонную вытяжку самостоятельно: видео

Как подключить кухонную вытяжку в доме: фото




inter-er.ru

Вытяжка в частном доме - особенности самостоятельного обустройства

Вытяжка в частном доме чаще всего планируется в помещениях специального назначения, таких как ванная, туалет, кухня, котельная, бассейн. Однако не все знают, как важно заложить в проект вентиляционной системы вытяжные устройства для каждой комнаты, так как это является залогом здоровья домочадцев. В нынешних условиях полной герметичности помещения, чему активно способствуют пластиковые окна и металлические двери, не остаётся возможностей для доступа свежего воздуха, а также для удаления отработанной среды.

Виды вытяжных систем

Проектировать вентиляционную систему, а также отдельные её узлы, необходимо с учётом ряда факторов: площади помещения, количества окон, а также качества установки дверей и оконных рам, количества проживающих членов семьи, конфигурации помещения и его целевого назначения.

При этом вытяжка в частном доме может быть оборудована несколькими путями:

  1. На основании естественного движения воздушных потоков, что подразумевает наличие щелей в оконных и дверных проёмах, регулярное проветривание и установку вытяжных клапанов, действие которых основано на механической регулировке жалюзи или заслонок. В результате циркуляция воздушных потоков производится по большей части без вмешательства человека, за исключением ситуаций, когда необходимо закрыть/открыть вытяжной клапан. Явным недостатком естественной вытяжной системы является зависимость от внешних факторов, среди которых: скорость ветра, перепад давлений, разница температур внутри и вне помещения. Однако плюсом является возможность дополнительно установить в любом жилом помещении стеновые вытяжные клапаны, функцию которых выполняет вытяжка в стене частного дома. То есть не обязательно закладывать в проект все вентиляционные отверстия, так как всегда можно сделать разводку от центральной магистрали вентиляции.
  2. С помощью установки механической вытяжной вентиляции, которую можно реализовать двумя путями. Первый из которых подразумевает усиление оттока отработанного воздуха посредством электровентиляторов, расположенных в помещениях специального назначения. Чаще всего устройство вытяжки в частном доме по такому принципу выполняется в санузле, на кухне, в бассейне. Ещё одним способом усилить отток отработанной воздушной среды является централизованная система вентиляции с вытяжным узлом.

В этом случае оборудуется разводка вентиляционных каналов, посредством которых к каждой комнате жилья подводятся труба. Специальная установка, частью которой является вытяжное устройство (электровентилятор), создающее принудительное побуждение движения воздуха по направлению из помещения, отвечает за продуктивность работы системы. Такое оборудование весьма дорогостоящее и требует определённого уровня знаний.

Особенности оборудования вытяжки на кухне и в санузле

В помещениях, где уровень влажности превышает норму или регулярно попадают в воздушную среду такие загрязнения, как частицы жира или запахи во время приготовления еды, система вытяжки в частном доме быстро справится с возложенными на нее задачами по удалению воздуха в объемах достаточных для конкретной площади. Чтобы усилить отток загрязненной среды из санузла, достаточно оснастить выходное отверстие вентиляционного канала вентилятором.

Сегодня производители предлагают модели вытяжных устройств с датчиками автоотключения и измерения уровня влажности. Столь полнофункциональные приборы будут работать исключительно по мере необходимости или тогда, когда включается свет. Производительность вентилятора должна соответствовать размерам помещения.

Вытяжка в туалете частного дома выбирается из учета объема помещения и номинальной кратности воздухообмена, которая для санузла равна 7. Оба значения умножаются, в результате можно определить производительность вытяжки без разряжения воздуха, которое создается при несоразмерно сильном оттоке воздуха из помещения, что приводит к сквознякам.

Монтаж вытяжки в частном доме, в какой бы из комнат ни планировалась ее установка, осуществляется с учетом физических особенностей прогретого и охлажденного воздуха. Наверняка, многие замечали, что вентиляционные решетки на кухне, в санузлах, в прочих помещениях располагаются высоко под потолком или непосредственно в потолке. Это объясняется тем, что поступающий прохладный воздух опускается вниз, а теплый отработанный – поднимается. Подобная схема вытяжки в частном доме позволит более эффективно использовать вентиляционную систему.

Если рассматривать кухню, то здесь может потребоваться установка нескольких узлов вентиляции: вытяжки над плитой, которая выполняет задачу по удалению запахов и загрязнений, а также необходима газовая вытяжка в частном доме, удаляющая продукты горения газа от водонагревателя или колонки. Не всегда есть возможность выделить для этого отдельную площадь, соответственно, многие устанавливают такое оборудование на кухне. Воздуховод при этом должен быть огнеупорным предпочтение отдается стальным гофрированным трубам.

Алюминиевая гофра намного слабее противостоит высоким температурам, чем стальное изделие. А гибкость и отсутствие колен позволит повысить эффективность оттока отработанного воздуха. Единственным нюансом является необходимость герметизации швов.

Особенности обустройства вытяжки в подпольном и котельном помещении

Далее разбираясь в нюансах монтажа вытяжных отверстий и воздуховодов, следует остановиться на особенностях установки, соблюдения которых требует вытяжка в подвале частного дома.

При строительстве, если дом предполагается строить с цоколем, закладываются так называемые продухи, которые представляют собой отверстия небольшого диаметра. Располагаются они на каждой из несущих стен. Дополнительно к тому необходимо установить две трубы разной длины: первая из них должна брать свое близко к потолку, примерно на расстоянии 30 см, а начало второй находится на уровне 30-50 см от уровня пола. Трубы находятся друг напротив друга, лучше, если местоположение их будет по диагонали относительно друг друга.

Вытяжка в котельной частного дома обустраивается любым удобным путем, главное, чтобы она справлялась со своей задачей. При естественной вентиляционной системе важно позаботиться о том, чтобы вытяжная труба располагалась под потолком. Также в помещении такого типа рекомендуется организовать искусственный сквозняк. Принудительная система организовывается посредством установки вентиляторов.

oventilyatsii.ru

Вытяжка для дома своими руками – лучшие варианты обустройства + технические требования

Отправить ответ

avatar
  Подписаться
Уведомление о
