Реверсивный выключатель схема подключения - Всё о электрике в доме

Как подключить проходной выключатель: схемы подключения

Если в вашем доме, офисе или другом помещении есть длинный коридор либо обширная лестничная клетка с источником света, который нужно постоянно включать и выключать, но ходить в потемках по помещению для этой цели не удобно, вам поможет проходной выключатель.

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

  • вход соединяется с первым выходом;
  • вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Подключение проходного выключателя

При построении электрической схемы описываемого устройства нужно использовать трехжильные конструкции:

  1. Провод ноль выводится непосредственно на источник света.
  2. Заземление – туда же.
  3. Фаза (коричневый провод, который поставляет ток) подается на вход первого переключателя, фазы из двух его выходов через коробку соединяют с двумя выходами второго переключателя и из входа второго переключателя фазу выводим на лампочку.

Если переключатель двухклавишный, то есть нужно управлять не одним, а двумя источниками света из нескольких мест, между ними стоит установить двойной перекрестный выключатель. В конструкции последнего используются восемь проводов, подразделяющихся на две группы, по четыре проводка – в каждой. Первая группа этих проводов подключается к одному из двух концевых переключателей, а вторая – соответственно, ко второму.

Если требуется найти общие провода переключателя – нужно будет прозванивать их, как это обычно делает любой электрик, но в данном случае – при прокладывании более сложной сети с переходными перекрестными переключателями, обеспечивающими работу двухклавишных устройств, нужно будет потратить на прозванивание чуть больше времени, так как количество проводов увеличится.

Происходит увеличение количества проводов из-за необходимости сделать такие подключения: фазовый провод (под условным номером один) должен идти как к одной, так и ко второй клавише переключателя, а с обоих входов условного второго переключателя он идет на одну и вторую лампу (или на первую вторую группу лампочек, если каждая клавиша будет управлять не единичным источником света, а, например, частью ламп в многорожковой люстре).

Коммутационная коробка для такой электрической схемы собирается так. Второй двухклавишный переключатель включается в сеть следующим образом:

  • его провода бело-синего и бело-черного цвета присоединяются к синему и желто-зеленому проводку третьего переключателя;
  • а желто-зеленый и синий провод идут к проводам такого же цвета первого из переключателей.

При этом каждый двухклавишный переключатель (каждый имеет по шесть контактов) нуждается в небольшой доработке. Из кусков проводов (один – сине-белый, второй – серо-белый) нужно согнуть две вилочки. Далее вилки необходимо присоединить так: к сине-белой – такой же по цвету (сине-белый) проводок и, соответственно, к черно-белой вилке – черно-белый провод.

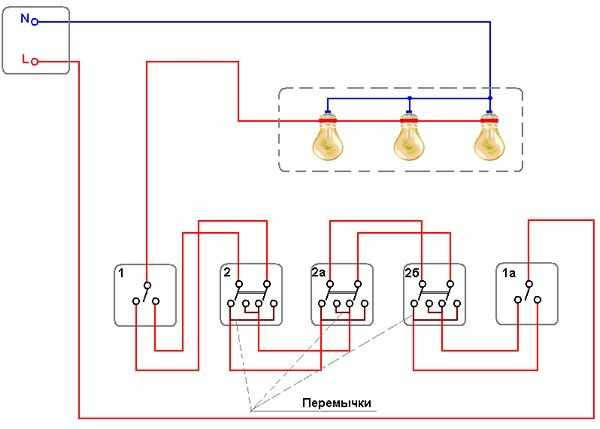

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

  1. Нулевой провод – на лампочку.
  2. Заземляющий провод – на лампочку.
  3. Вход второго переключателя – к свободному проводу источника света (к лампе).
  4. Фазный провод – ко входу проходного переключателя (с тремя входами).
  5. Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
  6. Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.

Схемы подключения проходного выключателя. Разновидности и особенности

Краткое содержание статьи:

Для многих возможность управления приборами освещения с разных мест жилого помещения — становится просто необходимой. Она уже перестала являться прихотью состоятельных людей, а стала элементарным удобством для комфортной жизнедеятельности обычных людей. Ведь, для примера, в большом помещение, после выключения света, придется идти обратно уже в полной тьме. А это некомфортно и опасно. Именно в подобных случаях проходной выключатель становится просто необходим.

Принцип работы проходного выключателя

В статье нашего сайта stroy-rmnt.ru речь пойдет про схемы и разновидности подсоединения проходных выключателей, про подключение их к домашнему освещению. Для понимания схемы подключения к сети, разберем для чего предназначены различные типы проходного выключателя и когда их нужно устанавливать. (Читайте также — Как правильно шпаклевать стены своими руками )

Разновидности проходного выключателя

По виду данные выключатели подразделяются на одинарные, двойные, так же встречаются тройные.

По типу включения делятся на:

  • клавишные,
  • сенсорные,
  • с дистанционным пультом управления.

Виды проходного выключателя — схема подключения

Некоторые считают, что дистанционное управление убирает необходимость установки проходного выключателя. Посудите сами — выключатель установлен в одном конце коридора, лестницы, а пульт дистанционного управления в другом конце. Данное сочетание в состояние послужить заменой двух проходных выключателей и будет являться более рациональным и удобным.

При выборе вида проходного выключателя немалую роль играет и количество клавиш, ведь именно от него будет зависеть число подключаемых групп приборов освещения. Прочие нюансы, пульты дистанционного управления, сенсоры являются дополнительными удобствами во время эксплуатации. По этой причине, при выборе выключателя, им следует уделять меньшее внимание. (Читайте также — Стяжка пола своими руками )

Двух- и трехклавишные проходные выключатели рекомендуется использовать в больших помещениях, с несколькими выходами, не одной группой включаемых осветительных приборов. В остальных случаях, даже на лестнице и в коридоре, легко можно обойтись маршевыми выключателями одинарного типа.

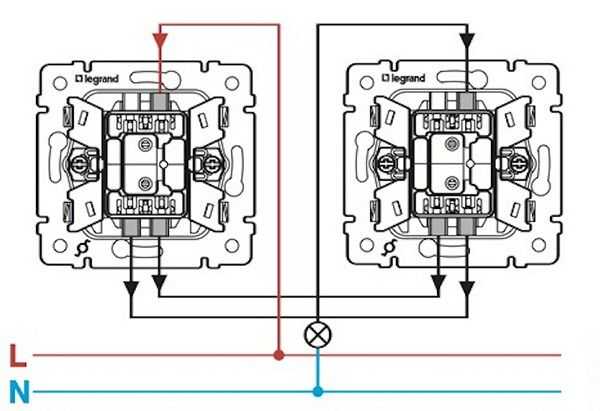

Подключение проходного выключателя со схемой управления из двух точек

Этот вид подключения является наиболее простым и не вызывает каких-либо трудностей.

От схемы обычного подключения выключателя его отличает всего два нюанса:

  1. конструкция этого выключателя. Он не имеет нейтрального положения «Выключено». Электрический ток направлен либо на одну клемму, либо на другую. Во время перенаправления электрического тока, происходит замыкание или, наоборот, размыкание одной из схем работы данной системы, отключение осветительных приборов происходит при разных положениях двух проходных выключателей;
  2. количество проводов, используемых при подсоединение проходных выключателей. В схеме подсоединения одинарного выключателя применяют два электропровода, представляющие собой разорванную цепь. А при подсоединение проходного выключателя к нему подводятся три электропровода. Два из них- перемычки между двумя маршевыми выключателями, а третий служит для одного провода подачей фазы, а для второго выходом фазы, которая идет на прибор освещения.

При подключение, многих вводит в заблуждение дополнительный элемент схемы – коммутационная коробка. При монтаже электропроводки, соблюдая все правила, от нее не получится избавиться. Для понимания принципа коммутации следует схему подключения проходного выключателя разделяют на две части (строго пополам каждый провод), а затем скрутить снова используя изоляционную ленту.

Схема подсоединения проходного выключателя из трех мест

Проходной выключатель схема подключения из трех мест несильно отличается от выше написанного способа подключения. Разница состоит в использование третьего устройства, которое имеет отличия в конструкции от стандартных маршевых выключателей. Данное устройство называется «перекрестным выключателем». Оно дает возможность использовать при управлении светом одновременно три схемы.

Оно служит транзитным устройством, которое не влияет на работу двух других маршевых выключателей, одновременно самостоятельно замыкая и размыкая цепь освещения независимо от двух других выключателей.

От проходного выключателя данный прибор отличается тем, что имеет пять, а не три клеммы подключения: две клеммы нужны для подсоединения к первому проходному выключателю, еще две клеммы для подсоединения ко второму маршевому устройству, пятая — транзитная.

Именно пятая (транзитная) клемма делает возможным управление освещением сразу из трех мест. Обычно пятую клемму монтируют перемычкой с третьей клеммой устройства.

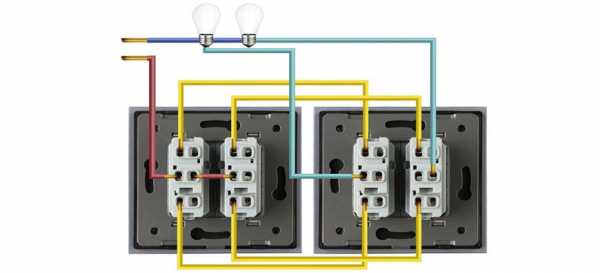

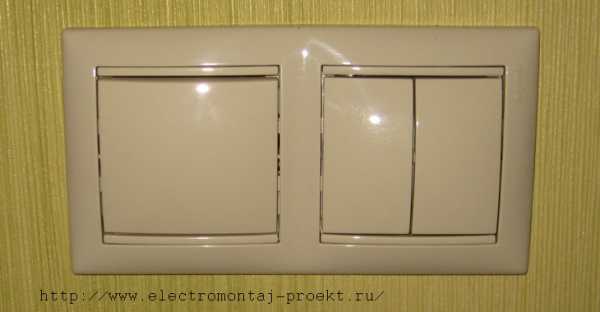

Две группы светильников. Двухклавишный проходной выключатель

Схема подключения такого типа проходного выключателя производится тем же способом, что и одноклавишного проходного светильника.

Только нужно иметь ввиду несколько нюансов:

  1. Это два одинарных проходных выключателя, которые установлены в один корпус;
  2. На две одинаковые части первого переключателя, электроэнергия подается одним проводом (две клеммы его частей соединены перемычкой). Второй выключатель, осуществляет само подключение осветительного прибора к системе, каждая из его выходящих фаз идет на свой прибор освещения;
  3. Количество электрических проводов. При монтаже одинарного проходного выключателя прокладывают три провода к каждому из устройств, а при монтаже двухклавишного протягивают пять жил к первому и шесть ко второму устройству. Это различие обусловлено наличием на первом выключателе одной общей входящей фазы, а на втором двух выходящих фаз на разные осветительные приборы.

Схема подключения — проходной выключатель

После прочтения предложенной статьи, вы с легкостью поймете принцип устройства, работу и сможете самостоятельно смонтировать проходной выключатель к осветительным приборам по схеме подключения. Для вас уже не составит особой трудности установка проходных выключателей с различным количеством клавиш. Вы сможете самостоятельно сделать свое пребывание в жилом помещение более комфортным и приятным. Сможете самостоятельно строить довольно сложные схемы проходных переключателей, которые позволят управлять освещением из различных мест помещения. Хотя, как правило, в повседневной жизни хватает и управления освещением с трех мест помещения.

Принцип работы, установка и подключение проходных выключателей — видео

Подключение проходных выключателей: схемы и варианты

Собрать схему подключения проходного переключателя способен каждый желающий.

Для этого необходимо разобраться в устройстве этого выключателя, возможных схемах подсоединения и способах монтажа. Проходной переключатель имеет третий контакт и механизм переключения.

Двухклавишный выключатель имеет таких контактов шесть и работает он, как пара независимых проходных переключателей. Еще такие выключатели иногда называют дублирующими. Проходные выключатели предназначены для переключения электрической цепи с разных мест.

Для примера можно взять длинный темный коридор, который оборудован проходными переключателями, расположенными в разных его концах. Войдя в такое помещение, вы можете при помощи одного выключателя зажечь свет, а с помощью другого потушить и вам не нужно возвращаться к первому, чтобы опять его включить или выключить.

Оба выключателя могут как включать, так и выключать свет.

Место применения

  1. Проходные переключатели часто используют на лестницах двухэтажных домов. Они дают возможность на нижнем этаже включить свет, а на верхнем его выключить;
  2. Такие выключатели часто устанавливают в спальных комнатах. Один из них монтируется около двери и один или два переключателя непосредственно возле кровати, чтобы легко погасить свет, не вставая с нее;
  3. Очень комфортно использовать их в длинных коридорах. В одном конце помещения можно включить свет, а в другом выключить;
  4. Выключатели часто применяют в схемах подсветки тропинок на загородных участках. Конечно, этот список далеко не полный и есть еще много разных вариантов использования проходных переключателей.

Способы подключения

Управление с двух точек. Это самая простая схема. Чтобы ее собрать понадобится два одноклавишных переключателя, которые необходимо установить в разных точках.

Управление с трех точек. Для сбора этой схемы необходимо приобрести два выключателя для двух мест и один перекрестный переключатель на третью точку. Перекрестным называют такой прибор, который способен соединять и разъединять цепь освещения из трех и более точек. Он оснащен четырьмя контактами. Его можно приобрести в специализированном магазине или изготовить самостоятельно из двухклавишного переключателя. Достаточно добавить в его конструкцию пару медных перемычек и при помощи клея сделать из двух клавиш одну.

Управление с четырех и более точек. В отличие от предыдущей схемы в этой используется дополнительный перекрестный переключатель. Включать в цепь дополнительные выключатели можно до бесконечности, увеличивая количество мест с которых ими можно управлять освещением.

Начнем сборку электрической цепи с установки распределительной коробки. Именно в ней производится объединение всех проводов.

Подводить электричество к распределительной коробке следует через устройство защиты, работу которого могут выполнять пара автоматических выключателей.

Не забывайте, что любые провода, находящиеся под напряжением обязаны иметь защиту от перенапряжений и коротких замыканий. В каждой квартире или доме уже имеется такое устройство.

Устройство защиты уже подключено к сети, поэтому подводить ток к распределительной коробке мы будем от него. Для этого следует проложить проводку от автомата до коробки.

Обрезая провода, не забывайте оставлять небольшой запас для удобной скрутки. Установку проходных выключателей следует выполнять с использованием подрозетника, поэтому для сбора простой схемы из двух выключателей их потребуется два.

К подразетникам так же необходимо протянуть провода от распределительной коробки. Осталось подсоединить элементы освещения, которые будут включаться, и выключаться с помощью проходных переключателей, установленных в разных точках.

Для проверки работоспособности схемы можно использовать обыкновенный патрон с вкрученной в него лампой. Прокладываем проводку до места расположения источника света.

Сборка схемы

Перед началом проведения работ полностью отключите квартиру от электричества. Сделать это просто необходимо, так как придется работать с оголенными проводами и контактами, которые могут находиться под напряжением. Только после того, как вы убедитесь в полном отсутствии напряжения во всей квартире, можно начинать работу.

Чтобы наша схема заработала необходимо выполнить правильное соединение нескольких элементов: автоматического выключателя, двух проходных переключателей и патрона с лампой.

Обратите внимание на имеющиеся провода. Они разного цвета. Синий – это ноль, белый – это фаза. Еще может быть третий провод желтого цвета с зеленой полоской – заземление. В нашей схеме он пока не будет принимать участие. Его необходимо заизолировать и убрать в сторону.

Подключение проходных выключателей выполняем следующим образом. Сначала делаем зачистку проводов. Для того чтобы соединить провода с контактами выключателя, жилы следует зачистить не менее чем на 1 см. Чтобы ничего не перепутать с обратной стороны выключателя находиться схема правильного подключения. Стрелка вверху указывает на контакт для подключения фазы, а стрелки внизу показывают на контакты переключения.

Подключаем белый провод к верхнему контакту, а синий и желтый к нижним контактам. После того как выключатель подсоединим к проводам, устанавливаем его в подрозетник. Другой проходной выключатель устанавливается точно так же. Осталось подключить электрическую лампочку.

Производим очистку проводов от изоляции и подсоединяем их к патрону. Жилу заземления, желтого цвета с зеленой полосой следует также заизолировать и убрать. При желании кабель заземления можно подсоединить к корпусу светильника. Все элементы схемы подключены, осталось собрать саму схему и подать к ней напряжение.

Вернемся к распределительной коробке и посмотрим на 4 провода, которые в ней находятся. Это провод, идущий к лампочке, питающий провод и два провода от проходных выключателей. Сначала убираем изоляцию с питающего кабеля и ведущего к патрону с лампой. Все провода желтого цвета с зеленой полосой нам не требуются, поэтому изолируем их и прячем в коробке. С жил каждого кабеля следует снимать изоляцию с концов на расстоянии 5 см.

Два синих электропровода объединяем скруткой. Потом берем фазный кабель питания, он белого цвета и скручиваем с одним из белых проводов, идущих от выключателей. Выбирать можно любой из двух переключателей. Осталось соединить жилы переключения. Объединяем два желтых электропровода. Все имеющиеся скрутки проводов нужно тщательно заизолировать. Подключение проходных выключателей выполнено. Осталось проверить работу, подав напряжение.

Если вы все сделали правильно, оба выключателя будут включать и отключать лампы

Ну вот, в принципе, и все. Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта. буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Источники: http://remontnichok.ru/elektrichestvo/kak-podklyuchit-prohodnoy-vyklyuchatel-shemy-podklyucheniya, http://stroy-rmnt.ru/sxemy-podklyucheniya-proxodnogo-vyklyuchatelya.html, http://podvi.ru/osnovy-elektromontazhnyx-rabot/podklyuchenie-proxodnyx-vyklyuchatelej.html

electricremont.ru

одно- и трехфазный, автоматический, нагрузки и характеристики

Содержание статьи:

При необходимости распределения нагрузки на несколько параллельных линий в трехфазной или однофазной цепи используют реверсивный рубильник (он же реверсивный переключатель или автомат/выключатель). Устройство имеет простую конструкцию, полностью безопасно для мастера на момент его эксплуатации. Управлять автоматом можно только вручную.

Определение и назначение реверсивного рубильника

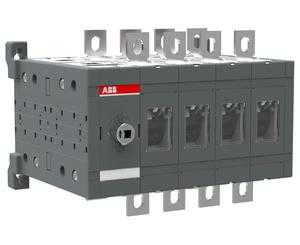

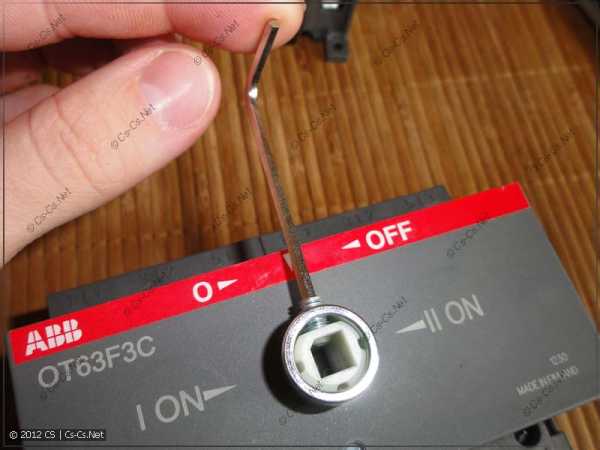

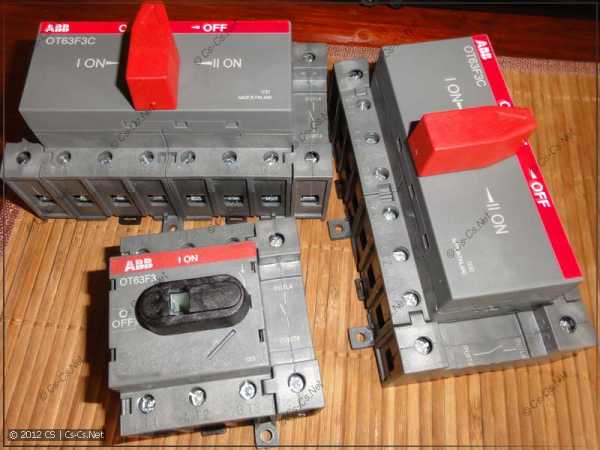

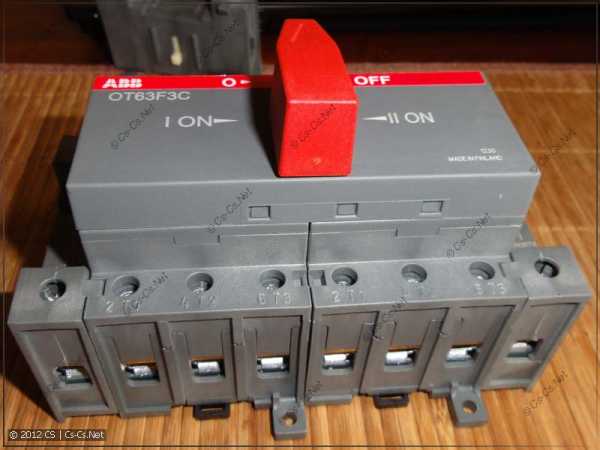

Реверсивный рубильник OT40F3С 40А

Реверсивным рубильником называют специальный переключатель, благодаря которому мастер может переводить в противоположное состояние (инвертировать) коммутацию подключенных к устройству проводников.

Аппарат используют в цепях трехфазного тока. При монтаже переключателя удается равномерно перераспределить мощности на несколько линий без нарушения энергоснабжения всего дома, помещения.

Реверсивный выключатель устанавливают на таких объектах:

  • Частные дома при наличии в них мощного оборудования: духовой шкаф, варочная панель и др.
  • Промышленные предприятия пищевой сферы: пекарни, хлебозаводы, кондитерские фабрики, заводы по производству продуктов питания.
  • Тяжелая промышленность.
  • Лечебные учреждения.
  • Общественные заведения: кинотеатры, торговые центры, музеи и пр.

Используют переключатели везде, где есть необходимость в полноценной организации коммутации без сбоев. Здесь важно исключить вероятность возникновения короткого замыкания.

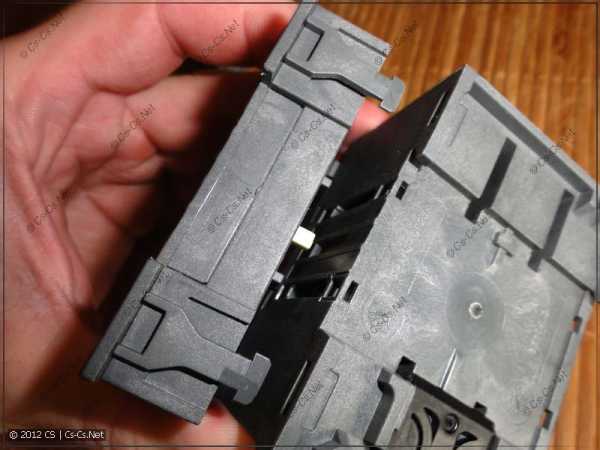

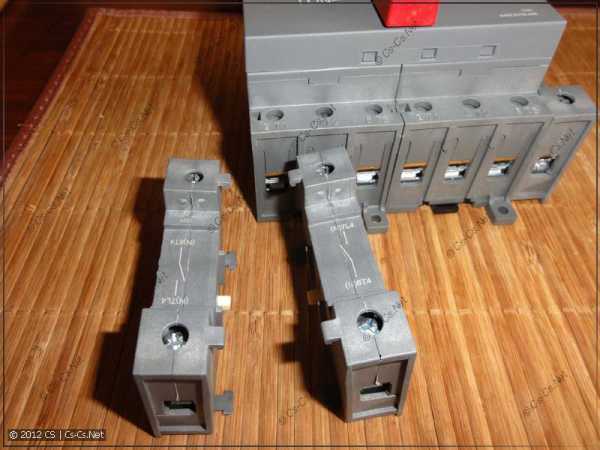

Конструкция переключателя

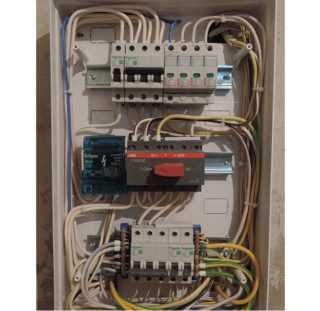

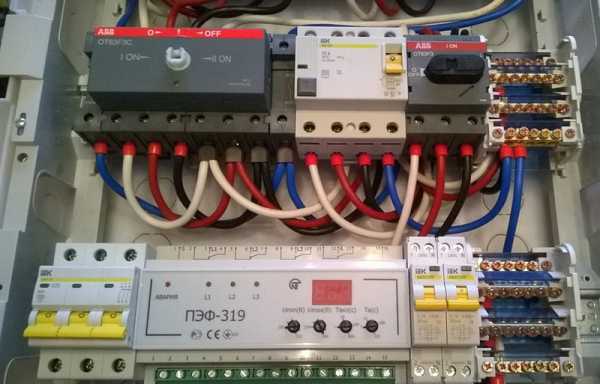

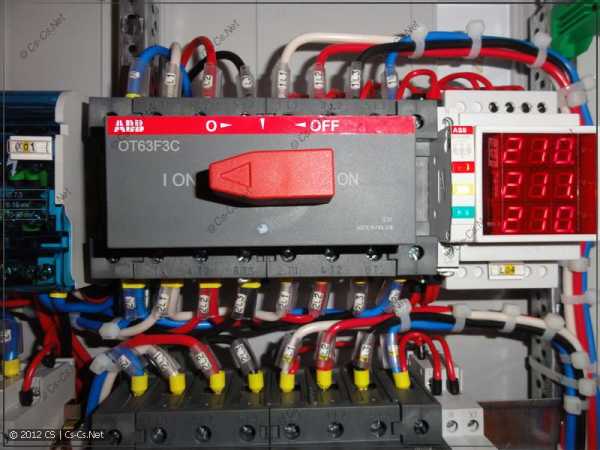

Установка риверсивного рубильника в распределительном щитке

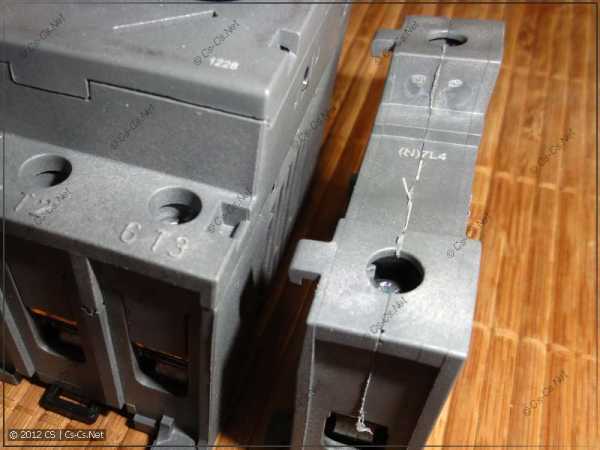

Реверсивный автомат имеет вид коробки с ножевой встроенной контактной системой и пружинными скобами. При замыкании первой в скобки входят металлические лезвия. Благодаря такому принципу действия разрыв контакта под собственным весом исключен. Происходит плавное перераспределение электроэнергии с одной линии на другую.

Фиксировать переключатель на стене можно в любом положении – горизонтально, вертикально и даже по диагонали. На его работоспособность это не влияет.

Виды рубильников

Реверсивные реле классифицируют по нескольким признакам – количество полюсов и коммутация токов.

Различают такие виды переключателей:

  • Однополюсные. Применяются для однофазной электрической сети. Имеют один модуль с медным проводником. Чаще используются в жилых помещениях. Реверсивный автомат однофазный идеально подходит для генераторов с частотой не выше 20 Гц.
  • Двухполюсные. Их чаще всего применяют в квартирах с обычной и более мощной бытовой техникой. Переключатель оснащен двумя вводами. Это значит, что с его помощью можно одновременно питать технику от трехфазной и однофазной сети. Отрицательное сопротивление таких устройств равно 60 Ом. При этом входное напряжение не регламентируется для двухполюсных аппаратов.

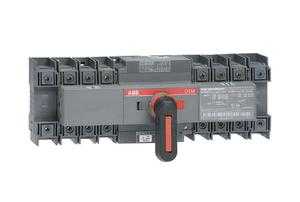

    Реверсивный рубильник с блоком АВР Compact ATS OTM63F3C21D400C трехполюсный

  • Трехполюсные. Эти типы рубильников эксплуатируются в трехфазных электрических линиях без нулевого привода. Допустимо применение такого переключателя и в однофазной сети, но при условии задействования только двух полюсов.
  • Четырехполюсные. Показаны к применению в случае эксплуатации трехфазной электрической сети и такого же генератора. Реле способствует плавному переключению трех фаз плюс нуля между генератором и основной линией электропитания.

По номинальным токам производитель предлагает современному потребителю автоматы с параметрами по коммутации от 16 А и до 1,6 кА. Отдельные разновидности можно использовать в сетях с напряжением до 660 В. Некоторые – при показателе до 440 В.

Дополнительно переключатели делят на два вида – с параллельным или перпендикулярным выводом, исходя из места его установки и подсоединения всех внешних зажимов. Есть также возможность купить устройство комбинированного типа.

Если мастер понимает, что при устройстве электроснабжения возникнет потребность коммутировать электроцепь под напряжением, лучше купить реверсивное реле с дугогасительной камерой. Она способствует гашению дуги и тем самым предотвращает выход аппарата из строя.

Технические характеристики

Структура условного обозначения характеристик

Все реверсивные автоматические выключатели имеют такие основные технические параметры:

  • показатели по номинальному току – от 16 до 3 200 А;
  • количество полюсов – от 1 до 4;
  • допустимая температура эксплуатации – не более от -40 градусов до +55;
  • сечение кабелей – от 0,75 до 35 мм2;
  • тип установки – din рейка или монтажная плата.

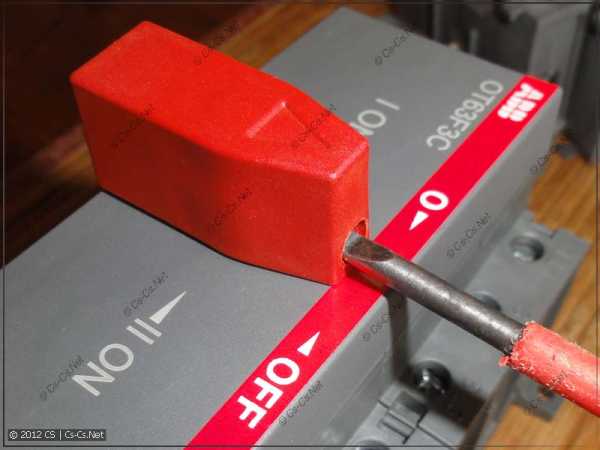

У некоторых моделей дополнительно имеется ручка управления.

Установка устройств

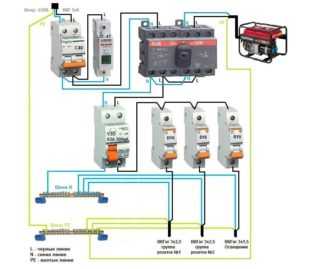

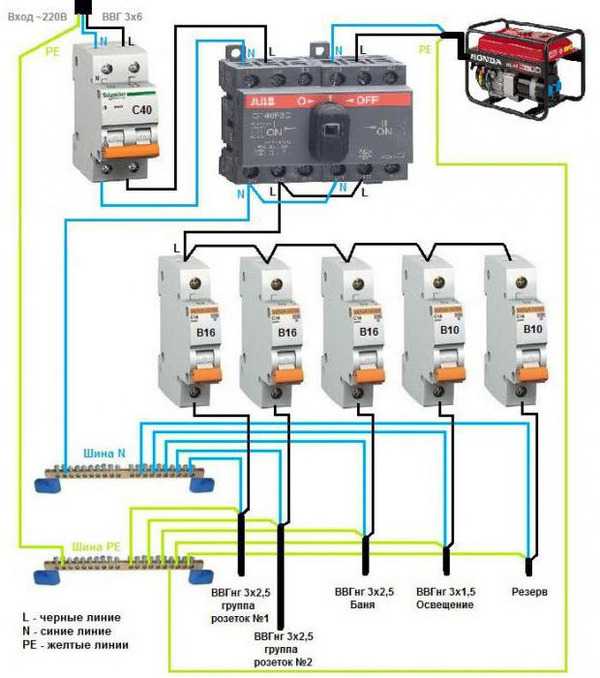

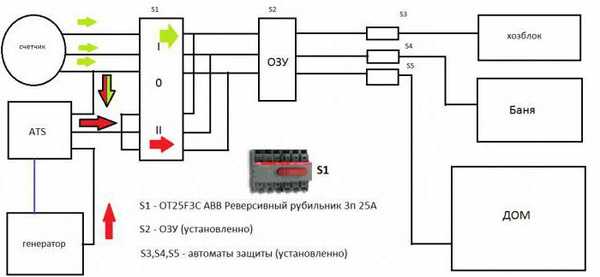

Схема подключения реверсивного рубильника в распределительном щитке

Независимо от того, какой автомат подключается – реверсивный рубильник однофазный для дома или двух-, трех-, четрехфазный, при его монтаже следует придерживаться таких правил:

  • Монтаж аппарата выполняют только в условиях закрытых помещений. Недопустимо попадание влаги в коробку устройства. Если установку проводят на улице, необходимо защитить переключатель герметичной коробкой-ящиком. Он должен закрываться на ключ.
  • Разрешено монтировать аппарат при температурах от -40 до +55 градусов.
  • Фиксацию реле выполняют по всем правилам. Не допускается свободное движение механизма при воздействии на него.
  • Если рекомендуемый диапазон рабочих температур выдержать не удается, нужно обеспечить обогрев или охлаждение защитного шкафа.
  • Подключение реверсивного переключателя трехфазного, двух-, одно- или четырехфазного выполняют при помощи обжатого гильзой проволочного провода, шинопровода или проводов с центральной жилой.

Монтаж реверсивного выключателя по схеме должен проводить опытный электрик, имеющий разрешение на выполнение подобного вида работ. В противном случае не исключены аварийные ситуации. Установка реле (реверса) проводится только при полном обесточивании сети.

Рекомендации по использованию

Для полноценной эксплуатации перекидного выключателя-разъединителя желательно устройства в пластиковых коробках монтировать только в здании. Для улиц лучше предусмотреть более прочный металлический ящик.

Если отмечается обгорание верхней зоны одного из контактных ножей, их нужно зачистить при помощи мелкоабразивного напильника.

В остальном реверсивное реле не требует особых принципов эксплуатации.

strojdvor.ru

через реверсивный переключатель, автоматическое переключение линии, с автозапуском АВР + видео

Концепция частных домов основана на максимальной независимости. Электричество не является исключением. Большинство владельцев частных строений начинают задумываться о резерве электроэнергии из альтернативных источников.

Отсутствие электричества или регулярные сбои в подаче вынуждают многих владельцев частных домов и дач предусматривать резервное питание. Однако встает вопрос правильного подключения генератора к домашней сети. В первую очередь стоит безопасность. Необходимо четко понимать, что допустимо, а что категорически запрещено.

Основные ошибки

Существует ряд ошибок, которые допускают неопытные «электрики».

Нельзя подключать мини-электростанцию к домашней розетке, когда автоматы в щитке  ввода отключены. При редких перебоях в электроэнергии становится традицией «подкидывать» кабель бензогенератора к ближайшему разъему через штепсель. Большинство рассуждают: зачем обустраивать резервный ввод, если свет пропадает 2-3 раза за год. Русский человек живет по принципу: мужик не перекреститься пока гром не грянет. Электрики не рекомендуют даже задумываться о подключении генератора через розетку по следующим причинам:

  • В линии отсутствует отдельный автомат.
  • Розеточная группа не способна принять магистральную нагрузку.
  • Срабатывает человеческий фактор: владельцы забывают отключить вводной автомат, что приводит к перегрузкам, срабатыванию защиты.
  • Существует вероятность «встречки»: электричество начинает поступать с общей сети при работающем генераторе. Агрегат выходит из строя.
  • Не стоит пренебрегать комфортной и надежной системой эксплуатации узла. Лучше изучить схемы подключения генератора к домашней сети и подобрать оптимальный вариант. Это позволит сохранить оборудование и электросеть.

Генератор должен иметь мощность несколько раз меньше пропускной способности проводки. К примеру, значение для розетки – 3,5 кВт. В противном случае возникает перегрев, короткое замыкание и пожар. При включении автомата возобновиться питание, а резервный источник сломается.

Однако в некоторых случаях подключение генератора через розетку возможно. Если мини-станция соответствует по мощности, то ее можно подключить к распределительному щитку к контактам рубильника, но со стороны генератора. Лучшим вариантом будет, если к нему подключить сперва удлинитель, а только потом нужные приборы. Это исключит связь резервного источника с домашней сетью.

На даче и в загородном доме при постоянных отключениях основного источника резерв подключают через перекидной рубильник, системы автоматического запуска или реверсивный переключатель.

Оборудование для монтажа

Для подключения электрогенератора к электросети дома не потребуется много оборудования. Достаточно определить место расположения агрегата, обеспечить шумоизоляцию и вентиляцию в соответствии с нормами. Скорее всего, в помещении придется сделать цементно-песчаную стяжку для снижения вибрации.

Рассматривать монтаж мобильных генераторов до 2 кВт не имеет смысла. Они не могут полноценно обеспечить дом электричеством. К тому же они мобильны и не требует специальных условий месторасположения.

Опишем установку электрогенератора с мощностью от 2 кВт. Для организации резервной сети электропитания потребуется:

  • Медный кабель с сечением от 4 кв. мм для организации отдельного ввода. Длина должна соответствовать расстоянию между вводным устройством и месторасположением генераторного агрегата.
  • Модульный перекидной рубильник, который можно зафиксировать на DIN-рейке 35 мм. Среди недорогих моделей хорошо зарекомендовал TDM-63, а более надежными являются ABB, Hager.

Уделить внимание следует заземлению, так как подсоединение должно соответствовать ПУЭ. Другими словами перед подключением резерва необходимо организовать систему заземления TN-C-S или ТТ.

Дифзащита на выходе генератора не будет лишней. Даже при двухпроводном типе разводки заземление генерирующего устройства никто не отменял.

Подбор электрогенератора

Домашняя электростанция представляет собой двигатель внутреннего сгорания и вращающийся генератор, который вырабатывает электроэнергию. Наиболее распространены четырехтактные модели с максимальной частотой 3 тыс. оборотов. Объем топливного бака в бытовых моделях – 10-15 литров. Основной критерий выбора должна быть область использования. Генераторы могут выступать основным источником энергии, но чаще – это резерв при аварийной ситуации.

При выборе стоит обратить внимание на некоторые параметры:

  • моторесурс;
  • мощность;
  • экономичность;
  • удобство.

При подключении важно обеспечить слаженную работу 3 элементов:

  • домашней сети – потребителя;
  • централизованной цепи подачи;
  • кабеля от резерва.

Перед подключением определяются со следующими моментами:

  • безопасное и экономичное расположение электрогенератора;
  • частота сбоев подачи электроэнергии в общей сети, необходимость в автоматики;
  • рассчитанная мощность потребления с учетом запаса и потерь.

Требуется обеспечить подходящую схему подключения.

Автоматизация электрификации требует много финансовых вложений и регулярного квалифицированного обслуживания. Для индивидуального дома щадящим режимом будет ручное подключение. Есть смысл в использовании частичной автоматизации в форма полуавтоматов – их стоимость не высока. Однако при любом выборе систему необходимо периодически контролировать.

Непрерывна подача энергии стоит достаточно дорого, частный дом редко нуждается в подобном обеспечении. На важные потребители электроэнергии, такие как компьютер, можно подключить бесперебойный источник питания.

В первую очередь необходимо рассчитать мощность потребляемой энергии. Она является суммой мощностей нагрузок, которые запланировано подключить. Дополнительно прибавляют запас в размере 30% от суммарного значения. Это требуется для учета пусковых токов двигателей бытовой техники, которые в 2-3 раза превышают допустимых. По расчетной мощности можно выбирать агрегат.

Пример расчета. В доме установлена стиральная машина 2 кВт, холодильник – 0,5 кВт, электроплита – 3 кВт, общее освещение – 0,5 кВт, телевизор компьютер – 0,5 кВт. Суммарная мощность составляет 6,5 кВт, но при учете запаса расчетное значение повысится до 8,5 кВт.

Генератор негативно реагирует на отсутствие нагрузки. Постоянно потребление должно быть меньше максимум на 30% от наибольшего номинального значения. При минимальном потреблении необходимо использовать компактные модели с мощностью 2-3кВт на время отсутствия электроэнергии в основной сети.

Схема подключения к домашней сети бензинового генератора должна быть наиболее простой. Главное, чтобы она была правильной и позволяла обеспечить агрегат требуемой нагрузкой.

Виды генераторов

Бытовыми источниками энергии могут быть различные типы генераторов, но наиболее востребованными являются бензиновые. Они обладают следующими особенностями:

  • широкий диапазон цен;
  • мощность 0,8-12 кВт;
  • небольшие размеры;
  • существуют стационарные и мобильные модели;
  • существуют однофазные и трехфазные;
  • используется четырехтактный двигатель внутреннего сгорания.

При выборе схемы подключения необходимо учитывать способ охлаждения ДВС, что в свою очередь зависит от времени и частоты работы. Наиболее часто модели оснащены воздушными радиаторами. Промышленные модели способны работать длительное время, так как в них предусмотрено жидкостное охлаждение. Это увеличивает габаритные размеры, но повышает экономичность.

Дизель-генераторы используются реже в домашних сетях, так как их стоимость выше. Однако их использование обосновано большим ресурсом.

Типы электрогенераторов

Существует несколько типов электрогенераторов:

  • Асинхронные. Имеют простую и надежную конструкцию. Все узлы полностью защищены от влаги и пыли. Устройства лучше использовать для активных нагрузок. Асинхронные генераторы не рекомендуют использовать для питания электродвигателя.
  • Синхронные. Они не содержат перечисленных недостатков асинхронных генераторов. Также они способны более точно поддерживать напряжение. Отдавать предпочтение следует бесщеточную конструкцию с лучшими характеристиками тока и меньшими радиопомехами. У инвентарных моделей меньшая мощность и выше стоимость. Однофазные имеют хуже характеристики, особенно недорогие. Немного лучше трехфазные генераторы. Вторым недостатком считается высокая стоимость и более низкая надежность.

Однофазные и трехфазные

Если в доме нет трехфазных потребителей, то лучше установить более простую модель для рационального использования мощности. Подключить самостоятельно однофазный генератор намного проще. Стоимость трехфазных агрегатов выше, а сам генератор должен быть равномерно нагружен по трем нагрузкам равномерно. Выход из строя происходит при превышении разницы на 25%. В качестве резервного источника однофазный генератор предпочтительнее при любых выходах.

Схема подключения

Существует несколько способов использования дополнительного источника питания:

  • Подключение по отдельной схеме резерва к выделенной группе.
  • Использование трехпозиционного переключателя или перекидного рубильника. Для запитки всей цепи делаются перемычки со стороны генератора на входе. Единственный минус – трехфазные потребители не работают.
  • Монтаж двух контактов для питания от резервного источника и городской сети. Метод применяется при АВР. Со стороны резерва обязательно делают перемычки.

Трехфазный генератор подключают к трехфазной сети при наличии электроприемника. Примером может быть электродвигатель станков.

Автозапуск генератора

Полноценным методом переключения нагрузки подразумевает использование АВР. В системе есть электростартер. Устройство автозапуска начинает контролировать внешнюю сеть после подачи питания на него. Перед подключением генератора автоматика ждет около 10 секунд после исчезновения напряжения. Далее внешняя сеть полностью изолируется и запускается дизель-генератор. Для полного набора оборотов требуется около 20 секунд, после чего организуется подключение к домашней сети. После восстановления работы внешней сети резерв отключается, а домашняя сеть начинает работать в привычно режиме. Только после этого двигатель генератора глушится.

Схема предполагает наличие у генератора системы остановки двигателя и стартера. При наличии большого опыта можно организовать ее самостоятельно, но это хлопотно. Вопрос можно решить двумя способами:

  • С электрогенератором приобрести комплектный блок управления. Его подключают по указанной с инструкции схеме. Он не только будет регулировать запуск и остановку, но и частоту оборотов, то есть итоговую мощность.
  • Устройства АВР, в которых есть компоненты, устанавливающиеся на генератор в качестве дополнительного оборудования для управления дроссельной заслонкой и стартером.

Комплекты имеют защиту по току и страхуют от перенапряжения и утечек. Монтаж заключается в подсоединении проводов потребителя и ввода на коммутирующие приборы.

Использование генератора с АВР дорогостоящее, но удобное решение.

Использование перекидного рубильника

Расположение щита с ВРУ в легкодоступном месте может оказаться камнем преткновения для домовладельцев. Есть смысл использования автоматического устройства переключения. Реализация метода не сложнее проходного выключателя. Потребуются два модульных контакта, количество контактных пар соответствует необходимому числу, и пара нормально замкнутых и разомкнутых контактов. В обычном режиме городская сеть будет на подхвате включенного контактора. Если в общей сети электричество пропадает, то контакты отбрасывает и пара контактов замыкается, что приводит в действие другие контакты, ответственных за резерв.

Рубильник помогает обособить схемы источников питания – крайний контакт рубильника подключают к вводу электросети и кабелю электростанции, а средний – к потребителю. Хорошо, если в рубильнике будет промежуточное нейтральное положение. Исходным положением будет подключение главной сети. Но при переключении электропитание начинает идти с генератора.

Старые модели рубильников отличаются открытыми токоведущими частями и искрением. В современных моделях предусмотрен защитный кожух, который прячет подвижные части.

Переключатель закрепляют в щитке управления так, чтобы исходным положением была работа основной сети. При падении напряжения переключатель становиться в нейтральное положение, после чего запускается генератор. Он должен прогреться и только после подключиться к домашней нагрузке.

Целесообразно установить временное реле, которое начнет подачу электропитания через пару минут после запуска генератора. Это требуется для прогрева оборудования. Резервный контактор должен питаться через коммуникатор главного ввода, точнее его нормально замкнутый контакт.

При возобновлении общего энергоснабжения первый контакт включается и размыкает цепь, запутывающую второй ввод. Подобная схема с натягом называется автоматической, так как пуск все же осуществляется под человеческим контролем.

Подключение нагрузки

Чаще всего генератор не способен обеспечить полную потребность домашней сети. Он используется на основные потребители – часть бытовых приборов и освещение. Следует рассмотреть переоборудование проводки, чтобы исключить множества переключателей. Как правило, организуют одну отдельную линию для дежурного освещения и вторую – к розеткам компьютера, холодильника и телевизора. В щиток монтируют клеммник для подключения выхода генератора.

Реверсивный переключатель

Используют реверсивный рубильник для переключения источников питания. В устройстве ручка имеет три положения для замыкания и размыкания цепи, среднее положение для размыкания всех контактов. На даче или в частном доме с небольшим потреблением можно использовать однофазную схему подключения к домашней сети резервного источника. В щитке должны быть индикаторные лампы для сигнализации включения генератора или сети.

Традиционно нижние контакты используют для нагрузки, а с противоположной стороны подключают вводы.

Трёхпозиционный переключатель не имеет теплового или электромагнитного разъединителя. По этой причине каждый ввод должен быть подстрахован автоматом, который срабатывает при превышении допустимой нагрузки.

Этапы подключения генератора по схеме с пакетным переключателем:

  • Автомат ввода отключить.
  • Рукоятку переключателя установить на сеть генераторной установки.
  • Автомат нагрузки отключить.
  • Соединить кабель ручного переключателя к розетки генератора.
  • Запустить генератор, позволить прогреться пару минут.
  • Подать питание на рубильник.
  •  Автоматы нагрузки включить.

После появления электроэнергии в основной сети агрегат отключают от нагрузки, используя обратную последовательность.

Если достойное перекидное устройство отсутствует, то его делают из двух двухполюсных однотипных автоматов. Они должны быть установлены на одном уровне. Один из них крепят перевернутым, но чтобы клавиши были на одном уровне и фиксируют стальным штифтом.

Система АВР

Организация автоматического запуска стоит значительно больше ручного. Однако внешний контроль она не отменяет – запуск ДВС подразумевает управление дроссельной заслонкой. Как и ранее отмечалось, двигатель после пуска необходимо прогреть. Некоторые хозяева используют частичную автоматизацию – основное питание подключено через контактор. При отключении входа он размыкается. На следующем этапе требуется запустить вручную генератор. В нем встроено реле для прогрева и автоматического перехода домашней сети на резервный источник. При появлении электричества в основной сети контактор отключается, а нагрузка идет на общую сеть. При полной автоматизации электроснабжения резерв имеет микропроцессорное регулирование работы генератора.

Подключение генератора

Генератор должен быть хорошо защищен от влаги. Для этого используют отдельное помещение или навес. При монтаже в помещении обязательно предусматривают отвод выхлопа газа. Электрогенератор устанавливают после счетчика, в противном случае придется платить за выработанную самостоятельно энергию. Резервный источник может быть подпиткой во время пиковых нагрузок. Необходимо правильно подобрать схему монтажа, чтобы исключить необоснованных трат.

Нестабильная подача электроэнергии приводит к проблеме – как подключить генератор к домашней сети. Выбирать следует простые и безопасные схемы. Удобным источником энергии станет генератор с ДВС. Оборудование легко перевозить  и использовать, его стоимость не высока. Для правильного подбора оптимальной схемы потребуется узнать особенности устройства, переключающего оборудования.



www.expertporemontu.ru

Перекидной выключатель: как эксплуатируют реверсивный переключатель

В основном системы отопления в загородных домах и на предприятиях оснащены электроникой. Не всегда электроэнергия в сети стабильная, поэтому владельцы предпочитают покупать генераторы для резервного электропитания. Агрегаты для обеспечения постоянным напряжением подсоединяют к центральной сети и подключают перекидной выключатель, чтобы не возникло параллельное включение оборудования.

Эксплуатация устройства

Приспособление предназначено для разъединения электронагрузки в одном источнике и подключения к другой точке. Перекидной переключатель также называют рубильником. Есть модели, гасящие дугу и без этой функции.

Устройство устанавливают только при выключенном напряжении в сети помещения. В противном случае владелец частного дома или работник в процессе монтажа рискует получить серьезную травму в момент поражения током.

Есть два варианта эксплуатации. В первом случае систему оснащают автоматикой, и режим работы происходит по заданному времени. Во втором случае оператор воздействует на рубильник вручную, опуская или поднимая его, тем самым реверсируя систему оборудования.

По всем правилам рычаг делают с изоляционной резиной — это необходимо для исключения удара человека током.

Конструкция рубильника и характеристика

Устройство оснащено прочным корпусом, начинка которого состоит из ножевых подвижных контактов, присоединенных к валу, рычага управления, дугогасительного отсека, контактов стационарного типа, а также клеммных деталей для присоединения к сети.

Приспособление обладает тремя контактами, два из которых действующие, а третий — нейтральный, обеспечивающий полное отключение нагрузки от линии электропередачи.

Включение происходит по простой схеме: к первому контакту подсоединяют центральную токопроводящую линию, ко второму — дизельный или бензиновый генератор. Наиболее востребованные переключатели считаются на 2 и 4 полюса. Основные правила подключения рубильника в помещении от трехфазного электропитания:

  1. Выбирают четырехполюсовый прибор.
  2. 4 имеющиеся клеммы присоединяют к вводной сети.
  3. Другие 4 клеммных элемента подключают к генератору.
  4. Соединительные медные детали служат для присоединения нагрузки.

Три из четырех клемм предназначены для фазы, а последняя — для ноля. Реверсивный выключатель имеет следующие характеристики:

  • элементы начинки не разрушаются под высокой температурой;
  • непродолжительное колебание в сети не выведет устройство из эксплуатации;
  • качественная изоляция исключает электропоражение;
  • производители изготавливают приборы с номинальным током от 15 до 125 А
  • перекидкой можно коммутировать большое число полюсов.

По рекомендациям электриков рубильником можно пользоваться долгое время, поскольку он имеет внушительное количество циклов переключения.

Двухходовые и трехходовые аппараты

Для однофазных электрических цепей используют двухходовые устройства. Выключатели снабжают проходными конденсаторами и двумя или тремя модулями. Совместно с выключателем одновременно в работе можно задействовать блок питания на 300 вольт.

Монтируют рубильник практически во всех типах электрощитов. Категорически запрещено подвергать аппарат перенапряжению свыше 350 вольт. Средний показатель нагрузки — 30 А.

Для промышленных организаций с двухфазовой цепью используют трехходовые выключатели. Они более функциональные и обустраиваются блокираторами. Эти модели устройств имеют повышенную чувствительность и в случае значительной перегрузки благодаря системе защиты не выйдут из строя. Продаются они по более высокой цене, чем первый вариант изделий.

Автоматизированные изделия

Ручные модели аппаратов обладают существенным недостатком — чтобы реверсировать оборудование, необходимо присутствие человека, без которого такие манипуляции никак не проделать. Это доставляет неудобства, особенно в момент сильного колебания напряжения в центральной линии. Производители исключили такой недостаток и сделали автоматизированный переключатель АВР.

Автоматический вводной резерв по внешнему виду похож на целый блок. Монтировать устройство без надлежащих знаний не рекомендуется, поскольку система имеет сложное подключение. Однако знатоки изготавливают такие приспособления из обыкновенных релейных элементов, которые стоят по низкой цене. Самоделка работает по следующему принципу:

  1. Подключают прибор к общей линии электроснабжения.
  2. Во время эксплуатации переключателя цепь с нагрузкой замыкает реле с хорошо разомкнутыми контактами, и такая же деталь с замкнутыми контактами, к которой подсоединен генератор, размыкается.
  3. Если в сети ток начинает пропадать, то работа производится по обратной комбинации, и агрегат эксплуатируется дальше при отсутствии напряжения и без вмешательства человека.

Перекидной выключатель обладает множеством преимуществ. Он не только коммутирует генератор, но и сохраняет от перегрузки все оборудование, которое было подключено к общей электролинии.

Следовательно, эти все элементы не выходят из строя, и при потере напряжения аппаратура продолжает полностью функционировать.

220v.guru

Рубильники (силовые разъединители) ABB серии OT: Реверсивные рубильники и аксессуары на CS-CS.Net: Лаборатория Электрошамана

Относительно недавно я писал про рубильники ABB. Причём в самом ABB ходят теперь легенды о некоме товарищче, который купил и разломал рубильник OT. Но та статья была не полной — там я не описал реверсивные рубильники и аксессуары к ним, потому что на тот момент у меня их не было, чтобы отфоткать и сделать пост. А вот в комментах и по телефону мне несколько человек задавали вопросы. И сейчас я пишу вторую часть поста, чтобы заполнить пробел в информации =)

Напомню ссылку на предудущую часть статьи: http://cs-cs.net/rubilniki-abb-ot-e200. Там мы разобрали два рубильника (E200 и OT) и увидели что E200, мягко говоря, полная лажа. А рубильники OT имеют контакты, отключающие линию с обоих сторон, все контакты равнозначны и могут использоваться под что угодно (фазу, ноль), да и корпус у них злобно-прочный.

Однако народу оказалось не совсем понятно, что есть Реверсивный рубильник и как его сделать на базе рубильника OT. А ещё часть народа начала спрашивать: «А мне надо тут ещё и ноль разрывать — но 4х полюсные рубильники дико заказные, чо делать?!» Вот и давайте с этим и разберёмся.

А также в 2016 году я написал пост про реверсивные рубильники с моторным приводом OTM, на которых очень удобно делать АВР тем, что если в этот рубильник вставить ручку — то вся автоматика отключается нахрен и он превращается в обычный реверсивный рубильник.

Сначала составим список номенклатуры, которая может сгодиться. Во-первых, это сами рубильники. Мы берём ходовые номиналы на 63А, потому что они гарантировано влезают в любой щиток по глубине. Рубильники номиналом 45, 25А имеют меньшую высоту и, если их поставить в щиток, они будут находиться в его глубине.

1SCA105332R1001 ABB OT63F3 Рубильник до 63А 3х-полюсный (с ручкой)
1SCA105365R1001 ABB OT63F4N2 Рубильник до 63А 4х-полюсный (с ручкой)

И реверсивные:

1SCA105338R1001 ABB OT63F3C Рубильник реверсивный до 63А 3х-полюсный (без ручки)
1SCA105369R1001 ABB OT63F4C Рубильник реверсивный до 63А 4х-полюсный (без ручки)

Итак, все реверсивные рубильники идут без ручек. Это делается из-за того, что такие рубильники не обязательно ставятся в обычный силовой щиток. Они могут стоять в адском ВРУ, где-то внутри шкафа, и переключать вводы или ещё что-то. И тогда ручки будут нужны разные. Для щитка — ручка прямого монтажа. Для шкафа ВРУ — специальная ручка на дверь шкафа с длинным штоком.

Нас будут интересовать самые обычные ручки:

1SCA108319R1001 ABB OHBS3/1 Ручка управления (чёрная) прямого монтажа для рубильников OT16..125F
1SCA108688R1001 ABB OHRS3/1 Ручка управления (красная) прямого монтажа для рубильников OT16…125F

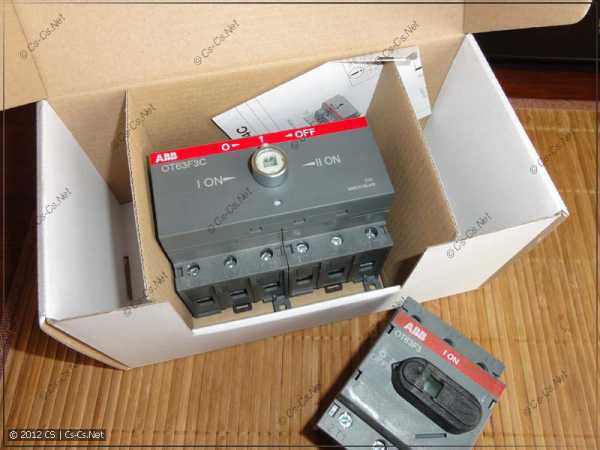

Сами реверсивные рубильники идут в большой коробке. Она универсальная, видимо, под несколько видов рубильников. А ещё в неё удобно сразу валить всякие аксессуары, когда товар из магазина получаешь. Скажем, сразу кинуть ручку и ещё что-нибудь:

…и теперь — сразу переходим к делу. А дело вот какое. Иногда нам нужны четырёхполюсные рубильники. Нужны они для:

  • Отключения не только трёх фаз, но ещё и нуля в трёхфазном щите на вводе. Скажем, это полезно при системе заземления TT, когда на нулевом проводе ввода может оказаться что угодно;
  • Переключения трёхфазного ввода на генератор. В этом случае обязательно нужен четырёхполюсный рубильник, потому что нули генератора и ввода объединять нельзя.

Но вот какое западло! Чертырёхполюсные рубильники — это не всегда складская позиция, и достать их, особенно в регионах, будет сложно. Да и не всякий магазин будет держать кучу позиций разных видов. А ещё четырёхполюсные реверсивные рубильники — заказная позиция и некоторые магазины нагло тырят их со склада ABB себе. А идут такие рубильники примерно 8 недель =)

Чего делать? Ждать? Авотфиг! =) Оказывается, есть вполне себе такой мега-классный аксессуар: дополнительный силовой полюс! Сразу же привожу его номенклатуру:

1SCA105461R1001 ABB OTPS80FP Дополнительный силовой полюс для рубильников OT63…80F3

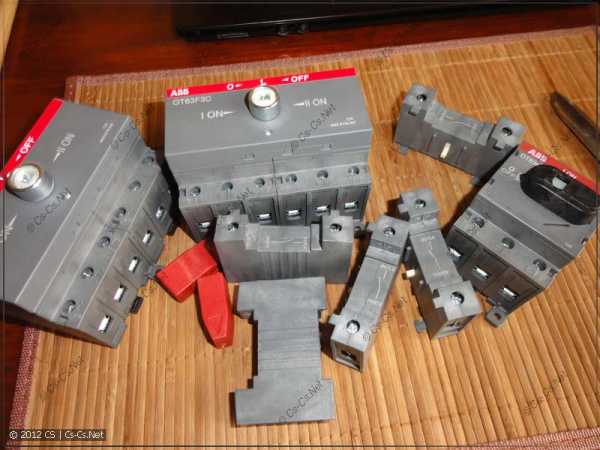

Давайте посмотрим на все эти аксессуары в кучке:

У меня так случилось, что мне понадобилось собрать три штуки четырёхполюсных рубильников: два реверсивных и один обычный. Вот я накупил обычных трёхполюсных и кучку полюсов.

Сначала поставим ручку. Штатное кольцо с вала рубильника снимается:

Теперь надеваем ручку (она одевается с силой и плотно) и закручиваем винт или шестигранник. Тип винта зависит от даты выпуска ручки. Раньше они делали шестигранник, сейчас стали делать винт.

Напоминаю! ВАЖНО!!! Реверсивный рубильник НЕ ВЛЕЗЕТ в обычный щит типа UNIBOX, EUROPA! Не проверял на UK500! В щиты AT/U, EUROPA IP65 рубильник отлично влезает!

А теперь займёмся полюсами. Полюс — это самостоятельная штука, которая примечательна тем, что (так как размыкаются оба контакта — пофигу, где подвижный, а где — нет) его можно вертеть как угодно и стыковать с любой стороны.

Чтобы пристыковать полюс, надо сделать два простых движения. Сначала крючками зацепляем его за пазы в верхней части рубильника:

Потом переворачиваем рубильник и аккуратно защёлкиваем язычки в другие пазы рубильника.

Всё! Мы получили в данном случае 4х полюсный рубильник. Причём, если его заказать, он будет В ТОЧНОСТИ таким же: обычный с пристыкованным полюсом.

А ещё есть читерство. Такой же полюс можно пристыковать и с другой стороны рубильника. И тогда обычный трёхполюсный рубильник станет пятиполюсным. Но это уже даже неизвестно где применять, потому что PE разрывать нельзя.

А теперь берём ещё два полюса и стыкуем их к нашему реверсивному рубильнику с двух сторон, повернув их:

И — наш рубильник тоже стал четырёхполюсным!

Ну, а теперь осталось только показать то, как такие рубильники подключать (ещё раз).

Во-первых, у нас тут была неприятная ситуация, из-за которой напоминаю: ДАННЫЕ РУБИЛЬНИКИ НЕ ПРИНИМАЮТ В СЕБЯ ОБЫЧНЫЕ ГРЕБЁНКИ!!! НЕ НАДО ТУДА ИХ ПИХАТЬ НИКОГДА!!! Если вы не можете НЕ запихать два провода в один контакт рубильника — возьмите или кросс-модуль, или какие-то распределительные блоки, или клеммы на DIN-рейку с перемычкой, но не пихайте сюда ничего!

Конкретно для соединения реверсивных рубильников OT есть специальные штуки:

ABB OZXA38 Соединительный комплект для рубильников OT63..80F3C (параллельное соединение)
ABB OZXA39 Соединительный комплект для рубильников OT63..80F4C (параллельное соединение)

Они упомянуты в другом посте, вот здесь: http://cs-cs.net/abb-accessories-mix, и для соединения реверсивных рубильников следует использовать именно их, и ничто другое. А пихать обычные гребёнки в рубильники OT — не надо!

Во-вторых, реверсивный рубильник состоит из сблокированных двух обычных. ВСЕ их контакты — полностью независимы! Поэтому рубильник может использоваться:

  • Два отдельных рубильника. Один — полностью отключается, второй — полностью включается, или оба полностью выключены;
  • Переключатель. Выходная линия подключена на вход 1 или на вход 2, или отключена.

Для того, чтобы сделать из рубильника именно переключатель, нам надо соединить контакты рубильников попарно с одной из сторон. Вот фотка злобного щитка (как его подключат и дадут мне фотки — будет пост). Тут видно, что сверху на такой рубильник приходят два ввода: N, L1, L2, L3 и 1L1, 1L2, 1L3, 1N. На выходе рубильника (внизу) наши линии попарно соединены, и мы получаем 2N, 2L1, 2L2, 2L3.

А вот — использование того же рубильника в однофазном варианте:

Тут более наглядно видно, как надо выполнить соединения.

cs-cs.net

Выключатели

 Типы выключателей

    В зависимости от метода воздействия на  исполнительный элемент выключателя - часть, на которую нажимают, поворачивают или перемещают каким либо образом с целью изменения положения контактов, выключатели могут быть: клавишные, кнопочные, поворотные, перекидные и шнурковые.

    Клавишные выключатели широко используют для управления освещением в жилых и общественных зданиях. Их контактные группы обычно соответствуют схемам 1, 5, 05, 6 и 7. Они имеют наиболее эстетичный вид. Такие выключатели выпускают различных фасонов и цветовых оттенков. Пример клавишного выключателя показан на Рис. 2.

    Кнопочные выключатели в быту используют гораздо реже – это, прежде всего кнопка звонка. На промышленном оборудовании их используют для управления технологическими установками и станками.

    Поворотные выключатели. Их часто используют для включения светильников в производственных зданиях,  цехах и подвалах. Также широко используют для коммутации цепей управления и силовых цепей. Исполнительный элемент в таких выключателях сопряжен с валом.  Для включения (выключения) нагрузки вал поворачивают на определенный угол. Такой выключатель показан на Рис. 3.

    Перекидные выключатели. Их название произошло от английского слова tumble – опрокидываться. В основном это малогабаритные тумблеры, используемые чаще для коммутации различных цепей управления. Иногда их используют в приборах для включения питания. Одна из разновидностей перекидного выключателя показана на Рис. 4.

    Шнурковые выключатели, как правило, используют для управления освещением. Исполнительный элемент приводится в действие при помощи шнурка. Выключатели устанавливают под потолком, иногда встраивают в настенные светильники. Для включения светильника таким выключателем достаточно один раз дернуть за шнурок.



Клавишный выключатель



Рис. 2 Клавишный выключатель

    Показанный на Рис. 2 выключатель состоит из одноклавишного и двухклавишного выключателей, установленных в общую рамку. Одноклавишный выключатель содержит один контакт по схеме 1, а двухклавишный – два контакта по схеме 5.



Поворотный выключатель

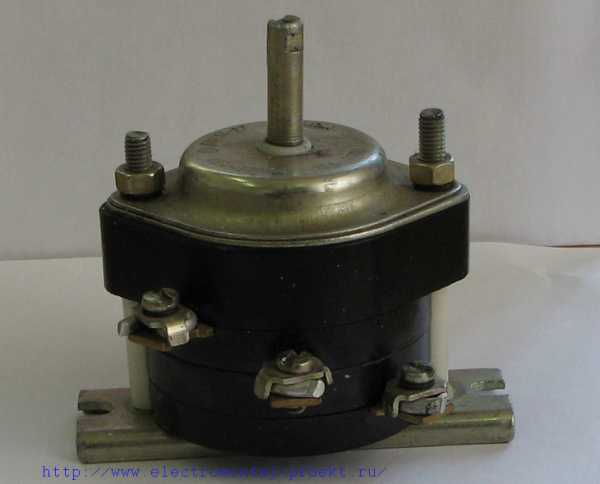

Рис. 3 Поворотный выключатель



    Выключатели с поворотным исполнительным элементом (Рис. 3) обычно имеют контактные группы по схемам 2 и 3. Показанный на рисунке выключатель имеет три контакта по схеме 3 и два положения: включено и выключено. Часто поворотные выключатели имеют более двух положений.

Перекидной выключатель

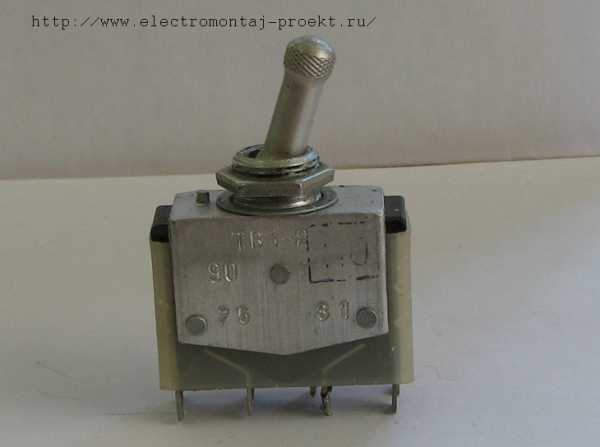

Рис. 4 Перекидной выключатель



    Перекидные выключатели (Рис. 4) имеют самые разнообразные схемы контактов. Часто эти выключатели имеют среднее положение с контактами по схеме 4.  Могут иметь две группы таких контактов.

    Во второй части статьи будут рассмотрены: маркировка выключателей и требования к контактным зажимам для присоединения проводников.



                                                                                                                                                    21.06.2014 г.

    К Части 2 статьи

    К ОГЛАВЛЕНИЮ (Все статьи сайта)

electromontaj-proekt.ru

Выключатель реверсивный – Реверсивный выключатель схема подключения — Всё о электрике в доме

Отправить ответ

avatar
  Подписаться
Уведомление о
