Что такое диммер? Назначение, подключение :: SYL.ru

Светодиодные приборы в свое время совершили технологическую революцию в сегменте осветительной аппаратуры. Они подняли на новый качественный уровень и рабочие показатели оборудования, и технико-эксплуатационные качества. В итоге обслуживание систем освещения стало экономнее, а характеристики излучения – эстетически привлекательнее. При этом некоторые дополнительные возможности потребовали использования вспомогательной фурнитуры. В частности это касается системы управления, реализуемой диммерами. Это всего лишь компонент общей осветительной инфраструктуры, но от него зависят параметры свечения. Ведь что такое диммер, с точки зрения владельца? Это инструмент контроля светодиодных приборов, позволяющий регулировать яркость. Качество же работы данного средства управления зависит от множества факторов и свойств самого прибора.

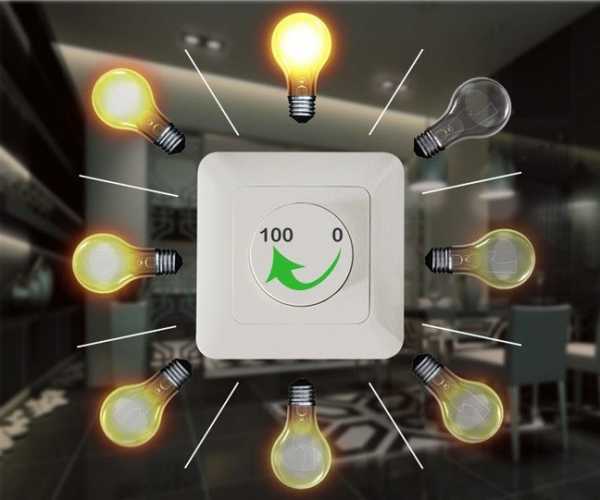

Назначение диммеров

Прямая и базовая задача светорегуляторов заключается в контроле напряжения. Путем регуляции данного показателя светодиодный прибор можно настраивать на разные уровни интенсивности свечения. Но это далеко не единственная функция устройства. В некоторых системах диммер выполняет и ответственные защитные задачи. Уже отмечалось, что такие приборы в основном используются для LED-систем, но в определенных условиях допускается их применение в комбинации с традиционными светильниками. Как раз диммер для ламп накаливания выполняет важную защитную функцию, предотвращая так называемый бросок тока сквозь колбу. Риск возникновения этого эффекта имеет место при включении прибора «с нуля», однако возможность автоматической регуляции его исключает. К другим задачам диммеров можно отнести коррекцию теплового излучения. Для светодиодов с конденсаторами эта функция не так значима, но в системах энергосберегающих ламп вполне актуальна.

Виды прибора

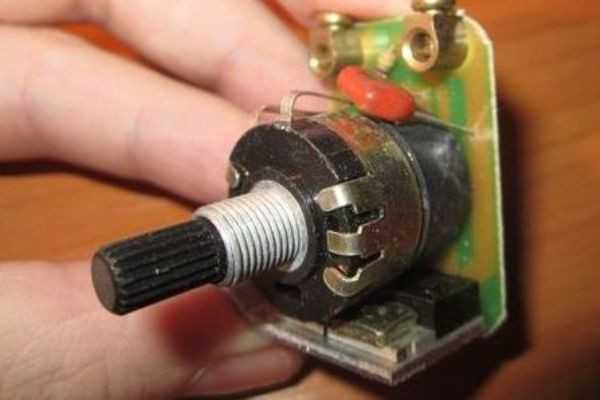

Типовая конфигурация диммера предусматривает наличие резистора (с переменным током), который и выступает непосредственным регулятором мощности. Но такие модели не составляют целевую группу приборов в силу высокой нагрузки. То есть минимальный уровень энергозатрат находится существенно выше, чем оптимальный спектр показателей напряжения для стандартной LED-техники. Более привлекательны с точки зрения среднего пользователя модели с автотрансформаторами. Они отличаются возможностью коррекции сигнала в выгодном частотном диапазоне, на 50 или 60 Гц, но тоже имеют ограничения в использовании из-за крупных размеров. Самым же популярным исполнением прибора является электронный светорегулятор. Что такое диммер на электронной базе? Это скромный по размеру, легкий и экономный в расходе энергии аппарат, в котором задачи управления решает транзисторный или симисторный ключ. От диммера на целевую лампу поступает обработанный синусоидальный сигнал, излишние участки которого устраняются тем самым ключом-корректором. При этом нельзя сказать, что это во всех смыслах выгодное решение, поскольку процесс работы электронного регулятора сопровождается отдачей сильных электромагнитных помех.

Принцип работы

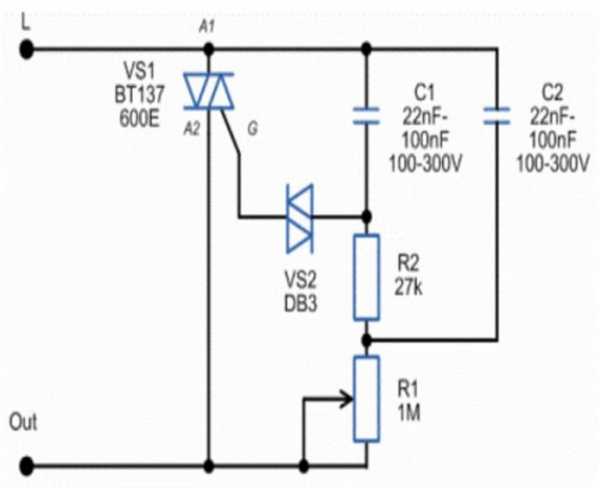

Функциональные части в виде тиристоров и конденсаторов определяют мощность нагрузки. На первых этапах рабочего процесса тиристор имеет закрытую форму, при этом зарядка конденсатора выполняется посредством резистора. По мере нарастания входного напряжения открывается тиристор, и между контакторами возникает ток. Эта фаза продолжается до тех пор, пока напряжение не понизится до закрытия тиристора. Данный цикл повторяется несколько раз с подключением нагрузки. Но в некоторых системах неизбежна модификация конструкции, позволяющая использовать электротехнические схемы с широким частотным спектром. В этом контексте стоит рассмотреть, что такое диммер с дросселем. Для безопасной эксплуатации мощных регуляторов, в проводниках которых обязательно будут присутствовать сильные помехи, используются индуктивности и индуктивно-емкостные фильтры. Это вариации дросселей, применяемые вместе с конденсаторами низкого сопротивления. Благодаря такому дополнению в схемах достигается приемлемый уровень помех.

Способы управления диммером

Принципиальные отличия имеют механические и электронные регуляторы. В первом случае пользователь настраивает ту же яркость или другие рабочие параметры с помощью аппаратного регулятора или кнопок ручным способом. Электронные же модели допускают и возможность дистанционного управления. Данная возможность обеспечивается радиомодулями с пультами ДУ, а в некоторых модификациях - и смартфонами через Bluetooth-каналы. Контактные выключатели с диммером оснащаются сенсорными панелями. Наиболее развитые устройства допускают возможность программирования рабочего процесса. Существует и отдельное направление разработки светорегуляторов, управляемых датчиками. Например, акустические детекторы улавливают звуковые команды (хлопки, голос), переправляя уже преобразованные сигналы на пульт управления диммера.

Монтаж прибора

Установка прибора осуществляется в точке наиболее удобного расположения, где будет обеспечен свободный доступ к управляющим элементам. Чаще всего инсталляцию производят на стенах, где проходит электротехническая проводка. При необходимости можно выполнить штробление для прокладки кабельных линий, но в любом случае чрезмерно хлопотных работ светорегулятор не потребует. Непосредственная установка диммера выполняется с помощью крепежной оснастки, входящей в комплект. Она может быть представлена шурупами или саморезами, то есть с большей вероятностью потребуется использование электроинструмента для реализации качественного крепления.

Подключение диммера

Простейшие модели вводятся в линию через разрыв фазы. Нулевой контур сразу направляется к светильнику. Если используется группа диммеров, то к начальному устройству подводится та же фаза, после чего организуется связка с последующими регуляторами. Между устройствами подключение следует выполнять посредством контакторов, используя провода с теми же характеристиками, что и основные (фаза и ноль). В длинных коридорах иногда используют проходные выключатели. Они устанавливаются перед регулятором по линии фазы. При этом диммер для светодиодной ленты может изначально интегрироваться в монтажный корпус. Туда же вводится и проводка, которая соединяет прибор с драйвером, контроллером и блоком питания. Для осветительных приборов на 220 В питающий элемент с ограничением тока до 12 В не требуется.

Плюсы и минусы прибора

Применение светорегуляторов дает очевидные преимущества, которые заключаются в повышении надежности работы целевого прибора и эргономики. Достаточно отметить удобство при настройке яркости, отсечение электромагнитных помех и плавность включения/отключения, что повышает рабочий ресурс оборудования. Главное – правильно подобрать лампы для диммера, которые не допускают низкие коэффициенты гармоник. Что касается недостатков регулятора, то можно выделить следующие:

  • Конфликты в работе с понижающими трансформаторами и другими устройствами, преобразующими напряжение.
  • Электромагнитные помехи могут негативно сказаться на работе приборов с радиосигналами – к примеру, имеют место нарушения в частотах.
  • Невозможность совместного использования с драйверами светодиодных ламп и люминесцентными приборами.
  • Возможны перегревы в обмотке, что потребует включения в конструкцию дополнительных охлаждающих элементов.

Что учесть при выборе устройства?

На первом этапе определяется принципиальная возможность диммирования. Выбор по этому критерию затрагивает именно тип лампы, но не конструкцию светильника. Как уже говорилось, ограничения касаются люминесцентных, некоторых галогенных и энергосберегающих ламп. Затем можно переходить к вопросу совместимости регулятора с дополнительными устройствами. Например, для той же светодиодной ленты потребуется контроллер на 12 или 24 В, а в случае применения нескольких точек управления – выключатели. Также учитывается мощность диммера, хотя даже модели начального уровня способны обслуживать технику на 500-600 В. Это стандартный диапазон, охватывающий характеристики практически всех бытовых ламп.

Заключение

Современные электроприборы лишь в очень редких случаях используются без специальных управляющих устройств. Диммер нельзя назвать самым технически развитым решением подобных задач, но в случае отсутствия особых требований к контролю осветительной техники им вполне можно ограничиться. Хотя бы по той причине, что такой регулятор имеет простую и удобную в монтаже конструкцию. Здесь можно вспомнить, что такое диммер по своему устройству. Это компактный пластиковый короб с электротехнической начинкой в виде обмотки, резисторов и переключающих элементов. Существуют и более сложные модели регулятора, но расширение возможностей управления на такой базе нецелесообразно. Задачи многоступенчатого контроля с повышенными защитными функциями все же эффективнее выполняют современные контроллеры, дополненные панелями управления.

www.syl.ru

3 схемы подключения диммера - монтаж от А до Я с выключателем проходным и без, с клавишами, к светодиодной ленте.

После того, как вы определились с маркой и типом диммера для регулировки освещения, его необходимо каким-то образом подключить.

Помимо простых моделей, где есть всего две клеммы вход-выход, не стоит забывать и о других нюансах. Поэтому давайте поэтапно рассмотрим от А до Я основные схемы подключения диммера в сеть освещения, с которыми вы можете столкнуться.

С одной стороны, такой регулятор можно включить для управления одним или несколькими светильниками как единичную электроточку. Не важно сенсорный это диммер или поворотно-нажимной.

А можно воспользоваться проходным светорегулятором и управлять светом из разных мест вашей квартиры или дома.

Но вообще, прежде чем подключать любой светильник в квартире, не мешало бы выяснить, поддается ли он вообще диммированию. Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.

Когда речь идет об обычных лампах накаливания или галогенках, тут ломать голову не приходится.

Схема подключения простого диммера

Если вам нужно заменить обычный выключатель света на диммер, то простейшая схема подключения выглядит следующим образом:

Или в более развернутом виде:

Схема №1

Фактически все что от вас требуется — это пропустить через него фазу. То есть поставить в разрыв проводки, так же как и простой одноклавишный выключатель.

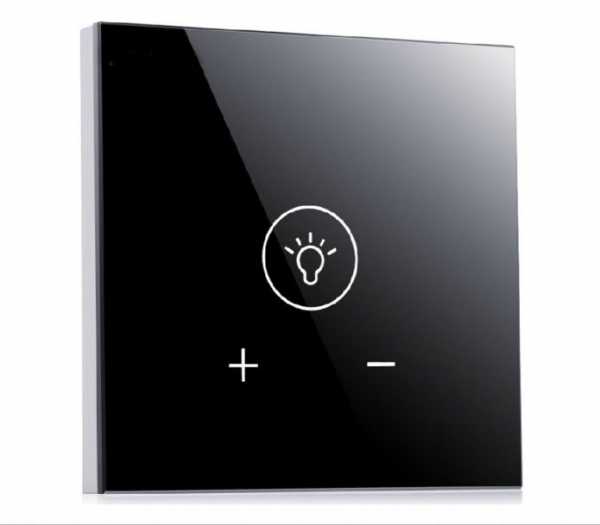

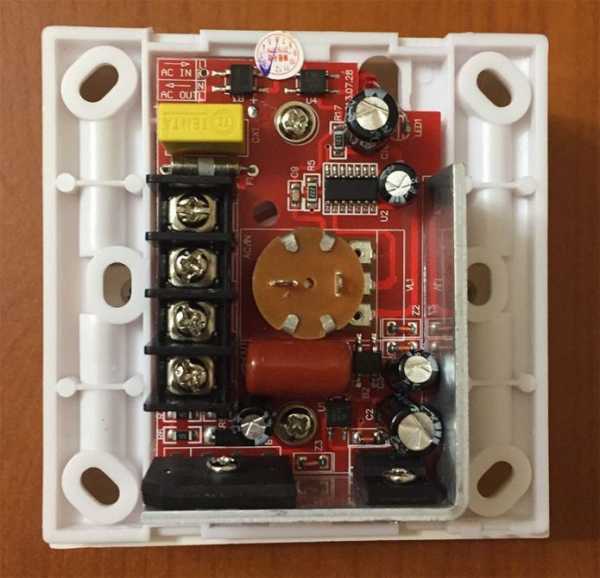

Исключением могут являться сенсорные диммеры с цифровым табло и дисплеем на лицевой панели. Например как Uniel и другие модели.

К таким светорегуляторам должны подводиться как фазный, так и нулевой проводники. У них 4 гнезда для ввода провода. Вход фаза-ноль и выход фаза-ноль.

Без нуля такой диммер работать не будет. Если у вас из монтажной коробки на стене торчит только два провода (такая картина наблюдается у 99% пользователей), придется тянуть еще и «чистый» ноль.

То же самое относится ко всякого рода универсальным диммерам, которые можно использовать в широких диапазонах и связывать их с другими модулями — датчиками освещения, движения и т.п.

Для маломощных светильников не поддающихся нормальной регулировке, также может применяться диммер с дополнительным выводом под нулевой провод. Это связано с тем, что при переходе синусоиды через нулевую отметку и малой мощности светильника, управляющий элемент не может определить когда ему закрываться.

Поэтому всегда хорошенько думайте, прежде чем приобретать новомодные и навороченные модели. Потенциально значок «N» на корпусе светорегулятора, должен вас отпугнуть от такой покупки.

Сможете ли вы их подключить без раскурочивания, штробления стен и сдирания обоев, большой вопрос.

К остальным простейшим экземплярам это не относится. Их вы самостоятельно можете установить вместо простого выключателя света.

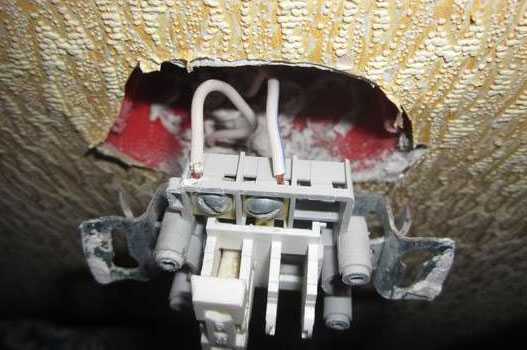

Достаточно вытащить внутренности одноклавишника, а два проводка которые будут торчать из коробки завести на две клеммы диммера.

Если же у вас стоит двухклавишный выключатель, который запускает каждую половину люстры поочередно, то и здесь нет ничего сложного.

В этом случае в монтажной коробке будет три провода — одна приходящая фаза и два отходящих на светильник. Главное правильно их найти и не перепутать. В этом вам поможет подробная инструкция изложенная в отдельной статье.

Скручиваете эти два провода между собой и подключаете в клеммный зажим диммера, обозначенный как «диммированная нагрузка» или цифрами 1,2. В другую клемму заводите питающую фазу.

При этом особой разницы в полярности нет. Даже если вы и перепутаете зажимы, светильник все равно будет гореть и работать.

Желательно, чтобы на диммер приходила именно фаза, а не ноль. Во-первых, не ясно как будет вести себя при этом устройство, особенно начиненное электроникой. Во-вторых, не забывайте про правильное подключение проводов к патрону лампочки.

Согласно правилам безопасности, фаза не должна присутствовать на резьбовой части.

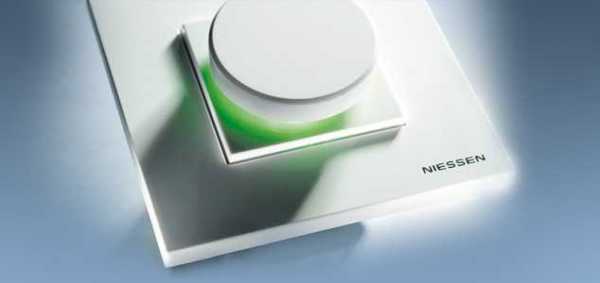

А еще опасайтесь диммеров с подсветкой.

Отдельные экземпляры со светодиодом в корпусе, именно «благодаря» этому диоду, могут даже в выкрученном до щелчка состоянии, давать на пустом патроне лампочки, напряжение выше 100В.

Приходится ставить дополнительное сопротивление или конденсаторы, дабы зашунтировать на себя напряжение и предотвратить неприятные мерцания.

Все вышесказанное относится в первую очередь к замене выключателя на диммер в уже обустроенной квартире. Давайте также рассмотрим пошаговый монтаж всей электропроводки связанной с данным видом работы.

Какие материалы вам могут понадобиться для монтажа? Если у вас нет готовой проводки и речь идет о капитальном ремонте в квартире, что называется с нуля, тогда закупайте:

  • кабель двухжильный ВВГнг-Ls 2*1,5мм2
  • кабель трехжильный ВВГнг-Ls 3*1,5мм2

Почему именно ВВГнг-Ls, а не какой-либо другой, можно узнать отсюда.

  • диммируемый светильник или лампа
  • зажимы Ваго или гильзы под опрессовку

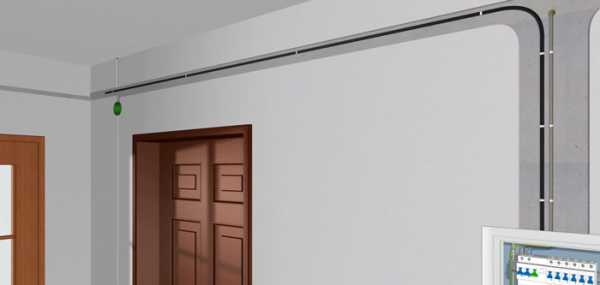

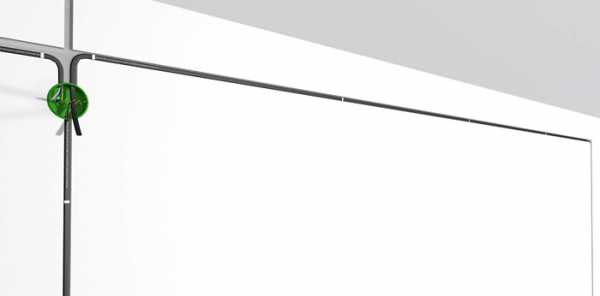

Сначала от электрощитка протягиваете 3-х жильный кабель до той распредкоробки, где будет производиться коммутация всех концов электрики.

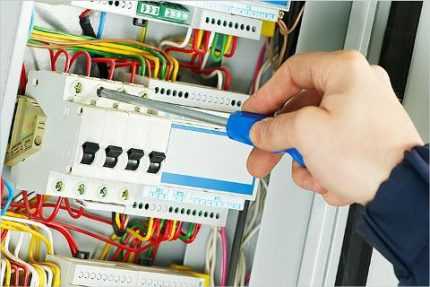

В щитке жилы кабеля подключаете к отдельному выключателю.

Дабы не перепутать фазу, ноль и заземление, жилы лучше подписать маркером L, N, Pe или запомнить и ориентироваться по расцветке.

Заземляющий проводник обязательно используется, если у вашей люстры или светильника металлический корпус. Когда материал пластик, то жилу Pe можно не подключать, но ее все равно желательно прокладывать.

Может вы в будущем замените марку светильника, либо при случайном повреждении фазы или ноля, эту самую жилу можно будет задействовать как резервную. Вы сэкономите себе кучу проводов, денег и нервов.

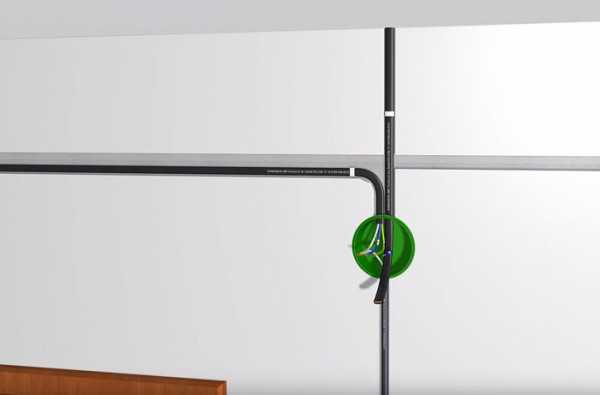

Далее от распаечной коробки опускаете кабель вниз к месту установки диммера. Здесь уже применяется марка кабеля из двух жил. Конечно при условии, что вы купили обычный диммер.

По данному кабелю будет передаваться только фаза. Одну жилу можете обозначить как L (питание), другую Lсвет (она будет уходить на светильник).

Два кабеля вы проложили, осталось дело за третьим, который будет идти по потолку непосредственно к люстре. Его также прокладываете от этой распаечной коробки. Число жил - три.

Концы кабеля с обоих сторон зачищаете и подписываете согласно расцветки: Lсвет - фаза, N-ноль, Pe-земля.

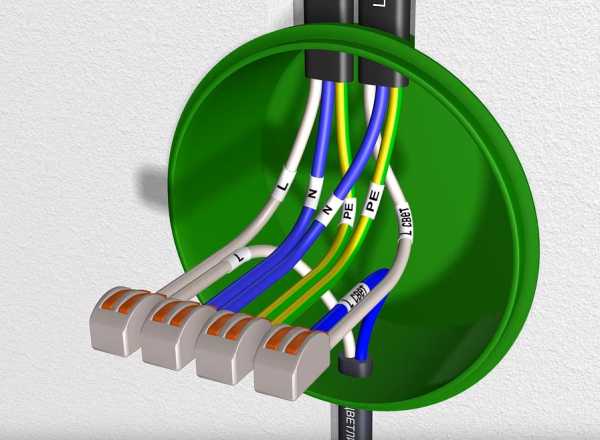

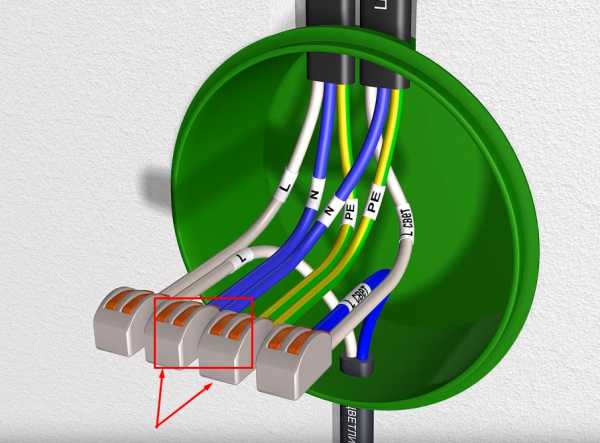

После всех этих манипуляций требуется правильно объединить жилы всех кабелей заведенных в распредкоробку. Для этого и рекомендовалось их подписать.

Чтобы ничего не перепутать, сначала объединяете нулевые жилы, далее концы заземления.

Они всегда уходят напрямую на лампочку, минуя всякие переключатели и регуляторы. После этого фазу, которая приходит от щитка, соединяете с жилой уходящей вниз на диммер.

У вас должно остаться всего два провода Lсвет, то есть те концы, которые непосредственно подают фазу от диммера на светильник.

Соединение в распредкоробке готово и она закрывается. Осталось подключить сам диммер и люстру.

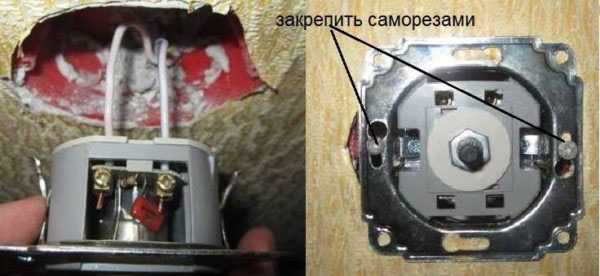

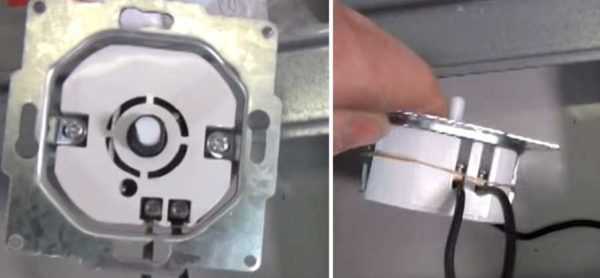

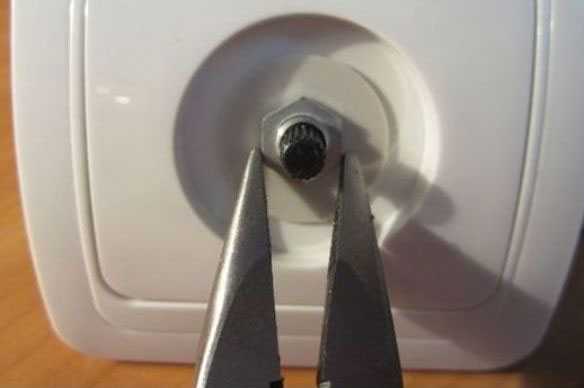

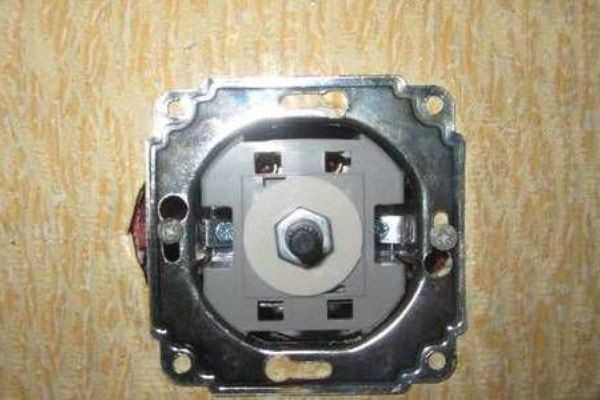

Светорегулятор перед монтажом разбирается. Для этого сначала снимается поворотно-нажимная "голова", или клавиша.

А затем, открутив скрытую гайку или винтики отверткой, снимается пластиковый корпус.

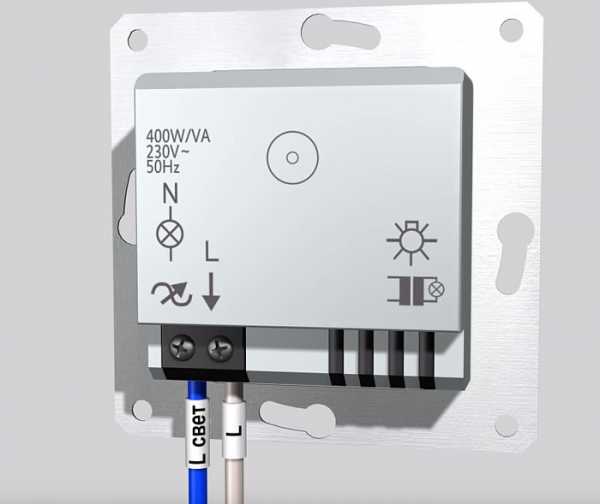

Фазу L соединяете с соответствующим разъемом L. На вторую клемму, маркированную как диммируемая нагрузка, заводится жила Lсвет.

На данной клемме обычно указан значок в виде волнообразной линии или нарисовано условное обозначение лампочки.

После подключения концов, фиксируете корпус в монтажной коробке и устанавливаете декоративную рамку.

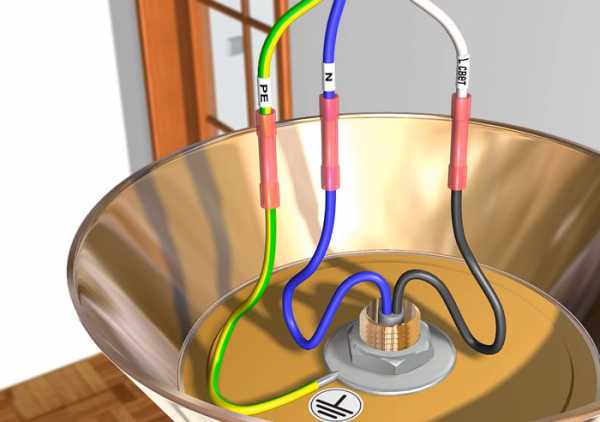

В самом конце, подключаете выведенные провода на потолке к люстре или другому светильнику.

Сделать это можно через изолированные гильзы, либо зажимы Wago.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

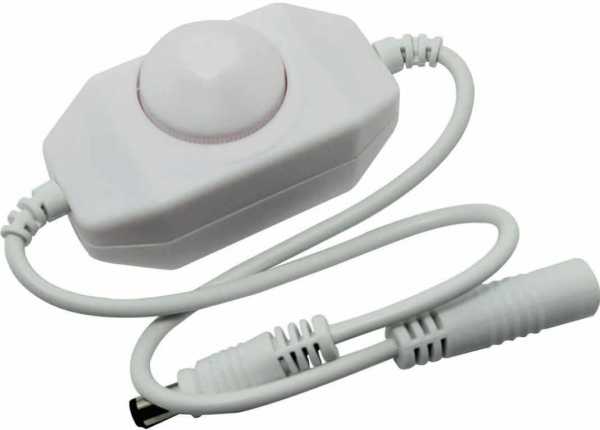

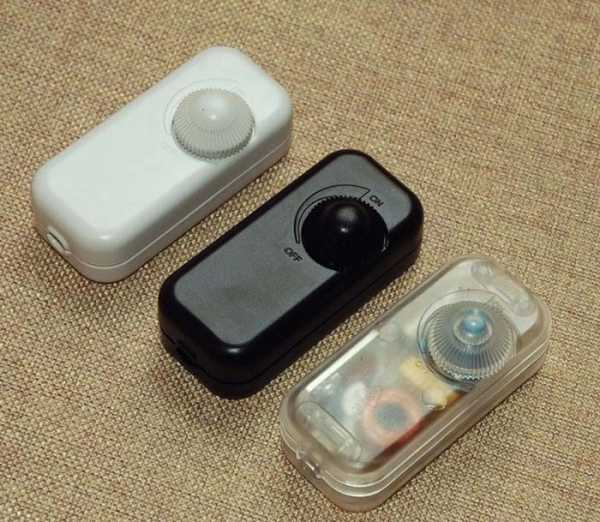

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

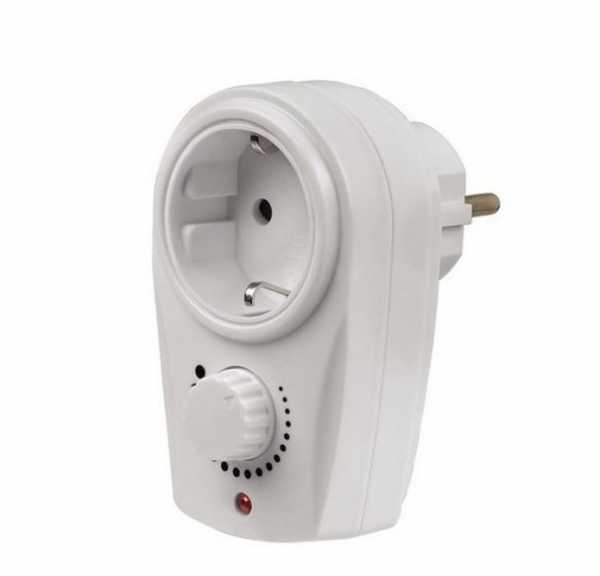

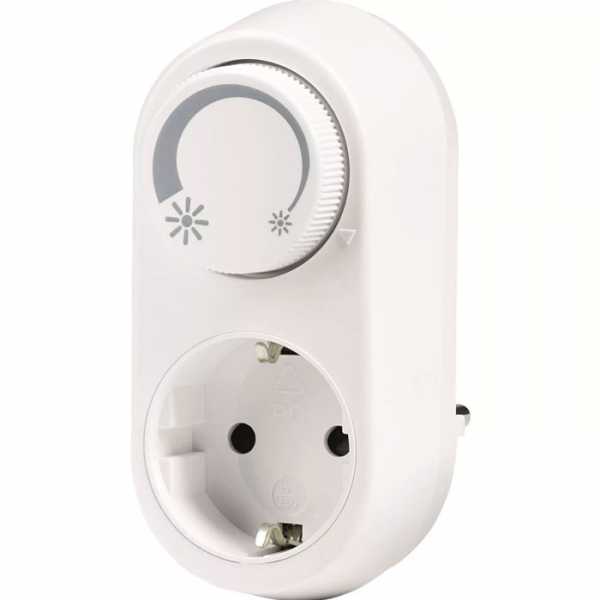

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

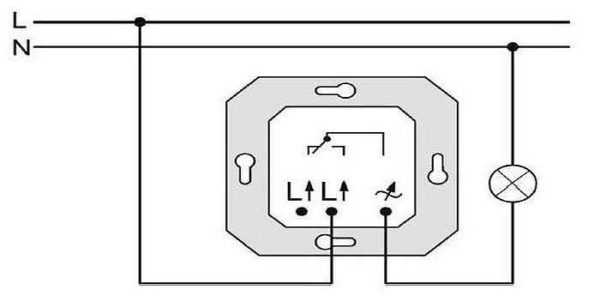

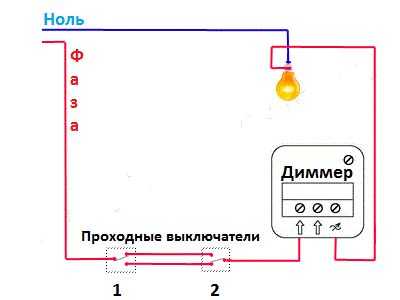

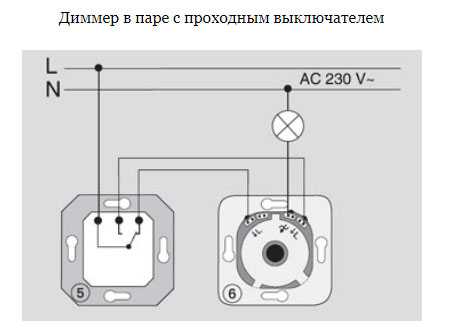

Схема подключения проходного диммера

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел - включил свет, лег в постель - отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

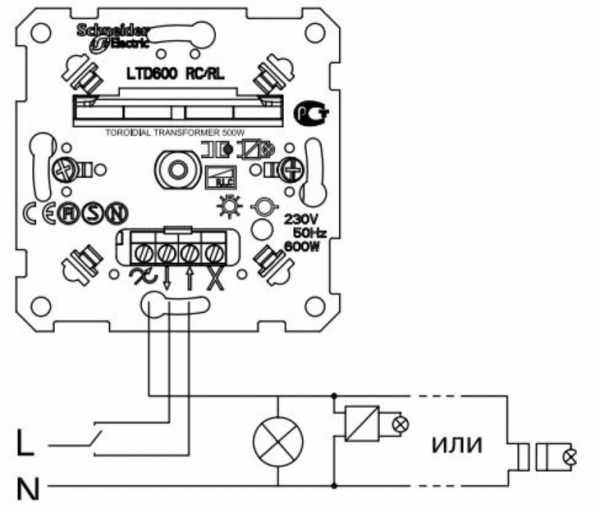

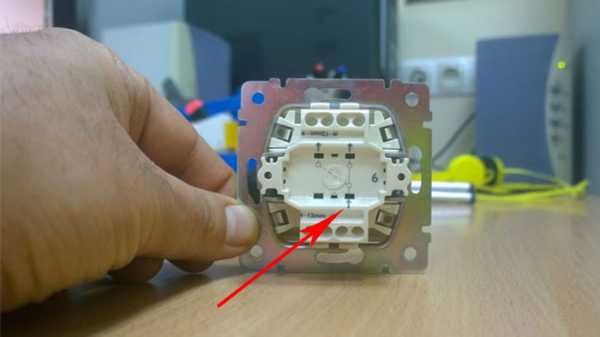

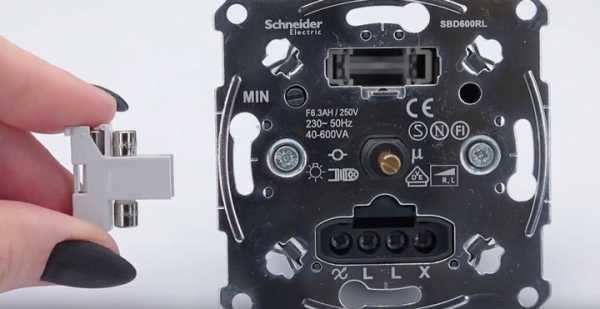

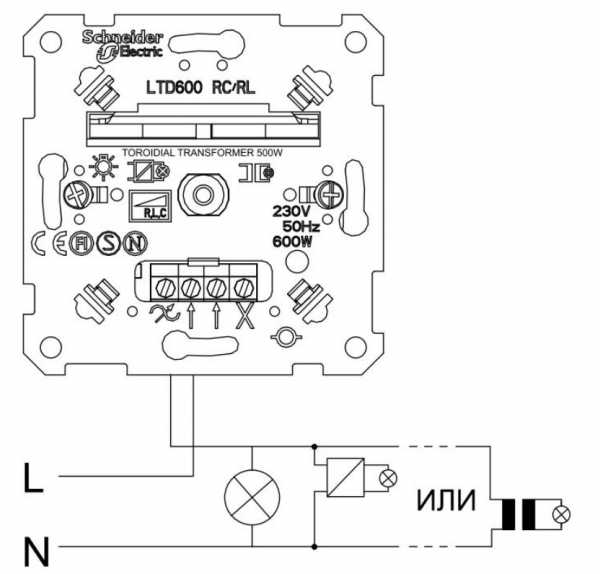

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма "Х" расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.

Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.

1 Монтаж кабеля от эл.щитка до распредкоробки. 2 Прокладка трехжильного кабеля от коробки до места установки диммера.

Концы подписывайте как:

  • Lсвет - фаза уходящая на светильник
  • L1 и L2 - связь с проходным выключателем

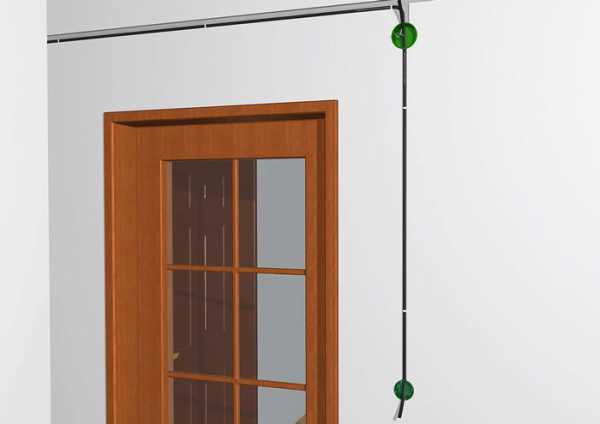

3Монтаж кабеля от распаечной коробки до места установки проходного переключателя.

Используется трехжильный кабель с маркировкой - L, L1, L2.

4Монтаж кабеля до самого светильника.

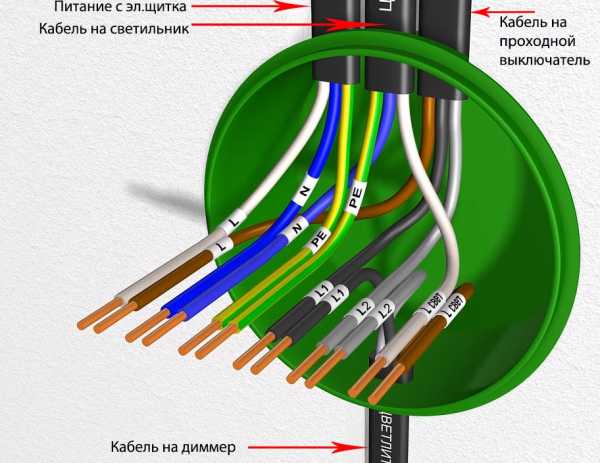

В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.

Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.

Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.

В конце концов у вас должна получиться следующая схема или цепочка:

  • фаза пришла в распредкоробку
  • ушла с нее на проходной выключатель+вернулась обратно
  • ушла на проходной димммер
  • вернулась обратно и поступила на светильник через Lсвет

При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.

Проверяете правильность собранной схемы и производите подключение самого диммера.

Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.

На зажим "диммируемая нагрузка" подключаете фазу Lсвет, уходящую на светильник.

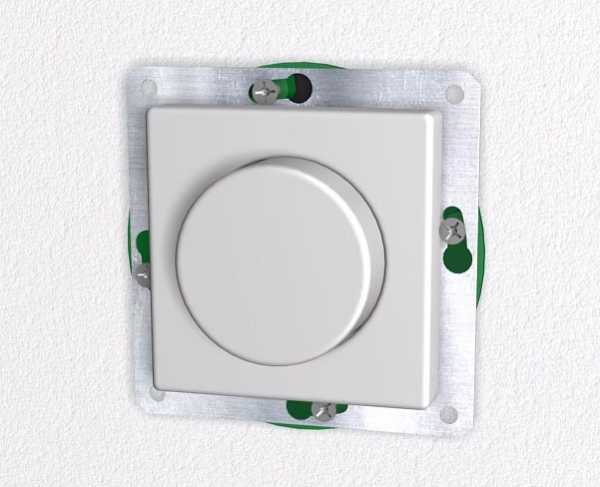

Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.

Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.

Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.

После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.

Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).

Проверьте мультиметром их целостность и при необходимости замените.

Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:

Удовольствие конечно не дешевое, но иногда себя оправдывает.

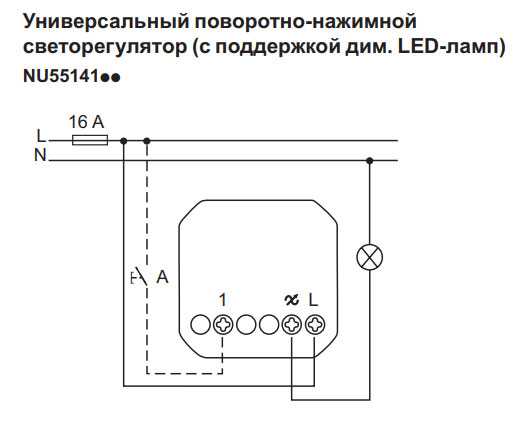

Схема подключения и управления диммером из любой точки

Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.

Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз - дали команду на включение диммера. Удержали подольше - началось диммирование.

Электрическая схема подключения здесь выглядит следующим образом.

3

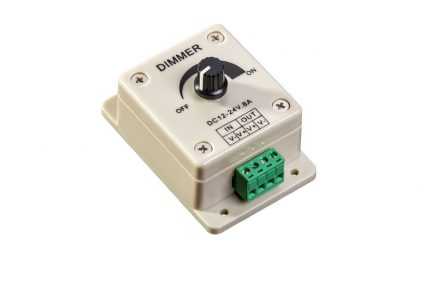

Подключение светодиодной ленты

Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.

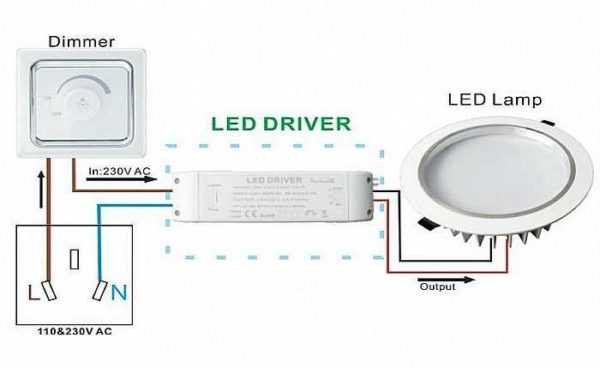

При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.

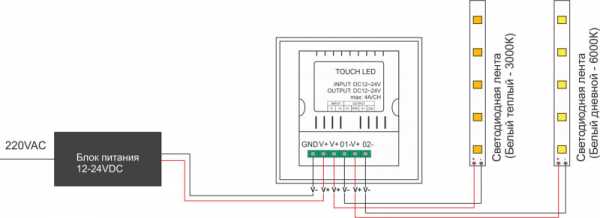

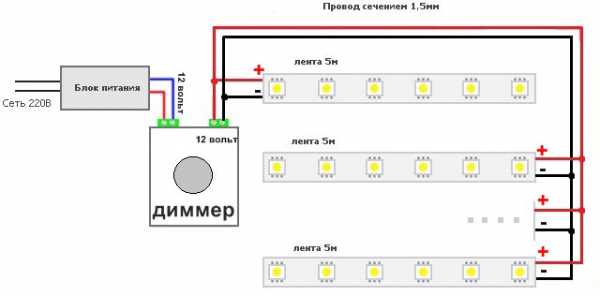

А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.

Модульные диммеры

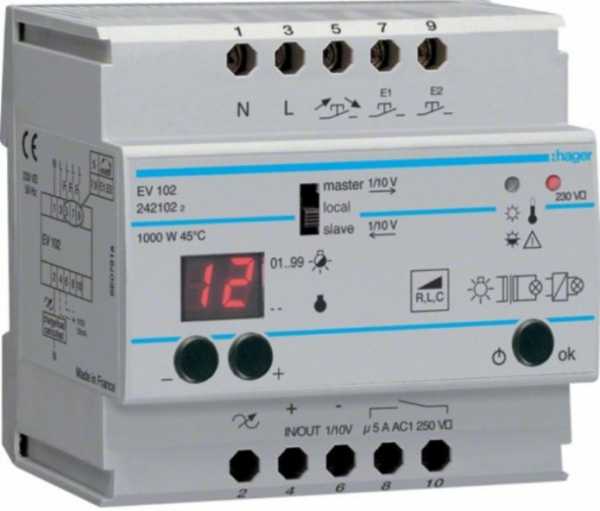

Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.

Через них можно управлять освещением в подъезде, лестничной клетке или на улице.

С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.

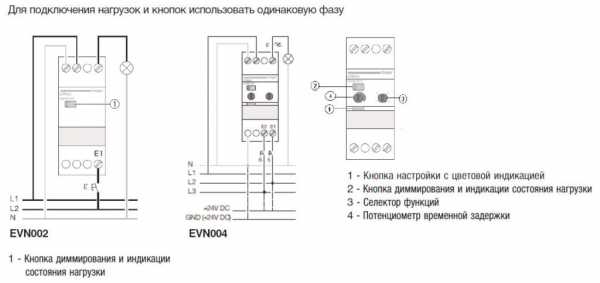

На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:

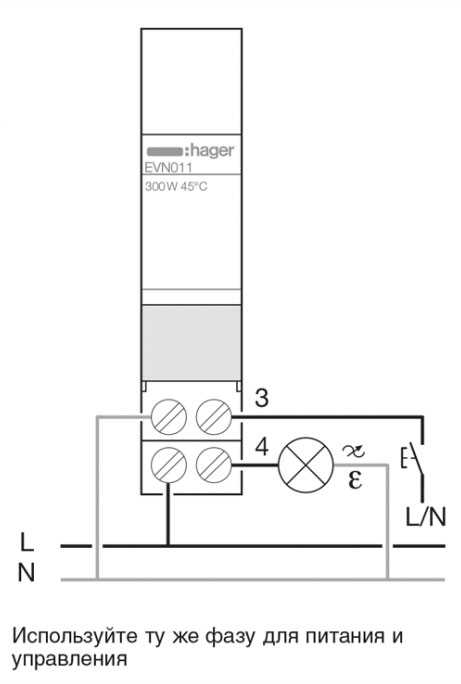

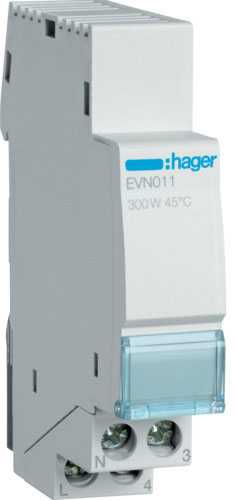

На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.

Выход на лампочку снимается с контакта №4.

Через контакт №3 подается сигнал управления от подключенных клавиш.

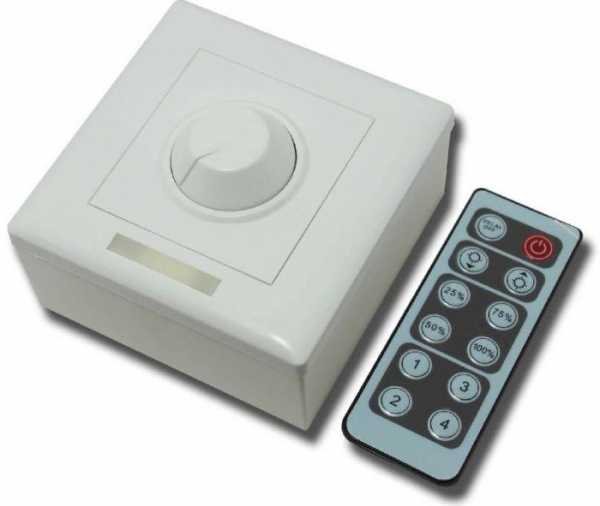

А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.

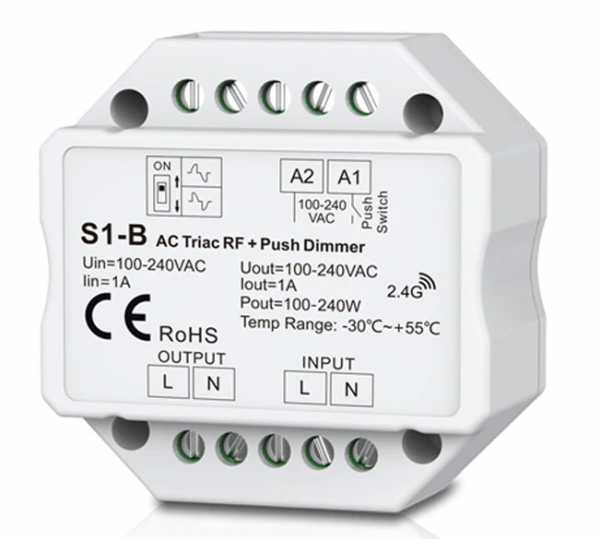

Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.

Управляется он как с кнопок, так и с пульта.

Заказать себе такой можно здесь. Пульт на него отсюда. А хороший видеообзор на данный девайс посмотреть ниже.

Источники - https://cable.ru, Кабель.РФ

svetosmotr.ru

возможные схемы + инструктаж по подключению своими руками

Любое модифицированное устройство, делающее управление электроприборами более комфортным, быстро становится популярным. Особенно это касается бытовой сферы. Появившиеся регуляторы еще не настолько востребованы, как обычные выключатели, но уже уверенно заняли свою нишу.

Рассмотрим, как подключить диммер самостоятельно, при этом соблюсти нормы и не наделать ошибок.

Содержание статьи:

Виды диммеров и особенности конструкций

Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от , который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.

Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.

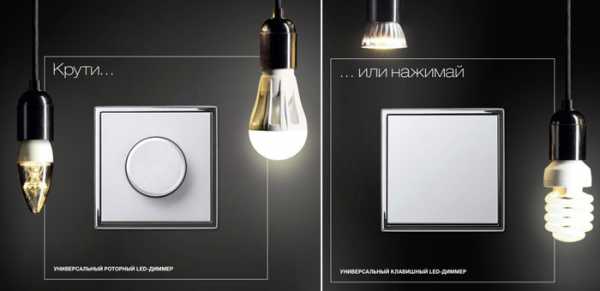

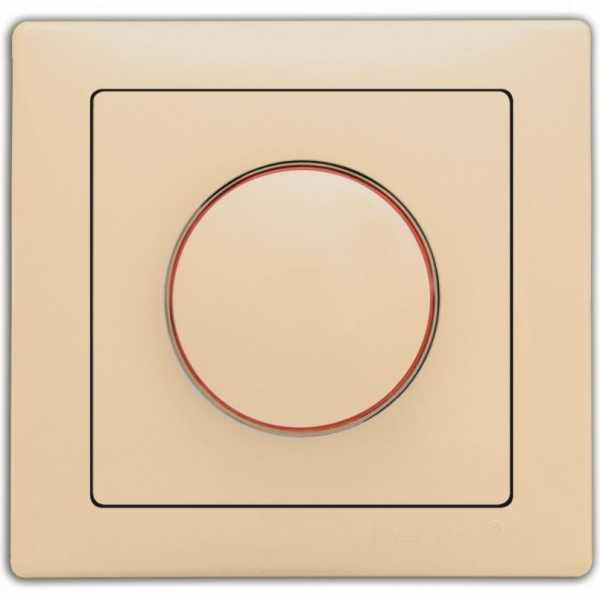

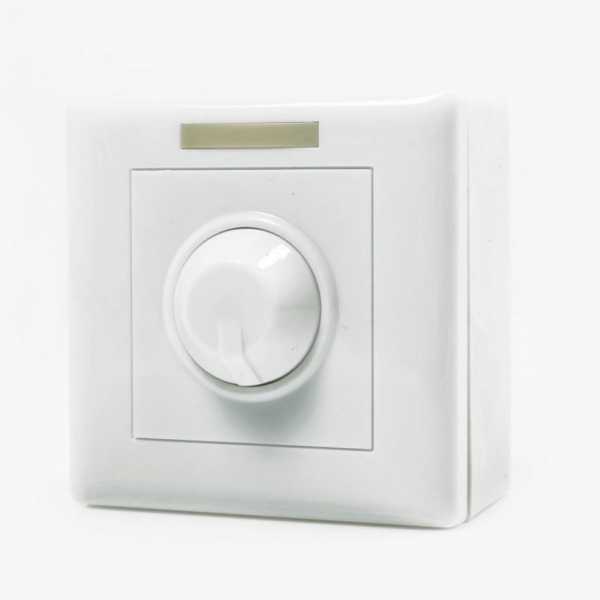

Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.

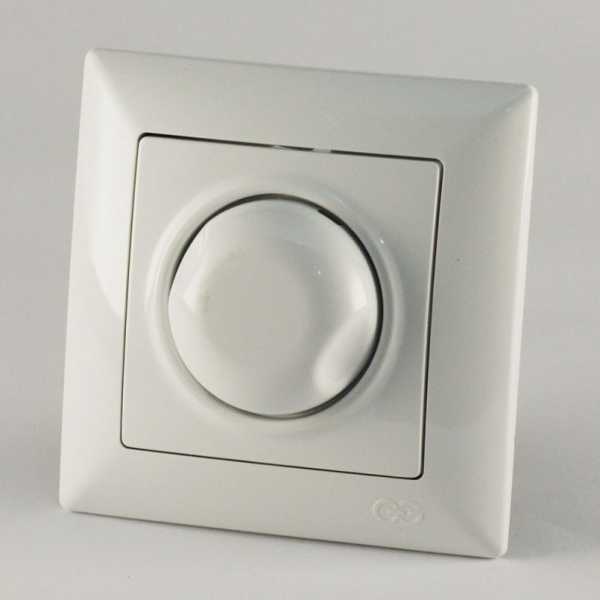

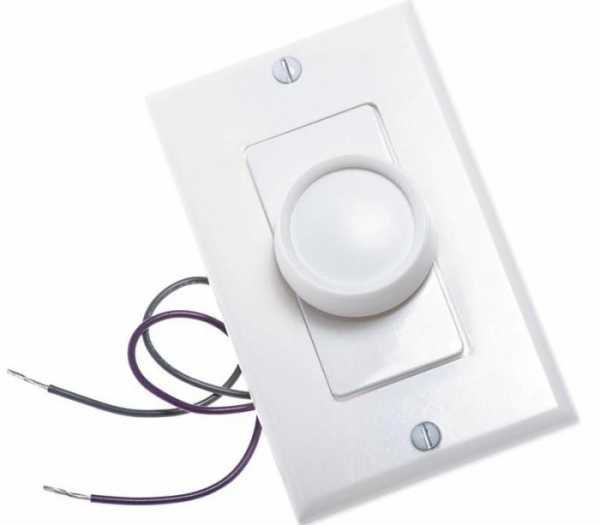

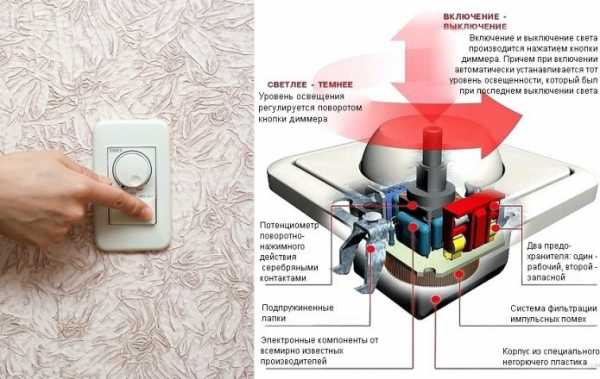

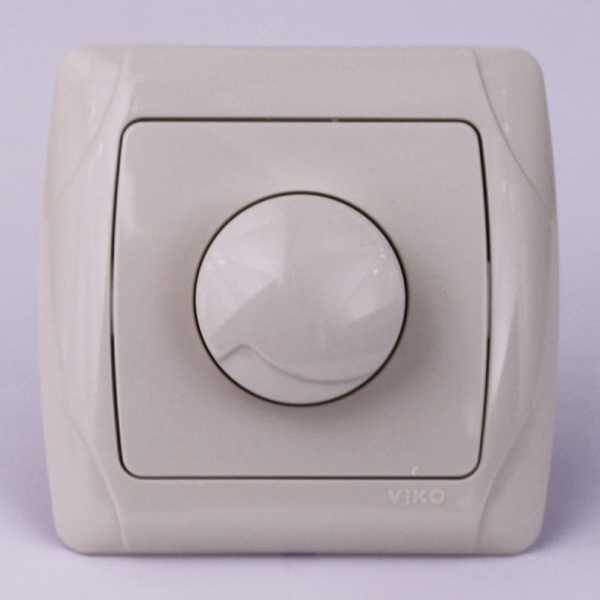

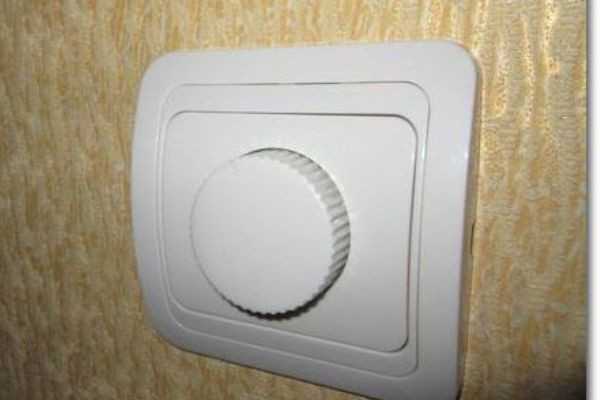

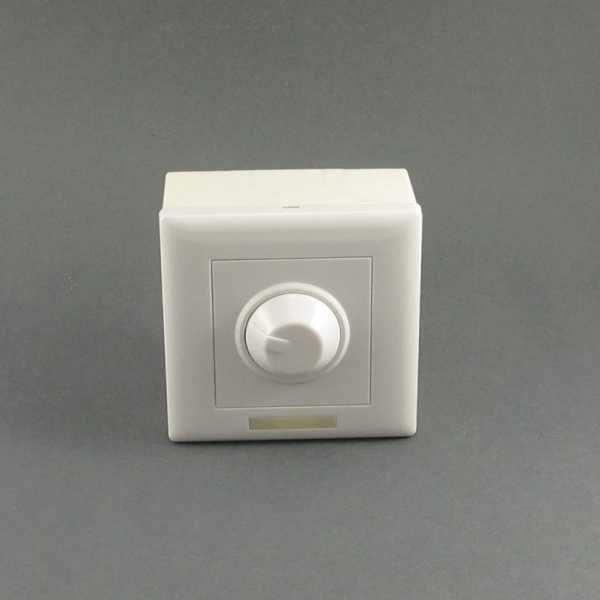

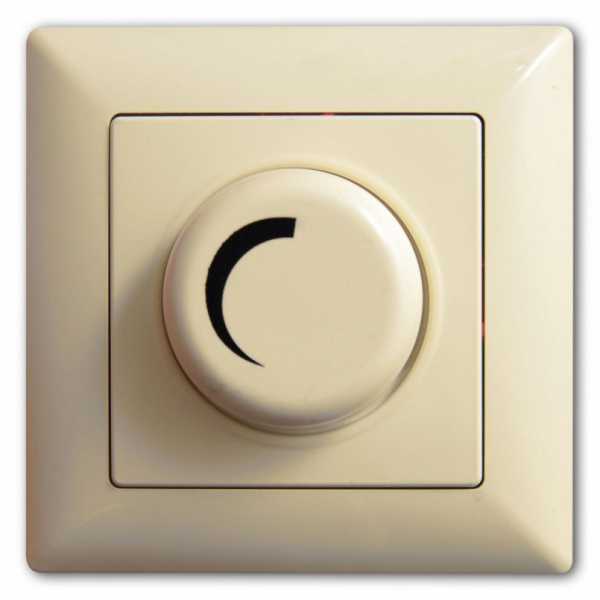

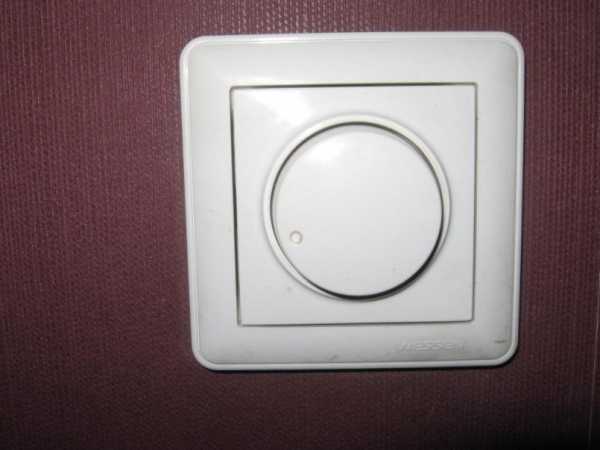

Главным действующим элементом поворотной модели является ручка, которую нужно поворачивать по/против часовой стрелки, чтобы уменьшить или увеличить мощность освещения

Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.

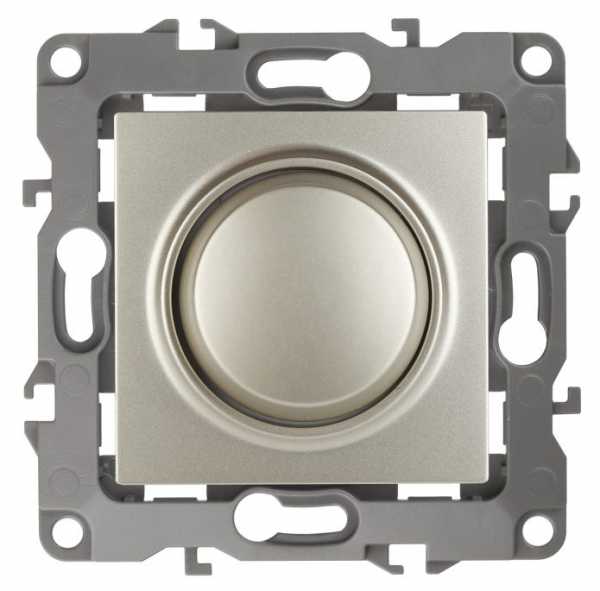

Формой корпуса он напоминает стандартную электроустановку – розетку или выключатель – поэтому может монтироваться как в подрозетник, так и просто в свободную стенную нишу. Фиксация происходит за счет упругой металлической лапки-распорки или двух лапок, а контакты также стандартны.

Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.

Производители снабжают приборы подробными схемами подключения, которым необходимо следовать. Они отпечатаны на бумажном носителе и прямо на пластиковом корпусе

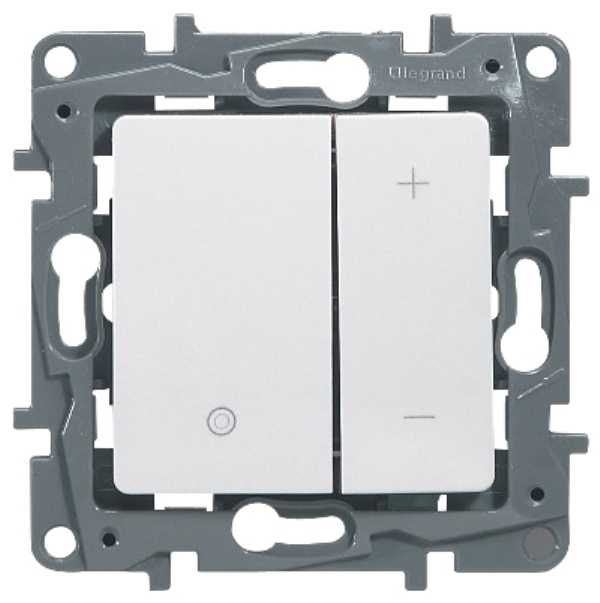

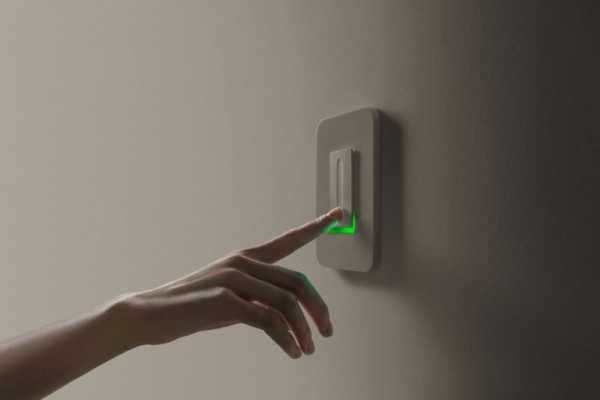

Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.

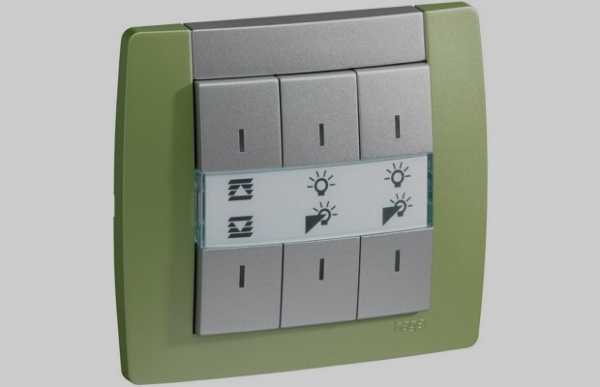

Современные электронные модели могут управлять одновременно нескольким светильниками (от 2 до 5), установленными в разных помещениях. Дистанционные устройства укомплектованы пультом д/у. Но нужно помнить – чем шире функциональность диммера, тем выше его стоимость.

Если говорить об отличиях в установке, то монтаж и подключение электронных устройств практически такое же, за исключением нюансов, характерных для отдельных производителей.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от , способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.

Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

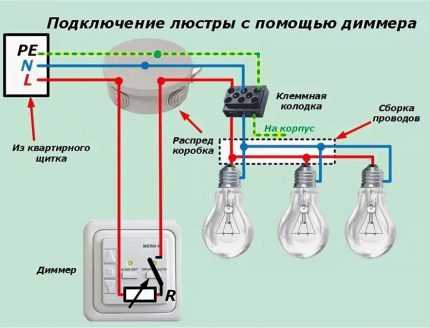

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

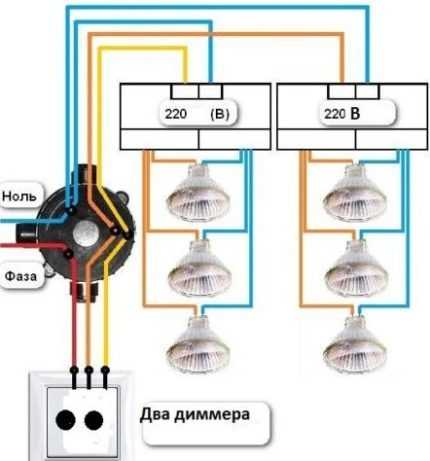

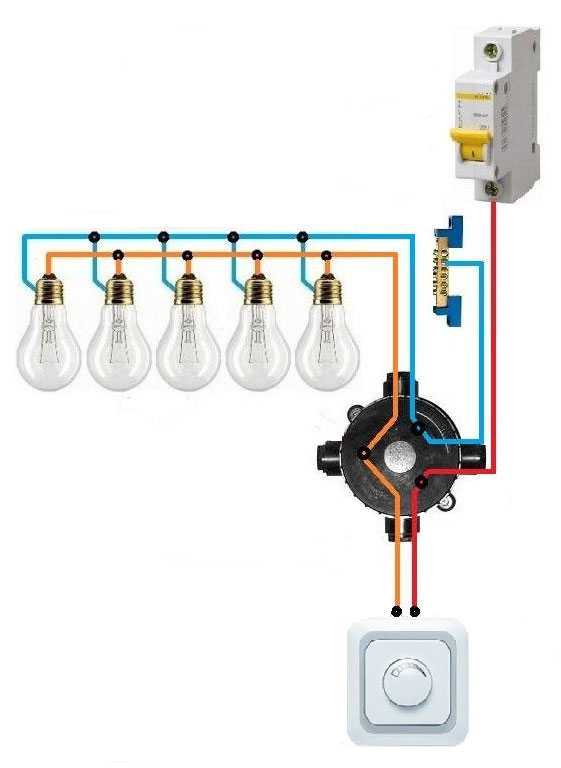

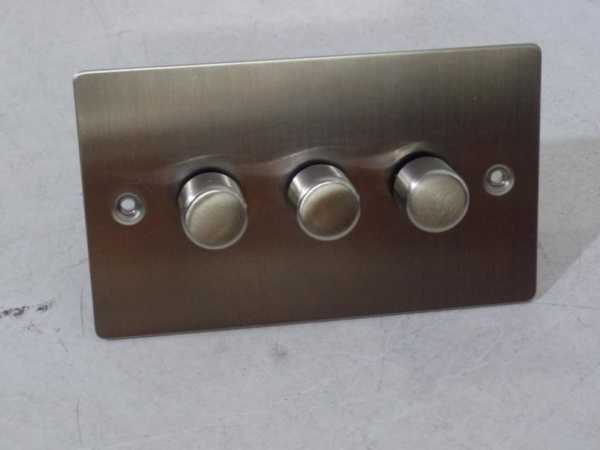

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.

В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить ?

Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.

Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

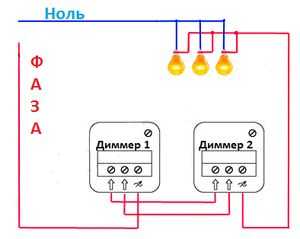

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении. Основное внимание уделяется присоединению фазных жил в обоих приборах

Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

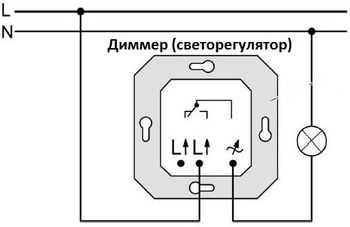

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику

Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Пошаговая инструкция по замене

Чтобы приобрести , первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

  • меняют проводку или убеждаются в пригодности старых кабелей;
  • если нет отдельного автомата в электрощитке, устанавливают его;
  • подготавливают место для монтажа;
  • выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Шаг 1 — отключение осветительного контура

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

Чтобы самостоятельно отключить нагрузку, достаточно переключить рычаг автомата. Если требуется замена автовыключателя или другие электромонтажные работы на щитке, следует вызвать электрика, обслуживающего дом

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Шаг 2 — демонтаж обычного выключателя

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

Галерея изображений

Фото из

Этап 1 – определение способа демонтажа

Этап 2 – снятие инструментов управления – клавиш

Этап 3 – демонтаж декоративной рамки

Этап 4 – откручивание механической части

Последний ответственный момент – отключение проводов. Жилы аккуратно достают из клемм, слегка ослабив держащие винтики или зажимы.

Необходимо сохранить в целостности зачищенные концы, чтобы не отрезать провода заново и не уменьшать их и без того ограниченную длину.

Шаг 3 — установка регулирующего прибора

Если провода находятся в исправном состоянии, то для подготовки ничего делать не нужно. Начать следует с изучения инструкции, в которой перечислены требования к установке, основные теххарактеристики устройства, а главное – есть схема подключения жил.

Диммер разбирают, знакомятся с конструкцией и по частям монтируют на место выключателя.

Галерея изображений

Фото из

Чтобы открутить контргайку, которую можно обнаружить прямо по центру, под ручкой, применяют тонкогубцы или кусачки с узким захватом

Удаление гайки позволяет поочередно снять декоративные детали – внешнюю пластиковую панель и рамку. Гайку сохраняют, чтобы не затерялась

Внутренняя часть, которая вставляется в монтажную коробку, состоит из двух важных элементов – корпуса и рабочего механизма. Их разделяют

Интересующими элементами механизма являются клеммы, которые находятся с обратной стороны. С лицевой стороны расположено рабочее устройство управления

С обратной стороны можно найти схему подключения, которая указывает, какая клемма является входной, а какая - выходящей

Лишенные изоляции концы жил вставляют в нужные клеммы и затягивают их. Затем механизм возвращают в корпус, который помещают в монтажную коробку

Крепление корпуса осуществляют двумя маленькими саморезами, которые вставляют с боков в предназначенные для них монтажные отверстия

Финишный этап включает в себя поочередное надевание и защелкивание пластиковой рамки и панели, и в последнюю очередь – поворотной ручки

Этап 1 – откручивание скрепляющего элемента – контргайки

Этап 2 – разборка диммера на отдельные части

Этап 3 – разборка внутренней части диммера

Этап 4 – изучение элементов для подключения

Этап 5 – сверка со схемой подключения

Этап 6 – подключение жил к контактам

Этап 7 – фиксация корпуса на стене

Этап 8 – окончательная сборка диммера

После установки следует произвести диагностику. Для этого подключают питание, включают диммер и стараются изменить интенсивность освещения, вращая ручку.

Если все работы выполнены правильно, яркость освещения плавно нарастает и так же плавно уменьшается.

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся.

При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C.

Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Выводы и полезное видео по теме

Разобраться с простыми конструкциями и ближе познакомиться со сложными светорегуляторами помогут информативные и полезные видеоролики, снятые профессиональными электромонтажниками и домашними мастерами.

Знакомство с покупкой, сделанной по интернету. Диагностика устройства:

Подключение универсального встроенного диммера к выключателю:

В какой последовательности производится монтаж:

Все этапы по установке диммера, от покупки до диагностики, можно произвести самостоятельно. Главные моменты, которым следует уделить особое внимание, – это выбор правильной схемы подключения и соответствие устройства осветительным приборам по характеристикам.

У вас есть практические навыки монтажа диммера и вы можете поделиться советом с посетителями нашего сайта? А может появились вопросы по теме статьи? Пожалуйста, делитесь опытом, задавайте вопросы в блоке под статьей.

sovet-ingenera.com

что это, принцип действия светорегулятора, преимущества и недостатки, область применения, схема подключения устройства

Диммер (dim — затемнять) – электронное устройство, также называемое светорегулятором или вариатором. Прибор используется в изменении электрической мощности и с целью регулирования яркости света, который излучают лампы накаливания или светодиоды.

Что такое диммер

Простейший световой регулятор является переменным резистором, включая реостат, но таким вариатором выделяются значительные показатели мощности, чем обусловливается очень низкий коэффициент полезного действия в условиях слишком сильного нагрева устройства.

Вариатор повышает экономичность приборов

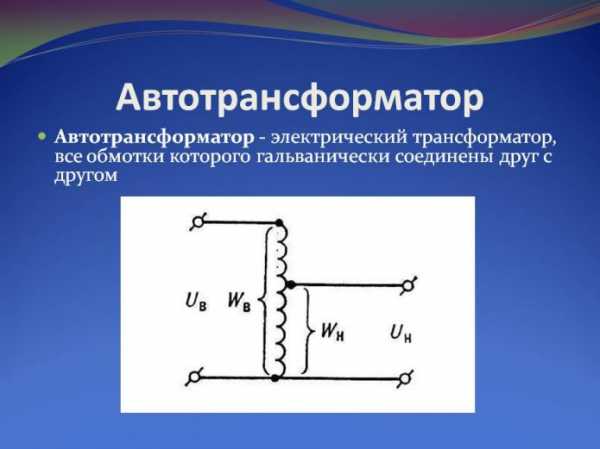

Стандартным регулятором светового потока также вполне может служить автомобильный трансформатор.

История изобретения и совершенствования прибора

Первые механические светорегуляторы были изобретены Гранвиллом Вудсом более века назад, и активно использовались для осуществления плавного и медленного затемнения в театральном освещении. Чуть позже появились реостаты. Такие электрические аппараты, изобретённые Иоганном Поггендорфом, применялись для регулирования силы токовых показателей и напряжения внутри электрической цепи. Прибор был представлен проводящим элементом и специальным устройством, плавно или ступенчато регулирующим электрическое сопротивление.

Самые первые вариаторы отличались механическим способом управления и были способны на выполнение только изменения яркость осветительного прибора. Наиболее современные и многофункциональные световые регуляторы оснащаются микроконтроллером, а также обладают целым набором расширенных функций, представленных:

  • управлением яркостью освещения;
  • автоматическим отключением;
  • имитацией присутствия людей;
  • плавным включением и отключением света;
  • различными режимами затемнения или мигания;
  • дистанционным управлением.

К категории наиболее компактных и очень экономичных приборов вполне заслуженно относятся электронные устройства. Все самые современные электронные вариаторы имеют силовой элемент в виде полупроводникового симисторного или транзисторного ключа, но значительная часть таких приборов выдаёт на выходе отсечённые участки синусоиды.

Осветительный прибор с регулятором может стать многофункциональным

По этой причине подключать к таким регуляторам любые устройства, нуждающиеся в питании от токовых показателей с низкими показателями коэффициента гармоник категорически нельзя. Важно помнить, что дешёвые и некачественные электронные регуляторы лишены специального фильтра, поэтому способны на генерирование слишком сильных электромагнитных помех.

Область применения

Современные световые регуляторы находят широкое применение в бытовых условиях и промышленной сфере. Основное назначение такого устройства представлено экономией электрической энергии, изменением показателей яркости освещения в условиях современных дизайнерских решений, применением освещения при проведении торжеств.

Светорегулятор можно совмещать с системами безопасности

Использование регулятора светового потока в лампах накаливания при условии незначительного уровня яркости вечером или ночью является малоэффективным. Кроме того, эксплуатация контролёров при использовании светодиодных лент позволяет легко скорректировать цветность излучаемого светового потока, уровень яркости, а также способствует созданию динамичных световых эффектов не только в жилых помещениях, но и при обустройстве рекламных щитов и современных магазинных витрин.

Устройство светорегулятора

Рассмотреть стандартную схему устройства регулятора проще всего на примере поворотного вариатора, конструкция которого характеризуется простотой исполнения, но может отличаться качеством сборки и количеством комплектующих элементов.

Мощность симистора должна быть выше нагрузки на 20–50%

Схема симисторного регулятора, как правило, одинаковая, а основное отличие представлено наличием некоторых дополнительных элементов, обеспечивающих более устойчивую работу в условиях низкого выходного напряжения.

Симистор должен сохранять работоспособность при напряжении 400 В

Реальная схема диммера указана с учётом отличий некоторых параметров в приборах, которые выпускаются разными производителями. При этом симисторы могут быть любыми, но напрямую зависят от показателей мощности нагрузки. На величину резисторов и конденсаторов оказывают влияние начальная и конечная точки зажигания.

Принцип действия

Регулирование мощности разных типов осветительных приборов, включая галогенные, люминесцентные светильники и лампы накаливания, отличается, поэтому вариаторы, используемые в каждом конкретном случае, имеют разный принцип действия.

  • Схема разогрева нити накала в зависимости от уровня напряжения, подающегося со светового регулятора и изменяющего яркость свечения, используется на галогенных светильниках и лампах накаливания с рабочим напряжением 220 В.
  • Схема с трансформатором, преобразующим уровень напряжение, который выдаётся световым регулятором до показателей 12–24 В. предназначается для функционирования низковольтных галогенных ламп. В этом случае используется электронный и регулируемый тип трансформатора, обеспечивающий «мягкий» вариант включения, что важно для нагрева ламповой нити и помогает предотвратить перегрузку.

В схемах для использования в любых лампах с электронным дросселем, посредством вариатора преобразуется напряжение сети до показателей 0–10 В. Таким напряжением, подаваемым на электроды светового прибора, регулируются показатели мощности в создаваемом между ними электрическом разряде, что и позволяет управлять силой газового свечения.

Преимущества и недостатки применения

Наиболее мощные и самые современные устройства обладают целым набором выполняемых функций:

  • автоматическим отключением света;
  • программной установкой включения и выключения освещения;
  • подсвечиванием кнопки или клавиши;
  • устойчивостью к высокомощным нагрузкам;
  • максимальным и минимальным уровнем в настраиваемых показателях яркости;
  • режимом имитации присутствия человека;
  • подключением в условиях сгорания фазного провода;
  • наличием встроенного предохранителя поплавкового типа;
  • функцией памяти на установленные параметры яркости;
  • фиксацией в памяти сразу нескольких уровней освещения;
  • очень широким диапазоном используемых напряжений в пределах 0–220 В;
  • защитой от перегрева и возникновения короткого замыкания;
  • высокой устойчивостью к температурным резким перепадам.

В любом случае преимуществ использования современных регуляторов, значительно больше, чем недостатков, которые являются в большинстве случаев незначительными.

Классификация приборов

Все современные световые регуляторы классифицируются по типу корпуса, а также в соответствии с характеристиками управления и основными видовым особенностям светильников, в которые предполагается монтировать такое устройство.

По способу осуществления регулировки

В зависимости от способа управления различаются световые регуляторы механического и электронного, контактного и бесконтактного, а также дистанционного и акустического типа.

Механический

Снижение мощности электроприбора достигается обрезкой синусоиды тока

Механические приборы основаны на потенциометрах, подключаемыми не в непосредственном виде к уровню нагрузки, а передающими сигнал посредством схемы управления на любой тип силового элемента, представленного реостатом, дросселем или тиристором. Преимуществом является простота и доступная стоимость.

Сенсорный

В старых лампах накаливания применяется метод изменения напряжения для управления яркостью

Сенсорные модели представлены поворотными и нажимными клавишами, а для некоторых видов характерно наличие функции управления сразу несколькими осветительными приборами с простым изменением цветности. Преимущества связаны с отсутствием склонности прибора к изнашиванию или заклиниванию.

Акустический

Современные приборы регулируют яркость при помощи широтно-импульсной модуляции

Акустический прибор срабатывает посредством воздействия на датчик команд или шума, в условиях подачи, так называемой голосовой команды. Такие модели современного светорегулятора обладают небольшим недостатком, который предполагает изменение яркости света при непроизвольном движении животных или падении бытовых предметов.

Дистанционный

Реостаты старых моделей не экономят электроэнергию, а рассеивают ее в виде тепла

Дистанционные модели функционируют за счёт ДУ-пульта, что позволяет отрегулировать уровень освещения без необходимости использовать традиционный выключатель. Работа основана на излучении инфракрасных (IR) или стандартных радиоволн (RF), но пульт управления нуждается в своевременной замене элементов питания.

По типу исполнения

Современные световые регуляторы отличаются также по типу исполнения и могут быть предназначены для нескольких видов использования.

Модульный

Синусоида при правильной работе регулятора чередует короткие импульсы с длительными паузами

Модульный вариант регулирует уровень освещённости в общественных местах, представленных лестничными клетками, коридорами и подъездами. Такой тип регуляторов монтируется внутри распределительного щитка. Непосредственное регулирование осветительных приборов в этом случае осуществляется кнопочным или одноклавишным выключателем.

Моноблочный

Увеличение длительности пауз между импульсами уменьшает интенсивность свечения прибора

Моноблочный вариант стандартно монтируется на участке разрыва фазы электрической цепи, идущей к нагрузочной части осветительных приборов и при этом используется в качестве традиционного выключателя.

Блочный

Лампы со световым регулятором могут работать в диапазоне 10–100% от своей мощности

Блочные модели предполагают фиксацию светового регулятора непосредственно с выключателем в виде стандартного блока «розетка-выключатель».

По способу управления

В бытовых условиях наиболее широкое применение нашли классические и доступные по цене моноблочные регуляторы светового потока, которые традиционно различаются способом управления.

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы

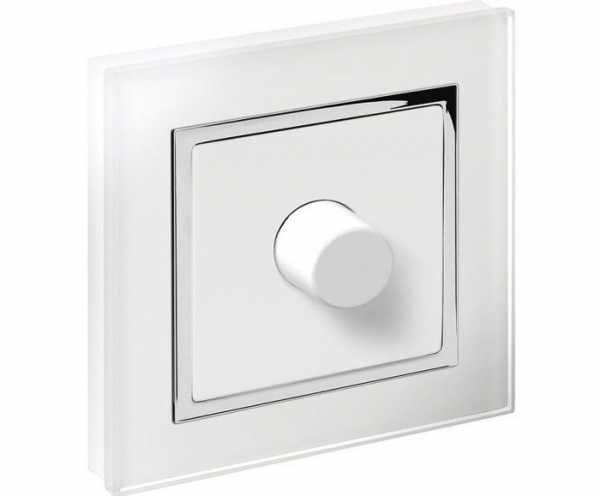

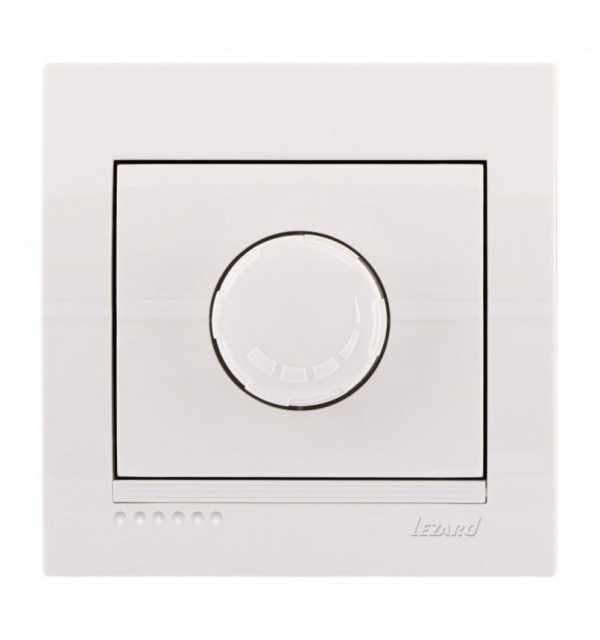

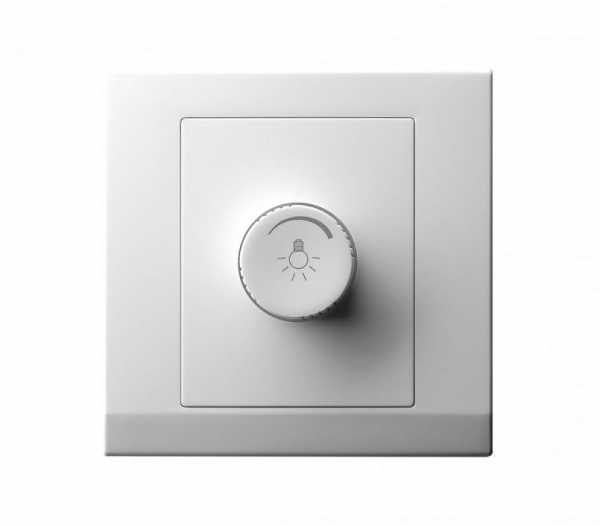

Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор)

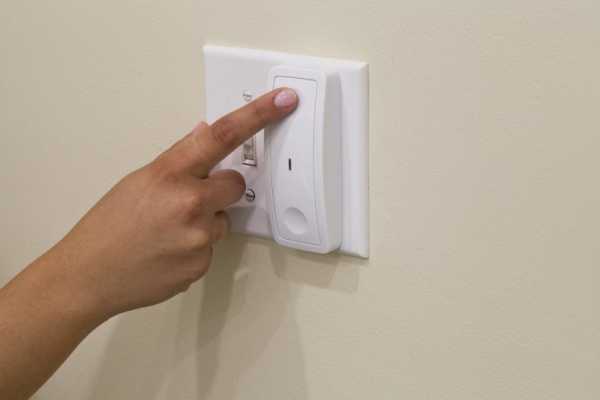

Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы

Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

По типу регулируемых ламп

Регуляторы света также должны подбираться в зависимости от того, какой тип осветительных приборов предполагается задействовать в системе освещения.

Для ламп накаливания

Симистор играет роль пропускного механизма для электричества

Для ламп накаливания и галогенных источников света высокого напряжения применяются самые простые устройства, изменяющие напряжение и регулирующие показатели мощности свечения нити накала.

Электронные для светодиодных ламп

Направление движения тока определяют катод и анод, меняющиеся местами

Для светодиодных ламп требуется устанавливать регуляторы, имеющие импульсную модуляцию токовой частоты.

Для галогенных ламп

Для галогенных светильников низкого напряжения вариатор должен иметь понижающий трансформатор или выбирается устройство в соответствии с типом уже имеющегося трансформатора с маркировкой С или RL.

Схемы подключения

Существует несколько вариантов подключения устройства электронного типа, что объясняется техническими особенностями используемой системы освещения.

Подключение вместо обычного выключателя

Если присутствует однофазная сеть, то стандартная схема подключения сходна с установкой обычного выключателя, но важно помнить, что такие регуляторы монтируются исключительно в месте разрыва фазного провода.

  1. Демонтировать выключатель и отключить электрические провода от клемм.

    Точность перемещения тока обеспечивается многослойной конструкцией из проводников

  2. Определить место размещения фазного провода.

    Динистор производит переключение направления тока

  3. Разобрать устанавливаемый регулятор света.

    На удобство пользования вариатором влиет его внешний вид, размещение и тип управления

  4. Выполнить подключение устройства в соответствии с приведённой схемой установки.

    Устройства с механическим управлением легче собирать и стоят они значительно дешевле

  5. Установить регулятор и зафиксировать его при помощи саморезов, после чего подключить электрическое питание и проверить работоспособность монтируемого устройства.

    Поворотно-нажимные конструкции регуляторов считаются одними из самых удобных

Подключение к светодиодной ленте (для мини-диммера)

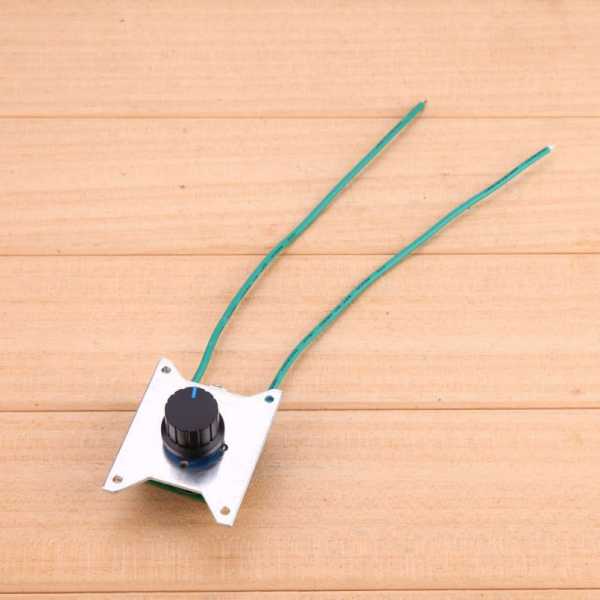

Принципиальных отличий в подключении мини-диммера к светодиодной ленте нет. Основная особенность монтажа состоит в том, что регулятор устанавливается непосредственно перед контроллером светодиодной лампы или ленты в соответствии с приведённой ниже схемой.

Дистанционные команды подаются при помощи инфракрасного или радиосигнала

Видео: как подключить вариатор

Популярные производители

При выборе светового регулятора нужно обращать внимание на дополнения, маркировку или наносимые обозначения:

  • латинская буква R обозначает, что этот тип устройства рассчитан на лампы накаливания, имеющие омную или резистивную нагрузку;
  • латинская буква L обозначает, что этот тип устройства допускается к работе с трансформаторами, в условиях индуктивной нагрузки;
  • латинская буква С обозначает, что этот тип устройства допускается к работе с электронными трансформаторами при ёмкостной нагрузке.

В соответствии с многочисленными отзывами определился рейтинг лучших брендов вариаторов от наиболее достойных и хорошо зарекомендовавших себя производителей.

Таблица: рейтинг востребованных моделей

Диммеры с голосовым и дистанционным управлением, имитирующие присутствие и снабжённые таймером автоматического выключения популярны и востребованы даже в помещениях с вполне традиционными лампами накаливания. Удобство и практичность их применения очевидны.

Но при выборе нужно обязательно учитывать все недостатки таких электронных приборов, а также следует помнить, что в процессе регулирования мощности лампы накаливания, происходят ощутимые изменения не только в яркости света, но и в его цветовой температуре, поэтому свечение приобретает не слишком приятный красный оттенок.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Как подключить диммер - описание применения и монтаж диммера (115 фото)

Теперь для получения приглушенного полумрака в комнате не надо выкручивать лампочки или прикрывать люстру плотной тканью — достаточно приобрести диммер и настроить интенсивность освещения. С его помощью можно не только экспериментировать с затемненностью, но и существенно экономить потребляемую электроэнергию.

Тем, кто не знаком с таким современным чудом электротехники, приглашаем подробнее узнать функциональность, принцип работы и схему для подключения диммера.

Краткое содержимое статьи:

Что это такое?

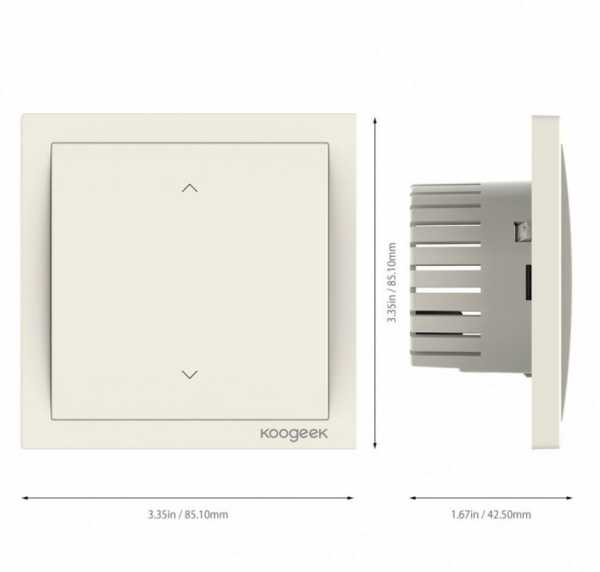

Достаточно один раз посмотреть на фото диммера, чтобы понять, что внешне он сильно похож на всем знакомый выключатель: такая же форма, пластмассовый корпус и разъемы для подключаемых проводов. Отличие одно — вместо прямоугольной клавиши поворотная кнопка, несколько одинаковых или сенсорная панель.

Именно эти дополнения расширяют возможности и функции устройства. Например, современные сенсорные или кнопочные диммеры способны:

  • Настраивать интенсивность света, при этом не нанося вред проводке, лампам;
  • Продлевать срок службы лампочек;
  • Существенно экономить потребленную электроэнергию за счет снижения нагрузки на сеть;
  • Снижать риск короткого замыкания, разрыва или перегревания проводки, так как мощность и сила тока доводятся до минимума.

Есть лишь один недостаток — высокая цена, которая окупается через несколько месяцев сниженными суммами в квитанциях за свет. Многих пугает также неизвестность прибора, но на самом деле, принцип работы диммера безопасный и понятный каждому, кто проходил в школе курс физики.

Как работает диммер

Принцип работы устройства несложный и объясняется основными элементами конструкции — динистором и симистором, которые способны ограничивать силу поступающего тока в обе стороны от прибора.

В итоге, воспользовавшись регулятором, можно настроить подходящую мощность. Важен и момент плавность переключения, за что отвечает специальное приспособление «отсечка фазы».

Каким бывает регулятор

Современные рынки предлагают несколько видов диммеров. В основном деление происходит по типу регулятора:

  • Поворотные, в которых регуляция интенсивности освещения возможна через круглую поворотную ручку.
  • Кнопочные, с одной или несколькими кнопками на сенсорном экране, предлагающими несколько вариантов пропускаемой мощности.

Также разнятся устройства по форме (круглые, квадратные, прямоугольные), количестве регулируемых светильников (от одного до четырех), цвету, материалу и многому другому, что существенно не влияет на их эксплуатацию.

Как выбрать подходящий

Представленный ассортимент порождает закономерный вопрос: какой диммер лучше выбрать? Помогут с ответом полезные советы:

  • Стандартный диммер подходит только для галогенных ламп и ламп накаливания, для светодиодов необходимо подбирать специальные устройства.
  • Максимальная нагрузка должна превышать существующее напряжение в сети.
  • Хорошо зарекомендовали себя производители «Berker», «Bironi», «Simon».

Особенности подключения

Как таковых, особых моментов, как подключить выключатель с диммером, нет — процесс монтажа идентичен стандартной розетке или простому выключателю.

Алгоритм выглядит следующим образом:

  • Отключить подачу питания в квартире или доме (во всех помещениях сразу).
  • Проверить мультиметром или индикаторной отверткой отсутствие электричества в конкретной линии.
  • Если требуется заменить старый выключатель на устройство с регуляцией, необходимо освободить коробку от имеющегося прибора (снять защитную крышку, выкрутить болты или убрать зажимы, отсоединить фазу, ноль и заземление, вытащить корпус).
  • Если необходимо вставить диммер на новое место, то потребуется подготовить монтажную коробку (нанести разметку, проштробить отверстие и каналы для подходящей проводки, удалить пыль, вставить подрозетник, вывести проводку).
  • В пустой подрозетник вставить заднюю часть диммера.
  • Соединить фазу с фазой, ноль с нулем, а заземление с заземлением.
  • Проверить прочность соединений, установить клеммы.
  • Зафиксировать декоративную крышку.
  • Проверить работоспособность.

Заменив стандартный выключатель на диммер, можно не только обзавестись интересной современной диковинкой, но и добавить в жизнь комфорта, снизить расходы. Осталось только подобрать подходящее устройство и приступить к монтажу.

Фото диммера




https://youtu.be/wdMXA2gu0rw


Вам понравилась статья? Поделитесь 😉

electrikexpert.ru

Подключение диммера - виды схем подключения диммера

Диммер – это светорегулирующее  устройство, принцип действия которого заключается в плавной регулировке напряжения, которое подается на люстру, точечный светильник. Простыми словами, изменяя напряжение, идущее на галогеновую или ламу накаливания, от 0 до 100%, можно делать освещение более тусклым или ярким.

С помощью диммера можно экономить электроэнергию, а, благодаря минимальной подаче тока на лампочки при включении электричества, их срок службы значительно продлевается. Современные диммеры способны не только плавно регулировать степень освещения, но и выполнять дополнительные функции:

  • Отключать свет в соответствии со встроенным таймером;
  • Управляться акустически или с помощью пульта ДУ;
  • Включать и выключать свет в заданное время для эффекта присутствия, например, во время длительных командировок;
  • Управляться в системе «Умный дом»;
  • Создавать различные режимы работы лампы – мигать, изменять цветовую температуру и прочее.

Виды

По устройству выделяют три группы светорегуляторов:

  1. На основе реостата,  или резисторные. На сегодняшний день серийно не выпускаются, поскольку это устаревший тип устройства, имеющий низкий КПД, к тому же сильно нагревающийся и требующий систему охлаждения.
  2. Электронные на основе симисторов, транзисторов и тиристоров. Отличаются доступной ценой, хорошим КПД, наличием дополнительных функций. Из недостатков – ограничения на использование с приборами с повышенными требованиями к форме электропитания, а также создание электрических помех. Несмотря на это, такой тип является самым распространенным и оптимальным вариантом.
  3. На основе автоматических трансформаторов – дорогостоящие, но не создают радиопомех.


По типу конструкции выделяют следующие виды светорегуляторов:

  1. Модульные – устанавливаются на дин-рейку квартирного электрощитка и подключаются к галогеновым или лампам накаливания. Механизм управления может быть кнопочным или в виде клавиши. Используются для освещения двора, лестничной площадки, подъезда.
  2. На шнуре – это мини-устройства, предназначенные для регулирования освещения приборов, включаемых в розетку – настольных ламп, бра, торшеров. Работают совместно с лампами накаливания.
  3. Устанавливаемые в монтажную коробку под выключатель. Совместимы с любыми типами ламп, а также системой «умный дом».
  4. Моноблочные – самый распространенный вариант, по виду похож на обычный выключатель, ставится в ту же монтажную коробку, что и он. Включаются в разрыв фазы, работают с лампами накаливания, галогеновыми, а электронные – со светодиодными. Управляются с помощью поворотного диска, поворота с нажатием или клавишами. Самые надежные модели из моноблочных регуляторов света – это сенсорные, управляемые с помощью прикосновения.

Основные требования к монтажу

Перед тем, как выполнить подключение диммера, следует ознакомиться с некоторыми требованиями к его установке:

  • Чтобы не сокращать срок службы светорегулятора, подключать его следует только к лампам, мощность которых не менее 40 Вт.
  • Установка диммера должна осуществляться в помещениях с температурой воздуха не более 25С во избежание возможного перегрева устройства.
  • На разрыв соединения нельзя подсоединять ноль, а только фазный провод. Обычно это разъем с маркировкой «L».
  • Для подключения диммера к люминесцентным лампам необходимо убедиться в том, что они могут применяться для диммирования, об этом обычно указывает соответствующая маркировка на упаковке продукции.
  • Специальный диммер подбирается к светодиодным лампам.
  • Мощность светорегулятора должна быть больше общей мощности всех светильников, к которым он подключается. Если он будет обслуживать три лампы мощностью по 60 ватт, то его мощность должна составлять не менее 300 ватт с запасом.
  • Одновременное подсоединение к диммеру нагрузки емкостного и индуктивного характера запрещается.

Соблюдая необходимые требования, можно продлить срок службы светорегулирующего устройства.

Схема подключения диммера

Перед началом электромонтажных работ необходимо определиться, каким образом и из какого места будет удобнее управлять диммером. Для этого составляется схема подключения диммера. Любому домашнему мастеру, обладающим элементарными навыками электромонтажных работ, под силу подключить любую из нужных ему схем своими руками. Для этого сначала нужно отключить электроэнергию в помещении, где будет производиться установка диммера,  а также проверить индикаторной отверткой отсутствие фазы.

Схема № 1

Самая простая и распространенная схема состоит из диммера и ламп, которые подключены к нему последовательно. Светорегулятор ставится в разрыв фазного провода, обозначаемого маркировкой «L». При этом один провод из распределительной коробки подключается на клемму «L» с указанием стрелки наверх, а второй провод – на обозначение «~» со стрелкой под наклоном. По этой схеме диммер устанавливается вместо обычного выключателя.

Схема № 2

Удобна схема в использовании, когда диммер установлен вместе с выключателем, подключаемый в разрыв фазного провода перед светорегулятором. Очень часто схема диммера с выключателем устанавливается в спальне, когда светорегулятор находится возле кровати и позволяет регулировать освещение, не вставая с нее, а выключатель расположен у входа в комнату.

Схема № 3

Схема с двумя диммерами позволяет располагать регуляторы в разных углах комнаты. Это особенно удобно в больших по площади  помещениях с несколькими источниками света, например, бра и люстрой. Для подключения по этой схеме нужно, чтобы от каждого источника выходило по три провода в распределительную коробку, из которых два соединены перемычками, а на один третий контакт приходит фаза,  а со второго регулятора с третьего контакта уходит на лампу.

Схема № 4

В длинном коридоре или проходной комнате обычно подключается схема с двумя проходными выключателями. Включение и выключение света производится с разных концов коридора или комнаты. При этом используются проходные выключатели.

Процесс установки

Установка светорегулятора  по сложности не отличается от установки обыкновенного выключателя. При уже существующей распределительной коробке последовательность действий при установке светорегулятора следующая:

  1. Отключение электроэнергии
  2. Установка монтажной коробки в стене
  3. Закрепление жил проводов в соответствующих клеммах
  4. Фиксация корпуса диммера в стенках монтажной коробки
  5. Прикрепление декоративной панели устройства и регулирующего механизма.
  6. Подключение электроэнергии и проверка работоспособности диммера.

Если у диммера подписаны выходные и входные контакты, подача фазного провода в них осуществляется только в соответствующий разъем. Если контакты не подписаны, фазу можно подавать на любой из входов.

Схема для подключения светодиодных ламп

Для светодиодных ламп нельзя использовать тот же диммер, что для галогеновых  и ламп накаливания, рассчитанный на определенный тип нагрузки. Большинство из светодиодных, а также люминесцентных и энергосберегающих ламп не настроены для работы с обычным диммером и быстро выходят из строя. Но, на сегодняшний день в продаже имеются специальные диммеры для работы с таким видом ламп. Каких-либо кардинальных отличий схемы подключения диммера для светодиодных ламп от схем, которые были описаны выше, нет. Ее особенностью является только то, что светорегулятор устанавливается перед контроллером светодиодной ленты или лампы.

stroypomochnik.ru

Все варианты схем подключения диммера или светорегулятора освещения

Диммеры или светорегуляторы служат для плавной регулировки уровня  яркости искусственного освещения, так же они обладают практически все возможностью включения/выключения. В этой статье Мы поговорим о  моделях и схемах их подключения, подходящих только  для светильников и люстр с галогенными или лампами накаливания.

Внимание! Диммеры обычной конструкции не способны регулировать светодиодные или люминесцентные энергосберегающие лампы. Не вздумайте их установить, потому что все чего Вы добьетесь- это сокращение в десятки раз срока  службы этих видов ламп.  Но при желании, используя специальные энергосберегающие лампы и диммеры Вы сможете добиться регулировки их яркости. Подробнее об этом читайте в нашей следующей статье.

Сегодня продается очень много различных моделей  светорегуляторов для ламп накаливания и галогенных. Некоторые из них обладают дополнительными возможностями по управлению освещением:

  • С функцией задания программы времени включения, выключения и т. д.
  • Подключение и управление при помощи системы «умный дом».
  • Плавное отключение ламп.
  • Дистанционное управление при помощи пульта.
  • Управление голосом, хлопком и т. п.

Рекомендую перед покупкой определится- какие функции нужны именно Вам, за лишнее- не стоит переплачивать.
И особенно необходимо перед началом электромонтажных работ определится, как и из каких мест Вы хотите в вашем помещении управлять освещением. Исходя из этого уже необходимо будет проложить затем электрические кабели для осуществления Вами задуманной схемы.

Схемы подключения диммера.

Далее Мы рассмотрим всевозможные схемы организации управления освещением в комнате вашего дома или квартиры. Начиная с самых простейших и заканчивая сложными, позволяющие регулировать и управлять включением галогенных или ламп накаливания из разных мест вашего помещения.

В принципе все это осуществить своими руками будет под силу практически любому мужчине. Главное необходимо всегда отключить  напряжение с того участка  электропроводки дома  или квартиры, где Вы будите работать. И убедится в отсутствие фазы при помощи индикаторной отвертки.

Принципиальная схема подключения диммера.

Начнем с самой распространенной и простой схемы, состоящей из одного диммера и одной или нескольких ламп, подключенных к нему последовательно. Только помните, что диммер ставится только в разрыв фазного провода (обозначается L), а не нулевого (N).

Для подключения необходимо электрический провод, приходящий с распределительной коробки подключить на клемму «L со стрелочкой вверх», а второй провод на- обозначение «~ со стрелочкой под наклоном».

Это самая простая схема, которая при необходимости позволяет быстро заменить обыкновенный выключатель на диммер.

Схема № 2 светорегулятор с выключателем.

Нередко применяется немного более сложная, но очень удобная схема с обыкновенным выключателем, который подключается в разрыв фазного провода перед диммером.

Часто данный тип применяется в спальных комнатах. Очень удобно, когда выключатель установлен возле двери, а светорегулятор возле кровати. Что позволяет не вставая с кровати- регулировать яркость и включать- выключать искусственный свет.  А при выходе из комнаты Вы сможете выключить освещение и включить его обратно при возвращении с тем же уровнем яркости, что и был установлен.

Схема № 3 с двумя диммерами.

При необходимости Вы сможете легко установить и подключить в двух разных местах комнаты светорегуляторы, которые будут управлять одним светильником или люстрой.

Для осуществления данного способа- необходимо что бы в одну распределительную коробку приходило по три провода от каждого места установки.

Схема подключения проста первые и вторые контакты обоих светорегуляторов соответственно соединяются перемычками. А далее на один третий контакт приходит фаза, а со второго диммера с третьего контакта уходит на светильник.

Я рассказывал согласно обозначений на схеме вверху расположенной, если у Вас обозначения будут отличаться, тогда делайте все принципиально аналогично.

Схема № 4 с двумя проходными выключателями.

Применяется редко, как правило в проходных комнатах и длинных коридорах. Схема позволяет выключать и включать свет  с разных сторон помещения.

Уровень яркости позволяет установить диммер, но если Вы его поставите в выключенное положение, то на коммутацию проходными выключателями лампы реагировать не будут.

Рекомендую прочитать нашу статью: Схема подключения проходных выключателей.

Что нужно знать о диммерах каждому:

  1. Многие ошибочно полагают, что диммеры позволяют экономить электроэнергию. На самом минимальном уровне ярости экономия составляет не более 15 процентов. Остальное рассеивается светорегулятором.
  2. Диммеры из-за возможности перегрева не должны эксплуатироваться при температурах окружающей среды выше 27 градусов.
  3. Минимальная подключенная нагрузка должна быть не менее 40 Ватт. В противном случае значительно сокращается срок службы.
  4. Применяйте диммеры только по назначению и для регулирования типов устройств, указанных в техническом паспорте.

jelektro.ru

Возможность подключения диммера – Что такое диммер? Назначение, подключение :: SYL.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
