Воздуховоды какие бывают – Воздуховоды для вентиляции их разновидности и правила монтажа

Содержание

Зачем нужны воздуховоды. Назначение и принцип действия

Рейтинг автора

Автор статьи

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Вентиляционные системы играют важную роль в создании подходящего микроклимата дома. Надежные конструкции собираются с качественных элементов, в том числе и воздуховодов. Эти трубы нужны и для вытяжки, и для притока воздуха в помещение. Сегодня существует свыше 10 различных видов воздуховодов, которые служат этой цели.

Краткое содержание

Как работает воздуховод

Вентиляционная система — это сложная конструкция, и воздуховоды в ней регулируют потоки воздушных масс. Для этого существуют детали на прямые участки, а также есть угловые, служащие для поворотов, и фасонные. Кроме труб, по которым движется воздух, конструкция для проветривания имеет заборную решетку, воздушный фильтр (для чистки потоков воздушных масс попадающих в комнату), калорифер и вентилятор, детали для крепления, дефлектор в наружной трубе воздуховода, а также диффузор, который служит для ввода и вывода воздушного потока. Информация о диффузорах здесь ventilation-conditioning.ru/tipy-ventilyacii/ventilyacionnye-diffuzory.html.

Надежность воздуховодов имеет зависимость от многих параметров, таких как:

  • герметичность;
  • присутствие фитингов;
  • скорость движения потоков;
  • размер системы.



Роль воздуховодов становится понятной уже из названия. Они служат коридорами для транспортировки потоков воздуха. Существует оборудование для вентиляции 2 типов: приточные и вытяжные воздуховоды.

Системы для проветривания помещений могут быть с принудительным движением потоков и естественным. Понятно, что скорость воздуха в воздуховоде будет большей, если работает вентилятор, но помещение также неплохо освежится и с помощью обыкновенной тяги.

Какие бывают воздуховоды

Сегодня вентиляционные системы работают и в жилых домах, и на предприятиях.

Эксплуатация вентиляционных конструкций происходит в различных условиях, поэтому нужно, чтобы составляющие их детали, по которым двигаются воздушные потоки, обладали наиболее подходящими параметрами в каждом конкретном случае.

Основным назначением систем вентиляции в доме является качественное удаление дыма и пыли, а также поддержание относительной влажности в границах нормы. Вытяжная система на производстве должна отвечать строгим требованиям, потому что в процессе работы предприятия нередко образуются вредные и токсичные вещества. Погрешности в самой системе или ее монтаже способны привести к тяжелым последствиям.

Характеризовать воздуховоды можно по таким параметрам:

  • материалам;
  • форме сечения;
  • площади сечения;
  • наличие или отсутствие теплоизоляции.

Ниже детальнее рассмотрим основные характеристики деталей, по которым внутри вентиляционной системы движется воздух.

Материалы

Сегодня детали для монтажа конструкции для проветривания помещений выполняются из самых различных материалов. Воздуховоды бывают металлические, пластиковые и текстильные.

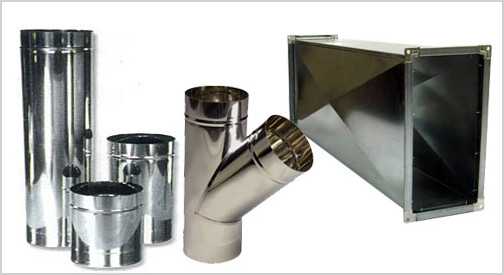

Металл

Наиболее частое использование в производстве труб для вентиляции имеет металл. Данный материал незаменим, когда эксплуатация конструкции происходит при повышенных температурах и высоком давлении. Оцинкованные воздуховоды применяются везде, кроме среды с агрессивными газовыми смесями. А вот коррозия этому материалу не страшна, поскольку цинковый слой на поверхностях деталей создает защиту. Холоднокатаная оцинкованная листовая сталь для производства труб имеет толщину 0,5-1,4 мм и может служить при относительной влажности 80% и температуре 80 градусов Цельсия.

Черная сталь, как материал для воздуховодов, выдерживает более жесткие условия, связанные с огнестойкостью, но быстрее поддается коррозийным процессам. Из-за этого недостатка ее используют для изготовления труб реже. Эксплуатируют трубы с черной стали на производстве.

Воздуховоды, сделанные из нержавеющей стали характеризуются универсальностью, и эксплуатируются при любых условиях. Но ее слишком высокая стоимость часто является сдерживающим фактором для использования конструкции из этого материала.

Недостатки металлических систем вентиляции кроются в их громоздкости и высокой проводимости тепла. Поэтому, если данные трубы проходят сквозь неотапливаемое помещение, то они требуют теплоизоляции.

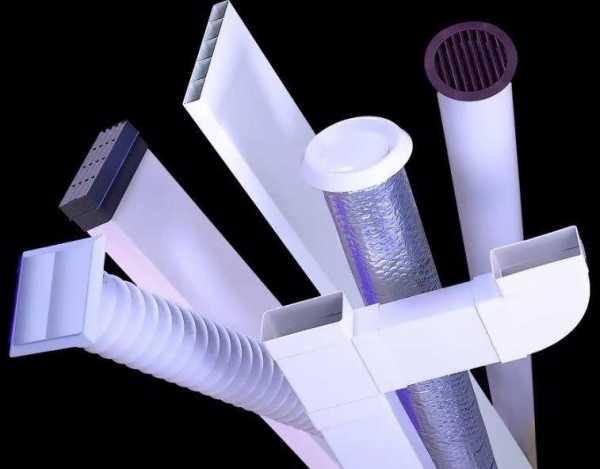

Пластик

Пластиковые детали имеют прекрасную прочность, маленький вес, их легко монтировать и проводить демонтаж, не поддаются коррозии, недорогие. Недостатками труб из данного материала являются недостаточные характеристики по отношению к повышенным температурам и механическим ударам.

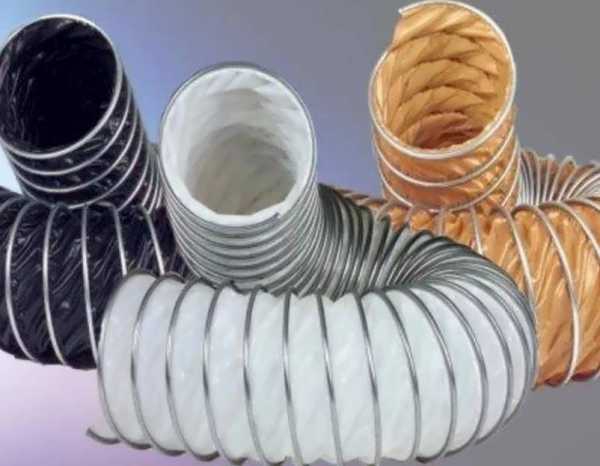

Текстиль

Еще существуют тканевые или текстильные воздуховоды. Их монтируют на приточную часть, что позволяет свежему воздуху равномерно попадать внутрь помещения. Их преимущества состоят в простоте использования и создания в помещении красивого интерьера, даже без обшивания коробом.

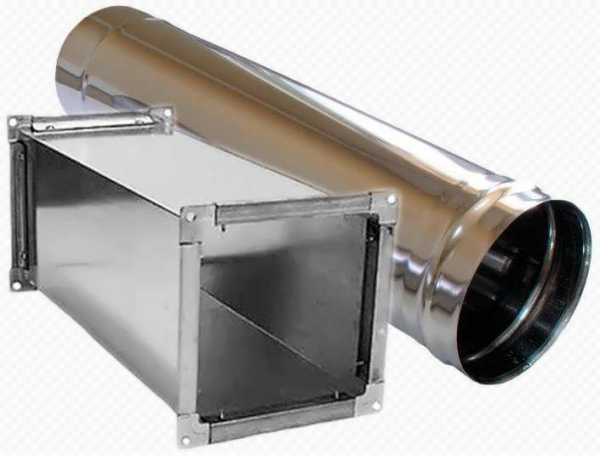

Форма и площадь сечения

Трубы по конфигурации внутреннего сечения бывают круглые, овальные и прямоугольные. Специалисты отмечают высокую эффективность круглых деталей, потому что в них сопротивление воздуха сведено к минимуму. Прямоугольные — проигрывают в эффективности, но имеют компактность, их проще расположить в углу под потолком Овальные воздуховоды имеют более высокую стоимость, чем остальные, поэтому они наименее востребованы.

Кроме формы труб, очень важными параметрами являются их внутренние размеры сечения. Ведь от величины непосредственно зависит скорость движения воздуха. Для жилых домов она должна быть ограничена до 4 м/с, иначе людям будет мешать гул изнутри вентиляции.

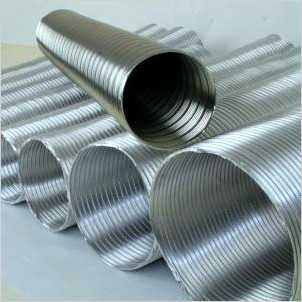

Жесткость

И еще один показатель, который характеризует воздуховоды, это степень жесткости. Они бывают:

  • жесткие;
  • полужесткие;
  • гибкие.

У каждой категории есть свои преимущества. Сегодня более широко используются жесткие конструкции, они имеют постоянную форму и прокладывают их по заранее продуманному маршруту. Гофрированные трубы позволяют при их монтаже изменять направление. Использовать гибкую деталь легко: ее можно растянуть на нужное расстояние, и даже развернуть на 180 градусов, при этом она сохранит свои свойства. Это особенно ценно при наличии множества сложных участков, которые изобилуют пересечениями с другими конструкциями.

Недостатками гофрированной поверхности является сложность ее очистки после оседания пыли и других загрязнений. Еще у данной трубы повышенное аэродинамическое сопротивление, и в итоге появление шума. Как бороться с шумом можно узнать здесь.

В каждом отдельном случае должен быть оправдан выбор той или иной категории воздуховода.

Полезное видео: подсоединяем воздуховод к кухонной вытяжке

После ознакомления со всем разнообразием воздуховодом, у нас при выборе деталей и монтаже вентиляционной системы может возникнуть масса сомнений. Поэтому рассчитать диаметр сечения, определиться с формой и материалом, нужно позволить специалистам, ведь эта конструкция должна нам прослужить долгий период.


Отличная статья 0

ventilation-conditioning.ru

Воздуховоды для вентиляции: разбираемся с видами ассортимента

Системы, обеспечивающие необходимое для людей и технологических процессов качество воздуха, стали неотъемлемой частью любого строения и производства. Их важным элементом являются воздуховоды для вентиляции, через которые осуществляется перемещение воздуха и связываются все составные части вентиляционной сети. Они образуют систему труб с соединительными элементами и монтажными деталями.

Преимущества вентиляционных воздуховодов

Современные вентиляционные воздуховоды должны соответствовать следующим требованиям:

  • обеспечение легкости перемещения воздуха с допустимой скоростью;
  • герметичность стыков и соединений;
  • удобство, легкость монтажа;
  • соответствие канонам оформления интерьеров и промышленного дизайна;
  • пожаробезопасность;
  • точное соблюдение гигиенических и санитарных нормативов;
  • прочность;
  • долговечность;
  • надежность;
  • высокие изоляционные характеристики.

Если все характеристики и особенности учтены, то работа с оборудованием – выбор, установка, сервисное обслуживание – не доставляет никаких хлопот.

Главный критерий выбора воздуховода

Подбор, как и производство воздуховодов для вентиляции, начинают с определения их сечения.

Площадь сечения S в м.кв вычисляется  путем деления значения расчетного расхода воздуха, обозначаемого L м.куб/час, на допустимую скорость воздушного потока v в м/ с  S=L/(k x v), где k – коэффициент, позволяющий учитывать различные единицы измерения и равный 3600.

Допускаемая скорость потока выбирается по нормам СНиП в зависимости от типа вентиляции, ориентации, места установки воздуховода. Затем, учитывая условия, выбирают тип воздуховода.

Воздуховоды для вентиляции: преимущества, недостатки

Существуют жесткие и гибкие воздуховоды для вентиляции, имеющие свои преимущества и недостатки.

Жесткие вентиляционные трубы дешевле, отличаются прочностью и надежностью, но требуют большего количества соединительных элементов.

Гибкие коммуникации проще, удобнее в монтаже, позволяют легко реализовать сложные конфигурации прокладываемой трассы.

Воздуховоды по форме сечения

В зависимости от сечения различают воздуховоды:

  • круглые – используемые чаще всего;
  • прямоугольные – выбор профессионалов;
  • эллиптические – редко применяемые.

Круглый вариант позволяет уменьшить расход материала, улучшает распределение воздуха, отличается увеличенной жесткостью, прочностью.

Прямоугольная форма упрощает крепление воздуховодов вентиляции при их установке. Она также при равном сечении имеет меньшую высоту, что нередко является важным фактором для размещения вентиляционных коммуникаций.

Эллиптическое сечение обладает промежуточными характеристиками, но является более сложным в изготовлении.

Для круглых и эллиптических воздуховодов используются спиральные или прямошовные конструкции.

Как выбрать материал воздуховода

По используемым в производстве материалам воздуховоды подразделяются на:

  • металлические;
  • тканевые;
  • полимерные.

Металл является классическим материалом для изготовления труб вентиляции. К его преимуществам относятся:

  • прочность, долговечность;
  • стойкость к влаге – особенно у нержавеющей и оцинкованной стали;
  • износостойкость;
  • удобство монтажа;
  • надежность;
  • устойчивость к высоким температурам.

Для помещений с повышенной влажностью при значительных температурах рекомендуется использовать оцинкованную сталь. В особо сложных условиях применяется «нержавейка». Для гибких воздуховодов часто используется фольга алюминиевая.

Следует знать, что изготовление вентиляционных воздуховодов из металла и монтаж оборудования, требуют особых навыков, профессиональных инструментов для работы.

Все большее применение находят воздуховоды из пластика. Они отличаются:

  • низкой стоимостью;
  • малым весом;
  • уменьшенным сопротивлением потоку;
  • легкостью очистки;
  • возможностью упрощенного монтажа;
  • высокой герметичностью;
  • устойчивостью к коррозии.

В качестве материала широко используются полиуретан, полипропилен и особенно часто поливинилхлорид. Особенно удобны гибкие пластмассовые воздуховоды.

Воздуховоды из ткани не нуждаются в теплоизоляции и характеризуются:

  • чрезвычайно малым весом;
  • легкостью перевозки и монтажа;
  • отсутствием конденсата на поверхности при работе.

В основном их изготавливают из полиэфирного волокна.

Особенности производства и монтажа воздуховодов

Обычно используется следующие инструменты и оборудование для изготовления вентиляционных воздуховодов из стали:

  • роликовые ножницы:
  • станки резки поперечной;
  • гильотины для получения заготовок.

После предварительных производственных работ с маталлом следует этап формирования фальцев посредством фальцепрокаточных станков;

  • для круглых труб используются вальцовочные станки;
  • для прямоугольных гибочное оборудование.

Обжимка фальца выполняется фальцеотсадочным станком.

Высокопроизводительным методом получения круглых труб является использование специализированных спирально-навивных станков.

А при изготовлении прямоугольных труб применяются станки для тоннельной сборки.

Для создания воздухопроводящих труб из пластика используют высокопроизводительное экструзионное оборудование.

В наше время обычно применяются готовые воздуховоды, широкую номенклатуру которых изготавливают специализированные предприятия. Там же можно приобрести крепеж для воздуховодов вентиляции, включая разнообразные кронштейны, монтажные струбцины и перфоленту, дюбеля и анкеры, профили монтажные, фланцы, хомуты.

Монтаж вентиляционной сети

Важно проводить монтаж воздуховодов вентиляции, полностью соблюдая установленные нормативы и правила. При установке вентиляционной сети необходимо:

  • осуществить заземление;
  • избегать провисаний;
  • полностью растягивать гибкие трубы;
  • на поворотах обеспечивать радиус не менее 2 диаметров трубы;
  • при пересечении стены применять металлические гильзы и переходники;
  • в подвалах, цокольных этажах, конструкциях из бетона, на вертикальных трассах более двух этажей используются жесткие трубы.

Необходимым этапом монтажа является соединение вентиляционных воздуховодов посредством специальных элементов.

В качестве соединительных деталей применяются:

  • крестовины;
  • многообразные тройники;
  • особые муфты;
  • разнообразные переходники.

Широкий выбор современных воздуховодов различных типов, сопутствующих деталей позволяет быстро и эффективно осуществить монтаж вентиляционной сети.



ventilaciya.info

Типы воздуховодов — подробный обзор основных видов соединений, форм сечений, используемых материалов и других характеристик воздуховодов.

09 февраля 2017 г.

Общая классификация

Большое количество типов воздуховодов обусловлено разнообразием их применения в вентиляционных системах. Для удобства классификации, воздуховоды принято делить по следующим параметрам:

  • Форма сечения (прямоугольные, круглые, эллиптические)
  • Размер (диаметр)
  • Конструкционное исполнение (спиральные, прямошовные)
  • Используемые материалы (оцинкованная или нержавеющая сталь, металлопластик, пластик)
  • Жесткость
  • Способ соединения (фланцевые, бесфланцевые)
  • Тип соединения (диффузоры, тройники, отводы)

Применение воздуховодов

Воздуховодами называют специальные вентиляционные каналы, направляющие воздушные потоки в заданное направление и имеющие возможность регулировать давление воздуха и интенсивность его потока. Различные виды воздуховодов объединяются в, зачастую, сложную систему, состоящую и множества ответвлений, каналов, шахт и рукавов, которая является важнейшим элементом функционирования вентиляции как общего целого.

При выборе вентиляционного оборудования необходимо учитывать, какие типы воздуховодов были использованы при проектировании системы на том или ином участке вентиляционной магистрали. Помимо этого необходимо удостовериться о способах соединения вентиляционного оборудования с сетью воздуховодов, обратив внимание на диаметры и пропускную способность воздуховодов на определенном участке, а также учесть, из какого материала сделаны стены, потолки и все примыкающие к месту крепления части здания.

Выбор воздуховода

Форма сечения

Самыми распространенными типами сечения воздуховодов, используемых при проектировании вентиляционной сети, являются круглые и прямоугольные. Если конструкционные особенности вентиляционной системы накладывают жесткие ограничения на размер и форму сечения, то применяют воздуховоды эллиптического(плоскоовального) сечения, которые изготавливаются из круглых воздуховодов, путем их обработки на специальных станках.

Круглые воздуховоды требую меньше затрат материала на производство и изготавливаются по более простой технологии, нежели прямоугольные. В случае использования металла, на производство прямоугольного воздуховода уйдет, в среднем, на 20-30% материала больше, чем для круглого с аналогичными показателями. Более сложное производство связано с тем, что прямоугольные воздуховоды складывается воедино из нескольких, более мелких частей.

Преимуществом круглых воздуховодов является хорошая герметичность, обеспечение высокой скорости прохождения воздушного потока, низкий уровень шума,  простота монтажа, меньший вес, по сравнению с прямоугольным аналогом.

Основным и немаловажным преимуществом моделей с прямоугольным сечением является возможность их оптимального расположения в пространстве. Они занимают меньше места и подстраиваются под те или иные особенности планировки в помещениях, например, в случае низких подвесных потолков.

Как показывает практика, наибольшее применение в промышленности и других производственных помещениях находит круглый тип воздуховодов, в то время как прямоугольные активнее используют в обычных зданиях, загородных домах, квартирах и других небольших помещениях.

Конструкционное исполнение

Также, воздуховоды, в свою очередь, делятся на прямошовные (фальцевые)спирально-навивные (спирально-замковые) и спирально-сварные.

Прямошовные (промышленные) воздуховоды изготавливаются из стального листа металла толщиной 0,55-1,2 мм и длиной 1,25м (в среднем). У прямоугольных моделей шов размещают на сгибе на придания конструкции дополнительной жесткости.

Спирально-сварные воздуховоды изготавливаются из специальных стальных лент с антикоррозийным покрытием, толщиной 0,8 - 2,2мм, шириной 400-750мм (в среднем) и без ограничений по длине. За счет сварки стыков внахлест шов получается плотный и прочный.

Спирально-замковые воздуховоды изготавливаются из специальных стальных лент с антикоррозийным покрытием, толщиной 0,5 - 1мм, шириной 130мм (в среднем) и без ограничений по длине. За счет сварки стыков внахлест шов получается плотный и прочный. При изготовлении спирально-навивных труб применяют два способа: в кольцо и в ленту. Первый вариант производства считается более затратным и качественным.

Используемые материалы

Материалы, используемые для производства различных типов воздуховодов, зависят от конкретной области применения и особенностей имеющейся вентиляционной системы.

Оцинкованные воздуховоды эксплуатируются для переноса воздуха в условиях умеренного климата без агрессивной окружающей среды (температура до +80 оС). Цинковое покрытие способствует защите стали от коррозии, что значительно продлевает срок службы, но увеличивает стоимость таких изделий. Благодаря устойчивости к влажности, на стенках не будет появляться плесень, что делает их привлекательными для использования в местах с повышенной влажностью в системе вентиляции (жилые помещения, санузлы, места общественного питания).

Воздуховоды из нержавеющей стали используются для переноса воздушных масс при температуре до +500оС. В производстве применяют жаростойкую и тонковолокнистую сталь, толщиной до 1.2мм, позволяющую эксплуатировать такой вид воздуховодов и в условиях агрессивной окружающей среды. Основные места применения — заводы тяжелой промышленности (металлургия, горная, с повышенным радиационным фоном).

Металлопластиковый тип воздуховодов изготавливают с помощью двух металлических слоев, например, гофрированного алюминия, с проложенным между ними вспененным пластиком. Такая конструкция имеет высокие прочностные характеристики при небольшой массе, имеет эстетичный вид и не требуют дополнительной теплоизоляции. Обратной стороной является высокая стоимость данных изделий.

Также, особую популярность в условиях переноса агрессивных воздушных сред получил пластиковый тип воздуховодов. К основным отраслям производства в этом случае относятся химическая, фармацевтическая и пищевая. В качестве основного материала применяют модифицированный поливинилхлорид (ПВХ), который хорошо сопротивляется влаге, испарениям кислот и щелочей. Пластик — легкий и гладкий материал, обеспечивающий минимум потерь давления в  воздушном потоке и герметичность в соединениях, благодаря чему из пластика изготавливают большое количество разнообразных соединительных элементов, таких как колени, тройники, отводы.

Другие типы воздуховодов, такие как полиэтиленовые воздуховоды, находят свое применение в системах приточного вентилирования. Воздуховоды из стеклоткани используются для стыковки вентилятора с воздухораспределителями. Воздуховоды из винилпласта служат в условиях агрессивной окружающей среды с содержанием в воздухе паров кислот, способствующих коррозии стали. Данные виды воздуховодов имеют высокие показатели сопротивляемости коррозии, имеют маленький вес и возможность изгибаться в любой плоскости на любой угол.

Жесткость

На данный момент, наибольшее распространение на рынке получил жесткий тип воздуховодов, поэтому значительная часть всего вентиляционного оборудования ориентирована именно жесткие вентиляционные короба.

Как правило, жесткие воздуховоды изготавливают с круглым или прямоугольным сечением. В качестве материала выступает листовой металл (оцинкованная или нержавеющая сталь, алюминий или пластик). В качестве ламинирующего покрытия могут применять теплоизоляционные материалы (базальтовая вата). Металлические трубы производят на профилегибочных станках, а пластиковые аналоги продавливают через специальные экструдеры.

Эксплуатируется данный вид воздуховодов в конструкциях, требующих высокую прочность вентиляционных каналов. К преимуществам данных изделий относится простота монтажа и обслуживания,  а также хорошие аэродинамические показатели. При создании, однако, разветвленной вентиляционной сети, необходимо учитывать суммарной вес будущей системы воздушных каналов и озаботиться, при необходимости, укреплением всей конструкции.

Гибкий тип воздуховодов  представляется в виде гофрированного рукава, поэтому иногда их называют гофрированными или спиральными. Основу составляет стальная проволочная арматура, а стенки делают из металлизированного полиэфира (ламинированной фольги). Особенность данной продукции в исключительной легкости монтажа, транспортировки и обслуживании. При необходимости, на уже существующую конструкцию можно навивать новые элементы, изгибать в любом направлении. К недостаткам относится рифленая поверхность стенок, которая негативно влияет на скорости прохождения воздуха по каналу, а также на шумоизоляции.

Полужесткий вид воздуховодов — промежуточное звено, обладающее прочностью жестких и эластичностью гибких моделей. Данный тип изготавливается из алюминиевых или стальных лент, свернутых в трубу и имеющих спиральных шов. Основным недостатком, как и в случае с гибкими моделями, является низкая скорость прохождения воздуха по вентиляционным каналам, что затрудняет использование данных изделий в разветвленной сети вентилирования.

Способы и типы соединения различных видов воздуховодов

К самым распространенным способам соединения отдельных прямых участков воздуховодов относятся фланцевое и бесфланцевое соединения.

В основе фланцевого соединения лежит способ крепления воздуховодов друг к другу фланцами, закрепленными на концах соединяемых деталей на саморезах или с помощью заклепок. Для герметичности в местах соединения используют резину или другие уплотнители.

Бесфланцевое соединение осуществляют при помощи бандажа тонкой листовой стали с использованием металлических реек.

К основным типам соединения воздуховодов относят:

  • Диффузоры и конфузоры (для соединения изделий с разными поперечными сечениями). Первые расширяют воздушный поток, вторые сужают.
  • Тройники (при разветвлении канала или соединении его из нескольких в один)
  • Переходники (для соединения изделий с разного размера и формы)
  • Колена и отводы (для обеспечения поворотов в вентиляционной сети)

www.ventinform.ru

Воздуховоды для вентиляции. Особенности монтажа

Установка системы вентиляции не обходится без монтажа воздуховодов, которые отвечают за циркуляцию воздуха в системе. Как правильно установить воздуховоды для вентиляции разберем в данной статье.

Оглавление:

  1. Общее понятие о воздуховодах для вентиляции
  2. Разновидности воздуховодов для вентиляции
  3. Расчет воздуховодов вентиляции естественного типа
  4. Монтаж воздуховодов вентиляции гибкого типа
  5. Установка пластикового воздуховода
  6. Установка металлических воздуховодов

Общее понятие о воздуховодах для вентиляции

Воздуховоды для вентиляции предназначены для распределения воздуха в помещении. Воздуховоды выглядят как система труб: металлических, пластиковых, гофрированных.

Сфера использования:

  • бытовая вентиляция;
  • система кондиционирования;
  • вытяжки, расположенные в шкафу;
  • кухонные вытяжки;
  • приточная вентиляция.

Воздуховоды для вентиляции фото:

Кроме трубы, воздуховоды для вентиляции включают соединительные элементы в виде муфт, колен, тройников, крестовин и переходников.

Воздуховоды должны соответствовать таким требованиям:

  • обеспечивать полную герметичность соединений;
  • создавать условия для свободной циркуляции воздуха;
  • соответствовать санитарно-гигиеническим нормам;
  • быть пожаробезопасными;
  • вписываться в дизайн помещения;
  • обладать высокими изоляционными характеристиками.

Разновидности воздуховодов для вентиляции

Перед тем как воздуховоды для вентиляции купить, следует ознакомиться с разновидностями и особенностями воздуховодов.

По материалу, из которого изготовлен воздуховод выделяют:

  • воздуховоды для вентиляции пластиковые;
  • металлические воздуховоды;
  • гофрированные воздуховоды;
  • тканевые воздуховоды.

1. Пластиковые воздуховоды - довольно быстро вытесняют металлические, благодаря наличию преимуществ перед ними.

Пластиковые воздуховоды изготавливают из полиуретана, поливинилхлорида или полипропилена. Чаще всего используют поливинилхлоридные воздуховоды, которые отличаются легкостью, безвредностью и герметичностью.

Достоинства пластиковых воздуховодов:

  • антикоррозийность - в отличии от металлических, которые со временем теряют форму и покрываются ржавчиной;
  • доступная стоимость - цена на воздуховоды пластикового типа сравнительно низкая по сравнению с другими видами воздуховодов;
  • гладкая поверхность, на которой не образуются шероховатости, препятствующие нормальной циркуляции воздуха;
  • легкость в очистке - не требуют особенного ухода и легко моются;
  • простой монтаж, который не требует особых усилий или навыков работы;
  • безопасность - не выделяют токсичных веществ в окружающую среду.

2. Металлические воздуховоды бывают двух видов: оцинкованные или нержавеющие.

Оцинкованные воздуховоды для вентиляции - отлично подходят для вентиляционных систем, которые устанавливают во влажных и теплых помещениях.

Преимущества оцинкованных воздуховодов:

  • небольшой вес;
  • легкость установки;
  • высокая термостойкость;
  • устойчивость к влаге.

Воздуховоды из нержавеющей стали используют в помещениях с особо жесткими условиями эксплуатации.

3. Гофрированные воздуховоды изготавливают из алюминиевой фольги.

Достоинства воздуховодов для вентиляции гибких или гофрированных:

  • позволяют изогнуть воздуховод под любым углом;
  • легко устанавливаются;
  • не требуют большого количества соединений.

4. Тканевые воздуховоды изготавливают из полиэфира.

Достоинства:

  • небольшой вес конструкции;
  • легкая транспортировка;
  • мобильность;
  • простой монтаж - не требует дополнительных крепежей;
  • отсутствие образования конденсатных масс;
  • не требуют теплоизоляции;
  • не образовываются микроорганизмы.

В зависимости от формы воздуховода выделяют:

  • воздуховоды для вентиляции прямоугольные;
  • спиральные воздуховоды;
  • плоские воздуховоды для вентиляции;
  • гибкие воздуховоды для вентиляции;
  • круглые воздуховоды для вентиляции.

1. Прямоугольные воздуховоды изготавливают чаще всего из оцинкованной стали и применяют при обустройстве системы вентиляции на большой территории. Такие воздуховоды выглядят более эстетично. Для соединения прямоугольных воздуховодов используют фланцы или сваривание.

2. Спиральные воздуховоды - имеют высокий уровень жесткости и привлекательно выглядят. Соединяются фланцами и уплотнительным материалом, таким как картон или резина. Спиральные воздуховоды не требуют дополнительной теплоизоляции.

3. Плоские воздуховоды для вентиляции используют для монтажа вентиляции в загородных домах или коттеджах.

Преимущества:

  • небольшой вес общей конструкции;
  • соединение при помощи фланцев и тройников;
  • позволяют использование комбинации плоских и круглых воздуховодов;
  • при несовпадении размеров, корректировка воздуховода осуществляется при помощи монтажного ножа.

4. Гибкие воздуховоды для вентиляции позволяют с легкостью монтировать соединительные конструкции без помощи фланцев и других соединительных элементов.

Для изготовления гибких воздуховодов используют многослойную алюминиевую фольгу, ламинированную полиэфирную ленту со спиральным каркасом или из натканного полиэфирного волокна со слоем утеплителя.

5. Круглые воздуховоды одни из самых популярных, среди воздуховодов вентиляции.

Преимущества круглых воздуховодов:

  • высокий уровень жесткости;
  • обеспечение хорошего распределения воздуха;
  • небольшое количество соединителей при монтаже;
  • хорошие технические характеристики;
  • удобство эксплуатации.

В соответствии с типом вентиляции выделяют:

  • воздуховоды естественной вентиляции;
  • воздуховоды приточной вентиляции;
  • воздуховоды для противодымной вентиляции.

1. Воздуховоды для естественной вентиляции обеспечивают здоровый и безопасный микроклимат помещения, за счет работы ветра.

2. Воздуховоды приточной вентиляции обеспечивают постоянный приток воздуха в помещение.

3. Воздуховоды противодымной вентиляции устанавливают для отвода дыма или других газов с помещения. Например, на сцене театра, во время выступления.

Расчет воздуховодов вентиляции естественного типа

Естественная вентиляция обеспечивается путем самопроизвольного движения воздуха в помещении. Выделяют канальную и бесканальную естественную вентиляцию. Канальная вентиляция предполагает размещение вентиляционных каналов в специальных блоках, например, в стене или на полу помещения, а бесканальная не имеет таких каналов.

Чтобы правильно рассчитать систему естественной вентиляции следует выполнить ряд действий:

1. Определите величину расхода вентиляционного воздуха (l). Для кухни это 90 м³/ч, для ванной комнаты 25-30 м³/ч.

2. Рассчитайте величину скорости воздуха в вентиляционных каналах (v), среднее значение которой равняется 0,3 м/с.

3. Формула f=l*v3600 позволит рассчитать приблизительные размеры воздуховодов для вентиляции.

4. Для определения диаметра воздуховода вентиляции следует воспользоваться данной формулой: d=2ab*(a+b). a, b - размеры воздуховода.



Монтаж воздуховодов вентиляции гибкого типа

1. Чтобы избежать изгиба воздуховода и потери давления, внутренний рукав следует удерживать в растянутом виде. Все излишки рукава обрезаются.

2. Гибкие воздуховоды не предусматривают дополнительного запаса, так как это отразится на качестве вентиляционной системы.

3. Ширина кронштейнов должна быть довольно большой, для избежания деформации воздуховода.

4. В месте, где воздуховод проходит через стену, используют металлические гильзы или переходники.

5. Перед установкой полностью растяните воздуховод и с помощью маркера нанесите разметку в местах, которые требуют резки.

6. С помощью монтажного ножа отрежьте необходимую часть воздуховода.

7. Для соединения воздуховода используйте: ниппели, мастику или ленту из алюминия.

8. Зафиксируйте соединение при помощи металлической стяжки.

9. Величина радиуса изгиба воздуховода должна быть меньше радиуса самого воздуховода.

10. Если для воздуховода требуется вертикальная подвеска, расстояние между креплениями должно быть 100-180 см.

Установка пластикового воздуховода

1. Перед установкой воздуховода следует четко определить схему вентиляционной системы и наличие крепежей, при необходимости дополнительной фиксации воздуховода.

2. Монтаж пластиковых воздуховодов предполагает наличие таких инструментов как дрель, карандаш, уровень, ножовка.

3. Пластиковые воздуховоды бывают плоскими, прямоугольными и круглыми.

4. С помощью уровня или рулетки отмерьте нужную длину воздуховода, а затем отрежьте ножовкой.

5. Все фасонные элементы пластиковых воздуховодов отлично соединяются между собой, как конструктор, поэтому дополнительная герметизация, при монтаже, не потребуется.

6. Пластиковые воздуховоды имеют переходники, которые предполагают совместную установку как круглых, так и прямоугольных или плоских воздуховодов, в зависимости от типа и функциональных особенностей вентиляции.

Установка металлических воздуховодов

1. Перед монтажом металлических воздуховодов следует собрать воздуховоды в отдельные элементы системы. Соединения между металлическими воздуховодами бывает фланцевыми и бесфланцевыми.

2. Чтобы установить горизонтальную систему воздуховодов нужно сначала сделать разметку мест, на которых будет производиться крепление воздуховода.

3. Крепления устанавливают двумя способами: строительно-монтажным пистолетом или сварочным аппаратом.

4. После установки креплений воздуховоды устанавливают непосредственно в систему. В качестве средств подвески используют хомуты.

5. Завершающий этап установки включает фланцевое соединение воздуховодов в единую вентиляционную систему.

Особенности монтажа металлических воздуховодов:

Выделяют два вида соединений металлических воздуховодов: соединения фальцевого и сварного типа. Если толщина воздуховода менее 1 мм, тогда применяют фальцевое соединение, в противном случае - сварное.

Соединение металлических воздуховодов - очень важный процесс, который влияет на герметичность и целостность всей системы.

Круглые металлические воздуховоды подсоединяют к системе такими способами:

  • фланцевые соединения - закрепляют воздуховод способом отбортовки;
  • бандажное соединение - включает использование мастик или других химических материалов;
  • муфты или ниппели - бывают с резиновыми уплотнителями, которые обеспечивают более надежное крепление и без уплотнителей;
  • раструб - соединение двух воздуховодов методом вхождения одного воздуховода в другой.

Прямоугольные металлические воздуховоды предполагают такие способы крепления:

  • фланцы - точечная или обычная сварка, после применения которой обязательно следует закрасить место сваривания, для предотвращения появления коррозии;
  • шинный метод - использование деталей, которые изготавливают из оцинкованной стали, в виде угловых вставок, которые и соединяют воздуховоды.

strport.ru

Особенности выбора воздуховодов для вентиляции, разновидности устройств: форма, предназначение, материалы


Система вентиляции устанавливается во многих зданиях, так как это предусмотрено установленными правилами проектирования сооружений. Практически все системы подачи или отвода свежего воздуха состоят из двух основных элементов: один устанавливается снаружи, другой внутри. Эти два элемента системы соединяются между собой при помощи воздуховодов. Рассмотрим все особенности, которыми обладают воздуховоды, как следует проводить их выбор и многие другие моменты.

Комфортная обстановка в помещении

Для того чтобы обеспечить комфортную обстановку в помещении создают систему вентиляции. Она проводит подачу свежего воздуха в помещение. Достаточно важно правильно спроектировать систему подачи воздуха в местах скопления людей. Качество создаваемой вентиляции зависит от особенностей используемого оборудования и комплектующего. Как правило, на воздуховоды при проектировании системы не обращают особого внимания, но это не правильно. Этот соединительный элемент системы отвечает за беспрепятственную подачу воздуха от наружного блока к внутреннему.

В помещении должно быть комфортно и приятно находиться, что и обеспечивает грамотная система вентиляции

Какие основные качества у воздуховода?

Практически все разновидности систем вентиляции имеют воздуховоды. Они должны эффективно выполнять ряд функций, к которым отнесем следующие моменты:

  • Герметичность. Воздух поддается под давлением. Для того чтобы кислород мог эффективно поступать от наружного блока к внутреннему следует обеспечивать нужную степень герметичности. Степень герметичности зависит от целостности системы, а также вида используемого материала при изготовлении воздуховодов.
  • Звукоизоляция системы. Подача воздуха в помещение должна проходить бесшумно. Если использовать воздуховоды с хорошей степенью звукоизоляции и с обтекаемой формой, то вентиляционная работает бесшумно.
  • Максимальная компактность. Пути, через которые прокладываются воздуховоды, могут пролегать через помещение. Для того чтобы провести качественную отделку помещения следует использовать каналы, которые имеют минимальные габаритные размеры. Современные технологии позволяют создавать небольшие трубопроводы различного сечения.
  • Прочность и надежность конструкции также можно назвать важными параметрами. Для того чтобы исключить вероятность повреждения воздуховода под воздействием окружающей среды, их изготавливают при использовании современных материалов.

Следует учитывать вышеприведенные моменты при рассмотрении того, какими качествами должен обладать воздуховод.

 Важно провести правильный расчет, который позволит определить диаметр поперечного сечения, а также форму сечения. К примеру, если канал недостаточно широкий, то поток воздуха будет недостаточным, возникнет сильный шум и большая нагрузка на систему.

Чтобы воздуховод хорошо работал, он должен быть герметичным, хорошо изолировать звук, прочным, компактным. Расчет диаметра поперечного сечения должен быть произведен точно.

Перегрузка системы может привести к следующим моментам:

  1. Механическому разрушению конструкции.
  2. Нарушению герметичности системы.
  3. Сильному износу активного элемента системы.

При недостаточном давлении в системе в воздуховоде будет образовываться засорения различного типа, система будет работать с малой эффективностью.

Таблица: размеры круглых воздуховодов

Диаметр, ммПлощадь поперечного сечения, м²Периметр, ммПлощадь поверхности 1 м, м²
1000,00793140,314
1250,01233920,392
1400,01544400,44



Разновидности воздуховодов: форма, материалы, предназначение

Современные технологии и большой ассортимент материалов определяет большой выбор воздуховодов. Для того чтобы система в большей степени подходила к помещению, следует провести правильный выбор конструкций, которые отвечают за подачу воздуха от наружного блока во внутренний. Разделяют два основных типа воздуховодов:

  1. Металлические конструкции – используются на протяжении последних лет, отличаются повышенной надежностью и долговечностью. Используемый металл при производстве может выдерживать воздействие окружающей среды. Широкое разнообразие каналов позволяет создавать самые сложные конструкции. Однако высокая цена зачастую становится причиной, по которой подобный вариант исполнения воздуховодов не приобретают. При изготовлении зачастую используют нержавеющую или оцинкованную сталь. Принято считать, что именно воздуховод из металла является наилучшим выбором для больших помещений. Это связано с тем, что металлическая конструкция может выдерживать высокие нагрузки при соблюдении нужного уровня герметичности. Именно поэтому воздуховоды их металла принято считать наилучшим выбором для цехов, производственных помещений и больших помещений.
  2. Относительно недавно при производстве воздуховодов стали использовать пластик. Этот материал обладает прекрасными эксплуатационными качествами. К ним можно отнести привлекательный внешний вид, низкий уровень сопротивления воздуха, отличной звукоизоляции и другие важные моменты. Особое внимание уделяют тому, что конструкции из пластика имеют небольшой вес. Этот момент существенно упрощает монтажные работы, позволяет использовать крепежные конструкции малой прочности. Пластик довольно прост в применении, его можно использовать для производства различных конструкций сложной формы: тройники, переходники, различные повороты и изгибы. Большое разнообразие позволяет создавать конструкции практически любой протяженности и формы. При определенных обстоятельствах при проектировании системы нужно также поддерживать эстетичный вид. Область применения пластиковых воздуховодов очень обширна: от квартир в многоквартирных домах, на дачах, в ресторанах и магазинах, многих других помещениях.

В зависимости от ваших нужд, вы можете выбрать воздуховод, сделанный из металла или из пластика

Другие материалы при изготовлении воздуховодов используются довольно редко. При рассмотрении металлических и пластиковых вариантов исполнения следует учитывать довольно много важных моментов. Стальные конструкции популярны по нижеприведенным причинам:

  1. Долгий срок службы. Металл, который защищен от воздействия повышенной влажности может служить долгие годы.
  2. Надежность – металл может выдерживать довольно большую нагрузку.
  3. Невосприимчивость к воздействию огня.

Однако есть в применении металла довольно много недостатков:

  1. Большая стоимость.
  2. Получаемая конструкция имеет большой вес.
  3. Во время подачи воздуха возникает шум, который связан с изгибанием металла под давлением.
  4. Большая стоимость металла.
  5. Сложности, возникающие при выполнении монтажных работ.

Пластик лишен многих недостатков металла, что делает его также привлекательным материалом при производстве воздуховодов. Выделим следующие достоинства пластика:

  • Относительно небольшая стоимость. Технология производства пластика позволяет существенно снизить стоимость материала. Именно поэтому получаемая конструкция довольно доступна.
  • Небольшой вес также можно назвать существенным преимуществом конструкции. Существенное снижение веса становится причиной упрощения монтажных работ, перевозки конструкции и простоты их охранения.
  • Технология производства пластика предусматривает возможность создания конструкций самых сложных форм. Поэтому есть достаточно большой выбор.
  • Следует учитывать тот момент, что пластик подается обработке, а значит приобретенные воздуховоды можно адаптировать под создаваемую систему.
  • На пластик факторы окружающей среды не оказывают пагубного воздействия. Только механическое воздействие может нарушить целостность материала.
  • Конструкции из пластика обладают большей эластичностью, а значит, при прохождении воздуха не появится шум.

Несмотря на большое количество достоинств, есть также и существенные недостатки. К ним отнесем:

  • Пластик при незначительном воздействии может повредиться. Деформация проявляется в основном трещинами и вмятинами. Избежать повреждений при существенном механическом воздействий невозможно. Именно поэтому при создании вентиляционной системы следует обратить особое внимание на защиту конструкции.
  • При производстве пластика используются вещества, которые горючи. При прямом контакте с огнем рассматриваемый материал быстро воспламеняется, после чего огонь распространяется из одного помещения в другое. Именно поэтому при использовании пластиковых воздуховодов следует обеспечивать качественную изоляцию.

Как видно из вышеприведенной информации, пластиковые воздуховоды обладают большим количеством достоинств, чем металлические. Именно поэтому в последнее время их повсеместно используют при создании системы подачи и отвода воздуха из помещений различного типа. Еще одной важной классификацией воздуховодов можно назвать форму поперечного сечения. По этому признаку воздуховоды разделяют на следующие типы:

  1. Прямоугольное поперечное сечение. Несмотря на то, что в продаже можно встретить довольно много прямоугольных конструкций, она не подходит для подачи или отвода воздуха из-за плохой аэродинамики. Также при ее использовании возникают определенные сложности монтажа. Однако прямоугольные конструкции подходят больше всего для помещений, в которых нужно скрыть воздуховоды с экономией свободного пространства.
  2. Большое распространение также получили круглые воздуховоды. Поперечное сечение круглой формы обладает наименьшим показателем сопротивления, что определяет снижение шума во время подачи воздуха. Также воздуховод круглой формы довольно просто соединять для того, чтобы создавать большую систему.

В отдельную группу следует отнести гибкие гофрированные воздуховоды. Они изготавливаются из специального материала, который обладает высокой гибкостью. Чаще всего гофрированный вариант исполнения применяется в доме.

Правила выбора воздуховодов для создания системы вентиляции

Проектирование системы вентиляции – достаточно сложная задача. Выбор материала, протяженности системы, ее геометрия выбираются высококвалифицированными специалистами. Это связано с тем, что каждый случай требует правильного выбора воздуховодов. Все сооружения имеют свои определенные особенности, которые учитываются при проектировании системы вентиляции.

При заказе услуг у квалифицированного специалиста учитывается довольно много различной информации: площадь помещения, особенности расположения вентиляционных воздуховодов, необходимая степень звукоизоляции, требуемые нормы пожарной безопасности и многое другое. Некоторая информация предоставляется заказчиком, другая собирается при осмотре помещения. Система будет эффективной только в том случае, если будет соответствовать всем техническим нормам.

Чтобы правильно выбрать воздуховод учитывайте: площадь помещения, особенности расположения вентиляционных воздуховодов, необходимую степень звукоизоляции, требуемые нормы пожарной безопасности и т.д.

В заключение отметим, что в последнее время появляются воздуховоды с изоляционным слоем, которые напоминают сэндвич-панели. Они обладают лучшими эксплуатационными качествами. Каждый слой отвечает за решение определенных задач. Стоимость сэндвич-панелей существенно выше, чем обычных конструкций. Но при этом эффективность применения сэндвич-панелей весьма велика.

79w.ru

Классификация воздуховодов



Воздуховоды – одна из основных частей системы вентиляции и кондиционирования. Воздуховодом называют трубу с сечением, которая имеет определенную форму и предназначена для перемещения воздуха из помещения в помещение или же на улицу. Благодаря работе воздуховода, вместо грязного воздуха в комнате появляется свежий и чистый. Традиционно эти устройства различают по самым разным параметрам и видам. Воздуховоды, беря во внимание материал изготовления, разделяют на категории для того, чтобы как можно лучше подобрать их для работы в самых разных системах вентиляции и кондиционирования. Нужно понимать, из какого материала воздуховоды можно использовать в определенном месте, а какие нельзя. Например, металлические устройства портятся во влажном помещении, а вот пластиковые легко поддаются негативному влиянию высоких температур. Детальная классификация воздуховодов осуществляется по таким параметрам:

Форма поперечного сечения. Бывает круглое и прямоугольное сечение.

Материал изготовления:

  • Металлические;
  • Металло-пластиковые;
  • Неметаллические.


Технологические и конструкционные особенности:

  • Прямошовные
  • Спирально-замковые
  • Спирально-сварные.

Особенности соединений:

  • Фланцевые
  • Бесфланцевые
  • Сварные.

Воздуховоды со специальными функциями:

  • Теплоизолированные
  • Звукопоглощающие.

Материалы изготовления воздуховодов

Одними из самых популярных на рынке воздуховодов, являются те, которые изготовлены из оцинкованной стали. Особенным спросом они пользуются в промышленной вентиляции. Воздуховоды из оцинкованной стали отличаются долговечностью, прочностью и коррозийной устойчивостью. Как правило, этот тип устройств не требует дополнительного технического обслуживания. К тому же, оцинкованные воздуховоды обладают отменными аэродинамическими параметрами. Их легко устанавливать, благодаря прямым участкам конструкции. Оцинкованные воздуховоды уменьшают потери воздушного давления в вентиляционной системе, а также снижают шумность.

В отличие от металлических устройств, воздуховоды пластиковые обладают другими уникальными преимуществами. Среди них легкость, прочность и удобство в транспортировке. Кроме этих достоинств, пластиковые устройства также выгодно отличаются отсутствием коррозии – ржавчины. Также следует отметить, что они легки в монтаже, подходят, как для вытяжки, так и для других систем вентиляции и кондиционирования. Отметим, что воздуховоды пластиковые значительно дешевле металлических устройств.

Алюминиевые воздуховоды представляют собой гибкие и высокопрочные трубы. Они способны выдерживать низкое и среднее давление в различных системах вентиляции, кондиционирования, а также в дымоходах. Эти устройства выдерживают температуру до +300°С.

Остальная классификация воздуховодов

Гибкие воздуховоды используются в системе вентиляции, как вид соединения элементов вентиляции к другим трассам воздуховодов. Их можно подключить к воздухораспределителям настенного и потолочного типа. Также эти устройства используются для соединения фэнкойлов с сетевыми воздуховодами. Как правило, длина гибких труб составляет около 10 метров.


Круглые воздуховоды способны выдерживать большое давление из-за своей прочной формы. Удобным материалом для таких устройств является оцинковка. Они практичны, поскольку легко поворачиваются в разные стороны, что повышает аэродинамику потоков воздуха. Круглые воздуховоды применяются в промышленных вентиляционных системах.

Прямоугольные воздуховоды распространены в вентиляционных системах жилых домов и офисов, им оснащают кондиционеры. Эти устройства изготавливаются из алюминиевой, оцинкованной и нержавеющей стали. Они подают воздух в основную трассу системы, кроме этого прямоугольные воздуховоды используют для разводки в дополнительных установках вентиляции.

Гофрированные воздуховоды практичны. Они отличаются своей гибкостью и универсальностью. Их можно использовать в самых разных вентиляционных установках. Гофрированные воздуховоды, как правило, изготавливают из алюминиевой или нержавеющей фольги, они подходят для присоединения конечных элементов системы в труднодоступных местах. Кроме этого, он

www.vent-style.ru

Разновидности воздуховодов для вентиляции, различия по форме и материалу

Воздуховоды – очень важный конструктивный элемент в любой вентиляции. По ним подается свежий и выводится загрязненный воздух. Справедливости ради стоит отметить, что в некоторых случаях для организации воздушного потока используются не воздухопроводы, а каналы, которые являются неотъемлемой частью конструкции стен и потолков.

Воздуховоды для вентиляции бывают жесткие и гибкие, пластиковые и металлические, которые изготавливаются из оцинковки и нержавеющей стали. Они различаются своими размерами и формой сечения. Конструкция воздухоотводов, их сечение и материал, полностью зависят от задач, которые они должны решать.

Какие задачи должны решать вентиляционные каналы

Самая основная задача любых воздухопроводов и каналов – это обеспечение эффективной работы системы вентиляции. А для этого, они должны отвечать ряду параметров:

  • Эффективные шумоизоляционные качества.
  • Хорошая герметичность.
  • Прочность воздухопроводов.
  • Их максимальная компактность.
  • Теплоизолированность.

Основную роль при выборе этих изделий, играет их форма, площадь сечения и конструкция всего канала. К шуму, создаваемому проходящим по каналам воздухом, можно как мириться, так и просто привыкнуть, но если изменить сечение или прочность воздухопровода, то наиболее простой проблемой станет остановка работы всей системы. А могут быть последствия и гораздо плачевнее. Сегодня воздухоотводы выпускают из множества различных материалов, основными из которых являются оцинкованный, нержавеющий металл и пластик. Рассмотрим все материалы более подробно.

к оглавлению ↑

Применение оцинкованных воздухопроводов

В промышленности и гражданском строительстве, чаще всего применяются оцинкованные воздуховоды для вентиляции, но в некоторых случаях обоснованным считается применение этих изделий, изготовленных из нержавеющей стали.

Притом что эксплуатационные характеристики металлических воздушных шахт значительно уступают пластиковым, в гражданском строительстве именно им отдают предпочтение. Все дело в том, что оцинкованные воздушные шахты сами не горят и не способствуют распространению огня. Противопожарная безопасность является наиболее важным элементом, и несмотря на больший вес конструкций, в жилых постройках воздухоотводы делают из оцинкованного металла. Воздушные шахты из оцинковки могут быть как прямоугольной формы сечения, так и круглой. Для уменьшения себестоимости производства металлических круглых воздухопроводов, стали применяться спирально-навивные изделия. Их производят из оцинкованной ленты, толщиной от 0,55 мм до 0,7 мм. Они прекрасно показали себя в вентиляционных системах при более низкой стоимости их производства. С появлением спирально-навивных воздухоотводов уже редко, но все же еще применяются прямошовные круглые трубы. Они изготавливаются из листов оцинкованной стали и имеют такую конструкцию, чтобы один конец воздуховода вставляется другой. Но у этих изделий, кроме стоимости и веса, есть еще один серьезный недостаток: в них создается высокое сопротивление воздушным потокам, а это требует использования дополнительных элементов, таких как диффузоры.

Для справки. Диффузор – это изделие, предназначенное для использования в системах вентиляции, в которых меньшее сечение воздухопровода нужно изменить на большее, для понижения давления воздуха. В конфузорах все происходит с точностью до наоборот, благодаря чему повышается скорость прохода, а соответственно и давление воздушных потоков в воздушных каналах.

к оглавлению ↑

Гибкие воздухопроводы

Для того чтобы упростить монтаж вентиляционных систем, уже долгое время применяются гибкие вставки, которые могут быть как металлические, так и пластиковые. Воздуховоды гибкие для вентиляции прекрасно помогают соединить близко расположенные, разноуровневые участки, где из-за стесненных условий невозможно установить жесткие переходные элементы. В системах вентиляции, собранных из металлических воздухопроводов, наиболее часто применяется гофрированная труба. Основным преимуществом ее применения является возможность изгиба практически под любым углом. Кроме того, гофротруба имеет весьма приличные шумопоглащающие свойства, поэтому ее применение в жилых зданиях является обоснованным. Гофрированная труба, изготовленная как из металла, так и из пластика, при всех своих достоинствах имеет один серьезный недостаток: этот гибкий элемент имеет меньшую прочность, если сравнивать с ее жесткими «собратьями», поэтому гораздо быстрее выходит из строя. Этот факт никак не умаляет ее достоинств, просто монтаж этой гибкой вставки производится так, чтобы в любой момент к ней был хороший доступ для замены. Более подробно ознакомиться с гибкими воздуховодами можно в этой статье.

к оглавлению ↑

Воздушные шахты из нержавеющей стали

Воздухопроводы, выполненные из нержавеющей стали изготавливаются как круглой, так и прямоугольной формы сечения. Круглые воздушные каналы, применяются в тех же случаях, что и произведенные из оцинкованной стали. Они обеспечивают значительную жесткость всей конструкции, а сами воздухоотводы выдерживают большее давление, чем аналогичные оцинкованные или изготовленные из ПВХ. Прямоугольные шахты из нержавеющей стали, применяются в том случае, если требуется монтаж вентиляционных воздухопроводов, большая сторона которых превышает 300 мм. http://www.youtube.com/watch?v=1uIUr9RrvEM

к оглавлению ↑

Круглая форма сечения элементов транспортировки воздуха

Эти воздушные каналы имеют несколько достоинств:

  1. Воздуховоды для вентиляции круглые – более жесткие и чаще всего применяются при наружном способе монтажа.
  2. Такая форма воздухоотводов обеспечивает большую герметичность всей вентиляционной системы.
  3. Очень часто круглые шахты комплектуются слоем изоляции, благодаря чему обеспечивается значительная экономия средств на их дополнительную теплоизоляцию.
  4. Огромный выбор типоразмеров круглых воздухопроводов дает возможность построить конструкцию вентиляционной системы, приспособленную под конкретное помещение.
к оглавлению ↑

Прямоугольная форма сечения элементов транспортировки воздуха

Согласно СНИП 2.04.05-91 воздушные каналы такой формы должны иметь соотношение сторон не большую, чем 6 к 3. Металлические и пластиковые прямоугольные воздуховоды для вентиляции имеют некоторые неоспоримые преимущества перед другими типами, а именно:

  • Благодаря прямой плоскости таких воздуховодов достигается максимальное прилегание конструкции вентиляционной системы к поверхности.
  • Благодаря прямоугольной форме воздушных каналов достигается значительная экономия пространства для монтажа.

Прямоугольные воздухопроводы могут быть выполнены как из ПВХ, так и из металла. Металлические прямоугольные каналы изготавливаются из листовой оцинкованной стали толщиной:

  • 0,5 мм – если большая сторона короба менее 250 мм.
  • 0,7 мм – если большая сторона короба от 300 до 1000 мм.
  • 0,9 мм — если большая сторона короба воздуховода от 1250 мм до 2000 мм.

Воздухоотводы важнейшие элементы конструкции вентиляционных систем. К их выбору нужно подходить с особым вниманием, учитывая все детали. Мы постарались дать максимальную информацию о назначении и применении воздушных каналов из различных материалов, а какие выбрать – это дело вкуса, кошелька и особенностей конструкции проекта вашей вентиляционной системы.

ventilationpro.ru

Воздуховоды какие бывают – Воздуховоды для вентиляции их разновидности и правила монтажа

Отправить ответ

avatar
  Подписаться
Уведомление о
