Воздушный клапан для вентиляции в квартире

Воздушный клапан играет ключевую роль в вентиляции квартиры. Если вентиляция, установленная в квартире, плохо функционирует, то часть воздушного потока возвращается из общедомового канала обратно в жилые помещения. Соответственно, в квартире явно ощущается неприятный запах. Такое явление характерно для санузлов, ванных комнат и кухни. Решить проблему можно установив обратный клапан в систему вентиляции. Можно приобрести заводское изделие или сделать конструкцию своими руками.

Что такое обратный клапан

Приспособление, которое устанавливается в систему вентиляции для предотвращения возврата воздушного потока, называется обратный клапан. Другими словами, устраняется обратная тяга. Кроме того, такая конструкция исключает попадание в квартиру насекомых, защищает жилые помещения от пыли и сквозняков. Вне зависимости от типа и конструктивных особенностей, обратный клапан работает в автоматическом режиме и не нуждается в дополнительных настройках.

Принцип действия таких устройств довольно прост. По центру клапана располагается ось, на которой крепится заслонка. При работе вытяжки, заслонка приоткрывается, и воздушный поток из квартиры уходит в общедомовую вентиляционную шахту. Когда вентилятор выключается, заслонка под действием силы тяжести перекрывает течение воздуховода, предотвращая обратную тягу. В многоквартирных домах широко используются обратные клапаны в виде «бабочки». Эта двустворчатая конструкция может быть диаметром от 100 до 315 миллиметров.

Разновидности

Эти приспособления могут отличаться по форме, принципу действия и способу установки. Остановимся на каждом виде более подробно.

  • Установка. Воздушный клапан может устанавливаться как в вертикальной, так и в горизонтальной плоскости. Это зависит от расположения воздуховода. Например, если воздуховод расположен вертикально, то необходимо устанавливать горизонтальный обратный клапан. Это обеспечит более эффективную работу устройства.



  • Форма. Клапана могут быть с круглым или прямоугольным сечением. Рекомендуемая пропускная способность такого устройства может варьироваться от 4 до 6 м/сек. Конструкция может приобретаться отдельно или в паре с вытяжкой.

  • Принцип действия. Ключевую роль в работе обратного клапана играет заслонка. Она может быть двух типов: золотниковая или дисковая. Первый тип предназначен для работы с жидкостями, поэтому для вентиляции он не подходит. Нас больше интересует второй вариант – диск или пластина для предотвращения обратной тяги.

Обратный клапан для вентиляции может иметь функцию подогрева. Эта опция предотвращает появление наледи и конденсата. Эффективность такой конструкции в многоквартирных домах вызывает сомнения.



Вентиляция в квартирах не контактирует с уличным воздухом, поэтому обогрев вам вряд ли понадобится. Кроме того, такие устройства стоят дороже и более сложны в установке своими руками. Поэтому не поддавайтесь уговорам продавцов и приобретайте обычные модели.

Как правильно выбрать обратный клапан

От выбора обратного клапана будет зависеть функциональность всей системы вентиляции. Поэтому к выбору этих приспособлений нужно подходить очень ответственно. Первое, на что стоит обратить внимание, это подвижность заслонки. Она должна свободно вращаться на поперечной оси. Таким образом, обратный клапан будет срабатывать даже от лёгкого движения воздуха.

Второй параметр достойный внимания – это стоимость изделия. Обычно цена складывается из следующих моментов:

  • Размер клапана и тип сечения;
  • Материал;
  • Популярность производителя.

От последнего параметра зависит почти 30% цены. Стоит учесть, что клапаны, изготовленные именитыми производителями, отличаются качеством исполнения. Поэтому экономить при выборе не стоит. Кроме того, более дорогие модели обычно идут в комплекте с вытяжным вентилятором.

От мощности вентилятора зависит эффективность работы обратного клапана. Если тяга воздушного потока будет недостаточной, обратный клапан будет выполнять функцию обычной заслонки. Мощность вытяжки должна быть соизмеримой с внутренним объёмом помещения. Например, для кухни подойдёт вытяжной вентилятор с коэффициентом мощности 10, для ванны и туалета можно использовать «семёрки».

Делаем обратный клапан своими руками

Если у вас нет желания тратить деньги на приобретение обратного клапана, можно его сделать своими руками. Сразу стоит уточнить, что полностью избежать расходов не получится, вытяжной вентилятор всё равно придётся покупать. Итак, схема изготовления обратного клапана выглядит следующим образом:

  • Для основания вам понадобится прочный материал. Можно использовать толстый пластик или текстолит. Из этого материала выпиливается пластина, которая подходит по размеру к отверстию вентиляции. Толщина пластины может варьироваться от 3 до 5 миллиметров.
  • По углам основы просверливают отверстия для крепления пластины к стене. Кроме того, понадобятся ещё четыре отверстия для крепления вытяжного вентилятора. В центре высверливают отверстия, через которые будет проходить воздушный поток. Количество этих отверстий и их размер определяются по вашему усмотрению. Стоит отметить, чем больше будет ячеек, тем выше пропускная способность вентиляции.
  • Вентилятор крепится к основной пластине. Чтобы сделать конструкцию герметичной, на месте стыка рекомендуется установить резиновую прокладку. Кроме того, небольшие прокладки из резины можно установить под крепёжные болты. Это снизит уровень шума и вибрации при работе вентилятора.
  • Теперь можно приступать к монтажу створок. Для этого можно использовать толстую полиэтиленовую плёнку (не менее 0,1 мм) или тонкий пластик. Плёнка приклеивается к основанию таким образом, чтобы полностью закрывала вентиляционные отверстия. Пластиковые створки устанавливаются на основу целиковым квадратом. Разделять квадрат на две равные половинки необходимо только после завершения всех работ. Если вы используете полиэтиленовую плёнку, она должна быть абсолютно гладкой. Любая складка приведёт к нарушению герметичности конструкции, соответственно толка от такого воздушного клапана не будет.
  • Готовую конструкцию устанавливают в воздуховод, и крепят к стене при помощи саморезов или дюбель-гвоздей. Щели между клапаном и стеной заделывают герметиком. После установки полиэтиленовая плёнка разрезается на две равные части, это будут створки обратного клапана. Чтобы срез был идеально ровным, можно воспользоваться монтажным ножом.

Таким образом, у нас получилась самодельная мембрана с функцией обратного клапана. Работает конструкция следующим образом:

  • При естественной циркуляции, под влиянием воздушного потока, сворки приоткрываются. Таким образом, воздух из квартиры беспрепятственно попадает в вентиляционную шахту.
  • Когда происходит эффект обратной тяги, створки герметично захлопываются не пропуская воздуха из общедомовой вентиляции внутрь квартиры.
  • Для принудительного проветривания помещения включается вентилятор.

Такая конструкция может прослужить несколько лет, не уступая по своей производительности заводским моделям.

Стоит отметить, что из вентиляции в квартиру могут проникать не только неприятные запахи, но и мелкие насекомые. Чтобы предотвратить это явление, рекомендуется перед установкой створок приклеить мелкоячеистую сетку из пластика или кусок капрона. Последний вариант предпочтительнее. Капрон легче чистится и его проще заменить в случае необходимости.

На самом деле не так уж и важно, какой вариант обратного клапана вы установите: покупной или самодельный. Главное, чтобы он обеспечивал надёжную защиту квартиры от неприятных запахов.

Воздушный клапан для вентиляции (заслонка вентиляционная)

В последнее время, после того как в домах стали устанавливать пластиковые окна и двери, произошло существенное нарушение циркуляции воздуха.

Установка системы вентиляции – важный этап в создании благоприятного микроклимата.

Воздушный клапан для вентиляции позволяет решить ряд проблем воздухообмена. Его установка позволит избавиться от обратной тяги, а также увеличит КПД всей системы.

Что такое воздушный клапан

Вентиляция дома – важная часть систем, отвечающих за обеспечение благоприятного микроклимата в здании.

Целый комплекс устройств и механизмов объединяют в единый блок, основная цель которого — обеспечить подачу свежего воздуха и максимально эффективно отвести отработанный, исключив его возврат в помещение.

Воздушная заслонка для вентиляции относится к воздухорегулирующим устройствам. Их основное назначение — управление воздушным потоком.

Также их часто используют для регулировки и настройки вентиляционного оборудования.

Устройство и принцип работы вентиляционного клапана

Схема работы воздушного клапана

Воздушные клапаны для вентиляции обладают довольно простой конструкцией. Они состоят из рамки, которая по форме соответствует отверстию канала. На рамке закреплена одна или несколько лопастей.

Крепление осуществляется с помощью поворотной оси, что дает возможность беспрепятственно поворачивать лопасти от состояния максимально открытого отверстия до его полного перекрывания.

Один конец оси выведен наружу, где установлена управляющая рукоять. Это дает легкий доступ и возможность в любой момент установить лопасти в желаемое положение.

В некоторых моделях реализовано электрическое или пневматическое управление устройством.

Сам клапан или встраивается в вентиляционный канал или же размещается на выходе в виде накладной решетки.

Соединения могут быть:

  • фланцевые;
  • бандажные;
  • ниппельные.

Вращение лопастей осуществляется в пределах 90 градусов. В большем угле поворота нет смысла, так как именно при этом значении осуществляется максимальное открытие просвета трубы (лопасти расположены параллельно потоку воздуха).

В случае если конструкцией предусмотрено несколько лопастей, то и поворотных осей также несколько.  Все они соединяются общей тягой, и для управления устройством выводится также одна рукоять.

Одно из основных назначений такой заслонки – предотвращение возникновения обратной тяги. В этом случае заслонки могут подниматься и перекрывать ток воздуха, если он дует не в том направлении.

Если движения воздуха нет, или он движется в правильном направлении, то лопасти под собственным весом (иногда под действием специальных пружин) опускаются.

Такая конструкция особенно эффективна, когда установлена в отверстие для естественной вентиляции. Это позволяет направлять поток только в помещение, обеспечивая постоянное поступление свежего воздуха.

В зависимости от конструкции, заслонки могут иметь всего два положения (открыто и закрыто) или же возможна плавная регулировка размера пропускного отверстия.

Сфера применения

На сегодняшний день воздушные заслонки применяются для организации полноценного воздухообмена. Кроме этого, они позволяют управлять потоками всех известных невзрывоопасных газовоздушных смесей.

При этом не рекомендуется применять заслонку вентиляционную в условиях агрессивной среды.

При этом следует учесть, что заслонка вентиляционная эффективно работает, если в воздухе низкое содержание пыли и прочих твердых частиц. За стандарт принята величина в 100 мг/м3.

Температура окружающей среды, при которой вентиляционный клапан способен успешно функционировать, не должна превышать 800 °С.

Заслонки широко применяются как при монтаже вентиляционной системы, так и в случае установки системы кондиционирования, а также в случае подогрева подаваемого воздуха.

Воздушные клапаны и заслонки:

  • позволяют управлять потоками газа;
  • в случае остановки всей воздухообменной системы полностью перекрывают поступление воздуха;
  • применяются при наладке оборудования;
  • используются для регулировки работы всей вентиляционной системы.

Воздушные клапаны позволяют не только снизить скорость движения воздуха по трубам, но и полностью прекратить его. С их помощью можно управлять и объемом подаваемого воздуха.

Не следует забывать и про естественную вентиляцию. В квартирах, где воздухообмен обустроен по такому принципу, воздушный клапан монтируется в стены между помещениями.

Их рекомендовано устанавливать в непосредственной близости от дверных проемов, а также в приточных воздуховодах. Такая конструкция позволяет обеспечить правильный воздухообмен.

Виды воздушных клапанов для вентиляции

Некоторые виды вентиляционных клапанов

Существует несколько классификаций, по которым подразделяются заслонки для вентиляции:

  • по назначению;
  • по форме;
  • по функциям;
  • по способу управления.

В делении по назначению принято выделять следующие группы устройств:

Воздушные клапаны. Их основное назначение – регулировка подачи газа. Их используют при работе с негорючими газами, дымами и взвесями. Температура перемещаемого потока не должна превышать 80 °С.

Максимально допустимое давление — 1500 Па. Область применения: склады, квартиры, овощехранилища и прочее.

Противопожарные клапаны. Выпускаются 2 модели клапанов: дымовые и огнезадерживающие.

Взрывозащитные. Особая разновидность противопожарных заслонок. Конструкция выполнена таким образом, чтобы исключить прохождение через нее искры.

Унифицированные. Самый распространенный тип. Применяют в системах кондиционирования и воздушного отопления. Нашли применение как в быту, так и в промышленности.

По форме можно выделить устройства:

  1. круглые;
  2. прямоугольные;
  3. квадратные.

По принципу монтажа выделяют встраиваемые и накладные модели.

Устройства могут различаться по типу привода:

Оснащенные ручным приводом. Они имеют маркировку «Р». На выведенном конце оси расположена или рукоять, или специальный профильный наконечник (в этом случае поворот осуществляется с помощью специального ключа).

Оснащенные электроприводом.  В этом случае наносится маркировка «Э». управление осуществляется посредством сервопривода, находящегося на корпусе клапана. Чаще всего устанавливается в вентиляционные каналы и шахты увеличенного диаметра.

Оснащенные пневматическим приводом. На корпус устройства наносится маркировка «П». От моделей, оснащенных электроприводом, отличаются только самим устройством привода.

Важно упомянуть классификацию, связанную с функциями, выполняемыми клапанами:

  • обратный клапан;
  • аварийное устройство;
  • нормально открытые;
  • нормально закрытые;
  • подпружиненные;
  • вытяжного типа;
  • прочие модели.

Управление клапаном может быть как ручным, так и автоматическим или с помощью пульта управления.

Советы по выбору

Перед тем как купить ту или иную модель, необходимо определиться с тем, для чего конкретно нужна заслонка для вентиляции, где она будет монтироваться и какие функции она должна выполнять.

В первую очередь следует обратить внимание на следующие критерии:

  • Тип вентиляции. Например, в случае естественного воздухообмена со слабым потоком воздуха может быть более рациональным установить вытяжной вентилятор и уже дополнительно к нему подобрать обратный клапан.
  • Конструктивные особенности вентиляции. Так, для канала с квадратным сечением, заслонку рекомендовано брать также квадратную.
  • Размер устройства зависит от габаритов вентиляционного короба. Для частных домов чаще всего подходят устройства с сечением 10 см.
  • Условия окружающей среды. Особенно важно учесть температуры вне помещения. Некоторые модели не приспособлены для работы при морозе.
  • Наличие или отсутствие вентилятора. При установке клапана в систему принудительной вентиляции параметры устройств соответствовать друг другу. Сила потока, которую создает вентилятор, должна быть достаточной для открытия створок клапана.
  • Материал, из которого изготовлена заслонка, должен соответствовать материалу воздуховода.

Правильно подобранный клапан улучшит воздухообмен в помещении, а срок его эксплуатации будет максимально долгим.

Как правильно установить своими руками

Для того чтобы правильно провести монтаж вентиляционного воздушного клапана своими руками, требуется выполнить ряд действий:

  1. Изучить схему вентиляционной системы и выбрать место для установки клапана.
  2. Осмотреть место предполагаемого монтажа вентиляционного клапана.
  3. Отключить вытяжку от сети и при необходимости демонтировать.
  4. В воздуховод установить клапан и разметить места его крепления.
  5. Подготовить место для крепления, при необходимости вставить дюбеля.
  6. Установить устройство, надежно закрепив.
  7. Заделать щели с помощью силикона. Отсутствие герметичности в швах значительно ухудшит воздухообмен.
  8. Установить все остальные элементы вентиляции.

Существуют модели, которые можно устанавливать перед вытяжным вентилятором. Это накладные модели, они намного проще монтируются.

Решетка с устройством устанавливается на входе или выходе вентиляционного канала. Для ее крепления можно использовать жидкие гвозди или саморезы.

На выходе из вентканала часто устанавливают одностворчатый гравитационный клапан или же двустворчатый пружинный. При этом важно, чтобы был установлен мощный вентилятор.

Настройки и особенности регулирования

Недостаточно просто установить вентиляционную систему и смонтировать в нужных местах вентиляционные заслонки. Для корректной работы и максимально эффективного воздухообмена требуется дополнительная настройка всей системы.

Причем корректирующие действия могут потребоваться на всех ее участках с учетом требуемых объемов перемещаемого воздуха.

Для такой наладки требуются специальные знания и навыки, поэтому самостоятельно это трудно. Скорее всего, потребуется помощь специалиста.

Для настройки системы следует придерживаться следующей инструкции:

  • Производительность вентилятора и полное давление в системе должны соответствовать проектным.
  • С помощью специальных регулирующих устройств проводится настройка тех ответвлений, что находятся в максимальной близости от вентилятора. Их производительность должна быть такой же, как и в проекте. Этот достигается с помощью метода плавного закрытия заслонок.
  • Избыточный поток поступающего воздуха передается на более отдаленные участки, обеспечивая требуемое давление и там. Если нет специальных устройств для регулировки, допустимо устанавливать металлические заслонки.
  • Регулировка считается завершенной, когда во всех участках системы устанавливается давление, равное проектному. Допускается отклонение не более 10 %.

Правильно отрегулированная система даст максимальный КПД и обеспечит наиболее эффективное воздухоснабжение всех помещений.

В заключение

Вентиляционная заслонка – важный элемент всей цепи вентиляционной системы. С ее помощью можно решить такие задачи, как устранение обратной тяги, регулировка всей системы, закрытие неиспользуемых участков и многие другие.

Несмотря на то что само устройство установить не очень сложно, его правильная эксплуатация требует определенных знаний.

Разработку схемы монтажа и регулировку следует доверить специалисту.

Вентиляционные клапаны: разновидности, устройство, особенности монтажа

Наверное, каждому хочется, чтобы его жилище было наполнено чистым, свежим воздухом. Однако, ситуации, когда в доме отсутствует комфортный микроклимат, а в комнаты попадают посторонние запахи, отнюдь не редки. Причина этому – образование обратной тяги. Решить проблему поможет вентиляционный клапан, установленный на воздухоотводящий канал и блокирующий движение обратного воздушного потока.

Причины образования обратной тяги

Перед монтажом клапана необходимо определиться с причинами образования обратной тяги. Приточно-вытяжная вентиляция функционирует по принципу равнозначности объёмов входящего и выходящего воздуха. Проблемы могут возникнуть в нескольких случаях:

  • При засорении отверстий либо износе/поломке механизмов, регулирующих оборот воздуха.
  • При резком скачке объёма воздуха, проходящего сквозь одну из вытяжек.
  • При изменении условий среды за пределами строения.
  • При подключении мощных вытяжек в соседских квартирах.

Классификация клапанов

По конструктивным особенностям клапаны для вентиляции разделяют на 4 группы:

  • Одностворчатый гравитационный. Выходящий из помещения поток давит на створку механизма, распахивая её для прохода воздуха. Подобный клапан для вентиляции может работать от внутреннего/наружного противовеса либо от смещения оси, на которой зафиксирована створка;
  • Двустворчатый пружинный. Вентиляционный клапан-бабочка с двумя шторками, складывающимися при сильном внешнем давлении и захлопывающимися при его отсутствии. Монтируется под любым углом. Рекомендован для принудительной вентиляции с вытяжкой.
  • Жалюзи на вентиляционную решётку. Работают по гравитационному принципу. Могут быть смонтированы во всю решётку либо только на вентиляционный проход.
  • Мембранный. Действует от изменения потоком воздуха положения гибкой пластины: при одном направлении она будет открыта, при другом – закрыта. Мембрана не будет деформироваться при наличии дополнительных рёбер жёсткости.

По материалу изготовления вентиляционные клапаны могут быть пластиковыми и стальными. По форме различают круглые и прямоугольные устройства. Выбор зависит от размера и очертаний сечения трубы. Диаметр круглых бытовых клапанов – от 10 до 15 см. Для промышленных вентиляционных систем рекомендовано сечение от 15 до 100 см.

По методу управления механизмы бывают:

  • Электрические. Работа происходит совместно с другими частями приточно-вытяжной вентиляции в автоматическом режиме. Электроприводы позволяют регулировать систему при помощи пульта либо путём установки специальной программы.
  • Ручные. Если электрический привод позволяет регулировать положение створки автоматически, то здесь необходимо участие самого пользователя.

По способу установки воздушные клапаны для вентиляции делятся на 2 типа: оконные и стенные.

Оконные

Устанавливаются в металлопластиковые окна. С одной стороны, такой способ монтажа кажется идеальным. С другой стороны, у него есть ряд существенных недостатков:

  • Для сохранения площади остекления приточный клапан должен быть выполнен в виде щели. В результате формируется высокое гидравлическое сопротивление, при котором невозможна установка фильтра.
  • Высокая стоимость. Качественное изделие стоит как половина всего окна.
  • Невозможность монтажа в уже установленный стеклопакет.
  • Необходимость в помощи квалифицированных специалистов.

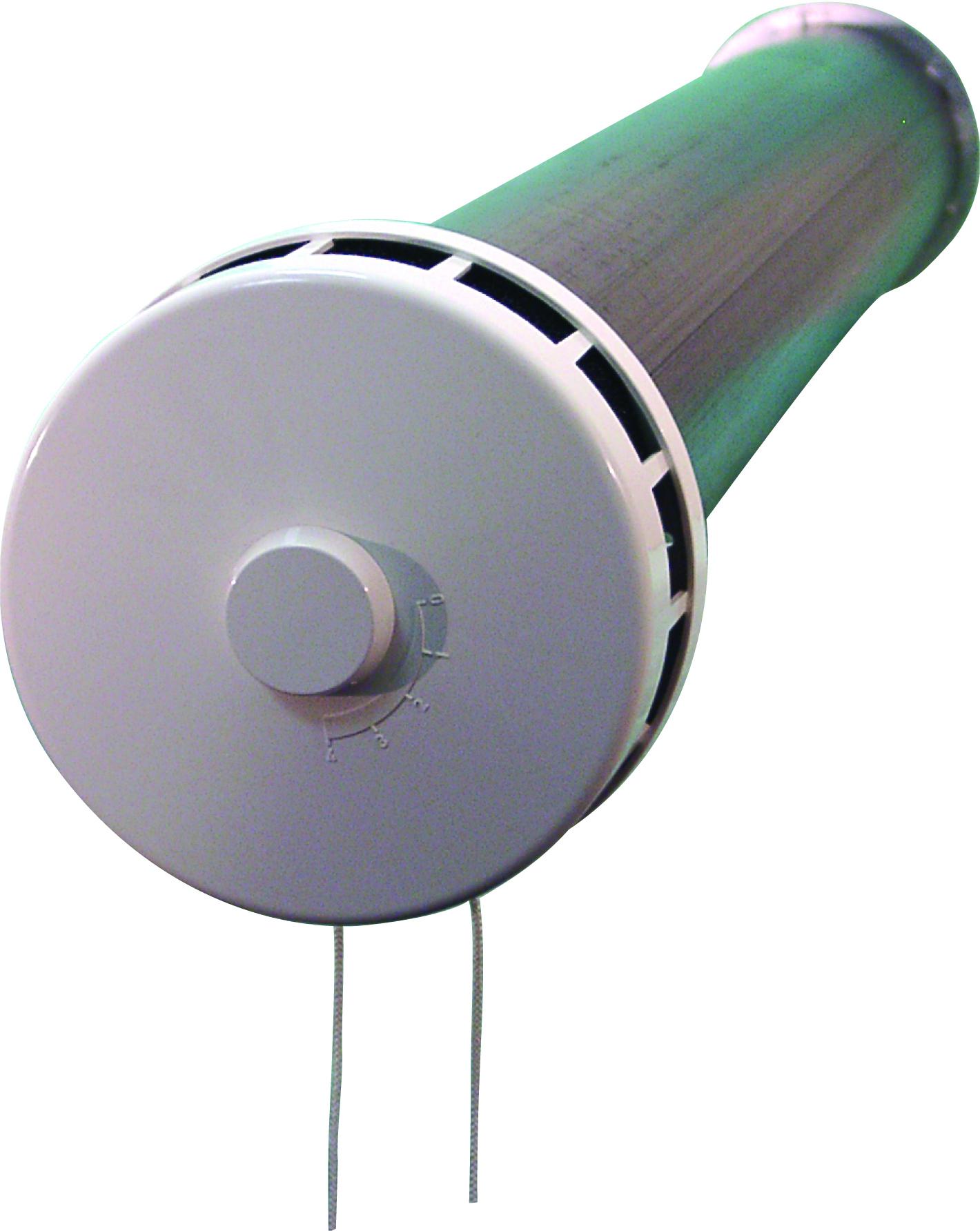

Стенные

Более функциональным и бюджетным вариантом считается клапан, вмонтированный в стену. Устройство имеет вид пластиковой гильзы с фильтром и шумоизоляцией. Его наружная сторона закрыта козырьком и сеточкой, внутренняя – декоративной решёткой с заслонкой.

К недостаткам стенового клапана вентиляционного относят лишь трудоёмкость установки. Плюсов же намного больше:

  • Пропадает необходимость в частом открывании/закрывании окна.
  • Возможность регулировки качества поступающего воздуха.
  • Практически незаметный либо, не портящий интерьера, внешний вид.
  • Доступная стоимость.

Устанавливают стеновой воздушный клапан без привязки к монтажу металлопластикового окна. Кроме того, он может быть расположен непосредственно над радиатором отопления (при наличии свободного места).

Клапаны для вентиляции в частном доме/квартире монтируются горизонтально либо вертикально. Конкретный способ зависит от особенностей воздуховодов. При выборе устройства стоит обратить особое внимание на его пропускной способности, то есть количестве воздуха, проходящего сквозь клапан за единицу времени.

Особенности строения

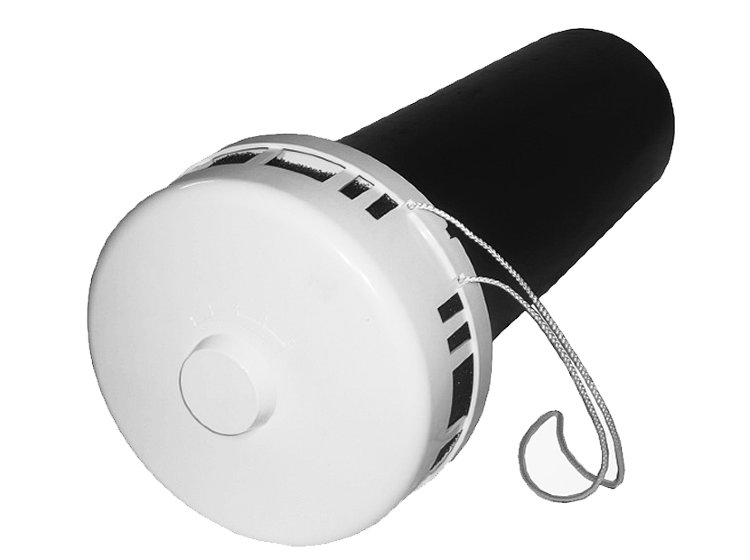

Вне зависимости от модели, все стеновые приточки состоят из нескольких деталей:

  • Воздухопроводящей, чаще всего пластиковой, трубы;
  • Внешней вентиляционной решётки (пластиковой либо металлической), предназначенной для предотвращения попадания осадков в устройство.
  • Внутреннего корпуса (пластикового оголовка) с фильтром, направляющим воздушный поток в помещение.

В некоторых устройствах может находиться теплоизоляция. Его главная задача – не дать промёрзнуть стене вокруг трубы и снижать уровень уличный звуков. Обычно используется утеплитель (Polifoam) полифом.

Если клапан для вентиляции оснащён регулятором, то располагается он во внутреннем корпусе. Некоторые модели имеют возможность гигрорегулирования, то есть начинают работать при повышении влажности воздуха в помещении.

Существуют и более сложные приточные устройства с рекуперацией тепла, датчиками температуры/влажности, автоматическим управлением.

Самостоятельное изготовление

Принимая во внимание невысокую цену обратных клапанов, их самостоятельное изготовление рентабельно лишь при установке воздуховода нестандартной геометрии. Тогда проще сделать одностворчатую заслонку из пластиковой либо железной пластины, которая плотно прилегает к стенкам корпуса и не стучит при движении воздуха.

Второй вариант – это мембранный клапан, изготовленный из листа плотной бумаги либо лавсановой плёнки шириной больше вентиляционного отверстия. Мембрана не начнёт деформироваться, если под ней будет находиться решётка. В обоих случаях электрический привод устанавливать не обязательно.

Нюансы выбора клапана

Неправильный выбор вентиляционного клапана грозит не только ухудшением, но и полным прекращением воздухообмена. При покупке рекомендуется обратить внимание на несколько нюансов:

  • Механизм должен работать даже при минимальном движении воздуха, характерном для вентиляции естественного типа.
  • Характеристики обратного клапана и вентилятора должны совпадать.
  • Мощности устройства должно быть достаточно для раскрытия лепестков.
  • Некоторые механизмы не приспособлены для работы в низких температурах. Их монтируют только внутри помещения.
  • Клапаны с рекуператором лучше устанавливать парами, чтобы происходило одновременное поступление и вытягивание воздуха.

Подготовка помещения к монтажу

Перед установкой клапана рекомендуется проверить качество работы всей вентиляционной системы. Для этого, нужно открыть окна и поднести к решётке бумажный листок. Если вентиляция в норме, то бумагу будет затягивать в проём.

Если квартира расположена на верхнем этаже, то приточную вентиляцию лучше монтировать на балконе. Здесь устанавливают моноблок со звукоизоляционной прокладкой, защитной сеткой и фильтром. Наружный участок закрывают козырьком. Для того чтобы в системе не собиралась влага, раструб направляют вниз.

Монтаж клапана

Если вытяжная система имеет только один канал вывода воздуха, то достаточно смонтировать единственный утеплённый клапан. Если же вытяжка оснащена несколькими отверстиями, то стоит придерживаться следующих требований:

  • Обратный клапан должен быть установлен на всех ветках между центральным воздуховодом и точкой забора воздуха.
  • На конце вентиляционной системы рекомендуется смонтировать ещё одно устройство.
  • Установить на вентиляцию дополнительный перекидной клапан для подстраховки работы основного механизма.

Обратные клапаны требуют периодического очищения от прилипшей пыли и сальных отложений. В связи с этим установка регулирующих механизмов должна происходить в точках с максимально удобным доступом.

Очерёдность монтажа:

  • Выполнить в стене отверстие, диаметр которого немного превышает ширину пропускного цилиндра. Длина клапана зависит от сечения несущей стены – от 40 до 100 см.
  • Не обязательно размещать клапан чётко горизонтально, он может быть чуть наклонен во внешнюю сторону. Предварительно его лучше обернуть в тепло— и шумозащитные оболочки.
  • Просверлить отверстия под крепежи.
  • Установить внутрь воздуховода шумоизоляцию.
  • Вставить в отверстие трубу.
  • Заполнить щели строительной пеной.
  • Закрыть внешнюю сторону козырьком (широкой стороной вниз).

В случае необходимости поочерёдной работы принудительной и естественной вентиляции, прибегают к одному из двух решений:

  • Установке тройника возле решётки и клапана на отвод естественной вентиляции.
  • Закреплению специальной решётки с двумя отверстиями.

Заключение

Таким образом, клапаны для вентиляции в квартире – это вспомогательные, но очень удобные механизмы для улучшения микроклимата в помещении. Их установка позволяет обеспечить качественное функционирование всей системы, исключить обратное движение воздушного потока, блокировать поступление неприятных ароматов.

выбираем воздушный герметический дроссель с электроприводом для приточно-вытяжной вентиляции

Все люди, живущие в многоквартирных домах, рано или поздно сталкиваются с проблемами вентиляции помещений. Если на стенах и стеклах образуется конденсат, чувствуется сырость, вам нужно прибавить приточно-вытяжных элементов в систему проветривания. Для этого в стены, рамы окон устанавливаются вентиляционные клапаны.

Это простые автономные устройства, которые снабдят вас чистым воздухом даже при герметично закрытых дверях и окнах.

Для чего необходим?

Вентиляционный клапан относится к элементам дополнительной вентиляции. Он необходим при несбалансированной работе системы проветривания. Он обеспечивает небольшой приток свежего и вывод отработанного воздуха из квартиры. Если дополнить систему проветривания вентклапанами из пластика, можно обеспечить следующие цели:

  • увеличить обеспечение кислородом;
  • улучшить циркуляцию воздушных потоков;
  • поддерживать баланс входящего и выходящего объемов воздуха;
  • обеспечить шумоизоляцию помещений от улицы.

Виды

Клапаны вентиляции подразделяются на приточные, вытяжные и приточно-вытяжные. Существует 2 основных вида приточных клапанов: оконные и стенные. Стенные устройства являют собой тепло- и шумоизолированный цилиндр, смонтированный в стене.

С наружной стороны цилиндра расположена решетка с сеткой от комаров и москитов, а внутри – регулирующий клапан. Способ регулирования воздушного потока – ручной или автоматический, в зависимости от модели. Устройства-автоматы функционируют, реагируя на изменения в загрязненности, влажности, давлении воздуха.

Стенные клапаны притяжной вентиляции чаще всего монтируют на кухне, особенно при условии отсутствия вытяжной системы над плитой, где готовится еда. Периодическое открытие форточек не спасет квартиру от засилья кухонных запахов, тем более если вентиляционная система барахлит. Постоянно открытые окна – тоже не выход, ведь в дом заходит холодный воздушный поток, да и все шумы с улицы слышны гораздо отчетливей. В стеновые устройства встраивают спецфильтры для очистки поступающего воздуха. Наибольшая мощность таких устройств составляет 60–72 куб. м/час.

У стеновых моделей приточных клапанов существуют следующие минусы:

  • сложность установки;
  • необходимость в частой чистке установленных фильтров;
  • возможность промерзания в сильные морозы;
  • высокая цена.

Часто стеновые клапаны устанавливают над системой отопления – это обеспечивает дополнительный подогрев поступающего воздушного потока.

Стеновые клапанные устройства бывают следующих разновидностей:

  • дроссель-клапаны состоят из металлической трубы круглого или квадратного сечения и заслонки с возможностью управления ее движением;
  • тарельчатые клапаны могут устанавливаться как в стенах, так и на потолке помещения;
  • трехходовой клапан предназначен для регулирования температуры проходящего воздуха;
  • электроклапан отличается тем, что открытие и закрытие заслонки осуществляется электроприводом.

Оконные клапаны приточной вентиляции – это, говоря простым языком, щелочки в герметичном окне с заслонками. Их отличает простота конструкции и автоматическая работа сутки напролет. Мощность такого устройства невелика – всего 3–7 куб. м/час. Оконные приточные клапаны можно встраивать в рамы из практически любого материала – из дерева, алюминия, пластика. Расположение – верхние части окон. Для адекватной работы прибора требуется соблюдение таких условий, как:

  • естественная вытяжка должна быть в помещении, где устанавливают оконный клапан;
  • температура уличного воздуха не должна быть больше +5 градусов;
  • дверь из подъезда должна плотно закрываться;
  • свободная циркуляция воздуха между помещениями квартиры.

Главными плюсами оконных приточных клапанов считаются следующие:

  • незаметность;
  • простота установки;
  • шумоизоляция;
  • поток поступающего воздуха направлен вверх;
  • доступность по стоимости.

Важно! Автоматические клапаны оснащаются прибором, реагирующим на уровень влажности в помещении.

Недостатками оконных моделей являются следующие:

  • работа лишь при хорошей системе вытяжки;
  • низкая производительность;
  • нет фильтров;
  • пропуск холодного уличного воздуха зимой;
  • риск промерзания устройства.

Оконные клапаны подразделяются на 3 типа.

  • Щелевые. Воздух подается через щель, габариты которой следующие: ширина – от 14 до 17 см, высота – от 1,2 до 1,6 см. Снаружи эта дырка прикрыта впускным блоком. Он предохраняет клапан от насекомых, грязи, сора и осадков. Внутри помещения щель прикрывается регулирующим блоком. Монтируются щелевые устройства в наивысшей части рам или в горизонтальном профиле, разделяющем части рам. Плюсы этого типа – хорошая пропускная мощность и легкость установки.
  • Фальцевые. Они применяются в случае, когда пластиковые рамы уже смонтированы. Они являются дешевыми и простыми в установке. Свежий воздух подается посредством небольших узких отверстий в притворе. Достоинства – легкость монтажа и сохранение шумоизоляции. Недостатком является малое количество воздуха, пропускаемого через прорези, из-за этого фальцевые клапаны не годятся для больших комнат.
  • Накладные. Через подобные клапаны проходит наибольшее количество воздуха, но их необходимо предусматривать перед установкой оконных рам, на уже смонтированные пластиковые или алюминиевые окна их поставить нельзя.

Оконные устройства обычно имеют несколько режимов функционирования. Регулировка может проводиться как вручную, так и быть автоматизированной. Для ручной настройки в некоторых моделях приспособлен шнурок как на жалюзи, в других – ручной регулятор. Автоматическая подстройка работы клапана всегда дороже, но это того стоит. Для этого в клапане предусмотрены датчики влажности и/или давления воздуха внутри и снаружи помещения.

Клапан вытяжной вентиляции предназначен для вывода отработанного воздуха на улицу.

Помимо всего прочего, он защищает помещения от проникновения насекомых, пуха и сора. Он имеет более простое строение, если сравнивать с приточным клапаном, а именно:

  • стационарная часть (решетка) предотвращает механическое повреждение подвижной части;
  • подвижная заслонка, открывающаяся лишь в одну сторону;
  • фланец для прикрепления к вентканалу.

Вытяжной клапан требует осторожного монтажа, чтобы исключить повреждение заслонки и попадание внутрь строительного сора. Иначе устройство не будет правильно работать. Поэтому после монтажа обязательно проверьте функционирование устройства. Перекидные клапаны монтируются строго вертикально, дублируя основную вытяжную систему. Герметические клапаны вентиляции – это, по сути, запорное устройство, устанавливаемое в вытяжные каналы. Оно блокирует приток воздуха.

Существуют еще такие типы клапанов, как обратные. В ситуации, когда в квартирах появляется так называемая обратная тяга, то есть запахи из квартир соседей попадают к вам, уместна установка обратного клапана.

Обычно его монтируют в вентиляционном канале. Он может функционировать как в системе естественного проветривания, так и искусственного нагнетания/вытяжки. Существуют устройства с круглым или квадратным сечением.

Обратные клапаны подразделяются на несколько типов.

  • Мембранный бытовой. Применяется в связке с вытяжными вентиляторами с электроприводом малой мощности. Легкая гибкая заслонка открывается потоком воздуха. Когда вектор движения воздуха меняется на противоположный, заслонку прижимает и проход закрывается.
  • Лепестковый. Заслонка жесткая, прикреплена к оси. Открытие и закрытие клапана осуществляется ее поворотом.
  • Бабочка. В трубе клапана смонтированы 2 заслонки на пружинах. Открытие канала происходит под действием потока воздуха, а закрытие – пружинным механизмом. В комплекте требуется вентилятор достаточной производительности.
  • Гравитационный. Створки заслонки распахиваются под напором струи воздуха, а закрываются под собственным весом.

Система вытяжки и обратный клапан должны монтироваться вместе. Выбор типа обратного клапана зависит от режима работы вентиляционной вытяжки. Если планируется регулярное использование этой системы, тип клапана не важен. При нерегулярном функционировании вытяжной системы заслонка обязана быть наиболее легкой, чтобы естественный поток воздуха мог ее приоткрывать. «Бабочки» устанавливаются в промышленных зданиях, мощности бытовых вентиляторов недостаточно для распахивания их створок.

Для установки гравитационных клапанов подходят лишь два положения – вертикальное и горизонтальное. Конструкция их не предусматривает герметичности. Остальные типы обратных клапанов могут функционировать при любом расположении. Поддержание заслонки в закрытом состоянии происходит принудительно – под действием пружинного механизма или системой противовесов. Устройство должно быть тщательно настроено – неправильно отрегулированная система требует большей мощности вентилятора, и как следствие дополнительных затрат электроэнергии. Да и уровень шума возрастет.

Сфера применения

Дополнительные вентиляционные устройства можно устанавливать везде: и в квартире, и в частном доме, на стенах, окнах, даже на полу или крыше жилого помещения. Естественно, что для каждого места установки предусмотрены подходящие модели клапанов.

Критерии подбора

Для того чтобы определиться с типом устройства, необходимо понять, какие проблемы у установленной системы проветривания, нужно ли увеличить приток свежего воздуха или помочь вытяжной части системы. Далее, выбрать – автономный или электрический вид клапана вам необходим. Эстетика тоже играет немаловажную роль в подборе подходящего устройства. А также рассчитайте свои финансовые возможности. Стеновые клапаны являются мощнее оконных, но и цена у них соответствующая. Но установка оконных клапанов гораздо проще, чем стеновых.

Наиболее эффективным типом приточной системы считается конструкция с принудительным элементом притока воздушных масс. Составными компонентами такого устройства являются следующие:

  • электровентилятор;
  • фильтры для очистки воздушного потока;
  • нагревательные элементы.

Такие устройства обладают следующими плюсами:

  • способность работать независимо от общей системы проветривания;
  • добавочная очистка воздуха;
  • контроль уровня влагосодержания.

Важно! Однако высокая цена устройства и его монтажа, а также дополнительные затраты на электроэнергию являются довольно значимыми недостатками.

Как правильно установить своими руками?

Стоит придерживаться следующих правил установки стеновых приточных устройств:

  • перед тем как начать установку дополнительных клапанов вентиляции, определитесь с местами их монтажа, сверьтесь со схемой системы вентиляции, установленной в вашем доме, лучше, чтобы эту схему вам составили специалисты;
  • далее, определите толщину стены и купите подходящую по длине конструкцию;
  • на месте, определенном для монтажа устройства, просверлите отверстие с запасом по диаметру;
  • после того как вы установите трубу приточного клапана, все щели заделайте монтажной пеной для герметичности;
  • затем крепится наружная решетка, а внутри собирается само устройство, согласно инструкции от завода-изготовителя;
  • установите над решеткой козырек для предотвращения попадания осадков внутрь конструкции.

Обычно вытяжные вентиляционные устройства монтируют в бытовых помещениях – кухне, ванной, туалетной комнатах. Вся процедура монтажа состоит из присоединения клапанов к уже существующим каналам вентиляции. Обычно соединение происходит при помощи фланцев. После установки клапана крепится наружная решетка.

Советы мастеров

Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.

В следующем видео вас ждет монтаж вентиляционного клапана.

Приточно-вытяжная вентиляция в квартире. Цены, фото, отзывы

® ОВЕН

Клапан приточной вентиляции

Патент №388960
Патент №72304
Патент №2307987
Автор - Балобанов С.А.
Расчетные
 данные
сертификаты
исследования
  1. Приточный клапан «Овен» за батареей отопления
  2. Комнаты и помещения квартиры
  3. Отработанный воздух удаляется через кухонную вытяжку
  4. Отработанный воздух удаляется через вытяжку в ванной комнате

Значение вентиляции для современной квартиры трудно переоценить. Если летом вопрос решают открытые окна, то зимой задача усложняется. Микропроветривание далеко не всегда комфортно и возможно, особенно когда в доме маленькие дети. Можно вовремя не заметить расположившегося под окном малыша, на которого льётся ледяной воздух. Либо кровать в спальне размещена в непосредственной близости от окна и, как следствие, прострелы в спине от незаметного ночного сквозняка. Недостаточный воздухообмен повышает в помещении концентрацию бактериологических и химических вредностей. Следствие - повышение аллергических и прочих заболеваний. Именно поэтому вентиляция в квартирах является насущной проблемой.

Клапан приточной вентиляциии «Овен»

Самый распространённый вариант доступа в квартиру свежего воздуха - клапан приточной вентиляции. Монтаж таких устройств осуществляется в специально подготовленные отверстия в наружной стене. Также предлагаются оконные клапаны. Все они имеют свои достоинства и недостатки, но любое приточное устройство должно обладать двумя качествами:

1. Пропускать достаточное количество воздуха

2. Препятствовать порывам ветра, шуму и пыли.

Этими свойствами обладает клапан приточной вентиляции «Овен». Его производительность значительно превышает все существующие аналоги за счёт большого проходного сечения. Даже если вытяжные каналы работают плохо, кухонная вытяжка над плитой может создать достаточную тягу для поступления необходимого объёма воздуха через клапан. Шумо-ветрогаситель, в его составе, защищает от порывов ветра и уличного шума. Фильтр улавливает пыль. Далее, после клапана, воздух поступает на батарею отопления и, обтекая её, подогревается до комфортной температуры.

При аварийном отключении отопления, либо в межсезонье, когда отопление ещё или уже не работает, а на улице достаточно холодно, клапан можно легко прикрыть или вовсе закрыть, потянув вниз ручку управления, расположенную под батареей. Створки клапана утеплены и, сомкнувшись, прекращают поступление холода.

Клапан приточной вентиляции «Овен» не участвует в интерьере, т. к. скрыт от глаз за батареей отопления, но при этом создаёт в квартире наиболее благоприятный и комфортный воздушный климат.

Приточный клапан «Овен» с электронагревателем

Не редко многоквартирные дома страдают от недостатка отопления в зимний период. Особенно это касается квартир, расположенных в конце тепловой цепочки, например, нижних этажей в домах с верхним розливом. Тепло до них просто не доходит. А ещё бывает, что отопительный сезон не совпадает с уличной температурой - за окном заморозки, а отопление ещё или уже отключено. В этом случае единственный выход - дополнительный обогреватель.

Компания «Овен» представляет приточный клапан, оснащённый электрическим нагревателем. Проходя через него, поступающий с улицы воздух нагревается до комфортной температуры. В результате мы получаем тёплый свежий воздух. Включение и выключение нагревателя - автоматическое. Желаемую температуру вы выставляете регулятором с температурным датчиком, размещённого в комнате. Если хватает основного отопления, нагреватель выключен, но как температура опускается ниже заданной, нагреватель включается и греет комнату. Электрическая мощность нагревателя - 1,0 кВт.

Клапан приточной вентиляции «Овен» с водяным нагревателем при наличии вытяжки - полноценный отопительный прибор. Тепловая мощность нагревателя 16,6 кВт. Помимо экономии места данный способ отопления является наиболее комфортным и к тому же экономичным, т.к. воздух поступает в комнату тёплым и, по мере приближения к вытяжному каналу отдаёт своё тепло помещению. В результате воздух удаляется уже остывший.

Фото 1
Фото 2

При радиаторном же отоплении в комнате происходит тепловое расслоение, т. к. конвекционное тепло от батареи устремляется наверх, оставляя внизу более прохладную зону. При этом, если в помещении есть вытяжка, то как правило, располагается она под потолком, как раз там, где собирается самый тёплый воздух. В результате удаляется этот самый тёплый воздух, унося с собой ценную тепловую энергию.

Для обогрева комнаты тёплым свежим воздухом, к установленному в наружной стене приточному клапану «Овен» необходимо подвести трубы , так же как к батарее отопления. Если теплоноситель вашей отопительной системы незамерзающий, то подключается клапан непосредственно к тепловой ветке (Фото 1), но если в трубах отопления простая вода, то добавляется незамерзающий теплоносительный контур (Фото 2).

При непредвиденном отключении отопления в холодное время, замёрзшая вода может разрушить водяной нагреватель в составе клапана. Во избежание этого, тепло горячей воды необходимо передать незамерзающей жидкости (антифриз или гликоль), и уже эту жидкость подавать в приточный клапан.

Циркуляционный насос и водо-водяной теплообменник имеют незначительные габариты и помещаются в небольшой нише, устроенной в стене в районе отопительного стояка, либо в любом другом удобном месте. Термостатический регулятор автоматически меняет мощность водяного нагревателя, отслеживая температуру воздуха на выходе из клапана и поддерживает однажды заданную температуру в помещении.


Если Вас заинтересовали наши предложения, но остались вопросы, звоните по телефону (812) 963-03-09. Мы с удовольствием на них ответим, а так же предложим индивидуальное решение, оптимальное для Ваших конкретных условий.

Реализованные проекты


Приточный клапан - решение для вентиляции квартиры

Жильцы старых квартир, особенно построенных при Советском Союзе, установив металлопластиковые окна, ощутили значительные изменения – стало комфортнее, но нарушилась естественная вентиляция. Ранее проектирование зданий предусматривало вентиляцию через щели оконных рам, современные металлопластиковые окна практически герметичны, из-за чего довольно часто выпадает конденсат, ухудшается вентиляция и образовывается плесень на откосах и стенах. Новые дома сейчас проектируются под вентиляцию в квартире с пластиковыми окнами, проблем с ними значительно меньше.

Вентиляционный клапан на пластиковые окна

Основная задача вентиляции - поддержка благоприятной микросреды для пребывания человека в помещении.

Проветривать квартиру можно, установив окно в режим проветривания. Но таким образом теряются все преимущества герметичности – в помещение попадают пыль, выхлопы, шум, автомобилей, а сквозняки и температурные перепады могут стать причиной болезни.

Проблема была решена путем установки вентиляционного клапана для пластиковых окон, когда вентиляция происходит при полностью закрытых окнах. При этом клапан работает постоянно, не пропускает шум, пыль и холод. Правильно выполненная вентиляция создаёт благоприятные условия для здоровья и самочувствия человека.

Нормы воздухообмена на человека составляют, например, для посетителей офисного помещения не менее 30 куб.м в час, при нахождении в помещении не больше 3 часов и не менее 60 куб.м/час для постоянно находящихся людей.

Принцип работы клапана реализован за счет разницы давления на улице и в помещении, получается так называемый эффект тяги. В летнее время минимизируется разница давлений в квартире и на улице. На продуктивность работы приточного вентиляционного клапана имеет влияние расположение и высота здания, различные климатические и прочие факторы.



Хотим особенно отметить, вентиляционный клапан для пластиковых окон значительно снижает необходимость в проветривании. Зимой с приточным клапаном и хорошим отоплением вы не замерзнете, учитывая, что интенсивность его действия регулируется.

Клапан с приточной вентиляцией не стоит устанавливать в таких помещениях, где возможно выделение запахов, влаги и прочих вредных веществ. В кухне или санузле необходимо делать принудительную вытяжку.

Если необходимо установить на пластиковые окна клапан приточной вентиляции в помещении, где происходит выделение запахов или влаги, стоит позаботиться об обеспечении превышения вытяжки по сравнению с притоком. Располагать клапан следует как можно дальше от вентиляционных решеток, для избегания эффекта "зацикливания" воздушного потока.

Приточный вентиляционный клапан устанавливается на деревянные, пластиковые окна. Стоимость оконных вентиляционных клапанов невысокая, при этом монтаж достаточно простой.

Клапан устанавливается в верхней части окна, чтобы поток воздуха, входящий через клапан, был направлен под потолок помещения.

Располагают клапан горизонтально, рычаг переключения режимов для клапанов типа EMM находится вверху слева, а для EHA вверху справа.

В нашем интернет-магазине Вы можете найти клапаны Aereco (EMM) и Air-Box Comfort.

Aereco

Внутри клапана Аереко расположена заслонка, регулирующая количество пропускаемого с улицы воздуха. Автоматическим движением заслонки управляет специальный датчик.
Особенности клапанов Aereco:
  • для установки приточного клапана Аэрэко нужен специальный инструмент, т.к. створка прорезается фрезой при монтаже;
  • громоздкая конструкция вентиляционного клапана;
  • неполное открытие створки окна в ряде случаев из-за габаритов клапана;
  • вероятность повреждения откоса клапаном при полном открытии створки;
  • автоматическая работа заслонки, регулирующая подачу воздуха;
  • не требует электрического питания.

Air-Box Comfort

Приточные клапана Air-Box Comfort отличаются от клапанов Aereco более простым способом установки. На створке и раме окна требуется только подрезать уплотнитель.

Преимущества клапанов Air-Box Comfort:

  • окна с установленным клапаном не покрываются ледяной коркой при отрицательных температурах;
  • сквозняки не проходят через перекрытый клапан;
  • отсутствуют резкие температурные перепады и дискомфорт в помещении;
  • в оконном клапане минимальное количество подвижных частей, исключающих его поломку;
  • во время проветривания воздействие уличного шума практически не ощущается;
  • белый или коричневый цвет клапана в тон профиля вашего окна;
  • простота монтажа клапана на деревянном или пластиковом окне.

Принцип работы клапанов вентиляции основан на разнице давлений внутри и снаружи помещения. И особенно в осенний и зимний период будет самая высокая эффективность применения клапанов. Внешние факторы, влияющие на работу клапанов: роза ветров, расположение и высота здания, природные явления и прочее.

Большинство потребителей оставляют положительные отзывы о использовании оконных приточных клапанов вентиляции. Клапаны достойно выполняют свою задачу по воздухообмену и нареканий к ним практически нет.

Инструкция по установке оконного приточного клапана Air-Box Comfort

Приточная вентиляция в квартире с окнами ПВХ

После установки металлопластиковых окон вы кардинально изменяете воздухообмен в квартире, так как полностью герметичные стеклопакеты прекращают доступ кислорода в жилое помещение. Вместе с удобствами и современным дизайном неизбежно появляются такие проблемы, как избыточная влажность, конденсат на окнах и, как следствие, грибок и плесень. Это может стать причиной возникновения мигрени, повышенной утомляемости у взрослых и детей, спровоцировать аллергию. Поэтому просто необходимо, сохраняя тепло, организовать поступление свежего воздуха в квартиру.

Постоянно открытые окна не решают проблему на сто процентов, так как с воздухом в комнату проникает шум автомобилей, пыль, а в летний период и насекомые. В холодное время года микропроветривание создает сквозняки. Таким образом, щелевые системы вентиляции фактически сводят к нулю основные преимущества современных окон: шумо- и теплоизоляцию.

Технологии XXI века позволяют разделить функции устройств: оставить окна герметичными, но обеспечить комфортное и безопасное проветривание комнат через приточные клапаны. Эти устройства зимой не промерзают и создают такую скорость потока воздуха, которая не вызывает сквозняков. Более того, производители приточных клапанов не стоят на месте и с каждым годом улучшают их характеристики, такие как фильтрация воздуха, шумопоглощение и др.

Вентиляционный клапан для пластиковых окон создает управляемое проветривание. Существуют системы со встроенным климат - контролем. Они подают свежий воздух в помещение или в зависимости от температуры, или в запланированное время. При использовании таких приточных устройств другие способы вентиляции помещения можно исключить. Приточный воздушный клапан избавляет от образования конденсата на окнах, появления избыточной влажности и плесневых грибков. Современные воздушные клапаны защитят вас от автомобильного шума, выхлопных газов и насекомых, а впустят в дом лишь прохладу и хорошее самочувствие.

Различают несколько видов приточных вентиляционных устройств.

Виды вентиляционных клапанов

  • Клапаны естественной вентиляции. Эти устройства являются самыми простыми и недорогими вариантами вентиляции пластиковых окон. Они подают свежий воздух в помещение через внутренний оголовок приточного клапана. Данную приточную систему можно ставить на высоту 2/3 оконного проема. Кроме того, современный клапан позволяет обеспечить весьма неплохую шумоизоляцию. Правда, у него небольшая пропускная способность - для достаточной вентиляции пластиковых окон необходимо увеличивать количество клапанов.
  • Электромеханические приточные устройства. Данный тип обеспечивает поступление свежего воздуха в комнату в полном объеме. Канал для подачи воздуха в помещение оборудован тепло- и шумоизоляцией, которая хорошо гасит звуковые колебания. С внешней стороны монтируется решетка с москитной сеткой, которая защищает от косого дождя, тополиного пуха и насекомых. Внутренняя часть – это основной блок с панелью управления. Основные преимущества этого типа - высокая пропускная способность, хорошая фильтрация и подогрев поступающего воздуха.
  • Приточно-вытяжные установки с рекуперацией. Это самые современные приточные установки. Данные устройства монтируются попарно. Сообщаясь друг с другом, они обеспечивают движение свежего воздуха в квартире или комнате. Встроенный рекуператор сохраняет тепло и передает его поступающему свежему воздуху.

Сегодня на рынке представлено много моделей и вариантов приточных клапанов. Различаются они техническими характеристиками, способом монтажа и пропускной способностью. У приточных клапанов практически отсутствуют недостатки: они не ухудшают звукоизоляцию и светопропускную способность окон. Для квартир и комнат подходят как обычные приточные клапаны, так и многофункциональные приточные установки. Устройства с рекуперацией монтируются реже и больше подходят для коммунальных квартир, офисов или помещений без окон.

Выбирая оптимальный вариант приточного устройства, следует учитывать ряд следующих факторов:

Назначение. Поскольку каждое устройство имеет свое назначение, следует рационально подходить к выбору приточного устройства. Если вы проживаете в частном доме в пригороде, достаточно установить приточный клапан; нет смысла монтировать более сложное устройство с усиленной фильтрацией. В то же время для жителей шумного центра такой выбор необходим. Отсутствие централизованной вытяжки сведет на «нет» любое количество клапанов естественной вентиляции - в этом случае подойдут только электромеханические приточные устройства с принудительным нагнетанием свежего воздуха. При выборе оптимального приточного устройства следует обратить внимание и на стоимость дальнейшей эксплуатации.

Место установки. Для вентиляции окон следует соблюдать следующие правила монтажа приточных устройств. Клапан естественной вентиляции устанавливают либо непосредственно рядом с окном, на высоте 2-2,30 метров от пола, либо в верхней трети окна. Установка ближе к полу может образовывать сквозняки.

Электромеханические же приточные устройства можно монтировать практически где угодно, даже на стене без окон: ведь они позволяют, если нужно, полностью перекрывать прямой канал поступления воздуха. К этому следует добавить, что система фильтров и других преград не даст воздуху разогнаться. Монтаж «общающихся» приточно-вытяжных устройств следует производить в разных углах помещения или даже на разных сторонах дома, оставляя возможность воздуху перемещаться от клапана к клапану.

Управление вентиляционными клапанами. Существуют модели клапанов без управления притоком воздуха. В их конструкции предусмотрено только открытие ил закрытие канала. Остальные устройства оборудуются плавной регулировкой потока с возможностью подогрева поступающего воздуха. Электромеханические оконные проветриватели комплектуются пультом д/у. Следующий шаг - удаленное управление с помощью мобильных гаджетов.

Эксплуатация в зимних условиях. Большинство вентиляционных клапанов для окон, разработанных в России или в Финляндии, адаптированы для работы в суровых зимних условиях, что выгодно их отличает от моделей, собранных в странах Центральной Европы, где более умеренный климат.

Стоимость монтажа приточных клапанов для окон практически одинакова, отличается только цена самих устройств. Поэтому каждый найдет для себя удачный вариант приточной вентиляции в зависимости от поставленных задач и возможностей.

Auto Vents, также известные как клапаны впуска воздуха для водопровода

Часто задаваемые вопросы

Q. «Я вижу, что все ваши AAV (автоматические вентиляционные отверстия или воздушные клапаны), показанные на этой странице, монтируются сверху вниз (вертикально). Могу я вместо этого установить любой из этих AAV горизонтально?»
A. Насколько нам известно, все предлагаемые нами автоматические вентиляционные отверстия (AAV) необходимо устанавливать вертикально для правильной и безопасной работы.

Q. "Что означает DFU?"
А.DFU означает блок дренажного приспособления. Каждой сантехнической арматуре или устройству присваивается определенная стоимость единицы дренажной арматуры, как это определено Международной ассоциацией официальных лиц по сантехнике и механике (IAPMO). Например, для кухонной мойки назначено 2 приспособления, а для раковины для ванной - 1 приспособление. Дренажные приспособления используются сантехниками и инженерами для определения размера труб, необходимых для надлежащих дренажных и вентиляционных систем. Список сантехнической арматуры и приборов, а также их стоимости в единицах измерения можно найти в главе 7 книги Единых правил сантехники (UPC).

Q. «Могу ли я использовать клапаны впуска воздуха (AAV) только для всего дома?»
A. Нет, как минимум одно вентиляционное отверстие должно быть открыто в атмосферу (за пределами жилища), чтобы позволить сбросить положительное давление в дренажной системе, чтобы предотвратить возможный выброс сифона, позволяющий канализационному газу проникать в дом / здание. Влажная вентиляция также может быть вариантом; однако, как всегда, проконсультируйтесь с местным агентством по обеспечению соблюдения норм, чтобы убедиться, что ваш проект соответствует нормам в вашем регионе.

Q. «Как работает воздушный клапан?»
A. Воздухозаборный клапан - это односторонний клапан, предназначенный для впуска воздуха в дренажную систему, когда давление в водопроводной системе ниже атмосферного. Они предназначены для закрытия при наличии внутреннего дренажного давления, чтобы предотвратить выход неприятного запаха или газа через клапан впуска воздуха в здание.

Когда водопроводная арматура работает и вода стекает из системы, отрицательное давление вызывает открытие клапана, позволяя воздуху поступать по мере необходимости для выравнивания давления и защиты уплотнений сифона от сифонирования.Когда поток останавливается, сила тяжести закрывает клапан, предотвращая утечку канализационных газов через клапан.

Клапан впуска воздуха должен быть установлен как минимум на 4 дюйма выше, чем сифон, как требуется по нормам. Установка клапана впуска воздуха ниже 4 дюймов над сифоном может привести к контакту дренажных стоков с внутренней диафрагмой. Контакт дренажных отходов с диафрагмой может привести к попаданию мусора в диафрагму, что препятствует ее правильному уплотнению и позволяет канализационному газу и неприятному запаху проникать в здание.

По мере того, как поток воды в сливе спадает, воздух, поступающий в слив из клапана впуска воздуха, течет над водой к водосливу, эффективно останавливая поток воды. Это предохраняет ловушку от высыхания, что может позволить канализационному газу и запаху проникнуть в здание. Если клапан впуска воздуха установлен ниже сифона, воздух не сможет остановить сифонирование естественного потока воды, и сифон будет откачиваться всухую.

Пример схемы см. На изображении ниже:

Q. "Что означает вспучивающееся вещество?"
A. Вспучивание - это процесс набухания. Прокладка на задней стороне коробки с огнестойкостью изготовлена ​​из материала, который разбухает при нагревании, помогая защитить коробку и, надеюсь, предотвратить проникновение огня через коробку на другую сторону стены во время пожара.

Ваш путеводитель по вентиляционным воздушным клапанам

Воздушные клапаны являются важной частью любой системы механической вентиляции. Они используются в помещениях, где воздуховоды соединяются с потолком или стенами, чтобы воздух мог должным образом вытягиваться или подаваться.

Воздушные клапаны регулируются, и их необходимо настроить при вводе в эксплуатацию, чтобы обеспечить правильный расход воздуха. Чтобы отрегулировать клапаны, вы просто поворачиваете центральный диск внутрь или наружу, чтобы обеспечить больший или меньший поток воздуха, или вставляете регулирующую заслонку.

Размещение воздушного клапана

Клапаны предназначены для установки в круглые трубы или камеры статического давления через потолки или стены. По крайней мере, один приточный или вытяжной клапан должен быть размещен в каждой комнате вашего дома, из которой вы хотите удалять или подавать воздух.Их необходимо размещать вдали от плит, других вытяжных вентиляторов и вытяжек.

Клапаны ненавязчивы, и конструкторские варианты доступны для модернизации. Все наши комплектные системы поставляются со стандартными металлическими воздушными клапанами или воздушными клапанами Airflex премиум-класса, после чего вы можете добавить огнестойкие клапаны или наши архитектурные линейки воздушных клапанов Airy или Starline.

Если вам нужен определенный цвет, мы можем это сделать! Просто предоставьте нам цветовой код RAL, и мы сможем добавить ваш индивидуальный цвет, чтобы ваш клапан гармонировал с выбранной вами комнатой.

Сколько требуется клапанов и точек?

Требуемое количество очков добычи и снабжения зависит от количества комнат в вашем доме. Это также может зависеть от того, насколько большие помещения и сколько в них может быть влажности. В больших и более влажных помещениях вам могут потребоваться дополнительные баллы из-за потребности в потоке воздуха. Каждая точка - это один клапан.

Обычно мы рекомендуем, если площадь помещения составляет 50 м2 или больше, для обеспечения бесшумной системы потребовались бы два воздушных клапана.

Вытяжка и подача

В зависимости от комнаты он решит, нужна ли вам вытяжка. или поставка.Если у вас есть дизайн, сделанный нами, все будет четко обозначено, так как наша команда точно укажет, что потребуется для каждой комнаты.

Помещения, требующие точек вытяжки:
- Ванные комнаты
- Душевые
- Кухни
- Коммунальные услуги
- Ванные комнаты
- Влажные комнаты
- И другие помещения, требующие повышенной влажности

Помещения, требующие точек подачи:
- Жилые зоны
- Спальни
- Любая жилая комната

В таких помещениях, как спортивные залы, кинотеатры и т. Д., Могут потребоваться как вытяжные, так и приточные точки для обеспечения наилучшего воздушного потока.

Для балансировки вашей системы вам могут потребоваться точки в вестибюлях и холлах. Также важно помнить, что системы должны быть введены в эксплуатацию, это обеспечит правильную скорость воздушного потока в вашей системе и позволит вашей системе работать максимально эффективно. Ваш установщик сможет ввести вашу систему в эксплуатацию для вас, или вы можете сделать это самостоятельно, взяв напрокат расходомер воздуха, свяжитесь с нами для получения дополнительной информации, если требуется.

Мы предоставим вам подходящие клапаны и отметим, поставляются они или извлекаются.Некоторые клапаны универсальны и могут использоваться как вытяжные, так и приточные, в зависимости от того, что требуется.

Ассортимент клапанов

Здесь, в BPC, мы предлагаем широкий ассортимент вентиляционных клапанов, подходящих как для бытового, так и для коммерческого применения. Доступны клапаны разных размеров для различных систем воздуховодов.

Стандартные воздушные клапаны

Стандартные клапаны доступны как для вытяжки, так и для подачи.Вы можете выбирать между стандартными клапанами из ПВХ и металла. Эти клапаны имеют порошковое покрытие и идут в комплекте с потолочным хомутом.

Противопожарные воздушные клапаны

Металлические противопожарные клапаны содержат встроенный вспучивающийся материал, который автоматически закрывается, когда температура достигает 72 °, и закрывает канал от проникновения огня и дыма.

Клапаны с классом огнестойкости прошли испытания на огнестойкость в соответствии с BS EN 1365-2: 1999 и имеют предел пожарной безопасности 60 минут.Поставляется в комплекте с фиксирующим корпусом с предварительно просверленными отверстиями для установки.

Airy Valve

Airy Valve обеспечивают акустические характеристики и имеют дискретный набор лицевых панелей. Они универсальны и поэтому подходят как для приточного, так и для вытяжного воздуха. Существует ряд доступных сменных лицевых панелей, включая круглые, квадратные, дугообразные, прямоугольные и эллиптические. Они доступны в белом цвете, квадратная версия также доступна в металле или с необработанной отделкой, которую можно оклеить обоями, покрасить или создать собственный дизайн, чтобы он полностью соответствовал декору вашей комнаты.

Starline Architectural Grill Range

Starline Architectural Grille - это серия профессиональных воздушных решеток, подходящих для домов, требующих ненавязчивого дизайнерского решения по сравнению с обычными воздушными клапанами. Решетки дизайна Starline стильны, просты в установке и могут использоваться как для вытяжки, так и для приточной вентиляции. Решетки Starline подходят как для вытяжных, так и для приточных отверстий, а также гигиеничны благодаря встроенному держателю фильтра.

Установка и обслуживание

Клапаны легко установить как часть вашей вентиляционной системы. С каждой купленной у нас вентиляционной системой вы получите от нас руководство по воздуховодам MVHR, а также у нас есть ряд видео по установке, которые вы можете просмотреть и посмотреть на нашем канале на YouTube.

Для обслуживания клапанов вентиляции мы рекомендуем протирать их, чтобы удалить пыль, которая может на них осесть.

Чтобы узнать больше о наших клапанах, щелкните каждое изображение, чтобы перейти на страницу продукта. В качестве альтернативы вы можете связаться с нами по телефону 028 282 75150, чтобы узнать больше о вентиляции в вашей собственности или о вариантах модернизации.

Принцип работы вентиляционных отверстий парового радиатора

Воздухоотводчик радиатора (также известный как воздушный клапан, пароотводчик или паровой клапан) встречается только в однотрубных паровых котельных системах с радиаторами. Обычно он расположен на конце радиатора напротив подающей трубы, примерно на полпути вверх или вверх. Многие вентиляционные отверстия имеют форму пули, но они могут быть разных форм и размеров. Также их можно скрыть декоративной крышкой радиатора. Не путайте воздухоотводчик с регулирующим клапаном (клапан подачи), который подсоединен к подающей трубе и обычно расположен рядом с нижней частью радиатора.В отличие от регулирующего клапана, воздухоотводчик не имеет ручки, потому что он работает полностью без вмешательства человека (то есть когда он работает).

Как работает вентиляционное отверстие парового радиатора

Когда паровой котел не работает в отопительном цикле, вентиляционное отверстие радиатора открыто, позволяя окружающему воздуху заполнять радиатор. В начале цикла нагрева пар поднимается по подающей трубе к радиатору. Когда радиатор наполняется паром, он выталкивает воздух через открытое вентиляционное отверстие. Эта замена холодного воздуха горячим паром нагревает вентиляционное отверстие, которое является термочувствительным клапаном, до тех пор, пока оно не закроется, задерживая пар в радиаторе для улавливания его тепла.

Это «дыхание» отвечает за характерные шипящие звуки однотрубной паровой котельной. (Вы также можете найти вариант этого клапана в подводящих линиях однотрубных систем и в подающих и обратных линиях двухтрубных паровых котельных.)

Типы и размеры вентиляционных отверстий парового радиатора

Воздушные клапаны радиаторов бывают разных размеров, которые обеспечивают разную скорость воздушного потока. Регулируя поток воздуха для отдельного радиатора, вы можете повлиять на скорость нагрева радиатора.Эта точная настройка позволяет сбалансировать систему отопления так, чтобы радиаторы получали необходимое количество тепла для помещений, которые они обслуживают. Больше воздушного потока - больше тепла; меньше воздушного потока означает меньше тепла.

Названия, указанные для различных размеров воздушных клапанов, от самых маленьких до самых больших, - это №4, №5, №6, C, D и №1. Общие области применения клапанов разных размеров включают:

  • # 4: Используется на радиаторах в помещениях с термостатами и на радиаторах, влияющих на термостат
  • № 5: Применяется на радиаторах возле котла и в теплых помещениях
  • # 6: Используется на радиаторах, расположенных дальше от котла, и в холодных комнатах (например, комнатах на верхних этажах)
  • C: Используется на радиаторах, наиболее удаленных от котла (например,г., 3 этаж)
  • D: Используется на радиаторах, требующих большой вентиляции (например, длинные ответвления или очень большие радиаторы)
  • # 1: Используется в конце паропровода

Как правило, клапаны большего размера используются в конце длинных участков трубопровода (магистрали) и в более холодных помещениях. Меньшие воздушные клапаны используются ближе к паровому котлу и в помещениях с термостатом.

Наконечники парового радиатора

  • Вентиляционные отверстия должны быть направлены прямо вверх.«Вверх» - это заостренный конец или конец, противоположный резьбовому штуцеру, который ввинчивается в радиатор. Когда вентиляционные отверстия поворачиваются в сторону или вверх ногами (есть дети?), Из них может течь вода.
  • Держите регулирующий клапан радиатора полностью открытым или полностью закрытым. Опять же, регулирующий клапан имеет ручку и подключается к входящей трубе, питающей радиатор, обычно около пола. Он спроектирован как запорный клапан, а не то, что вы регулируете для увеличения или уменьшения количества пара, получаемого радиатором.Если вы не хотите полностью перекрыть радиатор, вы должны всегда оставлять клапан полностью открытым в однотрубной системе парового отопления.

Кухня и ванна: вентиляция с воздухозаборными клапанами

Сантехники ненавидят вырезать отверстия в крышах для вентиляционных линий: моя левая лодыжка в основном из нержавеющей стали, потому что я вырезал слишком много отверстий. Вентиляционные линии также являются помехой внутри дома, они проходят горизонтально и вертикально через полы, стены и потолки, а затем на чердак, следуя правилам - и требуя отверстий - на всем протяжении.Все эти отверстия могут не только нарушить структурную целостность каркаса, но и создать потенциальные пути возгорания. Но вентиляционные отверстия требуются по кодексу не зря. Когда жидкости стекают по дренажной линии меньшего размера и полностью заполняют ее, воздух в дренажной линии выталкивается впереди потока воды (при условии, что вентиляционных отверстий нет), создавая положительное давление перед водяной пробкой и отрицательное давление позади. Это отрицательное давление может создать достаточное всасывание для откачивания воды из сифона раковины, позволяя канализационному газу попадать в дом через теперь уже пустой сифон.К тому же водосточная труба не обязательно должна быть полностью заполнена проточной водой, чтобы вытянуть сифоны. Воздух имеет тенденцию следовать за быстро текущей водой, поэтому вода, устремившаяся по вертикальной дренажной линии, может откачивать воду из соседнего горизонтального ответвления.

Более чем один способ вентиляции

Отдельные вентиляционные отверстия, расположенные в пределах нескольких футов от каждой проблемы противодавления сифона, позволяют наружному воздуху попадать в дренажную линию. Но бывают ситуации, когда установить вентиляционную линию за сифоном физически невозможно - например, когда длинное окно расположено за кухонной мойкой, или когда приспособление находится под несущей балкой, которую невозможно просверлить, или когда кухонная мойка или туалетный столик расположены на острове.

У строительных инспекторов всегда есть решение: открыть вентиляционную линию, переместить раковину, переместить окно или изменить обрамление. Также возможно проектирование сложного трудоемкого дренажа /

система вентиляции рядом с приспособлением для компенсации, как это иногда делается на кухонном острове. Но, безусловно, самым простым решением является установка клапана впуска воздуха, или AAV. Эти маленькие чудотворцы практически вытесняют традиционные вентиляционные линии.

Клапаны впуска воздуха можно использовать там, где традиционная вентиляция была бы проблематичной, или просто для упрощения установки приспособлений во время реконструкции.Доступные в различных размерах, AAV можно использовать для вентиляции отдельных приспособлений, ответвлений и вентиляционных труб, но они не устраняют необходимость хотя бы одного вентиляционного отверстия для наружного воздуха.

AAV не новость. Разработанная в Европе еще в 70-х годах система воздухозабора Studor (Studor, 800 / 447-4721, www.studor.net) была представлена ​​в Соединенных Штатах в 1988 году. Теперь AAV принимаются практически всеми национальными строительными нормативами. включая коды сантехники SBCCI, BOCA, IRC и IPC.Согласно IPC, AAV перечислены для установки в соответствии с разделом 917; к западу от реки Миссисипи, они подпадают под действие Раздела 301.2 UPC. Хотя я уже несколько лет без единой поломки устанавливаю AAV Studor, Oatey (800 / 321-9532, www.oatey.com) и другие производители также предлагают их.

AAV - это просто односторонний воздушный клапан с гравитационным управлением, который позволяет свежему воздуху попадать в дренажную систему, не выпуская воздух из канализации. Возможно, вы видели AAV раньше и не знали об этом.Если вы когда-нибудь споткнулись о белый грибовидный объект на чердаке или видели белое цилиндрическое устройство под кухонной раковиной, вероятно, это был клапан для впуска воздуха. Стоимость AAV составляет около 25 долларов и выше, в зависимости от размера вентиляционного отверстия.

Не путайте AAV с меньшими и более дешевыми механическими вентиляционными отверстиями. Эти трубчатые, подпружиненные вентиляционные отверстия стоимостью 5 долларов, иногда называемые «обманщиками», рассчитаны только на 1/2 DFU (дренажное приспособление) и не допускаются большинством строительных норм. Чтобы различать два устройства, поищите протокол тестирования - ANSI / ASSE 1051 или ASSE 1050 и, возможно, NSF 14 - отпечатанный на корпусе AAV.Вы также увидите отметки об утверждении кодовой организации (например, SBCCI) на упаковке.

Доступные в различных размерах, AAV можно использовать для вентиляции отдельного приспособления, всего ответвления или всей группы вентиляционных отверстий. Существуют специальные AAV, предназначенные для использования на открытом воздухе и в химической среде, и даже комбинированные сборки ловушка / AAV. (Компактная версия Studor, Combi-Siphon Plus, продается почти во всем мире, но не в США. Вероятно, вы можете купить ее, но если вы находитесь в районе, где действуют правила, инспектор не будет знать, что делать. этого и не пройдёт).

Простая установка

AAV предоставляют множество вариантов вентиляции, хотя существуют некоторые ограничения. Например, вы можете установить индивидуальный AAV на каждое приспособление и более крупный AAV в стеке на чердаке - и, пока есть хотя бы один обычный выход для наружного воздуха, все готово. Каждый AAV должен быть доступен и иметь беспрепятственный поток воздуха, чтобы его нельзя было изолировать внутри стены. Но если воздух и доступ есть - скажем, через съемную панель с жалюзи или экран, - его можно установить там.AAV должны быть установлены вертикально (не более 15 градусов по отвесу), и они не могут вентилировать несколько светильников, когда они находятся на разных этажах. При размещении на чердаке необходимо установить AAV не менее чем на 6 дюймов выше изоляции.

AAV можно установить в стене, но он должен быть доступен и иметь бесперебойную подачу воздуха (он не может быть заглублен в изоляцию). Некоторые производители предлагают для этой цели специальные ящики, хотя их легко собрать на месте.

Если вы устанавливаете новое приспособление, все, что вам нужно сделать, это отрезать тройник на линии позади ловушки.Возможно, вам придется сместить грубую трубу на 4 дюйма в сторону стояка раковины, а не вводить ее прямо за стояком. Это отбрасывает ловушку в сторону, освобождая место для мишени перед тем, как она ударится о заднюю стену.

Затем на верхней стороне тройника установите короткую 4-дюймовую трубу с наклеиваемой втулкой с внутренней резьбой, а затем прикрутите резьбовой AAV с помощью тефлоновой ленты. (Никогда не используйте пасту, так как химические вещества в некоторых пастах могут повредить резьбу.) AAV могут взаимодействовать с ПВХ или АБС, но с резьбой вам не нужно сопоставлять разные пластмассы: они могут ввинчиваться в белый ПВХ, черный АБС, чугун , сталь или даже медь.Mini-Vent Studor - тот, который я использую чаще всего - рассчитан на 2-дюймовую вентиляцию и поставляется с переходным соединителем 1 1/2 на 2 дюйма, который надевается на 2-дюймовую трубу.

Для добавления одного или двух приспособлений во время реконструкции или для использования AAV просто для устранения ненужных вентиляционных отверстий во время нового строительства вам не нужно выполнять никаких расчетов. Просто установите AAV - у вас не возникнет проблем, если вы добавите AAV вместе с приспособлением.

Во многих случаях легче вставить AAV между сифоном раковины и водосточной трубой, чем запустить традиционную вентиляцию.Выполнение соединения с помощью нескольких стандартных фитингов или предварительно смонтированного устройства. После установки герметизирующая мембрана AAV должна быть не менее чем на 4 дюйма выше горизонтальной трубы, к которой она присоединяется.

Если вы делаете весь дом, вы не хотите перенапрягать конкретный AAV, устанавливая на него слишком много приспособлений (рисунок 4). Просто следуйте инструкциям AAV. Например, Mini-Vent Studor может отводить три DFU на 11/2-дюймовой линии (это максимальное количество DFU, которое вам разрешено на этой горизонтальной ветви по коду) и шесть DFU на 2-дюймовой линии (опять же, максимальное количество DFU, разрешенные кодом на этой горизонтальной ветви).Сверьтесь с таблицей DFU - Таблицы 709.1 и 710.1 (2) в Международном Кодексе по сантехнике или эквивалент в UPC - чтобы увидеть, какие приспособления подходят к этим номерам. На 3-дюймовом горизонтальном ответвлении Mini-Vent может обрабатывать до 30 DFU.

или джакузи

Узлы дренажной арматуры для светильников и групп

Тип приспособления

Автоматическая стиральная машина (бытовая)

Вся группа ванн (унитаз, биде, умывальник, ванна или душ)

Биде

Кухонная мойка

Поднос для белья

Lav

9025

Трап

Посудомоечная машина

Максимальное количество DFU, допустимое для горизонтальных водостоков и вертикальных стояков

Размер сливной трубы (в дюймах)

1 1/2

60

AAV могут вентилировать более одного прибора, но их мощность должна соответствовать общему количеству DFU на ответвлении, которое они вентилируют.Диапазон мощности AAV составляет от 6 до 500 DFU.

Чтобы удалить воздух из стиральной машины с помощью AAV, я провожу трубку диаметром 1 1/2 дюйма от тройника, расположенного примерно в 4 дюймах позади 2-дюймовой ловушки, и заканчиваю ее в коробке для стиральной машины. Вот где я устанавливаю AAV; одна коробка делает все. Однако помните, что горизонтальная труба, в которую сбрасывается ловушка, должна быть не менее 3 дюймов в диаметре.

Небольшой AAV легко помещается в ящик для белья и является хорошим выбором для вентиляции стиральной машины. Он подключается к 2-дюймовой ловушке, которая сливается в 3-дюймовую ветвь.

Рекс Колдуэлл - старший сантехник в Роки-Маунт, штат Вирджиния; частый участник JLC; и автор нескольких книг, в том числе «Электромонтаж в доме».

Коронавирус: как зараженный воздух может перетекать из одной квартиры в другую | Science Tech

По мере развития пандемии доказательства того, что коронавирус передается по воздуху, становятся все более убедительными. Настолько, что растет консенсус в отношении того, что это основной канал передачи, а не через поверхности, как первоначально предполагалось.Это меняет стратегию предотвращения, которую защищали до сих пор. Хотя гигиена по-прежнему очень важна, вентиляция еще важнее. Закрытый непроветриваемый дом более опасен, чем прогулки на свежем воздухе. Даже при отсутствии смешивания между домами воздуховоды некоторых ванных комнат могут распространять вирус при соблюдении определенных условий.

Это не проблема, если в здании (независимо от того, есть ли в нем жилые единицы, гостиничные номера, офисные помещения или помещения для престарелых) есть ванные комнаты с окном на улицу, или если оно было построено в 1977 году, когда кодекс 1975 года был введен в эффект.Но в зданиях, которые не соответствуют этому критерию, воздух может свободно циркулировать между блоками. Ванные комнаты вентилируются воздуховодом, который представляет собой не что иное, как отверстие, соединяющее эти блоки, которые разделены простой решеткой.

Демонстрация того, как воздух попадает в помещение через общий воздуховод при включении вытяжного вентилятора кухни (вверху) и при открытии окна (внизу) в здании 1969 года. Предоставлено: Дэвид Игера, инженер-технолог и специалист по домашнему оборудованию.

Более современные здания имеют «воздуховыпускное отверстие с вертикальным вытяжным каналом». Другими словами, каждая ванная больше не выходит прямо на дыру. Вместо этого за решеткой есть труба, по которой воздух направляется в общий канал. Это не изолирует устройства полностью друг от друга, но значительно затрудняет циркуляцию воздуха между ними.

Правила стали еще более жесткими в 2006 году, когда стало обязательным устанавливать электрический вытяжной вентилятор поверх вентиляционного отверстия.Таким образом, воздух может выходить из домов только через решетку, но не может попасть внутрь. Но Дэвид Игера, технический инженер, отмечает, что производимый ими шум имеет тенденцию беспокоить жителей квартир на верхнем этаже и вентиляторов. часто отключаются на ночь.

Главный воздуховод с индивидуальными каналами для каждого дома.

Естественный воздуховод, соединяющий все ванные комнаты.

Обязательный вытяжной вентилятор добавлен к предыдущей модели и подключен круглосуточно.

Естественный воздуховод, соединяющий все ванные комнаты.

Главный воздуховод с индивидуальными каналами для каждого дома.

Обязательный вытяжной вентилятор добавлен к предыдущей модели и подключен круглосуточно.

Для передачи вируса через воздуховоды должны быть соблюдены очень специфические условия. Трудно оценить, сколько передач происходит по этому маршруту, но несколько экспертов, с которыми консультировалась эта газета, считают это очень редким явлением.Мануэль Руис де Адана, доцент кафедры прикладной термодинамики Инженерной школы Кордовского университета и эксперт по изучению передачи коронавируса по воздуху, объясняет, что помимо того факта, что воздуховоды должны быть старыми, чтобы пропускать достаточно воздуха потока, в квартире должна быть высокая концентрация аэрозолей, которые затем могут переходить из одной квартиры в другую в количестве, достаточном для возникновения инфекции. Высокая концентрация аэрозолей чаще встречается в плохо вентилируемых домах, что делает перенос воздуха между ними менее вероятным, но не невозможным.

Различные модели решеток без фильтров. В зданиях, построенных до 1975 года и не подвергавшихся ремонту, обычно имеется общий воздуховод, общий для всех ванных комнат, расположенных выше и ниже друг друга.

Есть случаи, когда все доказательства указывают на вентиляционные каналы, ответственные за передачу. Самый распространенный случай - случай в Сеуле, где было зарегистрировано восемь случаев заражения Covid-19 в пяти квартирах с общей вентиляцией ванных комнат.Исследователи пришли к выводу, что между инфицированными «не было другого возможного контакта», кроме этого общего воздуховода.

В Испании одна треть случаев Covid не имеет известного происхождения, а распространение вируса в зданиях практически не изучено. Но было несколько свойств регистрации инфекций, для которых вентиляционные каналы могли бы дать объяснение. В Испании данные Национального статистического института (INE) показывают, что существует 9,7 миллиона зданий, построенных до 1980 года, что составляет 37.7% от всей недвижимости.

Одним из возможных примеров является многоквартирный дом в баскском городе Бильбао, где заразились 33 человека (включая контакты) в шести разных квартирах. По одной из версий, виноваты лифты. Другой возможной виновницей были воздуховоды, так как между пострадавшими соседями не было тесного контакта.

А в северном городе Сантандер, в регионе Кантабрия, в июне пришлось закрыть здание с 97 жителями из-за вспышки, которая, казалось, распространилась по квартирам.Заразились семнадцать человек из четырех квартир. Во всех квартирах были ванные комнаты, соединенные одним воздуховодом.

Дом инженера Дэвида Игера подключен к тому же вертикальному воздуховоду, но никто из членов его семьи не был заражен. Осознавая возможность передачи воздуха между квартирами и наличие неприятного запаха, он установил клапан, который позволяет воздуху выходить из его ванной комнаты, но не дает ему проникнуть внутрь. Установка такого клапана - одно из решений, и оно оказывается более эффективным, если в ванной есть вытяжной вентилятор.Другая более простая альтернатива, говорит Игера, - это временно закрыть решетку, но этот метод имеет недостаток, заключающийся в одновременном ограничении вентиляции в ванной комнате.

В июле министерство здравоохранения Испании опубликовало рекомендации по системам вентиляции и кондиционирования воздуха в зданиях для предотвращения распространения SARS-CoV-2. В документе рекомендуется круглосуточная система вытяжки воздуха. В редких случаях, когда в ванной комнате сосуществуют воздуховоды и окна, министерство рекомендует держать окна закрытыми, поскольку обратный поток воздуха может быстро перенести воздух из других квартир в ванную комнату.

Если есть только окна, правильнее всего открыть их для проветривания. «Хотя это решение может вызвать некоторый дискомфорт из-за сквозняков или фактора холода, доказано, что преимущество обновления воздуха за счет перекрестной вентиляции снижает уровень загрязняющих веществ в помещениях», - говорится в документе. «Даже в зданиях с механической вентиляцией рекомендуется регулярная вентиляция через окна».

Сиденье для унитаза: лучше пуховое

В документе также упоминается фекально-оральное заражение.Когда унитаз смывается, могут образовываться аэрозоли, которые остаются в окружающей среде. Простое и в значительной степени эффективное решение - при смывании опускать сиденье унитаза. Но есть дополнительная проблема с канализационными каналами. Как объясняет Хайме Вилаплана, специалист по коммунальным услугам Aliaxis, если установки старые или не в хорошем состоянии, они также могут вызвать утечку воздуха. И это воздуховоды, которые тоже по вертикали соединяют разные квартиры.

U-образный отвод

Эта ловушка сконструирована таким образом, что вода внизу блокирует поступающий запах.

Если в какой-то момент в трубе нет воды, в дом может попасть загрязненный воздух.

U-образный отвод

Эта ловушка сконструирована таким образом, что вода в нижних блоках проникает внутрь.

Если в какой-то момент в трубе нет воды, в дом может попасть загрязненный воздух.

U-образный отвод

Эта ловушка сконструирована таким образом, что вода в нижних блоках проникает внутрь.

Если в какой-то момент в трубе нет воды, в дом может попасть загрязненный воздух.

U-образный отвод

Эта ловушка сконструирована таким образом, что вода в нижних блоках проникает внутрь.

Если в какой-то момент в трубе нет воды, в дом может попасть загрязненный воздух.

Всемирная организация здравоохранения в своем отчете предположила, что SARS (самый прямой предшественник нынешнего коронавируса) таким образом распространился по зданию в Гонконге, вызвав более 300 случаев заболевания и 42 смерти. Это может произойти, когда U-образные сифоны, которые удерживают воду на дне, препятствуя циркуляции воздуха, работают всухую или когда изменения давления вызывают бульканье, которое приводит к утечке воздуха.Опять же, это не похоже на средство массовой передачи, но, по словам Вилаплана, риск, связанный с этим источником, можно минимизировать в ванных комнатах, если раковины, ванны и биде закрыты, когда они не используются, сиденье унитаза опущено и убедитесь, что U-образные сифоны не высыхают, регулярно сливая воду в канализацию.

Английская версия Хизер Галлоуэй .

Крошечные системы вентиляции для подачи свежего воздуха в квартиры и небольшие дома

Я часто говорю, что дома и здания, спроектированные в соответствии с жесткими стандартами пассивного дома или пассивного дома, являются «глупыми зданиями», потому что они не полагаются на кучу умных вещей для экономии энергии, а только на глупую старую изоляцию, высококачественные компоненты и тщательный дизайн. и детализация.Но в каждом здании Passivhaus есть одно умное и красивое устройство: система механической вентиляции с системой теплообмена для подачи свежего воздуха. Эти агрегаты обычно большие и дорогие и изначально предназначались для больших домов или офисов.

Но, как я отмечал в своем посте о приезде в Мюнхен на международную конференцию Passivhaus, в наши дни меня действительно интересует многоквартирное жилье.

( Помимо : для жителей Северной Америки, которые привыкли использовать печи с принудительной подачей воздуха и воздуховоды, проходящие вокруг их домов, я должен объяснить, что в проектах Passivhaus так много изоляции, что они не нуждаются в большой системе отопления.Если он у них есть, то он используется очень редко. Но им нужен воздух, и не так много, как он выходит из воздуховодов, когда они отдают тепло. Таким образом, требования к отоплению и вентиляции, а также оборудование обычно разделяются.)

Ллойд Альтер

Было приятно увидеть, что существуют всевозможные новые системы, действительно предназначенные для небольших помещений. Ваш типичный вентилятор с рекуперацией тепла (HRV) выглядит так, как этот от Vallox, ящик, который монтируется на стене в туалете. Вы можете увидеть, как они работают концептуально: поток воздуха идет из дома через теплообменник, нагревая свежий воздух, поступающий извне.Таким образом, обычно из коробки выходят две пары воздуховодов, две из которых выходят наружу, одна из ванной комнаты, а другая питает жилые помещения. Часто над потолком летают маленькие воздуховоды. Это может быть проблемой при модернизации и добавляет немного денег на подвесной потолок.

SmartVent

Ллойд Альтер / CC BY 2.0

Один из способов избавиться от коробки - это новая система Smartvent HRV от производителя окон Smartwin; он настолько новый, что его еще нет в их каталоге, и на самом деле он был сертифицирован по стандартам Passivhaus в 10 утра по восточному времени 9 марта.Наружный воздух всасывается через вентиляционное отверстие рядом с окном и подается в блок HRV слева от окна, а отработанный воздух выходит через решетку под окном за решетчатым сайдингом. Он интересен тем, что избавляется от большого ящика, но на самом деле представляет собой обычный HRV и кажется немного самодельным, хотя это действительно первые дни.

Fresh-R

Ллойд Альтер / CC BY 2.0

Я продолжал делать длинные глупые фотографии этого устройства Fresh-R, потому что они запустили паровой каток по HRV и раздавили его так, чтобы он поместился в стене 18 см (7 дюймов).Это невероятная инженерия, которая отлично подойдет для небольших квартир. В кондоминиуме каждый квадратный фут полезной площади имеет значение, так что это действительно окупается.

Fresh-r

Воздух из ванной или внутреннего помещения попадает в верхнюю часть блока и отдает тепло через медный сердечник; наружный воздух забирает это тепло и выпускается в жилое пространство, где установлен агрегат. У них действительно есть стратегия для нескольких комнат, называемая «каскадная вентиляция» со специальными вентиляционными отверстиями между комнатами.

FreeAir 100 и FreeAir Plus

Ллойд Альтер / CC BY 2.0

Но, как и в случае с людьми, возможно, можно быть слишком худым. FreeAir 100 немного менее стройный, но все же крошечный, и ему понадобится только небольшая коробка, а не шкаф.

Здесь вы можете увидеть, как воздух циркулирует в агрегате. Посмотреть видео (на немецком языке) можно здесь.

FreeAir Plus / Ллойд Альтер / CC BY 2.0

Но что действительно отличает этот аппарат, так это FreeAir Plus, этот маленький блок, который проходит через стену от жилого помещения до спальни.В нем есть датчики, которые измеряют CO2, влажность и температуру и при необходимости перенаправляют воздух через эти пространства.

Ллойд Альтер / CC BY 2.0

«Это обеспечивает точную вентиляцию в зависимости от потребности». Если кто-то выполняет модернизацию и сложно или дорого сделать полный комплект воздуховодов для вентиляции с рекуперацией тепла, это может быть приемлемой альтернативой.

Крошечные блоки - не единственный подход к проблеме; когда The Heights строили в Ванкувере, они использовали механические помещения на верхнем этаже и большой беспорядок воздуховодов вниз ко всем блокам.Когда я спросил эксперта по пассивным домам Монте Паулсена об этих отдельных блоках, он отметил, что фильтры необходимо менять регулярно, а это означает, что это должны делать либо люди в квартирах, либо руководство должно получать доступ на регулярной основе. И то, и другое проблематично.

Но другой эксперт отметил, что в кондоминиумах, где владельцы имеют долю в здании, более вероятно, что они поменяют фильтры, и чем меньше общие площади и оборудование, тем ниже плата за общие площади, так что есть реальная выгода от размещения единиц в каждом люксе.

Пожалуй, у каждого подхода есть свое место. Тем не менее, приятно видеть, что производители действительно пытаются решить проблему доставки свежего воздуха в небольшие помещения. Это прогресс.

Клапаны радиатора предотвращают перегрев квартиры

| Вернуться на страницу содержания | Home Energy Индекс | О компании Home Energy |
| Home Energy Домашняя страница | Предыдущие выпуски Home Energy | EREN Домашняя страница |


Интернет-журнал Home Energy, май / июнь 1996 г.,


ТЕНДЕНЦИИ



Термостатический радиаторный клапан предназначен для систем горячего водоснабжения и однотрубных паровых систем.Выступая в качестве регулируемого вентиляционного отверстия, этот клапан предотвращает перегрев помещения и значительно снижает потребление энергии для обогрева помещения.

Энергоаудиторы съеживаются, когда видят открытые окна, охлаждающие перегретые квартиры в холодные дни. Согласно недавнему исследованию, проведенному в Нью-Йорке, предотвращая перегрев квартиры, термостатические радиаторные клапаны (TRV) могут рентабельно снизить потребление энергии для отопления помещений. Средняя окупаемость составила три года при установленной цене в 50 долларов за TRV, но некоторые здания и отдельные квартиры выиграли от модернизации больше, чем другие.

TRV десятилетиями использовались для контроля пара в радиаторах, но в большинстве многоквартирных домов Нью-Йорка с паровым отоплением их нет. Однотрубная система самотечного возврата низкого давления является наиболее распространенной парораспределительной системой в зданиях (см. «Переоборудование многоквартирных домов с паровым отоплением», HE , май / июнь '88, стр. 23). В этих системах с обратной связью пар, произведенный в котле и распределяемый по радиаторам, возвращается в виде конденсата в котел.Вентиляционные отверстия позволяют воздуху входить и выходить из системы. Регулируя давление воздуха в радиаторе, вентиляционные отверстия косвенно регулируют температуру радиатора.

TRV - это регулирующий клапан с регулируемой температурой, который работает как регулируемый воздухоотводчик. Он может поддерживать более низкую температуру в помещении, ограничивая поток воздуха через вентиляционное отверстие, ограничивая количество пара, поступающего в радиатор. Он может поддерживать высокую температуру в помещении, не ограничивая поток воздуха из радиатора, что позволяет быстро наполняться паром.TRV имеет регулируемую ручку настройки температуры для управления скоростью, с которой воздух проходит через вентиляционное отверстие.

Управление энергетических исследований и развития штата Нью-Йорк (NYSERDA) заключило контракт с EME Group на оценку эффективности TRV в устранении перегрева квартир и экономии энергии. Группа также выявила проблемы с установкой и обслуживанием ТРВ и оценила реакцию жителей на использование клапанов. EME установила в общей сложности 224 TRV.Группа отслеживала потребление энергии в течение трех лет (1991–1994) в восьми частных многоквартирных домах. В каждом доме было от 18 до 84 человек в 15–26 квартирах. Энергия отопления помещений определялась путем мониторинга и регистрации температуры в квартирах, расхода котельного топлива и использования горячей воды (ГВС).

Во всех зданиях были однотрубные системы распределения пара низкого давления. Котельное оборудование находилось в хорошем рабочем состоянии, ограждающие конструкции здания были в хорошем состоянии, а системы имели равномерное распределение пара и отсутствие проблем с влажным паром или гидравлическим ударом (столкновение пара и конденсата, создающее стук в трубах).Для участия владельцы зданий должны были модернизировать свои отопительные установки, изолировав неизолированные паровые трубы, настроив горелки, выполнив мелкий ремонт парораспределительной системы и заменив неработающие или малоразмерные вентиляционные отверстия на радиаторах и паропроводах. После того, как владельцы зданий приняли необходимые меры, EME записала исходные данные в течение 12 месяцев.

EME использовала топливный компьютер для сбора почасовых данных о расходе топлива (мазут или природный газ), температуре в помещении и на улице, продолжительности работы котла, температуре дымовых газов котла, потреблении горячей воды и температуре подачи, температуре воды на входе в город и расходе подпиточной воды котла. .

EME установила TRV с уставкой 72 ° F в половине квартир в четырех зданиях и записала данные за еще один год. Установщики выбрали квартиры, выходящие на юг, с избыточным солнечным излучением, квартиры на верхнем этаже, квартиры, идентифицированные как перегретые, и квартиры с датчиками температуры радиатора. EME собрала данные для этих единиц в течение другого отопительного сезона, а затем установила TRV в остальных квартирах в трех зданиях. Четвертое здание было исключено из исследования, потому что владелец установил новую систему отопления, а пятое здание было оборудовано ТРВ в половине домов.EME решила не устанавливать TRV в трех из восьми зданий из-за изменений, которые противоречили первоначальным критериям строительства EME.

Одно здание, которое до переоборудования не перегревалось, не дало экономии. В других зданиях частичная установка сэкономила в среднем 9% годового потребления тепла. После полной установки среднегодовая экономия на отоплении составила 15%. Среднегодовая экономия затрат после полной установки составила 1100 долларов на одно здание при средней окупаемости трех лет.Срок окупаемости составлял от одного до пяти лет в тех зданиях, где TRV обеспечивали экономию энергии. Годовая экономия энергии на основе EME, экономия затрат и простая окупаемость при стоимости природного газа или нефти в размере 70 центов / терм и 50 долларов США за каждый установленный TRV.

Основываясь на этих результатах, EME рекомендует устанавливать ТРВ на однотрубных парораспределительных системах в

.
  • Квартиры с обогревом выше 72oF.
  • Многоквартирные дома, в которых существующая система управления вызывает колебания температуры выше 72oF.
    Воздушный клапан для вентиляции в квартире: Воздушный стеновой клапан приточной вентиляции в квартире

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
