Водонагреватель что такое – какой лучше и как выбрать?

Содержание

Водонагреватель — это… Что такое Водонагреватель?

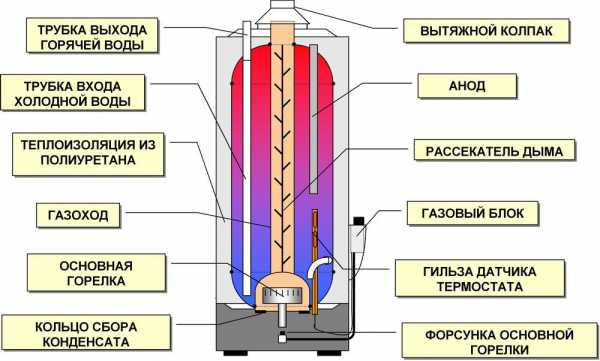

Газовый бойлер

Водонагреватель — устройство для нагрева воды в местной системе горячего водоснабжения[1]. Существует две разновидности водонагревателей: накопительного и проточного типа.

Накопительный водонагреватель

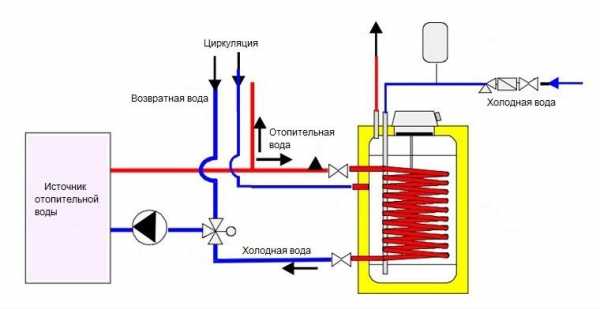

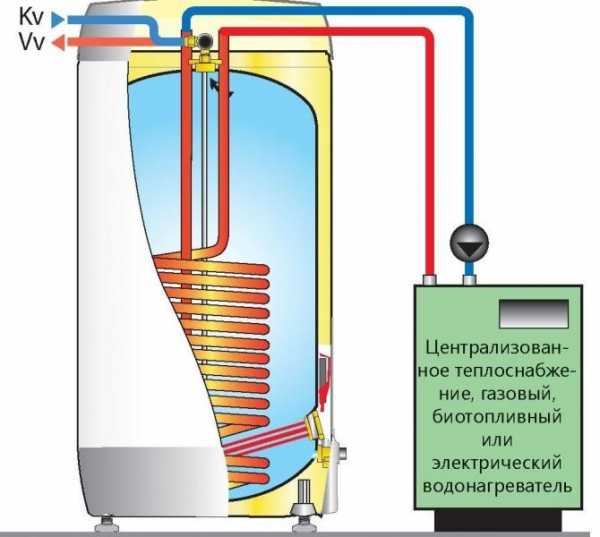

Накопительный водонагреватель, или бойлер (от англ. boiler) представляет собой сравнительно большую ёмкость с размещенным в ней или, реже, под ней, источником тепла. Нагрев может производиться при помощи парового или водяного теплообменника — в нём циркулирует горячая вода в замкнутом контуре, нагреваемая, например, с помощью отопительного котла. Такие бойлеры называют бойлерами (водонагревателями) косвенного нагрева.

Бойлер может также нагреваться с помощью размещенного внутри него ТЭНа или расположенной под нагревательной емкостью газовой горелкой.

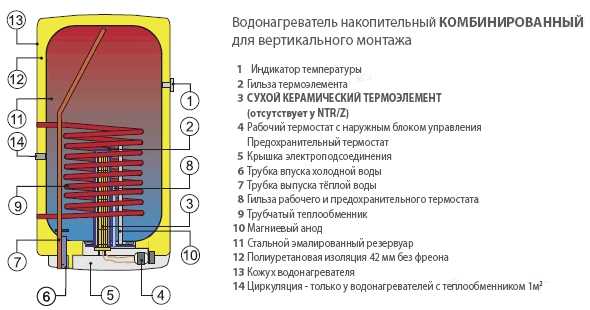

Существуют также комбинированные модели, включающие два или реже более видов нагревательных элементов. Например: ТЭН + теплообменник; теплообменник, работающий от системы отопления + теплообменник, нагреваемый солнечным коллектором.

Водонагревательная емкость снаружи защищена слоем теплоизоляции и защитным кожухом. Снаружи к нагревательному элементу подсоединяется пульт управления, обязательно включающий управление температурой. Обычно это биметаллический термостат. Нагрев включается, когда термодатчик регистрирует в баке температуру ниже установленной.

Различают водонагреватели закрытого (напорного) и открытого (безнапорного) типов.

  • Бойлер закрытого типа можно использовать в системе централизованного водоснабжения нескольких водоразборных точек. Нагревательная емкость в них изготовлена из металла (эмалированная сталь, нержавеющая сталь, медь).
    Для того, чтобы избежать повреждения емкости из-за повышения давления, возникающего в результате расширения воды при нагреве, вместе с бойлером может применяться бак-экспанзомат (расширительный бак) или группа безопасности, состоящая из предохранительного, сбросного и обратного клапанов, при необходимости также дополняется редуктором давления, манометром, термосмесителем. При повышении давления выше номинального значения предохранительного клапана открывается пружинная задвижка, и лишняя вода стравливается в канализацию. Обратный клапан мешает расширившейся воде, а, значит, обладающей более высоким давлением по сравнению с подающейся холодной водой, уйти обратно в холодную трубу. Группа безопасности размещается на подающем патрубке непосредственно на входе в бойлер.
    В стальных баках для предотвращения коррозии применяется катодная защита на основании жертвенного анода, как правило, из магния или цинка, или анода с внешним питанием.
  • Бойлер открытого типа может снабжать только одну водоразборную точку и только посредством специальной водоразборной арматуры (спецсмеситель). Основным принципом действия такой арматуры является перекрывание сетевой воды, находящейся под давлением, не на выходе, а на входе в бойлер. Это позволяет изготавливать емкость из менее прочных материалов, чаще всего пластмассы. Спецсмеситель также выполняет роль группы безопасности, стравливая в раковину избыточную воду при расширении во время нагрева.
    Бойлеры закрытого типа могут использоваться со спецсмесителями, но бойлеры открытого типа с группой безопасности и расширительным баком работать не могут.
    Понятие «безнапорный» вовсе не означает, что ёмкость можно предварительно заполнить. а затем отключить от источника водоснабжения и расходовать воду до тех пор, пока бак не опустошится.
    Для того, чтобы водоразбор состоялся, и горячая вода полилась из бака, холодная вода должна подаваться в ёмкость под давлением. При этом сам бак будет полностью заполнен водой в любой момент времени. Если напор на входе отсутствует, вода физически не сможет выйти наружу, так как трубка для выхода горячей воды открывается в самой верхней точке бойлера (несмотря на то, что с внешней стороны водонагревателя штуцер горячей воды может находиться где угодно, даже в днище бака).
    Холодная вода, напротив, подается снизу, при этом на конце штуцера установлен рассекатель, в результате чего поступающая вода как бы «стелется» по дну ёмкости. Нагревательный элемент также расположен внизу. В результате за счет естественной конвекции осуществляется постепенное увеличение температуры по высоте емкости, и уже нагретая вода не смешивается с холодной.
    Для случаев, когда постоянная подача воды отсутствует, предусмотрены специальные водонагреватели без теплоизоляции и выходом.

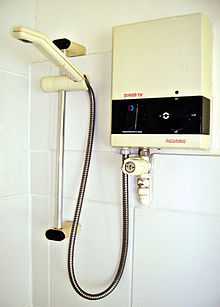

Проточный водонагреватель

Проточный водонагреватель «Atmor in line». 7 кВт. Устройство трехфазного проточного водонагревателя мощностью 18 кВт. Душ с проточным водонагревателем без смесителя.

В проточных водонагревателях

(в просторечии «проточники») размер бака сильно уменьшен, так что нагревательная емкость представляет собой узкую трубку. Это приводит к быстрому прогреву воды за то время, пока она протекает через нагревательную емкость (теплообменник).

В качестве нагревательного элемента могут использоваться ТЭН, неизолированная спираль, газовая горелка и непрямой нагрев (трубка с нагреваемой водой располагается внутри емкости с теплоносителем — кожухотрубный теплообменник). Использовать газовые проточные водонагреватели возможно только при наличии дымохода, который заложен при строительстве дома согласно проекту.

Существуют проточные водонагреватели закрытого и открытого типов. Проточники закрытого типа могут снабжать несколько водоразборных точек, при этом расширительный бак и группа безопасности не требуются. Проточники открытого типа могут снабжать горячей водой только одну водоразборную точку с использованием спецсмесителя.

Проточные газовые водонагреватели различают по типу розжига. Основные применямые — это поджог газа от пьезоэлемента, от электронного блока и от гидротурбинки.

Включение нагревательного элемента происходит в момент водоразбора на основании сигналов от датчиков протока (по трубке с нагревательным элементом протекает вода) и температуры (протекающая вода ниже установленной температуры). Выключение нагревательного элемента происходит сразу после окончания водоразбора либо в случае перегрева. Проточные водонагреватели в отличие от накопительных позволяют обходится без смесителей холодной и горячей воды. Электрические проточные водонагреватели обычно имеют несколько ступеней мощности, на каждой ступени температура регулируется расходом воды. Модели с электронным управлением регулируют мощность нагрева в зависимости от протока и температуры входящей воды, поддерживая постоянной температуру воды на выходе.

Газовые проточные водонагреватели позволяют регулировать температуру изменением подачи газа. Газовый проточный водонагреватель в быту часто называют газовой колонкой.

Проточно-накопительный водонагреватель

Водонагреватели проточно-накопительного типа имеют небольшую нагревательную ёмкость, но все же не такую маленькую, как в проточнике. Электрический нагревательный элемент может коммутироваться на пониженную и повышенную мощность, придавая, таким образом, в зависимости от потребности, водонагревателю качества накопительного или проточного прибора соответственно.

См. также

Примечания

dic.academic.ru

Что такое:: накопительный электроводонагреватель — ikirov.ru

Принцип действия водонагревателя накопительного электрического (в дальнейшем водонагреватель) основан на нагреве определенного объема воды (зависит от емкости прибора), до заданной температуры и поддержании ее на данном уровне в автоматическом режиме. Водонагреватель работает под напором (давлением) холодной воды, выдавая горячую воду практически под таким же давлением.

Максимальная температура нагрева обычно составляет 75 градусов. Наиболее экономичным считается температурный режим работы  водонагревателя при 60 — 65 градусах. При этом режиме вода достаточно горяча, а тепловые потери меньше, чем при максимальной температуре нагрева.

Скорость нагрева воды зависит:

— от мощности установленного ТЭНа (тепло-электро-нагревателя). Обычно, мощность ТЭНа составляет 1,2 — 2,0 кВт для моделей до 150 литров. Для моделей большей емкости мощность ТЭНа обычно больше;

— емкости  водонагревателя — чем больше объем тем более длительный нагрев.

Пример.  Водонагреватель 100 литров при мощности ТЭНа 1,5 кВт будет нагревать воду на 45 градусов — 3 часа 45 мин., а водонагреватель 10 литров при такой же мощности будет нагревать воду до той же температуры за 22 минуты.

Устройство водонагревателя

Водонагреватели могут быть сделаны в различных дизайнерских вариантах: вертикальные, горизонтальные, круглые, плоские и т.д. Однако все они выполнены по принципу термоса: внутренний бак, наружный корпус, а между ними теплоизоляционный слой. Такая конструкция необходима, для того чтобы уменьшить тепловые потери, так как вода в нагревателе находится в горячем состоянии.

Составными частями  водонагревателя также являются:

— ТЭН — нагревает воду;

— термостат — прибор, который в автоматическом режиме, в зависимости от температуры воды, включает или выключает ТЭН;

— магниевый анод — защищает внутренний бак от коррозии;

— обратный и предохранительный клапан (обычно совмещены в одном корпусе) — предохраняет водонагреватель: 1) от опорожнения, что в свою очередь приводит к перегоранию ТЭНа; 2) от разрушения при избыточном давлении.

Внутренний бак

Внутренний бак  водонагревателя  может быть изготовлен:

— из углеродистой стали с эмалевым покрытием или другими видами фирменных покрытий;

— нержавеющей стали.

Внутренний бак является наиболее ответственным элементом конструкции водонагревателя. Он работает при повышенных температуре, давлении и подвержен коррозии. Поскольку, обычно водонагреватели являются конструктивно не разборными, то срок службы прибора определяется сроком службы внутреннего бака. С этой точки зрения водонагреватели с внутренним баком из нержавеющей стали более предпочтительны, но они существенно дороже.

Наружный корпус — водонагревателя может быть выполнен из эмалированной стали, пластмассы или других материалов в зависимости от фантазии конструктора. Кроме своей основной функции — каркаса прибора несет еще эстетическую функцию.

Теплоизоляционный слой — между внутренним баком и наружным корпусом обычно составляет 20 — 30 мм и выполнен из материалов с высокими теплоизоляционными свойствами. Наиболее часто встречающимся материалом является вспененный пенополиуретан.

Расположение водонагревателя при установке

По месту расположения водонагреватели можно подразделить на настенные (от 10 до 200 литров) и напольные (от 150 литров и выше). Поскольку водонагреватель работает под давлением холодной воды, то располагаться он может не обязательно рядом с местом водоразбора, а на некотором удалении, например, в другой комнате. Причем расположение его может быть и на другом этаже, если позволяет давление воды.

Однако следует учитывать, что горячая вода в трубах остывает, и при начале разбора из крана вместо горячей воды сначала будет проливаться остывшая вода, а затем уже горячая. Поэтому для уменьшения данного фактора,  водонагреватель желательно размещать как можно ближе к месту разбора горячей воды.

Водонагреватель может быть источником горячей воды для нескольких точек водоразбора, которые достаточно подключить к трубе с горячей водой, идущей от водонагревателя.

Водонагреватель  может быть подключен к уже существующей трубопроводной системе, например, в квартире. Это позволяет исключить отсутствие горячей воды во время перебоев централизованного горячего водоснабжения.

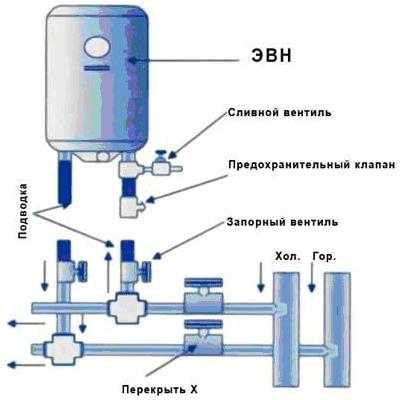

Схема подключения водонагревателя к уже имеющейся трубопроводной системе

Подключиться к трубам горячей и холодной воды можно в любой точке, начиная от крана перекрывающего стояк до любой точки трубы.

Чтобы начать пользоваться  водонагревателем, необходимо открыть краны 3 и 4, закрыть кран 2. В случае, если кран 2 не закрыт,  горячая вода будет уходить в стояк.

Краны 3 и 4 необходимы для того, чтобы можно было обслуживать  водонагреватель, не отключая общего водоснабжения квартиры.

Обслуживание в процессе эксплуатации

В процессе эксплуатации водонагревателя ТЭН покрывается накипью, которая состоит из нерастворимых солей кальция и магния. Скорость нарастания нерастворимого осадка зависит от жесткости воды. Этот осадок ухудшает теплопередачу от ТЭНа к воде, увеличивая время ее нагрева.

При значительном заростании ТЭНа, время нагрева воды может существенно увеличиться, при этом сам ТЭН будет работать при значительных температурных перегрузках, что сокращает срок его службы. Поэтому периодически с ТЭНа необходимо удалять накипь. Периодичность чистки ТЭНа зависит от жесткости воды и интенсивности эксплуатации водонагревателя.

Для защиты внутреннего бака  водонагревателя от коррозии выполненного из углеродистой стали используется магниевый анод. Еще он называется жертвенный анод, из самого названия видно, что анодом жертвуют для защиты внутреннего бака.

Магний является более электроотрицательным металлом, чем железо и подвергается электролитической коррозии в первую очередь при работе в коррозионной паре «магний — железо», защищая при этом железо, и соответственно продлевая срок службы внутреннего бака. При работе водонагревателя магниевый анод следует менять по мере его изнашивания, согласно инструкции по эксплуатации.

Преимущества и недостатки  водонагревателя накопительного электрического по сравнению с другими типами водонагревателей

 Преимущества:

1. Ввиду малой мощности ТЭНа не требует отдельной проводки.

2. Возможность подключения нескольких точек водоразбора.

3. Возможность удаления  водонагревателя от точки водоразбора.

4. Возможность получения горячей воды нужной температуры через смеситель, не изменяя напора воды.

5. Простота пользования.

Недостатки:

1. Имеет определенные габариты, которые необходимо учитывать при установке.

2. При полном использовании всего объема горячей воды в водонагревателе требуется определенное время для ее нагрева.

Накопительный электроводонагреватель — отличное решение как для городской квартиры, так и для загородного дома. Прибор прост в использовании и не потребляет большого количества электроэнергии. При этом в вашем доме круглый год вода нужной вам температуры, и вы забудете о сезонном отключении горячего водоснабжения.

www.ikirov.ru

Что такое водонагреватель? Из чего состоит?

Сегодня для организации водоснабжения в дачном доме или городской квартире многие используют бойлер. Он позволяет полностью обеспечить потребность членов семьи в горячей воде, а также делает жизнь людей более комфортной и беззаботной.

Из чего состоит водонагреватель: конструкция и основные детали

Для того чтобы ответить на этот вопрос изначально необходимо определить, что такое водонагреватель. Это устройство, которое используется для водоснабжения в квартире или загородном коттедже. Они различаются в зависимости от размеров, функциональности и производительности, а также вида топлива и способа нагрева воды.

Существует два типа бойлеров – накопительный и проточный. В первом случае нагреватель оборудован специальной емкостью с разным объемом, в которой скапливается вода. Внутри бака установлен нагревающий элемент, поддерживающий температуру на определенном уровне в течение длительного времени. Однако при израсходовании всего объема потребуется время для ее последующего нагрева.

Проточные модели идеально подходят для небольших квартир. Поскольку в конструкции отсутствует бак они не занимают много места. Нагрев происходит во время прохождения воды через специальный нагревательный элемент. Недостатком этого типа бойлеров является недостаточная температура нагрева, которая в свою очередь зависит от производительности оборудования.

Основным конструктивным элементом внутреннего устройства бойлера является ТЭН. Существует стеатитовый и электрический трубчатый нагревательный элемент для водонагревателя. В первом случае ТЭН в виде трубки установлен непосредственно в баке, а во втором – стержня с оболочкой из нержавеющей стали.

«Сухие» элементы для нагрева обладают компактными размерами, что увеличивает срок службы бойлера. Но они не являются универсальными, поэтому разрабатываются индивидуально для каждого типа нагревателя. Длительность эксплуатации «мокрого» ТЭНа составляется около 5 лет, что гораздо меньше предыдущего варианта. Но этот элемент с легкостью поддается замене даже без необходимости слива воды из устройства.

Нагреватели также различаются в зависимости от типа топлива. Самыми дешевыми являются газовые модели, поскольку газ значительно дешевле электрической энергии. Но при этом их установка требует согласования с регламентирующими органами. Электрические нагреватели отличаются простой установкой и эксплуатацией. При этом в зависимости от площади коттеджа или квартиры используются устр

expert-byt.ru

назначение, виды, подключение, советы по выбору

В статье будет рассказано о сантехническом устройстве, под названием бойлер. Рассмотрим назначение данного устройства, технические характеристики, а так же будут приведены разновидности бойлеров, и советы как правильно выбрать водонагреватель, непосредственно для нужд пользователя.

Содержание статьи:

 Что такое бойлер, его назначение

Бойлер, это устройство для нагрева воды, полностью автоматизированное. Имеет разные формы, округлые, квадратные, плоские или вытянутые. Крепится могут, как вертикально, так и в горизонтальном положении (отдельные модели). Бойлеры различаются по способу нагрева, особенностям крепления и объёму. Так же по типу покрытия: стеклофарфор, эмаль, титановая эмаль, нержавеющая стать. Еще по принципу действия: проточные и накопительные.

Предназначение агрегата, это забор воды, нагрев, поддержание нужной температуры. Используется как для домашнего (квартира, загородный дом, дача), так и для общественного пользования (бары, рестораны, сауны, офис).

Задача таких устройств, снабжение горячей водой пользователя в полностью автономном режиме.

Электрический бойлер

Нагрев жидкости в таком приборе, происходит при помощи ТЭНа. Устройство следующие: ёмкость из нержавеющей стали, (или выше перечисленных материалов) цилиндрической формы, с округлыми торцевыми сторонами. У всех видов одинаковая внутренняя форма, несмотря на внешние различия наружной оболочки. Такая форма продумана для равномерного распределения давления внутри. Эта ёмкость, утеплена снаружи пенополиуретаном, или поролоном, и заключена в пластиковый или металлический корпус. Внутри ёмкости, устанавливается ТЭН, заливной патрубок (на конце снабжен распылителем струи, что бы избежать перемешивания холодной и нагретой жидкости), выходной патрубок (конец которого достигает верхней части ёмкости, для забора горячей воды), терморегулятор, и магниевый анод (предназначен для нейтрализации накипи).

Следует добавить, что в электрических бойлерах, используют два вида ТЭНов, «сухие» и «мокрые». Различие в том, что сухой нагреватель расположен в специальном корпусе впаянном в бойлер, а мокрый располагается непосредственно внутри ёмкости в водной среде.

Газовый бойлер

Основная конструкция мало чем отличается от электрического. Единственное кардинальное различие, это вид топлива, и система нагрева. Нагрев производится при помощи газовой горелки, расположенной в нижней части устройства. Продукт горения, пройдя сквозь специальную систему «лопаток» установленных в сквозной трубе проходящей по центру ёмкости, нагревает стенки трубы, а та, в свою очередь, жидкость. Далее сгоревший газ выходит в вытяжную трубу. Если в электрическом бойлере регулировка температуры происходит при помощи электронных датчиков, то здесь, автоматикой подачи газа. В некоторых моделях, автоматикой управляет, электрическая система.

Проточные или накопительные?

Как уже выше было сказано, из всех отличий между нагревателями для воды, есть эти два немаловажные параметра. Рассмотрим их. Накопительные аппараты, имеют ряд преимуществ, как собственно и недостатков. Все зависит от сферы и возможностей их использования. Первый плюс таких приборов, это объём. Если предусматривается большой расход Н2О, то накопительные агрегаты имеют запас (отдельные модели) более 200 литров. Второй плюс, это наличие анода, который позволяет смягчить воду, и тем самым продлить срок эксплуатации оборудования, и отдельных модулей. Еще один плюс, такие приборы работают под давлением, что позволяет питать целую систему разветвлений и сантехнических точек.

Теперь к минусам. Самый большой из них, это размер. Хотя в продаже существуют нагреватели разных форм и способов крепления, при выборе такого электро водонагревателя, нужно учитывать, что места он займет не мало. Так же накопительные нагреватели (из-за объёма), дольше нагреваются, в сравнении с проточными.

Помимо традиционных, круглых или квадратных агрегатов вертикального расположения, есть также плоские, которые можно крепить горизонтально. Эти приборы более компактны, за счет своей формы. Достигнуто это путем уменьшения диаметра ёмкости, но добавления еще одной. То есть внутри такого устройства, два цилиндра, соединенных между собой. Так же есть плоские водонагреватели, которые поддерживают два способа крепления, вертикальный и горизонтальный. Это существенно облегчает их расположение, однако следует учитывать одну деталь, такой аппарат можно поворачивать на 90% лишь в определённую сторону. Обусловлено это отличием расположения нагревательного элемента, и выводного патрубка. По этому, при покупке такого устройства, следует точно рассчитать, в какую сторону он будет повернут, и обязательно уточнить у торгового представителя особенности крепления.

Проточный бойлер

Этот аппарат, выгодно отличается от накопительного, своим компактным размером. Размер такого нагревателя может быть предельно мал, не более листа формата А4. Это неоспоримый плюс для расположения и крепления. Так же, он почти моментально начинает нагревать воду. Однако следует быть готовым к небольшому напору, и огромному потреблению энергии. Хотя существуют совсем миниатюрные (по сравнению с накопительными) приборы, устанавливаемые непосредственно на кран мойки. И потребляющие не более 1кВт. энергии.

Такие электро водонагреватели, более подойдут для обслуживания кухни. И если предусматривается небольшой расход воды, то водонагреватель такого типа, незаменим. Но многие пользователи, устанавливают проточные агрегаты, и для нужд ванной комнаты. Особенно в случае, если уставить накопительный водонагреватель, не представляется возможным.

Выбор накопительного водонагревателя

Итак, рассмотрев все варианты, как же все таки правильно выбрать агрегат, что бы его хватило на все, и на что следует обратить внимание? Для городских условий, больше всего подойдет накопительный нагреватель, так как его можно подключать непосредственно к квартирному водоснабжению, а электрический элемент внутри, позволяет нагнетать и поддерживать достаточную температуру в диапазоне от 50 до 90% по Цельсию. А правильно подобранная мощность позволяет питать аппарат от обычной розетки. То есть, достаточно для мытья посуды, в момент когда работает душ, и проводку для этих благ менять не нужно.

Выбор водонагревателя, следует начать с подходящего места в квартире. Дело в том, что вешать бойлер для нагрева воды, можно только на несущую стену, учитывая его вес 15-20 кг., плюс объём воды, и того получим больше 100 килограмм. Поэтому, в целях безопасности, устройство должно быть надёжно закреплено, что бы избежать несчастного случая.

Обратите внимание на форму, если есть возможность установить электроприбор в какую нибудь нишу, лучше всего подойдет квадратный или плоский.

Определившись с местом, нужно подобрать объём. Это сугубо индивидуальный параметр, и зависит от таких факторов как, количество людей которые будут им пользоваться, количество точек забора нагретой жидкости (умывальник, душ, раковина, и т.д.), или наполнение ванны.

Например: для принятия душа одному человеку нужно 20-25л., плюс на разные процедуры (помывка посуды, умывание, помыть руки) еще 12-15л. В сумме 35-40 литров. Отсюда вывод, если вы живете один, вам вполне подойдёт ёмкость на 30-50 литров. Так же хорошо подходит для пожилых людей.
Для семьи из двух человек достаточно 50-80 литров, этого хватит, что бы принять душ по очереди, или набрать ванну.Если в семье есть ребенок, бак нужен от 80 до 120 литров. В случае когда малыш только появился, горячей воды потребуется больше. И желательно поставить предфильтр, который будет очищать воду перед нагревателем.

Если же ваша семья гораздо больше, отталкивайтесь от 150л., вплоть до 200.
Второе на что следует обратить внимание — мощность. Популярностью пользуются агрегаты мощностью 1.5-2.5 киловатта, ее вполне достаточно что бы быстро нагреть воду. Например, двух киловаттный ТЭН, нагреет 50 литров воды до состояния кипятка, примерно за полтора, два часа.Соответственно 80 литров нагреется приблизительно за 2.5-3 часа.

Как правило, в электро водонагревателях, используют 2 ТЭНа, 1.5 и 2 киловатта. Если требуется быстро нагреть воду включают 2 сразу. А для автономного поддержания температуры нагреватель 1.5 кВт.

Третий критерий выбора, это тип нагреваемого элемента. Как уже упоминалось, он бывает открытого и закрытого типа. Открытый(мокрый) ТЭН, это по сути «кипятильник» который стоит прямо внутри бака. Плюс, это его цена. Минус, он подвержен накипи и быстрее выходит из строя.

Закрытый ТЭН гораздо дороже, но за счет того что не контактирует напрямую с водой, безопасен, и очень долговечен. К тому же не создаёт шипящего шума при нагреве.

Ну и еще один параметр, на который стоит обратить внимание при выборе, материала бака. От материала напрямую зависит срок службы ёмкости. Чаще всего для этого используют эмаль. Более долговечные материалы, это нержавеющая и высоколигированная сталь, так же встречаются модели со стеклокерамическим покрытием, биостеклофарфоровым, сталью с напылением из серебра, стеклоэмали, эмали с содержанием серебра и кобальта, и т.д.
Они отличаются долговечностью, гарантией в 5-7 лет, но в более дорогом сегменте.

Тип управления

От типа управления, зависит, насколько точно вы можете устанавливать температуру. В большинстве моделей, не устанавливается точное значение в градусах, а выбирается примерный уровень, с градацией от «холодно» до, «горячо». Электронная система управления, позволяет выставить значение, с точностью до 1-2 градусов. В некоторых моделях, есть возможность программирования температуры, к определённому времени, и само очистка от бактерий.

Полезная статья? Оцени и добавь к себе в закладки!

vashavannaya.ru

Что такое электрический водонагреватель 🚩 Бытовая техника



Структура скорого водонагревателя проста, имеются следующие элементы:

·        Вход холодной воды. Вход сосредоточивается с водопроводом, посредством гибкого шланга, который находится в оплетке.

·        Датчик расхода воды, который отслеживает момент появления воды, и включает нагреватель. Данный датчик регулирует включение тепла.

·        Резервуар, имеющий нагревательный элемент. В нем находится спираль – нагревательный элемент. Вода попадает сюда и осуществляется нагрев. Наиболее оптимальными считаются нагреватели, имеющие TEN. В них спираль, которая выступает в качестве нагревательного элемента —  заменить проще. Если модель компактная, то для установки TEN нет места, поэтому выбор падает на открытую спираль.

·        Выход для горячей воды. Здесь располагается трубка, она обеспечивает удаление нагретой воды.

То есть устройство достаточно простое, имеет крышку с панелью управления. Крышка выводит проводники, которые расположены в датчике потока и TEN. Он позволяет отрегулировать рабочий режим и производить контроль за состоянием прибора.

Выбор проточной модели водонагревателя следует делать исходя из требуемой для Ваших потребностей мощности. Диапазон мощностей находится в пределе от 5 до 27 кВт. Для того, чтобы принимать душ и мыть посуду хватит мощности в 8 кВт.

1.     Главным плюсом является быстрота нагрева воды. Но, нагрузка на энергосистему существенная. Электропроводку следует поручить только квалифицированным специалистам. И порой данная техника к простой проводке не может быть подключена – нужно изготовить отдельный кабель, особенно, если потребитель планирует часто купаться – потребуется мощность в 380 кВт.

2.     Среди прочих плюсов – компактность устройства. Данная техника отлично подходит для использования в маленьких помещениях. Например, расположить его можно и в углу комнаты, там устройство не будет заметно.



3.     Отлично подходит в том случае, если горячее водоснабжение отключается часто, а также – если горячую воду отключают периодически – в качестве резервного устройства, если идет строительство и нужно обеспечить горячую воду.

1.     Главный минус – то, что нужно заблаговременно спроектировать проводку в помещении таким образом, чтобы можно было без рисков подключить устройство. А замена проводки – не самое дешевое занятие.

2.     К другим недостаткам можно отнести то, что малой мощности не хватит для большого потребления. Например, мощность в 5 кВт подойдет только для мытья рук и посуды, но для частого купания нужно использовать водонагреватель мощнее. Не менее 8 кВт. Если ставить устройство на даче, то это будет целая проблема, так как не каждая деревня обеспечивает более, чем 3 кВт.

3.     Замена проводки – это полбеды, также следует поставить новое аппаратное обеспечение, так как китайские розетки будут нагреваться существенно и могут даже растаять.

4.     Если температура резко повысится, то ожогов не избежать. Технику следует выбирать с возможностью точного регулирования, чтобы избежать купания под кипятком.

5.     Для квартиры техника будет представлять опасность. При соединении медных и алюминиевых проводок образуется гальваническая пара. Она может разрушить провода и привести к пожару.

6.     Даже если техника мощная, то одновременно принять душ и помыть посуду – не получится.

7.     Для регулярного использования не подходит. Особенно, если мощность всего 3 кВт. А счетчик рассчитан на 10-16 А.



Лучше всего применять данную технику в совокупности с резервуаром для хранения. Это обеспечит вам возможность быть на чеку в любой момент, чтобы не произошло. А лучше всего обзавестись резервуаром, который имеет гидр аккумулятор, с отдельным краном со стойки. Медная проводка — идеальное решение. Далее мы разберем виды устройства, способы установки и произведём анализ производителей данной нагревательной техники.

Есть несколько типов проточных электронагревателей. Каждый из которых мы рассмотрим подробно.

Первый вид, рассматриваемых нами нагревателей: непрерывный. Он соединен с разрывом в водопроводе и имеет большую емкость, может обеспечить поставку горячей воды двумя или же большим количеством точек прокачки. Такие нагреватели подключаются также, как и любые другие бытовые приборы, посредством использования гибкого шланга или крана водопровода. Имеют достаточно низкую мощность – от 3 кВт до 7 кВт и по стоимости недорогие. Бывают различных форм:

— Как отдельное устройство.

— Форсунка на кране.

— Кран, который имеет электрический подогрев воды.

Оптимально применять в тех случаях, когда горячую воду нужно будет подождать несколько недель. Поместить его можно без давления, но, если горячая вода необходима — то следует установить отдельный блок давления. Это будет более рационально.



Существует и другой вид – трехфазный нагреватель.

Главный плюс у такого нагревателя – высокая производительность, которая обеспечивает несколько точек потребления горячей воды. Такой нагреватель подает горячую воду не только в одну комнату, а сразу в несколько. Соответственно, вы сможете одновременно помыть посуду и принять ванну. Нагреватель автоматически производит регулировку мощности, вода постоянно имеет определенный уровень температуры.

Настройки у трехфазного водонагревателя автоматические. Нагрев воды осуществляется быстро, практически моментально. Как кран открывается, так и начинается нагрев. Количество температурных режимов у данной техники: 12. Температура нагрева – начинается от +40 градусов по Цельсию, максимальный уровень нагрева воды достигает — +73 градусов Цельсия.

Третий вид водонагревателя – индукционный. Такой нагреватель считается достаточно экономичным, наиболее эффективным среди прочих. Принцип действия прибора основывается на том, что нагреваются только те предметы, которые находятся в поле зрения данной техники. Этот вид оборудования постоянно совершенствуется. При этом следует отметить, то что действующие модели уже имеют высокую мощность отдачи тепла.

Оборудование является закрытой емкостью, сделанной из металла. Емкость имеет небольшой диаметр. Катушка индукционная является главным элементом нагрева. Она помещается в бак и в ней располагается трубопровод. Трубопровод имеет маленький диаметр, через него протекает нагреваемая жидкость. Главным электрическим элементом выделяют: понижающий трансформатор и инвертор.

Он дает возможность получить ток высокой частоты из электричества, находящегося в быту. Ток попадает в катушку индукционную, таким образом, происходит нагрев пространства, которое располагается внутри. Нагрев воды осуществляется в медной трубке, она имеет свойство хорошей теплопроводности.

Что касаемо напорного водонагревателя, такой вид не терпит отключений воды. Он должен быть установлен под давлением, которое составляет не менее 0,7 бара для проточного нагрева. Такое давление можно обеспечить, при центральной системе подачи воды, автономном водоснабжении. Если требуемое давление обеспечить не представляется возможным, то лучше выбрать безнапорное оборудование. Они будут работать и при нулевом давлении (почти).

Также существуют приборы накопители горячей воды, иначе – бойлер. Бойлер – это прибор, который способен нагреть воду до 75 градусов автоматически. Количество электричества потребляется незначительно, подогрев воды осуществляется поэтапно. Такое устройство имеет преимущество в том, что устанавливается и эксплуатируется в любых помещениях, риск быть ошпаренным сводится к нулю.

В данном устройстве распределение горячей воды не является обязательным. Если подогретая вода подается вдоль ветки холодной, то ее не разбавляют. Схемы нагрева существуют разные – поток давления и текущие. Разберем обе. Если используется схема текущего давления, то это не принимается за давление, так как в данной схеме применяется регулятор температуры, потребитель горячей воды самостоятельно определяет скорость потока нагрева. Этот вид нагрева подразумеваем наличие клапана, который отключается, если вода в трубе отсутствует. Такой клапан защищает нагревательную систему от перегрева и несчастного случая: возможности ошпариться. Проточный электронагреватель воды способен функционировать всего от 2 кВт и ему не требуется отдельной проводки.

Если применяется система потока давления – то следует учитывать момент, что она более сложная. Чтобы получить необходимые параметры расхода и температуры – необходимо задействовать две регулирующие системы. Первая – давление, вторая – температура. Такой вид требует дополнительных опций, стоимость приборов намного выше. Но, точек отбора воды может быть несколько, оборудование отключается автоматически, включается тоже – сразу после открытия крана. Электрическая база должна быть отдельной, она будет питать устройство.

Магнитный активатор обрабатывает воду, чтобы отложений не оставалось в ходе нагревания. Данный нагреватель – отличная альтернатива котлу. У водонагревателя немного иной принцип работы, чем газовый котел. Однако, мощность для данной техники требуется большая. При этом, следует учитывать, что в газовом котле энергия расходуется непродуктивно, вода – ее избыток охлаждается, а в нагревателе такая проблема отсутствует.

Если с типом водонагревателя мы разобрались, теперь следует выяснить главный вопрос: как правильно подобрать электрический проточный водонагреватель, чтобы он подошел под ваши нужды?

Чтобы выбор сделать верный, следует учитывать, то как часто вода будет необходима и сделать акцент на количество кранов.

— например, если было выбрано устройство с мощностью до 8 кВт, то только одна точка горячей воды будет нагреваться стабильно. Если точек несколько, то помыть посуду, набрать ванную – можно только по очередности. Если это будет сделано параллельно, то температура подачи воды будет существенно ниже.

— если мощность устройства от 8 кВт до 12 кВт, то можно будет использовать одновременно несколько кранов.

— Выше мощность даст возможность использовать воду на трех точках.

Такие системы нагрева воды требуют высокого напряжения – 380 вольт. Дом, квартиру требуется снабдить отдельным оборудованием подачи электричества. Если такой возможности нет, следует подумать о том, чтобы установить менее мощные проточные нагреватели, которые будут подключены к водопроводу.Если в вашем доме есть возможность подключения к газопроводу – то, отличным вариантом будет – котел.

Выбирайте оборудование, которое имеет требуемый расход. Существуют различные ставки потребления воды. Следует отметить, что средний расход воды составляет:

— 2-4 литра в минуту, если работает раковина, умывальник.

— 3,5 литра в секунду, если включена ванна со смесителем.

— 5 литров в минуту – душ.

Обязательно нужно учитывать данные факторы.

Советы по эксплуатации

Всякая техника требует бережного ухода, тогда она будет служить дольше и не будет ломаться. В данном разделе, мы рассмотрим основные советы по эксплуатации нагревательного прибора проточной воды.

1.     Так как проточные нагреватели повышают температуру жидкости почти мгновенно, следует научится правильно их настраивать, чтобы избежать несчастных случаев. Не получить ожоги. Больше положительных отзывов набирают устройства, которые имеют электронную стабилизацию температуры воды. Такие устройства стоят дороже, но оправдывают затраты.

2.     Не стоит ставить максимальную температуру на приборе стабилизации температуры, так как в таком случае, вы можете все равно получить ожоги, потому что вода будет слишком горячей, а устройство будет подвержено большему износу.

3.     Потребители не советуют покупать дешевые модели, китайского производства. Такие модели не прочные и редко выдерживают эксплуатацию больше года. Часто ломаются и могут внезапно ошпарить. Это не приятно, особенно, если в доме есть маленькие дети – не безопасно в двойне.

4.     Также рекомендуется провести новую электрическую сеть, настроить отдельное УЗО и обеспечить мощность электричества, которая будет достаточной для данных приборов по нагреву воды.

5.     Профессионалы рекомендуют выбирать более дорогие модели, которые имеют несколько тэнов. Если один из них перегорит, то вы себя подстрахуете, включив другой. Второй тэн будет в резерве.

6.     Также в инструкцию по обслуживанию водонагревателя проточного типа следует заглянуть. Это необходимо сделать потому, что каждый прибор требует регулярного технического обслуживания. В частности, раз в год следует заменять магнитный анод. Для этого – вода должна быть слита с емкости, прибор обязательно нужно осмотреть. Если в приборе много известкового налета – это означает, что анод уже растворился и нужно поставить новый. Предварительно устройство нужно почистить.

7.     Обратный клапан в электрическом нагревателе воды также следует менять своевременно. Как это определить? Очень просто, если доносятся «стонущие бульканья» в момент, когда вы нагреваете воду, то этот момент уже настал. Если этого не сделать – то клапан очень быстро перегорит, оборудование будет испорчено.

На этом наши советы по правильному использованию нагревательного прибора горячей воды закончились. Следует учитывать, что, соблюдая правила эксплуатации и технического обслуживания устройства не реже чем раз в год – поможет вам сэкономить денежные средства на покупку нового оборудования, убережет ваши нервы. Иначе может наступить взрыв нагревающего прибора проточной воды, а последствия будут не очень радужными.



www.kakprosto.ru

внутреннее устройство и принцип работы

Чтобы по ошибке, закрыв на секунду кран во время принятия расслабляющей ванны, не оказаться под струёй ледяной воды — незаменимо такое устройство, как бойлер.

Что такое бойлер

Накопительный водонагреватель, он же бойлер — это устройство для нагрева и хранения горячей воды, в зависимости от типа: встраиваемый в систему отопления; работающий вне зависимости от неё; комбинирующий в себе обе эти функции. Это практичное, простое в эксплуатации устройство, обеспечивающее дополнительный комфорт и удобства, как в частном доме, так и в квартире. Представляет собой бойлер цилиндрическую, прямоугольную или кубическую ёмкость, с элементами управления и индикаторами температуры на внешней панели, наполненную горячей водой.

Для чего нужен бойлер и принцип его работы

  • В случае недостаточного напора, температуры или банального отключения, что, к сожалению, не редкость. Принцип его работы предельно прост.
  • Накопительный бойлер предназначен для нагрева и поддержания заданной температуры воды с помощью газа, электричества, или за счёт основной системы отопления, в которую может быть встроен.
  • Внутри бака может располагаться газовая горелка, электрический ТЭН (тепловой энергетический нагреватель), либо трубчатый теплообменник, который подсоединяется к отопительной системе, забирает у неё часть тепла, но сохраняет воду горячей.
  • Подаваясь в ёмкость напрямую, холодная вода подогревается или сохраняется благодаря специальному материалу, удерживающему тепло.
  • При достижении нужной температуры встроенный термостат отключает подогрев, и наоборот, как только вода становится холоднее установленной, включает, а система рециркуляции восполняет затраченную жидкость новой.

Устройство и конструкция бойлера:

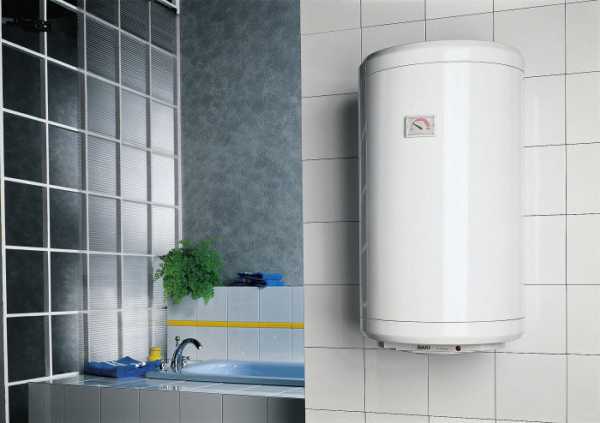

Важно: Конструктивно бойлеры отличаются не так уж и сильно, гораздо больше различий в используемых материалах, способах сохранения/подогрева воды до нужной температуры и используемых для этого видов энергии. Накопительные водонагреватели могут быть напольными, настенными, подвесными, совсем небольшими и занимающими целое помещение.

Бак бойлера изготовляется из нержавеющей стали, покрытой сверху специальной эмалью или титановым сплавом. С внешней стороны накопительной ёмкости нередко используют дополнительные теплоизолирующие материалы: поролон или вспененный полиуретан. Чтобы защитить покрытие стенок бака от коррозии, внутри накопителя применятся магниевый анод.

Виды

Накопительные нагреватели делятся на несколько представленных выше типов. Это бойлеры косвенного нагрева, прямого нагрева и комбинированного:

Бойлер косвенного нагрева

Этот бойлер не имеет возможность греть воду сам — он использует внешнюю отопительную систему, будучи подсоединённым к котлу или центральному отоплению. Такой агрегат имеет корпус из стали или пластмассы, стальной, латунный или медный змеевик и специальное теплоизоляционное покрытие с внешней стороны бака.

Служить этот нагреватель будет долго. Он прост в эксплуатации, неприхотлив в обслуживании и не потребляет электроэнергию, так как работает напрямую от отопительной системы, но, к сожалению, бойлеры косвенного нагрева весьма недёшевы, а первоначальный нагрев воды внутри ёмкости может занять несколько часов.

Важно: Многие бойлеры косвенного нагрева оснащаются специальными фланцами, что позволит добавить в их конструкцию электрический ТЭН. Такая модернизация весьма дорогостоящая, но позволит выиграть на сэкономленном топливе, когда за окном тепло и необходимость в работе котла отпадает.

Бойлер прямого нагрева

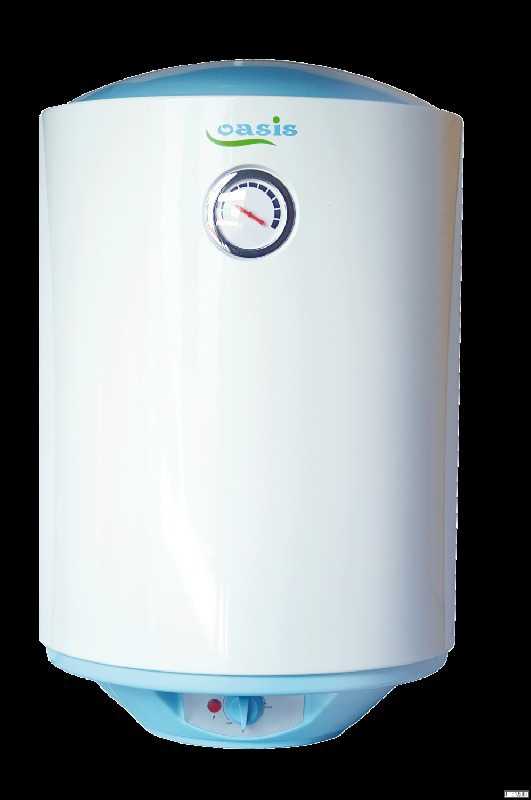

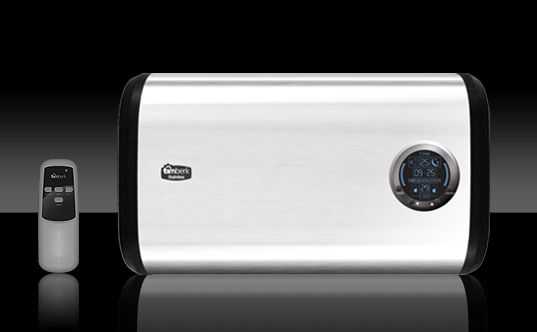

Основным отличием прямого нагрева от косвенного является независимость от источника теплоснабжения. При этом тепловая энергия передаётся непосредственно на нагреваемую жидкость благодаря нагревательному элементу, расположенному внутри или в специальной камере снизу. Функционировать аппараты прямого нагрева могут как на газу, так и от электросети.

В электрическом бойлере роль нагревательного элемента играет ТЭН. Он может контактировать непосредственно с жидкостью, ИА также размещаться в керамической или стеклянной трубке, поэтому их подразделяют на сухие и мокрые модели.

Важно: сухие нагреватели намного дороже мокрых, но имеют ряд неоспоримых достоинств. Главное их преимущество заключается в том, что благодаря отсутствию контакта теплового элемента с водой не образуется накипь, а сам элемент не подвергается воздействию коррозии.

Есть у таких устройств и существенный минус — необходимо выделить отдельный дымоход для отвода отходов, а это порой невозможно. Главный нагревательный элемент в газовых бойлерах выполняет горелка, расположенная непосредственно под ёмкостью с водой, в специально отведённой камере сгорания. От неё через весь бак бойлера идёт труба для отвода отходов горения.

Бойлер комбинированного нагрева

Как видно из названия, нагреватель такого типа сочетает в себе функции прямого и косвенного нагреве воды. Здесь, помимо ёмкости с жидкостью и трубчатого змеевика, имеется ещё и ТЭН, и хотя существует немало моделей, имеющих в своём арсенале газовую горелку, самыми распространёнными являются комбинированные бойлеры с электрическим нагревательным элементом. Они оптимальны в цене, сроке службы и обслуживании.

Такой накопительный водонагреватель сочетает в себе экономию косвенного и независимость прямого нагрева, используемые по мере необходимости. Так, например, в зимний период бойлер комбинированного нагрева отлично отработает в связке с центральным отоплением или котлом, не перегружая электросеть, а в летний период, когда нет никого смысла в постоянной работе котла, бойлер будет работать самостоятельно.

Не всегда приятно дожидаться нужной температуры воды, подкручивая краны, чувствуя себя хирургом, проводящим сложнейшую операцию и вслушиваться в журчание воды. Что бы всегда быть уверенным, открывая кран с горячей водой — такое устройство, как бойлер, просто незаменимо.

kladempech.ru

водонагреватель — это… Что такое водонагреватель?


водонагреватель

3.104 водонагреватель со встроенным резервуаром (cistern-type water heater): Аккумуляционный водонагреватель, имеющий бак, в который подается вода под атмосферным давлением из резервуара, который встроен в прибор. Расширенная вода может вернуться в резервуар. Поток воды регулируют одним или несколькими вентилями на сливной системе воды.

Примечания

1 Водонагреватель со встроенным резервуаром приведен на рисунке 101с.

2 В водонагревателе со встроенным резервуаром поверхность воды всегда находится под атмосферным давлением.

Смотри также родственные термины:

3.106 водонагреватель низкого давления (low-pressure water heater): Аккумуляционный водонагреватель, открытый в атмосферу и предназначенный для подсоединения к водопроводной сети через клапан сброса давления. Поток воды регулируют одним или несколькими вентилями на сливной системе воды.

Примечание — Водонагреватель низкого давления приведен на рисунке 101е.

3.103 водонагреватель с открытым выходом (open-outlet water heater): Проточный водонагреватель, в котором поток воды регулируется вентилем, расположенным на входной трубе, при этом отсутствуют какие-либо вентили на выходной трубе.

3.104 водонагреватель с открытым элементом (bare-element water heater): Проточный водонагреватель, в котором неизолированные нагревательные элементы погружены в воду.

4.5. Водонагреватель со встроенным резервуаром — водонагреватель, резервуар которого является его составной частью.

1 Водонагреватель со свободным сливом приведен на рисунке 101 d.

4.3. Водонагреватель со свободным сливом — водонагреватель, в котором поток воды регулируется вентилем на входной трубе и расширяющаяся вода вытекает через выходную трубу.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

Синонимы:
  • Водонагреватели, питаемые от отдельного резервуара,
  • водонагреватель низкого давления

Смотреть что такое «водонагреватель» в других словарях:

  • водонагреватель — водонагреватель …   Орфографический словарь-справочник

  • водонагреватель — бойлер Словарь русских синонимов. водонагреватель сущ., кол во синонимов: 10 • бойлер (3) • …   Словарь синонимов

  • ВОДОНАГРЕВАТЕЛЬ — то же, что водоподогреватель …   Большой Энциклопедический словарь

  • водонагреватель — Аппарат со встроенным теплообменником для получения горячей воды с помощью теплоносителей или электроэнергии. Применяется в системах отопления, горячего водоснабжения и подогрева питательной воды котлов [Терминологический словарь по строительству …   Справочник технического переводчика

  • Водонагреватель — Эта статья  о приборах систем ГВС. О нагревателях воды для систем отопления см. Водогрейный котёл. Газовый бойлер Водонагреватель  уст …   Википедия

  • водонагреватель — теплообменный аппарат для нагревания воды паром, горячей водой (или газами) с помощью нагретых тел и т. д. Используется для обеспечения населения горячей водой в домах, не имеющих централизованного горячего водоснабжения. Различают… …   Энциклопедия техники

  • водонагреватель — я; м. Устройство для нагревания воды. Солнечный, газовый, электрический в. ◁ Водонагревательный, ая, ое. В. котёл. В. змеевик. * * * водонагреватель то же, что водоподогреватель. * * * ВОДОНАГРЕВАТЕЛЬ ВОДОНАГРЕВАТЕЛЬ, то же, что водоподогреватель …   Энциклопедический словарь

  • водонагреватель — бытовой — предназначен для обеспечения горячей водой населения в домах, не имеющих централизованного горячего водоснабжения. Существуют электрические и газовые водонагревательные приборы.Из электрических приборов наиболее удобны для… …   Энциклопедия «Жилище»

  • Водонагреватель —         теплообменный аппарат для нагревания воды паром, горячей водой, горячими газами, электрическим током. В. применяют в системах горячего водоснабжения, водяного отопления, нагрева питательной воды для котельных агрегатов, для бытовых и… …   Большая советская энциклопедия

  • Водонагреватель — м. Устройство для нагревания воды [вода I 1.]. Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 …   Современный толковый словарь русского языка Ефремовой

normative_reference_dictionary.academic.ru

Водонагреватель что такое – какой лучше и как выбрать?

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
