как выбрать для квартиры и дома, советы с фото

Современный рынок электротоваров предлагает большое количество видов розеток и выключателей различного назначения, исполнения и качества. Для правильной и безопасной работы такого электрооборудования нужно уметь выбрать модель для каждого конкретного случая. Не последнее место в выборе занимает производитель электротоваров и материалы, использованные при производстве розеток и выключателей.

Содержание

1 Виды розеток
2 Типы выключателей
3 Как выбрать розетку в квартиру
4 На что обращать внимание при покупке выключателя
5 Особенности выбора розеток и выключателей в ванную комнату
6 Как отличить качественные устройства от некачественных

Виды розеток

Стандартной величиной напряжения домашней электрической сети является 220 вольт. Поэтому классификация розеток бытового назначения в основном приведена для этого класса напряжения. Большинство бытовых потребителей имеют мощность, рассчитанную на эту величину напряжения. При возникновении необходимости подключения электроприборов большой мощности, в быту также используют розетки промышленного исполнения. Такие розетки рассчитаны на трёхфазную электрическую сеть с напряжением 380 вольт.

Розетки различают по их назначению, конструктивному исполнению, степени защиты от влаги и от механических проникновений.

Розетка является контактным электрооборудованием штепсельного типа (вилка/разъём).

В России, странах СНГ используются стандартные модели розеток типа «С» и «F». Такие типы называются «евророзетками».

Штепсельные соединения различных типов

Розетки типа «С» — штепсельное соединение без подключения заземляющего проводника. Розетки типа «F» — то же, но с подключением заземляющего проводника.

В сети 220 В евророзетки используются для подключения электрических потребителей мощностью до 3,5 кВт. Ток, проходящий через такие розетки, не превышает значение 16 А в нормальном режиме работы электроприборов.

Розетка с заземляющими контактами. Тип «F»

При подключении электрооборудования большой мощности используют промышленные модели штепсельных соединений, рассчитанные на ток 32 А и напряжение 380 В.

Розетка промышленного назначения

По частоте переменного тока розетки могут быть рассчитаны на частоту 50 и 60 Гц. В электросетях СНГ и России используется переменный ток с частотой 50 Гц.

Ещё одной определяющей особенностью при выборе розеток является тип установки розетки. Таких типов два:

По степени защиты от влаги розетки бывают влагозащищенными. Международная классификация таких розеток имеет обозначение IP44 и выше. Розетка такого исполнения оборудована крышкой, защищающей силовые контакты от попадания на них влаги. Такие розетки нужно устанавливать в ванных комнатах и на открытом воздухе.

Влагозащищённое исполнение

Существуют также розетки внутренней установки со встроенным удлинителем. Этот вид розеток очень практичен, но требует специфических условий установки. А именно наличие достаточного пространства в полости стены для установки катушки с кабелем.

Розетка со встроенным удлинителем

Несколько дополнительных и весьма полезных функций современных розеток:

Розетка со встроенным устройством защитного отключения. Защищает прибор потребитель от выхода со строя из-за неполадок в питающей электросети.
Розетка со встроенным механизмом защитного отключения
Розетка со встроенным таймером. Это исполнение розеток позволяет регулировать время включения и отключения электроприбора путём появления и пропадания напряжения на силовых контактах розетки. Такие розетки не используются стационарно, а имеют исполнение переходника в основную питающую розетку.
Розетка со встроенным таймером
Также розетки с таймерами могут быть в виде отдельного модуля-переходника.
Исполнение розетки — модуль-переходник
Розетка со встроенным датчиком потребляемой мощности. Такие розетки оборудованы специальным табло, на котором отображается показатель потребляемой электроприбором мощности в кВт. Дополнительно розетка может быть укомплектована диодной подсветкой, меняющей цвет в зависимости от величины мощности.
Дополнительная подсветка
Как и розетки с таймером, розетки с ваттметром могут быть в виде модуля-переходника.
Исполнение розетки — модуль-переходник
Розетка, оборудованная кнопкой выталкивания штепсельной вилки. Создана для облегчения рассоединения штепсельного соединения.
Внутреннее исполнение
Розетка, оборудованная диодной подсветкой. Такую розетку легче найти в темноте.
Внутреннее исполнение

Типы выключателей

Выключатели света для бытового использования в квартирах и домах различают по следующим критериям:

Способ установки;
крепление проводов;
способ управления выключателем.

По способу установки выключатели света, как и розетки, бывают наружной и внутренней установки. Такие выключатели называют скрытыми и наружными соответственно. Скрытые устанавливаются в стене при скрытой электропроводке, а наружные используются для сетей с открытой электропроводкой. Иногда наружные выключатели используют для облегчения процесса и времени монтажа. Наружные выключатели проще в обслуживании и ремонте. Скрытые, в свою очередь, имеют более привлекательный эстетический вид, лучше вписываются в интерьер помещений.

Двухклавишный выключатель

Пример выключателя наружной установки.

Одноклавишный выключатель

По способу крепления проводов к силовым клеммам, выключатели делятся на устройства с винтовым зажимом проводника и устройства с быстрозажимным механизмом фиксации провода.

Винтовое крепление (слева)быстрозажимное крепление (справа)

Для крепления медных проводов рекомендуется использовать быстрозажимной механизм, а для алюминиевой проводки лучше подойдёт винтовое крепление.

Оголённый алюминиевый провод быстро окисляется, поэтому площадь контакта должна быть плотно прижата шайбой винтового соединения. Медный проводник мягче и менее подвержен окислению.

Самой обширной категорией различия современных выключателей света является способ управления.

По способу включения и отключения выключатели делятся на такие виды:

Клавишные выключатели.
Одноклавишный выключатель
Принцип работы такого выключателя основан на включении контактов механическим путём с помощью одной или более перекидных клавиш. В зависимости от количества клавиш, выключатель может управлять одной или более лампами или даже группами светильников. Этот способ включения является самым распространённым и самым часто используемым. Цена таких выключателей минимальна, по сравнению с моделями другого исполнения.
Кнопочный выключатель.
Внутреннее исполнение
Такие выключатели производят включение и отключение электроэнергии путём нажатия на одну и ту же кнопку. Существуют выключатели с несколькими кнопками. Являются популярными среди предложений на рынке.
Диммеры.
Стандартная модель диммера
Диммеры — это выключатели света, оборудованные устройством регулирования интенсивности освещения. Такое устройство может быть выполнено с помощью колёсика, кнопок или даже сенсорной панели.
Более современная модель диммера
Пример самого современного исполнения. Диммер с сенсорной панелью.
Одна из наиболее современных разработок
Диапазон интенсивности освещения можно регулировать от 0 до 100%. Такие выключатели пользуются популярностью, но имеют большую стоимость чем стандартные модели. Современный дизайн диммеров делает их востребованными при оформлении интерьеров различной тематики. Путём уменьшения освещённости можно существенно экономить электроэнергию.
Поворотные выключатели.
Промышленное исполнение
Поворотные выключатели выпускаются и в различном дизайнерском исполнении.
Классическое исполнение
Такие выключатели не обладают никакими дополнительными функциями. Производят включение и выключение освещения за счёт поворота ручки управления. Очень популярны в интерьерах ретростиля. Используются в основном для наружной проводки, но существуют и модели скрытой установки. Просты в обслуживании, монтаже и ремонте.
Верёвочные выключатели.
Стандартное исполнение
Такой тип включения используется исключительно в оформительных целях. Никакой функциональной практичности он не добавляет. Эффективность работы также не меняется. Часто выключателями такого типа управления оборудуются светильники бра и ночники.
Сенсорный выключатель.
Наиболее современная разработка
Такие выключатели являются наиболее современными. Они оборудованы специальной тач-панелью, с помощью которой производится управление освещением. Сенсорные выключатели имеют очень широкое разнообразие моделей с различными дополнительными функциями (таймер, подсветка, сенсоры движения, температуры воздуха в помещении и другое). На рынке выключателей света модели сенсорных выключателей являются наиболее дорогостоящей категорией выключателей. Но несмотря на стоимость, они также являются одними из самых востребованных. В основном благодаря своему дизайну, функциональности и большому ресурсу рабочего времени.
Акустический выключатель.
Блок с датчиком звука
Принцип работы такого выключателя основан на управлении подачей электроэнергии путём включения в схему звукового датчика. Этот датчик реагирует на определённые звуковые сигналы, зачастую хлопки. Несомненным плюсом таких выключателей является то, что их не нужно искать в темноте. Некоторые дешёвые модели могут быть низкого качества и не срабатывать с первого раза.
К отдельной категории можно отнести управление освещением помещения с помощью дистанционного пульта управления. Такие пульты используются в современных умных системах управления бытовыми электроприборами. При своей многофункциональности, дистанционное управление имеет и некоторые неприятные моменты. Например, потеря или поломка пульта. Не всегда хорошо, когда управление всеми процессами сосредоточено в одном аппарате. Для избежания неприятных ситуаций, дистанционное управление делают как дополнительное к основному.

Отдельная категория выключателей — проходные. Механизм коммутации в таких выключателях позволяет управлять подачей электроэнергии на потребителя из двух или более мест.

Схема подключения

Выключатели, как и розетки, попадают под международную систему классификации электрооборудования IP. Система регламентирует исполнение выключателей в различной степени защиты от влаги и попадания твёрдых частиц на токоведущие части. Обозначение таких выключателей начинается с IP44 и выше.

Влагозащищенные выключатели необходимо устанавливать в помещениях с повышенной влажностью: ванных комнатах, банях, саунах, а также на открытом воздухе.

Исполнение для наружной установки

Как выбрать розетку в квартиру

От правильного выбора розетки во многом зависит её эффективная и безопасная эксплуатация.

Выбирать розетку необходимо по следующим критериям:

Для облегчения выбора приведена сравнительная характеристика нескольких наиболее популярных производителей (топ -5).

Информация приведена в качестве ознакомительной и не является рекламой.

Schneider Electric. Продукция этого производителя известна благодаря бесспорному качеству и обширному ассортименту. Примечательно, что компания занимает лидирующие позиции не только в производстве бытового электрооборудования, а и в секторе промышленного оборудования. Продукцию этой компании используют профессиональные монтажники, но она подойдёт и для начинающих, потому что имеет простой но эффективный дизайн. А также продукция этого производителя выполняется с различной степенью защиты IP.
Кунцево-Электро. Пример качественного электротехнического оборудования от отечественного производителя. Продукция этой компании отличается относительно невысокой стоимостью при достойном качестве используемых материалов и качестве сборки изделий. Розетки также выполняются в различных конфигурациях по стандарту IP. Продукция компании является лауреатом премии «100 лучших товаров России».
ТДМ электрик. Производственные мощности этой компании также находятся на территории России. Компания отличается незаурядным качеством своей продукции. Имеет в своём арсенале множество современных разработок как розеток, так и другого электротехнического оборудования. Продукция соответствует стандартам IP, ISO9000. Розетки этого производителя просты в монтаже, обслуживании и ремонте. Имеют стандартный набор модификаций и наиболее широко представлены на рынке.
АВВ. Продукция немецкого производителя АВВ (ранее Сименс) также является примером качества сборки и материалов изделий. Розетки этой компании отличаются надёжными креплениями, стандартным, но современным дизайном. Их ценовая категория немного выше предыдущих производителей, но ресурс работы изделий АВВ один из наиболее высоких среди электротоваров.
Legrand. Этот производитель предлагает электротехнические изделия высокого качества и современного дизайна. Компания даже выпускает множество коллекций электрофурнитуры под различные интерьеры. При этом соблюдаются требования стандартов IP и ISO9000 в изделиях любого исполнения. Ценовая категория таких товаров также выше средней по рынку. Несмотря на стоимость, розетки этого производителя заслуживают почётного места в любом рейтинге.

На что обращать внимание при покупке выключателя

Выбор выключателя для установки в любом помещении должен производиться по определённым критериям. Только тогда работа по его установке и эксплуатации будет выполняться правильно и безопасно.

Критерии выбора выключателя:

По способу установки. Выбор выключателя для наружной или внутренней проводки. Иногда используют выключатели наружного типа для скрытой проводки для ускорения процесса монтажа или для установки в специфических условиях (например, повышенной влажности или на открытом воздухе).
По количеству клавиш, кнопок. Зависит от количества управляемых потребителей — одного источника света или группы.
По местным условиям работы. Выбор зависит от места установки, его особенностей согласно требованиям стандарта IP.
По дополнительным функциям. Выбор определяется наличием у выключателя подсветки, звуковых датчиков, сенсорного управления и другого. Такой выбор во многом зависит от особенностей интерьера помещения.

Для облегчения процесса выбора выключателя по фирмам производителям электротехнических товаров приведены несколько наиболее популярных компаний.

ТДМ электрик. Как и в случае с розетками, выключатели этого производителя имеют широкий ассортимент по своему исполнению и дополнительным функциям. Современный дизайн и безусловное качество сборки делают продукцию компании лидером среди отечественных производителей в этой отрасли.
Rexant. Производитель электротехнической продукции из Китая. Несмотря на общепринятое мнение о низком качестве продукции из этой страны, этот производитель отличается качественной сборкой своих изделий. Выключатели соответствуют стандартам европейского класса электрооборудования, надёжны в эксплуатации, имеют достаточно серьёзный рабочий ресурс и множество функциональных дополнений. Цена на эти выключатели сравнительно невысокая. Их можно использовать в интерьерах разных направлений.
Berker. Немецкий производитель выключателей и другой электротехнической продукции. Примечательным видом выключателей этого производителя являются диммеры (выключатели с регуляторами интенсивности освещения). Современное исполнение, продуманный функциональный дизайн и высокое качество изделий — отличительные черты выключателей от этой компании.
Arlight. Фирма, специализирующаяся не только на производстве бытовых выключателей света, а на различных современных разработках. Основным направлением этой компании является светодиодное освещение помещений и подсветка интерьеров любой сложности. Качественно выполненные выключатели, рассчитанные на определённые величины напряжения сети, отлично подходят как для профессионального монтажа, так и для самостоятельного.
Legrand. Выключатели этой фирмы (как розетки и другое оборудование) соответствуют требованиям европейских стандартов качества и систем защиты. В сборке изделий используются качественные сертифицированные материалы. Сами же выключатели выполняются в современном исполнении и дизайне. Оборудованы многими функциональными дополнениями: подсветкой, датчиками движения и другим.

Особенности выбора розеток и выключателей в ванную комнату

Ванная комната является помещением с повышенной влажностью и возможностью прямого попадания на электроприборы струи воды. Выбор выключателей и розеток в такие помещения обязательно должен производиться с учётом их защищённого исполнения по стандарту IP.

Розетки и выключатели в таком случае должны иметь маркировку не ниже IP44.

Пример внешнего вида влагозащищенного выключателя:

Влагозащищённое исполнение

Пример внешнего вида влагозащищенной розетки.

Влагозащищённое исполнение

Для деревянного дома (сруба) подойдут розетки наружного исполнения. Такие розетки подходят для наружной проводки (в деревянных домах проводка выполнена наружным образом из соображений пожарной безопасности). Розетки и выключатели в таком случае необходимо обязательно устанавливать на подрозетники из негорючего материала. Всё из тех же соображений пожарной безопасности. Подрозеткники можно изготовить, например, из текстолита.

Для большей наглядности в вопросе выбора розеток и выключателей приведён видеоролик на эту тему. Видео найдено на ресурсе Youtube, используется исключительно в ознакомительных целях и не является рекламой.

Как отличить качественные устройства от некачественных

Прежде всего следует обращать внимание на качество сборки изделия. Контактные соединения должны быть выполнены качественно и выглядеть надёжно. Корпуса розеток и выключателей не должны быть деформированными, без сколов и трещин. Цвет корпусов должен быть равномерным, без следов нагрева и потемнений. Крепёжные элементы должны быть в комплекте.

Ко всем изделиям должен прилагаться сертификат качества и соответствующая маркировка по системе защиты IP.

На многих изделиях наносится маркировка IP прямо на корпус.

Не стоит стараться выбрать максимально дешёвый вариант изделия. От качества электротехнического изделия во многом зависит безопасность людей, находящихся в непосредственной близости с электроприбором.

Рынок электротоваров наполнен множеством предложений электротехнической продукции. Выключатели и розетки — одни из наиболее востребованных товаров этой категории. Чтобы не растеряться и принять правильное решение при их выборе, нужно всегда следовать вышеизложенным рекомендациям и объективно оценивать функциональные особенности необходимого изделия.

Автор: Дмитрий Гаврюк

В нашей статье «Рейтинг производителей розеток и выключателей» мы подробно рассказали о самых лучших компаниях-изготовителях электротехнической продукции. Мы описали подробные преимущества и недостатки главных игроков «электрорынка», основываясь на реальных отзывах покупателей и нашем профессиональном мнении.

Механизм розетки — самая важная часть, состоящая из корпуса (обычно выполнен из пластика, керамики или металла), а также изолятора, расположенного внутри корпуса, который выполняет функцию механического крепления контакт-деталей.

Лицевая панель — накладываются поверх механизма. Выполняют защитную функцию.

Рамка — используется для скрытия стыков между суппортом, стеной и механизмом, организуя эстетичный вид электротехнического изделия.

A — Американский стандарт без заземления. Также такой вид используется в Японии и Канаде.
B — Американский стандарт, но уже с заземлением.
C — Европейский стандарт без заземления (в России это старое исполнение розеток — в новом и исполнении заземление присутствует). Такой тип разъёмов распространён и в Европе, и в России, и в ближнем Зарубежье и т.д..

D — Старый Британский стандарт.
E — Французский стандарт.
F — Европейский стандарт с заземлением. Современное исполнение розеток.
G — Британский стандарт с заземлением. Современное исполнение розеток.
H — Израильский стандарт с заземлением.
I — Австралийский стандарт с заземлением.
J — Швейцарский стандарт с заземлением.
K — Датский стандарт с заземлением.
L — Итальянский стандарт с заземлением.
В России за стандарт принято считать разъем F, поэтому если вы поедете за границу или будете приобретать электробытовой товар из другой страны, не забудьте позаботиться о приобретении специального переходника.
В нашей стране для подключения бытовых электроприборов мощностью до 3,5 кВт используются розетка с напряжением до 220 В, например, холодильник, чайник, телевизор, СВЧ-печь и т.
д. Но если вам необходимо подключить более мощную технику типа электрической плиты, тогда лучше использовать промышленные трехфазные розетки, рассчитанные на силу тока 32 А.
Дополнительные функции розеток
Теперь мы перейдем к самой интересной части этой статьи и рассмотрим различные функциональные возможности розеток. Эта группа электроустановочных изделий уже давно перестала быть просто устройством для передачи тока. Розетки сегодня — это высокотехнологичное устройство, которое может создавать дизайнерские акценты в помещении и выполнять функции автоматизации пространства.
Разберем подробнее какие полезные дополнения можно встретить сегодня на рынке:
Розетки со встроенным УЗО. В одной из статей мы рассказывали что такое УЗО и для чего необходимо его устанавливать. Такие розетки устанавливают в местах повышенной влажности, в момент утечки срабатывает механизм, включающий розетку за долю секунды, что может предотвратить возгорание или поломку бытового прибора.

Розетки с крышками. Еще один способ защиты внутреннего механизма от влаги. По сравнению с предыдущим вариантом такие устройства гораздо дешевле.

Розетки с подсветкой. С ними вы даже в полной темноте сможете без труда вставить вилку в розетку.

Розетки с USB-входом. Подобные изделия появились на рынке буквально несколько лет назад и уже стали очень популярными. Во-первых, вы можете больше не искать адаптер для зарядки и использовать сам провод напрямую, во-вторых, в такое устройство можно одновременно включать несколько бытовых приборов.

«Умные» или Wi-Fi розетки. Станут незаменимой вещью для всех, кто хочет интегрировать в помещение системы автоматизации.

Ну и, конечно, стоит отметить о существовании отдельных розеток для телевизионной антенны и интернет-кабеля. Вам больше не придется протягивать провод через все квартиру, достаточно продумать все один раз и вывести нужные провода до розеток.

На сайте amperkin.ru представлено более 4000 различных розеток, переходите по ссылке и выбирайте. Амперкин — выбор профессионалов!
Электрические выключатели и розетки — их типы и применение
Покупаете электрические товары онлайн в первый раз? Ну, может быть трудно понять, какие типы выключателей и розеток вам понадобятся для вашего дома и офиса. Каждый тип выключателя и розетки служит разным целям, и знание этих основных функций помогает сделать осознанную покупку.
Итак, сегодня мы поделимся объяснением для каждого типа выключателя и розетки и их использования.
Электрические переключатели
Прежде всего, это управляющие устройства, мы называем их переключателями. Переключатели, как вы знаете, используются для щелчка и переключения между состояниями включения и выключения питания.
Однополюсные выключатели: Это наиболее распространенный тип электрических выключателей, которые мы видим и используем в повседневной жизни. Однополюсный переключатель управляет одним прибором из одного места. Итак, вы щелкаете выключателем, и включается свет, или в подключенной розетке начинает течь ток, и тому подобное. Однополюсные переключатели также известны как тумблеры на обычном жаргоне.
Двухполюсные выключатели: Обладая несколько иной функциональностью, эти выключатели могут управлять двумя светильниками одновременно, не требуя отдельного блока. По сути, двухполюсные выключатели похожи на два отдельных однополюсных выключателя, которыми можно управлять с помощью одной и той же кнопки.
Двусторонние/промежуточные выключатели: Другой распространенный тип установки выключателей, который мы встречаем в спальнях, гостиных, холлах и офисных помещениях, трехпозиционная конфигурация переключателей позволяет управлять одним прибором из двух разных мест. Несмотря на простоту использования, для правильной установки этих выключателей требуются опытные электрики.
Колокольные выключатели: По сути, это однополюсные выключатели с пружинным механизмом. Выключатели звонка допускают кратковременную вспышку электрического тока при нажатии, а затем возвращаются в выключенное положение, тем самым разрывая цепь. Эти переключатели обычно используются для управления дверными звонками в домах и офисах, но также находят применение в некоторых промышленных установках для быстрой проверки состояния питания.
Читайте также: Модульные коммутаторы ULTI от Schneider Electric, произведение искусства
Электрические розетки
Розетки буквально заряжают вас сегодня, когда в нашем распоряжении так много портативных устройств.
Розетка необходима для передачи электрического тока к вашим электроприборам и оборудованию. Хотя розетки различаются по форме и размеру в зависимости от страны, в которой вы находитесь, их функциональность остается одинаковой во всех странах. Как правило, мы видим 2-контактные, 3-контактные и 5-контактные розетки в наших домах и офисах. Еще одна вещь, которая отличает розетки, — это допустимое напряжение, то есть количество тока, которое они могут пропустить. В Индии трехконтактная вилка рассчитана на 6 А / 250 В.
Розетки с двумя штырями: Эти электрические розетки имеют два длинных разъема для незаземленного соединения.
Розетки с тремя контактами: Этот тип электрических розеток имеет контакт заземления, чтобы предотвратить поражение электрическим током из-за незакрепленной проводки.
Пятиконтактная розетка: Комбинация двухконтактной и трехконтактной розетки.
Универсальные или международные розетки: Эти модульные конструкции розеток имеют точечные отверстия, которые подходят для различных вилок, используемых в странах Америки и Европы.
См. также — Интеллектуальные решения Schneider Electric для работы из дома во время пандемии
Электрические модули
Эти модули предназначены для решения конкретных задач в области освещения и охлаждения дома и офиса.
Диммеры: Относительно новые в использовании, диммеры позволяют увеличивать или уменьшать уровни яркости внутреннего освещения, декоративного освещения и т. д. Диммеры также легко подключаются к решениям «Умный дом», обеспечивая полный контроль над атмосферой вашего дома.
Регуляторы вентиляторов: Подобно диммерам, регуляторы вентиляторов используются для увеличения/уменьшения скорости потолочного вентилятора по мере необходимости. Наиболее распространенные типы регуляторов вентиляторов предлагают 4-ступенчатое или 5-ступенчатое управление скоростью.
Блоки питания : В основном это комбинация выключателя и розетки в одном модуле, эти блоки используются для подачи питания на мощные приборы. Однако после появления модульных выключателей и розеток эти устройства все реже используются в современных домах и офисах.
Читайте также: Мощный ИБП с резервным аккумулятором от APC By Schneider Electric
Коммуникационные модули
Различные модули передачи данных также являются частью общей электрической схемы.
Телефонная розетка: Технически называемая разъемом RJ11, телефонная розетка позволяет подключать телекоммуникации вместе с электрическими проводами.
Разъем данных: Находя все более широкое применение благодаря распространению широкополосного и высокоскоростного Интернета, розетки для передачи данных позволяют подключаться к сети по всему дому или в офисе, обеспечивая функции локальной сети. Розетка широко известна как RJ45 Jack.
Разъем USB: Стандарт универсальной последовательной шины (USB) является синонимом подключения компьютера и смартфона. Теперь электрические бренды также начали предлагать модульные USB-разъемы для упрощения зарядки и передачи данных.
Телевизионная розетка: Подобно телефонным розеткам и розеткам для передачи данных, телевизионная розетка позволяет кабельной передаче от вашего провайдера или установки тарелки проходить через стены к вашему телевизору.

Итак, на этом мы завершаем наш список типов электрических выключателей и розеток и вариантов их использования. Мы надеемся, что вы найдете его полезным. Продолжайте следить за нашим блогом, чтобы получать больше подобных статей. А пока, если вы ищете электротовары в Интернете, посетите наш интернет-магазин по адресу shop.schneider-electric.co.in.
Как переключить выключатель света с тумблера на качельку
К
Боб Формисано
Боб Формисано
Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 01.12.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джиллиан Дара
Факт проверен Джиллиан Дара
Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс
Ель / Марго Кавин
Обзор проекта
Однополюсные выключатели света используются для управления питанием осветительных приборов или розеток из одного места и являются наиболее распространенным типом выключателей в доме. Наиболее распространенный тип однополюсного переключателя — хорошо известный тумблер, но со временем он может выглядеть устаревшим. Замена выключателя освещения на новый кулисный переключатель занимает всего несколько минут и не требует дополнительной проводки или специальных соединений.
Что такое кулисный переключатель?
Клавишный переключатель значительно шире и более плоский, чем традиционный тумблер. Он работает таким же образом, чтобы включать и выключать питание, но для его работы требуется меньшее усилие рук.
Если вы меняете крышку выключателя света, а новая пластина меньше оригинальной, вы можете облегчить себе задачу и покрыть контур старой пластины новой пластиной немного большего размера — не требуется ремонт стены или подкрашивание краски.

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком
Наши партнеры могут помочь вам сравнить расценки лучших специалистов рядом с вами
Узнать цену
Раскрытие информации рекламодателя
Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.
Оборудование/инструменты
Универсальный нож
Отвертки
Бесконтактный тестер напряжения
Кусачки/инструменты для зачистки проводов
Плоскогубцы с тонкими губками
Материалы
Черная изолента (по необходимости)
Однополюсный кулисный переключатель с накладкой
Ель / Марго Кэвин
Отключите питание и подготовьте крышку
Отключите питание цепи, питающей выключатель, отключив соответствующий выключатель в сервисной панели вашего дома (коробка выключателя).
Если старая крышка была окрашена, аккуратно надрежьте по периметру крышки канцелярским ножом краску.
Ель / Марго Кэвин
Снимите старую крышку
Снимите винты крышки, затем подденьте пластину тонкой плоской отверткой. Будьте осторожны, чтобы не коснуться каких-либо проводов внутри электрической коробки.
Убедитесь, что питание отключено, прикоснувшись к винтовым клеммам переключателя бесконтактным тестером напряжения. Если тестер показывает напряжение, вернитесь к сервисной панели и отключите правильный автоматический выключатель, затем повторно проверьте провода. Если вы не можете определить правильный выключатель, который нужно выключить, вам нужно выключить главный выключатель, который обесточит весь ваш дом.
Ель / Марго Кэвин
Снимите винты переключателя
Удалите крепежные винты в верхней и нижней части монтажной планки переключателя, которыми переключатель крепится к распределительной коробке. Аккуратно потяните корпус переключателя в сторону от электрической коробки, чтобы получить доступ к проводным соединениям, которые могут находиться на задней части корпуса переключателя.
Ель / Марго Кэвин
Проверьте проводку
Проверьте состояние проводки и правильность маркировки. Вы также можете сделать снимок на свой смартфон в этот момент, чтобы помочь вам вспомнить, куда все идет.
Однополюсные выключатели всегда подключаются к двум горячим проводам. Один провод почти наверняка будет черным. Другой горячий провод может быть красным или белым. Если он белый, на его конце должна быть полоса черной или красной изоленты, указывающая на то, что он служит проводом под напряжением. В других случаях белый провод может быть подключен к выключателю без маркировки, указывающей на то, что он горячий. Если это так, предыдущий электрик неправильно пометил провод, и вы должны пометить его как горячий провод, обмотав его полосой черной изоленты после отсоединения.
Выключатель также должен иметь оголенный медный или зеленый изолированный провод заземления, подключенный к его заземляющему винту (старые системы электропроводки могут не иметь заземляющего провода).
Электрическая коробка может также содержать соединенные вместе белые нейтральные провода.
Стандартные однополюсные выключатели не подключаются к нулевым проводам. Однако некоторые «умные переключатели», которыми можно управлять с помощью телефона или другого устройства, включают нейтральное соединение для обеспечения небольшого тока, чтобы переключатель мог принимать беспроводной сигнал.
Ель / Марго Кэвин
Удаление старого переключателя
Отсоедините старый переключатель, удалив два провода, которые к нему подключаются. Обычно для этого необходимо ослабить винтовые клеммы и снять переключатель. В качестве альтернативы провода можно соединить с помощью вставных фитингов. Для вставных фитингов обычно имеется прорезь или отверстие, в которое можно вставить маленькое лезвие отвертки или гвоздь, чтобы ослабить соединение и вытащить провод. В этом случае вы также можете удалить старый выключатель, перерезав старые провода рядом с выключателем с помощью кусачек. Просто не забудьте оставить достаточную длину, чтобы прикрепить новый переключатель. Как правило, у вас должно быть не менее 6 дюймов дополнительного провода.
Ель / Кевин Норрис
Зачистите концы проводов (при необходимости)
Новый переключатель имеет три провода, в том числе два провода горячего питания и один провод заземления. Зачистите около 3/4 дюйма изоляции от двух проводов под напряжением и провода заземления, используя при необходимости инструменты для зачистки проводов. Если имеющиеся концы проводов надрезаны или иным образом повреждены, отрежьте их и снимите 3/4 изоляции, оставив чистые провода. Согните открытый медный конец каждого провода (при необходимости) в С-образные петли, используя острогубцы.
Совет
Если провода горячей цепи настолько короткие, что с ними трудно работать, вы можете удлинить соединения, добавив провода с косичками (соединенные с проводом цепи с помощью разъемов для проводов), а затем подключите косички к коммутатору.
Ель / Кевин Норрис
Ориентация нового переключателя
Обратите внимание, что переключатель будет либо иметь маркировку «ВЕРХ», либо он будет иметь латунную пластину или какой-либо другой отличительный знак, обозначающий верхний конец. Эта правильная ориентация важна. Хотя переключатель по-прежнему будет работать в перевернутом положении, это приводит к запутанной и непрофессиональной установке.
Ель / Марго Кэвин
Подключите новый коммутатор
При установке нового выключателя убедитесь, что провода идут туда, где они должны быть. Наденьте заземляющий провод на винтовую клемму заземления на коммутаторе так, чтобы крючок обернулся вокруг винта по часовой стрелке. Это приведет к затягиванию петли при затягивании винта. Затяните винт отверткой.
Подсоедините каждый из двух горячих проводов к одной из двух основных винтовых клемм на переключателе и затяните клемму, как с заземляющим винтом. Две клеммы взаимозаменяемы, и любой провод может подходить к любой клемме, но только один провод может быть под каждой клеммой. Потяните за провода, чтобы убедиться, что они надежно закреплены.
Совет
Хотя ваш выключатель может иметь вставные фитинги, большинство электриков избегают их, так как винтовые клеммы более надежны и с меньшей вероятностью ослабевают со временем.
Ель / Марго Кэвин
Установка коммутатора в коробку
Аккуратно вставьте новый переключатель в коробку выключателя освещения, аккуратно сложив провода в коробку за выключателем. Закрепите коммутатор в коробке двумя длинными крепежными винтами вверху и внизу монтажной планки коммутатора.
Ель / Марго Кэвин
Проверьте размер крышки
Проверьте установку крышки, поместив ее на выключатель. если новая пластина не полностью закрывает контур старой пластины, купите накладку большего размера, которая подходит для модели переключателя.
Ель / Марго Кэвин
Установите крышку и проверьте переключатель
Установите накладку с помощью прилагаемых винтов (некоторые кулисные переключатели имеют нижнюю крышку, которая привинчивается, и верхнюю крышку, которая защелкивается на основании).

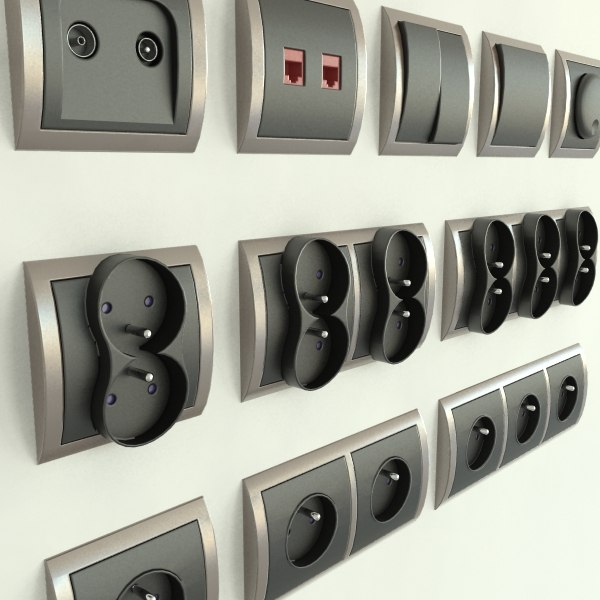

Виды выключателей и розеток: как выбрать для квартиры и дома, советы с фото
