Виды мансардных крыш: конструктивные особенности, преимущества и недостатки

Содержание

Какие бывают виды мансардных крыш: формы и типы

Причиной устройства мансарды чаще всего служит желание увеличить площадь жилых помещений в доме, не перестраивая его. Мансардой считается этаж на чердаке, фасад которого образует крыша. Мансарда может занимать всю площадь чердака или только его часть. Это помещение может быть любой конфигурации.

Удобнее всего, если еще при строительстве владельцы дома предусматривают, что у них будет дом с мансардой. Это позволяет заранее определить нагрузки и формы мансардных крыш. Но так бывает редко – чаще всего мансарда устраивается в готовом здании.

Чтобы организовать мансарду, чердачное помещение должно быть не ниже двух с половиной метров и иметь ширину не менее трех метров. Если мансарда организуется в готовом доме, то необходимо установить лестницу, утеплить крышу, рассчитать оконные проемы.

Варианты мансардной крыши ↑

Виды крыш частных домов с мансардой (фото представлены ниже) довольно разнообразны.

Для строительства мансарды подходят крыши следующей формы:

  • односкатные, представляющие собой наклонную площадь, закрепленную на несущих стенах;
  • двускатные – состоят из двух направленных в противоположные стороны скатов, делающих их жесткими и надежными;
  • ломаные (подвид двускатных) – состоят из направленных в противоположные стороны ломаных скатов, наиболее выгодный вариант для устройства мансарды;
  • вальмовые или полувальмовые – имеют четыре ската; у вальмовой крыши торцевые скаты имеют форму скошенных треугольников, боковые – трапеции; у полувальмовой крыши для защиты фронтонной части от отрицательных внешних воздействий срезаны боковые скаты;
  • шатровые (пирамидальные) – виды мансардных крыш, используемые очень редко, имеют четыре или более граней, скаты – равнобедренные треугольники, сходящиеся вершинами в одну точку, используется при строительстве домов квадратной или многоугольной формы.

Таким образом, виды крыш частных домов с мансардой определяются прежде всего их формой.

На заметку

Наиболее подходящей для мансарды является ломаная двускатная крыша, имеющая очень маленький угол наклона внизу ската.

При высоте кровли в пять метров (до конька) возможно устроить даже двухуровневую мансарду. Самая неудобная в этом смысле двускатная крыша, поскольку полезная площадь начинается в месте, где высота наклона достигает полтора метра.

Независимо от формы мансардных крыш, они не должны иметь слишком тяжелую кровлю (подходит металлочерепица, пластиковая черепица и профнастил), их необходимо утеплить и организовать естественную вентиляцию. Для сооружения стен и потолка предпочтительнее использовать гипсокартон, имеющий маленький удельный вес и гладкую поверхность, позволяющую обойтись минимальным слоем штукатурки.

Особенности, отличающие все типы мансардных крыш ↑

  • Мансардная крыша должна выполнять дополнительные функции, так как является и стенами чердачного помещения.
  • Высота мансардной крыши не может быть меньше двух с половиной метров.
  • Требует установки специальных окон, оснащенных закаленным стеклом и упроченной рамой, которые в полтора, два раза дороже обычных.
  • Все виды мансардных крыш частных домов оборудовать гораздо сложнее, чем обычные, так как они имеют многослойную структуру.
  • Мансардные крыши на порядок дороже обычных.

Если мансарда предусмотрена в проекте дома, есть возможность:

  • выбрать наиболее подходящую форму крыши,
  • удлинить стропильные ноги (отвести от стен примерно на 50-55 см),
  • рассчитать нагрузки,
  • определить место для окон.

Немаловажно также расстояние между стропилами, которое определяется в зависимости от кровельного материала. Чем тяжелее кровля, тем толще должны быть брусья, используемые для стропил, и меньше между ними расстояние.

Все виды мансардных крыш требуют особого внимания при обеспечении естественного освещения. При любой форме крыши мансарду от полумрака не сможет избавить вертикальное окно, так как оно создает значительные световые перепады, влекущие за собой проблемы при расстановке мебели. Торцевая прямая стена занята окном, ничего высокого к ней поставить нельзя. Не может быть и речи об оригинальном интерьерном решении.

Все меняется, если установлены наклонные мансардные окна, которые равномерно освещают все помещение. Специалисты подсчитали, что при их применении качество освещения в чердачном помещении повышается на целых 40%. А у вертикальной торцевой стены можно поставить, например, шкаф или книжную полку.

мансардные крыши на фото

Очень важно также правильно рассчитать необходимое количество окон и их размер. Следует учитывать, что чаще всего окно устанавливается на высоте метра от пола. Именно такое расположение позволяет достаточно хорошо осветить необходимую для комфортного проживания площадь.

Если в доме стало тесно, то наилучший вариант для увеличения жилой площади – устройство мансарды. Построить второй этаж – более длительный, трудоемкий и затратный процесс. И он может оказаться невозможным из-за чрезмерного увеличения нагрузки на основные несущие конструкции.

© 2022 stylekrov.ru

Виды мансардных крыш: преимущества и недостатки популярных конфигураций

При обустройстве мансардного жилого этажа конфигурация крыши выбирается из нескольких возможных вариантов. Они отличаются между собой по таким критериям, как сложность реализации, стоимость, удобство и размеры внутреннего пространства, внешний вид. В статье рассмотрены 5 наиболее популярных видов мансардных крыш, их преимущества и недостатки на основании вышеперечисленных критериев.

Наиболее популярные виды мансардных крыш

К мансардным можно смело относить те виды крыш, под которыми возможно создать комфортное для проживания помещение. Для этих задач подходят далеко не все известные на сегодня формы. Например, под обычной или полувальмовой четырехскатной крышами мансарда останется без нормальных стен и окон вообще.

Наиболее целесообразно для обустройства жилой мансарды рассматривать следующие конфигурации:

  • обычная двускатная;
  • ломаная двускатная;
  • полувальмовая двускатная
  • полувальмовая ломаная;
  • многощипцовая.

Рассмотрим кратко каждую конфигурацию – ее особенности, сложность и стоимость строительства, удобство и размеры внутреннего пространства, внешний вид.

Обычная двускатная

Эта форма является наиболее привычной и всем известной. Двускатная крыша простая и недорогая в реализации, а также имеет стандартный внешний вид. Это ее преимущества. Обустраивать под ней жилую мансарду можно, но в этом плане есть несколько существенных недостатков. Заключаются они в том, что внутреннее пространство получается очень тесным, а потолков с нормальной высотой – мало.

Ломаная двускатная

От предыдущего варианта отличается конструкцией стропильной системы и формой скатов. По сути, их тоже два – но каждый из них имеет разный угол наклона. В верхней чести скат более покатый, почти горизонтальный, а к низу уклон ближе к вертикали. Такая форма дает массу преимуществ при обустройстве мансарды. В частности, получается «выжать» больше полезной площади, а также получить потолки нормальной высоты по всему помещению.

Однако двускатная ломаная крыша из-за сложности стропильной системы более трудоемкая и дорогая в строительстве.

Полувальмовая двускатная

По конструкции стропильной системы это практически копия обычной двускатной крыши. Разница заключается только в обустройстве фронтонной части. Если в традиционном исполнении фронтоны идут прямо к конькам, то у полувальмовых крыш в верхней части имеются небольшие скаты. Для обустройства мансарды этот вариант получается еще более «неудобным», нежели первоначальный. Дополнительные скаты со стороны фронтонов скрадывают дополнительно внутреннее пространство, которого под двускатной крышей и так немного.

Полувальмовая ломаная

Данная конфигурация является симбиозом ломаной двускатной крыши и полувальмовой. Для обустройства жилой мансарды считается одной из лучших. Дает дополнительное пространство под помещения, ровные потолки с нормальной высотой, больше вариантов для реализации нестандартных дизайнерских решений в интерьере.

Недостатки – сложность стропильной системы и, соответственно, высокая стоимость обустройства.

Многощипцовая

Многощипцовая крыша имеет много разновидностей и форм. Как правило, на ней присутствует от 8-ми и более скатов. Стропильная система – одна из самых сложных, трудоемкий и дорогостоящих в исполнении. Однако для обустройства мансардного этажа – то один из лучших вариантов на ряду полувальмовыми ломаными крышами. Дает много свободного пространства, может зонировать собой помещения, оригинально выглядит.

Итог

Выбор конфигурации мансардной крыши из вышеописанных, как правило, осуществляется по бюджету. Если средства позволяют, то предпочтение отдается ломаным двускатным, полувальмовым ломаным или щипцовым. Бюджетные варианты – это обычная и полувальмовая двускатная классика.

Другие новости и статьи

статья статья 24 июн 2019
Нуждается ли кирпич в обработке?

Кирпич — один из популярнейших материалов, использующихся при возведении жилых домов. Кирпичные строения отличаются солидным и весьма привлекательным внешним видом. Однако следует помнить, что без должной защиты кирпич потеряет свою привлекательность.

статья

Какие бывают виды крыш с мансардой


Содержание статьи:

Мансардная крыша – помещение чердачного типа, которое выполнено как жилое. Такие проекты индивидуальных домов с мансардой решают сложную проблему– увеличение жилой площади без существенных затрат.

В особо изящных вариантах внешний вид дома с мансардой имеет крышу с различными углами ската. Бывает, что один из них слегка приподнятый, тем самым значительно увеличивая чердачное пространство (прочтите: «Холодные и теплые чердачные крыши»).

Определяясь с планом для будущего дома, важно четко решить конструкцию крыши и ее формы. Красивый и рациональный проект мансарды, сможет украсить любой дом. Одним из таких наиболее ярких вариантов – мансардная крыша, в которой пристроен навес в виде перголы. Такой вариант реализуется, в случае если дом имеет прямую крышу с неравнозначными скатами.

Обширное мансардное помещение, сможет сэкономить территорию вашего участка, отводимого под капитальное строение. В противном случае, если чердак проектируется как нежилой, то вложения средств в устройство крыши квадратных метров вам не добавят.

Виды домов с мансардой

Главным признаком, определяющим вид мансардной крыши, является ее форма, варианты которой можно найти на фото. От формы зависят такие факторы, как количество полезной площади помещения и удобство проживания людей на мансардном этаже.

Правильная форма мансарды, в том случае, когда она планируется на этапе создания проекта всего дома, должна определяться специалистом исходя из назначения помещения и требований жильцов. Планировка дома с мансардой перед началом строительства будет лучшим вариантом, который позволит учесть каждую мелочь и построить мансарду в соответствии с ее функциями (прочтите: «План дома с мансардой, на что обратить внимание»).

Основные разновидности мансардных крыш по форме бывают:

  • треугольные;
  • ломаные;
  • асимметричные;
  • могут располагаться по всей длине здания или занимать одну его часть.
Если мансарда создается на уже существующем здании или в процессе реконструкции дома, то зачастую форму крыши диктует проект уже возведенного строения (прочитайте: «Проекты крыш домов»). Но в любом случае зданию можно всегда придать определенные выразительные особенности в мелких деталях, которые сделают ваш дом непохожим на все остальные. Корректировать внешний вид можно также внутри при помощи мебели и декора.

Разновидности мансардных крыш

Когда форма кровли определена, строит приступать к этапу выбора вида мансарды. Каждый из вариантов имеет свои преимущества и недостатки. Так, если выбор пал на односкатный тип, тогда появляется возможность избежать боковин в высшей точке или существенно расширить площадь комнаты в случае двухскатного варианта.

Рассмотрим основные виды мансардных крыш частных домов:

  • Односкатная крыша–наиболее простой вариант. Она имеет вид наклонной плоскости, который закреплен на несущих стенах разных высот. Одна сторона мансарды в таком доме имеет максимальную высоту, а противоположная минимальную. Такой вариант редко используется и наиболее распространен в пристраиваемых помещениях к основному дому.
  • Двухскатная или иногда называемая щипцовая крыша. Такой вид крыши образуют два ската, которые направлены в противоположные стороны. Такой вариант наиболее популярный в частных строениях, так как прост в монтаже и достаточно надежен.
  • Ломаная кровля. Это вариация двухскатной крыши и зачастую используется в небольших домах.
  • Вальмовые и полувальмовые крыши. Являются разновидностью четырехскатных крыш. Их очевидным достоинством, является рациональное использование пространства помещений, хотя силуэт таких домов не столь выразителен, как классический двухскатный.
  • Пирамидальные, конические и купольные формы крыш. Применяют для зданий с округлым или многоугольным очертанием периметра. Этот вариант мансарды, является технически сложным, но вполне реализуемым.

Стоит заметить, что какой бы мансарды внешний вид вы ни предпочли, стоит всегда учитывать тип интенсивных нагрузок, расположение вашего дома относительно солнечной стороны и учет нагрузок, которые будут оказаны на перекрытие.

Стропильная система мансардной крыши

Один из технологических нюансов, который определяет виды мансард, является структура ее стропильной системы. От ее выбора зависит насколько прочной и надежной будет несущая часть крыши дома и вид мансарды изнутри. Основная функция стропил – поддержка и передача нагрузки на несущие конструкции вашего строения (см.: «Какие бывают крыши мансарды»).

Какой тип кровли более долговечный и экономный для деревянного дома с мансардой, подробно на видео:



Существует несколько основных типов стропильных систем:

  • Висячий тип. Основанием висячих стропил являются две крайние опоры, чаще всего которыми выступают стены дома. Такая система создает горизонтальную нагрузку, которая будет передана на стены. Для сокращения нагрузок применяют затяжки из металла и дерева, которые соединяют стропильные балки, располагаясь в основании стропил.
  • Наклонный тип. Выполняется в зданиях,в которых есть промежуточные столбчатые опоры или там, где несущая стена располагается по центру. Концы стропил должны иметь опору в виде наружных стен здания, а средняя часть опирается на внутреннюю стену. Такой вид стропильной системы наиболее прост и требует меньше затрат.
  • Коньковый прогон. Выполняет соединяющую функцию между стропильными элементами. В местах, где нет доступа к несущим стенам, стропильные ноги чаще всего опирают на пятки боковых прогонов, которыми служат мощные продольные балки. Такая конструкция часто применяется в проектах гаражей с мансардой. Размер таких балок, вычисляют исходя из оказываемых на них нагрузок.



Материалами для скелета стропильной системы вашей мансарды, в зависимости от конструктивных особенностей строящегося объекта, может быть, метал, дерево, железобетон либо смешанный тип. В частных коттеджных строениях обычно применяют деревянные либо металлические стропила (читайте: «Мансарда в частном доме — этапы надстройки»).

Какие бывают виды крыш с мансардой

<div> <div> Содержание статьи: </div> <div> <br> </div> <div> 1. <a href=»#1″>Виды домов с мансардой</a><br> 2. <a href=»#2″>Разновидности мансардных крыш</a><br> 3. <a href=»#3″>Стропильная система мансардной крыши</a> </div> <div> <br> </div> <div> Мансардная крыша – помещение чердачного типа, которое выполнено как жилое. Такие проекты индивидуальных домов с мансардой решают сложную проблему– увеличение жилой площади без существенных затрат. </div> <div> <img alt=»вид мансарды изнутри» src=»/upload/medialibrary/282/282f44b3b81f8dd03cab4f89ec2ad35b.jpg» title=»виды домов с мансардой» border=»0″> </div> <div> В особо изящных вариантах внешний вид дома с мансардой имеет крышу с различными углами ската. Бывает, что один из них слегка приподнятый, тем самым значительно увеличивая чердачное пространство (прочтите: «<a href=»//kryshadoma.com/cherdak/kholodnye-i-teplye-cherdachnye-kryshi.html» data-turbo=»false»>Холодные и теплые чердачные крыши</a>»).  </div> <div> <br> </div> <div> Определяясь с планом для будущего дома, важно четко решить конструкцию крыши и ее формы. Красивый и рациональный проект мансарды, сможет украсить любой дом. Одним из таких наиболее ярких вариантов – мансардная крыша, в которой пристроен навес в виде перголы. Такой вариант реализуется, в случае если дом имеет прямую крышу с неравнозначными скатами. </div> <div> <br> </div> </div> <blockquote> <div> <div> Обширное мансардное помещение, сможет сэкономить территорию вашего участка, отводимого под капитальное строение. В противном случае, если чердак проектируется как нежилой, то вложения средств в устройство крыши квадратных метров вам не добавят. </div> </div> </blockquote> <div> <div> <br> </div> <h3> <a name=»1″></a> Виды домов с мансардой</h3> <div> <br> </div> <div> Главным признаком, определяющим вид мансардной крыши, является ее форма, варианты которой можно найти на фото. От формы зависят такие факторы, как количество полезной площади помещения и удобство проживания людей на мансардном этаже. </div> <div> <img alt=»виды мансардных крыш частных домов» src=»/upload/medialibrary/32e/32e021091fa83c554a0cf5c2a42007d0.jpg» title=»виды крыш с мансардой» border=»0″> </div> <div> Правильная форма мансарды, в том случае, когда она планируется на этапе создания проекта всего дома, должна определяться специалистом исходя из назначения помещения и требований жильцов. <a href=»//kryshadoma.com/cherdak/planirovka-doma-s-mansardoy-chto-uchityvat.html» data-turbo=»false»>Планировка дома с мансардой</a> перед началом строительства будет лучшим вариантом, который позволит учесть каждую мелочь и построить мансарду в соответствии с ее функциями (прочтите: «<a href=»//kryshadoma.com/cherdak/plan-doma-s-mansardoy-na-chto-obratit-vnimanie.html» data-turbo=»false»>План дома с мансардой, на что обратить внимание</a>»). </div> <div> <br> </div> <div> <i><u>Основные разновидности мансардных крыш по форме бывают:</u></i> </div> <div> <br> </div> <div> <ul> <li>треугольные;</li> <li>ломаные;</li> <li>асимметричные;</li> <li>могут располагаться по всей длине здания или занимать одну его часть.</li> </ul> </div> <div> <br> </div> <div> Если мансарда создается на уже существующем здании или в процессе реконструкции дома, то зачастую форму крыши диктует проект уже возведенного строения (прочитайте: «<a href=»//kryshadoma.com/vidy-krovli-kryshi/kak-vybrat-proekt-kryshi-chastnogo-doma.html» data-turbo=»false»>Проекты крыш домов</a>»). Но в любом случае зданию можно всегда придать определенные выразительные особенности в мелких деталях, которые сделают ваш дом непохожим на все остальные. Корректировать внешний вид можно также внутри при помощи мебели и декора. </div> <div> <br> </div> <h3> <a name=»2″></a> Разновидности мансардных крыш</h3> <div> <br> <div> Когда форма кровли определена, строит приступать к этапу выбора вида мансарды. Каждый из вариантов имеет свои преимущества и недостатки. Так, если выбор пал на односкатный тип, тогда появляется возможность избежать боковин в высшей точке или существенно расширить площадь комнаты в случае двухскатного варианта. </div> <div> <img alt=»проекты индивидуальных домов с мансардой» src=»/upload/medialibrary/948/948473ae2f38640820094f82508dc525.jpg» title=»виды мансард» border=»0″> </div> <div> <i><u>Рассмотрим основные виды мансардных крыш частных домов:</u></i> </div> <div> <br> </div> <div> <ul> <li>Односкатная крыша–наиболее простой вариант. Она имеет вид наклонной плоскости, который закреплен на несущих стенах разных высот. Одна сторона мансарды в таком доме имеет максимальную высоту, а противоположная минимальную. Такой вариант редко используется и наиболее распространен в пристраиваемых помещениях к основному дому.</li> <li><span>Двухскатная или иногда называемая щипцовая крыша. Такой <a href=»//kryshadoma.com/vidy-krovli-kryshi/vidy-krovli-dlya-kryshi-klassifikatsiya.html» data-turbo=»false»>вид крыши</a> образуют два ската, которые направлены в противоположные стороны. Такой вариант наиболее популярный в частных строениях, так как прост в монтаже и достаточно надежен.</span></li> <li>Ломаная кровля. Это вариация двухскатной крыши и зачастую используется в небольших домах.</li> <li>Вальмовые и полувальмовые крыши. Являются разновидностью четырехскатных крыш. Их очевидным достоинством, является рациональное использование пространства помещений, хотя силуэт таких домов не столь выразителен, как классический двухскатный.</li> <li>Пирамидальные, конические и купольные формы крыш. Применяют для зданий с округлым или многоугольным очертанием периметра. Этот вариант мансарды, является технически сложным, но вполне реализуемым.</li> </ul> </div> <div> <br> </div> <blockquote> <div> <div> Стоит заметить, что какой бы мансарды внешний вид вы ни предпочли, стоит всегда учитывать тип интенсивных нагрузок, расположение вашего дома относительно солнечной стороны и учет нагрузок, которые будут оказаны на перекрытие. </div> </div> </blockquote> <div> <div> <br> </div> <h3> <a name=»3″></a> Стропильная система мансардной крыши</h3> <div> <br> </div> <div> Один из технологических нюансов, который определяет виды мансард, является структура ее стропильной системы. От ее выбора зависит насколько прочной и надежной будет несущая часть крыши дома и вид мансарды изнутри. Основная функция стропил – поддержка и передача нагрузки на несущие конструкции вашего строения (см.: «<a href=»//kryshadoma.com/cherdak/kakie-byvayut-kryshi-mansardy.html» data-turbo=»false»>Какие бывают крыши мансарды</a>»). </div> <div> <br> </div> <div> <i><b>Какой тип кровли более долговечный и экономный для деревянного дома с мансардой, подробно на видео:</b></i> </div> <div> <br> </div> <div align=»center»> <div> <div> <iframe src=»//www.youtube.com/embed/XfVkVudzt4o?rel=0″ frameborder=»0″ allowfullscreen=»»></iframe> </div> </div> </div> <div>   </div> <div> На стропильную систему ложится нагрузка не только от кровельного покрытия, но атмосферные осадки и ветер, что тоже является необходимыми факторами при составлении проекта (прочтите: «<a href=»//kryshadoma.com/stropilnaya-sistema/ustroystvo-stropilnoy-sistemy-mansardnoy-kryshi-i-ego-tipy.html» data-turbo=»false»>Устройство стропильной системы мансардной крыши и его типы</a>»). Помимо этого, к ней выдвигаются требования по устойчивости к перепаду температур и другим погодным факторам (читайте ещё: «<a href=»//kryshadoma.com/cherdak/peredelka-kryshi-doma-pod-mansardu-metody-i-sposoby.html» data-turbo=»false»>Переделка крыши дома под мансарду: методы и способы</a>»).  </div> <div> <br> </div> <div> <i><u>Существует несколько основных типов стропильных систем:</u></i> </div> <div> <br> </div> <div> <ul> <li>Висячий тип. Основанием висячих стропил являются две крайние опоры, чаще всего которыми выступают стены дома. Такая система создает горизонтальную нагрузку, которая будет передана на стены. Для сокращения нагрузок применяют затяжки из металла и дерева, которые соединяют стропильные балки, располагаясь в основании стропил.</li> <li>Наклонный тип. Выполняется в зданиях,в которых есть промежуточные столбчатые опоры или там, где несущая стена располагается по центру. Концы стропил должны иметь опору в виде наружных стен здания, а средняя часть опирается на внутреннюю стену. Такой вид стропильной системы наиболее прост и требует меньше затрат.</li> <li><span>Коньковый прогон. Выполняет соединяющую функцию между стропильными элементами. В местах, где нет доступа к несущим стенам, стропильные ноги чаще всего опирают на пятки боковых прогонов, которыми служат мощные продольные балки. Такая конструкция часто применяется в <a href=»//kryshadoma.com/cherdak/garazh-s-mansardoy-svoimi-rukami-i-ego-preimushchesva.html» data-turbo=»false»>проектах гаражей с мансардой</a>. Размер таких балок, вычисляют исходя из оказываемых на них нагрузок.</span></li> </ul> </div> <div> <br> </div> <div> <div align=»center»> <div> <div> <iframe title=»Устройство крыши дома: что необходимо знать» src=»//www.youtube.com/embed/pi3cmsJ6sLE?feature=oembed» frameborder=»0″ allowfullscreen=»»> </iframe> </div> </div> </div> <br>       <br> Материалами для скелета стропильной системы вашей мансарды, в зависимости от конструктивных особенностей строящегося объекта, может быть, метал, дерево, железобетон либо смешанный тип. В частных коттеджных строениях обычно применяют деревянные либо металлические стропила (читайте: «<a href=»//kryshadoma.com/cherdak/mansarda-v-chastnom-dome-etapy-nadstroyki.html» data-turbo=»false»>Мансарда в частном доме — этапы надстройки</a>»). </div> </div> </div> </div> <br>

Мансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать?

Мансарда в частном доме – идеальное решение по расширению жилой или полезной хозяйственной площади без достройки верхнего этажа. Обустройство мансарды в чердачном пространстве – это оригинальный и новый экстерьер дома, экономия энергии через уменьшение тепловых потерь в крыше, и увеличение жилой площади. Но большие размеры дома – не повод начинать работу по обустройству мансарды: нужно иметь фундамент с достаточным запасом прочности по весовой нагрузке, так как уже готовое чердачное помещение придется основательно переделывать.


Готовая мансарда

Особенности мансарды

Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться – оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.

Важно! Регламент СНиП оговаривает, что площадь оконного проема не должна быть меньше, чем 10% поверхности пола в общем помещении. Поэтому при разделении чердачного помещения перегородками желательно в каждой новообразованной комнате также сделать окно.


Площадь окна мансарды
Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.

Преимущества установки мансардного окна наклонного типа:

  1. Большой поток естественного света, сглаживающий светотени;
  2. Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
  3. Простая установка, посильная самому хозяину.


Мансардные окна
Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной.


Перемычки в мансарде для окна

При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный проект дома новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.

Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом эффекта.


Дормер в мансарде

Самый доступный вариант – окно в торце мансарды – дешевое и практичное решение, которое вполне реализуется без посторонней помощи.

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

Устройство мансардных окон в крыше

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

Что нужно для установки мансардного окна и порядок монтажа составляющих

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

  1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
  2. Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Статья по теме: Можно ли на деревянный пол класть ламинат

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

  • Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
  • При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
  • Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Как сделать двухскатную крышу читайте тут.

Стропильная система мансарды

В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.


Мансардная стропильная система

Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным – такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.

Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов – в 30°.


Классическая мансарда

СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.

При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.

Сооружение мансардной крыши своими руками

Мансардные крыши на представленных фото несложно построить самостоятельно, имея необходимые навыки и легкие каркасные строительные материалы. Готовое помещение может служить самым разным целям: стать комнатой подростка, подчеркивающей его независимость, гостевой, комнатой отдыха, кабинетом, библиотекой или даже зимним садом.
Лучше изначально вводить мансардную крышу в проект дома. Это позволит сделать правильные расчеты нагрузок на несущие конструкции и грамотно расположить оконные проемы.

Самый комфортный вариант мансарды получается, если высота чердачного помещения делается два метра двадцать сантиметров, а ширина – не менее трех метров. Лестница винтового типа будет наиболее эстетичным и экономичным вариантом входа на мансарду.

Обычно на мансардном этаже делают полноценное жилье, то есть обеспечивают хорошую теплоизоляцию, звукоизоляцию и приятный внешний и внутренний вид. Шифер или керамическая черепица дают наилучшую теплоизоляцию.

Окна мансарды монтируются в кровлю и служат для освещения и вентиляции помещения, параллельно исполняя декоративные функции. Крыша покрывается любым хорошим кровельным материалом, оснащается заземлением (на случай грозы) и водостоком.

Изнутри поверхность облагораживается деревом, гипсокартоном, фанерой или блок хаусом. Во внутреннем убранстве мансарды используют пространство как можно эргономичнее, расставляя стеллажи и мебель ступенчато.

Возводя мансардную крышу своими руками, не забывайте тщательно пропитывать все деревянные элементы защитными растворами, которые замедляют распространение огня, защищают от насекомых и препятствуют процессу гниения.

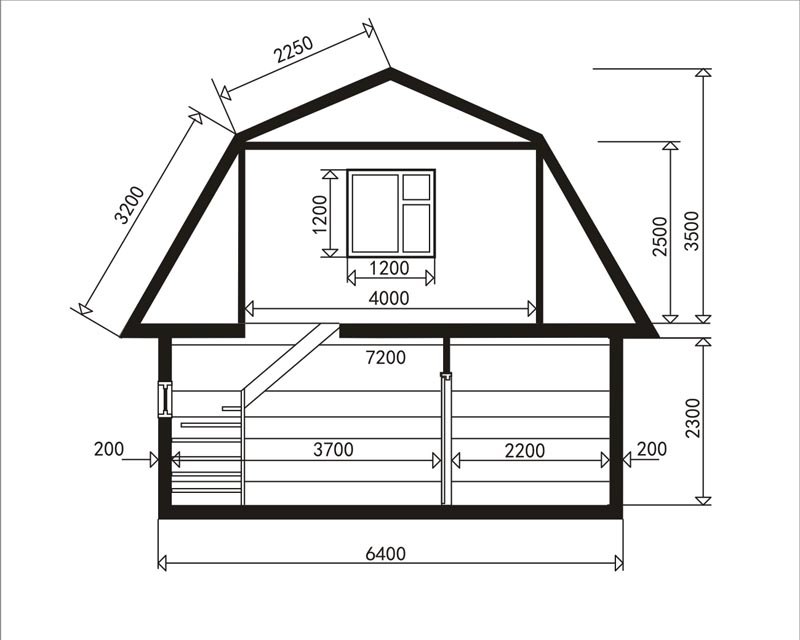

Схемы ломаных крыш

Каркас ломаной крыши конструируется из сосновых пиломатериалов первого или второго сорта. Для проведения расчетов регламентированы такие параметры, как сечение бруса и обрешеточных досок, размеры и вес кровли из различных стройматериалов, снеговые и ветровые нагрузки, шаг крепления стропил.


Висячие стропила

Конструкция крыши с висячей стропильной системой оправдана, если у основания треугольника (на рисунке верхний) будет размер ≤ 4,5 м – это и определяет ширину мансарды. Если ширина получается больше, то обустраиваются наслонные стропила, которые крепятся на стене.

Как рассчитать крышу ломанного типа

Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см.


Точки креплений в ломаной крыше

Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног – 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.


Ломаная крыша мансарды

Рекомендуем: Для экономии пиломатериалов утеплитель можно укладывать в двух направлениях: вдоль и поперек стропил, сделав между слоями тонкую и редкую обрешетку. При минимальной толщине плиты базальтовой ваты 100 мм можно использовать доску 50 х 150 мм, оставив на вентиляционный зазор 50 мм.

Монтаж мансардной крыши

Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.


Крепление стропил на мауэрлате

Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм обработать антисептиком.


Монтаж крыши

Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками.


Сборка элементов системы стропил

Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:

  1. Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
  2. Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.


Установка стропил верхних скатов Последний этап – монтаж верхних балок, которые изготавливаются по шаблону, и в них сразу запиливаются пазы для стропил. Так как мансардная ломаная крыша не имеет конька, на брус посередине монтируются укосы, которые предназначены для фиксации верхнего треугольника крыши мансарды.

Типы мансардных крыш

Крыша мансардного типа, используемых при строительстве частных домов, имеет различные варианты устройства. Можно сделать все существующие виды крыш, кроме, пожалуй, плоской. Все остальные могут быть реализованы как в «чистом» виде, так и в комбинации.

Односкатные

Нестандартно выглядят дома с односкатными мансардными крышами. Ее устройство является наиболее простым из-за отсутствия конька и проблем, связанных с его обустройством. Балки опираются на мауэрлат, закрепленный на разноуровневых стенах. Скос образуется за счет разности высоты двух противоположных стен. При этом угол ската должен быть в районе 35°-45°. Меньший наклон приведет к скапливанию большого количества снега, что требует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.

Односкатная мансардная крыша

Если говорить о внешнем оформлении дома, выглядят здания нестандартно. Чаще всего в высокой стене мансардного этажа делается большое окно: сама конструкция к этому располагает. Примеры смотрите на фото ниже.

Этот дом с односкатной мансардной крышей наиболее консевативен

Устройство односкатной крыши получается наиболее дешевым, если расстояние между двумя противоположными стенами не превышает 4,5 метров: можно на стены уложить стандартной длинны брусья и не делать подпирающие конструкции. Видимо этим и обусловлено решение на фотографиях внизу, но получилось очень интересно.

Если расстояние между стенами меньше, конструкция совсем проста

Нестандартное решение: две односкатные крыши образуют террасу между ними

Статья по теме: Ошибки и неисправности стиральных машин Hansa

Двускатные

Двухскатная мансардная крыша — наиболее широко распространена: при общем строении, решений может быть много. Сама конструкция является наиболее оптимальной: при относительно невысоких затратах позволяет удовлетворить различные требования по необходимой площади помещения.

Проще всего реализуется мансарда под обычной двускатной крышей, но высота ее должна быть достаточной, чтобы под ней можно было выделить жилое помещение (если этаж предполагается сделать жилым). Может быть:

  • симметричной — конек располагается над серединой здания;
  • асимметричной — конек смещен относительно центра.

Фронтоны при этом прямые. Комната получается трапециевидная, в достаточно широких зданиях можно выделить квадратную. Недостаток двухскатной крыши мансардного типа с том, что отсекается большое пространство по бокам, что в частных домах не всегда приемлемо. Чтобы немалые площади не гуляли, их используют под устройство кладовых или шкафов.

Конструкция мансардного этажа под двускатной крышей

При таком устройстве окна делают в крыше, место их расположения зависит от угла наклона. Могут они быть слуховыми, как на фото вверху или в плоскости крыши, как а фото ниже.

Окна могут располагаться в плоскости крыши

Есть еще один вариант устройства мансардной крыши частного дома с двумя скатами — полуторный этаж. Ее устанавливают на выгнанные до некоторого уровня стены. Дом тогда называют «в полтора этажа» (один из таких домов на фото выше).

Разница в полезной площади очевидна, но и затраты больше (на материал стен)

Это два вида двухскатных мансардных крыш. Есть еще третий — ломанные. Их можно выделить в отдельную категорию — устройство имеет значительные отличия.

О строительстве двухскатной мансардной крыши читайте тут.

Ломаные

Устройство ломаной мансардной крыши и сложнее и проще. По сути это те же два ската, но состоящие из двух частей с разным уклоном. Такое строение позволяет не тратя средства на возведение стен, получить жилое пространство, лишь немного меньшее, чем на нижнем этаже (примерно на 15%). В этом смысле ее устройство проще. Но стропильная система имеет более сложное строение, и в этом смысле ее устройство сложнее.

Конструкция ломаной мансардной крыши — наиболее часто используемый вариант стропильной системы — с выносом части стропила за поверхность стены. Таким образом образуется свес, защищающий узел примыкания к стенам от осадков

Именно этот тип наиболее распространен при самостоятельном строительстве. Он с легкостью позволяет увеличить полезную площадь, надстроить небольшие постройки типа гаража или летней кухни, получить дополнительное, почти обособленное, жилье. Так как материалы при строительстве используются обычно легкие, то несущей способности фундамента обычно хватает, но расчет не помещает. (О расчете ленточного фундамента читайте тут).

Небольшое помещений из бревна внизу, а сверху — обширная мансарда, опирающаяся на стойки

Четырехскатные

Это уже сложные системы, которые обязательно нужно рассчитывать. Поверхность получается большой, расходы на утепление значительно возрастают, вместе с тем уменьшаются размеры мансардного помещения: отсекаются части помещений со всех четырех сторон.

Их плюс — высокая устойчивость к сильным ветрам: все поверхности наклонные и ветровая нагрузка не настолько сильно давит на скаты. Строение таково, что свесы можно сделать низкими, защищая стены от воздействия осадков и ветров. К тому же дома с такими крышами многие считают наиболее привлекательными. Классический вариант четырехскатной крыши — вальмовые.

Статья по теме: Постеры для интерьера своими руками

Один их видов четырехскатных крыш — вальмовая и мансардное помещение под ней. В полный рост стоять можно только в центральной части

При их устройстве усиливают наклонные стропила — на них приходится большая часть нагрузки. Вообще, ее стропильная система — одна из самых сложных, материалоемких и, следовательно, дорогостоящих. Чтобы вы могли оценить весь объем работ и затрат, рассмотрите ее конструкцию на фото ниже.

Стропильная система вальмовой мансардной крыши

На верхней картинке видны все упоры, укосы, которые необходимо поставить, на втором, более ясно прорисована структура и расположение стропил.

Есть еще переходной вариант — полувальмовая. Она — это нечто среднее между двускатной и четырехскатной крышей. В этом случае вальма делают только на часть высоты этажа.

Мансардная полувальмовая крыша. Организация ее стропильной системы

Описаны только основные виды мансардных крыш. Есть еще их комбинации. Например, вальмовая может быть еще и ломаной, как и односкатная. Вариантов действительно очень много. Главное не допустить грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.

Мансардные крыши: 100 +фото вариантов


Задумываясь о строительстве собственного дома или даже дачи, хочется чтобы дом был красивым, непохожим на соседние, удобным и функциональным. Еще неплох бы, чтобы он был недорогим. Крыша мансардного типа позволяет решить почти все эти задачи. Внешний вид дома получается интересным, причем здание может быть оформлено в разных стилях — все варианты комбинаций кровельного покрытия, вида и формы крыши, окон и балконов, и сосчитать, наверное, невозможно. Насчет стоимости стоит поговорить отдельно.

Комбинация скатов, направленных в разные стороны дает очень необычный эффект. Точно такой дом вы не назовете обычным

ВИДЫ МАНСАРДНЫХ КРЫШ

  1. Односкатная – самая простая в строительстве кровля, является достаточно бюджетным вариантом, но не слишком распространенный вариант для мансарды. Скат располагают с ветренной стороны. Угол наклона обычно принимается 35-45 градусов для оптимального отвода осадков.
  2. Двускатная (щипцовая) пологая – имеет удобную форму для расположения мансарды, но подразумевает наличие аттиковых стенок, которые обычно имеют минимальную высоту 1-1,2м. Является не самым удачным вариантом для климата с большим количеством снега.
  3. Двускатная крутая – достаточно удобный распространенный вариант, позволяющий сэкономить на аттиковых стенах.
  4. Двускатная ломаная – является самым распространенным вариантом мансардной крыши из-за удобного внутреннего пространства и простоты строительства.
  5. Четырехскатная (вальмовая) – распространенный и привлекательный тип кровли, но не слишком удобный для размещения мансарды из-за наличия четырех скатов. Также подразумевает обязательное наличие мансардных окон в кровле.
  6. Многоскатная (многощипцовая) – устраивается при сложном плане дома, подразумевает наличие ендов (внутренних углов, образующихся в месте стыка двух скатов), что требует повышенных требования к характеристикам кровельного покрытия.

Мансардное помещение лучше предусматривать в проекте дома заранее, хотя нередко под него обустраивают уже существующий чердак для увеличения жилой площади. Чаще всего в мансарде размещают спальню, комнату отдыха, мастерскую или детскую.

Проекты домов с мансардной крышей

Количество проектов 91

  • 2 комнаты
  • 1 санузел

Проект Дома Усадьба 2

  • 63² Общая площадь
  • 6 x 6м Площадь застройки

от 440 229 р.
Срок возведения индивидуально

  • 3 комнаты
  • 2 санузла

Проект Сруба дома 6х6 м

  • 150² Общая площадь
  • 9 x 9м Площадь застройки

от 415 000 р.
Срок возведения индивидуально

  • 3 комнаты
  • 1 санузел

Проект Дома Простор

  • 80² Общая площадь
  • 6 x 8м Площадь застройки

от 630 000 р.
Срок возведения индивидуально

  • 3 комнаты
  • 1 санузел

Проект Дома Медовый

  • 90² Общая площадь
  • 8 x 6м Площадь застройки

от 713 593 р.
Срок возведения индивидуально

Проект Сруба дома 6х6+3 м

  • 100² Общая площадь
  • 6 x 9м Площадь застройки

от 345 000 р.
Срок возведения индивидуально

Проект Дома Богатырь

  • 102² Общая площадь
  • 6 x 9м Площадь застройки

от 619 000 р.
Срок возведения индивидуально

  • 4 комнаты
  • 3 санузла

Проект Дома Глория

  • 112² Общая площадь
  • 9 x 8м Площадь застройки

от 1 512 000 р.
Срок возведения 60 дней

  • 3 комнаты
  • 2 санузла

Проект Дома Ковчег

  • 150² Общая площадь
  • 9 x 9м Площадь застройки

от 419 000 р.
Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома Монтеррей

  • 98² Общая площадь
  • 7 x 9м Площадь застройки

от 990 000 р.
Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома Медовый

  • 161.3² Общая площадь
  • 15 x 11м Площадь застройки

от 2 177 550 р.
Срок возведения 100 дней

  • 4 комнаты
  • 2 санузла

Проект Дома Фаворит

  • 106² Общая площадь
  • 7 x 7м Площадь застройки

от 790 759 р.
Срок возведения индивидуально

  • 3 комнаты
  • 1 санузел

Проект Дома Имение-3

  • 83² Общая площадь
  • 8 x 6м Площадь застройки

от 731 549 р.
Срок возведения индивидуально

  • 2 комнаты
  • 1 санузел

Проект дома ДБм­-1

  • 63² Общая площадь
  • 6 x 6м Площадь застройки

от 850 500 р.
Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект Дома Раймонд

  • 219.7² Общая площадь
  • 17 x 14м Площадь застройки

от 2 965 950 р.
Срок возведения 122 дня

  • 7 комнат
  • 3 санузла

Проект Дома Флагман

  • 246² Общая площадь
  • 10 x 14м Площадь застройки

от 2 953 892 р.
Срок возведения 60 дней

  • 3 комнаты
  • 1 санузел

Проект Дома Династия

  • 90² Общая площадь
  • 6 x 9м Площадь застройки

от 491 000 р.
Срок возведения индивидуально

  • 3 комнаты
  • 1 санузел

Проект Дома Каталина

  • 90² Общая площадь
  • 6 x 6м Площадь застройки

от 329 000 р.
Срок возведения индивидуально

  • 3 комнаты
  • 1 санузел

Проект Дома Хутор

  • 73² Общая площадь
  • 8 x 6м Площадь застройки

от 382 096 р.
Срок возведения индивидуально

Проект Дачного дома Дача 25

  • 88² Общая площадь
  • 7 x 8м Площадь застройки

от 460 000 р.
Срок возведения индивидуально

Проект Дома Грибник

  • 61² Общая площадь
  • 6 x 6м Площадь застройки

от 437 167 р.
Срок возведения индивидуально

Смотреть все проекты

Сегодня в статье рассмотрим темы – виды мансардных крыш. Расскажем, чем эта кровельная конструкция отличается от других, и почему она получила такое название. Из каких элементов крыша сооружается, какие материалы для этого используются, какую конструкцию выбрать, если уже есть определённые идеи использования мансарды. А также обозначим основные операции монтажного процесса, касающихся возведения крыши той или иной разновидности. Разберетесь в представленной информации, будете себя уверенно чувствовать при разговоре с представителями подрядной компании и архитекторами, которым доверили создание проекта дома с мансардой и его строительство.


Классическая мансардная крыша Источник lbuilding.ru

КАК ПОСТРОИТЬ МАНСАРДНУЮ КРЫШУ – ЭТАПЫ

  • Возведение аттиковых стен (при их наличии), которые являются продолжением наружных стен и в высоту составляют 0,8-1,5 м (оптимальная высота 1,2м).
  • Строительство каркаса мансарды (деревянный, металлический), который включает мауэрлат, лежень, стропильные ноги, прогон, конек, подстропильные ноги, стойки, схватки, обрешетку.
  • Гидроизоляция – на обрешетку крепится пленка гидробарьера.
  • Утепление кровли. Поскольку пространство под кровлей является жилым, на утеплении кровли нельзя экономить, так как кровля круглый год подвергается сильным атмосферным воздействиям.

[su_spacer size=”30″]

Утеплитель укладывается с внутренней стороны впритык между стропилами. Обычно используется базальтовая вата, эковата (целлюлоза), пенополиуретан, пенопласт, пенополистирол, стекловата. Толщина утеплителя составляет 150-200 мм, в зависимости от его теплотехнических характеристик , климата и выбора кровельного материала.

  • Укладка паробарьерной пленки, защищающей утеплитель от паров воздуха, которые могут проникнуть из помещения мансарды в кровлю и тем самым снизить теплоизоляционные свойства утеплителя.
  • Монтаж мансардных окон. При определении количества окон, необходимо руководствоваться нормативами по освещению жилых помещений. Ширину окон обычно задают меньше на 4-6 см шага стропил для простоты установки, при установке более широких окнах необходимо делать усиленную балку над ними.
  • Укладка кровельного материала. При выборе кровельного материала важно сформулировать несколько критериев, которые будут наиболее важными в конкретном случае.

[s[su_spacer size=”30″]p>

Первым является вес материала, для тяжелого кровельного покрытия нужна мощная стропильная система. К такому покрытию относятся: керамическая и цементно-песчаная черепица, сланцевая черепица. К легким материалам относятся: профнастил, металлочерепица, ондулин, мягкая битумная черепица, композитная черепица, фальцевая кровля. Для мансарды важным критерием является шумность кровельного материала и способность к нагреванию. Естественными критериями выбора являются долговечность, пожаробезопасность, экологичность, эстетический и ценовой аспект.

  • Внутренняя отделка мансарды. В качестве внутренних отделочных материалов можно использовать любые из применяемых в доме материалов – обои, штукатурку, краску, деревянную обшивку.

[su_[su_spacer size=”30″]

Видео описание

В видео можно увидеть мансарду под вальмовой крышей:
Полувальмовые крыши, конечно, смотрятся более презентабельно, чем все остальные. В этих конструкциях есть возможность поэкспериментировать. К примеру, организовать небольшой балкон, как зону отдыха. Или сделать открытую террасу. Вариантов много, главное правильно сформировать задуманное в плане эстетичного внешнего вида, плюс функциональности дополнительной части. То есть балкон не должен быть просто элементом архитектуры. Он должен стать полноценной эксплуатируемой зоной.


Полумальмовая мансардная крыша с балконом Источник roomester.ru

Многощипцовая

Наверное, трудно сказать о популярности этой разновидности кровельной конструкции. Сама по себе крыша сложна в сооружении. Она требует большого количества стройматериала, отходы их значительны. Особенно кровельного покрытия. Но у этой крыши есть один большой плюс – она своими щипцами разграничивает помещение на несколько зон, которые можно организовать под разные назначения. И хотя с другими кровлями сделать это тоже несложно, многощипцовая в этом плане проще.

При этом надо добавить, что каждая зона будет иметь свой собственный проем в виде двери или окна. А значит, не надо будет устанавливать мансардные окна, которые стоят недешево.


Многощипцовая крыша частного дома с мансардой Источник remontik.org

Шатровая

Это еще одна четырехскатная крыша с мансардой. Состоит она из четырех одинаковых скатов с формой равнобедренного треугольника. Встречаются такие разновидности кровель редко. Все дело в сложности организации пространства под ней. Со всех сторон скаты образуют у перекрытия зоны, которые практически невозможно использовать. То есть под такой кровлей мало полезной площади.

Но, как показывает практика, если есть возможность использовать подкровельное пространство под жилое помещение, то даже под шатровой крышей его организуют. Ведь главное – провести утепление кровельного сооружения и создать условия для жития. Одно из них – естественное освещение. На фото ниже как раз такая мансарда показана. Обратите внимание, как удачно вписался в архитектуру дома балкон, который в основном исполняет функции оконного проема.


Шатровая кровля над мансардой Источник blues-dev.ru

СТРОПИЛЬНАЯ СИСТЕМА МАНСАРДНОЙ КРЫШИ: ЧЕРТЕЖИ

В зависимости от формы и размеров крыши, стропильная система мансардного этажа может быть простой или более усложненной. Важными факторами являются длина перекрываемого пролета, угол наклона крыши, снеговая и ветровая нагрузки и масса кровельного материала, сечения конструктивных элементов, расстояние между стропилами.

Небольшие по ширине помещения перекрываются простыми по конструктиву крышами. Самая простая кровля – односкатная. Стропила укладываются на мауэрлат, расположенный на несущих стенах. Угол наклона может быть любым. В зависимости от ширины пролета, с увеличением ширины пролета конструкция усложняется дополнительными опорами.

Купольная кровля для мансарды

Встретить подобную кровлю можно нечасто. Все дело в том, что она предназначается для дома со сложной конструкцией, который имеет пристройки. При подобной кровле не обойтись без большого количества углов с разнообразным наклоном. Это самая сложная кровля, которую можно создать. Она обойдется дороже всего. Если же говорить об удобстве использования мансарды и внешнем виде, то это очень достойный вариант.

Так как поверхность крыши круглая, то использование традиционных металлических кровельных материалов здесь не пройдет. Нужно использовать мягкий материал, поддающийся формированию. Для этой цели идеально подходит битумная черепица. А для мансарды это, вообще, наилучший вариант. Вот как можно реализовать мансарду при купольной кровле.

ФОРМА КРЫШИ ДЛЯ МАНСАРДЫ

Самая распространенная форма мансарды – это треугольник, состоящий из двух стропильных ног и связывающей их снизу или сверху затяжкой (балка перекрытия или верхняя затяжка). Пролет такой мансарды обычно не превышает 6 метров. Стропила укладываются на мауэрлат либо с аттиковой стенкой либо без. Высота до потолка в жилом мансардном помещении должна быть минимум 2,5 метра.

Теплоизоляция конструкции

Как правило, мансарда является неотапливаемым помещением в доме, но при этом здесь самая высокая температура, за счет чего это достигается? Конечно, за счет того, что устройство крыши мансарды правильно произведено и утеплено. Обычно если в данное помещение не проведена отопительная система, то его используют преимущественно в теплое время года. В жилых домах система отопления должна быть, если планируется проживание и в зимнее холодное время года.


Трехэтажный дом с мансардной крышей

В России для теплоизоляции крыши дома нужно использовать минеральные плиты, толщиной не менее 200 мм. Между кровлей и изоляционным слоем должно быть оставлено пространство для того, чтобы происходила естественная вентиляция. Кроме этого еще на этапе проекта предусматривается расчет паро- и гидроизоляции.

Желательно производить утепление кровли спустя год после строительства мансарды. Такая отсрочка желательна, поскольку деревянные конструкции будут усыхать, и в этом процессе выделяемая влага может впитываться в утепляемые материалы. Следующим этапом будет установка мансардных окон. Их нужно установить до начала проведения отделочных работ, поскольку потребуется доступ к свежему воздуху.


Вилла с мансардной крышей

ЛОМАНАЯ КРЫША С МАНСАРДОЙ

Удобным вариантом является ломаная крыша мансарды, которая позволяет сохранить максимум полезной площади. Ломаная кровля может быть классической и полнообъемной. В классическом варианте верхний скат делают под углом 30, а нижний – 60. В полно объемном не придерживаются этого правила, а исходят из формирования максимальной полезной площади.

Преимущества использования ломаной конструкции

Мансардная крыша на данный момент является одной из самых популярных и это легко объясняется, ведь она имеет ряд достоинств, среди которых следует выделить:

  • Увеличение полезной площади. К большому сожалению далеко не каждый может позволить себе полноценный двухэтажный дом, а земельный участок не дает построить большой одноэтажный дом. Теперь это не беда, ведь можно соорудить одноэтажный дом с мансардой, где с легкостью получится обустроить спальные комнаты, как для старших, так и для самых маленьких.
  • Уменьшение площади застройки. Вместо того, чтобы строить одноэтажный дом на двести квадратов можно соорудить небольшой домик с мансардой, габариты которого будут 10*10, а значит, полезная площадь получится аналогичной.
  • Мансардный этаж и ломаную крышу можно достроить к уже готовому дому во время очередных ремонтных работ или просто в качестве перепланировки здания.
  • Экономическая выгода. Мансарда с таким типом крыши стоит гораздо дешевле, чем полноценный второй этаж.
  • Быстрота постройки.
  • Привлекательный внешний вид частного дома, способный покорить собой как домочадцев, так и их гостей.

ДВУСКАТНАЯ КОНСТРУКЦИЯ МАНСАРДНОЙ КРЫШИ

Двускатная кровля является самой популярной для обустройства мансарды, поскольку достаточно удобна по функциональности, недорога и популярна в современной архитектуре. Стропильные системы двускатных крыш бывают висячего и наклонного типа.

Стропильная система висячего типа. В этой схеме стропила опираются с одной стороны на несущие стены, а с другой соединяются с противоположными стропилами. Для обеспечения жесткости стропила скрепляются нижней затяжкой или ригелем сверху, либо затяжкой и ригелем одновременно (при большем пролете).

Подведем итоги

Мансарда – это более чем полезное помещение. И пусть на ее создание придется потратить свои кровные средства, но ее дальнейшее использование с лихвой все окупит. А благодаря разнообразным вариантам кровли под мансарду, у вас появляется возможность выбора. Каждая из типов кровли уникальна по-своему. Остается только выбрать оптимальный вариант для себя и воплотить все в жизнь.

Рекомендуемые записи

Навес из профильной трубы
Крыши дачных домов + фото

Флюгеры на крышу дома + фото

Как заделать проход трубы на крыше из профнастила своими рук…

Толь гидроизоляционный марки ТГ 350

Монтаж стропильной системы для односкатной крыши

УСТРОЙСТВО МАНСАРДНОЙ КРЫШИ

Стропильная система наклонного типа. Применяется при пролете крыши более 10 м и наличии несущей стены посередине, на которую ставятся стойки, а на них прогон, на который уже опираются стропила. В зависимости и размеров помещения, конструкция может быть простой или более сложной.

МАНСАРДНАЯ КРЫША: КОНСТРУКЦИЯ

Основными конструктивными элементами двускатной конструкции мансардной крыши являются:

  • Мауэрлат – брус сечением 10×10 или 15×15 см, который кладется на продольные стены и крепится анкерами. На мауэрлат опираются стропила для равномерной передачи нагрузки от кровли на несущие стены.
  • Стропильная нога – Основной конструктивный элемент кровли с сечением 15×10(5) см. Шаг установки стропил зависит в основном от размеров кровельного материала и утеплителя и обычно составляет от 0,6 до 1,2 м. Стандартная длина 6м, при большем пролете стропильная нога доращивается до необходимой длины.
  • Затяжка – важный конструктивный элемент в висячей конструктивной схеме. Затяжка может быть нижней или верхней, работает на скрепление стропильных ног, придавая им жесткости.
  • Лежень – так называемый мауэрлат, который кладется на внутреннюю несущую стену с целью равномерной передачи нагрузки от кровли на стену.
  • Подкосы – конструктивный элемент, устанавливаемый между стропильными ногами и несущими опорами.
  • Обрешетка – система из досок, на которую крепится кровельный материал. Бруски укладывается перпендикулярно стропилам и имеют разное сечение, зависимо от материала кровли – 3×10см, 5×15см и тд.
  • Конек крыши – горизонтальный элемент на самой вершине кровли, образующийся соединением стропильных ног.
  • Свес крыши – нижний, выступающий от стены элемент кровли, защищающий стены от дождя. Формируется за счет стропильных ног, если же длины стропильных ног не хватает, то монтируют дополнительные элементы – кобылки.

Монтаж мауэрлата и стропильной системы

Мауэрлат укладывается после того как были проведены работы по выравниванию чердака и размещению гидроизоляционного настила.

Благодаря размещению по периметру чердачного помещения мауэрлата все непрямые углы можно исправить.

В качестве материала используются брусья. Толщина подбирается под обрез стен.

Когда вы укладываете мауэрлат под бортик карниза, следует быть особо внимательным.

Следите, чтобы конструкция была безраспорной, потому что подкладывать дополнительные элементы нельзя. Придется разобрать часть внешней кладки стены и поднять внутреннюю часть стены.

Установка мауэрлата

Монтаж утеплителя

Утеплять чердачное помещение нужно в том случае, если вы собираетесь его обживать. В первую очередь стоит определиться с материалом, используемым в качестве теплоизоляции. Лучшим решением будут специальные базальтовые плиты.

Плотность утеплителя нужна не менее 30-40 км на кубический метр, иначе неизбежно ее проседание в будущем. А толщина – 150 мм. Также в кровлю устанавливается специальная пленка, чтобы защитить от промокания.

Пошаговый монтаж утеплителя

Монтаж обрешетки и контробрешетки

После того как установлена основа обрешетки, для усиления конструкции нужно устанавливать контробрешотку. Это необходимо если наклонный угол большой.

Контробрешетка устанавливается из мелких брусьев, которые накладываются поверх основной обрешетки, уже на уложенный гидроизоляционный слой. При установке контробрешетки между кровлей и основой образуется вентиляционное пространство, позволяющее повысить срок эксплуатации.

Монтаж обрешетки

Монтаж гидроизоляции и пароизоляции

Ломаная крыша своими руками требует установку гидроизоляции. Чтобы защитить крышу от проникновения влаги между кровлей и основой прокладывается специальный слой из рубероида или пленки. Контроборешетка помогает лучшей вентиляции, чтобы избавиться от эффекта парообразования.

Самой распространенной системой защиты от испарений является трехслойная конструкция — гидробарьер.

  1. Армированная решетка. Ее плетут из полиэтиленовых волокон.
  2. Антиконденсат или поробарьер.

Устанавливается гидроизоляция на стропила или обрешетку.

Монтаж гидроизоляции

РАСЧЕТ МАНСАРДНОЙ КРЫШИ

Расчет мансарды включает в себя расчет площади помещения, расчет параметров кровли, расчет теплоизоляции стен и кровли, расчет суммарной нагрузки мансарды на здание.

Площадь мансарды зависит, конечно же, от площади дома и от формы крыши, поскольку на мансардном этаже есть полезная площадь и глухие зоны. Согласно нормам проектирования мансарды, при определении площади помещения мансардного этажа, учитывается его площадь в местах с высотой до кровли 1,5 м при наклоне кровли 30, 1,1 м – при 45 и 0,5 м – при 60 и более. При промежуточных значениях высота определяется по интерполяции.

Площадь участков с меньшей высотой учитывается в общей площади с коэффициентом 0,7, при этом минимальная высота стены должна быть 1,2 м при наклоне потолка 30, 0,8 м – при 45-60, не ограничивается при 60 и более. Как правило, глухие зоны используются для размещения шкафчиков для хранения, встроенных шкафов.

Как сделать мансардную крышу самостоятельно

Под мансардной крышей можно обустроить комнаты для жилья. Форма постройки может быть разной, однако в большинстве случаев мансарда обустраивается под крышей с двумя скатами. Оптимальным решением, которое позволяет получить существенную площадь жилого пространства, является ломаная конструкция.


Ломаная крыша является оптимальным вариантом для обустройства мансарды

Чертежи и расчеты крыши мансардного типа

Первым делом стоит определиться со схемой каркаса. Стропила могут быть наслонного или висячего типа. Наслонные опираются на стенки здания. Они монтируются в конструкциях, где расстояние между стенками меньше 6,5 м. Висячие стропила ставятся на кобылки и мауэрлат. Если ширина пролётов будет большой, то систему стропил понадобится усилить вспомогательными связками.

Основным условием комфортного возведения мансарды является уровень потолков — он должен быть выше 2,5 м. Чтобы обеспечить подобную высоту, линия излома должна размещаться на высоте более 2,8 м с учётом толщины слоя материала для утепления и обшивки конструкции. Также важно учесть толщину пола.

Пример чертежа можно увидеть на изображении:


Минимальная высота потолков мансардной крыши составляет 2,5 м

Чтобы рассчитать предполагаемые нагрузки от снега, понадобится применить данную формулу: S = Sg x µ, где S — нагрузка от снега, Sg — вес покрова снега на 1 м2 площади, µ — значение, которое зависит от уклона крыши (1,0 — для плоской конструкции с наклоном в 25°, 0,7 — для конструкции с наклоном 25–60°).

Чтобы рассчитать ветровую нагрузку, надо применить данную формулу: W = Wo x k, где Wo — норма нагрузки от ветра, k — значение, определяющее колебание нагрузки от ветра исходя из высоты здания и типа местности.

Параметры Sg и Wo можно найти в соответствующих СНиП, в разделе «Системы стропил». Если крыша имеет крутой склон, то нагрузку от снега можно не учитывать.

Устройство крыши

Каркасная конструкция включает в себя такие детали:

  • мауэрлат — опорный брусок, который передаёт нагрузку от стропил стенкам постройки;
  • стойки — опорные детали, которые поддерживают систему стропил в вертикальном положении;
  • балки перекрытия — планки, которые образуют половину мансарды и потолок нижнего этажа;
  • стропила — рейки, которые образуют главный контур крыши;
  • прогоны — горизонтальные опорные детали для стропил;
  • обрешётка — рейки или фанерные листы, которые предназначаются для укладки материала для кровли;
  • кобылки — планки, которые крепятся вдоль оси в нижней части стропильных ног.


Каркас состоит из мауэрлата, стоек, прогонов, балок перекрытия и других элементов
Ломаная крыша имеет отличия от обыкновенной конструкции с двумя скатами. Отличие в том, что скаты, которые размещены друг напротив друга, имеют особую форму: они образуют не ровную линию, а состоят из нескольких скатов, которые скрепляются один с другим под тупым углом. Конструкция также бывает симметричной.

Крайняя часть стропил в основном выставляется под углом порядка 60°. Стойки для опоры, которые придерживают стропила, образуют каркасную конструкцию внутренних стенок. Верхняя часть стропил монтируется под маленьким углом, он может быть от 15 до 45°. Это даёт возможность уменьшить расход материалов, при этом сохранив функциональные свойства крыши и стойкость к нагрузкам от снега.

Вертикальные стойки, которые упираются в планки перекрытия, прогоны и скрепляющие их ригеля, образуют параллелепипед. Конструкция ограничивает габариты мансарды изнутри. Чтобы придать изделию дополнительную жёсткость, следует установить подкосы между рейками перекрытий и нижними стропильными ногами.


Если пролёт крыши более 8 м, то понадобится установить подкосы

После монтажа верхних элементов для фиксации фермы и исключения провисания ригелей следует установить подвесные опорные элементы — бабки. Для вспомогательной фиксации нижних стропильных ног их надо стянуть со стойками при помощи прихваток. Скрепление деталей производится при помощи гвоздей и болтов.

Расчет Стропильной Системы Мансардной Крыши

В небольших мансардах полезная площадь приходится на центральную максимально высокую часть помещения, а глухие зоны – на отдаленные от центра участки возле примыкания скатов и перекрытия. Так как мансардный этаж обычно используется как спальня, комната отдыха, детская, мастерская, кабинет, то под наклонным потолком достаточно удобно размещать спальное место, тумбу, стол, кресло, ванну.

Расчет Мансардной Двускатной Крыши

Расчет параметров кровли включает в себя такие показатели: высота конька кровли, высота аттиковых стен, высота помещения во всех его точках, расчет конструкции пирога кровли, вычисление размеров всех конструктивных элементов – стропил, балок, ригелей и т.д., общий вес и площадь кровли.

Расчет суммарной нагрузки на здание – это суммарный вес мансарды, включающий постоянные и временные нагрузки. К постоянным относятся вес конструкции, кровельного материала, изоляционных и отделочных материалов, окон и дверей, вес мебели и оборудования. К временным нагрузкам относятся: снеговая и ветровая нагрузки, нагрузки от людей и животных. Также существуют особые нагрузки – сейсмические, взрывные, от деформации основания.

Выгодно ли экономически делать мансарду

Логичным будет вопрос, сколько денег нужно потратить, чтобы сделать крышу мансардного типа. Начнем с того, что процесс является выгодным, так как не нужно тратить средства на создание несущих стен. Большинство средств будет потрачено на стропильную часть конструкции, стоимость которой зависит от разновидности мансардной крыши (о них мы поговорим дальше). Немаловажную роль играют и цены на древесину в регионе.

Второй момент – это обустройство мансарды. Дабы жить в ней было комфортно, тепло и уютно придется провести ряд сложных и затратных работ. Речь идет об утеплении мансарды, пароизоляции и отделке. Для Российского климата потребуется слой утеплителя не менее 200 мм. А еще к нему прибавляется пароизоляционный и гидроизоляционный слой.

Не стоит забывать и об окнах, которыми оснащается крыша мансарды. Без них просто никак. Установка мансардных окон обойдется в полтора или два раза дороже. Сами окна дороже на столько же. Мансарду оборудуют двумя типами окон – вертикальными и наклонными. Их могут ставить как по отдельности, так и в одном проекте.

Хочется обратить внимание и на кровельный материал, рекомендуемый для мансарды. Крыши должны быть не только красивые, но и практичные. Например, использование жестких кровельных материалов из металла, таких как металлочерепица, профнастил, фальцевая кровля и другие, не рекомендуется. Почему? На то есть несколько причин:

  1. Качество теплопроводности. Металл не славится своими теплоизоляционными качествами и пропускает тепло. А это значит, что потребуется применить толстый слой утеплителя, что дороже. В противном случае мансарда зимой будет холодная, а летом жаркая.
  2. Высокий уровень шума. Каждый слышал, какой звук издается от металла при падении на него дождя. Шум громкий и противный. Никому не будет приятно жить в мансарде, когда дождь барабанит по крыше и не дает покоя.

Вот и получается, что при устройстве мансарды рекомендуется использовать мягкую крышу, ондулин, рубероид, битумная кровля и т. д.

Какой можно сделать вывод? Подсчитав все расходы, связанные с созданием подобной конструкции, можно понять, что мансарда обойдется не так то и дешево, как того бы хотелось. Но, все это с лихвой окупается преимуществами постройки.

Мансардная Крыша На Лучших Фото

Фото Мансардных Крыш

Крыши Домов С Мансардой Фото

Проекты Мансардных Крыш На Фото

Мансардные крыши частных домов с фото: их виды и дизайн

Строительство собственного дома – событие, которое долго обсуждается, планируется. Одна из основных проблем – жилое пространство. Получить максимум возможного при минимальных затратах можно, если обустроить мансардный этаж. А выбрать хороший вариант помогут крыши домов фото с мансардой, а также описания.

Виды мансардных конструкций

Тип объекта зависит от возможностей и потребностей застройщика. Сегодня проектировщики выделяют два вида помещений: одноуровневые и двухуровневые.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Первые мансарды бывают трех типов:

  1. Мансардная крыша под двускатной кровлей. Удобное расположение скатов не задерживает осадки, устройство теплого чердака не требует длительных расчетов, потому такие варианты считаются самыми простыми, практичными и надежными.
  2. Мансардное помещение под ломаной крышей. Чуть сложнее в устройстве, помещение отличается повышенным объемом жилого пространства и выглядит весьма оригинально.
  3. Дом с мансардой с выносными консолями. Этот вариант самый трудный в исполнении, но при этом на чердаке появляется обширное жилое пространство. Смещение крыши, образующее навес, используется для обустройства веранды, гаража.

Двухуровневый дизайн мансарды – это по сути две комнаты, которые располагаются на разных уровнях. Удобство формы не вызывает сомнений, однако нужны опоры смешанного типа.

Кроме разделения по общим признакам, виды мансардных крыш делятся по формам, типам, даже странам. Дело в том, что жилое подкрышное пространство существует не один век, а вот к нам данный вид жилья пришел намного позднее, чем появился в Европе и других странах. Деревянные избы, терема либо имели полноценный второй-третий этажи, либо холодное чердачное помещение. Просмотрите фото мансардных крыш разных вариаций, возможно, это поможет вам в решении выбора формы вашего дома.

 Нормандский или французский стиль

Францию можно считать «родоначальником» мансарды, помещение получило имя архитектора Франсуа Монсару, первым применившего принцип обустройства подкровельного помещения в XVII веке. Мансардные крыши частных домов фото которых представлены, обладают несомненными преимуществами и разнятся по стилям. Применение хорошо подобранных материалов и гармоничное сочетание красок оформления придает таким строениям неповторимый шарм.

Факт! Французские крыши домов с мансардой фото которых представлены, это, как правило, одноэтажные строения, немного увеличенные по площади, но не в высоту. При этом практикуется вариант размещения жилой комнаты под крышей над гаражом, что позволяет использовать больше пространства при малой площади основания.

Суровые климатические особенности северных регионов страны нашли отражение в фахверковых домах. Мансарды тут оснащены слуховыми окнами, фронтонами и при всей строгости смотрятся идеально.

А вот «гаражный» вариант мансарды

– чуть более спокойный и нежный. Добавить остекление и получится функционально, эстетично, в меру тонко и необычно. Крыша сложной формы дополняет французский шик, но вполне органично впишется и в наши просторы.

Рекомендуем к прочтению:

Альпийские шале – отдельный разговор. Тут двускатные деревянные крыши дополняются не только большими окнами, но и балконом. Внутреннее убранство выглядит особенно изыскано, если деревянные элементы не прикрыты облицовкой. Характерная особенность шале – удлиненные скаты, что объяснимо снежными покровами. При этом теплота увеличенных оконных проемов и просторные балконы позволяют наслаждаться теплом альпийского горного лета.

Средиземноморские мотивы диктуют свой дизайн крыши дома. В этом случае отмечается ограниченность формы, некая компактность. Лучше всего это смотрится в комбинации с многощипцовой формой и не одной, а двумя-тремя мансардами. Конечно, такая мансарда своими руками доступна не для каждого мастера, однако труды окупятся с лихвой: на малой площади получается две и более полноценных дополнительных теплых комнаты.

Староанглийская классика

Эта страна может оспорить первенство появления жилья под самой крышей. Чопорность классики ничуть не мешает коттеджам выглядеть более чем прелестно, а честь придания комфортности проживания и эстетике принадлежит как раз мансардным крышам. Они сглаживают строгость линий и дают достаточно света, благодаря большим окнам.

Характерными признаками данной формы крыш можно считать чуть изогнутые линии кровель на фронтонах, ассиметрию элементов.

И, конечно, следует тщательно выбирать оттенки облицовки: окна должны контрастировать с общим фоном, иначе не добиться «староанглийского шика».

Факт! Если хочется соблюсти английскую эстетику, следует при проектировании заложить увеличенный склон скатов, ассиметрию фронтонов. Новый шик – интерпретация викторианской вальмовой крыши.

Мансарда с большим количеством маленьких балконов. Дизайн потребует дополнительных расходов, зато дом точно будет выглядеть оригинально, а вы сможете наслаждаться видами сельских просторов.

Новые тенденции мансардного пространства

Оставив в стороне все исторические мотивы, архитекторы предлагают совершенно новый дизайн домов с жилой крышей. За основу взяты принципы строительства северных народностей, где суровые условия заставляли обустраивать подкрышное пространство как можно теплее. Так, например, ультрасовременный вариант: четырехскатная крыша с облицовкой из того же материала, что и фасад.

Крыша дома с мансардой фото которой представлено, выполнена в темных тонах – это дань морозам: солнце быстрее прогревает такую кровлю, а значит, в доме будет тепло.

Рекомендуем к прочтению:

Для тех, кто строится на два дома, подойдет вариант в виде нескольких жилых объемов, соединенных одной крышей. Получается 2-3 домика с мансардами – вполне удобное малоформатное жилье.

Панорамные окна, правильный подбор материалов и в итоге получается стильное и комфортное жилье достаточной площади. Малоформатные дома с крышей без отделки кровельными материалами – еще один современный вариант. Проекты предусматривают ограничение площади, потому вопрос с жильем под крышей особенно актуален.

Окна в мансардном этаже обеспечивают достаточно тепла и освещения.

Что касается односкатных крыш, то вопреки мнению отечественных строителей, они также могут быть весьма удобными для размещения жилых комнат. При всей минималистичности, вариант отличается не только экономической выгодой, но и разнообразием вариантов. Например, изогнутая крыша для мансарды с окнами выглядит очень привлекательно.

Разновидности кровель в частном доме не имеют числа. Например, чтобы не нагромождать серьезной нагрузки в старом доме, подойдет остекленная «жилая крыша», выстроенная с применением самых легких материалов.

Подобные решения и конструкции хороши для маленьких домиков и для домов, возведенных из пенобетонных, прочих облегченных материалов. А если хочется не только практичности, но и невероятной футуристичности строения, следует выбрать остекленный и максимально открытый дизайн.

Сплошной остекленный фронтон, шикарный балкон – такой загородный особняк не только идеально вписывается в ландшафт, но и позволяет буквально «не чувствовать стены». Вариант с ассиметричным расположением скатов двускатной крыши, обустройством мансарды с балконом – еще один эко-дизайн.

А тем, кто любит необычные формы, подойдет выносная мансарда, слегка нависающая над основным строением.  Кроме того, что это эффектно, такой дизайн позволяет максимально использовать чердачное пространство, получив просторный «второй этаж», к тому же образуется неплохой навес для веранды.

Разнообразные виды крыш частных домов заставляют задуматься над выбором. Удобство теплого чердака еще и в том, что при достаточности площади, комнату можно обустроить и в том случае, если строения уже ветхие. Следует лишь правильно просчитать возможную нагрузку, выбрать более легкие варианты перекрытий, подновить кровлю и утеплить чердак – готовая комната станет уютной, домашней, достаточно приложить немного усилий и фантазии.

стропильная система, особенности монтажа своими руками, видео

Главной задачей мансардной крыши является обеспечение как можно более обширной жилой площади. Поэтому конструкция мансардной крыши не предполагает «лишних» элементов – центральных стоек или подкосов к ним.

Функциональный вариант мансардного этажа с ломаной крышей

Содержание статьи

Стропильные конструкции мансардных крыш

Из чего делают стропила для мансарды?

Для небольших строений типа коттеджа или дачного домика чаще всего используются традиционные пиломатериалы:

Дерево. Лучшим вариантом станет лиственница, на втором месте хвойные – сосна и ель. Преимущество деревянной стропильной конструкции в низкой стоимости и возможности найти брус любых размеров и пород.

Но строительные технологии движутся вперед и внедряют усовершенствованный материал:

Идеальный вариант такой крыши – чертеж Франсуа Мансара: различные типы кровли с ломаной линией без центральных частей. Но видов конструкций мансардных крыш множество, и каждая имеет свои особенности.

Клееный брус. Такая конструкция обладает рядом плюсов:

  • легкость – масса клееного бруса намного меньше массива дерева;
  • прочность – такие стропила могут обладать большим прогоном, в отличие от обыкновенных, и не требуют вспомогательных опор;
  • анизотропности – блок бруса одинаково прочен во всех направлениях.

Особенности стропильной конструкции

На фото один из наиболее распространенных вариантов стропильной конструкции мансарды


Кровля стропильной конструкции ограничивает жилое помещение, поэтому при проектировке и монтаже такой системы нужно учитывать следующее:
  • Некоторые архитектурные решения подразумевают обязательные мансардные окна на скатах кровли. Необходимо иметь в виду их размеры и нюансы монтажа.
  • Проектируя обычный кровельный пирог, важно учитывать непотопляемость чердака, чердачное перекрытие с паро- и теплоизоляцией, нагрузку от слоев влаго-, тепло- и пароизолянтов.
  • В расчет идет также вес окон мансарды;
  • Традиционная, ломаная конструкция кровли может иметь разный шаг обрешетки для нижней и верхней частей крыши.
  • Необходимо учесть планировку и нагрузку от снегозадержателей и защиты от образования ледяных наростов.
  • Иногда функцию шумопоглощения выполняет утеплитель, но если вместо него используется слой шумоизоляции, необходимо предусмотреть его утяжеляющую способность.

Конструкция стропильной системы мансардной крыши

Помимо эталонной конструкции Мансара, наиболее часто используют следующие стропильные системы:

  1. Классический вариант с парой стоек, параллельно играющих роль ограждения для мансардного помещения, скрепляющей балкой, парами наслонных и висящих стропил.
  2. Тип системы, где верхние стропила тоже являются наслонными – с еще одной стойкой, опирающейся на балку.
  3. Наслонные стропила для мансардной крыши — схема

  4. Конструкция, при которой большая мансарда, поделенная на несколько помещений, может включать дополнительные стойки для поддержания балки.
  5. В варианте с обычной, не ломаной кровлей, полувисящие стропила поддерживают стойки, расположенные по периметру помещений.
  6. Конструкция, сочетающая все 4 варианта.

Стропильная система мансардной крыши выигрывает по нескольким параметрам:

  • простота монтажа – возможность установки даже новичком в строительстве;
  • минимальные затраты, учитывая, что в пользование поступает полноценный жилой этаж;
  • возможность строительства в уже готовом доме, без разрушения несущих конструкций;
  • демонтаж старой крыши в мансардную подразумевает лишь удаление прежнего покрытия и возведение нового.

Конструкция двухскатной мансардной крыши

Двухскатной (щипцовой) называют крышу из двух скатов, установленных под наклоном. Этот вариант всегда актуален из-за удобства монтажа.

Двухскатные крыши делятся на виды:

  • Ломаная – наиболее часто используемая при двухскатной мансардной кровле. Такая конструкция позволяет получить больше пространства чердачного помещения.
  • Симметричная – самый традиционный вариант с основой в виде равнобедренного треугольника.
  • Ассиметричная – конструкция, в которой конек устанавливается с небольшим смещением от центра. Придает дому оригинальный вид.
  • Разноуровневая – вариант со скатами, сходящимися не в коньке, а в ломаной структуре с разной высотой. Самая эффектная конструкция.

Ассиметричная двухскатная крыша на примере макета загородного дома

Преимущества двухскатных крыш:

  • не скапливают сугробы и влагу;
  • позволяют установить полноразмерные окна и потолок;
  • сравнительно недороги;
  • позволяют выбирать карнизные свесы и фронтоны;
  • облагораживают внешний вид жилища.

Конструкция полувальмовой мансардной крыши

Полувальмовая мансардная крыша подходит для домов, находящихся в районе сильных ветров. Заниженные скаты позволяют качественно защищать фронтон строения от влаги и ветра.

Крыши такого типа делятся на несколько видов:

  1. Двусхкатная. Эта конструкция включает верхнюю (обычную двухскатную) и нижнюю (трапецевидную) части. Полувальмовая конструкция визуально разделяет этажи и придает зданию современный вид. Зачастую применяется в строительстве небольших домов.
  2. Четырехскатная. Вариант конструкции с изломанным скатом. Под такой крышей высвобождается большое пространство. Этот вид полувальмовой крыши используется, если площадь чердака нельзя вписать в форму треугольника.

Виды крыш для мансардного этажа

На рисунке — самые популярные виды крыш с мансардой

Для оборудования мансарды используются следующие основные виды крыш:

  • с 1 скатом – самое просто решение;
  • с 2 скатами – надежные и легкие в монтаже;
  • ломаные – оригинальный вариант;
  • вальмовые – тип для особенных климатических условий;
  • в форме круга, пирамиды или конуса – варианты для зданий с круглыми и многоугольными очертаниями.

Особенности конструкции

Крыша мансардного этажа включает:

  • конек и стропила;
  • обрешетку;
  • кровлю;
  • мауэрлат;
  • слой теплоизоляции;
  • внутреннюю обшивку;
  • слой пароизоляции.

Конструкция мансардной крыши имеет некоторые нюансы:

  • Высокий уровень сложности, вследствие чего – высокая цена. Это объясняется заниженными потолками мансарды: для полноразмерного чердака необходимо будет использовать ломаную крышу.
  • Вариации с мансардными окнами позволяют реализовать дизайнерские идеи: к примеру, окна могут представлять собой отдушины или двери на крышу.
  • Необходимость в отводах воды от стен.
  • Для деревянного дома стропильные ноги монтируют с запасом в 55 см, упирая на бревна сруба. Для каменного – подкладывают брусья, которые распределяют нагрузку по периметру.

  • Толщина пиломатериалов мансардной крыши зависит от вида кровли, уклона крыши, длины пролета, ветровых и снеговых нагрузок.
  • Для кровельного покрытия такой крыши лучше выбирать легкие материалы.
  • Внутренние стены мансардного этажа необходимо облицевать гипсокартонном, внутренние перегородки изготовить из гипсокартона и легких профилей.
  • Пристального внимания требует теплоизоляция крыши: мансардный этаж при потере тепла страдает больше других этажей дома. Для утепления обычно используют минеральную вату.
  • Кроме утеплителя необходимо монтировать гидро- и пароизоляционный слой.

Видео

Из видео вы узнаете некоторые особенности стропильной конструкции мансардной кровли, а также способы утепления крыши.

На сегодняшний день мансарда – наиболее удачный способ расширить существующую жилплощадь. А учитывая разнообразие мансардных крыш, определиться с необходимой конструкцией можно без особого труда.

типов чердачных вентиляционных систем [пассивные против. Active]

Люди часто говорят о герметичности и изоляции, когда речь идет об энергоэффективности чердака, но вентиляция не менее важна.

Это связано с тем, что чердачная вентиляция помогает выталкивать горячий или нежелательный воздух с чердака и поддерживает постоянную внутреннюю температуру за счет поступления наружного воздуха.

В этой статье мы обсудим, зачем вам нужна чердачная вентиляция, а также ее наиболее распространенные типы, чтобы помочь вам найти подходящую вентиляцию для вашего дома.

Типы чердачной вентиляции

Прежде чем мы перейдем к наиболее распространенным типам, важно понять две разные категории чердачной вентиляции.

Вентиляцию чердака можно разделить на активную или пассивную.

Активная вентиляция

Активная вентиляция – это система, обеспечивающая циркуляцию воздуха в помещении с помощью механических вентиляторов. Эти типы вентиляции являются ключевыми для помещений, склонных к скоплению влаги, или помещений, собирающих избыточное тепло, таких как чердаки и гаражи.

Он также защищает ваш дом от газов и других вредных загрязняющих веществ в местах, где хранятся химикаты, оборудование или автомобили.

Активная вентиляция обеспечивает более равномерную циркуляцию воздуха, поскольку ее работа не зависит от естественного ветра. Системы вентиляции на солнечных батареях особенно полезны, поскольку они работают на солнечной энергии, а не на электричестве.

Пассивная вентиляция

Пассивная или естественная вентиляция — это система, в которой для обеспечения циркуляции воздуха используются естественные методы, такие как термическая плавучесть и воздушные потоки.Обычно они используют вентиляционные отверстия для контроля поступления воздуха.

Пассивная вентиляция помогает регулировать температуру воздуха, одновременно подавая свежий воздух и вытесняя старый. Они дешевле, чем другие типы вентиляции, и требуют гораздо меньше обслуживания.

Это особенно полезно в домах, где существует большая разница между внутренней и наружной температурой, так как горячий воздух поднимается вверх и циркулирует через пассивную систему.

Зачем нужна надлежащая вентиляция

Но зачем вообще нужна правильная вентиляция?

Во-первых, вентиляция защищает вашу крышу от таких вещей, как наледь.

Вентиляция уменьшает влажность в таких местах, как чердак. Если на чердаке слишком много влаги, лед может таять, а зимой снова замерзать на крышах. Это приводит к необратимому повреждению вашей крыши и ставит под угрозу общую оболочку здания.

Неправильная вентиляция приводит к ухудшению качества воздуха в помещении из-за мертвого воздуха, что приводит к более душным чердакам. Это также заставляет ваши системы HVAC работать усерднее, поскольку горячий воздух не выходит из вашего дома должным образом.

Вообще говоря, если вы хотите более комфортный дом, вентиляция чердака имеет решающее значение.Поддержание горячего или загрязненного воздуха требует надлежащей пассивной или активной вентиляции.

Давайте теперь рассмотрим наиболее распространенные типы вентиляции в обеих категориях.

Типы пассивной вентиляции чердака

Ридж Вентс

Коньковые вентиляционные отверстия являются одним из наиболее распространенных типов пассивной вентиляции чердака. Обычно их устанавливают на вершине крыши.

Обычно проходят по всей длине крыши. Поскольку они установлены на самой высокой точке или пике, они находятся в лучшем положении для выхода горячего воздуха.Их длина также позволяет им выталкивать большое количество воздуха.

Большинство, если не все подрядчики знакомы с коньковыми вентиляционными отверстиями из-за того, насколько они распространены в американских домах. Это одна из самых эффективных пассивных систем вентиляции чердака, поскольку она использует естественный поток горячего и холодного воздуха внутри дома.

Вентиляционные отверстия Off-Ridge

Металлические внеконьковые форточки устанавливаются на кровлях с трехлепестковой битумной черепицей. У них такое же название, как и у коньковых вентиляционных отверстий, в основном потому, что они расположены рядом с гребнем крыши.

Во всяком случае, вентиляционные отверстия вне гребня больше похожи на коробчатые вентиляционные отверстия, чем на гребневые вентиляционные отверстия. Они не такие большие и не могут охватывать такой широкий диапазон, как коньковые вентиляционные отверстия, но могут лучше работать в небольших домах или в тех, которые пытаются увеличить объем вентиляции, который у них уже есть.

Обычно они имеют длину около 4 футов и включают в себя вырезание отверстия размером с вентиляционное отверстие примерно на фут ниже вентиляционной линии. Вентиляционные отверстия вне конька идеально подходят для домов с большим количеством пиков, долин и слуховых окон.

Вентиляционная коробка

Коробчатые вентиляционные отверстия

— еще одна популярная форма пассивной вентиляции, аналогичная вентиляционным отверстиям вне конька.Коробчатые вентиляционные отверстия также требуют, чтобы вы вырезали отверстия в крыше. Домовладельцы обычно устанавливают на крышах два или три вентиляционных отверстия для максимальной вентиляции.

Их небольшой размер позволяет домовладельцам устанавливать коробчатые вентиляционные отверстия в определенных местах на крышах, в отличие от коньковых или внеконьковых вентиляционных отверстий. Это означает, что вы можете более стратегически подходить к тому, где размещать коробчатые крыши, в зависимости от того, какие области нуждаются в вентиляции.

Если у вас четырехскатная крыша или крыша с какой-либо другой сложной конструкцией, идеальным выбором станут коробчатые форточки.

Софит Вентс

Вентиляционные отверстия

Soffit устанавливаются непосредственно под карнизом вашей крыши, расположенным под линией крыши, также известной как свес. Почти все вентиляционные отверстия софитов имеют небольшие отверстия, которые позволяют прохладному воздуху циркулировать на чердаке, выталкивая горячий воздух наружу.

Существуют непрерывные вентиляционные отверстия в потолке, которые покрывают большую площадь, и отдельные вентиляционные отверстия в потолке, которые размещаются с интервалом в шесть футов. Вентиляционные отверстия софита являются отличным дополнением к вашим коньковым или коробчатым вентиляционным отверстиям, поскольку они обеспечивают дополнительную вертикальную вентиляцию вашего чердака.

Вентиляционные фронтоны

Фронтонные форточки

обычно устанавливаются на внешней стене вашего чердака, чтобы создать правильную циркуляцию воздуха в экстремальных климатических условиях. Они бывают разных форм и размеров в зависимости от строителя и дизайна вашего дома.

Часто они сделаны из дерева и имеют экранную проволоку в качестве основы. Единственная функция фронтонного вентиляционного отверстия заключается в том, чтобы воздух мог выходить на чердак. Это предотвращает скопление влаги зимой и некоторое охлаждение летом.

Типы активной чердачной вентиляции

Чердачные вентиляторы с электроприводом

Чердачные вентиляционные отверстия с электроприводом, также известные как чердачные силовые вентиляционные отверстия или чердачные вентиляторы с электроприводом, представляют собой вентиляторы с электрическим приводом, которые помогают вытягивать застоявшийся воздух с чердака. Они работают подобно коробчатому вентилятору в жаркий летний день, вытягивая горячий воздух с чердака.

С точки зрения того, как чердачные вентиляционные отверстия с электроприводом вписываются в вашу общую стратегию вентиляции, они помогают поддерживать на чердаке постоянную температуру по сравнению с остальной частью вашего дома.Вы хотите избежать резких колебаний температуры наверху, в чем особенно хороши вентиляция чердака с электроприводом.

Некоторые недоброжелатели утверждают, что вентиляция на чердаке с электроприводом потребляет слишком много электроэнергии. Эта проблема привела к более широкому внедрению систем вентиляции чердака, работающих на солнечной энергии, чтобы обеспечить такое же преимущество охлаждения без электрической зависимости.

Чердачные вентиляторы на солнечных батареях

Чердачные вентиляторы, работающие от солнечной энергии, устраняют ранее упомянутые энергетические проблемы, связанные с чердачными вентиляторами, работающими от электричества.Они работают так же, как вентиляция на чердаке с электроприводом, за исключением того, что они имеют встроенные солнечные батареи для использования энергии для питания вентилятора. Это обеспечивает преимущества охлаждения без дополнительных затрат на электроэнергию. Они также имеют право на федеральные налоговые льготы и многие другие скидки.

На рынке представлен широкий выбор чердачных вентиляторов, работающих на солнечной энергии. Цена в конечном итоге зависит от стоимости установки, размера, воздушного потока, производителя, гарантийного срока и других переменных. Если вы заинтересованы в добавлении чердачного вентилятора на солнечной энергии, мы рекомендуем сначала запланировать осмотр чердака.Эксперт по чердаку сможет оценить, сколько вентиляторов вам нужно и где вентилятор должен быть установлен. Они также смогут дать другие рекомендации, чтобы ваш солнечный вентилятор приносил максимальную пользу.

Ознакомьтесь с нашим постом о лучших чердачных вентиляторах на солнечных батареях.

Крышные турбины

Крышные турбины, или турбины-вихри, используют алюминиевые лопасти внутри «колпака» для вращения и, в конечном итоге, вытягивания горячего воздуха из вашего чердака в воздух.Есть активные турбины на крыше, которые могут запустить лопасти, чтобы они начали вращаться.

Лопасти турбины

должны вращаться со скоростью от 5 до 6 миль в час, чтобы быть эффективными, и в большинстве домов потребуется несколько турбин на крыше, чтобы действительно иметь заметный эффект. Тем не менее, крышные турбины отлично подходят для использования энергии ветра как из электричества, так и из наружного воздуха, поскольку лопасти могут естественным образом приводиться в движение с помощью ветра.

Используйте чердачную вентиляцию сегодня

Установка чердачной вентиляции — это не только поддержание прохлады на чердаке, она может оказать положительное влияние на срок службы вашей крыши, а также повысить общую энергоэффективность дома.Используйте эту статью, чтобы найти правильный тип чердачной вентиляции и воспользоваться ее преимуществами уже сегодня.

типов чердачных и кровельных вентиляционных систем плюсы и минусы

Наличие надлежащих систем вентиляции на крыше и чердаке необходимо для предотвращения потенциально значительного ущерба вашему дому и имуществу.Не имея надлежащей системы вентиляции, вы можете столкнуться с множеством проблем. Ниже мы расскажем о потенциальных проблемах, о том, какая вентиляция вам может понадобиться для вашего дома, и о лучших методах вентиляции крыши.

Связаться с Elevated Roofing О системе вентиляции крыши

Мы гордимся своей репутацией лидера в сфере кровельных работ для жилых помещений, гарантируя каждому клиенту высочайший уровень обслуживания и качество изготовления. Мы рады предоставить вам бесплатную оценку крыши без каких-либо обязательств, чтобы определить, есть ли какие-либо проблемы с вашей системой вентиляции.Позвоните нам по телефону (469) 305-0010 или свяжитесь с нами онлайн.

Получить бесплатную оценку крыши »

Какие проблемы могут возникнуть из-за неэффективной системы вентиляции?

Потенциальные проблемы из-за плохой системы вентиляции могут включать:

  • Увеличение затрат на электроэнергию
  • Поврежденные компоненты системы крыши
  • Поврежденная изоляция
  • Повреждение водой из-за конденсации
  • Сухая гниль фанерного настила из-за сильной жары или холода
  • Ржавление металлических гвоздей, хомутов и других хомутов, удерживающих воздуховоды ОВКВ в более влажном климате
  • Плесень и плесень

Существует множество вариантов чердачных и кровельных систем вентиляции, поэтому важно обсудить ваши конкретные и уникальные потребности с профессионалом.

Сколько вентиляции мне нужно для моего дома?

Как правило, согласно большинству строительных норм требуется 1 квадратный фут вентиляции на каждые 300 квадратных футов площади вашего чердака. При этом не каждый дом сделан одинаково, поэтому в зависимости от конкретных размеров вашего дома, а также ваших конкретных местных и муниципальных требований будет зависеть, какая вентиляция вам нужна.

Каковы лучшие методы вентиляции крыши?

Лучший способ проветрить чердак или крышу в целом зависит от климата, в котором вы живете.Есть несколько методов, о которых следует помнить, когда вы проводите исследование или разговариваете со специалистом.

    • Статические вентиляционные отверстия: Эти типы вентиляционных отверстий практически не имеют движущихся частей и остаются на месте. Они хороши, если вы не хотите включать электричество, чтобы проветривать дом. Принцип их работы заключается в том, что они пассивно позволяют влаге и горячему воздуху покидать чердак через вентиляцию за счет естественной конвекции. Статические вентиляционные отверстия могут быть размещены по всей крыше и бывают разных стилей, цветов и размеров.
    • Движущиеся вентиляционные отверстия: Эти типы вентиляционных отверстий имеют движущиеся части, которые работают за счет энергии ветра. Они могут скрипеть и дребезжать при движении, и наиболее распространенным типом является ветряная турбина. Движущиеся вентиляционные отверстия удаляют горячий воздух и влагу с крыши и чердака. Они бывают разной степени качества.
    • Электрические вентиляционные отверстия: Эти типы вентиляционных отверстий требуют подключения электричества к крышному вентиляционному отверстию. Существуют различные типы электрических вентиляционных отверстий, но их эксплуатация может быть более дорогостоящей из года в год.Это может быть отличным вариантом, если вы живете в более жарком районе и не хотите беспокоиться о том, как тепло и вода будут уходить через вентиляцию.
    • Солнечные вентиляционные отверстия: Эти типы вентиляционных отверстий не являются статическими, движущимися или электрическими. Они могут быть очень экономически эффективными, когда они находятся на месте. Но вы должны убедиться, что они не будут закрыты деревьями.

    Каковы плюсы и минусы различных типов/стилей вентиляционных отверстий на крыше?

    Существует несколько вариантов вентиляции крыши, когда речь заходит о типе/стиле вентиляции, которую вы можете использовать для своего дома.Как ответственный домовладелец, вы хотите провести исследование, чтобы сохранить разумные затраты на проект, не жертвуя качеством или функциональностью. Тем не менее, следующие варианты вентиляционных отверстий варьируются от плюсов и минусов вентиляторов на чердаке до плюсов и минусов кровельных вентиляционных отверстий, которые помогут вам начать свое исследовательское путешествие.

    • Вентиляционная коробка
      • Pros – Коробчатые вентиляционные отверстия также известны как: плоские вентиляционные отверстия, низкопрофильные вентиляционные отверстия, вентиляционные отверстия черепахи и жалюзи. Эти вентиляционные отверстия считаются статическими вентиляционными отверстиями, поскольку они не имеют движущихся частей.Создавая отверстие для выхода горячего воздуха и влаги на вашем чердаке, они используют естественную конвекцию.
      • Минусы – Быть статическими вентиляционными отверстиями, основанными на естественной конвекции, для некоторых является недостатком просто потому, что их эффективность ограничена. Обычно требуется установка многочисленных вентиляционных отверстий.
    • Турбины
      • Плюсы – Эти вентиляционные отверстия считаются стационарными, так как они имеют некоторые движущиеся части, но в их конструкции нет двигателей.Эти ветряные турбины полагаются на ветер в окружающей среде, чтобы функционировать. Эти типы вентиляционных отверстий удаляют больше горячего воздуха и влаги с вашего чердака, чем коробчатые вентиляционные отверстия, конечно, только когда дует ветер.
      • Минусы – Они бывают разной степени качества, и обычно рекомендуется идти вперед и изначально инвестировать в вентиляцию ветряных турбин высочайшего качества, чтобы обеспечить долгие годы беспроблемной эффективности. Эта первоначальная стоимость и необходимость полагаться на ветер могут быть сдерживающими факторами для многих домовладельцев.
    • Вентиляционный потолок
      • Pros — Эти типы вентиляционных отверстий могут обеспечить приток воздуха для системы вентиляции вашей крыши. Они устанавливаются в области софита и карниза и дают вам прекрасную возможность увеличить поток воздуха через ваш дом.
      • Минусы – Они наиболее эффективны, когда используются в сочетании с непрерывным коньковым вентиляционным отверстием. Таким образом, вы должны вкладывать больше денег в системы вентиляции, чем в другие.
    • Вентиляционные отверстия
      • Pros – Вентиляционные отверстия, как правило, монтируются на крыше или фронтоне и также известны как PAV (механические вентиляционные отверстия на чердаке). Эти типы вентиляционных отверстий содержат двигатели, которые приводят в действие большие вентиляторы для удаления влаги и горячего воздуха с вашего чердака. Дополнительные функции крышных вентиляторов включают регулируемые термостаты, которые могут включать вентилятор при достижении определенной температуры на чердаке, и гигростаты, которые могут включаться при обнаружении определенного уровня влажности.Работа двигателя, как правило, минимальна в том, что касается шума.
      • Минусы – Минимальный шум этого типа вентиляции может быть как плюсом, так и минусом, поскольку домовладельцы могут не заметить, если он не работает должным образом. Из-за этого важно учитывать необходимость регулярных осмотров при рассмотрении этого типа вентиляции для вашей кровли или чердачной вентиляции.
    • Ридж Вентс
      • Pros — это еще один тип статической вентиляции, который обычно проходит по всей длине горизонтального конька вашей крыши.Прокладывая этот вентиляционный канал из конца в конец, вы получаете более законченный вид своей крыши, который гармонирует с домом и придает ему повышенную привлекательность. Коньковые вентиляционные отверстия обеспечивают равномерное распределение температуры и гарантируют, что ваша крыша не будет подвергаться преждевременному старению в некоторых областях из-за неравномерной температуры.
      • Минусы – Использование коньковых вентиляционных отверстий вместе с вентиляцией под карнизом считается одной из самых эффективных систем, которые вы можете выбрать. Таким образом, инвестиции в коньковые вентиляционные отверстия означают, что вам придется инвестировать в другие типы вентиляционных отверстий на крыше.
    • Вентиляционные отверстия Off Ridge
      • Pros — Эти типы вентиляционных отверстий часто ошибочно принимают за коробчатые, однако они работают точно так же. Они часто устанавливаются возле конька крыши вашего дома и имеют скорее прямоугольную, чем квадратную форму.
      • Минусы – Они имитируют коробчатые вентиляционные отверстия по своей эффективности и, как правило, требуют установки нескольких.
    • Купол Вентс
      • Pros – Этот стиль статического вентиляционного отверстия чаще всего используется в качестве украшения.Вентиляционное отверстие купола расположено на высокой стене, обрамляющей отверстие, вырезанное в крыше для вентиляции. Это позволяет теплу и влаге выходить через отверстие с естественной конвекцией.
      • Минусы – Эти вентиляционные отверстия наиболее эффективны, когда они используются в сочетании с другими вентиляционными отверстиями. Не все купольные вентиляционные отверстия так же функциональны, как другие, и не так надежны, как статические вентиляционные отверстия других стилей.
    • Вентиляционные отверстия теплицы
      • Pros — Эти вентиляционные отверстия полностью открываются, чтобы ваша теплица подвергалась воздействию непогоды.Их можно быстро открыть, чтобы снизить температуру и влажность внутри теплицы и снизить внутреннюю температуру теплицы.
      • Минусы — Эти вентиляционные отверстия используются только в теплицах, а не в обычных домах. Вентиляционные отверстия теплицы необходимо открывать вручную, чтобы обеспечить вентиляцию.

    Получите бесплатную консультацию сегодня

    Мы являемся одной из ведущих кровельных компаний в области DFW с более чем 40-летним опытом.Поэтому мы гордимся тем, что используем материалы самого высокого качества для всех наших проектов по ремонту и установке. Мы потратили последние 20 с лишним лет на укрепление своей репутации лидера в сфере кровельных работ для жилых помещений, гарантируя, что каждый клиент получит максимально возможный уровень обслуживания и качества работы.

    Свяжитесь с нами, чтобы узнать, как мы можем помочь вам с вентиляцией кровли и чердака!

Связанные

Пять основных вопросов по вентиляции чердака

Нужен дизайнер для проектирования или реконструкции чердачной вентиляции? Проверьте SearchHomeDesigners.ком

Если вы хотите узнать больше о вентиляции чердака, читайте дальше…

У вас есть вопросы по вентиляции чердака. У RAVC есть ответы

Автор: Paul Scelsi, Air Vent, Inc., от имени Коалиции Roof Assembly Ventilation Coalition

Внешняя вентиляция чердака может не казаться первостепенной задачей для подрядчиков, работающих на крыше и внутри чердака.

В конце концов, есть еще изоляция, подложка, черепица и гидроизоляция.

Однако, судя по количеству вопросов, которые получают компании-члены Коалиции по сборке крыш и вентиляции (RAVC) о вентиляции чердака, становится ясно, что подрядчики думают об этом.

Вот пять наиболее часто задаваемых вопросов и ответов, которые получает RAVC.

Q:

Почему важно проветривать чердак – для чего это нужно? Вентиляция чердака

обеспечивает круглогодичные преимущества, помогая бороться с накоплением тепла летом, накоплением влаги зимой и образованием наледи в климате со снегом и льдом.

Это помогает продлить срок службы строительных материалов, в том числе черепицы, помогает повысить уровень комфорта в доме и помогает снизить счета за коммунальные услуги за счет снижения нагрузки на кондиционер и другие приборы, такие как вентиляторы и холодильники.

У

компаний-членов RAVC есть тематические исследования, подтверждающие эти преимущества.

Преимущества вентиляции чердака в летнее время часто более очевидны для подрядчика, чем в зимнее время.

Это понятно.

Нетрудно понять, что летом на чердаке может быть очень жарко, и если этот горячий воздух не будет должным образом удаляться через вентиляцию, это может стать проблемой.

Однако зимние преимущества менее очевидны, но, вполне возможно, более важны.

Это связано с тем, что в среднем семья из четырех человек ежедневно выделяет от 2 до 4 галлонов водяного пара в результате таких действий, как уборка, принятие душа, дыхание и т. д.(см. Контроль влажности в зданиях , Хайнц Р. Трексель).

Часть этого водяного пара поднимается на чердак. Летом температура наружного воздуха, а также воздуха на чердаке теплее, чем зимой, и более теплый воздух может удерживать больше влаги, чем холодный.

Но зимой количество водяного пара, которое может удерживать воздух, значительно ниже.

В результате он может конденсироваться в виде инея или капель воды, капать на изоляцию чердака и со временем способствовать образованию плесени, грибка, гниения древесины и ухудшению качества воздуха в помещении.

Q: Какая вентиляция нужна чердаку?

Отправной точкой для любого проекта вентиляции чердака всегда является вопрос «Каков размер вентилируемого чердачного помещения?»

Международный кодекс жилищного строительства (IRC) определяет размер чердака с точки зрения его площади в квадратных футах – длина x ширина, этаж чердака.

Как только подрядчик узнает площадь чердака, он может рассчитать необходимую вентиляцию чердака.

Минимальный код для вентиляции чердака в IRC 2012, Раздел R806 – Вентиляция крыши[1] выглядит следующим образом: 1 кв. фут чистой свободной площади на каждые 150 кв. футов площади чердака.

Это означает, что на каждые 150 квадратных футов площади чердака приходится 1 квадратный фут чистой свободной площади.

( ПРИМЕЧАНИЕ: В то время как IRC не рассматривает потребность в дополнительной вентиляции чердака, поскольку объем чердака увеличивается с увеличением уклона крыши, компании-члены RAVC делают это в своих различных ресурсах).

Q: Как лучше всего проветривать чердак?

RAVC рекомендует, чтобы система вентиляции чердака всегда была сбалансирована. Это означает равное количество свободной площади воздухозаборной сети через вентиляционные отверстия, расположенные в софите/свесе или рядом с самым нижним краем крыши, и свободной площади вытяжной сети через вентиляционные отверстия, установленные на пике крыши или рядом с ним.

Это позволяет прохладному сухому воздуху поступать на чердак в самой нижней точке, помогая удалить любой теплый влажный воздух изнутри чердака через вытяжные вентиляционные отверстия по всей нижней стороне настила крыши.

Компании-члены RAVC имеют широкий ассортимент впускных и выпускных клапанов.

Если система вентиляции чердака не может быть сбалансирована 50% притока/50% вытяжки, лучше иметь больше притока, чем вытяжки, потому что наш опыт показывает, что в большинстве домов отсутствует надлежащий приток.

Кроме того, любое избыточное всасывание станет вытяжкой с подветренной стороны дома, потому что впускные вентиляционные отверстия на наветренной стороне дома будут «герметизировать» чердак. В результате приточные форточки с подветренной стороны дома будут работать «вместе» с вытяжными форточками для выпуска воздуха.

Однако, если на чердаке больше выхлопных газов, чем впускных, это потенциально проблематично, поскольку вытяжные вентиляционные отверстия могут стать впускными, чтобы компенсировать отсутствие сбалансированного впуска.

Например, гребенчатое вентиляционное отверстие может втягивать воздух со своей задней стороны, если оно не может получать воздух из впускных вентиляционных отверстий.

Или ветряная турбина может забирать воздух из ближайшей ветряной турбины на той же крыше, потому что на крыше недостаточно воздухозаборника для подачи воздуха.

В любом случае вытяжка потенциально заглатывает воздух и погодные условия, для чего она не предназначена.

Q: Чем больше вентиляционных отверстий на крыше, тем лучше для чердака, верно?

Ну, это зависит. Если это выпускное отверстие того же типа, все в порядке (если оно не превышает объем всасывания, как объяснялось ранее).

Но если это комбинация типов вытяжных вентиляционных отверстий, это потенциально проблематично.

В целом существует пять типов или категорий вытяжных вентиляционных отверстий: коньковые вентиляционные отверстия, вентиляторы (традиционные электрические и работающие от солнечной энергии), ветряные турбины, фронтонные жалюзи и жалюзи на крыше.

RAVC рекомендует никогда не смешивать два типа вытяжных вентиляционных отверстий на одной крыше над общим чердаком, поскольку это может привести к короткому замыканию системы вентиляции чердака.

Вот как это может произойти.

Воздух идет по пути наименьшего сопротивления.

Этот путь должен проходить от нижней части чердака (приточные вентиляционные отверстия) до максимально возможной точки выхода на чердаке (вытяжные вентиляционные отверстия).

При объединении двух различных типов вытяжных вентиляционных отверстий (например, конькового вентиляционного отверстия и фронтонной жалюзи) основным путем прохождения воздуха становится расстояние между двумя типами вытяжных вентиляционных отверстий.

Это приводит к короткому замыканию надлежащего потока воздуха и может привести к тому, что одно из выпускных отверстий будет поглощать воздух, потому что оно внезапно начнет работать как приточное отверстие.

Когда дело доходит до воздухозаборных вентиляционных отверстий, между прочим, можно смешивать несколько типов на одной крыше (например, прямоугольные нижние свесы и установленные на крыше края вентиляционных отверстий), потому что они будут работать вместе в одной и той же зоне ветрового давления. . Это не относится к нескольким типам вытяжных вентиляционных отверстий.

Вопрос: Как обрабатываются гребни с разной высотой?

Эмпирическое правило для высоты гребня гласит, что все гребни могут вентилироваться независимо от того, идут ли они параллельно или под углом друг к другу.

Если, однако, коньки находятся на расстоянии более 3 футов друг от друга, проветривайте только более высокий из них или отделите чердаки.

Когда ветер проходит через коньковый люк с наружной перегородкой, он создает зону низкого давления, забирая воздух с чердака.

Чем быстрее ветер проходит через перегородку, тем большее давление он создает.

Как правило, ветер дует быстрее на больших высотах, поэтому более высокий гребень будет подвергаться ветру с высокой скоростью.

Если разница скоростей ветра достаточна, давления на более высоком гребне может быть достаточно, чтобы втянуть воздух в вентиляционное отверстие нижнего гребня.

Таким образом, лучше всего разделить чердаки фанерой или полиэтиленовой пленкой, чтобы создать два отдельных чердака.

После разделения чердаков допускается вентиляция всех коньков.

Если у вас есть дополнительные вопросы после прочтения нашего списка пяти наиболее часто задаваемых вопросов по вентиляции чердака, отправьте их в RAVC по адресу [email protected]

Чтобы получать более полезную информацию, подпишитесь на информационный бюллетень AIBD, нажав здесь .

Пол Шелси, Air Vent, Inc. Шелси является председателем объединения Roof Assembly Ve n tilation Coalition , чья миссия состоит в том, чтобы быть ведущим авторитетом и техническим ресурсом по проектированию и характеристикам вентилируемых кровельных сборок.


[1] Частично IRC заявляет: Закрытые чердаки и закрытые пространства стропил, образованные там, где потолки прилегают к нижней стороне стропил крыши, должны иметь перекрестную вентиляцию для каждого отдельного помещения.…Минимальная чистая свободная площадь вентиляции должна составлять 1/150 площади вентилируемого помещения. …Исключение: Минимальная чистая свободная площадь должна составлять 1/300 вентилируемого пространства при условии соблюдения одного или нескольких из следующих условий: 1) В климатических зонах 6, 7 и 8 парозамедлитель класса I или класса II установлен на Теплая зимой сторона потолка. 2) Не менее 40 % и не более 50 % необходимой вентиляционной площади обеспечивают вентиляторы, расположенные в верхней части чердачного стропильного пространства… а остальную часть необходимой вентиляции обеспечивают карнизные или карнизные форточки. Проверьте местные коды на наличие различий между IRC и местными муниципалитетами.


Самые популярные типы кровельных вентиляционных отверстий

Итак, кого волнует, жарко ли у вас на чердаке или на чердаке летом и холодно зимой… верно? НЕПРАВИЛЬНЫЙ! Обе эти проблемы могут вызвать проблемы, которые в конечном итоге ударят по вашему банковскому балансу в какой-то момент в будущем.

Вполне может быть, что решением этих проблем является установка вентиляции для подкровельного пространства.Но существует так много типов вентиляционных отверстий — какой из них правильный?

Несмотря на то, что каждый люк на крыше устроен по-разному, у каждого из них одинаковое назначение. Эти вентиляционные отверстия позволяют потоку воздуха проходить через определенные пространства. Вентиляционные отверстия на крыше отводят горячий и влажный воздух с чердака или крыши, чтобы помочь охладить помещение.

Горячее или влажное пространство под крышей может вызвать много проблем

Использование вентиляционных отверстий на крыше для вашего дома дает много преимуществ.

Вот несколько:

  • Помогите сохранить прохладу в вашем доме летом , особенно в двухэтажных домах.
  • Системы, работающие от воздуховодов, обеспечивают более эффективное охлаждение. Воздуховоды не должны проходить через горячий чердак или чердак.
  • Высушите чердачное помещение , удаляя влагу и предотвращая накопление влаги в зимние месяцы.
  • Вентиляционные отверстия продлевают срок службы крыши и элементов чердачного помещения . Материалы лучше сохраняются при удалении влаги

На выбор предлагается несколько вариантов вентиляционных отверстий.Какой из них вы выберете, может зависеть от различных факторов.

К этим факторам относятся материалы крыши, местный климат, размер крыши, а также уклон и наклон крыши или чердачного помещения.

Типы крышных вентиляционных отверстий

В этом руководстве мы познакомим вас с наиболее распространенными типами вентиляционных отверстий на крыше. Мы также дадим вам подробную информацию о том, как выбрать лучшую вентиляционную решетку. Каждая вентиляция крыши служит определенной цели. Лучшие методы вентиляции крыши для вашего дома будут зависеть от устройства и потока воздуха в вашем доме.

Имеются как вытяжные крышные вентиляционные отверстия, так и впускные вентиляционные отверстия. Вытяжные вентиляционные отверстия работают, выпуская горячий и влажный воздух наружу. Некоторые из них должны быть объединены с впускными отверстиями, чтобы быть эффективными.

Выпускные отверстия

Вот наиболее распространенные типы вытяжных крышных вентиляционных отверстий. Каждый из них будет объяснен более подробно ниже:

  • ветровые турбины
  • вентиляционные отверстия мощности
    • вентиляционные отверстия на крыше
      • вентиляционные отверстия на солнечной энергии
    • от REDGE VENTST
    • Box Vents
    • Ridge Vents
    • Cupola Vents
    • Ветряные турбины/вентиляция Whirlybird

      Ветряные турбины также обычно называют вихревыми птицами.Это один из старейших типов вентиляционных отверстий на крыше. Вы можете узнать ветряную турбину по старым домам или даже домам вашего детства. Может быть, в вашем доме теперь есть один.

      Вентиляционное отверстие на крыше ветряной турбины не использует электричество. Как следует из названия, он обрабатывает только движение воздуха. Ветер заставляет этого щенка циркулировать и выпускать воздух. Когда ветряк вращается, лопасти вытягивают горячий и влажный воздух.

      Этот процесс удаляет спертый воздух с вашего чердака или крыши, освежая пространство и, возможно, охлаждая естественным путем.

      Этот тип крышного люка лучше всего использовать там, где часто бывает ветер. Скорость ветра должна быть только выше 5 миль в час, чтобы вентиляционное отверстие было эффективным.

      Ветряная турбина доступна по цене и поставляется в различных вариантах. Эти вентиляционные отверстия имеют тенденцию быть долговечными. Если вы считаете, что ветряная турбина может быть лучшим вентиляционным отверстием для крыши вашего дома, обязательно выберите качественный вариант. Ищите смазанные подшипники, которые не ржавеют и не требуют замены. Если вы решите не выбирать лучшее качество, вы можете услышать скрип ветряной турбины при сильном ветре.

      Вентиляционные отверстия

      Если вам нужна мощность, вариант, который, как вы знаете, работает с ветром или без него, взгляните на них. Эти типы вентиляционных отверстий работают на электричестве. Их часто называют чердачными вентиляционными отверстиями с электроприводом.

      Эти вентиляционные отверстия с электроприводом можно установить на крыше или фронтоне. Вы можете выбрать один из нескольких разных цветов, чтобы получить тот, который сочетается с другими цветами. Кроме того, вентиляционные отверстия на крыше в основном низкопрофильные.Они маленькие и круглые и установлены близко к вашей крыше.

      Если вы решите использовать вентиляцию, вот как это работает. Электродвигатель вращает вентилятор, который выталкивает горячий воздух с чердака. Этот процесс также обычно снижает влажность или уровень влажности на чердаке.

      Эти устройства работают тихо и очень эффективно. Это мощная опция, которую часто упускают из виду просто потому, что она работает от энергии. Но мы говорим, не стучите, пока не попробуете.

      Они настолько прочные, что могут вытягивать холодный воздух из вашего дома вверх.Это может привести к более высокому счету, потому что ваша система изо всех сил пытается не отставать, так как холодный воздух также выпускается.

      Существует 2 основных типа вентиляционных отверстий с электропитанием: модели с проводным подключением и модели с питанием от солнечной батареи. Мы считаем важным разбить эту категорию для вас.

      Проводные вентиляционные отверстия на крыше с электроприводом

      Самый распространенный люк с электроприводом на крыше — это люк с электроприводом. Если вы решите использовать вентиляцию на крыше, которая не питается от солнечной энергии, вы будете использовать именно ее. Этот тип вентиляционного отверстия на крыше подключается непосредственно к вашему дому и обычно подключается к термостату / гигростату для управления вентиляционным отверстием.Однако вместо этого они также могут управляться ручным переключателем.

      Вентиляционный клапан на крыше можно прикрепить либо к отверстию, вырезанному в вашей крыше, либо к фронтону. Как и в случае с различными другими типами вентиляционных отверстий, идеально сочетать проводное вентиляционное отверстие с впускным вентиляционным отверстием, например, с потолочным вентиляционным отверстием.

      Эти вентиляционные отверстия могут перемещать значительное количество воздуха. Жесткая проводка заставляет вентилятор включаться и откачивать горячий воздух, когда это необходимо. Они работают тихо и эффективно для своих целей, но могут снизить эффективность вашего кондиционера.

      Эти вентиляционные отверстия не имеют хорошей репутации только потому, что они могут быстро привести к тому, что ваши затраты каким-то образом взлетят до небес.

      Как и в случае с любым типом вентиляции, для их использования есть идеальное время и место.

      Крышные вентиляционные отверстия на солнечной энергии

      Вентиляционные отверстия на крыше, работающие от солнечной энергии, немного отличаются от вентиляционных отверстий на крыше с проводным подключением, поскольку они питаются от солнечной энергии. Эти вентиляционные отверстия на крыше имеют солнечную панель, прикрепленную к креплению, и они в конечном итоге питаются от солнечных лучей, заряжающих панель.

      Этот пример от Remington Solar демонстрирует базовую концепцию крышного вентилятора, работающего от солнечной энергии. Они бывают разных стилей. Многие из них предназначены для установки на крыше, но есть варианты, которые также крепятся к фронтонам.

      Они идеально подходят, если ваша крыша получает много естественного света. Если ваша крыша затенена днем, то это, вероятно, не идеальное решение для вас. Солнечная панель приводит в действие вентилятор и перемещает массу воздуха, чтобы помочь охладить чердак или пространство на крыше.Обычно они не перемещают столько воздуха, сколько проводные модели.

      Очевидно, что для работы этих моделей требуется солнце, хотя некоторые модели имеют резервный аккумулятор на случай, если солнце недоступно. Идея заключается в том, что когда солнце садится, вам может не понадобиться поток.

      Опять же, эти модели могут включать термостаты, гигростаты и ручные переключатели. Они также могут быть довольно дорогими в установке, учитывая, что вы не знаете, насколько эффективными они будут в вашем регионе, пока не попробуете их.

      Вентиляционные отверстия Off-Ridge
      Вентиляционные отверстия

      вне хребта менее известны. Они не так популярны, как другие типы вентиляционных отверстий, и на самом деле о них трудно найти информацию. Они работают аналогично вентиляционным отверстиям, которые мы обсудим далее. Вентиляционные отверстия вне конька требуют выреза в крыше.

      Затем они монтируются в вырез, который обычно находится рядом с коньком. Они длинные и тонкие по форме. Эти вентиляционные отверстия удаляют влагу и горячий воздух с чердака или крыши.

      Недостатком этого типа вентиляционных отверстий является то, что они не охватывают эффективно большое пространство.Если вы выберете вентиляционные отверстия вне конька для своего дома, вам понадобится несколько единиц, чтобы они были эффективными.

      Эти вентиляционные отверстия гладкие и не торчат некрасиво на крыше. Это вентиляционное отверстие от Active Ventilation Products является хорошим вариантом и дает вам отличную точку отсчета.

      Вентиляционная коробка
      Вентиляционные отверстия

      — еще один популярный и известный вариант вентиляционных отверстий. Вы, скорее всего, видели эту маленькую коробку на крыше. Вы даже можете увидеть крышу, на которой сидят несколько человек.Когда дело доходит до этого, наиболее часто рекомендуемыми вентиляционными отверстиями являются ребристые вентиляционные отверстия или коробчатые вентиляционные отверстия.

      Конечно, какой из них лучше, зависит от того, какая вентиляция уже установлена ​​в вашем доме. Крыша вашего дома также может иметь значение.

      Коробчатые вентиляционные отверстия

      часто сочетаются с методами потолочной вентиляции для достижения оптимальной производительности. Эти типы вентиляционных отверстий не используют электричество. Они лучше всего работают с открытыми планами чердака. Принцип работы вентиляционного отверстия заключается в том, что через него проходят ветры, и в сочетании с потолком вентиляционное отверстие вытягивает влагу и горячий воздух с чердака.

      Эти вентиляционные отверстия маленькие и имеют коробчатую форму и устанавливаются в отверстие, вырезанное в крыше. В зависимости от размера вашего дома, вам может понадобиться несколько разнесенных вентиляционных отверстий, так как они охватывают определенную площадь в квадратных метрах.

      Положительным моментом является то, что их можно сделать незаметными. Их можно приобрести в цвете, похожем на цвет вашей черепицы, и они легко сливаются с окружающей средой. Обычно они не громоздкие и не кричащие и могут достойно смотреться на вашей крыше.

      Ридж Вентс
      Вентиляционные отверстия

      Ridge — это новейшая и самая лучшая инновация в области вентиляции.Кажется, что они быстро стали одним из самых популярных вариантов вентиляции. Если вы получаете новую крышу, ваша кровельная компания может настаивать на установке этого типа вентиляционной системы.

      Вентиляционные клапаны

      предназначены для установки на вершине ската крыши. Их почти не видно невооруженным глазом, что, возможно, и способствует его популярности. Коньковые вентиляционные отверстия немного дороже, чем другие варианты вентиляционных отверстий.

      Эти вентиляционные отверстия предназначены для равномерного распределения воздуха, а не просто для вентиляции определенных мест или областей.Эта функция помогает сделать это одним из самых эффективных вариантов вентиляции крыши, доступных в настоящее время.

      Тем не менее, крышные вентиляционные отверстия считаются одним из лучших типов крышных вентиляционных отверстий. Они очень рентабельны, если настройка правильная. Почти важно отметить, что вентиляция конька не всегда является лучшим решением. Если вентиляция вашего дома осуществляется через вентиляционные отверстия на фронтоне или на потолке, коньковые вентиляционные отверстия совершенно не нужны.

      В то же время вы можете изменить свою систему вентиляции, чтобы улучшить и сделать обновления.Правильный ответ для правильной вентиляции может варьироваться в зависимости от вашего дома и текущего подхода к вентиляции.

      При установке коньковая вентиляция проходит по всей длине конька вашей крыши. Это не очень заметно и сливается с ладьей, оставляя вашу ладью гладкой и красивой. Коньковая вентиляция часто комбинируется с потолочной вентиляцией для достижения наилучших результатов. Для эффективной работы им не нужен ветер.

      Купол Вентс

      Вентиляционный купол — это вентиляция очень старых времен.Однако это не означает, что это неэффективный вариант. Вентиляционное отверстие купола также является отличным способом придать вашей крыше что-то особенное. Эти вентиляционные отверстия очень большие, но и очень красивые.

      Первоначальная цель вентиляционного купола заключалась в том, чтобы обеспечить вентиляцию и свет через один источник на чердак или чердак. Эти типы вентиляционных отверстий располагаются непосредственно на коньке крыши, и через них постоянно проходит воздух.

      Большое сооружение представляет собой почти собственный крошечный дом или шпиль на вершине вашего дома.Эти вентиляционные отверстия также могут быть довольно дорогими. Некоторые модели могут стоить более 1000 долларов. Посмотрите эту базовую модель от Good Directions, чтобы дать вам представление. Это относительно доступно по сравнению со многими другими вариантами, которые вы можете найти.

      Вентиляционный купол чаще встречается в сараях, амбарах и хозяйственных постройках, чем в большинстве домов. Тем не менее, это эффективное вентиляционное отверстие, которое все еще используется сегодня. Вы можете узнать этот дизайн как то, что вы видели на старых зданиях. Да, это именно то, что есть! Это, безусловно, добавляет некоего характера.

      Набедренные вентиляционные отверстия

      Набедренная форточка по конструкции аналогична коньковой форточке. Мыслительный процесс за вальмовым вентиляционным отверстием предназначен для того, что известно как вальмовая крыша. Этот тип крыши обычно имеет форму пирамиды. Крыши крутые и сильно наклонные, и у них нет гребней, чтобы использовать вентиляцию.

      Вместо этого они используют вентиляцию бедра. Отверстие для бедер размещается прямо над боковыми швами бедра, точно так же, как вентиляционное отверстие на хребте расположено над хребтом. Затем вентиляционное отверстие закрывается черепицей. Эти типы вентиляционных отверстий на крыше очень эффективны.Они хорошо продуманы.

      Кроме того, вентиляционные отверстия незаметны и имеют низкий профиль, поэтому вам не нужно беспокоиться о том, что 10 коробчатых вентиляционных отверстий будут встроены в крышу для вашего пространства. Подобно коньковым вентиляционным отверстиям, тазобедренные вентиляционные отверстия должны сочетаться с потолочной вентиляцией, чтобы быть наиболее эффективными.

      Вентиляционные отверстия

      Приточные вентиляционные отверстия обычно лучше всего работают с другой формой вентиляции. Это втягивает воздух и пропускает его через другую систему для эффективного охлаждения помещения.

      Вот самые распространенные впускные отверстия.Мы рассмотрим каждый из них более подробно ниже.

      • Вентиляционные клапаны на потолке
      • Вентиляционные клапаны
      • Вентиляционные клапаны на лицевой панели
      Вентиляционные клапаны на потолке

      Вентиляционные клапаны Soffit — это уникальные форточки со своим собственным стилем. Эти типы вентиляционных отверстий обычно устанавливаются не непосредственно на крыше, а под карнизом. Они также могут быть под пиком.

      Soffit — это гибкий материал, который легко вставляется и обеспечивает вентиляцию. Таким образом, теплый и влажный воздух может выйти из помещения до того, как он вызовет проблемы.Вентиляционный софит хорошо работает сам по себе, но часто сочетается с другим типом вентиляционного отверстия, как и многие из вышеупомянутых типов.

      Софитные форточки хорошо справляются со своей задачей. Они дают горячему воздуху место для выхода. Это может помочь вам получить более прохладное пространство на чердаке или крыше, что в конечном итоге поможет снизить затраты на охлаждение вашего дома. По крайней мере, это позволит вашему устройству охлаждаться более эффективно.

      Одной из самых эффективных вентиляционных систем является коньковая вентиляция в сочетании с потолочной вентиляцией. По крайней мере, в среднем так.Помните, что коньковые вентиляционные отверстия не всегда могут быть лучшим решением для каждого дома.

      Дренажные вентиляционные отверстия

      Вентиляционная решетка спроектирована так же, как и вентиляционная решетка софита. Не в каждом доме предусмотрено место для вентиляционного потолка под карнизом. Вот где вступают в игру вентиляционные отверстия с капельным краем.

      Вентиляционные отверстия этого типа предназначены для крепления к водосточной кромке крыши и обеспечивают приточную вентиляцию. Вентиляционное отверстие представляет собой сетчатую конструкцию, обеспечивающую приток воздуха.

      Установка вентиляционных решеток может потребовать немало усилий, в зависимости от того, сколько настроек у вас уже есть.Тем не менее, они идеально подходят для небольших помещений, где нет лишнего места. Эти отдушины достаточно эффективны.

      Вентиляционный клапан можно настроить для самостоятельной работы. Тем не менее, он будет наиболее мощным, если вы объедините дренажный клапан с вытяжным клапаном.

      Вентиляционные отверстия

      Вентиляционная решетка – отличный вариант для шатровой крыши. Почему? Потому что вальмовая крыша имеет форму пирамиды. У него не так много краев, и у него действительно нет карнизов, чтобы прикрепить ни капельницу, ни вентиляцию софита.

      Вентиляционные отверстия

      Fascia станут идеальным решением для этого сценария. Эти типы вентиляционных отверстий прекрасно сочетаются с набедренными вентиляционными отверстиями, обеспечивая наилучшую вентиляционную установку для такой крыши.

      За исключением установки, концепция во многом такая же, как у капельных или потолочных вентиляционных систем. Мы настоятельно рекомендуем использовать вальмовую вентиляцию в паре с фасциальной вентиляцией для вальмовых крыш. Дома с этим типом крыши часто имеют очень большие чердачные или мансардные помещения, и контроль тепла может значительно снизить затраты на охлаждение.

      Заключение

      В целом, когда вы просматриваете типы вентиляционных отверстий на крыше, чтобы сделать выбор, имейте в виду, что не может быть правильного или неправильного ответа. То, что казалось отличным решением для вашего соседа, может не сработать для вашей крыши и чердака.

      В конечном счете, лучшая вентиляция на крыше сводится к вашему чердаку и тому, что уже может быть, а может и не быть. Кроме того, лучший вариант может быть вопросом предпочтения, а не строгим требованием.

      12 различных типов вентиляционных отверстий на крыше

      Добавляете ли вы вентиляционные отверстия на крышу или на чердак, вы обнаружите, что знание различных типов вентиляционных отверстий будет полезно для выбора правильного типа для установки в вашем доме.

      Идея вентиляционных отверстий на крыше существовала сотни лет: естественные вентиляционные отверстия использовались в китайских зданиях во времена династии Тан, естественные вентиляционные каналы в пещерах буддийских монахов и ловушки ветра, встроенные в арабскую архитектуру.

      Вентиляционные крыши со шпилями, башнями или куполами можно найти в различных зданиях, от амбаров до соборов. Однако строительные нормы и строительная наука для естественной вентиляции крыши появились только в 1940-х годах.

      Кровельная вентиляция в холодном климате отводит влагу и обеспечивает низкую температуру крыши во избежание образования наледи. В жарком климате вентиляционные отверстия на крыше удаляют горячий воздух с крыши или чердака, разгружая при этом нагрузку на систему кондиционирования воздуха.

      Родственный: Типы черепицы | Варианты ремонта крыши своими руками | Стили вальмовой крыши | Части желоба крыши | Части крыши | Виды крыш | Части фермы крыши

      Тип

      Вентиляционная коробка

      Нажмите, чтобы узнать цену

      Это статические вентиляционные отверстия без каких-либо движущихся частей, которые устанавливаются над отверстием, прорезанным в крыше.Используя естественную конвекцию, они делают отверстие в крыше, которое позволяет влаге и горячему воздуху выходить из дома. Как правило, они сделаны из очень твердого пластика, но они также доступны из металла и могут быть куплены в различных цветах, чтобы они лучше всего подходили к крыше вашего дома.

      Несмотря на то, что они могут быть установлены в любом месте на крыше, они гораздо более эффективны, когда устанавливаются возле конька крыши, так как это обеспечивает отвод большей части влаги и тепла.Поскольку они не являются самыми эффективными вентиляционными отверстиями на крыше на рынке, для достижения наилучших результатов вполне нормально использовать несколько коробчатых вентиляционных отверстий в одном доме.

      Ветряная турбина

      Нажмите, чтобы узнать цену

      Несмотря на то, что у них есть движущиеся части, их движение зависит не от электричества, а от ветра. Пока ветер дует постоянно, вентиляционные отверстия ветряных турбин прекрасно справляются с выпуском более горячего и влажного воздуха из дома, но когда ветра нет, они по своей эффективности аналогичны коробчатым вентиляционным отверстиям.Поскольку ветряные турбины могут быстро изнашиваться, когда они используются в ветреной местности, рекомендуется выбирать те, которые имеют шарикоподшипники с постоянной смазкой или пластиковые втулки.

      Это предотвратит преждевременный износ вентиляционного отверстия. Менее дорогие версии имеют тенденцию скрипеть, когда они находятся в движении. Вращение турбины — это то, что способно фактически вытягивать влагу и горячий воздух с чердака дома, что помогает предотвратить повреждение.

      Ридж Вент

      Нажмите, чтобы узнать цену

      Это еще один тип стационарного крышного люка, который не имеет движущихся частей.В отличие от коробчатых вентиляционных отверстий или ветряных турбин, эти вентиляционные отверстия очень длинные и расположены по всей длине дома вдоль верхнего гребня. Это означает, что у вас будет много вентиляционных отверстий, и, если они установлены правильно, будет очень трудно сказать, что у вас есть вентиляционные отверстия на крыше, что делает их очень привлекательными.

      Благодаря своим размерам они очень эффективно удаляют влагу и горячий воздух с чердака, а когда они используются в сочетании с потолочными вентиляционными отверстиями, они невероятно эффективны.Поскольку они не создают горячих или холодных областей на вашем чердаке, как это делают другие вентиляционные отверстия, вам не нужно беспокоиться о том, что части вашей крыши стареют быстрее, чем другие. Это может помочь продлить срок службы вашей крыши, и это хорошая причина, чтобы рассмотреть этот тип вентиляции.

      Вентиляционный клапан

      Нажмите, чтобы узнать цену

      Вентиляционные клапаны

      Power работают от электричества и полагаются на большие вентиляторы, которые выгоняют всю влагу и горячий воздух с чердака вашего дома. Они доступны во многих различных цветах, поэтому они будут гармонировать с вашей крышей, а некоторые из них имеют расширенные функции, которые делают их не только простыми в использовании, но и невероятно полезными.Одной из замечательных особенностей, которую следует учитывать, является вентиляционное отверстие с регулируемым термостатом.

      Это позволит домовладельцу настроить автоматическое включение вентилятора, когда температура на чердаке достигает определенного градуса, что гарантирует защиту чердака от перегрева. Также есть модели с гигростатами. Они работают очень похоже на вентиляционные отверстия с термометром, за исключением того, что они включаются при определенном уровне влажности на чердаке.

      Хотя большинство вентиляционных отверстий жестко подключены к электрической системе дома, есть и такие, которые работают от солнечных батарей. Они, как правило, невероятно тихие и отлично справляются с вентиляцией вашего дома. Одна из проблем, с которой сталкиваются некоторые домовладельцы, когда у них установлены бесшумные модели, заключается в том, что они не знают, когда вентиляционное отверстие сломается и перестанет работать. По этой причине рекомендуется регулярное тестирование.

      Одна из проблем, с которой сталкиваются некоторые люди, использующие вентиляционную решетку в своем доме, заключается в том, что они будут вытягивать холодный воздух из дома на чердак, чтобы охлаждать чердачный воздух во время пиковых летних температур.Поскольку вентиляционные отверстия выполняют это, вытягивая более холодный воздух из дома через осветительные приборы, выход на чердак и даже проходы проводки, они могут сделать охлаждение вашего дома очень дорогим, поскольку они постоянно удаляют более холодный воздух из вашего дома и перемещают его в помещение. чердак.

      Вентиляционный купол

      Нажмите, чтобы узнать цену

      Вентиляционные отверстия купола очень привлекательны, но часто используются только для украшения. Тем не менее, вы можете использовать вентиляцию в виде купола в качестве статического вентиля. Эти вентиляционные отверстия расположены на высоких стенах и обрамляют отверстие, прорезанное в крыше для выхода влаги и горячего воздуха.Они могут быть функционирующими вентиляционными отверстиями на крыше, но обычно они используются в качестве вспомогательных вентиляционных отверстий для другой основной системы, потому что они не так надежны и не обладают такими же возможностями, как другие вентиляционные системы.

      Вентиляционное отверстие Off Ridge

      Многие ошибочно принимают коньковые вентиляционные отверстия за коробчатые, и хотя они очень похожи по своим функциям, у них есть некоторые различия. Эти вентиляционные отверстия представляют собой статические вентиляционные отверстия, которые размещаются над отверстиями в крыше рядом с коньком крыши. В отличие от коробчатых вентиляционных отверстий, которые имеют квадратную форму, вентиляционные отверстия вне ребра обычно намного длиннее и тоньше.Они позволяют влаге и горячему воздуху выходить на чердак, но они не так эффективны, как другие типы вентиляционных отверстий на крыше, и для достижения наилучших результатов в домах обычно требуется несколько таких устройств.

      Софит Вентиляционный

      Нажмите, чтобы узнать цену

      Эти вентиляционные отверстия устанавливаются в карнизы и потолки и обычно изготавливаются из алюминия или ПВХ. Они отлично подходят для увеличения потока воздуха через чердак и помогают выводить влагу и горячий воздух, особенно если в вашем доме есть только небольшие вентиляционные отверстия на крыше.Эти вентиляционные отверстия позволяют воздуху внутри чердака выходить через самое нижнее место софита и обеспечивают невероятную вентиляцию и движение воздуха, когда они используются в сочетании с коньковыми вентиляционными отверстиями, которые проходят по всей длине крыши.

      Вентиляционное отверстие для теплицы

      Нажмите, чтобы узнать цену

      Этот тип вентиляционного отверстия на крыше используется только в теплицах, а не в обычном доме, потому что он полностью открывается и открывает внутреннюю часть теплицы для элементов. Их нужно открывать вручную, когда вы хотите снизить температуру и влажность внутри теплицы, но, поскольку они такие большие, они могут быстро снизить внутреннюю температуру, что может спасти жизнь растениям и рассаде.В отличие от вентиляционных отверстий на крыше, которые установлены в вашем доме, этот тип не работает, если он не открыт, а это означает, что человек, использующий этот вентиляционный выход, должен быть готов открывать и закрывать вентиляционное отверстие в качестве монитора и контролировать температуру и влажность внутри. теплица.

      Тип операции

      Статический

      Нажмите, чтобы узнать цену

      Этот тип крышного люка идеально подходит, если вы не хотите подводить электричество к вентиляционному отверстию или просто хотите пассивно отводить влагу и горячий воздух с чердака.Их можно разместить по всей крыше, и они бывают разных стилей, цветов и размеров. Смешивая типы, которые вы выбираете, или устанавливая несколько статических вентиляционных отверстий на крыше, вы можете быть уверены, что сможете отводить как можно больше горячего воздуха с чердака.

      Переезд

      Нажмите, чтобы узнать цену

      Подвижные вентиляционные отверстия имеют преимущества активного удаления горячего воздуха и влаги с вашей крыши, но вам придется полагаться на энергию ветра для работы этих вентиляционных отверстий на крыше. Наиболее распространенным типом подвижной крышной вентиляции является ветряная турбина.Их очень легко узнать, так как они довольно большие по сравнению с другими типами вентиляционных отверстий на крыше и имеют тенденцию скрипеть или дребезжать при движении. Проблема с этим типом вентиляционного отверстия на крыше заключается в том, что в тихий день у вас не будет той мощности вентиляции, которую вы хотите или которую вы получили бы от электрического вентиляционного отверстия на крыше.

      Электрика

      Нажмите, чтобы узнать цену

      Если вы выберете электрическую опцию, вам придется подключить электричество к вентиляционному отверстию на крыше, это гарантирует, что у вас всегда будет работающее вентиляционное отверстие на крыше.Если вы живете в очень жарком районе или страдаете от большой влажности на чердаке, то это отличный вариант, так как вам не придется беспокоиться о том, могут ли тепло и вода пассивно выходить из вашей крыши через вентиляционное отверстие. . Для достижения наилучших результатов важно нанять профессионала для установки этого типа вентиляционного отверстия на крыше, а наем профессионала гарантирует вашу безопасность и правильную работу.

      Солнечная

      Нажмите, чтобы узнать цену

      Если вам нужен работающий, а не статический вентиляционный клапан, но вы не хотите подавать электричество к вентиляционному отверстию, то хорошим выбором будет выбор солнечного вентилятора.У них будет солнечная панель, которая находится на крыше для питания вентиляционного отверстия, поэтому вы должны убедиться, что живете в районе без деревьев, которые не позволят солнцу попасть на панель.

      Важно изучить ваш новый вентиляционный выход перед его установкой, особенно если у вас нет большого опыта работы с солнечными технологиями, чтобы вы поняли, как он работает, и могли выбрать тот, который является лучшим вариантом для вас. В противном случае у вас может быть установлен люк на крыше, который не соответствует вашим потребностям или не обеспечивает требуемого движения.

      Связанный: Части фермы крыши | Типы кровельных ферм | Дома с вальмовыми крышами

      Домашние подарки Stratosphere…

      Примите участие в розыгрыше Мелкая бытовая техника

      Лучшие мелкие бытовые приборы включают блендер Vitamix, кастрюлю быстрого приготовления, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.

      Бесплатные раскраски и книги для детей

      Бесплатно скачать и распечатать.

      Скачайте тысячи пользовательских раскраски и пазлов для своих детей.

      различных видов чердачных вентиляционных отверстий | Справочник по дому

      Вентиляция чердака защищает ваш дом от влаги, выпуская влажный воздух, который накапливается во время принятия душа, приготовления пищи и стирки одежды. Этот влажный воздух конденсируется при охлаждении, и если это происходит на вашем чердаке, это может привести к намоканию изоляции и каркаса, что может привести к плесени, грибку и гниению. Существует несколько типов вентиляционных отверстий, но их можно разделить на два основных типа: впускные и выпускные.

      Приточные вентиляционные отверстия

      Приточные вентиляционные отверстия расположены вдоль потолочного перекрытия, чтобы на чердак поступал свежий воздух.Фронтонные вентиляционные отверстия представляют собой треугольные впускные отверстия, которые устанавливаются чуть ниже пика крыши. Статические вентиляционные отверстия, также называемые вентиляционными отверстиями на линии крыши или бровями, представляют собой металлические цилиндры с мигающим воротником и капюшоном, которые защищают от дождя. Этот тип воздухозаборника устанавливается путем вырезания рядов отверстий вдоль лицевой стороны крыши и прибивания гвоздями фартуков вентиляционных отверстий к обшивке крыши. Вентиляционные отверстия софита обычно изготавливаются с экраном для предотвращения проникновения насекомых на чердак и состоят из алюминиевой панели с жалюзи, которые пропускают воздух.В софите вырезаются прямоугольные отверстия, чтобы можно было установить эти форточки, а затем форточки крепятся на место.

      Вентиляционные отверстия

      Вентиляционные отверстия устанавливаются в верхней трети крыши для выхода воздуха. Статические вытяжные вентиляционные отверстия позволяют воздуху выходить пассивно, а силовые вентиляционные отверстия активно вытягивают воздух с чердака. Коньковые вентиляционные отверстия — это тип статического вытяжного вентиляционного отверстия, установленного вдоль пика крыши. Вентиляторы турбины состоят из турбины, установленной на металлическом цилиндре.Они установлены вдоль поверхности крыши, как вентиляционные отверстия на линии крыши, и когда дует ветер, он вращает турбину, которая вытягивает воздух с чердака. Вентиляторы работают от электричества и управляются термостатом на чердаке. Они эффективны, но требуют электричества для работы.

      Определение объема вентиляции

      Целью вентиляционной системы на чердаке является создание непрерывного потока воздуха вдоль нижней стороны обшивки крыши. Количество вентиляционных отверстий, которые вам нужны на чердаке, зависит от типа и размера используемых вентиляционных отверстий, а также от размера вашего чердака.Чердачные вентиляционные отверстия оцениваются в зависимости от площади свободного вентиляционного отверстия в квадратных дюймах, что означает количество открытого пространства в вентиляционном отверстии. Выяснить это не так просто, как измерить размер вентиляционного отверстия, потому что его можно уменьшить с помощью жалюзи и экранирования. Тем не менее, большинство производителей вентиляционных отверстий предоставляют как номинальные значения свободной площади вентиляционных отверстий, так и рекомендации. Как правило, вы должны убедиться, что ваш чердак имеет равный баланс между притоком и вытяжкой, с минимум 1 квадратным футом вентиляции на каждые 300 квадратных футов чердачного пространства.Например, на 600 квадратных футов чердачного помещения вам понадобится 2 квадратных метра вентиляции, которые должны быть разделены на приточную и вытяжную.

      Вентиляционные насадки для чердака

      Вентиляционные отверстия для чердака не следует устанавливать посередине крыши, так как это может нарушить естественный поток воздуха. Вентиляционные отверстия должны быть равномерно распределены по крыше, при этом половина вентиляционных отверстий должна располагаться у конька, а другая половина — у карнизов или софитов. Независимо от того, какой тип чердачных вентиляционных отверстий вы используете, помните, что если они заблокированы, они не смогут выполнять свою работу.Держите изоляцию и мусор подальше от вентиляционных отверстий, чтобы вокруг вентиляционного отверстия оставалось пространство для забора и выпуска воздуха. При установке кухонных и ванных вентиляторов следите за тем, чтобы они выходили наружу, а не на чердак.

      Ссылки

      Биография писателя

      Рене Миллер начала профессионально писать в 2008 году, работая на веб-сайтах и ​​в газете «Community Press». Она является соучредителем веб-сайта для писателей On Fiction Writing. Миллер имеет диплом в области социальных услуг, полученный в Колледже Кларка в Бельвилле, Онтарио.

      Типы кровельной вентиляции

      Устанавливая крышную вентиляцию, вы продлеваете срок службы черепицы, предотвращаете образование наледи и сохраняете на чердаке приятные и засушливые условия. Это предотвратит появление сырости, гниения древесины и плесени в вашем доме.

      Хорошая вентиляция чердака и крыши не означает, что вы застряли с конвекционной коробкой. Сегодня существует больше возможностей, чем когда-либо, для достижения максимальной функциональности вашего дома.Какие виды вентиляции существуют и какие из них подходят именно вам?

      Знайте разницу между впуском и выпуском

      Чтобы иметь наилучшую систему вентиляции крыши, вам необходимо найти точный баланс между притоком и вытяжкой.

      • Воздухозаборник: Эти вентиляционные отверстия «забирают» воздух на чердак или крышу.
      • Вытяжка: Выпуск воздуха наружу с чердака или крыши.

      Благодаря воздуху, поступающему в крышу и выходящему через впускные и вытяжные отверстия, воздух может оставаться прохладным и сухим, что сохраняет структуру вашего дома.

      Софит Вентс

      Как коньковые вентиляционные отверстия, фронтальные вентиляционные отверстия и мощные вентиляторы могут работать вместе

      Эти воздухозаборные вентиляционные отверстия устанавливаются на потолке и карнизах и помогают усилить приток воздуха к вашим вентиляционным отверстиям. Они часто используются с другим из следующих вентиляционных отверстий. Этот воздухозаборник имеет решающее значение для обеспечения хорошей циркуляции воздуха на чердаке, чтобы условия оставались стабильными.

      Ридж Вентс

      Когда вы видите крышу с приподнятым коньком и небольшой щелью под ним, вы заметили вентиляцию конька.Эти дискретные конструкции обеспечивают большой поток отработанного воздуха, не раздражая глаз. Они очень эффективны и идеально подходят для больших домов или любого дома в этом отношении.

      Вентиляционные фронтоны

      Это панельные вентиляционные отверстия, которые вы видите вертикально на фронтоне, или треугольная часть, прикрепленная между двумя сторонами двускатной крыши. Эта дополнительная поддержка является хорошим дополнением к вашей вентиляционной вытяжной системе.

      Power Fans/Power Attic Vent)

      Пример мощного вентилятора

      Если у вас есть двускатная крыша или большая площадь, где горячий воздух должен выбрасываться с большей силой, вам подойдет вентиляционное отверстие.Навороченные модели тоже не будут работать постоянно — они будут срабатывать от термостата, а это значит, что зимой теплый воздух, который поднимается вверх, не будет уходить через крышу и делать ваш дом холоднее. Этот вентилятор отлично подходит для чердаков, где летом может быть очень жарко, так как повышение мощности вытесняет горячий воздух быстрее, чем конвекционные методы.

      Ветряные турбины/«Вихри»

      Классическая вентиляция ветряной турбины

      Функционируют как вентиляция, но работают на свободной энергии ветра.Внешние лопасти улавливают ветер снаружи. Просто убедитесь, что все его части смазаны, чтобы он не издавал никаких скрипящих звуков. Иногда эти агрегаты также могут иметь механический привод. Если вы планируете установить один из них, рассмотрите свой район. Достаточно ли ветрено, чтобы классическая версия с ветровой энергией работала, или вам следует выбрать вариант с солнечной или электрической энергией?

      Вентиляционные отверстия Off-Ridge

      Вентиляционное отверстие рядом с коньком для максимальной производительности

      Вам понадобится несколько штук для адекватной вентиляции.В целом, это более доступная, но менее эффективная замена коньковым вентиляционным отверстиям. Их следует размещать рядом с коньком крыши для достижения наибольшей производительности. Они не питаются от ветра или энергии и будут полагаться исключительно на горячий воздух, поднимающийся и выходящий через отверстия.



      Вентиляционная коробка

      Они функционируют так же, как вентиляционные отверстия вне конька, которые устанавливаются близко к коньку крыши, так что самый горячий воздух может выходить через конвекцию. Вам понадобится несколько, чтобы получить хороший эффект вентиляции выхлопных газов.По этой причине он лучше подходит для небольших домов, в которых меньше потребностей в вытяжной вентиляции.

      Купол Вентс

      Эти декоративные вентиляционные отверстия придают утонченный дизайн любому стационарному вентиляционному отверстию, например коробчатому вентиляционному отверстию. Это часто маскирует утилитарный вид основного вентиляционного отверстия и добавляет вашей крыше немного характера и очарования.

      Кровельная вентиляция в Северной Вирджинии

      Ищете ли вы лучшую форму или функциональность или просто считаете, что новая крыша в порядке, доверьтесь Noble Roofing, предпочтительному выбору для замены крыши в Сентервилле, штат Вирджиния, и близлежащих городах.

      Виды мансардных крыш: конструктивные особенности, преимущества и недостатки

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
