Каков вес 1 метра у швеллера 10?
Швеллер №10 или балка П-образного профиля разных типов широко применяется в различных областях промышленности и народного хозяйства.
Это один из самых ходовых размеров, такой швеллер изготавливается из стали и бывает:
- горячей прокатки,
- гнутый с равными и неравными полками,
- горячекатаный специальный для тракторостроения,
- горячекатаный для вагоностроения,
- горячекатаный для вагонеток (с отогнутой полкой).
Изготавливается швеллер из самых различных марок углеродистой и низколегированной стали, но строго по ГОСТу. Для швеллеров наличествует целый ряд ГОСТов с указанием их размеров, веса и других характеристик.

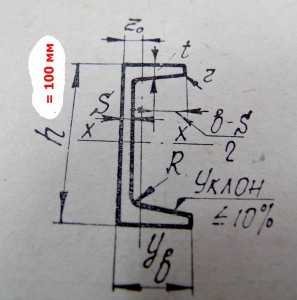

Швеллер с уклоном внутренних граней полок (У)
Серия У по ГОСТ 8240-97 так именуется из-за формы полок, которые выполнены в виде трапеций, где внешняя грань — перпендикулярна полке, а внутренние грани расположены под углом. Такая форма придает повышенную прочность У-образному швеллеру на изгиб и кручение, а вес швеллера немного уменьшается.
| Марка | Вес 1 метра, кг |
|---|---|
| 10 (У) | 8,594 |

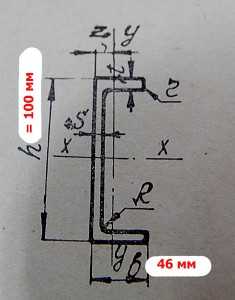

Швеллер с параллельными гранями полок (Э)
Экономичный швеллер серии Э (обозначается на штампах для маркировки швеллеров как 10Э), имеет параллельное размещение полок, как П-образный швеллер, но более тонкие конструктивные элементы. В результате это снижает расход металла, делает швеллер легче, но он остается таким же прочным и, при этом, стоит дешевле.
| Марка | Вес 1 метра, кг |
|---|---|
| 10 (Э) | 8,594 |
Швеллер с параллельными гранями полок (П)
Один из двух видов самых популярных швеллеров шириной 100мм, выпускаемых промышленностью. Назван так за характерную форму сечения, напоминающую букву П, при этом его полки параллельны между собой, а угол между ними и полкой составляет 90 градусов. Характеристики швеллера 10П регулируются ГОСТ 8240-97, где указаны все его размеры, допустимые нагрузки и вес.
| Марка | Вес 1 метра, кг |
|---|---|
| 10 (П) | 8,595 |
Кроме трех вышеуказанных, других видов швеллеров №10 не производится, но разделяют на продукцию обычной (серия В) и повышенной точности (серии А, Б).
Типоразмер швеллера №10 входит в группу самых популярных размеров, наряду с №№: 12, 16, 20.
к оглавлению ↑Погонный вес швеллера
Для расчета веса одного погонного метра швеллера необходимо знать следующие величины:
- площадь сечения швеллера,
- плотность металла, из которого изготовлен швеллер.
Сечение швеллера рассчитывается как сумма площадей его стенки и полок. Проще всего произвести расчеты данной величины для швеллера с параллельным расположением элементов конструкции.
Вес швеллера сильно зависит от высоты стенок. Например, для швеллера 10 диапазон веса находится между 3 и 12,7 кг веса, в зависимости от габаритов. А толщина стенок, в данном случае, может различаться в 4 раза — от 40мм до 160мм.
В ГОСТ за плотность стали принята абстрактная величина в 7,85 г/см3. Но фактически плотность может отличаться как в большую, так и в меньшую сторону, в зависимости от типа стального сплава, применяемого для производства швеллера. К слову о составе углеродистой стали — существует два обозначения металла слева названия — это «Ст» и «Сталь» и два обозначения справа — это буква «А» или «Ш».
Разница между ними в чистоте от примесей, она составляет допустимое содержание серы и фосфора до:
- 0,05% для «Ст»,
- 0,035% для «Сталь»,
- 0,025% для «А»,
- 0,015% для «Ш».
Помимо примесей сплавы легированных сталей могут содержать и специально добавленные компоненты, например, никель, хром и т.д. Их доля может доходить до половины состава металла, что тоже нужно учитывать при определении плотности металла, осуществляя поиск этой величины по соответствующему сортаменту.
Так как вес мы считаем в сантиметрах кубических, то переводим длину 1 погонного метра в сантиметры:
1 м = 100 см
Теперь, чтобы узнать объем фигуры, нужно умножить площадь сечения швеллера на длину. Давайте произведем этот расчет для швеллера 10П (площадь поперечного сечения узнаем из таблицы 2 ГОСТ 8240-97):
10,90 * 100 = 1090 см3
Вычисляем вес швеллера 10, для этого возьмем популярную марку стали Ст3пс (сталь конструкционная углеродистая обыкновенного качества), широко применяемую для изготовления данного швеллера. Ее плотность = 7850 кг/м3 или те самые, 7,85 г/см3 по ГОСТу, вычисляем:
1090 см3 * 7,85 г/см3 = 8556,5 г или 8,5567 кг
