Двутавр 30 – размеры и вес двутавровой балки

Горячекатаный двутавр 30 – разновидность фасонного стального проката, получаемая одним из двух способов: горячей прокаткой или сваркой. При производстве этой металлопродукции используется сталь углеродистая обыкновенного качества или низколегированные марки. Поперечное сечение имеет Н-образную форму, обеспечивающую профилю прочность, жесткость, стойкость к скручивающим нагрузкам.

Высота стенки (округленно) – 30 см. Ширина полки, а также толщина стенки и полки определяются типом профиля. Сортамент горячекатаного двутавра номер 30 определяется несколькими нормативами: ГОСТом 8239-89, ГОСТом 26020-83, СТО АСЧМ 20-93, ГОСТом 19425-74.

Виды двутавровых балок 30 и их основные характеристики

По наклону внутренних граней полок двутавровые балки разделяют на 2 группы: с уклоном внутренних граней и с параллельными гранями.

Двутавр номер 30 с уклоном внутренних граней полок:

  • Металлопродукцию общего назначения производятпо ГОСТу 8239-89. Уклон внутренних граней находится в интервале 6-12%. Металлопрокат востребован при строительстве многоэтажных гражданских и производственных объектов. Его используют для устройства пролетных конструкций, усиления фундаментов крупногабаритных строений.
  • Балка специального назначения изготавливается по ГОСТу 19425-74. Двутавр 30М имеет диапазон уклона внутренних граней – 6-12%. Продукция применяется для монтажа подвесных дорог. Уклон в изделиях 30С – до 16%. Назначение металлопроката с литерой «С» – усиление вертикальных и наклонных капитальных горных выработок.

Размеры двутавра 30 с параллельными гранями полок регламентируются ГОСТом 26020-83.

Виды проката:


  • Нормальный – 30Б1 и 30Б2. Балка 30Б2 имеет более массивное сечение, по сравнению с балкой Б1, и может выдерживать большие нагрузки.
  • Широкополочный – 30Ш1, 30Ш2, 30Ш3. Изготавливается с увеличенной шириной полок, применяется при создании колонн и опор, для монтажа направляющих. Чем больше цифровой индекс профиля, тем он массивнее.
  • Колонный – 30К1, 30К2, 30К3. В сечении этих металлоизделий высота стенки равна (примерно или точно) ширине полки. Наибольшую массу 1 м в этой серии имеет двутавр 30К3. Продукция колонной серии применяется для устройства колонн и вертикально расположенных опор при строительстве многоэтажных жилых зданий и объектов промышленного назначения.

Нормативный документ СТО АСЧМ 20-93 разработан «Ассоциацией по стандартизации продукции, изготавливаемой на предприятиях черной металлургии». Он регламентирует те же виды двутавровой балки номер 30, что ГОСТ 26020-83: нормальная, широкополочная, колонная. Однако размеры сечения немного различаются.

Масса различных типов двутавровых балок 30

Сколько весит 1 м двутавра с высотой стенки 30 см, зависит от его типа. Прокат колонного типа имеет массу 1 м, примерно в 3 раза превышающую массу 1 м металлоизделия общего назначения с уклоном внутренних граней или нормального двутавра с параллельными внутренними плоскостями полок.

Таблица размеров и весов 1 м двутавровых балок 30, изготавливаемых в соответствии с разными нормативными документами

Нормативный документ
Профиль
Размеры профиля, мм Масса 1 м, кг
Высота стенки Ширина полки Толщина стенки Толщина полки
ГОСТ 8239-89 30 300 135 6,5 10,2 36,5
ГОСТ 19425-74 30М 300 130 9,0 15,0 50,2
30С 300 87 9,5 13,5 39,1
ГОСТ 26020-83 30Б1 295 140 5,8 8,5 32,9
30Б2
299 140 6,0 10,0 36,6
30Ш1 291 200 8,0 11,0 53,6
30Ш2 295 200 8,5 13,0 61,0
30Ш3 299 200 9,0 15,0 68,3
30К1 296 300 9,0 13,5 84,8
30К2 300 300 10,0 15,5 96,3
30К3 304 300 11,5 17,5 108,9
СТО АСЧМ 20-93 30Б1 298 149 5,5 8,0 32,0
30Б2 300 150 6,5 9,0 36,7
30Ш1 294 200 8,0 12,0 56,8
30Ш2 300 201 9,0 15,0 68,6
30К1 298 299 9,0 14,0 87,0
30К2 300 300 15,0 15,0 95,0
30К3 300 305 15,0 15,0 105,8
30К4 304 301 11,0 17,0 105,8

treydmetall.ru

Двутавр 20 - вес 1 метра, размеры, сортамент двутавровой балки

Двутавровая балка – разновидность стального фасонного проката, поперечное сечение которого напоминает букву «Н». Применяется при строительстве многоэтажных жилых, административных и промышленных объектов для создания каркасов, укрепления перекрытий, в мостостроении, при изготовлении подъемных кранов, сооружении самолетных ангаров. Производство этой металлопродукции регламентируется ГОСТами 26020-83, 8239-89, АСЧМ 20-93.

Сортамент двутавровой балки 20Б1

Двутавр 20Б1 изготавливается в соответствии с ГОСТом 26020-83 или АСЧМ 20-93, имеет параллельные внутренние грани полок. В продажу эта металлопродукция поступает отрезками длиной 4-12 м. Размеры стенок и полок, а следовательно, площадь сечения и масса 1 м длины двутавра 20Б1, производимого по этим стандартам, немного различаются.

Таблица размеров и массы двутавра 20Б1

Нормативный документ Высота стенки, h, мм Ширина полки, b, мм Толщина стенки, s, мм Толщина полки, t, мм Радиус сопряжения, r, мм Площадь сечения, см2 Вес 1 м длины, m, кг
ГОСТ 26020-83 200 100 5,6 8,5 12 28,49 22,4
АСЧМ 20-93 200 100 5,5 8,0 11 27,16 21,3

Характеристики

Металлопродукция производится способом горячей прокатки при температурах 1100-1250°C на автоматизированных прокатных станах. Для этих изделий характерны: сочетание высокой прочности и относительно небольшой массы погонного метра, возможность соединения в единую конструкцию с помощью сварки, заклепок, болтов и шпилек. В зависимости от применяемого при производстве материала, свойства двутавровой балки могут несколько изменяться:

  • В массовом порядке для изготовления применяется углеродистая сталь с содержанием углерода до 0,6%.
  • Продукция, предназначенная для эксплуатации при низких температурах и/или высоких нагрузках, производится из низколегированных сталей типа 09Г2С. Коррозионная стойкость таких материалов выше аналогичной характеристики углеродистых нелегированных сталей.
  • Для эксплуатации конструкций в горячих цехах применяют жаропрочные легированные стали типа 15Х5, 15Х6СМ.

Двутавровые балки 20Б1 могут использоваться как в качестве самостоятельных несущих элементов, так и в составе сложных строительных конструкций.

treydmetall.ru

расчет нагрузки, несущая способность, прочность

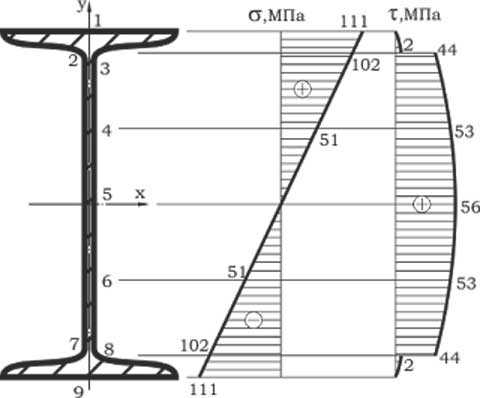

Двутавр – это металлопрофильная конструкция перекрытия, наклонная или горизонтальная, рассчитанная в первую очередь на изгиб. Прежде всего она находится под воздействием весовой нагрузки, направленной по вертикали. Фактически это первичное воздействие, которому должен противостоять прокатный профиль из металла.

Технические характеристики металлического профиля необходимы, чтобы их правильно применять в строительстве, ведь несмотря на большое разнообразие сфер применения, суть остается одна – создать надежную несущую конструкцию. Она позволяет преобразовывать архитектуру сооружений:

  • увеличивает ширину пролетов зданий;
  • значительно, примерно на 35%, уменьшить массу несущих конструкций;
  • существенно увеличить рентабельность проектов.

Говоря о достоинствах конструкции, нельзя не отметить и минусы, хотя их немного. Основные из них – это

  • необходимость применять при создании ребер жесткости дополнительную арматуру;
  • достаточно существенные трудозатраты, которые нужны для ее изготовления.

Однако, следует отметить, что с другой стороны дополнительные ребра жесткости дают возможность:

  • уменьшить общую металлоемкость сварной металлоконструкции, так как ощутимо уменьшают толщину стенок. Таким образом удается понизить ее стоимость, но целиком сохранить механические характеристики;
  • помимо этого облегченная конструкция экономична и с точки зрения устройства фундамента, поскольку после снижения общей массы можно использовать фундамент под БМЗ (быстровозводимые здания).

Чтобы найти двутавр, подходящий для конкретного случая, требуется произвести некоторые расчеты. Обычно для этого используют таблицы или онлайн калькуляторы. В их основе лежат заданные два параметра: расстояние от одной стены до другой и будущая нагрузка на строительную конструкцию.

Прочность двутавровой балки определяется такими параметрами, как:

  • длина,
  • метод закрепления,
  • форма,
  • площадь поперечного сечения.

Большее распространение получили изделия с буквой «Н» в сечении.

На заметку

Жесткость металлической конструкции двутавра в 30 раз превышает жесткость квадратного профиля, а прочность, соответственно, в 7 раз.

Длина данной металлоконструкции бывает разной, к примеру, в случае ГОСТ 8239-89 это 4 –12 метров, то есть в зависимости от сортамента размеры и вес балки двутавровой отличаются. Помимо длины величина веса определяется толщиной металла и размерами граней. Поэтому для выполнения различных расчетов было введено понятие «вес метра балки двутавровой».

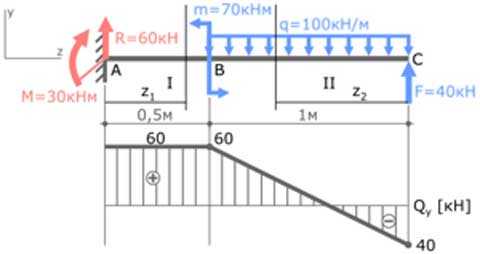

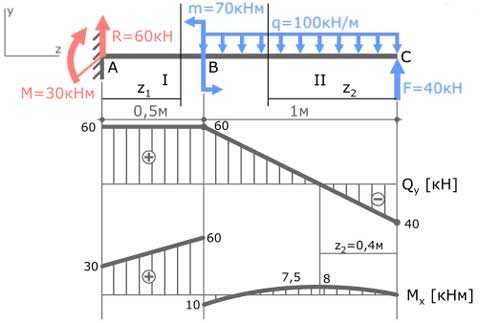

При покупке сварной конструкции обязательно требуется расчет на прочность, а для конкретного использования еще и расчет на прогиб. Грамотный расчет нагрузки на двутавровую балку позволит обеспечить устойчивость конструкции к проектным воздействиям, то есть способность воспринимать их без разрушения.

Нагрузка собственного веса ↑

Чтобы определить в случае необходимости вес двутавровой балки пользуются специальными таблицами, где расписаны ее характеристики, к примеру, габариты, марка стали и т. д. В таблице представлена теоретическая масса 1 м профиля.

балка двутавровая размеры и вес (ГОСТ 8239-89)

Пример расчета двутавра ↑

Предположим необходимо рассчитать вес двутавра № 12 длиной в 3 метра. Согласно таблице условная масса погонного метра данного профиля равна 11,50 кг. Если перемножить полученные значения, то получим величину общей массы – 34,5 кг.

Точнее значение веса сварной металлоконструкции можно посчитать, используя специальные онлайн калькуляторы, один из которых предоставлен на нашем сайте в рубрике «Калькуляторы».

В калькуляторе выбирают соответствующий номер двутавра и вводят необходимый метраж. Как видите, полученное значение больше рассчитанного нами на 0,12 кг.

Несущая способность ↑

Среди всех типов балок двутавровая имеет наибольшую прочность, более того, она устойчива к температурным перепадам. Допустимая нагрузка на двутавр бывает указана на маркировке, как размер. Чем больше число, указанное в его наименовании, тем большую нагрузку может воспринимать балка.

Любой расчет предполагает изначальное знание размеров прокатного или сварного профиля, его длины и ширины. Проясним смысл значения ширины на примере самой популярной балочной опоры – колонны.

Пример расчета

Предположим, что в сечении колонны лежит квадрат со стороной 510 мм, тогда на нее можно будет опереть профиль, для которого ширина не может превышать 460 мм. Это связано с тем, что двутавр придется приваривать к железобетонной подушке, а для сварочных швов понадобится запас, по крайней мере, в 40 мм.

После определения ширины переходят к выбору профиля и расчету нагрузки, воздействующей на профиль. Она представляет собой совокупность воздействий от перекрытия, а также воздействий временного и постоянного характера.

На заметку

Нагрузку, выражающую величину нормативной нагрузки, собирают на длину 1 м профиля.

Но, расчет несущей способности двутавровой балки предполагает учет другого воздействия. Чтобы получить расчетную нагрузку, рассчитанное нормативное воздействие умножается на так называемый коэффициент прочности по нагрузке. Остается к результату прибавить уже подсчитанную массу изделия и найти его момент сопротивления.

Полученных данных достаточно, чтобы из сортамента подобрать профиль, необходимый для изготовления сварного профиля. Как правило, с учетом прогиба конструкции рекомендуется выбирать профиль выше на два порядка.

Важно

Сварная металлическая конструкция должна использовать примерно 70–80% от максимально допустимого прогиба.

Усиление ↑

Если несущая способность двутавра оказывается недостаточной, то возникает необходимость ее усиления. Для различных элементов сварной конструкции этот вопрос решается по-разному.

К примеру, для элементов, воспринимающих нагрузки типа растяжения, сжатия или изгиба, используют такой вариант усиления: увеличивают сечение, иначе говоря, повышают жесткость, скажем, приварив дополнительные детали.

Теоретически – это один из лучших вариантов усиления, однако, при его реализации не всегда удается получить требуемый результат. Дело в том, что элементы в процессе сварочных работ нагреваются, а это несет за собой уменьшение несущей способности.

В какой степени можно ожидать такого понижения зависит от размеров двутавра и режима и направления сварочных работ. Если для продольных швов максимальное понижение оказывается в пределах 15%, то для швов в поперечном направлении оно может достичь и 40%.

Внимание

Поэтому при усилении двутавра под нагрузкой категорически запрещено накладывать швы в направлении, поперечном к элементу.

Расчетно и экспериментально было доказано, что оптимального результата усиления под нагрузкой можно получить при максимальном напряжении в 0,8 Ry, то есть 80% расчетного сопротивления стали, которая была использована для изготовления двутавра.

© 2019 stylekrov.ru

stylekrov.ru

Размеры и вес двутавровой балки

Двутавр – разновидность фасонного стального проката с поперечным сечением в виде буквы «Н», обеспечивающим изделию высокую устойчивость к усилиям на изгиб и сжатие. Эта металлопродукция изготавливается горячей прокаткой или сваркой. Широко применяется в гражданском, промышленном, крупнопанельном жилом строительстве, при создании мостовых конструкций, подвесных путей и опор. При сооружении малоэтажных жилых строений востребован редко из-за массивности и значительной стоимости. Наиболее распространен горячекатаный металлопрофиль, который может изготавливаться с уклоном внутренних граней полок или с параллельными гранями. Сварной профиль имеет только параллельные грани полок.

Производство горячекатаной двутавровой балки

Изготавливается такая металлопродукция на специализированных станах способом горячей прокатки, который подразумевает нагрев до температур, превышающих температуру рекристаллизации стали. Исходные заготовки – катаные или литые полуфабрикаты. При производстве балки используют:

  • для изготовления проката рядового применения – «черные» углеродистые стали;

  • для проката, предназначенного для эксплуатации в нестандартных климатических и сложных технологических условиях, – низколегированные стали.

При использовании в условиях агрессивных сред металлопродукцию обрабатывают антикоррозионными составами. Один из способов – нанесение защитного цинкового слоя.

Сортамент

По размерам сечения двутавровые балки разделяют на несколько категорий:

  • с уклоном внутренних граней полок 6-12% – ГОСТ 8239-89;

  • с уклоном граней 12% и 16% – ГОСТ 19425-74;

  • с параллельными внутренними гранями полок – ГОСТ 26020-83, СТО АСЧМ 20-93.

В обозначении изделий всех групп указывают номер профиля, который равен высоте стенки в см.

Таблица размеров и весов 1 м двутавровой балки по ГОСТу 8239-89

Номер

Высота стенки,h, мм

Ширина полки,b, мм

Толщина стенки,s, мм

Толщина полки,t, мм

Масса 1 м, кг

Номер

Высота стенки,h, мм

Ширина полки,b, мм

Толщина стенки,s, мм

Толщина полки,t, мм

Масса 1 м, кг

10

100

55

4,5

7,2

9,46

30

300

135

6,5

10,2

36,5

12

120

64

4,8

7,3

11,5

33

330

140

7,0

11,2

42,2

14

140

73

4,9

7,5

13,7

36

360

145

7,5

12,3

48,6

16

160

81

5,0

7,8

15,9

40

400

155

8,3

13,0

56,7

18

180

90

5,1

8,1

18,4

45

450

160

9,0

14,2

66,5

20

200

100

5,2

8,4

21,0

50

500

170

10,0

15,2

78,5

22

220

110

5,4

8,7

24,0

55

550

180

11,0

16,5

92,6

24

240

115

5,6

9,5

27,3

60

600

190

12,0

17,8

108,0

27

270

125

6,0

9,8

31,5

Таблица размеров двутавров специального назначения по ГОСТу 19425-74

Номер

Высота стенки,h, мм

Ширина полки,b, мм

Толщина стенки,s, мм

Толщина полки,t, мм

Масса 1 м, кг

Номер

Высота стенки,h, мм

Ширина полки,b, мм

Толщина стенки,s, мм

Толщина полки,t, мм

Масса 1 м, кг

14С

140

80

5,5

9,1

16,9

18М

180

90

7

12

25,8

20С

200

100

7

11,4

27,9

24М

240

110

8,2

14

38,3

20Са

200

102

9

11,4

31,1

30М

300

130

9

15

50,2

22С

220

110

7,5

12,3

33,1

36М

360

130

9,5

16

57,9

27С

270

122

8,5

13,7

42,8

45М

450

150

10,5

18

77,6

27Са

270

124

10,5

13,7

47

36С

3,0

140

14

15,8

71,3

Таблица сортамента двутавровой продукции по ГОСТу 26020-83

Номер

Высота стенки,h, мм

Ширина полки,b, мм

Толщина стенки,s, мм

Толщина полки,t, мм

Номер

Высота стенки,h, мм

Ширина полки,b, мм

Толщина стенки,s, мм

Толщина полки,t, мм

Нормальные

Колонные

10Б1

100

55

4,1

5,7

20К1

195

200

6,5

10

12Б1

117

64

3,8

5,1

20К2

198

200

7

11,5

12Б2

120

64

4,4

6,3

23К1

227

240

7

10,5

14Б1

137

73

3,8

5,6

23К2

230

240

8

12

14Б2

140

73

4,7

6,9

26К1

255

260

8

12

16Б1

157

82

4

5,9

26К2

258

260

9

13,5

16Б2

160

82

5

7,4

26К3

262

260

10

15,5

18Б1

177

91

4,3

6,5

30К1

296

300

9

13,5

18Б2

180

91

5,3

8

30К2

300

300

10

15,5

20Б1

200

100

5,6

8,5

30К3

304

300

11,5

17,5

23Б1

230

110

5,6

9

35К1

343

350

10

15

26Б1

258

120

5,8

8,5

35К2

348

350

11

17,5

26Б2

261

120

6

10

35К3

353

350

13

20

30Б1

296

140

5,8

8,5

40К1

393

400

11

16,5

30Б2

299

140

6

10

40К2

400

400

13

20

35Б1

346

155

6,2

8,5

40К3

409

400

16

24,5

35Б2

349

155

6,5

10

40К4

419

400

19

29,5

40Б1

392

165

7

9,5

40К5

435

400

23

35,5

40Б2

396

165

7,5

11,5

Широкополочные

45Б1

443

180

7,8

11

20Ш1

193

150

6

9

45Б2

447

180

8,4

13

23Ш1

226

155

6,5

10

50Б1

492

200

8,8

12

26Ш1

251

180

7

10

50Б2

496

200

9,2

14

26Ш2

255

180

7,5

12

55Б1

543

220

9,5

13,5

30Ш1

291

200

8

11

55Б2

547

220

10

15,5

30Ш2

295

200

8,5

13

60Б1

593

230

10,5

15,5

30Ш3

299

200

9

15

60Б2

597

230

11

17,5

35Ш1

338

250

9,5

12,5

70Б1

691

260

12

15,5

35Ш2

341

250

10

14

70Б2

697

260

12,5

18,5

35Ш3

345

250

10,5

16

80Б1

791

280

13,5

17

40Ш1

388

300

9,5

14

80Б2

798

280

14

20,5

40Ш2

392

300

11,5

16

90Б1

893

300

15

18,5

40Ш3

396

300

12,5

18

90Б2

900

300

15,5

22

50Ш1

484

300

11

15

100Б1

990

320

16

21

50Ш2

489

300

14,5

17,5

100Б2

998

320

17

25

50Ш3

495

300

15,5

20,5

100Б3

1006

320

18

29

50Ш4

501

300

16,5

23,5

100Б4

1013

320

19,5

32,5

60Ш1

580

320

12

17

60Ш2

587

320

16

20,5

60Ш4

603

320

20

28,5

70Ш1

683

320

13,5

19

70Ш2

691

320

15

23

70Ш3

700

320

18

27,5

70Ш4

700

320

20,5

31,5

70Ш5

718

320

23

36,5

Особенности сварного двутавра

Размеры и вес сварной двутавровой балки определяются ТУ У 01412851.001-95. Некоторые производители изготавливают этот металлопрофиль в соответствии с сортаментом профиля, полученного горячей прокаткой, по ГОСТу 26020-83 и СТО АСЧМ 20-93. У таких изделий части полок, расположенные по обе стороны стенки, называют «фланцы».

Сварная балка имеет определенные преимущества, по сравнению с горячекатаной, благодаря следующим возможностям:

  • Изготавливать изделия переменного сечения, что позволяет усиливать участки, подвергаемые наибольшим нагрузкам.

  • Применять различные стали на разных частях профиля. Это позволяет рационально использовать дорогостоящие низколегированные стали, заменяя их более дешевыми углеродистыми на неответственных отрезках профиля. Экономия составляет примерно 5%, что весьма ощутимо при значительных размерах партии.

  • Производить продукцию индивидуальных размеров.

semidelov.ru

Масса двутавровой балки, размеры двутавра ГОСТ 26020-83

Двутавры, балки горячекатаные с параллельными гранями ГОСТ 26020-83.

Двутавровая балка — это конструктивный элемент, представляющий собой горизонтальный или наклонный брус, работающий преимущественно на изгиб.

Прочностные качества балки - двутавра зависят от нескольких её характеристик:

  • - размеры двутавра по ГОСТ, масса погонного метра, площадь и размеры поперечного сечения;

  • - длина двутавровой балки, размеры поставки до 12 метров;

  • - материал согласно стандарта;

  • - способ закрепления.

В современных сооружениях используются, как правило, стальные балки двутавровые и железобетонные. Одним из самых распространённых типов поперечного сечения стальной балки является двутавровое сечение. Тавр используют при возведении каркасов зданий и мостов. Также применяют тавровые балки, швеллера, прокат с полым профилем (в частности, трубы), балки с угловым профилем сечения.

Масса двутавровой балки по ГОСТ 26020-83

Двутавр - вид металлопроката, востребованный в области строительства (промышленного, гражданского - в роли перекрытий, жилого крупнопанельного). Используется двутавровая балка также в составе мостовых конструкций, опор, колонн, путей подвесного типа.

Справочные значения для двутавровых балок должны соответствовать приведенным в таблице - номер балки зависит от ее размеров, а масса двутавра вычисляется от номера или размера. Масса приведена для горячекатаных балок обычной модификации. Масса метра двутавра исчисляется исходя из плотности стали, принятой равной 7,85 г/см³.

Таблица - Размеры двутавров, вес

Параметры двутавра
Размер двутавровой балки, мм   Площадь сечения
Номер №  масса, кг
h b s t r  см2
10 Б1 8,1 100 55 4,1 5,7 7 10,32
12 Б1 8,7 117,6 64 3,8 5,1 7 11,03
12 Б2 10,4 120 64 4,4 6,3 7 13,21
14 Б1 10,5 137,4 73 3,8 5,6 7 13,39
14 Б2 12,9 140 73 4,7 6,9 7 16,43
16 Б1 12,7 157 82 4 5,9 9 16,18
16 Б2 15,8 160 82 5 7,4 9 20,09
18 Б1 15,4 177 91 4,3 6,5 9 19,58
18 Б2 18,8 180 91 5,3 8 9 23,95
20 Б1 22,4 200 100 5,6 8,5 12 28,49
23 Б1 25,8 230 110 5,6 9 12 32,91
26 Б1 28 258 120 5,8 8,5 12 35,62
26 Б2 31,2 261 120 6 10 12 39,7
30 Б1 32,9 296 140 5,8 8,5 15 41,92
30 Б2 36,6 299 140 6 10 15 46,67
35 Б1 38,9 346 155 6,2 8,5 18 49,53
35 Б2 43,3 349 155 6,5 10 18 55,17
40 Б1 48,1 392 165 7 9,5 21 61,25
40 Б2 54,7 396 165 7,5 11,5 21 60,72
45 Б1 59,8 443 180 7,8 11 21 76,23
45 Б2 67,5 447 180 8,4 13 21 85,96
50 Б1 73 429 200 8,8 12 21 92,98
50 Б2 80,7 496 200 9,2 14 21 102,8
55 Б1 89 543 220 9,5 13,5 24 113,37
55 Б2 97,9 547 220 10 15,5 24 124,75
60 Б1 106,2 593 230 10,5 15,5 24 135,26
60 Б2 115,6 597 230 11 17,5 24 147,3
70 Б1 129,3 691 260 12 15,5 24 164,7
70 Б2 144,2 697 260 12,5 18,5 24 183,6
80 Б1 159,5 791 280 13,5 17 26 203,2
80 Б2 177,9 798 280 14 20,5 26 226,6
90 Б1 194 898 300 15 18,5 30 247,1
90 Б2 213,8 900 300 15,5 22 30 272,4
100 Б1 230,6 990 320 16 21 30 293,82
100 Б2 258,2 998 320 17 25 309 328,9
100 Б3 285,7 1006 320 18 29 30 364
100 Б4 314,5 1013 320 19,5 32,5 30 400,6


Масса погонного метра двутавровой балки представленный в таблице - теоретическая масса двутавра. Вес фактический может отличаться на 3-5%. Отклонения по массе 1 м двутавра не должны превышать плюс 3, минус 5 %. По согласованию изготовителя с потребителем отклонение по массе не должно превышать плюс 3, минус 3 % для двутавров до № 16 и плюс 2,5, минус 2,5 % для балок свыше 16. Размеры и геометрическую форму контролируют на расстоянии не менее 500 мм от торца.

Для быстрого расчета массы балки двутавровой воспользуйтесь "Калькулулятором металла" в разделе сайта "Сортамент металлопроката". Калькулятор расчета массы двутавра считает вес для разных марок сталей, что важно, если Вам нужно посчитать массу тавра, изготовленного из марочной стали. Металлокалькулятор двутавра рассчитывает вес стальной балки (по размерам сечения и длины заготовок), и длину двутавров (по общему весу стальных балок и размерам двутаврового сечения).

sbk.ltd.ua

Вес двутавра

Подробности

Масса двутавра нужна для проведения сложных инженерно-технических расчетов и при планировании потребности производства в этом виде металла. Узнать данный показатель можно из представленной ниже таблицы, где балка двутавровая, ее вес и метраж, представлена в полном сортаменте.

Номер двутавраРазмерыМасса 1м, кгМетров в тонне
h b s t
10 100 55 4,5 7,2 9,46 105,71
12 120 64 4,8 7,3 11,50 86,96
14 140 73 4,9 7,5 13,70 72,99
16 160 81 5,0 7,8 15,90 62,89
18 180 90 5,1 8,1 18,40 54,35
20 200 100 5,2 8,4 21,00 47,62
22 220 110 5,4 8,7 24,00 41,67
24 240 115 5,6 9,5 27,30 36,63
27 270 125 6,0 9,8 31,50 31,75
30 300 135 6,5 10,2 36,50 27,40
33 330 140 7,0 11,2 42,20 23,70
36 360 145 7,5 12,3 48,60 20,58
40 400 155 8,3 13 57,00 17,54
45 450 160 9,0 14,2 66,50 15,04
50 500 170 10,0 15,2 78,50 12,74
55 550 180 11,0 16,5 92,60 10,80
60 600 190 12,0 17,8 108,00 9,26

trulaser.ru

Вес двутавровой балки 24 – Вес балки 24М – вес 1 метра, расчет веса.

Отправить ответ

avatar
  Подписаться
Уведомление о
