Как правильно поставить обратный клапан на вытяжку

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».

Это самый тихий клапан — эластичная мембрана, но не слишком надежный

Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить.

Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.

Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
• С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

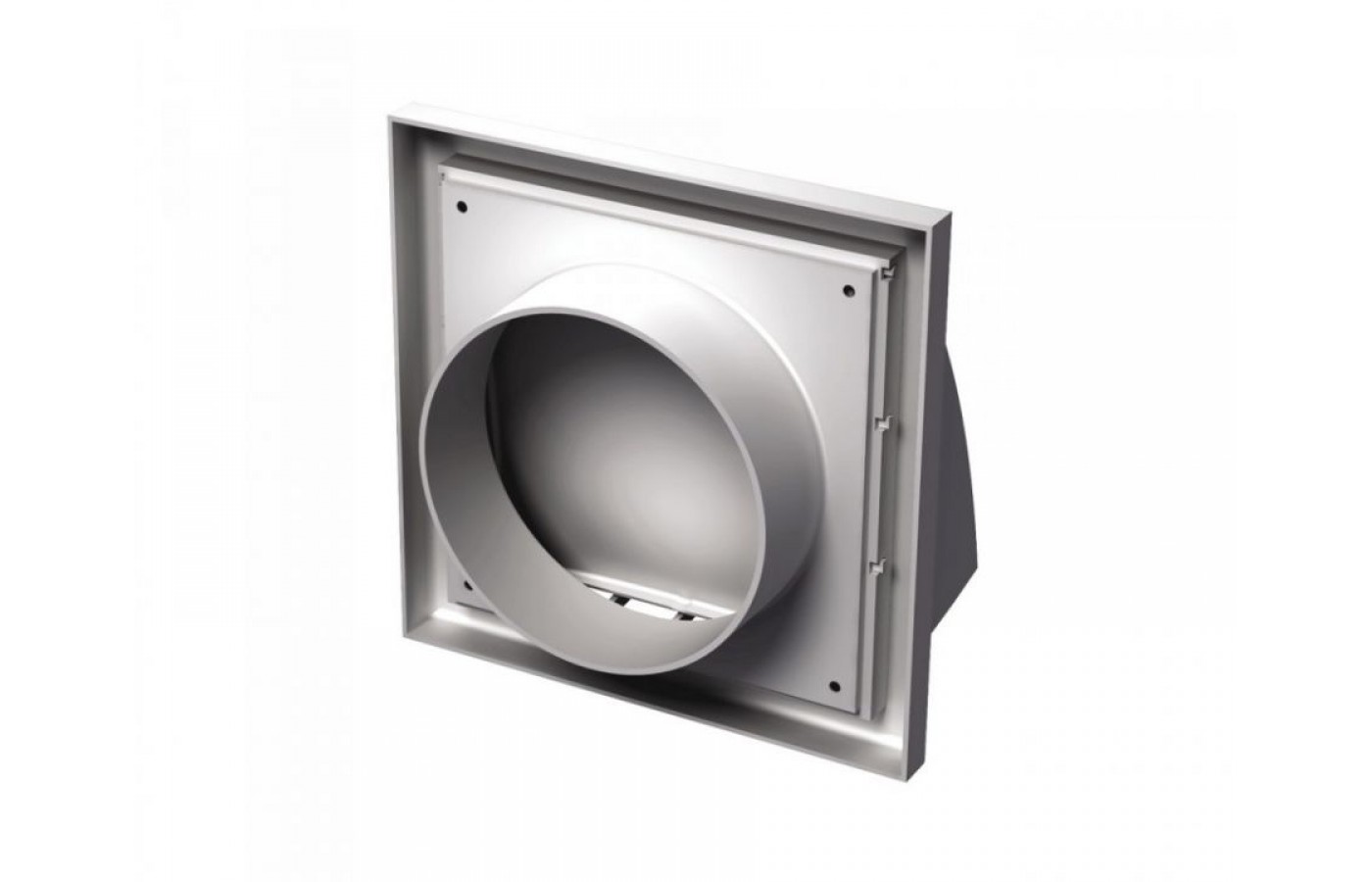

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка».
Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

Виды заслонок на обратном клапане для вентиляции

Мембранный клапан выглядит таким подвижным

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

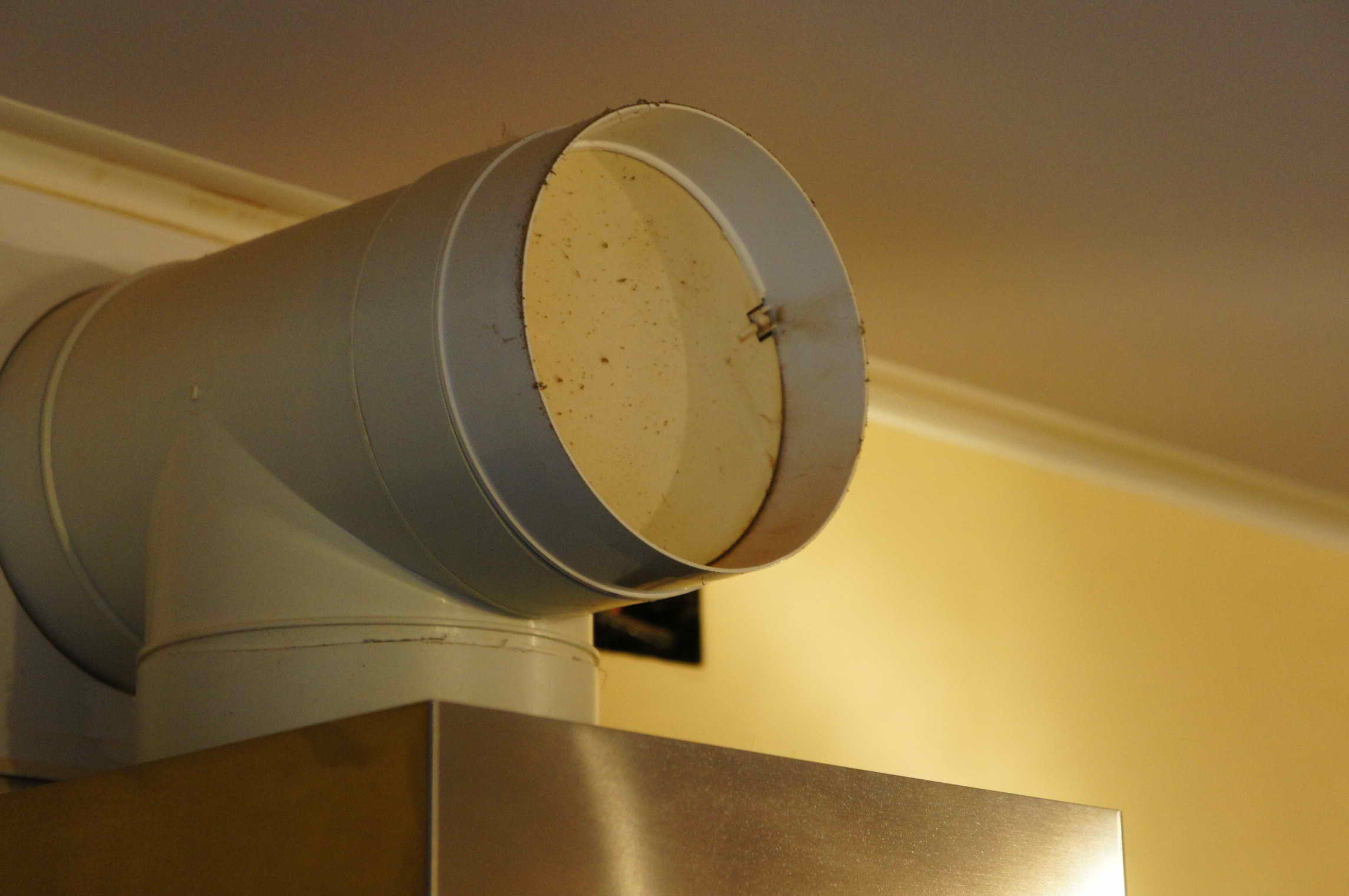

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».

Это самый тихий клапан — эластичная мембрана, но не слишком надежный

Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.

Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
• С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

Виды заслонок на обратном клапане для вентиляции

Мембранный клапан выглядит таким подвижным

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут в следующей статье, размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

• смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
• наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

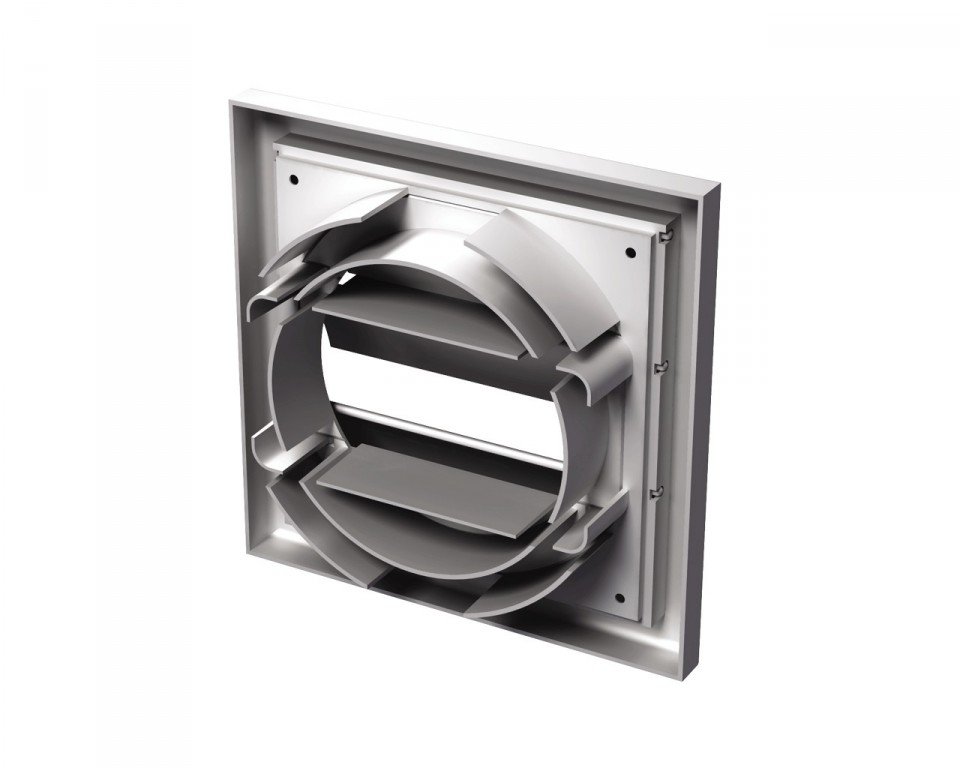

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно описано здесь. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

• плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
• исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если вытяжная система имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

• монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
• приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для проведения прочистки, ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

• створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
• происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

назначение, виды, установка. Как сделать своими руками

Система вентиляции помещения предназначена для того, чтобы обеспечивать приток свежего воздуха, при этом удаляя отработанный, неприятный запах и пыль. Часто случается так, что установленная в многоэтажном доме вентиляция не справляется со своими задачами, и вместо чистого воздуха в квартиру попадают посторонние запахи от соседей. Чтобы этого не происходило, рекомендуется установить обратный клапан для вентиляции.

Для чего нужен обратный клапан



Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

Основными причинами, при наличии которых следует установить обратный клапан, являются:

• Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
• Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
• В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
• В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
• Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Виды обратных клапанов для вентиляции

Клапаны для вентиляции могут классифицироваться по материалу изготовления, чаще всего их производят из:

• Пластика.
• Тонкой оцинкованной стали.
• Комбинированных материалов – стали и пластмассы.

Вариант, изготовленный из пластмассы, часто устанавливают в квартирах, офисах, коттеджах. Такие обратные клапаны имеют привлекательный внешний вид и подойдут под любой стиль интерьера. Кроме того, пластмассовые клапаны легко справятся с задачами естественной вентиляции. Еще одним несомненным их плюсом является доступность – пластиковые обратные клапаны самые дешевые устройства среди других аналогов.

Модели, изготовленные из оцинкованной стали используют на промышленных предприятиях или в административных зданиях бытового назначения. Такие клапаны обладают прочной конструкцией, что позволяет им функционировать в приточно-вытяжных системах вентилирования. Кроме того, на предприятиях всегда выдвигаются повышенные требования к пожаробезопасности, а стальные клапаны хорошо справляются с этой задачей.

В зданиях, где присутствует естественная вентиляция, хорошо зарекомендовали себя устройства из комбинированных материалов. Корпус изделия выполнен из оцинкованной стали, а лопасти изготовлены из пластика. Таким образом, клапан реагирует при самом маленьком дуновении ветра и обеспечивает естественный воздухообмен.

В зависимости от конструкции, обратные клапаны для вентиляции бывают:

1. Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
2. С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.
3. Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.
4. Бабочка.Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.

Как правильно выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, необходимо руководствоваться такими критериями:

• Прибор должен быть чувствительным даже к небольшому движению воздуха, поэтому лучше установить вытяжной вентилятор с решеткой. Это будет способствовать нормальному воздухообмену и увеличению тяги.
• Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана. Подбирайте диаметр клапана в точности подходящий по размеру к параметрам вентилятора.
• Обратите внимание на рабочую температуру клапана – некоторые приборы могут работать только при средних температурах.
• В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую же форму. Делается это для удобства установки устройства.

Не стоит забывать о том, что при неправильном подборе клапана, воздухообмен в квартире может нарушиться и полностью поменять свое направление.

Рекомендации по установке устройства

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.

Видео:

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, его с легкостью можно изготовить самостоятельно в домашних условиях. Самым простым будет клапан мембранного действия. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепежи.

Процесс изготовления состоит из последовательного выполнения алгоритма действий:

1. Измерить размеры вентиляционного отверстия и вырезать решетку таким образом, чтобы ее величины были на 2 см больше самой отдушины.
2. Если имеется кусок пластика под заготовку, то чтобы сделать решетку воспользуйтесь напильником.
3. Поверхность решетки должна быть гладкой, чтобы мембраны плотно к ней прилегали.
4. Прикрепить два квадратика пленки толщиной 0,5 мм с двух сторон от решетки. Сделать это лучше с помощью герметика.
5. Просверлить в решетке отверстия для крепления к стене.
6. Установить решетку в отдушину и закрепить.

Самодельное устройство сможет работать как с системой естественной вентиляции, так и с принудительной циркуляцией воздуха.

При наличии проблем с вентиляцией все же рекомендуется установить обратный клапан, таким образом обеспечив себе комфорт и отсутствие неприятных запахов в квартире.

Видео:

Обратный клапан на вентиляцию — 120 фото изготовления и монтажа

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Типы затворов на вентиляционном клапане

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.

Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Составные элементы обратного клапана

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.

Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Бюджетный вариант вытяжного клапана

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.

Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.

Фото обратного клапана на вентиляцию





Также рекомендуем посетить:

Обратный клапан вентиляции – установка на вытяжку своими руками —

виды, устройство, установка на вытяжку

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Содержание статьи:

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

Обратный клапан в паре с вентилятором

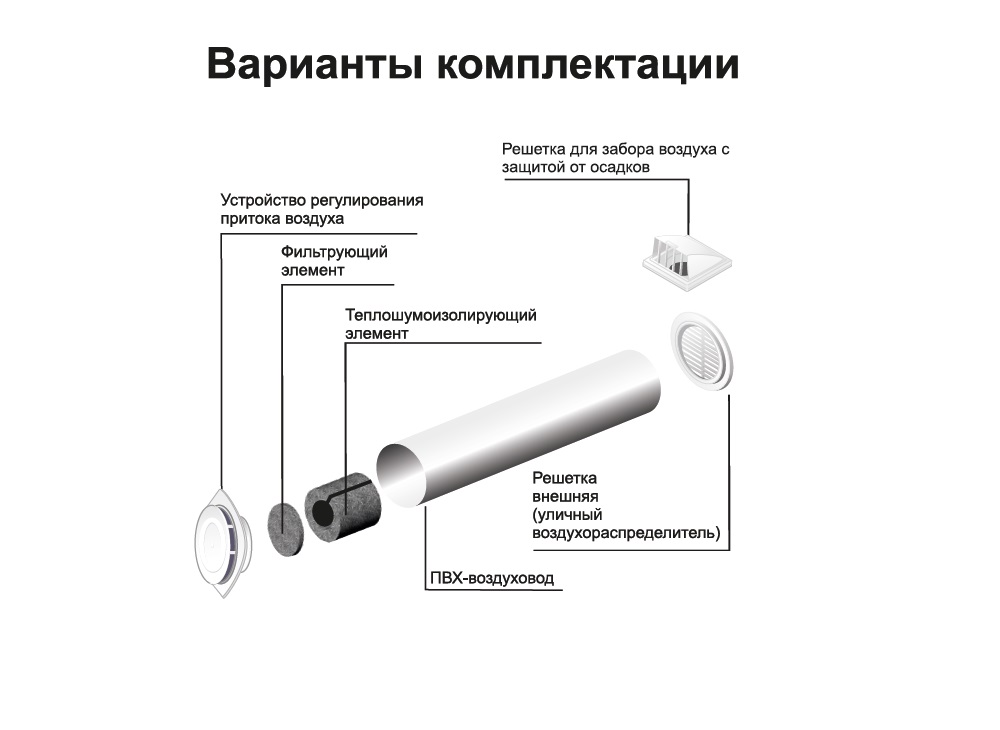

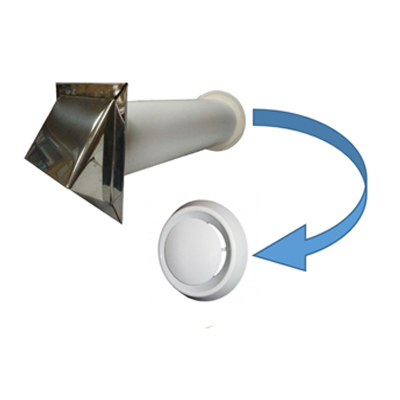

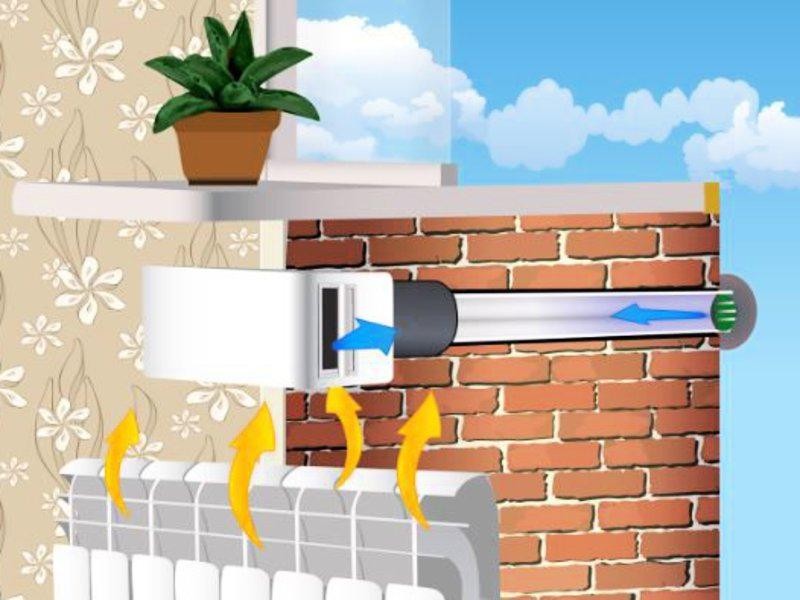

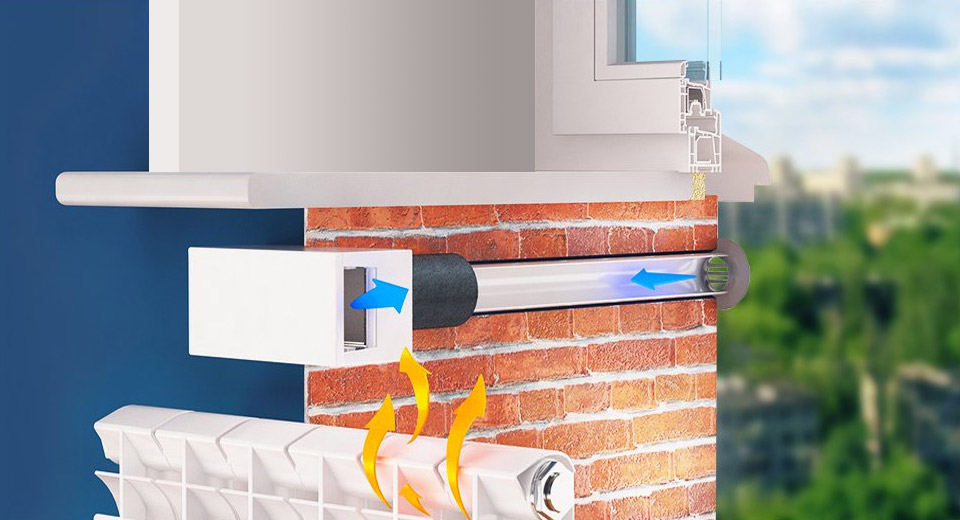

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

• смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
• наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

• плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
• исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

• монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
• приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

• створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
• происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

для чего нужен, виды, установка

Главная » Вентиляция » Вентиляционный обратный клапан: назначение, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

Содержание статьи

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
• С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

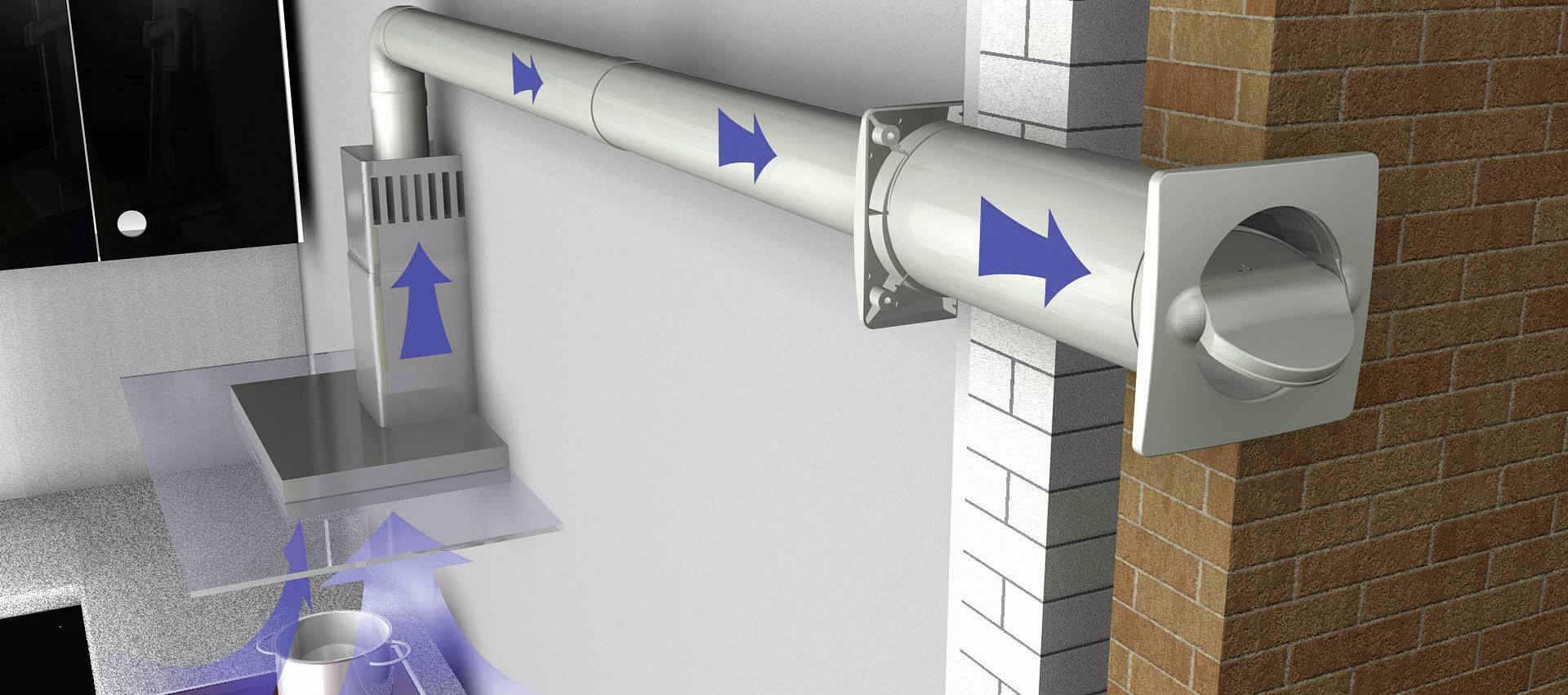

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

установка в квартире вытяжки своими руками, что такое антивозвратный вентиляционный клапан для кухни

Обратный клапан для вентиляции является важным элементом вентиляционной системы и широко используется в установках вытяжного и приточно-вытяжного типа. Использование устройства надёжно защищает помещение от посторонних запахов и делает пребывание в нем приятным и комфортным.

Почему возникает обратная тяга?

Принцип работы приточно-вытяжных систем основывается на равенстве заходящего и выходящего объёмов воздуха. В случае уменьшения количества поступающих воздушных масс возникает эффект опрокидывания тяги, в результате которого воздух из вытяжного вентиляционного канала заходит назад в помещение. Причиной нарушения циркуляции потоков нередко являются засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока.

Однако может быть и наоборот, когда в качестве причины выступает усиленный отток воздушных масс, что часто происходит при выходе дыма и продуктов сгорания топлива через дымоходные трубы печей и каминов. При условии исправного дымохода горячая смесь очень интенсивно выходит наружу, и приточная система может не справиться. В результате происходит захлёст тяги в вытяжном канале, и отработанный воздух устремляется в обратную сторону.

Также эффект обратной тяги возникает при подсоединении нескольких ответвлений воздуховода к общему вентканалу. В таком случае часто образуется неравномерный напор, который и приводит к обратному захлёстыванию потоков. Нередки случаи присоединения к одному воздуховоду нескольких точек забора, одна из которых оснащена принудительной вытяжкой.

В результате работы вентилятора возникает давление воздуха не только в сторону идущего на улицу вентканала, но и по направлению к остальным точкам забора, не оборудованным вытяжными принудительными устройствами. Такой эффект часто наблюдается в старых домах с общими воздуховодами, когда кто-то из соседей устанавливает мощную вытяжку. В результате загрязнённый воздух из общего канала интенсивно загоняется в помещения, которые такими устройствами не оборудованы.

Ещё одной причиной появления обратной тяги может стать изменение условий внешней среды. Например, при нарушении рельефа посредством сноса или строительства находящихся поблизости зданий, ветер может изменить своё направление и начать задувать в вытяжной канал. Таким образом, какой бы ни была причина возникновения опрокинутой тяги, при первых же признаках её появления необходимо оборудовать систему обратным клапаном, способным нейтрализовать все негативные моменты данного эффекта.

Что это такое и для чего нужен?

Обратный клапан представляет собой устройство, устанавливаемое на выходе из воздуховода, и состоящее из корпуса и заслонки. Корпус, в свою очередь, оснащён декоративной решёткой, закрывающей внутренние детали и крепёжные элементы конструкции. Заслонка имеет способность открываться под воздействием давления выходящего воздуха и возвращаться в исходное положение при отсутствии потока.

Обратные клапаны выпускаются в стандартных размерах и совместимы со всеми видами воздуховодов. Материалом изготовления приборов в основном является пластик. Существуют и металлические модели, но сфера их применения часто ограничена показателями влажности того или иного помещения. Хотя оцинкованные и хромированные изделия имеют антикоррозийное покрытие и наряду с пластиковыми могут использоваться в ванных комнатах, душевых и кухнях.

Принцип работы обратного клапана заключается в следующем: загрязнённый воздух выходит из помещения и, попадая сквозь накладку в корпус устройства, давит на заслонку и открывает её. Как только давление выходящего потока падает, заслонка закрывается и начинает служить прочной преградой для пыли, постороннего запаха и мелких насекомых. Кроме того, использование даже самого простого лепесткового клапана заметно снижает уровень внешнего шума, идущего из смежного помещения или с улицы. Крепление устройства производится на внутренний либо внешний торец воздуховода, а при установке на системы с принудительной циркуляцией воздуха – за вентилятор.

Разновидности

Современный рынок вентиляционного оборудования представляет четыре типа обратных клапанов, каждый из которых имеет свои конструктивные особенности, а также сильные и слабые стороны.

• Одностворчатые лепестковые модели гравитационного типа. Устройства состоят из корпуса и одной створки, открытие которой происходит благодаря давлению воздуха, а закрытие – собственной силе тяжести. Гравитационный круглый клапан применяется в системах с естественной циркуляцией воздуха, что обусловлено низким сопротивлением открытия створки.

Одностворчатые модели выпускаются в двух модификациях. Первый вид представлен изделиями со смещённым относительно центра сечения положением оси, на которой держится планка, а второй отличается присутствием противовеса, находящегося внутри или снаружи прибора. Преимуществом данного вида является возможность установки на системы, не оснащённые принудительной вытяжкой, а к минусам относят необходимость фиксации устройства в строго вертикальном либо горизонтальном положении. В противном случае противовес будет западать, и потребуются более значительные усилия для открытия заслонки.

• Пружинные двустворчатые модели «бабочка». Конструктивно такие клапаны состоят из двух шторок, способных складываться при сильном давлении масс, и пружины, возвращающей створки в исходное положение при отсутствии воздушной циркуляции. «Бабочки» используются только в системах с принудительной вытяжкой, и в условиях естественной вентиляции неэффективны.

• Клапан с задвижкой-жалюзи. Принцип работы данного устройства основан на силе гравитации и чем-то напоминает принцип действия лепестковых одностворчатых приборов, с той лишь разницей, что вместо одной створки используется несколько расположенных друг за другом элементов. Изделия такого типа изготавливаются из металла, отлично переносят отрицательные температуры и предназначены для монтажа на наружную часть вентиляционного канала.

Клапаны мембранного типа являются особо чувствительными конструкциями и способны открываться при малейшем движении воздуха. В роли задвижки в них выступает тонкая мембрана, для открытия которой требуется совсем небольшое усилие. Мембранные модели предназначаются для установки в вытяжные вентиляции с естественной тягой и при монтаже в системы с принудительной циркуляцией требуют установки дополнительных рёбер жёсткости. В противном случае от воздействия сильной тяги тонкая мембрана быстро деформируется и вследствие неплотного прилегания начнёт пропускать воздух.

Следующим критерием классификации приборов является материал, из которого они изготовлены. По данному признаку выделяют две группы устройств: пластиковые и стальные.

• Наиболее распространёнными являются модели из пластика. Такие изделия не подвержены коррозии, легко монтируются, отличаются долгим сроком службы и низкой ценой. К минусам пластиковых устройств относят низкую устойчивость к воздействию отрицательных температур и недостаточную прочность конструкции.
• Приборы из оцинкованной стали гораздо мощнее своих пластмассовых аналогов и способны хорошо переносить низкие температуры. Кроме того, металлические модели обладают большим рабочим ресурсом и устанавливаются в мощные вытяжки с высоким давлением проходящих воздушных масс.

Ещё одним важным признаком, по которому различаются антивозвратные клапаны, является способ управления. По данному критерию модели подразделяются на ручные и электрические. Регулировка первых производится с помощью рычажка или задвижки, в то время как вторые оборудуются электроприводом и требуют наличия поблизости источника электрического питания.

Форма клапанов также бывает разной. Приборы выпускаются в круглом и прямоугольном исполнении, что позволяет без труда совмещать их с любыми типами воздуховодов.

• Круглые бытовые модели имеют размер сечения 100, 120, 125, 150 и более миллиметров, что соответствует большинству диаметров вентиляционных каналов. Промышленные устройства, используемые на мощных вытяжках торговых центров и производственных цехов, выпускаются диаметром до 1000 мм.
• Прямоугольные и квадратные модели чаще используются в высокопроизводительных установках различных предприятий и также выпускаются в большом разнообразии типоразмеров.

Кроме того, обратные клапаны различают по способу установки – приборы могут монтироваться как в вертикальной, так и в горизонтальной плоскостях, а также по пропускной способности, показывающей, какой объём воздуха способно пропускать устройство за единицу времени. Различаются приборы и по классу безопасности. Наряду с бытовыми и промышленными моделями, существуют взрывозащищенные или искробезопасные клапаны. Такие изделия предназначены для вентиляционных систем взрывоопасных зон класса В1, В1А и В1Б, в которых предполагается перемещение взрывоопасных смесей. Приборы способны выдерживать давление в 1500 Па при скорости движения потока, достигающей 6-20 м/сек.

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

• Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
• Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.

• Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
• Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.

• После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
• Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

Как осуществляется установка?

Для того чтобы оснастить стенной вентиляционный выход обратным клапаном, необходимо предусмотреть, чтобы эффект опрокинутой тяги не возникал при любых сочетаниях включенных вытягивающих устройств ванной, санузла и кухни. Поэтому, если в вентиляционной системе установлен тройник, собирающий воздух со всех точек забора и выводящий его в общий воздуховод, клапанами должны быть оборудованы все выходы.

Важным условием размещения обратных клапанов является обеспечение к ним свободного доступа. Это требование продиктовано необходимостью регулярной чистки устройств от налипшего жира и пыли. Если чистку приборов производить редко либо вообще не освобождать их от грязи, то из-за налипших отложений створки перестанут плотно прилегать к клапану, и работа прибора станет неэффективной.

Установка обратного клапана производится на выходе из вентиляционного канала при помощи жидких гвоздей либо саморезов. Второй вариант гораздо предпочтительнее с практической точки зрения: при необходимости чистки устройства его можно будет легко открутить, а после обработки так же легко установить на место. При закреплении клапана необходимо проконтролировать, чтобы прибор полностью перекрывал отверстие воздуховода.

При установке клапанов на системы с принудительным отводом загрязнённого воздуха, прибор располагают в вентканале за вентилятором.

• Для этого демонтируют вентилятор, вставляют клапан в воздуховод и отмечают места для его крепления.
• Затем клапан снова вынимают и в отмеченных местах сверлят отверстия под крепёж.
• Далее клапан снова устанавливают в вентканал и сквозь просверленные отверстия отмечают точки крепления на поверхности стены. Потом с помощью шлямбура отмеченные места высверливают и подготавливают для установки дюбелей.
• Затем антивозвратный клапан устанавливают в вентканал и фиксируют, заполняя при этом щели между прибором и поверхностью канала силиконовым герметиком. Некоторые модели не нуждаются в дополнительной герметизации соединений и уже оснащены уплотнительным резиновым кольцом, которое способствует более плотному примыканию воздуховода и клапана.
• Заключительным этапом монтажа будет установка вентилятора на прежнее место и пробный запуск системы.

Установка наружных клапанов типа жалюзи производится по такому же принципу. Единственными условиями выбора таких устройств являются материал изготовления и наличие дополнительных функций. К их числу относятся антивандальные приспособления, предотвращающие порчу или поломку жалюзи, а также наличие функции рекуперации тепла. Последняя опция особенно важна для наружных моделей: она предотвращает обледенение клапана и способствует его корректной работе на протяжении зимнего периода.

Правильный выбор, грамотный монтаж и своевременное обслуживание обратного клапана способствуют эффективной защите квартиры от неприятных запахов, постороннего шума и пыли. Это позволяет значительно улучшить качество воздуха в помещении и приводит к созданию комфортного микроклимата внутри него.

О том, как сделать обратный клапан своими руками, смотрите в следующем видео.

Клапана гравитационные КГ канальные — Компания АИРКУЛ

Вентиляция состоит из множества элементов. Каждый из узлов и комплектующих играет важную роль в работе системы и обеспечивает должный уровень комфорта.

Жители многоэтажных домов довольно часто ощущают запахи пищи, табачного дыма из соседних квартир. Причина этого явления – неправильная работа гравитационной (естественной) или механической системы вентиляции. Из-за недостаточной тяги вытяжной воздух не выходит наружу, а продолжает циркулировать по трубам внутри здания и попадает из одних помещений в другие.

Можно ли устранить проблему, и как это сделать?

Для предотвращения этого явления используется обратный клапан. Он относится к группе воздушных регуляторов и заслонок. Назначение обратного клапана – изменение потоков воздуха в системах вентиляции.

Принцип работы регулятора прост. Клапан оснащен лопастями. Они расположены таким образом, что пропускают потоки воздуха лишь в одном направлении. Если оно меняется, лопасти закрываются.

Разновидности обратных клапанов.

Воздушные регуляторы разделяются по нескольким критериям:

Материал (пластик, оцинкованная сталь).

Форма (прямоугольный, круглый) и размеры. Выбор зависит от формы и сечения воздуховода.

Метод установки (вертикально или горизонтально). Выбор зависит от конструкционных особенностей воздуховода.

Пропускная способность – объем воздуха, который проходит через клапан за единицу времени.

Конструкция (лепестковый, гравитационный).

Выбор каждого критерия осуществляется в зависимости от типа вентиляции, ее особенностей и ваших потребностей.

Гравитационный клапан

Этот регулятор оснащен створками, которые закрываются под воздействием силы тяжести. Важный момент – они устанавливаются под определенным углом, для которого характерно равное воздействие сила давления и тяжести.

Гравитационный клапан предназначен для монтажа в прямоугольных воздуховодах в конечной точке вентиляционной системы. К примеру, выход на улицу. Он устанавливается, преимущественно, в горизонтальном воздуховоде. В вертикальном монтаж также возможен, если поток воздуха направлен снизу вверх.

Преимущества гравитационного клапана хорошо известны специалистам. Этот тип регулятора характеризуется низкими потерями давления. Особенно заметна разница в сравнении с лепестковыми клапанами (бабочка). Это преимущество достигается за счет отсутствия возвратных пружин. Сокращение потерь давления приводит к улучшению циркуляции воздуха и повышению эффективности работы вентиляционной системы.

Качественные гравитационные клапаны на выгодных условиях

В нашем каталоге представлены регуляторы от надежных производителей. Мы гарантируем качество, эффективную работу и долговечность каждой модели, готовы предоставить сертификаты соответствия самым высоким требованиям. Вам понравятся наши цены и сервисные услуги.

Наши консультанты имеют профессиональные знания в сфере конструирования и монтажа вентиляционных систем. Они предоставят исчерпывающую информацию о гравитационных клапанах и помогут выбрать модели, которые полностью соответствуют вашим требованиям и особенностям воздуховода.

вытяжка на кухне и монтаж

Если на кухне часто чувствуются запахи, доносящиеся от соседей, то это связано с обратной тягой в вентиляционной системе. Чтобы избавиться от этого неприятного явления, нужен обратный клапан для вентиляции. Существует несколько разновидностей устройств для защиты от обратной тяги. Каждый вид имеет свои особенности, назначение, преимущества и недостатки. Важно правильно выбрать место для установки клапана, провести его монтаж с соблюдением правил.

Что такое обратный клапан и его назначение в вентиляции?

Нормально работающая вентиляционная система выводит воздух из помещения на улицу по вентканалам. Как правило, вытяжные отверстия находятся в помещениях с влажными процессами (ванной, на кухне) или там, где наблюдаются неприятные запахи (санузел). Благодаря работе вентиляции запахи быстро выводятся из помещения, нормализуется влажность.

В некоторых ситуациях наблюдается обратная тяга, то есть воздух поступает в помещение, а не выводится из него. Если воздушные массы движутся по вентканалам в обратном направлении, то это явление называется опрокидыванием тяги.

С обратной тягой нужно бороться по следующим причинам:

• поступление неприятных запахов из помещений соседей;
• поступающий холодный воздух может уменьшать температуру в помещении;
• воздушные массы гасят котел;
• продукты горения по дымовой трубе могут попадать обратно в комнату.

Важно! Для решения проблемы некорректного движения воздушного потока в системе вентиляции используется обратный клапан.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Этот простой прибор представляет собой затвор, встраиваемый в воздуховод. Он пропускает воздух только в одну сторону. Если воздушные массы движутся в правильном направлении, прибор открыт, но при изменении направления движения воздуха канал перекрывается. Устройство работает автоматически.

Устройство и принцип работы

Клапан естественной вентиляции – это фрагмент трубы прямоугольного или круглого сечения. Внутри трубы закреплена вращающаяся перегородка из слюды, пластика или металла. В закрытом состоянии клапан полностью закрывает просвет трубы. В открытом состоянии створка создает минимальное сопротивление воздушным массам.

Клапан устанавливается так, чтобы при появлении обратного тока воздуха створка автоматически закрывалась. Существуют варианты клапанных механизмов, которые устанавливаются не в трубу, а на вентилятор или вентиляционную решетку. Бывают створки в виде жалюзи и клапаны-бабочки.

Виды обратных клапанов

По способу открывания все клапанные механизмы делятся на следующие виды:

1. Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
2. Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
3. Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.

Гравитационный одностворчатый

Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.

Рекомендуем к прочтению:

При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.

Есть два варианта одностворчатых гравитационных клапанов:

• ось фиксации створки смещается относительно центральной оси канала;
• снаружи или внутри прибора устанавливается специальный противовес.

Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.

Пружинный двухстворчатый

Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.

Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.

Совет! Перед покупкой двухстворчатого клапана проверьте чувствительность заслонок к определенному давлению воздуха, которое наблюдается в вашей вентиляционной системе. Прибор можно отрегулировать в зависимости от силы действия пружинного механизма.

Мембранный

В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.

При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.

Многостворчатый

Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.

Важно! Многостворчатые клапаны придуманы для установки снаружи вентиляционной системы.

Рекомендуем к прочтению:

Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.

Где устанавливается обратный клапан?

Монтаж обратного клапана вентиляции выполняется в воздуховоде в одном месте, если в вытяжной системе есть единственное место забора воздушных масс.

При наличии нескольких вытяжек и сложной разветвленной системе вентиляции придерживаются следующих правил расстановки обратных клапанов:

1. По одному клапану устанавливается на каждый воздуховод, который соединяет магистраль и точку забора воздуха. Благодаря этому воздушные потоки не будут попадать в вытяжку во время ее пребывания в выключенном состоянии.
2. На выходном канале системы вентиляции устанавливается еще одно клапанное устройство. Если канал полностью герметичный, то без этого клапана можно обойтись.

Обратные клапаны нужно устанавливать в том месте, где к прибору обеспечен свободный доступ для регулярного обслуживания и очищения от пыли. Если на вентиляторе или вытяжке производителем уже установлен обратный клапан, то нет необходимости монтировать еще один механизм.

Установка в общей вентиляции

Если нужно произвести установку клапанного приспособления на вентиляционный канал, идущий из ванной или санузла, то устройство устанавливается на входе в воздуховод. Если вентиляция в стене есть только в санузле, а из ванной комнаты идет короб в общий канал, то клапан нужно установить на входе в вентканал и в коробе, идущем через стену из ванной в туалет. Благодаря этому неприятные запахи из санузла не будут попадать в помещение ванной.

В старых домах бывают ситуации, когда к одному общему вентканалу подключена кухня, ванная и туалет. В этом случае один клапанный механизм устанавливается на кухонную вытяжку или вентиляционный канал, идущий из этого помещения. Второй клапан ставится на короб, который идет из ванной и санузла.

Установка в кухонной вытяжке

Обратный клапан для вытяжки на кухне лучше установить таким образом, чтобы сохранялась и функция естественной вентиляции. Именно поэтому сначала на вентканал нужно закрепить тройник. К одному выходу тройника подключаем вытяжку с клапанным устройством для защиты от обратной тяги. На второй тройник устанавливает только обратный клапан.

Есть еще один вариант устройства системы с переменной работой принудительной и естественной вентиляции. Можно купить решетку особой конструкции с двумя отверстиями под каждый тип вентиляции.

Важно! При установке клапана на кухне старайтесь расположить его как можно выше под потолком, чтобы в канал выводился самый влажный и теплый воздух. Тогда в помещении будет благоприятный микроклимат.

Вентиляционные решетки закрепляются в стене при помощи саморезов или гвоздей. Лучше выбрать фиксацию на шурупах, потому что в этом случае проще разбирать систему с целью ее очищения от пыли и других загрязнений. Если конструкция устанавливается с внутренней стороны помещения, то стык стеновой поверхности и прибора тщательно герметизируется.

Gravity — Сообщество разработчиков клапанов

Gravity в Source измеряется в единицах в секунду ² . Значение определяется значением sv_gravity , которое по умолчанию равно 600 в Half-Life 2 (и эпизодах), Portal и Portal 2 . В других играх Valve гравитация по умолчанию составляет 800.

Функции C ++

VP Физика

void physenv-> SetGravity (Vector & gravityVector)

Задает направление и силу гравитации для среды VPhysics, которую можно изменить в любое время независимо от sv_gravity.Физические объекты будут спать на «полу» независимо от того, в каком направлении он находится, но они будут , а не просыпаться сами по себе, если сила тяжести изменится. Совет: Z должно быть отрицательным для тяги вниз. Примечание: Изменения необходимо вручную передать клиенту по сети.

void IPhysicsObject :: EnableGravity (bool enable)

Контролирует невесомость по отдельности. Если толкнуть объект, он будет летать по воздуху.

Сделать: Есть ли способ установить множитель силы тяжести?

QPhysics

void CBaseEntity :: PhysicsAddGravityMove (вектор и перемещение)

Использует sv_gravity для добавления гравитации к падающим объектам QPhysics ( To do: включая NPC?).

void CGameMovement :: AddGravity ()

То же, что и выше, но для плееров.

void CBaseEntity :: SetGravity (плавающая гравитация)

Устанавливает множитель для каждого объекта для гравитации QPhysics. По умолчанию 0, что следует рассматривать как 1. Совет: Ключевое значение Hammer gravity можно использовать для добавления множителя гравитации к отдельным объектам QPhysics (что более или менее означает NPC в наши дни) без какого-либо нового кода. Его нет в FGD, поэтому выключите SmartEdit и добавьте его вручную.

См. Также

.

100x Односторонний PE-клапан для дегазации / с фильтром Выхлопные вентиляционные клапаны для хранения кофейных зерен в пакетиках ROHS SGS | pe клапан | односторонний клапан фильтр-клапан

Односторонний клапан дегазации — их секрет сохранения свежести кофе. После обжарки кофе выходит из одностороннего клапана дегазации. Это позволяет СО2 выходить из бобов из пакета, в то же время не позволяя кислороду вернуться в пакет.

В наиболее распространенном применении клапан используется для выпуска из контейнера газа, выделяемого продуктом (например, жареным кофе), предотвращая попадание воздуха в контейнер и его контакт с самим продуктом.Кроме того, он используется в пищевых пакетах, медицинских упаковочных пакетах, пакетах для корма для домашних животных. пр.

с фильтром

Продукт следует хранить в оригинальной упаковке, вдали от прямых солнечных лучей. Следует избегать чрезмерного обращения.

Если вам нужно больше пакетов / пакетов из алюминиевой фольги Zip Lock для кофейных зерен с клапаном, пожалуйста, свяжитесь с нами.

Для 250 г или 1/2 фунта есть 2 размера:

Больше цветов

Без застежки-молнии

Использование

Прочие

.

виды, устройство, выбор и установка

Вентиляция – это важный фактор, которым не следует пренебрегать при обустройстве ванной комнаты. Многие ошибочно полагают, что она нужна только для удаления неприятных запахов. Поэтому часто случается так, что вентиляционные отверстия заделывают при ремонте, а с неприятными ароматами борются при помощи освежителей воздуха.

На самом деле функции вентиляции значительно шире. Она должна обеспечивать нормальную циркуляцию воздуха в помещении, поддерживая определенный уровень влажности. Это препятствует появлению в ванной комнате конденсата, плесени, грибка и насекомых.

Зачастую люди отказываются от вентилятора в ванной потому, что он производит много шума. Просто не все знают о существовании малошумных и бесшумных моделей, которые совершенно не нарушают спокойствие домочадцев. Об этих полезных и удобных устройствах мы расскажем в сегодняшней статье.

Устройство

В нашей статье речь пойдет о вентиляторах, оснащенных обратным клапаном. Он представляет собой небольшой и очень простой механизм, который препятствует проникновению воздуха из вентиляционного канала назад в комнату. Обратные клапаны обычно производятся из пластика или из нержавеющего металла. Состоят они из трех основных элементов – рамки, двух створок-заслонов и штырька, на который крепятся створки.

Помимо обратного клапана, в конструкции бесшумного вентилятора присутствуют следующие элементы: воздухозаборная решетка, аэродинамическая крыльчатка, виброгасящие вставки и двигатель.

Принцип работы

Принцип действия обратного клапана, вне зависимости от того, где он установлен – в вентиляционном канале или в канализационной трубе – будет одинаков. Он сконструирован таким образом, что движение воздуха (или воды) может происходить только в одном направлении. При попытке движения в противоположную сторону, воздух будет натыкаться на преграду из плотно закрытых створок.

Створки приводятся в действие движением воздуха, которое, в свою очередь, осуществляется при включении вентилятора. Таким образом, воздух втягивается до тех пор, пока вентилятор не отключится. После отключения створки захлопываются, преграждая воздуху обратный путь.

За счет чего вентилятор бесшумен?

Бесшумным вентилятор для ванной комнаты становится, благодаря некоторым особенностям конструкции, о которых мы вкратце расскажем.

• Во-первых, в устройстве двигателя предусмотрены специальные виброизолирующие элементы, которые поглощают вибрации, являющиеся главным источником шума.
• Во-вторых, производители тщательно продумывают внешний облик вентилятора. Воздухозаборная решетка имеет особую, обтекаемую форму. Кроме того, важную роль играет и выбор материала решетки – от этого зависит сопротивление воздуха.
• В-третьих, бесшумность работы достигается за счет другой модели подшипников. Помимо шумопоглощающих свойств, они обладают высокой степенью надежности и не требуют дополнительного ухода (в частности, обработки смазкой).

Типы

Производители бытового вентиляционного оборудования предлагают три разновидности вентиляторов, которые подходят для установки в ванной комнате:

• радиальные – крупногабаритные модели со спиралевидной решеткой, которые сегодня предпочитают устанавливать преимущественно в промышленных помещениях;
• осевые – представляют собой знакомые каждому устройства, которые приводят воздух в движение при помощи вращающихся лопастей; такие вентиляторы могут обеспечивать приток и вытяжку воздуха;
• канальные – наиболее тихие из всех представленных разновидностей, так как они монтируются не на стену, а непосредственно в вентиляционный канал; таким образом, шум работающего вентилятора просто не доходит до нас, так как устройство находится в отдалении.

Виды по принципу действия

В бесшумных вентиляторах могут использоваться разные виды обратных клапанов. В зависимости от принципа действия различают три типа данных устройств:

• обратный клапан управляемого типа – работает от электричества или приводится в действие вручную;
• обратный клапан самозакрывающегося типа – приводится в действие посредством натяжения или ослабления пружины;
• обратный клапан пассивного типа – работает под воздействием силы тяжести, открывается только навстречу потоку воздуха.

Обзор моделей и цены

Мы предлагаем вашему вниманию обзор лучших моделей бесшумных вентиляторов для ванной комнаты, оснащенных обратным клапаном:

Советы по выбору

• При выборе вентилятора для ванной комнаты нужно учитывать несколько важных параметров, в том числе, мощность, кратность воздухообмена и уровень шума. Бесшумными называют устройства, мощность которых находится в пределах до 26 Дб.
• Кратность воздухообмена вентилятора определяется площадью помещения. Подробнее о том, как рассчитывается необходимый воздухообмен можно прочитать в нашей статье «Вентиляция в деревянном доме. Особенности вентиляции в ванной комнате».
• Для использования в помещениях с повышенным уровнем влажности (к которым относятся туалет и ванная комната) нужно выбирать влагозащищенные модели вентиляторов.
• Также обращайте внимание на наличие дополнительных функций. Так, очень удобными являются вентиляторы, оснащенные таймером автоматического включения, датчиком движения (присутствия) и датчиком влажности.

Установка

Самостоятельный монтаж вентилятора – задача вполне выполнимая, даже для тех, кто обладает минимальным опытом ремонтных работ. Нужно только внимательно прочитать инструкцию, запастись необходимыми инструментами и долей терпения.

Легче всего устанавливаются обычные накладные вентиляторы осевого типа – именно такие используются в ванных комнатах чаще всего. Они монтируются поверх вентиляционного отверстия при помощи набора крепежей. При этом сечение воздухозаборной решетки должно соответствовать размерам вентиляционного отверстия.

Для того, что подключить вентилятор к сети, нужно подвести к нему кабель от ближайшей распределительной коробки (если вентилятор в данном помещении устанавливается впервые). Не забывайте, что проводку нужно полностью обезопасить от воздействия влаги – провода можно проложить в штробы, спрятать в специальные каналы, скрыть под навесным потолком или фальш-стеной из гипсокартона.

В следующем видеоролике канала Youtube можно посмотреть как самостоятельно монтировать бесшумный вентилятор в ванной комнате.

Если ванная комната оснащена окном, можно попробовать сделать бесшумный вентилятор самостоятельно. Самодельный вентилятор крепится к окну. Работать он может и на вдув и на выдув. При работе такой вентилятор практически не издает звуков.

Обратный клапан для вентиляции своими руками

На чтение 7 мин. Просмотров 192 Опубликовано 21.01.2015 Обновлено 09.08.2016

Нередко вентиляционная система работает неэффективно и часть воздуха проникает из вентканала обратно в квартиру. Особенно заметен эффект обратной тяги вентиляции бывает на кухнях или в санузлах квартир. Бороться с неприятными запахами помогут обратные клапана.

Принцип работы обратного клапана вентиляции

вытяжной вентилятор с обратным клапаном

Обратными клапанами в вентиляции называют группу защитных устройств для предотвращения поворота потока воздуха в системах вытяжной вентиляции или попросту обратной тяги вентиляции в квартирах. Клапан пропускает воздух в нужном направлении, тормозя обратное движение. Работают обратные клапана для вытяжной вентиляции автоматически и это основной плюс их использования. В системах вентиляции жилых и общественных зданий обратные клапана используются для непопадания воздуха из общего вентканала в отдельные помещения.

Обратные клапана для вытяжной вентиляции работают в системах с естественной и механической тягой. Клапан предохраняет от проникновения насекомых, пыли в бытовую вентиляцию.

Если не оснастить систему обратным клапаном, возможно появление сквозняков.

Типы обратных клапанов вентиляции

прямоугольный металлический обратный клапан

Основная конструктивная часть любого обратного клапана для естественной вентиляции – это затвор. Именно он не пропускает воздух в нежелательном направлении.

Различают два типа круглых и прямоугольных обратных клапанов для вентиляции:

• с затвором в форме золотника;
• с затвором в форме диска или захлопки.

Первые применяются для работы с жидкими средами. Вторые же созданы специально для вентиляции. Бывают они с горизонтальной осью вращения или вертикальной, а также одностворчатыми и двустворчатыми.

Производятся обратные клапаны для вентиляции прямоугольными и круглыми, с разным диаметром сечения.

Главный параметр при выборе обратного клапана – это его пропускная способность.

Обратные клапаны для вентиляции естественного типа просты в изготовлении, при этом очень надежны.

Их изготавливают из пластика или металла, материал подбирается в зависимости от особенностей системы. В вертикальных трубопроводах поток воздуха двигается вертикально, поэтому клапан монтируется горизонтально, что обеспечивает правильную работу затвора.

Чаще всего используются круглые и прямоугольные обратные вентиляционные клапана с пропускной способностью от 4 до 6 м\сек. Они работают бесшумно и эффективно. Их устанавливают как самостоятельно, так и в комплекте с вытяжным прибором.

Все обратные клапана для вентиляции прямоугольной или круглой формы делятся также на:

• Подогреваемые. Такие обратные клапана для вентиляции с электроприводом обладают преимуществом: в системе не собирается конденсат, а конструкция не покроется наледью в лютые морозы;
• Без подогрева. Хороши только для использования в помещениях.

Наличие электропривода у обратного клапана для вентиляции требует участия электрика в его подключении.

Хотя устройство дешево, обратный клапан для вентиляции можно собрать и своими руками, но об этом позже.

Конструкция обратного клапана для вентиляции

круглый двустворчатый обратный клапан

Устройство обратного клапана очень просто: диск-захлопка прикрепляется к оси, позволяющей ему свободно качаться. Чтобы прикрыть клапан во время остановки вентилятора, крепится отвес. Вентиляционные клапана могут быть прямоугольного, круглого или квадратного сечения.

Промышленные модели отличаются от обратных клапанов для бытовой вентиляции диаметром и материалом, они относятся к взрывозащищенной категории, хотя устройство то же самое.

Диаметр круглого или прямоугольного обратного клапана для вентиляции промышленного типа может быть от 125 до 1000 мм, устанавливаются они на взрывоопасных производствах.

Широко используется модель клапана «бабочка» с двумя лопастями.

Производятся устройства-бабочки чаще из металла, ось для крепления лопастей устанавливается посередине сечения. Как только вентилятор останавливается, лопасти прикрывают сечение и обратная тяга вентиляции в квартире останавливается. Диаметры двухстворчатых клапанов варьируются 100 – 315 мм.

Улучшенная модификация «бабочки» снабжена уплотнителями, уменьшающими шум при работе лопастей.

Очень часто используется для вентиляции на кухне обратный клапан в виде жалюзи или лепестков (инерционная решетка). Лопастей в конструкции несколько, располагаются они на горизонтальных осях.

Как выбрать обратный клапан

инерционная решетка

Приобретая обратный клапан для кухонной вентиляции или в санузел, нужно учитывать скорость движения воздуха, ведь затвор должен реагировать даже на малейший поток. Плохая тяга в системе – это главная проблема при организации системы естественной вентиляции. Поэтому большинство владельцев комбинируют клапан с вытяжным вентилятором. Чтобы прикрыть конструкцию со стороны помещения устанавливается красивая вентиляционная решетка.

Но чтобы система естественной вентиляции работала безотказно, важно подобрать обратный клапан правильно. В противном случае обратная тяга в вентиляции многоквартирного дома будет продолжать отравлять существование жильцов.

Следует обращать внимание на:

• форму сечения;
• диаметр сечения;
• материал клапана;
• устройство клапана;
• назначение клапана;
• фирму-производителя (влияет больше на цену, чем на качество простейшего механизма).

Можно приобрести уже готовый комплект из вентилятора и обратного клапана. Тут необходимо обратить внимание и на мощность вентилятора. Для кухни подойдет с коэффициентом 10, а для ванной и туалета достаточно будет 7.

Приобретая обратный клапан для бытовой вентиляции частного дома, важно учесть климатические условия. Например, «бабочка» быстрее покроется наледью, нежели одноосная конструкция. В частных домах, в отличие от многоквартирных, жильцам досаждает не обратная тяга в квартире, а задувание ветра в вентиляцию и проникновение в нее грызунов.

Обратный клапан для вентиляции своими руками

простейший самодельный обратный клапан для вентиляции

Далее мы опишем как сделать обратный клапан своими руками. Он не только эффективно поможет избежать обратной тяги в вентиляции многоквартирного дома, но и сэкономит ваши средства.

Особенно актуальна установка обратного клапана вентиляции своими руками для жильцов последних этажей домов, где распространена проблема затягивания «чужих» запахов через воздуховоды общеобменной системы.

Мы предлагаем усовершенствованную модель обратного клапана вентиляции с электроприводом и вентилятором.

Для основания обратного клапана кухонной вентиляции подойдет толстый пластик или текстолит. Понадобиться пластина размером перекрывающая выход вытяжного канала и толщиной не более 4 мм. На пластине делается разметка: решетка размером с отверстие вентилятора, а также отверстия для крепления к стене (по углам) и для крепления вентилятора.

Чем больше ячейки решетки, тем плотнее должен быть материал для створок!

разметка на основании для обратного клапана

Чтобы между основанием и вентилятором не «гулял» воздух, используется резиновая прокладка.

Чтобы предотвратить не только обратную тягу в вентиляции квартиры многоквартирного дома, но и проникновение насекомых, на решетку основания крепится мелкая пластиковая сеточка или даже капрон от колгот. Последний легко заменяется. А чтобы жильцов не беспокоила вибрация от двигателя вентилятора, при установке используются амортизаторы из резинки.

амортизаторы из резины для тихой работы вентилятора

Створки используются из толстого полиэтилена (не менее 0,1мм). Пленка должна быть идеально гладкой, мельчайшая волнистость нарушит герметичность вентиляции, и обратная тяга в квартире многоквартирного дома возобновится. Крепить створки можно на скотч с тканевым основанием. Подробная инструкция по изготовлению створок для пластикового обратного клапана вентиляции в видеоролике:

клапан герметизирован

Вырезать створки рекомендуем по месту, из уже приклеенного куска пленки. Причем, если она слегка помялась во время работы, ее необходимо поменять. Две створки разрезаются между собой только в самом конце процесса. Резать нужно острым строительным лезвием.

Чтобы между самодельным пластиковым обратным клапаном для вентиляции и стеной не было щели, используйте самоклеящуюся поролоновую ленту.

В процессе эксплуатации необходимо периодически очищать или менять пластиковую сетку, забивающуюся пылью.

При правильном изготовлении такой самодельный пластиковый обратный клапан для вентиляции прослужит не один год. А жильцы квартиры надолго избавятся от обратной тяги, характерной для вентиляции многоквартирных домов.

виды, назначение, подготовка, инструменты, инструкция установки вентиляционного обратного клапана пошагово, рекомендации специалистов

Обратный клапан – необходимое звено в вентиляционной системе, предотвращающее попадание в комнату неприятных запахов. Разберемся, как его выбрать и установить правильно.

Вентиляционная система порой создает неприятные казусы, когда воздух из одной комнаты попадает в другую, вместо того, чтобы выноситься по вентиляционным ходам на улицу. И тогда можно точно определить по запахам, что соседи готовят на ужин и как часто они собираются на перекур. Чтобы предотвратить такие неприятные эффекты, и нужен вентиляционный обратный клапан. Разберемся, как он устроен, и как правильно установить это устройство.

Для чего нужен

Задача обратного клапана – предотвращение поступления в комнату воздуха, идущего по вентиляционным ходам. Причины такого неправильного движения воздушных масс различны:

• Установка в одной из комнат мощного вытяжного устройства. Особенно актуально это для домов со множеством квартир. В таких зданиях то один, то другой сосед проводит ремонт, что отражается на качестве работы внутридомовой вентиляционной системы
• Неудовлетворительное состояние воздушных каналов вентиляционной системы. Особенно такая проблема характерна для старых зданий.
• Засорение вентиляционных отверстий на пластиковых окнах. Сами по себе современные стеклопакеты практически непроницаемы для воздуха, поэтому после их установки нередко нарушается естественная вентиляция помещения. Чтобы не сталкиваться с такой проблемой, надо регулярно проводить обслуживание окон и чистить фильтры вентиляционных отверстий.

[important] Проверить, как работает внутридомовая система вентиляции, поможет пламя спички или зажигалки. Поднесите его к вентиляционной решетке и посмотрите, в какую сторону отклоняется огонек. Если в сторону решетки – то вентиляция работает нормально, а если в сторону комнаты – необходимо принимать меры.[/important]

Зачастую единственным способом предотвратить попадание воздуха из вентиляции обратно в квартиру является установка обратного клапана. Обращение в управляющую компанию по поводу чистки вентиляционных ходов редко дает немедленный результат (хотя такое заявление и стоит подать, если обнаруживается некорректная работа вентиляции), а предъявлять претензии к соседям закон разрешает только при полной блокировке канала, но не при установке ими вытяжек. [note] Приточная вентиляция своими рукамиПластиковые воздуховоды для вентиляцииВентиляция фундамента своими рукамиВентиляция подвала частного дома своими руками[/note]

Принцип работы

Термином «Обратный клапан» называют несколько разновидностей вентиляционных устройств. Конструктивно они отличаются друг от друга, но принцип действия у них общий. Клапан пропускает воздух в одном направлении (в вентиляцию) и не пропускает в другом (на кухню). Как правило, устройство не требует контроля со стороны человека и срабатывает полностью автоматически.

Некоторые разновидности обратных клапанов имеют регулировочные механизмы, но у большинства моделей таких механизмов нет.

Устройство

Реализован принцип работы следующим образом: поток воздуха перекрывается одной или несколькими заслонками. Чем меньше в конструкции заслонок, тем она проще (а значит – надежнее и дешевле). Однако для устройств с большим сечением приходится делать несколько заслонок, потому что одиночный элемент получится слишком тяжелым. Большая масса заслонки снизит чувствительность клапана.

Открывает заслонку, как правило, прямой поток воздуха. Поэтому створка должна быть легкой, иначе ее будет трудно сдвинуть с места. В закрытое положение заслон возвращается под действием обратного потока воздуха, силы тяжести, возвращающей пружины или комбинированного воздействия этих сил. В закрытом положении створка полностью закрывает просвет воздуховода, не позволяя воздуху из шахты идти в комнату.

Виды устройств по конструкции

Обратные клапанные устройства выпускаются в прямоугольном и круглом исполнении, что позволяет подобрать подходящую модель к каждому типу воздушного короба. По конструкции клапаны делят на четыре группы:

• Одностворчатое клапанное устройство (т.н. «Лепесток») имеет одну-единственную запирающую створку. Ось, на которой сидит створка, проходит смещено от центра воздуховодного канала. Поэтому нижняя часть заслона тяжелее, чем верхняя. Прямой поток воздуха поднимает легкую пластиковую заслонку, а в его отсутствии сила тяжести возвращает заслон на место. Недостаток системы – установка возможна только в горизонтальных участках воздухопровода.
• Многостворчатые устройства (тип «Решетка») устроены сходно, но имеют не один запирающий элемент, а несколько. Они выполнены в виде створок жалюзи, прикрывающих вентиляционную решетку с одной стороны. Как правило, решетки ставят на выходе вентиляционного колодца из дома.
• Двухстворчатые клапаны (тип «Бабочка») имеют пару створок, закрепленных на одной и той же оси. Внешне створки напоминают крылья бабочки, отсюда и название. В закрытое положение створки возвращает пружина, закрепленная между лепестками затвора. «Бабочки» отлично подходя для вентиляционных систем, оснащенных вытяжными вентиляторами. А вот силы естественного воздушного потока может не хватить на то, чтобы сдвинуть створку.

  Подбирая для вентиляции клапан-бабочку, убедитесь, что мощность пружины не избыточна, а лепестки оснащены демпферной прокладкой. В противном случае клапан будет стучать при закрывании, что способно раздражающе действовать на нервы.

• Клапаны на основе гибкой мембраны наиболее просты по устройству. У них в роли заслонки выступает тонкая полимерная пленка. Прямой воздушный поток отклоняет ее в сторону. А обратный поток (даже самый слабый) плотно прижимает легкий пластик к корпусу, перекрывая просвет короба. Основное достоинство – простота и дешевизна. Главный недостаток конструкции – низкая долговечность.

Дорогие модели клапанов снабжены регулировочными механизмами, позволяющими настроить чувствительность устройства. На более дешевых разновидностях такие возможности отсутствуют.

Место установки

Во многом эффективность работы обратного клапана зависит от правильного определения места для монтажа. Прежде всего, крайне желательно определить источник неприятного запаха, чтобы понять, из какой комнаты просачивается воздух. Наиболее часто клапаны монтируют в трех местах:

• На вентиляционную решетку в комнате, где чувствуется неприятный запах.
• В месте соединения воздуховодного короба кухонной вытяжки с вентиляционной системой дома.
• В устье вентиляционной системы (в точке выхода воздуха на улицу).

Возможны и другие варианты. Чтобы понять, где требуется установить клапан, внимательно проверьте работу вентиляции во всех комнатах дома.

[important]Планируя установку клана, подумайте, насколько просто можно до него добраться, чтобы провести обслуживание, ремонт или замену. Время от времени необходимость в этих мероприятиях будет возникать, и тогда вы не раз поблагодарите себя за предусмотрительность.[/important]

Подготовительные работы

Монтаж вентиляционной решетки не составляет особых трудностей и не требует сложной подготовки. Но перед началом работы все же стоит выполнить несколько операций.

Прежде всего, требуется продумать все нюансы установки, понять, что именно и куда именно вы будете устанавливать. На этом этапе важно правильно определить тип нужного клапанного устройства, его размеры и материал.  Размерный ряд бытовых клапанов круглого сечения – 10 см, 12 см, 12,5 см, 15 см. Встречаются и более крупные, но это редкость. Размер клапана подбираются так, чтобы он как можно точнее совпадал с размером воздуховода.

Выбор материала во многом зависит от бюджета ремонта и места монтажа. Для установки на улице стоит выбирать металлические конструкции, хотя они и дороже. Для внутренних помещений прочности и долговечности пластика вполне достаточно.

Необходимые инструменты и материалы

Инструмент, который понадобится для монтажа клапана, весьма распространен, он есть в каждом доме. Крепят клапан обычно либо с помощью собственных фиксаторов, либо на внешний крепеж («жидкие гвозди» либо саморезы). Чаще всего, нужна дрель, крестообразная отвертка и саморезы с пластиковым пробками для крепления в стену.

Важный момент – необходимость максимально полной герметизации места соединения. В случае износа места установки клапана (особенно, если он ставится на вентиляционную решетку или совмещен с нею) придется укрепить стену с помощью штукатурных работ.

Установка вентиляционного обратного клапана своими руками. Пошаговая инструкция

Для примера рассмотрим установку обратного клапана на кухне, совмещенного с вентиляционной решеткой. Порядок работы таков:

1. Снимаем старую решетку, инспектируем стену, при необходимости укрепляем стенки.
2. Монтируем на место новую решетку. Закрепляем ее к стене саморезами.
3. Подключаем к нужному отверстию воздуховод от вытяжки.
4. Проверяем систему, убеждаемся в ее надежной работе.

Как правило, монтаж обратного клапана не вызывает трудностей даже у новичков.

Советы профессионалов

Установить обратный клапан совсем не трудно, с этим справится даже человек, не занимавшийся такой работой прежде. Но большое разнообразие таких устройств затрудняет выбор, поэтому мы предлагаем несколько полезных видеороликов вам в помощь. Они содержат советы профессионалов по организации вентиляционных систем. Надеемся, что эти советы помогут вам не ошибиться при выборе и монтаже:

Обратный клапан в бытовом исполнении стоит недорого. Это устройство не портит внешний вид помещения, не шумит при работе и надежно защищает квартиру от неприятных запахов. Поэтому мы рекомендуем вам не пожалеть времени и снабдить жилье необходимым набором клапанов. Улучшение домашней атмосферы непременно окупят ваши усилия!

назначение, виды, установка. Как сделать

своими руками

Система вентиляции помещений предназначена для обеспечения притока свежего воздуха, удаления отходов, запаха и пыли. Часто бывает, что установленная в доме вентиляция не справляется со своими задачами, и вместо свежего воздуха в квартиру попадают запахи соседей. Чтобы этого не произошло, рекомендуется установить обратный клапан для вентиляции.

Зачем нужен обратный клапан

Обратный клапан представляет собой конструкцию, у которой сама лопасть клапана расположена на оси, они будут двигаться таким образом, что воздух, попадая в клапан, не попадет в квартиру.Воздушные массы движутся в обратном клапане только в одном направлении, и если оно резко меняется, то устройство закрывается, что предотвращает попадание воздуха в помещение.

Основными причинами, по которым должен быть обратный клапан, являются:

• Недостаток свежего воздуха — он может сломаться или забиться, из-за чего свежий воздух просто не попадает в вентиляцию.
• Неправильное расположение выхлопной трубы из-за попадания продувочного воздуха.
• В доме печное отопление, а во время работы топки усиленная штанга топочная труба, тем самым реверсируя воздушный поток в вентиляционной трубе.
• В квартире многоэтажного дома имеется мощный вытяжной вентилятор, работающий с потоками воздуха в других квартирах.
• Наличие нескольких вытяжек в одной квартире усилит тягу в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги вентиляции, можно использовать свечу. Подержите в воздухе зажженную свечу и откройте окно. Если поток воздуха правильный, свеча гаснет.

Типы обратных клапанов для вентиляции

Клапаны для вентиляции можно классифицировать по материалу изготовления, большинство из них изготавливаются из:

• пластика.
• сталь оцинкованная тонкая.
• Композиционные материалы — сталь и пластик.

Вариант

, из пластика, часто устанавливается в квартирах, офисах, коттеджах. Эти обратные клапаны имеют привлекательный внешний вид и подходят к любому стилю интерьера. К тому же пластиковые клапаны легко справятся с проблемами естественной вентиляции. Еще одно несомненное преимущество — доступность — пластиковые обратные клапаны самые дешевые устройства среди аналогов.

Модель

, изготовленная из оцинкованной стали, применяется на промышленных предприятиях или в бытовых изделиях офисных зданий.Такие клапаны имеют прочную конструкцию, что позволяет им работать в приточно-вытяжных системах вентиляции. Кроме того, предприятия всегда выдвигают высокие требования к пожарной безопасности, и стальная арматура хорошо справляется с этой задачей.

В зданиях, где есть естественная вентиляция, хорошо зарекомендовали себя устройства из композитных материалов. Корпус изделия изготовлен из оцинкованной стали, а лопасти — из пластика. Таким образом, клапан реагирует на малейшее дуновение ветра и обеспечивает естественную вентиляцию.

В зависимости от исполнения, клапаны обратные для вентиляции бывают:

1. заслонка. Они выполнены в виде жестких закрылков, прикрепленных к оси, и содержат принцип механизма поворота. При массовом расходе воздуха заслонка поворачивается, закрывая или открывая воздухозаборник.
2. С гравитационными стержнями. Напоминают ставни, расположенные вертикально или горизонтально. Когда капот, двери открываются и начинают свою работу. Этот вид устанавливается в стены для защиты коммуникаций.
3. мембрана. Выполняйте работы по принципу откидной заслонки, но заслонка в таких устройствах намного тоньше, а при ветре мембрана закрывает решетку, тем самым предотвращая попадание воздуха.
4. Бабочка.Схожая по строению створки лепесткового типа, но, имеет две лопасти на оси, и это напоминает всем известное насекомое. При вентиляции лепестки открываются и соответственно при выключении — закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, нагревательные и без него, а также прямоугольные или круглые.

Как выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, следует руководствоваться такими критериями:

• Устройство должно быть чувствительным даже к небольшому движению воздуха, поэтому лучше всего установить вытяжной вентилятор с решеткой. Это будет способствовать увеличению нормального воздушного потока и тяги.
• Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана.Диаметр подбирающего клапана точно соответствует параметрам вентилятора.
• Обратите внимание на рабочую температуру клапана — некоторые устройства могут работать только при умеренных температурах.
• В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую ​​же форму. Это сделано для удобства установки устройства.

Не забывайте, что при неправильном выборе клапана воздухообмен в квартире может нарушиться и полностью изменить свое направление.

Указания по настройке устройства

При самостоятельной установке клапана в направлении вентиляции важно помнить о воздушных массах. Если проблема решена, можно перейти на устройство прямого монтажа.

Для этого вставьте корпус клапана по ходу вентиляции и разметьте отверстия для крепления будущего. Затем укажите на запланированные отверстия с помощью отвертки или дрели. Также проделайте отверстия для вентиляции.

Далее вставляем дюбели и с помощью отвертки закрепляем обратный клапан в воздухе.Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, нужно покрыть их силиконом, чтобы обеспечить герметичность. В противном случае устройство не сможет выполнять свою функцию.

Видео:

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, он запросто устроится как дома.Самым простым является действие мембраны клапана. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепеж.

Производственный процесс состоит из последовательного выполнения алгоритма действий:

1. Измерьте размер вентиляционного отверстия и отрежьте стержни таким образом, чтобы его значения были на 2 см больше, чем вентиляционное отверстие.
2. Если под заготовкой есть кусок пластика, что-то связанное с напильником, воспользуйтесь решеткой.
3. Поверхность должна быть гладкой решеткой, чтобы мембрана плотно прилегала к ней.
4. Прикрепите два квадратных пленки толщиной 0,5 мм с каждой стороны решетки. Сделайте это лучше с помощью герметика.
5. Просверлить отверстия в решетке для настенного монтажа.
6. Установить в выпускную решетку и закрепить.

Самодельный прибор может работать как с системой естественной вентиляции, так и с приточной.

Если у вас проблемы с вентиляцией, желательно установить обратный клапан, чтобы в квартире не было запаха и не было запаха.

Видео:

Отводы с кожухом из нержавеющей стали с обратным клапаном

	УВЛА	Монтажные рамы (также называемые монтажными кольцами) предназначены для клапанов вытяжного и приточного воздуха. В нашем предложении есть монтажные рамы из оцинкованного стального листа и листа нержавеющей стали, с резиновым уплотнением и без него. Кроме того, в качестве отделочного элемента для воздуховодов в стене и потолке мы предлагаем отделочные розетки для воздуховодов . Доступны две версии: розетки с хромированным покрытием ROZ-H и розетки с белой порошковой окраской ROZ-P. Диаметр: от 80 мм до 315 мм	Настенное вентиляционное отверстие и решетка с капельным носом
	УЭЛА	В зависимости от конкретной версии приложения, компоненты UELA могут служить в качестве воздухозаборных или вытяжных вентиляционных отверстий в механических или гравитационных системах вентиляции с рекуперацией тепла. Вентиляционные отверстия с внутренней стороны имеют проволочную сетку для предотвращения проникновения насекомых . Все вентиляционные отверстия имеют резиновое уплотнение и зажимы для облегчения установки. На внешнем кольце 2 установочных отверстий. Компоненты UELA обеспечивают высокоэстетичную отделку и длительный срок службы. Изделие подходит для использования на открытом воздухе и в помещении.	Вентиляционные решетки из нержавеющей стали с сеткой
	УЭЛА-АЛ	UELA-AL может служить как приточным, так и вытяжным устройством в механических системах вентиляции , особенно в системах рекуперации тепла в жилых помещениях.Он изготовлен из алюминия и имеет сетку на внутренней стороне для предотвращения проникновения насекомых в воздуховоды.	Настенный алюминиевый воздухозаборник / вытяжное отверстие
	USLA	Воздухозаборные / вытяжные отверстия USLA имеют внутреннюю проволочную сетку для предотвращения попадания насекомых. Все вентиляционные отверстия имеют резиновое уплотнение и зажимы для облегчения установки. Продукт обеспечивает эстетичный внешний вид и длительный срок службы . Изделие подходит для использования на открытом воздухе и в помещении.	Настенное вентиляционное отверстие и решетка с капельным носиком и сеткой
	USAV	Компоненты USAV могут использоваться в качестве воздухозаборных отверстий в системе подачи воздуха или вентиляционных отверстий в конце системы выпуска воздуха для всех типов и режимов вентиляции. Воздухозаборные / вытяжные отверстия USAV имеют с одной стороны сетку 2×2 из оцинкованных проволок диаметром 1 мм.	Настенный воздухозаборник / вытяжное отверстие с проволочной сеткой
	USUA	Вентиляционное отверстие USUA полностью изготовлено из листового проката из нержавеющей стали и предназначено для использования в системах домашней вентиляции . Перевернутая крышка каплеуловителя защищает от попадания талой и дождевой воды, а обратный клапан в вентиляционном отверстии предотвращает обратный поток воздуха. Воздухоотводчик устанавливается винтами. Внутренняя втулка подходит для круглых спиральных воздуховодов и гибких воздуховодов .	Выходы из нержавеющей стали с кожухом и обратным клапаном
	УСМС-П	Вентиляционные отверстия USMS-P — это изделия на основе ПВХ, разработанные для использования в системах домашней вентиляции.Гибкие складывающиеся жалюзи закрывают отверстие, когда нет выходного давления , выходящего из воздуховода. Воздухоотводчик устанавливается винтами. Внутренняя втулка подходит для круглых спиральных воздуховодов и гибких воздуховодов . Универсальный шарнир подходит для воздуховодов диаметром 100, 110, 120 и 125 мм.	Выходы закрытые с обратным клапаном — ПВХ
	USMS	Вентиляционное отверстие USMS полностью изготовлено из листового проката из нержавеющей стали и предназначено для использования в системах домашней вентиляции .Гибкие складывающиеся жалюзи закрывают отверстие, когда нет давления выхлопных газов, выходящих из воздуховода. Отверстия для выпуска воздуха крепятся винтами. Внутренняя втулка подходит для круглых спиральных воздуховодов и гибких воздуховодов.	Настенные розетки с гравитационными заслонками

Пароизоляция Concorde и вентиляция топливного бака

Пароизоляция / система вентиляции межпространственных пространств топливного бака

Существуют три независимые системы вентиляции, которые обеспечивают пароизоляцию между топливными баками фюзеляжа и герметичными пассажирскими и багажными отсеками.Каждая из этих систем также способна сливать или сифонировать за борт жидкости, которые могут собираться в результате конденсации или утечки топлива из баков фюзеляжа.

Система состоит из воздухозаборных решеток, фильтра, обратных клапанов, уплотнительных мембран и каналов, которые облегчают воздушный поток из пассажирского салона и подпольного пространства в замкнутое, но вентилируемое воздушное пространство, образованное между уплотнительной мембраной и резервуарами. Отводы воздуха из этого воздушного пространства соединены с вентиляционными трубами, которые выводят вентиляционный воздух за борт вместе со стоками.

Уплотнительные мембраны (Рисунок 1)

Эти мембраны, изготовленные из ткани с витоновым покрытием, проходят поверх резервуаров 6, 8, 10 и 9, а также на передние переборки резервуаров 9 и 11. Мембрана прикрепляется и герметично соединяется с самолетом и конструкцией резервуара с помощью кронштейны, зажимы и опоры для мембран и покрытые изоляционными покрытиями. Канал подачи воздуха выполнен как неотъемлемая часть мембраны сиденья.

Герметичные застежки-молнии встроены в мембраны, чтобы обеспечить ограниченный доступ к полу контактной сети.

Обратный клапан (мембрана с пароизоляцией бака 11)

Буксирный обратный клапан давления (NRV) прикреплен с помощью соединительной проволоки к концу парового уплотнения впускного воздуховода к паровому седлу. Этот NRV представляет собой клапан сфинктерного типа, сделанный из смеси нитрит / ПВХ с перепадом давления 0,1 дюйма вод. Ст. Между пассажирским салоном и паровым седлом. NRV открывается и позволяет воздуху выходить из воздуховода левой задней стенки багажного отделения в воздушное пространство пароизоляции.

Обратный клапан (пароизоляционные мембраны резервуаров 6, 8, 9 и 10)

Обратный клапан низкого давления (NRV) был установлен на входе воздуха каждого канала подачи воздуха парового уплотнения.NRV — это простое гравитационное действие; одностворчатый клапан с шарниром из фортепианной проволоки, который имеет перепад давления 0,1 дюйма водяного столба между подпольным пространством и пароизоляцией, NRV открывается и позволяет воздуху течь из подпольной области в воздушное пространство парового затвора.

Обратный клапан — прямой слив с паровым затвором резервуара 9 (Рисунок 2)

Управляемый давлением откидной дренажный клапан установлен в промежуточном пространстве парового уплотнения перед топливным баком № 9, чтобы обеспечить слив топлива и влаги в этой точке, когда самолет находится на земле, и увеличить сифонное действие в полете.

Защита от мусора

Попадание мелких частиц в систему вентиляции паров топлива под полом предотвращается решеткой из мелкоячеистой проволоки на входе в каждый канал.

Вентиляционные и дренажные отверстия

Отвод воздуха из паровых затворов осуществляется с помощью жестких стальных труб, которые соединяют каждый выпуск воздуха с атмосферой. Отводы воздуха прикреплены болтами к верхней части мембраны пароизоляции, и труба каждого отвода воздуха проходит в непосредственной близости от воздушного пространства парового затвора, где может собираться вытекшее топливо.Ограничитель, который калибруется на этапе сборки, устанавливается в выпускном отверстии парового затвора бака 11.

Дренажные трубы устанавливаются в нижней точке воздушного пространства парового затвора, а ограничитель, аналогичный ограничителю выпуска воздуха, устанавливается в сливе из парового затвора бака 11.

Воздуховоды

Канал подачи воздуха к пароизоляции на резервуаре 11 питается ответвлением от канала охлаждения левой задней стенки багажного отделения в крыше заднего багажного отсека и заканчивается у NRV в пароизоляции.Воздуховод, непроницаемый для паров топлива, изготовлен из стеклоткани, пропитанной жесткой смолой.

Воздуховоды для подачи воздуха к паровым уплотнениям под полом частично выполнены за одно целое с уплотняющими мембранами, а частично выполнены из жестких металлических труб. Металлические каналы, которые содержат NRV на входе, соединены с мембранными каналами с помощью гофрированных гибких трубок и зажимов. Отверстия в воздуховоде и мембране, через которые воздух попадает в воздушное пространство уплотнения, расположены вдоль каналов через равные промежутки времени.

Операция (Рисунок 1)

Воздух, выбрасываемый в пассажирский салон, проходит по воздуховоду из подпольного пространства и задней кухни, проходит через системы и затем выходит за борт, как показано на схематической диаграмме воздушного потока.Перепад давления в кабине вызывает прохождение воздуха, а ручное или автоматическое управление системой отсутствует.

Топливо, просачивающееся в воздушное пространство парового затвора, выводится за борт либо самотеком через дренажные трубы, либо откачивается за счет сброса воздуха в вентиляционные трубы из нижних точек пола контактной сети и нижней части пароизоляции бака 11. .

В случае протечки через носовую переборку бака 9 топливо, которое скапливается в верхней части сифонной трубки, когда самолет заземлен и не находится под давлением, сливается в атмосферу через 1/4 дюйма (6.35 мм) диам. сливное отверстие в нижней части пароизоляции.

Часть 5, Особые типы сосудов (часть 2)

% PDF-1.4 % 3104 0 объект > эндобдж 2998 0 объект > эндобдж 3192 0 объект > поток application / pdf

null

2014-07-31T13: 29: 15.198-05: 00

DTS

Часть 5, Особые типы сосудов (часть 2)

29110112014-07-31T12: 56: 47.578-05: 002d3e78bffd4f1546a6e8be4ef96cff4a934ff856

50260

Акробат Дистиллятор 5.0.5 (Windows) 2004-06-01T00: 00-05: 00archivesDTS

eagle: публикации / 1-100 / 1-50 / 2

50268other82004-06-07T10: 31: 59-05: 002004-06-07T10: 29: 41-05: 002004-06-07T10: 31: 59-05: 00Acrobat PDFMaker 5.0 для Word

eagle: категории / конвенциональный Oceanservice

Acrobat Distiller 5.0.5 (Windows) конечный поток эндобдж 3106 0 объект > эндобдж 2986 0 объект > эндобдж 2988 0 объект > эндобдж 3062 0 объект > эндобдж 3061 0 объект > эндобдж 3093 0 объект > эндобдж 3086 0 объект > эндобдж 3080 0 объект > эндобдж 3074 0 объект > эндобдж 3068 0 объект > эндобдж 3060 0 объект > эндобдж 3055 0 объект > эндобдж 3053 0 объект > эндобдж 3052 0 объект > эндобдж 3051 0 объект > эндобдж 3050 0 объект > эндобдж 3097 0 объект > эндобдж 3101 0 объект > эндобдж 3100 0 объект > эндобдж 3099 0 объект > эндобдж 3098 0 объект > эндобдж 1908 0 объект > эндобдж 1911 0 объект > эндобдж 1914 0 объект > эндобдж 1917 0 объект > эндобдж 1920 0 объект > эндобдж 1922 0 объект > поток H \ AK0sLft ^ EseZ- ޤ YH 9t \> U «& ȇr ר vO9Po [! Q% u + fTT: Xs.w ݚ- cK] dkes7 ە RY8 ݼ ri2 zcl0 ~~ «R} \ 5, g ‘] oD 0

46 CFR § 56.50-95 — Сбросы за борт и соединения корпуса. | CFR | Закон США

§ 56.50-95 Забортные сливы и соединения корпуса.

(а)

(1) Все входные и выходные отверстия, проходящие через борт судна, должны быть оборудованы эффективными и доступными средствами, расположенными как можно ближе к проходам в корпусе, для предотвращения случайного попадания воды в судно либо через такие трубы, либо в резервуар. случай разрушения таких труб.

(2) Количество шпигатов, санитарных сливов, переливов цистерн и других подобных отверстий на борту судна должно быть уменьшено до минимума, либо за счет того, что каждый слив обслуживает как можно больше санитарных и других труб, либо в любым другим удовлетворительным образом.

(3) Обычно, когда палуба переборок находится выше палубы надводного борта, требования этого раздела применяются в отношении палубы переборок. Для судов, которым не назначена грузовая марка, таких как некоторые суда внутреннего плавания и баржи, в качестве палубы надводного борта должна приниматься внешняя палуба.

(б)

(1) Шпигаты и сливные трубы, выходящие на любом уровне и проходящие через оболочку, либо более 17 На 1/2 дюйма (450 мм) ниже палубы надводного борта или менее 23 На 1/2 дюйма (600 мм) выше ватерлинии летней нагрузки должен быть предусмотрен автоматический обратный клапан на корпусе. Этот клапан, за исключением случаев, предусмотренных параграфом (b) (2) данного раздела, может не устанавливаться, если толщина стенки трубопровода не меньше, чем по таблице 80 для номинальных размеров трубы до 8 дюймов, по таблице 60 для номинальных размеров трубы более 8 дюймов и ниже 16 дюймов и Schedule 40 для труб номинального диаметра 16 дюймов и выше.

(2) Разряды, проходящие через корпус, происходящие либо из помещений ниже палубы надводного борта, либо из закрытых надстроек и эквивалентных рубок на палубе надводного борта, как это определено в § 42.13-15 (i) подраздела E (Грузовая марка) данной главы, должен быть оборудован эффективными и доступными средствами предотвращения попадания воды внутрь судна. Обычно каждый отдельный слив должен иметь один автоматический невозвратный клапан с принудительным закрытием с позиции над палубой надводного борта.Однако если вертикальное расстояние вверх от летней грузовой марки до внутреннего конца выпускной трубы, через которую может происходить затопление, превышает 0,01 л, слив может иметь два автоматических обратных клапана без принудительных средств закрытия при условии, что внутренний клапан всегда доступен для осмотра в условиях эксплуатации. Если это вертикальное расстояние превышает 0,02L, допускается использование одного автоматического обратного клапана без принудительных средств закрытия. В установке, где используются два автоматических обратных клапана, внутренний клапан должен находиться выше линии тропической нагрузки.Средства управления клапаном принудительного действия должны быть легко доступны и снабжены индикатором, показывающим, открыт или закрыт клапан. Должны быть приняты соответствующие меры, гарантирующие, что клапан не будет закрыт посторонними лицами, и на рабочем месте должно быть вывешено уведомление о том, что клапан не должен закрываться, за исключением случаев, когда это требуется в аварийной ситуации.

(3) Если шпигаты и водостоки установлены в надстройках или рубках, не закрытых, как определено в § 42.13-15 (j) подраздела E (Грузовая марка) этой главы, они должны быть отведены за борт. Обратитесь к параграфу (b) (1) этого раздела относительно любых требований к обратному клапану.

(4) Сливы из санитарного насоса, идущие непосредственно за борт или через сборный резервуар, должны соответствовать стандартам, предписанным этим параграфом. Расположение отверстий в санитарной системе внутри сосуда определяет, применимы ли требования параграфа (b) (2) или (3) данного раздела.

(c) Переливные трубы, выходящие через борт судна, должны быть расположены как можно выше самой глубокой грузовой марки и должны быть снабжены клапанами в соответствии с требованиями пункта (b) этого раздела.Должны использоваться два автоматических обратных клапана, за исключением случаев, когда невозможно разместить внутренний клапан в доступном положении, и в этом случае будет приемлем обратный клапан с принудительным средством закрытия из положения над палубой надводного борта. Переливы, которые выступают как минимум на 30 дюймов над палубой надводного борта перед сбросом за борт, могут быть оборудованы одним автоматическим обратным клапаном на борту судна. Переливные трубы, которые служат в качестве вентиляционных отверстий резервуара, не должны иметь средств принудительного закрытия без специального разрешения Центра морской безопасности.Возможна вентиляция переливных труб в зависимости от погоды.

(г)

(1) Морские впускные и выпускные патрубки, такие как используемые в закрытых системах, требуемых для работы основного и вспомогательного оборудования, например, в соединениях насоса или в соединениях теплообменника с впрыском ковша, не обязательно должны соответствовать требованиям пунктов (b) (1) и (2) данного раздела, но вместо этого он должен быть оснащен запорным клапаном, расположенным как можно ближе к обшивке корпуса, и может управляться локально, если клапан расположен в обслуживаемом машинном помещении.Эти органы управления должны быть легко доступны над плитами пола и иметь индикацию, показывающую, открыт или закрыт клапан. Обслуживаемые машинные помещения включают в себя основное машинное помещение и либо обслуживаются экипажем, либо автоматизированы в соответствии с частью 62 настоящего подраздела, чтобы их можно было сравнить с обслуживаемым помещением.

(2) В машинных помещениях без обслуживающего персонала все впускные и выпускные отверстия для механизмов, как описано в пункте (d) (1) настоящего раздела, должны управляться дистанционно с места над палубой надводного борта, если не одобрено иное, и должны соответствовать требованиям доступа и маркировки параграф (b) (2) этого раздела.

(д)

(1) Трубы, оканчивающиеся на обшивке корпуса, должны иметь изгибы или колена между наружными отверстиями и первым жестким соединением внутри корпуса. Ни в коем случае такие трубы не должны устанавливаться на прямой линии между отверстием в корпусе и первым внутренним соединением.

(2) Заборы и другое оборудование корпуса должно быть прочной конструкции и быть как можно короче. Они должны быть расположены так, чтобы свести к минимуму возможность блокировки или создания препятствий.

(3) Толщина впускных и выпускных патрубков за пределами запорных клапанов, без учета морской воды, должна быть не менее толщины, указанной в таблице 80 для номинальных размеров труб до 8 дюймов, в таблице 60 для номинальных размеров труб более 8 дюймов и ниже. 16 дюймов и Schedule 40 для труб номинального диаметра 16 дюймов и выше.

(f) Клапаны, требуемые данным разделом, и компоненты системы трубопроводов, расположенные за пределами таких требуемых клапанов на новых судовых установках или заменяемых на судах валовой вместимостью 150 и более, должны быть из стали, бронзы или чугуна с шаровидным графитом, указанных в таблице 56.60-1 (а). Свинец или другие термочувствительные материалы с температурой плавления 1700 ° F. или меньше не должны использоваться в такой службе или в любом другом приложении, где из-за разрушения системы трубопроводов в случае пожара может возникнуть опасность затопления. При такой работе нельзя использовать хрупкие материалы, такие как чугун. Если в системе трубопроводов используются неметаллические материалы и в соответствии с этим разделом требуется закрытие корпуса, требуется металлический клапан принудительного закрытия (см. Также § 56.60-25).

(g) Внутренние отверстия для выброса золы и мусоропроводов должны быть снабжены прочными крышками. Если внутреннее отверстие расположено ниже палубы надводного борта, крышка должна быть водонепроницаемой, и, кроме того, в желобе в любом легкодоступном месте над самой глубокой грузовой маркой должен быть установлен автоматический обратный клапан. Должны быть предусмотрены средства для фиксации крышки и клапана, когда желоб не используется. Если золоотсосы или аналогичные вытяжные устройства, расположенные в котельной, имеют внутренние отверстия ниже самой глубокой грузовой марки, они должны быть оснащены эффективными средствами предотвращения случайного попадания воды.Толщина трубы для отвода золы из эжектора должна быть не менее Графика 80.

(h) Если палубные дрены, грунтовые линии и санитарные стоки выходят через корпус в сторону грузовых танков танкеров, клапаны, требуемые данным разделом, должны располагаться вне грузовых танков. Эти клапаны должны соответствовать требованиям к материалам параграфа (f) настоящего раздела. Трубопровод, проходящий через такие резервуары, должен быть снабжен расширительными изгибами, где это необходимо, и должен быть из стальной трубы с толщиной стенки не менее пяти восьмых дюйма, за исключением того, что будет использоваться подходящий коррозионно-стойкий материал меньшей толщины Особое внимание коменданта.Все соединения труб внутри резервуаров должны быть сварными. Почвенные трубопроводы и канализационные стоки, проходящие через грузовые танки, должны быть оборудованы обратными клапанами с принудительными средствами закрытия или другими подходящими средствами для предотвращения попадания газов в жилые помещения.

(i) За исключением случаев, предусмотренных в § 58.20-20 (c) данной главы, морские клапаны не должны удерживаться замками в открытом состоянии. Если необходимо удерживать выпускной или впускной патрубок закрытым с помощью затвора, либо запорный клапан может быть расположен внутри забортного клапана, либо конструкция должна быть такой, чтобы обеспечить достаточную свободу движения для полного закрытия запертого забортного клапана после Событие, такое как повреждение седла огнем, вызывает значительную утечку через клапан.Клапаны, которые должны открываться в аварийных ситуациях, такие как сбросы трюмных вод или всасывания пожарных насосов, не должны быть заблокированы закрытыми, независимо от того, являются они морскими клапанами или нет.

[CGFR 68-82, 33 FR 18843; 18 декабря 1968 г., с поправками, внесенными CGFR 69-127, 35 FR 9979, 17 июня 1970 г .; CGFR 72-59R, 37 FR 6189, 25 марта 1972 г .; CGD 81-030, 53 FR 17837, 18 мая 1988 г .; CGD 77-140, 54 FR 40610, 2 октября 1989 г.]

Давление крекинга — обзор

5.2 Ранние процессы

Поскольку спрос на бензин увеличился с началом продаж автомобилей, вопрос о том, как производить больше бензина из меньшего количества сырой нефти, был решен в 1913 году путем включения установок крекинга в нефтеперерабатывающий завод операции, в которых фракции с более высокой температурой кипения, чем бензин, были преобразованы в бензин путем термического разложения.

Происхождение трещин неизвестно. Есть записи, которые иллюстрируют использование нафты в греческих пожарах почти 2000 лет назад (Speight, 2014), но неясно, была ли нафта произведена естественным путем: путем дистилляции или путем крекинг-дистилляции. Крекинг использовался в коммерческих целях при производстве масел из угля и горючих сланцев до того, как зародилась современная нефтяная промышленность. На основании этого открытие, что более высококипящие материалы из сырой нефти могут разлагаться на продукты с более низким молекулярным весом (крекинг-дистилляция), было использовано для увеличения производства керосина (Parkash, 2003; Gary et al., 2007; Speight, 2014, 2017; Сюй и Робинсон, 2017).

Точное происхождение современной версии крекинг-дистилляции, применяемой в современной нефтяной промышленности, неизвестно. Однако важно признать, что получение летучих продуктов путем деструктивной перегонки древесины и угля было известно много лет, если не десятилетий или столетий, до зарождения современной индустрии сырой нефти. Действительно, создание духов огня (то есть нафта, легковоспламеняющийся компонент греческого огня) было известно с давних времен.Появление битума в Хите (Месопотамия), который использовался ассирийцами в качестве мастики, получил дальнейшее развитие для использования в военных целях путем производства нафты разрушительной перегонкой.

В начале 20-го века самый ранний процесс (термический крекинг), который использовался для удовлетворения растущего спроса на автомобильное топливо, заключался в нагревании более высококипящих дистиллятов сырой нефти (для которых рыночная потребность была низкой) в реакторах под давлением и тем самым производя более ценные фракции с более низкой температурой кипения, такие как бензин, керосин и дистиллятное топливо.

Выходы бензиновой и керосиновой фракций обычно заметно увеличивались с помощью крекинг-перегонки, но этот метод не был полностью пригоден для производства бензина. Когда возникла потребность в бензине, необходимость продления процесса крекинга стала очевидной, что привело к процессу, известному как крекинг под давлением.

Крекинг под давлением представлял собой периодическую операцию, в которой сырье нагревали приблизительно до 425 ° C (800 ° F) в кубах (кубах), специально усиленных для работы при высоких давлениях до 95 фунтов на квадратный дюйм в течение 24 часов.Затем была начата дистилляция, и в течение следующих 48 часов 70 был получен низкокипящий дистиллят, который обрабатывали серной кислотой для удаления нестабильных смолообразующих компонентов (производные олефина и производные диолефина), а затем повторно перегоняли для получения нафты (крекинг-бензин). , интервал кипения <205 ° C, <400 ° F) и мазут (Parkash, 2003; Gary et al., 2007; Speight, 2014, 2017; Hsu and Robinson, 2017).

Процесс крекинга Бертона для крупномасштабного производства нафты (крекинг-бензин) был впервые использован в 1912 году.В процессе использовалась периодическая перегонка в горизонтальных кубах с кожухом, работала при температуре приблизительно 400 ° C (около 750 ° F) и давлении 75–95 фунтов на квадратный дюйм, и это был первый успешный метод преобразования высококипящего сырья в бензин. Однако периодическое нагревание газойля считалось неэффективным, и в течение 1914–22 годов был разработан ряд успешных процессов непрерывного крекинга. В этих процессах газойль непрерывно прокачивался через установку, которая нагревала газойль до необходимой температуры, выдерживала его в течение некоторого времени под давлением, а затем продукт крекинга выгружался в дистилляционную установку для разделения на газы, бензин, газойль. , и растрескавшийся остаток (часто называемый смолой).

Процесс крекинга в трубах и резервуарах типичен для ранних процессов непрерывного крекинга. Газойль, предварительно нагретый за счет обмена с горячими продуктами крекинга, закачивался в змеевик крекинга (длиной до нескольких 100 футов), который выстилал внутренние стенки печи, где масляные или газовые горелки повышали температуру газойля до 425 ° C. ° С (800 ° F). Горячий газойль проходил из змеевика крекинга в реакционную камеру (пропитку), где газойль выдерживался при этих условиях температуры и давления до завершения реакции крекинга.В результате реакции крекинга образовался кокс, который в течение нескольких дней заполнил вымачиватель. Затем поток газойля переключали на второй фильтр, и операции бурения, аналогичные тем, которые использовались при бурении нефтяной скважины, очищали первый фильтр. Растрескавшийся материал (кроме кокса) покидал действующий вымачиватель и поступал в испаритель (сепаратор гудрона), поддерживаемый под гораздо более низким давлением, чем вымачиватель, где из-за более низкого давления весь крекированный материал, за исключением гудрона, испарился.Пар выходил из верхней части сепаратора, где его перегоняли на отдельные фракции: газы, бензин и газойль. Смола, отложившаяся в сепараторе, была откачана для использования в качестве асфальта или мазута.

За исключением более низкой температуры, трубно-резервуарный процесс является предшественником процесса замедленного коксования. Процесс Бертона, как и процесс крекинга в трубах и резервуарах, был одним из первых процессов термического крекинга в 1912 году, который работал при 370–400 ° C (700–750 ° F) и давлении 90 фунтов на кв. Дюйм.Вскоре после этого, в 1921 году, был разработан более совершенный процесс термического крекинга, который работал при 750–860 ° F (400–460 ° C) (процесс Дуббса).

В большинстве обычных процессов термического крекинга используются температуры порядка 455–540 ° C (850–1005 ° F) и давления в диапазоне 100–1000 фунтов на квадратный дюйм. Процесс Дуббса (который широко использовался на многих нефтеперерабатывающих заводах до начала 1940-х годов, пока не стал применяться каталитический крекинг) можно рассматривать как типичное применение обычного термического крекинга.Сырье (восстановленное сырье) предварительно нагревается путем прямого обмена с продуктами крекинга в ректификационных колоннах. Крекинг-бензин и среднедистиллятные фракции удаляются из верхней части колонны. Низкокипящие и тяжелые дистиллятные фракции выводятся из нижней секции и перекачиваются в отдельные нагреватели. Более высокие температуры используются для растрескивания более тугоплавкой фракции. Потоки от нагревателей объединяются и направляются в камеру выдержки, где дается дополнительное время для завершения реакций крекинга.Затем продукты крекинга разделяются в испарительной камере низкого давления, где тяжелое жидкое топливо удаляется в виде кубовых остатков. Оставшиеся продукты крекинга отправляются в колонны фракционирования.

Во время Второй мировой войны усовершенствованные процессы нефтепереработки с использованием катализаторов привели к дальнейшему повышению качества транспортного топлива и дальнейшему увеличению его поставок. Эти усовершенствованные процессы, включая каталитический крекинг (глава 6: Каталитический крекинг), позволили нефтедобывающей промышленности удовлетворить потребности в топливе для высокопроизводительных боевых самолетов, а после войны — поставлять все большее количество транспортного топлива.

По мере развития технологии нефтепереработки в течение 20-го века сырьем для процессов крекинга стал остаток или газойль из перегонной установки. Кроме того, остаточная нефть, полученная в качестве конечного продукта процессов дистилляции, и даже некоторые из компонентов сырой нефти с более высокой температурой кипения часто содержат значительные количества асфальтовых материалов, которые препятствуют использованию остатков в качестве жидкого топлива или смазочных материалов (Parkash, 2003). ; Gary et al., 2007; Speight, 2014, 2017; Hsu, Robinson, 2017).

Однако непосредственное подвергание этих остатков термическим процессам стало экономически выгодным, поскольку, с одной стороны, конечным результатом является получение продуктов с более низкой температурой кипения, но, с другой стороны, асфальтеновые составляющие и составляющие смолы, которые концентрируются в Остаточные продукты являются предшественниками термического (то есть некаталитического) кокса с высоким выходом (Глава 3: Химия нефтепереработки).

Хотя в настоящее время разрабатываются новые установки термического крекинга для тяжелой сырой нефти, сверхтяжелой нефти и битума из битуминозного песка (Speight, 2008, 2014), процессы, которые можно рассматривать как развитие исходной концепции термического крекинга, включают висбрекинг и различные процессы коксования (Таблица 5.1).

Таблица 5.1. Сравнение висбрекинга с замедленным коксованием и коксованием в жидкой среде.

снижение вязкости

Термическое растрескивание

Основная цель: преобразование: основное назначение

Полунепрерывный процесс

Высокая конверсия

Конфигурация процесса: различная

Мягкий (470–495 ° C; 880–920 ° F) нагрев при давлении 50–200 фунтов на кв. дюйм

Реакции гасятся перед завершением

Низкая конверсия (10 %) к продуктам с температурой кипения ниже 220 ° C (430 ° F)

Змеевик или барабан (вымачиватель)

Замедленное коксование

Основная цель: преобразование

Умеренное (480 ° C– 515 ° C; 900 ° F – 960 ° F) нагревание при давлении 90 фунтов на кв. Дюйм

Реакции, которые можно продолжить до завершения

Полное преобразование f eedstock

Барабаны для вымачивания (845–900 ° F), используемые попарно (один в потоке и один в отходящем потоке, подлежащем коксоудалению)

Выход кокса: 20–40% по массе (в зависимости от сырья)

Коксование в текучей среде

Основная цель: конверсия

Тяжелая (480–565 ° C; 900 ° F – 1050 ° F) нагрев при давлении 10 фунт / кв. Дюйм

Реакции, разрешенные до завершения

Полная конверсия сырья

Слой кокса, псевдоожиженный паром; тепло, рассеиваемое в псевдоожиженном слое

Более высокий выход легких фракций (& lt; C 5 ), чем при замедленном коксовании

Меньше кокса, чем при замедленном коксовании (для одного конкретного сырья)

Ваша водопроводная система не должен пропускать газ в помещении!

Давайте сразу кое-что проясним.Речь идет о водопроводе вашего дома, а не о вашем личном водопроводе.

Когда я впервые начал заниматься водопроводом в 1971 году — по крайней мере, за деньги — вентиляция островных кухонных раковин была небольшой проблемой. Каждой сантехнической арматуре необходимы средства для вентиляции дренажной линии, чтобы вода не высасывалась из сифона арматуры, что могло бы позволить канализационным газам попадать в дом. Почему-то канализационные газы и запах свежеиспеченного хлеба или домашней пиццы просто несовместимы.

Нам пришлось создавать всевозможные странные сборки труб, чтобы создать эту вентиляцию — это работало, но требовало времени на строительство и потребовало много дополнительных труб.Труба и время — деньги.

Затем появился «автоматический вентиль» или «воздухоотводчик» (иногда называемый «вентиляционным отверстием»). Это механическое устройство имело подпружиненную прокладку внутри, которая позволяла воздуху течь в трубу, но не позволяла канализационным газам выходить — или, в случае затопления трубы, устройство также не позволяло сточным водам выходить наружу.

Если задуматься, то лучше убрать сточные воды из дома, чем не допускать попадания газов!

Эти вентиляционные отверстия могут быть установлены прямо на месте установки, что экономит массу времени, труб и денег.К сожалению, в большинстве юрисдикций они не разрешены, за исключением индустрии мобильных домов, где они все еще разрешены. Вот изображение одного из этих вентиляционных отверстий, которое я нашел установленным на кухонной раковине в новой конструкции, которую пришлось заменить после того, как я нашел ее.

Вентиляционное отверстие или автоматическое удаление воздуха

Если вы видите пружину внутри крышки, это означает, что это автоматический клапан.

Пружина видна внутри автоматического вентиляционного отверстия

В какой-то момент в 90-х годах по соседству можно было найти новый тип вентиляционного отверстия — под названием клапан для впуска воздуха — или AAV.AAV быстро получил признание в большинстве юрисдикций и теперь широко используется. Эти клапаны отличаются от автоматических вентиляционных отверстий тем, что в них отсутствуют пружинные механизмы, которые могут выйти из строя, и у них есть экраны для защиты от насекомых. У них простая диафрагма из EPDM (поверьте мне — нужно, чтобы аббревиатуры не так уж и важны — синтетический каучук для краткости), которая пропускает воздух в канализацию при отрицательном давлении и герметично закрывает при положительном давлении.

AAV, чтобы получить разрешение на использование в жилищном строительстве, должны продемонстрировать, что они могут пройти 500 000 циклов без прохождения газа — что примерно эквивалентно 30 годам — ​​человек, я бы очень хотел, чтобы моя водопроводная система могла это сделать! Вот изображение современного AAV на сливе из раковины для стирки.

Modern Air Admittance Valve

Несмотря на то, что они действительно простое устройство, они должны быть установлены в пределах 10 градусов по вертикали, они должны быть установлены на стороне приварной трубы сифона, они должны оставаться доступными и не могут быть единственным средством вентиляции водопроводная система.

Клапан впуска воздуха (AAV)

Эти клапаны впуска воздуха поставляются в комплекте с резиновой лентой, которую необходимо снимать во время установки — я иногда нахожу их с резиновой лентой на месте, что, конечно, делает их нефункциональными.
