Вентиляция с обратным клапаном через стену: Вытяжная вентиляция через стену на улицу: как установить вытяжной клапан

Как правильно сделать вытяжку в частном доме с выходом в стену

Напоследок о важности полноценного притока

В доме – «термосе» с наглухо закупоренными окнами и входными дверьми происходит следующее:

• воздух помещений влажный, тяжелый;
• жильцам душно, часто открываются окна с целью проветривания;
• из кухни и санузла медленно удаляются неприятные запахи;
• газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недостатка кислорода.

Приточный клапан в наружной стене решает все перечисленные проблемы. Когда в дом поступает свежий воздух, то и вытяжка функционирует исправно. Вентиляционные элементы распределяются так: вытяжные каналы располагаются в более загрязненных помещениях (кухня, туалет), а клапаны притока – в жилых комнатах.

Watch this video on YouTube

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ва

Вытяжная вентиляция через стену на улицу: вытяжной клапан

Просмотров: 78

Большинство новых материалов и готовых конструкций, внедренных в сферу строительства и отделки, практически полностью исключает свободное движение воздуха. Обеспеченная ими герметичность наряду с плюсами принесла веский минус – нарушение вентиляционных процессов. Их просто необходимо восстановить, ведь, согласитесь, без регулярной поставки свежего воздуха в помещение в нем невозможно жить!

Мы знаем, как решается столь непростая проблема: вытяжная вентиляция через стену на улицу сформирует нормальное движение воздушных масс. Небольшое стеновое устройство обеспечит отвод отработанного потока и отличный воздухообмен.

Предложенная нами статья ознакомит с тонкостями выбора клапана для организации вытяжной вентиляции, с правилами его установки и эксплуатации. Представленную к рассмотрению информацию подтверждают фото-материалы, схемы и видео-инструкции.

Содержание статьи:

• Типичные проблемы с вентиляцией
• Разновидности вытяжных клапанов
• Конструкция стенового устройства
• Обоснованный выбор подходящего варианта
• Тонкости сооружения вытяжной вентиляции в стене
• Выводы и полезное видео по теме

Типичные проблемы с вентиляцией

Естественное вентилирование жилых помещений основано на наличии микрощелей, характерных для деревянных оконных конструкций. Через такие небольшие отверстия воздух регулярно поступал снаружи и удалялся из дома по устроенным в строительных конструкциях вентиляционным каналам.

Так в квартире осуществлялась постоянная смена воздушных масс, способствующая нормальному уровню влажности, удалению неприятных запахов и т.п.

Регулярное обновление воздушной массы, происходящее естественным образом через неплотное прилегание оконных створок и дверных полотен, а также путем проветривания, формирует оптимальный для жизнедеятельности микроклимат, удаляет избыток влаги, углекислоту и прочие вредные токсичные вещества

Неправильный воздухообмен в доме — проблема практически неизбежная при проведении мероприятий по сокращению теплопотерь. Устанавливая новые окна и двери, стремясь минимизировать утечку тепла, мало кто задумывается о вентилировании своего жилья.

Но вскоре проблемы проявляются в виде душной атмосферы, размножения плесени в ванной комнате и других подобных явлениях. Вскоре ненормальный микроклимат начинает негативно сказываться на состоянии здоровья тех, кто в таком доме проживает.

Приточные вентиляционные установки различного типа и вида помогают разобраться с избыточной герметизацией помещений, но для нормального вентилирования этого может оказаться недостаточно. Тяга естественной вытяжной вентиляции часто оказывается слабой, а то и вовсе отсутствует. Из-за проблем с устройством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, проникает обратно.

Отсутствие вентиляции или неправильная ее организация опасна не только для жизни людей. Конденсирующаяся на поверхностях влага, не устраненная в результате вентилирования, становится причиной преждевременного выхода из строя конструкций, коммуникаций, отделки

На состоянии тяги в вентиляционной системе дома или квартиры отражается и температура воздуха на улице, вернее, разница температуры внутри помещения и снаружи. В зимнее время этот разрыв достаточно большой, что обеспечивает хорошую тягу. Но в летний период разница температур наружного и внутреннего воздуха не настолько значительна, а это на качестве тяги сказывается не слишком хорошо.

По этим причинам следует задуматься о необходимости установить специальные вытяжные клапаны. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища, а также предотвратят его обратное проникновение.

Застоявшийся затхлый воздух и излишне влажная среда способствуют расселению грибковых колоний, угрожающих проживающим серьезными заболеваниями и разрушением стройматериалов (+)

Разновидности вытяжных клапанов

Низкая эффективность вытяжной вентиляции чаще всего объясняется различными причинами, например, нарушением проходимости каналов или их герметичности. В многоэтажных домах такие ситуации часто возникают из-за огрехов при проведении ремонта, а ликвидировать последствия ошибок и восстановить нормальное состояние вентиляционных ходов удается не всегда.

В зависимости от места установки вытяжной вентиляции используют горизонтальную или вертикальную модель клапана и вентилятор с достаточно высокой производительностью (+)

В таком случае вытяжные клапаны могут оказаться более чем уместными. Конструкция этих устройств очень проста, их основное назначение в том, чтобы пропускать потоки воздуха наружу и не позволять им проникать обратно. По типу установки такие клапаны разделяют на горизонтальные и вертикальные, все зависит от направления потока воздуха.

Если вытяжной поток должен двигаться вертикально, выбирают клапан с горизонтальной установкой. А для отведения воздуха по горизонтали нужен вертикальный клапан. Обычно модели вытяжных клапанов комплектуются вентилятором. Они применяются там, где удаление воздуха из помещения нужно проводить принудительно.

Еще один существенный момент — уровень шума, который издает работающее устройство. Чем ниже звуковые эффекты от раскрывающихся лопастей клапана и/или вращающегося вентилятора, тем лучше. Много полезных сведений можно найти в техническом паспорте изделия.

Выбирая вытяжной клапан, который будет установлен в стене, следует учесть толщину этой стены, а также материал, в котором придется проделать отверстие

Конструкция стенового устройства

Обычный вытяжной клапан состоит из трех основных частей:

• фланца;
• заслонки;
• декоративной решетки.

Круглый фланец — это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции — заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.

Осевой вытяжной вентилятор состоит из таких элементов как кабель электропитания (1), воздухозаборная решетка (2), выключатель (3), кабель выключателя (4), крыльчатка (5), жалюзи (6)

Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.

Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.

Обоснованный выбор подходящего варианта

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях. Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Для организации принудительного вытяжного вентилирования в квартире или доме можно использовать конструкцию, состоящую из вентилятора и обратного клапана

Самый же важный показатель — скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с.

Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна.

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц.

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Тонкости сооружения вытяжной вентиляции в стене

В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену. Для этого используются модели вытяжных клапанов с вентилятором, который вставляют в предназначенную для их расположения монтажную муфту. Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.

Для монтажа вытяжного вентиляционного клапана в стене сначала нужно сделать разметку и просверлить в ней отверстие нужного размера

Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство. Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку придется постоянно помнить о необходимости включить или отключить вытяжной клапан.

Вытяжной вентилятор устанавливают с внутренней стороны отверстия, сделанного в стене, а обратный клапан и защитную решетку — с наружной стороны

Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этими настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень влажности в помещении.

В этом случае устройство начнет работу, когда воздух в помещении станет слишком влажным, в при снижении влажности вентилятор остановится. Выбирая устройства автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.

Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать достаточно мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентилирование будет недостаточно эффективным.

Выбор места для установки стенового вентиляционного клапана ориентирован на требования, указанные в инструкции производителем устройства

При расчетах обычно пользуются простой формулой:

М=О*В

Где:

• М — необходимая мощность вентилятора;
• О — объем помещения, в котором будет установлено устройство;
• В — повышающий коэффициент воздухообмена.

Вычислить объем комнаты, как известно из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения. Этот показатель должен составлять:

• для отдельного туалета — 8;
• для кухни — 15;
• для ванной комнаты или совмещенного санузла — 20.

Остается лишь определить объем комнаты и умножить его на соответствующий коэффициент, чтобы получить показатель, который поможет выбрать клапан с достаточно мощным вентилятором. Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.

При расчете мощности вытяжного вентилятора необходимо учитывать чувствительность такого оборудования к сопротивлению системы. Наличие декоративной решетки и клапана может понизить скорость перемещения воздушного потока в три-пять и даже в десять раз. Поэтому не стоит выбирать устройство с минимальными размерами и мощностью.

Производительность вентилятора должна быть достаточной для того, чтобы через клапан уходил отработанный воздух из смежных помещений, а не только из той комнаты, в которой установлено устройство. Перед началом работ по установке вытяжного клапана с вентилятором, необходимо выбрать подходящее место.

Отверстие для вытяжного клапана лучше всего делать в верхней части наружной стены, такая позиция способствует эффективному отведению отработанного воздуха

Для этого используют стену, которая максимально удалена от места, где производится забор свежего воздуха. Обычно приточную вентиляцию устанавливают в стенах или окнах таких помещений как спальня или гостиная. Для вытяжной вентиляции больше подходит кухня или санузел. В результате с отработанным воздухом отводятся также неприятные запахи, избыточные водяные пары и т.п.

Отверстие для вытяжного клапана нужно делать в верхней части стены. Сначала выполняют разметку, затем начинают сверление. Отверстие подходящих размеров делают дрелью и перьевым кольцевым сверлом. Иногда приходится использовать специальный инструмент с алмазной насадкой.

Отверстие для вытяжного клапана должно по размерам и конфигурации соответствовать размерам вентилятора. Обычно это круглое устройство, но иногда удобнее использовать устройство с квадратным корпусом. В этом случае отверстие под клапан нужно выдолбить с помощью перфоратора с насадкой в виде лопатки.

Диаметр и форма отверстия в стене для установки вытяжного клапана должны соответствовать характеристикам вентилятора, которым комплектуется устройство

Такие работы обычно сопровождаются большим количеством пыли, от которой не спасает даже использование промышленного пылесоса. Необходимо перед началом сверления накрыть поверхности пленкой или другими подходящими материалами, чтобы защитить их от загрязнений.

Для сверления особо толстых наружных стен из прочных материалов можно использовать машину колонкового сверления. Это дорогое оборудование, которое дешевле арендовать, чем покупать. Специализированные фирмы предоставляют услугу колонкового сверления по относительно невысокой цене, которая зависит от глубины сверления и материала стены.

Для сверления толстых стен при монтаже вытяжного клапана принудительной вентиляции можно арендовать аппарат колонкового бурения, который может справиться практически с любым материалом

Во время работы такого оборудования используется водяное охлаждение. Одновременно используется устройство для сбора отработанного материала и воды, но ее часть все же попадет на стену, этот момент следует учесть перед началом работ. После того, как отверстие подготовлено и очищено от пыли, в него необходимо вставить муфту, она поставляется в комплекте с клапаном.

Теперь нужно отметить места крепления вентилятора. Устройство фиксируют на стене через предназначенные для этого отверстия. В качестве крепежа чаще всего используют дюбеля-распорки. Обычно между муфтой и стеной остается небольшой просвет, через который в дальнейшем может проникать воздух.

Все такие щели аккуратно задувают монтажной пеной, которая обеспечит конструкции необходимую герметичность. После этого можно начинать установку вытяжного клапана. Действовать следует очень осторожно, чтобы не повредить сам клапан во время установки и не допустить попадание внутрь него строительного мусора.

После установки нужно убедиться, что створки клапана движутся свободно, не заедают. После этого на наружной стороне стены дома нужно установить декоративную решетку, которая закроет отверстие и придаст конструкции эстетичный вид. Чтобы улучшить эффективность работы вытяжного клапана и снизить вероятность его промерзания в зимний период, рекомендуется вокруг муфты уложить слой теплоизоляционного материала.

Этот момент нужно учесть при вычислении диаметра отверстия под вытяжной клапан. Некоторые мастера считают муфту, которой комплектуется вытяжной клапан, недостаточно прочной. Они отмечают, что при необходимости монтажа муфта может быть случайно повреждена, и рекомендуют заменить ее отрезком более прочной пластиковой трубы соответствующего диаметра.

Конструкция вытяжной вентиляции должна быть герметичной, поэтому после установки основных элементов устройства щели необходимо задуть монтажной пеной

Если такая труба окажется немного шире, чем вентилятор, который в нее вставляют, можно сделать подмотку из изоленты или другого подходящего материала, чтобы устройство входило достаточно плотно. Изнутри вентилятор следует обеспечить электропитанием. Кабель подводят к электрощитку, при подключении в целях безопасности используют легкоплавкие предохранители.

При установке вытяжного клапана в туалете электропитание можно подключить таким образом, чтобы вентилятор включался одновременно с освещением. В этом случае таймер можно установить на отключение спустя определенный срок после того, как будет выключен свет.

Чтобы вытяжная вентиляция в туалете и ванной работала эффективно, следует обеспечить приток воздуха в эти помещения. Обычно для этого внизу дверей устанавливают специальные вентиляционные решетки.

Вытяжной вентилятор закрепляют на стене с помощью дюбелей, которые входят в комплект, а затем закрывают специальной решеткой

В процессе эксплуатации вытяжного клапана следует считаться с такой проблемой, как возникновение засоров. Если внутрь устройства проникнет мусор, это может привести к поломке клапана и затруднит работу вентилятора. Если это произошло, устройство придется демонтировать, очистить от загрязнений и установить снова. Клапаны типа “бабочка” в зимнее время могут покрываться слоем льда, что также приводит к проблемам в работе механизма.

Выводы и полезное видео по теме

Подробно процесс монтажа вентилятора и обратного клапана через стену описан в этом видеоматериале:

Здесь продемонстрирована работа высокомощного вытяжного вентилятора с обратным клапаном. Устройство отличается повышенной прочностью и низким уровнем шума во время работы:

Вытяжная вентиляция — необходимый элемент для нормального воздухообмена в доме. Если она установлена правильно, то в жилых помещениях будет поддерживаться нормальная влажность и благоприятный для здоровья людей микроклимат.

Facebook

Twitter

Вконтакте

Google+

отвод вытяжки на кухне через стену на улицу

Очень часто в многоквартирных домах вытяжные каналы на кухне не работают, т.к забиты мусором. Иногда случается так, что вытяжные каналы вообще отсутствуют, особенно в частных домах.

В таких помещениях трудно находиться: становится душно, воздух спертый и накапливаются неприятные запахи, растет влажность, иногда появляется плесень. Поэтому отработанный воздух обязательно должен удаляться из помещения. Как это сделать? Читайте ниже.

Законно ли бурение сквозного отверстия на кухне?

Согласно действующему законодательству, разрешение на бурение сквозного отверстия не требуется, если диаметр отверстия не превышает 200 мм.

Это положение закреплено в некоторых местных законодательных актах. Сошлемся на Постановление Правительства Санкт-Петербурга от 31 января 2017 года №40 под названием «Об утверждении Правил благоустройства территории Санкт-Петербурга в части, касающейся эстетических регламентов объектов благоустройства и элементов благоустройства». Там говорится следующее: «4.6 Размещение систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,20 м разрешается на всех фасадах без разработки проекта устройства архитектурного проема».

Можете попробовать поискать подобное постановление в своем городе, но, как правило, остальные города ссылаются на это постановление.

Можно ли вывести вытяжку в это отверстие?

По закону нельзя. Ваш отработанный воздух с кухонными запахами может попадать к соседям в окно.

На практике же, такие вытяжки почти никто не согласовывает,т.е. Вы делаете на свой страх и риск. А рискуете вы почти всегда: установка металлической двери (дверь должна открываться вовнутрь помещения, а не в подъезд), установка второй входной двери, остекление балконов. А теперь оглянитесь: в какую сторону всех открываются двери, есть ли остекленные балконы?  Размещение кондиционеров на фасаде требует согласования. У всех ли они согласованы? Механическая вытяжка также требует согласования, т.к вносите изменения в спроектированную вентиляцию дома.

Конструкция вытяжного канала в стене

Как правильно сделать вытяжку в частном доме с выходом в стену

В большинстве случаев проблема качественного воздухообмена в частном доме возникает по причине отсутствия системы естественной вентиляции, опрометчиво не предусмотренной владельцем на этапе проектирования и строительства. Исправляют ошибку с помощью принудительной циркуляции воздуха. Один из способов ее обеспечения – вытяжная вентиляция в частном доме с выходом в стену. Подробная инструкция поможет выполнить работу самостоятельно.

Содержание статьи

Справится ли такая конструкция с требованиями к минимально необходимому воздухообороту?

Через отверстие в стене можно сделать вентиляцию трех видов:

• естественную;
• принудительную;
• комбинированную.

Каждая из них может быть эффективной или неэффективной в зависимости от того, насколько тщательно будут соблюдены правила ее устройства. Местоположение вентиляционного канала (в стене, в нижнем или верхнем перекрытии) не имеет значения.

Но наиболее высокая вероятность получения качественного воздухообмена через отверстие в стене – применение специальных вытяжных клапанов. Если правильно выбрать и установить такой прибор, вытяжка в частном доме через стену обеспечит стабильный приток свежего воздуха.

Виды вытяжных клапанов

Существует много видов вытяжных клапанов. Для устройства вентиляции через стену подойдут те, которые мастера называют «стеновыми приточками», а производители – «стеновыми приточными клапанами». Любое из этих изделий состоит из нескольких элементов.

1. Воздуховода. Так называют пластиковую или металлическую трубу, которая устанавливается в отверстие в стене.
2. Наружной решетки. Этот элемент прибора необходим для защиты воздуховода от проникновения пыли, мусора, листвы деревьев, насекомых.
3. Заслонки. Необходима для предотвращения задувания воздуха в ветреную погоду.
4. Фильтра.
5. Панели с декоративной крышкой.

Перечислены компоненты стеновых приточных клапанов для естественной вентиляции. В приборах принудительного типа присутствует вентилятор и конструкция немного видоизменена, в зависимости от модели. Но принцип устройства тот же.

Есть модели с рекуператором тепла. Это теплосберегающие приборы, позволяющие снизить расходы на отопление дома. Работают по принципу забора тепла у исходящего из помещения воздуха и передаче его (тепла) входящему. Таким образом, несмотря на интенсивный воздухообмен, в комнате поддерживается стабильная температура.

В районах с холодным климатом рекомендуется теплоизолировать вентиляционное отверстие в стене. Для этой цели чаще всего используют полифом, но подойдут и другие материалы: минвата, стекловата, пенофол, поролон.

Есть вытяжные устройства, зарекомендовавшие себя с положительной стороны. О таких приборах много хороших отзывов от владельцев.

Устройство и принцип работы вытяжки через стену в частном доме

Климатологами давно доказано, что при герметично закрытых окнах и дверях, в помещении за 10 часов пребывания 1-2 людей уровень углекислого газа достигает 2000 промилле. Для комфортного самочувствия человека допустимо не более 700 промилле. В большинстве случаев недомогание и чувство усталости после пробуждения вызваны недостаточным количеством кислорода в воздухе.

Приточная вентиляция призвана устранить все, связанные с этим, проблемы. Принцип ее работы заключается в выводе воздуха из помещения и обеспечении притока с улицы. Естественная тяга возникает в случае разницы температур и давления по обе стороны стены. Этих условий не всегда достаточно для эффективного воздухообмена. Поэтому любую приточку можно оборудовать вентилятором соответствующего сечения. Устанавливают клапаны в любом помещении: в зале, на кухне, в санузле, в ванной.

Расчет необходимой мощности и размеров вентиляции

Профессиональный расчет мощности приборов для естественной или принудительной вентиляции сложен и долог, требует специальных знаний. Для монтажа бытовой системы используют упрощенную схему, при которой необходимо выяснить всего 2 показателя.

1. Диаметр воздуховода. Для жилых помещений вполне достаточно выбрать любое из трех сечений: 100 (для вентиляторов малой мощности), 125 (для приборов средней мощности) и 150 мм (для быстрого принудительного проветривания).
2. Производительность вентилятора. Согласно СНиП, полная замена воздуха в жилых помещениях должна происходить не реже 3-х раз в час. Для того чтобы выяснить требуемую производительность прибора, объем помещения (следовательно, и воздуха в нем) умножают на 3.

На эффективность проветривания влияет форма канала. Он должен быть прямой и сквозной. Отверстие, проходящее под углом и наклоном, отберет не менее 7% мощности вентилятора.

Конфигурация установки приточных стеновых каналов всего одна: сквозное отверстие в стене, в которое установлено приточно-вытяжное устройство. Стоимость такой вентиляции напрямую зависит от цены стеновой приточки. Если ее монтаж будет выполнять специалист, понадобится оплатить его услуги. Но в большинстве случаев владельцы домов самостоятельно монтируют вытяжку в стену.

Все производители приточек сопровождают свою продукцию подробной инструкцией по ее установке. Основную сложность вызовет формирование отверстия в стене.

Установка вытяжной вентиляции в стену

Для того чтобы правильно установить стеновый приточный клапан, необходимо подготовить инструменты для сверления стены. Потребуются дрель, бур или специальная насадка – коронка большого диаметра. Прежде чем приступить к работе, убеждаются в том, что в выбранном месте нет электропроводки. Отверстие должно быть горизонтальным, с ровными стенками. Когда работа по его формированию будет закончена, приступают к монтажу приточки.

• Шаг 1. Вставляют в отверстие воздуховод, фиксируют его с помощью распорок так, чтобы он принял горизонтальное положение.
• Шаг 2. Заполняют щели между воздуховодом и стенками отверстия монтажной пеной. Вместо нее можно использовать волокнистый утеплитель. Но в этом случае потребуется прочно закрепить трубу.
• Шаг 3. Со стороны улицы на выход воздуховода устанавливают защитную решетку. Если в комплектацию приточки входят фильтр и/или шумопоглотитель, устанавливают их.
• Шаг 4. На патрубок вентилятора надевают уплотнительную резинку и вставляют прибор в трубу. Подключают к электросети.
• Шаг 5. Со стороны помещения монтируют оголовок с декоративной панелью.

Таким образом, становится понятным, что монтаж стеновой приточки в частном доме – дело несложное. Но оно требует внимательного выполнения расчетов и правильного выбора прибора.

Фев 19, 2018Т С

как сделать и что для этого нужно

Пластиковые кона, герметичные входные двери – все это сделало дом, похожим на термос. В нем непригодная для проживания атмосфера, поэтому так важно еще на стадии проектирования здания продумать систему вентиляции. Но если дом построен, вентиляция есть, но она не справляется с возложенными на нее обязанностями. Что делать в этом случае, ведь притока воздуха нет. Вариант один – вентиляция в стене. При кажущейся простоте конструкции это на самом деле ответственный момент, от которого зависит комфорт и уют в доме. Поэтому перед тем как сделать вентиляцию через стену, надо понять, как она должна работать и точно рассчитать ее параметры.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Популярные устройства для горизонтальной системы вентиляции

Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.

1. Приточные щели в пластиковых окнах.
2. Воздушные клапаны.
3. Вентиляторы разных конструкций.

С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.

Приточные клапаны

Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:

• не нарушает дизайн комнаты и конструкцию окна;
• его можно установить в любое время, даже после проведенного ремонта;
• установить можно самому, не вызывая мастеров;
• месторасположение – в любом месте;
• возможность регулировать приток воздуха с улицы.

При этом производители сегодня предлагают традиционные клапаны с механической регулировкой, то есть, закрывать и открывать его можно руками через задвижку, и с электронной посредству дистанционного пульта управления. При этом в последнем можно выставлять температурный режим, который будет контролировать микроклимат в помещениях.

Провести установку приточного клапана в стену своими руками – не проблема. Для этого необходимо проделать сквозное отверстие в стене перфоратором и алмазной коронкой или буром (все зависит от размеров прибора), диаметр которых подбирается под диаметр клапан. Куда и вставляется приспособление. С наружной стены устанавливается решетка в мелкую сеточку, как защита от мусора, насекомых, птиц и мелких животных. С внутренней стороны специальный колпак, в котором вставлен фильтр, очищающий приточный воздух.

Вытяжной вентилятор

Как уже было сказано выше, вытяжная вентиляция через стену организуется в основном во влажных помещениях дома: кухня, ванная и туалет, кладовка и котельная. А также, если дом большой, в котором несколько комнат с большими габаритами.

Выше уже было обозначено, что место монтажа вентиляции: у пола и у потока. Нередко приточные отверстия делают рядом с окнами чуть ниже подоконника. Что касается вентиляторов, которые будут вытягивать отработанный воздух из комнат, то это или настенные модели, или канальные. Монтаж и того, и другого был описан выше.

Рекомендации специалистов

1. Обратите внимание на воздушный клапан, потому что рынок предлагает разные конструкции. В одних есть ручка, с помощью которой регулируется зазор входного отверстия, в других ее нет. Выбирайте первый вариант, он удобнее в плане регулировки оттока или притока воздуха.
2. Устройство вентиляции через стену организуется с точным соблюдением санитарных норм относительно воздухообмена каждого помещения. То есть, от этого зависит диаметр устанавливаемых приборов.
3. Оптимальные места для установки: около радиатора отопительной системы, за счет чего поступающий воздух будет немного нагреваться, в сырых местах, чтобы поступающий поток просушивал стены.
4. Клапан, установленный на отток воздуха из комнат, в зимнее время будет покрываться инеем или наледью за счет замерзания конденсата. Поэтому периодически очищайте его, чтобы не сузилось сечение прибора. За счет этого падает эффективность воздухоотвода. Обязательно используйте конструкции, в состав которых входит теплоизоляционный материал в виде цилиндрической вставки в трубу приспособления.
5. Обратите внимание, что на одного человека необходимо воздухообмен, равный 30 м³/час. Поэтому клапан надо подбирать именно под этот показатель. В его паспорте данный параметр обязательно указывается.

Вентиляция через стену частного дома и квартиры с выходом на улицу

Содержание статьи:

Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.

Схемы вентиляции через стену

бесканальная система вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

• с естественной тягой;
• с механическим оттоком;
• комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

аккуратные вентиляционные решетки совсем не нарушают вид фасада

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

Приточные устройства вентиляции в стенах

устройство приточного клапана

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

• прямоугольной;
• овальной;
• круглой.

Места монтажа вентиляции в стене:

• между подоконником и батареей;
• в створке пластикового окна;
• возле окна, как можно ближе к потолку.

Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

• На стене карандашом обозначьте место размещения клапана;
• Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно  для оттока конденсата и атмосферных осадков;
• В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
• Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
• На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Вытяжные устройства в стенах домов

конструкция осевого вентилятора: 1 – провод электропитания; 2 – решетка воздухозаборная; 3 – выключатель; 4 – провод выключателя; 5 – крыльчатка; 6 – жалюзи

В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.

Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.

Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:

М = О х В,

где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.

Нормы воздухообмена:

• для кухни 15 крат;
• для туалета 8 крат;
• для ванной или душевой комнаты до 20 крат.

Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.

1.

   первые этапы работы

   Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.

2. В готовое отверстие вставляется муфта, которая прилагается в комплекте.
3. Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
4. Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.

   и вот вентилятор установлен

5. Со стороны улицы щели между трубой и стеной тщательно запениваются.
6. Устанавливается обратный клапан, который не позволит холодному воздуху проникать в помещение при выключенном вентиляторе. Некоторые модели вентиляторов оснащены собственным обратным клапаном.
7. После того, как вентиляция выведена через стену, снаружи крепится декоративная решетка.

Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.

Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала. А в помощь храбрым наш видеоролик:

установка вытяжного вентиляционного элемента в стену квартиры или жилого дома, выбираем стеновой обратный клапан

Клапан приточной вентиляции является важным звеном вентиляционной сети и широко используется в индивидуальных системах вентиляции. Прибор участвует в организации воздухообмена помещения и способствует созданию в нём благоприятного микроклимата.

Для чего нужен?

Роль клапанов приточной вентиляции трудно переоценить. Энергосберегающие тенденции современного строительства нередко приводят к абсолютной герметизации помещений, в результате которых происходит нарушение воздухообмена между улицей и пространством зданий. Это зачастую влечёт за собой застаивание воздушных масс, излишнее влагообразование и, как следствие, появление плесени и грибка.

Кроме того, в закупоренных помещениях тяжело находиться: в результате снижения уровня кислорода при одновременном повышении количества углекислого газа снижается работоспособность и ухудшается общее состояние человека. Практичным решением данной проблемы является установка клапана приточной вентиляции. Это позволяет обеспечить постоянный приток свежего воздуха и обойтись без приобретения дорогостоящих приточно-вытяжных установок или кондиционера.

Кроме того, проходящий сквозь клапан воздух подвергается очищению от песка, насекомых, пыли и мелкого механического мусора. Важной особенностью моделей является мощная шумоизолирующая функция. Клапаны препятствуют проникновению уличных шумов в помещение и обеспечивают максимальный уровень комфорта.

Именно в этом заключается главное преимущество использования клапанов приточного типа перед проветриванием помещения при помощи форточек и фрамуг. К тому же открывание форточки в зимнее время может вызвать заметное снижение температуры воздуха внутри помещения. Используя приточный клапан, данную проблему легко решить. Достаточно лишь разместить прибор над радиатором отопления, и поступающий воздух будет смешиваться с тёплыми потоками, поднимающимися снизу вверх.

Принцип работы

Конструкция приточного клапана довольно проста. В состав устройства входят воздуховод, цилиндрический корпус сечением 6-14 см, фильтр грубой очистки и теплоизолирующий материал. Наиболее дорогие и современные модели дополнительно оснащаются термодатчиками, регуляторами влажности, вентиляторами и системой дистанционного управления. Снаружи прибор закрывается вентиляционной решёткой, которая служит защитой трубы воздуховода от попадания птиц, грызунов, опавших листьев и осадков.

Наиболее подходящим для изготовления решётки материалом является алюминий. Он обладает высокой коррозийной устойчивостью, имеет небольшой вес и отличается долгим сроком службы. Некоторые модели дополнительно оснащены антимоскитной вставкой, сделанной из полимерного материала. Со стороны помещения клапан закрывается декоративной крышкой, оснащённой ручкой для регулирования прохождения воздушных масс. Для сдерживания сильных порывов ветра во многих моделях предусмотрена установка уплотнительных колец, оборудованных заслонкой.

Принцип работы клапана приточной вентиляции состоит в следующем: уличный воздух, проникая сквозь вентиляционную решётку, поступает на фильтр грубой очистки, после чего движется вдоль тепло-шумоизоляционного канала и немного согревается. Далее поток упирается в регулируемую заслонку, после чего при помощи технологических отверстий заходит в помещение. Однако при закрытых форточках интенсивность прохождения воздушных масс через клапан будет минимальной. Чтобы увеличить скорость движения воздуха следует оставлять форточки слегка приоткрытыми.

Проверить состояние вытяжных каналов можно, поднеся лист бумаги к декоративной решётке. Если тяга хорошая, то листок притянется к вентканалу. Если лист падает – это означает, что воздуховод, скорее всего, забит и нуждается в прочистке. Осуществлять данную проверку следует в холодное время года и при открытых форточках. Так, при исправной вентиляции и перепаде внешнего и внутреннего давления в 10 Па приточные клапаны могут пропускать до 30 кубов воздуха в час, что вполне отвечает санитарным требованиям.

Преимущества и недостатки

Высокий потребительский спрос и популярность использования приточного клапана обусловлены рядом неоспоримых преимуществ данных устройств.

1. Снижение нагрузки на оконную фурнитуру. Приточный клапан обеспечивает приток свежего воздуха в помещение, в связи с чем нет необходимости часто открывать окна и форточки.
2. Отличная шумоизоляция клапана не позволяет проникать в помещение уличному шуму. Благодаря этой способности приточные клапаны являются идеальным решением для организации проветривания детских комнат и спален.
3. Возможность регулирования интенсивности притока также выгодно отличает использование приточных клапанов от проветривания при помощи форточки.
4. Эстетичный вид декоративной решётки позволяет размещать клапан в любом помещении без риска испортить интерьер.
5. Благодаря теплоизоляционному слою, расположенному внутри трубы, воздух в помещение подаётся не таким холодным, как из форточки.
6. Низкая стоимость приборов позволяет за небольшие деньги организовать приток свежего очищенного воздуха и обойтись без приобретения дорогостоящего оборудования.

К минусам использования клапанов приточного типа относят необходимость обустройства сквозного отверстия, вероятность промерзания стен при неправильно проведённом монтаже и невозможность использования системы в условиях холодных зим. Кроме того, фильтр грубой очистки нуждается в регулярном очищении от мелкого мусора, а при необходимости – и в полной замене. К тому же эффективность проветривания помещения заметно снижается при повышении уличной температуры выше 5 градусов.

Эксплуатация приточного клапана в летние месяцы возможна лишь при вытяжке с принудительной циркуляцией воздуха.

Разновидности

Клапаны приточной вентиляции классифицируются по ряду признаков, основополагающим из которых является место установки агрегата. По данному критерию различают стеновые и оконные приборы. Стеновые клапаны отличаются удлинённой вытяжной трубой и утеплённым корпусом. Модели могут иметь круглое и квадратное исполнение и подразделяются, в свою очередь, на промышленные и бытовые. Бытовые устройства предназначены для установки в квартиры и частные дома, в то время как серьёзные промышленные приборы способны обслуживать бассейны, спортивные залы и производственные помещения.

Оконные клапаны в своё время были очень популярны и до появления кондиционеров широко использовались в больницах, заведениях общепита и детских учреждениях. Приборы отличаются простым устройством и невысокой производительностью, не превышающей 7 кубометров в час. Устройства монтируются в верхнюю часть окна и могут устанавливаться как в пластиковые, так и деревянные оконные рамы. Важным условием для эффективной работы клапана является обустройство помещения вытяжкой с естественной циркуляцией воздуха и плотно закрытая входная дверь. В противном случае заходящие воздушные массы будут создавать сквозняк, выходить в подъезд. Межкомнатные двери при этом, в случае отсутствия щели между дверным полотном и полом, требуется держать открытыми.

Вторым важным признаком, по которому происходит классификация приточных клапанов, является способ доставки воздушных масс в помещение. По данному критерию различают приборы с естественной тягой, которая становится возможной за счёт разности внешнего и внутреннего давления, и модели с принудительной вентиляцией. И если первые функционируют за счёт физических свойств двух сред, то вторые для более эффективной работы оснащаются встроенным вентилятором. Использование таких приборов освобождает от необходимости установки обратного клапана. Это связано с тем, что вентилятор в таких моделях способен работать как на подачу воздуха в помещение, так и на его отвод.

Клапаны с искусственной тягой гораздо производительнее, чем их традиционные аналоги, и способны пропускать в час до тысячи кубометров воздуха. Клапаны с вентилятором снабжены дополнительными фильтрами. Это обусловлено большой всасывающей силой прибора и вероятностью втягивания пыли и мелкофракционных взвесей. Зачастую такие приборы оснащены встроенным обогревателем. Это предохраняет прибор от промерзания, благодаря чему им можно пользоваться круглый год. Кроме того, на современные модели устанавливают гигрометр – устройство, регулирующее влажность подаваемого воздуха.

Как выбрать?

Прежде чем приступить к покупке приточного клапана, следует определиться с видом модели. При этом нужно учитывать, что стеновые приборы намного мощнее и производительнее оконных устройств, однако, их монтаж занимает больше времени и гораздо более трудоёмкий, нежели у оконных моделей. После того как тип клапана будет определён, необходимо выбрать мощность будущего устройства. При этом нужно учитывать объём комнаты, количество жильцов и предназначение данного помещения. Согласно санитарным нормам воздухообмен должен составлять не менее 3 кубометров в час на каждый квадратный метр площади. Кроме того, каждая комната нуждается в своём вентиляционном приборе, поэтому в многокомнатные квартиры следует приобретать сразу несколько клапанов.

Следующим критерием выбора должен стать терморежим прибора. Диапазон температур, на который рассчитан тот или иной клапан, всегда указывается в сопроводительной документации. Поэтому при выборе модели следует сопоставлять эти данные с климатическими условиями своей местности и приобретать прибор, рабочие температуры которого соответствуют средним температурам данного региона. В противном случае при помещении «теплолюбивого» клапана в условия холодной зимы внутри прибора будет образовываться конденсат, который быстро замёрзнет и заблокирует работу прибора.

Ещё одним важным моментом при покупке клапана является способ управления. Наиболее удобными в использовании считаются автоматизированные модели. Выставив единожды нужный показатель температуры и влажности (обычно это от 40 до 60%), об открытии заслонки можно не переживать. При увеличении заданных значений заслонка поднимается автоматически, а после стабилизации показаний – закрывается.

Также при выборе следует обратить внимание на длину внутренней трубы, которая зависит от ширины стены (при покупке клапана в стену), и на уровень тепло- и шумоизоляции.

При выборе клапана для северных регионов лучше остановиться на моделях, оснащённых дополнительно утеплёнными кожухами. Это позволит минимизировать риск обмерзания вентканала и обеспечит бесперебойную работу клапана.

Установка

Установка приточного клапана начинается с выбора места. Оптимальным вариантом является участок стены между отопительным радиатором и окном. Такое размещение прибора будет способствовать нагреванию приточного воздуха и позволит сделать клапан не очень заметным. Предпочтение лучше отдавать несущей стене жилого дома, а выход делать на лоджии или балконе, при условии, что они не выходят на оживлённую автомагистраль или промышленную зону. При установке клапана над окном следует отступить от откоса 30 см – это предотвратит промерзание вентканала.

После того как место будет выбрано, можно приступить к монтажным работам. Для этого следует выполнить ряд последовательных действий.

• Подготовить стену. В случае облицовки внешней стороны стены керамогранитной плиткой, обшивку необходимо временно снять. Со стороны помещения следует нанести разметку, обведя карандашом контур трубы воздуховода.
• Пробурить отверстие. Для более эффективного пылеудаления можно оборудовать пылесборник. Для этого нужно при помощи малярного скотча приклеить пакет к стене, подставив под него пластмассовую чашку. Сверху к пакету следует присоединить пылесосный шланг, после чего включить пылесос синхронно с буром. При этом крупные куски бетона или кирпича будут падать в чашку, а мелкая пыль отсасываться пылесосом. Бурение необходимо проводить под уклоном наружу: это предотвратит попадание влаги в помещение. Рабочую зону требуется время от времени увлажнять.

• В холодных климатических зонах отверстие рекомендуется сделать немного шире. Это нужно для обустройства дополнительного слоя теплоизоляции, который выполняют при помощи вспененного полимера.
• Установить гильзу клапана. Монтаж производится со стороны помещения методом вкручивания.
• Поставить на место корпус и крышку, а с наружной стороны установить и закрепить решётку.
• Закрепить корпус и панель со стороны помещения, после чего поставить на место фильтр с заслонкой.
• Зафиксировать крышку.

Уход

Обслуживание приточных клапанов заключается в чистке устройства, проводить которую рекомендуется весной и осенью. Кроме того, следует регулярно убирать пыль с декоративной решётки с помощью пылесоса. Синтетические фильтры требуется периодически вынимать и промывать в мыльном растворе. Теплоизоляционный материал также требует постоянного контроля за своим состоянием и, при необходимости, своевременной замены, которую следует производить раз в два — три года.

При проведении ремонта или других мероприятий, производящих большое количество пыли, приточный клапан рекомендуется заклеивать целлофаном или строительным скотчем. Клапаны для приточной вентиляции обеспечивают доступ свежего воздуха в помещения и делают нахождение них комфортным и приятным.

О том, как грамотно выбрать клапан приточной вентиляции, смотрите в следующем видео.

Осмотр и подготовка трюмов

После разгрузки груза очень важно, чтобы ответственный сотрудник провел надлежащий осмотр и подготовку трюмов. Осмотр трюма помогает выявить структурные повреждения или дефекты трюма. Это также помогает узнать, нанесен ли какой-либо ущерб стивидорам, и то же самое можно упомянуть в отчете о повреждениях стивидора. Об осмотре трюмов будем изучать дальше.

Точно так же важно подготовить трюмы перед погрузкой следующего груза.Подготовка трюмов зависит от следующего груза, если следующий груз совместим с последним, все, что требуется, — это хорошая очистка и удаление остатков груза. Однако если следующий груз несовместим с последним или если вы загружаете чувствительные грузы, такие как продукты питания, может потребоваться более тщательная очистка.

Почему важна проверка и подготовка трюмов?

Грузовые помещения, предназначенные для погрузки, должны быть проверены, чтобы гарантировать, что отсек, предназначенный для загрузки грузом, чистый, сухой и готов во всех отношениях принять предлагаемый груз.

Тщательная проверка трюмов необходима для:

Избегать загрязнения

• Не осталось остатков предыдущего груза
• Трюмы свободны от заражения.
• Нет Видимая рыхлая ржавчина, которая может вызвать загрязнение.

Безопасность

• Трюмы безопасны для работы грузчиков.
• Обнаружение физических повреждений в трюме. Это также приносит пользу в привлечении новых претензий к стивидорам.
• Повреждения конструкции судна, проверка на наличие коррозии / трещин для получения раннего предупреждения о деталях / частях / укрепляющих конструкциях, подлежащих обновлению / ремонту.

Предотвратить повреждение груза

• , которые могут быть вызваны эксплуатационными трюмами
Балластные трубопроводы
• и / или
• Отсутствие всепогодной герметичности люковых крышек

Пожарная безопасность

• Определение пожарной опасности предполагаемого груза и наличие противопожарного оборудования.

Итак, теперь мы знаем, почему это важно, давайте посмотрим, что вам нужно проверить.

Объекты осмотра

1.Убедитесь, что указанные отсеки чисты и готовы к приему груза.

а. Трюмы правильно подметены и очищены от остатков предыдущего груза.

г. Удалены ржавчина и отслоившаяся краска

г. Не оставляет пятен.

г. В зависимости от требований фрахтователя трюмы можно эффективно мыть / ополаскивать и сушить.

2. Убедитесь, что дренажный и трюмный отсосы работают эффективно, а трюмные колодцы сухие. Льял следует подсластить для некоторых грузов, покрыть мешковиной и зацементировать.

3. Утечки из балластных цистерн нет.

4. Измерительные трубы и воздуховоды, выходящие из трюмов, чистые и без ржавчины.

5. Убедитесь, что грузовые рейки (потолок лонжерона) находятся на месте и не повреждены.

(Примечание: для некоторых грузов может потребоваться снятие грузовых реек)

6. Убедитесь, что освещение люка в порядке. Изолируйте огни, если они представляют опасность пожара для предполагаемого груза.

7. Осмотрите и убедитесь, что все средства доступа к отсекам безопасны.

8. Должны быть видны перила и защитные ограждения.

9. Убедитесь, что все необходимые стационарные и переносные устройства пожаротушения готовы к немедленному использованию. Продуйте трубопроводы CO2 / галона сжатым воздухом.

10. Осмотрите систему вентиляции грузового отсека.

11. Осмотрите крышки люков и убедитесь, что они непроницаемы для атмосферных воздействий, а все фиксирующие устройства находятся в хорошем рабочем состоянии.

12. Если грузовой трюм предназначен для приема тяжелого погодного балласта, тогда проверьте герметичность трубопроводов под давлением и затем заглушите балластные трубопроводы.

13. Крышки люков резервуара с двойным дном должны быть плотно закрыты.

14. Точки крепления груза / фиксированная фурнитура и т. Д. В хорошем состоянии.

Итак, как только трюм будет проверен, приступим к подготовке трюма к погрузке.

Подготовка трюма

Согласно чартеру или согласно договору перевозки владелец должен «… сделать трюмы, холодильные и охлаждающие камеры и все другие части судна, на которых перевозятся товары, пригодными и безопасными для их приема, перевозки и хранения».

Владелец должен представить свое судно в том состоянии, в котором он готов к погрузке груза, что означает, что трюмы «чистые и сухие» до начала погрузки. Если владелец не представит свое судно в надлежащем состоянии для приема груза, он рискует получить претензии на крупные суммы денег. Поэтому крайне важно подготовить грузовые трюмы судна к погрузке.

На качество груза может повлиять

• Загрязнение
• Окрашивание
• Контакт с водой
• Недостаточная вентиляция

Чтобы избежать загрязнения и контакта груза с водой, лучше осмотреть и протестировать крышки люков и трюмный отсос.Загрязнение, окрашивание, контакт с водой и недостаточная вентиляция также могут произойти, если в грузовом отсеке не используется или не проложено надлежащее крепление.

Процедура вентиляции, которую необходимо соблюдать во избежание повреждения груза. Подробнее о вентиляции Cargo здесь.

Проверка герметичности крышки люка

Два самых распространенных теста на обнаружение утечек:

1. тест водяного шланга
2. ультразвуковой тест

Ультразвуковой контроль является предпочтительным методом, поскольку участки с недостаточной герметизацией люка точно расположены.

В то время как другие методы также используются, например, проверка мелом дает только указание на плохое сжатие и потенциальные утечки. Тест на мел — это не тест на обнаружение утечек. Световое тестирование также эффективно, но потенциально опасно, потому что персонал находится в закрытом темном помещении и ищет световое проникновение между панелями.

Проверка трюмного всасывания

Пренебрежение обслуживанием и испытанием трюмных систем трюмных трюмов может иметь серьезные последствия, приводящие к необоснованным претензиям на груз из-за загрязнения воды.

Трюмная всасывающая линия в трюмном трюме обычно оснащена перфорированной коробкой для трюма, которая предотвращает попадание обломков груза в трюмную линию. Коробку для барабана следует тщательно очищать после каждой выгрузки груза и, если возможно, разбирать и проверять на наличие повреждений или коррозии. Конец трюмной всасывающей линии должен быть чистым и не засорять конец всасывающей трубы мусором.

Устройство всасывания трюмных трюмов Отсасывающие фильтры для трюмных трюмов

Следуйте процедуре ниже, чтобы проверить трюмные трюмы:

• Проверить трюмное всасывание, наполнив трюмный колодец водой и откачав ее.
• Обратные клапаны, установленные в насосных системах трюмных трюмов, предназначены для обеспечения того, чтобы вода, перекачиваемая из трюмных трюмов в машинное отделение и за борт или в сборный танк, не могла течь обратно через трюмный трубопровод в трюмные колодцы, а затем в грузовой отсек.
• Самый простой способ проверить обратный клапан — это остановить насос (или эдуктор) и дать воде стечь обратно в трюмную линию до обратного клапана. Если вода не попадает в трюм трюма, обратный клапан работает правильно.Из соображений разумности все обратные клапаны на трюмной линии должны регулярно ремонтироваться.

,

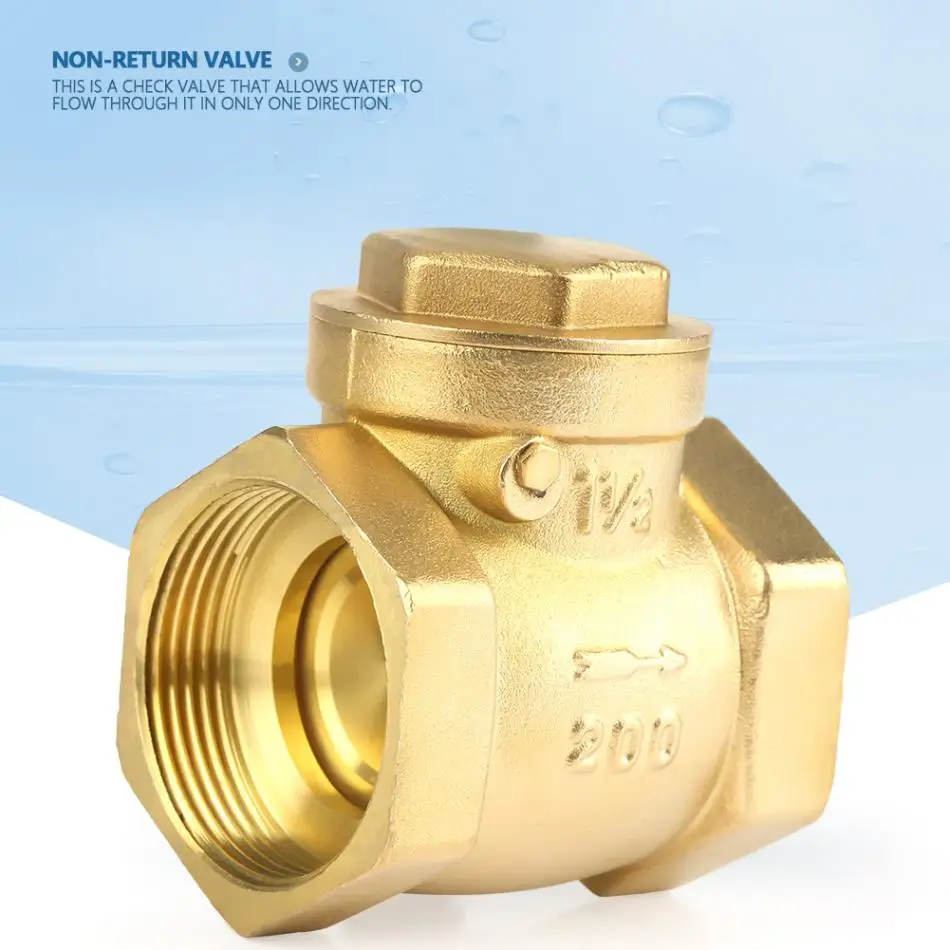

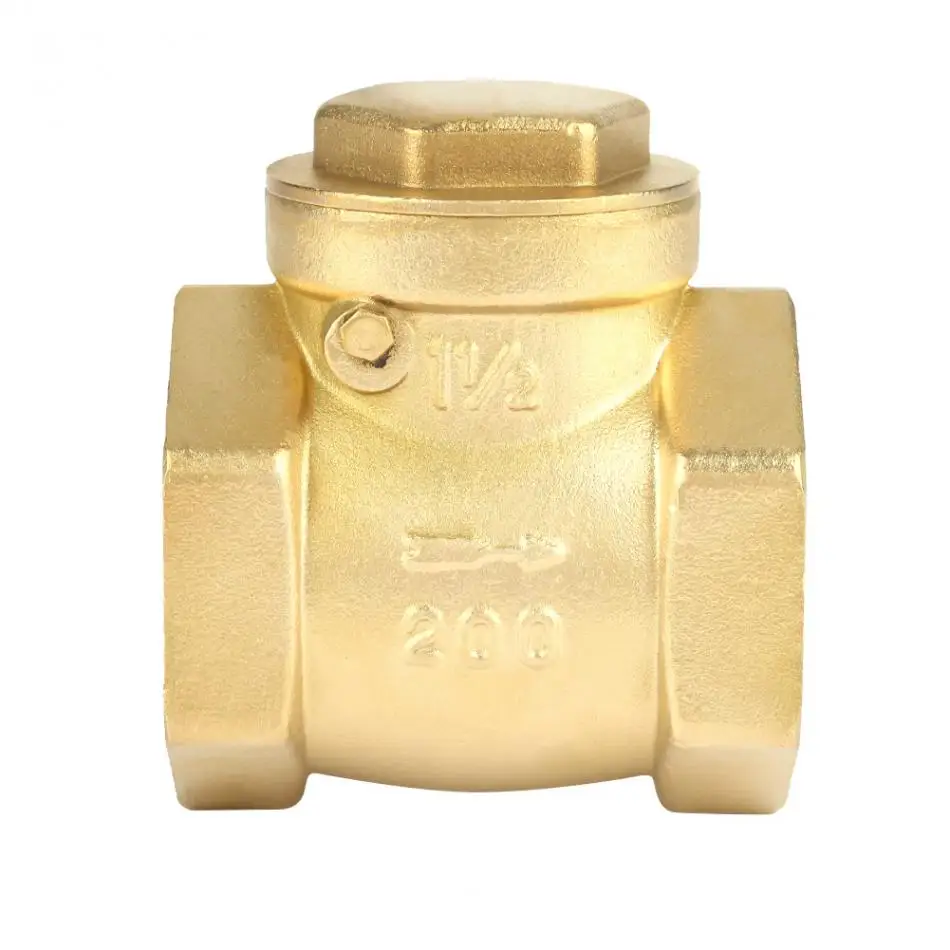

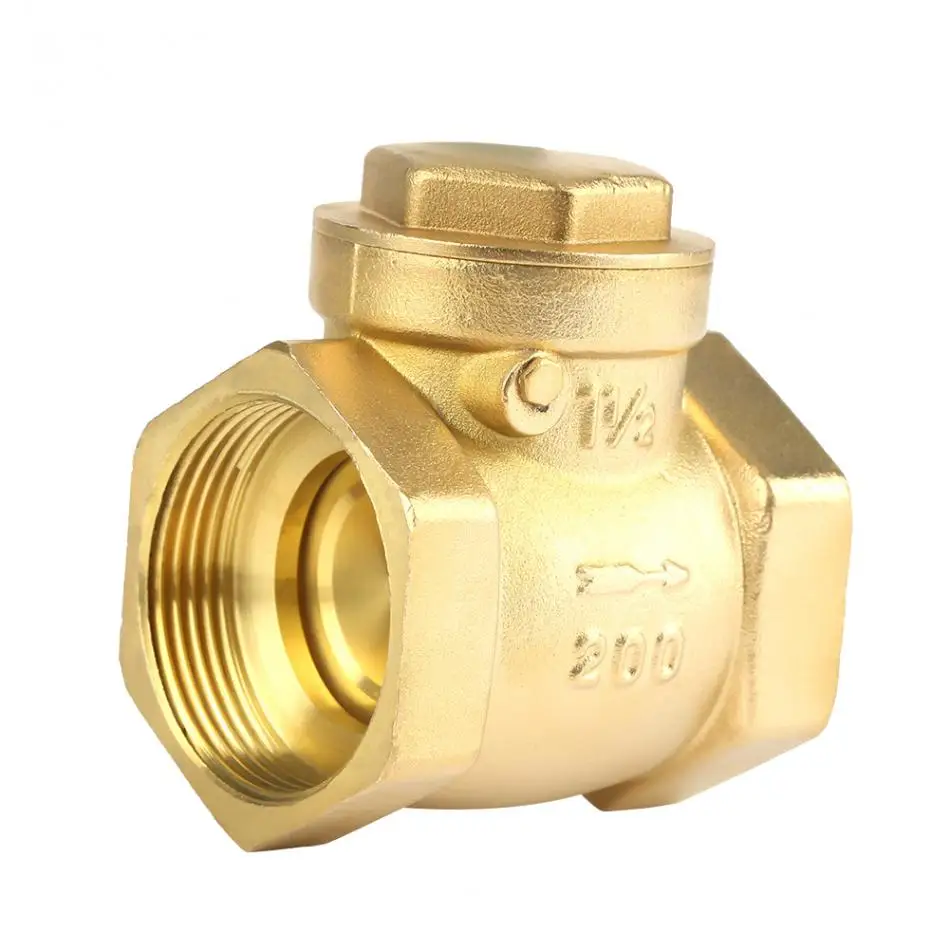

Обратный клапан DN40 Обратный клапан Внутренняя резьба Латунь Обратный поворотный обратный клапан 232PSI Предотвращает обратный поток воды | |

DN40 Внутренняя резьба Латунный обратный обратный клапан 232PSI Предотвращение обратного потока воды

Характеристики:

• Это обратный клапан, который позволяет воде проходить через него только в одном направлении.
• Этот обратный клапан изготовлен из высококачественной латуни, отличается прочностью и прочностью.
• Обычно используется для воды, номинальное давление 232psi.
Стандартная внутренняя внутренняя резьба
• DN40 отлично подходит для многих соединений.
• Удобен в использовании и прост в установке.

Спецификация:
Материал: латунь
Цвет: желтый
Форма подключения: резьба
Форма структуры: Тип качания
Номинальный диаметр: DN40
Резьба: BSP 1-1 / 2 »
Подходящая жидкость: вода
Давление: 232PSI
Направление потока: одностороннее
Рабочая температура: нормальная температура
Размер: прибл.8,5 х 7 см / 3,3 х 2,8 дюйма
Вес: прибл. 445 г / 15,7 унций

Список пакетов:

1 x обратный клапан

Примечание: Допускается небольшая погрешность в размере из-за ручного измерения. Спасибо за понимание.

,

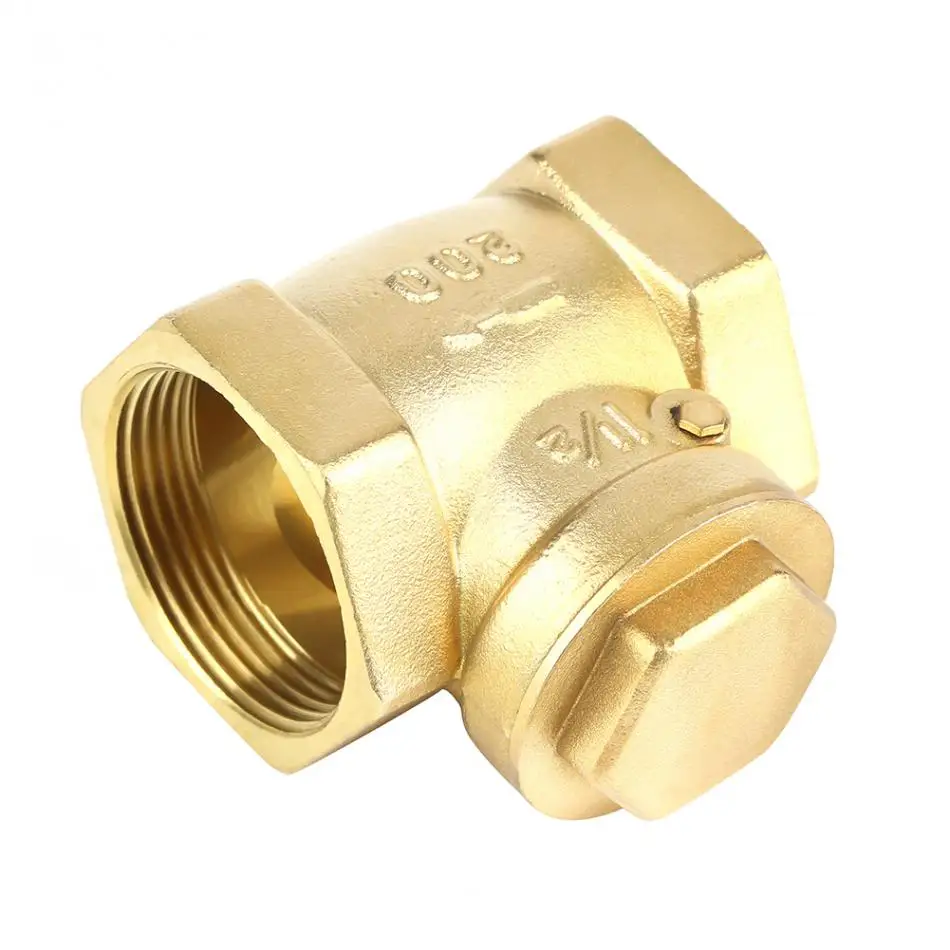

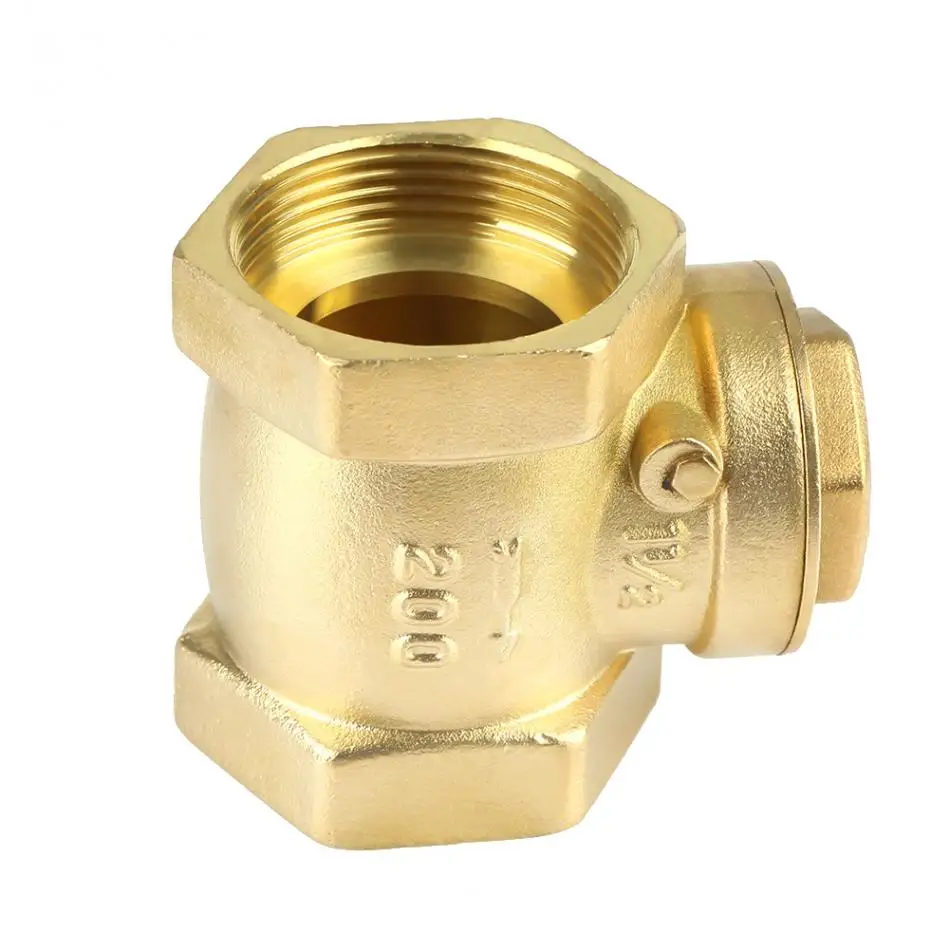

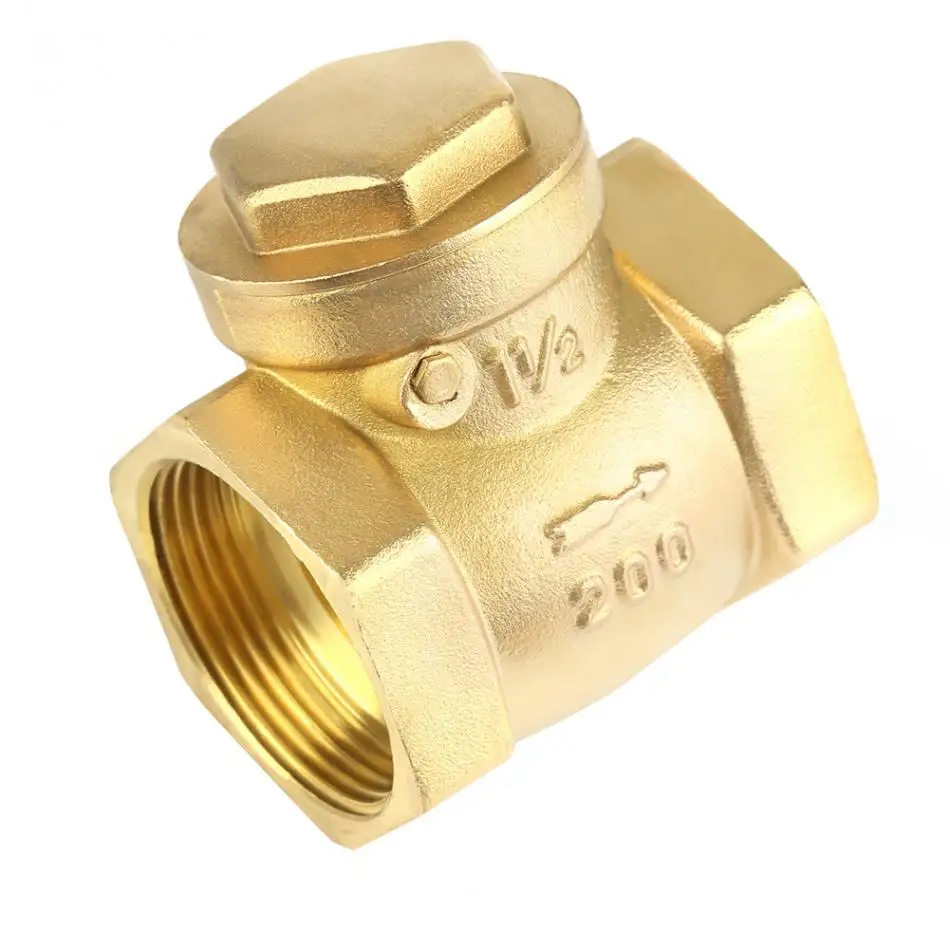

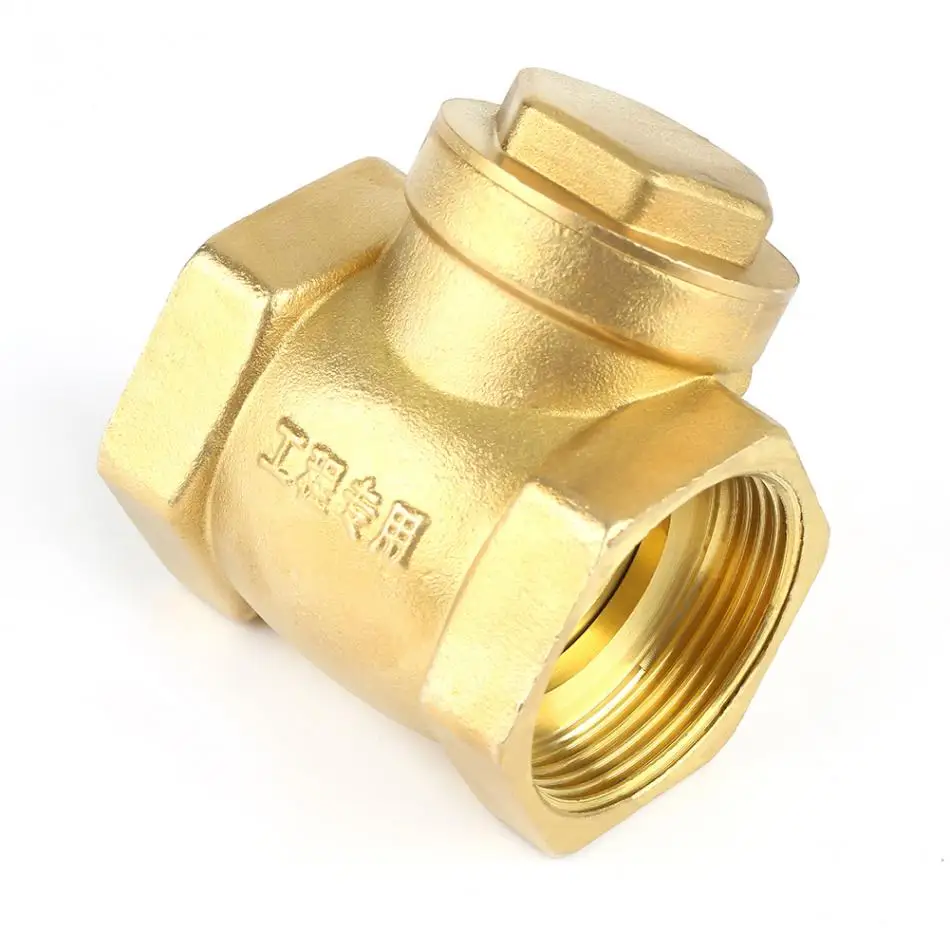

Обратный клапан DN40 Обратный клапан Внутренняя резьба Латунь Обратный обратный клапан с поворотным механизмом 232PSI Предотвращает обратный поток воды | |

DN40 Внутренняя резьба Латунный обратный обратный клапан 232PSI Предотвращение обратного потока воды

Характеристики:

• Это обратный клапан, который позволяет воде проходить через него только в одном направлении.
• Этот обратный клапан изготовлен из высококачественной латуни, отличается прочностью и прочностью.
• Обычно используется для воды, номинальное давление 232psi.
Стандартная внутренняя внутренняя резьба
• DN40 отлично подходит для многих соединений.
• Удобен в использовании и прост в установке.

Спецификация:
Материал: латунь
Цвет: желтый
Форма соединения: резьба
Форма конструкции: тип качания
Номинальный диаметр: DN40
Резьба: BSP 1-1 / 2 «
Подходящая жидкость: вода
Давление: 232PSI
Направление потока: Односторонний
Рабочая температура: Нормальная температура
Размер: прибл.8,5 x 7 см / 3,3 x 2,8 дюйма
Вес: прибл. 445 г / 15,7 унций

Список пакетов:

1 x обратный клапан

Примечание: Допускается небольшая погрешность в размере из-за ручного измерения. Спасибо за понимание.

,

non return valve — Перевод на французский — примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

i) вход контура, соединенный между входом воды и первым обратным клапаном

i) une entrée de boucle reliée entre l’entrée d’eau et le premier clapet antiretour

ii) выход контура, подключенный между первым обратным клапаном и клапаном ограничения давления

ii) вылет из букле на премьере clapet antiretour et la vanne de limitation de pression

может быть встроен эластомерный обратный клапан .

un clapet anti-retour élastomère peut être incorporé au pistolet à injection de l’invention.

скважинный обратный клапан , содержащий

Входное отверстие для газа предпочтительно содержит обратный клапан , позволяющий воздуху попадать в систему при падении давления из-за уменьшения потока воды.

Преференция, l’orifice d’entrée de gaz comporte un clapet de non-retour pour permettre la pénétration de l’air dans le système lors d’une chute de pression из-за возобновления обращения.

для выдыхаемого воздуха воздух проходит между отверстием в первой стенке корпуса фильтра и упомянутым обратным клапаном на первом конце корпуса фильтра.

Для истечения срока годности воздуха в обстановке уверенности в премьере парой лоджии с фильтром и светодиодом классическая застежка с внешней дверью с фильтром.

корпус порта содержит кольцевой коллектор для текучей среды под давлением, подаваемой через верхнее вспомогательное отверстие, обратный клапан , камеру и каналы

le corps d’appui comprend un collecteur annulaire permettant de mettre le fluide sous pression à l’aide de l’alésage de réduction supérieure, d’une chambre de clapet anti-retour et de deux passages

По меньшей мере, один обратный клапан предусмотрен на коленчатом валу для ограничения утечки масла из коленчатого вала, когда он не работает.

Au moins un agencement de clapet anti-retour est Disposé sur le vilebrequin pour empêcher l’évacuation d’huile hors du vilebrequin lorsque ce dernier n’est pas en fonctionnement.

Упомянутый плавающий цилиндр (2) приводит в действие погружной обратный клапан (7) и гибкую трубку (8) и перекачивает воду по неподвижной трубке (5) в резервуар для воды (4).

Ledit cylindre flottant (2) actionne un clapet antiretour (7) immergé ainsi qu’un tube souple (8) et pompe l’eau dans un tube fixe (5) jusqu’à un réservoir d’eau (4).

попадание рабочей среды в накопительную камеру из вытяжной линии предотвращено к обратному клапану

la pénétration du liquide sous pression dans la chambre d’accumulation depuis la pipelineite d’aspiration est empêchée par le clapet anti-retour

обратный клапан , который обеспечивается сваркой двух линий в две плоские друг на друга лежащих поверхностей пленки, которые затем складываются

clapet antiretour obtenu par soudage de deux lignes sur deux поверхности, plaquées l’une contre l’autre, d’un matériau en feuille, puis pliées

c) первый обратный клапан и клапан ограничения давления, включенные последовательно между впуском и выпуском воды.

c) un premier clapet antiretour et une vanne de limitation de pression montée en série entre l’entrée d’eau et la sortie d’eau

описан струйный инжектор, в котором жесткая трубка заканчивается соплом на одном конце и обратным клапаном на другом

предварительное изобретение, предназначенное для инъекций без иглы и лекция, жесткая трубка, установленная на внешнем и внешнем клапане , антиретор в крайнем положении

iii) второй обратный клапан , подключенный последовательно к насосу.и расширительный бак. при использовании вода под давлением в сети поступает на водоприемник ()

iii) un deuxième clapet antiretour relié en série à une pompe. et une cuve d’expansion. lors de l’utilisation. de l’eau à la pression du réseau de distribution entre dans l’entrée d’eau

согласно изобретению один уплотнительный элемент устройства обратного клапана образован анкерным болтом, а его другой уплотнительный элемент образован уплотнительной муфтой.

selon l’invention, le boulon constitue un premier élément d’étanchéité du dispositif de clapet antiretour et l’autre élément d’étanchéité est constitué d’une douille d’étanchéité

нагнетание уплотнительного материала осуществляется через зазор между анкером и уплотнительной втулкой и через устройство обратного клапана при упругой деформации уплотнительной муфты.

l’injection du matériau de colmatage s’effectue à travers un espacement entre le boulon et le manchon étanche et à travers le dispositif de clapet antiretour , lors de la deformation élastique de la douille d’étanchéité.

в частности, комплект включает первый обратный клапан и второй обратный клапан , установленные в линию, соответственно, на впускном патрубке и на нагнетательном патрубке, причем часть активации устанавливается между первым и вторым обратными клапанами. ,

В частности, coffret comprend un premier clapet antiretour et un second clapet antiretour disposés en ligne sur la branch d’entrée et sur la branch de distribution relatedment, la partie d’activation étant disée entre les premier et second clapets antiretour.

Camlock, быстроразъемные соединения, быстроразъемное соединение, обратный клапан В течение 90 дней до 1000 шт.

Camlock, Raccords rapides, Устройство для быстрой смены навесного оборудования, Clapet anti-retour Dans les 90 jours jusqu’à 1.000 numéros.

ANTI EXPLOSION ОБРАТНЫЙ КЛАПАН , СОЕДИНЕННЫЙ С ПРОТИВОВЕСОМ ЯКОРНЫМ ЭЛЕМЕНТОМ, КОТОРЫЙ ОТПУСКАЕТСЯ С ЗАДАННОЙ СИЛОЙ

CLAPET ANTIRETOUR ANTIDÉFLAGRANT COUPLÉ À UN CONTREPOIDS ДЛЯ UN ÉLÉMENT D’ANCRAGE POUVANT ÊTRE LIBÉRÉ SOUS L’ACTION D’UNE FORCE PRÉDÉTERMINÉE

ДОПОЛНИТЕЛЬНАЯ ВСТАВКА С ДРОССЕЛЬНЫМ КЛАПАНОМ И ОБРАТНЫМ КЛАПАНОМ

,

Вентиляция с обратным клапаном через стену: Вытяжная вентиляция через стену на улицу: как установить вытяжной клапан
