Узо зачем – Зачем ставят узо дома и нужны ли его функции вообще

Содержание

Зачем ставят узо дома и нужны ли его функции вообще

Для того чтобы защитить электрическую сеть дома или квартиры, применяются автоматические выключатели или плавкие предохранители. Эти элементы позволяют избежать возгорания, во время короткого замыкания, но совершенно не способны защитить от удара электрическим током. Изделие для защитного отключения электричества, принцип работы которого направлен на предотвращение утечки тока на корпус устройства, позволяет мгновенно обесточить всю домашнюю сеть, если фазный ток оказался за пределами «разрешённого» участка проводника.

Применение УЗО позволяет защитить не только домашнюю электросеть, но и мощные трёхфазные установки на производстве. Для чего устанавливать такие электротехнические изделия и как это делать правильно, будет подробно рассказано далее.

Для чего нужно УЗО в квартире

В старых многоквартирных домах, нередко в электропроводке отсутствует третий защитный проводник, в котором должно находиться заземление. При такой схеме электромонтажа, мощные приборы, «масса» которых соединяется с заземляющим выводом розетки, не оказываются защищены, и если произойдёт утечка фазного тока на корпус, то прибор может представлять серьёзную угрозу для жизни и здоровья.

Если установить УЗО в квартире, не оснащённой заземляющим проводником, то при утечке электричества, домашняя электропроводка не будет автоматически отсоединена от общей сети.

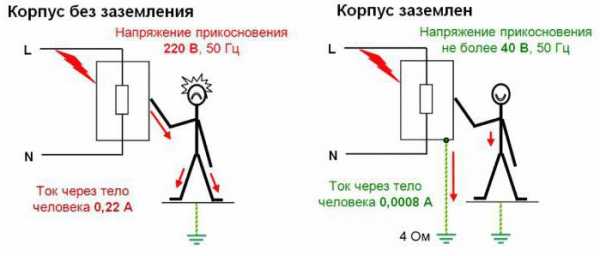

Как правило, воздействие тока, при прикосновении человека к корпусу прибора, в этом случае будет составлять ничтожно малое время, поэтому негативное проявление опасного напряжения, практически не наблюдается.

Если квартира подключена к общему заземлению, то произойдёт автоматическое отключение электричества в момент, когда произойдёт «пробой» на корпус.

Для чего нужно УЗО в квартире, теперь понятно, но для чего использовать данное устройство для частного домовладения?

УЗО в частном доме

Многие частные застройщики не понимают, для чего нужно УЗО в доме, ведь такой объект можно без труда оборудовать качественным заземлением, которое обеспечит «утилизацию» опасного напряжения с корпуса любого электроприбора. Так для чего же нужно устройство защитного отключения в частном доме?

Подключение качественного заземляющего проводника, позволяет предохранить человека от тяжёлых электротравм при прикосновении к корпусу, на который произошла утечка, но в этом случае отключение тока не происходит, а между «землёй» и фазой, в самом устройстве, может образоваться электрическая дуга, которая часто является причиной возникновения пожара.

Чтобы обезопасить внутренние проводники от такого эффекта, необходимо все приборы, оснащённые заземляющим проводом отключать из розетки после использования из, либо нужно ставить УЗО в цепь электрического прибора. Далее пойдёт речь о том для чего устанавливать защитное устройство в ванной комнате.

УЗО в ванной комнате

В ванной комнате также следует установить прибор для защиты от поражения электрическим током. Даже если ванная комната находится в квартире или доме, не оснащённом заземлением, прибор всё равно отключит подачу электричества в момент утечки. Так для чего же нужно устанавливать защитное устройство в ванной?

Чтобы максимально повысить эффективность такого предохранительного механизма, следует выбрать модель, чувствительность которого составляет не более 30 мА. Если в ванной комнате не подключаются мощные приборы, то идеальным вариантом для помещения с повышенной влажностью, будет установка защитного изделия с током утечки 10 мА.

Такие устройства будут стоить значительно дороже, но их применение позволит максимально обезопасить людей от воздействия электричества. Для чего нужно УЗО для ванной комнаты несложно понять, но для чего устанавливать защиту на осветительные приборы?

УЗО для освещения

УЗО на освещение также нужно устанавливать по всем правилам. Для чего это нужно сделать, будет рассказано далее. Даже в том случае, когда фазный провод был пущен через выключатель, нужно устанавливать защитное изделие на всю цепь осветительного прибора, ведь экстренное отключение электричества может понадобиться, при нестандартной работе светильника.

Например, может оторваться тяжёлая люстра и вместе с включёнными лампочками упасть на людей. В этот момент гарантированно произойдёт отключение электричества при его утечке. Предохранит изделие от поражения электрическим током и в сырых помещениях с низким потолком.

Например, в сыром подвале обязательно нужно установить прибор, который отключит подачу электрического тока к осветительному элементу в момент,
когда человек дотронется до влажной изоляции проводника или патрона лампы.

Также нужно оборудовать защитным устройством все уличные светильники, ведь эксплуатация таких изделий происходит в очень неблагоприятных условиях жары, повышенной влажности или низких температур, в зимнее время.

Несмотря на повышенную защиту светильников для улицы от влаги, со временем от механического повреждения, либо по другим причинам, может значительно истончаться изоляционный слой, и металлическая поверхность осветительного прибора, будет находиться под опасным для жизни напряжением.

Для чего устанавливать защитный механизм для освещения понятно, но для чего УЗО для трёхфазной сети, если его функция может быть заменена мощными автоматические выключатели?

УЗО для трёхфазной сети

Всё оборудование работающее от трёхфазной сети также нужно подключить к системе защитного отключения электроэнергии. Величина тока утечки в таких сетях бывает слишком высокой, поэтому данные изделия не защищают человека от удара электричества, но позволяют отключить потребителей электроэнергии при возникновении пробоя фазы на «массу» устройства.

Таким образом удаётся полностью исключить вероятность появления опасного электрического потенциала на корпусе прибора. Данная схема подключения может быть подключена только при наличии защитного заземления в проводке дома или квартиры.

Для чего устанавливать УЗО подробно описано выше, но где лучше всего разместить данное устройство?

Где установить УЗО

Систему защитного отключения электричества нужно устанавливать таким образом, чтобы мощность подключаемых устройств к электрической сети не была выше максимально допустимой для данной модели УЗО, для чего прежде чем осуществлять монтажные работы следует изучить инструкцию к защитному устройству.

Для более качественной и надёжной защиты домашней электропроводки, нужно установить одно устройство большей мощности в щитке, а дополнительными приборами с меньшим током утечки оснастить ванную комнату и другие наиболее опасные, в электротехническом смысле, помещения.

Если нужно установить защитное устройство для отдельно стоящего мощного электроприбора с металлическим корпусом, то монтажные работы можно осуществить в непосредственной близости от защищаемого объекта.

В этом случае наиболее подходящей моделью будет защитное изделие, которое имеет встроенный автоматический выключатель. Монтаж такого УЗО позволяет не только обеспечить минимальную вероятность поражения электричеством, но и защитить электрическую цепь от короткого замыкания.

Зачем же нужно УЗО устанавливать в электрическую цепь, и для чего это делать в соответсвии с правилами техники безопасности и руководством по эксплуатации данного устройства?

Многие домашние мастера не понимают для чего это нужно и расплачиваются серьёзными последствиями, ведь поражение электрическим током, является довольно распространённой причиной гибели не только людей, чья профессия связана с электричеством, но и обычных пользователей домашними приборами.

Обычно многих домашних мастеров уже не волнует вопрос: «Для чего нужно устанавливать защитное устройство», после того, как они ощутят на себе воздействие электрического тока напряжением 220 В. Для чего это нужно делать по правилам, подбирая защитный прибор по мощности, также часто выясняется в процессе проб и ошибок.

Назначение УЗО и его использование заключается в том, чтобы спасти человеческую жизнь, поэтому в некоторых странах европейского союза такая защита является обязательной для установки в частном домовладении. Желательно, чтобы данное правило было введено и в нашей стране, тогда количество несчастных случаев значительно сократится.

evosnab.ru

принцип работы и применение в квартире

Содержание:
  1. Зачем в квартире нужно УЗО
  2. Принцип действия УЗО
  3. Правильный выбор защитного устройства
  4. Видео

Для защиты электрических сетей используются различные устройства, способные предотвратить негативные явления и их последствия. Однако многие хозяева не до конца понимают, чем они отличаются друг от друга и в чем заключаются их основные функции. Поэтому довольно часто возникает вопрос, для чего нужно УЗО – устройство защитного отключения. Это связано с тем, что данный прибор нередко путают с автоматическим выключателем, хотя у них совершенно разное назначение и практическое применение.

Зачем в квартире нужно УЗО

Зачем нужно УЗО если есть автоматы, спросите вы. Прежде чем рассматривать назначение УЗО, необходимо определить, в чем его принципиальное отличие от защитного автомата. Все автоматические выключатели в первую очередь обеспечивают защиту электрической сети от разного рода повреждений, вызванных значительным превышением силы тока. Автомат известен также, как автоматический размыкатель или автоматический предохранитель. По своей сути это та же пробка, только не одноразовая, а многоразового действия.

Основной задачей устройства защитного отключения является защита от действия электричества не сетей, приборов и оборудования, а людей. УЗО реагируют на токи, сила которых во много раз меньше, чем у тех, при которых срабатывают автоматические выключатели. Прибор отслеживает утечку тока, а не его состояние внутри сети. Даже незначительный ток утечки способен нанести человеку существенный вред. Это один из ответов на вопрос, для чего нужен автомат и УЗО.

Причинами токовых утечек становятся поврежденные контакты, нарушенная изоляция проводов и отдельных токоведущих частей в результате износа, вибраций, механических повреждений и других негативных факторов. Из-за этого, электрический потенциал, представляющий опасность, попадает на металлический корпус электроприбора. Во время неосторожного касания человеком опасного места, происходит замыкание цепи. В этом случае наиболее эффективным средством защиты становится УЗО.

Принцип действия УЗО

Рассматривая для чего ставится УЗО, следует не забывать о том, как работает это устройство. Данный прибор известен еще под названием дифференциального автомата или по-другому он может называться автоматом дифференциального тока. Таким образом, принцип работы заключается уже в самом названии этого устройства, то есть в определении разницы между входящим током – фазой и выходящим – нулем. При достижении током на входе и выходе разницы заданной величины, происходит отключение устройства и размыкание цепи.

Поэтому, решая для чего ставят УЗО, необходимо выбирать эту разницу заведомо ниже той, которая может принести человеку существенный вред. Чаще всего данное значение выбирается в пределах от 15 до 30 мА. Принцип действия устройства позволяет размыкать цепь без контакта человека с опасным участком, а по самому факту утечки тока. Таким образом, использование УЗО позволяет не только сохранить жизнь и здоровье людей, но и предотвратить материальные потери от утечек тока и возможных пожаров.

Отсюда следует, что УЗО и автоматический выключатель не могут взаимно заменять друг друга. Защитное устройство не спасет от коротких замыканий и скачков напряжения, а автомат не отреагирует на утечку тока. Поэтому качества обоих приборов соединились в дифавтомате, более известном, как дифференциальный автоматический выключатель.

Как выбрать защитное устройство

В первую очередь нужно определить, сколько УЗО требуется для сети. В небольшой квартире, где имеется простая схема проводки, вполне достаточно одного УЗО. В некоторых случаях защита устанавливается на отдельные линии, подведенные к мощному оборудованию – электроплитам, стиральным машинам, водонагревателям и т.д.

Решая нужно ли ставить УЗО в больших квартирах и частных домах со сложными схемами проводки, следует отметить, что на таких объектах выполняется разбивка на отдельные зоны. К каждой из них подводится собственная проводка и подключаются защитные устройства. После того как определено потребное количество приборов, выбирается конкретный тип УЗО в соответствии с заданными параметрами и техническими характеристиками.

Одним из основных критериев является номинальная сила тока контактов, на которую и рассчитано устройство. Его значение выбирается по силе тока в данной сети, где планируется установка УЗО. Стандартный ряд номиналов контактов состоит из значений силы тока в 16, 25, 40, 63 и 80А. Сила тока сети не должна превышать эти номиналы.

Применение УЗО на практике, во многом зависит от номинальной силы утечки тока. Данный параметр является основным для выбора нужного защитного устройства. Он соответствует той силе токовой утечки, при которой сеть будет гарантированно размыкаться, со стопроцентной вероятностью. Согласно нормативам, диапазон токов, при которых будет отключено питание составляет промежуток от половины номинального значения до полного номинала. То есть, при номинальном значении тока утечки в 10 мА срабатывание может произойти при реальной утечке в диапазоне от 5 до 10 мА. Если ток утечки составит 10 мА, произойдет гарантированное отключение сети.

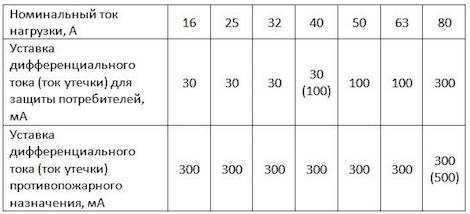

УЗО выпускаются с различными номиналами утечек тока. Наиболее чувствительным является устройство на 10 мА, устанавливаемое на самые ответственные участки. Нередко его подключают к отдельным бытовым приборам. При подключении к такому УЗО излишней нагрузки, прибор будет постоянно самопроизвольно отключаться. Наибольшее распространение получили устройства защиты на 30 мА. Данная сила тока представляет собой максимальное значение, которое еще не смертельно для человека. Такие УЗО предназначены исключительно для защиты здоровья и жизни людей.

Совсем другие функции у устройств защитного отключения на 100 и 300 мА. Высокие номиналы токовых утечек предназначены для отключения электрических сетей при возникновении пожароопасных ситуаций. Их используют в сложных схемах с большим количеством отходящих линий. Вместе с ними устанавливаются УЗО с низкими номиналами, создавая таким образом, многоступенчатую систему защиты.

electric-220.ru

Зачем нужно устройство защитного отключения

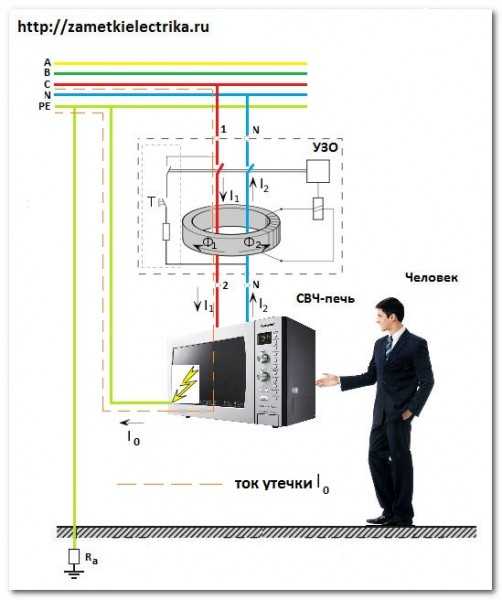

Устройство защитного отключения следит за разностями токов протекающих по двум проводам однофазной сети и четырем проводам трехфазной сети. Если сумма этих токов равно нулю, то УЗО работает в нормальном режиме. Если появляется разница токов (дифференциальный ток), то УЗО отключает участок сети, на котором устройство установлено.


Основное назначение УЗО это защита от поражений электротоком при прикосновении к токопроводящим корпусам приборов, оказавшихся под  напряжением (защита от косвенного прикосновения).

Если корпус прибора, потенциально проводящий ток, например, стиральной машины, случайно, окажется под напряжением, то при его касании, УЗО, этого участка, должно отключить поврежденный участок цепи. УЗО может срабатывать, не только при возникновении токов повреждения (при повреждении изоляции), но и при прямом касание фазным проводом токопроводящего корпуса.

После срабатывания УЗО, нужно устранить неисправность и взвести УЗО в рабочее положение, подняв рычажок управления вверх.

Особенности УЗО

Отличается устройство защитного отключения высокой чувствительностью. Для электропроводки квартиры применяются УЗО с токами отключения 10mA и 30mA. Такая высокая чувствительность устройства в значительной мере повышает электробезопасность квартирной электропроводки. УЗО с токами отсечки 100mA и 300mA предназначены для повышения пожарной безопасности помещения и устанавливаются на вводе электропитания в дом.

Устройство защитного отключения для пожарной безопасности

Поясню про защиту УЗО от пожаров. Для примера, рассмотрим вводной щит в частный дом. С течением времени в щите и вокруг него появляется слой пыли. Также со временем изоляция вводного кабеля меняет свои свойства и начинает разрушаться. При разрушении изоляции может появиться ток повреждения, утекающий на корпус вводного щита. В месте соприкосновения жилы кабеля и корпуса появляется периодическое искрение. Если бы УЗО на 100mA не стояло, то в месте искрения вполне возможно возгорание, благо пыль этому способствует. Конечно, это упрощенный пример, но вполне характерен для понимания, зачем нужно устройство защитного отключения.

Устройство защитного отключения в квартире

В квартирах и домах УЗО устанавливаются для защиты от поражений током, при возможной утечке тока на металлические корпуса бытовых приборов, а также, как дополнительная защита от сверхтоков. Согласно нормативам, УЗО с током отсечки не менее 30 mA (желательно 10mA) ставятся для защиты групп электропроводки «мокрых зон» (ванная, туалет). Любая розетка в районе 2,40 м от ванны или поддона (зона электробезопасности №3) должна попасть в группу электропроводки защищенную УЗО. Такое же УЗО стоит установить и на электропроводку детской комнаты. На группы розеток отдельных бытовых приборов, соприкасающиеся с водой (посудомоечная машина, стиральная машина и т.п.) для защиты ставится УЗО с током отсечки 30mA, причем для каждого прибора устанавливается свое УЗО.

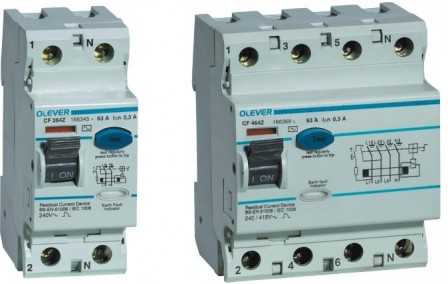

Внешний вид УЗО

По внешнему виду УЗО это стандартное двухмодульное (220 Вольт) или четырехмодульное (380 Вольт) устройство. 1 модуль это размер стандартного однополюсного автоматического выключателя (автомата защиты).

Посмотрим на УЗО на 220 Вольт.

Для подключения, УЗО имеет 4 клеммы, две вверху, две внизу. Куда подводить питание значение не имеет, но принято питание подключать к верхним клеммам, отвод с нижних клемм. Одна клемма предназначена для подключения фазного провода (слева), вторая для подключения нулевого рабочего провода (справа). Обычно они обозначены.

Примечание: в четырехполюсных УЗО на 380 вольт, клемма нулевого рабочего проводника расположена слева.

Устанавливается УЗО, как устанавливаются автоматы защиты на дин-рейку, в квартирном щитке или в щите на этаже.

Тестирование УЗО

В хорошо сделанной электропроводке, аварийные ситуации возникают крайне редко, а проверять УЗО нужно периодически (раз в месяц). Для проверки работоспособности устройства, в конструкции УЗО предусмотрена кнопка «Тест».

При нажатии кнопки «Тест» внутри устройства включается цепь симуляции аварии и УЗО должно сработать, то есть отключиться. Если при нажатии на «Тест» УЗО не отключается, значит, оно не исправно и требует замены или более детального тестирования. Повторюсь, рекомендовано тестировать УЗО раз в месяц.

Дифференциальный автомат защиты

УЗО является дополнительным устройством защиты и в электрическую цепь УЗО устанавливается в паре с автоматом защиты (автоматическим выключателем). Но можно вместо двух устройств (УЗО и АВ) установить одно. Называется такое устройство автоматический выключатель дифференциального тока (АВДТ) или дифференциальный автомат защиты, проще диффавтомат, еще проще «Диф».

Дифференциальный автомат защиты защищает проводку от короткого замыкания и перегрузки (как простой автомат защиты) и срабатывает при возникновении дифференциальных токов, как УЗО. В документах диффавтоматы маркируется, как УЗО-Д. На практике, например, УЗО-ВАД2.

Фирмы производящие УЗО

Лучшие УЗО производят фирмы: ABB, Legrand, Концерн Энергомера, ИЭК.

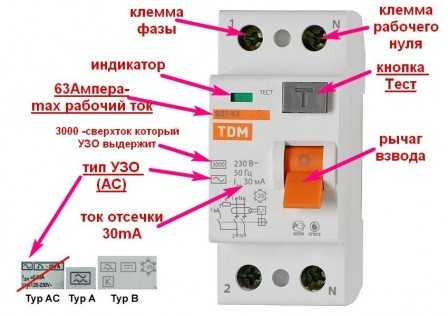

Маркировка корпуса УЗО

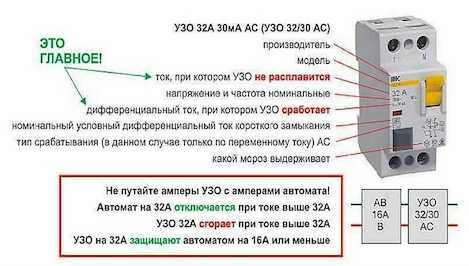

На корпусе УЗО обозначена вся нормативная информация устройства. Смотрим рисунок:

©Ehto.ru

Похожие посты:


Поделиться ссылкой:

ehto.ru

УЗО: Что это такое и зачем надо? / Обзор с фотками на CS-CS.Net: Лаборатория Электрошамана

УЗО в силовом щите

Внимание! Часть комментариев из этого поста уехала в архивный пост, потому что их стало очень много и страница долго грузится. Если вы что-то не нашли — пройдите в этот архивный пост пожалуйста! Там было много интересных обсуждений!

Я давно обещал накатать пост, но из-за творческого кризиса он чуть-чуть задержался =) И мне схемы было лень рисовать, а теперь они как-то сами собой нарисовались. И сегодня мы говорим про УЗО! =) И как минимум для того, чтобы рассеять жутчайшее мракобесие, которое начало рождаться в Сети на форумах в контексте «а я тут где-то слышал, что ууууу..» — «да-да-да, наверное ыыыы» и прочее подобное. УЗО стало обязательно к применению в нашей стране уже как 12 лет назад (с 2001 года), но прямо вот до сих пор для большиснтва электриков (особенно ЖЭКовских) УЗО является каким-то мифическим прибором, которые вроде как надо ставить, и которое иногда почему-то выбивает и, наверное, сломано?

Придётся разбираться. Начинаем с самого простого: нафига оно нужно? А в первую очередь, чтобы защитить человека от поражения электрическим током и, соответственно, от смерти. Известно, что человек помирает при токе около 80 мА (0,08 А), а током неотпускания (когда человек не может самостоятельно оторваться от провода) считается ток около 50 мА (0,05 А). Обычный автомат защищает линию только от перегрузки по току (замыкания или большой нагрузки), и при токе даже в 1..2 ампера он и не должен сработать. Поэтому в таком варианте (когда на линии из защиты только автомат) мы можем соверешнно спокойно получить обугленную тушку человека и неотключённый автомат.

ОКей! Что мы можем делать? Сначала надо немного проанализировать что вообще происходит. Происходит обычно следующее. Если человек просто засунул два пальца в розетку — ему ничем не поможешь, это эволюция («Технический прогресс сделал розетки недоступными большинству детей — умирают самые одарённые» ©). А вот если он коснулся чайника или стиральной машины, в которой прохудился нагревательный элемент, и из-за этого на его корпусе оказалось опасное напряжение, то опасный ток потечёт с корпуса устройства через тело человека. Например, в мокрый пол.

Зашибись. Отлично! А если придумать какой-то дополнительный проводник, который нам будет имитировать человека, попавшего под действие тока? И заранее подключить его к корпусу? И в случае опасности весь ток будет идти по нему? Дык именно так и придумали! Это и есть всем известное «заземление» или, говоря правильно, защитный проводник — PE, Protection Earth. И тут сразу же надо поговорить о терминологии.

К сожалению, с терминологией тоже творится полная задница! Потому что до 2001 года таких устройств в нашей стране вообще не было. Вот мне пишет один товарищ:

Мне тут сообщили поправочку. Я взял дату 2001 года как выход новой редакции ПУЭ, где установка УЗО стала обязательна. Но оказалось, что их производили ранее, и даже на эту тему есть некая статья. Да и да, действительно — маханул я. Ставропольские ДифАвтоматы я видел в панельках 90х годов постройки. Упоминанием же даты я хотел на самом деле сказать то, что надо было написать простыми словами: «До сих пор много народа вообще не понимают что это и зачем нужно».

И поэтому, когда УЗО появлялись, их обзывали как попало. В западных странах УЗО называется следующим образом: «Выключатель дифференциального тока«. Имеется ввиду принцип работы этого УЗО, который мы рассмотрим чуть позже и который основан на измерении разницы (difference — разница) протекающих токов. У нас же эта штука называется Устройство Защитного Отключения.

А слово «дифференциальный» у нас, мать его, используется обычно для обозначения дифференциального автомата — штуковины, которая содержит в себе обычный автомат и УЗО! Причём этот же дифавтомат называют ещё и «Дифференциальный автоматический выключатель«.

Как вам путаница? Итак, получается:

  • Автомат, Автоматический выключатель — это обычный прибор, который обеспечивает защиту линии от превышения тока в ней. Ещё в общем виде можно сказать, что это защита от сверхтоков;

  • Дифференциальный выключатель, Выключатель дифференциального тока, УЗО — это устройство, которое обеспечивает защиту человека от поражения электрическим током. В общем виде такой вид защиты можно назвать или «дифференциальная защита», или «защита от токов утечки» или «защита от утечек тока».

  • Дифференциальный автоматический выключатель, Диф, Дифавтомат — это устройство, содержащее в себе свойства обычного автомата и УЗО, обеспечивающее защиту ОДНОЙ линии от сверхтоков и токов утечки.

Поэтому если вы видите в прайсах или счёте какие-то странные нессответствия или сокращения типа «Вык. Диф» или «Авт диф вык» — обязательно УТОЧНЯЙТЕ что там имеется ввиду!

Теперь ещё затронем тему PE-проводника.

Защитный проводник правильно следует называть «Защитный проводник», PE-проводник, PE! Не надо использовать слова «заземление» и ему подобные, потому что они не совсем верно обозначают то, что хочется сказать! Перевожу на правильный язык. Только лишь в зависимости от конкретной системы электроснабжения (TT, TN-C-S) защитный проводник будет или занулением, или чистым заземлением, или вообще повторным заземлением =)

Поэтому если вы пытаетесь сказать что-то в общем виде («А у вас этажный щиток с заземлением?») — говорите «А есть ли в этажном щитке PE?». Если же речь идёт о каком-то вводном устройстве — говорите точно то, что там есть: «Вам необходимо выполнить повторное заземление нуля при помощи заземляющего контура».

Проблема неправильной терминологии ещё и в том, что если речь идёт о заземлении в многоквартирном доме, то некоторые уникумы начинают плодить разные идеи «Опа! Я ща каааак штырей в землю понабиваю, протащу кабель на 9й этаж, и у меня будет охрененное заземление!». На деле оказывается то, что потом через это заземление начинает питаться или весь дом, или на него выносится опасный потенциал в случае аварии. И из-за этого снова помирают люди.

А теперь вернёмся к тому, как это самое УЗО работает. Значит мы пришли к выводу, что УЗО у нас защищает человека от повреждённого устройства, на корпусе которого имеется опасный потенциал. Работает это так:

Пути токов утечки у УЗО

Через УЗО проходят фаза и ноль питания. УЗО контролирует силу тока на «входе» и на «выходе». Если тока уходит столько же, сколько вошло в УЗО — отключения не будет. А вот если ВДРУГ ток нашёл какой-то другой путь, и часть его стала утекать в другое место (вот откуда термин «утечка»), то УЗО сразу же отрубит линию. На моём рисунке это показано толстыми и тонкими стрелками.

Сразу ещё раз обращаю внимание, что УЗО НЕ защитит от того, если взяться за фазу и ноль! Тогда человек (дибил) для этого УЗО будет обычной нагрузкой, и он всё равно умрёт. Однако УЗО защитит:

  • От пробоя на корпус в технике. Чаще всего это нагревательные элементы (ТЭНы). Причём пробой может возникать только тогда, когда ТЭН нагреется. Мне приходилось несколько раз объяснять моим заказчикам о том, почему это у них «вдруг» стало вышибать стиральную машину, хотя на старой квартире всё работало хорошо. Конечно же выясняется, что новый щиток собирал я — и поставил УЗО на все линии, а на старой квартире было всего лишь два автомата на всё. Один раз у меня был очень-очень серьёзный скандал из-за этого. Но всё же проблема оказалась в технике =)
  • От кривого монтажа проводки, когда всякие доблестные «электрики» замуровывают где-нить в штукатурке скрутку. Если стенка мокнет (например, штукатурка не высохла) — фаза с этой скрутки будет честно утекать в стенку, и УЗО отрубит линию. И будет, сцуко, отрубать, пока не высохнет или пока не переделают.
  • УЗО может срабатывать от неочевидных, но опасных вещей. Например, если у вас есть газовая плита с электроподжигом, или стиральная машинка подключена шлангом в металлической оплётке к водопроводным трубам. В некоторых случаях из-за соседей, которые куда-то не туда «заземлились», снова будет возникать утечка тока (или разница токов), из-за которой будет срабатывать УЗО. В этом случае надо внимательно подумать, посоображать и, возможно, предупредить серьёзную аварию.
  • От неправильного монтажа в щитке. Если вы перепутали разные нули (до УЗО и после) — УЗО тоже будет срабатывать. Про это мы поговорим снова чуть позже.

УЗО ОБЯЗАТЕЛЬНО надо ставить! Не слушайте тех, кто говорит что «да оно будет у вас выбивать»! Это значит, что они, скорее всего, не понимают, почему оно выбивает, что делать и (или) не хотят исправлять свои косяки! Если ваша разводка бюджетная (и щиток в пяток автоматов) — вам достаточного одного УЗО на всю квартиру. Если у вас сложный щиток — вы можете поставить несколько УЗО по разным зонам или типам помещений.

Однако напоминаю: УЗО не имеет защиты от сверхтоков!! Это устройство, которое защищает человека от поражения током! Поэтому в цепи, где стоит это УЗО, обязательно должен быть ещё и автомат!

УЗО имеют три параметра, по которым их можно выбирать:

  • Номинальный ток контактов. На УЗОшке он обозначается цифрами амперов без буквы категории отключения, как на автомате. Например, стандартный ряд таких токов для УЗОшек ABB — это 16, 25, 40, 63, 80А. ВНИМАНИЕ!!! Это — НОМИНАЛ!! Это не точные амперы тока!!! Точно так же, как на обычном автомате: написано B16, а по таблице он отключится в диапазоне от 48 до 80А при замыкании.
    Номинал призван помочь правильно подобрать УЗО при составлении начинки щитка. Про это мы тоже детально поговорим ниже =)
  • Номинальный ток утечки. Это самый важный параметр УЗО: он показывает, при каком значении дифференциального тока УЗО будет срабатывать. По нормам УЗО должно срабатывать в диапазоне от 0.5 до 1 тока утечки (например от 15 до 30 мА для УЗО на 30 мА). Варианты значений:
    • 10 мА (0,01 А) — самое чувствительное значение тока. УЗО с таким током утечки можно использовать в очень ответственных местах или в особо влажных помещениях. Однако такие УЗО специально выпускаются с низким номиналом тока контактов, чтобы под них не напихали много линий. Каждый кабель, техника — все имеют некоторое сопротивление изоляции и естественный ток утечки. И если таких линий будет много, то чувствительное УЗО может ложно сработать.
    • 30 мА (0,03 А) — МАКСИМАЛЬНОЕ значение тока утечки для защиты людей и жилых помещений! Если вы хотите защитить людей — ставьте УЗО именно этого номинала. Не более!
    • 100 и 300 мА — УЗО, которые можно поставить на ввод в здание для обеспечения селективности: чтобы сначала отключались групповые УЗО низших номиналов, а потом уже — вводные. В некоторых случаях эти УЗО могут защищать вводной кабель, разводку щита и срабатывать при авариях, потопах и прочих катаклизмах. Из-за этого их прозвали «противопожарными».
  • Категория тока утечки. Это то, на какие токи утечки УЗО будет срабатывать:
    • AC — УЗО будет палить только переменный ток утечки. Это самый обычный распространённый номинал, который можно применять везде. Переменный ток утечки у нас может возникать, если прямо непосредственно нашу питающую фазу пробило на корпус. Скажем, хреновая изоляция нагревателя, пробило обмотку двигателя, трансформатора, перетёрся питающий провод.
    • A — более дорогой и чувствительный вариант. В этом случае УЗО палит как и переменный, так и пульсирующий ток утечки (полуволны синусоиды). Это может быть полезно, если внутри устройства цепи вторичного электропитания могут пробить на корпус. Скажем, повредится импульсный блок питания, что-то после выпрямителя и прочее подобное. Эти УЗО более дорогие, и, если вы не хотите потратить много денег на щиток, вам следует подумать, где эти УЗО можно применить.
      UPDATE 2014.02: Сейчас даже энергосберегающие и светодиодные лампочки имеют импульсные блоки питания. И Европа потихоньку переходит на УЗО типа «A». Поэтому УЗО типа AC могут остаться только на обогревателях и тёплых полах.
      В Россию поставляются УЗО типа «AC» и типа «A». Если нужен щиток попроще — то достаточно оставить УЗО типа «AC». Если хочется дикой паранойи и полной защиты — то можно ставить все УЗО типа «A».
  • Виду внутренней схемы:
    • Электромеханическое. Это УЗО более дорогое, потому что работает именно от величины тока утечки. Но это требует высокоточной механики: она должна сработать от тех самых 10 или 30 мА тока, но при этом, будучи точной, не срабатывать от разных ударов, встряхиваний и других внешних воздействий. Обычно для этого УЗО пофигу куда подключать фазу, а куда — ноль, и на корпусе про это ничего не написано.
    • Электронное. Внутри у такого УЗО простой усилитель на микросхеме или транзисторах. Это позволяет настроить его на любые токи утечки. Но — вот беда — в случае аварийного напряжения сети такое УЗО может сдохнуть, потому что от него же и питается. Но эти УЗО дешевле, и именно поэтому их чаще всего делают разные китайцы. Обычно для этих УЗО важно подключение фазы и нуля (и даже иногда сторона подачи питания — сверху или снизу).

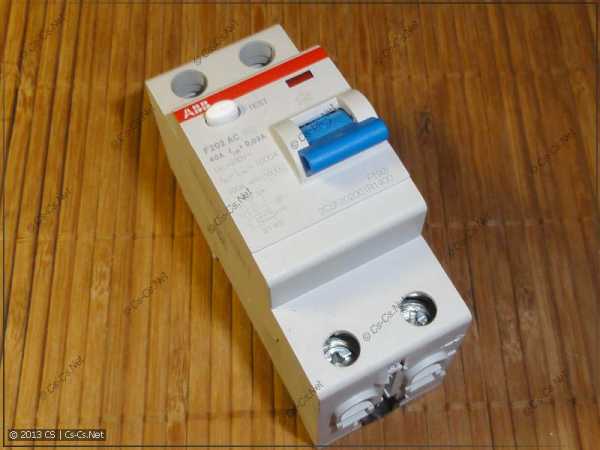

Давайте-ка возьмём УЗО ABB F202 AC-40/0,03 и разберём его! Мне попался полностью рабочий экземпляр, но с браком: его флажок не менял цвет на зелёный при выключении этого УЗО.

УЗО ABB серии F200

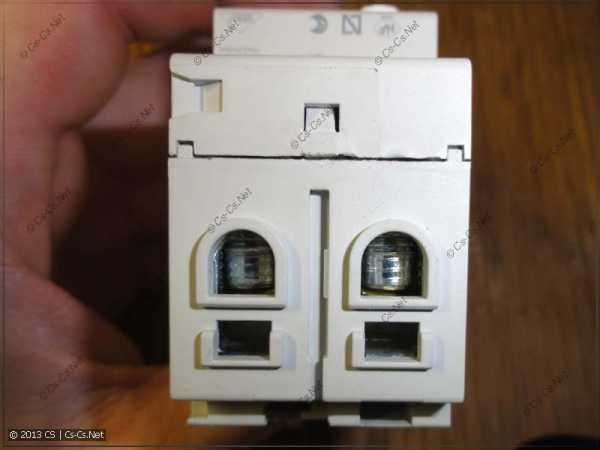

Напоминаю, что у УЗОшек ABB сделаны двойные зажимы. Именно это позволяет подключить одновременно два провода нулей под одно УЗО без дополнительной нулевой шинки. И про это мы тоже поговорим позже.

Двойные зажимы УЗО для подключения двух проводов одновременно

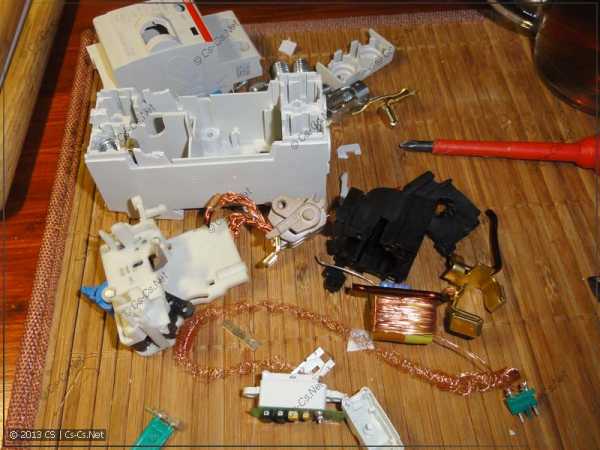

Вскрываем УЗО и смотрим что там есть:

Механизм УЗО внутри

Спереди мы видим механическую часть, а сзади — платку с деталями. Кое-кто может подумать, что это электронное УЗО, но это не так. На платке находятся пара диодов (для выпрямления переменного тока с дифференциального трансформатора) и фильтрующие конденсаторы, видимо, для защиты от ложных срабатываний.

На фото ниже виден ещё и рычажок питания кнопки «Тест». Эта кнопка имитирует утечку тока, и при её нажатии УЗО должно сработать. Если УЗО не срабатывает — значит оно или бракованное или сдохло. В своих щитах я все УЗОшки проверяю именно таким способом.

Электрическая часть УЗО

В данных УЗО кнопка ТЕСТ питается только тогда, когда УЗО включено.

Внутри УЗОшки есть дугогасящая камера:

Контактная группа и дугогасители

А вот неподвижные контакты УЗО из электротехнической латуни.

Неподвижные контакты УЗО

На подвижных контактах есть серебряные напайки:

Подвижные контакты УЗО

Теперь поглядим на дифференциальный трансформатор — основу основ УЗО. Именно он «меряет» токи, протекающие через УЗО. В данных УЗО он выполнен в виде цельного блока:

Выводы дифференциального трансформатора

Внутри трансформатора основные питающие провода жёстко зафиксированы в специальных каналах. Качество изготовления трансформатора мне понравилось. На фото ниже виден ещё и резистор для создания искуственного тока утечки.

Дифференциальный трансформатор УЗО

А вот и вторичная обмотка трансформатора. Количество её витков определяет величину тока утечки, при котором УЗО будет срабатывать.

Первичная и вторичная обмотки дифференциального трансформатора

УЗО работает так. Если через УЗО втекает и вытекает ток одинаковой величины, то магнитные потоки от обоих проводников, в которых в один момент времени ток течёт в разные стороны, уравновешиваются, и тока во вторичной обмотке трансформатора не возникает. Если же токи, втекающие и вытекающие через УЗО будут отличаться, то на вторичной обмотке трансфоматора появится ток.

Он выпрямляется и подаётся на электромагнит, который и отключает УЗО.

Поляризованный электромагнит для отключения УЗО

Вот такое издевательство получилось над УЗОшкой:

Трешак после разборки УЗОшки =)

А вот фотография электронного УЗО TDM из форума MasterCity.ru:

Внутренности электронного УЗО от TDM (с форума)

Мне кажется, что пояснять разницу тут не требуется? Мы видим усилитель на микросхеме (вдали), фильтрующие ёмкости, и транзистор, которым, видимо, коммутируется питание электромагнита.

Ну а теперь начинаем практическую часть, в которой, на самом деле, нюансов ещё больше чем в теоретической!

Подключение УЗО

На самом деле важных нюанса два:

1. УЗО ОБЯЗАТЕЛЬНО должно быть защищено по своему номиналу! То-есть в цепи, где стоит УЗО, должен находиться предохранитель или автомат, который будет защищать УЗО. Некоторые понимают это буквально, и начинают ставить прямо перед УЗО перcональный автомат, и ещё и двухполюсный. Из-за этого начинаются странные дебаты в форумах, мутные схемы щитков и прочие странности.
Технически же это значит именно то, что написано: до или после УЗО должен быть один или несколько автоматов. УЗО будет защищено, если автомат имеет номинал равный или меньше номинала УЗО. Ниже я покажу примеры таких схем.

2. Фаза и Ноль, которые прошли через УЗО, не должны «смешиваться» с другими фазами и нулями. То-есть, если по схеме щита фазу вы взяли после одного конкретного УЗО, то и ноль вы тоже должны брать после именно этого УЗО. Если вы сделаете ошибку — то УЗО будет отключаться, а вы будете ломать голову что это было =)

Давайте посмотрим схему какого-нибудь щитка:

Схема включения УЗО с дополнительными шинками

Что мы тут имеем? Я тут упрощённо нарисовал простой щиток: два автомата на свет и три автомата на розетки. Вводной автомат у нас на 40А. Свет у нас сделан без УЗО, а все розетки — под УЗО. Обратите внимание на то, как сгруппированы линии, и на разводку нулей. Так как у нас свет подключен до УЗО — то и ноль на свет мы берём до УЗО, используя для этого нулевую шинку N. Ноль на розетки, которые подключены после УЗО, взят тоже после УЗО и с шинки N’.

Всё просто? На самом деле — да, но на форумах продолжаются дебаты про защитные автоматы ДО УЗО. Поэтому тоже посмотрим на вот эту схему:

Для защиты УЗО не нужны дополнительные автоматы!

И поглядим мою переписку с ABB: ABB_F200_Protect.pdf. Там ясно написано то, что если сумма номиналов автоматов после УЗО не превышает его номинал, то УЗО защищено и дополнительных автоматов не надо.

UPDATE 2014.02: ВНИМАНИЕ!!! Эта информация справедлива только для УЗО ABB, потому что я рыл её в каталогах и докапывался до технических специалистов. Что удалось узнать.

На самом деле выделяют две защиты УЗО: по перегрузке и по к.з. По перегрузке номинал автомата должен быть 100% не больше номинала УЗО. По к.з. можем защищаться и автоматами и предохранителями с большим номиналом. На УЗО показан уровень защиты при использовании 100 А предохранителя потому что есть такой стандартный тест. Но мы же не будем брать отдельно автомат и отдельно предохранитель. Поэтому защищаемся просто автоматом с небольшим номиналом.

Относительное положение автомата и УЗО и общее кол-во автоматов не важно. Главное чтобы суммарный номинал автомата (если он сверху) и автоматов (если они снизу) был не более номинального тока УЗО.

Как у других производителей — я не знаю, поэтому перед тем, как тупо копировать схему, показанную выше и ещё доказывать всем «А вот CS тут нарисовал, а вы все дураки» — читайте, блин, технический каталог производителя!!

Как правильно выбирать УЗО по номиналу тока контактов? Правила можно описать, применительно к нашим щиткам, так:

  • Если номинал вводного автомата меньше или равен номиналу тока УЗО — после УЗО может стоять сколько угодно автоматов;
  • Если номинал вводного автомата больше номинала УЗО — тогда после УЗО автоматы ставятся так, чтобы сумма их номиналов не превышала номинал тока УЗО.

Я нарисовал картинок. На первой у нас стоит два УЗО на 40 и 25А. Номинал вводного автомата у нас при этом 40А. Первое УЗО имеет номинал 40А, и оказывается защищено вводным автоматом. Поэтому после него можно напихать чего угодно и сколько угодно. Под ним торчат автоматы суммой номиналов аж на 58А. Второе УЗО имеет номинал на 25А (для примера), и поэтому защитить мы его можем только тем, что поставим после него автоматов не более чем на 25А (6+6+10А = 22).

Пример защиты УЗО 1

Посмотрим вторую схему. Тут у нас вводной автомат на 50А (как в новостройках с однофазным вводом). Так как у нас под первым УЗО на 40А стояло автоматов на сумму 58А, то УЗО на 40А не прокатит никоим образом. Что делать? поднимем номинал этого УЗО до 63А — и всё поправится. А вот на втором УЗО я показал пример того, как не надо делать. Второе УЗО у нас на 40А, а автоматов под ним стоит на 48А. Вот оно не защищено и так делать не надо!

Пример защиты УЗО 2

Как же придумывать щитки на УЗО? УЗО в щитках удобнее использовать в случае однофазного питания. Тогда весь щиток превращается в древовидную структуру, как на картинках выше: УЗО, под которым несколько автоматов. Это самый простой и бюджетный вариант. И щиток собирать проще, если все УЗО удаётся поставить в ряд и соединить специальной шинкой-гребёнкой (я писал о них ранее). Бюджетность этого варианта в том, что какое-нибудь УЗО типа А на 10 мА стоит дешевле, чем дифавтомат соответствующего номинала, да ещё и с категорией B.

Однако есть и неудобство. Если на какой-то из линий, которые стоят под УЗО, возникает утечка — УЗО отрубит сразу все эти линии. Это будет несколько неудобно, как вы понимаете, особенно если место утечки сразу найти будет сложно. В некоторых случаях даже приходится отключать нули от шинки, чтобы найти проблемную линию, или же использовать двухполюсные автоматы (применительно к ABB) или автоматы 1P+N (у других производителей они есть в виде одного модуля).

Однако мы помним, что если под одним УЗО будет слишком много линий, то УЗО может ложно срабатывать из естественного тока утечки через изоляцию кабелей и фильтры питания. Поэтому обычно идеальный щиток на УЗО содержит несколько УЗО, сгруппированных по типу помещений или виду нагрузки. Это позволяет отключать линии по утечкам небольшими участками, не отключая сразу всё.

А теперь ещё пару слов о том, что делать если нет PE, и как вообще проверить УЗО.

Если PE — нет, то УЗО ставить всё равно надо! Не слушайте тех, кто говорит «без заземления работать не будет». Во-первых, напомните им о правильном названии PE, а во-вторых, УЗО будет работать, но по факту. Если в схеме с PE току утечки есть куда деваться (в PE), то без PE у тока утечки только один путь: через прикоснушегося человека. Что будет? Если ток утечки настолько мал, что УЗО не сработает — вас просто дёрнет током. Если ток утечки велик — то вас дёрнет, но сразу же сработает УЗО, отключив линию и сократив время действия на вас опасного тока. Напоминаю, что при этом все линии всё равно надо укладывать с PE, просто PE никуда не подключать до реконструкции системы электроснабжения.

УЗО можно проверить так:

а) Нажать кнопку «Тест». Если УЗО отключилось — значит с именно ним всё хорошо
б) Если есть штатный PE — закоротить в розетке или кабеле питания ноль N и PE. Не перепутайте с фазой! УЗО должно отключиться.
в) Косвенным путём: если где-то что-то залило, или перекусили кабель целиком — то УЗО сработает =)

Вот как-то неожиданно про всё-всё и рассказал. Думал, что будет длинно и нудно, а вышло просто и наглядно. Обо всём, о чём я забыл сказать — спрашивайте в комментах!

Внимание! Часть комментариев из этого поста уехала в архивный пост, потому что их стало очень много и страница долго грузится. Если вы что-то не нашли — пройдите в этот архивный пост пожалуйста! Там было много интересных обсуждений!

cs-cs.net

Применение УЗО | Заметки электрика

Добрый день, уважаемые гости сайта «Заметки электрика».

После публикаций своих статей про устройства защитного отключения (УЗО), мне от посетителей сайта на почту стал часто приходить такой вопрос: а для чего вообще нужно устанавливать УЗО?

Давайте разберемся для чего же нужно устанавливать УЗО в своих квартирах или домах?

Все зависит от того, какие цели Вы преследуете.

Основные цели применения УЗО:

  • защита людей от поражения электрическим током
  • предотвращение возникновения пожара по причине появления тока утечки электропроводки

Внешний вид однофазного (двухполюсного) УЗО.

Применение УЗО для защиты людей от поражения электрическим током

При использовании в личных целях такие электрические приборы, как стиральная машина, СВЧ-печь, электрическая плита, водонагреватель, компьютер и другие, есть вероятность поражения электрическим током, т.к. перечисленные бытовые приборы в первую очередь имеют металлический корпус (проводит электрический ток) и сложную внутреннюю схему.

В следствии различных воздействий (механических, тепловых и др.), а также по причине длительного срока службы, изоляция проводов этих бытовых приборов может прийти в негодность.

Кстати, это касается не только электрических приборов, но и кабельных линий электропроводки.

При нарушении изоляции проводника, есть вероятность замыкания этого провода на металлический корпус электрического прибора. При этом на корпусе появляется фаза или другими словами, потенциал, равный напряжению сети. Но это возникнет в том случае, если отсутствует заземление корпуса.

Что случится, если прикоснуться к корпусу прибора в такой ситуации?

Для более наглядного изучения и представления материала по применению УЗО я Вам приведу пример с СВЧ-печью.



Пример 1. Без применения в схеме УЗО

Если одновременно задеть электрический прибор, а в нашем примере это СВЧ-печь с поврежденной изоляцией, и любой другой предмет, соединяющийся с заземлением, например, с раковиной или батареей, то Вас ударит током.

Последствия такого «прикосновения» могут быть самые разные. В одном случае это «легкий испуг», в другом — серьезные последствия, вплоть до остановки сердца от прохождения тока через тело человека. Почитайте, вот несколько реальных примеров из жизни:



Пример 2. Применение УЗО в схеме с защитным проводником

Чтобы предотвратить подобные последствия при нарушении изоляции приборов или кабелей, необходимо применять устройство защитного отключения (УЗО).

А здесь вообще не произойдет такой ситуации, т.к. при замыкании фазного проводника на металлический корпус электрического прибора, появится ток, при котором сработает УЗО или автоматический выключатель.

Опять же хочу сделать оговорку, это случится в том случае, если у Вас используется электропроводка с защитным проводником РЕ (фаза, ноль, земля), т.е. система TN-C-S или TN-S.

О том, как перейти с системы заземления TN-C на TN-C-S читайте по этой ссылке.

Пример 3. Применение УЗО в схеме без защитного проводника

Рассмотрим тот же пример с СВЧ-печью с использованием УЗО, но уже без применения защитного проводника РЕ, т.е. с системой заземления TN-C.

В этом случае у Вас есть шанс остаться в живых, т.к. прохождение тока через тело человека будет кратковременным.

Прохождение электрического тока через тело человека создаст утечку тока, что приведет к срабатыванию УЗО, который в свою очередь отключит поврежденный участок сети. Время нахождения человека под электрическим током будет равняться времени срабатывания УЗО.

Существует спорное мнение, что применять УЗО в старых схемах электропроводки (двухпроводной) не допустимо. Свое мнение по этому поводу я напишу в своей отдельной статье.

Применение УЗО для предотвращения возникновения пожара

При неправильном или некачественном монтаже электропроводки, а также использование электрических проводов или кабелей с неисправной изоляцией применяют УЗО для предотвращения возникновения пожара в случае утечки тока.

Для этих целей применяют устройство защитного отключения (УЗО) с уставкой срабатывания от 300-500 (мА). Такая уставка взята из предварительного расчета тепловой мощности.

При токе утечки равному 500 (мА), тепловая мощность выделяемая на этом участке цепи составляет приблизительно 100 (Вт). Этой мощности достаточно для возгорания материалов (дерево, пластик, бумага), находящихся в месте неисправности.

Рекомендую ознакомиться с моей статьей о том, как правильно выбрать и купить УЗО.

P.S. На этом я хотел бы закончить статью. Выбор за Вами!?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

Зачем нужно заземление и что такое УЗО

Практически в любом руководстве по эксплуатации современного бытового электроприбора указывается о необходимости его заземления. Как его заземлить? Можно ли включать без заземления? Будет ли он при этом нормально работать? Можно. Будет.
Большая часть наших сограждан живет в домах, где заземления нет. А современная бытовая техника есть у всех. Соответственно большая часть техники рассчитанной на заземление, довольно успешно эксплуатируется без него.

Зачем нужно заземление?

Заземление применяется для защиты человека от поражения электрическим током. При нормальной работе электроприбора его корпус надежно изолирован от находящихся под напряжением токоведущих частей. При поломке прибора находящиеся под напряжением токоведущие части могут коснуться корпуса и тогда он окажется под напряжением. Прикоснувшегося к такому прибору человека ударит током.

Автоматический выключатель в данном случае не поможет, поскольку протекающего через человека тока будет явно недостаточно для его срабатывания. Зато этого тока вполне хватит для того чтобы лишить человека здоровья и даже жизни.

Для исключения подобных ситуаций корпуса всех электрических устройств, к которым может прикоснуться человек, должны быть заземлены, то есть электрически соединены с землей через проводники. В этом случае ток с корпуса устройства, а вместе с ним и опасное напряжение, будут уходить в землю, не причиняя никакого вреда человеку.

Для обеспечения такого заземления европейцы добавили в электропроводку жилых помещений заземляющий провод. Электропроводка получилась трехпроводной. Два провода, как и в наших проводках – фаза и ноль, предназначены для питания электроприборов, а третий и есть защитное заземление.

Розетки такой проводки должны иметь три контакта — нулевой, фазный и заземляющий. Рассчитанные на такую проводку бытовые приборы имеют трехжильный шнур и вилку с тремя контактами. Две жилы шнура это фаза и ноль, а третья предназначена для присоединения корпуса прибора к заземлению электропроводки. Заземляющий контакт розетки (металлические полоски сверху и снизу) присоединяется к защитному заземлению электропроводки. Заземляющий контакт вилки соединен с корпусом электроприбора.

Включая вилку в розетку, мы соединяем металлический корпус прибора с защитным заземлением. Теперь, даже при появлении напряжения на корпусе прибора, весь заряд будет стекать в землю, и неисправный прибор не будет биться током.

Заземление бытовой техники возможно только в том случае если в доме есть контур заземления. В домах старой постройки, его, к сожалению нет. В те времена проводка выполнялась двухжильным проводом, одна из жил была нулем, а другая фазой. Розетки и вилки тоже имели по два контакта, нулевой и фазный. Ни о каком заземлении никто тогда не думал. Ведь в то время у людей практически не было бытовой техники и в домах вполне хватало предохранительных пробок на шесть ампер. То есть если мощность всех включенных в квартире электроприемников достигала полутора киловатт, пробки перегорали.

С развитием техники в жилищах людей становилось все больше электрических помощников. Где то с середины шестидесятых годов в домах начали появляться телевизоры, холодильники, стиральные машины, электрические утюги. Девяностые годы принесли в наш быт компьютеры, стиральные машины-автоматы, посудомоечные машины, кондиционеры и т. д. Вместе с увеличением количества и мощности электроприемников стало увеличиваться число случаев поражения людей электрическим током от неисправных электроприборов. Эту проблему нужно было как то решать и с 1997 строителей обязали оборудовать все строящиеся здания защитным заземлением.

В домах современной постройки вся электропроводка выполняется трехжильной, и проблем с эксплуатацией современной техники нет.

В старых домах, с двухжильной проводкой, биться током может даже абсолютно исправная техника. Дело в том, что бытовые электроприборы оснащены встроенным сетевым фильтром, защищающим электронные схемы прибора от резких скачков напряжения. Конструкция фильтра такова, что он через конденсаторы соединяет нулевой и фазный провод с корпусом прибора.

Если корпус прибора не заземлен, то на нем появляется напряжение 110 вольт. То есть на корпусе стиральной машины, холодильника, микроволновки, компьютера присутствует напряжение 110 вольт.

Если вы живете в доме со старой проводкой без заземления и у вас есть кое-какие познания в электротехнике, попробуйте измерить напряжение на корпусе вашего компьютера, холодильника и стиральной машины. Вполне возможно, что там будет присутствовать напряжение 220 В. Это утверждение похоже на бред. Ведь производители прекрасно понимают, что выпускаемая ими техника должна быть абсолютно безопасной для человека и ни в коем случае не нести вред его здоровью. Но далекие от российской реальности создатели импортной техники не представляют, что где-то она может работать без заземления. Это обстоятельство позволяет понять логику производителя. Новая техника рассчитана на то, что небольшое количество тока должно стекать с конденсаторов в землю через корпус прибора. Напряжение 110 В появляется на корпусе только в том случае если он не соединен с землей.

Несмотря на большую величину, серьезной опасности это напряжение не представляет. Небольшая емкость конденсаторов фильтра ограничивает величину тока так, что он не может нанести серьезного вреда человеку. От него можно лишь получить неприятный удар током если одновременно коснуться находящегося под напряжением корпуса, и какого либо заземленного предмета, например батареи или водопроводного крана. Хотя специально делать этого не стоит, благополучный исход такого эксперимента не может гарантировать никто.

Гораздо хуже ситуация когда из-за поломки прибора его корпус соединяется с питающим проводом. В этом случае на корпусе прибора окажется 220 В и величина тока уже не будет ограничиваться конденсаторами сетевого фильтра. Прикосновение к такому прибору может, при неблагоприятном стечении обстоятельств привести к смерти.

Несмотря на то, что неисправные бытовые приборы могут быть источником серьезной опасности, большая часть населения нашей страны живет в домах без заземления и даже не подозревает о подстерегающих их опасностях. Практически каждого из нас било током, но мало кому довелось пережить серьезные электро травмы. Чем же объясняется такая избирательность тока? Почему одних он калечит и убивает, а других лишь слегка щелкает?

Действие тока на организм человека определяется его величиной. Человек способен почувствовать ток величиной в один миллиампер. Ток величиной от одного до десяти миллиампер вызывает у человека болезненные ощущения. Ток выше десяти миллиампер вызывает судорожное сокращение мышц, в результате чего человек не может самостоятельно разжать руку, чтобы разорвать контакт с находящейся под напряжением токонесущей частью. При токе свыше сорока миллиампер наступает паралич дыхания, и нарушение работы сердца Ток величиной в сто миллиампер приводит к остановке сердца и смерти.

Величина протекающего через тело человека тока зависит от величины приложенного к нему напряжения и от сопротивления цепи, по которой проходит ток. Для того чтобы понять, почему при одном и том же напряжении, ток в одном случае может лишь вызвать у человека неприятные ощущения, не причинив ему при этом никакого вреда, а в другом убить, необходимо уяснить, что такое токовая цепь и как она создается.

Токовая цепь это путь прохождения тока и этот путь всегда замкнут. Ток в наш дом приходит с трансформаторной подстанции по фазному проводу, после чего возвращается на эту же подстанцию по нулевому проводу. Причем сколько тока пришло с подстанции в дом, столько же должно вернуться с дома на подстанцию, не больше и не меньше.

Ток не обязательно возвращается на подстанцию только по нулевому проводу. При повреждении изоляции возможна утечка тока в землю. В этом случае часть тока будет возвращаться на подстанцию по земле, а часть по нулевому проводу. Но и в этом случае полный, вернувшийся на подстанцию ток, будет равен току, идущему от подстанции к потребителю.

Если по каким либо причинам возвращение тока на подстанцию невозможно, например, отгорел нулевой провод у подстанции, то тока в домах потребителя не будет. В розетках будет напряжение, причем как в фазном, так и нулевом контактах по 220 вольт, но ток через приборы не пойдет и они работать не будут.

Почему в домах нельзя выполнять зануление?

Кстати этот случай наглядно показывает, почему в домах нельзя выполнять зануление, то есть присоединять корпуса приборов к нулевому проводу, как это иногда делают горе-электрики в домах где нет заземления. Действительно, пока все работает нормально, нет большой разницы к нулевому или заземляющему проводу присоединены корпуса защищаемых электроприборов. Но при отгорании нулевого провода на нем, а следовательно и на всех присоединенных к нулевому проводу приборах, появится напряжение 220 В. То же самое произойдет, если при ремонте распределительного щитка электрик перепутает нулевой провод с фазным. В этом случае корпуса приборов окажутся присоединенными не к нулевому, а к фазному проводу и на них тоже будет присутствовать напряжение 220 В.

Итак, токовая цепь это путь тока от подстанции к потребителю и обратно от потребителя к подстанции. Если в каком-то месте она нарушена, тока в цепи не будет. Сидящих на проводах птиц не бьет током только потому, что нет цепи для прохождения тока. Стоящего на резиновом коврике электрика не бьет током, потому что коврик мешает току вернуться на подстанцию по цепи: фазный провод -> электрик -> земля -> подстанция. Вот и причина того почему при одном и том же напряжении ток может лишь слегка щипнуть человека, а может и убить. Все зависит от того есть ли у него надежный путь для возвращения на трансформаторную подстанцию или нет. Если есть, то попавшему под напряжение человеку мало не покажется.

В интернете описан трагический случай, произошедший с мальчиком, захотевшим сделать уроки в вечернем саду. Он взял включенную в сеть настольную лампу с удлинителем и начал выносить ее из дома. Лампа была неисправна – находящийся под напряжением фазный провод касался корпуса лампы. Мальчик держал в руках находящийся под напряжением корпус лампы, но током его не било. Сухой деревянный пол мешал току вернуться к подстанции. Как только мальчик сошел с крыльца и наступил на землю, создалась замкнутая токовая цепь: трансформаторная подстанция -> фазный провод -> настольная лампа -> человек -> земля -> снова трансформаторная подстанция и мальчик был убит током. Трагедии могло не быть. Если бы лампа, удлинитель и проводка в доме были заземлены, то ток с корпуса лампы утекал бы через заземление, не причиняя вреда мальчику.

Если в доме нет возможности установить заземление, то хотя бы следует помнить что у тока не должно быть возможности возвратиться на подстанцию через землю. Только по специально предназначенному для этого нулевому проводу. Ни в коем случае нельзя одновременно касаться электроприборов и заземленных частей, таких как батареи, водопроводные трубы и т п, чтобы не дать току возможность пройти через вас в землю и вернуться к подстанции. Если в помещении сырой пол, то желательно чтобы на вас была обувь с непромокаемой подошвой, которая станет преградой между вами и проводящим полом, в случае если вы случайно попадете под напряжение.

Что такое УЗО?

Если вас не устраивают такие способы обеспечения электробезопасности, а установить заземление не представляется возможным, то есть еще одно мощное средство способное надежно обезопасить вас от травмирующего действия электрического тока. Это устройство защитного отключения, больше известное под аббревиатурой УЗО. Оно сравнивает ток фазы с током нуля. Если ток в фазном проводе, хотя бы чуть-чуть больше тока в нулевом проводе, значит, существует утечка и часть тока возвращается на подстанцию через землю. В этом случае УЗО мгновенно отключит линию и если причиной утечки будет попавший под напряжение человек, через которого ток утекает в землю, то с ним не произойдет ничего страшного. УЗО успеет отключить ток до того как он успеет навредить человеку. Хотя несчастные случаи с участием электрического тока в домашних условиях очень редки, не стоит экономить на подобных устройствах. Ведь жизнь человека слишком дорога, чтобы пренебрегать подобной опасностью.

Видео: зачем нужно заземление и что такое УЗО

o-remonte.com

Что такое устройство защитного отключения (УЗО) и зачем оно нужно?

← Устройства плавного пуска, или как увеличить срок службы электродвигателя?   ||   FIORENA. Безупречное качество в современном дизайне по привлекательной цене. →

Что такое устройство защитного отключения (УЗО) и зачем оно нужно?

Что делает УЗО?

Устройства защитного отключения (УЗО) постоянно сравнивают ток, протекающий к электроприбору с током, протекающим от электроприбора (по нейтрали) и распознает утечку из электросети по появлению разницы между входящим и выходящим токами. Когда разность токов достигает опасного для жизни человека значения (обычно это 30 мА), то УЗО отключает напряжение. Таким образом, ток утечки, текущий через поврежденную изоляцию или через тело человека, не успевают причинить вреда, т.к. время срабатывания УЗО очень мало.

В каких случаях УЗО оказывается полезно?

В случаях повреждения изоляции проводов в электроприборах. Например, внутри стиральной машинки повреждена изоляция на фазном проводе, в результате чего он коснулся корпуса. Устройство защитного отключения (УЗО) тут-же отключит электричество, потому что ток, ушедший в квартиру по фазному проводу, не вернулся в УЗО (с корпуса машинки он по проводу "заземления" вернулся в щиток, минуя УЗО и следовательно, входящий и исходящий токи через УЗО оказались различны).

При неосторожном обращении с электропроводкой. Вот классический пример. Мужчина сверлит стену, опираясь голой ногой на батарею, и попадает в фазный провод. Ток, пройдя по цепи "металлический корпус дрели - рука - грудная клетка - нога - батарея" вызывает паралич сердца и/или остановку дыхания. Но если есть УЗО, то оно сразу "почувствует", что часть тока не вернулось (та часть, которая прошла через человека и ушла в батарею). Напряжение будет отключено столь быстро, что беды не случится. Конечно, человека током дернет, но не более того.

Когда УЗО не поможет?

Увы, Устройства защитного отключения не так уж интеллектуально, чтобы различить, что именно включено в электрическую цепь - человек или лампочка. Если утечки тока нет - все в порядке. Почему тогда считается, что УЗО значительно повышает безопасность? Да потому, что подавляющее большинство случаев поражения электрическим током так или иначе связано с утечкой тока - ситуацией, которую распознает УЗО. Вероятность возникновения опасных для жизни ситуаций (т.е. когда ток проходит через грудь) без утечки значительно ниже.

Сколько штук УЗО нужно иметь?

Точное количество приборов Устройство защитного отключения (УЗО), которое Вам потребуется, сможет определить лишь специалист после проведения соответствующих расчетов. Например, в однокомнатной квартире скорее всего будет достаточно одного УЗО, рассчитанного на ток утечки в 30 мА. В четырехкомнатной квартире, где установлено пятнадцать групп розеток, лучше использовать 5 УЗО, а также по одному УЗО на всю группу освещения, электроплиту и водонагреватель. Для контроля всей электропроводки на входе в коттедж можно установить дополнительно к расчетным одно общее УЗО с номинальным отключающим током 300 мА. Однако, чтобы не перегружать домашнюю сеть лишней автоматикой, рациональнее использовать дифференциальные автоматы.

В каких случаях установка УЗО нецелесообразна?

Например, в случае старой ветхой проводки. Свойство устройства защитного отключения (УЗО) обнаруживать утечку тока может принести больше проблем, чем пользы, если оно начнет непредсказуемо срабатывать. А при старой электропроводке это может начаться в любой момент, даже при первом включении УЗО. Поэтому в такой ситуации лучшим выбором, возможно, будет не устанавливать УЗО в цепь электроснабжения всей квартиры, а в местах с повышенной опасностью использовать розетки с встроенным УЗО.

Прежде, чем купить устройство защитного отключения (УЗО) следует обратить внимание на маркировку прибора - на лицевой панели каждого УЗО обязательно должно присутствовать значение номинального тока, который оно способно проводить в продолжительном режиме, и номинального отключающего дифференциального тока, вызывающего срабатывание устройства. Остальные сведения можно располагать и на боковых поверхностях.

Стоит также отметить, что помимо оригинальных УЗО известных производителей на белорусском рынке появилось огромное количество самых разнообразных подделок УЗО неустановленного происхождения и имеющих часто привлекательный внешний вид, но по техническим параметрам не выдерживающих даже приемосдаточных испытаний. Применение подобных устройств совершенно недопустимо, поэтому, при выборе УЗО необходимо обратить внимание и на наличие сопроводительной технической документации, в том числе обязательно двух сертификатов - сертификата соответствия и сертификата пожарной безопасности.

Область применения согласно стандарту DIN VDE 0100

Одним из самых почитаемых электриками производителей защитного оборудования является компания Hager. Их отличительной чертой является возможность быстрой установки, благодаря инновационной системе подключения QuickConnect. Корпус устройств Hager надежен, не имеет открытых токоведущих элементов, поэтому работать с ними безопасно.


Более подробную информацию по системам электрооборудования можно получить в офисе компании «Электроплан ТНС» или оставить заявку и интересующие Вас вопросы по электронному адресу [email protected]


www.eplan.by

Узо зачем – Зачем ставят узо дома и нужны ли его функции вообще

Отправить ответ

avatar
  Подписаться
Уведомление о
