Что такое УЗО в электрике: как расшифровывается, где применяется
Всем домовладельцам хорошо знакомы выключатели-автоматы, которые защищают квартирные электросети от перегрузки (например, из-за короткого замыкания) и связанных с нею неприятностей. Но одними автоматическими выключателями полной безопасности сети не добиться. Для этого используется ряд других приспособлений, самым популярным из которых сегодня являются устройство, известное как УЗО, что это такое в электрике — рассказываем в статье.
Все об УЗО
Назначение
Отличия от автомата
Места установки
Итак, что такое УЗО в электрике? Аббревиатура расшифровывается как «устройство защитного отключения», а инженеры и специалисты предпочитают называть его выключателем дифференциального тока. Прибор предназначен для отслеживания утечек тока, возникающих при повреждении электропроводки и электроприборов.
Дифференциальный автомат Legrand
В нормальных условиях ток, упрощённо говоря, перетекает от линейного к нейтральному проводнику (от «фазы» к «нулю») через устройство, которое приводится в работу (например, лампочке или электродвигателю).
Если, скажем, в результате повреждения оголена проводка или металлический корпус бытовой техники (к примеру, стиральной машины) оказывается под напряжением, может возникнуть ситуация, когда ток начинает утекать не на «ноль», а буквально на землю. Такое бывает, к сожалению, часто — человек прикоснулся к проводу и получил удар током — ток через его тело пошёл в землю. Автоматический выключатель даже не заметит этой небольшой нагрузки и не сработает, а удар тока может быть смертельным. Вот для защиты от таких утечек и необходимо УЗО.
Приборы особенно важны для защиты электросети в местах повышенной опасности, например, во влажных помещениях, а также везде, где есть контакт с землёй и повышенная влажность. Устройства защитного отключения в обязательном порядке ставятся на линии электропроводки для ванных комнат и для уличной сети, например, на даче.
HAGER
УЗО максимальный ток прохождения 25 А, ток утечки 30 мА
ABB
Дифференциальный автомат ABB DSH941R максимальный ток прохождения 10 А, ток утечки 30 мА
IEK
УЗО максимальный ток прохождения 32 А, ток утечки 30 мА
IEK
Для сравнения: автоматический выключатель однопостовый.
Итак, чем отличается УЗО от автомата в электрике? Не вдаваясь в подробности конструкции — автомат срабатывает при токах, превышающих предельную нагрузку на сеть (например, есть автоматы на 10, 16, 25 ампер), а самые популярные модели защитного отключения срабатывают от тока утечки 30 миллиампер (мА). То есть ток получается почти в 1 000 раз слабее. Скорость срабатывания защиты составляет примерно 100 миллисекунд (0,1 с). За такой короткий момент воздействия человек даже не ощутит удара.
Дифференциальный автомат ABB
В отличие, скажем, от автоматических выключателей устройство защитного отключения требует регулярного профилактического обслуживания. Впрочем, в этом нет ничего трудного — ежемесячно владелец должен нажимать на кнопку на корпусе.
Pixabay
Прибор может устанавливаться как на отдельные ветки электросети, обслуживающие особо опасные зоны (ванная, сауна, гараж, двор), так и на всю домовую сеть.
В западных странах вообще часто не принято мелочиться с защитой, их могут ставить чуть ли не на каждую группу розеток.
Для мокрых зон и улицы
Для защиты от поражения током во влажных и сырых помещениях, а также уличной сети применяются УЗО на 30 либо (реже) 10 мА. Эти устройства обеспечивают комфортный уровень безопасности, но они слишком чувствительны, и если их поставить на всю домовую сеть, могут происходить ложные срабатывания.
Pixabay
Для всей домовой сети
Выключатели на 100 мА (и тем более 300 мА) не так комфортны — человек почувствует удар током, но не пострадает — но они и менее чувствительны. Их ставят на домовую сеть как дополнительную защиту, а также как защиту от пожара. Эти устройства способны улавливать утечки, возникающие в скрытых местах нарушения проводки. Например, где-то в стене или в розетке за мебелью произошёл надлом жил в проводе или ослабли винтовые зажимы контактов. Провод или розетка начинает греться.
Дифференциальный автомат ABB
Места установки

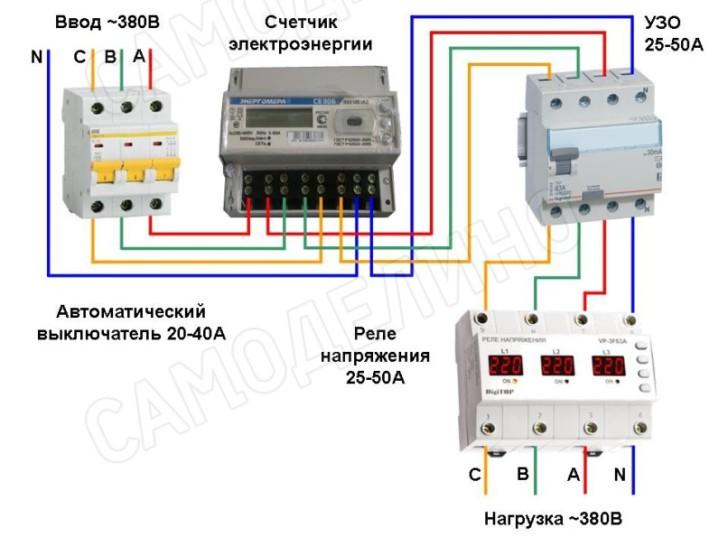

Устанавливаются приборы обычно в общедомовой распределительный щиток на DIN-рейку. Порядок подключения устройства защитного отключения и автоматического выключателя может быть любым (главное, чтобы схема подключения была корректная), но чаще впереди ставится УЗО, а за ним автоматический выключатель — такая схема проще, и в ней меньше шансов запутаться для неопытного монтажника.
Важнее очерёдности подключения номинальные характеристики по току этих устройств. Важно, чтобы УЗО было рассчитано на прохождения тока такого же по силе или большего, как выключатель. Например, если у вас стоит автомат на 10 А, то УЗО тоже должно быть рассчитано на ток не менее 10 А.
А для пущей безопасности рекомендуется брать прибор, рассчитанный на более мощный ток, на одну ступень выше. То есть в паре с автоматом 10 А берут УЗО 16 А, для 16 А берут 25 А, и т.д.
Интересной разновидностью УЗО являются модели с встроенной защитой от превышения напряжения. Если вместо 220 В по сети начнут «передавать» 260-270 В, то с домовым оборудованием возникнут серьёзные неприятности. Для защиты от таких скачков и служит подобные приспособления.
Дифференциальный автомат Schneider Electric
Автоматические выключатели и УЗО могут быть объединены в одно устройство, которое называется автоматическим выключателем дифференциального тока (АВДТ или дифавтоматом). Какой именно вариант удобнее использовать (два последовательно подключённых устройства или одно), зависит от схемы подключения всех нагрузок сети, но по сути это, как говорится, дело вкуса.
instagram@karen_vavip
instagram@tepa_su
Что такое УЗО в электрике | Публикации
Устройство УЗО в электротехническом оборудовании — это устройство защитного отключения.
Большинство людей знает, а некоторые могли слышать, что за устройство УЗО, для чего оно предназначено и как работает. Не углубляясь в джунгли физики, попробуем рассказать об изделии и о принципе его работы простым и понятным языком.
Итак, что мы видим из самого названия, а именно то, что данное устройство разработано для защиты от поражения электрическим током. Основной принцип работы УЗО — это сравнение величины тока по проводникам на входе и выходе из защищаемого устройства, эти токи должны быть обязательно равными. Но если они начинают хоть немного отличаться, то УЗО это видит и сразу отключает всю нагрузку от сети. Как правило, время срабатывания устройства, должно составлять не более 15-25 мс.
Приведем простой пример: происходит сбой изоляции на корпус прибора, и совсем не имеет значения, фазный это провод или это ноль, в обоих случаях при контакте человека с корпусом прибора тело человека станет проводником для тока и произойдет утечка. Именно на это и отреагирует немедленно устройство (УЗО) и отключит неисправный прибор, сохранив, таким образом, человеку жизнь.
Вот, полагаю самый достаточно простой и доходчивый пример для того, кто далек от физики.
Теперь давайте рассмотрим причины, посредством которых происходит срабатывание данного устройства.
Как мы выяснили, УЗО срабатывает при утечке тока. Эту утечку могут вызывать, трещины в изоляции уже изношенных проводов в старых сооружениях. В этом случае реакция и действия устройства защиты предотвращают пожар. Возникает вопрос, что делать в данном случае? Тут ответ всего один — искать то самое возможное место, где произошла утечка и устранять проблему. Конечно, можно попробовать обойтись более легким методом, таким, как исключение из цепи УЗО, но что может произойти в таком случае, никто не сможет предугадать. Проводка может послужить еще много лет в полной исправности, а может и навлечь необратимую беду. Электричество не шутит, оно не прощает халатности.
Нередко срабатывание самого устройства защиты вызывает износ, а также пробой изоляции в бытовой технике. Такое, например, может произойти с устаревшей бытовой техникой.
На практике в 50% случаев можно решить проблему от срабатывания УЗО, просто перевернув вилку в розетке. В последнее время по правилам РЭСа после установки прибора учета электроэнергии устанавливают УЗО на весь дом, квартиру с током срабатывания 100 миллиампер.
Как правило, когда проводка исправна, защита не срабатывает, но если где-то возникла утечка тока, в совокупности превышая 100 мА, УЗО отреагирует.
Далее рассмотрим, как же определить и найти ту самую утечку.
Что нужно делать? Сначала отключаем все приборы в помещении и если проблема не в них, то беремся за проводку. Задача значительно может упроститься в том случае, когда проводка абсолютно новая, и проложена правильно, а именно разбита по группам и установлены необходимые автоматы защиты. И так чтобы понять где, и определить то самое место неисправности, отключаем все автоматы и поочередно включаем каждый. Неисправная группа сразу себя выдаст. Ну, а дальше дело техники.
Поняв, какая группа неисправна, начинаем проверять розетки, светильники и дозовые коробки.
Зачастую причина неисправности заключается в пробое изоляции или неисправности монтажной электропроводки, розеток либо светильников.
Нередко некоторые, назовем их, горе-электрики объединяют в розетках заземление и ноль, оправдывая это тем, что так нужно для защиты от удара током, и ссылаются на то, что все равно, в щите или на подстанции ноль соединяется с землей. Однако делать так категорически запрещено.
Еще отметим один момент, УЗО — это не защита от сверхтоков или короткого замыкания, устройство лишь реагирует в случае утечки тока. Большинство электриков, как это ни странно, этого совсем не знают, и могут спокойно поставить простое устройство УЗО вместо автомата. Чтобы защитить свои приборы и электропровода от перегрузки, нужно после УЗО установить автомат соответствующего номинала или проще всего дифференциальный автомат.
Кратко, дифференциальный автомат представляет собой два устройства в одном — и УЗО, и автомат. Но во всех случаях, чтобы не возникло проблем с электрикой лучше обратиться к профессионалам.
И напоследок еще один факт: УЗО способно отключаться и при ошибочном его подключении.
