Как укладывать габионы — пошаговая инструкция + фото

В последнее время в ландшафтном дизайне можно встретить ограждения, материалом для создания которых служат камни, не скрепленные раствором. Такую конструкцию называют габионами. При желании очень просто соорудить такой забор из камней. Габионы используются при сооружении ветрозащиты, живых изгородей. Используя такие сооружения, можно усилить берег озер и прудов, создать оригинальные элементы декора в саду. Для того чтобы понять, как укладывать габионы своими руками, необходимо ознакомиться с функциями, разновидностями конструкций, и материалом, используемым для их изготовления.

Какие функции выполняют конструкции из камня

Габионные конструкции успешно используются в строительстве. Среди главных функций стоит выделить:

  • Защита участка от ветров.
  • Укрепление береговой линии различных водных объектов.
  • Используя габионы, можно регулировать русло реки и организовать набережную.
  • Создание живых изгородей на территориях любого размера.
  • Защита от схождения больших масс снега.

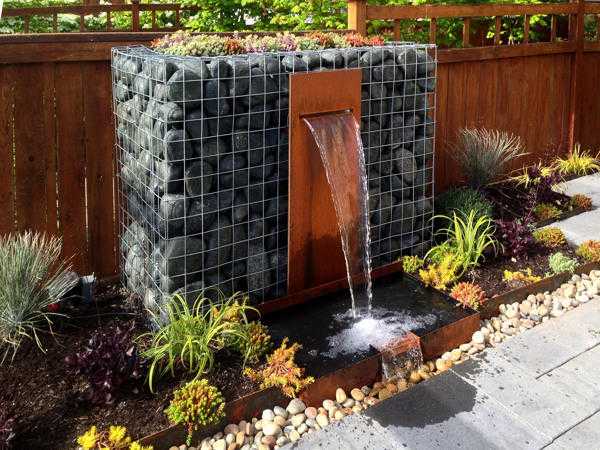

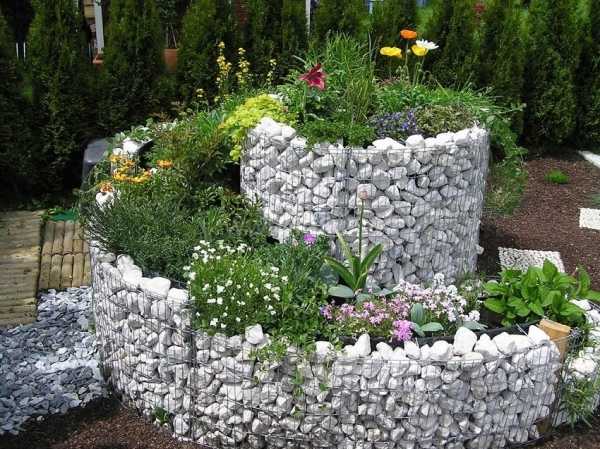

  • Использование для декоративных целей.

Преимущества габионов

Широкий спектр применения габионов говорит о преимуществах конструкции:

  • В процессе монтажа каркаса происходит сцепление габионов оцинкованной проволокой, что дает возможность говорить о прочности конструкции, способной выдерживать большие нагрузки.
  • В процессе поглощения габионами различных осадков, они не подвергаются разрушению. Во время эрозионного размыва, основа сооружения слегка деформируется, при этом оставаясь прочной.
  • В процессе монтажа сооружения не возникает необходимости в строительной технике и создании дренажного устройства. Достаточно приобрести камни. К тому же они не нуждаются в специальной обработке. Потому этот метод укрепления существенно экономит средства.

Разновидности конструкций

Учитывая форму габионов, их подразделяют на коробчатые и цилиндрические. Иногда можно встретить плоские изделия прямоугольной формы, толщина которых достигает 30 см. Такой вид конструкций используют для укрепления береговой линии, при строительстве подпорных стен.

Цилиндрические сооружения применяют для создания подводных фундаментов из коробчатых габионов.

Делаем габионы

Чтобы выполнить работу, потребуется пошаговая инструкция по возведению сооружения. Прежде чем приступить к строительству габионов, необходимо выбрать место для строительства. Этап подготовки включает в себя трамбовку почвы.

Подготовка материалов

Нелишним будет сделать фундамент с подушкой. При этом используется щебень и песок. Также нужна будет металлическая сетка. При этом важно правильно рассчитать уровень нагрузки, чтобы в дальнейшем конструкция не обрушилась.

Отличным вариантом станет сетка с ПВХ-покрытием или из нержавеющего материала.

Цвет камня зависит от индивидуальных предпочтений и задумки. Размер материала должен сочетаться с ячейками сетки. При выборе камней стоит учесть их плотность и морозостойкость. Особенно на эти параметры нужно обратить внимание, если конструкция будет находиться под воздействием воды. Чаще всего применяют:

  • гранит;
  • диорит;
  • кварцит;
  • базальт.

Не менее популярным является песчаник, который отличается морозоустойчивостью.

Если нужно соорудить габион над поверхностью воды, важно подобрать камень, который по размеру превосходит ячейки на 30%. Для подводных конструкций подходят камни, превышающие размер ячеек на 50%.

Подготовка и установка каркаса

Сетку раскраивают по размеру и сшивают, придерживаясь задуманной формы. Для этой цели подойдет сварка или прочная проволока, концы которой вводят в наполнитель из камней. Если габион будет длинный нужно позаботиться о перегородках. Конструкцию стоит заполнять постепенно. Сегодня на рынке габионы можно приобрести в разобранном виде, потому транспортировать их будет очень просто.

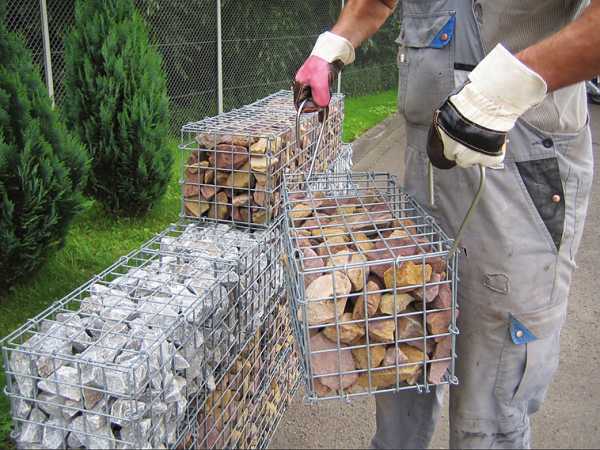

Укладка камня

  • После того как конструкции установлены на нужное место и сцеплены с соседними секциями, их можно наполнять камнями.
  • Вручную укладывают кирпич, плоскую гальку и камни больших размеров.
  • Мелкие камни можно высыпать и уплотнить.
  • Если сетка достигает высоты 0,5 м, камни укладывают на ее треть, затем скрепляют переднюю и заднюю стенку прочной проволокой.
  • Укладывают еще один слой камней.
  • Повторяют процедуру скрепления двух стенок.
  • Укладывают последний слой камней.

Стоит помнить о том, что плоские габионы можно заполнять сразу. В случае заполнения габионов слоями, нижний нужно засыпать камнем выше контейнера на 5 см, учитывая усадку.

Для прочности конструкции ее можно усилить прутьями, которые устанавливают внутри каркаса в полуметре друг от друга.

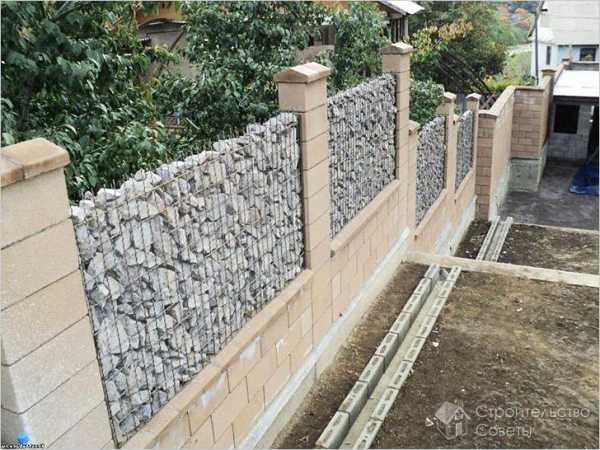

Как построить забор

В природном ландшафте забор из габиона станет идеальной защитой, который прослужит длительный срок без особого ухода. Особенностью строительства конструкции считают то, что для ее сооружения нужно больше места, чем для обычного забора.

Устанавливают каменную стену прямо на почву, без фундамента. Для ее надежной фиксации необходимо установить стальные столбы через равные промежутки.

  • В первую очередь нужно выкопать ямы под столбики. Глубина ям зависит от высоты будущего забора.
  • Столбы ставят в ямы с предварительно залитым бетоном, который подлежит тщательному уплотнению. При этом важно установить столбы ровно. От этого зависит плоскость забора.
  • Нужно дать время для затвердевания бетона (трое суток).
  • Вокруг забора закрепляют проволочный каркас, в который будет уложен камень. Работу выполняют при помощи гаек, хомутов и шайб. Для невысокого габиона можно сделать каркас из сетки рабицы.

  • После установки сетки не следует забывать об обработке проволоки антикоррозийными средствами.
  • Раскладывая камни, желательно сцеплять сетку растяжными скобами. Заполняют каркас равномерно. При этом целесообразно использование разноцветных камней и материалов редкой породы. Главное, чтобы внешний вид забора не выбивался из общего стиля участка.

Очень оригинально смотрятся заборы, в которых чередуются камни со слоями плодородной почвы, с высаженными в ней неприхотливыми растениями.

Как видим, сделать габион по силам многим людям, но для того, чтобы он прослужил как можно дольше, важно придерживаться рекомендаций, изложенных в статье.

Видео

Посмотрите небольшое анимационное видео, в котором поэтапно показан процесс создания габионов:

В этом видео вы сможете увидеть разнообразные габионные конструкции:

Фото

www.stroitelstvosovety.ru

Виды и технология сборки габионных конструкций

За страшным словом «габионы» скрывается весьма полезная вещь для строительства. Подпорные стенки на участках с уклоном, террасирование участка, укрепление берегов реки, укрепление склонов и ликвидация аварий на водоемах, а также нестандартные декоративные элементы на участке – все это делается с применением габионов. В зависимости от размеров и формы те или иные габионные конструкции используются для разных целей. В данной статье поговорим о видах габионных конструкций, какие требования к ним выдвигаются и как производить монтаж габионных сооружений.

  1. Виды габионных конструкций
  2. Элементы габионных конструкций и требования к ним
  3. Монтаж габионных конструкций – коробчатые габионы
  4. Монтаж цилиндрических габионных конструкций
  5. Монтаж матрасных габионных конструкций



Виды габионных конструкций



Габионные конструкции представляют собой контейнеры из сетки, заполненные камнями. Контейнеры могут иметь различные размеры и форму. В зависимости от формы те или иные конструкции применяются для разных целей.

Всего различают три вида габионных конструкций:

  • Коробчатые;
  • Цилиндрические;
  • Матрасно-тюфячные.

Помимо конструкций для укрепления склонов, стабилизации эрозии почвы, берегоукрепления, упрочнения основы дорожного полотна габионные конструкции используются дизайнерами в чисто декоративных целях, не забывая, правда, о функциональности. Например, в последнее время приобрело известную популярность сооружение из габионов заборов, ограждений, садовых скамеек и столов.



Коробчатые габионы

Коробчатые габионы представляют собой контейнеры в форме параллелепипеда. Размеры их могут быть различными: ширина от 1 до 2 м, длина от 2 до 6 м, высота от 0,5 до 1 м. Для большей прочности конструкции внутри контейнеров устанавливают армирующие панели-диафрагмы, располагая их на определенном расстоянии друг от друга.

Изготавливают коробчатые габионы двумя способами:

  • Первый – из стальной оцинкованной сетки с шестигранными ячейками, которая крепится к жесткому каркасу.
  • Второй – сваривается из стального прута или проволоки.

Сварные конструкции более жесткие и считаются более прочными. Также они выглядят эстетичнее, поэтому идеально подходят для использования в ландшафтном дизайне. Например, для возведения заборов из габионов, обустройства скамеек и столов, обрамления искусственных склонов и т.д.

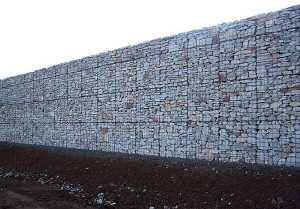

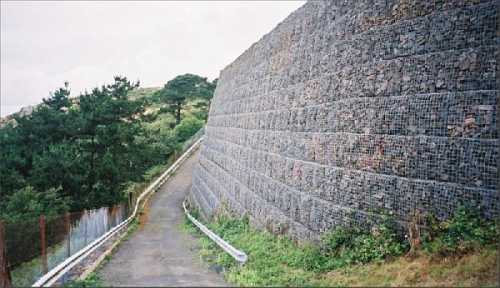

Коробчатые габионы используются для формирования подпорных стенок разной сложности и размеров. Например, там, где оползают и размываются склоны, где случаются подтопления или разливы берегов рек. Также коробчатые габионы используют для укрепления берегов и дамб, а также для террасирования участка. Еще один вариант использования – это  обустройство фундамента под легкие строения.

Можно также сделать габионные конструкции своими руками. Для этого понадобится сетка Рабица, стальные прутья диаметром 6 – 8 мм и стальная оцинкованная проволока диаметром 3 мм. Из стального прута формируется жесткий каркас, сетка Рабица натягивается на него, а проволокой сетка скрепляется с прутьями каркаса.



Цилиндрические габионы

Цилиндрические габионы имеют форму цилиндра и обладают большей гибкостью по причине отсутствия ребер жесткости. Такие габионы представляют собой конфетку в виде цилиндра длиной 2 – 4 м с хвостиками по бокам. Диаметр цилиндрических габионов бывает разным от 0,65 м до 0,95 м. Изготавливаются из стальной сетки двойного кручения.

Габионы цилиндрической формы используют для укрепления береговых линий, для ликвидации аварий на дамбах и водоемах, а также для возведения дамб. Также их можно применять для обустройства оснований подпорных стенок и для защиты от подмыва.




Матрасные габионы

Плоские матрасные габионы или матрасно-тюфячные, как их иногда называют, отличаются от коробчатых тем, что изготавливаются малой высоты от 20 до 30 см. Обычно их ширина варьируется от 1 до 2 м, а длина от 1 до 6 м. Самая распространенная высота 0,23 м.

Основное отличие матрасных габионов в том, что благодаря малой высоте они способны легко повторять форму рельефа участка. Ими облицовывают каналы и дамбы, склоны, откосы и обустраивают основание гидротехнических сооружений. Еще один способ применения матрасных габионов – обустройство фундамента под сооружения из коробчатых габионов.



Элементы габионных конструкций и требования к ним



Габионные конструкции изготавливаются на предприятиях согласно ГОСТ и ТУ. Все элементы конструкции должны соответствовать определенным требованиям. А само изделие должно быть изготовлено после тщательных расчетов на прочность, кручение и другие нагрузки.



Сетка из проволоки

Одним из основных элементов габионных конструкций является сетка двойного кручения. Она изготавливается из проволоки таких типов:

  • Проволоки с цинковым покрытием не менее 250 г/м2.
  • Проволоки с усиленным антикоррозионным покрытием. Например, Galfan – 95% цинка и 5% алюминия.
  • Проволоки с ПВХ-покрытием.

Размеры габионных конструкций могут отклоняться от номинальных на 5%, но не более.

Помимо той проволоки, что используется для плетения сетки, в габионах применяется еще и вязальная проволока, с помощью которой сетка крепится к жесткому каркасу. К ней также применяются определенные требования:

  • Не допускается наличие разрывов вязальной проволоки.
  • Концы проволоки можно сращивать скруткой.
  • Также концы можно сращивать надставкой.
  • Длина скрутки не должна быть больше 20 мм.
  • Количество таких скруток не должно быть больше 1 штуки на 20 м2.

Обратите внимание, что при обустройстве габионных конструкций должно выполняться соотношение размеров проволоки, которая используется в сетке, кромке и связки. Точные данные вы можете почерпнуть из таблицы.

Таблица 1. Соотношение диаметров проволоки в габионных конструкциях.



Камни – какие можно укладывать в габионы

Заполнять габионы можно различными камнями, как шлифованными, так и краеугольными камнями с карьеров. Размер камня должен быть таким, чтобы он не смог выпасть через ячейку в сетке габиона. Самыми оптимальными считаются размеры 1d – 2d, где d – диаметр ячейки в сетке. Не стоит использовать камни большего размера, так как тогда между камнями будут образовываться слишком большие пустоты.

Важно! Камни-заполнители габионов размером 1d – 1,5d подходят лучше всего, так как дают более равномерную осадку по всему периметру и площади.

Требования к камням – заполнителям габионов:

  • Тяжесть. Удельный вес не менее 17,5 кН/м3 – для работ на суше, не менее 23 кН/м3 – для гидротехнических работ.
  • Морозоустойчивость выше МР350.
  • Прочность не менее 400.
  • Низкое водопоглощение менее 0,6 %.
  • Устойчивость против распада. Максимальная потеря массы должна быть 5 – 10 %.
  • Твердость.
  • Минимальное снижение прочности при насыщении водой. Коэффициент размягчаемости должен быть не менее 0,9, а для осадочных пород – не менее 0,8.

Какие камни можно использовать для заполнения габионов, можно посмотреть в таблицах 2, 3 и 4.

Таблица 2. Камни для габионных конструкций.

Таблица 3. Средний размер камня для заполнения габионов при отсутствии ветровых волн.

Таблица 4. Средний размер камня для заполнения габионов при наличии ветровых волн.



Геотекстиль

Геотекстиль используется при обустройстве габионных конструкций в качестве обратного фильтра. Раньше для этого использовали щебеночно-песочную подсыпку. Применение геотекстиля позволяет снизить требуемый слой песка на 20%.

Полотно геотекстиля водопроницаемое тонкое и гибкое, не гниет, на нем не образуется плесень, устойчиво к влиянию грызунов, насекомых и прорастанию корней.

Геотекстиль помогает быстрой и качественной кольматации пористых сооружений. Вследствие кольматации пород сооружения из габионных конструкций приобретают исключительную прочность.

Полотна данного материала поставляются на стройку в рулонах. Необходимо проверить, цельное ли полотно и нет ли разрывов. При обустройстве сооружений полотно можно резать и укладывать с нахлестом 10 – 20 см. Отрезки полотна сшиваются или склеиваются между собой, чтобы соединение получилось достаточно прочным.




Монтаж габионных конструкций – коробчатые габионы

Возвести сооружения из габионных конструкций у себя на участке можно самостоятельно, хотя многое зависит от сложности проекта. Например, обустройство подпорной стенки береговой линии полноводной реки все же не стоит рисковать производить самостоятельно. Более простые конструкции, как например, подпорные стенки на склоне, террасирование, заборы и ограды можно смело делать своими руками. Прежде всего, необходимо купить габионные конструкции в готовом виде, заказать геотекстиль на 15% больше, чем необходимо по проекту, и запастись таким инструментом:

  • Пассатижи.
  • Степлер для проволоки.
  • Молотки.
  • Монтировки.
  • Анкеры или деревянные колья.

Для подготовки участка понадобится еще лопата или экскаватор.

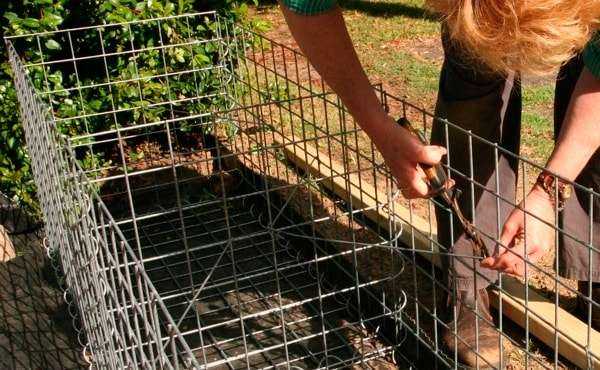

Сборка коробчатого габиона

Коробчатые габионные конструкции поступают с производства в сложенном виде, связанные между собой в пакеты. Транспортировать и хранить габионы можно только в горизонтальном рабочем положении. Обязательно проверьте соблюдение условий хранения и транспортировки. Высота такого штабеля не должна превышать 2 м. Устанавливают штабель с габионами на деревянное основание – подпорки, чтобы не повредить нижние конструкции.

Как собрать коробчатый габион:

  • Раскрываем пакет с габионами.

  • Отделяем один габион и раскладываем его на ровной горизонтальной поверхности. Связанные с днищем детали: боковые стенки и диафрагмы выпрямляем и раскладываем.
  • Проверяем, все ли элементы габиона имеют ровные края, не погнулись ли они в процессе транспортировки.
  • Если элементы габиона не связаны с днищем, то необходимо связать боковые стенки, заднюю и переднюю стенку и диафрагмы с днищем конструкции с помощью вязальной проволоки.
  • Диафрагмы должны располагаться с шагом примерно 0,75 м. Связываем их со стенками.
  • Для скрепления элементов вязальной проволокой используем степлер.

  • Поднимаем боковые стенки, заднюю и переднюю таким образом, чтобы образовался ящик – короб.
  • Затем соединяем вершины углов с толстой проволокой каркаса. Она должна торчать из углов всех панелей.
  • Проверяем, на одном ли уровне находятся вершины углов короба.

  • Связываем панели между собой, начиная с вершин углов. Используем вязальную проволоку. Делать это необходимо особым образом: чередуем единичную петлю и двойную петлю с шагом 120 – 150 мм.

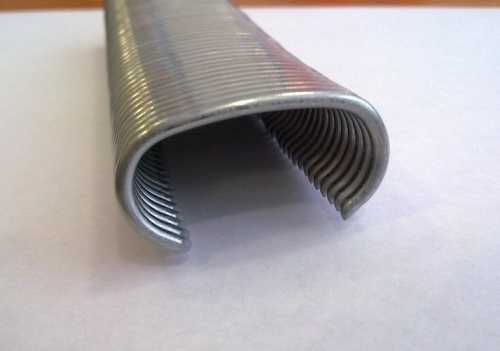

Связывание габионов производится с помощью степлера, он соединяет конструкцию оцинкованными кольцами. Степлер – один из главных инструментов, которые понадобятся при монтаже габионов. Он может быть пневматическим или ручным. Последний автономен, а вот пневматический привязан к электричеству, хотя работать им проще.



Формирование сооружения или конструкции из коробчатых габионов

После того как собрали несколько пустых габионов, их необходимо поставить в требуемую позицию согласно плану. Участок для этого уже должен быть подготовлен.

  • Устанавливаем коробчатые габионы в ряд.
  • Если существует вероятность сползания конструкции, необходимо закрепить ее. Для этого с одной из сторон вбиваем стержни или колья, анкеры.
  • Лицевую сторону желательно оградить опалубкой.
  • Связываем габионы между собой во всех углах и соприкасающихся гранях.
  • При установке габионов в два и более рядов их необходимо располагать «лицо к лицу» или «спина к спине». Панели связываются между собой и с армирующей проволокой, которая находится на кромке.

Если габионы устанавливаются в несколько уровней, этажей, то верхние незаполненные камнями габионы необходимо прочно связать по всему периметру, в углах, а также в местах соприкосновения диафрагм.



Заполнение габионов камнями



Какие камни можно использовать для заполнения габионов, уже было описано выше. Добавим только, что помимо крупных экземпляров можно использовать камни меньшего размера, но их общая доля не должна превышать 5 – 7 %. Располагать мелкие камни необходимо в середине короба. Заполнение габионов производят как вручную, так и механизировано. Но ручная загрузка предпочтительней, так как можно более качественно разложить и утрясти камни. Стоит также помнить, что ездить тяжелой техникой по габионным конструкциям нельзя.

  • Камни необходимо укладывать плотно, чтобы между ними было минимум пустот.
  • Последний габион оставляем пустым, чтобы его можно было связать с новыми незаполненными габионами.
  • При высоте коробчатого габиона 1 м заполнять его необходимо в 3 этапа. Сначала заполняем на 1/3. Затем фиксируем стенки с помощью вязальной проволоки. Фактически мы организуем распорки, которые будут удерживать конструкцию от расползания под тяжестью камней.
  • Затем заполняем следующую треть и снова фиксируем распоркой.
  • При заполнении последней трети короба необходимо, чтобы уровень камней был на 2 – 5 см выше верхней кромки короба. Когда будет происходить осадка породы, камень осядет вровень с кромкой.

Важно! Обустройство распорок препятствует «выпиранию» стенок и каменного материала. Для горизонтальной связки короба необходимо продеть проволоку через 2 – 3 ячейки, затем вставить между концами проволоки какой-то предмет, например, доску, и проворачивать этот предмет. Более понятно это показано на демонстрирующем габионные конструкции фото ниже.

Если высота габиона 0,5 м, то его заполнение производят в два приема.



Закрепление крышки

Крышку габиона следует закреплять с особой тщательностью. Связывать можно как вязальной проволокой, так и скобами с помощью степлера.

  • Привязываем крышку в углах, чтоб далее она не ерзала и не смещалась.
  • Прочно связываем с армирующей проволокой на кромке каркаса.
  • Связываем крышку по периметру с каркасом короба.
  • Напоследок связываем крышку с диафрагмами.

Если вдруг камень мешает плотно связывать крышку с каркасом, его можно передвинуть в середину короба.

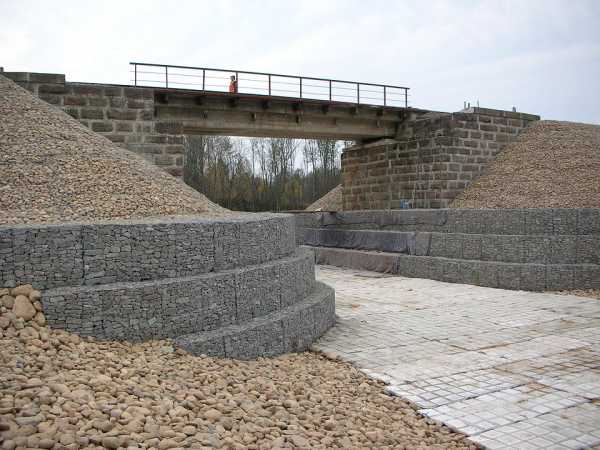

Криволинейные участки с помощью коробчатых габионов

На криволинейных участках при установке конструкций из габионов придется их разрезать, чтоб итоговое сооружение получилось достаточно прочным и при этом точно повторяло кривую линию проекта.

  • Раскладываем габионы так, чтобы они перекрывали друг друга, формируя криволинейную поверхность.
  • Излишнюю перекрываемую часть конструкции габиона отрезаем ножницами.
  • Собираем габионы по проекту.

Также можно обрезать габионы по высоте, например, в торцевой части. После обрезки и заполнения камнями сверху укладывается крышка и прочно связывается с обрезанным коробом.



Монтаж цилиндрических габионных конструкций



Цилиндрические габионные конструкции поставляются в пакетах, где уже разрезаны полотна, по краям которых вдета армирующая стягивающая проволока. После того как связку габионов распаковали, необходимо разложить один из них на ровной поверхности и распрямить, проверить на наличие дефектов.

С помощью продетой в кромки проволоки стягиваем сетку в рулон – цилиндр. Один край необходимо тут же крепко затянуть. Для заполнения камнем оставляем щель между длинными продольными кромками. После заполнения камнем тщательно стягиваем второй край и завязываем.

После этого связываем между собой продольные кромки.

В случае применения цилиндрических габионов при высоком уровне воды или сильном течении, их можно просто сбрасывать в воду с помощью крана или спускать с откоса накатом.



Монтаж матрасных габионных конструкций

Технология монтажа матрасно-тюфячных габионных конструкций очень похода на монтаж коробчатых габионов, поэтому многое в дальнейшей инструкции будет вам знакомо. Похожие моменты мы опишем лишь вскользь.



Сборка матрасного габиона

  • Раскладываем габион, распрямляем все кромки и элементы.
  • Поднимаем боковые стенки и диафрагмы и связываем их в углах.

  • Поднимаем заднюю и переднюю стенки. Связываем их с диафрагмами так, чтобы проволоки армирования диафрагмы и боковины зацеплялись между собой.
  • Проверяем плоскость конструкции.

Нижнюю кромку диафрагм необходимо связать с днищем, если это не было сделано на производстве.



Формирование сооружения или конструкции из матрасных габионов



Матрасные конструкции укладываются сверху на геотекстиль. Делать это необходимо крайне аккуратно, чтобы не повредить полотно геотекстиля.

После того как габионы сложены в требуемое положение или конструкцию, их необходимо связать между собой. Помним, что увязка должна производиться, когда габионы пустые.

Важно! Более короткой 2-х метровой стороной габионы устанавливаются вверх, если участок имеет уклон. Для закрепления их на месте используются анкера или деревянные колышки, которые вбиваются изнутри короба под самой кромкой, которую необходимо задержать на месте.



Заполнение матрасных габионов камнями



Общие правила заполнения матрасных габионов похожи на те, которые предъявляются к коробчатым габионам:

  • Минимальный размер камня не должен быть меньше размера ячейки.
  • Заполнять необходимо на 2 – 5 см больше.
  • Укладывать с минимальными пустотами.

Из отличий можно выделить только то, что заполнять матрасно-тюфячные габионы камнем, которые лежат на склоне, можно как снизу, так и сверху. Также обратите внимание, что при высоте габиона 0,17, 0,23 и 0,30 м не требуется выполнять горизонтальные распорки.



Анкеровка

На крутых склонах матрасные габионы прочно закрепляем к грунту с помощью анкеров. Как это делается, хорошо показано на фото. Если склон представляет собой мягкий грунт, то анкера необходимо забивать по ходу монтажа габионных конструкций и оставлять их после завершения всех работ.



Закрепление крышки



Крышку надежно связываем со всеми диафрагмами и боковыми стенками. Обратите внимание, что крышка должна быть связана не только по контуру, но и со всеми армирующими проволоками и диафрагмами.

Если матрасные габионы уложены в ряд и заполнены камнями, можно накрыть их как бы одной крышкой. Для этого накрываем их полотном сетки двойного кручения. Ширина полотна не должна превышать 2 м. Длину можно брать равной длине конструкции. Связываем полотно-крышку со всеми необходимыми элементами.

Криволинейные участки с помощью матрасных габионов выполняются точно так же, как и из коробчатых габионов. Технология укладки и резки ничем не отличается.

Из необычного хотелось бы выделить, что матрасно-тюфячные габионы можно укладывать в проектное положение уже заполненными. Например, при обустройстве береговой линии  габионы можно собирать и заполнять в непосредственной близости от берега. К днищу конструкции можно пристегнуть полотно геотекстиля. Затем готовую конструкцию устанавливают в требуемое положение с помощью подъемного крана. Причем делать это можно как с берега, так и с плавсредства. Но эта технология уже не относится к категории «сделать своими руками».

strport.ru

Делаем габионы своими руками. Инструкция по монтажу и возведению

Ландшафтный дизайн хорош тем, что дает простор полету фантазии. Даже самые неискушенные умы в порыве вдохновения способны сотворить на участке нечто удивительное. В ход может идти все: пластиковые бутылки, автомобильная резина, старые чайники, сломанные велосипеды и многое другое. Очередным проявлением смекалки дизайнеров стали габионы. Изначально задуманные в военных целях, они теперь не только выполняют защитные функции, но и служат средством украшения дворов. Про габионы все было известно еще 500 лет назад, но сегодня эти знания стали применяться по-новому.

Содержание статьи

О появлении габионов

Всем ли известно, что такое габионы? Первые упоминания о них связывают с концом XV в, когда военно-полевая обстановка стала требовать новшеств в обороне и укреплении позиций войск. Городские защитные сооружения, долгое время эффективные, ослабли перед натиском улучшенной артиллерии. И в результате на смену каменным крепостям и башням пришли земляные, каменно-земляные валы и рвы, которые заложили основу бастионной системы укреплений.

Габионы стали мобильным аналогом такой системы. В крепостной и полевой войне, когда нужно было защитить от обстрела орудийные батареи, командование, солдат и простых граждан, саперы на смену траншеям ввели новшество в виде бездонных плетеных корзин.

Существует версия, что идея первых габионов принадлежит Леонардо да Винчи, который реализовал ее при укреплении основы церкви Сен-Марко в Милане.

Корзины устанавливали вертикально и наполняли землей, выстраивая защитную стену. При смене дислокации их опорожняли, складывали одну в другую и перевозили на новое место дислокации, где снова наполняли. Это и есть габионы, которые на Руси назывались «турами». В военном деле они применяются до сих пор, но теперь на смену плетеным корзинам пришли другие материалы — металлическая сетка, арматура, мешки из прочного текстиля.

Габионы в строительстве

Впервые строители использовали габионы более 100 лет назад для укрепления берегов реки Рено. Успех того времени надежно служит и сейчас, поэтому неудивительно, что габионы как строительный элемент теперь применяют:

  • Для береговых укреплений;
  • Защиты почв от эрозий, оползней;
  • Защиты от камнепадов, лавин;
  • Облицовки дамб и плотин;
  • Укрепления опор мостов, дорожных ограждений.

Габионы просты в изготовлении и применении, доступны по цене, производятся по установленным стандартам качества.

Габионы и ландшафтный дизайн

В последнее десятилетие стало популярным использование габионов в ландшафтном дизайне в качестве декоративного и функционального элемента. За счет наполнителя из камня и других природных материалов такие конструкции гармонично вписываются в окружающее пространство, становясь его украшением.

Владельцы участков с интересом присматриваются к подобным дизайнерским решениям. Габион – недорогая, красивая, экологически чистая конструкция. Гибкая, она легко монтируется и используется:

  • Для закладки каменного основания при разбивке газона;
  • Возведения разделительного барьера или забора при зонировании;
  • Оформления альпинариев, рокариев, клумб, арок;
  • Строительства террас, беседок, мангалов, печей;
  • Строительства мебели и ее элементов;
  • Оформления водоемов, его берегов;
  • Изготовления скульптур.

Не перечислить всех идей ландшафтного проектирования. Можно следовать советам дизайнеров, можно придумать что-то свое, но каждый раз из-под руки мастера будет выходить качественно новый проект.

Как габионы работают

Полноценным элементом строительства или дизайна габион становится после наполнения сетчатого каркаса наполнителем. С момента, как он занял свое место на участке, начинается процесс его консолидации или укрепления. Происходит это под действием естественных процессов, когда частички земли, пыли, влаги попадают внутрь наполнителя, выступая в качестве природного цемента. Под весом габиона грунт медленно оседает.

Описанным процессам уделяется внимание в первые три-пять лет, когда под действием силы тяжести «проверяется на прочность» каркас габиона. После завершения консолидации конструкция становится максимально устойчивой, надежной и долговечной.

Свойства и преимущества

Габионы просты в производстве, поэтому при наличии материала их можно изготовить самостоятельно. Но ценят в них не только простоту, но и:

  1. Гибкость, которая позволяет создавать конструкции любой формы;
  2. Прочность и надежность, получаемые от используемых материалов;
  3. Устойчивость и долговечность, которые с годами повышаются естественным образом.

Применение габионов имеет множество преимуществ в сравнении с монолитными конструкциями:

  • Нет зависимости от вида грунта — там, где асфальт или бетон дадут трещину, габион лишь немного деформируется;
  • Габионы естественным образом выполняют функцию дренажа, свободно пропуская влагу;
  • Трудоемкость монтажа заметно ниже, чем возведение бетонной кладки;
  • Установка габионов возможна в любом климате, на любых типах почв и даже в воде.
  • Подготовительные работы минимальны;
  • Ремонт и особый уход не требуется;
  • Экономия средств – до 50%.

Виды габионов

Сфера применения габионных конструкций очень широка, что определяет их размеры и формы. Различают следующие их виды:

Вид изделияОписание, область применения
Коробчатый Изделие в виде контейнера (короба), внутри которого встроены армирующие перегородки – диафрагмы. Размер коробов от 1м × 2м × 0,5м до 2м × 6м × 1м ×Д×В).

Изготавливают их из стальных прутьев, сложенных перпендикулярно и сваренных на пересечении. Либо на жесткий каркас натягивают сетку из оцинкованной проволоки двойного кручения, ячейки которой образуют шестигранник.

Для коробчатых габионов в ландшафтном дизайне следующее применение:

  • Строительство террас и террасирование участка;
  • Возведение заборов, низких ограждений цветочных клумб;
  • Обустройство уличной мебели;
  • Обрамление склонов.
Коробчатый с армирующей панельюИзделие выглядит как обычный коробчатый габион, но его нижняя сторона и армирующая панель изготовлены из цельного сетчатого полотна.

В ландшафтном дизайне такие конструкции служат для укрепления грунта с одновременно декоративной функцией.

ЦилиндрическийИзделие в виде сетчатого мешка, завязанного с двух сторон. У него нет жесткого каркаса, за счет чего характерна гибкость. Длина такого вида от 2 до 4 м, диаметр – от 0,65 до 0,95 м. Изготавливают их из оцинкованной проволоки двойного кручения.

Цилиндрические габионы нашли применение в установке садовой мебели или в качестве декоративного элемента участка.

Плоский, Матрац Рено (матрасно-тюфячный)Такое изделие в ширину до 2 м, в длину – до 6 м, но высота составит не более 0,3 м. Плоские габионы относительно гибкие, способные повторить рельефа участка.

Матрасные габионы идут на облицовку небольших водоемов на участке.

ПроизвольныйИзделие не имеет конкретного описания, его форма произвольна. Как правило, не несет функциональной нагрузки.

Форма габиона зависит от фантазии дизайнера и может изображать животных, сказочных персонажей, абстрактные идеи.

Технические требования

Изготовление сетчатых габионов регламентируется ГОСТом Р 52132-2003 «Изделия из сетки для габионных конструкций». Соответственно, требования распространяются на основные элементы изделия – проволоку и сетку. Производство самого изделия возможно только после тщательной проверки материалов на соответствие качеству.

Сварные конструкции – новинка в нашей стране, а потому производятся под контролем ТУ на основе европейских стандартов. Перед покупкой важно убедиться, что изделие произведено промышленным, а не кустарным способом. Для этого обращают внимание на срез торцов: он должен быть ровным, одинаковым, не выступать за кромку.

Сетка — несущая конструкция в габионе, выдерживающая колоссальные нагрузки, поэтому к качеству ее производства особые требования:

  • Сетка должна быть изготовлена из низкоуглеродистой оцинкованной проволоки, прошедшей термическую обработку;
  • На поверхности проволоки не должно быть непокрытых мест или темных пятен;
  • Сетка должна быть без разрывов и нескрученных участков;
  • Допускается один разрыв на 10 м длины;
  • Возможно сращивание концов проволоки сваркой, скруткой, надставкой длиной не более 1 см.

Кроме основной проволоки габиону нужна и вязальная, которой крепят сетку к жесткому каркасу. Требования к ней в основном те же, с той разницей, что допускается один разрыв на 20 м2. Покрытие проволоки зависит от условий эксплуатации.

Наполнители для габионов

Вид наполнителя определяется назначением конструкции и географической местностью. Обычно используют колотый природный и искусственный камень. Но можно также закладывать гальку, кварцит, базальт, известняк, песчаник, порфирит, кристаллический сланец. Если габион выполняет только декоративную функцию, наполнителем может стать кирпич, спилы деревьев, бутылки, глиняные горшки, битая черепица и прочее.

Размер наполнителя зависит от размера ячейки и условий эксплуатации. Для надземных конструкций подходит камень в 1,3 раза больше диаметра ячейки, для подводных – в 1,5 раза. Не стоит брать наполнитель крупнее рекомендованного, иначе между фракциями образуются слишком большие пустоты. При норме усадка станет равномерной. В коробчатые габионы наполнитель идет крупнее (15-25 см), чем в плоские (8,5-15 см).

В ландшафтном дизайне габионы нередко наполняют цветным декоративным камнем, из которого в конструкции выкладывают узоры. Но нужно также учитывать и другие свойства. Например, для стен камина наполнитель должен быть жаропрочным, а для возведения забора важны звукопоглощающие свойства.

Монтажные работы

Установка габионных конструкций – довольно простая работа, в небольших объемах не требующая спецтехники. Сетчатые изделия поставляют в разобранном виде и собирают непосредственно на месте. Для монтажа потребуются сопутствующие материалы и инвентарь:

  • Кусачки, плоскогубцы;
  • Ведро, лопата;
  • Лом, уровень;
  • Доски для опалубки;
  • Проволочный степлер;
  • Деревянные колышки или стальные штыри;
  • Геотекстиль;
  • Наполнитель.

Работа начинается с подготовки участка.

Подготовка участка для габиона

Если объем работы невелик, готовят основание для габиона самостоятельно. Лопатой снимают верхний слой почвы на глубину 20-25 см и на ширину по каркасу. Поверх оголенного участка стелют отрез геотекстиля и присыпают песком или гравием, одновременно утрамбовывая.

Сборка сетчатого короба

Сетчатые габионные короба перевозят в разобранном виде в пакетах. Согласно правилам транспортировки такой груз должен перевозиться в горизонтальном положении, сложенный на деревянные подпоры штабелями до 2 м . При получении товара нужно убедиться, что правила перевозки соблюдены.

После вскрытия упаковки изделие раскладывают и проверяют его на дефекты. Если все в порядке, начинают сборку:

  • Вязальной веревкой или скобами соединяют днище со стенками, диафрагмами;
  • Все стенки поднимают, образуя короб, и соединяют их углы с армирующей проволокой каркаса. Следят, чтобы углы стенок совпадали;
  • Связывают углы стенок между собой чередованием единичных и двойных петлей через каждые 10 см. После этого фиксируют ребра конструкции.

В таком порядке собирают все коробчатые габионы.

Установка коробов на постоянном месте

После сборки пустые габионы устанавливают на подготовленном участке, контролируя, чтобы все короба стояли ровно, без перекосов. Для этого используют опалубку или вбивают по углам в землю деревянные колья, стальные прутья. Когда вся конструкция выставлена как надо, связывают пустые короба между собой, не забывая про армирующую проволоку каркаса.

В ландшафтном проектировании перед возведением габионных высоких заборов или подпорных стенок готовят глубокие опорные столбики, на которые сверху надевается сетчатая конструкция.

Если конструкция многоуровневая, ряд пустых габионов, который устанавливают сверху на заполненный ряд, связывают по всему периметру, включая места контакта диафрагм.

Наполнение габионов

Заполняют короб камнями в 2-3 подхода, постоянно выравнивая содержимое. Лучше делать это вручную, стараясь максимально плотно укладывать камень за камнем, оставляя как можно меньше пустот. Допускается в середине габиона использовать более мелкую фракцию, но ее общая доля должна быть не более 7-8%. Если в качестве наполнителя идет небольшая галька или что-то подобное, можно использовать ведра.

После заполнения короба на 1/2 — 1/3 части, стягивают проволокой противоположные стенки для фиксации формы габиона. Это в дальнейшем защитит конструкцию от «вспучивания» и разрывов. Затем продолжают выкладку наполнителя и снова повторяют процедуру связывания. В конце, когда короб заполнен до верха, нужно сделать небольшую горку 4-5 см, которая со временем даст усадку.

Фиксация крышки

После наполнения короба крышку притягивают и фиксируют по углам, чтобы не было смещения. Затем ее связывают по периметру скобами или вязальной проволокой, а под конец крепят к диафрагмам. Если какой-то камень не дает нормально прикрыть крышку, его смещают к центру. В дальнейшем усадка приведет все в норму. По желанию производят декорирование конструкций.

Габионы на участке собственноручно

Зная технологию монтажа, легко сделать габионы своими руками, но лишь в тех случаях, когда задумка планируется как небольшой элемент декора. Для крупных работ все же следует приобретать сетчатые изделия промышленного производства.

Собственный габион делают из оцинкованной сетки. Толщина ее проволоки должна быть от 2 мм, смотря по назначению конструкции. Сетка довольно гибкая, поэтому при планировании можно дать волю фантазии. Жесткость конструкции придают арматурой.

Когда участок для декорирования выбран и определены размеры будущей конструкции, делают заготовки соответственно размерам. Нарезают сетку на полосы (они станут стенками короба) и монтируют их так же, как было описано выше. Для небольших конструкций требуется минимальная подготовка почвы — снятие верхнего слоя грунта и его разравнивание.

Идеи для участка

Собрав единожды своими руками габион, можно проводить обустройство участка в том же стиле и дальше. В ландшафтном дизайне существует множество идей по применению таких конструкций, и все они предполагают сочетание сетчатых коробов с другими материалами. Например, можно красиво оформлять подъездные дорожки, беседки, террасы, комбинируя габионы с кирпичной кладкой, деревом, брусчаткой или плиткой.

Используют сетчатые конструкции для оградки клумб и создания рокарий, самостоятельно задавая формы и размеры. Соседство цветов и камней смотрится очень красиво, тем более габион – «дышащая» конструкция, рядом с которой и в которой растения чувствуют себя прекрасно. Кроме того, камни являются тепловой ловушкой, поэтому даже поздней осенью и ранней весной клумбы будут радовать цветением.

Живописно смотрятся фонтанчики из габионов и искусственные водопады, отделанные берега прудов и колодцы. Дополнят картину мангалы и легкая садовая мебель. Если все это оформить мягким искусственным освещением, каждый вечер на территории будет царить особая магическая атмосфера.

Идей очень много и невозможно их все перечислить. Не бывает двух абсолютно одинаковых габионов, поэтому каждый проект, даже самый простой, будет всегда неповторимым.

Видео-обзор использования габионов

landsovet.ru

Габион – многоликий элемент декоративных и защитных конструкций

Не так давно что такое габион было известно только достаточно узкому кругу специалистов. Но сегодня габионные конструкции все чаще используются для дизайна, обустройства и укрепления домов и об их расчете и применении хотят знать многие.

1 Что собой представляют габионы и как их изготовляют

Габионные конструкции применяются для укрепления и защиты дорожных насыпей, грунтовых склонов, инженерных сооружений, берегов рек, водоемов и морей уже более 100 лет. Сегодня, когда их стали использовать в частном домостроении и ландшафтном дизайне, вопросом что такое габион задаются не только специалисты вышеуказанных сфер, но и простые обыватели. Это каркас из металлической сетки и заполненный полностью камнем или другим наполнителем. Каркасы нужного размера скрепляют между собой проволокой с использованием степлера или другого инструмента и получают в результате конструкцию необходимой высоты, длины и формы.

Согласно ГОСТ для изготовления габионов должна применяться крученая проволочная сетка с правильными шестиугольными ячейками определенных размеров, выполненная из стальной низкоуглеродистой проволоки общего назначения. Но производство габионов в настоящее время предполагает также использование сетки с другой формой и размерами ячеек, когда руководствуются расчетом прочности всей конструкции и невозможностью высыпания из нее камня. Проволока может быть одинарная или двойная, без покрытия, оцинкованная, с ПВХ оболочкой или с полимерным цветным покрытием. Сборку коробов из сетки производят с применением оцинкованной вязальной проволоки или скоб (оцинкованных колец). В последнем случае используют пневматический или ручной степлер (пистолет).

Рекомендуем ознакомиться

Изготавливают также сварные габионы, представляющие собой конструкцию, собранную из стальных прутьев разного диаметра (пергоны) или полос различного сечения (георешетки). Камень для габионов или другой наполнитель должен быть достаточно прочным, водостойким и морозостойким, раздробленным природным или искусственного происхождения. Еще одно важное требование – камень для габионов должен быть уже готовым к применению материалом и не нуждаться в дополнительной обработке, так как это приведет к удорожанию габионной конструкции. Можно приобретать уже готовые сетчатые корзины или заказывать под конкретные цели. Перед их изготовлением делают расчет всей конструкции.

Устройство габионов больших размеров требует более сложного расчета и может несколько отличаться от устройства обычных небольших. Их конструкцию дополняют диафрагмами – разделительными перегородками. По геометрической форме габионные корзины делят на три основных типа:

  • коробчатые – чаще всего с размерами 1,5x1x1 м, 2x1x1 м и так называемые Джамбо с габаритами 3x2x0,5 м, 2x1x0,5 м;
  • цилиндрические;
  • плоские (матрасно-тюфячные) – наиболее распространенными являются матрасы Рено (прямоугольные плоские размером 3×2 м, толщиной 0,30, 0,23, 0,17 м).

2 Основные виды габионных корзин и конструкций

В настоящее время существует очень много разнообразных видов габионных корзин, отличающихся размерами, формой и ценой. Однако наивысшим спросом сегодня, особенно при возведении различных ограждающих высоких конструкций, пользуются габионы Маккаферри, производимые компанией «Офичине Маккаферри» (Италия). Особенности их конструкций:

  • наличие в коробах упрочняющих мембран;
  • разнообразие форм и размеров;
  • поставляются на объект разобранными, в виде пакетов и уже непосредственно на месте собираются в объемные конструкции при помощи специальных ребер и перевязываются проволокой или скрепляются степлером.

Габионы Маккаферри производят из сетки с 6-угольными ячейками, сплетенной из проволоки двойного кручения. Наибольшая популярность у габионов коробчатых – на них самый высокий спрос.

Не менее имениты сетчатые корзины Геофаст, выпускаемые российской компанией «ГЕОФАСТ». Эти сетчатые объемные конструкции тоже производятся различных форм и размеров из сетки с 6-угольными ячейками, сплетенной из проволоки двойного кручения. Сетка может иметь только цинковое покрытие или дополнительно защищаться слоем ПВХ. Также используется инновационное покрытие Гальфан, обеспечивающее наибольшую защиту корзин Геофаст от коррозии. Область применения конструкций Геофаст достаточно широка:

  • водное хозяйство – укрепление габионами берегов;
  • дорожное строительство – укрепление откосов и склонов дорог;
  • вместо бетонных конструкций – капитальное укрепление откосов габионами, защита от снежных лавин, камнепадов, селевых потоков и другое;
  • в качестве пригрузов при обеспечении защиты трубопроводов, проложенных под водой;
  • другие.

Отдельного внимания заслуживают универсальные ограждающие системы Пергоны – сварные габионы. Они выполняются в виде решетчатых стальных коробов с различными наполнителями (обработанное стекло, галька, камень, щебень, бетонные плиты, дерево и многое другое). Установку этих систем производят сразу на землю или на фундамент.

Забор из габионов Пергонов как на фото состоит из:

  • Несущей конструкции – как правило, столбы-стойки, оснащенные  в нижней части фланцами, которые крепятся к основанию анкерами или дюбелями. Оптимальный материал стоек – прут толщиной 8–10 мм или согласно расчетам.
  • Силовой решетки – может быть, например, изготовлена из оцинкованного прута толщиной 5–6 мм (или согласно расчетам).

Из пергонных конструкций можно создать не только забор из габионов, но и:

  • клумбы и грядки;
  • внутреннюю отделку и фасад дома;
  • декоративные и садовые элементы как на фото: беседки, лабиринты, обелиски, искусственные водоемы, арки и иные элементы дизайна.

3 Монтаж и установка габионных конструкций

Технология укладки габионов не очень сложная, но требует соблюдения ряда инструкций. Укладка, монтаж габионов производится на подготовленное основание – достаточно просто выровнять поверхность. Камень для габионов и сетка для них поставляются отдельно. Сетчатые корзины собирают по прилагаемой инструкции:

  • материал распаковывают, раскладывают на твердой ровной поверхности, а затем расправляют;
  • из материала конструируют ящик – сгибают вертикально боковые панели, углы которых соединяют между собой проволокой или степлером.

После этого на заранее спланированную поверхность земли производится установка габионов (пустых без наполнителя). Затем монтаж габионов продолжают в следующей последовательности:

  • установленные корзины скрепляют между собой в цельную конструкцию, заранее спроектированную в соответствии с расчетом на прочность и надежность;
  • закладывают в получившуюся конструкцию камень для габионов – самые крупные фракции по краям и вниз, а мелкие посередине;
  • заполненные корзины закрывают крышкой, которую крепят проволокой или степлером.

tutmet.ru

монтаж габионов, укладка габионов, сборка габиона, габионы установка

Специалисты, давно работающие с габионами, тщательно изучившие их особенности, свойства, отмечают, что провести установку таких конструкций можно и собственными силами. Несомненно, здесь важно принимать во внимание особенности проекта, уровень его сложности. К примеру, произвести укрепление огромной береговой линии, создать с помощью габиона надежную подпорку сложно, поэтому лучше не рисковать. Что же касается ограждений, то это вполне под силу и новичкам. Для того чтобы вы смогли самостоятельно определить, стоит ли вам этим заниматься, лучше рассмотреть особенности монтажа, правила выполнения этого процесса.

Технология укладки габионов

Непосредственно технология укладки габионных конструкций достаточно просто. Но для того чтобы достигнуть ожидаемого результата, необходимо принять во внимание рекомендации производителей, ознакомиться с инструкцией, а также соблюдать основные этапы. Только в этом случае можно достигнуть приемлемого результата, потратив немного времени.

Предварительно проводятся подготовительные мероприятия. Суть их заключается в подготовке поверхности, на которую будет осуществляться укладка, а также сборке габионов.

Поверхность, на которую будет производиться монтаж, обязательно нужно очищать от мусора, растительности. Это позволит беспрепятственно расположить сетку, а также наполнитель. Помимо этого, необходимо частично выравнивать местность, если перепады действительно большие.

Вам могут быть интересны эти товары

Монтаж габионов

Как только подготовительный процесс закончен, можно переходить к установке габионов, которые уже сконструированы. Изначально их располагают на поверхности без наполнителя, а также выравнивают в соответствии с действующим проектом. Только после этого они частично заполняются соответствующим сырьем. По углам устанавливаются анкера, иные элементы, что позволяет зафиксировать их в одном положении. С внешней стороны габионов располагается деревянная рама, с помощью которой можно поддерживать боковые панели в вертикальном положении.

Как только все габионы, которые предусмотрены проектом, установлены, можно переходить к их заполнению. Чаще всего для этих мероприятий применяют камень. Важно проследить, чтобы величина фракции составляла 12,5-25 сантиметров. Более точные размеры стоит определять, исходя из особенностей сетки. В некоторых случаях целесообразно пользоваться различными фракциями. При этом более крупные камни нужно располагать вблизи боковых панелей, а мелкие – в центральной части габионов.

Необязательно заполнение выполнять вручную. Можно пользоваться и специальным оснащением. Но, какой бы вариант не был выбран, нужно осуществлять укладку максимально плотно. Если вы планируете осуществлять еще монтаж габионов, то последняя конструкция должна оставаться пустой. В этом случае вы сможете беспрепятственно продолжать установку, привязку и заполнение.

Укладка габионов

Осуществляя укладку габионов, особое внимание необходимо уделить размещению камня внутри конструкции. Обусловлено это тем, что именно правильность его расположения оказывает влияния на такие показатели, как длительность эксплуатации, прочность, надежность.

Габионы стоит заполнять за один подход только на 30-35 процентов. После этого нужно произвести фиксацию уложенных камней, воспользовавшись специальными связующими скобами, иными крепежными элементами. Таким принципом стоит пользоваться и для следующих двух слоев. Если же вы решили воспользоваться не коробчатыми габионами, а матрацами Рено, то заполнение может проводиться в один или два приема. Выбирая приемлемый вариант, стоит руководствоваться размерами данной конструкции.

Для того чтобы усадка камня, который располагается внутри конструкции, происходила равномерно, специалисты рекомендуют немного выходить за грани, примерно, на 5 сантиметров. Со временем все выровняется, ничего выступать не будет. Как только это произойдет, можно производить монтаж крышки. Ее необходимо располагать максимально близко к граням, а также фиксировать к панелям при помощи проволоки, специальных скоб.

Предотвратить деформацию крышки, которая может произойти в процессе усадки, несложно. Для этого стоит изначально осуществлять временную привязку. За некоторое время камень равномерно распределиться по всему периметру коробка, после чего можно производить более надежную фиксацию.

Обратите внимание, что укрепление береговых линий при помощи габионов – сложный процесс. Основная проблема заключается в том, что недостаточно просто произвести монтаж. Обязательно нужно фиксировать дополнительно габионы, пользуясь анкерами, иными крепежными деталями. Обусловлено это тем, что на габионы воздействует влага, температурные колебания, ветер. Если же своевременно произвести фиксацию, можно предотвратить проблемы, дополнительные расходы.

Сборка габионов

Сборка габионов – один из наиболее значимых процессов. От правильности выполнения этого мероприятия зависит, сможете ли вы нормально произвести монтаж, укрепить поверхность.

Поскольку материал поставляется в упаковке, перед сборкой ее нужно аккуратно снять. Извлеченный габион стоит расположить на ровной, а также устойчивой поверхности. Все края материала нужно расправить. Обязательно проследите, чтобы не было загнутых, неровных, завернутых частей.

Далее необходимо произвести конструирование ящика прямоугольной формы. Для этого боковые части нужно расположить в вертикальном положении. Учтите, что боковые панели должны располагаться на одном уровне. Только после этого можно переходить к фиксации сторон. Как правило, в качестве крепежного материала используется проволока. Крепеж стоит осуществлять через каждые 10-12 сантиметров. Витки должны быть, как двойными, так и одинарными.

Вам могут быть интересны эти товары

Габионы установка

Технология установки габионов, которая описана выше, может модифицироваться. Но изменения необходимо осуществлять, исходя из того, какой именно проект реализовывается. К примеру, если вы планируете осуществить частичный монтаж, то в этом случае расположенные с краю габионы не стоит заполнять. В результате, вы сможете беспрепятственно перемещать сетки.

Осуществляя наполнение габионов, важно проследить, чтобы они не превращались в монолит. В дальнейшем все пустоты будут заполнены почвой, частичками. Но при этом располагать необходимо немного больше, чем это предусмотрено. Подобные действия позволят минимизировать негативное воздействие со стороны усадки, которую невозможно предотвратить.

Те, кто предполагает, что процесс монтажа габионов прост, в чем-то правы. Но лишь в том случае, что реализуется достаточно простой проект. Если речь идет о сложных, масштабных объектах, без специального оборудования, а также помощи мастеров не обойтись. Они осведомлены обо всех особенностях, могут быстро сориентироваться, что позволит сократить расходы, быстрее достичь положительных результатов.

Таким образом, чтобы воспользоваться всеми преимуществами габионов, вам стоит особое внимание уделять не только выбору подходящей модели, но и процессу монтажа.

Если эта страница Вам понравилась, посоветуйте её:

novamsk.ru

Технология укладки габионов. Пошаговая инструкция

Габионы могут служить как для укрепления почвы и предотвращения распространения эрозии, так и в качестве элементов декора, являясь украшением. Как правильно производить монтаж габионов вы узнаете из этой статьи.

Как правильно осуществить монтаж габионов для каждого вида этих конструкций.

Технология укладки габионов зависит от типа габиона, места монтажа, наполнителя и функций, которые конструкция будет выполнять. Габионы могут быть практически любой формы, но как правило выделяют группы. Это: коробчатые габионы, цилиндрической формы и габионы матрацного типа. Как вы понимаете, форма конструкции определила название. Технология укладки габионов коробчатого вида может быть двух типов. Выбор монтажа, будет зависеть от способа производства коробчатого габиона. Первый способ производства заключается в сваривании стальной проволоки. Габион получается более привлекательным и прочным. Второй способ заключается в соединении сторон, сплетенных из проволоки двойного кручения. Такой габион более гибкий, но менее привлекательный. Как правило, под габионы коробчатого типа сваренных из стальных прутков заливается бетонное основание. Используются они в основном в качестве ограждений и заборов. Плетеные габионы не нуждаются в каком-либо серьезном основании. Порой достаточно использовать в качестве основы другие габионы, о которых речь пойдет ниже.

Габионы матрацного типа или матрацы Рено. Эти конструкции по форме напоминают матрац и часто используются в качестве оснований для габионов коробчатого типа. Они гибкие и надежные, кроме камней могут заполняться грунтом с семенами, для создания естественного дерна на склонах, а могут использоваться и под водой. В этом случае, наполнитель будет другим.

Третий вид габионных конструкций – цилиндрический. Основное их отличие от предыдущих моделей в повышенной гибкости, так как в их конструкции не предусмотрены армирующие перегородки, придающие дополнительную жесткость конструкции.

Пошаговая технология укладки габионов. Используйте руки и логику.

Для того чтобы собрать габионы, неважно какой именно конструкции, вам достаточно иметь под рукой нехитрый набор инструментов и немного терпения. Монтаж габионов не потребует от вас специальных знаний или навыков. В качестве необходимого инвентаря, вам понадобятся хорошие, крепкие пассатижи, кусачки для металлической проволоки, нагеля и монтировка. Технология укладки габионов выглядит следующим образом.

Не торопитесь сразу бросаться в бой. Первым делом необходимо определиться с точным положением габионов и подготовить грунт. Это значит, что надо убрать мусор и избавиться от крупных неровностей. В отдельных случаях заливается ленточный фундамент или готовится армирующая подушка. Габионы необходимо собирать в месте монтажа. Внимательно следите, чтобы короба или цилиндры были правильной формы, без перекручиваний и перекосов. Стенки габионов фиксируются между собой с помощью проволоки и спиральных прутков. После того, как короб собран, его устанавливают на заранее запланированное место. После чего закрепляют нагелями. Не спешите заполнять габион. Для удобства, смонтируйте следующий и надежно свяжите конструкции между собой. Только потом можно наполнять короба камнем. В идеале, через равные промежутки внутри короба натягивать крест-накрест проволоку. Она послужит дополнительным армированием и укреплением. Когда габионы заполнены, нужно установить крышку. Она так же крепко фиксируется, как к коробам, так и к рядом стоящему габиону, а затем и к габиону, который будет установлен сверху. Уверены, что монтаж габионов покажется вам простым, как сборка конструктора, что в принципе таковым и является.

komitexgeo.ru

Инструкция по укладке габионов — рекомендации по сборке и монтажу габионных конструкций, габионы от компании «ГеоНовации»

  1. Откройте упаковку с материалом.
  2. Разложив габионы на ровной твердой поверхности и расправив материал, нужно проверить, чтобы поверхность габиона была ровной и на нем не было неровных и загнутых частей.
  3. Сконструируйте прямоугольный ящик из материала, вертикально согнув боковые панели (верхние части каждой стороны конструкции должны оказаться на одном уровне), после этого соедините углы получившегося ящика с углами панелей с помощью торчащей проволоки.
  4. Связка углов осуществляется поочередными одинарными и двойными витками чарез каждые 100мм поверхности материала, как показано на рисунке.
  5. Далее на спланированную заранее поверхность земли осуществляется установка габионов без наполнителя. Сформированные пустые габионы связываются с уже установленными и заполненными наполнителем конструкциями, в углы пустых ящиков вбиваются крепежные стержни, снаружи габионов крепится деревянная рама для поддержания ровной поверхности лицевой грани. Установленные габионы крепятся между собой с соблюдением последовательности: лицевые стороны и задние грани должны соединяться между собой.
  6. Когда укладка габионов и соединение элементов конструкции завершены, осуществляется заполнение ящиков камнем – фракция наполняющего материала не должна превышать 250мм (оптимально – 125-200мм). Размер камня подбирается по размеру сетки – наполнитель не должен быть меньше сетки, а при частичном использовании меньших камней их следует разместить в центральной части заполненной конструкции.
  7. Заполнение габионов может осуществляться механизировано или вручную, при этом камни должны располагаться в ящиках плотно и с минимальными пустотами. Последний габион конструкции необходимо оставить пустым, чтобы использовать его для привязки следующих устанавливаемых габионных ящиков.
  8. За один подход рекомендуется заполнять только треть габиона, после чего необходимо зафиксировать уложенный слой камней горизонтальной связующей скобой и затем продолжить заполнение аналогичным образом в еще два подхода. Матрасы Рено небольшой толщины (170, 230, 300 мм) можно заполнять в один подход и без использования связки, заполнять габионы толщиной 500мм рекомендуется в два подхода.
  9. Для равномерной осадки камня необходимо заполнять габион с избытком – на 2,5-5 см выше верхней кромки боковых граней. Обратите внимание, что когда с помощью габионов выполняется берегоукрепление на сложных участках, подверженных размыву, воздействию струй и сильному течению, необходимо дополнительно укрепить конструкцию с помощью связующих скоб между днищем и крышкой габиона.
  10. Крышка габиона должна быть плотно притянута к верхним граням его стенок и закреплена проволокой. Сначала рекомендуется сделать временную привязку крышки во избежание деформации сетки по верхнему периметру конструкции. Мешающий плотному притяжению крышки камень-наполнитель должен быть равномерно распределен с перемещением в центр габиона.
  11. При необходимости выполнить расчет подпорных стен и устройство протяженных габионных опор под большие эксплуатационные нагрузки для натяжения габионов, помимо традиционных методов натяжения, не лишним будет применить для натяжки конструкции ручную лебедку.
  12. Для установки и натяжения габионов применяются следующие инструменты: плоскогубцы с предпочтительно длинными губами, кусачки, монтировка, деревянные колья и инструмент для притягивания крышки габиона.

С описанием материала, техническими характеристиками, применением и ценами Вы можете ознакомиться на соответствующей странице сайта — габионы.

www.geonovation.ru

Устройство габионов технология – Как укладывать габионы — пошаговая инструкция + фото

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
