Устройство дымогенератора: Дымогенератор для коптильни холодного копчения: технология и эксплуатация

Дымогенератор для холодного копчения своими руками, принцип работы, инструкция по сборке

Если вы задумали сделать дымогенератор для холодного копчения своими руками, то в этой статье показан простой способ изготовления этого устройства.

Главным преимуществом холодного копчения над горячим является срок хранения копченого продукта. Но у этого способа есть и существенный недостаток — длительное, иногда более двух суток, копчение. Тем не менее всегда найдутся настоящие ценители копченостей, которых не пугает долгое ожидание, для них главное — качество.

• Устройство дымогенератора для холодного копчения
  • Какие материалы понадобятся
  • Инструменты для изготовления
  • Сборка
  • Проверка

Соорудить коптильню х\к без дымогенератора не трудно, но это очень трудоемкий процесс. Скорее всего, придется заниматься земельными работами (копать траншею под дымоход). К тому же, за такой коптильней нужно постоянно наблюдать.

Гораздо проще пользоваться генератором холодного копчения вкупе с коптильной камерой.

Изготовление такого устройства не отнимет много времени и денег, а процесс копчения станет более продуктивным.

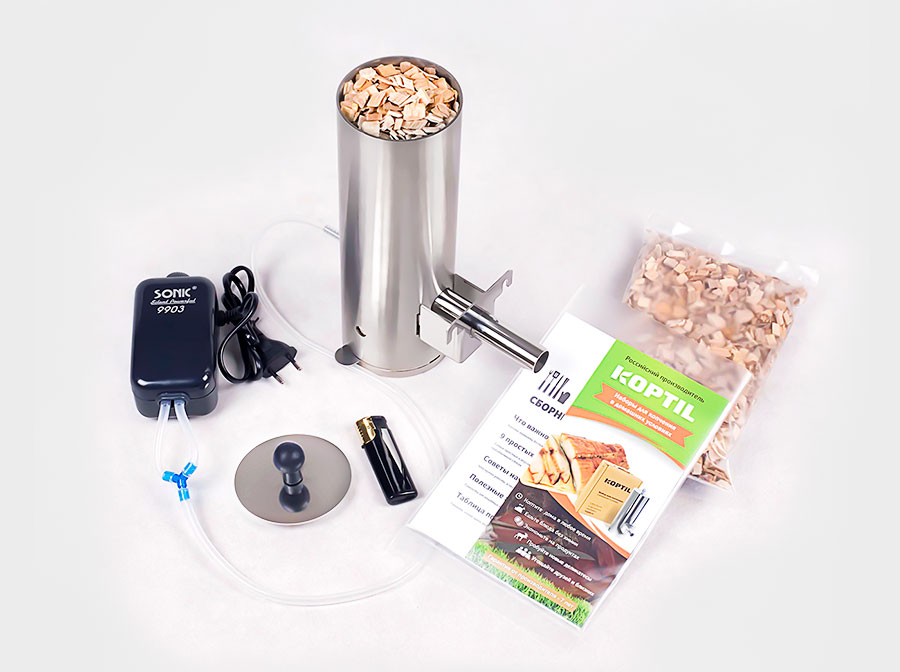

Самый простой дымогенератор включает в себя:

• камеру сгорания с поддувалом и патрубком;
• крышку;
• дымоход;
• компрессор для аквариумных рыбок;
• нишу для топлива.

У такой конструкции много плюсов. Дым, производимый этим генератором, — 25−30°C, а это оптимальная температура для холодного копчения. Благодаря компрессору стружка тлеет равномерно, сохнет по мере прогорания. Количество дыма в коптильной камере регулируется .

В общем, если вы не собираетесь производить копчености оптовыми партиями, а хотите сделать домашнюю коптильню холодного копчения с дымогенератором своими руками, этот вариант подойдет для вас.

Какие материалы понадобятся

• Отрезок профильной трубы. За основу камеры сгорания подойдет профильная труба 90−100 мм, длиной от полуметра до метра. Чем больше объем трубы, тем дольше будет дымить.
  Размер может быть и больше, но тогда будет труднее производить очистку от золы и закладку топлива.
• Труба ¾. Она понадобится для дымохода. Длина примерно 30−40 см.
• Насос (компрессор) для аквариума. Подойдет маломощный компрессор 1.5 литра\мин.
• Трубка. 1\4 дюйма, длина около 10 см.
• Штуцер. К нему через трубку будет подключен компрессор.
• Сетка. Подойдет любая мелкоячеистая (2−3 мм) металлическая сетка или перфорированная металлическая пластина. Главное, чтобы опилки не проваливались сквозь нее и толщина сетки не была слишком маленькой — может прогореть.
• Отрезок арматуры. Пригодится для изготовления ножек.

Инструменты для изготовления

• Болгарка
• Сварочный аппарат
• Дрель и сверло по металлу

Сборка

• Установка решетки.

В профильной трубе, на расстоянии нескольких сантиметров от края, болгаркой делаем прорезь по двум противоположным сторонам трубы.

Из сетки вырезаем квадрат, соответствующий диаметру трубы, так, чтобы его можно было вставить в подготовленные пропилы. Вставляем сетку в пропилы у основания трубы.

• Установка дымохода.

В противоположном конце трубы делаем два отверстия друг напротив друга. К одному отверстию привариваем трубу 3\4, к другому прикручиваем (или привариваем, кому как удобнее) штуцер, к которому потом присоединяется компрессор. Труба 3\4 и штуцер должны совпадать по центру. Затем нужно приварить тонкую трубку 1\4 к штуцеру. Она должна проходить через камеру сгорания и заходить в трубу 3\4 примерно на 1 см. Через эту трубку будет проходить воздух из компрессора, тем самым создавая тягу. Так выглядит генератор холодного дыма для копчения.

• Крышка.

Из металлической пластины или из остатка трубы, которая использовалась под камеру сгорания (100\100), вырезаем квадрат чуть больше диаметра камеры. В центре делаем небольшое отверстие. Саморезом прикручиваем деревянную ручку. Чтобы крышка не съезжала, можно приварить по бокам немного металла 0.5 см.

• Ножки.

Берем отрезок арматуры, разделяем его на четыре равные части. Привариваем к основанию по углам. Готово.

Проверка

Засыпаем сухую стружку в камеру для горения, оставив зазор между дымоходом и стружкой примерно 5 см. Включаем компрессор и поджигаем стружку снизу. Если технология соблюдена правильно и стружка не отсыревшая, дым начинает вырабатываться сразу.

Вот и всё. Дымогенератор для копчения работает.

Под коптильную камеру, где непосредственно и будут коптиться продукты, можно использовать любую большую железную или деревянную емкость. Хорошо подходит для этой цели металлическая бочка или пустой газовый баллон. Внутри устанавливаются несколько уровней решетки, на которую помещаются продукты. К емкости подсоединяется дымогенератор, и процесс пошёл.

Генератор холодного дыма для копчения может сделать каждый, имея желание и нужные инструменты.

Дымогенератор для холодного копчения своими руками: виды, чертежи и схемы

Чтобы угостить друзей копчёностями домашнего приготовления, необходима коптильня — для её удобной эксплуатации используют дымогенератор. В этой статье рассказывается о разных видах дымогенераторов для холодного копчения с чертежами и размерами.

Устройство дымогенератора

Содержание

• 1 Зачем нужен дымогенератор
  • 1.1 Как пользоваться дымогенератором
  • 1.2 Устройство и работа дымогенератора
  • 1.3 Как работает классический дымогенератор
• 2 Виды дымогенераторов
  • 2.1 Дымогенератор холодного копчения спиралевидный
  • 2. 2 Дымогенератор с конденсатосборником
  • 2.3 Пассивный лабиринтный дымогенератор для холодного копчения
  • 2.4 Дымогенератор «улитка»
  • 2.5 Промышленный дымогенератор для холодного копчения
  • 2.6 Электрический дымогенератор для холодного копчения
  • 2.7 Минидымогенератор (походный)
• 3 Различия по забору дыма
  • 3.1 Устройство и конструкция аппарата с нижним расположением эжектора
  • 3.2 Устройство и конструкция аппарата с верхним расположением эжектора
• 4 Самостоятельная сборка
  • 4.1 Конструкция с вентилятором
  • 4.2 Изготовление дымогенератора своими руками из бидона
  • 4.3 Как сделать дымогенератор из газового баллона
  • 4.4 Конструкция дымогенератора с кулером (охладителем)
  • 4.5 Дымогенератор лабиринтного типа своими руками
  • 4.6 Схема сборки фрикционного дымогенератора
  • 4.7 Дымогенератор из нержавейки
  • 4.8 Дымогенератор для холодного копчения с нижней подачей дыма
  • 4. 9 Изготовление спирального дымогенератора
  • 4.10 Дымогенератор с очисткой дыма
  • 4.11 Дымогенератор со сборником конденсата
• 5 Различные приспособления для дымогенератора
  • 5.1 Устройство инжектора дымогенератора
  • 5.2 Конструкция и самостоятельная сборка эжектора
  • 5.3 Кулер для дымогенератора
  • 5.4 Фильтр для дымогенератора
  • 5.5 Компрессор для дымогенератора холодного копчения
  • 5.6 Самостоятельное изготовление компрессора
  • 5.7 Жидкость для генератора дыма своими руками
• 6 Фотогалерея дымогенераторов для копчения

Зачем нужен дымогенератор

Есть два основных вида приготовления копчёных продуктов:

1. Горячее, при температуре дыма 50-130°С. Этот процесс длится от 20 минут до 1 часа.
2. Холодное, при температуре до 50°С. Длительность приготовления может достигать нескольких суток. За это время домашние питомцы могут попытаться стащить еду, если коптильня не закрывается плотно. Чтобы этого избежать, используют заборы и ограждения.

Когда-то для копчения продукты подвешивали над очагом, который топился дровами. Главная проблема классического способа копчения — необходимость постоянного контроля и большой расход дров.

На рисунке изображёна схема установки для холодного копчения с очагом и дымоходом в земле

Сейчас вместо очага используется дымогенератор — устройство, вырабатывающее дым и подающее его в коптильную камеру. От его температуры и состава зависит вкус копчёностей.

Главный плюс генератора дыма для коптильни в том, что он способен работать при минимальном контроле и для образования дыма использовать щепу и опилки.

Как пользоваться дымогенератором

Любая коптильня состоит из двух функциональных частей — генератора дыма и камеры для продуктов. В самых простых устройствах для горячего копчения, изготовленных из бочки или большой кастрюли, эти составные находятся в общем корпусе.

В генератор дыма помещаются деревянные опилки или щепки, желательно плодовых пород дерева. Опилки поджигаются или включается внешний нагрев. Выделяющийся при этом дым путём естественной тяги или при помощи компрессора поступает в коптильную камеру.

Путём изменения нагрева, количества поступающего воздуха или другим способом, зависящим от конструкции правильного дымогенератора, добиваются необходимого количества и температуры дыма.

В частном доме или даче есть все необходимые условия для установки устройства — крыльцо и навес, чтобы дождь не мешал процессу, или, на худой конец, крыша и хорошая кровля, где также можно установить коптильный шкаф. Если копчение будет происходить в квартире (чаще всего — на кухне), нужно предусмотреть вывод дыма через трубку в вытяжку и закрыть двери и окна, чтобы дым не распространялся по комнатам.

Устройство и работа дымогенератора

На рисунке изображёна простейшая схема дымогенератора:

На рисунке изображёна простейшая схема дымогенератора

Работа дым-машины заключается в производстве дыма и подаче его к коптящимся продуктам. Для этого на решётку укладывается щепа и поджигается, а компрессор передаёт воздух в коптильню.

Количество дыма зависит от свойств древесины, на которой работает дымогенератор, тяги воздуха через поддувало и показателей давления и производительности компрессора.

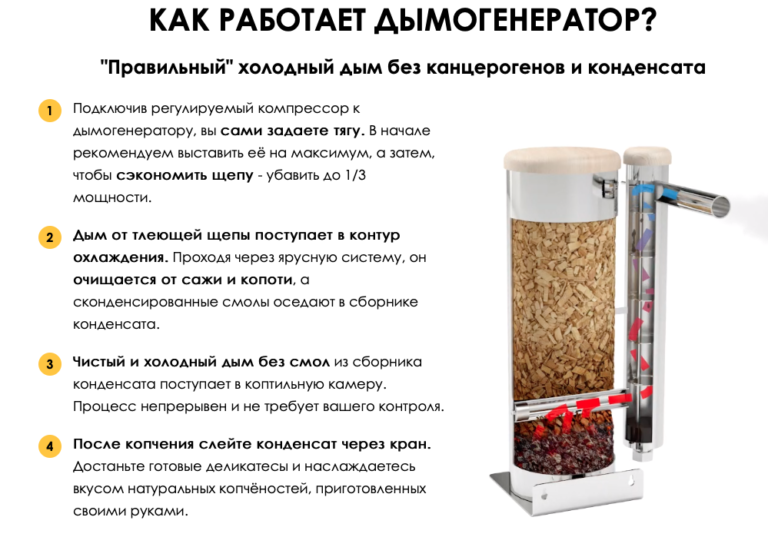

Как работает классический дымогенератор

Принцип работы дымогенератора прост:

1. перед началом работы внутрь корпуса помещаются и поджигаются опилки;
2. для лучшего горения и подачи дыма в камеру горения при помощи компрессора подаётся воздух;
3. тлеющие опилки выделяют дым, который проходит по дымоотводящей трубке в коптильню;
4. проходя по трубке, дым остывает до необходимой температуры, для контроля за которой в конце трубы или в коптильной камере устанавливается термометр.

Виды дымогенераторов

Несмотря на то, что большинство устройств устроены по одному принципу, у конструкций дымогенераторов много разновидностей.

Дымогенератор холодного копчения спиралевидный

Чертёж дымогенератора холодного копчения спиралевидного

Спиралевидная дым машина для копчения отличается конструкцией дымоотводящей трубки. Эта система используется для охлаждения дыма. Внутри дымохода находится конструкция, напоминающая винт Архимеда, или червяк мясорубки. Это удлиняет путь дыма от генератора до коптильни, что способствует его охлаждению.

Дымогенератор с конденсатосборником

Схема дымогенератора с конденсатосборником

В составе дыма, кроме самих ароматных веществ, присутствует влага. Попадая вместе с ним в коптильную камеру, она увлажняет продукты и скапливается на дне, а, стекая обратно, увлажняет опилки. Избавиться от конденсата можно, дополнив устройство дымогенератора конденсатосборником.

В аппарате с этим дополнением дымоход прогибается так, чтобы средняя часть оказалась ниже начала и конца трубы. В этом месте устанавливается тройник, на который одевается пластиковая или резиновая трубка. Через неё конденсат стекает в стеклянный бутыль или пластмассовую бутылку.

Пассивный лабиринтный дымогенератор для холодного копчения

Для обычных генераторов необходимы компрессор и сборник конденсата. Но есть конструкция, позволяющая обойтись без этих деталей. Это пассивный дымогенератор.

Основным элементом пассивного генератора является прямоугольная коробка, размеры которой меньше камеры горения. В этой коробке змейкой располагаются перегородки так, чтобы расстояние между ними было 4-6 см. Для доступа воздуха конструкция дымогенератора изготавливается из перфорированного металла.

Работает пассивный генератор лабиринтного типа следующим образом:

1. в образовавшиеся канавки на 3/4 высоты насыпаются и слегка утрамбовываются опилки;
2. утрамбованные опилки поджигаются с одного из концов змейки;
3. короб с тлеющими опилками устанавливается в камеру сгорания.

Заправленный опилками лабиринт обеспечивает до 10 часов горения.

Важно! После работы все отверстия необходимо очистить от золы.

Пассивный лабиринтный дымогенератор для холодного копчения

Дымогенератор «улитка»

Дымогенератор спиральной формы по конструкции и принципу действия похож на лабиринтный. Отличие в закруглённой форме ходов. Такая конструкция устанавливается в круглую камеру горения.

На рисунке изображена схема дымогенератора «улитка»

Промышленный дымогенератор для холодного копчения

На рисунке изображён принцип работы промышленного дымогенератора для холодного копчения

Промышленный дымогенератор устроен сложнее бытового и предназначен для постоянной работы.

Он состоит из бункера для древесины, механизма подачи, нагревательного элемента и других деталей.

Промышленные агрегаты позволяют регулировать большое количество параметров:

• температуру в коптильне;
• влажность;
• плотность дыма;
• время приготовления.

Электрический дымогенератор для холодного копчения

Электроустановка состоит из следующих частей:

• корпуса;
• ёмкости для щепы;
• электродвигателя;
• шнека для подачи опилок;
• нагревательного элемента;

Дым образуется при попадании щепы на нагревательный элемент. Механизм подачи состоит из бункера, шнека (винта Архимеда) и электродвигателя с редуктором, вращающего этот винт.

При вращении винта щепа падает на ТЭН, нагретый до температуры 250-300°С, и нагревается до дымовыделения. Зола от сгоревшей щепы падает вниз, в зольник.

Эта конструкция является упрощённым вариантом промышленного дымогенератора.

Принцип работы электрического дымогенератора холодного копчения

Минидымогенератор (походный)

Для копчения свежевыловленной рыбы дымогенератор можно сделать из котелка, железной бочки и других подручных материалов:

1. На дно котелка укладываются щепки, опилки и мелкие веточки. Кору с веток необходимо очистить.
2. Ближе к верхней ёмкости устанавливается решётка, на которую укладывается мясо или рыба. Вместо неё можно перевернуть крышку вверх ногами и продукты привязать к ручке.
3. Казанок закрывается крышкой и устанавливается над небольшим огнём.

Совет! Решётку с продуктами для удобства переноски можно сделать складную.

Устройство походного дымогенератора

Различия по забору дыма

После начала работы поток воздуха из компрессора смешивается с дымом и поступает в коптильную камеру. Этот узел называется эжектор.

Находиться эжектор может как в верхней части генератора дыма, над щепой, так и снизу, возле зоны горения.

Устройство и конструкция аппарата с нижним расположением эжектора

Аппарат с забором дыма из нижней части хорошо работает при небольших габаритах и маленькой коптильной камере.

В остальных случаях такая конструкция имеет ряд недостатков:

• направление потока воздуха не совпадает с тягой, что ухудшает процесс горения;
• большая камера часто тухнет, а у маленькой ограниченное время непрерывной работы;
• дым в дымоход попадает непосредственно из зоны горения, что повышает его температуру;
• трубу дымохода необходимо защищать от попадания в неё опилок.

От этих недостатков свободна конструкция с верхним отбором дыма.

Аппарат с нижним расположением эжектора



Устройство и конструкция аппарата с верхним расположением эжектора

Эжектор, находящийся в верхней части корпуса на расстоянии нескольких сантиметров от крышки, забирает дым из верхней части камеры сгорания. У такой конструкции есть много достоинств:

• дым имеет более низкую температуру, что упрощает процесс холодного копчения;
• направление естественной тяги совпадает с движением дыма, что обеспечивает более стабильное горение даже при временном отключении компрессора;

Аппарат с расположением эжектора сверху

Самостоятельная сборка

В продаже есть много моделей заводского производства, но при наличии навыков работы с металлом можно сделать дымогенератор для холодного копчения своими руками по нашим чертежам.

Изготовление одной из конструкций с помощью подручных материалов показано в видеоролике ниже (дымогенератор Камчатский):

Конструкция с вентилятором

Самой распространённой моделью для собственноручного создания является аппарат с вентилятором. Чертеж дымогенератора для коптильни с вентилятором показан ниже.

Чтобы сделать дымогенератор для копчения своими руками по чертежу выше, необходимы:

• Для корпуса нужна квадратная 100х100 мм или круглая ∅100 мм труба длиной 0,8 м. Размеры приблизительные.
• Кусок водопроводной трубы 3/4-1.5″ с резьбой и гайки соответствующего диаметра для дымохода. Для горячего копчения длина дымохода — 30-50 см, для холодного на конец дымохода надевается металлорукав или он удлиняется до необходимой длины. Она подбирается опытным путём.
• Электровентилятор небольшой мощности. Можно взять аквариумный компрессор.
• Резиновые и стальные трубки небольшого диаметра. Нужны для подсоединения вентилятора к корпусу.

Чтобы сделать дымогенератор для коптильни, необходим следующий порядок:

1. Для корпуса изготавливаются дно и крышка. Эти детали должны иметь бортики, плотно одевающиеся на трубу и не дающие золе снизу и дыму сверху выходить наружу.
2. В самом корпусе чуть выше бортиков сверлятся несколько отверстий ∅6-10 мм для подачи воздуха в зону горения. При плохой тяге их число можно увеличить.
3. На расстоянии 5 см от верха сверлится отверстие для дымохода. Он закрепляется двумя гайками или электросваркой.
4. На противоположной от дымохода стороне сверлится отверстие для тонкой трубки, через которую подаётся воздух. Внутри корпуса она должна быть направлена на дымоход, но не входить в него. При этом воздух от вентилятора смешивается с дымом и поступает в коптильную камеру.

Для изготовления дымогенератора холодного копчения своими руками чертежи с размерами можно нарисовать самостоятельно по примерам выше.

Такая конструкция изготавливается и из других материалов, а также по желанию дополняется конденсатосборником, кулером и другими аксессуарами.

Изготовление дымогенератора своими руками из бидона

Части корпуса простого генератора дыма для холодного копчения своими руками можно изготовить из трёхлитрового эмалированного или нержавеющего бидона.

Важно! Алюминиевый бидон сразу прогорит, поэтому такой материал не годится.

Стенки у этой ёмкости тонкие, поэтому дымоход с инжектором крепится сверху, а на высоте 2-3 см от дна сверлятся 3-4 отверстия ∅6 мм для подсоса воздуха.

К инжектору с одной стороны тонкой резиновой или ПВХ трубкой подключается компрессор, а с другой — присоединяется дымоход из металлической гофрированной трубы.

Процесс изготовления дымогенератора своими руками из бидона

Как сделать дымогенератор из газового баллона

По конструкции это устройство напоминает печь «буржуйка».

Пошаговая инструкция по созданию дымогенератора из газового баллона включает в себя следующие пункты:

1. Выпустить остатки газа.
2. Постоянно поливая кран водой отпилить его ручной ножовкой. Если баллон из-под углекислого газа или кислорода, то можно использовать углошлифовальную машинку.
3. Приварить к баллону ножки. Это необходимо для устойчивости.
4. Вырезать газовым резаком или болгаркой две дверки. Одна снизу, размером 10х10 см, — это будет поддувало. Вторая сверху, шириной в 1/3 окружности баллона, а высотой в его диаметр. Через него будет устанавливаться колосник, и загружаться щепа.
5. Из вырезанных кусков стенок изготовить дверки. Закрепить их на петлях.
6. На высоте 1-2 см над поддувалом приварить внутри 4 гайки М20. На них укладывается колосник.
7. Сделать колосниковую решётку из стальных прутов ∅10 мм или стального круга толщиной 10 мм. Уложить решётку на гайки.
8. Вместо отрезанного вентиля приварить отрезок трубы с резьбой. Его длина — 5-7 см и диаметр — 25-40 мм.
9. На резьбу накручивается эжектор. С одной стороны к нему подключается компрессор, а с другой — дымоход.

Инструкция по сборке дымогенератора из газового баллона

Конструкция дымогенератора с кулером (охладителем)

Для процесса холодного копчения необходим дым температурой не выше 50°С, а из генератора он выходит намного горячее. Для его охлаждения можно удлинить дымоход или установить охладитель (кулер).

Принцип работы устройства с кулером основан на увеличении времени движения дыма к коптильной камере. Для этого между генератором и камерой устанавливается дополнительная емкость.

Совет! При остывании дыма из него выделяется конденсат, поэтому в нижней точке охладителя необходимо установить сборник конденсата.

Дымогенератор с кулером

Дымогенератор лабиринтного типа своими руками

Основное отличие лабиринтного дымогенератора в наличии ёмкости для опилок. Для изготовления такого агрегата своими руками необходима стальная сетка или мелкоячеистая решётка:

1. вырезается квадрат размером на 50 мм меньше основания агрегата;
2. из этой же сетки вырезаются полоски шириной 5 см;
3. на основании размечаются дорожки шириной 4-6 см;
4. электросваркой полосы закрепляются на основании.

Схема работы указана на рисунке выше

Совет! Опилки нужно брать самые мелкие, после циркулярной пилы.

Схема сборки фрикционного дымогенератора

Большинство устройств для получения дыма работают на принципе сжигания деревянных опилок и щепы. Но есть аппараты, в которых дым получается трением деревянного бруска о стальной шкив.

Шкив находится на валу электродвигателя мощностью 2-4 кВт и 1400 об/мин. Он изготавливается из текстолита со стальной обоймой. Для охлаждения в текстолите сверлятся наклонные отверстия.

К шкиву прижимным устройством прижимается деревянный брусок. Это устройство может быть с грузом, и усилие регулируется его величиной или пружинным, с регулировочным винтом. От усилия прижатия зависит количество дыма.

На пути дыма перед коптильной камерой ставится мелкая сетка, к которой подключается отрицательный вывод источника высокого напряжения, а положительный присоединяется к крюкам и решётке, на которые крепятся продукты. Дым, проходя через решётку, приобретает отрицательный заряд и быстрее коптит продукты, заряженные положительно.

На рисунке показана схема сборки фрикционного дымогенератора

На рисунке показано как правильно запитать фрикционный дымогенератор

Источником высокого напряжения служит магнето, устанавливаемое на валу двигателя, или подключённая к сети ~220 В катушка зажигания.

Дымогенератор из нержавейки

Большая часть устройств для производства дыма изготавливается из углеродистой стали. Но если есть в наличии навыки и материалы, то самодельный дымогенератор для коптильни холодного копчения лучше сделать из нержавеющей стали.

У таких аппаратов есть преимущества перед другими материалами:

• из-за более высокой термоустойчивости топка из нержавеющей стали медленнее прогорает;
• устройство не подвержено коррозии под воздействием конденсата и атмосферных осадков.

Схема работы такого агрегата показана на рисунке ниже.

Дымогенератор для холодного копчения с нижней подачей дыма

Классическая конструкция устройства для производства дыма предполагает установку выходного отверстия вверху. Но дым, поднимаясь по аппарату вверх, остывает. Устройства, предназначенные для горячего копчения, целесообразно делать с нижним эжектором, на высоте 50 мм над колосниковой решёткой.

Конструкция и принцип действия такого агрегата показаны на рисунке:

Важно! В аппаратах с нижним отводом дыма установка эжектора обязательна.

Изготовление спирального дымогенератора

Для охлаждения дыма кроме дополнительной камеры используется вертикальная труба с находящимся в ней шнеком, или винтом Архимеда:

1. спиральный охладитель собирается в корпусе из трубы ∅100 мм и длиной 500 мм;
2. в качестве оси используется труба ∅40 мм и длиной 500 мм;
3. витки шнека изготавливаются из стальных колец с наружным диаметром 100 мм и внутренним — 45 мм;
4. кольца разрезаются с одной стороны, витки раздвигаются и надеваются на ось;
5. все элементы конструкции закрепляются электросваркой, шнек помещается в корпус;
6. к торцам корпуса привариваются крышки, а к бокам присоединяется дымоход.

Важно! При остывании из дыма выделяется конденсат, поэтому к нижней крышке подключается сборник конденсата.

Схема для самостоятельной сборки спирального дымогенератора

Дымогенератор с очисткой дыма

В дыме, выделяющемся при тлении опилок, кроме ароматных веществ есть смолы, копоть и другие составляющие. Они портят вкус готового продукта, и для улучшения качества дым правильного дымогенератора следует пропустить через очиститель.

Это труба большего диаметра, чем дымоход. Внутри неё находятся стальные стружки или металлические мочалки для мытья посуды.

Дымогенератор с очисткой дыма

Дымогенератор со сборником конденсата

При остывании дыма из него выделяется конденсат. Попадая на продукты, влага ухудшает вкус и внешний вид копчёностей, поэтому её необходимо удалять из дыма.

Для сбора конденсата в дымоходе устанавливается тройник с отводом в пластиковую ёмкость. Есть два способа его установки:

• При помощи электросварки. Дымоход прогибается в средней трети и в нижней части изгиба приваривается отвод, на который надевается трубка для сбора конденсата.
• При помощи водопроводных тройников. Если для дымохода используются водопроводные трубы, то на них накручивается тройник с отводом в конденсатосборник. За счёт конструкции отвод будет нижней частью горизонтального дымохода.

Установленный тройник для отвода конденсата

Различные приспособления для дымогенератора

Для повышения качества дыма подойдёт дымогенератор с дополнительными приспособлениями.

Устройство инжектора дымогенератора

Самой ответственной и сложной частью аппарата является эжектор. От его изготовления и настройки зависит качество и количество дыма и работа всей установки.

Принцип действия этого устройства следующий:

1. поток воздуха, двигающийся по дымоходу, создаёт внутри него пониженное давление;
2. низкое давление в трубе дымохода затягивает дым из дымогенератора и создаёт дополнительную тягу через нижние отверстия.

Таким образом, работа эжектора усиливает поступление дыма в коптильную камеру, тление щепы и интенсивность дымовыделения.

Конструкция и самостоятельная сборка эжектора

Изготовить это приспособление можно из водопроводного тройника. Средняя часть подключается к источнику дыма, одна из крайних — к коптильной камере, а в противоположную вкручивается пробка с трубкой от компрессора. Температура сравнительно невысокая, поэтому материал пробки может быть любым: пластмасса, резина или металл.

Трубка для подачи воздуха в эжектор берётся диаметром 6-10 мм и такой длины, чтобы заходить в дымоход на 8-10 см. Важно обеспечить соосность сопла и дымохода. Для этого оно должно плотно входить в пробку — в резиновую вставляется, а в металлическую вкручивается на резьбе.

Кулер для дымогенератора

В холодном копчении используется дым комнатной температуры, а из генератора он выходит до 120°С, особенно при нижнем подключении дымохода. Для снижения его температуры устанавливается охладитель, или кулер.

Это цилиндрическая или квадратная камера размером, аналогичным корпусу дымогенератора. Попадая в эту камеру, дым замедляет движение и остывает. Для большей эффективности вход в охладитель делается сверху, а выход — снизу.

При остывании из дыма выделяется конденсат, который скапливается на дне кулера, поэтому дополнительно к нему необходимо установить сборник конденсата.

Принцип действия и схема работы кулера показаны на картинке.

Фильтр для дымогенератора

Для улучшения качества дыма его следует очистить от смол, копоти и других веществ. Для этого в дымоход устанавливается фильтр.

Конструктивно это расширение дымохода, наполненное стальными стружками или металлическими мочалками для мытья посуды. Это расширение может быть выполнено в виде дополнительной камеры с крышкой для замены фильтра или трубой большего диаметра, чем дымоход. В этом случае для замены стружки дымоход придётся подвергать частичной разборке.

Принцип действия показан ниже.

Компрессор для дымогенератора холодного копчения

Один из важных узлов дымогенератора — компрессор. Он направляет поток воздуха через эжектор. Этот поток переносит дым в коптильню, создаёт разрежение в камере сгорания и дополнительную тягу.

Самостоятельное изготовление компрессора

Самый простой компрессор можно сделать из компьютерного кулера и пластиковой бутылки:

1. в дне бутылки вырезается отверстие, соответствующее диаметру кулера;
2. в него вставляется вентилятор и закрепляется скотчем;
3. в крышке проделывается отверстие для соединительной трубки;
4. трубка вставляется в крышку, и место соединения также обматывается скотчем;
5. кулер подключается к любому источнику питания =12 В.

Самостоятельное изготовление компрессора

Жидкость для генератора дыма своими руками

Кроме дымогенераторов, предназначенных для копчения продуктов, есть устройства, создающие дым на театральной и концертной сценах.

В этих аппаратах дым вырабатывается при попадании специального раствора на нагреватель и его испарении, то есть это не дым, а пар.

Состав может быть разным, например:

• глицерин – 15%;
• спирт – 10%;
• дистиллированная вода – 75%.

Естественно, пар от такого раствора не годится для копчения продуктов.

Фотогалерея дымогенераторов для копчения

dlyakopcheniya

best_smoke_generator

proftovar.kz

best_smoke_generator

vinogradus26

craftmarket.kz

maccalexter

koptilki

koptilki

koptilna_krd

Как видите, сделать по чертежам дымогенератор своими руками не так уж и сложно, если следовать нашим инструкциям и схемам.

Дымогенератор Leader SMOKE 5

Мощный

Модель Leader SMOKE 5 мощностью 2100 Вт способна произвести большое количество дыма за короткое время. Он идеально подходит для тренировок в больших объемах. Для некоторых очень больших объемов даже лучше использовать несколько Leader SMOKE 5, а не только одну более мощную машину. Система распределения Leader SMOKE 5 позволит получить более быстрый и однородный дым.

Цифровой пульт дистанционного управления, съемный и программируемый для всех настроек

Проводной пульт дистанционного управления (фиксированный на машине или мобильный с кабелем длиной 3 м) является цифровым. Управление более интуитивное, чем с вращающимися кнопками, что может сбить с толку. Оно включает:

• Производит легкий или плотный дым с регулируемой скоростью потока.
• Контролируемый объем дыма, необходимый для каждого сценария (для заполнения малых и больших объемов),
• Выберите время, в течение которого должен производиться дым,
• Выберите временной интервал между выбросами дыма.

Постоянная система отопления

• Непрерывное производство густого дыма во избежание перерывов работы в течение запрограммированного периода.
• Непрерывная работа с пониженным расходом по умолчанию для максимальной экономии жидкости.

Прочный

• Ударопрочный, брызгозащищенный внешний корпус
• Легко транспортируется

Сравните продукт

Характеристики продукта

Технический паспорт

Сопутствующие товары

Загрузить

ХАРАКТЕРИСТИКИ ПРОДУКТА

Leader SMOKE 5 создает густой реалистичный дым и является идеальным инструментом для учений по эвакуации и полностью безопасных тренировок.

Съемный цифровой пульт дистанционного управления позволяет измерять объем дыма, необходимый для каждого сценария, а также регулировать продолжительность и интервал выброса дыма.

Прочная и компактная конструкция делает его идеальным инструментом для создания различных сценариев тренировок.

LEADER MOKE 4 — старое поколение LEADER SMOKE 5

Откройте для себя LEADER SMOKE 4, старое поколение LEADER SMOKE 5 и узнайте, как его использовать.

ОБЩИЕ ХАРАКТЕРИСТИКИ

Расход при непрерывной работе с низким расходом

1320 м³/мин

Нагреватель

2100 Вт

Время запуска

10 минут

Вес

17,7 кг

Емкость встроенного бака

5 литров

Расход жидкости

176 мл/мин

Съемный пульт дистанционного управления

Цифровой с кабелем 3 м

Размеры

602 х 395 х 306 мм

Прямая тепловая защита

Да (система DTPD: устройство прямой тепловой защиты)

Потребляемая мощность

2100 Вт, 9,2 А при 220 В, 50/60 Гц

Дополнительный вход

Гнездо XLR, установленное сзади (обеспечивает 12 В постоянного тока при 50 мА) для питания интерфейсного устройства для запуска машины (например, беспроводного пульта дистанционного управления).

Рекомендуемая жидкость

LEADER Дымовая жидкость.
Гарантия не распространяется на любые дефекты, возникшие в результате использования жидкостей, отличных от наших собственных.

Сопутствующие товары

Описание

Жидкость Leader SMOKE — идеальная жидкость для создания густого, реалистичного и безопасного дыма.

Посмотреть продукт

Описание

Жидкость Leader SMOKE — идеальная жидкость для создания густого, реалистичного и безопасного дыма.

Посмотреть продукт

СКАЧАТЬ

Приложение	Размер
DS_LEADER_Smoke_3-5_Catalog_Training_EN_ZCL04. 263.EN.7.pdf	814,8 КБ

Артикул

Это может

вас заинтересовать

Описание

Обладая мощностью 1200 Вт, он производит густой дым для безопасных тренировок.

Посмотреть продукт

Описание

Жидкость Leader SMOKE — идеальная жидкость для создания густого, реалистичного и безопасного дыма.

Посмотреть продукт

Описание

Жидкость Leader SMOKE — идеальная жидкость для создания густого, реалистичного и безопасного дыма.

Посмотреть продукт

Дымогенератор Cumulus (1300 Вт), универсальная электростанция

Универсальная электростанция

Дымогенератор FireWare Cumulus (1300 Вт) — это настоящая электростанция. Он без особых усилий заполняет дымом большие пространства, но также с помощью этой машины можно очень убедительно создать тлеющий огонь. Тонкие слои дыма или просто непроницаемый дым? Установите его на тренажер и сделайте свои тренировки еще более реалистичными!

Этот мощный генератор дыма отлично подходит, например, для тушения пожаров в помещениях компании. Тем не менее, Cumulus универсален и может делать больше, чем просто разжигать огонь. Он также является идеальным партнером для имитации утечки в системе трубопроводов, так как имеет переднюю муфту Storz. К нему можно подключить другие устройства, например, дымовой шланг. Огонь, IBGS, CBRN, техническая помощь, природные пожары — вы называете это, Cumulus может это сделать. Кроме того, вы можете легко подключить Cumulus к сети DMX и централизованно управлять им.

Горизонтальное и вертикальное использование

Дымогенератор можно использовать как горизонтально, так и вертикально. Расположив дым-машину вертикально, вы можете создать реалистичный слой дыма. Или используйте прицел Cumulus/Stratus с муфтой Storz, чтобы направлять дым, не наклоняя машину. Кроме того, Cumulus оснащен таймером, чтобы дым-машина могла выполнять свою работу на тренировочной площадке во время инструктажа.

Дымогенератор Cumulus (1300 Вт) может управляться как с самого аппарата, так и с помощью пульта дистанционного управления. В стандартную комплектацию входит проводной пульт дистанционного управления с кабелем длиной 10 метров. Соедините несколько кабелей вместе, чтобы увеличить радиус действия до более чем 100 метров. Беспроводной пульт дистанционного управления можно приобрести отдельно. Он позволяет управлять дымовой машиной на расстоянии до 100 метров.

Максимальный выход дыма Cumulus составляет 1000 м³/мин. Установите Cumulus на мощность 48%, чтобы постоянно добавлять дым в сценарий. Тогда выход дыма составляет максимум 300 м³/мин. Выход регулируется от 1% до 99%. Вы можете установить не только количество дыма, которое производит машина, но и скорость выхода дыма. И это делает Cumulus очень подходящим для имитации разлива.

Мощный и практичный

Дымогенератор Cumulus очень популярен среди пожарных. Но также думайте об учениях по сотрудничеству как о части борьбы с терроризмом. Подумайте также об обучении чтению дымовых сигналов с помощью набора перфорированных дымовых шлангов. Регулируемая скорость выхода дыма позволяет дозированно вносить дым в сценарий. Или используйте дымовой шланг, чтобы защитить Cumulus от воды для пожаротушения.

Благодаря корпусу из нержавеющей стали эту коптильную машину можно использовать и на открытом воздухе, при условии, что она защищена от дождя и воды для пожаротушения. Это может выдержать побои. У Cumulus есть еще один плюс: он может зацикливать питание! Используйте разъем neutrik для подключения, например, Fire-watcher. Таким образом, вы ограничиваете количество проводов, проходящих через вашу сцену!

Портативный гигант

Cumulus (1300 Вт) весит 10,5 кг и работает от сети. Несмотря на свою мощность, ему требуется всего 1300 Вт. Таким образом, вы можете легко подключить два дымогенератора Cumulus к одному бесплатному источнику питания на 16 А, и у вас все еще есть возможности для имитации пламени! Множество возможностей. Дым-машина имеет две прочные ручки. Это позволяет легко перемещаться и менять положение.

Бак для жидкости для дыма имеет емкость 5 литров. Расход, естественно, зависит от установленной мощности. В комплект поставки входит 5 литров дымовой жидкости Medium. Конечно, вы также можете использовать жидкость для тяжелого дыма или жидкость для улицы. С его помощью вы можете придать своему сценарию совершенно другой вид. Cumulus оснащен шестью вентиляционными отверстиями, чтобы он мог хорошо рассеивать тепло. Поэтому работать с этим дымогенератором безопасно.

Дымовая машина Cumulus — отличное дополнение к вашему арсеналу учебных материалов, которую можно приобрести в FireWare. Конечно, вы также можете арендовать эту электростанцию ​​для более крупных упражнений.
