Как собрать и установить сифон для раковины в ванной комнате или под мойкой на кухне

Неотъемлемой частью каждой раковины, ванны или душевой кабины является сифон. Это нехитрое устройство оснащено гидрозатвором, который надежно перекрывает неприятно пахнущим канализационным газам доступ в помещение. Грамотно подобрать и установить сифоны для раковины достаточно просто. С этим справится даже начинающий сантехник. Однако прежде, чем приступить к работе, стоит внимательно изучить инструкцию по установке и познакомиться с некоторыми нюансами выбора устройства.

Содержание

• Устройство и типы сифонов для раковины
• Гофрированный сифон
• Трубная конструкция
• Бутылочный сифон
• Что стоит учесть при покупке сифона
• Пошаговое руководство по сборке и установке сифона
• Демонтаж старого прибора
• Монтаж нового сифона под умывальник
• Особенности установки устройств с переходной манжетой
• Как собрать гофрированный сифон для мойки
• Видео: установка сифона на раковину

Устройство и типы сифонов для раковины

Современные сантехнические приборы очень разнообразны. На них могут быть установлены сифоны трех основных типов.

Гофрированный сифон

Такую конструкцию принято называть «гофрой». Она представляет собой хорошо гнущуюся пластиковую складчатую трубку, которую при установке изгибают, чтобы получить водяной затвор. Полученный изгиб надежно фиксируется пластиковым хомутом. Несомненным достоинством гофрированной детали можно считать ее подвижность. При необходимости мойку можно легко передвинуть в другое место. Растягивающийся в разные стороны сифон легко займет новое положение.

На схеме показано строение сифона и примерный порядок сборки его деталей

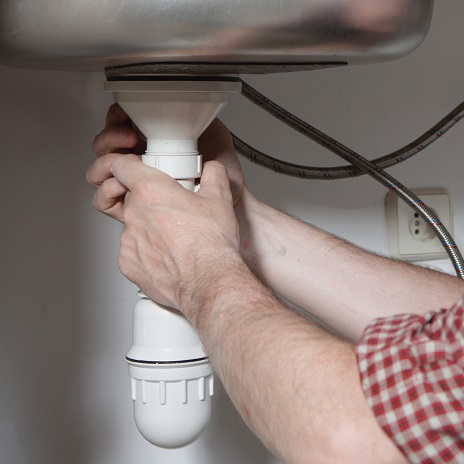

Монтаж нового сифона под умывальник

Приступаем к сборке конструкции. Подробная инструкция, как правило, есть на упаковке прибора. Желательно выполнить ее максимально точно. В целом процедура установки выглядит следующим образом:

• В паз отстойника вставляем прокладку и закручиваем ее снизу сифона.
• Поочередно надеваем на отводной патрубок следующие детали: стяжную пластиковую гайку и конусную прокладку. Последнюю нужно расположить в нескольких сантиметрах от края патрубка.
• Подготовленный таким образом патрубок вставляем в тело колбы. Осторожно затягиваем гайку. Инструмент при этом использовать не рекомендуется, иначе можно испортить систему.
•  Стяжную гайку с прокладкой надеваем на выводную трубу и прикручиваем ее к сифону. Конусную прокладку надеваем на обратный конец трубы и вставляем ее в канализационный вывод.
• В сливное отверстие мойки укладываем прокладку, поверх нее – металлическую сетку. Вставляем длинный металлический винт, после чего аккуратно прикручиваем патрубок. Следим, чтобы не возникло перекосов.
• Проверяем, чтобы патрубок не касался дна отстойника, иначе вода не сможет проходить через него.
• Проводим пробный пуск воды. Постепенно открываем кран на максимум и внимательно осматриваем систему на предмет протечек. Если они появились, обрабатываем щели герметиком и вновь тестируем конструкцию.

Пробный пуск воды – важный этап монтажа. Он выявляет все допущенные ошибки при установке

Особенности установки устройств с переходной манжетой

В том случае, когда труба не соответствует диаметру сливного отверстия, используется переходная манжета. Это вполне допустимый вариант, однако, нужно учитывать, что такое соединение менее надежно, чем конструкция с трубой расчетного диаметра. Процедура установки сифона с переходной манжетой аналогична описанной выше. Единственное различие в том, что конусную прокладку для отводной трубы придется заменить на резиновую манжету. Этот метод может быть использован при подключении трубы диаметром 32 мм к сифону на 40 мм.

Как собрать гофрированный сифон для мойки

Это наиболее простая система. Количество деталей в ней минимально. Основной элемент устройства – гофрированная труба, в которой создается водяной затвор. Она же выполняет роль и сливных патрубков. Процесс установки заключается в подключении одного конца детали к мойке, а второго – к канализационному раструбу. После чего обязательно выполняется изгиб нужной глубины и фиксируется пластиковым хомутиком. Устройство готово к эксплуатации.

Гофрированный сифон – наиболее простое, но очень эффективное устройство. Главным достоинством системы является ее подвижность

Рекомендации, как поменять сифон под раковиной, просты и понятны даже начинающему домашнему мастеру. Нужно определиться с типом конструкции, правильно выбрать ее и грамотно установить, руководствуясь инструкцией, приложенной к прибору. Особых навыков здесь не потребуется, только терпение, аккуратность и четкое выполнение всех пунктов руководства. Если же это кажется слишком сложным, всегда можно пригласить специалистов, которые грамотно и быстро установят конструкцию любой сложности.

Видео: установка сифона на раковину

Как собрать сифон для раковины и подключить к канализации — пошаговое видео и фото

Любой уважающий себя мужчина или даже ваш сын-подросток вполне сможет понять, как собрать сифон для раковины самостоятельно. Ведь для этого необходимо только минимум усилий, несколько простых навыков, одна отвертка и максимум желания.

Содержание

1. Назначение сифона
2. Разновидности сифонов
3. Базовая комплектация бутылочного сифона
4. Различные модификации бутылочных сифонов
5. Технология сборки
6. Подведем итог
7. Видео инструкция

Каждой домохозяйке известно об этом устройстве то, что оно может забиться и его требуется почистить, или оно может течь и тогда, возможно, понадобится заменить на новый. Если в доме есть мужчина, проблем нет. В ином случае вам придется обратиться к платным услугам специалиста.

Назначение сифона

Живете вы в частном доме или в квартире, если в вашем жилище имеется мойка, умывальник, ванна или душевая кабина, то там есть и сифоны. Без этого сантехнического устройства можно обойтись разве что в случае с уличным рукомойником.

Сифон

Сифоном называется некий изогнутый участок трубы, по которой производится отвод сточной воды из раковины / ванны / поддона душевой кабины в канализацию. Подключение раковины к канализации невозможно без этого сантехнического приспособления. Ведь именно оно удерживает неприятные запахи, идущие с канализационной трубы, препятствует размножению бактерий благодаря гидрозатвору, который он образует.

Необходимо осуществлять подключение сифона к канализации еще и для улавливания грубого мусора, который по какой-либо причине попал в сток. Важно сразу отметить, что рассматриваемое сантехническое устройство не способно в полной мере защитить канализацию от засорения. Необходимо периодически использовать дополнительные химические средства, предназначенные для очистки канализации.

Разновидности сифонов

Прежде чем мы приступим к разбору вопроса, как правильно осуществить подсоединение сифона к мойке или иному сантехническому прибору, остановимся на том, какие виды сифонов существуют. Ведь решив приобрести это изделие, вы в первую очередь задумаетесь именно о его разновидности, которая необходима конкретно в вашем случае. Для большей наглядности рассмотрим следующие изображения.

Виды сифонов

Как видно из вышеприведенных картинок, самым функциональным и удобным в монтировании на сегодняшний день является бутылочный сифон. На нем мы и остановимся.

Базовая комплектация бутылочного сифона

Чтобы ответить на вопрос, как установить бутылочный сифон на раковину, необходимо сначала рассмотреть, из каких деталей он состоит.

Основными комплектующими бутылочного сифона для раковины или ванны являются:

• защитная решетка;
• комплект резиновых прокладок;
• конусные резиновые манжеты;
• приемный или отводной патрубок;
• соединительный винт;
• стяжная гайка;
• днище;
• соединительная гайка для канализационной трубы;
• сливной патрубок.

Базовая комплектация

Различные модификации бутылочных сифонов

В зависимости от модели вашего устройства оно может иметь такие дополнительные детали, как:

• несколько приемных патрубков;
• переливной патрубок;
• клапан автослива.

Если рядом с раковиной, на которую вы производите установку сифона, у вас будет размещаться стиральная машина, стоит подумать о приобретении модели со специальным дополнительным приемным патрубком. Гораздо проще и удобнее бытовые приборы подключать к канализации через сифон, а не напрямую.

Переливной патрубок устанавливается на мойку, конструкция которой изначально предусматривает переливное отверстие. Во избежание потопа на кухне производители раковин для ванной и кухни в последнее время стали оснащать их переливным отверстием, а производители сифонов свои изделия — переливным патрубком.

Сифон с переливом

Автослив является очень удобной функцией современных моделей. Когда есть необходимость набрать в мойку воды, достаточно простым нажатием закрыть клапан на стоке. Потом, когда вода в мойке будет вам больше не нужна, клапан открывается и сток продолжает осуществляться в обычном режиме.

Автослив

На изображении, представленном ниже, показана одна из модификаций бутылочного сифона. В целом же все они имеют похожее устройство, а на какой именно модификации сифона для раковины в ванной остановиться, решать только вам исходя из конкретных условий.

Сифон с пробкой

Существуют также модели сифонов для двойных моек. Удобство такой модели заключается в том, что вам не придется выполнять монтаж сифона для раковины дважды. А это существенно сэкономит ваше время и силы. Но не только. Модель с двумя приемными патрубками более компактная, что немаловажно для продуктивного использования пространства под мойкой. Устанавливая 2 отдельных сифона на раковину с двумя чашами, вы создаете паутину труб и шлангов под мойкой. Это не только не позволит вам поместить там мусорное ведро, например, но и сделает канализационный узел сложным в обслуживании.

Сифон для двойной мойки

Технология сборки

Какую бы модель рассматриваемого сантехнического устройства вы ни приобрели, производитель обязан приложить к изделию схему по его сборке и перечень комплектующих.

Именно инструкциями производителя и нужно руководствоваться в первую очередь при сборке сифона для раковины.

Но, как правило, инструкция носит схематический характер. Если вы уже не в первый раз занимаетесь сборкой изделия, вполне возможно, что схемы для вас будет более чем достаточно. Однако новичку особенно важно акцентировать внимание на моментах, о которых сейчас подробно и поговорим. Да и хозяину, который давно привык делать все своими руками, порой полезно напомнить о некоторых нюансах.

1. Итак, шаг первый — проверка комплектации. Казалось бы, это элементарно. Но нередки ситуации, когда «что-то тут не то» и непонятно, что к чему нужно подсоединять, потому что банально не хватает определенной детали. Реже случается избыточная комплектация. Тогда озадаченный хозяин тоже долго будет прикидывать, к чему прикрепить лишнюю гайку.
2. Когда с комплектацией вы разобрались и не забыли также обратить внимание на качество деталей, можно приступать непосредственно к сборке.
3. Проверьте нижнюю пробку. Убедитесь, что на ней нет никаких острых элементов, брака, который может повредить прокладку. Днище сифона всегда заполнено водой и наличие дефектов в этом месте конструкции неизбежно приведет к течи.
4. Установите решеточку, предотвращающую попадание остатков пищи в слив, и белую прокладку на отверстие в дне раковины. А с обратной стороны сливного отверстия, из-под низа, устанавливается резиновая черная прокладка. Прижмите отводной патрубок к мойке и сверху через решетку вкрутите в специальное гнездо в патрубке фиксирующий винт, диаметр которого составляет 6-8 мм. Для этого вам понадобится широкая отвертка — пожалуй, единственный инструмент, который вы будете использовать, кроме рук.
5. Сверху на отводной патрубок установите стяжную гайку, потом конусную резиновую прокладку. Вставьте сифон в патрубок, чтобы убедиться, что высота, на которой он находится, правильная. Закрепите его на этом уровне, вручную закрутив стяжную гайку. Установка сифона на раковину почти закончена.
6. После этого понадобится поместить резиновую прокладку в нижнюю крышку устройства и привинтить последнюю. В дальнейшем будет возникать необходимость ее отвинчивать, чтобы почистить все от скопившегося там мусора. Каждый раз следите за тем, чтобы не пережать прокладку.

На что стоит обратить внимание при монтаже:

• При сборке устройства не используйте герметик. Когда вам понадобится разобрать его, чтобы почистить при возникновении затора, вы не сможете сделать это быстро. Вдобавок ко всему придется удалять остатки старого герметика перед тем, как обратно все закупорить. В крайнем случае используйте силикон, но лучше и вовсе обойтись одними резиновыми прокладками, которые имеются в комплекте. При условии, что они нормального качества, проблем с герметичностью стыков не должно возникнуть. Это ведь канализация, там нет давления в отличие от водопроводной трубы.
• Продумайте сразу, на кухне, в ванной или в ином помещении вы будете устанавливать стиральную машину, будете или нет устанавливать посудомоечную машину, одинарной или двойной будет ваша мойка. Это необходимо для того, чтобы не понадобилось снова и снова производить установку сифона на раковину с добавлением в вашем доме новых бытовых приборов, требующих подсоединения к канализации.
• Чтобы убедиться, что собранный вами сифон будет функционировать должным образом, нужно проследить, герметичны ли все соединения и нет ли в каком-то месте течи.
• Все соединения должны выполняться вручную, без вспомогательных инструментов. В противном случае есть риск пережать уплотнительную резинку, что существенно снизит срок ее службы.

Установка сифона

Подведем итог

Сборка сифона для мойки, умывальника, душевой кабины или ванны не занимает много времени и не требует специальных навыков. Однако существует ряд нюансов, о которых следует знать и учитывать их, чтобы не пришлось выполнять двойную работу, переделывая что-то. Надо все учесть, чтобы в скором времени не понадобилось менять совсем новое устройство на более функциональную модель, потому что вы забыли учесть, что рядом вы поставите стиральную машину и ее тоже нужно будет подключить к канализации через сифон.

Если же вы новичок в сантехнике и занимаетесь монтажом сифона впервые, инструкция производителя к изделию в чем-то может оказаться непонятной. Имея лишь схематическое описание последовательности сборки и монтажа устройства, она не несет важной информации и советов, которые помогут избежать ошибок и уберечь вашу кухню от протекания канализационного узла.

Видео инструкция

Установка сифона своими руками

• Сифон и его виды
• Подготовительные работы
• Сифон для бутылок в сборе:
• Установка сифона на мойку
• Насадки для установки сифона:
• Как почистить сифон?
• Стоковая видеозапись

Сифон — труба или несколько труб с отводом, служащие для отвода грязной воды в канализацию. Из-за изгиба в трубе остается немного воды, образуя отстойник, который препятствует попаданию в помещение шума и неприятных запахов из канализации. Установка сифона для раковины своими руками не составит труда, но при этом важно учитывать все нюансы. Крепление, в зависимости от типа конструкции сифона, может незначительно отличаться. Ниже мы рассмотрим, какие бывают виды сифонов, как их правильно установить.

к оглавлению ↑

Сифон и его виды

Сифон — гидрозатвор, не пропускающий канализационные газы в помещение. Его монтируют возле входа в канализацию рядом с сантехническим прибором.

Состоит из таких запасных частей и принадлежностей:

• Патрубок для отвода воды.
• Защитная решетка.
• Прокладка для резиновой трубы.
• Пластиковые гайки.
• Резиновая коническая манжета.
• Регулировочная манжета из резины.
• Винт из нержавеющей стали для стяжки.

Важно! Некоторые производители делают эту деталь из обычного железа с напылением хрома и никеля для удешевления изделия. Такие компоненты быстро разрушаются и ржавеют.

• Сливной элемент.
• Сливная прокладка.
• Корпус пластиковый.
• Резиновая сливная пробка.
• Гибкий шланг, гофрированная труба, пластиковая труба для канализации.
• Инструкция

Важно! Начните монтаж сантехнического устройства с прочтения инструкции.

Существует несколько типов сифонов. Между собой они отличаются материалом, из которого изготовлены, внешним видом, а также конструктивными особенностями. Чтобы сделать правильный выбор, перед покупкой необходимо разобраться в вариантах данного сантехнического устройства:

• Трубки — устанавливаются в ванной под раковиной. Красивый и компактный. Похоже на изогнутую трубу. Чаще всего нижнее колено снимается для чистки. Недостаток – небольшой размер гидрозатвора, поэтому вода из него быстро испаряется, может появиться неприятный запах, если не пользоваться водой несколько дней.

Важно! Не рекомендуется устанавливать на кухне, так как она будет часто засоряться.

• Гофра — аналогична трубе, но изготовлена ​​из гибкой пластиковой гофрированной трубы с соединительным узлом. Плюс — подключение такого типа к любой раковине. Минус – невозможность установки в неотапливаемых помещениях, быстрое скопление мусора, а также потеря прочности со временем.

Важно! В раковины с таким сифоном нельзя заливать кипяток и химикаты.

• Бутыль — аналогичная сосуду цилиндрической или конической формы, изготовленная из пластмассы, стали, латуни, чугуна или других материалов. На боковой стенке сверху изделия имеются отверстия для подключения труб, его дно разбирается. Чтобы очистить изделие от засорения, нужно просто открутить дно.

Важно! Есть модельные данные и с дополнительной гофрированной трубой, что удобно при стыковке с канализационной трубой.

• Разветвленные – к ним можно соединить несколько труб от бытовой техники и раковин. Они похожи на бутылочные, но имеют чуть более сложную конструкцию.
• Скрытый монтаж — самый дорогой. Подходит для установки на открытые полки, под мойку, с настенным креплением. Вся конструкция скрыта в специальной нише за декоративной ширмой.

к оглавлению ↑

Подготовительные работы

Перед тем, как поставить сифон на мойку, проверьте качество и комплектность изделия при покупке. Приобретите подходящие материалы для монтажа.

Необходимые материалы и инструменты:

• Сифон.
• Силиконовый герметик.
• Прокладки.
• Пластиковая изоляционная лента.
• Плоская отвертка.
• Разводной ключ.
• Тряпки и ведра.

Демонтаж старой системы:

1. Перекрыть подачу воды.
2. Поместите ведро под старое устройство.
3. Снимите болт со сливного фильтра раковины.
4. Отвинтите все части сифона разводным ключом или вручную.
5. Временно закрыть трубу тряпкой.
6. Если муфта потеряла эластичность, установите новую.
7. Открутить патрубок между сливным отверстием и сифоном.
8. Очистить штуцер и слив от старого герметика и грязи.
9. Установить новый.

Важно! Демонтаж чугунного сифона – сложная и опасная работа. Для его демонтажа используйте молоток и зубило. Не травмируйтесь во время работы.

к содержанию ↑

Сифон для бутылок в сборе:

1. Установите синюю прокладку на резьбу верхнего разборного сифона.
2. Привинтить дно.
3. Наденьте трубку носика, две пластиковые стяжные гайки и кольцевую прокладку.
4. Вставьте отверстие сверху трубки носика, затяните пластиковую гайку, не сильно.
5. Наденьте прокладку и гайку на гофрошланг, вставьте шланг в отверстие сбоку сифона и затяните гайку.
6. На верхнее отверстие трубки излива наденьте прокладку и закрутите слив гайкой.

к оглавлению ↑

Установка сифона на мойку

Если вы приобрели сифон в сборе, сначала разберите его и проверьте, хорошо ли затянуты и закреплены все детали.

Пошаговая процедура:

1. Прижать сифон толстой прокладкой к сливу раковины – он должен плотно прилегать по всему периметру.
2. Вставьте сетку с прокладкой и закрутите в сливное отверстие, закрутите винт и полностью затяните его.
3. Вставьте гофрированную трубку с прокладкой в ​​сливной патрубок, затяните гайкой.
4. Поставить резиновый уплотнитель на канализационную трубу.
5. Установить раструб гофротрубы в канализацию.
6. Осмотрите конструкцию на наличие утечек, открыв водопроводный кран.

Важно! При монтаже сифона на двойную мойку – прокручивайте отводную трубу под каждым отверстием раковины и подключайте к сифону.

Установка сифона завершена.

Важно! Установка сифонов, к которым подключаются посудомоечные и стиральные машины, производится аналогично, только дополнительно на краны сифонов накручиваются шланги от техники.

к содержанию ↑

Советы по установке сифона:

• При покупке проверьте наличие всех деталей в комплекте.
• Все элементы сифона при сборке должны быть чистыми и сухими.
• Чтобы образовался нужный уклон и вода хорошо стекала, высота выхода изделия от пола должна быть выше высоты до входа в канализационную трубу.

к оглавлению ↑

Как чистить сифон?

Прочистите сифон, засорившийся во время работы, одним из способов:

1. Налейте горячую воду в раковину или раковину для растворения жира.
2. Используйте бытовую химию для промывки труб.
3. Подставить тазик или ведро, снять нижнюю пробку и раскрутить колено и почистить вручную.

Если сифон начал протекать, то:

1. Заделайте его герметиком в местах стыковки с раковиной.
2. Плотно закрутите пробку.
3. Очистите старый герметик, обработайте новым слоем все ремонтируемые детали.

Важно! Сколько прослужит вам сифон, зависит от качества устройства и правильности его установки.

к оглавлению ↑

Видеоматериал

Мы рассмотрели, как поставить сифон на раковину, как правильно его выбрать и демонтировать старое изделие. Надеемся, что теперь вы сможете выполнить этот процесс легко и правильно.

Как установить антисифонный кран | На главную Руководства

By William Machin

Антисифонные смесители, также известные как смесители для предотвращения обратного потока, устанавливаются на наружных патрубках, где часто используются садовые шланги. Смесители предотвращают попадание воды из шланга, которая может содержать химикаты для газонов и садов или другие загрязняющие вещества, в систему водоснабжения дома при падении давления воды. Антисифонные смесители относительно легко установить с помощью пары повседневных ручных инструментов.

1. Перекрыть подачу воды в дом на главном кране подачи. В зависимости от типа клапана поверните ручку по часовой стрелке или рычаг перпендикулярно водопроводной трубе.

2. Отсоедините садовый шланг или капельную линию разбрызгивателя, подсоединенные к патрубку, на котором будет установлен противосифонный клапан. Включите кран и дайте воде стечь из труб.

3. Присоедините разводной ключ или разводные плоскогубцы к корпусу втулки и отвинтите втулку против часовой стрелки, чтобы снять ее.

4. Оберните виниловой сантехнической лентой резьбу на одном конце короткой трубы, поставляемой с противосифонным клапаном. Вкрутите конец трубы по часовой стрелке в фитинг, где был снят штуцер. Установите трубный ключ на трубу рядом с соединением и надежно затяните трубу.

5. Оберните водопроводной лентой резьбу на внешнем конце трубы. Вручную накрутите антисифонный клапан на резьбу по часовой стрелке. Установите разводной ключ на квадратные накладки под ключ с каждой стороны корпуса клапана. Зафиксируйте трубу одной рукой и затяните клапан на трубе. Остановитесь, когда клапан будет надежно прикреплен, а ручка окажется в нужном месте, например вверху или сбоку.

6. Включите главный вентиль на подаче воды в дом. Включите антисифонный клапан и дайте воде течь в течение 15 секунд, затем выключите его. Подсоедините садовый шланг или капельную линию к новому клапану.
