Из чего состоит токарный станок по дереву. Универсальный токарный станок по дереву

Не думал, что придётся публиковать страницы о токарных работах по дереву. Неожиданно много появилось запросов на данную тему, особенно после страниц дневника о механике и конструкциях театральных кукол. И что бросается в глаза, всем хочется сделать токарный станок самому. То ли народ пошёл жадный, и не хочет платить за железо, то ли это хобби такое, конструировать станки в свободное от работы время, не понимаю. При развитом, да и не очень развитом социализме ничего не возможно было купить. Украсть, что угодно, пожалуйста, а купить - нет. Станок, это же средство производства, а в стране оно принадлежало государству. Сегодня покупай - не хочу, и сколько угодно, ан нет, сами будем клепать на коленках.

Self-made lathe for wood (токарный станок по дереву)

Вряд ли вам нужен самодельный станок для вытачивания балясин, ножек мебели или массового производства посуды и матрёшек. Эти работы требуют значительной мощности, размеров оборудования, а значит и специального помещения. Скорее всего вас устроит небольшой настольный токарный станок для модельных или макетных работ, для ювелирных изделий из дерева, для выполнения конструкций кукольной механики или игрушек.

Выяснив назначение вашего станка, подумайте, имеется ли у вас доступ к подходящим деталям. Хорошо, если вы работаете на машиностроительном заводе или на свалке металлолома, тогда ваши шансы собрать станок велики. В противном случае, придётся обойтись бытовой электродрелью и приспособлениями к ней.

Принцип точения из дерева прост

Деревянная заготовка быстро вращается. Рядом с ней расположен упор для руки со стамеской, которая и обрабатывает деталь.

Первое, что приходит в голову, туго насадить деревяшку на вал двигателя (просверлив в заготовке углубление), чтобы заставить её вращаться. Мысль верная.

Как придать идее божеский вид?

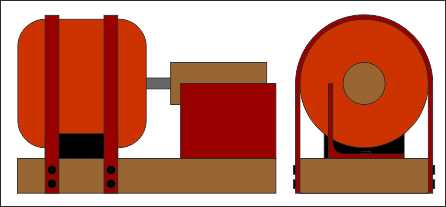

Крепим двигатель к доске на нужной высоте стяжками.
Рядом с валом, на котором насажена деревяшка, закрепляем подходящего размера металлический уголок. Он послужит упором для руки со стамеской (подручник). Край упора должен быть вровень с центром вала.

Решение не самое глупое. Именно с такой конструкции многие и начинают освоение токарного дела.

Первое, что хочется сделать, это зажмуриться и ткнуть стамеской в крутящееся дерево.
Если движок малюсенький, он остановится и будет гудеть пока не сгорит. Если движок приличной мощности, то стамеску вырвет из ваших рук, а если вы крепко в неё уцепились, то из заготовки вырвет кусок щепы или всю заготовку с вала двигателя.

Все эти незабываемые подростковые ощущения лучше всего получить именно сейчас, пока станок сопливый и у вас есть шанс выжить в ходе экспериментов.

Для начала замечу, глаза не закрывайте, лучше всего одеть защитные очки или щиток. Стамеску держите за рукоятку правой рукой, а левой крепко удерживайте железку резца, прижимая её к подручнику.

Есть два способа работы стамеской. Первый для “дураков”. Как вы догадываетесь, он для нас. Направьте стамеску перпендикулярно поверхности вращающейся заготовки (в сторону её центра) и постепенно подводите к ней полукруглое лезвие, или что там у вас есть! Когда появятся опилки от скобления деревяшки, смещайте стамеску вдоль заготовки в обе стороны, расширяя область точения. Старайтесь не нажимать на дерево, прижимайте стамеску левой рукой к подручнику. Таким образом вы грубо “обдираете” заготовку, сшибая углы и придавая ей приблизительные очертания требуемого профиля. О технике точения позже поговорим.

Такая практика необходима не только для понимания принципа токарной обработки древесины, но и для изучения слабых мест конструкции.

Если деталь то и дело тормозиться и останавливается при точении, значит вы стараетесь снимать толстую стружку, а двигатель не тянет, мала его мощность . Если после “обдирки зазор между подручником и деталью увеличился, а уменьшить его не просто, значит надо подумать о способе быстрой смены положения подручника, о его конструкции и креплении. Если заготовка такая длинная, что её свободный конец вибрирует под резцом, надо подумать о его фиксации центром задней бабки. Да и видно, что маленькая скорость вращения не позволяет получить нужную чистоту обработки детали.

Все эти претензии к вашему первенцу учитывает станок с задней бабкой (передняя та, что вращает заготовку) и подручником на станине, имеющей направляющие. Зачем направляющие? В задней бабке крепится центр, которым поджимают свободный торец заготовки. Бабка постоянно сдвигается на станине ближе-дальше относительно передней бабки в зависимости от длины заготовки. Их соостность нарушится, не будь на станине направляющих. Вместо заднего центра можно вставить кулачковый патрон со сверлом для сверления в торце детали отверстие. Сверло должно смотреть точно вдоль оси вращения заготовки, а это обеспечивается направляющими станины.

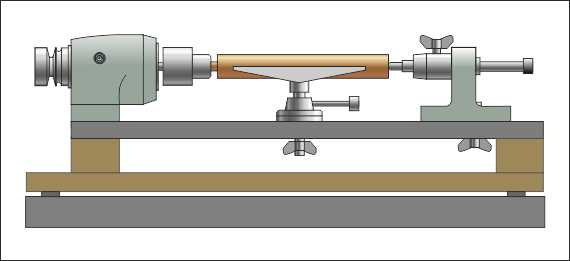

Основная сборка станка в полной комплектации


Длинная заготовка поддерживается задним центром (неподвижный металлический конус). Его надо периодически вдавливать в торец заготовки и смазывать, чтобы дерево не скрипело.

Сборка станка для консольной обработки деталей


Если вы рассчитываете обрабатывать только короткие детали (фигуры шахмат, шары, бусы, посуду), то спрячьте заднюю бабку и направляющие станины. Это значительно упростит ваш станок.
Можно отказаться от сверления и от направляющих станины, но от подручника удобной конструкции отказаться нельзя.
Подручник и переднюю бабку можно прихватывать струбциной просто к столу. Этим путём идут все умельцы, использующие ручную дрель в качестве передней бабки.

На рисунке деревянная заготовка прикручена шурупами к планшайбе. Стамеской вытачивается внутренняя полость чаши.

Рассмот

netrs.ru

видео-инструкция по монтажу своими руками, особенности изделий для дома, цена, фото

Все фото из статьи

Из древесины можно создавать потрясающие своей оригинальностью и необычностью изделия. И всё это благодаря простоте её обработке, которую можно осуществлять множеством различных методов. Универсальные станки по дереву для дома сочетают в себе сразу все инструменты, которые могут использоваться при работе со столь интересным материалом, о них и пойдёт речь в данной статье.

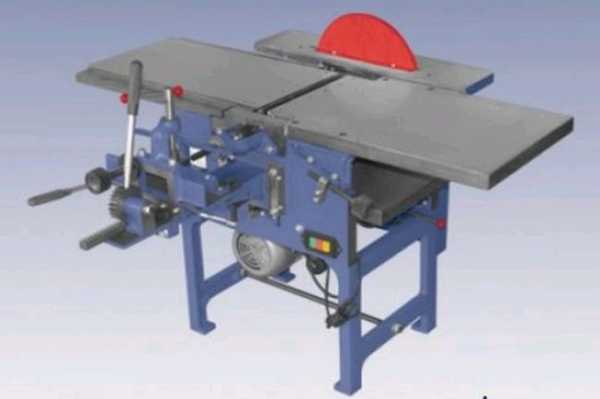

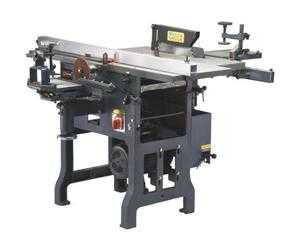

Фото универсального станка для работы с древесиной

Техническое описание

Универсальные станки станки по дереву имеют следующее строение:

Устройство

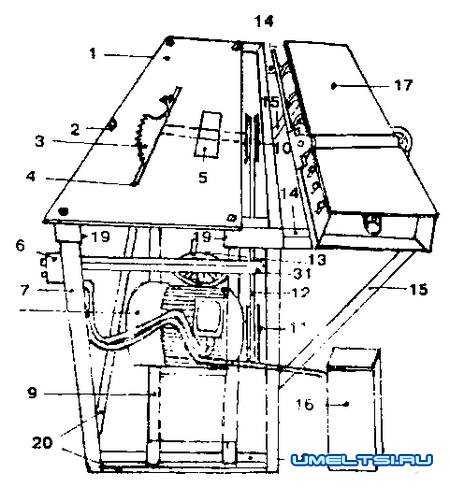

Торцевой вид стандартного универсального деревообрабатывающего станка

Обозначение на чертежеНазвание
1Столешница длиной 1100 мм, шириной 50 мм и толщиной 10 мм
2Фиксирующие элементы
3Полотно циркулярной пилы
4Продольное отверстие для хода пилы
5Окно для фрезы
6Пусковая панель
7Ножки конструкции
8Двигатель
9Нижняя рама для размещения двигателя
10Шкив вала пилы
11Шкив мотора
12Ремень клиновидного типа
13Колесо устройства натяжения
14, 15Держатели рубанка в положении покоя
16Конденсаторы пуска и работы
17Рубанок
18Вал рамы-подъёмника
19Отверстие верхнего уголка для работающего рубанка
20Нижние уголки стола
31Уголок системы, фиксирующей рубанок

Боковой вид стандартного универсального деревообрабатывающего станка

Обозначение на чертежеНазвание
21Элементы, фиксирующие раму с эксцентриками
22Верхняя часть рамы
23Эксцентрики
24Ось поворота эксцентриков квадратной формы
25Держатели букс
26Упорный элемент для болта натяжения
27Болт натяжения
28Крепежи пусковой автоматики
29Сетевой разъём
30Буксы вала циркулярной пилы и фрезы для дерева

Хоть станок и имеет достаточно сложное строение, при наличии некоторых навыков и желания его можно даже собрать своими руками.

Преимущества

Какие же плюсы предоставляет эксплуатация рассматриваемого оборудования?

Давайте разберёмся:

  1. Универсальность.
    Как мы уже отметили выше, станок содержит в себе набор всех популярных инструментов для работы по дереву:

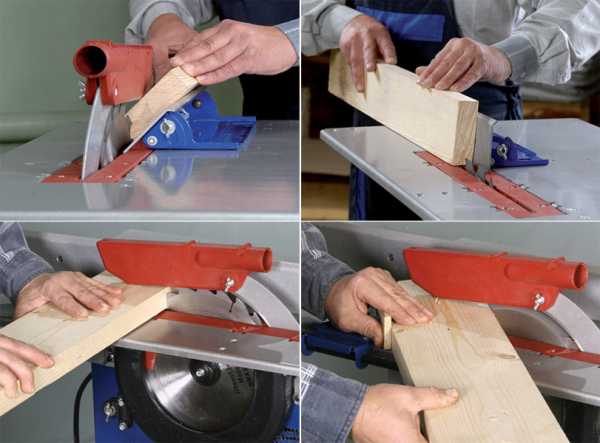

Роспуск доски любым удобным методом

    • Рубанок для выравнивания поверхности пиломатериалов.

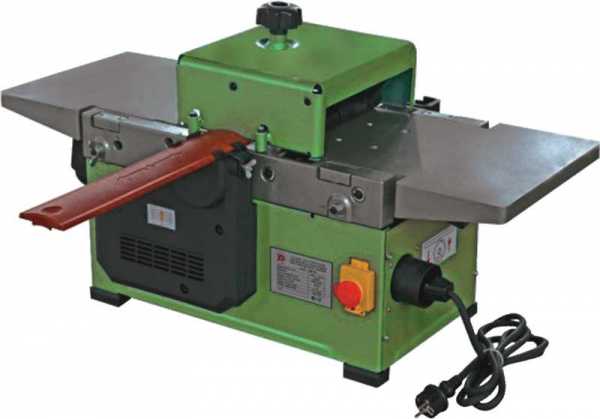

Использование рубанка на деревообрабатывающем домашнем оборудовании

    • Сверло для осуществления отверстий различных диаметров.

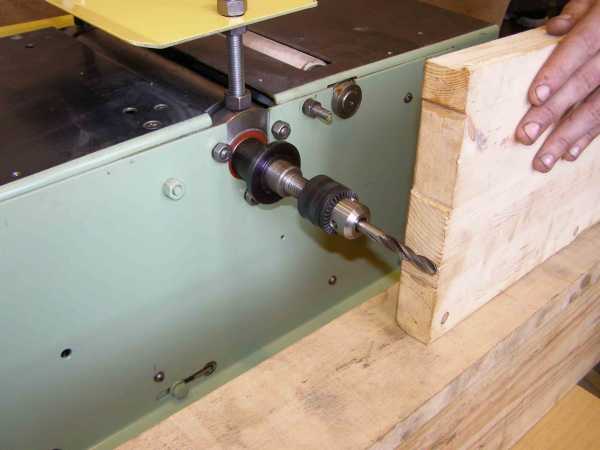

Сверление при помощи универсального станка по дереву

    • Фреза для создания фигурных форм.

Совет: при выполнении любой из вышеперечисленных операций рекомендуется одевать защитные очки.
В обратном случае, случайно отлетевшая щепка может повредить глазное яблоко.

Пример защитных очков

  1. Выгодная цена. Приобретение одного универсального станка по дереву заменяет покупку многих приборов, что выгодно отражается на итоговой стоимости.
  2. Компактность. Один комплекс занимает меньше места, чем размещённое по всей мастерской разноплановое оборудование.

Экономия полезного места особенно важна для малогабаритных мастерских

  1. Простая и удобная инструкция эксплуатации. Обрабатываемую деталь можно зафиксировать в любом положении, все операции легко переключаются, управление автоматикой осуществляется элементарно. Если у вас есть основы навыков использования аналогичного оборудования, то освоить работу с универсальным станком по дереву не составит никакого труда.

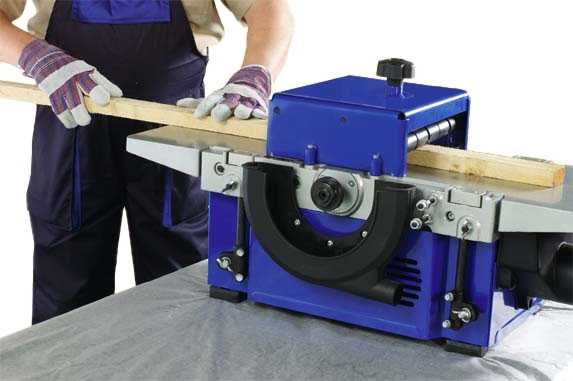

Работа с деревообрабатывающим оборудованием

Совет: обязательно придерживайтесь во время работы за станком техники безопасности, в особенности не приступайте к выполнению операций в нетрезвом виде.
Ведь в первую очередь это машина с множеством острых элементов, и пренебрежительное отношение к её возможностям может стоить получения тяжёлых травм.

  1. Высокая производительность. Чаще всего на рассматриваемом устройстве устанавливается двигатель мощностью 3 кВт и осуществляющий 3000 оборотов в минуту. Это гораздо мощнее того, что может быть на обычном бытовом инструменте, так что любые работы будут выполнены гораздо быстрее.
  2. Аккуратность производственного процесса. Подключённый к вытяжке пылесос исключит распространение опилок по всей мастерской и значительно улучшит вам обзор.

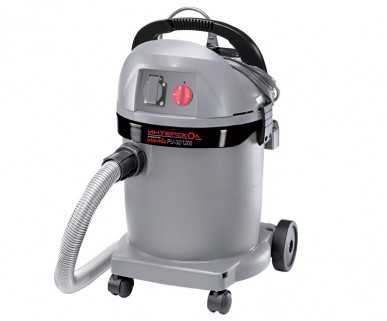

Промышленный пылесос минимизирует количество деревянных опилок в воздухе

Недостатки

Необходимо сразу же упомянуть и о некоторых минусах данного оборудования, о которых лучше знать ещё до их приобретения, чтобы сделать наиболее взвешенный выбор:

  1. Один двигатель на всё. То, что позволяет быть станку универсальным и компактным, одновременно доставляет и определённые неудобства. Имеется в виду, если мотор, например, сгорит при выполнении одной из операций, то вы, соответственно, лишитесь возможности выполнять и остальные. Так что давайте оборудованию остыть, вовремя смазывайте и прислушивайтесь к звукам его работы, будьте с ним бережны.

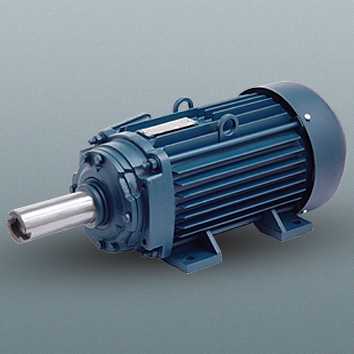

Образец двигателя деревообрабатывающей установки

  1. Травмоопасность. Мы уже упомянули о необходимости соблюдения правил безопасности во время работы за станком, но дело ещё и в том, что из-за наличия множества встроенных инструментов у базовой комплектации не всегда достаточно установлено защитных кожухов, чтобы максимально оградить пользователя от рабочих элементов. В этом случае после установки его в своей мастерской добавьте заградительные щитки самостоятельно.

Особенности выбора

В зависимости от того, куда вы покупаете универсальный станок, следует руководствоваться следующими рекомендациями:

  1. Домашняя мастерская. Объёмы бытовых работ, как правило, меньше промышленных, следовательно, переплачивать за мощность не стоит, вполне подойдёт модель с двигателем в 1 кВт. Кроме того обратите внимание на то, чтобы агрегат питался от 220 В, что является стандартом для домашней сети. Таким требованиям отвечают, например, «Prorab 5600» и «Интерскол СМ-60/150».

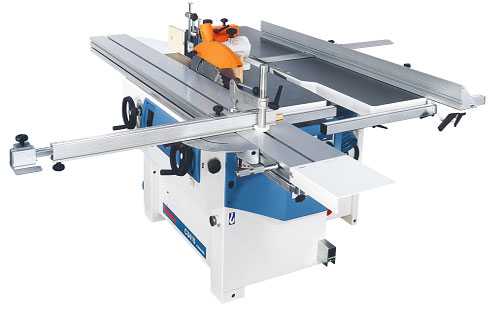

«Prorab 5600» для бытовых нужд

  1. Небольшой цех. Здесь требования уже более высокие. Рекомендуемая мощность двигателя 2-3 кВт, позволяющая распускать трёхсотмиллиметровые доски. К такому среднему классу относятся такие модели, как «Калибр СЭДМ-2300 ПР», «Prorab 5630», «Энергомаш ДМ-19210».

«Калибр СЭДМ-2300 ПР» для небольших мастерских

  1. Промышленное производство. Сюда уже требуются настоящие «монстры» мощностью до 12-и кВт с подключением к трёхфазной электросети. На таких станках преимущественно установлено несколько двигателей, предназначенных для каждой операции, так что приход в негодность одного ещё не будет означать полную остановку работы аппарата. Можно выделить следующие подходящие модели: «Brasse CU-410N», «Brasse К5-320 1.3.2», «SCM CU410 Classic F0018195».

«SCM CU410 Classic F0018195» для промышленного производства

Вывод

Универсальные деревообрабатывающие станки способны открыть массу возможностей, как для бытовой, так и для промышленной мастерской. Благодаря им можно сэкономить финансовые затраты и полезную площадь, а также более комфортно обустроить своё рабочее место и увеличить производительность.

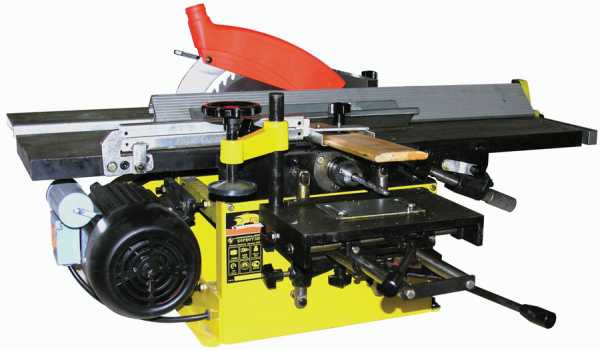

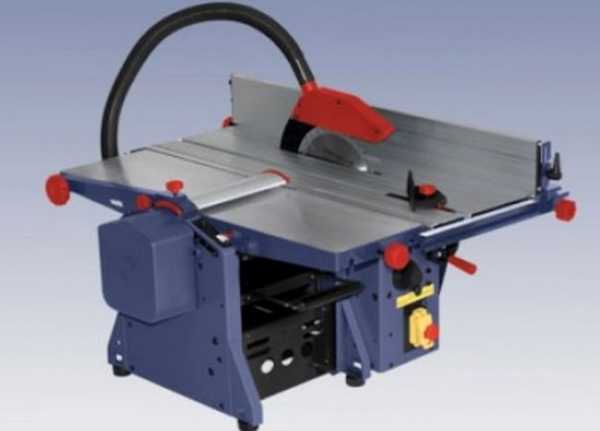

Комбинированный станок по дереву

Видео в этой статье предоставит вашему вниманию дополнительную информацию.Используйте для работы современное оборудование.

rubankom.com

Токарный станок по дереву

Ручка для напильника, подсвечник, скалка все эти предметы объединяют две вещи. Они из дерева и они сделаны на токарном станке. Именно такой станок и решил сделать автор самоделки.

Инструменты и материалы:
-Электродвигатель;
-Доска;
-Листовой металл;
-Болты, гайки ,уголки;
-Дрель;
-Отвертка;
-Паяльник;

Сначала автор в доске которая будет, служить станиной, делает прорезь посередине, на две трети длины.


Из металла вырезает накладку на вырез.

Прикручивает накладку к станине.

Закрепляет электродвигатель. Двигатель должен быть на одной осевой с прорезью.

Из трубки изготовил переднюю бабку. Отрезал кусочек трубки. Сделал запилы в трубке в виде короны. Припаял коронку к гайке. Прикрутил изготовленную бабку к валу двигателя.

Изготовил подручник и установил его на станину.


Изготовил заднюю бабку. Из металла согнул уголок. Просверлил отверстие на высоте передней бабки. Припаял гайку. Вкрутил в гайку длинный болт с заостренным концом. Фиксироваться бабка будет с помощью контртгайки. Сверлит в нижней части уголка два отверстия и прикручивает бабку к станине.


Токарный станок готов можно приступать к обработке деревянных изделий.

Станок в работе можно посмотреть на видео.
