Технология укладки тротуарной плитки – пошаговая инструкция для новичков

Тротуарная плитка во дворе частного дома или на даче выполняет две функции – эстетическую и утилитарную. Залогом качественной реализации и той и другой, является правильная укладка тротуарной плитки.

Многие доверяют это профессионалам, уповая на то, что они знают свое дело. А так ли это? Всегда ли наемный рабочий выполнит монтаж лучше, чем сам хозяин?

Главное знать, как укладывать тротуарную плитку своими руками.

Хорошим подспорьем станет пошаговая инструкция, в которой помимо очередности работ, будут раскрыты все нюансы этого довольно простого и увлекательного процесса. Где результат проявляется с первой положенной плиткой.



Укладка тротуарной плитки своими руками

Подготовка к укладке тротуарной плитки

Планирование является залогом того, что самодельная дорожка не подведет долгое время.

  • Планировка участка. Мало кто решается выложить всё пространство на участке плиткой, точно так же без дорожек, как минимум от калитки к коттеджу и хозпостройкам, трудно обойтись. Идеальный вариант – продумать дорожки к дому и от него к основным строениям на участке. Так и газон сохраняется, и в дождь грязь месить не приходится. Кроме того, не придется выкорчевывать деревья и другие многолетние насаждения.
  • Выбор материала. Тротуарная плитка постепенно отвоевывает позиции у других видов дорожного покрытия. Главные преимущества: простота работы, возможность демонтажа покрытия, не «плывет» подобно асфальту от нагрева, не лопается от холода (морозоусройчивая), и не требовательная в уходе. Дорожка, выложенная тротуарной плиткой, пропускает влагу, тем самым, не наносит вред почве и грунту (экологичная).
  • Плитка. Выбирая плитку нужно знать, что по способу изготовления бывает вибролитая (возможно самостоятельное изготовление) и вибропрессованная (делается в промышленных условиях). Различается по цвету, толщине и форме. Требует устройства различного по составу основания. Всеми этими факторами определяется технология укладки тротуарной плитки.
Плиточное покрытие дорожек и площадок – параметры

Сравнительный анализ плиточного дорожного покрытия предоставлен в таблице

Назначение дорожкиВид плиткиТолщина плиткиТребования к основаниюЦенаВозможность сделать своими руками
Пешеходная (дорожки, тротуары, отмостка)Вибролитая25-40 ммПесчаня подушкаНизкаяЕсть
Дорожная (подъездная дорожка, место стоянки авто на участке)Вибролитая40-60 ммПесчано-цементная подушкаСредняяЕсть
ПромышленнаяВибро-прессованная60-80 ммБетонная, песчання подушкаВысокаяНет

Рекомендуем! Поэтапная инструкция (мастер-класс),
как изготовить тротуарную плитку в домашних условиях.

На выбор основания под тротуарную плитку влияет и тип грунта. Подвижный грунт требует устройства бетонного основания даже под пешеходную дорожку, а плотный позволяет обойтись песчано-цементной подушкой и под автомобиль.

Укладка тротуарной плитки своими руками – пошаговая инструкция

Общие советы и правила, как класть тротуарную плитку правильно:

  • обеспечить стоки для отвода воды. Если осуществляется укладка тротуарной плитки на песок, то вода уйдет в зазоры между плиткой, а если на бетонное основание, то поперечный, продольный или поперечно-продольный уклон обязателен. Таким образом, вода, дождевая или талая, не будет собираться между бетоном и плиткой. Следовательно, исключена вероятность вспучивания участков дорожки. Оптимальный уклон тротуарной плитки 1 см на 1 метр. Обратите внимание: зазор для отвода воды должен размещаться между бордюром и плиточным полотном;
  • соотнести размер плитки с размерами, отведенными под дорожку. Чем шире дорожка, тем крупнее должны быть плиточные элементы (субъективное мнение), или наоборот, из мелкой плитки. Казалось бы, крупная плитка позволит сделать выкладку быстрой и более простой, но на самом деле, может оказаться иначе. Большие габариты плитки непосредственно отражаются на массе, вес тротуарной плитки 40х40 см – 15-16 кг (в зависимости от толщины). Как следствие, такие плиты трудно подымать, перемещать, выравнивать. Пока подгонишь высоту, придется несколько раз приподнять тяжесть для подсыпания песка;
  • проложить (подвести) коммуникации до укладки тротуарной плитки. В противном случае, её нужно будет демонтировать, и собирать заново. Если в коммуникациях пока нет нужды, то можно создать условия для их прокладки впоследствии. Для этого под дорожку в наиболее вероятных местах прохождения будущих коммуникаций рекомендуют укладывать пластиковые трубы диаметром 50 мм;
  • монтаж тротуарной плитки не производится во время дождя или сразу после осадков. Почва и уложенная подушка должны просохнуть. Оптимальная влажность основания залог того, что плитка со временем не расползется;
  • основание под укладку тротуарной плитки должно быть идеально ровным
    . Песок, применяемый для засыпки не должен содержать глину или другие примеси;
  • выбрать оптимальный размер дорожки. Ширину дорожки разумно подбирать, основываясь на учете размера тротуарной плитки, плюс величина равная сумме зазоров между ней. Таким образом, удастся избежать трудоемких и не всегда красивых подрезаний плитки. Это же относится к узорной выкладке. Однако такой подход возможен только при укладке плитки с правильной геометрией. Использование имитации натурального камня, круговой узор, сложная геометрия не всегда дает возможность обойтись без резки. В этом случае нужно продумать точное месторасположение отдельных целых и подрезанных элементов.

1 этап – Раскладка тротуарной плитки – схемы, узоры, рисунки

Для создания красивой дорожки из плитки нужно сделать правильный эскиз. Чертеж или схема укладки тротуарной плитки поможет не только визуализировать проект, но и рассчитать требуемое количество материала.

На выбор схемы укладки влияет форма (геометрия) плиток (см. фото) и запланированный дизайн раскладки.

Варианты форм тротуарной плиткиРазные варианты тротуарной плитки

Значительные возможности для маневра создает использование тротуарной плитки прямоугольной формы, со стандартными размерами 100х200 мм, типа «брусчатка» или «кирпичик». Они дают наибольшее количество вариантов укладки.

Традиционные варианты схем укладки тротуарной плитки:

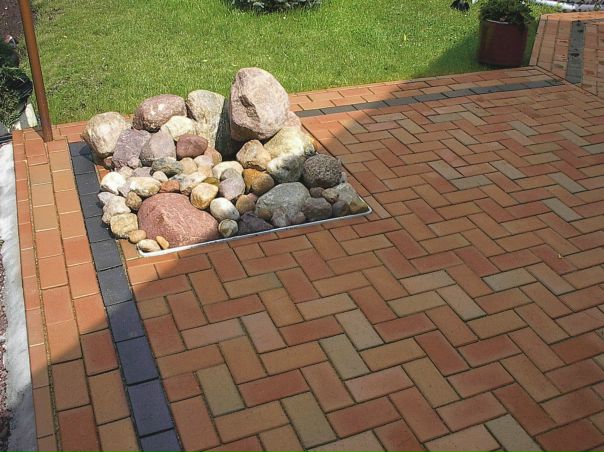

1. Геометрическая укладка. Может быть представлена цветными полотнами или иллюзиями.

Узоры для укладки тротуарной плиткиГеометрическая укладка тротуарной плитки

Играя цветами и выкладкой плитки можно создать уникальный дизайн садовых дорожек. Примеры на фото (ромб, квадрат, круг, новый и старый город, паркет, шахматка, веер, катушка, бабочка, клиновый лист, шестигранник или пчелиные соты).

Рисунки для укладки тротуарной плиткиОрнаменты для укладки тротуарной плитки

2. Иллюзии 3д – тротуарная плитка с 3D эффектом. Укладка плитки с рисунком, создающим объемное стереоскопическое (трехмерное) изображение – хитрая технология обмана зрения.

Тротуарная плитка с 3D эффектом3Д тротуарная плиткаТротуарная плитка, уложенная с эффектом объемного изображения

3. Хаотичная укладка тротуарной плитки, пример которой предоставлен ниже, схемы в классическом понимании не имеет. Предполагает выкладку плиток в художественном беспорядке. Если плитка однотонная, то при выкладке варьируется размер плиток, если разноцветная – цвета.

Хаотичная укладка тротуарной плиткиПроизвольный рисунок укладки тротуарной плиткиУкладки тротуарной плитки - абстракция

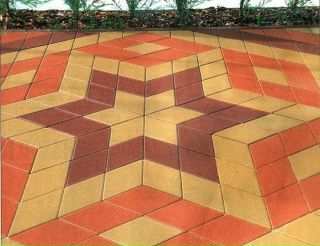

4. Художественная выкладка тротуарной плитки, фото которой предоставлено ниже, дает представление о многообразии различных вариантов укладки. Сложность рисунка определяется мастерством или упорством мастера.

Художественная укладка тротуарной плиткиКрасивая укладка тротуарной плиткиОригинальная укладка тротуарной плитки

2 этап – Подготовка материала и инструмента для укладки тротуарной плитки

Для работы потребуется: песок, цемент, плитка, бордюр. Из инструмента пригодится: капроновая нить, колышки, резиновый молоток, длинное правило, уровень, трамбовка, мастерок, веник. На случай подрезки нужна болгарка с диском для резки бетона. Удобная штука наколенники, ведь работа занимает много времени именно с упором на эти части тела.

Захват для выемки плиткиНаколенники

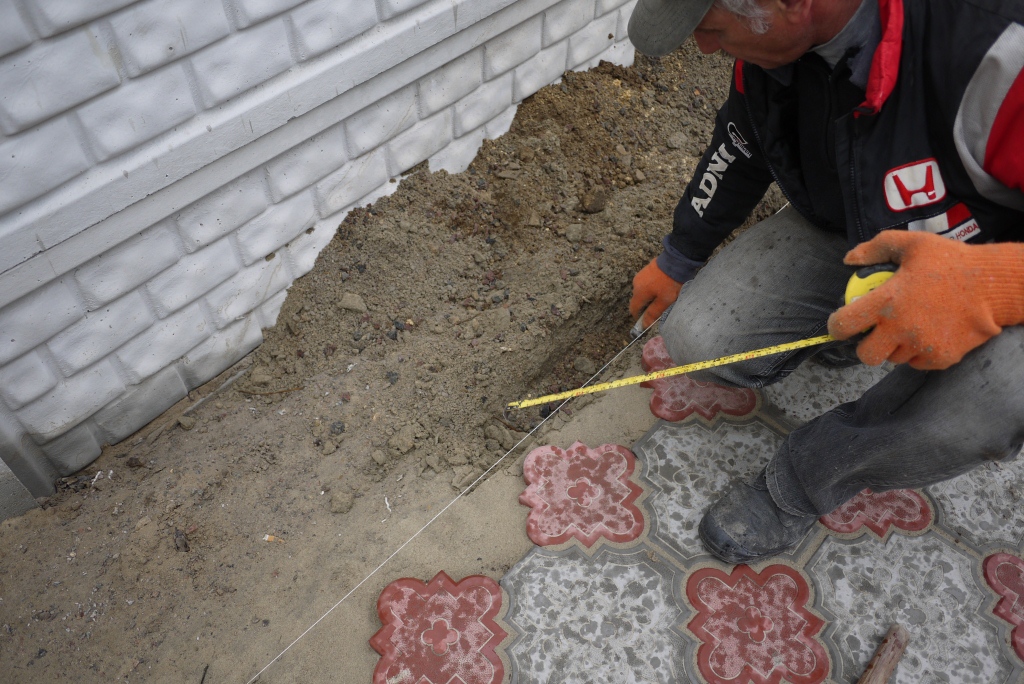

3 этап – Разметка под укладку тротуарной плитки

Разметка участка заключается в определение контура будущей дорожки. Место по всему периметру обозначается колышками, между которыми натягивается капроновая нить. Ввиду того, что она служит ориентиром для выкладки плитки ее нужно натягивать строго по уровню.

Разметка под укладку тротуарной плиткиРазметка по уровню

4 этап – подготовка основания под тротуарную плитку

Для устройства основы нужно снять верхний слой дерна, выровнять ложе, полить водой и уплотнить его с помощью трамбовки. Плотный грунт в таких работах не нуждается. В почве встречаются камни, корни деревьев и кустарников – всё это следует удалить.

Подготовка основания под тротуарную плиткуПодготовка основы под плитку

Примечание. Можно оставить грунт, но тогда дорожка будет намного выше остального покрова на участке, что может привести к ее подмыванию талой или дождевой водой.

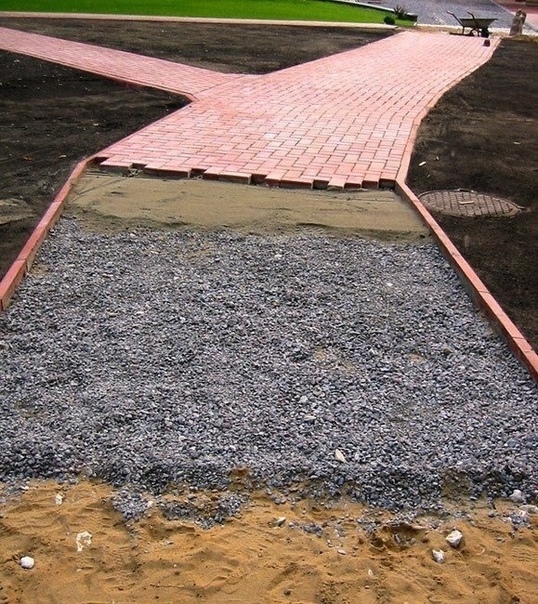

Получившееся ложе засыпается дренажным несущим слоем, например, щебнем или гравием высотой в 150-200 мм. Для автомобильной дорожки (площадки) толщина слоя увеличивается до 400 мм. Многие укладывают под гравий и на него геотекстиль, чтобы исключить вероятность размывания подушки грунтовыми водами. Сверху щебня засыпается 20 мм. песка, для выравнивания основания.

Засыпка основания гравиемУкладка геотекстиля под плитку

5 этап – Технология укладки тротуарной плитки

Пошаговая инструкция

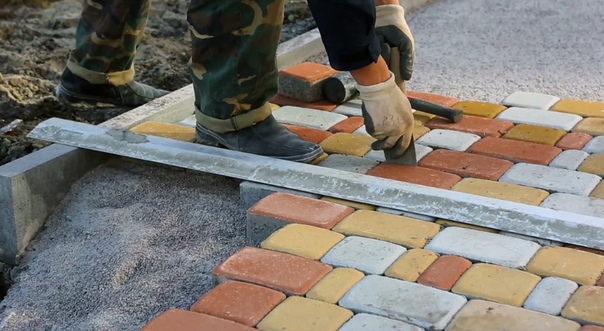

1. Установка бордюра для тротуарной плитки или поребрика

Назначение бордюрного камня – обозначать дорожку и защищать плитку от расползания. Но есть примеры выкладки тротуарной плитки без бордюра.

Укладка тротуарной плитки без бордюраПодрезка плитки для укладки без бордюра

Установка бордюра производится на выровненное основание. Для большей надежности его укладывают на бетонное основание (бетонный замок).

Установка бордюра для тротуарной плиткиУстановка бордюра для тротуарной плитки - схема

Можно установить пластиковый бордюр для плитки

Пластиковый бордюр для тротуарной плиткиУстановка пластикового бордюра для тротуарной плитки

Бордюр может быть установлен вровень с плиткой или выступать на несколько см. Рекомендуется укладывать плитку чуть выше поребрика (бордюра) на 5 мм, это зазор на усадку.

Монтаж бордюра для тротуарной плитки (поребрика) - схемаБордюр и поребрик для тротуарной плитки - схема

2. Подготовка основания под тротуарную плитку

Выделяют три вида основания:

укладка тротуарной плитки на песокУкладка тротуарной плитки на песок.

В этом случае расстояние между бордюрами (или натянутой нитью при их отсутствии) заполняется песком. Высота песчаного слоя составляет 50-60 мм. Перед работой песок поливают водой с использованием распылителя и оставляют немного просохнуть. Далее его выравнивают и трамбуют. Выкладка производится на влажный, но не мокрый песок.

Укладка на цементно-песчаную смесьУкладка на цементно-песчаную смесь.

На подготовленное на пятом этапе основание, укладывается второй слой песка (30-40 мм), на который укладывается арматурная сетка. Сверху сетка засыпается смесью песка и цемента в соотношении 1:4.

Укладка на бетонное основаниеУкладка тротуарной плитки на бетонное основание.

Состав «пирога» показан на схеме.

Рекомендуем. Подробное описание,
как уложить тротуарную плитку на бетон – два варианта: устройство новой бетонной основы и на старое (существующее) бетонное основание.

Примечание. Выкладка плитки на бетон не лучший вариант. Это связано с тем, что бетонное основание не пропускает влагу. Вода задерживается между бетоном и плиткой и при минусовых температурах приводит к деформированию дорожки.

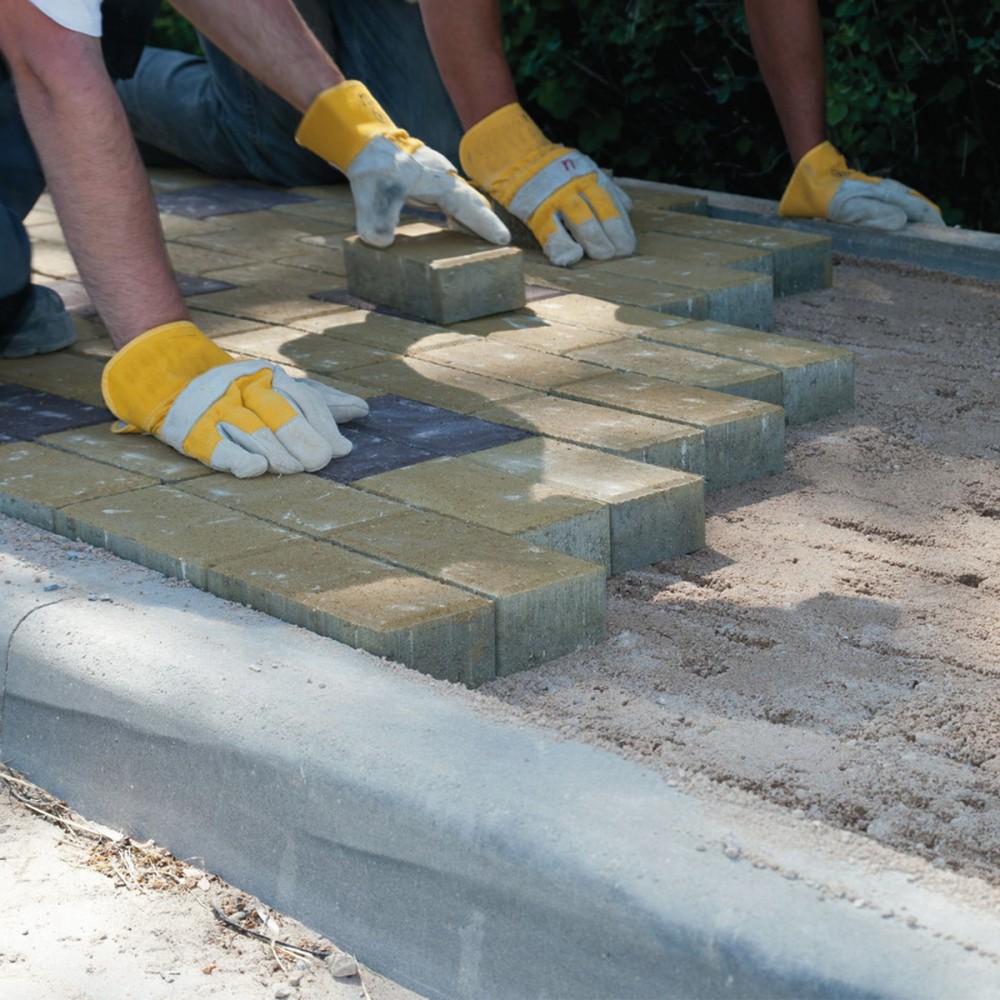

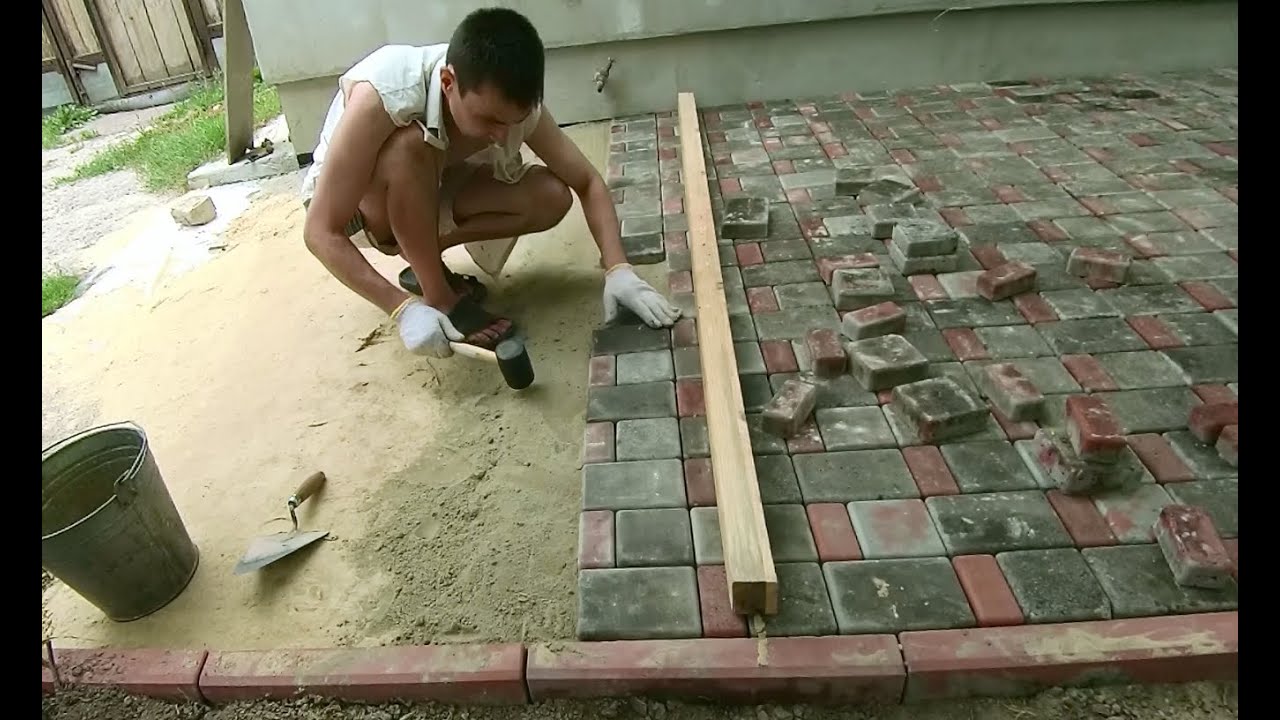

3. Выкладка плитки

Простые правила для качественной и эффективной работы.

Как правильно укладывать тротуарную плитку:
  • плитка выкладывается от нижней точки в сторону повышения;
  • кладка ведется методом от себя. Т.е., выполняя работы, мастер движется по уже уложенной дорожке, чтобы не повредить утрамбованное и выровненное основание;
  • установка плитки круговым способом начинается от центра рисунка.

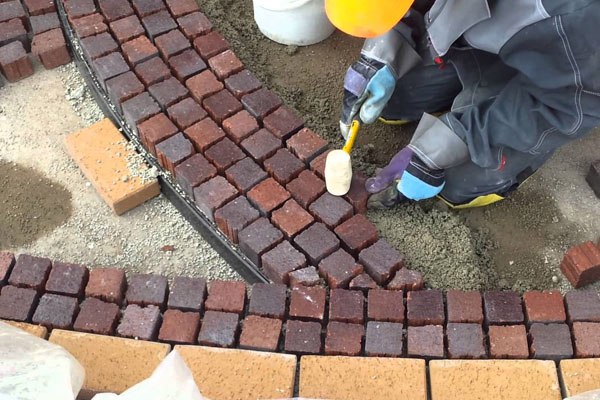

Установка плитки круговым способомУкладка плитки кругом

  • начало монтажа приходится на оптически видимую границу, т.е. на то место, куда первым делом падает взгляд: входная дверь, крыльцо, веранда, беседка и т.п.
  • плитка раскладывается не ровными рядами, а по диагонали. Так проще выравнивать горизонталь.

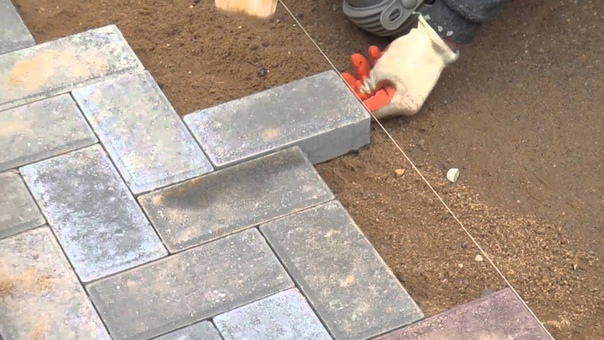

Приступая к укладке, первым делом натягивают шнур по ширине дорожки, и по нему ровняют первый ряд плитки. Горизонталь следует проверять уровнем каждые 2-3 ряда.

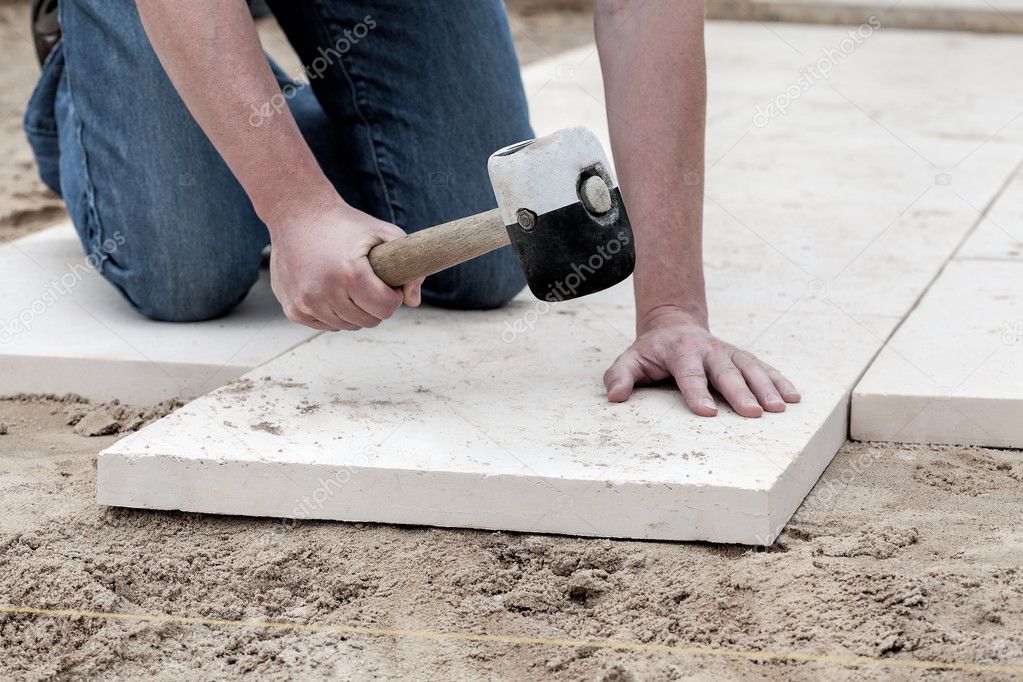

"Посадка" тротуарной плиткиПлитка укладывается в предназначенное для нее место и устанавливается точно путем легкого постукивания по ней резиновым молотком. Если плитка проваливается под нее подсыпается песок или смесь.

Зазор между тротуарной плиткой обычно составляет 2-3 мм (достаточно для ухода воды). Точные зазоры выдерживаются с помощью крестиков (но, это теория, на практике не встречается).

Ограничители (дистанционные замки) тротуарной плиткиНекоторые производители предусмотрели наличие ограничителей (дистанционных замков) на плитке, позволяющих выполнять укладку без применения дополнительных приспособлений на одинаковое расстояние друг от друга.

Материал подготовлен для сайта www.moydomik.net

Светящаяся тротуарная плитка

Появилась новая технология – тротуарная плитка, светящаяся в темноте. Установка такой плитки, позволит обозначить границы и обезопасить движение по дорожке в темное время суток. Светящаяся краска наносится поверх плитки и является абсолютно безопасной для пользователей и почвы.

Светящаяся тротуарная плиткаСветящаяся в темноте тротуарная плиткаТротуарная плитка, покрытая светящейся краской

Еще один вариант декоративной подсветки дорожки – светодиодная тротуарная плитка. В этом случае, в процессе укладки монтируются блоки-кирпичики – светодиодные светильники, работающие от электричества или солнечных батарей.

Светодиодная тротуарная плиткаСветодиодные светильники в тротуарной плиткеСветодиодные фонарики для тротуарной плитки

6 этап - Затирка швов тротуарной плитки

Кроме понимания, как класть тротуарную плитку, нужно знать, чем заделывать швы. Заполнение швов между тротуарной плиткой производится в два подхода. Для начала на уложенную плитку высыпается тонкий слой чистого, просеянного, сухого песка. С помощью веника или щетки засыпка разметается между швами. Затем на дорожку насыпают слой песка (если песчаное основание) или песчано-цементной смеси в соотношении 1:1 (для цементно-песчаного или бетонного основания) и также, с помощью веника заполняют швы (просыпают).

Засыпка швов тротуарной плиткиЗатирка швов между тротуарной плитки

Можно приобрести готовую сухую смесь для заполнения швов тротуарной плитки: М150 (120 руб/25 кг) и Quick-mix PFN (1650 руб/25 кг).

По окончанию работ дорожка поливается водой с использованием распылителя. Полив осуществляется до тех пор, пока на дорожке не образуются лужи.

Важно. Расстояние между бордюром и плиткой не бетонируется, а также засыпается сухой смесью.

Примечание. Профессионалы советуют выполнить виброуплотнение швов специальной доской, но пользователи утверждают, что в частном строительстве это излишне.

Уход за тротуарной плиткой

Мало знать, как положить тротуарную плитку, нужно еще обеспечить ей постоянный уход, чтобы она прослужила расчетный период. Простой уход заключается в периодическом подметании и мытье дорожки из тротуарной плитки (для того, чтобы цветная плитка оставалась такой же красивой). В зимнее время для уборки снега не следует использовать металлические лопаты, а для обледенений ломы, ледорубы, а также посыпать дорожку составами антилёд, содержащими соль.

Гидрофобизатор для тротуарной плитки

Пористая структура бетона действует как губка – впитывает воду. Гигроскопичность играет свою пагубную роль именно зимой, когда вода проникает в поры бетона, замерзает, расширяется и разрушает структуру бетонного основания. Как следствие, появление микротрещин, выщербин, раковин, изменение цвета.

Обработанная гидрофобизатором поверхность - капли воды держатся, а сам бетон сухойЧтобы предотвратить это, используют защитные пропитки – гидрофобизаторы для тротуарной плитки

Гидрофобизирующие составы (материалы, добавки, жидкости) не защищают плитку от выгорания на солнце и истирания, а только пропитывают поверхность бетона и тем самым предотвращают «напитывание» водой (сообщают водоотталкивающее свойство).

Чем обработать тротуарную плитку

Некоторые хотят, чтобы тротуарная дорожка блестела, используют эффект мокрой плитки. А другим – наоборот, нравится матовая плитка. В вопросе, чем пропитать плитку – мнения расходятся. Согласно отзывам, применяется Типром М, У, Неомид Н2О Стоп, Неогард, Пенетрон.

Бюджетный вариант – кремнийорганический гидрофобизатор ГКЖ-11 (дешево, не значит плохо). Принцип нанесения простой: разводится водой в пропорции 1 кг концентрата на 25 литров воды, заливается в опрыскиватель и распыляется по поверхности плиточной дорожки. Этого объема хватит на 50-70 кв. м. плитки для обработки в два слоя. Брызгать до тех пор, пока не прекратится впитывание и не появятся капельки на плитке. В результате, плитка будет всё время как смоченная (мокрый эффект), а во время дождя не будет впитывать воду, плюс, повысится морозоустойчивость. Но, имейте в виду, обработка гидрофобизатором ГКЖ не имеет обратного действия, т.е. убрать потом его нельзя. Принцип действия показан на фото «до и после».

Бетонная стена обработанная гидрофобизатором - "до воды"Бетонная стена обработанная гидрофобизатором - "после воды"

Видеоролик, демонстрирующий разницу в водопоглащении бетона, обработанного гидрофобизатором.

Пользователи рекомендуют для пропитки бетонной плитки Энесал MP – жидкость, создающая в структуре бетона (в порах) гидрофобный барьер (мембрана), который отталкивает воду, реагенты и соли.

Для создания эффекта «после дождя» (мокрый камень), а также для повышения устойчивости тротуарной плитки к истиранию, рекомендуют защитный состав для пропитки (обработки) бетона – Энеклад КФС (Eneclad CFS). А если в него добавить бронзовую или алюминиевую пудру, то можно надолго закрепить на поверхности нужный цветовой оттенок.

Определяющее значение имеет, каким способом была изготовлена плитка – вибролитье или вибропрессование. Плитка кустарного производства, выполненная путем вибролитья – менее устойчива и быстрее изнашивается, а промышленная (вибропрессованная) прослужит порядка 100 лет.

Совет. Имейте в виду, бетонная (или кирпичная) поверхность, обработанную любым гидрофобизатором нельзя изменить, т. е. после этого ни покрасить, ни приклеить не получится!

Практики рассуждают так, обработка уложенной плитки пропитками выполняется сверху, но вода-то проникает между швами и проникает в «тело» плитки с боков, нижней (тыльной) части.

Укладка тротуарной плитки своими руками - видео

Стоимость укладки тротуарной плитки

Еще один момент, на который хотелось бы обратить внимание. Ведь каждого интересует, как выложить тротуарную плитку недорого.

Стоимость работ будет включать в себя:

В таблице не указаны цены на материалы, а только за работу.

К сведению, бригада из четырех человек за день может уложить 30-50 м.кв. площади, а машина для укладки тротуарной плитки от 300 до 800 м.кв.

Машина для укладки тротуарной плиткиМеханизированная укладка тротуарной плитки

Как видно из статьи, уложить тротуарную плитку не так уж сложно. Важно придерживаться правил и выполнять каждый этап максимально качественно.

Укладка тротуарной плитки своими руками: пошаговый мастер-класс

Облагораживая придомовую территорию, многие хозяева нередко задаются вопросом, чем устлать дорожки, передний и задний двор, зону отдыха… Тротуарная плита отлично подходит для этих целей. Функциональное покрытие в благоустройстве территории не имеет себе равных. Цена на материал далеко не баснословная, да и укладка тротуарной плитки своими руками довольно проста в исполнении. Так что оформление дорожек и площадок на участке не обойдется слишком дорого, и при этом будет достойным обрамлением для сада и украшением придомовой территории.

Этот популярный во всем мире строительный материал обладает целым рядом достоинств.

Разнообразие цветов, форм и фактур

Это позволяет создавать гармоничный ансамбль, объединяя все элементы участка в завершенную картину, и воплощать любые дизайнерские и архитектурные замыслы.

Благодаря эстетической привлекательности и отличным эксплуатационным характеристикам, тротуарная плитка незаменима в ландшафтном дизайне

Экологичность и комфорт

Тротуарная плитка не выделяет вредных летучих веществ при нагревании и не размягчается под палящими солнечными лучами. Заполненные песком межплиточные швы позволяют просачиваться излишней влаге после дождя, предупреждая образование луж.

Вымощенная плиткой дорожка не нарушает естественную потребность растений на участке в водо- и газообмене

Простота обслуживания и долговечность

Тротуарная плитка – идеальное покрытие в условиях морозных зим, она имеет высокую прочность и низкую истираемость.

При качественной укладке плитка может прослужить более 15 лет

Как сама технология укладки тротуарной плитки, так и последующий уход за ней, достаточно просты. В случае повреждения покрытия, всегда есть возможность восстановить участок, подобрав и заменив всего несколько плиток.

Для того, чтобы вымощенные дорожки и площадки на участке стали не только оригинальным дополнением ландшафтного дизайна, но и исправно прослужили в течение многих лет, при проведении работ важно учесть ряд основных моментов, как правильно необходимо укладывать тротуарную плитку. Например, в зависимости от места размещения и предназначения покрытия, укладка тротуарной плитки может быть выполнена как на раствор, так и на песок или щебень.

Для обустройства садовых дорожек и площадок для отдыха достаточно использовать песчано-щебеночную «подушку»

Выбираем плитку и необходимые инструменты

На этапе подготовки к укладке тротуарной плитки крайне важно грамотно из широкого ассортимента товара выбрать изделия и необходимые инструменты, с которыми будет просто и удобно работать. При выборе плитки необходимо ориентироваться не только на вкусовые предпочтения, но и учитывать эксплуатационные характеристики материала. Так, оборудуя зону отдыха или крытый навес для автомобиля, следует поинтересоваться у производителя: способна ли плитка выдерживать тяжеловесные конструкции или рассчитана только на человеческий вес.

Обращается внимание на шероховатость поверхности, форму изделия: есть ли подборы, нужно ли будет ее подрезать

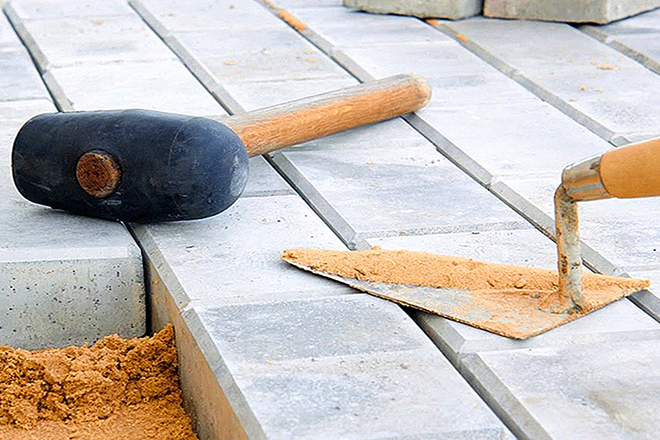

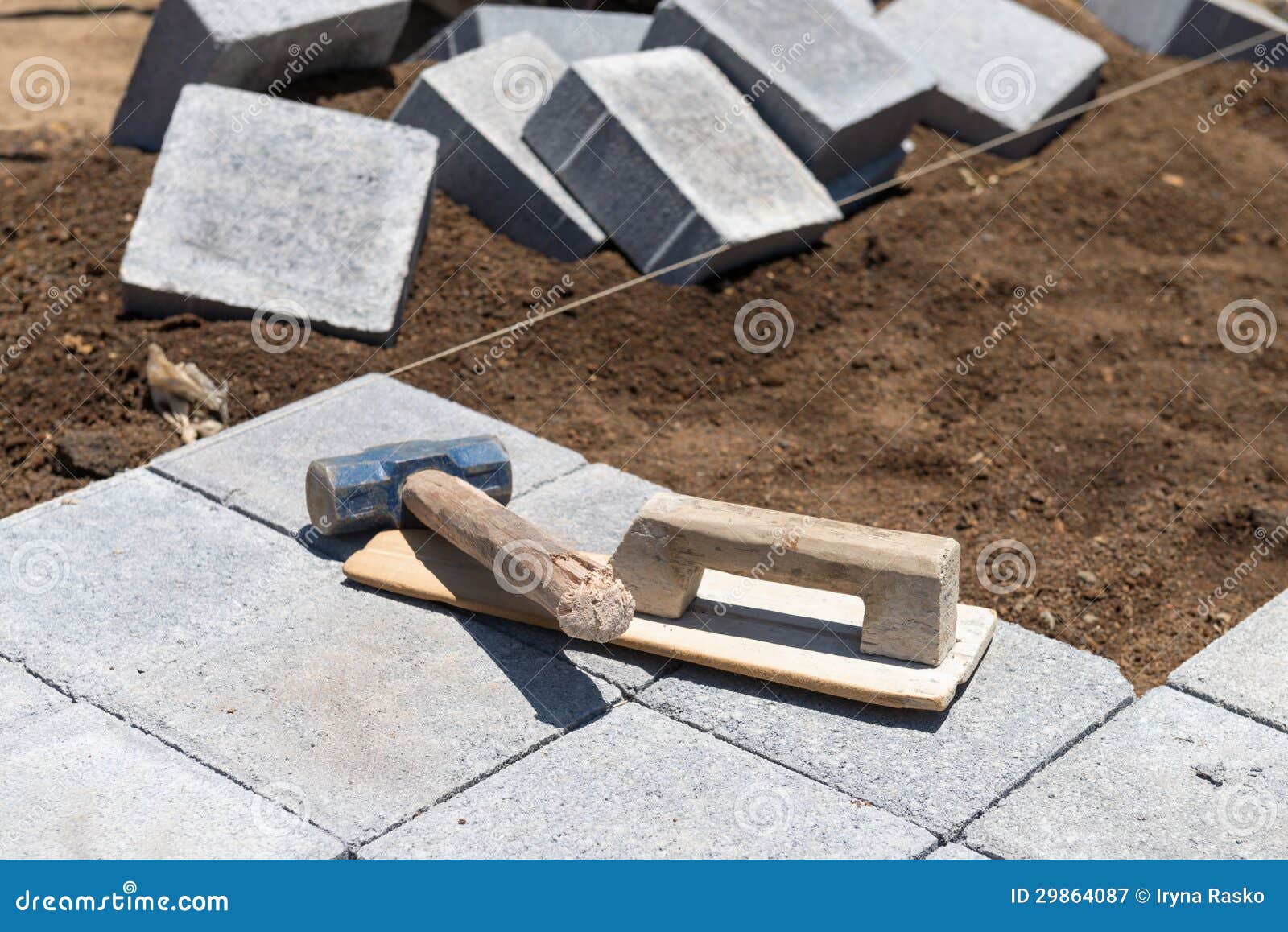

Для проведения работ потребуются инструменты:

  1. мастерок;
  2. деревянная или резиновая киянка;
  3. ручная трамбовка;
  4. металлические или деревянные колышки;
  5. шнур-порядовка;
  6. строительный уровень;
  7. двутавровая балка или любого диаметра труба;
  8. лейка или поливочный шланг с распылителем;
  9. грабли и веник;
  10. цемент М500 и песок.

Для определения количества плиток и сырья под основание необходимо продумать планировку участка с учетом расположения и размеров его дорожек и площадок.

Одним из основных правил укладки тротуарной плитки является необходимость обустройства дорожек под небольшим уклоном из расчета на каждый метр по 5 мм с тем, чтоб вода свободно отходила от них в колодцы или на газоны.

Обустройство основания

От надежности базовой поверхности напрямую зависит успех всего строительства. При обустройстве основания по краям места расположения будущей дорожки забиваются колья с насечками на высоте 5-7 см, на уровне которых натягивается шнур. С территории строительства убирается слой дерна, камни и мусор.

Для того, чтобы уложить любую тротуарную плитку своими руками необходимо первым делом тщательным образом подготовить основание

Для выравнивания поверхности очерченного участка в возвышающихся местах лишний слой грунта снимается, а на впадинах, ямах и котловинах – наоборот, подсыпается. Выровненное граблями основание тщательно утрамбовывается. При работе с мягким грунтом желательно перед утрамбовкой смочить выровненную поверхность почвы водой. Тщательная утрамбовка основания позволит предупредить неравномерность просадки тротуара.

Глубина основания рассчитывается с запасом в пару сантиметров с учетом того, что при уплотнении всегда происходит усадка. В среднем для укладки слоя песка и самой плитки уходит от 20 до 30 см.

После выемки грунта лицевая сторона плитки должна выйти на нужный уровень

Всей поверхности будущей дорожки придается поперечный, продольный или продольно-поперечный уклон. На этом этапе обустройства площадок и дорожек проводятся также работы по прокладке коммуникаций. Укладывание геотекстиля перед засыпкой песка позволит предупредить разрастание сорняков между плитками.

Создание «подушки» из песка или щебня

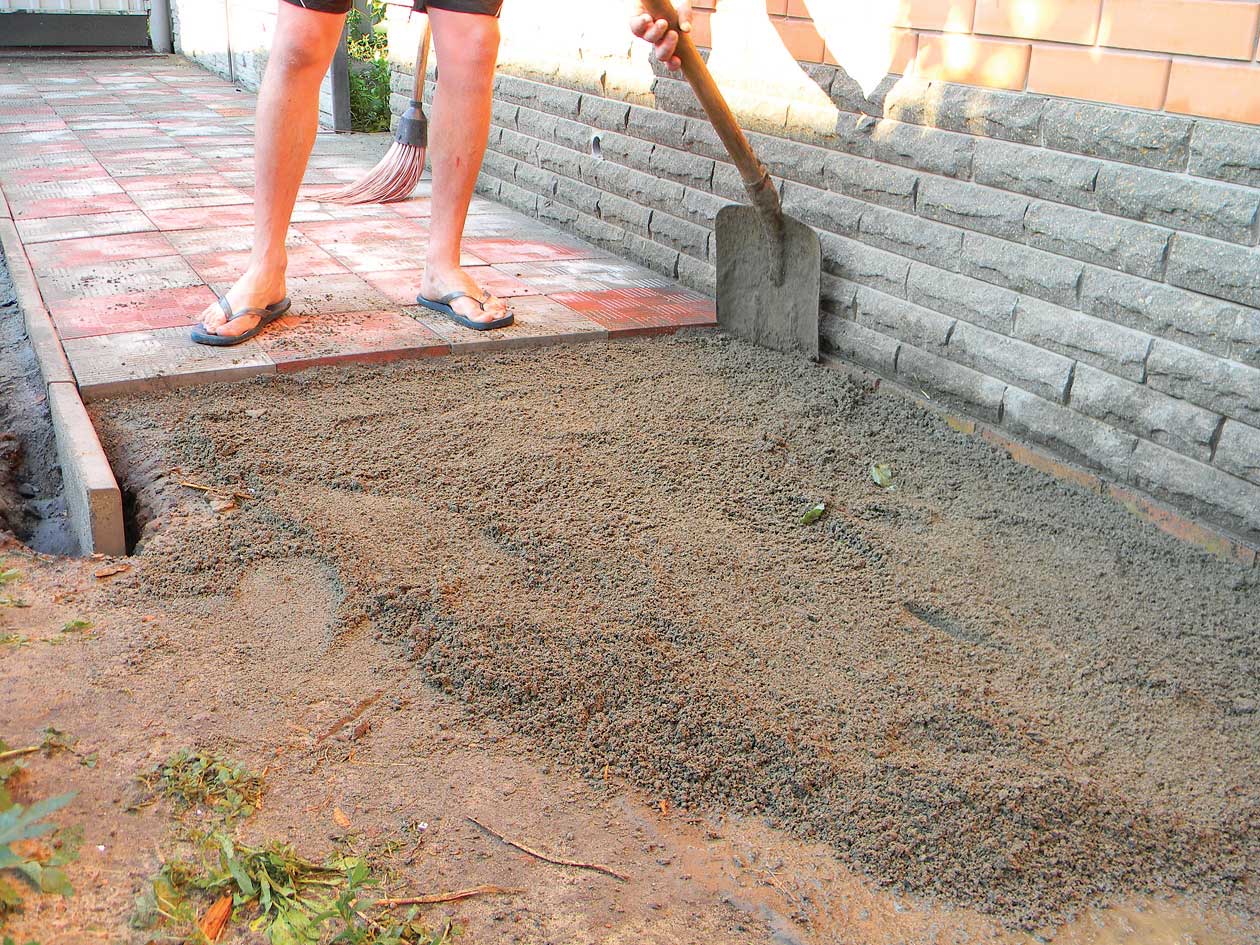

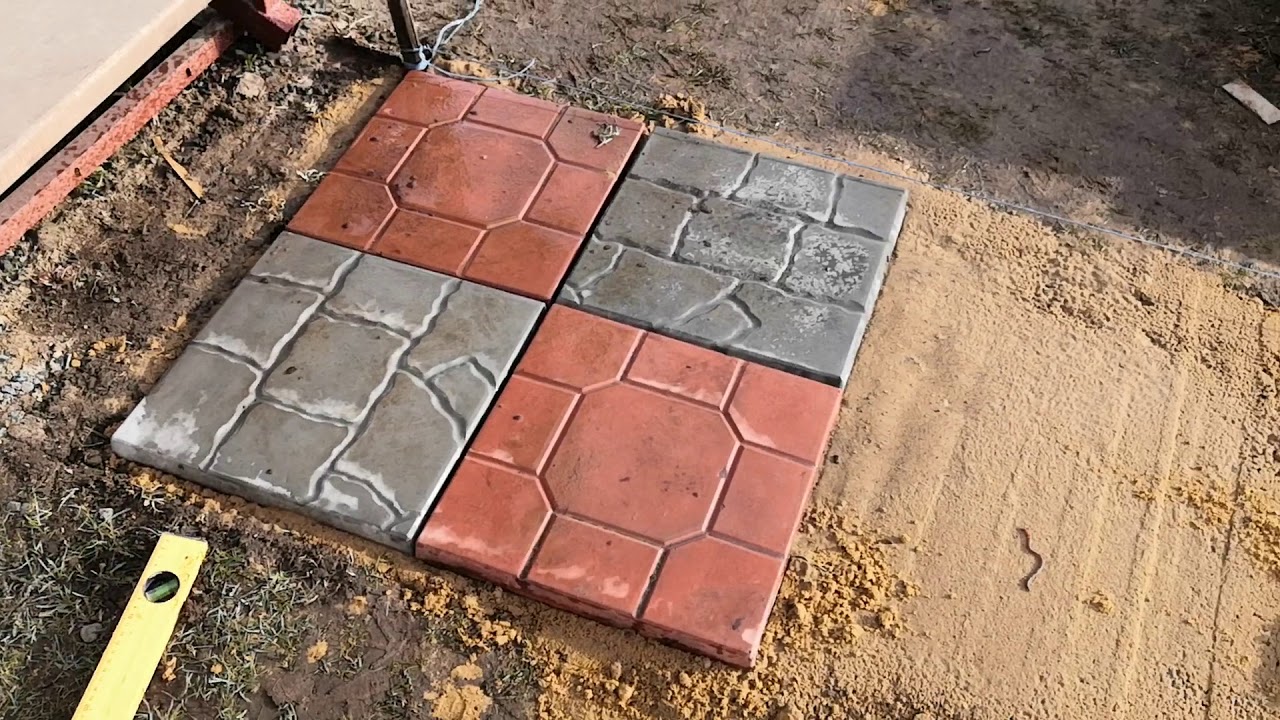

На подготовленный базовый слой грунта можно выкладывать песок, который не только повысит стабильность тротуара, но и будет выступать в роли дренажной системы. Отсыпанный песок необходимо разровнять граблями и поливать водой тех пор, пока на его поверхности не образуются лужи. Уже через 3-4 часа при солнечной погоде «подушке» можно придавать гладкую ровную форму при помощи профиля, в качестве которого также могут выступить обычная труба или балка.

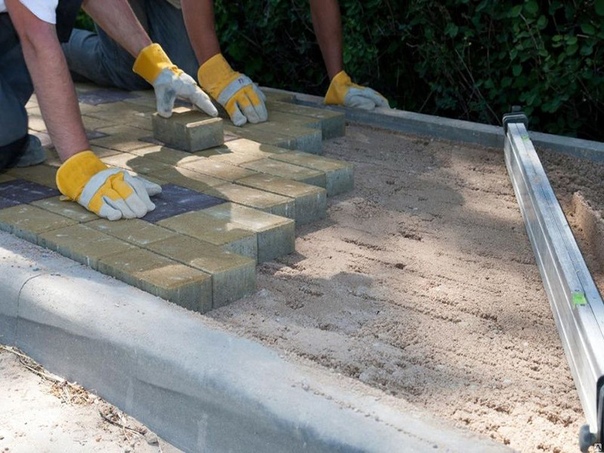

Для выравнивания поверхности песчаного слоя можно воспользоваться дюймовыми ПВХ трубами

Трубы размещаются по типу рельсов на расстоянии 2-3 метров друг от друга. Промежутки между ними заполняются песком на одинаковую высоту, обеспечивая ровную на всем протяжении площадки поверхность.

Для придания большей прочности покрытию тротуарную плитку можно также укладывать как на щебеночное основание, так и на раствор. Для этого необходимо подготовить сухую песчано-цементную смесь в пропорции 3:1. Смесь выкладывается ровным слоем на основу, выполняется стяжка швеллером. При работе со «сложными» грунтами желательно использовать комбинированную укладку, состоящую из слоя цементно-песчаной смеси и бетона.

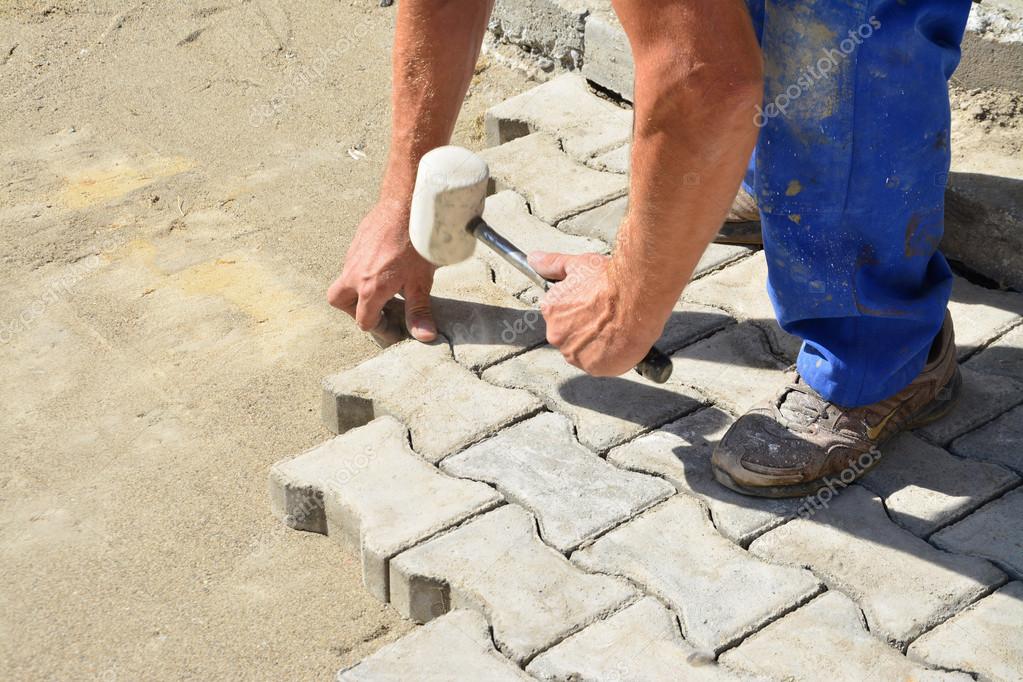

Установка брусчатки

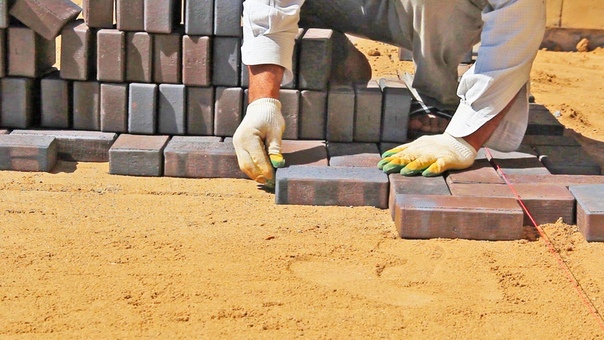

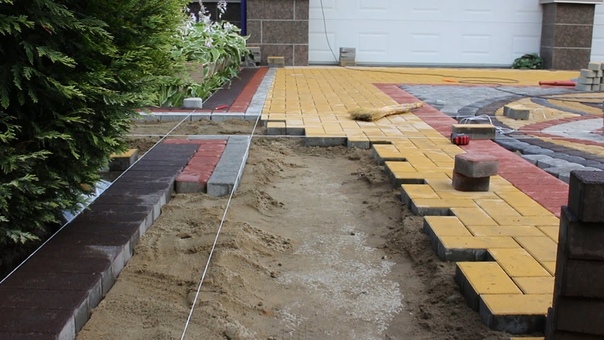

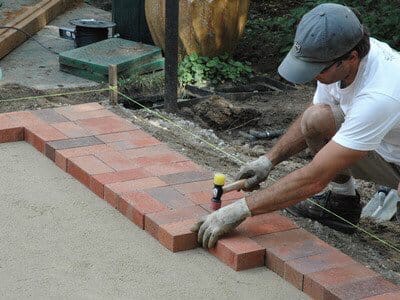

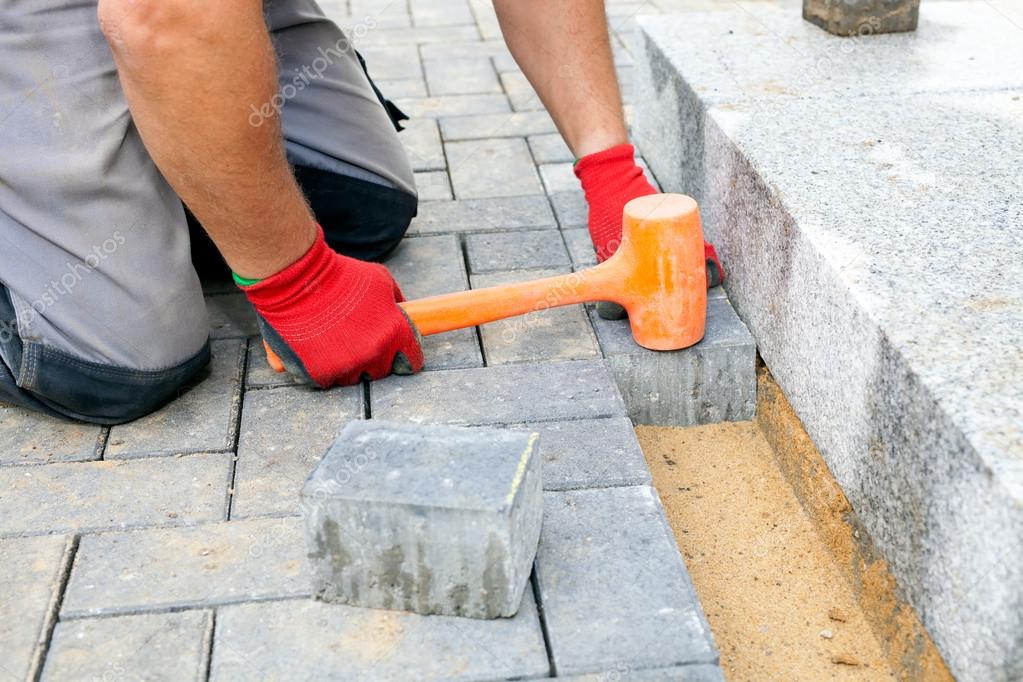

Перед укладкой брусчатки необходимо натянуть по фаске шнур-порядовку. Кладку тротуарной плитки своими руками лучше начинать от бордюра. Первый ряд выкладывается строго по шнуру. Плитку выкладывают в направлении «от себя».

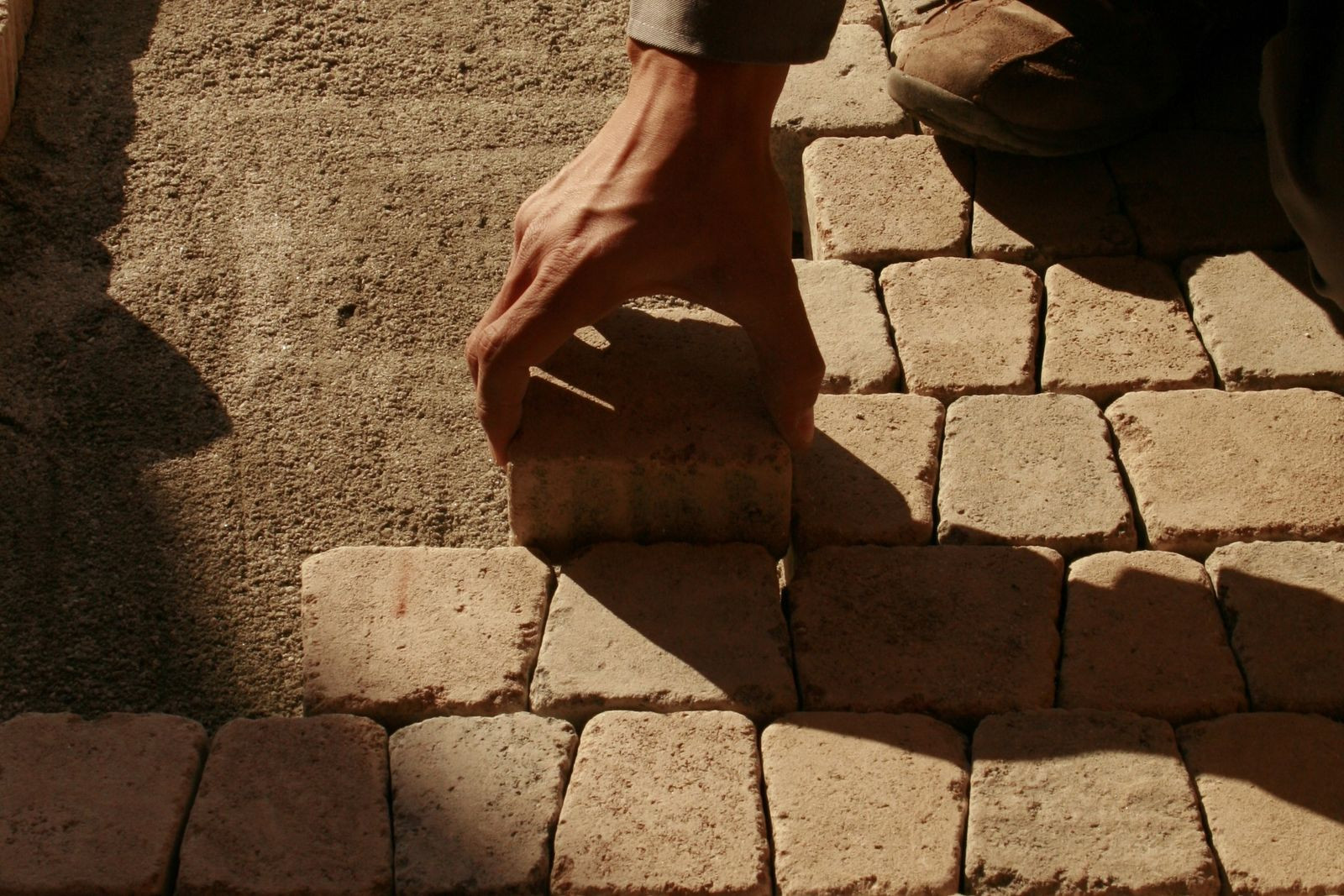

Размещать «кирпичики» надо таким образом, чтобы они плотно прилегали друг к другу

Это позволит избежать увеличение ширины швов. Использование крестиков даст возможность задавать равные промежутки в 1-2 мм между плитками. Если плитка ложится неровно, можно с помощью мастерка снять или доложить под нее слой песка и потом снова утрамбовать.

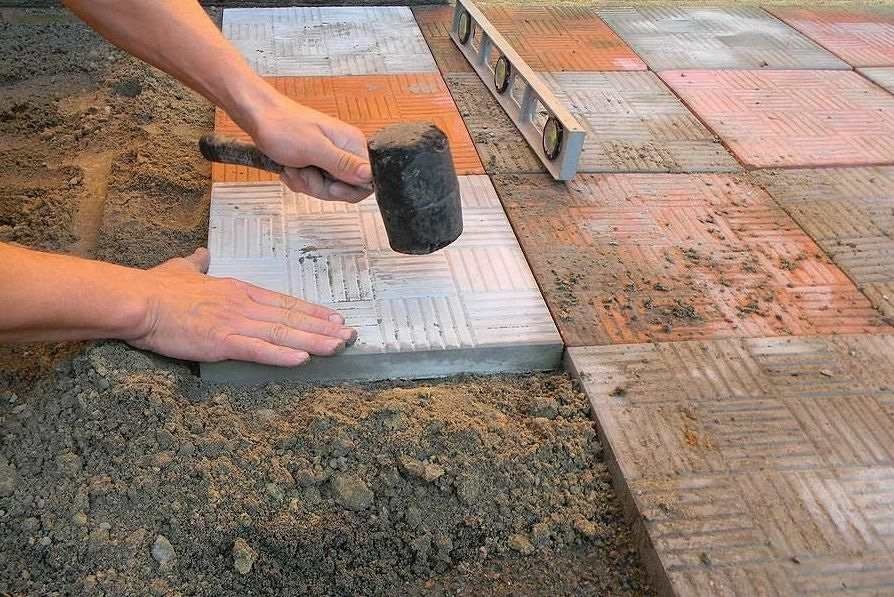

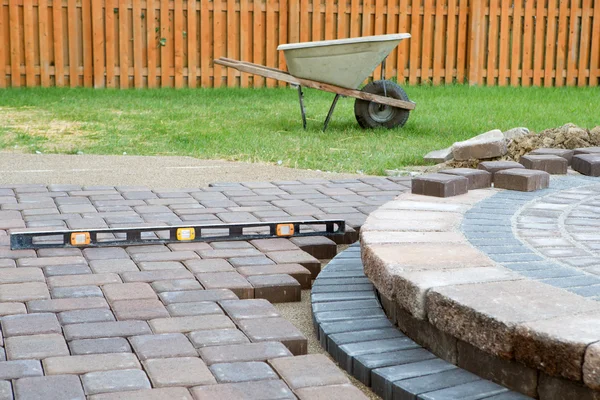

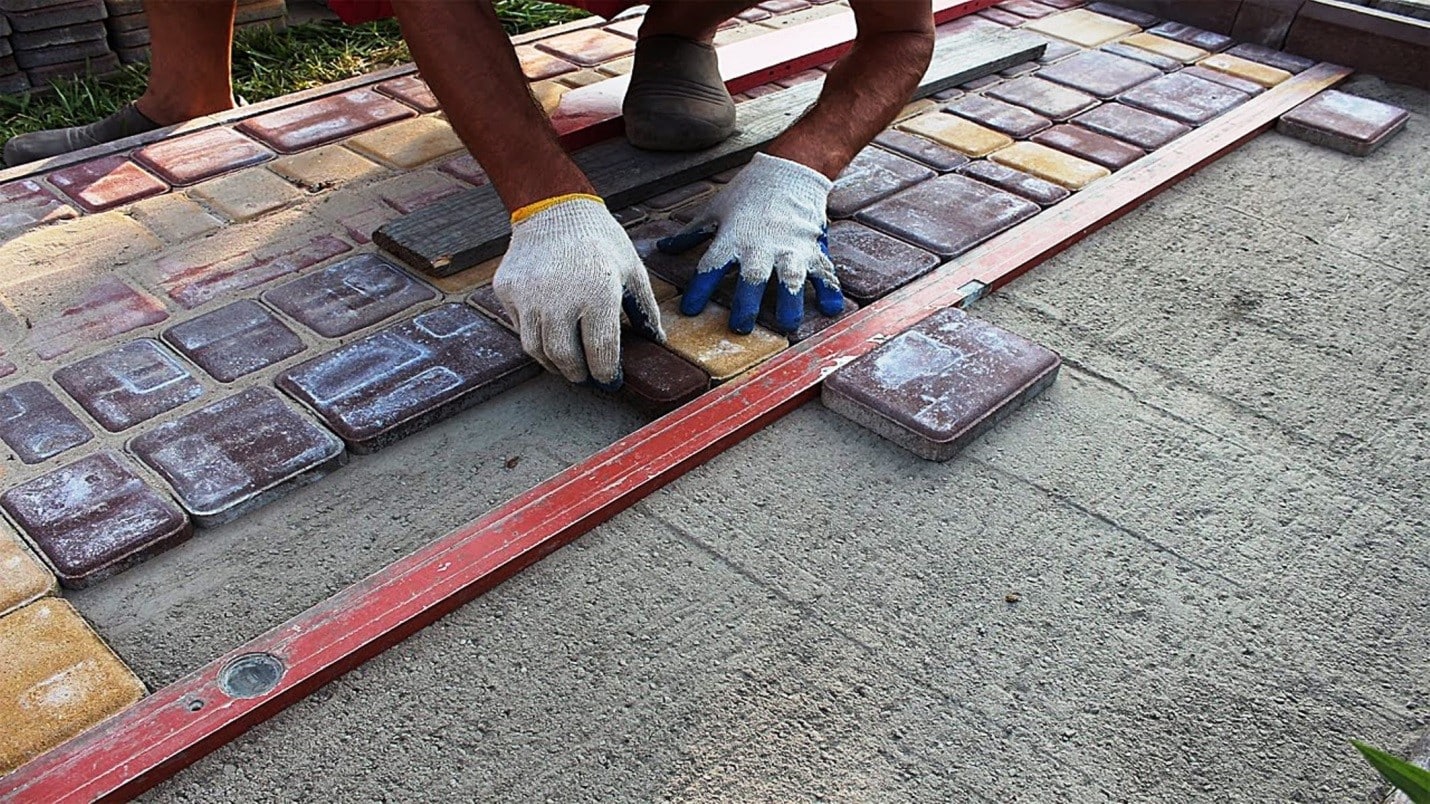

Выравнивать тротуарную плитку необходимо, используя строительный уровень и киянку. По завершению работ по кладке плитки швы засыпаются слоем цементно-песчаной смеси и поливаются водой.

Для придания дорожке более аккуратного и привлекательного внешнего вида, межплиточные швы можно «затереть» кварцевым песком

При плохой состыковке плитки с другими постройками или элементами ландшафтного дизайна, можно выполнить подрезку ее краев при помощи болгарки.

По завершению работ с готовой дорожки сметается мусор и остатки песка. Установка бордюра на жидкий раствор М100 позволит предупредить расшатывание плиток и «расползание» дорожки.

В дальнейшем достаточно лишь обновлять вымывающийся водой песок в швах брусчатки. Дорожка, оформленная тротуарной плиткой, станет отличным украшением участка.

Оцените статью: Поделитесь с друзьями!

Укладка тротуарной плитки своими руками: пошаговая инструкция с фото

Для мастеров, которыми осуществляется укладка тротуарной плитки своими руками пошаговая инструкция поможет сберечь бюджет обустройства пешеходных тропинок и паркингов возле коттеджа. Технология одинакова для плитки из бетона и полимерных материалов. Работы следует выполнять летом в отсутствие осадков.

Содержание статьи

Особенности монтажа тротуарной плитки

Данное покрытие позволяет полностью избежать бетонирования и прочих «мокрых» процессов отделки, но только на грунтах с нормальной несущей способностью. Если участок расположен на свежей насыпи, подрабатываемых и проблемных почвах (например, песок пылеватый или чистая глина), имеет сложный рельеф, необходимо бетонирование основания для обеспечения жесткого подстилающего слоя и равномерного распределения нагрузок на грунт.

На песках, гравелистой, скальной почве, супеси и суглинке достаточно снять пахотный слой и заменить его нерудным материалом:

  • тропинки – песок;
  • парковки – щебень 5/20.

Щебеночное основание стоянки.

Чтобы исключить взаимное перемешивание грунта с щебнем и песком, следует выстелить дно котлована геотекстилем и завести этот нетканый материал на боковые стенки. Уплотнять виброплитой необходимо слои по 10 – 15 см толщины максимум.

Слой геотекстиля.

Виброплита с электрическим или бензиновым приводом понадобится на дальнейших этапах в любом случае. Поэтому её арендуют или изготавливают самостоятельно. Так же потребуется инструмент:

  • правило – специальное, изготавливается из доски, обычное штукатурное 1,5 – 2 м;
  • киянка резиновая – для укладки тротуарной плитки (ТП) и монтажа поребриков;
  • уровень – предпочтительнее лазерный, но сгодится и пузырьковый, на сложном рельефе – гидравлический;
  • щетка жесткая – нужна для заполнения швов на последнем этапе;
  • УШМ («болгарка») – используется для кроя элементов облицовки;
  • шнур – разметка трассы, уклонов;
  • мастерок и лопата – подсыпка и выравнивание песка.

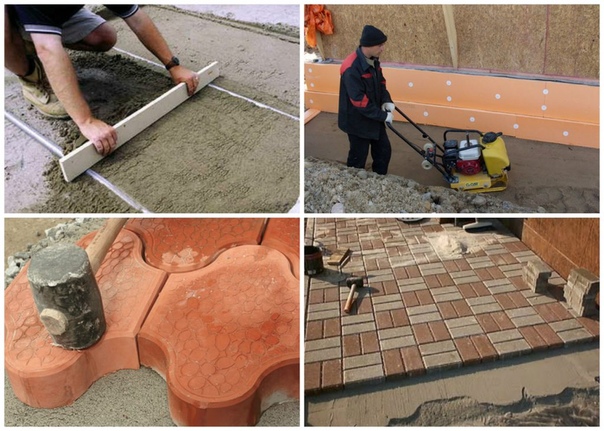

Инструмент для мощения ТП.

Важно! Щебень укладывается в естественном состоянии, песок обильно увлажняется и трамбуется.

На сложном рельефе вначале производится террасирование подпорными стенами. В противном случае боковые подвижки почвы нарушат геометрию дорожек уже через пару лет эксплуатации.

Террасирование участка габионами.

Даже на ровных участках необходим уклон брусчатки, так как материал является водонепроницаемым, а щелей между элементами мощения недостаточно, чтобы быстро отвести ливневые и паводковые стоки. Между бордюрами и плиткой желательно смонтировать лотки ливневки, а под вертикальными стоками кровельных водостоков интегрировать в покрытие дождеприемники.

Ливневка внутри садовой дорожки.

Поэтапная технология мощения тротуарной плиткой

Домашнему мастеру важно понимать, что качество и ресурс покрытия садовых дорожек полностью зависят от грунтовых условий:

  • глинистые почвы вспучиваются неравномерно, нарушая геометрию тротуаров и стоянок;
  • проблемные грунты просаживаются со временем;
  • на склонах и без оконтуривания поребриком плитка расползается.

Чтобы исправить основание, плитку придется полностью демонтировать.

При покупке нерудных материалов стоит учесть:

  • на парковках предпочтительнее фракция щебня 20/40 в зависимости от интенсивности трафика и эксплуатационных нагрузок толщиной слоя от 30 см;
  • для дорожек достаточно щебня 5/20 слоем 10 – 15 см;
  • песок лучше выбрать речной или мытый карьерный с минимальным процентом глины;
  • при работе виброплитой коэффициенты уплотнения составляют 1,15 для песка и 1,2 для щебня, поэтому при покупке объем котлована нужно умножить на эти цифры, иначе материала не хватит.

Тротуарная плитка должна обеспечить необходимое качество экстерьера дорожек и долговечность покрытия. Поэтому облицовку выбирают по признакам:

  • конфигурация – квадратные элементы, мелкоформатная мозаика или плитка среднего формата типовых моделей (клевер, катушка, волна).

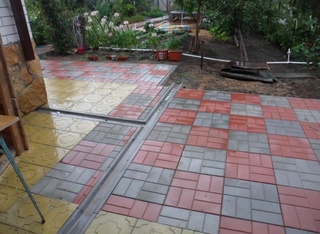

    Разновидности ТП.

  • декоративный слой – окрашивание в массе или поверхностное;
  • технология изготовления – бюджетное вибролитье, дорогостоящее гиперпрессование, классическое вибропрессование.

Гиперпрессованная плитка тротуарная.

Важно! Вибролитая продукция стоит дешевле, поскольку проще в изготовлении, обладает оригинальной конфигурацией, сокращает бюджет отделки. Гиперпрессованную плитку сложно расколоть, повредить, этот вариант оптимален для парковок, которые обслуживаются зимой снегоочистителями.

Вибролитая ТП.

Разметка и планировка

В отличие от несущих конструкций разметка приусадебного пространства чаще всего комбинированная:

  • для увеличения художественной ценности используются криволинейные и радиусные формы;
  • прямые трассы размечаются шнурами по обноскам;
  • скругления очерчиваются непосредственно на грунте по лекалам или крупногабаритными циркулями (привязанный шнуром к центральному колышку стержень).

Разметка дорожки на участке.

При разметке следует учесть факторы:

  • уклоны водоотведения – в различной технической документации 1 – 2 градуса поперек тропинок, 2 – 7 градусов при оформлении плиткой отмостки, 2,5 – 4 градуса по длине дорожек и на больших пространствах при мощении стоянки, патио;

    Уклоны для водоотведения.

  • террасы – при уклонах больше вышеуказанного значения участок разбивается на зоны, внутри которых создается единый горизонтальный уровень, а границы обносятся бетонными подпорными стенами, габионами или садовыми, тротуарными, магистральными бордюрами для ликвидации оползней, как на фото.

В черноземе содержится органика, которая перегнивает под плиткой и дает усадку. Поэтому рыхлый пахотный слой нужно снять, использовать на грядках, в ландшафтном дизайне или вывезти с участка. Получившаяся планировка называется профессионалами «корытом», в котором и производятся дальнейшие операции мощения ТП.

Снятие плодородного слоя.

Важно! Корни взрослых кустов и деревьев опасны для тротуарной плитки, поэтому их  выкорчевывают, либо прокладывают маршруты на расстоянии 3 м от них.

Дренаж и подстилающий слой

Правильно класть плитку следует на жесткое основание, обладающее дренажными свойствами, поскольку часть ливневых стоков отводится сквозь щели между плитками. Однако естественного дренажа недостаточно, чтобы справиться со всем объемом воды в сильный дождь и отвести стоки кровельного водостока при похождении тропинки возле дома или облицовке этим материалом отмостки. Поэтому необходимо выполнить несколько условий:

  • исключить взаимное перемешивание щебня или песка с грунтом за счет укладки геотекстиля;
  • уплотнить подстилающий слой виброплитой послойно до состояния, когда верхние камешки щебня не «играют» под ногой при хождении или на слое песка не остается следов обуви;
  • уложить внутри подстилающего слоя трубы дренажной канализации от дождеприемников под вертикальными стояками кровельного водостока до включения их снаружи тротуара в общую систему, которая отводит их в подземный резервуар;

    Дождеприемники внутри дорожки.

Если снимается пахотный слой более 40 см, толщина подошвы увеличивается. Для экономии бюджета в этом случае можно использовать в нижнем уровне более дешевые материалы, нежели щебень, речной песок – супесь или суглинок. Их так же необходимо уплотнить виброплитой.

Монтаж бордюрного камня

Поребрики (бордюрный камень) гораздо выше плитки (20 см), поэтому по контуру мощения необходимо изготовить траншею аналогичной ширины глубиной 25 – 30 см, чтобы поставить бордюр на слой раствора.

Траншея для поребрика

Важно! В местах прохождения лотков ливневки потребуется еще одна траншея, так как высота этих элементов варьируется в пределах 13 – 41 см в зависимости от конструкции и материала.

Без поребриков тротуары потеряют форму, так как плитка по бокам «поползет». Бордюрный камень нужно положить по шнуру с учетом продольных и перпендикулярных уклонов декорируемых участков на цементно-песчаный раствор. Соотношение ингредиентов 1/3 (цемент/песок, соответственно. Технология имеет вид:

  • мастерком в траншею укладывается раствор;
  • поребрик устанавливается на него и осаживается киянкой по шнуру;
  • снаружи и внутри в 2 – 3 местах раствор укладывается горкой на боковые поверхности бордюра чуть ниже песчаного слоя, на который будет монтироваться плитка.

Монтаж бордюров.

Мощение возможно через сутки-двое, после набора прочности цементным камнем.

Совет! Независимо от размеров лотков ливневки их лучше смонтировать вдоль бордюров вместе с ними на этом же этапе. Эти элементы так же устанавливаются на раствор, которому требуется время для отвердевания.

Мощение плиткой

Существуют методики укладки ТП на цементно-песчаный раствор (для эксплуатации в тяжелых условиях), сухую смесь (1/5 цемент, песок, соответственно) и на чистый речной песок. Практика доказала, что при добавлении в сухую смесь цемента застройщик никаких дополнительных преимуществ не получает, зато резко снижается ремонтопригодность покрытия и увеличивается бюджет отделки. Поэтому в 80% случаев плитка монтируется на сухой песок по технологии:

  • маяки – изготавливаются из доски или металлопроката, на дорожках небольшой ширины маяками автоматически становятся поребрики;

    Маяки

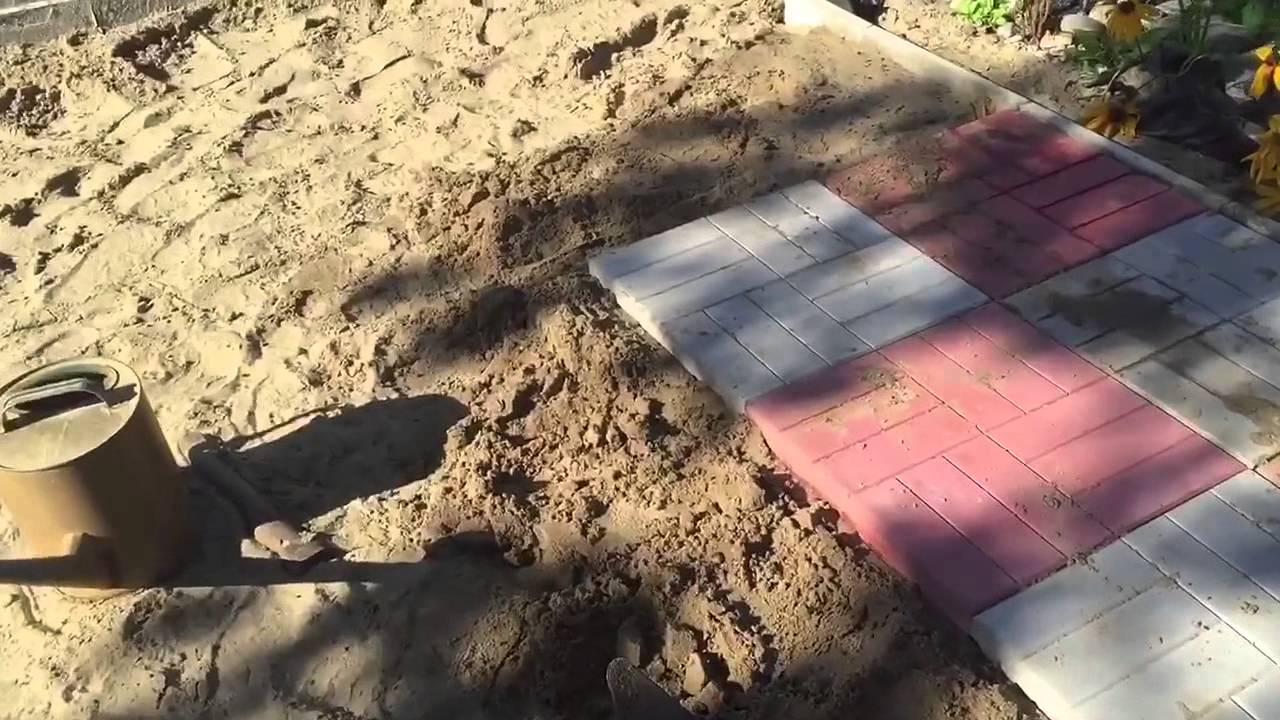

  • укладка песка – завозится тачками, выравнивается граблями на 1 – 1,5 см выше проектного уровня, затем уплотняется виброплитой;
  • выравнивание – из доски изготавливается специальное правило (выпиливаются углы в зависимости от толщины плитки), которыми протягивается участок, требующий декорирования;

    Выравнивание песка самодельным правилом.

  • заполнение пространства – вначале по поверхности между бордюрами (лотками ливневки) распределяется цельная плитка согласно рисунку;
  • подрезка – замеряются участки, на которых не помещается целая плитка, производится ее крой УШМ с алмазной оснасткой или диском по камню/бетону;
  • заполнение швов – по поверхности веником или жесткой щеткой перемещают кучку песка, который остается в выемках между элементами облицовки, как на фото ниже.

Совет! Установка бордюрного камня в торцах дорожек не всегда возможна. Чтобы предотвратить расползание, на таком участке последние два ряда монтируются на цементно-песчаный раствор.

Способы примыкания ТП к грунту и стяжкам.

Нюансы укладки тротуарной плитки

Проблемы при мощении обычно возникают при оформлении криволинейных участков. Простейшим вариантом на радиусных тропинках является укладка прямоугольных элементов:

  • плитку ориентируют длинной стороной по ходу движения;
  • работы начинают от меньшего радиуса;
  • каждый элемент смещается относительно соседнего;
  • поперечные и вертикальные швы расположены клином.

Прямоугольная ТП на поворотах.

Если застройщик выбрал коллекцию плитки со сложной конфигурацией (например, «клевер»), методика мощения кардинально меняется:

  • швы смещаются под 45 – 60 градусов по длине извилистого участка;
  • поверхность заполняется цельными элементами;
  • возле бордюров укладываются куски.

Облицовка радиусных участков плиткой Клевер.

Реже применяется технология «Луч», когда ТП прямоугольного формата ориентирована перпендикулярно бордюрам.

Вариант оформления криволинейных дорожек.

На сложных радиусных перекрестках и крупных участках направление швов может меняться для увеличения художественной ценности композиции.

Декорирование сложного радиусного перекрестка.

Проще и дешевле всего мостить дорожки, зоны отдыха и паркинги на участке по прямым трассам. На радиусных участках следует учесть вышеприведенные рекомендации. Для проблемных грунтов следует изготовить жесткий бетонный подстилающий слой.




Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI. RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России. Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Самое читаемое

Как уложить тротуарную плитку на даче: технология

При сезонном или периодическом использовании загородного участка укладка тротуарной плитки на даче может производиться по бюджетному варианту. Интенсивность трафика здесь невысокая, можно использовать самые дешевые фигурные элементы мощения (ФЭМ), отказаться от полноценных бордюров и гарцовки.

Содержание статьи

Обязательные требования для мощения

Основной проблемой индивидуального застройщика традиционно является ограниченный бюджет. Технологию укладки фигурных элементов мощения (ФЭМ) для декорирования дорожек можно упростить. Однако некоторые обязательные требования остаются неизменными:

  • устройство жесткого пространственного «корыта»;
  • удаление пахотного слоя, замена его щебнем или песком с послойным уплотнением;
  • обеспечение отвода дождевых стоков за счет уклона поверхности.

Производители выпускают латексные и полимерные формы для плитки, при наличии свободного времени плитку можно сделать собственными силами.

Формы для заливки плитки ФЭМ.

Аренда виброплиты обеспечивает дополнительные расходы, ее устройство несложное, собрать оборудование по силам большинству домашних мастеров.

Самодельная виброплита.

Ручная трамбовка проще в изготовлении, понадобится бревно и брусок в качестве рукоятки.

Простейшая ручная трамбовка.

Бюджетные варианты укладки тротуарной плитки

Дачнику можно исключить из технологии некоторые операции и заменить дорогостоящие материалы бюджетными вариантами:

  • если правильно уложить ФЭМ даже без ливневки, вода будет стекать на прилежащую к тротуарам почву, не проникая внутрь пирога, уменьшится морозное вспучивание, декоративное покрытие прослужит дольше;

    Обеспечение уклона тротуарной плитки для стока воды.

  • бордюры промышленного изготовления увеличивают бюджет облицовки минимум вдвое, их можно заменить скрытыми монолитными конструкциями, залитыми, этот вариант дешевле, чем класть тротуарную плитку на бровке на цементно-песчаный раствор;
  • если предварительно выложить ФЭМ виртуально в графическом редакторе, можно резко сократить отходы кроя материала за счет использования рациональных схем и правил раскладки для конкретного формата и размеров брусчатки;
  • отказ от разделительного полотна геотекстиля под подстилающим слоем позволит сэкономить дополнительные средства;
  • техника укладки плитки на прямых участках всегда дешевле облицовки извилистых и радиусных дорожек;

    Крупная плитка на прямых участках снижает отходы кроя.

  • цена литой брусчатки ниже, чем вибропрессованной, поэтому с учетом небольших нагрузок на даче можно уложить этот вариант облицовки.

Важно! Цветная брусчатка стоит дороже, поэтому в режиме полной экономии придется выбрать не окрашенные варианты плитки.

Основание и подстилающий слой

Долговечность дорожек напрямую зависит от качества основания и подстилающего слоя. Плодородный слой снимается целиком или на 0,4 м при большой глубине залегания. Получившаяся траншея заполняется песком (только на сухом грунте) или щебнем (при высоком УГВ). Основными нюансами правильного устройства подстилающего слоя являются:

  • нерудный материал засыпается слоями по 10 – 15 см, уплотняется трамбовкой или виброплитой;

    Уплотнение щебня вручную.

  • песок увлажняется из лейки перед трамбовкой, уплотнение производится до тех пор, пока на дне траншеи не перестанут отпечатываться протекторы обуви;
  • щебень уплотняется до состояния, позволяющего передвигаться по нему строителям без сдвига верхних камешков ногами;
  • инертные материалы не должны содержать примесей глины.

Важно! Технология выемки пахотного слоя может производиться механизированным способом. В этом случае дно «корыта» необходимо зачистить лопатами, укатать или утрамбовать до состояния, аналогичного вышеуказанному для песка.

Отметки горизонтального уровня должны учитывать следующие факторы:

  • для тропинок достаточно плитки толщиной 3 см, парковок легковых авто 4 – 6 см;
  • плоскость элементов ФЭМ должна быть на 2 – 4 см выше прилегающих газонов, открытых участков почвы, чтобы обеспечить самотечное перемещение дождевых стоков;
  • брусчатку нужно укладывать на 4 – 7 см слой песка;
  • толщина пахотного слоя обычно не менее 40 см.

Другими словами, при выборе 3 см плитки с учетом вышесказанного поверхность подстилающего слоя должна находиться в «корыте» на глубине 5-7 см. Если применяется брусчатка 6 см толщины, утрамбованный щебень подстилающего слоя должен заканчиваться на отметке 8 – 11 см со знаком минус.

Совет! Чтобы снизить расход инертного материала на длинных тропинках, больших зонах отдыха и стоянках, планировку грунта следует производить с учетом проектных уклонов, а не создавать их песком или щебнем позже.

Выбор элементов ФЭМ

Мощение дачной дорожки производится тротуарной плиткой, цена которой зависит от нескольких факторов:

  • материал – дешевле стоят бетонные и полимерпесчаные элементы ФЭМ, дороже резиновая плитка;

    Полимерпесчаная плитка.

  • технология производства – себестоимость вибролитых изделий ниже, чем вибпропрессованных и гиперпрессованных, но и ресурс при этом ниже у первых;

    Не окрашенная плитка Старый город.

  • колеровка – окрашивание в массе автоматически повышает цену элементов мощения;

Поэтому для бюджетного устройства пешеходных зон на даче применяется серая вибролитая плитка тротуарная, для которой формат имеет значение:

  • модификации брусчатки сложной формы невозможно примкнуть к скрытому бордюру без подрезки;
  • квадратная, прямоугольная, ромбическая и имеющая хотя бы одну ровную сторону плитка обеспечит минимальное количество подрезки.

    Как укладывать плитку Старый город без подрезки и бордюров.

  • квадратные модели «колодец», «восьмерка», «черепашка», «шашки», «Калифорния) идеально подходят для прямолинейных участков.

Совет! Квадратная плитка позволяет сделать тропинку шириной 60 – 100 см из элементов ФЭМ разной величины от 30 х 30 см до 50 х 50 см без подрезок по всей длине.

Мощение поэтапно

Чтобы тротуарная плитка не сползала по бокам дорожки, в классической технологии используются садовые бордюры. В бюджетном варианте эти элементы отливаются в дощатую или земляную опалубку, их можно сделать скрытыми:

  • изготовление траншей по периметру глубиной 25 см;
  • приготовление бетона вручную на листе или в корыте;
  • укладка смеси без армирования;
  • штыкование арматурным прутком до полного удаления воздуха (щебень утоплен полностью, на поверхности появилось цементное молочко, пузырьки воздуха не выходят из раствора).

Заливка скрытого монолитного бордюра.

Высоту скрытых бордюров необходимо сделать примерно до середины плитки с учетом слоя песка, на который она укладывается (5 – 7 см). После отвердевания бетона (минимум 3 суток) можно приступать к мощению:

  • монтаж брусков-маяков вдоль направления тропинки;
  • засыпка песка и выравнивание слоя по маякам;
  • удаление брусков и заполнение оставшихся канавок песком;
  • укладка целой плитки перед собой с осаждением каждого элемента резиновой киянкой по мере необходимости;
  • подрезка кусков и установка их на место эксплуатации.

Важно! Для уплотнения всей поверхности уложенного покрытия может использоваться только виброплита. Катки из бочек, трамбовки необходимого эффекта достигнуть не позволяют.

На последнем этапе следует забить песком швы тротуарной плитки. Идеальным вариантом является песок кварцевый, для снижения сметы отделки вполне подойдет сеяный карьерный. Речной песок для этого непригоден, так как его частицы имеют скругленную форму, не обладают эффектом саморасклинивания.

Конфигурация тропинок

Если сделать дорожки прямолинейными с учетом размера плитки, то можно свести подрезку элементов ФЭМ к минимуму. Однако существуют экономичные схемы укладки для тротуарной плитки некоторых конфигураций, когда вся дорожка облицовывается цельной брусчаткой.

На перекрестках выбор схемы зависит от конкретного размера и формата выбранной застройщиком плитки. Здесь без кроя ФЭМ обойтись сложнее, так же, как и в узлах примыкания к дождеприемникам под кровельным водостоком.

Оформление перекрестка на даче элементами Старый город.

Ресурс одного алмазного диска для УШМ значительно выше, чем упаковки абразивной оснастки по бетону/камню. Поэтому дешевле купить один алмазный диск, который по окончании работ останется в арсенале домашнего мастера.

Таким образом, способов бюджетного мощения тропинки на даче тротуарной плиткой достаточно много. При этом трудозатраты повышаются незначительно, ресурс облицовки практически не снижается.



Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России. Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Самое читаемое

Укладка тротуарной плитки своими руками пошаговая инструкция

Тротуарная плитка завоевала признание как практичный и функциональный материал. Декоративным бетонным камнем облагораживают территории дворов, подъезды к дому, садовые дорожки, мостят парки и площади городов. Качественная брусчатка служит до 15-20 лет, оставив далеко позади традиционные покрытия из асфальта или монолитного бетона. Важную роль играет правильный монтаж, который могут выполнять не только профессионалы. Укладка тротуарной плитки своими руками — вполне реальная задача для домашнего мастера, решившего обустроить входную зону или садовый участок.

Виды и свойства тротуарной плитки

До появления рукотворной плитки дороги и площади мостили натуральным камнем. Это было дорого и не всегда доступно. С изобретением бетона искусственная брусчатка стала пользоваться популярностью. Технология зародилась в Голландии и распространилась по всему миру.

Большие и малые предприятия освоили выпуск продукции методом вибролитья, гипер- или вибропрессования. В качестве сырья используется смесь цемента, наполнителей и воды.  Внешне изделия различаются текстурой поверхности. Прессованная брусчатка шероховатая, литая — гладкая и глянцевая.

Физическим характеристики плитки, изготовленной разными методами, очень сходны:

  • прочность при сжатии на уровне 300-500 кг/см² ;
  • истираемость 0,3-0,7 г/см²;
  • водопоглощение 4,5-6 % от объема;
  • морозостойкость F 200-400 циклов.

Но специалисты утверждают, что прессованные изделия менее скользкие, не так подвержены действию морозов, служат дольше аналогов, изготовленных вибролитьем.

Сравнительные характеристики различных видов плитки

Тротуарная плитка из бетона — самая распространенная. Для мощения различных объектов применяют также брусчатку из природного камня, клинкера, резины или обработанного дерева. Любителям экзотики предлагаются светящиеся покрытия, с фотопечатью и эффектом 3D.

Дизайн плитки и раскладка

Базовый цвет бетонной брусчатки — цементно-серый. При изготовлении в сырье вносят пигменты и получают окрашенный материал. Выбирая такие изделия, нужно учитывать прочность красителя. Наиболее стойкими считаются красные или черные тона, полученные добавлением окисей железа или сажи. Они не выгорают на солнце много лет. Синие и зеленые оттенки обесцвечиваются за 2-3 года, а желтые, лимонные или оранжевые часто оказываются непрактичными, быстро пачкаются.

Чтобы разнообразить простую укладку брусчатки, применяют сочетания цветных элементов, выкладывая из них геометрические фигуры:

  • прямоугольники;
  • ромбы;
  • полосы;
  • соты;
  • змейки;
  • елочку;
  • двойную Т.

Виды раскладки тротуарной плитки.

Форма плитки многообразна — квадратная, прямоугольная, ромбовидная, шестиугольная, сложной конфигурации («Лепесток», «Бабочка», «Ракетка», «Катушка»), с гладкими или рифлеными краями. Толщина — 40-100 мм. Размеры колеблются от 100х100 мм до 400х400 мм. Поверхность украшают фактурными рисунками — «Паркет», «Паутинка», «Песчаник», «Шахматы», «Елочка». Для оформления периметра дорожек производятся бордюры и водостоки.

Этапы монтажа тротуарной плитки.

Укладка тротуарной плитки своими руками поможет избежать таких неприятных проявлений погоды, как лужи после дождя или таянья снега. Вода просачивается сквозь швы, не застаиваясь на поверхности. Летняя жара не вызывает испарений и запаха, как это часто бывает с асфальтом. Но монтаж нужно проводить по всем правилам, иначе существует риск проседания, провалов, расшатывания отдельных элементов.

Этапы монтажа тротуарной плитки включают:

  1. Разметку границ полотна на местности.
  2. Снятие плодородного грунта, подготовку котлована.
  3. Укладку геотекстиля.
  4. Установку бордюров.
  5. Засыпку песком, щебнем, уплотнение.
  6. Устройство выравнивающей сухой стяжки.
  7. Монтаж брусчатки на основание, подрезку элементов.
  8. Засыпку щелей, уплотнение.

Для отвода поверхностной воды формируют поперечный уклон, прокладывают дренаж.

Схема расположения слоев.

Важно. Приобретают плитку с запасом 7-10% на подрезку, возможный брак или мелкий ремонт.

Планирование участка и разметка

Если предстоит самостоятельная укладка тротуарной плитки, пошаговая инструкция даст подробное описание технологии, а также рекомендации и советы. Они помогут справиться с поставленной задачей.

Разметку проводят в соответствии с планом раскладки элементов. Просчитывают размеры площадки таким образом, чтобы отходов оставалось как можно меньше. Желательно разместить целое число плиток по короткой стороне. Так придется подрезать минимальное количество камней.

Разметка площадки под укладку

Дорожками соединяют входную зону, беседку, гараж, баню. Ширина прохода должна быть комфортна для того, чтобы два человека смогли разминуться. Обычно это 1-1,5 м. Тропинки к грядкам или клумбам более узкие — 0,5-0,8 м. Под стоянку легкового автомобиля размеры площадки не должны быть менее 5,3х2,5 м, для двух машин — 5,3х6 м.

Разметку проводят с помощью колышков, которые вбивают в грунт через каждые 2-3 м, на изгибах — через 0,5-1 м. Между ними протягивают прочный шнур. Криволинейные участки можно обозначить садовым шлангом, отметить точки крупноразмерным циркулем или по лекалу.

Подготовка основания

Перед тем, как положить тротуарную плитку своими руками, основание тщательно обустраивают. От качества подготовки в большой степени зависит срок службы покрытия. Должны соблюдаться уклоны, уровни, очередность слоев.

С площадки снимают верхний плодородный грунт, заменяют его щебеночно-песчаной подушкой. Глубина выемки:

  • 50-60 см — в местах заезда транспорта;
  • 30-40 см — в пешеходной зоне;
  • 25-30 см — под садовые дорожки.

Плодородный грунт можно использовать в дальнейшем для рекультивации почвы в саду.

Дно котлована уплотняют. Расстилают геотекстиль. Он предохранит инертные материалы от заиливания и прорастания корней. Главная функция щебеночно-песчаной подушки — дренаж основания под плиткой, предупреждение подвижек грунта при морозном пучении, губительных для любого наземного покрытия.

На дно котлована насыпают слоями крупный и мелкий щебень, песок, уплотняя каждый трамбовками или виброплитой.

На очень рыхлых сжимаемых грунтах подготовку выполняют из тощего бетона. Нельзя класть плитку на асфальт. Это приводит к застаиванию воды под облицовкой, увлажнению и порче материала. Если УГВ на участке низкий, достаточно провести отсыпку песком.

Важно. Для стока воды площадка должна иметь уклон не менее 1,5 см на погонный метр. Его желательно направить от дома. Если это невозможно, в нижней части склона укладывают дренажный канал.

На узких дорожках создают только продольный уклон, на широких — еще поперечный. Для сбора воды монтируют точечные или линейные дождеприемники.

Установка бордюров

Бордюрные камни выполняют функции удерживающей кромки, чтобы плитка не смещалась и не сползала по периметру. Их изготавливают из бетона, но встречаются пластиковые или металлические поребрики. Укладывают такие элементы вдоль дорожек сложной извилистой формы.

Для самостоятельного монтажа подходят небольшие бордюры длиной до 60 см. Их можно поднять в одиночку. Устанавливают их по уровню на слой песка или раствора, соблюдая между элементами зазор 5 мм.

Поребрики могут располагаться выше или вровень с поверхностью тротуарной плитки в зависимости от положения дорожки относительно грунта. Если при дожде возможно загрязнение землей, бордюр нужно приподнять на 25 мм.

Для монтажа поребрика выкапывают канавку шириной 20 см и глубиной, превышающей его высоту на 50 мм. На дно кельмой расстилают раствор. Укладывают камень и осаживают киянкой до разметки из натянутого шнура. Пазухи заполняют пескобетоном.

Для раскроя элемента применяют болгарку с оснасткой по бетону или специальную гильотину. При крутых изгибах дорожек подрезают оба торца.

При устройстве ступеней бордюры устанавливают как ограничительный элемент вровень с плиткой. Они сдерживают оползание покрытия по уклону конструкции.

Иногда поребрики заменяют лотками ливневки, заглубленной в грунт брусчаткой, монолитным бетонным поясом.

Мощение тротуарной плитки

После изготовления жесткого короба из бордюров приступают к укладке плитки. Для подстилающего слоя применяют песок, гарцовку или гранитный отсев. Его равномерно распределяют по площадке и уплотняют виброплитой. Желательно, чтобы контактный материал был слегка влажный. Выглаживают основание правилом по натянутым шнурам или маякам.

Укладку плитки начинают с нижней точки в направлении от себя. Сначала монтируют целую брусчатку на всем поле работ, затем подрезают элементы и заполняют ими пустые участки. По покрытию сразу можно ходить, но наступать на выровненный подстилающий слой запрещено.

При создании декоративного узора соблюдают предварительно составленную раскладку. Если орнамент сложный, рекомендуется выполнить чертеж или схему. Каждые 2-3 ряда проверяют ровность поверхности и вертикальность швов.

Резка брусчатки

Бетонный камень распиливают болгаркой, раскалывают молотком с зубилом или разрубают специальной резкой. Если ведется укладка тротуарной плитки своими руками, наиболее доступны первые два варианта.

При раскрое сначала мелом на поверхности размечают контур будущего скола. Легко постукивая молотком по зубилу, постепенно разрушают бетон по проведенной линии. Спешить не стоит, сильным ударом можно испортить плитку.

Важно. Если применяется болгарка, нужно оснастить ее алмазным кругом. Перед резкой брусчатку рекомендуется смочить, чтобы избежать перегрева насадки.

Засыпка швов и уплотнение

Для засыпки применяют мытый кварцевый или карьерный песок, кристаллы которых имеют острые грани. Благодаря этому частицы расклинивают зазоры, не выдуваются и не вымываются дождями.

Песок рассыпают по поверхности плитки и распределяют мягкими щетками. Нужно оставить некоторые излишки для заполнения пустот. Уплотнение проводят виброплитой за 3-4 прохода.

После окончания работ выступивший из швов песок сметают. Если для подстилающего слоя применялась цементно-песчаная гарцовка, по окончании гидратации могут выступить белые пятна. Рекомендуется обработать их сразу силиконовыми гидрофобизаторами, которые дополнительно повышают морозоустойчивость и износостойкость покрытия. Налет можно убрать растворами уксусной, соляной или лимонной кислоты, биоразлагаемыми препаратами.

Укладка тротуарной плитки своими руками — видео.

Еще одно видео с поэтапной укладкой тротуарной плитки.

Укладка тротуарной плитки своими руками

Тротуарную плитку миллионы владельцев дач и загородных домов выбирают в качестве материала для благоустройства своих участков: устройства отмостки и дорожек, мощения площадок, зон отдыха и мест, выделенных под стоянку автотранспорта. Тротуарная плитка практически идеально подходит для этих целей: приемлемая цена, простота укладки и последующего ухода за ней, возможность простой и быстрой замены поврежденных участков, морозо- и износостойкость материала, хорошие эксплуатационные характеристики, богатейший выбор фактур, рисунков и цвета. Экологически чистый строительный материал. Добавьте к этому постоянное появление на рынке все новых видов тротуарной плитки с ранее неожиданными и привлекательными возможностями (резиновой тротуарной плитки, полимерпесчаной тротуарной плитки, плитки с объемными цветными рисунками), и станут понятны причины такой популярности.

Выбор плитки

Речь не идет о выборе цвета, рисунка, фактуры. В этом вопросе каждый покупатель руководствуется своими предпочтениями и своим видением дизайна участка. Мы говорим об эксплуатационных характеристиках этого материала.

Как известно, есть два способа производства плитки: вибролитье и вибропрессование. Преимущества первого способа заключается в разнообразии цветовой гаммы, богатом выборе существующих форм, в которые при производстве тротуарной плитки заливается смесь, и возможности сделать индивидуальный заказ на материал практически любой конфигурации. Если вам нужен неповторимый, эксклюзивный дизайн, которым вы хотите потрясти родных, знакомых и соседей, вам нужна вибролитня плитка. При этом надо помнить, что у нее достаточно непродолжительный срок службы (порядка 7 лет) и ограниченные в сравнении с вибропрессованной плиткой эксплуатационные характеристики. Она не годится для мощения площадок с интенсивной нагрузкой, в том числе автомобильных парковок.

Вибропрессованная плитка (конечно, соответствующего типа) может применяться для любых целей, в том числе для мощения подъездных путей и мест для стоянки автотранспорта. Некоторые ее разновидности, в первую очередь гранитная брусчатка, используются и для мощения дорог. Такая брусчатка выдерживает вес тяжелого автотранспорта. Тротуарная плитка, изготовленная способом вибропрессования, имеет отличные эксплуатационные характеристики, износо- и морозоустойчива, у нее длительный срок службы (маркетологи говорят о 200 и более годах. Прием, известный еще со времен Ходжи Насреддина, который резонно полагал, что за это время кто-то из участвующих в споре обязательно помрет. Но, в любом случае, на наш век долговечности вибропрессованной плитки точно хватит). Совершенствование оборудования и стабильно высокий спрос на тротуарную плитку позволяют производителям предлагать покупателям все новые разновидности этого материала. И если еще совсем недавно можно было четко разделить: оригинальный дизайн – вибролитая плитка, надежность и эксплуатационные характеристики – вибропрессованная, то сегодня эта грань исчезает, и стирают ее производители вибропрессованной плитки.

Планировка участка, разметка дорожек и площадок

Составляем план участка, на котором будут проложены дорожки и оборудованы площадки. После разработки плана, проходим выбранные места и с помощью колышков, рулетки и шнура делаем разметки и замеры. Это очень увлекательное занятие, просто представьте себе, что вы – старатель на Диком Западе, и столбите новый золотоносный участок. Ширину дорожек определяйте исходя из площади участка. Считается, что идеальная ширина дорожки должна быть 1 метр. Практика показывает, что на каждом участке можно выделить под дорожку такую площадь и что ширина в 0,5 метра вполне комфортна. Решать вам.

Важно! Размечая будущие дорожки и площадки, держите в голове, что нам нужно будет сделать небольшой уклон при укладке для стока воды. Сделать без достаточного опыта поперечный уклон в обе стороны от оси дорожки вряд ли получится с первого раза, поэтому ограничимся уклоном 2-3% в сторону от дома. Завершив работу по разметке дорожек и площадок, подсчитываем необходимое количество и готовим материалы и инструмент для работы.

Материалы и инструмент для укладки

Из материалов нам понадобятся:

Переходим к инструменту:

Все готово, можно приступать к укладке плитки.

Подготовка основания

По сделанной разметке выкапываем траншею. Нам надо снять дерн минимум сантиметров на 20 вглубь. Тщательно удаляем из траншеи корни растений. Грунт вынимаем таким образом, чтобы траншея была с боковым уклоном. Так мы сможем добиться стока воды с тротуарной плитки.

Завершив земляные работы, начинаем дно траншеи тщательно утрамбовывать. Строители для этой цели используют машинку для трамбовки, но, если такой у вас в хозяйстве нет, можно изготовить ручную или просто взять небольшое бревно. Делаем канавки для установки бордюрного камня.

Внимание! Есть две точки зрения, когда надо устанавливать бордюрный камень.

Многие считают, что размеры плитки известны, ширина швов между плитками примерно известна, поэтому устанавливать бордюр надо на стадии подготовки основания. Логика в этом есть. Как есть она в утверждениях специалистов, что точно определить ширину дорожки заранее невозможно. Тротуарная плитка – это не керамика для ванной или кухни, толщина швов не получится одинаковой и в итоге бордюр придется сдвигать. К какому мнению стоит прислушаться? К первому. Только ориентироваться надо не на свой глаз-алмаз, а на специальные пластмассовые крестики. Такие используют при укладке керамической плитки. Возьмите цельные крестики 2 мм.

Застилаем дно траншеи геотекстилем. Теперь никакой сорняк к солнцу через дорожку пробиваться не будет. Засыпаем геотекстиль слоем щебня толщиной около 20 см, смачиваем водой и начинам утрамбовывать. Трамбуем интенсивно, нам надо, чтобы после этой операции остался слой толщиной не более 15 см.

При укладке тротуарной плитки на гарцовку (смесь песка и цемента) или на песок поверх щебня делается песчаная подушка. Если вы хотите производить укладку на бетонное основание, щебень надо залить раствором, приготовленным из сухой штукатурной смеси. После затвердевания раствора вы получите готовую бетонную стяжку.

Переходим к установке бордюрного камня в канавку. Предварительно засыпаем в канавку щебень, утрамбовываем, выравниваем, закладываем в канавку цементный раствор и устанавливаем бордюр. Проверяем горизонтальность строительным уровнем. Помним, что высота бордюрного камня должна быть ниже высоты поверхности уложенной тротуарной плитки, чтобы не препятствовать стоку воды с дорожки.

Застилаем утрамбованный щебень геотекстилем и насыпаем сверху песком. Нам надо сделать песчаную подушку. Геотекстиль препятствует попаданию песка в щебеночную подушку и ее засорению, ведь щебень будет выполнять в «пироге» дорожки дренажную функцию. Песок разравниваем с помощью грабель и утрамбовываем. Затем обильно поливаем до образования луж на его поверхности. Когда песок подсохнет, делаем его поверхность совершенно ровной. Используем для этого импровизированные «маяки» из кусков труб одинакового диаметра. Трубы утапливаем в песок и правилом делаем поверхность гладкой так, как делают стяжку пола. Основание готово.

Не забываем и про основной дренаж. Дренажную трубу обматываем в один слой геотекстилем и укладываем в неглубокую канавку непосредственно за бордюрным камнем с одной стороны дорожки. В этом случае геотекстиль также не даст частицам грунта и песку попасть в дренажную трубу и засорить ее. Создаем при укладке трубы уклон в сторону дренажного колодца. Укладываем таким образом, чтобы дренаж не бросался в глаза. Временным выходом из положения без укладки трубы для организации дренажа может стать неглубокая открытая канавка с уклоном к колодцу. Ее придется регулярно чистить, но сброс воды с дорожки по ней вполне можно устроить.

Технология укладки на песчаную подушку

Приступаем к укладке. Подушка из песка должна быть хорошо утрамбована и выровнена. Раскладываем плитку. Начинаем от бордюра и движемся в направлении «от себя». Слегка вбиваем ее в основание из песка и выравниваем ударами деревянной киянки или молотка с прорезиненной головкой. Строители используют для этой цели виброплиты. При большом объеме работы на вашем участке по укладке плитки своими руками, целесообразно взять виброплиту напрокат.

Постоянно контролируем уровень. Прикладываем строительный уровень вдоль рядов и по диагонали. Та сторона дорожки, куда будет стекать вода и вдоль которой проложен дренаж, должна располагаться под углом около 3% к противоположной стороне.

Совет на будущее.  Для организации поперечного уклона и стока воды в обе стороны от оси дорожки ее середина должна быть немного выше боковых рядов. Для проверки прикладывайте уровень от края дорожки к оси по диагонали с каждой стороны. Если плитка легла неровно и ее нельзя выровнять киянкой, следует ее снять и убрать или добавить песок.

Через каждые два ряда уложенной тротуарной плитки прикладываем правило (или ровный брусок) и постукиванием киянки выравниваем зазоры.

Завершив укладку, засыпаем все зазоры сухой штукатурной смесью и обильно поливаем водой. Рассеиватель на шланге нам нужен, чтобы получить эффект дождя, а не струи, которая вымоет смесь из зазоров. Перед поливом сметаем с поверхности дорожки весь мусор и остатки сухой смеси.

Оставляем готовую дорожку на некоторое время без нагрузки, чтобы раствор в швах схватился.

Помните, что расход зависит и от способа укладки. Так, при диагональной укладке расход будет больше.

От того, насколько правильно устроено основание для тротуарной плитки, зависит срок ее службы. При соблюдении всех требований к устройству основания, она прослужит очень долго.

Для дорожек на дачном участке и зон отдыха достаточной будет укладка на песчаную подушку. Укладка на сухую смесь требуется для мест парковки и подъездных путей.

Технология укладки на бетонное основание

Укладка тротуарной плитки на бетонное основание требуется при очень значительных нагрузках, что маловероятно в случае с садовыми дорожками и зонами отдыха.

Мы уже говорили о том, что щебеночную подушку можно пролить цементным раствором, поверхность выровнять и получить готовое бетонное основание. Если основание по каким-то причинам надо армировать, в траншее над щебеночной подушкой устанавливается простая деревянная опалубка и заливается бетон толщиной до 10 см с армированием сеткой с ячейками 10х10 см. От растрескивания предохраняем бетонное основание установкой деревянных реек поперек траншеи. Рейки устанавливаются с шагом 2,5-3,0 метра. Они создадут в бетоне деформационные швы. Рейки устанавливаются с тем же уклоном, что и вся конструкция. Желательно перед установкой промазать рейки битумом. Когда мы будем равнять верхний слой бетона, рейки послужат нам маяками.

Для бетонного основания используем смесь М150. Поверхность бетона надо зажелезнить, для чего присыпать ее цементом и разравнять мастерком. Бетонное основание закрываем пленкой и периодически смачиваем водой.

Тротуарная плитка укладывается на основание из бетона на обычный цементно-песчаный раствор. Предварительно плитка раскладывается для проверки рисунка и уточнения возможных мест подрезки. В местах подрезки плитка маркируется.

Затем плитка снимается, на бетонное основание наносится раствор слоем 2-3 см, и начинается укладка. Для точности в ширине зазоров используем пластмассовые крестики. Постоянно проверяем уровень поверхности и помним, что нам нужен уклон для стока воды. После того как раствор схватится, засыпаем зазоры гарцовкой и проливаем водой.

Вы познакомились со способами укладки тротуарной плитки своими руками. При соблюдении технологии и аккуратности в работе укладку вполне по силам выполнить самостоятельно.

Укладка тротуарной плитки своими руками: подробный мастер-класс

Двор с тротуарной плиткой смотрится намного привлекательней, она красиво контрастирует с зелёными посадками. После дождя дорожка будет всегда чистой и без луж. Существует много видов тротуарной плитки, отличающихся цветом и формой, поэтому легко подобрать подходящий рисунок. Укладка тротуарной плитки своими руками на первый взгляд трудная задача, но вполне решаемая. Маленькую садовую дорожку можно сделать за выходные, а чтобы выложить двор — потребуется недели две и помощник.

Быстрая навигация по статье

Выбор плитки

По способу производства тротуарная плитка делится на штампованную и вибролитую. Покупать лучше выбиролитую. Она стоит немного дороже, но более красива и долговечна.
Толщина тротуарной плитки подбирается в зависимости от нагрузки.

  • Плитка толщиной 20 мм подойдёт для садовых дорожек, где будут ходить только люди.
  • Во дворе лучше всего подходит плитка 40—45 мм.
  • Если во дворе будут стоять тяжёлые автомобили, лучше укладывать 60 мм плитку. Не вся плитка подходит для такой нагрузки, поэтому нужно уточнять у производителя.

Рисунок укладки и цвет можно выбрать на свой вкус. Цветная плитка дороже серой. Новичкам будет сложно укладывать прямоугольную и квадратную плитку без пазов: ромб, кирпич, брусчатку. При её укладке трудно избежать расхождения швов, поэтому мастера и берут дороже. Фигурную плитку укладывать легче.

Список инструментов и материалов

  • Тротуарная плитка. Расчёт количества делается по площади укладки с учётом подрезки.
  • Песок. Потребуется несколько тонн песка, в зависимости от рельефа и площади укладки. Объём подсыпки рассчитывается в кубометрах: площадь укладки умножаем на среднюю толщину подсыпки.
  • Бордюр. Укладывается по периметру.
  • Цемент. Для подсыпки и заполнения швов.
  • Колышки и прочная нить. Для разметки.
  • Обычный и резиновый молоток.
  • Лопата.
  • Длинное правило.
  • Уровень.
  • Две трубы диаметром около 50 мм.
  • Трамбовка.
  • Тачка.
  • Мастерок.
  • Ведро.
  • Веник.
  • Болгарка и алмазный диск по бетону.
  • Наколенники.

Технология укладки тротуарной плитки

Видео:

Разметка

Чтобы вода после дождя не застаивалась на плитке, сделайте уклон 2-3 градуса в сторону улицы. Уровень улицы будет считаться нулевой точкой.

Вбейте два колышка вдоль нулевой линии и натяните между ними нить по уровню.


Привяжите вторую нить к одному из колышков и натяните её перпендикулярно нулевой линии. Свободный конец нити привяжите к новому колышку, но с небольшим уклоном.

Вбейте четвёртый колышек и натяните ещё одну нить параллельно нулевой линии по уровню.


Соедините первый и четвёртый колышек нитью. У вас должен получиться прямоугольник с наклоном в сторону улицы, который будет служить ориентиром плоскости будущей площадки.

Нужно разделить прямоугольник на несколько более узкие частей, чтобы длины правила хватало для контроля уровня укладки.

Подготовка основания

Выровняйте основание относительно шнура. Где грунт сильно выступает, снимите её, а где есть ямы — подсыпьте.


Зазор под шнуром нужно оставить на глаз — 2 толщины плитки.


Грунт нужно хорошо утрамбовать, особенно в местах подсыпки. Это делается с помощью трамбовки.

В нашем случае для этого использовалась самодельная трамбовка из лапы подъёмного крана с ручкой. Также можно сделать её из широкого швеллера или бруса, приделав ручку.

Чтобы не допустить проростания сорников через швы плитки, на грунт можно постелить геотекстиль.

Укладка делается на цементно-песчаную смесь.

Высыпаем на землю песок и смешиваем его с цементом в пропорции 6 к 1. Лучше использовать влажный песок.


Распределяем приготовленную смесь по одному из мини-прямоугольников и тщательно утрамбовываем.



Вдоль длинных сторон прямоугольника укладываем 2 трубы. Выставляем их параллельно нитям и горизонтально по уровню. Оставляем зазор под нитью на толщину плитки + 1 см.




Надеваем старую обувь и наколенники. Становимся на колени в мини-прямоугольник и проводим правилом под нитью, чтобы увидеть, где нужно добавить цементно-песчаной смеси. Подсыпаем и утрамбовываем до получения ровного основания.




Укладка плитки

Складываем плитку стопками рядом с местом укладки и заодно осматриваем её. Дефектную и кривую плитку лучше отложить в сторону и не использовать.

Укладываем первую плитку в угол и совмещаем её по осям с нитью.


Лучше начинать укладку от себя, чтобы стоять на плитке, а не подсыпке.

Простукиваем плитку резиновым молотком, чтобы утопить до уровня разметки.


Тоже делаем и со второй плиткой.


Последовательность укладки зависит от выбранного рисунка.


Продолжаем поэтапно укладывать плитку. Сначала один прямоугольник, затем соседний и так далее. Контролируем уровень дорожки правилом относительно натянутых нитей.



Если встречаются какие-то препятствия, обходим их без подрезки. Эти участки лучше заполнять в конце.

Плитку у ворот лучше укладывать на раствор, так как там будет большая нагрузка.

Подрезка

Подрезка тротуарной плитки делается болгаркой с алмазным диском по бетону.

Чтобы ровно отрезать плитку у клумбы, обозначьте её границу нитью и отпилите выступающую плитку.

По периметру плитка обрамляется бордюром.

Для этого вдоль кромки мастерком или лопаткой прокопайте траншею.

Чем ниже нужно сделать бордюр, тем глубже копаем траншею.

Бордюры фиксируются густым раствором.

Поребрик не устанавливается заранее, потому что невозможно заранее определить расстояние чтобы получить красивую подрезку, зазоры между плитками могут отличаться.

Ячейки для подрезки вдоль бордюра нужно дополнительно утрамбовать, так как грунт мог осыпаться при копании траншеи.

Укладываем оставшуюся подрезку.

Швы


В конце каждого рабочего дня прометайте швы плитки. Для этого смешайте сухой цемент и песок 1 к 6.

Рассыпьте смесь на плитку.

Прометите веником, чтобы заполнить щели.



На некачественной плитке может вылезти белый налёт. В этом случае заполняйте швы только песком.

В этой статье был описан трудный вариант укладки тротуарной плитки во дворе. Садовые дорожки и отмостки делать ещё проще, они не требуют длительной подготовки.

comments powered by HyperComments

загрузка. ..

Технология укладки тротуарной плитки - пошаговая инструкция для новичков

Тротуарная плитка для дворе частного дома или на дачественную две функции - эстетическую и утилитарную. Залогом качественной реализации и другой, является правильной укладка тротуарной плитки.

Многие доверяют это профессионалам, уповая на то, что они знают свое дело. А так ли это? Всегда ли наемный рабочий выполнит монтаж лучше, чем сам хозяин?

Главное знать, как укладывать тротуарную плитку своими руками.

Хорошим подспорьем пошаговая инструкция, в которой помимо очередности работ, будут раскрыты все нюансы этого простого и увлекательного процесса. Где результат проявляется с первой положенной плиткой.

Укладка тротуарной плитки своими руками

Подготовка к укладке тротуарной плитки

Планирование является залогом того, что самодельная дорожка не подведет долгое время.

  • Планировка участка . Мало кто решается выложить всё пространство на участке плиткой, точно так же без дорожек, как минимум от калитки к коттеджу и хозпостройкам, трудно обойтись. Идеальный вариант - продумать дорожки к дому и от него к основным строительным материалам на участке. Так и газон сохраняется, и в дождь грязь месить не приходится. Кроме того, не придется выкорчевывать деревья и другие многолетние насаждения.
  • Выбор материала . Тротуарная плитка постепенно отвоевывает позиции у других видов дорожного покрытия.Главные преимущества: простота работы, возможность демонтажа покрытия, не «плывет» асфальту от системы, не лопается от холода (морозоусройчивая), и не требуется в уходе. Дорожка, выложенная тротуарной плиткой, пропускает влагу, тем самым, не наносит вред почве и грунту (экологичная).
  • Плитка . Выбирая плитку нужно знать, что по способу изготовления бывает вибролитая (возможно самостоятельное изготовление) и вибропрессованная (делается в промышленных условиях). Различается по цвету, толщине и форме. Требует устройства различного по составу основания. Всеми факторами определена технология укладки тротуарной плитки.
Плиточное покрытие дорожек и площадок - параметры
.

Сравнительный анализ плиточного дорожного покрытия предоставлен в таблице

Назначение дорожки Вид плитки Толщина плитки Требования к основанию Цена Возможность сделать своими руками
Пешеходная (дорожки, тротуары, отмостка) Вибролитая 25-40 мм Песчаня подушка Низкая Есть
Дорожная (подъездная дорожка, место стоянки авто на участке) Вибролитая 40-60 мм Песчано-цементная подушка Средняя Есть
Промышленная Вибро-прессованная 60-80 мм Бетонная, песчання подушка Высокая Нет

Рекомендуем! Поэтапная инструкция (мастер-класс),
как изготовить тротуарную плитку в домашних условиях.

На выбор основания под тротуарную плитку влияет и тип грунта. Подвижный грунт требует устройства бетонного основания даже под пешеходную дорожку, а плотный позволяет обойтись песчано-цементной подушкой и под автомобиль.

Укладка тротуарной плитки своими руками - пошаговая инструкция

Общие советы и правила, как класть тротуарную плитку правильно:

  • обеспечить стоки для отвода воды . Если выполняется укладка тротуарной плитки на песок, то вода уйдет в зазоры между плиткой, а если на бетонное основание, то поперечный, продольный или поперечно-продольный уклон обязателен.Таким образом, вода, дождевая или талая, не будет собираться между бетоном и плиткой. Следовательно, исключена вероятность вспучивания участков дорожки. Оптимальный уклон тротуарной плитки 1 см на 1 метр. Обратите внимание: зазор для отвода воды должен размещаться между бордюром и плиточным полотном;
  • соотнести размер плитки с размерами, отведенными под дорожку . Чем шире дорожка, тем крупнее должны быть плиточные элементы (субъективное мнение) или наоборот, из мелкой плитки.Казалось бы, крупная плитка позволит сделать выкладку быстрой и более простой, но на самом деле, может оказаться иначе. Большие габариты плитки непосредственно отражаются на массе, вес тротуарной плитки 40х40 см - 15-16 кг (в зависимости от толщины). Как следствие, такие плиты трудно подымать, перемещать, выравнивать. Пока подгонишь высоту, придется несколько раз приподнять тяжесть для подсыпания песка;
  • проложить (подвести) коммуникации до укладки тротуарной плитки .В противном случае, её нужно будет демонтировать, и собирать заново. В коммуникациях пока нет нужды, то можно создать условия для их прокладки предоставлений. Для этого под дорожку в наиболее вероятных местах будущие коммуникационные рекомендуют укладывать пластиковые трубы диаметром 50 мм;
  • монтаж тротуарной плитки не производится во время дождя или сразу после осадков . Почва и уложенная подушка должны просохнуть. Оптимальная влажность основания залог того, что плитка со временем не расползется;
  • основание под укладку тротуарной плитки должно быть идеально ровным .Песок, применяемый для засыпки не должен содержать глину или другие примеси;
  • выбрать другой размер дорожки . Ширину дорожки разумно подбирать, работать на учете размера тротуарной плитки, плюс величина равная сумме зазоров между ней. Таким образом, удастся избежать трудоемких и не всегда красивых подрезаний плитки. Это же относится к узорной выкладке. Однако такой подход возможен только при укладке плитки с правильной геометрией. Использование имитации натурального камня, круговой узор, сложная геометрия не всегда дает возможность обойтись без резки.В этом случае нужно продумать точное месторасположение отдельных целых и подрезанных элементов.

1 этап - Раскладка тротуарной плитки - схемы, узоры, рисунки

Для создания красивой дорожки из плитки нужно сделать правильный эскиз. Чертеж или схема укладки тротуарной плитки поможет не только визуализировать проект, но и рассчитать необходимое количество материала.

На выбор схемы укладки влияет форма (геометрия) плиток (см. Фото) и запланированный дизайн раскладки.

Варианты форм тротуарной плиткиРазные варианты тротуарной плитки

Значительные возможности для маневра использования тротуарной прямоугольной формы, со стандартными размерами 100х200 мм, типа «брусчатка» или «кирпичик». Они дают наибольшее количество вариантов укладки.

Традиционные варианты схем укладки тротуарной плитки:

1. Геометрическая укладка . Может быть представлена ​​цветными полотнами или иллюзиями.

Узоры для укладки тротуарной плиткиГеометрическая укладка тротуарной плитки

Играя цветами и выкладкой плитки можно создать уникальный дизайн садовых дорожек.Примеры на фото (ромб, квадрат, круг, новый и старый город, паркет, шахматка, веер, катушка, бабочка, клиновый лист, шестигранник или пчелиные соты).

Рисунки для укладки тротуарной плиткиОрнаменты для укладки тротуарной плитки

2. Иллюзии 3д - тротуарная плитка с 3D эффектом . Укладка плитки с рисунком, создающее объемное стереоскопическое (трехмерное) изображение - хитрая технология обмана зрения.

Тротуарная плитка с 3D эффектом3Д тротуарная плиткаТротуарная плитка, уложенная с эффектом объемного изображения

3.Хаотичная укладка тротуарной плитки , пример предоставлен ниже, схемы в классическом понимании не имеет. Предполагает выкладку плиток в художественном беспорядке. Если плитка однотонная, то при выкладке размер плиток, если разноцветная - цвета.

Хаотичная укладка тротуарной плиткиПроизвольный рисунок укладки тротуарной плиткиУкладки тротуарной плитки - абстракция

4. Художественная выкладка тротуарной плитки , представленная ниже, дает представление о разнообразии различных вариантов укладки.Сложность рисунка мастером или упорством мастера.

Художественная укладка тротуарной плиткиКрасивая укладка тротуарной плиткиОригинальная укладка тротуарной плитки

2 этап - Подготовка материала и инструмента для укладки тротуарной плитки

Для работы потребуется: песок, цемент, плитка, бордюр. Из инструмента пригодится: капроновая нить, колышки, резиновый молоток, длинное правило, уровень, трамбовка, мастерок, веник. На случай подрезки нужна болгарка с диском для резки бетона.Удобная штука наколенники, ведь работа занимает много времени именно с упором на эти части тела.

Захват для выемки плиткиНаколенники

3 этап - Разметка под укладку тротуарной плитки

Разметка участка заключается в определении контура будущей дорожки. Место по всему периметру обозначается колышками, между натягивается капроновая нить. Ввиду того, что она служит ориентиром для выкладки плитки ее нужно натягивать строго по уровню.

Разметка под укладку тротуарной плиткиРазметка по уровню

4 этап - подготовка основания под тротуарную плитку

Для основы устройства нужно снять верхний слой дерна, выровнять ложе, полить водой и уплотнить его с помощью трамбовки. Плотный грунт в таких работах не нуждается. В почве встречаются камни, корни деревьев и кустарников - всё это следует удалить.

Подготовка основания под тротуарную плиткуПодготовка основы под плитку

Примечание. Можно оставить грунт, но тогда дорожка будет намного выше остального покрова на участке, что может привести к ее подмыванию талой или дождевой водой.

Получившееся ложе засыпается дренажным несущим слоем, например, щебнем или гравием высотой в 150-200 мм.Для автомобильной дорожки (площадки) толщина слоя увеличивается до 400 мм. Многие укладывают под гравий и на него геотекстиль, чтобы исключить вероятность размывания подушки грунтовыми водами. Сверху щебня засыпается 20 мм. песка, для выравнивания основания.

Засыпка основания гравУкладка геотекстиля под плитку

5 этап - Технология укладки тротуарной плитки

Пошаговая инструкция

1. Установка бордюра для тротуарной плитки или поребрика

Назначение бордюрного камня - обозначать дорожку и защищать плитку от расползания. Но есть примеры выкладки тротуарной плитки без бордюра.

Укладка тротуарной плитки без бордюраПодрезка плитки для укладки без бордюра

Установка бордюра производится на выровненное основание. Для большей надежности его укладывают на бетонное основание (бетонный замок).

Установка бордюра для тротуарной плиткиУстановка бордюра для тротуарной плитки - схема

Можно установить пластиковый бордюр для плитки

Пластиковый бордюр для тротуарной плиткиУстановка пластикового бордюра для тротуарной плитки

Бордюр может быть установлен вровень с плиткой или выступать на несколько см.Рекомендуется укладывать плитку чуть выше поребрика (бордюра) на 5 мм, это зазор на усадку.

Монтаж бордюра для тротуарной плитки (поребрика) - схемаБордюр и поребрик для тротуарной плитки - схема

2. Подготовка основания под тротуарную плитку

Выделяют три вида основания:

укладка тротуарной плитки на песок Укладка тротуарной плитки на песок .

В этом случае расстояние между бордюрами (или натянутой нитью при их отсутствии) заполняется песком.Высота песчаного слоя составляет 50-60 мм. Перед работой песок поливают водой с использованием распылителя и оставляют немного просохнуть. Далее его выравнивают и трамбуют. Выкладка производится на влажный, но не мокрый песок.

Укладка на цементно-песчаную смесь Укладка на цементно-песчаную смесь .

На подготовленное на пятом этапе основание, укладывается второй слой песка (30-40 мм), на который укладывается арматурная сетка. Сверху сетка засыпается песка и цемента в смеси 1: 4.

Укладка на бетонное основание Укладка тротуарной плитки на бетонное основание .

Состав «пирога» показан на схеме.

Рекомендуем. Подробное описание,
как уложить тротуарную плитку на бетон - два варианта: устройство новой бетонной основы и на старое (существующее) бетонное основание.

Примечание. Выкладка плитки на бетон не лучший вариант. Это связано с тем, что бетонное основание не пропускает влагу. Вода задерживается между бетоном и плиткой и при минусовых температурах приводит к деформированию дорожки.

3. Выкладка плитки

Простые правила для качественной и эффективной работы.

Как правильно укладывать тротуарную плитку:
  • плитка выкладывается от нижней точки в сторону повышения;
  • кладка ведется методом от себя. Т.е., выполняя работы, мастер движется по уже уложенной дорожке, чтобы не повредить утрамбованное и выровненное основание;
  • установка плитки круговым способом начинается от центра рисунка.

Установка плитки круговым способомУкладка плитки кругом

  • начало монтажа приходится на оптически видимую границу, т.е. на то место, куда первым делом падает взгляд: входная дверь, крыльцо, веранда, беседка и т.п.
  • плитка раскладывается не ровными рядами, а по диагонали. Так проще выравнивать горизонталь.

Приступая к укладке, первым делом натягивают шнур по ширине дорожки, и по нему ровняют первый ряд плитки. Горизонталь следует проверять уровень каждые 2-3 ряда.

"Посадка" устанавливается путем легкого постукивания по ней резиновым молотком. Если плитка проваливается под нее подсыпается песок или смесь.

Зазор между тротуарной плиткой обычно составляет 2-3 мм (достаточно для ухода за водой). Точные зазоры выдерживаются с помощью крестиков (но, это теория, на практике не встречается).

Ограничители (дистанционные замки) тротуарной плиткиНекоторые производители представляютели наличие ограничителей (дистанционных замков) на плитке, позволяющие выполнять укладку без применения приспособлений на одинаковое расстояние от друга.

Материал подготовлен для сайта www.moydomik.net

Светящаяся тротуарная плитка

Появилась новая технология - тротуарная плитка, светящаяся в темноте. Установка такой плитки, позволяет обозначить границы и обезопасить движение по дорожке в темное время суток. Светящаяся краска наносится поверх плитки и является абсолютно безопасной для пользователей и почвы.

Светящаяся тротуарная плиткаСветящаяся в темноте тротуарная плиткаТротуарная плитка, покрытая светящейся краской

Еще один вариант декоративной подсветки дорожки - светодиодная тротуарная плитка.В этом случае, в процессе укладки монтируются блоки-кирпичики - светодиодные светильники, работающие от электричества или солнечных батарей.

Светодиодная тротуарная плиткаСветодиодные светильники в тротуарной плиткеСветодиодные фонарики для тротуарной плитки

6 этап - Затирка швов тротуарной плитки

Кроме понимания, как класть тротуарную плитку, нужно знать, чем заделывать швы. Заполнение швов между тротуарной плиткой происходит в два подхода. Для начала на уложенную плитку высыпается тонкий слой чистого, просеянного, сухого песка.С помощью веника или щетки засыпка разметается между швами. Затем на дорожку насыпают слой песка (если песчаное основание) 1: 1 (для цементно-песчаного или бетонного основания) и с помощью веника заполняют швы (просыпают).

Засыпка швов тротуарной плиткиЗатирка швов между тротуарной плитки

Можно приобрести готовую сухую смесь для заполнения швов тротуарной плитки: М150 (120 руб / 25 кг) и Quick-mix PFN (1650 руб / 25 кг).

По окончании работ дорожка поливается водой с использованием распылителя.Полив осуществляется до тех пор, пока на дорожке не образуются лужи.

Важно. Расстояние между бордюром и плиткой не бетонируется, а также засыпается сухой смесью.

Примечание. Профессионалы советуют выполнять виброуплотнение специальной доской, но пользователи утверждают, что в частном строительстве это излишне.

Уход за тротуарной плиткой

Мало знать, как положить тротуарную плитку, нужно еще ей обеспечить постоянный уход, чтобы она прослужила расчетный период.Простой уход заключается в периодическом подметании и мытье дорожки из тротуарной плитки (для того, чтобы цветная плитка оставалась такой же красивой). В зимнее время для уборки снега не следует использовать металлические лопаты, а для обледенения ломы, ледорубы, а также посыпать дорожку составами антилёд, содержащими соль.

Гидрофобизатор для тротуарной плитки

Пористая структура бетона как губка - впитывает воду. Гигроскопичность играет свою пагубную роль именно зимой, когда вода проникает в поры бетона, замерзает, расширяется и разрушает структуру бетонного основания.Как следствие, появление микротрещин, выщербин, раковин, изменение цвета.

Обработанная гидрофобизатором поверхности - капли воды держатся, используют защитные пропитки - гидрофобизаторы для тротуарной плитки

Гидрофобизирующие составы (материалы, добавки, жидкости) не защищают плитку от выгорания на солнце и истирания, а только пропитывают поверхность бетона, тем самым предотвращают «напитывание» водой (сообщают водоотталкивающее свойство).

Чем обработать тротуарную плитку

Некоторые хотят, чтобы тротуарная дорожка блестела, использовать эффект мокрой плитки. А другим - наоборот, нравится матовая плитка. В вопросе, чем пропитать плитку - мнения расходятся. Согласно оценке, Типром М, У, Неомид Н2О Стоп, Неогард, Пенетрон.

Бюджетный вариант - кремнийорганический гидрофобизатор ГКЖ-11 (дешево, не значит плохо). Принцип нанесения простой: разводится водой в пропорциях 1 кг концентрата на 25 литров воды, заливается в опрыскиватель и распыляется по поверхности плиточной дорожки.Этого объема хватит на 50-70 кв. м. плитки для обработки в два слоя. Брызгать до тех пор, пока не прекратится впитывание и не появятся капельки на плитке. В результате плитка будет всё время как смоченная (мокрый эффект), а во время дождя не будет впитывать воду, плюс, повысилась морозоустойчивость. Но, имейте в виду, обработка гидрофобизатором ГКЖ не имеет обратного действия, т.е. убрать потом его нельзя. Принцип действия показан на фото «до и после».

Бетонная стена обработанная гидрофобизатором - "до воды" Бетонная стена обработанная гидрофобизатором - "после воды"

Видеоролик, демонстрирующий разницу в водопоглащении бетона, обработанного гидрофобизатором.

Пользователи рекомендуют для пропитки бетонной плитки Энесал MP - жидкость, создающая в структуре бетона (в порах) гидрофобный барьер (мембрана), который отталкивает воду, реагенты и соли.

Для создания эффекта «после дождя» (мокрый камень), а также для повышения устойчивости тротуарной плитки к истиранию, рекомендуют защитный состав для пропитки (обработки) бетона - Энеклад КФС (Eneclad CFS). А если в него добавить бронзовую или алюминиевую пудру, то можно долго над закрепить на поверхности нужный цветовой оттенок.

Определяющее значение имеет, каким способом была изготовлена ​​плитка - вибролитье или вибропрессование. Плитка кустарного производства, выполненная путем вибролитья - менее устойчива и быстрее изнашивается, аная (вибропрессованная) прослужит порядка 100 лет.

Совет. Имейте в виду, бетонная (или кирпичная) поверхность, обработанную любым гидрофобизатором нельзя изменить, т.е. после этого ни покрасить, ни приклеить не получится!

Практики рассуждают так, обработка уложенной плитки пропитками выполняется сверху, но вода-то проникает между швами и проникает в «тело» плитки с боковой, нижней (тыльной) части.

Укладка тротуарной плитки своими руками - видео

Стоимость укладки тротуарной плитки

Еще один момент, на который хотелось бы обратить внимание. Ведь каждого интересует, как выложить тротуарную плитку недорого.

Стоимость работ будет в себя:

В таблице не указаны цены на материалы, а только за работу.

К сведению, бригада из четырех человек за день может уложить 30-50 м.кв. площади, а машина для укладки тротуарной плитки от 300 до 800 м.кв.

Машина для укладки тротуарной плиткиМеханизированная укладка тротуарной плитки

Как видно из статьи, уложить тротуарную плитку не так уж сложно. Важно придерживаться правил и выполнять каждый этап максимально качественно.

Укладка тротуарной плитки своими руками: пошаговый мастер-класс

Облагораживая придомовую территорию, многие хозяева нередко задаются вопросом, чем задлать дорожки, передний и задний двор, зону отдыха… Тротуарная плита отлично подходит для этих целей. Функциональное покрытие в благоустройстве территории не имеет себе равных. Цена на материал далеко не баснословная, да и укладка тротуарной плитки своими руками довольно проста в исполнении. Так что оформление дорожек и площадок на участке не обойдется слишком дорого, и при этом будет достойным обрамлением для сада и украшением придомовой территории.

Этот во всем мире строительный материал обладает целым рядом достоинств.

Разнообразие цветов, форм и фактур

Это позволяет создать гармоничный ансамбль, объединяя все элементы участка в завершенную картину, и воплощать любые дизайнерские и архитектурные замыслы.

Благодаря эстетической привлекательности и отличным эксплуатационным характеристикам, тротуарная плитка незаменима в ландшафтном дизайне

Экологичность и комфорт

Тротуарная плитка не выделяет вредных летучих веществ при нагревании и не размягчается под палящими солнечными лучами. Заполненные песком межплиточные швы позволяют просачиваться излишней влаге после дождя, предупреждая образование луж.

Вымощенная плиткой дорожка не нарушает естественную потребность растений на участке в водо- и газообмене

Простота обслуживания и долговечность

Тротуарная плитка - идеальное покрытие в условиях морозных зим, она имеет высокую прочность и низкую истираемость.

При качественной укладке плитка может прослужить более 15 лет

Как сама технология укладки тротуарной плитки, так и последующий уход за ней, достаточно просты. В случае повреждения покрытия, всегда есть возможность восстановить участок, подобрав и заменив всего несколько плиток.

Для того, чтобы вымощенные дорожки и площадки на участке стали не только оригинальным дополнением ландшафтного дизайна, но и исправно прослужили в течение многих лет, при выполнении работ важно учесть ряд основных моментов, как правильно укладывать тротуарную плитку.Например, в зависимости от места размещения и предназначения покрытия, укладка тротуарной плитки может быть выполнена как раствор, так и на песок или щебень.

Для обустройства садовых дорожек и площадок для отдыха достаточно использовать песчано-щебеночную «песчку»

Выбираем плитку и необходимые инструменты

На этапе подготовки к укладке тротуарной плитки крайне важно грамотно из широкого ассортимента продукции выбрать инструменты и инструменты, которые будут просто и удобно работать.При выборе плитки необходимо ориентироваться не только на вкусовые предпочтения, но и соответствующие эксплуатационные характеристики материала. Так, оборудуя зону отдыха или крытый навес для автомобиля, поинтересоваться у производителя: способна ли плитка выдерживать тяжеловесные конструкции или рассчитана только на человеческий вес.

Обращается внимание на шероховатость поверхности, форму изделия: есть ли подборы, нужно ли будет ее подрезать

Для проведения работ потребуются инструменты:

  1. мастерок;
  2. деревянная или резиновая киянка;
  3. ручная трамбовка;
  4. металлические или деревянные колышки;
  5. шнур-порядовка;
  6. строительный уровень;
  7. двутавровая балка или любого диаметра труба;
  8. лейка или поливочный шланг с распылителем;
  9. грабли и веник;
  10. цемент М500 и песок.

Для количества плиток и материалов под основание необходимо продумать планировку участка с учетом расположения и размеров его дорожек и площадок.

Одним из основных правил укладки тротуарной плитки является необходимость обустройства дорожек под небольшим уклоном из расчета на каждый метр по 5 мм с тем, чтобы вода свободно отходила от них в колодцы или на газоны.

Обустройство основания

От строительства основы напрямую зависит всего успех.При обустройстве основания по краям места будущей дорожки забиваются колья с насечками на высоте 5-7 см, на уровне которых натягивается шнур. С территории строительства убирается слой дерна, камни и мусор.

Для того, чтобы уложить любую тротуарную плитку своими руками необходимо первым делом тщательным образом подготовить основание

Для выравнивания поверхности очерченного участка в возвышенных местах лишний слой грунта снимается, а на впадинах, ямах и котловинах - наоборот, подсыпается.Выровненное граблями основание тщательно утрамбовывается. При работе с мягким грунтом желательно перед утрамбовкой смочить выровненную поверхность почвы водой. Тщательная утрамбовка основания позволит предупредить неравномерность просадки тротуара.

Глубина основания рассчитывается с запасом в пару сантиметров с учетом того, что при уплотнении всегда происходит усадка. В среднем для укладки слоя песка и самой плитки уходит от 20 до 30 см.

После выемки грунта лицевая сторона плитки должна выйти на нужный уровень

Всей поверхности будущей дорожки придается поперечный, продольный или продольно-поперечный уклон.На этом этапе обустройства площадок и дорожек также работы по прокладке коммуникаций. Укладывание геотекстиля перед засыпкой песка поможет предупредить разрастание сорняков между плитками.

Создание «подушки» из песка или щебня

На подготовленный базовый слой грунта можно выкладывать песок, который не только повысит стабильность тротуара, но и будет выступать в роли дренажной системы. Отсыпанный песок необходимо разровнять граблями и поливать водой тех пор, пока на его поверхности не образуются лужи. Уже через 3-4 часа при солнечной погоде «подушке» можно придавать гладкую ровную форму при помощи профиля, в качестве которого также могут выступать обычная труба или балка.

Для выравнивания поверхности песчаного слоя можно использовать дюймовыми ПВХ трубами

Трубы размещаются по типу рельсов на расстоянии 2-3 метра друг от друга. Промежутки между ними заполняются песком на одинаковую высоту, ровную на всем протяжении поверхности поверхности.

Для придания большей прочности покрытию тротуарную плитку можно также укладывать как на щебеночное основание, так и на раствор.Для этого необходимо подготовить сухую песчано-цементную смесь в пропорции 3: 1. Смесь выкладывается ровным слоем на основе, выполняется стяжка швеллером. При работе со «сложными» грунтами желательно использовать комбинированную укладку, состоящую из слоя цементно-песчаной смеси и бетона.

Установка брусчатки

Передладкой брусчатки необходимо натянуть по фаске шнур-порядовку. Кладку тротуарной плитки своими руками лучше начинать от бордюра. Первый ряд выкладывается строго по шнуру.Плитку выкладывают направление в «от себя».

Размещать «кирпичики» надо таким образом, чтобы они плотно прилегали друг к другу

Это позволит избежать увеличения ширины швов. Использование крестиков даст возможность задавать равные промежутки в 1-2 мм между плитками. Если плитка ложится неровно, можно с помощью мастерка снять или доложить под нее слой песка и потом снова утрамбовать.

Выравнивать тротуарную плитку необходимо, используя строительный уровень и киянку.По завершению работ по кладке плитки швы засыпаются слоем цементно-песчаной смеси и поливаются водой.

Для придания дорожке более аккуратного и привлекательного внешнего вида, межплиточные швы можно «затереть» кварцевым песком

При плохой состыковке плитки с другими постройками или элементами ландшафтного дизайна, можно выполнить подрезку ее краев при помощи болгарки.

По завершению работ с готовой дорожки сметается мусор и остатки песка. Установка бордюра на жидкий раствор М100 позволит предупредить расшатывание плиток и «расползание» дорожки.

В дальнейшем достаточно лишь обновлять вымывающийся водой песок в швах брусчатки. Дорожка, оформленная тротуарной плиткой, станет отличным украшением участка.

Оцените статью: Поделитесь с друзьями!

Пошаговая технология укладки тротуарной плитки своими руками

13 сентября'18

Укладка

Тротуарную бетонную плитку можно уложить самостоятельно, если ознакомиться с технологией. Это подходит тем, кто собирается проложить площадь в частных домах или в собственном саду.

По ГОСТу есть требования к укладке плитки на дорогах и тротуарах общего пользования. Так, например, технология отталкивается от почвы и разных сортов грунта, в месте мощения прохода. Есть требования и по прочности. Так, например, по дорожной плите должен без проблем проезжать грузовой автомобиль, без ущерба для самой плитки.

Мы же будем говорить скорее о частных случаях.Тогда, когда вы собираетесь обложить землю во дворе собственного дома, в саду, у подъезда или на кладбище. Возможности применения тротуарного камня широки и наши люди не стесняются его даже в самых интересных ситуациях. Порой камень кладут в гараже, или в кровле земляного погреба, в сельской местности.

Наша задача в том, чтобы познакомить вас с технологией укладки и рассказать, как своими руками можно выложить тротуарную плитку без каких-либо проблем.А начинается пошаговая инструкция, как всегда, с подготовки самого участка.


Подготовка

Правильная пошаговая технология любого изделия (цементная, клинкерная, старый город) начинается с подготовки земли:

  • Определение участка. Вам нужно решить, где именно будет пролегать будущая дорожка. За основу можно брать уже имеющийся проход от калитки до двери, либо внутри вашего сада или огорода. Следите за тем, чтобы ваш маршрут пролегал в обход деревьев и газона.Тогда избавьтесь от лишних проблем с готовностью почвы и сможете разметить дорожку заранее
  • Выбираем сам материал. Часто в качестве альтернативы используется асфальт. Здесь у нас несколько преимуществ: она проще в установке, не перегревается от высокой жары, не перегревается от мороза, а также пропускает сквозь себя воду, тем не менее нанося вреда ближайшей растительности
  • Плитка. Она различается как по форме и используемому материалу, так и по типу изготовления.Есть вибролитье и вибропрессование. Второй вариант для нас предпочтительнее, так как отличается большей устойчивостью, стойкостью к жаре и морозу. Применяется как цементная, так и полимерпесчаная плита
  • Форма укладки, узор, рисунок. На этом же этапе мы устанавливаемся по схеме, в виде которой установлены кирпичики и установлены. У нас уже есть примерные очертания участка, а значит, мы можем определить шириной, которая будет ограничиваться с помощью бордюра

Теперь перейдем к тонкостям.

Оформление основания

  • Первый этап процесса, это обеспечение канавок под сток воды. Обычно это небольшой зазор, который выполняется между самим полотном и ограничивающим его бордюром. Сток жидкости гарантирует, что под плитками не будет собирать вода и вся конструкция не пойдет волной. Особенно важно, если установка проходит на бетонное основание. Тогда нужно сделать небольшой уклон: 1 сантиметр на каждый метр
  • Размеры каждого элемента. Бытует мнение, что чем шире дорожка, тем шире должен быть каждый элемент.На практике, выкладка слишком широких (скажем, 40х40) элементов приводит к тому, что нам требуется детальная подгонка каждого из них. Учитывая вес изделия, сделать это не так просто. Плюс нет сглаживания за счет щелей и если будет хотя бы небольшое горизонтальное отклонение, его будет заметно даже с большого расстояния
  • Подводка коммуникаций. Возможно, ваша дорожка разбита посреди сада и вы перекрываете путь для поливочного шланга. Не очень эстетично, если он будет лежать поперек прохода.Можно использовать пластиковую трубу, диаметром примерно 50 мм и проложить ее под дорожкой. А уже через нее протягивать необходимые шланги или другие коммуникации, до электрических проводов
  • Геотекстиль. Геотекстиль требуется уложить под плитку на всей протяженности дорожки. Он препятствует прорастанию травы, появлению насекомых и движению пучинистых почв. Иначе грунт может взбучиться и плитка начать "идти волной"
  • На глинистую почву укладывается геотекстиль, затем слой щебня, а затем еще геотекстиль.Иногда, вместо щебня, применяют гарцовку - сухую смесь, популярную в ремонтных работах. А уже на верхний слой геотекстиля насыпается песок. На песке размещается сама укладка

СНИП (строительные нормы и правила), гласит, что выкладывать можно только на идеально ровный грунт. Это идеальный вариант работы, достижения которого вы при помощи нивелира, уровня и направляющего шнура. Перед каждым метром плита раскладывается на разровненную почву и каждые 3 уровня снова замеряют на соответствие ровной горизонтальной плоскости.

И ни в коем случае нельзя работать в дождь или сразу после него. Грунт должен быть максимально сухим, поэтому такие работы не проводятся зимой и поздней осенью. Когда земля сохнет, она дает существенную усадку, из-за чего нарушается геометрия. Последствия такой работы вы можете видеть на фото.


Раскладываем

Итак, мы определились с материалами, оценили примерные размеры будущей площади. Теперь, при помощи колышков и шнуров мы размечаем вектор будущей работы.Затем подготавливаем основание. Снимаем верхний слой, дерн, немного поливаем водой и уравниваем при помощи трамбовки. В домашних условиях можно использовать крепкую швабру.

Теперь засыпаем дренажный слой. Обычно это щебень или гравий. Рассыпается на протяжении всего маршрута, средней толщиной в 150-200 миллиметров. Сверху кладется геотекстиль, который засыпается еще щебнем. Здесь толщина слоя поменьше, раза в два. Зависит от глубины снятия дерна. Отметим, что если планируется движение автомобилей, то толщина должна быть не меньше 400, если планируется появление грузового транспорта.

Когда контур размечен, под его сторонам выстраивается бордюрный камень. Рекомендуется насаживать его на бетонный замок, то есть заполнять нижнюю часть составом. Что касается глубины, тот тут у вас есть выбор. Либо сделать вровень, либо дать бордюру 3-5 сантиметров высоты над дорожкой. Только делайте все с расчетом на усадку мощения, обычно она составляет от 3 до 7-8 сантиметров, в зависимости от типа почвы.


Полотно

После оставленного контура, можно переходить и к самому полотну. Раскладывается оно снизу вверх, по уклону. Для начала рабочий песок немного увлажняют, при помощи распылителя. Но ни в коем случае не допускайте, чтобы он превратился в грязь. После мастер двигается от основания, спиной вперед. В такой ситуации он не повредит уже созданное, а будет работать на свежем песке. Перед каждым шагом, примерно в 3-4 ряда плит, полотно проверяется на ровность при помощи уровня. А песок разравнивается перед установкой кирпичиков.

При создании кругового узора, сначала создается центр, он же основание.Затем работа проходит по спирали, вокруг основания. Нельзя сводить от разных сторон, иначе вы не сможете сводить горизонталь. Это оценивая законченную работу вы заметите, что высота разных участков также разная. А это пусти все коту под хвост. На плоских рисунках выкладывается плита по диагонали, с небольшим шагом, а не рядком. Это позволяет регулировать горизонталь.

Допустимыйзор между каждым элементом - 2-3 миллиметра. Часто проверяется обычной монеткой. Две монетки в стопку не должны проходить между кирпичиками. А вот одна может. Такой зазор гарантирует сход воды вниз, не нарушая цикличность жидкости в почве под дорожкой. А геотекстиль не даст прорасти траве, так что все вполне экологично, но и нам не вредит.

Современные производители делают плитки с дистанционным замком. Это небольшая выемка на торце, которая помогает адекватный зазор. После окончания выкладки, щели заполняются мелким просеянным песком, либо используют пескоцементную (ЦПС).Затем полив до появления луж, их сток и все, работа выполнена.


Укладка тротуарной плитки своими руками: пошаговая инструкция с фото

Для мастеров, используется укладка тротуарной плитки своими руками пошаговая инструкция поможет сберечь бюджет обустройства пешеходных тропинок и паркингов возле коттеджа. Технология одинакова для плитки из бетона и полимерных материалов. Работы следует выполнять летом в отсутствие осадков.

Содержание статьи

Особенности монтажа тротуарной плитки

покрытие позволяет полностью избежать бетонирования и прочих «мокрых» процессов отделки, но только на грунтах с нормальной несущей способностью. Если участок расположен на свежей насыпи, подрабатываемых и проблемных почвах (например, песок пылеватый или чистая глина), имеет сложный рельеф, необходимо бетонирование основания для обеспечения жесткого подстилающего слоя и равномерного распределения нагрузок на грунт.

На песках, гравелистой, скальной почве, супеси и суглинке достаточно снять пахотный слой и заменить его нерудным материалом:

  • тропинки - песок;
  • парковки - щебень 20.05.

Щебеночное основание стоянки.

Чтобы исключить взаимное перемешивание грунта с щебнем и песком, следует выстелить дно котлована геотекстилем и завести этот нетканый материал на боковые стенки. Уплотнять виброплитой необходимо слои по 10 - 15 см толщины максимум.

Слой геотекстиля.

Виброплита с электрическим или бензиновым приводом понадобится на дальнейших этапах в любом случае. Поэтому её арендуют или изготавливают самостоятельно. Так же потребуется инструмент:

  • правило - специальное, изготавливается из доски, обычное штукатурное 1,5 - 2 м;
  • киянка резиновая - для укладки тротуарной плитки (ТП) и монтажа поребриков;
  • уровень - предпочтительнее лазерный, но сгодится и пузырьковый, на сложном рельефе - гидравлический;
  • щетка жесткая - нужна для заполнения швов на последнем этапе;
  • УШМ («болгарка») - используется для кроя элементов облицовки;
  • шнур - разметка трассы, уклонов;
  • мастерок и лопата - подсыпка и выравнивание песка.

Инструмент для мощения ТП.

Важно! Щебень укладывается в естественном состоянии, песок обильно увлажняется и трамбуется.

На сложном рельефе вначале производится террасирование подпорными стенами. В противном случае боковые подвижки нарушат геометрию дорожек уже через пару лет эксплуатации.

Террасирование участка габионами.

Даже на ровных участках необходим уклон брусчатки, так как материал является водонепроницаемым, а щелей между мощностями недостаточно, чтобы быстро отвести ливневые и паводковые стоки.Между бордюрами и плиткой желательно смонтировать лотки ливневки, а под вертикальными стоками кровельных водостоков интегрировать в покрытие дождеприемники.

Ливневка внутри садовой дорожки.

Поэтапная технология мощения тротуарной плиткой

Домашнее мастеру важно понимать, что качество и ресурс покрытия садовых дорожек полностью зависят от грунтовых условий:

  • глинистые почвы вспучиваются неравномерно, нарушая геометрию тротуаров и стоянок;
  • проблемные грунты просаживаются со временем;
  • на склонах и без оконтуривания поребриком плитка расползается.

Чтобы исправить основание, плитку придется полностью демонтировать.

При покупке нерудных материалов стоит учесть:

  • на парковках предпочтительнее фракция щебня 20/40 в зависимости от нагрузки и эксплуатационных нагрузок толщиной слоя от 30 см;
  • для дорожек достаточно щебня 5/20 слоем 10 - 15 см;
  • песок лучше выбрать речной или мытый карьерный с минимальным процентом глины;
  • при работе виброплитой коэффициенты уплотнения составляют 1,15 для песка и 1,2 для щебня, поэтому при покупке объем котлована нужно умножить на эти цифры, иначе материала не хватит.

Тротуарная плитка должна обеспечить необходимое качество экстерьера дорожек и долговечность покрытия. Поэтому облицовку выбирают по признакам:

  • конфигурация - квадратные элементы, мелкоформатная мозаика или плитка среднего формата типовых моделей (клевер, катушка, волна).

    Разновидности ТП.

  • декоративный слой - окрашивание в массе или поверхностное;
  • технология изготовления - бюджетное вибролитье, дорогостоящее гиперпрессование, классическое вибропрессование.

Гиперпрессованная плитка тротуарная.

Важно! Вибролитая продукция стоит дешевле, поскольку оригинальна в изготовлении, обладает необходимой конфигурацией, сокращает бюджет отделки. Гиперпрессованную плитку сложно расколоть, повредить этот вариант оптимален для парковок, которые обслуживаются зимой снегоочистителями.

Вибролитая ТП.

Разметка и планировка

В отличие от несущих конструкций разметка приусадебного пространства чаще всего комбинированная:

  • для увеличения художественной ценности используются криволинейные формы;
  • прямые трассы размечаются шнурами по обноскам;
  • скругления очерчиваются непосредственно на грунте по лекалам или крупногабаритными циркулями (привязанным шнуром к центральному колышку стержень).

Разметка дорожки на участке.

При разметке следует учитывать факторы:

  • уклоны водоотведения - в различной технической документации 1-2 градуса поперек тропинок, 2–7 градусов при оформлении плиткой отмостки, 2,5–4 градуса по длинеек и на больших пространствах при мощении стоянки , патио;

    Уклоны для водоотведения.

  • террасы - при уклонах больше указанного участка разбивается на зоны, внутри которых создается единый горизонтальный уровень, а границы обносятся бетонными подпорными стенами, габионами или садовыми, тротуарными, магистральными бордюрами для установки оползней, как на фото.

В черноземе существующая органика, которая перегнивает под плиткой и дает усадку. Поэтому рыхлый пахотный слой нужно снять, использовать на грядках, в ландшафтном дизайне или вывезти с участка. Получившая планировка называется профессионалами «корытом», в котором производятся дальнейшие операции мощения ТП.

Снятие плодородного слоя.

Важно! Корни взрослых кустов и деревьев опасны для тротуарной плитки, поэтому их выкорчевывают, либо прокладывают маршруты на расстоянии 3 м от них.

Дренаж и подстилающий слой

Правильно класть плитку следует на жесткое основание, обладающее дренажными свойствами, поскольку часть ливневых стоков отводится сквозь щели между плитками. Однако естественного дренажа недостаточно, чтобы справиться со всем объемом воды в сильный дождь и отвести стоки кровельного водостока при обучении тропинки возле дома или облицовке этим инструментом отмостки. Поэтому необходимо выполнить несколько условий:

  • исключить взаимное перемешивание щебня или грунтом за счет укладки геотекстиля;
  • уплотнение подстилающий слой виброплитой послойно до состояния, когда верхние камешки не «играют» под ногой при хождении или на слое песка не остается следов обуви;
  • уложить внутри подстилающего слоя трубы дренажной канализации от дождеприемников под вертикальными стояками кровельного водостока до включения их снаружи тротуара в общую систему, которая отводит их в подземный резервуар;

    Дождеприемники внутри дорожки.

Если снимается пахотный слой более 40 см, толщина подошвы увеличивается. Для экономии бюджета в этом случае можно использовать в нижнем уровне более дешевые материалы, нежели щебень, речной песок - супесь или суглинок. Их так же необходимо уплотнить виброплитой.

Монтаж бордюрного камня

Поребрики (бордюрный камень) выше плитки (20 см), поэтому по контуру мощения необходимо изготовить траншею аналогичной ширины глубиной 25 - 30 см, поставить бордюр на слой решения.

Траншея для поребрика

Важно! В местах прохождения лотков ливневки потребуется еще одна траншея, так как высота этих элементов изменяется в пределах 13–41 см в зависимости от конструкции и материала.

Без поребриков тротуары потеряют форму, так как плитка по бокам «поползет». Бордюрный камень нужно положить по шнуру с учетом продольных и перпендикулярных уклонов декорируемых участков на цементно-песчаный раствор. Соотношение ингредиентов 1/3 (цемент / песок, соответственно. Технология имеет вид:

  • мастерком в траншею укладывается раствор;
  • поребрик устанавливается на него и осаживается киянкой по шнуру;
  • снаружи и внутри в 2-3 местах раствор укладывается горкой на боковые поверхности бордюра чуть ниже песчаного слоя, на который будет монтироваться плитка.

Монтаж бордюров.

Мощное возможно через сутки-двое, после набора прочности цементным камнем.

Совет! Независимо от размеров лотков ливневки их лучше смонтировать вдоль бордюров вместе с ними на этом же этапе.Эти элементы так же устанавливаются на раствор, которому требуется время для отвердевания.

Мощение плиткой

Существуют методики укладки ТП на цементно-песчаный раствор (для эксплуатации в тяжелых условиях), сухую смесь (1/5 цемент, песок, соответственно) и на чистый речной песок. Практика доказала, что при добавлении в сухую смесь цемента застройщик никаких дополнительных преимуществ не получает, зато резко снижается ремонтопригодность покрытия и увеличивает бюджет отделки. Поэтому в 80% случаев плитка монтируется на песок по технологии:

  • маяки - изготавливаются из доски или металлопроката, на дорожках небольшими ширинами маяками автоматически становятся поребрики;

    Маяки

  • укладка песка - завозится тачками, выравнивается граблями на 1 - 1,5 см выше проектного уровня, уплотняется виброплитой;
  • выравнивание - из доски изготавливается специальное правило (выпиливаются углы в зависимости от толщины плитки), протягивается участок, требующий декорирования;

    Выравнивание песка самодельным правилом.

  • заполнение пространства - вначале по поверхности между бордюрами (лотками ливневки) распределяется цельная плитка согласно рисунку;
  • подрезка - замеряются участки, на которые не помещается целая плитка, производит ее крой УШМ с алмазной оснасткой или диском по камню / бетону;
  • заполнение швов - по поверхности веником или жесткой щеткой перемещают кучку, которая остается в выемках между элементами облицовки, как на фото ниже.

Совет! Установка бордюрного камня в торцах дорожек не всегда возможна.Чтобы предотвратить расползание, на таком участке два ряда монтируются на цементно-песчаный раствор.

Способы примыкания ТП к грунту и стяжкам.

Нюансы укладки тротуарной плитки

Проблемы при мощении обычно работают при оформлении криволинейных участков. Простейшим на радиусных тропинках укладка прямоугольных элементов:

  • плитку ориентирующей стороной по ходу движения;
  • работы начинают от меньшего радиуса;
  • каждый элемент смещается относительно соседнего;
  • поперечные и вертикальные швы расположены клином.

Прямоугольная ТП на поворотах.

Если застройщик выбрал коллекцию плитки со сложной конфигурацией (например, «клевер»), метод мощения кардинально меняется:

  • швы смещаются под 45 - 60 градусов по длине извилистого участка;
  • поверхность заполняется цельными элементами;
  • возле бордюров укладываются куски.

Облицовка радиусных участков плиткой Клевер.

Реже применяется технология «Луч», когда ТП прямоугольного формата ориентирована перпендикулярно бордюрам.

Вариант оформления криволинейных дорожек.

На сложных радиусных перекрестках и крупных участках направление швов может меняться для увеличения художественной ценности композиции.

Декорирование сложного радиусного перекрестка.

Проще и дешевле всего мостить дорожки, зоны отдыха и паркинги на участке по прямым трассам. На радиусных участках следует учесть вышеприведенные рекомендации. Для проблемных грунтов следует изготовить жесткий бетонный подстилающий слой.


Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI. RU. Просто заполните детали заказа, сами мастера откликнутся и сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России. Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, выполните заказы по этой ссылке, зарегистрируйтесь в системе и выполните заказы.

Хорошая реклама

Самое читаемое

Укладка тротуарной плитки своими руками. Как укладывать плитку правильно, расскажет Леруа Мерлен.

1. С помощью штыковой лопаты или заступа выкопайте грунт на глубину 10 см на участке, предназначенном для укладки плитки.

2. Придайте поверхности небольшой уклон для стока дождевой воды (1 см на метр).

3. Уплотните грунт с помощью ручной трамбовки или вибротрамбовки для того, чтобы стабилизировать основу.

В случае подвижного грунта

Выкопайте грунт на дополнительную глубину для того, чтобы поместить туда тщательно утрамбованный стабилизирующий слой (камни, гравий, ломаный кирпич, строительный мусор…).

4. Постелите защитный фильтр (например, геотекстиль) на всю поверхность, предназначенную для укладки плитки. Это позволит предотвратить смешение материалов и прорастание корней.
5. Расположите две рейки параллельно друг другу, не забывая смотреть уклон 1 см на метр. Зафиксируйте их таким образом, чтобы их верхний край находился на уровне грунта за вычетом толщины плиток.

Эти рейки служат служить направляющими для линейки при разравнивании песка.

6. Насыпьте песок до уровня реек (минимум 3 - 4 см толщиной) и разровняйте его с помощью грабель. Необходимо насыпать песок с небольшим запасом для того, чтобы скомпенсировать его утрамбовку после укладки плитки.

Во избежание неровной трамбовки грунта, которая повлечет за собой разницу в уровне тротуарной плитки, технология укладки тротуарной плитки рекомендует мешок цемента на каждые 5 тачек песка. В этом случае, необходимо приступить к укладке плитки.

7. Скользящими движениями металлической линейки вдоль реек разровняйте песок ровным слоем, соблюдая уклон, задаваемыми рейками. Удалите рейки и заполните освободившееся пространство песком.

8. Уложите плитку, начиная работу от края здания, не наступая на песок. Для передвижения по уложенной плитке використовуйте, перемещайтесь на коленях.Кладите плитки плотно к другу, подгоняя плитки с помощью резинового молотка и доски. При работе старайтесь находиться как дальше от последнего уложенного ряда для того, чтобы не сместить плитку.

9. По мере укладки плитки проверяйте плоскостность и горизонтальность поверхности с помощью уровня, помещенного на плоскую линейку.
Выравнивайте плитку в процессе работы, продвигая их с помощью резинового молотка или подсыпая немного песка для достижения единого уровня.

10. Закончите укладку тротуарной плитки, нарезав плитку для бордюров. Существуют виды тротуарной плитки, специально предназначенные для бордюров.

Технология укладки тротуарной плитки

Самый простой способ уложить тротуарную плитку знают многие, достаточно позвонить по объявлению об укладке и пригласить специалиста (бригаду), который сделает быстро, качественно.Даст гарантию на выполненные работы или хотя бы клятвенно пообещает, что сделал свою работу на совесть, и дорожка из тротуарной плитки прослужит долгие годы.

Первый простой способ укладки тротуарной плитки подходит не всем, иногда хочется, что-о сделать своими руками. При этом можно сэкономить средства и материалы, если подойти к укладке тротуарной плитки с умом.

Как укладывать тротуарную плитку

Рассмотрим укладку тротуарной плитки своими силами, то есть руками.
Для этого нам понадобится такие материалы:

  1. песок,
  2. щебень,
  3. цемент,
  4. вода и геотекстиль.

Из инструмента необходимо приготовить: лопату, грабли, трамбовку, топор, правило или ровную рейку, шнур для разметки, садовую тачку, уровень, мастерок и ведра, веник и болгарку с алмазным диском.

При наличии всего инструмента можно приступать к укладке тротуарной плитки своими руками.


1. В очередь надо определится с границами дорожки и уклоном площадки (уклон очень важен, и должен быть хоть несколько градусов). Правильный уклон обеспечит отвод воды от дома и препятствует образованию луж.

2. Границы дорожки или площадки размечаем , забивая колья и натягивая шнурок или леску по периметру, контролируемя уклон уровнем.

3. Сделав разметку можно приступать к выемке грунта и основания .Тут стоит отметить, что глубина выемки грунта зависит от толщины сэндвича который будет местина. Для тротуарной плитки подвергшейся пешеходной нагрузке достаточно 15-20 см, для автомобильных парковок и интенсивного движения 30-40 см.

Способы подготовки основания

Приводим описание наиболее популярных методов подготовки основания для укладки тротуарной плитки. Сняв дерн и грунт на особую глубину, готовим основание.

  • Первый (нижний) слой высыпаем гравием или щебнем на высоту 10-20 см (зависит от нагрузки на плитку - пешеходное или автомобильное движение), выравниваем и трамбуем его трамбовкой. Для слабых грунтов рекомендуют использовать геотекстиль, он укладывается под гравий, для предотвращения перемешивания слоев (проседания щебня в слабый грунт и перемешиванию щебня и песка), если грунт прочный, достаточно уложить геотекстиль на утрамбованный щебень. Он (геотекстиль) будет препятствовать вымыванию песка и наделяет тротуарную площадку дополнительной прочностью.Геотекстиль значительно укрепляет тротуарное покрытие, позволяет избежать провалов и проседаний, вызванных ливневыми осадками и грунтовыми водами.
  • Далее выставляем бордюр. Обычно на щебень на приготовленный густой раствор бетона выставляем выравнивающая по леске бордюр или бордюрный камень. Затем идет слой песка 10-15 см, его так же выравниваем. Песок желательно обильно пролить водой и утрамбовать трамбовкой. Следующий слой сухая цементно-песочная смесь, приготавливается в использовании 1: 5 или 1: 8 в зависимости от марки цемента.Ее еще называют горцовкой.

4. Сухую цементно-песочную смесь насыпаем слоем 3-5 см поверх песка и выравниваем при правилах помощи или рейки поперек бордюров. После этого приступаем к рисунку укладки тротуарной плитки.

Плитку следует укладывать от прямой линии, плотно приставляя к соседней и осаживая ее на место ударами резиновой киянки, следя за тем, что бы плоскость была ровной.

5. После укладки плитки ее следует промести, чтобы заполнить все щели между плитками , для этого кто-то использует просто сеяный песок, можно песок смешать с цементом в использовании 1: 8 (примерно) и тщательно при помощи метлы или веника промести всю плитку. Этот процесс можно повторить через несколько дней, если песок в швах усядется.


Хочется отметить и самый распространенный способ укладки тротуарной плитки.Выняв грунт делается подушка из песка 20-30 см, поливается водой и хорошенько трамбуется (желательно вибротрамбовкой, ручной такой слой трудно уплотнить). Затем идет сухая смесь из песка и цемента слоем 3-5 см и наверх плитка, как описано выше.

Обсуждение на форуме: укладка тротуарной плитки.


← Вернуться назад

Укладка тротуарной плитки своими руками пошаговая инструкция

Тротуарная плитка завоевала признание как практичный и функциональный материал. Декоративным камнем облагораживают территорию дворов, подъезды к дому, садовые дорожки, мосты парки и площади городов. Качественная брусчатка служит до 15-20 лет, оставив позади традиционное покрытие из асфальта или монолитного бетона. Важную роль играет правильный монтаж, который может выполнять не только профессионалы. Укладка тротуарной плитки своими руками - вполне реальная задача для домашнего мастера, решившего обустроить входную зону или садовый участок.

Виды и свойства тротуарной плитки

До появления рукотворной плитки дороги и площади мостили натуральным камнем.Это было дорого и не всегда доступно. С изобретением бетона искусственная брусчатка стала пользоваться популярностью. Технология зародилась в Голландии и распространилась по всему миру.

Большие и малые предприятия освоили выпуск продукции методом вибролитья, гипер- или вибропрессования. В качестве сырья используется смесь цемента, наполнителей и воды. Внешне изделия различаются текстурой поверхности. Прессованная брусчатка шероховатая, литая - гладкая и глянцевая.

Физическими характеристиками плитки, изготовленной разными методами, оченьны:

  • прочность при сжатии на уровне 300-500 кг / см²;
  • истираемость 0,3-0,7 г / см²;
  • водопоглощение 4,5-6% от объема;
  • морозостойкость F 200-400 циклов.

. Специалисты утверждают, что прессованные изделия менее скользкие, не так подвержены действию морозов, дольше аналогов, изготовленных вибролитьем.

ительные характеристики различных видов плитки

Тротуарная плитка из бетона - самая распространенная. Для мощения различных объектов применяют также брусчатку из природного камня, клинкера, резины или обработанного дерева. Любителям экзотики возникновения светящиеся покрытия, с фотопечатью и эффектом 3D.

Дизайн плитки и раскладка

Базовый цвет бетонной брусчатки - цементно-серый. При изготовлении в сырье вносят пигменты и получают окрашенный материал. Выбирая такие изделия, нужно прочность красителя. Наиболее стойкими считаются красные или черные тона, полученные окислением железа или сажи. Они не выгорают на солнце много лет. Синие и зеленые оттенки обесцвечиваются на 2-3 года, а желтые, лимонные или оранжевые часто оказываются непрактичными, быстро пачкаются.

Чтобы разнообразить простую укладку брусчатки, применяют сочетания цветных элементов, выкладывая из них геометрические фигуры:

  • прямоугольники;
  • ромбы;
  • полосы;
  • соты;
  • змейки;
  • елочку;
  • двойную Т.

Виды раскладки тротуарной плитки.

Форма мозаики сложной конфигурации («Лепесток», «Бабочка», «Ракетка», «Катушка»), с гладкими или рифлеными краями.Толщина - 40-100 мм. Размеры колеблются от 100х100 мм до 400х400 мм. Поверхность украшают фактурными рисунками - «Паркет», «Паутинка», «Песчаник», «Шахматы», «Елочка». Для оформления периметра дорожек производятся бордюры и водостоки.

Этапы монтажа тротуарной плитки.

Укладка тротуарной плитки своими руками поможет избежать таких неприятных проявлений погоды, как лужи после дождя или таянья снега. Вода просачивается сквозь швы, не застаиваясь на поверхности. Летний запах не вызывает испарений и запаха, как это часто бывает с асфальтом.Но монтаж нужно проводить по всем правилам, иначе существует риск проседания, провалов, расшатывания отдельных элементов.

Этапы монтажа тротуарной плитки включает:

  1. Разметку границ полотна на местности.
  2. Снятие плодородного грунта, подготовка котлована.
  3. Укладку геотекстиля.
  4. Установку бордюров.
  5. Засыпку песком, щебнем, уплотнение.
  6. Устройство выравнивающей сухой стяжки.
  7. Монтаж брусчатки на основание, подрезку элементов.
  8. Засыпку щелей, уплотнение.

Для отвода поверхностной воды формируют поперечный уклон, прокладывают дренаж.

Схема сообщества слоев.

Важно. Приобретают плитку с запасом 7-10% на подрезку, возможный брак или мелкий ремонт.

Планирование участка и разметка

Если предстоит самостоятельная укладка тротуарной плитки, пошаговая инструкция даст подробное описание технологии, а также рекомендации и советы.Они справиться с поставленной задачей.

Разметку проводят в соответствии с планом раскладки элементов. Просчитывают размеры площадки таким образом, чтобы отходов оставалось как можно меньше. Желательно link целое число плиток по короткой стороне. Так придется подрезать минимальное количество камней.

Разметка площадки под укладку

Дорожками соединяют входную зону, беседку, гараж, баню. Ширина прохода должна быть комфортна для того, чтобы два человека смогли разминуться.Обычно это 1-1,5 м. Тропинки к грядкам или клумбам более узкие - 0,5-0,8 м. Под стоянку легкового автомобиля размеры площадки не должны быть менее 5,3х2,5 м, для двух машин - 5,3х6 м.

Разметку проводят с помощью колышков, которые вбивают в грунт через каждые 2-3 м, на изгибах - через 0,5-1 м. Между ними протягивают прочный шнур. Криволинейные участки можно обозначить садовым шлангом, отметить точки крупноразмерным циркулем или по лекалу.

Подготовка основания

Перед тем, как положить тротуарную плитку своими руками, основание тщательно обустраивают.От качества подготовки в большой степени зависит срок службы покрытия. Должны соблюдаться, уровни, очередность уклонов.

С площадки снимают верхний плодородный грунт, заменяют его щебеночно-песчаной подушкой. Глубина выемки:

  • 50-60 см - в местах заезда транспорта;
  • 30-40 см - в пешеходной зоне;
  • 25-30 см - под садовые дорожки.

Плодородный грунт можно использовать в дальнейшем для рекультивации почвы в саду.

Дно котлована уплотняют.Расстилают геотекстиль. Он предохранит инертные материалы от заиливания и прорастания корней. Функция щебеночно-песчаной подушки - дренаж основания под плиткой, предупреждение подвижек грунта при морозном пучении, губительных для любого наземного покрытия.

На дно котлована насыпают слоями крупный и мелкий щебень, песок, уплотняя каждым трамбовками или виброплитой.

На очень рыхлых сжимаемых грунтах выполняют из тощего бетона. Нельзя класть плитку на асфальт.Это приводит к застаиванию воды под облицовкой, увлажнению и порче материала. Если УГВ на участке низкий, достаточно провести отсыпку песком.

Важно. Для стока воды площадка должна иметь уклон не менее 1,5 см на погонный метр. Его желательно направить от дома. Если это невозможно, в нижней части склона укладывают дренажный канал.

На узких дорожках только продольный уклон, на широких - еще поперечный. Для сбора воды монтируют точечные или линейные дождемники.

Установка бордюров

Бордюрные камни выполняют функцию удерживающей кромки, чтобы плитка не смещалась и не сползала. Их изготавливают из бетона, но встречаются пластиковые или металлические поребрики. Укладывают такие элементы вдоль дорожек сложной извилистой формы.

Для самостоятельной сборки подходят небольшие бордюры длиной до 60 см. Их можно поднять в одиночку. Устанавливают их по уровню на слой песка или раствор, соблюдая между элементами за 5 мм.

Поребрики могут располагаться выше или вровень с поверхностью тротуарной плитки в зависимости от положения дорожки относительно грунта. Если при дожде возможно загрязнение землей, бордюр нужно приподнять на 25 мм.

Для монтажа поребрика выкапывают канавку шириной 20 см и глубиной, превышающую его высоту на 50 мм. На дно кельмой расстила раствор. Укладывают камень и осаживают киянкой до разметки из натянутого шнура. Пазухи заполняют пескобетоном.

Для раскроя элемента применяют болгарку с оснасткой по бетону или специальную гильотину.При крутых изгибах дорожекрезают оба торца.

При устройстве ступеней бордюры устанавливают как ограничительный элемент вровень с плиткой. Они сдерживают оползание покрытия по уклону конструкции.

Иногда поребрики заменяют лотками ливневки, заглубленной в грунт брусчаткой, монолитным бетонным поясом.

Мощение тротуарной плитки

После сильного короба из бордюров приступают к укладке плитки. Для подстилающего слоя применяют песок, гарцовку или гранитный отсев.Его равномерно распределяют по площадке и уплотняют виброплитой. Желательно, чтобы контактный материал был слегка влажный. Выглаживают основание правил по натянутым шнурам или маякам.

Укладку начинают действовать с нижней точки в направлении от себя. Сначала монтируют целую брусчатку на всем поле работ, затем подрезают элементы и заполняют ими пустые участки. По покрытию сразу можно ходить, но наступать на выровненный подстилающий одет внутрь.

При создании декоративного узора соблюдают составленную раскладку.Если орнаментный, рекомендуется выполнить чертеж или сложную схему. Каждые 2-3 ряда проверяют ровность поверхности и вертикальность швов.

Резка брусчатки

Бетонный камень распиливают болгаркой, раскалывают молотком с зубилом или разрубают специальную резкой. Основные варианты использования: ведется укладка тротуарной плитки своими руками.

При раскрое сначала мелом на поверхности размечают контур будущего скола. Легко постукивая молотком по зубилу, постепенно разрушают бетон по проведенной линии.Спешить не стоит, сильным ударом можно испортить плитку.

Важно. Если применить болгарка, нужно оснастить ее алмазным кругом. Перед резкой брусчатку рекомендуется смочить, чтобы избежать перегрева насадки.

Засыпка швов и уплотнение

Для засыпки применяют мытый кварцевый или карьерный песок, кристаллы которые имеют острые грани. Благодаря этим частицам расклиниваются зазоры, не выдуваются и не вымываются дождями.

Песок рассыпают по поверхности плитки и распределяют мягкими щетками.Нужно оставить некоторые излишки для заполнения пустот. Уплотнение проводят виброплитой за 3-4 прохода.

После окончания работ выступивший из швов песок сметают. Если для подстилающего слоя применяется цементно-песчаная гарцовка, по окончании гидратации могут выступить белые пятна.

Укладка тротуарная плитка своими руками: Технология укладки тротуарной плитки – пошаговая инструкция для новичков

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
