Трубы пвх большого диаметра – область применения- Преимущества и недостатки +Видео

Содержание

преимущества, сфера применения и 3 способа соединения

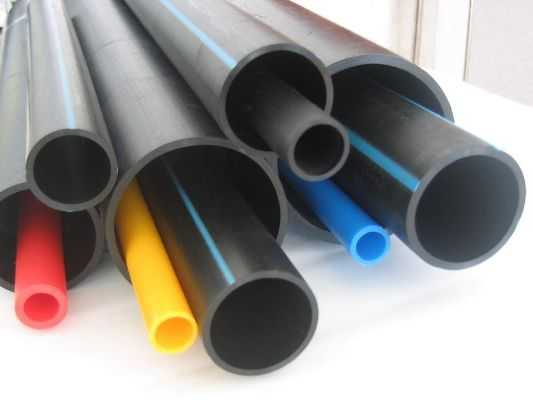

Трубы большого диаметра традиционно выполнялись из металла, однако развитие трубного производства, совершенствование материалов для изготовления труб различного назначения и появление на рынке изделий, обладающих превосходными характеристиками, привело к тому, что металлические трубы постепенно потеряли свою популярность. В последнее время пластиковые трубы большого диаметра активно используются для замены старых подземных коммуникаций, которые с течением времени изрядно поизносились.

Преимущества пластиковых труб

В отличие от старых стальных или чугунных труб изделия из пластика отличаются:

  • Долговечностью.
  • Устойчивостью к механическому воздействию и к внешним факторам.
  • Пластиковые трубы не ржавеют и не накапливают отложений на стенках, инертны к разным химическим соединениям.
  • Экологичны.
  • Слабо проводят звуки, поэтому движение рабочей среды не производит дополнительных шумов.
  • Материал, из которого изготавливают трубы, обладает небольшим весом, что облегчает и транспортировку, и монтаж трубопроводов.
  • Установка пластиковых труб для различных целей, а также эксплуатация пластиковых трубопроводов не требует больших финансовых затрат, их использование экономически гораздо выгоднее, чем монтаж и обслуживание систем из чугуна или стали.

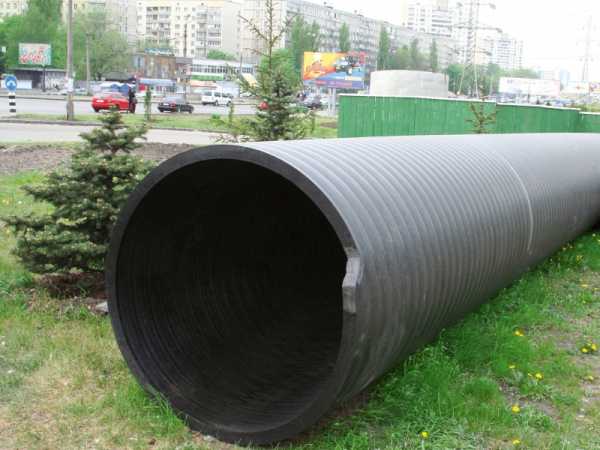

Применение пластиковых труб большого диаметра

Трубы большого диаметра изготавливают из современных прочных материалов, которые отлично приспособлены к различным условиям использования, поэтому их применяют для организации водопровода и канализации, подземных коммуникаций и отопительных систем.

От размера внутреннего сечения зависит способность трубы выдерживать большие значения давления в системе, равно как и от технических характеристик трубы.

Трубные изделия из пластика диаметром 30-120 см применяются для подачи воды и для канализационных систем, отопительных и дренажных трубопроводов, их используют в пищевой и химической промышленности.

Кроме того, пластиковые трубы большого диаметра незаменимы для систем подводных, поскольку требуют минимального ухода, и при этом достаточно надежны.

Специфика материала, из которого выполняются такие трубы, в том, что они на сегодня незаменимы и в воде, и на суше. С помощью этих труб, например, можно транспортировать нефть под землей и на дне водоемов.

Обратите внимание! Перфорированные трубы крупных габаритов применяют для обустройства колодцев в областях, где температура воды не опускается ниже — 55°С, а также имеется повышенная сейсмическая опасность.

Полиэтиленовые трубы наиболее популярны для обустройства коммуникаций, сшитый полиэтилен, например, хорош для организации системы типа «теплый пол». В качестве дренажных труб применяют пластиковые трубы диаметром 50 см.

Технологии монтажа больших пластиковых труб

Особенность трубных изделий большого диаметра в том, что стандартные способы монтажа для их соединения применять сложно. Размер таких труб часто все же не позволяет укладывать их без применения специальной техники.

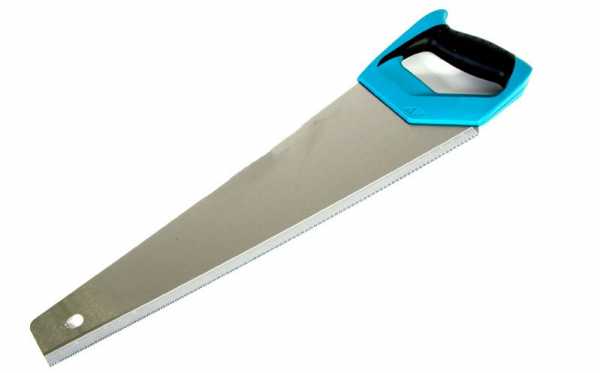

При нарезке труб важно обращать внимание на то, чтобы срез был ровным, любые шероховатости отрицательно влияют на качество соединения. Трубы большого диаметра могут соединяться как разъемным, так и неразъемным способом соединения.

Чаще всего установленные на нужное место трубы соединяют с помощью разогревающих устройств — паяльников, если же операцию невозможно осуществить в силу расположения зоны стыковки близко от вентилей или в том случае, когда соединять приходится трубу, емкость которой заполнена, и в тех случаях, когда просто расположение трубы не позволяет использовать сварку, применяют простое краевое соединение и дополнительно используют другие способы соединения:

  • способ с использованием прижимных пластин, т.е пневматических подушек, заполненных сжатым воздухом и стягивающих хомутов;
  • стыковая сварка с электромуфтой для создания неразъемных прочных соединений труб крупных габаритов, работающих под высоким давлением;
  • раструбный способ, который применим для стыковки безнапорных крупногабаритных канализационных труб с помощью специальных фитингов: фланцев и раструбов с применением уплотнителей для герметизации.

Обратите внимание! В месте стыковки прочность трубы ниже примерно на 10%

infotruby.ru

Трубы большого диаметра из пластика PLASTPRODUCT

Материал изготовления – пластики с улучшенными за счет использования инновационных добавок характеристиками физической прочности, для повышения устойчивости могут иметь специальные ребра жесткости. Пластиковые трубы большого диаметра используются для монтажа магистральных канализационных и водопроводных систем, во время устройства мелиорации, водоотвода и т. д. Применяются во время капитального ремонта износившихся бетонных труб, могут состыковываться с уже имеющимися коммуникациями.

По эксплуатационным характеристикам полностью отвечают расчетным инженерным показателям технических характеристик систем различного назначения.

Краткие технические характеристики пластиковых труб большого диаметра

Могут производиться из полибутена, полипропилена, полиэтилена и поливинилхлорида.

  • Имеют низкую теплопроводность – минимизируются риски замерзания жидкости в зимний период времени.
  • Высокая пластичность позволяет выдерживать значительные динамические усилия.
  • Не реагируют с большинством агрессивных химических растворов. Пластиковые трубы большого диаметра почти не имеют ограничений по использованию, могут применяться как для бытовой сточной канализации, так и для отвода технических жидкостей промышленных предприятий.

Особенности использования

Для подземной установки, отрицательно относятся к УФ-лучам. Могут транспортировать жидкости с температурой до +95°, повышение температуры становится причиной понижения показателей физической и механической прочности. Отлично свариваются, эксплуатационные характеристики сварного шва не отличаются от целостного материала.

Соединение может быть разъемного и неразъемного типа. Разъемное соединение делается при помощи специальных герметичных муфт, в качестве уплотнения установлены устойчивые резиновые кольца. Такие соединения применяются для трубопроводов, работающих без давления жидкости. Преимущества – есть возможность выполнения периодической очистки и технического ухода без использования специального оборудования, ускоряются и удешевляются работы. Неразъемное соединение выполняется по методу стыковой сварки. Пластиковые трубы большого диаметра нагреваются с торцов в сварочном агрегате до установленных температур и плотно прижимаются друг к другу до полного остывания.

Преимущества

Быстрота установки. Технология монтажа инженерных систем из пластиковых труб намного проще, чем из железобетонных или металлических. Это позволяет не только понижать себестоимость прокладки инженерных систем, но и повышать их качество.

Срок эксплуатации превышает пятьдесят лет, за весь период использования материал не изменяет своих первоначальных характеристик. Для большинства компаний на пластиковые трубы большого диаметра цены доступны, за счет уменьшения количества и периодичности технических уходов повышается рентабельность эксплуатации инженерных систем.

Хотите узнать стоимость изделия?

Заполните наш опросный лист

plast-product.ru

Пластиковые трубы больших диаметров: применение, характеристики, размеры

Мнение о пластике как о мягком нестойком материале, пригодном лишь для упаковок и недорогих поделок, кардинально изменилось за последние 30 лет. Основой пластмасс остаются те же полимеры, но дополнительные компоненты и новые способы изготовления настолько видоизменяли их свойства, что самой большой областью применения привычного поливинилхлорида стали нефте- и газопроводы.

Применение больших труб

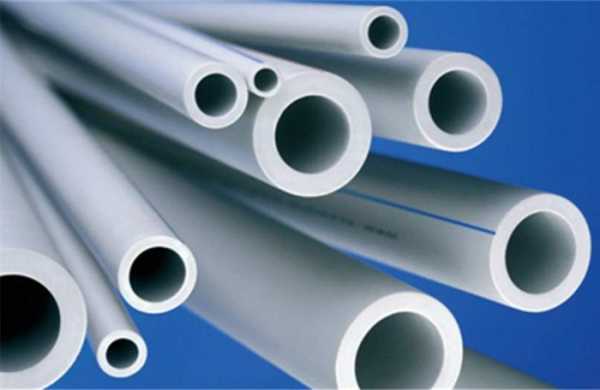

Разновидности пластиковых труб

Эта категория объединяет изделия, изготавливаемые из разных видов полимеров.

  • Поливинилхлоридные – водоводы высокой жесткости, соединяются при помощи фитингов. Наиболее распространены благодаря хорошей прочности и доступной стоимости.
  • Полипропиленовые – выпускаются однослойные и многослойные модификации. Используются очень разнообразно и считаются наиболее надежными.
  • Полиэтиленовые – различают водоводы для напорной коммуникации и безнапорной. Изделия из полиэтилена отличаются стойкостью к действию низких температур, что существенно расширяют сферу применения.

  • Трубопровод из сшитого полиэтилена – отличается способом изготовления. Под действием высокого давления в полимере на молекулярном уровне формируется дополнительные поперечные связи. В результате готовый материал отличается высокой механической прочностью и стойкостью к действию низких и высоких температур. На фото можно увидеть образцы продукции.
  • Металлопластиковые – по сути, являются разновидностью пластмассовых труб, армированных слоем алюминия. Их отличает прочность и долговечность. При сгибании металлопластиковый водовод сохраняет принятую форму, не требуя дополнительной фиксации.

Трубы большого диаметра

Пластиковые изделия выпускаются самых разнообразных размеров. К водоводам большого диаметра относится продукция с размерами от 500 до 2400 мм в диаметре. Толщина стенок при этом может значительно колебаться и зависит как от конструкции, так и материала изделия.

Пластиковые трубы больших диаметров обладают следующими преимуществами.

  • Долговечность – повсеместная замена бетонного и стального трубопровода связана именно с длительным сроком службы. Трубопровод большого размера в принципе очень тяжело ремонтировать или менять, поэтому длительная «жизнеспособность» изделий существенно снижает затраты на обслуживание коммуникаций.
  • Коррозийная стойкость – пластмасс стоек к действию щелочей, кислот, масла и жира, благодаря чему используется в лабораториях и на промышленных объектах для отвода химически агрессивных сточных вод.

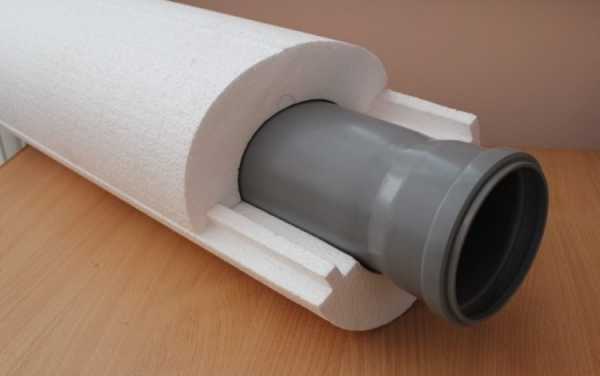

  • Низкая теплопроводность – коммуникации не столь требовательны к утеплению как стальные водоводы.
  • Пластик является диэлектриком, трубопровод из полиэтилена или полипропилена не нуждается в катодном обслуживании.
  • Малый вес – а также гибкость некоторых модификаций позволяют значительно сократить сроки монтажа, и соорудить систему сложной конфигурации в любой, самой труднодоступной местности.
  • Пластмассовым трубам крупного диаметра свойственны все общие для пластмасс недостатки.

Ограниченное применение в формировании горячего водоснабжения. Максимально возможная температура носителя составляет 95 С, причем рабочей она быть не может.

Нестойкость к действию ультрафиолетовой компоненты излучения. Поэтому пластиковые трубы применяются для подземных и морских коммуникаций.

Монтаж изделий с большим диаметром довольно сложен.

Области применения

  • Пластиковые трубы большого диаметра традиционно применяются для устройства канализационных систем. Это безнапорная коммуникация, но требующая высокой стойкости к химически агрессивным средам. Поливинилхлоридные и полиэтиленовые водоводы прекрасно решают эту задачу.
  • Водопроводы бытовые и магистральные – сооружаются из наиболее прочных вариантов – сшитого полиэтилена, например. Предпочтение отдается подземной части системы. В зависимости от класса жесткости возможна укладка на глубину от 2 до 16 м.

  • Нефте- и газопроводы – большие пластиковые трубы не взаимодействует с маслами и жирами и отличаются газонепроницаемостью. Стойкость к действию растворов солей позволяет успешно использовать изделия для прокладки морских нефтепроводов. На фото – нефтепровод от морского месторождения.
  • Дренажные и мелиоративные системы – плюсом при их организации выступает антикоррозийная стойкость и превосходная гладкость внутренней поверхности. Полимер химически инертен, поэтому известь и другие солевые осадки на стенах не образуются, соответственно, пластиковая дренажная система сохраняет рабочий диаметр и не засоряется.

Поделиться полезной статьей:

Похожие статьи

trubygid.ru

Труба пластиковая канализационная: таблица размеров

Система канализации уже давно не является роскошью в частном доме. Наличие канализации позволяет устанавливать мойки, раковины, ванну, душ и даже унитаз в доме, упрощая жизнь современного человека, сделав её комфортной. Ранее для создания стоковых систем применялись трубы из чугуна. Преимуществом такого материала является высокая прочность, поэтому он способен выдерживать различные механические нагрузки. Этот материал имеет длительный срок службы, но у его также есть недостатки — высокая стоимость и большой вес. Несмотря на все преимущества чугуна, сегодня его вытеснил такой популярный материал, как пластик. Пластиковая канализация имеет больше преимуществ, чем чугун, поэтому применение данного материала получило широкое распространение.

Разновидности пластиковых канализационных труб

Пластиковые канализационные трубы классифицируются по ряду следующих параметров:

  1. Сфера применения;
  2. Диаметр. Особое внимание при выборе трубопровода уделяется внутреннему диаметру;
  3. Длина. В зависимости от материала трубопровода, изделия выпускаются как определённой длины (стандартизированы), так и различного метража;
  4. Толщина стенок, что напрямую влияет на такой показатель, как прочность и срок эксплуатации;
  5. Материал, применяемый для изготовления трубопровода.

Трубы пластиковые канализационные подразделяются на четыре основных вида:

  1. Полиэтиленовые;
  2. Полипропиленовые;
  3. Поливинилхлоридные;
  4. Полибутиленовые.

Все эти виды пластиковых труб нашли своё использование, как в многоквартирных постройках, так и частных домах и даже дачах. Перед сооружением канализации нужно подобрать трубы для её сооружения, так как на правильность выбора влияют такие факторы, как долгий срок эксплуатации и надёжность. Чтобы сделать правильный выбор пластиковых труб для сооружения канализации, нужно узнать характеристики каждого вида материала.

Полиэтиленовые трубопроводы

Полиэтиленовые трубы высокого давления пользуются популярностью при монтаже сточных систем, так как они имеют такие преимущества:

  • большой срок эксплуатации;
  • надёжность;
  • хорошие технические параметры.

При каких случаях уместно использовать полиэтиленовые трубопроводы для сооружения канализации, рассмотрим детально.

  1. Если грунт содержит химические вещества. Полиэтилен не подвергается негативному воздействию химических веществ, поэтому его также применяют для выведения агрессивных сред в виде кислот и щелочей на производстве.
  2. При проживании в северных регионах. Полиэтилен не подвергается негативному влиянию низких температур, поэтому его целесообразно применять для сооружения сточных систем в регионах с суровым климатом. Если имеется вероятность промерзания трубопровода, то рекомендуется не пренебрегать его утеплением, чтобы избежать засорения полости трубы.
  3. При обустройстве канализации из кухни. Не редкостью являются такие случаи, когда в частном доме сооружается несколько стоковых трубопроводов. Одна канализация применяется для ванной комнаты, а вторая для кухни. Для сооружения кухонного стока, рекомендуется применять трубы из полиэтилена, так как они имеют гладкую внутреннюю поверхность, поэтому на стенках не возникает отложения жировых скоплений.

Недостатком полиэтилена является склонность к размягчению при температуре свыше 80 градусов. Чтобы исключить негативные последствия, рекомендуется не лить кипяток в канализацию или разбавлять его с холодной водой.

Если отдать предпочтение сшитому полиэтилену, то такой материал выдерживает температуру до 200 градусов. При этом он стоит в 2 раза дороже, чем обычный полиэтилен.

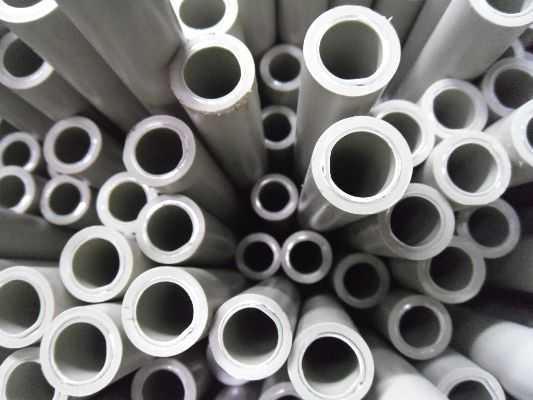

Полипропиленовые трубопроводы

Трубы из этого материала применяют для обустройства водопровода, но в редких случаях монтируются для канализации. Основное преимущество полипропилена – это низкий вес изделий, поэтому с монтажом трубопровода сможет справиться даже один человек.

Преимуществами полипропиленовых труб являются следующие факторы:

  1. Высокая степень износостойкости.
  2. Прочность материала, поэтому ему не страшны незначительные механические воздействия.
  3. Стойкость к высоким температурам.

Его можно применять там, где имеется вероятность механических повреждений, а также часто спускается кипяток по трубопроводу. Из недостатков нужно отметить, что материал боится холода, поэтому уже при -15 может возникнуть трещина. Если изделие недостаточно утеплить, то канализацию в скором времени придётся менять. Этот материал не подходит для северных регионов, а также для отвода агрессивных веществ. При воздействии негативной среды (кислоты или щелочи), материал подвергается разложению.

Поливинилхлоридные трубопроводы для канализации

Для обустройства сточных систем зачастую используют именно трубопроводы из такого материала, как поливинилхлорид или ПВХ. Трубы из ПВХ имеют множество преимуществ, благодаря которым они нашли своё применение в данной сфере. Поливинилхлоридные канализационные трубы являются относительно недорогими, и максимально эффективными.

Рациональность их применения обусловлена следующими факторами:

  1. Стойкость к воздействию агрессивных факторов. Если приходится часто сливать в канализацию кислоты, щелочи и прочие виды химических реагентов, то трубопровод из ПВХ с этой задачей справляется лучше всего.
  2. Способность выдерживать средние механические нагрузки. Пластик хотя и не рассчитан на механические нагрузки, но благодаря ребристому основанию, этот материал не подвергается деформациям.
  3. Способность выдерживать температурные колебания. Разрушение материала наблюдается только при длительном воздействии высокой температуры +120 градусов.
  4. Отсутствует необходимость заземлять трубопровод, так как ПВХ не проводит ток.

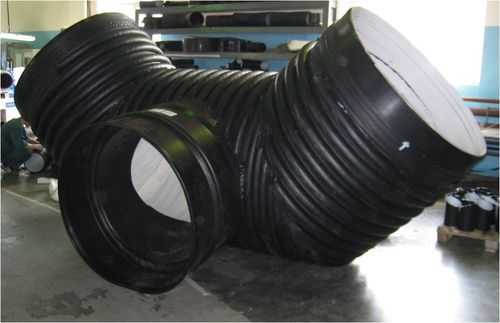

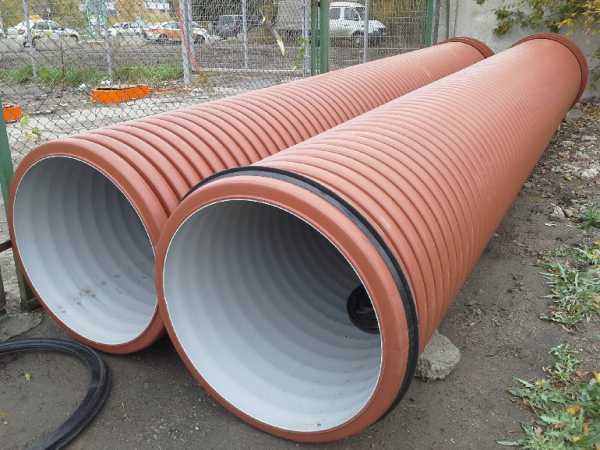

Гофрированные двухкомпонентные трубопроводы из ПВХ являются самыми востребованными материалами для сооружения канализационных трубопроводов в грунте.

Полибутиленовые трубопроводы для канализации

Полибутилен является одним из самых малоприменяемых материалов для сооружения канализационных стоков. Этот материал зачастую используют для водоснабжения или сооружения систем отопления. Однако в силу того, что материал способствует развитию бактерий, его используют для сооружения водопровода в редких случаях.

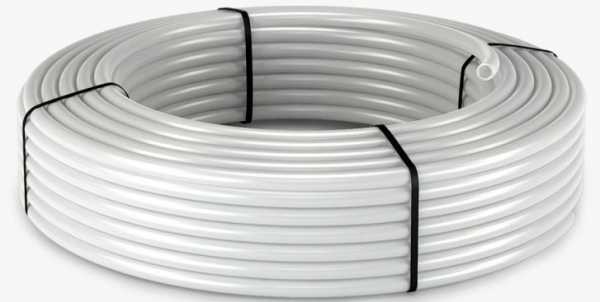

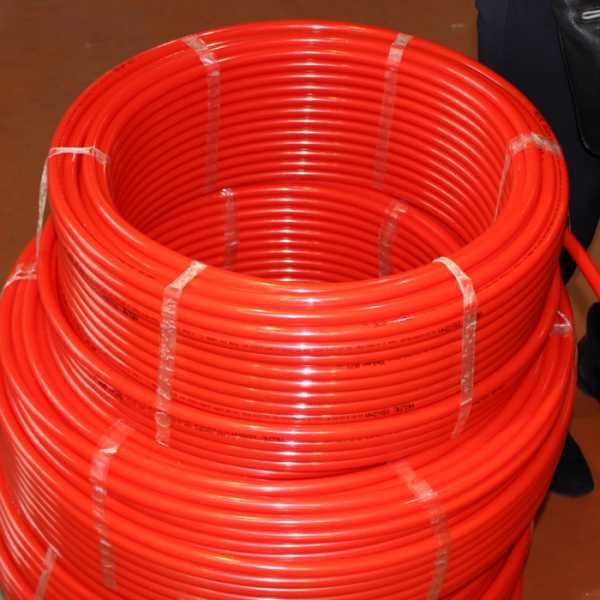

Главная особенность полибутилена – это эластичность. После разматывания трубопровода из бухты, он очень быстро принимает выпрямленное положение. Такой вид материала благодаря эластичности, применяется для прокладки трубопровода в панелях каркасных домов, в том числе и для сооружения канализационных стоков. Полибутилен легко воспламеняется, а также подвергается разрушительному воздействию при концентрации хлора больше 2 мг/л.

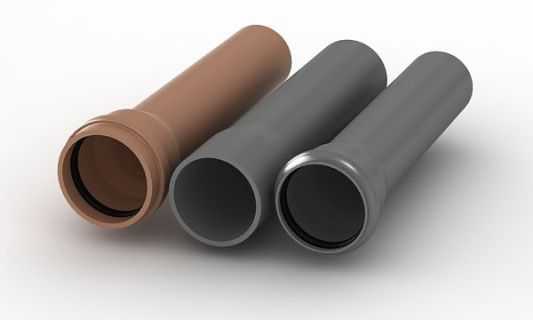

Канализационные трубы из пластика и их размеры

Какими бывают канализационные трубы из пластика, и чем они отличаются между собой, теперь известно. Немаловажным критерием, которые характеризует канализационные трубопроводы, является типоразмер. Трубный ассортимент пластиковых изделий достаточно разнообразен, поэтому при выборе трубопровода немаловажно уделить внимание размерам трубопроводов.

  1. Канализационные трубы больших диаметров свыше 300 мм применяются для сооружения канализационных систем в производственных зданиях, а также многоэтажных домах. Трубопроводы наибольшего диаметра применяются исключительно на производстве.
  2. Трубы с диаметром 200 мм предназначены для сооружения стоков в отелях или пансионатах.
  3. Трубопроводы диаметром 160 мм нужны для сооружения канализации в коттеджах и загородных особняках.
  4. Пластиковая канализационная труба диаметром 110 мм служит для сооружения стоков в частных домах и на загородных дачах.
  5. Для сооружения отдельного стока их кухни применяется пластиковый трубопровод диаметром 50 мм.

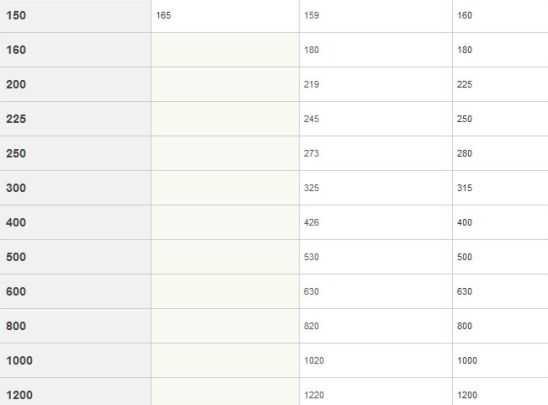

Диаметры канализационных труб из ПВХ представлены в виде таблицы ниже.

Особенности подбора оптимального диаметра

При прокладке сантехнических труб из ПВХ для сооружения канализации важно учитывать размеры. Чтобы подобрать правильные размеры трубопроводов для канализационной системы, рекомендуется опираться на следующие особенности:

  1. Диаметр горизонтального трубопровода не должен быть меньше размера стояка. Если размер трубы будет меньше, то это приведёт к возникновению засоров.
  2. Для объединения горизонтальных труб применяются только тройники и уголки, что позволяет исключить вероятность лишнего засорения.
  3. На каждом повороте трубопровода должны быть установлены ревизии, при помощи которых можно проводить прочистку системы.
  4. Оптимальный уклон для канализационного стока составляет 1-2 см.
  5. При проведении монтажных работ резку трубопроводов необходимой длины нужно выполнять с помощью ножовки или болгарки.

Для наружной канализации используются трубопроводы из пластика размером более 110 мм. Сооружение внешней канализации из пластика диаметром менее 110 мм для частного дома может привести к тому, что понадобится часто проводить ревизии для прочистки системы. При сооружении сточной системы важно учитывать такие критерии, как количество этажей в частном доме, а также число жителей.

Чем соединяются пластиковые трубы

При сооружении сточной системы, кроме трубопроводов понадобятся также соединители. В качестве соединительных элементов выступают такие изделия, как фитинги. Они бывают разных видов и размеров, поэтому рассмотрим некоторые из них.

  1. Тройники, применяемые для объединения нескольких пластиковых труб в одно стоковое отверстие.
  2. Вентиляционные фитинги. С их помощью подаётся кислород в систему вентиляции. Это позволяет исключить возникновение неприятного запаха в доме или квартире из канализации.
  3. Соединительная муфта. Соединяет 2 пластиковые трубы, когда отсутствует возможность соединения «в раструб».

Имеется много других вариантов соединителей, которые используются в зависимости от их предназначения.

Жёсткость пластиковых труб: что означает цвет

Жёсткость пластиковых труб находится в тесной взаимосвязи с прочностью. Для отличия изделий производителями принято окрашивать их в разные цвета. Светло-коричневый цвет трубопровода означает, что он предназначается для обустройства сточной системы внутри помещения. Оранжево-коричневые изделия предназначаются исключительно для сооружения наружной сети.

Изделия отличаются между собой по классу жёсткости:

  1. SN2 – применяются для сооружения сточных систем там, где отсутствует движение автотранспорта.
  2. SN4 – применяются там, где присутствует движение автотранспорта в умеренном количестве.
  3. SN8 – используются для сооружения канализации там, где происходит интенсивное передвижение большегрузного транспорта.

При выборе пластиковых изделий уделяется внимание классу жёсткости, что позволит продлить срок службы системы.

Особенности проведения монтажных работ

Если монтаж канализационного трубопровода выполняется самостоятельно, что вполне реально, то при этом важно учитывать некоторые особенности выполнения работ. К таковым особенностям относятся:

  1. Пластиковые изделия, в зависимости от чугуна, более тонкие и хрупкие, поэтому для обеспечения дополнительной защиты рекомендуется помещать их в специальные коробы, кожухи или пенопластовую скорлупу.
  2. Когда соединяется труба с раструбом, нужно снять фаску с внешней стороны изделия, которое будет помещаться внутрь раструба. При этом обязательно нужно удалить заусеницы во внутренней полости трубы, чтобы исключить образование засора.
  3. Чтобы упростить процесс соединения двух труб, прибегают к применению смазывающих материалов: Солидол, Глицерин или Литол.
  4. Горловина трубы фиксируется при помощи хомута, так как уплотнительные кольца не способны обеспечить необходимую жёсткость конструкции.
  5. Фиксация канализационных трубопроводов в помещении хомутами проводится через каждые 50 см.
  6. Монтаж наружного трубопровода рекомендуется осуществлять на глубине не менее 50-70 см. Наличие уклона такого трубопровода позволит исключить возникновение застоя и засора трубы.
  7. При повышенной нагрузке рекомендуется использовать гофрированные канализационные трубопроводы.

При соединении канализационных трубопроводов рекомендуется дополнительно промазывать места стыковки водонепроницаемыми герметиками. Это позволит исключить не только возникновение подтёка, но ещё и неприятного запаха в помещении.

Пластиковые канализационные изделия характеризуются эффективностью в отличие от своих чугунных аналогов. Если возникла необходимость ремонта канализации или сооружения нового стока, то для сооружения рекомендуется отдать предпочтение именно новому виду материала – пластику.

gidpotrubam.ru

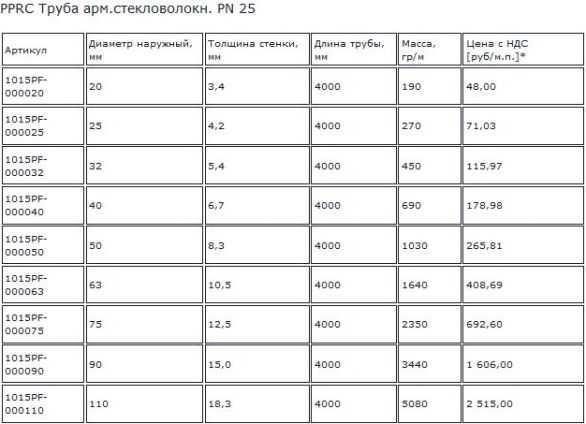

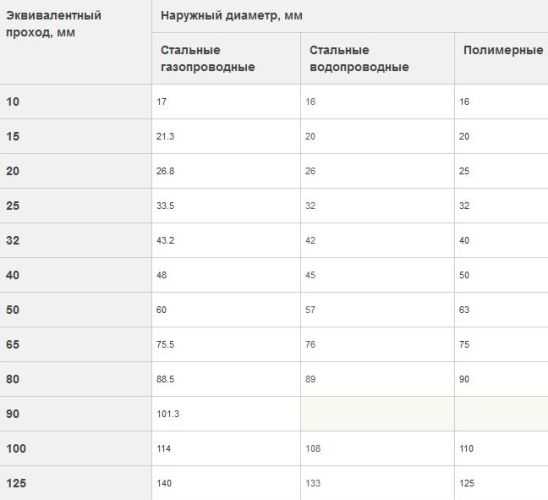

Труба пластиковая - диаметры (таблица), цена большого размера

Пластиковая труба обладает максимально высокими антикоррозионными свойствами и долговечностью и используется при укладке систем холодного и горячего водоснабжения, канализации и транспортировки химических сред.

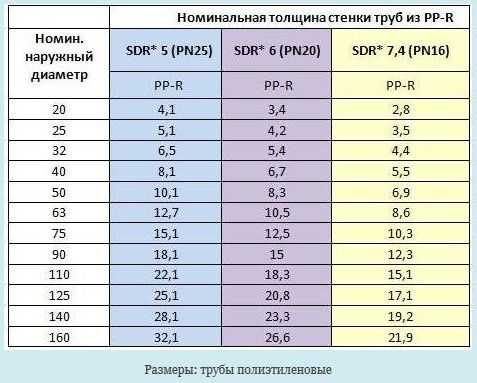

Для проведения более точных расчетов, учитывается толщина стенок:



.

Основные параметры полимерных труб



При расчетах размера труб учитывается:



  • Рабочее давление, позволяющие классифицировать конструкции на: вакуумные (разряженные), безнапорные с самотечной транспортировкой жидкости и напорные, эксплуатирующиеся под давлением.
  • Тип монтажа - открытый или закрытый. Внутренние конструкции служат для укладки в помещениях и отличаются меньшим параметром, относительно внешних систем. Внешние трубопроводные магистрали прокладывают под землей или на ее поверхности. При подземной прокладке используются специальные каналы, желоба и туннели или монтаж производится без них.
  • Назначение. Различают бытовые, промышленные и муниципальные системы с разным типом соединения: разъемным и неразъемным.
  • Радиус сгиба. Гибкие магистрали подвергаются изгибу под радиусом, не превышающим 10 внешних поперечных сечений. Гибкие трубы характеризуются радиусом сгиба в 20-125 D, а жесткие имеют радиус в 300 внешних диаметров и выше.





Широко пользуется спросом напорные и самотечные конструкции из ПВХ и ПП, спиральные ПЭ трубы, гофриротрубы на основе двухслойного или многослойного состава. На параметры труб влияет наличие армирования.

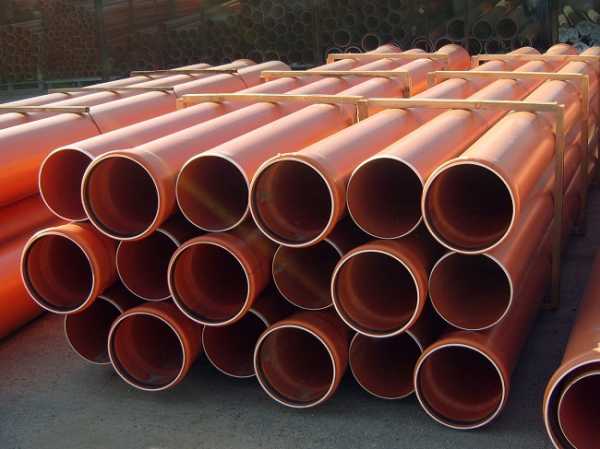

Безнапорные ПВХ трубы



ПВХ трубы применяются для укладки наружных безнапорных водосточных систем с предельным давлением в 1,6 атмосфер и температурой в 0-45°С. Производят однослойные и многокомпонентные ПВХ конструкции, соответствующие классу жесткости 2 кН/м2 - 8 кН/м2.



Протяженность проката составляет 50 - 600 см. Герметичные показатели достигаются за счет монтажа в раструб с резиновым уплотнителем. Маркировка конструкций включает:



  • Номинальное поперечное сечение dn;
  • SDR - параметр, получаемый путем деления внешнего сечения на толщину стенок.
  • Кольцевой показатель жесткости SN.
  • Сечение стенок en.





Напорные системы



Напорные системы применяются при использовании водопроводных магистралей под давлением. Раструбная стыковка обеспечивается без использования сварки. Это позволяет обеспечить быстрый и экономичный монтаж. Стандартные параметры маркировки определяют:



  • Номинальное поперечное сечение dn;
  • SDR - параметр, получаемый путем деления внешнего сечения на толщину полимера.
  • Серия S.
  • Напряжение.
  • Сечение материала en.

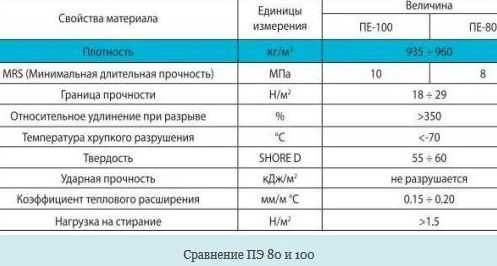

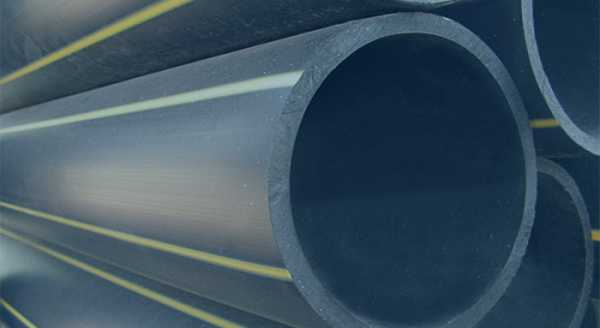

ПЭ трубы с высокими показателями плотности



Напорные ПЭ магистрали служат для внешней прокладки труб, транспортирующих жидкость и газ. Для производства конструкций служит ПЭ низкого давления с высокой плотностью (менее популярный вариант ПЭ-63, стандартный ПЭ-80 и более мощный ПЭ-100).



Каждая марка характеризуется своими особенностями:



  • ПЭ 63 - линейный гомополимер, включающий молекулы этилена. Обладает высокой кратковременной прочностью, но при длительной эксплуатации приводит к растрескиванию и разрушению. Параметр MRS отображает продолжительность сохранения прочностных характеристик при давлении 6,3 МПа.
  • ПЭ 80 применяются для обустройства трубы диаметром до 90 мм, способной выдержать большой уровень давления на стенки.
  • При укладке масштабных водопроводных магистралей, с целью экономии сырья и материалов используется продукция ПЭ 100 большого диаметра.





Классификация систем производится по основным характеристикам:



  • Номинальное поперечное сечение dn;
  • SDR - параметр, получаемый путем деления внешнего сечения на толщину стенок.
  • Серия S.
  • Напряжение.
  • Сечение стенок en.





Гофротрубы с армированием и без



Гофриротрубы производятся по технологии коэкструзии, внутренняя поверхность изделий представлена гладким ПП слоем и внешняя выполняется в виде гофры. Эти конструкции служат для монтажа водосточных систем большого сечения, глубина их размещения достигает до 15 м. Полимерный состав отличается высокими показателями стойкости к агрессивным средам и рассчитан на транспортировку сред в пределах температурного режима 0 - 40ºС.



Армированные конструкции т дополняются стальными включениями для достижения заданных пределов жесткости 8 - 25 кН/мм2. Стыковка изделий обеспечивается посредством специальной муфты (усаживаемой под воздействием высокой температуры) с дальнейшей проваркой ручным экструдером. Поперечное сечение варьирует в пределах 16 -120 см при номинальной протяженности 65 и 130 см.





Маркировка изделий означает:



  • Внешнее сечение dn.
  • Условную проходимость di.
  • Ширину профильных элементов l i.
  • Сечение стенок en.



Сравнительные характеристики



Для сравнения с металлоконструкциями, ниже приведены параметры ПП труб:





Расчетные показатели



Маркировка пластиковых труб указывает только на внешние диаметры. Для подборки внутреннего сечения достаточно произвести элементарные подсчеты с исходными параметрами:



  • Скорость транспортировки жидких сред по трубопроводу.
  • Водопотребление.



Для расчета водоснабжения жилого помещения служит расчетная формула:





Сечение водопроводных систем на практике принимается за 2 см. В многоэтажных помещениях используются следующие параметры:



  • для стояков в пятиэтажных домах Ø25 мм;
  • для внутренней разводки – 20 мм;
  • для стояков многоэтажных домов 32 мм.





ПП трубы – размеры, таблица



ПП трубы с большим сечением применяются для подвода водоснабжения, отопительных и канализационных систем к жилым и промышленным помещениям, отдельным микрорайонам. Так, водопроводные трубы сечением от 50 см служат для подачи холодной питьевой воды от накопительных резервуаров к районам мегаполиса. ПП трубы не применяются для транспортировки теплоносителя из-за размягчения конструкций под воздействием высоких температур.



В таблице приведен обзор диаметров стандартных моделей.





В промышленности (для вентиляции и канализации) используются трубы сечением от Ø400 мм.





Давление труб



Полимерные трубы представлены обширным ассортиментом:



  • N10 (РN10) – напряжение до 10 атм., сечение стенок 1,9 - 10 мм. Служат для монтажа системы «теплый пол», транспортировки холодной воды с предельной температурной границей в +45 град. Поперечное сечение варьирует в пределах: внешнее – 2…11 см, внутреннее – 1,6…9 см.
  • PN16 – реже применяемый тип конструкций, характеризующийся давлением на стенку 1,6 МПа. Используется при нагреве до +60 гр.
  • N20 (РN20) – выдерживают давление в 20 атм. Толщина материала 16…18,4 мм. Наиболее популярная модель для обустройства отопительной и водной магистрали с предельным нагревом жидкости до 80 гр. Внешний диаметр конструкций варьирует в диапазоне 1,6…11 см, внутренний – 10,6…73,2 мм.
  • N25 (РN25) – ПП конструкции с рабочим давлением 2,5 МПа и включением алюминиевой прослойки. Успешно справляются с возложенными на них задачами при обустройстве отопительных и водопроводных систем. Предельный нагрев жидкости +95 гр. Многокомпонентная структура способствует высокой стойкости к механическому и тепловому воздействию. Внутреннее поперечное сечение заданно диапазоном 13,2…50 мм, внешнее – 21,2…77,9 мм.





Состав сырья



В зависимости от используемых добавок, различают следующие типы труб:



  • PPR - в производстве используется рандом сополимер кристаллизированный. Выдерживают диапазон температур от 170 до +1400С. Параметры: 16...110 мм.
  • PPH. Производятся на основе модификаторов (антистатиков и антипиренов), придающих высокие механические свойства. Выпуск продукции производится в больших размерах, но низкий диапазон температур позволяет проводить их эксплуатацию лишь в технических целях.
  • PPB (блок-сополимер). Благодаря молекулярной структуре, материал отличается высокой ударопрочностью и используется для системы «теплый пол».
  • PPs (полифенилсульфид). Характеризуется максимальными показателями стойкости к износу и нагреву, и выпускается диаметром 20…1200 мм. Хорошо используется в вентиляционной, горячей и холодной системе.





SDR пластиковых труб



Важным параметром, характеризующим ПЭ трубы, выступает стандартное соотношение внешнего диаметра (номинального) относительно номинальному сечению стенок:





При увеличенном показателе SDR толщина стенок становится меньше и наоборот. Для определения номинального сечения стенок ПЭ используется следующая формула:





SDR определяется серией ПЭ труб (S):





где S – параметры ПЭ продукции, подобранные по ГОСТ 8032 из столбца R10 и соответствующие 2.5 - 16.



В стенках труб образуется давление, преувеличивающее внешнее напряжение (MOP). Максимальное напряжение указывается производителем с учетом эксплуатации 50 лет. Для вычислений используется расчетная формула:





где MRS – прочность ПЭ;



С – коэффициент уплотнителя труб (запас прочности), определяемый условиями прокладки трубопровода и принимающий разные показатели (1,25 – для водопровода, 2 ÷ 3,15 – для газовой трубы).





Каталог с ценами





Видео



aqua-tehnik.ru

диаметры, особенности, сравнительный обзор, популярные производители

Полипропиленовые трубы всё больше вытесняют в строительной сфере металлические и полиэтиленовые аналоги. Растущая с каждым днём популярность обусловлена прекрасными техническими характеристиками готовых систем их пластика. Это связано с рядом преимуществ, которые имеют пластиковые трубы большого диаметра по сравнению с керамическими, стальными или медными трубами. Следует сказать, что полипропиленовые трубы больших размеров используются в основном для внутренней прокладки канализации, водопровода и вентиляции.

Особенности полипропиленовых труб

Полимерные изделия обладают такими качествами, как:

  • небольшой вес, благодаря чему такие трубы легко транспортировать и монтировать, и можно обойтись без привлечения строительной техники;
  • пластик не подвержен коррозии, поэтому внутри таких трубах не нарастает известковый налёт и не появляется ржавчина;
  • при грамотном монтаже трубы остаются абсолютно герметичными, и они не смогут нанести вред окружающей среде;
  • полипропиленовые трубы чёрного цвета имеют защиту от UV-излучения, поэтому жидкость в таких трубах долго не будет портиться;
  • полипропилен не вступает в химическую реакцию с неорганическими растворителями, поэтому трубы из этого материала могут быть применены для промышленных стоков;
  • полипропиленовые трубы имеют тот же ГОСТ, что и чугунные и керамические трубы, поэтому могут применяться при ремонте отдельных участков старого трубопровода.

Однако полипропиленовые трубы больших диаметров, как и все высокотехнологичные изделия, имеют и свои недостатки:

  • из-за высокого теплового расширения полипропиленовые трубы являются довольно пластичными, поэтому при высоких температурах они могут деформироваться;
  • наоборот, в условиях экстремально низких температур, например, в Сибири, Дальнем Востоке полипропиленовые трубы большого диаметра могут сослужить недобрую службу. При длительном воздействии низких температур они могут разгерметизироваться, и вполне может возникнуть аварийная ситуация;
  • зимой и в средней полосе России во время сильных морозов канализационные стоки могут замёрзнуть, что не есть хорошо;
  • в связи с низким уровнем шумоизоляции, при использовании канализационных полипропиленовых труб применяют звукоизоляцию

Сравнение полипропиленовых труб с изделиями из других материалов

Обзор полипропиленовых труб больших размеров

Большие размеры полипропиленовых труб — это диаметр от 600 мм до 2000 мм, которые произведены в соответствии с ГОСТ и ТУ2248−004−45726757−02. Они изготавливаются путём наливки полного профиля методом двойной соэкструзии, и они способны выдерживать давление до 3,5 кг/см3. Полипропиленовые трубы используют не столько для внутренних работ, сколько для наружного водоотведения и водоснабжения. Чтобы компенсировать недостаток материала, труба делается из двух слоёв полипропилена, гладкого внутри и гофрированного снаружи.

Двустенные трубы делаются методом вытеснения, и предназначены для самотёчных безнапорных подземных систем водоотведения. В случае замерзания полипропиленовая труба округлится до размеров гофрированной поверхности. Канализационные трубы из полипропилена характеризуются:

  • низкой теплопроводностью;
  • очень низким коэффициентом трения.

Благодаря этому в таких трубах не образуются заторы, чего нельзя сказать о керамических и металлических изделиях. Они хорошо себя показали при укладке в сильно загрязнённых почвах, а также почвах, содержащих песок, ил и гравий. Они выдерживают температуры от -200С до +950С. Кольцевая жёсткость труб -8, соответствует максимальному типу нагрузки.

Гофрированная поверхность канализационной трубы снижает чувствительность к проседанию почвы, поэтому такие трубы можно уложить с небольшим уклоном, что невозможно сделать с металлическими и керамическими аналогами. В жилых помещениях используют трубы диаметром 100−125 мм, при этом трубы монтируются встык. Герметичность обеспечивает резиновое кольцо-уплотнитель. Обычно при внутренней укладке домашней канализации используют трубы стандартной длины в 0,3−5 м (потому что трубы большей длины сложно будет транспортировать), но по форме они бывают и квадратными, и овальными, и треугольными. Для наружной канализации, согласно СНиП, применяются трубы диаметром свыше 150 мм и длиной 5 м. Канализационные трубы свыше 600 мм монтируются между домами с помощью тяжёлой техники.

Характеристики полипропиленовых труб большого диаметра

Популярные производители полипропиленовых труб большого диаметра

Ведущей фирмой по производству полипропиленовых труб большого диаметра является сербская фирма PRAGMA. Только не путайте полипропиленовые трубы большого диаметра с полипропиленовыми трубами PPRC. У первых длительная эксплуатация возможна при температуре от -25 до +700С. Кольцевая плотность таких труб 8−10 кг/см2, при этом не желательно, чтобы скорость транспортируемой жидкости превышала 5 м/сек. Ударопрочность полипропиленовых труб большого диаметра гораздо выше, чем у аналогичных труб из ПВХ для водоснабжения. В придачу к ним можно найти фитинги соответствующих размеров, а также они совместимы с фитингами других фирм. Внутренняя часть трубы остаётся абсолютно гладкой, поэтому снижена вероятность засоров и заносов. Глубина залегания труб «PRAGMA» 1,5−2 м.

Гофрированные трубы большого диаметра Корсис производятся в России по итальянской лицензии фирмы Polieco. Эта фирма выпускает такой товар, который нельзя встретить в ассортименте других фирм, выпускающих аналогичную продукцию. Так, например, серия «Корсис Плюс» выпускает трубы, глубина залегания которых составляет целых 15 метров! Причём они выдержат давление в 10 атмосфер. Все трубы Корсис не боятся низких температур. При производстве таких труб используется блокосополимер полипропилена, поэтому трубы экологически безопасны, и их можно использовать для транспортировки питьевой воды. Они также устойчивы к неорганическим кислотам. Гофрированные трубы любого диаметра поставляются с интегрированными раструбами, что значительно облегчает монтаж.

Сравнительные характеристики полипропиленовых труб Корсис Плюс большого диаметра

Фирма PESTAN является аналогом Прагмы и также находится в Сербии. В основном фирма специализируется на выпуске труб для отвода грунтовых вод и безнапорной канализации. Благодаря высокой кольцевой жёсткости такие трубы можно укладывать на глубину 10 м. Материал, используемый в производстве, не подвержен гниению и коррозии, устойчив к деформации, поэтому трубы можно укладывать без выкапывания траншей. Срок службы гофрированных труб PESTAN достигает 100 лет.

Сварка полипропиленовых труб большого диаметра

septik.guru

Пластиковые трубки малого диаметра жесткие

Для поставки воды и отвода канализационных стоков чаще всего используются пластиковые трубы. При их выборе необходимо знать особенности изделий различного диаметра. Зная сферу применения той или иной трубы можно легко подобрать материалы для собственного дома.

Характеристики труб из пластика

Для изготовления описываемых изделий используются термопластические полимеры. Производство таких труб осуществляется по стандарту, поэтому все изделий имеют одинаковые характеристики:

  • согласно ГОСТу температура плавления материала составляет 149 градусов;
  • предел прочности пластика должен иметь значение 35 ньютонов на квадратный миллиметр;
  • коэффициент линейного расширения данного материала должен составлять 0,15 мм/м°С.

Описываемые изделия могут иметь различный диаметр. Пластиковая трубка 3 мм, например, используется при создании лабораторного оборудования. Для канализации или системы водопровода частного дома применяются трубы диаметром более 50 мм.

Диаметр

Одной из важнейших характеристик является их диаметр. Во время выбора описываемых изделий необходимо учитывать, что они имеют наружное и внутреннее диаметральное сечение.

Следует отметить, что российские производители за основной параметр принимают наружный диаметр. Если необходимо создать систему водоснабжения или канализации внутреннего назначения, обычно применяются изделия, имеющие небольшой диаметр. Минимальное значение может составлять 16 мм, а максимальное – 50 мм.

Если создаются магистрали для проведения питьевой воды, применяются изделия с большим диаметром.

Виды труб по сфере использования

Существует 3 типа полипропиленовых треб, но их хватает для замены металлических изделий. Модели PN10 отличаются очень тонкими стенками, но они используются при создании систем водоснабжения уже более 50 лет. Они могут применяться для проведения как холодной, так и горячей воды. Кроме этого, они могут использоваться для создания систем теплого пола.

Также трубы из поливинилхлорида могут применяться во время обустройства системы ливневой канализации. Внешний диаметр таких изделий может составлять от 20 до 110 мм. Внутренний же диаметр может быть равен как 16 мм, так и 90.

Модели, имеющие маркировку PN20, рассчитана на использование в течение 25 лет. Толщина стенки таких изделий составляет 18 мм. Следует отметить, что внешний диаметр может быть таким же, как и у труб PN10, но внутри они будут меньше. Благодаря этому их можно использовать в случае, когда внутреннее давление составляет 2 МПа. Они могут использоваться для монтажа отопительных систем. Это возможно благодаря устойчивости к высоким температурам. Они могут сохранять свои свойства даже при температуре 90 градусов. Стоит отметить, что изделия, имеющие маркировку PN10, могут использоваться только при температуре не выше 45 градусов.

Во время изготовления изделий PN25 происходит дополнительное армирование стекловолокном. Срок использования зависит от рабочего давления, а также от температуры жидкости. Они имеют следующие характеристики:

  • возможность выдерживать давление не более 2,5 МПа;
  • наружный диаметр изделий может составлять от 21 до 80 мм;
  • внутреннее сечение варьируется в пределах от 13 до 50 мм;
  • толщина стенки самых тонких труб составляет 4 мм, а самых больших – 13 мм.

Стоимость пластиковых изделий определяется именно этими характеристиками. при выборе труб для создания системы водоснабжения диаметр играет большую роль, так как эта характеристика указывает на пропускную способность.

Общее описание поливинилхлорида

Трубы из описываемого материала имеют небольшую стоимость, если сравнивать их с изделиями из железа. Часто используются прозрачные трубы. Они могут применяться при создании лабораторного оборудования и вентиляционных коммуникаций. Стоит отметить, что они не могут использоваться при температуре выше 100 градусов. Это связано с тем, что материал начинает выделять хлористый водород, который вреден для здоровья.

Следует отметить, что поливинилхлорид отличается гладкостью и отталкивает грязь. Прозрачные трубки могут устанавливаться практически везде, так как отличаются хорошей гибкостью.

Преимущества и недостатки

К плюсам труб из ПВХ можно отнести:

  1. Большой срок службы. Описываемые изделия могут использоваться более 50 лет.
  2. Небольшой вес и размеры. Благодаря таким характеристикам трубы легко транспортируются и погружаются для перевозки.
  3. Простота установки. Проложить прозрачные трубки из  поливинлхлорида может даже человек, который не обладает опытом проведения подобных работ.
  4. Низкий уровень шума при использовании. Во время функционирования система практически не производит шум.
  5. Экологическая безопасность. Описываемые изделия безопасны для человеческого здоровья, так как не выделяют вредных испарений и не взаимодействуют с химически агрессивными веществами.
  6. Низкая теплопроводность.
  7. Простота обслуживания. Благодаря прозрачным стенкам трубки легко осматривать. При этом они легко очищаются от любых загрязнений.

Все пластиковые прозрачные трубки малого диаметра не подходят для транспортировки веществ в промышленных масштабах.

Как производятся прозрачные ПВХ трубы небольшого диаметра

Для создания изделий из поливинилхлорида используются такие способы, как экструдирование и литье. Первый способ представляет собой нагрев пластика и последующее продавливание его через отверстие в форме кольца.

Если же используется способ литья, создание трубы происходит в несколько этапов:

  1. Сначала осуществляется заливка пластика в специальную форму на центрифуге.
  2. После этого происходит включение центрифуги. После ее включения материал равномерно распределяется по стенкам формы.
  3. После остывания материала получаются прозрачные трубки.

Следует отметить, что использовать прозрачные изделия для создания трубопровода не рекомендуется, так как для этого есть более подходящие трубы.

Особенности труб из ПВХ

Описываемый тип труб чаще применяется при создании безнапорных систем. Они могут использоваться для транспортировки питьевой воды и других веществ. Они имеют следующие особенности:

  1. Для монтажа не нужно иметь специальные инструменты. Соединение происходит методом холодной сварки. Также соединяться трубы могут при помощи резиновой манжеты.
  2. Трубы указанного типа являются жесткими и для их соединения используются специальные фитинги, как и при использовании металлических изделий. Именно поэтому при проектировании системы профессионалы обращаются к расчетам по стальным изделиям.
  3. Изделия из поливинилхлорида позволяют осуществлять как наружную, так и внутреннюю прокладку коммуникаций. При этом во время создания наружной системы можно не беспокоиться о внешнем виде конструкции.
  4. Изделия из ПВХ являются боле дешевыми. Например, квадратные пластиковые трубы часто применяются при создании вентиляционных систем вместо оцинкованных или металлических.

Полипропиленовые однослойные трубы

В строительных магазинах можно найти как однослойные, так и многослойные изделия. Трубы первого вида отличаются тем, что не имеют в своем составе ничего, кроме полипропилена. Они разделены на несколько типов:

  1. PPH трубки отличаются тем, что могут использоваться в большом температурном диапазоне, но при этом имеют плохую устойчивость к низким температурам. Также они имеют высокую стойкость к агрессивным веществам. Трубки часто используются для транспортировки технических жидкостей. Благодаря тонким стенкам их часто применяют при создании вентиляционных систем.
  2. Вид PPB отличается  высокой устойчивостью к низкой температуре и гибкостью. Также следует отметить такую характеристику, как высокое тепловое расширение.
  3. Трубки PPR универсальны и могут применяться при различных температурах. При этом они отличаются высокой прочностью. Следует отметить, что они способны сохранять форму в различных условиях. Так как такие трубки являются экологически безопасными, они могут использоваться для транспортировки питьевой воды.

Особенности многослойных труб

При создании поверх толстостенной трубки приклеивается фольга, которая затем покрывается защитным слоем из полипропилена. Все слои соединяются друг с другом благодаря отверстиям в фольге.

Чаще всего такие трубы производятся длиной 4 метра. Они могут иметь наружный диаметр от 16 до 125 мм. В комплекте к ним можно приобрести фитинги, пластиковый короб и другие детали. Соединение всех элементов системы происходит при помощи специального оборудования. При желании можно найти фитинги с резьбой, благодаря которым легко произвести соединение к водопроводу из металла.

Такие жесткие пластиковые трубы малого диаметра могут применяться для транспортировки горячей и холодной воды, а также в качестве элементов отопительной системы. Кроме этого они применяются и при создании различных технологических трубопроводов.

Полиэтиленовые изделия

Изделия данного типа могут выдерживать температуру не ниже -20 градусов. Следует отметить, что модели с диаметром до 63 мм соединяются при использовании фитингов, которые могут быть как латунными, так и полипропиленовыми. Более крупные соединяются стыковой сваркой.

Описываемые трубы могут быть предназначены для работы при высоком давлении и при его отсутствии. Безнапорные часто используются при создании системы внутренней канализации.

Трубы из металлополимеров

Внутри металлопластиковых изделий имеется слой алюминиевой фольги, которая способствует снижению коэффициента расширения. Одним из основных плюсов является сохранение формы при изгибе. Чаще всего они монтируются скрыто. Следует отметить, что такой тип труб имеет высокую стоимость. Но это полностью оправдано, так как они отличаются хорошим качеством и устойчивостью к расширению.

Какой бы вид ни был выбран, благодаря им можно создать систему домашнего водопровода, которая может использоваться несколько десятилетий. Но во время выбора необходимо правильно подобрать определенный тип изделий и смонтировать их в соответствии с правилами проведения таких работ.

bouw.ru

Трубы пвх большого диаметра – область применения- Преимущества и недостатки +Видео

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
