Как собрать сифон для раковины на кухне: особенности разных моделей

Сифон кухонной раковины — важный элемент, который требует обязательной сборки и установки. Современные виды разнообразны, но в целом, для работы потребуется небольшой набор инструмента, который есть в любом доме. Давайте разберемся, как собрать сифон для раковины на кухне, поскольку отдельные модели имеют определенные конструктивные особенности.

Устройство кухонного сифона

До начала сборки важно понимать, для чего нужен сифон, ведь вода из раковины может сливаться напрямую, через шланг в канализацию. За счет дополнительного элемента происходит не просто удаление грязной воды — есть и другие предназначения этой конструкции.

Главное предназначение — задержка крупного мусора и исключение его попадания в канализацию, что сокращает риски засора. Кроме того, сифон создает гидрозатвор, который защищает кухонное пространство от неприятного запаха из канализационной трубы.

Сифоны для кухни и ванной отличаются — в первом случае конструкция сложнее, поскольку в раковине собираются остатки еды и другой мусор.

Сам элемент представлен в виде одной или нескольких труб с изгибом, который выводит воду. За счет изгиба небольшое количество грязной жидкости остается в трубе, создавая отстойник. Он помогает задерживать неприятный запах, не позволяя ему распространяться в помещении.



Чаще сантехнический сифон изготавливают из пластика или латуни, которая покрывается хромом. Латунные варианты визуально красивы и подойдут для открытого типа мойки, без шкафчиков.

Главный недостаток — окисление со временем и накопление грязи, поэтому для кухонь предпочтительнее использовать пластик. Он не подвергается гниению, коррозии, оказывается прочнее, долговечнее.

Стандартно сифон из пластика комплектуется такими элементами:

• защитная сетка (решетка), которая ставится в слив раковины и не дает попадать крупным отходам в канализацию;
• пробка — используется для закрывания слива, чтобы набирать воду в раковину, в дешевых моделях не предусматривается;
• прокладка из резины до 5 мм толщиной, которая устанавливается между раковиной и выпускной частью;
• выпускной патрубок с одним или несколькими отводами, подключается к сливу, к нему могут подсоединяться стиральная, посудомоечная машины;
• прокладка выпускного патрубка;
• пластиковая гайка;
• винт для соединения диаметром 6–8 мм;
• гайка из металла;
• корпус сифона;
• пластиковая гайка для стяжки;
• 2 прокладки конусного типа;
• отвод для канализации, который устанавливается сбоку сифона;
• гайка для монтажа переходника;
• стакан сифона, используется для сбора твердых частей, его нужно время от времени снимать и чистить;
• плоская прокладка для плотной фиксации стакана;
• шланг для отвода воды или трубка из пластика.

Замена сифона под раковиной на кухне требуется при выходе из строя старого элемента или по другим причинам, к примеру, покупка новой мойки с измененной конфигурацией.

Все виды сифонов делятся на коленные и бутылочные. Первые разделяются на жесткие и гофрированные, но независимо от этого, у каждого вида сложная конструкция, особенно при наличии перелива. Существуют в продаже двойные сифоны, которые подходят для двойной мойки.

Для кухонь лучше всего покупать бутылочный вид — но, если места под раковиной мало, тогда монтируют коленные модели.

Сборка и установка сифона на кухне

Для начала потребуется приготовить инструмент, который будет использоваться в ходе работы:

• отвертка;
• ножовка;
• рулетка;
• наждачная бумага.

Первым делом, нужно снять старое устройство. Для этого при помощи отвертки откручивается болтик посредине решетки в сливе, подобно тому, как на фото.

До начала выполнения работы следует установить ведро под сифон, чтобы собрать остаток отстоянной воды, после удаления решетки слив нужно вытереть насухо.

Нередко на этом этапе появляется проблема, поскольку винт и гайка прикипают друг к другу. В таком случае нужно снять нижнюю часть сифона и снизу помочь другой рукой снять решетку с крепежом.

Теперь снимаются трубки и сам сифон, процедура демонтажа окончена, можно начинать сборку нового изделия.

Чтобы собрать новый товар, надо выложить из упаковки все элементы, поделить на группы — это упростит задачу и позволит правильно все собрать.

Для бутылочного вида без перелива будет несколько уплотнительных колец разного размера, гайки, патрубок, элементы сифона и гофра, а также решетка с креплением.

Поэтапно процедура сборки сифона следующая:

1. Самая большая прокладка плоского вида надевается на сифонное отверстие, и прикручивается колпак к основанию сифона.
2. К патрубку, который фиксируется к мойке, подбирается прокладка конусного вида и гайка. Изначально надевается гайка, потом резиновый уплотнитель тупым концом вверх, и затем нужно вставить конструкцию в верхнюю часть сифона, плотно скручивая изделие. В некоторых случаях воронка для слива и патрубок должны соединяться изначально, но нужно быть внимательным, чтобы во время монтажа не потерялась гайка в сливном отверстии.
3. Остается установить гофру — для этого накидывается гайка, надевается конусный уплотнитель и скручивается к основанию.

Все части плотно закручивать, но не перестараться, чтобы не сломать пластик и не пережать прокладки. После сборки следует установка и подключение к канализации. Этапы выполнения:

1. На патрубок изделия укладывается рифленое кольцо полосками кверху.
2. Ставится сифон под раковиной одной рукой, второй нужно выровнять его вверху и положить решетку.
3. Поставить винт и закрутить отверткой.
4. Подключить гофру к канализации, при необходимости обрезать ее ножовкой до нужного диаметра. Вместо гофры можно пользоваться жестким видом отвода, что будет лучше для кухни.

Сделав всю работу, включить воду и проверить соединения на предмет течи, по необходимости подтянуть резьбу и другие детали.

Монтаж сифона с переливом

Если есть перелив в мойке, то монтаж почти не отличается от описанной схемы, последовательность используется аналогичная, кроме сборки.

На этом этапе надо соединить перелив с отводящим патрубком. Изначально ставится гайка, затем прокладка к переливу. Сам элемент вставляется в отвод и затягивается.

Далее перелив устанавливается к мойке при помощи винта и отвертки, последующие шаги не меняются. Такой вид сифона часто используют, если на кухне стоит круглая мойка современного вида.

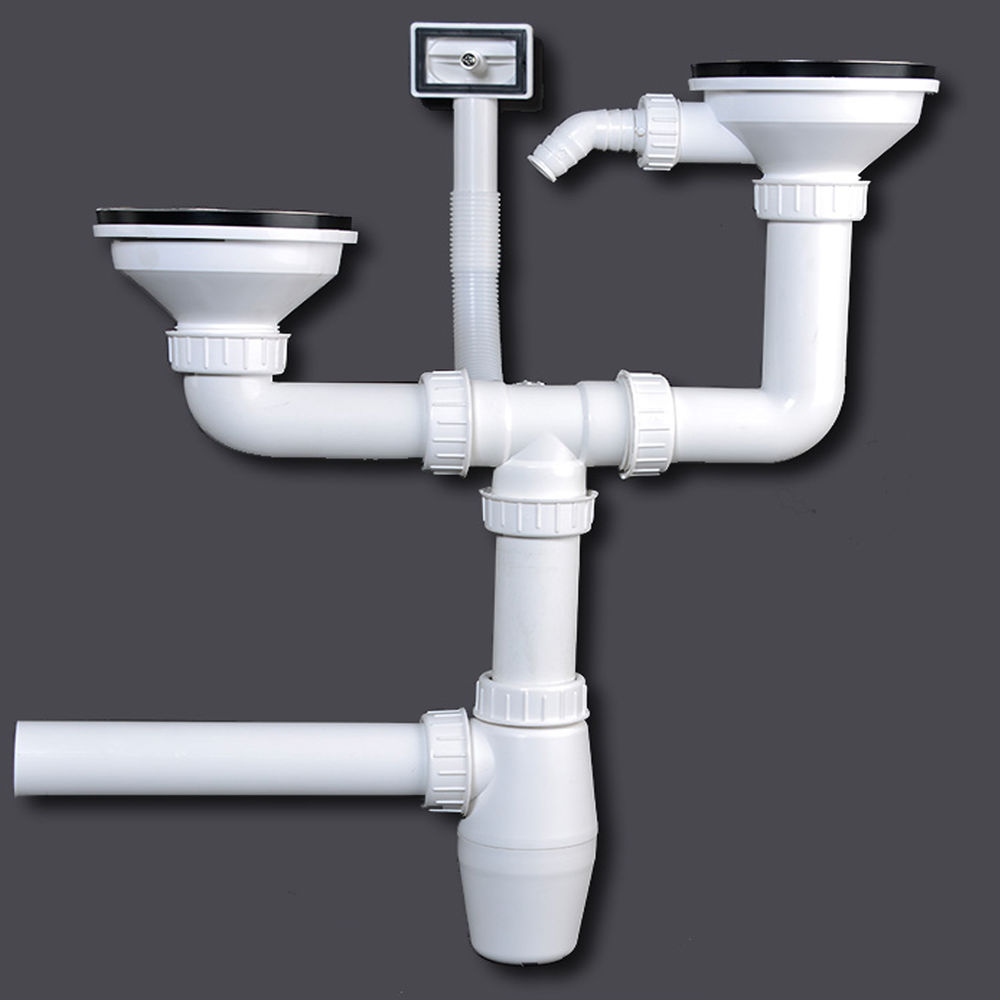

Монтаж для сдвоенной раковины

Раковины на 2 секции предполагают использование одного сифона, но нестандартной конструкции. У такого изделия будет 2 выпуска, которые соединяются одним сифоном. Он бывает трубчатым и в виде колбы. Дополнительно есть модели с отводами для подключения стиральных машин и другой техники.

Правила и этапы монтажа не меняются, за исключением нескольких деталей. Изначально нужно подсоединять 2 патрубка к сливу двух раковин, после этого работу продолжать под мойкой, соединяя патрубки-проводники. Далее фиксируются остальные элементы. Если потребуется, то труба обрезается, а наждачной бумагой шлифуются пластмассовые края.

Советы по выбору и установке

Покупая сифон для кухонной мойки, необходимо правильно его выбрать и поставить, чтобы обеспечить надежную, длительную эксплуатацию. Для этого рекомендуется пользоваться несколькими советами по выбору:

• покупая элемент, всегда проверяйте комплектность товара — нередки случаи нехватки определенных деталей, даже если устройство запечатано;
• во время сборки все части должны быть чистыми, сухими, любой вид грязи может вызывать протечку, особенно при попадании на прокладки или резьбовые соединения;
• во время монтажа выходное отверстие от пола должно быть выше, чем входное, в таком случае появляется нужный уклон для отвода воды;
• в зависимости от модели мойки, подбирается правильный диаметр решетки для сливного отверстия;
• при выборе учитывать необходимость подключения дополнительного оборудования. К примеру, при наличии стиральной или посудомоечной машины, потребуется делать дополнительный отвод воды, который должен быть на устройстве;
• учитывать размеры изделия, поскольку для его монтажа должно быть достаточно места под раковиной — в противном случае, подбирать элемент небольших габаритов;
• рекомендуется выбирать трубу, которая соединит выходной патрубок и канализацию с правильным учетом диаметра. Допускается покупка меньшего отверстия и увеличения его при помощи переходника, большой диаметр недопустим;
• если расположение устройства на кухне внутри шкафа, то эстетика не учитывается. При открытом расположении мойки лучше использовать хромированные модели;
• работоспособность изделия не сильно зависит от стоимости, скорее данный фактор влияет на внешний вид, нежели функциональность — но покупать самый дешевый сифон не рекомендуется, чтобы избежать протечек и других возможных проблем.

Правильный монтаж — несложная задача, если известна детальная схема. Даже люди без опыта сантехнических работ способны выполнить сборку и установку своими руками. Если нет возможности и желания самостоятельно проводить работу, тогда следует обратиться к мастерам, для которых процедура займет считанные минуты.

Упростить весь процесс сборки изделия с переливом поможет обучающее видео:

Понравилась статья? Расскажите о ней друзьям:

как установить слив для кухонной мойки, правильная установка

Полноценное использование кухни невозможно без раковины. Это сантехническое устройство, состоящее из двух элементов: чаши и сифона, который непосредственно соединяется с канализационной системой. Правильно выполненный монтаж конструкции позволяет надежно защитить квартиру от неприятных запахов из трубы, вредных бактерий и микробов, в больших количествах находящихся в сточных водах.

Сифон — это труба с изгибом, в которой задерживается вода и другие мелкие частицы, сливаемые в канализацию.

Разновидности моделей

Существует несколько вариантов конструкции:

1. Колбообразные
2. Коленчатые
3. Гофрированные
4. Скрытые
5. Плоские

Колбообразные модели представляют собой сборную конструкцию, которую можно быстро прикрепить, без применения специального инструмента.

Коленная конструкция одна из самых простых среди всех вариантов моделей, что позволяет почистить засор или поменять любые элементы за считаные минуты.

Труба может быть изогнута в виде формы букв U или S, благодаря чему можно использовать пространство с максимальной эффективностью.

Гофрированный вариант имеет конструкцию схожую с трубным аналогом. Отличие в использовании гофрированного шланга, что дает ему возможность изгибаться в любых направлениях. Но есть и одни существенный недостаток, гофрированная трубка быстро засоряется, вследствие чего приходиться чаще разбирать и прочищать. Подключить и снять такой сифон сможет даже человек без применения специального инструмента и сантехнических знаний.

Плоский вариант рекомендуется применять в помещениях с острым дефицитом свободного пространства.

Модель скрытый сифон, монтируется в стену или конструкцию на кухни. Его не будет видно со стороны, что позволяет не портить своим видом общую картину. Целесообразно применять такой вариант на небольших кухнях.

Монтаж колбообразной модели

Чтобы выполнить правильное подключение к каждому комплекту прилагается схема, главное соблюдать некоторые правила

1. Для герметичного соедниения нижней крышки и верхней части корпусу, устанавливается резиновая прокладка
2. Плотно закручивается крышка снизу
3. На патрубок крепящий сифон к раковине насаживается накидная гайка
4. Для регулировки расположения изделия по высоте на нижней части патрубка устанавливается конусная шайба
5. Патрубок соединяется с конусом и закрепляется гайкой
6. Выходная труба соединяется к сливу: гайка насаживается на патрубок, после чего до упора продвигается конусная прокладка.
7. Заключительный этап сборки соединение шлангового патрубка и корпуса при помощи гайки

Следующим шагом будет соединение с мойкой, который также достаточно прост.

• Необходимо убедиться, что размеры сифона подходят к канализационной трубе. Для создания герметичного соединения обязательна установка резиновой прокладки.
• Устанавливается защитная сетка на сливное отверстие в раковине
• К мойке при помощи винта крепится сифон с обязательной установкой резинового уплотнителя
• Последний этап заключается в установке отводного шланга

После завершения работ необходимо провести испытания, чтобы удостовериться в работоспособности конструкции и отсутствии протечек.

Для этого достаточно включить воду и убедиться, что все элементы соединены герметично. За счет подтягивания элементов установленной конструкции устраняется течь. Иногда вода пробегает в соединении с мойкой, того необходимо поправить уплотнитель, который установлен с отклонением.

Монтаж конструкции с переливом

В добавок к операциям по установке обычной модели необходимо осуществить некоторые дополнительные действия. Отводной патрубок присоединяется к нижней части переливной трубы. Сделать это нужно только во время соединения мойки с сифоном. После этого верхнюю часть трубки крепят к переливному отверстию раковины. Работа простая и не трудоемкая, но в случае правильного монтажа раковина, наполнившаяся водой, будет попадать в канализацию через слив.

Рекомендации по выбору

Чтобы после завершения работ не было лишних проблем, необходимо сделать правильный выбор, соблюдая простые правил как собрать сифон для раковины на кухне

1. Гладкостенные модели наиболее просты в прочистке.
2. Чтобы исключить попадание неприятного запаха на время монтажа канализационную трубу лучше заткнуть тряпкой или поставить заглушку.
3. Перед установкой резинового уплотнителя и прикручивания сифона к мойке необходимо обезжирить место вокруг слива.
4. Для надежной защиты от протечек резиновые уплотнители дополнительно герметизируют. Этой же процедуре подвергают и остальные места соединений. Не требует этого только нижняя крышка сифона, ведь её придется откручивать для прочистки.
5. Для исключения протечек в нижней части крышки в качестве уплотнителя можно использовать паклю.
6. Идеальный вариант, если отверстие сифона будет точно совпадать с диаметром отверстия канализационной трубы.
7. Не обязательно приобретать сифон одновременно с мойкой. Сделать это можно по мере необходимости, главное их сочетание по размерам и дизайну.

Недостаточно просто купить сифон для кухонной мойки. Важно его правильно установить и для этого необходимо внимательно изучить инструкции и четко следовать её рекомендациям. Зачастую недорогие сифоны устанавливаются быстрее и проще, чем их дорогие аналоги более сложной конструкции.

Сифон для раковины (мойки) на кухню: устройство, выбор и установка

Стараясь оснастить кухонные помещения модными гарнитурами и современной бытовой техникой, не стоит пренебрегать небольшим устройством, устанавливаемым под мойкой и называемым сифоном. Сифон для раковины позволит избежать некоторых неприятных моментов при пользовании системой водоотведения. Итак, что представляет собой это устройство и как работает, рассмотрим в статье.

Процесс установки сифона

Сифоном называется система труб, создающая водяную пробку между мойкой и канализацией. Эта конструкция позволяет избежать попадания неприятных запахов из канализационной сети в помещение, а также собирает в отстойнике мусор, попавший из мойки, что предотвращает засорение системы слива.

Роль сифона может играть и труба, изогнутая специальным образом, также создающая водяную пробку. В продаже сифон может идти в комплекте с мойкой, но чаще его приходится приобретать отдельно.

Содержание статьи

Зачем нужен сифон

Кухонная раковина (мойка) подключается к центральной или местной канализации. Некоторые домовладельцы и собственники квартир соединяют сливное отверстие напрямую с трубопроводной системой, отводящей нечистоты. Для этого обычно используется гофрированная труба, которая без труда изгибается в нужном направлении. Однако если не создать гидрозатвор, в кухню будет попадать «аромат» из канализационной системы. Основное назначение сифона — блокировать неприятные запахи из канализации.

Производители выпускают качественные изделия, отличающиеся:

• надёжностью;
• прочностью;
• долговечностью, превышающей срок службы смесителя;
• стойкостью перед химическими составами, высокими температурами и механическими воздействиями;
• простым монтажом, что позволяет выполнить установку сифона на кухне человеку без опыта;
• универсальностью использования.

Как он работает

Принцип работы сифона основан на его конструктивной особенности. В нижней части устройства, называемым резервуаром или отстойником, постоянно находится вода, поступающая из чаши мойки. В этот момент в сливе возникает высокое давление — это приводит к вытеснению «старой» жидкости.

Когда подача воды прекращается, давление в сифоне выравнивается. В результате часть жидкости остаётся в изогнутой части. Эта водяная пробка препятствует проникновению из канализации неприятных запахов в помещение.

Вода свободно вытекает из сифона и попадает в канализацию, а воздух не может попасть из канализации в помещение, так как вертикальный патрубок находится ниже уровня воды

Сифон выполняет ещё одну важную роль. Так как он установлен после кухонной мойки, то способен задерживать некоторый мусор. Он скапливается в отстойнике и легко удаляются путём частичной разборки при снятии резервуара — эту процедуру владелец жилья может провести самостоятельно, без привлечения профессионального сантехника. Предотвращение прямого попадания отходов в канализационную систему позволит избежать её засорения.

Общее устройство прибора

Разные производители выпускают канализационные сифоны, конструктивно мало чем отличаются друг от друга. К основным деталям, так называемого колена для раковины на кухню, относится:

1. Декоративная решётка с небольшими отверстиями на сливе, предотвращающая проникновение крупных отходов в канализационную систему. Для её установки в комплект входит резиновая прокладка для герметичности стыка между решёткой и мойкой.
2. Патрубок для соединения отвода и фильтрующей решётки. Крепится деталь коррозионно-стойким металлическим болтом с гайкой.
3. Сифон с нижним съемным резервуаром для очистки при засорении — он позволяет полностью не разбирать коленообразное устройство.

Устройство сифона с необходимые комплектующие для его сборки

В конструкции современных сифонов (не только для раковины на кухне, но и умывальника в ванной с переливом или без него) обязательно присутствуют фиксирующие кольца с прокладками для соединения отдельных частей устройств. В комплект также входит гофрированная трубка для подключения выходного патрубка резервуара сифона и входа канализации.

Производители создают и выпускают разные модели, поэтому их конструкции несколько отличаются устройством и различным количеством деталей.

Материал изготовления

Производители выпускают пластиковые или металлические сливы. Металл, используемый для изготовления, обычно латунь, бронза или нержавейка. Изделия в таком исполнении отлично подходят для открытого расположения, так как станут одним из элементов декора кухонного помещения. Однако они стоят значительно дороже, чем пластиковые конструкции.

Сифон из нержавейки

Общим недостатком является накопление загрязнений на внутренней поверхности гидрозатвора. Это приводит к постепенному уменьшению сечения устройства. Если регулярно не выполнять обслуживание, произойдёт его закупоривание. Однако к пластмассе прилипание грязи и жира происходит меньше, чем к металлу.

Современные сливные конструкции из металла приобретают, если устанавливается комплект дорогой сантехники и создаётся эксклюзивный интерьер. Монтаж металлического сифона под раковину часто выполняют профессионалы, потому что герметизация стыков между его отдельными деталями осуществляется при использовании резиновых уплотнителей и фум-ленты.

В домах старой постройки можно увидеть чугунные сифоны — это настоящие раритеты и уже не выпускаются.

Чугунные сифоны до сих пор ещё можно встретить в старых домах

В основном устанавливают пластиковые сливные трубы для раковины. Они представляют собой практичные конструкции, эффективно выполняющие своё предназначение. При необходимости их всегда можно заменить или очистить. Ведь они стоят недорого и изготавливаются с гладкой внутренней поверхностью, на которой не накапливается жир, и не задерживаются другие загрязнения. Поэтому в конструкциях из пластика редко образуются пробки. Такие изделия также отличаются небольшим весом.

Пластмасса — это материал, стойкий к коррозии и неплохими температурными показателями. Производители используют для изготовления полиэтилен или полипропилен. Повредить качественное устройство могут только существенные механические воздействия.

Сифон ещё называют «отстойник для раковины». Пластмассовый слив — это конструктор, потому что может разбираться и собираться в определённой последовательности. При необходимости всегда имеется возможность заменить отдельно взятую деталь или подтянуть одну из гаек, если возникла течь.

Размеры

Под мойкой не так много места, поэтому размер конструкции ограничен. В большинстве случаев такого размера сифона достаточно. Для эффективной работы устройства также нужно учитывать его пропускную способность. Не следует забывать и про расстояние между выходным патрубком из сифона и входным отверстием канализационной системы. Как правило, максимальная высота конструкции не превышает 250 мм.

Точных стандартов здесь нет, кроме на диаметр сливного патрубка

Поставить сифон на раковину в кухне, когда диаметр слива и канализационной трубы имеют одинаковый размер не проблема. Однако когда есть различия в диаметрах труб, необходимо заранее подумать об их соединении. В этом случае применяются различные манжеты и патрубки их сопряжения. Например, тройник внутренний двухраструбный на 50 мм, позволит с уплотнительными манжетами подключить раковину 50*40 и стиральную машину 50*25.

Различные переходные манжеты позволяют герметично подключить необходимые устройства к основной канализации

Распространённые типы

Производители выпускают несколько видов сифонов для раковины. Они выбираются в зависимости от особенностей места установки.

Некоторые разновидности сифонов: бутылочный с трубкой, бутылочный с перегородками, трубчатый

Гофрированный слив

Трубка в виде гофры удобна в использовании, когда сливное отверстие мойки имеет нестандартное расположение. Это устройство также применяется, если под раковиной запланировано установить дополнительное оборудование или какие-нибудь необходимые предметы. Во время его подключения к мойке, необходимо обратить внимание на количество воды в изогнутом месте. Её должно быть достаточно, чтобы создать надежный водяной замок, который гарантирует надежную защиту от проникновения запахов из канализации.

Слив в виде гофрированной трубки не является идеальной конструкцией, потому что на рёбрах изделия ускоренно накапливается грязь.

Конструктивно гофра-сифон состоит из следующих элементов:

• патрубок с решёткой и накидной гайкой;
• гофротрубка.

Дополнительно может потребоваться крепление для трубы.

Слив с запором из гофрированной трубы

Гофрированный слив устанавливается за считанные минуты. Сначала закрепляем на раковине отводной патрубок с решёткой. Фиксация выполняется при использовании прокладки и винта, входящих в комплект. Потом гофра одним концом вставляется в патрубок и фиксируется гайкой, а другой стороной вставляется в канализационную трубу. При необходимости прочистки, гофрированный шланг отсоединяется от патрубка и канализации. Затем промывается или меняется на новый.

Бутылочный слив

Бутылочные сифоны устанавливают чаще всего. Они хорошо подходят, если необходимо отводить грязную воду и другие нечистоты из нескольких раковин. В этом случае выполняется монтаж нужного количества специальных отводов.

Конструкция бутылочного слива состоит из следующих элементов:

• решетка из металла или пластмассы;
• приёмный патрубок;
• ёмкость-бутылка;
• патрубок для слива нечистот в канализацию;
• переходная деталь, позволяющая соединить сифон с канализационной системой.

Бутылочный слив — это полностью жёсткое изделие. При необходимости конструкция дополняется гофрой для более удобного подключения к канализации. Чистка бутылочного слива выполняется путём откручивания нижней детали ёмкости в виде бутылки и удаления накопившихся загрязнений.

Трубный слив

Этот тип сифона устанавливают не только на мойках, но и на ванных. Он имеет полностью жёсткую конструкцию — внешне похож на литеры S и U.

Простой трубный (прямоточный) сифон

Поскольку на многих современных кухнях устанавливаются посудомоечные машины, трубный сифон может быть с дополнительным отводом.

Трубный сифон для раковины McAlpine (Великобритания) с отводом для бытовой техники, 40 мм (MRSK6). Модель MRSK4A комплектуется угловым отводом. При выборе ориентируйтесь на указанные размеры

Существуют модели трубчатых сифонов с разрывом потока струи. Такие сифоны не крепятся к мойке — после установки существует разным между сифоном и мойкой. Он необходим для того, чтобы микробы из канализации не могли попасть в мойку. Применяются в детских дошкольных учреждениях и точках общепита.

Плоский слив

Это маленький сифон под раковину, где решающее значение имеет размер. Обычно применяется, когда под мойкой устанавливают «стиралку» или посудомоечную машину. Есть модели с разрывом потока струи.

По устройству — обычное колено, но позволяет экономить пространство

Кроме маленьких габаритов, отличительной чертой плоского слива также является жёсткая конструкция. Такие сифоны редко засоряются. Если возникла необходимость выполнить полную чистку, откручивается решётка, а потом вся конструкция снимается с раковины.

С переливом

Когда у мойки есть защита от переполнения, то под неё устанавливается сифон с переливом. В конструкции изделия присутствует дополнительный патрубок, к которому подсоединяется трубка небольшого диаметра от отверстия перелива в верхней части раковины. Такая конструкция не позволяет мойке переполниться водой и снижает риск затопления помещения и соседей, живущих этажом ниже.

Сифон с переливом устанавливается не только для моек, но и раковин

Существуют также сливы с одним или двумя отводами на горловине. Их применяют при необходимости дополнительного подключения посудомоечной или стиральной машинки.

Обратите внимание, как много комплектующих у трубного сифона с переливом. Если боитесь запутаться при самостоятельной установке, лучше пригласите профессионального сантехника

Основные правила выбора

Чтобы обеспечить эффективный отвод использованной воды на кухне, нужно правильно подобрать сифон. Для этого необходимо учитывать следующие рекомендации:

1. Приобретать нужно сразу комплект. Он, помимо сифона, должен содержать все необходимые комплектующие для его подключения к канализации. Если детали покупать по отдельности, существует вероятность, что из них не получится собрать единую конструкцию.
2. Необходимо заранее измерить свободное пространство под мойкой. Если оно минимально, следует отдать предпочтение короткому сифону.
3. При закрытом монтаже нет необходимости приобретать дорогой сифон в дизайнерском исполнении. Лучше купить менее красивое изделие надлежащего качества, но по более низкой цене. Ведь его никто не увидит, и оно не испортит интерьер кухни.
4. При открытом расположении сифона для раковины имеет смысл покупать изделие в декоративном исполнении.

В комплекте каждого устройства всегда имеется инструкция — её нужно тщательно изучить перед монтажом. Необходимо также обратить внимание на отсутствие повреждений на сифоне, качество резьбы, уплотнительных элементов и пробок.

Нюансы установки

Чтобы установить сифон на мойку, опытному человеку нужно потратить несколько минут. Если у вас так быстро не получится — ничего страшного. Сначала нужно подготовить инструмент и расходные материалы. Максимум, что может понадобиться:

• отвёртка;
• газовый ключ;
• герметик.

Как правило, при установке изделий из пластика, достаточно лишь отвертки с плоским шлицем.

При необходимости поменять сифон, сначала выполняется демонтаж старого изделия. Эта процедура начинается с установки таза либо другой ёмкости под сливом для предотвращения попадания воды на пол. Сначала снимаются все детали пластмассового сифона. Потом снимается защитная решётка путём откручивания винта. Если же демонтируется металлический слив, придётся воспользоваться газовым ключом.

В завершение внутренняя часть сливного отверстия в канализационном стояке очищается от загрязнений. Для этого можно использовать тряпку или бумажное полотенце.

Как правильно собрать слив

В начале процесса нужно проверить наличие всех деталей. Для этого изучаем прилагаемую инструкцию, и раскладываем все элементы, например, на столе.

Часто выполняется монтаж бутылочного слива. Его сборка осуществляется в следующей последовательности:

• Соединяются отдельные части колбы после установки прокладки небольшой толщины. Уплотнительный элемент обязан быть хорошо прижат к детали со всех сторон.
• Закрепляется гайка на гофре.
• Надевается на гофрированную трубу конусообразная прокладка. Острая часть уплотнительного элемента находится ближе к краю.
• Гофротрубка вставляется в выходной патрубок колбы и фиксируется с помощью затягивания гайки.
• На другой детали с решёткой фиксируется вторая гайка и прокладка.
• Выполняется соединение двух отдельных частей сифона с помощью затягивания гайки.

В завершении процесса, слив закрепляется под мойкой. При необходимости можно использовать силиконовый герметик для повышения герметичности всех стыков сифона. Рекомендуется не прилагать больших усилий при затягивании гаек.

Гайки затягиваются от руки! Не используйте ключей!

Установка нового устройства

Собранная сливная конструкция закрепляется на мойке следующим образом:

• под решётку и на верхнюю часть сифона укладываются прокладки в виде колец;
• собранный сливной элемент прижимается снизу к отверстию в мойке, а сверху со стороны чаши устанавливается решётка;
• выполняется закручивание винта;
• на патрубок одевается гайка и уплотнительное кольцо;
• насаживается сифон и гайка затягивается;
• к сифону прикручивается шланг;
• второй конец шланга соединяется с канализацией.

При необходимости дополнительно используется переходник, если в месте стыка детали имеют разный диаметр. В завершение установочного процесса проверяется работоспособность слива путём его заполнения водой и проверкой на течь.

Производители

Здесь выбор просто огромный, от дешёвых китайских товаров, до дорогих брендовых. Выбор для каждой ситуации индивидуален и основывается на месте установки устройства, какую работу будет выполнять и финансовых возможностей.

Некоторые производители:

• Akvater – российская компания, достаточно известна и имеет свой рынок продаж.
• AlcaPLAST – товары этой компании, компромисс цены и качества.
• Hansgrohe – бренд из Германии, лидер по качеству и дизайну.

Заключение

Любую раковину на кухне нужно оборудовать сифоном, если не хотите, чтобы в помещении появились неприятные запахи. Современные сливы также препятствуют проникновению вредоносных бактерий из канализационной системы.

Для экономии денег рекомендуется устанавливать пластиковые сифоны — они отлично справляются со своим предназначением. Сейчас можно купить как отечественный, так и импортный сифон по приемлемой цене.

Хорошим вариантом является монтаж изделия со стаканом-отстойником. Такая конструкция позволит быстро выполнять очистку сантехнического устройства. Использование трубных сифонов для кухни — тоже отличный вариант.

По мере возможности, не используйте гофрированную трубу — из-за ребер, она излишне задерживает внутри загрязнения. О том, как вместо гофры использовать трубу, смотрите в видео ниже.



сборка и установка слива перелива

Современный человек настолько привык к коммунальным удобствам, что порой не вникает, как они работают. Интересоваться этим многие из нас начинают, когда назревает вопрос ремонта.

Так, установка того же умывальника требует определенных знаний, как выбрать слив для раковины, выполнить монтаж сифона и подключить систему к коммуникациям.

Каждый из этапов монтажа имеет свои нюансы, знание которых позволит уберечь сливную конструкцию от возникновения протечек в процессе эксплуатации.

Содержание статьи:

Предназначение и конструкция слива

Слив для раковины представляет собой изогнутую конструкцию, основными элементами которой выступают сифон и сливная труба.

При смыве вода через сливное отверстие сначала поступает в сифон и, продвигаясь по изогнутому «колену», опускается в общий сток

Наружным элементом сливного отверстия выступает металлическая решетка, которая защищает трубу от попадания волос и мелкого мусора.

Расположенный чуть ниже сливного отверстия сифон выполняет две ключевые функции:

• Защищает сливную трубу от засорения отходами, проникающими через отверстие в раковине.
• Препятствует распространению неприятного запаха, поступающего из канализационной трубы.

Главный секрет сифона – в его изгибе.

Благодаря такому конструктивному решению вода полностью не покидает трубу, образуя своеобразный водный затвор, который и препятствует распространению в помещении канализационных «ароматов».

Пластиковая модель одним сливным отверстием с диаметром трубы в 32 мм – самый простой вариант сифона для раковины

В комплектацию устройства входят такие элементы:

• корпус;
• выпускной патрубок;
• резиновые и пластиковые манжеты;
• декоративная накладка на отверстие;
• резиновые пробки;
• гайки и винты.

В случае засорения системы этот сифон легко снимается и прочищается механическим, химическим способом или посредством давления направленного потока струи. Чтобы предупредить такие ситуации производители рекомендуют приобретать сливы для раковины, оснащенные переливом.

Конструкция системы отличается тем, что снабжена дополнительной трубкой, выполненной из гнущейся гофры или жесткого пластика. Она соединяет отверстие в верхней стороне бортика раковины с частью системы слива, которая расположена перед сифоном.

Фиксируется такая зигзагообразная трубка в нужном положении с помощью хомута из пластика.

Виды сливных устройств под раковину

По принципу устройства

Сливные системы для раковины делятся на два типа:

• Бутылочные. В сифонах бутылочного типа водяной затвор обустроен погруженными друг в друга цилиндрами. В полости колбы сифона обустроен отстойник. Продвигаясь вниз посередине внутренней трубы, стоки опускаются на дно сифона и затем, поднимаясь через щели внутреннего и наружного цилиндра, попадают в канализацию.
• Трубные. Сливные системы трубного варианта представляют собой двухоборотные конструкции, в которых гидрозаслон обустроен посредством колена трубы. Изгиб трубы может быть выполнен в форме «S» или «U».

Сифоны бутылочного типа свое название получили из-за формы, внешне напоминающей бутылку. Простые в монтаже и удобные в эксплуатации бутылочные устройства сегодня наиболее востребованы среди потребителей.

Благодаря тому, что вывод из сифона располагается примерно посередине колбы, гидрозатвор в системе не пересыхает долго. При необходимости подсоединения нескольких сливов, сифон может быть оснащен дополнительным элементом.

Конструкции бутылочного типа хороши еще и тем, что могут включать дополнительные патрубки для подключения стиральной машины

Сливные устройства трубного исполнения сегодня применяются довольно редко. Модернизированным вариантом устройств двухоборотного типа выступает конструкция, оснащенная гофрированной пластиковой трубой.

Мягкость и гибкость материала позволяет придавать трубе изогнутую форму, фиксируя ее в нужном положении.

В продаже встречаются также устройства смешанного типа.

Конструкции смешанного типа объединяют в себе элементы конструкций бутылочного типа и гофрированный шланг, входящий в комплектацию трубной системы

Используемый при обустройстве сливных систем смешанного типа гофрированный сифон является разновидностью изогнутой трубы. Отличие лишь в том, что часть с изгибом выполнена в виде подвижного шланга, а не сплошной трубы.

Существуют и варианты сифонов, разработанные для нестандартных раковин. Так, для подключения сливной системы под умывальник, оснащенный двумя чашами, можно приобрести сдвоенный сифон, который будет иметь два выпуска.

Отдельно стоит выделить сифоны скрытого монтажа. Они, хоть и стоят на порядок дороже описанных выше моделей, но идеально подходят для подключения раковин, установленных на открытых полках.

Сливные системы конструкций этого типа прячутся за декоративный экран в небольшую нишу.

В продаже представлены гофры с патрубками D32, D40 и D50 мм, но можно найти и универсальные изделия со ступенчатым концом излива, которые подходят под любые размеры

Универсальные гофры с патрубками оснащены накидными пластиковыми манжетами. Но стоит учитывать, что переходные манжеты не будут гарантировать такую надежность, как те же трубы расчетного диаметра.

По материалу изготовления

Материалом изготовления слива перелива для раковины могут выступать сплавы металлов или полимерные материалы. Главным преимуществом пластика является невысокая стоимость и устойчивость к образованию коррозии.

Срок службы ПВХ изделий сравнительно мал. Да и к тому же они не отличаются высокими герметизирующими свойствами. По этой причине все состыковочные элементы снабжены резиновыми прокладками.

В некоторых европейских странах изделия, выполненные из ПВХ материала, запрещены для бытового использования.

Ведущие производители сантехнического оборудования при создании полимеров включают в их состав компонент, который препятствует оседанию и росту бактерий на поверхности пластика.

Благодаря этому внутренние стенки ПВХ изделий даже в процессе длительной эксплуатации не покрываются слизью и слоем грязи.

Если выбирать среди металлических изделий, то наибольшей популярностью пользуются модели, выполненные из бронзы или латуни. Они более прочны и долговечны, но, в отличие от пластика, со временем поддаются окислению.

Монтаж по месту металлических конструкций может вызывать сложности в том случае, если необходимо укоротить отводную трубу.

Выполнить это можно лишь при наличии соответствующего инструмента и владения навыками обращения с ними.

Внутренние стенки металлических сливных устройств могут скапливать грязь, что нередко приводит к образованию засоров и пробок

Чтобы предупредить скопление по внутренним стенкам грязи и образование засоров, выбирайте металлические изделия, покрытые защитной пленкой хрома.

Особенности установки слива с переливом

В комплекте к каждому сифону прилагается инструкция, содержащая подробную информацию о том, в какой последовательности необходимо собирать слив. Так что трудностей со сборкой и монтажом устройства не возникнет даже у новичка.

Но мы все же остановимся на каждом этапе более подробно.

Для монтажа системы слива перелива потребуются:

• сифон;
• герметик;
• изоляционная лента;
• разводной ключ;
• плоская отвертка;
• хлопчатобумажная салфетка;
• ведро.

Герметик лучше выбирать на каучуковой или силиконовой основе, предназначенный для работ с сантехническим оборудованием

Сборка системы

Первым делом проводят соединение слива с раковиной. Для этого выбранный прибор помещают под раковину и производят предварительную примерку соответствия размеров.

Затем проверяют надежность соединения нижней пробки, поскольку именно она принимает на себя постоянное давление системы.

Для этого необходимо пробку отвернуть по резьбе и проверить на наличие повреждений: сколы, дефекты резинового уплотнителя.

Перед сборкой конструкции обязательно проверяют стыковочную поверхность корпусной резьбы. При обнаружении заусениц устранить их можно, аккуратно срезав острым лезвием или ножом.

При несоблюдении этого условия острые пластиковые заусеницы в процессе монтажа могут повредить кольцевую прокладку.

Перед монтажом проверяют качество стыковочных узлов, резьбового соединения, установленных прокладок, соединительных гаек

Собирают колбу прибора в такой последовательности:

• На резьбовое соединение верхней части сифона надевают кольчатую прокладку.
• Посредством резьбового соединения прикручивают дно сифона.
• На трубку-излив накладывают подходящую по размеру кольчатую прокладку и одевают две затяжные гайки.
• Вставив трубку-излив в верхнее отверстие корпуса сифона, насаживают его на необходимую высоту и неплотно затягивают гайку.
• Поместив в сифонную крышку большую резиновую прокладку, привинчивают гайкой к корпусу слив.

Вложенную в паз кольцевую прокладку покрывают тонким слоем герметика. Для большей надежности им обрабатывают и нижнюю часть резьбы пробки. Пробку ввинчивают на корпус до упора, не прилагая лишних усилий.

На стыке корпуса и крышки для герметизации соединения лучше использовать подмотку. Благодаря этому крышку будет легко снять в случае необходимости очистки системы.

Перед тем как собрать перелив, определяют высоту трубки. Она напрямую зависит от глубины выбранной раковины. Снабженную фиксаторами часть трубки соединяют с основным патрубком.

Собранную трубку крепят к раковине, не забывая проложить между поверхностями резиновую прокладку. Соединение патрубка перелива с отводом слива фиксируют гайкой.

Выполненную из пластика гайку необходимо закручивать вручную, не прибегая к использованию каких-либо инструментов.

Наглядно процесс сборки представлен в видео:

Монтаж конструкции

Для подключения системы первым делом перекрывают подачу воды.

Проверив совместимость защитной решетки со сливным отверстием раковины, соединяют элементы, разместив между ними резиновую прокладку

Для этих целей лучше использовать прокладку, толщина которой не более 5 мм. Если же размер решетки-фильтра превышает диаметр углубления раковины, установку лучше осуществлять без использования прокладки, но с применением герметика.

Параллельно на бортик отводного патрубка крепят резиновую прокладку. С другого конца патрубка снимают фаску, чтобы обеспечить его свободный завод в сифон.

Чтобы соединить патрубок с раковиной берут винт D6 мм и, вставив его в защитную решетку, прикручивают плоской отверткой. Прежде чем затянуть винт, следует убедиться, что патрубок точно совпадает с отверстием в раковине.

После этого трубу водоотвода состыковывают с выходным патрубком. Главное в процессе монтажа – соблюдение герметичности соединений.

Хоть давление в сливных системах, как правило, низкое, но пренебрегать надежной герметизацией соединений точно не стоит. Получить герметичное соединение помогает также использование сантехнической подмотки.

К собранной конструкции колбы сифона по такой же технологии присоединяют подключенную к сливу трубу выпуска

На завершающем этапе монтажа соединяют систему слива с канализацией. Прежде чем вставлять установочную манжету в канализационный патрубок, ее стоит промазать герметиком.

В манжету вставляют выпускной конец отводящего трубопровода.

Подключение лучше выполнить в виде жесткой сборки. Для этого с помощью гайки и конусной прокладки соединяют выставленный под требуемым углом канализационный отвод с коммуникационной трубой.

Используя при подключении мягкую трубу, старайтесь длину горизонтальных участков делать такой, чтобы они не провисали при эксплуатации

Если размеры отвода и канализационной трубы не совпадают, при состыковке элементов используйте пластиковый переходник, приобрести который можно в отделе сантехнического оборудования.

Чтобы предупредить распространение запаха, идущего с канализации, раструб трубы следует снабдить специальной резиновой манжетой.

При выборе манжеты учитывайте, что ее внутренний диаметр должен быть чуть меньше наружного размера отводной трубы.

Проверка работоспособности

Проверить герметичность соединений можно, включив воду. Для наглядности можете застелить участок пола, размещенный непосредственно под сливной системой бумажной или тканевой салфеткой.

На ее поверхности быстро проявятся все пятна от стекающих капель воды.

Если вода, проходя через сифон, уходит в канализацию, а места соединения деталей не протекают – все в порядке. Убедившись, что система не дает протечек, можете считать, что слив полностью готов к работе.

Разветвленные сифоны, к которым подключают стиральные машины, монтируются по такой же технологии.

Отличие установки лишь в том, что к отводам сифона будут прикручивать гибкие шланги бытовой техники.

Видео: совет мастера, как подключить слив к канализации

5 способов прочистить слив раковины на кухне – Газета «Право»

Кухонная мойка – самый главный атрибут любой кухонной площади. Ведь она незаменима как в процессе приведения кухни в порядок, так и в процессе приготовления пищи. Но из-за ее регулярной эксплуатации, в сифоне, расположенном под мойкой, скапливается жир и остатки пищи, что приводит к образованию в нем засора, мешающего полноценному сливу воды из раковины.

Способы очистки слива

Для устранения стойкого засора, а также для поддержания чистоты всей раковины и ее слива, необходимо воспользоваться одним из нижеприведенных способов очистки:

• механический;
• химический;
• содовый;
• содово-солевой;
• уксусный.

Механический способ очистки слива раковины подразумевает ручную чистку сифона при помощи сантехнического троса. Химический – чистку при помощи специальных средств, в основе которых лежат различные ПАВы, например, щавелевая кислота. Остальные же способы очистки слива подразумевают использование «подручных» средств, которые можно найти на кухне у каждой хозяйки.

Механическая очистка сифона

Скопление грязи в сливе раковины объясняется не только жиром и остатками пищи, но и самим устройством сифона: его S-образная форма создает «водяную пробку», препятствующую проникновению на кухню запахов из канализационной трубы. К сожалению, именно в ней и оседает грязь, создавая засор. Поэтому самым простым и действенным способом очистки сифона считается механический способ.

Но для этого требуется наличие специального металлического троса, позволяющего эффективно прочистить даже чугунный сифон. Современные сифоны, в отличие от своих советских металлических собратьев,  все чаще изготавливаются из пластика. Это обеспечивает им более низкую стоимость, и самое главное – легкость чистки. Ведь такой сифон можно легко демонтировать и просто промыть его под проточной водой.

Химическая очистка сифона

В любом магазине, занимающемся реализацией бытовой химии, в продаже можно найти специальные чистящие средства, предназначенные для устранения засоров в канализационных трубах. Какие-то из данных средств можно применять только для металлических труб, а какие-то – подходят и для пластиковых. Перед применением сильных ПАВов стоит удостовериться, что материал конкретного сифона не боится долгих контактов со щелочью. В противном случае, чистящее вещество не только устранит засор, но и разъест трубу.

Народные средства для очистки слива

Если демонтаж сифона невозможен, а применение химической очистки приведет к порче труб, то проще всего воспользоваться «подручными» способами очистки слива. Для этого отлично подойдут следующие «ингредиенты»:

• пищевая сода;
• поваренная соль;
• столовый уксус;
• лимонная кислота.

Использовать данные средства можно как по отдельности, так и совместно. Например, стакан пищевой соды, засыпанный в слив раковины, подействует еще лучше, если добавить к нему соль или уксус в соотношении «1:1». А вот лимонная кислота прекрасно очистит сифон и самостоятельно. Но для того чтобы эти средства эффективней справились со своей задачей, необходимо предварительно растворить их в стакане горячей воды, который и следует залить в засорившийся слив.

Затем следует закрыть слив, чтобы пары данных веществ не поднимались в воздух и дать раствору время подействовать. Как правило, на это требуется от 2-ух до 6-ти часов. Из всех способов надежной очистки слива кухонной мойки выделяют именно 5 вышеуказанных способов, не требующих ни больших финансовых затрат, ни затрат физических сил и времени. Именно поэтому к ним стоит прибегнуть, если засор в раковине все-таки дал о себе знать!

как правильно называется, гофра или сливная труба, выбор для ванной и кухни, боковой или смещенный вариант

Современный человек уже настолько привык к различным коммуникациям, что уже не вникает в то, как они действуют. Интересоваться теми или иными элементами коммуникаций люди начинают тогда, когда планируется либо совершается ремонт. Таким образом, даже установка обычного умывальника нуждается в наличии определённых знаний. Нужно знать, как осуществить выбор слива, выполнить крепление сифона и подключение системы.

Особенности

Под сливом подразумевается конструкция с изгибами, которая требуется для того, чтобы транспортировать лишнюю воду в канализацию. Рассматривая данную систему для раковины и ванны, стоит отметить их идентичность.

Слив включает в себя следующие элементы:

• специальный агрегат, который называется сифон. Благодаря ему происходит препятствие истощению противного запаха из канализации. Этот же элемент выступает в качестве защиты сливной трубы, оберегая её от возникновения засоров;
• трубу для слива, по которой направляются стоки воды в канализацию;
• понадобится также гофра и шланг.

Виды устройства

Механизм слива следует подразделять по различным критериям. По виду конструкции стоит выделить два варианта слива.

• Бутылочные. Они предусматривают, что водяной затвор погружается цилиндрами друг в друга. Это очень удобная конструкция, отличающаяся быстротой и простотой установки. Можно также оснастить конструкцию щелевым агрегатом. Бутылочный сифон назван так из-за того, что визуально он напоминает бутылку. Подобные конструкции отличаются лёгким процессом установки и комфортной эксплуатацией. Именно поэтому они на сегодняшний день пользуются особым спросом среди потребителей.
• Трубные. Они представляют собой двубортные конструкции, где гидравлический заслон выстроен с помощью колена трубы. В рассматриваемой ситуации труба выглядит подобно букве S или U. Трубный тип на практике используется сравнительно редко. Достоинством этого сливного устройства предстаёт то, что материал характеризуется гибкостью и мягкостью, благодаря чему можно придать любую форму трубе, фиксируя её в необходимом положении. В качестве недостатка стоит отметить то, что в сравнении с бутылочным вариантом, представленный вид характеризуется более сложным процессом установки, который требует от мастера наличия определённых знаний в данной области.

Также дополнительно выделяют такие виды:

• боковой;
• смещённый;
• скрытый;
• с задним и передним клапаном;
• горизонтальный;
• гибкий и другие.

Материалы

Сливные устройства также можно классифицировать по материалу, из которого они изготовлены. Здесь можно выделить металлические конструкции и те, что выполнены из полимерных материалов. Использование для создания слива ПВХ материала обусловлены его невысокой стоимостью и устойчивостью к возникновению коррозии. Тем не менее подобные изделия характеризуются коротким эксплуатационным сроком, при этом герметизация не очень хорошая. По этой причине все они снабжаются дополнительно резиновыми прокладками. В некоторых государствах Европейского Союза данный материал запрещён к бытовому использованию. Тем не менее ПВХ препятствует развитию бактерий на пластиковой поверхности, что является его определённым достоинством. Внутренние стенки изделий, созданных из данного материала, даже при продолжительном использовании не покрываются грязью либо слизью.

Особой популярностью пользуются металлические изделия, особенно те, что изготовлены из латуни, хрома либо бронзы. Они отличаются высокой прочностью и долгим сроком службы, однако, поддаются окислению.

Установка подобных конструкций может вызвать определённые сложности тогда, когда требуется укоротить отводную трубу. Выполнить это нельзя будет без использования специального инструмента и владения определёнными навыками. А также внутри трубы обязательно будет скапливаться слизь и грязь, образовываться заторы, препятствовать этому можно, выбирая изделия из металла, имеющие хромированную защитную плёнку.

Размеры

Сливная конструкция, как правило, имеет стандартный размер, который подбирается к диаметру труб, которые будут использоваться для отвода стоков. На сегодняшний день можно встретить в специализированных магазинах сливы диаметром от 50 до 75 мм.

Как выбрать?

При выборе сливной арматуры в первую очередь человек должен обратить внимание на качество её изготовления. Именно это обуславливает то, насколько исправно будет функционировать сантехника и насколько продолжительным будет её срок службы. Когда речь касается выбора обычного слива на кухне, осуществить его сравнительно просто, однако если раковина изготовлена по индивидуальному заказу, то имеются определённые сложности. Самым лучшим вариантом для выхода из подобной ситуации предстаёт заказ сливной конструкции у того же производителя, у которого приобреталась раковина. Выбирая ту или иную модель, необходимо проверить её размеры для того, чтобы при монтаже и использовании не возникало никаких сложностей.

То, насколько эффективно будет функционировать выбранный прибор, зависит то, как он изготовлен и собран. Огромную важность играет напор воды. Так, высокий напор обуславливает необходимость выбора более широкого по диаметру отверстия слива.

При осуществлении выбора арматуры необходимо обратить внимание на комплектность модели, надёжность всех предоставляемых деталей. Когда нет возможности приобрести высококачественную сливную арматуру из-за нехватки денежных средств, можно остановиться на стандартных моделях, изготовленных из белого пластика. Многие люди отдают предпочтение резиновым и пластиковым сливным устройствам, поскольку они отличаются дешевизной, лёгкостью в установке и устойчиво функционируют длительное время.

Вторым моментом при выборе сливной системы являются её размеры. Диаметр слива должен соответствовать сантехнической системе, расположенной на кухне или в ванной. На сегодняшний день особой популярностью пользуются простые в установке, лёгкие по весу и комфортные в применении бутылочные устройства слива, выполненные из пластика. Производители обычно предоставляют всё необходимое для того, чтобы установить подобную систему. Комплект включает нужные уплотнители и прокладки.

Рекомендации по монтажу

Нет сложностей в том, чтобы самостоятельно установить сливную систему. Каждое устройство обычно предусматривает наличие инструкции, где содержится необходимая информация и последовательность осуществления монтажа.

Обычно установка выполняется в несколько стадий.

• Выбор необходимых инструментов и материалов. Несмотря на то что сегодня существуют различные сливные устройства, технология их монтажа практически одинаковая. Независимо от типа слива можно разобраться с методом его установки. Как правило, комплект включает дополнительные детали.
• Чтобы определиться с тем, какие элементы и в какой последовательности нужно использовать, следует предварительно разложить все детали на столе либо на полу.
• Обязательно нужно обзавестись требуемыми инструменты для работы. Практически все из них есть в арсенале настоящего мужчины. Сюда относится плоская отвёртка, средства для герметизации, ёмкость, в которую будет стекать вода и другие. Если нужно будет выполнить обрезку трубы, то следует при себе иметь рулетку и ножовку, а также наждачную бумагу для осуществления шлифовки.
• Осуществление демонтажа старого сифона. Чтобы выполнить данную процедуру, необходимо открутить винт, который установлен в решётке. Она располагается в сливном отверстии. Часто случаются ситуации, когда отсоединить гайку от решётки практически невозможно, поэтому в первую очередь необходимо будет осуществить демонтаж нижней части сифона, оставив верхний патрубок нетронутым. Затем, посредством аккуратного вращения, можно освободить присохшую гайку.

• После того как старое устройство будет снято, необходимо будет тщательно очистить внутреннюю полость, убрав оттуда различную грязь и слизь.
• Прежде чем начинать установку новой системы, необходимо закупорить раструб, оберегая его от загрязнений.
• Нужно собрать элементы конструкции. Когда речь касается трубной сливной системы, то сборка осуществляется непосредственно при монтаже, накладывая один элемент к другому. Если работа происходит с бутылочным видом, требуется провести следующие действия перед началом установки:
• изначально устройство должно быть помещено под чашу, чтобы выполнить примерку и убедиться в том, что размеры были подобраны правильно;
• нужно проверить, насколько надёжны крепления. Для этого требуется открутить пробку по резьбе и осмотреть на наличие сколов и изъянов. Данным параметром ни в коем случае нельзя пренебрегать, поскольку очень часто бывают браки, которые не выдерживают высокое давление;
• если на поверхности замечены заусенцы, то можно аккуратно срезать их заточенным ножом. Если этого не сделать, то они испортят прокладку при установке.

• Если все элементы готовы, то можно приступить к сбору колбы. Чтобы соединения получились максимально надёжными, рекомендуется произвести установку кольцевой прокладки, которая вложена в паз. Этот участок нужно обработать с помощью герметика. Этим средством также можно покрыть нижнюю часть резьбового соединения. Далее, раковина должна быть установлена на посадочное место, после чего можно приступить к установке слива.
• Монтаж слива перелива. Если используются модели, которые оснащены переливами, то необходимо собрать данный элемент для того, чтобы установить высоту трубки. Данный параметр должен находиться в соответствии с глубиной чаши. Если всё соответствует, то трубку необходимо соединить с главным патрубком. Если перелив представляется не цельный, а должен собираться, то можно свободно регулировать её высоту. Когда речь касается гофрированной трубы, то её можно растянуть до требуемой длины и согнуть в нужном месте. Когда будет осуществлять установку, стоит обязательно поставить резиновую прокладку, которая будет препятствовать протеканию.

Установка слива включает следующие действия:

• в первую очередь необходимо отделить сливное отверстие и очистить его. При установке нужно установить защитную решётку, которая оснащена несколькими делениями;
• отводной патрубок необходимо оснастить прокладкой, изготовленной из резины, после чего его плотно нужно соединить с отверстием под слив в раковине;
• плотно состыковав верхний бортик, слив фиксируется посредством винта, который вставляется в защитную решётку. При закручивании данного винта обязательно следует убедиться в том, что он максимально плотно прилегает к поверхности;
• затем необходимо снять фаску с конца патрубка, что требуется для обеспечения свободной состыковки его с полостью сифона;
• чтобы состыковать патрубок для отвода с трубой, ведущей в канализацию, обычно используют резиновую манжету. Она позволяет плотно охватить трубу, предотвращая выход неприятных запахов стоков наружу;
• когда слив и труба имеют разные диаметры, нужно использовать специальные переходники из пластика.
• Завершающим этапом в процессе монтажа является проверка работоспособности установленной системы. Важно проверить герметичность всех соединений. Необходимо включить воду и наблюдать за тем, как она будет уходить в сливное устройство, попадая в канализацию. Нужно приложить салфетку к соединениям, поскольку это позволит сразу выявить наличие протечки. Если салфетка осталась сухой, то это свидетельствует о качественном выполнении работы.

Советы по уходу

Периодически потребуется проводить чистку сливного отверстия, которая выполняется в несколько этапов, такие как:

• откручиваются все винты;
• вынимается механизм;
• проводится чистка посредством помещения механизма в яблочный либо обычный уксус;
• слив тщательно промывается водой;
• плунжерный механизм помещается на своё прежнее место;
• выполняется закрепление посредством винтов.

Почистить сливное отверстие в домашних условиях совсем несложно. Достаточно эффективна очистка содой или уксусом.

О том, как собрать слив для раковины, смотрите в видео ниже.

Как собрать сифон для раковины на кухне, подключение к раковине с переливом

Заключительным этапом сборки сливной системы идет установка сифона. Выполняя эту работу, необходимо вооружиться определенными инструментами и знаниями.

Информация о строении различных видов слива и особенностях их монтажа окажется нелишней при подготовке к работе. Монтаж сливной системы на кухне – работа несложная, справиться с которой сможет даже непрофессионал в сантехническом деле.

Виды и строение сливного устройства

Сифон – это пластиковая (реже металлическая) сантехническая конструкция, которая задерживает, а затем выводит по трубам в слив воду и мусор. Для кухонной раковины используют бутылочные и коленные модели. Это сборные конструкции, которые можно монтировать без применения дополнительного инструмента.

Самая простая в эксплуатации – коленная конструкция. Такую систему легко монтировать, разбирать, менять детали, чистить. Труба в ней изогнута в виде английских букв U или S, что позволяет экономить место под мойкой.

Устройство с гофрированным шлангом может принимать разные положения. Это позволяет монтировать сифон практически в любом месте. Его монтаж может осуществить даже неподготовленный человек. Единственный недостаток системы с гофрированным сливом – быстрый засор шланга.

Стандартное строение

Самый распространенный и недорогой вариант сливного устройства – пластиковый. В стандартный комплект входят такие элементы:

• корпус в виде бутылки или колена,
• отвод в канализацию – расположен сбоку бутылки,
• разборный стакан с крышкой. Это подвижная часть, которую используют для прочистки слива,
• большая силиконовая или резиновая прокладка – деталь, которая позволяет плотно соединить крышку и корпус,
• пластиковый канализационный отвод (патрубок). Часто может поставляться в виде трубы, гладкой или гофрированной. Комплектуется согласно модели и диаметру выходного отверстия,
• выпускной патрубок с дополнительным отводом. Предназначен для подключения стиральной и посудомоечной машин,
• металлическая сетка – устанавливается в сливное отверстие раковины. Предотвращает попадание в канализационный слив пищевых отходов,
• силиконовая или резиновая прокладка – устанавливается между сливным отверстием мойки и патрубком,
• пластиковая накидная (стяжная) гайка.

В заводской комплектации предусмотрена подробная инструкция по ручной сборке устройства с простой и понятной не только специалистам схемой. Монтаж сливной системы необходимо проводить вручную, для контроля уровня натяжения и зажима крепления. Это предотвратит повреждение пластиковых деталей.

Установка бутылочного сифона

Для подключения кухонной мойки к системе слива подойдет бутылочная модель. Если пространство не позволяет, можно применить устройство коленного типа S или U-образной формы. В основном такие виды используются в ванной комнате.

При выборе кухонного слива ориентируются на количество свободного места под мойкой, качество и надежность модели. Простота замены деталей и чистки – также немаловажный фактор в выборе устройства.

Сборка кухонного сифона для раковины начинается на заключительном этапе строительства. К этому времени канализация и сливные системы уже находятся в рабочем состоянии, а кухонная мебель стоит на своих местах.

Устанавливают бутылочный сифон в следующей последовательности. Первым делом распаковывают комплект и проверяют наличие всех деталей. Корпус и трубки должны быть гладкими, без сколов и трещин. Гофра должна свободно расправляться и складываться. Проверяют наличие и качество всех прокладок.

Из прокладок выбирают большую плоскую резинку, которая по диаметру подходит к резьбовому соединению стакана, надевают уплотнение на него. Крышку накручивают на нижнюю часть стакана до тех пор, пока не скроется уплотнение.

Порядок подсоединения

Соединяют верхнее отверстие сифона с патрубком, идущим к раковине, надевая на него накидную гайку. Устанавливают конусную накладку так, чтобы широкая часть была направлена к сливной трубе. Накидную гайку затягивают аккуратно, без пережима, вместе с тем плотно, чтобы вода не протекала.

Чтобы присоединить гофру, на нее и на боковой патрубок накидывают гайку с прокладкой и закручивают. Стоит заметить, что вместо гофрированной трубы может быть жесткая, но это не меняет сути дела.

Прокладка самого большого диаметра находится между верхним патрубком и раковиной. Еще одну прокладку и металлическую часть слива в виде решетки привинчивают сверху. В качестве крепления используют длинный винт.

Теперь сифон должен крепиться под мойкой. Для этого верхний патрубок направляют в сливное отверстие, а гофрированную трубу соединяют с канализационной. В слив раковины вставляют металлическую решетку с уплотнением и фиксируют винтом. Если бутылочная часть не соединена с горловиной, ее прикручивают к отверстию слива внизу. Если сифон был собран, закрепляют его винтом.

Затем соединяют горловину и бутылочную часть, при этом между ними укладывают уплотнитель. В завершение необходимо затянуть все накидные гайки – конструкция должна быть водонепроницаемой. Для надежности стыки можно обработать герметиком.

Так собирают сифон для кухонной мойки. В случае ремонта разборка проводится в обратной последовательности.

Соединение с переливом

Перелив представляет собой специальное отверстие на стенке мойки, к которому со стороны стены подводят гофрированную трубу. Эта конструкция позволяет защитить кухню от затопления, если забилось сливное отверстие. Снаружи оно может быть прикрыто декоративной решеткой. В более дешевых моделях раковин оно выглядит как несколько маленьких отверстий, в двойной мойке находится на перегородке между частями раковины.

Для монтажа перелива берут дополнительную, обычно более тонкую, гофрированную трубку и фиксируют ее на мойке, напротив отверстия для перелива. Второй конец заводят в патрубок сифона. Гофру к раковине крепят болтом, к патрубку – накидной гайкой. При установке используют уплотнитель, который фиксируют под раструб, прикрепленный с обратной стороны мойки.

После установки системы необходимо проверить ее герметичность. Для этого пробкой закрывают сливное отверстие и набирают в мойку воду. Жидкость должна вся вытечь через отверстие перелива. Никаких протечек быть не должно, если система установлена правильно.

Двойная мойка

В случае двойной раковины можно установить два сифона или же выбрать особую конструкцию. Второй вариант предпочтительнее, так как занимает меньше места. Специальные сифоны для двух раковин сделаны так, что от сливных отверстий чаш отходят трубы, соединяющиеся в одной общей конструкции. Их недостаток сводится к тому, что в случае засора на кухне нерабочими окажутся две раковины. Установка же очень похожа на монтаж обычного сифона, только количество деталей увеличивается.

Подключение жесткой сливной трубы

Соединительным элементом между сифоном и сливной системой выступает гофра.

Специалисты рекомендуют использовать пластиковую короткую трубу – так вероятность засоров будет сведена к нулю. Один из плюсов гофрированной трубы – возможность ее подключения в любом месте. При необходимости ее можно растянуть до нужного размера. Но со временем гофра от провисания образует изгибы, которые провоцируют засоры в трубах. Если место позволяет, лучше для подключения слива к канализации использовать жесткую трубу нужного диаметра.

Чтобы соединить сифон и канализационную систему с помощью такой пластиковой трубы, делают следующее:

1. Выбирают трубу нужного диаметра (в основном используют d = 40) и длины.
2. Проверяют длину (слишком длинную можно обрезать с помощью ножовки).
3. На один ее конец надевают уплотнитель и при помощи накидной гайки подсоединяют к сифону. На другой конец надевают переходник 500/40.
4. Широкую часть муфты-переходника подсоединяют к раструбу канализационной системы.

Для соединения элементов конструкции используют специальные уплотнители. После того как система готова, можно подключать воду и проверять результат работы. В местах соединения протечек быть не должно.

Со временем сливная система изнашивается и требуется замена одного из ее элементов. Починить старый или собрать новый сифон – дело нетрудное, главное, следовать инструкции, разработанной производителем продукции. Для монтажа сливной системы могут понадобиться дополнительные ее элементы: колена, муфты, переходники, уплотнители. Все работы выполняются самостоятельно.

Замену прохудившегося сифона или установку нового можно произвести без помощи сантехника. Более сложные водопроводные работы должны выполнять квалифицированные специалисты.

Загрузка…

Что делает U-образная труба под раковиной?

П-образная труба под раковиной в кухне и ванной — это то, что люди ожидают увидеть, но редко задумываются. «Почему именно он имеет такую ​​форму? И почему кажется, что каждая сливная труба раковины имеет такую ​​же форму? Это должно служить определенной цели ». К тому времени вы обратились к чему-то более важному.

Да, U-образная конструкция сливных труб для раковины служит очень важной цели, и большую часть времени она выполняет свои функции, не беспокоя вас об этом.Однако бывают случаи, когда вам понадобится ремонт сантехники под раковиной, потому что с этой мерой предосторожности, встроенной в ваши раковины, возникли проблемы. Если у вас есть засорения или протечки в раковинах, позвоните в Wm. Хендерсон и мы предоставим вам быстрое и эффективное средство правовой защиты.

Водоотводящий механизм под раковиной

U-образный изгиб вашей дренажной трубы называется p-сифоном . Эта труба также обозначается как ловушка . Однако термин ловушка может относиться к ряду сантехнических приборов, которые служат аналогичным целям.Название этого механизма под раковиной относится к форме, если смотреть под углом, поскольку уже существовал подобный приспособление, называемое U-образным изгибом.

Как работает сифон?

Сифон под водопроводной трубой раковины служит для улавливания небольшого количества воды внутри водосточных труб после использования раковины. Эта заглушка предотвращает попадание канализационных газов в канализацию и выход из раковины. Он также может задерживать мелкие предметы, падающие в раковину, например украшения, что упрощает их извлечение.У многих современных раковин есть клапан в нижней части сифона, чтобы обеспечить легкий доступ ко всему, что могло упасть в раковину.

Инфографика о деталях и компонентах P-Trap

Чтобы ознакомиться с трубами и деталями под раковиной, просмотрите приведенную ниже инфографику. Инфографика отображает санитарную трубу, сифон, приспособление и вентиляционную трубу.

Причины засорения труб сифона

Дренажные трубы P-сифона в некоторых случаях могут стать проблемными участками.Поскольку они улавливают воду, они также могут улавливать в воде мусор, например волосы и мыльную пену. К сожалению, скопление грязи и мусора в конечном итоге приведет к засорению сифона. Плунжер может устранить засорение. Если вы не можете удалить продукты и загрязнения из раковины с помощью пробки, вам, вероятно, понадобится сантехник, который решит проблему с водопроводом под раковиной. Лицензированный техник разбирает р-ловушку или использует такие инструменты, как дренажная змея или гидроабразивная машина, чтобы устранить проблему.

Другая распространенная проблема с p-ловушками — их высыхание. Если раковина не используется часто, вода в сифоне испарится, и запахи канализации начнут выходить из канализации. Если вы заметили неприятный запах из-за раковины, попробуйте пропустить через нее воду, чтобы заполнить р-сифон.

Р-ловушка будет незаметно выполнять свою работу за вас, пока с ней что-то не пойдет не так, а затем вам потребуются квалифицированные сантехники. Чтобы получить помощь в ремонте сантехники, свяжитесь с Wm. Henderson Plumbing & Heating Inc.Помимо установки и ремонта оборудования, наша команда также предлагает другие сантехнические услуги, такие как замена канализационной линии, ремонт вывоза мусора, установка газопровода, замена водонагревателя и ремонт водопровода. Чтобы получить помощь, позвоните нам по телефону (484) 206-8594.

Как работает сантехника для кухонной мойки, что вам нужно знать

Как работает водопровод для кухонной мойки ? Сантехника для кухонной мойки не исключение. В этой статье мы собираемся обсудить детали сантехники мойки .

Установите кухонную раковину и подсоедините трубы

Вопрос «Как соединить трубы под раковиной?» Фактически относится к установочным мерам , которые необходимо принять для кухонной мойки . Итак, есть определенные меры, которые вы должны предпринять, пока подключают трубы к раковине .

1. Проверьте высоту выпускного отверстия вашего слива.

Это один из важнейших моментов, который необходимо учитывать при подключении труб под раковиной.Вам необходимо уменьшить высоту водостока до стены, если вы хотите, чтобы труба подходила к водостоку надлежащим образом. Но это зависит от дома. В некоторых домах сливной штуцер будет на нижнем уровне, а в некоторых — иным.

2. Обеспечьте достаточно места для дренажа

При подсоединении труб помните, что вы должны обеспечить достаточно места для дренажа. В противном случае это создаст ненужный засор. Вы можете оставить фитинги достаточно гибкими, чтобы освободить место для слива.В последнее время это можно изменить в соответствии с вашими предпочтениями.

3. Установка вывоза мусора

Установка вывоза мусора — неплохая идея при подключении труб под кухонной раковиной. Это делает установку сантехники такой простой и эффективной. Вывоз мусора работает через электрическую цепь, которая помогает вымывать и отделять пищевые отходы и другие твердые отходы от попадания в канализацию и переносить их в мусорное ведро.Вы можете подключить трубы горячего и холодного водоснабжения к мусоропроводу по своему усмотрению.

4. Соединение патрубка и сливной трубы

Патрубок — это патрубок, который соединяется с сетчатым фильтром. Сливная труба подключается к тройнику. Для его правильного подключения нужно поставить трубу на определенной длине для установки. Вы можете установить патрубок на сетчатый фильтр с помощью накидной гайки и подсоединить изогнутый конец сливной трубы к мусорному ведру.Оставьте прямой конец трубы до патрубка. После установки и удаления лишнего, вы можете прикрепить его к трубке из ПВХ.

5. Подсоедините колено сифона и проверьте на герметичность.

Вам необходимо установить колено сифона и рычаг сифона с накидной гайкой и шайбой при подсоединении его к мусоропроводу. Убедитесь, что ловушка должна быть установлена ​​под углом вниз.

Сантехнический комплект для кухонной мойки

Вам необходимо выбрать сантехнические комплекты для раковины для вашей аккуратной и непротекающей кухни.Комплекты сантехники чаши, сливной патрубок и слив — одни из основных комплектов сантехники для вашей кухонной мойки.

Но важнее выбрать их в соответствии со спецификациями вашей базовой комнаты. Установка сложных комплектов не только сделает его подземельем, но и сделает процесс осушения неэффективным. Вы можете выбрать в зависимости от использования кухонной мойки. Лучше всего использовать для кухни комплект сантехники с двойной чашей , а не с одиночной чашей.

На что следует обратить внимание при выборе сантехнических комплектов для кухонной мойки

Выбор материала

Прежде всего, вам необходимо рассмотреть материал , который вы хотите разместить в своей раковине. Это зависит от вашего содержания. Если вы помешаны на уборке, вы можете использовать фарфоровую мойку и глянцевые сантехнические изделия. Но если вы заняты пчелой, лучше всего приобрести водопроводный комплект на стальной основе для раковины.

Выбор размера

Вы должны выбрать размер раковины и размеры сантехнического материала, чтобы обеспечить достаточно места для размещения комплектов.

Выберите то, что необходимо

Это Полный беспорядок, если у вас есть небольшое пространство для раковины , но вы вписываетесь с продвинутыми и большими наборами сантехники. Это не только делает сливной комплекс сложным, но и занимает дополнительное место.

Двойная кухонная раковина Сантехника

• Установка двойной кухонной сантехники — одна из таких мечтаний каждого.
• Прежде всего, вы должны выбрать правильный комплект для вашего слива.
• Установите линии подачи, удалив воду из системы.
• Прикрепите комплекты и трубы к раковине, используя П-образный сифон, ПВХ и настенные трубы.

Но вы должны заранее спланировать, как вы решите, как будет работать ваша кухонная мойка.Вы можете обратиться к своему сантехнику для планирования и установки сантехнического комплекта для кухонной мойки .

Замена сливных труб под кухонной раковиной

Гораздо важнее установить подходящие и плотно соединенные трубы для кухонных раковин к , чтобы предотвратить утечку. Вы должны удалить старые сливные трубы и заменить их новыми патрубками, соединяющими сливную трубу. Вы можете отрезать хвостовую часть в зависимости от необходимости.Затем соедините трубы с помощью компрессионных фитингов и установите р-образный сифон. Затем проверьте на скачки по наполнение раковины .

Заключительные слова

Кухня сантехника раковины требует надлежащего ухода и перфекционизма. Хотя это кажется сложным, с соответствующими знаниями и методами адаптации, вы можете сделать сантехнические работы свежими и эффективными.

Замена труб в кухонной раковине | Руководства по дому

Крис Дезил Обновлено 30 июля 2019 г.

Трубы под кухонной раковиной могут выглядеть устрашающе, особенно если у вас две раковины, но заменить сливную трубу раковины проще, чем вы думаете, даже если у вас мало сантехники опыт.Изогнутые трубы, которые называются П-образными сифонами, соединяются с канализацией раковины и канализацией с помощью компрессионных фитингов, и их часто можно открутить без инструмента. Если вы заменяете трубы для устранения утечки, важно проверять выравнивание новых труб при их установке. Если они даже немного не выровнены, компрессионные фитинги не будут уплотняться, и трубы будут продолжать протекать.

Удаление старых труб

Удаление старого водопровода — это первый шаг к замене сливной трубы на кухне.Основные части сантехники, которые вы заменяете, обычно легко снимаются, но вам может потребоваться несколько инструментов, чтобы ослабить застрявшую трубу.

1. Поставьте ведро под изогнутые части P-образных сифонов и закройте водяные клапаны, чтобы не промокнуть, если кто-то запустит кран во время работы. Изучите конфигурацию труб, при необходимости проведя измерения с помощью рулетки, чтобы вы могли купить нужные компоненты и обрезать трубы до нужных размеров.

2. Отвинтите соединения P-сифона к насадкам раковины, которые представляют собой трубы, идущие вниз от раковины и слива.Обычно это можно сделать, взявшись за каждую гайку рукой и повернув ее против часовой стрелки. Если он не поворачивается легко, используйте регулируемые плоскогубцы. Возможно, вам придется нанести немного смазки на гайки металлических ловушек, чтобы ослабить резьбу.

3. Отодвиньте сифоны от соединений, переверните их вверх дном, чтобы слить воду в ведро, и отложите их в сторону. Если ловушки были подключены к общему тройнику, открутите это соединение и снимите тройник. Таким же образом снимите любые другие трубы.Вам не придется беспокоиться о дополнительной ловушке, дополнительных трубах или тройнике, если у вас всего одна раковина.

4. При необходимости снимите сливные патрубки. Если они слишком короткие или корродированные, они могут вызывать утечки. Чтобы снять один, открутите его от слива, повернув по часовой стрелке с помощью регулируемых плоскогубцев.

Замена сливной трубы раковины

Убрав старые трубы, вы готовы установить новые трубы под кухонной раковиной. Ключом к установке новых труб является получение точной посадки и плотных соединений для предотвращения утечек.

1. Вкрутите новые патрубки достаточной длины, чтобы доходить до верха сливной трубы в стене. Если сливная труба находится в полу, вытяните насадки до точки примерно на 2 фута выше дна шкафа. Отрежьте хвостовик по мере необходимости ножовкой.

2. Отрежьте новые трубы ножовкой по тем размерам, которые вы сняли. Используйте трубу того же диаметра, 1 1/4 или 1 1/2 дюйма. Труба из ПВХ предпочтительнее металлической для кухонных водостоков, потому что не подвержена коррозии.

3. Соберите трубы с помощью компрессионных фитингов, затягивая гайки вручную, пока вы не будете готовы установить P-образные сифоны. Наденьте каждую ловушку на соответствующий патрубок, затяните гайку, затем поверните ее, чтобы она встретилась с трубой, ведущей к сливу. Соберите этот конец ловушки и затяните гайку.

4. Наполните раковину после завершения сборки. Откройте слив, чтобы слить воду, и проверьте, нет ли утечек. Затяните негерметичные соединения с помощью регулируемых плоскогубцев.

5. В этом случае ловушка подключается к нему так же, как и к хвостовику.

   Если не удается отвинтить насадку, снимите слив полностью, отвинтив стопорную гайку и потянув ее вверх. Когда вы заменяете слив, обильно нанесите замазку сантехника на нижний край фильтра, прежде чем заменять стопорную гайку.

   Предупреждение

   Не пытайтесь остановить утечки Р-ловушки с помощью водопроводной ленты или смазки для труб. Ни то, ни другое не оказывает никакого воздействия на компрессионный фитинг, кроме как усугубляет утечку.

Раковина и водосточная система

Схемы и полезные советы о том, как работает водопроводная и сливная раковина на кухне и в ванной комнате

Раковины для кухни и ванной подключены к домашней системе водоснабжения, которая снабжает смесители, и система дренажа-сброса (DWV) для стоков.И кухонные раковины, и раковины для ванны работают одинаково; Основное отличие состоит в том, что кухонные мойки предназначены для подключения к большему количеству приспособлений, чем к крану, таких как фильтр для воды, мусоропровод и посудомоечная машина. В большинстве раковин для ванных комнат есть только кран и слив.

Слив в раковине всегда включает в себя «сифон», который заполняется водой, чтобы предотвратить попадание канализационных газов в дом. © Linerpics / Shutterstock.com

Как работает слив для раковины

Водоотвод в раковине состоит из нескольких компонентов.В кухонных мойках ситечко вставлено в корпус, которое вставляется в отверстие под раковину и прилегает к раковине с помощью шпатлевки для сантехников. Под раковиной корпус фильтра соединяется с патрубком слива и остальной частью слива. Мусоропровод, если он есть, крепится непосредственно к специальному фильтрующему корпусу. (См. Как работает вывоз мусора.) Схема слива кухонной раковины

В большинстве раковин для ванн нет фильтра, но есть откидная пробка, чтобы раковину можно было легко наполнить водой.Выдвижная заглушка вставляется в корпус слива, который подсоединяется так же, как корпус фильтра кухонной мойки, как показано справа. (Для получения дополнительной информации см. Сантехника для раковины в ванной.

Под раковиной резиновое уплотнение, металлическая шайба и большая контргайка или фиксатор прижимают корпус к раковине. Прямой наконечник крепится к корпусу фильтра с помощью резьбового соединения. соединительные муфты соединяют патрубок, основные части дренажного сифона и короткий резьбовой ниппель на тройнике в дренажной трубе.На стене или задней части шкафа декоративная накладка, называемая накладкой, скрывает соединитель и ниппель. Сточные воды выходят через сифон и спускаются по дренажной трубе в основную трубу.

Что такое ловушка для раковины?

Сифон для раковины — это J-образная труба под раковиной, предназначенная для улавливания ядовитых канализационных газов до того, как они попадут в дом. Наиболее распространенный сифон иногда называют P-сифоном (потому что он имеет форму буквы P, упавшей лицевой стороной вниз). Сифон для раковины для ванной

Когда вода стекает в слив раковины, она проходит через сифон и выходит из водосточной трубы.Но поскольку водосточная труба выходит на более высоком уровне, чем изогнутая часть трубы, часть воды захватывается и удерживается на изгибе сифона. Эта вода обеспечивает уплотнение, не позволяя канализационным газам подниматься вверх через слив раковины. Каждый раз, когда вы пользуетесь раковиной, вода в сифоне заменяется.

Сифон присоединяется к патрубку слива раковины и водосточной трубе с помощью резьбовых соединений. Большая резиновая шайба под каждой муфтой обеспечивает водонепроницаемое уплотнение.

Если раковина засорилась — или если вы уронили в канализацию небольшой предмет — первое место, где нужно искать засорение или потерянный предмет, находится в легко снимаемом сифоне (не забудьте поставить под него ведро, прежде чем разбирать трубы) .У некоторых ловушек внизу есть пробка для очистки, поэтому вам даже не нужно снимать ловушку.

Рекомендуемый ресурс: Получите предварительно проверенную местную дренажную систему Pro

Позвоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт разработал свой Имея опыт более 30 лет, работал редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

Под кухонной раковиной: устранение утечек из кухонной дренажной трубы

Кухня — это сердце дома. И хотя создание красивого внешнего вида, например, прилавков и шкафов, важно для создания уютного пространства, еще более важно убедиться, что «невидимые» компоненты тоже находятся в хорошем рабочем состоянии, например, кухонная сантехника.

Хотя утечки в доме нежелательны, хорошая новость заключается в том, что видимые утечки, например, из сливной трубы кухонной раковины, обычно легче всего обнаружить. Пятна от воды, скопившаяся вода или влажные предметы, хранящиеся в шкафу под раковиной, — все это явные признаки утечки. Даже если кажется, что утечка составляет всего несколько капель воды, важно немедленно решить проблему, поскольку серьезный ущерб может быть не слишком большим.

Одна из самых распространенных и заметных утечек, с которыми часто сталкиваются домовладельцы, — это протечка сливной трубы кухонной раковины в месте соединения.Вот некоторые из наиболее распространенных причин утечки этого типа:

• Ослабленная стяжная гайка: Обычно это наиболее частая причина негерметичности дренажной трубы в месте соединения, которую проще всего устранить. Большинство домовладельцев могут сами затянуть ослабленную гайку, чтобы остановить утечку.
• Изношенная стяжная гайка: Если затяжка стяжной гайки не устраняет утечку, возможно, гайка треснула, сломана или имеет изношенную резьбу, из-за чего вода может легко уйти в месте соединения.

• Проблемы с P-сифоном: Утечки из P-сифона могут быть результатом неплотных соединений, засорения дренажных труб или, в случае металлического сифона, коррозии. Засорение водосточной трубы может создать нежелательное давление, в результате чего труба в конечном итоге треснет и возникнет утечка. Проблема может заключаться в том, что ваша раковина плохо сливается и, кажется, тоже протекает.

• Неправильная длина трубы: Предыдущий проект сантехники, сделанный домовладельцем своими руками, мог означать, что сливные трубы вашей кухонной раковины не подходят по размеру для раковины или не подходят по размеру.Если сливные трубы неправильного размера, возможно, в месте соединения будет слишком большое давление, что приведет к утечке.

Если утечка кажется вызванной чем-то большим, чем ослабленная или изношенная компрессионная гайка или простая закупорка, и выходит за рамки нескольких капель воды, целесообразно обратиться к специалистам за помощью, чтобы убедиться, что на ваших трубах нет любое нежелательное давление или трещины в них. Специалисты по восстановлению воды, такие как специалисты по извлечению воды, смогут должным образом разобраться в ситуации и проверить возможность образования плесени в протекающей воде, чтобы ваша кухня могла продолжать выполнять свою важную роль в вашем доме.

Позвоните нам!

Наем профессиональной бригады реставраторов, такой как «Специалисты по извлечению воды», может дать вам уверенность в том, что ваш дом в надежных руках.

У нас есть все необходимое, чтобы провести вас через процесс восстановления поврежденных водой участков, ремонта вашего дома и как можно скорее вернуть вас к жизни.

АВАРИЯ 24/7 ПОВРЕЖДЕНИЕ ВОДЫ
БЕСПЛАТНЫЕ ОСМОТРЫ

ЗВОНИТЕ: 970-581-4498 Северный Колорадо

ЗВОНИТЕ: 307-220-5900 Юго-Восточный Вайоминг

Санта

-6500 Альбути: 505-250 , Районы Нью-Мексико

Пошаговое руководство по установке кухонной мойки

Новая блестящая раковина вместе с новым смесителем и столешницей украсит кухню так же, как новый пол и бытовая техника, причем за гораздо меньшие деньги.В наши дни установить новую раковину и смеситель не так уж и сложно, благодаря фитингам, которые просто прикручиваются или склеиваются друг с другом — часто без припоя и горелок.

Сколько стоит установка кухонной раковины?

От 50 до 300 долларов в зависимости от размера и типа мойки.

Подробнее о проекте

Навык

3 из 5 Умеренный Тщательная компоновка раковины имеет решающее значение, но подключение к сантехнике довольно простое.

Стоимость

От 50 до 300 долларов в зависимости от размера и типа мойки

Расчетное время

От 4 до 6 часов

Насколько легко установить кухонную раковину?

Самая сложная часть установки новой раковины и смесителя — это соединение слива раковины — частей между изгибом раковины и сливной линией. Всегда начинайте с патрубка раковины и работайте вниз. Вот здесь и зарабатывает поворотная P-ловушка с переходником ловушки.Он может качаться из стороны в сторону по двум разным осям и регулироваться вверх или вниз.

Перед тем, как вы отправитесь в магазин, Ричард рекомендует нарисовать «карту», ​​как на рисунке, и проверить внутренние диаметры патрубка и сливного шланга, обычно 1,5 дюйма. Затем, вместо того, чтобы покупать комплект, приобретите только те части, которые вам нужны, в том числе ПВХ-трубу Schedule 40, которую нужно обрезать и подогнать по мере необходимости.

Иллюстрация Грегори Немека

Установка кухонной мойки за 8 шагов

Шаг 1

Измерьте и отметьте расположение кухонной мойки

Фото Keller & Keller

Отметьте задний край прилавка, чтобы центрировать мойку в шкафу.

Если у раковины есть шаблон, совместите его с меткой на прилавке. Поместите его задний край на расстоянии 1,5 дюйма от стойки и параллельно ей.

Обведите его; переходите к следующему шагу. Если шаблона нет, используйте 2-дюймовую ленту, чтобы обозначить место раковины.

Отметьте центр раковины на ее задней кромке.

Положите раковину на стол вверх дном. Совместите отметку на раковине с отметкой на стойке.

Отрегулируйте мойку так, чтобы расстояние между ее задним краем и фартуком составляло 1,5 дюйма.Убедитесь, что раковина параллельна краю прилавка.

Обведите раковину и снимите ее.

Измерьте ширину кромки раковины, вычтите 1/8 дюйма и сделайте отметку внутри контура раковины на эту величину.

Чтобы сделать линии выреза, соедините все отметки линейкой.

Шаг 2

Отметьте линии реза на прилавке

Фото Keller & Keller

После использования линейки для соединения меток вы получите прямоугольный контур отверстия под раковину на прилавке.

Закруглите углы вручную, чтобы приблизиться к радиусу углов раковины.

Затем используйте лопату, которая немного шире лезвия лобзика (обычно достаточно ½ дюйма), и просверлите отверстие внутри радиуса на каждом углу линий выреза.

Шаг 3

Вырежьте проем под раковину лобзиком

Фото Keller & Keller

Опустите лезвие лобзика в переднее отверстие и пропилите по линии реза до заднего отверстия.Повторите с другой стороны.

Положите кусок дерева на несколько дюймов длиннее, чем вырез, поперек раковины. Вверните обрезок в отходы вырезки, чтобы они не упали или не заедали пильное полотно.

Отрежьте по линиям отреза спереди и сзади. Удалите вырезанный кусок.

Проверить установку раковины на столешнице; При необходимости подрежьте отверстие лобзиком.

Шаг 4

Установить кухонный кран

Фото Keller & Keller

Установите мойку вверх дном на козлы с мягкой подкладкой или стойку.

Пропустите подводящую трубку крана и патрубок через прокладку, которая изолирует кран к раковине, а затем вверх через отверстие (или отверстия) в раковине.

Прикрутите крепежные гайки и шайбы к нижней стороне мойки.

Прежде чем затягивать крепежные гайки, убедитесь, что смеситель может вращаться по полной дуге над раковиной.

Шаг 5

Прикрепите фильтр к шпатлевке для сантехников

Фото Keller & Keller

При перевернутой раковине положите толстый рулон сантехнической замазки под выступ фильтра и протолкните его вверх через сливное отверстие раковины.

Наденьте прокладку, шайбу и корпус (если он есть в вашем сетчатом фильтре) на сетчатый фильтр напротив нижней части раковины. Нанесите герметик для стыков труб на открытую резьбу.

Навинтите контргайку на сетчатый фильтр вручную, затем затяните ее плоскогубцами, удерживая фильтр на месте.

Установите прокладку на патрубок сливной раковины и прикрепите к сетчатому фильтру с помощью накидной гайки. Затяните гайку вручную, удерживая фильтр.

Шаг 6

Установить раковину и подключить водопровод

Фото Keller & Keller

Удалите ленту, потянув к центру отверстия.

При перевернутой раковине сожмите полоску силиконового герметика с нижней стороны кромки раковины.

Поверните мойку вертикально и установите ее в отверстие в столешнице.

Убедитесь, что передняя часть мойки параллельна переднему краю столешницы. При необходимости отрегулируйте.

Подсоедините кран к запорным клапанам с помощью подводящих трубок с жёлудиными головками или шлангов из нержавеющей стали с оплеткой.

Присоедините шланг распылителя к резьбовому патрубку крана.

Шаг 7

Подсоедините сливные трубы

Фото Keller & Keller

Установите переходник сифона на патрубок сливной раковины.

Отрежьте и установите отрезки трубы из ПВХ, чтобы соединить переходник сифона с сифоном, а сливное колено с линией слива. Поверните ловушку или надвиньте ее на патрубок, чтобы точно отрегулировать длину и выравнивание труб. Разобрать сливные части.

Очистите обрезанные концы канцелярским ножом. Покройте их и их ответные части грунтовкой для ПВХ. Дайте высохнуть.

Тампон из ПВХ-цемента на обоих соединяемых концах. Немедленно соедините части вместе. Задержитесь на 30 секунд.

Соберите и вручную затяните все резьбовые соединения.

Шаг 8

Присоедините слив и очистку посудомоечной машины

Фото Keller & Keller

Подсоедините сливной трубопровод посудомоечной машины к сливному наконечнику патрубка. Затяните хомут с помощью отвертки.

Удалите излишки замазки с кромки фильтра.

Снимите аэратор с крана и налейте воду на полную мощность. Ищите утечки на всех соединениях на линии подачи и слива.В случае утечки осторожно затяните гайки на одну восьмую оборота, пока утечка не прекратится.

Убедитесь, что передний край мойки параллелен краю стойки. Наполните раковину водой, чтобы утяжелить ее, и держите на ночь, пока герметик схватится.

---

Необходимые инструменты и материалы

Как установить надлежащую вентиляцию в двойной раковине на кухонном острове

Как бы вы установили сливные трубы раковины на моем острове, если бы вы были моим водопроводчиком? Меня также интересуют любые другие советы, которые вы дадите, чтобы сделать мою новую кухню безупречной на долгие годы.- Martha W., Rapid City, S.D.

A: Я работаю мастером-сантехником с 29 лет, и мне приходится посмеиваться над тем, насколько точно Марта сформулировала проблему! Некоторые новые строительные продукты просто замечательны; многие другие не так хороши. Тем не менее, я большой поклонник отсутствия движущихся частей в водопроводных системах, поэтому вы никогда не встретите клапан впуска воздуха, также известный как AAV, на одной из моих рабочих мест, и я бы никогда не использовал его в своем собственном доме.

История продолжается под рекламой

AAV предназначен для подачи свежего воздуха в водопроводную систему и предотвращения утечки канализационного газа в ваш дом.Но иногда они просто не работают, и канализационный газ может протекать. На протяжении многих лет бесчисленное количество домовладельцев присылали мне электронные письма, жалуясь на это и спрашивая, как избавиться от AAV.

В таких ситуациях, как кухонный остров Марты, где вы просто не можете установить традиционную вентиляционную трубу, скрытую за сантехникой, лучшим решением будет традиционная вентиляция с петлей. Эти скрытые вентиляционные трубы соединяются со сливными трубами и, в конечном итоге, соединяются вместе выше в вашем доме и часто выходят из дома через одну или несколько маленьких труб, которые, как вы видите, торчат через вашу крышу.

Вентиляционные трубы на крыше предназначены для впуска воздуха в вашу водопроводную систему. Когда ваша водосточная система не используется, все трубы заполнены воздухом, за исключением воды, которая находится в сифонах под раковинами, ваннами, душевыми, сливными отверстиями в полу и туалетами.

История продолжается под рекламой

Когда вы запускаете воду в раковину или смываете унитаз, вы добавляете объем воды в систему, и в случае сильного добавления, такого как смыв унитаза, воздух в трубах проходит через система, во многом похожая на пулю, выталкивает воздух из ствола винтовки, когда вы нажимаете на спусковой крючок.Этот воздух должен быть немедленно заменен через вентиляционные отверстия на крыше, иначе система начнет охоту за воздухом и всасывает его через раковину или слив в ванне рядом с унитазом со смывом.

Возможно, вы слышали этот всасывающий или хлюпающий звук из ванны или раковины. Это указывает на проблему в вашей вентиляционной системе, и канализационный газ может попасть в ваш дом через сифон, в котором теперь нет воды.

Вот как работает вытяжка на кухне. Я хотел бы встретиться с давно умершим водопроводчиком, который обдумал это, потому что это такое простое и элегантное решение проблемы.Важно понимать, что с кухонной раковиной-островком вы не хотите, чтобы какая-то уродливая вентиляционная труба проходила через столешницу и доходила до потолка кухни. Ради бога, никто не сочтет это приемлемым.

Через петлевую вентиляцию воздух поступает из самой дренажной трубы всего в 4 или 5 футах от островной раковины. Это гениально. Вот как это работает. Сантехнику Марты нужно установить 2-дюймовую водосточную трубу на кухонный остров. Внутри кухонной тумбы под раковину или за ней в пустом пространстве сантехнику нужно создать петлю.Эта петля тоже делается с помощью 2-дюймовой трубы. Вы можете представить себе эту петлю, представив заглавную букву P, лежащую на боку, с изогнутой частью P, направленной в небо, и длинную ногу буквы, представляющую сливную трубу под раковиной.

История продолжается под рекламой

Фактическая сливная труба, которая входит в шкаф кухонной мойки, должна быть не больше 1,5-дюймовой трубы. Эта меньшая труба ограничивает количество воды, которая попадает в систему вентиляции петли. Вода из дренажной трубы поступает в вертикальную трубу петли, которая обозначена верхней частью буквы P, когда она находится на боку.Другая часть изогнутой части буквы P представляет собой фактическую вентиляционную часть системы.

Я уверен, вы можете себе представить, как изогнутая часть буквы P прикрепляется к горизонтальной сливной трубе под полом. Вы видите это в своей голове? Лучше всего, чтобы эти две вертикальные трубы, которые находились в шкафу или за ним, находились на расстоянии не менее 32 дюймов друг от друга, идеальным вариантом будет 3 или 4 фута.

Вот что происходит, когда вы наполняете раковину до краев и вытаскиваете пробку.Вода сразу же устремляется из раковины и полностью заполняет 1,5-дюймовую трубу в вашем шкафу. Но сразу же он начинает падать в вертикальную 2-дюймовую трубу, которую не может заполнить полностью из-за большего диаметра. Когда вода падает на дно горизонтальной трубы и начинает свой путь в канализацию, вода начинает выравниваться и лишь частично заполняет 2-дюймовую горизонтальную трубу. Над водой находится столь необходимый воздух.

История продолжается под рекламой

По мере того, как текущая вода проходит через другую часть петли, которая поднимается в шкаф, воздух, необходимый для удовлетворения вакуума, создаваемого сливной водой из раковины, течет вверх по потоку через воду, которая идет вверх. противоположное направление к канализации.Воздух попадает в контур и позволяет воде быстро стекать из раковины. Здесь нет движущихся частей, и у вас никогда не будет канализационного газа, если вентиляция контура установлена ​​правильно. Это магия!

Подпишитесь на бесплатную рассылку новостей Тима и слушайте его новые подкасты.
