Трубогиб своими руками для профтрубы: Трубогиб для профильной трубы своими руками: инструктаж по сборке

чертежи и схемы с размерами, процесс изготовления

Мы приветствуем нашего уважаемого читателя и предлагаем Вашему вниманию статью о том, как изготовить трубогиб для профильной трубы своими руками. Если Вы любите мастерить, строите дом или обживаете усадьбу, рано или поздно возникнет необходимость собрать металлоконструкции из профильных труб, при этом иногда необходимо согнуть заготовки.

Процесс гибки трубных заготовок не слишком сложен, но для него необходимы приспособления – трубогибы. Вполне возможно изготовить приспособление для гнутья самостоятельно.

Для чего используют трубогиб

Профильная труба – пустотелый профиль квадратного, прямоугольного, овального сечения с тонкой стенкой. Профильные трубы очень широко применяют в строительстве, промышленности, добывающем комплексе, сельском хозяйстве. Применяют квадратные и прямоугольные изделия и в быту: при монтаже металлоконструкций, для изготовления мебели, садовых построек, навесов, теплиц, оград, беседок, навесов, павильонов, пергол. Использование именно профильной конструкции обусловлено высокими технологическими характеристиками – прочностью, жесткостью, высокой устойчивостью к смятию или скручиванию.

Одновременно сталь обладает определенной пластичностью – тонкостенные трубы можно изгибать. Но при изгибе труба может перегнуться, образовать заломы и складки – эти дефекты уменьшают прочность труб и не слишком эстетично выглядят. Поэтому для гибки применяют специальные приспособления – трубогибы.

При прокладке трубопроводов и изготовлении гнутых конструкций гибка позволяет свести к минимуму количество сварных швов и соединительных фитингов, что позволяет сэкономить немало средств.

Главные технические моменты при изготовлении трубогиба

• Для того, чтобы квадратный или прямоугольный профиль согнуть в красивую дугу, без дефектов, на прокатном ролике обязательно должно быть ребро по центру (для малых радиусов). Оно будет вминать внутреннюю сторону профиля и никаких лишних заломов не будет.
  Высота ребра зависит от нужного вам радиуса изделия, в среднем можете использовать до 5 мм.
• Профиль должен двигаться строго перпендикулярно основного ролика, любое отклонение приведёт к появлению винтовых заломов на изделии. Поэтому на вспомогательных роликах должны быть направляющие. Учтите это при продумывании конструкции!
• Расстояние между роликами влияет на несколько факторов, во-первых на усилие, которое нужно приложить в прокате профиля, чем меньше расстояние — тем тяжелее. Во-вторых это влияет на саму длину трубы, которую нужно сделать. Поэтому продумайте изначально конструкцию так, чтобы вспомогательные ролики были передвижными.
• Нужно обратить особое внимание на диаметр роликов, если он будет слишком мал, профиль будет проскальзывать. В заводских изделиях используются ролики с насечками до 250 мм, это конечно зависит от толщины и величины профиля, который будет прокатываться. В нашем случае можете взять от 20 мм.

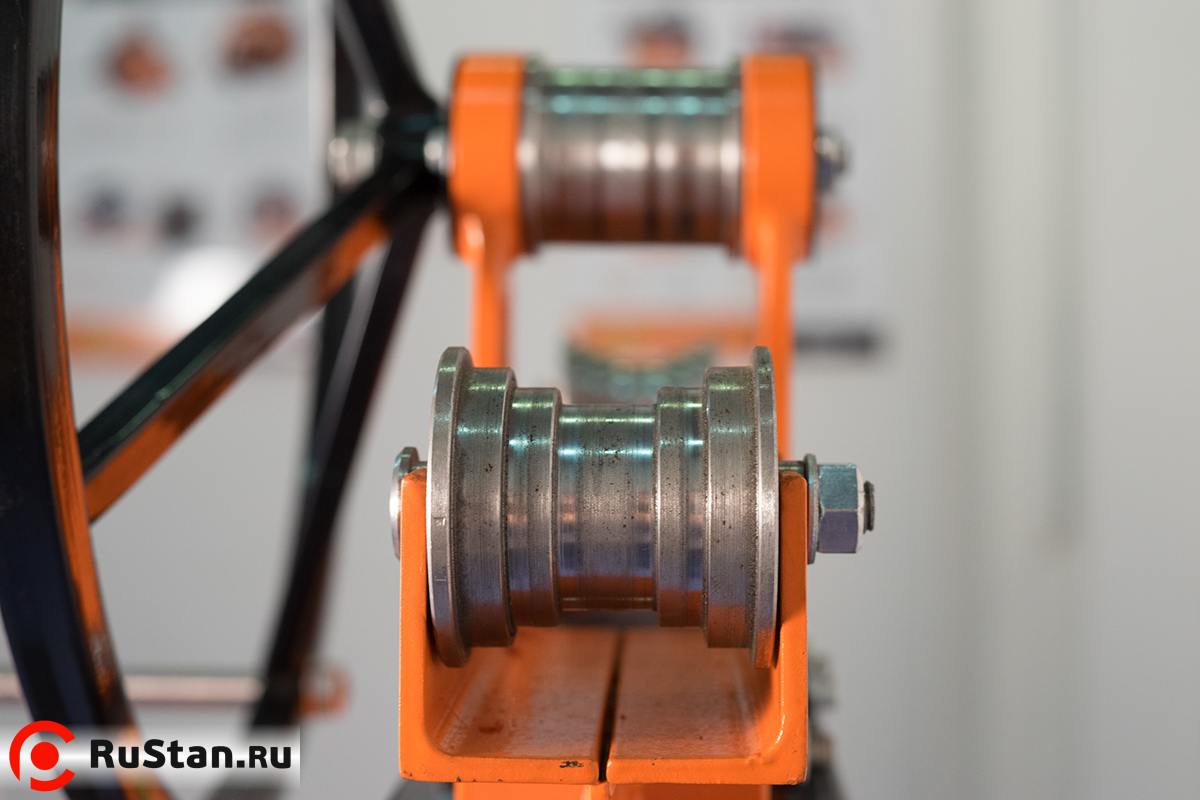

• Чтобы согнуть круглую трубу используются специальные ролики с выемкой. Обычные ролики сплющат круглую трубу в овал.

Какой профилегиб выбрать?

В данной статье мы не будем рассматривать промышленные профилегибы с гидро или электроусилителями, остановимся на том, что легко сможем соорудить в гараже из подручных материалов и с минимальными затратами. Так же есть ряд конструкций, которые не очень легки в производстве, например ручной арбалетный трубогиб не имеет смысла делать, так как уже на 5 трубе у вас сильно устанут руки. Поэтому подробнее остановимся на 3 типах, самых универсальных из всех.

Ручной роликовый трубогиб своими руками

Обкатные (роликовые) трубогибы бывают с 3 или 2 роликами, в первом случае дополнительный ролик служит прижимной силой и при правильном подходе даёт более идеальную деталь на выходе, во втором варианте усилие нужно приложить большее и точность немного меньше. Такая конструкция используется для маленьких профилей, с небольшой толщиной стенки.

Изготавливаем ролики для трубогиба без токарных работ

Нам понадобятся несколько обрезков от листового металла разной толщины.

Она зависит от ширины профиля, так что выбирайте под свои задачи, в нашем случае это 10, 8 и 6 мм.

Чтобы сделать валец, нам нужны круги, с помощью циркуля отмечаем их на листах, из 8 мм сделаем 1 круг, а из 10 и 6 сделаем по 2 штуки. Самое главное отметить центр и нарисовать правильную окружность.

Берём в руки болгарку и стараемся максимально возможно обрезать лишнее, чтобы остался практически ровные круг. Проще на этом этапе удалить всё лишнее, так как дальше это будет сделать сложнее и дольше.

Необходимо сделать отверстие в центре круга, закрепляем в тисках и берём сверло, у меня это будет 10 мм.

После того, как сделали все заготовки, нужно превратить их в идеальные окружности. Для этого вставляем болт, закрепляем его, не забудьте контргайку!

Зажимаем в дрель и идём к наждаку или можно в болгарку закрепить лепестковой круг.

У вас должно получиться примерно вот так

У центрального круга нужно закруглить края, так как он будет вдавливать трубу, нужно чтобы металл не порвался.

Собираем все круги вместе и валец (ролик) готов. Вы можете рассверлить отверстие под больший диаметр, я так и сделаю. Нагрузка всё таки не меленькая, пусть будет потолще. Вот так можно изготовить ролик для профилегиба своими руками без токарных работ, а все лишь с помощью болгарки и дрели.

Этот ролик сделан под 20 трубу, внутренние два круга по 6 мм и центральный 8 мм. У этой конструкции есть большой плюс, Вы можете менять центральный круг, ну скажем, на 4 мм и получится трубогиб под 15 профиль. Далее собираем сам основу и ручку и пробуем, что получилось.

Изготавливаем основу и собираем трубогиб под малые радиусы

Для основы можно взять так же листовое железо и несколько уголков. В нашем случае сама станина будет сделана из листа 8 мм, обрезаем её болгаркой и делаем отверстия под ролик и крепёж. Центральное отверстие для нашего ролика (который делали выше), все 6 нижних нужны для крепежа, 4 для уголка, чтобы крепить наш трубогиб в тески и 2 для крепления упора.

Для надежного крепления профилегиба в тесках, изготавливаем Т-образный элемент из двух кусков уголка. Надёжнее всего приварить их друг к другу и потом зачистить шов, чтобы поверхность была ровная. Делаем отверстия с резьбой 8 мм.

Прикрепляем болтами уголок к основе, учтите, с обратной стороны болты торчать не должны.

Зажимаем в тисках основную конструкцию и берём шпильку, на которую будет крепиться основной ролик.

Закрепляем ролик на основу.

Нужно изготовить упор, на примере это сделано из уголка и небольшого листа металла, с одной стороны он крепиться на шпильку ролика, с другой к основанию на болты.

Крепим упор к основанию, получается вот такая конструкция.

Следующим шагом нам нужно сделать ручку, конструкция может быть любая, это не принципиально важно. Края крепятся к шпильке. В примере ручка сделана из кусков уголка, куска профиля и вспомогательный ролик сделан из обычных подшипников, которые были под рукой.

Крепим ручку и можно работать.

На видео показаны первые тесты, автор согнул несколько профильных труб 20 мм, так же на видео показан более подробный процесс сборки и некоторые нюансы с размерами. К сожалению, чертежей этого трубогиба автор и конструктор не указал, но эффективность такой конструкции подтверждена на деле. Благодарим Николая за труд!

Универсальный трубогиб своими руками без токарки

Данная модель действительно является самой универсальной (на взгляд редактора), автор этого трубогиба подошёл к делу с головой и придумал новую конструкцию. Главное отличие от классической схемы в том, что к протяжному валу подаётся платформа опорных роликов, а не наоборот, как мы привыкли. Это позволило облегчить конструкцию и сделать её более компактной, путём удаления «башенки» с прижимным механизмом. На протяжении полугода конструкция дорабатывалась и далее описана последняя версия на текущий момент (май 2020 года). Модель настолько хороша, что может гнуть сразу два профиля по 40 мм или четыре профиля по 20 мм, так же способна делать круги малого радиуса (135 мм).

Изготавливаем вал для трубогиба без токарных работ (с чертежом)

Нам понадобятся следующие материалы:

• Стержень 20 мм (у нас взят кусок стабилизатора от жигулей)
• 204 подшипники
• Шайбы 24 х 44 мм

На стержень одеваем первый подшипник и провариваем со всех сторон

Далее одеваем шайбу 24 х 44 мм и тоже провариваем

После каждого слоя с шайбой придётся обрабатывать болгаркой поверхность

В итоге получится вот такая конструкция, использовано 5 подшипников и 6 шайб

Начинаем проваривать по внешнему контуру каждое соединение

У вас должна получиться вот такая заготовка, старайтесь проварить всё очень тщательно

Зажимаем заготовку в тисках и сбиваем неровности болгаркой с зачистным кругом

Следующим шагом нужно закрепить наш вал так, чтобы он мог крутиться, можно взять 2 подшипника и 2 куска трубы

Устанавливаем на болгарку лепестковый диск и доводим вал до идеального состояния

Вот такой результат работ получается, монолитная конструкция, очень прочная и надёжная

Чертеж вала для трубогиба без токарных работ

Сердцевина — это труба закалённого металла 20 мм, взят кусок стабилизатора от классических жигулей. Прямоугольники с линиями — это шайбы 24 х 44 мм, между ними 204 подшипники, которые идеально подходят для основания. Красным цветом на чертеже отмечены места сварки.

Видео изготовления вала для профилегиба

Изготавливаем и собираем универсальный трубогиб своими руками (с чертежами)

Для начала посмотрите на схему, чтобы было понимание как он выглядит и что у вас должно получиться по итогу.

Нам понадобятся следующие материалы:

• 12 швеллер
• труба ¾»
• круг диаметром 20 мм
• серьга рессоры от Газели — 2 шт.
• домкрат
• шайба кузовная 20 мм — 4 шт
• труба ½»
• шпильки М10×50
• квадрат 10×10 мм
• болты М6×25
• труба водопроводная 2″
• болты М6×30
• гайки М8
• гайки М6
• шайбы М6

Чертежи с размерами трубогиба для профильной трубы

Далее идут 2 видео с полным описанием изготовления каждой детали и полноценной сборкой. Обязательно посмотрите, автор очень доходчиво объясняет почему каждый элемент конструкции трубогиба сделан именно так.

Видео изготовления корпуса для вала трубогиба под профильную трубу

Видео изготовления трубогиба своими руками

Заключение

Изготовление трубогибочного агрегата вполне доступно своими руками. Желаем нашему постоянному читателю научиться самому гнуть трубы для гнутых металлических конструкций и изготовить удобный трубогиб. Пусть любая информация с нашего сайта Вам пригодится. Подписывайтесь на нашу рассылку, делитесь полезностями с друзьями в соцсетях.

Заходи и узнай как мы с братом сделали трубогиб для профильной трубы своими руками

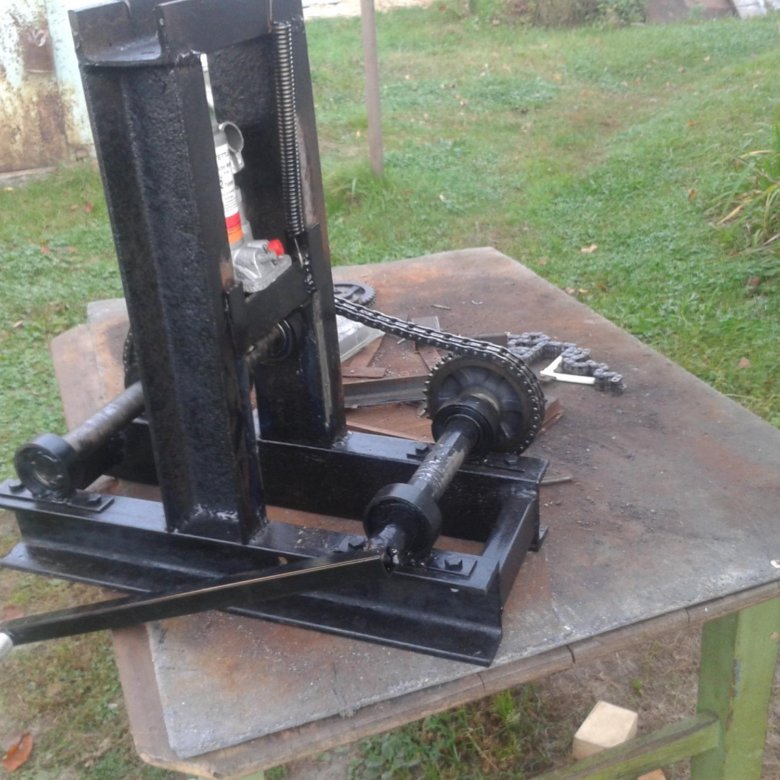

Брутальная конструкция, которую вы видите на фото была сооружена нами прошлым летом за пару вечеров из подручных железяк при помощи сварочного аппарата и, как говорят в народе, такой то матери.

Трубогиб изобретался на ходу без предварительного чертежа , с перекурами, анекдотами и вынужденными техническими перерывами на поиск в бездонных гаражных закромах очередной подходящей железки (к слову, самая затратная по времени и нудная процедура). Задача

Началось все с того, что нам до смерти надоело ежегодно реанимировать старую покосившуюся теплицу из подгнивших оконных рам и волевым решением она была довольно бодро демонтирована.

После визита в организации, которые изготавливают теплицы под ключ, от покупки готовой отказались — слишком хлипкой показалась конструкция, но форма «капелька» нам приглянулась и новую решили соорудить самостоятельно с аркой типа «капля» рассчитанной, как гласит рекламный буклет, на максимальные снеговые и ветровые нагрузки.

Вот зачем нам понадобился трубогиб

В отдельной статье пошагово расписан процесс изготовления теплицы из загнутой на радиус профильной трубы 25×40. Чтобы посмотреть как мы делали теплицу нажмите здесь >>>

Детально процесс сборки трубогиба на фото не зафиксирован. Когда один работает сварочным, а второй языком болгаркой или фиксирует в нужном положении очередную деталь , то отвлекаться на фотографирование не с руки. Тем не менее, при взгляде на готовое изделие и после чтения пояснений приведенных в данном тексте, последовательность сборочного процесса должна быть очевидна.

Устройство самодельного ручного трубогиба для профильной трубы

Мы остановились на этом варианте, но ниже в статье будет предствлена ещё одна конструкция заслуживающая внимания.

1. Основание (швеллер).

2. Стойки (уголки).

3. Каркас из уголков.

4. Вальцы (в нашем случае из шпилек). Верхний ролик с воротком.

5. Петля.

6. Домкрат (обычный автомобильный) в роли толкателя.

Как сделать? Пояснения к нашей самоделке

Первым делом мы подобрали надежное основание — толстостенный швеллер длиной 0.8м.

Верхняя часть конструкции собиралась из уголков (на фото справа). В качестве роликов приспособили отрезки толстостенной металлической трубы (на фото слева).

Лучше под рукой ничего не нашлось и в качестве осей использовались шпильки большого диаметра. Решение неудачное, поскольку на месте срезанных болгаркой витков резьбы остаются неровности, которые создают дополнительную нагрузку при вращении.

Предпочтительно использовать полноценные валы (например от велосипедной каретки) и посадить их на подшипники.

Направляющая была сформирована отрезками уголка с одной стороны. И ограничителем в виде болта вкрученного в приваренную к конструкции гайку. Профтруба длиной 6м при гибке будет немного играть винтом и возможность регулировать расстояние путем вращения болта в резьбе здесь приходится очень кстати.

Вороток смастерили из уже знакомых нам: шпильки, стальной трубки и забитого в отверстие П-образного профиля (см. фото).

На центральный ролик наварены тычки, чтобы заготовка не проскальзывала. Иногда труба буксовала и с ними. В таком случае приходилось приопускать домкрат, чтобы уменьшить натяг и делать один лишний проход.

В процессе было выполнено улучшение — приварены продольные и поперечные опоры для повышения устойчивости профилегиба. На них удобно положить прямые, еще не согнутые трубы, которые будут работать как противовес.

Процесс гибки

Здесь все просто. Между роликов заправляем трубу, вращением домкрата подаем подвижную часть вверх задавая тем самым необходимый радиус. Подкручиваем болт направляющей о котором мы говорили выше. И вращаем рукоятку с предсказуемым результатом:

Когда закончили с первой трубой делаем риску — метку для того, чтобы понимать до какого радиуса гнуть следующую трубу.

Рекомендации основанные на собственной практике

• Чтобы загнуть партию труб с минимальной погрешностью, целесообразно использовать риску -отметку как приблизительный визуальный ориентир и дополнительно подсчитывать количество поворотов (качков) домкрата и количество протяжек трубы в каждую сторону. Точность вырастает в разы!

• Выполняйте гибку с малым углом и в несколько проходов. Иначе трубогиб заминает железо. Да и физически крутить очень тяжело.

• Погрешности радиусов полученные при гибке можно устранить при сборке самой теплицы. На этапе монтажа поперечных ребер жесткости помощник берет рычаг и поджимает дугу. Вы прихватываете на сварку.

• Не увлекайтесь и не перегибайте! Разгибать трубу с которой перестарались — занятие очень неблагодарное. Лучше не полениться и лишний раз свериться с шаблоном или отметкой.

• Очень упрощает работу периодическое впрыскивание смазки, в нашем случае использовалась обычная силиконовая, а когда баллон закончился, то WD-40.

Выводы и результаты

Как видите, без специальных знаний, сложного оборудования и в короткий срок можно собрать в домашних условиях бюджетный трубогиб для гибки профильной трубы с точностью достаточной для возведения построек на приусадебном участке.

С помощью данного приспособления была согнута 6-ти метровая профтруба 40х25 в количестве 7 шт. результат частично виден на фото:

По времени у одного человека работа заняла примерно полдня, т.к. вращение рукоятки потребовало физических усилий.

Для снижения усилия гибки в промышленных условиях труба в месте гиба нагревается токами высокой частоты ТВЧ или внутри заготовки создается внутреннее гидростатическое давление.

В нашем случае все проще. Используем смазку и крууутим.

Если у вас остались вопросы, то можете написать нам в социальной сети или на e-mail, которые можно найти на странице «О сайте».

Следующее видео наглядно демонстрирует устройство работающее по аналогичному принципу.

Ещё одна конструкция заслуживающая внимания

Если вы внимательно изучали вопрос приспособлений для гибки, то наверняка уже видели этот механизм. Здесь деформация трубы происходит за счет усилия, которое создает прижимной ролик.

По этому чертежу изготавливается самый дешевый промышленный вариант, который можно приобрести в строительном магазине.

Среди самоделок изготовленных по этому принципу встречаются варианты с цепной передачей, через которую вращение передается на оси всех роликов. Существенный плюс в том, что на любую ось можно приспособить электрическую дрель и протяжку трубы осуществлять без применения физических усилий.

Посмотрите, как люди умудряются гнуть по две трубы за один проход!

Образцы изделий изготовленных с помощью гнутой трубы

А как вам это?

Изумительные светильники можно собрать своими руками из обычной металлической трубы? Удивить гостей под силу каждому! Вдохновение здесь >>>

Трубогиб для профильной трубы своими руками

Профильная труба справедливо считается одним из наиболее популярных в домашнем хозяйстве материалов. Из трубы изготавливают до 90% каркасов и несущих конструкций самодельных гаражей, пристроек, всевозможных инструментов и приспособлений. Зачастую, чтобы добиться необходимой кривизны профильной трубы, например, для постройки арочной крыши, нужен трубогиб, способный работать как с обычной, так и с профилированной трубами.

Как сделать самодельный трубогиб для профильной трубы

Изогнуть профилированную трубу по заданному радиусу можно несколькими способами:

• Обкатывая разогретую газовой горелкой профилированную трубную заготовку вокруг болванки шаблона или в специальном зажиме. Такая схема трубогиба может быть собрана за 10 минут, потребуется только засыпать трубу песком и правильно подобрать калибр болванки, на которой формируется изгиб;
• На самодельном трубогибе рычажно-роликовой конструкции. В этом случае профилированная труба изгибается по отдельным секторам. Конструкция трубогиба очень проста в изготовлении, но при формировании дуги потребуется определенный навык в работе, чтобы на всей профилированной трубе выдерживался один радиус кривизны;
• С помощью прокатно-роликового трубогиба. Преимуществом подобной схемы является возможность максимально точно выдержать радиус кривизны, поэтому можно изготовить необходимое количество изогнутых профилированных отрезков практически любой длины.

Поэтому и ручной, и рычажно-роликовый трубогибы используются для единичного изготовления всевозможных деталей и переходников, например, при ремонте систем водопровода, несложных строительных конструкций. Прокатно-роликовая конструкция трубогиба позволяет выгнуть относительно простые изделия из профилированной трубы, но в неограниченном количестве раз.

Ручной способ изгиба разогретой профильной трубы на калиброванной болванке используется с незапамятных времен и дает неплохие результаты. Лучше всего получается изогнуть обычную трубу, для профилированной потребуется вдвое увеличить количество гибочных переходов, чтобы на гранях не происходило образования брыжей или волн. Труба перед разогревом заполняется чистым и сухим прокаленным песком. Концы завариваются сваркой или запрессовываются металлическими пробками.

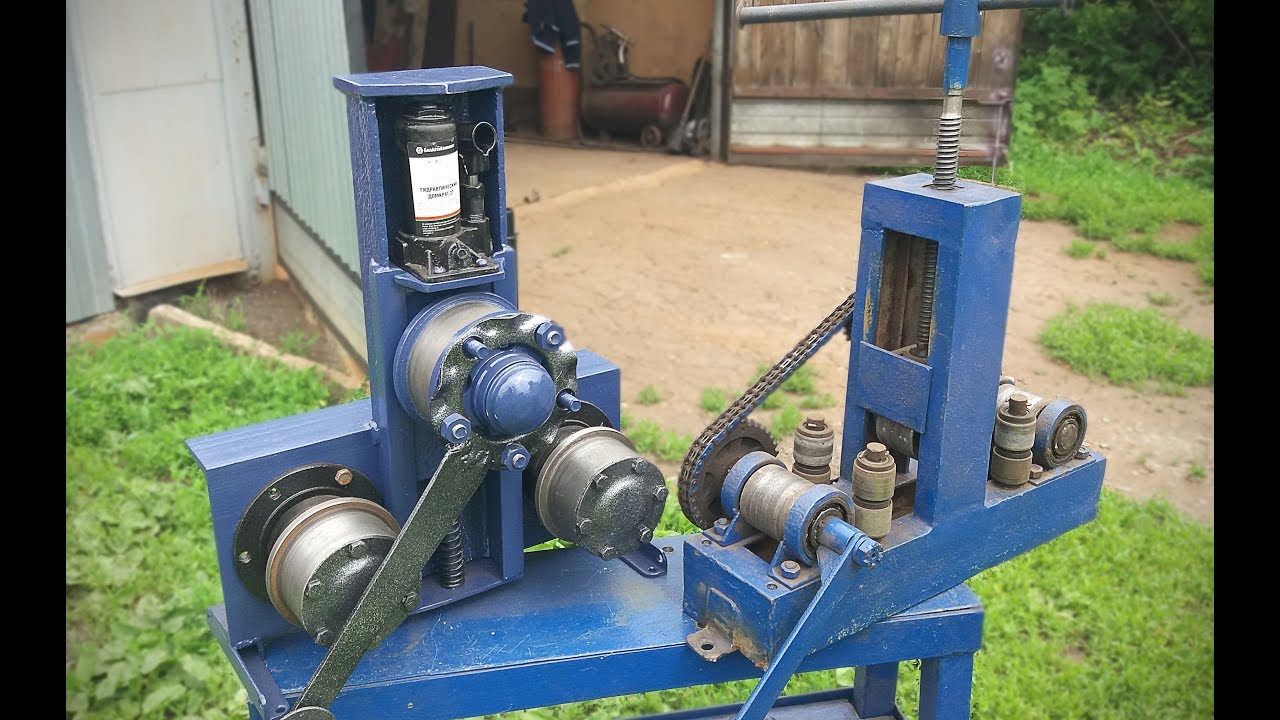

Настоящий трубогиб для профильной трубы своими руками

Устройство прокатного трубогиба отличается от предыдущих вариантов тем, что перед изгибанием профилированной трубы выполняется установка необходимого радиуса кривизны, после этого трубная заготовка с помощью цепного привода и пары роликов достаточно быстро прокатывается в изогнутый профиль.

Проще всего собрать трубогиб своими руками, чертежи которого приведены ниже.

Конструкция прокатно-роликового трубогиба состоит из нескольких базовых узлов:

1. Массивной станины, сваренной из швеллера. Конструктивно станина трубогиба представляет собой две стойки, приваренные к массивной плите основания. На стойках закрепляется домкрат, с помощью которого создается необходимое усилие для деформации металла;
2. Система роликового привода. После прижатия домкратом профилированной трубы к роликовой поверхности происходит деформация металла трубы с одновременным прокатыванием профилированного материала;
3. Система цепного привода используется для протягивания профилированной трубы через деформирующую линейку трубогиба.

Принцип работы и скорость изгиба можно дополнительно уточнить из видео:

Собираем станину и приводной механизм трубогиба

Первоначально собирается станина трубогиба. Для этого две вертикальные стойки свариваются в П-образную вертикальную конструкцию.

Далее на изготовленную опору приваривается винтовая пара винт-гайка от домкрата с подъемным усилием не менее пяти тонн. Особое внимание требуется уделить точной установке винтовой гайки, чтобы при заворачивании винт опускался строго в вертикальном направлении.

На следующем этапе привариваются две роликовые опоры, насаженные на 30-ти миллиметровую литую ось. С боковой стороны на ось сваркой крепится звездочка от велосипеда. Таким образом, получается цепная передача. Чтобы привод станка работал без проскальзывания, потребуется изменить длину цепи под реальное расстояние между звездочками.

Последовательность работы трубогиба:

• На ролики закладывается профилированная труба и прижимается винтом, после первого прокатывания замеряют положение винта и измеряют радиус изгиба;
• Чтобы получить требуемую кривизну профилированного материала, вертикальным винтом пропорционально изменяют величину деформации;
• Наиболее массивные профилированные трубы прокатывают в несколько заходов.

Точность изгиба профилированной трубы можно легко оценить по фотографии. Изгибание профиля является достаточно тяжелым и трудоемким мероприятием, поэтому, если трубогиб планируется использовать на постоянной основе, есть смысл оборудовать станок электродвигателем с редуктором.

Для заготовок сечением более 30-ти миллиметров вместо велосипедных цепей и звездочек используют запчасти от привода ГРМ «волговских» и «москвичевских»  двигателей.

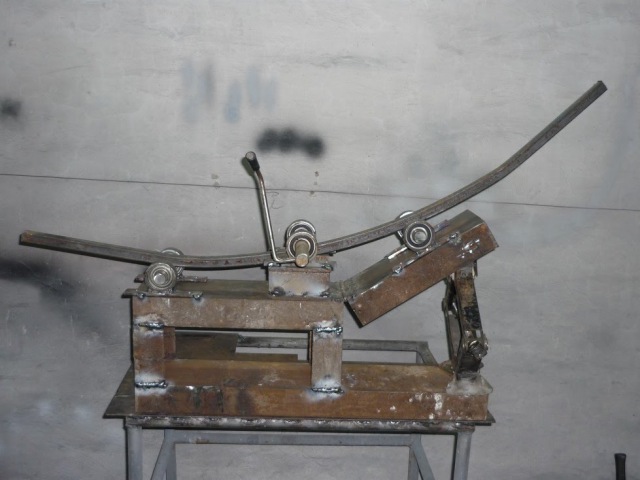

Роликово-рычажный вариант трубогиба

Более простая и доступная в изготовлении конструкция трубогиба представлена на чертеже и на фото.

В основе конструкции используется пара из гибочного ролика и опорной плиты. Привод головного ролика осуществляется с помощью двухметрового рычага, что позволяет получить на изгибающем инструменте огромное усилие, примерно около полутора тонн. Сам ролик представляет собой двадцатисантиметровый круг с центрирующими бортами. Ширина между бортами равна сечению профилированной трубы.

Важно! Инструмент приходится подгонять под параметры профтрубы заменой главного ролика на инструмент с соответствующей шириной гибочной части.

Процесс выгибания профилированной трубы идет поэтапно. Заготовку размечают на несколько секторов. В станок профиль закладывается и фиксируется с помощью струбцин по выполненной ранее разметке.

Простым поворотом на заданный угол профтруба изгибается по заданному радиусу. Далее необходимо переставить следующий сектор и повернуть рычаг точно на заданный угол. От того, насколько точно выполняется позиционирование сектора профилированной трубы в зажиме станка, зависит стабильность радиуса изгиба.

Наиболее удачные конструкции трубогибов

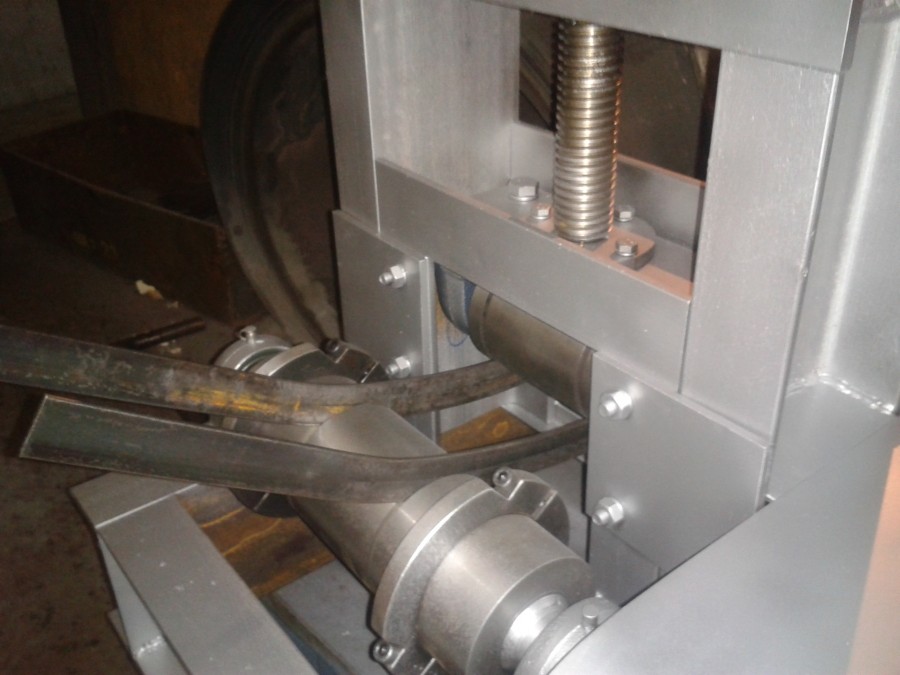

Чтобы добиться высокой производительности, в изгибе профтрубы зачастую используют не два ролика, а три, и вместо винтового домкрата применяется гидравлический привод. В этом случае можно изгибать профилированную трубу с сечением до 50 мм.

Трехроликовые трубогибы позволяют получать не только плоскую, но и винтовую спиралевидную форму. Разумеется, что деформирующее усилие возрастает в несколько раз, поэтому привод трубогиба оснащается редуктором.

Намного сложнее выгнуть четырехугольный профиль в направлении меньшей стороны прямоугольного сечения. В этом случае трубогиб приходится использовать минимум в четыре прохода. Если используется сварной профиль, перед прокаткой рекомендуется подогревать его до 200^оС.

Заключение

Средняя стоимость постройки трубогиба своими руками составляет 70-90 долл. Если для строительства арочной крыши из поликарбоната необходимо изогнуть более пяти профилей, постройка станка вполне оправдает затраты. Для меньшего количества профилированных труб более выгодно экономически выполнить профилирование в ремонтной мастерской. Подобные станки очень популярны среди любителей работать своими руками, поэтому удачную конструкцию можно продать или отдать в аренду, и тем самым оправдать большую часть затрат на его изготовление.

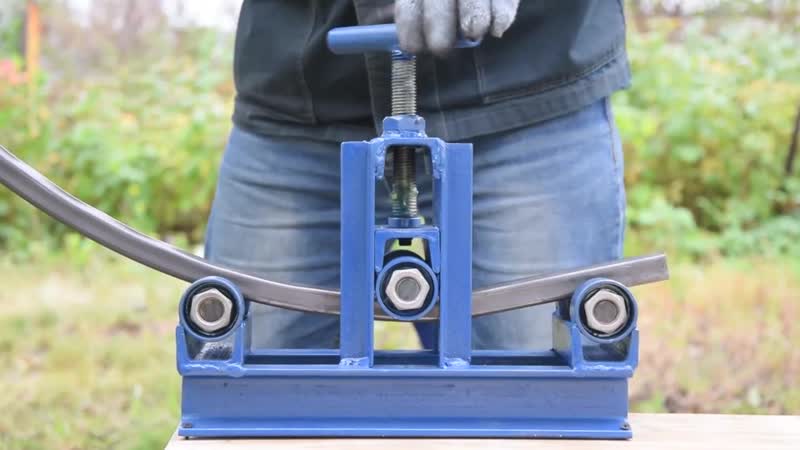

Простой трубогиб для профильной трубы своими руками

Самодельный станок трубогиб для гибки профильной трубы, подробные фото по изготовлению станка.

Конструкция данного трубогиба, достаточно проста в изготовлении, правда понадобится выточить некоторые детали, но их можно заказать у токаря. Процесс изготовления самодельного станка, подробно показан на этих фото, а в конце статьи, также имеется видео, где показан трубогиб в работе.

Для изготовления станка, использованы уголки 60 х 40 и 35 х 35, а также прочий металлолом.

Для начала автор изготавливает основание. Для этого, он берет два уголка 60 х 40 мм и сваривает их между собой. Далее от уголка размером 35 х 35 мм, отрезаем, заготовки под стойку для среднего ролика, которым будет прижиматься сгибаемая деталь. На одной из сторон каждого уголка спиливается одна стенка, чтобы он плотно прилегал к основанию при проведении сварочных работ. Данные детали выставляются на основание, проверяются на ровность уголком и привариваются.

Теперь нужно изготовить платформу для крутящего валика. На нее пошли два уголка 60 х 60 мм, в стенках которых были сделаны прорези, которые совпадают с расстояниями между стойками среднего ролика. Данные детали свариваются. Затем так же из уголков, подгоняя их под внутренний размер опорных стоек, создается крышка, в середине которой сверлится отверстие под резьбовую шпильку. На него приваривается высокая гайка. Затем деталь вставляется внутрь стоек таким образом, чтобы ее края были на одном уровне с краями опорных уголков. Высверливаются отверстия, в которых нарезается резьба. С помощью болтового соединения детали соединяются.

На нижнем конце прижимной шпильки стачивается резьба. На данный конец надевается гайка и приваривается. Во второй гайке и конце шпильки делается сквозное отверстие. В детали, на которой будет установлен ролик, делается отверстие под шпильку. Она в него вставляется, и на тот конец где есть отверстие, вставляется гайка. Через отверстия пропускают фиксатор, чтобы она не слетела. С помощью такого соединения шпилька будет крутиться и поднимать-опускать прижимной механизм станка.



Далее, с помощью токарного станка автор обтачивает концы роликов, чтобы на них одевались подшипники. Тот ролик, который будет устанавливаться в среднюю часть станка, имеет более удлиненную сточенную часть. Это необходимо для того, чтобы на нее можно было одеть ручку, которая будет приводить станок в действие. Для подшипников, установленных в этой же части станка, автор вытачивает защитные кожухи, которые привариваются к прижимной части детали.

Следующий этап: изготовление опор под валики и подшипники. Из профильной трубы 20 х 40 мм вырезаются заготовки. В профилях делаются разрезы похожие на строение ласточкина хвоста. Таких деталей нужно 8 штук.

Опоры привариваются к основанию, по 4 штуки с каждой стороны. На них будут устанавливаться валики, по которым сгибаемая заготовка будет ездить. Между этими опорами устанавливаются направляющие, сделанные из уголка. Они не будут привариваться к основанию, а установятся к нему на болтах, чтобы иметь возможность регулировки ширины в зависимости от сгибаемого профиля.

Следующий шаг изготовление креплений, они необходимы для жесткого крепления станка к поверхности стола, чтобы при работе он был устойчив.

Покраска и сборка.

Самодельный трубогиб, удачно прошёл испытания, согнутая профильная труба получилась равномерной без изгибов.

В этом видео, автор показывает свой самодельный станок:

Автор самоделки: Юрий Сербин.

Трубогиб для профильной трубы своими руками. Чертежи самодельного трубогиба.

Практически в каждом доме имеется набор инструментов и приспособлений домашнего мастера, состоящий из всякого рода отверток, плоскогубцев, дрели, кусачек, пинцетов, который после каждой поломки, каждой починки обновляется дополнительными приборами.

Содержание этой статьи

Одним из подобных инструментов, наиболее часто используемых в секторе частных домов, является трубогиб, который предназначен для сгибания труб и металлических листов. Это приспособление можно приобрести и на рынке, но обойдется это гораздо дороже, чем изготовить трубогиб для профильной трубы своими руками при помощи инструкций или чертежей.

Смотрите также статью о котлах на твердом топливе.

Для начала определимся с областью применения труб, для того чтобы решить для себя, действительно ли необходим самодельный трубогиб в хозяйстве. Трубы часто применяются при изготовлении и монтаже:

• оград;
• теплиц;
• мебели для сада;
• скамеек, павильонов, беседок;
• козырьков, навесов и др.

Если вам приходится иметь дело с такого рода работами, вам, наверняка, известно, что при этом часто приходится сгибать профильные трубы. В этом деле вам и поможет трубогиб, который может согнуть трубу до 180 градусов.

Разберем виды трубогибов по типам приводов:

• ручной – применяется для работы с маленькими диаметрами;
• гидравлический – подразделяется на ручной и стационарный. Этот вид профессионального трубогиба чаще всего работает от электросети. Способен согнуть трубы диаметром до 3 дюймов;
• электромеханический – с его помощью можно задать точный угол и радиус сгиба. Также он позволяет менять формы тонкостенных труб, не деформируя при этом внутренний профиль.

Изготовление трубогиба своими руками, чертежи.

Необходимое:

• труба;
• упор;
• ролики;
• лебедка;
• болгарка;
• сварочный аппарат.

Для начала отрезаем от трубы кусок и свариваем его к оставшемуся более длинному куску трубы таким образом, чтобы получилось что-то вроде швабры.

Далее на горизонтальной части закрепляются лебедка и один из роликов, совпадающий по диаметру с трубой, при помощи цепи. На вертикальной части нашей “швабры” крепится второй такой же ролик.

При необходимости сгиба, трубу нужно расположить таким образом, чтобы один ее конец был зажат между роликами, а второй – лег на лебедку. Движение лебедки и производит процесс изгиба.

Вас заинтересует эта статья — Экран на батарею отопления своими руками.

Это устройство позволяет гнуть трубы, в том числе и профильные, небольшого диаметра – до 20 мм.

Принцип действия трубогиба, видео:

Трубогиб ручной гидравлический

Наиболее часто используемый вид данного приспособления является трубогиб ручной гидравлический.
Основной частью, выполняющей силовую функцию, является гидравлический цилиндр. В его верхней части находится отверстие с пробкой для масла.

Работу по сгибанию выполняет выдвигающийся шток цилиндра.

Для того чтобы гидравлический трубогиб не изнашивался, нужно следить за уровнем масла и периодически очищать все детали от грязи и пыли, а также их смазывать.

Как сделать трубогиб профильной трубы – схема и чертежи своими руками

Трубогиб для профильной трубы

Иногда случается, особенно в частных домах или на дачах, что необходимо согнуть профильную трубу своими руками. На первый взгляд кажется, что это невозможно без специального профессионального оборудования. Однако на деле все несколько иначе. И сделать это можно, даже не испортив изделие, как это часто можно увидеть на видео в Сети.

Но для начала разберемся немного в существующих методах гибки, а также в устройстве трубогиба. Это позволит нам лучше понимать то, что собираемся реализовать.

Методы гибки

Существует несколько методов гибки профильных труб своими руками. Один из способов – использование станка, предназначенного для этих целей. Его именуют профилегибом. Но использование такого оборудования сложно назвать работой своими руками, поэтому есть и «ручная» альтернатива —  ручной трубогиб. Такие станки могут быть универсальными: использоваться как для изделий с круглым сечением, так и с профильным. А стоят они недорого. Но нужно быть готовым потрудиться, поскольку такой способ требует хорошей физической подготовки.

Трубогибы и их применение

Трубогиб своими руками

Такие станки позволяют сделать изгиб до 90 градусов. При этом они способны согнуть не только профильную, но и «круглую» трубу. Если вам необходимо в небольшом количестве согнуть изделия малого диаметра, станок можно сделать самостоятельно. При этом качество изгиба будет высоким.

Профессиональные трубогибы используются не только на стройках, но и в водопроводных или отопительных системах, в газовых станциях. Станки могут эффективно использоваться и для рихтовки.

Трубогибы обладают целым рядом достоинств: их легко использовать, они имеют малые размеры и малый вес. Более того, существуют и переносные компактные модели. Они успешно используются в сферах, где нужна мобильность для выполнения подобных задач.

Такие приборы оснащаются гидронасосом с автопоршнем мощностью до 20 т.

Устройство трубогиба

Схема  трубогиба

Стандартный агрегат оборудован гидроцилиндром, планками и двумя трубными упорами. Силовая функция, конечно же, возложена на гидроцилиндр.

Еще схема устройства оснащена нагнетательным устройством, находящимся сзади.

В гидроцилиндр заливается масло, для этого в его верхней части есть пробка. Нижняя планка наворачивается спереди корпуса. Ее прижимает гайка. Верхняя планка закреплена замком и двумя винтами.

Выдвижной шток в устройстве обеспечивает гибочное усилие. Он возвращается в исходную позицию за счет действия пружины, которая имеется в гидроцилиндре.

Планки — сварные изделия, в отверстия которых устанавливаются упоры. Для регулировки устройства по высоте снизу предусмотрены установочные болты.

Цапфа представляет собой упор, помещенный в отверстия планок. При изгибе трубы опираются на ручей, находящийся в середине цапфы.

Делаем трубогиб

Самодельный трубогиб

Для домашних условий трубогиб можно сделать без чертежей и схем. Если же гибка выполняется на промышленном уровне, без специального профессионального оборудования не обойтись. Оно имеет значительно больше возможностей, да и стоить будет намного дороже.

Но мы рассмотрим вариант, если трубогиба своими руками будет достаточно. Его вид зависит от диаметра изделий, которые будут изгибаться. Профильные трубы размером до 20 мм могут быть согнуты, используя бетонную плиту. Однако в ней должны быть отверстия, куда вставляются стальные штыри. Между ними пропускается изделие, а затем гнется на необходимый угол в нужном направлении. Видео такой гибки сейчас часто можно встретить в Интернете.

Если же размер трубы больше 20 мм, тогда следует усложнить устройство. На основание присоединяется 2 ролика с круглым сечением боковой грани. И тут нужно учесть, что диаметр изделия и радиус боковой грани должны совпадать. Дальше помещаем изделие между роликами. Один конец нужно закрепить неподвижно. Другой закрепляется к лебедке. Затем просто включаем лебедку и ждем, пока труба согнется до нужного состояния.

Рекомендация: если требуется плавный изгиб, тогда стоит применить горячий способ. Берем кварцевый песок, засыпаем его внутрь профильной трубы и закрываем концы плашками. Далее просверливаем несколько отверстий у основания изделия, через которые будут выходить газы. Затем помечаем участок для гибки и нагреваем его. После нагрева труба загибается аналогично, как и в случае применения бетонной плиты.

Словом, без дополнительной видео инструкции, чертежей и схем такими простыми способами можно быстро и довольно качественно согнуть изделия своими руками. При этом можно довольно существенно сэкономить, не покупая трубогиб.

Трубогиб профильной трубы сделанный своими руками: виды конструкций, фотографии, чертежи

Одним из металлических материалов, нашедших широкое применение в последние годы на территории нашей страны стали профилированные прямоугольные трубы различного сечения. Их используют и для установки забора из профлиста или сетки–рабицы, и для изготовления садовой мебели, и для монтажа навесов для автомобилей или гаражей. Часто технология производства тех или иных изделий требует получения загиба профильной  трубы под тем или иным углом, а также по дуге окружности различного диаметра. Для этих целей целесообразно изготовить трубогиб для профильной трубы из подручных материалов. Основные конструкции профилегибов и технологию их самостоятельного производства рассмотрим в рамках данной статьи.

Ручной профилегиб своими руками

Первый вариант изделия позволяет получить радиальный загиб прямоугольной трубы вплоть до получения кольца.

Принцип  работы данного трубогиба  основан на использовании двух опорных и одного рабочего ролика, который и оказывает постепенное деформирующее давление на заготовку. При этом, основной рабочий стальной вал имеет определенный свободный ход, ограниченный размером направляющих.

Для изготовления направляющих трубогиба необходимо приготовить четыре отрезка стального уголка 50×50 длиной по 300 миллиметров, а также несколько стальных пластин толщиной 5-8 миллиметров. Большая пластина будет играть роль основания всей конструкции, поэтому к ней будут крепиться с помощью сварных швов уголковые направляющие и на болтах вспомогательные ролики.

Значительно облегчить процесс сборки направляющих трубогиба, обеспечить необходимое их взаимное расположение и зафиксировать непосредственно при выполнении соединения между собой и присоединения к стальному основанию могут помочь деревянные шаблоны, выпиленные из доски толщиной 25-30 миллиметров. А усилить механическую прочность основания, призваны привариваемые снизу два куска стального уголка, равные по длине нижней пластине. В верхней части направляющих необходимо приварить стальную пластину, в которой просверлено отверстие, диаметр которого больше диаметра винта, оказывающего давление на рабочий вал приспособления.

Для получения достаточного давления без опасения выхода из строя резьбы винта или опорной гайки можно использовать детали, имеющие кинематическую резьбу прямоугольного или трапециевидного сечения. Простейший вариант подобных детали можно найти от пришедших в негодность слесарных тисков. Имеющаяся у винта рукоятка значительно облегчит всю дальнейшую работу. После установки на болтах направляющих роликов, приспособление может быть использовано для выполнения гибки профильных труб различного сечения. Для удобства работы по  изготовлению трубогиба своими руками приводим сборочный чертеж изделия.

Чертежи трубогиба для профильной трубы

Сталь, как и другие сплавы отличается высокой прочностью. При этом она имеет и другое очень важное свойство – пластичность. Именно благодаря ей материал может изменять первоначальную форму не разрушаясь и сохранять полученную форму в дальнейшем. Еще одним существенным свойством металлов и сплавов, присущим им в той или иной степени является упругость. Под ее действием профильная труба стремится вернуться в первоначальную форму. Таким образом, весь процесс деформации (гибки) металла связан с использованием пластичности и преодолением упругости без использования ударных нагрузок, которые могут привести к образованию на поверхности материала вмятин или разрывов.

Простое приспособление для гибки профильной трубы

Второй вариант трубогиба основан на использовании физической силы человека и использовании различной формы оправок для получения загиба того или иного радиуса. Его основой является достаточно большой стол-верстак, имеющий покрытие в виде стального листа. На одной из кромок установлен упор для фиксации свободного торца профилированной заготовки квадратного сечения со сторонами 20×20 или 25×25 миллиметров.

Рядом с упором, на расстоянии, примерно равном ширине обрабатываемой заготовки крепится оправка, фиксирующаяся на крышке верстака с помощью струбцин и стальных стержней, устанавливаемых в соосно просверленные отверстия. После предварительной подготовки противоположный конец заготовки перемещается по дуге большого диаметра вокруг оправки и деформируется в дугу.

Данный принцип формования профильных заготовок не возможен без обеспечения необходимого свободного пространства вокруг рабочего стола, а так же без жесткой фиксации самого верстака к полу помещения, в котором он установлен.

При выполнении большого количества стандартных дуг, имеющих тот или иной радиус закругления, следует позаботиться об изготовлении в достаточном количестве оправок. Рассмотрим строение одной из них.

Основой детали является уголковый прокат с посадочными отверстиями для фиксации на кромке верстачной крышки. Рабочая поверхность выполнена из двух сваренных между собой квадратных профилей. Петля в левой части данного профилегиба позволяет надежно зафиксировать один край деформируемой трубы, а приваренные между уголком и гнутым профилем ребра жесткости обеспечивают необходимую жесткость, позволяющую противостоять образующимся рабочим нагрузкам достаточно большой величины. Как правило, на каждый вид работ сложно заготовить заранее необходимые приспособления. Но в мастерской, работающей с гибкой профильных труб долгое время, скапливается большое количество различных оправок.

Кроме металлических оправок могут быть использованы приспособления из плоских листовых заготовок большой прочности. Для удобства дальнейшей эксплуатации лучше промаркировать каждую рабочую кромку, указав радиус закругления.

Трубогиб  — третий вариант

Кроме радиальных сгибов может возникнуть необходимость получения гибки деталей под теми или иными углами.

Для этих целей может быть использовано следующее приспособление, представляющее собой небольшой стальной столик на стойки с расположенными на нем рабочими узлами.

Основанием для получения загиба трубы является стальной валик диаметром 80-100 миллиметров. Особенностью его является приваренный по кромке стальной стержень, который позволяет частично вдавливать внутреннюю поверхность профиля. Фиксация заготовки выполняется при помощи болта большого диаметра, устанавливаемого в соответствующее отверстие.

Такое приспособление вполне может быть изготовлено в рамках небольшого гаража или сарая.

Для облегчения преодоления сопротивления заготовки деформации внутрь нее до места гибки можно вставить квадратный стальной стержень подходящего размера. Используя подобный трубогиб, возможно получение сгиба в любой точке детали.

Для примера напоследок профилегиб с электроприводом:

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

ПВХ Бендит | Формируя будущее ПВХ

Мы отправим товар через FedEx и USPS в первый рабочий день после получения заказа.

Ваш бизнес признателен!

————————————————- ————————————————— —————————

Экономьте деньги и время с помощью инструмента для нагрева и гибки труб из ПВХ Bendit.

Для дизайнеров мероприятий, производственных цехов, спа-салонов, производителей фонтанов, скульпторов, мастеров воздушных шаров, директоров музеев, изготовителей и т. Д…

«Я начал работать с PVC Bendit, и я считаю, что это потрясающе!» — Кларина Б. | Художник, NY

«Мы любим наш загиб и хотим с ним становиться все лучше и лучше. Спасибо!» — AquaPro | Бассейны и СПА AquaPro

«Наш ПВХ Bendit экономит время и деньги благодаря установке наших бассейнов!» — Стейси Ф. | Бассейны Олимпии, Нью-Джерси

Театральные дизайнеры и декораторы Найдите PVC Bendit Полезный и удивительный трубогиб из ПВХ!

«Весь мой отдел в восторге от вашего продукта.В театре мы гнуть ПВХ много лет, но все наши методы были ужасными. Я уверен, что вы знаете, что заполнение его песком и нагрев снаружи с помощью тепловых пушек и паяльных ламп не очень хорошо работает. Я намерен не только использовать ваш продукт для нашей следующей выставки, но и один из наших аспирантов собирается сделать по нему плакатную презентацию. Если все пойдет так гладко, как я ожидал, вы можете ожидать от нас некоторого покрытия …

…В любом случае, мы с нетерпением ждем нашего нового полезного инструмента / игрушки ».

— Патрик Стоун | Университет Арканзаса

Изгибы из ПВХ — лучшие инструменты для нагрева и гибки труб из ПВХ, PEX и PTFE по графику 40 и 80.

Уловка изгиба трубы или кабелепровода из ПВХ заключается в ее равномерном нагреве …

PVC Bendit нагревается изнутри наружу, обеспечивая равномерный нагрев по всей длине.Просто подключите его, вставьте PVC Bendit в трубу из PVC, поместите трубу в BendStation и подождите несколько минут, пока она нагреется. По мере того, как труба или кабелепровод из ПВХ нагревается, часто переворачивайте их, чтобы они нагрелись более равномерно. Вскоре труба из ПВХ станет мягкой и станет гибкой, как приготовленная лапша для спагетти. После этого труба или канал из ПВХ готовы изгибаться до желаемой формы.

Также можно гнуть акриловую трубу и такие материалы, как листы АБС и поликарбонат. Каждый день открываются новые области применения, этот инструмент для гибки труб из ПВХ будет определять будущее использования труб из ПВХ, PEX, PTFE и, возможно, SW стекловолокна.

Купить инструменты для гибки труб из ПВХ сейчас …>

Обязательно посетите нашу фотогалерею PVC Bendit | Видеогалерея ПВХ Бендит | Часто задаваемые вопросы о ПВХ Бендит

Использование PVC Bendit безопасно, эффективно и достаточно просто, чтобы один человек мог сделать это самостоятельно! Наш инструмент для гибки труб из ПВХ прочен и надежен. Кроме того, ПВХ Bendit дешевле, чем другие инструменты для гибки труб из ПВХ. Независимо от того, являетесь ли вы электриком, работающим с жесткими неметаллическими трубами, энтузиастом морского аквариума, изготавливающим детали резервуаров на заказ, скульптором, водопроводчиком, дизайнером декораций или любым другим человеком, которому нужно сгибать трубы из ПВХ, это лучший инструмент для гибки труб из ПВХ…

Закажите сегодня и начните гнуть трубу из ПВХ как профессионал!

Подробнее о том, как работает PVC Bendit или как определить, какой инструмент PVC Bendit лучше всего подойдет для вашего проекта …>

————————————————- ————————————————— ————————————————— —

ПВХ Бендит | Формируя будущее ПВХ…

Лучшие трубогибы (обзор и руководство по покупке) в 2021 году

Трубогибы, чаще всего используемые в промышленных условиях, становятся все более распространенными в наборах инструментов для дома. Когда вы думаете о разнообразных сферах применения трубогиба, это имеет смысл. Эти инструменты, также известные как трубогибы, можно использовать для любых работ — от стандартных сантехнических работ до ремонта холодильников. Они одинаково полезны как в строительстве, так и в механике, особенно благодаря своим уникальным способностям.Трубогибы обеспечивают плавный изгиб любой металлической трубы. Это ограничивает поток жидкости и гарантирует, что труба войдет туда, где вам нужно.

Конечно, не все трубогибы одинаковы. Для обработки стали требуется трубогиб, который намного тяжелее, чем медь. В зависимости от характера выполняемой задачи вам понадобится что-то, что можно будет сгибать под разными углами, и что-то достаточно прочное, чтобы справиться с работой. Чтобы помочь вам найти лучшие трубогибы на рынке, мы составили список лучших вариантов.

Преимущества трубогибов

• Точные результаты гибки. Когда вы изгибаете трубу с помощью трубогиба, вы получаете точные результаты без дефектов как внутри, так и снаружи трубы. Это способствует плавному течению жидкости и снижает вероятность трещин или поломок вдоль линии трубы.
• Долговечный инструмент для длительного использования. В целом трубогибы могут прослужить очень долго. Хотя вы не можете использовать гибочный станок каждый божий день, эти устройства способны выдерживать значительный износ.В результате вы сможете пользоваться трубогибом долгие годы.
• Разнообразные приложения. Где есть металлическая труба, найдется и трубогиб. Вы можете удивиться, узнав, как много в нашей жизни зависит от трубопроводов. От потока воды и отходов до механических применений и движения фреона в вашем холодильнике — нет недостатка в возможности использовать трубогиб.
• Сохраняет структурную целостность трубы. Использование трубогиба предотвращает появление мелких дефектов внутри трубы.Хотя это может показаться небольшим, если вы когда-либо сталкивались с забитым коленом трубы, вы знаете, как легко улавливать твердые частицы. Правильный изгиб также предотвратит разрыв трубы во время работы с ней.
• Работает с разными материалами. Если вы выберете высококлассный трубогиб, вы сможете использовать его на трубах, сделанных из самых разных металлов, от меди до стали и никеля. Независимо от того, чем покрыта поверхность, вы сможете придать ей форму.

Типы трубогибов

Пресс-гибочные станки

Пожалуй, самый распространенный тип трубогибов на рынке, пресс относится к гибочным штампам, которые прикладывают силу к трубе.Это заставляет трубу изменять форму и форму под действием гибочного штампа. Этот тип гибочного станка эффективен для всех типов металла, и вы можете получить его в различных размерах. Важно убедиться, что гибочный пресс сможет работать под нужными вам углами.

Ротационный волочильный станок

Среди высокопроизводительных трубогибов роторный гибочный станок крепится к внешней части трубы. Он использует этот зажим для приведения трубы к заданной форме. Этот вращающийся компонент определяет угол изгиба.Как правило, эти инструменты могут работать со всеми видами металлов. Важно убедиться, что внешний диаметр трубы соответствует диаметру самого гибочного станка.

Станок для гибки на оправке

Преобладающий в промышленных условиях станок для гибки на оправке подходит для внутренней части трубы. Он использует этот компонент оправки в сочетании с зажимами на внешней стороне для достижения желаемого изгиба. Хотя эти трубогибы очень эффективны, они чаще всего используются в установках ЧПУ. Без дополнительного оборудования они менее ценны.

Ведущие бренды

IMPERIAL

Известная торговая марка, принадлежащая Stride Tools, эта компания из Огайо открылась в начале 1900-х годов. Компания специализируется на предоставлении высококачественных инструментов как для профессионального, так и для личного пользования, таких как трубогибы, инструменты общего назначения, плоскогубцы и многое другое.

HILMOR

Начав свою деятельность в качестве производителя трубогибов в 1926 году, эта английская компания продолжает оставаться одним из ведущих мировых поставщиков этих инструментов. С тех пор он расширил свой выбор, включив все типы оборудования для систем отопления, вентиляции и кондиционирования воздуха, включая вакуумные насосы, течеискатели, труборезы и многое другое.

Цены на трубогибы

• Менее 50 долларов: Трубогибы, относящиеся к этому ценовому диапазону, бывают прессового или роторного типа. Большинство из них представляют собой автономный инструмент, который работает с металлами разной твердости.
• 50 $ и больше: В этом ценовом диапазоне вы можете найти трубогибы всех типов. Обычно в комплекте идет несколько фрез и гибочных головок.

Основные характеристики

Отверстие для труб

Ключевым компонентом любого трубогиба является собственно отверстие.Это часть гибочного станка, к которой вы прикрепляете трубу. Различная по размеру структура проема определяет размер трубы, с которой вы можете работать. Он должен быть сделан из материала более твердого, чем труба, — из чего-то прочного и прочного.

Диапазон гибки

Эта функция определяет угол, который можно достичь с помощью трубогиба. Некоторые изгибы могут достигать полных 180 градусов, в то время как другие могут довести трубу только до умеренных острых углов. Естественно, трубогибы с большим диапазоном изгиба более желательны, поскольку они могут выполнять более универсальные задачи.

Органы управления прессом

Что касается того, как вы, как оператор, изгибаете трубу, это необходимая особенность. Подавляющее большинство трубогибов ручные. Он включает в себя две отдельные ручки, которые вы затем перемещаете, чтобы прижать трубу к прессу. Органы управления должны быть хорошо откалиброваны, просты в обращении и должны реагировать на давление.

Измерения

Практически на каждом трубогибе вы найдете серию измерений. Однако некоторые из них обозначены более четко, чем другие.Эта функция сообщает вам, как далеко нужно переместить ручки, чтобы получить желаемый угол. Важно, чтобы измерения легко читались и не изнашивались со временем.

Прочие соображения

• Захват. Если ваш трубогиб имеет все основные функции, вы можете перейти к более конкретным вопросам. Первое, на что нужно обратить внимание, — это сцепление. Вам будет удобно держать? Имеют ли ручки эргономичный дизайн? Оно противоскользящее? Все эти факторы способствуют удобству использования, поэтому стоит подумать.
• Долговечность. Затем вы захотите посмотреть, насколько прочен настоящий гибочный инструмент. Подумайте о материалах, которые использовались при строительстве. Они подвержены износу? Уязвимы к ржавчине и коррозии? Если вы уроните трубогиб, он сломается? Эти аспекты инструмента говорят о том, как долго он прослужит.
• Техническое обслуживание. После того, как вы определили, что инструмент удобен в использовании и долговечен, вы захотите оценить, насколько легко его обслуживать.Придется ли его откалибровать? Будет ли его легко чистить и сушить? Хотя уход за большинством трубогибов является довольно простым, полезно знать, что вам нужно, чтобы они прослужили дольше всего.
• Прочность. Особенно, если вы планируете использовать трубогиб для нескольких целей, вам нужно, чтобы пресс и гибочный станок могли гнуть все типы металлов. Твердость труб сильно различается: от меди до цинка и стали. Убедитесь, что пресс может работать с гальванизированной сталью, армированной хромом, чтобы найти как можно более прочный инструмент.

Best Tube Bender Обзоры и рекомендации 2021

Наконечники

• Дважды отмерьте, один раз согните. Узнать нужный угол легче, чем «разогнуть» трубу.
• Храните трубогиб в прохладном и сухом месте, чтобы снизить риск ржавчины и коррозии из-за влаги.
• Удалите весь мусор, например пыль, или части трубы, которые могли быть поцарапаны.
• Перед началом работы проверьте размеры трубы, считывая внутренний и внешний диаметр.
• Используйте это измерение, чтобы убедиться, что ваш трубогиб настроен правильно.
• Когда вы изгибаете трубу, слегка превышайте нужный угол, так как трубы естественным образом отжимаются.
• Учитывайте металл, который вы изгибаете, поскольку такие металлы, как сталь и алюминий, уязвимы для обжима. Если это вызывает беспокойство, наполните трубу водой перед сгибанием.
• Полностью просушите трубогиб перед его возвращением на хранение, чтобы предотвратить преждевременный износ.

Часто задаваемые вопросы

В: В чем разница между трубогибом и трубогибом?

Эти два инструмента практически синонимичны.Если трубогиб может изменить форму трубы, он сможет гнуть и трубу. Единственная разница заключается в том, как вы измеряете изгибаемую деталь: трубы используют внешний диаметр в качестве стандартной метрики, а трубы используют внутренний диаметр.

В: Как сгибать трубки с помощью ручного гибочного станка?

Измерить трубу и соответствующим образом отрегулировать гибочный станок. Еще раз проверьте необходимый угол. Вставьте трубку в отверстие и убедитесь, что она плотно сидит на месте. Крепко возьмитесь за ручки и потяните их, пока не достигнете желаемого угла, немного перегибая то, что нужно.Дайте трубке немного отскочить и проверьте свою работу.

Q: Какой трубогиб самый лучший?

Лучший трубогиб — это тот, который обеспечивает полный диапазон 180 градусов. Он должен уметь гнуть все типы материалов, и вам будет легко управлять им. Трубогиб Imperial Tool Tube Bender пользуется популярностью благодаря своей прочности и удобству в использовании.

Последние мысли

Теперь, когда вы знаете, что искать в трубогибе, вы можете сделать свой выбор. Это может быть трубогиб Imperial Tool или доступность трубогиба Wostore.Есть вариант для каждого и каждого проекта.

12 лучших трубогибов, рассмотренные и оцененные в 2021 году

Как старший электрик, я работал над множеством проектов, которые требовали от меня изгиба труб электропроводки довольно странной формы. Хотя мы можем использовать молотки и другие необходимые инструменты, чтобы получить необходимый нам изгиб, они не дают нам четких кривых, которые мы желаем как профессионалы.

По этой причине я знаю, что многие ищут лучший трубогиб.Я поделюсь списком инструментов, которые я использовал, заимствовал и протестировал, и дам свои честные обзоры по каждому из них. Таким образом, я могу помочь вам выбрать лучший трубогиб для вашей практики.

Best Conduit Bender Отзывы

1. Gardner Bender 961 Трубогиб

Это один из первых ручных трубогибов, которыми я пользовался, когда начал работать учеником электрика. Я нашел его простым в использовании, потому что тисненые отметки изгиба для 10 °, 22 °, 30 °, 45 °, 60 ° и 90 ° были видны, даже когда я сгибал трубы.Его термообработанный алюминиевый материал также обеспечивает идеальный баланс прочности и веса.

Что мне больше всего нравится в этом трубогибе, так это то, что кабелепровод находится под стандартным углом 30 градусов, а ручка стоит прямо вверх. Тогда это была отличная практика для такого новичка, как я, потому что мне не нужно было беспокоиться о проверке маркировки, пока я практикую методы, которым научил меня мой наставник.

Кроме того, я ценю то, как они вдумчиво добавили крючок большего размера и широкую ножную педаль.Хотя основная цель последнего — стабилизировать инструмент во время его использования и повысить его долговечность, он также очень помогает мне, потому что я довольно высокий человек, и моя нога иногда соскальзывает с педали меньшего размера.

Так как я также разрезаю и разворачиваю трубы, когда сгибаю их, встроенный в голову держатель для проводов Vise-Mate стал для меня настоящим подарком. Это помогает мне быстро резать вещи, не снимая трубку, не вставляя ее в зажим, не фиксируя и не продолжая резку. Эта функция значительно ускоряет мой рабочий процесс.

Единственные плохие воспоминания, которые у меня остались, это то, что он иногда оставлял следы на трубах при изгибе, особенно при использовании труб с более тонкими стенками. Я не уверен, было ли это связано с моей техникой тогда, но даже у моего тренера было несколько неудачных поворотов, когда он продемонстрировал мне его применение.

Плюсы

• Простота использования с тисненой маркировкой 10 °, 22 °, 30 °, 45 °, 60 ° и 90 °
• Конструкция из термообработанного алюминия обеспечивает отличную прочность и вес
• Стоит прямо под углом 30 градусов — стандартный изгиб
• Более крупный крючок и широкая ножная педаль для повышения устойчивости и простоты использования для высоких пользователей
• Держатель кабелепровода Vise-Mate захватывает кабелепровод для резки и развертывания

Минусы

• Иногда может оставлять следы при гибке

Сейчас я могу быть опытным подрядчиком со своей небольшой командой, но я не могу забыть инструменты, с которыми начинал.Это один из тех инструментов, которые я использовал, и могу сказать, что он лучше всего подходит для тех, кто хочет справиться с изгибами трубопровода.

2. Klein Tools 56207 Трубогиб

Однажды мой друг одолжил мне этот литой алюминиевый гибочный станок, когда я оставил ножной гибочный станок, который обычно использую в нашем офисе в другом штате. И хотя этот бренд отличается от того, к чему я привык, могу сказать, что он действительно работал точно и точно, когда я делал изгибы.

Одна из отличительных черт, которые я заметил в нем, — это то, что он имеет инновационную форму в области изгиба трубы.По словам моего друга, это было сделано, чтобы предотвратить волнистость и овальную форму трубопровода — и я согласен. За те несколько месяцев, что я использовал его трубогиб, у меня ни разу не было проблем с его использованием.

Мне также нравится, как внутренний крюк предотвращает скручивание труб и трубопроводов, с которыми я работаю, что позволяет мне прилагать меньше усилий при сгибании. Мне также нравится, что на его головке нанесена маркировка шкалы степеней и множителя — это означает, что мне больше не нужно преобразовывать любые измерения, которые использовал инженер-электрик, чтобы сделать это точно.

Когда я закончил проект, мне так понравился этот инструмент, что я купил себе один дома. К моему удивлению, у него была пожизненная гарантия, которую я редко найду на строительные инструменты. Однако, когда я использовал его в первый раз, он сломался! Кажется, что виновата ошибка литья, но компания сразу же прислала мне новый, когда я отправил его на замену.

Плюсы

• Обеспечивает неизменно высокую точность при гибке
• Уникальный дизайн предотвращает волнистость и овальность кабелепровода
• Внутренний крюк предотвращает скручивание, что позволяет мне выполнять свои задачи с меньшими усилиями
• Маркировка для шкалы степеней и множителя
• Поставляется с пожизненной гарантией

Минусы

• Из-за дефекта литья сломался один инструмент

Мне нравится ручной инструмент Klein Conduit Bender Manual, потому что я считаю, что это эволюция базового трубогиба.Хотя он и не идеален, я считаю, что пожизненная гарантия Klein Tools является веским аргументом при выборе гибочного инструмента.

3. NSI Industries CB75 Трубогиб

Однажды я работал над проектом в качестве внештатного электрика, и подрядчик попросил меня использовать ручные инструменты NSI Industries, которые он тестировал. Этот трубогиб был среди включений, и я использовал его, чтобы согнуть много труб — например, стоимостью около трех домов.

Что меня больше всего поразило в этом, так это то, что он использовался как для электрических металлических труб (EMT), так и для жестких труб.Хотя это не редкость, я использовал ее впервые, и мне она показалась удобной, потому что она давала мне возможность использовать инструмент на разных материалах.

Мне также понравились индикаторы отливки с выпуклыми отметками изгиба, которые также действуют как упоры. Это нововведение позволяет мне изгибаться на ощупь, а не на глаз. Таким образом, я быстрее и эффективнее, останавливаясь только тогда, когда делаю правильное количество остановок. Он также имеет встроенный пузырьковый уровень, что позволяет мне следить за тем, чтобы гибочный станок был плоским, чтобы мои изгибы были под правильным углом.

Сама головка сделана из литого под давлением алюминия, что позволяет мне прилагать столько усилий, сколько мне нужно, не опасаясь, что она сломается. Но в то же время он достаточно легкий, что позволяет мне легко поднимать, использовать и маневрировать. Когда я использовал это, все изгибы, которые я делал, были выполнены чисто и последовательно.

Если есть одна вещь, которая меня беспокоит, так это то, что ручка в комплект не входит. Хотя он был включен в предоставленный мне пакет для тестирования, я должен приобрести его отдельно, если я хочу его использовать.Я также считаю, что съемные ручки немного менее безопасны, чем постоянные или прикрученные.

Плюсы

• Используется как для электрических металлических труб, так и для жестких труб
• Литые указатели с выступами в качестве упоров для контрольных точек угла изгиба
• Встроенный пузырьковый уровень для обеспечения ровной поверхности и точного изгиба
• Изготовлен из литого под давлением алюминия для прочности и легкости
• Четко и равномерно формирует изгибы

Хотя когда я использовал этот трубогиб, он был только временным, мне он полностью понравился.Я был уверен, что он будет гнуть трубы, над которыми я работал, чисто и профессионально. Если мне понадобится новый трубогиб, я без колебаний выберу его в качестве одного из вариантов.

4. Ideal 74-027 Устройство для гибки труб из ковкого чугуна

Это один из продуктов, которые я тестировал, когда мне нужен был новый трубогиб. Я заинтересовался этим из-за большого количества идеальных трубогибов, выставленных в магазине, который я посетил. Это связано с тем, что ковкий чугун, использованный в его конструкции, увеличивает его жесткость.Также есть дополнительное армирование в разных точках давления, чтобы ничего не сломалось, когда я прилагаю усилия для сгибания тяжелых труб.

На самой голове есть шкала градусов, звездочки и стрелки на обеих сторонах головы, что позволяет мне видеть их из любого положения. Его плоская поверхность крючка также обеспечивает большую стабильность при изгибе, и я даже могу оставить инструмент в стоячем положении, когда он не используется из-за этого.

На ручке есть идеальная направляющая для гибки — отлично подходит для новичков и даже для опытных подрядчиков, таких как я, если я хочу что-то перепроверить.Кроме того, ступенька зазубрена, а на крючке имеются достаточно глубокие канавки, позволяющие как моему ботинку, так и трубе хорошо держаться за нее. Таким образом, я мог избежать скольжения при сгибании.

Если есть одна оговорка ко всем этим характеристикам, то это один из самых дорогих ручных гибочных станков на рынке. Он может быть более чем в два раза дороже, чем другие модели из литого под давлением алюминия, но это цена, которую вы платите за высочайшее качество сборки.

Плюсы

• Из высокопрочного чугуна с дополнительным усилением в точках давления
• Поставляется с шкалами, звездочками и стрелками на обеих сторонах головы
• Плоская поверхность для фиксации для устойчивости и позволяет инструменту стоять, когда он не используется
• Краткое справочное руководство по изгибу на поверхности ручки
• Рифленая ступенька и рифленый крючок предотвращают скольжение при использовании

Минусы

• Может стоить более чем в два раза дороже, чем другие гибочные станки для литья под давлением алюминия

Несмотря на более высокую цену на этот трубогиб, я все равно рекомендую его, если вы ищете что-то, что прослужит вам многие годы и проекты.Если вы цените надежность, я предлагаю вам заняться этим делом.

5. Gardner Bender 931B Трубогиб

Когда я только начинал, это был один из инструментов, который у нас был для таких учеников, как я. Хотя в основном им пользовался мой приятель, назначенный другому мастеру-электрику, я иногда одалживал его, когда мы работали над одним и тем же проектом.

Подобно ручному трубогибу, который я использовал, он стоит прямо при стандартном для отрасли углу изгиба 30 градусов, что позволяет новичкам, таким как мы, сосредоточиться на технике, а не на измерениях.

Тем не менее, его встроенная система двойного визирования позволяет легко считывать весы независимо от того, используются ли они на полу или в воздухе. Мне также понравилось, что у него есть акриловый указатель уровня для проверки угла наклона инструмента и обеспечения точности работы.

Тем не менее, основное отличие, которое я заметил в этом, заключается в том, что он добавил армирующий материал рядом с точками напряжения, тем самым увеличивая его жесткость и позволяя пользователю с большей уверенностью применять более тяжелые отжимы. Его ножная педаль также немного более жесткая, что дает нам больше контроля над тем, как мы оказываем давление на машину.

Обратите внимание, что этот инструмент не поставляется с инструкцией. У нас было преимущество, так как у нас были опытные профессионалы, которые учили нас правильно использовать его с правильными техниками. Если вы новичок, начинающий свой проект своими руками, я настоятельно рекомендую вам спросить кого-нибудь, кому вы можете доверять, чтобы не терять деньги, разбираясь во всем.

Плюсы

• Стоит прямо под углом изгиба 30 градусов
• Двойная визирная система позволяет легко считывать шкалы как на полу, так и в воздухе
• Встроенный акриловый датчик для проверки угла наклона инструмента для обеспечения точности
• С добавленным усилением вблизи точек напряжения для повышения жесткости
• Прочная ножная педаль для большего контроля

Минусы

• Инструкция не входит в комплект

Это один из инструментов, который я бы порекомендовал, если вы опытный подрядчик, работающий над множеством проектов.Его превосходная жесткость и дополнительное усиление дают вам дополнительный контроль и позволяют более точно изгибать.

6. Southwire MCB Ручной трубогиб

Это ручной гибочный станок ЕМТ, который я подумал, когда мне потребовалась замена. Я проверил это, потому что в нем были функции, которые мне показались интересными. Самым важным для меня является растянутая ручка, которую можно использовать для небольших регулировок. Мне это нравится, потому что если я хочу сделать минутное движение, я могу использовать ручку, чтобы немного выпрямить трубу, вместо того, чтобы снова настраивать трубогиб.

Сам ручной трубогиб оснащен крючком с рифлением, который надежно захватывает трубу, которую я сгибаю. Благодаря этому мне легче контролировать изгиб и избегать скольжения, скручивания и перекатывания во время работы. Увеличенная ступенька также позволяет мне добавить больше силы и рычагов на трубу, что делает задачу намного более управляемой.

Мне очень нравятся выступающие и хорошо заметные маркировки с обеих сторон головы — мне очень удобно проверять угол наклона трубы независимо от того, где я нахожусь.Прилагаемое справочное руководство на ручке также позволяет мне дважды проверить, нет ли ошибок в плане трубопровода.

Недостатком этого изделия является то, что он немного дороже, чем другие трубогибы. Тем не менее, я по-прежнему считаю, что его функции более чем компенсируют разницу, и дополнительная стоимость того стоит.

Плюсы

• Вытянутую ручку гибочного станка можно использовать для мелких регулировок
• Рифленый крюк надежно захватывает трубу, предотвращая скольжение, скручивание и перекатывание
• Увеличенная ступенька позволяет приложить большее усилие к инструменту
• Выступающие и хорошо заметные отметины от литья с обеих сторон головы
• Включенное справочное руководство для контрольных измерений плана трубопровода

Минусы

• Немного дороже по сравнению с другим трубогибом

Этот продукт — отличный инструмент, если у вас много проектов.Его инновации, такие как рифленый крючок, увеличенная подножка и растянутая ручка, идеально подходят для повышения эффективности вашего рабочего процесса, позволяя вам добиваться большего.

7. Greenlee 1810 Трубогиб

Одна из самых сложных техник в освоении — это изгиб со смещением. Я знаю, потому что в годы тренировок мне потребовалось время, чтобы понять это правильно. И даже если я уже освоил это, все равно потребуется немного времени для выполнения — вот почему я был заинтересован, когда друг показал мне этот офсетный гибочный станок.

Эта офсетная трубогибочная машина делает одно, но делает это исключительно хорошо, достаточно просто и молниеносно. Просто вставьте трубу в трубогиб, поверните ручку на 180 градусов и вуаля! Готово! Благодаря этому простому механическому действию можно стабильно выполнять изгибы со смещением менее чем за 5 секунд.

Мне нравится, как это экономит мне много времени по сравнению с традиционными трубогибами. Более того, даже самые новые люди, которых я обучаю, теперь могут заставить самые сложные изгибы со смещением выглядеть так, как если бы они были выполнены опытными профессионалами.

Сам инструмент прочный — я уверен, что он не сломается даже с самыми жесткими трубами, которые мне нужно гнуть. Однако у него есть один недостаток. Это невероятно дорого для продукта, предназначенного для решения одной задачи. Но поскольку это экономит мне много времени, я думаю, что цена того стоит.

Плюсы

• Быстрая и простая гибка офсетных труб одним движением
• Безупречная гибка со смещением при каждом использовании
• Экономит время при создании изгибов со смещением по сравнению с традиционными трубогибами
• Выполняет профессиональные изгибы, даже если у пользователя нет большого опыта
• Прочная конструкция, прослужит много лет и проектов

Минусы

• Дается высокая цена за выполнение только одной задачи

Хотя это устройство дорогое, я все же считаю его отличным приобретением, позволяющим выполнять работу быстрее и экономить время.Одно это более чем компенсирует огромный разрыв в цене между этим офсетным гибочным станком и другими традиционными гибочными станками.

8. Gardner Bender 962 Трубогиб

Этот большой трубогиб — один из инструментов, которыми я пользовался на протяжении многих лет — он был подарен мне примерно через год моего ученичества, и я использовал его, пока не основал свою собственную компанию. Это был довольно надежный загиб, и я знал, что могу положиться на каждый проект.

Главное, что мне понравилось в этом инструменте, — это его больший крючок и педаль.По сравнению с традиционными гибочными станками он примерно в пять раз прочнее из-за добавленного материала. Педаль большего размера также позволила мне легко использовать ее при покупке тяжелых строительных ботинок. С другими сгибателями моя нога уже поскользнулась бы — но не на этом!

Мне также нравятся его стрелки, направленные вниз, и отметки кабелепровода, которые позволяют точно сгибать. Более того, он будет стоять полностью вертикально при стандартном для отрасли изгибе в 30 градусов. На самом деле мне не нужно было часто проверять маркировку из-за этой отличной функции.

Встроенный держатель кабелепровода Vise-Mate также поможет при резке и расширении труб. Это значительно облегчает мою работу, когда мне нужно настроить форму и длину труб ЕМТ в соответствии с планами инженера. Просто обидно, что ручку приходится покупать отдельно. Было бы удобнее, если бы они уже включили его как один пакет.

Плюсы

• Прочный гибочный станок с дополнительным материалом, увеличивающим срок службы инструмента
• Имеет большой крючок
• Педаль большего размера позволяет пользователям в тяжелых ботинках легко использовать инструмент
• Стрелки вниз и метки для точной гибки
• Стоит полностью вертикально под отраслевым стандартом 30 градусов
• Встроенный держатель кабелепровода Vise-Mate для резки и развертывания труб

Если вы хотите приобрести трубогиб, который не нужно будет менять в течение долгого времени, этот товар для вас.Его функции покрывают все основные потребности любого электрика, не тратя при этом значительную сумму.

9. OTC 6515 Тяжелый гибочный станок

Если у вас много крупных проектов, в которых используются трубы с различным внешним диаметром, этот гибочный станок удовлетворит многие ваши потребности. Это инструмент с фиксированным основанием, который позволяет сгибать алюминиевые, стальные, латунные и даже медные трубы на угол до 180 градусов.

Мне нравится этот инструмент, потому что мне не нужны три разных инструмента для гибки труб с внешним диаметром ¼ ”, 5/16”, 3/8 ”- гибочный станок OTC легко справляется со всеми тремя размерами.Он также имеет четкую маркировку, позволяющую пользователю проверить угол изгиба одним взглядом.

Этот инструмент значительно упростил создание всех типов сгибов и углов. По сравнению с традиционными гибочными станками он настолько прост, что его может использовать даже неподготовленный персонал. Кроме того, производитель предлагает пожизненную ограниченную гарантию на этот продукт. Таким образом, я уверен, что если он сломается из-за дефекта, я смогу быстро и легко заменить его.

Меня беспокоит только то, что изгибаемая поверхность окрашена.Боюсь, что при использовании этого инструмента на поверхности трубы может остаться пятно. Однако небольшая шлифовка и полировка ничего не исправят, так что для меня это незначительная проблема.

Плюсы

• Инструмент с фиксированным основанием, совместимый с алюминием, сталью, латунью и медью
• Сгибает трубы с внешним диаметром ¼ ”, 5/16” и 3/8 ”до 180 градусов
• Четкая маркировка позволяет с одного взгляда точно изгибать
• Намного проще в использовании по сравнению с традиционными трубогибами
• Поставляется с пожизненной ограниченной гарантией

Минусы

• Окрашенная поверхность изгиба может смазывать трубу при использовании

Это один из инструментов для гибки, который я использую, чтобы согнуть много труб за короткий промежуток времени.Я рекомендую это людям, которые работают над крупными многоквартирными домами, в которых используются трубы разного диаметра.

10. Greenlee 841AH Ручной гибочный станок Site Rite

У меня есть несколько приятелей, которые порекомендовали мне этот ручной бигуди Greenlee, поэтому я однажды проверил его в магазине. Я был настолько впечатлен увиденным, что включил его в этот список лучших трубогибов.

Что мне больше всего нравится в этом, так это то, что его ручка имеет большую площадь захвата.Это позволяет мне лучше контролировать инструмент и точно изгибать трубы. Его жесткий квадратный крюк так хорошо захватывает трубу, что предотвращает смещение во время работы и повышает общую устойчивость гибочного станка.

Головка сделана из литого алюминия, что означает, что она выдержит годы эксплуатации и неправильного обращения. Они также наносят маркировку угла на саму голову, что упрощает просмотр угла изгиба, когда я использую ее. Они также включали довольно большую ножную педаль, что позволяло мне прикладывать больше усилий и увеличивать рычаги, что облегчало сгибание.

Тем не менее, я считаю, что на партии инструментов были неправильно нанесены отметки. Это потому, что другие мои друзья жаловались на неправильные углы на голове. Вам просто нужно быть осторожным и проверить тот, который вы получаете, чтобы узнать, правильная это версия или нет.

Плюсы

• Большая рукоятка для захвата для лучшего контроля
• Жесткий квадратный крюк для фиксации трубы для дополнительной устойчивости
• Конструкция головки изготовлена ​​из литого алюминия, чтобы выдерживать годы эксплуатации
• Маркировка угла литья для облегчения проверки угла изгиба
• Большая ножная педаль, позволяющая применять большее усилие и усилие

Минусы

• На некоторых инструментах были неправильно нанесены отметки

Это инструмент, которым клянутся некоторые из моих друзей.Хотя были некоторые случаи, когда у них были проблемы с его маркировкой, если тот, который у вас есть, правильный, тогда вам хорошо.

11. Ideal 74-028 Гибочный станок из ковкого чугуна

Идеальный трубогиб 74-028 — это здоровенный, прочный трубогиб. Это один из инструментов, который я рассматривал, когда хотел обновить свой набор оборудования. Он сделан из высокопрочного чугуна, что делает его намного более прочным, чем литые из алюминия. Гибочный станок также был подвергнут термической обработке и усилен в точках давления, поэтому вы знаете, что он может прослужить долгие годы.

Мне нравится, что в нем есть высокоточные градусные шкалы, стрелки-звезды и выемки на ободе для точной работы. Они приподняты над поверхностью и залиты в головку инструмента для отличной видимости и удобства использования.

Ступенька с зубцами, а крючок с глубокими канавками — это предотвращает скольжение и позволяет мне уверенно прикладывать максимальную силу при изгибе. Ideal также предлагает пожизненную гарантию замены на этот продукт. Я восхищаюсь и уважаю компанию, которая стоит за качеством своих товаров, и это увеличивает вероятность того, что я буду покупать у них.

Единственным недостатком такого прочного изделия является то, что он тяжелее, чем предыдущие ручные трубогибы, которые я использовал. Однако это цена, которую мы платим за более мощный инструмент для гибки.

Плюсы

• Из высокопрочного чугуна
• Термически обработанный и усиленный в точках давления, поэтому его можно использовать в течение длительного времени
• Поставляется с высокоточными градусными шкалами, звездообразными стрелками и установками выемки на ободе
• Метки выступают на поверхности инструмента и отливаются для облегчения видимости
• Крючок с глубокими канавками и зубчатая ступенька
• Пожизненная гарантия замены на Ideal

Минусы

• Более тяжелый по сравнению с другими трубогибами

Я бы порекомендовал это, если вы хотите что-то здоровенное и прочное и не возражаете против дополнительного веса.Это отлично подходит для тех, кто ищет сверхмощные инструменты от проверенной марки.

12. Milwaukee 48-22-4080 Трубогиб

Я добавил этот обзор Milwaukee Conduit Bender в свой список из-за материала головки и других различных характеристик. На самом деле я считаю, что таблица износостойкости прямо на ручке удобна для справки. Мне больше не нужно вытаскивать карточки в моем снаряжении, когда проверяю предоставленные планы — мне просто нужно посмотреть на ручку, чтобы подтвердить.

Когда я изгибаю трубы для кабелепровода, высококонтрастная маркировка на инструменте позволяет мне легко определить, под каким углом я нахожусь. Мне больше не нужно наклоняться или щуриться, чтобы посмотреть, нахожусь ли я под желаемым углом, что позволяет мне работать намного быстрее.

Мне также нравится, как они использовали надежный двойной болт, чтобы ручка не ослабла со временем. Это моя проблема с некоторыми другими головками, в которых используется ввинчивающаяся ручка — резьба будет повреждена при многократном использовании, и мне придется заменить головку.

Он также использует усиленный крюк и педаль, поэтому я могу приложить столько усилий и рычагов, сколько мне нужно для выполнения задачи. Кроме того, прочное железо, используемое в его головке, гарантирует, что он не сломается, даже когда я сгибаю самые твердые трубы.

Главный недостаток данной конструкции, конечно же, стоимость. Он дороже, чем другие материалы, но если он прослужит вам больше жизни, я полагаю, что вложение того стоит.

Плюсы

• Поставляется с таблицей износостойкости на ручке для облегчения поиска
• Высококонтрастная маркировка на инструменте упрощает определение текущего угла изгиба
• Надежная ручка с двумя болтами, не расшатывающаяся со временем
• Усиленный крюк и педаль позволяют приложить необходимое усилие и усилие
• Чугунная головка для тяжелых условий эксплуатации не сломается даже с самыми твердыми трубами

Минусы

• Намного дороже других ручных гибочных станков

Я бы порекомендовал этот трубогиб тем, кто ценит качественные изделия.Это дорого, но его дополнительная прочность означает, что он должен прослужить дольше, чем у других трубогибов, к которым мы привыкли.

На что обращать внимание при покупке трубогиба

При использовании трубогиба необходимо убедиться, что он точно соответствует типу кабелепровода, с которым вы работаете. Не все трубогибы работают с трубопроводами из различных материалов и диаметров, поэтому вы должны убедиться, что все, что вам нужно, покрыто.

Материал кабелепровода

На рынке представлены восемь основных материалов для изготовления кабелепроводов — жесткие металлические кабелепроводы (RMC / Rigid), промежуточные металлические трубопроводы (IMC), электрические металлические трубки (EMT), электрические неметаллические трубки (ENT), гибкие металлические трубопроводы (FMC), жидкости. -Плотный гибкий металлический трубопровод (LFMC) и трубы из жесткого поливинилхлорида (жесткий ПВХ).

Очевидно, вам не нужно использовать этот инструмент для гибких и пластиковых труб. Вы можете использовать гибочные станки только на RMC, IMC и EMT. Вы должны знать, что эти три штуки имеют разную толщину стенок и прочность труб. Если вы используете гибочный станок EMT на RMC, есть вероятность, что вы сломаете инструмент.

Я бы порекомендовал вам инвестировать в ручные гибочные станки, предназначенные для RMC. Хотя они могут быть немного дороже, их можно использовать на всех трех металлических трубах.

Внешний диаметр кабелепровода

При гибке труб необходимо также использовать инструмент подходящего диаметра. Это связано с тем, что если вы используете более крупный гибочный станок на меньшей трубе, есть вероятность, что он может вызвать рябь и повредить леску. Это бесполезно, потому что кабелепроводы защищают электрическую систему от влаги и других повреждений. Если повреждена сама труба, то эта защита будет снята.

Условия работы

Я видел два трубогиба — переносной и стационарный.Если у вас есть собственное пространство для работы, я настоятельно рекомендую гибочные машины с фиксированным основанием, потому что они намного более устойчивы и могут дать вам более точные изгибы.

Однако, если вы много работаете на стройплощадке, портативный ручной гибочный станок — ваш очевидный выбор. Не стоит таскать с собой тяжелый предмет, ставить его в начале рабочего дня, а потом снова упаковывать, когда пора уходить. Хранение трубогибов также будет проблемой на вашем рабочем месте, если ваш инструмент громоздкий.

Специализированные гибочные машины

На рынке есть специализированные механические гибочные станки для различных типов гибов, которые вы можете выполнять.Примером этого является устройство для гибки коробок со смещением, которое я рассматривал ранее. Также существуют станки для гибки седла и других типов гибки. Несмотря на то, что они немного дороги для выполнения своих функций, они позволяют быстро и легко выполнять сложные изгибы.

Если вы работаете над большими проектами, которые требуют многократного выполнения таких изгибов — например, когда вы работаете над жилищным проектом с одинаковыми планами, — эти инструменты станут для вас отличным вложением.

Другие важные факторы, которые следует учитывать

Вот еще что вам следует знать перед покупкой трубогиба:

Что такое трубогиб?

Трубогиб — это инструмент, предназначенный для сгибания электрических труб при установке.Хотя могут быть доступны отводы для перемещения по углам, обычно они большие и не вмещают изгибы, необходимые для небольших трасс.

Кабелепроводы

предназначены для защиты электрических кабелей от воздействия окружающей среды, что снижает риск электрического пожара. Вот почему требуются трубогибы, чтобы при изгибе труб они не повредились, что может привести к попаданию элементов внутрь.

Для кого нужен трубогиб?

Большинство их пользователей — профессиональные электрики и подрядчики.Хотя домашние мастера также могут использовать этот инструмент, я настоятельно рекомендую обратиться к лицензированному профессионалу, чтобы он осмотрел и проверил вашу работу. Электрические системы необходимо тщательно проверять на безопасность вашего сооружения.

Как это работает?

Ручные трубогибы очень просты в использовании. По сути, они действуют как направляющие и точки опоры для пользователя при гибке труб. Некоторые гибочные станки используют рычаги, чтобы выполнить работу, но концепция та же — приложение силы к трубе, чтобы согнуть ее под нужным углом.

Какие бывают типы трубогибов?

Основное различие между трубогибами — это расчетная прочность головки. Поскольку RMC, IMC и EMT имеют разную толщину и твердость, трубогибы должны быть усилены в соответствии с материалом, который они предназначены для изгиба.

Если вы работаете в основном в помещении, приобретите трубогиб ЕМТ, но если вы также работаете с наружными системами, вам лучше подойдут трубогибы RMC или IMC.

Другой тип трубогибов — это универсальные и специализированные инструменты. Обычные ручные гибочные станки обычно позволяют сгибать любую трубу под любым углом и любой формой, но специализированные гибочные станки обычно делают один единственный тип гибки.

Наконец, есть портативный ручной гибочный станок и гибочный станок с фиксированным основанием. Ручной гибочный станок можно использовать где угодно, его легко загрузить в грузовик и упаковать, но для его использования требуются дополнительные усилия. С другой стороны, гибочные станки с фиксированным основанием нельзя просто перемещать, но вы можете сгибать более твердые трубы с меньшими усилиями на этих станках.

Зачем вам трубогиб?

Как профессионалы, мы гордимся тем, что наша работа выполняется правильно, без изъянов и повреждений. Трубогиб позволяет нам это делать. Мы не хотим превращать электрические системы с рябью и повреждениями на каждом углу. Это не только будет выглядеть неприглядно, но и потенциально может представлять опасность для всей конструкции.

Часто задаваемые вопросы

Это мои советы и ответы на самые частые вопросы, которые мои друзья, сотрудники и стажеры задают мне о трубогибах:

Какие бренды трубогибов пользуются наибольшим доверием?

За те годы, что я проработал подмастерьем, дипломированным электриком и, наконец, мастером-электриком, я большую часть времени использовал бендер Гарднера.Но с тех пор, как я основал свою собственную подрядную компанию, я также добавил в свой набор продукты Ideal.

Я много работаю с этими двумя брендами, хотя другие бренды, о которых я упоминал, также хорошо зарекомендовали себя для моих приятелей.

Что такое звезда на трубогибе?

Звездочка на трубогибе указывает обратную сторону угла в 90 градусов. Это используется в основном для изгибов спина к спине, чтобы оба угла идеально совпадали.

Как согнуть пластиковый шланг без гибки?

Чтобы согнуть пластиковую трубу, необходимо нагреть участок, на котором будет производиться сгиб.Я рекомендую использовать фен, чтобы труба стала гибкой — никогда не используйте открытый огонь, так как это может повредить трубу.

Когда труба достаточно размягчится, приложите давление и придайте трубе желаемую форму. После этого снимите сушилку и охладите трубку. Он должен держать форму.

Помните, делайте это медленно, слегка надавливая. Не применяйте силу, иначе вы можете сломать трубку.

Как согнуть трубку диаметром ½ дюйма без гибки?

Эта процедура состоит из трех шагов.Однако я не рекомендую делать это, кроме случаев крайней необходимости — и только для временного использования. По-прежнему лучше иметь правильно изогнутый канал с использованием гибочного станка для постоянных решений.

Первое, что нужно сделать, это засыпать трубу песком. Вы можете использовать небольшой болт, чтобы заткнуть его на конце, а затем заполнить линию до краев другого конца. Это необходимо для предотвращения образования ряби в месте изгиба трубы.

После этого зажмите кабелепровод на скругленной поверхности с радиусом изгиба, который вы хотите сделать.Плотно закрепите его, чтобы он не соскользнул — можно деформировать то место, где он зажат; мы удалим это позже.

После закрепления приложите усилие и согните кабелепровод. Если вас устраивает изгиб, вы можете снять зажим. Просто уберите песок изнутри трубы, отпилите деформированную часть, и теперь у вас есть изогнутая труба.

Как использовать идеальный трубогиб?

Есть много разных способов идеально использовать трубогиб. Но вот основные знания по гибке трубопроводов, которые вам следует знать:

• У вас должна быть твердая поверхность для работы.Во избежание несчастных случаев убедитесь, что вы или труба не соскользнете при приложении силы.
• Вы также должны заранее отметить положение изгиба, чтобы делать точные изгибы. Кроме того, еще раз проверьте требуемый угол. Сложно, если не невозможно, распрямить изогнутую трубу, а затем снова согнуть. Это также может поставить под угрозу прочность кабелепровода, если вы это сделаете.
• При сгибании всегда делайте это медленно, но верно. Старайтесь контролировать инструмент для точных углов.

Есть несколько других методов гибки, но они различаются в зависимости от требуемого угла и формы. Я рекомендую вам посмотреть видеоуроки, чтобы увидеть, как они работают. Еще лучше попросите местного специалиста посоветовать вам, поскольку эти методы могут усложниться, если вы не знаете, что делаете.

Где я могу купить трубогиб?

Эти гибочные станки должны быть легко доступны в ближайшем хозяйственном магазине. Вы можете совершить покупку непосредственно в физическом отделении или через Интернет.Они также доступны на сайтах электронной коммерции, хотя я немного осторожнее отношусь к покупкам в этих сервисах.

Если вы являетесь лицензированным профессионалом или имеете собственную компанию, некоторые производители оборудования отправляют торговых представителей, которые продвигают и позволяют вам протестировать их продукты. Это могло бы быть лучшим выбором, особенно если представитель проявляет инициативу в отношении ваших потребностей как клиента.

Заключение

Я не могу сказать, что существует единственный лучший трубогиб.Все зависит от ваших потребностей, местоположения, цели, применения и многих других факторов. Несмотря на это, элементы, которые я рекомендовал выше, обычно работают.

Самое главное, что вы должны выяснить, что вам нужно, что необходимо, и что вам доступно, а затем вы сделаете свой выбор. Я уверен, что благодаря информации, которой я поделился, вы сможете принять лучшее решение для себя и своего бизнеса.

Как легко согнуть трубы из ПВХ

У меня не так много воспоминаний о моем отце, но одно из них связано с тем, как мы временно освободили запас оранжевых труб из ПВХ со строительной площадки.Не спрашивайте меня, почему они оранжевые или каков срок давности по мелким воровствам. Во всяком случае, мой отец превратил трубы в очень крутой космический корабль. Добавьте один гоночный шлем, и следующее, что вы знаете, я был настоящим космическим ковбоем. В то время мы были ограничены естественным изгибом пластиковых труб, но только представьте, что мы могли бы сделать, если бы могли изгибать ПВХ практически так, как нам хотелось. Оказывается, помимо создания космических кораблей, сгибание ПВХ — очень полезный навык для решения самых разных задач, как в профессиональном, так и в творческом плане.И мы думаем, что нашли идеальный инструмент для этого.

Благодаря нашим друзьям из журнала Make Magazine, известного тем, что использует ПВХ для всего, от персональных роботов до светильников, сделанных своими руками, мы познакомились с PVC Bendit. Однажды я наблюдал, как электрик нагревает большой кусок ПВХ, чтобы проложить под землей довольно серьезную медь. У него была длинная прямоугольная трубка, которая стоит больших денег и обеспечивает отличные характеристики. Это сработало, но не особенно эффективно. Вы также можете подумать, что PVC Bendit потребляет безумное количество энергии, но он на удивление экономен, когда дело касается потребления электроэнергии.«Он выделяет менее 20% тепла, производимого станками для гибки ящиков. Для прямого сравнения 3-футовый коробогиб излучает 1300 ватт (по цене 700 долларов), а трехфутовый ПВХ Bendit — 169 ватт (по 200 долларов) ». PVC Bendit также превосходит термогибочные станки с доступной длиной в девять футов. Для большинства людей трех футов достаточно, но если вы хотите сходить с ума от своих выходок изгиба ПВХ, большой девятифутовый колонтитул должен справиться с любым изгибом, который вы можете себе представить. Некоторые люди делают из этих вещей теплицы!

Гибочная труба из ПВХ с изгибом ПВХ:

Возможно, это самый тихий рекламный ролик на свете!

Сделайте свои собственные вешалки из ПВХ! Итак, что можно сделать из ПВХ Bendit? Подставка для растений и вешалка для пальто / шляп — вот лишь несколько впечатляющих проектов, представленных на странице галереи PVC Bendit.Еще ни разу изгибы труб из ПВХ не имели собственной фотогалереи. Хотя мы лично не использовали ПВХ Bendit, по рекомендации журнала Make Magazine стоит обратить внимание на следующий проект, связанный с гибкой ПВХ.

Галерея ПВХ Bendit полна творений, таких как эта сеялка из ПВХ

Время изгиба будет варьироваться в зависимости от температуры окружающей среды, влажности, барометрического давления и других факторов окружающей среды, однако в наших тестах мы обнаружили, что время изгиба может быть таким же быстрым как:

Серия A:

2 минуты для 1/2 ″
4 минуты для 3/4 ″
5 минут для 1 ″
6 минут для 1 1/4 ″

Серия B: (Более горячая)

5 минут для 1 1/2 ″
6 минут для 2 ″

Мы не проводили точных временных испытаний на больших диаметрах, поэтому было бы несправедливо приводить какие-либо цифры на данном этапе.Мы разрабатываем серию C, чтобы добиться большего диаметра со временем, сравнимым с тем, что мы достигли с сериями A и B. На этом этапе мы снова обновим этот раздел, чтобы предоставить вам наиболее точные цифры, которые мы можем получить. вверх с.
Тем не менее, время изгиба будет варьироваться. Летний изгиб в Аризоне будет быстрее, чем изгиб зимой на Аляске.

Что касается безопасности, PVC Bendit говорит: «При правильном использовании PVC Bendit не выделяет паров или запахов. Гнуть ПВХ или любой другой пластик с детьми по-прежнему не рекомендуется.Также рекомендуется использовать PVC Bendit в хорошо вентилируемых помещениях. «Мы не совсем уверены, что делает ПВХ безопасным для взрослых, но не для детей (кроме того, что у большинства взрослых есть лучший контроль над импульсами, чтобы сопротивляться хватанию горячих вещей), но, учитывая, что этот пластик не совсем здоровая пища, мы склонны соглашаться избегая подвергать этому ваше драгоценное потомство.

ПВХ Bendit длиной 3, 6 и 9 футов можно найти на Amazon по цене от 219 долларов. Сделайте несколько предметов мебели, и эта вещь уже окупилась!

Трубогиб, трубогиб, трубогиб

Мы — эксперты в области гибки труб с полувековой идеей гибки

Трубогибы

— наше самое давнее наследие компании BendPak, и, поскольку они стали источником вдохновения для первой половины нашего названия («Bend»), мы особенно гордимся каждым трубогибом, который мы проектируем, производим и выпускаем.Каждый новый трубогиб опирается на успех своего предшественника, обеспечивая многократные поколения безупречной гибки труб.

После стольких десятилетий работы у нас есть кристально четкое представление о том, что работает, а что нет. Но больше всего на свете важнее всего для каждого трубогиба, который мы создаем, непревзойденная производительность и качество. Специалисты по сборке BendPak и группы НИОКР тестируют каждый гибочный станок по мере его выхода с конвейера, тщательно исследуя каждую деталь, чтобы убедиться, что он работает так же хорошо, как и было задумано.Название BendPak уже давно является эталоном качества. Когда дело доходит до гибочного станка BendPak, кажется, что наше имя написано на нем дважды.

Часто задаваемые вопросы

ББ-2 (5115150)

Трубогиб Blue-Bullet с комплектом штампов Deluxe 302

Встречайте сверхпрочный трубогиб BendPak «Blue-Bullet» для выхлопных труб. Он взлетает, как выстрел, и каждый раз помогает вам достичь поставленной цели. Включает комплект штампов и двухфункциональный блок окончательной обработки для прецизионного расширения оригинальных деталей и развальцовки.

От 7625 $ + БЕСПЛАТНАЯ ДОСТАВКА!

Узнать большеКупить

---

1302BAS-302 (5115180)

3-кнопочное управление / автоматический трубогиб с комплектом штампов Deluxe 302

Серия BendPak 1302BAS состоит из мощных автоматических трубогибов, предназначенных для ускорения процесса гибки. Удобный компактный обжимной валик с боковой загрузкой включает в себя комплект штампов и двухфункциональный блок окончательной обработки для чрезвычайно точного расширения оригинального оборудования и развальцовки.

От 8300 $ + БЕСПЛАТНАЯ ДОСТАВКА!

Узнать большеКупить

---

1302BA-302 (5115121)

Цифровой автоматический трубогиб с комплектом штампов Deluxe 302

Трубогибы серии BendPak 1302BA имеют эргономично расположенную и очень сложную клавиатуру, которая может записывать схемы изгиба для точного и повторяющегося использования. В очень загруженных магазинах автоматический трубогиб сэкономит время и упростит дублирование результатов.

От 8975 $ + БЕСПЛАТНАЯ ДОСТАВКА!

Узнать большеКупить

---

Большая 3-дюймовая матрица (5105570)

Опционально 300-1 большой 3-дюймовый матричный комплект / 6 элементов / приобретается с трубогибом

Опциональный комплект из 6 частей, 3 «штампа расширяет возможности гибки трубогиба BendPak.

От 1065 $ + БЕСПЛАТНАЯ ДОСТАВКА!

Узнать большеКупить

Поднимите сейчас,

Выплатите со временем

с помощью кредитной карты Synchrony Car Care ™.

Удобные ежемесячные платежи упрощают приобретение оборудования.

Учить больше

Орган изгиба

Наши гибочные станки мощные, но компания BendPak занимается тем, что расширяет возможности и . Вот почему мы предлагаем полный спектр моделей гибочных станков с различной архитектурой в соответствии с вашим личным стилем гибки. Наша классическая серия ручных гибочных станков Blue Bullet идеально подходит для производителей, которые любят работать своими руками. Мы также предлагаем многофункциональные автоматические и полуавтоматические гибочные станки с цифровым управлением для тех, кому нужна максимальная точность.Или, если вы работаете спиной к стене, обратите внимание на модели с боковой загрузкой. Стандартные и роскошные комплекты штампов BendPak гарантируют, что любой специальный изгиб, который вы собираетесь выполнить, вы сможете выполнить на своем бендере BendPak. Мы производим гибочные станки дольше, чем большинство компаний занималось этим, поэтому можно с уверенностью называть нас истинным специалистом в области гибки.

Гидравлические цилиндры промышленного класса

В каждый трубогиб BendPak интегрированы гидравлические цилиндры промышленного уровня, которые имеют цельный, предварительно установленный, подвергнутый механической обработке стальной поршень, обернутый специально разработанными, нагруженными давлением U-образными поршневыми уплотнениями, подпорками и износными полосами, которые полностью исключают перепуск жидкости .Микрогладкий хромированный стержень изготовлен из высокопрочной, шлифованной и полированной микролегированной стали C-1045/50 и покрыт металлическим покрытием минимум 0,001 дюйма по диаметру, чтобы обеспечить превосходную работу и срок службы цилиндра. Превосходный, высокопрочный, Благодаря механически нагруженным уплотнениям штока утечки в штоке остались в прошлом, а специально разработанный износостойкий уретановый грязесъемник штока обеспечивает исключительную защиту.Сварной корпус цилиндра изготовлен из прочных стальных труб, изготовленных в соответствии со спецификациями ASTM. Эта комбинация превосходного основного материала а превосходная обработка гарантирует, что цилиндры остаются прямыми, гладкими и служат очень долго.Встроенный ограничитель потока обеспечивает управляемый спуск в случае неожиданного разрыва шланга.

Дополнительное пошаговое цифровое руководство пользователя

Наша исчерпывающая программа BendData включает более 10 000 приложений для гибки. Простая компьютерная программная система проведет вас на каждом этапе изготовления выхлопной трубы и выхлопной трубы. Покрытие включает отечественные и легкие грузовики еще с 1965 года.

лучших трубогибов | Наши лучшие подборки и обзоры 2021

Ручные инструменты для гибки труб незаменимы при гибке труб с высокой точностью.Покупка в Интернете лучших трубогибов иногда может принести вам большую выгоду. Но всегда есть вероятность разочарования после получения продукта, если у вас нет четкого представления о ваших требованиях.

Как вы знаете, перерасход — никогда не лучший вариант, поэтому вы должны найти ОДИН трубогиб, который удовлетворит все ваши потребности, мало что сделает и не сделает меньше. Чтобы помочь вам упростить процесс выбора наиболее подходящего трубогиба.

Я просмотрел 72 инструмента от различных ведущих брендов на рынке и подготовил это руководство с 10 лучшими отзывами о трубогибах.Итак, просмотрите оставшуюся часть моего руководства и найдите инструмент для своих будущих проектов. Ну вот!

Лучшие трубогибы — наш лучший выбор

• Лучший трубогиб для меди: Wostore 1202 трубогиб
  «Высокая точность, удобство, высший рейтинг»
• Лучшая оценка: Ручной трубогиб IBOSAD
  «Easy- удобная конструкция, прочная конструкция с открытыми сторонами »
• Лучший трубогиб: RIDGID 38048 Трубогиб
  « Удобство, высокая производительность, выполнение тяжелых задач »
• Лучший трубогиб: Hilmor 1926598 Трубогиб
  «Высокая точность, удобство в использовании, доступная цена»
• Лучшая трубогибка: RIDGID 45644852 Трубогиб
  «Универсальная технология тройного изгиба, удобная в использовании»
• Лучшая гидравлическая система: Гидравлический трубогиб Goplus
  «Прочный конструкция, регулируемая, для промышленного использования «
• Бестселлер: Uxcell US-SA-AJD-195632 Трубогиб
  » Технология гибки 2-в-1, соотношение цены и качества, универсальное «
• Лучшее руководство: HIMQ0 1839027 Трубогиб
  «Легкий, удобный, мощный»
• Лучшая портативность: Трубогиб ICOOL
  «Удобный, доступный, высокоэффективный»
• Лучший дизайн: Antoop ZTTOOL112 Трубогиб
  » Разработанный дизайн, простой в использовании, довольно эффективный »

Лучшие трубогибы

Выбор лучшего устройства для выполнения работ по гибке труб означает рассмотрение ряда аспектов, таких как то, как вы хотите его использовать, и в каких условиях инструмент будет работать и так далее.В некоторых случаях покупка трубогиба начального уровня для проектов DIY может быть простой и доступной. Но с другой стороны, покупка продвинутой модели для выполнения тяжелых промышленных задач требует исследований и требует больших затрат.

Инструменты для гибки предоставляют вам башмаки для труб, чтобы вы могли сгибать электрические кабелепроводы или металлические трубы до нужных углов. В зависимости от количества насадок и размера трубогибы выпускаются по разным ценам.

Определенные продукты доступны в виде сборочных комплектов «сделай сам», а некоторые производители продают свои трубогибы с предварительно собранными деталями.Учитывая ваш опыт, вам нужно выбрать тот, который лучше всего соответствует вашим требованиям. Тем не менее, в этом руководстве я провел для вас всю исследовательскую работу и описал механику и конструкцию каждого инструмента. Просмотрите мой список лучших трубогибов и возьмите тот, который вам нужен.

Wostore 1202

Wostore 1202 предназначен для гибки труб из любых материалов с высокой точностью. Прочная конструкция позволяет инструменту эффективно работать с твердыми материалами, такими как медные или латунные трубы.Трубы удобно гнуть от 0 до 180 градусов.

Автор Оценка:

Вы ищете ручной трубогиб, который поможет вам в гибке труб из любых материалов? Если да, то вот один из лучших трубогибов, Wostore 1202. Есть причина поставить этот инструмент на первое место в моем списке лучших трубогибов. Это предложение от Wostore включает технологию 3-в-1, которая обеспечивает надлежащий изгиб труб различного размера, например, 1/4 дюйма, 5/16 дюйма и 3/8 дюйма.

Я использовал этот инструмент для сгибания медных труб при ремонте автомобилей и других проектах. Конечный результат был потрясающим. На трубе не было ни зубов, ни повреждений. Что касается производительности, я с радостью поставлю этому продукту 4,5 звезды.

Особенности и преимущества

Теперь перейдем к дизайну: Wostore 1202 спроектирован с эргономичными, нескользящими широкими крючками, которые помогают надежно удерживать трубку. Кроме того, длинные ручки с накаткой добавляют ему устойчивости. Еще одна вещь, которую я считаю достойной похвалы, — это хорошо заметные угловые отметки на крючке.

Эти отметки действительно полезны и удобны для пользователя при сгибании трубы. Однако вы можете использовать этот универсальный инструмент для гибки медных, латунных, алюминиевых и даже тонких труб из нержавеющей стали под углом 180 градусов.

Радиус изгиба составляет 2 дюйма. Независимо от того, используете ли вы этот трубочный блендер для мягкого или твердого материала, Wostore 1202 будет работать с одинаковой точностью. Таким образом, этот продукт, несомненно, является лучшим смесителем для медных труб, доступным по этой цене.

Плюсы

• Идеально изгибается от 0 градусов до 180 градусов
• Великолепный захват
• Durable


• Работает для разных материалов

Минусы

пользователи сталкиваются с любыми проблемами 6

с любыми проблемами
• точность после длительного использования

Ручной трубогиб IBOSAD

Ручной трубогиб IBOSAD отличается простой в эксплуатации конструкцией. Из-за невысокой цены этот инструмент — лучший вариант для удовлетворения случайных потребностей.Он отлично сгибает трубы на 180 градусов.

Оценка автора:

Далее, ручной трубогиб IBOSAD находится в моем списке. Я протестировал 15 трубогибов такого уровня и диапазона, IBOSAD оказался лучшим среди всех. Этот инструмент сгибает трубы с внешним диаметром 1/2 дюйма. Радиус изгиба составляет 1 1/2 дюйма, что мне кажется отличным для гибки труб из мягких материалов. Я использовал его для гибки более 200 труб, и точность каждого изгиба была одинаковой.

Особенности и преимущества

Как и первый, он также имеет широкие эргономичные крючки, обеспечивающие надежный и надежный захват трубы.Алюминиевая конструкция с открытыми сторонами делает трубку достаточно прочной для длительного использования. С этим трубогибом вы можете решить несколько задач с меньшими усилиями и минимальным временем. Если вы попросите меня оценить его дизайн, я с радостью поставлю четыре звезды.

Более того, я считаю, что ручной трубогиб IBOSAD проделал большую работу с точки зрения облегчения работы для пользователей. Откалиброванные отметки угла помогут вам постоянно измерять угол, чтобы обеспечить плавные и точные изгибы с коротким радиусом до 180 градусов.Даже изгибы на 90 градусов сделать проще.

Чтобы получить трубу желаемой формы, не требуется никаких усилий. Вы можете использовать этот трубогиб, чтобы сгибать гибкие металлические трубы из мягкой меди, не оставляя места для маркировки, обрезки или выравнивания.

Плюсы

• Алюминиевый корпус сверхпрочный
• Выполняет с высочайшей точностью
• Лучший инструмент для гибки мягких медных труб

• Цена за деньги

Минусы

Иногда гибочный башмак не совмещается с матрицей

RIDGID 38048

RIDGID 38048 предназначен для легкого выполнения тяжелых работ.С помощью этого трубогиба высшего качества вы можете сгибать любые материалы, от стальных до титановых. Он сгибает трубы с внешним диаметром 1/2 дюйма. Лучше всего подходит для профессионального использования.

Оценка автора:

RIDGID 38048 — это компактный электроинструмент, который с легкостью сгибает любой материал. Впечатляющая производительность и долговечность попали в этот список. Да, я нашел этот инструмент простым, но очень эффективным. RIDGID 38048 — лучший ручной трубогиб, правящий сейчас на рынке, особенно если вы занимаетесь профессионалами и хотите трубогиб, соответствующий высоким отраслевым стандартам.

Особенности и преимущества

Инструмент разработан с двухступенчатой ​​системой гибки, что делает RIDGID 38048 более удобным для пользователей. Благодаря этой технологии можно легко согнуть трубу на 180 градусов, не перекручивая ручки. Небольшое подергивание рукояток фиксирует трубы на башмаке для сгибания, что помогает вам крепко держать их в руке. Таким образом, вы можете легко согнуть трубу до нужного вам размера.

Я использовал его для каркасов безопасности, и конечные результаты потрясающие. Бренд RIGID разработал этот инструмент, чтобы максимально использовать возможности и сократить ваши усилия.Даже вы никогда не почувствуете усталости после стольких часов работы с этим инструментом. Трубогиб может сгибать трубы с внешним диаметром 1/2 дюйма и имеет радиус 1 1/2 дюйма.

Ручки стали на 16 дюймов длиннее, что мне показалось очень полезным. Еще одна вещь, которая меня поразила, — это надежная пожизненная гарантия, которая покрывает все проблемы с материалами и производственные дефекты. Таким образом, ваши одноразовые вложения позволят получить от них максимальную пользу. RIDGID 38048 однозначно стоит покупать.

Pros

• Двухступенчатая система гибки
• Удобство для пользователя
• Прочная конструкция


Hilmor 1926598

Hilmor 1926598 содержит в себе больше мощности, чем вы можете представить в этой маленькой коробке.Управление одной рукой делает его подходящим для профессионалов. Он может сгибать трубы разных размеров, например, 1/4 дюйма, 3/8 дюйма и более.

Оценка автора:

Если вы ищете прочный и компактный трубогиб, который без проблем справится с вашими тяжелыми задачами, то вот набор для гибки Hilmor 1926598. Этот небольшой пакет состоит из корпуса гибочного станка, приспособлений для обратной гибки и перекладины для удобства работы. Кроме того, этот трубогиб обеспечивает постоянную производительность при высочайшей точности.

Возможности и преимущества

Этот инструмент может помочь вам даже в самых необычных условиях, сделав ваш проект идеальным, за что я поставил ему 4,5 звезды. В этой универсальной модели поперечины заложены сверхточные приспособления для гибки и технология управления одной рукой. Наряду с этим, существует несколько оправок с цветовой кодировкой, обеспечивающих простоту идентификации.

Вы можете выполнять точные изгибы стальных труб или труб с внешним диаметром 5/16 дюйма, 1/4 дюйма, 3/8 дюйма, 5/8 дюйма, 1/2 дюйма, 7/8 дюйма. дюйма и 3/4 дюйма.Hilmor 1926598 предлагает угол изгиба 90 градусов, что очень легко сделать с помощью 7/8-дюймовых оправок. Вместе с тем, насадка для реверсивного изгиба позволяет использовать этот комплект для различных целей. Вот почему я думаю, что Hilmor 1926598 будет разумной инвестицией для профессионалов.

Даже после выполнения таких сложных операций меня поразило удобство использования этого набора. Более того, его доступная цена делает его обязательным к покупке для профессионалов, которым нужен универсальный комплект для нескольких проектов.

Плюсы

• Простота настройки
• Работа одной рукой делает его более удобным
• Может гнуть трубы разных размеров


Минусы

• Некоторые пользователи жаловались на повреждение трубы

RIDGID 45644852

Ручной трубогиб RIDGID 456 44852 разработан для легкого сгибания мягких медных труб. Вы можете сгибать трубы или трубки до 90 градусов. Радиус изгиба — 1.01, 0,98 и 0,95 дюйма. Отличный инструмент для домашних мастеров.

Оценка автора:

RIDGID 456 44852 поставляется с технологией тройного изгиба, чтобы предложить вам наиболее универсальное использование. Я использовал этот инструмент для гибки труб при ремонте кондиционера. Это дало фантастическое представление. С моей стороны не потребовалось абсолютно никаких усилий, просто немного повернул ручки, и труба заперлась, и она мгновенно согнулась.

Особенности и преимущества

Самое удивительное то, что функция тройного изгиба позволяет мне сгибать мягкие медные трубки разных размеров — 1/4 дюйма, 5/16 дюйма и 3/8 дюйма.Вот почему я думаю, что этот продукт идеально подходит для слесарного дела или небольших ремонтных работ. Индикация угла RIDGID 45644852 действительно удобна для пользователей, так как вы можете нажимать, пока не найдете нужный угол изгиба до 90 градусов.

Наряду с этим он обеспечивает 3 различных радиуса изгиба — 1,01 дюйма, 0,98 дюйма и 0,95 дюйма. Ручки разработаны с применением нескользящей технологии. Следовательно, вы можете легко крепко держаться за нее, пока не выполните свою работу. RIGID никогда не испытывал недостатка в обеспечении качества, прочности, производительности и долговечности для производимой ими продукции.Я думаю, что и на этот раз дело обстоит так же.

Стальной корпус продукта делает его достаточно прочным, чтобы работать в долгосрочной перспективе. Кроме того, RIDGID 456 44852 стоит очень дешево. Лучше всего то, что вы получаете пожизненную гарантию на дефекты материала вместе с дефектами изготовления для нормального срока службы инструмента. И так, чего же ты ждешь? Купите его и с легкостью завершите любую работу по дому или ОВК.

Плюсы

• Сгибает трубы трех разных размеров
• Обеспечивает 3 разных радиуса изгиба
• Очень прочный


• Соотношение цена / качество продукта, поскольку марка является жесткой

9133

9133 Минусы Не работает с любыми материалами, кроме меди.

Гидравлический трубогиб Goplus

Гидравлический трубогиб Goplus имеет устойчивое основание и прочную конструкцию.6 регулируемых роликовых уровней упростят вам работу. Угол изгиба составляет до 180 градусов, что позволяет использовать его для различных задач, связанных с трубками.

Оценка автора:

Гидравлический трубогиб Goplus весит 12 тонн, что позволяет ему с легкостью выполнять тяжелые задачи. Если вам нужен прочный и прочный инструмент, который может выполнять различные виды работ по гибке труб, то вот лучший гидравлический трубогиб для вас. В зависимости от высоких оценок покупателей я приобрел этот продукт и использовал его в профессиональных целях.Надо сказать, что высочайшее качество сборки, а также ассортимент матриц стоят 5 звезд.

Особенности и преимущества

Однако гидравлическая система и система возвратных пружин работают вместе, чтобы обеспечить вам высокую эффективность. 6 регулируемых роликовых уровней (штампов) позволяют отрегулировать инструмент для гибки труб с 8-1 / 2-дюймовым, 11-1 / 4-дюймовым, 12-дюймовым, 16-3 / 4-дюймовым, 19-1 дюймовым Внешний диаметр / 2 дюйма и 22-1 / 2 дюйма. Таким образом, вы можете легко отрегулировать верхние ролики на желаемую степень изгиба и поддерживать инструмент в рабочем состоянии до тех пор, пока он не достигнет заданного значения.

Большинство трубогибов этого уровня предлагают угол изгиба 90 градусов, тогда как гидравлический трубогиб Goplus обеспечивает точные и плавные изгибы до 180 градусов. С помощью этого изделия вы можете гнуть металлические трубы из любого материала. Вот почему я нашел его очень подходящим для выполнения трубных работ в энергетическом строительстве, строительстве дорог, мостов, а также при прокладке или ремонте трубопроводов.

Самое лучшее, что вам не нужно покупать отливки отдельно, так как вы получите 6 литых штампов разных размеров: 1/2 дюйма, 3/4 дюйма, 1 дюйм, 1-1 / 4 дюйма, 1-1 / 12 дюйма и 2 дюйма в упаковке.Более того, чтобы купить этот инструмент, вам даже не придется исчерпывать свой карман. Я думаю, что этот продукт от Gopluas способен удовлетворить все ваши потребности.

Плюсы

• Подходит для промышленного использования
• Легко выполняет тяжелые задачи


• 6 литых штампов разных размеров вместе с инструментом

Минусы

• У некоторых пользователей поврежден продукт

Uxcell US-SA-AJD-195632 оснащен технологией гибки 2-в-1.С его помощью можно плавно и с большой точностью гнуть трубы из разных материалов. Максимальный угол изгиба 180 градусов. Это лучший выбор по разумной цене.

Оценка автора:

Uxcell US-SA-AJD-195632 поставляется с передовой технологией гибки 2-в-1. Он может плавно гнуть трубы из мягкого материала. Я пользовался этим инструментом долгих 2 года и до сих пор считаю. Каждый раз, сгибая трубу этим инструментом, я хваляю его работу. Да, этот аппарат для меня погнул более 500 трубок, и каждый раз результаты были потрясающими.

Особенности и преимущества

Качество его работы никогда не падает. Если вы являетесь мастером по дому или вам нужен удобный трубогиб для разовых проектов, вот тот, который удовлетворит все ваши требования. Трубка может изгибать трубы двух разных наружных диаметров — 3/8 дюйма и 1/2 дюйма. Вы можете легко использовать его для ремонта водопроводов или газовых и тормозных магистралей.

Вы даже можете гнуть трубы для кондиционера. Uxcell US-SA-AJD-195632 лучше всего работает с такими материалами, как медь, алюминий, латунь и другие мягкие металлы.Чтобы попробовать, я попытался согнуть тонкостенную стальную трубку; он работал отлично, не оставляя никаких складок. Следовательно, я с радостью оценил бы его на 5 звезд за его выдающуюся производительность.

На этом инструменте отмечены углы измерения градуса, которые находятся в диапазоне от 0 градусов до 180 градусов. Обозначенные углы и отметки изгиба обеспечивают простую и четкую идентификацию для максимального удобства использования. Лучше всего то, что вы можете полностью открыть его, чтобы надеть трубу. Эта функция действительно полезна, когда ваша труба частично установлена.Если вы хотите иметь универсальный инструмент для гибки труб, вы должны купить этот продукт.

Pros

• Технология гибки 2-в-1 для гибки труб разных размеров


• Продукт по соотношению цена / качество

• Внешний вид алюминиевого сплава делает его долговечным

• Предлагает угол изгиба до 180 градусов

Минусы

• Не подходит для жестких медных труб

HIMQ0 1839027

Дизайн премиум-класса.HIMQ0 1839027 поставляется с цветными индикаторами. Трубогиб может легко сгибать точные углы до 180 градусов. HIMQ0 1839027 лучше всего подходит для труб из мягких металлов, таких как алюминий, медь, латунь и т. Д.

Оценка автора:

Следующим в моем списке обзоров трубогибов является HIMQ0 1839027 от Hilmor, один из лучших. номинальный ручной инструмент для гибки труб, доступный на рынке. Этот трехтрубный гибочный станок позволяет сгибать мягкие трубы или трубы разных размеров. Я купил этот, полагаясь на торговую марку, и это оказалось для меня отличным вариантом.

Особенности и преимущества

Я мог бы использовать его для гибки мягких металлов, таких как медь, алюминий, сталь и латунь. Он работал как мини-электростанция и с высокой точностью гнул каждую трубу из разных материалов. Если вы специалист по HVAC, то это устройство является обязательным компонентом в вашем наборе инструментов. Эргономичные ручки HIMQ0 1839027 специально разработаны, чтобы помочь вам найти идеальный размер трубки в диапазоне от 1/4 дюйма, 3/8 дюйма до 1/2 дюйма и правильно выровнять его в канавке.

В дополнение к этому, есть индикатор угла, который поможет вам получить идеальный угол изгиба до 180 градусов. Чтобы сделать работу удобной для вас в необычных обстоятельствах, этот инструмент поставляется с цветными индикаторами. Его формованная рукоятка исключает все возможности утомления рук, скольжения предмета или поворота ручки.

Однако HIMQ0 1839027 имеет прочный внешний вид, что обеспечивает его долгий срок службы. Так что, купив этот продукт, вам не придется искать другой трубогиб в ближайшее время.

Плюс, многочисленные функции этого инструмента для гибки мягких материалов устраняют необходимость в специальном инструменте, который мог бы гнуть трубу определенного размера или только один тип материала трубы. Вот почему я думаю, что лучше инвестировать в этот продукт, чем покупать два за раз. На мой взгляд, его легкий вес и удобство в использовании делают его незаменимым устройством на вашей рабочей станции.

Pros

• Идеально подходит для гибки мягких труб


• Может сгибать трубы трех разных размеров

• Точная гибка до угла 180 градусов

• Формованные ручки для надежного захвата простота эксплуатации

Минусы

• Пользователи выразили обеспокоенность по поводу его долговечности

ICOOL Tube Bender

Инструмент 3 в 1 идеально подходит для трубок диаметром 1/4, 5/16, 3/8 дюйма.ICOOL Tube Bender имеет хорошо заметную маркировку. Кроме того, на станке имеются рифленые ручки для гибки с минимальным усилием.

Автор Оценка:

Вы ищете трубогиб для работы по установке кондиционера или сантехнических работ? Тогда ICOOL Tube Bender — это то, что вам нужно. Конструкция из алюминиевого сплава придает инструменту прочную конструкцию. Он может эффективно гнуть алюминиевые, медные и латунные трубы.

Особенности и преимущества

Маленький размер 10.63 x 2,72 x 2,72 дюйма довольно легко носить с собой, что делает его идеально портативным. Пакет инструментов весит всего 1,03 фунта. Таким образом, трубогиб ICOOL лучше всего подходит для работы на объекте.

Кроме того, я лично обнаружил, что широкие ручки с крючками вместе с нескользкими длинными ручками с накаткой чрезвычайно полезны и предлагают самый безопасный способ сгибания труб, трубок и трубопроводов. Эргономичная структура помогает избежать вмятин и деформации трубок. Поскольку продукт доступен по умеренной цене, даже если вы только начинающий домашний мастер и просто хотите попробовать свои силы, он будет лучшим выбором для вас.

Плюсы

• Превосходное качество сборки, конструкция из алюминиевого сплава
• Поставляется с эргономичными широкими крючками
• Легко изгибаются латунные, алюминиевые и медные трубки


• Очень просты в эксплуатации

• Не весит тяжелый, удобный для переноски

Antoop ZTTOOL112

Трехканальная конструкция, специально разработанная для работы с трубами различного диаметра. Antoop ZTTOOL112 поставляется с калиброванной маркировкой, которая обеспечивает точность при выполнении ваших работ по гибке.Отметки углов и изгибов довольно эффективны для идентификации.

Оценка автора:

Если вы хотите, чтобы ваша сумка для инструментов была короткой и легкой, тогда вам стоит взглянуть на Antoop ZTTOOL112. Вес составляет около 12,8 унций, и этот трубогиб довольно легко переносить. Вся металлическая конструкция достаточно крепкая, и удобно выдерживает все провода и шины.

Особенности и преимущества

Этот удобный в кармане трубогиб идеально подходит для гибки латуни, меди и алюминия.Лучшее в Antoop ZTTOOL112 то, что этот инструмент также может гнуть трубы из тонкостенной стали без обжима. Таким образом, вы без труда сможете использовать этот инструмент для ручной гибки различных изделий.

Я купил этот продукт для работы с тормозными магистралями, и он работал именно так, как я хотел. Что мне больше всего понравилось в этом трубогибе, так это его калиброванная маркировка, которая делает этот инструмент очень простым в использовании. Вы можете использовать его для правых, левых и смещенных поворотов на 90 градусов с минимальными усилиями.

Плюсы

• Поставляется по рентабельной цене
• Очень проста в использовании
• Цельнометаллическая конструкция из алюминиевого сплава делает гибочный станок прочным.

  • Нет четкой информации о гарантии на продукт

  Если вы хотите получить обзоры других ручных инструментов, посетите нашу страницу руководства.

  Руководство по покупке трубогибов

  Из моих обзоров трубогибов вы получили четкое представление о 10 лучших продуктах.Теперь пора проверить несколько аспектов, которые упростят процесс выбора этого инструмента. Взглянуть.

  В чем разница между трубогибом и трубогибом?

  Такой разницы между трубогибом и трубогибом нет. Хотя есть разница между трубкой и трубкой, разница заключается в том, как мы их измеряем. В то время как труба измеряется по внутреннему диаметру, труба измеряется по внешнему диаметру.

  Принцип работы трубогиба и трубогиба практически одинаков.Теперь, узнав, как работает трубогиб, вы на самом деле довольно легко все поймете. Всегда лучше использовать инструменты, специально разработанные для выполнения ваших требований по гибке труб.

  Можно ли согнуть трубу из нержавеющей стали?

  Да! Гнуть трубу из нержавеющей стали очень легко. На самом деле, есть разные способы сделать это. Если труба, которую вы хотите согнуть, имеет большой радиус, вам необходимо использовать трехвалковые гибочные станки, чтобы выполнить эту работу.Вы можете следить за процессом гибки оправки и использовать ротационно-вытяжной станок для гибки трубы из нержавеющей стали с малым радиусом.

  Как правильно согнуть трубу?

  Согнуть трубу без использования гибочного станка можно. Но это никогда не дает точных результатов. Поэтому для получения наилучшего результата с сохраненной точностью вы должны использовать трубогиб для гибки трубы. Следуйте инструкциям, чтобы узнать, как выполнить работу,

  Шаг 1: Во-первых, как только вы приобретете для себя подходящий трубогиб, внимательно прочтите руководство пользователя.Как только вы поймете данные инструкции в руководстве, вам будет намного легче выполнить работу.

  Шаг 2: На следующем шаге отрегулируйте ваш гибочный станок до соответствующего размера, а затем поместите трубку в гибочный станок.

  Шаг 3: После этого измерьте правильный угол и согните трубу под желаемым углом.

  Примечание: пока вы впервые попрактикуетесь в работе с трубогибом, прежде чем приступить к сгибанию самого материала.

  Согните как профессионал: различные методы гибки труб

  Гибка труб — одна из основных процессы обработки, которые даже люди в отрасли иногда принимают за предоставляется.Некоторые слесари и механические мастерские будут нести сложные оборудование, такое как плазменные столы Baileigh или комплект GearWrench наборы, но у вас будут ограниченные инструменты и знания о том, как использовать трехроликовый толчок изгиб.

  К счастью, мы здесь, чтобы дать вам Краткое напоминание о гибке труб!

  Основы

  Прежде чем приступить к гибке труб, вам нужно будет внимательно посмотреть на трубы, которые вы используете. Трубы несут жидкость или воздух из одной части системы машины в другую.Из-за разных свойств различных типов труб, процесс может быть сложным — но также награждение.

  Когда вы изгибаете трубы, выясните, точный радиус центральной линии, внешний диаметр и толщина стенки материал, который вы используете. Это поможет вам свести к минимуму поломка и обеспечение более высокого качества продукции.

  Помимо своих природных свойств, трубы также подвергаются различным физическим нагрузкам при изгибе.Вещи как упругая отдача, радиальный рост, удлинение и истончение стенок труб могут происходить во время изготовления.

  Опытный слесарь должен быть знаком со всем этим; так что, помимо надлежащего оборудования, найдите себе надежный фабрикант — или старый кузнец, работает любой.

  Различные типы гибки

  Для непосвященного, гибки труб звучит как простой процесс: достать металл, согнуть его. Однако есть собственно различных способов гибки труб , с разной степенью сложности:

  Плунжерная гибка является одним из простейших способов гибки труб.Обычно в мастерских по производству глушителей происходит изгибание с помощью поршня. протяните трубу между двумя шарнирами или роликами с помощью гидроцилиндра с гидравлическим приводом. Так как метода грубой силы при изгибе ползуна, он больше подходит для применение труб квадратного сечения, так как процесс сжимает и деформирует внутреннюю часть радиус изгиба.

  Сжатие Гибка аналогична гибка плашечным способом, когда кусок трубы или металла сгибается вокруг неподвижного гнуть умирают.Этот тип гибки часто используется для заготовок, требующих симметричные изгибы. Станок с двумя гибочными головками может производить симметричный изгибы, поэтому изгибание на сжатие часто применяется для бытовых товары, требующие нескольких симметричных изгибов, например вешалки для полотенец или дверцы петли.

  Валковая гибка применяется в первую очередь для больших заготовок, которые будут использоваться для строительных целей. Обычно ролики располагаются по типу пирамиды. конфигурация, вертикальная или горизонтальная.Между ними подается кусок трубы. ролики, и ролики заставляют трубы делать определенные изгибы с значительный радиус. Большинство цехов будут использовать гибку валков для производства спиралей, так как трубки можно поднимать после каждого поворота трубки, чтобы получить катушку.

  Ротационная вытяжка Гибка самая усовершенствованный тип гибки, в основном используется для деталей, требующих высокой точности Работа. Ротационные волочильные станки достигают этого, удерживая прямую часть трубу с прессовой плашкой, а затем поверните кусок вокруг круглого изгиба умри.Оправка поддерживает внутреннюю часть трубы, а скребок предотвращает складки на внутреннем радиусе.

  Инструменты, которые вам нужны

  Теперь, когда у вас есть трубы, опытный слесарь и элементарный (отсюда важность опытный слесарь) знание различных видов гибки процессов, пора найти нужные инструменты . Разумеется, существует широкий выбор инструментов для гибки металла. выбирать из.Однако какой бы инструмент вы ни выбрали, всегда выбирайте машину, которая имеет несколько осей управления.

  Трубогибочные станки обычно работают с фиксированными или заблокированными топорами.

  Трубогиб своими руками для профтрубы: Трубогиб для профильной трубы своими руками: инструктаж по сборке
