Кран трехходовой для отопления — Отопление

Обогрев частного дома имеет свои особенности. Возникает вопрос: как распределить тепло по комнатам дома? Например, спальни, кухня, душевая требуют большей подачи тепла, чем другие помещения.

При установке системы отопления к котлу присоединяются два трубопровода: прямой и обратный. Радиаторы устанавливаются по параллельной или последовательной схеме. Регулировка настройками котла не поможет проблеме распределения тепла по помещениям разного назначения.

Особенности трёхходового отопительного крана

Проблема решается двумя способами. Первый заключается в количественном регулировании теплоносителя. Часть потока с помощью байпаса — обводной трубы — направляется помимо радиатора.

Байпас регулирует давление в теплосети, чтобы не сорвать работу циркуляционного насоса. Если мы перекрываем батареи в одном из помещений, давление в теплосети увеличивается, поэтому поток воды не перекрывают, а направляют помимо радиатора.

Второй способ решения задачи отопления — качественное регулирование с рециркуляцией теплоносителя. Остывшая вода из обратного трубопровода подмешивается к потоку, поступающему в батарею. Для манипуляции с теплоносителем используется трёхходовой кран.

Принцип работы и использование

В зависимости от установочной ориентации кран может выполнять разные задачи:

  • производить смешение двух потоков в один;
  • перераспределять один поток на два трубопровода.

Арматура системы регулирования имеет три патрубка для присоединения к потокам теплоносителя и кран, регулирующий подачу воды в двух трубах из трёх. Задача не перекрыть поток, а перераспределить его. В зависимости от положения, кран совсем перекрывает один из потоков или частично перекрывает два из них, регулируя температуру на выходе с помощью подмеса более холодного потока.

Сколько положений имеет смесительное устройство в схеме отопления:

  • полностью открытое — температура теплоносителя соответствует уровню температуры на выходе из котла;
  • полностью закрытое — через кран подаётся поток обратной сетевой воды;
  • промежуточное положение — осуществляется подмес обратки к прямой в разных пропорциях.

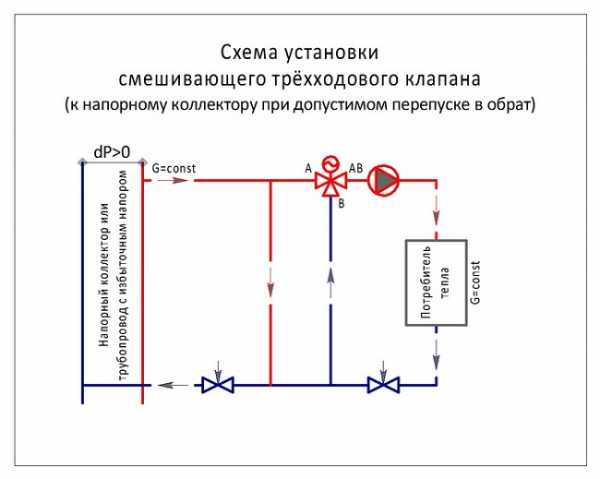

Трёхходовой смесительный кран является точкой соединения байпаса и регулирующей арматуры и позволяет легко и плавно управлять температурным режимом в отдельно взятом помещении.

Этот способ регулирования широко применяется в теплообменных пунктах целых микрорайонов. Качественное регулирование приводит к экономии топлива.

Недостатки качественной системы регулирования:

  • затруднение в распределении одинакового количества теплоносителя по разным ответвлениям теплосети;
  • сниженная температура на входе в крайние обогреватели.

«Ведьмины кольца» в теплосети городов являются примером ошибочного регулирования подачи теплоносителя к объекту. Целые микрорайоны охвачены циркуляцией обратной сетевой воды, проходящей по кругу, минуя источник тепла.

При смешении потоков теплоносителя температура в обратке на выходе из теплового узла увеличивается. Количество теплоносителя и скорость остаются прежними, а подача топлива в котёл снижается, так как требуется меньше тепла для нагрева более тёплой воды. Это один из способов экономии топлива на электростанциях.

Устройство трёхходового крана

Смесители изготавливаются из латуни, нержавеющей стали и чугуна.

Чугунные применяют в системах отопления с трубами диаметром больше 40 миллиметров, что редко используется в частных домах. Наибольшей популярностью пользуются латунные краны. Они долговечны, малогабаритны и имеют небольшой вес.

Смеситель напоминает тройник с утолщением в месте соединения патрубков. По своей конструкции они бывают штоковыми или шаровыми.

В шаровом кране внутри находится цилиндр или шар, ограниченный стенками из тефлона. Шар поворачивается вокруг центральной оси, в нём имеется отверстие. При повороте шара отверстие частично или полностью открывается. При полном открытии закрывается один из входящих потоков, если отверстие шара частично открывается в два патрубка, появляется возможность регулировки температуры при смешении потоков.

Преимущество шарового крана в точной установке, но со временем гладкая поверхность шара, обращённая к потоку, покрывается солевыми отложениями. При движении шара мягкие тефлоновые перегородки истираются, это приводит к нарушению герметичности.

Штоковый кран по своей конструкции представляет устройство из седловины с двумя проходами, по центру седловины движется шток с клапанами, который может полностью перекрыть один из потоков или в среднем положении приоткрыть оба. Недостатком конструкции является высокое гидравлическое сопротивление, которое создаётся зауженной седловиной крана. При неправильном подборе клапанов увеличивается гидравлическое сопротивление, что приводит к перегрузу циркуляционного насоса и перерасходу электроэнергии.


Регулирование системы отопления в частном доме

Владельцу частного дома можно выполнить качественную регулировку сразу всей отопительной системы. Если устанавливается один циркуляционный насос на всю систему отопления на входе обратки в котёл за арматурой регулирования, трёхходовой кран ориентируется таким образом, чтобы из одного потока выходили два. Теплоноситель по одной трубе направляется в котёл, а по другой помимо котла по обводной линии. Температуры прямой сетевой воды при подмесе снижается. Количество теплоносителя в системе остаётся прежним, зато снижается расход топлива.

Регулирование теплоносителя для тёплого пола

В многоквартирных и многоэтажных домах, да ещё с установкой обогревателей пола, необходимо ставить циркуляционные насосы в каждый нагревательный контур для увеличения скорости теплоносителя, чтобы преодолеть гидравлическое сопротивление, которое увеличивается с установкой регулирующей арматуры.

В этом случае трёхходовой кран работает по принципу смешения двух потоков, направляя для обогрева пола смесь прямой и обратки. Важно поддержание максимальной температуры не выше 35 градусов, учитывая, что температура на выходе из котла 60−90 градусов.

В контуре тёплого пола постоянно поддерживается циркуляция.


Автоматическое регулирование системы отопления

Регулирование вручную

имеет свои отрицательные стороны: неточность и длительность. Поворот крана осуществляется с помощью ручки или гайки. Для эффективного управления отоплением применяется автоматическое регулирование. Различают регулирование с электроприводом и терморегулятором.

С электроприводом

Принцип работы заключается в подаче сигнала от датчика температур на регулятор сервомотора. С помощью задатчика задаётся температурный режим всего дома или отдельных помещений.

Сигналы от датчика и задатчика поступают в регулятор, где производится сравнение заданной температуры с температурой в помещениях. От регулятора сигнал передаётся на регулирующий орган — сервопривод трёхходового крана. Сердечник крана поворачивается в нужное положение для обеспечения заданного температурного режима.

Сервопривод можно установить на любой кран, но лучше использовать готовую компактную установку. Без электронного регулирования применение сервомотора не имеет смысла. Современные программы «умный дом» позволяют регулировать температуру в комнатах посылая команду с телефона или компьютера владельца.

dachniki.guru

Принцип действия

Запорный механизм состоит из частей:

  • непроницаемого корпуса из металла;
  • затвора с проходными отверстиями разной формы;
  • переходников.

Направление потока теплоносителя регулируется поворотом подвижного балансира на 90 или 180 градусов, в результате чего проходное отверстие закрывается, и поток тепловой массы меняет направление, передвигаясь в другое отверстие.

Изделие данного типа является частью запорно-регулирующего механизма. В затворе крана предусмотрено 3 отверстия: входное и два выходных. Запорный механизм может устанавливаться в 3-х рабочих положениях, что дает возможность прекратить подачу теплоносителя (в положении «закрыто») иперенаправить его движение (в положении «открыто»).

Рассмотрим детально режимы работы крана:

  1. Полное открытие. В данном случае в сеть поступает только горячая вода, обеспечивая максимальный температурный уровень нагрева теплообменников.
  2. Полное закрытие. Такой режим предусматривает прекращение поступления горячей воды, в результате чего в сеть поступает лишь холодная вода.
  3. Частичное открытие. Данный режим позволяет регулировать температуру рабочей массы для получения оптимального уровня тепла в отопительной системе.

Таким образом, тепловая масса, поступая во входное отверстие, одновременно может проходить через все выходные отверстия или через одно из них.

Установка крана выполняется так, чтобы можно было одновременно подключить и горячую и холодную воду. Направление потока тепловой среды показано непосредственно на устройстве и помечено указателями.

Принцип действия трехходового крана

Разновидности кранов

По методу распределения теплового носителя в системе различают два типа кранов:

  1. Запорные. Механизм предназначен для переключения перемещения рабочей массы из одной трубы в другую посредством шарового элемента. По внешнему виду изделие схоже с обычным вентилем, но с одним различием – имеет вспомогательный выход. Слабой стороной данного вида является отсутствие возможности плавной регулировки потока тепловой жидкости.

  2. Регулирующие. Затвором служит шток, изменение положения которого позволяет регулировать подачу рабочей среды в сеть. Перемещение теплоносителя осуществляется электроприводом, который управляется автоматическим датчиком температуры. Кроме того, используются краны с ручным регулированием температуры массы, однако он менее эффективен.

В зависимости от назначения устройства вентили разделяют:

  1. Смесительный. Служит для поддержания температуры тепловой массы в определенных частях сети посредством смешивания. Изделие оснащено двумя входными отверстиями, которые пропускают горячую и холодную среду и одним выходным, через него разбавленная масса оптимальной температуры поступает прямо в сеть отопления.
  2. Разделительный. Механизм используется для регулировки объема тепловой жидкости в различных элементах отопительной сети. Выполняет перенаправление потока массы из одной системы трубопровода в другую. Наличие одного входа и двух выходов дают возможность разделять рабочую среду, которая поступает в систему, на два потока.

По типу проточной части корпуса вентили бывают:

  1. Пробно-спускные. Монтаж выполняется на различных установках и емкостях. Они оснащены спусковым и присоединительным переходниками.
  2. Полнопроходные. Устанавливаются на трубопровод и имеют пару присоединительных переходников.

В зависимости от способа размещения затвора:

  1. Натяжные. Пробка к поверхности корпуса прислоняется посредством гайки.
  2. Сальниковые. Прижимание затвора выполняется с помощью уплотнительной крышки через набивку.

По типу исполнения изделия различают:

  1. Латунные.
  2. Полипропиленовые.
  3. Стальные.
  4. Чугунные.

По способу монтажа существуют краны:

  1. Для использования с муфтой.
  2. Под сварку.
  3. Для фиксации с фланцем.

В бытовых условиях чаще всего используются вентили с муфтой, это обусловлено простотой, как монтажа, так и демонтажа. По типу муфты устройство оснащено внутренней или внешней резьбой.

Соединение резьбой требует обязательного уплотнения льняным волокном, паклей или специальной герметизирующей лентой путем наматывания его на резьбу трубы слоем до 1 мм. Это обеспечит непроницаемость обвязки и отсутствие протеканий. Кран следует устанавливать на резьбу трубы минимум на 5 полных витков.

Контроль над работой запорной арматуры и регулировка температурного режима тепловой массы производится посредством:

  1. Автоматизированной электромеханической системой. В качестве электропривода может выступать вспомогательный механизм с электрическим двигателем или электромагнит.
  2. Пневматического исполнительного модуля. Считается наименее опасным в эксплуатации, так как отсутствует риск поражения электрическим током.
  3. Ручного способа. Применяя данный метод можно смешивать рабочую среду только в приблизительных соотношениях. В бытовых условиях считается наиболее подходящим и недорогим вариантом.

Для точной регулировки потоков теплоносителя применяются специальные устройства, посредством которых остывшая среда смешивается из обратной трубы в подающую трубу. Расход тепловой массы при этом остается постоянным, а температурный режим регулируется до оптимального уровня.

Разновидности трехходовых кранов

Выбор крана

Правильный выбор трехходового крана зависит от его технических параметров, а также особенностей его монтажа и использования.

Не менее важно знать объем рабочей среды, который каждый трубопровод сможет пропустить через себя на определенном временном отрезке.

Наличие возможности установки привода с автоматизированным управлением. Данное свойство необходимо в случае выбора устройства для использования в системе «теплый пол» водяного типа.

Нелишне обратить внимание на основу, из которой изготовлено устройство. Лучшими считаются латунные краны, которые в меньшей степени подвержены коррозии.

Независимо от того, на каком типе изделия вы остановились, стоит проверить работу затворного механизма, а также поверхность крана на отсутствие повреждений и следов ржавчины.

Особенности установки и эксплуатации

В процессе монтажа и эксплуатации запорной арматуры важно учитывать особенности данного устройства.

При установке следует обратить внимание на направление потока теплоносителя, при этом положение затвора роли не играет – оно может быть как горизонтальное, так и вертикальное. Направление потока тепловой массы должно соответствовать направлению стрелки, расположенной на корпусе крана. Места установки устройства должны обеспечивать надлежащие условия для ремонтных работ и техобслуживания.

Если монтаж крана выполняется сварным способом, температура потока не должна превышать 100 градусов Цельсия на участках соединения изделия с переходниками. В процессе сварки необходимо предупредить попадание частиц окалины и прочих примесей на внутренние поверхности, это защитит механизм от заклинивания.

Настройка работы крана выполняется путем изменения местоположения поворотного затвора таким образом, чтобы при надобности можно было совершать полные и смешанные потоки на выход. Данное условие дает возможность обеспечить оптимальную температуру тепловой массы во всех контурах отопления.

Трехходовое запорное устройство не подходит для конструкций и сетей с высоким внутренним давлением и для установки на трубы диаметром свыше 4 см.

Эксплуатация изделия требует строгого соответствия документации по использованию, если таковые отсутствуют, эксплуатация крана воспрещена.

Блиц-советы

  1. Краны необходимо время от времени проверять на постоянную работоспособность.
  2. Для устройства системы отопления лучше всего применять модели смесительных кранов из меди, однако наилучшим вариантом считаются изделия из нержавеющей стали.
  3. Все элементы трехходового вентиля должны проходить регулярную проверку и техобслуживание. Этим занимается специальные учреждения.
  4. В процессе эксплуатации вентиля необходимо быть крайне осторожным при его полном открывании, в противном случае гидравлическое устройство может дать сбой.

orcmaster.com

Принцип работы

Трехходовой кран оборудован тремя патрубками для подключения линий. Между ними устанавливается вентиль регулирующий подачу воды в два из трех ответвлений. В зависимости от ориентации крана и его подключения он выполняет две функции:

  • смешивание двух потоков теплоносителя на один выход;
  • разделение с одной линии на две выходные.

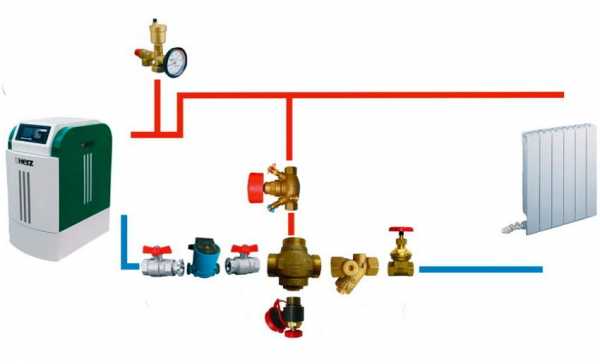

В самом простом варианте радиаторы напрямую подключаются к котлу, последовательно или параллельно. Настраивать отдельно каждый радиатор по тепловой мощности нельзя, допустимо только регулировать температуру теплоносителя в котле.

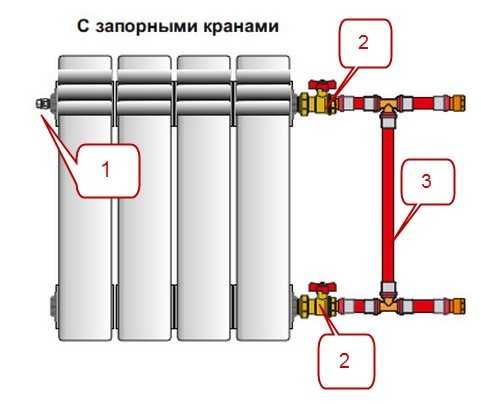

Чтобы все-таки регулировать отдельно каждую батарею, можно вставить байпас параллельно радиатору и после него регулирующий кран игольчатого типа, с помощью которого контролировать количество теплоносителя, проходящего через него.

Байпас при этом нужен для сохранения общего сопротивления всей системы, чтобы не нарушать работу циркуляционного насоса. Однако такой подход весьма накладно реализовывать и сложно эксплуатировать.

Трехходовой клапан фактически совмещает точку подключения байпаса и регулирующей арматуры, делая подключение компактным и легким в управлении. Кроме этого за счет плавной регулировки легче добиться целевой температуры в ограниченном контуре, содержащем один или два радиатора в конкретном помещении.

Принцип работы клапана

Если ограничить часть тока теплоносителя от котла и дополнить его обраткой, водой, возвращающейся от радиатора к котлу, то снижается температура обогрева. Котел при этом продолжает работать в прежнем режиме, поддерживая установленный нагрев воды, скорость обращения воды в нем не снижается, зато уменьшается потребление топлива.

Если используется один циркуляционный насос на всю систему отопления, то он располагается со стороны котла по отношению к включению трехходового клапана. Устанавливают его на обратном входе котла, по которому поступает уже остывшая вода от радиаторов, выступая в роли разделителя потока.

По входу к нему подается горячий теплоноситель от котла, в зависимости от настройки клапана поток разделяется на две части. Часть воды идет к радиатору, а часть сразу же сбрасывается в обратный ход. Когда нужна максимальная тепловая мощность клапан переводят в крайнее положение, при котором соединены вход и выход, ведущий к радиаторам.

Если обогрев не нужен, то весь объем теплоносителя поступает по байпасу в обратку, котел работает только на поддержание температуры в отсутствие реальной теплоотдачи

Недостаток такого подключения – сложная балансировка отопления, чтобы в каждое ответвление и к каждому радиатору поступало одно и то же количество теплоносителя, кроме того при последовательном подключении к крайним радиаторам доходит уже остывшая вода.

Для теплого пола

В многоконтурных системах проще всего разрешить проблему с неравномерным распределением тепла – использование коллекторной группы с циркуляциями насосами на каждом отдельном контуре. Это особенно важно в домах с двумя и более этажами  и большим числом радиаторов или при наличии теплого пола.

Трехходовой клапан при этом работает на смешивание двух потоков. По одному вводу подключается линия от котла, а по второму от трубы обратки. Смешиваясь, вода поступает на выход, подсоединенный к теплообменнику.

Циркуляция воды в трубах теплого пола постоянно поддерживается, что необходимо для равномерного нагрева без перекосов. Фактически горячая вода от котла поступает лишь для подогрева остывающего теплоносителя в контуре теплого пола, а излишек сбрасывается обратно к котлу.

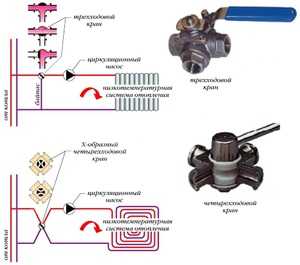

Схема тёплых полов с трёхходовым клапаном

Таким образом, даже в высокотемпературном отоплении, где котел греет воду до 75-90ºС, есть возможность обустроить теплые полы с нагревом 28-31ºС.

Конструкция

Изготавливаются краны для систем отопления низкого давления из:

  • нержавеющей стали;
  • чугуна;
  • латуни.

Больше всего востребованы латунные клапаны, за счет свей долговечности и малых габаритов и массы. Альтернативой становятся стальные устройства. Чугун задействован в водопроводах и системах отопления с большим диаметром магистральных труб диаметром от 40 мм и выше, что в частном доме не востребовано.

По внешнему виду трехходовой кран похож на обычный тройник с утолщением посередине. Внутри имеется три канала, объединенных в одной камере, где располагается регулирующий или запорный механизм. Это может быть кран:

  • штоковый;
  • шаровой.

В штоковых кранах внутри центральной камеры имеется седловина с разделительными перепонками и двумя проходами. Между проходами закреплен на штоке резиновый клапан или шар. Шток может подниматься или опускаться. В крайнем верхнем и нижнем положении полностью перекрывается один из регулируемых выводов. Вода из свободного канала попадает на выходной патрубок.

Подобная конструкция обеспечивает надежное перекрытие каналов, а заодно является надежной и долговечной, однако есть один существенный недостаток.

Седловины имеют достаточно малый радиус, канал в этом месте получается сильно зауженным, что создает дополнительное сопротивление току жидкости. В целом если неправильно подобрать клапан по размеру и пропускной способности, то можно чересчур нагрузить циркуляционный насос, что приведет к перерасходу электроэнергии и снижению запаса прочности.

Утройство трехходового крана

В шаровых кранах шар или иногда цилиндр проворачивается вокруг своей центральной оси в специальной камере, ограниченной тефлоновыми вставками. Внутри шара или цилиндра, выполненного из нержавеющей стали, имеются ходы специальной формы. При повороте одна часть внутреннего канала всегда обращена частично к входу.

Основное достоинство шаровых клапанов в повышенной точности установки, особенно при настойке частичного смешения воды из нескольких источников или разделении основного потока. Однако долговечность шарового крана ниже.

В центральном положении, когда оба выходных канала чуть приоткрыты на пути движения воды, находится гладкая поверхность шара. Если на ней со временем образуется твердый соляной налет, то при дальнейших регулировках повредится уплотнитель, выполненный из тефлонов, а за этим неизбежно последует нарушение герметичности крана.

Автоматические клапаны

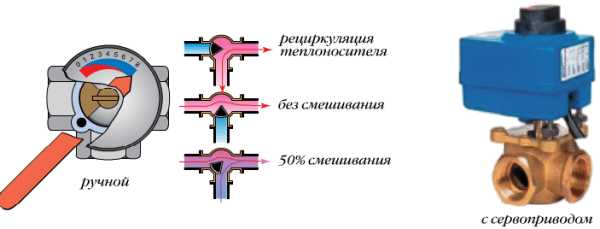

Управление трехходовым краном по умолчанию выполняется вручную, для чего используется вывод штока с одной из сторон крана с поворотной ручкой или гайкой. Однако не всегда удобно пользоваться таким вариантом.

Процесс настройки мощности контура с помощью трехходового клапана не линейный и зависит от температуры обратки, подающей магистрали и мощности теплоотдачи. Если говорить проще, то ручным управлением определяется исключительно пропорция, в которой смешивается вода из разных линий, температура на конечном участке при этом может меняться достаточно долго и не всегда равномерно.

Эффективно управлять клапаном можно автоматически с помощью сервоприводов или специальных гидродинамичных и пневматических термостатных головок, которые смогут быстро и постоянно менять настройку трехходового кран в зависимости от температуры на выходе.

С электроприводом

Сервопривод является прямой аналогией ручному управлению, только сигнал к действию дает не человек напрямую, а электронный блок управления. Это двигатель, способный проворачивать шток и изменять его позицию в зависимости от пришедшего управляющего сигнала.

Практически любой трехходовой клапан с ручным управлением можно оборудовать сервоприводом, однако лучше использовать специальные конструкции, обладающие компактными размерами и оптимизированными для установки электропривода.

Как только получено нужное значение на сервопривод приходит управляющий сигнал, и он меняет положение штока или поворот шара внутри крана. Естественно без электронного блока управления использовать сервоприводы попросту бессмысленно.

Преимущество сервоприводов в возможности максимально автоматизировать работу системы отопления. При включении автоматики в систему «Умный дом» появляется возможность даже устанавливать параметры обогрева со своего мобильного гаджета.

С терморегулятором

Автоматическое регулирование трехходового крана достаточно доверить пневматическому или гидродинамическому термостату. Это механический способ управления. Используется термоголовка, наполненная жидкостью или газом, сильно реагирующим на изменение температуры окружающей среды. Основная реакция – это изменение объема.

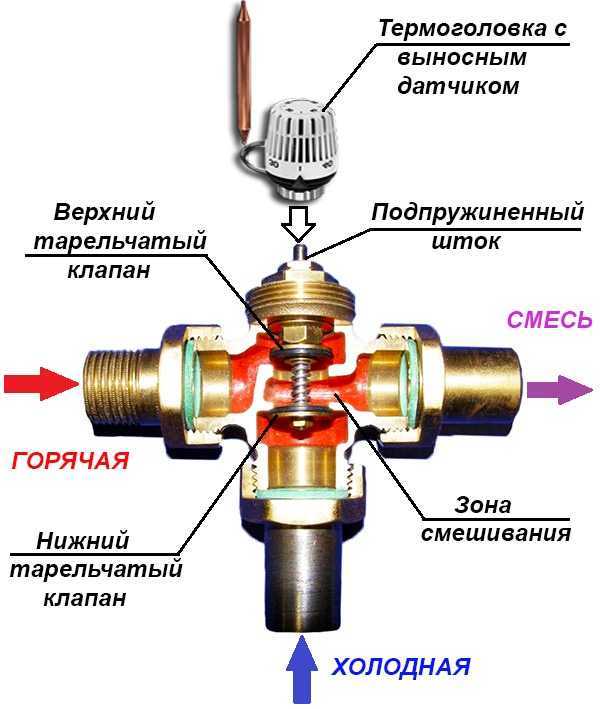

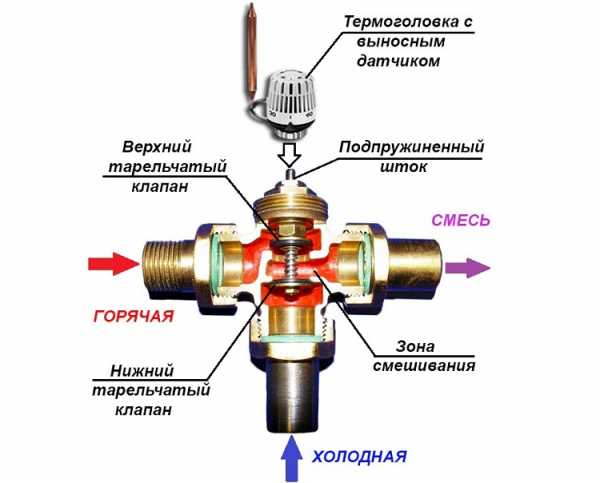

Термоголовка соединена посредством канала с поршнем и подвижным клапаном трехходового крана. При изменении объема термочувствительной среды изменяется и установка крана.

Трехходовые краны с терморегуляторами требуют тщательной предварительной настройки. После установки важно определить предельные значения температуры в точке измерения и привязать к ним крайние положения крана, тем самым определяя диапазон регулировки.

Установка целевой температуры контура с радиаторами или теплого пола производится вручную, регулируя давление в термоголовке. Далее при изменении значения текущего нагрева уже автоматически регулируется пропорция для смешения горячей воды и обратки в трехходовом кране.

Трехходовые краны с терморегулятором востребованы там, где необходимо снизить энергозависимость отопления или же снизить общую стоимость монтажа, так как они дешевле устройств с сервоприводами и не требуют дорогого контроллера для своего функционирования.

udobnovdome.ru

Конструкция и принцип работы

Регулировочный трехходовой кран конструктивно состоит из следующих элементов:

  • металлический корпус;
  • затвор, в котором имеются проходные каналы;
  • 3 патрубка. Два из них предназначены для подключения холодной и горячей воды, а третий — для выхода теплоносителя (в зависимости от вида крана назначение патрубков может отличаться).

Принцип работы трехходового крана в системе отопления заключается в следующем. Предполагается, что к распределительному крану подводятся жидкости от отопительного котла и от обратки. В зависимости от положения крана, через него будет проходить теплоноситель разной температуры:

Устройство и принцип работы трехходового крана
  1. При полностью открытом положении крана горячий теплоноситель будет поступать к радиаторам отопления. Его температура будет соответствовать температуре в котле.
  2. При полностью закрытом кране к радиаторам будет подаваться остывшая вода от обратки.
  3. Если установить какое-то промежуточное положение затвора, вода будет смешиваться. Так можно регулировать ее температуру.

Разновидности трехходовых кранов

Поскольку сейчас в продаже имеются распределительные краны различного предназначения, необходимо понимать разницу между ними, знать конструктивные особенности данных устройств. В этом случае можно будет сделать правильный выбор трехходового крана. Ниже мы рассмотрим, чем различаются изделия разных моделей.

По назначению и принципу работы

Внешне разные типы кранов ничем не отличаются, так как у них имеется 3 патрубка, но принцип работы у них прямо противоположный:

  1. Смесительный кран (регулировочный). Производит смешивание двух потоков теплоносителя. Подвод осуществляется по двум патрубкам, а выход — по одному. Внутри прибора имеется шток с клапаном.
  2. Распределительный кран (запорный). Не смешивает, а разделяет один поток на 2 части. В патрубках установлены клапаны. Когда один клапан открывает проход для теплоносителя, второй перекрывает свою магистраль. Теплоноситель входит в кран через один патрубок, а выходит через два. Такие устройства часто используются для обвязки водонагревателей, в системах с установленными бойлерами, для распределения тепла на несколько помещений.
Ручной шаровой трехходовой кран

Совет: Не пытайтесь разобрать кран, так как это не предусмотрено его конструкцией. Механическое воздействие приведет к поломке устройства.

Материал корпуса
  1. Латунь. Это наиболее популярный сплав металлов, который отличается надежностью и практичностью.
  2. Сталь. Можно встретить гораздо реже. Характеризуется повышенной прочностью, но меньшей, нежели у латуни, долговечностью.
  3. Чугун. В быту не используется. Применяется для монтажа промышленных систем обогрева, в которых трубы имеют диаметр более 40 мм.
По способу монтажа
  1. С помощью муфт.
  2. Фланцевое соединение.
  3. Сварной тип соединения.
Тип механики затвора
  1. Натяжной.
  2. Сальниковый.
Тип запорного устройства
  1. Шаровый.
  2. Конусный.
  3. Цилиндрический.
По принципу управления

Трехходовой кран для домашнего отопления может различаться по способу управления:

1. Ручное управление. Изделия такого типа имеют поворотные ручки, которыми и осуществляется управление потоками теплоносителя. При повороте ручки изменяется пропорция подаваемой из разных линий воды. Недостатком таких механизмов является неравномерное и долгое прогревание отдаленных радиаторов. Такая арматура отличается простым устройством и невысокой стоимостью.

2. Автоматическое управление. Краны, управляемые автоматикой, позволяют обеспечивать обогрев помещений до нужной температуры без участия человека. Причем, обогрев становится более эффективным, радиаторы прогреваются равномерно, нет необходимости постоянно контролировать работу отопительного контура. Управление распределительным краном может осуществляться посредством сервопривода, а также с помощью гидродинамического или пневматического термостата. Ниже мы рассмотрим особенности каждого их таких устройств.

Трехходовой кран с электроприводом

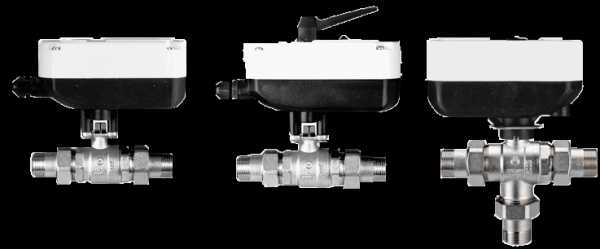

В качестве управляющего элемента используется сервопривод, представляющий собой электрический двигатель. От блока электронного управления на сервопривод поступает команда, согласно которой двигатель изменяет положение шара или штока внутри устройства. Блок управления определяет температуру на выходе из клапана или вычисляет оптимальную настройку по температурам обратки и поступаемой из котла воды.

Трехходовой кран с сервоприводом

Разумеется, устанавливать трехходовой кран для системы отопления с электроприводом без наличия управляющего блока не имеет смысла.

На заметку: Сервоприводом может быть оснащен почти любой трехходовой кран, но рекомендуется использовать для этой цели только специально предназначенную для этого арматуру. Она адаптирована для установки на ней электропривода.

Распределительный кран с терморегулятором

Такое устройство представляет собой кран с термоголовкой, в которую помещены газ или специальная жидкость. Данные компоненты реагируют на изменение температурных показателей окружающей среды. В результате колебаний температуры изменяется объем жидкости или газа, что приводит к автоматическому срабатыванию клапана.

При установке прибора требуется его тщательная настройка. Определяются предельные значения температуры, которые связываются с крайними положениями крана. Тем самым определяется рабочий диапазон, в пределах которого трехходовой кран для отопления с терморегулятором будет изменять температуру теплоносителя. С этой целью производится ручная регулировка давления в термоклапане.

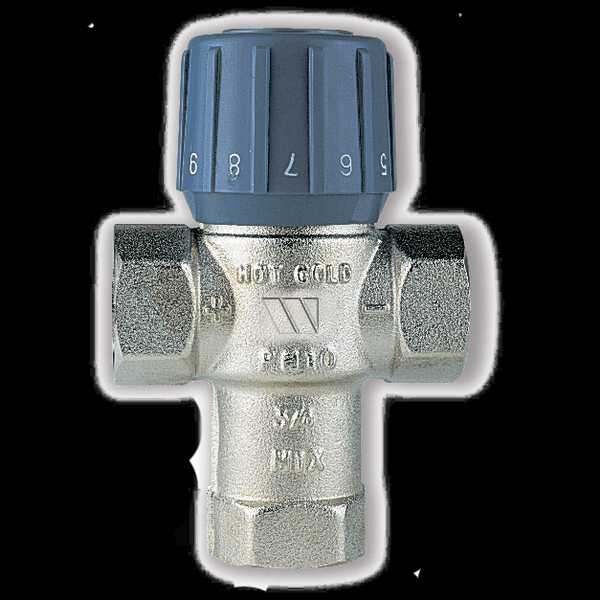

Трехходовой кран для системы отопления с терморегулятором

Теплоноситель циркулирует через устройство до тех пор, пока его температура не изменится до установленного значения. Как только температура выйдет за эти пределы, пропорция смешивания холодной и горячей воды в кране изменится.

Преимущество крана с терморегулятором состоит в том, что для его работы не требуется наличие блока управления. Такие устройства работают автономно, а также обладают приемлемой стоимостью.

Особенности выбора

Для обеспечения максимальной отдачи от отопительного трехходового крана, необходимо его правильно подобрать. Для этого следует придерживаться некоторых рекомендаций:

  • Диаметр крана должен соответствовать диаметру трубопроводов. В этом случае не будет страдать пропускная способность контура, а монтаж будет произведен без использования переходников;
  • Тип соединения должен соответствовать имеющемуся. Например, штуцерное соединение невозможно будет согласовать с фланцевыми разъемами крана;
  • Заранее необходимо решить, будет ли на кране монтироваться сервопривод;
  • Не покупайте бытовые трехходовые краны для систем с высокими показателями давления теплоносителя. Для таких систем существует специальная арматура. Такие же ограничения рекомендуется соблюдать, если диаметр трубопровода превышает 4 см.

Рекомендации по установке

Чтобы добиться максимальной эффективности работы трехходового крана, его не только следует правильно выбрать, но и подсоединить должным образом.

Установка этого изделия ничем не отличается от установки другой арматуры. Желательно в процессе работы принимать в учет следующие рекомендации:

  • Можно не задумываться о пространственном расположении крана. На работу прибора не оказывает влияния его вертикальное или горизонтальное положение;
  • Чтобы установить кран в нужном направлении, взгляните на его корпус. На нем будет видна стрелка, указывающая на направление потока теплоносителя;
  • Регулирующее устройство крана должно располагаться так, чтобы к нему был обеспечен свободный доступ;
  • Если установка проводится сварным способом, важно не допустить попадания внутрь трубопровода окалины или прочего мусора;
  • В процессе сварочных работ необходимо оберегать кран от нагревания. Для этого можно обеспечить ему какой-либо теплоотвод;
  • Перед началом каждого отопительного сезона необходимо проверить работу всей регулирующей и запорной арматуры.

Установив в контур своей отопительной системы качественный трехходовой кран, вы сможете по своему желанию регулировать температуру различных отопительных приборов, контролировать и изменять температуру в отдельных помещениях.

okanalizacii.ru


otoplenie.site

Трехходовой кран для отопления: принцип работы, основные типы и монтаж

Регулирование температуры в доме путем настройки мощности котла не всегда приводит к желаемому результату, особенно при наличии нескольких веток отопления. Намного эффективнее будет установить трехходовой кран для отопления, позволяющим организовать частичную рециркуляцию теплоносителя.

Принцип работы

Трехходовой кран позволяет распределять теплоноситель на две независимые линии, либо смешивать два потока в один. Достигается это за счет использования вентиля, установленного между входным патрубком и двумя выходными. Изменением состояния вентиля можно добиться распределения потока со входного патрубка на два выходных в необходимых пропорциях. Кроме того, с помощью трехходового крана можно направить весь поток на один выход, полностью перекрыв второй.

Подобная схема обеспечивает возможность подмешивания горячей воды, поступающей от котла, к потоку обратки. Регулируя положение клапана, можно настраивать температуру, не прибегая к изменению настроек отопительного котла. Тем самым удается создать оптимальный режим работы отопительного оборудования и сохранить возможность регулирования температуры нагрева радиаторов отопления. Попутно это приводит к значительной экономии энергоносителей.

При наличии в системе единственного циркуляционного насоса его располагают на линии обратки между котлом и трехходовым краном. Такое подключение создает возможность работы отопительной системы в трех режимах:

  • максимальная мощность, когда нагретая вода в полном объеме поступает в радиаторы. Теплоноситель со входного патрубка трехходового крана направляется в патрубок, идущий к радиаторам. Отвод на обратку перекрыт;
  • комбинированный режим. Трехходовый кран распределяет горячий теплоноситель между отопительной магистралью и отводом в обратку. При этом появляется возможность плавного регулирования температуры нагрева радиаторов;
  • рециркуляция. Патрубок отвода на магистраль отопления закрыт, весь поток сразу направляется в обратку. Этот режим используется при необходимости временного отключения отопления без выключения котла.

Возможности трехходовых клапанов задействуются при организации отопления теплыми полами. Максимальная температура в контуре теплого пола не может превышать 35С. В радиаторной же системе температура может достигать 60С и более.

Трехходвый кран в случае с теплыми полами позволяет перенаправит основной поток теплоносителя в обратку или в радиаторную систему. При этом в контуре теплого пола проток существенно уменьшается, не позволяя нагреваться ему сверх заданного уровня.

Конструкция

Чаще всего краны изготавливаются из следующих материалов:

  • чугун;
  • латунь;
  • нержавеющая сталь.

Наиболее распространены латунные модели, поскольку этот металл дешев, но при этом легок и прочен. Нержавеющая сталь используется в более дорогих моделях. Чугунные клапаны применяются на высокопроизводительных системах с трубами большого диаметра.

Внешне трехходовый кран напоминает тройник с вентилем или краном, установленным в точке пересечения трех патрубков. Бывают двух типов:

  • штоковые;
  • шаровые.

Штоковые модели имеют центральную камеру с разделительными стенками и двумя отводами. Между отводами перемещается шток с резиновым или шариковым клапаном. При изменении положения штока происходит перераспределение потока воды между выпускными патрубками.

Достоинством штоковых кранов является точность регулирования и высокая надежность. Однако следует внимательно подходить к его выбору. Диаметр патрубков и радиус седловины могут оказаться значительно меньше, чем диаметр внешнего подключения патрубков крана. Это может привести к снижению эффективности работы отопительной системы и увеличению нагрузки на циркуляционный насос.

В шаровых моделях поток разделятся шаром или цилиндром со сквозным отверстием. Шар вращается в камере с тефлоновыми прокладками. Такая конструкция позволяет точно и быстро отрегулировать систему, однако в плане надежности шаровые модели уступают вентильным. Недолговечность объясняется появлением налета или накипи на поверхности шара и тефлоновом уплотнителе, что ухудшает герметичность.

Автоматические клапаны с электроприводом

Для поддержания в доме стабильной температуры требуется периодическая подстройка положения трехходового крана, связанная с изменением уличной температуры. Управление можно автоматизировать, если подключить его к контроллеру, способному выдавать управляющие сигналы при изменении температуры воздуха.

Непосредственно управление краном производится с помощью электрического сервопривода. Устанавливается он на шток или на ось в случае с шаровой моделью. Монтаж сервопривода возможен практически на любой трехходовый кран. Однако автоматизированных систем отопления целесообразнее использовать трехходовые краны, изначально разработанные под установку сервопривода. Это упростит монтаж и сделает всю конструкцию более компактной.

Автоматические клапаны с терморегулятором

Помимо сервопривода, управлять трехходовым клапаном возможно с помощью термостатической головки. Это устройство работает за счет расширения жидкости или газа, содержащихся в специальной камере. По мере нагрева изменяется объем этих жидкостей или газов, что приводит к вращению управляющего штока.

Использование терморегуляторов избавляет от необходимости применять электронные контроллеры и сервоприводы, требующие подключения электроснабжения. Кроме того, такие системы значительно дешевле.

Однако первоначальная настройка подобных устройств более сложна, поскольку требует подбора оптимального давления в головке, необходимого для достижения нужного уровня термочувствительности.

Установка

При монтаже трехходового крана важно придерживаться общих правил работы с отопительной арматурой:

  • для облегчения монтажа и дальнейшего обслуживания желательно использовать фитинги-американки;
  • трубы подводятся максимально точно под габариты крана;
  • необходимо обеспечить запас свободного пространства для обеспечения возможности снятия крана;
  • управляющий шток должен быть обращен в сторону с максимально свободным доступом.

Кроме того, имеет смысл организовать байпас с запорным краном. Этак конструкция позволит сохранить работоспособность системы отопления на время проведения ремонтных работ на трехходовом кране.

Интересные материалы нашего портала

www.domskotlom.com

Трехходовой кран для отопления - принцип действия, схема и цена

Трехходовой кран для отопления

При проектировании протяженных систем отопления приходится учитывать их характерную особенность – неравномерность распределения тепла. Это происходит в связи с понижением температуры воды в процессе нагрева отопительных элементов.

Трехходовой кран представляет собой вариант тройника с возможностью регулировки температуры теплоносителя.

Принцип действия

Для выполнения основной функции к крану подводится горячая вода от котла и холодная из обратки. Внутри устройства оба потока смешиваются, и на выходе получается нужная температура. Поэтому часто применяется термин «смесительный клапан». Регулировка температуры на выходе производится вращением ручки на кране или в автоматическом режиме с использованием термодатчика.

Схема подключения показана стрелками на корпусе крана, рекомендующими направления движения потока. Смешивание их происходит только при положении ручки регулятора в промежуточном положении. Если кран открыт полностью, через него поступает только горячая вода от котла, при полностью закрытом вентиле – только холодная.

Схема регулирующего крана

Виды смесительных клапанов

Различают два вида таких устройств:

  • Запорные – применяются для переключения потока теплоносителя из одной трубы в другую. Конструкция пропускного устройства применяется обычно шаровая. В таких устройствах регулировка довольно сложна из-за своеобразного устройства запорного механизма.
  • В регулирующих механизмах в качестве запорного элемента применяется шток. Перемещение его производится электромеханическим устройством, управляемым датчиком температуры. Применяются также изделия с ручной регулировкой температуры потока, но такой способ нельзя признать эффективным.

Основными материалами для изготовления таких устройств являются:

  • сталь нержавеющая;
  • латунь;
  • чугун.

По способу затвора или его форме изделия различаются следующим образом:

  • шаровые;
  • цилиндрические;
  • конусные.

Сам затвор тоже может быть посажен разными способами – натяжным или сальниковым. В первом случае регулировка его производится со стороны верха сальником, во втором – гайкой с нижней стороны.

Одно их присоединений будет входным, остальные два выходными. Распределение теплоносителя производится поворотом рукоятки на 90о или 180о. В этих пределах ручку можно установить в любом положении, задавая степень смешивания.

Подобные механизмы применяются в системах отопления с невысоким давлением для быстрого переключения направления потока. Обладая простой конструкцией, такие устройства дешевы. Особенность их состоит в том, что она нуждается в постоянном контроле и обслуживании.

Для качественной регулировки приборов низкой температуры отопления нужны механизмы и устройства, которые могут смешивать остывшую воду из обратки с горячей из котла. При этом количество теплоносителя не изменяется, но корректируются качественные характеристики, то есть температура. В результате не происходит изменения характеристик работы котла с встроенным циркулярным насосом.

Весьма желательно в такой системе иметь байпас, обеспечивающий плавность регулировок.

По способу установки различают устройства:

  • для применения с муфтой;
  • под сварку;
  • для крепления с фланцем.

О достоинствах и недостатках трехходовых механизмов

Как и всякое изделие, эти системы наделены характерными достоинствами и недостатками. К первым относят:

  • невысокое сопротивление гидравлики;
  • малые габаритные размеры;
  • возможность быстрого переключения.

Среди недостатков отмечают:

  • необходимость регулярного обслуживания крана и постоянной смазки;
  • применения значительных крутящих моментов;
  • потребность изделия в постоянной чистке от загрязнений.

Как выбрать кран

Для правильного выбора заборной арматуры необходимо учесть, прежде всего, ее пропускную способность. Кран необходимо подбирать таким образом, чтобы он обеспечивал этот показатель с небольшим перекрытием.

При этом нужно обратить внимание на соответствие присоединительных размеров изделия и сечения трубы. В случае, если они различны, подключение нужно производить с применением переходников.

Обратите внимание на возможность применения сервоприводов, что значительно упрощает настройку и последующее управление системой отопления.

Монтаж, настройка и эксплуатация системы

  1. Важнейшим моментом, который нужно учитывать при установке трехходовых кранов, является направления водяных потоков в системе отопления. Для контроля положения на корпусах кранов, как правило, нанесены стрелки, показывающие правильное направление. Расположение арматуры горизонтально или вертикально для ее работы значения не имеет.
  2. Для систем, собираемых с применением сварки, использование теплового потока с температурой выше 100оС нежелательно. Нельзя также допустить попадания внутрь трубы окалины или мусора после сварки.
  3. Настройка трехходового крана состоит в том, чтобы установить регулирующую заслонку в положение, при котором подмес горячей воды из котла в остывшую обратку, дает оптимальную температуру теплоносителя на входе в систему обогрева. При этом заслонка может быть открыта полностью или также закрыта.
  4. Вся арматура такого типа должна регулярно осматриваться, проверяться и смазываться. Эти работы целесообразно поручать специализированным организациям. Перед запуском в начале сезона обязательно нужно проверить исправность и работоспособность всей запорной арматуры.
  5. Несомненно, обладающие рядом достоинств, эти изделия неприменимы в системах отопления с высоким давлением, а также в трубопроводах диаметром более 40 мм.
  6. Среди не особенно приятных особенностей трехходовых кранов является их повышенная ломкость при регулировке горячего потока. Пользователю нужно производить такие операции крайне осторожно.
  7. В многоконтурных системах отопления такие изделия незаменимы и позволяют полностью решать проблему достижения оптимальной температуры во всех помещениях.

Примеры цен на некоторые изделия

ИзображениеМодель. ХарактеристикиПроизводительЦена (руб)Примечания
Meibes Elomix EM3-40-26, трехходовойMeibesГермания12590
Viallant VRM-3Трехходовой,1 1/4″ViallantГермания16210
Itap 128 ½ 3-хходовойИталия615Рукоятка из алюминия
Meibes Elomix УМ3-32-15, 3-хходовойMeibesГермания7070
Itap 128 1 3-хходовойИталия5960
Itap 128 1/2 3-хходовойИталия4020
Шаровый кран Valtec 361 3/4Италия1110
Шаровый кран трехходовой в/в/в 3/4СТД «Петрович» Россия2790
Нержавеющий 3-хходовой Т-образный шаровый Ру63ИталияДу 8-790Ду 10-820Ду 15 -880Ду 20-1254Ду 25-1255Ду 32-2730Ду 40-4140
3-хходовой с электроприводомARM CR03R (220v)Ду15-3360Ду 20-3370Ду 25-3710

Как видно из приведенных данных, колебания цен на краны различного устройства, весьма значительны. Это зависит от следующих факторов:

  • Материал, из которого изготовлены устройства. Наиболее значительными по цене будут узлы, изготовленные из нержавеющей стали или латуни. Но они и наиболее долговечны в работе.
  • Запорная арматура с ручным управлением стоит заметно дешевле, но и хлопот с ней заметно больше. Меняющаяся температура за окном доставит немало хлопот, придется менять регулировки при каждом ее колебании.
  • Вид запорного устройства. Во многих случаях предпочитают шаровые краны, как наиболее надежные. Для них характерно повышенное усилие на рукоятку регулятора. Это может неблагоприятно повлиять на длительность эксплуатации сервоприводов, приводя к их преждевременному выходу из строя. В таких случаях лучше применять краны с цилиндрической или конической рабочей частью.

Несколько советов и рекомендаций

  1. В развитой системе отопления возможно наличие контуров с одинаковыми требованиями к температуре. В этом случае есть возможность использовать 4-хходовые смесители, работающие на два контура одновременно, то есть – один такой смеситель заменит два 3-хходовых. К тому же понадобится один сервопривод и датчик температуры. По цене эти два устройства различаются незначительно.
  2. Смесительные устройства нужно устанавливать после циркулярного насоса, независимо от количества контуров в ней.
  3. В низкотемпературной системе отопления обязательна установка байпаса.
  4. Эксплуатация разветвленных индивидуальных систем отопления в ручном режиме неэффективна. Применение электронных устройств регулировки режима отопления позволить не только экономить свое время, но и создаст условия для применения экономичного режима его работы.

Индивидуальная тепловая сеть в вашем доме с трехходовыми смесителями сделает ваш дом уютным и экономичным. Успехов вам!

househill.ru

Трехходовой кран для отопления с терморегулятором

Специальные краны для отопления – разновидности и эксплуатация

Если в старых системах центрального отопления встретить кран на радиаторе можно было только для развоздушивания, то сегодня это устройство считается неотъемлемым элементом. Кран для батареи отопления является запорной арматурой шарового типа.

С помощью устройства не только происходит соединение труб с радиаторами, но и обеспечивается контроль над расходом теплоносителя. После установки, краны должны быть в закрытом или открытом состоянии, в противном случае их работоспособность нарушится.

Трехходовой кран для отопления с терморегулятором для системы обогрева

Ниже будем выяснять, какие краны лучше ставить на отопление и почему. Вы узнаете, зачем конкретно они нужны, где и как их монтируют.

Общие сведения

Изделия необходимы для:

  1. Регулировки температуры.
  2. Удаление скопившегося воздуха из системы, иначе он будет препятствовать нормальной циркуляции теплоносителя, и снижать уровень тепла в помещении.
  3. Сброса воды из отопительного контура.
  4. Полного отключения приборов обогрева от системы во время проведения ремонтных работ.

Рассмотрим частые ситуации:

  1. На байпасе – тем самым вы можете переключать систему с принудительной на естественную циркуляцию.
  2. На стояке в многоквартирном доме – это позволяет отключать лишь определенный участок, а не всю отопительную систему при ремонтных работах.
  3. Вверху радиатора с одной стороны.
  4. В местах, где возможно скопление воздуха для его отвода из контура.

При выборе устройства следует помнить, что оно постоянно будет соприкасаться с жидкостью, поэтому конструкция должна быть коррозионно устойчивой. Лучше всего себя зарекомендовали — латунь, покрытая защитным металлическим напылением, и высококачественный полипропилен. Изделия из латуни соединяют с пластиковыми или металлическими трубами фитингами с резьбой. а полипропиленовые – пайкой.

Устанавливаем регулировочный кран для отопления

Совет: внимательно выбирайте краны, чтобы не приобрести подделку, которая похожа на латунь.

Нередко вместо нее предлагают силуминовый сплав, поддающийся коррозии и быстро гниющий, но зато его цена в 2-3 раза ниже. Помните, качественные сантехнические изделия не могут стоить дешево.

Балансировочные краны для системы отопления из латуни

Виды устройств

Ниже представлены основные варианты кранов для отопительной системы:

  1. Регулировочные:
    • могут быть угловыми и прямыми;
    • применяются для контролирования расхода воды своими руками;
    • защищают от протечек;
    • основное преимущество устройств — нет гидравлического удара во время заполнения системы;
    • дают возможность снять батарею отопления без отключения всей системы;
    • высокая герметичность изделий;
    • хорошие гидродинамические характеристики;
    • эстетичный внешний вид колпачков;
    • обычно используют в автономном отоплении.

Недостатки – невозможно точно произвести настройку теплоотдачи из-за отсутствия шкалы температур.

Технологический принцип работы трехходового крана в системе отопления

  1. С термоголовкой, которая оборудована:
    • кольцом, блокирующим и ограничивающим повышение температуры;
    • чувствительным элементом внутри (емкость с газом или жидкостью), который уменьшает или увеличивает поток теплоносителя при тепловых колебаниях.

Есть два типа термоголовок:

  • с ручным регулированием;
  • с автоматическим, установлен сильфон с жидкостью, при нагревании которой изменяется ее объем, что и создает давление на шток.

Совет: производите монтаж на одно- и двухтрубные пластиковые или металлические системы.

Двухходные шаровые краны в системе отопления

Характеристика и особенности оборудования

Из достоинств оборудования можно выделить:

  • удобство использования – можно самостоятельно регулировать температурный режим;
  • экономию средств – кран с термоголовкой позволяет сокращать расход топлива благодаря ограничению повышения температуры.
  • есть режим, защищающий от промерзания .

Инструкция требует устанавливать устройство с терморегулятором перед радиатором. Регулировку поступления воды производят краном, установленным перед терморегулятором отопления .

Установленный на радиатор кран для регулировки отопления

В данном случае используют:

  1. Запорную арматуру шарового типа – эффект от нее незначительный, так как она имеет только два рабочих режима «закрытый» и «открытый».
  2. Конусный вентиль – лучше предыдущего варианта, та как у него есть промежуточное положение, поэтому его можно закрывать не полностью. Недостаток устройства – вентиль нужно возвращать в исходное положение и постоянно его контролировать.

Автоматический электрический кран отопителя

  1. Автоматический терморегулятор – считается самым удобным и надежным. Недостаток — на однотрубных контурах необходимо устанавливать байпас, а само оборудование следует подбирать индивидуально.

Популярные марки устройств

  1. Itap (Италия) — высокое качество и долговечность использования. В системах обогрева применяют универсальные шаровые краны.
    Достоинства:
    • универсальность;
    • технологичность;
    • стойкость к коррозии.

На фото – шаровый кран Itap

  1. Oventrop – конструкция состоит из разборного никелированного корпуса, наружная резьба позволяет добиться плотного соединения, устройства могут выдерживать высокое давление.
  2. Danfoss – компактные, практичные и эстетичные изделия, удобны в эксплуатации, устойчивы к коррозии, стоимость доступная и монтаж не вызывает проблем.
  3. Luxor – материал корпуса латунь с низким содержанием свинца, поверх нее наносят никелевое покрытие. Достоинства – устройства можно устанавливать на любые типы труб, они имеют высокие гидродинамические характеристики, двойное уплотнение, экономят энергию и не замерзают.

Мы выяснили сегодня, какие краны лучше для отопления и почему при самостоятельной сборке системы их необходимо учитывать. С их помощью удается не только контролировать поток теплоносителя через прибор, но и регулировать в ручном или автоматическом режиме нагрев воздуха в отдельно взятом помещении.

Есть два основных типа оборудования – с термоголовкой или без, в первом случае точность выставления температуры гораздо выше. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Трехходовой клапан для отопления с терморегулятором: виды и преимущества

Одним из главных залогов комфорта в доме в холодное время года является тепло, которое обеспечивает отопительная система. Сегодня система водяного отопления включает в себя не только батареи, трубы и котел, но и менее заметные, но важные элементы. Одним из них является запорно-регулирующая арматура, в частности, трехходовой клапан для отопления с терморегулятором. Давайте разберемся, почему эта часть системы так важна и для чего она предназначена.

Трехходовой клапан — одна из самых важных частей системы отопления

За что отвечает трехходовой клапан для отопления с терморегулятором

Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.

Трехходовой клапан обеспечивает эффективность и экономичность отопительной системы за счет регулирования теплового потока

Для чего регулировать тепловой поток

Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.

В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.

Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации. Факторы, влияющие на работу радиатора, различны:

  • температурные перепады на улице;
  • солнечная активность;
  • сила ветра;
  • наличие бытовых приборов, генерирующих тепло.

Схема отопления с трехходовым клапаном

В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.

Поддержание комфортной температуры с помощью трехходового клапана для отопления

Есть два пути регулировки выделяемой радиатором энергии:

  1. Качественное изменение свойств радиатора.
  2. Количественное регулирование выделяемого тепла.

В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

Качественное изменение свойств радиатора

Для того чтобы регулировать микроклимат в помещении, можно перевести генератор тепла в другой режим работы – в результате чего меняется температура поступающей к радиаторам воды.

Наличие трехходового клапана позволяет регулировать климат в помещении при любом типе отопления

Переключить режим можно на настенном котле, если речь идет о загородном доме. Однако, ситуация куда сложнее в случае с котельной городского микрорайона.

Полезный совет! В случае городской квартиры, когда у вас нет доступа к котельной, остается регулировать энергию, уже выделяемую теплоносителем.

Количественная регулировка теплового потока при помощи трехходового крана для отопления с терморегулятором

В случае когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором. Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности. Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.

Предел регулировки теплового потока

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора.

Устройство трехходового клапана для отопления

Чтобы понять, как работают трехходовые клапаны в системе отопления, важно разобраться в его устройстве.

Конструкция трехходового клапана для отопления

Визуально данный прибор выглядит как обычный металлический тройник. В качестве материала для изготовления клапана обычно используют латунь, иногда берется чугун или сталь. В корпусе прибора три патрубка.

Однако, внутри тройника находится механизм, на котором и основан принцип работы трехходовых клапанов. Он автоматически регулирует тепловые потоки, позволяя поддерживать в комнате комфортный микроклимат.

Принцип работы трехходовых клапанов в системе отопления в зависимости от типа исполнительного механизма

Существует два типа исполнительных механизмов, влияющих на работу трехходового клапана в системе отопления.

Типы исполнительного механизма трехходового клапана:

Тип исполнительного механизма

Выбираем и устанавливаем трехходовой клапан для системы отопления

Сегодня многие современные котельные оборудуются трехходовыми кранами, позволяющими поддерживать нужные параметры теплоносителя в контурах системе отопления.

Трёхходовой клапан с сервоприводом

Иными словами, это устройство нужно в тех случаях, когда для поступления в несколько контуров системы необходима вода с разной температурой. В этой статье мы расскажем о конструкции, системе, принципе работы и особенностях выбора клапана и какова схема его подключения.

1 Описание устройства и конструкция

Трехходовой кран для отопления зачастую с виду представляет тройник, выполненный из бронзы или латуни, на верхней части которого расположена шайба для регулировки. Под шайбой вы можете увидеть термочувствительное устройство, предназначением которого является активация рабочего штока, выходящая из корпуса.

С внутренней стороны штока установлен конусообразный элемент, который надежно и герметично установлен в так называемом седле. Ниже приведены основные компоненты, из которых состоит система клапан — терморегулятор:

  • непосредственно сам корпус;
  • вставка терморегулятора;
  • конусообразный компонент;
  • шток;
  • так называемое седло;
  • основной элемент – камера разгрузки по давлению;
  • уплотнительный компонент.

к меню ↑

1.1 Принцип функционирования

Принцип работы клапана с электроприводом или для манометра заключается в следующем. Жидкость проходит через передний и правый шланги системы до того момента, пока температурный режим не увеличится до необходимого уровня.

Схема включения трехходового клапана в систему отопления

Суть функционирования заключается в том, чтобы выдержать необходимую температуру на выходе из котла в нужных пределах.

В том случае, если параметры носителя выходят за необходимые пределы, внешний элемент будет жать на шток. В этот момент, когда шток перемещается, конусообразный компонент будет выходить из седла, в результате чего будет открыто сообщение между всеми каналами. Эта процедура будет производиться до того момента, пока передний патрубок не перекроется полностью, если температура жидкости не начнет меняться.

В продаже также можно найти терморегулятор для котлов или манометра с другим типом механизма клапана, который по своему строению схож с шаровым краном. В таком устройстве, вместо седла с конусообразным элементом, расположена шаровая деталь со специальной выборкой.

В этом случае при перераспределении водных потоков привод системы терморегулятора не нажимает, а вращает шток с установленным сверху шаром.

На сегодняшний день терморегулятор с шаровым компонентом не обладают большим пропускным показателем, поэтому они используются в бытовых отопительных системах. Есть еще одна разновидность устройств: вместо шарика на штоке вмонтирован сектор. Рабочий элемент сектора может перекрывать полностью один или частично два водных потока.

2 Классификация по типу приводов

Как вы могли догадаться, в ходе эксплуатации управление клапаном обеспечивает терморегулятор, особенно важно что управление для котельных или манометра производится благодаря внешнему приводу.

Устройство трехходового клапана (вид в разрезе)

По приводу устройства классифицируются следующим образом:

  1. Обычный термостатический привода клапана жмет на шток благодаря жидкой смеси, находящейся внутри, которая чувствительна к температурным перепадам. Как правило, обычный бытовой терморегулятор оборудованы таким видом управляемого устройства. Он без проблем демонтируется, если необходимо изменить тип привода.
  2. Система может управляться термостатическим элементом, которая также оснащается чувствительным компонентом, реагирующим на температурные перепады. Для того, чтобы произвести регулировку потоков по системе, терморегулятор также оснащается съемным температурным датчиком. Как показывает практика, такие клапаны позволяют более точно производить регулировку.
  3. Не менее востребованными являются клапаны с электроприводом, управление которыми осуществляется благодаря контроллерам. Электрические регуляторы постоянно осуществляют мониторинг характеристик теплоносителя и, при необходимости, предупреждают об их изменении контроллер, который, собственно, и определяет работу с терморегулятором и электроприводом.
  4. Более простым вариантом предыдущего устройства является газовый терморегулятор для манометра, оборудованный сервоприводом. Такие устройства для котла и манометра не оснащаются контроллерами, управление осуществляется при помощи крана, когда тот получает сигналы от температурного регулятора. Зачастую они используются вместе с трехходовыми регуляторами, оснащенными шаровой или секторной деталью.

к меню ↑

2.1 Преимущества

Преимущества устройства для котла или манометра приведены ниже:

  • простота установки;
  • может работать без присмотра;
  • легкость в эксплуатации и дальнейшем обслуживании;
  • долгий срок службы;
  • при необходимости ремонт может быть произведен своими руками;
  • герметичность устройства;
  • маленькое гидравлическое сопротивление;
  • отсутствуют зоны для застоя жидкости.

к меню ↑

2.2 Схема подключения

Подключение устройства для манометра или отопительной системы осуществляется по схеме с первичным контуром циркуляции, приведенной ниже.

Схема установки смесительного трехходового клапана в системе отопления

По схеме жидкость перемещается по первичному контуру до того момента, пока не нагреется до необходимой температуры, которая, как правило, составляет от 40 до 50 ºC. Затем начинает работать шток, открывающий холодный водный поток. Чтобы схема функционировала должным образом, насос следует вмонтировать после трехходового крана.

Схема может быть продолжена обустройством вторичного циркуляционного круга, где главным элементом является насос и непосредственно сам терморегулятор. Во вторичном контуре горячая вода добавляется в систему при необходимости, а благодаря насосу поток циркулирует по всему контуру. Контроллер осуществляет управление насосом и самим краном.

2.3 Особенности выбора и установки

На что следует обратить внимание при покупке устройства:

  1. Во-первых, диаметр выходов терморегулятора должен быть равен диаметру труб системы. Как правило, этот показатель составляет от 2 до 4 см. При отсутствии нужного размера в магазине вам потребуется приобрести переходник.
  2. Во-вторых, обратите внимание на то, какой пропускной показатель трубы.
  3. В том случае, если арматура приобретается для обустройства системы теплых полов, следует проверить – можно ли будет подсоединить сервопривод.

Если вы никогда ранее не сталкивались с необходимостью покупки клапана, то рекомендуем вам обратиться за помощью к специалистам, либо же получить от них консультацию. Если в процессе монтажа вы допустите неточности, со временем это может стать причиной перепадов температурных режимов. Более того, это может спровоцировать повреждение трубопровода в целом.

Смонтированный смесительный узел с трехходовым клапаном

Монтаж устройства осуществляется таким образом, чтобы стрелки на корпусе показывали на направление водяного потока. Если производятся сварочные работы, не допустите перегрева элемента. Место для установки должно быть подобрано таким образом, чтобы при необходимости у вас всегда был доступ к крану.

Не лишним будет и установка фильтров, особенно, если теплоноситель будет низкого качества. Фильтр лучше выбирать качественный, поскольку время от времени его необходимо будет менять.

Как видите, в процессе выбора устройства в целом не должно возникнуть проблем. Единственное, к чему следует подойти ос всей серьезностью – это монтаж на терморегулятор. Если вы никогда ранее не сталкивались с такой задачей, то лучше будет заплатить деньги профессионалам, зато вы всегда будете уверены в том, что ваша система отопления будет работать долго и надежно.

2.4 Автоматическое управление температурой в доме с помощью трехходового клапана и термостата (видео)

Источники: http://gidroguru.com/vodosnabzhenie/kran/1974-krany-dlya-otopleniya, http://remoo.ru/otoplenie/trekhkhodovoj-klapan-dlya-otopleniya-s-termoregulyatorom/, http://stroypotencial.ru/vodyanoe-otoplenie/trexxodovoj-klapan.html

teplosten24.ru

Принцип действия трехходовой кран для отопления


Трехходовой кран для отопления - принцип работы, установка и подключение

Трехходовой кран — изделие с тремя отверстиями, в котором посредством запорного устройства осуществляется перераспределение теплового носителя в отопительной системе. Его назначение – равномерное распределение тепла и поддержание оптимальной температуры тепловой массы в сети отопления.

Использование крана имеет неоспоримые преимущества: компактность и небольшой вес, высокая непроницаемость затворного механизма, сокращение времени и денежных средств на установку и техобслуживание системы отопления, возможность эффективного и правильного переключения трубопровода и перенаправления движения теплоносителя.

Не менее важно учесть и существующие недостатки изделия, такие как необходимость регулярно прочищать и смазывать, применение только на трубах небольшого диаметра.

Принцип действия

Запорный механизм состоит из частей:

  • непроницаемого корпуса из металла;
  • затвора с проходными отверстиями разной формы;
  • переходников.

Направление потока теплоносителя регулируется поворотом подвижного балансира на 90 или 180 градусов, в результате чего проходное отверстие закрывается, и поток тепловой массы меняет направление, передвигаясь в другое отверстие.

Изделие данного типа является частью запорно-регулирующего механизма. В затворе крана предусмотрено 3 отверстия: входное и два выходных. Запорный механизм может устанавливаться в 3-х рабочих положениях, что дает возможность прекратить подачу теплоносителя (в положении «закрыто») иперенаправить его движение (в положении «открыто»).

Рассмотрим детально режимы работы крана:

  1. Полное открытие. В данном случае в сеть поступает только горячая вода, обеспечивая максимальный температурный уровень нагрева теплообменников.
  2. Полное закрытие. Такой режим предусматривает прекращение поступления горячей воды, в результате чего в сеть поступает лишь холодная вода.
  3. Частичное открытие. Данный режим позволяет регулировать температуру рабочей массы для получения оптимального уровня тепла в отопительной системе.

Таким образом, тепловая масса, поступая во входное отверстие, одновременно может проходить через все выходные отверстия или через одно из них.

Установка крана выполняется так, чтобы можно было одновременно подключить и горячую и холодную воду. Направление потока тепловой среды показано непосредственно на устройстве и помечено указателями.

Принцип действия трехходового крана

Разновидности кранов

По методу распределения теплового носителя в системе различают два типа кранов:

  1. Запорные. Механизм предназначен для переключения перемещения рабочей массы из одной трубы в другую посредством шарового элемента. По внешнему виду изделие схоже с обычным вентилем, но с одним различием – имеет вспомогательный выход. Слабой стороной данного вида является отсутствие возможности плавной регулировки потока тепловой жидкости.
  2. Регулирующие. Затвором служит шток, изменение положения которого позволяет регулировать подачу рабочей среды в сеть. Перемещение теплоносителя осуществляется электроприводом, который управляется автоматическим датчиком температуры. Кроме того, используются краны с ручным регулированием температуры массы, однако он менее эффективен.

В зависимости от назначения устройства вентили разделяют:

  1. Смесительный. Служит для поддержания температуры тепловой массы в определенных частях сети посредством смешивания. Изделие оснащено двумя входными отверстиями, которые пропускают горячую и холодную среду и одним выходным, через него разбавленная масса оптимальной температуры поступает прямо в сеть отопления.
  2. Разделительный. Механизм используется для регулировки объема тепловой жидкости в различных элементах отопительной сети. Выполняет перенаправление потока массы из одной системы трубопровода в другую. Наличие одного входа и двух выходов дают возможность разделять рабочую среду, которая поступает в систему, на два потока.

По типу проточной части корпуса вентили бывают:

  1. Пробно-спускные. Монтаж выполняется на различных установках и емкостях. Они оснащены спусковым и присоединительным переходниками.
  2. Полнопроходные. Устанавливаются на трубопровод и имеют пару присоединительных переходников.

В зависимости от способа размещения затвора:

  1. Натяжные. Пробка к поверхности корпуса прислоняется посредством гайки.
  2. Сальниковые. Прижимание затвора выполняется с помощью уплотнительной крышки через набивку.

По типу исполнения изделия различают:

  1. Латунные.
  2. Полипропиленовые.
  3. Стальные.
  4. Чугунные.

По способу монтажа существуют краны:

  1. Для использования с муфтой.
  2. Под сварку.
  3. Для фиксации с фланцем.

В бытовых условиях чаще всего используются вентили с муфтой, это обусловлено простотой, как монтажа, так и демонтажа. По типу муфты устройство оснащено внутренней или внешней резьбой.

Соединение резьбой требует обязательного уплотнения льняным волокном, паклей или специальной герметизирующей лентой путем наматывания его на резьбу трубы слоем до 1 мм. Это обеспечит непроницаемость обвязки и отсутствие протеканий. Кран следует устанавливать на резьбу трубы минимум на 5 полных витков.

Под сварку трехходовой вентиль устанавливается на трубопроводах с повышенным уровнем безопасности. Такой способ соединения позволяет выдерживать очень высокое рабочее давление. Кроме того, сварочное соединение применяется при установке магистралей подземным методом.

Контроль над работой запорной арматуры и регулировка температурного режима тепловой массы производится посредством:

  1. Автоматизированной электромеханической системой. В качестве электропривода может выступать вспомогательный механизм с электрическим двигателем или электромагнит.
  2. Пневматического исполнительного модуля. Считается наименее опасным в эксплуатации, так как отсутствует риск поражения электрическим током.
  3. Ручного способа. Применяя данный метод можно смешивать рабочую среду только в приблизительных соотношениях. В бытовых условиях считается наиболее подходящим и недорогим вариантом.

Для точной регулировки потоков теплоносителя применяются специальные устройства, посредством которых остывшая среда смешивается из обратной трубы в подающую трубу. Расход тепловой массы при этом остается постоянным, а температурный режим регулируется до оптимального уровня.

Разновидности трехходовых кранов

Выбор крана

Правильный выбор трехходового крана зависит от его технических параметров, а также особенностей его монтажа и использования.

Прежде всего, следует учесть, какой диаметр изделия необходим для подключения к трубопроводу. Обычно он составляет 2-4 см в зависимости от системы отопления. Если подобрать устройство необходимого диаметра невозможно – применяются переходники.

Не менее важно знать объем рабочей среды, который каждый трубопровод сможет пропустить через себя на определенном временном отрезке.

Наличие возможности установки привода с автоматизированным управлением. Данное свойство необходимо в случае выбор

teplo-ltd.ru

Трехходовые краны для отопления


Трехходовой кран для отопления и его особенности

Чтобы создать комфортную температуру в отапливаемом помещении, необходимо грамотно распределить потоки воды в контуре обогрева. Например, иногда вода в контуре слишком горячая, поэтому ее можно разбавить остывшей водой, взятой из обратки. Эту и подобного рода функции выполняют элементы запорно-регулирующей арматуры, в частности, трехходовой кран для отопления. Благодаря перераспределению жидкостей, удается добиться нужной температуры теплоносителя, подаваемого к радиаторам отопления.

Таким образом, можно перечислить основные функции трехходового крана:

  • регулировка температуры теплоносителя, поступающего на радиаторы, посредством его смешивания;
  • перераспределение потока теплоносителя в системе.

Конструкция и принцип работы

Регулировочный трехходовой кран конструктивно состоит из следующих элементов:

  • металлический корпус;
  • затвор, в котором имеются проходные каналы;
  • 3 патрубка. Два из них предназначены для подключения холодной и горячей воды, а третий — для выхода теплоносителя (в зависимости от вида крана назначение патрубков может отличаться).

Принцип работы трехходового крана в системе отопления заключается в следующем. Предполагается, что к распределительному крану подводятся жидкости от отопительного котла и от обратки. В зависимости от положения крана, через него будет проходить теплоноситель разной температуры:

Устройство и принцип работы трехходового крана
  1. При полностью открытом положении крана горячий теплоноситель будет поступать к радиаторам отопления. Его температура будет соответствовать температуре в котле.
  2. При полностью закрытом кране к радиаторам будет подаваться остывшая вода от обратки.
  3. Если установить какое-то промежуточное положение затвора, вода будет смешиваться. Так можно регулировать ее температуру.

Разновидности трехходовых кранов

Поскольку сейчас в продаже имеются распределительные краны различного предназначения, необходимо понимать разницу между ними, знать конструктивные особенности данных устройств. В этом случае можно будет сделать правильный выбор трехходового крана. Ниже мы рассмотрим, чем различаются изделия разных моделей.

Внешне разные типы кранов ничем не отличаются, так как у них имеется 3 патрубка, но принцип работы у них прямо противоположный:

  1. Смесительный кран (регулировочный). Производит смешивание двух потоков теплоносителя. Подвод осуществляется по двум патрубкам, а выход — по одному. Внутри прибора имеется шток с клапаном.
  2. Распределительный кран (запорный). Не смешивает, а разделяет один поток на 2 части. В патрубках установлены клапаны. Когда один клапан открывает проход для теплоносителя, второй перекрывает свою магистраль. Теплоноситель входит в кран через один патрубок, а выходит через два. Такие устройства часто используются для обвязки водонагревателей, в системах с установленными бойлерами, для распределения тепла на несколько помещений.
Ручной шаровой трехходовой кран

Совет: Не пытайтесь разобрать кран, так как это не предусмотрено его конструкцией. Механическое воздействие приведет к поломке устройства.

Материал корпуса
  1. Латунь. Это наиболее популярный сплав металлов, который отличается надежностью и практичностью.
  2. Сталь. Можно встретить гораздо реже. Характеризуется повышенной прочностью, но меньшей, нежели у латуни, долговечностью.
  3. Чугун. В быту не используется. Применяется для монтажа промышленных систем обогрева, в которых трубы имеют диаметр более 40 мм.
По способу монтажа
  1. С помощью муфт.
  2. Фланцевое соединение.
  3. Сварной тип соединения.
  1. Шаровый.
  2. Конусный.
  3. Цилиндрический.

Трехходовой кран для домашнего отопления может различаться по способу управления:

1. Ручное управление. Изделия такого типа имеют поворотные ручки, которыми и осуществляется управление потоками теплоносителя. При повороте ручки изменяется пропорция подаваемой из разных линий воды. Недостатком таких механизмов является неравномерное и долгое прогревание отдаленных радиаторов. Такая арматура отличается простым устройством и невысокой стоимостью.

2. Автоматическое управление. Краны, управляемые автоматикой, позволяют обеспечивать обогрев помещений до нужной температуры без участия человека. Причем, обогрев становится более эффективным, радиаторы прогреваются равномерно, нет необходимости постоянно контролировать работу отопительного контура. Управление распределительным краном может осуществляться посредством сервопривода, а также с помощью гидродинамического или пневматического термостата. Ниже мы рассмотрим особенности каждого их таких устройств.

Трехходовой кран с электроприводом

В качестве управляющего элемента используется сервопривод, представляющий собой электрический двигатель. От блока электронного управления на сервопривод поступает команда, согласно которой двигатель изменяет положение шара или штока внутри устройства. Блок управления определяет температуру на выходе из клапана или вычисляет оптимальную настройку по температурам обратки и поступаемой из котла воды.

Трехходовой кран с сервоприводом

Разумеется, устанавливать трехходовой кран для системы отопления с электроприводом без наличия управляющего блока не имеет смысла.

На заметку: Сервоприводом может быть оснащен почти любой трехходовой кран, но рекомендуется использовать для этой цели только специально предназначенную для этого арматуру. Она адаптирована для установки на ней электропривода.

Распределительный кран с терморегулятором

Такое устройство представляет собой кран с термоголовкой, в которую помещены газ или специальная жидкость. Данные компоненты реагируют на изменение температурных показателей окружающей среды. В результате колебаний температуры изменяется объем жидкости или газа, что приводит к автоматическому срабатыванию клапана.

При установке прибора требуется его тщательная настройка. Определяются предельные значения температуры, которые связываются с крайними положениями крана. Тем самым определяется рабочий диапазон, в пределах которого трехходовой кран для отопления с терморегулятором будет изменять температуру теплоносителя. С этой целью производится ручная регулировка давления в термоклапане.

Трехходовой кран для системы отопления с терморегулятором

Теплоноситель циркулирует через устройство до тех пор, пока его температура не изменится до установленного значения. Как только температура выйдет за эти пределы, пропорция смешивания холодной и горячей воды в кране изменится.

Преимущество крана с терморегулятором состоит в том, что для его работы не требуется наличие блока управления. Такие устройства работают автономно, а также обладают приемлемой стоимостью.

Особенности выбора

Для обеспечения максимальной отдачи от отопительного трехходового крана, необходимо его правильно подобрать. Для этого следует придерживаться некоторых рекомендаций:

  • Диаметр крана должен соответствовать диаметру трубопроводов. В этом случае не будет страдать пропускная способность контура, а монтаж будет произведен без использования переходников;
  • Тип соединения должен соответствовать имеющемуся. Например, штуцерное соединение невозможно будет согласовать с фланцевыми разъемами крана;
  • Заранее необходимо решить, будет ли на кране монтироваться сервопривод;
  • Не покупайте бытовые трехходовые краны для систем с высокими показателями давления теплоносителя. Для таких систем существует специальная арматура. Такие же ограничения рекомендуется соблюдать, если диаметр трубопровода превышает 4 см.

Рекомендации по установке

Чтобы добиться максимальной эффективности работы трехходового крана, его не только следует правильно выбрать, но и подсоединить

teplo-ltd.ru

Трехходовой кран для отопления с терморегулятором

Специальные краны для отопления – разновидности и эксплуатация

Если в старых системах центрального отопления встретить кран на радиаторе можно было только для развоздушивания, то сегодня это устройство считается неотъемлемым элементом. Кран для батареи отопления является запорной арматурой шарового типа.

С помощью устройства не только происходит соединение труб с радиаторами, но и обеспечивается контроль над расходом теплоносителя. После установки, краны должны быть в закрытом или открытом состоянии, в противном случае их работоспособность нарушится.

Трехходовой кран для отопления с терморегулятором для системы обогрева

Ниже будем выяснять, какие краны лучше ставить на отопление и почему. Вы узнаете, зачем конкретно они нужны, где и как их монтируют.

Общие сведения

Изделия необходимы для:

  1. Регулировки температуры.
  2. Удаление скопившегося воздуха из системы, иначе он будет препятствовать нормальной циркуляции теплоносителя, и снижать уровень тепла в помещении.
  3. Сброса воды из отопительного контура.
  4. Полного отключения приборов обогрева от системы во время проведения ремонтных работ.

Рассмотрим частые ситуации:

  1. На байпасе – тем самым вы можете переключать систему с принудительной на естественную циркуляцию.
  2. На стояке в многоквартирном доме – это позволяет отключать лишь определенный участок, а не всю отопительную систему при ремонтных работах.
  3. Вверху радиатора с одной стороны.
  4. В местах, где возможно скопление воздуха для его отвода из контура.

При выборе устройства следует помнить, что оно постоянно будет соприкасаться с жидкостью, поэтому конструкция должна быть коррозионно устойчивой. Лучше всего себя зарекомендовали — латунь, покрытая защитным металлическим напылением, и высококачественный полипропилен. Изделия из латуни соединяют с пластиковыми или металлическими трубами фитингами с резьбой. а полипропиленовые – пайкой.

Устанавливаем регулировочный кран для отопления

Совет: внимательно выбирайте краны, чтобы не приобрести подделку, которая похожа на латунь.

Нередко вместо нее предлагают силуминовый сплав, поддающийся коррозии и быстро гниющий, но зато его цена в 2-3 раза ниже. Помните, качественные сантехнические изделия не могут стоить дешево.

Балансировочные краны для системы отопления из латуни

Виды устройств

Ниже представлены основные варианты кранов для отопительной системы:

  1. Регулировочные:
    • могут быть угловыми и прямыми;
    • применяются для контролирования расхода воды своими руками;
    • защищают от протечек;
    • основное преимущество устройств — нет гидравлического удара во время заполнения системы;
    • дают возможность снять батарею отопления без отключения всей системы;
    • высокая герметичность изделий;
    • хорошие гидродинамические характеристики;
    • эстетичный внешний вид колпачков;
    • обычно используют в автономном отоплении.

Недостатки – невозможно точно произвести настройку теплоотдачи из-за отсутствия шкалы температур.

Технологический принцип работы трехходового крана в системе отопления

  1. С термоголовкой, которая оборудована:
    • кольцом, блокирующим и ограничивающим повышение температуры;
    • чувствительным элементом внутри (емкость с газом или жидкостью), который уменьшает или увеличивает поток теплоносителя при тепловых колебаниях.

Есть два типа термоголовок:

  • с ручным регулированием;
  • с автоматическим, установлен сильфон с жидкостью, при нагревании которой изменяется ее объем, что и создает давление на шток.

Совет: производите монтаж на одно- и двухтрубные пластиковые или металлические системы.

Двухходные шаровые краны в системе отопления

Характеристика и особенности оборудования

Из достоинств оборудования можно выделить:

  • удобство использования – можно самостоятельно регулировать температурный режим;
  • экономию средств – кран с термоголовкой позволяет сокращать расход топлива благодаря ограничению повышения температуры.
  • есть режим, защищающий от промерзания .

Инструкция требует устанавливать устройство с терморегулятором перед радиатором. Регулировку поступления воды производят краном, установленным перед терморегулятором отопления .

Установленный на радиатор кран для регулировки отопления

В данном случае используют:

  1. Запорную арматуру шарового типа – эффект от нее незначительный, так как она имеет только два рабочих режима «закрытый» и «открытый».
  2. Конусный вентиль – лучше предыдущего варианта, та как у него есть промежуточное положение, поэтому его можно закрывать не полностью. Недостаток устройства – вентиль нужно возвращать в исходное положение и постоянно его контролировать.

Автоматический электрический кран отопителя

  1. Автоматический терморегулятор – считается самым удобным и надежным. Недостаток — на однотрубных контурах необходимо устанавливать байпас, а само оборудование следует подбирать индивидуально.

Популярные марки устройств

  1. Itap (Италия) — высокое качество и долговечность использования. В системах обогрева применяют универсальные шаровые краны.
    Достоинства:
    • универсальность;
    • технологичность;
    • стойкость к коррозии.

На фото – шаровый кран Itap

  1. Oventrop – конструкция состоит из разборного никелированного корпуса, наружная резьба позволяет добиться плотного соединения, устройства могут выдерживать высокое давление.
  2. Danfoss – компактные, практичные и эстетичные изделия, удобны в эксплуатации, устойчивы к коррозии, стоимость доступная и монтаж не вызывает проблем.
  3. Luxor – материал корпуса латунь с низким содержанием свинца, поверх нее наносят никелевое покрытие. Достоинства – устройства можно устанавливать на любые типы труб, они имеют высокие гидродинамические характеристики, двойное уплотнение, экономят энергию и не замерзают.

Мы выяснили сегодня, какие краны лучше для отопления и почему при самостоятельной сборке системы их необходимо учитывать. С их помощью удается не только контролировать поток теплоносителя через прибор, но и регулировать в ручном или автоматическом режиме нагрев воздуха в отдельно взятом помещении.

Есть два основных типа оборудования – с термоголовкой или без, в первом случае точность выставления температуры гораздо выше. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Трехходовой клапан для отопления с терморегулятором: виды и преимущества

Одним из главных залогов комфорта в доме в холодное время года является тепло, которое обеспечивает отопительная система. Сегодня система водяного отопления включает в себя не только батареи, трубы и котел, но и менее заметные, но важные элементы. Одним из них является запорно-регулирующая арматура, в частности, трехходовой клапан для отопления с терморегулятором. Давайте разберемся, почему эта часть системы так важна и для чего она предназначена.

Трехходовой клапан — одна из самых важных частей системы отопления

За что отвечает трехходовой клапан для отопления с терморегулятором

Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.

Трехходовой клапан обеспечивает эффективность и экономичность отопительной системы за счет регулирования теплового потока

Для чего регулировать тепловой поток

Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.

В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.

Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации. Факторы, влияющие на работу радиатора, различны:

  • температурные перепады на улице;
  • солнечная активность;
  • сила ветра;
  • наличие бытовых приборов, генерирующих тепло.

Схема отопления с трехходовым клапаном

В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.

Поддержание комфортной температуры с помощью трехходового клапана для отопления

Есть два пути регулировки выделяемой радиатором энергии:

  1. Качественное изменение свойств радиатора.
  2. Количественное регулирование выделяемого тепла.

В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

Качественное изменение свойств радиатора

Для того чтобы регулировать микроклимат в помещении, можно перевести генератор тепла в другой режим работы – в результате чего меняется температура поступающей к радиаторам воды.

Наличие трехходового клапана позволяет регулировать климат в помещении при любом типе отопления

Переключить режим можно на настенном котле, если речь идет о загородном доме. Однако, ситуация куда сложнее в случае с котельной городского микрорайона.

Полезный совет! В случае городской квартиры, когда у вас нет доступа к котельной, остается регулировать энергию, уже выделяемую теплоносителем.

Количественная регулировка теплового потока при помощи трехходового крана для отопления с терморегулятором

В случае когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором. Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности. Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.

Предел регулировки теплового потока

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора.

Устройство трехходового клапана для отопления

Чтобы понять, как работают трехходовые клапаны в системе отопления, важно разобраться в его устройстве.

Конструкция трехходового клапана для отопления

Визуально данный прибор выглядит как обычный металлический тройник. В качестве материала для изготовления клапана обычно используют латунь, иногда берется чугун или сталь. В корпусе прибора три патрубка.

Однако, внутри тройника находится механизм, на котором и основан принцип работы трехходовых клапанов. Он автоматически регулирует тепловые потоки, позволяя поддерживать в комнате комфортный микроклимат.

Принцип работы трехходовых клапанов в системе отопления в зависимости от типа исполнительного механизма

Существует два типа исполнительных механизмов, влияющих на работу трехходового клапана в системе отопления.

Типы исполнительного механизма трехходового клапана:

Тип исполнительного механизма

Выбираем и устанавливаем трехходовой клапан для системы отопления

Сегодня многие современные котельные оборудуются трехходовыми кранами, позволяющими поддерживать нужные параметры теплоносителя в контурах системе отопления.

Трёхходовой клапан с сервоприводом

Иными словами, это устройство нужно в тех случаях, когда для поступления в несколько контуров системы необходима вода с разной температурой. В этой статье мы расскажем о конструкции, системе, принципе работы и особенностях выбора клапана и какова схема его подключения.

1 Описание устройства и конструкция

Трехходовой кран для отопления зачастую с виду представляет тройник, выполненный из бронзы или латуни, на верхней части которого расположена шайба для регулировки. Под шайбой вы можете увидеть термочувствительное устройство, предназначением которого является активация рабочего штока, выходящая из корпуса.

С внутренней стороны штока установлен конусообразный элемент, который надежно и герметично установлен в так называемом седле. Ниже приведены основные компоненты, из которых состоит система клапан — терморегулятор:

  • непосредственно сам корпус;
  • вставка терморегулятора;
  • конусообразный компонент;
  • шток;
  • так называемое седло;
  • основной элемент – камера разгрузки по давлению;
  • уплотнительный компонент.

к меню ↑

1.1 Принцип функционирования

Принцип работы клапана с электроприводом или для манометра заключается в следующем. Жидкость проходит через передний и правый шланги системы до того момента, пока температурный режим не увеличится до необходимого уровня.

Схема включения трехходового клапана в систему отопления

Суть функционирования заключается в том, чтобы выдержать необходимую температуру на выходе из котла в нужных пределах.

В том случае, если параметры носителя выходят за необходимые пределы, внешний элемент будет жать на шток. В этот момент, когда шток перемещается, конусообразный компонент будет выходить из седла, в результате чего будет открыто сообщение между всеми каналами. Эта процедура будет производиться до того момента, пока передний патрубок не перекроется полностью, если температура жидкости не начнет меняться.

В продаже также можно найти терморегулятор для котлов или манометра с другим типом механизма клапана, который по своему строению схож с шаровым краном. В таком устройстве, вместо седла с конусообразным элементом, расположена шаровая деталь со специальной выборкой.

В этом случае при перераспределении водных потоков привод системы терморегулятора не нажимает, а вращает шток с установленным сверху шаром.

На сегодняшний день терморегулятор с шаровым компонентом не обладают большим пропускным показателем, поэтому они используются в бытовых отопительных системах. Есть еще одна разновидность устройств: вместо шарика на штоке вмонтирован сектор. Рабочий элемент сектора может перекрывать полностью один или частично два водных потока.

2 Классификация по типу приводов

Как вы могли догадаться, в ходе эксплуатации управление клапаном обеспечивает терморегулятор, особенно важно что управление для котельных или манометра производится благодаря внешнему приводу.

Устройство трехходового клапана (вид в разрезе)

По приводу устройства классифицируются следующим образом:

  1. Обычный термостатический привода клапана жмет на шток благодаря жидкой смеси, находящейся внутри, которая чувствительна к температурным перепадам. Как правило, обычный бытовой терморегулятор оборудованы таким видом управляемого устройства. Он без проблем демонтируется, если необходимо изменить тип привода.
  2. Система может управляться термостатическим элементом, которая также оснащается чувствительным компонентом, реагирующим на температурные перепады. Для того, чтобы произвести регулировку потоков по системе, терморегулятор также оснащается съемным температурным датчиком. Как показывает практика, такие клапаны позволяют более точно производить регулировку.
  3. Не менее востребованными являются клапаны с электроприводом, управление которыми осуществляется благодаря контроллерам. Электрические регуляторы постоянно осуществляют мониторинг характеристик теплоносителя и, при необходимости, предупреждают об их изменении контроллер, который, собственно, и определяет работу с терморегулятором и электроприводом.
  4. Более простым вариантом предыдущего устройства является газовый терморегулятор для манометра, оборудованный сервоприводом. Такие устройства для котла и манометра не оснащаются контроллерами, управление осуществляется при помощи крана, когда тот получает сигналы от температурного регулятора. Зачастую они используются вместе с трехходовыми регуляторами, оснащенными шаровой или секторной деталью.

к меню ↑

2.1 Преимущества

Преимущества устройства для котла или манометра приведены ниже:

  • простота установки;
  • может работать без присмотра;
  • легкость в эксплуатации и дальнейшем обслуживании;
  • долгий срок службы;
  • при необходимости ремонт может быть произведен своими руками;
  • герметичность устройства;
  • маленькое гидравлическое сопротивление;
  • отсутствуют зоны для застоя жидкости.

к меню ↑

2.2 Схема подключения

Подключение устройства для манометра или отопительной системы осуществляется по схеме с первичным контуром циркуляции, приведенной ниже.

Схема установки смесительного трехходового клапана в системе отопления

По схеме жидкость перемещается по первичному контуру до того момента, пока не нагреется до необходимой температуры, которая, как правило, составляет от 40 до 50 ºC. Затем начинает работать шток, открывающий холодный водный поток. Чтобы схема функционировала должным образом, насос следует вмонтировать после трехходового крана.

Схема может быть продолжена обустройством вторичного циркуляционного круга, где главным элементом является насос и непосредственно сам терморегулятор. Во вторичном контуре горячая вода добавляется в систему при необходимости, а благодаря насосу поток циркулирует по всему контуру. Контроллер осуществляет управление насосом и самим краном.

2.3 Особенности выбора и установки

На что следует обратить внимание при покупке устройства:

  1. Во-первых, диаметр выходов терморегулятора должен быть равен диаметру труб системы. Как правило, этот показатель составляет от 2 до 4 см. При отсутствии нужного размера в магазине вам потребуется приобрести переходник.
  2. Во-вторых, обратите внимание на то, какой пропускной показатель трубы.
  3. В том случае, если арматура приобретается для обустройства системы теплых полов, следует проверить – можно ли будет подсоединить сервопривод.

Если вы никогда ранее не сталкивались с необходимостью покупки клапана, то рекомендуем вам обратиться за помощью к специалистам, либо же получить от них консультацию. Если в процессе монтажа вы допустите неточности, со временем это может стать причиной перепадов температурных режимов. Более того, это может спровоцировать повреждение трубопровода в целом.

Смонтированный смесительный узел с трехходовым клапаном

Монтаж устройства осуществляется таким образом, чтобы стрелки на корпусе показывали на направление водяного потока. Если производятся сварочные работы, не допустите перегрева элемента. Место для установки должно быть подобрано таким образом, чтобы при необходимости у вас всегда был доступ к крану.

Не лишним будет и установка фильтров, особенно, если теплоноситель будет низкого качества. Фильтр лучше выбирать качественный, поскольку время от времени его необходимо будет менять.

Как видите, в процессе выбора устройства в целом не должно возникнуть проблем. Единственное, к чему следует подойти ос всей серьезностью – это монтаж на терморегулятор. Если вы никогда ранее не сталкивались с такой задачей, то лучше будет заплатить деньги профессионалам, зато вы всегда будете уверены в том, что ваша система отопления будет работать долго и надежно.

2.4 Автоматическое управление температурой в доме с помощью трехходового клапана и термостата (видео)

Источники: http://gidroguru.com/vodosnabzhenie/kran/1974-krany-dlya-otopleniya, http://remoo.ru/otoplenie/trekhkhodovoj-klapan-dlya-otopleniya-s-termoregulyatorom/, http://stroypotencial.ru/vodyanoe-otoplenie/trexxodovoj-klapan.html

msklimat.ru

Трехходовой кран для отопления – Кран трехходовой для отопления — Отопление

Отправить ответ

avatar
  Подписаться
Уведомление о
