Торцевая планка для кровли – Торцевая планка для металлочерепицы: размеры и пошаговый монтаж

Содержание

Планка торцевая для кровли - Всё о металлочерепице

Ветровая планка для металлочерепицы — особенности монтажа

Обустройство кровли из металлочерепицы невозможно представить без таких важных элементов, как карнизная планка и торцевая планка.

При сравнении обозначенных компонентов крыши с другими, выделяется незначительная их площадь во всей кровельной конструкции, однако именно от них зависит сохранность целостности кровли и ее защита от механических повреждений.

Технология производства торцевых карнизных планок в целом совпадает с процессом изготовления основных металлочерепичных листов.

Основа планок представлена в виде металлического оцинкованного или пассивированного профиля толщиной от 0,4 до 0,5 мм, в качестве защитного покрытия используются те же полимеры, что и для металлочерепицы: на торцевую и карнизную планку наносится пластизол или полиэстер, а на торцевую планку для композитной черепицы – базальтовая крошка (подробнее: «Монтаж композитной черепицы — достоинства материала «).

Ниже будет представлен анализ назначения этих элементов, а также описание технологии монтажа металлочерепицы с этими элементами.

Функции карнизных и торцевых планок

Карнизная планка используется в качестве продольного элемента кровли и ее главная задача – защита лобовой доски карниза от попадания атмосферных осадков, предотвращение ее намокания и проникновения влаги в подкровельный пирог.

Внешне планка торцевая для металлочерепицы похожа на карнизную планку, отличие заключается лишь в том, что крепится она не снизу ската, а на каждом торце крыши. Благодаря перекрытию торца планкой обеспечивается не только защита обрешетки от влаги, но и кровли – от повреждения из-за сильного ветра.

Именно наличие этой функции позволило наделить торцевую планку еще одним названием, распространенным среди опытных строителей – ветровая планка для профнастила и металлочерепицы.

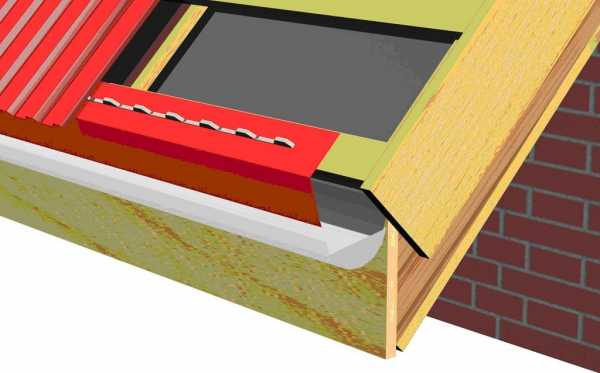

Особенности монтажа карнизной планки

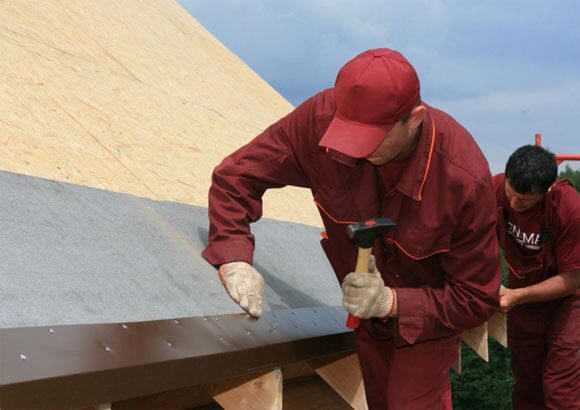

Чтобы правильно закрепить карнизную планку, следует строго придерживаться инструкции:

  • На первом этапе устанавливается лобовая доска. Для надежного крепления лобовой доски используются оцинкованные гвозди. Иногда в качестве альтернативного варианта можно установить карнизную доску с помощью крепления в пазы стропильной системы. Также допускается одновременный монтаж лобовой и карнизной доски, что позволит укрепить кровельный узел.
  • Далее выполняется подшивка кровельного карниза с помощью шпунтованных досок или профнастила, как показано на фото. Независимо от выбранного материала, подшиваем карниз крыши к опорному брусу, закрепленному к стене здания.

  • Прежде чем будет установлена карнизная планка для металлочерепицы, нужно сделать несколько крюков для обустройства водосточной системы. Крюки могут быть прибиты к самой карнизной доске, либо прямо к стропиле.
  • После этого производится монтаж карнизной планки. Эта работа выполняется до того, как начнется укладка металлочерепицы. Планка должна быть установлена над крюками водосточного желоба и закреплена на саморезы для металлочерепицы через каждые 300-350 мм к лобовой и карнизной доске.
  • Наращивание карнизной планки требует нахлеста до 100 мм.
  • Особенности монтажа торцевой планки

    Как только скаты крыши будут покрыты металлочерепицей, можно приступать к монтажу торцевой планки, с помощью которой будет перекрыты все кровельные торцы для защиты от осадков и ветра.

    Монтаж торцевой планки выполняется следующим образом:

    • Торцевая планка кладется выше слоя обрешетки ровно на высоту 1 волны. Положить планку нужно так, чтобы полностью перекрыть торцевой угол кровли. При правильном монтаже обрешетке на данном этапе трудностей не должно возникнуть.
    • Фиксируется фронтонная планка для металлочерепицы с помощью саморезов вверху и по бокам, при этом еще один верхний саморез должен соединять планку с металлочерепицей, укрепляя карниз на фронтоне .
    • Уровень нахлеста планки должен быть не более 50 мм.
    • Для дополнительной герметизации стыка торцевой планки с металлочерепицей укладывается уплотнитель.

    Установка уплотнителей и ветровой планки, смотрите на видео:

    Установка карнизной и торцевой планки для металлочерепицы

    Металлочерепица уже длительное время держит первенство в сфере кровельных материалов на территории нашей страны. Одними из важных элементов любой крыши из этого материала являются следующие планки для металлочерепицы

    :

    • ветровая планка для металлочерепицы;
    • карнизная планка для металлочерепицы;
    • коньковая планка;
    • планка примыкания.

    При устройстве крыш с применением металлочерепицы, планка примыкания наравне с карнизной, коньковой и торцевой отыгрывает довольно значимую роль. Несмотря на незначительную роль этих аксессуаров в общем объеме закупаемых материалов, они несут очень важную функцию, отвечающую за длительную и надежную эксплуатацию всей кровли.

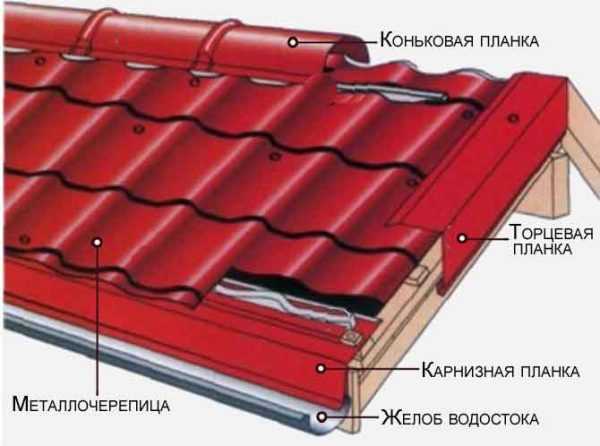

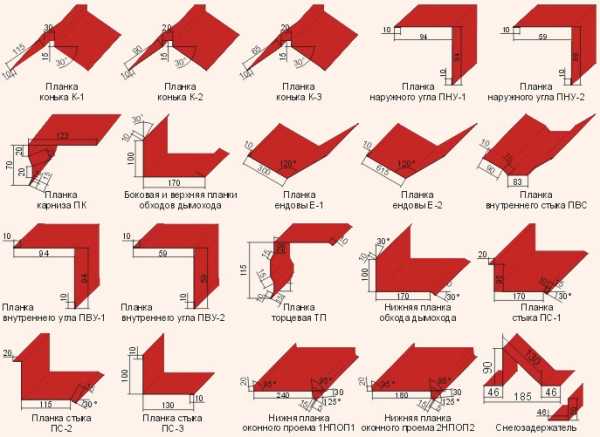

    Классификация и назначение планок для металлочерепицы

    Карнизные планки для металлочерепицы и ветровые планки для металлочерепицы изготавливают из материалов, аналогичных основному кровельному покрытию. Основным конструктивным элементом у них служит оцинкованная сталь толщиной 0.4-0,5 мм, с защитным полимерным покрытием. Функции, которые выполняют планки для металлочерепицы, выражаются в следующем :

    • Карнизная планка выполнена в виде продолговатого элемента, который имеет технологию производства, аналогичную основному кровельному материалу. Основной функцией карнизной планки является защита лобовой карнизной доски от проникновения влаги при обильных атмосферных осадках. Как следствие, карнизная планка защищает от попадания влаги подкровельное пространство.
      • Торцевая планка также имеет идентичную технологию производства с листами металлочерепицы и подлежит креплению на торцах скатов, служит для защиты обрешетки от проникновения влаги и нивелирует ветровую нагрузку. Вследствие этого данный аксессуар иногда именуют ветровой планкой.
      • Коньковая планка может принимать множество форм и служит для защиты пространства под крышей от проникновения атмосферных осадков на месте схождения скатов.
      • Планка примыкания – это универсальный элемент, который имеет декоративные и защитные функции.

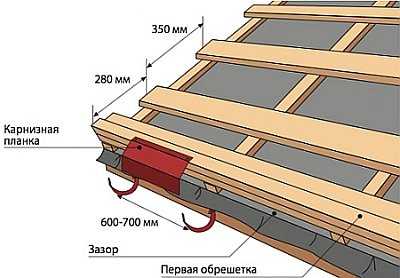

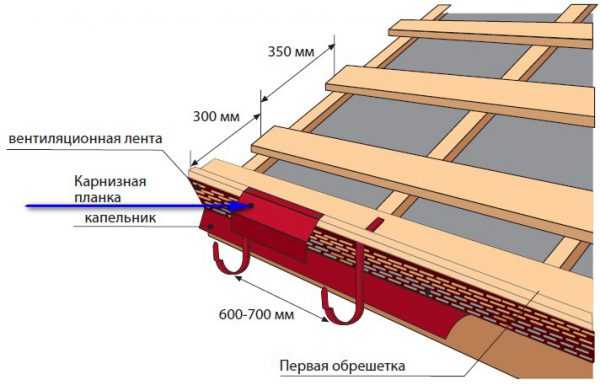

      Крепление карнизной планки

      Карнизная планка крепится к примыканиям кровли следующим образом.

      1. Сначала выполняют монтаж лобовой доски, которая крепится к торцам стропильной системы при помощи оцинкованных гвоздей. В качестве альтернативы иногда применяют карнизную доску, которая имеет крепление в специальных пазах на стропильной системе.
      2. Следующим шагом будет подшивка с помощью шпунтованной доски или профнастила. К стене дома крепят опорный брус, он будет выступать второй опорой для подшивки карнизного свеса.
      3. Непосредственно перед монтажом карнизной планки выполняют установку кронштейнов для водосточной системы. Они могут иметь крепление, как на карнизной доске, так и на стропильных ногах.
      4. После этого приступают к монтажу карнизной планки, которая устанавливается перед настилом кровли листами металлочерепицы. Установку планки осуществляют поверх водосточного крепления с помощью саморезов, ввинчиваемых в карнизную или лобовую доску. Шаг между винтами подбирают приблизительно равный 30-35 сантиметров.

      При наращивании карнизной планки обязательно следует выполнять нахлест, размеры которого составляют 100 мм.

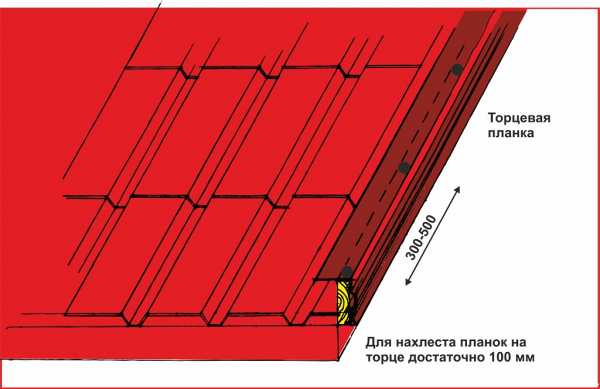

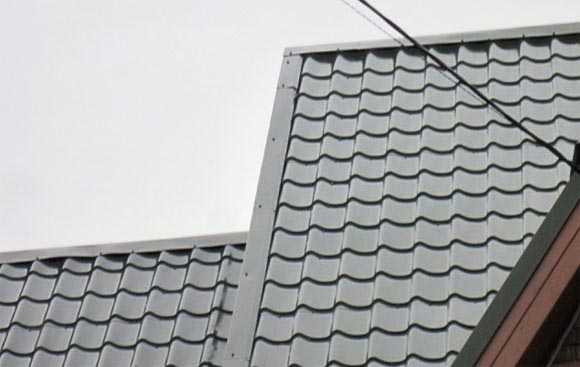

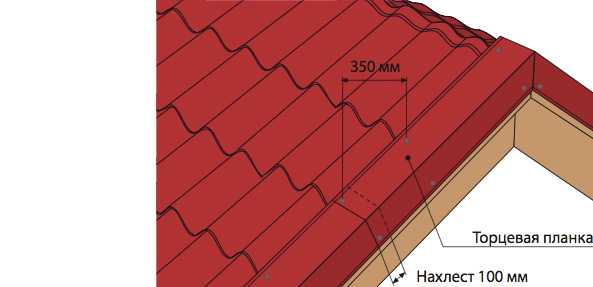

      Установка торцевой планки

      После окончания укладки кровельного материала из листов металлочерепицы приступают к установке торцевой планки. Ее устанавливают следующим образом :

      1. Ветровую планку устанавливают на высоте волны ближайшего листа металлочерепицы. При этом следует учесть, что угол торца крыши должен быть полностью перекрыт.
      2. Крепление торцевой планки осуществляют по бокам и сверху при помощи винтов. При этом монтаж саморезами сверху приходится в гребень волны листа металлочерепицы.
      3. При наращивании ветровой планки делают нахлест до 100 мм.
      4. Все стыки между данной планкой и кровлей обязательно герметизируют.

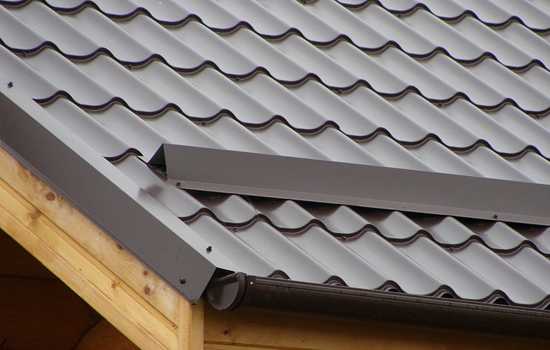

      Торцевая планка помимо защитных функций отыгрывает значительную декоративную роль. Она в обязательном порядке должна перекрывать гребень волны, иначе есть возможность попадания воды под металлочерепицу. Для этих целей производят отбортовку края листа металлочерепицы вверх.

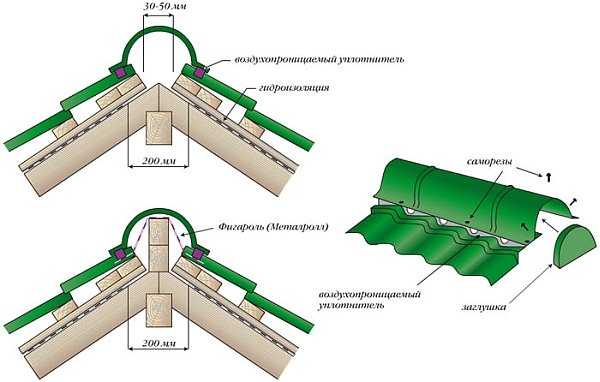

      Монтаж коньковой планки

      Перед монтажом коньковой планки всегда проверяют выполнение всех работ по устройству подкровельной вентиляции. На пологих скатах из металлочерепицы для исключения возможности задувания снега под конек используют специальные планки. Монтаж коньковой планки начинают с торца, для этого конек укладывают сверху торцевых планок и выпускают наружу на 20-30 мм. Детали плоского конька состыковывают между собой с нахлестом 100 мм, а полукруглые элементы соединяют по линии штамповки.

      Если угол наклона крыши составляет более 45° тогда место монтажа подконьковой доски и методы крепления конька существенно могут отличаться между собой, в зависимости от величины наклона скатов. На этапе крепления обрешетки моделируют установку конька, учитывая при этом угол наклона крыши и форму коньковой планки. Данный вариант монтажа получил наибольшее распространение благодаря своей простоте и доступности. Если углы наклона крыши и коньковой планки не совпадают, тогда их можно подкорректировать при помощи слесарного инструмента. После монтажа коньковой планки полукруглой формы, она должна быть заглушена с двух сторон при помощи специальных аксессуаров (заглушек).

      Под коньковой планкой рекомендуют устанавливать деревянный брусок. Это помогает быстро произвести монтаж этой конструкции на деревянную основу.

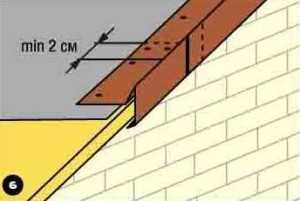

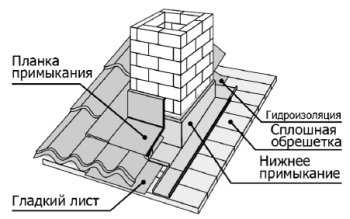

      Как монтируется планка примыкания

      Планка примыкания должна монтироваться после завершения укладки основного слоя кровельного материала и установки ветровой планки. Основным назначением планки примыкания является фиксация ендового ковра на вертикальных плоскостях. Кроме этого планка примыкания находит применение в местах примыкания кровли к печным трубам и вентиляционным каналам, где она выступает в качестве основного герметичного элемента. Монтаж этого конструктивного элемента является финишной операцией по окончании строительства крыши. Планка примыкания помимо защитных свойств выступает также в качестве декоративного фрагмента, который придает эстетичный современный вид кровле.

      Планки для металлочерепицы, которые правильно установлены и полноценно выполняют свои функции, будут прекрасной защитой кровли от ветровых нагрузок и атмосферных осадков, что обязательно отразится на длительности и надежности эксплуатации.

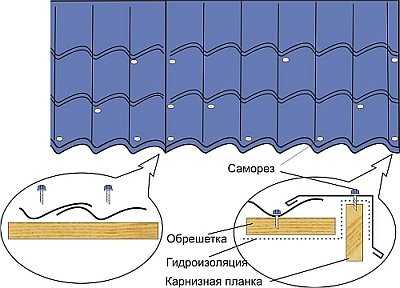

      Технология монтажа металлочерпицы

      Эксплуатация кровли, покрытой металлочерепицей, во многом зависит от соблюдения технологии монтажа, где установлены следующие правила :

      • кровельный лист подлежит креплению в месте прилегания к обрешетке в прогибе волны;
      • монтаж нижних листов к первой обрешетке происходит путем крепления над ступенькой через волну;
      • монтаж остальных листов к обрешетке происходит с креплением как можно ближе к ступеньке;
      • монтаж со стороны торцевой доски выполняется в каждую волну;
      • все листы должны быть должным образом притянуты к обрешетке;
      • в местах нахлеста монтаж листов выполняется саморезами в спад волны.

      Количество винтов берут из расчета до 9 штук на один квадратный метр кровельного покрытия. Подрезание металлочерепицы выполняют при помощи ножовки по металлу, ножниц по металлу или высечных ножниц. Основным критерием при выборе слесарного инструмента является объем работ и ширина обрабатываемой поверхности. Так, для нарезания небольших полосок вполне подойдет ножовка или ножницы по металлу. В случае необходимости произвести длинный рез, ширина которого составляет большое расстояние, высечные ножницы будут наиболее подходящим инструментом.

      Использование угловых шлифовальных машинок (болгарок) категорически запрещено. Вследствие перегрева и разрушения полимерного слоя происходит быстрое разрушение основного материала металлочерепицы.

      Похожие новости

      Комментарии (2)

      Установка и монтаж ветровой (торцевой) планки для металлочерепицы и профнастила

      Финальным этапом кровельных работ считается установка доборных элементов. Они наделены двумя функциями: выступают как декоративные аксессуары и, в то же время, выполняют защитную функцию. Ими можно назвать примыкания, переходники, конек, ендовы, уголки, отливы, желоба по сбору и стоку вод, пр. Среди основных дополнений следует выделить ветровые планки на крышу. Другое их название – фронтонные, торцевые, завершающие – объясняет предназначение этих элементов.

      Функциональное значение торцевых планок

      Фронтонная планка, монтируемая на торцах кровельной системы, предохраняет края обрешетки, а также все пространство под кровлей от попадания туда атмосферных осадков, воздействия силы ветра, особенно бокового направления. Наконец, это реальное препятствие от проникновения мелких птиц и насекомых под кровлю.

      Крепится такой элемент в местах соединения стропильных ног и крыши дома, регулируя уровень влажности под кровлей. Установившийся микроклимат влияет на состояние воздушной среды и в середине здания.

      Для справки. Как правило, планки заказываются отдельно, как дополнения к кровельному материалу. При этом важно, чтобы в обоих случаях была одна и та же фирма-производитель, изготавливающая весь набор в одном фактурном и цветовом исполнении. Ветровая планка для мягкой кровли, как и для профнастила, считается незаменимым аксессуаром, закрепляемым на крыше после укладки гидроизоляционной прослойки и финишного покрытия.

      Материал для изготовления завершающих планок

      Эконом-вариант (оцинкованная сталь), используется сегодня редко. Это связано с тем, что популярная для укладки кровли металлочерепица имеет широкую линейку цветов. Подобрать соответствующий краситель для оцинковки, чтобы планка не отличалась, а была в тон черепицы, довольно сложно. В идеале цвет полосы и колер кровли должны сливаться.

      Материал изготовления планок обязан придать доборному элементу устойчивость к внешним раздражителям: ветру, дождю, снегу, граду, пыли, пр. Другими словами, быть долговечным. Используется комбинированный вариант: оцинкованная сталь в качестве основы и цветной полимер, применяемый, как покрытие. В этом случае цвет не будет тускнеть под воздействием УФИ, поверхность трескаться при перепадах температур, разрушаться при слабой концентрации кислот в дождевой воде, а сама фронтонная планка станет логическим продолжением кровли.

      Торцевая планка для профнастила: установка своими руками

      После окончания работ по обустройству крыши, покрытии ее финишным материалом – профнастилом – необходимо сделать последний штрих. Закончить отделочные работы установкой ветровой планки, выполнить подключение софитов. При изменении технологии в части игнорирования ветровой планки может нарушиться теплообмен в межкровельном пространстве: летом поверхности и воздух в комнатах будут быстро нагреваться, а зимой их температура резко станет падать. Полоса в работе с профнастилом не такая по высоте подъема, как планка торцевая для металлочерепицы. Она должна быть металлической и соответствовать высоте волны листа. В готовом виде планка представляет собой профилированный элемент из листовой оцинковки с одинаковыми по длине, но разными по профилю сторонами.

      Пред установкой выполняется предварительный расчет, который зависит от размеров доборного фронтального дополнения. Здесь учитывается, что полная длина в типовом изделии составляет 2 метра, а эффективная – 1,9 м. Ширина полосы выбирается в зависимости от ситуации. Стандарт имеет параметры 90 х 150 мм и 40 х 60 мм. Различная геометрия планки определяется местом ее установки. Если это складское помещение с плоской крышей, к примеру, на листовом покрытии, практически, нет волн, планка берется узкая. Металлочерепица, наоборот, предполагает установку широкой рельефной торцовой отделки. Работы, влияющие на качество кровли, предваряющие монтаж покрытия и завершающей полосы, связаны с правильным выбором и монтажом обрешетки. Шаг расположения брусков в ее конструкции напрямую зависит от вида профнастила.

      Вначале с торцевой стороны к решетчатой конструкции пришивается струганная ветровая доска 25 х 80 мм, а уже на ней фиксируется планка с помощью болтовых саморезов с уплотнительной резинкой. Шаг между вкручивающимися метизами должен быть 0,4 м. Работы начинают с нижней части кровли, постепенно поднимаясь вверх. При этом фрагменты планки в виде лежащего обеими сторонами по разные плоскости фронтона прямого угла соединяются между собой внахлест, захватывая нижний край предыдущей полосы не менее чем на 0,1 м.

      Внимание! Если возникает необходимость укоротить планку, используйте ножницы или ножовку по металлу, можно пользоваться дисковой электрической пилой. Категорически не допускается обрезка заготовки абразивным инструментом: процесс обработки сопровождается высокой температурой, которая вредна для внешнего покрытия. Места сколов, срезов и повреждения верхнего защитного слоя в целях защиты от коррозии обрабатываются ремонтной эмалью для полимерных покрытий.

      При использовании профилированных листов с имеющейся на поверхности водосточной канавкой, их нужно располагать перпендикулярно, обеспечивая перекрытие канавки каждым вслед ложащимся элементом покрытия. Выполняется поперечный нахлест между соседними планками в 15 см. Фронтонный элемент устанавливается выше решетчатой конструкции крыши приблизительно на расстоянии, равном высоте волны профнастила. Планка закрепляется саморезами по бокам и сверху. Именно верхний крепеж плотно фиксирует фронтальную полосу к волне листа, т.к. профнастил характеризуются большой парусностью. Правильно прибитая планка в области фронтового среза не позволит порывам ветра оборвать листы кровли. Для улучшения герметичности между планками и профнастилом строители укладывают в промежуточное пространство дополнительно слой рулонного утеплителя.

      Монтаж фронтонной планки – завершение работ по укладке металлочерепицы

      Т.к. торцевая планка завершает цикл перекрытия крыши, то перед ее установкой проводится ряд предварительных работ. На этом этапе обязательно монтируется карнизная планка. Но перед ее фиксацией на стропилах крепятся изготовленные или приобретенные крюки для удержания комплектующих водосточных системы. Над ними специальными саморезами под металлочерепицу к карнизной и лобовой доске прибивается карнизная планка. Только после этого можно приступать к укладке финишного покрытия (металлочерепицы). Фронтальный же элемент кровельной системы венчает все предыдущие работы и закрепляется на полностью покрытые кровельным материалом скаты. Он маскирует все торцы, закрывает доступ к пространству под кровлей ветру и осадкам.

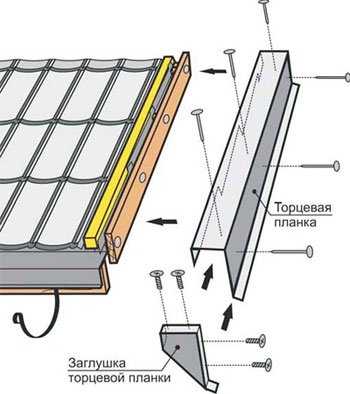

      Укладывается ветровая планка для металлочерепицы в такой последовательности:
      • Дополнительно на торцевую рейку шаговой обрешетки прибивается гвоздями или саморезами деревянный брусок 40 х 40 мм. Такое сечение решетчатой конструкции считается оптимальным при укладке металлочерепицы. Брус, как и вся обрешетка, должен дополнительно быть пропитан антисептиком и противопожарным средством.
      • Затем производится «примерка»: фронтальная планка прикладывается так, чтобы получилось полное перекрытие угла с торца кровли от дополнительного прибитого бруска до плоскости металлочерепицы. Расстояние будет отличаться на высоту профиля листа черепицы. Данный размер переносится на панель покрытия. Здесь будут располагаться линии сгиба и реза.
      • Перед тем как крепить ветровую планку на металлочерепицу, ножницами по металлу подрезается край панели (по разметке).
      • Специальным зажимом отгибается вверх край панели, ориентированной на фронтон. При качественном подгибе лист черепицы должен плотно прилегать к боковой плоскости прибитого дополнительного бруса.
      • Монтаж панелей черепицы ведется сверху вниз, крепятся они гвоздями к обрешетке.
      • Важно правильно прибить планку. Для этого саморезы вбиваются по бокам и сверху. Один из верхних метизов дополнительно закрепляет соединение металлочерепицы с ветровой планкой. Размер нахлеста полосы выдерживается в пределах 5 см. Причем, сверху вбиваются коньковые саморезы, а по бокам – торцевые.
      • Места стыковки элементов кровли и кромки планки герметизируются уплотнителем на самоклеющейся основе.
      • Нижний край фронтонной полосы оформляется заглушкой: она соединяется с планкой саморезами, образуя закрытый угол.
      • В завершении нужно закрасить шляпки саморезов при помощи ремкомплекта.

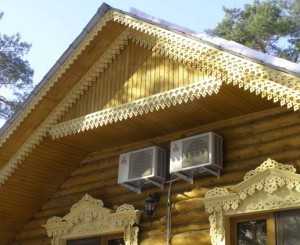

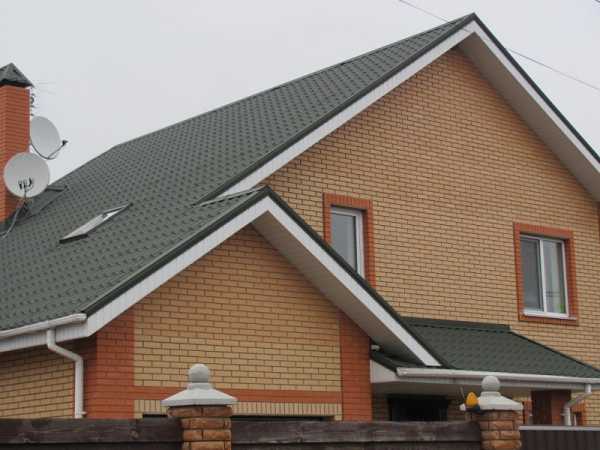

      Значение декора в оформлении завершающих планок

      Бывают моменты, когда домовладелец хочет выполнить кровлю с изысками, создать эксклюзивный экстерьер.

      Среди прочих декоративных приемов часто вместо стандартных двух смыкающихся перпендикулярно одна к другой плоскостей, одна из которых придавливает край кровли к основе, а другая фиксируется на боковой части кровли, внешнюю, боковую плоскость выполняют в необычном стиле. Это может быть резное кружево из металла или фактурная поверхность под древесину. Нередко используются народные мотивы. Такие фронтальные планки изготавливаются по индивидуальному заказу, значит, стоить они будут дороже.

      В большинстве же случаев торцы фронтона отделываются стандартными прямоугольными полосами, а на них уже крепится декоративное оформление. При необходимости украшение легко демонтируется и заменяется другим, без снятия основы. Вот наглядный пример, как может выглядеть ветровая планка для металлочерепицы (фото).

      Таким образом, такие небольшие по площади элементы, как торцевая планка (ветровая) и карнизная полоса исполняют важную роль в общем объеме мероприятий под названием «Кровельные работы». Планки важны для обустройства кровли, ее длительного безремонтного периода эксплуатации, долговечности. Доборные элементы оберегают крышу от повреждений, сохраняя целостность покрытия.

      Что еще почитать

      Источники: http://kryshadoma.com/metallocherepitsa/vetrovaya-planka-dlya-metallocherepitsy-osobennosti-montazha.html, http://vseokrovle.com/metallocherepica/27-vetrovaja-planka-dlja-metallocherepicy.html, http://ofacade.ru/krysha/ustanovka-montazh-vetrovoj-planki-dlya-metallocherepitsy-i-profnastila/

      stroykrishu.ru

      Назначение и установка торцевой планки для металлочерепицы |

      16 мая 2016      Потолки и кровельные материалы

      Металлочерепица относится к наиболее современным кровельным материалам, использование которых набирает популярность ввиду прекрасных свойств данного вида кровли. Ее легко монтировать, а срок ее службы является весьма продолжительным. Это не говоря об эстетике, которой обладает данный материал. Для правильного монтажа кровли из металлочерепицы необходимо использовать сопутствующие конструктивные элементы, которые обеспечат ей защиту от осадков, ветра и пыли, а также сохранят кровлю от возможных механических повреждений.

      Речь идет о так называемых планках для металлочерепицы. По своей конструкции и предназначению они существенно различаются, поэтому стоит кратко упомянуть об их разновидностях.

      Классификация планок для кровли из металлочерепицы

      Все дополнительные конструктивные элементы, монтируемые на крышу после укладки металлочерепицы, призваны обеспечить надежную защиту кровли и самого здания от атмосферных явлений, придать строению законченный и красивый вид.

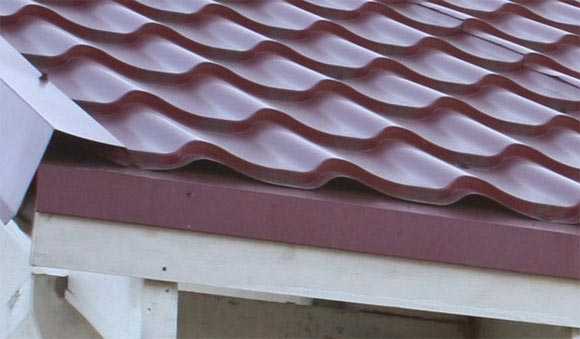

      Карнизная планка

      Данный элемент представляет собой изделие из оцинкованной стали с полимерным покрытием, которое устанавливается на карнизную доску, внизу ската крыши. Ее предназначение — защита карнизной доски от намокания, предотвращение проникновения влаги под кровлю. Изготавливаются карнизные планки на выгибающих станках, поэтому имеют определенный профиль.

      Торцовая (ветровая) планка

      Это профильное изделие из оцинкованного металла, изготавливаемое на специальном оборудовании. В отличие от карнизного элемента, торцевая планка устанавливается на торцах скатов крыши, закрепляясь на торцевых досках. Помимо обеспечения герметичности кровли, торцовая конструкция защищает металлическую кровлю от ветра, поэтому ее часто называют ветровой планкой.

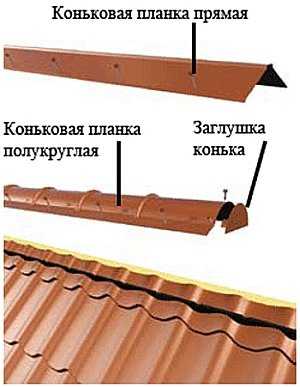

      Коньковая планка

      Это самый верхний элемент кровли, устанавливаемый на крыше в самую последнюю очередь. Коньковая планка может быть любой формы, в зависимости от дизайна строения. Ее предназначение — защита кровли от воды, снега и мусора. Монтируется коньковая планка на стыке двух сходящихся скатов. Материал планки — оцинковка с соответствующим антикоррозионным покрытием.

      Планка примыкания

      Если скаты сходятся друг с другом под каким-то углом, используется планка примыкания, закрывающая собой стык между скатами. Также данная планка используется в случае, если скат примыкает к какой-то вертикальной поверхности. В закрытый стык не проникают снег и вода. Кроме того, планка примыкания выполняет и декоративную функцию. Материалом для ее изготовления служит тонкая листовая сталь с антикоррозионным покрытием.

      Конструкция ветровой планки

      Торцевая планка представляет собой изделие из профилированного оцинкованного листа, согнутое на специальном станке. Толщина стали обычно составляет порядка 0,4-0,55 мм. Как правило, цвет планки соответствует цвету основной кровли. Своей верхней согнутой частью торцевая планка прижимается к поверхности металлочерепицы, поэтому ее кончик загнут немного вниз. Это сделано для лучшей состыковки планки с материалом кровли. Нижняя часть планки отогнута наружу, что обеспечивает лучший отвод воды от кровли. Стандартная длина ветровой планки — 2 м.

      Планка ветровая в обязательном порядке имеет полимерное покрытие, а ее цвет выбирается точно таким же, какого цвета установлена металлочерепица.

      Какие задачи призвана решать ветровая планка

      Правильно установленная ветровая планка выполняет следующие функции:

      1. Защищает помещение от проникновения внутрь него осадков.
      2. Предотвращает повреждение металлочерепицы в результате порывов ветра.
      3. Защищает внутренний кровельный слой от грязи, пыли и прочего мусора.
      4. Будучи наложенной поверх торцевой доски, металлическая планка защищает ее от атмосферных осадков, в разы продлевает ее эксплуатационный ресурс.
      5. Придает кровле законченный и эстетичный вид.

      Совет: рекомендуется использовать именно планки заводского типа, геометрия которых рассчитана для наиболее удачного сочленения с металлочерепицей. Если устанавливать самодельные планки, просто согнутые под прямыми углами, должная герметичность обеспечена не будет, а вероятность вздутия планок повысится.

      Инструменты, необходимые для монтажа ветровой планки

      Если монтаж торцевой планки выполняется самостоятельно, невозможно обойтись без некоторых строительных инструментов и принадлежностей:

      • Болгарка. Используется для подгонки торцевых планок по длине. Так как планки производятся фиксированной длины, подрезка обязательно потребуется. Если болгарки нет, можно воспользоваться ножницами по металлу или обычным электролобзиком, но качество резов будет не очень высоким.
      • Шуруповерт. Лучше использовать аккумуляторный шуруповерт ввиду его мобильности. Необходим для закрепления ветровой планки. Как альтернатива, может использоваться обычная дрель, на которой выставлены малые обороты.
      • Деревянная киянка или резиновый молоток. Могут понадобиться для подгонки планок по месту, так как обычный стальной молоток использовать нельзя.
      • Саморезы или пресс-шайбы различной длины с уплотнительными шайбами. С их помощью ветровая планка будет крепиться к торцевой доске и листам металлочерепицы.
      Видео: Монтаж торцевой планки черепицы

      Установка ветровой планки

      Торцевые планки монтируются на завершающем этапе строительства кровли, после укладки металлочерепицы. Ее установка предшествует лишь монтажу коньковой планки, завершающей кровельные работы. Существует определенная последовательность установки торцевой планки, которой следует придерживаться для обеспечения надежности конструкции.

      Совет: ветровая планка должна накладываться выше обрешетки, и полностью перекрывать собой крайний лист металлочерепицы. Для обеспечения наилучшей герметизации торца крыши рекомендуется край металлочерепицы немного отогнуть вверх.

      Порядок установки торцевой планки будет следующим:

      1. Ветровая планка накладывается на угол кровли по направлению от карниза к коньку. Такой порядок крепления необходим для того, чтобы вода, стекающая по кровле вниз, не проникала под нижние планки. Она крепится саморезами к боковой стороне торцовой доски. Шаг крепления — около 40-45 см. Саморезы вкручиваются вначале только в одной плоскости. Тем самым обеспечивается нормальное натяжение металла. Если планку крепить одновременно сбоку и сверху, то на ней могут появиться вздутия. Это чревато последующим продуванием кровли.
      2. Производится крепление планки сверху, к верхнему торцу доски.
      3. Ветровая планка также должна быть соединена с гребнем металлочерепицы. Это обеспечивает лучшую герметичность прилегания планки к металлочерепице.
      4. Следующая ветровая планка накладывается внахлест на уже закрепленную планку. Нахлест для ветровых планок должен составлять не менее 50 см. Данная планка крепится аналогично предыдущей.
      5. Так производится укладывание всех планок до конька. Самая последняя планка подрезается на нужную длину.
      6. Между ветровой планкой и листом металлочерепицы прокладывается слой уплотнителя. Это обеспечивает более эффективную герметизацию торцов кровли, а также предотвращает дребезжание металлических элементов кровли во время сильного ветра.

      Если ветровая планка установлена правильно, кровля из металлочерепицы будет надежно защищена от всех атмосферных воздействий, и прослужит максимально отведенный ей срок.

      ratingstroy.ru

      Ветровая планка для металлочерепицы — виды и монтаж (видео, фото)

      Крыша, покрытая современной металлочерепицей – практичное решение для частного коттеджа, дачного дома или таунхаусов. Вопреки убеждениям домовладельцев, долговечность такой кровли не полностью зависит от качества кровельного материала. Большое влияние на долговечность, водонепроницаемость, надежность оказывают доборные элементы, используемые для монтажа, несмотря на то, что их площадь составляет менее 5% от поверхности крыши. В этой статье мы расскажем, что такое ветровая планка для металлочерепицы, для чего она нужна, а также как она закрепляется.

      Содержание статьи

      Разновидности

      Ветровая планка – один из доборных элементов, используемых для настила кровли из металлочерепицы. Она представляет собой уголок из пластика или оцинкованного металла и выполняет защитные и декоративные функции. Различают следующие виды ветровых планок:

      • Карнизная. Эта планка устанавливается на доске, которая называется лобовая, для защиты от воды, холодного воздуха. Металлочерепица, уложенная на обрешетку, образует небольшой свес, через который в стропильную систему крыши проникает атмосферная влага или конденсат. Чтобы предотвратить отсыревания, заплесневение деревянных элементов каркаса, выполняют монтаж карнизной планки.

        Карнизная планка

      • Торцевая. Торцевую планку применяют для защиты боковых торцевых поверхностей кровли из металлочерепицы от атмосферной влаги, ветра, конденсата. От карнизной торцевая планка отличается только местом монтажа.

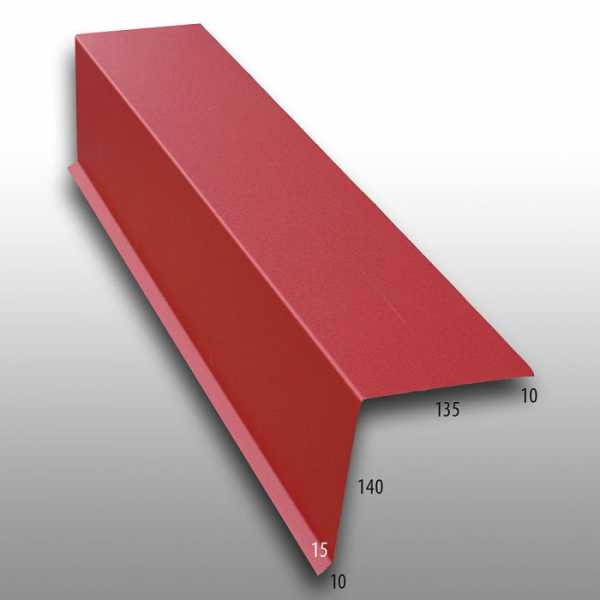

        Торцевая планка

      Важно! Ветровая планка представляет собой уголок с 2 крепежными полочками, чем они шире, тем надежнее этот доборный элемент для кровли защищает свес от проникновения влаги и ветра. Монтаж торцевого элемента часто выполняют в комплексе с уплотнителей, повторяющим форму волн покрытия, для более эффективной работы.

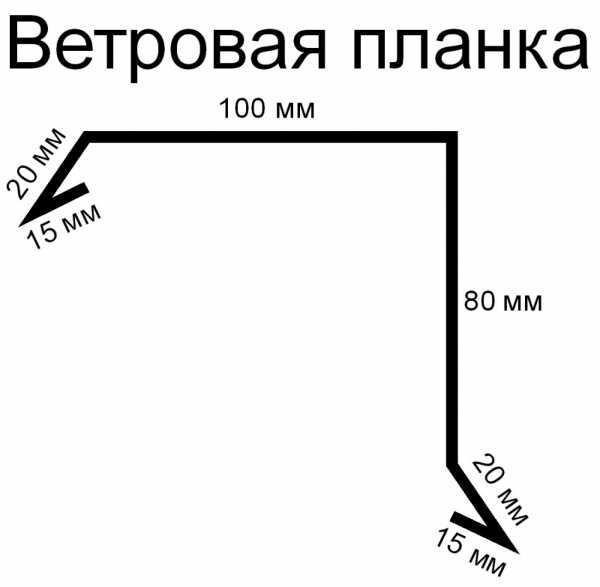

      Материалы, размеры

      Для изготовления карнизной ветровой планки используют материала, обладающие высокой устойчивостью к атмосферным явлениям, а также механической прочностью. Срок эксплуатации кровли из металлочерепицы составляет не менее 20-25 лет, а значит доборные элементы должны служить не меньше. Чаще всего применяются следующие планки:

      1. Стальные. Наиболее популярными моделями доборных элементов для защиты торцов и карнизов считается стальные. Оцинкованная сталь, которую в процессе производства покрывают слоем краски, пурала или полиэстера, выдерживает воздействие воды, не поддается коррозии, при этом она достаточно легкая и прочная.
      2. Пластиковые. Поливинилхлорид – термопластичный пластик, используемый для изготовления карнизной и торцевой планки. Достоинства этого материала – легкий вес и разнообразие цветовых решений. Однако, пластиковые элементы подвержены термическому расширению, кроме того, на них не рекомендуется выполнять монтаж теплового кабеля для обогрева крыши.

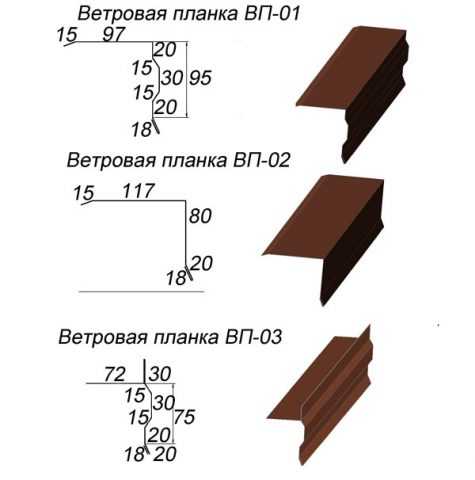

      Размеры доборных элементов

      Учтите, что размеры моделей карнизной планки для металлочерепицы сильно отличаются. Этот доборный элемент обычно имеет длину 1,5-2,5 м, ширину крепежных полочек – 15-30 см. Стальные изделия изготавливаются на заказ по размерам покупателя.

      Функции

      Доборные элементы в составе кровли из металлочерепицы в зависимости от сложности конструкции составляют 2-5% площади, но их значение трудно переоценить. Монтаж кровельного покрытия без ветровых планок приводит к проникновению в стропильный каркас влаги и ветра и, как следствие, ускоренному износу материала. Карнизная и ветровая планка выполняют следующие функции:

      • Защитную. Главная задача карнизной планки – предотвратить проникновение под кровельный материал атмосферной влаги и холодного ветра. Из-за повышенной влажности деревянный каркас отсыревает и загнивает, что негативно сказывается на сроке службы крыши. Задувание в мансардное помещение холодного воздуха увеличивает расходы на отопление дома.
      • Декоративную. Монтаж ветровых планок позволяет аккуратно и эстетично обшить лобовую доску, а также скрыть от глаз «внутренности» стропильной системы. Доборные элементы подбирают в тон к цвету металлочерепицы, поэтому скаты выглядят целостно и гармонично.

      Опытные мастера утверждают, что доборные элементы для металлочерепицы можно изготовить своими руками. Ветровые планки делают из листового металла толщиной 0,4-0,5 мм. Однако, выглядеть самодельные планки будут не настолько аккуратно.

      Установка

      Ветровые планки – простые по конструкции элементы, поэтому модели разных производителей отличаются разве что видом покрытия и толщиной использованного металла. Эффективность работы этих приспособлений зависит от правильности применения. Монтаж карнизных и торцевых планок выполняется следующим образом:

      1. Карнизные планки закрепляют на карнизной доске до настила кровельного материала. Перед установкой этого доборного элемента на карнизе фиксируют кронштейны для водосточного желоба. После этого ветровую планку внахлест на 10-15 см закрепляют на карнизной доске с помощью гвоздей или саморезов с шагом 30-50 см.
      2. Ветровые планки закрепляют на лобовой доске после настила кровли из металлочерепицы. Они должны перекрывать кровельный материал на 1 волну. Нахлест между этими элементами может быть больше 50 см. Каждая планка фиксируется к доске 4 гвоздями или саморезами, чтобы избежать деформаций при сильном ветре.

      Технология монтажа

      Важно! Стыки между ветровыми планками должны быть герметичными и не пропускать воду. Для этого они обрабатываются герметиком на силиконовой основе.

      Видео-инструкция

      krovlyakrishi.ru

      Торцевая планка для кровли | Построй свой Дом!

      Торцевая планка (ветровая) – это, своего рода,  дополнительный элемент, которые входит в основу конструкции кровли.

      Для чего необходима торцевая планка?

      Этот элемент очень необходим для кровли и играет очень значительную роль.

      Торцевая планка  для кровли выполняет не только декоративную функцию, но и полезную защитную функцию, поскольку она максимальным образом защищает  внутренние слои кровли от пыли, грязи и прочих природных загрязнений.

      Торцевая планка устанавливается на заключительном этапе, то есть тогда, когда уже создана кровельная композиция. Она может быть любой формы и размеров.

      Торцевая планка оснащена специальной поверхностью,  которая максимальным образом предотвращает материал от коррозии.

      Другими словами, торцевая планка помогает увеличить срок эксплуатации кровельных сооружений, и защищает здание от негативных воздействий.

      Торцевая планка благодаря полимеризации и привлекательному внешнему виду создаёт безупречный эстетичный и красивый дизайн для фасада здания, защищая кровлю от ветровой нагрузки, попадания влаги и т.п.

      Благодаря установки планки поверх кровли, она способна защитить и продлить срок эксплуатации торцевых досок.

      Как правильно устанавливать торцевую планку

      Установка торцевых планок является достаточно сложным и одновременно простым процессом.

      Достаточно знать технологию установки и следовать простым рекомендациям.

      • Установка ветровой планки происходит только после того, как в полной мере завершён монтаж металлочерепицы.
      • Монтаж осуществляется по всему периметру крыши здания. С особым вниманием отнеситесь к боковым краям, поскольку они в большей степени подвергаются влиянию климатических нагрузок.
      • Установка и крепление торцевой планки происходит благодаря специальным дюпелям или гвоздям, устанавливается планка к верхнему слою досок.
      • Если крыша вашего здания оснащена металлочерепицей, то рекомендуется устанавливать планку по всей высоте.
      • Нахлест ветровой планки во время наращивания должен быть равен примерно 50 мм. Монтаж планки осуществляется на боковых и на внешних частях.
      • Если кровля имеет небольшой перекос или прочие дефекты, который будут выявлены при установке металлочерепицы, это очень просто можно решить с помощью  торцевых планок, благодаря которым можно скрыть некоторые дефекты кровли.

      В настоящее время можно встретить достаточно оригинальные формы торцевых планок.

      Следует отметить, что отсутствие торцевой планки влечет за собой большие неблагоприятные риски для здания и приводит к отрицательным и неприятным последствиям.

      Очень важно грамотно установить торцевую планку, в противном случае, например, в ситуации сильного ветра и осадков, листы металлочерепицы могут значительно повредиться, а щели будут пропускать влагу и сквозняк, а это значит, что здание станет холодным и влажным и не сможет сохранять тепло.

      Благодаря торцевой планки кровля крыши всегда будет выглядеть очень аккуратной и привлекательной.

      В загородных больших домах можно встретить довольно оригинальные виды планок.

      Так, торцевые планки всё чаще начали изготавливать из фанеры, дерева прозрачного и матового акрила и  даже из искусственного камня и многих других средств.

      На рисунке представлено устройство металлочерепицы:

      Торцевая планка для мягкой кровли

      Как уже отмечалось, торцевая планка может быть для металлочерепицы и для мягкой кровли.

      Сразу отметит, что мягкая кровля (битумная черепица) очень востребована на рынке кровельных материалов.

      Она отлично подходит для самых необычных конструкций. Такая кровля имеет вид, словно застеленный ковер из чешуи.

      Мягкая кровля имеет множетсов достоинств.

      Она не вызывает шум, когда идёт дождь, не боится морозов и прямых солнечных лучей, устойчива к повреждениям и возгораниям, достаточно долговечна, подразумевает минимальное количество отходов при монтаже даже наиболее тяжелых конструкций.

      Одним из недостатков является монтаж данной кровли. В отличие от металлочерепицы, монтаж мягкой кровли требует специальных знаний.

      Торцевая планка для металлочерепицы:

      Торцевая планка для мягкой кровли:

      Торцевая планка для мягкой кровли отличается по своим внешним признакам. Как и торцевая планка для металлочерепицы, она выполняет те же самые  функции.

      Такая ветровая планка устанавливается под мягкую кровлю.

      Как изображено на рисунке, верхняя часть планки имеет размер 80 мм, данный размер вполне оптимальный для того,  чтобы надежно установить ее на кровле,  в свою очередь нижняя часть может иметь разный размер.

      На рисунке представлен монтаж торцевой планкиА также вы можете посмотреть видео монтаж торцевой планки

      Подобрано для вас:

      stroysvoy-dom.ru

      Ветровая планка для металлочерепицы - особенности монтажа

      Содержание статьи:

      Обустройство кровли из металлочерепицы невозможно представить без таких важных элементов, как карнизная планка и торцевая планка.

      При сравнении обозначенных компонентов крыши с другими, выделяется незначительная их площадь во всей кровельной конструкции, однако именно от них зависит сохранность целостности кровли и ее защита от механических повреждений.

      Основа планок представлена в виде металлического оцинкованного или пассивированного профиля толщиной от 0,4 до 0,5 мм, в качестве защитного покрытия используются те же полимеры, что и для металлочерепицы: на торцевую и карнизную планку наносится пластизол или полиэстер, а на торцевую планку для композитной черепицы – базальтовая крошка (подробнее: "Монтаж композитной черепицы - достоинства материала").

      Функции карнизных и торцевых планок

      Карнизная планка используется в качестве продольного элемента кровли и ее главная задача – защита лобовой доски карниза от попадания атмосферных осадков, предотвращение ее намокания и проникновения влаги в подкровельный пирог.

      Внешне планка торцевая для металлочерепицы похожа на карнизную планку, отличие заключается лишь в том, что крепится она не снизу ската, а на каждом торце крыши. Благодаря перекрытию торца планкой обеспечивается не только защита обрешетки от влаги, но и кровли – от повреждения из-за сильного ветра.

      Именно наличие этой функции позволило наделить торцевую планку еще одним названием, распространенным среди опытных строителей – ветровая планка для профнастила и металлочерепицы.

      Особенности монтажа карнизной планки

      Чтобы правильно закрепить карнизную планку, следует строго придерживаться инструкции:

      • На первом этапе устанавливается лобовая доска. Для надежного крепления лобовой доски используются оцинкованные гвозди. Иногда в качестве альтернативного варианта можно установить карнизную доску с помощью крепления в пазы стропильной системы. Также допускается одновременный монтаж лобовой и карнизной доски, что позволит укрепить кровельный узел.
      • Далее выполняется подшивка кровельного карниза с помощью шпунтованных досок или профнастила, как показано на фото. Независимо от выбранного материала, подшиваем карниз крыши к опорному брусу, закрепленному к стене здания.
      • Прежде чем будет установлена карнизная планка для металлочерепицы, нужно сделать несколько крюков для обустройства водосточной системы. Крюки могут быть прибиты к самой карнизной доске, либо прямо к стропиле. Читайте также: "Как выполнить монтаж ветровой планки на металлочерепицу – виды и правила крепления".
      • После этого производится монтаж карнизной планки. Эта работа выполняется до того, как начнется укладка металлочерепицы. Планка должна быть установлена над крюками водосточного желоба и закреплена на саморезы для металлочерепицы через каждые 300-350 мм к лобовой и карнизной доске.
      • Наращивание карнизной планки требует нахлеста до 100 мм.

      Особенности монтажа торцевой планки

      Как только скаты крыши будут покрыты металлочерепицей, можно приступать к монтажу торцевой планки, с помощью которой будет перекрыты все кровельные торцы для защиты от осадков и ветра.

      Монтаж торцевой планки выполняется следующим образом:

      • Торцевая планка кладется выше слоя обрешетки ровно на высоту 1 волны. Положить планку нужно так, чтобы полностью перекрыть торцевой угол кровли. При правильном монтаже обрешетке на данном этапе трудностей не должно возникнуть.
      • Фиксируется фронтонная планка для металлочерепицы с помощью саморезов вверху и по бокам, при этом еще один верхний саморез должен соединять планку с металлочерепицей, укрепляя карниз на фронтоне.
      • Уровень нахлеста планки должен быть не более 50 мм.
      • Для дополнительной герметизации стыка торцевой планки с металлочерепицей укладывается уплотнитель.

      Установка уплотнителей и ветровой планки, смотрите на видео:



      Помните, что наравне с торцевой и карнизной планками большое значение имеет планка примыкания для металлочерепицы, которая защищает кровельное покрытие от порывов ветра, предотвращает его повреждение.

      Если работа по установке карнизной и торцевой планкам будет выполнена согласно основным требованиям, то они смогут полноценно защищать кровельную конструкцию от негативного атмосферного воздействия, и она прослужи намного дольше.

      kryshadoma.com

      Ветровая (торцевая) планка: крепление и монтаж

      Финальным этапом кровельных работ считается установка доборных элементов. Они наделены двумя функциями: выступают как декоративные аксессуары и, в то же время, выполняют защитную функцию. Ими можно назвать примыкания, переходники, конек, ендовы, уголки, отливы, желоба по сбору и стоку вод, пр. Среди основных дополнений следует выделить ветровые планки на крышу. Другое их название – фронтонные, торцевые, завершающие – объясняет предназначение этих элементов.

      Оглавление:

      1. Функциональное значение торцевых планок
      2. Материал для изготовления завершающих планок
      3. Торцевая планка для профнастила: установка своими руками
      4. Монтаж фронтонной планки – завершение работ по укладке металлочерепицы
      5. Значение декора в оформлении завершающих планок

      Функциональное значение торцевых планок

      Фронтонная планка, монтируемая на торцах кровельной системы, предохраняет края обрешетки, а также все пространство под кровлей от попадания туда атмосферных осадков, воздействия силы ветра, особенно бокового направления. Наконец, это реальное препятствие от проникновения мелких птиц и насекомых под кровлю.

      Крепится такой элемент в местах соединения стропильных ног и крыши дома, регулируя уровень влажности под кровлей. Установившийся микроклимат влияет на состояние воздушной среды и в середине здания.

      Для справки. Как правило, планки заказываются отдельно, как дополнения к кровельному материалу. При этом важно, чтобы в обоих случаях была одна и та же фирма-производитель, изготавливающая весь набор в одном фактурном и цветовом исполнении. Ветровая планка для мягкой кровли, как и для профнастила, считается незаменимым аксессуаром, закрепляемым на крыше после укладки гидроизоляционной прослойки и финишного покрытия.

      Материал для изготовления завершающих планок

      Эконом-вариант (оцинкованная сталь), используется сегодня редко. Это связано с тем, что популярная для укладки кровли металлочерепица имеет широкую линейку цветов. Подобрать соответствующий краситель для оцинковки, чтобы планка не отличалась, а была в тон черепицы, довольно сложно. В идеале цвет полосы и колер кровли должны сливаться.

      Материал изготовления планок обязан придать доборному элементу устойчивость к внешним раздражителям: ветру, дождю, снегу, граду, пыли, пр. Другими словами, быть долговечным. Используется комбинированный вариант: оцинкованная сталь в качестве основы и цветной полимер, применяемый, как покрытие. В этом случае цвет не будет тускнеть под воздействием УФИ, поверхность трескаться при перепадах температур, разрушаться при слабой концентрации кислот в дождевой воде, а сама фронтонная планка станет логическим продолжением кровли.

      Торцевая планка для профнастила: установка своими руками

      После окончания работ по обустройству крыши, покрытии ее финишным материалом – профнастилом – необходимо сделать последний штрих. Закончить отделочные работы установкой ветровой планки, выполнить подключение софитов. При изменении технологии в части игнорирования ветровой планки может нарушиться теплообмен в межкровельном пространстве: летом поверхности и воздух в комнатах будут быстро нагреваться, а зимой их температура резко станет падать. Полоса в работе с профнастилом не такая по высоте подъема, как планка торцевая для металлочерепицы. Она должна быть металлической и соответствовать высоте волны листа. В готовом виде планка представляет собой профилированный элемент из листовой оцинковки с одинаковыми по длине, но разными по профилю сторонами.



      Пред установкой выполняется предварительный расчет, который зависит от размеров доборного фронтального дополнения. Здесь учитывается, что полная длина в типовом изделии составляет 2 метра, а эффективная – 1,9 м. Ширина полосы выбирается в зависимости от ситуации. Стандарт имеет параметры 90 х 150 мм и 40 х 60 мм. Различная геометрия планки определяется местом ее установки. Если это складское помещение с плоской крышей, к примеру, на листовом покрытии, практически, нет волн, планка берется узкая. Металлочерепица, наоборот, предполагает установку широкой рельефной торцовой отделки. Работы, влияющие на качество кровли, предваряющие монтаж покрытия и завершающей полосы, связаны с правильным выбором и монтажом обрешетки. Шаг расположения брусков в ее конструкции напрямую зависит от вида профнастила.

      Вначале с торцевой стороны к решетчатой конструкции пришивается струганная ветровая доска 25 х 80 мм, а уже на ней фиксируется планка с помощью болтовых саморезов с уплотнительной резинкой. Шаг между вкручивающимися метизами должен быть 0,4 м. Работы начинают с нижней части кровли, постепенно поднимаясь вверх. При этом фрагменты планки в виде лежащего обеими сторонами по разные плоскости фронтона прямого угла соединяются между собой внахлест, захватывая нижний край предыдущей полосы не менее чем на 0,1 м.

      Внимание! Если возникает необходимость укоротить планку, используйте ножницы или ножовку по металлу, можно пользоваться дисковой электрической пилой. Категорически не допускается обрезка заготовки абразивным инструментом: процесс обработки сопровождается высокой температурой, которая вредна для внешнего покрытия. Места сколов, срезов и повреждения верхнего защитного слоя в целях защиты от коррозии обрабатываются ремонтной эмалью для полимерных покрытий.

      При использовании профилированных листов с имеющейся на поверхности водосточной канавкой, их нужно располагать перпендикулярно, обеспечивая перекрытие канавки каждым вслед ложащимся элементом покрытия. Выполняется поперечный нахлест между соседними планками в 15 см. Фронтонный элемент устанавливается выше решетчатой конструкции крыши приблизительно на расстоянии, равном высоте волны профнастила. Планка закрепляется саморезами по бокам и сверху. Именно верхний крепеж плотно фиксирует фронтальную полосу к волне листа, т.к. профнастил характеризуются большой парусностью. Правильно прибитая планка в области фронтового среза не позволит порывам ветра оборвать листы кровли. Для улучшения герметичности между планками и профнастилом строители укладывают в промежуточное пространство дополнительно слой рулонного утеплителя.

      Монтаж фронтонной планки – завершение работ по укладке металлочерепицы

      Т.к. торцевая планка завершает цикл перекрытия крыши, то перед ее установкой проводится ряд предварительных работ. На этом этапе обязательно монтируется карнизная планка. Но перед ее фиксацией на стропилах крепятся изготовленные или приобретенные крюки для удержания комплектующих водосточных системы. Над ними специальными саморезами под металлочерепицу к карнизной и лобовой доске прибивается карнизная планка. Только после этого можно приступать к укладке финишного покрытия (металлочерепицы). Фронтальный же элемент кровельной системы венчает все предыдущие работы и закрепляется на полностью покрытые кровельным материалом скаты. Он маскирует все торцы, закрывает доступ к пространству под кровлей ветру и осадкам.

      Укладывается ветровая планка для металлочерепицы в такой последовательности:
      • Дополнительно на торцевую рейку шаговой обрешетки прибивается гвоздями или саморезами деревянный брусок 40 х 40 мм. Такое сечение решетчатой конструкции считается оптимальным при укладке металлочерепицы. Брус, как и вся обрешетка, должен дополнительно быть пропитан антисептиком и противопожарным средством.
      • Затем производится «примерка»: фронтальная планка прикладывается так, чтобы получилось полное перекрытие угла с торца кровли от дополнительного прибитого бруска до плоскости металлочерепицы. Расстояние будет отличаться на высоту профиля листа черепицы. Данный размер переносится на панель покрытия. Здесь будут располагаться линии сгиба и реза.
      • Перед тем как крепить ветровую планку на металлочерепицу, ножницами по металлу подрезается край панели (по разметке).
      • Специальным зажимом отгибается вверх край панели, ориентированной на фронтон. При качественном подгибе лист черепицы должен плотно прилегать к боковой плоскости прибитого дополнительного бруса.
      • Монтаж панелей черепицы ведется сверху вниз, крепятся они гвоздями к обрешетке.
      • Важно правильно прибить планку. Для этого саморезы вбиваются по бокам и сверху. Один из верхних метизов дополнительно закрепляет соединение металлочерепицы с ветровой планкой. Размер нахлеста полосы выдерживается в пределах 5 см. Причем, сверху вбиваются коньковые саморезы, а по бокам – торцевые.
      • Места стыковки элементов кровли и кромки планки герметизируются уплотнителем на самоклеющейся основе.
      • Нижний край фронтонной полосы оформляется заглушкой: она соединяется с планкой саморезами, образуя закрытый угол.
      • В завершении нужно закрасить шляпки саморезов при помощи ремкомплекта.

      Значение декора в оформлении завершающих планок

      Бывают моменты, когда домовладелец хочет выполнить кровлю с изысками, создать эксклюзивный экстерьер.

      Среди прочих декоративных приемов часто вместо стандартных двух смыкающихся перпендикулярно одна к другой плоскостей, одна из которых придавливает край кровли к основе, а другая фиксируется на боковой части кровли, внешнюю, боковую плоскость выполняют в необычном стиле. Это может быть резное кружево из металла или фактурная поверхность под древесину. Нередко используются народные мотивы. Такие фронтальные планки изготавливаются по индивидуальному заказу, значит, стоить они будут дороже.

      В большинстве же случаев торцы фронтона отделываются стандартными прямоугольными полосами, а на них уже крепится декоративное оформление. При необходимости украшение легко демонтируется и заменяется другим, без снятия основы. Вот наглядный пример, как может выглядеть ветровая планка для металлочерепицы (фото).

      Таким образом, такие небольшие по площади элементы, как торцевая планка (ветровая) и карнизная полоса исполняют важную роль в общем объеме мероприятий под названием «Кровельные работы». Планки важны для обустройства кровли, ее длительного безремонтного периода эксплуатации, долговечности. Доборные элементы оберегают крышу от повреждений, сохраняя целостность покрытия.

      ofacade.ru

      Инструкция по монтажу торцевой планки

      Доборный элемент Торцевая планка

      Торцевая планка для кровли выполняется в двух вариантах. Для гибкой черепицы и для металлочерепицы. Очень важно знать, что торцевая планка для мягкой кровли устанавливается во время монтажа кровли а для металлочерепицы, после.

      Ветровая (торцевая) планка выполняет 2 задачи:

      • Она не позволяет влаге и каплям дождя попадать в пространство под кровлей, в результате соблюдается полная герметичность покрытия.

      • Она надежно закрепляет края кровли, не позволяя порывам ветра поднять края кровельного покрытия

      Мастер листогиб изготавливает торцевые планки любой сложности и конфигурации. Срок изготовления изделия от 10 минут.

      Для расчета цены изготовления торцевой .планки, свяжитесь с нашим менеджером, или воспользуйтесь прайс листом


      Характеристики торцевой планки


      Торцевая планка для металлочерепицы:

      Торцевая планка для металлочерепицы устанавливается по бокам свесов, после монтажа кровли. Стандартные размеры :

      Длинна - 2м

      Рабочая длинна - 1.9м

      Верхняя полка (стандарт) - 90мм (должна соответствовать длине волны кровли)

      Свес (стандарт) - 70мм (должен закрывать лобовую доску)

      Отливы - 20мм (с обеих сторон)

      Ребра жесткости - 15мм (с обеих сторон)



      Торцевая планка для мягкой кровли:

      Торцевая планка для мягкой кровли устанавливается по бокам свесов, во время монтажа кровли. Стандартные размеры :

      Длинна - 2м

      Рабочая длинна - 1.9м

      Верхняя полка (стандарт) - 70мм (должна заходить под кровельное покрытие не менее 50мм)

      Высота барьера : 25мм

      Свес (стандарт) - 90мм (должен закрывать лобовую доску)

      Ребро жесткости на свесе - 15мм


      Монтаж торцевой планки


      Установка торцевая планка для металлочерепицы:

      Монтаж торцевой планки очень прост, главное соблюдать  правила монтажа кровли и доборных элементов по воде.

      Для монтажа вам понадобится:

      •Саморезы кровельные в цвет покрытия

      •Шуруповерт с насадкой под 8мм

      Установку торцевой планки начинают снизу кровли, продвигаясь к коньку. Первым делом приложите одну сторону торцевой планки плотно к кровле, а вторую прижмите к лобовой доске. Убедитель что полка планки, полностью перекрывает первую верхнюю волну, а отливчик заходит на нижнюю. Так же проверьте что свес торцевой планки полностью закрывает лобовую доску. Если все параметры соблюдены, закрепите свес планки к лобовой доске, а полку к металлочерепице (Важно: при монтаже планки, следует закреплять полку таким образом, чтобы саморезы входили в верхнюю волну металлочерепицы).Шаг межу саморезами должен составлять не более 30 см.Для подрезания планки используйте ножницы по металлу. Ни в коем случае не применяйте для этих целей болгарку или станки для резки металла, они сильно нагревают изделие тем самым повреждая покрытие.  Каждая последующая торцевая планка крепится к предыдущей в нахлест не менее 10см. Свес торцевой планки закрывают заглушкой, а верх заводят под конек. Места соприкосновения торцевой планки с кровлей изолируют само расширяющейся лентой. Она предотвращает попадание пыли и насекомых в под кровельное пространство.

      Установка торцевая планка для мягкой кровли:

      Монтаж торцевой планки очень прост, главное соблюдать  правила монтажа кровли и доборных элементов по воде.

      Для монтажа вам понадобится:

      •Гвозди кровельные или саморезы прессшайба.

      •Молоток или Шуруповерт с насадкой Ph3

      •Мостика кровельная резинобитумная

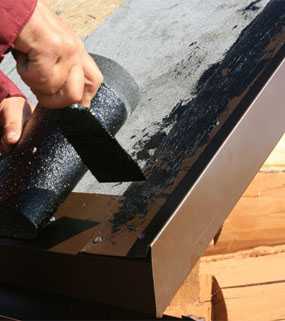

      Монтаж торцевой планки для мягкой кровли, производится во время монтажа кровельного покрытия.Установку торцевой планки начинают снизу кровли, продвигаясь к коньку. Торцевая планка для гибкой кровли закрепляется поверх подкладочного ковра саморезами или кровельными гвоздями в два ряда с шагом не более 120-150мм. Для подрезания планки используйте ножницы по металлу. Ни в коем случае не применяйте для этих целей болгарку или станки для резки металла, они сильно нагревают изделие тем самым повреждая покрытие.  Каждая последующая торцевая планка крепится к предыдущей в нахлест не менее 10см. После установки торцевой планки, по всей длинне полки наносится битумная мостика, на которую укладывается мягкая кровля.


      Монтаж торцевой планки видео инструкция

      Соединение торцевой планки на коньке.

      gibkalistov.ru

      Торцевая планка для кровли – Торцевая планка для металлочерепицы: размеры и пошаговый монтаж

      Отправить ответ

      avatar
        Подписаться
      Уведомление о
