Мини токарный станок по металлу настольный для дома

Токарный станок в привычном исполнении весит несколько тонн и занимает площадь в несколько квадратных метров. Но для домашнего применения или как подспорье в маленькой мастерской появился токарный мини станок. Размер мини станка не больше, чем обычный кухонный стол, и справиться с транспортировкой установкой и настройкой может один человек. Так же появились модификации со встроенным ЧПУ, такое оборудование может обеспечить небольшое серийное производство металлических деталей.

Токарный мини станок

Возможности мини станков

Универсальный мини токарный станок по металлу — настоящая мечта для домашнего умельца. Он позволяет выполнять широкий спектр работ по металлообработке. Имея в своей мастерской такое оборудование уже не нужно заказывать дорогостоящие детали на замену и ждать и прихода от поставщика месяцами. Нестандартные металлические мелкие детали можно изготавливать и дорабатывать самому. Мини токарные станки это идеальное решения для гаража с небольшим автосервисом, небольшого непрофильного производственного цеха, реставрационной мастерской или СТО.

Конструктивно миниатюрный станок несильно отличается от своих промышленных полномерных аналогов. Хотя полностью сохранить функциональное разнообразие в переходе к миниатюрному размеру не удается, все основные элементы конструкции сохраняются:

1. Станина.
2. Суппорт
3. Передняя бабка (шпиндельный узел).

Устройство токарного мини станка

Станина — это основа, базовая и наиболее массивная деталь, на которой крепятся все остальные элементы, по ней же происходит движение. В мини станках станина обычно имеет крепления для установки на стол или в более экзотическом варианте на стену

Суппорт служит для установки обрабатывающего инструмента, это может быть зенкер, сверло или резец. Так же он обеспечивает смену положения.

Передняя бабка обычно содержит ременной привод, электродвигатель, передаточную коробку и шпиндель. С помощью различных видов патронов не передней бабке зажимается деталь для обработки.

Основные виды зажимных патронов:

• трехкулачковые;
• четырехкулачковые;
• цанговые;
• клиновые;
• рычажные;
• сверлильный патрон.

Обрабатываемая деталь фиксируется в шпинделе на передней бабке. Задняя бабка перемещается по направляющим основания в процессе обработки и расположенный на ней инструмент проводит необходимую обработку.

Работа на мини станке

Настольные мини токарные станки по металлу относятся к разряду токарно-винторезных и могут выполнять довольно широкий перечень операций по металлообработке:

• нарезка резьбы снаружи и внутри изделия;
• расточка деталей;
• сверление;
• нанесение пазов;
• торцевание;
• зенкерование.

Классификация мини станков

Домашние токарно-фрезерные станки по металлу возможно разделить ряду признаков:

• по весу – производятся станки весом от 12,5 кг до 100 кг, больший вес и габариты переводят их в разряд малых производственных;
• по мощности – мощность станков колеблется от 250Вт до 700 Вт;
• по напряжению – 220 В или 380 В;
• по методу подачи смазочно-охлаждающей жидкости – в самых простых моделях смазка происходит вручную.

При богатом выборе можно выбрать тот инструмент, который точно будет соответствовать потребностям и финансовым возможностям.

Станок mn80a

Выбор мини станка

При выборе оборудования в первую очередь необходимо ориентироваться на детали, которые предстоит обрабатывать. Конечно, хочется обеспечить запас по функциональности, чтобы покрыть и возможные будущие потребности, но при этом чтобы по габаритам станок был как можно компактнее. Правда не стоит забывать, что чем больше станок, тем сложнее его будет установить в мастерской и перемещать по ней, в одиночку переместить массивный даже малогабаритный токарный винторезный станок по металлу весом более 50 кг уже весьма проблематично.

Чрезвычайно важный аспект при выборе, это возможность установки дополнительной оснастки, зачастую уже после приобретения возникает потребность в какой-то специфической операции: шлифовке, накатке или фрезерования. Но если приобретенная модель не позволяет устанавливать специальную оснастку о дополнительных функциях придется забыть.

Требуемая точность к обработке деталей так же является определяющим фактором. Для некоторых деталей точность измеряется микронами, и далеко не каждый даже заявленный как прецизионный высокоточный агрегат может обеспечить такой запрос

Интенсивность работы определяет класс станка. Если работы ведутся несколько раз в месяц в факультативном порядке, можно говорить о любительском варианте, а когда станок эксплуатируется по 8-12 часов в день, есть смысл приобрести профессиональный вариант с гарантированным запасом выработки.

Диапазон регулировки скорости вращения шпинделя очень важен, если, например, обрабатываться будет только дерево или только медные детали, можно обойтись без регулировки. Но для возможности обрабатывать различные материалы: сталь, чугун, алюминий — придется выбрать продвинутую модель, с точной регулировкой скорости.

Определяющим фактором размера обычно служат габариты обрабатываемых деталей (обычно для мини токарных станков это детали до 400 мм в длину и 300 мм диаметром).

Компактный токарный станок по металлу даже в «домашнем» варианте исполнения весьма сложное устройство. Кроме того, высокая скорость вращения детали и нагрузка в процессе обработки предъявляют высокие требования к качеству изготовления. Материалы станка, комплектующие, тщательность подгонки деталей обязательно скажутся в процессе работы и при выборе по фактору цены владельца может постигнуть серьезное разочарование, а кроме того бессмысленная денежная потеря.

Техническое обслуживание и техника безопасности

Для станка критично важно регулярное обслуживание, защита от пыли, смазка и проверка всех движущихся элементов. В процессе обработки деталей металлическая пыль и стружка оседают на подвижных деталях и станине, после чего возможны заедания в работе и полный выход из строя. Поэтому станок необходимо тщательно и регулярно протирать керосином. Уборка рабочего места производится сразу по завершению текущих операций, и не реже раза в месяц необходимо полностью очищать станок, менять СОЖ. Кроме того, должны тщательно соблюдаться все инструкции производителей станка.

Техника безопасности при работе на мини станке

Еще более важны правила техники безопасности. Вращающаяся на скорости более 1000 оборотов в минуту деталь при небрежном отношении грозит серьезной травмой.

При работе важно учитывать правила охраны труда и техники безопасности:

• одежда должна плотно прилегать к телу, нельзя носить украшения и кольца;
• обязательны защитные очки;
• рабочее место должно быть хорошо освещено;
• запрещено отходить от токарного с танка в процессе работы и совершать посторонние манипуляции около вращающейся детали;
• уборка станка, замеры детали и смазка производятся только после полной остановки.

При должном уходе аккуратном соблюдении технологических схем работы мини токарный станок способен прослужить десятки лет. До сих пор на многих производствах работают мини токарные станки, изготовленные еще в СССР для обучения школьников. Главное – бережное отношение и регулярное техническое обслуживание.

Мини токарный станок Proxxon FD 150/E | Мощность 100 Ватт, производство Германия

Мини токарный станок Proxxon FD 150.

Компактный токарный станок с высокой точностью обработки предназначен для домашнего использования (изготовление моделей), в небольших металломастерских и в учебных классах. Небольшая мощность позволяет обрабатывать достаточно большие детали, для своих габаритов, есть возможность установки различных патронов. Скорость вращения шпинделя до 5000 оборотов в минуту дает возможность изготавливать даже самые мелкие детали с высокой чистотой и точностью. Можно точить детали из любых металлов (которые поддаются обработке установленным резцом), пластика и даже дерева. Этим токарным станком можно: сверлить, нарезать резьбу, точить поперечно, продольно и конусно и еще многое.

Привод на основе немецкого мотора с двухступенчатым приводом и электронным регулятором скорости. Двигатель из серии Micromot — это запатентованная немецкая фирменная технология позволяет изготавливать малогабаритные движки с высоким КПД, основана на постоянных магнитах.

• Мощность: 100 Ватт;
• Скорости: На малом шкиве 800-2800 об/мин, на большом — 1500-5000 об/мин.;
• Питание: от сети 220-240 Вольт, 50-60 Гц.

Станина из литого алюминия, массивная, с отверстиями для крепления к поверхности.

• Размеры: 360 х 150 х 150 мм;
• Вес агрегата: 4,5 кг;
• Расстояние между центрами: максимально 150 мм;
• Высота над суппортом: 33 мм;
• Высота центров на суппортом: 55 мм;

Передняя бабка, также из литого алюминия. Внутри расположены двигатель, редуктор, электронный регулятор оборотов. На верхней части расположен главный выключатель с функцией аварийной остановки с защитой от повторного запуска. Шпиндель на высокоточных шарикоподшипниках со сквозным отверстием на 8,5 мм. В комплекте поставляется трёхкулачковый патрон с синхронными кулачками, зажим 1-32 мм, при перевёрнутых кулачках — 20-60 мм. Используется зажимной патрон стандарта ER 11.

Задняя бабка из алюминия, литая, с вращающимся центром и укороченным конусом MK 0. Сдвигается вручную, фиксируется рычагом.

Каретка с поворотным резцедержателем, под резцы на 6 мм.

• Ход по оси X: 40 мм;
• Ход по оси Y: 60 мм;
• Для резцов: 6 х 6 мм;
• Регулировка наклона: смещение ±45° в горизонтальной плоскости.

Юстируется маховиками по осям X и Y с высокой точностью (1 деление = 0,05 мм, 1 оборот = 1 мм).

Токарный станок Proxxon FD 150 — это компактность, мощность, малый вес и потрясающая точность. Покупайте немецкий инструмент в нашем интернет-магазине от Алекса.

Мы доставим в любую точку России и СНГ.

Мини токарный станок по металлу своими руками

Мини токарный станок по металлу своими руками

Мечта каждого самодельщика, моделиста и домашнего мастера — токарный станок. Все, кто успел совершить приватизацию социалистического имущества, сегодня имеют огромнейшие бонусы в виде токарных станков, сверлильных и прочих средств малой механизации у себя в гаражах и мастерских. Кто не смог — приходится делать станки своими руками, поскольку минимальная стоимость маленького средненького токарненького китайского станка соответствует годовой зарплате нашего недепутата. Выход один — делать станок своими руками, чем сейчас мы и займемся.

Настольный токарный станок, основные узлы

Мини токарный станок по металлу своими руками выполняется на основе того, что было сделано в условиях производства, но в силу тех или иных причин уже не служит по прямому предназначению. Это значит, что основные узлы и агрегаты мини станка придется брать от других устройств, совершенно к этому не приспособленных, адаптировать их и использовать всю свою смекалку.

Так, основными деталями токарно-винторезного или токарно-фрезерного станка должны быть:

• станина, прочная металлическая конструкция, обеспечивающая устойчивость и прочность всей конструкции;
• направляющие для токарного станка — настоящая головная боль самодельщика, потому что они должны иметь точность и стабильность, направляющие как продольные, так и поперечные;
• привод токарного станка;
• рабочий орган — режущая часть, система крепления и регулировки подачи резцов;
• шпиндель и задняя бабка — для крепления и удержания детали во время обработки;
• средства безопасности — защита от самопроизвольного включения, защита от стружки.

Собственно, это только основные части настольного токарного станка, которые предстоит сделать или подобрать из того, что есть под руками.

Параметры, преимущества и недостатки настольного токарного станка

Мини токарные станки по обработке металла отличаются от деревообрабатывающих станков радикально. Дело в том, что вся конструкция станины и направляющих должна выдерживать довольно большие нагрузки, которые подразумевает обработка металла резанием. При этом станок должен обеспечивать точность подачи и скорость обработки, что очень важно при обработке металлов разной твердости.

Основные параметры токарного станка, который будет выполнен своими руками — линейные размеры, мощность и точность обработки. Мы сейчас не говорим о конкретном станке, поскольку каждый ставит задачи самостоятельно, а в представленных на странице чертежах и схемах можно найти подходящий для себя вариант. Мы говорим об идее создания инструмента в принципе и его основных параметрах.

Так, в зависимости от того, на каком расстоянии от направляющих будет находиться центр шпинделя и задней бабки, будет определяться диаметр обрабатываемой детали. Длина же обрабатываемой детали фактически зависит от степени свободы перемещения задней бабки по направляющим. То же самое и с подающим устройством, которое должно соответствовать размерам максимального диаметра обрабатываемой детали.

Но нужно быть готовым к тому, что самодельный токарный станок не сможет обеспечить высокую точность обработки и высокую скорость. Это будет устройство для выполнения деталей с невысоким классом точности. От чего это зависит, разберемся дальше.

Обработка на токарных станках, схемы и чертежи

Вкратце о системе управления токарных станков можно сказать, что если позволяют знания и навыки в инженерном радиомоделировании, всегда можно сделать простейший токарно-винторезный или токарно-фрезерный станок с числовым программным управлением. Станки токарные с ЧПУ позволяют автоматизировать однотипную работу и они нужны в том случае, если мастеру приходится делать большое количество одинаковых заготовок по шаблону.

В основной массе, настольные станки предназначены для выполнения разовых работ, поэтому применение сложных систем программирования едва ли оправдано на станках с низкой степенью точности.

Точность и производительность самодельного станка

В том случае, если стоит задача по созданию станка для обработки металлов резанием с высокой степенью точности, нужно особое внимание уделять направляющим и станине. Многие выполняют конструктивные элементы из дерева, это веселое бюджетное решение, но такой станок не обеспечит нужной точности просто потому, что материал станины и направляющих должен быть тверже, чем обрабатываемая деталь.

Поэтому все станины и направляющие для токарных станков по металлу выполняются только из металла. Желательно использовать заводские направляющие, но если такой возможности нет, что бывает чаще всего, тогда приходится использовать металлопрокат, как в том примере, который мы привели из древнего английского журнала.То есть все детали, которые отвечают за точность и прочность, должен быть выполнены в условиях производства, как например этот вариант, где в качестве центрирующих элементов использованы автомобильные шатуны.

Выполнение токарного станка по металлу — работа творческая и неспешная. Нужно сто раз продумать все детали, начертить пару десятков чертежей и только потом приступать к изготовлению станка в металле. Но в любом случае прямые руки и смекалка приведут к успешному созданию практичного и функционального токарного станка.

Успехов на ниве малого машиностроения!

http://nashprorab.com

Cтанки и оснастка Proxxon с доставкой по России (РФ) | Лучшая цена в каталоге на Cтанки и оснастка Proxxon, отзывы, видео обзор | МИНИ ТУЛ — инструмент, станки, бормашины Proxxon, Strong, Tormek

В этом разделе каталога интернет-магазина МИНИ-ТУЛ представлены станки и оснастка Proxxon (Проксон) для всех видов токарных, слесарных, столярных работ. А также множество вспомогательных малогабаритных приспособлений и механизмов.

Если требуется укомплектовать цех, мастерскую, класс для уроков труда или мастерскую дома — вы не найдете лучше инструментария и оборудование, чем Проксон. Немецкий производитель специализируется именно на малогабаритных станках, удобном ручном инструменте и комплектующих к ним. Соотношение качество и цена в этом случае идеальное. И не имеет значения, какого уровня мастер, учиться и работать лучше сразу на качественном оборудовании.

Cтанки Проксон (Proxxon) — токарные, сверлильные, лобзиковые, фрезерные

У нас вы найдете ручной и малогабаритный инструмент и оснастку:

• Для строительства и ремонта дома.
• Для станций техобслуживания.
• Кружков по моделированию, выпиливанию из дерева, камня.
• Для клубов радиотехники.
• Для ремонта малой и крупной бытовой техники.
• Для ювелиров и мастеров по металлу.
• Для студий дизайнерского мастерства.

Для всего найдется ручной инструмент Proxxon. Купить его у нас — значит, обеспечить себя качеством на долгие годы!

Купить станки Проксон (Proxxon) в Москве и с доставкой по России

Основные преимещества продукции Proxxon:

• С отвертками Проксон или динамометрическим ключом MicroClick MC 15 (1/4″), 3-15 Нм, можно отремонтировать велосипед, розетки, выключатели и всю бытовую технику в доме.
• А токарные станки для поперечного и продольного точения, или для заточки сверл, такого, как Proxxon BSG 220, пригодятся в мастерской по ремонту спортивного инвентаря.
• Автомастерским и частным лицам, у которых есть автомобиль, пригодятся полировальный станок Proxxon PM 100, универсальные наборы инструментов и настольный сверлильный станок.
• Столярным, лесопильным и мебельным мастерским очень подойдут ленточные пилы, гравировальное приспособление Proxxon GE 20, отрезные машинки, и настольный вертикально-шлифовальный станок Proxxon TG 250/E.

Купить оснастку Проксон (Proxxon)

Тем, у кого уже есть станки и универсальные бормашины этой фирмы или просто запасливым хозяевам могут понадобиться сменные насадки и детали, которые расширяют возможности. Интернет-магазин МИНИ-ТУЛ позаботился о том, чтобы покупателю не нужно было тратить время на поиск. Все можно приобрести у нас, начиная от широкодиапазонной цанги ER20 (2-10 мм) с зажимом, и заканчивая электрофуганками и механизмами тонкой подачи.

Также у нас вы найдете:

• Четырехкулачковые патроны с независимыми кулачками.
• Планшайбы.
• Неподвижную лютену.
• Гравировальное приспособление Proxxon GE 20.
• Насадка OFV (годится для всех бормашин МИКРОМОТ).
• Трещоточные отвертки.
• Набор ТХ 1/4+1/2.
• Набор бит с трещоточной отверткой, в комплекте 49 шт.
• Патроны, адаптеры и цифровые индикаторы.
• Делительная головка UT 400/CNC и другие.

И это далеко не полный список оснастки. Портал устроен так, чтобы все можно было купить в одном месте с доставкой и по приятной цене.

МИНИ ТОКАРНЫЙ СТАНОК по металлу Мини токарный станок по металлу своими руками: делаем самодельный агрегат

В любом частном доме или гаражной мастерской найдет свое применение [мини токарный станок для работы по металлу].

Такое оборудование позволяет обрезать детали из металла, дерева, пенопласта и ряда других материалов, высверливать отверстия, нарезать резьбу, обрабатывать торцы.

Все, что подразумевает изменение формы или поверхности детали, выполняется на токарном станке. Данные работы возможны как дома, так и в специально оборудованном кабинете.

Неудивительно, что первые, самые примитивные прототипы были сделаны в Древнем Египте, на них обтачивали камень.

В музеях есть токарный и фрезерный механизмы по металлу 14-15 веков, вращение в них происходило за счет ножной педали.

Бурное развитие промышленности в конце средних веков потребовало качественного рывка и в оборудовании – прошла модернизация ручного механизма, и появился первый токарный и фрезерный станок по металлу, работающий от электричества.

Чуть позже были создано оборудование с числовым программным управлением (ЧПУ).

Модернизация производства требовала все более и более узкоспециализированный инструмент, и оборудование с ЧПУ стали создавать не только для работы по дереву или металлу, но и выполняющее очень узкие операции, например, кромкование дверного полотна или высверливание полостей под врезку замка.

В таком виде они используются и по сей день.

В этой статье мы проведем обзор существующего оборудования и рассмотрим, как сделать простой станок своими руками, и как самостоятельная модернизация может улучшить оборудование.

Устройство токарного станка

Промышленное оборудование разделяются на легкие станки, весом до 1 тонны, средние по весу – до 10 тонн, и тяжелые – свыше 11 тонн.

Каждый станок выполняет одно или несколько действий по обработке дерева или металла дома или на производстве.

Все современное токарное оборудование оснащено ЧПУ от самого простого до сложного, контролирующего обточку детали с точностью до десятых долей миллиметра.

Модернизация станков разделила оборудование на тяжелое и громоздкое, выполняющее задачи для тяжелой промышленности, а также и миниатюрное высокоточное, производящее крошечные детали точных приборов – это настольные станки с ЧПУ.

Вне зависимости от размера и цели использования, токарные станки имеют одни и те же основные составляющие и узлы.

Он состоит из основы, на которой установлена станина, по которой по направляющим движется суппорт.

В противоположных концах оборудования расположены передняя бабка, передающая вращение через шпиндель обрабатываемой детали, и задняя бабка, которая передвигается свободно и фиксируется в зависимости от размера заготовки.

ЧПУ соединяется как с двигателем (в необходимый момент останавливает вращение), так и с собственно режущим элементом.

Видео:

Близким родственником по принципу работы является фрезерный станок. Он также применяется по дереву и по металлу.

Фрезерный механизм за счет фрезы, установленной в шпинделе, совершает вращательное движение, а поступательное движение подачи детали может быть как прямолинейным, так и под углом в, зависимости от задачи.

Обычно фрезерный механизм оснащен ЧПУ. Очень широкое применение имеет центр, выполняющий одновременно фрезерный и токарный набор работ.

Оборудование своими руками

Есть много вариантов, как можно создать самодельный токарный механизм.

Если вам часто приходится производить одну и ту же работу, то настольные токарные механизмы в мастерской вашего дома будут хорошим подспорьем.

Чаще всего для работающей части оборудования используется дрель, укрепленная на основании. При начальных навыках работы с электроникой реально придумать даже аппарат с ЧПУ.

Основание или раму токарного оборудования можно сделать из уголков металла или деревянных брусьев.

Настольные токарные механизмы могут иметь основание в виде крепкой древесно-стружечной плиты.

Если перед вами стоит задача краткосрочной обработки небольших деталей, то вполне можно использовать мотор, работающий от сети 220В.

Конструкция рамы должна обеспечить выполнение следующих условий:

• как ведущий, так и ведомый центр располагаются на одной прямой, которая параллельна оси вращения;
• центр симметрии детали совпадает с осью ее вращения;
• деталь надежно закрепляется на бабке.

Производить токарную обработку детали, которая вращается между передней и задней бабкой, можно с помощью любого инструмента – напильников, надфилей и прочего.

Самодельные настольные токарные станки предназначены для боковой обработки деталей. Например, на них будет удобно обрабатывать балясину деревянной лестницы.

Своими руками несложно создавать не только настольные, но и полноценные токарные станки.

Видео:

Основное, чем будут отличаться настольные варианты от полноразмерного станка – это двигатель.

Чем больше по размеру самодельный станок, тем более громоздкие детали он сможет обрабатывать.

А для работы с крупными заготовками, конечно, потребуется мощный двигатель.

Токарный станок из двигателя

Рассмотрим самодельный станок, созданный своими руками из двигателя и блока питания старого советского магнитофона.

Его основой станет деревянная доска, из ее кусочков, выпиленных в форме квадратов, сторона которых равна ширине основания нашего будущего станка, сформируем заднюю бабку.

Из металла сформируем кожух, в котором вырежем отверстие для вывода вращающего механизма. Двигатель зафиксируем на кожухе.

Теперь требуется найти проекцию центра вращения на заднюю бабку.

Для этого можно сделать из бумаги цилиндр четко соответствующий расстоянию между бабками, зафиксировать его на передней бабке и с помощью привода несколько раз обернуть вокруг оси.

Если цилиндр вращается ровно, то точкой фиксации детали будет центр круга, который описывает цилиндр на задней бабке.

В центр заводим саморез или любой другой держатель для заготовки. Конечно, эта работа сделана на глазок и не подразумевает высокой точности токарных работ.

Модернизации, которая повысит точность, если расстояние между бабками более 20 см, возможна, если центр закрепления заготовки вывести по уровню, положив его между головкой двигателя и задней бабкой.

Мы сделали самый простой механизм своими руками.

Видео:

На нем можно обрабатывать боковую поверхность длинной детали цилиндрической и конусообразной формы, а также простой брус.

Учитывая маленькую мощность станка, он применим только для деталей из дерева. Аналогичным образом своими руками можно сделать фрезерный механизм.

Токарный станок с применением дрели

Модернизация идеи поиска доступного электрического прибора, производящего вращение, подскажет применить для токарного механизма, сделанного своими руками, дрель.

Она найдется в каждом доме. Зачастую, и не одна, потому что обычно приобретается недорогой вариант, а потом выясняется, что он слабоват по мощности.

Для токарного механизма понадобится дрель, любое основание (кусок фанеры, доска или плита), деревянная шпажка, на которую будет надеваться заготовка, и деревянный квадрат для задней бабки.

Фиксируем дрель любым способом, на отмеченной длине фиксируем заднюю бабку из дерева, вставляем в дрель стержень и просверливаем в бабке отверстие.

Шпажка и заготовка вращаются, а человек с помощью наждачной бумаги обрабатывает заготовку.

Видео:

Может быть проведена модернизация такого механизма, в ходе которой к основанию будет прикреплено любое обрабатывающее устройство (например, напильник), который будет ручным аналогом ЧПУ.

Так, если нам нужно сделать конусообразное углубление вокруг деревянной детали, мы можем провести следующие усовершенствования – возьмем два плоских напильника, зафиксируем их так, чтобы они касались детали, а между поверхностью детали и основанием напильниками была образована трапеция.

Теперь нам нужно обеспечить с помощью простого пружинного механизма равномерную подачу напильников вперед и под углом.

Варианты усовершенствования механизма:

• Модернизация под работу по металлу может быть произведена при замене шпажки на заживающий механизм. К металлическому стержню прикрепите пружинную фиксацию с пластиной, один такой стержень установите в дрель, а второй – в заднюю бабку. Между пластинами будет вращаться металлическая заготовка, и мы сможет производить токарные работы по металлу;
• Дома часто требуются работы с длинными заготовками. Можно сделать разборной крепеж дрели, легкая модернизация основания механизма позволит переставлять ее для обработки более длинных предметов;
• Модернизация оборудования может быть проведена, если взять более мощный двигатель (например, от стиральной машинки) и сделать основание большей площади. Нет прямой зависимости между площадью основания и мощностью двигателя, но нужно принимать во внимание, что в процессе работы двигателя возникают колебания, а основание станка служит опорой, благодаря которой само оборудование с вращающейся деталью будет находится в равновесном положении.

Мы рассмотрели, как легко можно сделать самодельный механизм для токарных работ из деталей, который наверняка есть у вас дома.

Модернизация самого простого оборудования под конкретные ваши задачи поможет обрабатывать предметы более сложным образом.

Для создания дома токарного станка с полноценным ЧПУ понадобится блок управления, однако, его сложно сделать без специальных знаний.

Как мы продемонстрировали, ручным аналогом ЧПУ могут служить простые инструменты для обработки дерева или металла, закрепленные на основании под правильным углом.

Настольный мини токарный станок

Добрый день, уважаемые читатели. Сегодня обзор крохотного деревообрабатывающего токарного станка.

Доставка СДЕКом за неделю с небольшим.

Посылка, упаковка

Китайской прессы набили от души.


В целом вес упаковки сравним с весом станка.

Это самый дешевый вариант станка и самая простая комплектация, интересно было попробовать именно ее.

Комплектация:

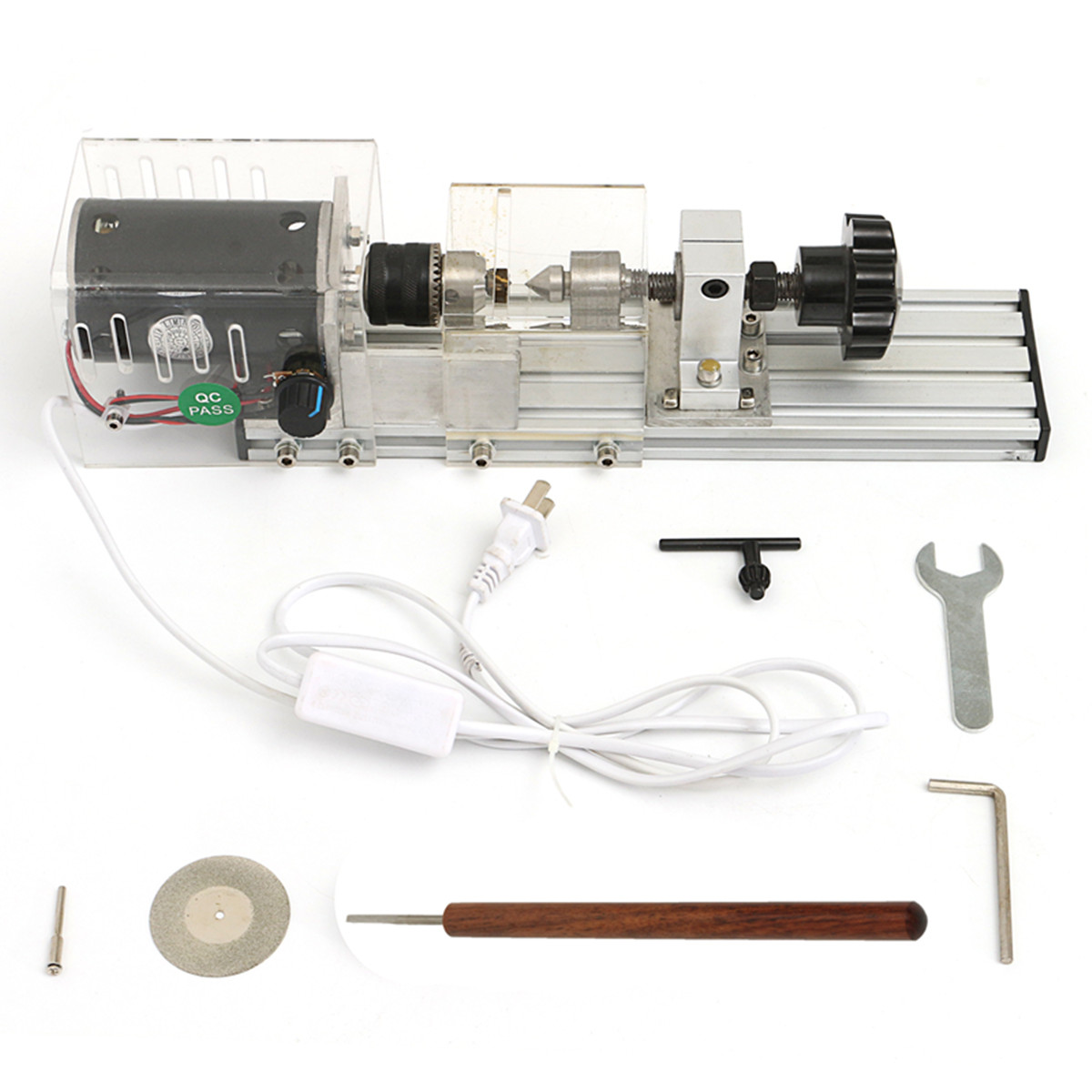

Сам станок, блок питания, резец, ключ для патрона, два шестигранных ключа и трезубец для удержания заготовки в патроне.

Инструкция на древнеэльфийском

Названия узлов станка, вдруг кто со школы забыл:

Общий вид станка:

Максимальные размеры заготовки: диаметр 70 мм, длина 160 мм. Жаль в профиле станины не предусмотрено отверстий для крепления к столу/верстаку.

На нижнюю часть станины наклеены резиновые ножки.

В качестве подручника алюминиевый уголок — дешево и сердито.

Электродвигатель закрыт акриловым корпусом, стенка довольно внушительная 5 мм. Без заготовки почти не шумит.
Регулятора оборотов нет. На 24 В с блока питания заявлено 4000 об/мин.

Смешно, но весит станок 1,3 кг:

Но с другой стороны, у меня в инструментах электролобзик занимает больше места.
Передняя бабка — патрон под диаметры 0,6-6 мм. Вращается на подшипнике плавно.

Можно поставить например шлифовальный круг для дрели и использовать как мини точило.

Задняя бабка — центровка на двух закрытых подшипниках.

Соосность задней и передней бабки:

Можно подправить шайбами.

Блок питания:

На торце переключатель напряжения 12, 15, 16, 18, 19, 20, 24 В. (Пригодится тестировать платы усилителей!!!)

Штекер стандартный 5,5х2,1, сетевой шнур солидный, как в компьютерных блоках питания.

Внутри

Комплектный резец:

белый кружок для защиты.

Заточен хорошо.
Набор резцов на ГБ или есть комплектации станка с набором резцов для обработки дерева.

Помню в школе на стд точил подобные вещи:

на данном станке конечно все миниатюрнее.
В работе:
Как и на взрослом станке важно соблюдать два момента:
Хорошо отцентровать заготовку.
Надежно закрепить заготовку.
Если заготовка плохо отцентрована станок скачет по столу. Я прихватывал струбцинами.

Инструмент для теста собрал с миру по нитке:

Фторопласт:

Обрабатывается легко, но липкая стружка повсюду. С не хрупким пластиком тоже проблем не будет. Алюминий даже ставить не стал.
Заготовка незаметно отпиленная от ручки метлы:

Не забываем про технику безопасности: работать нужно в защитных очках, с рукавов свисать ничего не должно. Пылесос тоже желателен.

Что умеет штатный резец:

А вот заготовка долго лежавшая на улице не подошла:

Тестировал резцы:

Наждачку тоже использовал разной зернистости.
Ручка для напильника:

С деревом потверже идет тяжелее, подачу надо уменьшать:

Переключением напряжение можно подобрать режим, но падает мощность.

В целом станок для дерева и желательно не твердого. Плюс необходимо иметь хорошие острые резцы, тогда работа будет приносить удовольствие.

Целевое применение у меня:
ручки для усилителей, ручки для напильников, подсвечники, ножки для аппаратуры, каркасы для катушек индуктивности, втулки и т.д.

Подойдет как подарок школьникам для получения минимальных навыков работы на станке. Или, как в моем случае, когда нет гаража, а только балкон, а мастерить всякое приходится.

Спасибо за внимание! Удачных покупок!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Токарные станки высочайшего качества с гарантией – МикМаг

Многофункциональное оборудование всегда ценится в любой мастерской, а настольный токарный станок мини формата в первую очередь. Его по достоинству оценят в лабораториях, на предприятиях, школах и даже в домашних мастерских. Благодаря обширному функционалу токарный станок способен выполнять задачи высокой точности:

• осуществление продольного и поперечного точения деталей из стали, цветного металла и пластика;
• изготовление сферических деталей;
• изготовление деталей сложной конфигурации;
• нарезание внутренней и наружной резьбы разного диаметра, шага и профиля;
• обработка фасонных, конических и цилиндрических поверхностей;
• прочие функции, которые невозможно выполнить на других видах станков.

Особенности токарных устройств

На токарном станке Proxxon, которому отдают предпочтение мастера, создающие миниатюрные модели техники, пробные образцы и прочее, можно выполнять работы от разработки заготовки до ее финишной обработки. При этом потребуется весь необходимый для разных видов обработки инструмент. Чтобы расширить функциональные возможности станка понадобится дооснастить устройство, например, сверлильно-фрезерной приставкой, которая превращает Ваш станок в уникальный обрабатывающий центр. Или другим инструментом, который позволит выполнить практически любую задачу с максимальной точностью и скоростью.

Среди операций, выполняемых на токарном мини-станке по металлу можно назвать те же, что выполняет промышленное оборудование, но размеры обработки и размеры деталей несколько меньше. Чем выше требования к выполняемым работам, тем более сложное оборудование потребуется. Не стоит думать, что настольный токарный станок по металлу – простое устройство. Модификаций такого оборудования много и каждая отличается особенностями по функционалу. Есть в модельном ряду токарных станков Proxxon недорогие варианты и достаточно дорогие модели с ЧПУ.

При работе с древесиной, древесными материалами и некоторыми видами пластика можно применять токарный мини-станок по дереву. Такой станок необходим при изготовлении мебельной фурнитуры, крепежа, ручек и держателей для инструмента разной формы и назначения.

При необходимости мелкосерийного производства одинаковых изделий лучше купить настольный токарный станок с ЧПУ. Он сэкономит уйму времени, которое обычно уходит на то, чтобы добиться идентичности между создаваемыми деталями.

Миниатюрный токарный станок по металлу 7 «x 12» на Grizzly.com

Приведенный в действие двигателем мощностью 1/3 л.с., этот токарный станок также имеет регулируемую скорость (0–2500 об / мин), дюймовые и метрические диски, резцедержатель револьверной головки, поддон для стружки и брызговик. Это отличная стартовая машина, предлагаемая по невероятно низкой цене!

Как и все токарные станки Grizzly, G8688 поставляется с годовой гарантией, которая распространяется на детали и гарантирует, что устройство не имеет заводских дефектов. (Гарантия не распространяется на расходные материалы. )

Руководство G8688 было написано нашим отделом технической документации в США и содержит полезную информацию. Полное и легко читаемое руководство упрощает сборку и обслуживание токарного станка.

Группы обслуживания клиентов и технической поддержки Grizzly находятся в США. Детали и аксессуары для токарного станка доступны в режиме онлайн и отправляются со склада запчастей Grizzly в Спрингфилде, штат Миссури.

Изготовлено на заводе ISO 9001

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Двигатель: 250 Вт (1/3 л.с.), 110 В, однофазный 2.8A
• Качели над кроватью: 7 «
• Поворотный суппорт над суппортом: 2-1 / 8 «
• Расстояние между центрами: 12 «
• Ширина кровати: 3-1 / 4 «
• Диаметр отверстия шпинделя: 0,78 дюйма (20 мм)
• Конус шпинделя: MT # 3
• Конус задней бабки: MT # 2
• Ход ствола задней бабки: 2-1 / 2 «
• Поперечный ход суппорта: 2-3 / 4 «
• Составной ход: 2-3 / 4 «
• Скорость шпинделя: переменная, 100–2500 об / мин
• Площадь основания: 8-3 / 4 «x 27-3 / 4»
• Габаритные размеры: 27-3 / 4 «Ш x 11-1 / 2» Г x 12 «В
• Приблизительный вес в упаковке: 90 фунтов.

ОСОБЕННОСТИ:

• Регулируемый шпиндель
• Винт ходовой реверсивный 16-TPI
• Нарезает правую и левую резьбу
• Вперед и назад на всех скоростях
• Поддон для стружки и фартук
• Циферблатный индикатор нити
• Дюймовая и метрическая градация маховика

ВКЛЮЧАЕТ:

• 3-дюймовый трехкулачковый патрон с внешними кулачками
• Лицевая панель 6-1 / 4 «
• Люнет
• Пост револьверный четырехпозиционный
• Комплект переключения передач
• МТ № 2 мертвая точка
• Сервисные ключи

Токарные станки — Металлообработка

Токарные станки — Металлообработка В наличии Оружейный токарный станок с редуктором 14 x 40 дюймов (G0709) 6095 долларов. 00 В наличии Микро-токарный станок по металлу 4 «x 6» (G0745) 514,95 долл. США В наличии Настольный токарный станок с регулируемой скоростью 7 «x 14» (G0765) 945,00 долл. США В наличии Миниатюрный токарный станок по металлу 7 «x 12» (G8688) 825 долларов.00 В наличии Токарный станок с регулируемой скоростью 10 «x 22» (G0752) 2 645 долларов США В наличии Токарный станок с инструментальным цехом 22 «x 60» (G0789) 16 995,00 долларов США В наличии Трехфазный токарный станок по металлу для оружейного дела 16 x 40 дюймов (G0509G) 10 445 долларов США. 00 Больше на пути Настольный токарный станок по металлу 10 «x 22» (G0602) 1795,00 долл. США Больше на пути Настольный токарный станок с регулируемой скоростью 8 x 16 дюймов (G0768) $ 1 425,00 Больше на пути Токарный станок-оружейник 14 x 40 дюймов с отверстием шпинделя 2 дюйма (G0824) 6550 долларов.00 Больше на пути Настольный токарный станок 11 x 26 дюймов с коробкой передач (G9972Z) 2 050 долларов США В наличии Токарный станок с редуктором 13 x 30 дюймов с УЦИ Fagor (SB1049F) 18 795,00 долл. США В наличии Токарный станок с редуктором 16 x 40 дюймов с УЦИ (SB1054F) 21 895 долларов.00 В наличии Токарный станок 14 x 40 дюймов с УЦИ (SB1012F) 22 450,00 долл. США В наличии Тяжелый токарный станок с зубчатой ​​передачей 13, 13 «x 30» (SB1049) 16 950,00 долл. США Больше на пути Комбинированный токарно-фрезерный станок, 19-3 / 16 «3/4 л.с. (G4015Z) 1770 долларов.00 Больше на пути Комбинированный токарно-фрезерный станок для оружейного дела 12 «X 36» (G0791) 5 950 долларов США Больше на пути Настольный токарный станок 9 x 19 дюймов (G4000) 1 570 долларов США Больше на пути Комбинированный токарно-фрезерный станок, 31 дюйм, 3/4 л. с. (G9729) 2600 долларов.00 Больше на пути Оружейный токарный станок 13 x 40 дюймов с УЦИ (G0776) 5745,00 долл. США Больше на пути Зубчатая головка 12 x 36 дюймов, шпиндель с кулачковым замком, токарный станок (G4003) 3995 долларов США.00 Больше на пути Токарный станок с регулируемой частотой вращения 8 x 16 дюймов с УЦИ осей X / Z (G0768Z) 1600,00 долл. США Больше на пути Оружейный токарный станок 12 x 36 дюймов (G0750G) 5000 долларов.00 Проверить наличие Токарный станок с редуктором 21 «x 80» с УЦИ (SB1047F) 37 175,00 долларов США 35 500,00 долл. США В наличии Стенд токарного станка Heavy 10 (SB1035) 2000 долларов.00

Оружейный токарный станок с редуктором 14 «x 40» на Grizzly.com

Точный и мощный токарный станок.

Что делает G0709 14 «x 40» токарный станок с редуктором для оружейного дела «оружейным» токарным станком, так это то, что он имеет особенности, которые обычно не встречаются на стандартных токарных станках, такие как высокоточные подшипники NSK, очень большой шпиндель 1-9 / 16 дюймов. канал ствола и система крепления «паук».

Система крепления паука имеет четыре винта с латунными наконечниками, которые стабилизируют длинный вал и стволы винтовок через внешний конец шпинделя.

Поставляемая с двигателем мощностью 2 л.с. 8-ступенчатая редукторная головка G0709 обеспечивает скорость шпинделя от 70 до 2000 об / мин.

Система блокировки задней бабки оснащена приводной ступицей, которая позволяет использовать динамометрический ключ 1/2 ”для фиксации задней бабки на месте с заданным крутящим моментом. Это обеспечивает постоянное выравнивание при вытяжке каждый раз даже при использовании станка несколькими операторами токарного станка.

G0709 оснащен ножным тормозом, который также действует как предохранительное устройство и может мгновенно остановить машину.

G0709 также поставляется со шпинделем D1-5, быстросменным резцедержателем серии 200, системой подачи охлаждающей жидкости, светодиодным рабочим освещением и выдвижным лотком для стружки.

Как и все токарные станки Grizzly, G0709 поставляется с годовой гарантией на детали и гарантию отсутствия заводских дефектов. (Гарантия не распространяется на расходные материалы.)

Руководство по G0709 было написано нашим U.С. основан на Отделе документации и упакован полезной информацией. Полное и легко читаемое руководство упрощает сборку и обслуживание токарного станка.

Группа технической поддержки Grizzly находится в США. Детали и аксессуары для токарного станка доступны в режиме онлайн и отправляются со склада запчастей Grizzly в Спрингфилде, штат Миссури.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Двигатель: 2 л.с., 220 В, однофазный, 10 А
• Высота над кроватью: 14 дюймов
• Поворотный суппорт: 8-13 / 16 »
• Расстояние между центрами: 40 »
• Отверстие шпинделя: 1.57 дюймов (40 мм)
• Конус острия шпинделя: MT # 5
• Носик шпинделя: D1-5 Camlock
• Скорость шпинделя: 8, 70-2000 об / мин
• Конус ствола задней бабки: MT # 3
• Ход ствола задней бабки: 3-15 / 16 »
• Поперечный ход суппорта: 6-11 / 16 »
• Составной ход: 3-9 / 16 »
• Ширина кровати: 7-3 / 8 »
• Габаритные размеры: 71-1 / 2 «Д x 26-3 / 16» Ш x 52 «В
• Приблизительный вес в упаковке: 1550 фунтов.

ХАРАКТЕРИСТИКИ

• Простое в использовании рычажное управление
• Станина из закаленного и отшлифованного чугуна
• Отрезы 4-112 Standard TPI и 0. 1-7 метрическая система
• Обрезает левую резьбу
• Выключатель реверса на каретке
• Головка замка задней бабки
• Крышка шестерни из литого алюминия

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

• 6-дюймовый 3-кулачковый патрон с двусторонними кулачками
• 8-дюймовый 4-кулачковый патрон с независимыми кулачками
• лицевая панель 11 дюймов
• Люнет / люнет
• Брызговик по всей длине
• Быстросменный резцедержатель с 2 держателями
• (2) Мертвая точка MT # 3 (1 с твердосплавной напайкой)
• (1) МТ №3 живой центр
• (1) MT # 5 — Гильза MT # 3
• Выдвижной поддон для стружки
• сверлильный патрон 1/2 «с оправкой MT # 3
• Ящик для инструментов

Токарный станок с регулируемой скоростью 10 дюймов x 22 дюйма в Grizzly.com

Модель G0752 — это версия нашего настольного токарного станка по металлу G0602 10 «x 22» с регулируемой скоростью. Он имеет те же функции и аксессуары, но с добавлением электронного управления шпинделем с регулируемой скоростью и цифровым считыванием числа оборотов на передней бабке. Эта функция позволяет вам установить точную скорость шпинделя, которая вам нужна, поворотом шкалы — и пока токарный станок еще работает! Эта функция не только сокращает время, необходимое для остановки двигателя и переключения передач всякий раз, когда вам нужно отрегулировать скорость шпинделя, но также позволяет получить наилучшие результаты с абсолютной точностью.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Двигатель: 1 л.с., 110 В, 3-фазный (с инвертором для однофазного питания), 12 А
• Высота над кроватью: 9-1 / 2 «
• Поворотный суппорт над суппортом: 6-1 / 8 «
• Поворотное седло: 6-1 / 8 «
• Расстояние между центрами: 22 «
• Ширина кровати: 6-1 / 8 «
• Диаметр шпинделя: 25 мм
• Тип шпинделя: резьбовой, 1-3 / 4 «x 8 TPI
• Конус шпинделя: MT # 4
• Конус задней бабки: MT # 3
• Ход пиноли задней бабки: 2-1 / 2 «
• Поперечный ход суппорта: 6-1 / 2 «
• Составной ход: 3-1 / 2 «
• Максимальный размер резца: 1/2 «
• Скорость шпинделя: переменная, 100–2000 об / мин
• Ходовой винт: 3/4 дюйма x 12 TPI
• Продольные подачи: (9) 0. 0025, 0,0140 дюйма / об.
• Дюймовый диапазон резьбы: (31) 8–72 TPI
• Диапазон метрической резьбы: (26) 0,25–3,50 мм
• Площадь основания: 12-1 / 2 «x 47-1 / 2»
• Габаритные размеры: 50-1 / 2 «Ш x 22» Г x 19-5 / 8 «В
• Приблизительный вес в упаковке: 453 фунта.

ОСОБЕННОСТИ:

• Регулировка скорости вращения шпинделя с цифровым считыванием числа оборотов
• Клиновые профили закаленные и шлифованные
• Набор ниток
• Реверсивный переключатель шпинделя
• дюймовые / метрические циферблаты
• Кнопка аварийной остановки
• Задняя бабка с быстрой фиксацией
• Поддон для стружки и защитный кожух

ВКЛЮЧАЕТ:

• 5-дюймовый спиральный патрон с тремя кулачками и двумя наборами кулачков
• 6-1 / 2 «Четырехкулачковый независимый патрон с двусторонними кулачками
• Лицевая панель 8 дюймов
• Резцедержатель револьверный 4-позиционный
• МТ № 3 мертвая точка
• МТ № 4 мертвая точка
• Следить за отдыхом
• Люнет
• Бутылка для масла
• Ящик для инструментов с инструментами для обслуживания

5 лучших миниатюрных токарных станков по металлу в 2021 году (обзор)

Токарные станки используются из-за их исключительной способности формировать материалы, причем дерево и металл являются двумя распространенными материалами, которые часто используются. В то время как дерево можно обрабатывать на большинстве токарных станков, независимо от его специфики, металл — это не одно и то же.

У вас сегодня мало времени, чтобы прочитать всю статью? Нет проблем, мы подготовили для вас краткий обзор лучших мини-токарных станков по металлу, обсуждаемых ниже:

Если вы хотите придать форму металлу, вам понадобится токарный станок по металлу, чтобы выполнить эту работу. Вот почему сегодня мы изучаем пять лучших мини-токарных станков по металлу, чтобы вы могли быть в курсе, чтобы принять лучшее решение при покупке.

Мои рекомендации

Я выбрал именно эти пять моделей, так как они являются одними из лучших в категории мини-токарных станков по металлу.

Почему именно?

Таким образом, вы можете получить максимально полную информацию, когда дело доходит до принятия решения при следующей покупке.

Я рассмотрел каждый из этих токарных станков по металлу, выделив их лучшие характеристики, а также важные характеристики и включения.

Дайте мне знать, что вы считаете лучшим мини-токарным станком по металлу, в комментариях в конце этой статьи.

G8688 предполагает, что у вас уже есть опыт использования токарных станков по металлу, так как общая компоновка и дизайн модели иногда могут показаться новичкам ошеломляющими.

Мы все с чего-то начинаем, так что не волнуйтесь, если это вас оттолкнет — это просто вопрос практики, которая в конечном итоге приводит к совершенству.

Создав эту модель, Grizzly Industrial сконструировал невероятно прочную модель, сделанную из высококачественных компонентов. В сочетании со списком переменных функций, уникальных для этой модели, становится ясно, что производители уделяют основное внимание пользователям.

Что именно это за особенности? Давайте выясним:

• Общий вес 74 фунта, с размерами 7 дюймов x 12 дюймов
• Включает 110-вольтный, однофазный ¾ двигатель
• Функция переменной скорости в диапазоне от 0-1100 низкого диапазона до 0-2500 Высокий диапазон об / мин
• Скорость работает как в прямом, так и в обратном направлении
• Циферблатный индикатор заправки резьбы с диапазоном резьбы от 12 до 52 TPI

Что входит в комплект?

Помимо токарного станка по металлу Grizzly G8688, при покупке в комплект входят некоторые дополнительные принадлежности.

Какие именно? Мы перечислили их для вас:

• 1 мини-токарный станок по металлу Grizzly G8688
• 1 противень для стружки
• 1 щиток фартука
• 1 х 3 дюйма 3-х кулачковый патрон с внешними кулачками
• 1 х 6- Лицевая панель ¼ ”
• 1 люнет
• 1 4-позиционная поворотная стойка
• 1 мертвая точка MT # 2

Моя любимая особенность: сборка и портативность

• Высококачественные компоненты означают, что эта модель будет обеспечить вас годами надежной службы

Одним из важных моментов при обсуждении этого токарного станка, в частности, является количество компонентов высшего уровня, использованных для создания этой модели.
Это то, чем славятся Grizzly — их хорошо сконструированные токарные станки.

Это один из самых маленьких токарных станков по металлу, которые вы можете найти в Интернете или в магазине, и благодаря этому он может легко поместиться в вашей мастерской, где этот токарный станок лучше всего использовать — для небольших проектов в личной среде.

Из-за его размера вы можете перемещать его по своему желанию, так как это также довольно легкая модель.

Хотя это не идеальный мини-токарный станок по металлу для промышленных или крупных профессиональных применений, его можно легко перемещать благодаря своей более легкой конструкции.

В этой модели есть много достоинств, в том числе соотношение цены и качества, особенно при ее цене, что делает ее идеальной для тех, кто следит за своим бюджетом.

Один из лучших в категории мини-токарных станков по металлу, SP2102 действительно подходит для небольших задач, особенно для тех, кто в домашней мастерской превращается в хобби.

В комплект входит набор для резки, состоящий из пяти частей, поэтому вы можете приступить к работе, как только он прибудет к вашему порогу, без необходимости покупать дополнительные аксессуары.

Довольно удобно, правда?

Это чрезвычайно универсальный токарный станок, включающий в себя ряд функций, которые делают его весьма удобным для пользователя, о чем мы поговорим ниже.

• Размеры 7 дюймов x 14 дюймов
• Двигатель 0,53 л.с., однофазный, для легкого ввода энергии со стандартными головками
• Многоклапанный патрон с дополнительной автоматической подачей для полного контроля над вашими проектами
• Легко доступны цифровые считывающие устройства , бонус при регулировке числа оборотов.
• Резцедержатель емкостью 5/16 дюйма дает возможность установить четыре инструмента одновременно для быстрой замены во время токарной обработки.

Что входит в комплект?

Вот включения Erie Tools в комплект SP2102:

• 1 мини-токарный станок Erie Tools по металлу
• 1 конус шпинделя MT3
• 1 конус задней бабки с мертвой точкой MT2
• 5 комплектов фрез с твердосплавными напайками.
• 1 комплект пластиковых шестерен

Моя любимая особенность: двигатель

• Двигатель имеет настройку переменной скорости и возможность использования в направлении вращения

С двигателем мощностью 0,53 л. с. он может быть не самым мощным на рынке, но этот токарный станок от Erie Tools высоко ценится за те задачи, которые он может выполнять. Он имеет несколько изящных включений, в том числе опцию переменной скорости.

Большинство токарных станков по металлу включают настройку переменной скорости, и это невероятно важный аспект при токарной обработке — часто решающий или нарушающий вашу задачу.

Диапазон регулируемой скорости на этой модели составляет от 50 до 2500 об / мин. При настройке скорости вы можете видеть удобно расположенный цифровой индикатор, что значительно упрощает изменение скорости по сравнению с альтернативными моделями.

Благодаря функции переменной скорости этот мини-токарный станок по металлу может работать в обоих направлениях, вперед и назад.

Это означает, что при желании вы также можете использовать левую резьбу.

Что вы думаете о двигателе этой модели, как вы думаете, сможет ли он справиться с поставленными вами задачами?

Как я уже говорил, обсуждая мини-токарный станок по металлу Erie Tools, речь идет о поиске токарного станка, подходящего для ваших нужд, при этом главное внимание уделяется вашему бюджету.

К счастью, у BestEquip есть все основания — четыре мини-токарных станка по металлу доступны в одной серии. Эти четыре токарных станка варьируются от недорогих до премиальных, и эта конкретная модель является одной из наиболее экономичных из всех существующих.

Это не означает, что он не так высокого качества, как его собратья, однако в этом мини-токарном станке по металлу есть что понравиться, который можно использовать для многих задач, таких как обработка образцов и мини-токарный станок. прецизионные детали и проекты моделирования, чтобы назвать несколько примеров.

Что еще может понравиться? Продолжайте читать и убедитесь сами:

• Общий вес 110 фунтов и размеры 7 дюймов x 14 дюймов, размер патрона 3,93 дюйма
• 0,75 л.с., 110 В, двигатель с регулируемой скоростью от 100 до 2500 об / мин
• Изменить Включенный ключ направления — может использоваться как для прямого, так и для обратного движения
• В комплекте 18 ниток и с автоматической регулируемой подачей
• Доступный и большой переключатель включения и выключения, включает функцию аварийного отключения для повышения безопасности

Что входит в комплект?

Большинство производителей токарных станков предоставляют дополнительные аксессуары при покупке одной из их моделей, что, по вашему мнению, очень удобно для пользователей?

BestEquip не отличаются своими включениями, а также некоторыми очень удобными предметами, которые станут достойным дополнением к вашей мастерской, особенно если у вас заканчиваются расходные материалы.

• 1 мини-токарный станок BestEquip по металлу
• 1 x MS2 # Закрепите верхнюю часть
• 1 гаечный ключ с двумя головками
• 1 защитная маска
• 1 гаечный ключ
• 1 шестигранный ключ
• 1 зажимной патрон коготь
• 1 масленка
• 1 нейлоновая шестерня
• 4 ударопрочные подушки для ног

Моя любимая особенность: четырехходовая вращающаяся револьверная головка

• Вращающаяся револьверная головка вмещает долота 5/16 дюйма и может вместить четыре режущих инструмента на в любой момент времени

Независимо от инструментов, которые вы используете в своих проектах, много ценного времени уходит на замену аксессуаров, замену инструментов и поиск того, что вам нужно для проекта.

Переход от одного инструмента к другому при использовании токарного станка может быть утомительным, и, к счастью, эта функция почти избавит вас от этого. Эта модель позволяет прикрепить четыре инструмента для придания формы металлу, что чрезвычайно полезно для учета каждой секунды.

Хотя может показаться, что этот мини-токарный станок по металлу довольно упрощен по сравнению с другими моделями, рассмотренными в этом руководстве, это идеальная модель для тех, кто хочет начать, поскольку он фокусируется исключительно на основных характеристиках токарного станка, без ненужные навороты.

Если вы посмотрели на изображения мини-токарных станков по металлу серии Mophorn, а также моделей BestEquip, то можно было бы подумать, что они очень похожи.

У Mophorn, как и у BestEquip, есть четыре отдельных мини-токарных станка по металлу, которые можно приобрести для широкой публики, и все они находятся на разных концах ценового диапазона. Эта конкретная модель, которую мы рассматриваем, также имеет поворот кровати 7 дюймов, а также расстояние между центрами 14 дюймов.

Кроме того, он достаточно компактен, чтобы поместиться в самых ограниченных пространствах вашей мастерской, и идеально подходит для сидения на столе.

Эту модель можно использовать во многих сферах, от любителей дома до слесарей в образовательных учреждениях, которые хотят обучать своих учеников.

Какие функции и характеристики имеет этот мини-токарный станок по металлу? Хороший вопрос, давайте выясним:

• Общий вес 83 фунта, размеры 7 дюймов x 14 дюймов
• Двигатель 110 В, 550 Вт, 0,75 л.с.
• Диапазон резьбы от 12 до 52 TPI
• 4 дюйма Трех- зажимной патрон с револьверной головкой, вмещающей ”биты
• В нем находится выключатель аварийной остановки, а также индикаторная лампа, которая уведомляет о включении питания.

Что входит в комплект?

В отличие от некоторых моделей на этом

• 1 мини-токарный станок Mophorn по металлу
• 1 x MS2 # Закрепите верхнюю часть
• 1 гаечный ключ с двумя головками
• 1 нейлоновые шестерни
• 1 масленка
• 1 x Зажим патрона
• 1 x Шестигранный ключ

Моя любимая особенность: ручка регулировки скорости

• Регулируйте скорость шпинделя с помощью ручки регулировки скорости, обеспечивая оптимальный контроль над вашими поворотами

Вы когда-нибудь находили недорогой электроинструмент и искал, чтобы купить его, только чтобы узнать, что у него нет опции переменной скорости?

Это обычная функция, которая отсутствует в более дешевых электроинструментах, но не в этой модели Mophorn.

Этот мини-токарный станок по металлу обеспечивает диапазон скоростей от 50 до 2500 об / мин благодаря двигателю 0,75 л.с., поэтому его можно легко адаптировать к той области применения, которую вы выполняете.

Благодаря высококачественной конструкции этой модели вибрация значительно снижена — так что вы можете резать и заправлять резьбу с точностью и аккуратностью.

Это означает, что вам не придется беспокоиться о ненужных вибрациях при токарной обработке металлов на более высоких скоростях — аспект, который невероятно важен для общей производительности вашего токарного станка и качества вашей работы.

Наконец, мы рассмотрим M1015.

Как и многие из рассмотренных сегодня мини-токарных станков по металлу, модель M1015 от Shop Fox предназначена для пользователей, которые работают с небольшими проектами. Это один из самых маленьких в обзоре, его общий размер составляет 6 x 10 дюймов.

Помимо размеров, мини-токарный станок по металлу M1015 отличается надежной и прочной конструкцией, что является большой гарантией для тех, кто ищет токарный станок с многолетней службой.

Рассматривая его долговечность, важно отметить доступность этого токарного станка, который идеально подходит для любого бюджета — и вы знаете, что получите прочную, долговечную и качественную модель по хорошей цене. .

Итак, мы коснулись размера и общей конструкции M1015, но что еще содержит этот мини-токарный станок по металлу?

Вот пять характеристик и спецификаций, о которых вам следует знать:

• Общий вес 78 фунтов и размеры 6 дюймов x 10 дюймов
• Однофазный двигатель с ⅕ л.с., 110 В и 1,2 А
• Ширина станины ход каретки 3 ¼ ”, 10”
• Двигатель с регулируемой скоростью в диапазоне от 100 до 2000 об / мин
• Способность нарезания резьбы 16-24 TPI с дополнительным передаточным числом, таблица нарезания резьбы

Что входит в комплект?

Shop Fox являются одними из лучших, когда вы смотрите на аксессуары, которые также входят в комплект этого токарного станка:

• 1 x Shop Fox M1015 мини-токарный станок по металлу
• 1 x Резьбонарезные шестерни
• 2 x T -гайки
• 1 предохранитель патронного ключа
• 1 масленка
• 1 мертвая точка MT # 1
• 1 двусторонний ключ
• 4 шестигранных ключа
• 3-х кулачковый патрон 1 x 3 дюйма (внешний и внутренние кулачки)
• 1 ключ с головкой под торцевой ключ

Моя любимая функция: Панель управления M1015

• Панель управления содержит три отдельные функции для комбинации регулировок

Мы много говорили о доступных функциях, которые позволяют удобство использования токарного станка.

Войдите в панель управления.

В отличие от некоторых моделей, которые могут быть трудными для понимания даже с помощью руководства, Shop Fox избавляется от этой проблемы с включением панели управления. Панель управления легко доступна и находится в очень удобном месте слева от токарного станка.

Он содержит три отдельные функции, а именно ручку сцепления, регулятор скорости и ручку переключателя вращения. Это позволяет вам вносить множество корректировок, чтобы повысить качество и производительность вашей работы.

Я большой поклонник этого простого включения, поскольку оно помещает все, что вам нужно, в одно небольшое пространство на токарном станке.

Что вы думаете об этой панели управления на этой модели?

Дайте мне знать в комментариях ниже.

The Round-Up

В этом списке есть ряд токарных станков, которые обеспечивают исключительное соотношение цены и качества.

Что вы думаете об этих мини-токарных станках по металлу после прочтения этого руководства?

Изучив пять лучших из имеющихся, теперь вы должны иметь лучшее представление о токарном станке, который вы выбираете, в зависимости от вашего использования и размеров, с которыми вы работаете. Конечно, если вы посмотрите на эти мини-токарные станки по металлу, вы будете работать над небольшими проектами.

Лично я не могу пройти мимо Grizzly G8688 — это один из самых мощных мини-токарных станков по металлу, доступных в своем классе, и на него можно положиться при выполнении большинства операций по токарной обработке металла.

У него может быть небольшая кривая обучения по сравнению с другими моделями, но как только вы привыкнете к его настройке после нескольких сеансов, вам не будет слишком сложно освоить его. Как я уже сказал, все с чего-то начинают!

Но это мое мнение — ваше может быть другим.Вы когда-нибудь пользовались этими мини-токарными станками по металлу?

Или, может быть, вы все еще не уверены и вам нужно задать дополнительные вопросы.

В любом случае, спросите их ниже, и я с радостью свяжусь с вами.

Домашняя страница mini-lathe.com

Домашняя страница mini-lathe.com

Ваш источник для информация о мини-станках 7х10, 7х12, 7х14 и 7х16

Более 5 миллионов посетителей с 06-10-2000
Авторские права 2000-2020 Фрэнк Дж. Хус, младший Дом

mini-lathe.com 20-летие
С 06-10-2000 по 06-10-2020

---

Обновление: 05-09-2020

Я больше не добавляю новый контент на mini-lathe.com.
Все мои новые материалы с 2015 года сейчас на YouTube.

Примечание: веб-сайты постоянно появляются и проходят более 20+ год жизни мини-токарного станка.com,
для меня непрактично поддерживать ссылки, поэтому многие ссылки «неработающие» (804 ошибка).

Если вы хотите поддержать mini-lathe.com В финансовом отношении вы можете сделать пожертвование PayPal на любую сумму на адрес
[email protected]

Напишите мне по электронной почте

Тщательно измеряйте — легче удалить металл, чем положить обратно
Всегда есть еще один источник ошибок. ..

Мини-токарный станок Мини-мельница ленточнопильный станок Анодирование Притирка Ссылки Проекты Ресурсы Безопасность Премиум-контент

Мини-токарный станок: Принадлежности Регулировки Возможности Патроны Циферблатные индикаторы Характеристики Получение Запущенный глоссарий Введение Материалы Модификации Мой магазин Работа Отзывы Зиг Заводская заточка инструмента Устранение неполадок в версиях настройки

---

Если вы еще не сделали этого, прочтите Заявление об отказе от ответственности (последнее обновление 18.10.09)

---

Мини-токарный станок.com — обширный информационный ресурс для Мини-токарные станки 7×10, 7×12, 7×14 и 7×16. Этот сайт предназначен в первую очередь для помощи новым и потенциальные владельцы понимают возможности, ограничения и разочарования этих инструменты, а также способы их изменения и точной настройки для получения результатов, которых можно ожидать только от токарный станок намного дороже.

За годы, прошедшие с момента создания этого сайта в 2000 году, у меня также использовала и написала обзоры некоторых более крупных токарных станков и сопутствующего оборудования.См. Страницу с отзывами для получения дополнительной информации. Посетите Mini-mill.com для получения информации о мелком фрезеровании. станки, которые станут идеальным помощником для токарного мини-станка.

1999 Миниатюрный токарный станок 7×10 Central Machinery от Harbour Freight

Эти универсальные малые токарные станки — хороший выбор для моделистов, экспериментаторов, изобретателей и практически любой, кто интересуется металлообработкой или нуждается в изготовлении небольших прецизионные детали.Эти токарные станки являются миниатюрными версиями промышленных токарных станков по металлу. и по конструкции и применению они сильно отличаются от токарных станков по дереву, но, безусловно, могут использоваться для придания формы дереву, пластику и другим материалам, особенно если они очень точны размеры обязательны. Если вы перейдете по ссылкам на панели навигации выше, вы найдете много информации об этих токарных станках и связанных темах.

Обозначения 7×10, 7×12, 7×14 и 7×16 относятся к максимальному диаметру и длине. (в дюймах) детали, с которой может работать токарный станок.Все четыре токарных станка могут вращать Заготовка диаметром 7 дюймов и длиной примерно 10, 12, 14 или 16 дюймов, в зависимости от модель. Однако на практике заготовки обычно ограничиваются диаметром 4 дюйма или меньше из-за различных факторов, описанных на этом сайте. Возможна обработка концы валов длиннее токарного станка, если диаметр составляет 3/4 дюйма или меньше, чтобы он мог пройти через полый шпиндель токарного станка.

Токарный станок обычно используется для изготовления таких компонентов, как валы и втулки цилиндрической формы.Хотя это может показаться не таким многое, дело в том, что почти все механические и инженерные устройства полагаются на компоненты изготовлен на токарном станке. Итак, если у вас есть интересы, такие как радиоуправляемые автомобили, самолеты, лодки или вертолеты; робототехника, атрономия, микроскопия, часовое дело изобретают или просто любят ремонтировать автомобили, мотоциклы, бытовая техника и техника, токарный станок — отличный инструмент. Токарные станки также используются ремесленниками для изготовления бус, браслетов и других украшений.

Если вы никогда раньше не работали на токарном станке по металлу, или он много лет с тех пор, как вы в последний раз учились в магазине в старшей школе (когда в старших классах еще был мастер-класс!), вы можете найти некоторую полезную информацию на страницах Введение, Начало работы, Операции, Заточка инструмента и Регулировка.Обязательно прочтите страницу «Безопасность», чтобы получить важные советы по безопасности.

У мини-токарного станка большой потенциал, но есть недостатки, о которых вам следует знать, прежде чем вы решите купить его — см. Обзоры для получения дополнительной информации о конкретных модели. К счастью, сейчас об этом доступно много информации. токарный станок в Интернете, так что вы не будете одиноки, если столкнетесь с проблемой, и LittleMachineShop.com стал хорошо зарекомендовавшим себя как место, где можно найти запчасти и аксессуары в U.С.

Я рад сообщить, что качество этих токарных станков стабильно улучшается. Еще в 2000 году, когда я запустил этот сайт, двигатель с регулируемой скоростью Контроллеры имели высокую частоту отказов, но более новые намного надежнее. По аналогии, общее качество изготовления лучше на новых токарных станках. Хотя вы все еще можете обнаружил незначительные дефекты, почти все они теперь готовы к использованию сразу после краткая очистка и выполнение некоторых незначительных настроек и корректировок.См. Страницу «Начало работы» для подробности. Тяжелая уборка уплотняющая смазка больше не требуется, поскольку токарные станки отгружаются примерно с 2010 г. иметь только легкий слой антикоррозийной смазки.

Если вы подумываете о его покупке, на страницах обзора продукта вы найдете подробную информацию. сравнения между различными моделями. Вы также можете найти мои мысли о том, какой токарный станок Купить поможет в принятии вашего решения.

Подавляющее большинство токарных мини-станков, проданных в США.Песок во всем мире производится Sieg в Шанхае, Китай. Они ребрендированы несколькими поставщиками, окрашены в разные цвета. и продается с различными комбинациями аксессуаров и с четырьмя длинами кроватей: 8 дюймов, 12 дюймов, 14 дюймов и 16 дюймов, но все они в основном одни и те же токарные станки (ну, хорошо, версия Micro-Mark своего рода уникальный …). Очень похожий токарный станок, производство Real Bull в Китае составляет остальную часть рынка.

Хотя этот сайт в основном посвящен китайским мини-токарным станкам, обязательно обратите внимание на немного меньшие, но очень производительные и качественные токарные станки, изготовленные в U. С. Тайг и Шерлайн; они очень популярны среди прецизионных моделей производители.

Когда я начал этот сайт, я использовал версию мини-токарного станка 7×10, показанную выше. В то время как 7×10 все еще доступны, 7×12 сегодня более распространен, и навсегда причина: на самом деле он на 4 дюйма длиннее, чем 7×10 (результат чрезмерно оптимистичного маркетинг 7х10; что на самом деле всего 7×8). Так как мини-токарный станок сейчас доступны четыре длины ( 8 дюймов, 12 дюймов, 14 дюймов и 16 дюймов) , в этом документе вы найдете ссылки на все четыре модели. сайт.Большинство функций и возможностей очень похожи, кроме максимального рабочая длина. Вы также можете увидеть ссылки на токарные станки «7x», где я имею в виду ко всем четырем размерам в целом.

Особенности этих токарных станков постоянно совершенствуются. доработан производителем. Поэтому некоторая старая информация на этом сайте может быть недоступна. дольше быть актуальным. Например, токарные станки, выпущенные до 2000 года, имели довольно грубый двигатель. регулировка скорости с минимальной скоростью около 100 об / мин.Регуляторы скорости двигателя были с тех пор постоянно улучшаются, а новые намного сложнее и надежнее самых ранних.

Примерно с 2007 года Зиг представил букву «S» серия машин с бесщеточными двигателями постоянного тока. Эти новые двигатели имеют гораздо больший крутящий момент, чем предыдущие двигатели, поэтому внутренний диапазон HI-LO шестерни больше не нужны. Результат — более тихий, мощный и надежный. машина.Новые токарные станки также включают некоторые улучшенные функции безопасности по сравнению с более старыми.

Проверить домашние магазины ссылки на моей странице Ссылки, и вы найдете много отличных советов от других владельцев мини-токарных станков.

---

Eastwood Настольный миниатюрный токарный станок по металлу

Детали

На мини-токарном станке Eastwood 7×12 теперь вы можете обрабатывать детали самостоятельно в домашних условиях. Легко и точно обрабатывайте сталь, алюминий, нейлон, делрин, латунь и пропитанную маслом бронзу с помощью этого небольшого настольного токарного станка. Мы даже включили инструменты для резки HSS, так что вы готовы выйти из коробки. Эта машина оснащена двигателем мощностью 3/4 л.с. и способна обрабатывать сталь толщиной 0,010 дюйма, что позволяет изготавливать настоящие детали для вашего автомобильного проекта. Мы даже поставляем инструменты для резки HSS, чтобы вы были готовы к работе прямо из коробки. . Никаких скрытых затрат. Мы поставляем все необходимое для начала работы, экономя ваши деньги по сравнению с конкурентами!

Характеристики:

• Удобный для домашнего использования размер
• Автоматическая подача и выбираемые компоненты зубчатой ​​передачи
• Комплект трехкулачковых патронов внутри и снаружи в комплекте
• Включает режущие инструменты из быстрорежущей стали
• Двигатель 3/4 л.с.

Мини-токарный станок Eastwood 7 «X 12» оснащен всеми функциями, присущими большим токарным станкам, в компактном, удобном для использования в домашних условиях размере. Автоматическая подача и выбираемые компоненты зубчатой ​​передачи позволяют выполнять сложные операции нарезания резьбы с высокой степенью точности. Входящий в комплект 3-х кулачковый патрон внутри и снаружи будет приспособлены к широкому диапазону конфигураций заготовок для большинства токарных и режущих операций. Благодаря размаху 2,125 дюйма над поперечными суппортами и 12 дюймам между центрами вы можете легко и удобно обрабатывать материалы диаметром до 4 дюймов и длиной 11 дюймов.

Содержание

(1) Токарный станок 7 «X 12»
(1) Ключ патрон
(1) Набор шестигранных ключей (3 мм, 4 мм, 5 мм, 6 мм)
(1) Масляный контейнер
(1) Гаечный ключ с открытым зевом (8/10 мм)
(1) Гаечный ключ с открытым зевом (14/17 мм)
(1) Мертвая точка MT # 2
(1) Набор губок для внешнего удержания
(1) 65 т Пластиковая шестерня
(1) Пластиковая шестерня 60 т
(1) 57 т Пластиковая шестерня
(1) Пластиковая шестерня 55 т
(1) Пластиковая шестерня 50 т
(1) Пластиковая шестерня 45 т
(2) Пластиковая шестерня 40 т
(1) Пластиковая шестерня 35 т
(1) Пластиковая шестерня 30 т
(4) Резиновые ножки
(4) Винты M6 с цилиндрической головкой
(1) Запасной предохранитель
(1) Держатель инструмента
(1) Набор фрез из быстрорежущей стали (2 шт. )
(1) Поднос для стружки
(1) Защитный патрон
(1) Eastwood Инструкция по эксплуатации

Технические характеристики

Входное напряжение:	120 В 60 Гц переменного тока
Мощность:	3 / 4HP
Swing Over Bed:	7 дюймов
Расстояние между центрами:	12 дюймов
Слайды Swing Over Cross:	2-1 / 8 дюйма
Седло поворотное:	5 дюймов
Swing Over Gap:	7 дюймов
Максимальный размер инструмента:	5/16 дюйма
Комбинированный проезд:	2-3 / 4 дюйма
Поездка в тележке:	10-1 / 2 дюйма
Поперечное смещение:	2-3 / 4 дюйма
Диаметр шпинделя:	20 мм
Размер шпинделя:	3 дюйма
Конус шпинделя:	MT № 3
Скорость шпинделя:	Низкий: 0-1100, Высокий: 0-2500 об / мин
Тип шпинделя:	Внутренняя задняя пластина
Подшипники шпинделя:	Шарикоподшипник
Ход передней бабки:	2-1 / 2 дюйма
Конус задней бабки:	MT № 2
Диаметр ствола задней бабки:	0. Токарный станок мини: Токарные станки — купить настольные и токарно-винторезные станки по металлу и дереву: цены, производители, выбор по параметрам – интернет-магазин ВсеИнструменты.ру ← Экран под ванну раздвижной своими руками – Экраны под ванну раздвижные Настенные кухонные панели: Панели для кухни, купить стеновые панели для кухни недорого в интернет магазине → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Архитектурные решения Балкон Ворота Гаражные ворота Декоративные штукатурки Дсп материалы Мдф материалы Межкомнатные перегородки Обои Отопление Перегородки Покраска обоев Полы Ремонтные схемы Система отопления Советы по ремонту Строительство балконов Схемы Утепление полов Штукатурка Шумоизоляция Разное
