Инфракрасный теплый пол своими руками: укладка и подключение

Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

Содержание

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

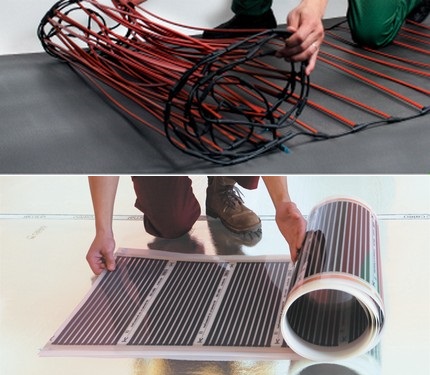

Два вида ИК-системыДва вида ИК-системы

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

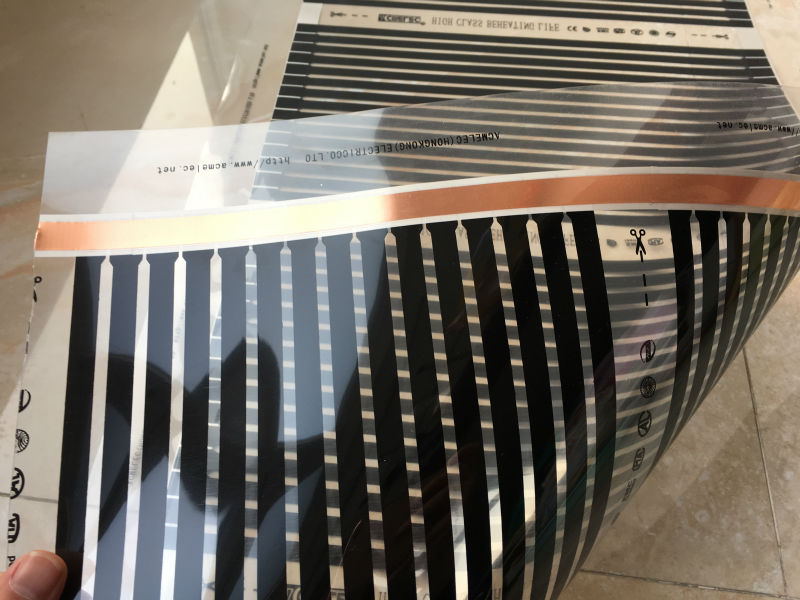

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Принцип действия карбоновых полосПринцип действия карбоновых полос

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

  • Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
  • Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
  • Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Галерея изображений

Фото из

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

Раскрой пленочной системы для монтажа

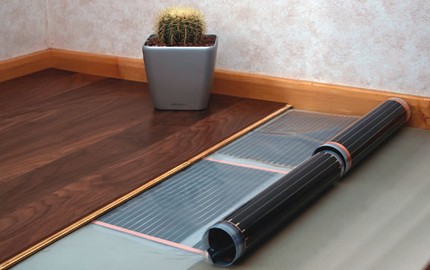

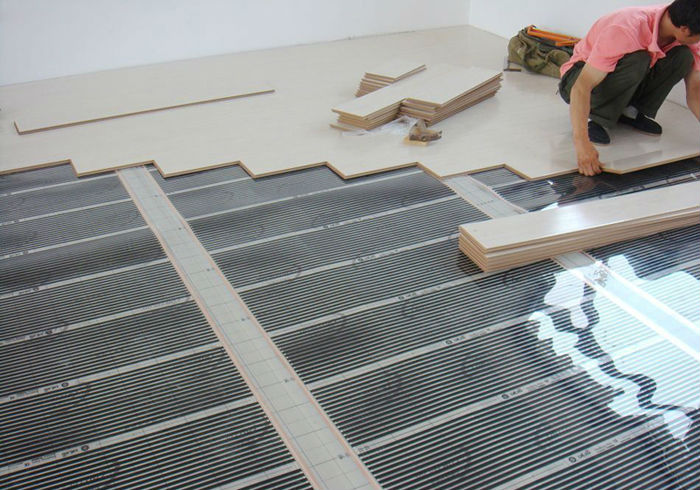

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

ИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

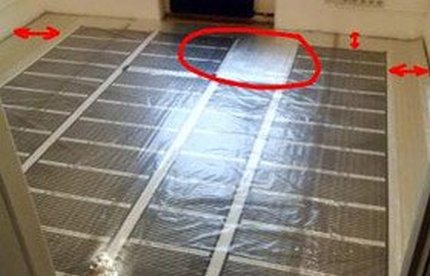

Уязвимое место ИК-системыУязвимое место ИК-системы

Уязвимым местом системы является боязнь “запирания”, при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком.

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей , где подробно описан пленочный тип обогрева для помещений.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

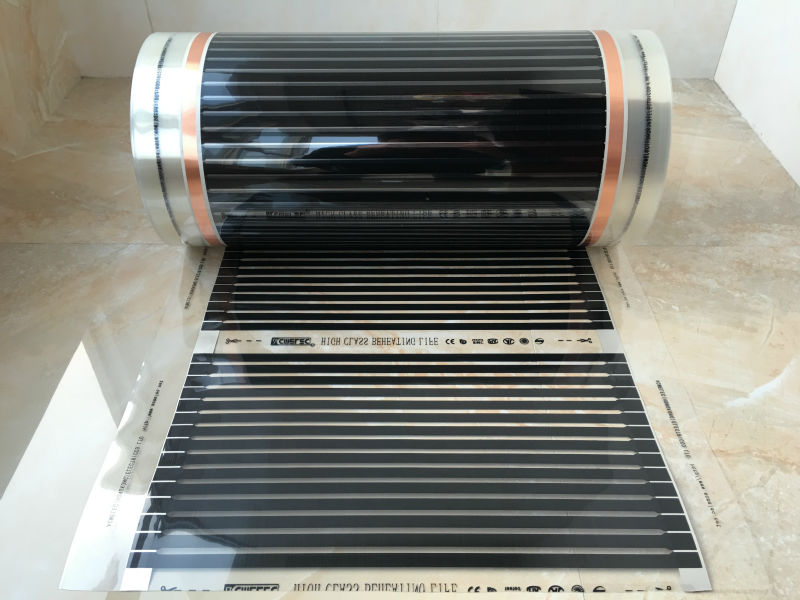

Варианты исполнения пленки

Вариантов пленочных полов на современном рынке представлено немало. И все они приблизительно имеют схожие характеристики: потребляемую мощность от 25 до 80 Вт/ч., а рабочую температуру от 30 до 50 °С.

В продаже можно встретить два типа пленочных систем:

  • сплошные – в них пленка полностью покрыта карбоновым материалом;
  • полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по 15-20 мм.

Разница между ними в том, что в сплошных системах материал наносят путем раскатывания по поверхности в виде пасты, а в полосатых – посредством фрагментарного напыления.

Варианты ширины полосВарианты ширины полос

Для небольших по площади комнат лучше выбирать пленку, ширина которой составляет 50 см; для более просторных помещений выгоднее приобретать полосы шириной в 100 см

Толщина материала может варьироваться в пределах от двух микрон до 0,4 миллиметров. Длина рулона составляет 50 метров.

Бытует мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой карбона, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. К примеру, для стран Европы и США оптимальным вариантом считается толщина материала в 0,338 мм.

Стоят такие системы не дешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей варьируется в пределах 20-25$ за квадратный метр. Более подробно о видах пленочного теплого пола можно прочесть в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади – в качестве основного отопления;
  • 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

Расчет покрываемой площадиРасчет покрываемой площади

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

Чтобы предупредить преждевременный выход из строя напольной системы, необходимо при раскладке дистанцироваться от труб и стояков центрального отопления. Уложенные полосы не должны пересекаться и перекрывать друг друга.

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Вариант модели терморегулятораВариант модели терморегулятора

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

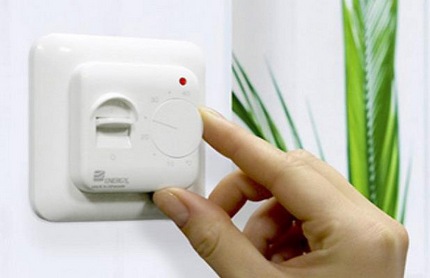

  1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
  2. Электронные
    – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

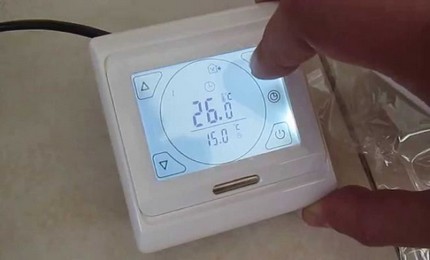

«Умная» модель с дисплеем«Умная» модель с дисплеем

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте .

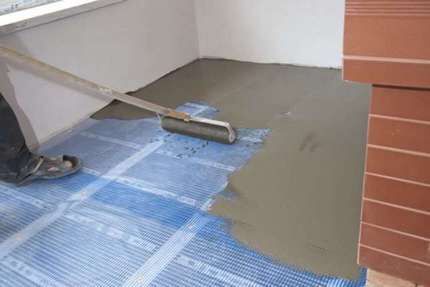

Необходимость цементной стяжкиНеобходимость цементной стяжки

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Монтаж инфракрасного теплого пола

Установка ИК-системы под то или иное покрытие имеет свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы типа линолеума или ковролина, в качестве прослойки между нагревательными полосами и ним следует проложить листы ДВП или фанеры.

Жесткая прослойка защитит пленку от «травмирования» вследствие продавливания покрытия ножками тяжелой мебели или женскими каблучками.

В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.

Галерея изображений

Фото из

Раскрой инфракрасной системы на полотнища перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание обреза полотнища обычным скотчем

Штробы для укладки клемм под электропроводку

Теплоизоляционная подложка

Устройство электросоединений

Укладка инфракрасного пола по всей площади

Укладка напольного покрытия по ИК системе

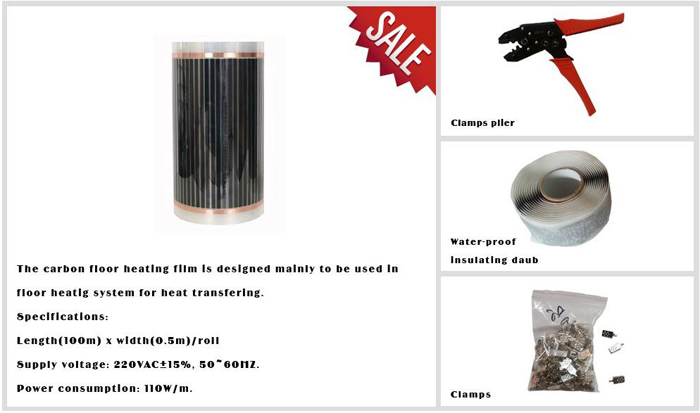

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, либо же односторонний строительный скотч для его фиксации. Саму пленку к основанию прикрепляют с помощью двухстороннего скотча.

Для проведения работ потребуется набор инструментов:

  • болгарка, оснащенная диском для камня;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • строительный миксер;
  • зубчатый шпатель;
  • широкая кисть;
  • емкость для замешивания раствора.

Если вы еще не составили схему раскладки на этапе выборе материала, это необходимо сделать сейчас, беря во внимание не только размер комнаты, то ширину используемых полос.

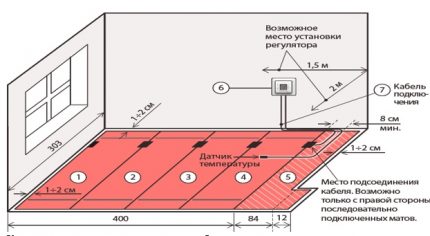

Схема расположения полосСхема расположения полос

На составленном плане комнаты должны быть отражены места расстановки мебели и участки с фрагментами нагревательных элементов

Расположение пленок может быть, как продольным, так и поперечным. Оптимальный вариант стоит выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это позволяет минимизировать число точек подключения.

Подготовка базового основания

При подготовке основания к укладке ИК-системы вовсе не обязательно демонтировать старое покрытие. Демонтаж потребуется лишь в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

Согласно нормам допустимый перепад высот базового основания под пленочную систему составляет всего 0,2-0,3 см на каждый погонный метр независимо от направления приложенной к поверхности контрольной рейки или строительного уровня.

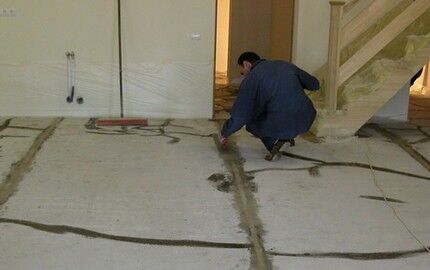

Зачистка базового полаЗачистка базового пола

При подготовке основания необходимо очистить поверхность от остатков мусора и пыли, а при необходимости – зашпаклевать трещины и устранить другие мелкие изъяны

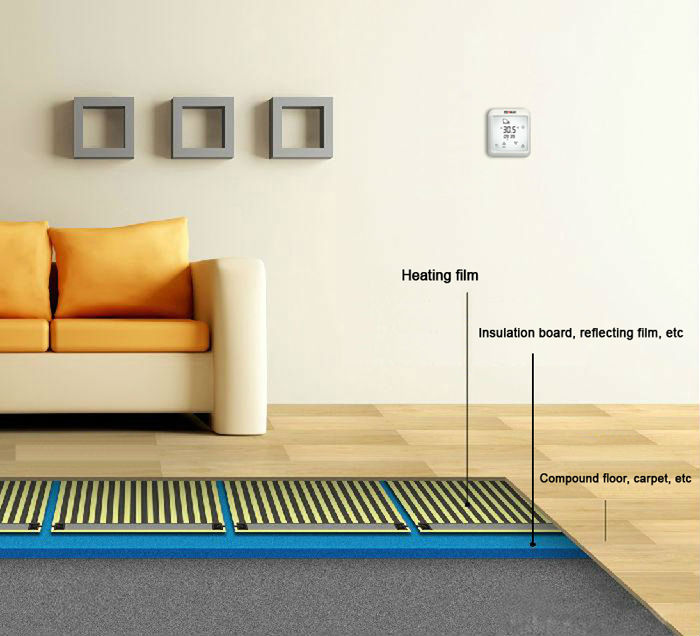

Технология укладки ИК-системы предполагает обустройство теплоизолирующего слоя, основная задача которого – препятствовать утечке тепла через плиты перекрытия, повышая тем самым КПД системы.

В качестве утеплителя лучше всего подойдет:

  • Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;
  • Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином.

При устройстве полов с подогревом в приоритете подложки с лавсановой металлизированной или фольгированной оболочкой. Она усиливает теплоотдачу за счет собственного отражающего эффекта.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизолятора, а отражающая поверхность – направлять вырабатываемое тепло непосредственно в помещение, а не на нижележащее перекрытие.

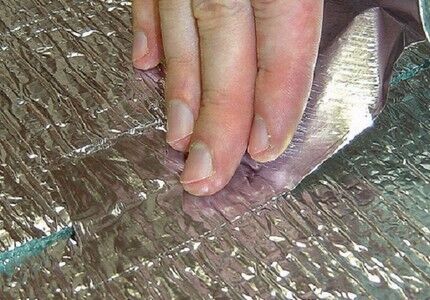

Укладка рулонного теплоизолятораУкладка рулонного теплоизолятора

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, размещая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на полу полос скрепляют между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, скрепить уложенные с небольшим нахлестом  полосы можно и строительными скобами.

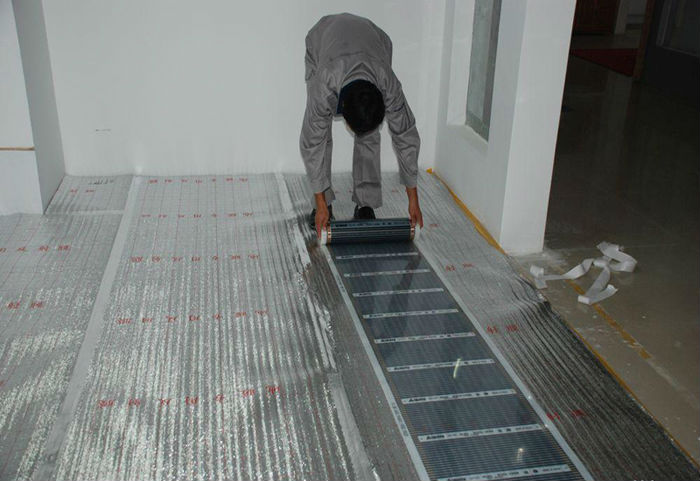

Укладка пленочной системы

В соответствии с разметкой нарезают пленку на отдельные фрагменты, учитывая, что максимальная длина цельного полотнища не должна превышать восьми метров. Нарезку можно выполнить ножницами или ножом. Нарезанные фрагменты полос последовательно выкладывают на подложку согласно составленной схеме.

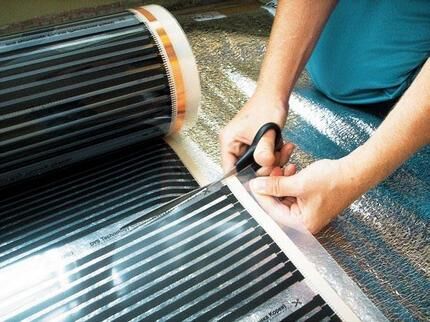

Выкладка нарезанных фрагментов полосВыкладка нарезанных фрагментов полос

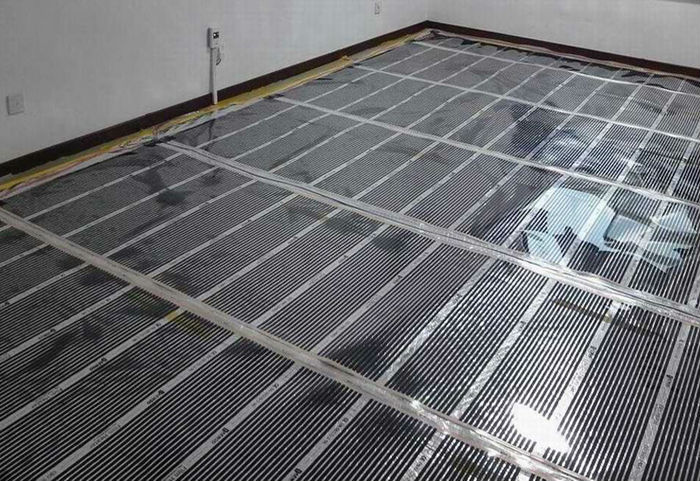

Разделенные полосы в соответствии со схемой раскладывают по поверхности, направляя контактами к той стене, где планируется устанавливать терморегулятор

Отрезы пленки укладывают лицевой стороной вверх или вниз в соответствии с пунктами руководства от производителя. Строго согласно инструкции размещаются полосы ИК системы. К примеру, полосы пленочного пола Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами был зазор в 1 см.

Если марки, изготовители которых рекомендуются укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается сгибать карбоновые полосы под углом в 90°, поскольку это может вывести из строя фрагмент системы.

При необходимости полосы подрезают по периметру помещения, делая надрезы в строго обозначенных пунктирной линией на пленке местах. Ориентировочные пунктирные полосы для разреза обычно расположены через каждые 18 см.

Галерея изображений

Фото из

Особенности подключения проводки

Ввод одной из пластин зажима под пленку

Монтажные клещи для фиксации зажима

Оклейка клеммы битумным скотчем

Для фиксации пленки к поверхности используют двухсторонний скотч. Такое решение позволяет предупредить сдвиг элементов относительно разметки и друг друга. В процессе укладки полос инфракрасного теплого пола важно не допустить повреждение материала, что нередко случается при случайном падении на них инструментов, используемых при монтаже.

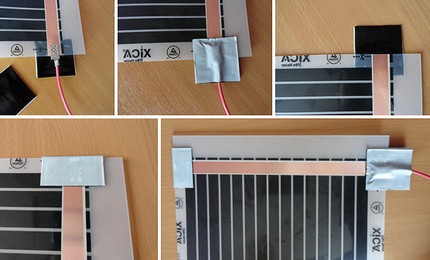

Обработка разрезов и подключение клеммОбработка разрезов и подключение клемм

Места разрезов пленки, где затронуты токопроводящие жилы, необходимо покрыть битумной изоляцией, исключив попадание воздуха между шиной и скотчем

Также у нас есть другие материалы с подробным описанием процесса укладки пленочной системы, в зависимости от вида напольного покрытия. Советуем вам ознакомиться и с ними

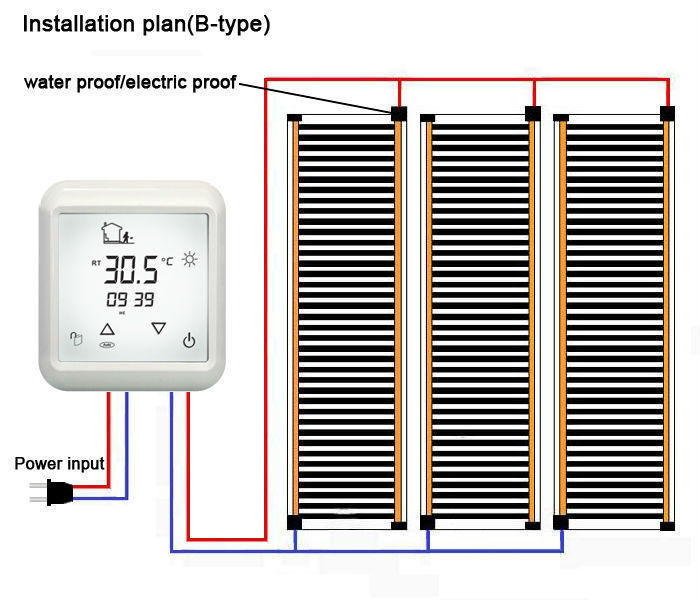

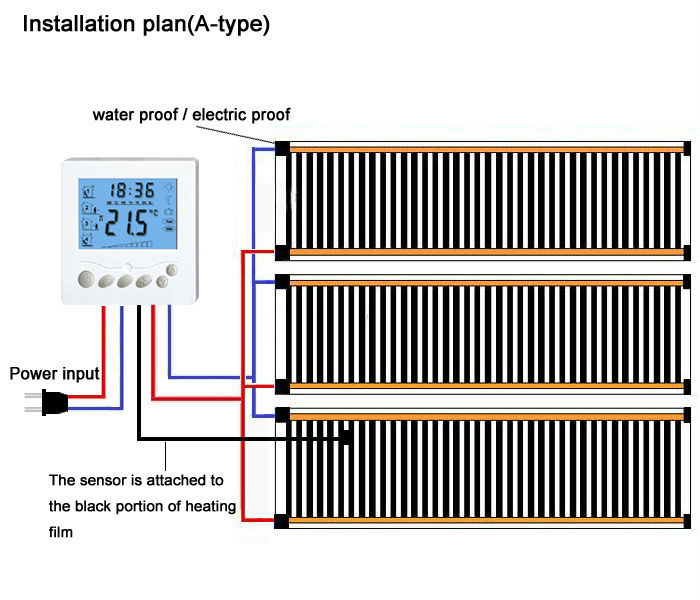

Схема подключения системы

Каждая полоса оснащена медным зажимом, который надежно соединяется с проводником, выполненным из того же материала. Чтобы подключить клемму, придется участок в 8-10 мм от среза отделить от ламинации, а серебряную и медную шину на краю аккуратно расслоить.

Контакт вставляют строго посередине торца токопроводящей шины так, чтобы одна его сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимают пассатижами, стараясь не допустить искрение.

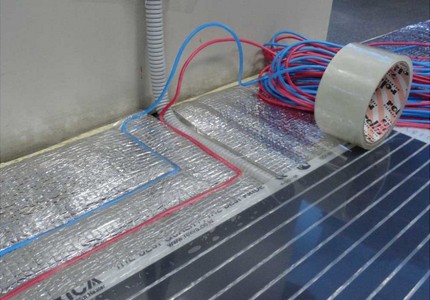

Подведение электропроводовПодведение электропроводов

Провода, ведущие от термодатчика к терморегулятору, укладывают также в соответствии со схемой и подводят к устройству через короб плинтусов

К клеммам контакта подводят токоведущие провода с зачищенными на 10-12 миллиметров «хвостами» жил и подсоединяют: к одной – «0», к другой – «фаза». Подсоединенные клеммы аккуратно зажимают плоскогубцами или пассатижами. Если есть возможность применить пайку, провода к шинам можно просто припаять, а места соединений заклеить изоляцией.

После подключения каждого фрагмента пленки необходимо проверить фиксацию зажима, слегка дернув за него. Он не должен смещаться относительно пленки.

Подключение полос выполняют, применяя параллельную схему. Это значит, что подключение проводки будет выполнено только с одной стороны. Для «запитки» используют многожильные медные провода сечением 1,5 кв.мм.

Места соединений зажима с проводами после обжима плоскогубцами, а также участки среза медной шины с обеих сторон в обязательном порядке изолируют отрезами винил-мастичного скотча, который всегда идет в комплекте с системой.

На свободных концах проводов, прикрепленных ко всем секциям греющей пленки, измеряют сопротивление схемы. В идеале расчетная величина нагрузки должна быть на 20% ниже той, что заявлена производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного терморегулятора, приступают к его подключению.

Монтаж устройства управления

Чтобы теплорегулятор срабатывал правильно, с нижней стороны греющего полотна с помощью скотча фиксируют термодатчик. Его установка выполняется с задействованием 16-миллиметровой гофротрубки, входящей в заводскую комплектацию.

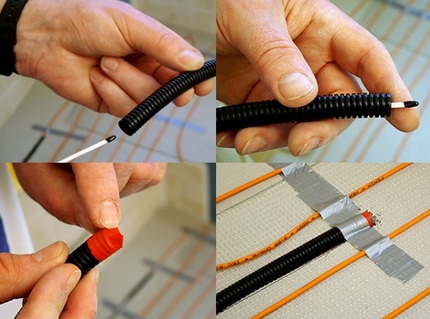

Последовательность установки термодатчикаПоследовательность установки термодатчика

Термодатчик следует размещать строго на изоляционной прослойке; в противном случае он не будет показывать истинную температуру пола

Чтобы в точке установки термодатчика не образовывался бугорок, в основании и теплоизоляционной прослойке рекомендуется сделать неглубокие канавки. Место размещения устройства выбирают как можно ближе к терморегулятору. Расстояние от стены должно составлять не менее 30 см.

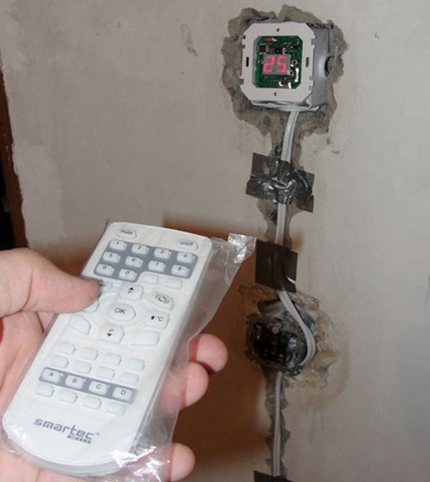

Особых требований к установке терморегулятора нет. Его можно размещать в любом доступном месте, скрытого от прямого попадания солнечных лучей. Однако выбрать место для его установки следует заранее, т.к. полосы пленочной системы лучше уложить контактами к той стене, на которую будет монтироваться регулирующее устройство. Таким методом сокращается протяженность подключающих проводов.

Вариант монтажа также может быть любым:

  • наружный – при котором устройство закрепляется непосредственно на поверхности стены;
  • скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора проделывают штробы глубиной в 20 мм, в которые укладывают электропроводку.

Технология монтажа терморегулятора мало чем отличается от процесса установки обычной электророзетки. Для обустройства «гнезда» в стене с помощью коронки проделывают нишу, в которую заглубляют подрозетник. Размещают устройство на высоте 80-90 см от уровня пола.

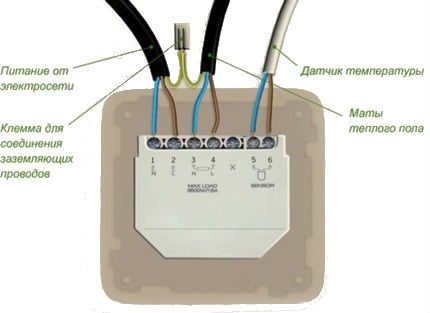

Схема подключения проводов в «гнезде»Схема подключения проводов в «гнезде»

Чтобы подключить провода, зачищают концы жил и заводят их в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается лишь подсоединить к sensor-клеммам свободный конец уложенного в гофротрубу датчика температуры.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском следует проверить надежность изоляции точек подключения. Сначала проверку выполняют с помощью тестера. Показатели системы должны соответствовать тем, что указаны производителем.

Проверка функционирования оборудованияПроверка функционирования оборудования

При правильном расчете мощности терморегулятора и выполнении монтажа температурного датчика автоматическое отключение системы должно произойти уже через полчаса с момента включения

После запуска системы следует внимательно проверить равномерность нагрева каждого элемента. При обнаружении неполадок на отдельных фрагментах их устраняют или заменяют отрезки полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план укладки ИК-системы лучше сохранить, приложив его к паспорту изделия или зарисовав на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила монтажа и эксплуатации инфракрасного .

Выводы и полезное видео по теме

Монтажный комплект под укладку системы:

Сооружение подложки и укладка нагревательных полос:

Установка датчика и терморегулятора:

Система пленочного типа не сложна в исполнении. А потому, даже не имея соответствующих навыков, произвести монтаж можно всего за один день. Главное – строго придерживаться технологии укладки. Это позволит уберечь от возникновения аварийной ситуации и преждевременного выведения системы из строя.

Задумываетесь над установкой системы инфракрасного пола, но не знаете с чего начать? Или у вас есть опыт в монтаже таких систем и можете дать дельные советы для наших читателей? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в расположенном ниже блоке.

Монтаж инфракрасного теплого пола - статья от пользователя ОБИ Клуба

Система инфракрасного теплого пола – новейшая разработка, которая набирает популярность среди потребителей.

Обладая рядом преимуществ перед уже известными видами теплых полов, инфракрасный обогрев заслуженно занимает место в сердцах покупателей.

Однако, монтаж инфракрасного пола, как сложного технического устройства, требует знания теоретических основ и правил безопасности, с которыми я познакомлю вас в этой статье.

Инфракрасный теплый пол представляет собой систему, излучающую тепло посредством генерации инфракрасного излучения. Различают два вида инфракрасных полов:

  • Стержневой инфракрасный пол, состоящий из графитовых стержней с карбоновым материалом внутри;
  • Пленочный инфракрасный пол, в котором полосы карбоновой пасты покрыты термоустойчивой полиэтиленовой пленкой.

Пленочный теплый пол пользуется большей популярностью из-за удобства монтажа и транспортировки. К преимуществам инфракрасного теплого пола относятся следующие факторы:

  • Устройство нагревает не воздух в помещении, а объекты, находящиеся в комнате. Благодаря такой особенности, не страдают качественные показатели воздуха.
  • Инфракрасные лучи безопасны для человека, животного и растения, они по структуре схожи с ультрафиолетом.
  • С укладкой инфракрасного пола справится новичок в строительном деле, достаточно базовых знаний об устройстве и технике безопасности.
  • Инфракрасный пол разрешено укладывать под любой вид финальной отделки: линолеум, ковролин, ламинат и даже паркетную доску.

Рассмотрим пошаговую инструкцию по укладке и подключению инфракрасного пола у вас дома.

  • Выбор теплоизоляции. Теплоизоляционный слой необходим для профилактики утечки тепла через грунт или основание пола. Выбор утеплителя для инфракрасного пола зависит от расположения помещения: в частном доме, в котором под полами только грунт используйте пенополистирол (пенопласт), если снизу отапливаемое помещение – достаточно вспененного фольгированного полиэтилена.

Поскольку инфракрасный теплый пол является электрическим устройством, необходимо соблюдать правила использования и технику безопасности при его установке, чтобы избежать возгорания и порчи материалов. Перечислю несколько наиболее распространенных ошибок, избежать которые проще, чем исправить последствия.

  • Систему теплого пола необходимо подключать напрямую к щитку, отдельной линией.
  • Использование УЗО и правильный подбор сечения кабелей, исходя из значений тока, требования безопасности, которые не только защитят от возгорания, но и продлят срок службы всей системы.
  • Пока пленка свернута в рулон и не расстелена в один слой на основании пола – тестировать систему запрещено.
  • Перед заливкой цементной стяжки проверьте инфракрасный пол на предмет обрывов. Для этой задачи используйте электрический тестер.
  • Продумайте расположение мебели в комнате до начала работ по укладке теплого пола. Точечная нагрузка на инфракрасную пленку запрещена, приводит к оплавлению контактов.

Соблюдение правил установки и дальнейшего использования инфракрасной пленки делает систему теплого пола универсальной и долговечной.

Монтаж инфракрасного теплого пола - особенности установки, как правильно сделать подключение, рассчитать мощность и расход электроэнергии, примеры на фото и видео
Содержание:

1. Основные характеристики теплого инфракрасного пола
2. Инфракрасный пленочный пол: монтаж

На сегодняшний день все большее применение находят разнообразные альтернативные системы отопления. Причиной тому может служить тот факт, что такой вариант позволяет экономить потребление энергии, что в свою очередь отражается и на общем количестве затрат. Установка инфракрасного теплого пола как раз является одной из таких альтернатив.

Основные характеристики теплого инфракрасного пола


Перед тем как укладывать инфракрасный теплый пол, необходимо разобраться, что же это такое. Итак, данная система представляет собой полосы пасты из карбона, которые упакованы в полиэтиленовую термостойкую пленку. Карбоновая паста крепится при помощи медных шин, которые паяются в пленку.

установка инфракрасного теплого пола

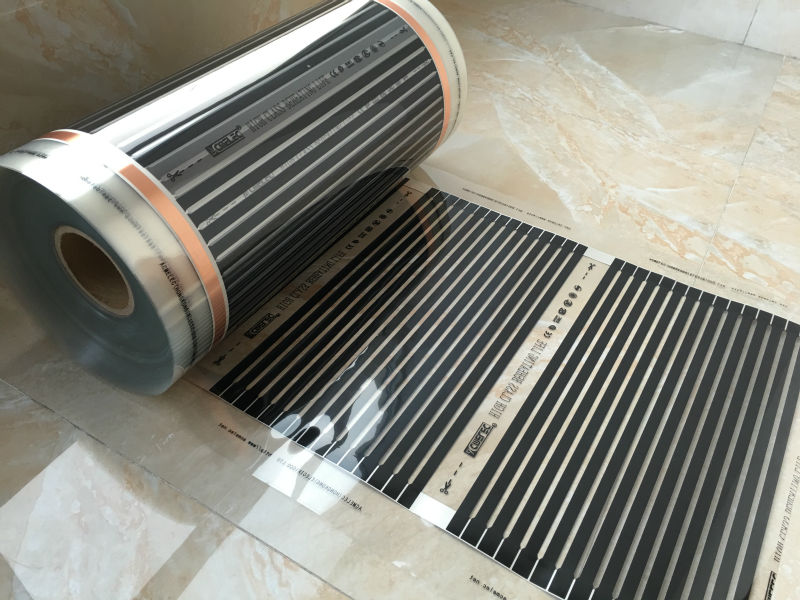

Общее название для всей конструкции – ИК термопленка. Ток с определенной частотой, который подается по шинам, позволяет карбоновым элементам излучать инфракрасные лучи, длина волны которых колеблется в пределах 5 – 20 мкм.

Данный тип отопления не нагревает окружающий воздух и не высушивает его, в отличие от стандартных отопительных систем. Инфракрасное излучение нагревает находящиеся в помещение предметы, будь то мебель, потолок или стены.

Необходимо обратить внимание на разницу между ИК излучением и электромагнитным, так как последнее, в отличие от первого, может негативно сказаться на здоровье человека, растений и животных.

Данный вариант отопления не вызывает негативной реакции, а также считается экологически чистым типом обогрева. Научно доказано благоприятное воздействие инфракрасного излучения на человека, животного и растений.

Что касается основных технических параметров, то в данном случае можно выделить следующие:

  • мощность потребления колеблется в пределах одного м.кв на 45 - 67 Вт/м.ч;
  • термопленочная лента имеет ширину до полуметра;
  • наибольшая длина термопленочной ленты достигает 8 м;
  • температурный режим, при котором пленка плавится, доходит до 130 градусов;
  • характеристики питания составляют 220В на 50 Гц;
  • общая доля ИК излучения в спектре достигает 95%;
  • инфракрасные волны имеют длину от 5 до 20 мкм

В зависимости от площади и эксплуатационного режима теплого пола варьируется и расход электроэнергии (детальнее: "Теплый пол: расход электроэнергии и типы установок"). На строительном рынке можно найти большой выбор подобного рода тепловых систем, которые, как правило, не сильно отличаются в рамках технических параметров, поэтому ответ на вопрос, какой инфракрасный теплый пол лучше, определяется непосредственно выбором строителя.

Термопленка имеет небольшую толщину – 0,4 мм, что делает возможным ее установку практически под любое базовое напольное покрытие, будь то ламинат, плитка из керамики, паркет или ковролин. Более того, параметры такой системы позволяют ее устанавливать вертикально, то есть на стены и потолок (данный вариант позволит обогреть весь объем комнаты).

как установить инфракрасный теплый пол

Безусловно, важным и определяющим фактором при монтаже пленочного теплого пола считается тип покрытия, ведь в зависимости от этого будут варьироваться и характеристики непосредственно теплого пола. Так, укладка теплого инфракрасного пола под линолеум предполагает расположение нагревательных полос под фанерой (детальнее: "Теплые полы под линолеум - уют в доме").

В случае если в качестве базового покрытия используется ламинат, необходимо уложить слой пленки с гидроизоляцией. А вот под кафель теплый пол укладывается на слой цемента и песка, а потом заливается плиточным клеем, и укладывается сам слой плитки.

Монтаж инфракрасного теплого пола, смотрите на видео:


Инфракрасный пленочный пол: монтаж


При самостоятельной установке подобной тепловой системы необходимо придерживаться двух правил. Во-первых, во избежание перегрева слой ИК пленки следует укладывать на открытых пространствах и не загромождать их мебелью, техникой и другими предметами домашнего быта. Во-вторых, общий процент покрытия пленкой в соотношении со всей площадью покрытия не должен быть меньше 70%. Учитывая данные правила, чертится и план, согласно которому будут размещены нагревательные элементы. Кроме того, на плане отображается размещение мебели и инфракрасной пленки. Читайте также: "Как сделать подключение инфракрасного теплого пола – пошаговое руководство и схема".

инфракрасный пленочный теплый пол монтаж

Что касается стяжки, то необходимо иметь в виду, что ламинат должен укладываться только на заранее разровненную поверхность.

Слой бетона также должен быть максимально ровным, с допустимым перепадом до 1 мм. Чтобы избежать нежелательной утечки тепла в соседние помещения или на улицу, по всему периметру стяжки укладывается слой термоизоляционной подложки, которая представляет собой пену из полипропилена слоем до 3 – 4 мм, укрытую фольгой с одной из сторон.

Сами термоизоляционные ленты укладываются стыком друг к другу и фиксируются при помощи термоизоляционного скотча. Кроме того, необходимо будет также подогнать все полосы под размеры помещения. Все действия осуществляются строго в согласовании с намеченным заранее планом. Места разреза пленки, как правило, отмечены уже на стяжке или же отображены на фото на упаковке.

Ни в коем случае не следует разрезать полосы по диагонали, так как это приведет все покрытие в негодность. Стандартное расположение отмеченных разрезов варьируется в пределах 18 см. Более того, не следует сгибать пленку под острыми углами, так как это также приведет к деформации. Читайте также: "Как используется инфракрасная пленка для отопления теплым полом".

расход электроэнергии

Те места разреза, через которые проходят шины, проводящие ток, рекомендуется изолировать при помощи специальных полос, которые можно найти в комплекте данной системы. Контакт монтируется в центр торца шины, проводящей ток, и плотно зажимается при помощи плоскогубцев.

В клемме контактов также зажимаются и провода с током, только их необходимо предварительно зачистить на 0,5 – 1 см при помощи обычного ножа. Затем контакт следует изолировать битумно изоляционной лентой.

Установка и подключение инфракрасного теплого пола осуществляется вдоль многожильных проводов, сечение которых не превышает 1,5 мм2. Кроме того, монтируется и термодатчик, с целью одновременной работы автоматического терморегулятора. Для его установки необходимо проштробить в стене углубление до 2 см, а в него под слой нагревательной пленки установить сам датчик. Читайте также: "Как устроен инфракрасный теплый пол – принцип работы и правила монтажа".

Стоит также иметь в виду, что сам датчик укладывается на слой теплоизоляции, так как это позволяет отображать реальный температурный режим.

Завершающим этапом решения вопроса, как установить инфракрасный теплый пол, является тест всей системы, чтобы все элементы работали исправно. И только после этого можно приступать к укладке чистового декоративного слоя.
правила укладки пленочного или инфракрасного оборудования для дома или квартиры, советы по выбору и эксплуатации

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям укладка ИК пола стала возможной и под плиткой.

Инфракрасный пол выступает в качестве надежного источника тепла. Современные технологии укладки позволяют произвести его установку даже под кафель. Такой вариант обогрева настолько популярный, что встречается в квартирах, частных домах и на дачах. Для монтажа используется одна из технологий укладки – мокрая или сухая, которые пришли к нам из-за рубежа. Каждый сможет оценить особенности методик и выбрать подходящую. При этом работы настолько простые, что их легко произвести своими руками, следуя четкому плану.

Можно ли укладывать теплый инфракрасный или пленочный пол под плитку?

Керамическая плитка без дополнительного подогрева будет холодной. Если раньше пленка крепилась к основаниям, которые не требуют фиксации к цементной стяжке, то теперь представлено несколько методик, позволяющих обойти это правило. Укладывать теплый инфракрасный пол под плитку можно даже собственными усилиями, следуя четкой инструкции.

Способы монтажа ИК покрытий под кафель

Методика укладки ИК под кафель отличается от процесса укладки под ламинат. Причина тому – плохое сцепление клея с материалом нагревательного элемента. Существует две технологии укладки:

  1. Сухая: долгий срок эксплуатации теплого пола, листы СМЛ водонепроницаемы, нагревательная пленка под надежным слоем защиты.
  2. Мокрая.

«Сухой» метод

Необходимо обеспечить подложку из одного материала – рулонной пробки толщиной 2 мм, пенополистирола, изолона. Такой материал прокладывается везде, даже там, где не будет нагревательного элемента. Следующий слой – полиэтиленовая пленка.

ГВЛ укладывается в один или два слоя, действовать необходимо аккуратно, чтобы не повредить графитовые полосы. Чтобы обеспечить крепление ГВЛ используются дюбеля и ранее просверленное отверстие. Оставляйте термошов – зазор между стеной и плиткой.

Крепление производится сбоку и в местах разреза, чтобы не повредить полосы.

«Мокрый» метод

Подложкой служит теплоотражающий материал, который разрезается на полосы согласно ширине термопленки. При укладке подложки соблюдается расстояние от стены 15-20 см

Армирование бетонной стяжки осуществляется с применением малярной сетки. Крепится она к термопленке в местах разреза и по краям. Завершающим этапом станет нанесение “бетоноконтакти” и стяжки в 5мм для заполнения технологических отверстий. Затем наносится клей и фиксируется плитка.

Что нужно для укладки своими руками: инструменты

Прежде чем приступить к установке теплого пола, необходимо подготовить все материалы и инструменты:

  • Нагревательная пленка.
  • Кабель для подключения к сети.
  • Подложка.
  • Полиэтиленовая пленка, сетка.
  • Терморегулятор.
  • Дюбеля.
  • Инструмент для создания отверстия под дюбеля, а также кусачки, отвертка, плоскогубцы, ножницы и монтажный нож.
  • Строительный скотч.

Этапы монтажа

Следуя четкому плану, каждый сможет произвести качественную установку инфракрасного пола, в чем будет уверен. Для этого потребуется минимум затрат времени и сил. Процесс установки проходит в несколько этапов: подготовительный, устройство теплоизоляции, разметка для расположения элементов конструкции пола, сам монтаж и подключение, что позволяет проверить работу ИК пола.

Подготовка напольной поверхности

Подготовительный этап можно условно разделить на несколько задач: подбор материалов уплотнителя, состав схемы укладки, подбор мощности системы.

Основные материалы, которые используются в качестве утеплителя:

  1. Вспененный пенополистирол используется для устройства пола по грунту или над холодным подвалом. В идеале слой должен составлять 50-100 мм.
  2. Экструдированный вспененный пенополистирол идеально подходит для цементно-песчаной стяжки.
  3. Подложка из вспененного полиэтилена подходит для монтажа над теплым помещением. Рекомендованная толщина 3-10 мм.

Проводится разметка пола, с учетом, что в местах установки массивной мебели, инфракрасная пленка не устанавливается. Разметка позволит просчитать правильное количество необходимого строительного материала, продумать месторасположение температурного датчика и терморегулятора.

Требования к плитке и ее толщине, материалу

Плитка побирается по назначению материала, дизайну и т.д. В остальном следует обратить внимание на такой материал, как гранит и керамогранит, который легко выдержит нагрузку и перепады температур. Его же используют в коридорах и на террасах. Толщина плитки подбирается с учетом нагрузки. Для интерьера подойдет 9-11 мм, если установка производится в гараже или балконе, то 12-16 мм.

Пленка метровой ширины может использоваться по максимально возможной длине в 6 метров. Такое расстояние объясняется допустимой нагрузкой на медную шину плёнки. Укладываются пленки встык, расстояние между полосами максимум 5 см. Модели с позолоченным покрытием с другой стороны усиливают ионизирующий эффект, но обойдутся дороже классических вариантов.

Требования к проводке

Провод соединяется с термодатчиков в месте окончания гофрированной трубы. При подключении проводки стоит учитывать ограничения по нагрузке:

  1. ПВ3-1,5 – при максимальной нагрузке 15 А (3,3 кВт).
  2. ПВ2-1,5 – с максимальной нагрузкой 25 А (5,5 кВт).

Для изоляции всех соединений, пайки, контактных клипс используется бутиловая лента или термостойкая изолента. Лента разрезается на кусочки заранее для более удобной работы.

Монтаж теплового элемента

Для управления температурой теплого пола необходимо установить терморегулятор. Для него стоит подготовить место, размещается он стационарно или подключается к розетке. Учитывайте, что длина провода выносной модели составляет 2-3 метра, его же следует разместить на высоте не меньше 1,5 метра от пола. Он не должен мешать установке техники и мебели. Параллельно монтируется температурный датчик и крепится под карбоновой пастой на пленке, фиксируется строительным скотчем.

Чтобы датчик показывал точные данные, его помещают в гофрированную трубку, которая устанавливается между слоями стяжки.

Подключение

Для подключения пленки к терморегулятору или сети используется два метода:

  1. С помощью подсоединения клипсы – для этого делается петля вокруг крючка изделия и зажимается ручным прессом.
  2. Метод пайки более сложный, ведь требует осторожности. При помощи паяльника и ножа снимается слой ламинации на медной шине, в этом месте припаивается провод. Между собой полосы соединяются по схеме параллельного подключения. Отдельно провода выводятся для подключения регулирующего элемента – терморегулятора.

Проверка

Не спешите укладывать завершающий слой, лучше проверить ИК пол на этом этапе, чем потом ломать плитку. Чтобы провести проверку системы, достаточно включить теплый пол, установить с помощью термодатчика необходимую температуру. Параллельно проводится проверка качества изоляции, после нагрева всех полос пленки используется отвертка-пробник. Такой пол прогревается за пару минут, если все отвечает требованиям, то можно приступать к процессу укладки.

Укладка плитки

Если финишное покрытие – плитка, то стоит позаботиться о выборе армирующей сетки ячейками 2 мм или стекловолоконной с ячейками 5-20 мм. Закрепление всех слоев производится по монтажной сетке с помощью саморезов и заранее сделанных отверстий. Важно, чтобы пленка и контакты не были повреждены при этом. Поверх укладывается стяжка. Для лучшего сцепления может использоваться клей или специальный грунт. Плитка укладывается традиционным способом. А вот использовать теплый пол можно только через месяц после завершения работ по укладке.

Недостатки инфракрасных систем при укладке их под кафель

Несмотря на наличие явных минусов, потребители решаются на установку ИК пола:

  1. Низкая адгезия пленки, что может привести к формированию неустойчивого к деформациям пола. Стяжка может нарушиться от падения любого тяжелого предмета. При появлении микроотверстий пол может начать биться током.
  2. Риск короткого замыкания из-за взаимодействия плиточного раствора и клея, которые используются в стяжке.

Популярность ИК системы теплых полов растет, ее устанавливают и в частных домах, и в квартирах. Современные материалы и технологии позволяют производить установку даже под кафель. Процедура не займёт много времени, необходимо только подготовиться, изучить инструкция, подобрать материалы и можно смело приступать к монтажным работам. Следуя простым шагам, удастся произвести установку своими силами.

Полезное видео

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Монтаж пленочного теплого пола

Этапы подключения пленочного теплого пола

Монтаж пленочного теплого пола

1. На подготовленную поверхность уложить рулонный теплоотражающий материал.

В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.

Монтаж пленочного теплого пола

2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз).

По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.

Монтаж пленочного теплого пола

3 .Прикрепить электрические клеммы к каждой полосе термоплёнки.

а) Пробить отверстие в медной шине дыроколом.

Монтаж пленочного теплого пола

б) Вставить клемму между слоями полимерной плёнки.

Монтаж пленочного теплого пола

в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента.

Также возможен монтаж клемм при помощи пайки.

Монтаж пленочного теплого пола

4. Закрепить провода в клеммах в соответствии со схемой подключения.

Монтаж пленочного теплого пола

5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.

Монтаж пленочного теплого пола

6. Изолировать противоположные концы медной шины изоляционной лентой.

Монтаж пленочного теплого пола

7. Установить под термоплёнку термодатчик и подключить термостат.
Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!

Монтаж пленочного теплого пола

8. Проверить работоспособность путём подключения к сети.

Монтаж пленочного теплого пола

9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.).
Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

  • 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
  • 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
  • 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

  • - в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
  • - после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
  • - во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
  • - температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
  • - перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

  • - Материалы, необходимые для монтажа теплого пола Hot-Film.
  • - Плитка и материалы для укладки плитки.
  • - Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

  • 1. Укладываем теплоотражающий материал.
  • 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
  • 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
  • 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
  • 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
  • 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
  • 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
  • 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
  • 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

  • - Устанавливать пленку рядом с нагревательными приборами
  • - Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
  • - Устанавливать и подключать пленку без заземления
  • Использовать в качестве теплоотражающего материала алюминиевую фольгу
  • - Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
  • - Изгибать пленку на 90
  • - Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

Установка инфракрасного теплого пола: основные этапы, советы

Монтаж инфракрасного теплого пола – процедура, требующая от исполнителя аккуратности и строгого следования предписаниям производителя. Если вы приобрели дорогостоящую систему с программируемым термостатом и не хотите рисковать, лучше доверить установку профессионалам. Если нет желания тратить лишние деньги, можно попробовать разобраться самостоятельно, тем более что это не так сложно, как в случае с водяным отоплением.Разложить пленочный пол способен даже непрофессионал

Выбор оборудования и материалов

Подключение инфракрасного пола осуществляется по следующей схеме:

  • подготовка основания;
  • крепление изоляционного материала;
  • укладка пленки/матов;
  • установка защитного материала;
  • настил покрытия (со стяжкой или без).

Как укладывать инфракрасный теплый пол, зависит от вида отопительной системы. Различают пленочные и стержневые конструкции. Основой первых является нагревательный углеродный или биметаллический элемент, подающий в помещение ИК лучи и анионы. От внешних воздействий он с обеих сторон защищен дополнительными слоями. Выпускается материал в рулонах определенной ширины и длины. Теплый пол инфракрасный пленочный укладывается в кратчайшие сроки. Из всех систем обогрева он наиболее экономичный в плане размеров и нагрузки на перекрытие. Кстати, пленку можно использовать и для стен с потолками.

Основой стрежневых конструкций являются гибкие карбоновые стержни, соединенные проводом. Они поставляются в виде матов, внешне немного напоминающих веревочную лестницу. Монтаж инфракрасного пола такого типа может проводиться как с чистовой стяжкой, так и без нее. Преимуществами стержневых систем являются способность саморегуляции и возможность установки в помещениях высокой влажности. То есть, пленку нельзя класть на участках, где будут стоять тяжелые предметы, или в ванной, а маты – можно.

Укладка инфракрасного теплого пола в обоих случаях осуществляется по вышеприведенной схеме. Повреждения покрытия тоже устраняют одинаково: путем замены проблемного участка (полосы или мата). Стержневые системы стоят значительно дороже пленочных. Расход энергии у них примерно сопоставим, и напрямую зависит от качества работы термостата и датчика температуры.

Терморегулятор

Схема подключения инфракрасного теплого пола через терморегулятор является классической. Есть вариант активировать нагревательные элементы напрямую через сеть, подсоединившись к щитку, но такое решение сложно назвать практичным. Во-первых, приходится каждый раз включать/отключать систему, что само по себе неудобно. Во-вторых, ручное управление приводит к неоправданным расходам энергии.Программируемый термостат – комфорт «умноженный» на экономию электроэнергии

Подключение инфракрасного теплого пола к терморегулятору стоит не так дорого, поэтому подобное устройство ставят практически всегда. Используя температурные датчики, термостат автоматически вырубает или активирует систему. Регулятор может быть:

  • электромеханическим;
  • электронным;
  • программируемым.

Если вам нужно решить, как подключить инфракрасный теплый пол к программируемому регулятору, имеет смысл обратиться за помощью к специалистам. Это дорогостоящие и сложные приборы, которые весьма чувствительны к любой ошибке. Такое устройство способно управлять системой согласно заданной программе. Подобные модели помогают расходовать энергию наиболее рационально.

Если монтаж ИК теплого пола производится в техническом помещении, ванной или на балконе, вполне подойдет дешевый и надежный электромеханический регулятор. Электронные термостаты – «золотая середина» в плане стоимости и функциональных возможностей, поэтому всегда пользуются стабильным спросом. Устанавливают терморегуляторы обычно на стене, на высоте 1,0-1,5 м. Мощность устройства определяется параметрами отопительной системы. Для каждой комнаты рекомендуется задействовать отдельный термостат.

Финишное покрытие

Монтаж и подключение инфракрасных теплых полов должны осуществляться с учетом финишного покрытия. Данное оборудование можно считать универсальным. Оно подойдет для обогрева плитки, паркета, керамогранита, ламината, а также мягких ковролина и линолеума. Для систем отопления, размещаемых в ванных, туалетах, на кухнях, как правило, выбирают плитку. Если вы планируете делать установку инфракрасного теплого пола самостоятельно, то в этом случае лучше укладывать маты. Генерируемые ими лучи легко проходят сквозь стяжку и плотный материал поверхности. Плитку можно настилать и на пленочные конструкции. Под плитку рекомендуется стержневой инфракрасный пол

Монтаж

Прежде чем начать монтаж инфракрасной пленки, необходимо подготовить для нее основание. Черновой пол должен быть безупречно чистым и ровным. Если уровень фиксирует на поверхности перепад высоты более 3 мм, следует устранить дефект с помощью подходящего строительного материала. Кроме того, нужно заделать все трещины и расколы. Дождавшись, когда «заретушированная» поверхность высохнет, ее тщательно пылесосят и вытирают чистой тряпкой.

Начинается установка инфракрасного теплого пола с укладки гидроизоляции. Она должна защищать систему от влаги, поступающей снизу. После этого размещают слой теплоизоляции. Отдельные «знатоки» считают, что гидроизоляционного материала вполне достаточно. В принципе, ничто не мешает последовать их совету, но только при условии, что вы можете позволить себе дополнительные расходы энергии. Укладка инфракрасного пола без качественного утеплителя с отражающими свойствами приведет к тому, что система будет немного обогревать и помещение, расположенное внизу.

Выбор теплоизоляционного материала определяется типом финишного покрытия. Если планируется класть плитку, обратите внимание на подложку из технической пробки.  Дешевле можно приобрести полипропилен, экструдированный пенополистирол, металлизированную лавсановую пленку. Если вы делаете монтаж инфракрасного теплого пола своими руками, не забудьте основательно закрепить теплоизоляцию. Обычно стыки листов утеплителя проклеивают скотчем.

Настил пленки/матов

Установку и подсоединение терморегулятора к сети можно произвести как перед укладкой, так и после нее. Делайте, как вам удобнее. Перед работой обязательно составляется схема подключения инфракрасного теплого пола. Когда речь идет о пленке, важно определить места, где будет располагаться стационарная мебель и тяжелое оборудование. Расстояние от стен должно быть не меньше 10 см при допустимом максимуме 40-50 см.Подсоединение кабеля – важнейший этап монтажа пленки

Если речь идет о том, как подключить теплый пол инфракрасный пленочный или стержневой в качестве основной системы отопления, минимальная площадь охвата составляет 70%. В противном случае, обогрев будет недостаточным. Вообще, для этой цели чаще задействуют кабельное (в квартирах) или водяное (в частных домах) оборудование. ИК конструкции, как правило, являются дополнением к центральному отоплению. Такой монтаж инфракрасной пленки для теплого пола требует «всего» 40% охвата площади. Естественно, что плотность покрытия вы определяете сами. Мы просто обозначили допустимые минимумы.

Зачастую схема подключения инфракрасного пола требует укорачивания пленки или мата. Для этого на поверхности материала обозначены специальные линии. Резать в других местах строго запрещается. Полосы нужной длины раскладываются таким образом, чтобы контакты проводов были на ближней к термостату стороне. Устанавливать дорожки длиннее 8 м настоятельно не рекомендуется. Это плохо скажется на общей функциональности оборудования.

Перед тем как подключить ленточный теплый пол к регулятору, к нему нужно подсоединить кабель. На края медной полосы устанавливаются контактные зажимы, к которым крепится провод. Все необходимые для монтажа элементы и подробная инструкция должны прилагаться к системе отопления. Если по каким-то причинам они отсутствуют, надежнее обратиться к мастеру, у которого есть и нужные комплектующие, и опыт подобных работ.

На следующем этапе, к инфракрасному полу подключают датчик терморегулятора. Кабель, ведущий к термостату, обычно прячут в гофре. Сам датчик необходимо установить так, чтобы он не контактировал с внешними раздражителями. Другие соединения и места разрезов тоже тщательно изолируют. Убедившись в аккуратности и надежности монтажа, переходят к завершающим стадиям процесса.Правильно подключить провода к термостату совсем несложно

Подключение и монтаж пола

Подробно описывать, как подключить инфракрасный пол к регулятору, нет особой необходимости. Просто провода крепятся к соответствующим разъемам на термостате. Подсоединение прибора к сети – процесс более сложный и даже небезопасный для жизни. Если вы человек, не имеющий понятия о работе с электричеством, самостоятельная установка противопоказана.

Если минимальные навыки есть, вы легко осуществите подключение инфракрасной пленки, придерживаясь схемы производителя терморегулятора. Большинство специалистов рекомендуют перестраховаться, поставив УЗО. Этот прибор автоматически отключит напряжение в случае электрического пробоя. Когда речь идет о ванной или туалете, отсутствие подобной защиты недопустимо.

Если тестирование показало, что система функционирует нормально, можно приступать к финишному монтажу. Сначала настилают специальную подложку, после чего заливают стяжку или сразу кладут покрытие на клеевую основу. Если вас интересует, как установить инфракрасный теплый пол для конкретной поверхности, больше информации вы можете получить на нашем сайте в Москве. Помимо профессиональных экспертов, своим опытом с вами готовы поделиться другие пользователи нашего ресурса.

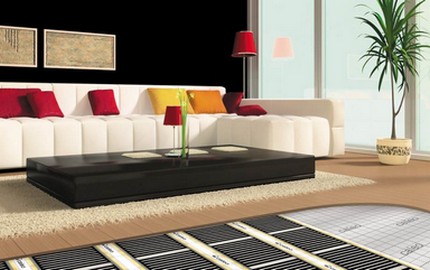

Монтаж пленочного теплого пола своими руками

Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

  • Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
  • Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
  • Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Инфракрасная пленочная система — самый простой и доступный для самостоятельного устройства вариант напольного обогрева

Устройство пленочного напольного обогрева не требует обязательной заливки стяжки, потому меньше всего влияет на высоту потолков в обустраиваемых помещениях

Инфракрасную пленку укладывают на деревянные поверхности без устройства дополнительных приспособлений. Причем подходит она и для установки на стены или потолок

ИК-полы подходят для обустройства веранд, террас, лоджий, организованных на открытом месте спортивных площадок, кафе, зон отдыха

Для раскроя и монтажа обогревающей пленочной системы не нужны специализированные инструменты и приспособления. Главное, в точности соблюдать приложенный производителем инструктаж

Для устройства финишного покрытия по инфракрасному обогреву идеально подходит ламинат, может применяться паркетная доска

Инфракрасные пленочные полы устраивают под последующую укладку линолеума. Однако покрытие кладут после настила слоя фанеры

Инфракрасные пленки отлично работают в паре с ковролином, но тоже с укладкой фанерного слоя. Прямой контакт с электрическим полом должен быть исключен

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

Раскрой пленочной системы для монтажа

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

ИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

Уязвимым местом системы является боязнь “запирания”, при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком.

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей статьей, где подробно описан пленочный тип обогрева для помещений.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Варианты исполнения пленки

Вариантов пленочных полов на современном рынке представлено немало. И все они приблизительно имеют схожие характеристики: потребляемую мощность от 25 до 80 Вт/ч., а рабочую температуру от 30 до 50 °С.

В продаже можно встретить два типа пленочных систем:

  • сплошные – в них пленка полностью покрыта карбоновым материалом;
  • полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по 15-20 мм.

Разница между ними в том, что в сплошных системах материал наносят путем раскатывания по поверхности в виде пасты, а в полосатых – посредством фрагментарного напыления.

Для небольших по площади комнат лучше выбирать пленку, ширина которой составляет 50 см; для более просторных помещений выгоднее приобретать полосы шириной в 100 см

Толщина материала может варьироваться в пределах от двух микрон до 0,4 миллиметров. Длина рулона составляет 50 метров.

Бытует мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой карбона, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. К примеру, для стран Европы и США оптимальным вариантом считается толщина материала в 0,338 мм.

Стоят такие системы не дешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей варьируется в пределах 20-25$ за квадратный метр. Более подробно о видах пленочного теплого пола можно прочесть в этом материале.

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади – в качестве основного отопления;
  • 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

Чтобы предупредить преждевременный выход из строя напольной системы, необходимо при раскладке дистанцироваться от труб и стояков центрального отопления. Уложенные полосы не должны пересекаться и перекрывать друг друга.

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

  1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
  2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте далее.

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Монтаж инфракрасного теплого пола

Установка ИК-системы под то или иное покрытие имеет свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы типа линолеума или ковролина, в качестве прослойки между нагревательными полосами и ним следует проложить листы ДВП или фанеры.

Жесткая прослойка защитит пленку от «травмирования» вследствие продавливания покрытия ножками тяжелой мебели или женскими каблучками.

В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, либо же односторонний строительный скотч для его фиксации. Саму пленку к основанию прикрепляют с помощью двухстороннего скотча.

Для проведения работ потребуется набор инструментов:

  • болгарка, оснащенная диском для камня;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • строительный миксер;
  • зубчатый шпатель;
  • широкая кисть;
  • емкость для замешивания раствора.

Если вы еще не составили схему раскладки на этапе выборе материала, это необходимо сделать сейчас, беря во внимание не только размер комнаты, то ширину используемых полос.

На составленном плане комнаты должны быть отражены места расстановки мебели и участки с фрагментами нагревательных элементов

Расположение пленок может быть, как продольным, так и поперечным. Оптимальный вариант стоит выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это позволяет минимизировать число точек подключения.

Подготовка базового основания

При подготовке основания к укладке ИК-системы вовсе не обязательно демонтировать старое покрытие. Демонтаж потребуется лишь в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

Согласно нормам допустимый перепад высот базового основания под пленочную систему составляет всего 0,2-0,3 см на каждый погонный метр независимо от направления приложенной к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от остатков мусора и пыли, а при необходимости – зашпаклевать трещины и устранить другие мелкие изъяны

Технология укладки ИК-системы предполагает обустройство теплоизолирующего слоя, основная задача которого – препятствовать утечке тепла через плиты перекрытия, повышая тем самым КПД системы.

В качестве утеплителя лучше всего подойдет:

  • Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;
  • Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином.

При устройстве полов с подогревом в приоритете подложки с лавсановой металлизированной или фольгированной оболочкой. Она усиливает теплоотдачу за счет собственного отражающего эффекта.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизолятора, а отражающая поверхность – направлять вырабатываемое тепло непосредственно в помещение, а не на нижележащее перекрытие.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, размещая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на полу полос скрепляют между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, скрепить уложенные с небольшим нахлестом  полосы можно и строительными скобами.

Укладка пленочной системы

В соответствии с разметкой нарезают пленку на отдельные фрагменты, учитывая, что максимальная длина цельного полотнища не должна превышать восьми метров. Нарезку можно выполнить ножницами или ножом. Нарезанные фрагменты полос последовательно выкладывают на подложку согласно составленной схеме.

Разделенные полосы в соответствии со схемой раскладывают по поверхности, направляя контактами к той стене, где планируется устанавливать терморегулятор

Отрезы пленки укладывают лицевой стороной вверх или вниз в соответствии с пунктами руководства от производителя. Строго согласно инструкции размещаются полосы ИК системы. К примеру, полосы пленочного пола Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами был зазор в 1 см.

Если марки, изготовители которых рекомендуются укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается сгибать карбоновые полосы под углом в 90°, поскольку это может вывести из строя фрагмент системы.

При необходимости полосы подрезают по периметру помещения, делая надрезы в строго обозначенных пунктирной линией на пленке местах. Ориентировочные пунктирные полосы для разреза обычно расположены через каждые 18 см.

Для фиксации пленки к поверхности используют двухсторонний скотч. Такое решение позволяет предупредить сдвиг элементов относительно разметки и друг друга. В процессе укладки полос инфракрасного теплого пола важно не допустить повреждение материала, что нередко случается при случайном падении на них инструментов, используемых при монтаже.

Места разрезов пленки, где затронуты токопроводящие жилы, необходимо покрыть битумной изоляцией, исключив попадание воздуха между шиной и скотчем

Также у нас есть другие материалы с подробным описанием процесса укладки пленочной системы, в зависимости от вида напольного покрытия. Советуем вам ознакомиться и с ними

  1. Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева
  2. Теплый пол под ламинат: монтаж и укладка пленочной инфракрасной системы
  3. Как сделать электрический теплый пол под плитку: плёночный и кабельный вариант

Схема подключения системы

Каждая полоса оснащена медным зажимом, который надежно соединяется с проводником, выполненным из того же материала. Чтобы подключить клемму, придется участок в 8-10 мм от среза отделить от ламинации, а серебряную и медную шину на краю аккуратно расслоить.

Контакт вставляют строго посередине торца токопроводящей шины так, чтобы одна его сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимают пассатижами, стараясь не допустить искрение.

Провода, ведущие от термодатчика к терморегулятору, укладывают также в соответствии со схемой и подводят к устройству через короб плинтусов

К клеммам контакта подводят токоведущие провода с зачищенными на 10-12 миллиметров «хвостами» жил и подсоединяют: к одной – «0», к другой – «фаза». Подсоединенные клеммы аккуратно зажимают плоскогубцами или пассатижами. Если есть возможность применить пайку, провода к шинам можно просто припаять, а места соединений заклеить изоляцией.

После подключения каждого фрагмента пленки необходимо проверить фиксацию зажима, слегка дернув за него. Он не должен смещаться относительно пленки.

Подключение полос выполняют, применяя параллельную схему. Это значит, что подключение проводки будет выполнено только с одной стороны. Для «запитки» используют многожильные медные провода сечением 1,5 кв.мм.

Места соединений зажима с проводами после обжима плоскогубцами, а также участки среза медной шины с обеих сторон в обязательном порядке изолируют отрезами винил-мастичного скотча, который всегда идет в комплекте с системой.

На свободных концах проводов, прикрепленных ко всем секциям греющей пленки, измеряют сопротивление схемы. В идеале расчетная величина нагрузки должна быть на 20% ниже той, что заявлена производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного терморегулятора, приступают к его подключению.

Монтаж устройства управления

Чтобы теплорегулятор срабатывал правильно, с нижней стороны греющего полотна с помощью скотча фиксируют термодатчик. Его установка выполняется с задействованием 16-миллиметровой гофротрубки, входящей в заводскую комплектацию.

Термодатчик следует размещать строго на изоляционной прослойке; в противном случае он не будет показывать истинную температуру пола

Чтобы в точке установки термодатчика не образовывался бугорок, в основании и теплоизоляционной прослойке рекомендуется сделать неглубокие канавки. Место размещения устройства выбирают как можно ближе к терморегулятору. Расстояние от стены должно составлять не менее 30 см.

Особых требований к установке терморегулятора нет. Его можно размещать в любом доступном месте, скрытого от прямого попадания солнечных лучей. Однако выбрать место для его установки следует заранее, т.к. полосы пленочной системы лучше уложить контактами к той стене, на которую будет монтироваться регулирующее устройство. Таким методом сокращается протяженность подключающих проводов.

Вариант монтажа также может быть любым:

  • наружный – при котором устройство закрепляется непосредственно на поверхности стены;
  • скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора проделывают штробы глубиной в 20 мм, в которые укладывают электропроводку.

Технология монтажа терморегулятора мало чем отличается от процесса установки обычной электророзетки. Для обустройства «гнезда» в стене с помощью коронки проделывают нишу, в которую заглубляют подрозетник. Размещают устройство на высоте 80-90 см от уровня пола.

Чтобы подключить провода, зачищают концы жил и заводят их в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается лишь подсоединить к sensor-клеммам свободный конец уложенного в гофротрубу датчика температуры.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском следует проверить надежность изоляции точек подключения. Сначала проверку выполняют с помощью тестера. Показатели системы должны соответствовать тем, что указаны производителем.

При правильном расчете мощности терморегулятора и выполнении монтажа температурного датчика автоматическое отключение системы должно произойти уже через полчаса с момента включения

После запуска системы следует внимательно проверить равномерность нагрева каждого элемента. При обнаружении неполадок на отдельных фрагментах их устраняют или заменяют отрезки полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план укладки ИК-системы лучше сохранить, приложив его к паспорту изделия или зарисовав на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила монтажа и эксплуатации инфракрасного теплого пола.

Выводы и полезное видео по теме

Монтажный комплект под укладку системы:

Сооружение подложки и укладка нагревательных полос:

Установка датчика и терморегулятора:

Система пленочного типа не сложна в исполнении. А потому, даже не имея соответствующих навыков, произвести монтаж можно всего за один день. Главное – строго придерживаться технологии укладки. Это позволит уберечь от возникновения аварийной ситуации и преждевременного выведения системы из строя.

Задумываетесь над установкой системы инфракрасного пола, но не знаете с чего начать? Или у вас есть опыт в монтаже таких систем и можете дать дельные советы для наших читателей? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в расположенном ниже блоке.

Пол с подогревом в стяжке 220v Коврик с подогревом пола Инфракрасный пол с подогревом

Пол с подогревом в стяжке 220v Пол с подогревом инфракрасный пол с подогревом

Введение

Коврик с подогревом S-mat предназначен для использования настолько тонкий, насколько это возможно, всего 3,0 мм, что позволяет использовать установки для подогрева пола в большинстве качественных двухкомпонентных клеев с минимальным увеличением высоты пола.

Особенности

100 Вт / м2 150 Вт / м2

Одножильный нагревательный кабель

Два холодных провода, 2.5 м

Мат Размер / м × м

Мощность / Вт S-mat100-1.0 1 0.5 * 2 100 S-mat100-1.5

1.5

0.5 * 3 150 S-mat100-2.0 2.0 0.5 * 4 200 S-mat100-2.5 2.5 0.5 * 5 250 S-mat100-3.0 3.0 0.5 * 6 300 S-mat100-3.5 3.5 0.5 * 7 350 S- мат100-4,0 4,0 0.5 * 8 400 S-mat100-5.0 5.0 0.5 * 10 500 S-mat100-6.0 6.0 0.5 * 12 600 S-mat100-7.0 7.0 0.5 * 14 700 S-mat100-8.0 8.0 0.5 * 16 800 S-mat100-9.0 9.0 0,5 * 18 900 S-mat100-10.0 10.0 0.5 * 20 1000 S-mat100-12.0 12.0 0.5 * 24 1200

Приложение

♦ S-mat предназначено для установки в тонкие клеи, выравнивающие составы или тонкие стяжки под плиточным и деревянным полом.

♦ Коврики для обогрева пола мощностью 100 Вт / м2 обеспечивают высокоэкономичную систему подогрева пола и используются для покрытия больших площадей. 100 Вт / м2 не подходят в качестве основного источника тепла, только для вторичного отопления под плиточным полом.

♦ Нагревательные маты 150 Вт / м2 подходят в качестве основного источника тепла, если у вас есть достаточная изоляция. Это наши наиболее часто используемые маты для кухонь, столовых, больших ванных комнат и большинства других помещений с плиточным полом.

♦ Отремонтированные и тонкие полы

♦ Под плиткой

♦ Одобрения: CE EAC ISO9001 ISO14001 ISO18001

MOQ: 20 PCS
Доступны OEM и ODM

Свойство по установке

Напольный коврик 220 В может производить различную мощность в соответствии с индивидуальными требованиями, простой монтаж и долговечность, нет необходимости в обслуживании.Одна холодная линия, соединяющая горячую линию, составляет около 4 м, кольцевая форма кабеля может создать максимальный комфорт для помещения. Его можно использовать для различных полов, таких как плитка, камень, мрамор и т. Д.

Внимание! Убедитесь, что холодный провод находится на расстоянии не менее 10 см от нагревательного кабеля, в противном случае он будет поврежден из-за высокой температуры.

1. Коврик для обогрева пола 220 В можно легко адаптировать и придать форму, подходящую для всей вашей комнаты, независимо от того, является ли ваша комната квадратной или другой формы, но помните: не обрезайте нагревательный провод!

2.Коврик для обогрева пола 220 В можно развернуть на стенах, разрезав сетку и вращая рулон. Мат можно продолжать раскатывать, сохраняя зазор в 50 мм. Нагревательный мат должен быть направлен вокруг неподвижных объектов, таких как туалеты, раковины, шкафы и т. Д. Для промежутков, где коврик размером 500 мм не может быть установлен (или вокруг неподвижных препятствий), снимите и выбросьте сетчатую подложку из кабеля и проложите кабель, поддерживая расстояние между центрами не менее 50 мм.

Примечание:

1.Кабели не могут быть обрезаны!
2. Резка и переворачивание мата!
3. Все электрические соединения должны выполняться квалифицированным и сертифицированным электриком!

Пошаговая установка коврика с подогревом пола:

Проектирование установки


Шаг 1: Измерение обогреваемой области
Определить обогреваемую площадь пола, где нет постоянных креплений или мебель, такая как душевые, туалеты, туалетные столики или шкафы.Измерьте отапливаемую площадь пола.
Например, на рисунке площадь ванной комнаты составляет 8,75 м 2 . При вычитании площади туалетного столика, душа и туалета общая отапливаемая площадь составляет всего 6,45 м. 2 .


Шаг 2: Определите напряжение питания
Убедитесь, что напряжение питания было 230 В.
Шаг 3: Планируйте конструкцию
Определите оптимальную компоновку коврика для обогрева пола для вашей отапливаемой площади, чтобы обеспечить охват. Выберите место для термостата в стене над отапливаемой областью, где оно может быть достигнуто 2.Холодный подвод 5 м на нагревательном мате и датчик температуры пола 3,0 м. См. Рисунок 4.

Установка
Важно: Необходимые инструменты и материалы
Для установки и проверки системы подогрева пола потребуются следующие предметы:
· Ножницы
· Универсальный нож
· Инструмент для зачистки проводов
· Рулетка
· Отвертка
· Мультиметр
Вам также понадобятся соответствующие инструменты и материалы для установки вашего пола.Скорее всего, они будут включать в себя такие продукты, как самовыравнивающийся раствор, тонкий раствор, опорная доска, плитка, зубчатый шпатель и любые другие инструменты для вашего конкретного пола.


Чтобы обеспечить успешную установку нагревательного мата, выполните следующие действия.
Шаг 1: ПЛАНИРОВАНИЕ ПЛАНА
Шаг 2: ПЕРЕДАЧА ПЛАНА НА ЭТАЖ
Шаг 3: УСТАНОВКА ДАТЧИКА
Шаг 4: ПОДГОТОВКА ПОВЕРХНОСТИ НАПОЛЬНОГО ЭТАЖА
Шаг 5: ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ (ПЕРВЫЙ ВРЕМЯ)
Шаг 6: BEG нагревательный мат
Шаг 7: ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ (ВТОРОЕ ВРЕМЯ)
Шаг 8: УСТАНОВКА ПОЛОВОГО ПОКРЫТИЯ
Шаг 9: ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ (ВТОРОЕ ВРЕМЯ)
Шаг 10: УСТАНОВКА ПЛИТКИ
Шаг 11: ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ И ТЕРМОСТАТА
Шаг 12: ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ (ЧЕТВЕРТОЕ ВРЕМЯ)
Шаг 13: ЗАПИСЬ ИНФОРМАЦИИ И АФФИКС-ЭТИКЕТКИ
Шаг 14: НАСЛАЖДАЙТЕСЬ КОМФОРТОМ нагревательного мата

,
10M2 AC220V Дальний инфракрасный обогреватель комнаты Электрический обогреватель пола Нагревательная пленка с монтажными зажимами | |

>>> Описание продукта:

Номинальная мощность: 220 Вт / м2 (+ -10%)

Рабочее напряжение: 200 ~ 240 В переменного тока 50/60 Гц

Ширина: 50 см по умолчанию (у нас также есть пленки шириной 80 см и 100 см, если вы хотите получить ширину 80 см или ширину 100 см, пожалуйста, не забудьте написать примечание к заказу).

Толщина: 0,338 мм (многие продавцы используют 0.25-миллиметровая пленка, чтобы притвориться 0,338-миллиметровой пленкой)

Пакет включает в себя: 10 м2 х нагревательных пленок

1 шт. Х термостат (в комплект входит внешний датчик 3 метра)

12 шт. Х зажимов

1 рулон х изоляционной пасты (0,9 м)

1 рулон х изоляционная лента (15 м)

======================================================= ==========================================

реальных фотографий:

Примечание: Вновь выпущенный лейбл на пленке теперь называется «HEATINGBRO», старый лейбл «WORLD ELECTRON» и новый лейбл «HEATINGBRO» будут отправлены по адресу.Характеристики пленки точно такие же, разница только в этикетке. Спасибо за вашу заботу:)

heating film new 2 heating film new

Важное замечание: новая партия и старая партия будут отправлены в случайном порядке, качество одинаковое.

new heating film new Heating film (2)

================================================== =========================================

Rated Products (Нажмите на картинку для проверки):

1) Аксессуары для установки нагревательной пленки:

2) Комнатные термостаты:

================================================== =========================================

Руководство по установке:

Другой родственный продукт:

.
Бесплатная доставка в Узбекистан AC220V 75м2 Инфракрасный пол с подогревом Пленка 220 Вт / кв. Метр 0,5м х 150м с принадлежностями | пленка с подогревом пола | пленка с инфракрасным обогревоминфракрасное отопление

75м2 Инфракрасная пленка для обогрева пола 0.5м x 150м с

аксессуары Бесплатная доставка в россию для дома потепление 220 Вт AC220V

Application-heating film

_______________________________________________________________

Упаковка включает в себя:

1, 75 квадратных метров (0.5м * 150м) Напольные пленки для обогрева

2, E51.716, 16A термостаты с подогревом 10шт

3, зажимы 1 сумка (150 штук)

4, Зажим Плоскогубцы 1 шт.

5, Водонепроницаемый изолирующий Daub 2 Roll

6, Черная изоляционная лента 1 рулон

7, DHL Бесплатная доставка

Application-heating film

_______________________________________________________________

Положительные отзывы со всего мира.

Positive Feedback From Belgium Positive Feedback From Crech Positive Feedback From Spain

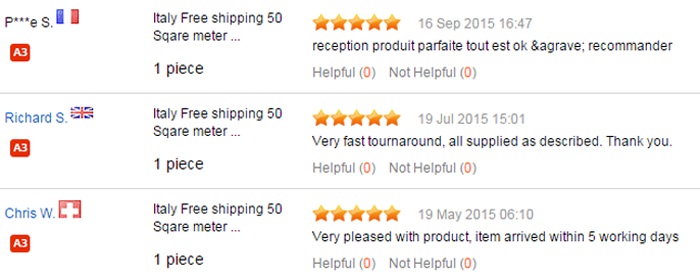

Positive Feedback From Italy

_______________________________________________________________

floor heating cross section

Heating film wiring plan A

Heating film wiring plan B

_______________________________________________________________

Способ доставки:

нагревательная пленка 75 кв. Метров + все аксессуары, общий вес 45 кг.

DHL за доставку

Время доставки обычно занимает 5-7 рабочих дней, большинство наших клиентов очень довольны.

Большинство покупателей в Европе могут получить бесплатную доставку. Пожалуйста, свяжитесь со мной для

Предложение о доставке , если ваша страна не указана в списках стран бесплатной доставки.

Таможенный налог покупателя:

Обычно мы указываем низкую стоимость в накладной и счете, например, 230 долларов США (общая стоимость 1157 долларов США).5). В этой ситуации большинство наших клиентов могут избежать или заплатить меньше таможенных сборов.

В разных странах разная политика таможенного оформления. Некоторым покупателям, возможно, придется заплатить дополнительный таможенный налог, даже если мы объявим низкую стоимость, пожалуйста, знайте это заранее.

_______________________________________________________________

Heating Film For Home Warming Heating Film Warming Home

Инфракрасная электрическая нагревательная пленка Размер:

Ширина: 0.5 м (50 см)

Длина: 150 м / рулон

Толщина: 0,25 мм

Вес: 45 кг

Потребление электроэнергии: 220 Вт на квадратный метр

Инфракрасная электрическая пленка для обогрева Технические характеристики:

Электропитание: 230 В переменного тока, 50 Гц

IP класс: IP54

Прочность на сжатие: 2750 В

Прочность на растяжение: 0.15мп / см2

Степень изоляции: B1

Температура окружающей среды: -40 ~ + 90 градусов C

Сияние: 75% ~ 85%

Кислородный индекс:> 31%

Толщина: 0,25 мм

Длина волны излучения: 8 ~ 15 мкм

Максимальное напряжение пробоя: 10 000 В

Температура плавления: 110 градусов C

Огнестойкость: UL94VO

Инфракрасная энергия: 756.9K / м2

Адгезионная прочность: 8,0 кг / см2

Максимальная температура поверхности: 73 градуса C

_______________________________________________________________

Потребляемая мощность нагревательной пленки:

220 Вт / кв. означает полную загрузку: 0,2 кВтч. Установлена ​​электрическая пленочная система отопления, есть термостат , контроль , прерывистая работа, чтобы температура в помещении поддерживалась постоянной. Когда комната достигнет заданной температуры, система перейдет в режим ожидания.

Асфальтированная площадь 70% помещения может удовлетворить потребности в отоплении. Согласно тесту, когда температура наружного воздуха составляет -6 градусов по Цельсию, температуру в помещении хотят поддерживать на уровне 20 градусов по Цельсию, под управлением термостата электрическая пленка в день на квадратный метр фактического рабочего времени составляет 4-8 часов. ,Суточное потребление на квадратный метр составляет около 0,9 кВтч.

_______________________________________________________________

изображений:

IMG_0361 IMG_0367 IMG_0364

heating film install case 009 heating film install case 002 heating film install case 0010 heating film install case 007

_______________________________________________________________

FAQ

Покупатели Вопрос 1: Будет ли протекать нагрев электрической пленки? Водонепроницаемый?
Ответ: нет.Электрическая пленка для обогрева с хорошими теплоизоляционными свойствами, герметичной водонепроницаемой, огнестойкой и антивозрастной свойствами, может соответствовать требованиям европейской сертификации Китая.

Вопрос клиента 2: электрическая пленка для обогрева по тому же принципу с электрическим одеялом?
Ответ: Не то же самое.Электрическое одеяло - нагрев никель-хромовой проволоки, нагревательный кабель - нагрев никель-хромовой проволоки. (Магнитное поле, интенсивное потребление энергии) электрическая пленка для обогрева «углеродного» дальнего инфракрасного излучения. (Потребляемая мощность мала, имеет терапевтический эффект)

Вопрос клиента 3: Будет ли электрический пленочный нагрев производить электромагнитные волны?
Ответ: нет.

Вопрос клиента 4: Будет ли потребляемая электрическая пленка потреблять столько же энергии, сколько теплое электрическое отопление (электрическая плита)?
Ответ: Принцип работы пленки для электрического отопления не одинаков, низкие эксплуатационные расходы. Электрическое отопление, электрическая плита, электрические нагреватели масла, регенеративная нагревательная плита - все это интенсивное энергопотребление.

Вопрос клиента 5: При установке электрического пленочного отопления, какие требования предъявляются к земле?
Ответ: шероховатую шероховатую поверхность дома можно укладывать напрямую; Вы также можете выложить его на мрамор, керамическую плитку, деревянные полы и т. д.

Вопрос клиента 6: После завершения монтажа электрической пленки, какие материалы можно положить поверх нее?
Ответ: деревянные полы, ламинат, напольная плитка (мрамор, плитка), виниловые полы и тд.

Вопрос клиента 7: Можно ли положить пол из чистого массива поверх электрической пленки?
Ответ: нет. Для чистых цельных деревянных полов характерны такие особенности, как высокое содержание воды, низкая плотность, в условиях нагрева, деформации, деформации или растрескивания.

Вопрос клиента 8: Существуют ли требования к толщине при укладке ламинатного пола над электрической пленкой? Ответ: ламинат лучше толщиной не более 8 мм, слишком толстый, что не способствует экономии энергии.

.
Подогрев пола Инфракрасный инфракрасный Углерод Кристалл Подогрев пола

Underf loor Нагревательные панели

Теплый пол - это новый тип низкотемпературной излучаемой системы отопления. Эта система отопления использует преимущества плоского отопления. Во время процесса обогрева система напольного отопления обеспечит эффект синхронного нагрева, непрерывного нагрева, высокой тепловой эффективности и т. Д.Продукты преодолевают слабые места прерывистого нагрева и плохой нагревательный эффект других систем отопления. Это согласуется с принципом «Ноги теплые, голова холодная». Углеродный кристалл - это новое применение высоких технологий в гражданском секторе, и в настоящее время он становится продуктом для модернизации нагревательных инструментов.

Информация о продукте:

Номинальная мощность: 350 Вт

Номинальное напряжение: 220 В / 230 В; 110 В / 120v

Размер: 980 * 480 * 20 мм

Примечание: Новый панельный обогреватель, мощность и размер мы можем изготовить по вашему желанию.

  • Преимущества наших инфракрасных нагревательных панелей:

1.Планарная нагревательная пластина, регулируемые параметры.

2. Быстрая скорость нагрева: Вы почувствуете тепло в течение получаса.

3.CE, EMC, LVD сертификаты.

4. Высокий тепловой КПД: может достигать 98%.

5. 5 лет гарантии.

6.Защита здоровья и физиотерапия.

7.Экономическое и энергосбережение.

8. Простая установка, точная система отопления.

9. Нет шума, нет сухого воздуха.

10. Защита от перегрева.

11. Продолжительный срок службы: может работать 100 000 часов

,
Теплый пол инфракрасный монтаж: Инфракрасный теплый пол своими руками: укладка и подключение

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
