Тепловая завеса на входную дверь

Обеспечение комфорта пребывания в помещениях дома в любое время года – одна из главных забот хозяев. Но усилия по утеплению стен, по установке соответствующей системы отопления могут быть напрасными, если тепло будет свободно выходить через окна или двери. Особенно это касается тех построек, в которых, по тем или иным причинам, входные двери открываются очень часто или даже длительное время остаются в открытом положении.

Тепловая завеса на входную дверь

Тепловая завеса на входную дверь

Простая ситуация: хозяева дома открывают какой-либо семейный бизнес — мастерскую, магазин или офисное помещение.  С одной стороны, многочисленные клиенты – это отлично, но, вместе с тем, частое открытие дверей способно быстро выстудить даже хорошо отапливаемое помещение, а это – серьезные затраты на энергоресурсы. Другой вариант – специфика деятельности частной мастерской, оборудованной в гараже или в специальной пристройке, требует постоянного или очень частого открытия ворот (дверей). Чтобы обеспечить себе приемлемые условия эффективной производительной работы в зимнее время придется тратить непомерные силы и средства для поддержания нормальной температуры. Но выход есть — и в том, и в другом случае должна помочь тепловая завеса на входную дверь.

Содержание статьи

Для чего нужна тепловая завеса

Что было проще понять предназначение тепловой завесы, следует для начала разобраться в том, как холодный воздух проникает в дом через открытые двери. Этот процесс обусловлен несколькими причинами – разницей температур снаружи и изнутри помещения, вызываемым этим перепадом различный уровень давления. И плюс к этому очень важная причина – это движение воздушных масс по улице – ветер, создаваемые вихревые потоки от проезжавшего транспорта и т.п.

Схема, показывающая необходимость тепловой завесы

Схема, показывающая необходимость тепловой завесы

На фрагменте «А» показано перемещение потоков холодного и более теплого воздуха через дверной проем в «спокойных» условиях. Холодный воздух всегда плотнее, и своим повышенным давлением просто выдавливает более лёгкий теплый. При этом холодный поток всегда расположен ближе к полу – все, наверняка, на своей житейской практике ощущали, как «тянет холодом» понизу из-под неплотно прикрытой двери.

К этому вполне обычному обмену прибавляется ветровая составляющая (фрагмент «Б»). Она конечно, величина непостоянная, зависит от направления и скорости ветра, стабильности или периодических порывов, размеров дверного проема и других параметров, но в целом чаще всего такое приложение вектора перемещения воздушных масс все же присутствует.

В итоге, в результате сложения обоих факторов, получается картина, показанная на фрагменте «С» — «канал» поступления холодного воздуха еще сильнее увеличивается по площади, занимая большую часть дверного проема. В таких условиях, если дверь приходится держать распахнутой или же часто открывать, с обогревом помещения не сможет справиться никакое отопительное оборудование, которое будет «молотить» вхолостую.  Кроме того, по комнатам гуляют постоянные сильные сквозняки, резко повышающие вероятность простудных заболеваний, даже если люди одеты «по сезону».

А что, если подать достаточно узкий, но плотный направленный поток воздуха. Так, чтобы его давление превышало даже теоретически возможные значения внешнего и внутреннего напоров (фрагмент «D»). Если правильно рассчитать параметры такого потока, то он станет преградой для показанного выше обмена, отгораживая воздушные массы снаружи и внутри помещения. Несколько искривляя свою конфигурацию под влиянием внешнего на него давления, поток все же сохраняет нужную «собранность» и дробится только по достижению поверхности пола, разделяясь на два направления. Определенная часть выходит наружу, но все же более значительная – возвращается обратно в помещение (фрагмент «Е»).

Как такой эффект можно использовать?

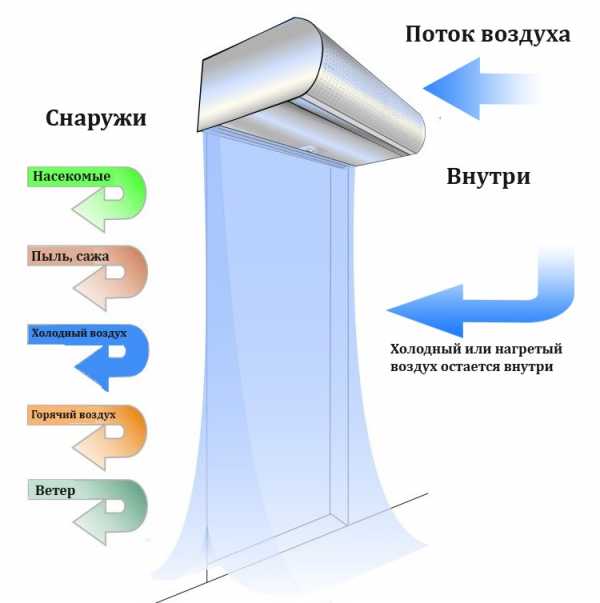

Тепловая воздушная завеса способна выполнить несколько функций

Тепловая воздушная завеса способна выполнить несколько функций

  • Картинка «а» — зимнее время. Воздух получает необходимый нагрев, и получаемая завеса не только не пропускает холодные массы внутрь и не позволяют нагретым вырваться наружу, но и, возвращаясь в помещении, «оказывает подмогу» системе отопления.
  • Однако, рассматривать воздушную завесу слишком «узко», только в качестве своеобразного отопительного прибора, было бы большой ошибкой. На картинке «б» показана ее работа в теплое время года. Ситуация меняется на обратную – прохладный внутренний воздух не выходит наружу (хотя его плотность в рассматриваемом случае выше), а разогретый летним зноем уличный – не может проникнуть в помещение. Таким образом, в комнатах поддерживается комфортная для пребывания людей температура.
  • Но и это еще не все. Независимо от времени года и от режима работы такая завеса выполняет еще одну важную функцию (картинка «в»). В уличном воздухе всегда взвешено немало пыли, особенно, если в непосредственной близости располагается оживленная автомагистраль или даже железнодорожная линия. По этой же причине воздух может быть перезаполнен выхлопными газами. Естественно, что при попадании всех этих «бонусов» в помещения, тамошний микроклимат значительно пострадает. А вот тепловая завеса вполне справится с такой проблемой. Это касается еще и падающего снега, мелкого моросящего дождя, а в летнее время – полчищ мелких надоедливых насекомых.
  • И еще одно применение. С помощью таких воздушных завес появляется возможность зонировать помещения по типу создаваемого в них микроклимата. Например, можно «отгородить» просторный холл на входе (где повышенная температура воздуха особо и не нужна, и на прогрев такого помещения будет тратиться неоправданно много энергии) от внутренних жилых или рабочих помещений, даже не устанавливая дополнительных дверей.

Итак, создание воздушной завесы помогает справиться с большим количеством проблем. И всего этого можно добиться установкой специального прибора.

Несмотря на то что сама по себе воздушная тепловая завеса является потребителем электроэнергии, ее использование дает немалую выгоду. Так, практика показывает, что правильно выбранный и установленный прибор позволяет сэкономить до 30% на энергоносителях, затрачиваемых на отопление помещений зимой и их кондиционирование в летнее время. А если хозяин мыслит более широко, то не сможет не заметить того, что отсутствие холодных сквозняков резко сократит затраты на лекарства для домочадцев или на оплату больничных листов работающего у него персонала.

Еще одно важное достоинство – при таком богатом спектре возможностей сам прибор практически не занимает полезного места в пространстве помещения.

Для наглядности – небольшой анимированный ролик по принципу действия тепловых завес:

Видео: как работает тепловая воздушная завеса

Как устроена воздушная завеса

Как правило, воздушная тепловая завеса приставляет собой электротехническое устройство, собранное в корпусе выраженной вытянутой формы.

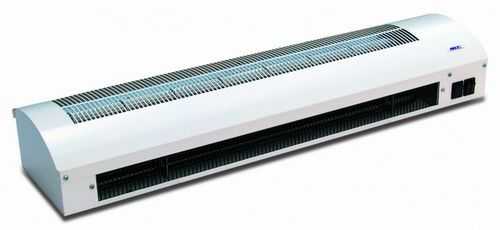

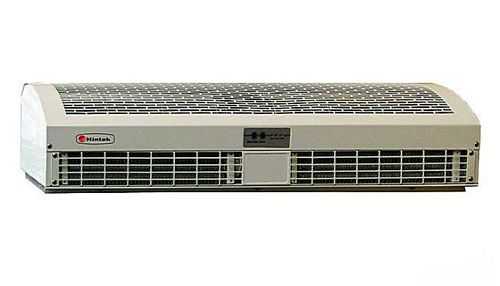

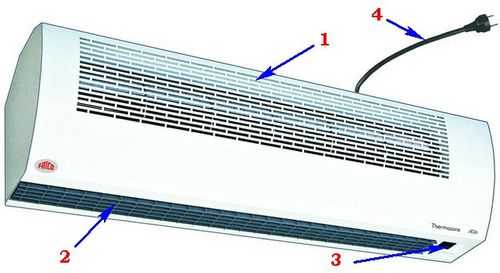

Так обычно выглядит тепловая завеса на стандартную дверь

Так обычно выглядит тепловая завеса на стандартную дверь

В верхней части корпуса имеется решетка (поз. 1), через которую производится забор воздуха из помещения.

Снизу расположено выходное щелевидное окно (сопло) (поз. 2), которое может быть оснащено подвижными шторками по типу жалюзи.

Элементы управления (поз. 3) могут располагаться на самом корпусе, в доступном для визуального контроля и манипулирования месте. Пульт управления, кроме того, может быть, выносным, и располагаться на стене комнаты в удобном месте.

Выносной блок управления завесой

Выносной блок управления завесой

На корпусе может быть клеммная колодка для подключения к сети электропитания, но на моделях бытового класса чаще всего имеется уже скоммутированный кабель с вилкой для подключения к розетке (поз. 4).

На многих современных моделях предусмотрено, кроме того, еще и дистанционное управление с помощью инфракрасного пульта (так же, как и в кондиционерах сплит-системы).

Основная задача тепловой завесы – создание мощного воздушного потока. А это означает, что главным узлом прибора становится нагнетательный вентилятор. Обычно эти устройства – не обычного лопастного, а турбинного типа, двух разновидностей – более компактного радиального (поз. «а») или вытянутого тангенциального вида (поз. «б»).

Турбины радиального (слева) и тангенциального типа

Турбины радиального (слева) и тангенциального типа

Поз. «в» — это теплообменник, где поток воздуха при необходимости получает нужный нагрев. Подавляющее большинство моделей имеет электрический теплообменник, где воздух получает нагрев от спиралей или ТЭНов. Однако, существуют стационарные модели тепловых завес, которые подключаются к существующим контурам водяного отопления.

Многие современные тепловые завесы имеют встроенные фильтры, которые попутно очищают прогоняемый через прибор воздух от взвешенной пыли.

Электронные схемы современных завес предусматривают многоуровневую защиту от короткого замыкания, пробоя на корпус, перегрева, имеют модули термостатического управления уровнем нагрева теплообменника и скоростью вращения вентилятора.

Классификация воздушных тепловых завес

Существует несколько градаций классификации тепловых завес.

По расположению относительно дверного проема:

  • Классическое исполнение большинство тепловых воздушных завес — это прибор с горизонтальной установкой над дверным проемом (воротами, окном и т.п.)

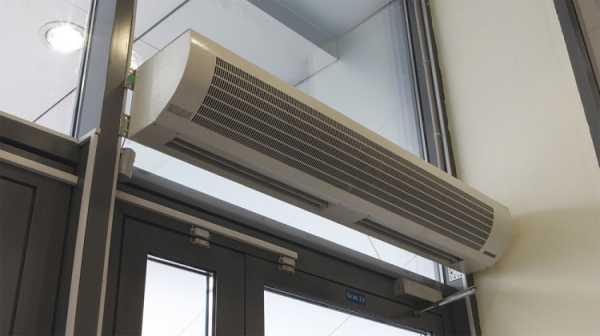

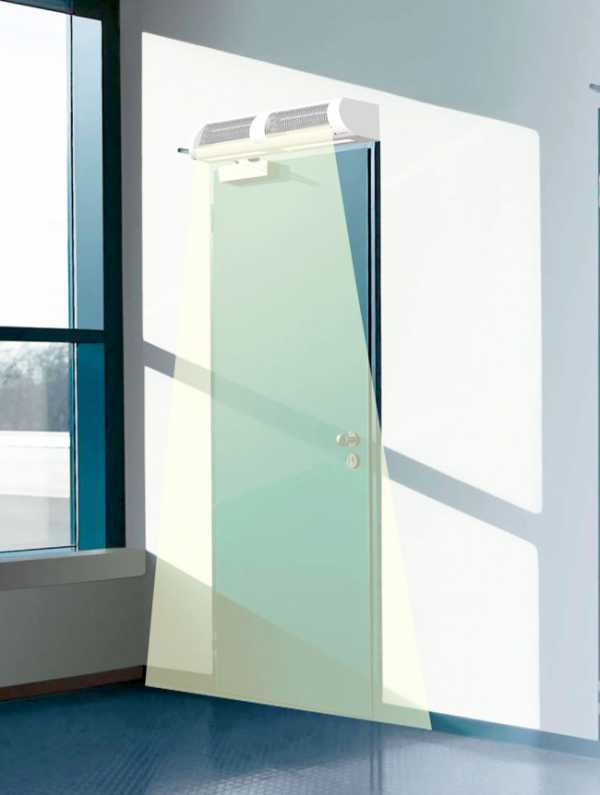

Горизонтальная установка над дверным проемом

Горизонтальная установка над дверным проемом

  • Иногда, в силу тех или иных причин технологического или эстетического характера установка тепловой завесы сверху может быть невозможна или нерациональна. Для таких ситуаций предусмотрены вертикальные приборы, которые устанавливаются «колоннами» с одной, или даже с обеих сторон дверного проема.

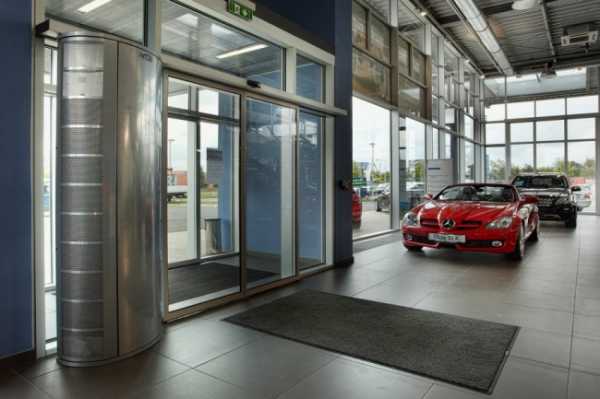

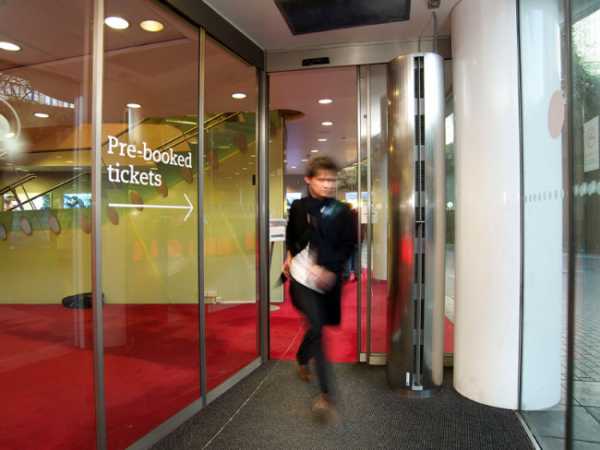

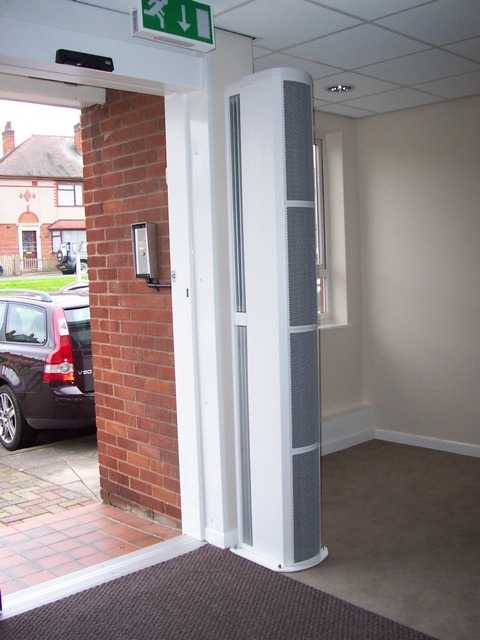

Тепловая завеса вертикального типа

Тепловая завеса вертикального типа

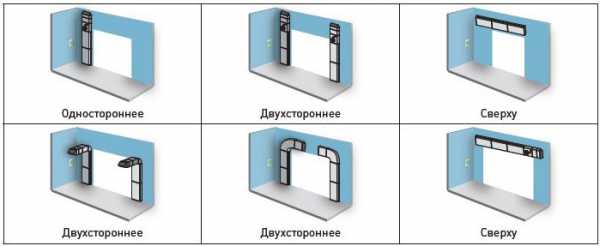

Многие модели в этом плане обладают повышенной универсальностью – их конструкция позволяет, с учетом специфики помещения, устанавливать их как в горизонтальном, так и в вертикальном положении.

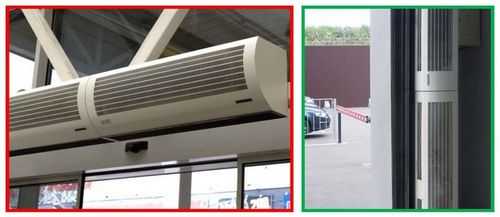

Универсальные модели допускают любое размещение прибора

Универсальные модели допускают любое размещение прибора

По типу установки:

Большинство моделей имеет металлический корпус, исполнение которого подразумевает монтаж прибора на стене. Однако, если к внутреннему оформлению помещения предъявляются какие-либо повышенные требования с точки зрения дизайна, то можно подобрать тепловую воздушную завесу, которая встраивается в потолок или в стену по высоте проема.

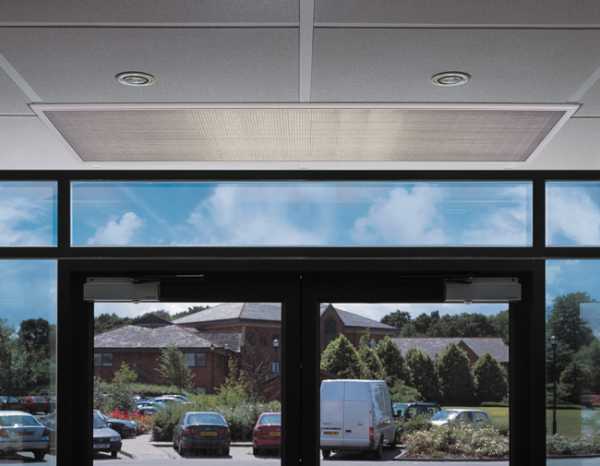

Тепловая завеса скрытой установки для подвесного потолка

Тепловая завеса скрытой установки для подвесного потолка

По наличию и виду теплообменника:

Все воздушные завесы по этому критерию можно разделить на три группы:

  • Завесы с электрическим теплообменником. Обычно в классификации маркируются серийными обозначениями RS, RM или RT.

Достоинства – максимальная простота устройства и установки прибора, высокие показатели эффективности, возможность плавной регулировки температуры нагрева воздушного потока.

В качестве нагревательных элементов на старых моделях применялись обычные спирали, но сейчас от такого подхода практически повсеместно отказались, так как открытые нагреватели «пережигают» кислород и быстро сушат воздух в помещении. В настоящее время применяются трубчатые нагреватели по типу всем знакомых ТЭНов, или более современные полупроводниковые РТС (Pоsitive Tempеrature Coеfficient), имеющие возможность саморегуляции нагрева и потребления электроэнергии.

Недостатки электрических теплообменников – значительное потребление мощности (не считая затрат на обеспечение работы вентилятора), и некоторая «инертность» при запуске – теплообменнику требуется определенное время для выхода на рабочий режим.

  • Тепловые завесы с водяным теплообменником (серия RW).

В таких моделях электроэнергия расходуется только на обеспечение работы вентилятора и группы управления. Это, безусловно, делает водяные тепловые завесы намного более экономичными при постоянной эксплуатации.

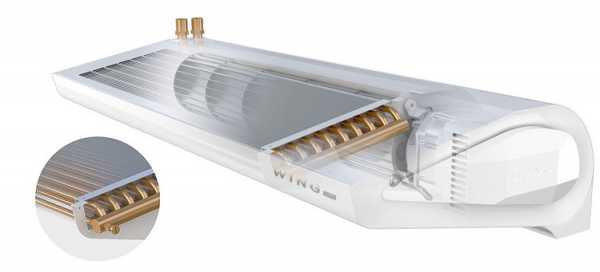

В корпусе (снаружи или скрытно) расположены патрубки для подключения прибора с существующему контуру системы водяного отопления (на рисунке показаны стрелками).

Патрубки для подключения подачи и "обратки" системы отопления дома

Патрубки для подключения подачи и «обратки» системы отопления дома

Недостатки такой разновидности тепловых завес очевидны – это масса сложностей в процессе установки. Необходимо заранее предусматривать ответвления от общего контура, а при условии сохранения эстетичности интерьера подобная операция бывает довольно проблематичной. Теплообменник такой завесы имеет мелкую трубчатую структуру (подобно радиатору в автомобиле), которая быстро забьётся, если не предусмотреть фильтрующее устройство. Кроме того, потребляемая тепловая мощность подобной установки должна соответствовать реальным возможностям автономной системы отопления, чтобы подключение завесы не сказалось на уровне нагрева радиаторов в других помещениях.

  • Воздушные завесы, не оснащенные теплообменником (серийное обозначение – RV).

Такие приборы используются в условиях, года дополнительного нагрева воздуха не требуется. Они хорошо защищают от попадания в помещения уличной пыли, загазованности, насекомых, от утечки кондиционированного воздуха наружу. Находят широкое применение в производственной практике – для зонирования просторных помещений, защиты от попадания теплого воздуха в морозильные камеры или хранилища и т.п.

По уровню мощности (производительности) и, соответственно, предназначению:

  • К серии RS относят мини-завесы с ограниченной сферой применения. Их производительности хватает для эффективного «завешивания» только небольших проемов, например, окон приема посетителей, выходящих в холодный холл, или окошек обслуживания клиентов в уличных киосках, транспортных кассах и т.п. Обычно они рассчитаны на проемы высотой не более полутора метров, шириной до 800 мм.
Компактный прибор для создания завесы в окошках

Компактный прибор для создания завесы в окошках

Скорость потока воздуха и объем прокачки в минуту – невелики. В бытовом плане подобные тепловые завесы практического применения не получают.

  • Тепловые завесы серии – это самая большая группа приборов, которые предназначены для установки в большинстве существующих стандартных дверных проемов, высотой примерно от 2,5 до 3,5 метра. В том числе, подходят они и для входных дверей или для перехода от холодной прихожей в жилой сектор дома.

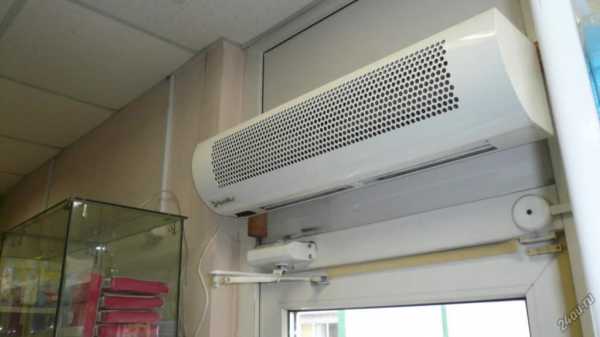

Тепловая завеса среднего класса - вполне подойдет для входной двери

Тепловая завеса среднего класса — вполне подойдет для входной двери

Такие приборы – наиболее «ходовые». Именно такие серии чаще всего оснащаются удобными выносными блоками или дистанционными пультами управления.

  • Мощные тепловые завесы серии находят применение для защиты высоких проемов, от 3,5 до 7 метров. Это могут быть ворота автомастерской, складских или производственных помещений, входы в крупные торговые центры или здания культурно-социального предназначения.

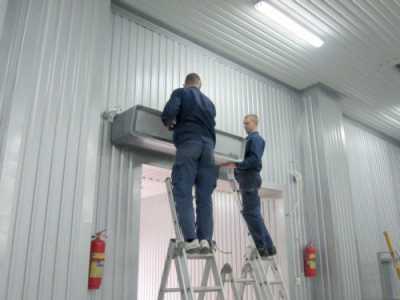

Мощная завеса, установленная над входом в мастерскую

Мощная завеса, установленная над входом в мастерскую

Очень часто именно к такой категории относят и мощные установки серии RW, подключенные к системам центрального отопления или горячего водоснабжения общественных зданий и промышленных сооружений. стоимость водяных тепловых завес – значительно превышает аналогичный показатель электрических моделей, сопоставимых по производительности и размерам.

Существуют и сверхмощные тепловые завесы, которые способны создать воздушный барьер в проемах и проездах высотой вплоть до 12 метров.

Как выбрать оптимальную тепловую завесу

Выбор воздушной тепловой завесы имеет свои особенности, с которыми непременно нужно ознакомиться перед походом в магазин.

Помимо уже упомянутых критериев выбора – по месту установки (горизонтально или вертикально) и принципу работы теплообменника, обязательно обращают внимание на следующие характеристики:

  • Размеры (в большей мере – длину) самого прибора, то есть ширину создаваемой им воздушной завесы.
  • Производительность, то есть способность прокачать определенное количество воздуха за единицу времени.
  • Мощность теплообменного блока.
  • Оснащенность полезными регулировочными опциями.
  • Степень защиты, то есть уровень безопасности эксплуатации устройства.
  • Для интерьерного оформления помещения имеет значение и внешний вид тепловой завесы.
Размеры тепловой завесы

Определяющим параметром, безусловно, является длина прибора. Она должна обеспечивать требуемый воздушный поток по всей ширине дверного проема, не допуская свободных просветов для проникновения холодных или запыленных масс снаружи. Как правило, длина таких устройств лежит в пределах 600 ÷ 2000 мм.

Для стандартных дверных проемов обычно приобретаются завесы длиной порядка 800 мм. При грамотном подходе следует принимать в расчет, что ширина воздушного потока должна быть как минимум равна просвету дверей, но еще лучше, если она будет несколько больше.

Есть еще один нюанс. Технология производства воздушных нагнетателей несколько ограничивает длину турбины (до 800 мм), так как при превышении подобных размеров резко возрастают вибрационные явления, что требует достаточно дорогостоящей «подвески».

Длина турбины обычно ограничивается - до 800 мм

Длина турбины обычно ограничивается — до 800 мм

Стараясь минимизировать затраты при выпуске «длинномерных» моделей, многие производители идут по пути упрощения: размещают электропривод в центре прибора, а турбины – слева и справа, добиваясь нужной длины. В подобной компоновке может таиться серьезный недостаток – в центре создаваемого воздушного потока может образоваться «провал» или область пониженного давления, которые способны стать лазейкой для проникновения воздуха снаружи.

Если ширина дверного проема больше, чем длина понравившейся модели или вообще имеющихся в продаже приборов, имеет смысл приобрести две завесы (а иногда – и больше), и установить их вплотную одна к другой.

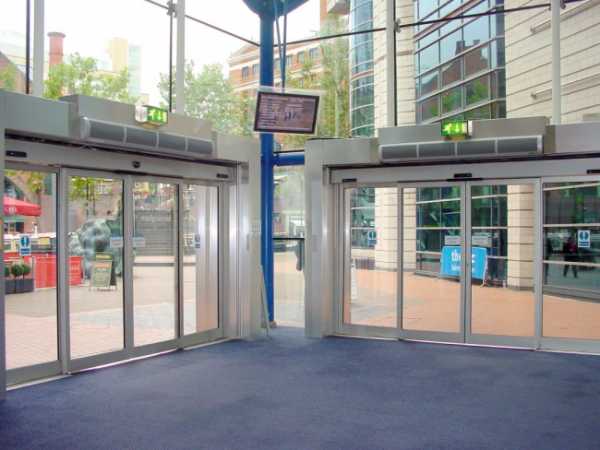

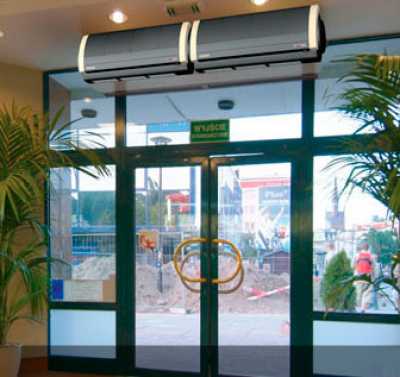

Установка нескольких воздушных завес для полного перекрытия входного проема

Установка нескольких воздушных завес для полного перекрытия входного проема

Показатели производительности тепловой завесы

Вполне понятно, что тепловая завеса должна создавать воздушный поток, «плотность» которого, то есть внутренне давление воздуха превышало бы внешнее в любой точке дверного проема, от места установки и до пола (противоположной стороны дверей).

Расчетами определено, что такие требуемые параметры сохраняются при скорости воздушного слоя в точке встречи с преградой не менее 2,5 м/с. Естественно, скорость из-за сопротивления воздуха падает по мере удаления от прибора.

Скорость и плотность воздушного потока зависят от рабочего диаметра турбины, скорости ее вращения и, стало быть, от общей производительности нагнетательного блока. Например, в таблице ниже наглядно показана зависимость дальности эффективного действия тепловой завесы в зависимости от диаметра турбины – в ряде случаев можно ориентироваться и на такие показатели:

Расстояние от выходного сопла тепловой завесыСкорость потока воздуха в зависимости о установленного в тепловой завесе вентилятора
Рабочий диаметр вентилятора
Ø 100 ммØ 110 ммØ 120 ммØ 130 ммØ 180 мм
Завесы воздушные без подогрева
0 м9 м/с10 м/с12 м/с14 м/с-
1 м7 м/с7 м/с11 м/с10 м/с-
2 м4 м/с4м/с8 м/с7,5 м/с-
3 м1,0 ÷ 2 м/с1,5 ÷ 2 м/с5 м/с6 м/с-
4 м--2 ÷ 3 м/с5 м/с-
5 м---3 м/с-
6 м---1,0 ÷ 2 м/с-
Завесы воздушные тепловые, с подогревом
0 м8,5 м/с8,5 м/с12 м/с12 м/с15 м/с
1 м6,5 м/с6,5 м/с10 м/с9,5 м/с13 м/с
2 м3 м/с3 м/с7 м/с9 м/с11 м/с
3 м1,0 ÷ 2,0 м/с2 м/с4 м/с5,5 м/с9 м/с
4 м--1,0 – 2,0 м/с4 м/с7 м/с
5 м---3 м/с5 м/с
6 м---1,0 ÷ 2,0 м/с3 м/с
7 м----2 м/с
8 м----1,0 – 2,0 м/с

Чаще всего в технической документации на изделие производитель напрямую указывает, под какие максимальные размеры проема разработана конкретная модель. Там же обязательно указывается и производительность системы, обычно в кубометрах в час. Считается, что оптимальным для стандартного дверного проема габаритами 0,8÷1,0 × 2,0÷2,2 м считается прокачка 700 ÷ 900 м³/ч. Однако, если посмотреть на каталоги оборудования, то нередко встречаются завесы и с куда более скромными значениями. Единства взглядов производителей в этом вопросе нет.

Существуют специальные алгоритмы расчета параметров тепловых завес, которые учитывают не только линейные показатели места установки, но и особенности расположения входов в здание, средние перепады температур для конкретного региона, преобладающее направление ветров и т.п. Подобные вычисления – это удел специалистов, и если кому-то недостаточно для выбора модели заявленных производителем характеристик, то можно обратиться в соответствующую проектную организацию.

Почему вопрос производительности стоит столь остро? От него напрямую зависит эффективность функционирования воздушной завесы.

Последствия неправильно подобранной производительности тепловой завесы

Последствия неправильно подобранной производительности тепловой завесы

  • На фрагменте №3 схематично показана работа правильно подобранной модели тепловой завесы. Воздушный поток сохраняет свою «плотность» для встречи с преградой, а затем примерно на ¾ отражается обратно в помещение.
  • Фрагмент №2 – установлена тепловая завеса с избыточной производительностью. Скорость у поверхности пола слишком велика, и поток разбивается таким образом, что значительная его часть выносится наружу. Безусловно, это ведет к совершенно неоправданным потерям затраченной энергии.
  • А на фрагменте №3 показано, что будет, если мощностей создаваемого потока — недостаточно. Внешнее давление воздушных масс перевешивает, и в нижней части дверного проема открывается широкое «окно» для холодного уличного воздуха. Смысл установки такой тепловой завесы вообще весьма сомнителен – она попросту не играет сколь-нибудь значимой роли.
Тепловая мощность воздушной завесы

Как ни странно, но этот показатель для тепловой завесы не является определяющим – в этом их принципиальное различие от, казалось бы, родственных приборов – тепловых пушек или устанавливаемых у дверей и окон напольных или встраиваемых в пол конвекторов отопления.

Работа теплообменника воздушной завесы направлена не на поддержание оптимальной температуры в помещении, а лишь на частичную компенсацию тепловых потерь через дверь. Понятно. что часть нагретого воздуха при работе в «зимнем» режиме возвращается обратно в помещение, но эта циркуляция должна оказывать лишь вспомогательное действие на функционирующую в здании систему отопления, но никак не подменять ее.

При высоких скоростях прокачки воздуха придать ему слишком высокую температуру – задача сложная и очень энергозатратная. Обычно в большинстве моделей прирост температуры ограничивается в лучшем случае 20-ю градусами, а на термостатических элементах управления максимальное значение, как правило, не превышает 30°С – большего от тепловой завесы и не требуется.

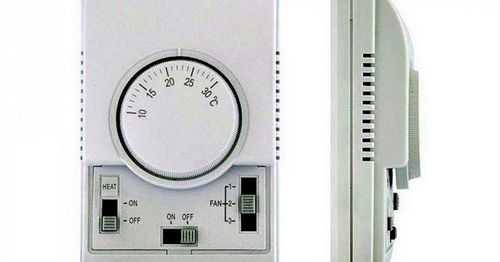

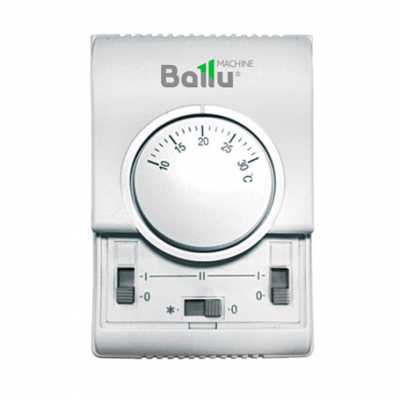

Блок управления с термостатическим регулированием

Блок управления с термостатическим регулированием

 А вот на общую потребляемую мощность стоит обратить внимание. От этого показателя будут зависеть параметры выделенной линии электропитания, автомата в распределительном щите дома, УЗО и т.п.

Управление и системы защиты

Все электрические тепловые завесы оснащены двумя уровнями управления: один отвечает за создание и поддержание заданной производительности «по воздуху», а второй – за работу теплообменного узла. При этом система защиты никогда не допустит включения обогревателя при неработающей турбине, чем обеспечивается предохранение прибора от перегрева.

Самые простые, недорогие модели имеют предустановленные уровни производительности и нагрева ТЭНов, которые изменить не получится (единственное исключение – можно полностью выключить нагрев при работе в «летнем» режиме. Однако такая дешевизна и упрощение конструкции вряд ли оправданы для использования в частном доме – всем хочется иметь возможность оптимально настраивать микроклимат в помещении.

Более сложные модели оснащены ступенчатой регулировкой, например, имеют 2 ÷ 3 уровня мощности турбины и столько же – градаций по нагреву теплообменника.

Однако, в последнее время все же наиболее популярными становятся тепловые завесы с электронным управлением, которое открывает хозяевам возможность плавных точных регулировок.

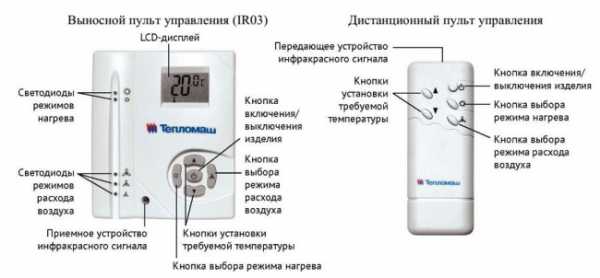

Современные блоки управления позволяют проводить точные настройки параметров работы завесы

Современные блоки управления позволяют проводить точные настройки параметров работы завесы

Наличие термостатического датчика позволит существенно сэкономить на потреблении электроэнергии – автоматика будет включать или выключать блок ТЭНов только по мере необходимости.

Тепловые завесы могут комплектоваться выносными блоками управления, которые располагаются на стене. Удобны в эксплуатации модели, у которых предусмотрены дистанционные пульты.

Как и все современные электроприборы, тепловая завеса должна быть оснащена несколькими степенями защиты от коротких замыканий, перегрева, пробоя фазы на корпус, перепадов напряжения и т.п.

Конструкторы и дизайнеры фирм-производителей стараются выполнить тепловые завесы внешне так, чтобы они не портили своим видом интерьера помещения. Некоторые модели могут стать даже своеобразным украшением входной группы.

Монтаж тепловой завесы

Самостоятельная установка тепловых воздушных завес, хотя и не приветствуется производителями, но все же вполне возможна, особенно, если речь идет о самых распространенных – полностью электрических моделях. По степени сложности она – намного проще установки бытового кондиционера.

СнимокМожно ли самостоятельно установить кондиционер?

Монтаж кондиционера обычно требует особых навыков, так как при установке сплит-системы потребуется правильно произвести заправку ее хладагентом. Как производится установка бытовых кондиционеров – в специальной публикации нашего портала.

Главное – предусмотреть линию питания требуемой мощности, необходимые предохранительные и защитные устройства (автомат и УЗО), точку подключения прибора.

В комплект тепловой завесы, как правило, входят кронштейны (или монтажная панель), крепежные элементы для ее подвеса над дверным проемом. Вся установка в основном будет заключаться в проведении тщательной разметки, закреплению на плоскости стены монтажных деталей и последующего подвешивания самого прибора. Он может быть достаточно массивным, так что следует проявлять разумную осторожность, а еще лучше – заручиться помощником.

В инструкции по монтажу всегда указываются необходимые параметры расположения прибора

В инструкции по монтажу всегда указываются необходимые параметры расположения прибора

После установки прибора, если он оснащён регулируемыми жалюзи, следует расположить их под углом примерно 30° от вертикали в сторону входа. На многих моделях подобный уклон потока предусмотрен самой конструкцией воздушного сопла.

Возможно, потребуется прокладка сигнального кабеля и крепление на стене выносного блока управления. Все эти нюансы всегда подробно описываются в руководстве по монтажу конкретной модели, и с ними следует ознакомиться заранее, еще при выборе завесы, чтобы реально оценить свои возможности.

За установку водяных тепловых завес самостоятельно лучше не браться

За установку водяных тепловых завес самостоятельно лучше не браться

Монтаж завесы с водяным теплообменником – куда более сложное мероприятие, нередко требующее специальных теплотехнических расчетов и установки дополнительного коллекторного или насосного оборудования. Приниматься за подобное занятия, не имея опыта – не стоит.

Узнайте, как выбрать входную металлическую дверь, а также ознакомьтесь с советами профессионала, из нашей новой статьи.

Видео: несколько рекомендаций по выбору тепловой завесы на входную дверь

stroyday.ru

Тепловые завесы на входную дверь

Выбрано моделей: 53

Товаров: 1730

Вид:

70275

3 750 руб

4 390 руб

4 430 руб

4 720 руб

5 860 руб

4 990 руб

mircli.ru

Тепловая завеса на входную дверь: правила выбора, отзывы

Здесь вы узнаете:

В мире отопительного оборудования существуют самые разные приборы – конвекторы, тепловентиляторы, ИК-батареи и многое другое. Они обеспечивают эффективный обогрев помещений и препятствуют проникновению холодного воздуха извне. К таким приборам относятся и тепловые завесы, отличающиеся высокой производительностью. Они станут самой настоящей преградой для уличного холода.

Ставится тепловая завеса на входную дверь, где она будет играть роль своеобразной воздушной стенки. Давайте посмотрим, как работает данная техника и как выбрать подходящую модель.

Конструкция и принцип работы

Воздушно-тепловая завеса представляет собой простой отопительный прибор, напоминающий по своей конструкции тепловентилятор. Основное их предназначение – создание невидимой воздушной тепловой преграды для холодного воздуха, проникающего в помещения через входные проемы. Для этого они оснащаются мощными ТЭНами или водяными нагревательными элементами, обеспечивающими нагревание воздушных масс.

Создание напора воздуха в тепловых завесах для входных дверей осуществляется за счет малогабаритных тангенциальных вентиляторов, оборудованных множеством лопастей. Их задача заключается в том, чтобы направить поток вниз, создав своеобразную преграду для холода. Напор подбирается таким образом, чтобы обеспечить скорость потока вблизи полов не менее 2,5 м/сек. Только в этом случае можно рассчитывать на максимальную эффективность.

Тепловая воздушная завеса над входной дверью гонит нагретый воздух вниз, постепенно прогревая пространство в помещении и помогая основному отоплению. При открытии двери в помещение частично попадает холодный воздух, который смешивается с подогретыми массами. Ничто не мешает оставить дверь открытой – если производительность будет подобрана в соответствии с рекомендациями, у холода практически не будет шансов проникнуть в здание.

Исключение составляют мощные порывы ветры, которые сравнительно легко сносят струи нагретого воздуха, вырывающиеся из тепловой завесы.

Тепловые завесы защищают не только от холода, но и от жгучего летнего зноя, что особенно актуально в южных регионах. Здесь через входные двери может проникать лютая жара, спасением от которой становятся не только кондиционеры, но и невидимые воздушные преграды. Для этого некоторые завесы оснащаются функцией работы в режиме вентилятора.

Тепловая завеса для входной двери состоит из следующих узлов и частей:

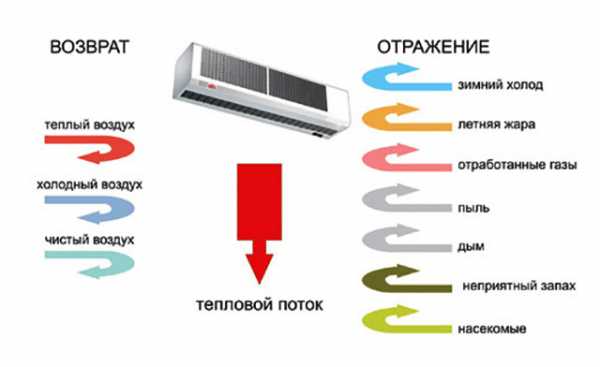

Помимо своей основной функции - отсечения холодного воздуха - тепловая завеса способна еще на очень многое.

  • Нагревательный элемент – водяной или электрический, обеспечивает генерацию тепла;
  • Вентилятор – гонит теплый воздух в рабочую зону;
  • Система управления – контролирует температуру и управляет включением/выключением прибора;
  • Корпус – защищает внутренности оборудования от доступа посторонних лиц.

Управляющие модули нередко располагаются за пределами корпусов – в виде отдельных термостатов с органами управления. Также в магазинах можно купить модели с пультами ДУ. Давайте посмотрим, чем отличаются тепловые шторы для проемов друг от друга.

Ориентация корпуса

Всем мы прекрасно знаем, как выглядят настенные тепловые завесы – это горизонтальные блоки, располагающиеся над оконными или дверными проемами. А вот вертикальные образцы встречаются гораздо реже. Они создаются для использования в широких дверных проемах, встречающихся в торговых центрах, гипермаркетах, концерт-холлах, кинотеатрах и других заведениях. Самыми же распространенными являются именно настенные тепловые завесы на окно и для входных дверей.

Длина корпуса

На выбор потребителей представлены тепловые завесы для входных дверей самых разных форматов. Стандартная длина составляет 800 мм – это ширина самой обыкновенной среднестатистической двери. Также в продаже присутствуют более длинные образцы, до 2000 мм. Если выбирать наиболее оптимальную тепловую завесу, необходимо предусмотреть, чтобы ее ширина была больше ширины входной двери.

Сделать очень длинную тепловую завесу проблематично, так как это приводит к существенному увеличению стоимости оборудования – сказывается все усложняющаяся конструкция. Поэтому максимальные габариты ограничены двумя метрами. Если необходимо перекрыть более широкий проем, используются мощные вертикальные завесы или каскады из нескольких горизонтальных моделей.

Тип нагревательного элемента

Для установки тепловой завесы в доме не потребуется особых навыков и специального оборудования. С этим вполне получится справиться своими силами.

Если нужно установить обогреватель над входной дверью, обратите внимание, что эти приборы делятся на две большие категории – с электрическим или водяным нагревом. Электрические тепловые завесы для входных дверей пользуются наибольшим спросом, так как они отличаются легкостью в монтаже – достаточно закрепить их на нужном месте и подвести к ним электроэнергию.

Водяные тепловые завесы напоминают по своей конструкции внутрипольные конвекторы с принудительной вентиляцией, которые тоже могут устанавливаться у входных дверей. Свое питание они берут от систем отопления, чем они выигрывают перед любыми электрическими моделями. Что ни говори, но обогрев электроэнергией выливается «в копеечку», в то время как водяное отопление более экономичное.

Недостатком водяных тепловых завес является сложность их подключения – к ним необходимо подвести отдельную магистраль с возможностью управления температурой.

По типу управления

Самый простой способ управления тепловыми завесами – с помощью простых переключателей. Ступенчатая регулировка мощности значительно упрощает конструкцию оборудования, удешевляя его. Но электронное управление более удобное, так как позволяет обеспечить поддержку дополнительных возможностей – это подключение к устройствам управления климатом и внешним электронным термостатам, более точный температурный контроль. Отдельные модели оснащаются простыми инфракрасными пультами управления (как от телевизора).

Прочие функции и особенности

Выбирая тепловую завесу на входную дверь или оконный проем, следует уделить внимание следующим функциям и опциям:

Продвинутые и, как следствие, более дорогие модели оборудованы отдельным пультом управления, который позволяет удаленно взаимодействовать с устройством.

  • Регулировка воздушного потока – позволяет отрегулировать напор воздуха;
  • Защита от пыли – отдельные модели оснащаются встроенными фильтрами;
  • Работа в качестве вентилятора – актуально в летний период;
  • Увлажнение воздуха – одна из крайне редких опций;
  • Возможность монтажа за подвесными потолками – отличная опция для скрытого монтажа.

Помните, что каждая дополнительная опция или функция – это надбавка к цене.

По сфере применения

Тепловые завесы над дверью в частном доме – это действительно редкость. Все дело в том, что они ощутимо шумят и обладают высокой мощностью. Для домашнего применения рекомендуем выбрать бесшумную тепловую завесу, работающую по инфракрасному принципу действия – такой вариант будет наиболее оптимальным, избавляя домочадцев от назойливого шума. Если хочется завесу воздушного типа, выбирайте самые маломощные варианты.

Все остальные тепловые завесы созданы для входных дверей промышленных помещений и цехов, ресторанов и кафе, торговых центров и гипермаркетов, выставочных павильонов и кинотеатров, вокзалов и аэропортов. Они отличаются повышенной мощностью, которая достигает 10-12 кВт и даже больше.

Как выбрать подходящую тепловую завесу

Существует множество рекомендаций на тему того, как выбрать хорошую тепловую завесу. Специалисты оперируют многочисленными формулами и расчетами, но единого мнения на этот счет нет. С классическим отоплением все понятно – берем за основу 1 кВт тепла на каждые 10 кв. м площади и действуем. С завесами все немного сложнее. Но не нужно расстраиваться, сейчас мы познакомим вас с интересными способами, позволяющими быстро выбрать тепловую завесу для входной двери.

Для наибольшей эффективности ширина воздушного потока, создаваемого тепловой завесой, должна быть больше ширины дверного проема.

Способ первый – он заключается в измерении габаритов входной двери. Нам нужны их высота и ширина, площадь помещения не имеет особого значения. С указанными данными отправляемся в магазин, где изучаем представленное в продаже оборудование. Главным параметром здесь является производительность тепловой завесы, которая сопоставляется размерам входной двери. Открываем паспорт на выбранную модель, делаем сравнения. Если подходит – смело покупаем.

Отзывы покупателей показывают, что представленный способ выбора тепловой завесы в большинстве случаев дает отличные результаты. Оптимальная производительность для дверных проемов стандартных размеров варьируется в пределах 600-900 куб. м/час.

Способ второй – воспользоваться табличкой расчетов. Она предусматривает учет высоты подвеса прибора и диаметра вентилятора. Согласно подобной таблице, тепловые завесы с диаметром вентилятора 100 и 110 мм, при высоте проема в стандартные два метра, создадут достаточный поток воздуха для полного перекрытия входной двери. Аналогичным образом рассчитываем параметры оборудования для проемов иной высоты.

Также существуют формулы для выбора тепловых завес, которые учитывают не только размеры входных дверей, но и многие другие параметры – температуру в помещении, среднюю скорость ветра, температуру на улице и объем входных помещений. Столь точные расчеты ориентированы на солидные здания с большими входными группами. Для маленького магазина или частного дома такая точность станет излишеством.

remont-system.ru

Как правильно выбрать тепловую завесу на входную дверь

Как и любой другой сложный технологический прибор, устройство тепловой завесы имеет различные характеристики, показатели и предназначение. Поэтому ответить на вопрос, как выбрать тепловую завесу, чтобы она не только несильно ударила по бюджету, но ещё и работала качественно, долго и без перебоев, несколькими словами не удастся.

Общий принцип работы

Тепловая завеса в помещении

Разрешите начать с утверждения, что тепловая завеса – это прибор, который можно использовать не только зимой, но и круглый год. В холода функция его понятна – удерживать внутри помещения тёплый воздух, создавая комфортные условия для работы персонала, если это производство или большой магазин, и для проживания, если это жилой дом. Однако и в жаркие летние дни тепловая завеса действует по тому же принципу, не пуская внутрь раскалённые солнцем потоки зноя.

За счёт чего это достигается? Устройство, установленное по бокам дверного проёма или непосредственно над ним, при помощи встроенного вентилятора создаёт тонкую, но сильную воздушную пелену, которая и препятствует проникновению с улицы холодных или наоборот тёплых потоков. Всё достаточно просто и весьма эффективно.

Общие параметры

Портативная тепловая завеса

Поставив перед собой задачу, как выбрать тепловую завесу, необходимо перво-наперво учитывать шесть основных факторов, влияющих на функциональность приобретаемого оборудования.

  • Габариты устройства.
  • Производительность.
  • Способ установки.
  • Тип нагревательного элемента, от которого напрямую зависит общая мощность.
  • Тип теплоносителя.
  • Способ управления.

Исходя из этого, можно будет уже сориентироваться и по цене и по другим параметрам.

Итак, по порядку:

Габариты

Линейка изделий подразумевает разные размеры, которые можно заключить в вилку от 70 см до 2-х метров по длине. Ориентируясь на стандартные дверные проёмы, над которыми в большинстве случаев устанавливаются тепловые завесы, самым популярным размером в последнее время стал 80-100 см. Выбирая прибор, нужно помнить о двух нюансах:

  • Длина устройства должна соответствовать или даже несколько превышать ширину дверного проёма. Если это правило не будет соблюдаться, то получится эффект неплотно закрытого окна, которое постоянно пропускает внутрь сквозняки.
  • В случае если дверной проём слишком широк, рекомендуется установить в ряд два и больше устройств на одной линии и как можно ближе друг к другу.

Производительность

Второй критерий, на который следует обязательно обратить внимание, чтобы правильно подобрать и установить тепловую завесу для дома, магазина, производственного цеха и  других жилых и рабочих помещений – это производительность. Именно он обеспечивает скорость движения теплого воздуха из устройства и тут критерий только один: чем выше прибор будет установлен над дверью или воротами, тем большей производительностью он должен обладать.

На примере стандартного дверного проёма, размеры которого близки 1-му м. в ширину и 2-ум м. в высоту сделаем необходимые расчёты. Производительность изделия для такой двери должна быть не меньше 900 куб.м/час. Вверху скорость воздушного потока при этом будет равна 8-9 м/с, внизу 2-2,5 м/с, что обеспечит полное перекрытие воздушной пеленой всего проёма.

Тип теплоносителя

По этому показателю устройства тепловой завесы подразделяются на три вида: газовый, водяной и электрический. Следует рассмотреть их каждый в отдельности и поподробнее.

Газовый

Сразу следует отметить два аспекта. Устройства такого типа являются с одной стороны самыми безопасными и с повышенным коэффициентом полезного действия, который доходит практически до 100 %. С другой стороны они самые дорогостоящие. Работают они на пропане и используются только в больших помещениях.

Водяной

Самый редко используемый вариант. Связано это с тем, что смонтировать данную тепловую завесу можно лишь в непосредственной близости от системы горячего водоснабжения. Однако для больших помещений производственного характера рекомендуется использовать именно этот тип из-за его повышенной мощности и значительной экономии электроэнергии в процессе работы. А вот со стабильностью дело обстоит не очень хорошо. К самому устройству это не относится, но его функционирование будет полностью зависеть от поставок горячей воды, которая порой оставляет желать лучшего.

Электрический

Самая популярная тепловая завеса на входную дверь, оконные проёмы, гаражные ворота и другие места, где необходимо это устройство. Правильно подобранная и с умом установленная, она не доставит сложностей в управлении. Кроме этого в любом специализированном магазине представлен довольно широкий выбор этих приборов по довольно демократичным ценам. Единственный относительный недостаток, который следует отметить – это значительный расход электроэнергии в процессе эксплуатации, что может привести и к финансовым потерям.

Тип нагревательного элемента



Основная задача устройства – отделить нагретый воздух внутри помещения от холодных потоков, стремящихся проникнуть снаружи. Казалось бы, собственный нагревательный элемент прибору ни к чему, и в хорошо отапливаемых помещениях часто используют тепловую завесу, не включая обогрев. Однако там, где входные двери постоянно открываются, горячая воздушная пелена справляется с поставленной задачей в разы лучше, чем просто поток холодного воздуха. Ну а типы нагревательных элементов могут быть двух видов:

  • Спиральный. Представляет собой нихромовую толстую проволоку, свёрнутую в спираль. Что-то типа обычного бытового кипятильника. Отличается довольно непродолжительным сроком эксплуатации, сильно нагревается и требует большого расхода электроэнергии.
  • ТЭН. Намного дороже своего спирального конкурента, но это с лихвой компенсируется повышенным сроком службы и абсолютной безопасностью. Состоит из графитового стержня, помещённого в стальную трубку, заполненную кварцевым песком.

Управление

Самая простая бытовая модель тепловой завесы включается в обычную электрическую розетку и имеет три встроенные кнопки.

  • Включение устройства.
  • Включение вентилятора.
  • Включение нагревательного элемента.

Этого вполне достаточно, чтобы легко и просто регулировать выбранный прибор. Однако инженерная мысль не стоит на месте и более современные модели имеют ещё и дополнительные функции управления.

  • Регулировка температуры нагрева.
  • Регулировка скорости воздушного потока.
  • Регулировка угла подачи воздушного потока.
  • Таймер включения и выключения.
  • Управление встроенным термостатом.

Самые продвинутые модели оборудуются датчиками, реагирующими на положение двери и даже на скорость внешнего воздушного потока. В жилых домах такие системы использовать нет никакого смысла, но в магазинах и торговых центрах правильно подобранная аппаратура может обеспечить комфорт не только продавцам, но и посетителям.

Способ монтажа

Настройка и монтаж тепловой завесы

Существует три разновидности:

  • Горизонтальное. Крепится на анкера или дюбеля непосредственно над дверным проёмом.
  • Вертикальное. Монтируется на стене сбоку от двери или к полу.
  • Встраиваемое. Всё оборудование, кроме декоративной решётки скрыто подвесным потолком.

Как правильно выбрать систему тепловой завесы для вашего помещения – зависит от самого помещения и климата за его стенами. Но названия нескольких проверенных добросовестных производителей привести будет не лишним.

Производители

Так получилось, что львиную долю рынка занимают скандинавские фирмы. Шведская FRICO и норвежская PYROX/

Так же в специализированных магазинах можно найти продукцию английской фирмы TERMOSCREENS  и греческие аппараты OLEFINI.

Отечественный производитель представлен изделиями фирмы КЛИМАТ ЛАЙН. Прибор достаточно мощный, долговечный и по сравнению с иностранными конкурентами вполне доступен по цене.

Но, какого бы производителя вы не выбрали, какой бы мощностью и производительностью не обладал прибор и как бы бесшумно он не работал – главное, чтобы он обеспечил сохранение тепла, и уюта в помещении, где вы проводите большую часть времени.

pechiexpert.ru

Тепловая завеса на входную дверь [Лучшие варианты 2019]

Воздушно-тепловая завеса в стиле хай-тек

Тепловая завеса на входную дверь – это оборудование, которое выполняет функцию защиты от холодных потоков воздуха с улицы внутри помещения. Приспособление функционирует от мощного вентилятора, который встроен в завесу и создает скоростной поток подогретого воздуха. Это способствует образованию невидимого препятствия, которое не позволяет теплому воздуху выходить из помещения, а холодным вихрям попадать внутрь.

Содержание:

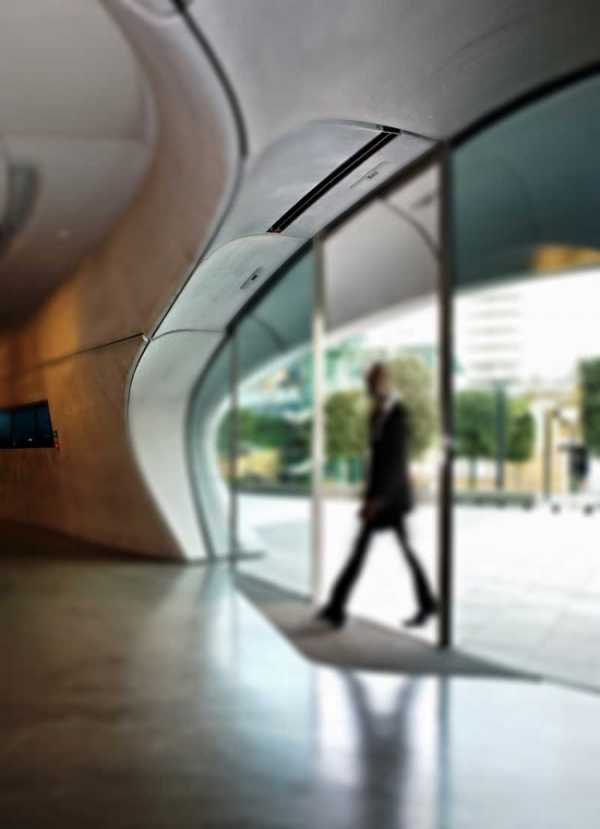

Тепловая завеса вмонтирована в утопленный потолок

Завеса КЭВ «Тепломаш» серии 200 предназначена для дверных проемов, высота которых может изменяться от 2-х до 2,5 метра

Вертикальная тепловая завеса

Стильная электрическая тепловая завеса для узкой двери

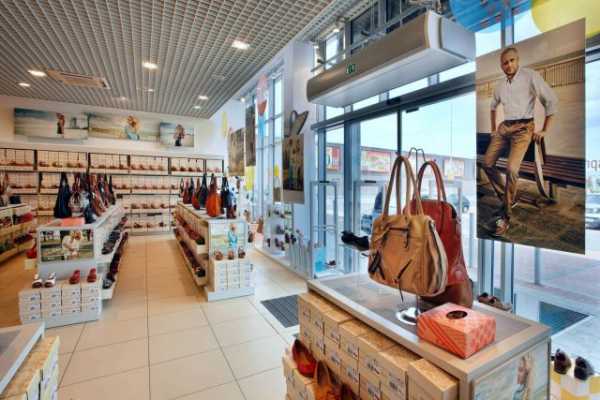

Тепловая завеса средних размеров для магазинов

Одной из основных забот хозяев является комфортное пребывание в доме, но, к сожалению, усилия, потраченные на утепление стен, усовершенствование отопительных систем, могут оказаться напрасными в случае, когда теплый воздух беспрепятственно выходит сквозь щели оконных проемов и дверей.

Промышленный вид тепловой завесы на складе

Типы тепловых завес

По своей конструкции оборудование бывает электрическое и водное, а в зависимости от способа монтажа – горизонтальное или вертикальное.

Чаще всего встречается электрический вариант приборов. В сравнении с водными они обладают рядом достоинств: доступная стоимость и легкий монтаж; имеется возможность монтирования в любом месте помещения; защищают от проникновения пыли и газов с улицы.

Оригинальный дизайн тепловой завесы

Главным отличием водяной системы является отсутствие потребления электричества. Однако цена в значительной степени превышает цены на электрические устройства, а возможность установки обусловлена наличием поблизости отопительной системы или горячего водоснабжения.

Тепловая завеса с водяной системой

Зачастую встречаются варианты установки над дверным проемом горизонтально, но иногда применяется вертикальное размещение тепловой завесы. При таком варианте она должна быть значительно длиннее, и поток будет направлен в горизонтальной плоскости.

Вертикальная воздушно-тепловая завеса для широкого дверного проема

Монтаж и цель использования прибора

Тепловой вентилятор устанавливается исходя из типа, а также вида модели. С этой целью необходимо определить показатели по ширине и высоте дверного проема, где потом установится такое приспособление и создаваемый им скоростной режим потока воздуха. Применяется следующее правило: чем ниже расположение проема, тем меньшей должна быть скорость. Установка тепловой завесы должна осуществляться как можно ближе к двери ввиду того, что устройству необходимо охватить весь дверной проем.

Чем ниже расположен дверной проем, тем меньшей должна быть скорость воздушного потока

Рекомендовано монтирование нескольких завес при широком проеме двери. При этом приборы будут установлены рядом, друг за другом, и, как следствие, будет создана единая система, которая позволит охватить все помещение. Тепловая завеса на входную дверь, цена которой при таком выполнении будет увеличена, гарантирует эффективное ее использование. Также нужно учесть скорость сквозняка, возникающего внутри здания, – это применимо в основном к помещениям с большой площадью, у которых несколько дверей.

При правильной установке тепловой завесы поток нагретого воздуха попадает в середину помещения даже при открытых дверях и таким образом обеспечивает помещение дополнительным отоплением

Плюсы использования тепловой завесы:

  • Высокая степень защиты от загрязненного воздуха, мелкодисперсной пыли, выхлопных газов, а также разных насекомых в теплое время года.

Практичное, удобное устройство для защиты от внешних неблагоприятных факторов

  • Экономичность в расходе электроэнергии. Даже принимая во внимание, что само устройство является потребителем электроэнергии, его применение представляет большую выгоду. Практически доказано, что использование воздушной тепловой завесы при ее правильном выборе и установке дает возможность сэкономить до 30 процентов на потреблении энергоносителей, которые затрачиваются на отопление здания в зимний период и охлаждение летом.

Тепловая завеса обеспечивает температурный комфорт в помещении

Происходит этот процесс так: теплые воздушные массы легче холодных, в связи с этим они поднимаются вверх, и, как следствие, «тяжелый» холодный воздух накапливается возле пола – таким образом образуется градиент. Из-за того, что теплые воздушные массы движутся к полу от завесы, разница температурного режима в вертикальном направлении сокращается значительно. Как следствие, проходит процесс урегулирования градусов в среднем положении в помещениях, в которых находятся люди.

Принцип работы воздушно-тепловой завесы

  • Комфортность. Тепловая завеса способствует нейтрализации сквозняков, которые возникли в помещении, таким образом снижается вероятность простудных заболеваний. Летом благодаря данному устройству обеспечивается комфортная прохлада ввиду недопущения попадания пыли и жарких потоков воздуха в помещение.

При грамотной установке теплового устройства возможно обеспечить дополнительное отопление, а летом достигаются максимальный комфорт и чистота воздуха.

Тепловая завеса создает барьер между двумя разнотемпературными потоками

Сфера применения тепловых завес

Область использования тепловых завес на входные двери очень широка: кафе, офисные помещения, заведения общественного питания, рестораны, магазины – места скопления людей. Тепловые завесы на входные двери получили широкое применение в обустроенных домах, благодаря чему устраняются сквозняки. Многие пользователи приходят к ошибочному мнению, будто бы использование устройства требует высоких затрат на электроэнергию.

Благодаря хорошо развитому рынку каждый покупатель сможет подобрать тепловую завесу для магазина, частного дома, цеха, офиса или гаража

Производителями тепловых завес на входные двери был создан модельный ряд, потребляющий минимум электроэнергии, имея при этом характеристики, позволяющие создать в заведении комфортную температуру. Самым эффективным вариантом будет покупка оборудования, имеющего термостат. Этот прибор абсолютно автоматизирован и при поднятии или снижении в помещении заданного температурного режима отключается сам.

Если дверь широкая, рекомендуется устанавливать несколько завес кряду

Тепловые завесы для входных дверей: классификация

Такие устройства классифицируются следующим образом:

  • Мини. Установка происходит в дверной проем маленьких габаритов (киоски, кассы и прочее). Максимальная ширина окна должна быть 80 сантиметров, в высоту – 150 сантиметров.
  • Завесы средних размеров. Установка осуществляется в дверные проемы от 2,5 до 3,5 метра в высоту.
  • Оборудование большого размера. В основном применимо в промышленности; проемы могут достигать высоты 7 метров.

Тепловая завеса на всю ширину прохода в помещение

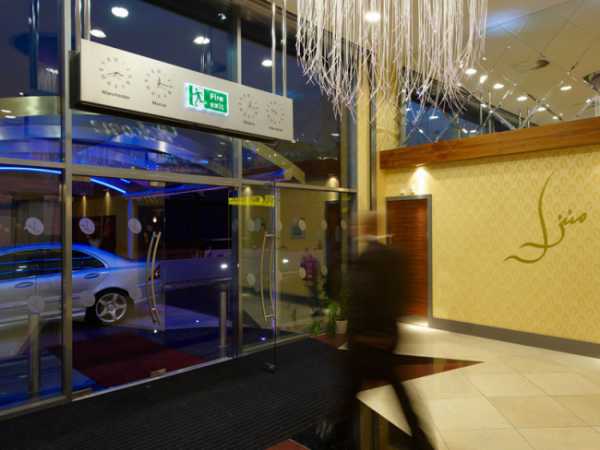

Воздушная завеса среднего размера с декоративными часами

Узкая тепловая завеса для узкого дверного проема

Правильный выбор оборудования

Как выбрать тепловые завесы на входные двери? При подборе типа прибора в первую очередь нужно сосредоточиться на длине выдувного сопла. Следует помнить, что в случае вертикального монтажа она составляет 3⁄4 от значения высоты двери, а при горизонтальном рассчитывается исходя из формулы: к ширине двери добавляются десять сантиметров, что позволит покрыть полностью все входное пространство. Производительность тепловой завесы считается по формуле количества возможного прокачиваемого воздуха в единицу времени (1 час).

Вертикальная тепловая завеса на входную дверь

Все устройства, применяемые для стабилизации температуры воздуха в помещении, имеют кнопку включения, а также регулировки мощности. У некоторых есть переключатели, которые меняют интенсивность подачи теплых воздушных масс. Приспособления большой мощности снабжены выносными пультами. Также есть возможность установки термостата, с помощью которого обеспечивается отключение прибора в случае достижения заданной температуры.

Виды пультов для тепловой завесы

Механический термостат для завесы Ballu BHC L10 S06

Стоимость тепловых завес

Цена таких устройств рассчитывается в зависимости от ряда факторов, и главными являются фирма, которая производит устройство, его длина и мощностные характеристики:

  1. Вид нагревательного элемента и его мощностные показатели. Цена устройства определяется пропорционально устанавливаемой мощности оборудования.
  2. Тепловой источник. Водный прибор по цене в несколько раз превышает электрические модели.
  3. Управляемость. Наличие дистанционного пульта приводит к удорожанию тепловой завесы.

Разновидность воздушно-тепловой завесы

Монтирование тепловых завес на вращающихся дверях

Такие приборы оснащены системой управления, имеющей высокую производительность. Они легко впишутся в любой тип дизайна благодаря своей неприметности.

Возможно применение тепловых завес в больших транспортных комплексах, торговых залах, промышленных площадях и прочих сферах бизнеса.

Установка воздушных завес на револьверных дверях может быть как скрытого, так и обычного монтажа

Встраиваемая система управления завесой позволяет автоматически управлять работой устройства, обеспечивающего электрический подогрев, принимая во внимание частоту использования двери. Следовательно, тепловая завеса будет приведена в действие на полную мощность в случае, когда дверь начнет вращаться. Но когда вращение прекратится, устройство станет работать на пониженных скоростях, а если в нем не будет надобности, выключится вовсе (температурный режим заведения будет соответствовать выставленной норме).

Монтаж воздушной завесы над вращающимися дверями

Скрытый монтаж тепловых завес

В случае невозможности использования обыкновенной завесы применяют способ так называемой скрытой установки. Монтаж прибора производится за навесной потолок, благодаря чему видна будет лишь нижняя часть с решеткой, по которой осуществляется выход теплых воздушных потоков. Ввиду такого способа установки оборудование становится почти незаметным. Работа агрегата полностью автоматизирована, как при вращающейся двери: при открытой двери она осуществляется на полную мощность, в случае неиспользования – низкоскоростной режим, а при достижении заданной температуры – отключение. Такая работа позволяет достичь энергосберегающего режима потребления тепла и электроэнергии.

Скрытая установка тепловой завесы

Устанавливая завесу в потолок, следует учитывать, что в зависимости от типа нагревательного элемента это повысит уровень пожароопасности в здании

Тепловая завеса на входную дверь в магазинах

Тепловые завесы на входные двери предоставляет в большом ассортименте в современных строительных гипермаркетах (таких как Leroy Merlin и другие). Высококвалифицированный персонал поможет вам подобрать модель, которая максимально отвечает вашим потребностям. Сеть магазинов дает возможность подобрать тепловую завесу на входную дверь и купить такое оборудование, чтобы удовлетворить покупателя как в качественных показателях, так и в ценовых параметрах.

Воздушная завеса производит направленный поток воздуха, и его скорость зависит от вентилятора, используемого для нагнетания

Сегодня каждый может стать обладателем качественной продукции, затрачивая при этом минимум усилий. Самым главным критерием является знание того, что именно необходимо клиенту. В случае необходимости возможна поставка продукции под заказ. В связи с возможностью выбора заказчиком модели и цвета отделки устройства будет предоставлена максимально развернутая палитра в выборе оттенка, который гармонично впишется в интерьер, тематику и стиль помещения, будь то офис, кофейня, ресторан или даже дом. Компания предоставляет все гарантийные обязательства по ремонту и обслуживанию купленного оборудования.

happymodern.ru

Тепловая завеса на входную дверь

Обеспечение комфорта пребывания в помещениях дома в любое время года – одна из главных забот хозяев. Но усилия по утеплению стен, по установке соответствующей системы отопления могут быть напрасными, если тепло будет свободно выходить через окна или двери.

Особенно это касается тех построек, в которых, по тем или иным причинам, входные двери открываются очень часто или даже длительное время остаются в открытом положении.

Тепловая завеса на входную дверь

Простая ситуация: хозяева дома открывают какой-либо семейный бизнес — мастерскую, магазин или офисное помещение.  С одной стороны, многочисленные клиенты – это отлично, но, вместе с тем, частое открытие дверей способно быстро выстудить даже хорошо отапливаемое помещение, а это – серьезные затраты на энергоресурсы. Другой вариант – специфика деятельности частной мастерской, оборудованной в гараже или в специальной пристройке, требует постоянного или очень частого открытия ворот (дверей). Чтобы обеспечить себе приемлемые условия эффективной производительной работы в зимнее время придется тратить непомерные силы и средства для поддержания нормальной температуры. Но выход есть — и в том, и в другом случае должна помочь тепловая завеса на входную дверь.

Для чего нужна тепловая завеса

Что было проще понять предназначение тепловой завесы, следует для начала разобраться в том, как холодный воздух проникает в дом через открытые двери. Этот процесс обусловлен несколькими причинами – разницей температур снаружи и изнутри помещения, вызываемым этим перепадом различный уровень давления. И плюс к этому очень важная причина – это движение воздушных масс по улице – ветер, создаваемые вихревые потоки от проезжавшего транспорта и т.п.

Схема, показывающая необходимость тепловой завесы

На фрагменте «А» показано перемещение потоков холодного и более теплого воздуха через дверной проем в «спокойных» условиях. Холодный воздух всегда плотнее, и своим повышенным давлением просто выдавливает более лёгкий теплый. При этом холодный поток всегда расположен ближе к полу – все, наверняка, на своей житейской практике ощущали, как «тянет холодом» понизу из-под неплотно прикрытой двери.

К этому вполне обычному обмену прибавляется ветровая составляющая (фрагмент «Б»). Она конечно, величина непостоянная, зависит от направления и скорости ветра, стабильности или периодических порывов, размеров дверного проема и других параметров, но в целом чаще всего такое приложение вектора перемещения воздушных масс все же присутствует.

В итоге, в результате сложения обоих факторов, получается картина, показанная на фрагменте «С» — «канал» поступления холодного воздуха еще сильнее увеличивается по площади, занимая большую часть дверного проема. В таких условиях, если дверь приходится держать распахнутой или же часто открывать, с обогревом помещения не сможет справиться никакое отопительное оборудование, которое будет «молотить» вхолостую.  Кроме того, по комнатам гуляют постоянные сильные сквозняки, резко повышающие вероятность простудных заболеваний, даже если люди одеты «по сезону».

А что, если подать достаточно узкий, но плотный направленный поток воздуха. Так, чтобы его давление превышало даже теоретически возможные значения внешнего и внутреннего напоров (фрагмент «D»). Если правильно рассчитать параметры такого потока, то он станет преградой для показанного выше обмена, отгораживая воздушные массы снаружи и внутри помещения. Несколько искривляя свою конфигурацию под влиянием внешнего на него давления, поток все же сохраняет нужную «собранность» и дробится только по достижению поверхности пола, разделяясь на два направления. Определенная часть выходит наружу, но все же более значительная – возвращается обратно в помещение (фрагмент «Е»).

Как такой эффект можно использовать?

Тепловая воздушная завеса способна выполнить несколько функций

  • Картинка «а» — зимнее время. Воздух получает необходимый нагрев, и получаемая завеса не только не пропускает холодные массы внутрь и не позволяют нагретым вырваться наружу, но и, возвращаясь в помещении, «оказывает подмогу» системе отопления.
  • Однако, рассматривать воздушную завесу слишком «узко», только в качестве своеобразного отопительного прибора, было бы большой ошибкой. На картинке «б» показана ее работа в теплое время года. Ситуация меняется на обратную – прохладный внутренний воздух не выходит наружу (хотя его плотность в рассматриваемом случае выше), а разогретый летним зноем уличный – не может проникнуть в помещение. Таким образом, в комнатах поддерживается комфортная для пребывания людей температура.
  • Но и это еще не все. Независимо от времени года и от режима работы такая завеса выполняет еще одну важную функцию (картинка «в»). В уличном воздухе всегда взвешено немало пыли, особенно, если в непосредственной близости располагается оживленная автомагистраль или даже железнодорожная линия. По этой же причине воздух может быть перезаполнен выхлопными газами. Естественно, что при попадании всех этих «бонусов» в помещения, тамошний микроклимат значительно пострадает. А вот тепловая завеса вполне справится с такой проблемой. Это касается еще и падающего снега, мелкого моросящего дождя, а в летнее время – полчищ мелких надоедливых насекомых.
  • И еще одно применение. С помощью таких воздушных завес появляется возможность зонировать помещения по типу создаваемого в них микроклимата. Например, можно «отгородить» просторный холл на входе (где повышенная температура воздуха особо и не нужна, и на прогрев такого помещения будет тратиться неоправданно много энергии) от внутренних жилых или рабочих помещений, даже не устанавливая дополнительных дверей.

Итак, создание воздушной завесы помогает справиться с большим количеством проблем. И всего этого можно добиться установкой специального прибора.

Несмотря на то что сама по себе воздушная тепловая завеса является потребителем электроэнергии, ее использование дает немалую выгоду. Так, практика показывает, что правильно выбранный и установленный прибор позволяет сэкономить до 30% на энергоносителях, затрачиваемых на отопление помещений зимой и их кондиционирование в летнее время. А если хозяин мыслит более широко, то не сможет не заметить того, что отсутствие холодных сквозняков резко сократит затраты на лекарства для домочадцев или на оплату больничных листов работающего у него персонала.

Еще одно важное достоинство – при таком богатом спектре возможностей сам прибор практически не занимает полезного места в пространстве помещения.

Для наглядности – небольшой анимированный ролик по принципу действия тепловых завес:

Видео: как работает тепловая воздушная завеса

Как устроена воздушная завеса

Как правило, воздушная тепловая завеса приставляет собой электротехническое устройство, собранное в корпусе выраженной вытянутой формы.

Так обычно выглядит тепловая завеса на стандартную дверь

В верхней части корпуса имеется решетка (поз. 1), через которую производится забор воздуха из помещения.

Снизу расположено выходное щелевидное окно (сопло) (поз. 2), которое может быть оснащено подвижными шторками по типу жалюзи.

Элементы управления (поз. 3) могут располагаться на самом корпусе, в доступном для визуального контроля и манипулирования месте. Пульт управления, кроме того, может быть, выносным, и располагаться на стене комнаты в удобном месте.

Выносной блок управления завесой

На корпусе может быть клеммная колодка для подключения к сети электропитания, но на моделях бытового класса чаще всего имеется уже скоммутированный кабель с вилкой для подключения к розетке (поз. 4).

На многих современных моделях предусмотрено, кроме того, еще и дистанционное управление с помощью инфракрасного пульта (так же, как и в кондиционерах сплит-системы).

Основная задача тепловой завесы – создание мощного воздушного потока. А это означает, что главным узлом прибора становится нагнетательный вентилятор. Обычно эти устройства – не обычного лопастного, а турбинного типа, двух разновидностей – более компактного радиального (поз. «а») или вытянутого тангенциального вида (поз. «б»).

Турбины радиального (слева) и тангенциального типа

Поз. «в» — это теплообменник, где поток воздуха при необходимости получает нужный нагрев. Подавляющее большинство моделей имеет электрический теплообменник, где воздух получает нагрев от спиралей или ТЭНов. Однако, существуют стационарные модели тепловых завес, которые подключаются к существующим контурам водяного отопления.

Многие современные тепловые завесы имеют встроенные фильтры, которые попутно очищают прогоняемый через прибор воздух от взвешенной пыли.

Электронные схемы современных завес предусматривают многоуровневую защиту от короткого замыкания, пробоя на корпус, перегрева, имеют модули термостатического управления уровнем нагрева теплообменника и скоростью вращения вентилятора.

Классификация воздушных тепловых завес

Существует несколько градаций классификации тепловых завес.

По расположению относительно дверного проема:

  • Классическое исполнение большинство тепловых воздушных завес — это прибор с горизонтальной установкой над дверным проемом (воротами, окном и т.п.)

Горизонтальная установка над дверным проемом

  • Иногда, в силу тех или иных причин технологического или эстетического характера установка тепловой завесы сверху может быть невозможна или нерациональна. Для таких ситуаций предусмотрены вертикальные приборы, которые устанавливаются «колоннами» с одной, или даже с обеих сторон дверного проема.

Тепловая завеса вертикального типа

Многие модели в этом плане обладают повышенной универсальностью – их конструкция позволяет, с учетом специфики помещения, устанавливать их как в горизонтальном, так и в вертикальном положении.

Универсальные модели допускают любое размещение прибора

По типу установки:

Большинство моделей имеет металлический корпус, исполнение которого подразумевает монтаж прибора на стене. Однако, если к внутреннему оформлению помещения предъявляются какие-либо повышенные требования с точки зрения дизайна, то можно подобрать тепловую воздушную завесу, которая встраивается в потолок или в стену по высоте проема.

Тепловая завеса скрытой установки для подвесного потолка

По наличию и виду теплообменника:

Все воздушные завесы по этому критерию можно разделить на три группы:

  • Завесы с электрическим теплообменником. Обычно в классификации маркируются серийными обозначениями RSRM или RT.

Достоинства – максимальная простота устройства и установки прибора, высокие показатели эффективности, возможность плавной регулировки температуры нагрева воздушного потока.

В качестве нагревательных элементов на старых моделях применялись обычные спирали, но сейчас от такого подхода практически повсеместно отказались, так как открытые нагреватели «пережигают» кислород и быстро сушат воздух в помещении. В настоящее время применяются трубчатые нагреватели по типу всем знакомых ТЭНов, или более современные полупроводниковые РТС (Pоsitive Tempеrature Coеfficient), имеющие возможность саморегуляции нагрева и потребления электроэнергии.

Недостатки электрических теплообменников – значительное потребление мощности (не считая затрат на обеспечение работы вентилятора), и некоторая «инертность» при запуске – теплообменнику требуется определенное время для выхода на рабочий режим.

  • Тепловые завесы с водяным теплообменником (серия RW).

В таких моделях электроэнергия расходуется только на обеспечение работы вентилятора и группы управления. Это, безусловно, делает водяные тепловые завесы намного более экономичными при постоянной эксплуатации.

В корпусе (снаружи или скрытно) расположены патрубки для подключения прибора с существующему контуру системы водяного отопления (на рисунке показаны стрелками).

Патрубки для подключения подачи и «обратки» системы отопления дома

Недостатки такой разновидности тепловых завес очевидны – это масса сложностей в процессе установки. Необходимо заранее предусматривать ответвления от общего контура, а при условии сохранения эстетичности интерьера подобная операция бывает довольно проблематичной. Теплообменник такой завесы имеет мелкую трубчатую структуру (подобно радиатору в автомобиле), которая быстро забьётся, если не предусмотреть фильтрующее устройство. Кроме того, потребляемая тепловая мощность подобной установки должна соответствовать реальным возможностям автономной системы отопления, чтобы подключение завесы не сказалось на уровне нагрева радиаторов в других помещениях.

  • Воздушные завесы, не оснащенные теплообменником (серийное обозначение – RV).

Такие приборы используются в условиях, года дополнительного нагрева воздуха не требуется. Они хорошо защищают от попадания в помещения уличной пыли, загазованности, насекомых, от утечки кондиционированного воздуха наружу. Находят широкое применение в производственной практике – для зонирования просторных помещений, защиты от попадания теплого воздуха в морозильные камеры или хранилища и т.п.

По уровню мощности (производительности) и, соответственно, предназначению:

  • К серии RS относят мини-завесы с ограниченной сферой применения. Их производительности хватает для эффективного «завешивания» только небольших проемов, например, окон приема посетителей, выходящих в холодный холл, или окошек обслуживания клиентов в уличных киосках, транспортных кассах и т.п. Обычно они рассчитаны на проемы высотой не более полутора метров, шириной до 800 мм.

Компактный прибор для создания завесы в окошках

Скорость потока воздуха и объем прокачки в минуту – невелики. В бытовом плане подобные тепловые завесы практического применения не получают.

  • Тепловые завесы серии RМ – это самая большая группа приборов, которые предназначены для установки в большинстве существующих стандартных дверных проемов, высотой примерно от 2,5 до 3,5 метра. В том числе, подходят они и для входных дверей или для перехода от холодной прихожей в жилой сектор дома.

Тепловая завеса среднего класса — вполне подойдет для входной двери

Такие приборы – наиболее «ходовые». Именно такие серии чаще всего оснащаются удобными выносными блоками или дистанционными пультами управления.

  • Мощные тепловые завесы серии RТ находят применение для защиты высоких проемов, от 3,5 до 7 метров. Это могут быть ворота автомастерской, складских или производственных помещений, входы в крупные торговые центры или здания культурно-социального предназначения.

Мощная завеса, установленная над входом в мастерскую

Очень часто именно к такой категории относят и мощные установки серии RW, подключенные к системам центрального отопления или горячего водоснабжения общественных зданий и промышленных сооружений. стоимость водяных тепловых завес – значительно превышает аналогичный показатель электрических моделей, сопоставимых по производительности и размерам.

Существуют и сверхмощные тепловые завесы, которые способны создать воздушный барьер в проемах и проездах высотой вплоть до 12 метров.

Как выбрать оптимальную тепловую завесу

Выбор воздушной тепловой завесы имеет свои особенности, с которыми непременно нужно ознакомиться перед походом в магазин.

Помимо уже упомянутых критериев выбора – по месту установки (горизонтально или вертикально) и принципу работы теплообменника, обязательно обращают внимание на следующие характеристики:

  • Размеры (в большей мере – длину) самого прибора, то есть ширину создаваемой им воздушной завесы.
  • Производительность, то есть способность прокачать определенное количество воздуха за единицу времени.
  • Мощность теплообменного блока.
  • Оснащенность полезными регулировочными опциями.
  • Степень защиты, то есть уровень безопасности эксплуатации устройства.
  • Для интерьерного оформления помещения имеет значение и внешний вид тепловой завесы.
Размеры тепловой завесы

Определяющим параметром, безусловно, является длина прибора. Она должна обеспечивать требуемый воздушный поток по всей ширине дверного проема, не допуская свободных просветов для проникновения холодных или запыленных масс снаружи. Как правило, длина таких устройств лежит в пределах 600 ÷ 2000 мм.

Для стандартных дверных проемов обычно приобретаются завесы длиной порядка 800 мм. При грамотном подходе следует принимать в расчет, что ширина воздушного потока должна быть как минимум равна просвету дверей, но еще лучше, если она будет несколько больше.

Есть еще один нюанс. Технология производства воздушных нагнетателей несколько ограничивает длину турбины (до 800 мм), так как при превышении подобных размеров резко возрастают вибрационные явления, что требует достаточно дорогостоящей «подвески».

Длина турбины обычно ограничивается — до 800 мм

Стараясь минимизировать затраты при выпуске «длинномерных» моделей, многие производители идут по пути упрощения: размещают электропривод в центре прибора, а турбины – слева и справа, добиваясь нужной длины. В подобной компоновке может таиться серьезный недостаток – в центре создаваемого воздушного потока может образоваться «провал» или область пониженного давления, которые способны стать лазейкой для проникновения воздуха снаружи.

Если ширина дверного проема больше, чем длина понравившейся модели или вообще имеющихся в продаже приборов, имеет смысл приобрести две завесы (а иногда – и больше), и установить их вплотную одна к другой.

Установка нескольких воздушных завес для полного перекрытия входного проема

Показатели производительности тепловой завесы

Вполне понятно, что тепловая завеса должна создавать воздушный поток, «плотность» которого, то есть внутренне давление воздуха превышало бы внешнее в любой точке дверного проема, от места установки и до пола (противоположной стороны дверей).

Расчетами определено, что такие требуемые параметры сохраняются при скорости воздушного слоя в точке встречи с преградой не менее 2,5 м/с. Естественно, скорость из-за сопротивления воздуха падает по мере удаления от прибора.

Скорость и плотность воздушного потока зависят от рабочего диаметра турбины, скорости ее вращения и, стало быть, от общей производительности нагнетательного блока. Например, в таблице ниже наглядно показана зависимость дальности эффективного действия тепловой завесы в зависимости от диаметра турбины – в ряде случаев можно ориентироваться и на такие показатели:

Расстояние от выходного сопла тепловой завесыСкорость потока воздуха в зависимости о установленного в тепловой завесе вентилятора
Рабочий диаметр вентилятора
Ø 100 ммØ 110 ммØ 120 ммØ 130 ммØ 180 мм
Завесы воздушные без подогрева
0 м9 м/с10 м/с12 м/с14 м/с
1 м7 м/с7 м/с11 м/с10 м/с
2 м4 м/с4м/с8 м/с7,5 м/с
3 м1,0 ÷ 2 м/с1,5 ÷ 2 м/с5 м/с6 м/с
4 м2 ÷ 3 м/с5 м/с
5 м3 м/с
6 м1,0 ÷ 2 м/с
Завесы воздушные тепловые, с подогревом
0 м8,5 м/с8,5 м/с12 м/с12 м/с15 м/с
1 м6,5 м/с6,5 м/с10 м/с9,5 м/с13 м/с
2 м3 м/с3 м/с7 м/с9 м/с11 м/с
3 м1,0 ÷ 2,0 м/с2 м/с4 м/с5,5 м/с9 м/с
4 м1,0 – 2,0 м/с4 м/с7 м/с
5 м3 м/с5 м/с
6 м1,0 ÷ 2,0 м/с3 м/с
7 м2 м/с
8 м1,0 – 2,0 м/с

Чаще всего в технической документации на изделие производитель напрямую указывает, под какие максимальные размеры проема разработана конкретная модель. Там же обязательно указывается и производительность системы, обычно в кубометрах в час. Считается, что оптимальным для стандартного дверного проема габаритами 0,8÷1,0 × 2,0÷2,2 м считается прокачка 700 ÷ 900 м³/ч. Однако, если посмотреть на каталоги оборудования, то нередко встречаются завесы и с куда более скромными значениями. Единства взглядов производителей в этом вопросе нет.

Существуют специальные алгоритмы расчета параметров тепловых завес, которые учитывают не только линейные показатели места установки, но и особенности расположения входов в здание, средние перепады температур для конкретного региона, преобладающее направление ветров и т.п. Подобные вычисления – это удел специалистов, и если кому-то недостаточно для выбора модели заявленных производителем характеристик, то можно обратиться в соответствующую проектную организацию.

Почему вопрос производительности стоит столь остро? От него напрямую зависит эффективность функционирования воздушной завесы.

Последствия неправильно подобранной производительности тепловой завесы

  • На фрагменте №3 схематично показана работа правильно подобранной модели тепловой завесы. Воздушный поток сохраняет свою «плотность» для встречи с преградой, а затем примерно на ¾ отражается обратно в помещение.
  • Фрагмент №2 – установлена тепловая завеса с избыточной производительностью. Скорость у поверхности пола слишком велика, и поток разбивается таким образом, что значительная его часть выносится наружу. Безусловно, это ведет к совершенно неоправданным потерям затраченной энергии.
  • А на фрагменте №3 показано, что будет, если мощностей создаваемого потока — недостаточно. Внешнее давление воздушных масс перевешивает, и в нижней части дверного проема открывается широкое «окно» для холодного уличного воздуха. Смысл установки такой тепловой завесы вообще весьма сомнителен – она попросту не играет сколь-нибудь значимой роли.
Тепловая мощность воздушной завесы

Как ни странно, но этот показатель для тепловой завесы не является определяющим – в этом их принципиал

www.spets-stroy-portal.ru

Тепловая завеса на входную дверь: типы, выбор

Лето радует нас всего три месяца. На смену ему приходит осень и зима, заставляя задумываться, как сохранить тепло. Особенно это касается помещений с большой проходимостью, когда уличный воздух постоянно попадает внутрь вместе с посетителями. Помочь в этом случае может тепловая завеса на входную дверь.

По законам физики: теплый воздух вытесняется более тяжелым холодным потоком. В итоге при открытых дверях работа отопительной системы помещения может быть сведена к нулю. Тепло вырывается наружу, и помещение быстро охлаждается. Особенно это актуально для заведений, которые постоянно открыты для посетителей. Двери кафе, магазинов, больниц, салонов красоты не в состоянии уберечь нагретый воздух. Внутри здания гуляют сквозняки. В ресторанах часто запахи кухни разносятся по залу.

Принцип действия

Если создать более сильное давление узконаправленного потока воздуха, то он станет преградой на пути теплых масс, стремящихся наружу. Именно этот принцип используется в тепловых завесах при обогреве помещения. Однако это не все способности создаваемого воздушного барьера.

В летнее время при помощи этих приборов достигается обратный эффект – благодаря им сохраняется прохлада в комнате. Иногда с их помощью можно избежать необходимости устанавливать кондиционер.

Воздушные завесы защищают помещения не только от холода, но и от загазованности, пыли, насекомых. Они отгораживают помещения, где необходимо сохранить холод (производства, морозильные камеры, склады).

Их хорошо использовать в качестве преграды для табачного дыма. Воздух из курительной комнаты не выходит в общественную зону.

Принцип работы и функции тепловой завесы

Многофункциональность

Преимущества использования тепловых завес:

  • разграничивают пространство с разным микроклиматом;
  • позволяют поддерживать постоянную температуру внутри помещения;
  • не допускают проникновения с улицы пыли, снега, выхлопных газов;
  • сводят к минимуму потери тепла;
  • позволяют сэкономить на отоплении;
  • исключают сквозняки;
  • ускоряют просушивание помещения;

Типы

По конструкции тепловые завесы могут быть рассчитаны на три варианта установки:

  • вертикальную;
  • горизонтальную;
  • скрытую.

Преимущественно их устанавливают над входной дверью, реже – сбоку. Если требуется более мощная преграда, то блоки располагаются по обеим сторонам от двери. А если нужно скрыть прибор, то монтируются внутрь стены.

Варианты установки тепловой завесы

Также тепловые завесы классифицируют по типу теплообменника.

  • Электрические завесы

Такой блок легко установить. Он надежен, эффективен и дает возможность плавно регулировать переход от потока горячего воздуха к холодному и наоборот. Минус электрического отопления в дороговизне, но есть способы сэкономить, о которых смотрите в этой статье.

В классических моделях для нагрева использовались спирали. Однако при их работе сжигается кислород. Воздух в помещении становится сухим. Поэтому сейчас их используют только с внешней стороны здания или для кратковременного нагрева.

Чаще применяются воздушные ТЭНы, так как в них сводится на нет проблема сжигания кислорода за счет изолированности нагревателей. Также они сравнительно недорогие.

Есть еще электрические тепловые завесы с пленочными нагревателями, отличающиеся быстрым нагревом воздуха. Минус – высокая стоимость прибора.

  • Водяные завесы

В моделях такого типа предусмотрено подключение к водопроводной системе. Это экономит расход электроэнергии, которая идет только на обслуживание вентилятора. Минусом водяных приборов является сложность монтажа, необходимость дополнительного оборудования. Если электрическую тепловую завесу можно установить над входной дверью самостоятельно, то подключением водяного блока должен заниматься специалист.

Водяная тепловая завеса Wing W100
  • Газовые завесы

Модели с газовым обогревом используются на производстве. В эксплуатации по затратам ресурсов (газа) они дешевле, нежели установка электрических. Однако в жилых помещениях использование газовых приборов небезопасно.

Они идеальны для:

  • заводов;
  • складов;
  • птицеферм;
  • помещений, где содержатся животные;
  • гаражей;
  • салонов автосервиса;
  • железнодорожных вокзалов;
  • аэропортов.

Для работы используется сжиженный или природный газ.

Как выбрать нужную модель

После того, как место для блока тепловой завесы определено (горизонтальное или вертикальное расположение), необходимо изучить характеристики той или иной модели.

Характеристики:

  • длина блока;
  • тепловая мощность;
  • потребляемая мощность;
  • присутствие встроенного фильтра от пыли;
  • возможность дистанционного управления;
  • наличие защиты от перегрева, короткого замыкания;
  • электронная регулировка работы вентилятора;
  • внешний вид.

Размеры

От размера прибора зависит ширина потока воздуха. Тепловая завеса должна создавать преграду на всей площади дверного проема. Неправильный выбор или некорректная установка блока «сведет на нет» все усилия.

Ширина создаваемого потока должна быть немного больше просвета дверей, иначе не будет хорошего результата.

Если остается даже небольшое расстояние, не попадающее в зону охвата тепловой завесы, необходимо приобрести два прибора для установки вплотную друг к другу.

Мощность потока

Плотность и скорость потока зависят от характеристик турбины.

Для удобства покупателя производитель прописывает в технической документации тепловой завесы, для каких по размеру проемов она предназначена.

Перед тем как идти в магазин, достаточно измерить расстояние между вертикальными поверхностями там, где требуется создать завесу.

Потребляемая мощность

Другим параметром при выборе является потребляемая мощность.

Надо учитывать возможности системы электропитания в помещении, где будет установлена тепловая завеса.

Если модель снабжена термостатическим датчиком, то за необходимостью включения и выключения блока будет следить автоматика. Это поможет расходовать электроэнергию экономно.

Дополнительные функции

Чтобы  использование было комфортным, предусмотрено дистанционное управление. В этом случае в комплект входит блок управления. Он размещается рядом с блоком тепловой завесы на стене.

Некоторые ошибки при монтаже

Воздушный поток внутри помещения, встречаясь с преградой, которую образует тепловая завеса, отражается обратно. При этом примерно одна четверть потока уходит наружу. Если создается завеса слишком большой мощности, поток разбивается. Из помещения уходит уже больше воздуха, и в этом случае работа прибора не оправдана.

Если выбрана малая мощность потока, у пола открывается просвет, через который проникает уличный воздух.

Ещё одной грубой ошибкой является установка горизонтальных приборов в вертикальном положении.

Если известны размеры проема входной двери под тепловую завесу и необходимая мощность, то выбрать и установить прибор не составит труда.

Интересные материалы нашего портала

www.domskotlom.com

Тепловая завеса на входную дверь в частном доме – Тепловая завеса на входную дверь

Отправить ответ

avatar
  Подписаться
Уведомление о
