Технология монтажа теплого электрического пола: Монтаж электрического теплого пола – советы от Леруа Мерлен в Москве

Электрический теплый пол под плитку: укладка и монтаж

Керамическая плитка – почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы – система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Содержание статьи:

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

• греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;

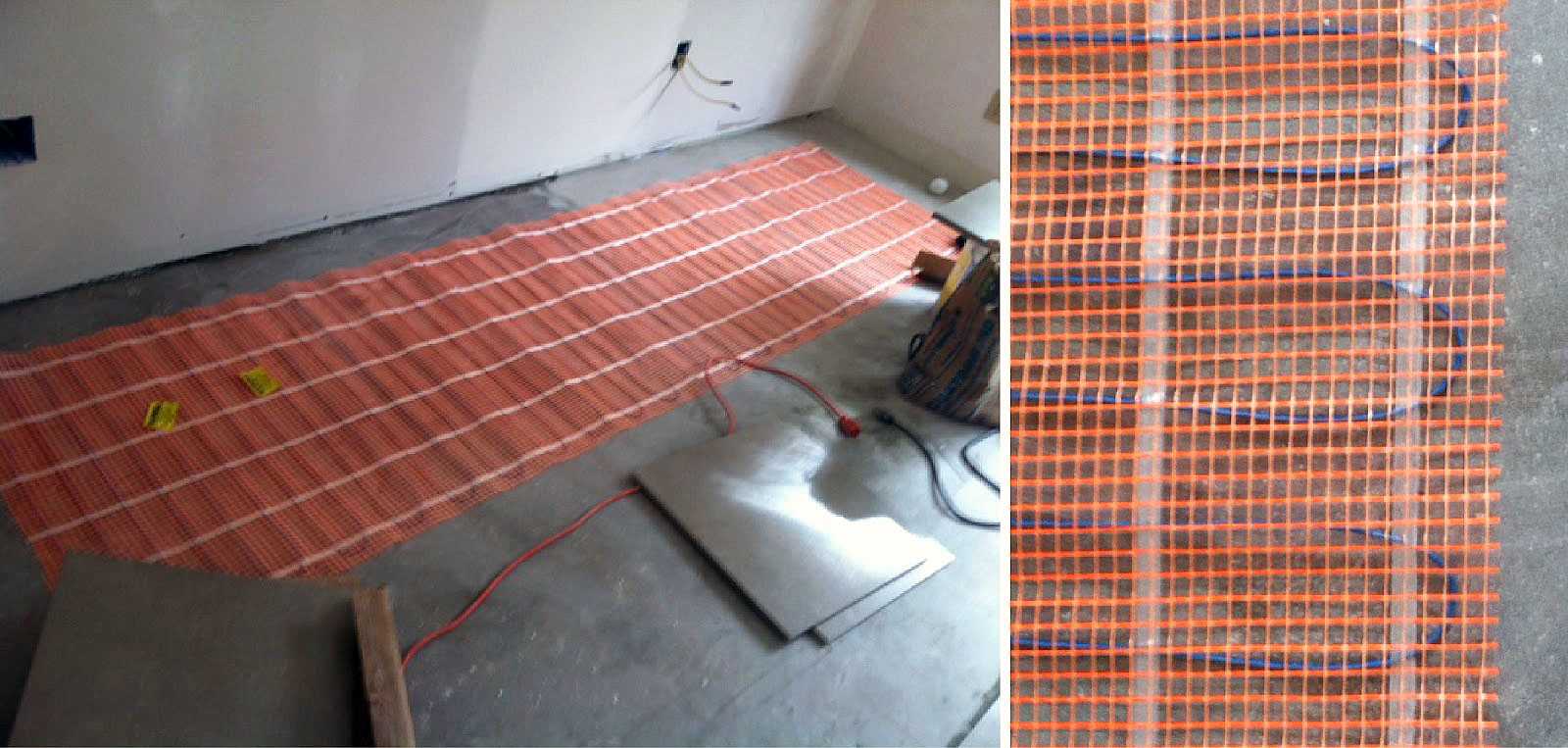

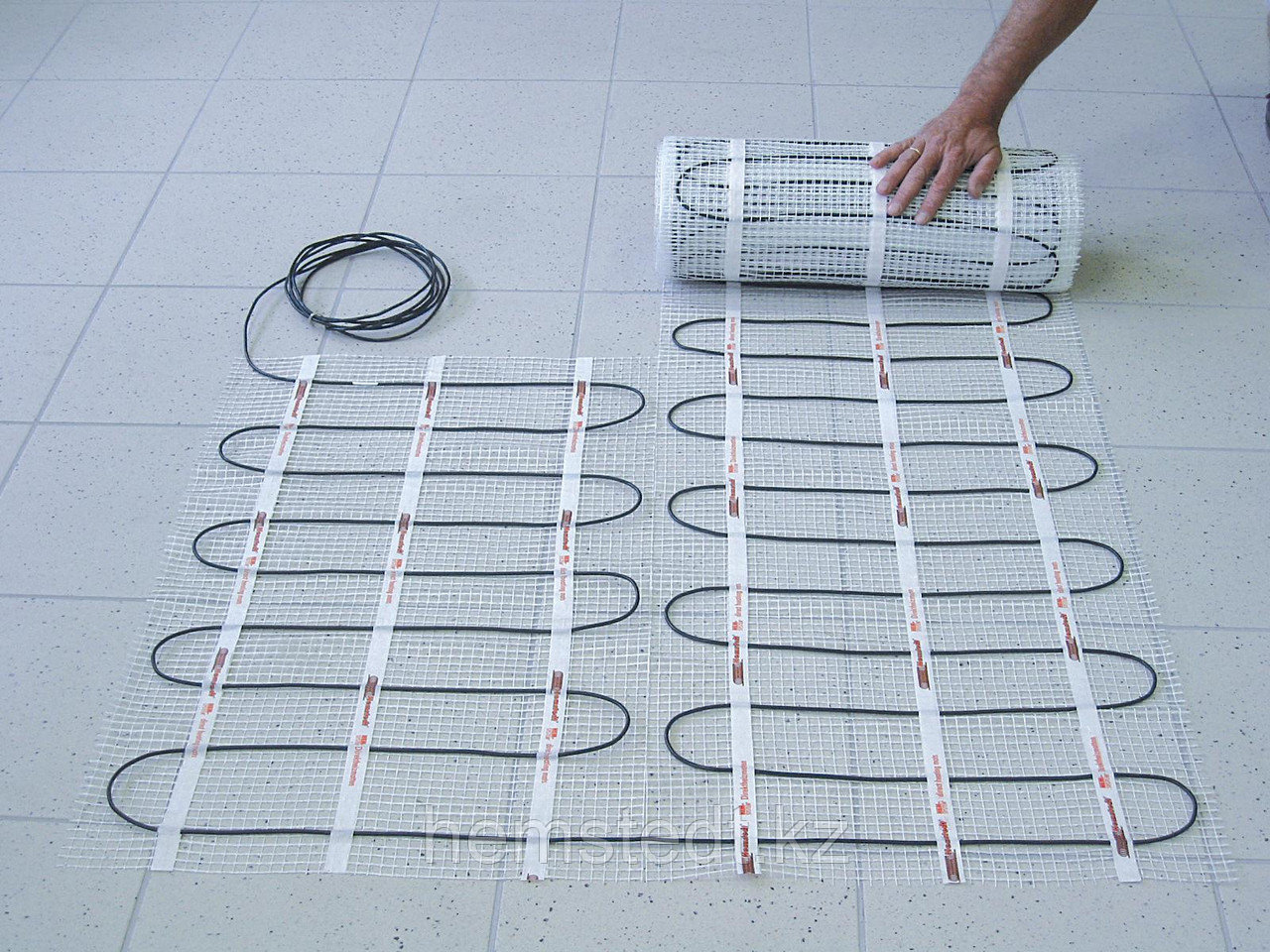

• электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
• инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол.

Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

• Правильно подготовить основание.
• Выбрать место для установки терморегулятора.
• Уложить слой теплоизоляционного материала.
• Уложить маты или греющий кабель.
• Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 – Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 – Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 – Монтаж матов или кабеля

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

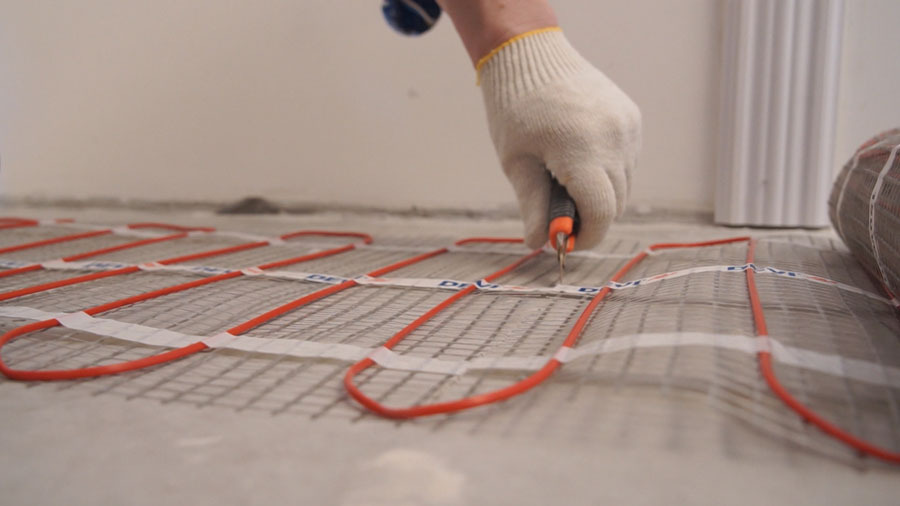

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем – наличие уже вмонтированного термодатчика.

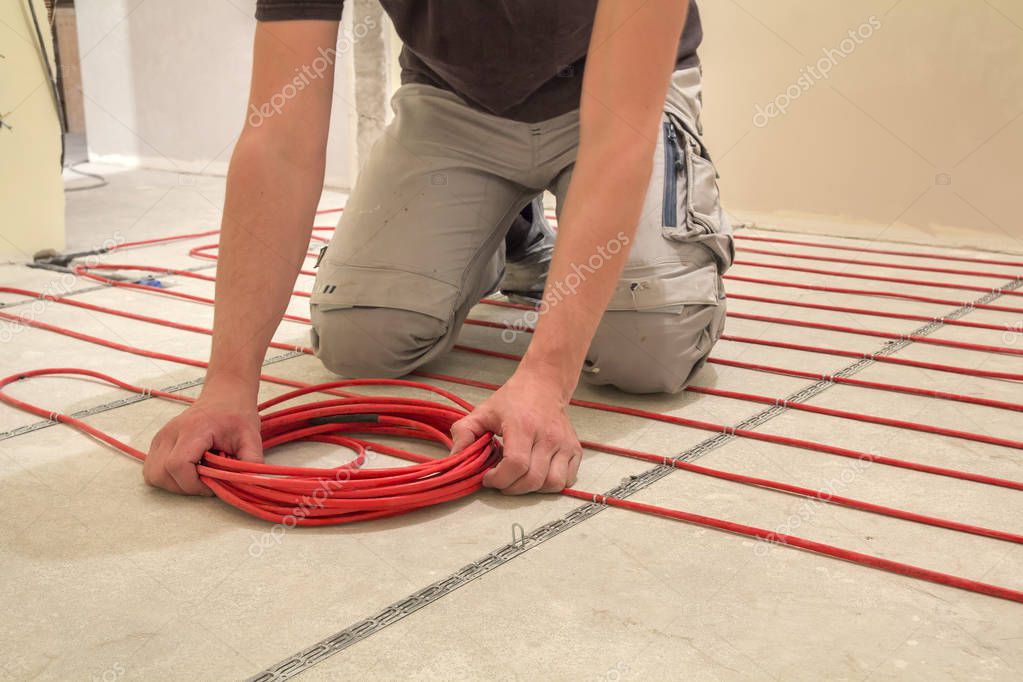

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 – Термодатчик и терморегулятор

Важный момент при монтаже теплого пола – правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

Электрический теплый пол своими руками: устройство, монтажный инструктаж

В городских многоэтажных домах проблема холодного пола не столь очевидна, тогда как владельцы коттеджа могут столкнуться с тем, что зимой полы основательно промерзают. В этом случае ни тапочки, ни ковры уже не помогают. Как вернуть дому былые уют и тепло? Казалось бы, задача имеет очевидное решение: нужно обустроить теплый пол.

Следует выбрать для этой цели именно электрическое оборудование, которое не нуждается в трудоёмком подключении к системе водоснабжения. Но покупка обогревающего устройства часто откладывается только из-за кажущейся сложности его монтажа. Постараемся вникнуть в детали этого процесса и убедиться, что смонтировать электрический теплый пол своими руками сможет и непрофесс

Содержание статьи:

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола.

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Виды и особенности теплых полов

Экранирующий слой, как правило, составляет до 5 миллиметров в толщину. Состоит он их вспененного полимера, нанесенного на поверхность фольги. Такой тонкий экран может быть заменен слоем пенополистирола толщиной 2-3 см, который закрывается всё той же фольгой. Облицовку составляет любой материал, который выбирается в качестве покрытия. Это может быть, например, кафельная плитка, линолеум или ламинат.

Впрочем, ни экран, ни облицовка не являются определяющим фактором для классификации вида конструкции этого обогревательного устройства. Гораздо важнее сам нагревательный элемент.

Экран с фольгой не позволяет теплу распространяется вглубь перекрытия, нагреваться должна именно облицовка, тогда пол будет по-настоящему функционален

Он может быть:

• кабельным;
• панельным;
• пленочным.

Рассмотрим подробнее каждый из видов.

Кабельный вариант нагревателя

Кабельные жилы – это сочетание проводников двух типов: силовых жил, по которым подводится электричество, и нагревательного кабеля. Соединение проводников осуществляется с помощью особых муфт.

Нагревательные кабели бывают 2-х видов:

• саморегулирующиеся;
• резистивные.

В саморегулирующихся кабелях оба провода, входящие в их состав, являются проводниками электричества. Между проводами находится полимерная матрица, которую они нагревают, когда накаляются. В результате электроэнергия превращается в тепловую. Происходит нагрев бетонной стяжки, находящейся поверх нагревательного элемента, а затем и облицовки. Элементы саморегулирующегося кабеля заключены в надежную изолирующую оболочку.

В резистивных кабелях полимерный элемент отсутствует. Проводники тока сами выделяют тепло.

Конструктивно эти кабели можно разделить на:

• одножильные;
• двужильные.

В составе одножильного кабеля имеется единственный проводник, который и нагревается, отдавая тепло полу. В двужильном варианте присутствует второй проводник, который сам не нагревается, но ток проводит. При этом ток в проводниках течет в разных направлениях. Это позволяет гасить возникающие электромагнитные поля, что увеличивает безопасность эксплуатации такой конструкции.

Резистивные кабели надежно изолированы и упакованы в металлическую оплетку, которую нужно подключать к заземлению. В процессе монтажа необходимо заранее рассчитать потребность в двужильном кабеле, потому что резать его нельзя.

Несмотря на схожесть кабельных и панельных полов, они существенно различаются сложностью монтажа. Основа конструкции в панельном варианте изначально смонтирована, в кабельном её приходится делать вручную

Кабельная система обогрева наиболее сложна в монтаже. Тут будет и тщательная укладка кабеля с определенным шагом, и заливка бетонной стяжки. Наличие толстого слоя стяжки, примерно пять сантиметров, уменьшает высоту помещения, что особенно нежелательно для городских квартир в многоэтажных домах.

Под мебелью и сантехникой размещение кабельной системы не осуществляется. Зато в случаях сложных периметров помещения альтернативы ей нет.

Панельная разновидность устройства

Основой панельной разновидности нагревателя является всё тот же кабель. Просто он заранее распределен и закреплен на основании, в качестве которого выступает сетка – армирующий каркас.

Этот вариант устройства обойдется дороже при покупке, но окажется экономичнее, если принять во внимание простоту его монтажа: маты нужно просто разложить и зафиксировать. При покупке панельного устройства заранее известна площадь укладки и значение мощности.

Именно панельные полы чаще всего используют, если в качестве облицовки используется керамическая плитка. Аккуратные и плоские панели легко прячутся в клеевой состав для плитки

Панели не слишком толсты, поэтому идеально подходят для установки под плитку. В этом случае даже стяжка не нужна, достаточно клеевого раствора, которым крепят плитку. Для других покрытий необходимость в стяжке сохраняется, но её толщина не превысит 3 см. Под мебелью и сантехникой прокладывать панели нельзя.

Пленочная (инфракрасная) конструкция

Пленочный или инфракрасный нагреватель имеет принципиально иную конструкцию. В его состав входит ряд пластин, которые нанесены на полимерную основу. Пластину замыкаются на токопроводящие шины, по которым и поступает электроэнергия. При этом пластины превращают эту энергию в электромагнитные волны, имеющие частоту инфракрасного спектра. Это и есть тепловое излучение.

Пленочный или инфракрасный пол продаётся в виде рулона. Чтобы распределить его по поверхности комнаты, которую нужно обогреть, следует просто отрезать нужные куски от рулона и застилать ими пол

Этот нагреватель представляет собой тонкий, примерно 0,5 мм, рулон, имеющий определенную ширину. От него просто отрезается полоса необходимой длины, которая помещается под облицовку. При этом высота помещения практически не изменяется. Кроме того, при эксплуатации такого пола происходит существенная экономия электроэнергии.

Монтаж данного нагревателя очень прост: полосу нужной длины укладывают на основание и накрывают облицовкой. При устройстве такого электрического теплого пола расстановка мебели значения не имеет.

Делаем предварительные расчеты

Перед покупкой кабеля необходимо определиться с мощностью нагревательной системы на 1м2.

Рекомендуемые параметры таковы:

• спальня – 100-150 Вт/м2;
• кухня, прихожая, коридор -150 Вт/м2;
• ванная комната, туалет -180 Вт/ м2;
• лоджия или балкон – 200 Вт/ м2.

Расчет мощности кабеля производится исходя из площади помещений за вычетом той, которая занята постоянно находящейся на ней мебели (кроватью, диваном, шкафами, холодильником, ванной, душевой кабиной и т. д.). Нужно помнить, что электропроводка в жилом помещении рассчитана на 2-4КВт. Рекомендовано делать для теплого пола отдельную линию проводки.

Перед покупкой кабеля необходимо сделать некоторые предварительные расчеты. Когда кабель прикреплен к основе, шаг между его витками и площадь заданы заранее

Если оставшаяся площадь спальни составляет 5,5 м2 , то, с учетом потребности в 100 Вт/м2, мощность кабеля должна составить 100х5,5=550 Вт. Значит нам нужен кабель длиной 24м мощностью в 550 Вт. Шаг укладки кабеля вычисляется как площадь обогрева х100 / длину кабеля, то есть для нашего примера 5,5х100/24= 23см.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

• подготовка основы пола;
• составление плана обогреваемой комнаты;
• монтаж нагревательного контура;
• монтаж точки подключения;
• заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Нюансы монтажа панельного пола

Общие принципы монтажа панельного пола (кабельных матов) незначительно отличаются от только что рассмотренного процесса. Подготовленные маты с уже закрепленным на них кабелем тоньше, легче в процессе монтажа. Их можно прикрепить к основанию с помощью двустороннего скотча, а между собой соединить монтажным скотчем.

Увидеть сам процесс подробно можно на видео:

Устройство инфракрасного теплого пола

Поскольку инфракрасный (пленочный) нагреватель укладывают непосредственно под бетонное покрытие без стадии бетонной заливки, остановимся на некоторых нюансах его монтажа подробнее. Пленка может быть уложена только на идеально ровную поверхность, поэтому на плиту перекрытия нужно нанести стяжку с применением самовыравнивающегося состава.

Пенофол создаёт хороший экранирующий слой. На него полосы пленки можно уложить встык, приклеив их к основанию двусторонним скотчем, а между собой – монтажным.

Даже на этой схеме видно, насколько аккуратно и изящно выглядит монтаж инфракрасного пола, который по-другому называют пленочным

Перед укладкой рулон нагревательного элемента нужно нарезать на мерные полосы, длина которых составляет расстояние от стены с терморегулятором до противоположной стены. Полосы укладывают параллельно друг другу. От стены до ближайшей полосы должно быть расстояние в 10 см, а от стен до торцевой части полосы – 5-10 см.

Между собой полосы должны находиться с промежутком в 1 см. Этот зазор необходим и при укладке кабеля для температурного датчика, который помещают под пленку.

Процесс подключения теплого пола к терморегулятору подробно показан на видео, которое мы
и предлагаем вам посмотреть.

Если на теплый пол предполагается укладывать ламинат, нагревательные элементы лучше защитить слоем полиэтиленовой пленки. Если же будет использован линолеум, гидроизолятор можно не применять.

Технология монтажа электрического теплого пола своими руками, фото и видео

В настоящее время для устройства теплого пола все чаще стали применять электричество. В этом случае находит применение специальный электрический кабель, с помощью которого и происходит нагревание пола. Сайт самостоятельный ремонт квартиры, подготовил хорошую инструкцию по устройству, выбору и установке подогрева пола своими руками с фото материалами. Итак, приступим.

Устройство электрического теплого пола



Вариант теплого пола, в котором применяется электрический кабель, в отличие от водяной системы обогрева, доступен как владельцам частных домов, так и жителям городских многоэтажек. При устройстве электрического подогрева пола не требуется никакого монтажа труб и их подключения к системе теплоснабжения, вся работа заключается в прокладке тонкого электрического кабеля, и подсоединении его к электрической сети.

Системой такого пола гораздо легче управлять, так как имеется достаточно много разнообразных электронных устройств, которые позаботятся о том, чтобы температура находилась все время на заданном уровне. Такие теплые полы можно использовать в разнообразных помещениях, включая загородные дома, дачи. К примеру, используя такую систему, можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер включения так, чтобы к моменту выезда из гаража помещение было прогрето, для уверенного запуска двигателя.

По своему устройству электрический теплый пол во многом похож на систему подогрева, в которой теплоносителем служит вода. Способы укладки также практически не отличаются от монтажа водяного теплого пола, вся разница состоит лишь в том, что в этом случае нагревательным элементом является кабель.

Как выбрать электрический теплый пол. Типы кабелей

По принципу работы нагревательные кабеля делятся на два типа:

1. Саморегулирующиеся.
2. Резистивные.

Вся система электрического теплого пола состоит из силовых проводов, которые прокладываются для подключения системы (в основном они прокладываются в стене), и собственно кабели, при помощи которых производится обогрев пола. Для уменьшения сопротивление соединение силовых и обогревательных кабелей производится при помощи специальных муфт, как показано на фото ниже.

Резистивный кабель

Основным нагревательным элементом резистивного кабеля является  жила имеющая повышенное сопротивление, проходя по которой электрический ток преобразовывается в тепловую энергию. Во избежании поражения людей электрическим током, нагревательная жила покрывается слоем изоляции, сверху которой накладывается оплетка из металла. Эта оплетка служит заземлением и является экранирующей защитой от электромагнитных полей, которые возникают в результате работы. Все эти слои покрываются наружной изоляцией. Резистивные кабели могут иметь как одну, так и две жилы.

Одножильный кабель

Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола, для чего следует предусмотреть подключение  обеих концов кабеля к системе энергоснабжения, то есть  кабель располагается на полу в виде петли. Такая система наряду с ее простотой имеет один существенный минус, в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, нор результат не всегда является удовлетворительным.

Двужильный кабель

В двужильном кабеле имеется еще и токопроводящая жила, которая располагается между двух нагревательных проводов. Учитывая то, что электрический ток проходит  в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга. При монтаже резистивных кабелей следует тщательно заделывать их в стяжку, чтобы не произошло перегревания, и кабель не вышел со строя.

Саморегулирующиеся кабели

Такие кабели избавлены от недостатков, которые есть в резистивных кабелях, так как здесь нагревательным элементом служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла.  В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели имеют стоимость в несколько раз большую от обычных нагревательных кабелей, но гарантируют длительный срок службы.

Пленочный инфракрасный теплый пол  это отличный вариант когда нет возможности сделать стяжку его можно уложить под ламинат или ковролин. Преимущества очевидны, узнать подробно о пленочном поле.

• __TITLE__

  __DESCRIPTION__

Правила расчета теплого пола электрического

При покупке кабеля нужно сначала определить мощность всей нагревательной системы, в расчете на 1м². Специалисты советуют придерживаться следующих параметров выбора:

• спальная комната – 100-150 Вт/м²;
• прихожая,  коридор, кухня – 150 Вт/м²;
• туалет, ванная – 180 Вт/м²;
• балкон, лоджия – 200Вт/м².

Пользуясь этими данными можно легко определить удельную мощность системы подогрева пола. При расчете следует исключить площадь, которая занята постоянно стоящими предметами (шкафы, диваны, ванна, холодильник и т.д.). Все эти предметы мешают нормальной циркуляции воздуха, а это послужит причиной лишнего расхода электроэнергии, а также в этих местах возможен перегрев кабелей и выход их из строя.

Следует также иметь в виду, что электропроводка в жилых помещениях рассчитана максимум на 2 – 4 КВт, поэтому рассчитывая мощность подогрева нужно учитывать этот момент. Как вариант выводить отдельно.

Расчет мощности кабеля рассчитывается по следующей схеме. Если взять к примеру площадь спальной комнаты 5 м², при этом мощность должна быть 100 Вт/м². Получаем 100х5=500 Вт. В магазине необходимо подобрать кабель, имеющий соответствующую мощность. Ближе всего, допустим, окажется кабель длиной 24 м, имеющий мощность 550Вт. Теперь нужно вычислить шаг укладки кабеля − 5х100/24=21 см (S обогрева х100 / длину кабеля) Поможет в этом наш онлайн калькулятор расчета мощности электрического тёплого пола.

 Технология установки

Перед тем как монтировать электрический теплый пол, нужно определить место, где предстоит устанавливать термостат. Для этого в стене нужно выдолбить отверстие, в которое будет установлена монтажная коробка. Обычно это производится на высоте 50 – 100 см. После этой процедуры необходимо к месту установки коробки подвести электропитание и заземление. От места установки делаем в стене канавку, по которой будут идти силовые провода к месту соединения с нагревательным кабелем.

Один из вариантов технологии установки в комнате, в данном примере ванной

После всех этих работ приступают к укладке кабеля, предварительно сделав слой теплоизоляции толщиной около 2 см. Кабель укладывается на выровненную поверхность. При монтаже кабеля следует следить за тем, чтобы ряды кабеля не соприкасались между собой. Кабель укладывается по схеме, полученной при расчете. Можно производить укладку как параллельными линиями, так и по спирали, т.к. большой разницы в этом нет. Укладка производится на монтажную ленту, которая укладывается с шагом около 50 см. Следует  провести силовые провода к термостату, соединительная муфта должна обязательно находиться в бетонной стяжке. После укладки нагревательного кабеля устанавливается датчик температуры, он должен обязательно монтироваться в пластиковой трубке. Перед окончательной заливкой пола следует проверить тестером качество кабеля, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.

Для контроля за температурой следует отдавать преимущество программируемым термостатам, что позволит использовать подогрев в то время, когда хозяева присутствуют в помещении.

Теперь, когда все установлено на свои места, можно начинать заливать стяжкой. Если поверхность пола твердая, толщина слоя стяжки должна быть более 3 см, а если вы укладываете теплоизоляционный слой, то более 5 см.

К подключению нагревательного кабеля можно приступать когда затвердеет стяжка. Винтовые зажимы есть на тыловой стороне термостата, к ним нужно подсоединять провода датчики, которые определяют температуру пола, а также провода питания от нагревательного кабеля и электропроводку, которая питает всю систему. Важно правильно подключить к электрическому щитку. Если вы не уверены, что сможете правильно соединить электрический теплый пол, то советуем посмотреть видео советы специалистов.

• Серкеты монтажа тенлого пола

• Ошибки монтажа теплого пола

• Монтаж под плитку

Монтаж электрического теплого пола на этом заканчивается. Для анализа и окончательного выбора системы посмотрите, как сделать водяной теплый пол своими руками, технология монтажа немного отличается. Возможно, вы захотите проложить именно водяной пол проложить. Если остались какие-либо вопросы, то смело задавайте их в комментариях.

Подборка видео по выбору и монтажу электрического теплого пола

Видео:

Видео:

Видео:

Видео:

Электрический тёплый пол своими руками: устройство, схема, технология укладки

Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени. Необязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.

В представленной нами статье подробно описаны все виды электрических систем напольного обогрева, приведены их характеристики и плюсы с минусами. Для самостоятельных домашних мастеров мы привели пошаговые руководства по укладке. С учетом наших советов вы сможете соорудить и подключить электрический  пол собственными руками.

Содержание статьи:

Электрические полы и их разновидности

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Галерея изображений

Фото из

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Электрическая система напольного обогрева

Подготовленная у установке система

Укладка электрополов в квартирах и офисах

Устройство электрической системы под плиткой

Укладка ламината над инфракрасным полом

Сооружение кабельного обогрева

Электрические маты в организации теплых полов

Пленочный инфракрасный обогрев

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.

Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

С аргументами и критериями выбора оптимального лично для вас варианта устройства теплого пола ознакомит , с которой мы рекомендуем ознакомиться.

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия

Особенности работы и устройства

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.

Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Галерея изображений

Фото из

Этап 1: Уборка основания перед устройством системы

Этап 2: Выравнивание основания под теплый пол

Этап 3: Укладка теплоизоляционной подложки

Этап 4: Сооружение армирующей сетки

Этап 5: Крепление электрического кабеля к арматурной сетке

Этап 6: Установка устройства управления на стену

Этап 7: Заливка стяжки поверх электросистемы

Этап 8: Укладка напольного покрытия

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.

Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.

Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает . Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений

Фото из

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Специфика пленочного пола

В устройстве системы теплого нет особых сложностей. Многие укладывают его самостоятельно. Подходит он под любые напольные покрытия. Система, работа которой основана на инфракрасном излучении, безопасна даже для ламината и других деревянных покрытий.

Известны 2 вида такой пленки для пола:

1. Сплошная. Выпускается в виде тонкой двухслойной полиуретановой пленки с непрерывным карбоновым напылением внутри.
2. Полосатая. Включающая те же 2 слоя пленки из лавсана, полиэтера или полиуретана с расположенными между ними карбоновыми или ультратонкими алюминиевыми полосами.

Тепловые элементы в этих системах имеют параллельное и последовательное соединения. По краям у них расположены биметаллические токоведущие шины из уложенных друг на друга серебряных и медных полос. Пленочный ИК пол не делают ни с заливкой стяжки, ни в слой клея. Подходит только «сухая» укладка.

Теплый инфракрасный пол имеет ряд преимуществ.

К ним относится:

• несложный и быстрый монтаж;
• небольшая толщина пленки (0,3 см) что не уменьшает существенно высоту помещения;
• возможность исключения такого рабочего момента, как заливка стяжки;
• отсутствие влияния на влажность в помещении;
• антиаллергический эффект;
• сравнительно низкое потребление электроэнергии — на 20% меньше, чем другие типы электрических тепловых систем;
• ионизация воздуха;
• легкий демонтаж в случае необходимости;
• высокая надежность.

Стандартный набор материалов включает термопленку, скрученную в рулон, зажимы контактные, изоляцию и электропроводку. К этому комплекту необходимо добавить терморегулятор, оснащенный датчиком температуры, а также полиэтиленовую пленку, скотч, фольгированный материал. Прежде чем приобретать все это, нужно рассчитать необходимый метраж пленки.

Под домашней техникой и мебелью пол утеплять не следует — это неоправданные затраты и чрезмерная нагрузка на систему. Расстилают пленку полностью по всей плоскости только в случае, когда хозяева привыкли часто менять обстановку

Проще всего сделать эскиз помещения на миллиметровой бумаге. Дальше, следует отметить места, где будут размещены датчики и точки соединения. Выделить ту часть помещения, на которой планируется укладка теплого инфракрасного пола, затем рассчитать, сколько нагревательных элементов потребуется.

Сравнить специфику устройства поможет информация, изложенная в рекомендуемой нами статье.

Процесс укладки инфракрасной системы

Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.

Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.

Галерея изображений

Фото из

Инфракрасная пленка легко раскраивается обычными ножницами. Но важно помнить, что резать можно только по прозрачной полосе, не пересекая элементов с карбоновым напылением

Чтобы защитить свободный срез токоведущей шины, расположенной с не подключаемой стороны, ее заклеивают битумным скотчем

«Нерабочий» срез инфракрасного полотнища, к которому не будет подключаться проводка, после крепления изоляции к шинам заклеиваем обычным скотчем

Под соединительные клеммы выбирают углубления. В идеале это лучше сделать в теплоизоляционной подложке, но в примере их сформировали в выравнивающей стяжке

Перед укладкой инфракрасных полос основание застилают гидроизоляцией. Если у изоляционного материала есть фольгированная прослойка, то она будет к тому же работать в качестве рефлектора

По уложенной гидроизоляции производится сборка напольного нагревателя. Соединительные клеммы располагают в выбранных ранее углублениях

Собранный пол подключают к расположенному на стене терморегулятору. К нему же подводят термодатчики и проверяют работоспособность системы

Убедившись в нормальной работе пленочного пола и устранив недочеты, если они имелись, его застилают гидроизоляцией и укладывают финишное покрытие

Этап 1: Раскрой карбоновых полос для укладки

Этап 2: Изоляция токоведущей шины

Этап 4: Заклеивание скотчем края инфракрасной полосы

Этап 4: Формирование углублений для клемм

Этап 5: Укладка фольгированной гидроизоляции

Этап 6: Сборка электрического пленочного пола

Этап 7: Проверка ИК пленочного пола на работоспособность

Этап 8: Укладка напольного покрытия поверх системы

Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.

Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.

Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.

Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15.

Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции. Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые.

Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.

Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.

Возможно использование как отражающей теплоизоляции, так и не отражающей в виде пробкового полотна. Регламентируется только толщина слоя — от 3 до 5 мм. Скрепляют полосы теплоизоляционного материала монтажным скотчем

Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.

Несколько полезных советов

Прежде чем завершить работу укладкой финишного покрытия систему тестируют. Если термопленка соответствует всем требованиям, нигде не будет наблюдаться искрение и перегрев участков. Если все же какие-то дефекты обнаружены, пол накрывают еще одним слоем пленки из полиэтилена толщиной минимум 80 мкм. Ее укладывают внахлест с заходом около 20 см.

Существует ряд дополнительных рекомендаций от профессионалов по поводу монтажа:

1. Пленочную теплую систему нужно устанавливать при умеренной влажности (максимум 60%) и плюсовой температуре.
2. Пленку в свернутом виде в сеть подключать нельзя.
3. Перед подключением пленочного пола необходима проверка изоляции контактов в местах, где происходил раскрой полотна.
4. В случае повреждения термопленки в месте, где находится графитовое напыление, накладывают двухстороннюю изоляцию.
5. Если произошло затопление пола, его немедленно отключают от электросети и оставляют на просушку в естественных условиях.
6. Ходить по готовому полу в обуви нельзя.

Нельзя замуровывать термодатчик. Нужно оставить возможность для его контроля и замены. Также не следует размещать на теплом полу ковры и другие плотные натуральные покрытия. Для обеспечения вентиляции и исключения возможности деформации финишного покрытия вследствие температурных изменений, между стеной и покрытием рекомендуют оставлять незначительный зазор.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Галерея изображений

Фото из

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы

Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы

Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола

Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку

Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие

Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем

По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе

После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия

Этап 1: Укладка стержневого пола на подложку

Этап 2: Фиксация карбоновой системы скотчем

Этап 3: Формирование соединений пола с проводкой

Этап 4: Подготовка термодатчика стержневого пола

Этап 5: Вырезка отверстий в теплоизоляционной подложке

Шаг 6: Фиксация положения датчика

Этап 7: Проверка работоспособности собранной системы

Этап 8: Заливка стяжки поверх карбонового стержневого пола

Процесс состоит из 8 последовательных шагов:

• подготовки основы;
• укладки теплоотражателя;
• монтажа стержней;
• соединения между собой полос;
• подсоединения силового кабеля;
• подключения конструкции к терморегулятору;
• подключения термодатчика;
• заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов.

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано , посвященной этому вопросу.

Выводы и полезное видео по теме

Видео #1. Все об укладке стержневого пола вы узнаете из этой видео-инструкции:

Видео #2. Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:

Видео #3. Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:

Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.

А какой тип напольного обогрева вы предпочли для обустройства собственной дачи/квартиры? Возможны, у вас есть желание поделиться тонкостями монтажа, известными только вам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Схема монтажа теплого пола своими руками.

Для достижения комфортного и эффективного обогрева внутри дома или квартиры все чаще используют современные системы электрического обогрева «теплый пол». Особенно это актуально для квартир, где на практике сложно осуществить монтаж системы водяного теплого пола своими руками. Правильно смонтированная система может заменить стандартное отопление, за счет эффективности отопления, отсутствия холодных зон, снижение затрат на отопление (в случае основной системы), надежность, комфорт.

Монтаж системы теплых полов отличается в зависимости от вида покрытия и самой системы, и не стоит к нему относиться с пренебрежением. Необходимо знать и учитывать многие факторы, особенно если у Вас нет опыта в этом деле. Если своими руками монтаж системы теплого пола произвести трудоемко, доверьте проектирование и установку профессионалам. Это позволит сократить время на установку, исключить ошибки и гарантирует безопасность всей системы.

Пошаговый монтаж электрического теплого пола

1 шаг — проектирование. На этом этапе рассчитайте площадь обогреваемой поверхности, вычтите из общей площади квадратуру той поверхности, на которой будет стационарно располагаться мебель, а так же отступ от стен (порядка 20 см).

Перед монтажом самого кабеля необходимо заранее выбрать место для терморегулятора, к которому подключают греющий кабель с датчиком температуры (фото 1).

На фото 1: схема монтажа электрического пола с раскладкой кабеля и местом установки регулятора

2 шаг — выбор напольного покрытия, от него зависит подбор мощности и типа теплого пола. Если Вы планируете установить теплый пол на уже существующую поверхность без стяжки и закрыть ее ламинатом или линолеумом, то следует выбрать систему на основе термопленки. Под плитку электрический теплый пол устанавливается на базе резистивного кабеля. Электрический теплый пол выпускается в виде нагревательных матов и отрезного кабеля для монтажа в стяжку.

Читайте подробнее об особенностях монтажа кабеля в стяжку.

Читайте подробнее об особенностях монтажа теплых матов.

3 шаг — подготовка поверхности. Она должна быть без резких перепадов, ям, бугров, для снижения вероятности повреждения теплого кабеля. При необходимости выровняйте пол.

Для эффективного обогрева и снижения энергозатрат используют теплоизоляционные маты и демпферные ленты, они не позволяют теплу уходить в пол и стены. Для монтажа системы во влажных помещения поверх системы устанавливается дополнительный гидроизоляционный слой, как защита от электрозамыканий (фото 2).

На фото 2: технология монтажа теплого пола на изолирующий слой

*4 шаг — монтаж греющего кабеля производится на металлическую сетку или на монтажную ленту, с заранее просчитанным шагом. Если используете одножильный резистивный кабель, то оба его конца должны располагаться в одном месте для подключения к термостату. После окончания монтажа греющего кабеля и его проверки следует установить термодатчик. Для его установки используют гофрированную трубку, это упрощает демонтаж датчика при его возможной поломке. Правильно устанавливать датчик между нитями греющего кабеля, не менее 50 см длинной.

5 шаг — проверка. После всех приготовлений и раскладки кабеля, монтажа датчика и термостата, проверьте систему на предмет краткосрочной работы включением в сеть. После проверки следует приступить к заливке системы стяжкой или укладке напольного покрытия.

*6 шаг — финишное покрытие. При монтаже кабеля в стяжку минимальная толщина бетонного слоя должна быть не менее 3-5 см. Нагревательные маты, как правило, устанавливаются в плиточный клей без заливки бетоном. Следуйте инструкции от производителя конкретного изделия, чтобы правильно реализовать этот шаг.

*Внимание! 4-й и 6-й шаг при установке инфракрасной пленки отличается, об особенностях монтажа пленочного пола читайте здесь.

Рекомендуем электрический теплый пол:

Монтаж теплого электрического пола (инструкция по установке)

Обогрев жилья при помощи системы теплых электрических полов становится не только популярным, но и экономически выгодным.

Технологию монтажа электрического теплого пола можно произвести своими руками. Эффективный способ обогрева помещения и надежность конструкции давно стали причиной предпочтения этого вида отопления традиционному центральному.

Единственное, что нужно знать потребителю, прежде чем установить у себя напольное отопление, так это то, в чем состоит технология укладки теплого электрического пола в зависимости от его вида.

Монтаж теплого пола (электрического): подготовительные работы

Любые строительные работы начинаются с подготовки объекта или какой-либо его части. Монтаж теплого пола электрического не исключение.
Как установить электрический теплый пол правильно?

Есть список простых последовательных действий, установки электрического теплого пола своими руками в помещении:

1. Сначала очищается и выравнивается черновая основа. Любое финишное покрытие «предпочитает» лежать на идеально ровной поверхности, поэтому либо при незначительных повреждениях основы они устраняются, либо делается новая стяжка.

   Отклонение всего в 3 мм – это большой минус для всего «пирога» теплого пола, так как эта погрешность будет только увеличиваться с каждым новым слоем.

   Так как мокрая стяжка сохнет почти месяц, то мастера рекомендуют использовать ее полусухой вариант, в основе которого уже готовые смеси из песка, цемента и пластификаторов, которые нужно смешать с водой в количестве, указанном производителем. После нее укладка электрического теплого пола может проводиться уже через сутки.

2. На готовое черновое покрытие кладется гидроизоляция для защиты от возможного конденсата. Следующий этап – это теплоизоляция. Этот слой играет огромную роль в эффективной работе всей системы, поэтому его нельзя игнорировать.
3. Если теплоизоляционный материал не оснащен фольгированной стороной, то отражатель придется покупать отдельно. Это связано с необходимостью направлять тепло, образуемое обогревателем в сторону потолка. Если этого не сделать, то оно уйдет в пол.
4. Место терморегулятора должно быть определено заранее и находится в непосредственной близости, как от источника электроэнергии, так и заземляющего контура.

   Термостаты входят далеко не в каждый комплект теплых электрических полов, но приобретая систему какой-либо марки, этот элемент рекомендуется брать от того же производителя. Это гарантия того, что ничего не нужно будет подгонять и проверять на совместимость.

5. На месте будущей установки терморегулятора следует заранее проделать в стене штробы, куда будет укладываться кабель системы теплого пола.

Такие подготовительные действия должны предшествовать укладке любого из электрических теплых полов.

На сегодняшний день самыми популярными являются:

• кабельный теплый пол;
• нагревательные маты;
• инфракрасная пленка.

У каждого из них есть свои плюсы и минусы, так что при выборе одного из них в качестве основного обогрева, стоит основательно изучить технические характеристики всех видов электрических полов.

Укладка кабельного пола

Эта система напольного обогрева является самой дешевой, но и более трудоемкой при монтаже. В ее основе лежит кабель, который укладывается на подготовленную поверхность, закрепляется на ней, подключается к источнику питания, заливается раствором и покрывается финишным покрытием.

Вся сложность укладки в том, что нужно не только заранее рассчитать количество кабеля, но и его мощность, и шаг между витками. Чтобы эффективно работал электрический кабельный теплый пол, монтаж должен проводиться по выбранной заранее схеме.

В зависимости от площади комнаты и ее расположения обогревательная система укладывается в виде:

• зигзага;
• улитки;
• петель.

Первоначально применялся одножильный кабель, но так как электромагнитное излучение, которое вырабатывалось при его работе подходило далеко не всем, то с появлением двужильного аналога эта проблема исчезла. Он стоит несколько дороже, зато полностью безопасен.

Как класть электрический теплый пол? Прежде чем класть кабель на подготовленный пол, нужно расстелить и закрепить саморезами на расстоянии 50 см специальные монтажные ленты. В них предусмотрены фиксаторы, которые будут удерживать шнур в нужном положении.

Шаг укладки электрического теплого пола должен быть одинаковым на всей полезной площади, а начинается монтаж от терморегулятора.

Как правильно уложить электрический теплый пол (кабельный)?

Инструкция по монтажу электрического теплого пола (кабельного):

1. Закрепить кабель на монтажной ленте не менее чем в 5 см от стен и предполагаемой мебели и в 10 см от нагревательных приборов, например камина.
2. Каждый виток кабеля следует тщательно зажать, избегая изломов при его поворотах.
3. Датчик температуры пола нужно расположить внутри заранее подготовленной гофрированной трубы с учетом, что их окончания должны совпадать. Чтобы раствор не попал на датчик, нужно отверстие трубки плотно закрыть.
4. После того, как один конец трубки будет уложен в подготовленную канавку в стене, а второй с датчиком закреплен между витками кабеля, можно проверить сопротивление системы.
5. Как соединить теплый пол электрический? Штробу с гофрой нужно замазать раствором, закрепить после этого терморегулятор и подключить его. Если все подсоединено правильно, то его индикатор загорится зеленым светом.
6. Следующий этап – это заливка всей системы кабельного пола стяжкой, а после ее полного высыхания – укладка напольного покрытия.

Так производится укладка и подключение теплого кабельного пола.

Укладывание нагревательных матов

Как смонтировать электрический теплый пол? Благодаря появлению этой системы монтаж теплого электрического пола значительно упростился, так как производители выпускают нагревательные маты с различным шагом кабеля и разной мощностью. Достаточно рассчитать, какие параметры необходимы для обогрева помещения, и купить уже готовую систему.

В основе матов лежит сетка из полимеров, на которой закреплен тонкий провод. Материал продается в рулонах, легко укладывается и подсоединяется.

Подобное устройство электрического теплого пола на бетонном основании не нуждается в дополнительной защите, как обычный кабель.

Как класть плитку на теплый электрический пол? Достаточно нанести слой кафельного клея и сразу приступать к укладке плитки.

Установка термостата для нагревательных матов проводится по такой же системе, как для кабельных полов.

При монтаже теплых электрических полов маты запрещено включать до полного высыхания плиточного клея. Как показывает практика, это отличный теплый пол электрический под плитку. Монтаж системы не требует стяжки, достаточно равномерно покрыть ее клеем, что сохраняет высоту комнаты, чего нет при укладке кабеля традиционным путем.

Монтировка инфракрасной пленки

Хотя эта система напольного обогрева является одной из последних разработок и стоимость ее еще «заоблачная», многие потребители предпочитают цене качество. Монтаж теплых электрических пленочных полов настолько упрощен, а эффект и экономичность так заметны, что покупка вполне себя оправдывает.

Как укладывать электрический теплый пол?

Правила укладки теплого электрического пола:

1. Ее нельзя монтировать под мебель или бытовую технику, поэтому с обстановкой комнаты лучше определиться заранее.
2. Чтобы получить максимальный эффект от пленочного пола, он должен покрывать до 70% полезной площади.
3. Если финишным покрытием будет линолеум, то следует непосредственно на пленку положить листы фанеры.

В остальном монтаж инфракрасной пленки мало чем отличается от укладки нагревательных матов.

Эта обогревательная система универсальна и подходит под все напольные покрытия, она потребляет меньше электроэнергии, равномерно прогревая комнату на трех уровнях:

1. «Ноги».
2. «Голова».
3. «Потолок».

Любая напольная обогревательная система нуждается в датчиках и терморегуляторах, поэтому, если они не входят в комплект, их нужно подбирать отдельно.

Рекомендуем:

• Спиральновитые трубы из полиэтилена: производство, область использования, технические характеристики и конструктивные особенности
• Ремонт алюминиевых радиаторов: причины поломок, как устранить течь батареи отопления, чем заклеить устройство, как отремонтировать или заменить секцию
• Фурнитура для полипропиленовых труб: заглушки, муфты, тройники, компенсаторы и другие фитинги для труб из полипропилена
• Характеристика стальных батарей отопления: особенности технического производства панельных радиаторов, соотношение размера с мощностью, а также батареи из стали Корадо

Электрический теплый пол своими руками. Технология монтажа теплого пола

При условии, что в помещении прохладно, трудно говорить об уюте. Теплые электрические полы в квартире или частном доме дают возможность чувствовать себя комфортно в любой сезон года. Можно не думать о теплых носках или тапочках, не беспокоится о здоровье маленьких членов семьи, которые предпочитают играть на полу. Сделать электрический пол или «теплый пол» в жилище можно своими руками, без привлечения бригад специалистов, что поможет снизить материальные затраты. Электрический пол можно сделать во всех комнатах, можно только в некоторых, в зависимости от возможностей и предпочтений. Как правило, самыми актуальными для дополнительного обогрева являются ванная, веранда, детская комната и лоджия. Как сделать электрический пол самостоятельно, какой главный принцип работы такого пола рассмотрим подробнее.

Оглавление:

1. Преимущества электрического теплого пола
2. Разновидности теплого пола
3. Установка теплого пола
4. Устройство электрического теплого пола
5. Недостатки электрического теплого пола
6. Монтаж электрического теплого пола
7. Электрический теплый пол своими руками

Преимущества электрического теплого пола

Установка теплого пола служит для создания теплой атмосферы в своем жилище – как в прямом, так и переносном смысле. Отопительная система, установленная в квартире или доме, помогает поддерживать подходящую для проживания температуру. Но как известно, очень часто «дует с пола» и уже нет чувства комфорта. В таком случае, приходится задумываться об альтернативных источниках тепла, и электрический пол является одним из них. Среди преимуществ такого способа обогрева, можно выделить:

• равномерное распределение по всей обогреваемой площади;
• невысокая температура нагревательного элемента, не более тридцати градусов;
• автономность работы, независимость от жилищно– коммунальных хозяйств;
• возможность самостоятельно регулировать процесс работы установки и температурный режим;
• визуально не видимая конструкция, нет сложных и громоздких систем управления;
• легкая и доступная установка даже для неопытного мастера;
• возможность осуществлять ремонт;
• не требует особого ухода и контроля;
• высокий результат работы.

Разновидности теплого пола

Встречается несколько разновидностей теплого пола, отличаются они по виду нагревательной системы, способу сборки и стоимости.  Электрический пол делится на такие типы:

• пленочный инфракрасный пол;
• стержневой тип;
• кабельный тип.

Пленочный инфракрасный пол легок в монтировании и укладка такого варианта пола доступна даже непрофессионалу. Инфракрасная пленка укладывается на основание пола, не требует бетонной стяжки и закрепления на поверхности. Благодаря этому, строительные работы осуществляются за очень незначительный промежуток времени. Такой вариант допустимо использовать под различные варианты основного покрытия:

• доски;
• ламинат;
• паркет;
• линолеум.

Единственным исключением является плитка.

Преимуществом использования такого варианта отопления пола является:

• нагревание происходит очень быстро, равномерно, имеет высокую теплопроводность;
• позволяет экономить на электроэнергии, данный вариант обогрева потребляет электричества меньше, чем другие виды;
• установка такого пола производится за один день, можно переносить и укладывать на новом месте;
• тип соединения позволяет избежать потерь тепла при перегорании отдельного участка;
• инфракрасный вариант обогрева пола полностью безопасен, не бьет током.

Но наряду с достоинствами такого варианта, следует отметить недостатки:

• сложно подключать электричество;
• укладывать элементы необходимо только на идеально ровную поверхность, во избежание повреждения контактов.

В стержневом варианте карбоновые стержни являются элементом нагрева. Крепятся эти элементы к специальной сетке. Таким образов образуется поверхность, собранная в рулоны. Ширина рулонов предлагается от семидесяти сантиметров до полутора метров, а длина около двадцати пяти метров. Тип соединения элементов – параллельный, что позволяет обеспечить качественное функционирование даже при поломке какого — либо из элементов. Укладывается материал на бетонную стяжку и допускается использованием с любым вариантом покрытия пола: ламинат, линолеум, плитка, доски.

Среди достоинств использования этого варианта можно выделить такие:

• отсутствие электромагнитного излучения;
• универсальность применения со всеми видами покрытий пола;
• параллельное соединение дает возможность применять и отрезать материал на любом участке;
• интеллектуальная подача тепла – достигается равномерное прогревание площади, с повышением градусов на более холодных отрезках, и с понижением на более теплых.

Среди недостатков данного варианта подогрева выделяются такие:

• необходимость укладки материала в слой бетона или клея;
• невозможно повторно применять, так как монтируется на постоянное место.

Кабельный тип назван так, потому что в основе теплого пола лежит кабель. По нему проходит ток, который преобразует электороэнергию в тепло. Как подвид, кабель может быть:

• одножилковый;
• двужилковый;
• «интеллектуальный» двужилковый.

Преимуществом такого варианта утепления является:

• невысокая стоимость;
• возможность регулировать мощность в зависимости от температуры в помещении;
• равномерный прогрев воздуха;
• стяжка функционирует по типу накопительной домашней печи;
• экономный расход электроэнергии.

К недостаткам можно отнести следующие моменты:

• медленный нагрев по причине первоочередности нагрева бетона;
• потребность делать бетонную стяжку;
• на такой пол недопустимо ставить тяжелую мебель, по причине того, что под нею остаются темные следы, результат перегрева.

Установка теплого пола

Из – за разнообразия существующих вариантов пола с подогревом, варьируются и особенности его сборки:

• укладывание пола в ряд стяжки, накрытие финишным материалом;
• укладывание системы обогрева сверху стяжки под плитку;
• укладывание под материал.

Первый описанный способ предполагает установку теплых полов кабельного типа в любым комнатах квартиры или дома, ванной комнате, кухне, лоджии. Под конструкцией располагается защитный материал от протечек воды и материал для утепления.  При наличии теплого помещения под полом, укладывание системы в стяжку и применение утеплителя не обязательно. Слоя специального клейкого состава и напольного материала будет достаточно для защиты нагревательных компонентов.

Устройство электрического теплого пола

При отсутствии в помещении других источников тепла, кроме пола с подогревом, то целесообразно будет использовать кабельный вариант напольного покрытия. Его мощность будет позволять прогревать помещение. Пленочный вариант также обладает достаточной мощностью, но этот тип обогрева может применяться в местах с нормальной влажностью.

Для дач, коттеджный домов предпочтительно будет использовать кабельный и стержневой вид теплого пола.

В банях, ванных комнатах из- за повышенной влажности не рекомендуется использовать пленочный вариант пола с подогревом. Но если вы настроены на такой вариант, это исправимо с дополнительным использованием гидроизоляции. Такой вариант заставит потратиться на дополнительную сумму.

Что кабельные, что стержневые полы, не боятся избыточной влажности и это делает их часто используемыми.

Не все типы напольного покрытия совместимы с использованием пола с подогревом. Рассмотрим варианты и результат контакта:

• ковролин – позитивно переносит подогрев, наиболее оптимальный результат при контакте с инфракрасным пленочным теплым полом;
• пластиковая плитка – крайне негативно реагирует на подогрев, приобретает блеклый цвет, желтеет, появляются трещины;
• ламинат – прекрасно переносит подогрев при использовании любого вида подогрева;
• дерево – переносит подогрев нормально, но от перепадов температуры может терять свои свойства, рассыхаться, скрипеть, трескаться;
• линолеум – крайне отрицательно реагирует на подогрев, портится и деформируется;
• кафель, керамогранит – самые некапризные материалы, хорошо переносит любые виды подогрева.

В использовании пола с подогревом существует масса преимуществ. В каждом помещении можно установить электрический пол, необходимо только ответственно подойти к выбору вида подогрева.

Принцип работы электрического теплого пола строится на преобразовании электрической энергии в тепловую, что дает возможность обогревать поверхность пола и помещение.

Электрическое теплое напольное покрытие на кухне позволяет подогревать комнаты при любом покрытии пола. Правила монтирования требуют соблюдения техники безопасности, установки дополнительных приборов, позволяющих заземлять конструкцию.

Электрический теплый пол в частном доме при отсутствии дополнительного отопления требует использования мощной электропроводки. Расход на оплату электроэнергии увеличится, но проживание в комфортных условиях того стоит.

Недостатки электрического теплого пола

Теплые полы помогают решить вопрос с обогревом, помогают создавать комфортные условия для проживания. Но наряду с достоинствами, стоит отметить и недостатки электрического теплого пола:

• использование такого варианта обогрева существенно повышают месячный расход на оплату электроэнергии;
• существует опасность удара током, особенно при намокании поверхности после купания, стирки и подобное;
• необходимо приобрести дополнительные системы защиты – модуль УЗО, сделать надежное заземление;
• оказывается электромагнитное воздействие на человека, что отрицательно влияет на самочувствие человека;
• некоторые виды напольного покрытия страдают от контакта с подогревом;
• установка обогревательной системы напольной поверхности может уменьшить высоту помещения;
• требуется мощный электросчетчик и электропроводка.

Монтаж электрического теплого пола

Для монтирования электрического теплого полового покрытия понадобится материал и инструменты для работы. Можно сгруппировать такой список требующихся предметов:

• конструкция теплого пола;
• соединительные провода;
• терморегулятор;
• крепь;
• температурный датчик;
• система защиты;
• кабель для заземления.

До того, как укладывать элементы системы, следует сделать набросок на черновике. При планировании следует взять во внимание даже расположение мебели, бытовой техники, нагревательный систем. Эти зоны не должны граничить с нагревательным проводом или пленкой. С учетом всех нюансов на бумаге получится непонятная геометрическая фигура. Учитывая места обхода мебели, быттехники, будет производится монтирование пола с подогревом. Каждая отдельная комната требует независимого регулятора и блока питания.

Электрический теплый пол своими руками

Обязательно до укладки провода необходимо протестировать его сопротивление и сравнить с показателями паспорта. Допускается расхождение в десять процентов. Монтаж производится двумя путями:

• прикрепление к армирующей сетке;
• специальными крепежными лентами.

В бане, ванной комнате, в прачечной установка теплого пола требует соблюдения правил безопасности: обязательна установка модуля УЗО и заземления. Не стоит экономить время и деньги при проведении таких работ.

Место присоединения кабеля нагревания и проводки следует отметить и запомнить. При возникновении ситуаций, требующих ремонта пола, это поможет быстро добраться до нужного места и осуществить ремонтные работы.

После размещения системы, следует еще раз проверить правильность соединения, работу конструкции. Каждый нюанс необходимо проверить, чтобы потом легко было контролировать работу пола и осуществлять ремонт в случае необходимости.

Монтирование электрического пола собственноручно в жилых помещениях или хозяйственных постройках реальна. Если вы новичок и никогда ничем подобным не занимались, посмотрите видео о том, как установить электрический пол своими руками, в котором подробно рассказано, какие виды теплого пола существуют, как проводить работы по установке, какие основные требования к проведению работ. Результат собственноручно смонтированного пола подарит прекрасный результат и позволит наслаждаться результатом своего труда долгое время.

Установка теплого пола — в этом старом доме

Наступить на ледяную плитку в ванной — жестокий способ проснуться утром. Неудивительно, что многие из нас покупают очень толстые тапочки и гигантские коврики для ванной. Но что, если бы мы могли сбросить тапочки и ступить босиком на горячую плитку? Это возможно с помощью теплых полов. И вы можете установить его у себя дома с гораздо меньшими трудностями и расходами, чем вы могли ожидать. Теплый пол существует уже много веков.Принцип прост: пол излучает тепло вашим ногам, согревая все вокруг. Наиболее известны гидравлические системы, которые обогревают весь ваш дом. Они производят прекрасное тепло, но для них требуются извилистые участки пластиковых труб, водонагревателей или бойлеров, насосов и коллекторов. Это делает гидравлические системы дорогими и сложными в установке. Более простая и менее дорогая альтернатива для одной комнаты — это одна из обсуждаемых здесь электрических систем.

Основные сведения о системе Система электрического излучения состоит из тонких нагревательных кабелей, таких как провода в электрическом одеяле, установленных под керамической плиткой.Поскольку кабели такие тонкие, они не сильно поднимают уровень пола; это делает их отличными для реконструкции. Их устанавливают там, где ценится теплый пол: в ванных комнатах, прихожих, на кухнях. Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент, а дополняют его. Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола.Если вы делаете ремонт, самое время удовлетворить оба требования. Модернизация теплого пола размером с ванную комнату будет стоить от 400 до 700 долларов, включая стоимость новой плитки. Эта система электрического теплого пола потребляет примерно столько же электроэнергии, что и три лампочки мощностью 100 Вт.

Детали установки

Хотя вы можете нанять профессионала для модернизации теплого пола, это несложная работа, если вам удобно укладывать напольную плитку. Мы рекомендуем подключать новую электрическую цепь к квалифицированному электрику.Задача состоит в том, чтобы покрыть черновой пол сплошным, близко расположенным узором нагревательного кабеля, подключить его к термостату в новой цепи и покрыть кабель тонким слоем и плиткой. На рынке представлены кабельные системы двух типов. В системе SunTouch используется нагревательный кабель, вплетенный в пластиковые коврики шириной 1 или 2 фута. Хотя маты можно разрезать, чтобы продлить кабель на участки неправильной формы, эту систему проще всего использовать, когда область установки прямоугольная.

Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к компоновке.Кабель вставляется в пластиковые каналы с прорезями, прикрепленные к полу под прямым углом к ​​кабельным трассам. Эта система имеет реальное преимущество, когда установка должна идти по изгибам или заходить в углы неправильной формы. Лучший способ начать работу с любой системой — это нарисовать в масштабе план этажа и определить «пешеходную зону», по которой будет проложен кабель. Вам не нужен кабель под шкафами, ванной, душевой кабиной и т. Д. Или напротив них; он также должен находиться на расстоянии не менее 6 дюймов от восковых уплотнений унитазов или биде.Отправьте копию плана этажа поставщику кабеля (см. Где его найти). Персонал службы технической поддержки может определить оптимальную разводку и необходимое количество кабеля. Стандартные термостаты доступны для каждой системы, но вам лучше потратить несколько дополнительных долларов на модель с пониженной температурой. Вы сэкономите энергию, отключив тепло в периоды использования системы. После того, как кабель опущен и проводка подключена, все, что остается, — это укладка плитки. Хотя эти системы совместимы с любой плиткой, некоторые тонкие наборы работают лучше других; уточните у поставщика кабеля конкретные рекомендации.

Лучистое отопление всего дома

Гидравлические лучистые полы нагреваются теплой водой, перекачиваемой по пластиковым трубкам. Другие компоненты типичной гидравлической системы включают бойлер или водонагреватель, циркуляционный насос, коллектор клапанов для управления распределением воды и термостат для контроля температуры. Из-за размера и сложности большинство гидравлических систем устанавливаются сантехниками и / или подрядчиками по ОВК. Стоимость всей системы отопления колеблется от 6 до 12 долларов за квадратный фут, что в два-три раза превышает стоимость других систем отопления.Однако гидронная система обеспечивает существенную экономию при использовании по всему дому или, по крайней мере, на всем уровне. В этом масштабе вы можете сэкономить примерно на треть по сравнению с тем, что вы заплатили бы за обогрев принудительным воздухом. Ковровое покрытие, плитка и виниловые полы могут опускаться по водяному каменному полу, хотя при установке коврового покрытия теряется некоторая эффективность. Трубы также могут проходить под деревянным полом; он устанавливается непосредственно под чистовой пол или крепится к нижней стороне чернового пола между балками (см. иллюстрации).Вариант с балочным пространством может хорошо работать при модернизации, если у вас есть доступ под полом, который вы хотите обогреть.

---

Где найти

Stadler Viega Corporation
3 Alfred Circle
Bedford, MA 01730
www.stadlerviega.com
781-275-3122

Системы электрических кабелей: Теплая плитка Система электрического обогрева пола

EasyHeat
31977 US 20 E
New Carlisle, IN 46552
www.easyheat.com
219-654-3144

Электрические лучистые напольные системы SunTouch

SunTouch
www.suntouch.net
888-432-8932

Гидравлические системы: Climatec Advanced Heating Technologies
Box 3910
Easton, PA 18043
www.climatecadvanced.com
610-250-9885

PFG Industries
9614 Bank Rd.
Вашон, Вашингтон 98070
www.mechdir.com
206-463-1267

Radiantec
Box 1111
Lyndonville, VT 05851
www.radiantec.com
800-451-7593

Radiant Technology
11A Farber Drive
Bellport, NY 11713
800-784-0234

WIRSBO Company
5925 148th Street West
Apple Valley, MN 55124
www.wirsbo.com
800-321-4739

Roth Industries
1800 S. Des Plaines Avenue
Forest Park, IL 60130
www.roth-usa.com
708-488-1511

Warmboard Inc.
8035 Soquel Drive, Suite 41-A
Aptos, CA 95003
www.warmboard.com
877-338-5493 — бесплатно
831-685-WARM (9276) — офис
831-685-9278 — факс

Установка системы лучистого отопления

Роб Робиллард

Стабильная производительность, простая установка и простой контроль микроклимата — электрическое лучистое тепло обогревает дом от пола.

Утро в Новой Англии может побудить некоторых из самых сложных людей перевернуться, выключить будильник и снова заснуть.Когда вы встаете с постели и ступаете на холодный деревянный или кафельный пол, у вас пробегают мурашки по позвоночнику и настраивают настроение на день.

Исследования показывают, что все больше и больше людей ремонтируют свои дома вместо того, чтобы переезжать или строить новые. Кроме того, 60 процентов домовладельцев в возрасте 50 лет и старше намерены остаться в своих домах до выхода на пенсию, что также означает реконструкцию с учетом старения на месте.

Использование электрического лучистого тепла в качестве решения для ремонта пришло мне в голову несколько месяцев назад, когда я работал над ванной, которая находилась над гаражом моего клиента.Был февраль, и пол в кафельной ванной был холодным.

В этих ситуациях использование электрического лучистого тепла в дополнение к существующей системе обогрева является несложным делом и может мгновенно создать теплый, поджаренный дополнительный источник тепла в любой комнате, особенно в ванных комнатах.

Почему лучистое тепло?

По мере того, как технологии продолжают развиваться, меняется и концепция теплого пола. Хотя напольное отопление восходит к древним римским баням, где рабы разводили костры, отправляя горячий воздух через каналы под приподнятыми полами, до недавнего времени он не стал популярным в домашних хозяйствах.

Многие люди знакомы с гидравлическими системами подогрева пола, которые требуют, чтобы горячая жидкость пропускалась по трубам под полом, вдоль обогревателей плинтуса или через радиаторы для обогрева вашего дома. Тем не менее, альтернативой гидравлическому отоплению, которую проще и дешевле установить, являются электрические теплые полы.

Наука, лежащая в основе электрического лучистого теплого пола, довольно проста: вся поверхность пола превращается в низкотемпературный радиатор.

Эти электрические системы передают тепло непосредственно поверхности пола посредством инфракрасного излучения.Пол, в свою очередь, согревает людей и другие предметы в комнате.

Электрические системы лучистого тепла обычно поставляются в виде матов с подогревом или проволочных сеток. Многие компании, производящие лучистое отопление, предоставят подробную схему установки системы, подходящую для вашего дома. Здесь показано типичное расположение мата для системы напольных покрытий Nuheat, в которой используются маты с подогревом.

Теплый пол намного эффективнее и удобнее, чем нагрев воздуха, который не удерживает это тепло очень долго. В отличие от систем воздушного отопления, теплый пол согревает ваше тело и окружающие вас предметы, а не воздух, что в конечном итоге устраняет нестабильную температуру в помещении и снижает процент пылевых клещей.

Когда вы покупаете электрический пол с подогревом, вы хотите, чтобы он был как можно более «горячим» — для этого обратите особое внимание на соотношение ватт на квадратный фут.

Оптимальная мощность — 15 Вт на квадратный фут. Итог: чем горячее, тем лучше! Имея 15 Вт на квадратный фут, вы сможете использовать полную технологию обогрева для более быстрого нагрева и более теплого пола, что особенно ценно в установке в ванной комнате, где время утром и ночь тратится на повседневные дела.

Где можно использовать лучистое электрическое тепло?

Электрический теплый пол можно использовать как в помещении, так и на улице. Его можно укладывать под многие типы полов, включая ламинат, паркет и плитку. Система состоит из электрических кабелей, встроенных в пол, или из матов из электропроводящего пластика, которые устанавливаются на черный пол.

Система может быть установлена ​​на основание из строительного раствора или гипсокартон с тонким слоем цемента, затвердевающего между ними, и плиткой для пола.

Модернизация во время реконструкции проста и обычно не приводит к значительному увеличению высоты пола.

Электрические системы теплого пола бывают разных форм, например, мат или кабель, чтобы соответствовать разным размерам и форме помещения. Для сложных участков можно использовать один нагревательный кабель под полом. Нагревательные маты чаще устанавливают в простых помещениях с большей площадью в квадратных футах. Использование матов позволяет переоборудовать существующие плиты без значительного увеличения высоты пола.

Как твердые, так и сетчатые маты поставляются в рулонах, которые просто складываются на пол. Показанный продукт представляет собой сетчатый коврик от WarmlyYours.

Здесь показан типичный вид матов для напольных покрытий Nuheat, в которых используются маты с подогревом.

Эти системы также предлагают «умную» технологию, управляемую программируемыми термостатами, которые можно настроить в соответствии с занятым образом жизни. Например, вы можете включить обогреватель за час до того, как встанете с постели; выключить или выключить, когда вы уходите на работу; и включить его перед тем, как вы вернетесь домой.Таким образом, вы используете электричество только тогда, когда оно вам нужно.

Если учесть множество преимуществ и несуществующую плату за обслуживание, связанную с электрическими источниками тепла, эти системы представляют собой реалистичное решение для модернизации с добавлением подогрева полов. Как плотник и ремонтник, я всегда ищу более простые и эффективные способы улучшить существующее пространство. Концепция электрического лучистого тепла соответствует критериям. Он прост в установке, энергоэффективен и может быть легко запрограммирован.

Общие инструкции по установке

Ниже приведены основные рекомендации по заказу и установке электрических лучей.В каждом случае вы должны следовать рекомендациям производителя по установке и применению конкретных материалов. Все электрические подключения должен выполнять квалифицированный электрик.

Электрическое лучистое тепло подходит для многих вариантов готовых полов, но при планировании проекта учитывайте следующее.

Плитка керамическая. Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого напольного отопления, поскольку она хорошо отводит тепло от пола и добавляет теплоаккумулятор за счет своей высокой теплоемкости.

Винил. Можно также использовать винил, линолеум, ковровое покрытие или дерево, но любое покрытие, предназначенное для изоляции пола от комнаты, снизит эффективность системы отопления.

Дерево. Для использования из натуральной древесины рекомендуется напольное покрытие из распиленной древесины, потому что оно всегда более устойчиво в условиях экстремальной влажности или жары и всегда является лучшим выбором при размещении на лучистом тепле. Следует избегать пиленой древесины, поскольку она будет больше расширяться и сжиматься.

Ковер. Если вы решили использовать ковер, выберите тонкий ковер с плотной набивкой и установите как можно меньше коврового покрытия. Если в некоторых, но не во всех комнатах будет ковровое покрытие, тогда в этих комнатах должен быть отдельный контур термостата, чтобы система обогревала эти помещения более эффективно.

Предварительный план

Есть много хороших компаний, производящих лучистое тепло, которые предлагают качественную продукцию.Я предлагаю вам посмотреть на компании, которые предоставляют помощь с индивидуальным дизайном и предлагают качественное обслуживание клиентов.

Как мастера, так и профессионалы могут столкнуться с некоторыми трудностями при установке системы лучистого отопления, поэтому вы должны быть уверены, что выбранная вами компания предложит установку и техническую поддержку 24/7.

Будьте осторожны, потому что некоторые могут сказать, что предлагают круглосуточную поддержку, но очень немногие на самом деле предлагают поддержку от реального человека, работающего в компании.Часто это просто запись или колл-центр. Вы хотите, чтобы живой человек, знающий свое дело, был на другом конце телефона, когда вы работаете над своим проектом — днем ​​или ночью.

Производитель качественного лучистого отопления поможет вам спроектировать вашу систему и, при необходимости, предоставит вам подробную распечатанную схему к следующему рабочему дню.

Измерение. Тщательно измерьте размер комнаты, обычно до стен. На миллиметровой бумаге начертите план этажа с измерениями.

Коврики, заделанные проволокой, узкие, их можно разрезать, чтобы они подходили к препятствиям в небольших помещениях.

При измерении убедитесь, что вы точно указали на чертеже расположение умывальников, вентиляционных отверстий в полу, ванн и сливов унитаза. Нагревательные маты или провода не следует размещать под постоянными креплениями или мебелью с нулевым зазором. Включите в чертеж расположение термостата, чтобы гарантировать, что, когда прибудет напольная система, провода холодного ввода дойдут до места расположения термостата.

Заказ. Определите, можете ли вы использовать нагревательные маты стандартного размера (т. Е. Готовые к продаже) или вам нужен индивидуальный дизайн. Индивидуальный дизайн всегда лучше покрывает площадь пола, но многие небольшие квадратные или прямоугольные комнаты могут быть достаточно хорошо покрыты стандартными циновками. Компании, предлагающие более качественное отопление пола, отправят товар в тот же день, когда вы разместите заказ.

Подготовка чернового пола

Убедитесь, что черный пол чистый и на нем нет мусора.При существующем черновом полу вы можете ввернуть шурупы в балки пола, чтобы предотвратить скрипы и убедиться, что они надежно закреплены.

Избегайте соблазна вскрыть коробку и приступить к установке коврика, не прочитав сначала инструкции и не смонтируя систему электрического обогрева в сухом состоянии.

У всех производителей есть особые правила для своих систем, которым необходимо следовать. Чтение инструкций сэкономит вам время, ошибки, ненужные шаги и деньги.

При сухой установке матов обратите внимание на провода питания нагревательного мата и сориентируйте их по месту нахождения термостата, убедившись, что у вас достаточно проводов, чтобы дотянуться до термостата.

Плиточный пол с подогревом

Я обычно устанавливаю подкладку для плитки в качестве основы при укладке плитки. Следуйте инструкциям производителя по установке подложки.

Метод самовыравнивания. Метод самовыравнивания для крепления нагревательных матов к полу можно использовать для всех типов напольных покрытий, а не только для плитки. Начните с приготовления самовыравнивающейся смеси в соответствии с инструкциями производителя. Производитель может рекомендовать грунтовку чернового пола.С помощью скребка или плоского шпателя нанесите слой самовыравнивающейся смеси до тех пор, пока нагревательный кабель и направляющие не будут полностью покрыты. Дайте составу застыть в соответствии с инструкциями по продукту. Проведите испытания изоляции и сопротивления электрической системы, затем приступите к укладке готового напольного покрытия.

Раствор обеспечивает ровную поверхность, готовую для чистового пола.

Если сетка укладывается на тонкозастывающий раствор, используйте скребок или плоский шпатель, чтобы распределить слой продукта до тех пор, пока нагревательный кабель и направляющие не будут полностью покрыты.Дождитесь схватывания тонкого набора в соответствии с инструкциями к продукту.

Метод тонкого раствора. В зависимости от продукта (сплошной мат или сетчатый мат) вам может потребоваться сначала нанести тонкий раствор. Для твердых матов нанесите раствор с размером 1 ⁄ 4 на 1 ⁄ 4 дюйма. шпатель с квадратными зубьями, а затем установите твердый мат в тонкий набор. Используйте резиновую терку, чтобы прижать всю поверхность мата, чтобы создать стопроцентный контакт между нагревательным матом, раствором и черным полом.

Используйте шпатель 1/4 ″ x 1/4 ″, чтобы уложить тонкий набор для твердых матов.

Обязательно просушите нагревательные маты перед установкой с помощью строительного раствора.

Если продукт представляет собой «сетчатый мат», вы можете прикрепить сетчатый мат к основанию пола, а затем нанести тонкий слой на нагревательные кабели, используя плоский край шпателя. Сетчатые маты можно прикрепить скобами, приклеить горячим клеем или приклеить к черному полу. В выполненных мною установках я использовал комбинацию из трех для выполнения установки. Примечание: Никогда не скрепляйте скобами провода обогрева или провод датчика пола. При нанесении раствора кабель должен быть полностью закрыт, и должна быть видна только самая верхняя часть направляющих.

Коврики, заделанные проволокой, узкие, их можно разрезать, чтобы они подходили к препятствиям в небольших помещениях.

Горячий клей также можно использовать для крепления сетки к полу.

Электрические системы лучистого отопления поставляются с термостатом с датчиком температуры пола с GFCI (прерыватель замыкания на землю). Датчик температуры пола также необходимо установить в тонкий набор, следуя рекомендациям производителя. Большинство производителей требуют, чтобы этот датчик был установлен поверх нагревательного коврика на расстоянии не менее 6–12 дюймов.в пределах края нагреваемой области и между двумя нагревательными проводами.

A 1/4 дюйма Затем на мат и подводящие провода с помощью плоской стороны шпателя наносится слой тонкого отверждения, чтобы обеспечить ровное и гладкое покрытие. Проведите испытания изоляции и сопротивления.

Для плиточных полов традиционный тонкослойный раствор обеспечивает прочное сцепление нагревательных элементов с черным полом.

Укладка плитки. Дайте первому слою тонкого отверждения застыть перед укладкой плитки со вторым тонким слоем.Этот слой наносится с помощью 1/4 дюйма. шпатель с квадратными зубьями.

Может помочь смазать обратную сторону плитки тонким слоем для лучшего сцепления с слоем раствора.

После того, как первый слой тонкого набора затвердеет, уложите плитку со вторым слоем тонкого набора, который наносится с помощью шпателя с квадратными зубцами 1/4 дюйма.

( Pro Совет: При установке сетчатых матов опытные установщики могут пожелать покрыть систему отопления тонким слоем и установить плитку за один прием.3/8 дюйма шпатель с квадратными зубьями рекомендуется для одноэтапной укладки.)

При укладке плитки очищайте тонкую массу между швами затирки влажной тряпкой. Никогда не используйте универсальный нож для удаления затвердевшего растворителя с швов.

На протяжении всего этого процесса вы должны неоднократно выполнять проверку сопротивления.

Электрические соединения. Прежде чем включать электрическую систему лучистого нагрева, подождите надлежащее время отверждения тонкого слоя, рекомендованное производителем (обычно 7-10 дней).Затем система может быть подключена к разъему GFCI класса «A» или автоматическому выключателю GFCI, а термостат установлен в двухблочной стеновой коробке с одним грязевым кольцом лицензированным сертифицированным электриком.

Подключения термостата. См. Инструкции по установке термостата (прилагаемые к термостату) для правильного подключения. Термостаты следует устанавливать на соответствующей высоте и в доступном месте в той же комнате, которую контролирует термостат.

Деревянный пол с подогревом

Деревянный пол с электрическим обогревом требует другого метода укладки, но вы можете избежать использования тонкой укладки.

Сначала установите деревянные шпалы. Скрепите полосы фанеры 1-2 дюйма. шириной от 3/8 до 1/2 дюйма. высокий, на расстоянии 19 дюймов друг от друга по всему фанерному полу. Оставьте место для любых запланированных резов и поворотов. Шпалы устанавливаются для создания полос, в которые будет помещен рулон системы отопления.

Используйте резиновую терку, чтобы прижать всю поверхность мата, чтобы создать стопроцентный контакт между нагревательным матом, раствором и черным полом.

Прикатайте нагревательный мат на место.Показанный продукт является одним из твердых нагревательных матов, доступных от Nuheat.

Разверните нагревательные маты между шпалами. Установите систему подогрева пола в проходы, образованные шпалами, в соответствии с рекомендациями, приклеивая сетку через каждые 6-8 дюймов горячим клеем или скобами (никогда не зажимайте провода скобами).

Осторожно проложите провода питания вдоль системы в пределах полосы движения и обратно к источнику питания, следя за тем, чтобы провода не проходили через шпалы или нагревательный провод.Установите зонд датчика термостата (если применимо) на 6 дюймов в нагревательный мат по центру непосредственно между нагревательными проводами. Провод датчика не должен пересекать нагревательные провода. Проведите омический тест.

Закройте нагревательные ролики или кабели слоем 3/8 дюйма. самовыравнивающийся цемент до и даже с верхней частью деревянных шпал. Нанесите самовыравнивающийся цемент с помощью гладкого шпателя. Следуйте рекомендациям производителя по самовыравнивающемуся цементу и дайте ему время затвердеть, прежде чем переходить к следующему этапу.

После затвердевания уложите паркет из твердой древесины или паркетной доски в соответствии с рекомендациями производителя. Будьте осторожны, не кладите гвозди или скобы рядом с нагревательным кабелем или проводами питания системы.

Боковое примечание 1

Преимущества теплого пола с подогревом

1. Постоянная и легко регулируемая температура
2. Лучистое напольное отопление — самый эффективный способ доставки тепла
3. Комфорт достигается при более низких температурах.
4. Экономия от 20 до 40 процентов по сравнению с системами принудительного воздуха
5. Чистота и здоровье; Лучистое отопление пола не зависит от циркуляции воздуха, поэтому частицы пыли и аллергены с меньшей вероятностью распространятся по всему дому.
6. Кроме того, здесь тихо; излучающий пол с подогревом работает бесшумно
7. Подогрев пола экономит место, поскольку отсутствуют громоздкие радиаторы или плинтусы
8. Увлажнение не требуется, поскольку лучистое тепло не изменяет влажность воздуха в жилых помещениях.

---

Рекомендуемые статьи

достижений в области систем лучистого отопления | 2020-09-16

Возведенные во времена Римской империи системы лучистого отопления сначала служили необычной роскошью, которую можно было найти только в самых богатых домах. Сегодня системы лучистого отопления превратились в интеллектуальную концепцию, которая может обеспечить повседневного домовладельца исключительным комфортом и энергосберегающими технологиями.Благодаря тому влиянию, которое эти развивающиеся практики устойчивого развития оказывают на современное строительство, растет число потребителей, использующих эту систему.

Будь то из-за простоты использования, улучшения качества воздуха в помещении, энергоэффективного тепла или экономии затрат, создается новая технология в виде лучистого напольного отопления, чтобы сместить взаимодействие потребителей с экологичными зданиями с этапа планирования , вплоть до окончательного завершения и далее. Как? Ответ прост.Системы электрического лучистого теплого пола просты в установке, не производят шума, не требуют обслуживания, не вызывают аллергию и быстро нагреваются, обеспечивая равномерный подогрев пола. Через ряд проводов, обычно настраиваемых для гибкости конструкции, электрические лучистые полы для обогрева пола производят тепло за счет теплового излучения. За счет нагрева пола, а не окружающего воздуха, что может быть менее энергоэффективным из-за потерь в воздуховоде, рассеянное тепло излучается от пола вверх и поглощается окружающими предметами, которые, в свою очередь, помогают согреть всю комнату.Дополнительный плюс — домовладельцы избавлены от необходимости использовать радиаторы, плинтусы и вентиляционные отверстия, что создает более эстетичную среду. Сейчас, более чем когда-либо, системы лучистого отопления меняют правила игры в индустрии напольных покрытий.

Преимущества современных систем лучистого отопления

С электрическими системами лучистого теплого пола, которые производятся сегодня, клиенты могут значительно снизить потребление киловатт в своем доме или офисе и снизить затраты на энергию. Некоторые компании даже заявляют, что достигли 15% -ного сокращения с помощью методов технологии термодиффузии, которые устраняют холодные точки с равномерным выделением тепла.Кроме того, лучистое тепло не может выходить из открытых дверей или окон, как принудительное тепло. Это дополнительно экономит домовладельцам еще больше денег на их общих ежемесячных счетах за отопление.

Провода, используемые для передачи тепла, все чаще проектируются с учетом максимальной индивидуализации, которая не только допускает вариативность конструкции, но и напрямую влияет на тепловую мощность. Гибкость идеально подходит для всего дома или может использоваться для различных частей дома, а это означает, что домовладельцам больше не нужно беспокоиться о том, что им придется откладывать деньги на дополнительный этаж или спальню в своем доме, которые могут быть незанятыми.Это также означает, что системы лучистого отопления могут работать в помещениях уникальной формы, например, в угловой кухне с большим центральным островом, обслуживание которого когда-то могло быть затруднительным.

В частности, для аллергиков способ отвода тепла через электрические системы обогрева полов также может помочь улучшить качество воздуха, поскольку не требует обдува, уменьшая образование пыли и вызывающих аллергию воздуховодов. В частности, эта система обеспечивает домовладельцам максимальный комфорт, потому что, в отличие от радиаторов, плинтусов или принудительного воздушного отопления, тепло поступает от панелей под полом, а не через вентиляционные отверстия или отдельные блоки, обеспечивая постоянное и комфортное тепло по всему дому.

Уход за полом

После того, как система электрического лучистого теплого пола будет установлена, ее необходимо покрыть готовым напольным покрытием по выбору домовладельца. Отделка из плитки и камня — один из лучших материалов для выбора из-за его способности проводить тепло, а также одного из самых экологически чистых доступных материалов. Другие варианты отделки также могут рассматриваться как варианты. Проконсультируйтесь с производителем системы лучистого обогрева относительно совместимости.

Для управления системами электрического лучистого теплого пола обычно есть два варианта.Домовладельцы и владельцы бизнеса могут либо выбрать обычный термостат, либо выбрать систему с поддержкой Wi-Fi, которая еще больше способствует экологичной жизни. Благодаря тому, что пользователь может управлять теплом пола с помощью своих телефонов, эти системы могут изучать процедуры и применять наиболее эффективные настройки для снижения потребления тепла — при этом некоторые компании заявляют до 25%.

В конечном итоге экологичность системы электрического лучистого теплого пола зависит от того, как вырабатывается энергия. Например, электричество может быть получено из ископаемого топлива или из возобновляемых источников, таких как энергия солнца или ветра.Любой из этих методов производит электричество, которое питает систему теплого пола, но последний является лучшим выбором для окружающей среды, когда такая опция доступна покупателю.

Создание более экологичного будущего

Ориентация строительной отрасли на экологичность не собирается в ближайшее время прекращаться, поэтому промышленность по производству плитки и напольных покрытий будет продолжать производить инновационные многофункциональные продукты, ориентированные на охрану окружающей среды, здоровье, эффективность, простоту установки и самое главное продвигать движение за экологичное и устойчивое строительство.Например, Laticrete предлагает электрическую систему водяного теплого пола Strata_Heat, которая включает в себя Strata_Heat Thermal Pack — первую в мире теплопроводящую тонкоотверждаемую добавку, в которой используется технология термодиффузии. Технология равномерно распределяет тепло через клей, чтобы устранить холодные точки и быстро достичь желаемой температуры пола. Эти термопакеты смешиваются с соответствующими латексными растворами Laticrete для тонкого отверждения, такими как 254 Platinum или 4-XLT. Система также включает инновационный высокопроизводительный провод для подогрева пола Strata_Heat, разъединяющий коврик и термостат с поддержкой Wi-Fi.Усовершенствованная система передает тепло быстрее, чем стандартные изделия для подогрева пола, представленные на рынке, что позволяет снизить затраты на электроэнергию и предоставить клиентам максимально настраиваемую систему подогрева пола, какую только можно представить.

Добавление системы лучистого теплого пола работает в пользу пользователя, чтобы сэкономить деньги, как в краткосрочной, так и в долгосрочной перспективе в течение всего жизненного цикла пола. Хотя есть первоначальные вложения, окупаемость и выгода от полов того стоят, особенно в климате, где регулярно наблюдаются более низкие температуры.

Что следует учитывать перед установкой теплых полов

Яник Симард, участник Houzz

Лучистое тепло, также известное как система подогрева пола, может быть роскошным решением для холодного помещения в вашем доме или разумной общей стратегией для обогрева всего вашего дома. Это часто запрашиваемое обновление для новых домов, поэтому оно также может помочь заключить сделку для тех, кто хочет перепродать или продать недвижимость на рынке с требовательными покупателями. Подробнее о том, когда, где и как использовать систему лучистого тепла.

Почему лучистое тепло?

Одним из самых больших преимуществ лучистого отопления является тот факт, что оно противостоит естественной тенденции нагретого воздуха подниматься и рассеивать большую часть тепла в вашем доме в пространство над головой, где в этом нет необходимости.

Тепло, исходящее от пола, со временем медленно поднимается в комнату, а не через горячий воздух, для лучшего распределения тепла. Кроме того, наличие поджаренных ножек помогает чувствовать себя более теплым, поэтому в целом вам нужно меньше отапливать дом, чтобы чувствовать себя комфортно.

Это особенно важно в высоком или большом помещении с большим количеством открытого воздушного пространства над головой. Этот высокий потолок может выглядеть красиво, но нагрев всего этого воздуха может тратить много энергии, которую можно было бы использовать более эффективно. Если нагреть нижнюю половину комнаты больше, а верхнюю — меньше, то тепло будет направлено туда, куда вы хотите, и при этом меньше его будет отражаться в ваших ежемесячных счетах.

Когда следует использовать лучистое тепло?

Почему же тогда не все используют лучистое тепло постоянно? Во-первых, установка может быть дорогостоящей.Вы можете рассчитывать потратить от 4 до 6 долларов или более на квадратный фут сверх других затрат на покрытие пола, которые могут увеличиться, если вы хотите обновить весь свой дом. Кроме того, лучистое отопление гораздо менее эффективно под такими материалами, как ковер, которые изолируют тепло от проникновения в комнату, поэтому, если вы предпочитаете много уютного ковра, лучистое тепло может быть слишком неэффективным, чтобы того стоить.

Вот почему лучистое тепло и ванные комнаты так часто сочетаются друг с другом на небесах. Материалы для полов, обычно используемые в ванных комнатах (например, камень и керамическая плитка), которые в противном случае могут быть холодными для босых ног, являются именно такими материалами, которые будут эффективно излучать тепло от системы отопления, чтобы согреть пальцы ног.

Входные помещения, такие как прихожие или фойе, — это другие места, где часто можно встретить естественно проводящую плитку, а система лучистого тепла здесь может подарить вам необычайно приятные ощущения от ежедневного прихода домой. Как только вы снимете обувь, вы сразу же сможете начать наслаждаться домашним уютом.

В других помещениях, где камень не является обычным явлением, деревянный пол — разумный компромисс. Сохраните коврики для небольших акцентов, чтобы тепло могло беспрепятственно передаваться в комнату.

Обычно можно установить отдельный нагревательный контур для ковровых покрытий — такой, который будет перекачивать больше тепла. В конце концов, таким способом можно нагреть любой напольный материал, но это может добавить к вашему счету за электроэнергию больше, чем вы ожидали.

Какую систему мне установить?

Системы лучистого отопления бывают трех типов. Первый, основанный на принудительном вентилировании (когда горячий воздух переносит тепло через каналы в полу), редко когда-либо используется в домах. Второй вариант, основанный на жидкостях, обычно наиболее эффективен, так как он использует горячую воду для передачи тепла через сеть трубопроводов.

Третий тип, электрическое лучистое отопление, часто менее эффективно, чем водяное, за одним важным исключением (которое полностью зависит от вашего местного поставщика электроэнергии).

Те, кто живет в районах, где электричество дешевле в непиковые часы, иногда могут значительно сэкономить, обогревая полы по таймеру на ночь и позволяя теплу излучаться медленно в течение дня. Это делает системы электрического лучистого отопления намного более экономичными. Так что, если ваш счет за электроэнергию выставлен таким образом, стоит изучить этот вариант.

Как устанавливается лучистое отопление?

У каждого производителя есть небольшие различия, но есть два основных типа установки: мокрая и сухая. Мокрые установки закладываются в бетон во время первоначальной сборки (то есть, когда бетон еще «влажный») или в слой дополнительного бетона, добавляемого для этой цели. Сухие установки укладываются слоями ниже или выше чернового пола (или иногда между двумя слоями). слои чернового пола) и ниже готового пола.Системы сухой установки — это новейшая технология и более популярный выбор для новых установок. Они особенно хороши при модернизации системы в существующем доме, поскольку не требуют заливки дополнительного бетона.

Нужно ли заполнять всю комнату?

Популярный способ использования теплого пола — это больше акцент, чем установка по всей поверхности. Например, обогрев области вокруг унитаза (который часто находится непосредственно рядом с ванной-душем) будет иметь большое значение для сохранения тепла ногам, и этого часто можно достичь с помощью одного подогреваемого коврика, приобретенного по более низкой цене. чем изготовленный на заказ коврик для всей комнаты.

Для опытных мастеров-домашних мастеров установка коврика заданного размера перед укладкой новой плитки — это выполнимый проект при наличии подходящих инструментов и небольшого исследования.

Другие предпочитают обогревать только место перед туалетным столиком, чтобы согреть пальцы ног во время ежедневного ухода. Эта область обычно имеет прямоугольную форму, поэтому ее еще проще уместить на коврике заранее заданного размера.

Лучистое отопление может быть разумным способом добавить ощущение роскоши в маленькую ванную комнату, где есть небольшая открытая площадь пола, поскольку стоимость не будет такой же высокой, как в большой ванной, при достижении роскошного результата.Это делает его популярным вложением в кондоминиумы или таунхаусы, где пространство стоит дорого: у вас может не быть большой ванной комнаты, но вы все равно можете сделать ее похожей на частный спа-салон.

Как выложить плиткой частичную установку?

Определенно можно использовать пол с подогревом в помещении, а затем выложить плиткой всю комнату в один слой. Однако имейте в виду, что, поскольку лучистое отопление постоянно задерживается под полом, разумно заменить материал пола в отапливаемой зоне.Это не только может создать приятные визуальные разрывы в пространстве, но также убережет вас от потенциальной катастрофы, если в какой-то момент система выйдет из строя и ее необходимо отремонтировать.

Пол необходимо удалить и, таким образом, как правило, разрушить, чтобы получить доступ и отремонтировать систему лучистого тепла, поэтому выделение меньшей площади с собственной отделкой пола уменьшит площадь, которую необходимо повторно облицовывать плиткой.

11 лучших систем теплого пола [Отзывы + руководство покупателя]

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Представьте себе: вы возвращаетесь после адского рабочего дня. И как только вы сделаете первый шаг в своем доме, жаркий теплый воздух внутри вас полностью омолодит. Звучит неплохо, правда?

Вот что может сделать для вас система лучистого теплого пола. Фактически, система лучистого теплого пола может стать вашим идеальным решением, если вы живете в районах с холодными суровыми зимами. Более того, это стоит намного меньше, чем те экстравагантные печи, которые вы используете для обогрева своих комнат.

Однако купить систему лучистого теплого пола, отвечающую всем вашим требованиям, намного проще, чем сделать. Рынок наводнен посредственными вариантами, и чаще всего мы попадаемся на ложные уловки и в конечном итоге покупаем тот, который оказывается пустой тратой наших инвестиций.

Итак, чтобы помочь вам с этой проблемой, мы рассмотрели некоторые из высокопроизводительных систем теплого пола, доступных на рынке прямо сейчас.

Но если они не соответствуют всем вашим основным требованиям, в конце вы также найдете подробное руководство для покупателя.Вам предложат подробный тур, чтобы объяснить каждую полезную функцию одиннадцати лучших систем лучистого теплого пола.

Итак, без лишних слов, давайте начнем, ладно?

Лучшие системы теплого пола

1. Электрическая система теплого пола площадью 25 кв. Футов от HeatWave

Мы сохранили позицию numero uno для одной из лучших систем теплого пола от бренда Heatwave. Это одна из известных американских электротехнических компаний, которая более двух десятилетий поддерживает звездную репутацию.Недавно у нас была возможность протестировать его модель площадью 25 кв. Футов, и мы очень довольны его тонким ковриком, который находится в таком доступном ценовом диапазоне.

Почему нам понравилось?

Мы были более чем взволнованы, когда Heatizon прислал нам эту систему подогрева пола для проверки, и самым первым аспектом, который привлек наше внимание, был тонкопрофильный коврик для электрического подогрева пола. Что ж, как и ожидалось, он не только подходит для всех видов кафельных / каменных полов, но и плавно прилегает к полу.В основном это связано с тем, что эти маты имеют липкую основу, которую можно легко прикрепить, отсоединить и переставить по мере необходимости на черновой пол.

Кроме того, в отличие от большинства продуктов, представленных на рынке, нагревательные маты этой модели не выпирают. Чтобы закрепить его на чистой и гладкой поверхности пола, достаточно лишь надавить ладонью. Эта уникальная функция не только экономит время, но и значительно упрощает общий процесс установки.

Более того, он был протестирован и рассчитан на использование как во влажных, так и в сухих помещениях.Итак, если вы ищете единственное решение для всех комнат вашего дома, вы можете попробовать эту модель.

Кроме того, эта система отопления может нагреть любую комнату вашего дома менее чем за полчаса, и ее можно оставлять включенной столько, сколько вам нужно. Но что действительно отличает его от конкурентов, так это дополнительный термостат, который вы можете запрограммировать в соответствии с вашими требованиями. И мы упомянули ограниченную пожизненную гарантию, которая позволяет вам мирно обогреть свой дом.

Что могло быть лучше?

Единственный аспект, который нас немного разочаровал в этой исключительной модели, — это тот факт, что ее установка может быть довольно сложной.Сообщается, что некоторые клиенты столкнулись с бесчисленными проблемами, поскольку им пришлось иметь дело с большим количеством проводов во время установки, чем они ожидали

Pros

• Программируемый термостат с четким дисплеем
• Может использоваться в течение нескольких недель / месяцев без переключения it off
• Подходит для нескольких вариантов напольного покрытия

2. Электрическая водонагревательная система на 120 В от HeatTech

Когда дело доходит до выбора модели для типичных комнат прямоугольной формы, HeatTech можно рассматривать как одну из самые проверенные бренды.Мы протестировали электрическую систему обогрева пола HeatTech на 120 В и очень рады поделиться с вами деталями нашего фантастического опыта.

Почему нам понравилось?

Прежде всего, мы хотим обратить ваше внимание на толщину этого мата ⅛ дюйма, которая делает его идеальным выбором для использования под полом. Этот уникальный аспект предотвращает существенное увеличение высоты пола и обеспечивает поддержание нормальных параметров, в отличие от большинства продуктов этого ценового диапазона.Фактически, это одна из тех важных особенностей, которые в первую очередь привлекли наше внимание.

Кроме того, нет необходимости использовать степлер или какие-либо другие средства, чтобы удерживать коврик на месте. Благодаря клейкой задней панели вы можете успешно укладывать систему отопления, как профессионал.

Кроме того, он также оснащен фирменным цифровым программируемым термостатом и датчиком Aube Th215-AF-120S, который намного превосходит любую другую модную модель последнего времени. Вам нужно просто настроить его один раз и наслаждаться теплом своего дома, не беспокоясь о его контроле.

Помимо качественного дизайна, этот известный бренд также предоставляет 120-дневную политику возврата и быструю доставку, что делает его одним из продуктов, которые необходимо покупать в нашем списке.

Что могло быть лучше?

Несмотря на то, что это один из самых доступных и интересных вариантов, он имеет определенные недостатки. Во-первых, липкое покрытие работает только на чистых поверхностях. Во-вторых, заказанный нами коврик не покрыл всю площадь пола. Надеемся, что производители позаботятся об этой ситуации и увеличат длину коврика в будущих моделях.

Плюсы

• Клейкая задняя панель
• Тонкий профильный мат
• Цифровой программируемый термостат для определения пола

Минусы

• Клейкая спинка работает только на чистых поверхностях
905

• Короче

Комплект для обогрева пола SunTouch WarmWire

Следующая система обогрева премиум-класса, которую вы можете рассмотреть, принадлежит мировому бренду — SunTouch. Это одна из самых высокотехнологичных систем отопления, которые вы найдете в этом списке.Этот нагревательный комплект с программируемым термостатом с сенсорным экраном — это то, что вы можете выбрать, если хотите, чтобы ваше зимнее холодное утро было теплым и приятным. Знайте, что делает эту модель действительно одной из лучших —

Почему она нам понравилась?

Этот продукт сразу включает в себя все необходимое для быстрого и экономичного обогрева вашего просторного дома. Этот коврик для подогрева пола максимально приближен к совершенной автоматизации, которую мы можем получить по крайней мере в настоящее время.Все, что вам нужно сделать, это подключить провода через сенсорный термостат, и полностью забыть даже о холодных мраморных полах зимой.

Что отличает его от других продуктов в списке, так это технология SmartStart. Эта функция помогает автоматически запускать систему в желаемое время по вашему усмотрению. Просто запустите его, когда выходите из офиса, чтобы, когда вы подойдете домой, пол будет достаточно теплым, чтобы вы полностью расслабились.

В целом, эта система отопления покрыта всем необходимым современному дому в напольном коврике с подогревом.И это оправдывает его дорогой диапазон.

Что могло быть лучше?

Совершенство — это миф, особенно когда речь идет о высокотехнологичных продуктах, таких как Suntouch Heat Kit. Несмотря на то, что есть бесчисленное множество выигрышных функций, у него есть определенные серьезные недостатки. Подобно модели HeatTech, клей для матов этой замечательной системы приклеивается только к хорошо пропылесосенному черновому полу. Несмотря на то, что он чрезвычайно удобен для пользователя, существует слишком много программ, с которыми иногда может быть сложно справиться.

Плюсы

• Термостат с технологией SmartStart
• Внесен в список UL
• Активный мониторинг энергопотребления

Недостатки

• Сложно работать с несколькими программами
• Поверхности, покрытые пылесосом

• Коврик площадью 25 кв. Футов Коврик для обогрева пола

Если вам нужен продукт, который не только согревает ваше пространство, но и добавляет ему элегантности, тогда выбирайте этот коврик от Warming Systems.Этот большой коврик площадью 25 квадратных футов, изготовленный из высокопрочных материалов, сразу после покупки обеспечивает необходимую передышку от холодных полов. Давайте углубимся в его основные функции и посмотрим, что они принесут.

Почему нам понравилось?

Поскольку этот продукт по своим характеристикам очень похож на наш включенный в список продукт HeatTeach, возможно, внимательное изучение сравнительного анализа даст вам исчерпывающее представление.

Хотя он почти похож на коврик для подогрева пола от известного бренда HeatTech, его отличает качество проволоки и сетки. Во время тестирования, когда мы использовали тонкий набор для покрытия проводов, он нагрелся намного быстрее по сравнению с другими матами. Эта функция значительно снизила не только энергопотребление, но и общее время нагрева.

Что нам больше всего понравилось в этом продукте, так это то, что инструкции чрезвычайно просты для выполнения любым домовладельцем.В целом, мы считаем, что можно с уверенностью сказать, что системы Warming проделали большую работу по обеспечению максимальной отдачи от этого теплового коврика, который творит чудеса, чем те, которые стоят в более высоком диапазоне.

Что могло быть лучше?

Хотя эта система подогрева пола делает холодные полы вещью прошлого, она не лишена определенных недостатков. Однако единственное, что мы заметили в этой системе отопления, — это яркая зеленая подсветка термостата. Хотя это не является серьезным недостатком, мы надеемся, что производители рассмотрят эту проблему и улучшат свои будущие модели.

Плюсы

• Мат из качественной проволоки и сетки
• Снижает энергопотребление
• Простые инструкции по установке

Cons

• Яркая зеленая подсветка термостата

  0

  F1509 Коврик для подогрева пола By Nuheat

Nuheat — один из тех известных брендов, которые всегда стремятся предложить своим клиентам высококачественные наружные и внутренние системы.Они разработали модель Pentair F1509 со всеми основными функциями, которые вы искали в системе отопления до сих пор. И мы можем с уверенностью сказать, что этот коврик успешно доказывает превосходство бренда.

Нет товаров.

Почему нам понравилось?

Мы искали систему подогрева пола, которая могла бы добавить тепла полам, не увеличивая слишком сильно высоту. И мы обнаружили, что этот коврик толщиной ⅛ дюйма идеально подходит.Этот коврик — не только одна из самых тонких моделей в этом списке, но и довольно универсальный, идеальный для всех типов каменных полов как внутри, так и снаружи.

Хотя во всем остальном Nuheat конкурирует с другими моделями из нашего списка, но у него есть уникальная особенность, которая помогает ему превзойти остальные. Как и модель Warming systems, она также включает сетчатый коврик; а не ковер с абразивными поверхностями с обеих сторон. Это позволяет мату идеально смешиваться между строительным раствором и разбавленным раствором.

В целом, если вы ищете продукт с соотношением цены и качества и беспроблемный продукт, то это устройство Nuheat может стать для вас одним из идеальных вариантов. Кроме того, сэкономить несколько долларов на счетах за электроэнергию также становится довольно легко благодаря энергосберегающему обогревателю, которым он оснащен.

Что могло быть лучше?

В отличие от большинства наших рекомендаций в списке, этому мату с подогревом пола от Nuheat требуется более 45 минут для достижения минимального повышения температуры на 20 градусов по Фаренгейту.Хотя стоит подождать, к нашему дискомфорту добавило отсутствие дополнительного термостата, с помощью которого можно легко регулировать температуру в комнате.

Плюсы

• Простая установка
• Самый тонкий матовый профиль
• Энергоэффективный обогреватель

Минусы

• Отсутствие термостата
• Требуется 45+
минут 905 для разогрева 905 Вт Электрическая напольная система площадью 30 кв. Футов

Говоря о самых популярных системах лучистого теплого пола, мы не можем игнорировать эту высокотехнологичную модель от QuietWarmth.Это устройство оснащено передовой технологией чернил, подходящей для всех типов плавающих полов. И эта уникальная особенность делает крайне важным включение продукта в наш список обязательных для покупки. Читайте дальше, чтобы узнать больше о его примечательных особенностях.

Почему нам понравилось?

Несомненно, эта электрическая система QuietWarmth представляет собой высокопроизводительный аппарат с широким спектром уникальных функций, которые вы найдете в значительном ценовом диапазоне. Благодаря одной из своих самых премиальных функций эта система также оснащена передовыми чернилами. технология.Это делает его на 100% идеальным для всех видов современных полов, таких как паркетная доска, плавающий ламинат, плавающая плитка, пробка, винил, бамбук и т. Д.

Кроме того, эта модель отличается простотой установки. Все, что вам нужно сделать, это выполнить четыре простых шага — установить подложку, развернуть излучающую тепловую пленку, соединить провода вместе и установить последнее напольное покрытие. А система теплого пола установлена ​​- все просто!

В качестве бонуса пленка этого излучающего коврика для подогрева пола потребляет всего 12 Вт для повышения температуры пола до комфортного уровня.Это означает, что он не только гарантирует теплые полы за небольшую долю от стоимости других систем, но также поможет снизить ваши счета за электроэнергию.

Что могло быть лучше?

Несмотря на то, что в нем используется передовая технология, которой нет ни в одной другой модели из нашего списка, в некоторых случаях это происходит за счет дефектных конструкций. Но до сих пор мы не заметили каких-либо серьезных повреждений, кроме дополнительного термостата, который был немного устаревшим.

Плюсы

• Наличие передовой технологии чернил
• Функция Plug-and-play
• Низкое энергопотребление
• Соотношение цена / качество

7. SEAL 70 Sq Ft 120549 Коврик для обогрева пола

Пришло время поговорить о последнем продукте нашей серии обычных систем теплого пола.И этот коврик с электрическим лучистым обогревом на 120 вольт идеально подходит для полов, таких как керамика, плитка и строительный раствор. Изготовленная из высококачественного материала и оснащенная для безопасности стойкой с противоударным нагревательным кабелем, система Seal 70 кв.м может стать достойным вариантом для впечатляющего обогрева вашего дома.

Почему нам понравилось?

Начиная с USP продукта, это устройство разработано из высокопрочных материалов, которые могут использоваться как при модернизации, так и в новых конструкциях.Двойные проводники этого блока покрыты тефлоновым покрытием с плетеной броней, а затем заключены в огнестойкую оболочку. Это означает, что изделие можно устанавливать даже во влажных помещениях, таких как ванная комната или кухня, без риска электрического разряда.

Нам также понравилось продуманное включение самоклеящейся детали, которая делает его идеальным для бесчисленных типов поверхностей пола. Кроме того, эта система отопления также способна генерировать и передавать тепло на площади до 700 кв. Футов, что делает ее одним из наших вариантов в доступном ценовом диапазоне.

Изюминкой является то, что эта модель также оснащена 10-футовым холодным проводом и номинальным напряжением 120 метров. Это гарантирует, что электромагнитные поля уменьшаются до сверхнизкого уровня, делая ваш дом полностью безопасным как для детей, так и для домашних животных.

Что могло быть лучше?

Хотя этот коврик для подогрева пола достаточно эффективен в том, что он делает, немного разочаровывает то, что необходимо приобрести отдельный термостат, совместимый с устройством.Таким образом, пользователям часто приходится сталкиваться с трудностями при выборе идеального термостата, что для многих может занять немного времени и вызвать трудности.

Плюсы

• Разработан из высокопрочных материалов
• Самоклеящийся мат
• Уменьшает электромагнитные поля до сверхнизких уровней

Минусы

• Отсутствие совместимого термостата

• Нагревательный кабель

Этот список был бы неполным без этого эффективного и доступного устройства от Heatwave.Если вам нужен только надежный и функциональный блок, который может похвастаться выдающейся производительностью и долговечностью, то этот кабель от Heatwave определенно стоит посмотреть. Хотя это не лучший кабель для обогрева пола, который мы когда-либо встречали, он по-прежнему обеспечивает достойную производительность. .

Почему нам понравилось?

Как мы упоминали ранее, этот кабель для теплого пола Heatwave является недорогой альтернативой коврику, который очень легко установить и обслуживать. Он включает в себя все элементы, которые могут потребоваться в системе отопления.Кроме того, он также оснащен кабельной стяжкой, которая поможет вам обеспечить более безопасную установку.

Возможно, самое лучшее в этом продукте — это то, что этот комплект имеет впечатляющую длину кабеля — 362 фута. Это дает большую свободу действий в вопросах точности и измерения. Даже если вы ошиблись, не нужно выходить и покупать еще — у вас все равно будет достаточно для работы.

В целом, если вы достаточно уверены в правильности установки комплекта кабелей, не используя подложку из коврика, этот доступный универсальный комплект может стать для вас идеальным выбором.Кроме того, он поставляется с впечатляющей ограниченной пожизненной гарантией, которая значительно его подкрепляет.

Что могло быть лучше?

Хотя Heatwave проделала фантастическую работу, предложив что-то новое, она не могла все сделать правильно. Мы обнаружили, что термостат не так интуитивно понятен. Цифровой дисплей иногда может быть довольно трудночитаемым. Поэтому мы рекомендуем приобрести запасной термостат и подключить их оба для лучшего использования.

Плюсы

• Простота установки и обслуживания
• Кабель длиной 362 фута
• Ограниченная пожизненная гарантия

Минусы

• Трудно читать номера термостатов
9. Теплый пол
9. Теплый пол

Всемирно известный бренд SunTouch возвращается в наш список с еще одним уникальным продуктом — комплектом для обогрева пола SunTouch Warmwire.После тестирования этого продукта мы можем сказать, что он оснащен качественными проводами и полностью программируемым термостатом, что делает его одним из самых ценных продуктов в нашем списке. Давайте посмотрим, что еще может предложить этот нагревательный комплект.

Почему нам понравилось?

Нам уже известно, что SunTouch намного опережает своих конкурентов, когда речь идет о выпуске продуктов с передовыми технологиями. И нагревательный кабель ничем не отличается. Этот нагревательный комплект с проводами высшего качества обеспечивает идеальное тепло как на влажном, так и на сухом полу.

Кроме того, с этим комплектом вам больше не нужно беспокоиться о перегреве помещения. Изделие оснащено термостатом, который автоматически включается и выключается, чтобы обеспечить идеальное тепло — будь то в ванной или гостиной.

Не забывайте, что этот продукт также предлагает 70 квадратных футов кабелей. Пары из них будет достаточно, чтобы эффективно покрыть большие пространства. Кроме того, как и нагревательный мат Seal, он оснащен технологией двойного провода, которая значительно снижает электромагнитные поля до сверхнизкого уровня.

Что могло быть лучше?

Если честно, этот продукт слишком дорогой, чтобы быть полупрофессиональной системой лучистого теплого пола. Большинство его конкурентов обеспечивают более высокую эффективность по сравнительно низкой цене, что вызывает разочарование.

Плюсы

• Кабели площадью 70 квадратных футов
• Двухпроводная технология
• Автоматический программируемый термостат
• Подходит как для сухих, так и для влажных полов

10. Системы обогрева Электрическая плитка Теплый пол

    — это бренд, который сейчас довольно популярен в каждом доме.Недавно мы наткнулись на его нагревательный кабель и решили попробовать. Мы были впечатлены его безупречной работой и решили поделиться с вами своим опытом. Если вы ищете продукт с высокими характеристиками и ограниченным бюджетом, который не разочарует, у нас нет лучшего предложения, чем этот комплект кабелей.

    Почему нам понравилось?

    Начнем с того, что этот нагревательный кабель выполняет то, что должен делать, и всеми возможными способами. Этот нагревательный комплект нагревается примерно за 20 минут.И он может согреть каждый уголок вашего дома, не перегружая бюджет.

    Мы оценили тот факт, что, в отличие от других моделей нагревательных кабелей, этот более прочный. Вместо наклеек этот комплект поставляется с пластиковыми направляющими для кабелей, с помощью которых можно закрепить проводку на черновом полу. Мы проверили это в нашей мастерской и обнаружили, что он значительно улучшает отделку по сравнению с другими наборами кабелей.

    Кроме того, он поставляется с дополнительным термостатом Aube # Th215-AF-GA, который прост в установке и эксплуатации.Кроме того, этот высокотехнологичный прецизионный термостат дает вам возможность точно контролировать температуру пола для максимального комфорта и экономии энергии. Короче говоря, все эти премиальные функции делают этот нагревательный кабель одной из лучших систем теплого пола за последнее время. раз. Знак «Сделано в США» определенно играет огромную роль в том, чтобы сделать его фаворитом публики.

    Что могло быть лучше?

    Несмотря на то, что это один из лучших комплектов кабелей для обогрева пола, мы считаем, что для его разогрева требуется немного больше времени по сравнению с другими системами отопления.Кроме того, этот продукт не дает нам поводов жаловаться.

    Плюсы

    • Термостат Aube
    • Пластиковые кабельные направляющие
    • Сделано в США, марка

    Минусы

    • Для разогрева требуется 20+ минут.

Последняя рекомендация в нашем списке — это не что иное, как кабель для обогрева пола от HeatTech.Особенностью, на которую мы обратили внимание с самого начала, является высокая плотность тепла и рассеиваемая мощность. Давайте посмотрим, что может предложить эта система отопления и что делает ее одной из последних рекомендаций в нашем списке обязательных к покупке.

Почему нам понравилось?

Откровенно говоря, эта модель HeatTech доступна по цене, имеет привычные звоночки и звоночки, а гарантия на нее составляет 25 лет. Для всех, кто новичок и только экспериментирует с дебютной системой подогрева пола, это может быть один из лучших вариантов для вас.

Несмотря на то, что это недорогой ассортимент, это также одна из тех моделей, на которые очень полагаются продвинутые любители. В основном это связано с его плотностью тепла и рассеиваемой мощностью. Кроме того, этот комплект даже поставляется с одним армированным 10-футовым проводом с холодным выводом, который достаточно прочен, чтобы с легкостью переносить эти мощности.

Вы также оцените систему на 120 В этой системы подогрева пола, которая позволяет прокладывать до 600 футов кабеля на одном термостате. Что еще мы могли пожелать в этом ценовом диапазоне?

Что могло быть лучше?

Это, пожалуй, единственная модель в нашем списке, которая требует больше всего времени для обогрева вашей комнаты по вашему желанию.Фактически, вам нужно около часа, чтобы достичь желаемой комнатной температуры. Вдобавок к этому эта модель поставляется с термостатом с 11 программами, что усложняет нам работу. Это единственные аспекты, которые нас разочаровывают, но в остальном этот продукт имеет отличное соотношение цены и качества.

Плюсы

• Поддерживает высокую плотность рассеивания тепла
• 25-летняя гарантия
• Система подогрева пола 120 В

Минусы

• На нагрев около часа требуется около часа. Система теплого пола Справочник покупателя

  Системы лучистого теплого пола — это роскошная домашняя особенность и популярная тенденция в новом жилье.Фактически, с течением времени это стало основной необходимостью, которая может помочь вам вести комфортную, чистую и продуманную жизнь. Но для получения правильных результатов важно выбрать продукт, который лучше всего подходит для ваших нужд.

  Несомненно, путешествие в поисках идеального для многих становится довольно трудным. Но не о чем беспокоиться. Мы здесь, чтобы помочь вам выбрать идеальный продукт в соответствии с вашими потребностями и насладиться теплом, которого вы заслуживаете, в покое.

  В связи с этим, вот несколько вещей, которые вы должны рассмотреть, прежде чем отправиться в следующий поход по магазинам:

  Типы лучистого теплого пола

  Если вы новичок в использовании систем лучистого теплого пола, это очень важно понять что есть в основном два типа систем радиационного отопления, из которых вы можете выбрать.Это электрическая и гидронная системы. Вам нужно будет выбрать тот, который больше всего подходит для вашего типа номера.

  Теперь, если у вас уже есть водяная система в вашем доме, безусловно, имеет смысл выбрать водяные излучающие обогреватели для пола для вашего дома. Эти системы очень дешевы и просты в установке. Поскольку эти системы обычно не требуют обслуживания, они также могут с легкостью обеспечить годы надежной эксплуатации.

  С другой стороны, вы также можете выбрать электрическую систему водяного теплого пола.Но одним из основных недостатков этого типа системы отопления является то, что их установка чрезвычайно дорога. Кроме того, если возникнут проблемы с нагревательными матами, вам придется заняться ремонтом всего пола.

  Размер комнаты

  Второй аспект, который необходимо учитывать при установке системы отопления, — это размер комнаты. Помните, что эти системы покрывают всю площадь пола для эффективного обогрева помещения. Поэтому всегда разумно приобретать утеплитель, соответствующий размеру напольного покрытия.В случае помещения неправильной формы мы всегда рекомендуем покупать комплект электрического отопления.

  Контроллеры тепла

  Большинство людей склонны игнорировать этот аспект, но важно приобрести систему подогрева пола, которая поставляется с терморегулятором. Большинство современных систем оснащены термостатом, поэтому коврик можно автоматически выключить, если пол или окружающее пространство становятся слишком горячими. Как вариант, мы предлагаем приобрести систему с программируемым термостатом.Это дает возможность устанавливать разные температуры в течение дня или недели, что дает вам полный контроль.

  Гарантия

  В отличие от любого другого продукта, систему подогрева пола сложно обслуживать. Его нельзя ни счистить, ни разобрать. Вот почему долгая гарантия имеет большое значение. Продукта с гарантией 2–3 года будет недостаточно, и, честно говоря, риск не стоит того. Следовательно, всегда не забывайте покупать продукт с ограниченной пожизненной гарантией или, по крайней мере, с 20-летней гарантией.Все, что ниже этого, будет пустой тратой ваших инвестиций.

  Вердикт

  Это сложный выбор, поскольку все перечисленные выше варианты обладают набором уникальных функций и преимуществ. Мы по-прежнему рекомендовали бы два самых продаваемых бестселлера — HeatWave за его системы с высокими эксплуатационными характеристиками и HeatTech за его доступные продукты. Однако мы склоняемся на сторону отопительных систем Warming Systems. Он самый быстрый в нагревании и имеет общий знак качества.

  Но, если вас интересуют нагревательные кабели для обогрева вашей комнаты, разумно рассмотреть Heatwave и SunTouch. Кабели для теплого пола этих двух самых популярных брендов считаются лучшими электрическими кабелями для обогрева пола. Sun-Touch — это технологически ориентированный продукт, который предпочитают технически подкованные пользователи, а кабели HeatWave очень просты в установке.

  Теперь вы знаете все, что могли, о системах лучистого теплого пола. Пора покупать себе и держать богов зимы в страхе.Удачных покупок!

  Статьи по теме

  13 лучших пропановых обогревателей сегодня

  11 лучших комплектов для теплового обнаружения утечек

  13 лучших тепловизионных камер прямо сейчас | Руководство покупателя

  Системы с подогревом проезжей части и переносные коврики — сравнение затрат и областей применения

  Согрейте плавающий пол — Центр знаний

  Что такое «плавающий» пол?

  Иногда называемый «соединяемый вместе пол», плавающий пол устанавливается путем соединения (или щелчка) отдельных досок, досок или даже плиток вместе, как головоломка, которая «плавает» на черновом полу, без необходимости использования гвоздей. раствор или клей.Термин «плавающий пол» относится к методу укладки, но часто является синонимом типов полов, которые могут быть установлены плавающим методом, например ламината, плавающей плитки и винила.

  Вот несколько примеров плавающих полов:

  • Ламинат —Хотя ламинат можно приклеивать к основанию, в большинстве случаев его укладывают как плавающий пол.
  • Виниловый пол класса люкс (LVG) —Соединяется по частям, а также может быть приклеен к основному полу.
  • Твердая или спроектированная древесина — Традиционно установка деревянных полов включала прибивание досок гвоздями или скобами к фанерной основе. Сегодня существует множество брендов с технологией блокировки и складывания, которые можно устанавливать как плавающие полы.
  • Плавающая керамическая плитка — Плитки крепятся друг к другу за счет пластиковых зубцов, а не приклеиваются к черному полу. Известными брендами являются плитка Snapstone®, Avaire® и Eclipse®.

  Какое решение лучистого отопления

  лучше всего подходит для моего плавающего пола ?

  Сверхэффективная QuietWarmth излучающая пленка для обогрева полов с защелкивающимся полом идеально подходит для добавления безопасного и недорогого тепла плавающим полам. Благодаря технологии проводящих чернил эти пленочные маты с лучистым обогревом толщиной меньше, чем у кредитной карты, быстро рассеивают даже тепло, не увеличивая высоту пола.


  • Нагревательная пленка QuietWarmth имеет одну из самых простых процедур установки в отрасли.Просто разверните коврики, проложите провода и уложите пол!
  • Обрезка по длине (вдоль четких и пунктирных линий мата) обеспечивает большую гибкость при установке
  • Точечный обогрев: размещайте маты только там, где вы хотите, чтобы тепло
  • Самовыравниватель не требуется!
  • Без раствора, без клея, без беспорядка


  Как всегда, мы рекомендуем вам проверить спецификации производителя вашего напольного покрытия на совместимость с продуктами лучистого отопления перед установкой.

  Допустимые материалы для плавающих полов QuietWarmth для лучистой пленки для обогрева полов включают ламинат, массивную и конструктивную древесину, низкотемпературный пластик, пробку и бамбук, а также плавающую керамическую плитку.

  Нагревательная пленка

  QuietWarmth доступна в конфигурациях 120 В и 240 В, каждая имеет две длины (5 футов и 10 футов) и две ширины (1,5 и 3 дюйма).

  продуктов HeatTech

  • Низкая стоимость: без дорогостоящего оборудования для водяного отопления система лучистого отопления HeatTech предлагает купить, установить и регулярно обслуживать самый экономичный способ привнести в ваш дом уют теплых полов.
  • Простая установка: интуитивно просто, большинство установка может быть выполнена всего за несколько часов или меньше, в зависимости от уровень квалификации установщика и размер отапливаемой площади.
  • Качественный дизайн: продукция HeatTech внесена в список UL для США. для обеспечения безопасной работы и изготовлены из высококачественных материалов, чтобы обеспечить длительная и бесперебойная работа.
  Щелкните каждый элемент выше, чтобы просмотреть подробную информацию о предложении.

  ---

  Заявки:

  • Новое строительство и модернизация
  • Жилые дома и многоквартирные дома
  • Ванные комнаты
  • Кухни
  • Сауны и СПА
  • Отопление всего дома

  Устанавливается под следующие типы полов:

  • Плитка: керамика, фарфор, натуральный камень (Мрамор, Гранит, Сланец, Травертин, Известняк и др.
    Технология монтажа теплого электрического пола: Монтаж электрического теплого пола – советы от Леруа Мерлен в Москве
