Балка двутавровая: таблица размеров, вес и технические характеристики – это те данные, которые обязательно пригодятся в строительстве объектов гражданского и промышленного назначения. Двутавровые балки достаточно разнообразны в своем исполнении. В данной статье представлена информация о преимуществах профилей из разного материала, их размерах и модификациях.
Специфическая форма двутавровой балки повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку
Особенности конструкции двутаврового профиля
Двутавр – стандартная балка с сечением, по форме напоминающим букву «Н». Современное строительство мостовых конструкций, перекрытий, многоэтажных зданий или гидротехнических сооружений невозможно без использования профиля этого типа. Также его широко применяют в машиностроении.
Так как двутавровые балки это строительный материал, который применяется в ответственных конструкциях, то и их изготовление осуществляется строго в соответствии с государственными стандартами
Двутавровый профиль представляет собой разновидность сортового металлопроката, изготовленного из профильной стали высокого качества. Как правило, в производстве изделий используется сталь конструкционная без легирующих добавок или с их низким содержанием.
Двутавровые балки имеют различный вес и размерные характеристики. Для классификации профилей используется соответствующая нумерация и маркировка. Это облегчает процесс выбора материалов, учитывая особенности строящегося объекта и предполагаемые нагрузки на конструкцию.
Cложно недоооценить преимущества использования двутавровых профилей. Эти изделия, применяемые в разных сферах, отличаются устойчивостью к высоким нагрузкам, невосприимчивостью к внешним воздействиям. Они прочны, надежны, доступны. Радует и ценовая политика изделий. Стоимость конструкций, по сравнению с аналогами, отличается скромностью, что, несомненно, является плюсом.
Покупая двутавровые балки, обязательно следует обращать внимание на их номер, по нему можно узнать высоту профиля
В каркасном домостроении нашли широкое применение деревянные двутавровые балки, размеры которых также разнообразны. Использование профилей из этого материала позволяет уменьшить расходы при закладке фундамента, ускорить срок возведения конструкции, а также существенно уменьшить общий вес постройки. Применение двутавров из древесных пород исключает в дальнейшем проблемы, связанные с усадкой, сдвигами, усушкой строения. Изготовленная своими руками деревянная двутавровая балка позволяет избежать скрипа готового строения, шаткости и вибраций, присущих обыкновенным каркасным постройкам.
Важно! Балки из углеродистой стали рассчитаны на применение внутри помещения, где исключается воздействие неблагоприятных погодных условий. Для проведения наружных работ или при повышенных требованиях к прочности конструкции следует использовать балки из низколегированной стали.
Особенности изготовления двутавровых профилей
Двутавровые профили производят согласно утвержденным нормативным документам. ГОСТом 26020-83 определяются моменты, связанные с изготовлением профилей с параллельными гранями. Аспекты изготовления профилей специализированного назначения регламентированы ГОСТом 19425-74. Особенности выполнения профилей с наклоненными гранями обозначены в ГОСТе 8239-89.
Производство двутавровой балки осуществляется посредством сварки трех основных элементов, в результате получаются поясные швы
Изготовление своими руками двутавровой балки из металла практически невозможно. Процесс производства осуществляется на специализированном оборудовании методом горячего прокатывания. Заготовкой для изделия служат блюмы, которые обрабатываются при температуре около 1200 ℃. Специфическая форма профиля повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку и равномерно распределять ее по всей поверхности конструкции.
Существует и другой способ производства двутавровых профилей – сварочный, когда три элемента профиля соединяют с помощью сварки. Данный процесс полностью автоматизирован. Сварные двутавры имеют меньшее поперечное сечение в сравнении с монолитными балками. Также здесь можно сочетать различные марки стали, укрепляя только «нужные» участки, что, в свою очередь, позволяет уменьшить общую стоимость профиля.
Двутавр 10: размеры, характеристики, сфера применения
Двутавровый профиль №10 – самый миниатюрный представитель данных конструкций. Несмотря на небольшую массу, изделие довольно жесткое. Такой профиль отличается повышенной устойчивостью к нагрузкам, высокой надежностью и стабильностью геометрических характеристик на период эксплуатации.
Двутавровый профиль №10 имея небольшой вес, достаточно устойчив к ударным и весовым нагрузкам
Двутавр 10 используется как прочное перекрытие каркасов при строительстве малоэтажных конструкций, укреплении сооружений или для возведения опоры, а также изделие применяется в оформлении вертикальных колонн. Параметры данного профиля невелики. Полная высота двутавра составляет 100 мм. По ширине профиль достигает 55 мм. Стенка имеет толщину 4, 5 мм, а полка – 7,2 мм. Весит метр двутаврового профиля в этой модификации 10 9, 46 кг. Десятый двутавр может быть изготовлен длиной от 4 м до 12 м.
По положению граней выделяют наклонные и параллельные двутавры. Они имеют соответствующую маркировку, где «У» – профиль с уклоном граней и «П» – балка, в которой грани расположены параллельно.
Двутавр 12: размеры и масса профиля, маркировка
Данный тип профиля изготавливают в соответствии с положениями ГОСТа 8239-89. Он представлен в нескольких вариациях. Маркировка определяет особенности изделия. Так, буква «Б» обозначает грани полок без наклона на стандартных двутаврах. Маркировка «Ш» указывает на параллельность граней полок на широкополочных профилях. Буква «К» характеризует колонные двутавры. Узкополочные профили маркируются пометкой «У», а среднеполочные балки имеют индекс «Д».
В сравнении с № 10, двутавровая балка № 12 способна выдерживать более значительные несущие нагрузки, прогибы и сжатие
Полная высота профиля 12 размера составляет 120 мм. Его общая ширина равна 64 мм. Стенка изделия по толщине равна 4, 8 мм, а перемычка — 7, 3 мм. Погонный метр такого двутавра весит 11,54 кг.
Важно! Приведенные размерные данные носят ознакомительный характер, они являются справочными и формируются исходя из номинального размера при плотности металла 7,85 г/см³.
Двутавр 14: размеры и особенности конструкции
Двутавровый профиль № 14 изготовлен в соответствии положениям, предписанным в ГОСТе 8239-89. Его рекомендуется использовать при строительстве несущих конструкций в промышленных и жилых зданиях, в строительстве мостов, а также в отраслях машиностроения. Материал демонстрирует высокую устойчивость к неблагоприятным воздействиям окружающей среды, огнеупорность, а также не боится различного рода микроорганизмов. С помощью таких конструкций можно достичь снижения стоимости монтажа и сокращения времени строительства.
Полная высота такого профиля (с толщиной полок) составляет 140 мм. Балка имеет ширину, равную 73 мм, стенка перемычки – 4, 9 мм. Общая толщина полки достигает 7,5 мм. По весу метровый двутавр равен 13, 68 кг.
Двутавр 14, размеры которого идеальны для использования в строительстве перекрытий, применяют в создании ЖБК с умеренными и незначительно повышенными нагрузками
Двутавровая балка такого типа имеет разновидности. Таблица двутавров № 14 наглядно это демонстрирует:
| Вид профиля | Ширина, мм | Высота, мм | Толщина полки, мм | Толщина стенки, мм | Масса 1 м длины, кг |
| 14 | 73 | 140 | 7,5 | 4,9 | 13,68 |
| 14С | 80 | 140 | 9,1 | 5,5 | 16,9 |
| 14Б1 | 73 | 137,4 | 5,6 | 3,8 | 10,5 |
| 14Б2 | 73 | 140 | 6,9 | 4,7 | 12,9 |
Двутавр 16 размера, модификации и сфера применения
Производство двутавровой балки этого размера регламентирует госстандарт. Сфера ее применения достаточно широка: объекты промышленного и жилого назначения, павильоны, колонны, хранилища, мосты и пр.
Двутавровые профили № 16 бывают нескольких видов. Технически возможно изготовить балки, где грани полок параллельны, профили с наклоном внутренней грани от 6% до 12% и с наклоном от 12% до 16%. Также производят сварные профили, где верхняя и нижняя полки присоединяются к основанию. Как вариация такого профиля встречается нестандартный двутавр, где ширина верхней и нижней полок отличается.
Двутавр 16, размеры которого способны обеспечить высокую жесткость, используется для возведения конструкций с длительными статическими и проектными нагрузками
Двутавры с уклоном до 12% представляют собой усиленную модификацию профиля и подходят для повсеместного применения. Профили с уклоном 12% имеют маркировку «М». Они предназначены для использования при монтаже подвесных путей. Профили, обозначенные буквой «С», характеризуются наклоном внутренних полок 16%. Их используют для укрепления или армирования шахтовых стволов.
Двутавр 16 имеет полную высоту 160 мм. Общая ширина балки равна 81 мм. Стенка профиля по толщине составляет 5 мм. Показатель средней толщины полки – 7, 8 мм. Весит один метр двутавра по ГОСТу 15, 89 кг.
Двутавровый профиль № 18: отличительные особенности и вес двутавра
Этот вид профиля относят к прокату фасонного типа – к категории монорельсовых балок. Двутавр 18 принято считать универсальным, поскольку он применим во всех отраслях строительства. Основные его преимущества – жесткость, прочность, износоустойчивость.
Как и предыдущие типы балок, двутавр № 18 изготовлен в соответствии госстандарта 8239-89. Это изделие выполнено в Н-образной форме и представлено в двух вариантах. Различают двутавр стандартной и повышенной точности. Профиль обычной точности имеет высоту 180 мм, ширину 90 мм, значение толщины стенки — 5,1 мм и средней толщины перемычки — 8,1 мм. Вес 18 двутавра в метровой балке составляет 18, 35 кг. Балка повышенной точности характеризуется своими отличительными особенностями. В маркировке присутствует буква «А». Размеры двутавра 18 в этом варианте несколько отличаются. Полная высота профиля составляет 180 мм. Общая ширина равна 100 мм. Перемычка имеет толщину 5, 1 мм, показатель толщины полки равен 8,3 мм. Весит двутавровая балка № 18 19, 92 кг.
Балку двутавровую № 18 используют при закладке фундамента, создании опорных площадей, а также в качестве армирующих элементов
Полезный совет! Чтобы быстро разобраться в маркировке профиля, достаточно знать принцип надписи: первые цифры – высота профиля, буквы – тип балки и цифра в конце – размер балки в данной серии.
Технические показатели, размер и вес двутавра 20
Двутавр № 20 – это профиль, выполненный таким же горячекатаным способом, как и другие балки этого типа. Он имеет форму в виде перевернутой буквы «Н». Двутавровый профиль № 20 производится согласно положению ГОСТа 26020-83, регламентирующего размер и вес двутавра 20, а также в соответствии с госстандартом 19425-74 и 8239-89.
Полная высота профиля составляет 200 мм, показатель его ширины – 100 мм. Стенка профиля имеет толщину 5, 2 мм, а перемычка – 8, 4 мм. Вес 1 метра двутавра 20 равен 21, 04 кг.
Как вариант такой двутавр может быть изготовлен из сварных балок. Важно отметить, что он имеет более широкую сферу применения.
Двутавровая балка № 20 предназначена для строительно-монтажных работ, для укреплений секций корпуса здания
Классификация профилей и возможные размеры двутавровой балки 20
Двутавры № 20 могут различаться расположением граней полки. Есть профили с уклоном и параллельные. Грани с уклоном бывают обычные (с углом 6-12%), т.е. без дополнительной маркировки, и с особым расположением. Второй вариант различается по типу маркировки: М и С. Маркировка «М» предполагает использование изделия при устройстве навесных систем сложного типа. Профиль, обозначенный буквой «С», используется при возведении сооружений сложной геометрии или при формировании специфических конструкций.
Двутавровый профиль, у которого грани параллельны, маркируется как «Б», «К» или «Ш». Выше упоминалось, что маркировка с буквой Б – это обычный профиль. К данному виду относится двутавр 20б1, размеры которого следующие: общая ширина балки – 100 мм и полная высота профиля – 200 мм. Стенки такой конструкции по толщине составляют 5, 6 мм, а его полка — 8, 5 мм. Весит погонный метр профиля 20Б1 22,4 кг.
Отметка «К» обозначает колонный профиль, подразумевает использование в ситуациях, когда невозможно применение железобетонных колонн. Профиль с маркировкой «Ш» вполне может выступить самостоятельным компонентом в строительстве. Так, размеры двутавра 20ш1 по ГОСТу следующие: высота – 193 мм, а его ширина равна 150 мм. Показатель толщины стенки балки составляет 6 мм, перемычки – 9 мм. Метровая двутавровая балка этого типа имеет массу 30,6 кг.

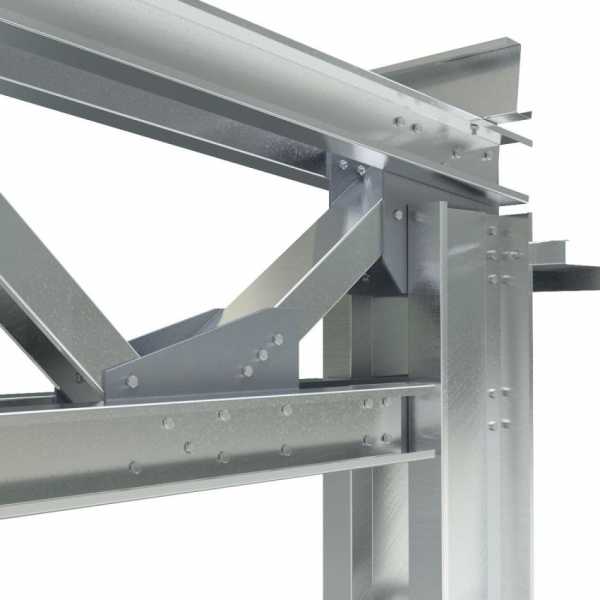

Балки можно крепить болтами, заклёпками или сваривать сварочным аппаратом
Возможные размеры и вес двутавровой балки – таблица
Размеры двутавра 20 в длину могут варьироваться от 4 м до 12 м. Размер бывает мерный, немерный, кратный мерному и мерный с остатком, где остаток – это профиль длиной, превышающей 3 м. Таблица позволяет наглядно сравнить размерные характеристики каждого варианта двутавра:
| Вид профиля | Ширина, мм | Высота, мм | Толщина полки, мм | Толщина стенки, мм | Вес 1 м длины, кг |
| 20Б1 | 100 | 200 | 8,5 | 5,6 | 22,4 |
| 20Ш1 | 150 | 193 | 9 | 6,0 | 30,6 |
| 20К1 | 200 | 195 | 10 | 6,5 | 41,5 |
Технические характеристики и размеры двутавра 22
Двутавровый профиль № 22 имеет обширное применение во всех отраслях строительства. Часто его используют как несущую конструкцию возводящейся постройки. Изделие характеризуется прочностью, длительным эксплуатационным сроком, а также устойчивостью к любым погодным условиям.
Размеры двутавра 22 отличаются в зависимости от типа изделия. Балки изготавливаются в двух вариациях – стандартной и повышенной точности. Балка обычной точности имеет полную высоту 220 мм. Общая ширина профиля составляет 110 мм при толщине 5, 4 мм. Значение средней толщины перемычки – 8, 7 мм. Погонный метр профиля этой модификации весит 24, 04 кг.
Двутавровые балки № 22 изготавливаются в двух вариациях – стандартной и повышенной точности
Высота двутаврового профиля повышенной точности составляет 220 мм при ширине, равной 120 мм. Стенка профиля имеет толщину 5, 4 мм, а полка – 8, 9 мм. Балка длиной 1 метр весит 25, 76 кг.
Обратите внимание! Двутавровые балки № 22 также варьируются по степени прочности проката. Выделяют высокую (маркировка «А»), повышенную (индекс«Б») и обычную (маркировка «В») точность.
Двутавр № 24: характеристики и размеры двутавровой балки, ее модификации
Этот профиль, как и другие двутавры, характеризуется рядом достоинств. Среди них можно выделить надежность, длительный эксплуатационный срок, устойчивость к погодным катаклизмам. Использование двутавровых балок исключает опасность разрушения конструкций из-за неблагоприятных факторов окружающей среды. Выполняется он согласно критериям, прописанным в ГОСТе 8239-89.
Размеры двутавра 24 отличаются в зависимости от типа балки. Профиль может быть обычной и повышенной точности. Значение высоты двутавровой балки обычной точности составляет 240 мм. Показатель ширины полки равен 115 мм, стенки – 5,6 мм при толщине полки 9, 5 мм. Метровая балка этого вида имеет массу 27, 34 кг.

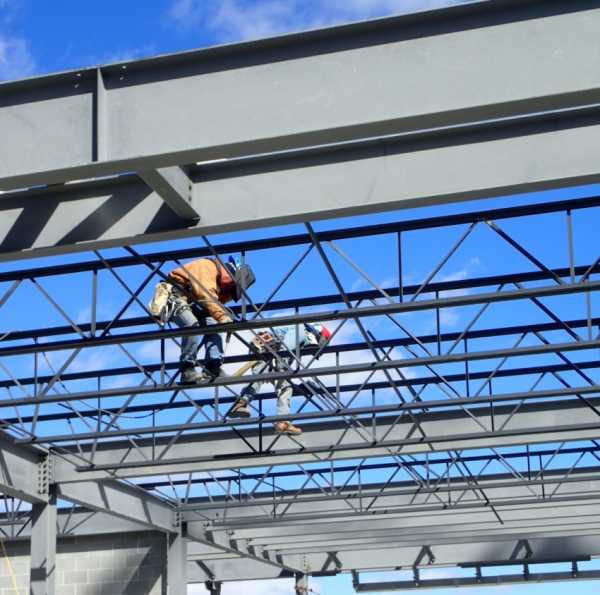

Балка двутавр № 24 — это первичный вид стальных конструкций, которые используются при строительстве, как промышленных зданий, так и зданий гражданского назначения
Двутавр с индексом «А» (повышенная точность) по высоте равен 240 мм. Профиль характеризуется более широкой полкой (125 мм) и толстой стенкой (5,6 мм). В толщину перемычка увеличена до 9, 8 мм. Весит такая балка 29, 4 кг.
Двутавр с маркировкой «М» (используемый для конструкции подвесных путей) имеет наклон внутренней грани менее 12%. Размеры двутавра 24м таковы: общая высота балки – 2
psk-remont.ru
вес двутавра, гост, двутавр горячекатный, нагрузка, размеры
Стандартизированный профиль, получаемый методом горячей прокатки на сортовых станах. В сечении двутавр похож на букву «Н». Балка из двутаврового профиля прочнее такой же по площади прямоугольной в 28 – 30 раз и практически в 7 раз, прочнее на изгиб такой же балки изготовленной из швеллера. Вместе с тем, этот профиль плохо переносит усилия на скручивание, что является характерным для открытых профилей вообще, например уголка или швеллера.
Внешний вид
Происхождение названия наиболее вероятно от слова taurus (лат), что означает бык. По всей видимости, полки балок воспринимались как рога, располагающиеся с обеих сторон.
Особенности профиля
Горизонтальные площадки вверху и внизу балки являются опорными поверхностями. Их назначение:
- воспринимать и равномерно распределять нагрузку на профиль;
- не допускать опрокидывания или перекоса балки, обеспечивая восприятие нагружения перемычкой строго в вертикальном направлении.
Сфера применения
Двутавровые балки нашли широкое применения в промышленности, строительстве и других отраслях:
- мостостроение – несущие тяжело нагруженные конструкции;
- промышленное строительство – каркасы зданий и сооружений, основа подкрановых путей электромостовых кранов;
- несущие балки мостовых кранов;
- в машиностроении – рамы автомобилей и вагонов;
- для армирования стенок шахт.
Изготовление двутавровых балок
Изготовление этих профилей производится на рельсобалочных станах горячей прокатки. Это дорогостоящий и сложный в наладке агрегат. Заготовкой для балок, в зависимости от их размера, являются слябы или квадрат для более мелких размеров.
Заготовка поочередно проходит через клети прокатного стана, постепенно принимая необходимые размеры и вырастая в длину. Клеть представляет собой агрегат, включающий в себя привод и несколько водоохлаждаемых валков, от клети к клети размер валков уменьшается, за счет обжатия валками заготовка принимает необходимые размеры балки.
Горячая прокатка – основной способ производства двутавров. Станы имеют очень высокую производительность и обеспечивают высокую точность размеров. Профили производятся в соответствии с действующими государственными стандартами и невозможно произвести нестандартные размеры без очень больших затрат времени и средств.
Одним из недостатков горячекатаных профилей являются дефекты на их поверхности в виде окалины. Расчет двутавровой балки, как правило, производится на прочность и
Двутавровые балки могут производиться:
- из конструкционных марок сталей;
- из низколегируемых сплавов.
Также бывают деревянные, алюминиевые двутавры.
Классификация и разновидности балок. Маркировка
Двутавры разделяются на несколько видов по следующим параметрам:
- Геометрические размеры.
- Форма.
- Применяемость.
Одним из основных параметров балок является их высота. Она измеряется расстоянием между несущими гранями полок. В наименовании балки размер указывается в сантиметрах.
Например: балка 16 имеет расстояние между полками 160 миллиметров.
Это число – «номер высоты» – изменяется в диапазоне от 10 до 100 в соответствии с гомологическим рядом размеров, определяемым ГОСТами. Производство изделий, не входящих в гомологический ряд может быть осуществлено по согласованию с заказчиком.
Особенности различных конструкций двутавров обозначаются буквенными маркировками:
«Б» – двутавр общего назначения;- «Ш» – широкополочные;
- «К» – колонные;
- «Д» – дополнительная серия;
- «М» – для подвесных путей и мостовых конструкций;
- «С» – стволовая, армирование шахтных стволов.
«Б» – двутавр общего назначения;Когда нужна точная маркировка балок, применяются дополнительные цифровые маркировки.
Например: 27Б1 и 27Б2. При этом первая имеет высоту 268 мм, а вторая – 270. А стенка балки 27Б2 на 1,2 мм толще, чем в первом варианте.
Двутавры с параллельными полками
Балки с параллельными (внутренними и наружными) гранями производятся в соответствии с требования ГОСТ 26020-82.
Двутавры с внутренними полками с уклоном по отношению к наружным
Выпускаются по ГОСТ 19425-74. Такие балки имеют более высокие несущие характеристики. По нижепредставленной таблице можно определить какой вес двутавра.
Размеры, масса и количество метров в тонне двутавров по ГОСТ 26020-83 и СТО АСЧМ 20-93
Таблица 1
| Наименование, номер балки | Размеры, мм hxbxsxt
| Вес погонного метра, кг | Вес 1 шт, кг L=12 метров | Метров в тонне | |
| 10Б1 | 100х55х4,1х5,7 | 8,12 | 97,23 | 123,15 | |
| 12Б1 | 117,х64х3,8х5,1 | 8,73 | 104,44 | 114,55 | |
| 12Б2 | 120х64х4,4х6,3 | 10,41 | 124,82 | 96,06 | |
| 14Б1 | 137,4х73х3,8х5,6 | 10,54 | 126,11 | 94,88 | |
| 14Б2 | 140х73х4,х6,9 | 12,93 | 154,81 | 77,40 | |
| 16Б1 | 157х82х4х5,9 | 12,77 | 152,43 | 78,31 | |
| 16Б2 | 160х82х4х7,4 | 15,86 | 189,66 | 63,05 | |
| 18Б1 | 177х91х4,3х6,5 | 15,44 | 184,84 | 64,77 | |
| 18Б2 | 180х91х5,3х8 | 23,94 | 287,48 | 41,77 | |
| 20Б1 | 200х100х5,6х8,5 | 21,55 | 255,64 | 46.40 | |
| 23Б1 | 230х110х5,6х9 | 25,81 | 309,62 | 38,44 | |
| 26Б1 | 258х20х5,8х8,5 | 28,02 | 336,04 | 35,69 | |
| 26Б2 | 261х120х6х10 | 31,23 | 374,46 | 32,02 | |
| 30Б1 | 296х140х5,8х8,5 | 32,94 | 394,88 | 20,39 | |
| 30Б2 | 299х140х6х10 | 36.66 | 439,32 | 27,28 | |
| 35Б1 | 346х152х6,2х8,5 | 38,95 | 466,80 | 25,67 | |
| 35Б2 | 349х155х6,5х10 | 43,34 | 519,68 | 23,07 | |
| 40Б1 | 392х165х7х9,5 | 48,11 | 577,22 | 20,79 | |
| 40Б2 | 396х165х7,5х11,5 | 54,71 | 656,42 | 18,28 | |
| 45Б1 | 443х180х7,8х11 | 59,81 | 717,63 | 16,72 | |
| 45Б2 | 447х180х8,4х13 | 67,53 | 810,01 | 14,80 | |
| 50Б1 | 492х200х8,8х12 | 73,04 | 876,68 | 13,69 | |
| 50Б2 | 496х200х9,2х14 | 80,71 | 968,42 | 12,39 | |
| 55Б1 | 543х220х9,5х13,5 | 89,12 | 1068,44 | 11,22 | |
| 55Б2 | 547х220х10,5х15,5 | 97,93 | 1174,56 | 10,21 | |
| 60Б1 | 593х230х10,5х15,5 | 106,22 | 1274,34 | 9,41 | |
| 60Б2 | 597х230х10,5х15,5 | 115,64 | 1387,28 | 8,65 | |
| 70Б1 | 691х260х12х15,5 | 129.31 | 1551,62 | 7,73 | |
| 70Б2 | 691х260х12,5х18,5 | 144,23 | 1730,46 | 6,93 | |
| 80Б1 | 791х280х13,5х17 | 159,52 | 1914,24 | 6,27 | |
| 80Б2 | 798х280х14х20,5 | 177,94 | 2134,88 | 5,62 | |
| 100Б1 | 990х320х16х21 | 230,63 | 2767,26 | 4,34 | |
| 100Б2 | 998х320х17х25 | 258,24 | 3098,42 | 3,87 | |
| 100Б3 | 1006х320х18х29 | 285,7 | 3428,42 | 3,50 | |
| 100Б4 | 1013х320х19,5х32,5 | 314,51 | 3774,22 | 3,18 |
Размеры, масса и количество метров в тонне двутавров по ГОСТ 8239-89 и ГОСТ 19425-74
Таблица 2
| Наименование и номер балки | Размеры, мм hxbxsxt
| Вес погонного метра, кг | Вес 1 шт, кг L=12 метров | Метров в тонне |
| 20К1 | 196х199х6,5х10 | 41,42 | 496,84 | 24,14 |
| 20К2 | 200х200х8х12 | 49,91 | 598,82 | 20,03 |
| 25К1 | 246х249х8х12 | 62,64 | 751,28 | 15,96 |
| 25К2 | 250х250х9х14 | 72,42 | 869,04 | 13,81 |
| 25К3 | 246х249х8х11 | 62,64 | 751,28 | 15,96 |
| 30К1 | 298х299х9х14 | 87,7 | 1046,04 | 11,40 |
| 30К2 | 300х300х10х15 | 94,23 | 1130,76 | 10,61 |
| 30К3 | 300х305х15х15 | 105,81 | 1269,72 | 9,45 |
| 30К4 | 304х301х11х17 | 105,77 | 1269,24 | 9,45 |
| 35К1 | 342х348х10х15 | 109,11 | 1309,32 | 9,17 |
| 35К2 | 350х350х12х19 | 136,53 | 1638,36 | 7,32 |
| 40К1 | 394х398х11х18 | 146,68 | 1760,16 | 6,82 |
| 40К2 | 400х400х13х21 | 171,71 | 2060,52 | 5,82 |
| 40К3 | 406х403х16х24 | 200,15 | 2401,80 | 4,99 |
| 40К4 | 414х405х18х28 | 231,93 | 2783,16 | 4,31 |
| 40К5 | 429х400х23х35,5 | 290,86 | 3490,32 | 3,44 |
По таблице можно определить сколько весит метр длины балки, нужного двутавра.
Двутавры сварные
Сварная балка – конструкция из стального листового проката с мехсвойствами, соответствующими аналогичным горячекатаным профилям подобных размеров. Предельно допустимые отклонения в размерах такие же, что и в требованиях ГОСТ 26020-83 и СТО АСЧМ 20-93 для горчекатанных балок.
Определяющими преимуществами сварных конструкций является их гораздо более низкая себестоимость и вариативность в заданных требованиях, что достигается за счет:
- подбор комбинированного сечения с учетом специфических требований заказчика;
- применение в конструкции листового металла различных марок стали для улучшения механических свойств;
- возможность исполнения изделий несимметричной формы;
- усиления несущей способности;
- возможность применения элементов конструкции увеличенной длины, что ведет к ее упрощению;
- рациональное использования металла за счет подетального изготовления элементов конструкций;
Сравнительная таблица сортамента горячекатаных и сварных балок:
Таблица 3
| Типоразмеры сварных балок | Наличие в производстве |
| 10Б1 | нет |
| 12Б1, 12Б2 | нет |
| 14Б1, 14Б2 | нет |
| 16Б1, 16Б2 | нет |
| 18Б1, 18Б2 | нет |
| 20Б1, 20К1, 20К2, 20Ш1 | нет |
| 23К1, 23К2, 23Б1, 23Ш1 | нет |
| 24ДБ1 | нет |
| 25К1, 25К2, 25К3, 25Б1, 25Б2, 25Ш1 | да |
| 26К1, 26К2, 26К3, 26Б1, 26Б2, 26Ш1,26Ш2 | да |
| 27ДБ1 | да |
| 30К1, 30К2, 30К3, 30К4, 30Б1, 30Б2, 30ДШ1, 30Ш1, 30Ш2, 30Ш3 | да |
| 35Б1, 35Б2, 35ДБ1 | нет |
| 35К1, 35К2, 35К3, 35Ш1, 35Ш2, 35Ш3 | да |
| 36ДБ1 | нет |
| 40Б1, 40Б2, 40ДБ1, 40ДШ1, 40К1, 40К2, 40К3, 40К4, 40К5, 40Ш1, 40Ш2, 40Ш3 | да |
| 45Б1, 45Б2, 45ДБ1, 45ДБ2, 45Ш1 | да |
| 50Б1, 50Б2, 50Б3, 50ДШ1, 50Ш1, 50Ш2, 50Ш3, 50Ш4 | да |
| 55Б1, 55Б2 | да |
| 60Б1, 60Б2, 60Ш1, 60Ш2, 60Ш3, 60Ш4 | да |
| 70Б1, 70Б2, 70Ш1, 70Ш2, 70Ш3, 70Ш4, 70Ш5 | да |
| 80Б1, 80Б2, 80Ш1, 80Ш2 | да |
| 90Б1, 90Ш2, 90Ш1, 90Ш2 | да |
| 100Б1, 100Б2, 100Б3, 100Б4, 100Ш1, 100Ш2, 100Ш3, 100Ш4 | да |
Некоторые особенности технологии
производства сварных двутавров
- Сварные профили изготавливаются из правленой листовой стали после тщательного устранения поверхностных дефектов. Марки, качественные категории, прочностные данные оговариваются в заказе.
- Тавровые и стыковые швы исполняются механической или полуавтоматической сваркой с применением защитного газа. При этом сварные швы должны плавно переходить в основной металл.
- Допускается стыковка элементов конструкции балки. Стык выполняется без применения накладок с проваром с обеих сторон. Стыковочные швы элементов полок должны находиться не ближе 10 мм от аналогичного шва стойки профиля.
- Все сварные швы должны быть непрерывными.
- Основные технологические операции при изготовлении сварных балок:
Сварные профили изготавливаются из правленой листовой стали после тщательного устранения поверхностных дефектов. Марки, качественные категории, прочностные данные оговариваются в заказе.- сварка продольного шва полка-стойка на машине непрерывной сварки;
- правка – устранение «грибовидности» полки, образовавшей после провара шва;
- переворот профиля на 180о по вертикали;
- сварка второго шва;
- правка второго сварного соединения.
- Сварные швы подвергаются контролю неразрушающими методами в соответствии с действующими стандартами. Обнаруженные дефекты устраняются, и профиль проверяется повторно.
- На поверхности изделий не допускаются поверхностные дефекты в виде трещин, закатов, плен, рванин. При обнаружении таких дефектов они подвергаются ремонту механическим способом. При этом предельно допустимые отклонения по размерам изделия не должны превышать допусков для стального листа, из которого изготовлен профиль.
Примечания
Номенклатура и область применения двутавровых балок весьма разнообразна. Появление сварных профилей в свое время было обусловлено отказам Нижнетагильского меткомбината от производства тяжелых балок номерами от 70 до100. Потребность же в них не снижалась, а росла по мере развития строительной отрасли. Поэтому возникли сварные профиля.
Второй причиной их популярности можно считать высокую вариативность изготовления, в том числе в нестандартных размерах. Если для этого необходимо перевооружать рельсобалочный стан комплектом прокатного инструмента, то в случае со сваркой этого не происходит, производство удешевляется. Этот же подход способствовал снижению металлоемкости строительства, что приводило к экономии средств. Стоимость, цена балки двутавровой зависит от параметров изделия и вида
krovlya777.ru
 Справочные таблицы весов металлопроката. Справочные таблицы веса металла. Двутавр — балка ГОСТ 8239-89.
В таблице удельный вес двутавровой балки вычислен по номинальным размерам двутавров при удельном весе стали 7850 кг/м3 и является справочной величиной. Как рассчитать сколько весит двутавр в таблице? | ||||||
tehtab.ru
