Схема укладки теплый пол – Схема теплого пола: пошаговая инструкция по укладке

Содержание

Схемы укладки труб теплого пола

Вступление

Наверняка вы знаете, что водяной теплый пол это система обогрева пола, теплоносителем (чаще водой), двигающимся по трубам, уложенным в пол. Для понимания дальнейшего изложения, напомню, что элементами водного теплого пола являются: коллектор теплого пола; трубы, уложенные по замкнутому контуру; конструкция пола.

Особенность укладки труб теплого пола

Принцип работы теплого пола ничем не отличается от радиаторного отопления. От источника тепла, нагретая вода,  циркулирует по системе, отдавая тепло в помещение. Передача тепла от труб осуществляется через слой стяжки или отражается от конструкции пола.

Ключевое словом в принципе работы теплого пола, важное для дальнейшего рассказа, является слово – циркулирует, то есть движется по условно замкнутой траектории, в нашем случае движется по условно замкнутому контуру.

Контур теплого пола это труба, проложенная в строительной конструкции пола или стены, по траектории, начинающейся от коллектора и заканчивающейся в нём же.

Длина контура

Вода не электричество, для циркуляции она должна втекать и вытекать. В контур теплого пола, вода втекает нагретой. Обычно, до температуры 50-55˚C. Совершая движение по контуру, вода, естественно остывает, отдавая тепло, и вытекает из контура уже охлаждённой. В коллекторе вода смешивается с горячей водой, тем самым опять подогревается и поступает в контур температурой 50-55˚C.

Чтобы теплый пол не охлаждал сам себя, максимально допустимой длиной контура теплого пола, считается:

  • Для труб 20 мм —  макс. длина 120 метров;
  • Для труб 16 мм — макс. длина 100 метров.

Оптимальная длина контура теплого пола, рекомендована до 90 и 70 метров соответственно.

Фиксируем первый параметр важный для схемы укладки труб теплого пола: длина каждого контура теплого пола должна быть не более 100 (120) метров, оптимально не более 70 (90) метров для труб 16 (20) мм.

Напомню, что в доме может сколько угодно контуров теплого пола, а также возможно установить несколько коллекторов. Для примера проект теплого пола.

Схемы укладки труб теплого пола

Замкнутость контура теплого пола не единственная его особенность. В теории, проложить замкнутый контур из труб можно по хаотической траектории. На практике, трубу контура нужно проложить так, чтобы она не только возвращалась туда откуда началась, но и не пересекалась по трасе. Кстати, это же условие не пересечения. Относится и к разным контурам теплого пола.

Вы сами можете попробовать нарисовать линию с двумя перечисленными условиями, не пересекаться и заканчиваться, там, где началась. Получатся у вас схемы укладки труб теплого пола, называемые «улитка», «змейка 1», «змейка 2». Все остальные схемы будут производными от этих простейших схем.

class="eliadunit">

Чем отличаются схемы укладки

Обратим внимание на отличия этих схем.  Схемы «улитка» и «змейка 2», нарисованы так, что теплая и холодная половики контура смешиваются, образуя чередование веток  тепло-холод-тепло-холод. Такая схема обеспечивает равномерный прогрев пола, не создавая отдельных холодных и теплых зон.

Схема «змейка 1», создает отдельную, теплую зону и отдельную холодную зону. Эта схема используется в комнатах имеющих наружные стены с окнами, для большего прогрева именно зон примыкания к наружным стенам.

Обращу ваше внимание, что используемы понятия холодная и теплая зоны весьма условны. Температура теплоносителя в «холодной» зоне выше 30˚C.

Расстояние между трубами

Составляя схемы укладки труб теплого пола, кроме длины и рисунка контура, встает вопрос шага водяного теплого пола или расстояния между ветками (нитками) этих хитрых схем. Очевидно, что они тоже должны быть определены.

И здесь самое интересное. Шаг водяного теплого пола зависит от расчетной тепловой нагрузке, которая в свою очередь рассчитывается от тепловых потерь дома, диаметра выбранных труб, длины контра и температуры теплоносителя на входе.

Эти расчеты я покажу в другой статье, здесь выводы.  Шаг водяного теплого пола принимается равным:

  • 300 мм для тепловой нагрузки 50 Вт/кв. метр;
  • 150 мм для тепловой нагрузки 80 Вт/кв. метр;
  • 200/250 мм, для помещений с высокими потолками или большими площадями.

Для зон примыкания к наружным стенам шаг теплого пола может снижаться.

Фиксируем второй параметр для схемы укладки труб теплого пола – шаг теплого пола 150 мм для тепловой нагрузки 80-90 Вт/кв. метр.

Выводы

  • Схемы укладки труб теплого пола составляются по рисунку змейка или зигзаг, с возможной комбинацией этих рисунков;
  • Оптимальная длина контура теплого пола 70-90 метров для труб 16-20 мм;
  • Оптимальный шаг теплого пола дома – 150 мм.

Еще статьи





class="eliadunit">

obotoplenii.ru

Способы укладки водяного теплого пола своими руками. Улитка, змейка и другие

«Важней всего погода в доме», а её невозможно представить без качественного отопления. Однако не всегда хватает привычных настенных обогревателей, и хочется буквально чувствовать теплоту всем телом. И если носить бабушкины шерстяные носки целый день кажется не лучшим выходом, то почему бы не рассмотреть вариант обогрева самого пола и способы укладки трубы водяного теплого пола?

Что из себя представляет водяной пол?

Водяной теплый пол — это система, работающая по принципу большинства отопительных батарей: использование горячей воды, как источника тепла. Схема работы такой системы элементарная — на поверхность устанавливается специальная труба, по которой циркулирует горячая вода. Источником тепла выступает котел. Всю «надпольную» часть системы водяного пола можно аккуратно прикрыть фальшстеной или увести в подсобное помещение.

Мы уже поняли, что водяной пол представляет собой систему труб с циркулирующей теплой водой, уложенных под полом и отдающих тепло по принципу обычной батареи. Теперь можем перейти к главному вопросу.

Завершающим этапом монтажа пирога теплого пола является укладка трубы. На сегодняшний день существуют три схемы укладки труб водяного теплого пола — «улитка», «змейка» и комбинированный.

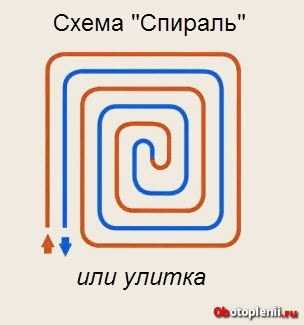

Схема укладки улитка или спираль

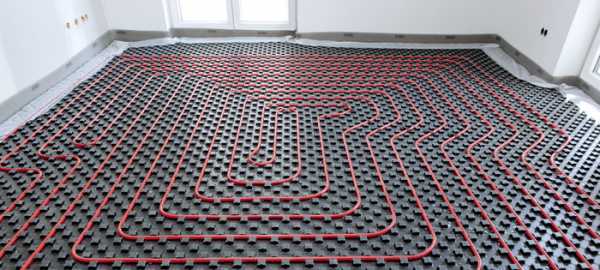

Улитка (спираль) — наиболее популярный, экономный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола.

В улитке мы укладываем трубы, описывая периметр комнаты, начиная с краев, и стремимся к центру, постоянно сокращая радиус, а затем в обратную сторону.

Главное преимущество улитки в том, что тепло равномерно распределяется по носителю, нивелирует теплопотери и предотвращает образование в полу тепловых ям. Еще одним преимуществом данного способа является его длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного вам размера.

За 18 лет монтажа теплых полов способ улитка зарекомендовал себя, как самый надежный и самый работающий способ. Также стоит отметить, что этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При желании (при очень большом желании) с укладкой может справиться даже один строитель и Вам не придется тратиться на дополнительные рабочие руки.

Более того, улитка универсальна в схеме укладки. Улиткой можно утеплить краевые зоны, например, большие окна, витражи, выходы на веранду, уличную дверь и т. д. И впредь, заходя в комнату с холодной улицы, Вы почувствуете тепло, едва ступив на пол.

Улитка позволяет устроить систему обогрева в помещениях любых площадей и форм. Причем важно понимать, что необязательно делать одну большую улитку на комнату, ничто не мешает сделать несколько витков, например в обход большого дивана или шкафа.

Змейка и двойная змейка

Этот способ укладки труб водяного теплого пола имеет наибольшие теплопотери за счет того, что подача горячей воды осуществляется лишь с одной стороны и теряет всю энергию, доходя до конца схемы. Таким образом, мы имеем горячий пол в одном конце комнаты и постепенное снижение температуры по мере удаления от узла смешивания теплоносителя.

Еще один минус укладки змейкой — трудность монтажа. Изгиб трубы происходит на 180 градусов. Очень часто приходится делать шаг в 200 мм против 10 у улитки. Можно избежать таких больших затрат, сделав кольца на концах петли, но это весьма трудоемко.

Универсальный шаг укладки трубы теплого пола составляет 150 мм, и 100 в краевых зонах (уличные стены).

Температурный перепад в системе змейка можно сократить, сделав двойную змейку. Однако, это не решит проблему трудоемкости укладки труб водяного теплого пола.

Есть так же способ монтажа, который называется двойная змейка.

 И если посмотреть на этот способ более внимательно, то можно увидеть, что перепад температуры стал меньше, но монтаж не стал легче.

Мы используем способ укладки труб водяного теплого пола змейкой только для выравнивания смежных зон контуров теплого пола и редко для укладки в санитарных  узлах, где необходимо много обходить разные приборы: унитазы и так далее. И то если сан узел или другое помещение мало. А если помещение квадратов 5-6, то смело монтируется спираль, как на фото.

Самым оптимальным вариантом использования змейки является комбинирование такого способа с другими.  Или, например, сначала Вы отсекаете наружные стены или как еще называют краевую зону, потом укладываете змейку в середину комнаты. При этом получается оптимальное распределение температуры.

Так же как и с улиткой, мы можем обходить необязательные для подогрева места, направляя отопительные трубы в нужное русло.

Комбинированный способ укладки труб теплого пола

Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование. Например, два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы укладки теплого водяного пола. Например, при входе, где подогрев особо не нужен, положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, расстелить улитку.

А вообще перед самой укладкой труб, мы рекомендуем нарисовать схему водяного теплого пола на плане. Так дальнейший монтаж водяного теплого пола будет даваться проще.

Длина укладки трубы

Немаловажным при раскладке трубы является длина самого контура. Если вы сделаете слишком длинную спираль или змейку, то насос попросту не сможет продавить контур.

Поэтому тут важно соблюдать два правила:

  1. Длина одного контура не должна превышать 80-100 метров. Правильно не жесткое. То есть, если вы немногим превысите длину, то это не значит, что все станет плохо. Просто лучше лишний раз этого не делать.
  2. Все контуры желательно делать схожими по длине

Для расчета длины следуем следующей таблице:

Диаметр трубы (мм)

Материал трубы

Допустимая длина (метр)

16

металлопластик

80 ÷ 100

18

сшитый полиэтилен

80 ÷ 120

20

металлопластик

120 ÷ 150

Выводы

Прочитав весь материал, мы можем сделать вывод, что схему монтажа теплого водяного пола стоит выбирать исходя из площади конкретного помещения, способа его отопления и бюджета заказчика.

Однако, одно можно сказать точно: монтаж теплого пола улиткой — универсальный и экономный способ обогреть вашу комнату в любом месте и при любой погоде.

eurosantehnik.ru

технология правильной укладки с видео -




Электрический тёплый пол – техническое решение, которое позволяет обеспечить желаемый комфорт в доме и при этом избежать проблем, связанных с водяными системами: необходимостью прокладки труб, вмешательства в систему отопления и подключения к котлу, получения специальных разрешений на проведение работ, разработки проекта.

К тому же достаточно важной особенностью водяной системы является то, что монтаж электрического теплого пола в сравнении с ней обойдётся в 3-4 раза дешевле. К тому же потребление электроэнергии при использовании такой отопительной системы минимально и может быть подключено к сети стандартного исполнения и не требует дополнительного оформления разрешительных документов.

Укладка теплого электрического пола: доступные варианты

Сравнение различных систем на основе их работы

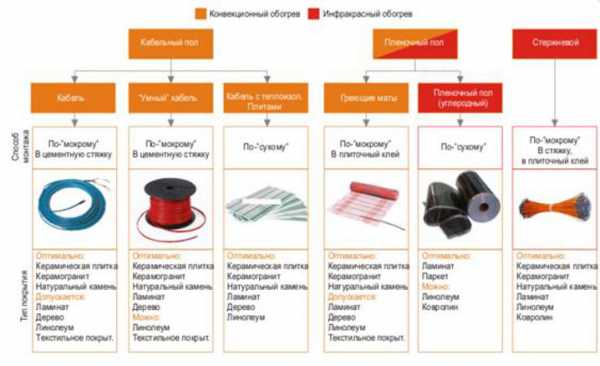

Для того чтобы правильно определиться с типом используемой системы, базовыми данными, которые позволят принять взвешенное решение станет:

  • площадь помещения (полная и полезная),
  • наличие системы центрального отопления, его вид,
  • возможность установки электрического теплого пола со стяжкой,
  • состояние несущей поверхности.

В большинстве случаев устройство эл. теплого пола кабельного типа или укладка нагревательных матов – оптимальный вариант, так как выравнивающая стяжка в любом случае будет заливаться. Если же нет желания или возможности для того, чтобы демонтировать старое покрытие, инфракрасные плёночные материалы позволят быстро и с минимальными усилиями уложить покрытие на базовую поверхность. С точки зрения затрат обе системы в целом потребуют примерно одинаковых вложений.


Всё что нужно для выбора и установки электрического теплого пола, видео

Кабельные системы

При использовании кабельного нагревательного элемента монтаж теплых электрополов выполняется только в цементной стяжке. Только после этого возможна укладка финишного напольного покрытия. Принцип работы такой системы заключается в прохождении через проводник тока заданной величины.

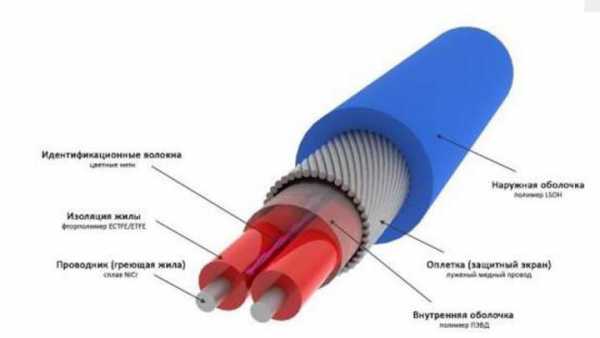

Конструкция резистентного кабеля

За счёт использования кабеля резистентного или саморегулируемого типа происходит его нагрев, при котором тепло будет передаваться в стяжку. Причём первый вариант наиболее популярен, так как существенно отличается по своей стоимости. К тому же выполняют они одну и ту же функцию.

Расчёт мощности – обязательный этап в технологии устройства электрического теплого пола. Чаще всего для этого используются специальные таблицы, в которых приведены усреднённые значения по данным оборудования разных производителей. Итоговая разница между расчётными и фактическими данными составляет около 4 %, что для подобной установки не существенно.

При устройстве теплого электрического пола кабельного типа среднее потребление составляет

  • для коридора и кухни – 150 Вт,
  • санузлов – 180 Вт,
  • балконов – 200 Вт,
  • гостиных, спален – 150 Вт.

Монтаж электрических теплых полов всегда начинается с определения места, в котором будет установлен терморегулятор системы. В случае необходимости в этом месте проделывается штроба для установки коробки, самого датчика, а также прокладки кабеля.

Для того чтобы датчик был способен давать показания достаточно высокой точности, он должен быть установлен на расстоянии 1 м от стены под нагревательным кабелем в пластиковой трубе. С использованием такого решения обеспечивается возможность лёгкого доступа к элементу для замены или обслуживания

Инфракрасные плёночные полы

Плёночный материал представляет собой нагревательный элемент, который представляет собой тонкую плёнку. Её толщина составляет 0,4 мм. Внутри запаиваются карбоновые полосы, при нагревании которых контактные шины, выполненные из меди, служат источником инфракрасных волн с диапазоном 5-20 мкм.

Важно учитывать! Инфракрасное излучение абсолютно безопасно для человеческого организма в отличие от электромагнитного

Плёночный электрический теплый пол, схема подключения

При укладке теплого электрического пола плёночного типа не происходит нагрев самого напольного покрытия. Нагреваются окружающие источник тепла конструкции и предметы (это может быть мебель, потолок, стены). Это позволяет сохранить уровень влажности неизменным.

При выполнении расчётов мощности важно учитывать, что если планируется укладка ламината, паркета или паркетной доски, мощность нагрева не должна превышать 150 Вт на 1 м2. Применение керамической плитки в качестве напольного покрытия позволяет увеличить мощность системы в помещении до 200 Вт

При выполнении расчётов и монтажа электрического теплого пола также рекомендуется учитывать, что расстояние между стенами и мебелью до плёнки должно составлять минимум 10 см, а комната должна быть покрыта полотном более чем на 70 % своей площади.

Инструкция по монтажу теплого электрического пола

Из чего состоит схема теплого пола электрического

  1. Основа – черновой пол, который представляет собой ровную плиту или стяжку. Оба варианта смогут обеспечить достаточно высокий уровень защиты от тепловых потерь.
  2. Термоизоляционный материал необходим для того, чтобы система отапливала именно вашу квартиру, а не соседей. Теплоизоляцию монтируют под нагревательными элементами.

    Терморегуляторы для теплого электрического пола

  3. Кабель или плёнка соединяется с блоком управления при помощи проводов. Для регулирования работы системы используются датчики и терморегулятор.
  4. Финишное покрытие.

Теплые электрические полы, технология укладки

Выравнивание базовой поверхности

В большинстве случаев вне зависимости от того, кабель будет укладываться или плёнка, потребуется предварительная подготовка помещения.

  1. Освобождение помещения от мебели.
  2. Демонтаж старого напольного покрытия.
  3. Выравнивание бетона при помощи шлифмашины, удаление всех наплывов, выступов.
  4. Устранение всех имеющихся трещин, щелей с использованием ремонтного состава на основе эпоксидной смолы и цемента.

Наличие неровностей пола более 20 мм – повод к заливке выравнивающей стяжки. Для этого необходимо:

  • прогрунтовать поверхность,
  • подготовить самовыравнивающуюся смесь,
  • залить её, равномерно распределяя по поверхности в соответствии с инструкцией,
  • прокатыванием игольчатого валика удаляется весь воздух из залитой массы.

Приступать к дальнейшим работам можно будет не ранее, чем через несколько дней.


Изготовление электрического теплого пола, технология выравнивания бетонного основания.

Важно знать! Для того чтобы не допустить образования трещин и разрушения пола или деформации стяжки при её нагреве, по периметру помещения на стены рекомендуется наклеить демпферную ленту.

Как укладывать теплоизоляцию под электрический пол

После полного высыхания стяжки приступают к укладке подложки под электрический теплый пол – рулонных фольгированных утеплителей (это могут быть Тепофол, Пенофол или их аналоги). С их использованием обеспечивается отражение теплового излучения внутрь помещения.

как укладывать теплоизолятор

При монтаже теплого электро пола укладка теплоизоляции выполняется по следующей схеме:

  • материал раскладывается на полу,
  • выполняется его укладка по всей площади помещения так, чтобы полосы лежали без зазоров вплотную к стенам,
  • по стыкам материал соединяется фольгированным скотчем.

Как уложить электрический теплый пол кабельного типа

Электрический монтаж плёночных полов ввиду высокой готовности самого материала к укладке обычно никаких проблем не вызывает, но с кабельными возникает множество вопросов. Одним из первых возникает вопрос о количестве необходимого кабеля. Для того чтобы определиться с длиной, удобнее всего воспользоваться специальными таблицами, которые имеются на сайтах производителей кабелей.

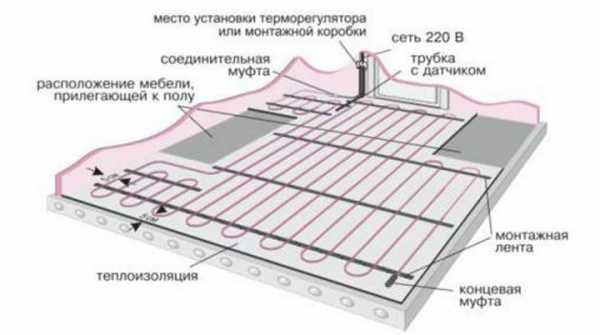

Схема монтажа теплого пола электрического: укладка кабеля

Электро теплый пол, монтаж термостата

Термостат устанавливается на высоте 50-100 см от уровня пола. Возможна установка монтажного короба с его поверхностным или внутренним креплением. В первом случае, если нет желания нарушать отделку стены, рекомендуется использовать специальный кабель-канал для подключения линии.

Далее сам термостат крепится в подготовленном углублении, по стене прокладывается кабель, который соединяет устройство с нагревательными элементами. Температурные датчики при монтаже электрического теплого пола крепятся к полу и соединяются проводами, проложенными в штробе, с термостатом. Датчики рекомендуется укладывать в пластиковых трубках.

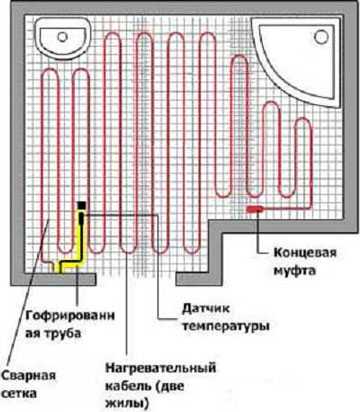

Монтаж электрического теплого пола, схема с одножильным кабелем

На приведенной схеме укладки электрического теплого пола предлагается один из способов соединения кабеля с терморегулятором. При использовании такого способа подключения одножильный нагревательный кабель должен быть двумя концами подключен к терморегулятору. Использование такой схемы оптимально для компактных помещений, при большой площади комнаты необходимость подключения холодного и горячего конца кабеля к терморегулятору может быть проблематичным.

При использовании двухжильного кабеля электрическая схема теплого пола существенно меняется. В этом случае на концевых окончаниях будут соединены два провода. Для того чтобы получить питание от терморегулятора, потребуется подключение сразу 2-х жил. Конструкция отличается большей сложностью в сравнении с одножильными моделями, но в то же время с использованием двухжильного нагревательного кабеля появляется возможность отопления комнаты большой площади за счёт увеличения энергоёмкости проводника.

При укладке кабельных систем с использованием напольного мата достаточно будет просто раскатать на подготовленном основании и подключить его к терморегулятору. При необходимости обвода места установки сантехнического оборудования или крупной мебели достаточно будет разрезать сетчатое полотно, не допуская при этом повреждений проводника.

Укладка кабельных систем с использованием напольного мата

В большинстве случаев производители предлагают маты, оснащённые специальными креплениями. При их отсутствии правила укладки теплого электрического пола допускают использование дюбелей для фиксации. Если выбран нагревающий кабель в бухте, необходимы специальные направляющие, которые позволят уложить проводник зигзагами с одинаковым шагом укладки электрического теплого пола.

Также необходимо проверить при помощи тестера сопротивление кабеля (должно соответствовать паспортным значениям), качество изоляции в местах соединения. При этом стоит учитывать, что оптимальной работа терморегулятора будет, только если он будет расположен между витками кабеля.

В зонах прохождения провода над разделительной линией он должен быть спрятан в гофротрубу длиной 12-15 см. Таким образом удаётся существенно снизить риск обрыва кабеля при тепловом расширении плит. Место соединения питающих проводов с нагревательным кабелем должно располагаться в 10-15 см от штробы. В результате соединительные клипсы утапливаются в стяжку.

Стоит отметить местоположение места соединения на плане квартиры, чтобы легко найти его в случае ремонта тёплого пола

Обязательна проверка сопротивления провода, его значение должно быть в пределах, прописанных в паспортных данных на нагревательные элементы. Только после этого возможно проведение испытаний с включением тёплого пола.

Для того чтобы регулировать температуру тёплого пола, термодатчик должен быть подведен между ближайшими полосами в гофрированной трубе. За счёт этого обеспечивается не только его эффективная работа, но и возможность легкой замены. Если все компоненты при тестировании работают штатно, регулятор снимается для того, чтобы выполнить все необходимые отделочные работы.


Видео, как правильно укладывать электрический теплый пол (кабельный)

При монтаже кабельного электрического пола в помещениях с высокой влажностью (в банях, ванных комнатах) армирующая сетка и регулятор обязательно должны быть заземлены. Оптимальным вариантом для этого станет лужёный медный провод

Теплые электрические полы, технология укладки инфракрасных систем

Технология монтажа электрического теплого пола плёночного материала заключается в его расстилании поверх теплоизоляционного слоя. Зону раскладки желательно предварительно разметить. Плёнка нарезается, раскладывается по линиям. При этом не допускается наложение полотен друг на друга.

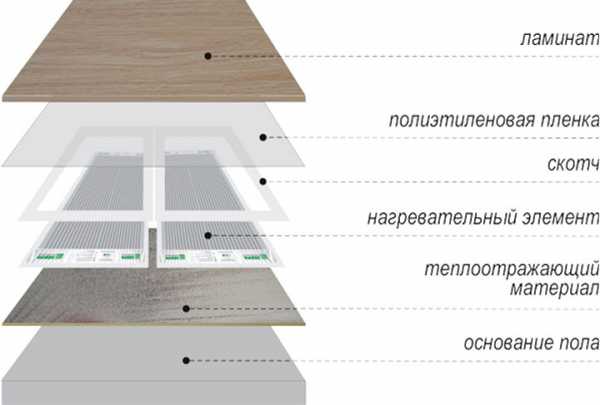

Технология укладки инфракрасных систем

Для закрепления полос удобнее всего использовать двусторонний скотч. После этого проводится подключение: провода крепятся к плёнке специальными зажимами, все соединения изолируются. Провода должны быть выведены к стене и протянуты под плинтусом. Электрический монтаж выполняется по параллельной схеме. Тестовый запуск выполняется после того, как все полосы будут подключены.

Так как в случае монтажа электрических тёплых полов из плёночных материалов стяжка не потребуется, поэтому можно сразу приступать к укладке напольного покрытия (линолеума или ламината).


Видео монтажа теплого электрического пола плёночного типа

10 важных советов по укладке электрического пола

  1. Нельзя резать двужильные кабели. При этом они полностью выходят из строя. Поэтому при выборе длины материала необходимо учитывать, что уменьшить её впоследствии будет уже невозможно.
  2. При выборе кабеля необходимо ориентироваться не на общую площадь помещения, а на поверхность, на которой будет укладываться тёплый пол, исключая зоны, в которых установлена сантехника, стационарная бытовая техника, мебель.
  3. Нельзя включать кабель до того, как полностью высохнет клеевой раствор и стяжка, это может вывести его из строя.
  4. Не допускается укладка кабеля на необеспыленную поверхность. Для очистки лучше всего подойдёт промышленный пылесос.
  5. Не рекомендуется ходить в обуви с твёрдой подошвой по нагревательным элементам, это может привести к повреждению изоляционного слоя.
  6. Не стоит замуровывать термодатчик в раствор. Его поломка иногда случается, поэтому при монтаже в гофротрубе извлечь устройство можно будет легко и без каких-либо сложностей.
  7. Перед укладкой стяжки поверх кабелей и напольного покрытия полезно будет зарисовать схему укладки электрического теплого пола с указанием расстояний до стен, мебели, других ориентиров. Если в будущем, к примеру, потребуется просверлить пол для установки сантехники, такая схема всегда пригодится.
  8. Не стоит пренебрегать процедурой измерения сопротивления, его соответствие паспортным данным позволит судить об исправности нагревательного элемента.
  9. Воздушные карманы, расположенные вокруг греющего кабеля, могут привести к локальному перегреву проводника и существенному сокращению срока его службы.
  10. Сразу после окончания процесса монтажа нельзя включать тёплый пол даже для проверки его работы (а особенно для скорейшего высыхания стяжки). Практически всегда при этом происходит повреждение греющего кабеля.

teplyiypol.ru

Схема укладки теплого пола: улитка, змейка

В устройстве водяного и кабельного электрического теплого пола важно не только правильно выбрать трубу или кабель, но и правильно его разложить. Это не такая простая задача, как кажется на первый взгляд. Пусть базовых схем всего две, но существует очень много вариантов и комбинаций. Схема укладки теплого пола во многом влияет на комфортность проживания.

 Базовые схемы укладки теплого пола

Строго говоря, схем две: «змейка» и «улитка». «Змейка» требует меньшей длины кабеля или трубы, проще в реализации. Но присутствует много крутых поворотов, и явно проявляется недостаток водяного пола: на входе температура теплоносителя гораздо выше, чем на выходе. Схема укладки «улитка» имеет более ровную температурную картину, но сложнее в реализации. На ее устройство на той же площади требуется большая длина нагревательного элемента (примерно на 20%).

Схемы «змейка» и «улитка». Их температурная характеристика

Теперь о том, в каком случае лучше применять каждую из них.

Как уложить кабель теплого пола, определение шага

Если речь идет о нагревательном кабеле, то незачем мудрить с «улиткой» — в этом случае просто укладывайте змейкой, выдерживая выбранный шаг. Но вот выбрать расстояние между двумя греющими проводами на полу — непросто.

Шаг укладки — это расстояние между трубами теплого пола или витками нагревательного кабеля. Он может быть одинаковым, на всей схеме. Иногда в тех зонах, где требуется большее количество тепла (вдоль наружных стен, например) шаг укладки сознательно делают меньше.

Как рассчитать шаг? Если подогрев пола будет служить только для комфорта (есть еще радиаторы), то, особо не мучаясь, можете выбрать шаг укладки кабеля теплого пола в диапазоне 20-30 см.  Если сверху будет укладываться плитка, то лучше шаг взять 20 см — она теплоемкая и, чтобы ногам было тепло, нагревать ее нужно сильнее. Ламинат или линолеум не выносят высоких температур, их нагревать можно только до 26-27°C. Потому тут шаг выбираете 25-30 см. А вообще, при укладке кабельного пола расстояние между витками кабеля еще зависит от мощности нагревательного кабеля. Под плитку берут более мощные нагреватели, под ламинат и линолеум — менее производительные.

Основные схемы укладки «змейка» и некоторые варианты греющего кабеля

Если подогрев пола планируется как основное отопление, необходим хоть приблизительный расчет. Всего несколько простых действий:

  • Вычисляете отапливаемую площадь. Это общая площадь комнаты за вычетом тех мест, где обогрев не нужен: под мебелью и техникой. На это есть две причины. Первая: не все кабели нормально переносят запирание (когда на них ставят что-то). Вторая: подогревать шкаф или, скажем стиральную машинку совсем ни к чему.
  • Знаете потери тепла в этом помещении. Если не знаете, их можно рассчитать, ищите в статье «Как рассчитать количество секций радиаторов для дома и квартиры». Вам нужен метод расчета теплопотерь по объему помещения и корректировка результатов.
  • Теперь можете определить, какая тепловая мощность должна сниматься с каждого «квадрата» отапливаемой площади для восполнения всех потерь тепла. Для этого теплопотери делите на отапливаемую площадь.
  • Если кабель уже купили, вы знаете его тепловую мощность (есть в паспортных данных). Если не знаете или не купили пока кабель — найдите на сайте производителя. Теперь считаете, сколько метров вам нужно расположить на одном квадрате площади. Для этого цифру, найденную в предыдущем пункте — необходимую мощность с отапливаемого «квадрата» — делите на мощность кабеля. Получаете длину, которую нужно уложить на одном квадрате отапливаемой площади. Обычно это 4-6 метров. В зависимости от полученного значения и определяете шаг укладки кабеля теплого пола. Например, уложить нужно 4 метра. Это значит, что шаг укладки — 20 см.

Длину кабеля для теплого пола берите не «впритык» а с запасом в 10-15% — на потери на поворотах.

Как уложить трубу теплого пола

Теперь о том, как лучше укладывать трубы водяного пола. Несмотря на то, что «змейка» дает неравномерный нагрев, в небольших помещениях используют именно эту схему. И даже используют этот недостаток для большей комфортности: укладывают трубы так, чтобы самый горячий теплоноситель тек вдоль наружных стен. Такое же решение будет неплохим вариантом и в самом холодном месте некоторых помещений, например в прихожей, в районе входной двери.

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Также добиться более значительного нагрева зон вдоль наружных стен можно уменьшив шаг укладки труб в этих зонах. Иногда могут потребоваться сразу две меры: и более горячие трубы заводить и шаг делать меньше.

Но тепловую картинку «змейки» можно сделать более ровной, если использовать двойную укладку. Это когда виток от входа чередуется с витком «обратки» (в данном случае обратным трубопроводом считается тот, который идет от середины контура к котлу).

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Улитка лучше «ложится» в больших помещениях, габариты которых близки к квадрату. Тогда — никаких проблем. Шаг укладки труб обычно — 20 см, но снова-таки все зависит от того, какую роль играет эта система. Для основного отопления требуется серьезный тепловой расчет, так как и трубы бывают разные и теплоносители, под них считаются насосы и все остальные составляющие, в том числе, количество и длина контуров, шаг укладки.

Как легко нарисовать «улитку» смотрите в видео.

При наличии нескольких контуров желательно чтобы их длина была одинаковой. Так легче выравнивать температуру теплоносителя в них и делать одинаковой теплоотдачу. Естественно, и схема укладки водяного теплого пола тоже должна быть в одном помещении одинаковой. В этом видео-сюжете более подробно объяснены правила подключения и выбора схем для водяного пола.

teplowood.ru

Схема укладки теплый пол – Схема теплого пола: пошаговая инструкция по укладке

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
