Схема монтажа электрики в квартире – схемы электропроводки + как провести самому

Содержание

Электропроводка в квартире своими руками

Расчеты и схема


Однолинейная схема по ГОСТу

Для начала вам необходимо нарисовать схему электропроводки вашей квартиры. Для этого не нужно быть инженером, ведь вам не нужна замудрённая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема электропроводки нужна для того, чтобы правильно раскидать кабель по квартире, и посчитать его примерное количество, а также определить нагрузку на каждую будущую линию.


Схема электропроводки

Нарисуйте где у Вас будут находиться розетки и выключатели. При этом учтите какие бытовые электроприборы вы будете в них включать, сколько и каких светильников вы будете использовать.

Не рекомендуется вешать на одну линию больше 8-10 розеток. Так как все розетки в линии проходные, то с каждой последующей розеткой есть вероятность ослабления контакта. Особенно не делайте много розеток на одной загруженной линии например на кухне, лучше не экономьте и протяните на кухню две линии.

Определите необходимое количество линий и предполагаемую нагрузку на них. Лучше разделить линии по зонам, например: розетки кухня, розетки коридор, розетки ванна, розетки комната 1, освещение и т.д.

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

Чтобы не заморачиваться с расчетами, следуйте одному простому правилу. — Для розеточных линий используйте медный кабель с сечением 2,5 кв.мм., для всего освещения 1,5 кв.мм, а для варочной панели или проточного водонагревателя 4 кв.мм — и все будет у вас хорошо!

Сечение провода (кв.мм)Сила тока (А)Мощность (Вт)Номинал автомата
1,515330016
2,521460020
427590025
634740032

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.


Упрощенная формула мощности

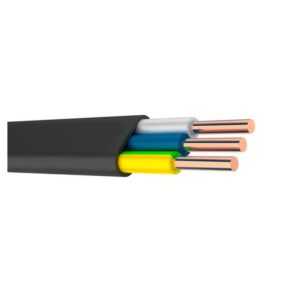

Кабель должен быть трех жильным (фаза, ноль, земля).

Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)


Необжатый провод с гильзой

Всегда берите только кабель по ГОСТу! Например отличный кабель это гостовский ВВГ нг. Это очень важный момент в подготовке к замене проводки! Вы можете сэкономить на автоматике или розетках (их всегда можно поменять), но не экономьте на кабеле — берите хороший.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте

не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

В случаях когда штукатурка потолка не планируется, опытные мастера находят пустоты в плите монолита со старым кабелем, и на его место затягивают новый.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Если потолки не деревянные, то по ПУЭ (библии электрика), разрешается укладка кабеля без гофры! В стяжке пола в гофре также нет необходимости, самое главное это качественный кабель с хорошей изоляцией по ГОСТу! Сэкономьте на гофре, если у вас не гипсокартон и не дерево (или не другие легковоспламеняющиеся материалы) — то гофра не нужна!

Подробное описание правильного штробления лунок под подрозетники.
Почему можно укладывать кабель без гофры

Шумные работы

Когда начнете долбить стены — не забывайте о законе. Шуметь перфоратором в многоквартирных домах можно только в строго определенное время, в каждом регионе РФ свои порядки. Например, в Дагестане необходимо получить разрешение старейшины, в Москве без разговоров просто вызывают полицию, а в Таганроге начинают долбить в ответ. Лучше начинать работы в будни с 9 и до 19, с перерывом на обед с 13 до 15.

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

Работа с штроборезом или болгаркой

Штробы для укладки кабеля, идут от подрозетника до пола или потолка. Спускать штробу вниз нужно так, чтобы кабель спокойно лег в стяжку и не торчал в углу, поэтому нужно знать толщину будущей стяжки, тоже самое и с потолками. Лучше всего для этих дел иметь штроборез с пылесосом, но в крайних случаях можно обойтись и болгаркой, с алмазным диском по камню. В случае с болгаркой — позаботьтесь о своем здоровье, наденьте респиратор и очки. Закройте все окна и двери, чтобы изолировать попадание пыли в соседние помещения.

Укладка кабеля

Укладывать кабель по полу не сложно, достаточно прихватить его к полу любым способом, чтобы он не всплывал когда будут делать стяжку. Обычно укладывают кабель вдоль стен (на расстоянии 10-15 см от стены), чтобы потом точно знать где кабель идет.

Стоит отметить, что прокладку кабеля под дверными проемами лучше не делать! Для укладки кабеля по полу, лучше проделать сквозные отверстия между помещениями. Иначе есть вероятность повредить кабель при монтаже межкомнатных порожков.

Укладка кабеля в штробе также не представляет особой сложности. Закрепить кабель в штробе можно с помощью дюбель-хомутов или обычного алебастра (строительного гипса). Алебастр быстро застывает, поэтому его также удобно использовать для монтажа подрозетников. Но прежде чем мазать им штробы, необходимо удалить из них пыль и смочить водой.

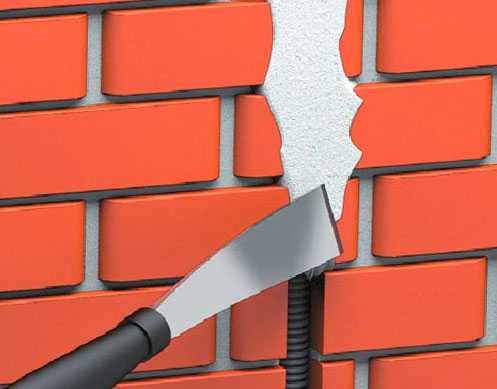

Если кабель надежно закреплен в штробе и нигде не выпирает, штробы можно замазывать обычной штукатурной смесью это сэкономит кучу времени.

Как правильно устанавливать подрозетники, подробно написано здесь

Про распаячные коробки

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

Установка электрического щита

Самый бюджетный вариант — это установка всех автоматов защиты на лестничной клетке в общем щите, там где уже стоят ваши старые автоматы и счетчик. Для этого необходимо вывести все кабеля в подъездный щит. Если хотите щит у себя в квартире, то нужно выбрать подходящее для него место.

Встроенный или накладной щиток решать вам. Встроенный выгдядит эстэтичней, накладной же проще смонтировать. Все линии из квартиры идут в щиток, а уже от него идет один толстый кабель в подъездный щит, сечение такого кабеля должно быть не менее 6 мм, то есть трехжильный кабель например ВВГ 3*6.

Установка автоматов защиты

На каждую отдельную линию устанавливается свой автомат защтиты, с номиналом в зависимости от сечения кабеля. Вставлять в один автомат более двух линий нельзя по правилам, если вы пытаетесь запитать более трех линий с одного автомата, необходимо устанавливать специальную разветвляяющую шину.

Сегодня существует много способов защиты электропроводки, даже на бытовом уровне. Самые необходимое условие — это установка автоматов защиты от перегрузок и токов короткого замыкания (обычные однополюсные автоматы). Также рекомендуется устанваливать дополнительное устройство защитного отключения — УЗО (защита от утечек тока).

УЗО лучше всего устанавливать на линии зон повышенной опасности: влажные помещения, детские комнаты. Устанавливать одно общее УЗО на всю квартиру не нужно! Устанавливают одно общее УЗО только с в целбю экономии. Послдедсствия такой экономии — это сложная диагностика неисправности при утечке, + вся квартира остается без света при его срабатывании. На некоторых линиях, например на освещение или уличные линии — УЗО не ставится.

Установка дополнительных видов защиты, это уже роскошь: термореле (защита от нагрева кабеля), молниезащита, стабилизатор или защита от перепадов напряжения (спасает от 380В), пожарная сигнализация и т.п.

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Для всех соединений в щите, очень важно использовать провода соответствующего сечения, то есть разводить фазы и нули по автоматам лучше всего кабелем с сечением 4кв.мм.или 6кв.мм. Также после затяжки всех кабелей и гребенок в автоматах, необходимо проверять надежность их зажима. Так как очень часто бывает такое, что провод просто не попадает в зажим, или плохо в нём дердиться.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Про качественную установку розеток можно прочитать здесь.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии). Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

xn--e1agfbb6an8f.org

Проводка и развод электрики в квартире своими руками

Менять старую внутриквартирную проводку на новую принято при капремонте жилья. Этот электромонтаж сопряжен со штроблением стен и обилием строительной грязи. После него все равно приходится полностью обновлять интерьерную отделку. Проложить электропроводку в квартире своими руками при наличии даже минимальных навыков в обращении с обычным инструментом не составит особого труда. Главное при монтаже проводов соблюдать меры безопасности, а при разработке проекта разводки четко придерживаться норм ПУЭ.

Содержание

  1. Особенности
  2. Планирование и схема
  3. Группировка
  • Способы прокладки
  • План работ
  • Меры безопасности
  • Варианты схем
  • Заключение
  • Особенности современной электрической разводки

    Раньше электропроводка в городских квартирах прокладывалась по упрощенной двухжильной схеме TN-C из алюминиевых проводов. Этот вариант был дешев и прост в исполнении, поэтому в советское время применялся практически повсеместно. Однако при такой разводке УЗО и автоматы функционируют не всегда корректно. Они нередко просто не срабатывают в аварийных ситуациях.

    В панельных домах чаще всего проводку прокладывают по диагонали в специальных каналах

    Сейчас принято использовать схему с заземлением TN-S либо TN-C-S и медные провода. Такую электропроводку отличает большая безопасность. Плюс она рассчитана на более высокие мощности потребления и стабильней работает при сбоях в электросети.

    Планирование и схема

    Прежде чем отправляться в магазин за электропроводами и иными расходными материалами, следует правильно распланировать схему разводку внутриквартирной электросети. Необходимо сделать план жилища с потребителями электроэнергии и разбивкой их на группы (каждая со своей выделенной мощностью). Сегодня на квартиру выделяется лимит порядка 5–10 кВт, в старых домах он и того ниже – от 1,3 до 2,5 кВт. И вот эти киловатты надо грамотно разделить на освещение и бытовые электроприборы, чтобы всем хватало энергии.

    Как рассчитать количество потребляемой электроэнергии в квартире

    Группировка потребителей

    Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

    Группировка потребителей электроэнергии в квартире

    Линия для стационарной домашней техники и розетки

    В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

    Варианты группировки осветительных приборов

    По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

    Линия для кухни

    Особый момент – кухня, в нее отдельно должны идти линии проводки на:

    • электрическую плиту;
    • освещение;
    • розетки для чайника, миксеров и другой бытовой техники;
    • розетки для посудомойки и стиральной машинки.

    Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

    Основные потребители электроэнергии на кухне

    Специальные линии электропроводки

    Отдельно делать линии в проекте электрики рекомендуется также для:

    • системы теплого пола;
    • электрического полотенцесушителя;
    • водонагревателя с ТЭНом и т.п.

    Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО. Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток.

    Электропроводка в помещениях с повышенной влажностью

    Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

    Группы потребителей и разметка электропроводки в ванной комнате

    Жилые помещения

    В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
    Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

    В качестве примера неправильно спроектированной схемы можно привести достаточно распространенную ситуацию с включением кондиционера в существующую старую розетку. Так делать нельзя, для сплит-систем следует прокладывать от щитка в квартиру отдельную обособленную линию электропитания.

    Способы прокладки

    Прокладку своими руками электрических проводов в помещениях можно осуществить открытым либо закрытым способом. Но если проводку в деревянном доме рекомендуется монтировать по первому варианту, то в квартире практически всегда используется второй. Для этого стены в комнатах придется штробить перфоратором либо прорезать каналы для кабелей в бетоне или кирпиче болгаркой. Зато потом вся электропроводка оказывается укрытой от глаз отделкой, что выглядит даже на фото более эстетично.

    Варианты прокладки проводки в квартире по потолку и по полу

    Открытый

    У наружного способа преимущества следующие:

    1. Дешевизна монтажных работ.
    2. Простота самостоятельного монтажа.
    3. Упрощенная возможность переделки разводки и формирования новых линий.

    Но при таком варианте электромонтажа провода остаются на виду и могут быть по неосторожности повреждены. В квартире разводку электропроводки открытым вариантом рекомендуется делать только в крайнем случае. Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно.

    Скрытый

    Среди достоинств скрытого электромонтажа проводов числятся:

    1. Более высокая безопасность и долговечность проводки.
    2. Меньший риск возникновения пожара при перегреве и оплавлении проводов.
    3. Эстетичный вид интерьера.

    Однако за эти плюсы приходится платить большой трудоемкостью и увеличением цены монтажа электропроводки, а также сложностями при ремонте.

    Размер сечения проводов для открытого и закрытого монтажа электропроводки

    План работ

    Независимо от сложности схемы электропроводку в квартире практически всегда можно выполнить самостоятельно. Провода проложить в стенах или по ним в состоянии любой хозяин, обладающий минимальными навыками строительно-отделочных работ. Однако проектирование электрики с расчетами и подбором материалов и устройств защиты лучше доверить профессионалу.

    Общая пошаговая инструкция монтажа электропроводки выглядит следующим образом:

    1. Выполняется разметка с указанием на стенах линий укладки проводов и мест установки выключателей с розетками.
    2. В созданные каналы (штробы) укладываются электрические кабели.
    3. Устанавливаются и подключаются электротехнические изделия (розетки, распределительные коробки для электропроводки, выключатели).
    4. Производится монтаж защитных устройств в этажном электрощите и подсоединение к ним проводов из квартиры.
    5. Осуществляется проверка электросети на предмет коротких замыканий.

    Разметка, подготовка стен

    При разметке на стенах мест укладки проводов штробы и кабель-каналы следует делать прямыми и с изгибами только под прямым углом. Это облегчает поиск электропроводки в квартире впоследствии при необходимости выполнения ремонта, а также позволяет избежать по ошибке пробоя жил гвоздями или саморезами во время последующей отделки.

    Правила разметки электропроводки в квартире

    Монтаж и прокладка проводов

    Соединять жилы рекомендуется при помощи клемм. Паять их долго и сложно. А скрутку использовать следует только в крайнем случае, это самый ненадежный способ монтажа. При этом места таких соединений должны располагаться в распределительных коробках для электропроводки, чтобы до них можно было легко добраться при необходимости.

    Подключение автоматов и УЗО

    При наличии грамотно разработанной схемы электропроводки автоматы и УЗО по ней смонтировать в щитке можно без привлечения электрика. Однако для проверки, насколько правильной получилась в итоге сборка, все же стоит привлечь профессионала.

    По правилам окончательное подсоединение вводного кабеля должен производить электромонтер обслуживающей дом организации или сотрудник энергокомпании. А они при выявлении несоответствия защитной автоматики в электрощитке на этаже нормам ПУЭ подсоединять квартиру к электросети просто откажутся. И придется все заново переделывать.

    Как распределить УЗО в квартире по группам

    Подключение осветительных приборов и фурнитуры

    Самым простым этапом электромонтажа является подключение приборов освещения и фурнитуры. Для этого на каждом электротехническом устройстве имеются винтовые либо пружинные зажимы. Достаточно вставить в них оголенную жилу и зажать ее в такой клемме.

    Меры безопасности

    И главное – меры безопасности. Не стоит брать пример с горе-мастеров, которые начиная прокладывать проводку в доме своими руками, забыли проверить наличие напряжения в электросети и получили удар током. Лучше перед началом работ все несколько раз перепроверить, чем потом оказаться в больнице. И использовать при электромонтаже инструмент следует только тот, что имеет защитные резиновые ручки.

    Варианты схем для квартиры

    Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

    Примерная схема электропроводки для однокомнатной квартиры

    В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

    Заключение

    При наличии опыта электромонтажа самостоятельно проложить в своей квартире электрические провода не составит проблем. На этом можно немало сэкономить при ремонте. Однако если навыков подобных работ нет, то лучше пригласить профессионального электрика. От правильности выполнения расчетов в проекте электрики и последующего ее монтажа зависит не только комфортность проживания в доме, но и общая электробезопасность. Ошибки здесь недопустимы.

    Смотрите также видео как сделать электропроводку в квартире:

    Читайте про другие наши материалы:

    Проводка и развод электрики в квартире своими руками

    5 (100%) 4 vote[s]

    sdelat-dom.ru

    Самые популярные схемы электропроводки в квартире

    При ремонте или покупке квартиры свободной планировки в черновой отделке обязательно возникнет вопрос разводки электрики. От того, где будут стоять перегородки, бытовые и осветительные приборы, каково назначение помещений, будет зависеть выбор схемы подключения, а также выбор используемых материалов. Нужно учесть материал стен, полов, где будет проходить электропроводка. Главное, правильно определить, что, в конечном счете, требуется получить. Только выяснив это, можно приступать к разработке схемы электропроводки. По существу, это монтажная схема, поэтому нужно учитывать требования, предъявляемые к монтажу.

    Главные правила

    Электропроводку следует проектировать с соблюдением строительных норм и правил, а монтаж осуществлять по правилам устройства электроустановок. Требования этих документов нужно обязательно соблюдать, так как они написаны и с учетом всех несчастных случаев в быту и на производстве.

    Ниже приведены основные правила, по которым делают разводку электропроводки в доме или квартире. Согласно им составляют схемы.

    Должен быть обеспечен легкий доступ к распределительному щиту, счетчику, распределительным коробкам, розеткам и выключателям электропроводки.
    Розетки нужно устанавливать на высоте 30 – 80 см от пола и не ближе 50 см к газовым, электрическим плитам, радиаторам отопления и трубам. Кабель к розеткам необходимо прокладывать снизу. Количество устанавливаемых розеток в комнате определяется из расчета 1 розетка на 6 квадратных метров. На кухне устанавливается столько розеток, сколько требуется для приборов. Розетка в ванной должна подключаться через маломощный трансформатор, размещенный за ее стенами.

    Выключатели в квартире устанавливаются на высоте 60 – 150 см от пола в легкодоступных местах. Провод к выключателям прокладывается сверху.

    Кабели должны прокладываться по прямой горизонтальной или вертикальной линии. Пересечение кабелей, а также прокладка по диагонали или кривой не допускается. При горизонтальной прокладке электропроводки, расстояние между проводами и балками перекрытия должно быть не меньше 10 см; потолком и проводом 10 – 15 см, а от пола прокладываться на высоте 15-20 см. При схеме с вертикальной прокладкой, провода должны находиться на расстоянии не менее 10 см от края проёма двери или окна; от газовых труб – более 40 см.

    Кабели при любом типе электропроводки (наружной или скрытой) не должны соприкасаться с арматурой, закладными и другими металлическими частями строительных конструкций.

    Если прокладываете кабель под трубой отопления нужно помнить, что расстояние между ними должно быть не менее 3 см. При параллельной прокладке нужно предусмотреть зазор между проводами более 3 мм или вести их раздельно в кабельном канале, гофрированной трубе. Соединение проводов должно производиться только внутри распределительных коробок.

    Соединение кабелей из различных металлов осуществляются через специальную колодку. Заземляющий и нулевой провода к приборам крепятся только болтовым соединением.

    Способы разводки

    Существует три способа разводки проводки в квартире:

    • звезда;
    • шлейф;
    • комбинированный.

    Первая схема электропроводки типа «звезда». При такой разводке каждый прибор имеет свой автоматический выключатель защиты от перегрузок и кабель, идущий от распределительного щита до устройства. Такой вариант разводки хорош тем, что имеется возможность контролировать любой прибор и в случае его ремонта не надо отключать и другие устройства. Используется в системе «Умный дом». Она полезна при воспитании детей, можно установить время подключения того или иного прибора, отключить свет в определенное время; для отпугивания воров, запрограммировав включение и отключение осветительных приборов в отсутствие хозяев по определенному алгоритму. Имеет один недостаток – самый дорогой.

    Следующая схема называется «шлейф». Этот тип разводки похож на предыдущий вариант, только на одном кабеле расположены несколько устройств. Значительно дешевле «Звезды».

    Самый распространенный вариант схемы электропроводки – с распределительными коробками, сочетает в себе качества первых двух типов. От электрического щита несколько кабелей идут к распределительным коробкам, а от них к группе или отдельным приборам в квартире.

    Зацикливаться на каком-то одном типе разводки нельзя. Например, если надо подключить мощного потребителя электроэнергии, то используется тип «звезда», если группа маломощных, то шлейф.

    Перед проектированием электропроводки необходимо изучить, где пролегают другие инженерные системы, материал стен, полов и потолка; есть ли возможность обойтись без штробления стен; выяснить мощность, количество, местонахождение приборов. К примеру, если потолки сделаны из пустотных плит перекрытия, то ими можно воспользоваться как кабельными каналами.

    Таким образом, выбор типа электропроводки зависит от финансовых возможностей, количества и типа электроустановок, их местоположения. Только получив эту информацию, можно понять какая схема электропроводки в квартире требуется, и приступить к проектированию.

    Последовательность действий

    Сначала нужно взять чертеж квартиры или сделать его самостоятельно в масштабе с расположением окон и дверей. Затем разместить на плане всех потребителей энергии по комнатам, указать их мощность, исходя из этого, развести по группам электропроводки. Это могут быть:

    • осветительная;
    • розеточная;
    • группа комнат и коридора;
    • группа санузла;
    • если в квартире имеется электроплита, то отдельная группа для нее.

    В зависимости от количества комнат и нагрузок, будет определяться и количество групп. Так кухонные и коридорные розетки могут оказаться разведенными в две разные группы. Это необходимо для того, чтобы минимизировать затраты на провода и облегчить дальнейшее обслуживание электросети и ремонт.

    Каждая группа должна подключаться через устройство защитного отключения УЗО ( обычно называют автоматом). Для осветительной группы предусматривается автомат на 16 А, для розеточной на 25-32 А, а для электроплиты – 40-63 А.

    После того как определили по схеме положение всех устройств электропроводки, рассчитывается количество проводов и их сечение.

    Схему проводки в квартире надо составлять в нескольких экземплярах, так как в процессе работы появляются непредвиденные моменты, которые нужно будет отметить на схеме. Кроме принципиальной схемы нужна монтажная для непосредственных исполнителей. По ней электрики работают и вносят изменения.

    Монтажная схема со всеми изменениями после завершения работ становится исполнительной. Эта та схема, которую нужно запрашивать у предыдущего хозяина квартиры.

    Что в ней указывают

    В схеме должны быть указаны все размеры помещений квартиры, расстояния между различными электрическими устройствами. Это позволит точно рассчитать количество необходимых материалов и сократит время монтажных работ. Различные группы лучше рисовать разным цветом, схема становится более читабельной. Кроме этого, необходимо показать где какие розетки (одинарные, двойные), выключатели (одно, двух, трехклавишные) будут размещаться. Схема будет выглядеть примерно так.

    Кроме этого к схеме прилагается перечень материалов и устройств, которые нужно смонтировать. Дополнительно нужно учесть расходные материалы, используемые в процессе монтажа, такие как пластиковые хомуты, колодки, дюбели, изолента, алебастр для крепления подрозетников в стене. Для определения точного количества необходимого кабеля придется провести замеры рулеткой, учесть высоту потолков.

    При выборе кабеля, лучше остановиться на медном типа ВВГ, по сравнению с алюминиевым у него проводимость выше и гибкость замечательная, облегчается монтаж. В квартирах обычно прокладывают двух, трехжильный кабель сечением 2,5 мм2 для розеток, а подсоединение освещения производится 1,5 мм2 кабелем. От этажного электрического щита к квартирному осуществляют проводку 3-5-жильным кабелем сечением 6 мм2, для мощных приборов типа электроплиты, бойлера используют кабель сечением 4 мм2, чтобы не грелся.

    Прокладка в полу и по потолку

    Если есть намерение сделать бетонную стяжку пола, этим нужно воспользоваться, провести электропроводку по полу в гофре, затем только заливать бетоном. Получится экономия материалов и сокращение объема работ. При натяжном или подвесном потолке расход материалов также можно уменьшить, упростить схему и работы.

    Кабель просто снаружи крепится к потолку. Если допустить наружный монтаж, то можно значительно сократить время производства работ за счет использования кабельных каналов. При этом отпадает самая пыльная работа – штробление. Соответственно все это должно отразиться на схеме и материалах.

    Обычно используется однофазная разводка электропроводки в квартире. Если квартира большая, с большим потреблением электроэнергии, то может потребоваться трехфазное электроснабжение. Разница небольшая. В этажном щитке будет стоять трехфазный счетчик.

    На распределительный квартирный щит поступит три фазы, а дальше все как в однофазном варианте. При монтаже в распределительных коробках главное все правильно сделать, не перепутать фазы, чтобы на прибор не поступило 380 В вместо 220 В. Если нет опыта подобных работ или электротехнического образования, правильно будет пригласить специалиста.

    evosnab.ru

    Электрическая схема квартиры. Проект и монтаж электропроводки в квартире

    Работа с электричеством в собственном доме – довольно трудная задача, требующая от человека большого опыта и ответственности. Ввод электричества в квартиру традиционно считается первостепенной задачей при заселении в еще не до конца готовый дом. От качества выполнения этой трудоемкой и довольно долгой работы зависит не только здоровье и безопасность жильцов, но и качество обеспечения жилья электроэнергией.

    Электричество в квартире

    Проведение в квартиру электричества и монтаж проводки в квартире, пожалуй, самая главная задача из тех, что встают перед хозяином дома при заселении. Именно электропроводку в первую очередь укладывают в стены, которые только после этого замазывают штукатуркой, выравнивают и шпаклюют различными грунтовками, добиваясь идеально ровной поверхности.

    Конечно, схема электропроводки в квартире напрямую зависит от потребностей жильцов – не у всех в доме стоят мощные компьютеры или большое количество бытовой техники, потребляющей много электроэнергии. Однако сами принципы проведения электрической энергии в жилье любого типа неизменны на протяжении многих лет.

    Также со временем не меняется и схема электропроводки в квартире. Поговорим о ней более подробно далее.

    Схема электропроводки в квартире

    Основным принципом проведения электричества в дом является поэтапность и последовательность укладки проводов.

    В первую очередь оно проводится в само жилое помещение. Для этого протягивается кабель от внедомового источника питания в распределяющую коробку, из которой провода будут разведены по комнатам. На этом этапе чрезвычайно важно осознавать, что электрическая схема квартиры должна быть выполнена невероятно точно, так как в процессе работы уже не будет возможности что-либо изменить, не испортив стены дома.

    На втором этапе электрические кабели распределяются по комнатам, определяется местоположение точек питания для электроприборов.

    Учтите тот факт, что от базовой несущей линии питания следует сделать несколько основных линий, которые позволят грамотно распределить нагрузку, а также отделить, например, систему освещения от системы питания бытовых приборов.

    Третий этап заключается в разведении проводов непосредственно по заранее отмеченным и установленным точкам питания. Этот этап станет для монтера простым, если у него заранее есть полноценная схема электропроводки в квартире.

    Планирование и распределение

    Прежде чем подумать над прокладкой электропроводов в вашей квартире, мысленно распределите всю мебель, бытовую технику и гаджеты по комнатам вашего жилья. Зачастую бывает, что после проведения электричества в дом в нужном месте не оказывается розетки. Чтобы избежать данного недоразумения, заранее возьмите план вашего жилья и распределите все устройства, потребляющие электричество, в удобных для вас местах.

    Вы можете посмотреть в статье примеры разводки электропроводки в квартире и на основе полученной информации создать свою авторскую схему.

    После этого можно смело приступать к планированию прокладки проводов, установке распределяющих коробок и выводу точек питания.

    Возьмите план вашего жилья и несколько цветных карандашей. Затем на плане отметьте главную электрическую линию – ту самую, по которой электричество будет поступать в ваше жилье. После этого другим цветом отметьте побочные электрические линии, которые распределят энергию по комнатам и помещениям вашего дома. Третьим цветом отметьте разветвления кабеля непосредственно по местам питания и подключения электроприборов.

    Далее проверьте свой чертеж на наличие мест столкновения или слишком близкого расположения несущих проводов. Электрическая схема квартиры должна быть выполнена в соответствии с техникой безопасности. Если таких мест нет, то можно переходить к следующему этапу.

    Следующий этап будет заключаться в произведении необходимых замеров и расчетов, которые позволят вам определиться с точным количеством необходимого для закупки материала: вы определите длину и типы проводов, количество розеток и других материалов.

    В смету внесите не только материалы, но и возможные инструменты, которых может не оказаться в вашем домашнем арсенале, а также учтите необходимость приобретения защитной маски и специальной рабочей одежды.

    Планирование электропроводки квартире

    Проведение электрического кабеля в ваш дом – задача весьма ответственная, поэтому для вас будет невероятно важна пошаговая инструкция. Электропроводку в квартире проложить не так легко. Для начала постарайтесь максимально возможно очистить место работы, в идеале освободив его полностью. Бытовая техника, громоздкие шкафы, предметы искусства и мебель лучше полностью убрать из комнат и коридоров. Это не только облегчит вам передвижение и работу с материалом, но и позволит комфортно работать, прокладывая провода. Также свободное место очень пригодится вам при измерении и делении проводов на необходимые отрезки.

    После очистки квартиры от лишних вещей тщательно очистите стены от штукатурки, шпаклевки, любых покрытий, обоев или ламината. Постарайтесь добраться непосредственно до стен дома, чтобы заложить чехлы с электрическим кабелем не во временное покрытие, а в несущие стены, что обеспечит надежность и сохранность проводов на долгое время и избавит вас от необходимости делать расчет электропроводки в квартире в ближайшие годы.

    Следующим этапом будет являться нанесение на стены линий, отмеченных на вашем чертеже. Именно по этим линиям вы будет прокладывать электрические провода. Также не забудьте отметить места для распределяющих коробок и точек питания.

    Закончив нанесение разметки, еще раз убедитесь в том, что не только нанесли ее правильно, но и не сделали ошибок при проектировании электрических линий в вашей квартире. Если вы не нашли ошибок, то можно смело приступать непосредственно к выполнению основной части работ.

    Подготовка к прокладке электропроводки в квартире

    Как правильно в новой квартире провести электричество? Проведение его в ваш дом следует начать с прокладки в стенах особых каналов, в которые вы будете укладывать контейнеры с проводами. Этот процесс называется штроблением. Проложить в стене подобный канал можно при помощи специального инструмента – штробореза, похожего на ручную болгарку с очень широким диском, сразу выпиливающим в стене ровный канал необходимой глубины.

    Не торопитесь и тщательно выпилите в стене необходимое количество каналов, не забыв после завершения процесса тщательно вычистить их от пыли, грязи и попавших туда фрагментов стенного покрытия.

    Невероятно важно соблюдать идеальную чистоту подобных каналов, так как даже небольшие загрязнения при попадании в отверстия для электрогарнитуры могут вызвать не только ее поломку, но и короткое замыкание электрической цепи.

    Действуйте так, как указывает созданный вами проект электропроводки в квартире.

    После штробления вы можете приступать к укладке контейнеров для проводов в образовавшиеся стенные каналы. Для этого вам будет необходимо установить большое количество держателей непосредственно в сам канал. Делать это лучше с интервалом в 15-20 сантиметров. После установки держателей вы с легкость сможете вставить желобообразный контейнер в канал.

    Убедившись, что все каналы заполнены контейнерами, заполните свободные места монтажной пеной, которая не только обеспечит электропроводам дополнительную теплоизоляцию, но и надежно удержит контейнер в канале.

    Монтаж проводки в квартире

    Для непосредственной прокладки электропроводов в заготовленные каналы воспользуйтесь своим планом, на котором вы отметили типы проводов и направление их ввода. Помните, что все провода должны быть уложены в одном направлении, чтобы не допустить короткого замыкания, так как электрический поток всегда движется в одном направлении – от генератора к точкам потребления.

    Ведите линию электропроводки согласно созданному вами плану (электрической схеме квартиры): от источника электроэнергии — к точкам ее потребления. Начните с выведения провода от электрощита в ваше жилье, далее распределите электрическую линию по комнатам и помещениям вашего дома. Затем выведите провода к точкам питания приборов.

    Помните, что подключение проводов в распределяющих коробках должно быть последовательным и тщательно изолированным от их стенок. Все разветвления электропроводов необходимо дополнительно изолировать специальной изоляционной лентой, исключив возможность соприкосновения их со стенами дома, и друг с другом в особенности. Закрепляйте их так, как указывает электрическая схема квартиры.

    После того как все провода оказались уложены в контейнеры, еще раз проверьте тщательность выполнения работы, проверьте получившуюся систему на соответствие изначальному плану, а также постарайтесь выявить допущенные при монтаже ошибки.

    Тщательное выполнение вами работы гарантирует, что в ближайшие десятилетия замена электропроводки в трехкомнатной квартире вам не грозит.

    Убедившись, что никаких ошибок не было допущено, закройте крышки контейнеров для проводов и приступайте к монтажу электрогарнитуры. Далее рассмотрим этот процесс.

    Монтаж электрогарнитуры

    Данную операцию следует начинать с проверки отверстий, полученных в процессе штробления. Тщательно вычистите отверстия от пыли и грязи, а также смажьте их специальным укрепляющим составом, чтобы избежать возможного разрушения стены.

    Прежде чем подсоединить провода к розеткам, извлеките сердечник и плотно вставьте его в специально созданное вами отверстие для точек питания. Далее подсоедините провода и тщательно изолируйте их при помощи изоляционной ленты.

    После выполнения этой операции тщательно закройте крышку электрогарнитуры и закрепите ее при помощи особого болта. Проверьте надежность вашего подключения и установки розетки. По аналогии подключите все выключатели и счетчики электроэнергии. Последним шагом в монтаже электропроводки станет закрытие крышек розеток и выключателей.

    Проверка электропроводки и подключение электроприборов

    После того как вы убедились, что вся работа по обеспечению вашего дома электрической проводкой выполнена, вы должны проверить все точки питания и точки потребления энергии. Это осуществляется при помощи индикатора напряжения, показывающего уровень напряжения и его постоянство. Если в каждой из точек выхода электроэнергии оба показателя в норме, то можно смело подключать электроприборы и бытовую технику, попутно проверяя работоспособность каждого из подключаемых устройств.

    После подключения всех необходимых приборов проверьте состояние электросчетчика и распределяющего электрощита, а также озаботьтесь проверкой нагрузки на линии электропередачи. Однако если вы изначально составили верный план распределения электрической нагрузки на проводку в вашем жилье, а также осуществили качественное проведение электрических линий, то перегрузки должны отсутствовать, а состояние линии — быть в положенной норме.

    Выбор материалов

    Как ни странно, но жизненно важным моментом, от которого напрямую зависят ваше здоровье и безопасность, является выбор материалов для прокладки электропроводки.

    Специалисты рекомендуют отказаться от алюминиевых проводов, которые в последнее время были признаны небезопасными, и отдать предпочтение надежному медному кабелю среднего сечения, который известен как лучший кабель для электропроводки в квартире.

    Такой кабель не только будет надежным проводником электричества, но и выдержит любые нагрузки от бытовых приборов и других источников потребления электроэнергии.

    При выборе точек питания – розеток стоит учитывать, что почти все электроприборы сейчас оснащены вилкой системы Shuko, которую в народе называют евровилкой. Это означает, что все розетки должны соответствовать европейскому стандарту диаметра отверстий, чтобы у вас не возникло проблем с подключением бытовой техники в вашем жилье.

    Следует отдавать предпочтение розеткам и распределяющим коробкам, выполненным из толстой, плохо нагревающейся пластмассы, эргономической керамики или текстолита, не только являющегося плохим проводником электричества, но и обладающего невероятной прочностью и долговечностью.

    Все необходимые материалы следует закупать комплексно, заранее, за неделю до начала работ и в строгом соответствии с планом электропроводки в вашем доме, а также сметой. Это позволит вам упростить процесс контроля материала, а также упростит сам процесс прокладки электрокабеля в вашем жилье.

    Домашний мастер

    Перед тем как приступить к прокладке электрического кабеля в своей квартире, взвесьте все за и против, оцените собственные силы, возможности, навыки и знания по электромонтажу.

    Проведение электрического кабеля в квартиру и осуществление распределения проводов по комнатам не такая простая задача, как может показаться на первый взгляд. Здесь необходимы не только практические знания, но и немалый опыт в проведении подобных операций.

    Если вы не уверены в собственной компетентности по данному вопросу, то единственным безопасным решением в данном случае будет вызов специальной бригады электриков, которые не только помогут вам составить план проводки в вашем доме, но и выполнят любые работы, связанные с электричеством, без риска для вашей жизни и здоровья.

    fb.ru

    Схема электропроводки в квартире | Заметки электрика

    В предыдущей статье «Схема электропроводки в квартире. Часть 1» мы рассмотрели схемы существующих старых электропроводок и их недостатки.

    А теперь мы познакомимся с электропроводками, выполненным по современным нормам и требованиям (ПУЭ, ПТЭЭП).

    Схема электропроводки квартир не могут быть совсем одинаковыми, потому что требования к электроточкам (розетки, выключатели, светильники) и заявленной мощности у каждого клиента (заказчика) свои. Но по принципу исполнения они могут быть схожи.

    В статье про установку розеток и выключателей Вы узнаете, в каких местах и на какой высоте расположить розетки и выключатели.

    Рассмотрим типовые схемы электропроводки для 2-комнатной квартиры.

    В 2-комнатной квартире электропроводку можно разбить на 6 групп:

    • розетки комнат
    • розетки для кухни (достаточно мощные электроприемники — электрический чайник, посудомоечная машина, микроволновая печь и др.)
    • розетка для электрической плиты (делаем отдельным кабелем)
    • розетки для ванной комнаты (достаточно мощные электроприемники — стиральная машина, фен, полотенце-осушитель, теплые полы)
    • освещение одной половины квартиры
    • освещение второй половины квартиры

    Если Вы не заказывали проект у специализированной фирмы, а делаете электропроводку в квартире своими руками, то не забывайте про основные моменты — заземление, установленная мощность электрических приборов, выбор сечение жил кабелей и применение современных защит, таких как УЗО или дифференциальные автоматы. Вашему вниманию представляю типовую схему электропроводки.



    Типовая схема электропроводки в квартире

    Типовая схема электропроводки в квартире

    В данной схеме в оранжевых квадратиках указано сечение жил кабеля (кв. мм), в зеленых и синих квадратиках — номинальный ток (А) автоматического выключателя, дифференциального автомата и УЗО.

    Номинальные токи автоматических выключателей рассчитаны в соответствие с сечением жил кабеля определенной группы. Для освещения используется сечение 1,5 кв. мм, для розеток — 2,5 кв. мм. Для электрической плиты закладываем большее сечение — 4 кв. мм.

    Но если у Вас возникнут вопросы по выбору сечения проводников, то можно воспользоваться таблицей. Более подробно об этом написано в статье Как определить сечение провода?

    Внимание!!! Это должен знать каждый! Применять провод ПУНП строго запрещено.

    Зная тип материала (алюминий или медь), установленную мощность электроприемника и условия прокладки кабелей (на воздухе или в земле) самостоятельно выбираем сечение проводов.

    После выбора сечения необходимо приступить к выбору марки провода или кабеля. Переходите по ссылке, там все подробно описано как это сделать.

    На данной схеме не указано подключение электросчетчика, это отдельный вопрос, который мы рассмотрим в отдельной статье. Ввод в квартиру заложен сечением 10 кв. мм, но это сделано с большим запасом — обычно в своей практике вводной кабель использовали сечением 6 кв. мм или 4 кв. мм.

    Вводной автомат установлен на номинальный ток 63 (А), а сразу же после автомата установлено УЗО с уставкой дифференциального тока 300 (мА). Сделано это с целью пожарной безопасности. Для защиты людей от поражения электрическим током в опасных помещениях (влажность) применяют УЗО с уставкой дифференциального тока от 10-30 (мА). В нашем случае УЗО установлены во всех розеточных группах.Такое решение будет правильным, но может оказаться дорогостоящим, поэтому моя рекомендация при ограниченном бюджете — в ванную комнату и кухню устанавливать УЗО необходимо в любом случае.

    Обязательно прочитайте статью, как правильно устанавливать розетки в ванной комнате.

    Группы освещения не снабжается УЗО, т.к. маловероятно случайное прикосновение с электрическими приборами, а также сам корпус светильников и люстр необходимо соединять с PE проводником.

    Все вышеперечисленные коммутационные аппараты, в том числе и счетчик, помещаем в свой квартирный электрический щиток.

    Квартирный электрощиток

    Счетчик электрической энергии устанавливаем электронный, программируемый с несколькими тарифами (от 2 и выше). Устанавливается он просто и удобно на DIN-рейку. В следующих статьях Вы можете подробно узнать о том, как правильно купить электросчетчик и выбрать электросчетчик.

    И еще забыл сказать. Помимо силовой электропроводки в квартире, нужно проводить совместно и монтаж низковольтных сетей, таких как телефонный и  антенный кабели, и витую пару к сетевой карте компьютера.

    В конце статьи предлагаю Вам познакомиться с проектом схемы электропроводки магазина, в котором подробно рассмотрены все этапы монтажа от питающего кабеля до розеток.

    P.S. Дорогие читатели моего блога, давайте немного посмеемся и отдохнем. Вашему вниманию представляю ролик про семейную жизнь…

    Если статья была Вам полезна, то поделитесь ей со своими друзьями:


    zametkielectrika.ru

    Схема электропроводки | Заметки электрика

    Здравствуйте, уважаемые гости и постоянные читатели сайта «Заметки электрика».

    В своих статьях я неоднократно Вам твердил, что любые электромонтажные работы необходимо выполнять по проекту.

    В проекте, согласно ПУЭ и другой нормативной литературы, рассчитаны все нагрузки, произведен выбор необходимого электрооборудования, сечения кабелей и проводов, их марки и длины, составлена схема электропроводки на плане помещения и в виде однолинейной принципиальной схемы.

    В этой статье мы подробно рассмотрим схему электропроводки на примере магазина «Промтовары». Данный пример можно с легкостью применить для самостоятельного составления схемы электропроводки Вашей квартиры или дачи.

    Почему я взял в пример магазин?

    Да потому, что в настоящее время монтаж электропроводки этого магазина начал выполнять мой коллега. А после завершения всех его работ мне предстоит выполнить ряд приемо-сдаточных испытаний электропроводки, о которых я расскажу в других своих статьях.



    Технические условия на электроснабжение магазина

    Магазин «Промтовары» расположен на первом этаже на площадях квартиры жилого многоквартирного дома. После подачи заявки на технологическое присоединение, от энергоснабжающей организации были получены технические условия. Всю процедуру получения технических условий я рассказывать сейчас не буду. Об этом Вы можете узнать, прочитав пример технических условий на электроснабжение гаража.

    В технических условиях магазину была присвоена 3 категория электроприемников, выделена мощность 8 (кВт) при трехфазном питающем напряжении 380 (В).

    Для третьей категории электроприемников достаточно одного источника питания (ввода), а перерыв в электроснабжении допустим до 24 часов.

    Точка подключения магазина, согласно техническим условиям, принята с наконечников вводных кабелей в ВРУ-0,4 (кВ) жилого дома. Вот фото:

    В магазине необходимо установить вводной электрический распределительный щит (ЩР), состоящий из:

    После завершения проекта электроснабжения магазина «Промтовары» его требуется представить на согласование в «Городские сети». Включение магазина на постоянное электроснабжение возможно только после заключения договора с энергосбытовой компанией и по акту допуска Управления по технологическому и экологическому надзору Ростехнадзора.



    Проект схемы электропроводки магазина. Ввод

    Для электроснабжения магазина промышленных товаров применяется электрическая сеть с системой заземления TN-C-S (нейтраль питающего трансформатора глухо заземлена).

    Вводной питающий кабель марки ВВГнг (5х6) прокладывается открыто в ПВХ-гофрированной трубе по потолочному перекрытию подвала до металлического вводного распределительного щитка (ЩР) магазина. Крепится ПВХ-гофра к потолку с помощью пластиковых клипс. Мне нравится такой вид крепления — быстро, надежно и смотрится эстетично, особенно когда прокладываешь несколько параллельных кабелей.

    А Вы знаете какие марки кабелей и проводов можно применять для выполнения схем электропроводки? Если нет, то знакомьтесь с таблицей выбора марок кабелей и проводов.

    Нулевой рабочий N и нулевой защитный РЕ проводники вводного кабеля для магазина подключаются в ВРУ-0,4 (кВ), соответственно, на нулевую шину N и шину РЕ (ГЗШ).

    Привожу однолинейную схему перечисленных выше подключений. Так нагляднее.

    Проект внутренней схемы электропроводки магазина

    Вводной кабель ВВГнг (5х6) приходит в распределительный щит магазина (ЩР). Фазы А, В и С подключаются на вводной трехфазный (трехполюсный) автоматический выключатель ВА47-29 с номинальным током 32 (А). Нулевой рабочий N проводник подключается к трехфазному счетчику СЕ-301 прямого включения с классом точности 1,0, а с него уходит на нулевую шину N. Нулевой защитный РЕ проводник подключается сразу на шину РЕ.

    При подключении вводного кабеля соблюдайте цветовую маркировку жил.

    Трехфазный счетчик СЕ-301 (Энергомера) устанавливается в распределительном щите (ЩР) магазина на DIN-рейку. Устанавливать счетчик нужно в соответствие с его техническим паспортом и ПУЭ. Более подробно об этом читайте в статье про правильную установку счетчика.

    Сразу же после счетчика установлен ограничитель мощности ОМ-630-5/35, который управляет с помощью модульных контакторов КМ-40-40 двумя секциями нагрузок. Это значит, что при превышении потребляемой мощности более 8 (кВт) в начале отключится 1 секция нагрузок, к которой подключена только тепловая завеса. Если и дальше мощность будет превышать 8 (кВт), то контактор отключит 2 секцию нагрузок, с которой питается все остальное электрооборудование.

    Про трехфазный ограничитель мощности ОМ-630 я еще не писал статьи. Зато недавно делал подробный обзор однофазного ограничителя мощности ОМ-110.

    Ниже представляю Вашему вниманию однолинейную принципиальную схему электропроводки магазина «Промтовары» (кликните на схему для увеличения):

    Забыл сказать, что вся коммутация распределительного щита выполнена с помощью медного провода ПВ-1 сечением 6 кв.мм.

    Маркировка на схеме  «/» и «///» обозначает количество фаз. В первом случае — это однофазная нагрузка, во втором — трехфазная. Из схемы выше видно, что все наши потребители являются однофазными, но их питание взято с разных фаз, для обеспечения равномерности загрузки трехфазной питающей сети.

    Ну вот мы плавно подобрались к распределительным группам.

    Распределительные группы магазина

    На однолинейной схеме электропроводки магазина указаны 7 распределительных групп или линий. Кому как удобно называть.

    Распишем эти группы:

    • тепловая завеса (гр. 1)
    • розеточная линия помещений № 1, 2 (гр. 2)
    • розеточная линия помещения № 1 (гр. 3)
    • канальный вентилятор (гр. 4)
    • освещение помещений № 1, 5, наружное освещение (гр. 5)
    • освещение помещений № 2-4 (гр. 6)
    • ПОС — пожарно-охранная сигнализация (гр. 7)

    Все перечисленные групповые сети электропроводки выполняются кабелем ВВГнг-LS и прокладываются в ПВХ — гофре за листами гипсокартона и подвесным потолком. Для каждой группы имеется свой аппарат защиты с определенными характеристиками в зависимости от мощности потребителя.

    Привожу Вам расчетную схему электропроводки магазина, где для каждой группы указаны:

    • мощность нагрузки, (кВт)
    • номинальный ток нагрузки, (А)

    (нажмите на картинку для увеличения)

    Например, тепловая завеса имеет расчетную мощность 3,5 (кВт). Сечение питающего кабеля ВВГнг-LS составляет 2,5 кв. мм. В качестве аппарата защиты применяется дифференциальный автоматический выключатель АД12 с номинальным током 25 (А) и уставкой дифференциального тока 30 (мА). Длина кабельной линии равна 15 (м).

    Еще пример, канальный вентилятор мощностью 0,1 (кВт). Сечение питающего кабеля ВВГнг-LS составляет 2,5 кв. мм. В качестве аппарата защиты используется автоматический выключатель ВА47-29 с номинальным током 16 (А). Длина кабельной линии равна 10 (м).

    Имея в наличие расчетную схему электропроводки Вы без всяких проблем приобретете необходимый материал для выполнения электромонтажа. Приведу Вам мои полезные статьи по теме приобретения электрооборудования и электротехнических изделий:

    Монтажная схема электропроводки магазина

    Чтобы перейти к монтажной схеме электропроводки магазина «Промтовары» необходимо познакомиться с планом (экспликацией) его помещений, где обозначены наименования комнат.

    Всего в магазине имеется 5 помещений:

    • 1 — торговый зал
    • 2 — комната персонала
    • 3 — коридор
    • 4 — санузел
    • 5 — тамбур

    Вот таблица с указанием их наименований, площади и характеристик, согласно ПУЭ.

    В моем примере силовая и осветительная сети разбиты на два разных чертежа, чтобы не было путаницы при чтении схемы. Чаще бывает наоборот, вся монтажная схема электропроводки изображена на одном чертеже, поэтому силовую и осветительную сеть обозначают в таком случае разными цветами.

    На монтажной схеме Вы увидите:

    • все пути прокладки кабелей групповых линий
    • места установки распределительных коробок
    • места установки всех розеток и выключателей
    • места установки светильников и электрических устройств

    Надеюсь Вы знаете все способы соединения проводов в распределительных коробках, которые разрешены ПУЭ.

    Предварительно скажу, что при монтаже электропроводки соединение проводов для силовых нагрузок будет осуществляться с помощью сварки, а для цепей освещения с помощью клемм Wago.



    Силовая схема электропроводки магазина

    На силовой схеме показаны места установки силового электрооборудования (тепловая завеса и канальный вентилятор) и розеток.

    В торговом зале всего установлено 6 розеток. Две из них запитаны с гр. 2, а остальные четыре — с гр. 3. Тепловая завеса стоит на входе в магазин (в тамбуре) и получает питание с гр. 1. В комнате персонала установлены две розетки, питающиеся с гр. 2. и канальный вентилятор, который получает питание от гр. 1 через одноклавишный выключатель.

    Розетки применяются двойные для скрытой установки и располагаются на высоте 30 (см) от пола. Более подробно про розетки читайте следующие мои статьи:

    Схема освещения магазина

    Согласно проекта, в магазине предусмотрено общее равномерное освещение. Выбор и расстановка светильников соответствует требованиям СанПин 2.2.1/2.1.1.1278 — 03.

    В помещении торгового зала  установлены 9 светильников типа Ars/r418 4х18 (Вт) с люминесцентными лампами. Такие же светильники используются в комнате персонала в количестве двух штук.

    В тамбуре закреплены два светильника Arctic 218 2х18 (Вт).

    Для наружного освещения у входа в магазин применяется один светильник ПСХ-60 1х60 (Вт) с лампой накаливания. Такие же светильники в количестве четырех штук используются для освещения санузла и коридора.

    Одноклавишные и двухклавишные выключатели расположены на расстоянии 80 (см) от пола. Это расстояние не нормируемое и Вы можете произвести их монтаж так, как Вам удобно. Более подробно об этом читайте в статье про установку розеток и выключателей.

    P.S. Ну вот в принципе и все, что я хотел рассказать Вам про схему электропроводки на примере магазина «Промтовары». Материал данной статьи можно использовать даже при проектировании схемы Вашей квартиры, дачи или коттеджа. Если у Вас есть вопросы, то задавайте их в комментариях.

    Если статья была Вам полезна, то поделитесь ей со своими друзьями:


    zametkielectrika.ru

    Монтажная схема электропроводки в квартире и частном доме: подключение электрики своими руками

    Готовая схема помогает рассчитать общую длину провода, защитной гофры, их сечение на отдельных участках, количество розеток с выключателями, распределительных коробок, определить места их расположения. А также место установки распределительного щита, прибора учета потребленной энергии (счетчика), ввода питающих кабелей.

    После составления чертежа данные переносят на объект предстоящих работ. На стенах размечают расположение электрических гнезд, направление прокладки разводящих линий. Начинают подготовительные работы – штробят каналы для прокладки электропроводки, если необходимо делают углубления под выключатели.

    1

    Требования к электроснабжению жилых помещений

    Решив своими руками проложить электрические коммуникации, необходимо придерживаться определенных правил подключения. Потребуется составить четкий план с указанием расположения и характеристик используемого электропровода, мест расположения электрических приборов и элементов управления.

    Согласно существующим нормам распределительные коробки, счетчики устанавливают в легкодоступных местах. Выключатели от поверхности пола на расстоянии 0,6-1,5 м, их не должны перекрывать открытые двери. Если открывание происходит вправо, то выключатель располагают слева. Прокладку подводящей линии осуществляют сверху.

    Розетки монтируют выше уровня пола на 50-80 см, выдерживая расстояние от нагревательных приборов, системы отопления, других коммуникаций не менее 50 см. Кабель к ним подводится снизу вверх. Провода должны располагаться горизонтально или вертикально, прокладывать их по диагонали нельзя!

    Рекомендуемая плотность – одна розетка на 6 м2 площади комнаты. Исключением является кухня, в которой располагают необходимое их количество с учетом использования бытовой техники. Определенные ограничения распространяются на ванную и туалетную комнаты.

    По существующим требованиям расположение выключателей внутри ванных комнат недопустимо, их размещают снаружи. Допускается установка розетки для электробритвы, но подключенной через понижающий трансформатор.

    От перекрытий, труб, прочих препятствий выдерживают рекомендуемое расстояние прокладки:

    • от балок, карнизов 5-10 см;
    • пола 15-20 см;
    • потолка 15 см;
    • дверных, оконных проемов 10 см;
    • газовой трубы 40 см.

    При параллельной прокладке нескольких проводов между ними выдерживают зазор. Лучшее решение – спрятать каждый из них в защитный короб, гофру. Соединение и отвод проводов осуществляют через распределительные короба в стенах. Все стыки тщательно изолируют. Подводимое ко всем приборам заземление крепится болтовыми соединениями. Что касается соединения медных и алюминиевых жил, то профессиональные электрики запрещают их сращивание. Если монтаж линии ведется медным проводов, то никаких алюминиевых вставок не должно быть.

    2

    Схема электропроводки квартиры

    Электрическая схема квартиры или дома не имеет существенных отличий, кроме подвода электропитания. В квартиру подвод осуществляется с этажного щитка на лестничной клетке, а подключение дома с улицы от центральной энергосистемы. Под установку электросчетчика в новых квартирах предусмотрена ниша, если ее нет, то счетчик навешивают прямо на стену, остальная схема электропроводки в квартире устраивается нижеописанным способом.

    От счетчика ведут две линии с автоматическими пакетными выключателями, плавкими предохранителями (пробками). При коротком замыкании на одном из контуров автомат полностью обесточит его. Проводка кабелей осуществляется открытым или закрытым способом. В последнем случае укладка винило-пластиковых труб предусматривает возможность замены проводов.

    Монтажная электросхема проводки, к примеру, двухкомнатной квартиры будет состоять из следующих групп потребителей:

    • освещения прихожей, кухни, комнат;
    • освещения ванной, туалета;
    • комнатных розеток;
    • кухонных розеток.

    В каждой комнате размечают местоположение будущих электроприборов, телевизора, холодильника, компьютера, прочее. С учетом их расположения определяется оптимальное место установки электрических гнезд. Приступают к выполнению работ, для проведения которых потребуется следующий инструмент:

    • Перфоратор, болгарка.
    • Мультиметр, возможно, датчик обнаружения скрытой электрической проводки.
    • Шуруповерт с набором бит.
    • Плоскогубцы, кусачки.
    • Отвертки – фигурная и плоская.
    • Строительный уровень.

    На перфоратор устанавливают специальную круглую насадку и высверливают углубления под распределительные короба, выключатели, розетки. Для прокладки кабелей в стенах штробят продольные канавки. Эту операцию на выбор проделывают при помощи перфоратора или болгарки, но без грязи и пыли не обойтись. Рекомендуемая глубина канавки 2 см, ширина произвольная с учетом укладки всех проводов.

    В работе с потолком существует несколько вариантов. Если планируется сделать навесной потолок, то провода пробрасывают через перекрытие или укладывают в неглубокую штробу. Более сложный способ – спрятать их во внутренние пустоты перекрытий через два подготовленных проема. В завершении в углах комнат пробивают отверстия, и все провода выводят к центральному щитку.

    3

    Схема электропроводки частного дома

    Все основные работы по обустройству электроснабжения в частном доме можно проделать своими силами, привлечение квалифицированной рабочей силы необходимо только в исключительных случаях. Выполнить подвод электричества в дом можно двумя путями:

    • Используя подземную закладку кабелей.
    • По опорам воздушным путем.

    Составленный план с указанием сечения подводящего кабеля, расположения электрической цепи внутри помещений, предохранительных и распределительных приборов, элементов управления по завершении работ обязательно сохраняют, он еще может пригодиться. Подключение вводного кабеля осуществляют к прибору учета, проводят к внутреннему щитку, далее по всему дому.

    Принципиальная схема электропроводки во многом аналогична квартирной разводке, но у каждого здания свои отличия. Особых требований к схематическому изложению нет, единственное условие – неукоснительное соблюдение существующих правил и рекомендаций. Для полной надежности общей системы рекомендуется сделать несколько подсистем – отдельно для комнат, кухни, санузла и ванной комнаты. Поэтому общее количество автоматов в щитовой должно соответствовать числу групп электроснабжения дома.

    Для больших зданий в несколько этажей с хозяйственными постройками, капитальным гаражом выделяются отдельные группы, устанавливая дополнительные автоматы. Для мощных потребителей тока, таких как электрическая духовка, стиральная машина, холодильник, в обязательном порядке предусматривают монтаж заземления.

    По этой причине целесообразна прокладка трехжильных проводников с отображением их на чертеже!

    Для реализации проекта внутренних электросетей выбирают кабельную продукцию сечением 1,5 – 2,5 мм2. Последние размеры предпочтительнее, поскольку небольшой запас по мощности приветствуется, но перегружать сети не рекомендуется. Если мощность подключенных в один источник потребителей превышает 4,5 кВт, то розетки устанавливают под каждый предполагаемый прибор.

    Осуществить все работы по подключению электрики несложно, достаточно обладать элементарными познаниями, уметь обращаться с инструментом. Тогда придерживаясь норм, правил ГОСТ, СНиП, ПУЭ и используя качественные материалы можно обеспечить максимальную эффективность электропроводки, ее надежность, долговечность, безопасность. Тем самым получить требуемый результат.

    obustroen.ru

    Схема монтажа электрики в квартире – схемы электропроводки + как провести самому

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
