Схема электропроводки в частном доме своими руками пошаговое описание – Электропроводка в частном доме своими руками пошаговое описание

Схема электропроводки в доме - 110 фото правильного размещения основных элементов

К проведению электричества в доме следует отнестись с должными вниманием и ответственностью. Особенно важно это в случае, если работа будет проводиться хозяином дома самостоятельно. Стоит также перед началом работы просмотреть фото схем электропроводки.

Как действовать

В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.

Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.


Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.

Самостоятельно этого сделать нельзя, такие действия может выполнять только специализированная организация, владелец дома может решить только, какого типа будет подводка – она может осуществляться по воздуху или под землей.

Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.

После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.


Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.

Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект. Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет.

Выбор типа

Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.


Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

После определения типа, можно разрабатывать план, по которому будет осуществляться электрификация. В таком плане нужно будет указать каждый из электрических приборов и места их расположения, определиться с выключателями и розетками.

После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.


После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

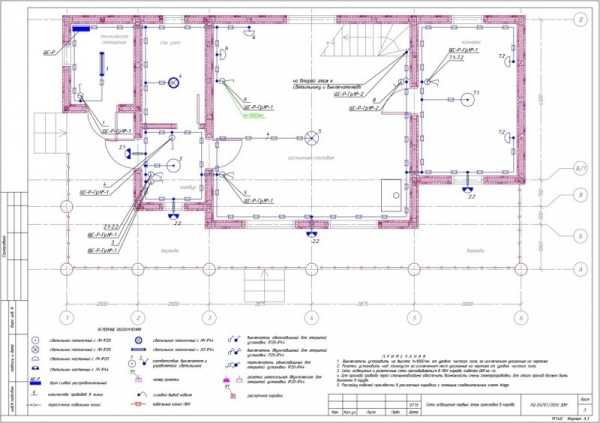

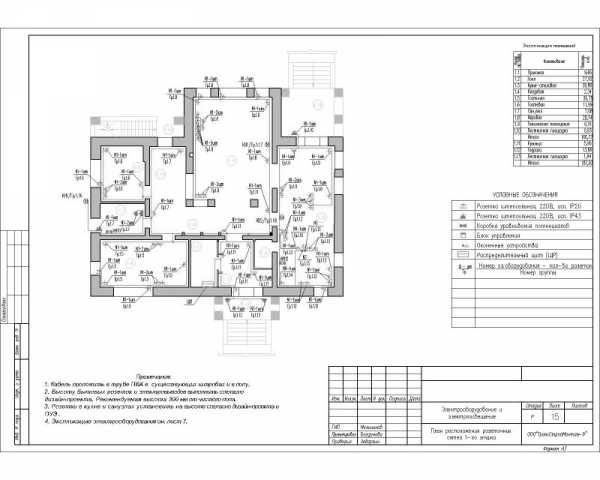

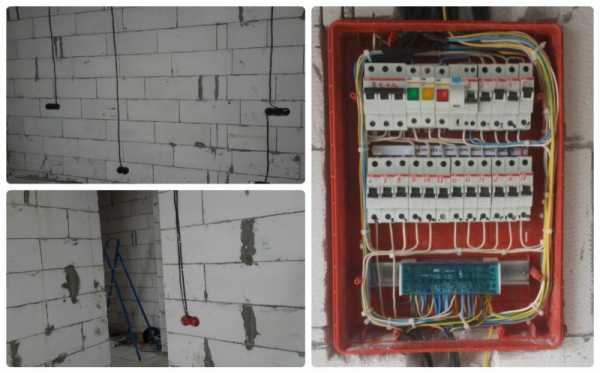

Фото схемы электропроводки в доме

Также рекомендуем посетить:

mojdominfo.ru

Схема электропроводки в частном доме: схемы + фото

Мы уже рассматривали, как выполнить монтаж электропроводки в доме. Теперь необходимо уделить внимание схемам, которые помогут выполнить этот электромонтаж. На них изображены практически все элементы электросети, начиная от вводного автомата и заканчивая розетками. Схема электропроводки в частном доме поможет выполнить качественный электромонтаж.

Теперь мы рассмотрим оптимальный вариант схемы домашней проводки. В этой схеме мы также указали защитные автоматы. Они помогут надежно защитить ваш дом от перепадов напряжения.

Схема электропроводки в частном доме

В этой схемы мы решили рассмотреть только один вариант разводки проводки по комнатам. При необходимости вы также можете изменить этот проект и добавить свои варианты. Проект необходимо создавать, опираясь:

  1. Общую нагрузку от электрических приборов.
  2. Количество комнат.
  3. Желание экономить средства.

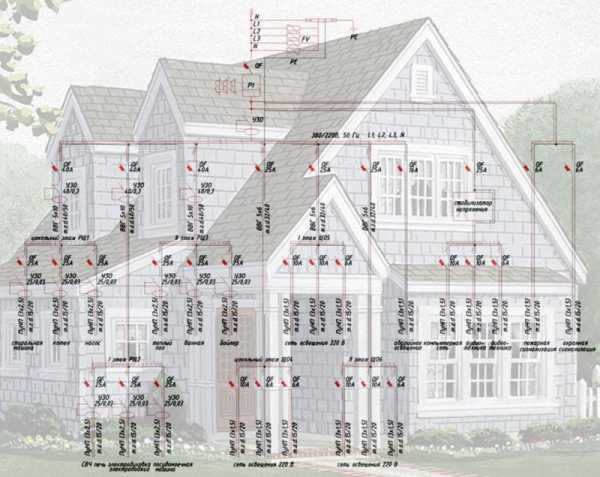

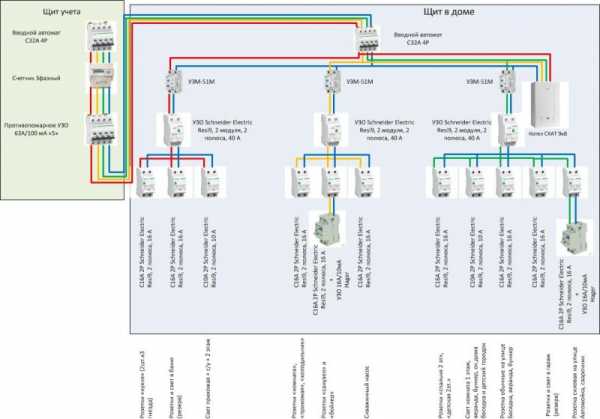

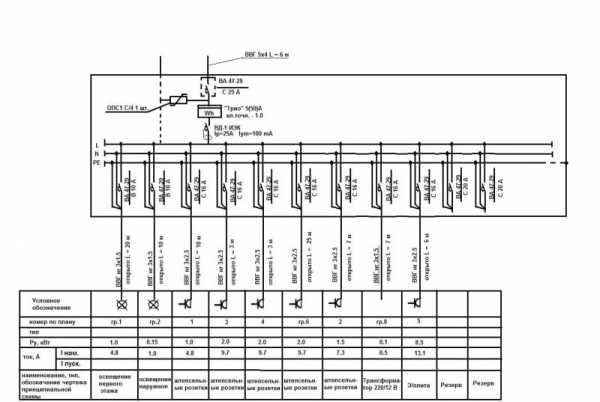

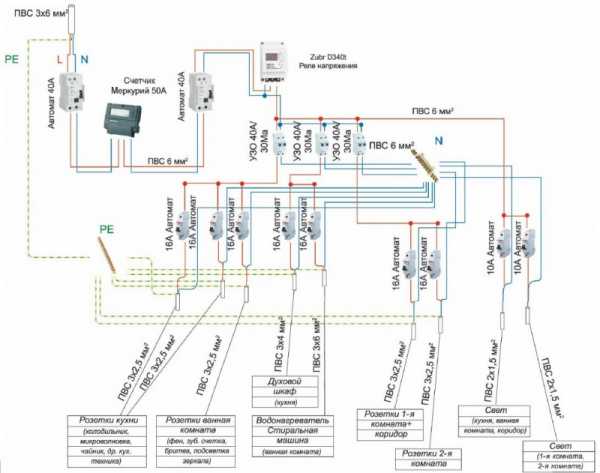

Теперь мы предоставим типовую схему электропроводки в доме:

Что касается различных составляющих, мы рекомендуем использовать следующие устройства:

  • Счетчик электроэнергии лучше всего установить однотарифный. Существует огромное количество регионов, в которых просто нет смысла устанавливать многотарифную продукцию.
  • Мы рекомендуем сделать однофазную сеть. В последнее время даже в современных домах используется 220 Вольт, а не 380. Вам также не следует слушать людей, которые говорят о том, что эта сеть не сможет выдержать нагрузку. Сейчас многие производители стараются выпускать технику, которая потребляет небольшие объемы электроэнергии. Если вы правильно выберите сечение провода, тогда он точно сможет выдержать все нагрузки. В частном доме лучше всего использовать кабель ВВГнг. Обычно для светильников выбирают сечение 1.5 мм, для розеток 2.5 мм.
  • Количество розеток обязательно должно рассчитываться в индивидуальном порядке. На плане электропроводки, который мы разместили в начале статьи указано только по одной розетке. Вы самостоятельно рассчитаете их количество. Розеточных групп должно быть несколько. Они должны равномерно располагаться по дому. Благодаря этому во время ремонта вы не останетесь без света. Если у вас есть желание, тогда для освещения тоже можно будет создать несколько розеточных групп. Каждая из групп должна обслуживать по 2 комнаты вашего дома.
  • На вводе вам необходимо установить автоматический выключатель. Его мощность должна составлять 40 А. Этой мощности хватит, даже если вы используете электрическое отопление. Остальные автоматы должны быть рассчитаны на 25 А. Характеристики автоматического выключателя, должны подбираться с учетом токовой нагрузки. Благодаря этому вы сможете защитить свой дом от утечки тока.
  • Если вы желаете подключить к электросети гараж, тогда запитать его можно от распределительного щитка.
  • Для питания с улицы вам необходимо завести бронированный кабель. Проложить его можно в земле без дополнительной защиты. Если у вас есть лишние средства, тогда можно будет приобрести кабель ВБбШв.
  • В других комнатах вам необходимо использовать светодиодные светильники. Они позволяют значительно снизить потребление электроэнергии. Также использовать эту продукцию можно практически в любой комнате.
  • Для ванной комнаты вам следует установить розеточную группу, которая будет защищена с помощью УЗО. Это связано с повышенной опасностью поражения током.

Если вы решили сделать проводку в доме трехфазной, тогда все элементы необходимо подбирать исходя из характеристик. Принцип разводки проводки в этом случае останется прежним. Если вам будет интересно, тогда можете прочесть про схему подключения солнечной батареи.

Важно знать! Если вы планируете сделать проводку в деревянном доме, тогда схема будет выглядеть иначе. Для деревянного дома вам потребуются другие элементы и комплектующие.

Теперь вы уже знаете, как сделать монтажную схему электропроводки в доме своими руками. Если у вас возникают трудности, тогда можете с нами связаться. Мы поможем решить эту проблему.

Читайте также: схема выключателя света с индикацией.

vse-elektrichestvo.ru

Схема электропроводки в частном доме своими руками.

В настоящее время ни один частный дом не обходится без электропроводки, однако не стоит забывать, что в основе лежит правильный монтаж. Для этого вам понадобится правильно составленная схема электропроводки. Монтаж электропроводки будет включать в себя несколько этапов.

Первым делом это разработка идей и подходов, которые в будущем будут использоваться. После чего создается проект подключения вашего частного дома к сети с подсчетом расходов.

Перед началом любых электромонтажных работ необходимо составить схему электропроводки. Если у вас имеется четкая и принципиальная схема под рукой, монтажные работы пройдут намного быстрее и четче.

Зачем необходимо делать схему электропроводки?

Первым делом схема электропроводки в частном доме помогает узнать наименование и количество необходимого материала. Если быть точнее, то это нам помогает увидеть на схеме длину проводки, тем самым купить необходимое количество провода, а так же количество розеток, выключателей, распределительных коробок и другое.

Помимо этого, схема разводки для электропроводки помогает обозначить четкое местоположение для силовых элементов, предназначенных для проводки, к ним относятся: распределительный щит, приборы учета, а так же автоматические выключатели и другие. При большей детализации можно составить схемы соединения проводов в распределительных коробках и распределительных щитах.

к содержанию ↑

Как составить схему электропроводки в частном доме?

Получение электроэнергии в частном доме обычно осуществляется через воздушную линию 0,4 кВ. На вводный электрощит с воздушной опоры линии приходит как совмещенный рабочий PEN и нулевой защитный, так и фазный провод L.

В последнее время набирает тенденции установка электрощита снаружи здания, такое электроснабжение частного дома практикуют энергосберегающие организации. В это время в вводном электрощите устанавливают сам электросчетчик, а так же специальный автоматический выключатель.

После этого прокладывается питающий кабель или привод с вводного щита уже внутрь дома к внутреннему электрощиту.

Установив этот внутренний электрощит, вы начинаете электроснабжение самого дома. Стоит помнить, что схема электропроводки частного дома должна быть выполнена с максимальной надежностью, что бы это обеспечить  происходит разделение пользователей на группы. Если не знаете, что такое узо в электрике, то рекомендуется изучить этот вопрос.

Существует несколько групп потребителей:

  1. Розеточная группа

  2. Освящение

  3. Хозяйственные нужды (сюда входят все пристройки, гаражи и т. д.)

  4. Силовая группа ( для стиральных машин, котлов, бойлеров)

Внутренний щиток так же оборудован отдельной защитой, которая предусмотрена для каждой группы.

Если дом достаточно большой в размере и имеет несколько этажей, то тогда можно разбить потребителей по этажам. Так же можно разбивать потребителей пополам или отдельно каждую комнату.

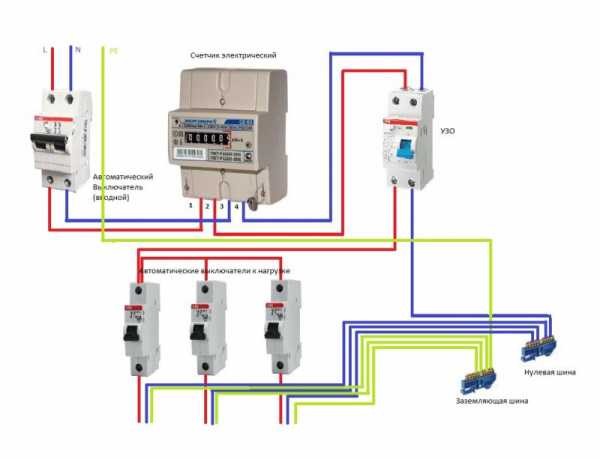

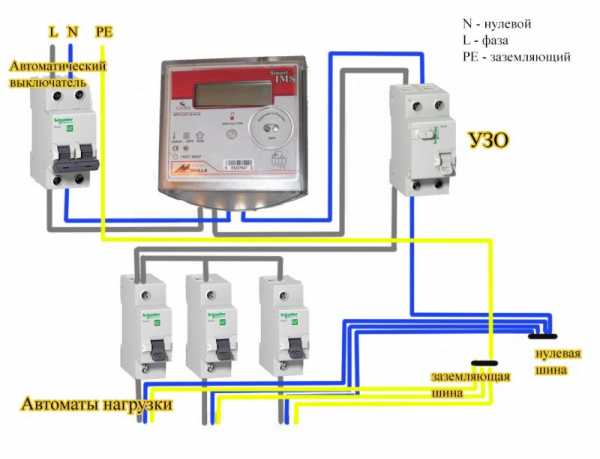

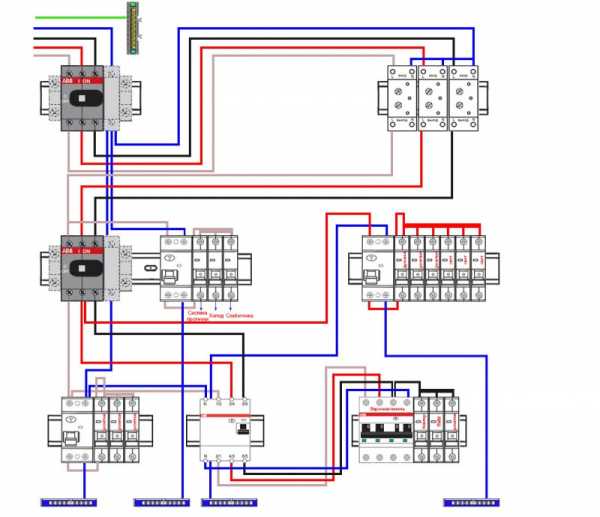

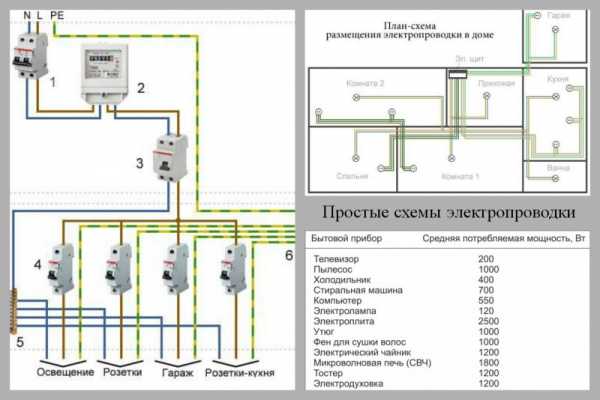

схема распределения и подключения проводке в доме при наличии однофазного питания

  1. Вводный автомат

  2. Электросчетчик

  3. Однополосный автомат

  4. Нулевая шина

  5. Шина заземления

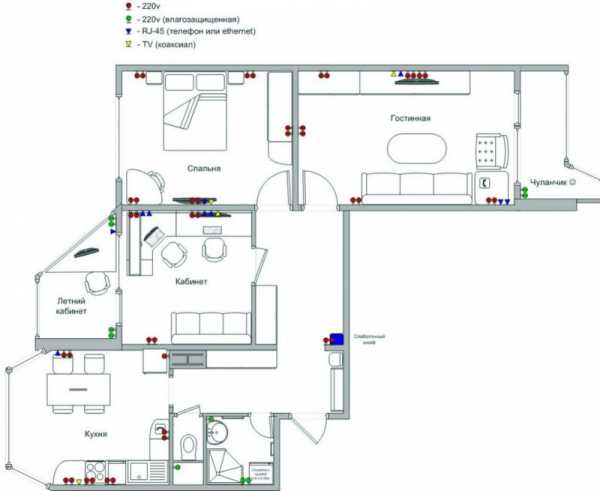

Для составления плана электропроводки вам так же понадобится план самого дома. С помощью него можно отображать план проводки в доме.

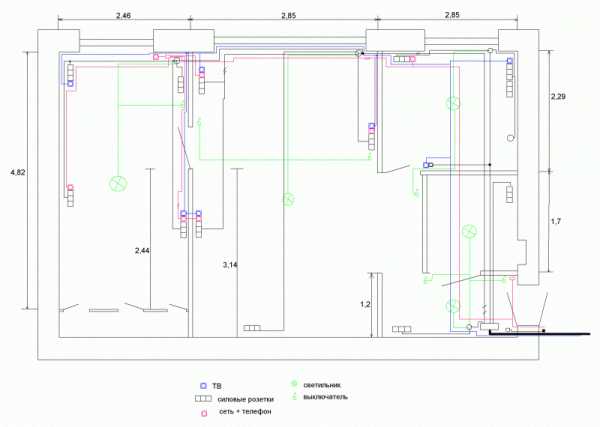

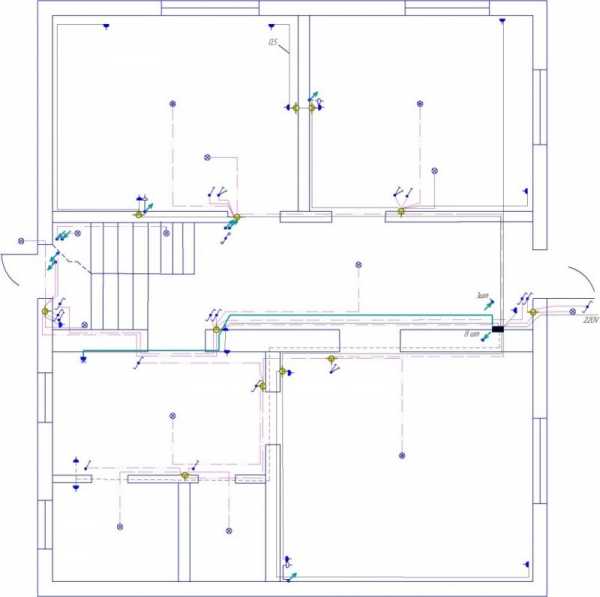

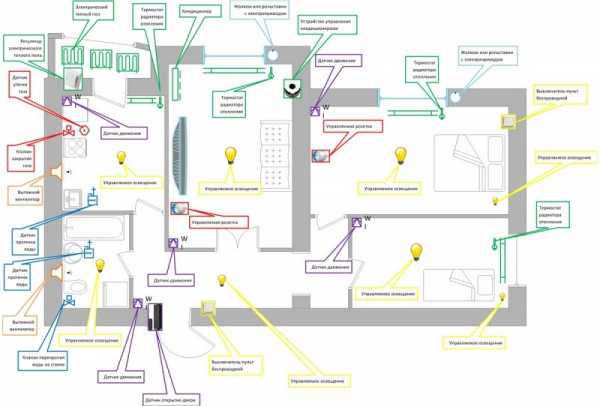

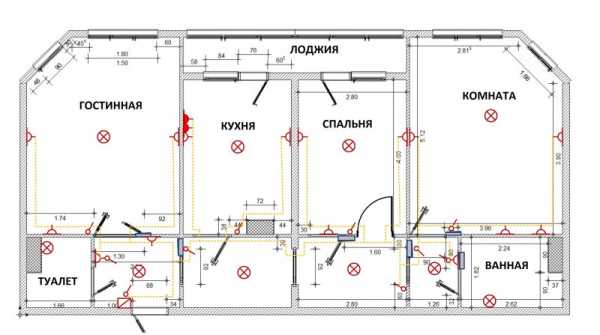

размещение электропроводки на плане дома

Если к  вашему дому подходит трехфазное питание, то это означает, что с опоры на ваш вводный щиток будет выходить сразу три фазы, а так же совмещенный нулевой защитный и тот же рабочий провод.

к содержанию ↑

Как осуществлять монтаж электропроводки в доме?

Все кабеля и провода от электрощита находящегося внутри дома должны разводиться строго по проекту. Выполняя электропроводку в доме своими руками, стоит руководствоваться не только проектом, но и советами профессионалов. Здесь так же есть свои нюансы, для облегчения ремонтных работ в будущем и для удобства в пользовании необходимо проводить проводку так, что бы она была по максимум доступной. Это позволит в любой момент удалить или заменить любой кабель без производства дополнительных ремонтных работ после устранения неполадок. Что бы обеспечить быструю и легкую замены проводку, проходящую сквозь стены ее необходимо сделать доступной. Все кабеля и провода проводятся через стены и перегородки в специальных патрубках. Оставшийся зазор между кабелем и трубой необходимо уплотнить, можно выполнять различными смесями: цемент с песком, глина с песком и другие.

Проводку в частном доме можно прокладывать двумя способами, оставляя ее открытой или скрывая.

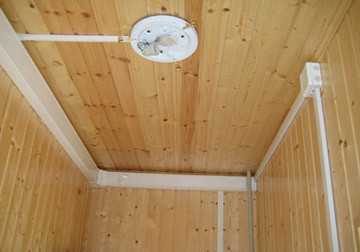

Открытая электропроводка

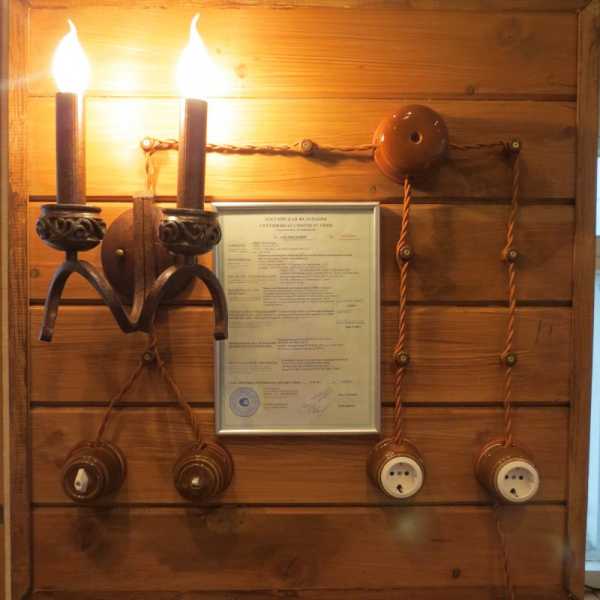

В таком случае всю проводку по дому разводим открыто на стенах, при этом закрывая ее различными коробами, плинтусами, пластиковых каналах. Выполняя монтаж электропроводки в деревянном доме, стоит обратить внимание именно на этот метод. Применяя такой способ, вы можете прокладывать на любой высоте свой кабель, провод, такая величина не нормируется и может быть различной. Если вы решили выполнить открытую проводку в специальных плинтусах или коробах, то так же стоит помнить, что не стоит смешивать осветительные, слаботочные, а так же силовые провода. Сам короб так же должен плотно прилегать к строительной конструкции, на которую он закреплен, максимальный зазор в этой ситуации может достигать 2 мм. Так же короб должен обладать изоляционными свойствами и быть сделанным из самозатухающих или несгораемых материалов. Если в доме предусмотрена система планировки гибкого монтажа светильников, то так же можно применять модули кабельных каналов.

Скрытая электропроводка

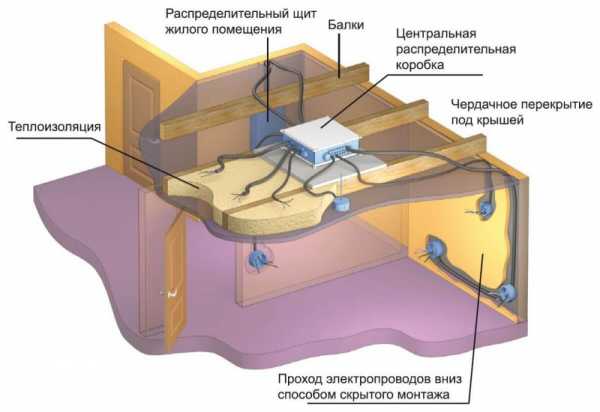

Так же разводка проводки может быть скрыта. В этом случае все кабеля и провода в доме прокладываются в специально оставленных отверстиях. К  примеру, их можно размещать под штукатуркой, в пустотах конструкций, внутри сборной перегородки и других. Самым рациональным будет прокладка всех кабелей в полу, так же возможен вариант прокладки в навесном потолке.

Если вы собираетесь осуществлять монтаж электропроводки своими руками под штукатуркой или в специальных вырезанных бороздах в стенах, то в этом случае все провода должны иметь хороший изоляционный слой, который будет их защищать от механических повреждений. Однако, выбрав этот метод, лучше всего прикиньте, что в будущем если вы соберетесь делать демонтаж проводки, то предстоит грандиозный ремонт, который обойдется в копеечку. Так же при такой прокладке стоит прокладывать все кабеля либо строго вертикально, либо строго горизонтально. Кабель должен быть удален от плиты перекрытия как минимум на 200мм. Если перегородка имеет толщину более 80 мм, то кабель можно прокладывать по кратчайшему расстоянию. Так же стоит позаботиться о креплении, оно должно прижимать кабель плотно к месту крепления каждые 0,5-1,2м.

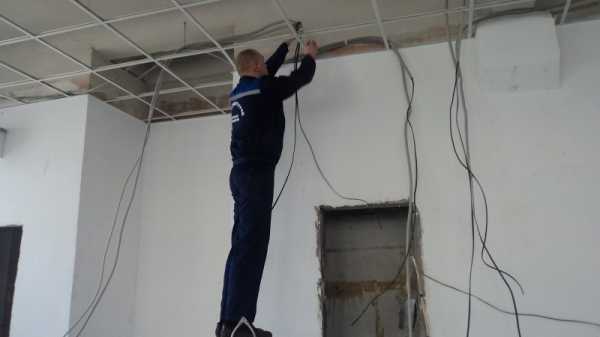

При прокладке проводки в навесных потолках или внутри других строительных конструкциях стоит делать акцент на специальные защитные трубки. Они должны не распространять горение и быть с низким дымо- и газовыделением. Особое внимание стоит уделять прокладке электропроводки в деревянном доме, что бы исключить вероятность возгорания. Если вы собираетесь прокладывать проводку в помещениях с высокой влажностью, к примеру в сауне, то нужно обязательно применять специальные поливинилхлоридные трубки, а так же кабель должен быть в поливинилхлоридной оболочке.

Перед тем, как приступать к монтажным работам, необходимо провести все подготовительные работы. А именно, сделать заготовку, разметку и пробивку, что является основой любых электромонтажных работ. Первым делом определить место ввода кабеля и установки электрооборудования, розеток, выключателей и др. Сам щиток необходимо расположить неподалеку от места ввода, при этом его необходимо расположить в отапливаемом помещении на высоте 1,5-1,7 метра от пола.

Видео о том как спроектировать схему электропроводки в частном доме

karkasnik.su

Электричество в частном доме своими руками

Монтаж внутренней электросети и подключение ее к сети внешней – очень важный этап в обустройстве нового здания.

От правильности производства работ зависит безопасность людей и работоспособность электрооборудования.

Вопросу о том, как проложить электричество (проводку) в частном доме своими руками, будет посвящен наш дальнейший разговор.

Основные этапы

Как происходит подключение электричества к частному дому своими руками? Процесс электрификации дома можно представить в виде последовательности из нескольких шагов:

  1. Составляется список осветительных приборов и электрооборудования, которое предполагается установить в доме. Мощность каждой единицы, как и место ее установки, должна быть точно известна.
  2. Разрабатывается проект, включающий схему, расчеты и описание всей совокупности технических решений, необходимых для реализации задуманного. На данном этапе подбираются все компоненты системы – от счетчика до проводов и розеток.
  3. Здание подключается к сети электроснабжения.
  4. Устраивается заземляющий контур.
  5. Комплектуется и устанавливается на свое место вводно-распределительный щит.
  6. К месту установки розеток, осветительных приборов и электроагрегатов прокладываются провода и кабели.
  7. Соединение контактов. При этом важно соблюдать правила, обеспечивающие надежность и отсутствие искрения.
  8. Монтаж и подключение розеток и выключателей.

Завершается процесс подключением приборов.

Однофазный ввод или трехфазный – что лучше?

В сравнении с недавним прошлым объемы потребления электрической энергии в домах сегодня значительно возросли. Перечень электроприборов, применяемых в повседневности, постоянно расширяется, причем многие из них, например, бойлеры, являются довольно мощными. В связи с этим многие домовладельцы стремятся оформить вместо обычного однофазного подключения трехфазное.

Такое решение не всегда является оправданным. Прежде всего, 3-фазное подключение не означает само по себе, что у пользователя будет возможность «повесить» на него увеличенную нагрузку. Предельная потребляемая мощность назначается Энергосбытом (указывается в ТУ на подключение) и в общем случае составляет 15 кВт – как для 3-фазного, так и для 1-фазного подключения. При этом счетчик, УЗО и вводный автомат на 3 фазы имеют гораздо большие размеры, чем те же устройства в 1-фазном исполнении.

Схема трехфазной проводки в частном доме

Когда же действительно стоит отдавать предпочтение варианту с 3-мя фазами? В первую очередь, при необходимости подключения 3-фазного электрооборудования. Такое исполнение имеют мощные агрегаты, например, электрокотел или двигатель с большим крутящим моментом.

Нормы предписывают подключать на 3 фазы оборудование с мощность от 12 кВт и выше, но опытные электрики рекомендуют выбирать приборы в 3-фазном исполнении уже от 7 кВт.

Однако, и при наличии только 1-фазных потребителей 3-фазное подключение может оказаться более предпочтительным в силу некоторых достоинств, о которых будет рассказано ниже.

Плюсы и минусы трехфазного ввода

Итак, помимо возможности подключить специальное оборудование, 3-фазное подключение обеспечивает и другие преимущества:

  1. Увеличивается «потолок» максимально допустимой мощности. Только не забывайте, что для подключения нагрузки сверх положенных 15-ти кВт нужно получить разрешение в Энергосбыте.
  2. При подключении ответственных или особо чувствительных к качеству электроснабжения 1-фазных приборов пользователь получает возможность выбирать наиболее стабильную фазу. Дело в том, что фазы в 3-фазной магистрали никогда не загружаются равномерно и зачастую одна из них бывает перегружена (так называемый перекос фаз). При 1-фазном подключении выбирать не приходится – что подключат, то и подключат. И весьма вероятно, что вам достанется именно перегруженная фаза, в которой часто будет иметь место падение напряжения.
  3. Мощные приборы, например, холодильник и кондиционер, можно развести по разным фазам, вследствие чего помехи от работы одного из них не будут влиять на работу другого.

Кое-с-чем придется смириться:

  1. Счетчик и другое оборудование имеет большие размеры.
  2. Высокое напряжение (380 В вместо 220-ти при 1-фазном подключении) обязывает к принятию более эффективных мер по защите от возгорания и поражения электротоком.

В электрощите придется установить дополнительное оборудование – модульный ограничитель перенапряжения.

Как разместить выключатели и розетки?

Сегодня выключатели принято размещать на высоте 90 – 110 см от пола, на расстоянии не менее 15-ти см от угла или дверного косяка.

Комнатные выключатели размещают прямо в комнатах, а выключатели для ванных, туалетов и прачечных, где наблюдается повышенная влажность, следует устанавливать в коридоре.

Розетки следует устанавливать в соответствии с расположением приборов. В ванной этот элемент должен иметь влагозащищенное исполнение.

Больше всего электроприборов имеется на кухне, поэтому здесь обычно устанавливают двойные розетки.

Кроме розеток для постоянно включенных приборов понадобится несколько дополнительных – для эпизодических включений. В комнатах такие розетки лучше всего размещать в комплексе с выключателями – оба изделия устанавливаются в одной рамке.

Розетки не обязательно устанавливать на стене. Существуют варианты, встраиваемые в пол. Такие розетки удобны тем, что провод к ним нужно тянуть не в обход по стенам, а напрямую – в конструкции пола.

Провода и кабели: что лучше использовать в домашней проводке?

Медные провода стоят значительно дороже алюминиевых, но и характеристики у них выше:

  • медь меньше греется: через 1 кв. мм этого материала можно пропускать до 10 А тока. Для алюминиевой жилы того же сечения предел составляет лишь 8 А;
  • медный провод хорошо гнется, а алюминиевый при сгибании очень быстро ломается.

Осветительные приборы запитывают проводом сечением 1,5 мм. Максимальная нагрузка для него составляет 2,3 кВт. Обычные розетки подключают проводами с сечением 2,5 кв. мм (максимальная нагрузка – 3,7 кВт). К мощным приборам, потребляющим до 7,4 кВт энергии, подводят кабели сечением 6 кв. мм, к еще более мощным – по расчету.

Внутреннюю проводку следует разделять хотя бы на два контура – для освещения и розеток. При этом контур розеток следует подключать через устройство защитного отключения (УЗО).

Этот элемент размыкает цепь, как только зафиксирует утечку тока. Именно утечка является признаком того, что кого-то из людей ударило током. Также она имеет место при пробое изоляции, угрожая жизни жильцов.

Схема разделения электропроводки на контуры

Розетки в сухих помещениях следует подключать через УЗО, которое отключается при утечке тока от 30 мА. Для розеток и оборудования в ванных комнатах и других помещениях с высокой влажностью требуется более чувствительное УЗО – с током утечки в 10 мА. На отдельной линии, питающей, допустим, кондиционер, УЗО не ставится.

Помимо УЗО на каждом контуре должен быть установлен автоматический выключатель, размыкающий цепь при перегрузке. На контурах с розетками и прочих линиях, где предусмотрена установка УЗО, можно установить дифференциальный автоматический выключатель. Он реагирует и на перегрузку, и на утечку, то есть в одном приборе имеются и УЗО, и автомат.

Скрытая электропроводка

Чтобы не наносить ущерб эстетическим качествам интерьера, провода прокладывают скрытым способом – в штробах или за обшивкой.

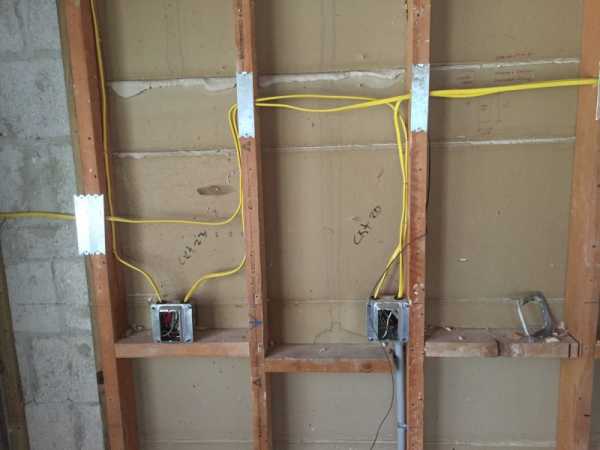

В деревянных домах с целью обеспечения пожарной безопасности кабели и провода следует прокладывать только в стальных или ПВХ трубах, скрываемых обшивкой.

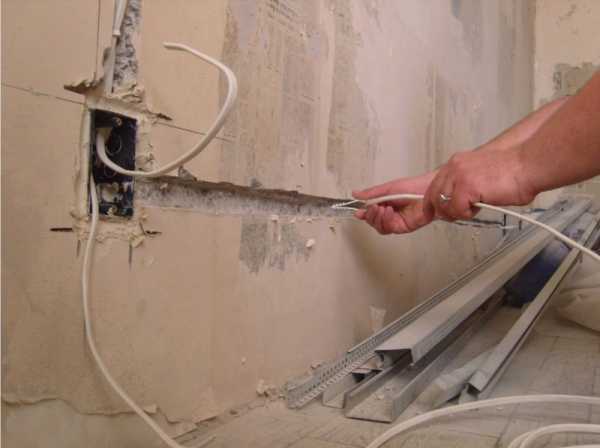

В штробах провода лучше всего укладывать в гофрированной трубе. При таком способе перегоревший кабель легко можно будет извлечь и заменить – вскрывать штробу не придется.

Малоопытному монтажнику может показаться само собой разумеющимся проложить провод к розетке или выключателю по кратчайшему пути, то есть наискосок. Недостатки такого подхода проявятся в будущем, когда для каких-нибудь целей придется сверлить стену: не помня точно, как проложен провод, вы рискуете пробить его буром.

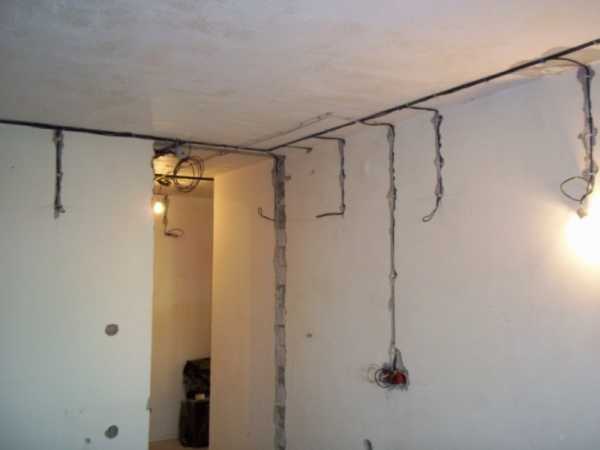

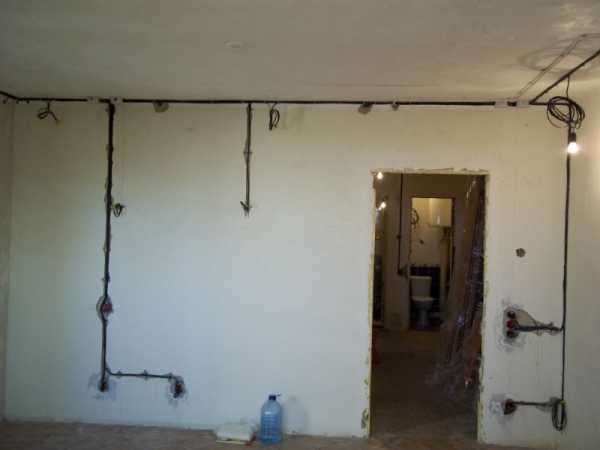

Чтобы избежать подобных проблем, провода следует укладывать в соответствии с четкими правилами:

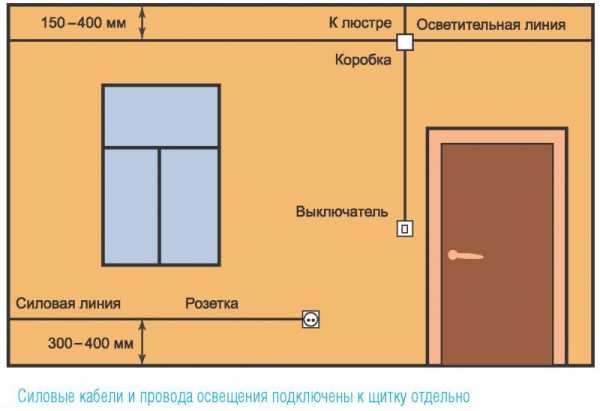

  • горизонтальные участки на стенах прокладываются под потолком;
  • опуски к розеткам и выключателям направлены строго вертикально.

Аналогичного правила придерживаются при прокладке проводов в конструкции пола: все они должны быть параллельны стенам.

Если вы все-таки забыли, по какой траектории был подведен провод к розетке, отыщите его с помощью специального прибора – сигнализатора скрытой проводки. Только учтите, что некоторые модели работают подобно металлоискателю, а другие фиксируют электрическое поле (провод должен быть под напряжением).

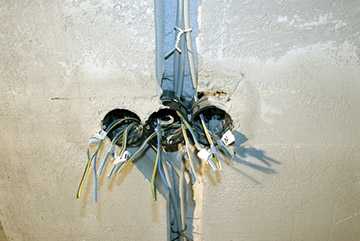

Соединение проводов

Соединяя провода, надо обеспечить хороший электрический контакт между ними. В противном случае участок соединения будет иметь большое электрическое сопротивление.

В результате будут наблюдаться потери электроэнергии, а сам участок будет сильно греться, создавая угрозу пожара.

Если зазор между проводами окажется слишком большим, в нем может иметь место искрение, при котором выделение тепла, как и опасность возгорания, увеличивается многократно.

Наименее надежный способ соединения проводов – скрутка. Гораздо правильнее сваривать их или паять. Если же соединение должно быть разъемным, на зачищенной жиле методом опрессовки нужно установить специальный наконечник.

Если вы хотите провести теплый пол под плитку, то более разумно выбрать электрический вариант. Теплый пол электрический под плитку делается гораздо проще, чем водяной вариант.

Выбрать электрический отопительный котел для дома вам поможет эта информация.

Видео на тему
