Чем отличаются светодиодные ленты - 3 характеристики

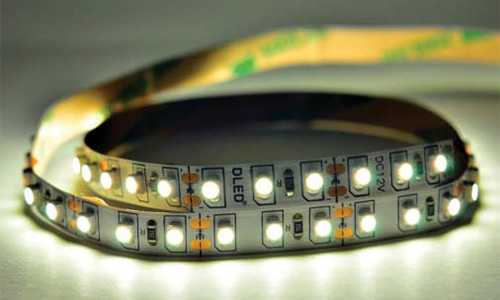

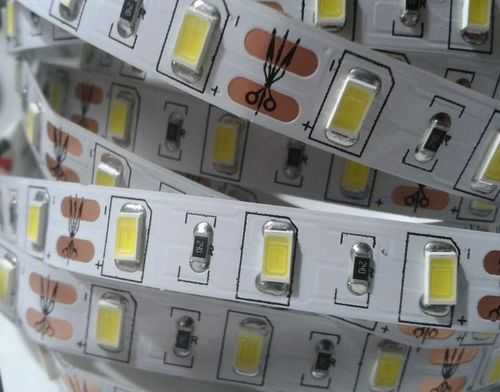

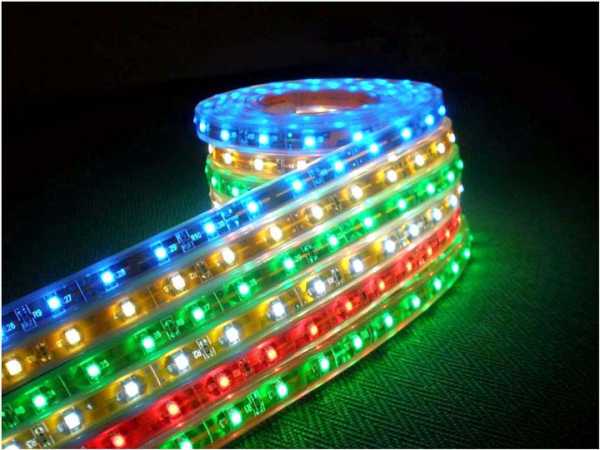

Светодиодная лента это одна из разновидностей светодиодного светильника, выполненного в виде гибкой пластиковой основы с клеящим слоем на обратной стороне и расположенными на ней светодиодами. Она используется для декоративной подсветки интерьера, а также как альтернатива основному источнику освещения. Поставляется в пластиковых катушках.

Длина в катушке — 5 метров. Лента представляет из себя единую медную плату, на которой расположены резисторы и светодиоды. Эти пять метров состоят из отдельных сегментов по 5 см каждый.

Например у ленты SMD3528 на таком сегменте располагается 1 резистор и 3 светодиода. У ленты SMD5050 для каждого светодиода установлен свой резистор. По краям сегмента расположены линии разреза и места под пайку. Таким образом при необходимости ленту можно укоротить только на длину кратную длине сегмента.

Медное основание светодиодной ленты — это фактически те же самые провода, только в плоском исполнении. По сечению они рассчитаны на ток, способный запитать участок не более 5м. Самостоятельное удлинение ленты может привести к ее выходу из строя.

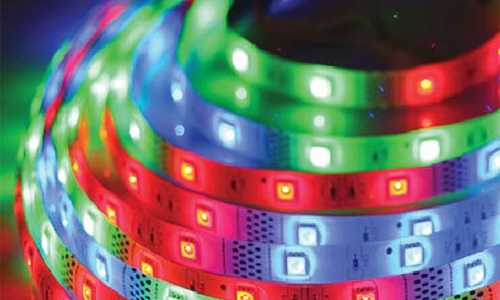

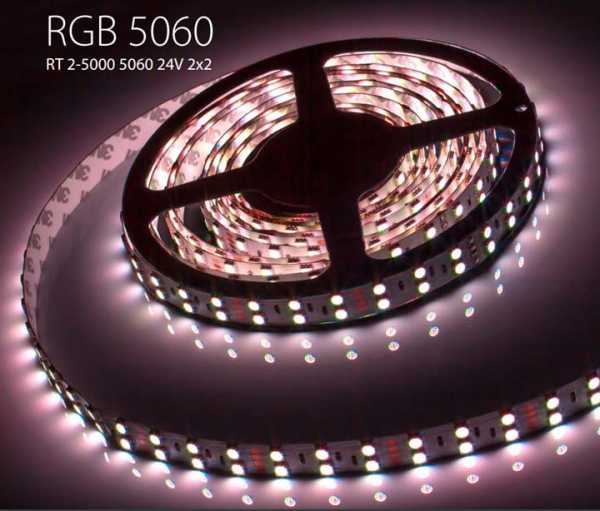

Виды светодиодных лент

Светодиодные ленты бывают нескольких типов:

  • одноцветные или монохромные
  • цветные или RGB=Red-Green-Blue (красный-синий-зеленый)

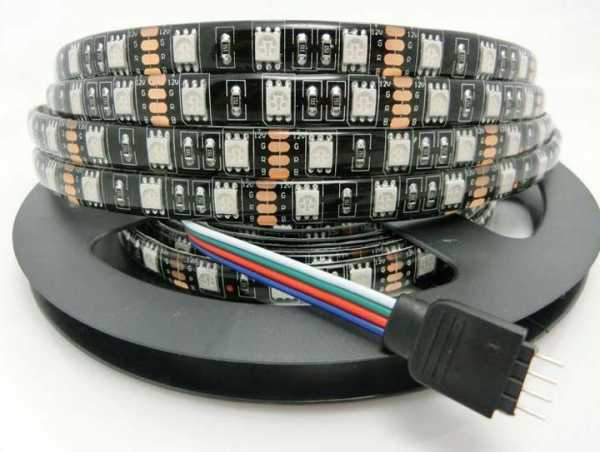

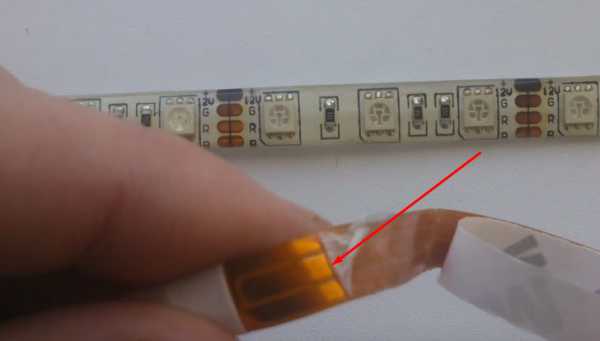

Отличить одноцветную от RGB можно по количеству припаянных проводков. На монохромной их всего два, а на цветной четыре.

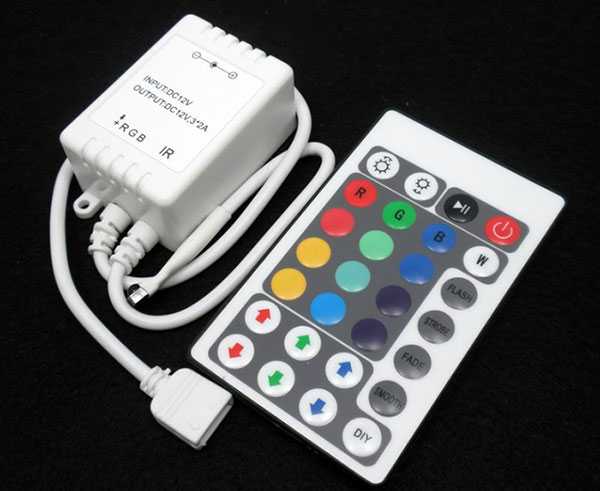

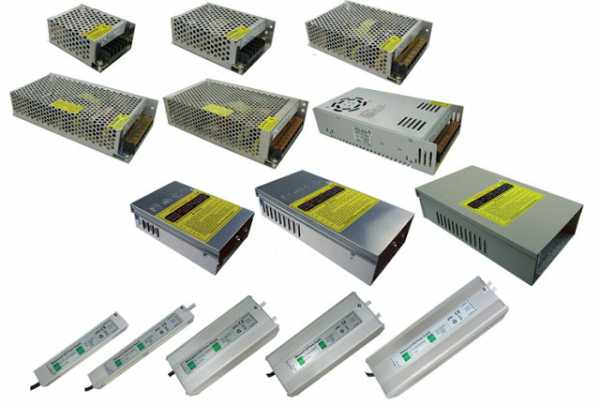

При этом для подключения одноцветной нужен только блок питания, а для RGB ленты еще обязателен контролер.

  • открытые
  • защищенные от влаги

Также они делятся по размеру светодиодов и способу их применения. Самые распространенные это:

Менее популярны:

Что такое SMD и как оно расшифровывается? SMD от английского Surface Mounted Device - устройство поверхностного монтажа. То есть светодиод припаянный на подложку сверху.

Цифры после SMD обозначают размер светодиода в миллиметрах - его длина и ширина.

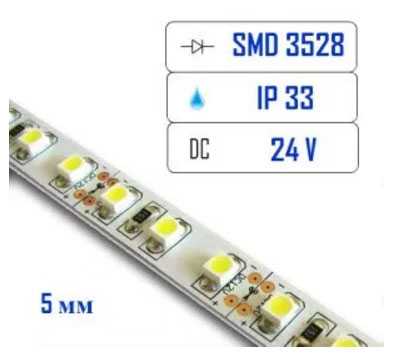

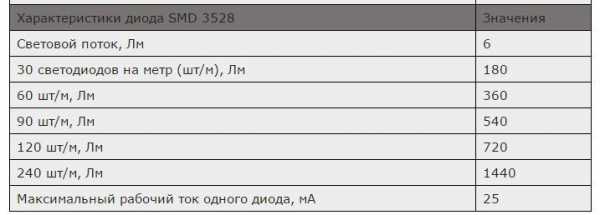

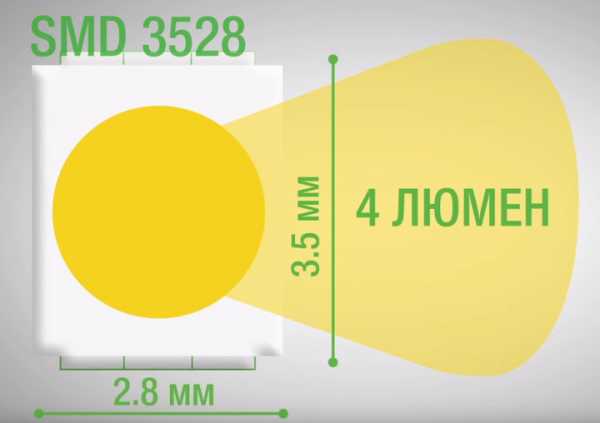

Данный вид имеет светодиоды небольшого размера 3,5мм * 2,8мм. Яркость такого диода всего 4-6 люмен. Ширина ленты 8мм. Такой тип используется исключительно для декоративной подсветки.

Она не слепит глаза и по причине маломощности позволяет сэкономить на покупке мощных блоков питания.

SMD3528 выпускается монохромных цветов и не способна менять свою расцветку при работе.

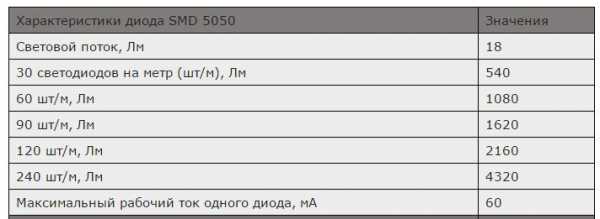

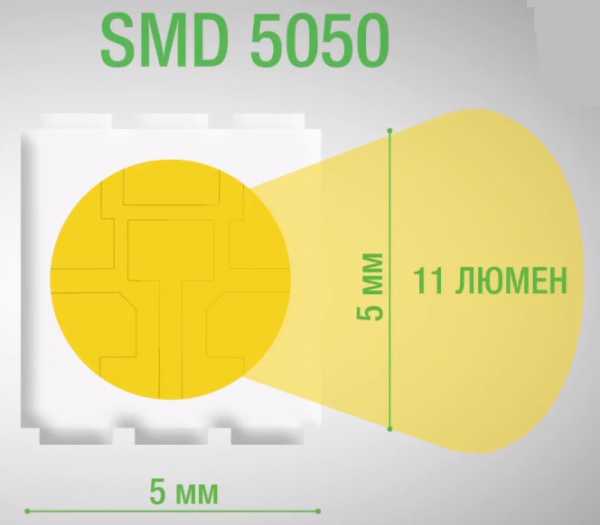

SMD5050 имеет светодиоды размером 5мм на 5мм. Такие светодиоды уже могут заменить основное освещение, так как мощность всего одного элемента здесь 11-25 люмен.

Это будет давать световой поток равный 60 ваттной лампочке накаливания. Собственно потребление SMD5050 всего 15 Вт. Ширина ленты - 10мм.

Она примерно в 3 раза ярче чем SMD3528. Одно из главных ее преимуществ - способность менять цвета под управлением RGB контроллера.

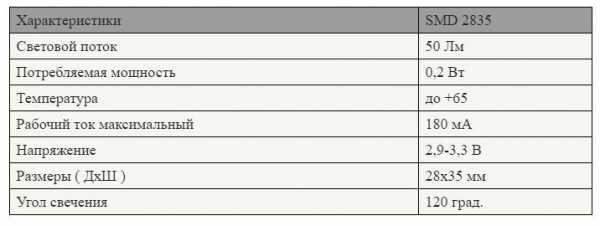

SMD2835 выдает около 50 люмен на один чип. Отличается высокой ценой. Ширина - 8мм.

Высокая светоотдача имеет и обратную негативную сторону - нагрев поверхности. Без хорошего теплоотвода применять такую ленту запрещено.

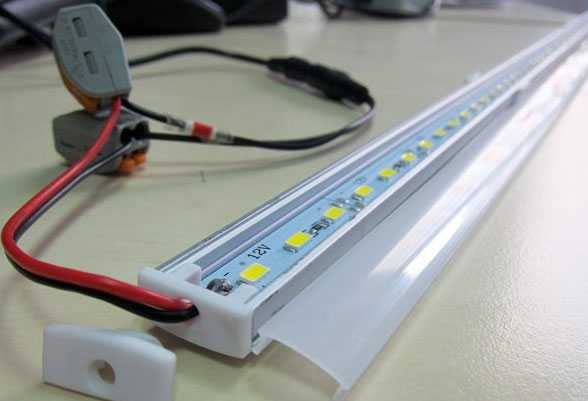

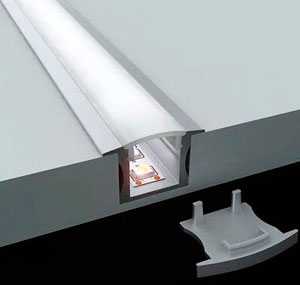

В качестве него используйте алюминиевый профиль, желательно с матовым экраном. Он будет рассеивать свет, сглаживая слепящий эффект.

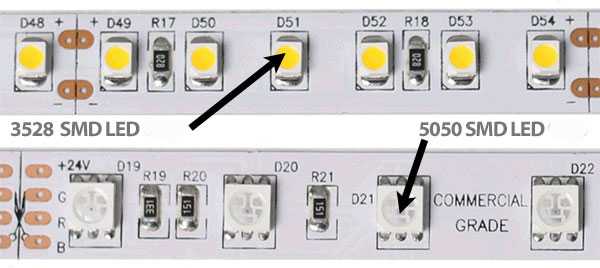

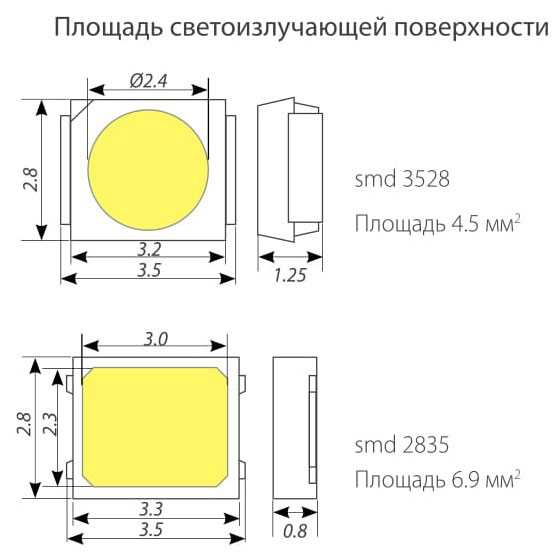

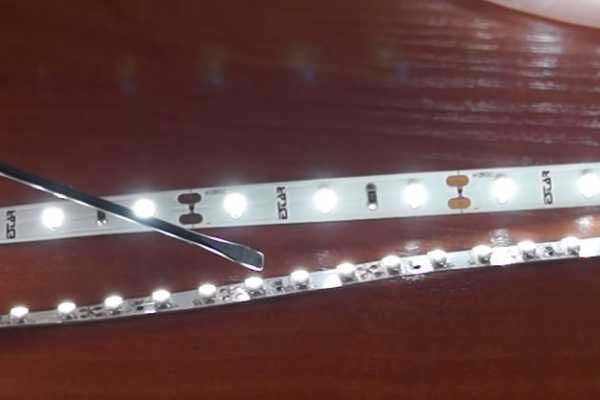

Светодиоды 2835 и 3528 очень похожи друг на друга, как их быстро различить? Дешевый чип 3528 имеет большую высоту, а дорогой и яркий SMD 2835 - имеет низкий профиль для лучшего охлаждения и отдачи тепла.

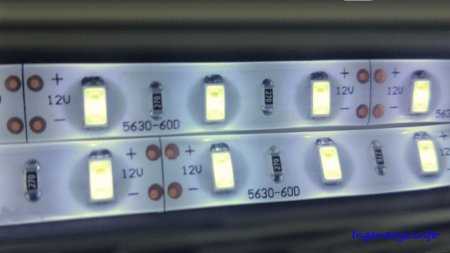

Лента SMD 5630 (5730)

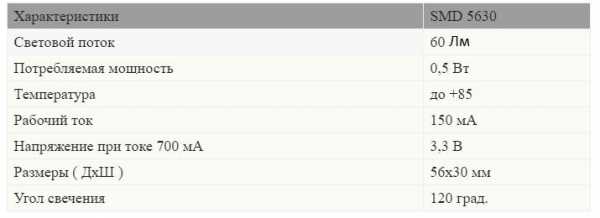

Самый мощный чип 5630 (5730). У него светоотдача - 60 люмен.



Он еще больше требователен к охлаждению. Применяется в основном для подсветки дорогих интерьеров и в витринах не дешевых магазинов и бутиках.

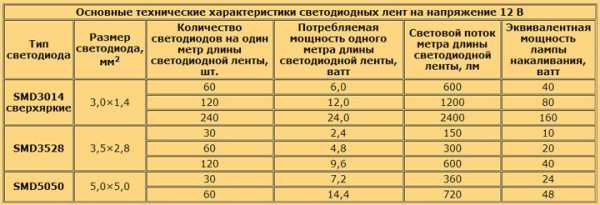

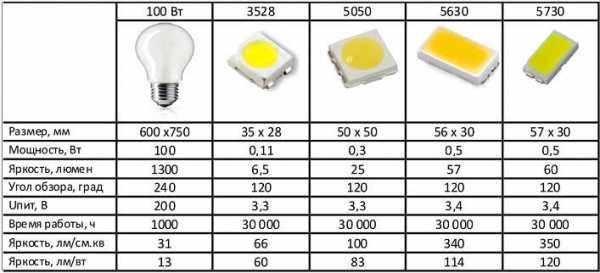

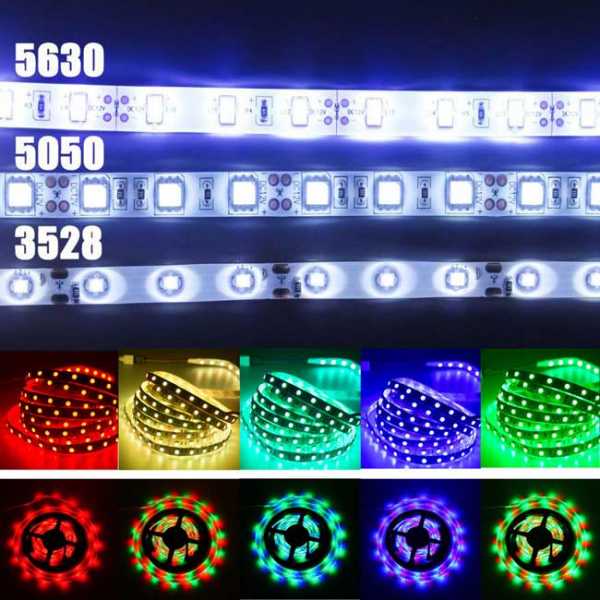

Сравнение технических характеристик светодиодных лент SMD3528, 5050, 5630, 5730 сведенные в одну таблицу:

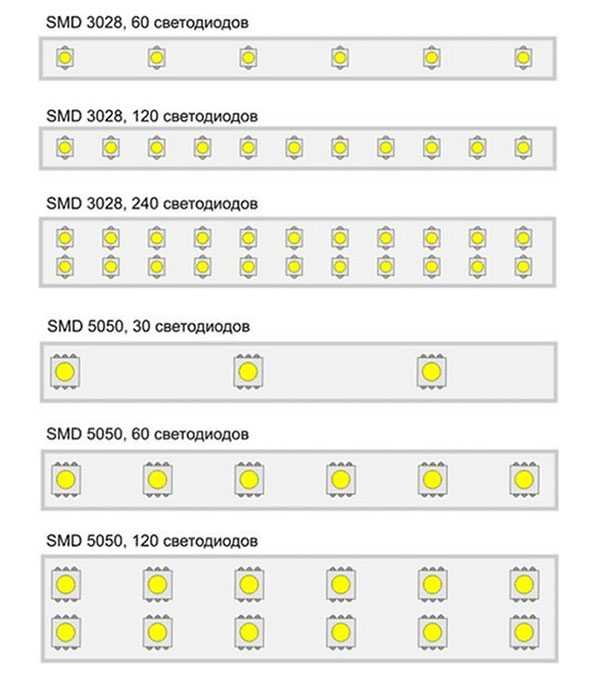

Количество светодиодов

Одно из отличий светодиодных лент между собой - это количество светодиодов. Когда вам в магазине говорят SMD 5050 на 60 диодов это означает, что в 1 метре ленты расположено 60 диодов. Бывают изделия на 30-60-72-90-120-180-240 диодов.

Мощность и яркость ленты

Тут все просто, чем больше смонтировано на ленте светодиодов и чем они больше по размеру, тем больше ее мощность. Самая маломощная - это SMD 3528 на 60 диодов. Ее мощность всего 4,8Вт.

Яркость светодиодной ленты пропорциональная ее мощности. Чем она мощнее, тем ярче будет светить. Только не путайте здесь зависимость от количества, и всегда обращайте внимание на размеры самих светодиодов.

Лента с 30-ью элементами может светить гораздо ярче, чем с 60-ью.

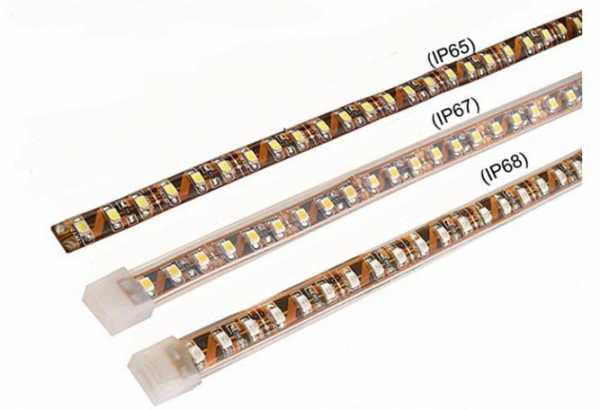

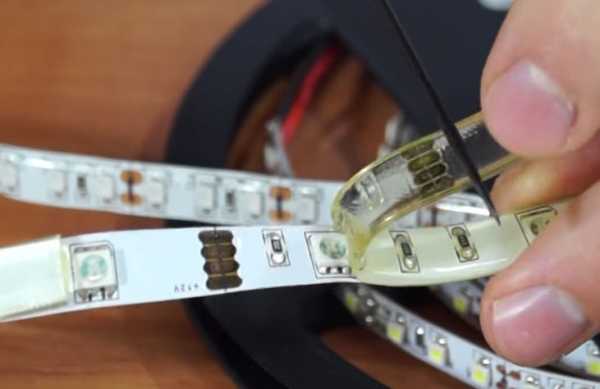

Степень защиты

Степень защиты ленты обозначается двумя латинскими буквами - "IP" и двумя цифрами после них.

  • ленты без защиты - IP20

Она не защищена от влаги, брызг и очень слабо защищена от механических воздействий. Открыты места пайки, контакты и т.д. Некоторые производители прописывают в документах IP33, но это также можно отнести к изделиям без защиты.

При попадании влаги на такую ленту может произойти замыкание и она перегорит.

  • ленты с защитой IP65 или IP54

На нее с верхней стороны нанесен защитный состав. Среди специалистов ее называют - лента в силиконе. На самом деле это не силикон, а эпоксидное покрытие.

Эта светодиодная лента боится морозов, потому что ее защита при отрицательных температурах просто дубеет и становится жесткой и хрупкой.

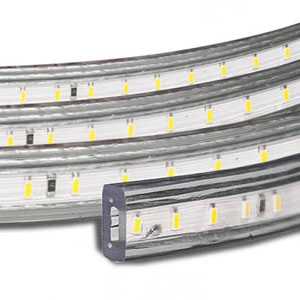

  • ленты с защитой IP67

Это уже вполне герметичное изделие. Такую ленту можно монтировать даже на улице. Она помещена в силиконовый чехол и не боится влаги и дождя.

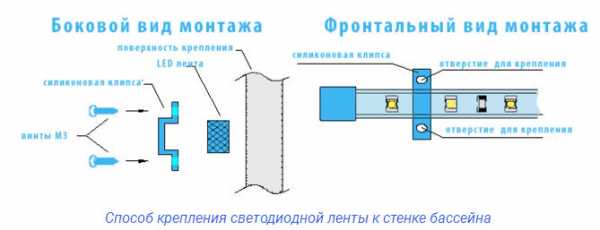

  • максимальная защита IP68

Такая лента укладывается в П-образный силиконовый профиль и сверху заливается эпоксидным составом. Она способна выдержать даже помещение в воду. Часто применяется для подсветки в фонтанах или в ванной.

Ознакомившись со всеми характеристиками при следующем походе в магазин на вопрос продавца: "Какую вам светодиодную ленту нужно?" вы должны смело и со знанием дела ответить:

"Мне нужна светодиодная лента SMD 5050 на 60 диодов, со степенью защиты IP65 и чтобы ее световой поток был хотя бы на 1200 люмен".

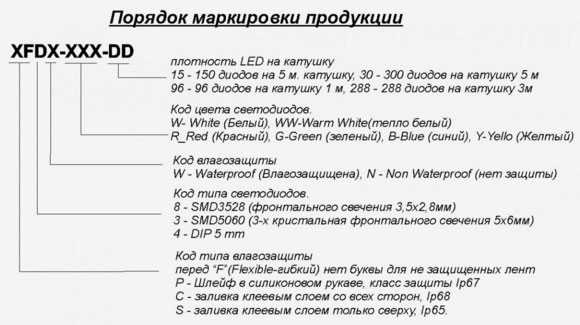

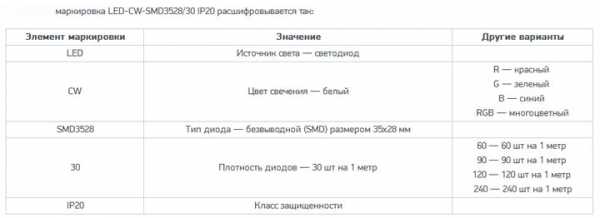

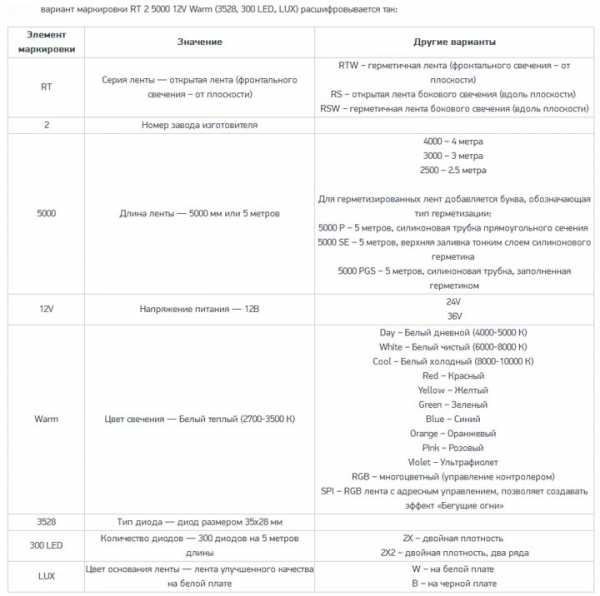

Расшифровка названий

Что обозначают сокращения и аббревиатуры из цифр и букв в полном названии марок светодиодных лент:

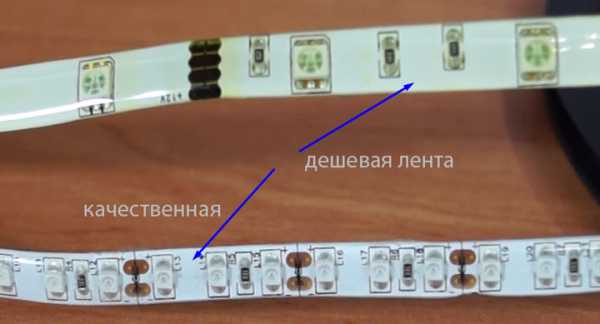

Отличия дешевых и дорогих светодиодных лент

Самая "размытая" характеристика, но самая важная для вас - это класс качества ленты. Почему одни и те же экземпляры с одинаковым количеством светодиодов, мощностью, одной степени влагозащиты стоят совершенно разных денег?

Как отличить хорошую ленту от не качественной и в чем разница? Чтобы это понять нужно знать из чего состоит светодиодная лента.

Три ее главных компонента:

  • подложка или гибкая печатная плата
  • сами светодиоды

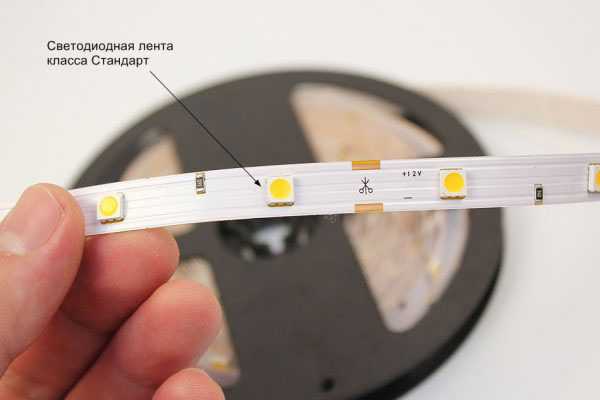

Несмотря на похожесть, у лент стандартного класса и у премиум лент отличается все, начиная от подложки. В премиум варианте в ее состав входит гораздо больше меди. Такая лента попросту толще.

Ее токопроводящая способность за счет этого гораздо выше, плюс она быстрее отводит тепло. К сожалению руками этого не ощутить, зато электронный штангенциркуль или микрометр помогут определить разницу толщины дешевой и дорогой ленты.

Разница светодиодов

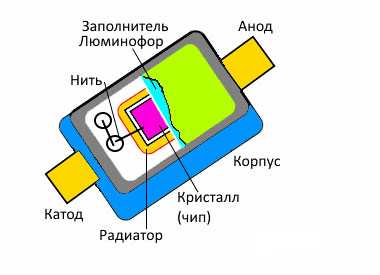

Сам светодиод состоит из корпуса, в который помещены излучающие кристаллы-чипы. Все это сверху залито компаундом. Чипы в дешевых и дорогих лентах разные.

В чем отличия?

В недорогих лентах они меньшего размера и соответственно выдают меньший световой поток.

  • материал токопроводящих нитей

У качественных лент они золотые. В стандартных вариантах сделаны из сплавов. Со временем под воздействие люминофора или компаунда, нити из сплавов разрушаются. Поэтому и срок службы самого светодиода меньше

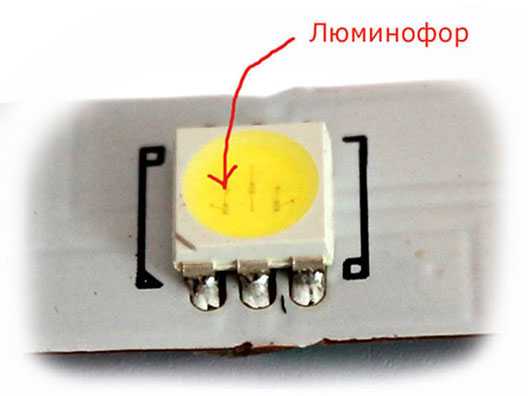

  • качество заливки люминофора

У элит класса он меньше воздействует на сами чипы и их контакт не сказывается на сроках службы светодиода.

  • разница в чипах

Так называемая биновка. Это когда соседние светодиоды из-за разных кристаллов могут светить разным потоком и оттенками.

Как все это увидеть наглядно в магазине? К сожалению без подачи напряжения визуально этого не сделать. Но включив ленты параллельно одна возле другой можно увидеть разницу.

Будет казаться что премиум светодиод чуть-чуть большего размера. На самом деле это не так. И там и там могут быть SMD3528, но в качественном варианте просто чип большего размера. Из-за этого создается такое впечатление.

Но лучше всего смотреть не на сами светодиоды, а на освещенную ими поверхность. Светодиоды разных фирм могут иметь отличающиеся углы рассеивания (по стандарту должно быть - 120 градусов). Чип с меньшим углом (90-100 градусов) визуально вам покажется гораздо ярче, хотя по факту это будет не так.

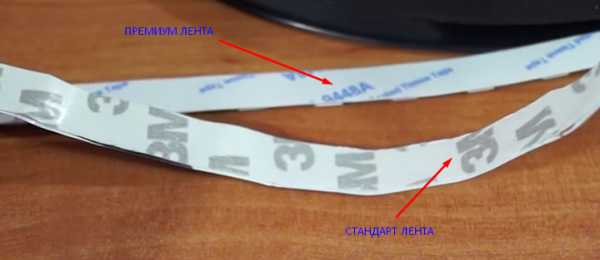

Клеевая основа

У всех лент сзади подложки есть клейкое основание. У премиум это Scotch 3М. Причем там должна быть не только одна надпись 3М, но еще и маркировка в виде отдельных цифр.

Однако каким бы он качественным не был, но со временем и этот скотч отклеивается. А представьте если у вас все это дело спрятано за подвесным потолком?

Поэтому профессионалы советуют использовать для клейки светодиодных лент теплопроводящий клей или дополнительно поддерживать ее в нескольких точках маленькими хомутами-стяжками.

Влагозащита лент

Также отличается и влагозащищенное покрытие. Например эпоксидная защита у дешевых экземпляров со временем желтеет. Соответственно тускнеет световой поток.

Причем такая лента может пожелтеть даже без эксплуатации, просто лежа на хранении.

Кроме того, в таких изделиях происходит окисление контактов.

Недостатки дешевых светодиодных лент

В конечном итоге на что это отражается?

  • лента премиум классов на 30% или даже на 50% ярче. Это все из-за размеров чипов.
  • на стандарт лентах срок службы в разы меньше

Светодиоды на недорогой ленте будут исправно служить примерно 1 год или полтора. Это если соблюдать все условия ее подключения.

Ленты элит класса работают без перебоев от 5 лет и выше. Главное создать ей хорошие условия для теплоотдачи.

Статьи по теме

domikelectrica.ru

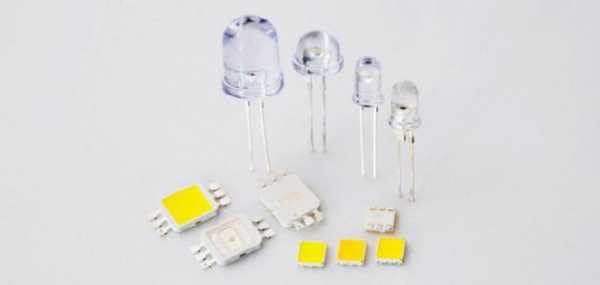

В чем состоит разница между DIP и SMD светодиодами?


Большинство светодиодных экранов работают на двух типах нанесения диодов на плату DIP и SMD. Принцип работы их совершено одинаковый: электрический ток, проходящий через полупроводниковые кристаллы в прямом направлении, вызывает их свечение (явление электролюминесценции). Различается лишь конструктивная особенность крепления этих светодиодов.

Основные преимущества диодов в сравнении с иными источниками искусственного светового излучения:

  • светодиоды излучают свет определенных длин волн, цвет излучения зависит от химической формулы кристалла;
  • светодиоды выделяют сравнимо мало тепла, устройства, работающие на полупроводниковых кристаллах, не нуждаются в мощных охлаждающих установках;
  • светодиоды не содержат ртути и иных опасных соединений, они безопасны и экологичны.

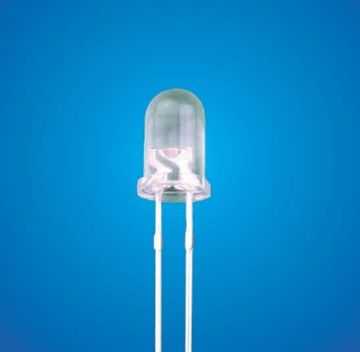

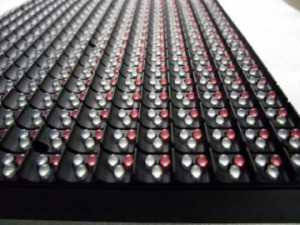

Светодиоды DIP-типа

DIP (Direct In-line Package) – хорошо известный еще с ХХ века тип светодиодов. Они представляют собой колбочки из стекла или прозрачного пластика бесцветного/цветного (они выполняет роль линз, фокусируя поток света в строго определенном направлении), внутри которых располагается полупроводниковый кристалл (зеленый, красный или синий).

Кристалл размещается на катоде. С анодом он соединен тонким анодным проводом. Катодный и анодный контакты выходят за пределы линзы, образуя подобие металлических ножек. Эти «ножки» вставляются в специально подготовленные отверстия в печатной плате и припаиваются. Пространство между печатной платой и светодиодами заливается герметизирующим составом, предохраняющим контакты от попадания влаги.

Внутри линзы, как правило? располагается один светодиод.

Распространена конструкция R1G1B1 (1красный, 1 зеленый, 1 синий), где три отдельно стоящих линзы формируют один пиксель.

Также внутри колбочки размещен управляющий микрочип. Он регулирует частоту мерцания, яркость и порядок подачи тока на кристаллы. Также существует конструкция Dip 3in1 где в одной линзе размещены все три диода, но данная технология недолговечна и относится к эконом сегменту из за избыточного перегрева и меньшего срока службы.

Наименьший диаметр светодиодов DIP типа составляет 3мм. Излучаемая яркость может достигать 14 000 кд/кв.м.

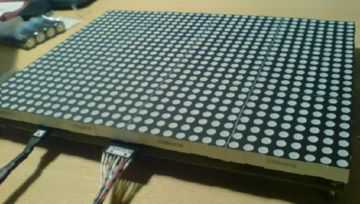

Светодиоды DIP типа часто применяются в качестве индикаторов в различных устройствах (компьютеры, видеокамеры, аккумуляторные пылесосы и пр.). Они отличаются высокой яркостью и направленным световым потоком.

Благодаря высокой яркости и возможности надежно герметизировать конструкцию с DIP светодиодами, их часто используют для производства уличных светодиодных экранов. Большие габариты экстерьерных дисплеев и внушительные дистанции между экраном и наблюдателем позволяют с успехом использовать светодиоды для получения изображения, которое хорошо воспринимается человеческим глазом в условиях улицы.

С большого расстояния сами пиксели (1 пиксель – 3 светодиода красный, синий зеленый, расположенных вместе, либо один светодиод, содержащий внутри кристаллы 3-х цветов) и расстояния между ними (пиксельный шаг) сливаются, образуя четкую картинку.

Таким образом, у нас следующие преимущества DIP-светодиодов по сравнению с SMD:

  • яркость;
  • долговечность при работе на улице;
  • потребление энергии.

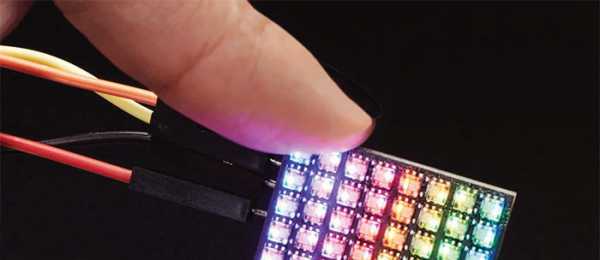

Светодиоды SMD-типа

Иную конструкцию имеют светодиоды SMD-типа. Кристалл закреплен на подложке, отводящей тепло, в нее же вмонтированы контакты. С анодом полупроводниковый кристалл соединен анодным проводом. Внутри также есть управляющий чип. Сверху установлена овальная или сферическая линза из стекла или прозрачного пластика.

В отличие от DIP-светодиодов, SMD не имеют «ножек», и припаиваются либо приклеиваются специальным клеем непосредственно на печатную плату.

На сегодняшний день самые маленькие SMD светодиоды имеют размер 0,6х0,3 мм.

Также существует технология нанесения кристаллов без корпуса непосредственно на проводящую подложку. Сверху кристаллы покрывают защитным слоем, который выбирают в зависимости от назначения (светильники, гибкие экраны и пр.)

Яркость светодиодов данного типа не превышает 8000 кд/кв.м. Основная масса кристаллов излучает порядка 6000-7000 кд/кв.м.

Миниатюрные размеры делают светодиоды SMD-типа более подходящими для изготовления как интерьерных , так и уличных экранов с высоким разрешением. Конструктивная особенность позволяет располагать их достаточно близко друг к другу, обеспечивая высокое разрешение вплоть до шага пикселя 0,6 мм.

Хотя SMD-технология считается традиционной для интерьерных экранов, современные средства герметизации и защиты корпусов LED-дисплеев позволяют создавать уличные экраны со светодиодами данного типа.

Светодиодный экран для низкой температуры должен иметь специальные элементы защиты.

Что необходимо учитывать при покупке светодиодного экрана? Подробные советы и рекомендации есть в нашей статье.

Из какого материала могут быть изготовлены каркасы для LED-экранов? Ответ на этот вопрос вы узнаете здесь.

Сравнительная характеристика светодиодов DIP и SMD

Отличия можно увидеть в наглядной таблице:

ОтличияDIPSMD
Способ крепления на печатную платуприпой контактов (ножек) к платеинтеграция непосредственно на плату
Размер, ммдиаметр от 3от 0,6 х 0,3
Яркость излучения, Кд/кв.м. (Нит)6000 – 14000до 7 500
Угол рассеивания света линзой, в градусах80120
Тип экрана, в котором используется светодиодуличныйинтерьерный/уличный
Минимальный шаг пикселя в светодиодном экране для светодиода, мм6,670,6
Широтно-импульсная регулировка яркостивозможнавозможна
Время бесперебойной работы, часдо 150 000до 150 000

svetodiodnyiekran.ru

Характеристики и сравнение SMD светодиодов (SMD LED) » Портал инженера

Что такое LED SMD?

"LED SMD" это аббревиатура для светодиодов поверхностного монтажа (от англ. Surface-Mount-Device Light-Emitting Diode) Корпусировка SMD LED представляет собой тип светодиодного модуля, который используется технологией поверхностного монтажа (SMT) для установки светодиодных чипов на печатную плату (PCB).

Но как же маркируются SMD (LED) светодиоды, какие бывают типы, какова мощность и характеристики? Каковы различия между светодиодными чипами (SMD)? Какой выбрать? С этими вопросами сталкиваются мастера и любители, которые впервые столкнулись с заменой или подбором подходящих SMD светодиодов и об этом мы поговорим в данной статье. Рынок светодиодов активно развиваются и выходят все новые и новые типы кристаллов которые порождают новые форм факторы.

Светодиоды используют в качестве высокоэффективных источников света, а собранные в LED ленты используются для освещения интерьера, уличного освещения и конечно же для подсветки LCD матриц ноутбуков, телевизоров и телефонов. В качестве источников света используются самые разнообразные типы светодиодных чипов. В приведенной статье мы постараемся разъяснить основные различия между ними и приведем сводную таблицу характеристик основных форм факторов LED.

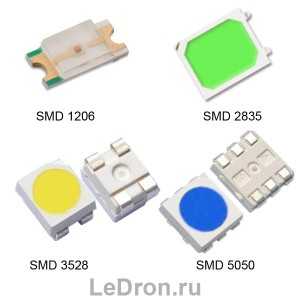

Что означает четырехзначное число маркировки SMD LED?

Светодиодные чипы для поверхностного монтажа (SMD) идентифицируется по четырехзначному номеру. Этот код намного проще, чем вам может показаться - он просто указывает размер светодиодного чипа. Например, светодиод SMD 5050 имеет размер 5,0мм х 5,0мм, а SMD 8520 соответственно 8,5мм х 2,0мм.

Какие LED чипы самые лучшие?

3528 5050 и 5630 (5730) LED - это три наиболее часто используемые типоразмера применяемых для изготовлении гибкой осветительной светодиодной ленты. Эти 3 типа в настоящее время используются для домашнего и коммерческого освещения, чтобы заменить компактный флуоресцентные и другие лампы накаливания.

Такие типы светодиодов, как 3528, 5050, 2835 и 5630 по сути являются одним и тем же светодиодом, но с разным количеством кристаллов и в разных корпусах. При этом каждый имеет свои особенности: различную мощность и выходную яркость. 5630 (5730) LED и 5050 имеют широкое окно для выхода света, что позволяет уменьшить потери излучения на выходе. По этой причине 5630 (5730) LED самый яркий среди рассмотренных светодиодов и имеет наибольшую эффективность Люмен/Ватт.

Но как бы то ни было лучшим светодиодом является исключительно тот, который подходит больше всего для вашего проекта по параметрам.

Светодиоды формата 3528

Светодиод формата 3528 SMD разработан довольно давно и если сравнивать его по энергоэффективности с современными аналогами, то он им заметно уступает, но ввиду отлаженного массового производства является одним из самых доступных. 3528 имеет размеры 3,5 мм х 2,8 мм, что заметно меньше светодиода 5050, по этой причине светодиоды формата 3528 чаще встречаются в узких светодиодных лентах на 12 вольт. Один стандартный светодиод 3528 имеет мощность 0,06 Вт и при токе 20 мА дает световой поток около 6 Люмен. Эти светодиоды обычно располагают в количестве 60 шт/м, что соответствует мощности 4.8 Ватт (иногда 5 Ватт на метр). Один метр такой ленты, в зависимости от цветовой температуры, дает световой поток примерно 330-360 люмен, а это уже эквивалентно 40 Вт галогеновой лампе.

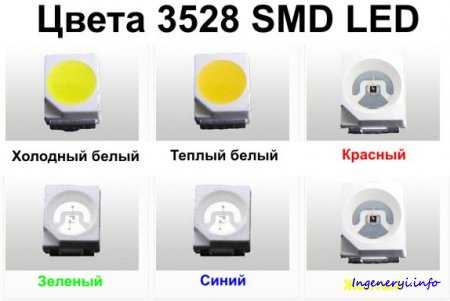

Кроме теплого и холодного белого цвета, эти диоды выпускают красными, зелеными, синими и желтыми.

Светодиодные ленты на 3528х светодиодах с плотностью 60 шт/м обычно используют для освещения или подсветки помещений и располагают на плинтусах, а нишах двухъярусных потолков в домах, барах, ресторанах, гостиницах и других местах.

Кроме стандартной плотности 60 SMD на метр, также бывают светодиодные ленты повышенной плотности 120 штук на метр. Мощность метра такой ленты составляет в среднем 9,6 Ватт (обычно варьируется а пределах 9…10 Вт/м светодиодной ленты), эти ленты также делают в разном цветовом диапазоне. Поскольку в ленте повышенной плотности используются те же 3528 светодиоды, что и в обычной, то световой поток в ней возрастает пропорционально в два раза и составляет примерно 660-720 люмен на метр, в зависимости от спектра светодиодов.

Ленты на 3528 SMD LED с плотностью 120 диодов на метр используют для тех же целей что и с плотностью 60 шт/м, но в тех случаях, когда нудно увеличить яркость освещения, и где мощности 4.8 Вт/м уже не достаточно.

В обеих типах лент светодиоды расположены группами по 3 шт и конечно же резать такие ленты при необходимости тоже нужно по 3 шт. В ленте 60 3528х SMD на метр период между группами составляет 50 мм, а в 120 3528х SMD на метр этот период сокращается до 25 мм на группу.

Также бывают довольно экзотичные ленты с плотностью 240 шт/м мощностью 19,2 Вт, они требуют питающее напряжение 24 В.

3528 SMD светодиоды не выделяют много тепла – к ним можно спокойно прикоснуться не опасаясь получить ожог. Тем не менее, даже ленты с плотностью 60 LED/м требуют печатную плату с шириной минимум 8 мм, а 120 LED/м ленты кроме ширины еще и имеют повышенную толщину проводников в 2 унции (oz) на квадратный фут, что соответствует толщине меди в 70 мкм. В любом случае столь малое тепловыделение позволяет располагать такие ленты в различных местах не беспокоясь о специальном охлаждении.

Как и в любых товарах эти светодиоды изготавливают разные производители и как правило более дорогие и известные бренды, например тот же Epistar, изготавливают наиболее энергоэффективные образцы с гарантированым сроком службы 50,000 часов при потере яркости на более 30% к концу срока. Дешевые варианты несколько менее яркие, как правило имеют меньший срок службы и частенько грешат на разброс параметров от партии к партии, потому мы не рекомендуем использовать в своих решениях дешевые светодиоды из разных партий.

Светодиоды 3528 удвоенной мощности

Светодиоды 3528 удвоенной мощности имеют тот же размер, что и стандартные 3528. Они выпускаются с такими же спектрами, но обладают в два раза большей мощностью. Светодиодные ленты на таких диодах с плотностью 120 шт на метр потребляют 19,2 Вт на метр (варьируется от 19 до 20 Вт/м).

Такие мощные 3528 светодиоды располагают на лентах шириной 10мм и толщиной меди 2 унции (oz) на квадратный фут (70 мкм), такие требования диктованы необходимостью рассеивать в двое большее тепловыделение без установки дополнительного радиатора. Эти светодиодные ленты выпускают только с 24-вольтным питанием. Такое напряжение выбрано с целью уменьшить ток в проводниках. Световой поток таких лент составляет 1320-1440 люмен на метр (в зависимости от спектра). Ввиду высокой яркости, такие ленты используют не только в качестве подсветки, но и в качестве основного освещения в замен люминесцентным или галогеновым лампам.

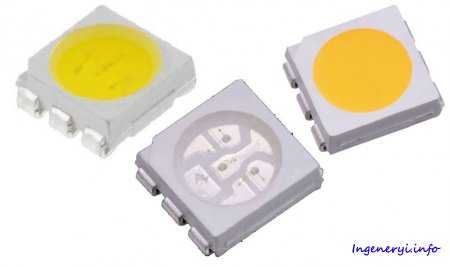

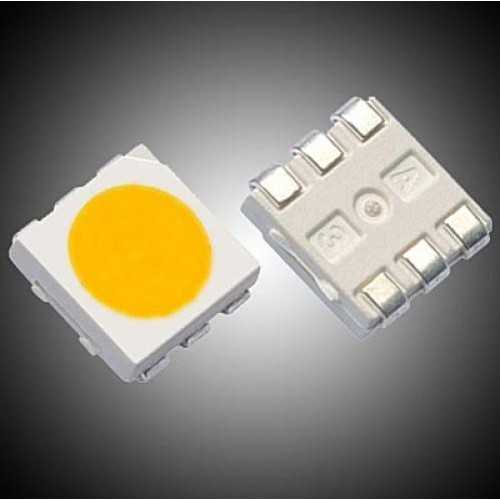

Светодиоды SMD формата 5050

Размер таких светодиодов составляет соответственно 5 мм х 5 мм, что заметно больше, чем 3528 SMD. Мало кто знает, что по в сущности один чип SMD 5050 содержит в одном корпусе три (редко четыре) 3528 отдельных LED. По этой причине их световой поток ровно в 3 раза выше, чем у 3528 и составляет 18 Люмен.

Светодиоды формата 5050 обычно устанавливают с плотностью 60 LED на метр ленты, что дает мощность 14,4 Вт на метр при питании в различных версиях 12/24 вольта (разброс мощности 14…15 Вт на метр LED/ленты). Световой поток такой ленты составляет 990-1080 люмен на метр, в зависимости от спектра. Лента на 5050 светодиодах обычно дает равномерное и яркое освещение поверхностей. При покупке готовых лент мы рекомендуем покупать ленты в, которых чипы одного светодиода соединяются не параллельно, а последовательно.

Выпускаются в следующих цветах:

  • Холодный и теплый белый (бывают также с другими цветовыми температурами изготавливаемые по спец заказу).
  • Одноцветные – красный, зеленый, синий, желтый.
  • Трехцветные RGB (красный, зеленый, синий) в одном корпусе.
  • Четырехцветные RGBW (красный, зеленый, синий, белый) в одном корпусе (рис).

Ленты 60 SMD/м 5050 LED как правило, используются для общего освещения помещений, таких как коридоры, для замены люминесцентных ламп, в домах, барах, ресторанах, гостиницах и других местах.

5050 SMD RGB светодиоды для освещения

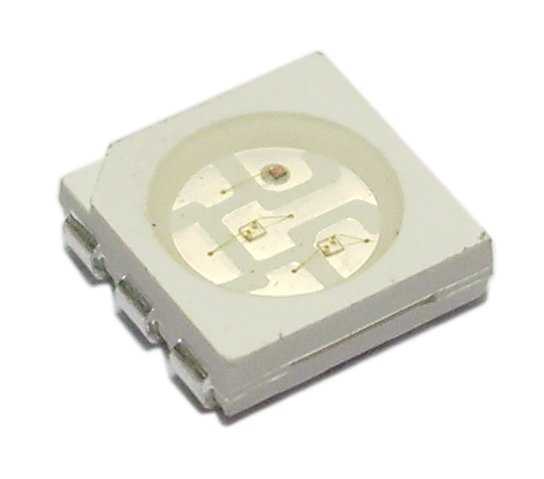

Светодиоды RGB 5050 SMD фактически включают в себя три чипа каждый разного цвета свечения. Каждый из кристаллов может управляться отдельно Таким образом, подключив ленту из таких светодиодов к контроллеру путем смешения трех компонент можно получать практически любой цвет вплоть до белого. Лента RGBW очень похожа на трехцветную, но имеет дополнительный белый белым чип для повышения яркости в белой области спектра.

GB 5050 светодиодные ленты обычно выпускают в двух вариантах:

• 30 светодиодов на метр (7.2 - 7.5 Вт на метр LED ленты), дает интенсивность 500 люмен на метр и зачастую используется для мягкой художественной подсветки.

• 60 светодиодов на метр (14.4 – 15 Вт/м LED ленты) производит до 1000 люмен на метр, больше подходит для рекламных вывесок, фасадов зданий, и прочих местах, где требуется яркая цветная подсветка.

LED SMD формата 3014 и 3020

Новые виды светодиодов, например, 3014 и 3020 LED SMD имеют намного меньшие размеры и гораздо более эффективны, чем многие более ранние варианты SMD светодиодов. Производители светодиодов стремятся не уменьшать мощность с уменьшением размера, а сохранять ее. Также этот светодиод имеет более совершенную систему теплоотвода, таким образом светодиоды формата 3014 (3.0 mm х 1.4 mm) можно расположить с большей плотностью на метр, что позволит получить не только большую яркость на единицу длинны ленты, но и даже уменьшить потребление Ватт/Люмен.

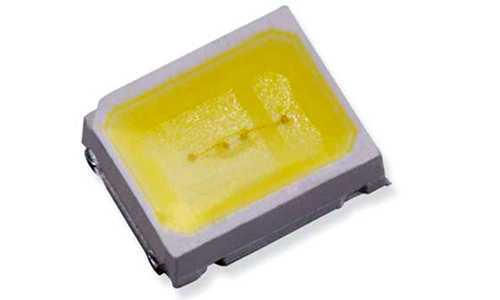

LED SMD формата 2835

Светодиоды формата 2835 тоже относительно новый форм-фактор на рынке. Они имеют размеры 2,8 мм х 3,5 и по большей части распространены только белые версии 2835 чипов. Обращаем внимание на то, что по размерам они похожи на 3528, но имеют совершенно другие характеристики, чтобы вы их не путали приведем фотографию сравнения этих двух светодиодов.

Светодиоды 2835 активно вытесняет формат 5050 ввиду большей эффективности. Если сравнить 2835 с 5050, то первые производят на 20% больше света, что позволяет сократить потребление энергии (2835 SMD потребляют 0.2 Вт, а 5050 SMD - 0.24 Вт). При установке с плотностью 60 шт на метр получают ленту мощностью около 12 Вт на метр по сравнению с 14.4 Вт/м для 5050 SMD. Такое снижение потребления позволяет снизить нагрев, что позволяет увеличить плотность установки светодиодов. По этой причине выпускаются ленты с плотностью 120 светодиодов типа 2835 на метр, что дает мощность 24 Вт/м, при световом потоке до 2600 люмен на метр.

Для наглядности приведем сравнение

• Холодный белый 5050 SMD 60 LED (14.4 Вт / м) = 1080 люмен на метр

• Холодный белый 2835 SMD 60 LED (12 Вт / м) = 1300 люмен на метр

• Холодный белый 2835 SMD 120 LED (24 Вт / м) = 2600 люмен на метр

Светодиоды 2835 также устанавливаются на ленты шириной 10мм и толщиной меди 2 унции (oz) на квадратный фут (70 мкм) для лучшего отвода тепла и меньших потерях тока в проводниках. Скорее всего этот вид SMD светодиодов будет наиболее популярен в ближайшие годы ввиду неоспоримых преимуществ.

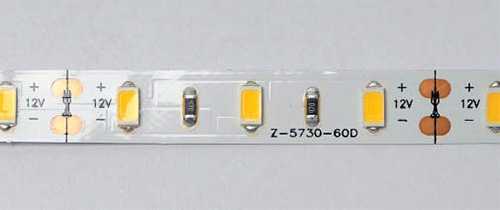

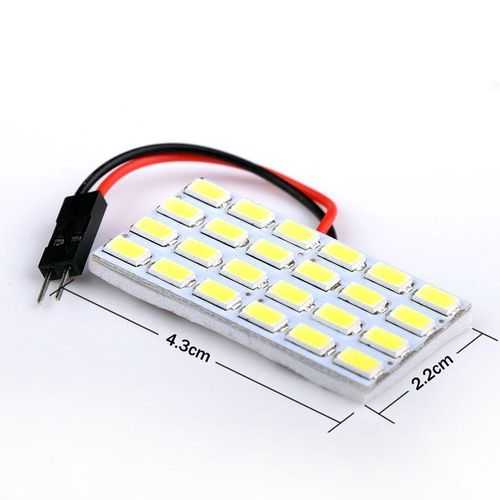

LED SMD формата 5630

Светодиоды формата 5630 существуют уже несколько лет. Ранее их устанавливали только на жесткие алюминиевые пластины для обеспечения должного охлаждения, и лишь недавно стали использоваться в светодиодных лентах. Светодиоды 5630 SMD имеют размеры 5.6mm х 3.0mm. Больший светодиод не всегда означает большую яркость излучения, но в этом случае 5630 SMD LED имеет больший световой поток, чем распространенный 5050 SMD LED.

Один такой светодиод способен давать световой поток 50 Люмен. Качественные чипы 5630 с плотностью 60 LED/м ленты могут давать до 2700 люмен. (Дешевые чипы 5630 могут давать до 2000 люмен на метр.)

Светодиодные ленты на основе 5630 SMD LED выделяют больше тепла, чем многие другие светодиоды. По этой причине их рекомендуется устанавливать на толстый алюминий, или использовать любой другой дополнительный теплоотвод. Без дополнительного охлаждения светодиодные ленты быстро потеряют яркость и вскоре выйдут из строя из-за тепловой деструкции кристалла. Вообще для всех светодиодов перегрев – главная причина преждевременного входа из строя. При работе по 8 часов в день, при недостаточном охлаждении светодиод будет терять до 20% яркости в год.

По причине перегрева не выпускают водонепроницаемые ленты на 5630х светодиодах.

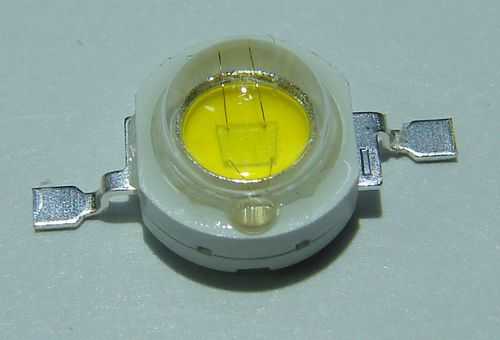

Кроме этих светодиодов есть еще масса специализированых ультраярких которые используются для малогабаритных фонарей или для подсветки матриц мониторов, телевизоров, телефонов и планшетов.

Ниже приведем сводную таблицу характеристик наиболее распространенных светодиодов



Сравнительная таблица характеристик SMD (LED) светодиодов

SMD LED

Размеры, мм

Мощность, Ватт

Напряжение, В

Ток, mА

Световой поток, Люмен

2828

2,8 x2,8

0,5

3



50

2835 (a)

2,8 x2,5

0,2



60

29

2835 (b)

2,8 x2,5

0,5



150

63

2835 (c)

2,8 x2,5

1



150

130

3014

3,0 x 1,4

0,1



9-12

3020

3,0 x 2,0

0,06



5,4

3020 (b)

3,0 x 2,0

0,5

3



3020 (c)

3,0 x 2,0

1



150

125

3030

3,0 x 3,0

0,9



110-120

3228

3,2 x 2,8

1

3

350

110

3258

3,2 x 5,8

0,2



6

3528 (a)

3,5 x 2,8

0,06

3

20

7

3528 (b)

3,5 x 2,8

1

3

280

110

3535 (a)

3,5 x 3,5

0,5



35-42

3535 (b)

3,5 x 3,3

1

3

350

110

3535 (c)

3,5 x 3,4

2

6



4014

4,0 x 1,4

0,2

3



22-32

4020

4,0 x 2,0

0,5

3



55

5050

5,0 x 5,0

0,2

3

60

14-22

5060

5,0 x 6,0

0,2



60

26

5630

5,6 x 3,0

0,5

3,3

150

30-45

5730

5,7 x 3,0

0,5

3,4

150

30-45

5733

5,7 x 3,3

0,5



35-50

5736

5,7 x 3,6

0,5



40-55

7014 (a)

7,0 x 1,4

0,5



35-49

7014 (b)

7,0 x 1,4

1



110

7020

7,0 x 2,0

1



110

7020

7,0 x 2,0

0,5

3

150

40-55

7030

7,0 x 3,0

1

6



110

8520 (a)

8,5 x 2,0

0,5



55-60

8520 (b)

8,5 x 2,0

1



110





Источник: https://ndft.com.ua



Обсудить на форуме

www.ingeneryi.info

«Тайный код» производителей светодиодов

В массовых моделях светильников и ламп-ретрофитов сейчас очень часто применяются так называемые SMD-светодиоды. А светодиодная лента, вообще (за редким исключением) выпускается только с их использованием. В описании светотехнической продукции весьма редко сообщают о параметрах, установленных в ней SMD-светодиодов, ограничиваются лишь указанием четырех цифр — они официально считаются типоразмером светодиода, то есть несут информацию о длине и ширине его корпуса. Но, на самом деле, типоразмер дает ориентировочную информацию и о некоторых других параметрах SMD-светодиода. Поэтому опытные специалисты могут сравнивать между собой светильники и делать выбор только на основе указанных типоразмеров.

К концу 80-х годов XX века электронные устройства стали настолько сложными, что ремонт их стал осуществляться не пайкой отдельных компонентов, а заменой целых функциональных блоков. Поэтому задача обеспечения ремонтопригодности отдельной печатной платы стала не актуальной, зато потребовалось удешевить монтаж и увеличить его скорость, чтобы замена целой платы была экономически выгодной. Традиционный способ монтажа, предусматривающий использование ручного труда, оказался для решения этой задачи непригоден.

Выход был найден в виде технологии SMD (Surface Mounting Devices — компоненты, монтируемые на поверхность платы). Полностью автоматизированный монтаж осуществляется на той же стороне платы, где находятся токопроводящие дорожки, путем припа-ивания контактных площадок непосредственно к ним. При этом в плате не требуется делать отверстия для выводов. Компоненты поступают в машину для пайки, закрепленными на лентах. В свою очередь, эти ленты наматываются на специальные бобины. Дополнительное преимущество SMD-технологии — высокая плотность монтажа, недостижимая для традиционного подхода. Главный недостаток — низкая ремонтопригодность изделия, но, как уже отмечалось, в современных устройствах ремонт электроники осуществляется заменой готового блока.

В 2000-х годах произошел переход в жидкокристаллических дисплеях и телевизорах от подсветки матрицы люминесцентными лампами с холодным катодом к светодиодной подсветке. Для этого были созданы специальные SMD-светодиоды, так как светодиоды в распространенных тогда DIP-корпусах для подсветки дисплеев не подходили. В производство SMD-свето-диодов были вложены значительные средства, в результате к концу 2000-х годов предложение на рынке стало опережать спрос. И тогда производители обратили свой взор в сторону быстро развивающегося рынка светодиодного освещения.

Полупроводниковая светотехника в конце 2000-х развивалась в направлении применения в светильнике или лампе-ретрофите как можно меньшего числа светодиодов с как можно большей мощностью каждый. Тогда казалось, что это приведет к удешевлению светильников: чем меньше светодиодов, тем меньше затрат на их установку. Уже тогда были освоены в массовом производстве светодиоды мощностью до 3 Вт каждый, и, казалось, можно наращивать мощность отдельного светодиода. Но обнаружилось, что такой подход ведет только к удорожанию светильника, так как нужно использовать высокоэффективные теплоотводы, а также специальные оптические системы, чтобы не слепило глаза мощное световое излучение, исходящее от точечного источника.

Следует помнить, что SMD — это всего лишь технология монтажа и она может использоваться для самых разных типов светодиодов. Корпус, пригодный для SMD-монтажа, могут иметь и некоторые модели мощных светодиодов (порядка 3 Вт). Для таких SMD-светодиодов рассматриваемая здесь система обозначения типоразмера обычно не применяется, производители светильников приводят полное название светодиода.

На основе SMD-светодиодов стали строить по-настоящему массовые светильники и лампы-ретро-фиты. Если использовать большое количество светодиодов малой мощности (не более 0,2 Вт), то для их охлаждения будет достаточно естественной циркуляции воздуха вдоль платы. Для получения мягкого, рассеянного освещения достаточно простейшего рассеивателя, а в ряде случаев можно обойтись и без него. При этом необходимость в монтаже десятков, а то и сотен светодиодов в одном светильнике не является проблемой, так как процесс монтажа SMD-светодио-дов полностью автоматизирован.

Типоразмер SMD-светодиода обозначается четырьмя цифрами. Первые две цифры — округленное до целого значение длины корпуса в миллиметрах, умноженное на 10. Следующие две цифры — округленное до целого значение ширины корпуса в миллиметрах, умноженное на 10. Например, корпус светодиода SMD 3528 имеет размеры 3,5 х 2,8 мм.

В одном корпусе SMD-светодиода может располагаться не один, а несколько кристаллов. Они могут иметь отдельные выводы или же быть соединены последовательно.

Причины зависимости параметров от типоразмера

Безусловно, размеры корпуса косвенно влияют, например, на такой параметр, как максимально допустимая мощность, подаваемая на светодиод. Или на напряжение питания (в большем корпусе можно разместить большее количество кристаллов, соединенных последовательно). Но могут ли они оказать влияние, скажем, на индекс цветопередачи? И, если да, чем обусловлено такое влияние?

Помимо уже упомянутых физических параметров, напрямую зависящих от размеров корпуса светодиода, есть еще как минимум два фактора, определяющих его характеристики. Во-первых, это то, для каких применений изначально разрабатывались SMD-све-тодиоды данного типоразмера. Ситуация на рынке светотехники быстро меняется. Разработали, например, хорошие SMD-светодиоды специально для замены люминесцентных ламп, а тут случилось перепроизводство ретрофитов. Тогда вместо ретрофитов эти светодиоды идут в светильники. Во-вторых, время появления данного типоразмера на рынке. Для SMD-светодиодов каждый типоразмер жестко привязан к технологическим процессам. Причем для определенного типоразмера эти процессы у разных производителей практически одинаковы. Если технологию усовершенствовали, то в результате, как правило, хоть на долю миллиметра, но размеры корпуса изменились. Именно это обстоятельство и позволяет указывать в данных по светильникам в качестве основного параметра светодиодов их типоразмер.

Для снижения себестоимости готовой продукции компании, производящие светильники, практикуют закупки SMD-светодиодов от разных производителей, какие в данный момент стоят дешевле. В разных партиях светильника одной и той же модели могут применяться светодиоды различного происхождения, но их типоразмер остается неизменным.

Рассмотрим наиболее распространенные типоразмеры SMD-светодиодов и свойственные им особенности.

SMD 3528

Самый «древний» типоразмер SMD-светодиодов, появился еще в середине 2000-х годов. Изначально разрабатывался для подсветки ЖК-матриц, для чего он используется до сих пор. Именно на его примере были перенесены технологии из подсветки ЖК-матриц в освещение.

Из-за особенностей конструкции мощность SMD 3528 ограничена значением 0,1 Вт

Внутри светодиода SMD 3528 находится только один кристалл, поэтому падение напряжения в прямом направлении для белого светодиода лежит в пределах от 2,8 до 3,5 В. Корпус, как правило, имеет два вывода.

Недостатком светодиодов типоразмера 3528 является плохой отвод тепла от кристалла. По сути, отвод тепла возможен только в воздух, обтекающий корпус небольших размеров, а также в плату через паяные соединения, но размер контактных площадок тоже очень маленький. Все эти обстоятельства ограничивают подводимую к светодиоду мощность значением 0,1 Вт.

Основным преимуществом типоразмера 3528 является исключительная дешевизна светодиодов. Главным образом это связано с тем, что используются уже давно существующие производственные линии, затраты на которые уже многократно окупились. При этом, как правило, используются морально устаревшие технологии, из-за чего светоотдача таких светодиодов составляет порядка 70 лм/Вт.

Оптимальное применение SMD 3528 в светотехнике — светодиодные ленты для декоративной подсветки. Малые размеры корпуса в сочетании с дешевизной позволяют размещать светодиоды на ленте с большой плотностью, в результате чего при взгляде издалека светодиоды сливаются в непрерывную линию.

Светодиоды SMD 3528 — удачный выбор для декоративных светодиодных лент

Но для мощных осветительных лент, светильников, а также ретрофитов типоразмер 3528 не подходит, хотя в самой дешевой продукции малоизвестных производителей и применяется. Обычно для достижения приемлемых для светильника параметров светодиоды SMD 3528 «разгоняют», то есть вводят в форсированный режим, не предусмотренный разработчиками. Обратной стороной «разгона» является снижение времени службы светодиода против заявленного производителем.

SMD 2835

Тем не менее, размеры светодиода 3,5 х 2,8 мм оказались удобными для лент и ретрофитов. В результате в 2011 году была предложена конструкция корпуса такого светодиода, отличающаяся пониженным тепловым сопротивлением (4°С/Вт). Такой корпус имеет контактные площадки увеличенного размера, что обеспечивает эффективный теплообмен с платой. Нижняя поверхность корпуса ровная, в некоторых моделях светодиодов, в дополнение к контактным площадкам, через которые подается питание, есть еще и контактная площадка для теплоотвода.

Типоразмер 2835 пригоден не только для лент, но и для офисных светильников

Новый типоразмер назвали SMD 2835. То есть размеры те же, но изменения отражены перестановкой двух групп цифр в обозначении.

Максимальная подводимая мощность для типоразмера 2835, в зависимости от модификации, может составлять от 0,2 до 1 Вт. Светоотдача составляет около 100 лм/Вт.

Обычно в корпусе 2835 только один кристалл, но для мощных светодиодных лент выпускаются светодиоды SMD 2835 стремя кристаллами, включенными последовательно, прямое напряжение на таком светодиоде составляет 9-10 В.

Основное предназначение светодиодов SMD 2835 — ретрофиты и мощные осветительные ленты. Есть удачные примеры использования данного типоразмера и в недорогих офисных светильниках.

SMD 5050

Размер корпуса увеличен до 5x5 мм, что позволило разместить в нем три кристалла. Корпус имеет шесть выводов, то есть у каждого светодиода есть своя пара выводов. Выпускаются белые или монохромные светодиоды типоразмера 5050, а также RGB светодиоды. Для белых или монохромных можно реализовать последовательное соединение кристаллов, в результате чего прямое напряжение на белом светодиоде, в зависимости от модификации, составляет от 8,4 до 11,5 В. Данная возможность оказалась очень востребованной производителями светодиодных лент, так как позволяет использовать в ленте только параллельное соединение светодиодов. А это, в свою очередь, при напряжении питания 12 В уменьшает шаг резки ленты до одного светодиода против треху SMD 3528.

Отличительная особенность SMD 5050 — возможность размещения в корпусе трех кристаллов разных цветов

Недостатком типоразмера 5050 заключается в том, что в конструкции такого корпуса был «законсервирован» технологический уровень конца 2000-х годов, когда он был разработан. Тепло может отводиться за счет обтекания корпуса воздухом или за счет передачи на плату через контактные площадки небольшого размера, используемые для подачи питания. Суммарная подводимая мощность для всех кристаллов такого светодиода не превышает 0,2 Вт, хотя, конечно, производители бюджетных светильников и ретрофи-тов широко применяют «разгон». Наличие трех кристаллов в одном корпусе дает повышенный нагрев, так что при «разгоне» светодиоды типоразмера 5050 очень быстро выходят из строя. Производители сверхбюджетных светильников очень любят типоразмер 5050 за повышенное прямое напряжение, что упрощает построение светильника по бездрайверной схеме, характеризующейся высоким уровнем пульсации.

Светодиоды типоразмера 5050 продолжают совершенствоваться, так как для недорогих декоративных светодиодных лент, особенно RGB, ничего лучше пока не придумали. Светоотдача для светодиодов белого свечения составляет 80-90 лм/Вт. Но для светильников и ретрофитов типоразмер светодиодов 5050 безнадежно устарел.

SMD 5060

На самом деле, этот типоразмер должен по правилам называться SMD 5055, так как размер корпуса составляет 5 х 5,5 или 5 х 5,4 мм. Но по маркетинговым причинам его назвали SMD 5060, чтобы подчеркнуть принадлежность к следующему поколению по сравнению с предшественником SMD 5050.

Помимо небольшого увеличения размера корпуса, снижено температурное сопротивление, что обеспечило лучший тепловой режим для светодиодов. Это позволило повысить надежность светодиодов и увеличить светоотдачу до 100 лм/Вт. Верхний предел подводимой мощности поднялся до 0,3 Вт. Улучшение температурного режима работы коснулось и люминофора, что повысило стабильность его параметров. Поэтому белые светодиоды SMD 5060 обладают более высоким CRI (около 80) по сравнению с SMD 5050.

В остальном конструкция сохранила прежние особенности: 3 кристалла, 6 выводов, возможность создания RGB-светодиодов в данном типоразмере.

Основное применение SMD 5060 — осветительные светодиодные ленты. Как правило, такие светодиоды устанавливают в современные ленты с напряжением питания 24 В, шаг резки составляет 2 светодиода.

SMD 5630

Предыдущие типоразмеры предусматривали квадратную или схожую с ней форму. Но, с точки зрения эффективности теплоотвода, предпочтительно соотношение сторон корпуса SMD-светодиода, близкое к 2:1. Когда этот факт был установлен учеными, производители SMD-светодиодов стали разрабатывать типоразмеры с данным соотношением. Люминофор в таких светодиодах занимает почти всю лицевую поверхность, что обеспечивает более мягкий свет. Большие контактные площадки, гладкая нижняя поверхность и наличие (опционально) специальной дополнительной площадки для отвода тепла позволяют повысить подводимую мощность до 0,3 Вт.

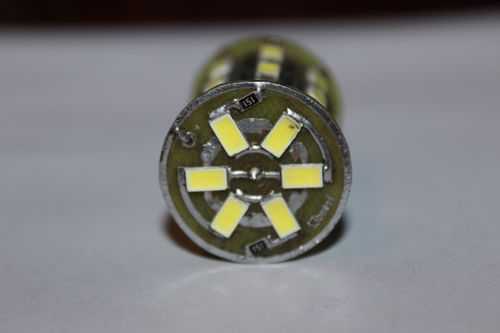

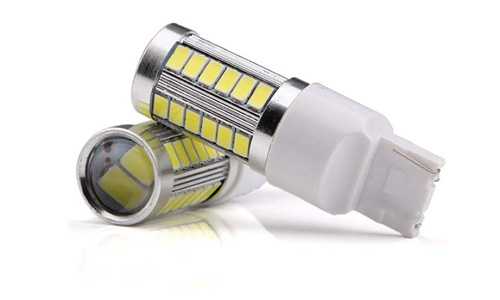

Светодиоды SMD 5630 широко используются в лампах-ретрофитах

В светодиодах типоразмера SMD 5630 используется только один чип, но контактных площадок предусмотрено четыре, что улучшает тепловой контакт и делает более прочным крепление. Последнее обстоятельство делает удобным применение SMD 5630 в лампах типа «кукуруза», где светодиоды располагаются на поверхности корпуса лампы. Другой сферой применения SMD 5630 являются мощные осветительные ленты.

SMD 5730

Относительно современный типоразмер. По сравнению с SMD 5630 имеет немного большие размеры и только два вывода. Подводимая мощность может достигать, в зависимости от модификации, 0,5 или даже 1 Вт. Светоотдача составляет 100-130 лм/Вт. Всего этого удалось достичь благодаря расположению светодиода на металлической подложке, которая с нижней стороны корпуса находится в непосредственном контакте с платой.

Наиболее распространенные типоразмеры SMD-светодиодов

Типоразмер

Подводимая мощность, не более, Вт

Светоотдача, лм/Вт

Особенности

Оптимальные сферы применения

2835

0,1

Около 70

Низкая цена

Декоративные светодиодные ленты

3014

0,1

100-140

CRI до 90

Дизайнерские светильники, осветительные и декоративные светодиодные ленты

3528

1

Около 100

Большая мощность

Осветительные светодиодные ленты, офисные светильники

5050

0,2

80-90

Три кристалла, возможность RGB

Декоративные светодиодные ленты

5060

0,3

Около 100

Высокая надежность, три кристалла, возможность RGB

Осветительные светодиодные ленты

5630

0,3

Около 100

Прочное крепление, хороший теплоотвод

Лампы- ретроф иты, осветительные светодиодные ленты

5730

1

100-130

Большая мощность

Промышленные светильники, осветительные светодиодные ленты

Благодаря высокой светоотдаче, светодиоды SMD 5730 нашли свое применение в модулях для промышленного освещения. Также светодиоды типоразмера SMD 5730 иногда используются в мощных осветительных лентах.

Пример мощной осветительной ленты со светодиодами SMD 5730

SMD3014

Наиболее современный типоразмер, такие светодиоды массово выпускаются с 2013 года. Изначально этот типоразмер разрабатывался для решения задачи замены люминесцентных ламп Т5 на светодиодные ретрофиты. Это предъявляло повышенные требования к светодиодам, так как указанный тип ламп имел светоотдачу более 100 лм/Вт, а также высококачественный трехполосный люминофор, обеспечивающий превосходную точность цветопередачи. Поэтому светодиоды типоразмера SMD 3014 имеют светоотдачу 100-140 лм/Вт и CRI, достигающий 90. Позже выпуск светодиодных ретрофитов Т5 для широкого применения был признан экономически нецелесообразным, тем не менее, светодиоды SMD 3014 продолжили свою жизнь в качестве источника света с высокими характеристиками.

В корпусе размещается один, реже — два кристалла, соединенных последовательно. Прямое напряжение составляет приблизительно 3 или 6 В, в зависимости от количества кристаллов.

Металлические контактные площадки, через которые подводится электропитание, занимают почти всю площадь нижней поверхности, что обеспечивает отличный теплоотвод. SMD 3014 — самый маленький типоразмер для SMD-светодиодов, предназначенных для освещения, подводимая мощность не превышает 0,1 Вт. Но зато эти светодиоды можно размещать близко друг к другу, что открывает новые возможности для дизайнеров. Благодаря своим особенностям, SMD 3014 используются также в светильниках и светодиодных лентах с переменной цветовой температурой.

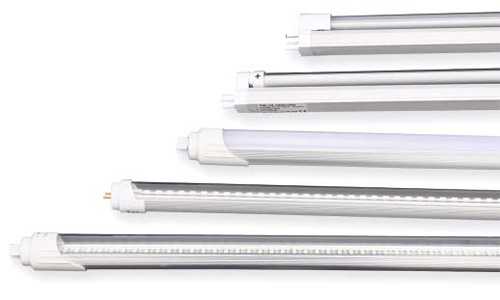

Типоразмер 3014 создавался изначально для замены люминесцентных ламп Т5, но потом его сфера применения была расширена

Заключение

Безусловно, параметры SMD-светодиодов определяются не только типоразмерами, но еще и качеством кристаллов, а также люминофора. Тем не менее, знание особенностей тех или иных типоразмеров позволяет избежать грубой ошибки при выборе светильника или же светодиодной лампы, когда, ради удешевления, в устройство установлены светодиоды, явно непредназначенные для такого применения.

Алексей ВАСИЛЬЕВ

market.elec.ru

Светодиод SMD 5050: технические характеристики и подключение

Самым популярным типом светодиода на данный момент является SMD LED 5050. Заполнили рынки сбыта эти светодиоды давно и уже успели устареть, но они все же остаются конкурентноспособным видом освещения. Этот вид диодов стал популярным после ленты SMD 3528. Световой поток по сравнению со своим предшественником у него гораздо больше. Как только вышел этот тип светильников, его начали активно использовать во всех сферах деятельности, так как он универсальный.

Внешний вид SMD 5050

Глядя на современный рынок, можно сделать вывод – SMD 5050 используется исключительно в лентах. Для ламп освещения его не применяют, потому что появились светодиоды поярче и помощнее, такие, как 5630 и 5730.

Но время идет, и прогресс тоже не стоит на месте. Сегодня вовсю используют и внедряют в продажу филаменты. Они меньше греются, кристалл не так деградирует, соответственно, срок службы увеличивается.

Технические характеристики

Изначально светодиоды SMD 5050 изготавливались для использования в разных приборах освещения. Главными их достоинствами является высокое качество, к тому же они имеют стабильные характеристики. Практически не подвержены действию вибрации и температурным перепадам. Кристаллам диода не страшна влага, возможна только автоматическая установка. Чаще всего применяют его в освещении общего типа, в авто и декоре. SMD 5050 сделан из трех кристаллов, равных по мощности. Изготавливают как одноцветные, так и многоцветные диоды.

Описание основных характеристик светодиода:

Характеристика белого диода 5050Значения
Световой поток, лм18
Мощность рассеивания, W70 mW
Рабочая температураОт –40 до +65
Ток максимальный, мА60
Напряжение прямое, В3,3

Стоит отметить, что цветные диоды обладают наилучшими характеристиками.

Свечение цветной ленты

Особенности модели светодиодов:

  1. Небольшой износ светового потока (не более 4%).
  2. Оболочка сделана из термоустойчивого материала и выдерживает температуру до 250 градусов.
  3. Самая оптимальная температура работы для кристалла – 105 градусов. При такой температуре он не будет терять своих свойств.

По факту для выбора диода достаточно знать всего четыре характеристики – рабочий максимальный ток, световой поток, мощность и напряжение. Чтобы более глубоко изучить характеристики SMD 5050, нужно смотреть графики и характеристики.

Нужно также знать, что чем качество лучше, тем и цена будет выше. Не стоит покупать дешевое китайское изделие, лучше купить сразу качественное. Сравнение светодиодов в данном случае неуместно, так как SMD 5050 в разы лучше своих предшественников.

Как правильно паять?

Для самого лучшего результата пайки необходимо придерживаться следующих правил:

  1. Пайка диода осуществляется не больше одного раза.
  2. Прилагать чрезмерные усилия к корпусу запрещено.
  3. При работе используется исключительно низкотемпературная паста.
  4. Для качественной пайки температура не должна быть выше 300 градусов.
  5. Паять нужно не дольше 3 секунд.

RGB SMD-светодиоды 5050

Чипы данных диодов RGB мало чем отличаются друг от друга. Применяются они тоже практически в идентичных вещах.

Светодиод 5050 RGB

Данные характеристики выписаны из оригинального datasheet.

Характеристики диода RGBКрасныйСиний/Зеленый
Мощность рассеивания, W80100
Рабочая температураОт –40 до +95От –40 до +90
Напряжение, В2,03,0
Ток рабочий максимальный, мА3030

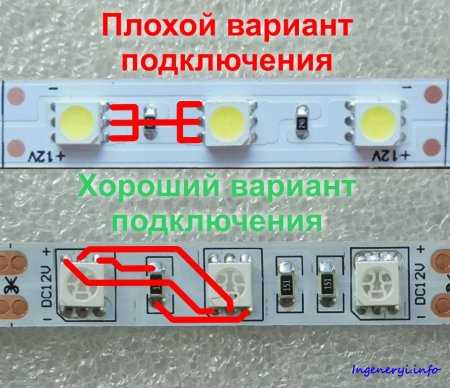

Подключение светодиодов

Между подключением корпусного диода и подключением светодиода SMD 5050 нет никакой разницы в процессе. Применяется самая обычная связка «ограничитель тока – светодиод». Эта схема подключения универсальна и используется для всех многокристальных схем. Исключением является LED 5050 SMD, имеющий три кристалла на матрице.

Трехкристальная матрица в данной серии имеет по три анода и катода, и подключаются они как самостоятельные элементы. Что касается RGB-моделей SMD 5050, то их подключают по datasheet, так как они имеют разные параметры.

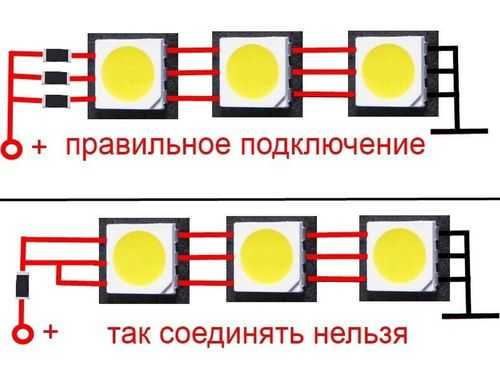

Схема включений диодов (цоколевка выводов)

При подключении следует помнить следующее:

  1. Абсолютно любую модель нельзя подключать в сеть без резистора. Если применен только один резистор, то допустимо подключение одного вида светодиодов.
  2. Нагрузочные характеристики диодов должны совпадать. Данные уточняются в справочниках.
  3. Ни в коем случае нельзя применять резисторы, сопротивление которых меньше, чем номинальное. Это значительно сократит срок службы диода.

Размер

Любой размер диода приводится в миллиметрах с точностью до 0,1 мм. При изготовлении размер может несущественно поменяться.

Для производства диодов применяется линза из прозрачного стекла, и корпус изготавливают из пластика, устойчивого к высокой температуре.

В итоге можно отметить, что когда появились более яркие и мощные светодиоды, они не смогли вытеснить SMD 5050 с рынка. В последнее время SMD 5050 используют для производства светодиодных лент. Благодаря проверенной технологии, прекрасным характеристикам и безупречному качеству данные светодиоды используются во всех видах осветительных приборов. После рассказанного выше можно с легкостью сказать, какие светодиоды самые лучшие.

lampagid.ru

характеристики 5050, 3528, 2835, 5730, схема включения

Привычное освещение с помощью лампочки накаливания становится все менее популярным. Объяснение самое простое: лампа накаливания поглощает довольно много электричества при том, что не создает мощного светопотока. Совсем другое дело – энергосберегающие осветительные приборы, например, светодиоды SMD 3528.

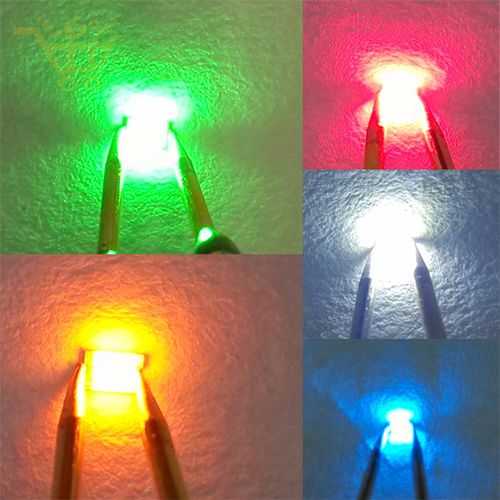

Что такое светодиод SMD

Светоизлучающий диод довольно далек от традиционного осветительного устройства. Это полупроводниковый прибор, который генерирует видимое излучение при пропускании сквозь него электрического тока. Причем в зависимости от характера вещества излучение будет иметь определенный цвет: красный, синий, желтый.

Прибор такого рода имеет очень небольшие размеры и чаще применяется для производства светодиодных лент и точечных светильников, хотя некоторые виды можно использовать и для изготовления прожектора.

Все типы светоизлучающих приборов можно разделить на 2 группы:

  • SMD – монохромные виды. Кристалл генерирует только один определенный цвет;
  • RGB – состоят из чипов, которые образованы несколькими диодами с разным цветом. Таким образом получают ленты, которые меняют цвет освещения по программе.

SMD-модули имеют дополнительную классификацию по теплоте свечения – цветовой температуре, которая указывает на интенсивность излучения. Типы светодиодов SMD таковы:

  • теплый – около 3000 К;
  • нейтральный – типичным представителем является белый дневной свет, температура 3500–4000 К;
  • холодный – 6500 К. Это освещение воспринимается как наиболее яркое.

Преимущества и недостатки

Светоизлучающие диоды SMD на сегодня считаются наиболее перспективными, хотя по мощности светового потока все еще несколько отстают от люминесцентных ламп. Зато белое излучение такого рода с высокой точностью передает цвета и не искажает оттенки.

Кроме того, светодиодные приборы имеют массу других преимуществ:

  • превосходная световая отдача – до 146 люменов на Ватт, что позволяет значительно экономить электроэнергию при освещении;

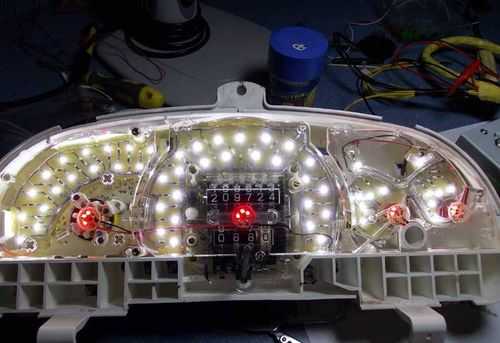

  • светодиодные лампы устойчивы к механическим повреждениям и к вибрации, так что их активно применяют для уличного освещения и для освещения производственных помещений;
  • чрезвычайно длительный срок службы – 30 тыс. часов и выше при включении каждый день не менее чем на 8 часов;
  • количество включений и выключений никак не сказывается на сроке службы светодиода любого типа: 5050, 5730, 3528 и так далее;
  • широкий спектр цвета, причем как интенсивности излучения, так и оттенков. Светофильтры в таких светильниках не нужны;
  • низкая инерционность – диоды 5050, 2835, и работают сразу на полную мощность. Так что ждать, пока лампочка нагреется и засветится, нет нужды;
  • различный угол излучения – светодиоды генерируют направленный поток света, то есть, освещают определенную площадь, а не пространство вокруг себя;
  • к морозам светильники совершенно нечувствительны.

Недостатки изделия:

  • если холод лампы переносят хорошо, то к высоким температурам это не относится. Сама конструкция светильника обеспечивает отвод тепла, но эта возможность не бесконечна;
  • стоимость приборов ощутимая, хотя длительность службы все искупает;
  • благодаря массивному и сложному электронному драйверу устройство требует утилизации несмотря на то, что является безопасным.

Характеристики светодиодов SMD

Особенностями монохромного варианта диодов именно этой марки является:

  • конструкция, рассчитанная на поверхностный монтаж, что исключает пайку, крепление или сборку;
  • низкое тепловое сопротивление – светодиод не нагревается, поэтому его можно располагать на любой поверхности: пластиковой панели, потолке, мебели, вблизи натяжного полотна;
  • при этом такая характеристика, как мощность излучения не меняется;
  • диоды такого рода – 5050, 3528, 5630, покрыты силиконом, что улучшает отвод тепла и герметизирует источник света;
  • модули создают угол освещения от 60 до 160 градусов;
  • диоды SMD имеют разные размеры в зависимости от марки, что позволяет подобрать оптимальный вариант для каждого конкретного случая. На фото – светодиодные элементы.

К наиболее интересным пользователю характеристикам относится мощность, что указывает на количество потребляемого электричества, уровень освещения, который создает каждый элемент, напряжения и, конечно, габариты. В таблице представлены все необходимые пользовательские качества.

Параметр35285050563057302835
Световой поток, Лм5154010050
Мощность, Вт0,060,20,510,2
Температура, С6565808065
Сила тока, А0,020,060,150,30,18
Напряжение, В3,33,33,33.43,3
Размеры, мм3,3*2,85,0*5,05,6*3,05,7*3,02,8*3,5

Светодиоды SMD 5050, как и другие, описанные в таблице, относятся к источникам дневного белого света. Диоды холодного или теплого белого света при такой же мощности имеют другие характеристики: генерируют меньший поток света.

Все перечисленные популярные марки могут использоваться для светодиодных лент. Но, учитывая, что мощность и размеры их разные, плотность крепления элементов на плату будет отличаться: чем более крупные размеры имеет светодиод, тем меньше плотность размещения.

Стоит помнить еще одну особенность: плата с диодами SMD рассчитана на напряжение в 12 В, поэтому включать ее в обычную розетку нельзя. При монтаже устройства в цепь обязательно включают преобразователь тока.

Прожектор SMD на светодиодах

Казалось бы, столь маленькое по размерам устройство никак не подходит для сооружения проектора. Но это не так: как раз такой вариант обеспечивает наилучшее освещение большого пространства.

Конструкция приборов мало меняется со временем, но в устройстве применяются все более мощные и крупные кристаллы полупроводников. На сегодня при производстве прожекторов чаще всего используются элементы 5730 и 7020. Прожектор при этом отличается компактностью – относится к среднему типу, но освещает очень большую площадь.

В отличие от обычной лампы при освещении пространства важно получить широкий угол светового потока, что в принципе полупроводникам не свойственно. Эту проблему решают с помощью системы линз и отражателей, которые и создают широкий угол без потери интенсивности излучения.

Обязательная часть прожектора – драйвер. Диоды SMD работают на постоянном токе, что требует не только преобразователя в данном случае, но и стабилизатора, поскольку при превышении силы тока существует реальная угроза сжечь полупроводники.

info-potolki.ru

Какие бывают светодиоды в светильниках (SMD)

Что такое светодиоды SMD?

Какие бывают светодиоды? Первые светодиоды представляли собой полупроводниковые светоизлучающие кристаллы, их для защиты от внешних воздействий – воды, пыли, механических ударов закрывали обычным корпусом со светопрозрачной крышкой. Выводы в них выполняют несколько функций:

  • подключения светоизлучающего кристалла в электрическую схему;
  • механического крепления корпуса.

Соединение производили пайкой на обратной стороне печатной платы, пропустив проволочные выводы через отверстия в плате. Нужно было сверлить отверстия, вручную изгибать выводы пинцетом, вставлять в отверстия, на обратной стороне отгибать его на 30 – 45 градусов, обрезать бокорезами, оставив 2 – 4 мм, пропаять вывод и контактную площадку. Это была трудоемкая работа с малой возможностью автоматизации.

Положение изменилось при создании корпусов типа SMD. Эта аббревиатура появилась при частом употреблении англоязычного словосочетания «Surface Mounted Device», которое на русский язык переводится как «устройства для монтажа на поверхности».

Корпус типа SMD тоже выполняет коммуникационные и защитные функции. Выводы в нем не проволочные штыри для прохождения через плату, а несколько контактных площадок на боковых сторонах корпуса. Корпус приклеивают каплей клея на место установки так, чтобы совпали контакты на корпусе с площадками на плате. Потом автоматом или вручную пропаивают соединения.

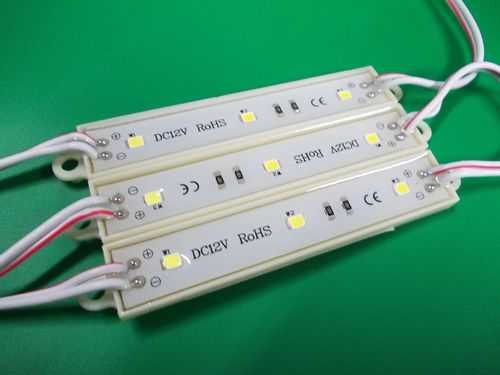

Какие SMD-светодиоды используют для светильников?

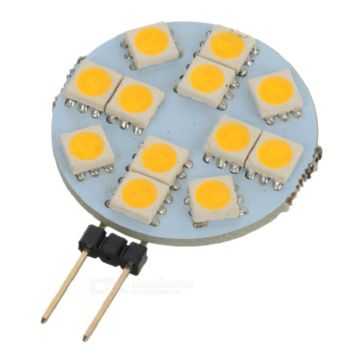

Корпуса SMD имеют цифровую маркировку, например, SMD 1206 или SMD 5050. Эти цифры означают размеры корпуса в десятых долях миллиметра. Так корпус светодиода SMD 5050 имеет размеры 5,0 х 5,0 мм. Для размещения кристаллов светодиодов используют не все 25 кв. мм площади корпуса, а примерно 20 – 22. Поэтому в таком корпусе инженерам еще в начале 2000-х годов удалось разместить три или даже четыре светоизлучающих кристалла и токоподводящие элементы. Таким образом, появились сверхъяркие светодиоды SMD 5050 белого света, RGB, т. е. многоцветные, а также белые типа RGBW с четырьмя кристаллами – три цветные RGB-кристалла и один W-кристалл – белый, от White.

Разновидность корпуса SMD 5060 – это тот же корпус SMD 5050, но только с учетом толщины контактов на боковых сторонах корпуса.

Есть еще две разновидности светодиодов – SMD 3528 и SMD 2835. Оба корпуса имеют одинаковые габаритные размеры – 2,8 х 3,5 мм, а общую площадь 9,6 кв. мм. Но в старых светодиодах SMD 3528 светоизлучающий кристалл имеет круглую форму диаметром 2,4 мм, что соответствует площади излучения 4,52 кв. мм. В новом SMD 2835 излучающий элемент имеет размеры 3,0 х 2,3 мм, а площадь 6,9 кв. мм, что на 67% больше. Также уменьшили толщину люминофора, поэтому выросла величина светового потока.

Новый вариант выполнения корпуса в светодиодах SMD 2835 позволил увеличить более чем в 2 раза площадь контактных площадок. Это позволяет «снимать» большее количество тепла с кристалла, а значит, и продлить ресурс работы или увеличить световой поток.

Учитывая все изложенное, у нового SMD 2835 увеличились в три раза: световой поток, номинальный рабочий ток, мощность и прямой ток через светодиод.

Пример светильника с этими светодиодами – светодиодный накладной светильник, модель SDL06-R80-3100K. Использованы светодиоды SMD 2835 повышенной яркости общей мощностью 6 Вт. Световой поток 450 Лм.

Светодиод SMD 1206 немного выпадает из общей идеи маркировки корпусов SMD-светодиодов. Он имеет корпус размером 3,2 х 1,5 мм. Рабочий ток – 20 мА, яркость от 60 до 90 милликандел.

ledron.ru

Светодиоды smd что это такое – , , SMD- —

Отправить ответ

avatar
  Подписаться
Уведомление о
