Разбираемся как отличить 1 Вт и 3 Вт светодиоды мощные
Свечение кристалловДостаточно часто людям приходится покупать светодиоды мощностью 1 Вт и 3 Вт. Если мы делаем это в проверенных магазинах, то большой проблемы нет. А если это мы делаем на новых площадках? Как не обмануться? Как отличить 1 Вт светодиоды от 3 Вт? В принципе, задача не из невозможных… Посмотрим и попробуем…
[contents]
Что такое мощные светодиоды 3 Вт и 1 Вт разбирать не буду. Если Вы читаете этот материал, то мне кажется, достаточно не плохо понимаете что и к чему. Для чего и для какой цели покупали.
Сравнение двух светодиодов 1 Вт и 3 Вт
Слева 1 Вт справа 3 Вт
Визуальное сравнение двух светодиодов не даст Вам практически никакой информации, если ни разу с этим не сталкивались. Более продвинутые могут отличить на глаз какой светодиод будет мощнее, а какой — нет, рассмотрев кристалл. Но не всегда и это будет возможно сделать визуально. Кристалл не всегда виден.
Для определения какой LEDs 1 Вт или 3 Вт лежит на столе — стоит провести некоторые измерения и эксперименты.
Характеристики светодиодов 1 Вт и 3 Вт
Мною были взяты светодиоды из местного магазина (происхождение не известно) и диод приобретенный на Aliexpress. По заверению продавцов — оба по 3 W.
Обратимся к характеристикам светодиодов на 1 и 3 Вт. Возьмем наиболее популярные от Epistar. Светодиоды от других производителей, в принципе, не отличаются от этих данных.

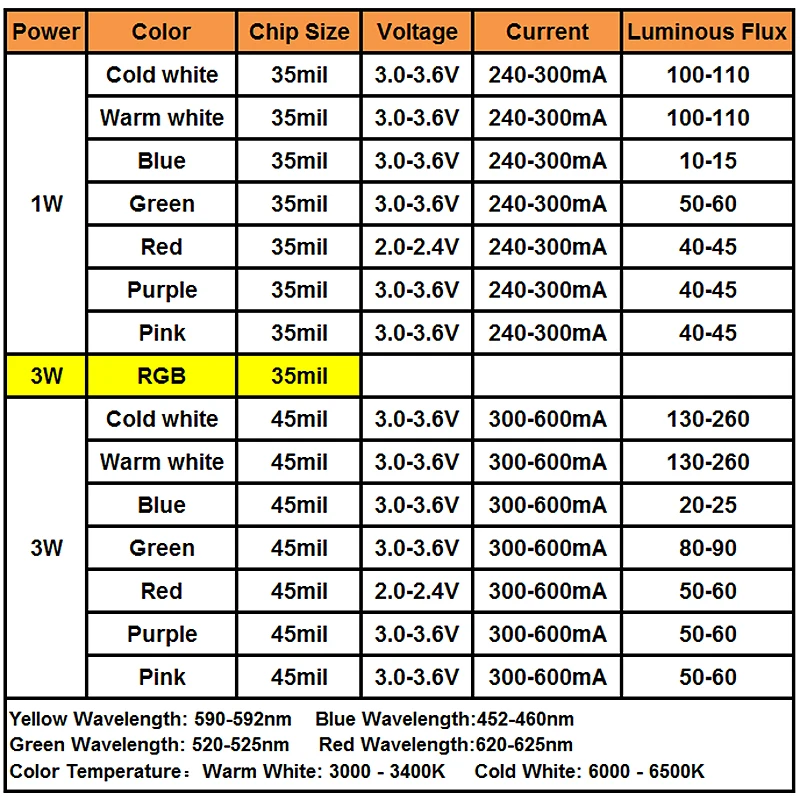

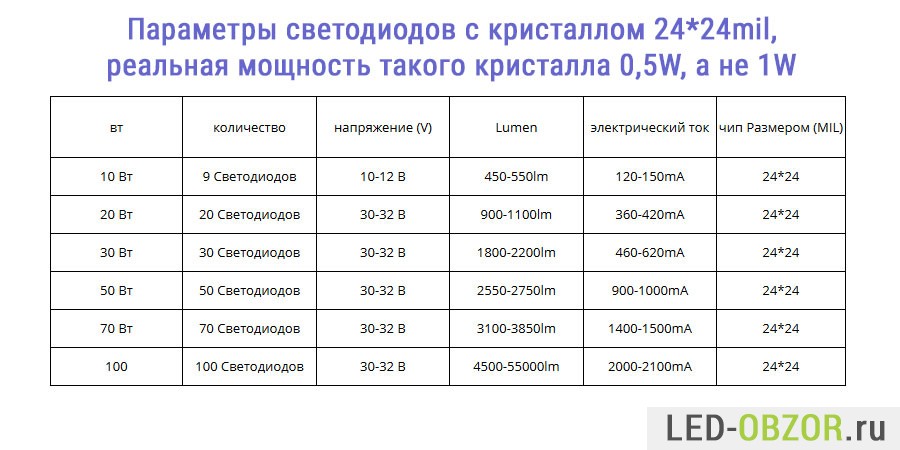

Характеристики 3 Вт и 1 Вт светодиодов
1 из 2
Как читать ТТХ светодиодных источников света — смотрите в статье.
Мы видим, что рабочий ток 1 Вт диода составляет 350мА, 3 Вт — 700мА. Максимальный пиковый ток у обоих 0,8 А. Т.е. оба этих диода будут работать на максимально-возможном 0,75А. Они будут работать и при 1 А, но не долго). Не стоит разгонять чипы без надобности, мы все-таки радеем за долговечность. Тем более, если Вы приобрели правильный светодиод, то и яркости Вам хватит.
Как различить светодиоды 3 Вт и 1 Вт
При включении чипов на полную мощность Вы вряд ли сможете отличить 1 Вт и 3 Вт по свету.
Глаз не воспримет слишком яркое свечение.
Можно использовать черную коробку, по отдельности включать светодиоды и смотреть, какой образец даст больший световой эффект. Вместо коробки можно использовать черный лист. Это пример, но смысл понятен, думаю.
Если у Вас есть два диода, не понятного происхождения, то определить какой из них 3 Вт, а какой 1 Вт можно следующим способом: подключаем оба к источнику питания и подаем на них 3,5 В. При этом начальное значение тока должны быть в пределах 350мА. Посмотрим на графическую зависимость яркости от тока.
Зависимости светодиодов 1 и 3 Вт от тока
1 из 2
При увеличении начального напряжения в 3,5 В яркость 1 Вт диода еще немного увеличится и практически остановится, если дальше повышать напряжение (ток). В случае, если у Вас 3 Вт диод, то при увеличении напряжения от 3,5 В ток будет расти, а согласно графику, приведенному выше, мы видим, что яркость будет постепенно увеличиваться до момента, пока ток не достигнет 700 мА.
График зависимости тока от напряжения 1 и 3 Вт светодиодов
1 из 2
Т.е. визуально мы можем определить любой светодиод 1 Вт или 3 Вт если подав на него ток 350 мА будем постепенно увеличивать его. Увеличение яркости от 350 мА говорит о том, что перед нами 3 Вт диод. Незначительное увеличение яркости от 350 до 700 мА говорит о том, что перед нами 1 Вт диод.
Другой способ определить где 3 Вт или 1 Вт мощный светодиод — нагрев. Здесь простая физика. При тех же 350 мА 1 Вт светодиод будет нагреваться быстро. И в руке его держать Вы не сможете. 3 Вт же светодиод при том же токе можно достаточно долго держать в руке без заметных неприятных ощущений. Естественно, что это побочный способ определения где какой диод. Но имеет право на существование.
Ну и последний способ — отличить светодиоды по размеру кристалла. Чтобы наверняка это делать, стоит приобрести USB микроскоп. Это бюджетный вариант и достаточно качественный, с необходимыми гаджетами. Здесь можно посмотреть много микроскопов различной ценовой категории.
Вообще USB микроскоп интересная штуковина и пригодится дома не один раз. Далее используя калибровочную линейку и предустановленную программу можно легко замерить размеры кристалла. С ним мы точно можем сказать, какой размер кристалла установлен. Однако и этот способ не даст нам точного понятия где какой диод. Но беря во внимание, что чем больше кристалл, тем больше мощность — соответственно можно сделать вывод для себя.
Мощные диоды 1 Вт имеют размеры 30х30mil. Кристаллы в 3 Вт диодах — 45х45mil. Это, конечно идеальные размеры.
Если у Вас нет микроскопа, а хочется узнать размеры, то можно воспользоваться подручными средствами. Подадим на светодиоды очень маленький ток. Кристаллы начнут еле-еле светиться.
Свечение кристалловСлева мы видим, что размер кристалла на порядок больше. Именно этот светодиод был приобретен на Aliexpress. Тот образец, что был приобретен в офф-лайн магазине явно 1 Вт, не смотря на то, что продавался с заявленной мощностью — 3Вт. В принципе, мне хватило одного взгляда на кристалл через микроскоп и понять где какой диод будет.
Но для себя любимого я проверил свечение по первому способу (увеличение тока) и визуальный вывод был подтвержден.
Ну вот и все. Вот такими нехитрыми способами теперь Вы можете спокойно проверить, сравнить и различить 3 Вт мощные светодиоды от 1 Вт. Но, чтобы этим не заниматься постоянно, стоит приобретать светодиодную продукцию в проверенных магазинах и площадках.
Видео по измерению кристаллов для отличия 1 и 3 Вт светодиодов
Отличие светодиодов 1 Вт и 3 Вт
При самостоятельном сборе или конструировании ламп освещения из светодиодов типа «бусина» 1 Вт и 3 Вт необходимо точно знать параметры имеющихся светодиодов. Покупать их в наших магазинах довольно дорого, поэтому большинство людей покупает их в интернет магазинах Китая. Продавцы бывают разные и практически всегда покупатель получает «кота в мешке» без каких-либо опознавательных знаков, и далее мы рассмотрим, как можно отличить светодиод 1 ватт от 3 ватт.
Если взять два таких светодиода одного производителя в руки, то визуально отличить светодиод 3 Вт от светодиода 1 Вт невозможно. Точно определить характеристики можно только с помощью проведения ряда измерений, но это не всегда возможно. Далее будут рассматриваться два светодиода, один 1 ватт приобретен в местном магазине, а другой, 3 ватта, заказан на aliexpress.com: ссылка на страницу заказа светодиода. Некоторое время назад продавец приостанавливал продажу, но альтернативу там всегда можно найти, например, здесь: ссылка на другого продавца.
При подключении таких светодиодов напрямую к батарее 3,7 В мы получим практически 0,6 А — 0,8 А, будь то светодиод 1 Вт или 3 Вт. При этом визуально отличить яркость довольно сложно, так как после первой же вспышки яркого света даже читать сложно от бликов в глазах.
По идее, при увеличении тока на светодиоде 1 Вт более 350 мА яркость не должна заметно увеличиваться, что уже есть первым признаком одноваттного диода. На светодиоде 3 Вт яркость будет заметно увеличиваться вплоть до 1 А.
Но такие эксперименты лучше проделывать с охлаждением, т.е. как минимум припаять светодиод к подложке.
Гораздо проще будет определить 3 ваттный или одноваттный светодиод, если будет с чем сравнить. Например, если на светодиод 3 Вт подать ток 300 мА, то его довольно долго можно держать в руке, пока он сильно не нагреется. Светодиод 1 Вт заметно нагреется уже через десять секунд, и через некоторое время его уже будет не удержать. Если одновременно подключить образцовый светодиод 3 Вт и неизвестный, то по выделению тепла также можно будет делать предположение о мощности светодиода.
Вот попытка заснять светодиоды при токе 300 мА, расстоянии 25 см без вспышки. Слева светодиод 1 Вт, справа 3 Вт.
То же самое, но уже со вспышкой.
Теперь самое время вспомнить об основном отличии светодиода 1 ватт и 3 ватт, это размере кристалла. Светодиоды 1 Вт имею размер кристалла 30*30 mil, а светодиоды 3 Вт изготавливаются с размером кристалла 45*45 mil, но это в идеале конечно. Этот параметр мы тоже можем проконтролировать, внимательно рассмотрев светодиод.
Если в качественный светодиод посветить фонариком, можно увидеть под слоем люминофора сам кристалл, размеры которого заметно отличаются у светодиодов 1 ватт и 3 ватт, и это отличие видно невооруженным глазом. Опять же, лучше, когда есть с чем сравнить. Если под слоем люминофора практически ничего не видно, можно подключить светодиод к батарее через большое сопротивление. Например, к той же батарее 3,7 В через сопротивление 5 кОм или немного более. Ток, проходящий через кристалл будет настолько мал, что свечение будет незначительное, освещающее сам кристалл.
Вот так светятся кристаллы при очень малых токах. Слева 1 Вт, справа 3 Вт. Здесь показаны светодиоды белые теплые цвет, при включении таким образом светодиодов белый холодный цвет кристалл видно гораздо лучше.
Кристаллы при малых токах
Для примера, в одной заказанной лампе установлены диоды 1 Вт, а заявлены 3 Вт: ссылка на страницу заказа лампы.
И еще один пример кристалла, который ну просто огромный.
С такими светодиодами 3 Вт лампа светит довольно неплохо: ссылка на страницу заказа лампы.
Также интересные статьи на сайте chajnikam.ru:
Лампа светодиодная Е14 свеча
Компактная светодиодная лампа 9 Вт E27 Lemon Best
LED лампа 9 Вт E27 от производителя XY-Light
Светодиоды 3 ватта
1 Watt LED Pinout, Features, Uses & Datasheet
17 марта 2018 — 0 комментариев
Светодиод мощностью 1 Ватт (светоизлучающий диод), как и любой другой светодиод, имеет две клеммы. Один — ПОЛОЖИТЕЛЬНЫЙ ТЕРМИНАЛ, а другой — ОТРИЦАТЕЛЬНЫЙ ТЕРМИНАЛ.
Номер контакта | Название контакта | Описание |
1 | Анод (положительный) | Этот контакт подключен к плюсу источника питания. |
2 | Катод (отрицательный) | Этот контакт подключен к минусу источника питания. |
Особенности
- Очень долгий срок службы (до 100 тыс. часов)
- Доступен в красном, желтом, зеленом, синем и белом цветах
- Низковольтный привод постоянного тока
- НЕТ УЛЬТРАФИУЛЕТОВОГО излучения
- Соответствует RoHS — без содержания свинца
- Подходит для ШИМ, полностью диммируемый
- Превосходная защита от электростатических разрядов
- ЛАМБЕРТИАНСКАЯ диаграмма направленности
Электрические характеристики
- Напряжение между АНОДОМ и КАТОДОМ: от 3,0 до 3,5 В (обычное рабочее напряжение: 3,3 В)
- Ток через светодиод (светоизлучающий диод): от 300 мА до 350 мА (350 мА — абсолютный максимальный прямой ток, допустимый через светодиод)
- Максимальное обратное напряжение между АНОДОМ и КАТОДОМ: 5 В
- Максимальная рассеиваемая мощность: 1 Вт
- Рабочая температура: от -40 ºC до +80 ºC
- СРОК СЛУЖБЫ: 100000 часов
Примечание: Полную техническую информацию можно найти в 1 Вт LED Datasheet , ссылка на который находится внизу этой страницы.
Эквиваленты
Одноваттный светодиод подобен выбору резистора. Мощность светодиода будет одинаковой независимо от производственной отрасли. Разница возникает в обработке температуры и выходной мощности света. Выбор светодиода с промышленными стандартами всегда лучше.
Почему мы используем светодиод мощностью 1 Вт
Для лучшего понимания применений светодиода мощностью 1 Вт рассмотрим несколько случаев:
Случай 1: Если рассматривать 5-мм светодиод, то интенсивность света, обеспечиваемая им, считается хорошей. Но это не соответствует стандартам обычного освещения. Складывать их будет проблематично. Таким образом, использование светодиода ONE WATT является универсальным в этих случаях, поскольку его выходная мощность значительно выше.
Вариант 2: Для улучшенная мощность . ONE WATT LED имеет возможность монтажа HEAT SINK.
Благодаря этому удобству светодиод может легко рассеивать тепло и выдерживать мощность в один ватт. Обычный 5-миллиметровый светодиод не может быть установлен на HEAKSINK и сгорит, если его немного перегрузить.
Вариант 3: Для энергосбережения . СВЕТОВАЯ МОЩНОСТЬ на Ватт, обеспечиваемая светодиодами, выше по сравнению с обычными СИСТЕМАМИ ОСВЕЩЕНИЯ, такими как ЛАМПЫ НАКАЛИВАНИЯ. Таким образом, со временем мощность будет сэкономлена при использовании СИСТЕМ ОСВЕЩЕНИЯ, изготовленных с использованием ОДНОВАТТНОГО СВЕТОДИОДА.
Корпус 4 : Для увеличения срока службы . СИСТЕМЫ ОСВЕЩЕНИЯ, изготовленные с использованием светодиодов ОДНОЙ ВАТТ, будут иметь больший срок службы по сравнению с обычными.
Case5: Для Health . Светодиод ONE WATT не генерирует ультрафиолетовые лучи, что является еще одним преимуществом.
Как использовать светодиод мощностью 1 Вт
Светодиод мощностью 1 Вт можно использовать так же легко, как и любой другой светодиод.
Все, что вам нужно, это подключить к нему источник питания 3,3 В.
Как показано на электрической схеме 1 Вт светодиода , если у вас есть источник стандартного напряжения 3,3 В, вы можете напрямую подключить его к светодиоду, чтобы он заработал.
Если у вас нет стандартного источника питания 3,3 В, вы можете взять более высокое напряжение и добавить последовательный резистор.
Здесь
Ток через светодиод = 0,3 А.
Напряжение на светодиоде = 3,3 В.
Напряжение на резисторе R1 = 5 — 3,3 = 1,7 В
Резистор R1 = 1,7/0,3 = 5,7 Ом.
Таким образом, для различных напряжений мы можем рассчитать последовательное сопротивление, необходимое для ограничения тока.
Это будет работать в обычных ситуациях, но для работы светодиода с максимальной эффективностью и максимальным потенциалом необходимо учитывать множество параметров. Сначала давайте посмотрим на соотношение между напряжением и током для светодиода.
Как показано на рисунке, после того, как напряжение питания превысит 3,0 В, произойдет резкое увеличение прямого тока. С каждым увеличением на 0,1 В прямой ток увеличивается очень сильно.
Теперь рассмотрим зависимость тока и светового потока светодиода:
Как видно из графика, мощность светодиода увеличивается линейно с прямым током. Таким образом, чтобы заставить светодиод работать с максимальным потенциалом, нам необходимо поддерживать прямой ток на стандартном уровне. Для этого нам необходимо обеспечить ИСТОЧНИК ПОСТОЯННОГО ТОКА или систему обратной связи для светодиода. Таким образом, с CCS мы можем заставить светодиоды работать с максимальным потенциалом.
Приложения
- Переносной фонарик.
- Лампы для чтения (автобус, самолет).
- Освещение лестниц и шкафов.
- Декоративные цели.
- Знаки выхода и входа.
- Автомобильные задние фонари
- Волоконная оптика

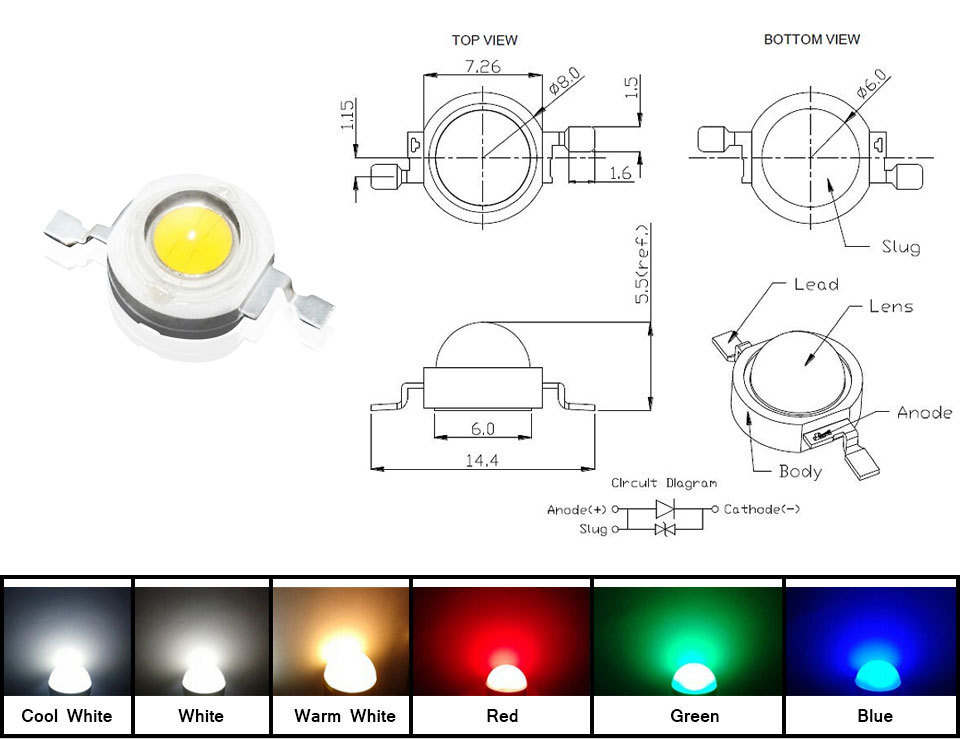

2D-модель и спецификация
Все размеры указаны в миллиметрах.
Как использовать светодиод Star мощностью 1 Вт – Kitronik Ltd
Введение
Эти мощные светодиодные звезды обеспечивают чрезвычайно высокую светоотдачу при энергосберегающем способе. Светодиод питания установлен на специальной звезде на печатной плате, которая отводит тепло от светодиода, тем самым продлевая срок его службы. Это делает их идеальными для многих осветительных приборов, и в этой статье объясняется, как это сделать.
Техническая информация
| Прямое напряжение: | 3,0 В – 3,4 В |
| Угол: | 110 град |
| Световой поток (лм): | 110 – 130 |
| Цветовая температура: | 2700К – 3300К |
Механическая информация
Заказ
| Описание: | ||
| Мощность теплого белого светодиода звезда, 1 Вт | ||
| Биржевой код: | ||
| 3547 |
Использование светодиода
Светодиод представляет собой светодиод мощностью 1 Вт, а прямое напряжение рассчитано от 3,0 до 3,4 В, поэтому для целей расчетов используется прямое напряжение 3,2 В.
Таким образом, типичный ток светодиода будет 310 мА (из Power = Current x Voltage). Поэтому источник питания, используемый со светодиодом, должен обеспечивать ток не менее 310 мА. Поскольку большинство источников питания будут выше 3,2 В, потребуется резистор ограничения тока. На следующей странице показано несколько примеров использования этого светодиода с различными источниками питания и каким номиналом должен быть этот резистор. Резистор также должен выдерживать протекающий через него ток 310 мА, поэтому он должен быть силовым резистором. Обратите внимание, что во время использования светодиод-звезда и резистор нагреваются, и к ним нельзя прикасаться. Светодиод имеет маркировку «+» и «-», как показано ниже:
Одиночный светодиод с питанием от настенного блока 12 В
Одиночный светодиод с питанием от кабеля USB
Три светодиода с питанием от настенного блока на 12 В
ОБРАТИТЕ ВНИМАНИЕ: Указанные номиналы резисторов (и номинальная мощность) были рассчитаны для конкретных конфигураций, показанных в этом техническом паспорте.
