Светодиодные лампы для точечных светильников

Чтобы выбрать подходящие лампочки для потолочных точечных светильников следует внимательно изучить сам встраиваемый источник света, на котором указаны мощность и яркость подходящей для него лампы. Обычно во врезную конструкцию можно поставить разные типы ламп:

• светодиодные;
• галогеновые;
• энергосберегающие;
• лампы накаливания.

Все лампочки для точечных светильников рассчитаны на разный срок эксплуатации. Поэтому их придется рано или поздно заменять. Все знают, как менять традиционные модели с нитью накаливания, а вот замена светодиодных и галогеновых аналогов может вызвать затруднение. Для проведения замены нужно будет познакомиться с техническими характеристиками самих ламп и особенностями конструкции встраиваемых современных спотов и мини-прожекторов. Важно правильно выбрать подходящую мощность такого прибора для натяжных потолков, чтобы не ухудшить уровень освещения в помещении и не повредить натяжные потолки.

Светодиодные лампочки MR16 для точечных светильников

Для встраиваемых светильников чаще всего используют галогеновые и светодиодные лампы. Галогеновые модели универсальны, они подходят для электрической сети мощностью в 220 В и 12 В. Их можно подключать через специальный прибор, который будет плавно увеличивать их яркость. Называется такое устройство диммер.

Самыми выгодными считаются модели, работающие на светодиодах, которые рассчитаны на 20 лет эксплуатации и также могут работать от сети разного напряжения. Но если светодиодные лампы для точечных светильников пришли в негодность, то их не так просто поменять. Замена такого современного осветительного прибора имеет свои нюансы и требует определенной подготовки. Этот процесс лучше доверить опытным специалистам, или придется самостоятельно разобраться в особенностях конструкции потолочных светильников и лампочек, которые в них устанавливаются.

Конструктивные особенности потолочных светильников

Встроенные в потолок осветительные приборы пользуются сегодня большой популярностью Их устанавливают в квартирах, офисах, административных и коммерческих заведениях. В отличие от традиционных подвесных люстр, такие источники света устанавливаются не в центре потолка, а по всему его периметру. Такой способ установки освещения в помещении имеет ряд преимуществ:

• можно поставить в комнате любое количество лампочек и создать нужный уровень освещенности;
• создать хороший уровень освещенности в определенных местах, так как в точечных светильниках со светодиодными лампами небольшой угол рассеивания светового потока, что позволяет хорошо осветить рабочую поверхность стола или определенную зону в помещении;
• создать хорошую освещенность помещения с минимальными энергозатратами.

Скрытые в разных поверхностях современные источники света могут быть установлены на:

• обычном или натяжном потолке;
• стене;
• мебели;
• полу;
• лестнице и ее ступеньках
• уличном тротуаре.

Прежде чем заменить лампу, потребуется разобрать сам встроенный осветительный прибор. Он состоит из наружной декоративной и встроенной части, на которую устанавливается лампочка. Сделать это придется для того, чтобы выкрутить лампочку, пришедшую в негодность, и вставить новую. Самостоятельно снять декоративную и функциональную часть светового оборудования непросто, поэтому чтобы его не испортить, следует пригласить специалистов, способных быстро и качественно достать старую лампочку и установить в место нее новую. Сложность заключается в том, что может потребоваться вскрыть сразу несколько встроенных приборов, которые, в отличие от обычной люстры, могут быть установлены в труднодоступных местах на потолке, стене или полу.

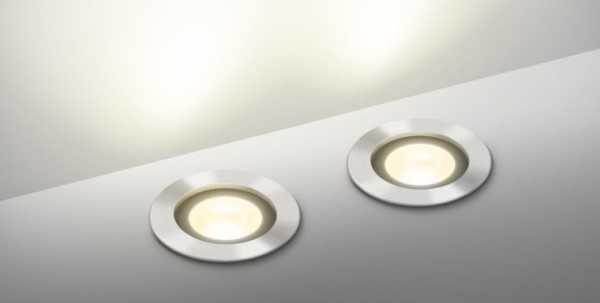

Встраиваемые в пол точечные LED-светильники

Как поменять светодиодную лампочку в точеном осветительном приборе

Встроенными могут быть осветительные приборы разного типа. Встроенные споты могут быть одиночными или точечными. Такие фонари со светодиодами устанавливаются на кронштейнах, с помощью которых создается направленное освещение. Разобрать самостоятельно такую конструкцию, чтобы вытащить светодиоды без подготовки невозможно. Вместе с лампочкой всегда приходится снимать часть самого светильники.

Важно! Светодиодную лампу всегда меняют с частью светильника.

Существуют осветительные приборы точечного типа с корпусом, созданным под конкретный тип светодиодной лампы, и со специальным элементом для установки светодиода. Чтобы вытащить саму лампочку, потребуется разобрать светильник в обоих случаях.

Светодиодные лампочки рассчитаны на длительный срок эксплуатации. Их установку проводят обычно вместе со встраиваемыми светильниками. Они будут функционировать на протяжении 20 лет. Если все же возникнет необходимость их замены, то для этого следует обратиться к профессионалам. Заменить светодиоды смогут квалифицированные электрики, проводившие их установку. Они правильно подберут приборы по мощности, проведут демонтаж светотехнических конструкций, заменят лампочки и снова соберут встроенные осветительные приборы. Такой подход поможет сэкономить время и деньги.

cdelct.ru

Светодиодные потолочные лампы для натяжных и подвесных потолков

Не так давно на российском рынке начали появляться светодиодные лампы. Их главное отличие заключается в том, что они потребляют минимальное количество электроэнергии и довольно экономичны. При работе практически не нагреваются, распространяют приятный ровный свет. Гарантийный срок службы таких светильников составляет минимум десять лет.

Но следует помнить, что время бесперебойной работы будет зависеть и от производителя. Ведь в магазинах чаще всего представлены недорогие китайские изделия, которые прослужат не очень долго. Поэтому, приобретая светодиодную лампочку, не нужно экономить. Лучше всего купить качественный прибор, который порадует долгим сроком службы.

Одним из самых распространенных видов источников света считаются потолочные лампочки. Их правильное размещение позволяет сделать акцент на главных элементах интерьера, визуально сделать помещение более просторным. Квалифицированные дизайнеры часто используют направленное освещение для того, чтобы создать приятную и уютную атмосферу в доме или на рабочем месте.

Типы потолочных светодиодных устройств

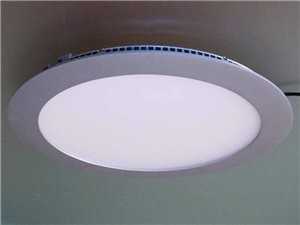

Встраиваемый светильник потолочный светодиодный

В зависимости от вида монтажа, все потолочные лампочки можно поделить на следующие типы: подвесные, накладные, а также встраиваемые.

Подвесными называются осветительные приборы, которые крепятся к потолку при помощи специальной системы подвесов. Самым важным преимуществом данных источников света является то, что их можно устанавливать в помещениях с различными уровнями потолков. Кроме того, их можно присоединить непосредственно над рабочей зоной. Подвесные светодиодные лампы представлены в достаточно широком ассортименте. Это позволяет без труда выбрать необходимые модели, которые подойдут как для классических стилей интерьера, так и для современных.

В тех помещениях, где невозможно установить подвесную систему, часто используются накладные потолочные лампы. Их прикрепляют к опорной поверхности. Такая конструкция позволяет размещать светильники не только на потолке, но и на стенах.

Но самыми популярными являются встраиваемые потолочные лампы. Они получили довольно широкое распространение вследствие того, что в интерьере часто устанавливаются подвесные или натяжные потолки. Данную модель светильника монтируют прямо в конструкцию потолка. Основным преимуществом таких изделий является то, что встраиваемые лампочки становятся одним целым с поверхностью потолка. А это, в свою очередь, дает отличную возможность создавать интересные и необычные конструкции, которые не только выглядят привлекательно, но и превосходно решают проблему грамотного распределения света в интерьере комнаты.

Устройства для натяжных потолочных конструкций

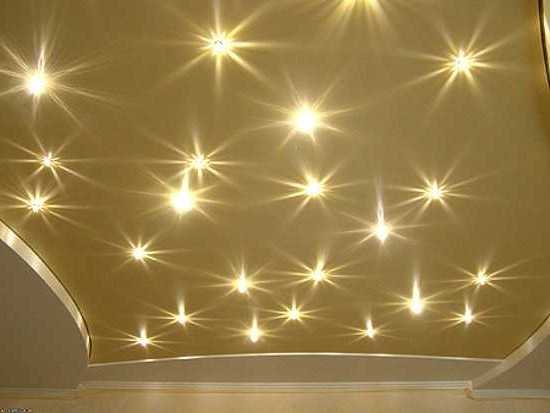

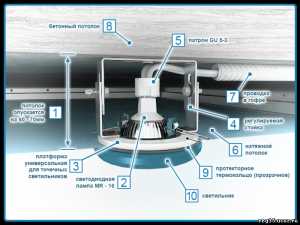

Светодиодные лампы в натяжном потолке

Популярным видом освещения внутренних помещений являются светодиодные лампы для натяжных потолков. Но они должны обладать целым рядом важных показателей:

• компактностью;
• хорошим дизайном;
• легкостью установки;
• способностью функционировать без выделения тепла.

По сравнению с привычными лампочками, светодиодные приборы не способны стать причиной тепловой коррозии, которая со временем может привести к деформации полотен натяжных потолков. Корпуса подобных светильников также служат своеобразной защитой от нагрева, поскольку их производят из специальных материалов. Кроме перечисленных достоинств, качественные встраиваемые лампы от популярных фирм хорошо выдерживают колебания температуры и разнообразные механические воздействия. Они не выделяют ультрафиолетовое излучение, что обеспечивает защиту от выгорания материала потолочной конструкции.

Как правильно расположить лампы?

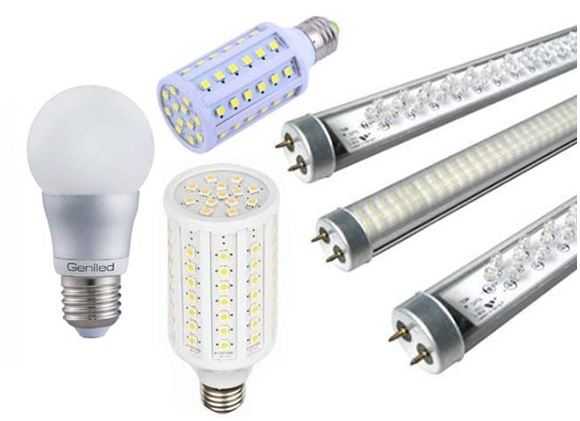

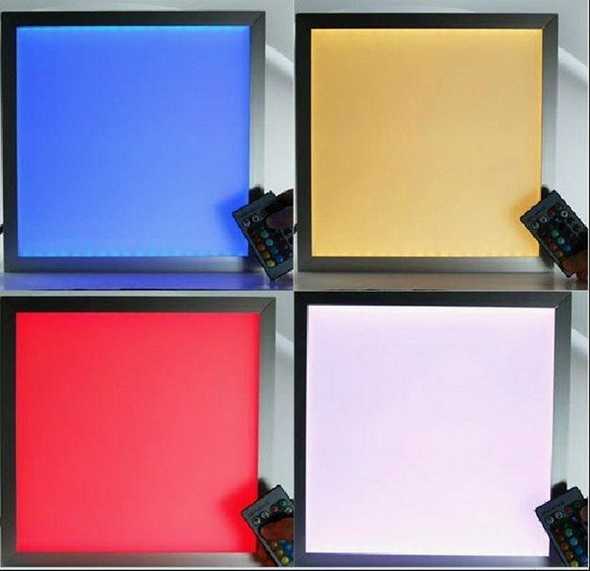

Разновидности светодиодных ламп по цвету

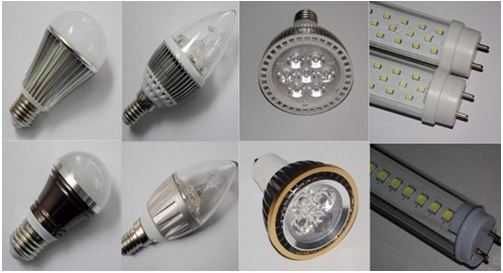

В зависимости от внешнего вида светодиодные устройства делятся на изделия с внутренними лампочками, наружными лампочками и диодные ленты. Для многих внутренних помещений наилучшим станет комбинированное размещение светильников. При таком варианте на натяжном потолке располагают осветительные приборы и с внутренними, и с внешними лампами. Для рабочих зон, где необходимо сильное направленное освещение применяются светильники с внутренними лампочками. А для образования неяркого мягкого света следует выбрать приборы с внешними лампами.

Также при расположении ламп на натяжном потолке следует учитывать их мощность. Как правило, на двух квадратных метрах поверхности размещают один осветительный прибор. Но при этом важно взять во внимание и цветовое решение интерьера. Если в помещении большое количество зеркал или стены покрыты глянцевым материалом светлого оттенка, то можно использовать минимум светодиодных ламп. А если преобладают темные или матовые цвета, то для создания уютной и гармоничной атмосферы надо расположить больше диодных устройств.

Опытные дизайнеры рекомендуют использовать разные лампочки в зависимости от участка в доме. Например, в рабочем кабинете допустимо установить встраиваемые светильники с направленным холодным белым светом. Для гостиной или детской комнаты можно использовать разноцветные или желтые лампы, которые способствуют быстрому расслаблению и отдыху после сложного трудового дня.

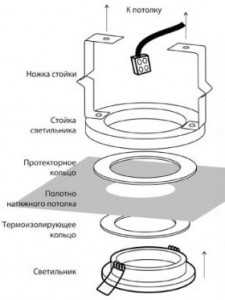

Установка и монтаж

Установка светодиодных ламп в гипсокартонный потолок

• Перед установкой светодиодной лампы в полотно натяжного потолка, надлежит провести несложные подготовительные работы. Вначале на поверхности потолка размечают желательные места расположения осветительных приборов. Затем прикрепляют кронштейны для установки устройства.
• Потом аккуратно закрепляют провода и подводят их поочередно к каждой лампе.
• Следующим этапом будет надежная фиксация сделанного отверстия на пленке потолка с помощью особого кольца и клея.
• После установки полотна потолочной конструкции, осветительный прибор подключают к электрическим проводам.
• В завершение работы, светильник располагают в предназначенном для него отверстии.

Все шаги по установке лампы следует выполнять аккуратно, уделяя особое внимание надежности соединений. Но если нет абсолютной уверенности в своих силах, лучше будет доверить монтаж встраиваемых светодиодных ламп специалисту.

Натяжные и подвесные потолки, которые оснащены светодиодными лампочками, помогут зрительно увеличить пространство, сделают помещение выше и шире, подчеркнут красоту гладкой и ровной поверхности потолочного полотнища.

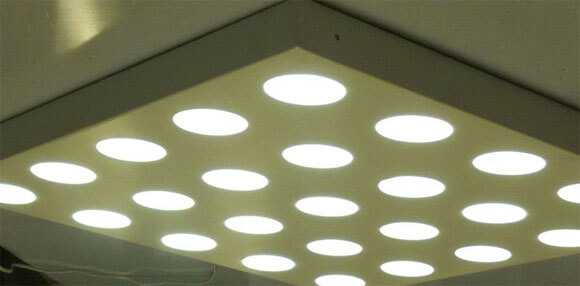

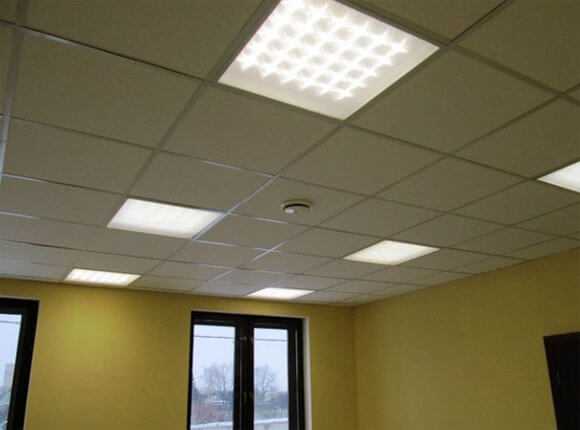

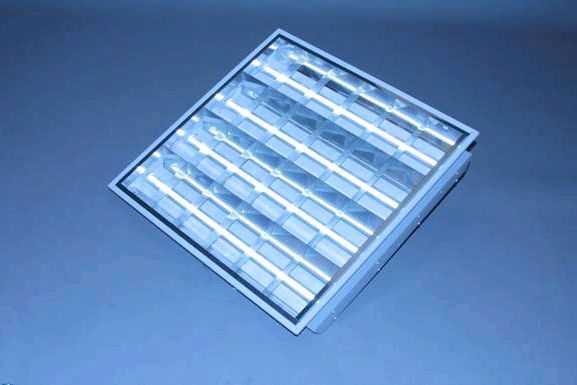

Лампы в подвесных конструкциях

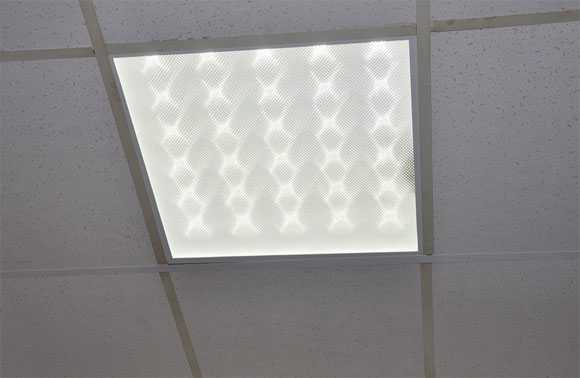

Светодиодные приборы для подвесных потолков считаются совершенно необходимыми при освещении квартиры или офиса. С их помощью возможно создать как традиционную, как и нестандартную подсветку. Установив специальный датчик для цветных светодиодных ламп, возможно сделать освещение разноцветным или переливающимся. Встраиваемые приборы также используются для создания восхитительного эффекта ночного неба со звездами.

И, хотя подвесной потолок является оптимальной версией для оформления интерьера, все же следует заранее определиться с желаемым видом подсветки и тем, где именно будут расположены лампы. Потому что после того как гипсокартонный потолок уже установлен, достаточно сложно будет поменять расположение электропроводки. Главными преимуществами использования светодиодных ламп для потолочных конструкций являются компактность, долговечность, большое количество разных оттенков, возможность установки динамического освещения. Кроме того, такие осветительные приборы отлично подходят для разграничения зон.

Поделиться статьей:

potolokexpert.com

фото монтажа и видео инструкция

Подбор освящения – это одно из самых важных дел на пути создания дизайна пространства. Отличным и оптимальным вариантом станут светодиодные накладные потолочные светильники. Они легко монтируются, очень практичны. Выглядят эффектно. Данные модели имеют не низкую цену, но это не мешает им потеснить всем привычные традиционные лампы накаливания. Поэтому мы решили познакомить вас с ними максимально подробно.

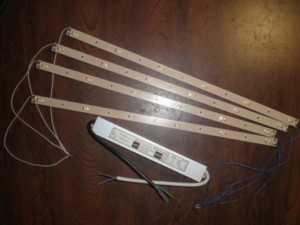

Светодиодные светильники. Устройство и особенности

Устройство

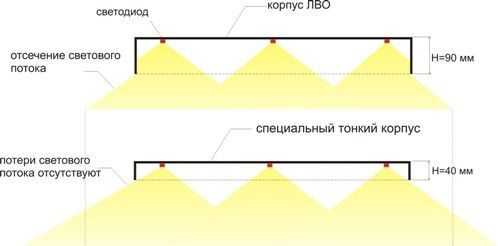

Чтобы понять все преимущества накладных светодиодных светильников нужно знать обо всех их особенностях.

• Основным элементом любого светильника является лампа накаливания, которая имеет несколько светодиодов. От того сколько их и какие модели используются, зависят мощность лампы и светильника.
• Число диодов может различаться в зависимости от модели потолочного накладного светильника. Их может быть как один, так и десяток.
• Все диоды включаются в цепь, она едина и подсоединена через блок питания к схеме управления.

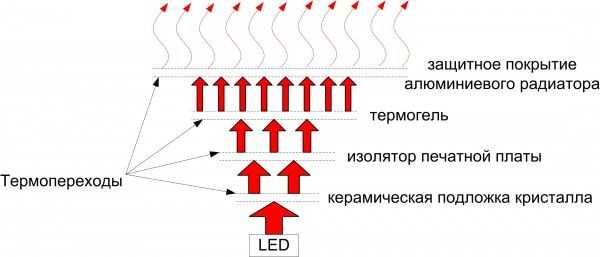

• Еще одним важным элементом конструкции является радиатор. Он нужен для того, чтобы отводить тепло, которое выделяется при работе лампы.

Радиатор обязательно должен входить в комплектацию любого светодиодного накладного и встраемового светильника.

Важный момент! Чтобы происходило качественная отдача тепла между лампой и радиатором нужна термопаста. Ее нужно менять периодически, иначе это грозит перегревом и выходом из строя накладного светильника.

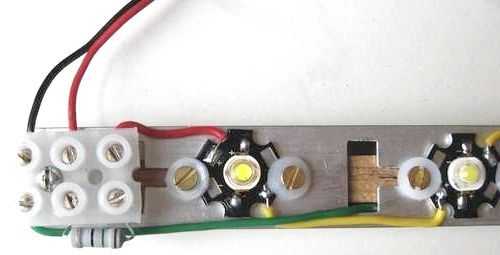

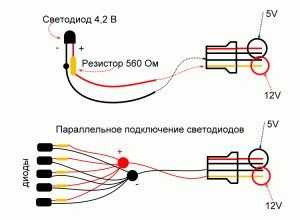

Как подключаются светодиоды в светильнике

Существует несколько вариантов подключения. Особенно вам нужно знать следующую информацию, если вы решили сделать самостоятельно светильник из светодиодов, а не покупать готовый.

• Подключение последовательное. Данный вид самый распространенный, но не без недостатков. Так подключаются светодиоды в осветительных приборах промышленного производства.
• Подключение параллельное. В этом варианте к каждой лампе нужно подключить резистор, который ограничивает тепло. Он предохраняет от пробоя светодиоды.
• Подключение смешанное. Группа, состоящая из нескольких элементов, расположенных последовательно, подключается параллельно. Хорошо подходит как для дома, так и для офиса.
• Какую схему выбирать, нужно решать, учитывая все достоинства и недостатки.

Меньше всего финансовых средств требуется для последовательного подключения. В нем нет большого количества резистров, но уязвимые места все же есть. Связано это с тем, что, если перегорает одна лампочка, не будет работать весь светильник.

Вторая проблема данного подключения – это пробой светодиода. Если это происходит, то нагрузка на остальные диоды увеличивается и происходит быстро перегорание светильника.

Такой проблемы легко можно избежать при параллельном подключении. При перегорании одного светодиода, накладной потолочный светильник будет также светить, просто не на полной мощности. Но такие светильники будут стоить гораздо дороже.

Ваш дом и светодиодные светильники

Преимущества

• Низкий уровень энергопотребления. Светодиодные накладные светильники потребляют в десять раз меньше, чем лампы накаливания, и в три раза меньше, чем люминесцентные модели. Что дает возможность экономить средства на электроэнергии.
• Срок службы сто тысяч часов. Или это можно перевести в 11 лет непрерывный службы. Поэтому они практически не требуют замены.
• Не содержат ртуть. Что является экологически безопасным продуктом.

Еще одним достоинством является то, что светодиодные накладные светильники легко монтируются. Их можно установить в любой вид потолка, чего нельзя сделать со встраиваемыми моделями. Их можно сделать только при глобальном ремонте.

Отрицательные моменты

Как и в случае с любыми другими вещами, есть и обратная сторона медали у светодиодных накладных светильников.

• Высокая цена. Основной недостаток. Светодиодные светильники стоят дороже в 6-8 раз, чем люминесцентные модели.
• «Деградация». Если модель имеет бюджетную стоимость, то через 3-5 лет, интенсивность освещения падает. При условии того, что окупаемость за использования данной модели светильника окупиться только через пять лет, недостаток получается существенный.

Важный момент! Чтобы избежать негативных ситуаций с накладными потолочными светильниками, при покупке нужно проверять все сертификаты на соответствие качеству, смотреть гарантию. Она должна быть не менее пяти лет.

• Спектр. Он является неприятным для глаз. Свет имеет узкое направление. Учитывая это, при установке накладных потолочных или встроенных моделей светодиодных светильников, нужно использовать большее число точек.

Исходя из всего этого, можно сделать вывод, что преимущества и недостатки данных светильников стоят на равных чашах весов. Поэтому делая выбор, четко взвесьте все за и против.

Куда монтировать светильник со светодиодами

Место, где будет располагаться освещение – это еще один важный момент. Поэтому с ним нужно хорошо разобраться.

• Спальня. Лучше не использовать данную модель для этого помещения. Резкий свет будет нарушать общую гармонию комнаты.
• Гостиная комната. Здесь нужно учитывать дизайн, чтобы светильник хорошо подходил под интерьер. Для классического интерьера диоды не подойдут категорически, а вот в «хай-тек» впишутся на ура.

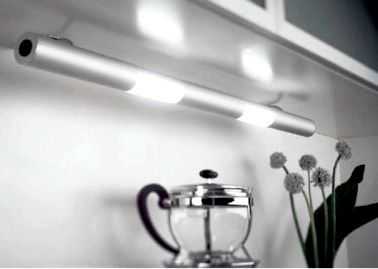

• Кухня. Светодиодные светильники в данном пространстве можно применять для подсветки определенных зон: стол, рабочая поверхность и т. Д.

Важный момент! Не устанавливать светильник на расстоянии меньше метра от плиты, что обусловлено быстрым перегоранием его из-за нарушения тепло отведения от диодов.

• Ванная комната. Исходя из дизайна помещения, данный светильник вполне подойдет. Если вы делаете реечный потолок, то заранее можно вывести провода в место за границей потолочного покрытия.
• Подойдут диодные накладные светильники и для любых строений хозяйственного назначения: гараж, мастерская, сарай.
• Можно использовать для наружных фонарей.

Монтаж светодиодных светильников.

Сначала нужно проверить, как работают все комплектующие. Это обеспечит надежную и долгую работу. Есть модели, где они расположены в конструкции светильника, в других они монтируются отдельно.

• Радиатор. Он отвечает за качественное теплоотведение. Его работы должна быть исправной.
• Блок питания. Еще одна важная деталь, которая в ответ за свет. Плохой блок может стать причиной мерцания.

В конструкции блока используется трансформатор. Он может быть электронного, либо индукционного типа. Первый вариант меньшего размера и легче. Подходит для монтажа скрытого. Но чаще выходят из строя. Индукционные модели более надежные. Они стоят меньше, но имеют большие размеры и вес.

В итоге можно сказать, что выбор радиатора зависит от места, где будет располагаться светильник.

Технология установки на потолок

Как правило, данный вид светильников имеет корпус, где находится все необходимое. Поэтому он легок для установки для любых видов потолков. Крепежи для светодиодных светильников также просты для использования. Это, как правило, турбовинты и дюбеля, которые имеют пластиковые или металлические гильзы.

Монтаж может отличаться в зависимости от модели и производителя. Но инструкция обычно одна:

• В месте, где предполагается установка, рядом с выводом проводов нужно сделать отверстие. Оно нужно для монтажной пластины. (Смотрите видео с пошаговой инструкцией).
• Отверстия, где будут крепления обязательно должны быть в том месте, где нет пустот, если при монтаже перфоратор провалился, не встретя преграды, то отверстие нужно сделать рядом.


Важный момент! В тот момент, когда вы работаете перфоратором, нужно быть очень осторожным, чтобы не повредить проводку сверлом.

• Далее нужно зафиксировать пластину дюбелем.
• Если пространство, где будет светильник пустотелое, то нужно сделать другое крепление. Например, установить бруски, после чего закрепить монтажную планку.

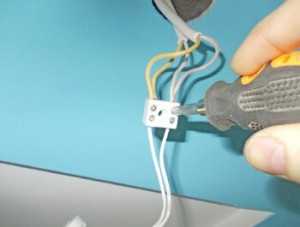

• Отключить в доме электричество. Это можно сделать на счетчике или УЗО. Далее присоединить светильник к проводке. Как правило, для этого есть специальные колодки клемм, чтобы облегчить подключение.

• После этого нужно одеть корпус диодного светильника на монтажную пластину, закрепив винтами.

Совет. Используя в работе длинную отвертку, можно легче справиться с задачей. Ее жало сделано из магнитного сплава. Это хорошо помогает для маленьких винтиков в труднодоступных местах.

• На корпус устанавливаем прозрачные элементы, будь то стекло или колпак.
• Проверяем.

Правильная модель и качественная установка светодиодного накладного светильника обеспечит вам ярким освещением, которое поможет еще и сэкономить.

www.potolokguru.com

Как установить светодиодный светильник на подвесном потолке

Когда я задумал делать ремонт в прихожей, то одним из первых возникших вопросов был вопрос о выборе вида отделки потолка и какие установить потолочные светильники. Имея многолетний опыт эксплуатации натяжного потолка в ванной комнате и гостиной из ПВХ, долго выбирать вид потолка не пришлось. Решил установить натяжной потолок из ПВХ, благодаря многочисленным его преимуществам, по сравнению с другими видами отделки потолка.

О потолочных светильниках пришлось немного подумать. С одной стороны хотелось установить современные светодиодные точечные потолочные светильники, а с другой стороны в прихожей висел самодельный комплект светильников люстра и бра, сделанные своими руками. Они мне нравились, и расставаться ни с люстрой, ни с бра совсем не хотелось.

В конечном итоге было найдено компромиссное решение, люстру и бра у входа в прихожую оставить висеть на прежних местах, а в коридоре прихожей, где на стене висел одноламповый светильник, установить встраиваемые в натяжной потолок точечные светильники.

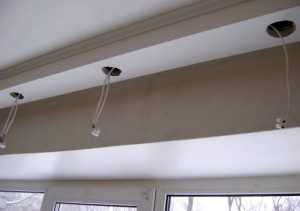

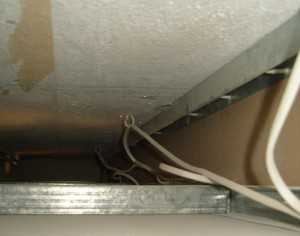

Прежде, чем устанавливать натяжной потолок, необходимо проложить электропроводку, а чтобы проложить провода необходимо разработать электрическую схему, исходя из вида и количества светильников, типа лампочек и их мощности.

Выбор типа лампочки для встраиваемого потолочного светильника

Прежде, чем приобретать встраиваемый в подвесной потолок светильник, необходимо выбрать тип лампочек и определить необходимое их количество, обеспечивающее достаточную освещенность помещения. В настоящее время для установки в потолочные встраиваемые светильники применяют четыре вида ламп: накаливания, галогеновые, компактные (их еще называют энергосберегающими или лампами дневного света) и светодиодные. Каждый тип лампочек имеет свои достоинства и недостатки, в дополнение влияет на минимальное расстояние между горизонтом установки подвесного потолка и стационарного, что в помещениях с невысокими потолками является определяющим фактором.

Воспользовавшись ниже представленной таблицей, Вы без труда сможете сделать оптимальный выбор типа лампочек для подвесного потолка, исходя из своих требований и граничных условий.

Технические параметры, помеченные *, могут отличаться в большую или меньшую сторону в зависимости от конструкции светильника и лампочки, мощности лампочки, производителя, вида подвесного потолка. Например, натяжные потолки из ПВХ боятся нагрева более 60°С, этим и ограничивается допустимая мощность лампочек во встраиваемых светильниках.

Следует отметить, что галогеновые лампы, рассчитанные на напряжение питания 12 В, так и 220 В, очень чувствительны к превышению питающего напряжения и от этого часто перегорают. Для галогеновых ламп на 12 В необходим понижающий трансформатор или блок питания (адаптер), для которого нужно не забыть, в случае установки подвесного потолка без доступа в межпотолочное пространство, предусмотреть специальное место на стене.

Более подробную информацию о лампах накаливания и галогеновых, энергосберегающих, светодиодных Вы можете получить, посетив специально посвященные им страницы сайта.

Расчет мощности и количества светильников

Мощность светильников зависит от размеров помещения (площади, высоты и формы), цвета стен и мебели, назначения комнаты и предпочтений хозяина. Кто-то любит яркий свет, а кому-то по душе теплый, рассеянный свет небольшой яркости.

Точный расчет мощности и количества светильников, с учетом всех факторов выполнить практически не возможно. Для оценочного расчета можно воспользоваться данными по освещенности, представленными в таблице, благодаря которым, с учетом светового потока, зависящего от типа лампочки, можно определить, сколько и какой мощности нужно установить в помещении светильников, в зависимости от его вида.

Рассмотрим пример расчета, который я делал для коридора прихожей. Планировалась установка светодиодных потолочных точечных светильников. Форма коридора представляет собой букву Т с площадями участков 2,8 м² и 4,5 м². Общая площадь коридора составляла 7,3 м². Вычислим необходимую мощность светильников 7,3×2=15,6 Вт. Так как высота потолков составляла 2,75 м и стены планировалось окрасить в цвет крем-брюле, с учетом сложной формы коридора, то оптимальным решением будет установка четырех потолочных точечных светильников с установленными в них светодиодными лампами с небольшим запасом, мощностью 5,5 Вт, напряжением питания 220 В со штыревым цоколем GU5,3. Штыревой цоколь для подвесных потолков хорош тем, что имеет малые габариты, что важно при небольшом по высоте межпотолочном пространстве.

На стенах в коридоре до ремонта висели картинки художников, которые планировалось после окончания ремонта оставить на прежних местах. Поэтому, для неискаженной цветопередачи были выбраны светодиодные лампы белого света, цветовой температуры 4000 К. Если Вам нужен теплый свет, то следует выбирать лампу цветовой температуры 2700 К.

Надо заметить, что встраиваемые потолочные светильники в помещениях использовать в качестве единственного источника освещения не всегда целесообразно. Гораздо лучший результат можно получить применением дополнительно настенных светильников или настольных ламп в зоне работы или отдыха. В таком случае мощность ламп в потолочных светильникам можно уменьшить.

При наличии светильников локального освещения вполне возможно полностью отказаться от встраиваемых в подвесной потолок светильников, заменив их подсветкой потолка светодиодной лентой. Так что при решении вопроса освещения помещений квартиры есть, где развернуться творческой фантазии.

Выбор провода для электропроводки точечных светильников

Для прокладки электропроводки питания четырех выбранных светильников суммарной мощностью 22 Вт подойдет любой электропровод, в двойной изоляции, предназначенный для прокладки электропроводки. Лучше всего подходит медный многожильный двойной соединительный провод, например типа ПВС 2×0,75. О сечении жил провода можно не задумываться, так как максимальный ток не будет превышать 0,1 А.

При использовании в потолочных светильниках галогеновых ламп на 12 В сечение провода нужно обязательно рассчитать. Одна такая лампочка мощностью 60 Вт потребляет ток 5 А. А если для освещения понадобится десять лампочек, то ток потребления составит 50 А.

Выбор и устройство встраиваемого точечного потолочного светильника

Ассортимент встраиваемых потолочных светильников в любом магазине светотехники огромен, но устроены они все одинаково и отличается только видом отделки корпуса и дополнительными украшениями. В некоторых моделях встраиваемых светильников предусмотрена возможность в небольших пределах изменять направление светового потока.

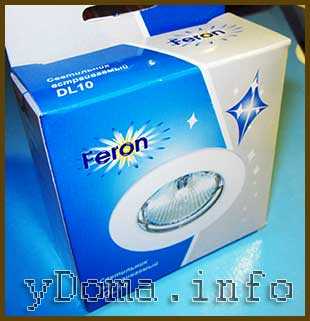

Так как мне нужно было осветить коридор, то выбор пал на самый простой вид встраиваемого светильника, в комплекте которого был еще и цокольный патрон.

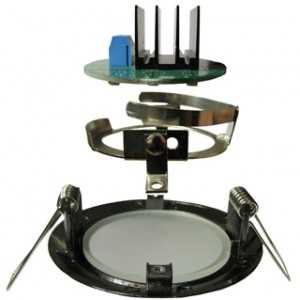

Любой встраиваемый потолочный светильник состоит из корпуса, представляющего собой фигурное профильное кольцо с площадками для крепления двух пружин с ушками. В зависимости от типа и мощности лампочек, корпуса светильников бывает разного диаметра и в них может отсутствовать, как у светильника на фотографии выше, или установлен электрический патрон, как правило, Е14.

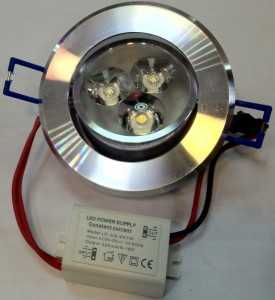

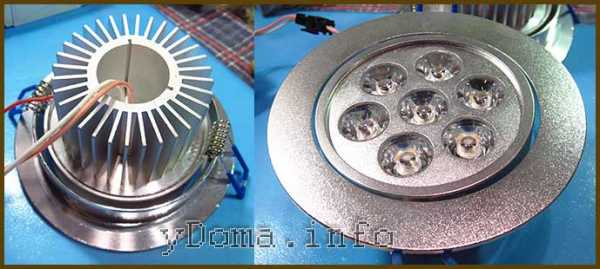

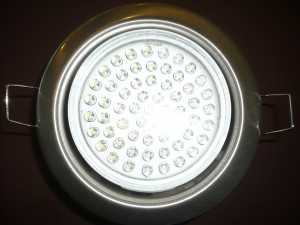

Особое место занимают светодиодные потолочные точечные светильники, в которых светодиоды установлены непосредственно в корпусе на печатной плате.

Лампочку в таком светильнике уже не заменить и в случае выхода его из строя придется менять светильник целиком или искать светодиоды для замены. Стоят такие светильники дорого.

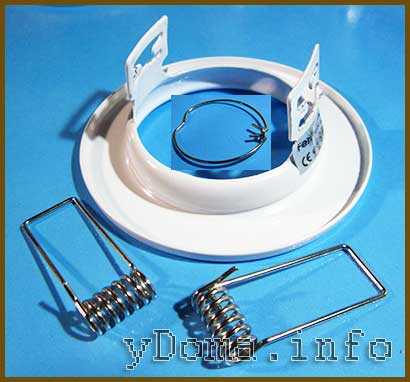

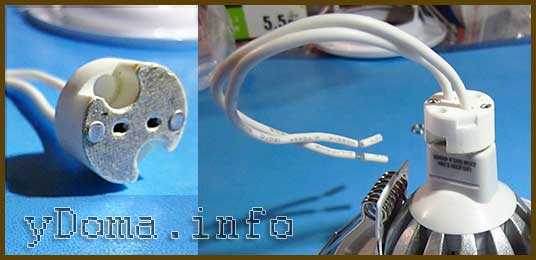

У светильников без патронов для закрепления лампочки в корпусе служит пружина в виде разрезанного кольца.

Лампочка вставляется в корпус светильника и фиксируется за счет того, что пружинное кольцо, разжимаясь, входит в специально сделанную канавку в корпусе. Такой светильник подходит для установки как галогеновых лампочек, так и светодиодных. В случае замены галогеновых лампочек на светодиодные или обратно, нужно не забыть проверить, на какое напряжение питания они рассчитаны.

Для закрепления потолочного точечного светильника, в подвесном потолке, вне зависимости от его типа, в заданном месте потолка вырезается отверстие, несколько меньше внешнего диаметра фланца корпуса светильника.

Ушки пружин руками сводятся друг к другу до такой степени, чтобы они прошли в отверстие потолка. Ушки заводятся в отверстие потолка и отпускаются. Опираясь на внутреннюю поверхность подвесного потолка ушки, втягивают светильник до упора фланцем в нижнюю поверхность подвесного потолка и таким образом фиксируют светильник.

Такая простая конструкция крепления потолочного светильника позволяет спрятать элементы его крепления и легко снять светильник в случае необходимости. Достаточно взяться за основание светильника и потянуть за него вниз.

После установки корпуса светильника на подвесном потолке, через него продевается провод и подсоединяется с помощью клеммной колодки к патрону. Патрон надевается на цоколь лампочки, лампочка вставляется в корпус светильника и фиксируется разжимной пружиной.

Электрическая схема электропроводки
для точечных потолочных светильников

До начала установки подвесного потолка, после выбора типа лампочек, расчета их мощности, количества светильников и точек их установки, разрабатывается схема электропроводки. При разработке электрической схемы необходимо учесть точки и способы соединения проводов между собой и со светильниками.

Так как из стены уже выходили провода, к которым ранее был подключен настенный светильник, то к этим проводам и было решено подключить потолочные светильники. Планировалась установка подвесного натяжного потолка из ПВХ, а провода выходили выше уровня натяжного потолка, и, следовательно, доступа к местам соединения проводов после монтажа потолка не будет. Поэтому все соединения проводов было решено выполнить самым надежным способом, скруткой с последующей пайкой оловянно-свинцовым припоем. Точки паек были отмечены на электрической схеме.

При выборе места для установки светильников и люстр в помещениях, в которых имеется телевизор или компьютер, нужно не забывать, что угол падения луча света равен углу отражения. С учетом этого правила светильники надо устанавливать в местах, исключающих их отражение на экране монитора, поэтому для выбора точек установки светильников, необходимо продумать, как будет расставлена мебель, в каком месте будет установлен телевизор или монитор компьютера.

При выборе лампочек на напряжение питания 220 В, установка дополнительных устройств не потребуется. В случае применения лампочек на напряжение питания 12 В, необходимо предусмотреть место, для установки трансформаторов или адаптеров с учетом их габаритных размеров и возможного к ним доступа для технического обслуживания или ремонта.

Внимание! Перед подключением точечных потолочных светильников, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Монтаж электропроводки
для подключения точечных потолочных светильников

После приобретения светильников, определения мест их установки, закупки материалов и комплектации можно приступать к монтажу электропроводки.

Монтаж электропроводки для подключения светильников можно выполнять на любом этапе ремонта помещения, вплоть до установки подвесных потолков. Но при выполнении ремонта стен в коридоре оказалось, что света от существующего светильника было недостаточно. Поэтому монтаж электропроводки пришлось выполнить в первую очередь, и к электропроводке для освещения подключить временные патроны с энергосберегающими лампочками.

Перед монтажом проводов необходимо на потолке обозначить места установки светильников (на фотографии обведены кружками), и точки крепления проводов. Провода, для исключения провисания, в зависимости от их жесткости, закрепляются с шагом 40-50 см.

Для закрепления проводов на потолке и стенах существуют специальные дюбель-хомуты (на фотографии слева) и гвоздевые скобы (на фотографии справа) разных типоразмеров. Для закрепления провода дюбель-хомутом на стене необходимо просверлить отверстие, надеть дюбель-хомут на провод и забить дюбель в отверстие. Для закрепления провода гвоздевой скобой, нужно прижать ней провод к стене и забить гвоздь. Походит для монтажа проводов и кабелей по дереву, пластмассе, штукатурке.

Забитые в бетонное оштукатуренное перекрытие потолка гвоздевые скобы могут выпасть и остаться лежать на полотне ПВХ. Поэтому этот вид крепления был отброшен. Дюбель-хомутов под рукой не, оказалось, поэтому применил простой и надежный способ закрепления проводов на стене, с помощью хомута из хлорвиниловой трубки. В потолке сверлится отверстие, в него забивается дюбель, в дюбель завинчивается через сделанное отверстие в хомуте саморез. Так как вес провода ничтожен, то подойдет любой саморез и дюбель самого малого типоразмера.

Изготовление жгута для электропроводки
потолочных точечных светильников

Так как электропроводка для потолочных светильников после установки натяжного потолка будет недоступной для обслуживания и ремонта, все соединения проводов в межпотолочном пространстве необходимо выполнить крайне надежно. Обычно соединения выполняют с помощью клеммных колодок, например Wago. Но самым надежным видом соединения проводов является пайка, этот способ я и использовал.

Для сведения к минимуму объема работы на высоте под потолком, был заранее изготовлен жгут, который останется только закрепить на потолке и подключить к бытовой электропроводке.

Для определения длины проводов жгута и точек пайки по ранее сделанной разметке на потолке были измерены расстояния между проводами для подключения и местами установки светильников. Результаты измерений сразу наносились на электрическую схему, которая одновременно являлась и электромонтажной.

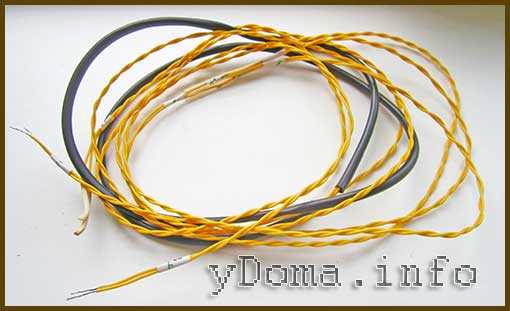

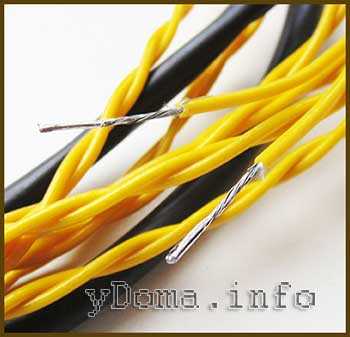

Изготовлен жгут был из медного многожильного провода с двойной изоляцией (жила обвита шелковой нитью и покрыта полихлорвинилом). Для удобства провода были свиты между собой в косичку.

После снятия изоляции с проводов, они были облужены припоем. Во втором отсеке коридора провода должны были разветвляться. Поэтому, провода были, попарно скручены и пропаяны припоем. Обратите внимание, что для повышения надежности изоляции, места соединения проводов были сделаны со сдвигом относительно друг друга.

На провода перед соединением были одеты изоляционные трубки, которые после окончания пайки были сдвинуты на места соединения. Для исключения смещения изолирующих трубок, они были зафиксированы с двух сторон плотно сидящими на пров

ydoma.info

Люстры потолочные светодиодные: выбираем варианты для дома

С развитием современной осветительной техники стали широко применяться светодиодные осветительные приборы и, в частности, потолочные люстры. Их использование нашло применение в системах офисных и административных помещений, а также в частных домах и квартирах. Они стремительно вытесняют с рынка лампы накаливания и энергосберегающие приборы, а применение их очень обширно начиная от лампочек и заканчивая шикарными люстрами. И причиной такой высокой популярности LED приборов является сравнительно небольшая стоимость, длительный срок эксплуатации, широкий выбор цвета освещения и, конечно же, экономичность.

Обширное применение LED технологий в освещении помещений стало возможным совсем недавно, благодаря появлению совершенно новых мощных светодиодных ламп. Осветительные конструкции на таких элементах в несколько раз лучше стандартных приборов, например, галогеновых и люминесцентных ламп.

Преимущество светодиодов перед другими лампами

Если взять для сравнения обычные лампы накаливания и светодиоды, то и невооружённым глазом видно, что они отличаются производимым световым потоком (у светодиодов он направленный) и размерами. Но когда разобраться более детально становится понятным, что светодиоды имеют очень длительное номинальное свечение, составляющее порядка 50 000 часов непрерывной работы. Если LED лампы рассматривать со стороны безопасности использования и простоты утилизации, то они абсолютно безвредные, так как не имеют ни ртути, ни газов, в сравнении с люминесцентными и газоразрядными лампами. А прочитав отзывы владельцев, можно убедиться в надежности таких светильников.

Светодиодная потолочная люстра

Чтобы запустить светодиодный потолочный светильник потребуется доля секунды, и при этом моментально достигается максимальная мощность светового потока, а для других приборов этот процесс может занять от доли до нескольких секунд. Помимо этого светодиоды могут издавать различные цвета и оттенки света.

Ещё можно отметить, что экономичность светодиодных ламп составляет 50% в сравнении с люминесцентными и 95% с лампами накаливания. Поэтому на это время светодиодные лампы являются самыми мощными и экономными приборами.

Главные конструктивные и рабочие отличия светодиодных ламп

Дизайнерская светодиодная люстра

Потолочные люстры, изготовленные на основе светодиодных элементов и LED-ламп, являются самыми современными видами осветительных приборов. Они намного дороже обычных лам, поэтому большинство выбирают стандартный способ освещения, не задаваясь вопросом экономии, что при подсчёте перекрывает стоимость прибора целиком и полностью. Все это благодаря долговечности и экономичности световых элементов.

С течением времени светодиоды усовершенствовались и с первоначальных максимальных показателей силы света в 3 микрокандела, стали выдавать более нескольких десятков кандел. Если ранее лампы могли использоваться только как индикационные приборы, то на это время мощные LED-лампы всё чаще применяются в качестве осветительных приборов, в том числе люстр, светильников, скрытой подсветки и т. д.

На сегодняшний день светодиоды с лёгкостью конкурируют с лампами накаливания благодаря разработке сверх ярких LED-элементов, работающих на полупроводниковом преобразователе.

Принцип работы светодиодных люстр

Принцип работы светодиодных люстр

Управление потолочными люстрами осуществляется при помощи простого преобразователя, который выдаёт на выходе напряжение в пределах 5 В. Конструкция преобразователей может разниться и осуществляться по мостовой схеме или через диод и конденсатор. А чтобы в процессе эксплуатации не возникали импульсные помехи, в схему дополнительно включены резистор и конденсатор, они гасят пульсации, а первый конденсатор сглаживает остаточные скачки выходящего напряжения.

Важно! Как свидетельствуют отзывы, применение такой схемы позволяет сократить габариты конструкции осветительного прибора за счёт отказа от применения трансформатора.

Также в эту схему встроены дополнительные приборы для гашения различных помех, среди них можно выделить катушку индуктивности и варистор. Первая значительно сокращает количество применяемых элементов, а второй элемент защищают от статического электричества и импульсных помех.

Управление всей конструкцией происходит при помощи микросхемы HV 9910, которая выполняет роль стабилизатора тока. А установку силы тока производит MOSFET транзистор, регулирующий её в заданных пределах, в основном около 1 A. Также производится регулировка внутренней частоты генератора в пределах 20-120 КГц при помощи переменного резистора. Во время включения открывается транзистор и накапливается энергия при помощи дросселя, а после закрытия первого осуществляется подача накопленного напряжения непосредственно на светодиоды. Такие схемы могут управляться пультом или непосредственно включателем. О преимуществах и недостатках таких включателей можно почитать в отзывах пользователей.

Для изготовления светильников применяются и другие варианты схем, но все они принципиально схожи и достаточно просты. К примеру, используется мостовой выпрямитель (стабилизатор тока), питающий диоды.

Изучив отзывы владельцев светодиодных люстр с различными микросхемами, можно сделать вывод, что все констатируют отличную работу и надёжность приборов. Поэтому даже элементарная схема светильников, состоящая из диодов и гасящего резистора, будет служить «верой и правдой» многие годы. Также в простой схеме для защиты от обратного напряжения применяется встречно-параллельное построение светодиодов. А для предотвращения мерцания LED элементов используется двойное подключение, что, в свою очередь, не вызывает утомление глаз.

Различие по техническим параметрам

Различие светодиодных ламп по техническим параметрам

Все потолочные светодиодные осветительные приборы различаются по характеристикам, таким как:

• Световой поток и его сила. От этого показателя зависит способность светодиодных люстр освещать комнату. В большинстве случаев производители указывают аналогичную по освещению мощность лампы накаливания, чтобы облегчить визуальное представление яркости света.
• Мощность потребления. Люстры, оснащённые LED-лампами, имеют показатель используемой мощности в пределах 1-10 Вт. Эти показатели указывают, сколько энергии будет потреблять прибор, но никак не могут показать качество свечения лампы.
• Цветопередача и её коэффициент. У потолочных светильников для дома показатель цветопередачи должен соответствовать 70 и более. Добросовестные производители, заботящиеся о своей репутации и отзывах клиентов, обязательно указывают этот показатель на упаковке продукта.
• Угол расходимости светового потока в пространстве (направленность распределения). Равномерность освещения комнаты зависит от угла расхождения лампы, чем шире, тем он больше. Но для светодиодных люстр большой угол может и иметь очень яркое свечение, что будет некомфортно для восприятия. Хотя если в качестве светильника будет использоваться встраиваемое точечное освещение, большой угол станет оптимальным. А в случаях с углом менее 30 градусов, свечение будет пригодно только для встроенного акцентированного освещения. Например, когда нужно какой-нибудь вещи интерьера придать «броскость в глаза».
• Температура свечения. Для создания комфортной обстановки в помещении световой поток, излучаемый лампой, должен иметь определённый цвет. Так, самым комфортным для глаз человека является свечение с желтоватым оттенком, что составляет 2700-3500 Кельвин. Нейтральным для восприятия оказывается поток в диапазоне 4000-5000 Кельвин, а температура, превышающая, 6500 Кельвин имеет уже холодное свечение, что часто не подходит для внутридомового освещения.
• Коэффициент пульсации. Этот показатель являет собой диапазон изменения светового луча, не улавливаемого человеческим глазом. При этом сильная пульсация может приводить к сильному утомлению. Малый коэффициент пульсации присутствует у приборов, оснащённых стабилизатором питания, к ним относятся светодиодные ленты и светильники. В светодиодах, под цоколь ламп накаливания, предназначенных для потолочных люстр, управление происходит примитивными блоками питания, которые могут издавать повышенную пульсацию. Следовательно, при замене обычного освещения на LED ламы, нужно учитывать этот показатель.
• Срок эксплуатации. Светодиодные лампы прослужат очень долго, но следует помнить, что со временем объём света уменьшится. Согласно установленным нормам уменьшение на 30% должно наступить по истечении минимум 25000 часов эксплуатации. Поэтому этот показатель принято считать сроком службы лампы.

На какие виды разделяются светодиодные лампы?

Разновидности светодиодных ламп

Так как применение светодиодных ламп нашло обширную сферу применения и в зависимости от требований потолочные люстры могут отличаться техническими характеристиками (иметь пульт, датчик движения и т. д.) и конструктивными особенностями.

По параметрам потока света и типу конструкции светодиодных ламп

• Линейные. Этот вид ламп применяется в офисных помещениях и имеет вид трубки с поворотным цоколем. Благодаря применению такой конструкции предоставляется возможность изменять угол свечения.
• Общего предназначения. По предназначению более всего подходят для частных домов, квартир, а также офисов. Лампы имеют рассеянное не раздражающее глаза свечение, что максимально приближённое к солнечному свету. Такой способ освещения идеально подходит для больших шикарных люстр с дистанционным пультом (пример такого освещения изображён на фото).
• Свет направленного действия. Этот вид освещения применяется в магазинах, выставочных центрах, витринах и т. д., так как направленное свечение придаёт помещению и вещам особый вид, привлекая к себе внимание. Такие светодиоды применяются больше, как дизайнерский элемент придающий акцент той или иной вещи.

По конструкции цоколя

• Цоколь штыревой (G). Соединение лампы с патроном производится при помощи специальной системы штырей. Крепёжные штекера выполняют роль контактов лампы и имеют определённую толщину и длину. Производятся лампы в двух вариантах по питанию на 220 В (стандартное) и низковольтные. Для последнего требуется специальный блок питания в виде адаптера или стабилизатора. Такой вид ламп зачастую применяется в многоточечных системах с пультовым управлением.
• Цоколь Эдисона (E). Такие лампы изготавливаются стандартной формы и размера, более всего похожи на лампы накаливания. Лампы с цоколями E27 и E14 применяются как стандартное освещение в 220 В сетях и не требуют вспомогательных приборов. По отзывам владельцев таких светодиодных ламп, они являются более универсальными и легко меняются.
• Лампы – колбы (T). Этот вид ламп изготавливается в виде трубок с цоколем, который может поворачиваться. Они изготавливаются в нескольких размерах и схожи с колбными люминесцентными лампами.
• Софитные лампы (S).
• Цоколь с утопленными контактами (R).
• Штифтовый цоколь (B).
• Лампы с фокусировкой (P).

Главные преимущества LED-люстр

Светодиодная и энергосберегающая лампы

Светодиодные осветительные приборы стали альтернативной заменой многих видов освещения особенно в системах с большим количеством ламп. Такие системы управляются дистанционно пультом или датчиками движения, звука и т. д. Но помимо этого преимущества существует масса других качеств светодиодного освещения.

Важно! Потолочное LED-освещение может применяться в любых зданиях в независимости от температуры и влажности помещения, вида отделки и других ограничений по электрооборудованию.

Благодаря огромному количеству преимуществ светодиодного освещения и множеству различных отзывов, можно выделить несколько основных качеств:

• Длительный срок службы, который определяется периодом в 10 и более лет. И при этом на лампу не оказывает никакого влияния частота включений и отключений. И данный показатель является не «голословными» цифрами, а реальными отзывами пользователей, который впоследствии полностью перешли на этот вид освещения.
• Отсутствие ограничения по формам ламп делает возможным применение различных дизайнерских решений и форм приборов. Поэтому так обширно применение светодиодного освещения, которое может устанавливаться в натяжные, навесные гипсокартонные и модульные потолки и их конструкции. А также в местах очень восприимчивых к повышенной температуре, так как LED элементы практически не излучают тепла.
• Отсутствие мерцаний лампочек никогда не утомит глаза, благодаря гарантированному непрерывному световому потоку. При этом приборы являются «экономными потребителями», ведь используют минимум на 50% меньше электроэнергии, нежели другие источники света. А благодаря инновационным технологиям встроенное освещение может оснащаться датчиками или пультами управления (с примером прибора можно ознакомиться на фото).
• Так как светодиоды могут иметь различный угол свечения, они могут применяться для всевозможных визуальных эффектов. То есть любой дизайнер может визуально увеличить или расширить помещение, создать подобие естественного освещения. Или же установить освещение, которое можно изменить пультом, сделав его ярче или тусклее (фото с примером исполнения), в зависимости от настроения владельца.

Точечные виды светильников

Точечные LED-светильники

Точечное освещение, как правило, используется в различных подвесных потолочных системах, таких как натяжные, реечные, одно- и многоуровневые гипсокартонные потолки и т. д. Для крепления приборов используются специальные крепления для листовых конструкций. Исходя из места применения светильников, нужно производить подбор требуемого угла свечения, мощность и технические показатели ламп.

Совет! Если потратить немного времени и изучить отзывы пользователей и дизайнеров можно облегчить выбор требуемого LED-светильника.

Так как для достаточного освещения комнаты одной осветительной точки недостаточно их устанавливают несколько штук, создавая некую световую сетку. Используя такое решение можно добиться любых дизайнерских решений и поставить требуемый акцент в нужном месте.

Панельное светодиодное освещение

Управляемые светодиодные панели для потолка с возможностью изменения цвета свечения

Панельное освещение является новшеством на рынке осветительной техники, и пока применяются очень редко, но положительные отзывы и растущий ажиотаж, даёт право говорить о будущей чрезвычайной популярности.

Причиной этому является необычный вид и метод крепления светильников. Панели изготавливаются различных форм (квадратных, круглых, прямоугольных и т. д.) и крепятся на специальные тросы, которые монтируются в подвесные конструкции.

В качестве осветительного элемента применяются светодиодные матрицы, благодаря чему такие люстры можно использовать, как основной световой прибор или подсветку с декоративными свойствами.

Светодиодные ленты

Такие светодиоды выполнены в виде гибких лент, которые применяются для скрытой подсветки. Использование таких лент в подвесных конструкциях создаёт непревзойдённый световой эффект (например «бегущая волна», изображённая на фото), особенно когда применяются много цветовые RGB-ленты, которые могут управляться пультом для изменения под настроение владельцев.

Делаем выводы

С развитием светодиодных технологий на рынке осветительной техники возник огромный ажиотаж и это не странно, ведь такой вид светильников не только намного экономичнее любых стандартных ламп, но ещё и имеет оригинальный дизайн. Поэтому подобрать нужный вариант люстры, торшера, световой точки и т. д. под любой дизайн не составит труда для любого дизайнера. Но если ремонт будет производиться самостоятельно подбор светодиодного освещения можно облегчить, изучив отзывы владельцев подобных приборов, фото- или видеоотчёты дизайнеров и другие источники информации.

Поделиться статьей:

potolokexpert.com

Как установить потолочные светодиодные светильники, в квартире

Во время ремонта прихожей возник вопрос о выборе потолочных светильников. Вид потолка не пришлось выбирать, так как я имел опыт в работе с натяжным потолком. Был выбран натяжной потолок, выполненный из ПВХ пленки. Пришлось думать, какой светильник установить на потолок. Хотелось иметь современные красивые светильники, и в то же время не хотелось расставаться с самодельными люстрой и бра, висевшими в прихожей.

Выбор был сделан. Люстра и бра остались висеть на потолке в прихожей, а вот в коридор я решил приобрести точечные светильники, так как на стене висел одноламповый. Перед тем как монтировать натяжной потолок, следует протянуть провода. Для этого нужно сделать чертеж электрической схемы, в который входит количество светильников, тип лампочек, их мощность.

Выбор типа лампочки для встраиваемого потолочного светильника

На сегодняшний день широкое распространение получили 4 вида ламп:

• Накаливания;
• Светодиодные;
• Галогеновые;
• Компактные (энергосберегающие).

У каждого типа есть как положительные, так и отрицательные стороны. Помимо этого, при выборе ламп следует учитывать их параметры, такие как расстояние между стационарным и подвесным потолком. По таблице внизу можно узнать характеристики ламп, подобрать необходимую для вашего потолка.

Таблица для выбора типа лампочек для встраиваемых в подвесной потолок светильников
Технические параметры	Тип ламп
	Накаливания	Галогеновая	Энергосберегающая	Светодиодная
Минимальное расстояние между основным и подвесным потолками*, см	10-12	5-6	10-12	5-6
Напряжение питания, В	220	12, 220	220	12, 220
Световой поток*, Лм/Вт	10-15	15-20	50-70	80-120
Максимальная мощность*, Вт	40	40	40	7
Цветовая температура, °K	2700	3000	2700, 3300, 4200, 5100, 6400	2700, 3300, 4200, 5100
Срок службы*, час	1000	4000	8000	70000
Цена	Очень низкая	Низкая	Средняя	Высокая

Технические характеристики могут иметь отличие от данных в таблице. Это зависит от типа лампы, конструкции, вида потолка. К примеру, есть потолки, которые бояться нагрева более 60 градусов. Этим ограничивается выбор светильника.

Галогеновые лампы бояться перепадов напряжения, поэтому часто сгорают. Они рассчитаны на напряжение как 12 В, так и 220 В. Лампы, работающие на 12 В требуют понижающего трансформатора, блока питания. Поэтому, при установке таких ламп не забывайте про пространство в стене или потолке под его установку.

Расчет мощности и количества светильников

При выборе мощности светильника, следует учесть размеры комнаты, цвет мебели. Подбирать светильник следует исходя из своих вкусовых качеств. С помощью таблицы можно узнать, какая мощность светильников понадобится. Расчеты производились исходя из значений светового потока, типа лампы.

Таблица для расчета мощности и количества светильников в зависимости от вида помещения
Вид помещения	Мощность, необходимая для освещения 1м2 площади помещения в зависимости от типа лампы
	Накаливания	Галогеновая	Энерго сберегающая	Светодиодная
Детская	40	30	10	5
Кухня	30	25	7	4
Гостиная, ванная, санузел	25	20	6	3
Спальня, прихожая, коридор	20	15	5	2
Подсобные помещения	10	7	2	1

В коридоре планировалась установка точечных светильников. Вот расчеты, которые были произведены.

Коридор выглядит как буква Т. Площадь участка 4,5 м^2, 2,8 м². Общая площадь равна 7,3 м². Необходимая мощность светильников должна составить 15,6 Вт (7,3?2). Высота потолков в комнате 2,75 м. Стены задумывалось покрасить в цвет крем-брюле. Так как коридор имеет сложную форму, необходимо провести монтаж 4 светильников, лампы которых будут иметь мощность с запасом 5, Вт. Питание 220 В, штыревой цоколь GU5,3. Такой цоколь пользуется популярность из-за малых габаритов, что позволяет устанавливать на малой высоте межпотолочного пространства.

Стены коридора были украшены картинами, которые планировалось оставить после ремонта. Исходя из этого, я выбрал лампы белого цвета, цветовая температура которых равна 4000 К. Если вы хотите добиться теплого света, вам подойдут лампы, имеющие цветовую температуру 2700 К. Заметьте, освещение комнаты не всегда должно состоять из потолочных светильников. Лучше уменьшить мощность светильников и расположить на стене пару настенных.

Если же имеется локальное освещение, то потолок можно осветить светодиодной лентой. Все ограничивается вашей фантазией.

Выбор провода для электропроводки точечных светильников

Чтоб запитать 4 светильника, подойдет любой провод, имеющий двойную изоляцию. Лучше выбрать медный двойной соединительный провод, имеющий много жил. Например, ПВС 2*0,75. Сечение большой роли не сыграет, так как ток не будет превышать 0,1 А. Если будут использоваться галогенные лампы на 12 В, то нужно производить расчет сечения проводов. Одна лампа, имеющая мощность 60 Вт, потребляет ток 5 А.

Выбор и устройство встраиваемого точечного потолочного светильника

На полках магазинов можно найти множество светильников. Но все они имеют одинаковую конструкцию и отличаются лишь внешним видом. Некоторые модели имеют функцию изменения направления светового потока.

Поскольку мне нужно осветить коридор, были выбраны самые простые светильники с цокольным патроном.

Каждый светильник имеет корпус, который выглядит как фигурное кольцо, и площадки с креплением под пружины с ушками. От типа и мощности светильника зависит его форма, а так же присутствие или отсутствие патрона (обычно Е14).

Отдельную нишу занимают светильники, светодиоды которых размещены на печатной плате.

При выходе из строя, лампочку заменить не удастся. Придется или менять весь светильник, или искать светодиоды. Да и цена его не слишком мала. Светильники, не имеющие патрон, прижимают лампу с помощью пружины, имеющую форму разрезанного кольца.

Лампа вставляется за счет того, что кольцо разжимается и входит в канавку, находящуюся в корпусе. Это светильник подойдет как для светодиодных ламп, так и галогеновых. Только не стоит забывать про напряжение питания, которое могут выдержать светильники. Чтоб закрепить светильник в потолке, необходимо в месте расположения светильника проделать отверстие, которое будет чуть меньше наружного диаметра фланца корпуса.

Ушки пружин необходимо развести до такой степени, чтоб они прошли в проделанное отверстие. Затем их можно отпустить. Опираясь на потолок, они прижимают светильник к фланцу до упора, что позволяет зафиксировать светильник.

После закрепления светильника в потолке, продеваем провод и подсоединяем патрон с клеммной колодкой. Патрон необходимо одеть на цоколь, лампу вставить в корпус светильника и разжав пружину, зафиксировать.

Электрическая схема электропроводки для точечных потолочных светильников

Перед монтажом потолка, следует уделить внимание выбору типа ламп, количеству светильников, мету их расположения, выбору мощности. Для этого понадобиться разработать электрическую схему. Во время ее разработки учитывается способ крепления проводов между собой и точки, в которых эти провода соединяться.

Поскольку из стены, на которой находился светильник, выходили провода, они и будут использованы для монтажа потолочных ламп. Так как после установки натяжного потолка доступа к проводам не будет, их нужно скрепить надежным способом. Я остановился на скрутке с пайкой оловянно- свинцовым припоем. Эти точки отмечены на схеме.

Если вы планируете размещение таких светильников в комнате, где расположен компьютер или телевизор, нужно учесть, что угол падения луча на поверхность приравнивается к углу отражения. Следовательно, такие светильники нельзя располагать над техникой, та как будет отблеск от монитора. Перед планировкой светильника нужно учитывать расстановку мебели и техники в комнате.

Если лампы будут запитаны от напряжения 220 В, дополнительное оборудование не потребуется, но если им необходимо 12 В, то следует учесть, что под источник питания этих ламп нужно сделать место, которое будет иметь свободный доступ для обслуживания.

Монтаж электропроводки для подключения точечных потолочных светильников

После закупки всех нужных светильников и проводов, можно приступить к работе.

Электропроводку можно монтировать на любом этапе ремонтных работ. Даже перед установкой натяжного потолка. Во время проведения ремонта стен свет оказался тусклым. Пришлось подсоединить временные патроны, в которые были вкручены энергосберегающие лампы.

Прежде чем монтировать провода, выберите и обозначьте места расположения светильников. На фото помечены кружками. Чтоб исключить провисание проводов, крепите их с интервалом 40 — 50 см.

Чтоб закрепить провода, можно воспользоваться дюбель – хомутами (левое фото) или гвоздевыми скобами (правое), имеющие разный размер. Если монтаж будет выполнен дюбель – хомутом, просверлите отверстие в стенке, наденьте хомут и забейте дюбель в стену. Чтоб закрепить провод с помощью гвоздевой скобы, прижмите провод к стенке и забейте гвоздик. Этот монтаж подойдет для крепления провода к штукатурке, дереву, пластику.

Гвоздевые скобы плохи тем, что гвоздь может выпасть и провод будет лежать на потолке. Это крепление сразу было отброшено в сторону. Хомутов не оказалось дома. Поэтому, я применил самый легкий способ, который основан на закреплении провода к стене хомутом из хлорвиниловой трубочки. Для этого в потолке следует просверлить отверстие, забить дюбель. Трубочку оборачиваем вокруг провода и прикручиваем любым саморезом.

Изготовление жгута для электропроводки потолочных точечных светильников

После монтажа потолка, доступ к проводке будет ограничен. Поэтом, соединение проводов между собой нужно провести качественно. Чаще всего провода соединяют клеммной колодкой, допустим «Wago». Однако, наиболее надежный способ – пайка. Его я и применил.

Чтоб свести к минимуму работы под потолком, жгут был изготовлен заранее. Его только останется прикрепить к потолку и подсоединить к главной проводке. Чтоб узнать длину проводов, необходимо произвести замеры между местами крепления светильников. Результаты замеров были внесены в электросхему, которая являлась электромонтажной.

Жгут был изготовлен из многожильных проводов, имеющих двойную изоляцию. Жила в таком проводе покрыта полихлорвинилом, обвита нитью. Чтоб было удобно проводить работу, провода были скручены в косичку.

Первым делом с проводов была снята изоляция, которая позволила облудить провода припоем. Второй отсек коридора подразумевает разветвление проводов, поэтому они были скручены и пропаяны. Чтоб повысить надежность изоляции, места пайки сдвинуты относительно друг друга.

На места пайки одеты трубочки, которые предотвращают замыкание. Чтоб исключить их перемещение по проводам, их следует зафиксировать кембриками. Заизолировать места пайки можно было при помощи ленты для изоляции. Чтоб не попутать провода, кембрики был помечены маркером. Часть провода располагалась под штукатуркой. В этом месте была надета поливинилхлоридная трубочка.

Жгут был прикреплен к потолку. Пришло время соединить провода с главной проводкой. Для этого, провода, выходящие из стены, были подрезаны со сдвигом. Так как провод довольно таки старый, жилы грубые. Чтоб их не повредить, изоляция снималась термическим способом, а именно паяльником. Жилы были защищены, облужены, далее были одеты изоляционные трубочки.

Трубки нужны для того, чтоб обезопасить человека от замыкания. Провода не смогут сами по себе прикоснуться один к другому.

Место, в котором было произведено соединение, крепиться хомутом к потолку при помощи самореза. Все, прокладка проводов завершена.

Временные патроны подключены клеммными колодками, лампы вкручены, можно производить ремонт комнаты.

Установка потолочного светодиодного светильника на натяжном потолке ПВХ

Выше описанная технология подойдет для установки светильников на жесткую конструкцию, например гипсокартон или реечный потолок. Если же установка светильника производится напрямую на ПВХ потолок, необходимо предусмотреть места крепления под светильники, иначе потолок провиснет под их весом.

Для таких целей на рынке продается спецарматура. На фото можно увидеть пандус, то есть крепление для светильника. Платформа изготовлена в виде конуса, на поверхности которого расположены ступеньки.

Чтоб четко подогнать диаметр отверстия, достаточно обрезать излишки ножом.

Платформа крепится к потолку при помощи стальной перфоленты. Нужный отрезок сматывается с мотка и ножницами по металлу отрезается.

Платформа имеет две площадки для крепления саморезами. Если саморез длинный, нужно его вкрутить, а лишнюю часть отрезать бокорезами.

Арматура закреплена к потолку, лампы подключены для тестирования освещения. Все работает. Можно снять лампы и приступить к монтажу самого потолка.

ПВХ потолок натянут. Приступаем к монтажу светильников. Чтоб избежать нагрев пленки до высокой температуры и порыв в месте крепления светильника, следует приклеить термоизоляционное колечко.

Берется острый нож и во внутренней части кольца вырезается пленка. Далее центрируется платформа. Перфолента легко гнется, а потолок прогибается, поэтому горизонтальность легко можно подогнать.

Платформа обеспечит максимальную надежность светильника, исключит провисание ПВХ пленки и его порчу вследствие перегрева лампой. Что часто происходит при использовании галогенок.

На фото можно увидеть конечный результат ремонта потолка, с установленными в него потолочными светильниками.

По материалам сайта: ydoma.info

www.proterem.ru

Светильники светодиодные потолочные накладные — особенности устройства, фотографии и видео

Содержание статьи:

Как вы уже, скорее всего, знаете, правильный выбор освещения в доме способен творить чудеса, а допустив ошибку при его выборе, можно испортить всю жизнь себе и своей семье. Чтобы не ошибиться, важно учитывать все факторы, которые могут повлиять на выбор освещения. Среди них размеры комнаты, форма потолка, материалы потолка, назначение помещения и личные предпочтения. В современном мире огромное разнообразие методов освещения даёт нам простор для выбора.

Но есть источники света, которые за короткий отрезок времени подошли колоссальному количеству людей, несмотря на неповторимость и особенность каждого проекта. Они стали «бестселлерами», и это произошло недаром. Об одном таком типе освещения мы и поговорим с вами в этой статье. Речь идёт о светодиодных светильниках. По сравнению с другими лампами, светодиоды появились не так давно. Но и за это время они смогли набрать огромную аудиторию покупателей, вытесняя лампы накаливания и другие неэффективные методы освещения. Типичный представитель светодиодного типа освещения — это светильник светодиодный потолочный накладной. Мы обратим внимание и на данного представителя, и рассмотрим светодиодные светильники в целом. Вы сможете узнать об их особенностях устройства, достоинствах и недостатках, о правильном подборе места для них а также о методах монтажа светодиодного освещения.

Устройство и особенности светильников на светодиодах

Имея что-то у себя дома, обязательно нужно знать, как этот предмет устроен и как он работает. Подобная осведомлённость полезна не только для общего расширения кругозора, но и чтобы вы могли сами проследить причины каких-то недостатков или дефектов материала. Рассмотрим несколько главных моментов устройства светодиодных светильников.

Каким бы ни был вид вашего светодиода (встраиваемый или накладной), его основа состоит из лампы с набором светодиодов. Обычно они соединены между собой при помощи ленты. Мощность лампы, а значит, и мощность светильника, определяется свойствами каждого светодиода — той небольшой лампочки, которая расположена внутри одной большой. Так как они в основном поставляются в одном комплекте, мощность каждого из светодиодов одинакова.

Хотя большая часть ламп имеет внутри несколько светодиодов, есть и такие, которые имеют внутри только один увеличенный. Его мощность возрастает в несколько раз по сравнению с обычным. Иногда можно ещё встретить лампу с несколькими десятками таких источников света.

В большинстве случаев все светодиоды одного светильника включены в единую цепь, которая затем подключается через блок питания к управляющей схеме. Это может быть как позитивным, так и негативным моментом в использовании светодиодов, так как при перегорании одного элемента могут перестать работать все остальные, хотя это зависит от того, каким именно способом подключены светодиоды — параллельным или последовательным.

Обязательный элемент в устройстве светодиодной лампы — это радиатор. Во время работы в светодиодах скапливается изрядное количество тепла, которое необходимо куда-то девать. Радиатор призван помочь в этом. Именно поэтому эти элементы, хоть и разных видов, но обязательно присутствуют в любой светодиодной конструкции освещения.

Схема теплоотведения при помощи радиатора состоит из нескольких частей: сначала тепло от самой лампы передаётся керамической подложке кристалла, затем оно передаётся изолятору печатной платы, после чего проходит через термогель и, наконец, попадает в радиатор.

Есть несколько вариантов схемы подключения светодиодов. В покупных светильниках всё это тщательно продумано ещё на производстве, тогда как монтируя светильник самостоятельно, вам необходимо самим продумать схему электрической цепи от начала до конца. Здесь вам не помешает знание школьного курса физики. Давайте вкратце вспомним его.

Существуют два основных и один дополнительный метод создания схемы электрической цепи:

1. Последовательный — каждый элемент включается в цепь последовательно, один за другим.
2. Параллельный — светодиоды подключаются независимо друг от друга, проводники тока подводятся к каждому из них отдельно.
3. Дополнительный метод комбинирует два вышеописанных, то есть светодиоды объединяются в группы. Внутри неё создаётся последовательное подключение, а сами группы соединяются с источником питания параллельно.

Более наглядно виды подключения можно увидеть на фото. То, какую схему вы будете использовать, зависит от особенностей помещения и личных предпочтений. Чтобы каждый из методов подключения стал ещё понятней, прочитайте подробную информацию ниже.

Последовательный способ позволит сэкономить на некоторых материалах, например, на резисторах и проводниках. Последние понадобятся только для соединения между собой светодиодов, а резисторы необходимы для регулирования силы тока только в местах начала цепи с диодами. К тому же, последовательную цепь гораздо легче собрать, чем параллельную.

С другой стороны, последовательное подключение имеет ряд серьёзных недостатков. Во-первых, вышедший из строя один элемент цепи прекратит работу всех остальных. К примеру, всего лишь один перегоревший светодиод прервёт всю цепь, и лампа потухнет. С другой стороны, все остальные элементы продолжат исправно работать, если заменить поломанный. Во-вторых, если светодиод не перегорит, а в нём будет пробой, то есть риск, что все остальные перегорят из-за большего напряжения.

Параллельное подключение лишено этих недостатков. Сколько бы элементов не вышло из строя, целые светодиоды останутся невредимыми и продолжат верно служить. Это позволит немного отложить ремонт или вовсе отменить его. Но существенный недостаток параллельного подключения — высокая цена и риск запутаться в проводах при подключении каждого светодиода к источнику питания.

Использование светильников в доме

Светильники светодиодные потолочные накладные имеют существенные отличия от всех других источников света. Немало отличий имеют также точечные и встраиваемые системы светодиодного освещения. Естественно, отличия могут быть положительными и негативными. Давайте рассмотрим, какие преимущества и недостатки вы получаете, если используете светодиодные светильники накладные на потолок.

Преимущества:

• небольшое энергопотребление. Этот фактор, несомненно, важен, если доходы вашей семьи или энергетические ресурсы не позволяют потреблять много энергии. В сравнении с люминесцентной лампой, светодиодная той же мощности потребляет в 3 раза меньше энергии, а по сравнению с лампой накаливания — в 10 раз;
• номинальный срок службы светодиодных ламп составляет порядка ста тысяч часов. При нормальном и даже повышенном использовании (до 10 часов в день) одной лампы хватит более чем на треть века, если, конечно же, она не успеет перегореть или сломаться до этого;
• экологическая безопасность. В состав светодиодов не входят ртуть и другие опасные для человека и окружающей среды вещества.

Интересно, что светильники светодиодные потолочные накладные можно монтировать без демонтажа потолка, в то время как встраиваемые светильники устанавливаются только при капитальном ремонте комнаты. Да и по продолжительности монтаж этих двух видов светодиодных систем освещения очень отличается в пользу накладных потолочных светильников.

Но не стоит сбрасывать со счетов и недостатки светодиодов:

• высокая стоимость, которая иногда в 5-10 раз больше стоимости других типов ламп той же мощности;
• ухудшение свойств светильников с течением времени. Так, приблизительно после 3 лет активного использования светодиоды начинают тускнеть, отдавая меньше света. Если учесть, что затраты на лампу окупаются экономией средств приблизительно за этот же период, то на то и выходит. Но здесь можно оказаться и в выигрыше: некоторые компании предоставляют гарантию на 5 лет и больше. Воспользовавшись этим, вы можете бесплатно получить качественный аналог вашей испортившейся лампы;
• направленное свечение светодиодов, благодаря чему освещается немного пространства;
• как правило, неприятный цвет свечения, хотя это субъективное мнение и некоторым людям может понравиться излучаемый оттенок.

Итак, мы видим, что недостатки светодиодных светильников сводят на нет некоторые их преимущества. Есть ли смысл в покупке, принимая во внимание отрицательные стороны материала? Каждый решает это сам для себя.

Одним из решающих факторов для вас должно быть размещение светильников в доме. В одном месте светодиоды будут неуместны, тогда как другая комната будет без них выглядеть уныло и однообразно.

Давайте рассмотрим уместность применения светодиодов в различных комнатах:

1. Спальня. В этой комнате светодиоды будут смотреться крайне неприятно. Яркий свет будет сильно резать глаза вечером, когда вы захотите почитать книжку или создать спокойную атмосферу, навевающую сон.
2. Гостиная. Здесь стоит обратить внимание на стиль, в котором выполнена комната и сочетание светильника с ним. К примеру, в стиль хай-тек светодиодная лампа впишется просто отлично, а для классического, ещё советского, дизайна этот метод освещения не подойдёт ни в коем случае.

3. Кухня. Удобнее всего для хозяйки и всей семьи будет, если светодиодные элементы будут освещать определённую часть кухни как дополнительный источник освещения. При этом в качестве основного метода освещения отдайте предпочтение другим типам светильников. Единственный момент, который обязательно нужно учесть — это расстояние от конфорок до светодиода. Поднимающийся воздух должен проходить мимо ламп, чтобы не допустить их перегрева. Даже в самых крайних случаях лампа не должна приближаться к источнику тепла ближе, чем на 1 метр.
4. Ванная. Эта комната, пожалуй, лучше всего подходит для монтажа светодиодного освещения. Его можно выбрать как основное, если позволяет дизайн.

Характеристика светодиодных светильников, подробное видео:

Установка светодиодных светильников в помещении

После выбора вида освещения можно приступить к их установке. Это ответственная работа, поэтому вначале необходимо удостовериться в наличии всех необходимых инструментов и материалов для работы.

Для правильного функционирования светодиодная система освещения должна иметь несколько обязательных элементов:

1. Как уже упоминалось выше, это радиатор. Даже если вы монтируете освещение в холодном месте, необходим постоянный отток воздуха от лампы. К тому же, резкий контраст температур внутри и снаружи светильника без радиатора может вызвать образование конденсата и, как следствие, неисправности в электрике.
2. Блок питания. Этот элемент очень важен и позволяет светодиоду светить ровно и без мерцаний, не вызывая неприятных ощущений. Если приобрести некачественный блок питания, может возникнуть «эффект стробоскопа» или мерцание света.

Блоки питания могут иметь различные трансформаторы. В основном используют два вида: электронные и индукционные. Если сказать вкратце, то электронные меньше, легче и более подвержены поломкам, чем вторые, которые, хотя и дороже, но тяжелее и больше по размерам.

После проверки всех комплектующих освещения можно приступить непосредственно к процессу монтажа. Накладные светильники обычно поставляются вместе со всеми необходимыми деталями, что позволяет легко смонтировать их на любой потолок. Для этой процедуры можно использовать самые простые элементы крепления: турбовинты, дюбели с металлическими или пластиковыми гильзами.

Хотя для каждой модели процесс её установки может немного отличаться, в целом последовательность действий одинакова. Для большей ясности советуем обратить внимание на фото, описывающие некоторые шаги.

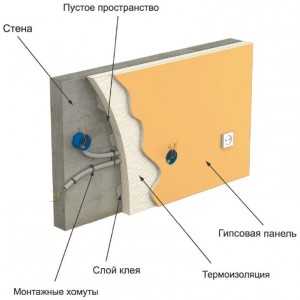

1. Выбрав место для установки светильников, подводим к нему провода и сверлим отверстие под монтажную пластину. Важно, чтобы отверстие было проделано в полнотелом основании, то есть чтобы его со всех сторон окружал какой-либо материал. Если во время бурения перфоратор «провалился», то есть попал в пустоту, лучше поискать другое место. В то же время будьте аккуратны, чтобы не повредить проводку.
2. С помощью дюбелей необходимо зафиксировать монтажную пластину.
3. Если крепление светильника будет происходить не на полнотелом основании, позаботьтесь о креплении для него.
4. Отключите электричество в доме и подключите светильник к общей электропроводке. Чаще всего он оснащается клеммами, которые значительно облегчают присоединение. Во время подключения проследите, чтобы кто-нибудь из вашей семьи случайно не включил рубильник. Этот шаг лучше выполнять в паре с кем-то.
5. Корпус светильника наденьте на проушины монтажной пластины, после чего зафиксируйте его винтами. На этом этапе очень пригодится отвёртка с магнитным жалом, которое лучше удержит винт и облегчит его привинчивание.
6. На корпус светильника наденьте колпак или защитное стекло, включите электричество и проверьте работу смонтированного освещения. Если что-то не работает, придётся проделать работу заново.

Итак, можно с уверенностью сказать, что если вы правильно подобрали модель лампы, удачно скомбинировали её с дизайном вашего дома и успешно подключили к электропроводке, то вам гарантировано хорошее освещение на долгие годы. Но так как техника имеет свойство ломаться независимо от наших усилий, постарайтесь максимально упростить себе доступ к заменяемым частям светильника. Не стоит намертво закреплять их без возможности демонтировать оборудование, ведь даже спустя несколько лет вам по-прежнему будет не хватать времени. Поэтому надеемся, что вы примите во внимание данные нами советы и будете всю свою жизнь радоваться однажды сделанной работе!

pod-potol.com

Светодиодная лампа в светильник потолочный – Потолочные светодиодные лампы: обзор видов и производителей
