SMD-светодиоды: маркировка, виды, технические характеристики

Сверхъяркие светодиоды, изобретенные относительно недавно, уже прочно вошли в нашу жизнь. Компактные и экономичные, они с успехом используются как в переносных осветительных приборах, так и в стационарных системах освещения и подсветки. Особой популярностью в последнее время стали пользоваться мощные и компактные smd светодиоды, о которых мы сегодня и поговорим. Прочитав эту статью, ты узнаешь, почему они так называются, чем отличаются друг от друга и где могут встречаться.

Особенности SMD-светодиодов

Основное визуально заметное отличие smd светодиодов от обычных состоит в конструкции их корпуса:

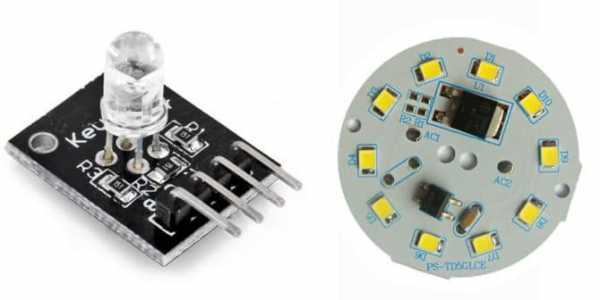

Обычные с аксиальными выводами (слева) и SMD светодиоды

Если обычный диод имеет достаточно длинные выводы для монтажа через отверстия в плате, то их smd аналоги имеют лишь небольшие контактные площадки (планарные выводы) и монтируются прямо на плату.

Монтаж светодиода обычным способом (слева) и методом поверхностного монтажа

Такой метод сборки называется поверхностным монтажом, отсюда и название светодиодов: smd (англ. Surface Mount Device – прибор для поверхностного монтажа). Такой монтаж наиболее прост, и его можно поручить роботам.

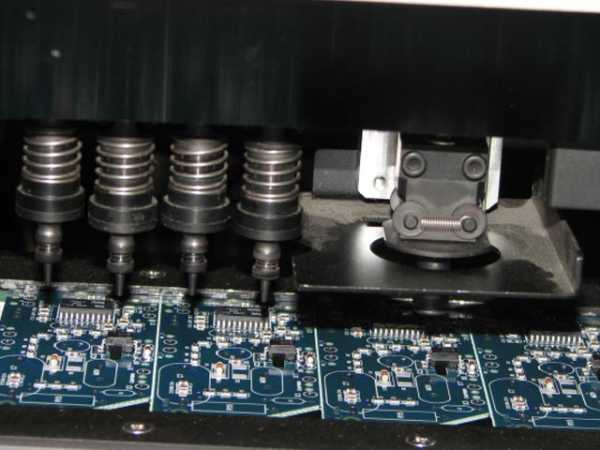

Сборку устройств на smd компонентах можно поручить роботу

Кроме того, стал возможен эффективный отвод тепла от кристалла благодаря очень коротким, но относительно массивным выводам и тому, что прибор практически лежит на плате. Ведь несмотря на свою экономичность, сверхъяркие диоды в процессе работы нагреваются. Эта особенность конструкции позволила изготавливать очень миниатюрные, но мощные smd светодиоды, требующие хорошего отвода тепла.

Сегодня мировая промышленность выпускает множество типов smd светодиодов, отличающихся друг от друга как габаритами, так и электрическими параметрами.

к содержанию ↑

Как расшифровать маркировку

Сверхъяркие smd светодиоды принято маркировать четырьмя цифрами, а линейка выпускаемых сегодня приборов выглядит примерно так:

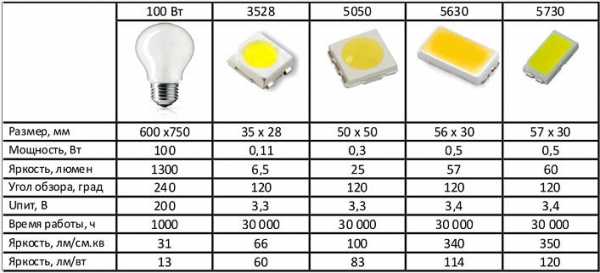

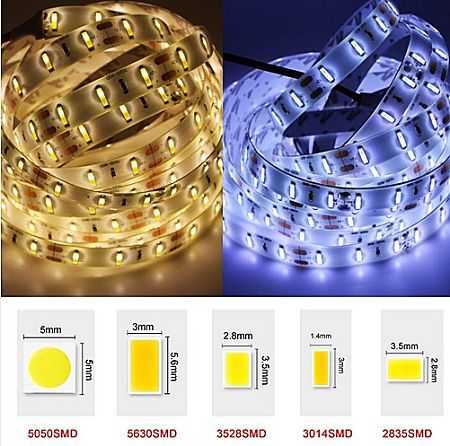

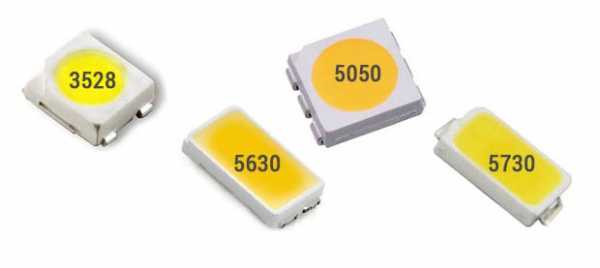

Типоразмеры и внешний вид наиболее популярных smd светодиодов

Типов приборов, конечно, намного больше, но для разбора маркировки нам хватит и этих. Как же разобраться в этой маркировке и что обозначают цифры? Оказывается, ничего сложного тут нет: цифрами обозначены горизонтальные размеры корпуса smd светодиодов – длина и ширина в сотых миллиметра. К примеру, прибор 5050 имеет размеры 5.0х5.0 мм, а 3528 – 3.5х2.8 мм. Больше никакой информации маркировка не несет. Технические характеристики ты можешь узнать только из сопроводительной документации или же поверить на слово продавцу.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Покупая светодиоды, обязательно ознакомься с сопроводительной документацией – наши «друзья» из Китая имеют привычку встраивать в стандартный корпус кристаллы самой различной мощности (обычно меньшей). Если продавец об этом умолчит, то ты запросто можешь получить светодиод мощностью, к примеру, 0.09 Вт вместо одноваттного, но маркировка и внешний вид у него будут тот же!

к содержанию ↑

Краткие технические характеристики

Хотя никакой информации о характеристиках smd светодиодов их цифровая маркировка не несет, все же некоторая связь между типоразмерами и параметрами приборов есть. Рассмотрим параметры самых распространенных видов светоизлучающих smd полупроводников:

Основные технические характеристики светодиодов smd

Тип прибора

Размеры корпуса, мм

Количество кристаллов

Мощность, Вт

Световой* поток, лм

Рабочий ток, мА

Температура эксплуатации, °С

Телесный угол, °

Цвет свечения

35283.5х2.81 или 30.06 или 0.20.6 — 5.0*20-40 … +85120 — 140белый, нейтральный, теплый, синий, желтый, зеленый, красный, RGB
50505.5х1.63 или 40.2 или 0.262 — 14*60 или 80-20 … +60120 — 140белый, теплый, синий, желтый, зеленый, красный, RGB, RGBW
56305.6х3.010.557150-25 … +85120холодный, нейтральный, теплый
57305.7х3.01 или 20.5 или 150 или 158150 или 300-40 … +65120холодный, белый, нейтральный, теплый
30143.0х1.410.129 — 11*30-40 … +85120холодный, нейтральный, теплый, синий, желтый, зеленый, красный, оранжевый
28352.8х3.510.2 или 0.5 или 120 или 50 или 10060 или 150 или 300-40 … +65120холодный, нейтральный, теплый

* — зависит от цвета свечения кристалла

А теперь рассмотрим каждый из этих типов более подробно.

к содержанию ↑

smd 3528

smd светодиод этого типа может быть однокристальным (белый, нейтральный, теплый, синий, желтый, зеленый, красный) или трехкристальным (RGB). В первом случае прибор имеет два вывода для подключения, во втором — четыре: один общий (катоды) и три анода. Кристаллы для защиты от окружающей среды заливаются прозрачным компаундом или компаундом с добавлением люминофора, выравнивающего цветовую характеристику диода.

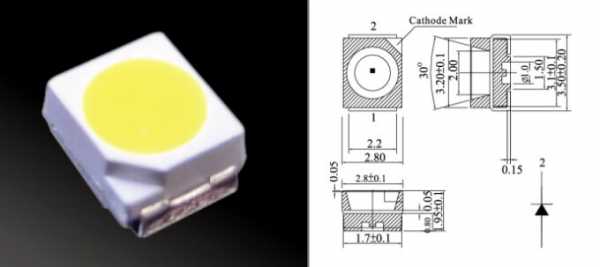

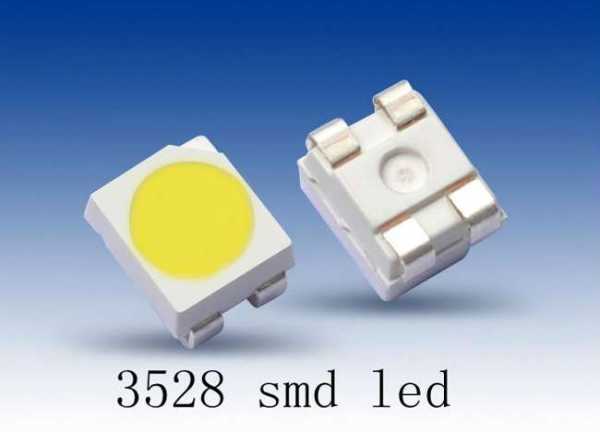

Внешний вид одно- и трехкристального светодиода 3528

Как видно из таблички, этот тип светодиода имеет относительно малый световой поток. Но благодаря небольшим габаритам, умеренной стоимости и способности светить разными цветами, включая RGB, он все же нашел широкое применение в недорогих осветительных приборах и приборах декоративной подсветки.

Очень часто светодиоды 3528 входят в состав lcd лент подсветки. Такая лента с smd-светодиодами используется чаще всего в декоративных целях.

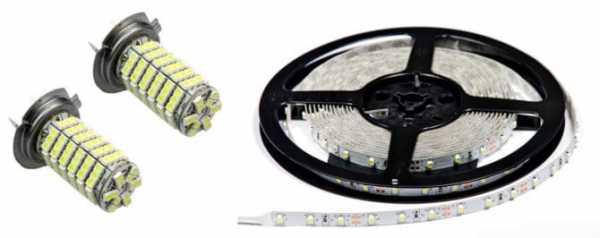

Автомобильные лампы и светодиодная лента, собранные на 3528

Если хочешь узнать о smd светодиодах 3528 еще больше, то читай наш обзор на него.

к содержанию ↑

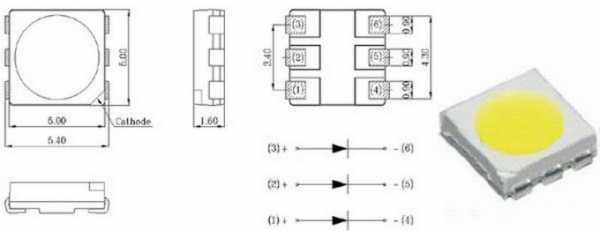

smd 5050

В отличие от 3528, 5050 имеет исключительно трехкристальное или четырехкристальное (RGBW) исполнение. Если прибор одноцветный, то все три кристалла имеют одинаковый или близкий (для выравнивания цветовой характеристики) цвет светового излучения. Это значит, что диод 5050 имеет втрое большую яркость, чем его однокристальный собрат smd 3528. Как и в первом случае, кристаллы защищены компаундом с люминофором или без него.

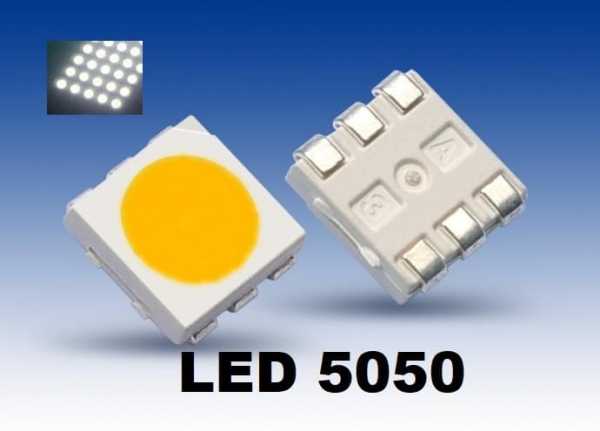

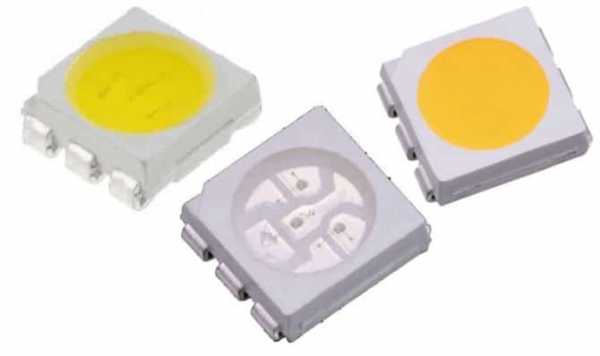

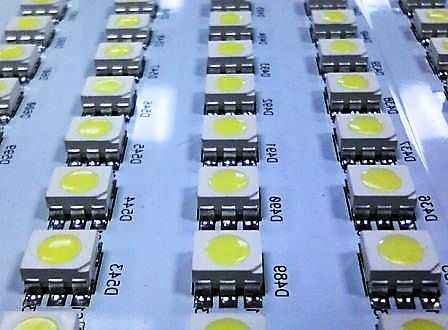

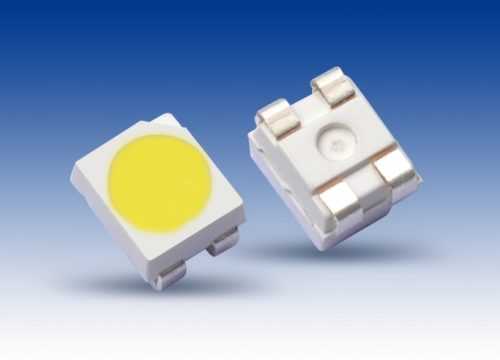

Трехкристальный светодиод 5050

Это, пожалуй, наиболее популярный прибор, используемый для декоративной подсветки и освещения. Он имеет оптимальное отношение стоимость/мощность и может обеспечить любой цвет подсветки (в случае использования rgb5050), включая белый повышенной яркости (четырехкристальный вариант), за счет простого изменения мощности на каждом из кристаллов.

Чаще всего такие светодиоды встраивают в такие светодиодные декоративные ленты, как:

  • одноканальная, где три кристалла соединены параллельно и питаются одним напряжением;
  • RGB и RGBW, имеющие три и четыре канала соответственно.

Благодаря достаточно высокой мощности диодов уже при их плотности 60 шт. на 1 метр светодиодной ленты она может успешно использоваться не только для декоративной подсветки, но и для освещения интерьера. При этом цветовую температуру и даже цвет освещения пользователь может изменять самостоятельно, для этого достаточно установить соответствующий контроллер.

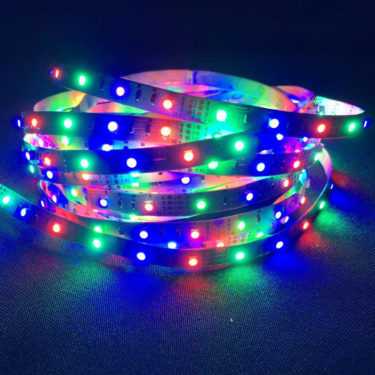

Светодиодные ленты 5050 одноцветная (слева), RGB и RGBWк содержанию ↑

smd 5630 и 5730

smd 5630 представляет собой однокристальный мощный прибор (см. таблицу выше), способный создать световой поток до 57 люмен. Благодаря встроенной защите, собранной на двух стабисторах, прибор в состоянии выдерживать импульсный ток до 400 мА и переполюсовку. Светодиод имеет 4 вывода, но в работе кристалла участвуют только два. Оставшиеся два и металлическая подложка используются для лучшего теплоотвода. Цвет свечения светодиода — белый разной цветовой температуры.

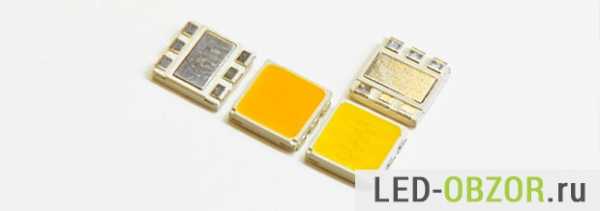

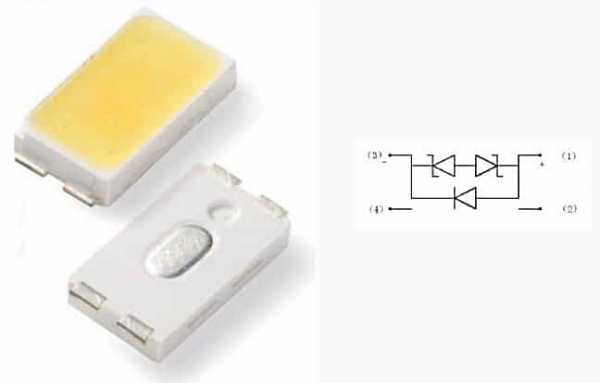

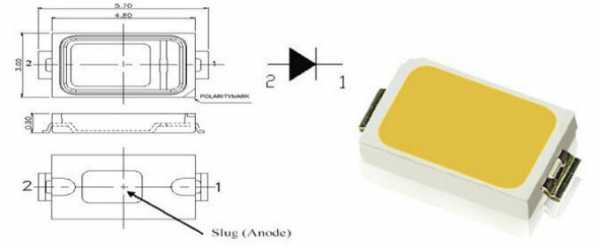

Внешний вид и внутренняя схема светодиода 5630

Приборы 5730 могут быть как одно, так и двухкристальными. Первые имеют сходные с 5630 характеристики, вторые вдвое мощнее (1 Вт) и в состоянии создавать световой поток до 158 лм.

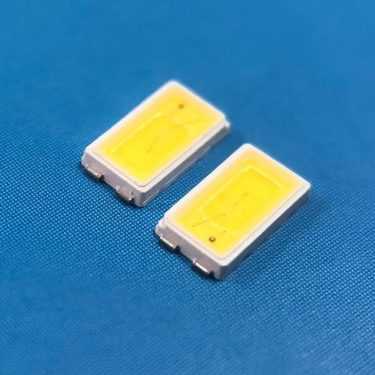

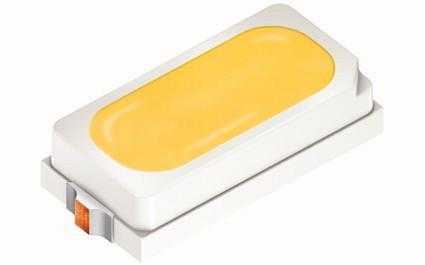

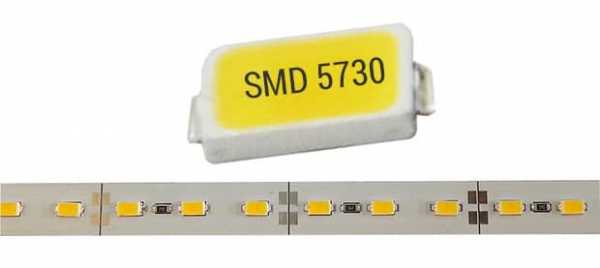

Внешний вид светодиода 5730

Оба типа приборов излучают белый свет различной цветовой температуры и могут использоваться для изготовления мощных светодиодных лент, ламп, прожекторов.

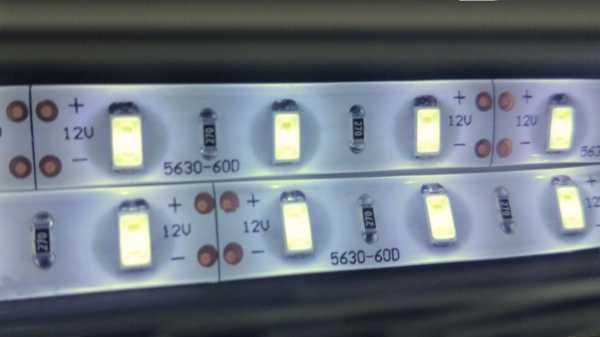

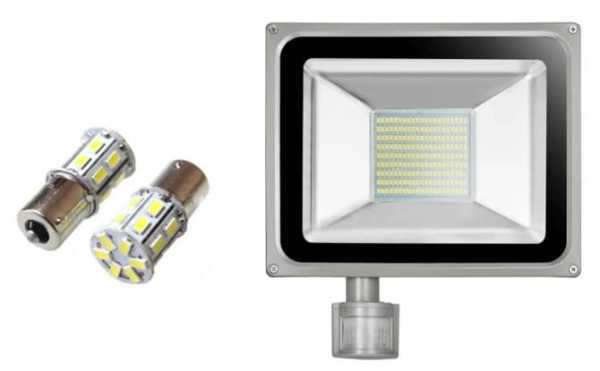

Автомобильная лампа на 5630 и стоваттный прожектор на 5730

Более подробную информацию по приборам smd 5630 ты можешь найти здесь, а по smd 5730 – тут.

к содержанию ↑

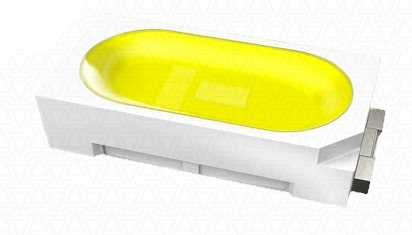

smd 3014

Однокристальный компактный прибор умеренной (0.12 Вт) мощности и световым потоком до 11 лм. В зависимости от исполнения может излучать белый свет разной цветовой температуры, а также синий, желтый, зеленый, красный и оранжевый. Для защиты от окружающей среды и коррекции цветовой температуры кристалл покрывается компаундом с люминофором.

Светодиод smd 3014

Основная область применения smd 3014: светодиодные ленты и модули для декоративной подсветки, точечные светильники и лампы к ним. Нередко используются для изготовления автомобильных ламп.

Автомобильная лампа, настольный и встраиваемый светильники, лента на основе диодов smd 3014

Если ты заинтересовался светодиодами типа 3014, то более подробно о них можешь почитать в этой статье.

к содержанию ↑

smd 2835

Однокристальный светодиод повышенной мощности. Выпускается в трех исполнениях: 0.2, 0.5 и 1 Вт. Излучает белый свет различной цветовой температуры, по размерам корпуса совпадает с прибором 3528, но отличается от последнего прямоугольной линзой (у 3528 она круглая).

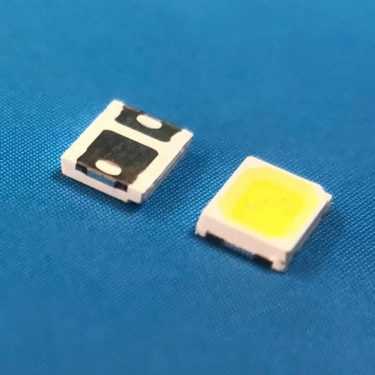

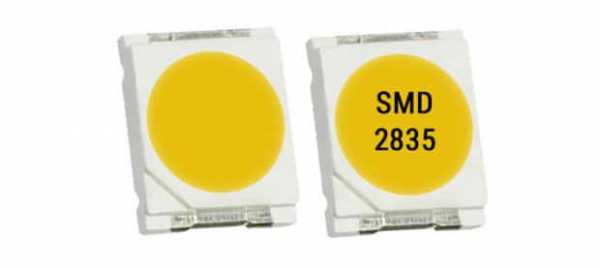

smd 2835 (слева) и smd 3528

Из-за высокой популярности приборов выпускается очень много подделок, в которые устанавливаются кристаллы меньшей мощности. Так, хотя китайский smd 2835 и выпускается официально, но оснащается он кристаллом всего 0.09 Вт. Внешне отличить его от одноваттного бывает невозможно из-за добавленного в компаунд люминофора, поскольку он непрозрачен, соответственно, оценить размеры кристалла на глаз не получится.

Прибор используется в мощных осветительных лампах, бытовых и уличных светильниках, прожекторах, светодиодных лентах.

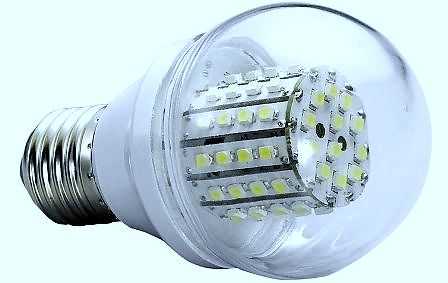

Лампочка, светильники и лента на smd 2835

Если тебя заинтересовал светодиод smd 2835, более подробную информацию ты можешь почерпнуть из этой статьи.

к содержанию ↑

Применение

Проще перечислить те сферы нашей жизни, где smd-светодиодов нет, чем те, где они используются. Белые диоды можно встретить:

  • в тактических и карманных фонариках;
  • в автомобильных лампах;
  • в бытовых лампочках различной мощности;
  • в декоративной внутренней и наружной подсветке.

Разноцветные RGB и RGBW применяются не менее широко:

  • в вывесках, дорожных знаках, светофорах, указателях, рекламе;
  • в лампах освещения, с изменяемой цветовой температурой;
  • в ландшафтном дизайне;
  • в декоративной внутренней и наружной подсветке;
  • в приборах индикации.

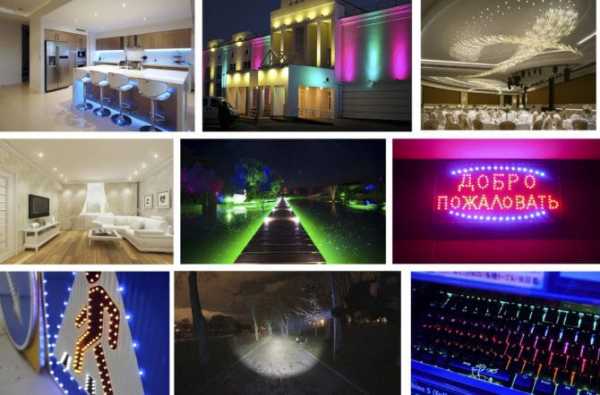

Примеры использования smd светодиодов

Вот вкратце и все о smd светодиодах. Теперь ты знаешь, почему они так называются, какими бывают и где используются.

к содержанию ↑

Рейтинг

А какие led чипы выбираешь ты? Отдай 1 голос, какой тип ты бы порекомендовал для решения большинства задач.

📋 Пройди тест и сделай правильный выбор


Будут ли светодиоды установлены на радиатор?

Нет, для радиатора места нет

Радиатор будет, но небольшой

Да, на радиатор больших размеров.

Для каких целей ты собираешь конструкцию?

Декоративная цветная подсветка.

Декоративная белая подсветка.

Локальное освещение

Общее освещение.

Дежурный свет

Какое питание будет у конструкции?

Миниатюрные аккумуляторы

Бортовая сеть автомобиля

Батарейки

Аккумулятор достаточно большой емкости

От сети 220В.

Возможна ли в процессе эксплуатации ошибочная смена полярности питания или скачки напряжения?

Маловероятно, но может быть.

Вполне возможна.

Нет, ничего переключаться не будет.

Предполагаемые габариты конструкции

Компактная

Габариты НЕ имеют значения

Миниатюрная

Какой тип SMD светодиодов выбрать

Тебе подойдет SMD 3528

Тебе подойдет SMD 5050

Тебе подойдет SMD 5630

Тебе подойдет SMD 5730

Тебе подойдет SMD 3014

Тебе подойдет SMD 2835

Share your Results: Facebook ВКонтакте

  Перепройти тест!

lampaexpert.ru

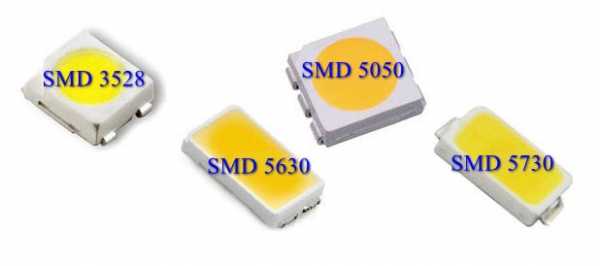

Характеристики светодиодов SMD 3528 5050 5630 5730 3014 2835

Разнообразие SMD светодиодов расширяется с каждым днем. SMD светодиоды 3528, 2835, 5050, 3014, 5630 и 5730 – лишь основные типоразмеры, которые уже обрели всемирную популярность. Параллельно с ними под знаком «Made in China» штампуют планарные светодиоды самых разных размеров с непредсказуемыми параметрами.

Если проверенные временем характеристики светодиодов SMD 3528 и SMD 5050, в большинстве своем, соответствуют заявленным параметрам, то к светоизлучающим диодам нового форм-фактора много вопросов. Китайцы лихо научились подделывать всё-то, что востребовано на потребительском рынке, включая LED-продукцию. Учитывая, что светодиодные лампы и ленты именитых европейских компаний тоже собираются в Китае, какое качество в них заложено?

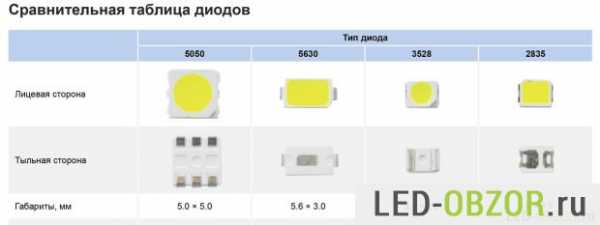

Чтобы внести ясность и увидеть отличия среди наиболее применяемых ныне светодиодных чипов для поверхностного монтажа, предлагаем сравнить их электрические, оптические и конструкционные параметры. Но сначала несколько фраз о сфере их применения.

Область применения

SMD LED используют везде, где нужно что-то осветить, подсветить или попросту украсить. Они стали базовым элементом в лампочках общего освещения, в индикаторных панелях и ЖК-телевизорах, в системах аварийного освещения. Самым популярным товаром, собранным на SMD светодиодах по-прежнему остаётся светодиодная лента, а также её модификации в виде линеек и модулей.

В новой вариации многоцветные ленты конструируют на группах, которые состоят из четырёх мощных светодиодов разного цвета «R+G+B+W». В сумме их светоотдача намного больше, чем у привычных светодиодов SMD 5050, а наличие независимого white LED расширяет световые оттенки.

Краткие технические характеристики

Теперь рассмотрим каждый наиболее популярный типоразмер в индивидуальном порядке. С помощью цифр мы постараемся дать объективную оценку каждому виду, раскрыть сильные и слабые стороны.

Компания-изготовитель имеет право изменять опто-электрические показатели SMD светодиодов, указывая об этом в паспортных данных. Например, SMD 5730 от Samsung и Sanan будут немного отличаться световым потоком.

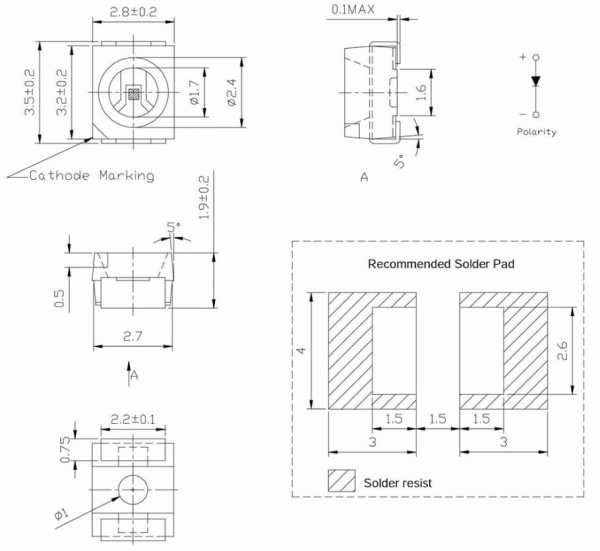

SMD 3528

Планарные светоизлучающие диоды этого типа можно смело назвать первопроходцами, благодаря им технология поверхностного монтажа достигла нынешних высот и продолжает прогрессировать. LED SMD 3528 имеет прямоугольную форму с соотношением сторон 3,5 на 2,8 мм и высотой 1,4 мм. С каждой из противоположных сторон меньшей длины видно по два контакта. На корпусе со стороны катода виден срез (ключ). Рабочая поверхность имеет круглую форму, покрытую люминофором.

Падение напряжения при номинальном токе 20 мА зависит от цвета излучения. Для белых LED оно может быть в пределе 2,8-3,4В, а световой поток 7,0-7,5 лм. Яркость SMD 3528 сильно зависит от температуры и при 80°C она снижается на 25%.

SMD 5050

Этот тип светодиода можно назвать усовершенствованной версией SMD 3528. Конструкция SMD 5050 позволила реализовать многоцветные светодиоды на базе синего, красного и зелёного кристаллов с возможностью раздельного управления каждым цветом. Внутри корпуса 5,0 на 5,0 мм расположено три кристалла с техническими параметрами идентичными SMD 3528.

Соответственно производитель не рекомендует превышать значение рабочего тока более чем 60 мА. При этом прямое напряжение составит 3,3В, а световой поток 18 лм. Суммарное энергопотребление одного SMD 5050 равняется 200 мВт в диапазоне рабочих температур -40/+65°C.

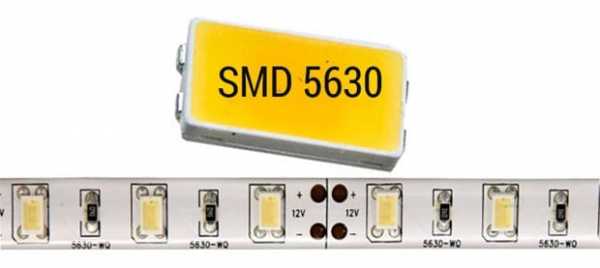

SMD 5630

Со светодиодами SMD 5630 осветительные приборы шагнули на новую ступень развития. В корпусе размером 5,6 на 3,0 мм ученые сделали не только новый форм-фактор, но ещё и полупроводниковый прибор с некоторыми конструктивными особенностями, изготовленный с применением новых материалов. В отличие от предшественников, SMD 5630 характеризуется большей мощностью и светоотдачей.

Световой поток может достигать 58 лм, измеренный при прямом токе 150 мА. Через фирменные SMD 5630 разрешается пропускать до 200 мА постоянного и до 400 мА импульсного тока с коэффициентом заполнения 25%. Величина прямого напряжения зависит от оттенка белого света и может составлять от 3,0 до 3,6В.

Светодиод SMD 5630 имеет 4 вывода с ключом около первого контакта. Из них задействовано всего два вывода: 2 – катод (-) и 4- анод (+). Как и во многих современных LED SMD чипах снизу есть подложка, способствующая улучшению отвода тепла.

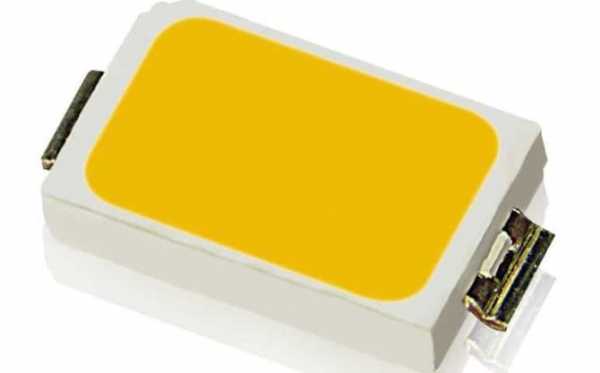

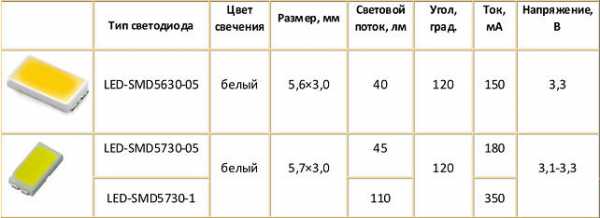

SMD 5730

Светоизлучающие диоды этой модификации появились почти одновременно с корпусом 5630 и являются их аналогами. В свою очередь они подразделяются на два вида: SMD 5730-05 и SMD 5730-1 с мощностью потребления 0,5 и 1,0 Вт соответственно. Оба вида относятся к разряду высокоэффективных светодиодов с тепловым сопротивлением всего 4°C/Вт. В отличие от SMD 5630 светодиоды 5,7 на 3,0 мм визуально выше (на 0,5 мм) и, вместо четырёх, имеют два контакта.

SMD 5730-05 выдерживает ток до 180 мА, рассеивая при этом 0,5 Вт активной мощности. Также он прекрасно работает в импульсном режиме с амплитудой импульса до 400 мА, длительность которого не более 10% от периода. Работая на номинальном постоянном токе, SMD 5730-05 обеспечивает яркость до 45 лм.

SMD 5730-1 можно эксплуатировать на постоянном токе до 350 мА и импульсном токе с коэффициентом заполнения не более 10% до 800 мА. Типовое падение напряжение в рабочем положении – 3,2В с мощностью до 1,1 Вт. Кристалл выдерживает температуру p-n-перехода в 130°C и нормально функционирует в пределах от -40 до +65°C. В сравнении с SMD 5050 он обладает меньшим тепловым сопротивлением и в 6 раз большим световым потоком, который в фирменном исполнении достигает 110 лм.

SMD 3014

SMD 3014 – относительно новый типоразмер, относящийся к классу слаботочных светодиодов. Максимальный прямой ток кристалла не должен превышать 30 мА. Зона прямого напряжения 3,0–3,6В. У белых светодиодов теплых оттенков светоотдача минимальна (8 лм), а у холодных – максимальна (13 лм). Размеры SMD 3014 составляют 3,0х1,4х0,75 мм. Выводы анода и катода не ограничиваются пайкой с торцов. Они уходят на нижнюю часть корпуса, что должно учитываться во время изготовления печатной платы. Увеличенный размер контактных площадок улучшает отвод тепла и крепление светодиода. Вывод анода в 2 раза длиннее катода.

SMD 2835

Разработчики SMD 2835 снабдили его самыми лучшими качествами, которые были у предшественников. Типоразмер 28 на 35 мм повторяет форму SMD 3528. Но у нового SMD 2835 гораздо больше эффективная площадь излучения, которая имеет прямоугольную форму покрытую люминофором. Высота элемента не более 0,8 мм. Несмотря на столь малые размеры, заявленный световой поток может достигать 50 лм.

По остальным электрическим характеристикам SMD 2835 очень схож с SMD 5730-05. В свою очередь, конструктив элемента идентичен светодиоду SMD 3014, когда выводы анода и катода выполняют функцию теплоотводящей подложки.

Особенности

По мере исследования китайских SMD LED нового формата этот раздел можно расширять бесконечно. Пока больше всего вопросов к мощности потребления. Приобретая, к примеру, несколько SMD 5730 для сборки светильника своими руками или линейку на SMD 3014 пользователь рассчитывает получить световой поток, приведенный в data sheet. Однако нередко простой замер тока нагрузки и несложные вычисления показывают, что реальная мощность одного светодиода ниже в 3–4 раза. Почему так?

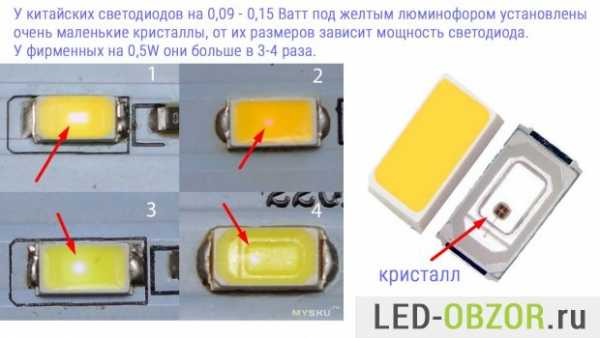

Потому что размер 5,7 на 3,0 мм не означает, что внутри смонтирован соответствующий кристалл. Таким искусным способом китайцы вводят покупателей в заблуждение. Самое интересное то, что у покупателя практически нет выбора. Найти фирменный товар с правильно подобранными параметрами сложно.

При проектировании источника питания своими руками, нужно стремиться к тому, чтобы реальный ток в нагрузке составлял примерно 95% от указанного в технических характеристиках. Немного недогружая светодиод, можно добиться увеличения рабочего ресурса даже в случае с некачественными китайскими светодиодами.

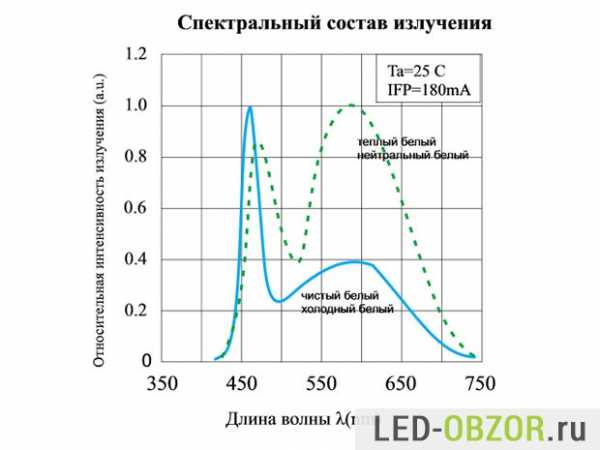

У всех моделей светодиодов значения светового потока указаны для цветовой температуры 5000–5500°K. Более тёплые тона будут иметь светоотдачу меньше на 10%, а более холодные – больше на 10%. Кроме этого стоит помнить о погрешности во время тестирования, которая может достигать 7%. Так что не удивляйтесь, если вместо заявленных 50 люмен чип выдаст не больше 43 лм.

Перед первым включением всегда проверяйте светодиод мультиметром, так как цоколёвка, в случае с подделкой, может не совпадать. Возле ключа может быть как анод, так и катод чипа.

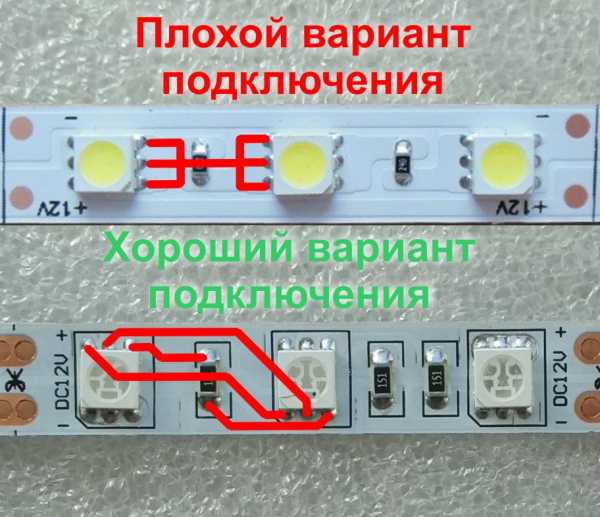

В дешёвых монохроматических светодиодных лентах SMD 5050 можно увидеть, как все три чипа одного светодиода включены в параллель и запитаны от одного резистора. Такой подход упрощает разводку токоведущих дорожек гибкой печатной платы, уменьшает количество используемых резисторов, а значит, снижает затраты на производство. Конечно, срок службы такой ленты тоже снижается.

Китайские умельцы научились создавать SMD светодиоды любой произвольной формы, в чём можно легко убедиться. Достаточно снять защитный рассеиватель с нескольких лампочек разных фирм (цоколь Е14, Е27) и прочесть тип установленного светодиода на плате. Кажется, разнообразию нет предела. Технические характеристики подобных чипов предугадать невозможно.

Читайте так же

ledjournal.info

характеристики, типоразмеры, марки, таблица светодиодов

Светодиодные осветительные приборы известны своей производительностью, мощностью, экономичностью и долговечностью. В последние годы популярность стали завоевывать SMD светодиоды. Благодаря лучшему теплоотводу элементы можно монтировать на любую поверхность.

SMD светодиоды – что это такое

LED SMD – светодиодные лампы поверхностного монтажа. Главное их отличие от обычных диодов – способ установки, что обуславливает конструкционные особенности. В стандартном выводном варианте имеются длинные выводы для установки лампы через отверстия в плате. В SMD устройстве есть только контактные площадки – планерные выводы, поэтому изделие закрепляют прямо на плату. Этот способ и называют поверхностным монтажом. Установка диодов очень проста и может выполняться неспециалистом.

Такое решение имеет еще один существенный плюс. Характеристики SMD светодиодов включают большую световую мощность при низком потреблении электричества. Однако реализация такого достоинства требует очень хорошего теплоотведения. Массивные короткие выводы более эффективны и лучше отводят тепло. Кроме того, диод практически сидит на плате и передает тепло и ей.

SMD светодиоды более устойчивы к вибрациям и механическим повреждениям за счет более плотной «посадки».

Расшифровка маркировки SMD светодиодов

Марки светодиодов обозначают для того, чтобы сделать их применение более удобным. Используются для этого только 4 цифры, так что «разгадать» обозначение несложно.

Устройства классифицируют по размерам, и маркировка, по сути, указывает на величину изделия. Цифры обозначают длину и ширину в миллиметрах. Например, модель 3528 имеет размеры 3,5*2,8 мм. Остальные сведения о приборе можно получить из инструкции.

Важно! Изучать инструкцию полезно, поскольку многие китайские производители устанавливают в типичный корпус чипы меньшей мощности. При этом легко приобрести светодиод мощностью в 0,1 Вт вместо 1 Вт.

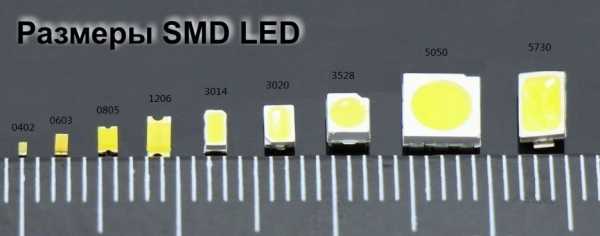

Размеры SMD светодиодов

Типоразмеры SMD светодиодов, в какой-то мере определяют параметры изделия. Видов их существует множество, но к наиболее популярным относят следующие 6.

Тип

Размеры, мм

Количество кристаллов

Мощность, Вт

Световой поток, Лм

Ток, мА

Температура эксплуатации, С

3528

3,5*2,8

1, 3

0,06, 0,2

0,6–5,0

20

-40 — +85

5050

5,0*1,6

3, 4

0,2 или 0,26

2–14

60 или 80

-20 — +60

5630

5,6*3,0

1

0,5

57

150

-25 — +85

5730

5,7*3,0

1, 2

0,5 или 1

50 или 158

150 или 300

-40 — +65

3014

3,0*1,4

1

0,12

9–11

30

-40 — +85

2835

2,8*3,5

1

0,2, 0,5, 1

20, 50, 100

60, 150, 300

-40 — +85

Таблица включает лишь основные параметры, но позволяет сравнить световой поток и мощность прибора.

Важно! Мощность светового потока зависит от цвета светодиода.

Помимо перечисленных, выпускают еще и множество светодиодов в 3 и 6 вольт, использующихся для подсветки LED-телевизоров, компьютерных мониторов, планшетов, смартфонов.

Характеристики СМД светодиодов

Каждый вид SMD светодиода характеризуется не только величиной излучения и количеством потребляемого тока, но и другими параметрами. Тип изделия определяет применение прибора и особенности монтажа.

Характеристики светодиода 3528

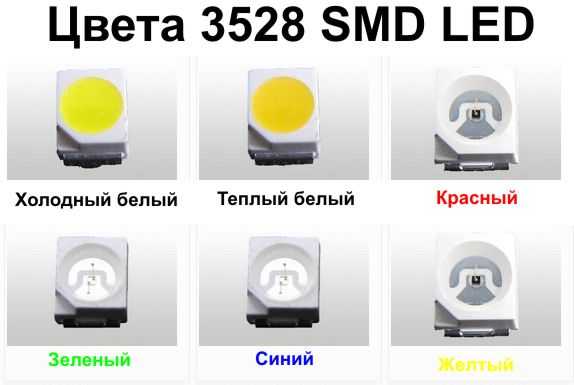

Как видно из таблицы, светодиод SMD 3528 бывает однокристальным и трехкристальным. В первом случае он может генерировать белый нейтральный и теплый свет, а также желтый, синий, зеленый и красный. Во втором подает сразу несколько цветов. Однокристальный вариант оборудован 2 выводами для подсоединения, а трехкристальный – 4 (1 катод и 3 анода). Чтобы предупредить влияние окружающей среды, кристаллы заливаются прозрачным компаундом. Материал может включать люминофор: так выравнивают цветовые показатели прибора.

Световой поток, который излучает прибор, невелик. Зато SMD 3528 обладает миниатюрными размерами и регенерирует разные цвета. Благодаря этому светодиоды используют в лентах подсветки и недорогих декоративных светильниках.

Характеристики светодиода 5050

Светодиод SMD 5050 может включать 3 или 4 кристалла. Для одноцветного светильника выбирают одинаковые или близкие по оттенку кристаллы. 5050 отличается более высокой яркостью – в 3 раза больше, чем 3528. В диодах предусмотрена такая же защита: прозрачный компаунд или люминофор.

Прибор отличается лучшим соотношением мощности и цены и обеспечивает любой цвет светового потока. Как правило, 5050 устанавливают на декоративные осветительные ленты – одноканальные, RGB, RGBW. Если увеличить плотность крепления – до 60 штук на 1 м, светодиодную ленту можно использовать не только как украшение, но и для освещения интерьерных элементов. Ленты оснащены контроллерами, что позволяет регулировать оттенок и интенсивность света.

Характеристики светодиода 5630

Элемент 5630 имеет только однокристальное исполнение, но отличается высокой мощностью: генерирует световой поток в 57 люменов. Цвет белый, с разной температурой: холодный, дневной, теплый. Прибор защищен 2 старисторами и может выдерживать импульс тока до 400 мА.

У светодиода 4 вывода, но работу элемента обеспечивает только 2. 2 других вместе с подложкой требуются для отвода тепла. Применяют диод при изготовлении мощных ламп и прожекторов.

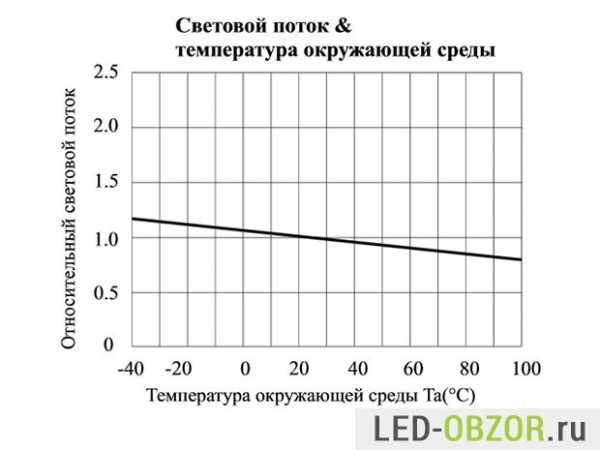

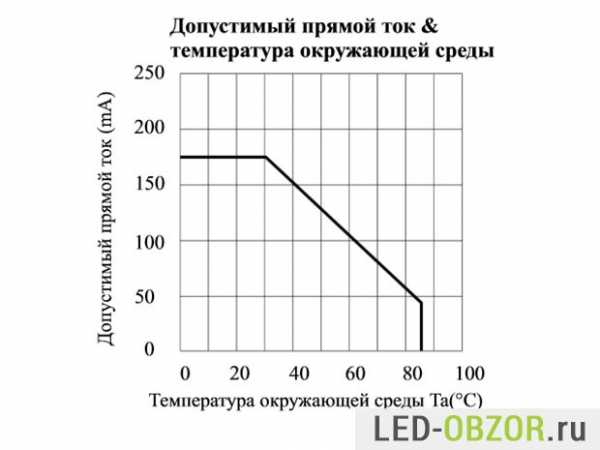

Важно! Яркость диода зависит от температуры воздуха. При +85 градусов показатель падает на 25%.

Характеристики светодиода 5730

Однокристальный вариант обладает такой же мощностью, что и 5630, а вот трехкристальный SMD светодиод 5730 втрое мощнее: изучает свет яркостью до 158 люменов. Также предназначен для получения светового потока белого цвета, но с разной цветовой температурой.

Модификация отличается очень низким тепловым сопротивлением, что позволяет обойтись без двух дополнительных выводов, как в 5630. При этом она выдерживает также импульсный ток.

Элемент отличается высокой производительностью и используется также как и 5630 – при производстве мощных светодиодных светильников.

Характеристики светодиода 3014

Однокристальный элемент умеренной мощности – до 11 люменов, и очень небольших размеров. В качестве защиты используется компаунд. Светодиод генерирует белый свет – теплый, холодный, основные цвета, а также оранжевый. Эту относительно недавно появившуюся модификацию относят к категории слаботочных.

При монтаже изделия нужно учитывать его особенность: выводы у него нетипично длинные и достигают нижней части корпуса. Таким образом, улучшается теплоотвод.

Главное назначение 3014 – модули и ленты декоративной подсветки. Нередко диоды применяют при производстве автомобильных ламп и настольных приборов.

Характеристики светодиода 2835

Из всех типов SMD светодиодов модель является самой мощной: излучает примерно на 20% больше света, чем 5730. Так можно уменьшить энергопотребление. Однокристальный прибор производят в трех версиях разной мощности. Он излучает белый свет разной температуры. По размерам близок к элементу 3528, но имеет круглую линзу.

Этот вариант наиболее популярен, так как применяют его при изготовлении буквально любых осветительных приборов: ламп на улице, прожекторов, бытовых светодиодных светильников. А это означает большое количество подделок, где вместо одноваттного диода устанавливают элемент меньшей мощности.

Применение SMD светодиодов

Используют светодиодные лампы настолько широко, что перечислить все сферы применения невозможно.

Чаще всего приборы такого рода встречаются в следующих изделиях:

  • карманные и тактические фонарики – здесь ставят светодиодные лампы в 6 вольт;
  • лампы и поворотники на автомобилях;
  • бытовые осветительные изделия разных видов;
  • декоративная подсветка, монтируемая как внутри здания, так и снаружи, применяют кристаллы, генерирующие разный цвет;
  • вывески, указатели, светофоры, рекламные щиты;
  • необыкновенно популярны SMD светодиоды в ландшафтном дизайне, элементы не боятся вибрации и низкой температуры, что позволяет организовать самые интересные варианты подсветки;
  • слаботочные модификации активно используют для индикации.

В каждом случае подбирают диоды необходимой мощности. При этом учитывают цвет светового потока.

Требования к подключению

Устанавливать диоды можно на любой поверхности: на бетонном потолке, оклеенном обоями, на пластиковой панели, рядом с натяжными пленками. Благодаря хорошему теплоотводу исключается возможность повредить материал. Но хотя монтаж приборов весьма прост по сравнению с выводными, установка требует выполнения нескольких рекомендаций:

  • чтобы подключить изделие к источнику питания, нужно использовать драйвер, в противном случае светодиод может выйти из строя или работать в некорректном режиме;

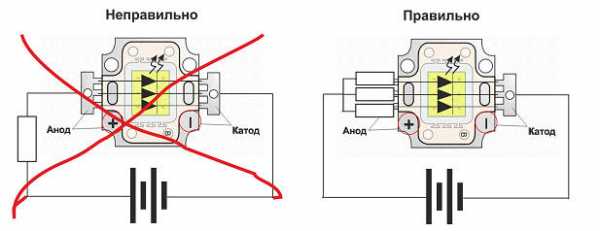

  • если используют только 1 резистор, элементы следует соединять последовательно, чтобы избежать разброса параметров;
  • запрещается соединять последовательно диоды с разными показателями по рабочему току, в этом случае часть элементов будет светить тускло;
  • при слишком высоком токе светодиод перегревается и перегорает, соответственно, допускается установка резистора только с достаточным сопротивлением.

Если предполагается монтаж садовой подсветки, следует выбирать изделия, защищенные от действия влаги и пыли.

Заключение

SMD светодиоды отличаются очень хорошим теплоотводом, что, с одной стороны, обеспечивает их работу при довольно высоких температурах, а с другой – позволяет монтировать на любую поверхность. Видов элементов очень много, так что для любого случая – от прожектора до индикации, можно подобрать соответствующую модификацию.

Отправить комментарий

2proraba.com

SMD светодиоды: характеристики и параметры

Содержание:
  1. Общее устройство и принцип работы SMD светодиодов
  2. Плюсы и минусы светодиодов SMD
  3. Характеристики SMD элементов

Светодиоды становятся все более популярными в современных системах освещения. Они активно используются при оформлении дизайна, декорировании, для автомобильных подсветок и в других областях. Светодиодные источники излучают чистый свет, являются экономичными и безопасными. В настоящее время все чаще используются SMD светодиоды, известные как surface mounted device, что означает устройство с креплением на поверхность. Их мощность и световой поток постоянно повышаются так же как и у традиционных лампочек с длинными ножками и круглой пластиковой линзой.

Общее устройство и принцип работы SMD светодиодов

Главным преимуществом таких светодиодов является их максимально близкое расположение кристалла относительно теплоотвода. Этот фактор имеет важное значение при излучении мощного светового потока с выделением большого количества тепла. Мощность одного SMD светодиода находится в диапазоне 0,01-0,2 Вт, а на отдельную керамическую подложку может быть установлено от 1 до 3 кристаллов.

Благодаря своей конструкции, контактные площадки подложки светодиодов непосредственно соединяются с монтажной платой. Широкий угол освещения и другие параметры позволяют изготавливать светодиодные лампы со стандартным цоколем. Данные светодиоды широко применяются в различных дисплеях и табло за счет небольших размеров корпуса. Они легко монтируются на платы, объединяются в ленты и линейки, удобные для последующего разделения и монтажа. Широкий ассортимент типоразмеров корпусов существенно расширяет сферу использования SMD светодиодов.

Для выращивания кристаллов применяется стандартная технология, представляющая собой металлоорганическую эпитаксию. Толщина каждого выращенного слоя постоянно измеряется и строго контролируется. В отдельные слои добавляются специальные примеси – акцепторы или доноры, обеспечивающие получение р-п-перехода, когда электроны концентрируются в п-области, а дырки – в р-области.

На определенном этапе протравливаются пленки, создаются контакты к слоям переходов, контактные выводы покрываются металлической пленкой. Такая пленка выращивается на общей подложке, после чего она разрезается на множество чипов, площадью 0,06-1,0 мм. В дальнейшем эти чипы используются для изготовления светодиодов.

Готовые кристаллы устанавливаются в специальные корпуса. Затем к ним подводятся контакты, а в конце на кристалл монтируется оптическое покрытие для отражения излучения или, наоборот, для просветления поверхности. Например, при изготовлении белого светодиода выполняется равномерное нанесение люминофора. На следующем этапе от корпуса с кристаллом отводится тепло, а затем он покрывается пластиковым куполом для фокусирования света под нужным углом. Изготовление светодиодов таким способом предполагает использование новых технологий, составляющих около половины стоимости всего источника света.

Существует специальная технология размещения SMD светодиодов на единую подложку. Сокращенно она называется СОВ, что означает chip-on-board или чип на плате. При использовании данной технологии на плате размещается сразу несколько кристаллов, у которых отсутствуют керамические подложки и корпуса. Установленные кристаллы в дальнейшем покрывает общий слой люминофора, что позволяет значительно улучшить характеристики и снизить общую стоимость всей матрицы.

Независимо от технологии изготовления, все SMD светодиоды монтируются на общей металлической подложке, нередко выполняющей охлаждающую функцию. Если же светодиодная сборка обладает повышенной мощностью, устраивается дополнительное охлаждение с использованием радиатора и вентилятора.

Таким образом, маломощные SMD светодиоды, установленные в большом количестве в светильник, позволяют получить качественный рассеянный свет не применяя для этого какие-либо специальные оптические системы. В этом случае устанавливается лишь защитное стекло, поглощающее только 8% светового потока.

Плюсы и минусы светодиодов SMD

Несмотря на более низкую мощность по сравнению с люминесцентными лампами, светодиоды данного типа относятся к одним из наиболее перспективных. За счет белого излучения обеспечивается высокая точность передачи цветов и оттенков. SMD светодиоды за счет отличной световой отдачи, достигающей 146 люменов на Вт, позволяют экономить электрическую энергию в системах освещения.

Конструкции этих светодиодных источников света отличаются повышенной устойчивостью к вибрациям и механическому воздействию. Поэтому они активно используются в промышленном и уличном освещении. Срок службы таких светодиодов составляет около 30 тыс. часов, при ежедневной работе не менее чем 8 часов. Все типы устройств, в том числе SMD 3528, SMD 5050 и другие способны выдерживать любое количество циклов включений и выключений.

Светильники SMD отличаются широким спектром цветовой гаммы, куда входит не только интенсивность излучения, но и оттенки. В связи с этим отпадает надобность в использовании светофильтров. Многие светодиоды, например, SMD 5630 и SMD 5730 обладают низкой инерционностью, то есть они сразу начинают работать на полную мощность. Не нужно ждать нагрева и последующего свечения, как это бывает у обычных светильников.

Светодиоды SMD 3014, SMD 2835 и прочие аналогичные элементы отличаются разными углами излучения. Во время работы происходит генерация направленного светового потока, освещающего конкретную площадь, а не все окружающее пространство. Несомненным достоинством таких светильников является их абсолютная нечувствительность к холодам.

В качестве недостатков можно отметить непереносимость высоких температур, требующая проведения дополнительных мероприятий по вентиляции и отводу тепла. Следует отметить и высокую стоимость этих устройств, которая полностью окупается в процессе дальнейшей эксплуатации.

Характеристики SMD элементов

Светодиоды этого типа отличаются от других изделий собственными специфическими характеристиками. Прежде всего, вся их конструкция предназначена для поверхностного монтажа, в результате отпадает необходимость в пайке, креплениях и сборке. Большинство SMD светодиодов обладают низким тепловым сопротивлением, то есть они не нагреваются и могут располагаться на любых поверхностях – потолках, пластиковых панелях, возле натяжных полотен и т.д.

В зависимости от марки, размеры smd светодиодов могут быть самыми разными, в связи с чем они успешно используются в любых местах. В процессе работы мощность излучения этих элементов остается неизменной.

Многие светодиоды имеют силиконовое покрытие, способствующее герметизации и улучшенному отводу тепла. Для того чтобы правильно подобрать нужное изделие, применяется специальная маркировка smd светодиодов, в которой отображаются все основные параметры.

Более наглядно технические характеристики отображены в таблице:

Параметры

3528

5050

5630

5730

2835

Световой поток (Лм)

5

15

40

100

50

Мощность (Вт)

0,06

0,2

0,5

1,0

0,2

Температура (0С)

65

65

80

80

65

Сила тока (А)

0,02

0,06

0,15

0,3

0,18

Напряжение (В)

3,3

3,3

3,3

3,4

3,3

Размеры (мм)

3,3х2,8

5,0 х 5,0

5,6х3,0

5,7х3,0

2,8х3,5

electric-220.ru

Характеристики и сравнение SMD светодиодов (SMD LED)

Что такое LED SMD?

"LED SMD" это аббревиатура для светодиодов поверхностного монтажа (от англ. Surface-Mount-Device Light-Emitting Diode) Корпусировка SMD LED представляет собой тип светодиодного модуля, который используется технологией поверхностного монтажа (SMT) для установки светодиодных чипов на печатную плату (PCB).

Но как же маркируются SMD (LED) светодиоды, какие бывают типы, какова мощность и характеристики? Каковы различия между светодиодными чипами (SMD)? Какой выбрать? С этими вопросами сталкиваются мастера и любители, которые впервые столкнулись с заменой или подбором подходящих SMD светодиодов и об этом мы поговорим в данной статье. Рынок светодиодов активно развиваются и выходят все новые и новые типы кристаллов которые порождают новые форм факторы.

Светодиоды используют в качестве высокоэффективных источников света, а собранные в LED ленты используются для освещения интерьера, уличного освещения и конечно же для подсветки LCD матриц ноутбуков, телевизоров и телефонов. В качестве источников света используются самые разнообразные типы светодиодных чипов. В приведенной статье мы постараемся разъяснить основные различия между ними и приведем сводную таблицу характеристик основных форм факторов LED.



Что означает четырехзначное число маркировки SMD LED?

Светодиодные чипы для поверхностного монтажа (SMD) идентифицируется по четырехзначному номеру. Этот код намного проще, чем вам может показаться - он просто указывает размер светодиодного чипа. Например, светодиод SMD 5050 имеет размер 5,0мм х 5,0мм, а SMD 8520 соответственно 8,5мм х 2,0мм.





Какие LED чипы самые лучшие?

3528 5050 и 5630 (5730) LED - это три наиболее часто используемые типоразмера применяемых для изготовлении гибкой осветительной светодиодной ленты. Эти 3 типа в настоящее время используются для домашнего и коммерческого освещения, чтобы заменить компактный флуоресцентные и другие лампы накаливания.

Такие типы светодиодов, как 3528, 5050, 2835 и 5630 по сути являются одним и тем же светодиодом, но с разным количеством кристаллов и в разных корпусах. При этом каждый имеет свои особенности: различную мощность и выходную яркость. 5630 (5730) LED и 5050 имеют широкое окно для выхода света, что позволяет уменьшить потери излучения на выходе. По этой причине 5630 (5730) LED самый яркий среди рассмотренных светодиодов и имеет наибольшую эффективность Люмен/Ватт.

Но как бы то ни было лучшим светодиодом является исключительно тот, который подходит больше всего для вашего проекта по параметрам.



Светодиоды формата 3528

Светодиод формата 3528 SMD разработан довольно давно и если сравнивать его по энергоэффективности с современными аналогами, то он им заметно уступает, но ввиду отлаженного массового производства является одним из самых доступных. 3528 имеет размеры 3,5 мм х 2,8 мм, что заметно меньше светодиода 5050, по этой причине светодиоды формата 3528 чаще встречаются в узких светодиодных лентах на 12 вольт. Один стандартный светодиод 3528 имеет мощность 0,06 Вт и при токе 20 мА дает световой поток около 6 Люмен. Эти светодиоды обычно располагают в количестве 60 шт/м, что соответствует мощности 4.8 Ватт (иногда 5 Ватт на метр). Один метр такой ленты, в зависимости от цветовой температуры, дает световой поток примерно 330-360 люмен, а это уже эквивалентно 40 Вт галогеновой лампе.

Кроме теплого и холодного белого цвета, эти диоды выпускают красными, зелеными, синими и желтыми.

Светодиодные ленты на 3528х светодиодах с плотностью 60 шт/м обычно используют для освещения или подсветки помещений и располагают на плинтусах, а нишах двухъярусных потолков в домах, барах, ресторанах, гостиницах и других местах.

Кроме стандартной плотности 60 SMD на метр, также бывают светодиодные ленты повышенной плотности 120 штук на метр. Мощность метра такой ленты составляет в среднем 9,6 Ватт (обычно варьируется а пределах 9…10 Вт/м светодиодной ленты), эти ленты также делают в разном цветовом диапазоне. Поскольку в ленте повышенной плотности используются те же 3528 светодиоды, что и в обычной, то световой поток в ней возрастает пропорционально в два раза и составляет примерно 660-720 люмен на метр, в зависимости от спектра светодиодов.

Ленты на 3528 SMD LED с плотностью 120 диодов на метр используют для тех же целей что и с плотностью 60 шт/м, но в тех случаях, когда нудно увеличить яркость освещения, и где мощности 4.8 Вт/м уже не достаточно.

В обеих типах лент светодиоды расположены группами по 3 шт и конечно же резать такие ленты при необходимости тоже нужно по 3 шт. В ленте 60 3528х SMD на метр период между группами составляет 50 мм, а в 120 3528х SMD на метр этот период сокращается до 25 мм на группу.

Также бывают довольно экзотичные ленты с плотностью 240 шт/м мощностью 19,2 Вт, они требуют питающее напряжение 24 В.

3528 SMD светодиоды не выделяют много тепла – к ним можно спокойно прикоснуться не опасаясь получить ожог. Тем не менее, даже ленты с плотностью 60 LED/м требуют печатную плату с шириной минимум 8 мм, а 120 LED/м ленты кроме ширины еще и имеют повышенную толщину проводников в 2 унции (oz) на квадратный фут, что соответствует толщине меди в 70 мкм. В любом случае столь малое тепловыделение позволяет располагать такие ленты в различных местах не беспокоясь о специальном охлаждении.

Как и в любых товарах эти светодиоды изготавливают разные производители и как правило более дорогие и известные бренды, например тот же Epistar, изготавливают наиболее энергоэффективные образцы с гарантированым сроком службы 50,000 часов при потере яркости на более 30% к концу срока. Дешевые варианты несколько менее яркие, как правило имеют меньший срок службы и частенько грешат на разброс параметров от партии к партии, потому мы не рекомендуем использовать в своих решениях дешевые светодиоды из разных партий.



Светодиоды 3528 удвоенной мощности

Светодиоды 3528 удвоенной мощности имеют тот же размер, что и стандартные 3528. Они выпускаются с такими же спектрами, но обладают в два раза большей мощностью. Светодиодные ленты на таких диодах с плотностью 120 шт на метр потребляют 19,2 Вт на метр (варьируется от 19 до 20 Вт/м).

Такие мощные 3528 светодиоды располагают на лентах шириной 10мм и толщиной меди 2 унции (oz) на квадратный фут (70 мкм), такие требования диктованы необходимостью рассеивать в двое большее тепловыделение без установки дополнительного радиатора. Эти светодиодные ленты выпускают только с 24-вольтным питанием. Такое напряжение выбрано с целью уменьшить ток в проводниках. Световой поток таких лент составляет 1320-1440 люмен на метр (в зависимости от спектра). Ввиду высокой яркости, такие ленты используют не только в качестве подсветки, но и в качестве основного освещения в замен люминесцентным или галогеновым лампам.



Светодиоды SMD формата 5050

Размер таких светодиодов составляет соответственно 5 мм х 5 мм, что заметно больше, чем 3528 SMD. Мало кто знает, что по в сущности один чип SMD 5050 содержит в одном корпусе три (редко четыре) 3528 отдельных LED. По этой причине их световой поток ровно в 3 раза выше, чем у 3528 и составляет 18 Люмен.

Светодиоды формата 5050 обычно устанавливают с плотностью 60 LED на метр ленты, что дает мощность 14,4 Вт на метр при питании в различных версиях 12/24 вольта (разброс мощности 14…15 Вт на метр LED/ленты). Световой поток такой ленты составляет 990-1080 люмен на метр, в зависимости от спектра. Лента на 5050 светодиодах обычно дает равномерное и яркое освещение поверхностей. При покупке готовых лент мы рекомендуем покупать ленты в, которых чипы одного светодиода соединяются не параллельно, а последовательно.



Выпускаются в следующих цветах:

  • Холодный и теплый белый (бывают также с другими цветовыми температурами изготавливаемые по спец заказу).
  • Одноцветные – красный, зеленый, синий, желтый.
  • Трехцветные RGB (красный, зеленый, синий) в одном корпусе.
  • Четырехцветные RGBW (красный, зеленый, синий, белый) в одном корпусе (рис).

Ленты 60 SMD/м 5050 LED как правило, используются для общего освещения помещений, таких как коридоры, для замены люминесцентных ламп, в домах, барах, ресторанах, гостиницах и других местах.



5050 SMD RGB светодиоды для освещения

Светодиоды RGB 5050 SMD фактически включают в себя три чипа каждый разного цвета свечения. Каждый из кристаллов может управляться отдельно Таким образом, подключив ленту из таких светодиодов к контроллеру путем смешения трех компонент можно получать практически любой цвет вплоть до белого. Лента RGBW очень похожа на трехцветную, но имеет дополнительный белый белым чип для повышения яркости в белой области спектра.



GB 5050 светодиодные ленты обычно выпускают в двух вариантах:

• 30 светодиодов на метр (7.2 - 7.5 Вт на метр LED ленты), дает интенсивность 500 люмен на метр и зачастую используется для мягкой художественной подсветки.

• 60 светодиодов на метр (14.4 – 15 Вт/м LED ленты) производит до 1000 люмен на метр, больше подходит для рекламных вывесок, фасадов зданий, и прочих местах, где требуется яркая цветная подсветка.



LED SMD формата 3014, 3020 и 4014

Новые виды светодиодов, например, 3014 и 3020 LED SMD имеют намного меньшие размеры и гораздо более эффективны, чем многие более ранние варианты SMD светодиодов. Производители светодиодов стремятся не уменьшать мощность с уменьшением размера, а сохранять ее.

LED SMD 3014 и LED 4014 – это малогабаритные современные и мощные источники мощностью 0,1 и 0,2 Вт соответственно. Световой поток белых типов светодиодов в пересчете на ватт мощности составляет от 120 до 140 Люмен на ватт. При этом наиболее близки к верхнему световому порогу светодиоды типа 4014. Кристалл светодиода выполнен весьма традиционно – из сплава нитрата индия и нитрита галлия, которые дают световое излучение в области синего спектра. Высокий КПД этих светодиодов достигается благодаря малому пути прохождения светового потока через трансформатор спектра и малой площади внутренних переотражений.

Высокая мощность при малой площади вынуждает использовать дополнительный теплоотвод. Для этой цели анод светодиода имеет увеличенную площадь и выступает в роли теплоотвода. Таким образом светодиоды формата 3014 (3.0 mm х 1.4 mm) и особенно 4014 (4.0 mm х 1.4 mm) можно расположить с большей плотностью на метр, что позволит получить не только большую яркость на единицу длинны ленты, но и даже уменьшить потребление Ватт/Люмен. благодаря своим малым размерам такие диоды можно встретить в универсальных LED подсветках матриц ноутбука которые критичны к толщине и яркости.



LED SMD формата 2835

Светодиоды формата 2835 тоже относительно новый форм-фактор на рынке. Они имеют размеры 2,8 мм х 3,5 и по большей части распространены только белые версии 2835 чипов. Обращаем внимание на то, что по размерам они похожи на 3528, но имеют совершенно другие характеристики, чтобы вы их не путали приведем фотографию сравнения этих двух светодиодов.

Светодиоды 2835 активно вытесняет формат 5050 ввиду большей эффективности. Если сравнить 2835 с 5050, то первые производят на 20% больше света, что позволяет сократить потребление энергии (2835 SMD потребляют 0.2 Вт, а 5050 SMD - 0.24 Вт). При установке с плотностью 60 шт на метр получают ленту мощностью около 12 Вт на метр по сравнению с 14.4 Вт/м для 5050 SMD. Такое снижение потребления позволяет снизить нагрев, что позволяет увеличить плотность установки светодиодов. По этой причине выпускаются ленты с плотностью 120 светодиодов типа 2835 на метр, что дает мощность 24 Вт/м, при световом потоке до 2600 люмен на метр.

Для наглядности приведем сравнение

• Холодный белый 5050 SMD 60 LED (14.4 Вт / м) = 1080 люмен на метр

• Холодный белый 2835 SMD 60 LED (12 Вт / м) = 1300 люмен на метр

• Холодный белый 2835 SMD 120 LED (24 Вт / м) = 2600 люмен на метр

Светодиоды 2835 также устанавливаются на ленты шириной 10мм и толщиной меди 2 унции (oz) на квадратный фут (70 мкм) для лучшего отвода тепла и меньших потерях тока в проводниках. Скорее всего этот вид SMD светодиодов будет наиболее популярен в ближайшие годы ввиду неоспоримых преимуществ.



LED SMD формата 5630

Светодиоды формата 5630 существуют уже несколько лет. Ранее их устанавливали только на жесткие алюминиевые пластины для обеспечения должного охлаждения, и лишь недавно стали использоваться в светодиодных лентах. Светодиоды 5630 SMD имеют размеры 5.6mm х 3.0mm. Больший светодиод не всегда означает большую яркость излучения, но в этом случае 5630 SMD LED имеет больший световой поток, чем распространенный 5050 SMD LED.

Один такой светодиод способен давать световой поток 50 Люмен. Качественные чипы 5630 с плотностью 60 LED/м ленты могут давать до 2700 люмен. (Дешевые чипы 5630 могут давать до 2000 люмен на метр.)



Светодиодные ленты на основе 5630 SMD LED выделяют больше тепла, чем многие другие светодиоды. По этой причине их рекомендуется устанавливать на толстый алюминий, или использовать любой другой дополнительный теплоотвод. Без дополнительного охлаждения светодиодные ленты быстро потеряют яркость и вскоре выйдут из строя из-за тепловой деструкции кристалла. Вообще для всех светодиодов перегрев – главная причина преждевременного входа из строя. При работе по 8 часов в день, при недостаточном охлаждении светодиод будет терять до 20% яркости в год.

По причине перегрева не выпускают водонепроницаемые ленты на 5630х светодиодах.

Кроме этих светодиодов есть еще масса специализированых ультраярких которые используются для малогабаритных фонарей или для подсветки матриц мониторов, телевизоров, телефонов и планшетов. Со специализироваными светодиодами, которые применяются в LED телевизорах и мониторах вы можете ознакомится в соответствующем разделе нашего магазина.

Ниже приведем сводную таблицу характеристик наиболее распространенных светодиодов, кроме типовых напряжений в аналогичных размерах попадаются светодиоды на 6 и 9в в этом случае ток светодиода уменьшается пропорционально напряжению.

Сравнительная таблица характеристик SMD (LED) светодиодов

SMD LED

Размеры, мм

Мощность, Ватт

Напряжение, В

Ток, mА

Световой поток, Люмен

2828

2,8 x2,8

0,5

3



50

2835 (a)

2,8 x2,5

0,2

3

60

29

2835 (a1)

2,8 x2,5

0,2

6

30

30

2835 (a2)

2,8 x2,5

0,2

9

20

32

2835 (b)

2,8 x2,5

0,5

3

150

63

2835 (b1)

2,8 x2,5

0,5

6

60

65

2835 (b2)

2,8 x2,5

0,5

9

30

65

2835 (c)

2,8 x2,5

1

3

300

130

2835 (c1)

2,8 x2,5

1

6

150

132

2835 (c2)

2,8 x2,5

1

9

100

133

3014

3,0 x 1,4

0,1



9-12

3020 (a)

3,0 x 2,0

0,06

3

5,4

3020 (b)

3,0 x 2,0 0,2 3

3020 (c)

3,0 x 2,0

0,5

3

150

3020 (d)

3,0 x 2,0

1

6

150

125

3030

3,0 x 3,0

0,9



110-120

3030 3,0 x 3,0 1,5 3

450



3228

3,2 x 2,8

1

3

350

110

3258

3,2 x 5,8

0,2



6

3528 (a)

3,5 x 2,8

0,06

3

20

7

3528 (b)

3,5 x 2,8

1

3

280

110

3535 (a)

3,5 x 3,5

0,5



35-42

3535 (b)

3,5 x 3,3

1

3

350

110

3535 (c)

3,5 x 3,4

2

6

350

4014

4,0 x 1,4

0,2

3



22-32

4020

4,0 x 2,0

0,5

3

150

55

5050

5,0 x 5,0

0,2

3

60

14-22

5060

5,0 x 6,0

0,2



60

26

5630

5,6 x 3,0

0,5

3,3

150

30-45

5730

5,7 x 3,0

0,2

3

60

20-22

5730

5,7 x 3,0

0,5

3,4

150

30-45

5733

5,7 x 3,3

0,5



35-50

5736

5,7 x 3,6

0,5



40-55

7014 (a)

7,0 x 1,4

0,5



35-49

7014 (b)

7,0 x 1,4

1



110

7020

7,0 x 2,0

1



110

7020

7,0 x 2,0

0,5

3

150

40-55

7020

7,0 x 2,0 0,5 6 80 55-60

7030

7,0 x 3,0

1

6

150

110

8520 (a)

8,5 x 2,0

0,5



55-60

8520 (b)

8,5 x 2,0

1



110





ndft.com.ua

Технические характеристики светодиодов SMD 3528, 5050, 5630, 5730, параметры и типы

Рассмотрим технические характеристики светодиодов с потребительской точки зрения, не будем рассматривать ненужные параметры, которые особо не влияют не эксплуатацию. Посмотрим только на важные характеристики, ведь в основном нас интересует, какое напряжение на него подать, и что бы он светил ярче и дольше.

Среди множества типов диодов, наибольшую популярность получили SMD 3528, SMD 5050, SMD 5630, SMD 5730. По цифровому обозначению можно видеть, какой размер корпуса используется.  Например, SMD3528 это размеры 3,5 мм на 2,8мм.

Содержание

  • 1. Реальная мощность китайских ЛЕД
  • 2. Таблица характеристик фирменных
  • 3. Сравним размеры и яркость
  • 4. Сравнение энергоэффективности LED диодов
  • 5. Графики характеристик светодиода SMD 5730

Реальная мощность китайских ЛЕД

Размер кристалла у маломощных китайских, на примере SMD5630 SMD5730

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Чтобы отличить плохой LED от хорошего, ознакомитесь со статьей «Характеристики светодиодов«. Подробно описал, как зависит мощность от размера кристалла, массы и других свойств.

Китайские 5630, 5730
тип №1
Китайские 5630, 5730
тип №2
Китайский 5050
Мощность0,09W0,15W0,1W
Яркость7 лм12 лм8 люмен

Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.

Таблица характеристик фирменных

Параметр3528505056305730-055730-1
Световой поток, Лм5154040100
Мощность0,06 Вт0,2 Вт0,5 Вт0,5 Вт1 Вт
Температурадо + 65до + 65до + 80до + 80до + 80
Ток, ампер0,020,060,150,150,300
Напряжение, Вольт3,33,33,33,43,4
Габариты, мм3,5 x 2,85 x 55,3 x 34,8 x 34,8 x 3

В таблице указаны усредненные характеристики светодиодов белого света с самыми популярными параметрами. Лампы теплого белого и холодного белого света обычно имеют меньший световой поток. Так же при одинаковой яркости света, диод белого света дает лучшее освещение, чем другие.

В основном характеристики зависят от производителя с колебанием плюс-минус 15%. Лучшие параметры обеспечивают конечно именитые европейские, японские, китайские бренды. LED диоды неизвестных производителей конечно похуже, но еще у них никто не гарантирует заявленный срок службы. Самый плохой вариант, когда вам по низкой цене предлагают светодиоды промаркированные как фирменные, хотя неизвестно кем они сделаны. Главным образом подделку от бренда можно отличить только при помощи  измерения всех параметров и сравнением с заявленными.

Бюджетные светодиоды неизвестного производителя обычно очень слабые, вместо положенных 0,5W будет всего 0,15W или 0,09W. Так делают китайцы, чтобы дешевку выдать за фирменный. Но это они компенсируют втрое большим количеством диодов. Такие диоды работают максимум 20.000 часов. Чаще всего встречаются на кукурузах и светодиодной ленте SMD 5630.

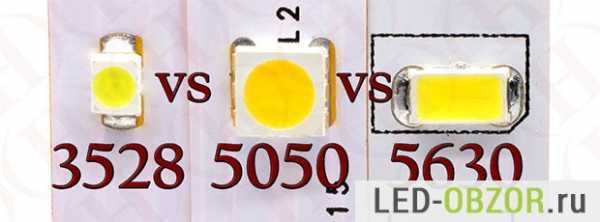

Сравним размеры и яркость

Сравнение диодов на светодиодной ленте 5050, 3528, 5630. В большой импровизированной коробке сделаем замеры освещенности каждого диода. Наглядно видно разницу в освещенности и направленность угла освещения.

Сравнение энергоэффективности LED диодов

..

Световой поток Люмен на Ватт:

  • SMD 3528 – 70 Лм/Вт;
  • SMD 5050 – 80 Лм/Вт;
  • SMD 5630 – 80 Лм/Вт;
  • SMD 5730-05 – 80 Лм/Вт;
  • SMD 5730-1 – 100 Лм/Вт;

Развитие светодиодных технологий идет в направлении увеличения количества Люмен на единицу площади. Соответствие светового на единицу мощности с изменением поколения ЛЕД диодов меняется не очень сильно. Если сравнить светодиод SMD 3528 и 5730-1, то почти при одинаковой площади светоизлучающего элемента мощность светового потока увеличилась в 22 раза, а энергопотребление в 15 раз.

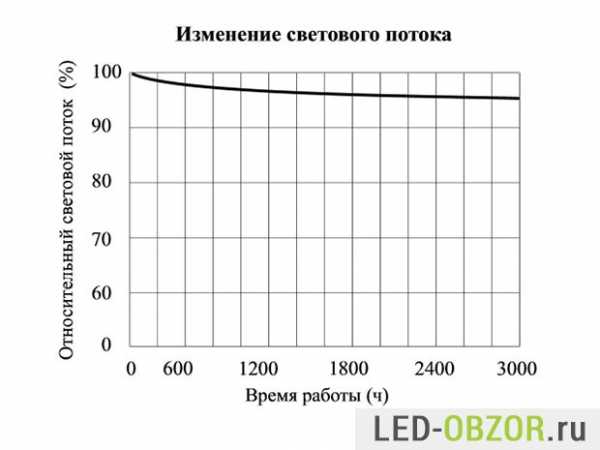

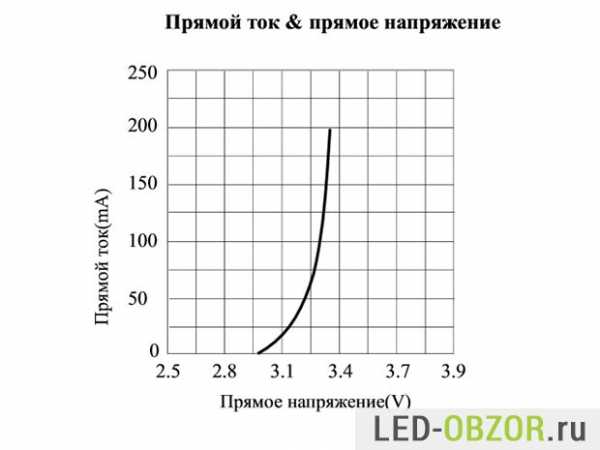

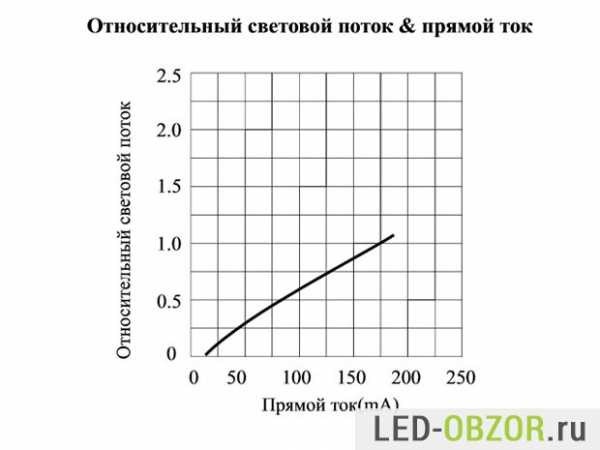

Графики характеристик светодиода SMD 5730

led-obzor.ru

Технические характеристики и параметры SMD 3528, 5050, 5630, 5730

Что такое smd светодиоды? Surface Mounted Device – радиоэлементы, не имеющие дополнительных монтажных отводок. Они крепятся непосредственно на поверхность монтажной платы.

Этот тип сверхъярких светодиодов широко используется в осветительных конструкциях. Благодаря отсутствию корпуса увеличивается плотность монтажа и существенно снижается вес конечной конструкции.

Расшифровка маркировки светодиодов

Рассмотри маркировку на примере SMD 3528 матрицы теплого белого света.

LED-WW-SMD3528

  • LED – светодиод;
  • WW – warm white – тёплый белый;
  • SMD – диод для поверхностного монтажа;
  • 3528 – размеры матрицы.

Многие производители пытаются уникализировать свой товар различными уловками. Так появляются серии 5636, 5736. Характеристики их полностью идентичны базовым моделям, а последняя цифра говорит лишь о незначительных изменениях типоразмера.

Технические характеристики SMD 3528 (datasheet)

SMD 3528 – однокристальная матрица с малым потреблением тока и относительно небольшой яркостью. Но именно благодаря этому можно конструировать любую подсветку не заботясь о дополнительном теплоотводе. Эта сборка применяется в лентах ночного освещения, в системах подсветки рекламных лайтбоксов, светящихся указателей.

В варианте (RGB) в матрице используется три кристалла.

Размеры SMD 3528

Типоразмеры 3528

Оригинальный datasheet SMD 3528 можете скачать по ссылке.

Технические характеристики SMD 5050 (datasheet)

SMD 5050 – трехкристальная матрица. Мощность светодиода 5050 пропорциональна трём матрицам 3528, помещенных в один корпус. 5050 применяется в системах поверхностного монтажа, где требуется повышенная яркость подсветки при ограниченной площади светоизлучателя.

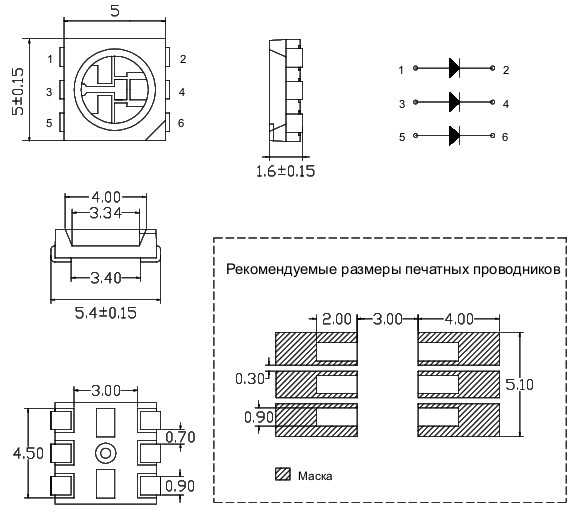

Размеры SMD 5050

Размеры 5050

Оригинальный datasheet SMD 5050 можете скачать по ссылке.

Технические характеристики SMD 5630 и 5730 (datasheet)

Сравнительные таблицы параметров

Общая таблица технических характеристик 3528, 5050, 5630, 5730:

Сравнительная таблица технических характеристик 3528, 5050, 5630, 5730

Тип светодиода различают по строению кристалла и цветности:

Правила подключения

Используется классическая связка токоограничитель-светодиод. По такой схеме подключаются абсолютно все монокристальные конструкции. Разница лишь в номинальных характеристиках токоограничивающего элемента (подробнее про расчет резистора для светодиода).

Исключение представляет светодиоды с тремя кристаллами на светодиодной матрице.

Трехкристальная SMD матрица, например, в серии 5050, имеет три анода и три катода. Подключается она как три самостоятельных элемента. Для RGB модели 5050 характеристики в datasheet прописаны для каждого диода, так как у них различные параметры энергопотребления.

Светодиоды 5050 — схема включения

Такие требования к подключению вызваны тем, что даже у абсолютно одинаковых кристаллов будут различия в токе питания и подключение без токоограничителя попросту выведет один из них из строя.

ЗАПОМНИТЕ!

  1. Не рекомендуется подключать любые модели светодиодов к источнику питания без резистора. При использовании одного резистора допустимо только последовательное подключение одного типа светодиодов.
  2. В случае использования трехкристальный диодов, каждый канал подключается через отдельный резистор и соединяется с таким же диодом в следующем модуле.
  3. Не подключайте светодиоды с разными нагрузочными характеристиками. Простыми словами не подключайте вместе 3528 и 5050.
  4. Категорически противопоказано использовать резисторы с сопротивлением меньше номинального. Это увеличит нагрузочный ток светодиода и сократит срок его службы.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

Светодиод смд – , , SMD- —

Отправить ответ

avatar
  Подписаться
Уведомление о
