Сплошной пленочный теплый пол: что такое, особенности монтажа

Вступление

Пленочный теплый пол, который уже можно называть классическим, имеет характерную полосатую структуру и массу ограничений по применению. Развитие плёночных теплых полов, позволило, сохранив все преимущества инфракрасного обогрева, создать сплошной пленочный теплый пол универсального применения.

Про пленочный пол

Вспомним, что плёночный теплый пол это устойчивое название системы теплых полов, инфракрасного излечения, где греющим элементом является графит нанесенный на специальную плёнку.

Инфракрасное излучение плёночного пола не прогревает воздух в помещении, а нагревает предметы, попадающие под это излучение, в том числе человека. Инфракрасное излучение безопасно, не конвекционное и прогревает сразу всё помещение.

sploshnoy plenochnyj teplyj pol 1

Сплошной пленочный теплый пол

В классическом варианте графит наносится на плёнку визуально видимыми полосами. Резать такую плёнку можно только между полосами графита, строго поперёк рулона плёнки.

Технология изготовления «полосатого» теплого пола ограничивает его использование. Его можно положить под ламинат, паркет, даже под линолеум. Однако не рекомендуется использовать в стяжке и под керамическую плитку и керамогранит.

Сплошной пленочный теплый пол не имеет видимых полос нанесения графита. Карбоновый графит наносится на всю поверхность плёнки. Благодаря этому резать такую греющую плёнку можно под любым углом.

 Кроме этого сплошная греющая плёнка в четыре раза прочнее, из-за чего её можно использовать под керамическую плитку и даже укладывать в 30 мм стяжку. Посмотреть, оценить и приобрести плёночный пол можно на сайте http://ufa.daewoo-enertec.com.

Принцип обогрева сплошного пленочного пола не изменился. Это тоже инфракрасное излучение, прогревающее предметы и людей находящиеся в помещении. Монтаж возможен не только в полу, но и на стенах и потолке. Конвекция для этого теплого пола значение не имеет.

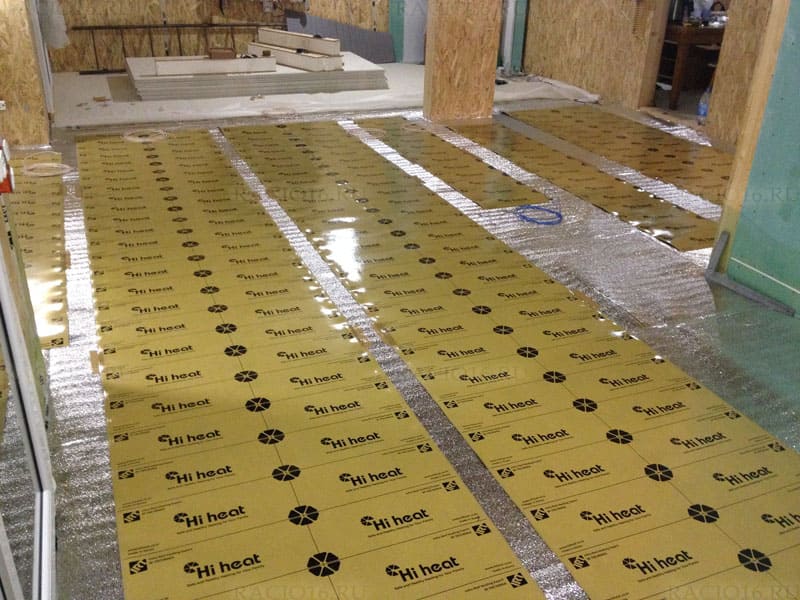

sploshnoy plenochnyj teplyj pol 2

Технические характеристики сплошного плёночного теплого пола

Для понимания технических характеристик посмотрим на сплошной пленочный теплый пол Hi Heat Premium. Это наиболее известный теплый пол данного типа.

Мощность погонного метра плёнки 120 Ватт. При этом потребляемая мощность не превосходит 50 Вт на квадратный метр. Ширина плёнки 500 или 1000 мм. Заявленная толщина плёнки 720 микрон.

Повторюсь, плёнку можно резать в любом месте и под любым углом. Эта обстоятельство позволяет максимально полно заполнить необходимое пространство пола, планируемое для обогрева.

Особенности монтажа

Вкратце остановимся на особенностях монтажа. Сплошной пленочный теплый пол монтируется, почти так же, как «полосатый» пол, но с некоторыми особенностями.

  • Во-первых, вы самостоятельно может отрезать нужный кусок плёнки простыми ножницами;
  • Во-вторых, положите на основание пола, оно может быть любым, тепло отражающую подложку. Приклейте к подложке пленку скотчем;
  • В-третьих, припаяйте или подсоедините клеммами провода подключения к плёнке. Места подключения и край среза покройте битумной мастикой для изоляции.
  • В-четвертых, под пленку в углубление положите термодатчик.
  • В пятых, подключите датчик и провода подключение, в заранее установленный на стене терморегулятор.

В завершении, укройте плёнку листами ДВП или стяжкой. Уложите финишное покрытие пола.

Вывод

Сплошной пленочный теплый пол новый этап в инфракрасном отоплении помещений. Удобство применения плёнки для отопления улучшается, практичность плёнки усиливается.

©opolax.ru

Еще статьи



Сравнение пленочных теплых полов

Пленочный тёплый пол – это система в которой для подогрева напольного покрытия (ламинат, линолеум и т.п.) используется специальная инфракрасная нагревательная плёнка или еще её называют карбоновая термоплёнка.

На этой самой инфракрасной плёнке выполняющей роль нагревателя мы сегодня остановимся подробнее.

Инфракрасная (карбоновая) термоплёнка устройство

Пленочный теплый пол по конструкции состоит из нагревательного элемента (карбона - переплетённых нитей углеродного волокна), двух медных токоведущих шин и защитного изолирующего слоя с двух сторон (лавсан, полиэтилен, полиэстер…).

Именно так выглядел первый классический пленочный нагреватель.

Пленочный теплый пол СТБ

На медные шины подается напряжение и карбоновый слой, преобразуя электрическую энергию в тепловую, греется сам и выделяет при этом еще и лучистую энергию, которая в свою очередь проходя через неметаллические предметы греет тело человека, а не воздух. Подобная система считается самой передовой и прогрессивной!

Изначально такую технологию разрабатывали для обогрева космических станций, но время идет и уже любой обычный человек может воспользоваться этим изобретением купив инфракрасную пленку.

С течением времени совершенствовалась технология изготовления инфракрасной пленки, повышалось качество и срок службы, например, в конструкцию для уменьшения сопротивления между медной шиной и карбоном ввели серебряную пасту, что позволило значительно уменьшить возможность образования электрической дуги. Вместо обычного лавсана стали применяться более дорогостоящие, но более качественные материалы, такие как полиэстер, добавляться дополнительные слои, повышающие адгезию термоплёнки и соответственно срок её службы.

Вот, к примеру, для сравнения представлены два образца инфракрасной пленки Heat Plus от компании «Seggi Century Co Ltd».

Сравнение инфракрасных пленочных теплых полов

Для сравнения возьмем две модели пленочных теплых полов: полосатый Heat Plus 220 (с карбоновым слоем нанесенный полосами)  и сплошной Heat Plus NEW (карбоновый слой равномерно распределен по всей поверхности).

Структура полосатого пленочного теплого пола

Структура полосатого пленочного теплого пола
  • Защитный слой из высокотемпературного прозрачного полиэстера (Р.Е.Т).
  • Нагревательный элемент - карбоновый слой (черные полоски).
  • Серебряная подложка для уменьшения сопротивления.
  • Медная шина шириной 20 мм.
  • Защитный слой из высокотемпературного матового армированного полиэстера (Р.Е.Т).

Структура сплошного пленочного теплого пола

Структура сплошного пленочного теплого пола
  • Негорючий водонепроницаемый изоляционный слой РЕТ (полиэтилентерефталат).
  • Прочный негорючий двухслойный нетканый материал (KNOW-HOW).
  • Изоляционный слой РЕТ (полиэтилентерефталат).
  • Армированные электродами медные шины.
  • Серебряная подложка.
  • Карбоновый слой.
  • Изоляционный слой РЕТ (полиэтилентерефталат).
  • Прочный негорючий нетканый материал (KNOW-HOW).
  • Негорючий водонепроницаемый изоляционный слой РЕТ (полиэтилентерефталат).

Из представленных выше рисунков Вы можете наглядно убедиться в развитии технологий!

Слева - полосатая термопленка, а справа термопленка со сплошным карбоновым слоем и дополнительными слоями защиты, расширяющими спектр применения инфракрасной пленки (монтаж под плитку) и увеличивающими срок службы до 50 лет.

Как все было бы замечательно, наука проводила бы дополнительные исследования, производственники всевозможные испытания и в результате качество товаров только повышалось, как было бы чудно! НО!

НО, наступила эпоха ПОТРЕБЛЕНИЯ – дай больше и чтобы стоило подешевле! И вот тут-то на первое место вышел фактор цены. И пошли заказы на заводы.

Продавец: "А сделайте-ка нам подешевле!"
А заводы говорят: "Вы что? – это же ухудшение качества!"
Продавец: "Ну и что! Нам бы только продать, а там и трава не расти …"
Завод: "Ну раз так, то вот Вам изолирующий слой попроще (прозрачный), медная шина поуже, да термопленка потоньше, но работать это будет гораздо меньше."

И появился на рынке огромный ассортимент инфракрасной пленки на любой кошелек, но соответственно и качество, а, следовательно, и срок службы, напрямую соответствующий цене.

Сравнение различных инфракрасных пленок

90 % инфракрасной термопленки продающейся на Российском рынке изготавливается в Южной Корее.

Это происходит из-за того, что оборудование для производства термопленки делает Южнокорейская Компания ДЭУ и практически весь процесс автоматизирован (обслуживающий персонал 2 - 3 человека), а то бы центром производства давно бы стал Китай со своей дешевой рабочей силой.

В России к сожалению, на современном этапе организовывать любое производство невыгодно по "не экономическим" причинам.

Российскому потребителю достаточно непросто разобраться в предложениях: «Heat Plus», «Caleo», «Hi Heat», «RexVa», «Power Film», «Unoci», «Calorique», «In-Terma», «Sky Sun», «Teploff», «TeploMir», «Ок Ондол», «Solarville», «Heat Up», «Q-Term» … достаточно или перечислять дальше?

На сегодняшний день в Южной Корее производством инфракрасной пленки занимаются более 20 компаний из них есть 5 – 6 достаточно крупные, например, компания «Green Industry Co» (торговая марка MARPE), кроме того есть ряд фирм в том числе и в России, продвигающих термопленку под своим брендом. Название при этом можно заказать любое, например, «Уноси», только напишут его на латинице, вот и получаются такие русские названия: «Unoci», «Teploff», «TeploMir», «Caleo».

Инфракрасные пленочные теплые полы – уже не новая отопительная система, но до сих пор никто в России не проводил её классификацию. Поэтому продавцы стараются представить свои бренды в наиболее выгодном свете, наделяя его какими-то уникальными качествами. Однако следует отметить, что принципиальные отличия у разных пленочных теплых полов одного класса незначительны, а именно материалы применяемые в производстве и система контроля качества.

В таблице приведены примеры отличия различных моделей пленочных теплых полов.

Нагреватель (карбон)SPN-205SPN-305SPN-305MKAPN (сплошное покрытие)Технология РТС
Класс (поколение)IIIIIIV (V)VI
Модель
205Т
208Т
210Т
305Т
308Т
310Т
305МК
308МК
310МК
APN-410
(APN-510)
Marpe samreg PTC
(РТС+)
Black Heat
(Green Fim PTC)
Толщина0,275 мм0,330 мм0,388 мм0,4 мм0,4 мм0,5 мм
очень тонкаятонкаядополнительные слои защиты снизустандартдополнительные слои с двух сторон
Цветпрозрачнаяматоваясеребропрозрачнаякоричневая
Работоспособность5 лет15 лет15 лет25 лет15 лет50 лет
Стоимость, м.кв.5,0 $7,5 $10 $15 – 20 $15 – 20 $20 –30 $

У разных производителей буквы могут меняться, но главный признак качества термопленки – это толщина и цвет неизменны.

Пример обозначения термопленки

Heat Plus SPN 305-МК 110W – это пленочный теплый пол Heat Plus™ (производитель компания «Seggi Century Co Ltd»), третье поколение, толщина 0,388 мм, ширина 50 см, изоляция P.E.T., 110 Вт на погонный метр (220 Вт/м.кв.).

Marpe samreg PTC+ – это пленочный теплый пол Marpe™ (производитель южнокорейская компания «Green Industry Co»), шестое поколение, толщина 0,4 мм, ширина 50 см, изоляция P.E.T. (высокотемпературный прозрачный, матовый, армированный полиэстер Южнокорейского производства), 2200 Вт/м.кв.

При общей схожести по внешнему виду отличаются эти две модели популярных пленочных теплых полов в наличии у ИК пленки Marpe samreg PTC+ позитивного температурного коэффициента 50% (РТС), на практике это означает снижение мощности в 2 раза при запирании, что дает дополнительную защиту от возможного перегрева напольного покрытия.

Ниже на видео Вы можете посмотреть как ведут себя данные пленочные теплые полы в различных условиях, в том числе при "запирании".

Использование эффекта саморегуляции позволяет уменьшить затраты электроэнергии на отопление до 60 % и обезопасить теплый пол от перегрева.

Цвет инфракрасной пленки:

  • Т (transparent) – прозрачная
  • МК (милк) – матовая
  • Silver – серебро
  • Green – коричневая

Ширина инфракрасной пленки:

  • 305 (205) – ширина 0,5 м (50 см)
  • 308 (208) – ширина 0,8 м (80 см)
  • 310 (210) – ширина 1,0 м (100 см)

Мощность инфракрасной пленки:

  • 100 Вт – для потолочных систем отопления, прогрева стен
  • 150 Вт – для вспомогательных систем отопления (комфортного подогрева)
  • 220 Вт – для систем основного отопления
  • 400 Вт – для промышленных систем (сушилки, прогрев бетона)
  • 600 Вт – для промышленных систем (прогрев бетона, прогрев грунта)
  • 800 Вт – для промышленных систем (подогрев емкостей)

Особенности применения пленочных теплых полов

Обычная температура нагрева теплого пола лежит в пределах от 18 до 24 градусов (регулировка задается терморегулятором),а вот максимальная температура нагрева ИК пленок использующихся для монтажа пленочных теплых полов составляет 60 градусов, после чего начинается деформация технологических слоев и прекращение работоспособности, вплоть до возгорания.

Промышленные ИК пленки большой мощности (400 Вт и т.д.) могут нагреваться пока не расплавятся, поэтому при монтаже нагревательных систем обязательно применяются ограничители температуры (терморегуляторы) до 70 - 80 °С!!!

Для напольных покрытий (паркет, ламинат, линолеум и т.п.) рекомендовано устанавливать температуру не более 32 градусов, а по медицинским показателям желательно ограничивать 28 градусами.

Ширина одной секции полосатой термопленки обычно составляет 20 (25) см, что обеспечивает удобство при расчете монтажа теплого пола. Полосы карбона нанесены довольно плотно, это обеспечивает равномерный нагрев всей поверхности пленки. У сплошной пленки карбоновый слой равномерно распределен по всей поверхности, поэтому резать её можно на любую длину, кроме того она не боится порезов и проколов.

Важным достоинством пленочных теплых полов является их универсальность. Они применяются в качестве основного или дополнительного обогрева помещений. Монтаж осуществляется на поверхностях с любым углом наклона. Инфракрасная термопленка применяется, как в быту для обогрева полов, стен, потолочных систем, так и на промышленных объектах для подогрева почвы, сушки древесины, обогрева емкостей, прогрева бетона и грунта.

В заключении можно с уверенностью сказать, что сегодняшний рынок развитого капитализма, в который вошла наша страна (ну или скоро там будет) предоставляет широкий выбор пленочных теплых полов на любой кошелёк.
 –  можно купить дешевую прозрачную термопленку "Хиса Рексва" или "Hi Heat", цена 400 – 500 руб/м.кв.,
 – или купить пленку "Heat Plus", цена 500 – 600 руб/м.кв.,
 – но, лучше приобрести инфракрасную пленку Marpe PTC, цена около 700 руб/м.кв. или Marpe PTC+, цена 600 руб/м.пог.,
 – а если позволяют средства, то относительно дорогой (1 600 руб/м.кв.) премиальный пленочный теплый пол нового поколения Marpe Black Heat- зато один раз и навсегда.

Уважаемые покупатели! Не стесняйтесь спрашивать у продавца сертификат на инфракрасную термопленку, в котором обязательно должен быть указан завод производитель, иначе Вы можете получить "кота в мешке" и самое главное рискуете остаться без гарантии.

Автор статьи (ред.2): Самойлов М.Н.

Если у Вас есть вопросы или собственное мнение по данному вопросу пишите на [email protected] или звоните по телефону +7(915)047-0084.

При использовании материалов статьи активная ссылка на статью обязательна!


Укладка и монтаж пленочного теплого пола – подборка советов

Краткое содержание

Одной из актуальных проблем при обустройстве обогрева становится вопрос как провести монтаж пленочного теплого пола, являющегося по мнению специалистов универсальным и надежным вариантом. Среди усовершенствованных моделей выделяется карбоновый инфракрасный пол, который позволяет монтировать в качестве чистовой отделки практически любое половое покрытие, хотя специалисты рекомендуют с осторожностью относиться к керамограниту и керамической плитке.

Установка пленочного теплого полаУстановка пленочного теплого пола

Установка пленочного теплого пола

Отличия сплошной пленки

В зависимости от конструкционного решения, инфракрасный пленочный пол представлен двумя разновидностями.

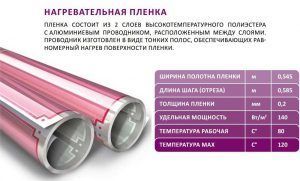

Характеристика нагревательной пленкиХарактеристика нагревательной пленки

Характеристика нагревательной пленки

  • Знакомый уже многим теплый пол, состоящий из полипропилена (может быть один или два слоя) и карбоново-графитной смеси, расположенной на основе в виде полосок.
  • Сплошная пленка, имеющая три рабочих и по пять защитных слоев, расположенных с обеих сторон. Отличается она напылением сплошного карбонового слоя по всей плоскости каждого отдельного блока. Этот вид теплого пола является наиболее инновационным вариантом, в котором исключены некоторые недостатки предыдущего аналога.

Сравнение достоинств и недостатков

Перед тем как укладывать конкретный вид пленочного пола, целесообразно проанализировать его преимущества и возможные минусы. Пленку, имеющую полосатую конструкцию, нельзя располагать на участках пола, где планируется установка громоздких предметов мебели, чтобы не снизить эффективность обогрева. Для сплошной пленки таких ограничений не существует.

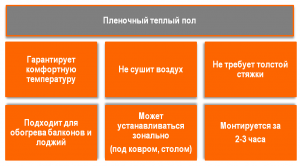

Достоинства инфракрасной пленкиДостоинства инфракрасной пленки

Достоинства инфракрасной пленки

При разрезании пленки с полосками нужно быть внимательным и двигать инструмент только по предусмотренным для этого линиям. Сплошной же аналог кроится в соответствии с конфигурацией пола по любым, в том числе и кривым траекториям.

Он легко укладывается, если имеются в комнате статичные сооружения в виде колонн, каминов или кухонных островов.

Благодаря многослойной защите, сплошная пленка при толщине в 0,5 мм в системе теплого пола не перегревается. Она влагостойкая, пожаробезопасная, менее подвержена внешним негативным воздействиям, функционируя исправно до 50 лет. Если возникнут повреждения на каком-то участке, это не отразится негативно на работе остальной поверхности. Объективно объясняется и факт более равномерного обогрева без возникновения мест с меньшей интенсивностью, что характерно для пленок с полосатой фактурой.

Инфракрасный пленочный теплый пол

Монтажные работы

Основные этапы при проведении монтажа современного пленочного теплого пола двух доминирующих разновидностей практически идентичные.

Чтобы инфракрасный теплый пол функционировал эффективно, основание под него должно быть достаточно ровным. Допустимым считается перепад высот, составляющий 10 мм/м2. Подготовив черновой пол, очистив его от загрязнений, можно приступать непосредственно к монтажу.

  • Крепится демпферная лента по всему периметру помещения. Она должна заходить на стены. Правильный монтаж нагревательной пленкиПравильный монтаж нагревательной пленки

    Правильный монтаж нагревательной пленки

  • Следующим этапом идет укладка теплоизоляции – рулонной или в виде матов. Все стыки для достижения необходимой герметизации проклеиваются скотчем. Если выбраны пенополистирольные плиты, то их для надежности можно фиксировать дюбелями.
  • Расстилается пленка. Ориентируется она контактами к стене, где по предварительно составленной схеме планируется размещение терморегулятора. Полосы не должны касаться друг друга, поэтому выдерживается шаг в несколько миллиметров.
  • Шины, которые остаются свободными, так как не будут участвовать в подключении, изолируются специальным составом. Схема электрического подключения инфракрасного теплого пола

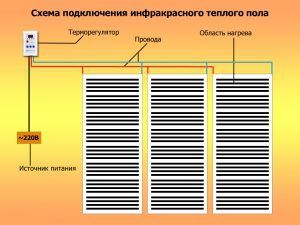

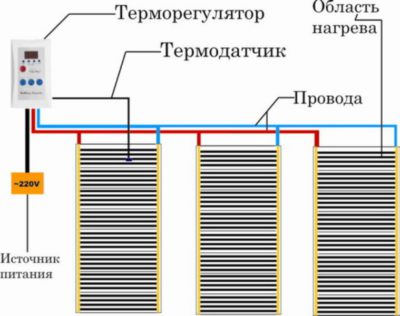

    Схема электрического подключения инфракрасного теплого пола

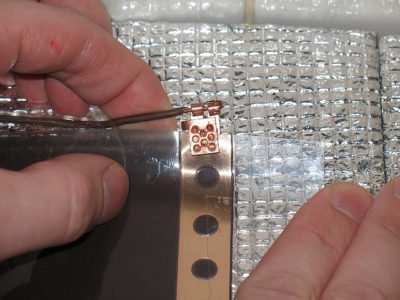

  • Для соединения провода с шиной можно их припаять или использовать специальные зажимы, входящие в комплект теплого пленочного пола. Все места соединения обязательно изолируются. Чтобы подключить сплошной пленочный пол, провода заводятся к соединительной шине под верхний слой пленки. Провода крепятся в соответствии со схемой к терморегулятору.
  • Датчик температуры помещается между нагревательными элементами, отсчитывая от стены расстояние от 50 см до метра. Провода от него также присоединяются к терморегулятору.

После включения питания идет проверка карбонового теплого пола. Не должно возникать искрение, появляться запах. После удачных испытаний остается уложить финишное покрытие.

Советы по укладке чистового покрытия

При наличии идеального ровного чернового основания оптимальной считается финишная укладка на специальную подложку ламината, который можно подобрать любого цвета и орнаментального исполнения. При желании внесения в интерьер нотки престижности используется ламинат, имитирующий аристократический паркет или монументальный камень.

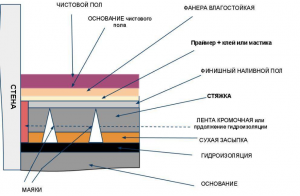

Схема чистового покрытия для теплого полаСхема чистового покрытия для теплого пола

Схема чистового покрытия для теплого пола

Если в качестве чистового пола выбран мягкий материал – ковролин, линолеум, то под них потребуется смонтировать жесткий слой, содействующий защите пленки от разнообразных повреждений. Вначале инфракрасная пленка накрывается полиэтиленом (также может использоваться подложка, подобная той, что кладется под ламинат).

Затем укладывается фанера или плиты ГВЛ, OSB. Крепеж подбирается в зависимости от материала чернового пола. В процессе фиксации нужно внимательно за тем, чтобы не произошло повреждения шин. Когда все плиты уложены, остается расстелить ковролин.

Особенности использования

Сплошной инфракрасный карбоновый пол неплохо выполняет роль основного отопления для частного дома. Чтобы исключить бездействие обогрева в случае отключения электропитания, целесообразно приобрести бытовой генератор, который позволит поддержать функционирование теплого пола.

Отопительная пленка HEAT PLUS со сплошным карбоновым слоемОтопительная пленка HEAT PLUS со сплошным карбоновым слоем

Отопительная пленка HEAT PLUS со сплошным карбоновым слоем

Пленочные полы являются универсальными обогревательными системами. Их при необходимости можно установить на стене и даже потолке, создав комфортную обстановку. Если в качестве финишного покрытия используется ламинат или паркет, то максимальная температура нагрева ограничивается 28°С.

Популярные производители

Одним из важных критериев при подборе пленочного пола является имидж производителя. Пользуются спросом сплошные пленки из Кореи под маркой HeatLife, Okondol, Exel.

Укладка инфракрасной пленки под напольные накрытияУкладка инфракрасной пленки под напольные накрытия

Укладка инфракрасной пленки под напольные накрытия

Надежные конструкции в виде полосатых разновидностей содействуют не только обогреву жилья, но и применяются с разными целями в ландшафтном дизайне, поскольку укладывать их можно также и под бетонную стяжку, создавая обогреваемые беседки и другие зоны отдыха.

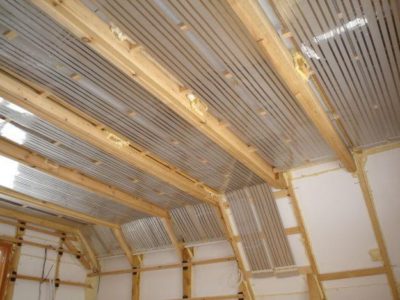

Подобные инфракрасные карбоновые пленки, оборудованные на крыше, позволят забыть о снежных заносах на них. Они обеспечат сухость и безопасность дорожек, покрытых тротуарной плиткой, ведущих к дому или гаражу даже в зимнее время.

Видео: Монтаж теплого пола Caleo под ламинат и линолеум

Инфракрасный теплый пол: пленочный, стержневой, карбоновый

Инфракрасный теплый пол (ИТП) — один из способов обогрева помещения. Альтернатива радиаторному отоплению, водному теплому полу и электрическому теплому полу. Согласно информации от производителей, инфракрасный теплый пол позволяет сэкономить на отоплении (требует меньшего количества энергии и ресурсов, чем все остальные варианты). Кроме того, за счет особого инфракрасного излучения, схожего с солнечными лучами, воздух в помещении ионизируется, что уничтожает вредные бактерии и неприятные запахи.

Инфракрасное излучение благотворно сказывается на здоровье человека. В отличие от излучения от электрического теплого пола, от него не болит голова. Также ИТП не пересушивает воздух. Как уже указано выше, данный тип излучения схож с солнечными лучами. Это значит, что ИТП нагревает не воздух в помещении, а предметы, находящиеся в нем: пол, стены, мебель, людей и так далее. И уже от предметов нагревается сам воздух. Разберем подробней все особенности инфракрасного теплого пола.

Инфракрасный пол 2

Принцип работы

Инфракрасный теплый пол укладывается под окончательное напольное покрытие (ламинат, линолеум, плитка и так далее). Если электрический и водяной теплый пол просто нагревают находящееся над ними покрытие, а оно уже нагревает воздух (метод конвекции), то ИТП действует по-другому. Инфракрасные лучи проходят сквозь напольное покрытие, и воздействует на все предметы, находящиеся внутри помещения, в том числе на человека. От этих предметов прогревается воздух в комнате.

Инфракрасный пол 3

Около 90% излучения ИТП состоит из лучей дальнего инфракрасного спектра, и имеют длину волны в диапазоне 5–20 мкм. Именно в этом диапазоне привык работать и человеческий организм (диапазон в 5–20 мкм характерен солнечным лучам). Это значит, что в какой-то мере инфракрасный теплый пол является аналогом солнечного тепла. Для того чтобы понять как работает ИТП, можно сделать стенд, куда поместить по небольшому кусочку водяного, электрического и инфракрасного теплых полов. Напротив первых двух тепло будет чувствоваться только в непосредственной близости (максимум, на расстоянии 5–10 см), так как уровень инфракрасного излучения у них ничтожно мал. Тепло от ИТП будет чувствоваться на расстоянии в метр и более. Важно понимать, такая «дальность» не означает, что ИТП мощнее водяного и электрического теплых полов. Просто за счет особого излучения теплый пол имеет другой принцип действия: он нагревает только предметы, не воздух.

С другой стороны следует учитывать, что инфракрасный теплый пол имеет также и отрицательные отзывы. В науке существует понятие об абсолютно черном теле (АЧТ) — веществе, которое поглощает любые излучения. Условно, АЧТ проиндексировано цифрой 1. Чем меньше пропускная способность материала, тем ближе его индекс находится к единице. И большинство напольных покрытий (линолеум, плитка, ламинат и так далее) имеют индекс «черноты» в районе 0.9. На практике это значит, что инфракрасное излучение слабо пробивается сквозь пол, а значит, его принцип действия во многом похож на водяной и электрический теплый пол: сначала нагревается напольное покрытие, а от него нагревается все помещение. Тем не менее, определенная часть излучения все же проникает через пол.

Виды ИТП

Существует 2 основных вида ИТП, это:

  1. Стержневой инфракрасный теплый пол.Инфракрасный пол 4
  2. Пленочный теплый пол.Инфракрасный пол 5

Пленочный ИТП

Пленочный ИТП может быть углеродным (полосатым) или карбоновым (сплошным). Внешне, и тот и другой вид очень похожи: они представляют собой мобильную, тонкую пленку, толщиной до 0.4 миллиметра. Ее основное преимущество в том, что такая толщина позволяет монтировать теплый пол сразу на чистовую стяжку. Пленочный ИТП не нужно топить в бетоне. Также, при необходимости пленочный ИТП можно устанавливать на стены и потолки. В случае экстренной надобности пленку можно разместить под ковром, но это скорее временная мера, чем постоянное решение, так как существует высокая вероятность повреждения ИТП.

Углеродная пленка

Инфракрасный пол 6

Полосатая пленка состоит из следующих частей:

  1. Базовая основа из полиэтиленовой пленки.
  2. Медная токопроводящая полоса.
  3. Углеродные нагревательные полосы.
  4. Верхний слой изолирующей полиэтиленовой пленки.

Инфракрасный пол 7

Вся система собирается по типу сэндвича, так, чтобы полиэтиленовая пленка и сверху и снизу надежно изолировала нагревательные и токопроводящие элементы. Каждая углеродная полоса отдельно подключается к двум медным токопроводящим линиям сверху и снизу. Может быть два вида подключения:

  • Прямое, без искрогасительной сетки. Ненадежный вариант, при износе контакт может ломаться, что будет вызывать искрение.
  • Через серебряную искрогасительную сетку. Углеродная пластина подключается к медной полосе с помощью сплава серебра и мельхиора. Увеличивает надежность соединения, а в случае разрыва контактов препятствует искрению.

Помимо этого, полосатую пленку различают по следующим критериям:

  1. Прозрачность полиэтиленовой изоляции. Изолирующая полиэтиленовая пленка может быть полностью прозрачной, либо матовой с добавлением красителей. Матовая пленка более эластична. Прозрачная имеет лучшие адгезионные свойства, это влияет на надежность изоляции токопроводящих и нагревательных полос — прозрачная пленка лучше склеивается, а значит, лучше изолирует опасные элементы. Это важно, если установить инфракрасный теплый пол, например, в бане, где часто очень сыро и влажно.
  2. Ширина углеродных полос. Чем шире полоса — тем лучше она будет греть. Не рекомендуется приобретать ИТП с шириной нагревательной полосы менее 1.3 см.
  3. Общая толщина ИТП. Есть несколько вариантов толщины, самые распространенные из них — 0.275 мм и 0.325 мм. Чем толще, тем надежнее изоляция опасных элементов.
  4. Способ соединения изолирующей пленки. Самый частый вариант — склейка между углеродными и медными пластинами. Но иногда для увеличения надежности в углеродных полосах делают дополнительные отверстия, «прострачивая» изолирующий материал.
  5. Длина углеродных полос. Углеродные полосы бывают длинной от 30 до 100 сантиметров. При этом сама пленка может быть куда более длинной (широкой). Для этого углеродные полосы объединяют в одну пластину (0.2 кв. м, 0.5 кв. м, 1 кв. м. и так далее), а пластины соединяются между собой.

Если инфракрасная углеродная пленка под теплый пол не подходит по размерам, ее можно разрезать. Производитель обозначает линии реза только между целыми пластинами, но, при необходимости, пленку можно разрезать и вдоль двух углеродных полос, располагающихся одна возле другой. Все работы нужно производить аккуратно, чтобы не повредить углеродную полосу, в ином случае, она уже не будет греть. Мобильный инфракрасный теплый пленочный пол можно резать только вдоль углеродных полос, и ни в коем случае не поперек. В случае выполнения реза между двумя нагревательными полосками, линию отреза нужно дополнительно заизолировать.

Основной недостаток пленки — запирание тепла. Углеродный ИТП не рекомендуется устанавливать под массивной мебелью (диванами, кроватями и так далее). В ином случае пленка будет обогревать мебель, тепло от которой станет отражаться обратно, за счет в этом месте сильно перегреется напольное покрытие.

Карбоновая пленка

Инфракрасный пол 8

Карбоновая пленка полностью сплошная. Но, тем не менее, состоит она из тех же компонентов, что и углеродная:

  1. Базовый слой пленочной изоляции.
  2. 2 токопроводящих пластины.
  3. Нагревающий элемент.
  4. Верхний слой пленочной изоляции.

Разница лишь в том, что вместо нескольких нагревающих полосок здесь присутствует только одна, сплошная. Есть 2 типа карбоновых пленок:

  1. С продольным расположением нагревающего элемента. Одна такая пластина не может быть длиннее 50 сантиметров, в ином случае необходимо увеличивать сопротивление нагревающего элемента, из-за чего он практически не отдает тепла.
  2. С поперечным расположением нагревающих элементов. Длина пластин может превышать 50 сантиметров. На практике, такая пленка практически не встречается на рынке.

По заверениям производителей карбоновую пленку можно разрезать в любом направлении, в том числе делать фигурные вырезы и разрезать поперек нагревающего элемента, это не будет влиять на нагревающие свойства. На самом же деле, отзывы про карбоновый инфракрасный теплый пол говорят об обратном. Пленка не потеряет своих свойств только в случае прямой линии отреза. Если линия кривая, то вся плоскость, которая находится вдоль линии отреза, прогреваться не будет, или будет, но очень слабо.

Инфракрасный пол 9

В отличие от углеродного ИТП, карбоновый теплый пол обладает несколькими неоспоримыми преимуществами:

  • В большинстве случаев для создания пленки используются материалы с положительным температурным коэффициентом (с английского «positive temperature coefficient», на товаре обозначается маркировкой PTC). Это значит, что у материала нет эффекта запирания тепла. Если над ИТП находится массивная мебель, которая отражает тепло вниз, вместе с полом будет нагреваться сама пленка. При нагревании она увеличивает свой коэффициент сопротивления, а это снижает количество электроэнергии, преобразовываемой в теплоэнергию. То есть, карбоновая пленка, созданная из материалов с положительным температурным коэффициентом, не будет перегревать напольное покрытие.Инфракрасный пол 10
  • В сравнении с углеродной, карбоновая пленка нагревается быстрее. Но из-за этого инфракрасный теплый пол использует больший уровень потребления электроэнергии.
  • У карбоновой пленки нет мостиков холода. Если структура углеродного теплого пола такова, что по краям помещения от стены необходимо отступать по 10 см до первой нагревательной полоски, то карбоновая пленка укладывается практически вплотную, из-за чего пол прогревается более равномерно.
Стержневой ИТП

Инфракрасный пол 11

Стержневой ИТП — это альтернатива пленочному теплому полу. Состоит из карбоновых стержней, по краям обвязанных многожильным медным проводом. Длина стержней фиксированная: 82–83 сантиметра. Расстояние между ними: 9–10 сантиметров. Основной недостаток стержневого теплого пола — цена. Из всех видов ИТП (в том числе водяного и электрического) этот самый дорогой. С другой стороны на инфракрасное стержневое отопление пола производители дают гарантию от 20 лет, в то время как на пленочный ИТП гарантия предоставляется всего на 10–16 лет.

Один из основных недостатков стержневого теплого пола, в сравнении с пленочным — необходимость «мокрого» монтажа. Это значит, что стержни нужно залить бетонной стяжкой, слоем хотя бы в 2–3 сантиметра. Если в качестве напольного покрытия будет использована плитка — бетонная стяжка не обязательна, но в таком случае будет значительный перерасход плиточного клея, что в конечном итоге обойдется дороже, чем устройство привычной стяжки.

Инфракрасный пол 12

Принцип работы стержневого ИТП тот же, что и у пленочного: с помощью инфракрасного излучения система нагревает предметы в комнате, а те прогревают воздух. Но опять-таки необходимо учесть, что значительная часть инфракрасного излучения будет поглощена напольным покрытием (бетонной стяжкой, клеем, плиткой и так далее), что делает стержневой теплый пол отчасти конвекционным (система прогревает воздух, который нагревает все предметы).

Производители

Абсолютное большинство популярных производителей инфракрасных теплых полов находятся в Южной Корее. Среди самых известных марок выделяют:

  • Компания Seggi Century, которая выпускает инфракрасные теплые полы под маркой Heat Plus. Компания производит только пленочные теплые полы: полосатые и сплошные. И тот и другой вид ИТП представлен большим количеством разновидностей, которые подходят под разные условия эксплуатации. Например, пленка с маркировкой Silver отлично подходит для укладки под керамическую плитку.
  • Caleo. Самая распространенная и самая популярная марка на территории Российской Федерации. Выпускает полосатые пленочные теплые полы и стержневые теплые полы. Компания производит большое количество сопутствующих материалов: терморегуляторы, подложка под инфракрасный теплый пол, монтажная лента, гофра и так далее. И стержневые, и пленочные ИТП представлены несколькими разновидностями, которые отличаются между собой ценой, качеством изделия, сроком гарантии, количеством потребляемой энергии и так далее.
  • Hi Heat. Еще один корейский бренд. В большинстве случаев продукция этой компании дешевле, чем продукция вышеуказанных производителей. В то же время отзывы про инфракрасный теплый пол Hi Heat говорят о высоком уровне потреблении энергии.
  • RexVa. Самый крупный производитель инфракрасных теплых полов в Южной Корее. Компания продает свои изделия во всем мире, в том числе и в России. Выпускает весь спектр ИТП.
  • Korea Heating. Еще один известный корейский производитель. Выпускает все виды пленочных инфракрасных теплых полов.

Советы по выбору ИТП

Перед покупкой теплого пола необходимо обращать внимание на следующие моменты:

  1. Надежность изоляции. В случае с пленочным ИТП желательно попробовать самому расслоить изоляцию. Если это удастся сделать вручную — пленка некачественная. То же самое касается стержневого теплого пола. Стержни не должны выпадать из изоляции от простого усилия. В обоих случаях качественную изоляцию можно будет нарушить только ножом.
  2. Надежность контактов. Не касается стержневого ИТП, так как там все контакты заизолированы и невидны. В пленочном ИТП необходимо попробовать «сломать» контакт, изогнув пленку в месте соединения токопроводящей и нагревательных полосок.
  3. Ширина токопроводящей и нагревательной полос. Чем шире оба элемента, тем надежнее работает система и тем лучше она обогревает помещение.Инфракрасный пол 13
  4. Внешний вид. Под пленкой не должно быть мусора, даже самого мелкого. Углеродные полоски должны иметь одинаковую форму, одинаковые размеры и одинаковую структуру. Кроме того, на поверхности пленки не должно быть повреждений: вмятин, проколов, разрезов, трещин и так далее. Все это может нарушить герметичность изоляции.

При выборе необходимо учитывать особенности каждого из видов ИТП. Например, не рекомендуется стелить инфракрасный пленочный теплый пол в бане, так как он боится сырости. В случае нарушения герметичности изоляции сырость может привести к короткому замыканию.

Полосатый пленочный пол не размещают под массивной мебелью. Это грозит перегреванием напольного покрытия, что приведет к его порче. Под мебель либо совсем не укладывают ИТП, либо укладывают карбоновый теплый пол (пленочный или стержневой).

В квартирах (домах) с низкой высотой потолков использовать стержневой теплый пол просто нерационально. Он требует устройства стяжки минимум в 2–3 сантиметра, что еще украдет расстояние между полом и потолком. С другой стороны, стержневой ИТП можно укладывать на слегка неровную поверхность, потом она будет выровнена с помощью той же стяжки.

В помещение, где много кривых линий, изгибов, поворотов и так далее, лучше брать карбоновый пленочный пол, который можно подрезать. Можно взять также и углеродный ИТП, но часть пространства, так или иначе, останется незаполненной.

Особенности монтажа

Монтаж пленочного ИТП

Монтаж углеродного и карбонового теплых полов во многом похож, поэтому приведем общую поэтапную инструкцию.

Инфракрасный пол 14

Подготовка основания

Основание под пленочный ИТП должно быть ровным. Не рекомендуется заливать поверх пленочного теплого пола бетонную стяжку, поэтому теплый пол укладывается сразу на чистовую стяжку. На основании не должно быть никакого мусора, в том числе и пыли. Чтобы в дальнейшей от истирания бетона не появлялась новая пыль, рекомендуется обработать стяжку грунтовым раствором, который забьет поры бетона и создаст пленку, препятствующую истиранию. В целях экономии можно обойтись и без грунтовки, она не играет решающей роли.

Укладка изолирующего материала

Подложка под инфракрасный теплый пол необходима для того, чтобы система отдавала тепло только вверх, а не вниз. За счет специально фольгированной структуры подложка отражает тепло, не давая ему уходить. Есть 2 вида изолирующего материала:

  1. Специализированная подложка под инфракрасный теплый пол. Состоит из 3 слоев: верхний — ламинированный, токонепроводящий слой, который защищает подложку от воздействия тока; средний — вспененный каучук, не дает уйти теплу вниз; нижний — гидроизоляция, защищает и подложку и ИТП от воздействия влаги и сырости, идущей снизу.
  2. Фольгированный, вспененный полиэтилен. Более дешевый вариант, состоит всего из одного слоя, который не дает теплу уйти вниз.

Запрещается использовать подложку, которая содержит в себе металлы. Это может негативно сказаться на работе ИТП. Более того, при износе изоляции теплого пола, токопроводящие элементы будут воздействовать с подложкой, что может привести к короткому замыканию.

Максимальная толщина изоляции — 4 миллиметра. Если это возможно, стоит приобрести изоляцию еще меньшей толщины. В случае, если подложка больше 5 миллиметров на полу будет создан эффект батута. При каждом шаге, пол, а вместе с ним и ИТП, будут прогибаться. В таком случае оба элемента износятся куда быстрее положенного. Особенно негативен эффект батута для ламината, при каждом шаге будет создаваться дополнительная нагрузка на замки, из-за чего они быстро сломаются, что приведет к рассоединению досок.

Подложку под инфракрасное пленочное отопление пола укладываю стык в стык, без нахлеста. Чтобы изоляция не каталась по полу, ее склеивают друг с другом с помощью скотча. Делать это необязательно, склейка нужна только для удобства монтажных работ.

Инфракрасный пол 15

Монтаж нагревающей пленки

Еще перед покупкой теплого пола, необходимо визуально представить раскладку пленки на полу. При этом нужно учесть, что крайне не рекомендуется укладывать пленку под низкую, массивную мебель, которая не будет пропускать инфракрасное излучение, что неизбежно приведет к перегреванию и порче напольного покрытия. Исключение, пленка с маркировкой PTC (Positive temperature coefficient). Это саморегулируемая пленка, при повышении температуры она увеличивает собственное сопротивление, из-за чего уменьшается нагревание.

При визуализации раскладки основная суть сводится к тому, чтобы в дальнейшем обеспечить себе как можно более простой монтаж. Каждая отрезанная пластина должна быть подключена к терморегулятору, чем меньше будет отдельных пластин — тем проще будет обвязать теплый пол проводами. Пленочный ИТП идет в рулонах разной ширины: 30 см, 50 см, 80 см и 100 см. Помещение необходимо распланировать так, чтобы использовать рулоны максимальной длины. Так, если устанавливается инфракрасный теплый пол на балконе необходимо посчитать его длину и ширину. От первого параметра зависит длина рулонов, от второго — их ширина. При длине балкона в 4 метра и ширине в 2 метра, рекомендуется приобрести 8 метровый рулон пленочного ИТП, шириной в 1 метр.

Чтобы не допустить перегревания пленки и выхода из строя изоляции, запрещается укладка пластин внахлест. Можно только стык в стык. Как и подложку, пластины можно склеивать одну с другой с помощью скотча. Так они не будут ездить по полу, что будет удобно при дальнейшем монтаже. Пластины укладывают медной полосой (токопроводящей пластиной) вниз. Но на самом деле это не принципиально. Как и теплый пол электрический, пленочный инфракрасный пол надежно защищен изоляцией.

Инфракрасный пол 16

Обвязка нагревающей пленки

К каждому отдельно взятому полотну необходимо подвести 2 провода. Вся пленка объединяется в единую систему, поэтому, чтобы не запутаться при обвязке рекомендуется использовать 2 провода разных цветов. Оптимальное сечение 2 на 2.5.

Для подсоединения провода к теплому полу используются либо зажимы, либо леверсы. В первом случае один конец зажима вставляется в пленку поверх медной полосы (в этом месте будет специальный разрез), второй конец остается снаружи. Чтобы зажать контакт необходимо использовать специальное обжимное устройство или обычные пассатижи. Важно, чтобы две половинки зажима обязательно держали между собой медную пластину.

Инфракрасный пол 17

Чтобы закрепить леверс, необходимо проделать отверстие в медной полосе и зажать контакт с помощью пассатижей. Леверс надежней обычного зажима, он не выскользнет ни при каких обстоятельствах, но производители чаще всего укладывают в комплект зажимы.

Следующий шаг — подведение проводов. Как уже указано выше, одно полотно обвязывается двумя проводами и чтобы не перепутать полюса провода должны быть разного цвета. После монтажа, каждое соединение проверяют на разрыв, несильно потягивая провод на себя. Отзывы про инфракрасный теплый пол говорят о том, что многие неопытные монтажники делают ошибку именно на этом этапе. Из-за одного некачественного соединения не будет работать целое полотно теплого пола.

Инфракрасный пол 18

После обвязки, необходимо заизолировать токопроводящую полосу со всех сторон: в двух местах сзади, где была линия отреза и в двух местах спереди, где осуществлялась обвязка. Для изоляции используется клейкая резина. На каждую точку необходимо по два кусочка резины, чтобы надежно закрыть токопроводящий элемент и сверху и снизу.

Далее необходимо уложить датчик терморегулятора. Он укладывается либо сразу под нагревающую пленку, либо приклеивается к ней скотчем с внутренней стороны. Специалисты советуют укладывать сразу 2 датчика: один подключается к терморегулятору, второй остается свободным. Если первый вдруг выйдет из строя, можно будет оперативно подключить второй, и для этого не нужно будет разбирать пол. На конце датчика есть утолщение, которое необходимо спрятать. Для этого в подложке вырезается ямка и туда укладывается датчик. Таким же образом необходимо спрятать все провода и места изоляции пленки. Это необходимо, чтобы ни одна часть теплого пола не выступала и не мешала монтажу напольного покрытия.

Подключение терморегулятора

У терморегулятора должно быть 6 отверстий под контакты: 2 для датчика питания, 2 для проводов от пленки, по ним будет передаваться электричество, и 2 контакта для подключения к электрической сети. Подключать провода необходимо в соответствии с инструкцией. Если терморегулятор подключен, нужно проверить, все ли элементы теплого пола нагреваются.

Инфракрасный пол 19

Монтаж напольного покрытия

Последний этап — монтаж напольного покрытия. Сразу после обвязки ИТП укладывают защитное покрытие в виде обычной полиэтиленовой пленки. Ее можно заменить специальной подложкой под ламинат. На пленку укладывается напольное покрытие.

Если в качестве чистового пола будет использоваться ковролин или линолеум, дополнительно необходимо постелить фанеру поверх полиэтиленовой пленки и прикрепить ее к основанию пола между токопроводящими и нагревающими элементами ИТП. Линолеум и ковролин должны монтироваться уже поверх фанеры.

Монтаж стержневого ИТП

Инфракрасный стержневой теплый пол подходит для укладки в ванной, на кухне в бане и в любых других помещения, где возможна повышенная влажность и где в качестве напольного покрытия будет использоваться керамическая плитка.

Инфракрасный пол 20

Подготовка основания

Основание должно быть чистым. Допускаются небольшие неровности и перепады. Грунтовать бетонную стяжку, как это делается в случае с пленочным ИТП, не нужно, так как сверху все равно будет еще один слой выравнивающего бетона.

Укладка изолирующего материала

Подложка может быть специальной трехслойной (ламинация, термоизоляция, гидроизоляция) или обычной, состоящей из вспененного полиэтилена. Отзывы про инфракрасный теплый пол говорят о том, что оба варианта подложки отлично справляются со своей задачей. Не допускается использование подложки, содержащей металлы (натуральная фольга). В случае разгерметизации изоляции это может привести к короткому замыканию.

Материал необходимо укладывать стык в стык, по необходимости проклеивая места соединения скотчем, чтобы подложка не ездила по полу.

Монтаж теплого пола

Стержневой инфракрасный теплый пол имеет свои плюсы и минусы. Одно из его основных преимуществ — гибкость стержней. При необходимости, стержень можно выгнуть под нужным углом, чтобы он хорошо вписался в помещение. В остальном же укладка мало чем отличается от укладки пленочного теплого пола. Стержневой ИТП также намотан в рулоны и одна из главных задач монтажника — использовать как можно меньшее количество рулонов, чтобы потом не испытывать проблем при обвязке теплого пола. В отличие от пленки, стержневой теплый пол имеет всего один типоразмер: 82–83 сантиметра в ширину.

Инфракрасный пол 21

Обвязка теплого пола

Каждый стержень подключен к двум проводам: сверху и снизу. Провода закрыты изоляцией, которая разрезается за последним стержнем. На провод от теплого пола надевается клема и туда же подсоединяется провод обвязки. Рекомендуемое сечение 2 на 2.5 . Желательно использовать 2 провода разного цвета, чтобы во время обвязки не перепутать полюса. Все места соединения изолируются специальной клеящейся резиной.

Датчик терморегулятора приклеивается скотчем к одному из стержней. Желательно укладывать сразу два датчика. Если один выйдет из строя, его сразу можно будет заменить вторым.

Подключение терморегулятора

В терморегуляторе есть 6 отверстий для контактов: 2 для датчика, 2 для питания от электросети, 2 для подачи электричества на теплый пол. Подсоединять все необходимо строго по инструкции. После подсоединения имеет смысл проверить исправность работы теплого пола, пока он еще не залит бетонной стяжкой.

Устройство стяжки

Стержневой теплый пол подразумевает обязательное наличие бетонной стяжки. В ином случае, на него нельзя уложить ламинат, линолеум и так далее. При желании, стяжку можно заменить плиточным клеем, и укладывать плитку сразу поверх теплого пола. Но в таком случае перерасход клея будет неоправданно высоким. Толщина стяжки 2–3 сантиметра, можно больше, но не меньше. После высыхания бетона на нем можно монтировать любое напольное покрытие, с тем учетом, чтобы его крепление не пробило стержневой теплый пол.

Видео по теме

Хорошая реклама



виды, монтаж, плюсы и минусы, отзывы, какой бренд лучше

Популярность теплого пола постоянно растет, а производители разрабатывают все новые виды и типы таких систем обогрева. Новинка строительного рынка –  пленочный теплый пол. Изготовители описывают эту систему самыми яркими красками, но практика показывает, что на деле все совсем не так радужно.

Более того, появляются самые удивительные слухи о вреде или пользе таких конструкций, порой, совершенно противоположные. И все же у пленочных систем теплого пола есть немало преимуществ, поэтому познакомиться с этим материалом стоит как можно ближе. При правильном монтаже и применении он сделает дом комфортным при минимальных затратах времени и сил на ремонт.

Содержание статьи:

Как устроена система пленочного теплого пола?

Теплый пол в виде пленки устроен довольно сложно, в домашних условиях такую систему не изготовишь. Нагревательным элементом служит уникальная наноструктура, выполненная из углеродных материалов, в которых атомы углерода образуют гексагональную решетку. Этот материал обладает способностью генерировать невидимое человеческому глазу инфракрасное излучение.

Как работает пленочный пол

Нагревательным элементов инфракрасного теплого пола служит гексагональная улеродная нанорешетка, заключенная в два слоя прочного полимерного покрытия и соединенная медными шинами, покрытыми слоем серебра

Нагревательный элемент помещают между двух слоев плотного полимерного материала. Эти полосы, ширина которых составляет примерно 15 мм, соединены специальными токопроводящими медными шинами, защищенными серебряным покрытием.

Полимерный слой защищает нагревательный элемент от влаги, механического воздействия, возгорания и других негативных факторов, но при этом прекрасно пропускает инфракрасные лучи.

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

  • Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
  • Малое время, необходимое для проведения монтажных работ – всего несколько часов.
  • Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
  • Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
  • Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
  • Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
  • Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
  • Относительно невысокая стоимость монтажных работ.
  • Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
  • Возможность внедрить обогрев помещения в систему “умный дом”.
  • Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
  • Отсутствие негативного влияния на здоровье людей.
  • Способность удалять из помещения неприятные запахи.
  • Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
  • Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Пленочный теплый пол

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

  • Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
  • Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
  • Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
  • Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
  • Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
  • Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
  • Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
  • Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

устройство пленочного пола

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Где и как применяют пленочные системы?

Чтобы решение об использовании инфракрасного пленочного пола было хорошо обоснованным, не помешает познакомиться с его примерными техническими характеристиками:

  • ширина пленки – 0,5-1 м;
  • длина рулона пленки – 50 м;
  • толщина материала – 0,2-0,4 мм;
  • потребляемая мощность квадратного метра материала – 25-80 Вт/ч;
  • рабочая температура поверхности нагревательного элемента – 30-50 градусов.

Пленочный пол можно успешно использовать в качестве основного отопления квартиры или дома, однако при этом необходимо, чтобы не менее 70% пола были покрыты этим материалом. К сожалению, в местностях с холодными зимами такой способ обогрева не справляется с повышенной нагрузкой.

Здесь инфракрасный пол можно использовать только как дополнительный способ отопления помещения.

Рулон инфракрасной пленки

Инфракрасная пленка поставляется в рулонах, ширина материала может составлять от 50 до 100 мм, а цена во многом зависит от характеристик и популярности бренда

Еще одно интересное применение для инфракрасного теплого пола – аварийное отопление. Разрывы труб в морозную погоду – явление не слишком редкое.

Если центральная отопительная система по какой-то причине вышла из строя, но электрическая энергия в дом поступает, с помощью теплого пола удастся поддерживать в жилых помещениях если не комфортную температуру, то приемлемую для нормальной жизни и защиты от переохлаждения.

Инфракрасная пленка на стене

Системы инфракрасного теплого пола подходят для монтажа на самые различные поверхности. При желании пленку можно уложить на стену или на потолок, соблюдая при этом рекомендации производителя

Выгодная сфера применения инфракрасных нагревательных систем – обогрев служебных помещений и хозяйственных построек. Система практически не отразится на размерах помещения, а включать ее можно только при необходимости. Это также один из оптимальных вариантов для монтажа отопления ванной комнаты.

Кафельный пол всегда будет теплым, а воздух в ванной прогреется до нужной температуры, что позволит сделать водные процедуры максимально приятными. Инфракрасный пол можно укладывать не только под напольное покрытие, но даже на открытых площадках, однако в этом случае понадобится специальная защита.

Инфракрасный пол и безопасность

Отзывы о пленочных системах в интернете встречаются самые разнообразные. Одни заверяют, что инфракрасный пол излучает крайне опасное для здоровья людей электромагнитное излучение.

Другие заверяют, что это самое излучение исключительно благоприятно воздействует на организм и справляется с множеством распространенных заболеваний.

Излучение инфракрасного пола

Инфракрасные пленочные системы теплого пола в процессе нагрева выделяют незначительное количество электромагнитного излучения. Интенсивность этого излучения невелика и угрозы для здоровья не представляет

На самом деле ни те, ни другие не правы. Интенсивность электромагнитного излучения такого устройства ничтожно мала, поэтому оказать сколько-нибудь негативное воздействие на человеческий организм оно просто не может. Кабельный электрический пол демонстрирует более высокие показатели интенсивности электромагнитного излучения, при этом считается вполне безопасным для здоровья.

По причине низких показателей интенсивности положительное воздействие излучения на человеческий организм также невелико. Дело в том, что электромагнитные поля могут позитивно влиять на здоровье только при условии совпадения температуры инфракрасной волны с температурой тела человека.

Обеспечить такой вариант в домашних условиях довольно затруднительно. Гораздо больше позитивного воздействия владельцы пленочного пола получают от пребывания в равномерно прогретом помещении с приемлемой влажностью воздуха.

Полосы пленки инфракрасного пола

При устройстве инфракрасного пленочного пола на больших площадях следует учитывать, что длина одной сплошной полосы пленки не должна превышать 10 метров

Еще один миф: инфракрасную пленку нельзя класть под линолеум или ламинат, поскольку такие материалы просто не пропускают излучение. Все верно, инфракрасные лучи через слой такого покрытия не проходят, однако это не означает, что помещение не прогреется. В этом случае сначала нагревается ламинат (или линолеум) и лишь после этого тепловая энергия передается воздуху в комнате.

При использовании других покрытий воздух прогревается сразу по всей высоте комнаты. Максимальная температура нагрева ламината или линолеума довольно умеренная – около 40 градусов. Поэтому температура в помещении будет вполне приемлемой, но перегрева воздуха или поверхности пола не произойдет.

Марки и лучшие производители

Выбор инфракрасного пола в виде пленки на рынке довольно широк. Стоимость зависит от количества пленки, а также от ее качества, известности бренда и комплектации.

Варианты очень разнообразны – от пленки европейского производства, которая комплектуется всем необходимым вплоть до саморегулирующейся системы и антиискровой сетки до недорогих китайских аналогов. В целом же специалисты отмечают, что это не самый дешевый способ устройства теплого пола по сравнению с другими вариантами.

Популярная корейская марка HeatPlus, мощность которой варьируется в пределах 150-220 Вт на кв.м., успешно используется для монтажа в помещениях с повышенным уровнем теплопотерь (балконы, лоджии, подвалы, тамбуры и т.п.). При желании пленку можно уложить даже на стены или потолок. Ширина пленки в зависимости от вида составляет 0,5, 0,8  или 1 метр. Материал снабжен надежной антиискровой многослойной защитой. Гарантии производителя – 15 лет.

Корейский бренд Caleo Gold исключительно популярен и считается довольно дорогим вариантом теплого пола. Материал с мощностью 170 или 230 Вт на кв.м. (последний рекомендован для холодных помещений) снабжен антиискровой сеткой, обладает саморегулирующим эффектом. Гарантийные обязательства производителя составляют 15 лет.

Еще один корейский бренд – RexVa – отличается повышенным уровнем безопасности и устойчивости к поломкам благодаря специальной антиискровой сетке. Этот материал демонстрирует способность противостоять скачкам напряжения в сети. Ширина пленки составляет 0,5 м, а мощность достигает 150 Вт на кв. м. Гарантия, как и для других корейских брендов, составляет 15 лет.

Инфракрасный пол от производителя Okondol (Корея) может нагреваться до 50 градусов, поставляется пленка шириной 0,5 или 1 метр. Производитель гарантирует безупречную работу системы в течение 50 лет, разумеется, при соблюдении рекомендаций по монтажу и эксплуатации.

Помимо упомянутых марок на рынке предлагают инфракрасную пленку Calorique, PowerFilm, УНОСИ, IN-TERMA, SkySun и другие.

Полезные рекомендации по выбору подходящей инфракрасной пленки можно найти на следующем видео:

Что необходимо учесть при монтаже?

Продавцы и производители рекомендуют поручать монтаж инфракрасного пола специалистам, однако некоторые мастера вполне успешно справляются с этой задачей самостоятельно. Чтобы правильно уложить пленочный пол, необходимо выполнить следующий шаги:

  • Шаг # 1: Составить план-схему раскладки пленки, выбрать место для термодатчика и термостата.
  • Шаг # 2: Установить термостат в подходящем месте.
  • Шаг # 3: Подготовить основание, которое должно быть не только ровным, но также сухим и чистым.
  • Шаг # 4: Если основание неровное, возможно, понадобится уложить на пол фанеру (рекомендованная толщина – 10 мм и выше) или ДСП.
  • Шаг # 5: Уложить защитное гидроизоляционное покрытие, роль которого с успехом выполняет пленка толщиной 50 мкм или больше.
  • Шаг # 6: Уложить теплоизоляционный слой из лавсановой пленки, подходит и металлизированная, и полипропиленовая разновидность этого материала.
  • Шаг # 7: Разрезать пленку на полосы нужной длины по специальным линиям.
  • Шаг # 8: Выложить пленку в соответствии со схемой шинами вниз и зафиксировать ее скотчем.
  • Шаг # 9: Соединить элементы специальными контактами.
  • Шаг # 10: Установить термодатчик.
  • Шаг # 11: Подключить систему к электропитанию и терморегулятору.
  • Шаг # 12: Выполнить монтаж напольного покрытия.

Не стоит использовать в качестве теплоизоляционного слоя материалы с основанием из алюминиевой фольги. Категорически запрещено укладывать полосы пленки внахлест.

После того, как пленка разложена, передвигаться по ней необходимо с большой осторожностью, чтобы не повредить нагревательные элементы. Не стоит также ронять на ее поверхность строительный инструмент.

Схема подключения инфракрасного пола

На схеме наглядно представлен порядок подключения инфракрасного теплого пола. Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

Иногда удачным выбором становится комбинированный вариант: владелец дома самостоятельно проводит подготовительные работы и укладку напольного покрытия, а монтаж и подключение собственно пленки доверяет профессионалам.

Раскладку теплого пленочного пола следует тщательно продумать и составить соответствующую схему. На ней необходимо указать места установки стационарных предметов мебели, поскольку ставить их на пол с пленочным обогревом не рекомендуется.

Для мебели, которая плотно прилегает к полу, необходимо подобрать мета постоянной установки, а все остальное ставить на ножках или подвешивать на стены. Несоблюдение этого указания может привести к перегреву пола, порче пленки, мебели и напольного покрытия.

Укладка инфракрасной пленки

Инфракрасную пленку следует укладывать встык, перехлест полос пленки при монтаже недопустим. Ее следует надежно закрепить скотчем, не допуская повреждений

Важно правильно установить датчик температуры, чтобы его показания были корректными. В этом отношении также существуют четкие рекомендации производителя, которых необходимо придерживаться.

Укладывать пленку следует только на ровный и чистый пол, особенно если в качестве напольного покрытия выбран ламинат, один из самых капризных вариантов пола в сочетании с напольными системами обогрева.

Подключение инфракрасного пола

Для подключения пленочного инфракрасного теплого пола к системе электроснабжения можно использовать специальные заклепки или метод спайки с медной проволокой

После укладки ламината не следует сразу же включать теплый пол. Нужно подождать некоторое время, чтобы напольное покрытие прогрелось до уровня температуры воздуха в помещении. Лишь после этого можно безопасно включить обогрев. Соблюдение этого правила не повредит и при работе с другими типами напольного покрытия.


виды, выбор, цены и монтаж своими руками

Пленочный теплый пол хорош тем, что при его укладке можно обойтись без «мокрых» работ, то есть стяжка не нужна. На укладку греющей пленки уходит всего несколько часов даже у человека без особой квалификации. К тому же их можно монтировать на стены, потолок и необязательно на линейную поверхность: они неплохо себя проявляют и на изогнутых плоскостях.

Система пленочный теплый пол: назначение и состав

Инфракрасные пленки могут решить проблему экстренного обогрева. Они не требуют длительной процедуры монтажа, имеют достаточный запас прочности. В самом простом варианте можно купить мобильный теплый пол и положить его под ковер или на холодную стену и наслаждаться теплом. Мобильный теплый пол — та же пленка, которая используется для укладки под напольное покрытие. К ней прикреплен аналогичный термостат управления, при помощи которого задается температура поверхности коврика. Но это — выход на экстренный случай или переносной вариант.

Мобильный пленочный теплый пол - греющая пленка с проводами и терморегулятором

Мобильный пленочный теплый пол — греющая пленка с проводами и терморегулятором

Для постоянного подогрева пола потребуется больше усилий, да и средств тоже. Но затраты времени невелики: в одном помещении средних размеров любой человек «с руками» может уложить пленочный пол за один день (без учета времени на укладку финишного покрытия).

Система пленочный теплый пол состоит из терморегулятора и подключенных к нему пленочных нагревателей. Также необходим датчик температуры пола, который располагают между нагревательными элементами на полу, а провода от него подсоединяют к определенным контактам на терморегуляторе. Терморегуляторы бывают разных модификаций и имеют разный функционал, но основная задача любого — отслеживать по показаниям датчика температуру пола и корректировать мощность нагрева в соответствии с заданными вами параметрами.

Пленочный теплый пол довольно легко и быстро монтируется

Пленочный теплый пол довольно легко и быстро монтируется

Терморегулятор устанавливают на стену в удобном месте. К нему нужно будет подвести питание 220 Вольт, поэтому обычно выбирают место недалеко от розетки — тянуть провода почти не нужно. Тут, кстати, есть один нюанс: если мощность теплого пола больше 2 кВт, необходимо произвести подключение через отдельный автомат защиты.

Виды пленок

Существуют два вида пленок для теплого пола: инфракрасные (карбоновые или графитовые) и биметаллические (алюминиевые и медные) конвективные. Как понятно из их названия, они отличаются не только материалом изготовления, но и способом обогрева. Что их объединяет, так это исполнение: греющие элементы толщиной в несколько микрон запаяны с двух сторон в прочную пленку. Ток к этим элементам подводится при помощи расположенных по бокам плоских токоведущих жил/шин. При прохождении тока через нагревательный элемент выделяется тепло. Только длина волн разная: ИК диапазон и тепловой.

Укладка пленочного теплого пола , особенно под ламинат, не займет много времени

Укладка пленочного теплого пола , особенно под ламинат, не займет много времени

Инфракрасные пленочные полы: свойства и особенности

ИК греющие пленки излучают тепло на 90% состоящее из длинных волн инфракрасного диапазона. По ощущениям и воздействию оно схоже с солнечным светом. Оказывает оздоравливающее воздействие на организм, нормализует состояние нервной системы, ионизирует воздух в помещении, создавая неблагоприятные для развития бактерий и микроорганизмов условия, уничтожая неприятные запахи. В общем, установив инфракрасные обогреватели, вы не просто греетесь, но и улучшаете состояние здоровья и расслабляетесь (есть и такой эффект). Заманчиво, конечно, но… стоят такие системы недешево: от 20-25$ за квадратный метр. Плюс к этому стройматериалы (теплоизоляция + жесткое основание под мягкие напольные покрытия) и терморегулятор. В общем, система недешева.

Недостатком этого вида обогревателя является «боязнь запирания»: если на обогреваемый участок поставить мебель или другой крупный предмет, нагреватель из-за плохой теплоотдачи перегреется. Если предмет простоит достаточно долго, фрагмент выйдет из строя. Поэтому при монтаже, под те зоны, где стоит мебель или крупногабаритная техника, пленочный материал не укладывают.

Ширина рулона может быть 50 см, 80 см, 100 см

Ширина рулона может быть 50 см, 80 см, 100 см

Рулоны этого материала бывают разной ширины — от 50 см до 1 м, толщина их может быть от нескольких микрон до нескольких миллиметров. С шириной все ясно — выбираете наиболее подходящую вам по размерам: покрывать желательно максимальную поверхность, но полосы перекрываться не должны. С толщиной пленки есть нюансы. Некоторые производители утверждают, что лучшие — самые тонкие пленки, но в этом можно усомниться. Скорее всего, чем тоньше слой карбона, тем скорее он выйдет из строя. Также при укладке под ламинат, паркет или другое напольное покрытие, присутствует постоянное, хоть и незначительное, трение. И слишком тонкая защитная оболочка повредится с большей вероятностью, чем более плотная, хотя тут все зависит от материала. Производители говорят о том, что тонкая пленка не «ворует» высоту помещения. Относительно этого утверждения также возникают сомнения: вряд ли что кто-нибудь заметит разницу в пару миллиметров даже при невысоких потолках. Вывод: пленка должна быть плотной, а не тонкой.

Виды ИК пленочных полов

Сегодня большую часть этого сегмента рынка занимают полосатые карбоновые пленки. В них карбоновая паста нанесена на пленку в виде полос разной ширины. Полосы сгруппированы в блоки по несколько штук (до 20). По линиям между блоками их можно резать. Блочное строение удобно при монтаже: отрезаете нужную длину. Полосы карбона подключены параллельно, и это плюс: при повреждении одной или нескольких, остальные продолжают работать. Вроде все хорошо, но при значительной зоне повреждения большой участок не греется, а это уже не радует.

Данного недостатка лишены пленки со сплошным карбоновым напылением. Они также разделены на блоки определенной длины, но карбоновая паста (или карбоново-графитная) распределена по всей поверхности пленки в блоке. При повреждении пленки, зона вокруг разреза или дырки имеет чуть более низкую температуру, зато на остальном пространстве показатели остаются неизменными. В результате, при повреждении, обогрев уменьшается в небольшой локальной зоне.

Пленочный теплый пол Heat Well со сплошным напылением карбона

Пленочный теплый пол Heat Well со сплошным напылением карбона

Разницу между ними вы можете увидеть в видеосюжете ниже, где проводились испытания разных пленочных греющих материалов корейской фирмы HEAT PLUS. Кстати, эта фирма гарантирует работу своих пленочных полов на протяжении 50 лет. Очень неплохие показатели.


Есть еще один плюс у сплошного нанесения карбона — если сделать тепловые снимки разных типов теплых плов, то разница в обогреве заметна. В случае кабельных теплых полов, излучение имеет не самую большую интенсивность, у полосатого пленочного теплого пола заметны зоны разной интенсивности, а у сплошного напыления, естественное излучение ровное во всем блоке (смотрите картинку ниже). Второй вариант быстрее  и равномернее нагревает поверхность, что для ламината и деревянных покрытий очень важно.

Как выглядит теплый пол разного исполнения в тепловизоре

Как выглядит теплый пол разного исполнения в тепловизоре

Есть еще один вид этого материала: специальная графитовая пленка под плитку — выпускается украинским предприятием «Монокристалл» из Черкасс. Отличается от всех других наличием фабричной перфорации для лучшей адгезии всех слоев пирога. По всей поверхности нагревательного мата разбросаны сквозные отверстия, через которые плиточный клей сцепится с черновым полом или подложкой.

Специальные пленочные теплые полы под плитку

Специальные пленочные теплые полы под плитку

Вот технические характеристики этой пленки:

  • Пиковая мощность: 200±40 Вт/м2
  • Среднесуточная потребительская мощность с терморегулятором: 50±10 Вт/м2
  • Температура на поверхности нагревательного элемента не более: 50°С
  • Температура плавления пленки не менее: 250°С
  • Толщина: 0,35±0,1 мм
  • Ширина: 0,6±0,005 м
  • Длина одного элемента при монтаже не более: 13 м
  • Минимально допустимы радиус сгиба: 50 мм
  • Стоимость 1 м2 —10$

У других производителей таких пленок мы не нашли, а вариант показался интересным.

Для сравнения приведем технические данные пленочных теплых полов RexVa (пленка называется Xica).

  • мощность — 150 Вт/мили 220 Вт/м2
  • толщина — 0,338 мм
  • температура нагрева: 45°С
  • ширина 100 см, 80 см, 50 см.
  • стоимость 1 м2 20-21$

Продается любая пленка в комплекте с некоторым монтажным набором: контактами и битумной изоляцией, в некоторые входят также соединительные провода.

Комплект пленочного теплого пола

Комплект пленочного теплого пола

На рынке появилась еще новые пленочные полы с эффектом саморегуляции, то есть при локальном перегреве она изменяет собственную теплоотдачу на этом участке. Эта пленка продукт все той же корейской фирмы RexVa и стоимость ее 23$ за квадратный метр.

Особенности выбора

Относительно толщины пленки мы уже говорили. Кажется, более целесообразным покупать пленку не тоньше 3 мм. В США и Европе, где они используются давно, стандартом считается толщина 0,338 мм. Почему некоторые делают тоньше? Расходуется меньше материалов, следовательно, себестоимость ниже, а прибыли — выше.

Далее, нужно обратить внимание на равномерность графитного слоя. Он должен быть однородным и совершенно непрозрачным: чем больше толщина слоя, тем дольше срок эксплуатации. А если слой тонкий настолько, что светится, то вряд ли греть такая пленка будет долго. Так что смотрим через кусок пленки на свет, и если графит просвечивается — это не наш вариант.

При выборе обратите внимание на плотность карбонового слоя и на состояние шины

При выборе обратите внимание на плотность карбонового слоя и на состояние шины

Обращаете внимание на медную шину сбоку пленки. Она должна иметь достаточную плотность и ширину, чтобы обеспечивать надежный контакт с карбоном. Нормальная ширина шины — 13-15 мм, меньшая может говорить о низком качество пленки. Если провести по пленке пальцем поперек, то шина ощущается как чуть более толстая — это нормально.

Обратите внимание на поверхность токоведущей шины. Она должна быть ровной, гладкой, блестящей, без разводов и следов окисления. В пленочных полах нормального качества, через медь карбоновые полосы не просвечиваются и не ощущаются (есть подделки, у которых вместо шины наклеена фольга, и тогда каждая полоска прощупывается).

Существует еще одна тонкость в конструкции шины. В дешевых пленках в карбоновую пасту добавляют серебро, обеспечивая этим очень маленькое ее электрическое сопротивление. Это дает качественный контакт с шиной, но карбоновая часть горячая, а шина — холодная, что ухудшает контакт. Со временем шина может отслоиться и будет проскакивать искра, мощность нагрева упадет.

В результате работы над этой проблемой была разработана специальная конфигурация шины с антиискровой сеткой, которая выглядит как сеть полос из серебра на стыке карбонового покрытия и медной шины. При таком построении контакта расслоение практически исключено, и искры не будет. Серебряная сетка есть в пленочных теплых полах Caleo («Калео»). Судя по отзывам, работает такой обогрев надежно. Единственный минус — высокая цена.

При выборе греющей пленки обратите внимание на медную шину

При выборе греющей пленки обратите внимание на медную шину (кликните для увеличения размера)

Есть еще один нюанс. Продаются греющие пленки с прозрачными промежутками между блоками/полосами, и с мутноватыми, молочного цвета. Разница тут в принципе соединения. Прозрачные получаются при использовании клея, а мутные — при ламинировании. Не вдаваясь в тонкости: клеевые прозрачные через полгода эксплуатации становятся ломкими (клей пересыхает), а ламинированные эксплуатируются годами.

Как укладывать пленочный теплый пол

При любом отоплении важно как можно большее количество тепла направить в помещение и избежать его потерь. Поэтому, при условии, что черновой пол ровный (допустимый перепад высот 1 см на метр), укладку пленочного пола начинают с теплоизоляции. Она обычно состоит из демпферной ленты, которую укладывают с заходом на стены и теплоизоляции пола. На пол стелить можно рулонный материал, можно в виде плит. Для повышения уровня теплоотдачи желательно использовать теплоизолятор с отражающей поверхностью (металлизированной). О том, какие материалы лучше использовать при укладке читайте тут.

Элементы теплоизоляции укладываются вплотную без зазоров и щелей. Крепить их можно скотчем, клеем. Если толщина утеплителя небольшая, допустимо использование скоб. При использовании пенополистирольных плит, можно закрепить их специальными дюбелями. Стыки после укладки проклеивают скотчем.

Теперь расстилам пленку. Обычно она располагается контактами к той стене, где будет располагаться терморегулятор. Полотнища пленки могут находиться на расстоянии в несколько сантиметров друг от друга, но перекрывать друг друга они не должны ни в коем случае.

Подключение электрической части

На рисунке, расположенном ниже, приведены схемы подключения — применять можно обе.

Две схемы подключения пленочного теплого пола

Две схемы подключения пленочного теплого пола (кликните для увеличения размера)

Шины, которые не будут использоваться при подключении, закрывают снизу и сверху слоем изоляции. Электрическое соединение шины и проводов, может быть осуществлено через специальные обжимные контакты, к которым затем присоединяют провода, или пайкой. Если вы в какой-то мере владеете пайкой, лучше к шинам провода припаять, а затем заклеить места изоляцией — это более надежный вариант (если паять умеете). В другом случае используйте контакты, которые идут в комплекте. Для их установки понадобятся только пассатижи.

Контакт располагаете снизу и сверху от медной шины (одна часть оказывается под пленкой), пассатижами хорошо зажимаете. Проводник очищаете от изоляции примерно на 1 см. Оголенный провод вставляете в разъем контакта, установленного на шине, и тоже зажимаете. Проверяете соединение на прочность (подергайте). Если все держится надежно, закрываете с двух сторон изоляцией.

Аналогичным образом устанавливаете контакты во всех нужных точках. Теперь нужно неиспользуемые при подключении открытые срезы шин заизолировать при помощи кусков битумной изоляции, которая тоже идет в комплекте. Потом заводите провода на установленный на стене терморегулятор, подключаете их по схеме и приступаете к установке датчика температуры. Его располагают между нагревательными элементами на расстоянии 50-100 см от стены. Провода подключают к терморегулятору, но к другим клеммам.


Далее, к терморегулятору нужно подключить питание (делать это должен электромонтер или обученный человек, имеющий разрешение на проведение таких работ). Теперь можно проводить испытание системы пленочного теплого пола. Включаете и выставляете температуру 30оС, проверяете нагрев полос. Если все греется равномерно, контакты не искрят и не «пахнут», можно приступать к монтажу напольного покрытия.

Напольное покрытие

При использовании греющей пленки для подогрева пола, самый простой монтаж напольного покрытия — под ламинат. Чуть сложнее с  керамической плиткой и плитами керамогранита. В принципе прямо на пленку можно укладывать плиточный клей и саму плитку. Так и нужно поступать, если используете пленку типа «Монокристалл» с перфорацией. Все, что можно сделать — усилить конструкцию слоем армирующей сетки. Одно условие — слой клея и плитки должен быть больше 2 см. Это нужно для создания достаточно жесткого слоя, предотвращающего повреждение пленки. Такая толщина также станет гарантией нормального распределения тепла по всей поверхности. При укладке под ламинат на пленку настилают подложку (заменить можно полиэтиленовой пленкой), а сверху уже настилать доску. И, разумеется, работы нужно проводить осторожно.

Как укладывать пленочный теплый пол под разные типы покрытия

Как укладывать пленочный теплый пол под разные типы покрытия

Чуть сложнее будет с мягким покрытием. Под линолеум, ковролин и т.п. потребуется уложить жесткое основание. Это может быть фанера, OSB, ГВЛ (лучший вариант) и т.д. Эти плиты укладывают на расстеленную сверху полиэтиленовую пленку или что-то схожее с подложкой под ламинат (предотвращает повреждение пленки в результате трения). Крепят их саморезами, гвоздями, дюбелями — в зависимости от типа чернового пола. Естественно, нужно при этом не повредить шины (их видно через пленку) и разрушить как можно меньше карбоновых полос (вот тут и проявятся плюсы пленочных полов со сплошным напылением). После того как подложка уложена, можно настилать финишное покрытие. Все, монтаж пленочного пола с инфракрасным излучением закончен. Можем греться.

О том, как выбрать финишное покрытие на теплый пол читайте тут.

Резистивный пленочный пол

Теперь поговорим о пленках для теплого пола, которые имеют не самое большое распространение, но, тем не менее, существуют. В них, как и в греющих кабелях, тепло вырабатывается при прохождении по медному или алюминиевому проводнику. Но проводник имеет вид не привычной для нас жилы кабеля, а множества тонких полос металла, запаянных в два слоя полимерной пленки. Ширина полос невелика, расстояние между ними тоже маленькое — 1 мм, так что с большого расстояния смотрится как сплошная металлическая пленка. К этим полосам ток подводится тоже при помощи шин, расположенных сбоку. Эта термопленка также имеет блочное строение, но используется при этом конвективный способ передачи тепла. То есть сначала греется проводник — полоски металла, от них нагревается расположенный выше пол, а от пола уже тепло излучается в воздух.

Резистивный пленочный теплый пол пока не нашел широкого распространения

Резистивный пленочный теплый пол пока не нашел широкого распространения (кликните для увеличения размера)

Резистивные пленки «дружат» только с сухим методом укладки и под плитку не подходят. Зато их можно укладывать под ламинат, ковролин и линолеум. Бояться они деформации и проколов, поэтому обращаться с ними нужно аккуратно — не перегибать и не искривлять.

Строение резистивной пленки для подогрева пола

Строение резистивной пленки для подогрева пола

Выпускают такую пленку не так много фирм. Одна из них — Teplofol-nano. При устройстве теплого пола с этой пленкой вся последовательность слоев и принципы монтажа остаются неизменными. Единственное отличие — нельзя использовать этот вид под плитку, а остальные напольные покрытия можно укладывать сразу на греющую пленку, положив при необходимости полиэтиленовую пленку или подложку, чтобы избежать повреждения (хрупкая она).

Итоги

Система «пленочного» отопления несложна для исполнения и собирается быстро. Даже не имея навыков, пленочный теплый пол в комнате можно сделать за один день — может спасти в аварийной ситуации. Возможно, вас заинтересует статья о том, какими бывают инфракрасные обогреватели для пола или кабельные системы отопления.

советы по выбору, укладке и монтажу

Комфортная температура в доме является одной из основных составляющих понятия «уют». Ведь, согласитесь, какой бы красивой не была отделка стен, и какой бы удобной не была мебель, если в доме холодно, полноценно отдохнуть и расслабиться здесь не получится. Не надеясь на бесперебойную работу коммунальных служб, все больше наших соотечественников устанавливают в своих квартирах альтернативные источники тепла. Самыми популярными из них являются всевозможные теплые полы. К сожалению, монтаж водяного или электрического подогрева пола требует масштабных бетонных работ. Что же делать, если косметический ремонт в квартире или доме уже окончен, а о монтаже «теплого пола» как-то забыли. Единственным выходом из такой неприятной ситуации может стать инфракрасный теплый пол.

Что такое инфракрасный обогрев и как он работает?

Пленочный теплый пол представляет собой два слоя плотного полимера, между которыми находится нагревательный элемент — углеродная наноструктура, обладающая уникальными свойствами. Атомы углерода, сформированные в гексагональную решетку размером несколько нанометров, придают материалу способность излучать в дальнем инфракрасном спектре. Инфракрасное излучение – невидимая человеческим глазом часть светового спектра с длиной волны 5-20 мкм. Такое излучение признано не только безвредным, но даже полезным для здоровья человека. Нередко именно этот тип излучения применяется в хирургии, стоматологии и спортивной медицине.

Инфракрасный пленочный теплый пол состоит из следующих элементов. Полосы углеродного материала шириной около 1,5 см соединены между собой при помощи медных шин с серебряным покрытием, которые и проводят электрический ток. Нагревательный элемент заламинирован с двух сторон плотным полимером, который не задерживает инфракрасное излучение и обеспечивает отличную защиту от попадания влаги, пробоев и возгорания.

Конструкция инфракрасного теплого полаКонструкция инфракрасного теплого пола

Конструкция инфракрасного теплого пола

Преимущества инфракрасной системы перед другими вариантами теплого пола:

  • Этот вид теплого пола очень удобен в монтаже. Его не нужно покрывать бетонной стяжкой, что позволит вам уложить его в любое время, даже когда ремонт полностью окончен.
  • Пленочный теплый пол не имеет ограничений по выбору чистового напольного покрытия. Его можно использовать под ламинатом, паркетом, ковролином, керамической плиткой и любым другим декоративным покрытием.
  • Толщина пленки составляет, как правило, 0,2-0,4 мм. При ее использовании уровень пола практически не поднимается, что позволяет обойтись без ступенек и порогов когда вы решили устроить теплый пол только в одной комнате.
  • Низкая инерционность позволяет пленке быстро нагреться и так же быстро прекратить обогрев. А значит, вам не придется специально следить за показаниями термометра: замерзли – включили, согрелись – выключили.
  • Инфракрасное излучение прогревает помещение равномерно и не создает перепада температур от пола к потолку.
  • Пленка может использоваться в помещениях, предполагающих значительную нагрузку на финишное покрытие, таких как спортзалы, офисы, общественные помещения.
  • Благодаря особой конструкции нагревательного элемента монтаж инфракрасного теплого пола помогает значительно сэкономить. На такой обогрев тратиться на 25-30% процентов меньше электроэнергии.
  • Легко подключается к системе «умный дом».
  • Такая обогревающая пленка практически не создает электромагнитного поля, негативно влияющего на здоровье человека.

Важно также отметить, что легкостью отличается не только монтаж, но и демонтаж системы. В случае необходимости, при переезде вы можете забрать ее с собой.

Утепление менсардыУтепление менсарды

Укрепить инфракрасную пленку можно не только на полу, но и на стене или потолке. Ее применение возможно даже в салоне автомобиля

Технические характеристики и область использования

Если вы уже решили использовать для обогрева инфракрасный теплый пол, технические характеристики приведенные ниже помогут вам точно рассчитать количество необходимого материала и грядущие затраты на отопление:

  • Ширина – от 0,5 до 1 м;
  • Длина рулона – 50 м;
  • Толщина листа – от 0,23 до 0,47 мм;
  • Потребляемая мощность одного м2 пленки – 25-35 Вт/ч;
  • Температура на поверхности пленки – 33°С.

Следует помнить, что в случае использования инфракрасной термопленки в качестве основного источника тепла, она должна покрывать не менее 70% поверхности пола. Такой обогрев не рекомендован в областях с суровым климатом. В этих регионах инфракрасный обогрев может быть использован только в качестве дополнительного или аварийного. Если произошла авария в системе центрального отопления или отопительный сезон еще не наступил, а на улице уже холодно, монтаж теплого пленочного пола не даст вам замерзнуть.

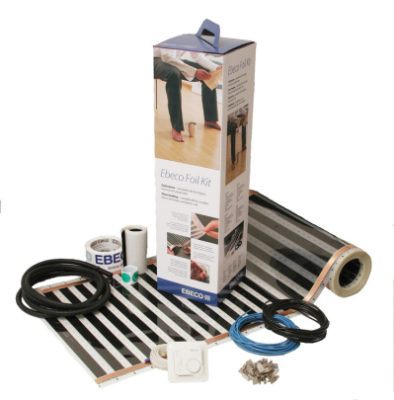

Набор необходимых материаловНабор необходимых материалов

Все что нужно, для подключения теплого пола — так выглядит классический комплект поставки

Разрезать термопленку можно только в специально отмеченных местах, учитывайте это при расчете необходимого количество материала. Как правило, расстояние от одного места возможного разреза до другого около 25 см. Для того, чтобы не покупать лишнего уточните детали у продавца.

Кроме того, использовать инфракрасный обогрев можно не только в доме, но и в большинстве хозяйственных построек, где подведение центрального отопления затруднено. Это может быть гараж, теплица или сарай для животных. В сильные морозы использование термопленки поможет предотвратить замерзание трубопровода или обледенение крыльца.

Технология укладки и подключения системы

Как правило, продавцы пленочного теплого пола рекомендуют поручить его монтаж специалистам. В этом случае вы получите гарантию на выполненные работы около 1 года. Но услуги мастеров стоят не дешево, а ведь ничего сложного в этой работе нет.

Даже если вы совершенно «не дружите» с электричеством, можно уложить пленку самостоятельно, а электрику поручить только ее подключение к сети:

  • Для начала необходимо определиться с местом расположения термостата и установить его.
  • Очистите пол от мусора и пыли. Установка пленочного теплого пола должна производится на сухое, чистое и прочное покрытие.
  • Если черновое покрытие пола влажное, необходимо обеспечить гидроизоляцию термопленки. Сделать это можно при помощи полиэтиленовой пленки толщиной не менее 50 мкм.
  • Следующим слоем должна быть теплоизоляция на основе полипропиленовой или металлизированной лавсановой пленки. Не допускается использование теплоотражателей на основе алюминиевой фольги.
  • Теперь необходимо нарезать ИПО на полосы необходимой длины. При работе в большом помещении следует учитывать, что длина одной полосы не должна превышать 10 м. Отступите от каждой стены 20-30 см и разложите пленку по полу так, чтобы медные шины были внизу и закрепите скотчем. На этом этапе работы необходима особая аккуратность – не наступайте на пленку и не допускайте падения инструментов.

Важно заметить, что наложение одного листа ИПО на другой запрещено. Это может привести к преждевременному выходу системы их строя.

Если вы все-таки решили воспользоваться услугами электрика, самое время звать его на помощь. Если же ваш выбор — делать все самостоятельно, воспользуйтесь следующим алгоритмом подключения пола к электричеству:

  • Для начала необходимо зачистить конец провода (8-10 мм) и вставить его в хвостовик контактного зажима.
  • Затем зажим с проводом установите на ИПО так, чтобы одна его сторона располагалась на медной шине, а другая внутри ИПО.
  • Изолируйте линии отреза шины и места подключения провода отрезками винил-мастичного скотча.
  • Когда все концы листов термопленки подсоединены, необходимо измерить электрическое сопротивление схемы на тех концах проводов, которые будут подключены к термостату.
    По формуле W = V2 / R, где R- сопротивление, а V — напряжение в электросети, рассчитайте нагрузку и сравните ее с максимально допустимой для вашей модели термостата. Если получившаяся цифра минимум на 20% меньше указанной на термостате, можно приступать к его подключению.
  • Отрезки термопленки к термостату необходимо подключить параллельно. Старайтесь делать это так, чтобы пучки проводов можно было спрятать под плинтус. Во избежание повреждений провода, отдельные его участки можно прятать под теплоизоляцию.
  • В комплект термостата должен входить специальный датчик температуры, который будет контролировать нагрев напольного покрытия. Устанавливать его необходимо под карбоновую полосу. Если в качестве финишного покрытия вы планируете использовать мягкий материал, устанавливайте датчик в месте с наименьшей нагрузкой.
  • Теперь подключите термостат к электросети и протестируйте систему. По всей поверхности пола не должно быть искрения или нагрева контактов. Задайте необходимую температуру нагрева.

Установка пленочного теплого пола завершена. Осталось только уложить финишное декоративное покрытие.

Подключение инфракрасного теплого полаПодключение инфракрасного теплого пола

Крепим зажим к медной муфте — прижмите зажим пассатижами так, чтобы не допустить искрение

Схема укладки теплого полаСхема укладки теплого пола

Схема монтажа инфракрасного теплого пола

Укладка финишного покрытия

Укладка коврового покрытия, паркета или ламината на инфракрасную пленку ведется по стандартной схеме, а вот кладка керамической плитки имеет некоторые особенности. Ламинированая поверхность пленки может нарушить сцепку плиточного клея с черновым полом. Для ее улучшения рекомендуется уложить на полу монтажную сетку с ячейкой до 20 мм и закрепить ее в тех местах, где нет ИПО.

После завершения работ по укладке плитки клеевой раствор должен полностью просохнуть. Происходит это через 28-30 дней. Включать систему подогрева раньше этого срока не рекомендуется.

С ростом популярности этого материала появляется все больше фирм, производящих инфракрасный теплый пол. Покупать этот материал следует только у проверенного поставщика, который не только способен поддержать выданную гарантию, но и готов предоставить полную информацию о тонкостях монтажа, присущих именно его продукции.

Оцените статью: Поделитесь с друзьями!

Тонкие плоские удобные теплые полы, 12 м2, бесшумные и не загрязняющие окружающую среду Здоровый углеродный инфракрасный пленочный нагреватель для пола | |

>>> Технические характеристики:

Рабочее напряжение: 200 ~ 240 В, 50/60 Гц

Номинальная мощность: 220 Вт / м2

Максимальная температура поверхности: 52 ° C

Толщина: 0,338 мм (нагревательная пленка 0,25 мм не подходит для теплых полов).

Ширина: 50см, 80см, 100см

Примечание: заказ включает только нагревательные пленки.

Добавьте 1 доллар США по следующей ссылке, чтобы получить 2 зажима и 4 изоляционные пасты вместе:

https://www.aliexpress.com/item/4000989870531.html

Нагрев с использованием нагревательной пленки

Нефтяные, газовые электрические обогреватели относятся к типу конвективного нагрева посредством первичного нагрева, но нагревательная пленка представляет собой метод лучистого нагрева, который излучает дальние инфракрасные лучи, нагретые вторично от углеродного полупроводника, чтобы быть сверхэнергосберегающей системой нагрева с отличным энергопотреблением. эффективность, нагревает объект с помощью легкой и тонкой пленки, которую можно прикрепить к стенам или полу, и может свободно использовать пространство, чтобы стать новым материалом мечты.Это безопасная, полубесконечная система обогрева, которая очищает воздух в помещении, обеспечивает приятный обогрев и сглаживает кровообращение, излучая большое количество инфракрасных лучей и анионов, используя только электричество, чистую энергию, не потребляя растворенного кислорода в помещение для конвекции и теплового излучения.

Превосходство системы нагревания пленки:

Инфракрасное отопление - один из самых здоровых и современных методов обогрева, который использует те же тепловые свойства, что и само солнце.Инфракрасные лучи напрямую нагревают людей, стены и предметы, а затем от них нагревается воздух. При традиционном радиаторном отоплении он приводит к нагреванию и сушке воздуха. Теплый воздух поднимается вверх и нагревает сначала верхнюю часть комнаты, а затем расположенные ниже предметы, людей и т. Д.

- Инфра-панели имеют КПД 98%, средняя экономия энергии 30%.

- Инфракрасное отопление не вызывает рассеивания пыли

- Создает здоровую среду, уничтожает бактерии

- Обеспечивает равномерную температуру во всем помещении

- Чистая, бесшумная, не требующая обслуживания работа и экономия места

- Простота управления и эксплуатации с термостатами

- Простая установка, нет необходимости переделывать пол или стены

При использовании инфракрасного обогрева температура воздуха обычно ниже на 3-4 ° C, как в помещении с традиционным обогревом, чтобы добиться сравнимого ощущения тепла.Понижение температуры воздуха на 1 ° C позволяет сэкономить до 5-6% энергии.

structure

Реальные фотографии товаров:

Примечание: на пленке теперь есть этикетка «Newly Produced»: «HEATINGBRO», старая этикетка «WORLD ELECTRON» и новая этикетка «HEATINGBRO» будут отправлены по адресу randon. Характеристики пленок точно такие же, разница только в этикетках. Спасибо за заботу 🙂

heating film new 2 heating film new

heating film 5

Электромонтаж нагревательной пленки, две схемы подключения:

1.Нагревательная пленка

2. Питание нагревательной пленки.

3. Датчик температуры пола.

4. Термостат

5. Мощность всей установки

connection A connection B heating film application heating film 3

Этапы подключения для нагревательной пленки:

Общие шаги по установке >>>>

Вопросы и ответы:

Q1: Сколько электроэнергии потребляет нагревательная пленка в час?

A1: Обычно расход энергии на 1 квадратный метр нагревательной пленки в час составляет около 0.1 ~ 0,15 кВт.ч.

Q2: Безопасна ли нагревательная пленка для человека?

A2: Да, это безопасно и полезно для здоровья человека, длина волны дальнего инфракрасного диапазона составляет 8 ~ 15 мкм (около 9,5 мкм), что в медицине называется волной света.

Q3: На какие полы можно укладывать нагревательную пленку?

A3: Нагревательная пленка подходит для установки под различными напольными покрытиями, такими как деревянный пол, ламинат, напольная плитка, мрамор, ковер, микрокристаллический камень, кожа для пола и т. Д.Его также можно прикрепить к стене и потолку, стене или под полом.

Q4: Сколько квадратных метров нагревательной пленки необходимо для помещения?

A4: Обычно требуется 70–80% площади, например, если ваша комната составляет 10 м2, вы можете использовать 7–8 м2 для покрытия этой площади. При установке не перекрывайте каждую пленку. Всегда соблюдайте расстояние 1-3 см между пленками. и сохраняет расстояние 10 ~ 20 см между дорогой и пленкой.

Максимальная длина пленки для одного ряда.Модель 50 см: 12 ~ 13 м; Модель 80 см: 7 ~ 8 м; Модель на 100 см: 5 ~ 6 м.

>>> Установочные детали (Нажмите на картинку, чтобы купить)

1) Аксессуары для установки нагревательной пленки:

2) Маршированные комнатные термостаты:

Термостат управления мобильным приложением Wifi - - - - >>

Сертификаты компании Minco:

carbon heating film connection

five star

,

50CM X 56M Углеродная инфракрасная PTC-пленка для теплого пола Экономия энергии Комфортный пленочный нагреватель для пола | |

>>> Описание продукта:

Номинальная мощность: 220 Вт / м2 (+ -10%)

Рабочее напряжение: 200 ~ 240 В переменного тока, 50/60 Гц

Ширина: 50 см

Длина инфракрасной волны: 8 ~ 15 мкм

Толщина: 0,338 мм

В комплект входит: (выберите комплект нагревательной пленки согласно рисунку)

Нагревательная пленка PTC 28 м2

2 термостата (внешний датчик в комплекте)

56 шт. Зажимы

5.6 м изоляционная паста

1 рулон изоляционной ленты

>>> Что такое PTC?

PTC означает положительный температурный коэффициент, он относится к видам специальных материалов, электрическое сопротивление материалов PTC будет увеличиваться при повышении температуры материала, а также электрическое сопротивление материала будет уменьшаться при понижении температуры.

>>> Что такое нагревательная пленка PTC?

Нагревательная пленка PTC - это новый тип и обновленный продукт для теплого пола, основанный на обычной нагревательной пленке.

Функция ограничения температуры электронагревательной пленки. Принцип работы заключается в том, что при повышении температуры сопротивление будет увеличиваться, поэтому ток будет уменьшаться, а температура не будет увеличиваться бесконечно. И наоборот, если температура упадет, сопротивление уменьшится, ток увеличится, а температура не будет уменьшаться бесконечно. Таким образом, температура контролируется в безопасном и разумном безопасном диапазоне. Для достижения эффекта энергосбережения и энергосбережения.

>>> По сравнению с обычной нагревательной пленкой

PTC HEATING FILM compare

>>> Почему выбирают нагревательную пленку PTC?

  • Саморегулирующийся нагрев, нет риска перегрева.

  • Больше энергосбережения, чем обычная нагревательная пленка, традиционная система водяного отопления.

  • Экономичный обогрев с частичным обогревом - ненужные зоны обогрева можно отключить.

  • Простота установки и обслуживания. Чистая, бесшумная, не требующая обслуживания работа и экономия места.

  • Создает здоровую и комфортную среду, отсутствие электромагнитного излучения, длина волны дальнего инфракрасного диапазона составляет 8 ~ 16 мкм, это полезно для здоровья человека.

  • Нагревательная пленка подходит для использования под различными полами: композитный пол, ламинат, деревянный пол, мрамор, плитка, ковер, полы из ПВХ и так далее.

>>> Структура нагревательной пленки

ptc heating film

================================================= ==========================================

Реальных фото:

================================================== =========================================

оцененных товаров (нажмите на картинку, чтобы проверить):

1) Аксессуары для установки нагревательной пленки:

2) Маршированные комнатные термостаты:

Термостат управления мобильным приложением Wifi - - - - >>

================================================== =========================================

Шаги подключения:

Схема подключения нагревательной пленки (два типа проводки)

1.Нагревательная пленка

2. Питание нагревательной пленки.

3. Датчик температуры пола.

4. Термостат

5. Мощность всей установки

Heating Film wiring A carbon heating film wiring B

.

200 ~ 240 В 220 Вт / м2 Новый инфракрасный саморегулирующийся теплый пол PTC Пленка с углеродным обогревом Электрический коврик для обогрева пола Здоровый | |

Что такое PTC
PTC означает положительный температурный коэффициент, он относится к видам специальных материалов, электрическое сопротивление материалов PTC будет увеличиваться при повышении температуры материала, а также электрическое сопротивление материал уменьшится при понижении температуры.


Что такое нагревательная пленка PTC
Нагревательная пленка PTC - это новый тип и обновленный продукт для теплых полов на основе нагревательной пленки.
Функция ограничения температуры электронагревательной пленки. Принцип работы заключается в том, что при повышении температуры сопротивление будет увеличиваться, поэтому ток будет уменьшаться, а температура не будет увеличиваться бесконечно. И наоборот, если температура упадет, сопротивление уменьшится, ток увеличится, а температура не будет уменьшаться бесконечно.Таким образом, температура контролируется в безопасном и разумном безопасном диапазоне. Для достижения эффекта энергосбережения и энергосбережения.


Спецификация:
Номинальная мощность: 220 Вт / м (+ -10%)
Рабочее напряжение: 200 ~ 240 В переменного тока, 50/60 Гц
Ширина: 50 см
Длина инфракрасной волны: 8 ~ 16 мкм
Толщина: 0,338 мм (0,25 нагревательную пленку толщиной мм использовать под полом небезопасно)


Характеристики:
1. Быстрый нагрев с помощью метода высокой эффективности
2.Хорошие тепловые эффекты при относительно низкой температуре по сравнению со старой системой отопления. Пленка имеет отличную прочность и долгий срок службы. Использую не менее 20 лет.
3. Отопление без пламени. Безопасное использование в детских школах, домах для престарелых, больницах ......
4. Тихое и чистое отопление. Низкая температура обеспечивает пользу для человека благодаря большому количеству дальних лучей и сохраняет свежий воздух в помещении. комната.
5. Сохраняйте спокойствие и чистоту в доме и комнате из-за отсутствия шума горения топлива, вибрации, вентиляции, и это особенно хорошо для обогрева некоторых помещений, таких как больницы, в которых необходимо поддерживать тишину и чистоту.
6. Энергосбережение и экономное отопление. Экономия энергии по сравнению со старой моделью нагревательной пленки.


Примечание:
Температура поверхности нагревательной пленки не будет выше 60 °, без утечки тока или саморазрушения, работа с электрической пленкой, никто не может использовать случай высокой температуры, зона нагрева электрической пленки запрещена для покрытия предметов , чтобы не влиять на рассеивание тепла, в результате температура нагревательной пленки слишком высока, нагревается и производит высокую температуру, мембрана и пол будут повреждены.

В пакет включено:
1 X пленка для обогрева пола

,

MINCO HEAT 100cmX25cm 100cmX50cm Инфракрасный теплый пол из углеродного волокна Теплый коврик для пола | углеродный пол | пленочный инфракрасный обогрев пленочный обогреватель

MINCO HEAT 100cmX25cm 100cmX50cm Инфракрасная нагревательная пленка для пола из углеродного волокна Теплый коврик для пола

Технические характеристики:

Номинальная мощность: 220 Вт / кв.м (= 110 Вт / м)

Ширина: 100см

Размер: 100см х 25см; 100см х 50см

Рабочее напряжение: 220 ~ 240 В переменного тока, 50/60 Гц

Примечание: если у вас есть особые требования, напишите сообщение / сообщение о заказе или свяжитесь с нами напрямую.

Что касается нагревательной пленки, у нас есть много другой ширины и мощности, при необходимости свяжитесь с нами.

Что такое нагревательная пленка?

Это инновационная система нагрева, выполненная с помощью глубокой печати теплогенерирующей углеродной ткани на ПЭТ-пленке и медной шине. Поскольку он излучает дальние инфракрасные лучи и анионы, можно почувствовать теплое лучистое тепло для благополучной жизни.

1.Преимущества Нагревательная пленка

1) Энергия может быть сэкономлена более 65% (на регулярной основе).

2) Нет места для котла

3) Дальнее инфракрасное излучение (90,3%) и анионы (250 куб. См) испускаются для улучшения здоровья.

4) Не беспокойтесь о дыме, шуме, заправке, замерзании.

5) Удобное управление, например, секционное отопление, центральное отопление и секционное управление.

6) Однодневная установка и сразу готово к использованию

7) Свободный выбор отделочных материалов

8) Быстрый монтаж без снятия существующего пола

9) Он может снизить высоту потолка и вес здания.

Far Infrared Rays Floor Heating Film

2. Особенность нагревательной пленки

1. Нанесение стойкого к горению ПЭТ: ПЭТ-пленка из слоновой кости используется в XB-65 с микросхемой VTH-2 для теплоизоляции, которая имеет сертификат UL и производится Doraysaeghan.

2. Глубокая печать: поскольку трафаретная печать не может печатать на углеродной ткани равномерно, она не подходит для

пластина, генерирующая тепло. Он может частично перегреться и вызвать возгорание и короткое замыкание.Мы,

тем не менее, они выбрали ротационный печатный станок глубокой печати, чтобы обеспечить безопасность, обеспечивая электрическую

сопротивление равномерно к теплогенерирующей пластине.

3. Широкое серебряное пространство: серебряное пространство предназначено для промежутка между углеродной и медной шинами, где

электрическая энергия преобразуется в тепловую. Это пространство предотвращает искру, и это важно

часть, связанная с сроком службы и безопасностью продукта. Мы расширили это пространство в целях безопасности.

4. Медная шина шириной 12 мм и током 10 А: Широкая медная шина для предотвращения перегрева.

Более тонкий полиэтилентерефталат обладает превосходной адгезионной способностью и обеспечивает резку на воздухе.

Это безопасно?

Чтобы использовать дальние инфракрасные лучи, температура поверхности электротермической пленки с кристаллами углерода достигает 40 ℃, ее производительность и размер останутся такими же после 26000 часов непрерывной работы, по-прежнему сохраняя очень хорошую производительность. Нагревательная пленка Loop - это низкотемпературный нагревательный продукт, который работает с низкой температурой, полностью безопасен.Максимальная температура от поверхности пленки менее 60 ℃, нормальная рабочая температура составляет в среднем 30 ℃, обычно без обслуживания.

Особенности пленки для подогрева пола:

Простая конструкция, долгий срок службы, экономия денег, эпохальные новинки отопления

Суточное потребление 0,1-0,15 градуса на квадрат (6-8 часов)

1. Номинальная мощность электрической пленки 220 Вт / квадрат, работа при полной нагрузке около 0,22 градуса в час.

2.Простая установка, самостоятельная самостоятельная установка, будет обычная проводка, может быть, или найти электриков в помощь. Клей, соединительные карты, термостаты у нас товар, можете выбрать.

3. Подходит для плитки, деревянного пола, кожи пола, ковра и других сред.

Инфракрасная конвекционная система обогрева предложит вашей семье чистый и свежий анион. Нагревательная пленка производит инфракрасное излучение для нагрева, выделяя анион около 208pce / M3. Он освежает воздух, обеспыливает и антимикробно улучшает качество воздуха в помещении.В то же время пленка продолжает излучать тепло для разогрева пола до достижения динамического баланса 35 ℃. Когда вы идете по полу, вы чувствуете тепло пола.

Со специальным дизайном без звука

Некоторые клиенты используют кондиционер или настенную печь, которая издает шум, в том числе те, кто спал или страдает неврастенией. Наша пленка для подогрева пола абсолютно бесшумна, когда она нагревается, она также оставляет нам прекрасный сон.

aeProduct.getSubject()

Примечание: на пленке недавно выпущена этикетка "HEATINGBRO", старая этикетка "WORLD ELECTRON" и новая этикетка "HEATINGBRO" будут отправляться случайным образом. Характеристики пленок точно такие же, разница только в этикетках. Спасибо !!!

50cm

Установка: (Вам понадобится 2 зажима и 4 пасты на один кусок пленки)

Применение этой нагревательной пленки:

Производство и обработка Фото:

aeProduct.getSubject()

aeProduct.getSubject() aeProduct.getSubject() aeProduct.getSubject()

Номинальные товары (Нажмите на картинку, чтобы проверить):

1) Аксессуары для установки нагревательной пленки:

2) Маршированные комнатные термостаты:

HY08WE1b

Мы специализируемся на системах электрического отопления, не стесняйтесь обращаться к нам за советом.Если вам нравится наш продукт, добавьте его в закладки и поделитесь им в WhatsApp, Facbook, VK и т. Д. Спасибо!

,
Сплошной пленочный теплый пол: Сплошной пленочный теплый пол: что такое, особенности монтажа

Отправить ответ

avatar
  Подписаться
Уведомление о
