конструкция, виды и монтажные инструкции

Часто ли вам приходится чистить зимой крышу, или вы стараетесь никогда в это время не подходить к стенам? Вполне нормальный вопрос для российских жителей, согласитесь. Ведь лавинообразно сходящий снег опасен прежде всего тем, что летит вниз в большом количестве и своим весом способен даже убить.

Ни кровельная лестница, ни другие любые виды кровельных ограждений не способны удержать этот объем снега и льда. И вот почему на крышах домов, возле которых есть пешеходная зона или регулярно ставится автомобиль, в обязательном порядке устанавливаются так называемые снегозадержатели.

И, среди своих аналогов, трубчатый снегозадержатель считается по праву одним из самых лучших. А в чем конкретно его преимущества, и как правильно производить его монтаж на крышу, мы сейчас расскажем.

Если говорить более конкретно, то нагрузки и воздействия на крышу расписаны в разделе СНиП. Здесь определяется районирование территории нашей страны по величине снежного покрова и силы давления от него.

Еще один важный аргумент для компаний, которые занимаются услугами сбрасывания снега с крыш домов, состоит в том, что рыхлый мокрый снег образует еще большую нагрузку на стропильную систему крыши. Да, этот аргумент серьезный, ведь плотность рыхлого снега всего лишь в пределах от 10 до 100 килограмм на кубический метр, а вот в конце зимы она достигает 280 килограмм! Увеличивают плотность снега вода и водяные пары сырой весной, и в итоге на саму стропильную систему крыши уже воздействует до 700 килограмм на кубический метр.

Почему влажный снег становится таким тяжелым? Все дело в каком физическом процессе, как ферментация снега, когда внутри воздушных снежинок образовываются шарики из замерзающего водяного пара. Поэтому сухой снег – это двухфазная стадии ферментации, а мокрый уже  – трехфазная, потому что внутри такого снега уже есть кристаллы льда. И вес снежной шапки на крыше напрямую зависит от структуры и изменения уплотнения. Так, в российском климате рыхлый снег уменьшается с 98% до 20% за одну только зиму.

Поэтому, если у вас дом спроектирован грамотно и несущая конструкция кровли рассчитана на нормативную снеговую нагрузку вашего региона, тогда снег с крыши убирать вообще не стоит (порой это даже невозможно) – лучше только задержать при помощи снегозадержателей, чтобы он не сходил лавинообразно. А если крыша дома была спроектирована без расчета на климатические нагрузки и ежемесячную чистку зимой, тогда мы вам можем только посочувствовать.

В некоторых случаях двухтрубный снегозадержатель считается вообще единственно эффективным. При сильных снегопадах, особенно, когда на крыше находится мокрый снег, обычный уголковый даже может погнуться. А трубчатые снегозадержатели хороши тем, что разрезают снежную массу минимум на два пути, делая ее исход не опасным для людей и их имущества. Вот почему именно трубные снегозадержатели обычно рекомендуют опытные инженеры. А устанавливать их нужно всего лишь по периметру кровли и над мансардными окнами, что не так уж и сложно:

Как вы видите, с первого взгляда трубчатые снегозадержатели напоминают карнизы: всего два ряда металлических труб, которые крепятся на стропила или обрешетку. Но на самом деле эта конструкция позволяет удержать достаточно большой объем снежного покрова. Вот почему многие эксперты считают трубчатую конструкцию снегозадержания единственной по-настоящему безопасной в условиях русской зимы.

Задача трубчатых снегозадержателей – в дроблении большой снежной массы на небольшие порции. Благодаря этому значительно уменьшается так называемая кинетическая энергия сползающего снега и снижается ее разрушительное воздействие. В итоге решаются сразу целых две задачи: и снег удаляется под действием собственной массы, и при падении он уже намного менее вреден и опасен. Что может быть лучше?

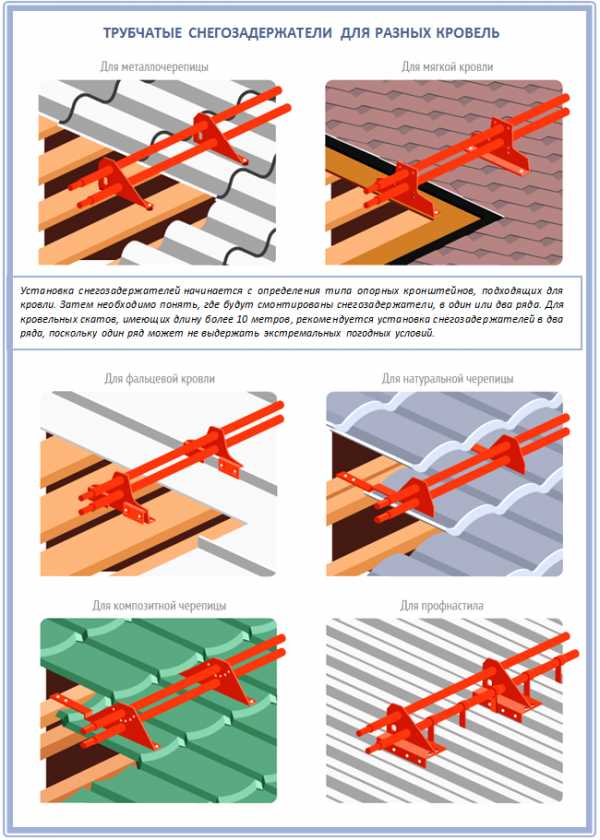

Для крыши, у которой скользкое покрытие, установка системы снегозадержания жизненно необходима. Речь идет о таких металлических кровлях как фальцевая, профнастил и металлочерепица. Трубчатые кронштейны в этом случае – идеальный вариант, т.к. они не накапливают тонны снега на крыше, а всего лишь разрезают его на мелкие порции, что более правильно и безопасно. А когда снег начинает таять, он образует водяную пленку под собой и хорошо уже по ней же скользит.

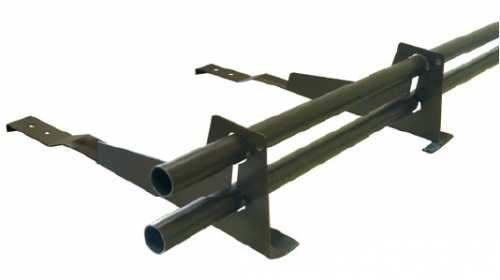

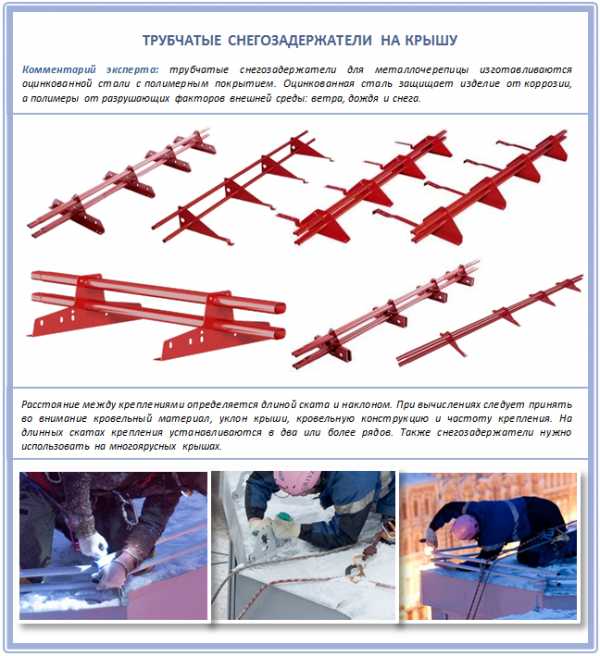

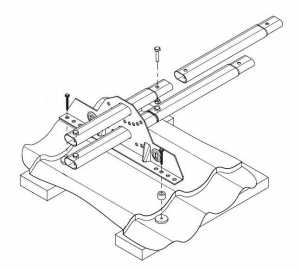

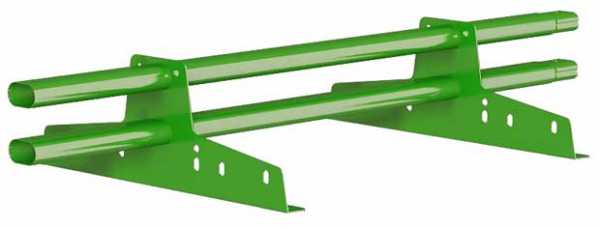

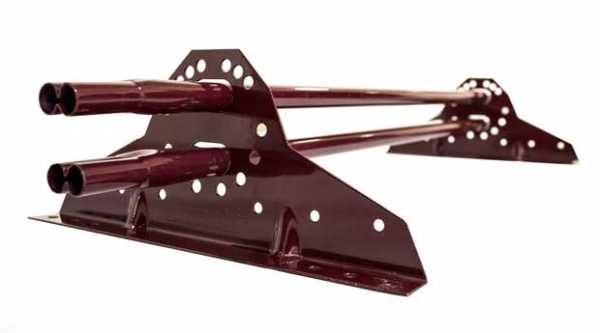

Трубчатые снегозадержатели представляют собой две трубы, которые закреплены параллельно краю кровли при помощи специальных кронштейнов. Изготавливают трубчатые снегозадержатели для крыши дома чаще всего из оцинкованной окрашенной стали, реже – из алюминия или меди. И такие снегозадержатели бывают, в свою очередь, 2 видов:

1. Первые – из полых труб, диаметр, которых от 3 до 4 и сантиметров и, которая монтируется на опоры в два ряда.
2. Вторые – плоскоовальные трубы, диаметром 40х20 миллиметров или 45х25 миллиметров. Для таких существуют специальные опоры, универсальные для любых видов кровли. Устанавливаются в один или несколько рядов.

Вот как все они выглядят:

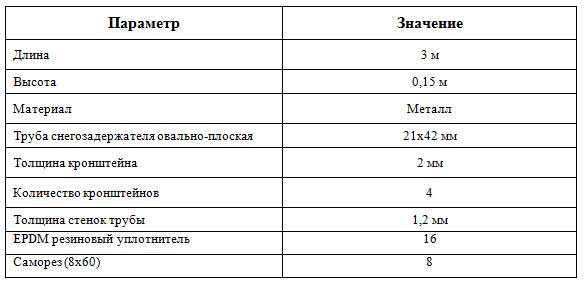

Все характеристики этих кровельных элементов зависят от используемых профильных труб (насколько те прочны и способны выдерживать нагрузку), кронштейнов и толщины стали. В идеальном варианте, в изготовлении таких снегозадержателей должна использоваться оцинкованная сталь с полимерным покрытием – для защиты от коррозии и увеличения срока службы. А, что касается формы трубы, то самой прочный признана овальная.

Но с развитием рынка систем снегозадержания появилось много низкокачественного продукта. Такие снегозадержатели реализуются по очень доступной цене, но редко радует качеством и долговечностью. Так как выбрать хороший трубчатый снегостопор, который будет справляться со своими функциями и прослужит вам достаточно долго? Для удобства мы разложили для вас все по пунктам:

• Пункт 1. Первое, на что вам нужно обратить внимание – это качество и толщина стали. Именно эти параметры обеспечивают прочностные характеристики снегозадержателей и их несущие способности. Так, в современных изделиях используются самые разные марки стали и ее толщина.
• Пункт 2. Второй момент – это качество и толщина слоя цинка, способ нанесения его на изделия – холодный или горячий. Например, более долговечным считается горячее цинкование, которое производится уже на готовые изделия, и в итоге слой получается в несколько раз толще. Правда, иногда трубчатые снегозадержатели изготавливаются уже из оцинкованной стали, в качестве альтернативного варианта, но при их обработке и сборке (например, при сгибе) возникают места без цинка или с его очень тонким слоем, а это в дальнейшем способно привести к коррозии.
• Пункт 3. Важно также качество покраски снегозадержателя. Краски и тип ее нанесения определяют внешний вид изделия и его долговечность. Важно, чтобы и цинковый, и металлический слой были постоянно защищены от воздействий внешней атмосферы. Помните, что такие кровельные элементы по роду своей службы постоянно имеют дело с влагой, а потому даже случайная царапина быстро становится причиной коррозии.
• Пункт 4. И наконец, вы должны обратить особое внимание на возможную упрощенность конфигурации изделия. Если у какого-либо снегозадержателя оказалось меньше деталей и приспособлений, чем у аналогов, это не говорит о гениальности инженера – это говорит об удешевлении производства. А в итоге все это – ухудшение прочностных характеристик.
• Пункт 5. Еще попадаются на строительном рынке такие странные комплекты, в которых на трехметровой отрезок снегозадержателя предлагается всего четыре опоры. Шаг установки в этом случае будет всего 80-90 сантиметров. Да, на небольших скатах такой комплект может быть смонтирован без особых последствий, но на более длинных – это проблемы. Для сравнения, в той же Европе максимальный шаг установки для самых прочных опор составляет всего 70 сантиметров.

Такие вот полезные советы! Что же касается выбора фильма фирм-производителей снегозадержателей, то лучшие отзывы сегодня о зарубежных брендах Borge и Orima. Еще также встречаются снегозадержатели на рынке фирмы «Русь», которая очень похожа на оригинал, но достаточно часто слышны негативные отзывы по поводу качества и толщины самих труб и кронштейнов.

Конструкция трубчатых снегозадержателей по праву считается наиболее прочной, и чаще всего используется для кровель с большой площадью скатов, сильным уклоном и гладкой поверхностью:

Но важно все делать по правилам, чтобы получить надежный результат.

Планируем расположение и количество снегозадержателей

Прежде чем приступить к установке снегозадержателей, схему, или план, составить нужно обязательно. В любом случае рассчитывать нагрузки необходимо, ведь каждая опора имеет свою максимальную.

Если вы все просчитали заранее и составили подробную схему, в процессе монтажа снегозадержателей проблема у вас возникнуть не должно. В идеале у вас не будет ни недостатка количество крепежа, ни его излишка:

Итак, как только вы получите значение давления снега, узнаете сколько сможет выдержать определенное опора, тогда и рассчитайте, сколько именно таких потребуется на конкретный участок крыши.

Рассчитываем расстояние между опорами

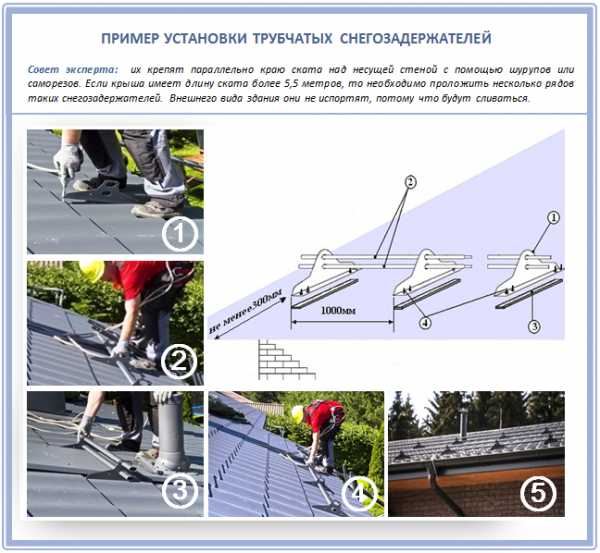

Расстояние между опорными кронштейнами по нормам должно определяться в зависимости от снеговой нагрузки в определенном районе. Ведь очень важно, чтобы нагрузка от самих снегозадержателей передавалась несущим стенам, то есть на капитальные конструкции. Если сделать это не так, то снег на свесах может сработать по механизму «усилия рычага» и повредить в итоге всю целостность кровли.

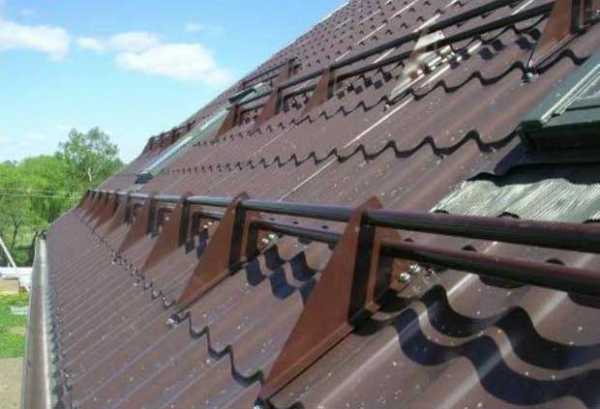

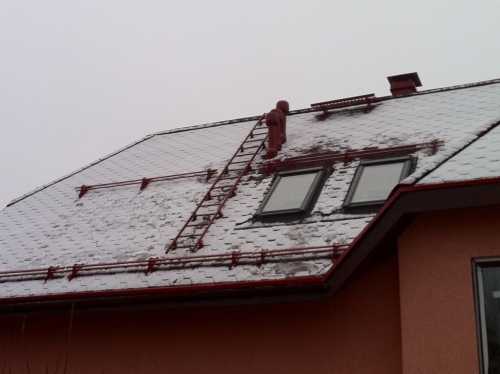

Трубчатые снегозадержатели устанавливается по периметру кровли и не прерывается. Если же крыши скат крыши длинее пяти с половиной метров, количество рядов таких снегозадержателей вы можете увеличить до 2-3, при этом не прерывая их, и оставляя обязательно хотя бы два метра расстояния друг от друга.

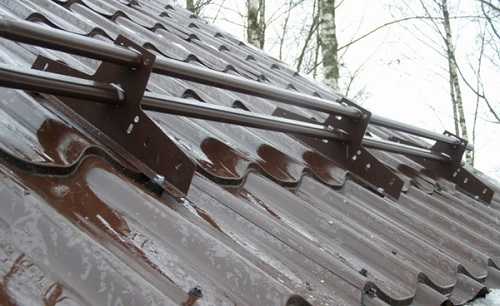

Снегозадержатели для металлической кровли должны монтироваться на одном уровне с несущими стенами, чтобы вся снеговая нагрузка приходилась только на ту часть кровли, что выше карниза. Прямо над несущей стеной должно оставаться расстояние от 60 до 100 сантиметров от карнизного свеса. Обязательно ставьте снегозадержатели над мансардными окнами. При применении трубчатых снегозадержателей над ними крайне желательна сплошная обрешетка.

Количество труб и рядов можно варьировать при помощи крепежа и переходников для таких снегозадержателей. Но учтите, что давление снега всегда распределяется именно на крепежи, поэтому важно, чтобы и само кровельное покрытие было способно выдержать такую нагрузку. В итоге шаг должен установки быть 120 сантиметров. Если скат крыши более 5400 сантиметров, шаг должен быть в 90 сантиметрах, а и если более 1260 сантиметров, но менее 5400, тогда – до 60 сантиметров.

Далее, при снеговой нагрузке от 180 килограмм на квадратный метр в доме с углом наклона кровли в 30 градусов необходимо ставить уже двухтрубчатый снегозадержатель.

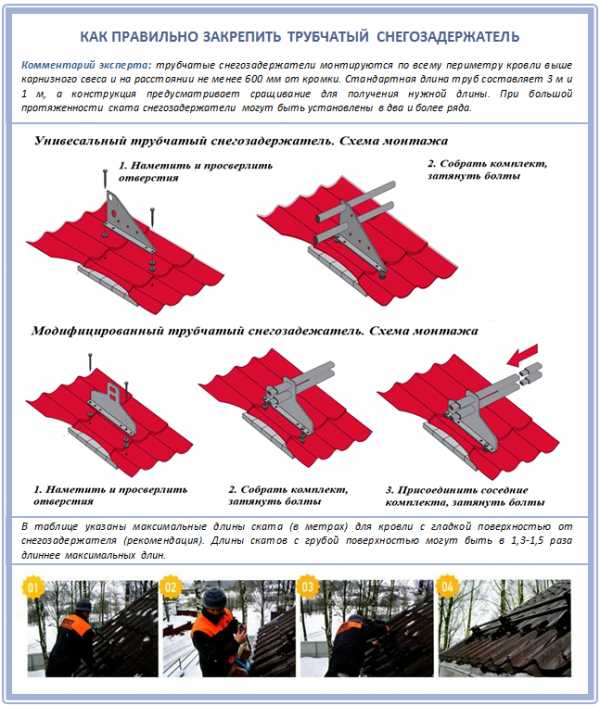

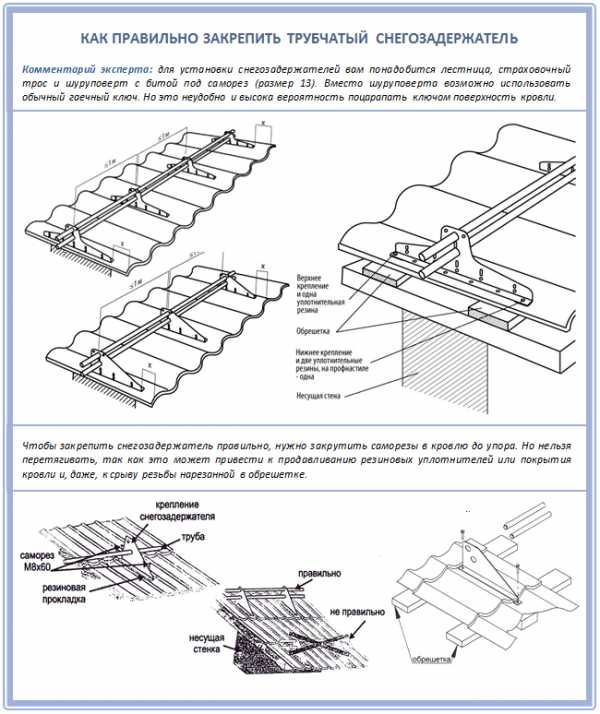

Правильно крепим кронштейны

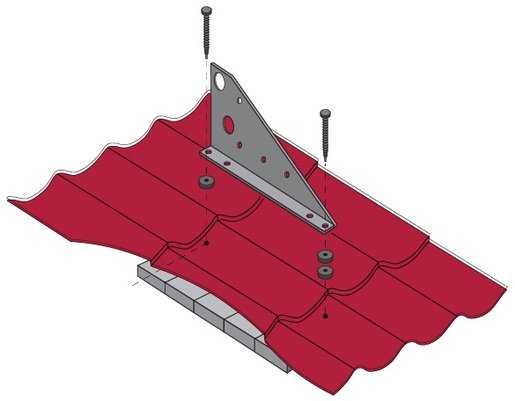

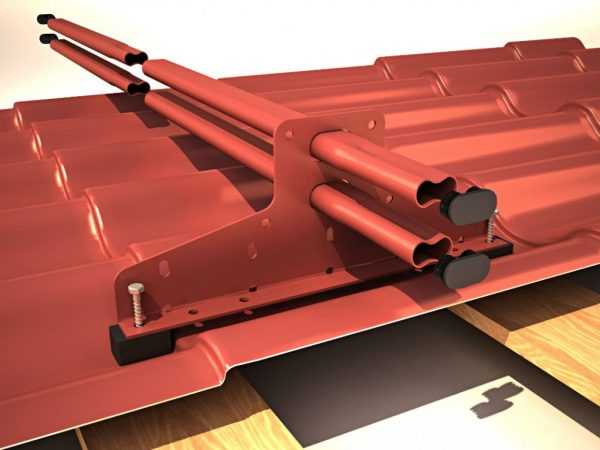

На такие кровли, как металлочерепица, профнастил или ондулин, кронштейны трубчатых снегозадержателей крепятся исключительно в саму обрешетку. Если речь идет о битумной черепице, тогда – в поверхность ОСБ. А если вы монтируете систему снегозадержания на керамическую черепицу, вам и вовсе понадобится опорный брус:

Вот хорошее подробное видео по монтажу такого рода снегозадержателей:

Желательно в местах крепления снегозадержателей расширить обрешетку кровли за счет брусков. Монтировать их нужно сквозным методом прямо через кровельное покрытие, при помощи саморезов “металл-дерево” с герметичной резиновой прокладкой.

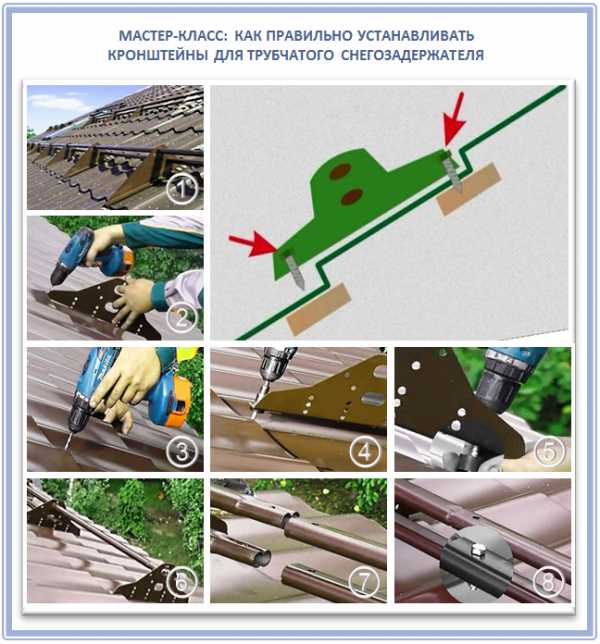

Разбираемся с кронштейнами

Существует кронштейны для трубчатых снегозадержателей простой конструкции, упрощенной, и совершенные. Второй вид предусматривает небольшой изгиб основания кронштейна, чтобы тот мог зацепиться за волну металлочерепицы. Специальные уплотнители как бы подпружинивают это кронштейн:

Сначала устанавливаем крайние опоры кронштейна. Свободный конец снегозадержателя при этом не должен выступать больше, чем на 10 сантиметров. После этого примеряем держателями, уже с надетыми кронштейнами.

Промежуточное крепление устанавливать будем по месту. Лучше не делать этого заранее, чтобы потом не оказалось, что какой-нибудь из кронштейнов не совпадает с проделанным отверстием в кровле. Но, если вы прикрутите снегозадержатели только к покрытию, а не к обрешетки, то мокрый снег сорвет этот кронштейн вместе с содержимым на кровле.

Наиболее частая проблема крепление снегозадержателей на крыше – это шаг прогонов, которые не совпадают с длиной кронштейна. Стандартный шаг крепления: 3 метра, 3,5 метра и 4 метра. Если нет вылета стропильных ног, тогда отступ от края карниза должен быть в пределах 50-80 сантиметров:

Единственный минус трубчатых систем в том, что в их высота барьеров ниже, чем у решеток, а места, где трубчатые снегозадержатели соприкасаются с кровельным покрытием, нуждаются в тщательной герметизации. Дополнительно к современным трубчатым снегозадержателям вы можете установить специальную планку, которая будет предотвращать осыпание мелкой ледяной крошки.

Разобрались? У вас все получится!

krovgid.com

Снегозадержатели — функциональный и полезный декор кровли

Скоро зима — морозы, зимнее солнце и снег. Кто-то будет любоваться и фотографировать уютные снежные шапки на крышах домов. А кто-то с содроганием проходить под свесом и день через день залезать на кровлю с лопатой и чистить снег. Чтобы не бояться снежных обвалов, стоит установить на кровле снегозадержатели.

Нужны ли снегозадержатели на крыше

Необходимость установки снегозадержателей на кровле зависит от снегового района, в котором ведётся строительство, высоты здания, угла наклона кровли и месторасположения строения на участке. Если вдоль кровли идёт пешеходная дорожка, находится автостоянка или предусмотрено иное использование территории, при котором неожиданный сход снега с кровли может привести к порче имущества и причинить вред здоровью людей, то установка снегозадержателей обязательна.

В частном строительстве каждый сам определяет необходимость установки снегозадержателей на кровле дома.

В последнее время эта деталь набирает всё большую популярность. Снегозадержатели предотвращают сползание большого объёма снега с кровли и защищают имущество и здоровье человека. Сейчас снегозадержатели можно подобрать на любой вкус, кошелёк, тип кровли и установить как в процессе монтажа новой кровли, так и на уже существующую.

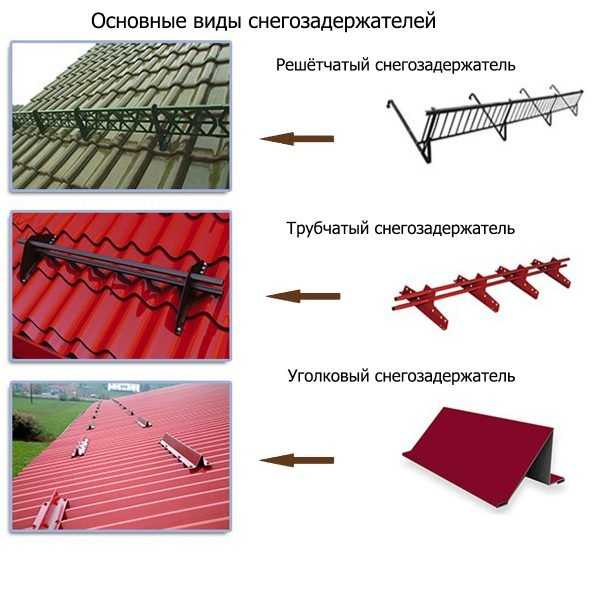

Виды снегозадержателей

Снегозадержатели бывают трёх основных видов:

• трубчатые;
• уголковые;
• решётчатые.

Обильное скопление снежной массы повреждает кровлю здания, наносит ущерб имуществу и угрожает жизни людей: для предотвращения схода снега с крыши применяют снегозадержатели

Но существуют и другие интересные конструкции снегостопоров. Это могут быть иные конструкции, которые хорошо справляются с задачей удержания и равномерного распределения снега на кровле, например, точечные элементы — снегостопоры-крюки.

Снегостопоры-крюки выбирают для мягких конструкций, которые покрываются битумной черепицей или любыми другими подобными материалами

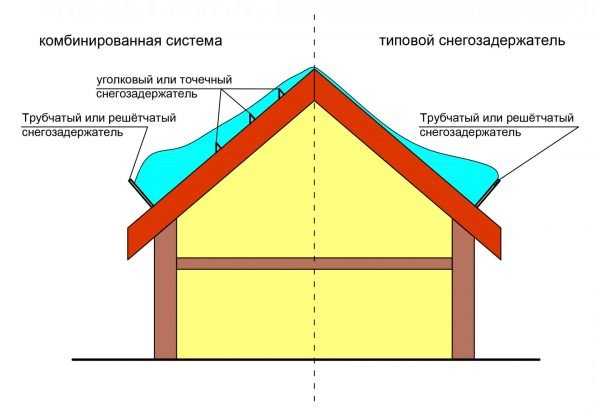

Для лучшей защиты от падения снега и предотвращения образования снеговых мешков можно применять комбинации перечисленных систем.

Благодаря использованию комбинированной системы снегозадержателей, снег равномерно распределяется на крыше, что предотвращает деформацию кровли

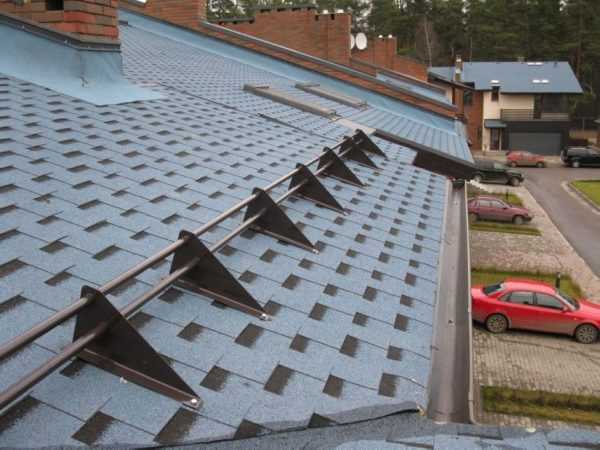

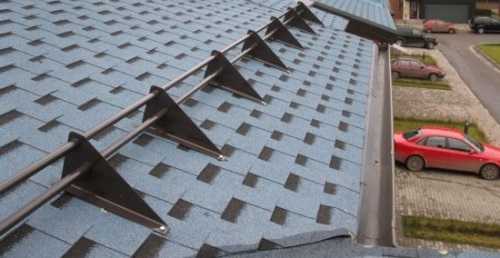

Трубчатые снегозадержатели

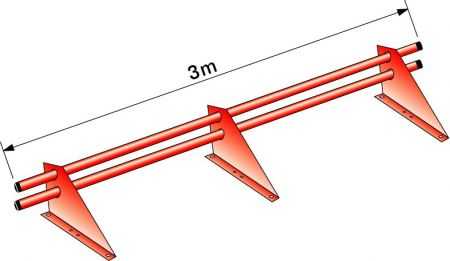

Трубчатые снегозадержатели — это несколько трубок круглой или овальной формы, закреплённые специальными кронштейн-опорами перпендикулярно к кровле. Расстояние между параллельными трубами составляет 8–10 см. Они помогают распределить нагрузку на площади крепления для предотвращения повреждения кровельного покрытия и «вырывания» снегозадержателей с крыши. Как правило, трубчатые снегозадержатели применяют на кровлях из профнастила и черепицы. Но их можно использовать и на других видах кровли, например, на фальцевой. Максимальный угол кровли для трубчатой системы достигает 60°.

Рекомендуемое расстояние между опорами составляет 100 см

Трубчатые снегозадержатели предполагают не удержание снега, а разрезание его на тонкие пласты. Таким образом, снег не скапливается в большом объёме на кровле, а падает мелкими частями, неспособными нанести ущерб здоровью или имуществу.

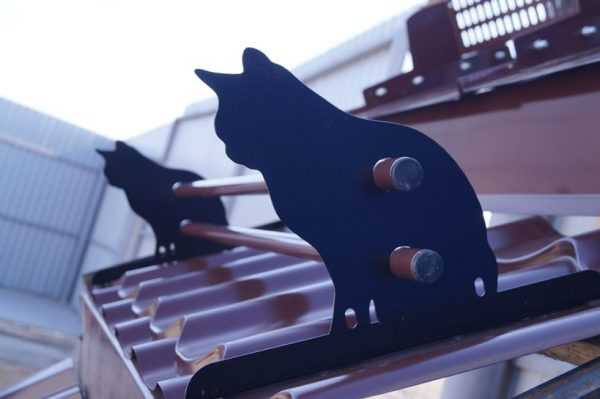

Для эстетичности и уникальности внешнего вида крыши в продаже представлены фигурные опоры в виде животных и растений

Уголковые снегозадержатели

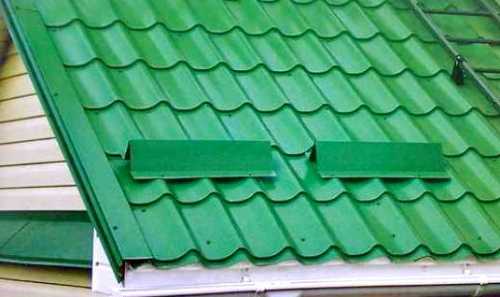

Уголковые снегозадержатели — простой, бюджетный вариант. Представляют собой металлические листы, изогнутые уголком, высотой 4–6 см, закреплённые на кровельном покрытии. Устанавливаются на крышу из профнастила и металлочерепицы из-за однотипности материала, простоты и возможности подобрать снегозадержатель тон в тон покрытию. Подходит для кровель с уклоном не более 30°.

Шахматное расположение снегозадержателей позволит равномерно распределить нагрузку по всей площади крыши

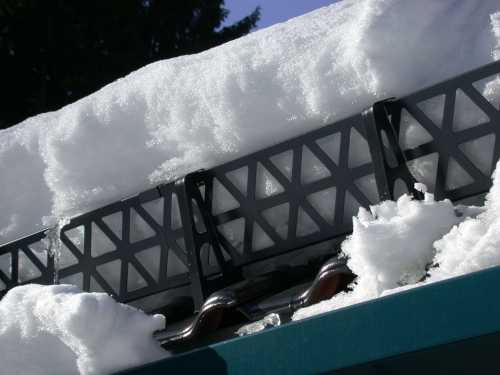

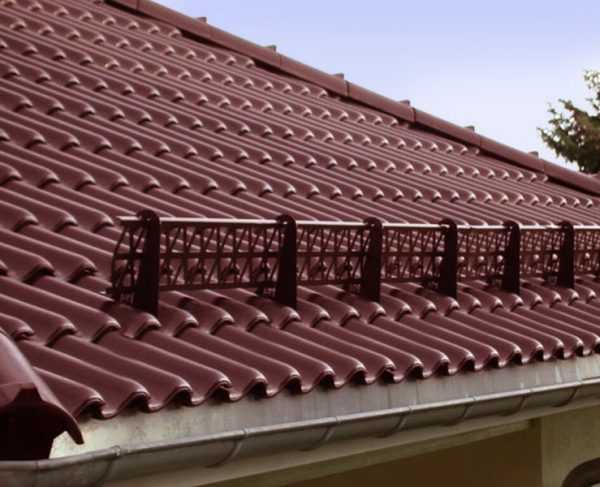

Решётчатые снегозадержатели

Решётчатые снегозадержатели самые «нарядные». Изготавливаются из оцинкованной стали и окрашиваются в соответствии с архитектурным замыслом. Бывают разных размеров: от маленьких 5–7 см, до высоких 15–20 см. Подходят для кровель с длинными скатами и большим уклоном. Благодаря разным конструкциям крепежа применяются на кровлях с любым типом покрытия. Предполагают удержание всего снега и льда на кровле. Через решётку стекает только талая вода. Помимо кронштейнов для крепления к кровле, дополнительно могут быть использованы продольные трубки.

Благодаря окрашиванию снегозадержателей в тон крыше они практически не заметны на поверхности

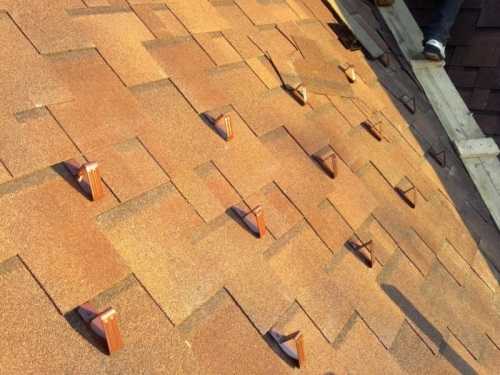

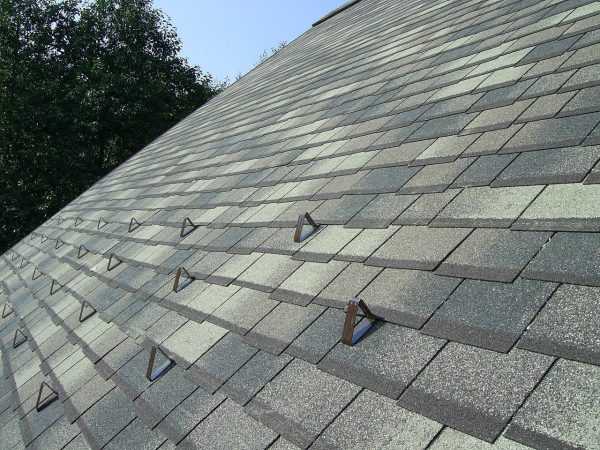

Снегостопоры-крюки

Снегостопоры-крюки — конструктивно иной вид защиты от снежных оползней с кровли. Выглядят как треугольники из узких пластин, шириной 3–4 см и длинным кронштейном, который крепится к обрешётке. Таким образом, этот вид защиты может быть выполнен только на этапе монтажа кровли. Сами по себе «крюки» снег не задерживают. Чаще применяются в тандеме с решетчатыми или трубчатыми снегозадержателями или на кровлях с мягким покрытием и небольшим уклоном. Крюки предотвращают сползание больших улежавшихся пластов снега.

Точечные снегостопоры довольно разнообразны. Они отличаются по форме, типу крепления, материалу. Существуют даже прозрачные снегостопоры. В основном их используют для кровель из прозрачных материалов, например, из поликарбоната. Но и в сочетании с другими типами покрытий они выглядят очень привлекательно.

Фотогалерея: разновидности снегостопоров-крюков

Необычные снегозадержатели

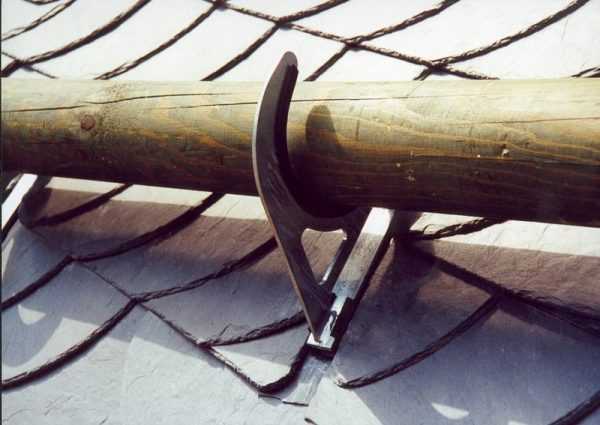

Снегозадержатели можно выполнить из натуральных материалов, например, из дерева. Для таких вариантов созданы специальные опоры, в которые устанавливается деревянный брус. В основном такой вид снегозадержателей используют в сочетании с натуральным кровельным покрытием. Брус устанавливается на высоте 2–3 см от кровли и пропускает растаявший снег. Чем больше бревно, тем больше снега оно задерживает, но и тем больше оно весит. Луче всего, если такой брус не превышает в диаметре 15 см.

Не стоит в качестве снегозадержателя использовать бревно в диаметре более 15см

Правила монтажа снегозадержателей

Не всегда снегозадержатели устанавливают по всему периметру кровли. Их могут монтировать для защиты от снега в определённых местах: над мансардными окнами, над балконами, для защиты дорожки вдоль здания и т. д.

Снегоупоры нельзя устанавливать на свес кровли — их следует монтировать на уровне несущей стены. В случае расположения снегозадержателей в несколько рядов или над мансардными окнами в местах крепления необходимо усилить обрешётку.

Крепежи для снегозадержателей бывают:

Пробивные крепежи используют для кровель с покрытием из профнастила, металлочерепицы, и в сочетании с мягким кровельным покрытием.
Подвесные крепежи в основном применяют в сочетании с натуральной и композитной черепицей, потому что такое покрытие нежелательно пробивать. А также такой тип крепления используется на битумных кровлях и с покрытием из металлочерепицы. Но в этом случае нижнюю часть крепежа, лежащую поверх покрытия, прикручивают к обрешётке. Таким образом, получается комбинированный вариант на основе подвесного крепежа.

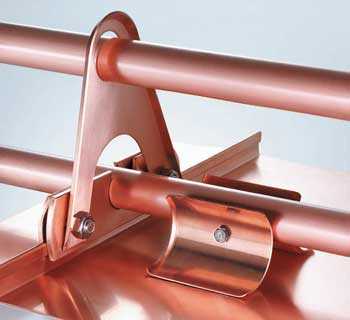

Зажимной крепёж применяется только на фальцевой кровле, он был придуман именно для этого покрытия.

Как установить снегозадержатели самостоятельно

Чтобы установить снегозадержатели самостоятельно, необходимо:

1. Наметить место расположения.
2. Затем усилить обрешётку.
3. Собрать комплект изделия для «прикидки», не затягивая крепёжные элементы.
4. Смонтировать покрытие и подготовить в нём отверстия для крепления снегоупора. Отверстия обязательно располагать в нижней части волны, прилегающей к обрешётке.
5. Собранный ранее комплект закрепить болтами, идущими в комплекте, к скату кровли. Отверстия уплотнить резиновыми прокладками для плотного примыкания и предотвращения протечки кровли.
6. Закрепить в кронштейнах трубы или решётчатые элементы.

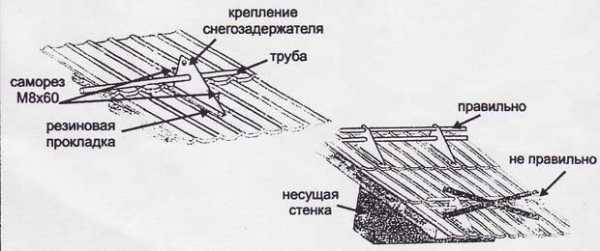

Важно помнить, что крепить систему необходимо только над стеной несущего типа и строго в нижнюю часть волны профиля

Видео: монтаж трубчатого снегозадержателя

Особенности установки снегозадержателей на кровлю в соответствии с типом покрытия

Пользуясь руководством по монтажу, снегозадержатели можно установить на любую кровлю благодаря разным типам крепления. В зависимости от покрытия монтаж и подбор снегозадержателей может иметь некоторые отличия.

Особенность установки снегозадержателей на керамическую черепицу

Особенность установки снегозадержателей на керамическую черепицу заключается в том, что элементы крепятся не через покрытие, а к обрешётке. Кронштейны имеют удлинённую полку, которой цепляются за дополнительный брус в обрешётке. И опираются на нижнюю волну уже смонтированного ряда покрытия в месте расположения стены или усиления обрешётки. Такие опоры называются подвесными. Используются для крепления всех видов снегозадержателей: решётчатых, трубчатых и точечных. Многие считают, что снегоупоры на кровле из керамической черепицы выглядят неэстетично, но современные производители кровельных аксессуаров разработали специальные крепежи и элементы для такого покрытия. Снегозадержатели производятся без видимых сварочных швов и имеют большую цветовую палитру покрытия. Наиболее интересными в декоративном плане являются снегоупоры-крюки, отлитые совместно с элементами черепичного покрытия.

Для натуральной черепицы чаще всего используют решётчатые снегозадержатели

Видео: монтаж снегозадержателей на кровлю с покрытием из керамической черепицы

Крепление снегозадержателей к кровле с покрытием из металлочерепицы и металлопрофиля

Крепление снегозадержателей к кровле с покрытием из металлопрофиля выполняется при помощи пробивных опор. Они устанавливаются в месте усиления обрешётки, на уровне стены и крепятся саморезами через покрытие в нижней части волны.
Для кровли из металлочерепицы можно применить комбинированную систему крепления: подвесной элемент с прикрученной через покрытие к обрешётке нижней частью.

Расстояние до среза кровли должно составлять не менее 40 см, что соответствует второму-третьему ряду черепицы

Видео: крепление снегозадержателей на металлочерепицу

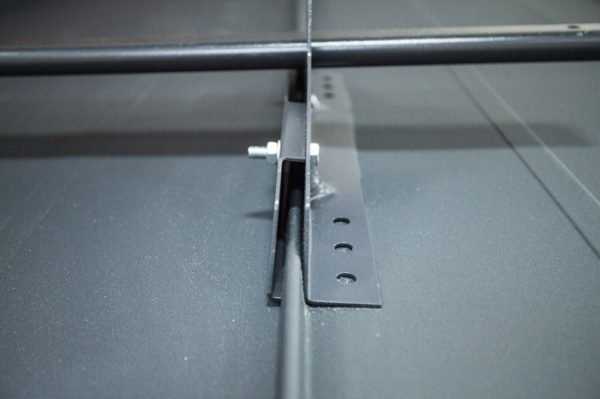

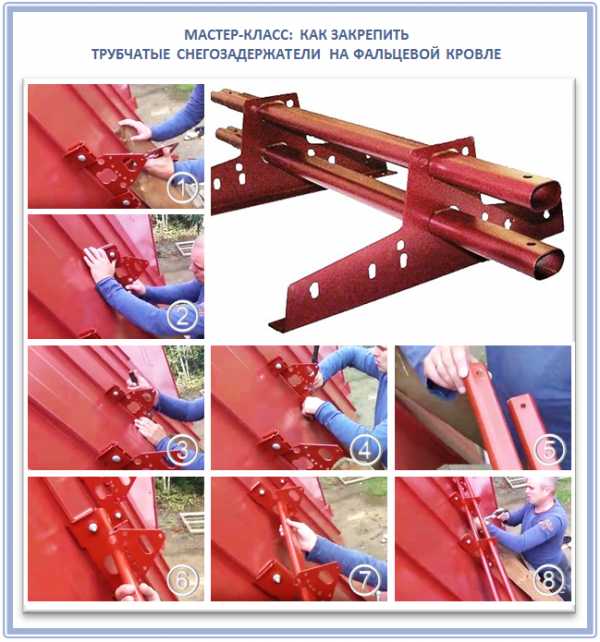

Крепление снегозадержателей на фальцевой кровле

Интересное крепление снегозадержателей применяется для фальцевой кровли. Кронштейны зажимаются непосредственно на фальц по принципу тисков специальными болтами, идущими в комплекте. Такая система сохраняет герметичность покрытия кровли. Но на фальцевое покрытие можно установить только трубчатые или решётчатые снегозадержатели.

Креплениеосуществляется посредством зажима фальца специальными приспособлениями с использованием болтовых соединений

Видео: крепление снегозадержателя на фальцевую кровлю

Расчёт необходимого количества снегозадержателей

Уголковые снегозадержатели, расположенные в шахматном порядке, и снегостопоры-крюки по большому счёту предполагают профилактический характер защиты от снежных обвалов.
Решётчатые и трубчатые снегозадержатели важно правильно подобрать в соответствии со снеговой нагрузкой на кровлю. Как правило, производитель указывает нагрузку, которую выдерживает такое изделие, и шаг крепления. И может помочь подобрать нужную по прочности систему снегозащиты.

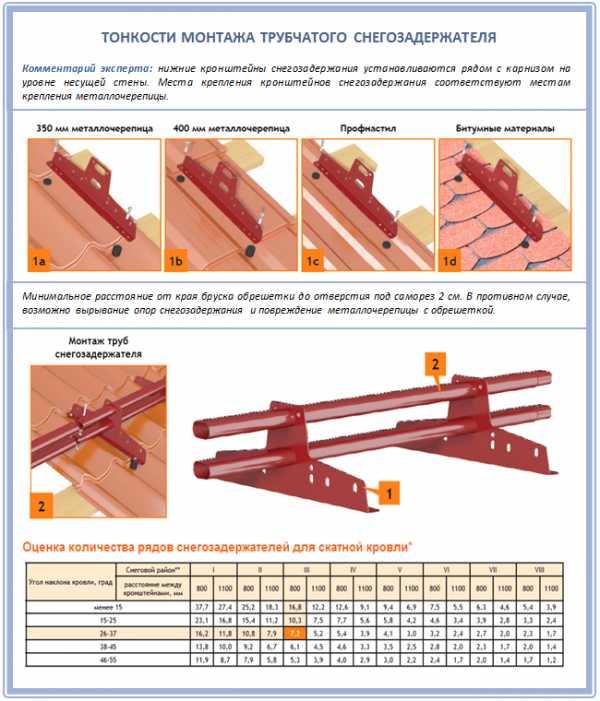

Для установки снегодержателей в один ряд можно воспользоваться таблицей.

Таблица: максимальная длина ската при установке одного ряда снегозадержателей

Для начала надо определить свой снеговой район по СНиП 2.01.07–85 «Нагрузки и воздействия. Приложение 5». Затем найти в таблице необходимую длину ската на пересечении граф «угол наклона кровли» и «снеговой район», определить расстояние между кронштейнами.

Пример: Минск — II снеговой район, длина ската кровли 6,0 м, угол наклона 35°. По таблице на пересечении получается 7,9 м. 6 метров меньше чем 7,9 м. Значит, в данном случае вполне достаточно снегозадержателей в один ряд с шагом крепления опор 1100 мм.

В случае если длина ската больше указанной в таблице, необходима установка двух и более рядов снегозадержателей. В отдельных случаях, когда длина ската кровли немного больше указанной в таблице, можно уменьшить расстояние между опорами в соответствии с таблицами фирм производителей.

Можно выполнить расчёты самостоятельно. Для этого надо знать свой район снеговой нагрузки (по СНиП 2.01.07–85), коэффициент аэродинамического сопротивления, длину свеса, длину карниза, угол кровли и несущую способность снегоудерживающего элемента.

Посчитаем снеговую нагрузку на кровлю для Минска, где So = 1,2 кПа (120 кгс/м²), коэффициент аэродинамического сопротивления равен 0,8:

1. Возьмём скат длиной 6 м, длину свеса 10 м, угол кровли 35°. Шаг крепления 1,0 м и выдерживающую нагрузку 330 кг.
2. Снеговая нагрузка на снегозадержатель будет равна 0,8*1,2 кН/м²*6 м*sin 35° (0,574)=3,3 кН/м² = 330 кг/м².
3. Таким образом, давление снега на карниз равный 10 м составит 3300 кг/м².
4. Учитывая нагрузку, которую несёт элемент, получается, что необходимо 3300/330=10шт. Значит, нам понадобится 10 элементов с шагом крепления 1,0 м.
5. Если бы нагрузка на свес составила 660кг/м², то необходимо было бы взять 20 элементов и расположить их с шагом крепления 0,5 м или в два ряда.

Наличие снегозадержателей на кровле при правильном расчёте и эксплуатации исключит неожиданный сход снега. Но всё же рекомендуется периодически очищать поверхность крыши от снега собственноручно.

legkovmeste.ru

Снегозадержатели. Их виды и особенности монтажа — Стройматериалы

В средней полосе России зимой выпадает большое количество осадков в виде снега, поэтому существует проблема лавинообразного схода снежной массы с крыши дома. Это может не только нанести материальные повреждения, но и представляет серьезную угрозу здоровью и жизни людей. Для того чтобы предотвратить такие случаи сползания снега на кровлю монтируют специальные элементы — снегозадержатели. Эти, казалось бы, нехитрые конструкции отличаются по форме, размеру, материалу и по своей надежности при эксплуатации. Чтобы правильно выбрать типа снегозадержателей необходимо учитывать ряд факторов: угол наклона крыши, материал кровли и количество предполагаемого снежного покрова в данной местности. В этой статье мы подробно расскажем о видах и особенностях снегозадержателей, а так же об их монтаже для разных видов кровли.

Разновидности снегозадержателей для крыши

В продаже можно встретить различные названия этих приспособлений, например, снегоупоры, снегорезы, снегостопоры, снегоблокирующие ограждения. Дело в том, что разные виды элементов предназначены выполнять различные функции.

Первый  тип снегоблокирующие ограждения или снегобарьеры. Они призваны плотно удерживать снежный покров на поверхности крыши. В таком случае, сход пластов совершенно недопустим, и снег постепенно тает и удаляется через водосточную систему.

Второй вид  — это снегорезы, которые  разрезают большой пласт снега на небольшие куски. Тогда при сползании снега с крыши его масса значительно меньше чем, если бы весь объем сходил сразу целиком. Этого бывает вполне достаточно, чтобы снизить опасность повреждений от падения снежных оползней.

Трубчатые снегозадержатели

Трубчатые снегорезы выполняют роль разрезания снежного полотна на несколько небольших частей. Такой вид конструкции считают очень надежными, они выдерживают внушительное давление снежной массы и применимы для кровель любого типа: металлических, мягких, а также из натуральной черепицы. Их монтаж выполняется не в разбежку, а в сплошную линию по всему периметру крыши вдоль ската. Если предполагаемая мощность снежного покрова очень велика, то возможно установить несколько рядов устройств на расстоянии примерно 2 – 3 метра друг от друга. Трубчатые снегозадержатели выполнены из листов оцинкованной стали и сверху покрыты слоем краски, поэтому они устойчивы к коррозии и исправно служат долгие годы. Цвет подбирается исходя из цветового решения кровельного материала, чтобы они не выделялись на фоне кровли и не портили эстетический внешний вид.

Трубчатый снегозадержатель это несложное устройство, состоящее из нескольких вертикальных пластин (кронштейнов), в отверстия которых вставлены две трубы диаметром 15 – 30 мм. на расстоянии друг от друга 8-10 см. Высота снегореза составляет примерно 15 см. Оптимальным расстоянием между кровлей и первой трубой является 2 – 3 см. Для закрепления к поверхности крыши снизу у кронштейнов расположен горизонтальный выступ, в который ввинчиваются саморезы по металлу 8х60 мм с головкой-шестигранником. Трубчатые снегозадержатели крепят на расстоянии  примерно 50 см от карниза, над несущей стеной. Их монтируют на обрешетку кровли или стропильную систему. Исходя из ситуации, для какого вида кровли и конструкции крыши предназначен снегозадержатель, внешний вид кронштейна и способ его установки могут иметь некоторые отличия.

Обратите внимание! Трубчатые снегорезы можно использовать для кровель с уклоном до 60 °. На таких поверхностях мощность снежного покрова очень большая и его лавинообразный сход происходит достаточно часто. Если скат крыши имеет  уклон более 60 °, то в этом случае конструкции для сдерживания снега не монтируют. Как правило, на таких склонах большая снежная масса не накапливается, а осыпается сразу.

Решетчатые снегозадержатели

Предназначены для удержания снежного покрова на поверхности крыши. Решетка из стали надежно предотвращает обрушение снежных масс вниз, а с крыши будет стекать только подтаявшая вода.

Решетчатые снегостопоры используют на длинных кровельных скатах с большими углами наклона. Материал кровельного покрытия особой роли не играет, так как под каждый вид кровли существуют разновидности крепежа. Все элементы конструкции сделаны из качественной оцинкованной стали, сверху нанесено лакокрасочное покрытие в разных цветовых вариантах, чтобы была возможность подобрать под оттенок кровли.

Такой вариант снегозадержателей сконструирован из кронштейнов, на которые закреплена вертикальная решетка. Чем больше размеры решетки, тем большее количество снега способна выдерживать конструкция. Самые высокие решетки бывают 15-20 см, но встречаются и небольшие около 5-7 см. В продаже можно встретить тип решетчатых снегозадержателей, при изготовлении которых решетка прочно приварена к продольным трубам. Это обеспечивает большую надежность в процессе эксплуатации.

Крепеж решетчатых снегоупоров выполняют на элементы стропильной системы в ряд параллельно карнизному скату. Иногда, если длина фасада крыши превышает 5,5 м, а мощность снежного покрова достаточно большая, то совместно с решетчатым  применяют другие виды снегозадержателей, например, пластинчатые. Так же решетчатые снегозадержатели можно закреплять в несколько рядов на расстоянии друг от друга 2-3 метра, чтобы надежно защитить строение от случайных лавинообразных сходов снега.

 Обратите внимание! Когда нагрузка снежной глыбы велика решетка может не выдержать давления и выгнуться. В таких случаях снегозадержатели из труб являются предпочтительнее, в силу более устойчивой к изгибам конструкции. Не рекомендуем Вам использовать малонадежные изделия.

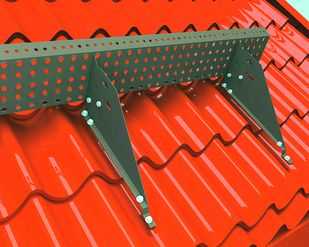

Уголковые снегозадержатели

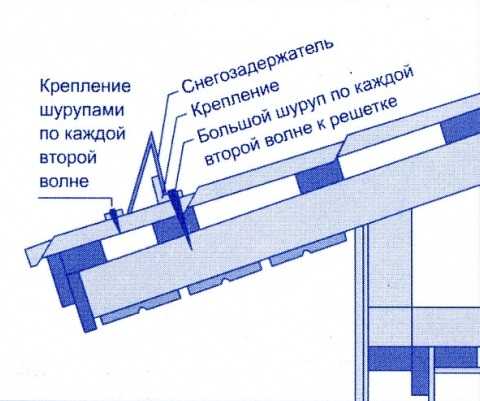

Такой тип устройств изготовлен из металлического листа, который согнут пополам в треугольную конструкцию с двумя выступами для крепления к кровельному полотну. Длина уголков может быть различной, высота обычно в пределах 6 см. Уголковые снегоупоры по своей конструкции не очень надежные и не способны выдерживать большое давление снежного полотна, поэтому их преимущественно используют в малоснежных районах или на постройках возле которых зимой не предполагается находиться людям. Крыши с таким видом снегозадержателей необходимо периодически чистить от большого скопления снежной массы. Такой вариант противолавинных устройств монтируют на строениях с углом наклона не больше 30° , в основном на кровлях из профилированного настила или металлочерепицы. Выполнены они из того же металла и выкрашены в оттенок цвета крыши.

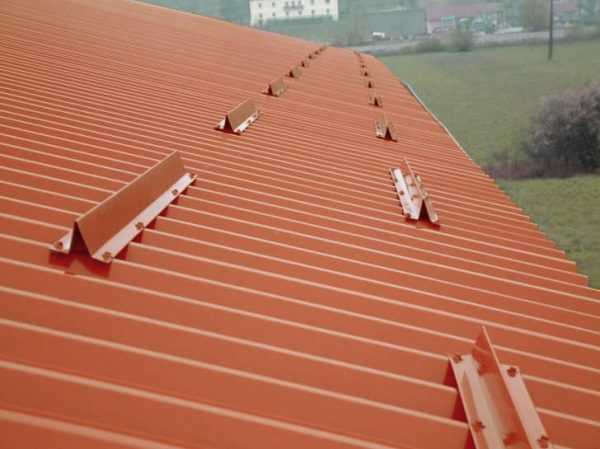

Монтируют уголковые снегозадержатели вдоль карнизного ската крыши в шахматном порядке в несколько рядов на расстоянии  05, — 1 метр друг от друга. Крепят на саморезы прямо к листам кровли, в случае волнистых поверхностей к верхнему и к нижнему гребню волны гонта.

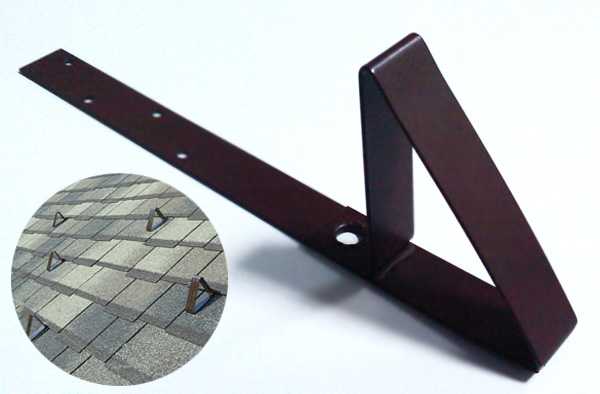

Крючковые снегозадержатели- бугели

Крючковые снегорезы, по-другому — бугели обычно применяют в качестве дополнительных элементов при использовании решетчатых или трубчатых снегозадержателей. Сейчас часто можно встретить и их самостоятельное использование для кровель из гибкой черепицы с несильным скатом.

Внешне они выглядят как загнутая в треугольник узкая металлическая пластина с длинным выступом для крепления к системе стропил. Такой тип устройств не способен прочно задерживать снежную массу. На крышах с рубероидным покрытием или битумной черепицей поверхность имеет шероховатую структуру из-за посыпки каменного гранулята, поэтому снег на таких кровлях удерживается довольно прочно без применения каких-либо специальных средств, особенно если угол наклона небольшой.  Но производители кровли и опытные строители все же рекомендуют воспользоваться снегозадержателями, особенно для крыш с увеличенным склоном или в местах повышенной снежности. Чтобы не портить внешнюю эстетику крыши сложными конструкциями, можно применить бугельные снегозадержатели. Они точечно располагаются в нижней части кровли в шахматном порядке на расстоянии полуметра между соседними крюками.

Обратите внимание! Отличительной чертой при монтаже крючковых снегорезов служит то, что их крепят только непосредственно на этапе укладки кровли. Крюк монтируется кровельными саморезами к обрешетке крыши, а поверх укладывается гибкая черепица. Таким образом, соединение находится под слоем кровельного материала, и крыша надежно гидроизолирована от случайных  протечек.

Монтаж снегозадержателей на крышах

Устанавливать систему снегозадержателей лучше всего сразу при строительстве крыши и монтаже кровли, это позволит избежать дальнейших сложностей в их закреплении и не нарушит целостность кровельного полотна, сохранит его герметичность. Расчетные данные показывают, что при падении снежной массы с крыши скатом в 35 ° вероятная зона поражения распространяется на расстояние 0,4 – 1,5 м от карнизного свеса. Если у возводимого строения нет рядом важных бытовых объектов, например, дорожек, террас, парковок авто, то вполне можно съэкономить и применить защитные противоснежные конструкции не по всей длине крыши, а только там, где это необходимо.

Обратите внимание! Крепить элементы снегоупоров непосредственно на карниз или вблизи него недопустимо.  Неукрепленная конструкция карнизного свеса не предназначена выдерживать дополнительные силовые нагрузки скопления снежного покрова, со временем это может привести к деформации или обрушению края крыши. При монтаже необходимо выдерживать расстояния от снегозадержателя до кромки свеса не менее 60 см.

Цена на  снегозадержатели для крыш напрямую зависит от типа конструкции, размеров, качества используемых материалов и известности завода-производителя. Обратитесь к нам, и мы поможем вам выбрать оптимальное и выгодное решение для вашего дома.

Снегозадержатели для крыши из металлочерепицы

В настоящий момент крыши с покрытие из металлочерепицы широко распространенный вариант домового строительства. Для такого типа кровли наличие снегозадержателей не просто дополнительные расходы ,а важный необходимый элемент. По гладкой металлической поверхности ската крыши снежная глыба будет легко срываться вниз большими пластами. Материал восприимчив к температурным колебаниям, например нагреву на солнце, это будет способствовать подтаиванию снега в местах соприкосновения с металлом и облегчению соскальзывания снежных кусков.

Для домов с покрытием из листов металлочерепицы рекомендуют применять следующие категории снегозадержателей:

-Трубчатые,

-Решетчатые,

-Уголковые (применяют в районах с малоснежными зимами и для крыш с небольшим уклоном).

Монтаж трубчатых и решетчатых снегоупоров выполняется насквозь через кровельное покрытие:

• Первым делом делаем разметки, где будут располагаться устройства
• В этих местах дополнительно усиливаем обрешетку
• Собираем конструкцию снегозадержателя, но не стягиваем болтами.
• Укладываем кровлю и просверливаем отверстия для установки креплений. Рекомендуем для этих целей воспользоваться специальными кровельными саморезами в тон металлочерепицы. Такой вариант соединения более надежен и гемретичен. Крепления должны располагаться в нижней части волны листа черепицы, которая прилегает к стропильной системе.
• Следующим шагом крепим кронштейны к обрешетке кровельными саморезами с резиновыми прокладками  8х60 мм. Расстояние между соседними снегоупорами  будет зависит от наклона ската и его протяженности. Если сторона крыши длиннее 5,5 м, производители рекомендуют поставить два ряда снегобарьеров. Чем круче угол, тем чаще должны располагаться кронштейны.
• Для трубчатых устройств — протягиваем в кронштейны трубы. Для решетчатых – соединяем друг с другом соседние комплекты.



  Обратите внимание! Напоминаем, что закреплять кронштейны необходимо над несущей стеной или после неё, но никак не перед ней. При наличии мансардного окна для монтажа снегозадержателя, так же нужно предусмотреть вариант усиления обрешетки.

  В продаже бывают виды кронштейнов, у которых есть специальный дополнительный выступ. Его наличие предусматривает возможность не усиливать стропильную систему обрешетки.

  Снегозадержатели для крыши из профнастила

  Профнастил обладает всеми вышеперечисленными качествами металлочерепицы в вопросах, касаемых легкого продвижения снежной массы по его гладкой поверхности. Оттаявшая на лучах солнца днем вода к вечеру снова замерзает в кусочки льда, и когда снежный пласт начинает скользить по металлической кровле, то могут образоваться царапины лакокрасочного покрытия. Возникает вероятность со временем в этих местах появления коррозии.  Вот почему использование снегозадержателей вполне оправдано для крыш с металлическими кровлями.

  Как и для металлочерепицы, для профилированного настила применимы три категории устройств: трубчатые, решетчатые и уголковые снегоупоры. На практике в основном отдают предпочтение трубчатым снегозадержателям из оцинкованной стали, выкрашенной в оттенок кровли из профнастила.

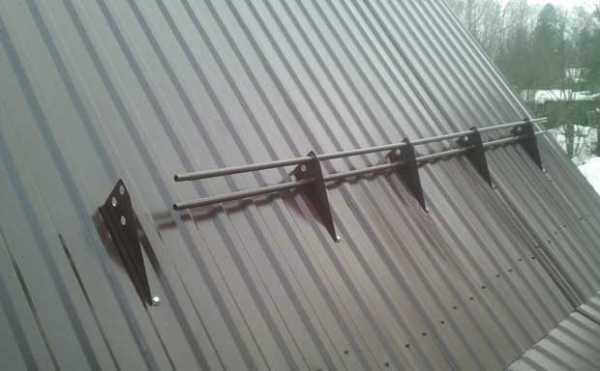

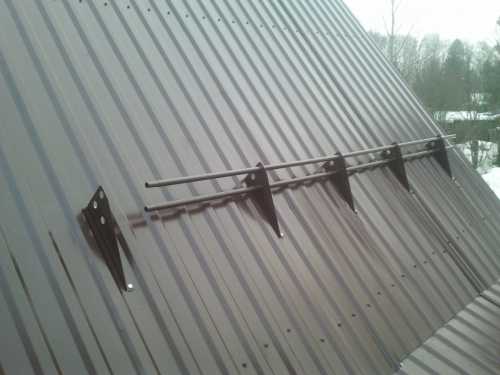

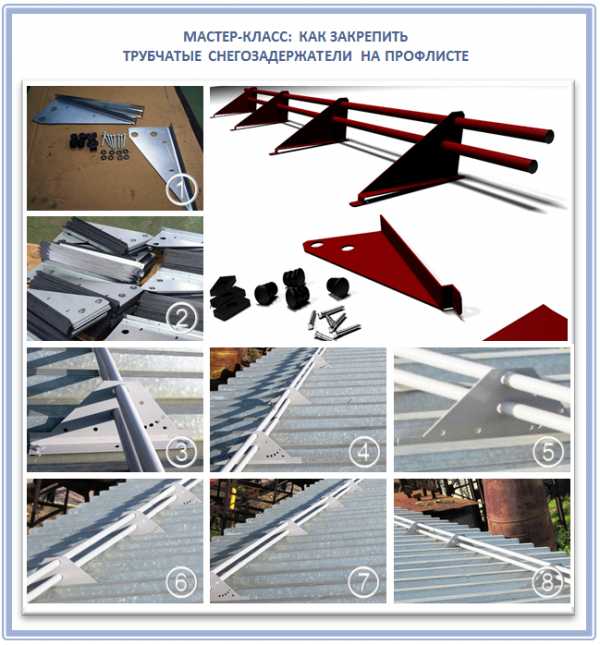

Крепеж кронштейнов на профнастил очень похож на вариант работ с покрытием из металлической черепицы:

• Выполняем разметку
• Производим монтаж сквозь лист материала.
• Обрешетку усиливаем в нужных местах.
• Крепим кровельными саморезами в цвет кровли со специальными резиновыми клеящимися прокладками.
• Узлы крепления должны проходить в нижней волне профиля, в местах прилегания к обрешетке, чтобы избежать выгибания листа.

Обратите внимание! Если возникла необходимость закрепить снегоудерживающую конструкцию на уже готовую кровлю, то необходимо  разобрать ее часть и усилить стропильную конструкцию. Но лучше установку снегоупоров предусмотреть заранее.

Усиление обрешетки не требуется при использовании уголковых снегозадержателей. Их монтаж производится через верхний гребень волны в деревянную балку обрешетки. Саморезы вкручивают с чередованием через одну волну  для усиления конструкции и большей надежности.

Снегозадержатели для фальцевой кровли

Для крыш с фальцевым покрытием самая высокая вероятность лавинообразного схода снега. Наличие специальных снегозадерживающих устройств очень актуально и необходимо. На крышах с фальцевой кровлей применяют два вида снегозадержателей: трубчатые и решетчатые. Процесс установки отличается от ранее рассмотренных вариантов тем, что кронштейны имеют видоизмененную форму и закрепляются к фальцу. Основное преимущество в таком виде крепления, что не нарушается целостность кровельного покрытия.

На фото видно, что крепление снегозадрежателя к фальцам выполняется с помощью зажимов:

• Надеваем зажим на фальц.
• Сверлим несколько отверстий под болтовые соединения.
• Вставляем болты и стягиваем.
• Шаг между опорами зависит от угла ската кровли. Надежнее всего крепить к каждому выступу фальца.

Главное преимущество использования трубчатых снегозадержателей для фальцевой кровли состоит в том, что не надо дополнительно применять усиление обрешетки. Давление снежной массы равномерно распределяется вдоль фальца и конструкция выходит вполне надежной.

Для фальцевой кровли все детали конструкции снегоупоров выполнены из оцинкованной стали. Для медной кровли существуют образцы, изготовленные из меди. Продают их продаются поштучно: отрезок трубы, кронштейны нижний и верхний. Это премиум сегмент строительного рынка, поэтому и цены на такие изделия на порядок выше.

Снегозадержатели для мягкой кровли

Битумная черепица отличается от вышеперечисленных видов кровли и имеет определенные особенности, которые необходимо учитывать при выборе типа снегобарьеров и проведении монтажа.

1. При наклоне ската крыши с гибкой кровлей не выше 15°. Лавинообразное движение снежных пластов маловероятен. Поэтому исчезает необходимость применять очень прочные и усиленные конструкции.
2. Внешний слой из зернистой минеральной крошки делает поверхность кровли шероховатой и затрудняет процесс скольжения снежного покрова.
3. При укладке битумной кровли  используют листы фанеры, которые уложены сплошным слоем, в этом случае усиление обрешетки не требуется.
4. Монтаж снегозадержателей  на мягкую кровлю выполняют совместно с укладкой кровельного материала.

Учитывая все факторы, для мягкой кровли больше всего подойдут точечные снегорезы — бугели. Они очень гармонично сочетаются с гибкой черепицей, не портят эстетику крыши.  Встречаются и варианты применения трубчатых снегозадержателей, хоть их использование не вполне оправдано. Владельцы перестраховываются от  возможных случайных сходов снега с крыши дома. Установка трубчатых устройств на битумную кровлю такая же, как и для покрытий из профнастила или металлочерепицы. Можно отметить один небольшой дефект монтажа данного вида конструкции. Он состоит в том, что узлы крепления расположены сверху, это может привести к нарушению герметичности покрытия.

Треугольные бугели устанавливаются по следующей технологии:

• Устанавливаем снегорезы  в шахматном порядке в несколько рядов с шагом 50 – 70 см. ( как показано на фото)
• Бугель монтируют к листу фанеры или ОСБ плиты таким образом, чтобы следующий гонт гибкой черепицы накрыл крепежную пластину, а сам треугольник бугеля остался сверху.
• Соединение производим кровельными саморезами.

Обратите внимание! Если укладка кровли уже закончена, то бугели возможно вмонтировать сверху, подобрав правильно оттенок к цвету кровельного полотна. Особых рисков это не несет, так как применяются современные прорезиненные самоклеящиеся прокладки, которые герметично запечатывают место соединения.

В заключение статьи советуем Вам не экономить на своем здоровье и здоровье близких людей и грамотно выбрать снегозадержатели для крыши вашего строения.

xn--d1aifhjo0dxa.xn--p1ai
