для агро, салют, угра, нева, каскад и чертежи для сборки

Снегоуборщик – незаменимая машина в зимнее время на любом дачном участке (читайте, как выбрать). Если в перечень ваших незаменимых железных помощников уже входит такое устройство, как мотоблок, то попробуйте изготовить к нему самодельный снегоотбрасыватель своими руками.

Снегоуборщик можно сделать и из бензопилы. Узнайте как – тут.

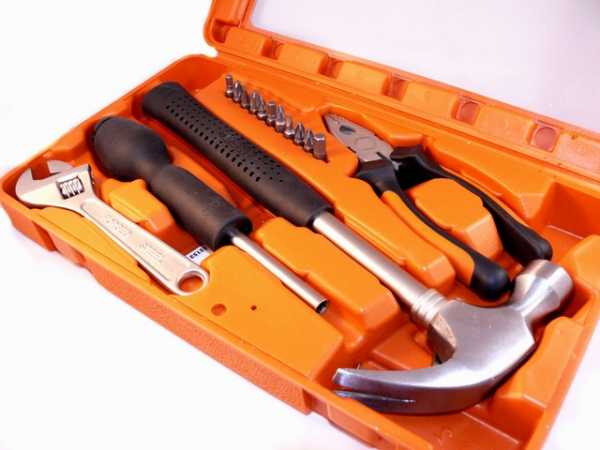

Для изготовления снегоуборочной машины из мотоблока понадобятся следующие инструменты:

  • Набор ключей.
  • Комплект болтов с гайками.
  • Дрель с набором сверл.
  • Углошлифовальная машина.
  • Набор отверток.
  • Молоток.
  • Плоскогубцы.
  • Тиски.
  • Напильник.
  • Электрическая ножовка.
  • Комплект цепей.
  • Сварочник.
  • Лист металла.
  • Труба из профиля.

Виды снегоуборщиков для мотоблоков

Для того, чтобы правильно сделать снегоуборщик самостоятельно необходимо различать их типам и принципу работы каждого из них.

Роторный снегоуборщик

Роторные снегоочистители считаются самыми мощными среди всего предлагаемого ассортимента снегоуборочных машин.

Машины такого типа способны отбрасывать снег на расстояние более 12 метров. Прочитайте статью, как сделать роторный снегоуборщик.

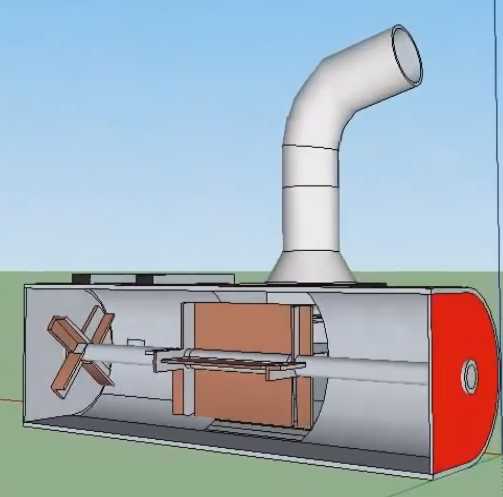

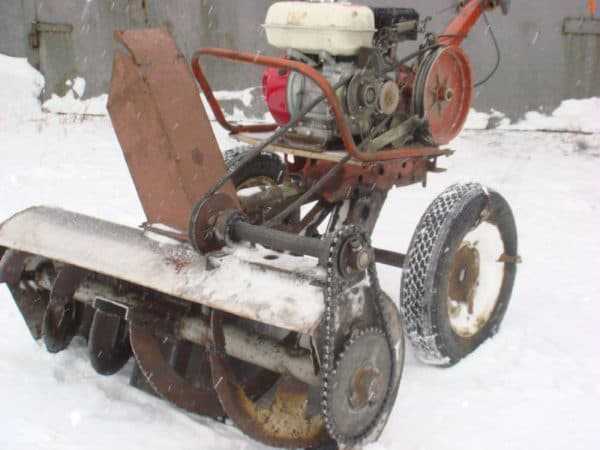

Самодельный роторный снегоуборщик для мотоблока – это металлический короб с расположенным в нем шнековым валом. Крутящийся вал считается основным рабочим механизмом снегоуборочного агрегата.

Самодельный роторный снегоуборщик

В качестве дополнительных вспомогательных приспособлений при изготовлении механизма понадобятся органы управления и сцепления, а также некоторые запасные части привода. Прочитайте про запчасти к снегоуборщику – тут.

Роторный снегоуборщик для мотоблока начинает движение только за счет работы вала самого мотокультиватора, крутящий момент которого передает свою энергию через специальные переходники. Такие переходники продаются во всех специализированных на продаже садовой техники магазинах.

Более подробно смотрите на видео:

Принцип работы такого механизма состоит в захвате и передвижении снега в жерло машины за счет работы шнекороторного устройства. Возможность работы такого устройства получается за счет гибкого соединения двух валов при помощи крепкого ремня.

Еще один важный механизм в конструкции – крыльчатка, которая необходима для выброса снежной массы через специальное отверстие, выведенное наверх.

Вал представляет собой кусок трубы, вокруг которой по спирали движется зубчатый агрегат – шнек. С целью сохранения постоянного крутящего момента, а следовательно и эффективного производства работ, вал крепится на подшипники.

Зубчатый шнек изготавливается из металла в виде одинаковых и равноудаленных друг от друга лопастей. Снизу, ко дну лопаты крепится пластина с острым краем для резания снежного покрова.

На нашем сайте вы найдете несколько статей, посвященных разным моделям бульдозеров. В них вы можете сравнить их характеристики и цены. Здесь описание модели T170.

T130 – многофункциональная машина, которую можно использовать как тягач, вездеход, экскаватор.

Бульдозер Б10м с повышенной производительностью выпускается на челябинском заводе с 2004 года.

Бульдозерный тип снегоуборщика (с отвалом) – чертеж

Бульдозерный тип снегоуборщика

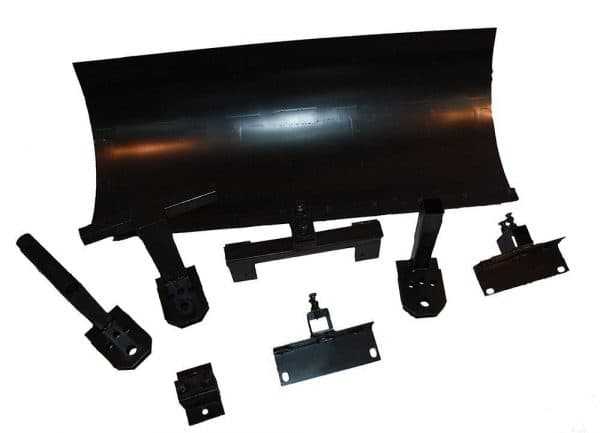

Снегоуборщик с отвалом представляет собой мотоблок со специальным адаптером, к которому крепится насадка в виде самодельного отвала. Отвал –основной рабочий орган снегоуборочной машины такого типа. Умелые рукодельники могут сделать адаптер для мотоблока своими руками.

Для изготовления ножевой пластины используют острый металлический лист, с помощью которого снежный пласт подрезается и откидывается.

Части отвала изготавливаются из стали, затем свариваются сварочным аппаратом. К низу отвала посредством сварки крепится нож. С помощью штанг и кронштейнов отвал закрепляют к мотоблоку. Тяговые механизмы держатся в отверстиях отвала и крепятся к органам управления через трубки.

Изготовление отвала из стали

Вентиляторно-лопастной снегоуборщик состоит из следующих механизмов:

  • Барабан и подшипник.
  • Крыльчатка.
  • Лопасти. Располагаются вдоль оси вращения.
  • Приваренные к барабану отвалы.
  • Ковш из листовой стали.

С помощью системы передачи крутящего момента барабанная ось связывается с валом двигателя.

Снежная масса, попадая в короб, двигается строго по направляющим к лопастям, которые и выбрасывают ее наружу.

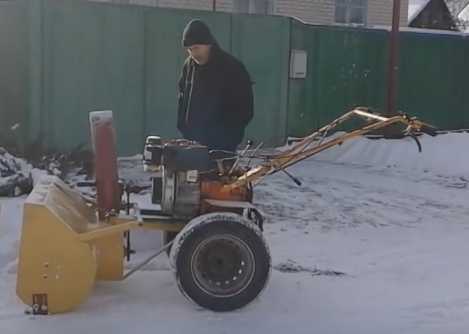

Принцип работы роторного и шнекового снегоуборщика для мотоблоков Агро и Каскад

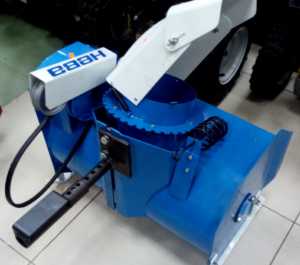

Снегоотбрасыватель для мотоблоков Агро или Каскад выглядит как огромный ковш, который загребает снег внутрь машины и перемещает его тонкой струей на специальный винтовой транспортер – шнек.

Ниже приведено видео шнекового снегоуборщика для мотоблока Агро:

Механизм представляет собой два парных не литых винта, выполненных из полос с редкими зубьями, расположенными по внешнему краю полоски. Такое исполнение позволяет соединить половинки ковша таким образом, чтобы обеспечить наибольшую ширину захвата снежной массы.

Ниже приведено видео снегоуборщика для мотоблока Каскад:

Винты закручены к центру вала в то место, куда попадает снег. Сила вращения вала настолько велика, что способна раскрошить на мелкие комочки даже твердые пласты снега.

Для того, чтобы метательный ствол всегда был свободен и не забивался снегом, винты соединяют внахлест – это дает возможность сохранения постоянного замедленного хода движения снежного потока.

Шнековые снегоуборщики называют одноступенчатыми, так как от момента попадания снежной массы внутрь агрегата до выброса наружу требуется прохождение одной ступени переработки – движение по транспортеру.

Другой тип снегоуборщиков считаются двухкаскадными, то есть такие машины состоят из двух основных рабочих элементов – шнека и винта. Такие модели снегоуборщиков устанавливаются на мотоблоки Агро и Угра, и преимуществом такого механизма считается большая дальность выброса снега – до 25 метров.

Далее приведено видео снегоуборщика к мотоблоку Угра:

Особенности изготовления отвалов

Для изготовления самодельного отвала для мотоблока Салют потребуются следующие инструменты:

  • Дрель с комплектом сверл.
  • Болгарка.
  • Сварочная машина.

В качестве материала для отвала вполне сойдет обыкновенная стальная бочка вместимостью 200 литров. Данную бочку необходимо разрезать на 3 одинаковые части, которые будут выступать в качестве изогнутых сегментов отвала.

Две части нужно соединить с помощью сварки между собой, в результате чего получится необходимое для изготовления отвала изделие с толщиной 3 мм. Такая толщина считается оптимальной для обеспечения требуемой жесткости оборудования.

Нюансы изготовления самодельной снегоуборочной машины своими руками

При изготовлении отвала для мотокультиватора Салют необходимо усиление нижней кромки ножевой частью. Для этого заготовьте металлическую полоску толщиной не менее 5 мм.

Длина полоски равна длине нижней части отвала. Далее в подготовленной заготовке для ножа просверливаются отверстия диаметорм 6 мм, расположить которые необходимо через каждые 12 см. С помощью этих отверстий к отвалу крепится резина.

Изготовление отвала из бочки

К уже подготовленному из двух частей бочки отвалу посередине приваривается квадратная труба с длиной стороны, равной 40 мм. Данный элемент усилит конструкции навесного оборудования

Затем к центральной части трубы необходимо приварить полукруг с заранее просверленными отверстиями для крепления. Полукруг должен быть изготовлен из толстого листа стали.

Советы по изготовлению

Крепление-держатель для самодельного отвала выполняется Г-образной формы. Один из концов данной составляющей крепится в одно отверстие полукруга, а другой прикручивается к конструкции мотоблока при помощи болтов.

Высоту отвала также можно изменить, для этого используются болты, которые нужно прикрутить к отрезку профилированной трубы.

Особенности изготовления разных отвалов

Отвал для мотоблока может быть выполнен из стального листа толщиной не менее 3 мм, размер устройства по завершению работ будет составлять 85*22*45 см.

Изготовление разных отвалов

Внутренние вспомогательные стойки должны быть выполнены из материала сравнительно большой толщины, так как они выступают в виде своеобразных ребер жесткости. В них также сверлятся отверстия для крепления лопаты к штангам мотоблока.

Отвал для мотоблока Нева

Отвал для снегоуборочной машины из мотоблока Нева выполняется по точно такой же технологии. В качестве крепления отвала может быть использован кронштейн, установленный на полозьях мотоблока. К ним также и крепится дно откидной опоры, расположенной спереди.

Для крепления используйте болты номенклатуры М 10. Нож лопаты для мотокультиватора Нева держится на болтах, имеет размеры 0,3*10*85 см.

Заключительный этап

Для исключения врезания устройства в землю, край отвала обшивается металлом. При размерах основного устройства – отвала 45*22 см, оно будет внешне выглядеть как ковш.

Для продления срока эксплуатации вашего самодельного устройства необходимо во время первого использования проверять состояние крепления элементов каждые 25-30 минут работы.

При каждом использовании агрегата выделяйте время на проверку состояния натяжения клинового ремня.

Регулярно проверяйте и при необходимости подтягивайте все резьбовые соединения.

Своевременное и постоянное выполнение такого обслуживания устройства, позволит вашему самодельному снегоуборщику надежно и эффективно работать в течении многих зимних сезонов.

Каждому мастеру вполне по силам изготовить снегоуборщик к мотоблоку самостоятельно, а поэкспериментировать с размерами и материалами научиться изготавливать снегоотбрасыватели для разных моделей мотоблоков.

Во избежание образовании коррозии на вашем агрегате не забывайте чаще обрабатывать металлические поверхности специальными химическими растворами. Соблюдение всех вышеприведенных рекомендаций позволит вам избежать дорогостоящего ремонта устройства или приобретения нового агрегата.

Узнайте как самому сделать электрический снегоуборщик – тут.

machinspec.com

Снегоуборщик для мотоблока своими руками



Для просмотра других фото из категории «Изготовление снегоуборщика к мотоблоку» кликайте по картинкам

Открыть фотографию Конструкция самодельного снегоуборщика в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом размере и воспользовавшись функцией "Сохранить картинку как..." (правая клавиша мышки).
Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Рейтинг: 2.0/1


Чаще всего вместе с этим материалом по теме

«С боковым расположением разбрасывателя снега»

(фото / чертежи / схемы) ещё смотрят:

Посмотреть все фотографии, чертежи, картинки и схемы из категории «Изготовление снегоуборщика к мотоблоку» можно перейдя по ссылке. Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе «Навесное оборудование для мотоблока» или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ:
примеры самоделок, для мотоблока Угра, устройство, описание, снегоуборщик.

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

Как сделать мотоблок с рулевым управлением

Чертежи для изготовления рамы

Самодельный адаптер: чертежи с описанием

Изготовление плуга

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ
(ЖМЕМ НА КАРТИНКУ или название):

Комментарии к материалу «Устройство конструкции самодельного снегоуборщика» находятся внизу страницы - здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками. Если у Вас есть вопросы или предложения по поводу данного материала - оставьте пожалуйста свой комментарий внизу.....
Тем, кто хочет поделиться своими фотографиями по ключевым словам «снегоуборщик для мотоблока, своими руками, устройство, конструкция, самодельный» или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним - нужно зарегистрироваться и воспользоваться ссылкой "Добавить фото..." (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования).

Просмотров: 6333 | Размеры фото: 640px на 480px; 82.7 Kb

Дата добавления: | Последние изменения:
Автор: Агафон


motoblok.populjarno.com

Снегоуборщик на мотоблок своими руками: руководство по сборке

Каждую зиму, как мы знаем, выпадает множество снега, для уборки которого в городах используется специальная техника. Но в селах подобной техники либо вовсе нет, либо просто мало. Но возможно, же создать и своими руками снегоуборщик для мотоблока и убрать снег при помощи него. Подобная конструкция будет стоить намного дешевле промышленных аналогов.

НУЖНЫЕ ИНСТРУМЕНТЫ И МАТЕРИАЛЫ ДЛЯ РАБОТЫ

  • Металлический лист
  • Профильная труба
  • Сварочный аппарат
  • Болгарка
  • Тиски
  • Дрель
  • Молоток
  • Электроножовка
  • Напильник
  • Отвертки
  • Плоскогубцы
  • Болт
  • Гайка
  • Ключи
  • Цепи

Содержание

  1. Как сделать самому
  2. Насадка для мотоблока
  3. Роторный
  4. Вентиляторный

Разнообразные механизмы продаются в магазинах сельхозтехники, что предназначены для работы и на поле, и на улице. Также в продаже имеется навесное оборудование снегоуборочное для мотоблоков. К подобным механизмам претензий мало, ведь они отлично делают свою работу.

Хотя стоят они весьма дорого, потому не у каждого имеется возможность их приобрести. Именно это и способствует тому, что умелые люди сами создают аналоги промышленных механизмов, снегоуборщиков, и в том числе делают их дома в мастерских.

Первым делом, надо изучить типы снегоочистителей, которых есть четыре основных:

  1. Бульдозерный, где впереди установлен отвал.
  2. Шнековый тип — снег захватывается, перемещается шнеком прямиком к отверстию трубы, через которую выбрасывается снег.
  3. Вентиляторно-лопастной тип — это когда снег попадает в лопасти вентилятора, потом поднимается через них к наклонной трубе, через которую вылетает.
  4. Воздушно-вентиляторный тип, работающий за принципом пылесоса — масса снежинок слипаются и втягиваются струей воздуха, а потом выбрасывается с обратной стороны.

В селах же, в отличие городов, в которых используются все типы, снега убирается при помощи мотоблоков, что создаются первыми тремя вариантами, а на последний нужен двигатель с большой мощностью.

Мотоблок включает в себя адаптер, куда прикрепляется насадка для снегоуборки, что представляет самодельный отвал, благодаря чему и расчищают сугробы. Заостренный металлический лист используется в качестве ножа, чем подрезают пласты снега, который отвозят, потом отбрасывают в стороны.

А детали самого отвала вырезаются из листа из стали, потом свариваются. Нож приваривается на низ. Отвал же крепится при помощи штанг, кронштейнов к основному блоку. Тяги крепятся в проушины отвала, подводятся к ручкам для управления через ролики либо металлические трубы.

Использование же механизма не эффективно без адаптера.

Практически, это является снегоуборочной насадкой для мотоблока. А к самому блоку крепится шнековый — роторный механизм, состоящий из:

  • короба открытого;
  • шнека;
  • трубы для выброса снега;
  • вала;
  • редуктора, который не всегда ставится;
  • механизма передаточного — звездочки с цепью.

Приставка к мотоблоку самодельная снегоуборочная подобного типа создается из листов и труб из металла.

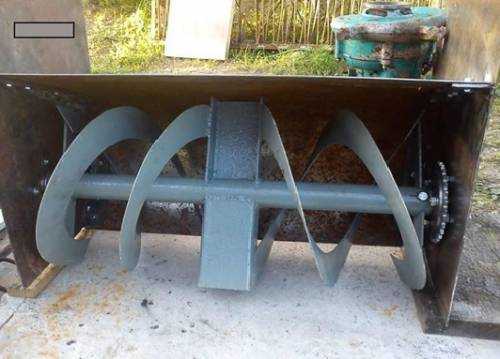

Сваривается из листового материала короб, нижние концы которого загибаются для получения подобия лыж. Посредине на вал, что изготовлен из трубы не менее 5 см калибром, приваривается захват, который состоит из двух отдельных пластин П-образно загнутых, которые повернуты относительно друг друга на 180 градусов.

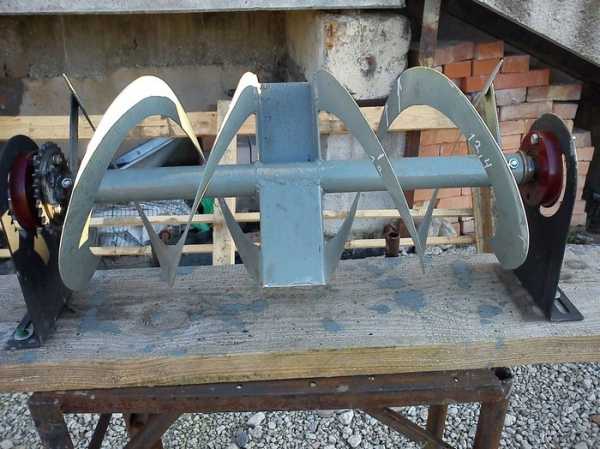

Шнек, что выполняется из 4-х колец — двое по каждую сторону, приваривается к ним. Из листа вырезаются кольца, режутся с одной стороны, а концы их раскрываются приблизительно на величину диаметра, а конец одного к началу другого сваривается.

Один конец кольца сваривается к лопасти захвата, второй усиливают стальной полоской, приварив ее к валу с одной стороны, другой на расстояние в 5-10 см от свободного конца.

Прорезается круглое либо квадратное отверстие позади захвата, куда приваривается загнутая труба с соответствующим калибром. А расстояние меж задней стеной короба и лопастями захвата, должно быть минимальным, когда они подходят к отверстию.

Вал крутится в закрепленных стаканах на боках короба подшипниках, выходит из короба в 5-10 см. В конец его приваривается звездочка либо система звездочек для перемены скоростей и соединяется цепью с мотоблоком.



Снегоочиститель вентиляторный состоит из последующих элементов:

  • барабан с подшипником с впрессованой осю крыльчатки, в верхней части которого, а именно в левой верхней части, за рисунком, прорезается отверстие для снега;
  • крыльчатка, с лопастями, которые расположены параллельно от оси вращения;
  • отвалы направляющие, которые затачиваются, а потом привариваются непосредственно к барабану;
  • короб-труба, что приварен на барабан и выполнен из листовой стали.

Ось из барабана выступает через систему передачи — это шкивы с ремнями, звездочки с цепями, шестеренки, что присоединяются к валу двигателя либо коробке передач.

Снег идет по направляющим, затем попадает в лопасти крыльчатки, что выбрасывает его вращаясь сквозь отверстие в коробе-трубе.

Каждый тип приставки, что описанный в данной статье, имеет свои положительные и отрицательные стороны. Зато для большей эффективности создан был особенный аппарат.

Когда в шнековой вариант — второй тип, за нашей классификацией, вместо трубы для выброса к выходному отверстию приварить из третьего типа крыльчатку — получится аппарат, который сочетает в себе преимущества обеих этих систем. Снег, который подрезается ножом, благодаря шнеку подается на барабан ротора, а потом выбрасывается через трубу крыльчаткой.

Состав агрегата:

1. Шнек

Валом для шнека используют трубу, также две цапфы. На саму трубу привариваются полудиски в количестве 8 штук, созданных из двухмиллиметровой стали, которые создают две перекрещивающиеся спирали. Возможно также взять уже готовый шнек от техники, что вышла из строя. Подшипники напрессовываются на вал, которые подходят за диаметром и утапливаются в стаканы в боковинах короба. Вал выступает с одной из сторон в 10-15 см для прикрепления звездочки либо шестерни.

2. Ротор

В двух подшипниках вращается крыльчатка. Лопасти же производят из стали на 3-4 мм. Для наилучшего захвата снега сами края, также концы лопастей должны загибаться под углом в 90 градусов. Можно использовать металлическую либо алюминиевую кастрюлю, либо даже бак от стиральной машины в качестве корпуса для ротора. Шкив ременной передачи прикрепляют на валу, с задней стороны ротора. Нельзя делать более 5 лопастей, ведь снег забивается посредине, вследствие чего аппарат может остановиться.

3. Корпус

Из листовой двухмиллиметровой стали сваривается либо заклепывается короб агрегата. Нужно создать лыжи во избежание зарывания уборщика. Вместо лыж, возможно применить две полосы стальные, которые загнутые впереди, и надо будет их приварить снизу.

4. Труба выброса

Труба создается в виде параллелепипеда либо цилиндра загнутого, а потом сваривается частями. Можно брать не загнутые трубы, хотя тогда надо предусматривать наклон, что составит примерно градусов 30-45.

bricknews.ru

Снегоуборщик для мотоблока своими руками — этапы, инструкция

Мотоблоки – универсальная многофункциональная техника, которая легко справится со множеством трудоемких работ на различных участках. Благодаря огромному выбору навесного оборудования спектр ее работ возрастает в разы, что не может не радовать ее владельцев. Если раньше такое оборудование простаивало бесполезно целую зиму в сарае или гараже, то сейчас ему нашли применение даже в холодную пору года. А именно основной задачей стала уборка снега мотоблоком, которая выполнима за короткое время. Приобрести такое дорогостоящее оборудование под силу не каждому. Поэтому многие ищут различные схемы и чертежи в интернете, и на их основе создают самодельный снегоуборщик к мотоблоку.

Сейчас и мы попытаемся разобраться, как сделать снегоуборщик на мотоблок своими руками, и что нам для этого понадобится.

Особенности снегоуборочного мотоблока

Чистка снега мотоблоком происходит со скоростью выброса снежной массы 70 км/час. Всего за 1 минуту такой агрегат обрабатывает 12 м³ снежного покрова. Так что за достаточно короткое время вы легко очистите двор или дорогу у дома от снега. Прежде чем приступить к конструированию такой приставки нужно определенно знать, какой тип движка будет установлен на технике, и какой тип очистителя вы собираетесь сделать.

Виды снегоотбрасывателя:

  • Шнековый снегоуборщик для мотоблока. Основная составляющая конструкции – шнек. Он подхватывает снег, где тот уже выбрасывается через трубу.
  • Воздушно-вентиляторный снегоуборщик или снегоход-пылесос. Данное устройство быстро всасывает слипшийся снег, который потом быстро выбрасывается наружу.
  • Снегоход-вентилятор. Специальные лопасти захватывают снег и выбрасывают его через наклонную трубу.
  • Снегоход-бульдозер. Конструкция работает с помощью снегоуборочной насадки – передним отвалом. Отменно справится как со слипшимся снегом, так и с рыхлым.

Первое и самое главное с чего нужно начать при конструкции снегоходной приставки – это точный чертеж и расчет машины. Этапы, как сделать снегоуборщик:

  1. Берем металлические уголки и обдаем контуры ковша.
  2. Свариваем каркас.
  3. Обшиваем каркас листовым железом.
  4. Укрепляем заднюю ковшевую часть стальными поясами.
  5. Тоже самое делаем с передними захватывающими кромками.
  6. В центре боковых стенок изнутри прикрепляем втулки с подшипниками для вала шнека. В качестве втулок может выступать обычная стальная труба нужного диаметра.
  7. Вставляем металлопластину в центральную прорезанную продольную щель. Пластина должна быть размером 280х120 мм.
  8. На углах пластины заранее должны быть проушины для закрепления винтов.
  9. Привариваем шпонку на торец трубы.
  10. Выводим шпонку наружу и делаем отверстие в стенке.
  11. Вырезаем 4 кольца из стального листа для шнека. Каждое распиливаем поперек лишь по одной стороне.
  12. Навариваем уголки на концы трубы.
  13. Разложив кольца парами, привариваем их, обведя вокруг вала.
  14. Теперь нужно сделать проем для выходного канала в верхней ковшевой части, куда устанавливаем стальную трубу.
  15. Закрепляем вентилятор у входного отверстия.
  16. Устанавливаем генератор или аккумулятор.
  17. Монтируем крепеж и делаем внешнюю передачу на шнек.

Также еще можно сделать лопату для уборки снега. Она имеет форму ковша и относится к типу навесного снегоуборщика. Управление снеговой лопатой производится вручную. Еще дополнительного удобства придаст наличие в сделанном снегоуборочном мотоблоке снегоходных приставок. Такие снеговые приставки – это элементарные

Вот и весь принцип работы, который позволит создать самоделку, а именно роторный снегоуборщик для мотоблока. Такая техника позволит сократить ваше время на уборку снега. К тому же, снегоотвал для мотоблока позволит не дать вашей технике застоятся зимой.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

Похожие публикации

sadovij-pomoshnik.ru

Самодельный снегоуборщик для мотоблока Кентавр



Для просмотра других фото из категории «Изготовление снегоуборщика к мотоблоку» кликайте по картинкам

Открыть фотографию Конструкция самодельного шнекового снегоуборщика в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом размере и воспользовавшись функцией "Сохранить картинку как..." (правая клавиша мышки).
Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Рейтинг: 2.0/3


Чаще всего вместе с этим материалом по теме

«Для мотоблока Кентавр»

(фото / чертежи / схемы) ещё смотрят:

Посмотреть все фотографии, чертежи, картинки и схемы из категории «Изготовление снегоуборщика к мотоблоку» можно перейдя по ссылке. Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе «Навесное оборудование для мотоблока» или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ:
описание, как сделать, для мотоблока Кентавр, снегоуборщик.

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

Как сделать мотоблок с рулевым управлением

Чертежи для изготовления рамы

Самодельный адаптер: чертежи с описанием

Изготовление плуга

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ
(ЖМЕМ НА КАРТИНКУ или название):

Комментарии к материалу «Устройство конструкции шнекового снегоуборщика» находятся внизу страницы - здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками. Если у Вас есть вопросы или предложения по поводу данного материала - оставьте пожалуйста свой комментарий внизу.....
Тем, кто хочет поделиться своими фотографиями по ключевым словам «шнековый снегоуборщик, для мотоблока Кентавр, самодельный, устройство, конструкция, изготовление, своими руками» или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним - нужно зарегистрироваться и воспользоваться ссылкой "Добавить фото..." (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования).

Просмотров: 3498 | Размеры фото: 624px на 504px; 183.3 Kb

Дата добавления: | Последние изменения:
Автор: Агафон


motoblok.populjarno.com

Самодельный снегоуборщик для мотоблока Салют



Для просмотра других фото из категории «Изготовление снегоуборщика к мотоблоку» кликайте по картинкам

Открыть фотографию Пошаговая инструкция в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом размере и воспользовавшись функцией "Сохранить картинку как..." (правая клавиша мышки).
Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Рейтинг: 5.0/1


Чаще всего вместе с этим материалом по теме

«Как сделать снегоуборщик к мотоблоку Салют»

(фото / чертежи / схемы) ещё смотрят:

Посмотреть все фотографии, чертежи, картинки и схемы из категории «Изготовление снегоуборщика к мотоблоку» можно перейдя по ссылке. Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе «Навесное оборудование для мотоблока» или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ:
для мотоблока Салют, инструкции, описание, как сделать, снегоуборщик.

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

Как сделать мотоблок с рулевым управлением

Чертежи для изготовления рамы

Самодельный адаптер: чертежи с описанием

Изготовление плуга

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ
(ЖМЕМ НА КАРТИНКУ или название):

Комментарии к материалу «Шнековый снегоуборщик самоделка» находятся внизу страницы - здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками. Если у Вас есть вопросы или предложения по поводу данного материала - оставьте пожалуйста свой комментарий внизу.....
Тем, кто хочет поделиться своими фотографиями по ключевым словам «самодельный снегоуборщик, для мотоблока Салют, изготовление корпуса, шнековый вал, сборка, пошаговая инструкция, как сделать» или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним - нужно зарегистрироваться и воспользоваться ссылкой "Добавить фото..." (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования).

Просмотров: 4735 | Размеры фото: 532px на 383px; 111.4 Kb

Дата добавления: | Последние изменения:
Автор: Агафон


motoblok.populjarno.com

Самодельные снегоуборщики. Снегоуборщики своими руками. Самодельный снегоуборщик в домашних условиях: видео

Снегоуборщик своими руками

Ручные снегоуборщики фирменного изготовления стоят довольно большие суммы. Вот для этого и рассмотрим, что мы можем применить для уборки снега.

Часто можете замечать на улицах города специальную технику для уборки снега. Например, трактора.

Для самодельного снегоочистителя, нам нужно использовать какой-то двигатель агрегата (можно от мотоблока), его обычно приобретают отдельно. Стоит помнить, что за всю зиму снегоуборщик используется раз 6-8, поэтому при выборе мотоблока не используем метод дороже значит лучше. Но мощность должна быть не меньше 4,8 кВт. Можно также использовать двигатель с воздушным охлаждением, тут важно не забыть защиту отвода воздуха от снега при этом лучше сделать чертёж будущего устройства. Самая оптимальная ширина устройства примерно 50 см.

Конструкция прибора состоит из таких частей:

  • Корпус шнека
  • Боковины
  • Рама
  • Ручка
  • Вал шнека
  • Сквозной пропил в середине трубы, в котором металлическая пластина.

В процессе вращения вала металлическая пластина должна отбрасывать снег. Для подстраховки снегоуборочного самодельного шнека от льда, нужно продумать страховочный штифт. После сооружения вала, нужно продумать форму ковша, чтобы снег удобно трамбовался и не задевал мастера, вполне достаточно будет простенького ковша, но с качественного листа железа.

Сделанный самостоятельно снегоуборщик можно покрасить и он приобретёт более приятный вид, как пример техника на фото.

Существует три общепринятые конструкции сделанных самостоятельно уборщиков для снега. А это такая техника:

  • Шнековый снегоочиститель
  • Роторный очиститель снега
  • Снегоуборщики из бензопил

Первую конструкцию мы рассмотрели выше. Конструкция самодельного роторного снегоочистителя. Понадобиться как инструменты токарный станок и сварочный агрегат. Такое устройство состоит из электрического двигателя с глушителем, бензобака и троса для управления заслонкой. Как часть снегоуборщика к нему часто приобретают триммер, но при этом повышается и требования техники безопасности, особенно страдаю часто руки.

Кудесник, сделавший снегоуборочную машину, получает возможность сменять скребки и регулировать ширину захвата. Самостоятельная конструкция уборщика снега на видео.

Как сделать снегоуборочную машину из бензопилы «Дружба»

Для этого потребуется бензопила и следование последовательности действий по видео.

Как сделать снегоуборщик из штиля

Подробная инструкция в видео.

Снегоочиститель с использованием мотоблока Нева

Подробно об этом виде уборки снега без использования лопаты на видео.

Очень часто, хозяйственные владельцы техники используют разнообразные транспортные средства для уборки снега. Использование УАЗа как снегоуборщика можно увидеть на видео.

ogodom.ru

Снегоуборщик самодельный для мотоблока – Самодельный снегоуборщик для мотоблока своими руками: чертежи, видео

Отправить ответ

avatar
  Подписаться
Уведомление о
