характеристики и внешний вид, особенности и сферы применения

Содержание статьи:

Светодиодное освещение основано на способности полупроводников преобразовывать электрический ток в световой поток. По назначению устройства делятся на две группы: индикация и освещение. Первый тип имеет низкую мощность и используется для индикации приборов. Второй вид устанавливается в осветительных приборах. СМД светодиоды являются наиболее распространенным вариантом осветительных элементов.

Что такое SMD светодиоды

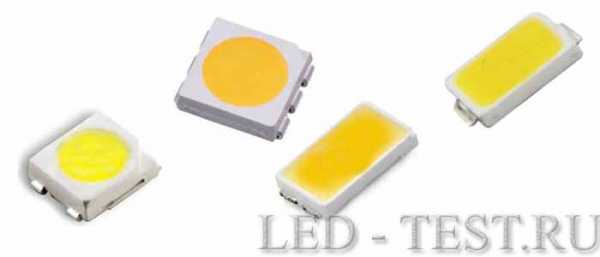

SMD светодиоды

Полупроводниковые приборы, изготовленные по технологии поверхностного монтажа, называются smd светодиодами. От других устройств они отличаются конструктивными особенностями. Электронный чип собирается на печатной плате из меди или алюминия. В роли чипа используется кристалл. Метод поверхностного монтажа упрощает производство и снижает стоимость светодиодов.

СМД электронные компоненты характеризуются максимальным приближением полупроводника к подложке, отводящей тепло. Для создания белого света кристалл покрывается слоем люминофора. Основные особенности устройства:

  • высокая яркость;
  • монохромный кристалл излучает один цвет – белый, красный, синий, желтый;
  • состоит из одного или нескольких кристаллов;
  • модули способны создать освещение с углом рассеивания от 100 до 160°;
  • smd диоды работают на постоянном токе.

Для всех полупроводниковых приборов характерен высокий рабочий ресурс.

Маркировка производителей

Маркировка светодиодов

Стандартную маркировку светодиодов, расшифровка которой дает сведения о линейных размерах устройства, наносят все производители. Цифровое обозначение показывает длину и ширину LED-чипа в долях миллиметра. В некоторых случаях кроме типоразмера корпуса наносятся и другие параметры – цвет и мощность. Например: SMD 2835 UWC 5 – размер матрицы 2,8×3,5 мм, цвет – белый (Ultra White Color), мощность 0,5 Вт. Для электронных компонентов поверхностного монтажа существует специальный код smd 2l.

Характеристики светодиодов

Параметры устройств влияют на возможность использования их в различных сферах. К основным характеристикам изделий относятся: вольтаж, мощность, угол свечения, цветовая температура, световой поток.

Величина тока потребления

Средняя величина силы тока на кристалле составляет 0,02 А. Для чипов с несколькими кристаллами характеристика увеличивается кратно их количеству. Колебания параметра негативно сказываются на интенсивности свечения и сроке службы. Увеличение тока повышает цветовую температуру чипа, меняет оттенок свечения. Для обеспечения стабильности характеристик подключают токоограничивающие резисторы.

Светоотдача, угол свечения, мощность

Световой поток LED-матрицы отличается от света, создаваемого лампой накаливания. Он направленный, поэтому более яркий в центральной части. Обычно угол рассеивания находится в диапазоне 100-120°. Для изменения параметра применяют линзы. По мощности устройства делятся на 3 группы:

  • малой мощности – до 0,5 Вт;
  • средней – 0,5-3 Вт;
  • большой – от 3 Вт.

Характеристика необходима при расчете блока питания. Она вычисляется по формуле – сила тока умноженная на напряжение.

Номинальное напряжение диодов низкое, оно составляет 1,1-4 В. Величина меняется из-за разницы цветов и материалов электронных компонентов. Устройство белого цвета имеет самое высокое напряжение.

Цветовая температура

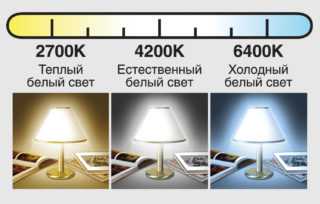

Типы освещенности в зависимости от цветовой температуры света

Интенсивность излучения или цветовая температура важна для комфортного восприятия освещения человеческим глазом. Существует несколько категорий белого света:

  • 2700-3500 – теплый;
  • 3500-5000 – нейтральный или дневной;
  • выше 5000 – холодный.

Цветовая температура указывается в Кельвинах (K), она обозначается в маркировке.

Габариты и их влияние на свойства LED-источников

Разница в освещенности и направленность угла освещения

В зависимости от типа меняется размер smd светодиодов. Яркость элементов возрастает вместе с габаритами. Площадь свечения может быть круглой или прямоугольной. Чем больше параметр, тем ярче освещение. Светопоток также зависит от количества кристаллов. В различных моделях их бывает от 1 до 4 штук. Мощность устройства зависит от размера кристалла. Характеристика указывается производителем в «mil», 1 mil=0,0254 мм. Например: чип размером 45×45 mil – мощность 1 W, 24×24 mil – 0,5 W.

Цветовой диапазон

Цвет светодиода зависит от материала полупроводника и легирующих примесей. Основные цвета: красный, синий, зеленый и желтый. Белый цвет получают путем нанесения слоя люминофора на кристалл синего свечения. Двухцветные устройства используют для индикации. Трехцветные применяют в дисплеях.

Описание основных smd светодиодов

Количество типоразмеров источников LED-освещения постоянно увеличивается. Наибольшее распространение получили несколько видов.

SMD 2835

Модель размером 2,8×3,5 мм демонстрирует высокую эффективность светоотдачи. Ее параметры:

  • ток – 60, 150, 300 мА;
  • мощность – 0,2, 0,5, 1 ВТ;
  • светопоток – 20-100 Лм.

Корпус изготовлен из термостойкого полимера, рассчитанного на нагрев до 240-260°. Излучающая площадка прямоугольной формы, покрыта люминофором.

SMD 5050

Светодиодная матрица состоит из трех кристаллов, помещенных в один корпус. Его габариты – 5,0×5,0 мм. Технические характеристики LED-компонентов аналогичны параметрам диода смд 3528:

  • суммарный ток составляет – 0,02×3= 0,06 А;
  • мощность – 3×0,7=0,21 Вт;
  • Световой поток – 18-20 Лм.

Чип способен излучать все оттенки белого, синий, красный, желтый, зеленый цвет или трехцветные RGB. Используется в гибких лентах, лампах. Возможна регулировка режим свечения.

SMD 5630

Новый класс приборов поверхностного монтажа, его габариты 5,6×3,0 мм. Модели смд 5630 отличаются улучшенными характеристиками яркости:

  • номинальный ток – 0,1-0,15 А;
  • световой поток – 32-57 Лм;
  • напряжение – 3-3,6 В.

Чтобы исключить перегрев кристалла, чип устанавливает на алюминиевую подложку. Прибор применяют в уличном и промышленном освещении.

SMD 5730

Геометрические параметры корпуса 5,7×3,0 мм. Крупное устройство относится к числу сверхъярких диодов. Полупроводник изготавливается из новых материалов, повышающих мощность. Характеристики:

  • номинальный ток – 0,15,0,18 А;
  • мощность – 0,5-1 Вт;
  • световой поток – 45 Лм.

Угол освещения составляет 120°. Прибор устойчив к вибрации, влаге, обладает продолжительным сроком службы.

SMD 3014

Диод в корпусе 3,0×1,4 мм один из новых вариантов. Модель средней мощности с хорошим отведением тепла. Параметры:

  • напряжение – 2,7-3.3 В;
  • ток – до 0,3 А;
  • свечение – 9-11 Лм.

Устройства дают все оттенки белого света.

SMD 3528

Один из наиболее популярных и недорогих чипов. Длина его сторон 3,5×2,8 мм. Рабочая площадка круглая, на нее нанесен слой люминофора. Характеристики:

  • рабочий ток – 0,2-0,25 А;
  • напряжение – 3-3,2 В;
  • световой поток – до 7 Лм.

Яркость модели зависит от температуры, повышение параметра приводит к ускоренной деградации кристалла. При 75-80° прибор светит слабее на 25%.

Применение и требования к подключению

Область применения LED-устройств включает бытовое, коммерческое и уличное освещение. В зависимости от размеров смд светодиоды размещаются в лампах или ленточной подсветке. Несколько чипов, помещенных на плату, заменяют стандартные лампы накаливания и энергосберегающие люминесцентные. Устройства с широким углом освещения используются в прожекторах. Светодиодные матрицы заменили лампы в карманных фонариках, фарах, указателях, светофорах и вывесках.

При подключении светодиодов необходимо соблюдать полярность. Для стабильной и продолжительной работы к каждой цепочке последовательно соединенных светодиодов подключается отдельный резистор. Источник питания должен давать напряжение, превышающее суммарный показатель всех чипов.

Плюсы и минусы

Использование смд светодиодов в различных моделях осветительных приборов объясняется их многочисленными плюсами:

  • широкая сфера применения;
  • продолжительный срок службы;
  • устойчивость к вибрации;
  • экономное потребление электроэнергии;
  • эксплуатация при низкой температуре;
  • мгновенный запуск осветительного прибора.

К минусам электронных компонентов относятся:

  • чувствительность к нагреву;
  • высокая стоимость качественных изделий;

СМД светодиоды являются эффективными источниками основного освещения и декоративной подсветки. Разнообразие элементов позволяет подобрать оптимальный вариант по мощности, яркости и цвету.

strojdvor.ru

Характеристики светодиода LED SMD 3528, параметры

Ярким представителем первого поколения сверхярких светодиодов является модель SMD 3528. На его базе изготавливались первые светодиодные ленты. Впервые на основе этого корпуса были реализованы диоды с тремя кристаллами, трехцветные RGB, имеющие красный, синий и зеленые цвета. RGB вариант визуально легко отличить от обычного одноцветного, у трехцветного четко видно три секции под силиконовым компаундом и на нем нет желтоватого люминофора, который преобразует синий цвет в белый. Следующей моделью в линейке эволюции технологий стал светодиод SMD 5050, основанный на 3 кристаллах 3528.

Содержание

  • 1. Основные характеристики СМД 3528
  • 2. Подробные параметры

Основные характеристики СМД 3528

Параметры приведены для светодиода цветовой температурой 6000К-7000К

Параметр
Световой поток5 Люмен
Мощность0,1 Вт
Рабочая температура, градусов-40 до + 85
Номинальный ток, мА25
Напряжение питания, Вольт2.8 – 3,2
Длина и ширина, мм3,5 x 2,8
Угол свечения, градусов120

Если вы видите, какое либо светодиодное изделие на светодиодах SMD 3528, предполагающее большой световой поток, то оно обладает явно низкими техническими характеристиками, и вам следует найти такое же изделия на более современных диодах, например SMD 5630 или SMD 5730.

Светодиодная лента на СМД 3528

На начало 2015 года, большое количество производителей стали выпускать мощные светодиоды на базе широко известных корпусов. В светодиодной лампе на 10 Ватт мне попадались LED диоды с корпусом 3528 или SMD 2835, мощность которых составляла 1 Вт. Модернизированный вариант внешне не отличить от старого, он отличается наличием нового кристалла, с яркостью до 148 Люмен на Ватт. Изделия с модернизированными вариантами относятся к более высокой ценовой категории и в бюджетных светодиодных лампах для дома их не встретить. В светодиодных лентах 3528 тоже установлены стандартные на повышенной мощности.

Подробные параметры

led-obzor.ru

SMD диоды-характеристики и внешний вид, установка SMD диодов

SMD диоды достаточно просты по своей структуре, тем не менее они являются неотъемлемой частью многих современных устройств. Конструкция диода данного типа такова, что представляет собой плату с поверхностно закреплённым на ней чипом. Роль чипа при этом выполняет кристалл светодиода, который и отвечает за продуцирование световых волн.

Характеристики и внешний вид

Визуально и в отношении размеров светодиоды имеют заметные различия. Есть четыре базовых категории, позволяющих дифференцировать модели между собой:

  • Габариты;

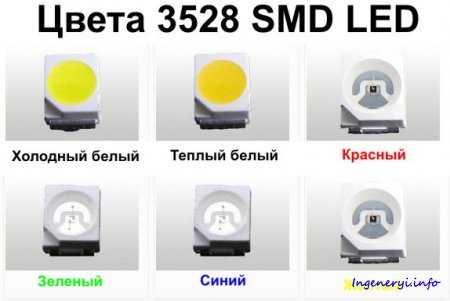

  • Цветовой диапазон;
  • Мощность;
  • Яркость.

Габариты и их влияние на свойства

В ряду светодиодных моделей наибольшей известностью пользуются: SMD 3528, SMD 5050, SMD 5630, SMD 5730. Числовой компонент в данных аббревиатурах говорит о том какого размера корпус используется, то есть: 5050 — 5,0х5,0 мм, 3528 — 3,5х2,8 мм и так далее.

Именно SMD диоды 5050 и 3528 изначально были самыми востребованными на рынке современной техники. Несоответствие по габаритам обуславливалось количеством расположившихся под корпусом кристаллов. В первом случае — три, во втором — всего один.

В отношении SMD диодов 5730 и 5630 можно сказать, что они почти идентичны друг другу. Строго говоря это могла быть одна и та же модель, но, спасибо китайскому производителю, побоявшемуся ввязываться в разбирательства с владельцами прав на изготовление диодов данного вида, у покупателя расширился выбор. Как бы то ни было, изменение размеров повлекло за собой и изменения иных характеристик.

Разница в цветовом диапазоне

По данному параметру светодиод может быть:

  • Одноцветным;
  • Двухцветным;
  • Многоцветным.

Для многоцветных зачастую характерна RGB-сборка. Это буквосочетание является комбинацией первых литер в названиях цветов: красный, зелёный, синий (в их англоязычном варианте). Данные цвета по одиночке или в определённых сочетаниях способны воспроизвести весь базовый спектр, что добавляет зрелищности при работе светодиода такой конструкции.

Цвет SMD диода значимо отражается на его цене, поскольку разные цветовые категории требуют разного объёма вложенных финансов. Например, за исключением белого в одноцветной группе наименее бюджетными будут экземпляры синего цвета. Дальнейшая градация совершенно бесхитростна: двухцветные дороже одноцветных, а многоцветные — самые дорогие.

Дополнительный момент: Для белых светодиодов (как холодного, так и тёплого волнового спектра) характерна меньшая величина светового потока. Если рассматривать действие потоков равного объёма, то можно сказать, что диод белого спектра обеспечит более высокое качество освещения.



Мощность

Изначально показания по мощности SMD диодов фиксировались только в милливаттах. Но сейчас картина совсем иная. Поскольку все характеристики SMD диода, включая данные по напряжению и току, обычно вписаны в таблицу, то как результат данные по мощности определены в виде произведения требуемых величин.

Диоды SMD 5050 имеют среднюю мощность. Ввиду этого они наиболее часто используются в качестве декоративного элемента или для внутреннего освещения.

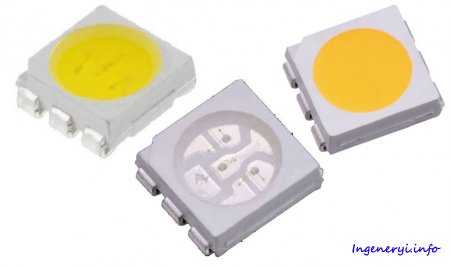

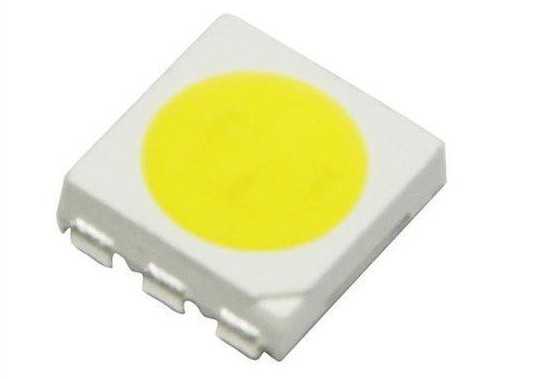

Рисунок №1 Светоизлучающий диод 5050 SMD.

Яркость

В большинстве случаев яркость отдельно взятого SMD диода напрямую связывают с его габаритами. На деле данный параметр зависит от того, как сконструирован чип и от того насколько высок уровень допустимого тока.

Установка SMD диодов

Как и иные компоненты электронных устройств, светодиоды подвергаются пайке. Это касается моделей любой сложности.

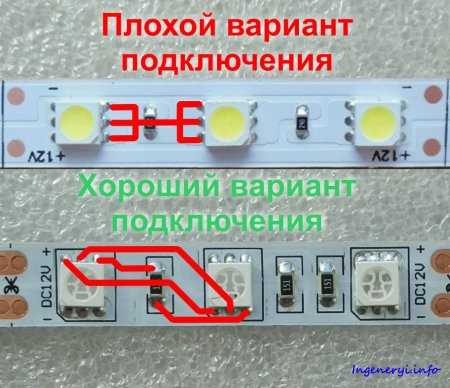

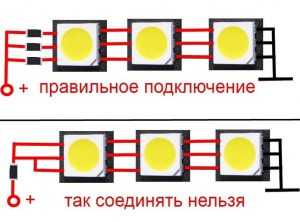

Рисунок №2 Как правильно соединять SMD диоды

Наиболее просто устанавливаются ленты со светодиодами.  Они имеют клейкую полосу с помощью которой и крепятся на любой поверхности. Правда автомобилистам не стоит полагаться на клейкость ленты, если она будет закреплена снаружи автомобиля, поскольку влияние климатических условий негативно скажется на её удерживающей способности.

Вопрос объединения двух единичных светодиодов решается при помощи паяния, что весьма просто благодаря медным соединительным площадкам.

При соединении многоцветных диодов с блоком питания и контролером достаточно будет воспользоваться контакторами. Если же понадобится спаять провода, то нужно обязательно соблюдать цветовое соответствие выводов.

При работе со сверхъяркими SMD диодами потребуется отводящая тепло радиаторная пластина. Процесс пайки при этом следует разделить на несколько подходов по 5-10 секунд, чтобы диод не перегрелся.

Краткие сравнительные описания

SMD 3528 (1210, если считать в дюймах) является аналогом классического светодиода на 20 мА (мощность — 0,06 Вт). С момента его разработки прошло довольно много времени и ныне он изрядно уступает по силе и эффективности своим собратьям. Но, он в достаточной мере долговечен и часто применяется в лампах, светильниках и светодиодных лентах (варианты по 60, 120 и 240 диодов на метр).

Цифровой код корпуса SMD 5050 в соответствии с длиной вывода может выглядеть как «5055», либо «5060». Данная модель является комбинацией сразу трёх кристаллов категории 3528. Несмотря на общий корпус, для каждого кристалла предусмотрены индивидуальные выводы. Это способствует гибкой регуляции освещения или RGB-настройке конструкции. В светодиодных лентах таких элементов может быть 30 на один метр. Но это вариант для декоративных целей, сходный с лентами, использующими диод SMD 3528. Если количество увеличено в два раза, то это количество уже в состоянии обеспечивать направленное освещение.

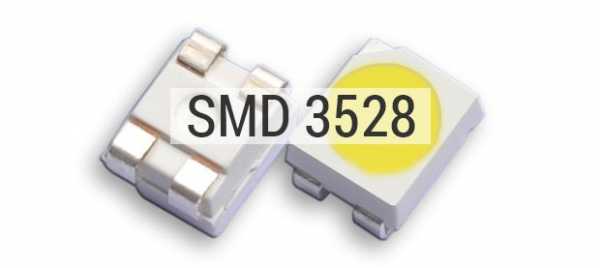

Рисунок №3 вид диода SMD 3528.

SMD диоды с корпусами 3014 и 3020 — относительное новшество. По мощности они подобны 3528, но более эффективны и имеют хорошие показания по теплоотводу. Если покупать у хорошего изготовителя, то вариант однозначно хорош, но вот диоды из поставок от китайских тружеников зачастую быстро деградируют.

SMD 2835. Многие сразу заметят, что размеры аналогичны самой первой рассмотренной модели, только наоборот. На этом сходство заканчивается. Этот экземпляр куда современнее и мощность у него почти как у SMD 5050. Часто используется для лент (60 и 120 диодов/м), линеек и ламп.

Светодиоды 5630 и 5730: мощность — 0,5 Вт, чаще всего используется в лентах.

SMD 7020: весьма редок, применяется в алюминиевых линейках (по 36 диодов на полметра).

Если делать общий вывод, то более современные модели отличаются более высокой мощностью и долговечностью, кроме тех случаев, когда приходится иметь дело с грубой подделкой.

Что производят за Великой стеной?

Большая часть приборов китайского происхождения имеет в своей конструкции SMD диоды маломощной категории. Это конечно же не добавляет им надёжности и снижает доверие покупателя к такой продукции. Ввиду того, что авторитетами в данной сфере считаются компании Samsung, LG, Philips и ещё парочка надёжных изготовителей, то производители ширпотреба не стесняясь списывают «правильные» параметры с диодов от этих компаний. Как результат качество детали не соответствует заявленному и оставляет желать лучшего.

Маркировка

Корпус элементов поверхностного монтажа весьма мал и наносить на него маркировку в её стандартном виде довольно затруднительно. Поэтому существуют специальные краткие коды всего на два-три символа. Запомнить все возможные значения и сочетания достаточно трудно, в большинстве случаев придётся пользоваться специальным справочником. Обычно в таких информационных ресурсах приводится не только описание требуемой модели, но и имеются указания на подходящие аналоги.





Рисунок № 4 Таблица маркировки некоторых SMD диодов

Минус данной системы в том, что существует ряд не уникальных кодов. То есть одно и то же сочетание символов используется для обозначения совершенно различных компонентов. Определиться с ситуацией обычно помогает информация о типе корпуса.

«Фирменная» кодировка

Стремясь преодолеть путаницу, которую создаёт маркировка SMD диодов, авторитетные изготовители прибегают к использованию собственных опознавательных знаков, так например компания Philips ставит рядом с основной маркировкой строчную литеру «p». Существует ещё целый ряд подобных модификаций от различных компаний.

Если SMD диод находится в совершенно крошечных размером, то снабжают цветным кодом из одного символа. Соответственно цветовое решение при этом несёт в себе значимый пласт информации.

Ещё одна проблемная категория: перевёрнутые приборы. Обычно их маркировка содержит литеру «R». Конструкция таких SMD диодов такова, что на выводе они подобны обычным диодам перевёрнутым низом вверх. Обычно выводы SMD диодов такого типа ориентированы в сторону, близкую к корпусу устройства.

Светодиодное освещение в настоящее время наиболее актуально и экономично.  Светодиоды используются как для внутренних помещений, так и для наружного освещения. Интересные варианты можно увидеть на странице, например

  • архитектурное освещение
  • освещение зданий
  • фасадная подсветка

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

elektronchic.ru

Виды и типы светодиодов, как классифицировать и упорядочить

Быстрое развитие рынка светодиодного освещения "выкинуло" на рынок различные виды и типы светодиодов. Большая часть производителей подразделяют свои чипы способом - "как Бог на душу положит". Четкая классификация отсутствует. Но все же просматривается некоторая "четкая линия" - подразделение по видам на основании общих признаков, характеристик.

По большей мере такая классификация не совсем правильная, однако обоснована. Нет точного разделения по характеристикам по одной простой причине: если брать цвет, то светодиоды можно отнести к одному виду или типу, а по второй ( мощности ) такие светодиоды уже с трудом можно отнести к одному виду. А так как характеристик у LEDs достаточно много, то "скомпоновать" их вместе достаточно проблематично.

На основании этого производители с легкостью сводят к одному классу COB и SMD диоды в одну группу, индикаторные и осветительные в другую. В общем и целом образовалась некоторая неразбериха по классификации светодиодов на основании характеристик.

Дабы исправить это положение стоит принять, что любые характеристики диодов условные. Только таким образом можно объединить и каким-то образом классифицировать их.

Виды и типы светодиодов индикаторных


К индикаторным типам следует относить такие виды диодов как: DIP (DIL), Superflux, Волоконные. Первые два достаточно сильно морально устарели, но все же их еще можно увидеть во многих гаджетах и устройствах. Не редки случаи, когда можно увидеть использование индикаторных диодов в качестве осветительных. Нонсенс на сегодняшний день, но это "имеет место быть". Оставим такое применение на совести производителей и будем рассматривать индикаторные светодиоды более подробно.

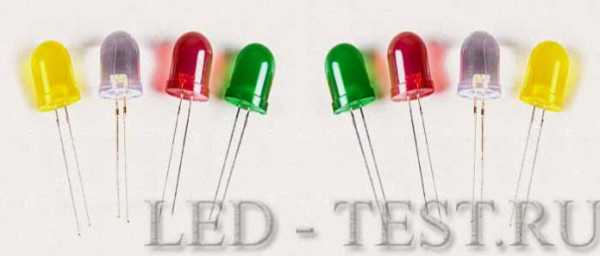

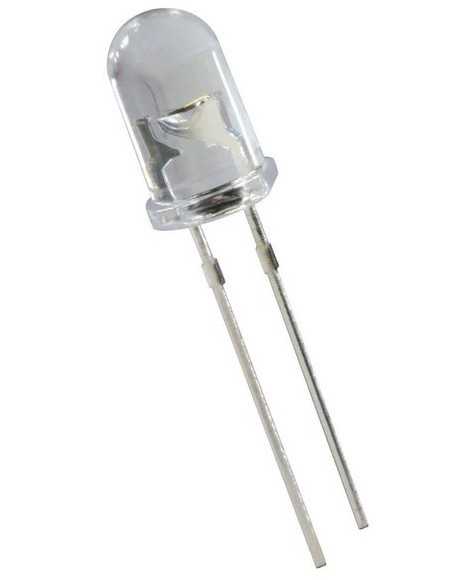

DIP (Dual In-line Package) или DIL (Dual In-Line – англ. двойное размещение в линию)


Интересные и устаревающие виды и типы светодиодов  DIP. Дословный перевод таких светодиодов - DIP(DIL) двойное размещение в линию. По способу монтажа определяются как: PHT (Plating Through Holes – англ. через отверстие платы).

Характерными представителями этой группы в классификации являются 3мм, 5мм, 8мм и 10мм светодиоды. Мы уже говорили, что это устаревшие типы, т.к. были первопроходцами в области становления твердотельного освещения. И использование в промышленных масштабах находится под большим вопросом.

Полупроводники этого вида различаются по цвету, материалу и диаметру колбы 3мм, 5мм, 8мм,10мм и т.д. Выбор шикарен. Можно найти чипы на любой вкус и цвет от круглых до прямоугольных. Главное достоинство любых экземпляров в этой группе -  малый нагрев при достаточно не плохой яркости. Основное использование в электронных табло, бегущих строках, разнообразных индикаторах ( отчего и идет такое разделение ).

Если смотреть со стороны конструкции, то индикаторные диоды имеют цилиндрическую форму с встроенной выпуклой линзой. Выпускают как в одном цвете, так и в многоцветном (RGB).

Обособленно в эту группу можно отнести и виды OLED диодов  ( Organic Light Emitting Diode )- органические светодиоды. Популярны в производстве подсветки ЖК экранов, дисплеев и телевизоров.

Super Flux Пиранья


Светодиоды Пиранья из данной группы обладают самыми лучшими световыми характеристиками по световому потоку. Конструктивной особенностью можно считать прямоугольную форму с четырьмя выводами (пинами). На сегодняшний день имеются 4 цвета: красный, зеленый, синий, белый. Размеры: 3мм, 5мм и Falt.

Основное применение сверхярких светодиодов Пиранья - автомобили и реклама.

Особенностью и преимуществом перед DIP диодами 3,5,10 мм - наличие четырех пинов. За счет этого обуславливается более "жесткое" присоединение к плате.

Подложка Пираней выполнена из свинца, т.к. имеет большую теплопроводность. Рабочий температурный режим достаточно широкий, что позволяет применять большие входные мощности. По поводу безопасности и экологичности остается вопрос... Свинец... Не совсем экологичный материал...Мягко говоря...

Угол рассеивания светового потока широкий - от 40 до 120 градусов.

Если проводить параллель по применяемости и востребованности, то Пираньи все-таки, держат пальму первенства.

Новый вид индикаторных - волоконные светодиоды


Это одни из новых видов и типов светодиодов, которые были представлены широкой публике корейскими производителями в конце 2015 года. Пока они используются только как отдельные волокна, но не за горами тот момент, когда их можно будет использовать в текстильной промышленности. И как только этот день настанет, то их можно с большой уверенностью переносить в группу осветительных светодиодов.

Способ производства основан на покрытии подложки полиэтилентерефталатом, пропитанным раствором PEDOT:PSS (поли-3,4-этилендиокситиофена полистиролсульфоната). Далее волокна покрывают олед диодом, сушат и наносят завершающий слой фтористого лития алюминия (LiAl).

Виды и типы светодиодов осветительных


Самый интересные и широко используемые виды и типы светодиодов - осветительные. В повседневном использовании применяются диоды с белым излучением. Он в свою очередь подразделяется на:  холодный белый, теплый белый. Сами по себе полупроводники не могут воспроизводить белый цвет. Поэтому используется несколько методик получения белого цвета.

К первому относится способ RGB. Самая дешевая технология получения белых диодов. Но с ее использованием ухудшается индекс цветопередачи. О том, что это такое - читайте в соответствующем материале.

Второй метод - самый распространенный. Нанесение люминофора на голубой или синий светодиод. Данный способ самый распространенный. В этом случае мы получаем желтый и зеленый цвета, или красный и зеленый. Этот метод идеален, если мы желаем получить цвет максимально приближенный к люминесцентному.

Осветительные светодиоды вида SMD


Один из самых распространенных видов в осветительной группе. Обратимся к переводу. Аббревиатура SMD - Surface Mounted Device – англ. прибор. монтируемый на поверхность.

Конструктивно такие типы достаточно сложные. Состоят из алюминиевой или медной подложки. На подложку монтируется сам кристалл, припаеваемый к контактам корпуса, в котором заключена подложка.

Кристалл покрывают линзой, в некоторых случаях только люминофором. На одной подложке можно разместить до трех диодов, в зависимости от применения будущего источника света.

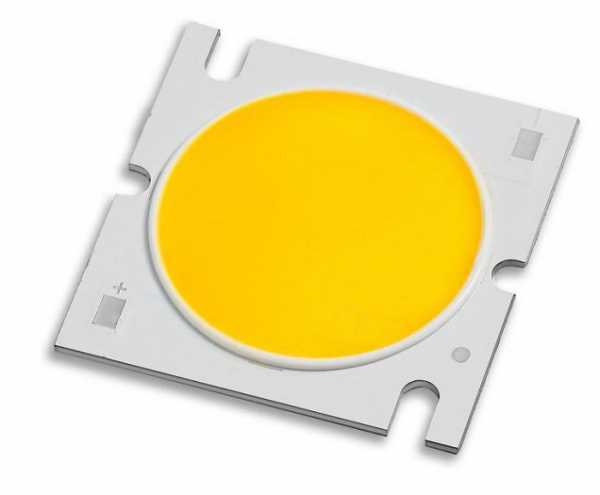

Распространенный вид светодиодов – COB


Другими, наиболее распространенными и модными видами являются диоды COB типа (Chip On Board – англ. чип на плате). В этом случае на одну плату ( подложку ) монтируется от 9 и более кристаллов. Их заливают люминофором. В таком виде мы получаем светодиод с большой яркостью. Данная технология упростила и существенно удешевила изготовление светотехнических LED устройств. Световой поток COB диодов на порядок больше, чем у СМД.

Основное назначение – освещение. В то время, как COB диоды можно использовать и в качестве индикаторов.

В плане ремонтопригодности COB наименее предпочтительны, т.к. в случае перегорания придется поменять всю матрицу.

И кстати, мною давно замечено, что в COB чипах достаточно сложно (простому обывателю) определить количество, размер кристаллов. А соответственно и сопоставить полученные измерения ( подсчеты ) с заявленными характеристиками источников света.

Ну и последняя новинка 2015 года в твердотельном освещении – filament светодиоды.

Новый вид светодиодов – filament


Данный тип диодов сформировался не так давно. Но сразу полюбились покупателями. И это не мудрено, т.к. при одинаковой мощности ( в сравнении с COB или SMD ) мы можем получить большую освещенность.

Пока основное применение filament светодиодов - LED лампы. Филаментные светодиоды монтируются на стеклянную или сапфировую подложку.  Технология – Chip-On-Glass. В результате чего, свет распространяется на 360 градусов. Достаточно интересная и «далеко идущая» технология.

Заключение


В принципе, указанные в статье виды и типы светодиодов не полные и данную классификацию можно расширять, применяя ряд подвидов и классов. Кому-то она покажется простой. Кому-то правильной, кому-то смешной. Но в силу того, что никакой определенной «научной концепции» по распределению светодиодов не существует, то для общего понимания того, как можно разделить светодиоды на виды и классы мы получили. Чего, в принципе и добивались.

leds-test.ru

Характеристики светодиода LED SMD 5630, параметры

Большой популярность сейчас пользуются сверхяркие светодиоды серии SMD 5630, SMD 5730, классифицируемые, как светодиоды средней мощности. Они являются достаточно оптимальным сочетанием мощности и светового потока. Технологии не стоят на месте, и теперь в корпусах таких же размеров производят светодиоды следующего поколения, которые содержат при таких же габаритах два одинаковых кристалла, соответственно мощность возрастает в два раза и равняется 1 Ватту. Еще один из вариантов модификации, это установка более современного кристалла, который дает до 158 Люмен на Ватт. Такие LED диоды производит компания SVETLED, под маркировкой SVL 5630. Современный сверхяркий кристалл могут установить и в корпус SMD 5050.

Содержание

  • 1. Реальная мощность китайских светодиодов
  • 2. Основные характеристики SMD 5630
  • 3. Подробные характеристики

Реальная мощность китайских светодиодов

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Чтобы научится отличать по внешним признакам хороший от плохого по размеру кристалла читайте статью «Характеристики светодиодов«.

Китайские 5630, 5730
тип №1
Китайские 5630, 5730
тип №2
Китайский 5050
Мощность0,09W0,15W0,1W
Яркость7 лм12 лм8 люмен

Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.

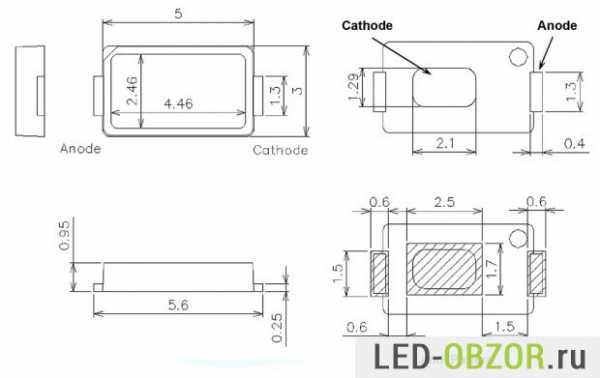

Основные характеристики SMD 5630

SMD 5630 на светодиодной ленте

Если у вас плохо со знанием английского языка, или вас не интересуют все его интимные подробности, то напишу краткую таблицу его основных параметров, которой будет достаточно, чтобы вы смогли разобраться в светодиодной ленте 5630 или лампе.

Технические характеристики приведены для популярного диода нейтрально-белого света производства Самсунг за 2011 год

Параметр5630
Номинальный световой поток, Люмен40 -50
Мощность0,5 Вт
Рабочая температура, градусовдо + 85
Номинальный ток, мА150
Напряжение питания, при токе 700 мА3,3 вольт
Длина и ширина, мм5,6 x 3
Угол свечения, градусов120
Индекс цветопередачиот 80 до 90 Ra

Светодиоды СМД 5630, как и SMD 5730 производят множество компании, такие как Samsung, Philips, Epistar и множество компаний из Китая. Именитые производители соблюдают все технические требования и параметры друг от друга практически не отличаются. А вот у китайских фабрик есть, диоды очень плохого качества, как правило, по соответствующей цене. Или они устанавливают в корпус SMD 5630 кристалл заведомо более низкой мощности. Китайский диод отличается недолговечностью работы в номинальном режиме, поэтому обычно его включают на 35% мощности. поэтому на китайских лампочках так много светодиодов, а световой поток невелик. Только в таком режиме он сможет отработать положенные ему 20.000 часов.

Одна моя лампа кукуруза на диодах 5630 отработала непрерывно 2 с небольшим года, то есть 20,000 часов. Проведенные тесты показали, что за это время китайские светодиоды деградировали на 30% от первоначальной яркости.

Подробные характеристики

led-obzor.ru

DataLife Engine > Версия для печати > Характеристики и сравнение SMD светодиодов (SMD LED)

Что такое LED SMD?

"LED SMD" это аббревиатура для светодиодов поверхностного монтажа (от англ. Surface-Mount-Device Light-Emitting Diode) Корпусировка SMD LED представляет собой тип светодиодного модуля, который используется технологией поверхностного монтажа (SMT) для установки светодиодных чипов на печатную плату (PCB).

Но как же маркируются SMD (LED) светодиоды, какие бывают типы, какова мощность и характеристики? Каковы различия между светодиодными чипами (SMD)? Какой выбрать? С этими вопросами сталкиваются мастера и любители, которые впервые столкнулись с заменой или подбором подходящих SMD светодиодов и об этом мы поговорим в данной статье. Рынок светодиодов активно развиваются и выходят все новые и новые типы кристаллов которые порождают новые форм факторы.

Светодиоды используют в качестве высокоэффективных источников света, а собранные в LED ленты используются для освещения интерьера, уличного освещения и конечно же для подсветки LCD матриц ноутбуков, телевизоров и телефонов. В качестве источников света используются самые разнообразные типы светодиодных чипов. В приведенной статье мы постараемся разъяснить основные различия между ними и приведем сводную таблицу характеристик основных форм факторов LED.

Что означает четырехзначное число маркировки SMD LED?

Светодиодные чипы для поверхностного монтажа (SMD) идентифицируется по четырехзначному номеру. Этот код намного проще, чем вам может показаться - он просто указывает размер светодиодного чипа. Например, светодиод SMD 5050 имеет размер 5,0мм х 5,0мм, а SMD 8520 соответственно 8,5мм х 2,0мм.

Какие LED чипы самые лучшие?

3528 5050 и 5630 (5730) LED - это три наиболее часто используемые типоразмера применяемых для изготовлении гибкой осветительной светодиодной ленты. Эти 3 типа в настоящее время используются для домашнего и коммерческого освещения, чтобы заменить компактный флуоресцентные и другие лампы накаливания.

Такие типы светодиодов, как 3528, 5050, 2835 и 5630 по сути являются одним и тем же светодиодом, но с разным количеством кристаллов и в разных корпусах. При этом каждый имеет свои особенности: различную мощность и выходную яркость. 5630 (5730) LED и 5050 имеют широкое окно для выхода света, что позволяет уменьшить потери излучения на выходе. По этой причине 5630 (5730) LED самый яркий среди рассмотренных светодиодов и имеет наибольшую эффективность Люмен/Ватт.

Но как бы то ни было лучшим светодиодом является исключительно тот, который подходит больше всего для вашего проекта по параметрам.

Светодиоды формата 3528

Светодиод формата 3528 SMD разработан довольно давно и если сравнивать его по энергоэффективности с современными аналогами, то он им заметно уступает, но ввиду отлаженного массового производства является одним из самых доступных. 3528 имеет размеры 3,5 мм х 2,8 мм, что заметно меньше светодиода 5050, по этой причине светодиоды формата 3528 чаще встречаются в узких светодиодных лентах на 12 вольт. Один стандартный светодиод 3528 имеет мощность 0,06 Вт и при токе 20 мА дает световой поток около 6 Люмен. Эти светодиоды обычно располагают в количестве 60 шт/м, что соответствует мощности 4.8 Ватт (иногда 5 Ватт на метр). Один метр такой ленты, в зависимости от цветовой температуры, дает световой поток примерно 330-360 люмен, а это уже эквивалентно 40 Вт галогеновой лампе.

Кроме теплого и холодного белого цвета, эти диоды выпускают красными, зелеными, синими и желтыми.

Светодиодные ленты на 3528х светодиодах с плотностью 60 шт/м обычно используют для освещения или подсветки помещений и располагают на плинтусах, а нишах двухъярусных потолков в домах, барах, ресторанах, гостиницах и других местах.

Кроме стандартной плотности 60 SMD на метр, также бывают светодиодные ленты повышенной плотности 120 штук на метр. Мощность метра такой ленты составляет в среднем 9,6 Ватт (обычно варьируется а пределах 9…10 Вт/м светодиодной ленты), эти ленты также делают в разном цветовом диапазоне. Поскольку в ленте повышенной плотности используются те же 3528 светодиоды, что и в обычной, то световой поток в ней возрастает пропорционально в два раза и составляет примерно 660-720 люмен на метр, в зависимости от спектра светодиодов.

Ленты на 3528 SMD LED с плотностью 120 диодов на метр используют для тех же целей что и с плотностью 60 шт/м, но в тех случаях, когда нудно увеличить яркость освещения, и где мощности 4.8 Вт/м уже не достаточно.

В обеих типах лент светодиоды расположены группами по 3 шт и конечно же резать такие ленты при необходимости тоже нужно по 3 шт. В ленте 60 3528х SMD на метр период между группами составляет 50 мм, а в 120 3528х SMD на метр этот период сокращается до 25 мм на группу.

Также бывают довольно экзотичные ленты с плотностью 240 шт/м мощностью 19,2 Вт, они требуют питающее напряжение 24 В.

3528 SMD светодиоды не выделяют много тепла – к ним можно спокойно прикоснуться не опасаясь получить ожог. Тем не менее, даже ленты с плотностью 60 LED/м требуют печатную плату с шириной минимум 8 мм, а 120 LED/м ленты кроме ширины еще и имеют повышенную толщину проводников в 2 унции (oz) на квадратный фут, что соответствует толщине меди в 70 мкм. В любом случае столь малое тепловыделение позволяет располагать такие ленты в различных местах не беспокоясь о специальном охлаждении.

Как и в любых товарах эти светодиоды изготавливают разные производители и как правило более дорогие и известные бренды, например тот же Epistar, изготавливают наиболее энергоэффективные образцы с гарантированым сроком службы 50,000 часов при потере яркости на более 30% к концу срока. Дешевые варианты несколько менее яркие, как правило имеют меньший срок службы и частенько грешат на разброс параметров от партии к партии, потому мы не рекомендуем использовать в своих решениях дешевые светодиоды из разных партий.

Светодиоды 3528 удвоенной мощности

Светодиоды 3528 удвоенной мощности имеют тот же размер, что и стандартные 3528. Они выпускаются с такими же спектрами, но обладают в два раза большей мощностью. Светодиодные ленты на таких диодах с плотностью 120 шт на метр потребляют 19,2 Вт на метр (варьируется от 19 до 20 Вт/м).

Такие мощные 3528 светодиоды располагают на лентах шириной 10мм и толщиной меди 2 унции (oz) на квадратный фут (70 мкм), такие требования диктованы необходимостью рассеивать в двое большее тепловыделение без установки дополнительного радиатора. Эти светодиодные ленты выпускают только с 24-вольтным питанием. Такое напряжение выбрано с целью уменьшить ток в проводниках. Световой поток таких лент составляет 1320-1440 люмен на метр (в зависимости от спектра). Ввиду высокой яркости, такие ленты используют не только в качестве подсветки, но и в качестве основного освещения в замен люминесцентным или галогеновым лампам.

Светодиоды SMD формата 5050

Размер таких светодиодов составляет соответственно 5 мм х 5 мм, что заметно больше, чем 3528 SMD. Мало кто знает, что по в сущности один чип SMD 5050 содержит в одном корпусе три (редко четыре) 3528 отдельных LED. По этой причине их световой поток ровно в 3 раза выше, чем у 3528 и составляет 18 Люмен.

Светодиоды формата 5050 обычно устанавливают с плотностью 60 LED на метр ленты, что дает мощность 14,4 Вт на метр при питании в различных версиях 12/24 вольта (разброс мощности 14…15 Вт на метр LED/ленты). Световой поток такой ленты составляет 990-1080 люмен на метр, в зависимости от спектра. Лента на 5050 светодиодах обычно дает равномерное и яркое освещение поверхностей. При покупке готовых лент мы рекомендуем покупать ленты в, которых чипы одного светодиода соединяются не параллельно, а последовательно.

Выпускаются в следующих цветах:

  • Холодный и теплый белый (бывают также с другими цветовыми температурами изготавливаемые по спец заказу).
  • Одноцветные – красный, зеленый, синий, желтый.
  • Трехцветные RGB (красный, зеленый, синий) в одном корпусе.
  • Четырехцветные RGBW (красный, зеленый, синий, белый) в одном корпусе (рис).

Ленты 60 SMD/м 5050 LED как правило, используются для общего освещения помещений, таких как коридоры, для замены люминесцентных ламп, в домах, барах, ресторанах, гостиницах и других местах.

5050 SMD RGB светодиоды для освещения

Светодиоды RGB 5050 SMD фактически включают в себя три чипа каждый разного цвета свечения. Каждый из кристаллов может управляться отдельно Таким образом, подключив ленту из таких светодиодов к контроллеру путем смешения трех компонент можно получать практически любой цвет вплоть до белого. Лента RGBW очень похожа на трехцветную, но имеет дополнительный белый белым чип для повышения яркости в белой области спектра.

GB 5050 светодиодные ленты обычно выпускают в двух вариантах:

• 30 светодиодов на метр (7.2 - 7.5 Вт на метр LED ленты), дает интенсивность 500 люмен на метр и зачастую используется для мягкой художественной подсветки.

• 60 светодиодов на метр (14.4 – 15 Вт/м LED ленты) производит до 1000 люмен на метр, больше подходит для рекламных вывесок, фасадов зданий, и прочих местах, где требуется яркая цветная подсветка.

LED SMD формата 3014 и 3020

Новые виды светодиодов, например, 3014 и 3020 LED SMD имеют намного меньшие размеры и гораздо более эффективны, чем многие более ранние варианты SMD светодиодов. Производители светодиодов стремятся не уменьшать мощность с уменьшением размера, а сохранять ее. Также этот светодиод имеет более совершенную систему теплоотвода, таким образом светодиоды формата 3014 (3.0 mm х 1.4 mm) можно расположить с большей плотностью на метр, что позволит получить не только большую яркость на единицу длинны ленты, но и даже уменьшить потребление Ватт/Люмен.

LED SMD формата 2835

Светодиоды формата 2835 тоже относительно новый форм-фактор на рынке. Они имеют размеры 2,8 мм х 3,5 и по большей части распространены только белые версии 2835 чипов. Обращаем внимание на то, что по размерам они похожи на 3528, но имеют совершенно другие характеристики, чтобы вы их не путали приведем фотографию сравнения этих двух светодиодов.

Светодиоды 2835 активно вытесняет формат 5050 ввиду большей эффективности. Если сравнить 2835 с 5050, то первые производят на 20% больше света, что позволяет сократить потребление энергии (2835 SMD потребляют 0.2 Вт, а 5050 SMD - 0.24 Вт). При установке с плотностью 60 шт на метр получают ленту мощностью около 12 Вт на метр по сравнению с 14.4 Вт/м для 5050 SMD. Такое снижение потребления позволяет снизить нагрев, что позволяет увеличить плотность установки светодиодов. По этой причине выпускаются ленты с плотностью 120 светодиодов типа 2835 на метр, что дает мощность 24 Вт/м, при световом потоке до 2600 люмен на метр.

Для наглядности приведем сравнение

• Холодный белый 5050 SMD 60 LED (14.4 Вт / м) = 1080 люмен на метр

• Холодный белый 2835 SMD 60 LED (12 Вт / м) = 1300 люмен на метр

• Холодный белый 2835 SMD 120 LED (24 Вт / м) = 2600 люмен на метр

Светодиоды 2835 также устанавливаются на ленты шириной 10мм и толщиной меди 2 унции (oz) на квадратный фут (70 мкм) для лучшего отвода тепла и меньших потерях тока в проводниках. Скорее всего этот вид SMD светодиодов будет наиболее популярен в ближайшие годы ввиду неоспоримых преимуществ.

LED SMD формата 5630

Светодиоды формата 5630 существуют уже несколько лет. Ранее их устанавливали только на жесткие алюминиевые пластины для обеспечения должного охлаждения, и лишь недавно стали использоваться в светодиодных лентах. Светодиоды 5630 SMD имеют размеры 5.6mm х 3.0mm. Больший светодиод не всегда означает большую яркость излучения, но в этом случае 5630 SMD LED имеет больший световой поток, чем распространенный 5050 SMD LED.

Один такой светодиод способен давать световой поток 50 Люмен. Качественные чипы 5630 с плотностью 60 LED/м ленты могут давать до 2700 люмен. (Дешевые чипы 5630 могут давать до 2000 люмен на метр.)

Светодиодные ленты на основе 5630 SMD LED выделяют больше тепла, чем многие другие светодиоды. По этой причине их рекомендуется устанавливать на толстый алюминий, или использовать любой другой дополнительный теплоотвод. Без дополнительного охлаждения светодиодные ленты быстро потеряют яркость и вскоре выйдут из строя из-за тепловой деструкции кристалла. Вообще для всех светодиодов перегрев – главная причина преждевременного входа из строя. При работе по 8 часов в день, при недостаточном охлаждении светодиод будет терять до 20% яркости в год.

По причине перегрева не выпускают водонепроницаемые ленты на 5630х светодиодах.

Кроме этих светодиодов есть еще масса специализированых ультраярких которые используются для малогабаритных фонарей или для подсветки матриц мониторов, телевизоров, телефонов и планшетов.

Ниже приведем сводную таблицу характеристик наиболее распространенных светодиодов



Сравнительная таблица характеристик SMD (LED) светодиодов

SMD LED

Размеры, мм

Мощность, Ватт

Напряжение, В

Ток, mА

Световой поток, Люмен

2828

2,8 x2,8

0,5

3



50

2835 (a)

2,8 x2,5

0,2



60

29

2835 (b)

2,8 x2,5

0,5



150

63

2835 (c)

2,8 x2,5

1



150

130

3014

3,0 x 1,4

0,1



9-12

3020

3,0 x 2,0

0,06



5,4

3020 (b)

3,0 x 2,0

0,5

3



3020 (c)

3,0 x 2,0

1



150

125

3030

3,0 x 3,0

0,9



110-120

3228

3,2 x 2,8

1

3

350

110

3258

3,2 x 5,8

0,2



6

3528 (a)

3,5 x 2,8

0,06

3

20

7

3528 (b)

3,5 x 2,8

1

3

280

110

3535 (a)

3,5 x 3,5

0,5



35-42

3535 (b)

3,5 x 3,3

1

3

350

110

3535 (c)

3,5 x 3,4

2

6



4014

4,0 x 1,4

0,2

3



22-32

4020

4,0 x 2,0

0,5

3



55

5050

5,0 x 5,0

0,2

3

60

14-22

5060

5,0 x 6,0

0,2



60

26

5630

5,6 x 3,0

0,5

3,3

150

30-45

5730

5,7 x 3,0

0,5

3,4

150

30-45

5733

5,7 x 3,3

0,5



35-50

5736

5,7 x 3,6

0,5



40-55

7014 (a)

7,0 x 1,4

0,5



35-49

7014 (b)

7,0 x 1,4

1



110

7020

7,0 x 2,0

1



110

7020

7,0 x 2,0

0,5

3

150

40-55

7030

7,0 x 3,0

1

6



110

8520 (a)

8,5 x 2,0

0,5



55-60

8520 (b)

8,5 x 2,0

1



110





Источник: https://ndft.com.ua


Вернуться назад

www.ingeneryi.info

Виды и типы светодиодов: классификация, характеристики, назначение

Светодиоды становятся все более востребованными решениями, причем в самых разных сферах. Они могут задействоваться как декоративные изделия или же в целях освещения помещений, а также различных территорий за пределами зданий. Светодиоды поставляются на рынок в достаточно широком спектре модификаций. При этом разработчики соответствующих изделий периодически предлагают инновационные решения, которые в перспективе способны образовывать новые рыночные ниши. Каковы самые распространенные типы светодиодов сегодня? В каких целях они могут использоваться?

Что представляют собой светодиоды?

Прежде чем рассматривать распространенные типы светодиодов, изучим общие сведения о соответствующих устройствах. Светодиод представляет собой полупроводник, который способен преобразовывать электрический ток в свет. При этом полупроводниковый кристалл, который является его основным компонентом, состоит из нескольких слоев, характеризующихся 2 типами проводимости. А именно - дырочной и электронной.

Проводимость первого типа предполагает переход электрона с одного атома на другой, на котором есть свободное место. В свою очередь, на первый атом приходит другой электрон, на предыдущий — еще один и т. д. Данный механизм действует за счет ковалентных связей между атомами. При этом их перемещения не происходит. По сути дела, перемещается положительный заряд, который физики условно именуют дыркой. При этом при переходе электрона на дырки происходит выделение света.

По своей структуре светодиод в целом схож с выпрямительным диодом. То есть у него есть 2 вывода — анод и катод. Данная особенность предопределяет необходимость соблюдения полярности при подключении светодиода к источнику электрического тока.

Рассчитаны соответствующие изделия в общем случае на прямой ток в 20 миллиампер. В принципе, это значение можно и уменьшить, правда, в этом случае может измениться цвет и снизиться яркость светодиода. В свою очередь, увеличивать соответствующий параметр нежелательно. В случае если ток превышает оптимальное значение, то для того, чтобы уменьшить его до требуемого уровня, применяется ограничивающий резистор.

Существует довольно много нюансов, которые следует иметь в виду при инсталляции светодиодов. Это предопределяется их внутренней структурой, формой исполнения. В ряде случаев может потребоваться применять стабилизатор для светодиодов и иные электронные компоненты для обеспечения функционирования прибора, в который инсталлируется рассматриваемое изделие.

В зависимости от состава полупроводников в светодиоде он может быть красным, желтым, зеленым или же синим. Например, если в структуре соответствующего электронного компонента содержится нитрид галлия, то светодиод будет светиться синим. Собственно, одним из критериев, исходя из которых выделяются те или иные типы светодиодов, может быть их цвет.

Применение

Первые светодиоды, поставляемые на рынок, выпускались в корпусах из металла. Постепенно его стала заменять пластмасса. При этом по цвету она, как правило, выбирается с учетом цвета свечения светодиода. Однако довольно часто встречаются также прозрачные пластмассовые корпуса.

Рассматриваемые электронные устройства находят широкое применение в самых разных сферах. Это обусловлено тем, что практически все виды светодиодов характеризуются:

- энергоэффективностью;

- долгим сроком службы;

- возможностью определять цвет свечения, а также регулировать его мощность;

- безопасностью;

- экологичностью.

Если говорить об энергоэффективности, светодиоды при одинаковой световой отдаче могут иметь существенно меньшую мощность, чем обычные лампы. Меньшая мощность светодиода при этом снижает общую нагрузку на энергосистему здания. Срок службы устройств может в несколько десятков раз превышать тот, что характеризует обычные лампы. При этом с точки зрения функций светодиоды могут совершенно не уступать им.

По мере образования массового спроса на подобные изделия, а также их удешевления, светодиоды все чаще применяются в тех же целях, что и обычные лампы. Каких-либо сложностей в инсталляции соответствующих решений в сравнении с традиционными осветительными приборами не возникает. Важно только убедиться в том, подходит ли конкретный светодиод для установки в электросеть помещения. Для этого может потребоваться заблаговременно — перед закупкой светодиодов - выявить ее основные параметры.

Какие еще преимущества могут иметь рассматриваемые решения?

Так, можно отметить, что цветовая температура светодиода может быть практически любой — в том числе при сочетании указанных выше цветов. Кроме того, устройства можно дополнять различными светофильтрами, которые могут значительно расширить сферу применения светодиодов с точки зрения подбора требуемой цветовой температуры.

Возможность управления мощностью свечения — еще одно преимущество рассматриваемых устройств. Данная опция отлично сочетается с их высокой энергоэффективностью. Мощность светодиода может регулироваться в автоматическом режиме — исходя из фактических условий пользования осветительными приборами. И это практически не влияет на срок их службы.

Светодиоды экологичны, поскольку не выделяют вредных для человека видов излучения. Данная характеристика, опять же, расширяет возможности применения рассматриваемых устройств.

Классификация: индикаторные и осветительные решения

Эксперты выделяют 2 основные категории светодиодов — индикаторные, а также осветительные. Первые предназначены главным образом для создания декоративного светового эффекта и используются как элемент украшения здания, комнаты, транспортного средства. Или же как инструмент стилизации текста — например, на рекламном баннере.

В свою очередь, есть осветительные светодиоды. Они предназначены для повышения яркости освещения в помещении или на определенном участке территории — например, если рассматривать светодиоды для авто. Соответствующего типа решения являются альтернативой применению обычных ламп и во многих случаях более выгодной с точки зрения энергоэффективности и экологичности.

Типы исполнения

Но вернемся к классификации светодиодов. Можно определить самый широкий спектр оснований для их отнесения к тем или иным категориям. Распространенный в среде экспертов подход предполагает выделение следующих основных типов светодиодов:

- DIP;

- Spider LED;

- SMD;

- COB;

- волоконные;

- Filament.

Рассмотрим их подробнее.

В чем заключается специфика DIP-светодиодов?

Если подробнее изучать то, каким образом указанные типы светодиодов появлялись на рынке, то устройства класса DIP можно отнести к первым, которые стали продаваться массово. Данные решения представляют собой кристаллы, которые размещены в корпусах с оптическими компонентами, в частности линзой, которая создает световой пучок.

Можно отметить, что рассматриваемая категория светодиодов, несмотря на всеобщую распространенность, довольно редко используется в высокотехнологичной сфере. Чаще всего данные решения применяются в качестве компонентов световой рекламы, лент, подсветок, украшений.

Светодиоды DIP относятся к категории индикаторных. У них есть еще одно наименование — DIL. Инсталлируются они на плату, на которой предварительно нужно проделывать отверстия. Можно отметить, что в рамках рассматриваемой категории могут выделяться различные типы светодиодов, которые отличаются диаметром колбы, цветом, материалом изготовления. При этом соответствующие параметры могут быть представлены в самом широком спектре. По форме рассматриваемые решения — цилиндрические. Среди соответствующих светодиодов есть как монохромные, так и многоцветные устройства.

Spider LED

Данного типа светодиоды в целом очень схожи с предыдущими устройствами. Но у них вдвое больше выводов — 4. В то время как у светодиодов DIP — 2. Тот факт, что представленный тип решений имеет больше выходов, оптимизирует теплоотвод и повышает надежность соответствующих компонентов. На практике они используются в разных сферах, в частности как светодиоды для авто.

Светодиоды типа SMD

Данные решения выпускаются с применением концепции поверхностного монтажа. То есть они представляют собой светодиоды, инсталлируемые на какую-либо поверхность, в то время как другие решения могут устанавливаться посредством сквозного монтажа.

Размеры светодиодов этого типа могут быть существенно меньше, чем у альтернативных им решений, равно как и тех конструкций, на которые они инсталлируются. Опять же, в данном случае правомерно вести речь о более оптимальном теплоотводе. Использование светодиодов типа SMD во многих случаях позволяет расширить вариативность исполнения осветительных конструкций.

SMD-светодиоды относятся к категории осветительных. Характеризуются достаточно сложной структурой. Так, сам светодиод состоит из металлической подложки. На ней фиксируется кристалл, который припаивается непосредственно к контактам корпуса подложки. Над кристаллом размещается линза. При этом на одной подложке может быть инсталлировано 1-3 светодиода. К SMD относятся распространенные типы сверхярких светодиодов, таких как 3528. Данные решения имеют высокий уровень востребованности.

Светодиоды типа COB

Следующий популярный тип светодиода — COB. Он изготовлен с применением технологии, которая предполагает инсталляцию кристалла непосредственно на плату. Данное решение характеризуется большим количеством преимуществ:

- защищенность соединения от окисления;

- небольшие габариты конструкции;

- эффективность теплоотвода;

- снижение себестоимости инсталляции светодиодов — в сравнении, в частности, с устройствами типа SMD.

Если рассматривать указанные выше типы светодиодов, то можно отметить, что решения марки COB можно отнести к самым инновационным. Впервые подобная технология была реализована японскими инженерами в конце 2000-х годов. Сейчас данные виды светодиодов продолжают набирать популярность.

Как считают эксперты, рассматриваемые решения могут и вовсе стать наиболее востребованными на рынке, особенно если говорить о коммерческом сегменте, о сфере бытового освещения. Стоит отметить, что есть сферы, в рамках которых применение светодиодов COB может быть затруднено. В числе таковых — производство профессионального осветительного оборудования. Дело в том, что рассматриваемые светодиоды не слишком оптимальны с точки зрения приспособления к организации освещения с установленной кривой силы света. В таких случаях более подходящими могут оказаться устройства типа SMD.

Описываемые диоды относятся к осветительным. Как отмечают эксперты, их можно отнести к лучшим, исходя из характеристик светового потока. Поставляются на рынок в разных цветах, например красном, зеленом, синем, а также белом. Световой поток у этих моделей имеет угол рассеивания в 40-120 градусов.

На одной подложке может быть установлено более 9 светодиодов типа COB. Покрываются они люминофором, вследствие чего приобретают высокую яркость. Можно отметить, что световой поток у данных решений выше, чем у устройств типа SMD. Таким образом, если рассматривать то, какой тип светодиодов лучше, то по указанному критерию преимущество может иметь решение класса COB.

Светодиоды типа COB также находят применение в автомобильной индустрии. Их можно использовать в качестве компонента передних, задних фар, поворотников. Главное — правильно инсталлировать приобретенные устройства. Для этого имеет смысл обратиться к опытным специалистам.

Волоконные светодиоды

К инновационным можно отнести волоконные светодиоды. Они появились на рынке недавно, в 2015 году. Разработаны были рассматриваемые решения инженерами из Южной Кореи.

Использовать данные типы светодиодов можно в производстве одежды. То есть, из них вполне реально сшить рубашку или футболку, которые могут светиться. Производство одежды на основе волоконных светодиодов предполагает также применение различных полимеров, а также соединений алюминия.

Светодиоды Filament

Еще один пример инновационных светодиодов — решения типа Filament. Главное их преимущество — высокая энергоэффективность. При одинаковой мощности, к примеру, с такими светодиодами, как COB, решения типа Filament могут обеспечивать более высокий уровень освещенности.

Рассматриваемый инновационный продукт чаще всего используется при изготовлении осветительных ламп. В числе примечательных характеристик производства соответствующих светодиодов — осуществление монтажа непосредственно на подложку, выполненную из стекла. Данный подход дает возможность распространять свет, излучаемый светодиодом, на 360 градусов.

Как выбрать оптимальный вариант?

Как определить тип светодиода, оптимальный для той или иной конструкции? Существует большое количество критериев, на которые можно ориентироваться в данном вопросе. В принципе, вполне правомерно определить сферу применения светодиода исходя из его классификации по тем признакам, которые мы рассмотрели выше. Изучим специфику выбора соответствующих электронных компонентов с учетом особенностей девайсов:

- DIP;

- SMD;

- COB.

Выбор светодиодов: особенности решений типа DIP

Как мы отметили выше, DIP-светодиоды относятся к самым ранним продуктам, появившимся на рынке. Таким образом, в них задействованы довольно старые, но до сих пор востребованные технологии. Главные их преимущества — простота установки, удобство формы, низкое энергопотребление, слабый нагрев, а также достаточно высокая степень защищенности от внешнего воздействия.

Чаще всего рассматриваемые светодиоды выпускаются в диаметре 3 и 5 мм. Если проводить сравнения светодиодов по типам, то можно прийти к выводу, что рассматриваемые решения наиболее оптимальны для применения:

- в качестве элементов тюнинга автомобилей;

- как декоративные компоненты;

- в составе маломощных — как вариант самодельных - фонарей.

Рассматриваемые светодиоды имеют относительно невысокую стоимость и доступность на рынке. Можно отметить, что в числе самых часто встречаемых модификаций — светодиоды на 12 вольт. Они могут присутствовать в различных онлайновых каталогах, а также специализированных магазинах в широком ассортименте. Собственно, любые светодиоды на 12 вольт характеризуются достаточно высокой востребованностью на рынке.

Выбор светодиодов: особенности решений типа SMD

Соответствующего типа решения по внешнему виду принципиально отличаются от других тем, что имеют плоскую форму. Монтаж данных электронных компонентов осуществляется без использования ножек. Ток на светодиоды типа SMD подается на клеммы, которые находятся с их обратной стороны.

Таким образом, инсталляция данных девайсов осуществляется без использования отверстий. Размещение светодиодов можно осуществить очень компактно. Как результат — может уменьшиться и конструкция, на которой соответствующие устройства располагаются.

Основные способы применения рассматриваемых устройств — тот же автотюнинг, различные типы интерьерного освещения. В числе самых значимых преимуществ данных вариантов — высокая яркость, светоотдача. В сочетании с небольшими размерами эти решения обладают существенными преимуществами перед альтернативными моделями изделий.

В числе самых распространенных на современном рынке — тип светодиода 3528. Данные изделия широко применяются при выпуске светодиодных лент. Конструкция соответствующих изделий позволяет выпускать трехцветные светодиоды — с красным, синим, а также зеленым цветами свечения. На базе решений типа 3528 производятся многие другие электронные компоненты, например светодиод типа SMD 5050.

Рассматриваемые изделия также характеризуются ценовой доступностью. Представлены на рынке они обычно в широком ассортименте.

Выбор светодиодов: особенности решений типа COB

Прежде всего стоит отметить, что значительная часть светодиодов соответствующего типа — очень мощные конструкции. Их характерная особенность — быстрое рассеивание света, благодаря размещению кристаллов на поверхности, которая обеспечивает динамичное отведение тепла.

Рассматриваемые светодиоды — очень яркие. Это делает их востребованными как раз для использования в конструкции автомобильных фар. Стоит отметить, что данные изделия следует инсталлировать с учетом ряда значимых нюансов — таковые могут знать только опытные специалисты. Поэтому для установки соответствующих решений рекомендуется обращаться к компетентным сервисным службам.

fb.ru

Smd тип светодиода – , , SMD- —

Отправить ответ

avatar
  Подписаться
Уведомление о
