Подробные технические характеристики LED SMD 3528

С SMD светодиодами 3528 знаком каждый, кому хотя бы раз приходилось выбирать в магазине LED-ленту. На базе этого типоразмера начался массовый выпуск гибких светодиодных лент, а технология производства чипов 3528 по-прежнему считается одной из самых надёжных.

Особенности и область применения

Первоначально светодиодам SMD 3528 не было равных в производстве компактных светильников и светодиодных лент. Их устанавливали везде, где требовалась дополнительная подсветка. Появление новых более мощных SMD LED должно было сместить их на второй план. Однако этого не произошло по нескольким причинам. Во-первых, яркие SMD 5730 и SMD 2835 не всегда подходят из-за ослепляющего действия. Во-вторых, они потребляют в 5 раз больше энергии, что требует подключения более мощного и дорогостоящего источника питания. И наконец, они в несколько раз дороже.

LED-ленты с применением чипов SMD 3528 идеально подходят для подсветки интерьера, салона автомобиля, рекламных вывесок и торговых помещений. Они востребованы там, где ценится комфортное не ослепляющее освещение. При этом желаемая светоотдача достигается путём подбора нужного количества чипов на метр (30, 60, 120). Из влагозащищённой ленты можно сделать подсветку днища авто или колёс велосипеда. Отдельные элементы собирают в модули для бегущих строк и рекламных экранов.

В основе изготовления LED SMD 3528 лежит годами проверенная технология, которой пользуются все производители. В связи с этим технические параметры светодиодов от (добросовестных!) компаний имеют схожие значения. Неприятные особенности могут возникнуть только в случае покупки дешёвой безымянной продукции, в которой то анод не стой стороны, то световой поток занижен.

Не стоит путать SMD светодиоды 3528 с похожими по написанию SMD 2835. На самом деле – это два разных вида светодиодов, имеющих много визуальных и технических отличий. Например, слой люминофора у 3528 имеет форму круга, а у их визави – занимает всю поверхность прямоугольника. Выпуск SMD 2835 является попыткой сохранить прежний типоразмер, но при этом получить улучшенные технические характеристики. Насколько это получилось у производителей – покажет время. А пока кристаллы под круглым люминофором по-прежнему востребованы, как более надёжные.

Технические характеристики

Однокристальный двухвыводной smd элемент имеет термостойкий корпус PLCC-2 (Plastic leadless chip carrier) размером 3,5 на 2,8 мм. Его высота составляет 1,4 мм. Катод отмечен срезом в верхней части корпуса. Излучающая поверхность белого светодиода покрыта жёлтым люминофором, под которым установлен чип голубого цвета излучения на основе материала InGaN. Цветные аналоги оснащены прозрачной линзой. Технические характеристики SMD 3528 рассмотрим на примере белого светодиода. Ему присущи следующие максимальные параметры, измеренные при температуре 25°C:

  • прямой ток (IF) – 30 мА;
  • прямой импульсный ток со скважностью не более 10% (IFP) – 100 мА;
  • мощность, рассеиваемая корпусом (PD) – 100 мВт;
  • обратное напряжение (UR) – 5В;
  • диапазон рабочих температур (TOPR) – (-40/+65)°C;
  • температура пайки, не более трёх секунд (TSLD) — 300°C.

Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:

  • прямое падение напряжения на p-n-переходе (VF) – 2,8-3,4В;
  • световой поток (Ф) – 7–7,5 лм;
  • угол рассеивания — 120°;
  • индекс цветопередачи (CRI) – не меньше 70. Точное значение CRI нужно смотреть на упаковке;
  • сопротивление перехода кристалл/подложка – 6 Вт/°C;
  • обратный ток при напряжении 5В (IR) – 10 мкА.

Примечание. У светодиодов теплых оттенков (warm white) световой поток в среднем равен 6,8 лм с допустимым отклонением 10%. В технических характеристиках цветных светодиодов указывают длину волны излучения или допускаемый производителем волновой диапазон.

Естественно, во время эксплуатации кристалл нагревается до более высокой температуры, что ведёт к снижению технических показателей. В среднем, при продолжительной работе температура перехода достигает 60-80°C, что негативно отражается как на световом потоке, так и на сроке эксплуатации полупроводникового прибора.

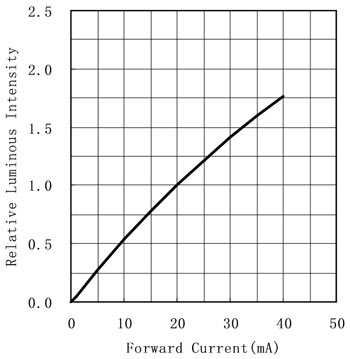

SMD 3528 имеет практически линейное изменение светового потока о величины прямого тока. Из графика видно, что световой поток выражен в условных единицах, где единице интенсивности (1,0) соответствует значение, измеренное при токе 20 мА. Увеличение тока через p-n-переход до 30 мА даст прирост яркости на 40%. Однако, срок службы светодиода снизится в несколько раз, из-за длительной работы на максимально допустимых параметрах.

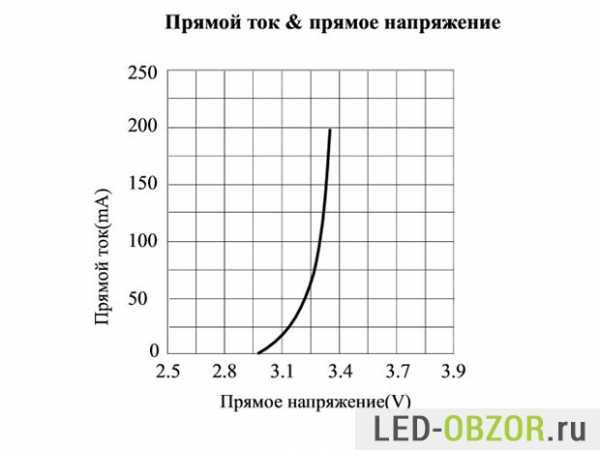

Следующий график иллюстрирует зависимость прямого тока от прямого падения напряжения. Типовое значение VF для большинства белых SMD 3528 при номинальном токе 20 мА лежит в пределах 3,1–3,3В, что отображено графически. При значениях VF ˂2.8В кристалл перестаёт излучать свет, а при VF ˃3,6В – начинает деградировать. Также стоит внимательно присмотреться к зависимости интенсивности излучения от температуры окружающей среды.

На графике единице (1,0) соответствует паспортное значение светового потока, которое достигается только при температуре воздуха 20°C. По наклону прямой можно проследить, насколько снизится световой поток при увеличении температуры воздуха. Например, эксплуатируя светодиод при наибольшем TOPR=+65°C, можно говорить о снижении яркости более чем на 10%. Это одна из причин, по которой всем полупроводниковым приборам требуется качественное охлаждение.

Все белые светодиоды от ведущих производителей подлежат биновке. Бин-код указывается при маркировке и является единым для всей партии. По коду и цветовой температуре можно определить точные координаты бина цветности. Для этого в datasheet каждый производитель приводит диаграмму цветности. Ниже приведена диаграмма цветности белых светодиодов от компании Arlight.

Наглядным примером качественных SMD 3528 является продукция компании Cree. Она предлагает PLCC-2 светодиоды пяти разных цветов в серии CLM1C-XKW, где вместо Х стоит буква, указывающая на цвет излучения. В частности, CLM1C-WKW – светодиод холодного белого цвета излучения со световым потоком 5,6 лм.

В продаже можно встретить светодиоды на чипе 3528 с улучшенными, примерно в 1,5 раза, характеристиками. Например, китайский гигант WAYJUN TECHNOLOGY производит в корпусе 3,5 на 2,8 мм светодиоды всех 5-ти основных цветов с номинальным током 50 мА, способных работать при температуре до +95°C, а также выдерживать нагрев во время пайки до 350°C.

Процесс пайки

Пайка оказывает большое влияние на надёжную и продолжительную работу светодиода. Даже кратковременный перегрев корпуса может вызвать необратимый процесс в кристалле, и как следствие, его выход из строя. В связи с этим во время монтажа и пайки рекомендуется соблюдать некоторые правила:

  1. Применять низкотемпературные сплавы.
  2. Брать и удерживать светодиод во время пайки с боков, используя пинцет или специальный зажим. Запрещается фиксировать и надавливать на люминофор пальцем и другими предметами.
  3. Использовать паяльную станцию, установив температуру жала паяльника на уровне 260°C. При этом время пайки не должно превышать 10 с.
  4. Допускается кратковременный нагрев светодиода до 300°C.
  5. Пайка оплавлением может быть произведена не более двух раз.
Читайте так же

ledjournal.info

Технические характеристики SMD 3528 Datasheet на русском

Продолжу публикацию статей о технических характеристиках наиболее популярных светодиодов. Сегодня по плану у меня рассказать о «стареньких» СМД 3528, вернее об их характеристиках. Отмечу, что светотехнические свойства любого диода постоянно улучшаются. Поэтому могут быть некоторые расхождения. Плюс, каждый производитель может что-то добавить, в ущерб другой характеристики. Но это не критично, т.к. большинство придерживается единой «номенклатуры». У каждого производителя свой Datasheet, но основные характеристики практически не меняются.

На заре своего появления СМД 3528 широко использовались практически во всех источниках освещения. Начиная от индикаторных устройств и заканчивая лампами освещения. И если на индикаторных устройствах они еще более-менее смотрелись сносно, то светодиодные лампы оставляли желать лучшего. Света от них было мало ( по сравнению с нынешними технологиями ). Когда-то уже писал, что 3528 начинают отживать свой век. Большинство производителей отказываются от них в лампах освещения, автомобильной промышленности и т.п. Процесс «ухода» с рынка достаточно длителен и пока эти типы диодов можно встретить в декоративном освещении, декоративных лампочках, индикаторных устройствах, ну и конечно никуда не уйти от светодиодных лент. Именно за счет лент, используемых в подсветках, за счет своего сносного свечения и практически отсутствующего нагрева SMD 3528 продолжают «цепляться» за стремительно развивающий LED рынок.

Основные характеристики LED СМД 3528


Светодиод выпускается с одним кристаллом. В результате чего мы получаем один цвет: либо все оттенки белого, либо цветные диоды — красный, зеленый, синий, желтый.

Линза, используемая в производстве — прозрачная. Чип выполнен на основе InGaN. Как правило, линза состоит из силиконового компаунда. Корпус по материалу аналогичен SMD 5050.

Если сравнивать световой поток с 5050, то у обсуждаемых нами сегодня диодах он практически в три раза меньше и составляет всего 4,5-5 Люмен. Раньше это было революционным значением, теперь же, смотря на эти данные хочется улыбнуться. И улыбнуться в хорошем смысле. Ведь 3528 сделали свое дело и дали почву для зарождения трехкристальных диодоиков. Поэтому не буду судить их строго)

Рассматривать Datasheet буду от китайского производителя, с которым наша компания постоянно работает и пока не имеет нареканий к нему. Одно время они работали только оптовыми партиями, но с недавнего времени вышли и на розницу. Вернее мелкий опт. Минимальная партия заказа составляет 200 штук. Цена у них меньше, чем у российских продавцов, а качество остается на уровне. Нами уже была произведена не одна тысяча источников света из светодиодов этой компании. А… ну и доставка у них бесплатная в Россию. Для тех, кто еще до сих пор не верит, что Китай спокойно выпускает достойную продукцию, стоит пообщаться с моим коллегой Константином Огородниковым, который расскажет «для чего в хлебе дырочки». Он перелопатил для нас не одного китайского поставщика, пока не нашел нужных)

Характеристики белых СМД 3528


Характеристики диода SMD 3528 холодный — белый (6000-7000К)Значения
Световой поток, Лм4.5-5.0
Рассеиваемая мощность PD, mW100
Рабочая температура, Topr °C— 40/+85
Прямое напряжение, B2.8-3.2
Максимальный рабочий ток, мА25

Характеристики диода SMD 3528 теплый — белый (2800-3200К)Значения
Световой поток, Лм4.5-5.0
Рассеиваемая мощность PD, mW100
Рабочая температура, Topr °C— 40/+85
Прямое напряжение, B2.8-3.2
Максимальный рабочий ток, мА25



Оптико-электронные данные белых диодов


ЦветТок, мАЯркость,Iv,мКдПрямое напряжение, ВСветовой поток, ЛмУгол половинной яркости, градОбратный ток, мА
MinTyp.MinTyp.MinTyp.120Max
Холодный белый (6000-7000К)20160019002,83,24,55,010
Теплый белый (2800-3200К)20160019002,83,24,55,010



Графики и зависимости рассматриваемых ранее белых LED SMD


Холодный белый SMD 3528

Характеристики SMD 3528 холодного-белого свечения

Теплый белый SMD 3528

Графики характеристики теплого-белого SMD 3528

Так как наиболее распространены только чипы с белым свечением, опущу Datasheet 3528 СМД с другой цветностью. Да оно и не надо. Что-то мне подсказывает, вряд ли кого уже заинтересуют такие типы диодов. Ну а если вдруг… То все данные Вы найдете по ссылке, которую указал ранее. Правда переводом придется заниматься самостоятельно. Производитель предоставляет Datasheet на китайском языке. Но сравнивая мои картинки с обозначениями и китайскую «макулатуру» Вы легко во всем разберетесь и самостоятельно сможете создать ТТХ со своим переводом.

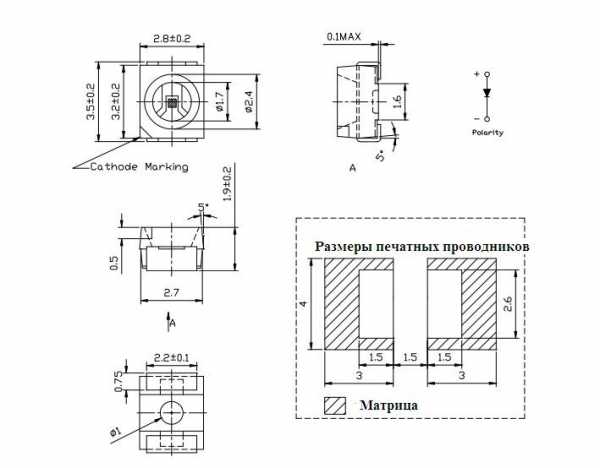

Габаритные размеры SMD 3528


Любой светодиод из серии SMD имеет обозначение из четырех цифр. Основываясь на них мы можем сразу получить информацию о размерах чипов. первые две — длина, вторые — ширина. Размеры указываются в мм. У разных производителей бывают свои погрешности, но они не выходят за рамки +-0,1-0,15 мм.

Выпускаются диоды по 2000 штук в кассете (рулоне). Если Вы занимаетесь постоянным «рукоделием», то выгоднее заказывать именно по рулонам. И удобнее и практичнее. Особенно, если у Вас дома стоят лампы на этих диодах и Вам постоянно приходится их паять.)

Ну и на последок некоторые предостережения при работе с любыми SMD диодами.

Это не моя прихоть или мой опыт. Это реальное предупреждение от производителей!

Подавляющее большинство диодов покрывают силиконовым компаундом. Не смотря на то, что он менее подвержен к механическим воздействиям, с ним нужно аккуратно обращаться:

  • Не касайтесь пальцами люминофора, силикона. Для этого необходимо использовать пинцет. Вообще лучше исключить любое соприкосновение с потожировыми отложениями человека. И Вам спокойнее и диод дольше проживет.
  • Не дотрагивайтесь до люминофора острыми предметами, даже если аккуратно. В любом случае Вы оставляете мелкие «заусенцы», которые негативно скажутся на работоспособности устройства в будущем.
  • Во избежание повреждения уже смонтированных на плату чипов — не складывайте их стопкой. Для каждой платы необходимо отводить свое место, чтобы они не соприкасались с другой партией.

Ну вот, в принципе и все нехитрые правила, которые стоит соблюдать каждому. А на этом я заканчиваю повествование о характеристиках светодиодов типа SMD 3528 и удаляюсь на составление другого, более интересного для меня материала. Ну не люблю я писать об очевидных вещах и тем более характеристиках, которые каждый уважающий себя человек, учившийся в школе, должен уметь читать))).

Видео на тему монтажа светодиодов SMD


leds-test.ru

Особенности светодиодов SMD 3528

SMD 3528 являются первым поколением сверхъярких светодиодов, на основе которых стали производить первые LED-ленты. В статье объясняется, что это такое, какие бывают разновидности, где и как используется. Подробно описываются технические характеристики диодов, их особенности конструкции, схемы подключения, плюсы и минусы, а также как правильно выбрать продукцию.

Что это такое

Светодиод – это полупроводниковый источник света, который излучает свет при прохождении через него тока. Электроны в полупроводнике рекомбинируют с электронными дырками, выделяя энергию в виде фотонов. Такой эффект называется электролюминесценцией. Цвет свечения (соответствующий энергии фотонов) определяется энергией, необходимой электронам для пересечения запрещенной зоны полупроводника.

Белый свет получается с использованием нескольких полупроводников или слоя светоизлучающего люминофора (вещество, которое преобразовывает получаемую энергию в световое излучение). SMD (surface-mount device) – это устройства, предназначенные для поверхностного монтажа SMT (surface-mount technology). SMT – метод производства электронных схем, в котором компоненты монтируются или размещаются непосредственно на поверхности печатных плат. Электронное устройство, сделанное таким образом, называется устройством поверхностного монтажа.

В промышленной сфере эта технология в значительной степени заменила метод конструирования сквозных отверстий, который заключался в установке компонентов с помощью проволочных выводов в отверстия на плате.

Где и как используется

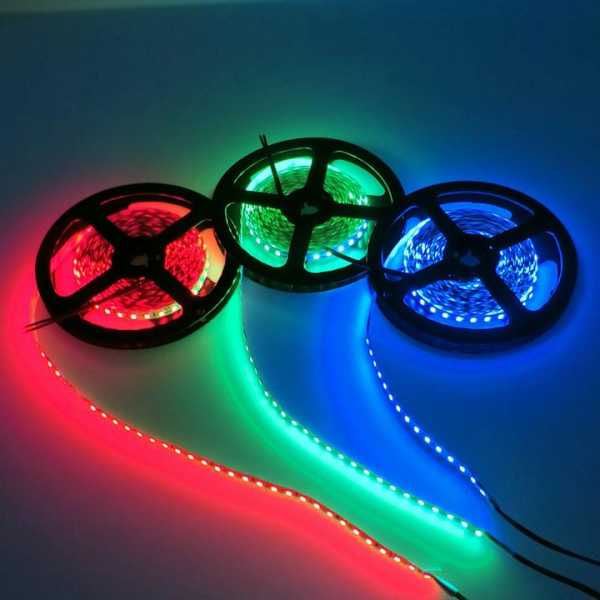

На основе светодиодов 3528 изготавливаются LED-ленты. Также они применяются в качестве индикаторов разнообразных приборов, дорожных знаках, подсветке спальни, кухни, прихожей. Активно используются для подсветки архитектурных объектов, музейных стендов, а также рекламных вывесок и витрин. Вместе со светодиодными лампами Gauss в освещение вносится разнообразие и качество.

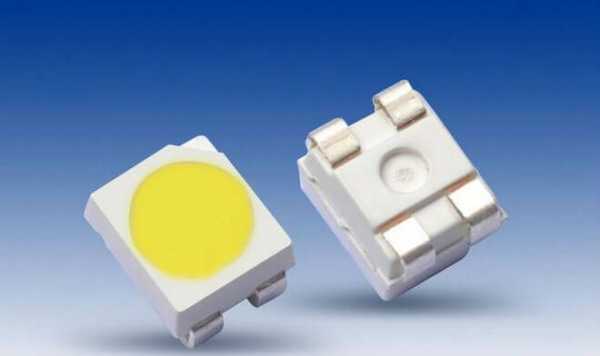

Особенности конструкции

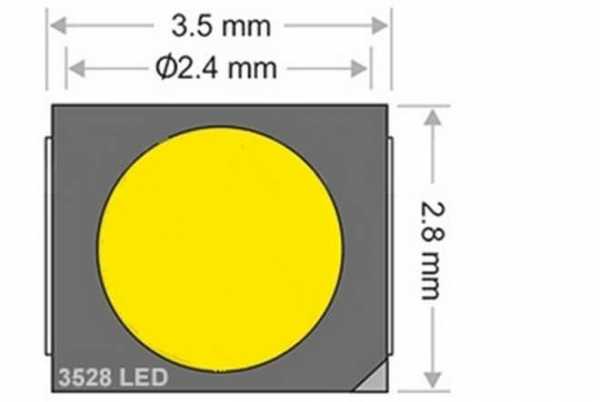

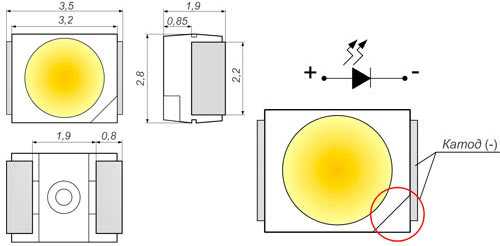

  • SMD 3528 LED изготавливается в форме прямоугольника с таким соотношениями сторон: 3.5 мм на 2.8 мм.
  • Высота 1.4 мм. По два контакта видно с каждой из диаметрально противоположных сторон.
  • Линза, которую используют при производстве, – прозрачная.
  • Со стороны катода на корпусе виден срез (иначе ключ).

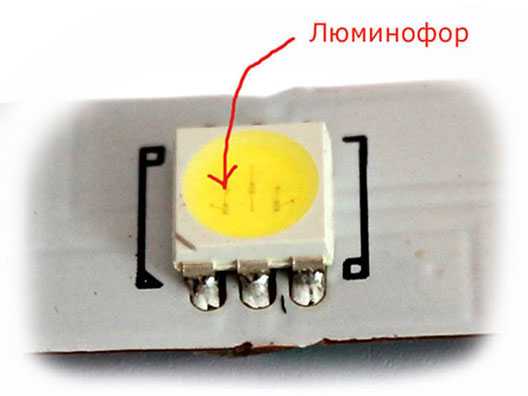

  • Рабочая поверхность покрыта люминофором. Сама она круглой формы.

Технические характеристики SMD 3528

  • Светоизлучающий кристалл изготовлен на основе InGaN (нитрид галлия, нитрид индия) и AlGaInP (алюминий, галлий, индиевый фосфат).
  • Характеристика белых диодов 3528 (2800-7000К).
  • Световой поток генерируется в диапазоне от 5 до 11 лм.
  • Светоотдача составляет 40 лм/Вт.
  • Теплоотвод отсутствует.
  • Угол рассеивания 90.
  • Область светоизлучения 4.5 мм.
  • Рабочая температура от -40 до +85 градусов.
  • Яркость сильно зависит от температуры.
  • Активно используя светодиод при температуре + 65, вы можете снизить яркость более чем на 10%. При температуре +80 она снижается на 25%. Это одна из явных причин, по которой всем полупроводниковым устройствам необходимо высококачественное охлаждение. Все белые светодиоды, включая SMD 3528 подлежат бинированию. Это процесс сортировки по группам готовых светоизлучающих устройств при серийном производстве светодиодов. Бин-код указывается при маркировке. Он остаётся единым для всей партии продукции. По цветовой температуре и этому коду определяются точные координаты бина цветности. Бин цветности – три позиции букв и цифр, а бин светового потока – две. Для этого, например, в SMD 3528 datasheet каждый производитель указывает диаграмму цветности.
  • Рассеиваемая мощность 100 мВт.
  • Прямое напряжение 2.8-3 В.
  • Максимальный рабочий ток 25А.

Характеристики светодиодной ленты 3528 60 LED

  • В технических характеристиках светодиодной ленты SMD 3528 указывается количество диодов на один метр. Их может быть 30, 60, 72, а также 120.
  • Если указано, что установлено 300 диодов, то имеется в виду длина ленты 5 метров. Нужно разделить на 5, таким образом получая 60 штук на один метр.
  • Она предназначена как для наружного (уличного), так и для применения в помещениях и зданиях. Благодаря хорошему стандарту защиты IP 54 её также можно использовать в помещениях с повышенным уровнем влажности. Управлять светом можно при помощи RGB-контроллера.
  • Световой поток на один метр составляет от 270 до 450 лм. Это эквивалентно обычной лампочке мощностью 30 Вт.
  • Потребляемая мощность 4.8 Вт на метр.
  • Рабочее напряжение составляет 12 В. SMD 3528 практически не нагревается, следовательно, её можно клеить без профиля из алюминия. Нередко недобросовестные производители с целью усилить яркость диодов ставят резисторы меньшего сопротивления, ограничивающие ток. Итого, свет получается ярче, однако срок службы значительно сокращается.

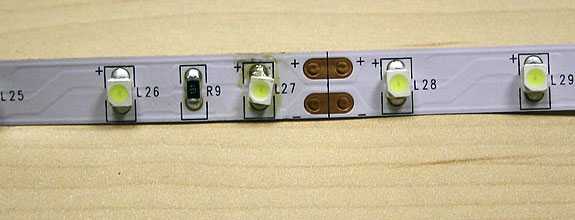

  • Лента может резаться каждые 5 сантиметров. В них находится по 3 светодиода.

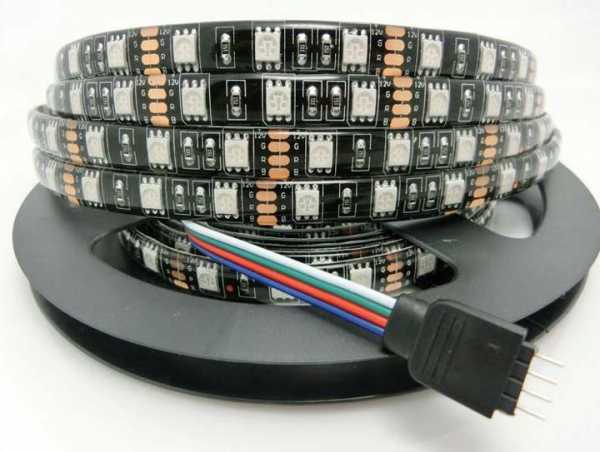

  • В RGB-ленте в одном модуле из трёх диодов светиться может либо один, либо два. Остальные ждут своего свечения. При создании жёлтого цвета загораться будут сразу два компонента – зеленый и красный. Третий же диод останется в нерабочем состоянии. Из-за малой мощности и небольшого количества светодиодов провалы и разбежка световых пятен неизбежны. Полоса подсветки может оказаться не сплошной. Во избежание этого рекомендуется использовать рассеиватели света.
  • Однако SMD 3528 LED – самая экономичная из светодиодных лент за счёт своего низкого потребления энергии. Для подсветки потолка с общей длиной примерно 20 метров необходимо будет наличие блока питания с мощностью в 100 Вт. Лента также хорошо подойдёт для подсветки сценических костюмов. Небольшие куски ленты можно спокойно питать от батареек.

Схема подключения

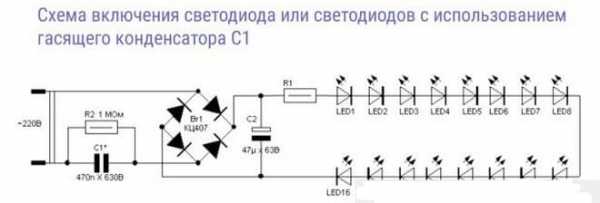

Чтобы подключить SMD 3528 к стандартной сети 220 В, необходимо использовать драйвер, который играет роль источника стабилизированного тока. Встречаются две разновидности схем драйверов для светодиодов:

  1. На конденсаторе.
  2. Расширенная, с применением микросхем стабилизатора.

Сборка самого драйвера на конденсаторе не составит труда. Для этого понадобится минимум деталей и немного времени.

Благодаря высоковольтному конденсатору, напряжение 220 В понижается. Затем оно выпрямляется и стабилизируется. Он используется в недорогих светодиодных лампах. Главным недостатком является высокой уровень пульсаций света, которые неблагоприятно влияет на здоровье. Схему достаточно сложно рассчитать по причине разброса характеристик электронных составляющих.

Улучшенная схема с наличием специальных микросхем значительно улучшает стабильность непосредственно на выходе драйвера. При хорошем совладении с нагрузкой драйвер не допустит превышения коэффициента пульсации выше 10%. Драйвер можно также взять из вышедшей из строя лампочки.

При наличии стабилизатора можно легко регулировать силу тока. К техническим характеристикам микросхемы драйвера допускается добавить больше сопротивления или убрать один из резисторов. Так можно получить нужную силу тока.

Самая простая схема стабилизатора тока специально для светодиодов состоит из микросхемы LM317, а также аналогов этой модели. Сила тока на выходе может составлять от 0.1 до 5А. Имеется два недостатка – низкий уровень КПД и довольно сильный нагрев.

При параллельном подключении настоятельно рекомендуется использовать отдельный резистор на каждую цепь светодиодов. Также можно поставить одно мощное сопротивление на несколько диодов.

Какие есть виды

  • Существуют улученные версии SMD-светодиодов.
  • Среди них стоит отметить SMD 5050. У них наблюдается низкий уровень деградации (не более 4%) примерно за 3000 часов рабочего режима. Максимальная температура кристалла может достигать 110 градусов.
  • Появление трёхцветных RGB-диодов.
  • У светодиодов SMD 5730 уже имеется улучшенный кристалл со светоотдачей 158 лм/Вт.
  • Индекс передачи цвета варьируется от 60 Ra до 80 Ra.
  • Диапазон цветовой температуры несколько выше, чем у SMD 5328, и варьируется от 3000К до 7500К. Они считаются самыми мощными на сегодняшний день.

Достоинства

  • Низкое потребление энергии.
  • Доступная цена.
  • Отсутствие мерцания и пульсации.
  • Небольшой уровень нагрева.

Недостатки

  • Слабая мощность, по сравнению с последующими версиями.
  • Постепенная деградация кристалла.
  • Производственный брак.

Как выбрать

  • Упаковка должна быть сухой, чистой и без повреждений.
  • Обязательное наличие штрих-кода (и/или QR-кода).
  • На упаковке перечислены все параметры, функции и технические характеристики.
  • Некоторые недобросовестные изготовители практикуют использование чипов с меньшими размерами при неизменных размерах самого корпуса. В таком случае мощность и яркость таких образцов гораздо ниже, чем у оригинальной продукции.

Светодиоды SMD 3528 являются доступным, экономичным и безопасным вариантом для реализации самых разнообразных бытовых, дизайнерских и строительных решений. Благодаря низкому уровню потребления энергии эти источники света будут светить долго, а вместе со светодиодной лампой GX53 создадут незабываемую световую атмосферу.

stroyvopros.net

Светодиодная лента SMD 3528 — 3 вида, характеристики, сравнение, белая и rgb

Очень многие недооценивают светодиодную ленту SMD 3528, считая что у нее слишком маленькая мощность и световой поток.

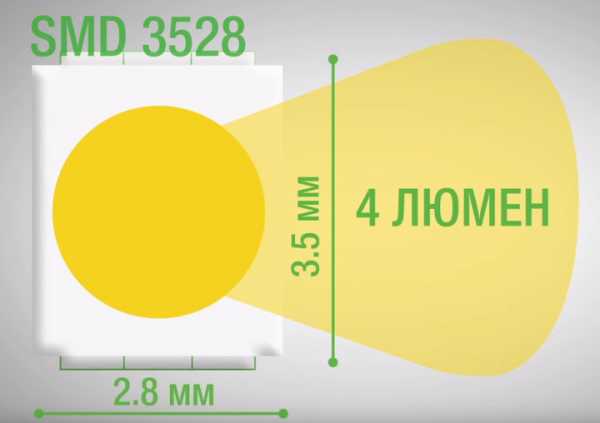

Действительно в ней используются светодиоды малого размера: шириной 2,8мм и высотой 3,5мм. Эти светодиоды одни из наименее ярких, что применяются в led лентах.

Ленту SMD 3528 можно подразделить на следующие виды:

  • 60 светодиодов на 1 метр
  • 120 светодиодов на 1 метр
  • 240 светодиодов на 1 метр

В большинстве своем она монохромная. Запомните, что на основе SMD 3528 встречаются ленты RGB только такого исполнения, когда каждый отдельный светодиод отвечает за один цвет, не более.

Полноценные разноцветные RGB изготавливают только на основе больших светодиодов SMD 5050, там где можно поместить 3 кристалла в один корпус.

В RGB 3528 у вас в одном модуле из трех диодов может светиться один или два диода, а остальные будут ожидать своего цвета. Представьте себе провалы и разбежку световых пятен при этом.

Например при образовании желтого цвета будут загораться сразу два элемента — красный и зеленый, а третий диод в это время будет потухшим.

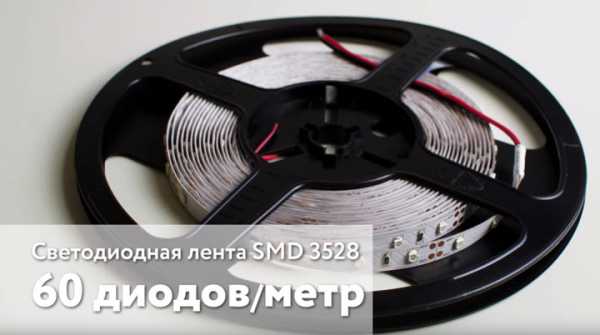

Лента на 60 диодов имеет самый низкий световой поток — до 450 люмен. Это примерно соответствует простой лампочке на 30 Вт.

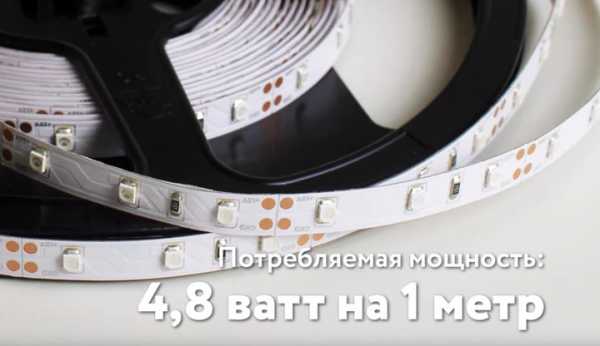

Ее мощность всего 4,8Вт/метр.

За счет этого она самая экономичная из всей линейки. При контурной подсветке потолка общей длиной до 20 метров, вам достаточно будет блока питания мощностью всего 100Вт.

При выборе других лент 2835 или 5050, мощность уже будет другой — около 300Вт.

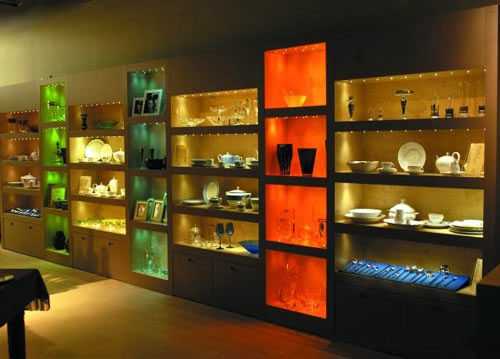

Она очень хорошо подходит для обрамления и визуального выделения дизайнерских решений, ниш, гипсокартонных конструкций.

Ее можно применять даже внутри шкафчиков, когда нужно сделать подсветку полок.

Один из не стандартных способов применения такой маломощной ленты — это подсветка сценических костюмов.

Небольшие кусочки ленты можно спокойно запитать от батареек, и спрятав их в укромные места, подсветить неожиданным образом свой сценарный костюм для какого-либо спектакля. Хотя безусловно лента на это и не рассчитана, но возможность такая имеется.

SMD-3528 на 60 светодиодов практически не нагревается, поэтому ее можно не боясь наклеивать без алюминиевого профиля.

Не забывайте, что указанная выше мощность светового потока, зависит и от качества ленты. Если это стандарт, а не премиум класс, то один светодиод здесь может выдать максимум 3-5 люмен.

В итоге, не о каких 450 Лм на 1м и речи быть не может. И лента действительно будет выглядеть довольно тускло.

Кстати, производители лент плохого качества, иногда для того, чтобы сделать светодиоды поярче, ставят ограничивающие ток резисторы, меньшего сопротивления.

В итоге светодиод светит ярче, но срок его службы при этом сокращается в разы.

Поэтому старайтесь выбирать ленты премиум класса или элит.

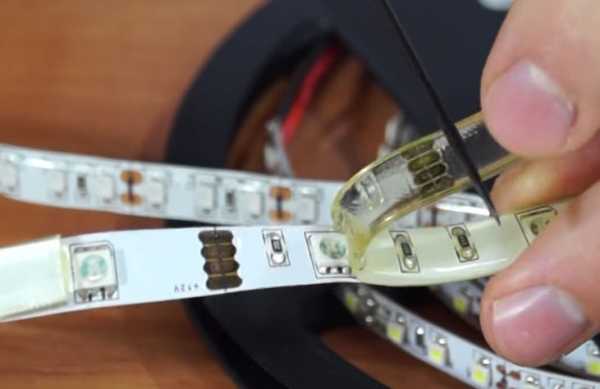

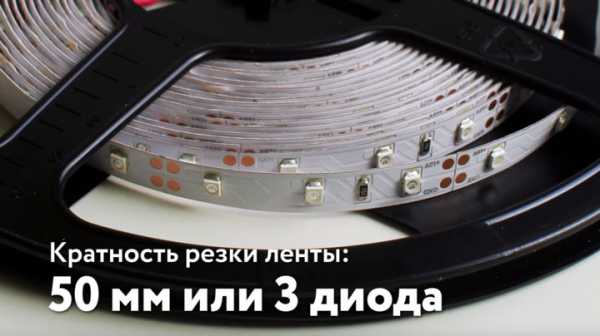

SMD 3528/60 режется через каждые 5 см. В этих 5 сантиметрах содержится по 3 светодиода.

Из-за своей маломощности и малого количества диодов в одном модуле, после монтажа и подключения возможны световые пятна. То есть полоса подсветки может быть не сплошной как вам хотелось.

Чтобы этого избежать применяйте рассеиватели света.

Лента SMD 3528/120 led

В одном метре этой ленты, как видно из названия, содержится 120 светодиодов.

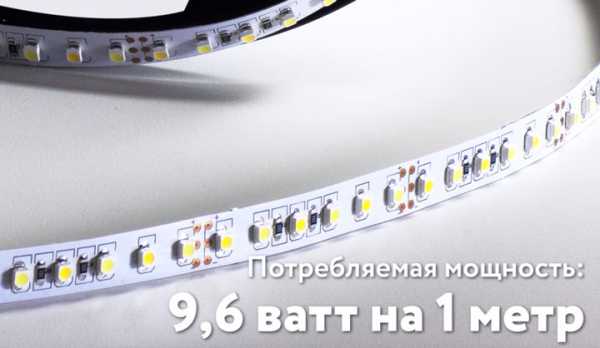

Мощность ее 9,6 Вт/м. Световой поток — 850-900 Люмен.

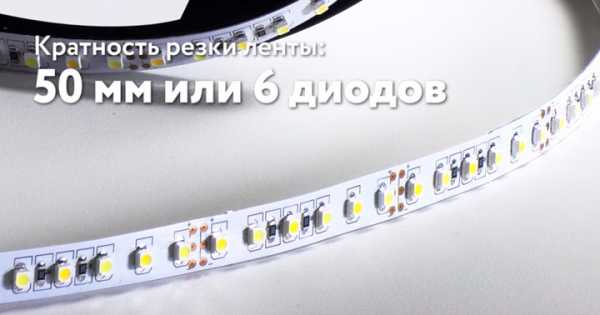

Отрезать ее можно по 5 см. Причем в этих 5см уже содержится по 6 светодиодов.

Есть варианты и с меньшей кратностью модулей — всего по 2,5см и 3 светодиода внутри.

Но опять же, все параметры (мощность, световой поток) будут отличаться у лент премиум класс и у стандарт. Отличить их между собой можно по внешнему виду.

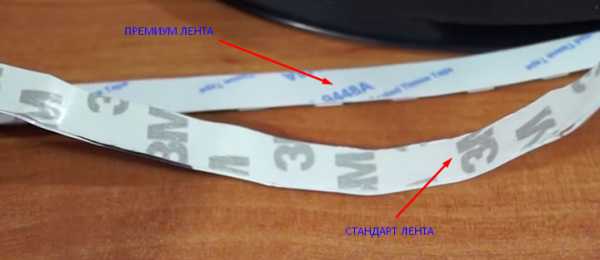

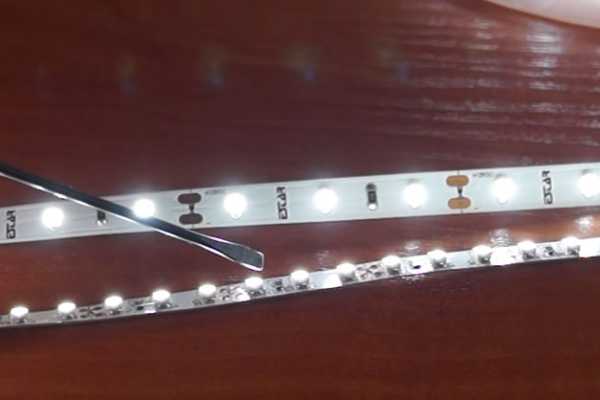

В менее качественных стандарт лентах, светодиоды на подложке припаяны как попало.

Нет четкой симметричности в расположении.

Несмотря на относительно небольшую мощность и световой поток, эту ленту можно использовать для частичной замены основного освещения. Также ее преимуществом является частота расположения светодиодов на подложке.

Из-за этого, при подсветке создается практически сплошная, без разрывов светящаяся полоса.

Ленту на 120 диодов чаще всего используют для подсветки потолка, как матового, так и глянцевого.

Благодаря частоте расположения диодов ее можно располагать очень близко к потолку. Если у вас расстояние между ним и гипсокартоном или карнизом небольшое (не более 5см), и при этом вы не хотите, чтобы были заметны световые пятнышки, то СМД 3528/120 лучший вариант.

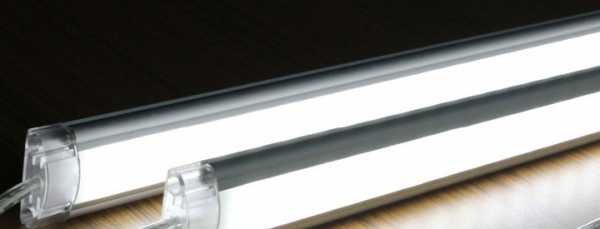

Недостаток — это обязательное применение алюминиевого профиля. Все-таки мощность почти в 10Вт уже обязывает. Иначе перегрев и разрушение кристаллов неизбежен.

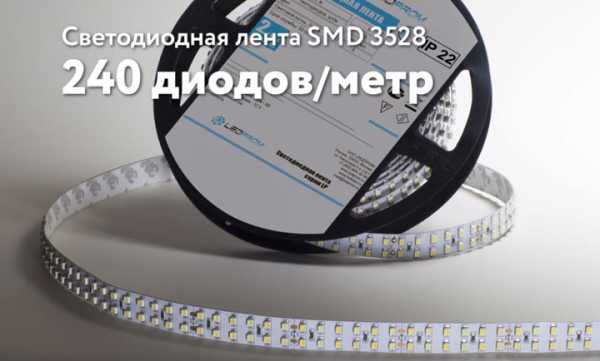

SMD 3528 на 240 светодиодов

В отличие от предыдущих лент, напряжение питания у СМД 3528/240 — 24 вольт. То есть, вам понадобится другой блок питания, на другое напряжение, отличное от 12В.

Световой поток у этой ленты — 1800 люмен на метр.

Мощность 19,2Вт/м.

У нее самое минимальное расстояние между светодиодами. Они припаяны буквально впритык друг к дружке.

Отдельный модуль и кратность резки, как и у предыдущего вида — 5см.

Но зато здесь уже на этих сантиметрах расположено не 6 светодиодов, а целых 12.

Опять же, есть варианты и с кратностью 2,5 см + 6 светодиодов внутри.

То есть, вы в любом случае будете видеть сплошную светящуюся полосу, даже когда лента находится вблизи, а не под потолком.

Она вполне может использоваться для полноценной замены основного освещения. Обязательное условие монтажа — это применение алюминиевого профиля.

Хоть светодиоды здесь небольшие, но из-за их количества, тепла выделяется предостаточно, чтобы кристаллы без соответствующего охлаждения деградировали.

Подводя итог, можно сделать вывод, что несмотря на маломощность, применение данных лент очень разнообразно.

А в некоторых случаях, именно благодаря маломощности такие SMD 3528, могут запросто заменить полноценное освещение в гараже или дачном домике.

Для площади в 30м2 будет достаточно всего лишь 3-х пятиметровых лент на 120 диодов. Подключить их можно от простого автомобильного аккумулятора в 60А.

svetosmotr.ru

Характеристики светодиодов smd 3528, 5050, 5630, 5730

Светодиодные ленты: виды, характеристики, отличия

  • БП — сокращённое название блока питания.
  • СД — заглавные буквы означают светодиод, проецирующий излучение.
  • Люминофор — материал, поглощая энергию, превращает её в яркий светящийся поток.
  • Подложка — эластичная подкладка с полупроводниковыми элементами.
  • Клеящаяся основа — материал, закрепляющий ленту на поверхности.
  • RGB контроллер – электронный прибор, регулирующий режим свечения. Укомплектован пультом с радио, управляемыми или инфракрасными функциями.
  • Samsung, Philips, LG, Epstar — брендовые поставщики электронных приборов.
  • SMD 3528 — прочитывается как полупроводниковое излучающее устройство, монтируемое на плоскости. Цифры показывают размер корпуса диода в мм.
  • Люмен — световой поток, сокращённо обозначают лм.
  • СДЛ — светодиодная гибкая лента, с расположенными на ней диодами, резисторами, информационными знаками (напряжения, линиями разреза).
  • Чип — микросхема в виде полупроводникового кристалла.
  • СП — световой поток пропорциональный излучению.

В некоторых конструкциях применяют одно или трёх кристальные светодиоды, размещённые на метре ленты. Отличаются цветом свечения, яркостью, влагозащитными свойствами, классом исполнения, электрическими параметрами, потреблением энергии.

2.1 Диоды

Цвет сечения светодиодной ленты

Применяют следующие типы небольшой мощности: SMD 3528, 2835. А также более внушительные, такие как SMD 5050, потом SMD 5630, и наконец SMD 5730. Буквы расшифровки указаны выше.

Цифры обозначают длину 3,5 и 5, ширину СД — 2,8 и 5 мм. Габариты корпуса зависят от количества встроенных излучающих кристаллов. В первом помещён всего один со световым потоком 3—6 люмен. Второй размер корпуса содержит 3 кристалла.

Его яркость находится в пределах 13—19 лм.

Свечение светодиодной ленты может быть монохромным, или разноцветным, обозначенным аббревиатурой RGB.

Обратите внимание

Буквы в порядке очерёдности маркируют: красный, зелёный, синий.

Управляет каждым кристаллом контроллер, регулирующий формирование нужного цвета свечение.

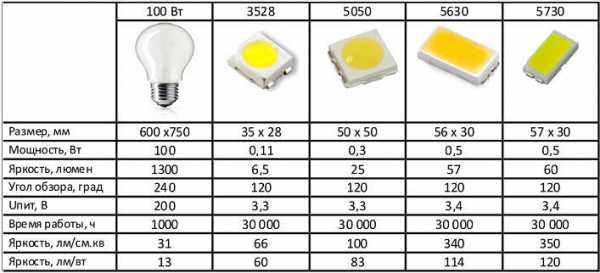

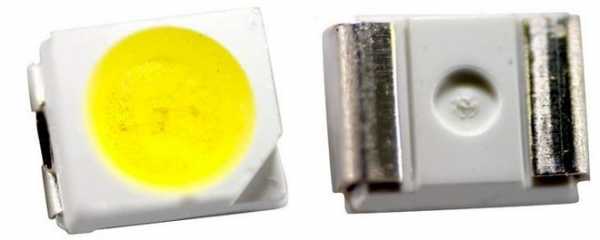

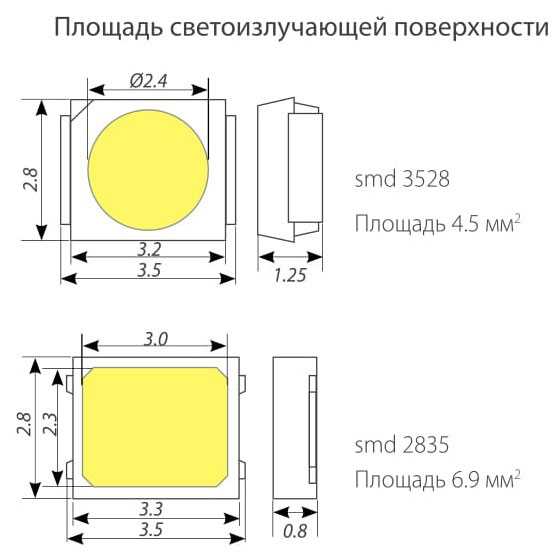

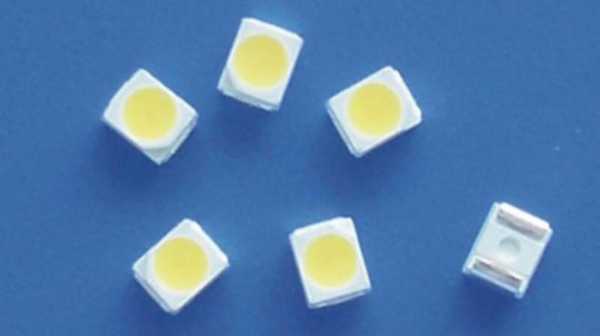

Вид и размеры светодиодов SMD 3528, 2835, 5050, 5630 и SMD 5730

3. Характеристика излучателей

3.1 Лента SMD 3528, состоящей из 60 светодиодов

В этой конструкции используют светодиоды, с указанными выше размерами. Лента, менее яркая не слепящая глаза.

Подходит для контурной подсветки и создания романтической атмосферы. Выделяют элемент интерьера, нишу, освещения потолка по периметру, полки в шкафу, баре. Подчёркивая только контур.

Поток излучения составляет 420—450 люмен. Ей достаточно 4,8 Вт/м. По мощности приравнивают к лампе накаливания в 30 Вт.

Но необходимо учитывать одну особенность.

Световой поток СД имеет угол распространения 120 градусов, в то время как лампа накаливания освещает пространство вокруг себя на 360 градусов.

Такая светодиодная лента практически не греется, поэтому алюминиевый радиатор или профиль для охлаждения ей не нужен. Модуль 5 см, то есть режется по метке с припаянными к ней 3 светодиодами. Приклеивают на чистую поверхность и подключают к блоку питания.

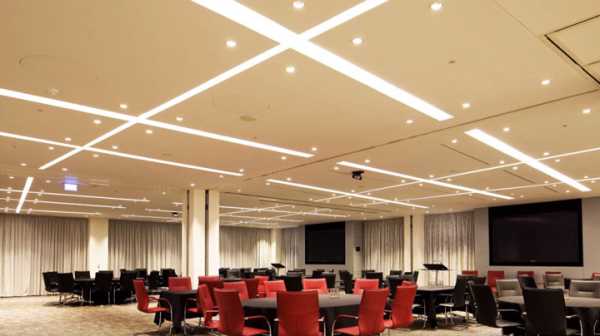

Освещения потолка по периметру лентой SMD 3528

3.2 SMD 3528, состоящей из 120 светодиодов

Рассчитана под напряжение 12 в. Мощность указана в таблице. Излучение в диапазоне 850—900 люмен. Размер модуля 2,5 см, состоящего из трёх СД. При подборе длины ленту разрезают по отметке. В стандартном варианте светодиоды расположены без чёткого соблюдения расстояния между ними.

Её преимущество — небольшая мощность и с высоким показателем светового потока(СП).

Применяют для устройства освещения, оформления контурных форм. Стандартная на 120 элементов имеет световой поток такой же, как и премиум класса на 60 диодов.

Цвета горения бывают разными.

При монтаже ленту размещают недалеко от потолка на стыке со стеной.

Оформление контурных форм SMD 3528

3.3 SMD 3528, состоящей из 240 светодиодов

Рассчитана под напряжение 24 в. Поток излучения 1200 люмен (на один 7-9 лм). Размер модуля 25 мм, состоящего из шести элементов. Мощность приведена в таблице.

Светодиоды припаяны на минимальном расстоянии. Покрытие люминофора имеет круглую форму. Ленту применяют при отсутствии основного освещения, наклейкой на алюминиевый профиль.

Значительное количество светодиодов и высокая яркость обеспечивают любителям солнечный загар. Небольшой мощности используют для контурного выделения предметов, концертных декораций, в театральных костюмах. Для подсветки приборных панелей и салонов автомобилей.

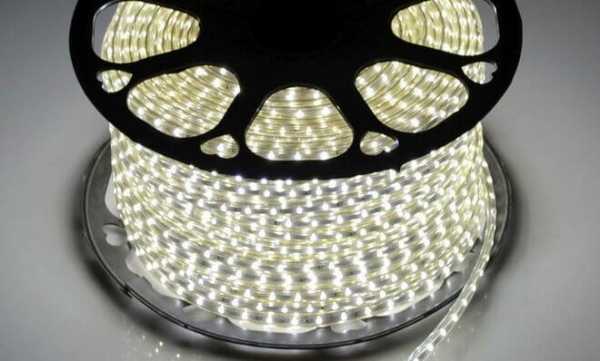

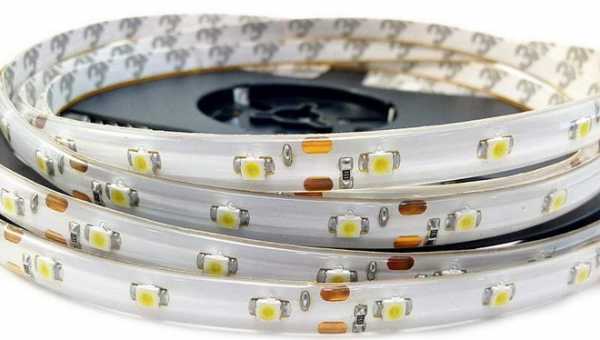

Светодиодная лента SMD 3528 из 240 светодиодов

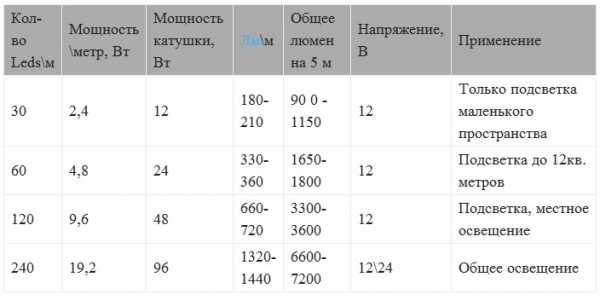

3.4 Таблица 1. SMD 3528

Класс качестваКоличество СД(штук на метр)Мощь(Вт/метр)Питание(В)ПроизводительСтрана
Средний (норма) В силиконе Высший (Elite) В силиконеГерметичный60оптимум4,8Оптимальная12ОптимальноеКитайEstar
Средний (норма) В силиконе Высший (Elite)В силиконе1209,612Тот же
Высший (Elite)24019,224Estar

3.5 SMD 2835

Её характеристики близки к типу ленты 5050, а в некоторых случаях даже выше и, кроме того, она дешевле. Основным элементом ленты являются диоды, покрытые люминофором. Применена иная технология и другие чипы.

В корпус такого габарита вмонтирован мощный источник излучения. Его световой поток достигает 20—22 лм. Хотя он одинакового размера с типом SMD 3528, а отличается по яркости в 3 раза. По сравнению с 5050 у неё лучшая теплоотдача, она меньше нагревается при монтаже (наклейке) на алюминиевый профиль. Это увеличивает срок работы.

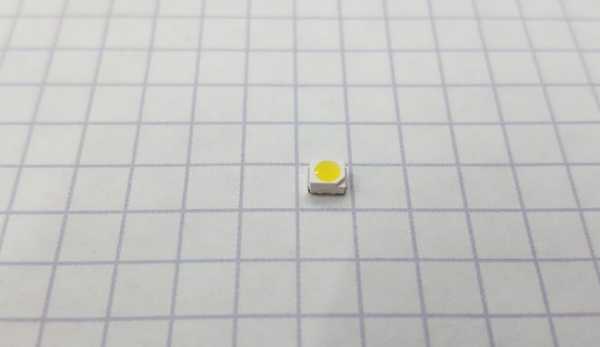

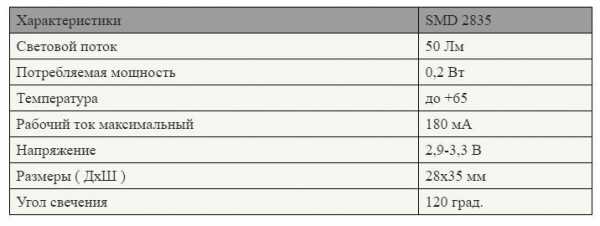

Светодиод SMD 2835

Производители обещают выпускать такой тип ленты на протяжении будущих 10 лет. Уровень цветопередачи выше. Эта характеристика света показывает в какой степени искажается действительный цвет предмета. Например, красный будет по-настоящему приближен к такому же, зелёный — к своему и т. д.

В светодиоде SMD 2835 показатель цветопередачи более 94, а в SMD 5050 около 80. Таким образом, разница в искажении заметна. Модуль 5-сантиметровый в каждом закреплено по 3 элемента. Лента дешевле SMD 5050 за счёт меньшего расхода материала на изготовление светодиода. Например, разная ширина подложки.

3.6 SMD 5050

Популярная и универсальная лента, изготовлена с применением 3-кристальных светодиодов. В корпусе размещены 3 источника, и он ярче в 3 раза. Например, в 3028 всего один кристалл.

Такая конструкция даёт возможность получать от разных излучателей многоцветное свечение — RGB-лента.

Рассматривая элитный или премиум класс, имеются в виду их отличные технические характеристики по сравнению с более дешёвым стандартным вариантом. SMD 5050 может быть собрана из 30 до 120 светодиодов.

3.7 SMD 5050, состоящая из 30 СД (в одном метре)

Световое излучение диодом 20—22 лм. Общий поток рассчитывают, если: 30 х 20 = 600 лм. При мощности 7,2 Вт. Условно сравнить по этому показателю можно с ЛН в 40 Вт. Однако, ЛН освещает пространство вокруг себя, светодиод — под ограниченным углом.

Ленту применяют для дополнения основного и декоративного освещения. Устанавливая её по большому периметру в 20 м необходимо подключить БП на 200 Вт. Если взять на 60 светодиодов, тогда необходим БП на 400 Вт либо два по 200. Лента состоит из сегментов длиной 10 см, разделённых местами разрезки.

Важно

Они обозначены горизонтальными четырьмя полосками. Их называют модулями.
Вырезанный и подключённый к блоку питания, он работает самостоятельно. Каждая лента обладает своим размером модуля. Так, на 60 СД имеет такой сегмент в 5 см, включающий 3 излучающих элемента. Разрезают по обозначенных местах.

Лента на 72 светодиода в модуле имеет один и отсекают его, сохраняя при этом работоспособность.

3.8 Лента 60 СД

Яркую применяют дополнительно к освещению обычной люстры, используемой на люминесцентных и лампах накаливания. Она подходит для подсветки на кухне (14,4 Вт/м). Обеспечивает поток излучения 1200 люмен. По этому показателю приравнивают к ЛН 80—90 Вт.

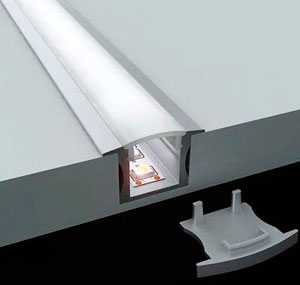

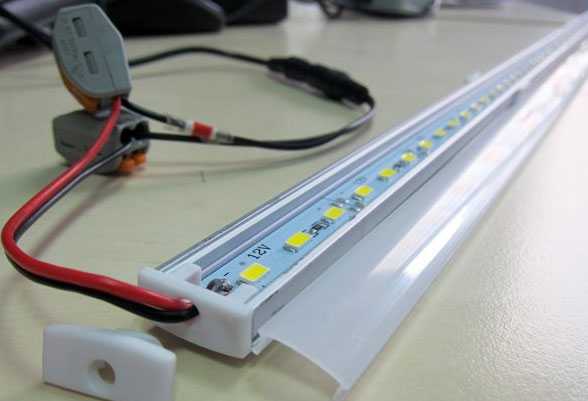

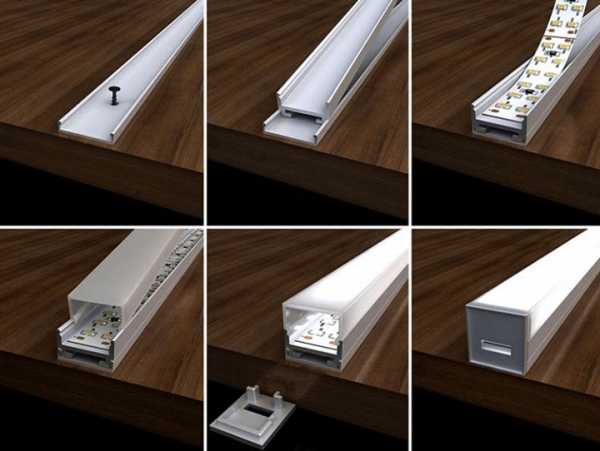

Укрепляют её на алюминиевой профиль — радиатор, необходимый для отвода тепла и гарантирующий оптимальный срок эксплуатации. Элементы расположены часто. Если на ленте с 30 СД расстояние между диодами установлено 3 см, то с 60 — около 1 см.

При включении она имеет вид сплошной полосы.

3.9 Лента 72 СД

Она уникальна только в премиум классе. Каждый модуль — это рабочая часть, включающая один светодиод. Их можно вырезать, комбинировать или складывать любые слова. Применяют как освещение или размещают узоры на автомобилях. Напряжение 12 в. с установленной 17,2 Вт мощностью. Это более чем в ленте на 60 СД. Яркий поток света достигает 1400 люмен.

3.10 SMD 5050 (120 СД в одном метре)

Используют при недостаточном свечении предыдущей ленты на 72 диода. Она яркая, обеспечит любителям южный загар. СД расположены в два ряда. Ширина подложки под ними — 15 мм. Большой запас (28,8 Вт) мощности и потоком света 2400 лм.

Необходим блок питания 24 в, а также монтаж для охлаждения, выполненным на широком алюминиевом профиле.

3.11 Лента RGB

Отличается разноцветным свечением, вызывающим восторг и праздничное настроение. Применяется для декоративной подсветки и творческим желанием. На ней закреплено 30 или 60 СД. Кратность (модуль) резки 5 см. Кристаллы залиты прозрачным компаундом, но не покрыты люминофором.

Для подключения необходимо иметь комплектующие приборы: пульт управления контроллер, усилитель. Лента излучает красный, зелёный, синий, фиолетовый, жёлтый свет, а также белый с оттенком. Так как он образуется от смешения трёх цветов.

А в монохромной, белый будет ярче, потому что излучение проходит через люминофор.

4. Характерные отличия, разница светодиодных лент

4.1 Таблица 2

ПараметрыТип smd 3528Тип smd 5050
Диод (лм)518
Набор (штук/метр)60 или 120. для повышенной яркости 240.30 или 60. повышенная яркость — 120.
Световой поток ленты (люмен/метр.)300 или 600540 или 1080
Мощность (Вт/метр.)оптимальная: 4,8 / 9,619,2

Светодиоды

Для сравнения, ЛН 75 Вт излучает поток 850 люмен. Освещение на 360 ?, а светодиоды имеют направленный пучок распространения в пределах 120 градусов.

Данные, приведены в таблице.

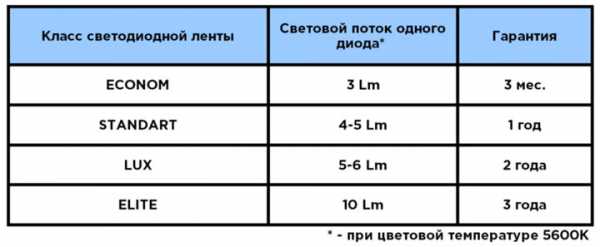

4.2 СД ленты отличают по качеству комплектующих элементов

При выборе обращают внимание на соотношение цены и свойств продукта. И поэтому ленты делятся: на профессиональные и эконом класса. Первые собраны на тщательно проверенных светодиодах и резисторах. Во втором случае используют более дешёвые комплектующие с меньшими требованиями к качеству и продолжительности службы.

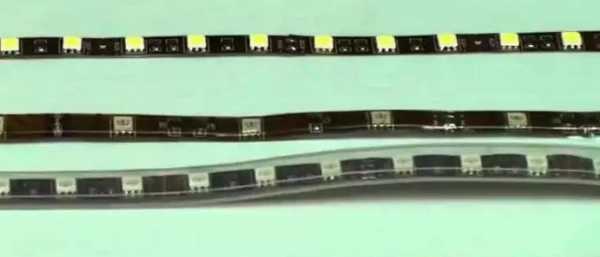

4.3 СД ленты отличаются степенью защиты

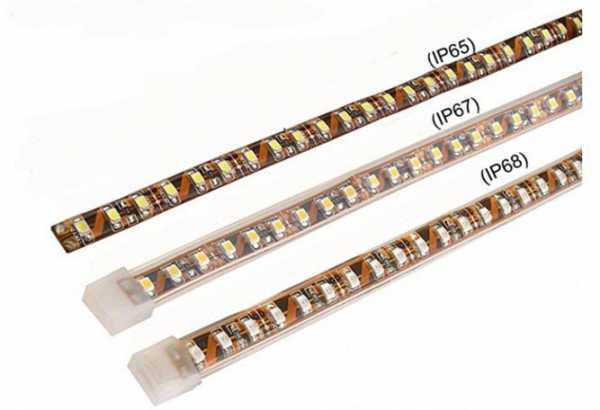

Буквенно-числовое обозначение классифицирует надёжность оболочки от проникновения влаги, пыли. Например, буквы IP расшифровывают как Ingress Protection (степень защиты). Первая цифра — ограждение устройства от попадания твёрдых включений, вторая — от просачивания влаги.

Таблица 3.

Уровень защитыХарактеристика конструкции
IP-20Открытая
IP-65Частично защищённая
IP-67Сохранена в силиконе
IP-68Устройство залито компаундом

4.4 Различие СД лент по цветовой температуре

Таблица 4.

Тип свеченияНаименование прибора
Монохромное3528 а также 5050
Многоцветное, любой оттенок5050 при наличии RGB контроллера

Каждый диод излучает свечение, имеющее определённую цветовую температуру. Она бывает белого, тёплого, холодного, жёлтого, а также основных: красного, зелёного, синего.

4.5 СД ленты различаются окраской гибкой платы (подложки)

Она бывает жёлтой, белой, реже чёрной. Цвет на электрические параметры влияния не имеет.

5. Самые мощные и яркие СД ленты

НаименованиеПоток света (лм)Количество(шт./м.)Мощность(Вт)Напряжение(В)Примечание
SMD 283520—22 на сд2400 на ленту12023,024Поток света одного метра ленты равен такому же, как и ЛН 180 Вт. При монтаже наклеивают на алюминиевый радиатор, в противном случае она перегорит, деградирует.
SMD 35281800 на ленту24019,224Подсветка сливается в одну полосу из-за частого расположения диодов.
SMD 505022 на сд12028,824Самая мощная лента. СД расположены в два ряда. Её можно сравнить с SMD 2835, собранной на 120 диодах.

6. Различие ленты элит от стандартной

Хотя они разные по цене и качеству, но состоят из одинаковых наименований компонентов. Светодиод — источник излучения. Подложка — эластичная печатная плата с припаянными СД. Резистора — регулирующего работу в оптимальном режиме. Основание (клеящееся) — для крепления и фиксации на поверхности.

Но разница заключается в следующем. В конструкцию СД входит чип (кристалл). В элитной ленте он применён с золотой нитью, имеющей лучшие данные и в том числе, длительный срок эксплуатации.

В другом случае применяемые нити изготовлены из сплавов материалов, ухудшающие качество потока и сокращают долговечность устройства.

Габариты полупроводника побольше, излучение ярче, чем используемый в стандартном классе.

Светодиод

Качество люминофора и заполнителя ниже. Это проявляется на одноцветности излучения. Основание в элитном варианте толще и с увеличенным содержанием меди (double face), обеспечивая одинаковое питание диодов. А также дополнительно охлаждение, влияющее на эксплуатационный срок. В классе стандарт заложена тонкая подложка с небольшим содержанием вкраплений меди (single face).

Резисторы в эконом классе устанавливают меньшего сопротивления. Достигая этим яркого свечения, но зато они часто выходят из строя. Для клеящейся поверхности применяют материал марки 3М, который прочно фиксирует ленту на плоскости. В стандартном варианте клей со временем теряет качества, пересыхает.

Иногда внешне похожие ленты, часто проявляют неодинаковые свойства как по световому потоку, так и по сроку эксплуатации.

7. Разница в стоимости между дорогой и дешёвой лентой

Надёжный, продукт изготавливается на брендовых предприятиях, имеющих для покупателя свой интернет-сайт с контактной информацией. Он выпускается под собственной маркой Samsung, Philips, LG, Epstar.

Фирмы осуществляют контроль на всех стадиях изготовления с проверкой качества комплектующих деталей. Их затраты на оборудование, технологию, дорогие материалы влияют на окончательную стоимость изделий.

Дешёвую ленту изготавливают на малых фирмах, где некоторые прогрессивные технологии заменены ручной работой. Комплектующие элементы выбирают недорогими. Полный качественный контроль отсутствует. Поэтому цена их ниже, долговечность ограничена.

8. Некоторые рекомендации

Сначала надо определиться: для какой цели приобретается светодиодная лента. А также место её монтажа. Будет ли это контурная подсветка потолка, интерьера помещений, отдельных элементов дизайна, улучшение освещения, или других вещий и предметов. Подробную консультацию получают у продавца.

Для частичной или полной замены освещения выбирают ленту малой или средней яркости, небольшой мощности. Потому что увеличение предусматривает устройство охладительного радиатора, изготовленного из профиля, уголка, швеллера алюминиевого сплава.

Устройство СД ленты планируют во время ремонта помещения, а не после его окончания. Заранее легче определить возможное место закрепления (установки) светодиодной ленты, поиска ниши, нужного порожка и других особенностей.

Совет

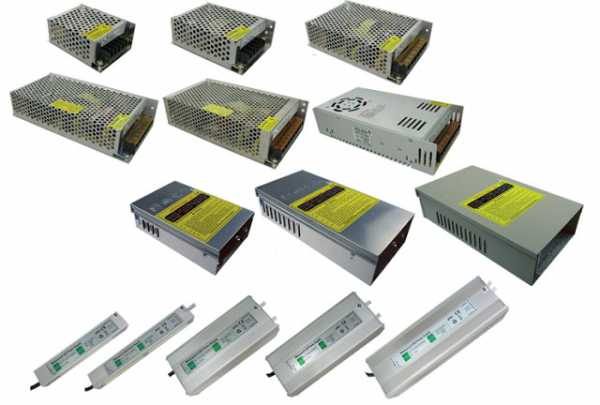

Блок питания выбирают в зависимости от длины ленты, для которого определяют подходящее место. Мощный блок питания требует дополнительного охлаждения вентилятором, шум которого напоминает работу стационарного компьютера.

Или берут несколько БП. Это разрабатывают на уровне проекта. Необходимо учесть, что многоцветную ленту поставляют в комплекте с контроллером, усилителем и пультом, для которых желательно предусмотреть подходящее место.

Источник: https://VolgaProekt.ru/stati/svetodiodnye-lenty.html

Характеристики SMD светодиодов — DRIVE2

Дабы не прыгать по инету оставлю эту запись тут.)))
Основные характеристики светодиодов

сила света (эффективность)угол излучения,мощностьрабочий токцвет (температура свечения)деградация светодиодаИндикаторные светодиоды (ILT) (3; 4,8; 5, 8, 10 мм светодиоды с линзой)СМД (SLT) светодиоды (3528, 5050)Мощные (PLT) светодиоды

RGB светодиоды

Эффективность (светоотдача).

Отношение светового потока к потребляемой мощности (Лм/Вт). Это та величина, которая в первую очередь попадает во внимание специалистов, потому что именно по эффективности определяется применимость светодиодов для систем освещения. Для сравнения:лампочка накаливания: 8-12 лм/Вт; люминесцентные (энергосберегающие) лампы : 30-40 Лм/Втсовременные светодиоды: 120-140 Лм/Вт

газоразрядные лампы (ДРЛ): 50-60 Лм/Вт

Показатели очень хорошие, что позволяет успешно конкурировать с люминесцентными, натриевыми, галогеновыми лампами. Более того, светодиоды уже выигрывают по этому показателю у газоразрядных ламп, т.к. весь световой поток у них идет в одну полуплоскость, поэтому не требуются разного рода отражатели.

Цветовая температура23Цветовая температура используемых светодиодов: 2500 Кельвинов- 9500 Кельвинов.-2500-3000 Кельвинов: теплый белый свет. (warm white или сокращенно WW) Он ближе к лампам накаливания.-4000-5000 Кельвинов: нейтральный белый свет.( white neutral или сокращенно NW)

-6500-9500 Кельвинов: холодный белый свет. (cold white или сокращенно CW)

По источникам независимых исследований, именно нейтральный белый свет является наиболее комфортным для офисной работы, и в нем предметы становятся наиболее четкими. Нашей компанией используются светодиоды с нейтральным светом .Кроме того, в осветительных приборах мы используем цветные светодиоды (основные цвета : красный, синий, зеленый, желтый) и светодиоды RGB(полноцветный светодиод).

Мощность светодиодов.

— малой мощности: до 0,5 Вт (20-60 мА)— средней мощности:0,5-3Вт (100-700 мА)

— большой мощности: более 3-х ватт (1000м А и более)

Угол свечения

как правило 120-140 градусов, в индикаторных 15-45 градусов.

Деградация (ресурс) светодиодов.

Очень важный показатель. Многие производители декларируют около 100 тысяч часов и даже более. Какие факторы оказывают влияние на ресурс светодиодов? В первую очередь это токовая деградация. Если через диод пропустить силу тока большую, чем та, на которую он рассчитан, то наступает быстрая деградация. Как правило: в пределах первых 1000 часов. Этим пользуются недобросовестные производители.

Следующий фактор – температурная деградация. Светодиод в процессе работы нагревается. И, если не отводить тепло, то диод быстро потускнеет. Для отвода тепла применяется много конструкторских решений. В наших светильниках применяется плата с алюминиевой подложкой.

Подложка в свою очередь имеет механический контакт с корпусом светильника, что дополнительно отводит тепло. Главное: в точке пайки светодиода соблюдать температурный режим не более 65 градусов Цельсия. В наших светильниках это достигается.

Соответственно, находясь в рабочем режиме, ресурс диодов в предлагаемых светильниках составляет декларируемые 40-50 тысяч часов.

Индикаторные светодиоды (ILT)

Обратите внимание

Сегодня являются лидерами в повсеместном использовании. Появившись в 60-х годах, они быстро завоевали популярность, вытеснив лампы накаливания, используемых в качестве подсветки и индикации.

А использование в данных светодиодах кристаллы с повышенной яркостью позволяют использовать их в мощных светоизлучающих устройствах (фонари, стоп-сигналы, индикаторные огни, светофоры, DIP-ленты и т.д.).

На сегодняшний день практически ни одна бытовая техника не обходится без индикаторного светодиода. Существуют следующие стандартные типоразмеры индикаторных светодиодов : 3; 5; 4,8; 8 и 10мм.

Рабочий ток таких светодиодов как правило 20-40мА, световая отдача может доходить для белого света 3-5Лм со светодиода. Угол излучения у данных светодиодов либо узкий (15-45 градусов), либо широкий (110-140 градусов).

SMD-поверхностный монтаж

Технология изготовления электронных изделий на печатных платах, а также связанные с данной технологией методы конструирования печатных узлов.

Технологию поверхностного монтажа печатных плат также называют ТМП (технология монтажа на поверхность), SMT (surface mount technology) и SMD-технология (от surface mounted device — прибор, монтируемый на поверхность), а компоненты для поверхностного монтажа также называют чип-компонентами.

Данная технология является наиболее распространенным на сегодняшний день методом конструирования и сборки электронных узлов на печатных платах.

Основным ее отличием от «традиционной» технологии сквозного монтажа в отверстия является то, что компоненты монтируются на поверхность печатной платы, однако преимущества технологии поверхностного монтажа печатных плат проявляются благодаря комплексу особенностей элементной базы, методов конструирования и технологических приемов изготовления печатных узлов.

Наиболее популярные SMD(SLT) светодиоды это светодиод 3528 и 5050.

Светодиод 3528

3528

Основные характеристики:-Рабочий ток 20-25мА-Мощность 0,07Вт-Световой поток 3-7Лм-напряжение питания 3-3,2В (для белого светодиода)-цвета: все оттенки белого, красный, зеленый, синий, желтый-норма упаковки – бабина 2000 штук.

Использование : Светодиодные ленты, лампы, автолампы, панели, светильники.

Светодиоды 5050

5050

В светодиоды 5050 используются однотипные кристаллы как и в светодиоде 3528 , только в количестве 3-х штук. А использование 3-х кристаллов разных цветов (красного, зеленого и синего) позволяют получить маломощный RGB светодиод.

Основные характеристики:-Рабочий ток 60-75мА-Мощность 0,21Вт-Световой поток 10-21Лм-напряжение питания 3-3,2В (для белого светодиода)-цвета: все оттенки белого, красный, зеленый, синий, желтый, RGB-норма упаковки – бабина 1000 штук.

Использование : Светодиодные ленты, лампы, автолампы, модули, панели, светильники.

Светодиоды PLT

Для производства светодиодного оборудования используются светодиоды средней и большой мощности . Все они маркируются как светодиоды PLT. Сравнительная характеристики используемых светодиодов представлена в таблице:

RGB-светодиод

RGB

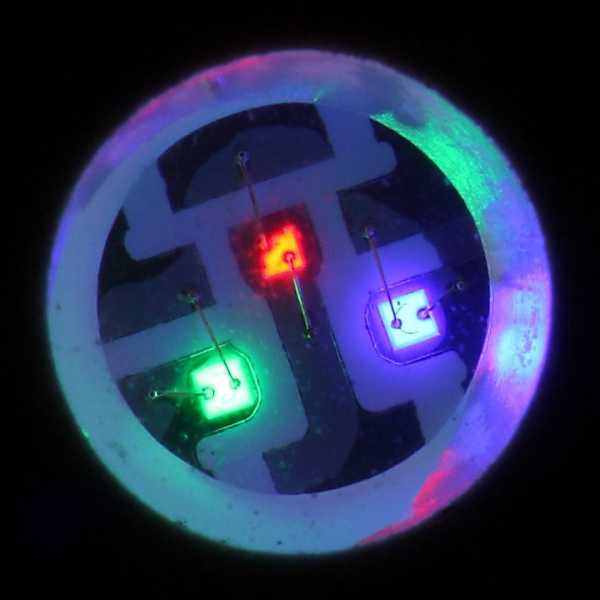

Это просто три близко расположенных светодиода под одной линзой: красный — Red, зелёный — Green и синий — Blue, отсюда и название. Как известно, сочетанием этих трёх цветов можно получить любой другой цвет.

Обычно у этих трёх светодиодов объединены плюсовые (с общим анодом) или минусовые (с общим катодом) выводы, соответственно, всего у RGB четыре вывода, хотя иногда бывает, что все шесть выводов делают раздельно. То есть, фактически, управление RGB — это управление тремя светодиодами.

Яркость свечения светодиода зависит от протекающего через светодиод тока.

Источник: https://www.drive2.ru/b/1516332/

Светодиод SMD 5630: технические характеристики и отзывы

Технологии 22 января 2018

С момента появления первых светодиодов они активно начали применяться в самых разных сферах жизни человека. Это и фонари, и бытовое освещение, и, конечно же, экраны телевизоров и различных гаджетов, в которых имеется экран или область индикации. В этой статье речь пойдет о светодиоде SMD 5630.

Немного истории

Впервые излучения от твердотельного диода были замечены в 1907 году Генри Раундом. Он обнаружил, что при прохождении тока через металл и карбид кремния наблюдается электролюминесценция. А затем аналогичные явления заметил и российский ученый Лосев.

Который даже опубликовал свое открытие, однако в силу того, что наука того времени не позволяла дать явлению полное объяснение, оно осталось практически незамеченным.

Лосев сумел оценить практическую значимость своего открытия, позволявшего создавать малогабаритные твердотельные (безвакуумные) источники света с очень низким напряжением питания и неограниченным потенциалом для быстродействия.

Им были получены два авторских свидетельства на «Световое реле». В 1961 году Роберт Байард и Гари Питтман из компании Texas Instruments открыли и запатентовали технологию инфракрасного светодиода.

Важно

Разработать первый работоспособный диод удалось Нику Холоньяку в университете Иллинойса. Его светодиод работал в красном диапазоне.

Долгое время светодиоды были очень дорогими в производстве. Их средняя цена составляла около 200 долларов, что сильно повлияло на область применения. Получить же дешевый светодиод получилось у японцев в начале девяностых. С тех пор светодиод встречается практически в каждом устройстве на Земле.

За что ценится светодиод?

Широкое распространение в промышленности и быту светодиоды получили за ряд полезных характеристик:

  • высокая световая отдача – в пересчете количества света, полученного от одного Ватта, светодиод во многом превосходит стандартные лампы;
  • высокая прочность и хорошая переносимость к вибрациям и колебаниям;
  • долговечность;
  • большой спектр излучаемой теплоты света;
  • низкая стоимость;
  • отсутствие высоких напряжений, а значит, ниже входной порог специалистов и монтажников;
  • хорошая переносимость низких и сверхнизких температур;
  • экологичность.

Это подтверждают и отзывы пользователей.

Видео по теме

Принцип действия светодиода

В основе работы любого светодиода лежит электронно-дырочная проводимость. На практике это означает, что в элементе имеется два различных полупроводника с разными степенями проводимости. Один из них обладает положительным типом, второй — отрицательным.

То есть дырочным и электронным соответственно. В тот момент, когда через светодиод пропускают электрический ток, в месте соприкосновения двух полупроводников происходит переход электронов к свободным дыркам.

В этот же момент выделяется энергия, которая выражается свечением.

Светодиод SMD 5630

Конструкция элемента представляет собой панель с размерами 5 мм на 3 мм на 0,8 мм. Корпус выполнен из термоустойчивого пластика, внутри которого размещен мощный кристалл. SMD 5630 имеет 4 вывода. Однако задействованы всего 2. Во всех спецификациях принято обозначать анод цифрой 4, а катод цифрой 2. На задней стороне размещена специальная теплопроводящая подложка.

Параметры

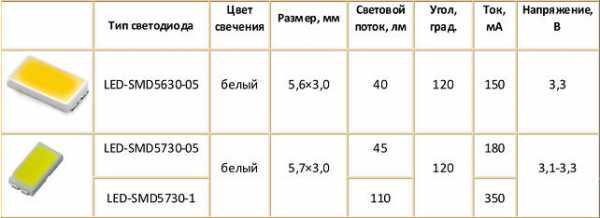

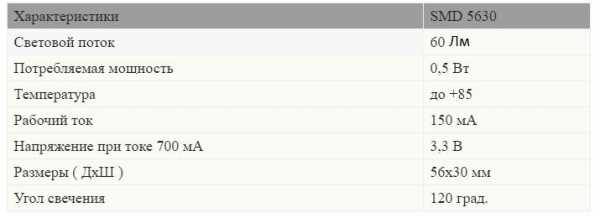

Технические характеристики SMD 5630 зачастую зависят от конкретного производителя. Но практически все они подчиняются общим стандартам и изготавливают элементы в пределах допустимых норм.

Это означает, что мощность может находиться на границах от 0,5 да 1,1 Ватт. Диапазон напряжений варьируется от 3 до 3,8 вольта. Рабочий и импульсный токи составляют соответственно 150 и 400 миллиампер.

Заявленный срок эксплуатации обычно составляет 30 000 часов.

Сравнение SMD 5630 с обыкновенной лампочкой и ближайшими аналогами

В отношении обычных ламп накаливания любой светодиод выигрывает в значительной степени. Мощность SMD 5630 начинается от 0,5 Вт. Обычная лампочка же, как правило, от 65 и выше. Яркость элемента хоть и ниже в относительном показателе и составляет всего 57 люмен, может обогнать конкурента, если перевести это все в мощность на метр. SMD 5630 показывает 0,34 люмен на кв.

см, а лампочка – 0,031 люмен на кв. см. Что касается длительности службы, то здесь светодиод заметно вырывается вперед. Если стандартная лампочка рассчитана на работу в течение 1000 часов, то SMD 5630 может похвастать 30 000 часов. При этом затраты на электроэнергию в разы меньше. Это связано с напряжением питания обоих элементов.

Лампочке нужно примерно 200 Вольт, а светодиодам – всего лишь около 3.

Ближайшими конкурентами SMD 5630 можно назвать 3528, 5050, 5730. Стоит отметить, что маркировка этих светодиодов соответствует их размерам. Например SMD 3528 имеет размер 35 на 28 мм. А 5050 – 50 на 50 мм.

Из всех перечисленных элементов своей мощностью выделяется пока только SMD 3528. Она начинается от 0,11 Вт. По яркости среди всех элементов лидируют 5730 со своими 60 люмен.

Углы обзора практически у всех светодиодов одинаковые и составляют 120 градусов. Время работы также особо не меняется и в среднем обозначено цифрой в 30 000 часов.

По яркости, в отношении люмен на Ватт из всех представленных светодиодов побеждает 5730 со значением в 120. SMD 5630 же обладает 114.

Область применения

Так как светодиод SMD 5630 обладает исключительными характеристиками, спектр его применения довольно широк. Он используется в лентах для обеспечения подсветки различных приборов и устройств.

Автомобили, магазинные витрины, а также интерьер жилых помещений. В некоторых случаях хорошая интенсивность позволяет использовать технические характеристики светодиодов SMD 5630 и в уличном освещении.

Структура и исполнение элементов позволяют монтировать его на печатную плату. При самостоятельной пайке рекомендуется не превышать температуру паяльника более 200 градусов. Также следует воздерживаться от длительных касаний им элемента.

Совет

Характеристики светодиодов SMD 5630 позволяют применять его практически везде. Для освещения больших поверхностей используется набор из нескольких элементов или так называемые линейки.

Как пример — линейка SMD 5630 72 LED. Представляет собой небольшую панель с размещенными на ней 72 элементами.

Скомплектовав их вместе и смонтировав на необходимом участке, можно добиться отличного освещения большой области экстерьера.

Стандартные лампочки для освещения помещений постепенно начинают уходить с рынка, на их место приходят более выгодные по техническим характеристикам светодиодные. Лампочку мощностью 100 Ватт может легко заменить светодиодный аналог с мощностью всего в 11. А это значительная экономия на электроэнергии.

В состав светодиодной лампы для домашнего освещения обычно входит несколько светодиодов. Вместе они позволяют создать гораздо большую яркость, нежели обычная лампа накаливания.

Светодиодные ленты на базе SMD 5630 активно используются и как декоративные элементы в подсветке интерьера. Если комната оснащена декоративными нишами, различными выделяющимися элементами, то их акцентирование с помощью светодиодной подсветки придаст помещению элегантность и особый стиль.

Светодиодные ленты содержат в себе несколько светодиодов, которые размещены с определенным шагом. Это позволяет рассеивать свет, что придает помещению эффект полной освещенности.

Монтируются такие ленты, как правило, через специальный адаптер, который может с запасом обеспечить весь набор светодиодов необходимой мощностью и стабильным напряжением.

Заключение

Светодиоды оказали большое влияние практически на все виды промышленности. Стало возможным создание экономически выгодных осветительных приборов.

А это в свою очередь повлекло уменьшение количества загрязнений и выбросов в окружающую среду. Компактность и удобство работы со светодиодами привлекло большое количество специалистов в эту область.

С подключением готовых светодиодных лент к адаптеру, а затем и в электросеть сможет справиться практически каждый.

Обратите внимание

Применение светодиодной подсветки в высокотехнологичных продуктах также не осталось незамеченным. Современные телевизоры стали давать более насыщенную яркую картинку. Смартфоны обзавелись энергоэффективной системой подсветки своих экранов. Различные средства индикации устройств с помощью светодиодов стали гораздо меньше в размерах и экономичней.

Источник: fb.ru

Источник: https://monateka.com/article/270284/

svet100led.ru

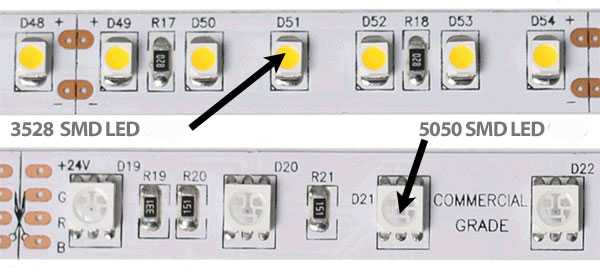

Сравниваем LED ленты на SMD 3528 и SMD 5050 различия

Мир светодиодных лент на столько разнообразен, что если начать описывать каждую ленту, то не хватит ни времени ни места на нашем хостинге. Наиболее популярным лентами считаются стрипы на SMD 3528 и SMD 5050. В сегодняшней статье я попробую дать характеристику этим лентам. Рассмотрим отличия, принципы устройства и некоторые другие вопросы. Думаю, что в конце-концов мы получим наиболее полную информацию о данных типах LED лент.

И начнем мы с рассмотрения технических характеристик и непосредственно основных параметров. Не думаю, что знающих людей сильно удивлю этими откровениями, но для несведущих — это будет полезная информация.

к оглавлению ↑

Технические характеристики и основные параметры, различия светодиодных лент на SMD 3528 и SMD 5050


В этом разделе перечислю наиболее важные характеристики led лент на SMD 3528 и SMD 5050. Почему я выбрал именно эти ленты? Ответ прост — по количеству продаж в магазине это наиболее востребованные ленты, не смотря на то, что ленты на SMD 5630, SMD 5730, SMD 2835 более яркие и казалось бы, они должны быть наиболее востребованы. Но нет. Почему это так — смотрите в статье «лучшие светодиодные ленты», где я рассмотрел этот вопрос более детально. Ну а мы же вернемся к нашим «стареньким» 5050 и 3528.

При выборе любых светодиодных лент необходимо обращать внимание на следующие основные характеристики:

1Напряжение питания — как правило, наиболее применяемое напряжение — 12В. Но есть и профессиональные ленты на 24 В и ленты под 220 В. Последние запитываются без блоков. Это интересный тип лент и его мы рассмотрим немного позднее.

2

Типы смонтированных светодиодов — основными можно рассматривать такие, как: SMD 3528, SMD 5050, SMD 2835, SMD 5630 и редко встречающиеся  ленты на SMD 3014.

3

Количество светодиодов на 1 метр ленты. Ленты выпускают в ролах (бобинах) по пять метров. И как правило производители пишут на упаковках общее количество светодиодов на весь метраж. Понятно, чтобы понять, сколько светодиодов расположено на 1 метре мы должны общее количество диодов разделить на метраж ленты в упаковке.

4

Светодиодные ленты могут быть монохромными или многоцветными RGB. Приобретая в магазинах ленту стоит обращать внимание на это. Оба типа таких лент не совместимы друг с другом.

По количеству светодиодов на 1 метр производители выпускают ленты с 15, 30, 60, 72 и 120 чипов, расположенных в один ряд. Есть образцы с двойным рядным расположением диодов. Соответственно количество чипов в таких случаях будет увеличиваться в два раза. Делается это для того, чтобы используя одинаковый метраж и «средненькие» светодиоды получить наиболее яркий свет.

Для монтажа любых лент я, в принципе, всегда использую профиля из алюминия. Не смотря на то, что основные ТТХ диодов 5050 и 3528 позволяют использовать их без дополнительного теплоотвода, я все-таки предпочитаю использовать их. И эстетика и душе спокойнее будет. Если обращаться к заводским характеристикам, то дополнительный теплоотвод требуется в том случае, если на 1 метр любой ленты приходится более 8-10 Вт. Если у нас двух рядная лента, то в этом случае мощность увеличивается в двое. Светодиоды такого типа не могут давать такой мощности на метр ( Хотя все зависит от производителя))). Поэтому по факту и не стоит ставить профиль. Но это на любителя. Повторюсь, я всегда ставлю. Не люблю по сто раз переделывать работу.

Мы уже писали о технических характеристиках SMD 3528 и SMD 5050. Сегодня я сведу в таблицу наиболее важную, как считают многие потребители, характеристику — силу света (яркость). Данные взяты из Datasheet Epistar светодиодов.

к оглавлению ↑

Сравнение светодиодов по яркости


Характеристики диода SMD 5050Значения
Световой поток, Лм18
30 светодиодов на метр (шт/м), Лм540
60 шт/м, Лм1080
90 шт/м, Лм1620
120 шт/м, Лм2160
240 шт/м, Лм4320
Максимальный рабочий ток одного диода, мА60

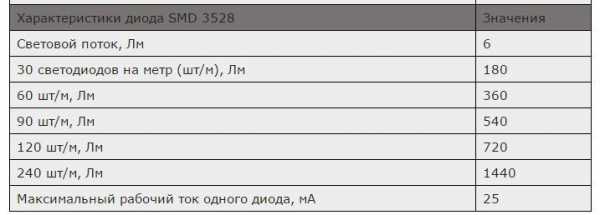

Характеристики диода SMD 3528Значения
Световой поток, Лм6
30 светодиодов на метр (шт/м), Лм180
60 шт/м, Лм360
90 шт/м, Лм540
120 шт/м, Лм720
240 шт/м, Лм1440
Максимальный рабочий ток одного диода, мА25

Выше представленные данные характерны для светодиодов Epistar. Но есть производители, которые выпускают свою продукцию на основе других чипов. И поэтому более характерная и правильная таблица представлена ниже.

к оглавлению ↑

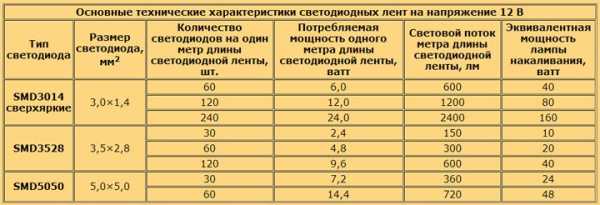

Характеристики светодиодных лент с 30,60,120,240 чипами SMD 3528 на метр


Расположение светодиодов SMD 3528 на ленте

Мощность лент с 60 диодами на метр составляет 4,8 Вт/м. Для глаза ее округляют до 5 Вт. Эти ленты рассчитаны на 12 В. Готовые комплекты уже включают в себя блоки питания. Если же Вы приобретаете все компоненты по отдельности, то блок питания стоит рассчитывать самостоятельно. Хорошая лента по светоотдаче даст порядка 360 Лм, что является аналогом 40 Вт галогенной лампе. Еще раз стоит отметить, что эти данные являются относительными и будут верны при использовании качественной ленты, а не конкретной дешевой подделки. Наиболее подходящее применение — подсветка потолков, межпространственная подсветка.

Самая слабая лента по светоотдаче на SMD 3528 — при монтаже 30 чипов на метр. Каждый диод такой ленты дает порядка 6-7 Лм и общая световая отдача составит на метр порядка 200 люмен. Мощность 1 метра ленты составляет 2,4 Вт. Производители также ее округляют до 3 Вт. Использовать такие стрипы можно исключительно в качестве подсветки малых пространств. Идеальна в интерьере автомобиля.

Лента со 120 диодами на метр мощнее общераспространенных 60 диодных в 2 раза. Встречаются ленты не только белого свечения, но и синего , зеленого, красного, желтого. Потребляет такая лента порядка 10 Вт. А если быть точнее, то 9,6W. В зависимости от того, какие светодиоды используются в ленте светоотдача может достигать 700 люмен. Такие ленты уже можно использовать в качестве общего освещения. Какое количество необходимо для освещения — можно подобрать опытным путем, или исходя из того, что 100 Вт лампа накаливания «дает» нам порядка 900-1100 Люмен. Есть и «но»… Свет от лент — ярковыраженный узконаправленный и при местном освещении отрезки придется монтировать наиболее плотно друг к другу.

Ленты с различным количеством диодов СМД 3528

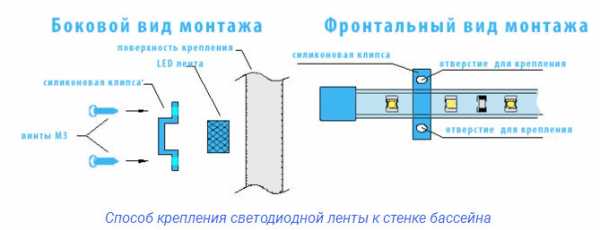

Все ленты могут выпускать как для открытого монтажа, так и для влажных помещений. Влагостойкие ленты подбираются на основании индекса пыле-влагозащищенности. Самый хороший в этом случае IP=67. Что такое IP можете прочитать в одной из статей на нашем сайте, воспользовавшись «живым» поиском.

Резать ленты необходимо по три светодиода в отрезке. Для 60 диодной отрезок будет 50 мм, для 120 — 25 мм.

Я уже говорил, что ТТХ светодиодов SMD 3528 позволяют использовать ленты без дополнительного теплоотвода за счет 8 мм подложки. Но я все-равно монтирую их в алюминиевые радиаторы… Ну вот такой я…

Ну и последний тип светодиодной ленты на СМД 3528 который я рассмотрю в статье — ленты с 240 чипами на метр. В таких лентах диоды расположены в два ряда ( см. рисунок ) один над другим. Также выпускается в различных цветовых палитрах и светоотдача в 2 раза превышает 120 диодные ленты. Общая мощность составляет порядка 20 Вт. Монтируются чипы на PCB плату 10мм. Такие ленты будут работать только от 24 В. Это стоит запомнить сразу и навсегда, чтобы потом не бегать по магазинам с ошалелыми глазами и обменивать ее. На метр получается порядка 1500 Лм. Именно такие ленты можно использовать как полноценное искусственное освещение. Опять же, исходя из практики… Можно использовать как полноценное освещение, но эстетики я в этом не увидел, да и опять же за счет узконаправленного светового пучка приходится делать маленькие промежутки между отрезками, дабы получить более-менее сносное освещение.

к оглавлению ↑

Характеристики светодиодных лент на SMD 5050 с 30,60,72, и 120 светодиодами на метр


Интеерсные методы применения лент на SMD 5050

Наиболее распространенные ленты у покупателей — образцы с SMD 5050 чипами. За счет того, что количество кристаллов в диоде доходит до 3, то яркость их в три раза больше чем у СМД 3528 кристаллов. Ленты с большим количеством светодиодов на метр можно спокойно использовать в качестве основного освещения. Правда по моему сугубо личному ощущению это получается как-то несуразно.

Выше я представил Вам сводную таблицу, в которой свел все основные характеристики лент с различным количеством СМД 5050 на метр. Особых различий чипов на ленте 5050 по сравнению с СМД 3528 нет. Это диоды одного поколения и различие их состоит только в количестве кристаллов и соответственно размерах. Более полное различие и сравнение Вы найдете прочитав материал по основных характеристикам этих диодов. Ссылки на них я дал Выше. Вообще, мощность лент 5050 на порядок выше чем, у своих предшественников.

Теперь кратко пробегусь по лентам. У 30 диодной ленты световой поток составляет около 500 Лм. Такие ленты идеальны для использования в подсветках. По сравнению с 3528 свет более яркий и насыщенный, без слепящего эффекта. По моим, сугубо субъективным «понятиям» ничего лучше нет, чем использовать в спальне. Мощность метра такой ленты не более 8 Вт.

Согласно математике 60 чипная лента 5050 имеет мощность около 15 Вт и 1000 Люмен на метр. Хороши в местном освещении. Дизайнеры с большим удовольствием используют их в архитектурной подсветке.

к оглавлению ↑

Ленты из 72 SMD 5050 на алюминиевой плате


Светодиодная лента SMD 5050 на 72 чипа

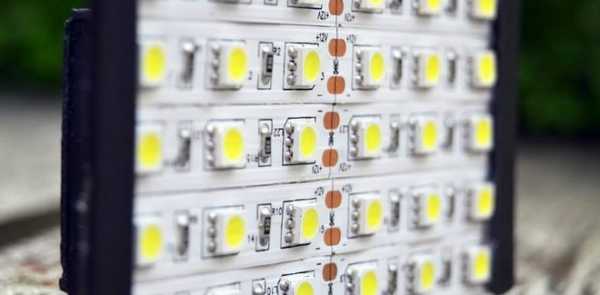

Еще один из интересных типов 5050 смд лент, о которых стоит рассказать — ленты с 72 диодами на метр. Попались мне на глаза не так давно, но заинтересовали сразу. Мощность метрового отрезка составит порядка 15 Вт. Аналоги люминесцентных ламп 20 Вт ( 18 Вт ), только размер метровый)). Данные типы лент в основном выпускают в жестком исполнении и гибкую практически нереально найти с таким количеством диодов. С другой стороны лентой их уже трудно назвать, т.к. это полноценные источники освещения на алюминиевых платах. Большой плюс такого типа «лент» — простота монтажа и теплоотвод.

к оглавлению ↑

Led strip 120 LED on meter ( 120 светодиодов на метр SMD 5050 )


Ну и последний вид, который я хочу рассмотреть — ленты со 120 чипами на метр. Это полноценный светильник. Мощность отрезка составляет 30 Вт. Это больше чем в два раза по световому потоку, чем лампа накаливания 100 Вт. Общий поток можете рассчитать сами, зная, что один чип дает 20-22 люмена. На подсветку такие образцы не стоит использовать.

к оглавлению ↑

Видео нехарактерного применения светодиодных лент SMD 5050


leds-test.ru

Чем отличаются светодиодные ленты – 3 характеристики – smd 3528, 5050, 2835, 5630

Длина в катушке — 5 метров. Лента представляет из себя единую медную плату, на которой расположены резисторы и светодиоды. Эти пять метров состоят из отдельных сегментов по 5 см каждый.

Например у ленты SMD3528 на таком сегменте располагается 1 резистор и 3 светодиода. У ленты SMD5050 для каждого светодиода установлен свой резистор. По краям сегмента расположены линии разреза и места под пайку. Таким образом при необходимости ленту можно укоротить только на длину кратную длине сегмента.

Медное основание светодиодной ленты — это фактически те же самые провода, только в плоском исполнении. По сечению они рассчитаны на ток, способный запитать участок не более 5м. Самостоятельное удлинение ленты может привести к ее выходу из строя.

Виды светодиодных лент

Светодиодные ленты бывают нескольких типов:

  • одноцветные или монохромные
  • цветные или RGB=Red-Green-Blue (красный-синий-зеленый)

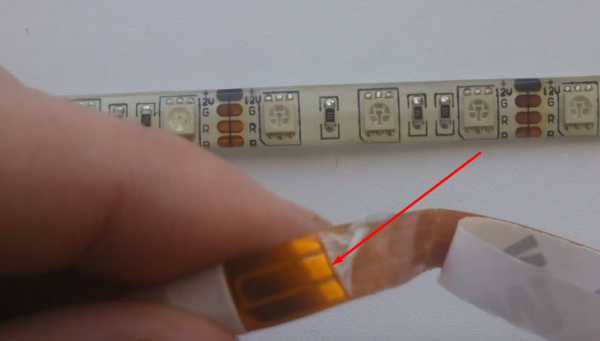

Отличить одноцветную от RGB можно по количеству припаянных проводков. На монохромной их всего два, а на цветной четыре.

При этом для подключения одноцветной нужен только блок питания, а для RGB ленты еще обязателен контролер.

  • открытые
  • защищенные от влаги

Также они делятся по размеру светодиодов и способу их применения. Самые распространенные это:

Менее популярны:

Что такое SMD и как оно расшифровывается? SMD от английского Surface Mounted Device – устройство поверхностного монтажа. То есть светодиод припаянный на подложку сверху.

Цифры после SMD обозначают размер светодиода в миллиметрах – его длина и ширина.

Данный вид имеет светодиоды небольшого размера 3,5мм * 2,8мм. Яркость такого диода всего 4-6 люмен. Ширина ленты 8мм. Такой тип используется исключительно для декоративной подсветки.

Она не слепит глаза и по причине маломощности позволяет сэкономить на покупке мощных блоков питания.

SMD3528 выпускается монохромных цветов и не способна менять свою расцветку при работе.

SMD5050 имеет светодиоды размером 5мм на 5мм. Такие светодиоды уже могут заменить основное освещение, так как мощность всего одного элемента здесь 11-25 люмен.

Это будет давать световой поток равный 60 ваттной лампочке накаливания. Собственно потребление SMD5050 всего 15 Вт. Ширина ленты – 10мм.

Она примерно в 3 раза ярче чем SMD3528. Одно из главных ее преимуществ – способность менять цвета под управлением RGB контроллера.

SMD2835 выдает около 50 люмен на один чип. Отличается высокой ценой. Ширина – 8мм.

Высокая светоотдача имеет и обратную негативную сторону – нагрев поверхности. Без хорошего теплоотвода применять такую ленту запрещено.

В качестве него используйте алюминиевый профиль, желательно с матовым экраном. Он будет рассеивать свет, сглаживая слепящий эффект.

Светодиоды 2835 и 3528 очень похожи друг на друга, как их быстро различить? Дешевый чип 3528 имеет большую высоту, а дорогой и яркий SMD 2835 – имеет низкий профиль для лучшего охлаждения и отдачи тепла.

Лента SMD 5630 (5730)

Самый мощный чип 5630 (5730). У него светоотдача – 60 люмен.



Он еще больше требователен к охлаждению. Применяется в основном для подсветки дорогих интерьеров и в витринах не дешевых магазинов и бутиках.

Сравнение технических характеристик светодиодных лент SMD3528, 5050, 5630, 5730 сведенные в одну таблицу:

Количество светодиодов

Одно из отличий светодиодных лент между собой – это количество светодиодов. Когда вам в магазине говорят SMD 5050 на 60 диодов это означает, что в 1 метре ленты расположено 60 диодов. Бывают изделия на 30-60-72-90-120-180-240 диодов.

Мощность и яркость ленты

Тут все просто, чем больше смонтировано на ленте светодиодов и чем они больше по размеру, тем больше ее мощность. Самая маломощная – это SMD 3528 на 60 диодов. Ее мощность всего 4,8Вт.

Яркость светодиодной ленты пропорциональная ее мощности. Чем она мощнее, тем ярче будет светить. Только не путайте здесь зависимость от количества, и всегда обращайте внимание на размеры самих светодиодов.

Лента с 30-ью элементами может светить гораздо ярче, чем с 60-ью.

Степень защиты

Степень защиты ленты обозначается двумя латинскими буквами – “IP” и двумя цифрами после них.

  • ленты без защиты – IP20

Она не защищена от влаги, брызг и очень слабо защищена от механических воздействий. Открыты места пайки, контакты и т.д. Некоторые производители прописывают в документах IP33, но это также можно отнести к изделиям без защиты.

При попадании влаги на такую ленту может произойти замыкание и она перегорит.

  • ленты с защитой IP65 или IP54

На нее с верхней стороны нанесен защитный состав. Среди специалистов ее называют – лента в силиконе. На самом деле это не силикон, а эпоксидное покрытие.

Эта светодиодная лента боится морозов, потому что ее защита при отрицательных температурах просто дубеет и становится жесткой и хрупкой.

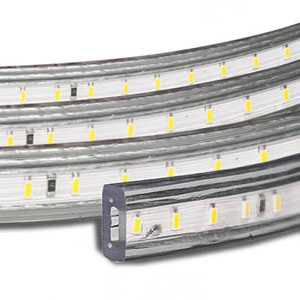

  • ленты с защитой IP67

Это уже вполне герметичное изделие. Такую ленту можно монтировать даже на улице. Она помещена в силиконовый чехол и не боится влаги и дождя.

  • максимальная защита IP68

Такая лента укладывается в П-образный силиконовый профиль и сверху заливается эпоксидным составом. Она способна выдержать даже помещение в воду. Часто применяется для подсветки в фонтанах или в ванной.

Ознакомившись со всеми характеристиками при следующем походе в магазин на вопрос продавца: “Какую вам светодиодную ленту нужно?” вы должны смело и со знанием дела ответить:

“Мне нужна светодиодная лента SMD 5050 на 60 диодов, со степенью защиты IP65 и чтобы ее световой поток был хотя бы на 1200 люмен”.

Расшифровка названий

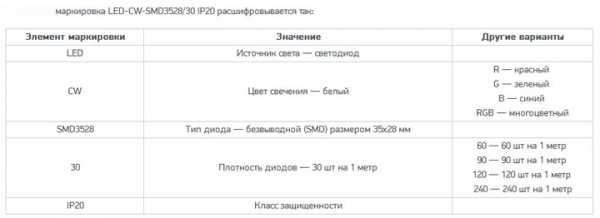

Что обозначают сокращения и аббревиатуры из цифр и букв в полном названии марок светодиодных лент:

Отличия дешевых и дорогих светодиодных лент

Самая “размытая” характеристика, но самая важная для вас – это класс качества ленты. Почему одни и те же экземпляры с одинаковым количеством светодиодов, мощностью, одной степени влагозащиты стоят совершенно разных денег?

Как отличить хорошую ленту от не качественной и в чем разница? Чтобы это понять нужно знать из чего состоит светодиодная лента.

Три ее главных компонента:

  • подложка или гибкая печатная плата
  • сами светодиоды

Несмотря на похожесть, у лент стандартного класса и у премиум лент отличается все, начиная от подложки. В премиум варианте в ее состав входит гораздо больше меди. Такая лента попросту толще.

Ее токопроводящая способность за счет этого гораздо выше, плюс она быстрее отводит тепло. К сожалению руками этого не ощутить, зато электронный штангенциркуль или микрометр помогут определить разницу толщины дешевой и дорогой ленты.

Разница светодиодов

Сам светодиод состоит из корпуса, в который помещены излучающие кристаллы-чипы. Все это сверху залито компаундом. Чипы в дешевых и дорогих лентах разные.

В чем отличия?

В недорогих лентах они меньшего размера и соответственно выдают меньший световой поток.

  • материал токопроводящих нитей

У качественных лент они золотые. В стандартных вариантах сделаны из сплавов. Со временем под воздействие люминофора или компаунда, нити из сплавов разрушаются. Поэтому и срок службы самого светодиода меньше

  • качество заливки люминофора

У элит класса он меньше воздействует на сами чипы и их контакт не сказывается на сроках службы светодиода.

  • разница в чипах

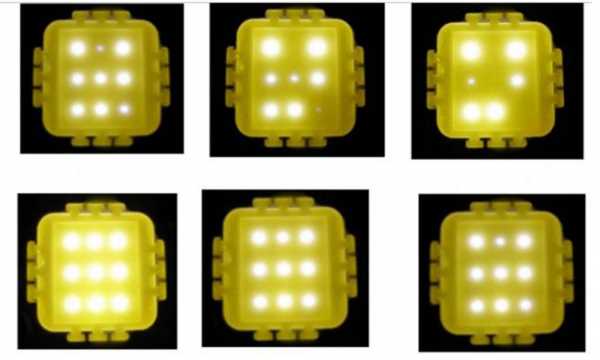

Так называемая биновка. Это когда соседние светодиоды из-за разных кристаллов могут светить разным потоком и оттенками.

Как все это увидеть наглядно в магазине? К сожалению без подачи напряжения визуально этого не сделать. Но включив ленты параллельно одна возле другой можно увидеть разницу.

Будет казаться что премиум светодиод чуть-чуть большего размера. На самом деле это не так. И там и там могут быть SMD3528, но в качественном варианте просто чип большего размера. Из-за этого создается такое впечатление.

Но лучше всего смотреть не на сами светодиоды, а на освещенную ими поверхность. Светодиоды разных фирм могут иметь отличающиеся углы рассеивания (по стандарту должно быть – 120 градусов). Чип с меньшим углом (90-100 градусов) визуально вам покажется гораздо ярче, хотя по факту это будет не так.

Клеевая основа

У всех лент сзади подложки есть клейкое основание. У премиум это Scotch 3М. Причем там должна быть не только одна надпись 3М, но еще и маркировка в виде отдельных цифр.

Однако каким бы он качественным не был, но со временем и этот скотч отклеивается. А представьте если у вас все это дело спрятано за подвесным потолком?

Поэтому профессионалы советуют использовать для клейки светодиодных лент теплопроводящий клей или дополнительно поддерживать ее в нескольких точках маленькими хомутами-стяжками.

Влагозащита лент

Также отличается и влагозащищенное покрытие. Например эпоксидная защита у дешевых экземпляров со временем желтеет. Соответственно тускнеет световой поток.

Причем такая лента может пожелтеть даже без эксплуатации, просто лежа на хранении.

Кроме того, в таких изделиях происходит окисление контактов.

Недостатки дешевых светодиодных лент

В конечном итоге на что это отражается?

  • лента премиум классов на 30% или даже на 50% ярче. Это все из-за размеров чипов.
  • на стандарт лентах срок службы в разы меньше

Светодиоды на недорогой ленте будут исправно служить примерно 1 год или полтора. Это если соблюдать все условия ее подключения.

Ленты элит класса работают без перебоев от 5 лет и выше. Главное создать ей хорошие условия для теплоотдачи.

Источник


Поделиться новостью в соцсетях



« Предыдущая запись Следующая запись »

Популярное
