Светодиод SMD 2835 характеристики

Количество наименований светодиодов уже стало достаточно большим, многие начинают их путать. Самые популярные это SMD 5050, 5630, 5730, 3030,  3528, SMD 4014,  3014.  Цифры в обозначении модели светодиода обозначают только размер корпуса. Начинка может быть совершенно любая, этим и пользуются китайцы.

В стандартные корпуса светодиода SMD 2835 они ставят кристаллы гораздо слабей, в 2-5 раз. Это вводит покупателя в заблуждение, он думает много светодиодов, лучше светит. Хорошим примером служат светодиодные лампы-кукурузы и автомобильные лампы. Они бывают просто усеяны со всех сторон этими диодами. Кроме слабого кристалла китайцы экономят на всём остальном. В диоде ставят медные проводники вместо золотых, теплоотвод делают из алюминия, а не из меди.

Внешне плохой ничем не будет отличатся от хорошего. Но нагрев он будет переносить хуже, и не сможет переносить скачки тока, проводник будет перегорать.

Содержание

• 1. Характеристики SMD 2835
• 2. Примеры обмана от китайцев
• 3. Светодиодная лента 2835
• 4. Даташит SMD 2835

Характеристики SMD 2835

Похожий по размерам корпус есть у светодиода SMD 3528 на 0,06W.  Технические характеристики SMD 2835 совершенно другие, обычно мощность 0,2W.

Китайцы любят продавать своё барахло под видом новинок типа «новинка 2016 года, новые LED чипы 4014, мощные, суперяркие». Сначала они продавали светильники и лампы для автомобилей на низкокачественных СМД 5630 на 0,09W. Когда это приелось,  этот слабый кристалл стали ставить в новый корпус SMD 4014. И рекламируют как новинку, которая в 5 раз лучше, чем предыдущее барахло, хотя отличий по качеству никаких нет.

В корпус 2835 производители ставят кристаллы различной мощности, на 0,2W 0,5W 1W. По внешнему виду не определить сложно. Если цветовая температура нейтрально белого света, то желтого люминофора бывает мало и видно размер кристалла. Чем он больше, тем выше мощность.

Светодиод 2835 характеристики

Параметр	Китайский 2835	2835 0,2W	2835 0,5W	2835 1W
Световой поток, лм	8	20	50	100
Мощность	0,09 вт	0,2 вт	0,5 вт	1 вт
Температура	+60	+80	+80	+110
Ток, ампер	25 мА	60 мА	150 мА	300 мА
Напряжение, Вольт	3,2	3,2	3,2	3,2
Габариты, мм	2,8мм на 3,5мм

Выпускается множество разновидностей светодиода 2835 по характеристикам:

1. напряжение падения может быть 3. 1V, 3.2V, 3.6V, 9.8V;
2. световой поток от 20 до 145 на 1 led;
3. сила тока от 60 до 300 мА.

Реальные параметры можно узнать только по даташиту datasheet.

Примеры обмана от китайцев

Большинство продавцов на Aliexpress реальные характеристики скрывают, и обычно  завышают мощность. Многие  со светодиодными автомобильными лампами сталкиваются впервые, с обычными светодиодками тоже.

Часто приходится консультировать и  узнавать, что покупатели думают о лампах. Все считают, чем больше светодиодов, тем значит мощнее лампочка. Если на ней диодов больше 20 штук, то в основном это признак плохих LED.

На первом фото вы видите лампочки кукурузы 162 LED 15W и 112 LED 9W. Рассчитаем, мощность одного диода.

• 15W / 162 LED  = 0,09W мощность на 1 лед

Установлено 162 LEDs, чтобы было легче впаривать барахло доверчивым и неграмотным покупателям. Знающие попробуют умножить количество на общеизвестную мощность в 0,2W.

Аналогичная ситуация на светодиодных лампах для автомобиля. Внешний вид подтверждает слова из описания к товару, сверхмощные, сверхяркие, суперяркие. У низкокачественных диодных чипов большой разброс по параметрам, поэтому нагрузка на каждом разная. Это снижает надежность, чем больше чипов, тем больше вероятность выхода из строя. Если бы они хотели сделать хорошую, то поставили бы 5 ЛЕД с эффективностью 150 лм/вт.

Завышенные характеристики, реально от 2 до 3 Ватт

Светодиодная лента 2835

Светодиодная лента 2835 чаще всего бывает на низкокачественных маломощных LED. Реальное потребление можно можно измерить или рассчитать. При питании от 12 вольт и резистором на 151 Ом, как на фото:

• 3,2V * 3 LED = 9,6V падение напряжения
• 12V — 9.6V = 2,4V
• 2,4V / 151 Ом = 0,015 Ампер сила тока
• 0,015А * 3,2V = 0,048W округлим до 0,05W

Получается что, лента очень слабая, слабее не бывает, на уровне СМД 3528. Вместо 0,2W получили в 4 раза меньше, всего 0,05W.

Даташит SMD 2835

. .

Приведу технические характеристики SMD 2835 datasheet с хорошими световым потоком от бренда Honglitronic.

параметры, характеристики и правильно подключение светодиодной ленты

На чтение 10 мин Просмотров 11.7к. Опубликовано 06.08.2020 Обновлено 28.01.2021

Содержание

1. Что такое светодиод 2835 SMD LED
2. Внешний вид и размеры
3. Характеристики светодиода и целой ленты
4. Параметры по току и напряжению
5. Где и как применяется светодиодная лента 2835 SMD LED
6. Схема подключения
7. Отличие светодиодной ленты SMD2835 от 3528

Светодиод SMD2835 – это высокоэффективный полупроводниковый излучатель искусственного света. Его относят к группе сверхъярких. Если светодиоды обычной яркости используют для декоративного или вспомогательного освещения, то сверхъяркие – как основное.

Светодиоды, имеющие мощность 40-80 Вт обеспечивают поток света около 6000 Лм. Светоотдача составляет от 150 до 75 Лм/Вт, что в 6-12 раз лучше, чем у лампы накаливания.

Например, лампа накаливания мощностью 200 Вт дает поток света 2500 Лм, т.е. ее светоотдача, измеряемая в Лм/Вт, составляет 12,5. Светодиод SMD3528 имеет светоотдачу 7-8 Лм/Вт, а SMD2835 – 20-22 Лм/Вт, т.е. примерно в 2,7-2,8 раз лучше, чем SMD3528.

Что такое светодиод 2835 SMD LED

У светодиода СМД2835 в международной классификации:

1. 2835 – ширина и длина корпуса светодиода, выраженные в десятых долях миллиметра: 2,8 мм и 3,5 мм. Высота корпуса – 0,8 мм.
2. SMD – аббревиатура, образованная от английского Surface Mounted Device – устройство поверхностного монтажа.
3. LED – аббревиатура названия светодиода на английском языке – Light-emitting diode, светоизлучающий диод, СИД.

Светодиод SMD2835 – это светоизлучающее полупроводниковое устройство. В основе его p-n переход, образованный на границе двух полупроводниковых металлов p и n типов проводимости.

В p-металле – объемная «дырочная» проводимость атомов, потерявших электрон и ставших «дыркой». Происходит движение условных положительных частиц – дырок. В n-металле носителями являются электроны. При подаче электроэнергии дырки и электроны движутся навстречу друг другу.

Движущийся электрон имеет высокий энергетический потенциал. Притягиваясь к дырке, он занимает в атоме пустое место, происходит их рекомбинация и образуется квант света, выходящий из торца p-n перехода. Процесс свечения, выхода квантов, будет продолжаться до тех пор, пока на переход подается электроэнергия.

Внешний вид и размеры

Внешне вид корпусов светодиодов SMD2835 и SMD3528 почти одинаков, они имеют равные длину и ширину – 3,5 х 2,8 мм.

Основные размеры обоих видов светодиодов, вид сверху.

Однако есть внешние особенности.

Внешний вид и размеры SMD3528 и SMD2835. Справа внизу серый уголок – ключ, обозначающий катод.

SMD2835 более мощный и дает в три раза больший световой поток, отличается желтым люминофором, который почти полностью покрывает его наружную лицевую сторону. УSMD3528 люминофор имеет вид круглого пятна и занимает меньшую площадь.

Обратная сторона у корпусов тоже разная. SMDЗ528 имеет две узкие контактные полоски для пайки к контактным площадкам платы, отвода и пассивного рассеивания тепла, выделяющегося в кристалле работающего светодиода.

У SMD2835 на донышке корпуса полосок тоже две, но они шире и занимают почти всю площадь днища. Поэтому тепла для пассивного рассеивания печатными дорожками платы они отводят намного больше.

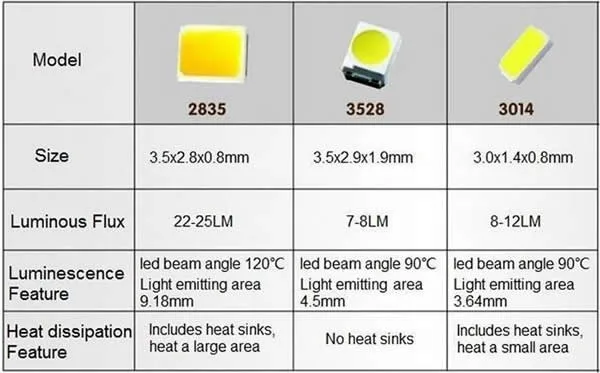

Некоторые технические характеристики приборов SMD3528 и SMD2835 приведены в таблице.

Модель светодиода	Размер, мм – длина, ширина, высота	Площадь излучения света, кв. мм	Теплоотвод	Угол рассеивания света, град.	Светоотдача, Лм/Вт
SMD 3528	3,5*2,8*1,9	4,5	практически нет	90	7-8
SMD 2835	2,8*3,5*0,8	9.18	большой	120	20-22

SMD3528 выпускаются одно- или трехкристальными. Первый залит желтым люминофором, дает белый свет разных оттенков. Второй может иметь три кристалла одного цвета или триаду RGB. При цифровом управлении цветом может дать 16 млн комбинаций. Трехкристальный имеет четыре контакта – общий и по одному на каждый кристалл.

Полярность светодиодов SMD2835 и SMD3528 определяется выводами анода, который подключается к «+» напряжения, и катода «–». Анод светодиода на электрических схемах обозначается треугольником, катод – поперечной чертой. На прозрачной крышке корпуса его маркируют «ключом», имеющим вид срезанного угла. На обоих типах приборов такими ключами обозначают выводы катодов.

Характеристики светодиода и целой ленты

К характеристикам сверхъярких СМД2835 относятся:

1. Материал корпуса – пластмассовый или керамический.
2. Электрические характеристики – рабочий ток, прямое напряжение, номинальная мощность.
3. Световые (характеристики качества света): световой поток – яркость или сила света, индекс или коэффициент цветопередачи CRI или R_a – определяет правильность передачи оттенков, цветовая температура – оттенок свечения белого света, выраженный в температуре абсолютно черного тела, измеряется в градусах Кельвина, цвет свечения – красный, желтый, синий, оранжевый, белый со множеством оттенков и пр.
4. Климатические характеристики – рабочая температура кристалла, максимальная и минимальная температуры воздуха при работе, влажность.
5. К характеристикам ленты относятся: напряжение питания и сила тока, уровень пыле- влагозащиты (герметизации), виды корпусов и размеры светодиодов, плотность размещения, длина, цвет свечения или оттенок белого света, возможность управления – диммируемость, управление оттенком белого света или цветом свечения, особые устройства – «бегущий огонь», бокового свечения.

Примеры размещения светодиодов с разной плотностью и количеством рядов.

Параметры по току и напряжению

Промышленно выпускается несколько вариантов приборов SMD2835 с разными параметрами по мощности: 0,09 Вт – рабочий ток 25 мА; 0,2 Вт – 60 мА; 0,5 Вт – 0,15 А и 1 Вт – 0,3 А.

Высокие электрические и световые характеристики получены постепенными улучшениями светодиода массового производства SMD3528 – одного из первых в группе сверхъярких, но имеющих традиционные габариты.

В конструкции были проведены такие изменения:

• увеличена площадь желтого люминофора, который преобразует синий свет полупроводникового светоизлучающего кристалла в белый, т.е. круг диаметром 2,4 мм и площадью 4,5 кв.мм преобразовали в прямоугольник, имеющий площадь 9,18 кв.мм;
• высоту корпуса уменьшили с 1,95 мм до 0,8 мм;
• увеличили номинальный рабочий ток с 20 мА до 60 мА и более;
• расширили площадь контактов на днище корпуса для пайки и отведения тепла с 2,32 кв.мм до 2 х 1,8, т.е. до 3,6 кв.мм.

Это позволило увеличить световой поток СМД2835 в 2,5-3 раза по сравнению с СМД3528.

Где и как применяется светодиодная лента 2835 SMD LED

Ленты этого типа имеют высокую яркость свечения. Именно поэтому они используются как источники основного света в жилых и рабочих помещениях, общественных зданиях, в торгово-развлекательных центрах, в декоративной, интерьерной и наружной подсветке. Герметизированными устройствами подсвечивают элементы ландшафта, беседки, дорожки, МАФы – малые архитектурные формы и мн. другое. Они находят широкое применение в световой рекламе – объемные светящиеся буквы, надписи, указатели, дорожные знаки, фонтаны, бассейны и пр.

Схема подключения

Светодиоды SMD3528 и SMD2835, также как и все другие светоизлучающие полупроводниковые диоды нельзя подключать напрямую к традиционному источнику питания. Причина – незначительное по величине внутреннее сопротивление открытого полупроводникового p-n перехода. Непосредственное включение приведет к протеканию большого тока через кристалл, его быстрому нагреву, который закончится лавинообразным перегревом и тепловым пробоем p-n перехода в форме обычного горения. Поэтому необходимо ограничение тока включением последовательно с диодом резистора. Недостаток такого способа – бесполезное преобразование «дорогой» и высококачественной электроэнергии источников питания в тепло, которое нужно отвести и рассеять.

Качественные источники питания для светодиодов преобразуют сетевое напряжение 220 В переменного тока частой 50 Гц в постоянное напряжение. Оно должно иметь высокий уровень стабилизации и фильтрации пульсаций сетевого напряжения. Кроме того, обеспечивается несколько видов защиты блока питания.

При средних и больших мощностях светодиодов это приводит к весьма ощутимым потерям электроэнергии. Поэтому ток через светодиоды стали ограничивать двумя способами:

• при малой мощности диодов – их последовательным включением от 3 до 6, 9 и даже 12 шт. на одно постоянное напряжение через токоограничивающий резистор;
• для мощных излучателей света – использованием драйверов.

Основные схемы подключения светодиодов к источнику напряжения.

При параллельном соединении каждый диод включают через резистор, гасящий избыточное напряжение. При последовательном – напряжение на цепочке диодов равно сумме на всех диодах. Гасится избыток, равный разности напряжения питания и суммы напряжений на диодах.

Светодиод в зависимости от материалов, цвета свечения и прочих факторов имеет рабочее прямое напряжение на p-n переходе от 1,63 В (красный) до 3,7 (синий) и 4 (зеленый). При последовательном соединении диодов, например, на схеме – LED5-LED8, лишнее напряжение источника питания «гасят» и рассеивают в виде тепла на резисторе R5.

При параллельном включении диодов общий гасящий резистор использовать не разрешается. Разброс параметров диодов составляет 50-80%. На диодах будет разное напряжение из-за разброса рабочих токов.

Пример схемы включения диода через гасящий резистор.

Отличие светодиодной ленты SMD2835 от 3528

Главное отличие ленты SMD2835 от SMD3528 – яркость свечения. Разница почти трехкратная в пользу изделия на SMD2835.

На выключенных лентах можно видеть светодиоды с желтыми зонами люминофора на корпусах – прямоугольными (SMD2835) или круглыми (SMD3528).

Еще отличие – ленты SMD2835 светят только белым светом, а SMD3528 могут быть красного, желтого, зеленого и др. цветов, или RGB с изменяемым цветом. Они светят статически, не меняя величины светового потока или с регулировкой яркости и цветового оттенка. Яркость свечения регулируют ручным или электронным диммером.

Ленты гибкие и могут монтироваться на ровных и криволинейных поверхностях. Для увеличения светового потока светодиоды размещают на ленте с обычной или с увеличенной плотностью.

Еще большую яркость имеют двух-, трех-, и четырехрядные ленты. Такие изделия при работе сильно греются. Поэтому для них разработаны специальные монтажные профили из алюминия.

Светодиодная лента на диодах SMD2835.

На ленте желтые элементы – светодиоды, черные – токоограничивающие резисторы, пары коричневых полосок – места разреза ленты на автономные отрезки – «пиксели». Пары контактных площадок нужны для подпайки проводников или подключения коннекторов. На этих местах обычно помещают стилизованные изображения ножниц.
